Page 1

UHE 20

Made in Germany

Originalbetriebsanleitung.................

Original instructions.........................

Notice originale................................

Oorspronkelijke gebruiksaanwijzing

Istruzioni originali.............................

Manual original ................................

Bruksanvisning i original..................

Alkuperäiset ohjeet..........................

Original bruksanvisning ...................

Original brugsanvisning...................

Instrukcją oryginalną .......................

Πρωττυπο οδηγιών χρήσης ...........

Eredeti használati utasítás...............

170 24 9510 - 0708

5 10 15 20 25 31 37 42 47 52 57 62 68 74

Page 2

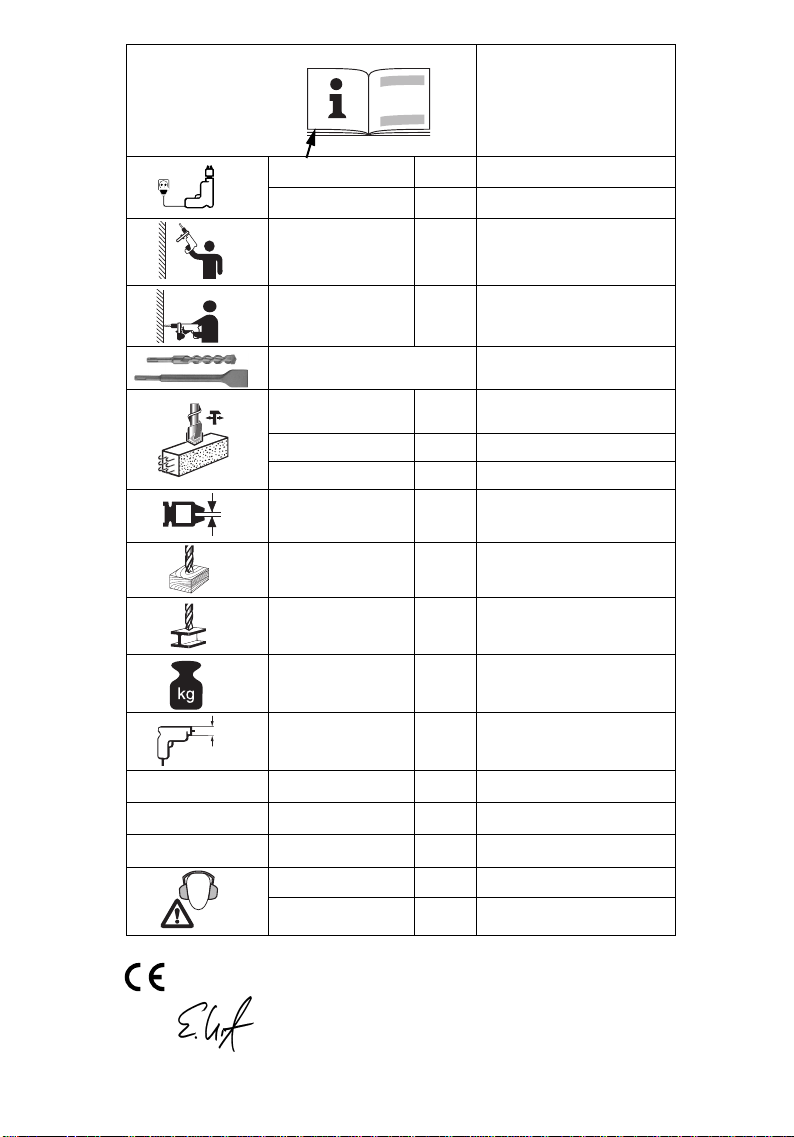

UHE 20

W 705 W 410

/min 0-1050 / 0-2900

/min 700 / 1900

SDS-plus

ø max.

(in)

s max. /min 4800

WJ 0-2,2

ø max.

h,HD/Kh,HD

h,Cheq/Kh,Cheq

h,D/Kh,D

pA/KpA

WA/KWA

(in)

(lbs)

30 / 20 (1

13 / 8 (

(in)

m/s

dB (A) 85 / 3

dB (A) 96 / 3

20 (

1,5-13 (

2,7 (6.0)

43 (1

11 / 1,5

10 / 2,5

/4)

16 -

/16/ 3/4 )

/2/5/16 )

16 )

6 / 2

/2)

EN 60745 98/37/EG (

➛

28.12.09), 2006/42/EG (29.12.09➛), 2004/108/EG

Page 3

1113 12

Page 4

6.31600

6.00890

6.31800

Page 5

DEUTSCH

Originalbetriebsanleitung

Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5Überblick 6 Besondere Produkteigenschaften 7 Inbetriebnahme

7.1 Montage des Haltegriffes

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags

8.2 Ein-/Ausschalten

8.3 Drehzahl vorwählen

8.4 Betriebsart wählen

8.5 Drehrichtung wählen

8.6 Bohrfutter wechseln

8.7 Werkzeugwechsel Hammerbohrfutter

8.8 Werkzeugwechsel SchnellspannBohrfutter

9 Tipps und Tricks 10 Wartung 11 Störungsbeseitigung 12 Zubehör 13 Reparatur 14 Umweltschutz 15 Technische Daten

1 Konformitätserklärung

2 Bestimmungsgemäße

Verwendung

Der Bohrhammer ist mit entsprechendem Zubehör geeignet zum Arbeiten mit Hammerbohrern und Meißeln in Beton, Stein und ähnlichen Werkstoffen, sowie zum Bohren ohne Schlag in Metall, Holz, usw. und zum Schrauben.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine

Sicherheitshinweise

WARNUNG

Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen.

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

– Zur Verringerung eines

Versäumnisse

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

4Spezielle

Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Tragen Sie Gehörschutz.

Lärm kann Gehörverlust bewirken.

Die Einwirkung von

Page 6

DEUTSCH

Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff.

zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann

Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Tragen Sie stets Schutzbrille, Arbeitshandschuhe, und festes Schuhwerk beim Arbeiten mit Ihrem Elektrowerkzeug!

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll,

oder Gasleitungen

Metallsuchgerätes). Metabo S-automatic Sicherheitskupplung.

Bei Ansprechen der Sicherheitskupplung sofort die Maschine ausschalten!

Vermeiden Sie unbeabsichtigtes Anlaufen: stets Schalter entriegeln, wenn der Stecker aus der Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist. Nicht erforderlich bei VTC-Elektronik (Wiederanlaufschutz).

Nicht an das sich drehende Einsatzwerkzeug fassen!

Späne und Ähnliches nur bei Stillstand der Maschine entfernen.

Achtung beim harten Schraubfall (Einschrauben von Schrauben mit metrischem oder Zoll-Gewinde in Stahl)! Der Schraubenkopf kann abgerissen werden, bzw. es können hohe Rückdrehmomente am Handgriff auftreten.

Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Wartung vorgenommen wird.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine Staubabsaugung.

- Sorgen Sie für gute Belüftung des Arbeitsplatzes.

- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Der Verlust der Kontrolle kann

keine Strom-, Wasser-

befinden (z.B. mit Hilfe eines

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

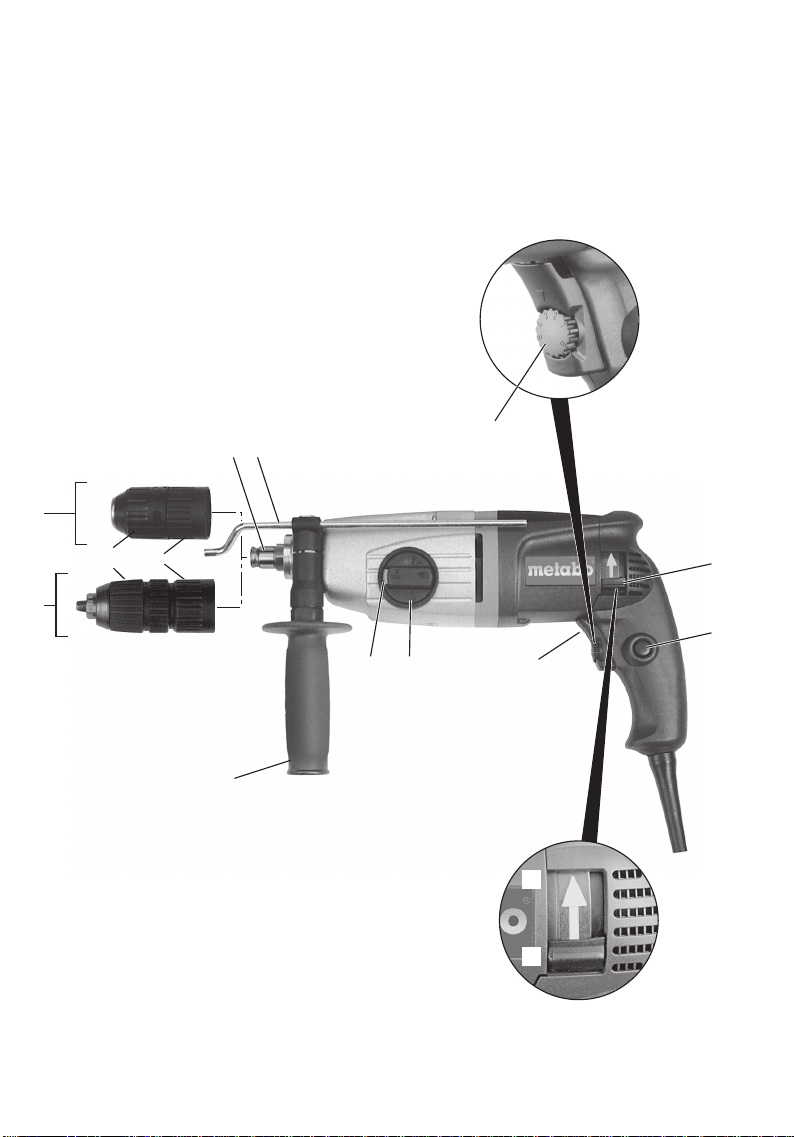

5Überblick

Siehe Seite 3 (bitte ausklappen).

1 Schnellspann-Bohrfutter 2 Hammerbohrfutter 3 Werkzeugverriegelung 4 Hülse Schnellspann-Bohrfutter 5 Futterverriegelung 6Spindel 7 Bohrtiefenanschlag 8 Stellrad zur Drehzahlvorwahl

9 Drehrichtungsumschalter 10 Feststellknopf 11 Schalterdrücker 12 Schaltknopf 13 Sperre 14

Zusatzhandgriff

6 Besondere

Produkteigenschaften

Wechselfutter

Mit wenigen Handgriffen und ohne zusätzliches Werkzeug kann das Hammerbohrfutter gegen das Schnellspann-Bohrfutter ausgetauscht werden.

Einknopfbedienung

An nur einem Schaltknopf kann die Gangwahl und die Umschaltung zwischen Bohren (1. und 2. Gang), Hammerbohren und Meißeln vorgenommen werden.

Drehstopp:

Durch Abschalten der Drehbewegung sind Meißelarbeiten durchführbar.

Metabo S-automatic Sicherheitskupplung:

Klemmt oder hakt das Einsatzwerkzeug, wird der Kraftfluss zum Motor begrenzt. Wegen der dabei auftretenden hohen Kräfte die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sichereren Stand einnehmen und konzentriert arbeiten.

Abschaltkohlebürsten:

Bei abgenutzten Kohlebürsten schaltet die Maschine automatisch ab.

7 Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob

die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Page 7

DEUTSCH

7.1 Montage des Aus Sicherheitsgründen stets den

mitgelieferten Zusatzhandgriff

verwenden.

Klemmring durch Linksdrehen des Zusatzhandgriffs (14) öffnen. Zusatzhandgriff auf Spannhals der Maschine aufschieben. Bohrtiefenanschlag (7) einschieben. Zusatzhandgriff je nach Anwendung im gewünschten Winkel kräftig festziehen.

Zusatzhandgriffs

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags

Zusatzhandgriff (14) lösen. Bohrtiefenanschlag (7) auf die gewünschte Bohrtiefe einstellen und Zusatzhandgriff wieder festziehen.

8.2 Ein-/Ausschalten

Zum Einschalten der Maschine Schalterdrücker (11) drücken.

Die Drehzahl kann am Schalterdrücker verändert werden.

Für Dauereinschaltung kann der Schalterdrücker mit dem Feststellknopf (10) arretiert werden. Zum Ausschalten Schalterdrücker erneut drücken.

Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der Hand gerissen wird. Daher die Maschine immer mit

beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

In Stellung Meißeln ist der Meißel verdrehsicher arretiert. Um den Meißel für die jeweilige Anwendung zu positionieren den Schaltknopf (12) zwischen und bringen.

Bei eingesetztem Meißel die Maschine nicht in Betriebsart Hammerbohren

betreiben.

Hebelbewegungen an der Maschine mit eingespanntem Meißel vermeiden.

8.5 Drehrichtung wählen Drehrichtungsumschalter (9) nur bei

Stillstand des Motors betätigen.

Drehrichtung wählen: R=Rechtslauf L = Linkslauf

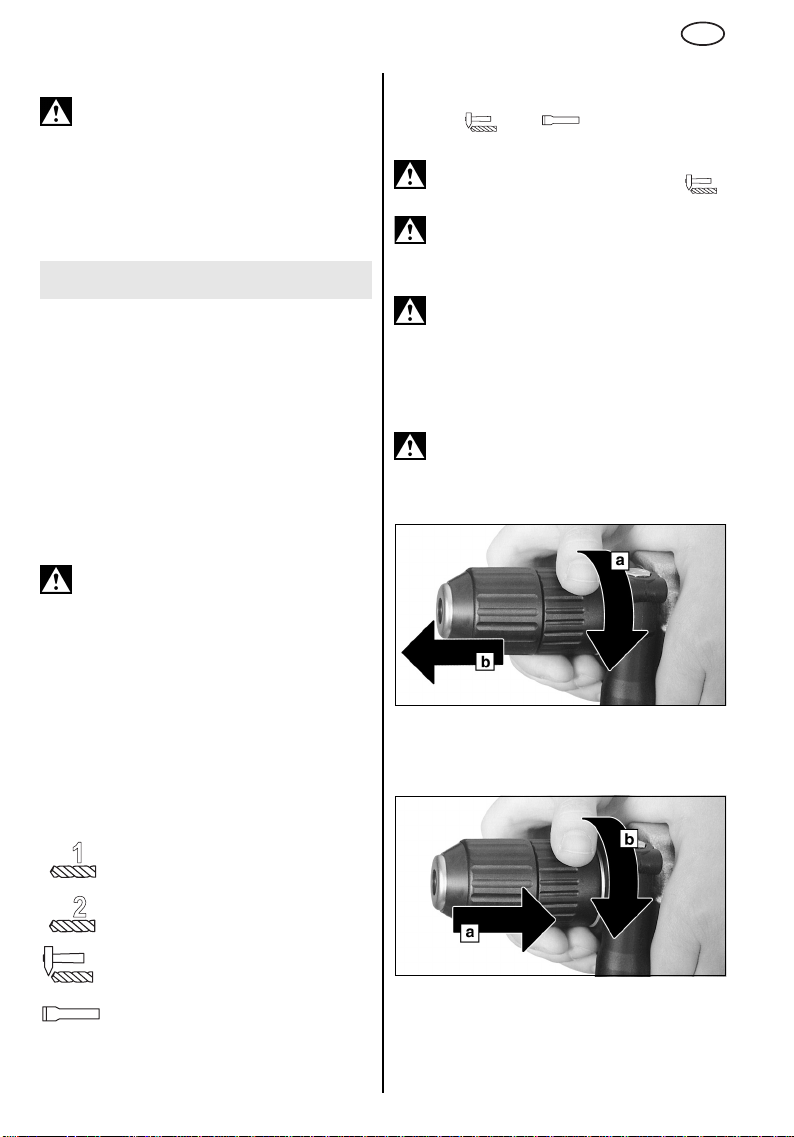

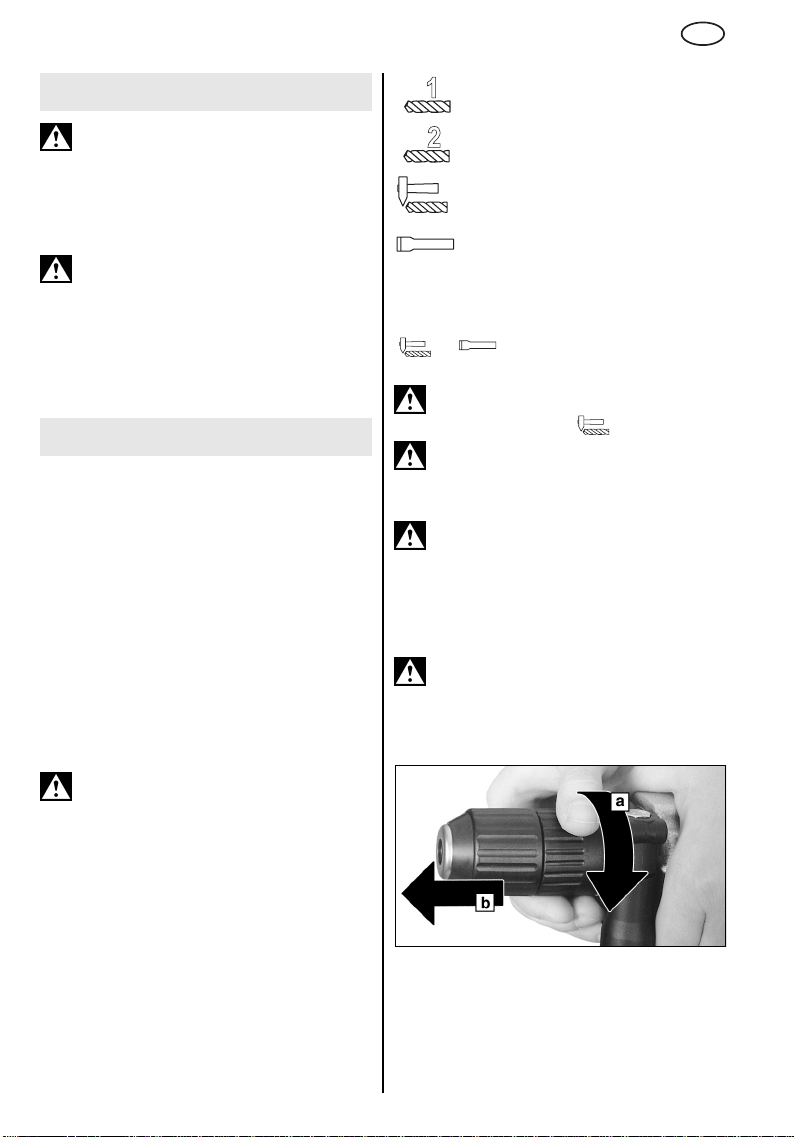

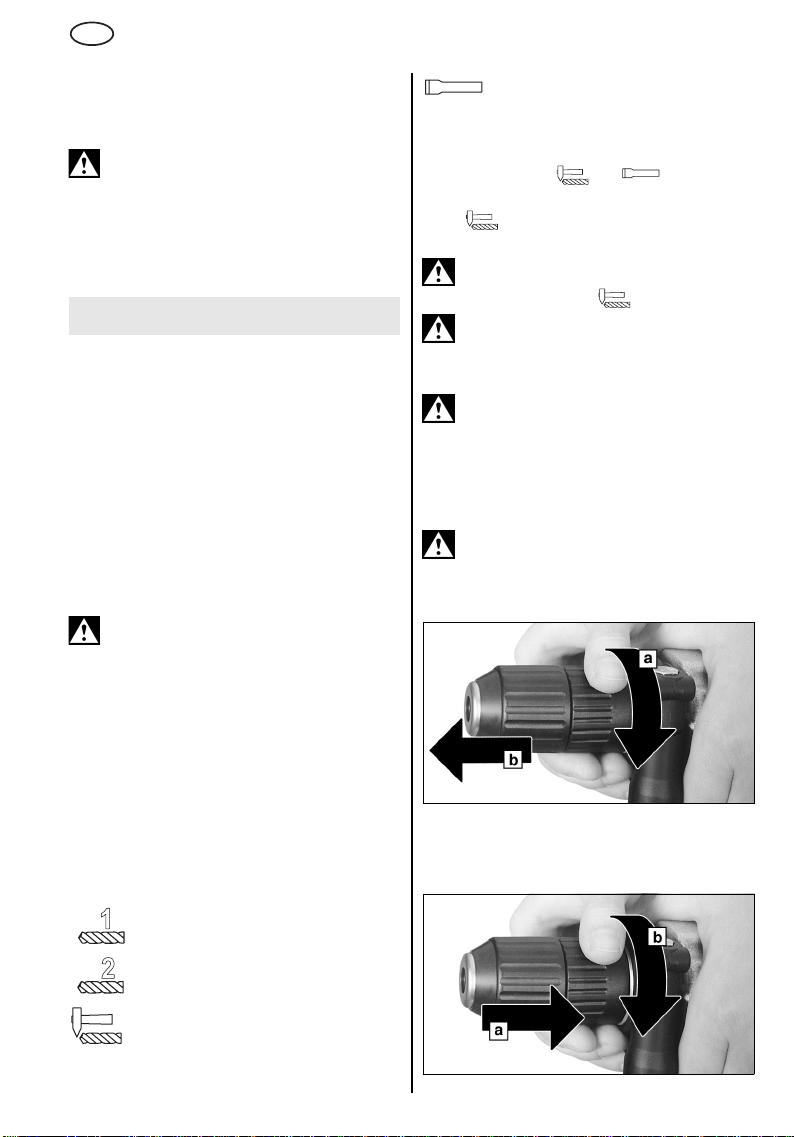

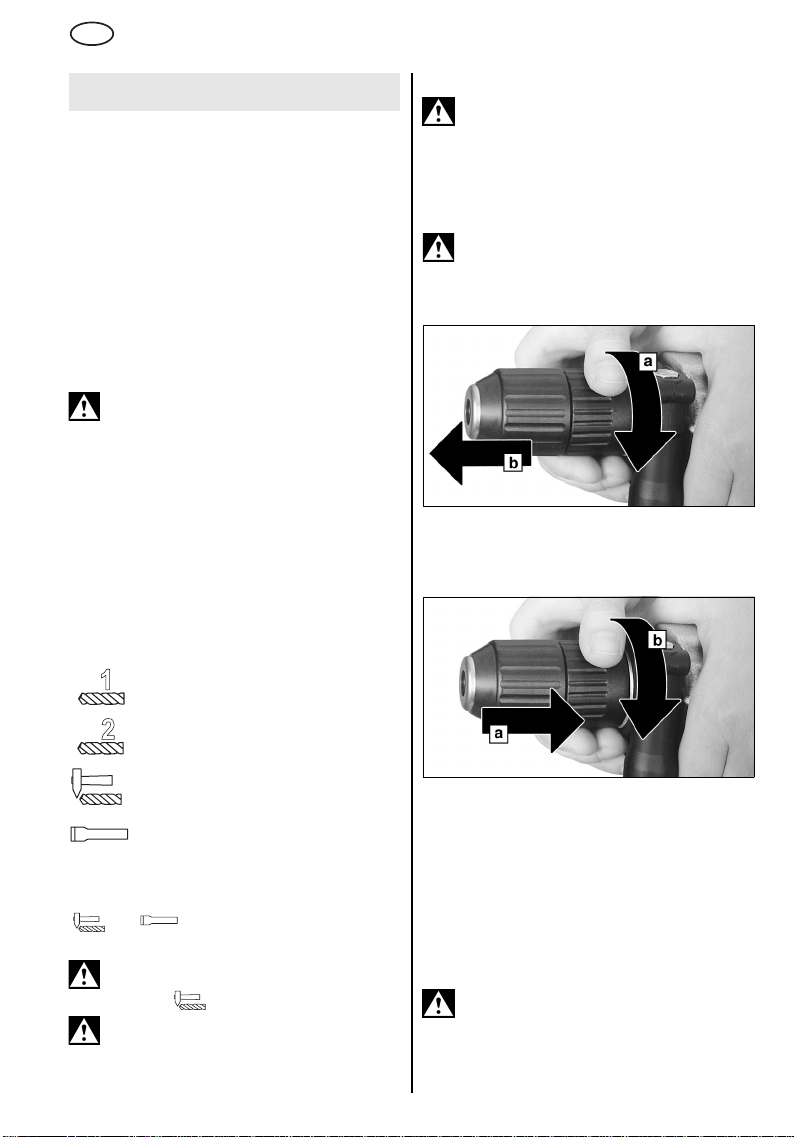

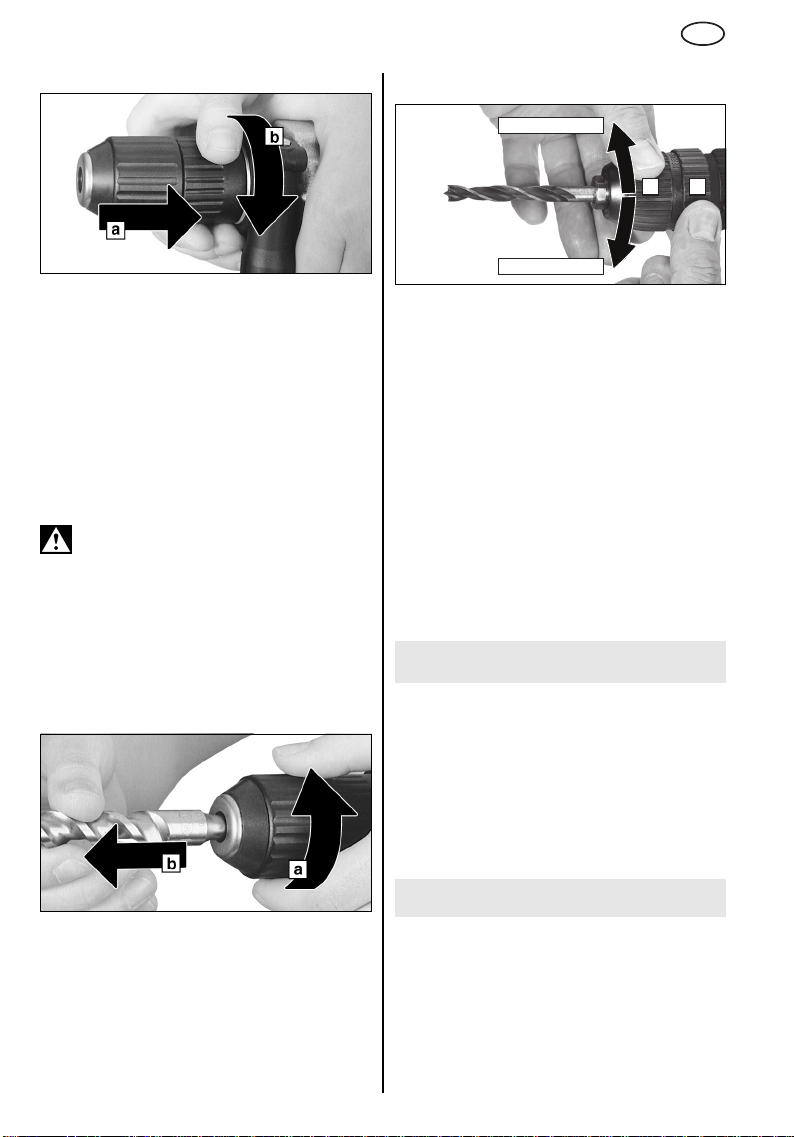

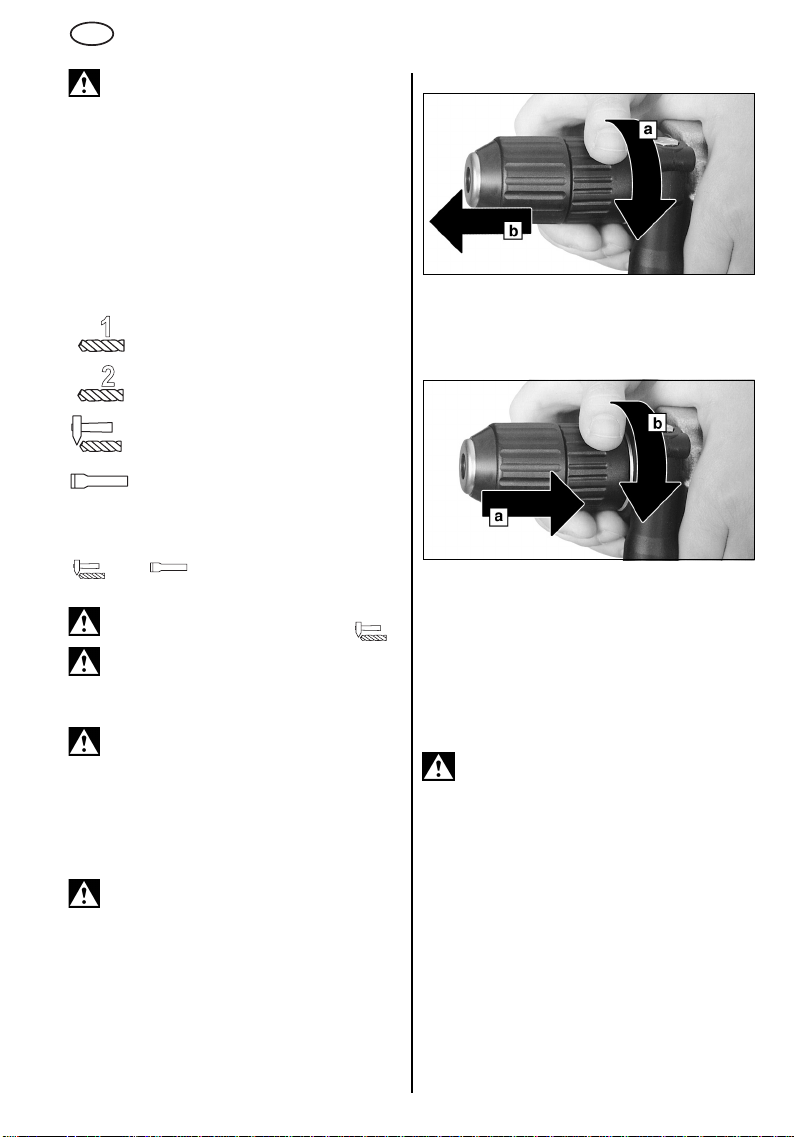

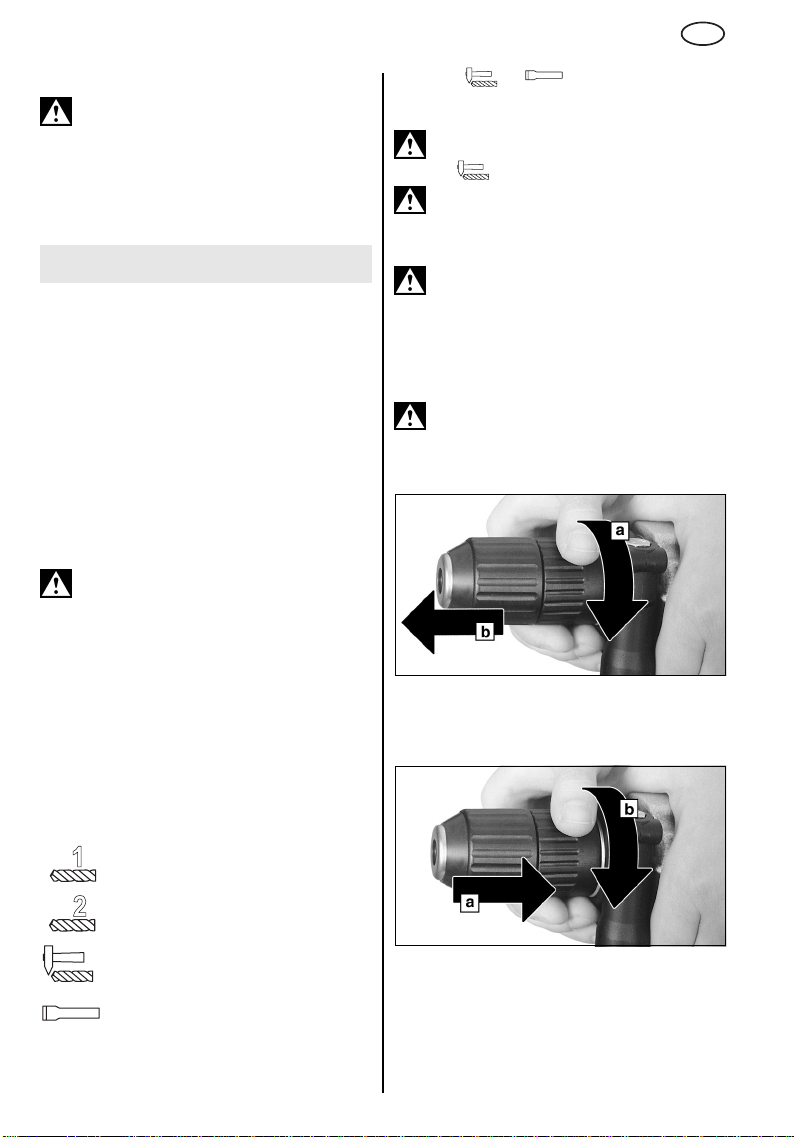

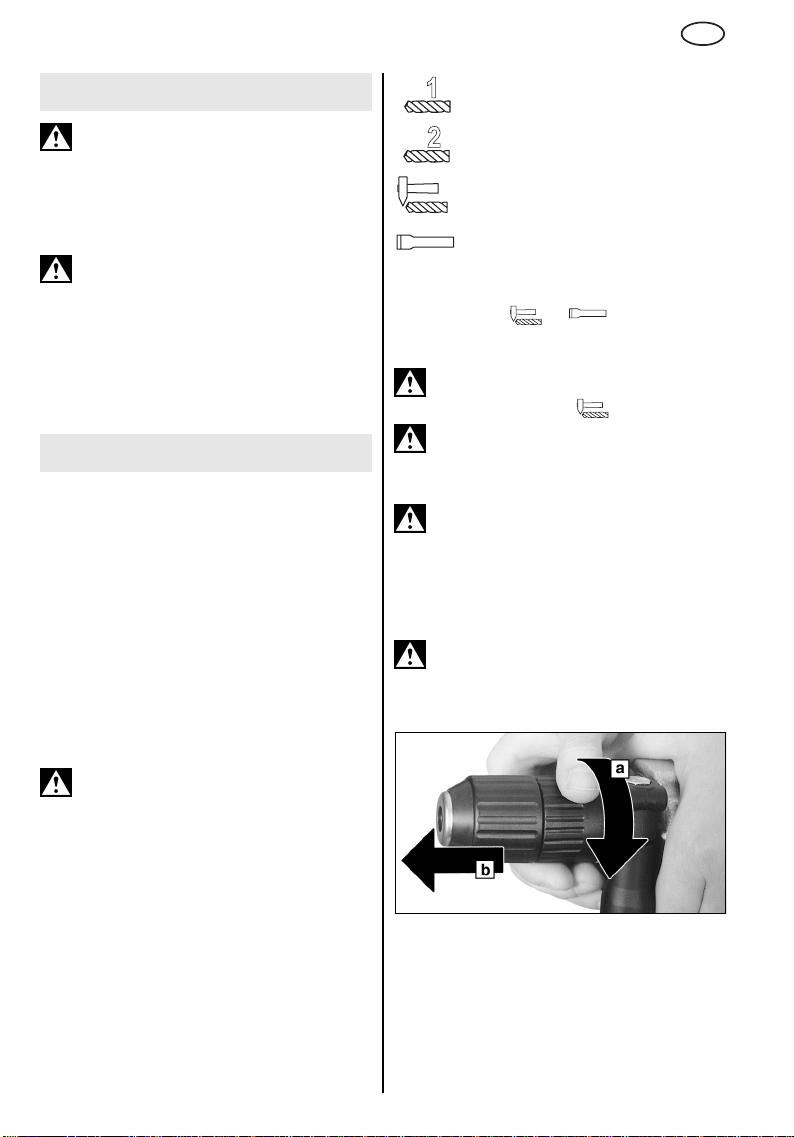

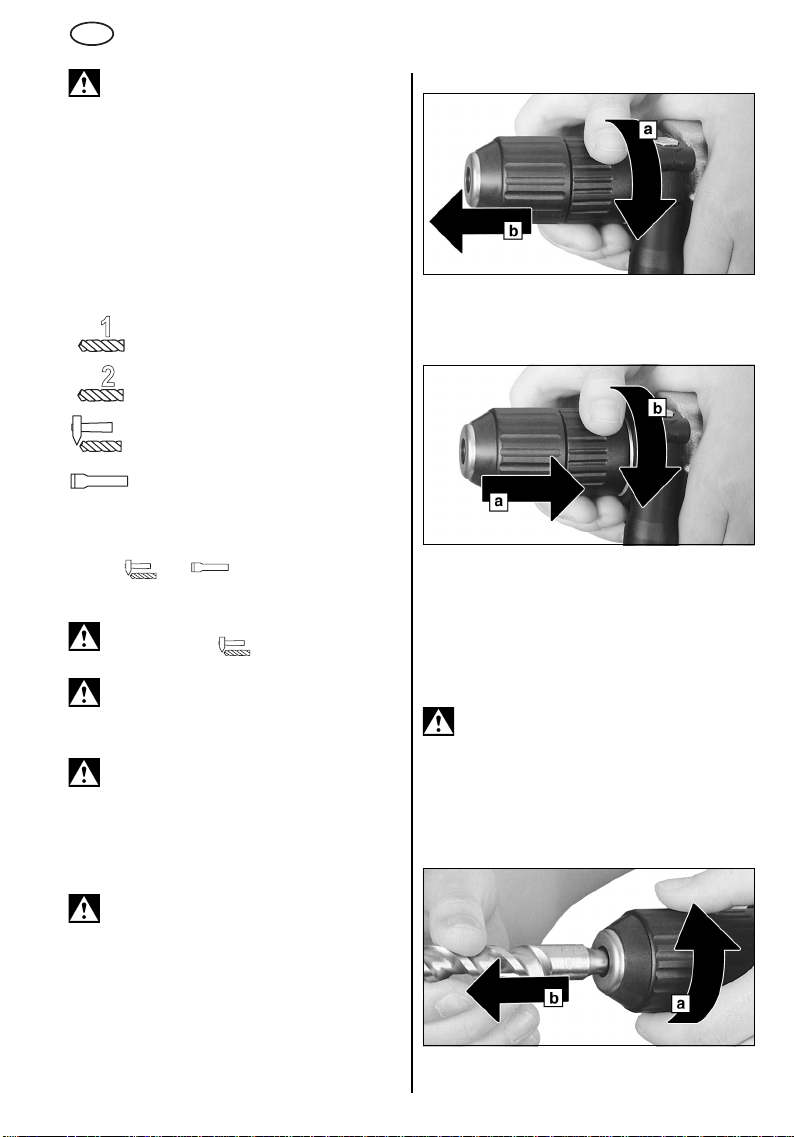

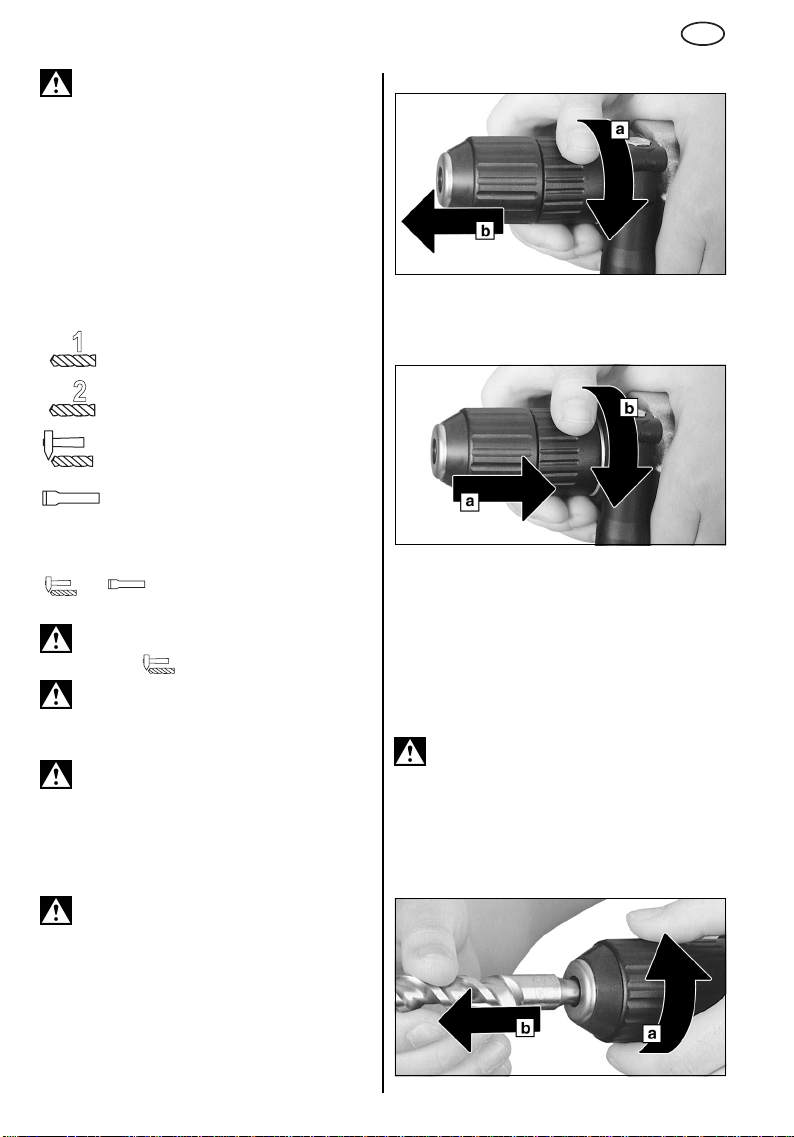

8.6 Bohrfutter wechseln Beim Futterwechsel auf eine saubere

Spindel achten. Bei Bedarf die Spindel

etwas einfetten .

Futter abnehmen:

8.3 Drehzahl vorwählen

Je nach Anwendung die optimale Drehzahl am Stellrad (8) vorwählen.

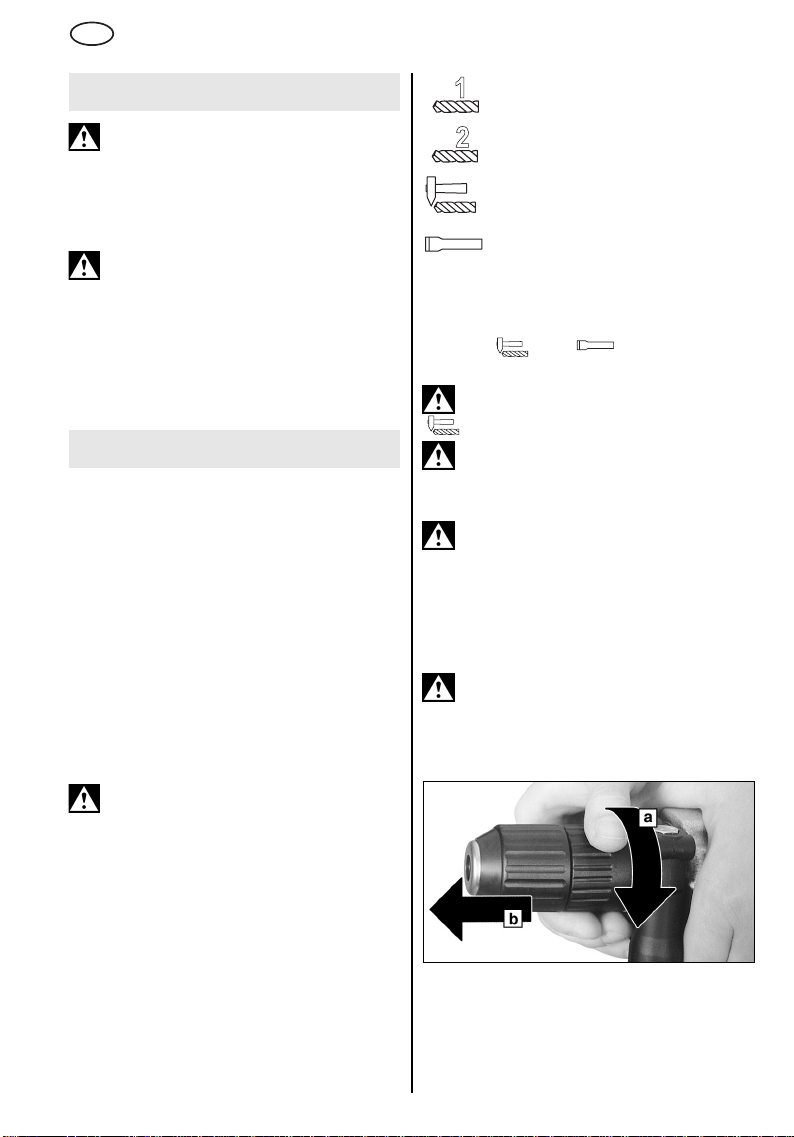

8.4 Betriebsart wählen

Die gewünschte Betriebsart durch Verdrehen des Schaltknopfs (12) wählen. Zum Verdrehen die Sperre (13) eindrücken.

Bohren 1. Gang (hohes Drehmoment)

Bohren 2. Gang (hohe Drehzahl)

Hammerbohren (nur bei Verwendung des Hammerbohrfutters)

Meißeln (nur bei Verwendung des Hammerbohrfutters)

Futterverriegelung (5) in Pfeilrichtung bis Anschlag verdrehen (a) und Futter abziehen (b).

Futter aufsetzen:

Futter auf Spindel (6) aufsetzen (a). Futterverriegelung (5) in Pfeilrichtung verdrehen (b) bis Futter vollständig auf Spindel aufgeschoben werden kann und Futterverriegelung loslassen. Prüfen ob das Futter festsitzt.

Page 8

DEUTSCH

Hinweis:

Futterwechsel zu vermeiden, den Schaltknopf (12) auf Meißeln stellen.

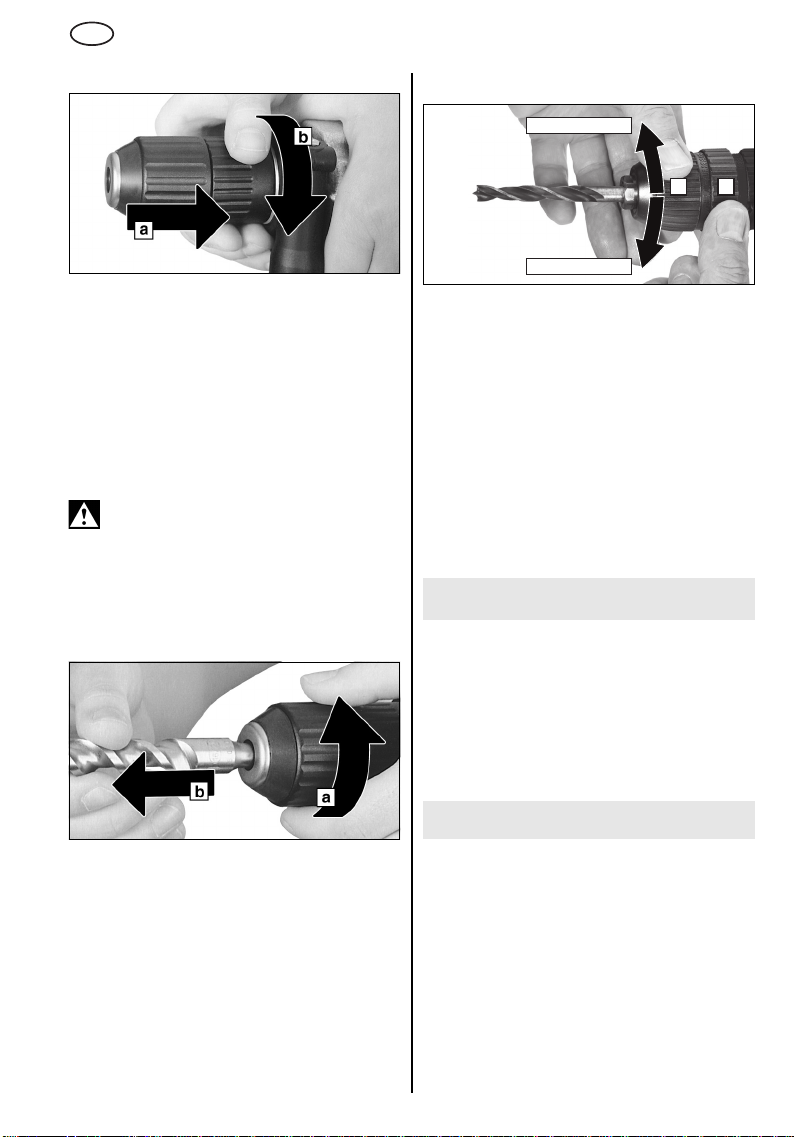

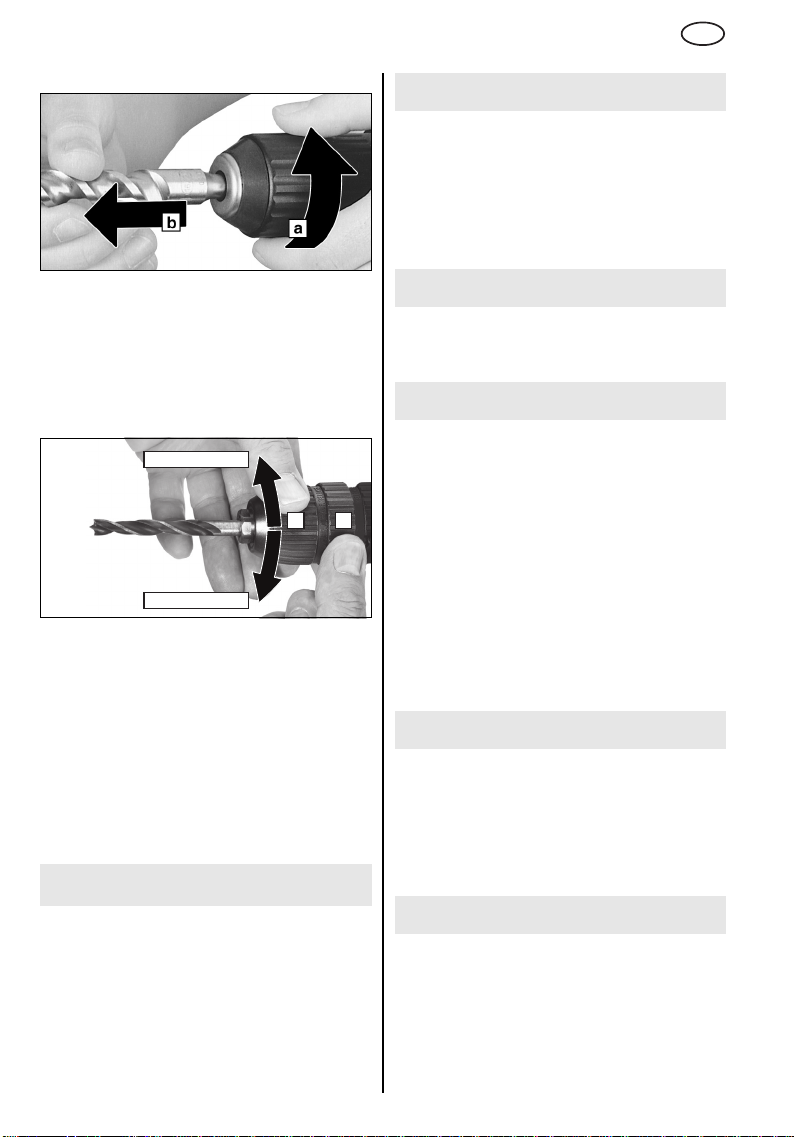

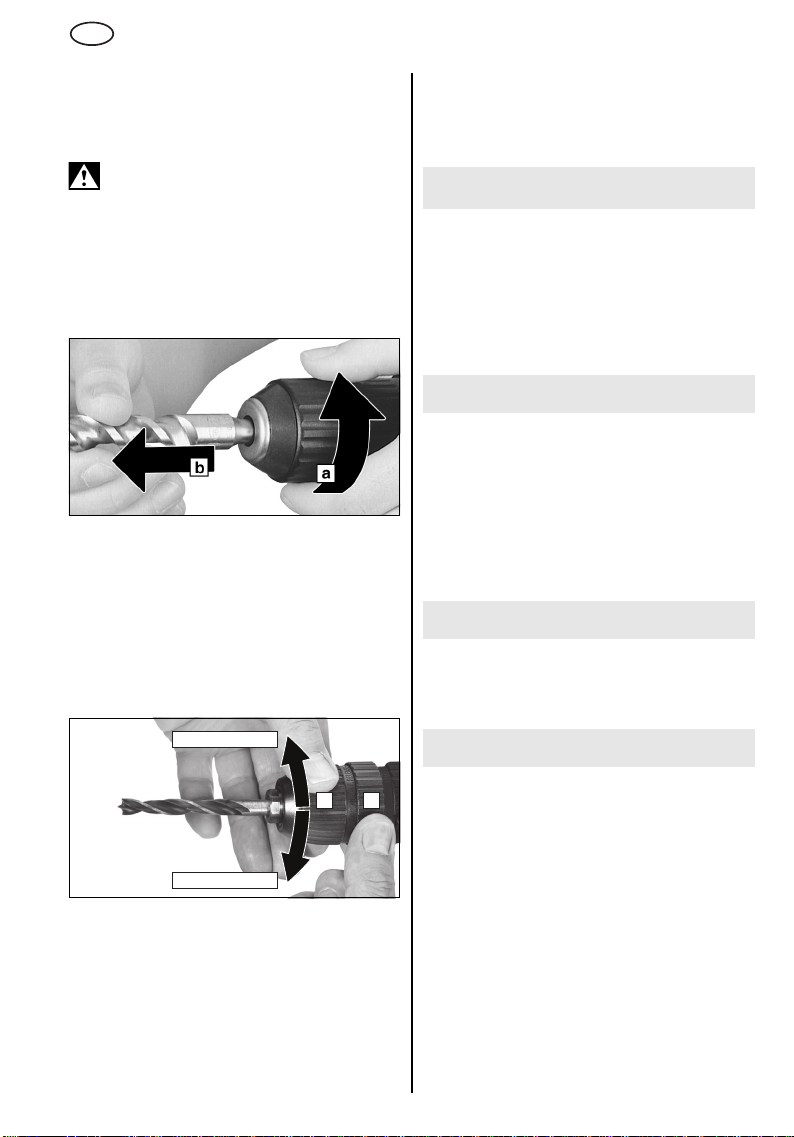

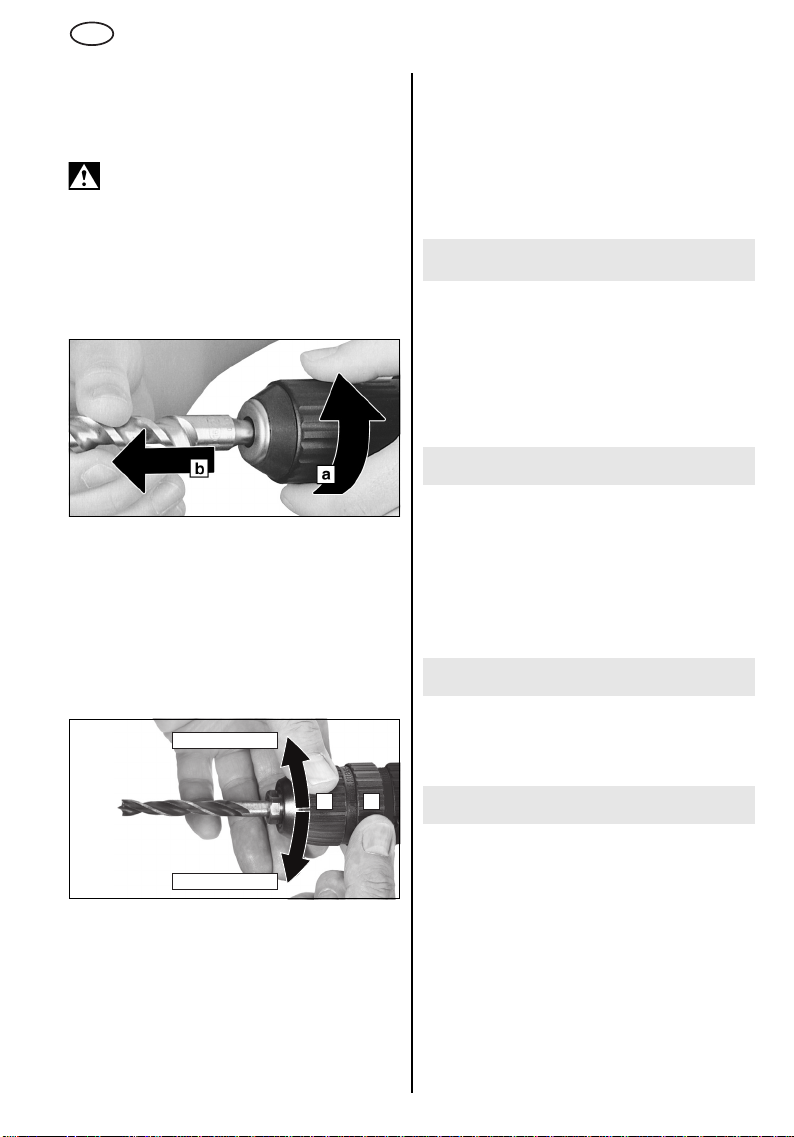

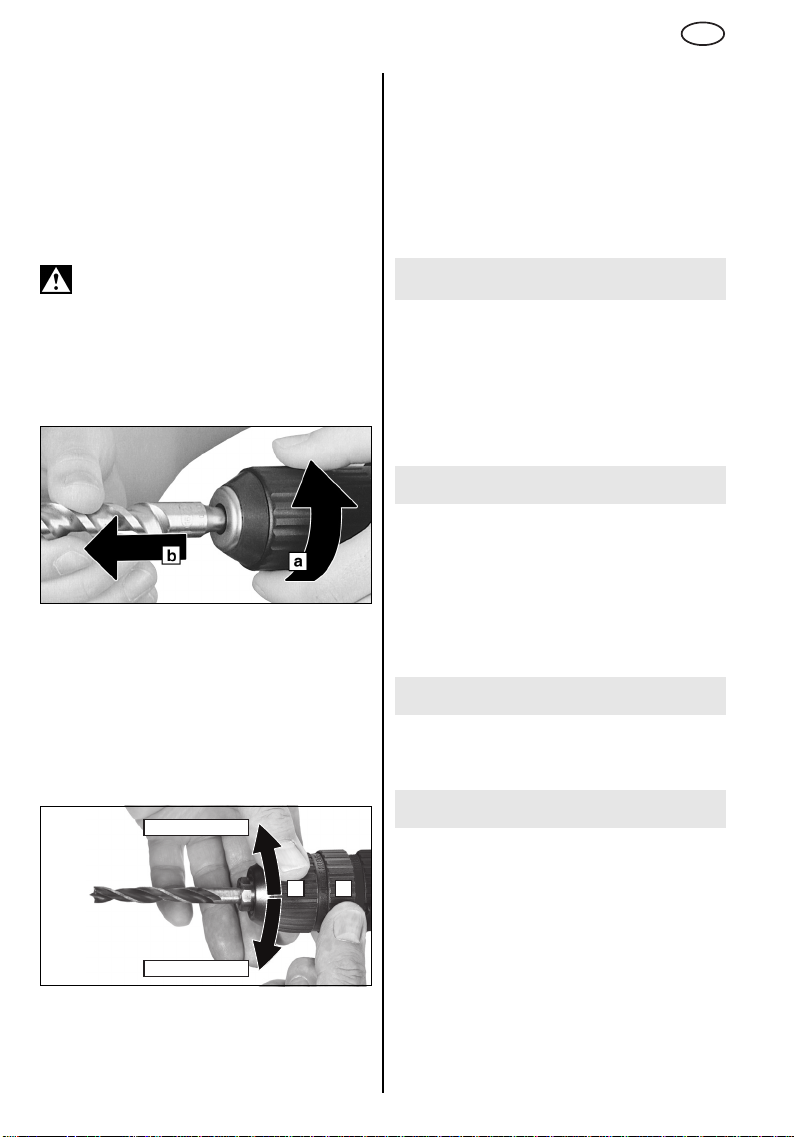

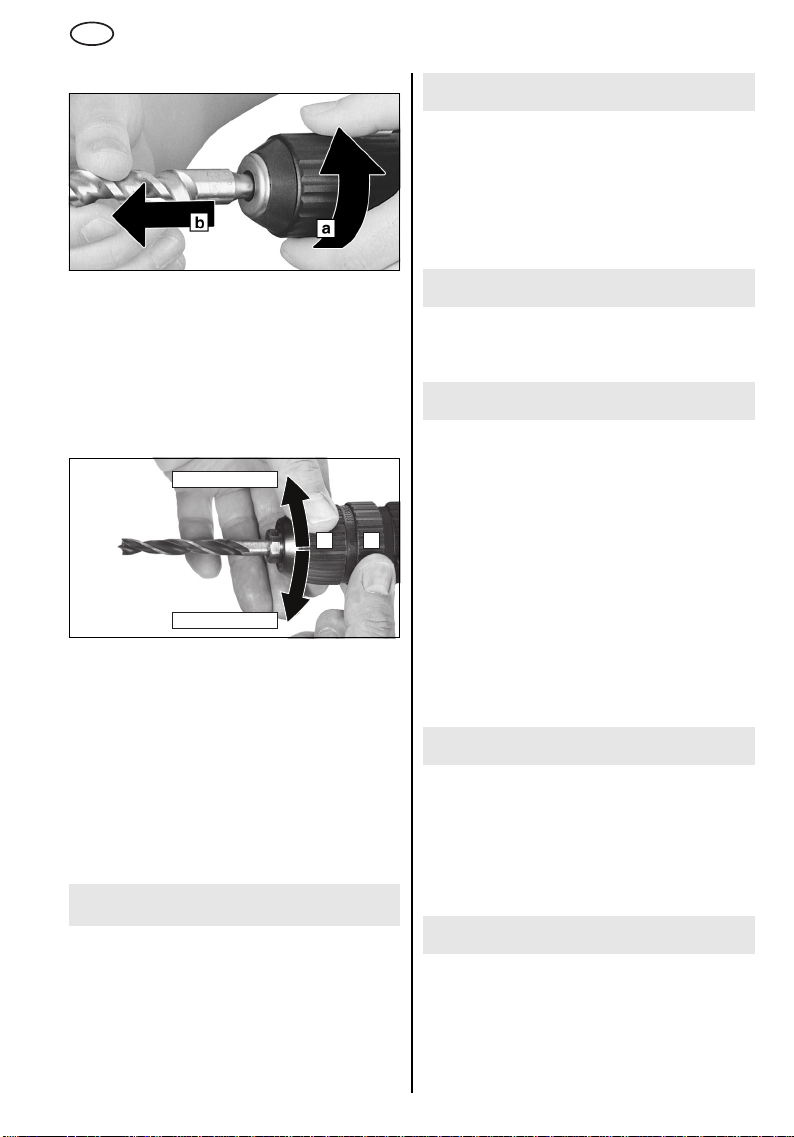

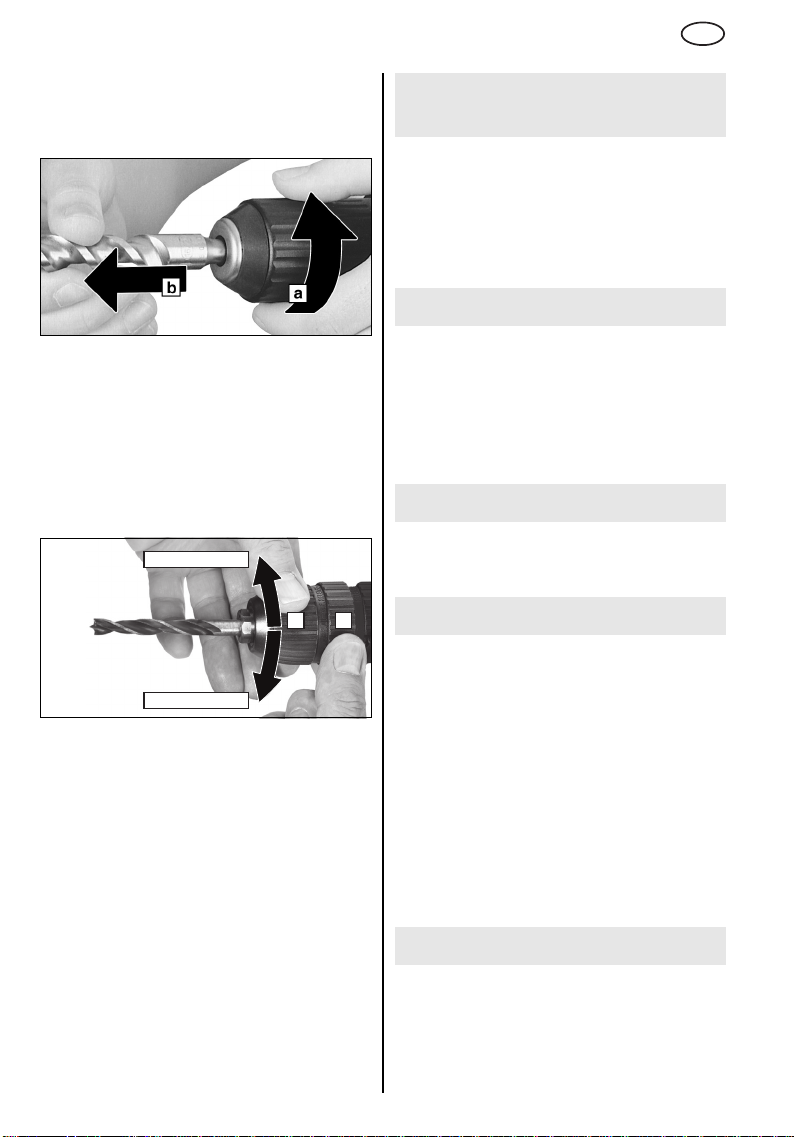

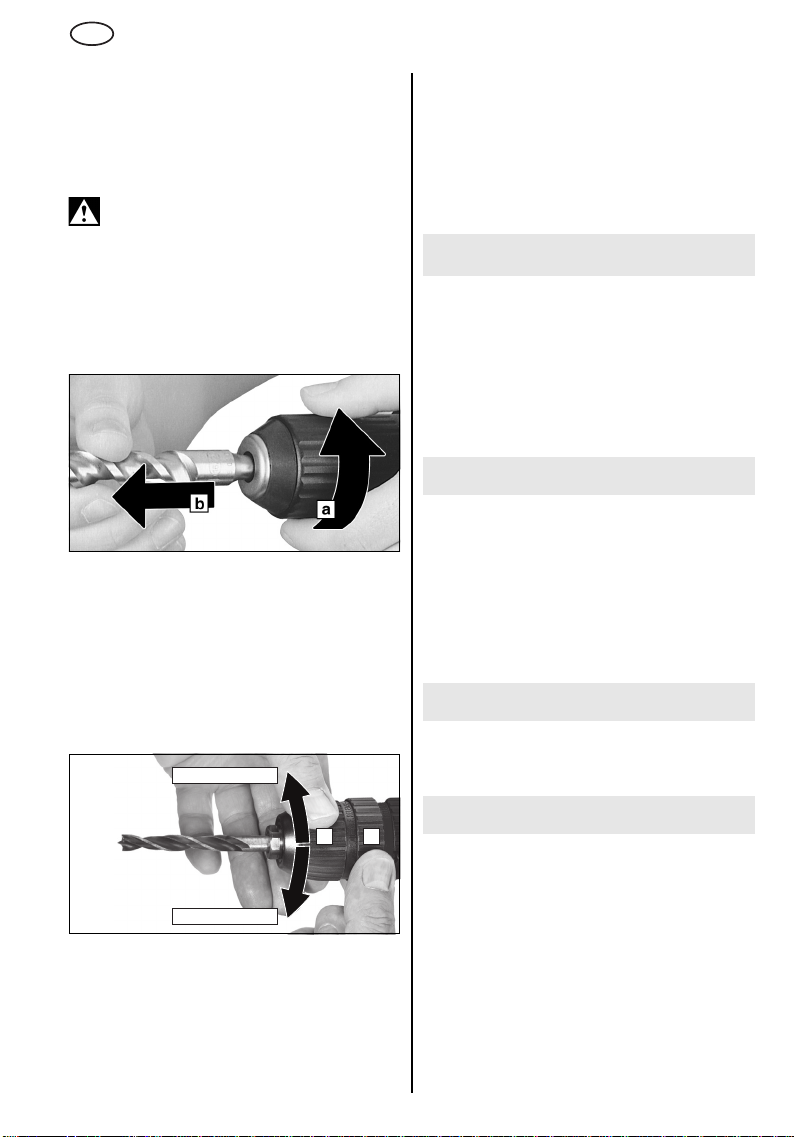

8.7 Werkzeugwechsel Hammerbohrfutter

(als Zubehör: Best.-Nr. 6.31800)! Nur SDS-plus Werkzeuge einsetzen!

Werkzeug einstecken:

Werkzeug drehen und bis zum Einrasten einstecken. Das Werkzeug wird automatisch verriegelt.

Werkzeug entnehmen:

Werkzeugverriegelung (3) in Pfeilrichtung verdrehen (a) und Werkzeug entnehmen (b).

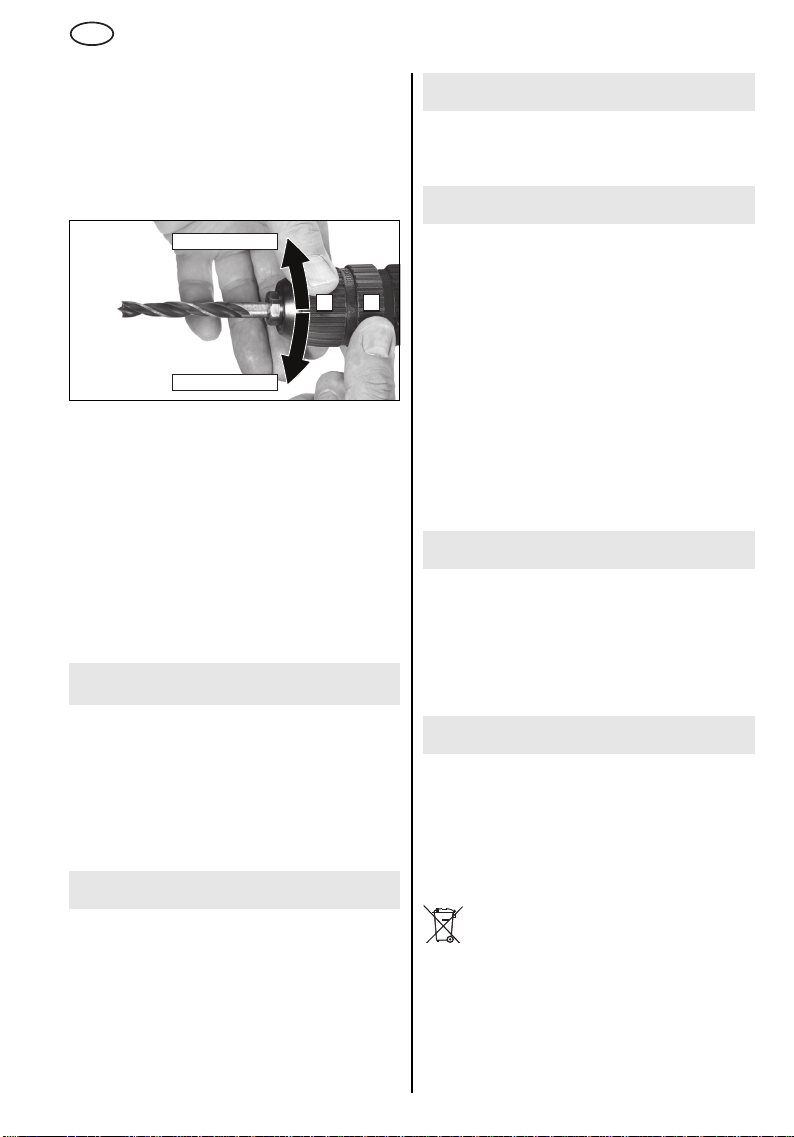

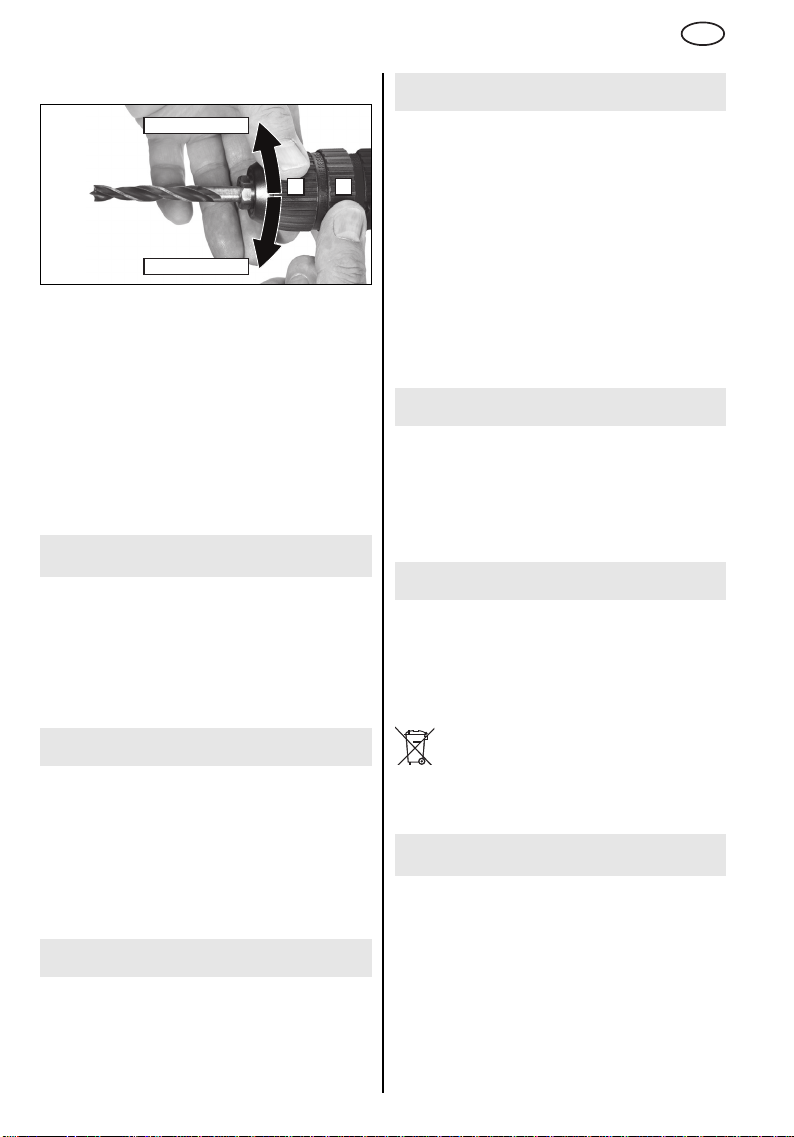

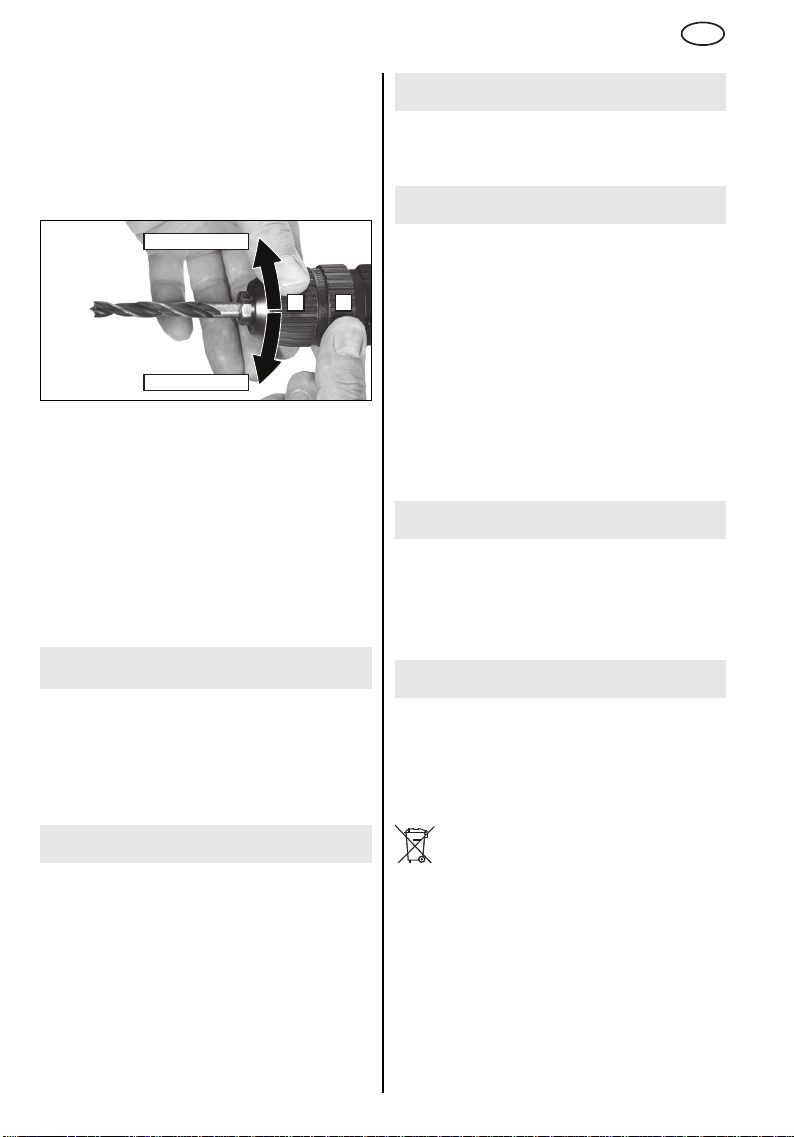

8.8 Werkzeugwechsel Schnellspann-

Verwenden Sie das Schnellspannbohrfutter beim Bohren ohne Schlag in Metall, Holz usw. und zum Schrauben.

Werkzeug einspannen

Um ein Mitdrehen der Spindel beim

Werkzeugschaft vor dem Einsetzen reinigen und mit Spezialfett fetten

Bohrfutter

AUF, RELEASE

Bei sehr fest geschlossenem Bohrfutter:

Netzstecker ziehen. Das Bohrfutter mit einem Gabelschlüssel am Bohrfutterkopf festhalten und Hülse (b) kräftig in Richtung "AUF, RELEASE" drehen.

9 Tipps und Tricks

Beim Hammerbohren und Meißeln ist nur ein mäßiger Andruck notwendig. Hoher Anpressdruck steigert nicht die Arbeitsleistung.

Bei tiefen Bohrungen den Bohrer von Zeit zu Zeit aus der Bohrung ziehen um das Gesteinsmehl zu entfernen.

Fliesen und andere spröde Materialien ohne Schlag bohren.

10 Wartung

Schnellspannbohrfutter reinigen: Nach längerem Gebrauch das Bohrfutter mit der Öffnung senkrecht nach unten halten und mehrmals ganz öffnen und schließen. Der angesammelte Staub fällt aus der Öffnung. Die regelmäßige Anwendung von Reinigungsspray an den Spannbacken und Spannbackenöffnungen wird empfohlen.

Die Lüftungsschlitze der Maschine gelegentlich reinigen.

11 Störungsbeseitigung

Sollte sich der Schalterdrücker (11) nicht eindrücken lassen, überprüfen, ob der Drehrichtungsumschalter (9) vollständig auf Position R oder L steht.

12 Zubehör

GRIP, ZU

Werkzeug einsetzen. Haltering (a) festhalten und mit der anderen Hand die Hülse (b) in Richtung "GRIP, ZU" drehen, bis kein Weiterdrehen mehr möglich ist.

Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

Bohrfutter öffnen: Haltering (a) festhalten und mit der anderen Hand Hülse (b) in Richtung "AUF, RELEASE" drehen.

Verwenden Sie nur original Metabo Zubehör. Wenn Sie Zubehör benötigen, wenden Sie sich

bitte an Ihren Händler. Zur Auswahl des richtigen Zubehörs teilen Sie dem

Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

Siehe Seite 4.

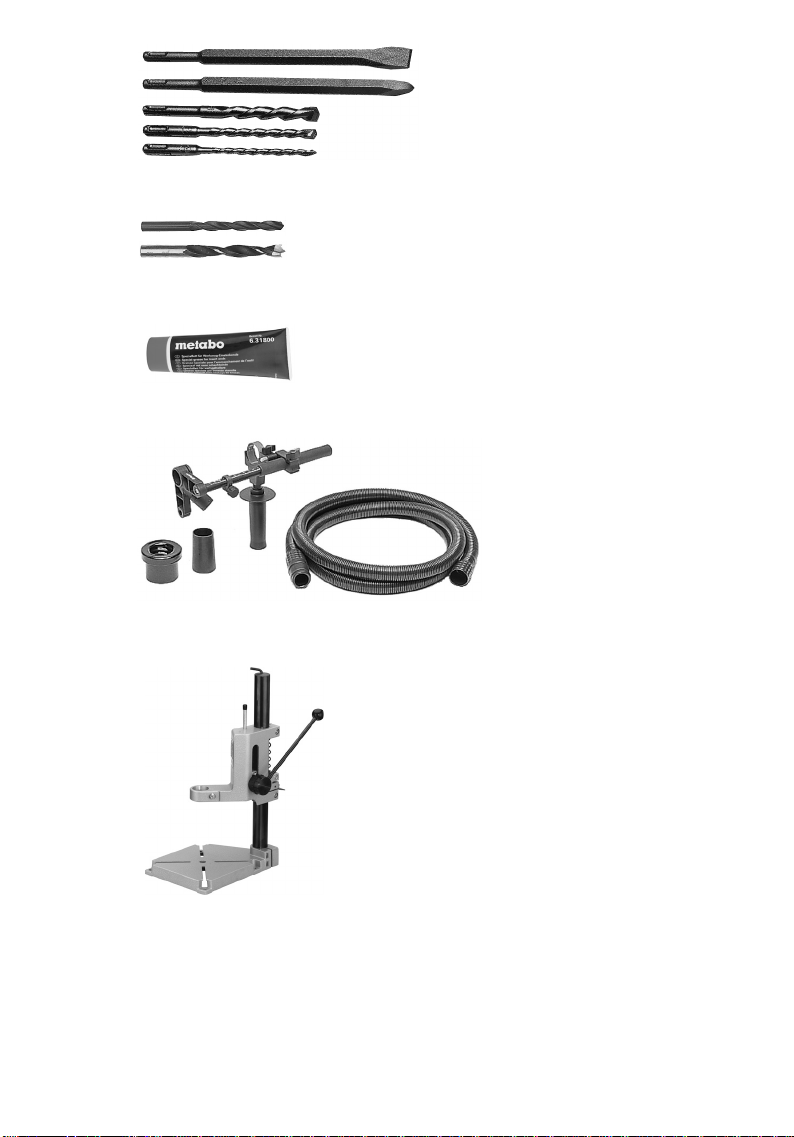

A SDS-plus Einsatzwerkzeuge B Bohrer für Metall und Holz C Spezialfett (zum Schmieren der Werkzeug-

Einsteckenden)

D Staubabsaugset

EBohrständer

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

Page 9

13 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

14 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig. Ausgediente Elektrowerkzeuge und Zubehör

enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

15 Technische Daten

Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fortschritts

vorbehalten. P

ø max = maximaler Bohrdurchmesser s max = maximale Schlagzahl W = Einzelschlagenergie m = Gewicht D = Spannhalsdurchmesser b = Bohrfutterspannbereich

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

h, HD

h, Cheq

h, D

h,HD/Cheq/D

= Nennaufnahme = Abgabeleistung = Leerlaufdrehzahl =Lastdrehzahl

= Schwingungsemissionswert

(Hammerbohren in Beton)

= Schwingungsemissionswert

(Meißeln)

= Schwingungsemissionswert

(Bohren in Metall)

= Unsicherheit (Schwingung)

DEUTSCH

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Typische A-bewertete Schallpegel: L

, K

Beim Arbeiten kann der Geräuschpegel 85 dB(A) überschreiten.

= Schalldruckpegel = Schallleistungspegel = Unsicherheit (Schallpegel)

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind

toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Page 10

ENG

ENGLISH

Original instructions

Dear Customer, Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the service life of a power tool depends to a great extent on you. Please observe the information contained in these instructions and the enclosed documentation. The more carefully you treat your Metabo power tool, the longer it will provide dependable service.

Generally accepted accident prevention regula-

Contents

1 Conformity Declaration 2Specified Use 3 General Safety Instructions 4 Special Safety Instructions 5Overview 6 Special Product Features 7 Commissioning

7.1 Assembly of additional handle

8Use

8.1 Depth Stop Setting

8.2 Switching On and Off

8.3 Speed preselection

8.4 Operating mode selection

8.5 Selection of direction of rotation

8.6 Drill chuck change

8.7 Tool change with SDS chuck

8.8 Tool change with keyless chuck

9 Tips and Tricks 10 Maintenance 11 Troubleshooting 12 Accessories 13 Repairs 14 Environmental Protection 15 Technical Specifications

1 Conformity Declaration

We, being solely responsible, hereby declare that this product conforms to the standards and directives specified on page 2.

2 Specified Use

With the appropriate accessories this rotary hammer drill is suitable for impact drilling with impact masonry bits and chiselling into concrete, stone and other such materials, as well as for nonimpact drilling into metal, wood etc. and for driving screws.

The user bears sole responsibility for damage caused by improper use.

tions and the enclosed safety information must be observed.

3 General Safety Instructions

WARNING

instructions will reduce the risk of injury.

WARNING Read all safety warnings and instructions.

warnings and instructions may result in

electric shock, fire and/or serious injury.

Keep all safety instructions and information for future reference.

Before using the power tool, carefully read through and familiarise yourself with all the enclosed safety information and the Operating Instructions. Keep all enclosed documentation for future reference, and pass on your power tool only together with this documentation.

– Reading the operating

Failure to follow all safety

4 Special Safety Instructions

For your own protection and for the protection of your power tool pay attention to all parts of the text that are marked with this symbol!

Wear ear protectors.

cause loss of hearing.

Use the additional handle supplied with the tool.

Loss of control can lead to injuries.

Hold the power tool by the insulated gripping surfaces when performing an operation where the cutting accessory may contact hidden wiring or its own cord

contacting a "live" wire may also energise metal parts of the power tool, resulting in an electric shock.

Always hold the machine with both hands using the handles provided, stand securely and concentrate.

Always wear protective goggles, gloves, and sturdy shoes when working with this tool.

Ensure that the spot where you wish to work is free of

power cables, gas lines or water pipes

(e.g. using a metal detector).

Exposure to noise can

. Cutting accessory

Page 11

Metabo S-automatic safety clutch. When the safety clutch responds, switch off the machine immediately!

Avoid inadvertent starts by always unlocking the switch when the plug is removed from the mains socket or in case of a power cut. Not required for drills with VTC electronics (restart protection).

Do not touch the rotating tool! Remove chips and similar material only with the

machine at standstill. Caution must be exercised when driving screws

into hard materials (driving screws with metric or imperial threads into steel)! The screw head may break or a high reverse torque may build up on the handle.

Pull the plug out of the plug socket before any adjustments or servicing are performed.

Dust from material such as paint containing lead, some wood species, minerals and metal may be harmful. Contact with or inhalation of the dust may cause allergic reactions and/or respiratory diseases to the operator or bystanders. Certain kinds of dust are classified as carcinogenic such as oak and beech dust especially in conjunction with additives for wood conditioning (chromate, wood preservative). Material containing asbestos must only be treated by specialists.

- Where the use of a dust extraction device is possible it shall be used.

- The work place must be well ventilated.

- The use of a dust mask of filter class P2 is recommended.

Follow national requirements for the materials you want to work with.

5Overview

See page 3 (please unfold).

1 Keyless chuck. 2 SDS chuck 3 Tool lock 4 Keyless chuck sleeve 5 Chuck lock 6Spindle 7Depth stop 8 Speed preselection wheel

9 Rotation selector switch 10 Lock button 11 Trigger switch 12 Switch button 13 Lock 14

Additional handle

ENGLISH

ENG

6 Special Product Features

Exchangeable chuck

The SDS chuck can be exchanged for the keyless chuck using a simple procedure that does not require extra tools.

Single-button control

A single switch button allows you to select the gear and to switch between drilling (1st and 2nd gear), hammer drilling and chiselling modes.

Rotary stop:

Chiselling can be done if the rotary motion is switched off,.

Metabo S-automatic safety clutch:

If the tool jams or catches, the power supply to the motor is restricted. Due to the strong force which can arise, always hold the machine with both hands using the handles provided, stand securely and concentrate.

Turn-off carbon brushes:

If the brushes are worn, the machine switches off automatically.

7 Commissioning

Before plugging in, check to see that the

rated mains voltage and mains frequency, as stated on the rating label, match with your power supply.

7.1 Assembly of

For safety reasons, always use the

additional handle supplied.

Open the clamping ring by turning the additional handle (14) counter-clockwise. Push the additional handle onto the collar of the machine. Insert the depth stop (7). Securely tighten the additional handle at the angle required for the application.

additional handle

8Use

8.1 Depth Stop Setting

Loosen the additional handle (14). Set depth stop (7) to the desired drilling depth and retighten additional handle.

8.2 Switching On and Off

To start the machine, press the trigger switch (11). The speed can be changed using the trigger

switch. For continuous operation the trigger switch can be

locked using the lock button (10). To stop the machine, press the trigger switch again.

Page 12

ENG

ENGLISH

In continuous operation, the machine continues running if it is forced out of your

hands. Therefore, always hold the machine with both hands using the handles provided, stand securely and concentrate.

8.3 Speed preselection

Preset the optimum speed for the application using the adjusting wheel (8).

8.4 Operating mode selection

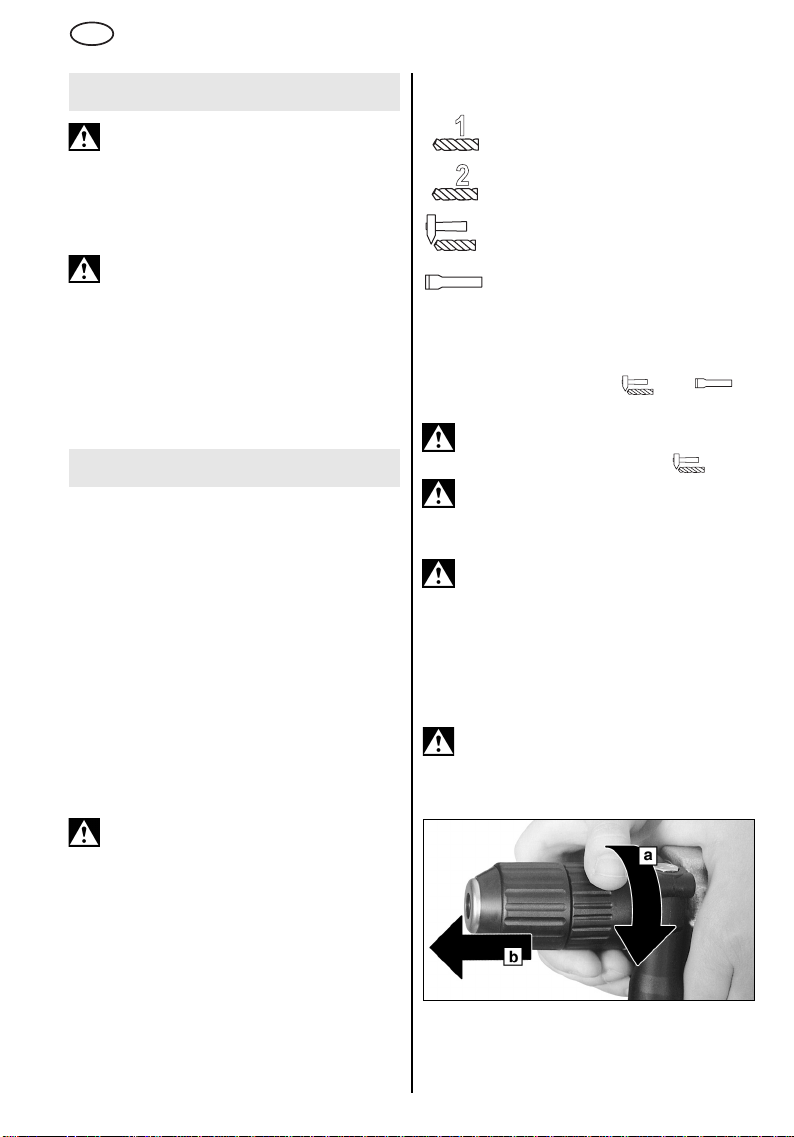

Select the desired operating mode by turning the switch button (12). To turn, push in the lock (13).

Twist drilling 1st gear (high torque)

Twist drilling 2nd gear (high speed)

Hammer drilling

(only with use of hammer drill chuck)

Chiselling (only with use of hammer drill chuck)

In chiselling mode the chisel is locked so that it cannot turn. To position the chisel for a particular application, set the switch button (12) between

and .

When a chisel is fitted, do not operate the

machine in hammer drilling mode.

Avoid levering with the machine when a

chisel is fitted.

8.5 Selection of direction of rotation

Do not activate the rotation selector

switch (9) unless the motor has completely stopped.

Select direction of rotation: R=Clockwise L = Counter-clockwise

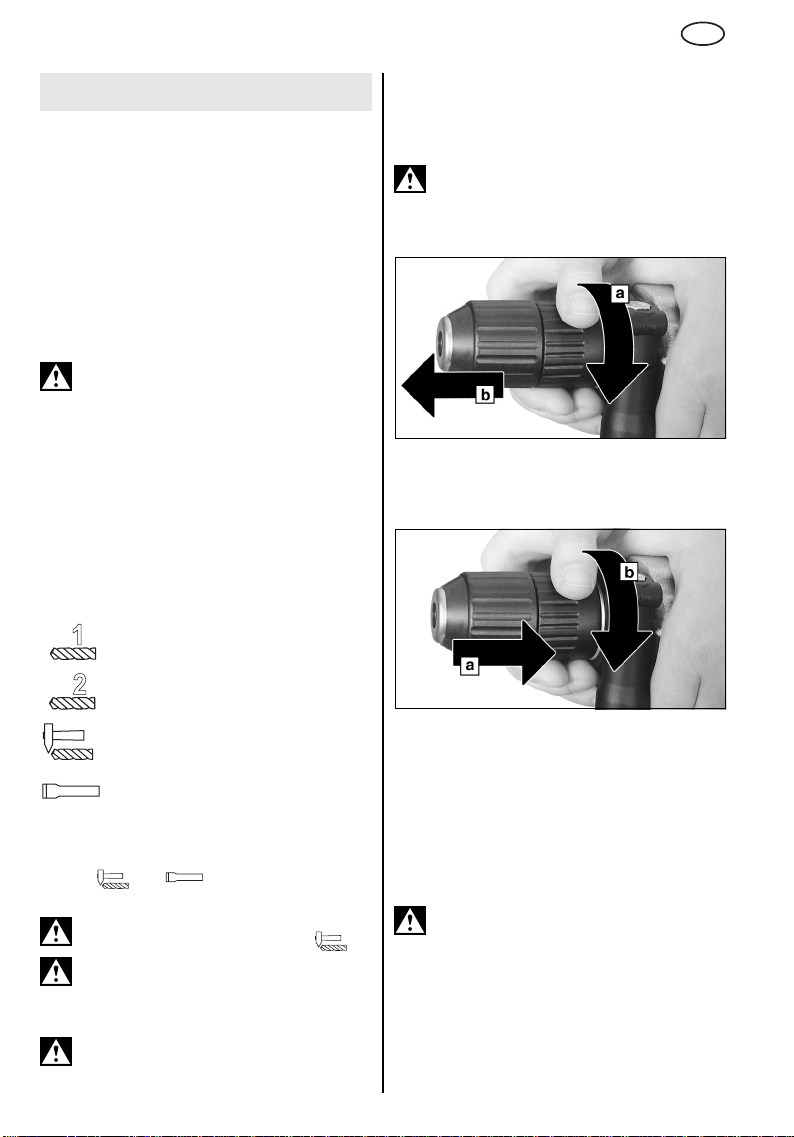

8.6 Drill chuck change

When changing chucks, make sure that

the spindle is clean. Grease spindle lightly if required.

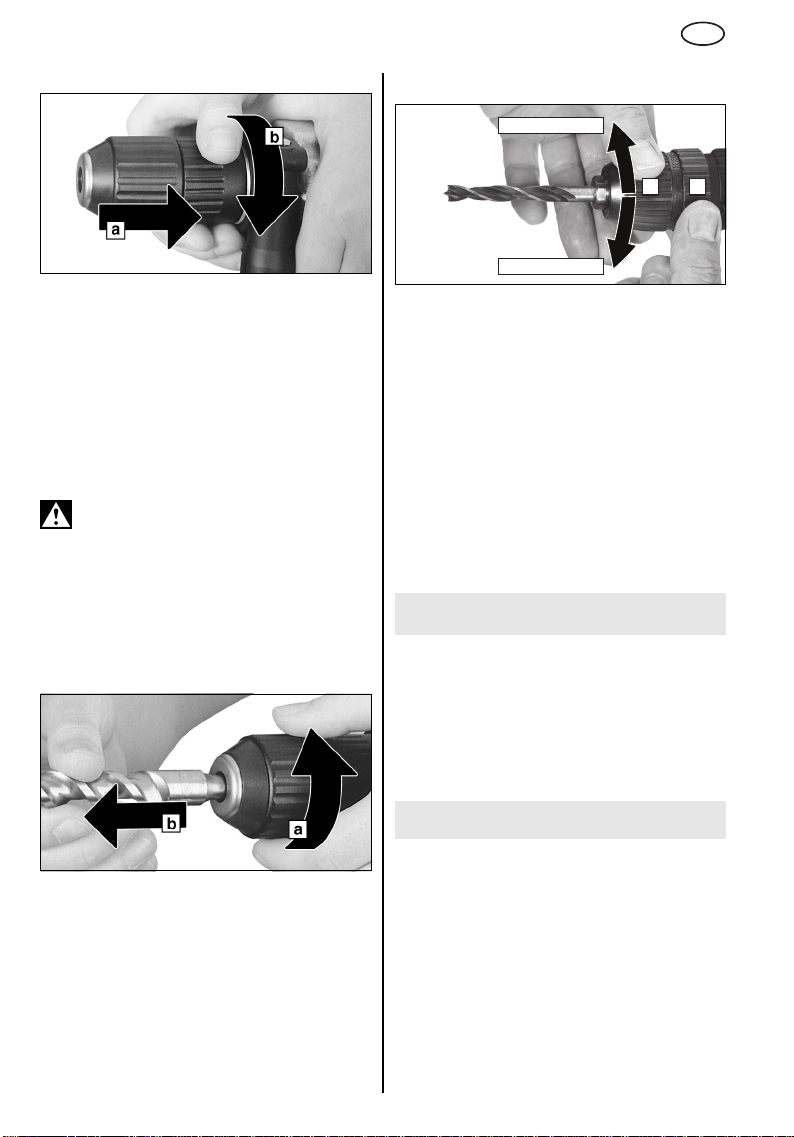

Removing the chuck:

Turn chuck lock (5) as far as it will go (a) in the direction indicated by the arrow, and remove chuck (b).

Replacing the chuck:

Place chuck onto spindle (6) (a). Turn chuck lock (5) in the direction indicated by the arrow (b) until chuck slides fully onto the spindle. Then release the chuck lock. Check to see that the chuck is properly seated.

Note:

To prevent the spindle from turning while changing chucks, set the switch button (12) to chiselling mode.

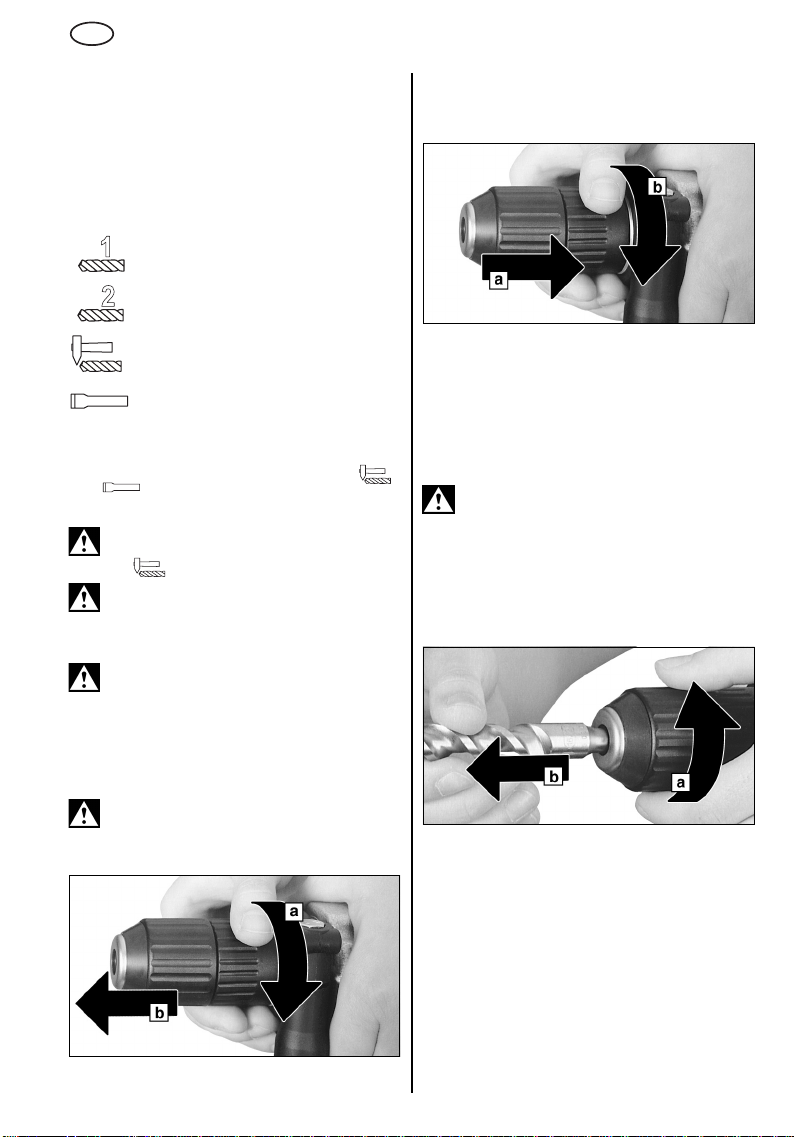

8.7 Tool change with SDS chuck

Before fitting, clean tool shank and

apply special grease (accessories order no. 6.31800)! Use only SDS-plus tools.

Inserting the tool:

Turn the tool while inserting until it locks into place. The tool is automatically locked.

Page 13

ENGLISH

ENG

Removing the tool:

Turn tool lock (3) in direction indicated by arrow (a) and remove tool (b).

8.8 Tool change with keyless chuck

Use the keyless chuck when non-impact drilling in metal, wood etc. and driving screws.

Chucking the tool

AUF, RELEASE

GRIP, ZU

Insert the tool. Hold the retaining ring (a) firmly and turn the collet (b) towards "GRIP, ZU" with the other hand until it will not turn any further.

With a soft tool shank, retightening may be required after a short drilling period.

Open the chuck: Hold the retaining ring (a) firmly and turn the collet (b) towards "AUF, RELEASE" with the other hand.

If the chuck is very securely tightened:

Hold the drill chuck using an open-end spanner at the flats on its head, and turn the sleeve (b) vigourously in the direction of "AUF, RELEASE".

Unplug.

9 Tips and Tricks

Only moderate pressure is required for hammer drilling and chiselling. Applying a high degree of pressure does not increase performance.

When drilling deep holes, remove the drill bit periodically from the hole to remove dust.

Drill tiles and other brittle materials without impact.

10 Maintenance

Keyless chuck cleaning: After prolonged use hold the chuck vertically, with the opening facing down, and fully open and close it several times. The dust collected falls from the opening. Regular use of cleaning spray on the jaws and jaw openings is recommended.

The vent slots of the machine should be cleaned periodically.

11 Troubleshooting

If the trigger switch (11) cannot be depressed, check to see that the rotation selector switch (9) is fully set to the R or L position.

12 Accessories

Use only genuine Metabo accessories. If you need any accessories, check with your

dealer. For dealers to select the correct accessory, they

need to know the exact model designation of your power tool.

See page 4.

A Tools with SDS-plus shank B Twist drills for metal and wood C Special grease (for lubricating the tool shanks) D Dust extraction kit E Drill stand

For complete range of accessories, see www.metabo.com or the main catalogue.

13 Repairs

Repairs to electrical tools must be carried out by qualified electricians ONLY!

Any Metabo power tool in need of repair can be sent to one of the addresses listed in the spare parts list.

Please enclose a description of the fault with the power tool.

14 Environmental Protection

Metabo's packaging can be 100% recycled. Scrap power tools and accessories contain large

amounts of valuable resources and plastics that can be recycled.

These instructions are printed on chlorine-free bleached paper.

Page 14

ENG

ENGLISH

Only for EU countries: Never dispose of power tools in your household waste! In

accordance with European Guideline 2002/96/EC on used electronic and electric equipment and its implementation in national legal systems, used power tools must be collected separately and handed in for environmentally compatible recycling.

15 Technical Specifications

Explanatory notes on the specifications on page 2. Changes due to technological progress reserved. P

ø max = Max. solid drill diameter s max = Max. impact rate W = Single impact force m = weight D = Collar diameter b = Drill chuck chucking capacity

Vibration total value (vector sum of three directions) determined in accordance with EN 60745: a

h, HD

h, Cheq

h, D

h,HD/Cheq/D

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.

The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period.

An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.

Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.

Typical A-effective perceived sound levels: L

, K

= Rated input = Power output = No-load speed =Load speed

= Vibration emission value

(hammer drilling into concrete)

= Vibration emission value

(chiselling)

= Vibration emission value

(drilling into metal)

= Unsafe (vibration)

= Sound pressure level = Acoustic power level = Unsafe (noise level)

During operation, the acoustic level may exceed 85 dB(A).

Wear hearing protection!

Measured values established according to EN 60745.

The stated technical specifications are subject to tolerances (as specified in the respective current standards).

Page 15

FRANÇAIS

Notice originale

Cher client, merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.

Sommaire

1 Déclaration de conformité 2 Utilisation conforme à la destination 3 Consignes générales de sécurité 4 Consignes de sécurité particulières 5Vue d'ensemble 6 Particularités du produit 7 Mise en service

7.1 Montage de la poignée

supplémentaire

8 Utilisation

8.1 Réglage de la butée de profondeur

8.2 Marche/arrêt

8.3 Présélection de la vitesse

8.4 Sélection du mode de fonctionnement

8.5 Sélection du sens de rotation

8.6 Changement de mandrin

8.7 <Changement d'outil avec le mandrin

marteau

8.8 Changement d'outil avec le mandrin

autoserrant

9 Conseils et astuces 10 Maintenance 11 Dépannage 12 Accessoires 13 Réparations 14 Protection de l'environnement 15 Caractéristiques techniques

1 Déclaration de conformité

2 Utilisation conforme à la

destination

Equipé des accessoires correspondants, le marteau perforateur est prévu pour travailler avec des forets marteau et des burins dans le béton, la pierre ou des matériaux semblables, ainsi que pour percer sans percussion le métal, le bois etc. ou pour serrer des vis.

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3 Consignes générales de

sécurité

AVERTISSEMENT

d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

Avant d'utiliser l'outil électrique, lire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conserver les documents ci-joints et veiller à les remettre obligatoirement avec l'appareil à tout utilisateur concerné.

– Lire la notice

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.

4 Consignes de sécurité

particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !

Page 16

FRANÇAIS

Porter une protection auditive.

susceptible de provoquer une perte de capacité auditive.

Utiliser la poignée complémentaire fournie avec l'outil.

risque de blessures.

Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées.

électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique.

Tenir toujours l'outil avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

Portez toujours des lunettes de protection, des gants de travail et des chaussures de sécurité lorsque vous travaillez avec votre outil électrique !

Vérifiez que l'endroit où vous allez intervenir ne comporte

de gaz

Débrayage de sécurité Metabo S-automatic. En cas de déclenchement du débrayage de sécurité, immédiatement arrêter la machine !

Eviter les démarrages intempestifs : la gâchette doit toujours être déverrouillée lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Inutile avec le système électronique VTC (protection contre le redémarrage).

Ne pas toucher l'outil de travail pendant qu'il tourne ! Eliminer sciures de bois et autres uniquement

lorsque la machine est à l'arrêt. Attention pour les vissages en force (avec des vis

à pas métrique ou en pouces sur de l'acier) ! Risque d'arrachement de la tête de vis ou d'apparition de couples de réaction élevés sur la poignée.

Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance.

Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante.

- Utiliser le plus possible un système d'aspiration des poussières.

- Veiller à une bonne aération du site de travail.

- Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2.

En cas de perte de contrôle, il y a un

Le contact avec un conducteur

aucune conduite électrique, d'eau ou

(par ex. à l'aide d'un détecteur de métaux).

Le bruit est

Respecter les directives nationales en vigueur relatives aux matériaux à traiter.

5Vue d'ensemble

Voir page 3 (à déplier).

1 Mandrin autoserrant 2 Mandrin marteau 3 Douille de l'outil 4 Douille du mandrin autoserrant 5 Verrouillage du mandrin 6Broche 7 Butée de profondeur 8 Molette de présélection de la vitesse

9 Commutateur du sens de rotation 10 Bouton de blocage 11 Gâchette 12 Bouton de commande 13 Sécurité 14

Poignée supplémentaire

6 Particularités du produit

Changement de mandrin

En un tour de main et sans aucun outil supplémentaire, le mandrin marteau peut être remplacé par le mandrin autoserrant.

Un seul bouton de commande

Avec un seul bouton de commande, on peut sélectionner la vitesse et choisir entre les positions perçage (vitesses 1 ou 2), perforation et burinage.

Arrêt de rotation

En arrêtant le mouvement de rotation, il est possible d'effectuer des travaux au burin.

Débrayage de sécurité Metabo S-automatic

Si un outil de travail est coincé ou accroché, la transmission d'effort au moteur est limitée. Comme cette situation génère des efforts importants, veiller à toujours bien maintenir la machine avec les deux mains au niveau des poignées, à prendre un bon équilibre et à travailler de manière concentrée.

Charbons de sécurité

Dès l'usure complète des charbons de contact, la machine s'arrête automatiquement.

7 Mise en service

Avant la mise en service, comparez si

tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant.

Page 17

FRANÇAIS

7.1

Montage de la poignée supplémentaire

Pour des raisons de sécurité, utilisez toujours la poignée supplémentaire qui

est comprise dans la livraison.

Ouvrir l'anneau de serrage en tournant la poignée (14) vers la gauche. Faire coulisser la poignée sur le collier de la machine. Introduire la butée de profondeur (7). Selon l'utilisation souhaitée, serrer la poignée dans l'angle désiré.

8 Utilisation

8.1 Réglage de la butée de profondeur

Desserrer la poignée supplémentaire (14). Régler la butée de profondeur (7) à la profondeur de perçage voulue et resserrer la poignée supplémentaire.

8.2 Marche/arrêt

Pour mettre l'outil en route, appuyer sur la gâchette (11).

La vitesse peut être modifiée au niveau de la gâchette.

Pour un fonctionnement en continu, il est possible de bloquer la gâchette à l'aide du bouton de blocage (10). Pour arrêter la machine, appuyer à nouveau sur la gâchette.

Lorsque l'outil est en position de marche continue, il continue de tourner s'il vous

échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, le tenir avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

En position "burinage", le burin est bloqué et ne peut tourner. Pour positionner le burin dans la position souhaitée, placer le bouton de commande (12) entre et .

Lorsque le burin est monté, ne pas utiliser la machine en mode Perforation .

Eviter tout mouvement de levier sur la machine lorsque le burin est fixé.

8.5 Sélection du sens de rotation S'assurer que le moteur est à l'arrêt avant

d'actionner le commutateur du sens de

rotation (9).

Sélectionner le sens de rotation: R = Rotation à droite L = Rotation à gauche

8.6 Changement de mandrin Lors du changement du mandrin,

veiller à ce que la broche soit propre.

Si nécessaire, graisser légèrement la broche.

Dépose du mandrin :

8.3 Présélection de la vitesse

Selon l'utilisation prévue, sélectionner la vitesse de rotation optimale sur la molette (8).

8.4 Sélection du mode de fonctionnement

Choisir le mode de fonctionnement désiré en tournant le bouton de commande (12). Pour tourner ce bouton, enfoncer la sécurité (13).

Perçage vitesse 1 (couple de rotation élevé)

Perçage vitesse 2 (vitesse de rotation élevée)

Perforation (uniquement en association avec le mandrin marteau)

Burinage (uniquement en association avec le mandrin marteau)

Tourner le verrouillage du mandrin (5) dans le sens de la flèche jusqu'en butée (a) et retirer le mandrin (b).

Mise en place du mandrin :

Placer le mandrin sur la broche (6) (a). Tourner le verrouillage du mandrin (5) dans le sens de la flèche (b) jusqu'à ce que le mandrin puisse entièrement glisser sur la broche, puis lâcher le verrouillage du mandrin. Contrôler si le mandrin est bien en place.

Page 18

FRANÇAIS

Remarque :

également pendant le changement de mandrin, mettre le bouton de commande (12) en position "Burinage".

8.7 Changement d'outil avec le mandrin

(voir accessoires : réf. de cde 6.31800) ! Ne monter que des outils à emmanchement SDS-plus !

Introduction de l'outil :

Tourner l'outil et l'insérer jusqu'à enclenchement. Le verrouillage de l'outil est automatique.

Dépose de l'outil :

Tourner la douille de l'outil (3) dans le sens de la flèche (a) et retirer l'outil (b).

8.8 Changement d'outil avec le mandrin

Utilisez le mandrin autoserrant pour les travaux de perçage sans percussion sur métal, bois etc. ainsi que pour le vissage.

Serrage de l'outil

Insérer l'outil. Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens indiqué "GRIP, ZU" jusqu'à ce qu'il devienne impossible de la tourner plus loin.

En cas d'outils souples, il faudra éventuellement resserrer peu de temps après le début du travail de perçage.

Pour éviter que la broche ne tourne

marteau

Nettoyer et graisser la tige de l'outil avec une graisse spéciale avant le montage

autoserrant

AUF, RELEASE

GRIP, ZU

Pour ouvrir le mandrin : Maintenir l'anneau de maintien (a) et de l'autre main, tourner la douille (b) dans le sens marqué "AUF, RELEASE".

Au cas où le mandrin est complètement bloqué :

Débrancher le cordon d'alimentation. Maintenir le mandrin au niveau de la tête avec une clé à fourche et tourner la douille (b) avec force dans le sens marqué "AUF, RELEASE".

9 Conseils et astuces

Pour la perforation et le burinage, une pression moyenne est suffisante. Même si la pression d'application est plus forte, le rendement effectif n'en sera pas plus important.

En cas de perçages profonds, retirer de temps en temps le foret du trou pour éliminer les poussières de pierre.

Les carrelages ainsi que les matériaux cassants sont à percer sans percussion.

10 Maintenance

Nettoyage du mandrin autoserrant : Après une utilisation prolongée du mandrin, tenir celui-ci en position verticale, ouverture vers le bas, l'ouvrir entièrement et le refermer, puis recommencer plusieurs fois de suite. La poussière qui s'était accumulée tombera alors par l'ouverture. Il est conseillé d'utiliser régulièrement un spray de nettoyage pour les mâchoires de serrage.

Nettoyer les grilles d'aération de la machine de temps à autre.

11 Dépannage

Lorsque la gâchette (11) ne se laisse pas enfoncer, vérifier si le commutateur du sens de rotation (9) est complètement en position soit R, soit L.

12 Accessoires

Utilisez uniquement du matériel Metabo. S'il vous faut des accessoires, veuillez vous

adresser à votre revendeur. Pour pouvoir sélectionner les accessoires appro-

priés, veuillez indiquer le type exact de votre outil électrique au distributeur.

Voir page 4.

A Outils à emmanchement SDS-plus B Forets pour métal et bois C Graisse spéciale (pour lubrifier les extrémités

des outils)

D Kit d'aspiration de poussière

E Support de perçage

Page 19

FRANÇAIS

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

13 Réparations

Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste !

Les outils Metabo qui sont à réparer peuvent être expédiés à l'une des adresses indiquées sur la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

14 Protection de

l'environnement

Les emballages Metabo sont recyclables à 100 %. Les outils et accessoires électriques qui ne sont

plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les

ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

15 Caractéristiques

techniques

Commentaires sur les indications de la page 2. Sous réserve de modifications allant dans le sens

du progrès technique. P

ø max = Capacité de perçage maxi s max = Cadence de frappe maxi W = Energie par coup m=Poids D = Diamètre du collet b = Capacité du mandrin

Valeurs totales de vibration (somme vectorielle triaxiale) déterminées conformément à la EN 60745 :

h, HD

= Puissance absorbée = Puissance débitée = Vitesse à vide = Vitesse en charge

= Valeur d’émission de vibrations

(perforation dans le béton)

h, Cheq

h, D

h,HD/Cheq/D

Le niveau d'oscillation indiqué dans les présentes instructions est mesuré selon un procédé conforme à la norme EN 60745 et peut servir à comparer les différents outils électriques. Il est également approprié pour réaliser une estimation provisoire de l'amplitude d'oscillation.

Le niveau d'oscillation indiqué correspond aux applications principales de l'outil électrique. Par ailleurs, le niveau d'oscillation peut dévier si l'outil électrique est utilisé dans d'autres applications, avec des outils de travail différents ou avec une maintenance insuffisante. Cela peut entraîner une augmentation sensible de l'amplitude d'oscillation sur la durée totale de travail.

Pour estimer de manière exacte l'amplitude d'oscillation, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'outil. Cela peut entraîner une réduction sensible de l'amplitude d'oscillation sur la durée totale de travail.

Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des oscillations, telles que : maintenance de l'outil électrique et outils de travail, maintien des mains au chaud, organisation du travail.

Niveaux sonores types évalués L

, K

Lors de l’utilisation de la perceuse, le niveau sonore peut dépasser 85 dB(A).

Valeurs de mesure calculées selon EN 60745. Les caractéristiques indiquées sont soumises

à tolérance (selon les normes en vigueur correspondantes).

= Valeur d’émission de vibrations

(burinage)

= Valeur d’émission de vibrations

(perçage dans le métal)

= Incertitude (vibration)

= Niveau de pression acoustique = Niveau de puissance sonore = Incertitude (niveaux sonores)

Porter un casque anti-bruit !

Page 20

NEDERLANDS

Oorspronkelijke gebruiksaanwijzing

Geachte klant, Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw elektrisch gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangt echter in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u het elektrisch gereedschap van Metabo behandelt, des te langer zal het betrouwbaar blijven functioneren.

Inhoud

1 Conformiteitsverklaring 2 Gebruik volgens de voorschriften 3 Algemene veiligheidsvoorschriften 4 Speciale veiligheidsvoorschriften 5Overzicht 6 Bijzondere productkenmerken 7 Inbedrijfstelling

7.1 Montage van de extra handgreep

8Gebruik

8.1 Instellen van de boordiepteaanslag

8.2 In-/uitschakelen

8.3 Toerental vooraf instellen

8.4 Functie kiezen

8.5 Draairichting kiezen

8.6 Boorhouder vervangen

8.7 Wisseling van gereedschap hamerboorhouder

8.8 Wisseling van gereedschap snelspanboorhouder

9 Handige tips 10 Onderhoud 11 Storingen verhelpen 12 Toebehoren 13 Reparatie 14 Milieubescherming 15 Technische gegevens

1 Conformiteitsverklaring

2 Gebruik volgens de

voorschriften

De boorhamer is met de juiste toebehoren geschikt voor het werken met hamerboren en beitels in beton, steen en gelijksoortig materiaal, evenals het boren zonder slag in metaal, hout, etc. en om te schroeven.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd.

3 Algemene

veiligheidsvoorschriften

WAARSCHUWING

vermindering van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen.

veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees vóór het in gebruik nemen de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door.

– Lees ter

Worden de

Wij verklaren op eigen en uitsluitende verantwoording, dat dit product voldoet aan de op pagina 2 genoemde normen en richtlijnen.

4 Speciale

veiligheidsvoorschriften

Let voor uw veiligheid en die van de machine op de met dit symbool aangegeven passages!

Draag oordoppen.

gehoorverlies.

Lawaai kan leiden tot

Page 21

NEDERLANDS

Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is.

controle kan tot letsel leiden.

Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken.

spanningvoerende geleider kunnen ook metalen apparaatonderdelen onder spanning worden gezet met een elektrische schok als mogelijk gevolg.

Houd de machine altijd met beide handen bij de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Draag altijd een veiligheidsbril, werkhandschoenen en stevig schoeisel bij het werken met elektrisch gereedschap!

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden, bevinden.

Metabo S-automatic veiligheidskoppeling. Wanneer de veiligheidskoppeling geactiveerd wordt onmiddellijk de machine uitschakelen!

Voorkom dat de machine onbedoeld wordt gestart: schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt. Niet vereist bij VTC-elektronica. (Herstartbeveiliging).

Het draaiende gereedschap niet aanraken! Verwijder spanen en dergelijke uitsluitend bij

uitgeschakelde en stilstaande machine. Let op bij schroeven in hard materiaal (het

inschroeven van schroeven met metrisch of inch schroefdraad in staal)! De schroefkop kan afbreken, of er kunnen hoge terugdraaimomenten bij de handgreep optreden.

Stekker uit het stopcontact trekken, voordat enige instelling of onderhoudswerkzaamheden uitgevoerd worden.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen. Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door vaklui.

- Maak zo mogelijk gebruik van stofafzuiging.

- Zorg voor een goede ventilatie van de werkplaats.

- Het wordt aanbevolen om een stofmasker met filterklasse P2 te dragen.

Door het contact met een

geen stroom-, water- of gasleidingen

Verlies van

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn.

5Overzicht

Zie pagina 3 (uitklappen a.u.b.).

1 Snelspan-boorhouder. 2 Hamerboorhouder 3 Gereedschapvergrendeling 4 Huls snelspan-boorhouder. 5 Houdervergrendeling 6Spil 7 Boordiepteaanslag 8 Stelknop voor de voorinstelling van

het toerental

9 Draairichtingschakelaar 10 Vastzetknop 11 Drukschakelaar 12 Schakelknop 13 Blokkering 14

Extra handgreep

6 Bijzondere

productkenmerken

Wisselhouder

Met weinig handgrepen en zonder extra gereedschap kan de hamerboorhouder vervangen worden door de snelspan-boorhouder.

Bediening via één knop

Met slechts één schakelknop kan de versnelling worden gekozen en kan worden omgeschakeld tussen boren (1e en 2e versnelling), hamerboren en beitelen.

Draaistop:

Door de draaibeweging uit te schakelen, kunnen beitelwerkzaamheden worden uitgevoerd.

Metabo S-automatic veiligheidskoppeling:

Wanneer het gereedschap blijft klemmen of haken, wordt de krachtstroom naar de motor begrensd. Vanwege de daarbij optredende sterke krachten de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

Uitschakelkoolborstels

Bij versleten koolborstels stopt de machine automatisch.

7 Inbedrijfstelling

Controleer, voordat de machine in gebruik wordt genomen, of de op het typeplaatje

Page 22

NEDERLANDS

aangegeven spanning met de netspanning overeen komt.

7.1

Montage van de extra handgreep

Om veiligheidsredenen altijd de meegeleverde extra handgreep gebruiken.

Klemring openen door de extra handgreep (14) naar links te draaien. De extra handgreep op de spanhals van de machine schuiven. Boordiepteaanslag (7) inschuiven. De extra handgreep afhankelijk van de toepassing krachtig in de gewenste hoek vastdraaien.

8Gebruik

8.1 Instellen van de boordiepteaanslag

Extra handgreep (14) losdraaien. Stel de boordiepteaanslag (7) in op de gewenste boordiepte en draai de extra handgreep weer vast.

8.2 In-/uitschakelen

Druk de drukschakelaar (11) in, alvorens de machine in te schakelen.

Het toerental kan met de drukschakelaar worden veranderd.

Bij continu gebruik kan de drukschakelaar met de vastzetknop (10) vastgezet worden. Voor het uitschakelen de drukschakelaar opnieuw indrukken.

Bij continue inschakeling loopt de machine verder wanneer hij uit de hand

wordt getrokken. Daarom de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

Beitelen (alleen bij gebruik van de hamerboorhouder)

In de stand Beitelen wordt de beitel zo vastgezet dat hij niet kan draaien. Om de beitel voor de betreffende toepassing te positioneren de schakelknop (12) tussen en brengenAls u een beitel in de boorhamer aangebracht hebt, gebruik de machine dan niet in de stand Hamerboren .

Als u een beitel in de boorhamer aangebracht hebt, gebruik de machine dan niet

in de stand Hamerboren .

Hendelbewegingen van de machine met ingespannen beitel vermijden.

8.5 Draairichting kiezen Draairichtingschakelaar (9) alleen

gebruiken wanneer de motor stilstaat.

Draairichting kiezen R = Rechtsloop L = Linksloop

8.6 Boorhouder vervangen Let er bij de vervanging van de houder op

dat de spil schoon is. Zo nodig de spil een

beetje invetten.

Houder afnemen:

8.3 Toerental vooraf instellen

Afhankelijk van de toepassing het optimale toerental vooraf instellen met de stelknop (8).

8.4 Functie kiezen

De gewenste functie selecteren door aan de schakelknop (12) te draaien. Om te draaien de blokkering (13) indrukken.

Boren 1e versnelling (hoog draaimoment)

Boren 2e versnelling (hoog toerental)

Hamerboren (alleen bij gebruik van de hamerboorhouder)

Houdervergrendeling (5) in de pijlrichting tot de aanslag draaien (a) en de houder verwijderen (b).

Houder plaatsen:

Page 23

NEDERLANDS

De houder op de spil (6) plaatsen (a). Houdervergrendeling (5) in de pijlrichting draaien (b) tot de houder volledig op de spil kan worden geschoven en de houdervergrendeling loslaten. Controleer of de houder vastzit.

Aanwijzing:

vervangen van de houder meedraait, de schakelknop (12) op Beitelen zetten.

8.7 Wisseling van gereedschap hamer-

(toebehoren: best.-nr. 6.31800)! Alleen SDS-plus gereedschappen gebruiken!

Gereedschap insteken:

gereedschap draaien en insteken tot het inklikt. Het gereedschap wordt automatisch vergrendeld.

Gereedschap uitnemen:

Houdervergrendeling (3) in de pijlrichting draaien (a) en het gereedschap verwijderen (b).

8.8 Wisseling van gereedschap snelspan-

Gebruik de snelspanboorhouder bij het boren zonder slag in metaal, hout, etc. en om te schroeven.

Gereedschap inspannen

Gereedschap inbrengen. Borgring (a) vasthouden en met de andere hand de huls (b) in de richting "GRIP, ZU" draaien tot verder draaien niet meer mogelijk is.

Om te voorkomen dat de spil bij het

boorhouder

Gereedschap reinigen en met het speciaal vet invetten

boorhouder

sschacht

AUF, RELEASE

GRIP, ZU

voor het inzetten

Bij een zachte gereedschapschacht moet eventueel na een korte boortijd worden nagespannen.

Boorhouder openen: Borgring (a) vasthouden en met de andere hand de huls (b) in de richting "AUF, RELEASE" draaien.

Bij een zeer vast gesloten boorhouder:

stekker uit het stopcontact halen. De boorhouder met een steeksleutel aan de boorhouderkop vasthouden en de huls (b) met kracht in de richting "AUF, RELEASE" draaien.

9 Handige tips

Bij het hamerboren en beitelen is slechts een matige aandrukkracht vereist. Door een grote aandrukkracht wordt de arbeidsprestatie niet verhoogd.

Als diep geboord moet worden de boor af en toe uit het gat trekken, om het steengruis te verwijderen.

Tegels en ander bros materiaal zonder slag boren.

10 Onderhoud

Snelspanboorkop reinigen: Na langer gebruik de boorhouder met de opening loodrecht naar beneden houden en meerdere keren helemaal openen en sluiten. Het verzamelde stof valt uit de opening. Het wordt aanbevolen de klembekken en de klembekopeningen regelmatig met reinigingsspray te behandelen.

De ventilatiesleuven van de machine af en toe reinigen.

11 Storingen verhelpen

Kan de drukschakelaar (11) niet worden ingedrukt, controleer dan of de draairichtingschakelaar (9) volledig op stand R of L staat.

12 Toebehoren

Gebruik uitsluitend originele Metabo toebehoren. Als u toebehoren wilt aanschaffen doet u dat dan

bij uw leverancier. Geef het type van uw machine door aan uw lever-

ancier om de juiste toebehoren te krijgen. Zie bladzijde 4.

A SDS-plus gereedschap B Boor voor metaal en hout C Speciaal vet (voor het smeren van het gereed-

schap-insteekeinde) D Stofafzuigset E Boorstandaard

Page 24

NEDERLANDS

Compleet toebehorenprogramma zie www.metabo.com of hoofdcatalogus.

13 Reparatie

Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende vakman worden uitgevoerd!

Defecte Metabo gereedschappen kunnen naar de op de onderdelenlijst vermelde adressen worden gestuurd.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

14 Milieubescherming

Metabo verpakkingen zijn 100% recycleerbaar. Afgedankte elektronische machines en acces-

soires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

15 Technische gegevens

Toelichting bij de gegevens van pagina 2. Wijzigingen en technische verbeteringen

voorbehouden. P

ø max = maximale boordiameter s max = maximale slagfrequentie W = energie per slag m = gewicht D = spanhalsdiameter b = boorhouderspanbereik

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

h, HD

h, Cheq

h, D

= nominaal ingangsvermogen = afgegeven vermogen = nullasttoerental = belastingstoerental

= trillingsemissiewaarde

(hamerboren in beton)

= trillingsemissiewaarde

(beitelen)

= trillingsemissiewaarde

(boren in metaal)

h,HD/Cheq/D

Het trillingsniveau dat in deze aanwijzingen wordt aangegeven is gemeten in overeenstemming met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau geldt voor de belangrijkste toepassingen van het elektrisch gereedschap. Wanneer het elektrisch gereedschap echter voor andere toepassingen wordt gebruikt, met afwijkend inzetgereedschap of onvoldoende onderhoud, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verhoogd.

Voor een precieze beoordeling van de trillingsbelasting dienen ook de tijden in aanmerking te worden genomen waarin het apparaat uitgeschakeld is of weliswaar loopt, maar niet in gebruik is. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verlaagd.

Stel extra veiligheidsmaatregelen vast voor de beveiliging van de gebruiker tegen het effect van trillingen, zoals bijvoorbeeld: onderhoud van elektrisch en inzetgereedschap, het warmhouden van de handen en de organisatie van arbeidsprocessen.

= onzekerheid (trilling)

Karakteristiek A-gekwalificeerd geluidsniveau: L

, K

Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

= geluidsdrukniveau = geluidsvermogensniveau = onzekerheid (geluidsniveau)

Draag oordoppen!

Meetgegevens volgens norm EN 60745. De vermelde technische gegevens zijn

tolerantiewaarden (overeenkomstig de telkens geldige norm).

Page 25

ITALIANO

Istruzioni originali

Caro Cliente, innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili elettrici della Metabo. Ogni utensile elettrico della Metabo viene accuratamente collaudato in conformità ai più severi requisiti del programma di assicurazione della qualità nell'ambito della Metabo stessa. Si deve, comunque, tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale nonché nei documenti ad esso allegati. Più cura si presta nell'impiego del vostro utensile elettrico Metabo più a lungo esso durerà e soddisferà le vostre esigenze.

Indice

1 Dichiarazione di conformità 2 Utilizzo regolamentare 3 Avvertenze generali di sicurezza 4 Avvertenze specifiche di sicurezza 5 Panoramica generale 6 Caratteristiche specifiche del prodotto 7 Messa in funzione

7.1 Montaggio dell'impugnatura supple-

mentare

8 Utilizzo

8.1 Impostazione della battuta della pro-

fondità di foratura

8.2 Attivazione/disattivazione

8.3 Preselezione del numero di giri

8.4 Selezione della modalità di funziona-

mento

8.5 Selezione della direzione di rotazione

8.6 Sostituzione del mandrino

8.7 Sostituzione dell'utensile nel mandri-

no per foratura a percussione

8.8 Sostituzione dell'utensile nel mandri-

no autoserrante

9 Suggerimenti pratici 10 Manutenzione 11 Eliminazione dei guasti 12 Accessori 13 Riparazione 14 Tutela dell'ambiente 15 Dati tecnici

1 Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che tale prodotto è conforme alle norme e direttive riportate a pagina 2.

2 Utilizzo regolamentare

Il trapano a percussione, con i relativi accessori, è adatto per i lavori con punte a percussione e scalpelli nel calcestruzzo, nella pietra e in materiali analoghi, nonché per eseguire fori senza percussione nel metallo, nel legno, ecc. e per avvitare.

Dei danni derivanti da un uso improprio dell'utensile è responsabile esclusivamente l'utente.

È obbligatorio rispettare le prescrizioni generali per prevenire eventuali infortuni, nonché le norme sulla sicurezza allegate.

3 Avvertenze generali di

sicurezza

ATTENZIONE

di lesioni leggere le istruzioni per l'uso.

ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istruzioni.

mento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzare l'utensile elettrico, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme ad esso.

– Al fine di ridurre il rischio

Eventuali omissioni nell’adempi-

4 Avvertenze specifiche di

sicurezza

Per proteggere la propria persona e per una migliore cura dell'utensile elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

Indossare protezioni acustiche.

provocare la perdita dell'udito.

Il rumore può

Page 26

ITALIANO

Utilizzare l'impugnatura supplementare fornita con l'utensile elettrico.

provocare infortuni.

Tenere l'apparecchio sulle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste o con il proprio cavo di rete.

cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica.

Afferrare sempre saldamente il trapano per le impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati.

Quando si lavora con il proprio utensile elettrico indossare sempre occhiali protettivi, guanti da lavoro, e calzature antinfortunistiche rigide!

Sul punto che deve essere lavorato

esserci cavi della corrente, dell'acqua o del gas

(ad esempio utilizzare un metal detector). Frizione di sicurezza Metabo S-automatic.

Quando interviene la frizione di sicurezza disattivare immediatamente il trapano!

Evitare l'avviamento accidentale: disinserire sempre l'interruttore se la spina viene staccata dalla presa, o se c'è stata un'interruzione di corrente. Non necessario con l'elettronica VTC (protezione contro il riavviamento).

Non afferrare il trapano dalla parte della punta rotante.

A trapano fermo, togliere i trucioli e simili. Prestare attenzione in caso di avvitatura in un

materiale duro (avvitatura di viti nell'acciaio con filettatura metrica o in pollici)! La testa della vite può rompersi, o possono verificarsi coppie di contraccolpo elevate sull'impugnatura.

Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la spina elettrica dalla presa.

Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Utilizzate, se possibile, un sistema di aspirazione delle polveri.

- Provvedere ad una buona aerazione del posto di lavoro.

- Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Perdere il controllo può

Il contatto con un

non devono

Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare.

5 Panoramica generale

Vedi pagina 3 (si prega di aprire).

1 Mandrino autoserrante 2 Mandrino per foratura a percussione 3 Bloccaggio utensile 4 Boccola del mandrino autoserrante 5 Bloccaggio mandrino 6 Alberino 7 Battuta della profondità di foratura 8 Rotella di regolazione per preselezione

del numero giri

9 Commutatore della direzione di rotazione 10 Pulsante di blocco 11 Pulsante interruttore 12 Interruttore a manopola 13 Blocco 14

Impugnatura supplementare

6 Caratteristiche specifiche

del prodotto

Sostituzione del mandrino

Il mandrino per foratura a percussione può essere sostituito con il mandrino autoserrante in poche mosse e senza l'utilizzo di utensili aggiuntivi.

Funzionamento monopulsante

Tramite un solo interruttore a manopola è possibile selezionare la direzione di rotazione e commutare tra foratura (1 sione e scalpellatura.

Arresto della rotazione:

Disinserendo il movimento rotatorio si possono eseguire lavori di scalpellatura.

Frizione di sicurezza Metabo S-automatic:

Se l'utensile si inceppa o rimane bloccato, il flusso di forze del motore viene limitato. A causa delle forze elevate che possono intervenire in casi simili, tenere sempre saldamente il trapano con entrambe le mani afferrandolo per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro.

Spegnimento automatico per spazzole di carbone consumate:

Quando le spazzole di carbone sono consumate, il trapano si spegne automaticamente.

e 2a velocità), foratura a percus-

Page 27

7 Messa in funzione

Prima della messa in funzione verificare

che la tensione di alimentazione elettrica disponibile corrisponda ai dati elettrici riportati sulla targhetta del modello.

7.1 Montaggio dell'

supplementare

Per sicurezza, utilizzare sempre l'impug-

natura supplementare in dotazione.

Aprire l'anello di fissaggio ruotando a sinistra l'impugnatura supplementare (14). Infilare l'impugnatura supplementare nel collare di serraggio del trapano. Inserire la battuta della profondità di foratura (7). Serrare l'impugnatura supplementare all'angolazione desiderata, a seconda dell'utilizzo dell'utensile.

impugnatura

8 Utilizzo

8.1 Impostazione della battuta della

profondità di foratura

Allentare l'impugnatura supplementare (14). Impostare l'asta di battuta (7) alla profondità di foratura desiderata e serrare nuovamente l'impugnatura supplementare.

8.2 Attivazione/disattivazione

Per attivare il trapano, premere il pulsante interruttore (11).

Il numero di giri può essere modificato mediante il pulsante interruttore.

Per far funzionare in modo continuo l'utensile è possibile bloccare il pulsante interruttore con il pulsante di blocco (10). Per spegnere l'utensile, basta premere di nuovo il pulsante.

Con il funzionamento continuo, il trapano

continua a funzionare anche se viene

liberata dalla presa. Pertanto, tenere saldamente il trapano con entrambe le mani afferrandolo per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro.

ITALIANO

Foratura - 1 (coppia elevata)

Foratura - 2 (elevato numero di giri)

Foratura a percussione (solo con il mandrino per foratura a percussione)

Scalpellatura (solo con il mandrino per foratura a percussione)

Nella posizione "scalpellatura" lo scalpello è bloccato in modo che non possa ruotare. Perposizionare lo scalpello a seconda dell'applicazione, posizionare l'interruttore a manopola (12) tra

e .

Con lo scalpello inserito non utilizzare il trapano in modalità di funzionamento

"foratura a percussione" .

Non fare leva sul trapano con lo scalpello inserito.

8.5 Selezione della direzione di rotazione Azionare il commutatore della direzione di

rotazione (9) solo a motore fermo.

Selezione della direzione di rotazione: R = rotazione destrorsa L = rotazione sinistrorsa

8.6 Sostituzione del mandrino Quando si sostituisce il mandrino, fare

attenzione che l'alberino sia pulito.

All'occorrenza, ingrassare leggermente l'alberino.

Rimozione del mandrino:

velocità

8.3 Preselezione del numero di giri

Preselezionare il numero di giri ottimale in base all'utilizzo mediante la rotella di regolazione (8).

8.4 Selezione della modalità di funzionamento

Selezionare la modalità di funzionamento desiderata ruotando l'interruttore a manopola (12). Per ruotare l'interruttore, premere il blocco (13) per sganciarlo.

Ruotare il bloccaggio mandrino (5) nella direzione della freccia fino a battuta (a) ed estrarre il mandrino (b).

Page 28

ITALIANO

Inserimento del mandrino:

Inserire il mandrino (a) sull'alberino (6). Ruotare il bloccaggio mandrino (5) nella direzione della freccia (b) fin quando il mandrino non risulta completamente inserito sull'alberino, quindi rilasciare il bloccaggio mandrino. Verificare che il mandrino sia saldamente in sede.

Avvertenza:

durante la sostituzione del mandrino, impostare l'interruttore a manopola (12) su "scalpellatura".

8.7 Sostituzione dell'utensile nel mandrino

speciale (disponibile come accessorio: codice di ordinazione 6.31800)! Utilizzare solo utensili SDS-plus!

Inserimento dell'utensile:

ruotare l'utensile e inserirlo fino a farlo scattare. L'utensile viene bloccato automaticamente.

Estrazione dell'utensile:

per evitare la rotazione dell'alberino

per foratura a percussione

Prima dell'inserimento pulire il gambo dell'utensile e lubrificarlo con il grasso

Serraggio dell'utensile

AUF, RELEASE

GRIP, ZU

Inserire l'utensile. Tenere fermo l'anello di tenuta (a) e, con la mano libera, ruotare la boccola (b) in direzione "GRIP, ZU" finché non è più possibile alcuna rotazione.

In caso di utensili con il codolo fine, eventualmente serrare nuovamente dopo una breve foratura.

Apertura del mandrino: Tenere fermo l'anello di tenuta (a) e, con la mano libera, ruotare la boccola (b) in direzione "AUF, RELEASE".

In caso di mandrino serrato con molta forza:

estrarre la spina dalla presa. Tenere fermo il mandrino con una chiave fissa e ruotare con forza la boccola (b) in direzione "AUF, RELEASE".

9 Suggerimenti pratici

In caso di foratura a percussione e scalpellatura è sufficiente esercitare solo una pressione moderata. Esercitando una pressione maggiore non aumentano le prestazioni.

Per le forature di profondità, di tanto in tanto estrarre la punta dal foro per rimuovere la polvere di foratura.

Per forare piastrelle e altri materiali fragili non usare la percussione.

Ruotare il bloccaggio utensile (3) in direzione della freccia (a) ed estrarre l'utensile (b).

8.8 Sostituzione dell'utensile nel mandrino autoserrante

Utilizzare il mandrino autoserrante per eseguire forature senza percussione in metallo, legno, ecc. e per operazioni di avvitatura.

10 Manutenzione

Pulizia del mandrino autoserrante: Dopo un uso prolungato, tenere il mandrino in verticale con l'apertura verso il basso e aprirlo e chiuderlo completamente più volte. La polvere accumulata all'interno cade dall'apertura. Si consiglia l'uso regolare di spray detergenti sulle ganasce e sulle relative aperture.

Pulire ogni tanto le feritoie di ventilazione del trapano.

Page 29

ITALIANO

11 Eliminazione dei guasti

Se non è possibile premere il pulsante interruttore (11), verificare che il commutatore della direzione di rotazione (9) sia completamente in posizione R o L.

12 Accessori

Utilizzare esclusivamente gli accessori / ricambi originali della Metabo.

In caso di necessità, rivolgersi al rivenditore per l'acquisto di accessori.

Per la selezione corretta degli accessori, è essenziale indicare al rivenditore il modello esatto dell'utensile elettrico.

Vedi pag. 4.

A Utensili SDS-plus B Punte per metallo e legno C Grasso speciale (per lubrificare le estremità

a innesto dell'utensile) D Set aspiratore E Supporto a colonna

Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale.

13 Riparazione

Le eventuali riparazioni degli utensili elettrici possono essere fatte esclusivamente da tecnici / elettricisti specializzati!

I prodotti elettrici Metabo da far riparare possono essere inviati agli indirizzi riportati nell'elenco ricambi.

Nello spedire un prodotto Metabo a scopo di riparazione, descrivere il guasto accertato.

14 Tutela dell'ambiente

Gli imballaggi usati dalla Metabo sono riciclabili al 100%.

I prodotti elettronici inutilizzabili e i relativi accessori comprendono una grande quantità di materie plastiche e materie prime riciclabili.

Le presenti istruzioni per l'uso sono impresse su carta candeggiata, esente da cloro.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la

Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclo ecologico.

15 Dati tecnici

Spiegazioni relative ai dati riportati a pagina 2. Ci riserviamo il diritto di apportare modifiche per il

miglioramento tecnologico. P

ø max = Diametro di foratura max. s max = Numero di percussioni max. W = Energia percussione singola m=Peso D = Diametro del collare di serraggio b = Capacità di serraggio

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 60745:

h, HD

h, Cheq

h, D

h,HD/Cheq/D

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per mettere a confronto gli utensili elettrici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Livello sonoro classe A tipico: L

, K

= Assorbimento nominale = Potenza erogata = Numero di giri a vuoto = Numero di giro sotto carico

del mandrino

= Valore emissione vibrazioni

(foratura a percussione nel calcestruzzo)

= Valore emissione vibrazioni

(scalpellatura)

= Valore emissione vibrazioni

(foratura nel metallo)

= Incertezza (vibrazione)

= Livello di pressione acustica = Livello di potenza acustica = Incertezza (livello sonoro)

Page 30

ITALIANO

In fase di lavorazione, il livello di rumorosità può superare 85 dB (A).

Indossare le cuffie.

Valori rilevati secondo EN 60745. I suddetti dati tecnici sono condizionati dalle

tolleranze (corrispondono ai rispettivi standard validi).

Page 31

ESPAÑOL

Manual original

Estimado cliente, le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Cada herramienta Metabo ha sido probada cuidadosamente y ha superado los estrictos controles de calidad de Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Una mejor conservación de su herramienta eléctrica de Metabo, repercute en un servicio eficaz durante más tiempo.

Contenido

1 Declaración de conformidad 2 Aplicación de acuerdo a la finalidad 3 Instrucciones generales de seguridad 4 Instrucciones especiales de seguridad 5 Descripción general 6 Características especiales del producto 7 Puesta en marcha

7.1 Montaje de la empuñadura complementaria

8Manejo

8.1 Ajuste del tope de profundidad

8.2 Conexión y desconexión

8.3 Preselección del número de revoluciones

8.4 Selección del modo de funcionamiento

8.5 Selección del sentido de giro

8.6 Cambio del portabrocas

8.7 Cambio de herramienta portabrocas de martillo

8.8 Cambio de herramienta portabrocas de cierre rápido

9 Consejos y trucos 10 Mantenimiento 11 Localización de averías 12 Accesorios 13 Reparación 14 Protección ecológica 15 Especificaciones técnicas

1 Declaración de

conformidad

Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas y las directrices mencionadas en la página 2.

2 Aplicación de acuerdo a la

finalidad

El martillo perforador junto con sus accesorios correspondientes es apropiado para trabajar con brocas de martillos perforadores y cincelar en hormigón, piedra y materiales similares, así como perforar sin percusión en metal, madera etc. y atornillar.

Es responsabilidad exclusiva del usuario cualquier daño causado por el uso incorrecto de las mismas.

Deben observarse las normas para prevención de accidentes aceptadas generalmente y la información sobre seguridad incluida.

3 Instrucciones generales de

seguridad

AVISO

: para reducir el riesgo de lesiones,

lea el manual de instrucciones.

AVISO Lea íntegramente las indicaciones e instrucciones de seguridad.

observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde estas instrucciones en un lugar seguro.

Antes de utilizar la herramienta eléctrica, lea detenidamente las instrucciones de seguridad y las instrucciones de manejo que se incluyen. Guarde todos los documentos para referencia en el futuro, y solamente entregue su herramienta junto con estos documentos.

La no

4 Instrucciones especiales

de seguridad

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

¡Utilice cascos protectores!

puede provocar pérdida auditiva.

Utilice la empuñadura complementaria suministrada con la herramienta.

El efecto del ruido

El usuario puede

Page 32

ESPAÑOL

resultar herido por la pérdida del control de la herramienta.

Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos o con el propio cable de alimentación

El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.

Sujete siempre la herramienta con ambas manos por las empuñaduras existentes, adopte una postura segura y trabaje sin distraerse.

Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con su herramienta eléctrica.

Asegúrese de que en el lugar de trabajo no existan

cables, tuberías de agua o gas

ayuda de un detector de metales). Acoplamiento de seguridad S-automático de

Metabo. Si se activa el acoplamiento de seguridad, desconecte inmediatamente la máquina.

Evite que la máquina se ponga en funcionamiento por error: desconecte la máquina siempre al extraer el enchufe de la toma de corriente o cuando se haya producido un corte de corriente. Innecesario si la máquina está provista del sistema electrónico VTC (protección contra rearranque).

¡No toque la herramienta de inserción en rotación! La máquina debe estar siempre detenida para

eliminar virutas y otros residuos similares. Atención en caso de un roscado duro (atornillado

de tornillos con roscado métrico o rosca inglesa en acero) La cabeza del tornillo puede desprenderse o pueden producirse momentos de retroceso en la empuñadura.

Desenchufe el equipo antes de llevar a cabo cualquier ajuste o mantenimiento.

El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la madera de roble o de haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con otros aditivos para el tratamiento de madera (cromato, conservante para madera). Sólo personal especializado debe trabajar el material con contenido de asbesto.

- Si fuera posible, utilice un aspirador de polvo.

- Ventile su lugar de trabajo.

- Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2.

Preste atención a la normativa vigente en su país respecto al material que se va a trabajar.

(por ejemplo, con

5 Descripción general

Véase la página 3 (desplegarla).

1 Portabrocas de sujeción rápida. 2 Portabrocas de martillo

3 Enganche de la herramienta 4 Portabrocas de sujeción rápida de

casquillo 5 Enclavamiento del portabrocas 6 Husillo 7 Tope de profundidad de taladro 8 Ruedecilla de ajuste para preselección

del número de revoluciones 9 Conmutador de giro

10 Botón de fijación 11 Interruptor 12 Interruptor 13 Bloqueo 14

Empuñadura complementaria

6 Características especiales

del producto

Portabrocas intercambiable

La broca de martillo puede sustituirse por el portabrocas de sujeción rápida de forma sencilla y sin necesidad de herramientas adicionales.

Control con tan sólo un botón

Un único interruptor permite seleccionar las velocidades así como el las funciones de perforación (1 y 2ª marcha), broca de martillos perforadores y trabajos de cincelado.

Eliminación de giro:

Mediante la desconexión del movimiento de giro es posible realizar trabajos de cincelado.

Acoplamiento de seguridad S-automatic de Metabo

Si se atasca o se engancha la herramienta de inserción, se reduce el flujo de potencia al motor. A causa de las grandes fuerzas que se liberan, se deberá sujetar siempre la máquina con ambas manos por las empuñaduras de que consta. Igualmente se debe adoptar una posición adecuada de seguridad y trabajar sin distraerse.

Escobillas autodesconectables

Si las escobillas están completamente gastadas, la herramienta se desconecta automáticamente.

Page 33

7 Puesta en marcha

Antes de enchufar compruebe que la

tensión y la frecuencia de la red, indicadas en la placa de identificación, corresponden a las de la fuente de energía.

7.1 Montaje de la

complementaria

Por razones de seguridad, utilice siempre

la empuñadura complementaria suministrada.

Abra el anillo elástico girando hacia la izquierda la empuñadura complementaria (14) Deslice la empuñadura complementaria en el cuello de sujeción de la máquina Inserte el tope de profundidad de perforación (7) Apriete con firmeza la empuñadura complementaria en el ángulo deseado después de cada uso.

empuñadura

8Manejo

8.1 Ajuste del tope de profundidad

Suelte la empuñadura complementaria (14) Ajuste el tope de profundidad de perforación (7)a la profundidad deseada y apriete de nuevo la empuñadura complementaria

8.2 Conexión y desconexión

Pulse el interruptor (11)de la herramienta para ponerla en marcha.

El número de revoluciones puede modificarse en el interruptor.

Para un funcionamiento continuado puede bloquearse el interruptor con el botón de retención (10). Para parar la herramienta, pulse el interruptor de nuevo.

En la posición de funcionamiento conti-

nuado, la máquina seguirá funcionando

en caso de pérdida del control de la herramienta debido a un tirón. Por este motivo se deben sujetar las empuñaduras siempre con ambas manos, adoptar una buena postura y trabajar sin distraerse.

ESPAÑOL

Perforación 1ª velocidad (par de giro alto)

Perforación 2ª velocidad (número de revoluciones alto)

Broca de martillos (sólo al utilizar

portabrocas de martillo)

Cincelar (sólo al utilizar portabrocas de martillo)

En la posición de cincelado el cincel se bloquea mediante un seguro de torsión. Coloque el interruptor (12) entre y para situar el cincel en el modo de uso correspondiente.

Con el cincel insertado, utilice la herramienta únicamente en el modo de

funcionamiento Cincelar.

Evite los movimientos de la palanca en la máquina con el cincel insertado.

8.5 Selección del sentido de giro Pulse el conmutador de giro (9) solamente

durante el estado de parada del motor.

Selección del sentido de giro R = giro a la derecha L = giro a la izquierda

8.6 Cambio del portabrocas Tenga cuidado de que el husillo esté

limpio al cambiar el portabrocas. Engrase

ligeramente el husillo en caso de necesidad.

Extracción del portabrocas:

8.3 Preselección del número de revoluciones

Preseleccione con cada uso el número óptimo de revoluciones en la rueda de ajuste (8).

8.4 Selección del modo de funcionamiento.

Seleccione el modo de funcionamiento deseado girando el interruptor (12). Para conmutar pulse el bloqueo (13).

Gire el cierre del portabrocas (5) en el sentido de la flecha hasta el tope (a) y extraiga el portabrocas (b).

Page 34

ESPAÑOL

Colocación del portabrocas:

Coloque el portabrocas en el husillo (6) (a). Gire el cierre del portabrocas (5) en el sentido de la flecha hasta que el portabrocas se deslice completamente en el husillo y suelte el cierre del portabrocas. Compruebe que el portabrocas está bien sujeto.

Advertencia:

tras se cambia el mandril portabrocas, coloque el interruptor (12) en la posición para cincelar.

8.7 Cambio de herramienta portabrocas de

cial (como accesorio: nº de pedido 6.31800). Inserte sólo herramientas SDS-plus

Montaje de la herramienta:

Gire la herramienta e insértela hasta que encaje. La herramienta se enclava automáticamente.

Extraer la herramienta:

Para evitar que gire el husillo mien-

martillo

Limpie el vástago de la herramienta antes de insertarlo y engráselo con grasa espe-

Agarre de la herramienta

AUF, RELEASE

GRIP, ZU

Colocación de la herramienta. Sujetar el anillo de retención (a) y con la otra mano girar el casquillo (b) en dirección "GRIP, ZU" hasta el tope.

Con un vástago blando de la herramienta debe tensarse si fuera necesario tras un periodo de perforación.

Abrir el portabrocas: Sujetar el anillo de retención (a) y con la otra mano gire el casquillo (b) en la dirección "AUF, RELEASE".

Si el portabrocas está demasiado apretado extraer el cable del enchufe. Sujetar el portabrocas con una llave de boca en la cabeza del portabrocas y girar con fuerza el casquillo (b) en la dirección "AUF, RELEASE".

9 Consejos y trucos

Con brocas de martillos perforadores y cinceles sólo es necesario una presión moderada. Una presión mayor no redunda en un mejor rendimiento.

En el caso de realizar perforaciones profundas, extraiga la broca de vez en cuando para retirar el polvo de roca.

Perforar azulejos y otros materiales quebradizos sin percusión

Gire el mecanismo de enclavamiento de la herramienta (3) en el sentido de la flecha (a) y extraiga la herramienta (b).

8.8 Cambio de herramienta portabrocas de cierre rápido

Utilice el portabrocas de sujeción rápida para perforar sin percusión en metal, madera, etc. y para atornillar.

10 Mantenimiento

Limpieza del portabrocas de sujeción rápida: Después de un uso prolongado mantenga el portabrocas con la abertura perpendicular hacia abajo y ábralo y ciérrelo completamente varias veces. El polvo acumulado sale por el orificio: Se recomienda el uso regular de sprays de limpieza en las mordazas de sujeción y los orificios de que constan.

Limpie con cierta frecuencia la ranura de ventilación de la máquina.

Page 35

ESPAÑOL

11 Localización de averías

Si el interruptor (11) no pudiera presionarse, compruebe que el conmutador de giro (9)se encuentra en la posición R o L..

12 Accesorios

Use solamente accesorios originales Metabo. Si necesita accesorios, consulte a su concesio-

nario. Para que el concesionario pueda seleccionar el

accesorio correcto, necesita saber la designación exacta del modelo de su herramienta.

Véase la página 4.

A Herramientas de inserción SDS-plus B Brocas para metal y madera C Grasa especial (para el engrasado del gorrón

empotrable de la herramienta) D Set de aspiración para polvo E Soporte para taladrar

Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal.

13 Reparación

Las reparaciones de herramientas eléctricas SOLAMENTE deben ser efectuadas por electricistas especializados

Cualquier herramienta Metabo, que requiera reparación, se puede enviar a una de las direcciones indicadas en la lista de piezas de repuesto.

Sírvase incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.

14 Protección ecológica

Los envases Metabo son 100% reciclables. Las herramientas eléctricas y sus accesorios fuera

de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Estas instrucciones están impresas en papel blanqueado sin cloro.

Sólo para países de la UE. No tire las herramientas eléctricas en la basura. Según la

Directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

15 Especificaciones técnicas

Notas explicativas sobre la información de la página 2.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

ø max = Diámetro máximo de perforación s max = Número máximo de percusiones W = Potencia de percusión individual m=Peso D = Diámetro cuello de sujeción b = Diámetro de sujeción

Valor total de vibraciones (suma de vectores de las tres direcciones) determinado según EN 60745:

h, HD

h, Cheq

h, D

h,HD/Cheq/D

El nivel de vibración que se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También es útil para realizar un análisis provisional de la carga de vibraciones.

El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con herramientas de inserción distintas o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo.

A fin de obtener un análisis preciso de la carga de vibraciones también debe tenerse en cuenta los períodos en los que la herramienta está desconectada o conectada, pero no realmente en uso. En este caso, la carga de vibraciones podría reducirse considerablemente durante un período de tiempo.

Adopte las medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como por ejemplo: mantenimiento de herramientas eléctricas y herramientas de inserción, manos calientes, organización de los procesos de trabajo.

= Consumo de potencia = Potencia suministrada = Número de revoluciones

en marcha en vacío

= Revoluciones bajo carga

del portabrocas

= Valor de emisión de vibraciones

(taladrado con broca de martillos perforadores en hormigón)

= Valor de emisión de vibraciones

(cincelado)

= Valor de emisión de vibraciones

(taladrado de metal)

= Inseguridad (vibración)

Page 36

ESPAÑOL

Niveles acústicos típicos compensados A: L

, K

El nivel acústico durante los trabajos puede sobrepasar los 85 dB(A).

= Nivel de intensidad acústica = Nivel de potencia acústica = Inseguridad (nivel acústico)

¡Lleve auriculares protectores!

Valores de medición establecidos de acuerdo con EN 60745.

Las especificaciones técnicas aquí indicadas se entien-den dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

Page 37

PORTUGUÊS

Manual original

Caro Cliente, agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo. Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.

Índice

1 Declaração de conformidade 2 Utilização autorizada 3 Recomendações gerais de segurança 4 Notas de segurança especiais 5Vista geral 6 Características especiais do produto 7 Colocação em operação

7.1 Montagem do punho adicional

8 Utilização

8.1 Regulação do limitador de profundidade

8.2 Ligar/desligar

8.3 Pré-selecção das rotações

8.4 Seleccionar o regime de operação

8.5 Seleccionar o sentido de rotação

8.6 Substituição da bucha

8.7 Troca de ferramenta, bucha do martelo

8.8 Troca de ferramenta, bucha de aperto rápido

9Conselhos úteis 10 Manutenção 11 Detecção de avarias 12 Acessórios 13 Reparações 14 Protecção do meio ambiente 15 Dados técnicos

2 Utilização autorizada

O martelo rotativo com os acessórios correspondentes, é adequado para trabalhos com perfurações de martelo e para demolições em betão, pedra e matérias similares, bem como para perfurar sem impacto em metal, madeira, etc. e para aparafusar.

O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se toda a regulamentação aplicável à prevenção de acidentes, assim como a informação sobre segurança que aqui se incluí.

3 Recomendações gerais de

segurança

AVISO

– Leia as Instruções de Serviço para reduzir um risco de ferimentos e lesões.

AVISO Leia todas as regras de segurança e instruções.

mento das regras de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões.

Guarde todas as regras de segurança e instruções para futuras consultas.

Favor ler atentamente e por completo as indicações de segurança e as Instruções de Serviço incluídas antes de utilizar a ferramenta eléctrica. Mantenha todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação.

A um descuido no cumpri-

1 Declaração de

conformidade

Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2.

4 Notas de segurança

especiais

Para sua própria protecção, e para proteger a sua ferramenta, cumpra muito em especial todas as referências marcadas com o símbolo!

Utilize protecção auditiva.

barulho podem afectar a audição.

Utilize o punho adicional fornecido junto com a ferramenta.

mentos.

A perda de controlo pode levar a feri-

As influências do

Page 38

PORTUGUÊS

Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condutores de corrente ocultados ou o próprio cabo de rede.

corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar a um choque eléctrico.

Segure a máquina sempre com ambas as mãos nos punhos previstos, posicione-se de forma segura e concentre-se no trabalho.

Use óculos de protecção, luvas de trabalho e sapatos firmes aquando usar a sua ferramenta eléctrica!

Certifique-se de que no local em que trabalha,

há tubagens de corrente eléctrica, água ou gás

(p.ex. com ajuda de um aparelho detector de metais).

Embraiagem automática de segurança Metabo S-automatic. Desligar imediatamente a ferramenta a uma reacção da embraiagem automática de segurança!

Evitar o arranque involuntário: sempre destravar o interruptor quando a ficha for retirada da tomada ou no caso de falta de energia eléctrica. Não é necessário com sistema electrónico VTC (protector contra arranque).

Não pegar na ferramenta em utilização a rodar! Remover aparas e semelhantes apenas quando

a máquina estiver parada. Tomar cuidado em caso de situação de aparafu-

samento "dura" (aparafusamento de parafusos em aço, com rosca métrica ou de polegadas)! A cabeça do parafuso pode romper ou poderão surgir torques elevados de reversão no punho.

Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada da rede.

Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos.

- Assim que possível, utilize um dispositivo

- Providencie uma boa ventilação do local de

- Recomenda-se o uso de uma máscara Siga as regulamentações válidas no seu País,

para os materiais a serem tratados.

O contacto com um condutor de

não

aspirador de pó. operação. respiratória com classe de filtração P2.

5Vista geral

Ver página 3 (desdobrar a página).

1 Bucha de aperto rápido 2 Bucha do martelo 3 Travamento da ferramenta 4 Casquilho da bucha de aperto rápido 5 Bloqueio da bucha 6Fuso 7 Limitador de profundidade 8 Roda de ajuste para pré-selecção de

rotações

9 Comutador para sentido de rotação 10 Botão de bloqueio 11 Gatilho 12 Botão comutador 13 Bloqueio 14

Punho adicional

6 Características especiais

do produto

Bucha substituível

Por meio de poucas acções e sem ferramentas adicionais, a bucha do martelo pode ser substituída pela bucha de aperto rápido.

Operção de botão único

A selecção de velocidade e a comutação entre perfurar (1ª e 2ª velocidade), perfurar com martelo e demolir pode ser efectuada através de somente um botão de comando.

Paragem de rotação:

Os trabalhos de demolição podem ser efectuados através do desligamento do movimento rotativo.

Embraiagem automática de segurança Metabo S-automatic:

Se a ferramenta em utilização prende ou emperra, é limitada a corrente de força ao motor. Devido às forças que surgem através destas altas forças, sempre deverá segurar a ferramenta com ambas as mãos e nos punhos previstos, manter uma posição segura e trabalhar com toda concentração.

Escovas de carvão auto-stop

Se as escovas ficarem gastas a ferramenta é automaticamente desligada.

7 Colocação em operação

Antes de ligar o cabo de alimentação

verifique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta.

Page 39

PORTUGUÊS

7.1 Montagem do Por motivos de segurança, utilize sempre

o punho adicional fornecido.

Abrir o anel de aperto, rodando o punho adicional para a esquerda (14). Inserir o punho adicional sobre o pescoço de fixação da ferramenta. Inserir o limitador da profundidade de perfuração (7). Apertar bem o punho adicional no ângulo desejado, em função da sua aplicação.

punho adicional

8 Utilização

8.1 Regulação do limitador de profundi-

dade

Soltar o punho adicional (14). Ajustar o limitador da profundidade de perfuração (7) à profundidade de perfuração desejada e voltar a apertar.

8.2 Ligar/desligar

Para ligar a ferramenta, prima o gatilho do interruptor (11).

É possível mudar a rotação no gatilho do interruptor.

Em operação contínua pode-se prender o gatilho com o botão de fixação (10). Para desligar, primese novamente o gatilho .

Na ligação contínua a máquina continua a funcionar mesmo quando é arrancada da mão. Portanto, segure a máquina sempre

com ambas as mãos nos punhos previstos, posicione-se de forma segura e concentre-se no trabalho.

(12) entre e , a fim de posicionar o escopro para as devidas aplicações.

Não operar a ferramenta no regime perfurar com martelo, quando aplicado o

escopro .

Evitar movimentos de alavanca na ferramenta com o escopro fixo.

8.5 Seleccionar o sentido de rotação Accionar o comutador do sentido de

rotação (9) somente com o motor parado.

Seleccionar o sentido de rotação: R=rotação direita L = rotação esquerda

8.6 Substituição da bucha Na substituição da bucha deve-se

observar pela limeza do fuso.

Se necessário, untar o fuso.

Retirar a bucha:

8.3 Pré-selecção das rotações

Pré-seleccionar a rotação optimizada em função da aplicação, na roda de ajuste (8).

8.4 Seleccionar o regime de operação

Seleccionar o modo de funcionamento rodando no botão comutador . (12) Para rodar, prima o bloqueio (13).

Furar 1ª velocidade (torque alto)

Perfurar 2ª velocidade (rotação alta)

Perfurar com martelo (só na utilização de uma bucha para martelo)

Demolir (só na utilização de uma bucha para martelo)

Na posição de demolir, o escopro é retido seguramente contra rotação. Colocar o botão comutador

Rodar o bloqueio da bucha (5) no sentido da seta até ao batente (a) e retirar a bucha (b).

Inserir a bucha:

Inserir a bucha sobre o fuso (6) (a). Rodar o bloqueio da bucha (5) no sentido da seta (b) até poder inserir completamente a bucha sobre o fuso e soltar o bloqueio da bucha. Verificar se a bucha está fixa.

Page 40

PORTUGUÊS

Nota:

Para evitar com que o fuso rode junto na substituição da bucha, coloque o botão comutador (12) em demolir.

8.7 Troca de ferramenta, bucha do martelo

Limpar a haste da ferramenta antes da

sua montagem e passar uma massa consistente especial (como acessório: n.º de encom. 6.31800)! Só montar ferramentas SDS-plus!

Inserir a ferramenta:

Rodar a ferramenta e insira-a até engatar. A ferramenta é travada automaticamente.

Retirar a ferramenta:

Rodar o bloqueio da ferramenta (3)no sentido da seta (a) e retirar a ferramenta (b).

8.8 Troca de ferramenta, bucha de aperto

rápido

Utilizar a bucha de aperto rápido para furar sem percussão em metal, madeira etc. e para aparafusar.

Fixar a ferramenta

AUF, RELEASE

Abrir a bucha: Segurar o anel de retenção (a) e com a outra mão, rodar o casquilho (b) no sentido de "AUF, RELEASE".

Quando a bucha estiver muito fechada:

ficha de tomada. Segurar a bucha com uma chave de bocas na cabeça da bucha e rodar o casquilho (b) com toda a força no sentido de "AUF, RELEASE".

Puxar a

9 Conselhos úteis

Para perfuração com martelo ou demolição, só é necessária uma pressão moderada. Altas forças de pressão não aumentam o rendimento de trabalho.

Nas perfurações profundas, tire a broca de tempo em tempo, para remover o pó de pedra.

Azulejos e outros materiais quebradiços devem ser furados sem percussão.

10 Manutenção

Limpar a bucha de aperto rápido: Após um tempo de utilização prolongado, segurar a bucha com a abertura para baixo em posição vertical e abrir e fechar várias vezes. O pó acumulado cai pela abertura. Aconselha-se a utilização regular de um spray de limpeza nos mordentes e nas suas aberturas.

Limpar de tempo em tempo as aberturas de ventilação da ferramenta.

11 Detecção de avarias

Caso o gatilho do interruptor (11) não possa ser pressionado, deve-se controlar se o comutador do sentido de rotação (9) está exactamente na posição R ou L.

12 Acessórios

GRIP, ZU

Montagem da ferramenta. Segurar o anel de retenção (a) e com a outra mão, rodar o casquilho (b) no sentido de "GRIP, ZU", até não poder rodar mais além.

No caso de hastes de ferramenta macios, deve-se, eventualmente, voltar a fixar a ferramenta após breve período de perfuração.

Use apenas acessórios Metabo genuínos. Se precisar de acessórios consulte o seu distri-

buidor. Para que o distribuidor possa seleccionar o aces-

sório adequado, tem de saber o modelo exacto da sua ferramenta.

Consulte a página 4.

A Acessórios acopláveis SDS-plus B Broca para metal e madeira C Massa consistente especial (para lubrificar as

hastes de encaixe das ferramentas)

D Jogo para aspiração do pó

E Suporte para berbequim

Page 41

PORTUGUÊS

Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal.

13 Reparações

As reparações do equipamento deste tipo APENAS podem ser efectuadas por pessoal qualificado!

Qualquer ferramenta eléctrica da Metabo que necessite de reparação pode ser enviada para um dos endereços que se incluem na lista de peças sobressalentes.

Favor descrever o defeito constatado antes de enviar a peça para reparação.

14 Protecção do meio

ambiente

As embalagens da Metabo podem ser recicladas a 100%.

Ferramentas eléctricas sem possibilidade de reparação e acessórios contém uma apreciável quantidade de matéria-prima e plásticos que também podem ser incluídos em um processo de reciclagem.

Estas instruções estão impressas em papel reciclado.

Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De

acordo com a directriz europeia 2002/96/ CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.

15 Dados técnicos

Há mais notas explicativas na página 2. Reserva-se o direito de proceder a alterações

devidas ao progresso tecnológico. P

ø max = Diâmetro máximo da broca s max = Número máximo de impactos W = Energia de impacto simples m=Peso D = Diâmetro do pescoço da bucha b = Área de fixação da bucha

= Absorção nominal = Potência liberada = Rotação em vazio = Rotação em carga

Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745:

h, HD

= Valor da emissão de vibrações

(perfurações de martelo em betão)

h, Cheq

h, D

h,HD/Cheq/D

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição padronizado na norma EN 60745, podendo ser utilizado para a comparação de ferramentas eléctricas. O mesmo adequa-se também para uma avaliação provisória do impacto de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Porém, se a ferramenta eléctrica for aplicada para outros fins, com outros acessórios acopláveis ou com insuficiente manutenção, o nível de vibração pode variar. O mesmo pode aumentar consideravelmente o impacto de vibrações durante todo o período de operação.

Para uma avaliação exacta do impacto de vibrações também deverá considerar-se os tempos em que o aparelho fica desligado ou aquando ligado, porém não em operação. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de operação.

Determine medidas de segurança adicionais para proteger o operador diante das acções de vibrações, como por exemplo: Manutenção da ferramenta eléctrica e dos acessórios acopláveis, manter quente as mãos, organização de sequências de operação.

Valores típicos e ponderados pela escala A para o ruído:

, K

Ao trabalhar, pode ultrapassar-se o nível de ruído de 85 dB(A).

= Valor da emissão de vibrações

(cinzelar)

= Valor da emissão de vibrações

(furar em metal)

= Insegurança (vibração)

= Nível de pressão sonora = Nível de energia sonora = Insegurança (ruído)

Utilizar protecções auriculares.

Valores medidos de acordo com a norma EN 60745.

Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).

Page 42

SVENSKA

Bruksanvisning i original

Tack! för att du har valt ett elverktyg från Metabo. Alla våra elverktyg testas noggrant och uppfyller de högt ställda kraven i Metabos kvalitetssäkringskontroll. Livslängden på ett elverktyg beror emellertid i stor utsträckning på hur det används. Följ noga anvisningarna i bruksanvisningen och övrig dokumentation. Hantera Metabo-elverktyget på rätt sätt, så kan du använda det under lång tid framöver.

Följ de allmänna föreskrifterna om skadepreven-

Innehåll

tion samt de bifogade säkerhetsanvisningarna.

1 Överensstämmelsedeklaration 2 Avsedd användning 3 Allmänna säkerhetsanvisningar 4Särskilda säkerhetsanvisningar 5Översikt 6 Särskilda produktegenskaper 7Driftstart

7.1 Montering av extra stödhandtag

8Användning

8.1 Justering av djupstopp

8.2 Start/stopp

8.3 Välja varvtal

8.4 Välja driftläge

8.5 Välja rotationsriktning

8.6 Byta chuck

8.7 Byta verktyg i hammarchucken

8.8 Byta verktyg i snabbchucken

9Råd och tips 10 Underhåll 11 Åtgärder vid fel 12 Tillbehör 13 Reparationer 14 Miljöskydd 15 Tekniska data

1 Överensstämmelsedeklaration

Vi ansvarar för att den här produkten uppfyller kraven i de bestämmelser och riktlinjer som anges på sidan 2.

2 Avsedd användning

Borrhammaren är tillsammans med passande tillbehör avsedd för arbeten med hammarborr och mejslar i betong, sten och liknande material, för borrning utan slaggenerering i metall, trä osv. samt för skruvdragning.

Användaren ansvarar för skador som uppstår pga. ej avsedd användning.

3 Allmänna

säkerhetsanvisningar

VARNING!

risken mindre för skador.

VARNING! Läs alla säkerhetsanvisningar och anvisningar.

anvisningar och anvisningar kan det leda till

elstötar, brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs alla säkerhets- och bruksanvisningar noga innan du använder elverktyget. Spara all dokumentation och om elverktyget säljs vidare, se till att all dokumentation följer med.

– Läs bruksanvisningen, så är

Följer du inte säkerhets-

4Särskilda

säkerhetsanvisningar

Följ de ställen i texten som markerats med symbolen för din egen säkerhets skull och för att skydda elverktyget!

Använd hörselskydd. Använd det medföljande extra stödhandtaget.

Du kan skada dig om du förlorar kontrollen över maskinen.

Håll maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden

Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

Håll alltid maskinen i handtagen med båda händerna, stå stadigt och koncentrera dig på arbetet.

Använd alltid skyddsglasögon, arbetshandskar och skyddsskor när du arbetar med elverktyg!

Kontrollera att det inte finns några

eller gasledningar

en metalldetektor). Metabo S-automatic-säkerhetskoppling.

Om säkerhetskopplingen löser ut, slå genast av maskinen!

Buller kan ge hörselskador.

där du ska jobba (använd t.ex.

el-, vatten-,

Page 43

SVENSKA

Undvik oavsiktliga starter: lås alltid upp strömbrytaren när du drar ur kontakten ur uttaget eller om strömmen bryts. Behövs inte med VTC-elektronik (skydd mot återstart).

Ta aldrig i roterande delar på verktyget! Ta bara bort spån och liknande när maskinen är

avstängd. Se upp vid tuff skruvdragning (inskruvning av

skruvar med metrisk gänga eller tumgänga i stål)! Skruvhuvudet kan slitas av resp. handtaget kan påverkas av stora motsatt riktade vridmoment.

Dra ut elkontakten ur nätuttaget innan du påbörar någon form av inställningar eller underhåll.

Damm från material som blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem. En del damm som ek- och bokdamm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel). Asbesthaltigt material får bara fackman bearbeta.

- Använd helst dammutsug.

- Se till så att arbetsplatsen har bra ventilation.

- Vi rekommenderar att du använder andningsskydd med filterklass P2.

Följ alltid gällande nationella säkerhetsföreskrifter för materialet du ska bearbeta.

5Översikt

Se sid. 3 (fäll ut sidan).

1 Snabbchuck 2 Hammarchuck 3 Verktygslåsning 4 Hylsa till snabbchuck 5 Chucklåsning 6Spindel 7 Anslagsstopp 8 Varvtalsvred

9 Rotationsriktningsväljare 10 Låsknapp 11 Strömbrytarspärr 12 Väljarvred 13 Spärr 14

Extra stödhandtag

6 Särskilda

produktegenskaper

Utbyteschuck

Du kan byta mellan hammar- och snabbchucken med ett par handgrepp och helt utan verktyg.

Enknappsmanövrering

Du kan välja växel och slå om mellan borrning (1:a och 2:a växeln), hammarborrning och bilning med en enda knapp.

Rotationsstopp:

Slå av rotationsrörelsen, så kan du göra bilningsarbeten.

Metabo S-automatic-säkerhetskoppling:

Om verktyget kläms eller hakar fast, så begränsas effekten på motorn. Det uppstår stora krafter när du arbetar. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet.

Avstängningskolborst:

Maskinen stängs av automatiskt när kolborstarna är uttjänta.

7Driftstart

Kontrollera före driftstart att spänningen

och frekvensen på märkskylten överensstämmer med nätspänningen och nätfrekvensen.

7.1 Montering av

Använd alltid det medföljande extra stöd-

handtaget för din egen säkerhets skull.

Öppna klämringen genom att vrida det extra stödhandtaget (14)åt vänster. Skjut på det extra stödhandtaget på maskinens spännhals. Skjut på djupanslaget (7). Dra åt det extra stödhandtaget ordentligt i den vinkel som passar bäst för användningsområdet.

extra stödhandtag

8Användning

8.1 Justering av djupstopp

Lossa det extra (14)stödhandtaget. Ställ djupanslaget (7) på det borrdjup du vill ha och dra åt det extra stödhandtaget igen.

8.2 Start/stopp

Du slår på maskinen genom att trycka in (11) strömbrytaren.

Du kan ställa varvtalet med strömbrytaren. Du kan låsa strömbrytaren med låsknappen vid

kontinuerlig (10)användning. Stanna maskinen genom att trycka en gång till på strömbrytaren.

Vid konstant drift fortsätter maskinen att

gå även om du förlorar kontrollen över

den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet.

Page 44

SVENSKA

8.3 Välja varvtal

Välj ett varvtal med vredet som passar optimalt till (8) användningsområdet.

8.4 Välja driftläge

Välj det driftläge du vill ha genom att vrida på vredet (12). Du måste trycka in spärren när du vrider (13).

Borra på 1:a växeln (stort moment)

Borra på 2:a växeln (högt varvtal)

Hammarborrning

(bara när hammarchucken är på)

Bilning (bara när hammarchucken är på)

I bilningsläge är mejseln låst och kan inte rotera. Vill du vrida mejseln så att det passar användningsområdet bättre, vrid vredet (12) mellan och .

När mejseln sitter i, så får maskinen inte användas i driftläge hammar-

borrning .

Försök att inte häva med maskinen när mejseln sitter i.

8.5 Välja rotationsriktning Använd bara rotationsriktningsväljaren (9)

när motorn är avstängd!

Välja rotationsriktning: R = högergång L = vänstergång

Vrid chucklåsningen (5) i pilens riktning tills det tar emot (a) och ta av chucken (b).

Sätta på chucken:

Sätt på chucken på spindeln (6) (a). Vrid chucklåsningen (5) i pilens riktning (b) så att chucken kan skjutas in helt på spindeln. Släpp chucklåsningen. Kontrollera att chucken sitter fast.

Obs!

Vill du låsa spindeln, så att chucken är still,

vrid vredet (12) till bilningsläge.

8.7 Byta verktyg i hammarchucken Rengör verktyget och fetta in det

med specialfett (finns som tillbehör:

art.nr 6.31800) innan du sätter i det! Använd bara SDS-plus-verktyg!

Sätta i verktyget:

Vrid verktyget och tryck in det tills det låser fast. Verktyget låser automatiskt.

Ta bort verktyget:

8.6 Byta chuck Se till så att spindeln är ren när du byter

chuck. Fetta in spindeln, om det behövs.

Ta av chucken:

Vrid chucklåsningen (3) i pilens riktning (a) och ta bort verktyget (b).

8.8 Byta verktyg i snabbchucken

Använd snabbchucken vid borrning utan slaggenerator i metall, trä osv. samt för skruvdragning

Page 45

Sätt i verktyget

AUF, RELEASE

GRIP, ZU

Sätt i verktyget. Håll fast låsringen (a) och vrid med andra handen hylsan (b) i riktning "GRIP, ZU" tills det inte går att vrida längre.

Om verktygsskaftet är mjukt, så måste du eventuellt efterdra när du borrat ett tag.

Lossa chucken: Håll fast låsringen (a) och vrid med andra handen hylsan (b) i riktning "AUF, RELEASE".

Om chucken sitter riktigt hårt:

Håll fast chucken med en fast nyckel vid chuckhuvudet och vrid hylsan (b) kraftigt i riktning "AUF, RELEASE".

Dra ur kontakten.

9 Råd och tips

Du behöver bara lägga an ett lätt tryck vid hammarborrning och bilning. Högre tryck ökar inte arbetskapaciteten.

Borrar du djupa hål, så bör du lyfta upp borren då och då ur hålet för att få bort stendammet.

Borra alltid utan slaggenerering i kakel och andra spröda material.

10 Underhåll

Rengöra snabbchucken: När du använt chucken en längre tid, håll den med öppningen nedåt och öppna och stäng den ett par gånger. Då trillar dammet som samlats ur öppningen. Vi rekommenderar att du använder rengöringsspray på spännbackar och spännbacksöppning med jämna mellanrum.

Rengör maskinens ventilationsöppningar då och då.

11 Åtgärder vid fel

Kan du inte trycka in strömbrytaren (11), kontrollera om rotationsriktningsväljaren (9) står helt i läge R eller L.

SVENSKA

12 Tillbehör

Använd bara Metabos originaltillbehör. Kontakta leverantören vid behov av tillbehör. Det är viktigt att ange exakt typbeteckning på

maskinen vid beställning av tillbehör. Se sid. 4.

A SDS-plus-verktyg B Trä- och metallborr C Specialfett (för smörjning av verktygens

insticksändar) D Dammsugarsats E Borrstativ

Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i huvudkatalogen.

13 Reparationer

Elverktyg får bara repareras av behörig elektriker! Metabo elverktyg som behöver repareras kan

skickas till någon av de adresser som anges på reservedelslistan.

Beskriv felen när du skickar in verktyget för reparation.

14 Miljöskydd

Metabos förpackningar kan återvinnas till 100%. Uttjänta elverktyg och tillbehör innehåller stora

mängder värdefullt material som också kan återvinnas.

Den här bruksanvisningen är tryckt på klorfritt papper.

Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-

direktiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

15 Tekniska data

Förklaringar till uppgifterna på sid. 2. Vi förbehåller oss rätten till tekniska förändringar. P

max-ø = maximal borrdiameter s max = maximal slagfrekvens W = Effekt per enskilt slag m=Vikt

= Märkeffekt = Avgiven effekt = Varvtal vid tomgång = Varvtal vid belastning

Page 46

SVENSKA

D = Spännhalsdiameter b = Chucköppnings-Ø

Totalvibrationsvärde (vektorsumma i tre led) beräknad enligt EN 60745: a

h, HD

h, Cheq

h, D

h,HD/Cheq/D

De angivna vibrationsnivåerna i anvisningen är uppmätta enligt standardmätmetoderna i EN 60745 och går att använda för att jämföra elverktyg med varandra. De går även att använda för att uppskatta vibrationsbelastningen.

Den angivna vibrationsnivån avser elverktygets huvudsakliga användningsområde. Vibrationsnivån kan avvika om elverktyget blir använt för andra användningsområden, med andra verktyg eller otillräckligt underhåll. Det kan öka vibrationsbelastningen avsevärt under hela arbetsintervallet.

Vill du ha en noggrann uppskattning av vibrationsbelastningen, bör du även ta med tiden maskinen är av eller igång utan belastning i beräkningen. Det kan sänka vibrationsbelastningen avsevärt under hela arbetsintervallet.

Lägg även in extra säkerhetsåtgärder för att skydda användaren från vibrationspåverkan som t.ex.: Underhåll av elverktyg och verktyg, handvärmning, organiserade arbetsmetoder.

= Vibrationsemissionsvärde

(hammarborrning i betong)

= Vibrationsemissionsvärde

(bilning)

= Vibrationsemissionsvärde

(slagborrning i metall)

= Onoggrannhet (vibrationer)

Typisk A-viktad ljudnivå: L

, K

= Ljudtrycksnivå = Ljudeffektsnivå = Onoggrannhet (ljudnivå)

Under arbete kan bullernivån 85 dB(A) överskridas.

Använd hörselskydd!

Mätvärden fastställda enligt EN 60745. Angivna tekniska data tar även hänsyn till

toleranser (motsvarande respektive gällande standard).

Page 47

SUOMI

FIN

Alkuperäiset ohjeet

Arvoisa asiakas, kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo sähkötyökalun. Jokaista Metabo sähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo laatuvarmistuksen tarkastukset. Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabo sähkötyökalua, sitä pidempään voit sitä käyttää.

Käyttäjä vastaa kaikista määräysten vastaisesta

Sisältö

1 Vaatimustenmukaisuusvakuutus 2Määräystenmukainen käyttö 3 Yleiset turvallisuusohjeet 4 Erityiset turvallisuusohjeet 5 Yleiskuva 6 Tuotteen erityisominaisuudet 7 Käyttöönotto

7.1 Lisäkahvan asennus

8 Käyttö

8.1 Poraussyvyyden rajoittimen säätö

8.2 Päälle-/poiskytkeminen

8.3 Kierrosluvun esivalinta

8.4 Käyttötavan valinta

8.5 Kiertosuunnan valinta

8.6 Istukan vaihto

8.7 Vasaraporausistukan työkalun vaihto

8.8 Pikakiinnitysistukan työkalun vaihto

9 Neuvot ja ohjeet 10 Huolto 11 Häiriöiden poisto 12 Lisätarvikkeet 13 Korjaus 14 Ympäristönsuojelu 15 Tekniset tiedot

1 Vaatimustenmukaisuusvakuu

tus

Vakuutamme vastaavamme siitä, että tämä tuote vastaa sivulla 2 mainittuja standardeja ja määräyksiä.

2 Määräystenmukainen

käyttö

Poravasara on vastaavine tarvikkeineen sopiva vasaraporaukseen ja piikkaukseen betonissa, kivessä ja vastaavissa materiaaleissa sekä poraamiseen ilman iskua metallissa, puussa jne sekä ruuvaamiseen.

käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana

toimitettuja turvallisuusohjeita on noudatettava.

3 Yleiset turvallisuusohjeet

VAROITUS

pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot.

noudattamatta jättäminen saattaa aiheuttaa

sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä kaikki liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

– lue käyttöohjeet, jotta saat

Turvallisuusohjeiden ja neuvojen

4 Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

Käytä kuulonsuojaimia.

kuulovammoja.

Käytä laitteen mukana toimitettua lisäkahvaa.

Koneen hallinnan menetys voi johtaa loukkaantumisiin.

Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai koneen omaa verkkokaapelia

Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

Pidä koneesta aina kiinni siihen tarkoitetuista kahvoista, ota tukeva asento ja työskentele keskittyneesti.

Käytä aina suojalaseja, työkäsineitä ja umpinaisia kenkiä sähkötyökalulla työskennellessäsi!

Melu voi aiheuttaa

Page 48

FIN

SUOMI

Varmista, että kohdassa, jota aiotaan työstää, ei ole

sähkö-, vesi,- tai kaasujohtoja

linpaljastimen avulla). Metabo S-automatic varmuuskytkin.

Jos varmuuskytkin menee päälle, sammuta kone heti! Vältä satunnaista käyntiä: vapauta kytkin heti, kun

pistoke vedetään pistorasiasta irti tai sähkökatkoksen aikana. Ei tarpeellista, jos koneessa on VTC-elektroniikka (uudelleenkäynnistysesto).

Älä koske pyörivään työkaluun! Poista lastut ja muut sellaiset ainoastaan koneen

ollessa pysähtyneenä. Ole tarkkana kovien ruuvausliitosten yhteydessä

(ruuvien ruuvaus metrisillä tai tuumakierteillä teräkseen)! Ruuvin kanta voi mennä rikki tai kahvassa voi esiintyä suuria takaisinkiertomomentteja.

Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista.

Tietyistä materiaaleista, kuten lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit, syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai sisäänhengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien, kuten tammi- tai pyökkipöly, katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset.

- Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria.

- Huolehdi työpisteen hyvästä tuuletuksesta.

- Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta.

Noudata omassa maassasi voimassaolevia, työstettäviin materiaaleihin liittyviä määräyksiä.

(esim. metal-

5Yleiskuva

Katso sivu 3 (käännä ulos).

1 Pikakiinnitysistukka 2 Vasaran istukka 3 Työkalun lukitus 4 Holkki pikakiinnitysistukka 5 iIstukan lukitus 6Kara 7 Poraussyvyyden rajoitin 8 Säätöpyörä kierrosluvun esivalintaan

9 Kierrossuunnan vaihtokytkin 10 Lukitusnuppi 11 Painokytkin 12 Kytkentänuppi 13 Lukko 14

Lisäkahva

6 Tuotteen

erityisominaisuudet

Vaihtoistukka

Muutamalla toimenpiteellä ja ilman ylimääräisiä työkaluja vasaran istukka voidaan vaihtaa pikakiinnitysistukkaan.

Käyttö yhdestä painikkeesta

Yhdestä kytkinnapista painamalla voidaan valita vaihteen ja vaihtokytkeä porauksen (1. ja 2. vaihde), vasaraporauksen ja piikkauksen välillä.

Kierron pysäytys:

Kytkemällä kiertoliikkeen päältä voidaan suorittaa piikkaustöitä.

Metabo S-automatic varmuuskytkin:

Jos työkalu puristaa tai tarttuu kiinni, moottorin voimavirtaus rajoittuu. Siitä syystä esiintyvien suurien voimien takia koneesta on aina pidettävä kiinni siihen tarkoitetuista kahvoista, otettava tukeva asento ja työskenneltävä keskittyneesti.

Itselaukeavat hiiliharjat:

Kun hiiliharjat ovat loppuun kuluneet kone kytkeytyy automaattisesti pois päältä.

7 Käyttöönotto

Ennen käyttöönottoa on verrattava,

vastaako nimikilvessä ilmoitettu verkkojännite ja verkkotaajuus sähköverkkonne tietoja.

7.1 Lisäkahvan asennus

Käytä turvallisuussyistä aina mukana-

toimitettua lisäkahvaa.

Avaa lukkorengas kiertämällä lisäkahvasta (14) vasemmalle. Työnnä lisäkahva koneen karankaulalle. Työnnä poraussyvyyden rajoitin (7) sisään. Kiristä lisäkahva käytön jälkeen haluttuun kulmaan.

8 Käyttö

8.1 Poraussyvyyden rajoittimen säätö

Irrota lisäkahva (14). Säädä poraussyvyyden rajoitin (7) halutulle poraussyvyydelle ja kiristä taas lisäkahva.

8.2 Päälle-/poiskytkeminen

Koneen päällekytkemiseksi, paina painokytkintä (11).

Kierroslukua voidaan muuttaa painokytkimestä. Jatkuvaa kytkentää varten voidaan painokytkin

lukita lukitusnupilla (10). Poiskytkemiseksi painokytkintä painetaan uudelleen.

Page 49

SUOMI

FIN

Jatkuvassa kytkennässä kone käy edelleen, jos se irtoaa kädestä. Siitä syystä

koneesta on aina pidettävä kiinni siihen tarkoitetuista kahvoista, otettava tukeva asento ja työskenneltävä keskittyneesti.

8.3 Kierrosluvun esivalinta

Käytöstä riippuen valitse paras mahdollinen kierrosluku säätöpyörästä (8).

8.4 Käyttötavan valinta

Valitse haluttu käyttötapa kiertämällä kytkentänupista (12). Paina salpa (13) sisään kiertämistä varten.

Poraus 1. vaihde (suuri vääntömomentti)

Poraus 2. vaihde (suuri kierrosluku)

Vasaraporaus (vain vasaraporausistukkaa käytettäessä)

Piikkaus (vain vasaraporausistukkaa käytettäessä)

Asennossa Piikkaus terä on kiinnitettävä kiertovarmasti. Piikkausterän kohdistamiseksi kyseistä käyttöä varten kytkentänuppi (12) on laitettava

ja väliin.

Kun piikkausterä on kiinnitetty koneeseen, konetta ei saa käyttää käyttötavalla

Vasaraporaus .

Vältä vivun liikkeitä koneella, kun piikkausterä on paikallaan

8.5 Kiertosuunnan valinta Käytä kiertosuunnan vaihtokatkaisinta (9)

vain moottorin ollessa pysähdyksissä.

Kiertosuunnan valinta: R = myötäpäivään L = vastapäivään

8.6 Istukan vaihto Katso, että kara on puhdas istukkaa

vaihdettaessa. Rasvaa karaa tarvittaessa .

Istukan irrottaminen:

Kierrä istukan lukosta (5) nuolen suuntaan rajoittimeen asti (a) ja vedä istukka irti (b).

Istukan asettaminen:

Aseta istukka karalle (6) (a). Kierrä istukan lukkoa (5) nuolen suuntaa (b) kunnes istukka voidaan kokonaan työntää karalle ja päästä istukan lukosta irti. Tarkasta, onko istukka kunnolla paikallaan.

Ohje:

Välttääksesi karan pyörimisen mukana istukkaa vaihdettaessa, aseta kytkentänuppi (12) piikkaukselle.

8.7 Vasaraporausistukan työkalun vaihto

Puhdista työkalun kahva ennen käyttöä ja

voitele se erikoisrasvalla (tarvikkeena: tilausnro. 6.31800)! Käytä vain SDS-plus työkaluja!

Työkalun asettaminen:

Käännä työkalua ja pistä se paikalleen kunnes se lukkiutuu. Työkalu lukkiutuu automaattisesti.

Työkalun poisto:

Page 50

FIN

SUOMI

Kierrä työkalun lukosta (3) nuolen suuntaan (a) jao ta työkalu irti (b).

8.8 Pikakiinnitysistukan terän vaihto

Käytä pikakiinnitysistukkaa metallin, puun yms. poraukseen ilman iskua ja ruuvaukseen.

Terän kiristys

11 Häiriöiden poisto

Jos painokytkimestä (11) ei voida painaa, tarkasta, onko kierrossuunnan vaihtokytkin (9) kokonaan asennossa R tai L.

12 Lisätarvikkeet

AUF, RELEASE

GRIP, ZU

Aseta terä paikalleen. Pidä pidinrenkaasta (a) kiinni ja käännä toisella kädellä hylsyä (b) suuntaan "GRIP, ZU", kunnes edelleenkierto ei ole enää mahdollista.

Jos terän varsi on pehmeä, jälkikiristys voi olla tarpeellista lyhyen porausajan jälkeen.

Avaa poraistukka: Pidä pidinrenkaasta (a) kiinni ja käännä toisella kädellä hylsyä (b) suuntaan "AUF, RELEASE".

Jos istukka on erittäin tiukassa:

stoke irti. Pidä poraistukan päästä kiinni kiintoavaimella ja käännä hylsyä (b) voimakkaasti suuntaan "AUF, RELEASE".

Vedä virtapi-

9 Neuvot ja ohjeet

Vasaraporauksessa ja piikkauksessa tarvitaan vain kohtuullista painetta. Korkea paine ei suurenna työtehoa.

Porattaessa syviä reikiä on poraa ajoittain vedettävä porauksesta, jotta kivijauhe saataisiin ulos reiästä.

Poraa kaakeleita ja muita hauraita materiaaleja ilman iskua.

10 Huolto

Pikaistukan puhdistaminen: Pitkäaikaisen käytön jälkeen, pidä istukkaa pystysuorassa reikä alaspäin ja avaa ja sulje se monta kertaa. kerääntynyt pöly poistuu aukosta. Säännöllinen puhdistusruiskeen käyttö kiristyslevyillä ja kiristyslevynrei´issä on suositeltavaa.

Puhdista koneen tuuletusaukko silloin tällöin.

Käytä ainoastaan alkuperäisiä Metabo lisätarvikkeita.

Mikäli käytät lisätarvikkeita, käänny jälleenmyyjäsi puoleen.

Oikeiden lisätarvikkeiden löytämiseksi on jälleenmyyjälle ilmoitettava sähkötyökalun tarkat tiedot.

Katso sivu 4.

A SDS-plus työkalu

B poranterä metallille ja puulle C Erikoisrasva (työkalun kiinnityspäiden

voitelemiseen)

D Pölynimusarja

E Porateline

Lisätarvikkeiden täydellinen ohjelma katso www.metabo.com tai pääluettelo.

13 Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Korjauksen tarpeessa olevat Metabo sähkötyökalut voidaan lähettää varaosalistassa mainittuun osoitteeseen.

Lähetettäessä laite korjaukseen, olkaa hyvä ja kuvatkaa havaittu vika.

14 Ympäristönsuojelu

Metabo-pakkaukset ovat 100%:sti kierrätyskelpoisia.

Käytetyt sähkötyökalut ja tarvikkeet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka myöskin voidaan kierrätysprosessissa käyttää hyväksi.

Tämä käyttöopas on painettu ilman klooria valkaistulle paperille.

Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! EU-direktiivin

2002/96/EG mukaan koskien käytettyjä sähkö- ja elektroniikkalaitteita, käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöä säästävään kierrätykseen.

Page 51

SUOMI

FIN

15 Tekniset tiedot

Selityksiä sivulla 2 oleville tiedoille. Pidämme oikeuden suorittaa teknisen kehityksen

vaatimia muutoksia. P

ø max = maksimi poranhalkaisija s max = maksimi iskun määrä W = yksittäisiskuvoima m=paino D = karankaulan halkaisija b = istukan kiristysalue

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

h, HD

h, Cheq

h, D

h,HD/Cheq/D

Tässä ohjekirjassa ilmoitettu värähtelytaso on mitattu normin EN 60745 mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelykuormituksen alustavaan arviointiin.

Ilmoitettu värähtelytaso edustaa sähkötyökalun pääasiallisia käyttösovelluksia. Värähtelytaso voi kuitenkin poiketa tästä, jos sähkötyökalua käytetään muihin sovelluksiin, toisenlaisilla käyttöterillä tai sen huoltotoimenpiteitä laiminlyödään. Tämä voi nostaa värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Värähtelykuormituksen tarkaksi arvioimiseksi on huomioitava myös ne ajat, joina kone on kytketty pois päältä tai on kylläkin toiminnassa, mutta ilman todellista työkäyttöä. Tämä voi vähentää värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Määritä vaadittavat lisävarotoimenpiteet käyttäjän suojaamiseksi värähtelyjen haittavaikutuksilta, esimerkiksi: Sähkötyökalun ja käyttöterien huolto, käsien pitäminen lämpiminä, työtoimenpiteiden organisointi.

Tyypillinen Apainotettu äänitaso: L

, K

Melutaso työskentelyn aikana voi ylittää 85 dB (A).

= nimellisotto = päästöteho = Pyörimisnopeus

kuormittamattomana

= kuorimitettu kierrosluku

= värähtelyn säteilyarvo

(vasaraporaus betoniin)

= värähtelyn säteilyarvo

(piikkaus)

= värähtelyn säteilyarvo

(poraus metalliin)

= epävarmuus (värähtely)

= äänenpainetaso = äänen tehotaso = epävarmuus (äänitaso)

Käytä kuulosuojaimia!

Mittausarvot ilmoitettu EN 60745 mukaan. Annetut tekniset tiedot ovat toleranssien mukaisia

(vastaavat kyseisiä voimassa olevia standardeja).

Page 52

NORSK

Original bruksanvisning

Kjære kunde Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert elektroverktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvalitetssikring. Levetiden for et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål.

Alminnelige verneforskrifter og vedlagte sikker-

Innhold

hetshenvisninger må overholdes.

1 Samsvarserklæring 2 Hensiktsmessig bruk 3 Generelle sikkerhetshenvisninger 4 Spesielle sikkerhetshenvisninger 5Oversikt 6 Spesielle produktegenskaper 7Før bruk

7.1 Montering av støttehåndtaket

8Bruk

8.1 Innstilling av dybdeanslaget

8.2 Start og stopp

8.3 Forvalg av turtall

8.4 Valg av driftsmodus

8.5 Valg av rotasjonsretning

8.6 Chuckbytte

8.7 Verktøybytte i slagchucken

8.8 Verktøybytte av selvspennende chuck

9 Tips og triks 10 Vedlikehold 11 Utbedring av feil 12 Tilbehør 13 Reparasjon 14 Miljøvern 15 Tekniske data

1 Samsvarserklæring

Vi erklærer under eget ansvar at dette produktet er i samsvar med normene eller normdokumentene som er oppført på side 2.

2 Hensiktsmessig bruk

Med riktig tilbehør egner borhammeren seg til arbeid med hammerbor og meisling i betong, stein og lignende materialer samt til boring uten slag i metall, treverk osv. og til skruing.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

3 Generelle

sikkerhetshenvisninger

ADVARSEL

å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger.

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhetsanvisningene og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter og overlat elektroverktøyet kun sammen med disse til andre.

– Les bruksanvisningen for

Dersom

4 Spesielle

sikkerhetshenvisninger

For din egen sikkerhet og for å beskytte elektroverktøyet, ta hensyn til tekst som er merket med dette symbolet!

Bruk hørselvern.

hørselstap.

Bruk støttehåndtakene som følger med maskinen.

Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen nettkabel

spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Bruk alltid vernebriller, arbeidshansker og ordentlige sko når du arbeider med elektroverktøyet.

Kontroller at det

gassledninger

eksempel ved hjelp av en metalldetektor).

Eksponering for støy kan føre til

Tap av kontroll kan føre til skader.

. Kontakt med

ikke finnes strøm-, vann- eller

på stedet der du skal arbeide (for

Page 53

Metabo S-automatic sikkerhetskobling. Slå av maskinen øyeblikkelig når sikkerhetskoblingen slår inn!

Unngå utilsiktet start: Frigjør alltid bryteren når støpselet tas ut av stikkontakten eller ved strømbrudd. Gjelder ikke for VTC-elektronikk (beskyttet mot gjenoppstart).

Ikke ta på roterende verktøy! Spon o.l. må kun fjernes når maskinen er stoppet. Vær forsiktig ved grovgjengede skruer (innskruing

av stålskruer med metrisk gjenging eller tommegjenging). Skruehodet kan rives av, eller det kan oppstå et kraftig tilbakeslag i håndtaket.

Trekk støpselet ut av stikkontakten før alle former for innstilling og vedlikehold.

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten. Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk.

- Om mulig må du bruke støvavsug.

- Sørg for at det er god ventilasjon på arbeidsplassen.

- Det anbefales å bruke åndedrettsmaske med filterklasse P2.

Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

5Oversikt

Se side 3 (vennligst brett ut).

1 Selvspennende chuck 2Slagchuck 3Verktøylås 4 Hylse til selvspennende chuck 5Chucklås 6Spindel 7 Anslag for boredybde 8 Innstillingsknapp for forhåndsvalg

av turtallet

9 Omkobler for rotasjonsretning 10 Låseknapp 11 Bryterknapp 12 Innstillingsknapp 13 Sperre 14

Støttehåndtak

NORSK

6Spesielle

produktegenskaper

Skiftechuck

Med noen få håndgrep og uten bruk av andre verktøy kan slagchucken byttes ut med selvspennende chuck.

Enknappsbetjening

Valg av gir og veksling mellom boring (1. og 2. gir), hammerbor og meisling kan utføres med en innstillingsknapp.

Rotasjonsstopp:

Meiselarbeid kan utføres ved å koble ut rotasjonsbevegelsen.

Metabo S-automatic sikkerhetskobling:

Hvis innsatsverktøyet klemmes eller henger seg opp, begrenses kraften til motoren. På grunn av de høye kreftene som da oppstår, må maskinen alltid holdes med begge hendene i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Selvbrytende kullbørster:

Maskinen stopper automatisk når kullbørstene er slitt ned.

7 Før bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer

overens med strømnettets spesifikasjoner.

7.1 Montering av Av sikkerhetsgrunner må det medføl-

gende støttehåndtaket alltid brukes.

Åpne klemringen ved å vri støttehåndtaket (14) mot venstre. Skyv støttehåndtaket over maskinens spennhals. Skyv inn boredypeanlegget (7). Sett støttehåndtaket forsvarlig fast i ønsket vinkel for arbeidsoppgaven.

støttehåndtaket

8Bruk

8.1 Innstilling av dybdeanslaget

Løsne støttehåndtaket (14). Juster anslaget (7) til ønsket boredybde, og fest støttehåndtaket igjen.

8.2 Start og stopp

Trykk på bryterknappen (11) for å starte maskinen. Turtallet kan forandres på bryterknappen. For vedvarende drift kan bryterknappen låses med

låseknappen (10). Utkobling oppnås ved å trykke én gang til på bryterknappen.

Page 54

NORSK

Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av

hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

8.3 Forvalg av turtall

Velg det optimale turtallet for arbeidsoppgaven på forhånd med innstillingsknappen (8).

8.4 Valg av driftsmodus

Velg ønsket driftsmåte ved å vri på innstillingsknappen (12). Trykk inn sperren (13) for å vri.

Boring 1. gir (høyt dreiemoment)

Boring 2. gir (høyt dreiemoment)

Hammerboring

(kun ved bruk av slagchuck)

Meisling (kun ved bruk av slagchuck)

I stillingen for meisling er meiselen låst slik at den ikke går rundt. Sett innstillingsknappen (12) mellom og for å stille meiselen til det aktuelle bruksområdet.

Bruk ikke maskinen i driftsmodus for

hammerboring når meisel er satt inn.

Unngå skiftebevegelser på maskinen med

fastspent meisel.

8.5 Valg av rotasjonsretning

Omkoblingsbryteren (9) må kun betjenes

når motoren står stille.

Valg av rotasjonsretning: R=Høyregang L = Venstregang

8.6 Chuckbytte

Pass på at spindelen er ren ved

chuckbytte. Sett spindelen inn med litt fett ved behov.

Demontering av chucken

Vri chucklåsen (5) i pilens retning til den stopper, og trekk av chucken (b).

Sette på chuck:

Sett chuck på spindelen (6) (a). Vri chucklåsen (5) i pilens retning (b) til chucken kan skyves helt inn på spindelen, og slipp chucklåsen. Kontroller at chucken sitter fast.

Merk:

Still innstillingsknappen (12) på meisling for

å unngå rotering av spindelen ved chuckbytte.

8.7 Verktøybytte i slagchucken Rengjør verktøyhåndtaket før innset-

tingen og smør med vedlagt spesialfett

(som tilbehør: best.nr. 6.31800)! Sett bare inn SDS plus-verktøy!

Stikk inn verktøy:

Drei verktøyet og stikk det inn til det går i inngrep. Stikksagbladet låses automatisk.

Ta ut verktøyet

Page 55

Vri verktøylåsen (3) i pilens retning (a) og ta ut verktøyet (b).

8.8 Verktøybytte av selvspennende chuck

Benytt den selvspennende chucken når du skal bore uten slag i metall, tre osv. og når du skal skru.

Spenn fast verktøyet

NORSK

11 Utbedring av feil

Hvis bryterknappen (11) ikke kan trykkes inn, kontroller da at omkobleren for rotasjonsretningen (9) står helt i stilling R eller L.

12 Tilbehør

AUF, RELEASE

GRIP, ZU

Sett inn verktøyet. Hold festeringen (a) fast og bruk den andre hånden til å dreie hylsen (b) mot "GRIP, ZU" til det ikke er mulig å dreie videre.

Ved myke verktøyhåndtak må det eventuelt etter kort tids boring foretas en etterstramming.

Åpne chucken: Hold festeringen (a) fast og bruk den andre hånden til å dreie hylsen (b) mot "AUF, RELEASE".

Ved chuck som sitter svært godt fast:

nettstøpslet. Hold igjen chucken med en skrunøkkel på chuckhodet, og drei hylsen (b) kraftig mot "AUF, RELEASE".

Trekk ut

9 Tips og triks

Når du arbeider med hammerboring og meisling, er det bare nødvendig med et moderat trykk. Høyere trykk øker ikke arbeidsytelsen.

Ved boring av dype hull, dra ut boret fra tid til annen for å fjerne steinstøvet.

Bor fliser og andre sprø materialer uten slag.

10 Vedlikehold

Rengjøring av selvspennende chuck: Etter lengre tids bruk holdes chucken med åpningen loddrett nedover og åpne og lukk helt flere ganger. Opphopet støv faller ut gjennom åpningen. Regelmessig bruk av rengjøringsspray på spennkjever og spennkjeveåpninger anbefales.

Lufteåpningene i maskinen bør rengjøres fra tid til annen.

Bruk kun originalt Metabo-tilbehør. Kontakt din forhandler hvis du trenger tilbehør. For valg av riktig tilbehør, gi forhandleren nøyaktig

informasjon om typen av ditt elektroverktøy. Se side 4.

A SDS-plus innsatsverktøy B Bor for metall og treverk C Spesialfett (til smøring av verktøyinnstik-

kenden) D Støvavsugssett E Borestativ

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet.

13 Reparasjon

Elektroverktøy må kun repareres av elektrofagfolk! Metabo elektroverktøy som trenger reparasjon kan

sendes til adressene som er angitt på delelisten. Ved innsending til reparasjon, vennligst vedlegg en

beskrivelse av oppdagede feil.

14 Miljøvern

Metabo-emballasje er 100 % egnet til gjenvinning. Utslitt elektroverktøy og tilbehør inneholder store

mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess.

Denne bruksanvisning er trykt på papir som er bleket uten klor.

Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-

direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Page 56

NORSK

15 Tekniske data

Forklaringer til opplysningene på side 2. Med forbehold om endringer i hensikt av teknisk

forbedring. P

ø maks. = Maksimal bordiameter s maks = Maksimalt slagtall W = Enkeltslagenergi m=Vekt N = Spennhalsdiamaeter b = Chuckspennvidde

Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745: a

h, HD

h, Cheq

h, D

h,HD/Cheq/D

Vibrasjonsnivået som er oppgitt i disse anvisningene er målt iht. normerte målemetoder i EN 60745 og kan brukes til sammenligning av forskjellige elektroverktøy. Det målte vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjonsbelastningen.

Det oppgitte vibrasjonsnivået gjelder for hovedbruksområdene for elektroverktøyet. Hvis elektroverktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom.

En nøyaktig vurdering av vibrasjonsbelastningen får man bare hvis også den tiden maskinen er avslått eller på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom.

Innfør ekstra sikkerhetstiltak som skal beskytte brukeren mot virkninger av vibrasjon, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, tiltak som sikrer at brukeren er varm på hendene, organisering av arbeidsgangen.

Typiske A-veide lydnivåer: L

, K

Under arbeidsutførelsen kan lydnivået overskride 85 dB(A).

= Opptatt effekt = Avgitt effekt = Turtall u/belastning = Belastningsturtall

= Svingningsemisjonsverdi

(hammerboring i betong)

= Svingningsemisjonsverdi

(meisling)

= Svingningsemisjonsverdi

(boring i metall)

= Usikkerhet (vibrasjon)

= Lydtrykknivå = Lydeffektnivå = Usikkerhet (lydnivå)

Bruk hørselsvern!

Måleverdier etter EN 60745. Angitte tekniske data kan variere i henhold til de til

enhver tid gjeldende normer.

Page 57

DANSK

Original brugsanvisning

Kære kunde, mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj afprøves omhyggeligt og underligger de strenge kvalitetskontroller af Metabos kvalitetsstyringssystem. Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne betjeningsvejledning og i de medfølgende dokumenter. Jo mere omhyggeligt De behandler Deres Metabo el-værktøj, desto længere vil De nyde godt af det.

Indhold

1 Konformitetserklæring 2 Tiltænkt formål 3 Generelle sikkerhedsanvisninger 4 Særlige sikkerhedsanvisninger 5Oversigt 6 Særlige produktegenskaber 7Ibrugtagning

7.1 Montering af det ekstra greb

8Anvendelse

8.1 Indstilling af dybdestop

8.2 Tænd/sluk

8.3 Forindstilling af omdrejningstal

8.4 Valg af modus

8.5 Valg af omdrejningsretning

8.6 Udskiftning af borepatron

8.7 Udskiftning af værktøj på hammerborepatron

8.8 Udskiftning af værktøj på selvspændende borepatron

9 Tips og Tricks 10 Vedligeholdelse 11 Afhjælpning af fejl 12 Tilbehør 13 Reparationer 14 Miljøbeskyttelse 15 Tekniske Data

2 Tiltænkt formål

Borehammeren er med det passende tilbehør egnet til hammerboring og mejsling i beton, sten og lignende materialer, til boring uden slag i metal, træ osv. samt til skruning.

Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål.

De generelle anvisninger for arbejdssikkerhed og de her medfølgende sikkerhedsanvisninger skal følges.

3 Generelle

sikkerhedsanvisninger

ADVARSEL

for at reducere faren for personskader.

ADVARSEL! Læs alle sikkerhedsanvisninger og andre anvisninger.

sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for at få elektrisk stød, brandfare og/eller fare for alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger bør opbevares for senere brug.

Læs sikkerhedsanvisningerne og betjeningsvejledningen godt og grundigt igennem, før De tager el-værktøjet i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, når De engang skulle give maskinen videre til andre personer.

– Læs betjeningsvejledningen

Hvis

1 Konformitetserklæring

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med de på side 2 angivne normer og direktiver.

4 Særlige

sikkerhedsanvisninger

Vær opmærksom på de tekststeder i betjeningsvejledningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed!

Brug høreværn.

høretab.

Brug det ekstra greb, som følger med maskinen.

er der risiko for skader.

Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i

Støjpåvirkning kan føre til

Mister De kontrollen over maskinen,

Page 58

DANSK

kontakt med skjulte strømledninger eller maskinens eget kabel.

dingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.

Brug altid beskyttelsesbriller, arbejdshandsker og kraftige sko under arbejdet med el-værktøjet!

Kontroller, at der

gasledninger

(f.eks. ved hjælp af en metaldetektor). Metabo S-automatic sikkerhedskobling.

Maskinen skal slukkes omgående, hvis sikkerhedskoblingen aktiveres!

Undgå utilsigtet start: Frigør altid kontakten, når stikket trækkes ud af stikdåsen, eller når der opstår strømafbrydelse. Dette er dog ikke nødvendigt ved VTC-elektronik (Genstartbeskyttelse).

Tag ikke om det roterende værktøj! Spåner og lignende fjernes først, når maskinen er

stoppet. Pas på ved hårde skrueopgaver (iskruning af

skruer med metrisk eller tommegevind i stål)! Skruehovedet kan blive revet af, og der kan opstå høje tilbagedrejemomenter på grebet.

Træk stikket ud af stikkontakten, før der foretages nogle indstillinger.

Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden. Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

- Brug så vidt muligt støvudsugning.

- Sørg for god ventilation på arbejdspladsen.

- Det anbefales at bruge et åndedrætsværn i filterklasse P2.

Vær opmærksom på de gældende regler i dit land vedrørende de bearbejdede materialer.

er på det sted, som skal bearbejdes

Kontakt med en spæn-

ingen strøm-, vand- eller

5Oversigt

Se side 3 (foldes ud).

1 Selvspændende borepatron 2 Hammerborepatron 3Værktøjslås 4 Momentindstilling på selvspændende

borepatron 5 Patronlås 6Spindel

7 Boredybdeanslag 8 Indstillingshjul til forindstilling af

omdrejningstal

9 Drejeretningsknap 10 Spærreknap 11 Afbrydergreb 12 Betjeningsknap 13 Spærre 14

Ekstra greb

6 Særlige

produktegenskaber

Udskiftelig patron

Med få greb og uden ekstra værktøj kan hammerborepatronen udskiftes med en selvspændende borepatron.

Enknapsbetjening

Med en og samme betjeningsknap kan der skiftes gear og skiftes mellem boring (1. og 2. gear), hammerboring og mejsling.

Drejestop:

Ved frakobling af drejebevægelsen kan der udføres mejselopgaver.

Metabo S-automatic sikkerhedskobling:

Har værktøjet sat sig fast, reduceres kraftoverføringen til motoren. På grund af den store kraftudvikling skal maskinen holdes med begge hænder i de dertil beregnede greb, der skal indtages en stabil stilling og arbejdes koncentreret.

Selvafbrydende motorkul:

Når motorkullene er fuldstændigt nedslidte, kobler maskinen automatisk fra.

7Ibrugtagning

Før De tager maskinen i brug, bør

De kontrollere, at den på mærkepladen oplyste netspænding og frekvens er i overensstemmelse med den fra Deres strømforsyning.

7.1 Montering af det

Af sikkerhedsmæssige årsager skal det

medfølgende ekstra greb altid anvendes.

Åbn klemringen ved at dreje det ekstra greb (14) mod venstre. Sæt det ekstra greb på maskinens spændehals. Skyd boredybdeanslaget (7) ind. Spænd det ekstra greb kraftigt fast i den ønskede vinkel alt efter anvendelse.

ekstra greb

Page 59

8Anvendelse

8.1 Indstilling af dybdestop

Løsn det ekstra greb (14). Indstil boredybdeanslaget (7) til den ønskede boredybde, og spænd det ekstra greb fast igen.

8.2 Tænd/sluk

For at tilslutte maskinen skal afbrydergrebet (11) aktiveres.

Omdrejningstallet kan ændres på afbrydergrebet. Ved permanent kørsel kan afbrydergrebet fast-

låses med spærreknappen (10). For udløsning trykkes trykknappen på ny.

Ved fast tilkobling kører maskinen også videre, når den rives ud af hånden. Hold

derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt og arbejd koncentreret.

8.3 Forindstilling af omdrejningstal

Indstil det optimale omdrejningstal for anvendelsen med indstillingshjulet (8).

8.4 Valg af modus

Vælg den ønskede modus ved at dreje på betjeningsknappen (12). Tryk på spærren (13) for at dreje på knappen.

Boring 1. gear (højt drejningsmoment)

Boring 2. gear (højt omdrejningstal)

DANSK

Valg af omdrejningsretning: R = højreløb L = venstreløb

8.6 Udskiftning af borepatron Vær opmærksom på, om spindlen er ren

ved udskiftning af patronen. Om nødven-

digt smøres spindlen med fedt.

Aftagning af patron:

Drej patronlåsen (5) i pilens retning til anslag (a), og træk patronen af (b).

Påsætning af patron:

Hammerboring (kun ved brug af hammerborepatronen)

Mejsling (kun ved brug af hammerborepatronen)

I stillingen mejsling er mejslen fastlåst, så den ikke kan rotere. Mejslen indstilles til den pågældende anvendelse ved at stille betjeningsknappen (12) mellem og .

Når mejslen anvendes, må maskinen ikke drives i modusen hammerboring .

Undgå løftebevægelser med maskinen, når mejslen er sat i.

8.5 Valg af omdrejningsretning Brug kun drejeretningsknappen (9), når

motoren er standset.

Sæt patronen på spindlen (6) (a). Drej patronlåsen (5) i pilens retning (b), indtil patronen kan skubbes helt ind på spindlen, og slip derefter patronlåsen. Kontroller, om patronen sidder ordentligt fast.

Bemærk:

rundt ved udskiftning af patronen stilles betjeningsknappen (12) på mejsling.

8.7 Udskiftning af værktøj på hammerbore-

bestill.nr. 6.31800)! Der må kun anvendes SDS-plus værktøj!

Isætning af værktøj:

Drej værktøjet, og stik det i, indtil det går i hak. Værktøjet låses automatisk.

For at undgå at spindlen drejer med

patron

Rens værktøjets skaft, før det sættes i, og smør det med specialfedt (som tilbehør:

Page 60

DANSK

Aftagning af værktøj:

Drej værktøjslåsen (3) i pilens retning (a), og tag værktøjet af (b).

8.8 Udskiftning af værktøj på selvspændende borepatron

Brug den selvspændende borepatron til boring uden slag i metal, træ osv. og til skruning.

Tilspænding af værktøj

AUF, RELEASE

GRIP, ZU

Sæt værktøjet i. Hold fast i holderingen (a), og drej muffen (b) i retning af "GRIP, ZU" med den anden hånd, indtil der ikke kan drejes længere.

Hvis værktøjet har en blød skaft, skal der eventuelt efterspændes efter kort tids boring.

Åbn borepatronen: Hold fast i holderingen (a), og drej muffen (b) i retning af "AUF, RELEASE" med den anden hånd.

I tilfælde af meget stram borepatron:

stikket ud. Hold borepatronhovedet fast med en gaffelnøgle, og drej muffen (b) kraftigt i retning af "AUF, RELEASE".

Træk

9 Tips og Tricks

Ved hammerboring og mejsling er et moderat tryk tilstrækkeligt. Højere tryk øger ikke arbejdsydelsen.

Ved dybe boringer trækkes boret fra tid til anden ud af borehullet for at fjerne stenmel.

Fliser og andre skrøbelige materialer bores uden slag.

10 Vedligeholdelse

Rensning af selvspændende borepatron: Efter længere tids brug holdes borepatronen med åbningen lodret nedad, og der åbnes og lukkes flere gange. Det opsamlede støv falder ud af åbningen. Det anbefales regelmæssigt at sprøjte spændebakkerne og spændebakkernes åbninger med rensespray.

Maskinens ventilationsspalter bør af og til renses.

11 Afhjælpning af fejl

Kan afbrydergrebet (11) ikke trykkes ind, kontrolleres det, om drejeretningsknappen (9) står fuldstændigt i position R eller L.

12 Tilbehør

Brug kun originalt Metabo tilbehør. Hvis De har brug for tilbehør, henvend Dem

venligst til Deres forhandler. For at De får det rigtige tilbehør, skal De meddele

forhandleren den nøjagtige type på Deres elværktøj.

Se side 4.

A SDS-plus værktøj B Bor til metal og træ C Specialfedt (til smøring af værktøjets

indstiksender)

D Støvsugersæt

E Borholder

Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget.

13 Reparationer

Reparationer på el-værktøjer må kun foretages af faguddannede elektrikere!

Reparationsnødvendigt Metabo el-værktøj kan indsendes til de adresser, der er angivet på reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

14 Miljøbeskyttelse

Den af Metabo brugte emballage er 100% genanvendelig.

Brugt el-værktøj og tilbehør indeholder store mængder værdifuldt råstof og plastmateriale, som ligeledes kan genanvendes i en recyclingproces.

Denne betjeningsvejledning er trykt på papir, som er bleget uden klor.

Page 61

DANSK

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til

det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

15 Tekniske Data

Forklaringer til oplysningerne på side 2. Forbeholdt ændringer som følge af tekniske

ændringer. P

ø max = Maksimal borediameter s max = Maksimalt slagtal W = Enkeltslagenergi m = Vægt D = Spændehalsdiameter b = Borepatronens spændeområde

Vibrationer (vektorsum af tre retninger) målt i overensstemmelse med EN 60745:

h, HD

h, Cheq

h, D

h,HD/Cheq/D

Det vibrationsniveau, der er angivet i nærværende anvisninger, er målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrationsniveauet er også egnet til at foretage en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau er baseret på de væsentligste anvendelser af el-værktøjet. Hvis elværktøjet anvendes til andre formål, med andet værktøj eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige fra den angivne værdi. Det kan øge vibrationsbelastningen betydeligt over hele arbejdsperioden.

For at kunne vurdere vibrationsbelastningen nøjagtigt skal der også tages højde for de perioder, hvor maskinen er slukket eller godt nok kører, men ikke anvendes. Det kan reducere vibrationsbelastningen betydeligt over hele arbejdsperioden.

Træf ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirkninger som f.eks.: Vedligeholdelse af el-værktøj og værktøj, holde hænderne varme, organisation af arbejdsforløb.

= Nominel optagen effekt =Afgiven effekt = Tomgangshastighed = Belastningshastighed

= Vibrationsemission

(hammerboring i beton)

= Vibrationsemission

(mejsling)

= Vibrationsemission

(boring i metal)

= Usikkerhed (vibration)

Typiske Avægtede lydniveauer: L

, K

Under arbejdet kan støjniveauet overskride 85 dB(A).

= Lydtryksniveau = Lydeffektniveau = Usikkerhed (lydniveau)

Bær høreværn!

Måleværdier beregnet jf. EN 60745. De angivne tekniske data er tolerancesat

(svarende til de pågældende gyldige standarder).

Page 62

POL

POLSKI

Instrukcją oryginalną

Szanowni Państwo, Dziękujemy bardzo za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo. Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych dokumentach. Im większa jest staranność obsługi elektronarzędzia firmy Metabo, tym dłużej będzie ono niezawodnie spełniało swoje zadania.

Spis treści

1 Oświadczenie zgodności 2 Użycie zgodne z przeznaczeniem 3 Ogólne wskazówki dotyczące

bezpiecznego użytkowania

4 Specjalne wskazówki dotyczące

bezpiecznego użytkowania 5Przegląd 6 Szczególne cechy produktu 7Uruchomienie

7.1 Montaż uchwytu dodatkowego

8Użytkowanie

8.1 Przestawianie ogranicznika głębokości wiercenia

8.2 Włączanie i wyłączanie

8.3 Wstępny wybór prędkości obrotowej

8.4 Wybór trybu pracy

8.5 Wybór kierunku obrotu

8.6 Zmiana uchwytu wiertarskiego

8.7 Wymiana narzędzia w udarowym uchwycie wiertarskim

8.8 Wymiana narzędzia w szybkomocującym uchwycie wiertarskim

9 Wskazówki i zalecenia 10 Konserwacja 11 Usuwanie usterek 12 Akcesoria 13 Naprawa 14 Ochrona środowiska 15 Dane techniczne

2 Użycie zgodne z

przeznaczeniem

Wiertarka udarowa z odpowiednim wyposażeniem nadaje się do wykonywania prac z zastosowaniem wierteł do wiercenia udarowego i dłut w betonie, kamieniu i podobnych materiałach, jak również do wiercenia bez udaru w metalu, drewnie, itp. oraz do wkręcania.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Należy przestrzegać ogólnie uznanych przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

3 Ogólne wskazówki

dotyczące bezpiecznego użytkowania

OSTRZEŻENIE

ryzyka odniesienia obrażeń należy przeczytać instrukcję obsługi.

OSTRZEŻENIE Należy przeczytać wszystkie zalecenia bezpieczeństwa i instrukcje.

zaleceń bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Wszystkie zalecenia bezpieczeństwa i instrukcje należy zachować na przyszłość.

Przed użyciem elektronarzędzia należy uważnie przeczytać wszystkie załączone wskazówki BHP oraz instrukcję obsługi. Należy zachować te dokumenty i udostępniać elektronarzędzie wyłącznie z kompletną dokumentacją.

– W celu zmniejszenia

Nieprzestrzeganie następujących

1 Oświadczenie zgodności

Oświadczamy z pełną odpowiedzialnością, że ten produkt spełnia normy i wytyczne podane na stronie 2.

4 Specjalne wskazówki

dotyczące bezpiecznego użytkowania

ależy zwracać uwagę na miejsca w tekście oznaczone tym symbolem. Służą one bezpieczeństwu osób obsługujących jak i bezpieczeństwu użytkowanego urządzenia!

Page 63

POLSKI

POL

Należy nosić ochronę słuchu.

hałasu może spowodować utratę słuchu.

Należy używać uchwytu dodatkowego dostarczonego wraz z urządzeniem.

narzędziem może stać się przyczyną obrażeń.

W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe.

wodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.

Urządzenie należy zawsze trzymać obiema rękami za przewidziane do tego uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na wykonywanej pracy.

Przy wykonywaniu pracy za pomocą narzędzia elektrycznego zawsze należy nosić okulary ochronne, rękawice robocze oraz obuwie robocze!

Należy sprawdzić, czy w miejscu, które ma być obrabiane,

elektryczne, wodociągowe lub gazowe

(np. za pomocą wyszukiwacza metali). Sprzęgło zabezpieczające S-automatic firmy

Metabo. W przypadku zadziałania sprzęgła zabezpieczającego należy natychmiast wyłączyć urządzenie!

Należy unikać niezamierzonego uruchomienia: włącznik należy zawsze odblokowywać, gdy wtyczka jest wyciągana z gniazda wtykowego lub w przypadku przerwy w dopływie prądu. konieczne przy zainstalowanej elektronice VTC (ochrona przed ponownym włączeniem).

Nie wolno dotykać obracającego się narzędzia mocowanego!

Wióry i podobne zanieczyszczenia należy usuwać wyłącznie przy wyłączonym urządzeniu.

Uwaga przy twardym wkręcaniu (wkręcanie śrub z gwintem metrycznym lub calowym w stali)! Łeb śruby może zostać zerwany, względnie mogą wystąpić duże wsteczne momenty obrotowe na uchwycie.

Przed przystąpieniem do wykonywania jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć wtyczkę z gniazdka.

Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, środki ochronne do drewna). Materiały

. Zetknięcie z przewodem prze-

nie znajdują się żadne przewody

Oddziaływanie

Utrata kontroli nad

Nie jest to

zawierające azbest mogą być obrabiane wyłącznie przez specjalistów.

- W miarę możliwości należy używać urządzeń do odsysania pyłów.

- Należy zadbać o dobrą wentylację w miejscu pracy.

- Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2.

Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów.

5Przegląd

Patrz strona 3 (proszę rozłożyć).

1 Szybkomocujący uchwyt wiertarski. 2 Udarowy uchwyt wiertarski 3Blokada narzędzia 4 Tuleja szybkomocującego uchwytu

wiertarskiego 5Blokada uchwytu 6Wrzeciono 7 Ogranicznik głębokości wiercenia 8 Pokrętło nastawcze prędkości obrotowej 9 Przełącznik kierunku obrotu

10 Przycisk blokujący 11 Przycisk 12 Pokrętło przełącznikowe 13 Blokada 14

Dodatkowy uchwyt

6 Szczególne cechy produktu

Uchwyt wymienny

Kilkoma ruchami ręki i bez dodatkowych narzędzi można wymienić udarowy uchwyt wiertarski na szybkomocujący uchwyt wiertarski.

Obsługa jednym przyciskiem

Tylko jeden przycisk służy do wyboru biegu i przełączania pomiędzy wierceniem (1. i 2. bieg), wierceniem udarowym i kuciem.

Zatrzymanie obrotu:

Poprzez wyłączenie ruchu obrotowego można wykonywać prace związane z kuciem.

Sprzęgło zabezpieczające S-automatic firmy Metabo:

W przypadku zakleszczenia lub zahaczenia narzędzia mocowanego, strumień sił przekazywanych do silnika jest ograniczony. Z uwagi na występowanie przy tym wysokich sił urządzenie należy zawsze trzymać obiema rękami za przewidziane do tego celu uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na pracy.

Wyłączane szczotki węglowe:

W przypadku zużytych szczotek węglowych urządzenie wyłącza się samoczynnie.

Page 64

POL

POLSKI

7Uruchomienie

Przed uruchomieniem urządzenia należy

sprawdzić, czy podane na tabliczce napięcie sieciowe i częstotliwość sieciowa zgodne są z cechami napięcia sieciowego w miejscu pracy .

7. 1 M o n t a ż uchwytu dodatkowego

Ze względów bezpieczeństwa zawsze

należy stosować dostarczony uchwyt dodatkowy.

Otworzyć pierścień zaciskowy poprzez obrót uchwytu dodatkowego (14) w lewo. Nasunąć uchwyt dodatkowy na szyjkę mocującą urządzenia. Wsunąć ogranicznik głębokości wiercenia (7). Mocno dokręcić uchwyt dodatkowy pod odpowiednim kątem w zależności od zastosowania.

8Użytkowanie

8.1 Przestawianie ogranicznika głębokości

wiercenia

Odkręcić uchwyt dodatkowy (14) . Ustawić ogranicznik głębokości wiercenia (7) na wymaganą głębokość i ponownie dokręcić uchwyt dodatkowy.

8.2 Włączanie i wyłączanie

W celu włączenia urządzenia należy nacisnąć włącznik (11).

Za pomocą włącznika można zmieniać prędkość obrotową.

W celu trwałego włączenia można zablokować włącznik przy pomocy przycisku blokady włącznika (10). W celu wyłączenia należy ponownie nacisnąć włącznik.

Przy włączeniu ciągłym urządzenie

pracuje w dalszym ciągu, nawet jeśli

zostanie wyrwane z ręki. Z tego względu urządzenie należy zawsze trzymać obiema rękami za przewidziane uchwyty, przyjąć bezpieczną pozycję i pracować w skupieniu.

Wiercenie na pierwszym biegu (duży moment obrotowy)

Wiercenie na drugim biegu (duża prędkość obrotowa)

Wiercenie udarowe (tylko przy zastosowaniu udarowego uchwytu wiertarskiego)

Kucie (tylko przy zastosowaniu udarowego uchwytu wiertarskiego)

W pozycji kucia dłuto jest zablokowane w sposób uniemożliwiający obrót. W celu ustawienia dłuta w pozycji odpowiedniej dla danego zastosowania należy ustawić pokrętło przełącznikowe (12) pomiędzy oraz .

Przy założonym dłucie nie wolno używać urządzenia w trybie wiercenia udarowego

Należy unikać przesuwania dźwigni urządzenia przy zamocowanym dłucie.

8.5 Wybór kierunku obrotu Przełącznik kierunku obrotu (9) należy

przestawiać tylko przy zatrzymanym

silniku.

Wybór kierunku obrotu: R=Obrót w prawo L = Obrót w lewo

8.6 Zmiana uchwytu wiertarskiego Przy zmianie uchwytu należy zwrócić

uwagę na to, aby wrzeciono było czyste.

W razie potrzeby wrzeciono należy nieco nasmarować.

Zdejmowanie uchwytu:

8.3 Wstępny wybór prędkości obrotowej

W zależności od zastosowania można wybrać optymalną prędkość obrotową za pomocą pokrętła nastawczego (8).

8.4 Wybór trybu pracy

Wybrać odpowiedni tryb pracy poprzez przekręcenie pokrętła przełącznikowego (12). W celu przekręcenia należy nacisnąć blokadę (13).

Przekręcić blokadę uchwytu (5) w kierunku wskazywanym przez strzałkę do oporu (a) i ściągnąć uchwyt (b).

Page 65

POLSKI

POL

Nasadzanie uchwytu:

Nasadzić uchwyt na wrzeciono (6) (a). Przekręcić blokadę uchwytu (5) w kierunku wskazywanym przez strzałkę (b) do momentu aż uchwyt będzie mógł zostać całkowicie nasunięty na wrzeciono i zwolnić blokadę. Sprawdzić, czy uchwyt jest zamocowany.

Zalecenie:

wrzeciona przy wymianie uchwytu należy ustawić pokrętło przełącznikowe (12) na kucie.

8.7 Wymiana narzędzia w udarowym

smarem specjalnym (jako wyposażenie: nr zamów. 6.31800)! Należy stosować wyłącznie narzędzia SDS-plus!

Mocowanie narzędzia:

Obracać narzędzie i wsunąć do zatrzaśnięcia. Narzędzie zostaje automatycznie zablokowane.

Wyjmowanie narzędzi:

W celu uniknięcia obracania się

uchwycie wiertarskim

Przed wsunięciem oczyścić chwyt narzędzia i nasmarować dołączonym

Mocowanie narzędzia

AUF, RELEASE

GRIP, ZU

Wkładanie narzędzia. Trzymając za pierścień uchwytowy (a) drugą ręką przekręcić tuleję (b) w kierunku "GRIP, ZU", aż dalsze kręcenie nie będzie już możliwe.

W przypadku miękkiego chwyt narzędzia ewentualnie trzeba dokręcić po krótkim czasie wiercenia.

Otwieranie uchwytu wiertarskiego: Trzymając za pierścień uchwytowy (a) drugą ręką przekręcić tuleję (b) w kierunku "AUF, RELEASE".

Przy bardzo mocno zamkniętym uchwycie wiertarskim:

zasilającego. Przytrzymać uchwyt wiertarski kluczem widełkowym przy głowicy uchwytu i przekręcić tuleję (b) mocno w kierunku "AUF, RELEASE".

Wyciągnąć wtyczkę przewodu

9 Wskazówki i zalecenia

W przypadku wierteł do wiercenia udarowego i dłut wymagany jest tylko średni docisk. Duży docisk nie zwiększa wydajności pracy.

W przypadku głębokich otworów co jakiś czas należy wyciągnąć wiertło z otworu w celu usunięcia mączki kamiennej.

Płytki ceramiczne i inne kruche materiały należy wiercić bez udaru.

Przekręcić blokadę narzędzia (3) w kierunku wskazywanym przez strzałkę (a) i wyjąć narzędzie (b).

8.8 Wymiana narzędzia w szybkomocującym uchwycie wiertarskim

Szybkomocujący uchwyt wiertarski należy stosować przy wierceniu bez udaru w metalu, drewnie itp. oraz do wkręcania.

10 Konserwacja

Czyszczenie szybkomocującego uchwytu wiertarskiego: Po długotrwałym użyciu przytrzymać uchwyt wiertarski otworem skierowanym pionowo w dół i wielokrotnie całkowicie otwierać i zamykać. Nagromadzony pył wypada z otwory. Zalecane jest regularne stosowanie aerozolu czyszczącego do szczęk mocujących i otworów w szczękach mocujących.

Od czasu do czasu należy czyścić szczeliny wentylacyjne urządzenia.

Page 66

POL

POLSKI

11 Usuwanie usterek

surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

Jeśli nie można wcisnąć włącznika (11), należy sprawdzić, czy przełącznik kierunku obrotu (9) jest całkowicie ustawiony na pozycji R lub L.

12 Akcesoria

Stosować wyłącznie oryginalne akcesoria Metabo. Jeśli potrzebują Państwo dodatkowych

akcesoriów, proszę zwrócić się do sklepu, w którym zakupiliście Państwo swoje elektronarzędzie.

By umożliwić wybór poprawnych akcesoriów proszę podać sprzedawcy dokładny rodzaj Państwa urządzenia.

Patrz strona 4.

A Narzędzia mocowane SDS-plus B Wiertła do metalu i drewna C Specjalny smar (do smarowania wsuwanych

końców narzędzi)

D Zestaw do odsysania pyłu

E Stojak wiertarski

Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny

13 Naprawa

Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez fachowca!

Elektronarzędzia Metabo wymagające naprawy można przesłać na jeden z podanych na liście części wymiennych adresów.

Proszę przy wysyłce do naprawy opisać pojawiające się usterki.

14 Ochrona środowiska

Opakowania narzędzi Metabo w 100% podlegają procesowi recyclingu.

Zużyte elektronarzędzia i osprzęt zawierają dużą ilość cennych surowców i tworzyw sztucznych, które też mogą zostać poddane procesowi recyclingu.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno

wyrzucać do zwykłych odpadów domowych! Zgodnie z wytyczną europejską 2002/ 96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi

15 Dane techniczne

Wyjaśnienia do informacji podanych na stronie 2. Zastrzegamy sobie prawo do zmian

konstrukcyjnych. P

max = Maksymalna średnica wiertła s max = Maksymalna liczba udarów W = Energia pojedynczego udaru m = Ciężar D = Średnica szyjki mocującej b = Zakres mocowania uchwytu

Całkowita wartość wibracji (suma wektorowa w trzech kierunkach) ustalona według normy EN 60745:

h, HD

h, Cheq

h, D

h,HD/Cheq/D

Podany w tych instrukcjach poziom drgań zmierzony został zgodnie z metodą pomiaru ustaloną w normie EN 60745 i może zostać wykorzystany przy porównywaniu elektronarzędzi. Nadaje się również do tymczasowego oszacowania obciążenia przez drgania.

Podany poziom drgań określony został dla głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie użyte zostanie do innych zastosowań, z wykorzystaniem innych wierteł lub będzie użytkowane bez należytej konserwacji, wówczas poziom drgań może się różnić od podanego. Może to znacznie zwiększyć obciążenie drganiami na przestrzeni całego czasu pracy.

W celu dokładnego oszacowania obciążenia drganiami należy uwzględnić również ten czas, w którym urządzenie jest wyłączone albo wprawdzie pracuje, ale nie jest faktyczne wykorzystywane. Może to znacznie zmniejszyć obciążenie drganiami na przestrzeni całego czasu pracy.

Należy podjąć dodatkowe czynności zabezpieczające użytkownika przed skutkiem drgań jak na przykład: konserwacja elektronarzędzia i wierteł, rozgrzewka rąk, właściwa organizacja przebiegu pracy.

= Nominalny pobór mocy = Moc wyjściowa = Prędkość obrotowa jałowa = Prędkość obrotowa pod

obciążeniem

wiertarskiego

= Wartość emisji wibracji

(wiercenie udarowe w betonie)

= Wartość emisji wibracji

(dłutowanie)

= Wartość emisji wibracji

(wiercenie w metalu)

= Nieoznaczoność (wibracja)

Page 67

Typowe mierzone poziomy hałasu wg Lw: L

, K

W czasie pracy poziom hałasu może przekroczyć 85 dB(A).

= Ciśnienie akustyczne = Poziom hałasu = Nieoznaczoność (poziom hałasu)

Nosić nauszniki ochronne!

Wartości pomiarów ustalone w oparciu o EN 60745.

Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów).

POLSKI

POL

Page 68

ΕΛΛΗΝΙΚΑ

Πρωττυπο οδηγιών χρήσης

Αξιτιµε πελάτη, σας ευχαριστούµε για την εµπιστοσύνη που µας δείξατε κατά την αγορά του καινούργιου σας ηλεκτρικού εργαλείου της Metabo. Κάθε ηλεκτρικ εργαλείο της Metabo δοκιµάζεται προσεκτικά και υπάγεται στους αυστηρούς ποιοτικούς ελέγχους της Metabo, για τη διασφάλιση της ποιτητας. Η διάρκεια ζωής ενς ηλεκτρικού εργαλείου εξαρτάται, πάντως, σε µεγάλο βαθµ απ εσάς τους ίδιους. Προσέξτε παρακαλώ τις προκείµενες οδηγίες χρήσης καθώς και τα συνηµµένα έγγραφα. Με σο µεγαλύτερη φροντίδα χειριστείτε το ηλεκτρικ εργαλείο σας της Metabo, τσο µεγαλύτερο θα είναι και το διάστηµα που θα σας προσφέρει αξιπιστα τις υπηρεσίες του.

Περιεχµενα

1 ∆ήλωση πισττητας 2 Χρήση σύµφωνα µε το σκοπ

προορισµού 3 Γενικές υποδείξεις ασφαλείας 4 Ειδικές υποδείξεις ασφαλείας 5 Επισκπηση 6 Ιδιαίτερες ιδιτητες του προϊντος 7 Θέση σε λειτουργία

7.1 Συναρµολγηση της πρσθετης χειρολαβής

8 Χρήση

8.1 Ρύθµιση του οδηγού βάθους τρυπήµατος

8.2 Ενεργοποίηση/Απενεργοποίηση

8.3 Προεπιλογή αριθµού στροφών

8.4 Επιλογή τρπου λειτουργίας

8.5 Επιλογή κατεύθυνσης περιστροφής

8.6 Αλλαγή τσοκ

8.7 Αλλαγή εξαρτήµατος, τσοκ πιστολέτου

8.8 Αλλαγή εξαρτήµατος µε ταχυτσκ

9 Συµβουλές και τεχνάσµατα 10 Συντήρηση 11 Άρση βλαβών 12 Εξαρτήµατα 13 Επισκευή 14 Προστασία περιβάλλοντος 15 Τεχνικά στοιχεία

1 ∆ήλωση πισττητας

∆ηλώνουµε µε ιδία ευθύνη τι το προϊν αυτ αντιστοιχεί στις προδιαγραφές και στις οδηγίες που αναφέρονται στη σελίδα 2.

2 Χρήση σύµφωνα µε το

σκοπ προορισµού

Το περιστροφικ πιστολέτο µε τα αντίστοιχα εξαρτήµατα είναι κατάλληλο για εργασία µε τρυπάνια πιστολέτου και καλέµια σε σκυρδεµα (µπετν), πέτρα και άλλα παρµοια υλικά, καθώς και για τρύπηµα χωρίς κρούση σε µέταλλο, ξύλο, κτλ. και για βίδωµα.

Για ζηµιές που ενδέχεται να προκύψουν απ τη µη ενδεδειγµένη χρήση του εργαλείου την αποκλειστική ευθύνη φέρει ο χρήστης.

Θα πρέπει να ληφθούν υπψη οι γενικά αναγνωρισµένοι κανονισµοί πρληψης ατυχηµάτων καθώς και οι συνηµµένες υποδείξεις ασφαλείας.

3 Γενικές υποδείξεις

ασφαλείας

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

κινδύνου τραυµατισµού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ ∆ιαβάστε λες τις υποδείξεις ασφαλείας και λες τις οδηγίες.

υποδείξεων ασφαλείας και των οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυµατισµούς.

Φυλάγετε λες τις υποδείξεις ασφαλείας και τις οδηγίες για µελλοντική χρήση.

Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε µε προσοχή λες τις συνηµµένες υποδείξεις ασφαλείας και τις οδηγίες χρήσης. Φυλάξτε λα τα συνηµµένα έγγραφα και παραχωρήστε σε άλλους το ηλεκτρικ εργαλείο σας µνο µαζί µε αυτά τα έγγραφα.

Η µη τήρηση των παρακάτω

– Για τη µείωση του

4 Ειδικές υποδείξεις

ασφαλείας

Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σηµεία του κειµένου, που χαρακτηρίζονται µε αυτ το σύµβολο!

Page 69

ΕΛΛΗΝΙΚΑ

Χρησιµοποιείτε προστασία ακοής.

του θορύβου µπορεί να προκαλέσει απώλεια της ακοής.

Χρησιµοποιείτε την πρσθετη χειρολαβή που συνοδεύει το εργαλείο.

µπορεί να οδηγήσει σε τραυµατισµούς. Κρατάτε το εργαλείο πάντοτε καλά µε τα δύο

χέρια απ τις προβλεπµενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωµένοι.

Κατά την εργασία µε το ηλεκτρικ σας εργαλείο να φοράτε πάντοτε προστατευτικά γυαλιά, γάντια εργασίας και σταθερά παπούτσια!

Βεβαιωθείτε, τι στη θέση που πρκειται να εργαστείτε,

σωλήνες νερού ή αερίου

ενς ανιχνευτή µετάλλων). Συµπλέκτης ασφαλείας Metabo S-automatic.

Σε περίπτωση ενεργοποίησης του συµπλέκτη ασφαλείας απενεργοποιήστε αµέσως το εργαλείο!

Αποφεύγετε το ακούσιο ξεκίνηµα: Απασφαλίζετε πάντοτε το διακπτη, ταν αποµακρύνετε το φις απ την πρίζα του ρεύµατος ή ταν παρουσιαστεί µια διακοπή ρεύµατος. Αυτ το µέτρο ασφαλείας δεν είναι απαραίτητο ταν χρησιµοποιείται το ηλεκτρονικ σύστηµα VTC (προστασία κατά της επανεκκίνησης).

Μην πιάνετε το περιστρεφµενο εξάρτηµα! Αποµακρύνετε τα γρέζια και µοια υλικά

µνον, ταν το εργαλείο είναι ακινητοποιηµένο.

Προσοχή στο σκληρ βίδωµα (βίδωµα βιδών µε µετρικ σπείρωµα ή σπείρωµα ίντσας σε χάλυβα)! Μπορεί να κοπεί η κεφαλή της βίδας ή µπορούν να εµφανιστούν υψηλές ροπές αντίδρασης στη χειρολαβή.

Προτού να πραγµατοποιήσετε µία οποιαδήποτε ρύθµιση ή συντήρηση, τραβήξτε το φις απ την πρίζα.

Οι σκνες απ υλικά, πως µπογιά που περιέχει µλυβδο, µερικά είδη ξύλου, ορυκτά και µέταλλα, µπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκνης µπορεί να προκαλέσει αντιδράσεις και/ή αναπνευστικά νοσήµατα στα πλησίον ευρισκµενα άτοµα. Ορισµένες σκνες, πως σκνη δρυς ή οξιάς ισχύουν ως καρκινογνες, ιδιαίτερα σε συνδυασµ µε πρσθετα υλικά επεξεργασίας ξύλου (χρωµικ υλικ, υλικ προστασίας ξύλου). Η επεξεργασία υλικού που περιέχει αµίαντο επιτρέπεται να γίνεται µνο απ ειδικευµένα άτοµα.

- Χρησιµοποιείτε κατά το δυνατ µια διάταξη αναρρφησης της σκνης.

- Φροντίζετε για καλ αερισµ της θέσης εργασίας.

δε βρίσκονται καλώδια ρεύµατος,

Η απώλεια του ελέγχου

(π.χ. µε τη βοήθεια

Η επίδραση

- Συνίσταται, η χρήση µιας µάσκας προστασίας της αναπνοής µε κατηγορία φίλτρου P2.

Προσέξτε τις ισχύουσες στη χώρα σας προδιαγραφές για τα επεξεργαζµενα υλικά.

5Επισκπηση

Βλέπε σελίδα 3 (παρακαλώ ξεδιπλώστε).

1 Ταχυτσκ 2 Τσοκ πιστολέτου 3 Κλείδωµα του εξαρτήµατος 4 ∆ακτύλιος ταχυτσκ 5 Ασφάλιση τσοκ 6Άξονας 7 Οδηγς βάθους τρυπήµατος 8 Ρυθµιστικς τροχς για την

προεπιλογή του αριθµού των στροφών

9 ∆ιακπτης αλλαγής της κατεύθυνσης

περιστροφής 10 Κουµπί σταθεροποίησης 11 Πληκτροδιακπτης 12 Κουµπί ενεργοποίησης 13 Κουµπί ασφάλισης 14

Πρσθετη χειρολαβή

6 Ιδιαίτερες ιδιτητες του

προϊντος

Αντικαθιστούµενο τσοκ

Με λίγες κινήσεις και χωρίς πρσθετα εργαλεία µπορεί να αντικατασταθεί το τσοκ πιστολέτου µε το ταχυτσκ.

Χειρισµς ενς κουµπιού

Σε ένα µνο κουµπί ενεργοποίησης µπορεί να γίνει η επιλογή ταχύτητας και η αλλαγή λειτουργίας ανάµεσα σε τρύπηµα (1η και 2η ταχύτητα), κρουστικ τρύπηµα και καλέµισµα.

Αναστολή περιστροφής:

Με την απενεργοποίηση της περιστροφικής κίνησης µπορούν να εκτελεστούν εργασίες καλεµίσµατος.

Συµπλέκτης ασφαλείας Metabo S-automatic:

Jταν το εξάρτηµα σφίξει ή µαγκώσει, περιορίζεται η ροή της δύναµης προς τον κινητήρα. Λγω των υψηλών δυνάµεων που εµφανίζονται σε αυτή την περίπτωση πρέπει να κρατάτε το εργαλείο πάντοτε καλά µε τα δύο χέρια απ τις προβλεπµενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωµένοι.

Ψήκτρες απενεργοποίησης:

Jταν φθαρούν οι ψήκτρες (καρβουνάκια), τίθεται το εργαλείο αυτµατα εκτς λειτουργίας.

Page 70

ΕΛΛΗΝΙΚΑ

7 Θέση σε λειτουργία

Πριν τη θέση σε λειτουργία ελέγξτε, αν η

τάση και η συχντητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται µε τα στοιχεία του ηλεκτρικού σας δικτύου.

7.1

Συναρµολγηση της πρσθετης χειρολαβής

Για λγους ασφαλείας χρησιµοποιείτε

πάντοτε τη συνηµµένη πρσθετη χειρολαβή.

Ανοίξτε το δακτύλιο σύσφιγξης, περιστρέφοντας αριστερά την πρσθετη χειρολαβή (14). Περάστε την πρσθετη χειρολαβή πάνω στο λαιµ σίσφιγξης του εργαλείου. Τοποθετήστε τον οδηγ βάθους τρυπήµατος (7). Σφίξτε δυνατά την πρσθετη χειρολαβή ανάλογα µε την εφαρµογή στην επιθυµητή γωνία.

8Χρήση

8.1 Ρύθµιση του οδηγού βάθους

τρυπήµατος

Λύστε την πρσθετη χειρολαβή (14). Ρυθµίστε τον οδηγ βάθους τρυπήµατος (7) στο επιθυµητ βάθος τρυπήµατος και σφίξτε ξανά την πρσθετη χειρολαβή.

8.2 Ενεργοποίηση/Απενεργοποίηση

Για την ενεργοποίηση του εργαλείου πιέστε τον πληκτροδιακπτη (11).

Ο αριθµς των στροφών µπορεί να αλλάξει στον πληκτροδιακπτη.

Για τη συνεχή λειτουργία µπορεί να ασφαλιστεί ο πληκτροδιακπτης µέσω του κουµπιού σταθεροποίησης (10). Για την απενεργοποίηση της συνεχούς λειτουργίας, πατήστε ξανά τον πληκτροδιακπτη.

Σε περίπτωση συνεχούς λειτουργίας το

εργαλείο εξακολουθεί να λειτουργεί,

ταν σας ξεφύγει απ το χέρι. Γι’ αυτ να κρατάτε το εργαλείο πάντοτε καλά µε τα δύο χέρια απ τις προβλεπµενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωµένοι.

(12). Για την περιστροφή πατήστε µέσα την ασφάλεια (13).

Τρύπηµα στην 1η ταχύτητα (υψηλή ροπή στρέψης)

Τρύπηµα στη 2η ταχύτητα (υψηλς αριθµς στροφών)

Κρουστικ τρύπηµα (µνο µε χρήση του τσοκ πιστολέτου)

Καλέµισµα (µνο µε χρήση του τσοκ πιστολέτου)

Στη θέση "Καλέµισµα" είναι το καλέµι ασφαλισµένο έναντι περιστροφής. Για τη ρύθµιση της θέσης του καλεµιού για την εκάστοτε εργασία θέστε το κουµπί ενεργοποίησης (12) µεταξύ και .

Σε περίπτωση που χρησιµοποιείτε καλέµι, µη λειτουργείτε το εργαλείο στον τρπο

λειτουργίας "Κρουστικ τρύπηµα" .

Αποφεύγετε τις "κινήσεις µοχλού" στο εργαλείο µε τοποθετηµένο καλέµι.

8.5 Επιλογή κατεύθυνσης περιστροφής

Ο χειρισµς του διακπτη αλλαγής της

κατεύθυνσης περιστροφής (9) επιτρέπεται µνο µε ακινητοποιηµένο τον κινητήρα.

Επιλογή κατεύθυνσης περιστροφής: R = ∆εξιστροφα L = Αριστερστροφα

8.6 Αλλαγή τσοκ

Κατά την αλλαγή του τσοκ προσέχετε την

καθαριτητα του άξονα. @ταν χρειάζεται, γρασάρετε λίγο τον άξονα.

Αφαίρεση του τσοκ:

8.3 Προεπιλογή αριθµού στροφών

Προεπιλέξτε ανάλογα µε τη χρήση τον ιδανικ αριθµς στροφών στο ρυθµιστικ τροχ (8).

8.4 Επιλογή τρπου λειτουργίας

Επιλέξτε τον επιθυµητ τρπο λειτουργίας, περιστρέφοντας το κουµπί ενεργοποίησης

Στρέψτε την ασφάλιση του τσοκ (5) προς την κατεύθυνση του βέλους µέχρι τέρµα (a) και αφαιρέστε το τσοκ (b).

Page 71

ΕΛΛΗΝΙΚΑ

Τοποθέτηση του τσοκ:

Τοποθετήστε το τσοκ πάνω στον άξονα (6) (a). Περιστρέψτε την ασφάλιση του τσοκ (5) προς την κατεύθυνση του βέλους (b), ώσπου να µπορεί να σπρωχτεί το τσοκ εντελώς πάνω στον άξονα και αφήστε την ασφάλιση του τσοκ ελεύθερη. Ελέγξτε, εάν το τσοκ είναι καλά προσαρµοσµένο.

Υπδειξη:

του άξονα κατά την αλλαγή του τσοκ, θέστε το κουµπί ενεργοποίησης (12) στη θέση "Καλέµισµα".

8.7 Αλλαγή εξαρτήµατος, τσοκ πιστολέτου

µε ειδικ γράσο (ως αξεσουάρ: αριθ. παραγγελίας 6.31800)! Χρησιµοποιείτε µνο εξαρτήµατα SDS-plus!

Τοποθέτηση του εξαρτήµατος:

Περιστρέψτε το εξάρτηµα και σπρώξτε το µέσα µέχρι να ασφαλίσει. Το εξάρτηµα ασφαλίζει αυτµατα.

Αφαίρεση του εξαρτήµατος:

Για την αποφυγή της περιστροφής

Πριν την τοποθέτηση καθαρίστε το στέλεχος του εξαρτήµατος και λιπάντε το

Πρσδεση εξαρτήµατος

AUF, RELEASE

GRIP, ZU

Τοποθετήστε το εξάρτηµα. Κρατήστε το δακτυλίδι συγκράτησης (a) και µε το άλλο χέρι γυρίστε το δακτύλιο (b) προς την κατεύθυνση "GRIP, ZU", ώσπου να µην είναι πλέον δυνατή καµία επιπλέον περιστροφή.

Σε περίπτωση µαλακού στελέχους εξαρτήµατος πρέπει ενδεχοµένως µετά απ σύντοµο χρνο λειτουργίας να ξανασφιχτεί το εξάρτηµα.

Ανοίξτε το τσοκ: Κρατήστε το δακτυλίδι συγκράτησης (a) και µε το άλλο χέρι γυρίστε το δακτύλιο (b) προς την κατεύθυνση "AUF, RELEASE".

Σε περίπτωση πολύ σφιχτά κλεισµένου τσοκ:

Τραβήξτε απ την πρίζα το ρευµατολήπτη. Κοντράρετε το τσοκ µε ένα γερµανικ κλειδί στην κεφαλή του τσοκ και στρέψτε το δακτύλιο (b) δυνατά προς την κατεύθυνση "AUF, RELEASE".

9 Συµβουλές και τεχνάσµατα

Κατά το κρουστικ τρύπηµα και το καλέµισµα είναι απαραίτητη µνο µια µικρή προσπίεση. Η υψηλή δύναµη πίεσης δεν αυξάνει την απδοση.

Jταν υπάρχουν βαθιές τρύπες ττε τραβάτε κάπου-κάπου το τρυπάνι έξω απ την τρύπα, για να αποµακρύνετε τη σκνη του πετρώµατος.

Τρυπάτε τα πλακάκια και τα άλλα εύθραυστα υλικά χωρίς κρούση.

Περιστρέψτε το κλείδωµα του εξαρτήµατος (3) προς την κατεύθυνση του βέλους (a) και αφαιρέστε το εξάρτηµα (b).

8.8 Αλλαγή εξαρτήµατος µε ταχυτσκ

Χρησιµοποιείτε το ταχυτσκ κατά το τρύπηµα χωρίς καλέµισµα σε µέταλλο, ξύλο κτλ. και για το βίδωµα.

10 Συντήρηση

Καθαρισµς του ταχυτσκ: Μετά απ χρήση µεγάλου χρνου κρατήστε το τσοκ µε το άνοιγµα κάθετα προς τα κάτω και ανοιγοκλείστε το εντελώς πολλές φορές. Η συγκεντρωµένη σκνη πέφτει απ το άνοιγµα. Συνίσταται η τακτική εφαρµογή σπρέι καθαρισµού στις σιαγνες σύσφιγξης και στα ανοίγµατα των σιαγνων σύσφιγξης.

Καθαρίζετε κάπου-κάπου τις σχισµές αερισµού του εργαλείου.

Page 72

ΕΛΛΗΝΙΚΑ

11 Άρση βλαβών

Jταν ο πληκτροδιακπτης (11) δεν µπορεί να πατηθεί, ελέγξτε, εάν ο διακπτης αλλαγής της κατεύθυνσης περιστροφής (9) βρίσκεται εντελώς στη θέση R ή L.

12 Εξαρτήµατα

Χρησιµοποιείστε αποκλειστικά γνήσια εξαρτήµατα της Metabo.

Εάν χρειάζεστε εξαρτήµατα, απευθυνθείτε παρακαλώ στον προµηθευτή σας.

Για την επιλογή των σωστών εξαρτηµάτων αναφέρετε παρακαλώ στον προµηθευτή σας τον ακριβή τύπο του ηλεκτρικού σας εργαλείου.

Βλέπε σελίδα 4.

A Εξαρτήµατα SDS-plus B Τρυπάνι για µέταλλο και ξύλο C Ειδικ γράσο (για λίπανση των άκρων

σφήνωσης του εξαρτήµατος) D Σετ αναρρφησης της σκνης E Βάση δράπανου

Πλήρες πργραµµα εξαρτηµάτων, βλέπε www.metabo.com ή στον κύριο κατάλογο.

13 Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται µνον απ ηλεκτροτεχνίτες!

Τα ηλεκτρικά εργαλεία της Metabo που έχουν ανάγκη επισκευής µπορούν να σταλθούν στη διεύθυνση που αναφέρεται στον κατάλογο ανταλλακτικών.

Σε περίπτωση αποστολής για επισκευή περιγράψτε παρακαλώ το διαπιστωµένο πρβληµα.

14 Προστασία περιβάλλοντος

Οι συσκευασίες της Metabo είναι 100% ανακυκλώσιµες.

Τα άχρηστα ηλεκτρικά εργαλεία και εξαρτήµατα περιέχουν µεγάλες ποστητες πολύτιµων πρώτων υλών και συνθετικών υλικών, που µπορούν να υποβληθούν επίσης σε ανακύκλωση.

Αυτές οι οδηγίες χρήσης είναι τυπωµένες σε χαρτί που δεν έχει επεξεργαστεί µε χλώριο.

Μνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορρι]]άτων! Σύµφωνα ]ε

την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί

ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσω]άτωσή της στο εθνικ δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση ]ε τρπο φιλικ προς το περιβάλλον.

15 Τεχνικά στοιχεία

∆ιευκρινίσεις σχετικά µε τα στοιχεία στη σελίδα 2.

∆ιατηρούµε το δικαίωµα για αλλαγές, που εξυπηρετούν την τεχνική προδο.

max = Μέγιστη διάµετρος

s max = Μέγιστος αριθµς κρούσεων W = Ενέργεια ξεχωριστής κρούσης m = Βάρος D = ∆ιάµετρος λαιµού σύσφιγξης b = Περιοχή σύσφιγξης του τσοκ

Συνολική τιµή κραδασµών (ανισµατικ άθροισµα τριών κατευθύνσεων) υπολογισµένη σύµφωνα µε το πρτυπο EN 60745:

h, HD

h, Cheq

h, D

h,HD/Cheq/D

Η στάθµη ταλαντώσεων που αναφέρεται σε αυτές τις υποδείξεις έχει µετρηθεί σύµφωνα µε µια τυποποιηµένη στο πρτυπο EN 60745 µέθοδο µέτρησης και µπορεί να χρησιµοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων µεταξύ τους. Η µέθοδος είναι επίσης κατάλληλη για µια προσωρινή εκτίµηση του φρτου των ταλαντώσεων.

Η αναφερµενη στάθµη ταλαντώσεων εκπροσωπεί τις κύριες εφαρµογές του ηλεκτρικού εργαλείου. Jταν µως το ηλεκτρικ εργαλείο χρησιµοποιηθεί για άλλες εφαρµογές, µε αποκλίνοντα εξαρτήµατα εργασίας ή µε ανεπαρκή συντήρηση, µπορεί να αποκλίνει η στάθµη των ταλαντώσεων. Αυτ µπορεί να αυξήσει σηµαντικά το φρτο των ταλαντώσεων για λο το χρονικ διάστηµα της εργασίας.

Για µια ακριβή εκτίµηση του φρτου των ταλαντώσεων θα πρέπει να ληφθούν υπψη επίσης και οι χρνοι, στους οποίους το εργαλείο είναι απενεργοποιηµένο ή λειτουργεί, αλλά δεν είναι στην

= Ονοµαστική απορροφούµενη

ισχύς

= Αποδιδµενη ισχύς = Αριθµς στροφών χωρίς φορτίο = Στροφές µε φορτίο

τρυπήµατος

= Τιµή εκποµπής κραδασµών

(κρουστικ τρύπηµα σε µπετν)

= Τιµή εκποµπής κραδασµών

(καλέµισµα)

= Τιµή εκποµπής κραδασµών

(τρύπηµα σε µέταλλο)

= Ανασφάλεια (ταλαντώσεις)

Page 73

πραγµατικτητα σε χρήση. Αυτ µπορεί να µειώσει σηµαντικά το φρτο των ταλαντώσεων για λο το χρονικ διάστηµα της εργασίας.

Καθορίστε πρσθετα µέτρα ασφαλείας για την προστασία του χειριστή απ την επίδράση των ταλαντώσεων, πως για παράδειγµα: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτηµάτων εργασίας, διατήρηση των χεριών ζεστών, οργάνωση της πορείας των εργασιών.

Τυπικές ηχητικές στάθµες Α: L

, K

Κατά την εκτέλεση εργασιών µπορεί η στάθµη θορύβων να υπερβεί τα 85 dB(A)

= Στάθµη ηχητικής πίεσης = Στάθµη ηχητικής ισχύος = Ανασφάλεια (ηχητική στάθµη)

Να φοράτε ωτασπίδες.

Οι τιµές µετρήθηκαν σύµφωνα µε την EN 60745.

Τα αναφερµενα τεχνικά στοιχεία εννοούνται µε ανοχές (σύµφωνα µε τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

ΕΛΛΗΝΙΚΑ

Page 74

MAGYAR

Eredeti használati utasítás

Tisztelt Vásárlónk! Köszönjük, hogy megtisztelt bennünket bizalmával és a Metabo elektromos kéziszerszámát választotta. Minden egyes elektromos kéziszerszámunkat igen alapos minőségi ellenőrző vizsgálatnak vetünk alá, ennek során meg kell felelniük a Metabo minőségbiztosító részlege által kidolgozott szigorú minőségi követelményeknek. Az elektromos kéziszerszámának élettartama nagy mértékben függ attól, hogy milyen gondosan bánik vele. Kérjük tehát, hogy figyelmesen olvassa el és tartsa be a jelen használati útmutatóban és a mellékelt műszaki leírásokban foglaltakat. Minél gondosabban bánik a Metabo elektromos kéziszerszámával, annál hosszabb ideig fogja az megbízhatóan szolgálni Önt.

Ta r ta l om

1 Megfelelőségi nyilatkozat 2 Rendeltetésszerű használat 3 Általános biztonsági szabályok 4 Különleges biztonsági szabályok 5 Áttekintés 6 Különleges termékjellemzők 7 Üzembe helyezés

7.1 Kiegészítő fogantyú felszerelése

8 Használat

8.1 Furatmélység beállítása

8.2 Bekapcsolás - kikapcsolás

8.3 Fordulatszám előválasztás

8.4 Üzemmód választás

8.5 Forgásirány választás

8.6 Fúrótokmány csere

8.7 Szerszámcsere felhelyezett kalapácsfúrótokmány esetén

8.8 Szerszámcsere felhelyezett gyorsbefogó-fúrótokmány esetén

9 Néhány jó tanács és gyakorlati fogás 10 Karbantartás 11 Hibaelhárítás 12 Tartozékok 13 Javítás 14 Környezetvédelem 15 Műszaki adatok

2 Rendeltetésszerű használat

Megfelelő tartozékokkal felszerelve a fúrókalapács alkalmas beton, kő és hasonló anyagokon kalapácsfúrókkal és vésőkkel végzett munkákra, valamint fém, fa, stb. esetében ütés nélküli fúrásra, és csavarozásra.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3 Általános biztonsági

szabályok

FIGYELMEZTETÉS

csökkentése érdekében olvassa át a kezelési útmutatót.

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást.

biztonsági utasítások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizzen meg valamennyi biztonsági utasítást és előírást a jövőben.

Az elektromos kéziszerszám használata előtt olvassa el a mellékelt biztonsági és használati útmutatót figyelmesen és teljeskörűen. Őrizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak az elektromos kéziszerszámot.

– A sérülésveszély

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 2. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.

4 Különleges biztonsági

szabályok

Saját testi épsége és a szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Viseljen fülvédőt.

okozhat.

Használja a géppel szállított kiegészítő fogantyút.

A gép fölötti uralom elvesztése sérüléshez

vezethet.

A zajhatás halláskárosodást

Page 75

MAGYAR

A gépet a szigetelt markolatnál fogva tartsa meg, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vagy a saját hálózati kábelébe vághat

feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

A készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

Mindig viseljen védőszemüveget, munkáskesztyűt, és erős védőcipőt, ha az elektromos kéziszerszámmal dolgozik!

Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben,

nincsen áram-, víz- vagy gázvezeték

Metabo S-automatic biztonsági tengelykapcsoló. A biztonsági tengelykapcsoló kapcsolásakor azonnal kapcsolja ki a gépet!

Kerülje el a véletlenszerű indítást: mindig oldja ki a kapcsolót, ha a csatlakozódugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel. A VTC elektronikára (újraindulás elleni védelem) ez nem vonatkozik.

Ne érjen hozzá a forgásban levő betétszerszámhoz!

A forgácsot és fűrészport csak olyankor szabad eltávolítani, amikor a gép le van állítva.

Járjon el óvatosan kemény csavarozási esetnél (metrikus vagy hüvelykmenetű csavarok acélba való becsavarása esetén)! A csavarfej leszakadhat, ill. erős visszaható forgatónyomaték jelentkezhet a fogantyún.

A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy karbantartást végez el.

Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Azbeszttartalmú anyagokat csak szakembereknek szabad megmunkálniuk.

- Alkalmazzon lehetőleg porelszívást.

- Gondoskodjon a munkahely jó szellőzéséről.

- Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot.

Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat.

. A

5Áttekintés

Lásd a 3. oldalt (kérjük, hajtsa ki).

1 Gyorsbefogó-fúrótokmány. 2 Kalapács-fúrótokmány

3 Szerszámreteszelés 4 Gyorsbefogó-fúrótokmány hüvelye 5 Tokmányreteszelés 6Tengely 7Furatmélység-ütköző 8 Fordulatszám-előválasztó tárcsa

9 Forgásirány-kapcsoló 10 Rögzítőgomb 11 Nyomókapcsoló 12 Kapcsológomb 13 Retesz 14

Kiegészítő fogantyú

6 Különleges

termékjellemzők

Cseretokmány

A kalapács-fúrótokmány néhány kézmozdulattal és szerszámok nélkül kicserélhető a gyorsbefogófúrótokmányra.

Egygombos kezelés

A sebességfokozatok között, valamint a fúrás (1. és 2. sebesség), az ütvefúrás és a vésés között egy kapcsológomb segítségével válthat.

Forgás kikapcsolás:

A forgómozgás lekapcsolásával vésési munkákat végezhet.

Metabo S-automatic biztonsági tengelykapcsoló:

Ha a betétszerszám beszorul vagy megakad, a kuplung korlátozza a motorhoz irányuló erőátvitelt. A működés során fellépő nagy erők miatt a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

Kikapcsoló szénkefék:

Ha a szénkefék teljesen elkoptak, a szerszám automatikusan kikapcsol.

7 Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze,

hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

7.1 Kiegészítő fogantyú

Biztonsági okokból mindig használja a

géppel szállított kiegészítő fogantyút.

A kiegészítő fogantyú (14) balra forgatásával nyissa ki a szorítógyűrűt. Helyezze fel a kiegészítő fogantyút a gép rögzítőnyakára. Tolja be a fúrásmélység-ütközőt (7). A feladatnak megfelelő szögben húzza meg erősen a kiegészítő fogantyút.

felszerelése

Page 76

MAGYAR

8 Használat

8.1 Furatmélység beállítása

Oldja meg a kiegészítő fogantyút (14). Állítsa be a fúrásmélység-ütközőt (7) a kívánt fúrásmélységre, majd húzza meg újra a kiegészítő fogantyút.

8.2 Bekapcsolás - kikapcsolás

A szerszám indításához nyomja meg a nyomókapcsolót (11).

A fordulatszámot a kapcsológombon módosíthatja.

A folyamatos működéshez a nyomókapcsoló a rögzítőgombbal (10) reteszelhető. A kikapcsoláshoz nyomja meg ismét a nyomókapcsolót.

Folyamatos működésnél a berendezés akkor is tovább forog, ha az a kezéből már

kicsavarodott. Ezért a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

8.3 Fordulatszám előválasztás

A tárcsán (8) a feladatnak megfelelően állítsa be az optimális fordulatszámot.

8.4 Üzemmód választás

A kapcsológomb (12) forgatásával válassza ki a kívánt üzemmódot. Az elforgatáshoz nyomja be a reteszt (13).

Fúrás 1. sebességfokozat (nagy forgatónyomaték)

Fúrás 2. sebességfokozat (magas fordulatszám)

8.5 Forgásirány választás A forgásirány-kapcsolót (9) csak álló

motor esetében állítsa.

Forgásirány választás R = jobbraforgás L=balraforgás

8.6 Fúrótokmány csere Tokmánycsere esetén ügyeljen arra, hogy

a tengely tiszta legyen. Szükség esetén

kicsit zsírozza meg a tengelyt.

A tokmány levétele:

A tokmányreteszelést (5) forgassa el ütközésig a nyíl irányában (a), majd húzza le a tokmányt (b).

A tokmány felhelyezése:

Ütvefúrás (csak kalapács-

fúrótokmány használata esetén)

Vésés (csak kalapács-fúrótokmány használata esetén)

Vésés állásban a véső úgy van rögzítve, hogy ne foroghasson el. A véső adott feladatnak megfelelő pozícionálásához állítsa a kapcsológombot (12)

és közé.

Ha a véső van befogva, akkor a készüléket ne üzemeltesse ütvefúrás

üzemmódban.

Ne végezzen emelőmozgásokat a gépen, ha a véső van befogva.

Helyezze fel a tokmányt a tengelyre (6) (a). A tokmányreteszelést (5) forgassa el a nyíl irányában (b), amíg a tokmány teljesen fel nem húzható a tengelyre, majd engedje el a tokmányreteszelést. Ellenőrizze, hogy rögzült-e a tokmány.

Információ:

vésésre, így elkerülheti, hogy a tengely a tokmánycsere alatt elforogjon.

8.7 Szerszámcsere felhelyezett

speciális zsírral (tartozékként: rendelési szám

6.31800)!

Csak SDS-plus szerszámokat használjon!

Állítsa a kapcsológombot (12)

kalapács-fúrótokmány esetén

Használat előtt tisztítsa meg a szerszám befogószárát és kenje meg a mellékelt

Page 77

Szerszám felszerelése:

forgassa és bekattanásig dugja be a szerszámot. A szerszám automatikusan reteszelődik.

A fúrószerszám kivétele:

MAGYAR

9 Néhány jó tanács és

gyakorlati fogás

Ütvefúrás és vésés esetén csak mérsékelt nyomás kifejtésére van szükség. A kifejtett erős nyomás nem növeli a munkateljesítményt.

Ha mélyre kell fúrnia, időről-időre húzza ki a fúrót a furatból, hogy eltávolítsa a kőport.

Csempét és egyéb rideg anyagot ütés nélkül fúrjon.

10 Karbantartás

A szerszámreteszelést (3) forgassa el a nyíl irányában (a), majd húzza ki a szerszámot (b).

8.8 Szerszámcsere felhelyezett gyorsbefogó-fúrótokmány esetén

A gyorsbefogó fúrótokmányt fémben, fában stb. történő ütés nélküli fúrás és csavarozás esetén használja.

Szerszám behelyezése

AUF, RELEASE

GRIP, ZU

Szerszám használata. Tartsa szorosan fogva a tartógyűrűt (a) és a másik kezével fordítsa el a "GRIP, ZU" (ZÁR) irányba a hüvelyt (b) addig, míg tovább már nem tudja fordítani.

Ha a szerszám befogószára puha, akkor azt valószínűleg után kell húzni rövid fúrási időtartam után.

Fúrótokmány nyitása: Tartsa szorosan fogva a tartógyűrűt (a) és a másik kezével fordítsa el a "AUF, RELEASE" (NYIT) irányba a hüvelyt.

Igen erősen meghúzott tokmány esetén:

ki a csatlakozódugót. Villáskulccsal rögzítse a fúrótokmányt annak fejénél, majd a hüvelyt (b) erőteljesen forgassa el az "AUF, RELEASE" irányába.

Húzza

A gyorsbefogó-fúrótokmány tisztítása: Hosszabb használat után tartsa függőlegesen lefelé a fúrótokmány nyílását, majd többször nyissa meg és zárja be azt teljesen. A felgyülemlett por kihullik a nyíláson. Javasoljuk, hogy a szorítópofákat és azok nyílásait rendszeresen tisztítsa meg tisztítóspray segítségével.

Esetenként tisztítsa meg a gép szellőzőnyílásait.

11 Hibaelhárítás

Amennyiben a nyomókapcsolót (11) nem lehet benyomni, ellenőrizze, hogy a forgásiránykapcsoló (9)egészen az R vagy L helyzetben áll-e.

12 Tartozékok

Csak eredeti Metabo tartozékokat használjon. Ha valamilyen tartozékra van szüksége, forduljon a

kereskedőjéhez. A megfelelő tartozék kiválasztásához adja meg a

kereskedőnek a szerszám pontos típusát. Lásd a 4. oldalt.

A SDS-plus betétszerszámok B Fúrószárak fémhez és fához C Speciális zsír (a szerszám befogószárának

kenésére) D Portalanító készlet E Fúróállvány

A teljes tartozékprogramhoz lásd: www.metabo.com vagy a fõkatalógust.

13 Javítás

Elektromos kéziszerszámot csak villamos szakember javíthat!

A meghibásodott Metabo elektromos kéziszerszámot a pótalkatrész-jegyzékben feltüntetett valamelyik javítóműhelybe lehet beküldeni javításra.

Page 78

Page 79

Page 80

MAGYAR

Kérjük, hogy levelében röviden írja le az észlelt hibát.

14 Környezetvédelem

A Metabo szerszámok csomagolása 100%-ban újra hasznosítható anyagokból készül.

A leselejtezett elektromos kéziszerszámok és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újra hasznosíthatók.

Ez a használati utasítás klórmentesen fehérített papírra lett nyomtatva.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon

háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

15 Műszaki adatok

Az adatok értelmezését lásd a 2. oldalon. A műszaki változtatás joga a továbbfejlesztés

érdekében fenntartva. P

= névleges teljesítményfelvétel

= leadott teljesítmény

= üresjárati fordulatszám

= terhelt fordulatszám

max = maximális furatátmérő s max = maximális ütésszám W = egy ütés energiája m=súly D = befogónyak átmérője b = fúrótokmány befogási tartománya

Eredő rezgés (a három különböző irányú rezgés vektoriális összegének) meghatározása az EN 60745 szerint:

h, HD

h, Cheq

h, D

h,HD/Cheq/D

= Rezgéskibocsátási érték

(ütvefúrás betonban) = Rezgéskibocsátási érték (vésés) = Rezgéskibocsátási érték

(fúrás fémbe) = Bizonytalanság (rezgés)

Az ezen utasításokban megadott rezgésszintet az EN 60745 szabványban rögzített mérési eljárásnak megfelelően mérték, és felhasználható az elektromos szerszámok egymással való összehasonlítására. Alkalmas a vibrációs terhelés előzetes becslésére is.

A megadott rezgésszint az elektromos szerszám legfontosabb alkalmazásait reprezentálja. Ha azonban az elektromos szerszámot más alkalmazásokra, eltérő szerszámokkal vagy nem elegendő karbantartási háttérrel használják, akkor a vibrációs szint ettől eltérhet. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

A vibrációs terhelés pontos becsléséhez azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

Vezessen be kiegészítő biztonsági intézkedéseket a rezgések hatása ellen a kezelő védelme érdekében, mint pl. az elektromos szerszám és az alkalmazott szerszámok karbantartása, a kezek melegen tartása, a munkafolyamatok szervezése.

Jellemző A-osztályú zajszint: L

Munkavégzés közben a zajszint meghaladhatja a 85 dB (A) értéket.

= hangnyomásszint = hangteljesítményszint

, KWA= Bizonytalanság (hangszint)

Hordjon zajtompító fülvédőt!

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.

A fenti adatoknak tűrése van (lásd a mindenkor érvényes szabványt).

Metabowerke GmbH,

72622 Nürtingen, Germany

www.metabo.com
