Metabo TPF 6000 User guide

Download

Page 1

P0023_30IVZ.fm

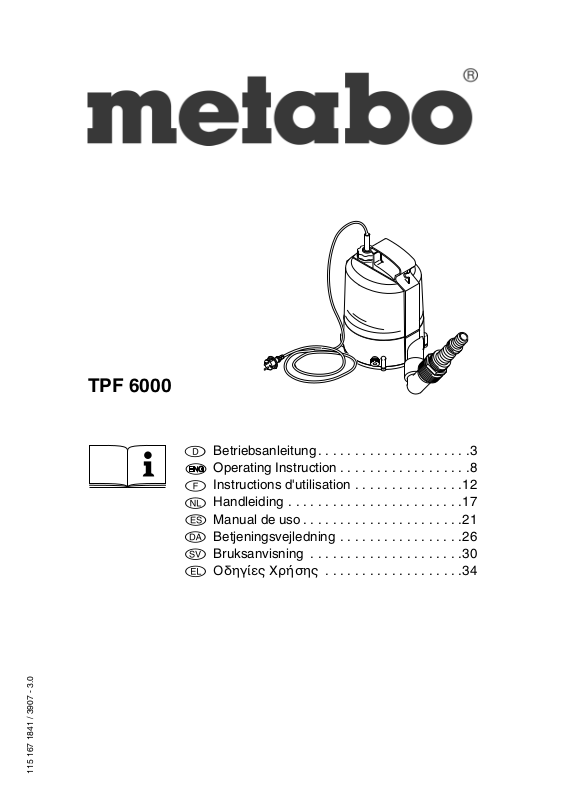

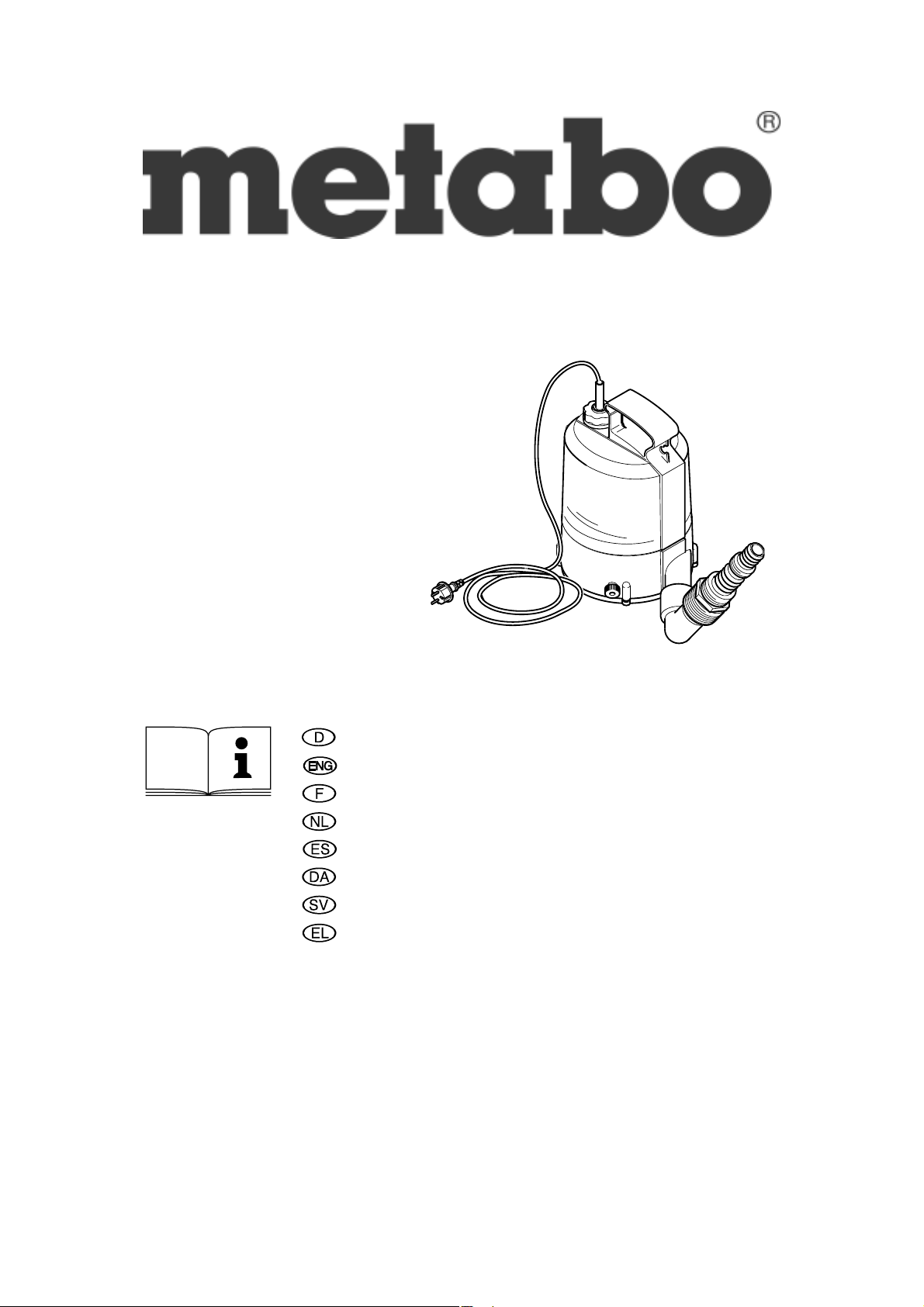

TPF 6000

Betriebsanleitung. . . . . . . . . . . . . . . . . . . . .3

Operating Instruction . . . . . . . . . . . . . . . . . .8

Instructions d'utilisation . . . . . . . . . . . . . . .12

Handleiding . . . . . . . . . . . . . . . . . . . . . . . .17

Manual de uso . . . . . . . . . . . . . . . . . . . . . .21

Betjeningsvejledning . . . . . . . . . . . . . . . . .26

Bruksanvisning . . . . . . . . . . . . . . . . . . . . .30

Οδηγες Χρσης . . . . . . . . . . . . . . . . . . .34

115 167 1841 / 3907 - 3.0

Page 2

D ENG

ÖRSÄ

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit

den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien**

DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING Nous déclarons, sous notre seule responsabilité, que ce produit est en

conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives **

DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente

prodotto è conforme alle seguenti norme* in conformità con le disposizioni delle normative **

DECLARAÇÃO DE CONFORMIDADE Declaramos sob nossa responsabilidade que este produto está de

acordo com as seguintes normas* de acordo com as directrizes dos regulamentos **

FIN

VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING Vakuutamme, että tämä tuote vastaa seuraavia normeja* on

direktiivien määräysten mukainen**

OVERENSSTEMMELSESATTEST OĝWIADCZENIE O ZGODNOĝCI Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens

ed følgende standarder* iht bestemmelserne i direktiverne**

ǻǾȁȍȈǾ ǹȃȉǿȈȉȅǿȋǼǿǹȈ MEGEGYEZėSÉGI NYILATKOZAT ǻȘȜȫȞȠȣμİ μİ ȚįȓĮ İȣșȪȞȘ ȩĲȚ ĲȠ ʌȡȠȧȩȞ ĮȣĲȩ ĮȞĲȚıĲȠȚȤİȓ ıĲȚȢ

ĮțȩȜȠȣșİȢ ʌȡȠįȚĮȖȡĮĳȑȢ* ıȪμĳȦȞĮ μİ ĲȚȢ įȚĮĲȐȟİȚȢ ĲȦȞ ȠįȘȖȚȫȞ**

Souhlasné prohlášení

Tímto na vlastní zodpovČdnost prohlašujeme, že tento výrobek splĖuje níže uvedené normy* normativní naĜízení**

We herewith declare in our sole repsonsibility that this product complies with the following standards* in accordance with the regulations of the undermentioned directives**

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen**

Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices**

KRAN OM ÖVERENSSTÄMMELSE

F Vi försäkrar på eget ansvar att denna produkt överensstämmer med

följande standarder* enligt bestämmelserna i direktiven**

Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer* henhold til bestemmelsene i direktiv**

POL

OĞwiadczamy z peáną odpowiedzialnoĞcią, Īe niniejszy produkt odpowiada wymogom nastĊpujących norm* wedáug ustaleĔ wytycznych **

Kizárólagos felelĘsségünk tudatában ezennel igazoljuk, hogy ez a termék kielégíti az alábbi szabványokban lefektetett követelményeket* megfelel az alábbi irányelvek elĘírásainak**

DECLARATIE DE CONFORMITATE Declaram pe proprie raspundere ca acest produs corespunde

urmatoarelor norme* conform prevederilor liniilor directoare**

BG SK

ȾȿɄɅȺɊȺɐɂə ɁȺ ɋɔɈɌȼȿɌɋɌȼɂȿ Konformné prehlásenie ɋ ɉɔɅɇȺ ɈɌȽɈȼɈɊɇɈɋɌ ȾȿɄɅȺɊɂɊȺɆȿ, ɑȿ ɌɈɁɂ ɉɊɈȾɍɄɌ

ɋɔɈɌȼȿɌɋɌȼȺ ɇȺ ɋɅȿȾɇɂɌȿ ɇɈɊɆȺɌɂȼɇɂ ȾɈɄɍɆȿɇɌɂ* ɋɔȽɅȺɋɇɈ ɂɁɂɋɄȼȺɇɂəɌȺ ɇȺ ȾɂɊȿɄɌɂȼɂɌȿ**

Prehlasujeme s plnou zodpovednostou, ze tento výrobok je v zhode s nasledovnými normami* podla ustanovení smerníc **

TPF 6000

* EN 292-1, EN 292-2, EN 60335-1, EN 60335-2-41, EN 60055-2, -3

** 98/37/EG, 73/23/EWG, 89/336/EW, 93/68/EWG

Ing. grad. Hans-Joachim Schaller

Leitung Entwicklung und Konstruktion

Metabowerke GmbH

Business Unit Elektra Beckum

Daimlerstr. 1

D - 49716 Meppen

Meppen, 21.09.2005 1001208

Page 3

XP0014D1.fm Betriebsanleitung DEUTSCH

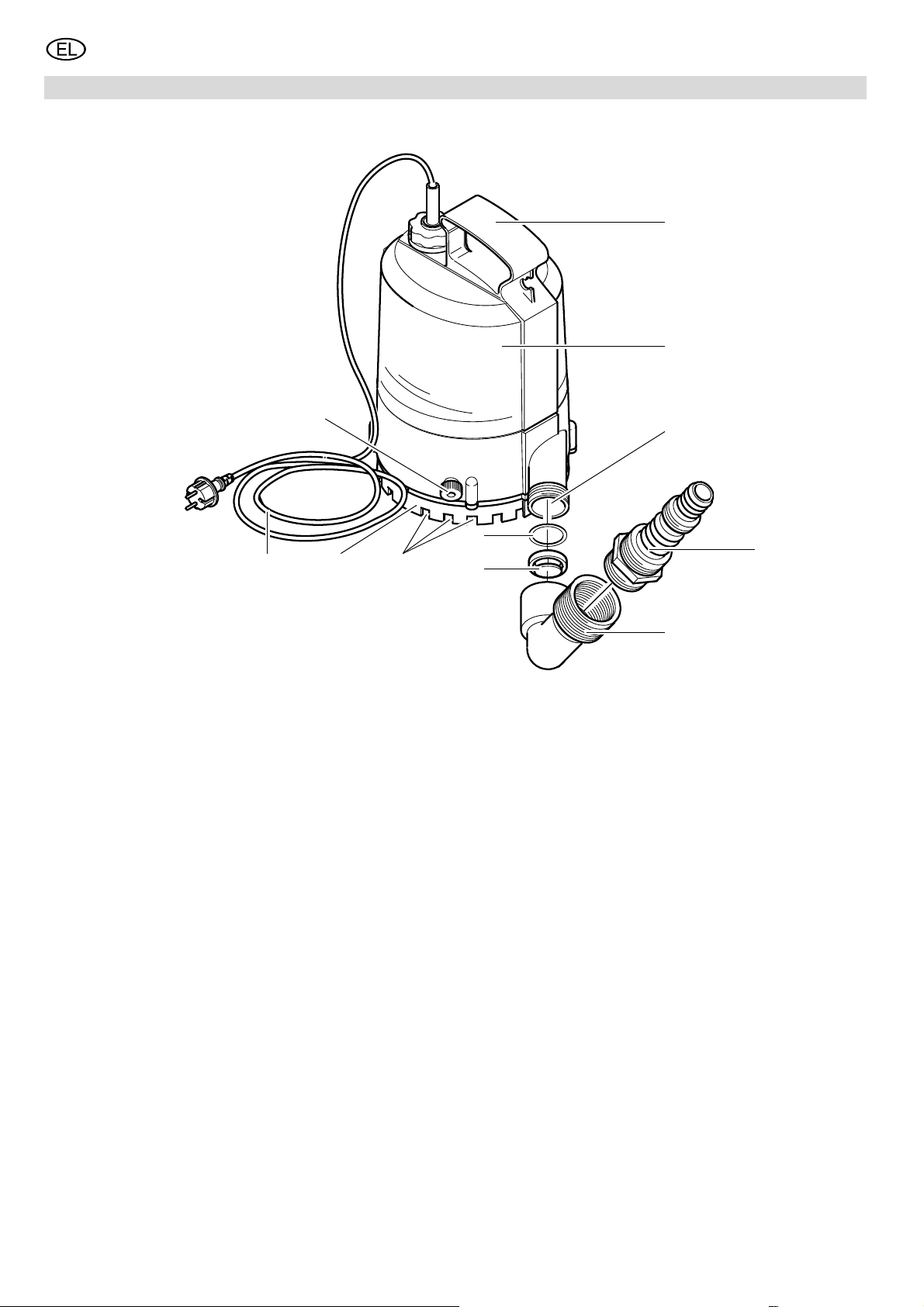

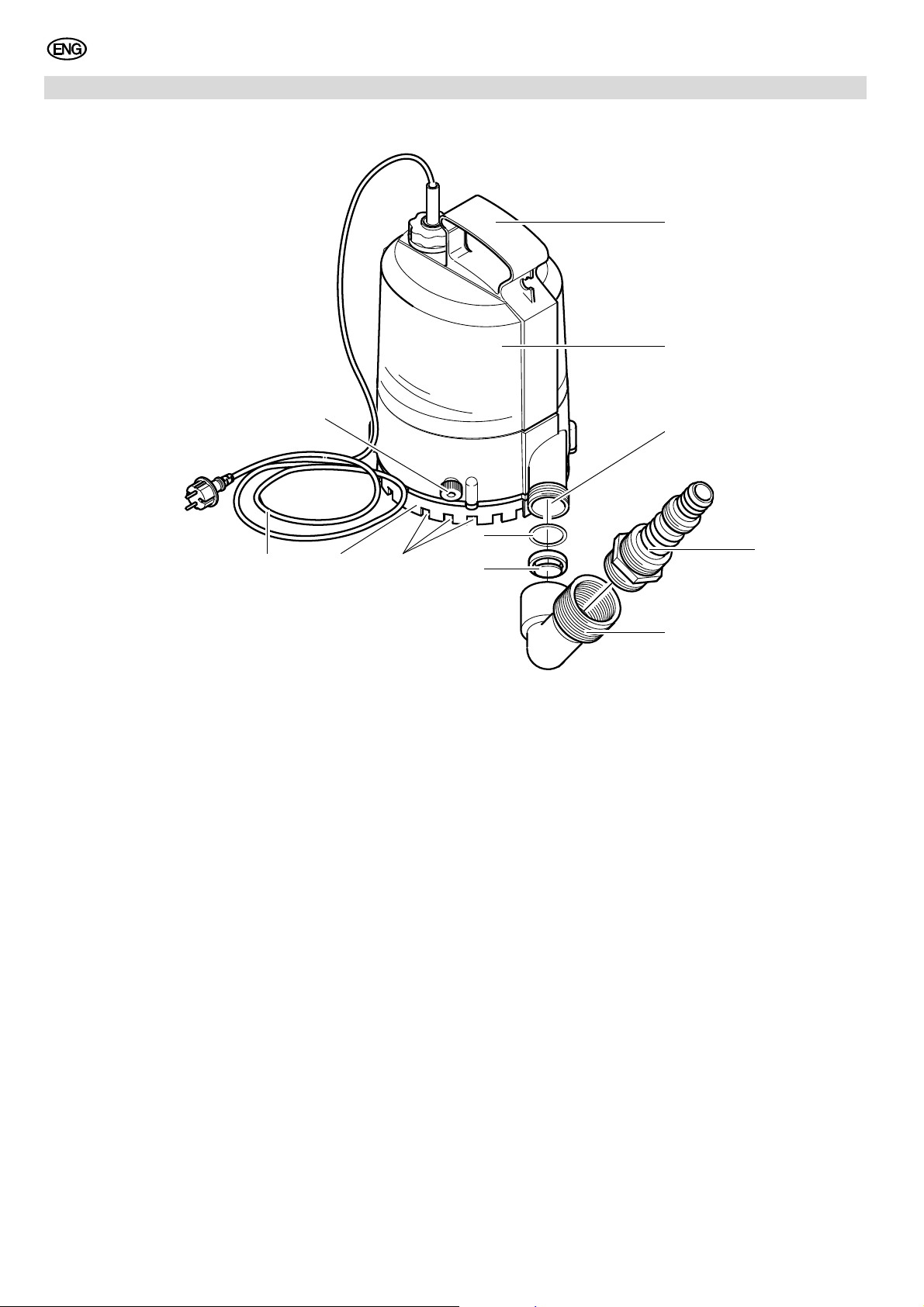

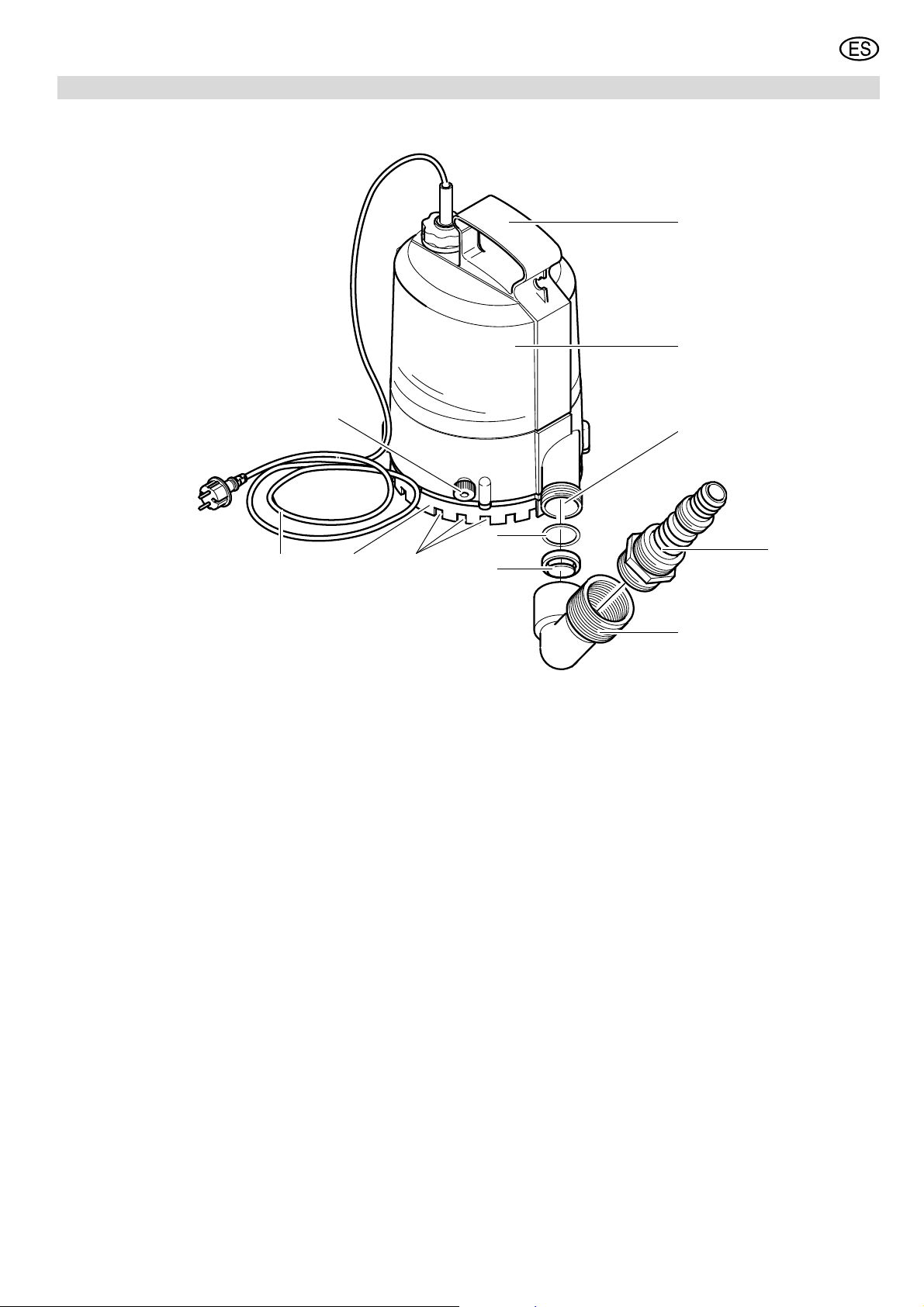

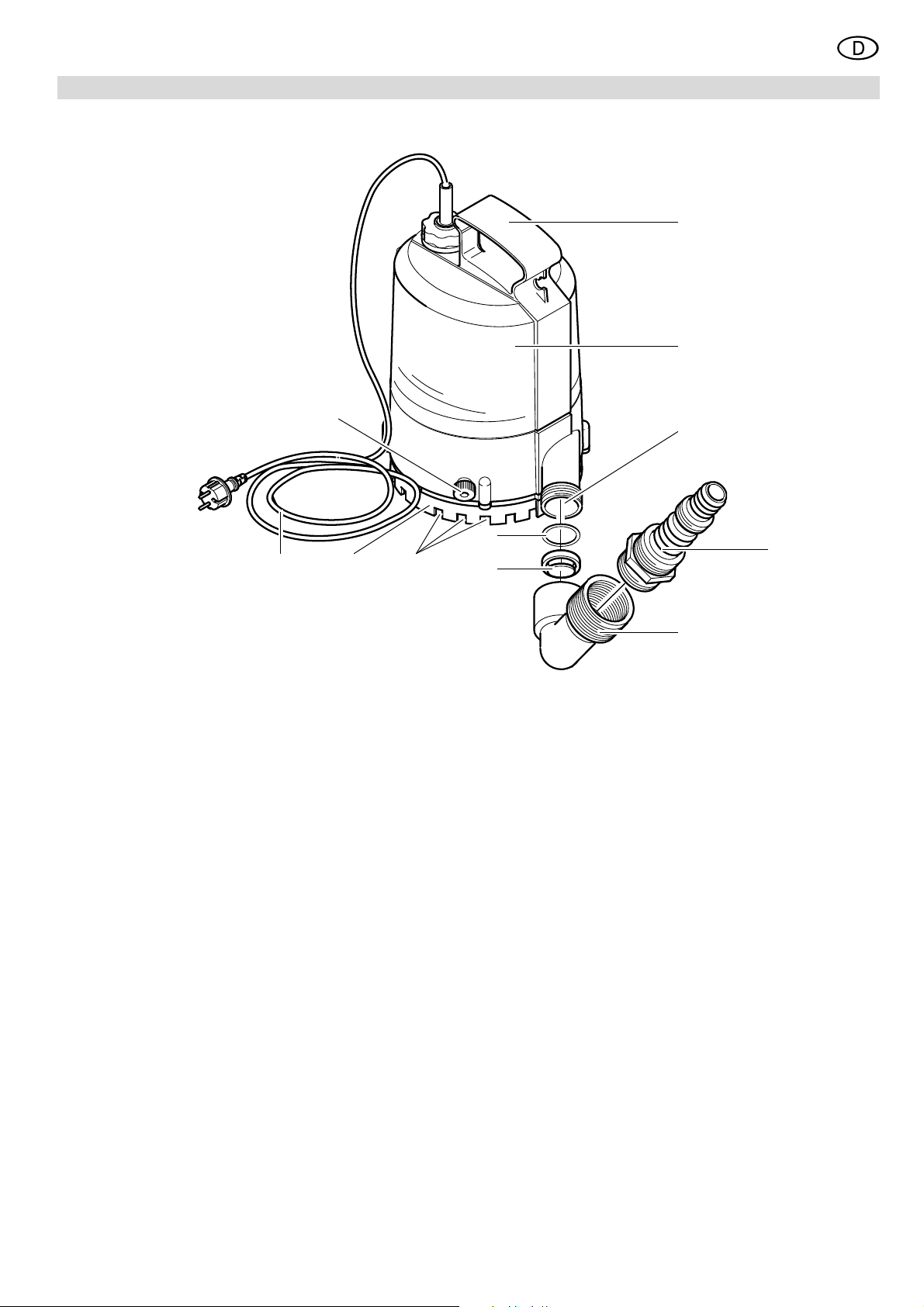

1. Das Gerät im Überblick

DEUTSCH

1 Handgriff / Aufhängungsöse

2 Pumpengehäuse

3 Druckanschluss

4 Multiadapter

5 Winkelschlauchtülle

6 Ventilklappe

7 Metallring

8 Ansaugöffnungen

9 Aufsatzring

10 Netzkabel mit Stecker

11 Entlüftungsöffnung

Page 4

DEUTSCH

Inhaltsverzeichnis

1. Das Gerät im Überblick...............3

2. Zuerst lesen!................................4

3. Einsatzgebiet und

Fördermedien ..............................4

4. Sicherheit.....................................4

4.1 Bestimmungsgemäße

Verwendung..................................4

4.2 Allgemeine Sicherheitshinweise....4

5. Vor Inbetriebnahme ....................4

5.1 Druckleitung anschließen..............4

5.2 Aufstellung ....................................5

6. Betrieb..........................................5

6.1 Ein- und Ausschalten ....................5

6.2 Pumpenkennlinie...........................5

7. Wartung und Pflege ....................5

7.1 Regelmäßige Wartung ..................5

7.2 Gerät aufbewahren .......................5

8. Probleme und Störungen ...........5

8.1 Störungssuche ..............................5

9. Reparatur .....................................6

10. Umweltschutz..............................6

11. Technische Daten .......................7

2. Zuerst lesen!

x Lesen Sie vor der Inbetriebnahme

diese Betriebsanleitung. Beachten Sie insbesondere die Sicherheitshinweise.

x Bei Nichtbeachtung der Betriebsan-

leitung erlischt der Garantieanspruch; für daraus resultierende Schäden übernimmt der Hersteller keine Haftung.

x Wenn Sie beim Auspacken einen

Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Gerät nicht in Betrieb!

x Entsorgen Sie die Verpackung bitte

umweltgerecht. Geben Sie sie an entsprechende Sammelstellen.

x Bewahren Sie die Betriebsanleitung

gut auf, damit Sie sie bei Unklarheiten jederzeit nachlesen können.

x Wenn Sie das Gerät einmal verlei-

hen oder verkaufen, geben Sie auch die Begleitdokumente mit.

3. Einsatzgebiet und Fördermedien

Dieses Gerät dient zum Fördern von Wasser im Haus- und Gartenbereich, zum Beispiel:

 zum Leerpumpen von Behältern,

Sickerschächten oder überschwemmten Räumen – die spezielle Konstruktion ermöglicht das

Leerpumpen bis auf einen geringen Restwasserstand;

 als Brunnenpumpe;  zum Umwälzen, um Fäulnisbildung

zu verhindern;

 zum Betrieb von künstlichen Was-

serläufen.

Achtung!

Die maximal zulässige Temperatur der Flüssigkeit beträgt 35 °C.

Das Pumpen von Flüssigkeiten, die schmirgelnde Stoffe enthalten (z.B. Sand), verringert die Lebensdauer des Gerätes.

4. Sicherheit

4.1 Bestimmungsgemäße Verwendung

Das Gerät darf nicht zur Trinkwasserversorgung oder zum Fördern von Lebensmitteln verwendet werden.

Explosive, brennbare, aggressive oder gesundheitsgefährdende Stoffe sowie Fäkalien dürfen nicht gefördert werden.

Für gewerblichen oder industriellen Einsatz ist das Gerät nicht geeignet.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorhersehbare Schäden entstehen!

4.2 Allgemeine Sicherheitshinweise

Kinder und Jugendliche sowie Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.

Beim Einsatz in Schwimmbecken und Gartenteichen und in deren Schutzbereich sind die Bestimmungen nach DIN VDE 0100 -702, -738 einzuhalten. Beachten Sie hierzu gegebenenfalls auch örtliche Vorschriften.

Die folgenden Restgefahren bestehen grundsätzlich beim Betrieb von Tauchpumpen – sie lassen sich auch durch Sicherheitsvorkehrungen nicht völlig beseitigen.

Gefahr durch Umgebungsein-

flüsse!

Verwenden Sie das Gerät nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!

Gefahr durch Elektrizität!

Netzstecker nicht mit nassen Händen anfassen! Netzstecker immer am Stecker, nicht am Kabel herausziehen.

Der Anschluss darf nur an Schutzkontakt-Steckdosen erfolgen, die fachgerecht installiert, geerdet und geprüft sind. Netzspannung und Absicherung müssen den Technischen Daten entsprechen.

Die Absicherung muss mit einem FISchalter mit einem Fehlerstrom von maximal 30 mA erfolgen.

Verlängerungskabel müssen ausreichenden Aderquerschnitt besitzen (siehe „Technische Daten“). Kabeltrommeln müssen vollständig abgerollt sein.

Netzkabel und Verlängerungskabel nicht knicken, quetschen, zerren oder überfahren; vor scharfen Kanten, Öl und Hitze schützen.

Verlängerungskabel so verlegen, dass es nicht in die zu fördernde Flüssigkeit geraten kann.

Vor Arbeiten am Gerät, Netzstecker ziehen.

Gefahr durch Mängel am

Gerät!

Überprüfen Sie das Gerät, insbesondere Netzkabel und Netzstecker vor jeder Inbetriebnahme auf eventuelle Beschädigungen. Lebensgefahr durch elektrischen Schlag!

Ein beschädigtes Gerät darf erst wieder benutzt werden, nachdem es fachgerecht repariert wurde.

Reparieren Sie das Gerät nicht selbst! Bei unsachgemäßen Reparaturen besteht die Gefahr, dass Flüssigkeit in den elektrischen Bereich des Gerätes eindringt.

5. Vor Inbetriebnahme

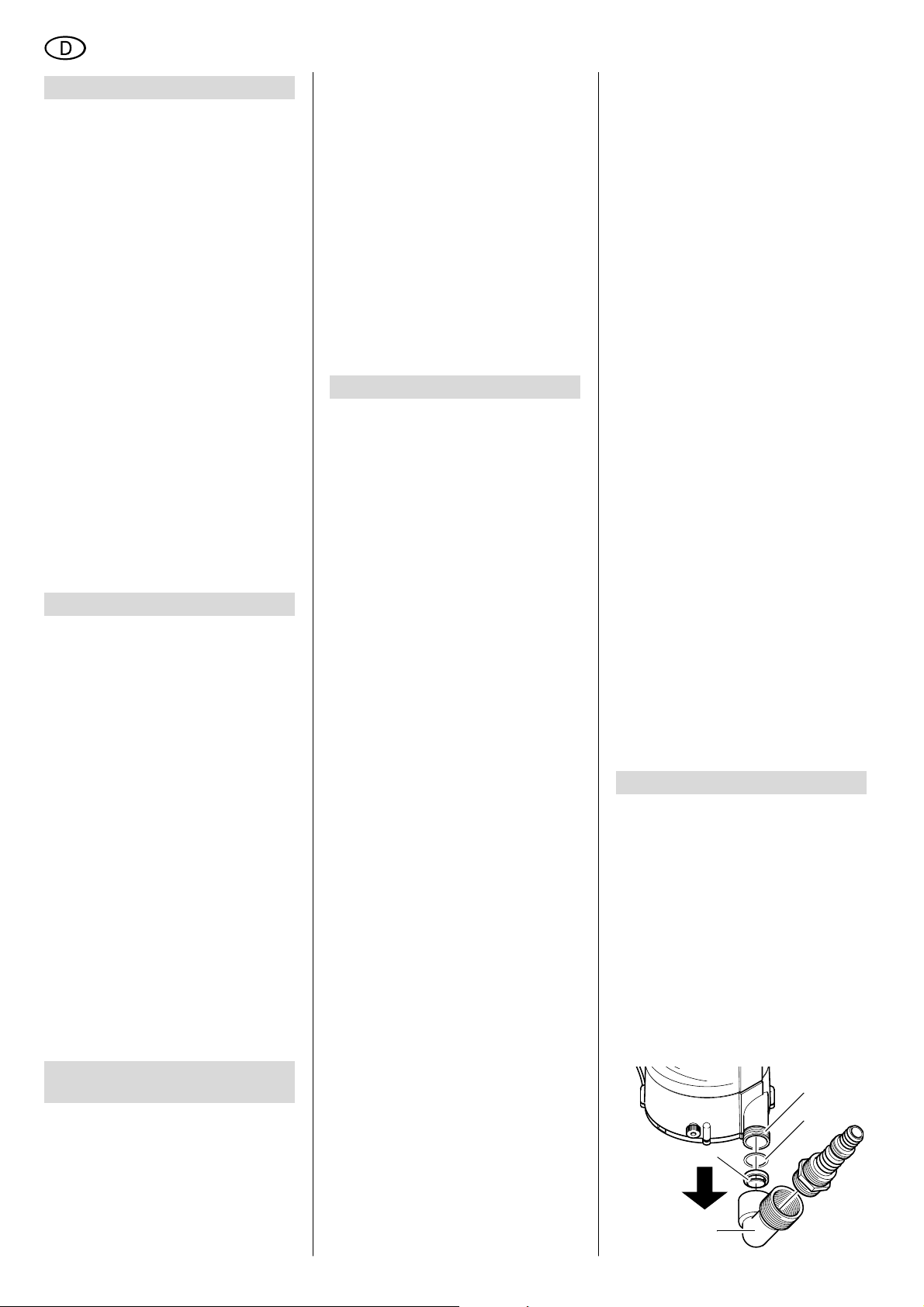

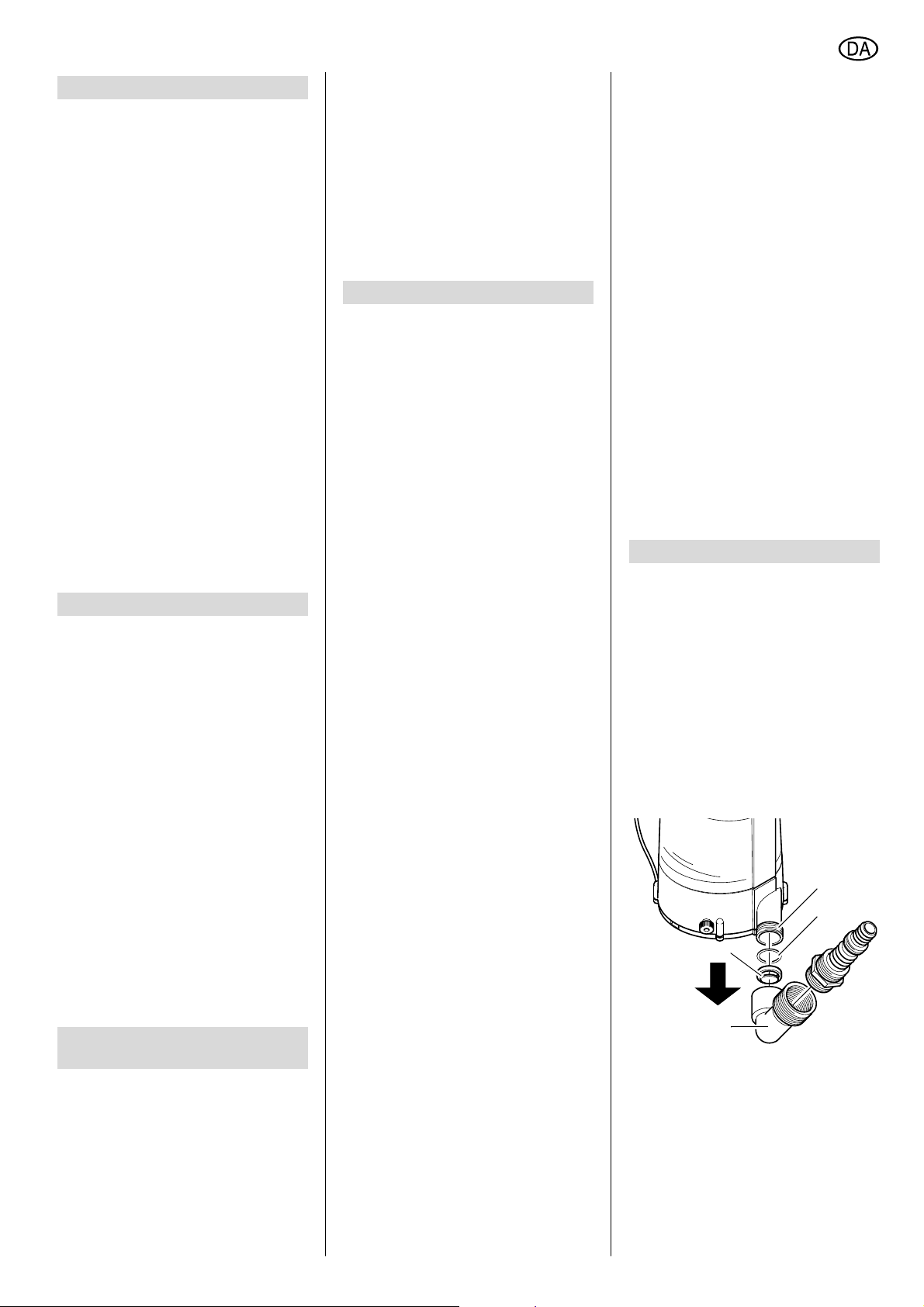

5.1 Druckleitung anschließen

1. Rückschlagventil (12) wie abgebildet in die Winkelschlauchtülle (13) einsetzen. Die Ventilklappe des Rückschlagventils muss sich in Pfeilrichtung öffnen lassen. (Beschriftung "UP" auf der Ventilklappe zur Winkelschlauchtülle).

2. Metallring (14) einsetzen.

3. Winkelschlauchtülle (13) auf den Druckanschluss (15) schrauben.

4. Druckleitung an die Winkelschlauchtülle anschließen.

Page 5

DEUTSCH

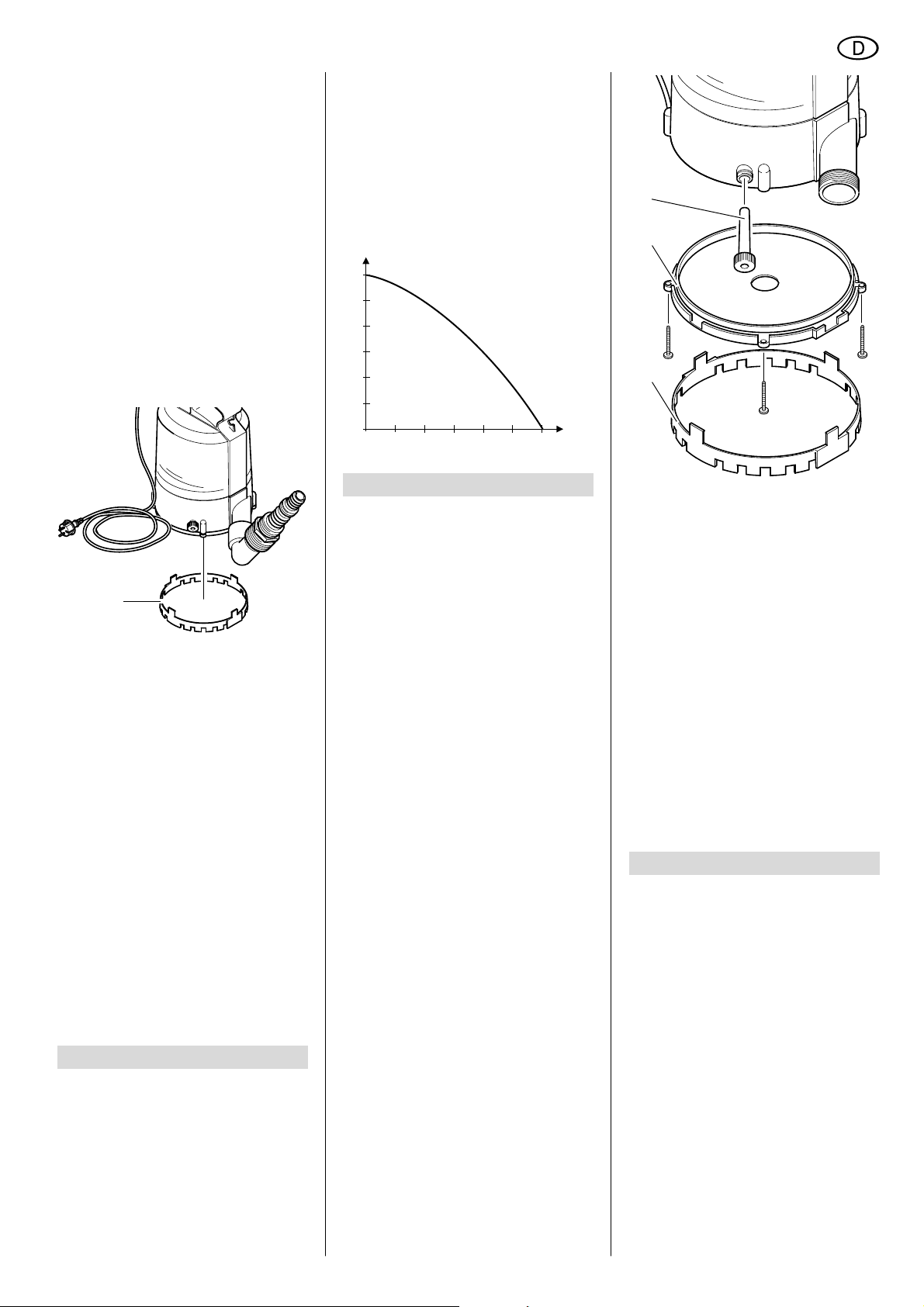

5.2 Aufstellung

x Platzbedarf ca. 30 cm x 30 cm. x Das Gerät darf höchstens bis zu der

in den Technischen Daten genannten Betriebstauchtiefe unter Wasser getaucht werden.

x Pumpe so aufstellen, dass die

Ansaugöffnungen nicht durch Fremdkörper blockiert werden können (Pumpe gegebenenfalls auf eine Unterlage stellen).

x Achten Sie auf einen sicheren Stand

der Pumpe.

x Die Tauchpumpe lässt sich mit oder

ohne Aufsatzring (16) betreiben. Der Betrieb ohne Aufsatzring ermöglicht das Leerpumpen bis auf einen geringen Restwasserstand.

Achtung!

Pumpe nicht am Kabel oder am Druckschlauch anheben, da Kabel und Druckschlauch nicht für die Zugbelastung durch das Gewicht der Pumpe ausgelegt sind.

1. Aufsatzring je nach Bedarf am

Boden der Tauchpumpe einrasten oder abnehmen.

2. Pumpe auf den Grund des Flüssig-

keitsbehälters stellen. Beim Betrieb in einem tiefen Behälter, verwenden Sie ein stabiles Seil zum Abseilen, das an der Aufhängungsöse der Pumpe befestigt wird. Die Pumpe kann auch an einem Seil schwebend betrieben werden.

3. Zum Einschalten der Tauchpumpe

Netzstecker einstecken.

4. Zum Abschalten der Tauchpumpe

Netzstecker ziehen.

6. Betrieb

6.1 Ein- und Ausschalten

x Die Tauchpumpe beginnt zu för-

dern, sobald sie ans Netz angeschlossen ist.

x Die Tauchpumpe wird durch Ziehen

des Netzsteckers abgeschaltet.

Achtung!

Damit die Tauchpumpe nicht trocken läuft, ziehen Sie den Netzstecker, bevor Luft angesaugt wird.

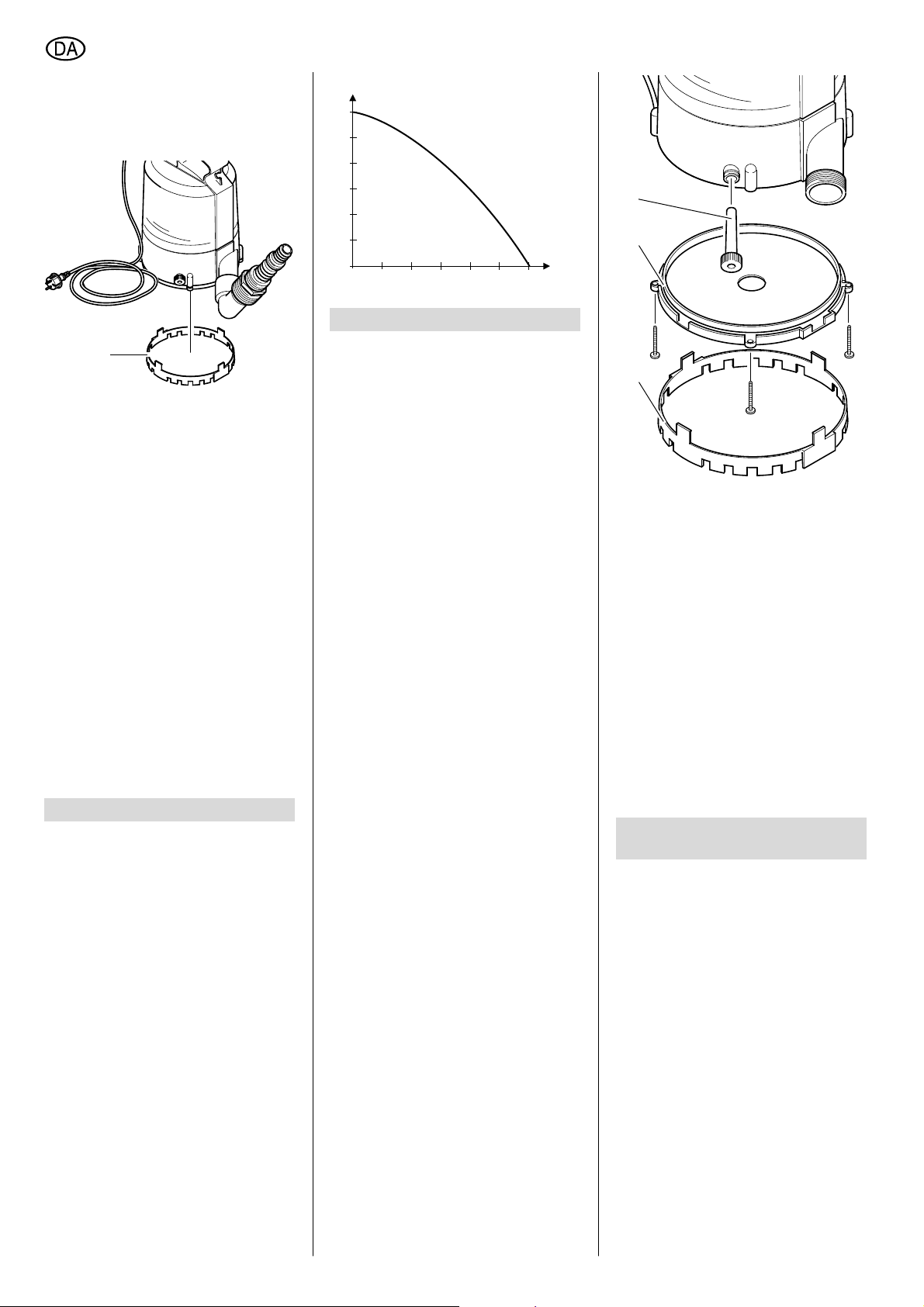

6.2 Pumpenkennlinie

Die Pumpenkennlinie zeigt, welche Fördermenge in Abhängigkeit von der Förderhöhe erreicht werden kann.

40002000

6000

l/h

7. Wartung und Pflege

Gefahr!

Vor allen Arbeiten am Gerät:

 Gerät ausschalten.  Netzstecker ziehen.

Weitergehende Wartungs- oder Reparaturarbeiten, als die hier beschriebenen, dürfen nur Fachkräfte durchführen.

7.1 Regelmäßige Wartung

Damit die Tauchpumpe jederzeit einwandfrei funktioniert, ist eine regelmäßige Wartung erforderlich. Dies gilt auch, wenn die Tauchpumpe unter erschwerten Bedingungen eingesetzt, aber längere Zeit nicht eingeschaltet wird (z.B. beim Betrieb in Sickerschächten):

Jährliche Wartung

1. Pumpengehäuse und Kabel auf

Beschädigungen überprüfen.

2. Pumpe mit klarem Wasser abspü-

len. Hartnäckige Verschmutzungen, z.B. Algenablagerungen, mit einer Bürste und Spülmittel entfernen.

3. Um die Pumpe von innen zu spülen,

Pumpe in einen Behälter mit klarem Wasser tauchen und kurz einschalten.

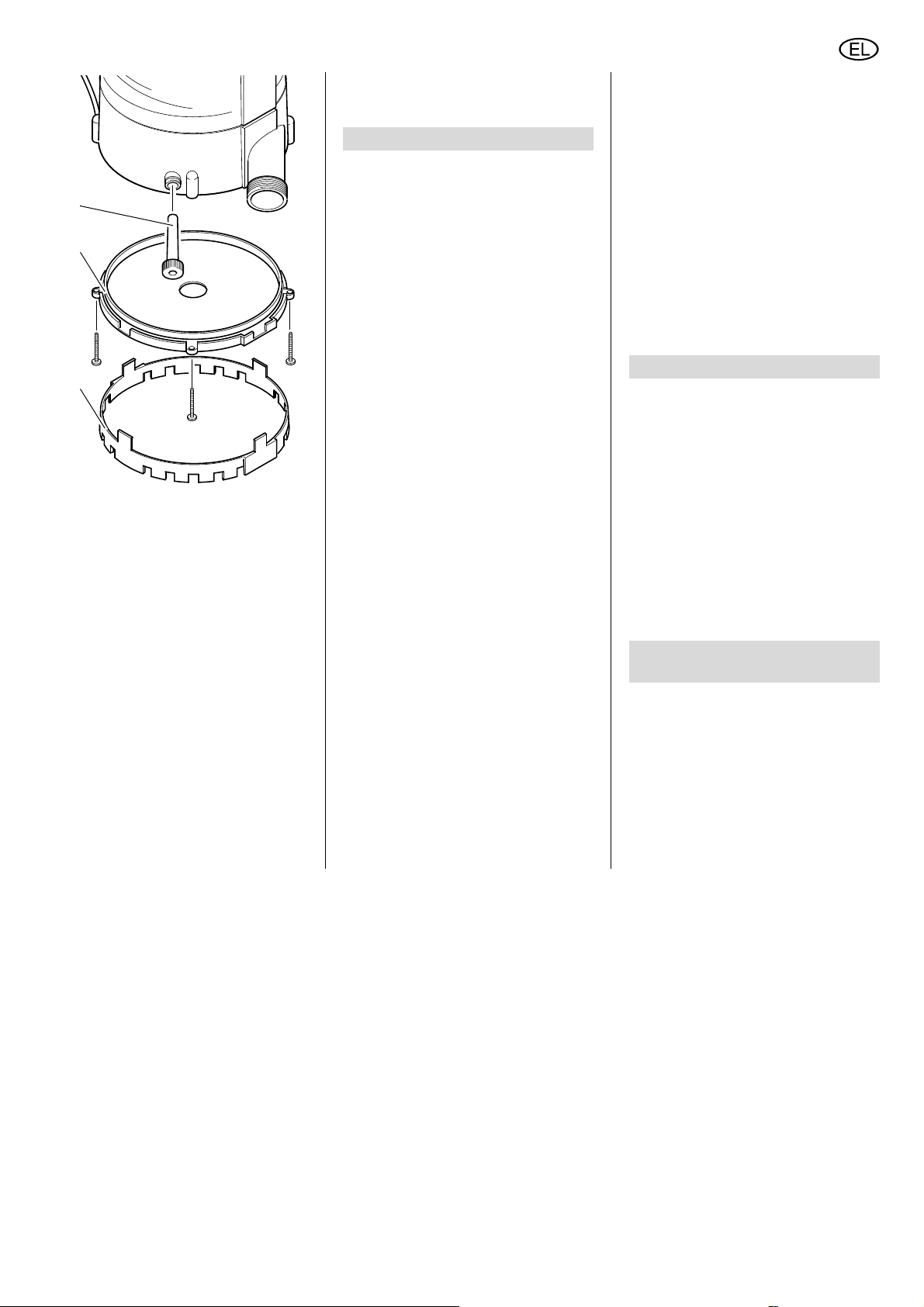

Laufrad reinigen

1. Aufsatzring (17) und Unterteil (18)

der Tauchpumpe wie abgebildet entfernen.

2. Stutzen der Entlüftungsöffnung (19)

herausdrehen.

3. Laufrad und alle erreichbaren Innenseiten des Gehäuses reinigen. Gegebenenfalls Fasern, die sich um die Laufradwelle gewickelt haben, entfernen. Hartnäckige Verschmutzungen mit einer Bürste und Spülmittel entfernen.

4. Tauchpumpe wieder zusammenbauen.

7.2 Gerät aufbewahren

Achtung!

Frost zerstört Gerät und Zube-

hör, da diese stets Wasser enthalten!

x Bei Frostgefahr Gerät und Zubehör

abbauen und frostgeschützt aufbewahren.

8. Probleme und Störungen

Gefahr!

Vor allen Arbeiten am Gerät:

 Gerät ausschalten.  Netzstecker ziehen.

8.1 Störungssuche

Pumpe läuft nicht:

x Keine Netzspannung.

 Kabel, Stecker, Steckdose und

Sicherung prüfen.

x Zu geringe Netzspannung.

 Verlängerungskabel mit ausrei-

chendem Aderquerschnitt verwenden (siehe „Technische Daten“).

x Motor überhitzt, Motorschutz ausge-

löst.  Ursache der Überhitzung beseiti-

gen (Flüssigkeit zu warm?

Page 6

DEUTSCH

Pumpe durch Fremdkörper blockiert?)

 Nach Abkühlen schaltet sich das

Gerät selbst wieder ein.

Motor brummt, läuft nicht an:

x Pumpe durch Fremdkörper blo-

ckiert.  Pumpe reinigen.

Pumpe fördert nicht richtig:

x Förderhöhe zu groß.

 Maximale Förderhöhe beachten

(siehe „Technische Daten“).

x Druckleitung geknickt.

 Druckleitung gerade verlegen.

x Druckleitung undicht.

 Druckleitung abdichten, Ver-

schraubungen festziehen.

Pumpe läuft sehr laut:

x Pumpe saugt Luft an.

 Sicherstellen, dass ausreichend

Wasservorrat vorhanden ist.

 Pumpe beim Eintauchen in die

Flüssigkeit schräg halten.

9. Reparatur

Gefahr!

Reparaturen an Elektrogeräten dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Elektrogeräte können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

10. Umweltschutz

Das Verpackungsmaterial des Gerätes ist zu 100 % recyclingfähig.

Ausgediente Geräte und Zubehör enthalten große Mengen wertvoller Rohund Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

Page 7

DEUTSCH

11. Technische Daten

Netzspannung V 230 a 1

Frequenz Hz 50

Nennleistung W 250

Nennstrom A 1,1

Absicherung min. (träge oder L-Automat) A 10

Betriebskondensator PF 3

-1

Nenndrehzahl min

Fördermenge max. l/h 6000

Förderhöhe max. m 6

Förderdruck max. bar 0,6

Betriebstauchtiefe max. m 5

Restwasserstand max. mm 0

Zulauftemperatur max. °C 35

Schutzart IP 68

Schutzklasse I

2800

Isolierstoffklasse F

Werkstoffe

Pumpengehäuse Pumpenwelle Pumpenlaufrad

Netzkabel (HO 5 RN-F) m 10

Druckanschluss (AG=Aussengewinde, IG=Innengewinde) 1" AG

Abmessungen (Pumpengehäuse)

Höhe Breite Durchmesser

Gewicht kg 3,0

Maximallänge für Verlängerungskabel

bei 3 x 1,0 mm bei 3 x 1,5 mm2 Aderquerschnitt

Aderquerschnitt

mm mm mm

m m

Polypropylen

Edelstahl

Noryl

250 200 165

100

Page 8

Xp0014e1.fm Operating Instruction ENGLISH

ENGLISH

1. Machine Overview

1 Handle / cable eye

2 Pump casing

3 Discharge port

4 Multi adaptor

5 Elbow

6 Valve flap

7 Metal ring

8 Suction inlet

9 Tubbing ring

10 Power cable with plug

11 Vent opening

Page 9

ENGLISH

Table of Contents

1. Machine Overview ......................8

2. Please Read First!....................... 9

3. Range of Application

and Media ....................................9

4. Safety ...........................................9

4.1 Specified conditions of use ........... 9

4.2 General safety instructions ...........9

5. Prior to Operation.......................9

5.1 Discharge hose connection ..........9

5.2 Installation.....................................9

6. Operation...................................10

6.1 Switching ON and OFF...............10

6.2 Pump characteristic curve ..........10

7. Care and Maintenance..............10

7.1 Periodic maintenance .................10

7.2 Pump storage .............................10

8. Trouble Shooting......................10

8.1 Fault finding ................................10

9. Repairs.......................................10

10. Environmental Protection........11

11. Technical Specifications..........11

2. Please Read First!

x Read these instructions before use.

Pay special attention to the safety instructions.

x Disregard of the instructions renders

the warranty null and void; the equipment manufacturer is not liable for any damage resulting from disregard of the instructions.

x If you notice transport damage while

unpacking, notify your supplier immediately. Do not operate the machine!

x Dispose of the packing in an envi-

ronmentally friendly manner. Take to a proper collecting point.

x Save these instructions - refer to

them when in doubt.

x If you lend or sell this machine be

sure to have the instructions go with it.

3. Range of Application and Media

This pump is intended for pumping water in domestic applications, such as

 pumping containers, sumps and

flooded basements – the special design allows for pumping down to a very low standing water level;

 fountain pumps;  circulation to avoid putrefaction;  feeding false rivulets and brooks.

Caution!

The max. permissible fluid temperature is 35 °C.

Pumping liquids containing abrasives (such as sand) reduces the service life of the pump.

4. Safety

4.1 Specified conditions of use

This pump must not be used to supply drinking water or for pumping foodstuff.

Explosive, flammable, aggressive fluids or substances detrimental to health and sewage must not be pumped.

This pump is not suitable for commercial or industrial applications.

Any other use is not as specified. Use not as specified, alteration of the pump or use of parts that are not approved by the equipment manufacturer, can cause unforeseeable damage!

4.2 General safety instructions

Children, juveniles and persons not familar with the instructions are not permitted to operate the pump.

When used in swimming pools and garden ponds and their range of protection, the regulations according to DIN VDE 0100 -702, -738 are to be observed. Also all local regulations pertaining to the safe operation of submersible pumps are to be observed.

The following residual risks do principally exist when operating submersible pumps and can not be fully eliminated – even by employing safety devices.

Hazard by ambient conditions!

Do not use the pump in hazardous locations or near inflammable liquids and gases!

Danger! Risk of electric shock!

Do not touch the plug with wet hands! To unplug always pull at the plug, not the power cable.

Connect only to an earthed outlet that is properly installed, earthed and tested. Mains voltage and fuse protection must correspond to those stated in the "Technical Specications".

Protection must be provided by a residual current device (RCD) of max. 30 mA capacity.

Use only extension cables of sufficient lead cross section (see "Technical Specifications"). Unroll cable reels fully.

Do not buckle, squeeze, drag or drive over power cable and extension cables; protect from sharp edges.

Place extension cable so that it can not get into the fluid to be pumped.

Always unplug before servicing the pump.

Danger by pump failings!

Before each use check the pump, especially the power cable and plug for possible damage. Risk of fatal electric shock!

A damaged pump must be workmanlike repaired before it can be used again.

Do not attempt to repair the pump yourself! When repaired inexpertly there is a hazard of fluid entering the electrical parts of the pump.

5. Prior to Operation

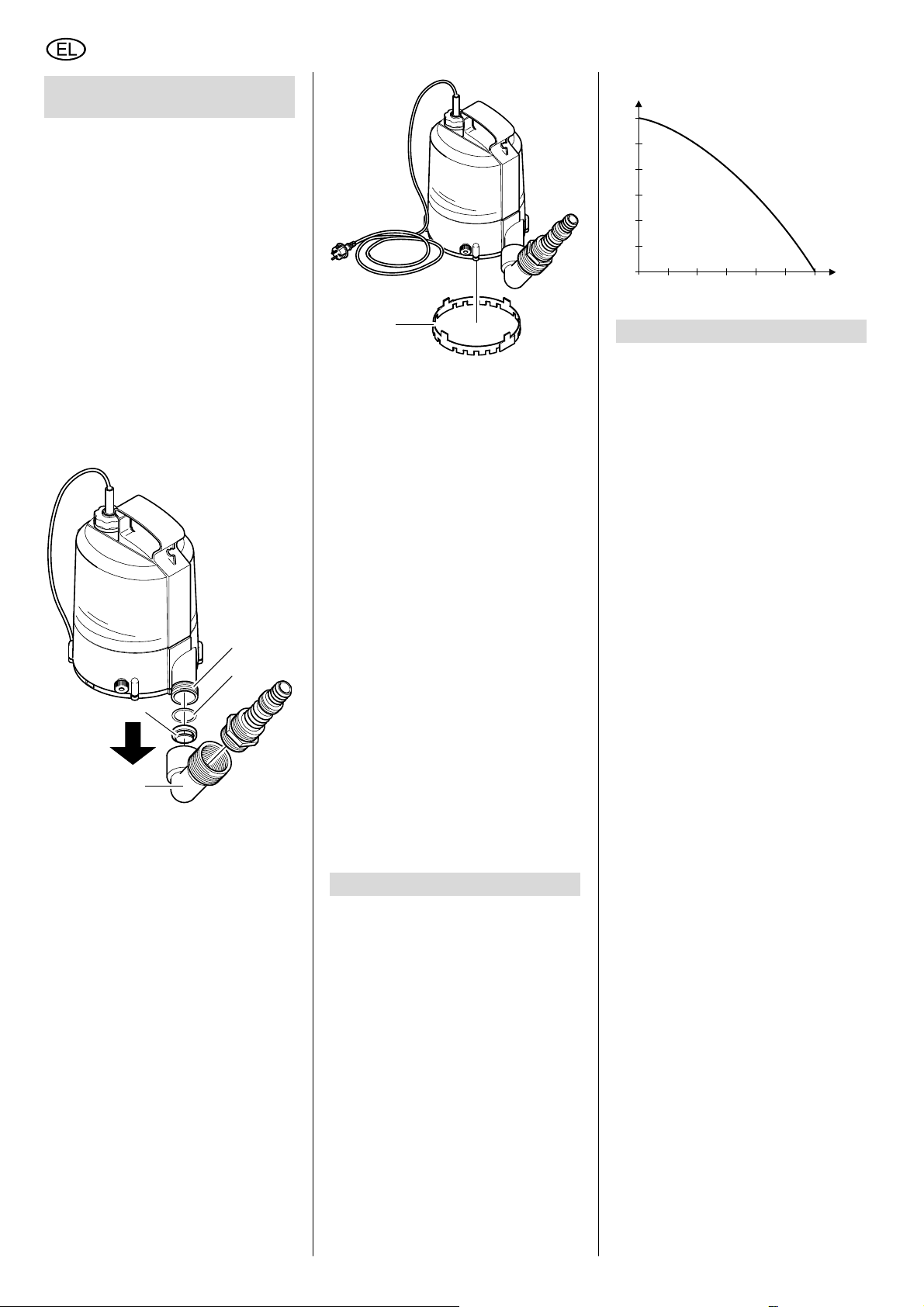

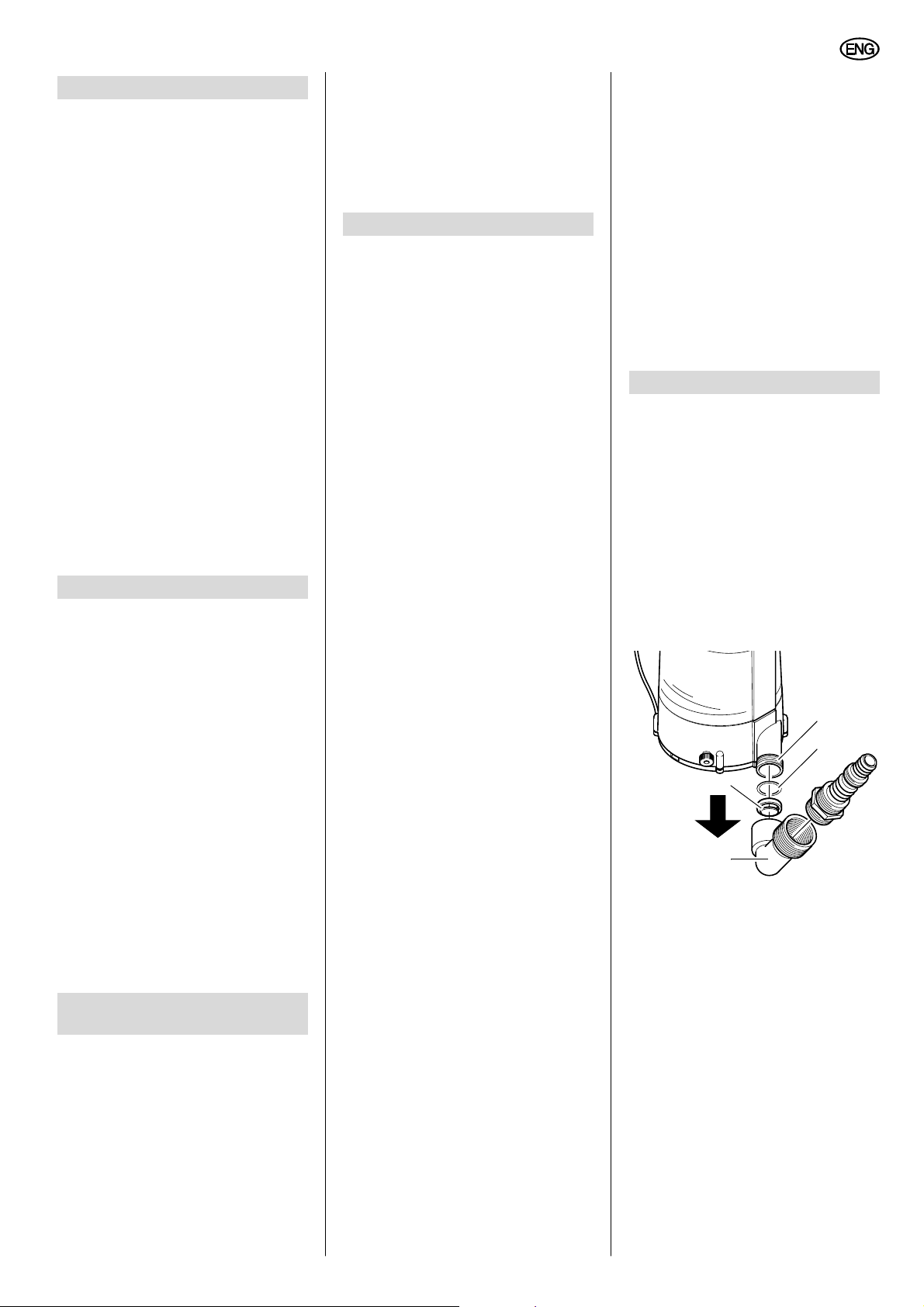

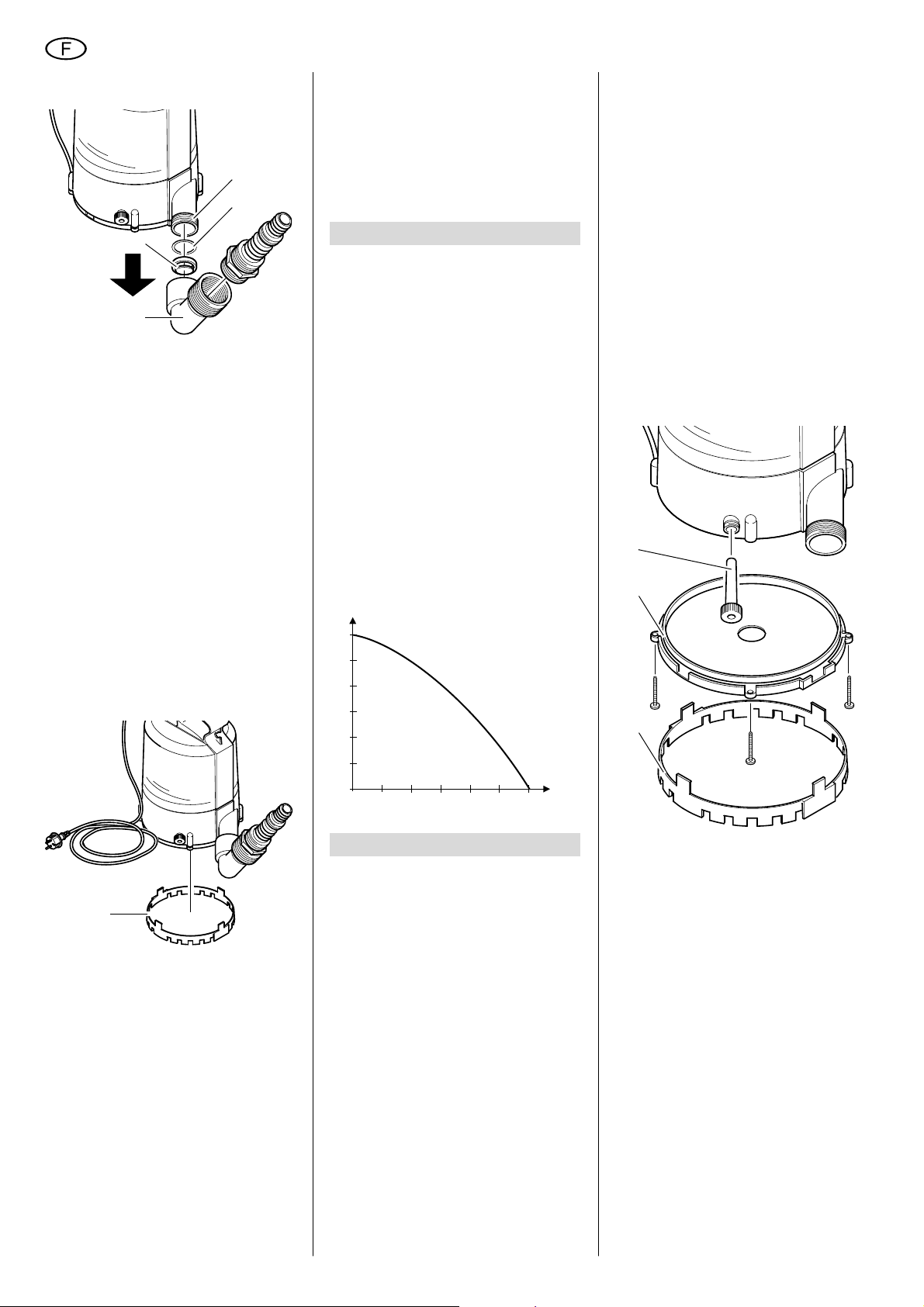

5.1 Discharge hose connection

1. Insert check valve (12) into the

elbow (13) as illustrated. The check valve's flap must open in the direction indicated by the arrow. (The marking "UP" must face the elbow).

2. Insert metal ring (14).

3. Attacht elbow (13) to the discharge

port (15).

4. Connect discharge hose to the

elbow.

5.2 Installation

x Space required approx. 30 cm x

30 cm.

x The pump must not be submerged

deeper into water then stated in the "Technical Specifications".

x Place pump so that the suction inlet

can not be blocked by foreign objects (stand on a base, if necessary).

x Ensure sufficient upright stability. x The submersible pump can be oper-

ated with or without tubbing ring (16). When used without tubbing ring pumping to a minimal standing water level is possible.

Page 10

ENGLISH

Caution!

Do not lift pump at the cable or discharge hose; both are not designed for the tensile load by the weight of the pump.

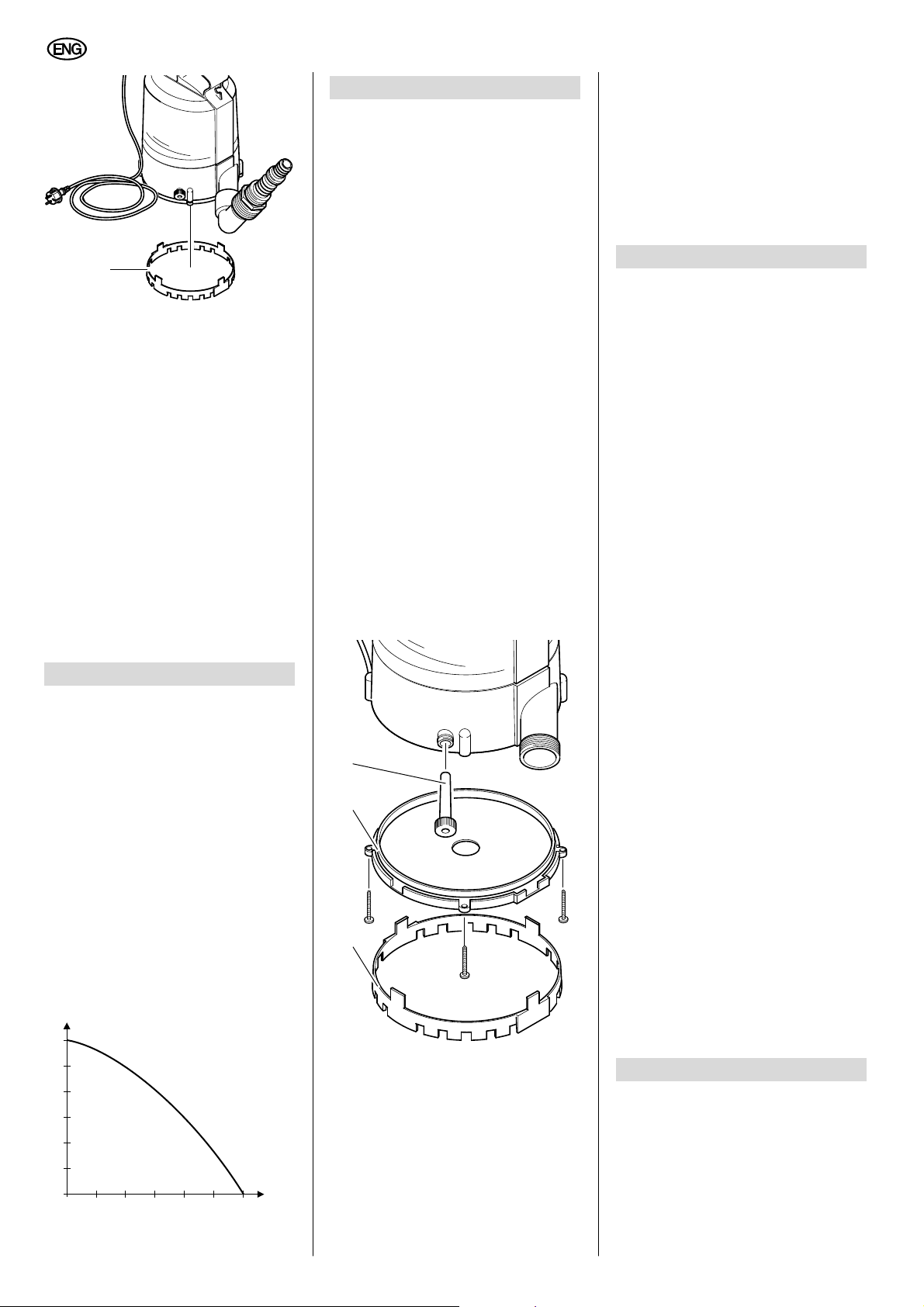

1. Let tubbing ring engage at or

remove from the pump bottom, as required.

2. Lower pump to the bottom of the

fluid container. When using the pump in a deep tank, use a strong rope attached to the pump's cable eye to lower the pump. The pump can also be operated when suspended by a rope.

3. To start the submersible pump plug

power cable in.

4. Unplug to stop the pump.

6. Operation

6.1 Switching ON and OFF

x The submersible pump will start

pumping as soon as it is being connected to the mains.

x The submersible pump is switched

OFF by unplugging.

Caution!

To avoid the pump running dry, unplug before air is being primed.

6.2 Pump characteristic

curve

The pump characteristic curve shows which pump capacity is possible in dependance on the delivery head.

40002000

6000

l/h

7. Care and Maintenance

Danger!

Prior to all servicing:

 Switch Off.  Unplug.

Service and repair work other than described here must be left to qualified specialists.

7.1 Periodic maintenance

For the pump to function perfectly at any time periodic maintenance is required. This also applies if the pump is used under heavy conditions, but does not run for extended periods of time (e.g. when used in well drains):

Yearly service

1. Check pump casing and cables for damage.

2. Rinse pump with clear water. Remove persistant soiling, e.g. algae desposits, with brush and dishwashing liquid.

3. To flush the inside of the pump, place it into a container filled with clear water and switch ON briefly.

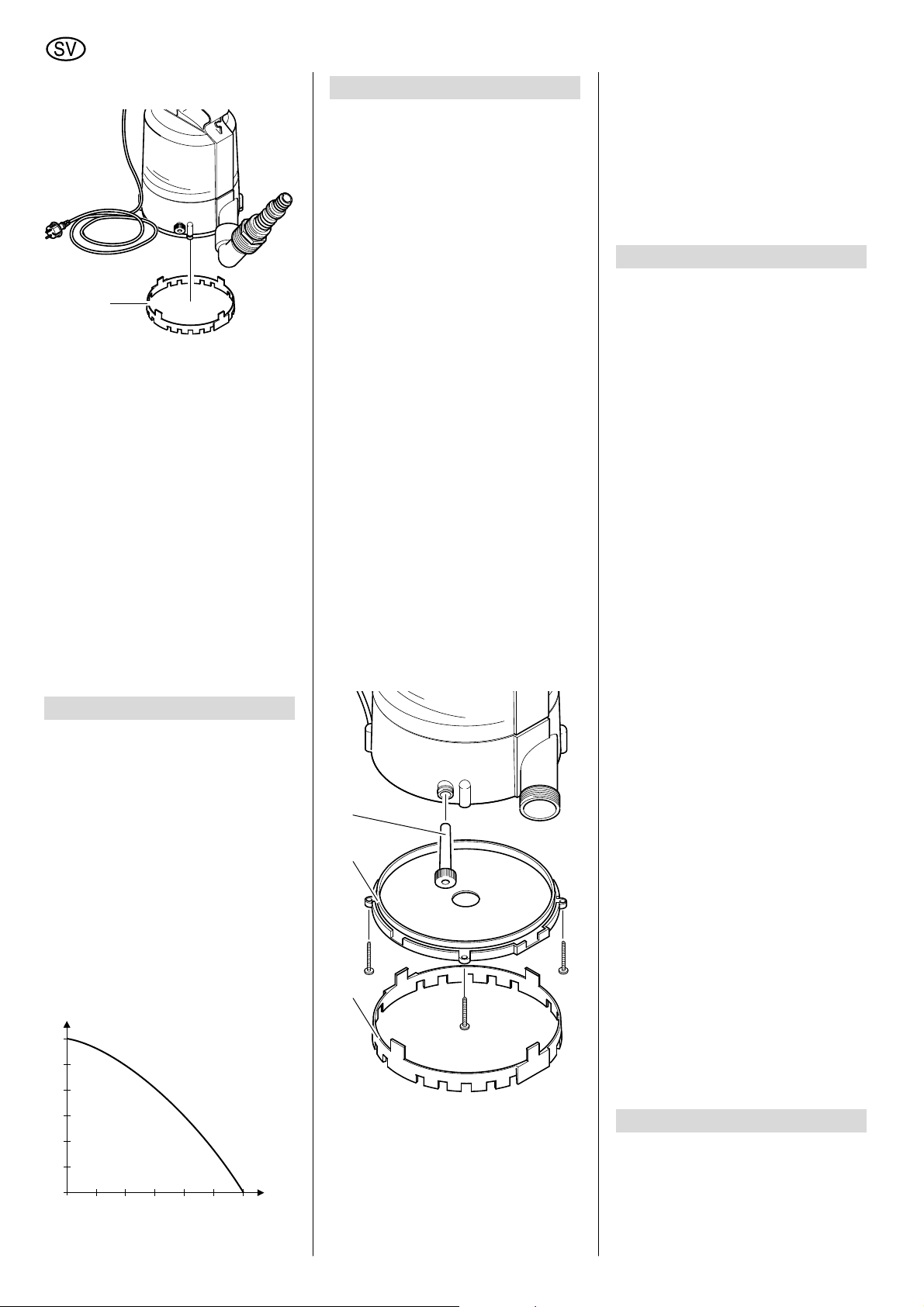

Impeller cleaning

1. Remove tubbing ring (17) and bottom part (18) of pump as illustrated.

2. Unscrew nozzle and remove from vent opening (19).

3. Clean impeller and all accessible inside surface of the casing. Remove any fibres which may have wound around the impeller shaft. Remove persistant soiling with brush and dishwashing liquid.

4. Reassemble pump.

7.2 Pump storage

Caution!

Frost damages the pump and accessories, as both always contain water!

x When there is danger of freezing

remove pump and accessories and store at a frost-proof location.

8. Trouble Shooting

Danger!

Prior to all servicing:

 Switch Off.  Unplug.

8.1 Fault finding

Pump does not run:

x No mains voltage.

 Check cables, plug, outlet and

mains fuse.

x Mains voltage too low.

 Use only extension cables with

sufficient lead cross section (see

"Technical Specifications").

x Motor overheated, motor protection

relay tripped.  Remove cause for overheating

(fluid pumped too hot? Pump

blocked by foreign objects?)

 After cooling off the pump will

switch ON again.

Motor hums but does not start:

x Pump blocked by foreign object.

 Clean pump.

Pump does not pump properly:

x Delivery head too high.

 Observe max. delivery head (see

"Technical Specifications").

x Discharge hose kinked.

 Straighten discharge hose.

x Discharge hose leaky.

 Seal discharge hose, tighten

screw fittings.

Pump runs very noisily:

x Pump primes air.

 Ensure there is a sufficient water

supply.

 Hold pump at an angle when sub-

merging.

9. Repairs

Danger!

Repairs to electric tools must only be carried out by a qualified electrician!

Electric tools in need of repair can be sent to an authorised service center in your country. See spare parts list for address.

Page 11

ENGLISH

Please attach a description of the fault to the electric tool.

10. Environmental Protection

The packaging of the pump can be 100 % recycled.

Worn out power tools and accessories contain considerable amounts of valua-

ble raw and plastic materials, which can be recycled.

These instructions are printed on chlorine-free bleached paper.

11. Technical Specifications

Mains voltage V 230 a 1

Frequency Hz 50

Rated output W 250

Rated current A 1,1

Fuse protection min. (time-lag or L-type circuit breaker) A 10

Running capacitor PF 3

-1

Rated speed min

Pump capacity max. l/h 6000

2800

Delivery head max. m 6

Delivery pressure max. bar 0,6

Immersion depth max. m 5

Standing water max. mm 0

Temperature of the primed medium max. °C 35

Degree of protection IP 68

Degree of protection I

Insulation class F

Materials

Pump casing Pump shaft Impeller

Power cable (HO 5 RN-F) m 10

Discharge port (AG=male, IG=female) 1" AG

Dimensions (pump casing)

Height Width Diameter

Weight kg 3,0

Max. length of extension cable

at 3 x 1.0 mm at 3 x 1.5 mm

lead cross-section

mm mm mm

m m

Polypropylene Stainless steel

Noryl

250 200 165

100

Page 12

Xp0014f1.fm Instructions d'utilisation FRANÇAIS

FRANÇAIS

1. Vue d'ensemble de l'appareil

1 Poignée / boucle de suspension

2 Boîtier de la pompe

3 Raccord de pression

4 Adapteur multiple

5 Douille de tuyau flexible coudé

6 Clapet de soupape

7 Bague en métal

8 Ouvertures d'aspiration

9 Bague de garniture

10 Câble du réseau avec fiche

11 Ouverture de désaération

Page 13

FRANÇAIS

Table des matières

1. Vue d'ensemble de l'appareil...12

2. A lire en premier ! .....................13

3. Domaine d'utilisation et

agents de transport ..................13

4. Sécurité......................................13

4.1 Utilisation conforme aux

prescriptions ...............................13

4.2 Consignes générales de

sécurité .......................................13

5. Avant la mise en service .......... 13

5.1 Raccordement de la conduite

sous pression..............................13

5.2 Montage......................................14

6. Fonctionnement........................14

6.1 Enclenchement et mise hors

circuit ..........................................14

6.2 Ligne caractéristique

de la pompe................................14

7. Maintenance et entretien..........14

7.1 Maintenance régulière ................14

7.2 Conservation de l'appareil ..........14

8. Problèmes et dérangements.... 15

8.1 Recherche des perturbations...... 15

9. Réparations ...............................15

10. Protection de

l'environnement ........................15

11. Caractéristiques techniques.... 16

2. A lire en premier !

x Avant la mise en marche, lire attenti-

vement ces instructions d'utilisation. Observer en particulier les instructions de sécurité.

x Le droit à la garantie expire en cas

de non-observation des instructions de service: le constructeur n'assume aucune responsabilité pour les dommages qui en résultent.

x Si un dommage dû au transport est

constaté lors du déballage, en informer immédiatement le revendeur. Ne pas mettre l'appareil en service !

x Eliminer l'emballage en respectant

l'environnement. Le remettre à la station de collecte correspondante.

x Veuillez conserver soigneusement

ces instructions de service afin de pouvoir les consulter à tout moment en cas de doutes.

x En cas de vente ou de location de

cet appareil, remettre également ces instructions.

3. Domaine d'utilisation et agents de transport

Cet appareil sert à transporter de l'eau dans les zones de la maison et du jardin, par exemple:

 pour épuiser des récipients, des

puits absorbants ou des locaux inondés – la construction spéciale permet d'épuiser jusqu'à un niveau d'eau restant réduit;

 en tant que pompe de puits;  pour la circulation afin d'empêcher

la constitution de pourriture;

 pour le fonctionnement de cours

d'eau artificiels.

Attention!

La température maximale autorisée du liquide est de 35 °C.

Le pompage de liquides contenant des matières de polissage à l'émeri (par exemple sable) réduit la durée de vie de l'appareil.

4. Sécurité

4.1 Utilisation conforme aux prescriptions

Il ne faut pas utiliser l'appareil pour la fourniture d'eau potable ou pour le transport de denrées alimentaires.

Il ne faut pas transporter de matières explosives, combustibles, agressives ou présentant un danger pour la santé ni de matières fécales.

L'appareil ne convient pas à l'utilisation industrielle ou à usage professionnel.

Toute autre utilisation est contraire aux prescriptions. Une utilisation non conforme aux prescriptions, des modifications apportées à l'appareil ou l'emploi de pièces qui n'ont pas été contrôlées ni approuvées par le fabricant peuvent entraîner des dommages imprévisibles !

4.2 Consignes générales de sécurité

Les enfants et les jeunes ainsi que les personnes non familiarisées avec ces instructions de service ne doivent pas utiliser l'appareil.

Il faut respecter les dispositions selon DIN VDE 0100 - 702, -738 en cas d'utilisation dans des piscines et dans des étangs de jardin et dans leur zone de protection. Veuillez tenir compte à ce sujet le cas échéant également des prescriptions locales.

Les dangers restants suivants existent toujours dans le cas du fonctionnement des pompes plongeantes – on ne peut pas les éliminer complètement même par des mesures de sécurité.

Danger dû à des influences de

l'environnement!

Il ne faut pas utiliser l'appareil dans des locaux explosifs ni à proximité de liquides ou de gaz combustibles.

Danger dû à l'électricité!

Ne pas toucher les fiches de secteur avec des mains humides! Il faut toujours enlever les fiches de secteur à la fiche et non au câble.

Le raccordement ne doit avoir lieu qu'aux prises de courant à contact de sécurité qui sont installées, mises à la terre et contrôlées conformément aux règles de l'art. La tension de secteur et la protection par fusibles doivent correspondre aux caractéristiques techniques.

La protection par fusibles doit avoir lieu avec un interrupteur de protection à courant de défaut avec un courant de défaut de 30 mA au maximum.

Les câbles prolongateurs doivent avoir une section de conducteur suffisante (voir „Instructions de service“). Les tambours de câble doivent être entièrement déroulés.

Il ne faut pas plier, aplatir, tirailler, ni écraser les câbles de réseau et les câbles prolongateurs et il faut les protéger d'arêtes vives, de l'huile et de la chaleur.

Il faut placer le câble prolongateur de telle sorte qu'il ne puisse pas être en contact avec le liquide à transporter.

Il faut retirer la fiche de secteur avant d'effectuer des travaux à l'appareil.

Danger résultant de défauts à

l'appareil!

Veuillez contrôler l'appareil, en particulier le câble du réseau et la fiche de secteur avant chaque mise en service pour vous assurer qu'il n'y a pas d'éventuels endommagements. Danger mortel par choc électrique!

Il ne faut réutiliser un appareil endommagé qu'après l'avoir fait réparer conformément aux règles de l'art.

Ne pas réparer l'appareil soi-même ! Des réparations inadéquates entraînent le risque de pénétration de liquide dans la zone électrique de l'appareil.

5. Avant la mise en service

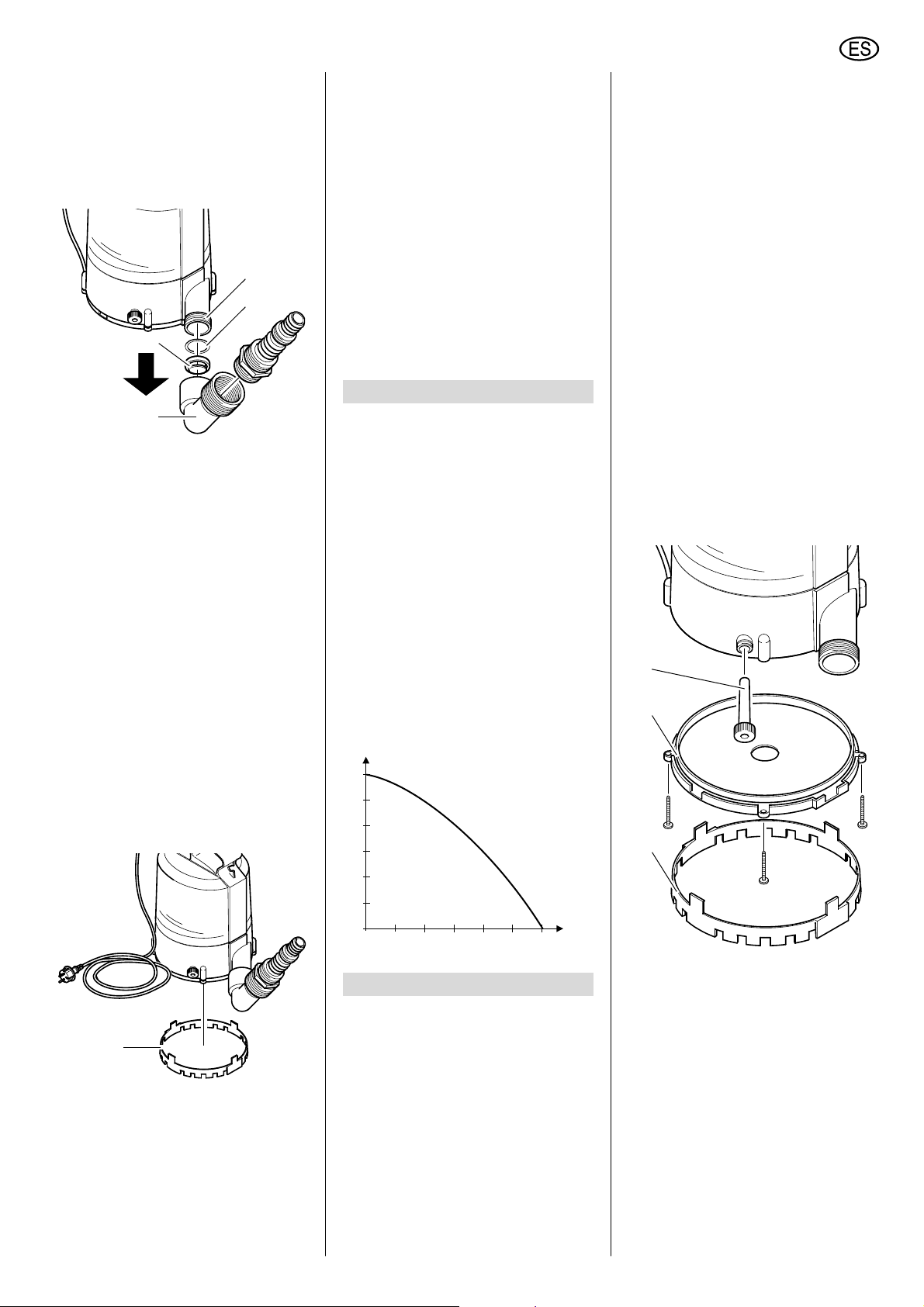

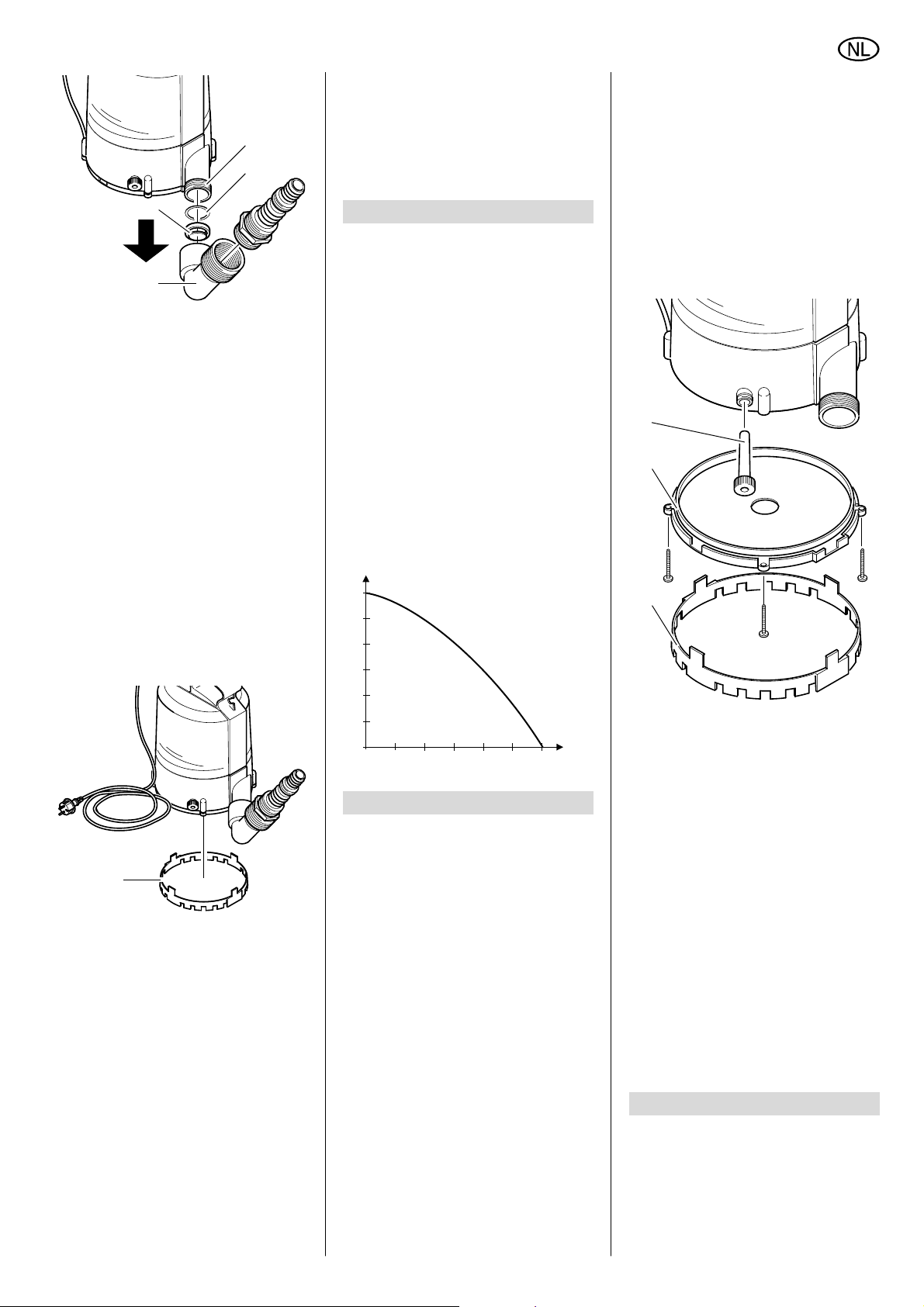

5.1 Raccordement de la conduite sous pression

1. Placer la soupape de retenue (12)

conformément à la reproduction dans la douille de tuyau coudé (13). On doit pouvoir ouvrir le clapet de soupape de la soupape de retenue dans la direction de la flèche. (Inscription „UP“ sur le clapet de soupape pour le multiadaptateur).

2. Placer la bague en métal (14).

3. Visser la douille de tuyau coudé (13)

sur le raccordement de pression (15).

Page 14

FRANÇAIS

4. Raccorder la conduite sous pression à la douille de tuyau coudé.

5.2 Montage

x Encombrement environ 30 cm x

30 cm.

x L'appareil doit être immergé sous

l'eau au maximum jusqu'aux profondeurs de service indiquées dans les caractéristiques techniques.

x Il faut monter la pompe de telle sorte

que les ouvertures d'aspiration ne puissent pas être bloquées par des corps étrangers (placer le cas échéant la pompe sur un support).

x Veiller à ce que la pompe ait un

appui sûr.

x On peut faire fonctionner la pompe

plongeante avec ou sans bague de garniture (16). Le service sans bague de garniture permet de vider jusqu'à un niveau d'eau restant réduit.

On peut également faire fonctionner la pompe suspendue sur un câble.

3. Enfiche la fiche de secteur pour enclencher la pompe plongeante.

4. Retirer la fiche de secteur pour arrêter la pompe plongeante.

6. Fonctionnement

6.1 Enclenchement et mise

hors circuit

x La pompe plongeante commence à

transporter dès qu'elle est raccordée au réseau.

x La pompe plongeante est arrêtée

par le retrait de la fiche de secteur.

Attention !

Pour que la pompe plongeante ne marche pas à sec, retirer la fiche de secteur avant l'aspiration de l'air.

6.2 Ligne caractéristique de

la pompe

La ligne caractéristique de la pompe montre quelle quantité de transport peut être atteinte en fonction de la hauteur de transport.

40002000

6000

l/h

Entretien annuel

1. Contrôler le boîtier de la pompe et les câbles pour vérifier l'absence d'endommagements.

2. Rincer la pompe avec de l'eau claire. Des encrassements tenaces, par exemple des dépôts d'algues doivent être enlevés avec une brosse et un produit à laver la vaisselle.

3. Pour rincer la pompe de l'intérieur, immerger la pompe dans un récipient avec de l'eau claire et enclencher brièvement.

Nettoyage de la roue motrice

1. Enlever la bague de garniture (17) et la partie inférieure (18) de la pompe plongeante conformément à la reproduction.

Attention !

Ne pas soulever la pompe au câble ou au tuyau de pression, étant donné que le câble et le tuyau de pression ne sont pas conçus pour la sollicitation de traction par le poids de la pompe.

1. Enclencher ou démonter la bague

de garniture selon les besoins au sol de la pompe plongeante.

2. Placer la pompe au fond du réci-

pient de liquide. En cas de service dans un récipient profond, utiliser un câble stable pour faire descendre par le câble qui est fixé à l'oeillet de suspension de la pompe.

7. Maintenance et entretien

Danger !

Avant d'effectuer des manipu-

lations sur l'appareil:

 Mettre la machine hors tension.  Retirer la prise d’alimentation.

Des travaux d'entretien et de réparation plus importants que ceux qui sont décrits ici ne doivent être effectués que par un personnel expert.

7.1 Maintenance régulière

Un entretien régulier est nécessaire pour que la pompe plongeante fonctionne parfaitement. Cela vaut aussi pour le cas où la pompe plongeante est utilisée dans des conditions plus difficiles, mais n'est pas enclenchée pendant une période prolongée (par exemple lors du service dans des puits absorbants):

2. Dévisser la tubulure de l'ouverture

de désaération (19).

3. Nettoyer la roue motrice et toutes les faces inférieures accessibles du boîtier. Enlever le cas échéant les fibres qui se sont enroulées autour de l'arbre de la roue motrice. Enlever des encrassements tenaces avec une brosse et un produit à laver la vaisselle.

4. Remonter la pompe plongeante.

7.2 Conservation de l'appa-

reil

Attention !

Le gel détruit l'appareil et les accessoires, étant donné que ces derniers contiennent toujours de l'eau!

x Démonter l'appareil et les accessoi-

res en cas de risque de gel et les conserver à l'abri du gel.

Page 15

FRANÇAIS

8. Problèmes et dérangements

Danger !

Avant d'effectuer des manipu-

lations sur l'appareil:

 Mettre la machine hors tension.  Retirer la prise d’alimentation.

8.1 Recherche des perturbations

La pompe ne marche pas:

x Pas de tension de secteur.

 Contrôler les câbles, les fiches, la

prise de courant et le fusible.

x Tension de secteur trop réduite.

 Utiliser un câble prolongateur

avec une section de conducteur suffisante (voir "Caractéristiques techniques").

x Moteur surchauffé, protection du

moteur déclenchée.  Éliminer la cause de la sur-

chauffe (Liquide trop chaud? Pompe bloquée par des corps étrangers ?)

 L'appareil se réenclenche de lui-

même après le refroidissement.

tèle de votre pays dont l'adresse figure avec la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

10. Protection de l'environnement

Le matériau d'emballage de l'appareil est recyclable à 100 %.

Les appareils et les accessoires usagés contiennent de grandes quantités de matières premières et de matières plastiques précieuses qui peuvent également être soumises à un processus de recyclage.

Ces instructions ont été imprimées sur un papier blanchi sans chlore.

Le moteur ronfle, ne démarre pas:

x La pompe est bloquée par des corps

étrangers.  Nettoyer la pompe.

La pompe ne transporte pas bien:

x La hauteur de transport est trop

importante.  Tenir compte de la hauteur de

transport maximale (voir „Caractéristiques techniques“).

x La conduite sous pression est pliée.

 Poser la conduite sous pression

droite.

x La conduite sous pression n'est pas

étanche.  Étancher la conduite sous pres-

sion, serrer les vissages.

Le fonctionnement de la pompe est très bruyant:

x La pompe aspire de l'air.

 S'assurer qu'il y a une réserve

d'eau suffisante.

 Maintenir la pompe oblique lors

de l'immersion dans le liquide.

9. Réparations

Danger !

Les réparations aux appareils électriques ne doivent être effectuées que par un personnel spécialisé en électricité!

Vous pouvez envoyer les appareils électriques à la filiale du service de la clien-

Page 16

FRANÇAIS

11. Caractéristiques techniques

Tension de secteur V 230 a 1

Fréquence Hz 50

Puissance nominale W 250

Courant nominal A 1,1

Protection par fusibles min. (coupe-circuit automatique à action retardée) A 10

Condensateur de service PF 3

Vitesse de rotation nominale tr/min 2800

Débit max. l/h 6000

Hauteur de refoulement max. m 6

Pression de refoulement max. bar 0,6

Profondeur de plongée de service max. m 5

Niveau d'eau restant max. mm 0

Température d'alimentation max. °C 35

Indice de protection IP 68

Catégorie de protection I

Catégorie de matière isolante F

Matériaux

Boîtier de la pompe Arbre de la pompe Roue motrice de la pompe

Câble du réseau (HO 5 RN-F) m 10

Raccord de pression (AG = filetage extérieur, IG = filetage intérieur) 1" AG

Dimensions (boîtier de la pompe)

Hauteur Largeur Diamètre

Poids kg 3,0

Longueur maximale pour câble prolongateur

Pour une section de conducteur de 3 x 1,0 mm Pour une section de conducteur de 3 x 1,5 mm

2 2

mm mm mm

m m

Polypropylène

Acier spécial

Noryl

250 200 165

100

Page 17

XP0014H1.fm Handleiding NEDERLANDS

1. Het apparaat in een oogopslag

NEDERLANDS

1 handgreep / ophangoog

2 pomphuis

3 drukaansluiting

4 multiadapter

5 bochtstuk

6 ventielklep

7 metalen ring

8 aanzuigopeningen

9 opzetring

10 netsnoer met stekker

11 ontluchtingsopening

Page 18

NEDERLANDS

Inhoudstafel

1. Het apparaat in een

oogopslag.................................17

2. Lees dit eerst!...........................18

3. Toepassingsgebied en

pompmedia...............................18

4. Veiligheid ..................................18

4.1 Voorgeschreven gebruik

van het systeem.........................18

4.2 Algemene

veiligheidsvoorschriften..............18

5. Voor het gebruik ......................18

5.1 Drukleiding aansluiten................18

5.2 Plaatsing ....................................19

6. Bediening..................................19

6.1 In- en uitschakelen .....................19

6.2 Pompkarakteristiek ....................19

7. Service en onderhoud .............19

7.1 Regelmatig onderhoud...............19

7.2 Apparaat bewaren......................19

8. Problemen en storingen..........19

8.1 Foutopsporing ............................20

9. Herstelling ................................20

10. Milieubescherming ..................20

11. Technische gegevens..............20

2. Lees dit eerst!

x Voordat u het apparaat in gebruik

neemt moet u eerst de handleiding lezen en daarbij vooral aandacht besteden aan het hoofdstuk „Veiligheid”.

x Bij niet-inachtneming van de hand-

leiding vervalt de garantie; de fabrikant kan in dat geval niet aansprakelijk worden gesteld voor beschadigingen.

x Als u bij het uitpakken van het appa-

raat transportschade vaststelt, dan moet u daar onmiddellijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat niet in gebruik nemen!

x De verpakking moet, conform de

lokale wetgeving inzake de bescherming van het milieu, met een bevoegde ophaaldienst meegegeven worden.

x Bewaar deze gebruiksaanwijzing

zorgvuldig zodat u ze bij onduidelijkheden kunt raadplegen.

x Als u het apparaat uitleent of door-

verkoopt, dan moet u deze handleiding erbij voegen.

3. Toepassingsgebied en pompmedia

Dit apparaat dient voor het pompen van water in huis- en tuinomgevingen, bijvoorbeeld:

 voor het leegpompen van reser-

voirs, zinkputten of overstroomde ruimten – dankzij de speciale constructie kan worden gepompt tot op een zeer laag restwaterniveau;

 als fonteinpomp;  als circulatiepomp om rotting te

voorkomen;

 voor kunstmatige waterlopen.

Oppassen!

De vloeistoftemperatuur mag maximaal 35 °C bedragen.

Het pompen van vloeistoffen die schurende stoffen bevatten (bijv. zand) verkort de levensduur van het apparaat.

4. Veiligheid

4.1 Voorgeschreven gebruik van het systeem

Het apparaat mag niet worden gebruikt voor drinkwatervoorziening of het pompen van levensmiddelen.

Explosieve, ontvlambare, agressieve of schadelijke stoffen en fecaliën mogen niet worden gepompt.

Het apparaat is niet geschikt voor industrieel gebruik.

Elk ander gebruik is verboden. Niet toegelaten gebruik, wijzigingen aan het apparaat of het gebruik van onderdelen die niet door de fabrikant goedgekeurd zijn, kunnen onvoorspelbaar persoonlijk letsel veroorzaken!

4.2 Algemene veiligheidsvoorschriften

Kinderen en personen die niet vertrouwd zijn met de inhoud van de handleiding mogen het apparaat niet gebruiken.

Bij gebruik in zwembaden en tuinvijvers of het veiligheidsbereik daarvan moeten de bepalingen van DIN VDE 0100 -702,

-738 worden nageleefd.

Ook eventuele plaatselijke voorschriften moeten worden gevolgd.

De volgende restrisico's blijven bij het gebruik van dompelpompen principieel bestaan – ze kunnen ook door veiligheidsvoorzieningen niet volledig worden vermeden.

Gevaar door omgevingsinvloe-

den!

Gebruik het apparaat niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

Gevaar door elektrische

stroom!

Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact.

Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskundig geïnstalleerd, geaard en getest zijn. Netspanning en afzekering moeten overeenstemmen met de Technische gegevens.

De contactdoos moet afgezekerd zijn met een FI-schakelaar met een foutstroom van maximaal 30 mA.

Verlengsnoeren moeten een voldoende grote aderdoorsnede bezitten (zie „Technische gegevens“). Kabeltrommels moeten volledig afgerold zijn.

Zorg ervoor dat net- en verlengsnoeren niet geknikt worden of geklemd raken en dat niemand eraan trekt of erover rijdt. Bescherm net- en verlengsnoeren bovendien tegen scherpe randen, olie en hitte.

Het verlengsnoer mag niet in contact komen met de te pompen vloeistof.

Trek altijd de stekker uit het stopcontact voor u werkzaamheden aan het apparaat uitvoert.

Gevaar door gebreken aan het

apparaat!

Controleer het apparaat, vooral het netsnoer en de netstekker, telkens op beschadigingen voor u het in gebruik neemt. Levensgevaar door elektrocutie!

Een beschadigd apparaat mag pas opnieuw worden gebruikt nadat het deskundig werd hersteld.

Voer nooit zelf herstellingen uit aan het apparaat! Bij ondeskundig uitgevoerde herstellingen bestaat het risico dat vloeistof in het elektrische gedeelte van het apparaat dringt.

5. Voor het gebruik

5.1 Drukleiding aansluiten

1. Plaats de terugslagklep (12) in het bochtstuk (13) zoals getoond op de afbeelding. De ventielklep van de terugslagklep moet geopend kunnen worden in de richting van de pijl. ("UP" op de klep naar het bochtstuk).

2. Breng de metalen ring (14) aan.

3. Schroef het bochtstuk (13) op de drukaansluiting (15).

4. Sluit de drukleiding aan op het bochtstuk.

Page 19

NEDERLANDS

5.2 Plaatsing

x Benodigde ruimte ca. 30 cm x

30 cm.

x De bij de Technische gegevens ver-

melde bedrijfsdiepte mag niet worden overschreden, het apparaat mag niet dieper in het water worden gedompeld.

x Plaats de pomp zo dat de aanzuigo-

peningen niet kunnen worden geblokkeerd door andere voorwerpen (plaats de pomp eventueel op een voetstuk).

x Zorg ervoor dat de pomp stabiel

staat.

x De dompelpomp kan met of zonder

schachtring (16) worden gebruikt. Zonder schachtring kan worden leeggepompt tot op een laag restwaterniveau.

Oppassen!

Til de pomp niet op aan het snoer of de drukslang daar deze niet voorzien zijn om het gewicht van de pomp te dragen.

1. Afhankelijk van de gebruiksomstan-

digheden kan de schachtring op de onderkant van de dompelpomp worden geklikt of van de onderkant worden verwijderd.

2. Plaats de pomp op de bodem van

het vloeistofreservoir. Bij gebruik in een diep reservoir, laat u de pomp zakken met een stabiel touw, dat u aan het ophangoog van de pomp bevestigt. De pomp kan ook hangend aan een touw worden gebruikt.

3. Steek de netstekker in het stopcontact om de dompelpomp in te schakelen.

4. Trek de netstekker uit het stopcontact om de dompelpomp uit te schakelen.

6. Bediening

6.1 In- en uitschakelen

x De dompelpomp begint te pompen

zodra ze op het stroomnet is aangesloten.

x De dompelpomp wordt uitgescha-

keld als ze van het stroomnet wordt gescheiden.

Oppassen!

Om te vermijden dat de pomp droogloopt, moet u de netstekker uit het stopcontact trekken voor lucht wordt aangezogen.

6.2 Pompkarakteristiek

Op de pompkarakteristiek kunt u de verhouding tussen de pomphoogte en het pompdebiet aflezen.

40002000

6000

l/h

7. Service en onderhoud

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

 schakelt u het apparaat uit,  trekt u de stekker uit het stopcon-

tact.

Andere dan de hier beschreven onderhouds- of herstellingswerkzaamheden mogen alleen worden uitgevoerd door vaklui.

7.1 Regelmatig onderhoud

Om ervoor te zorgen dat de dompelpomp altijd probleemloos werkt, is regelmatig onderhoud vereist. Dit geldt ook als de dompelpomp onder zware bedrijfsomstandigheden wordt ingezet maar vaak langere tijd niet wordt ingeschakeld (bijv. bij gebruik in zinkputten):

Jaarlijks onderhoud

1. Controleer het pomphuis en de

snoeren op beschadigingen.

2. Spoel de pomp met schoon water. Hardnekkige verontreinigingen, bijv. algen, verwijdert u met een borstel en reinigingsmiddel.

3. Om de binnenkant te spoelen, dompelt u de pomp in schoon water en schakelt u ze even in.

Loopwiel reinigen

1. Verwijder de schachtring (17) en het onderste deel (18) van de dompelpomp zoals getoond op de afbeelding.

2. Schroef de stomp van de ontluchtingsopening (19) los.

3. Reinig het loopwiel en alle bereikbare onderdelen aan de binnenkant van het pomphuis. Verwijder eventueel draden die rond de as van het loopwiel gewikkeld zijn. Hardnekkige verontreinigingen verwijdert u met een borstel en reinigingsmiddel.

4. Zet de dompelpomp opnieuw in elkaar.

7.2 Apparaat bewaren

Oppassen!

Vorst vernielt het apparaat en het toebehoren omdat deze altijd water bevatten!

x Als er kans op vorst bestaat, moet

het apparaat samen met het toebehoren worden opgeborgen.

8. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

 schakelt u het apparaat uit,  trekt u de stekker uit het stopcon-

tact.

Page 20

NEDERLANDS

8.1 Foutopsporing

Pomp loopt niet:

x Er is geen spanning.

 Controleer het snoer, de stekker,

het stopcontact en de betreffende zekering.

x De netspanning is te laag.

 Gebruik een verlengsnoer met

voldoende doorsnede (zie Technische gegevens).

x Motor oververhit, motorveiligheid

geactiveerd.  Verwijder de oorzaak van de

oververhitting (vloeistof te warm, pomp geblokkeerd door een vreemd voorwerp).

 Na het afkoelen wordt het appa-

raat automatisch opnieuw ingeschakeld.

Motor bromt, pomp start niet:

x Pomp geblokeerd door vreemd

voorwerp.

11. Technische gegevens

 Pomp reinigen.

Slechte pompwerking:

x Pompopvoerhoogte te groot.

 Neem de maximale pompopvoer-

hoogte in acht (zie Technische gegevens).

x Drukleiding geknikt.

 Leg de drukleiding recht.

x Drukleiding lek.

 Dicht de drukleiding af, trek de

schroeven van de schroefklemmen aan.

Pomp is zeer luid:

x Pomp zuigt lucht aan.

 Controleer of de watervoorraad

voldoende groot is.

 Houd de pomp schuin terwijl u ze

in de vloeistof dompelt.

9. Herstelling

Gevaar!

Herstellingen aan elektrische apparaten mogen alleen worden uitgevoerd door een elektrotechnicus!

Defecte apparaten kunt u aan de servicevestiging van uw land zenden. Het adres vindt u terug bij de lijst met onderdelen.

Geef bij inzending voor herstelling een omschrijving van het vastgestelde defect.

10. Milieubescherming

Het verpakkingsmateriaal kan volledig worden gerecycleerd.

Uitgediende apparaten en toebehoren bevatten een grote hoeveelheid recycleerbare grondstoffen en kunststoffen.

Deze handleiding is gedrukt op chloorvrij gebleekt papier.

Netspanning V 230 a 1 Frequentie Hz 50 Nominaal vermogen W 250 Nominale stroomsterkte A 1,1 Zekering min. (traag of L-automaat) A 10 Bedrijfscondensator PF 3 Nominaal toerental min Pompcapaciteit max. l/h 6000 Pompopvoerhoogte max. m 6 Pompdruk max. bar 0,6 Bedrijfsdompeldiepte max. m 5 Restwaterniveau max. mm 0 Toevoertemperatuur max. °C 35 Beveiligingstype IP 68 Beveiligingsklasse I Isoleerstofklasse F Materialen

Pomphuis Pompas

Pomploopwiel Netsnoer (HO 5 RN-F) m 10 Drukaansluiting (US=uitwendige schroefdraad, IS=inwendige schroefdraad) 1" US Afmetingen (pomphuis)

Hoogte

Breedte

Diameter Gewicht kg 3,0 Maximale lengte voor een verlengsnoer

bij 3 x 1,0 mm

bij 3 x 1,5 mm

aderdoorsnede

-1

2800

polypropyleen

edelstaal

noryl

mm mm mm

m m

250 200 165

100

Page 21

Xp0014s1.fm Manual de uso ESPAÑOL

1. Vista general del aparato

ESPAÑOL

1 Empuñadura / Ojete de suspen-

sión

2 Carcasa de la bomba

3 Conexión de presión

4 Multiadaptador

5 Boquilla portatubo angular

6 Válvula de mariposa

7 Anillo metálico

8 Aberturas de aspiración

9 Anillo para pozos

10 Cable de alimentación de

corriente eléctrica con enchufe

11 Orificio de escape de aire

Page 22

ESPAÑOL

Indice del contenido

1. Vista general del aparato..........21

2. ¡Leer en primer lugar! ...............22

3. Campo de aplicación y

medios de bombeado ...............22

4. Seguridad...................................22

4.1 Utilización de acuerdo a su

finalidad.......................................22

4.2 Instrucciones generales de

seguridad ....................................22

5. Antes de la puesta en

marcha .......................................22

5.1 Conectar el conducto de

presión ........................................22

5.2 Montaje .......................................23

6. Operación ..................................23

6.1 Conexión y desconexión .............23

6.2 Curva característica de la

bomba .........................................23

7. Mantenimiento...........................23

7.1 Mantenimiento periódico .............23

7.2 Guardar el aparato......................24

8. Problemas y averías .................24

8.1 Localización de averías...............24

9. Reparación.................................24

10. Protección ecológica................24

11. Características técnicas ...........25

2. ¡Leer en primer lugar!

x Leer este manual de uso antes de la

puesta en servicio de la máquina. Prestar especial atención a las instrucciones de seguridad.

x Si no se siguen las instrucciones del

manual de uso se anulará el derecho a la garantía y el fabricante rechazará toda responsabilidad por daños consecuenciales.

x Si al desembalar la máquina se

detectan daños producidos durante el transporte, informe de inmediato a su suministrador. ¡No ponga la máquina en servicio!

x Deseche el embalaje de forma eco-

lógica. Deposítelo en el lugar de recogida adecuado.

x Conserve este manual de uso en

lugar seguro de forma que pueda consultarse siempre que surja una duda.

x En caso de préstamo o venta de la

máquina, entregar también este manual de uso.

3. Campo de aplicación y medios de bombeado

Este aparato se usa para bombear agua en el sector doméstico y jardines, por ejemplo:

 la especial construcción permite el

achicado de contenedores, pozos filtrantes o espacios inundados hasta un nivel mínimo de agua sobrante;

 como bomba para norias;  para la recirculación a fin de evitar

la putrefacción;

 para operar corrientes de agua arti-

ficiales.

¡Atención!

La temperatura máxima admisible del líquido es de 35 °C.

Si se bombean líquidos que contienen materias abrasivas (por ejemplo, arena), se reducirá la vida útil del aparato.

4. Seguridad

4.1 Utilización de acuerdo a su finalidad

El aparato no puede ser utilizado para el abastecimiento de agua potable ni para bombear alimentos.

No deben bombearse materias combustibles, agresivas, tóxicas, así como tampoco excrementos.

El aparato no es adecuado para aplicaciones industriales.

Cualquier otra aplicación se considera contraria a su finalidad. ¡En caso de uso contrario a su finalidad, de modificaciones o de utilización de piezas no comprobadas ni autorizadas por el fabricante, pueden producirse daños imprevisibles!

4.2 Instrucciones generales de seguridad

El aparato no debe ser utilizado por niños ni adolescentes o personas que no estén familiarizadas con la instrucciones de uso.

En la operación para piscinas y en el sector jardinería así como en su sector de protección deben cumplirse las disposiciones estipuladas en la norma DIN VDE 0100 -702, -738. El usuario debe observar también las prescripciones locales vigentes.

A continuación indicamos los peligros remanentes que existen siempre al trabajar con bombas de inmersión – peligros que es imposible de eliminar, incluso mediante precauciones técnicas.

¡Peligro por influjos ambienta-

les!

¡Nunca utilice usted el aparato en recintos con riesgo de explosión o en la vecindad de líquidos o gases combustibles!

¡Peligros por electricidad!

¡No tomar el enchufe de conexión a la red con las manos mojadas! Para desconectar el cable de la red nunca jale del cable mismo sino que siempre del enchufe.

La conexión debe tener lugar siempre en cajas de enchufe que han sido instaladas correctamente, con toma de tierra y que han sido controladas. La tensión de la red y los fusibles deben cumplir con las especificaciones técnicas.

El fusible debe ser un interruptor de corriente diferencial con una corriente diferencial máxima de 30 mA.

Es necesario utilizar solamente cables de extensión con una sección de conductor suficiente (véase "Especificaciones técnicas"). Los tambores de cables deben estar totalmente desenrollados.

No doblar, magullar, jalar ni pisar el cable de alimentación de corriente eléctrica ni el cable de extensión; protegerlos contra cantos agudos, aceite y calor.

Tender el cable de extensión de modo tal que no pueda entrar en contacto con el líquido a bombear.

Antes de iniciar trabajos en el aparato, desenchufar el cable de alimentación de corriente eléctrica.

¡Peligros por averías del apa-

rato!

Antes de poner en marcha el aparato y para detectar posibles daños, realice un exhaustivo control del mismo, especialmente del cable de alimentación de corriente eléctrica y del enchufe del cable. ¡Peligro de muerte por golpes de corriente eléctrica!

Si el aparato se ha dañado, podrá ser reutilizado solamente después de que ha sido reparado correctamente.

¡Nunca repare Vd. mismo el aparato! Si la reparación ha sido incorrecta, existe el peligro que el líquido penetre a la zona del sistema eléctrico del aparato.

5. Antes de la puesta en marcha

5.1 Conectar el conducto de presión

1. Colocar la válvula de retención (12)

en la boquilla portatubo angular (13) como se muestra en la figura. La válvula de mariposa de la válvula de retención se ha de poder abrir en el sentido de la flecha. (Rótulo "UP"

Page 23

ESPAÑOL

de la válvula de mariposa a la boquilla portatubo angular).

2. Colocar el anillo metálico (14).

3. Enroscar la boquilla portatubo angu-

lar (13) en la toma de presión (15).

4. Conectar el conducto de presión a la boquilla portatubo angular.

5.2 Montaje

x Espacio aproximado requerido

30 cm x 30 cm.

x La profundidad de inmersión del

aparato bajo agua no debe ser mayor que la profundidad de operación indicada en las especificaciones técnicas.

x Posicionar la bomba de modo tal

que las aberturas de aspiración no puedan ser bloqueadas por objetos ajenos (en caso necesario, colocar la bomba sobre una base).

x Tome cuidado de que la bomba

quede en una posición segura y estable.

x La bomba de inmersión funciona

tanto con anillo para pozos (16) como sin él. El uso de la bomba sin el anillo para pozos hace posible el achicado de un nivel inferior de agua sobrante.

¡Atención!

No suspender la bomba del cable o de la manguera de presión, ya que ni el cable ni la manguera de presión están dimensionados para soportar la tracción ocasionada por el peso de la bomba.

1. Enclavar o extraer según convenga el anillo para pozos del suelo de la bomba de inmersión.

2. Colocar la bomba en la base del contenedor de fluido. En operaciones en contenedores profundos, utilice para la inmersión una cuerda estable que se fije firmemente en el anillo de sujección. La bomba puede trabajar también suspendida de un cable.

3. Para conectar la bomba de inmersión, enchufe el enchufe de red.

4. Para desconectar la bomba de inmersión desenchufe el enchufe de red.

6. Operación

6.1 Conexión y desconexión

x La bomba de inmersión comienza a

trabajar en cuanto se conecta a la red.

x La bomba de inmersión se desco-

necta extrayendo el enchufe de red.

¡Atención!

Para que la bomba de inmersión no funcione en seco, desconecte el enchufe de red antes de que comience a absorber aire.

6.2 Curva característica de la

bomba

La curva característica de la bomba indica el caudal posible en función de la altura de presión.

40002000

6000

l/h

7. Mantenimiento

¡Peligro!

Antes de realizar cualquier trabajo en la máquina:

 Desconectar la máquina.  Desenchufar el cable del tomaco-

rriente de la red.

Cualquier trabajo de reparación o de mantenimiento más extenso que los descritos aquí, deberá ser realizado exclusivamente por especialistas.

7.1 Mantenimiento periódico

Para garantizar que la bomba funcione siempre correctamente es necesario un mantenimiento periódico. Esto rige también en casos en que la bomba debe trabajar bajo condiciones dificultosas, pero con largos períodos de desconexión (por ejemplo, en la operación de pozos filtrantes):

Mantenimiento anual

1. Controlar posibles daños en la carcasa de la bomba y el cable.

2. Enjuagar la bomba con agua limpia. Si la suciedad estuviera incrustada, por ejemplo, sedimentos, utilizar una escobilla y detergente.

3. Para enjuagar el interior de la bomba, colocarla en un recipiente con agua limpia y conectarla un breve momento.

Limpiar el rodete

1. Separe el anillo para pozos (17) y la parte inferior (18) de la bomba de inmersión como se indica en la figura.

2. Desenroscar las toberas del orificio de escape de aire (19).

3. Limpiar el rodete y todas las partes accesibles de la carcasa. En caso dado, extraer fibras que pudieran haberse enrollado en el eje del rodete. Si la suciedad estuviera incrustada, utilizar una escobilla y detergente.

4. Armar nuevamente la bomba de inmersión.

Page 24

ESPAÑOL

7.2 Guardar el aparato

¡Atención!

¡La helada puede destruir el aparato y sus accesorios, ya que ellos siempre contienen agua!

x Si existe riesgo de heladas, des-

montar el aparato y sus accesorios y guardarlos en un lugar protegido contra heladas.

8. Problemas y averías

¡Peligro!

Antes de realizar cualquier trabajo en la máquina:

 Desconectar la máquina.  Desenchufar el cable del tomaco-

rriente de la red.

8.1 Localización de averías

La bomba no se pone en marcha:

x No hay tensión de alimentación.

 Comprobar el cable, el enchufe,

la caja de enchufe y el fusible.

x Tensión de la red demasiado baja.

 Utilizar solamente cables de

extensión con una sección trans-

versal de tamaño suficiente

(véase "Especificaciones técni-

cas").

x Motor sobrecalentado, se ha dispa-

rado la protección del motor.  Eliminar la causa del sobrecalen-

tamiento (¿líquido demasiado

caliente? ¿bomba bloqueada por

un cuerpo ajeno?)

 Después del enfriamiento, el

aparato se conecta nuevamente

por sí mismo.

 Sumergir la bomba en el líquido

en posición inclinada.

9. Reparación

¡Peligro!

¡Los trabajos de reparación en aparatos eléctricos deben ser llevados a cabo exclusivamente por electricistas especializados!

Los aparatos eléctricos que requieran reparación pueden enviarse al centro de servicio técnico del país. La dirección está indicada en la lista de piezas de recambio.

Incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.

10. Protección ecológica

El material de embalaje del aparato es reciclable en un 100 %.

Los aparatos y accesorios en desuso contienen grandes cantidades de materia prima y plásticos que también pueden ser incluidos en el proceso de reciclaje.

El presente manual de instrucciones de uso está impreso en papel blanqueado sin cloro.

El motor zumba pero no se pone en marcha:

x Bomba bloqueada por un cuerpo

ajeno.  Limpiar la bomba.

La bomba no funciona correctamente:

x Altura de presión excesiva.

 Observar la altura máxima de

presión (véase „Especificaciones técnicas“).

x Conducto de presión doblado.

 Enderezar el conducto de pre-

sión.

x Conducto de presión inestanco.

 Estanqueizar el conducto de pre-

sión, apretar las atornilladuras.

La bomba produce sonidos muy fuertes:

x La bomba aspira aire.

 Asegurarse de que en el depósito

se encuentre una cantidad suficiente de agua.

Page 25

ESPAÑOL

11. Características técnicas

Tensión de alimentación V 230 a 1

Frecuencia Hz 50

Potencia nominal W 250

Corriente nominal A 1,1

Fusible mín. (de reacción lenta o automático L) A 10

Condensador de operación PF 3

-1

Revoluciones nominales min

Caudal máx. l/h 6000

Altura máx. de presión m 6

Presión máx. de elevación bar 0,6

Profundidad máx. de operación m 5

Nivel residual máx. de agua mm 0

Temperatura máx. de entrada °C 35

Grado de protección IP 68

Clase de protección I

2800

Clase de material aislador F

Materiales

Carcasa de la bomba Arbol de la bomba Rodete de la bomba

Cable de red (HO 5 RN-F) m 10

Conexión de presión (AG=rosca exterior, IG=rosca interior) 1" AG

Dimensiones (carcasa de la bomba)

Altura Anchura Diámetro

Peso kg 3,0

Longitud máxima del cable de extensión

para 3 x 1,0 mm para 3 x 1,5 mm2 sección transversal del cable

sección transversal del cable

mm mm mm

m m

Polipropileno

Acero fino

Noryl

250 200 165

100

Page 26

Xp0014c1.fm Betjeningsvejledning DANSK

DANSK

1. Maskinen i overblik

1 Håndgreb / ophængningsøske

2 Pumpehus

3 Tilslutning af tryk

4 Multiadapter

5 Vinkelslangestuds

6 Ventilklappe

7 Metalring

8 Indsugning

9 Bundkrans

10 Netkabel med stik

11 Udluftningsåbning

Page 27

DANSK

Indholdsfortegnelse

1. Maskinen i overblik...................26

2. Læses først! ..............................27

3. Anvendelsesområde og

medier........................................27

4. Sikkerhed...................................27

4.1 Korrekt anvendelse.....................27

4.2 Generelle

sikkerhedsanvisninger ................27

5. Før brug .....................................27

5.1 Tilslut trykledning ........................27

5.2 Opstilling .....................................27

6. Drift ............................................28

6.1 Start og stop ...............................28

6.2 Pumpekarakteristik .....................28

7. Vedligeholdelse og pleje..........28

7.1 Regelmæssig vedligeholdelse ....28

7.2 Opbevaring af apparatet .............28

8. Problemer og forstyrrelser ......28

8.1 Fejlsøgning .................................28

9. Reparation .................................28

10. Miljøbeskyttelse........................29

11. Tekniske Data............................29

2. Læses først!

x Læs denne betjeningsvejledning før

apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisningerne.

x Såfremt denne betjeningsvejled-

ning ikke overholdes, bortfalder garantien; Producenten påtager sig intet ansvar for skader, der opstår som følge heraf.

x Hvis De skulle konstatere en trans-

portskade kontakt da omgående Deres forhandler. Tag ikke apparatet i brug!

x Bortskaf emballagen miljøvenligt.

Aflever den f. eks. til et samlested.

x Opbevar denne betjeningsvejled-

ning således, at De altid kan slå op i den i tilfælde af tvivl.

x Hvis De skulle låne apparatet ud

eller sælge det, skal de vedlagte dokumenter altid følge med.

 til cirkulering, for at forhindre forråd-

nelse;

 til drift af kunstige vandløb.

NB!

Væskens maksimalt tilladte temperatur er 35 °C.

Pumpning af væsker, som indeholder slibende stoffer (f.eks. sand), nedsætter apparatets levetid.

4. Sikkerhed

4.1 Korrekt anvendelse

Apparatet må ikke anvendes til drikkevandsforsyning eller til pumpning af levnedsmidler.

Eksplosive, brandfarlige, aggressive eller sundhedsskadelige midler samt ekskrementer må ikke pumpes.

Apparatet er ikke egnet til erhvervsmæssig eller industriel anvendelse.

Enhver anden brug er i modstrid med anvendelsesformålet. Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå uforudsete skader!

4.2 Generelle sikkerhedsanvisninger

Børn og unge samt personer, som ikke har læst betjeningsvejledningen, må ikke anvende apparatet.

Ved anvendelse i svømmebassiner og damme i haven og i disses beskyttelseszoner skal bestemmelserne jf. DIN VDE 0100 -702, -738 overholdes. Lokale forskrifter skal ligeledes overholdes.

Yderligere risici består primært ved anvendelse af dykpumper – de kan heller ikke fjernes helt ved hjælp af sikkerhedsforanstaltninger.

Fare som følge af indvirkninger

i miljøet!

Apparatet må ikke anvendes i rum, der er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!

Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud.

Strømkabel og forlængerledning må ikke knækkes, klemmes, strækkes eller køres over; de skal beskyttes mod skarpe kanter, olie og varme.

Forlængerledningen skal lægges således, at den ikke kommer i kontakt med den væske, der skal pumpes.

Før arbejder på apparatet, fjernes netstikket.

Fare som følge af mangler på

apparatet!

Kontroller apparatet, særligt strømkabel og netstik for eventuelle beskadigelser før hver brug. Der er fare for strømstød!

Er apparatet beskadiget må det først anvendes igen, efter at det er blevet repareret af fagfolk.

De må ikke selv udføre reparationer på maskinen! Ved ukyndige reparationer er der fare for, at væsken trænger ind i apparatets elektriske dele.

5. Før brug

5.1 Tilslut trykledning

1. Kontraventilen (12) sættes som vist

på billedet ind i vinkelslangestudsen (13). Kontraventilens ventilklappe skal kunne åbnes i pilens retning. (Påskrift "UP" på ventilklappen til vinkelslangestudsen).

2. Metalring (14) sættes i.

3. Vinkelslangestudsen (13) skrues på tryktilslutningen (15).

4. Trykledningen sluttes til vinkelslangestudsen.

3. Anvendelsesområde og medier

Dette apparat anvendes til pumpning af vand i hus og have, for eksempel:

 til tømning af beholdere, sive-

brønde eller oversvømmede rum – den særlige konstruktion muliggør tømning indtil næsten alt vandet er pumpet væk;

 som brøndpumpe;

Fare som følge af elektricitet!

Tag ikke om netstikket med våde hænder! Netstikket trækkes altid ud ved stikket, ikke ved kablet.

Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt installeret, jordet og kontrolleret. Netspænding og beskyttelse skal overholde de tekniske data.

Beskyttelse skal ske via en HFI-relæ med en lækstrøm på maksimalt 30 mA.

5.2 Opstilling

x Pladsbehov ca. 30 cm x 30 cm. x Apparatet må kun anvendes i vand

med dybden, der er angivet i de tekniske data.

x Pumpen opstilles således, at ind-

sugningen ikke kan blokeres af fremmedlegemer (Pumpen stilles eventuelt på et underlag).

x Sørg for, at pumpen står stabilt.

Page 28

DANSK

x Dykpumpen kan anvendes med

eller uden bundkrans (16). Anvendelse uden bundkrans muliggør tømning indtil der kun er meget lidt vand tilbage.

Giv agt!

Pumpen må ikke løftes i kablet eller trykslangen, da kabel og trykslange ikke er dimensionerede til trækbelastningen gennem pumpens vægt.

1. Bundkransen monteres eller afmon-

teres alt efter behov på dykpumpens bund.

2. Pumpen placeres på væskebehol-

derens bund. Ved anvendelse i dybe beholdere, skal der anvendes et solidt tov til nedfiring og som bindes fast på pumpens ophængningsøske. Pumpe kan også anvendes hængende med en wire.

3. For at starte dykpumpen skal net-

stikket stikkes i.

4. For at stoppe dykpumpen skal net-

stikket trækkes ud.

6. Drift

6.1 Start og stop

x Dykpumpen begynder at pumpe, så

snart den bliver tilsluttet til lysnettet.

x Dykpumpen stoppes ved at trække

netstikket ud.

Giv agt!

For at undgå at dykpumpen løber tør, skal netstikket trækkes ud, før maskinen suger luft ind.

6.2 Pumpekarakteristik

Pumpekarakteristikken viser, hvilken pumpekapacitet der kan nås afhængigt af pumpemængden.

40002000

6000

7. Vedligeholdelse og pleje

Fare!

Før alle arbejder på maskinen:

 Sluk for apparatet.  Træk netstikket ud.

Andet vedligeholdelsesarbejde eller reparationer, end de der er beskrevet her, må kun gennemføres af fagfolk.

7.1 Regelmæssig vedligeholdelse

For at dykpumpen altid fungerer fejlfrit, skal den vedligeholdes regelmæssigt. Det gælder også, når dykpumpen anvendes under hårde betingelser, men ikke anvendes over et længere tidsrum (f.eks. ved anvendelse i sivebrønde):

Årlig vedligeholdelse

1. Pumpehus og kabel kontrolleres for

slidtage.

2. Pumpen skylles af med rent vand.

Genstridigt snavs, f.eks. algeaflejringer, fjernes med en børste og rengøringsmiddel.

3. For at skylle pumpen indvendig,

dyppes pumpen ned i en beholder med rent vand og startes kort.

Rengør løbehjul

1. Dykpumpens bundkrans (17) og

underdel (18) afmonteres som vist på billedet.

2. Drej udluftningsåbningens (19) stud-

ser ud.

3. Løbehjul og de indvendige sider i huset, der kan nås, rengøres. Fjern eventuelt tråde, der har samlet sig om løbehjulets aksel. Genstridige urenheder fjernes med en børste og et rengøringsmiddel.

4. Monter dykpumpen igen.

7.2 Opbevaring af apparatet

Giv agt!

Frost ødelægger apparat og til-

behør, da disse altid indeholder vand!

x Ved risiko for frost skal apparatet og

tilbehøret afmonteres og opbevares sikkert mod frost.

8. Problemer og forstyrrelser

Fare!

Før alle arbejder på maskinen:

 Sluk for apparatet.  Træk netstikket ud.

8.1 Fejlsøgning

Pumpen kører ikke:

x Ingen strøm.

 Kabel, stik, stikdåse og sikring

kontrolleres.

x For lav netspænding.

 Anvend et forlængerkabel med

tilstrækkeligt tværsnit (se "Tekniske data").

x Motor overophedet, motorbeskyt-

telse udløst.  Fjern årsagen til overophednin-

gen (Væske for varm? Er pumpen blokeret af fremmedlegemer?)

Page 29

DANSK

 Efter afkøling starter apparatet

automatisk.

Motoren larmer, starter ikke:

x Pumpen er blokeret af fremmedle-

gemer.  Pumpen rengøres.

Pumpen suger ikke ordentligt:

x Pumpemængde for højt.

 Maksimal pumpemængde skal

overholdes (se „Tekniske data“).

x Trykledning knækket.

 Trykledning lægges lige.

x Trykledning utæt.

 Trykledning tætnes, skrueforbin-

delserne spændes efter.

 Kontroller, at der er tilstrækkelig

vand.

 Pumpen holdes skævt ved ned-

sænkningen i væsken.

9. Reparation

Fare!

Reparationer på el-værktøj må

kun udføres af en elektriker!

El-værktøj, der skal repareres, kan indsendes til den lokale service-afdeling. Adressen står i reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

Brugte apparater og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanvendes.

Vejledningen er trykt på klorfrit bleget papir.

10. Miljøbeskyttelse

Pumpen kører meget larmende:

x Pumpen suger luft ind.

Apparatets indpakningsmateriale kan genbruges helt.

11. Tekniske Data

Netspænding V 230 a 1

Frekvens Hz 50

Mærkeeffekt W 250

Mærkestrøm A 1,1

Sikringer min. (træge eller L-automat) A 10

Driftskondensator PF 3

-1

Nominelt omdrejningstal min

Pumpekapacitet maks. l/h 6000

Pumpemængde maks. m 6

Transporttryk maks. bar 0,6

Driftsdybde maks. m5

Resterende vandstand maks. mm 0

Tilførselstemperatur maks. °C 35

Beskyttelsesklasse IP 68

Kapsling I

Isolationsklasse F

Materiale

Pumpehus Pumpeaksel Pumpeløbehjul

Strømkabel (HO 5 RN-F) m 10

Tilslutning af tryk (AG=udv. gevind, IG=indv. gevind) 1" AG

Dimensioner (Pumpehus)

Højde Bredde Diameter

Vægt kg 3,0

Maksimal længde til forlængerledning

ved 3 x 1,0 mm ved 3 x 1,5 mm2 tværsnit

tværsnit

2800

Polypropylen

Ædelstahl

Noryl

mm mm mm

m m

250 200 165

100

Page 30

Xp0014a1.fm Bruksanvisning SVENSKA

SVENSKA

1. Maskinens uppbyggnad

1 Handtag / upphängningsögla

2 Pumphus

3 Tryckanslutning

4 Multiadapter

5 Vinkelslanghylsa

6 Ventilspjäll

7 Metallring

8 Insugningsöppningar

9 Påsatsring

10 Nätkabel med stickkontakt

11 Lufthål

Page 31

SVENSKA

Innehållsförteckning

1. Maskinens uppbyggnad...........30

2. Läs detta först!..........................31

3. Användningsområde

och transportmedier................. 31

4. Säkerhet..................................... 31

4.1 Normal användning.....................31

4.2 Allmänna

säkerhetsanvisningar..................31

5. Innan pumpen tas i drift ...........31

5.1 Anslut tryckledningen.................. 31

5.2 Uppställning ................................31

6. Drift ............................................32

6.1 Start och stopp............................32

6.2 Pumpkarakteristik .......................32

7. Reparation och underhåll ........32

7.1 Regelbundet underhåll................ 32

7.2 Förvaring av pumpen..................32

8. Felsökningsschema .................32

8.1 Felsökning ..................................32

9. Reparation .................................32

10. Miljöskydd .................................33

11. Tekniska data............................33

2. Läs detta först!

x Läs detta innan pumpen tas i drift

första gången. Observera särskilt våra säkerhetsföreskrifter.

x Om bruksanvisningen ej beaktas

upphör alla garantianspråk och tillverkaren ansvarar ej för de skador som då kan uppstå.

x Om pumpen har skadats under

transporten skall leverantören omedelbart underrättas. Använd aldrig en skadad pump.

x Ta hand om förpackningen på miljö-

vänligt sätt. Lämna den t.ex. till motsvarande inlämningsställe/miljöstation.

x Förvara instruktionsboken på ett

säkert ställe så att du alltid har den till hands när den behövs.

x Se till att instruktionsboken medföl-

jer pumpen om du säljer den eller lånar ut den.

3. Användningsområde och transportmedier

Denna apparat är avsedd att användas för att pumpa vatten inomhus eller i trädgården, t ex:

 För att länspumpa behållare, dräne-

ringsschakt eller översvämmade utrymmen – den speciella konstruktionen möjliggör länspumpning ner till en låg restvattennivå;

 som brunnspump;

 som cirkulationspump för att förhin-

dra mögelbildning;

 för drift av fontäner.

OBS!

Vätskans maximalt tillåtna temperatur är 35 °C.

Då pumpen används för vätskor som innehåller slipande ämnen (t ex sand) minskas dess livslängd.

4. Säkerhet

4.1 Normal användning

Pumpen får ej användas för att pumpa dricksvatten eller livsmedel.

Explosiva, brandfarliga, aggressiva eller hälsovådliga ämnen liksom exkrement får ej pumpas.

Pumpen är inte avsedd för industriellt bruk.

All annan användning är förbjuden. Vid ej avsedd användning, förändringar på maskinen eller vid användning av delar som ej testats och godkänts av tillverkaren kan oförutsebara skador uppstå!

4.2 Allmänna säkerhetsanvisningar

Barn och ungdomar som inte är förtrogna med bruksanvisningen får inte använda pumpen.

Vid användning i swimmingpooler och trädgårdsdammar och i dessas skyddsområden måste man följa bestämmelserna enligt DIN VDE 0100 -702, -738. Beakta även eventuella, lokala föreskrifter.

Följande risker föreligger i huvudsak vid användning av sänkbara pumpar – de kan ej heller alltid helt åtgärdas med säkerhetsanordningar.

Fara på grund av omgivande

faktorer!

Använd inte pumpen i utrymmen där det föreligger explosionsfara, ej heller i närheten av brännbara ämnen eller gaser!

Fara för elektricitet!

Ta inte i stickkontakten med blöta händer! Håll alltid i kontakten, aldrig i kabeln, när du drar ur kontakten.

Pumen får endast anslutas till uttag med skyddskontakt som är behörigt installerade, jordade och testade. Nätspänning och säkring skall motsvara tekniska data.

Säkringen skall vara utrustad med en jordfelsbrytare med en felström på maximalt 30 mA.

Använd endast en förlängningskabel med tillräckligt stor ledararea (se "Tekniska data"). Kabeltrummor måste vara helt utrullade.

Nätkabel och förlängningskabel får ej knäckas, klämmas, ryckas eller köras över; utan skall skyddas mot skarpa kanter, olja och värme.

Lägg förlängningskabeln så att den inte hamnar i den vätska som skall pumpas.

Dra ur kontakten innan du utför arbete på pumpen.

Fara på grund av fel på pum-

pen!

Före varje användningstillfälle bör man kontrollera att pumpen, speciellt nätkabeln och nätkontakten inte uppvisar några skador. Livsfara på grund av elektriska stötar!

En skadad pump får inte användas igen förrän den reparerats av en fackman.

Undvik att själv utföra reparationer på maskinen. Efter icke fackmässiga reparationer finns risk för att vätska kan tränga in i pumpens elektriska system.

5. Innan pumpen tas i drift

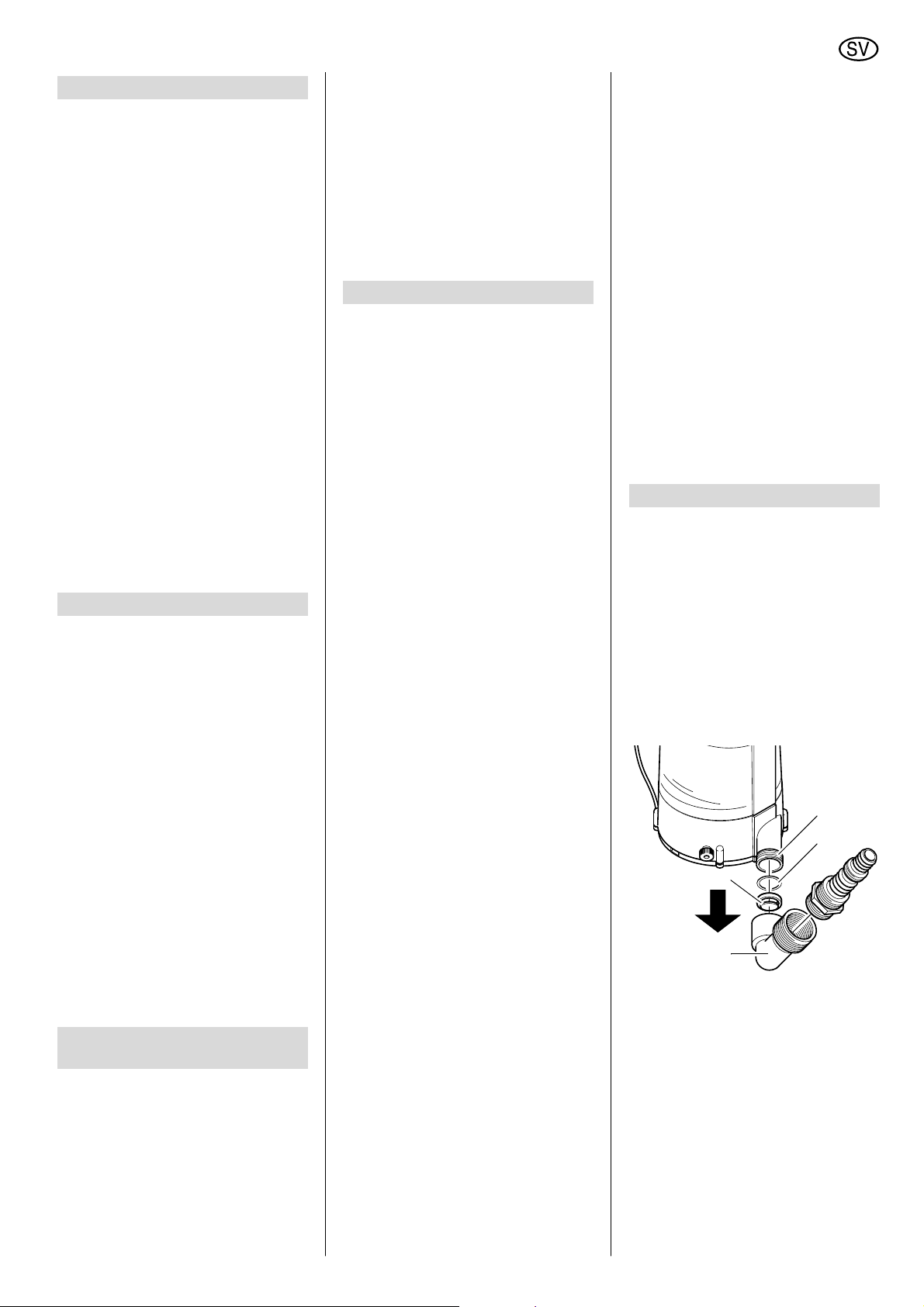

5.1 Anslut tryckledningen

1. Sätt i en backventil (12) som på bilden i vinkelslanghylsan (13). Ventilspjället på backventilen skall kunna öppnas i pilens riktning. Texten "UM" på ventilspjället skall peka mot vinkelslanghylsan).

2. Sätt i metallringen (14).

3. Skruva fast vinkelslanghylsan (13) på tryckanslutningen (15).

4. Anslut tryckledningen till vinkelslanghylsan.

5.2 Uppställning

x Utrymmesbehov ca 30 cm x 30 cm. x Pumpen får endast sänkas ner

under vatten till högst det djup som anges i Tekniska data.

x Placera pumpen så att inga främ-

mande föremål kan blockera insugningsöppningarna (ställ eventuellt pumpen på ett underlag).

x Se till att pumpen står stadigt. x Pumpen kan användas med eller

utan påsatsring (16). Om den används utan påsatsring kan man

Page 32

SVENSKA

länspumpa ner till en låg restvattennivå.

Varning!

Lyft inte pumpen med kabeln eller tryckslangen. Dessa är inte avsedda att tåla den dragbelastning som pumpens vikt utgör.

1. Snäpp fast eller ta av påsatsringen

efter behov på pumpens botten.

2. Ställ pumpen på botten av vätske-

behållaren. När pumpen används i en djup behållare en stabil lina som är fastsatt i pumpens upphängningsögla för att fira ner den. Pumpen kan även användas då den hänger svävande i en lina.

3. Starta pumpen genom att ansluta

nätkontakten till ett eluttag.

4. Stäng av pumpen genom dra ur nät-

kontakten ur eluttaget.

6. Drift

6.1 Start och stopp

x Pumpen börjar pumpa så snart den

har anslutits till elnätet.

x Pumpen stängs av genom att dra ur

nätkontakten.

Varning!

Dra ur nätkontakten innan pumpen börjar suga luft så att den inte kan torrköras.

6.2 Pumpkarakteristik

Pumpkarakteristiken visar hur stor mängd som kan pumpas i förhållande till pumpningshöjden.

40002000

6000

l/h

7. Reparation och underhåll

Fara!

Innan du börjar arbeta med

pumpen:

 maskinen stängas av,  kontakten dras ur.

Omfattande underhålls- och reparationsarbeten, som de här beskrivna, får endast utföras av fackkunnig personal.

7.1 Regelbundet underhåll

För att pumpen hela tiden skall fungera felfritt måste den underhållas regelbundet. Detta gäller även då pumpen används under svåra förhållanden men är avstängd under lång tid (t ex vid användning i dräneringsschakt):

Årligt underhåll

1. Kontrollera pumphus och kabel med avseende på skador.

2. Spola av pumpen med rent vatten. Ta bort svåravlägsnad smuts, t.ex. algavlagringar, med en borste och rengöringsmedel.

3. För att spola pumpen inuti kan man sänka ner den i en behållare med rent vatten och starta den en kort stund.

Rengöring av löphjul

1. Ta bort påsatsringen (17) och pumpens underdel (18) som på bilden.

2. Skruva ur rören till lufthålet (19).

3. Rengör löphjulet och alla åtkomliga sidor i pumphuset. Ta eventuellt bort trådar som kan ha snurrat sig runt löphjulets axel. Ta bort svåravlägsnad smuts med en borste och rengöringsmedel.

4. Sätt ihop pumpen igen.

7.2 Förvaring av pumpen

Varning!

Frost förstör pumpen och tillbehören då de ständigt innehåller vatten!

x Vid risk för frost demonteras pum-

pen och tillbehören och förvaras frostfritt.

8. Felsökningsschema

Fara!

Innan du börjar arbeta med pumpen:

 maskinen stängas av,  kontakten dras ur.

8.1 Felsökning

Pumpen arbetar inte:

x Ingen nätspänning.

 Kontrollera kabel, stickkontakt,

eluttag och säkring.

x För låg nätspänning.

 Använd endast en förlängnings-

kabel med tillräckligt stor ledara-

rea (se "Tekniska data").

x Motorn överhettad, motorskyddet

utlöst.  Åtgärda orsaken till överhett-

ningen (för varm vätska? pumpen

blockerad av främmande före-

mål?)

 Efter avkylning sätts pumpen åter

på av sig själv.

Motorn brummar, startar inte:

x Pumpen blockerad av främmande

föremål.  Rengör pumpen.

Pumpen pumpar inte på rätt sätt:

x Pumpningshöjden för stor.

 Observera maximal pumpnings-

höjd (se "Tekniska data“).

x Tryckledningen knäckt.

 Lägg tryckledningen rakt.

x Tryckledningen otät.

 Täta tryckledningen, dra fast

skruvkopplingar.

Pumpen arbetar med högt ljud:

x Pumpen suger in luft.

 Kontrollera att det finns tillräckligt

med vatten.

 Håll pumpen snett när den förs

ner i vätskan.

9. Reparation

Fara!

Reparationer på elektriska apparater får endast utföras av behörig elektriker!

Elektriska apparater som behöver repareras kan skickas in till en servicefilial i

Page 33

SVENSKA

respektive land. Adressen står på reservdelslistan.

Beskriv de fel som har konstaterats när pumpen skickas in för reparation.

10. Miljöskydd

Förpackningsmaterialet är till 100 % återvinningsbart.

Kasserade apparater och tillbehör innehåller stora mängder värdefulla material

och plaster som också kan användas i återvinningssyfte.

Bruksanvisningen är tryckt på papper som blekts utan klor.

11. Tekniska data

Nätspänning V 230 a 1

Frekvens Hz 50

Märkeffekt W 250

Märkström A 1,1

Säkring min. (trög eller L-automat) A 10

Driftkondensator PF 3

-1

Märkvarvtal min

Pumpkapacitet max. l/h 6000

Pumpningshöjd max. m 6

Pumpningstryck max. bar 0,6

Sänkbart djup max. m5

2800

Restvattenstånd max. mm 0

Inloppstemperatur max. °C 35

Kapslingsklass IP 68

Skyddsklass I

Isolermaterialklass F

Material

Pumphus Pumpaxel Pumplöphjul

Nätkabel (HO 5 RN-F) m 10

Tryckanslutning (YG=yttre gänga, IG=inre gänga) 1" YG

Mått (pumphus)

Höjd Bredd Diameter

Vikt kg 3,0

Maximal längd för förlängningskabel

vid 3 x 1,0 mm vid 3 x 1,5 mm

ledararea

mm mm mm

m m

Polypropen

Rostfritt stål

Noryl

250 200 165

100

Page 34

XP0014G1.fm ȅįȘȖȓİȢ ȋȡȒıȘȢ DEUTSCH

ǼȁȁǾȃǿȀǹ

1. ȈȣȞȠʌĲȚțȒ ʌĮȡȠȣıȓĮıȘ ĲȘȢ ıȣıțİȣȒȢ

1 ȋİȚȡȠȜĮȕȒ / ȀȡȓțȠȢ ĮȞȐȡĲȘıȘȢ

2 ȆİȡȓȕȜȘȝĮ ĮȞĲȜȓĮȢ

3 ȈȪȞįİıȘ ʌȓİıȘȢ

4 ȆȠȜȣʌȡȠıĮȡȝȠȖȑĮȢ

5 ȈȣȞįİĲȚțȒ ȖȦȞȓĮ ıȦȜȒȞĮ

6 ȀȐȜȣȝȝĮ ȕĮȜȕȓįĮȢ

7 ȂİĲĮȜȜȚțȩȢ įĮțĲȪȜȚȠȢ

8 ȅʌȑȢ ĮȞĮȡȡȩĳȘıȘȢ

9 ǻĮțĲȪȜȚȠȢ İʌȑȞįȣıȘȢ

10 ȀĮȜȫįȚȠ ȝİ ĳȚȢ

11 ȅʌȒ ĮʌĮȖȦȖȒȢ ĮȑȡĮ

Page 35

ǼȁȁǾȃǿȀǹ

ȀĮĲȐȜȠȖȠȢ ȆİȡȚİȤȠȝȑȞȦȞ

1. ȈȣȞȠʌĲȚțȒ ʌĮȡȠȣıȓĮıȘ ĲȘȢ

ıȣıțİȣȒȢ ...................................34

2. ȆȡȑʌİȚ ȞĮ ĲȠ įȚĮȕȐıİĲİ! ..........35

3. ȆİįȓȠ ȤȡȒıȘȢ țĮȚ ȝȑıĮ

ȝİĲĮĳȠȡȐȢ .................................35

4. ǹıĳȐȜİȚĮ ...................................35

4.1 ȆȡȠȕȜİʌȩȝİȞȘ ȤȡȒıȘ.................35

4.2 īİȞȚțȑȢ İʌȚıȘȝȐȞıİȚȢ ĮıĳĮȜİȓĮȢ 35

5. ȆȡȚȞ ĲȘȞ ȑȞĮȡȟȘ ĲȘȢ

ȜİȚĲȠȣȡȖȓĮȢ ................................36

5.1 ȈȪȞįİıȘ ĲȠȣ ıȦȜȒȞĮ ʌȓİıȘȢ ......36

5.2 ȉȠʌȠșȑĲȘıȘ ................................36

6. ȁİȚĲȠȣȡȖȓĮ .................................36

6.1 ĬȑıȘ İȞĲȩȢ țĮȚ İțĲȩȢ

ȜİȚĲȠȣȡȖȓĮȢ..................................36

6.2 ȋĮȡĮțĲȘȡȚıĲȚțȒ țĮȝʌȪȜȘ

ȐȞĲȜȘıȘȢ.....................................36

7. ȈȣȞĲȒȡȘıȘ țĮȚ ĳȡȠȞĲȓįĮ ......... 36

7.1 ȆİȡȚȠįȚțȒ ıȣȞĲȒȡȘıȘ ................. 36

7.2

ǹʌȠșȒțİȣıȘ ıȣıțİȣȒȢ...............37

8. ȆȡȠȕȜȒȝĮĲĮ țĮȚ ȕȜȐȕİȢ........... 37

8.1 ǹȞĮȗȒĲȘıȘ ȕȜȐȕȘȢ......................37

9. ǼʌȚıțİȣȒ ...................................37

10. ȆȡȠıĲĮıȓĮ ĲȠȣ

ʌİȡȚȕȐȜȜȠȞĲȠȢ .......................... 37

11. ȉİȤȞȚțȐ ȋĮȡĮțĲȘȡȚıĲȚțȐ ..........38

2. ȆȡȑʌİȚ ȞĮ ĲȠ įȚĮȕȐıİĲİ!

x ȆȡȚȞ ĲȘȞ ȑȞĮȡȟȘ ĲȘȢ ȜİȚĲȠȣȡȖȓĮȢ

ʌȡȑʌİȚ ȞĮ įȚĮȕȐıİĲİ ĮȣĲȑȢ ĲȚȢ ȠįȘȖȓİȢ ȜİȚĲȠȣȡȖȓĮȢ. ǻȫıĲİ ȚįȚĮȓĲİȡȘ ʌȡȠıȠȤȒ ıĲȚȢ İʌȚıȘȝȐȞıİȚȢ ʌȠȣ ĮĳȠȡȠȪȞ ĲȘȞ ĮıĳȐȜİȚĮ.

x Ȉİ ʌİȡȓʌĲȦıȘ ȝȘ ĲȒȡȘıȘȢ ĲȦȞ

ȩıȦȞ ĮȞĮĳȑȡȠȞĲĮȚ ıĲȚȢ ȠįȘȖȓİȢ ȜİȚĲȠȣȡȖȓĮȢ įİȞ șĮ ȝʌȠȡİȓĲİ ʌȡȠȕȐȜȜİĲİ ĮʌĮȚĲȒıİȚȢ ʌȠȣ ʌȘȖȐȗȠȣȞ Įʌȩ ĲȘ ıȪȝȕĮıȘ İȖȖȪȘıȘȢ -ȖȚĮ ĲȚȢ İȞ ȜȩȖȦ ȗȘȝȓİȢ įİȞ ĮȞĮȜĮȝȕȐȞİȚ țĮȝȓĮ İȣșȪȞȘ Ƞ țĮĲĮıțİȣĮıĲȒȢ.

x ǹȞ țĮĲȐ ĲȘȞ ĮʌȠıȣıțİȣĮıȓĮ

įȚĮʌȚıĲȫıİĲİ ȩĲȚ ʌȡȠțȜȒșȘțİ țȐʌȠȚĮ ȗȘȝȓĮ țĮĲȐ ĲȘȞ ȝİĲĮĳȠȡȐ, İȚįȠʌȠȚȒıĲİ ĮȝȑıȦȢ ĲȠ țĮĲȐıĲȘȝĮ ȩʌȠȣ ʌȡĮȖȝĮĲȠʌȠȚȒșȘțİ Ș ĮȖȠȡȐ. ȂȘȞ șȑĲİĲİ ıİ ȜİȚĲȠȣȡȖȓĮ ĲȘ ıȣıțİȣȒ!

x ȆĮȡĮțĮȜȠȪȝİ ĮʌȠȡȡȓȥĲİ ĲȘ

ıȣıțİȣĮıȓĮ ʌİȡȚȕȐȜȜȠȞ ĲȡȩʌȠ. ȆĮȡĮįȫıĲİ ĲȘȞ ıĲȠ İȞįİįİȚȖȝȑȞȠ ıȘȝİȓȠ ıȣȜȜȠȖȒȢ ĮʌȠȡȡȚȝȝȐĲȦȞ.

x ĭȣȜȐȟĲİ țĮȜȐ ĲȚȢ ȠįȘȖȓİȢ

ȜİȚĲȠȣȡȖȓĮȢ, ȖȚĮ ȞĮ ȝʌȠȡİȓĲİ ȞĮ ĲȚȢ ıȣȝȕȠȣȜİȪİıĲİ ȠʌȠĲİįȒʌȠĲİ ʌȡȠțȪʌĲİȚ țȐʌȠȚĮ ĮʌȠȡȓĮ.

x ǼȐȞ țȐʌȠĲİ įĮȞİȓıİĲİ Ȓ ʌȦȜȒıİĲİ

ĲȠ ʌȡȠȧȩȞ, įȫıĲİ ȝĮȗȓ țĮȚ ĲĮ ıȣȞȠįİȣĲȚțȐ ȑȖȖȡĮĳĮ.

ȝİ ĳȚȜȚțȩ ʌȡȠȢ ĲȠ

ȞĮ

3. ȆİįȓȠ ȤȡȒıȘȢ țĮȚ ȝȑıĮ ȝİĲĮĳȠȡȐȢ

Ǿ ıȣıțİȣȒ ĮȣĲȒ ȤȡȘıȚȝİȪİȚ ȖȚĮ ĲȘ ȝİĲĮĳȠȡȐ ȞİȡȠȪ ȩʌȦȢ ȖȚĮ ʌĮȡȐįİȚȖȝĮ:

 ȖȚĮ ĲȠ ȐįİȚĮıȝĮ ȝȑıȦ ȐȞĲȜȘıȘȢ

įİȟĮȝİȞȫȞ, ıĲȡĮȖȖȚıĲȚțȫȞ ĳȡİȐĲȦȞ Ȓ ʌȜȘȝȝȣȡȚıȝȑȞȦȞ ȤȫȡȦȞ – Ș İȚįȚțȒ țĮĲĮıțİȣȒ țĮșȚıĲȐ įȣȞĮĲȒ ĲȘȞ ĮʌȐȞĲȜȘıȘ ȝȑȤȡȚ ȞĮ ĮʌȠȝİȓȞİȚ ȝȚĮ ȤĮȝȘȜȒ ıĲȐșȝȘ ȣʌȠȜİȚʌȩȝİȞȠȣ ȣȖȡȠȪ,

 ȦȢ ĮȞĲȜȓĮ ĳȡȑĮĲȠȢ,

 ȖȚĮ țȣțȜȠĳȠȡȓĮ, ȖȚĮ ȞĮ

ʌĮȡİȝʌȠįȚıĲİȓ Ƞ ıȤȘȝĮĲȚıȝȩȢ İʌȚțĮșȓıİȦȞ ĮȜȐĲȦȞ țĮȚ ıțȠȣȡȚȐȢ,

 ȖȚĮ ĲȘ įȘȝȚȠȣȡȖȓĮ țĮȚ ȜİȚĲȠȣȡȖȓĮ

ĲİȤȞȘĲȫȞ ȣįȐĲȚȞȦȞ ȡȠȫȞ.

ȆȡȠıȠȤȒ!

Ǿ ȝȑȖȚıĲȘ İʌȚĲȡİʌĲȒ

șİȡȝȠțȡĮıȓĮ ĲȠȣ ȣȖȡȠȪ ĮȞȑȡȤİĲĮȚ ıİ

35 °C.

Ǿ ȐȞĲȜȘıȘ ȣȖȡȫȞ ʌȠȣ ʌİȡȚȑȤȠȣȞ ȣȜȚțȐ ʌȠȣ ʌȡȠțĮȜȠȪȞ ĲȡȚȕȑȢ, (ȩʌȦȢ ʌ.ȤȘ ȐȝȝȠȢ) ȝİȚȫȞİȚ ĲȘ įȚȐȡțİȚĮ ȗȦȒȢ ĲȘȢ ıȣıțİȣȒȢ.

ıĲȠ ıʌȓĲȚ țĮȚ ĲȠȞ țȒʌȠ,

4. ǹıĳȐȜİȚĮ

4.1 ȆȡȠȕȜİʌȩȝİȞȘ ȤȡȒıȘ

ǻİȞ İʌȚĲȡȑʌİĲĮȚ Ș ȤȡȒıȘ ĲȘȢ ıȣıțİȣȒȢ ȖȚĮ ʌĮȡȠȤȒ ʌȩıȚȝȠȣ ȞİȡȠȪ Ȓ ȖȚĮ ĲȘ ȝİĲĮĳȠȡȐ ĲȡȠĳȓȝȦȞ.

ǻİȞ İʌȚĲȡȑʌİĲĮȚ Ș ȝİĲĮĳȠȡȐ İȪĳȜİțĲȦȞ, įȚĮȕȡȦĲȚțȫȞ Ȓ İʌȚțȓȞįȣȞȦȞ ȖȚĮ ĲȘȞ ȣȖİȓĮ ȣȜȚțȫȞ Ȓ ʌİȡȚĲĲȦȝȐĲȦȞ.

Ǿ ıȣıțİȣȒ įİȞ İȓȞĮȚ țĮĲȐȜȜȘȜȘ ȖȚĮ İʌĮȖȖİȜȝĮĲȚțȒ Ȓ ȕȚȠȝȘȤĮȞȚțȒ ȤȡȒıȘ.

ȅʌȠȚĮįȒʌȠĲİ ȐȜȜȘ ȤȡȒıȘ įİȞ ĮȞȒțİȚ ıĲȠ ʌİįȓȠ ĲȘȢ ʌȡȠȕȜİʌȩȝİȞȘȢ ȤȡȒıȘȢ ĲȘȢ ıȣıțİȣȒȢ. Ǿ ȝȘ ʌȡȠȕȜİʌȩȝİȞȘ ȤȡȒıȘ, ȠȚ ȝİĲĮĲȡȠʌȑȢ ĲȘȢ ıȣıțİȣȒȢ țĮșȫȢ țĮȚ Ș ȤȡȒıȘ İȟĮȡĲȘȝȐĲȦȞ ĲĮ ȠʌȠȓĮ įİȞ ȑȤȠȣȞ İȜİȖȤșİȓ țĮȚ İȖțȡȚșİȓ Įʌȩ ĲȠȞ țĮĲĮıțİȣĮıĲȒ ȝʌȠȡİȓ ȞĮ ȑȤȠȣȞ ȦȢ ĮʌȠĲȑȜİıȝĮ ĮʌȡȩȕȜİʌĲİȢ ȗȘȝȓİȢ!

4.2 īİȞȚțȑȢ İʌȚıȘȝȐȞıİȚȢ ĮıĳĮȜİȓĮȢ

ȉĮ ʌĮȚįȚȐ țĮȚ ȠȚ ȞȑȠȚ, țĮșȫȢ țĮȚ ĲĮ ȐĲȠȝĮ ʌȠȣ įİȞ İȓȞĮȚ İȟȠȚțİȚȦȝȑȞĮ ȝİ ĲȚȢ ȠįȘȖȓİȢ ȜİȚĲȠȣȡȖȓĮȢ, įİȞ İʌȚĲȡȑʌİĲĮȚ ȞĮ ȤȡȘıȚȝȠʌȠȚȒıȠȣȞ ĲȘ ıȣıțİȣȒ.

ȀĮĲȐ ĲȘ ȤȡȒıȘ ıİ țȠȜȣȝȕȘĲȚțȑȢ ʌȚıȓȞİȢ țĮȚ ȜȚȝȞȠȪȜİȢ țȒʌȠȣ țĮȚ ıĲȠ ȖȪȡȦ Įʌȩ ĮȣĲȑȢ ʌİįȓȠ ĮıĳĮȜİȓĮȢ ʌȡȑʌİȚ ȞĮ ĲȘȡȠȪȞĲĮȚ ȠȚ įȚĮĲȐȟİȚȢ ĲȦȞ

DIN VDE 0100 -702, -738.

ǼʌȓıȘȢ ʌȡȑʌİȚ ȞĮ ĲȘȡȠȪȞĲĮȚ țĮȚ ȚıȤȪȠȞĲİȢ ĲȠʌȚțȠȓ țĮȞȠȞȚıȝȠȓ.

ȅȚ İȟȒȢ ȜȠȚʌȠȓ țȓȞįȣȞȠȚ ȣĳȓıĲĮȞĲĮȚ țĮĲȐ țĮȞȩȞĮ țĮĲȐ ĲȘ ȜİȚĲȠȣȡȖȓĮ ȕȣșȚȗȩȝİȞȦȞ ıİ ȣȖȡȐ ĮȞĲȜȚȫȞ – țĮȚ įİȞ ʌĮȪȠȣȞ İȞĲİȜȫȢ ȞĮ ȣĳȓıĲĮȞĲĮȚ ĮțȩȝȘ țĮȚ ȝİ ĲȘȞ

ȠȚ ĲȣȤȩȞ

ĲȒȡȘıȘ ĲȦȞ ʌȡȠȜȘʌĲȚțȫȞ ȝȑĲȡȦȞ ĮıĳĮȜİȓĮȢ.

A ȀȓȞįȣȞȠȢ Įʌȩ ʌİȡȚȕĮȜȜȠȞĲȚțȑȢ

İʌȚȡȡȠȑȢ!

ȂȘȞ ȤȡȘıȚȝȠʌȠȚİȓĲİ ĲȘ ıȣıțİȣȒ ıİ ȤȫȡȠȣȢ ȩʌȠȣ ȣʌȐȡȤİȚ țȓȞįȣȞȠȢ ȑțȡȘȟȘȢ Ȓ țȠȞĲȐ ıİ İȪĳȜİțĲĮ ȣȖȡȐ Ȓ ĮȑȡȚĮ!

B ȀȓȞįȣȞȠȢ Įʌȩ ĲȠȞ ȘȜİțĲȡȚıȝȩ!

ȃĮ ȝȘȞ ʌȚȐȞİĲİ ȝİ ȣȖȡȐ ȤȑȡȚĮ ĲȠ ĳȚȢ ĲȠȣ țĮȜȦįȓȠȣ ȡİȪȝĮĲȠȢ! ȆȡȑʌİȚ ȞĮ ĮĳĮȚȡİȓĲİ ĲȠ ĳȚȢ Įʌȩ ĲȘȞ ʌȡȓȗĮ ĲȡĮȕȫȞĲĮȢ ʌȐȞĲȠĲİ ĲȠ ȕȪıȝĮ țĮȚ ȩȤȚ ĲȠ țĮȜȫįȚȠ.

Ǿ ıȪȞįİıȘ ʌȡȑʌİȚ ȞĮ ȖȓȞİĲĮȚ ʌȐȞĲȠĲİ ȝȩȞȠ ıİ ʌȡȓȗİȢ ıȠȪțȠ ʌȠȣ ȑȤȠȣȞ İȖțĮĲĮıĲĮșİȓ ıȦıĲȐ, įȚĮșȑĲȠȣȞ ȖİȓȦıȘ țĮȚ ȑȤȠȣȞ İȜİȖȤșİȓ. Ǿ ĲȐıȘ ĲȠȣ ȡİȪȝĮĲȠȢ țĮȚ Ș ĮıĳȐȜİȚĮ ʌȡȑʌİȚ ȞĮ ʌȜȘȡȠȪȞ ĲȚȢ ʌȡȠįȚĮȖȡĮĳȑȢ ʌȠȣ ĮȞĮĳȑȡȠȞĲĮȚ ıĲĮ ȉİȤȞȚțȐ ȋĮȡĮțĲȘȡȚıĲȚțȐ.

Ǿ ĮıĳȐȜİȚĮ ʌȡȑʌİȚ ȞĮ įȚĮșȑĲİȚ ȑȞĮ įȚĮțȩʌĲȘ įȚĮțȠʌȒȢ ĲȠȣ ȘȜİțĲȡȚțȠȪ țȣțȜȫȝĮĲȠȢ ıİ ʌİȡȓʌĲȦıȘ įȚĮȡȡȠȒȢ ȝİ ȝȑȖȚıĲȘ ĲȚȝȒ ȡİȪȝĮĲȠȢ ĲĮ 30 mA.

ȉĮ țĮȜȫįȚĮ ʌȡȠȑțĲĮıȘȢ ʌȡȑʌİȚ ȞĮ ȑȤȠȣȞ ȝȓĮ İʌĮȡțȒ įȚĮĲȠȝȒ ıȪȡȝĮĲȠȢ (įİȓĲİ ıȤİĲȚțȐ ıĲĮ "ȉİȤȞȚțȐ ȋĮȡĮțĲȘȡȚıĲȚțȐ ĲȣȝʌȐȞȦȞ ʌİȡȚĲȪȜȚȟȘȢ țĮȜȦįȓȦȞ ʌȡȑʌİȚ ȞĮ İȓȞĮȚ İȞĲİȜȫȢ ȟİĲȣȜȚȖȝȑȞȠ.

ȉĮ țĮȜȫįȚĮ ȡİȪȝĮĲȠȢ țĮȚ ĲĮ țĮȜȫįȚĮ ʌȡȠȑțĲĮıȘȢ įİȞ ʌȡȑʌİȚ ȞĮ ĲĮ ȜȣȖȓȗİĲİ, ȞĮ ĲĮ ʌȚȑȗİĲİ, ȞĮ ĲĮ ĲȡĮȕȐĲİ Ȓ ȞĮ ĲĮ ʌĮĲȐĲİ ʌİȡȞȫȞĲĮȢ ʌȐȞȦ Įʌȩ ĮȣĲȐ. ȆȡȠıĲĮĲȑȥĲİ ĲĮ Įʌȩ ĮȚȤȝȘȡȐ ȐțȡĮ, ȑȜĮȚĮ țĮȚ ȣȥȘȜȑȢ șİȡȝȠțȡĮıȓİȢ.

ǹʌȜȫıĲİ ĲĮ țĮȜȫįȚĮ ʌȡȠȑțĲĮıȘȢ ĲȡȩʌȠ ȫıĲİ ȞĮ ȝȘȞ ȝʌȠȡȠȪȞ ȞĮ țĮĲĮȜȒȟȠȣȞ ıĲȠ ʌȡȠȢ ȝİĲĮĳȠȡȐ ȣȖȡȩ.

ȆȡȚȞ Įʌȩ İȡȖĮıȓİȢ ıĲȘ ıȣıțİȣȒ, ȕȖȐȜĲİ ĲȠ ĳȚȢ ȡİȪȝĮĲȠȢ.

"). ȉȠ țĮȜȫįȚȠ ĲȦȞ

țĮĲȐ

A ȀȓȞįȣȞȠȢ Įʌȩ İȜĮĲĲȫȝĮĲĮ ĲȘȢ

ıȣıțİȣȒȢ!

ǼȜȑȖȟĲİ ĲȘ ıȣıțİȣȒ, İȚįȚțȐ ĲȠ țĮȜȫįȚȠ ȡİȪȝĮĲȠȢ țĮȚ ĲȠ ĳȚȢ țȐșİ ĳȠȡȐ ʌȡȚȞ ĲȘȞ ȑȞĮȡȟȘ ĲȘȢ ȜİȚĲȠȣȡȖȓĮȢ ȖȚĮ ȞĮ įȚĮʌȚıĲȦșİȓ ȝȒʌȦȢ ȣʌȐȡȤȠȣȞ țȐʌȠȚİȢ ȕȜȐȕİȢ. ȀȓȞįȣȞȠȢ șĮȞȐĲȠȣ Įʌȩ ȘȜİțĲȡȠʌȜȘȟȓĮ!

ȂȓĮ ıȣıțİȣȒ ʌȠȣ ȑȤİȚ ȣʌȠıĲİȓ ȕȜȐȕȘ İʌȚĲȡȑʌİĲĮȚ ȞĮ ȤȡȘıȚȝȠʌȠȚȘșİȓ ȝȩȞȠ ĮĳȠȪ ʌȡȠȘȖȠȣȝȑȞȦȢ İʌȚıțİȣĮıĲİȓ Įʌȩ İȟİȚįȚțİȣȝȑȞȠ ĲİȤȞȚțȩ ʌȡȠıȦʌȚțȩ țĮĲȐ ĲİȤȞȚțȐ ȐȡĲȚȠ ĲȡȩʌȠ.

ȂȘȞ İʌȚıțİȣȐȗİĲİ ʌȠĲȑ ȝȩȞȠȚ ıĮȢ ĲȘ ıȣıțİȣȒ! ǹȞ ȠȚ İʌȚıțİȣȑȢ įİȞ ȖȓȞȠȣȞ țĮĲȐ ĲȠȞ İȞįİįİȚȖȝȑȞȠ ĲȡȩʌȠ ȣʌȐȡȤİȚ Ƞ țȓȞįȣȞȠȢ ȞĮ İȚıȤȦȡȒıİȚ ȣȖȡĮıȓĮ ıĲȘȞ ʌİȡȚȠȤȒ ĲȦȞ ȘȜİțĲȡȚțȫȞ țȣțȜȦȝȐĲȦȞ ĲȘȢ ıȣıțİȣȒȢ.

Page 36

ǼȁȁǾȃǿȀǹ

5. ȆȡȚȞ ĲȘȞ ȑȞĮȡȟȘ ĲȘȢ ȜİȚĲȠȣȡȖȓĮȢ

5.1 ȈȪȞįİıȘ ĲȠȣ ıȦȜȒȞĮ ʌȓİıȘȢ

1. ȉȠʌȠșİĲȒıĲİ ĲȘ ȕĮȜȕȓįĮ

ĮȞĲİʌȚıĲȡȠĳȒȢ (12) ȩʌȦȢ İȝĳĮȞȓȗİĲĮȚ ıĲȘ ıȣȞįİĲȚțȒ ȖȦȞȓĮ ıȦȜȒȞĮ (13). ȉȠ țȜĮʌȑĲȠ ĲȘȢ ȕĮȜȕȓįĮȢ ĮȞĲİʌȚıĲȡȠĳȒȢ ʌȡȑʌİȚ ȞĮ ĮȞȠȓȖİȚ țĮĲȐ ĲȘ ĳȠȡȐ ĲȠȣ ȕȑȜȠȣȢ. (ȊʌȐȡȤİȚ ȘȜȑȟȘ "UP" ıĲȠ țȜĮʌȑĲȠ ȕĮȜȕȓįĮȢ ʌȡȠȢ ĲȘ ıȣȞįİĲȚțȒ ȖȦȞȓĮ ıȦȜȒȞĮ).

2. ȉȠʌȠșİĲȒıĲİ ĲȠ ȝİĲĮȜȜȚțȩ įĮțĲȪȜȚȠ

(14).

3. ǺȚįȫıĲİ ĲȘ ıȣȞįİĲȚțȒ ȖȦȞȓĮ

ıȦȜȒȞĮ (13) ıĲȘ ıȪȞįİıȘ ʌȓİıȘȢ (15).

4. ȈȣȞįȑıĲİ ĲȠ ıȦȜȒȞĮ ʌȓİıȘȢ ıĲȘ

ıȣȞįİĲȚțȒ ȖȦȞȓĮ ıȦȜȒȞĮ.

5.2 ȉȠʌȠșȑĲȘıȘ

x ǹʌĮȚĲİȓĲĮȚ ȤȫȡȠȢ ʌİȡȓʌȠȣ 30 cm x

30 cm.

x Ǿ ıȣıțİȣȒ İʌȚĲȡȑʌİĲĮȚ ȞĮ ȕȣșȓȗİĲĮȚ

ıĲȠ Ȟİȡȩ ȑȦȢ ĲȠ ȝȑȖȚıĲȠ ȜİȚĲȠȣȡȖȚțȩ ȕȐșȠȢ ȣʌȩ ĲȠ Ȟİȡȩ, ĲȠ ȠʌȠȓȠ ĮȞĮĳȑȡİĲĮȚ ıĲĮ ȉİȤȞȚțȐ ȋĮȡĮțĲȘȡȚıĲȚțȐ.

x ȉȠʌȠșİĲȒıĲİ ĲȘȞ ĮȞĲȜȓĮ țĮĲȐ ĲȡȩʌȠ

ȫıĲİ ȠȚ ȠʌȑȢ ĮȞĮȡȡȩĳȘıȘȢ ȞĮ ȝȘȞ ȝʌȜȠțȐȡȠȞĲĮȚ Įʌȩ ȟȑȞĮ ıȫȝĮĲĮ (ȓıȦȢ ĮʌĮȚĲȘșİȓ ȞĮ ĲȠʌȠșİĲȒıİĲİ ĲȘȞ ĮȞĲȜȓĮ ʌȐȞȦ ıİ ȝȓĮ ȕȐıȘ).

x ȂİȡȚȝȞȒıĲİ ȖȚĮ ĲȘȞ įȚĮıĳȐȜȚıȘ ȝȓĮȢ

ĮıĳĮȜȠȪȢ ıĲȐıȘȢ ĲȘȢ ĮȞĲȜȓĮȢ.

x Ǿ ĮȞĲȜȓĮ ȜİȚĲȠȣȡȖİȓ țĮȚ ȝİ įĮțĲȪȜȚȠ

İʌȑȞįȣıȘȢ (16) țĮȚ ȤȦȡȓȢ. Ǿ ȜİȚĲȠȣȡȖȓĮ ȐȞİȣ įĮțĲȪȜȚȠȣ İʌȑȞįȣıȘȢ țĮșȚıĲȐ įȣȞĮĲȒ ĲȘȞ ĮʌȐȞĲȜȘıȘ ȝȑȤȡȚ ȝȓĮ ȤĮȝȘȜȒ ıĲȐșȝȘ ȣʌȠȜİȚʌȩȝİȞȠȣ ȞİȡȠȪ.

ȆȡȠıȠȤȒ!

ȂȘȞ ĮȞȣȥȫȞİĲİ ĲȘȞ ĮȞĲȜȓĮ Įʌȩ ĲȠ țĮȜȫįȚȠ Ȓ ĲȠȞ İȪțĮȝʌĲȠ ıȦȜȒȞĮ ʌȓİıȘȢ, ȖȚĮĲȓ ĲȠ țĮȜȫįȚȠ țĮȚ Ƞ ıȦȜȒȞĮȢ ʌȓİıȘȢ įİȞ ȑȤȠȣȞ ıȤİįȚĮıĲİȓ ȖȚĮ ȞĮ İȓȞĮȚ ıİ șȑıȘ ȞĮ ĳȑȡȠȣȞ ĲȠ ȕȐȡȠȢ ĲȘȢ ĮȞĲȜȓĮȢ.

1. ȅ įĮțĲȪȜȚȠȢ İʌȑȞįȣıȘȢ ȝʌȠȡİȓ ȞĮ

ĲȠʌȠșİĲȘșİȓ, ĮȞ ȤȡİȚĮıĲİȓ, ıĲȠȞ ʌȐĲȠ ĲȘȢ ĮȞĲȜȓĮȢ, Ȓ țĮȚ ȞĮ ĮĳĮȚȡİșİȓ.

2. ȉȠʌȠșİĲȒıĲİ ĲȘȞ ĮȞĲȜȓĮ ıĲȠȞ ʌȐĲȠ

ĲȘȢ įİȟĮȝİȞȒȢ ĲȠȣ ȣȖȡȠȪ. ȀĮĲȐ ĲȘ ȜİȚĲȠȣȡȖȓĮ ıİ ȕĮșȚȐ įİȟĮȝİȞȒ, īȚĮ ĲȘ ȕȪșȚıȘ ĲȘȢ ĮȞĲȜȓĮȢ ȤȡȘıȚȝȠʌȠȚȒıĲİ ȑȞĮ įȣȞĮĲȩ ıȤȠȚȞȓ, ĲȠ ȠʌȠȓȠ ʌȡȑʌİȚ ȞĮ įİșİȓ ıĲȠȞ țȡȓțȠ ĮȞȐȡĲȘıȘȢ ĲȘȢ ĮȞĲȜȓĮȢ. Ǿ ĮȞĲȜȓĮ ȝʌȠȡİȓ İʌȓıȘȢ ȞĮ ȜİȚĲȠȣȡȖȒıİȚ ĮȞĮȡĲȘȝȑȞȘ ıİ ȑȞĮ ıȤȠȚȞȓ.

3. īȚĮ ĲȘ șȑıȘ ĲȘȢ ĮȞĲȜȓĮȢ ıİ

ȜİȚĲȠȣȡȖȓĮ, İȚıȐȖİĲİ ĲȠ ĳȚȢ ȡİȪȝĮĲȠȢ.

4. īȚĮ ĲȘ șȑıȘ ĲȘȢ ĮȞĲȜȓĮȢ İțĲȩȢ

ȜİȚĲȠȣȡȖȓĮȢ, ĮĳĮȚȡȑıĲİ ĲȠ ĳȚȢ ȡİȪȝĮĲȠȢ.

6. ȁİȚĲȠȣȡȖȓĮ

6.1 ĬȑıȘ İȞĲȩȢ țĮȚ İțĲȩȢ

ȜİȚĲȠȣȡȖȓĮȢ

x Ǿ ĮȞĲȜȓĮ ȟİțȚȞȐ ĲȘȞ ȐȞĲȜȘıȘ, ȝȩȜȚȢ

ıȣȞįİșİȓ ıĲȠ įȓțĲȣȠ ʌĮȡȠȤȒȢ ȡİȪȝĮĲȠȢ.

x Ǿ ĮȞĲȜȓĮ ĲȓșİĲĮȚ İțĲȩȢ ȜİȚĲȠȣȡȖȓĮȢ

ȕȖȐȗȠȞĲĮȢ ĲȠ ĳȚȢ ȡİȪȝĮĲȠȢ.

ȆȡȠıȠȤȒ!

īȚĮ ȞĮ ȝȘȞ ȟİȝİȓȞİȚ Įʌȩ ȣȖȡȩ Ș ĮȞĲȜȓĮ, ȕȖȐȜĲİ ĲȠ ĳȚȢ ʌȡȠĲȠȪ ĮȞĮȡȡȠĳȘșİȓ ĮȑȡĮȢ.

6.2 ȋĮȡĮțĲȘȡȚıĲȚțȒ țĮȝʌȪȜȘ

ȐȞĲȜȘıȘȢ

Ǿ ȤĮȡĮțĲȘȡȚıĲȚțȒ țĮȝʌȪȜȘ ȐȞĲȜȘıȘȢ įİȓȤȞİȚ ʌȠȚĮ ʌȠıȩĲȘĲĮ ȝİĲĮĳȠȡȐȢ ȣȖȡȠȪ ȝʌȠȡİȓ ȞĮ İʌȚĲİȣȤșİȓ ıİ ıȣȞȐȡĲȘıȘ ȝİ ĲȠ ȪȥȠȢ ĲȘȢ ȝİĲĮĳȠȡȐȢ.

40002000

6000

7. ȈȣȞĲȒȡȘıȘ țĮȚ ĳȡȠȞĲȓįĮ

A ȀȓȞįȣȞȠȢ!

ȆȡȚȞ Įʌȩ țȐșİ İȡȖĮıȓĮ ıĲȘ ıȣıțİȣȒ:

 ĬȑıĲİ ĲȘ ıȣıțİȣȒ İțĲȩȢ

ȜİȚĲȠȣȡȖȓĮȢ.

 ǺȖȐȜĲİ ĲȠ ĳȚȢ ȡİȪȝĮĲȠȢ.

ȆİȡĮȚĲȑȡȦ İȡȖĮıȓİȢ ıȣȞĲȒȡȘıȘȢ Ȓ İʌȚıțİȣȒȢ, ʌȑȡĮȞ ĲȦȞ İįȫ ʌİȡȚȖȡĮĳȑȞĲȦȞ, İʌȚĲȡȑʌİĲĮȚ ȞĮ įȚİȟĮȤșȠȪȞ ȝȩȞȠ Įʌȩ İȟİȚįȚțİȣȝȑȞȠ ĲİȤȞȚțȩ ʌȡȠıȦʌȚțȩ.

7.1 ȆİȡȚȠįȚțȒ ıȣȞĲȒȡȘıȘ

īȚĮ ȞĮ İȓȞĮȚ ıİ șȑıȘ Ș ĮȞĲȜȓĮ ȞĮ ȜİȚĲȠȣȡȖİȓ ʌȐȞĲȠĲİ ȤȦȡȓȢ ʌȡȠȕȜȒȝĮĲĮ, ĮʌĮȚĲİȓĲĮȚ ȞĮ įȚİȟȐȖİĲĮȚ ıȣȞĲȒȡȘıȘ ıİ ĲĮțĲȐ ȤȡȠȞȚțȐ įȚĮıĲȒȝĮĲĮ. ǹȣĲȩ ȚıȤȪİȚ İʌȓıȘȢ ȩĲĮȞ Ș ĮȞĲȜȓĮ ȤȡȘıȚȝȠʌȠȚİȓĲĮȚ ȣʌȩ įȪıțȠȜİȢ ıȣȞșȒțİȢ ĮȜȜȐ įİȞ ĲȓșİĲĮȚ ıİ ȜİȚĲȠȣȡȖȓĮ ȖȚĮ ȝİȖȐȜĮ ȤȡȠȞȚțȐ įȚĮıĲȒȝĮĲĮ (ʌ.Ȥ. țĮĲȐ ĲȘ ȜİȚĲȠȣȡȖȓĮ ıİ ıĲȡĮȖȖȚıĲȚțȐ ĳȡİȐĲȚĮ):

ǼĲȒıȚĮ ıȣȞĲȒȡȘıȘ

1. ǼȜȑȖȟĲİ ĲȠ țĮȚ ĲȠ țĮȜȫįȚȠ ȖȚĮ įȚĮʌȓıĲȦıȘ ĲȣȤȩȞ ȕȜĮȕȫȞ.

2. ȀĮșĮȡȚıȝȩȢ ĲȘȢ ĮȞĲȜȓĮȢ ȝİ țĮșĮȡȩ Ȟİȡȩ. ȅȚ İʌȓȝȠȞİȢ ĮțĮșĮȡıȓİȢ, ȩʌȦȢ ȠȚ ıȤȘȝĮĲȚȗȩȝİȞİȢ ȐȜȖİȢ, ʌȡȑʌİȚ ȞĮ ĮʌȠȝĮțȡȪȞȠȞĲĮȚ ȝİ ȤȡȒıȘ ȕȠȪȡĲıĮȢ țĮȚ ĮʌȠȡȡȣʌĮȞĲȚțȠȪ ʌȜȪıȘȢ.

3. īȚĮ ȞĮ țĮșĮȡȓıİĲİ ĲȠ İıȦĲİȡȚțȩ ĲȘȢ ĮȞĲȜȓĮȢ, ĲȠʌȠșİĲȒıĲİ ĲȘȞ ĮȞĲȜȓĮ ıİ ȝȚĮ įİȟĮȝİȞȒ ȝİ țĮșĮȡȩ Ȟİȡȩ țĮȚ șȑıĲİ ĲȘȞ ıİ ȜİȚĲȠȣȡȖȓĮ ȖȚĮ ȝȚțȡȩ ȤȡȠȞȚțȩ įȚȐıĲȘȝĮ.

ȀĮșĮȡȚıȝȩȢ ʌĲİȡȦĲȒȢ

1. ǹĳĮȚȡȑıĲİ ĲȠ įĮțĲȪȜȚȠ İʌȑȞįȣıȘȢ

(17) țĮȚ ĲȠ țȐĲȦ ȝȑȡȠȢ(18) ĲȘȢ ĮȞĲȜȓĮȢ ȩʌȦȢ ĳĮȓȞİĲĮȚ ıĲȘȞ İȚțȩȞĮ.

ʌİȡȓȕȜȘȝĮ ĲȘȢ ĮȞĲȜȓĮȢ

Page 37

ǼȁȁǾȃǿȀǹ

2. ȄİȕȚįȫıĲİ ĲȠ ıĲȩȝȚȠ ĲȘȢ ȠʌȒȢ

ĮʌĮȖȦȖȒȢ ĮȑȡĮ (19).

3. ȀĮșĮȡȓıĲİ ĲȘȞ ʌĲİȡȦĲȒ țĮȚ ȩȜİȢ ĲȚȢ ʌȡȠıʌİȜȐıȚȝİȢ İıȦĲİȡȚțȑȢ ʌȜİȣȡȑȢ ĲȠȣ ʌİȡȚȕȜȒȝĮĲȠȢ. ǹȞ ȤȡİȚĮıĲİȓ ĮʌȠȝĮțȡȪȞİĲİ ĲȣȤȩȞ ȓȞİȢ ʌȠȣ ȑȤȠȣȞ ĲȣȜȚȤșİȓ ȖȪȡȦ Įʌȩ ĲȘȞ ʌĲİȡȦĲȒ. ǹʌȠȝĮțȡȪȞİĲİ ĲȚȢ İʌȓȝȠȞİȢ ĮțĮșĮȡıȓİȢ ȝİ ȝȓĮ ȕȠȪȡĲıĮ țĮȚ ĮʌȠȡȡȣʌĮȞĲȚțȩ ʌȜȪıȘȢ.

4. ȈȣȞĮȡȝȠȜȠȖȒıĲİ ȟĮȞȐ ĲȘ ȕȣșȚȗȩȝİȞȘ ĮȞĲȜȓĮ.

7.2 ǹʌȠșȒțİȣıȘ ıȣıțİȣȒȢ

ȆȡȠıȠȤȒ!

ȅ ʌĮȖİĲȩȢ țĮĲĮıĲȡȑĳİȚ ĲȘ ıȣıțİȣȒ țĮȚ ĲĮ ʌȡȩıșİĲĮ İȟĮȡĲȒȝĮĲȐ ĲȘȢ, țĮșȫȢ ĮȣĲȐ ʌİȡȚȑȤȠȣȞ Ȟİȡȩ!

x Ȉİ ʌİȡȓʌĲȦıȘ ʌĮȖİĲȠȪ

ĮʌȠıȣȞĮȡȝȠȜȠȖȒıĲİ ĲȘ ıȣıțİȣȒ țĮȚ ĲĮ ʌȡȩıșİĲĮ İȟĮȡĲȒȝĮĲȐ ĲȘȢ țĮȚ

ĮʌȠșȘțİȪıĲİ ĲȘȞ ıİ țȐʌȠȚȠ ȝȑȡȠȢ ȩʌȠȣ įİȞ ȣʌȐȡȤİȚ ʌĮȖİĲȩȢ.

8. ȆȡȠȕȜȒȝĮĲĮ țĮȚ ȕȜȐȕİȢ

A ȀȓȞįȣȞȠȢ!

ȆȡȚȞ Įʌȩ țȐșİ İȡȖĮıȓĮ ıĲȘ ıȣıțİȣȒ:

 ĬȑıĲİ ĲȘ ıȣıțİȣȒ İțĲȩȢ

ȜİȚĲȠȣȡȖȓĮȢ.

 ǺȖȐȜĲİ ĲȠ ĳȚȢ ȡİȪȝĮĲȠȢ.

8.1 ǹȞĮȗȒĲȘıȘ ȕȜȐȕȘȢ

Ǿ ĮȞĲȜȓĮ įİȞ ȜİȚĲȠȣȡȖİȓ:

x ǻİȞ ȣʌȐȡȤİȚ ĲȐıȘ ȡİȪȝĮĲȠȢ.

 ǼȜȑȖȟĲİ ĲȠ țĮȜȫįȚȠ, ĲȠ ĳȚȢ, ĲȘȞ

ʌȡȓȗĮ țĮȚ ĲȘȞ ĮıĳȐȜİȚĮ.

x ȆȠȜȪ ȤĮȝȘȜȒ ĲȐıȘ ȡİȪȝĮĲȠȢ.

 ȋȡȘıȚȝȠʌȠȚȒıĲİ țĮȜȫįȚĮ

ʌȡȠȑțĲĮıȘȢ ȝİ İʌĮȡțȒ įȚĮĲȠȝȒ ıȪȡȝĮĲȠȢ (įİȓĲİ ıȤİĲȚțȐ ıĲĮ "ȉİȤȞȚțȐ ȋĮȡĮțĲȘȡȚıĲȚțȐ").

x ȊʌİȡșȑȡȝĮȞıȘ țȚȞȘĲȒȡĮ,

İȞİȡȖȠʌȠȓȘıȘ įȚȐĲĮȟȘȢ ʌȡȠıĲĮıȓĮȢ țȚȞȘĲȒȡĮ.

 ǼȟĮȜİȓȥĲİ ĲȠ ĮȓĲȚȠ ĲȘȢ

ȣʌİȡșȑȡȝĮȞıȘȢ (ʌȠȜȪ ȝİȖȐȜȘ șİȡȝȠțȡĮıȓĮ ȣȖȡȠȪ ; ǹȞĲȜȓĮ ȝʌȜȠțĮȡȚıȝȑȞȘ Įʌȩ ȟȑȞĮ ıȫȝĮĲĮ;)

 ȂİĲȐ ĲȠ țȡȪȦȝĮ Ș ıȣıțİȣȒ

ĲȓșİĲĮȚ țĮȚ ʌȐȜȚ ĮȣĲȩȝĮĲĮ ıİ ȜİȚĲȠȣȡȖȓĮ.

ǹțȠȪȖİĲĮȚ Ƞ țȚȞȘĲȒȡĮȢ, ĮȜȜȐ įİȞ ȟİțȚȞȐ ȞĮ ȜİȚĲȠȣȡȖİȓ:

x ǹȞĲȜȓĮ ȝʌȜȠțĮȡȚıȝȑȞȘ Įʌȩ ȟȑȞĮ

ıȫȝĮĲĮ.  ȀĮșĮȡȓıĲİ ĲȘȞ ĮȞĲȜȓĮ.

Ǿ ĮȞĲȜȓĮ įİȞ ĮȞĲȜİȓ țĮȞȠȞȚțȐ:

x ȆȠȜȪ ȝİȖȐȜȠ ȪȥȠȢ ȐȞĲȜȘıȘȢ.

 ȃĮ ĲȘȡİȓĲĮȚ ĲȠ ȝȑȖȚıĲȠ ȪȥȠȢ

ȐȞĲȜȘıȘȢ (įİȓĲİ ıȤİĲȚțȐ ıĲĮ "ȉİȤȞȚțȐ ȋĮȡĮțĲȘȡȚıĲȚțȐ").

x ȅ ıȦȜȒȞĮȢ ʌȓİıȘȢ ȑȤİȚ ȜȣȖȓıİȚ.

 ǿıȚȫıĲİ ĲȠȞ ıȦȜȒȞĮ ʌȓİıȘȢ.

x ȈȦȜȒȞĮȢ ʌȓİıȘȢ ȝȘ ıĲİȖĮȞȩȢ.

 ȈĲİȖĮȞȠʌȠȚȒıĲİ ĲȠȞ ıȦȜȒȞĮ

ʌȓİıȘȢ, ıĳȓȟĲİ ĲȚȢ ȕȚįȦĲȑȢ ıȣȞįȑıİȚȢ.

Ǿ ĮȞĲȜȓĮ ʌĮȡȐȖİȚ ʌȠȜȪ șȩȡȣȕȠ țĮĲȐ ĲȘ ȜİȚĲȠȣȡȖȓĮ:

x Ǿ ĮȞĲȜȓĮ ĮȞĮȡȡȠĳȐ ĮȑȡĮ.

 ǺİȕĮȚȦșİȓĲİ ȩĲȚ ȣʌȐȡȤİȚ

įȚĮșȑıȚȝȠ İʌĮȡțȑȢ ĮʌȩșİȝĮ ȞİȡȠȪ.

 Ǿ

ȕȪșȚıȘ ĲȘȢ ĮȞĲȜȓĮȢ ıĲȠ Ȟİȡȩ

ʌȡȑʌİȚ ȞĮ ȖȓȞİĲĮȚ ȣʌȩ ȖȦȞȓĮ

9. ǼʌȚıțİȣȒ

A ȀȓȞįȣȞȠȢ!

ȅȚ İʌȚıțİȣȑȢ ıİ ȘȜİțĲȡȚțȑȢ ıȣıțİȣȑȢ ʌȡȑʌİȚ ȞĮ ʌȡĮȖȝĮĲȠʌȠȚȠȪȞĲĮȚ ȝȩȞȠ Įʌȩ ȘȜİțĲȡȠĲİȤȞȓĲİȢ!

ȅȚ ȘȜİțĲȡȚțȑȢ ıȣıțİȣȑȢ ʌȠȣ ȤȡȒȗȠȣȞ İʌȚıțİȣȒȢ ȝʌȠȡȠȪȞ ȞĮ ĮʌȠıĲĮȜȠȪȞ ıĲȠ ĲȝȒȝĮ Service ĲȘȢ ĮȞĲȚʌȡȠıȦʌİȓĮȢ ıĲȘ ȤȫȡĮ ıĮȢ. ȉȚȢ įȚİȣșȪȞıİȚȢ ȝʌȠȡİȓĲİ ȞĮ ȕȡİȓĲİ ıĲȠȞ țĮĲȐȜȠȖȠ ĮȞĲĮȜȜĮțĲȚțȫȞ.

ȆĮȡĮțĮȜȠȪȝİ țĮĲȐ ĲȘȞ ĮʌȠıĲȠȜȒ ʌȡȠȢ İʌȚıțİȣȒ ȞĮ ȝĮȢ įȠșİȓ ȝȓĮ ʌİȡȚȖȡĮĳȒ ĲȦȞ ʌȡȠȕȜȘȝȐĲȦȞ ʌȠȣ įȚĮʌȚıĲȫıĮĲİ.

10. ȆȡȠıĲĮıȓĮ ĲȠȣ ʌİȡȚȕȐȜȜȠȞĲȠȢ

ȉȠ ȣȜȚțȩ ıȣıțİȣĮıȓĮȢ ĲȘȢ ıȣıțİȣȒȢ İȓȞĮȚ 100 % ĮȞĮțȣțȜȫıȚȝȠ.

ȅȚ ȐȤȡȘıĲİȢ ʌȜȑȠȞ ıȣıțİȣȑȢ țĮȚ ĲĮ ʌȡȩıșİĲĮ İȟĮȡĲȒȝĮĲĮ ʌİȡȚȑȤȠȣȞ ȝİȖȐȜİȢ ʌȠıȩĲȘĲİȢ ʌȡȫĲȦȞ țĮȚ ıȣȞșİĲȚțȫȞ ȣȜȫȞ, ȠȚ ȠʌȠȓİȢ ȝʌȠȡȠȪȞ ȞĮ ĮʌȠĲİȜȑıȠȣȞ țĮȚ ĮȣĲȑȢ ĮȞĲȚțİȓȝİȞȠ ȝȓĮȢ ʌĮȡȩȝȠȚĮȢ įȚĮįȚțĮıȓĮȢ ĮȞĮțȪțȜȦıȘȢ.

ȅȚ ȠįȘȖȓİȢ ȜİȚĲȠȣȡȖȓĮȢ ȑȤȠȣȞ ĲȣʌȦșİȓ ıİ ȜİȣțĮȞșȑȞ ȤĮȡĲȓ ȤȦȡȓȢ ȤȜȫȡȚȠ.

Page 38

ǼȁȁǾȃǿȀǹ

11. ȉİȤȞȚțȐ ȋĮȡĮțĲȘȡȚıĲȚțȐ

ȉȐıȘ ȡİȪȝĮĲȠȢ V 230 a 1

ȈȣȤȞȩĲȘĲĮ Hz 50

ȅȞȠȝĮıĲȚțȒ ȚıȤȪȢ W 250

ȅȞȠȝĮıĲȚțȒ ȑȞĲĮıȘ ȡİȪȝĮĲȠȢ A 1,1

ǼȜȐȤȚıĲȘ ĮıĳȐȜİȚĮ (ȤȡȠȞȚțȒȢ țĮșȣıĲȑȡȘıȘȢ Ȓ įȚĮțȠʌȒ țȣțȜȫȝĮĲȠȢ ĲȪʌȠȣ L) A 10

ȆȣțȞȦĲȒȢ ȜİȚĲȠȣȡȖȓĮȢ PF 3

-1

ȅȞȠȝĮıĲȚțȩȢ ĮȡȚșȝȩȢ ıĲȡȠĳȫȞ min

ȂȑȖ. ȚțĮȞȩĲȘĲĮ ȐȞĲȜȘıȘȢ l/h 6000

ȂȑȖ. ȪȥȠȢ ȐȞĲȜȘıȘȢ. m 6

ȂȑȖ. ʌȓİıȘ ȐȞĲȜȘıȘȢ bar 0,6

ȂȑȖ. ȕȐșȠȢ ȜİȚĲȠȣȡȖȓĮȢ m5

ȂȑȖ. ıĲȐșȝȘ ȣʌȠȜİȚʌȩȝİȞȠȣ ȞİȡȠȪ mm 0

ȂȑȖ. șİȡȝȠțȡĮıȓĮ ʌĮȡȠȤȒȢ °C 35

ǺĮșȝȩȢ ʌȡȠıĲĮıȓĮȢ IP 68

ȀȜȐıȘ ʌȡȠıĲĮıȓĮȢ I

2800

ȀȜȐıȘ ȝȩȞȦıȘȢ F

ȊȜȚțȐ

ȆİȡȓȕȜȘȝĮ ĮȞĲȜȓĮȢ ǲȝȕȠȜȠ ĮȞĲȜȓĮȢ ȆĲİȡȦĲȒ ĮȞĲȜȓĮȢ

ȀĮȜȫįȚȠ ȡİȪȝĮĲȠȢ (HO 5 RN-F) m 10

ȈȪȞįİıȘ ʌȓİıȘȢ (ǼȄȈ=ǼȟȦĲİȡȚțȩ ıʌİȓȡȦȝĮ, ǼȈȈ=ǼıȦĲİȡȚțȩ ıʌİȓȡȦȝĮ) 1" ǼȄȈ

ǻȚĮıĲȐıİȚȢ (

ǺȐȡȠȢ kg 3,0

ȂȑȖȚıĲȠ ȝȒțȠȢ ȖȚĮ țĮȜȫįȚĮ ʌȡȠȑțĲĮıȘȢ

ʌİȡȓȕȜȘȝĮ ĮȞĲȜȓĮȢ) ǶȥȠȢ ȆȜȐĲȠȢ ǻȚȐȝİĲȡȠȢ

ȖȚĮ įȚĮĲȠȝȒ ıȪȡȝĮĲȠȢ 3x1,0mm ȖȚĮ įȚĮĲȠȝȒ ıȪȡȝĮĲȠȢ 3x1,5mm

mm mm mm

m m

ȆȠȜȣʌȡȠʌȣȜȑȞȚȠ

ǹȞȠȟİȓįȦĲȠȢ ȤȐȜȣȕĮȢ

Noryl

250 200 165

100

Page 39

PEinleger_30.fm

Zwischen den Gehäuseteilen befinden sich Entlüftungsöffnungen, aus denen beim Pumpbetrieb Wasser austritt. Dies ist konstruktionsbedingt und beeinträchtigt nicht die Leistungsfähigkeit der Pumpe.

In between the housing parts, there are vents from which water can escape during the pump operation. This is designrelated and does not affect the efficiency of the pump.

Entre les éléments du carter se trouvent des orifices d’aération par où l’eau s’écoule lorsque la pompe est en marche. Ce phénomène est lié à la structure de la pompe et n’affecte pas son bon fonctionnement.

Entre las piezas de la caja se encuentran los orificios de ventilación, por los que sale el agua cuando la bomba se encuentra en funcionamiento. Esto es debido al diseño de la construcción y no influye en el rendimiento de la bomba.

Mellem kabinetsdelene sidder udluftningsåbningerne, som vandet kommer ud ad under pumpens drift. Dette er afhængigt af konstruktionen og påvirker ikke pumpens ydeevne.

Under pumpdriften träder vatten ut ur avluftningsöppningarna mellan kåporna. Detta sker avsiktligt och har inget inflytande på pumpens effekt.

06.10 - 3.0

Tussen de onderdelen van de behuizing bevinden zich ventilatieopeningen, waaruit bij pompbedrijf water uittreedt. Dit wordt veroorzaakt door de constructie en benadeelt het prestatievermogen van de pomp niet.

ǹȞȐȝİıĮ ıĲĮ ȝȑȡȘ ĲȠȣ ʌİȡȚȕȜȒȝĮĲȠȢ ȣʌȐȡȤȠȣȞ ȠʌȑȢ İȟĮİȡȚıȝȠȪ, Įʌȩ ĲȚȢ ȠʌȠȓİȢ İȟȑȡȤİĲĮȚ Ȟİȡȩ ȩĲĮȞ Ș ĮȞĲȜȓĮ İȓȞĮȚ ıİ ȜİȚĲȠȣȡȖȓĮ. ǹȣĲȩ İȓȞĮȚ ĮȞĮȖțĮȓȠ ȖȚĮ țĮĲĮıțİȣĮıĲȚțȠȪȢ ȜȩȖȠȣȢ țĮȚ įİȞ İʌȘȡİȐȗİȚ ĲȘȞ ĮʌȩįȠıȘ ĲȘȢ ĮȞĲȜȓĮȢ.
