Page 1
P0021_30IVZ.fm
TP 19000 S
Betriebsanleitung. . . . . . . . . . . . . . . . . . . . .3
Operating Instruction . . . . . . . . . . . . . . . . . .7
Instructions d'utilisation . . . . . . . . . . . . . . .11
Handleiding . . . . . . . . . . . . . . . . . . . . . . . .16
Manual de uso . . . . . . . . . . . . . . . . . . . . . .21
Betjeningsvejledning . . . . . . . . . . . . . . . . .26
Bruksanvisning . . . . . . . . . . . . . . . . . . . . .30
Οδηγες Χρσης . . . . . . . . . . . . . . . . . . .35
115 167 6156 / 3907 - 3.0
Page 2
D ENG
ÖRSÄ
KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY
Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit
den folgenden Normen übereinstimmt* gemäß den Bestimmungen
der Richtlinien**
F
DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING
Nous déclarons, sous notre seule responsabilité, que ce produit est en
conformité avec les normes ou documents normatifs suivants* en
vertu des dispositions des directives **
IT
DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD
Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente
prodotto è conforme alle seguenti norme* in conformità con le
disposizioni delle normative **
PT
DECLARAÇÃO DE CONFORMIDADE
Declaramos sob nossa responsabilidade que este produto está de
acordo com as seguintes normas* de acordo com as directrizes dos
regulamentos **
FIN
VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING
Vakuutamme, että tämä tuote vastaa seuraavia normeja* on
direktiivien määräysten mukainen**
DA
OVERENSSTEMMELSESATTEST OĝWIADCZENIE O ZGODNOĝCI
Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens
ed følgende standarder* iht bestemmelserne i direktiverne**
EL
ǻǾȁȍȈǾ ǹȃȉǿȈȉȅǿȋǼǿǹȈ MEGEGYEZėSÉGI NYILATKOZAT
ǻȘȜȫȞȠȣμİ μİ ȚįȓĮ İȣșȪȞȘ ȩIJȚ IJȠ ʌȡȠȧȩȞ ĮȣIJȩ ĮȞIJȚıIJȠȚȤİȓ ıIJȚȢ
ĮțȩȜȠȣșİȢ ʌȡȠįȚĮȖȡĮijȑȢ* ıȪμijȦȞĮ μİ IJȚȢ įȚĮIJȐȟİȚȢ IJȦȞ ȠįȘȖȚȫȞ**
CZ
Souhlasné prohlášení
Tímto na vlastní zodpovČdnost prohlašujeme, že tento výrobek
splĖuje níže uvedené normy* normativní naĜízení**
We herewith declare in our sole repsonsibility that this product
complies with the following standards*
in accordance with the regulations of the undermentioned directives**
NL
Wij verklaren als enige verantwoordelijke, dat dit product in
overeenstemming is met de volgende normen*
conform de bepalingen van de richtlijnen**
ES
Declaramos bajo nuestra exclusiva responsabilidad, que el presente
producto cumple con las siguientes normas* de acuerdo a lo
dispuesto en las directrices**
SV
KRAN OM ÖVERENSSTÄMMELSE
F
Vi försäkrar på eget ansvar att denna produkt överensstämmer med
följande standarder* enligt bestämmelserna i direktiven**
NO
Vi erklærer under eget ansvar at dette produkt samsvarer med
følgende normer* henhold til bestemmelsene i direktiv**
POL
OĞwiadczamy z peáną odpowiedzialnoĞcią, Īe niniejszy produkt
odpowiada wymogom nastĊpujących norm* wedáug ustaleĔ
wytycznych **
HU
Kizárólagos felelĘsségünk tudatában ezennel igazoljuk, hogy ez a
termék kielégíti az alábbi szabványokban lefektetett követelményeket*
megfelel az alábbi irányelvek elĘírásainak**
RO
DECLARATIE DE CONFORMITATE
Declaram pe proprie raspundere ca acest produs corespunde
urmatoarelor norme* conform prevederilor liniilor directoare**
BG SK
ȾȿɄɅȺɊȺɐɂə ɁȺ ɋɔɈɌȼȿɌɋɌȼɂȿ Konformné prehlásenie
ɋ ɉɔɅɇȺ ɈɌȽɈȼɈɊɇɈɋɌ ȾȿɄɅȺɊɂɊȺɆȿ, ɑȿ ɌɈɁɂ ɉɊɈȾɍɄɌ
ɋɔɈɌȼȿɌɋɌȼȺ ɇȺ ɋɅȿȾɇɂɌȿ ɇɈɊɆȺɌɂȼɇɂ ȾɈɄɍɆȿɇɌɂ*
ɋɔȽɅȺɋɇɈ ɂɁɂɋɄȼȺɇɂəɌȺ ɇȺ ȾɂɊȿɄɌɂȼɂɌȿ**
Prehlasujeme s plnou zodpovednostou, ze tento výrobok je v zhode s
nasledovnými normami* podla ustanovení smerníc **
TP 19000 S
* EN 292-1, EN 292-2, EN 60335-1, EN 60335-2-41, EN 60055-2, -3
** 98/37/EG, 73/23/EWG, 89/336/EW, 93/68/EWG
Ing. grad. Hans-Joachim Schaller
Leitung Entwicklung und Konstruktion
Metabowerke GmbH
Business Unit Elektra Beckum
Daimlerstr. 1
D - 49716 Meppen
Meppen, 20.09.2005 1001203
Page 3
XP0012D1.fm Betriebsanleitung DEUTSCH

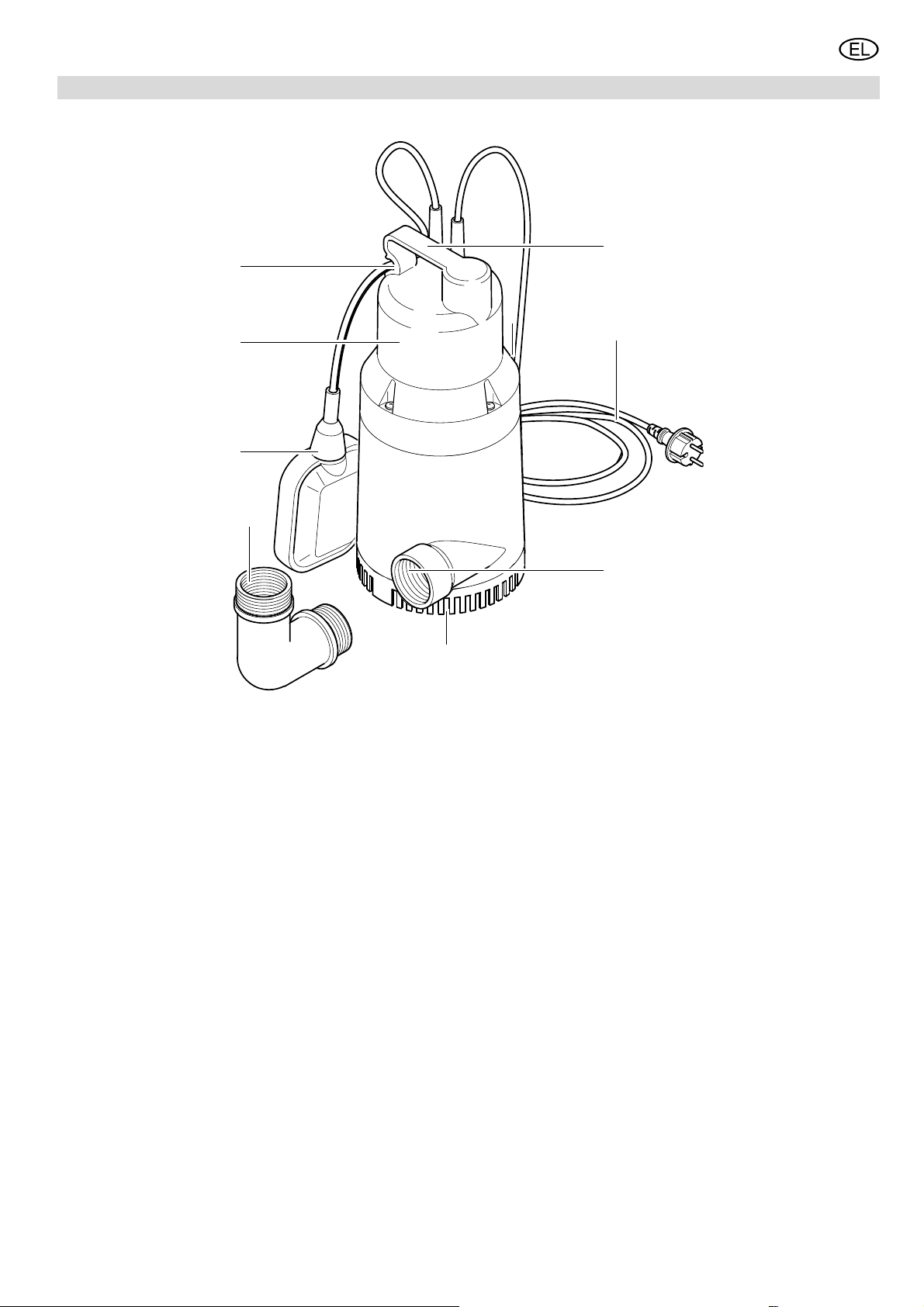

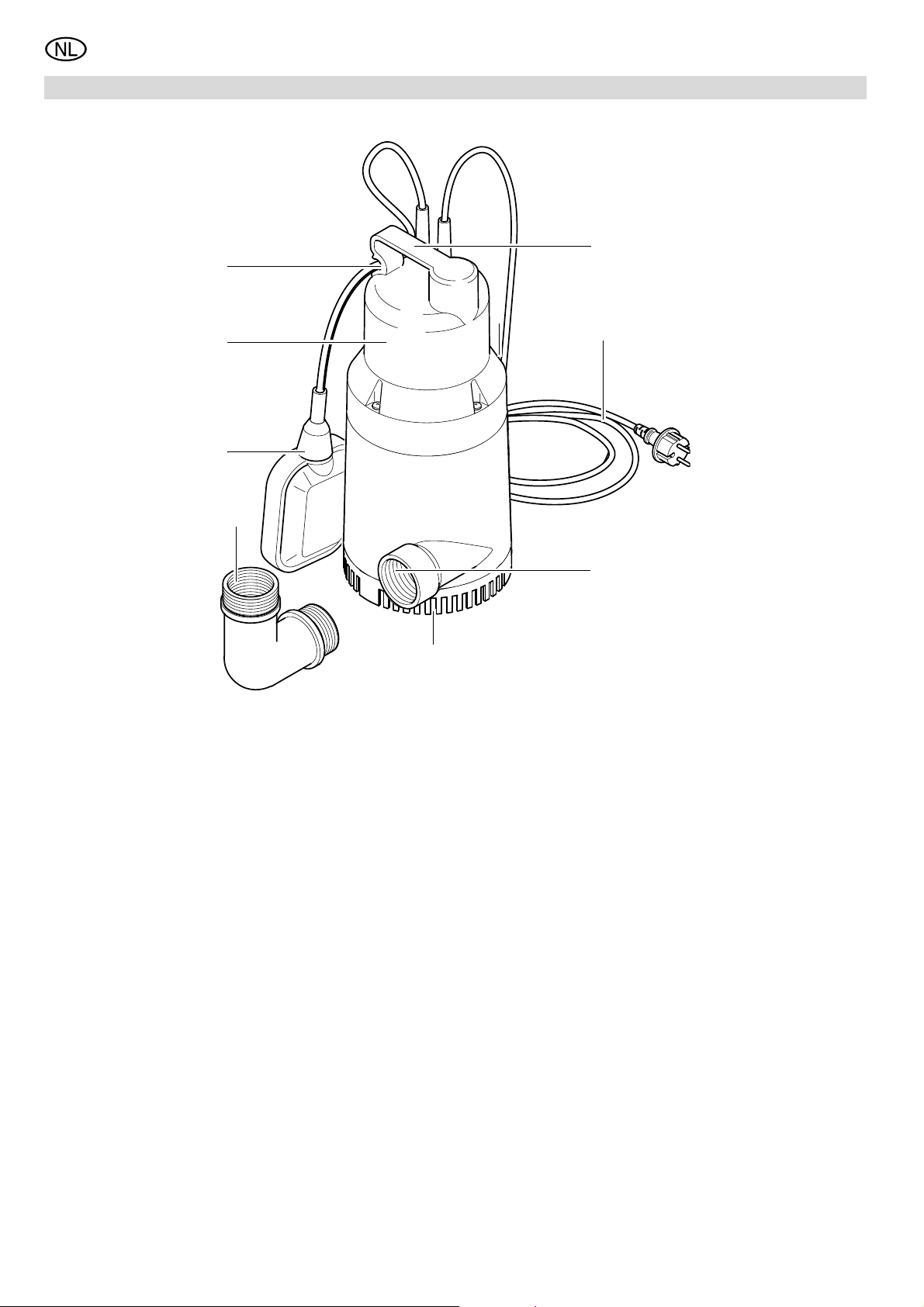

1. Das Gerät im Überblick
8
DEUTSCH
1
7
6
5
1 Handgriff / Aufhängungsöse
2 Netzkabel mit Stecker
2
3
4
3 Druckanschluss
4 Ansaugöffnungen
5 Winkelschlauchtülle
6 Schwimmerschalter
7 Pumpengehäuse
8 Kabelhalter
3
Page 4
DEUTSCH
Inhaltsverzeichnis
1. Das Gerät im Überblick...............3
2. Zuerst lesen!................................4
3. Einsatzgebiet und
Fördermedien ..............................4
4. Sicherheit.....................................4
4.1 Bestimmungsgemäße
Verwendung..................................4
4.2 Allgemeine Sicherheitshinweise....4
5. Vor Inbetriebnahme ....................4
5.1 Druckleitung anschließen..............4
5.2 Aufstellung ....................................4
6. Betrieb..........................................5
6.1 Ein- und Ausschalten ....................5
6.2 Pumpenkennlinie...........................5
7. Wartung und Pflege ....................5
7.1 Regelmäßige Wartung ..................5
7.2 Gerät aufbewahren .......................5
8. Probleme und Störungen ...........5
8.1 Störungssuche ..............................5
9. Reparatur .....................................6
10. Umweltschutz..............................6
11. Lieferbares Zubehör ...................6
12. Technische Daten .......................6
13. Lieferbares Zubehör .................40
2. Zuerst lesen!
x Lesen Sie vor der Inbetriebnahme
diese Betriebsanleitung. Beachten
Sie insbesondere die Sicherheitshinweise.
x Bei Nichtbeachtung der Betriebsan-
leitung erlischt der Garantieanspruch; für daraus resultierende
Schäden übernimmt der Hersteller
keine Haftung.
x Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend
Ihren Händler. Nehmen Sie das
Gerät nicht in Betrieb!
x Entsorgen Sie die Verpackung bitte
umweltgerecht. Geben Sie sie an
entsprechende Sammelstellen.
x Bewahren Sie die Betriebsanleitung
gut auf, damit Sie sie bei Unklarheiten jederzeit nachlesen können.
x Wenn Sie das Gerät einmal verlei-
hen oder verkaufen, geben Sie auch
die Begleitdokumente mit.
3. Einsatzgebiet und Fördermedien
Dieses Gerät dient zum Fördern von
Wasser im Haus- und Gartenbereich,
zum Beispiel:
zum Leerpumpen von Behältern,
Sickerschächten oder überschwemmten Räumen;
als Brunnenpumpe;
zum Umwälzen, um Fäulnisbildung
zu verhindern;
zum Betrieb von künstlichen Was-
serläufen.
Achtung!
A
Die maximal zulässige Tempe-
ratur der Flüssigkeit beträgt 35 °C.
Das Pumpen von Flüssigkeiten, die
schmirgelnde Stoffe enthalten (z.B.
Sand), verringert die Lebensdauer
des Gerätes.
4. Sicherheit
4.1 Bestimmungsgemäße
Verwendung
Das Gerät darf nicht zur Trinkwasserversorgung oder zum Fördern von Lebensmitteln verwendet werden.
Explosive, brennbare, aggressive oder
gesundheitsgefährdende Stoffe sowie
Fäkalien dürfen nicht gefördert werden.
Für gewerblichen oder industriellen Einsatz ist das Gerät nicht geeignet.
Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am
Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und
freigegeben sind, können unvorhersehbare Schäden entstehen!
4.2 Allgemeine Sicherheitshinweise
Kinder und Jugendliche sowie Personen, die mit der Betriebsanleitung nicht
vertraut sind, dürfen das Gerät nicht
benutzen.
Beim Einsatz in Schwimmbecken und
Gartenteichen und in deren Schutzbereich sind die Bestimmungen nach DIN
VDE 0100 -702, -738 einzuhalten.
Beachten Sie hierzu gegebenenfalls
auch örtliche Vorschriften.
Die folgenden Restgefahren bestehen
grundsätzlich beim Betrieb von Tauchpumpen – sie lassen sich auch durch
Sicherheitsvorkehrungen nicht völlig
beseitigen.
Gefahr durch Umgebungsein-
A
flüsse!
Verwenden Sie das Gerät nicht in explosionsgefährdeten Räumen oder in der
Nähe von brennbaren Flüssigkeiten oder
Gasen!
B
Gefahr durch Elektrizität!
Netzstecker nicht mit nassen Händen
anfassen! Netzstecker immer am Stecker, nicht am Kabel herausziehen.
Der Anschluss darf nur an Schutzkontakt-Steckdosen erfolgen, die fachgerecht installiert, geerdet und geprüft
sind. Netzspannung und Absicherung
müssen den Technischen Daten entsprechen.
Die Absicherung muss mit einem FISchalter mit einem Fehlerstrom von
maximal 30 mA erfolgen.
Verlängerungskabel müssen ausreichenden Aderquerschnitt besitzen
(siehe „Technische Daten“). Kabeltrommeln müssen vollständig abgerollt sein.
Netzkabel und Verlängerungskabel nicht
knicken, quetschen, zerren oder überfahren; vor scharfen Kanten, Öl und
Hitze schützen.
Verlängerungskabel so verlegen, dass
es nicht in die zu fördernde Flüssigkeit
geraten kann.
Vor Arbeiten am Gerät, Netzstecker ziehen.
Gefahr durch Mängel am
A
Gerät!
Überprüfen Sie das Gerät, insbesondere
Netzkabel, Netzstecker und Schwimmerschalter vor jeder Inbetriebnahme auf
eventuelle Beschädigungen. Lebensgefahr durch elektrischen Schlag!
Ein beschädigtes Gerät darf erst wieder
benutzt werden, nachdem es fachgerecht repariert wurde.
Reparieren Sie das Gerät nicht selbst!
Bei unsachgemäßen Reparaturen
besteht die Gefahr, dass Flüssigkeit in
den elektrischen Bereich des Gerätes
eindringt.
5. Vor Inbetriebnahme

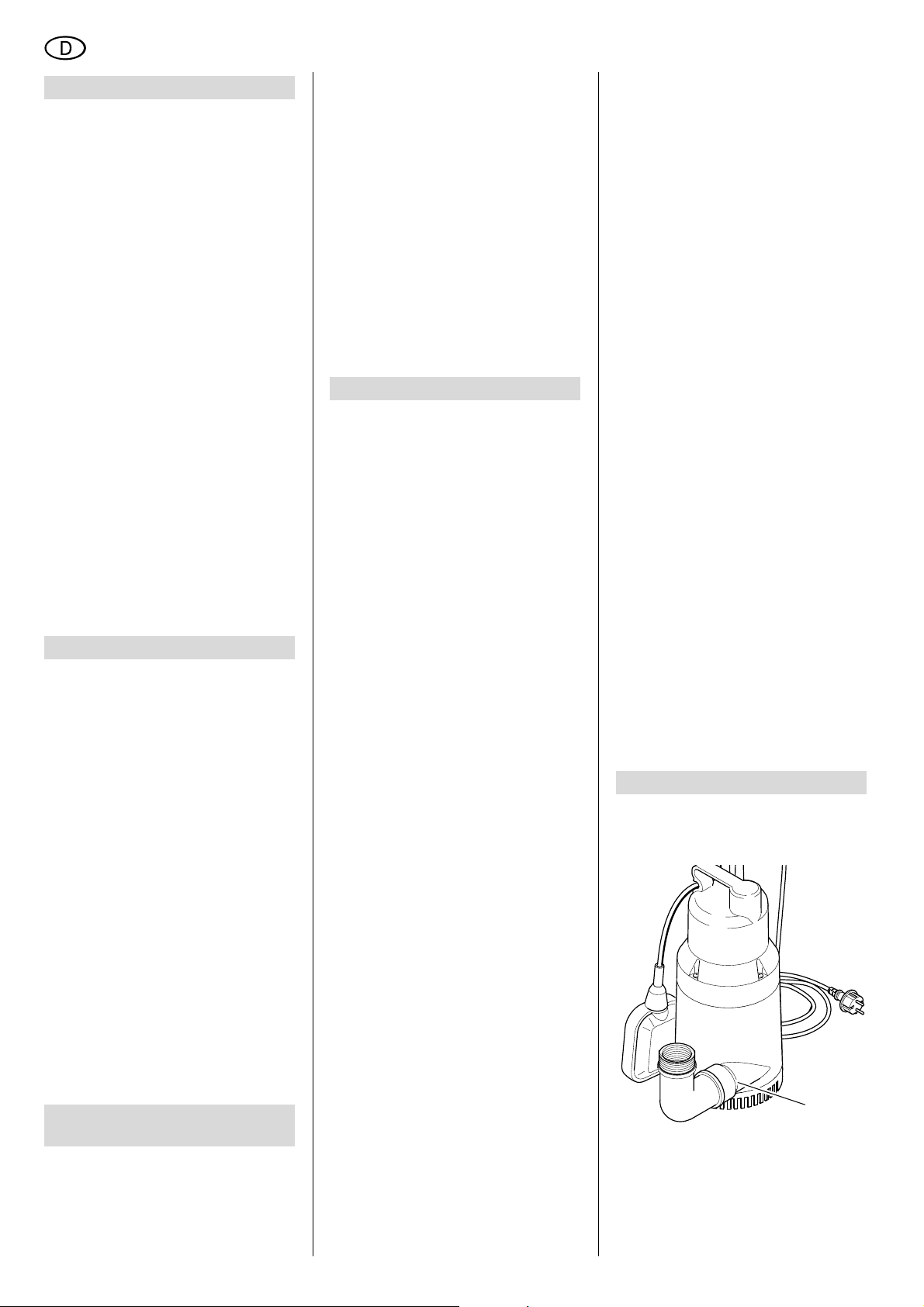

5.1 Druckleitung anschließen
x Druckleitung an den Druckan-
schluss (9) schrauben.
9
5.2 Aufstellung
x Platzbedarf ca. 50 cm x 50 cm
(damit der Schwimmerschalter einwandfrei funktioniert, muss er sich
frei bewegen können).
4
Page 5
DEUTSCH
x Das Gerät darf höchstens bis zu der
in den Technischen Daten genannten Betriebstauchtiefe unter Wasser
getaucht werden.
x Pumpe so aufstellen, dass die
Ansaugöffnungen nicht durch
Fremdkörper blockiert werden können (Pumpe gegebenenfalls auf
eine Unterlage stellen).
x Achten Sie auf einen sicheren Stand
der Pumpe.
Achtung!
A
Pumpe nicht am Kabel oder am
Druckschlauch anheben, da Kabel
und Druckschlauch nicht für die Zugbelastung durch das Gewicht der
Pumpe ausgelegt sind.
1. Pumpe schräg in die zu fördernde
Flüssigkeit tauchen, damit sich an
der Unterseite kein Luftpolster bildet. Hierdurch würde das Ansaugen verhindert. Sobald die Pumpe
eingetaucht ist, kann sie wieder aufgerichtet werden.
2. Pumpe auf den Grund des Flüssig-
keitsbehälters ablassen. Verwenden
Sie zum Abseilen ein stabiles Seil,
das an der Aufhängungsöse der
Pumpe befestigt wird.
Die Pumpe kann auch an einem Seil
schwebend betrieben werden.

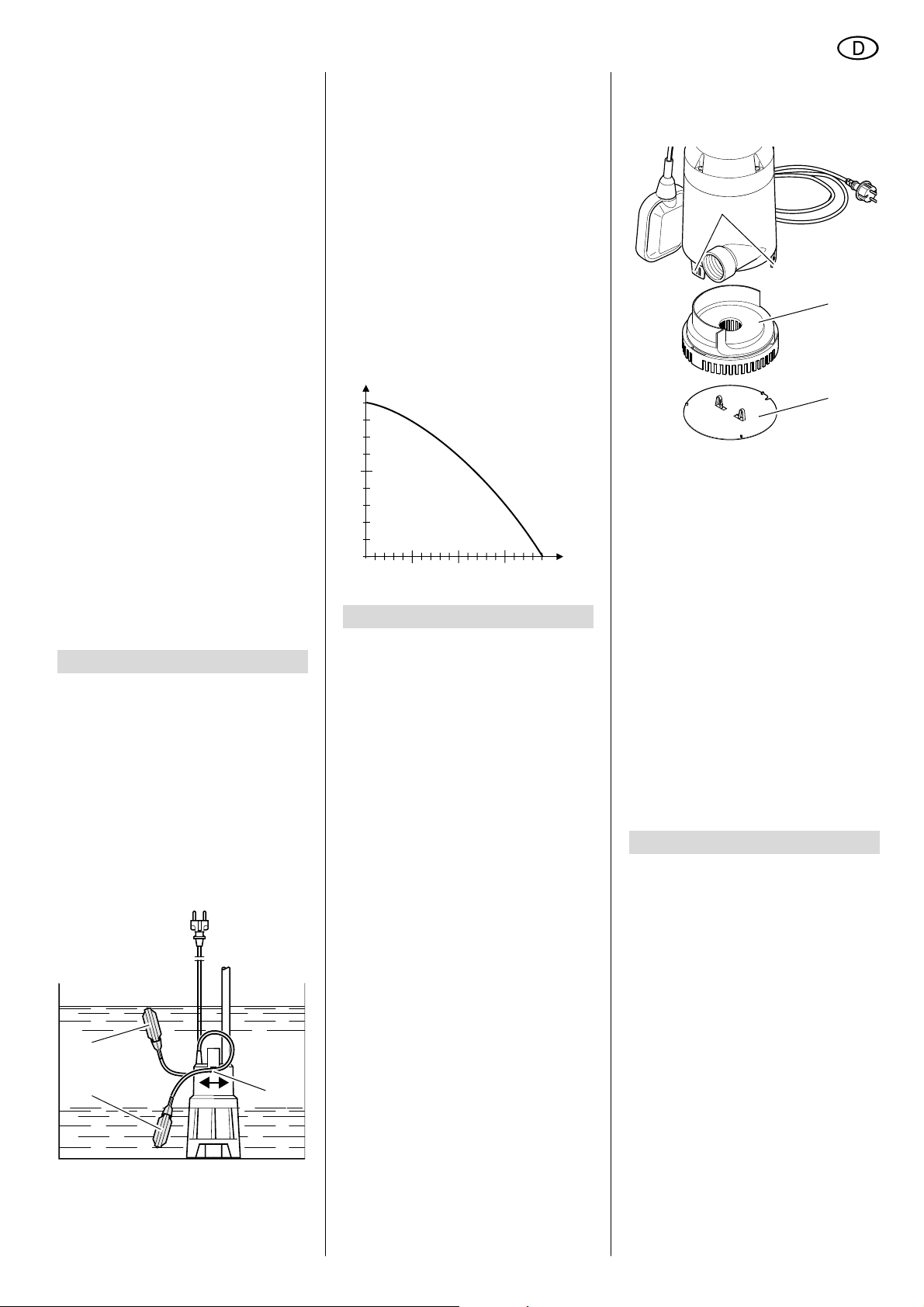

6. Betrieb

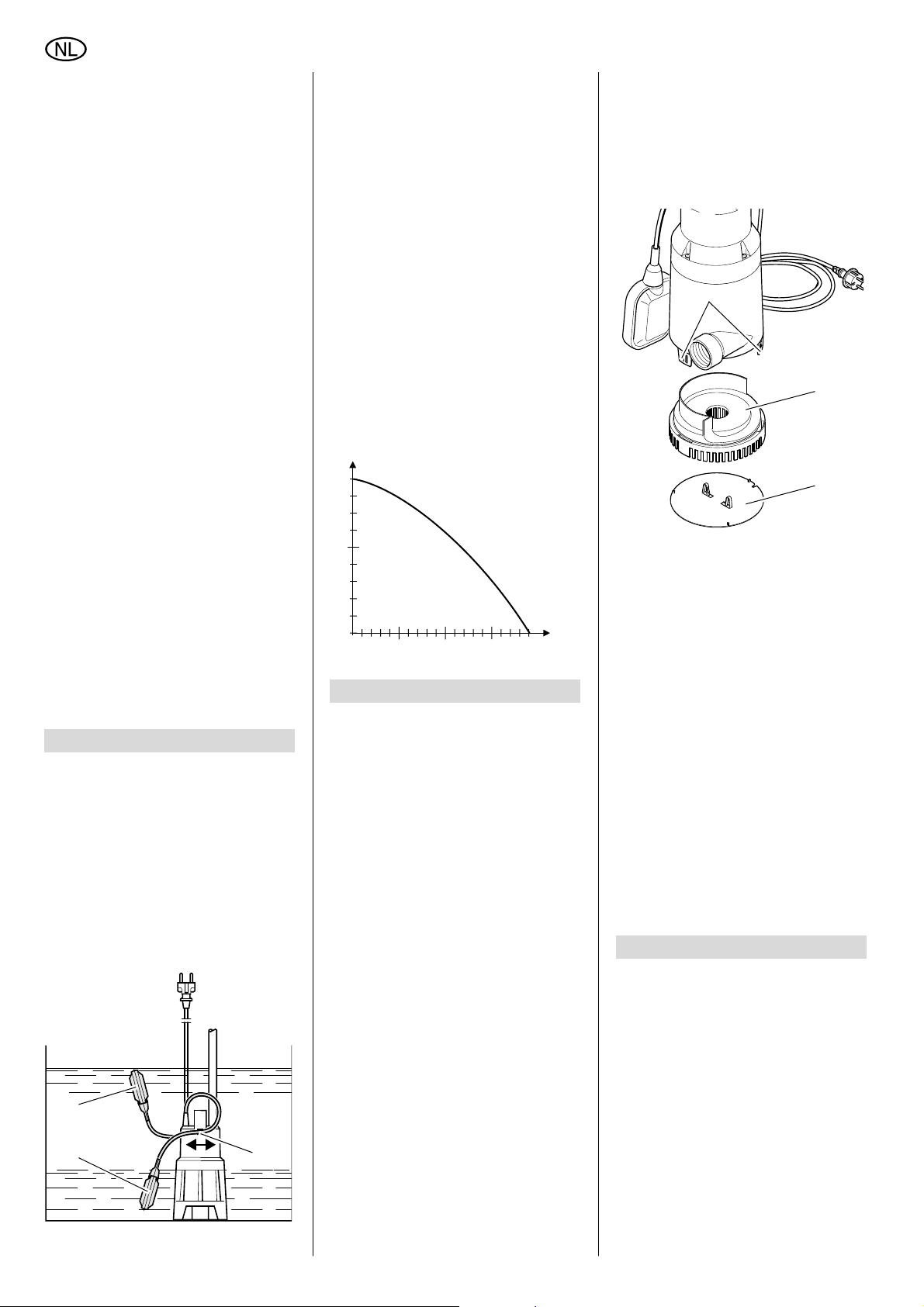

6.1 Ein- und Ausschalten

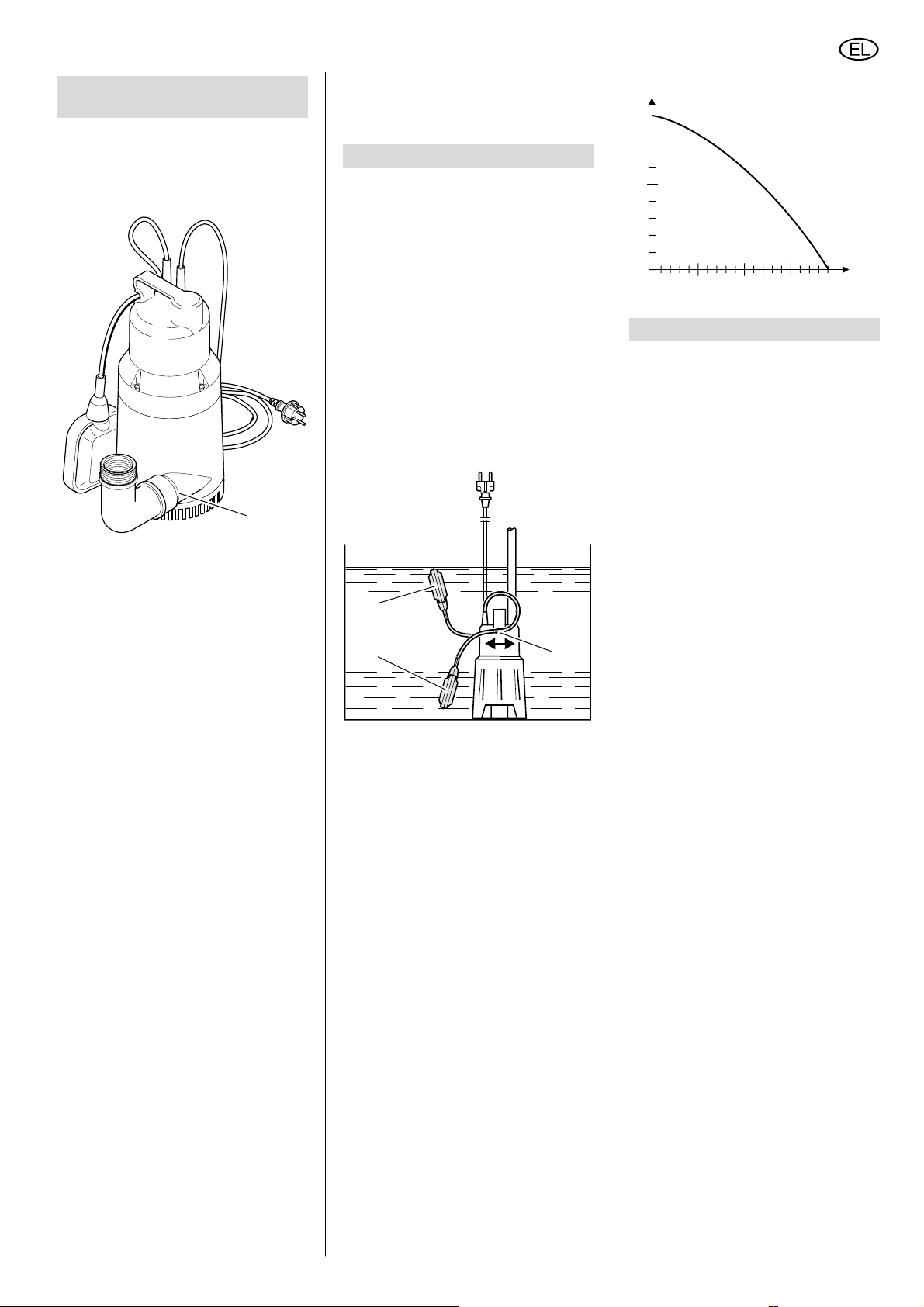

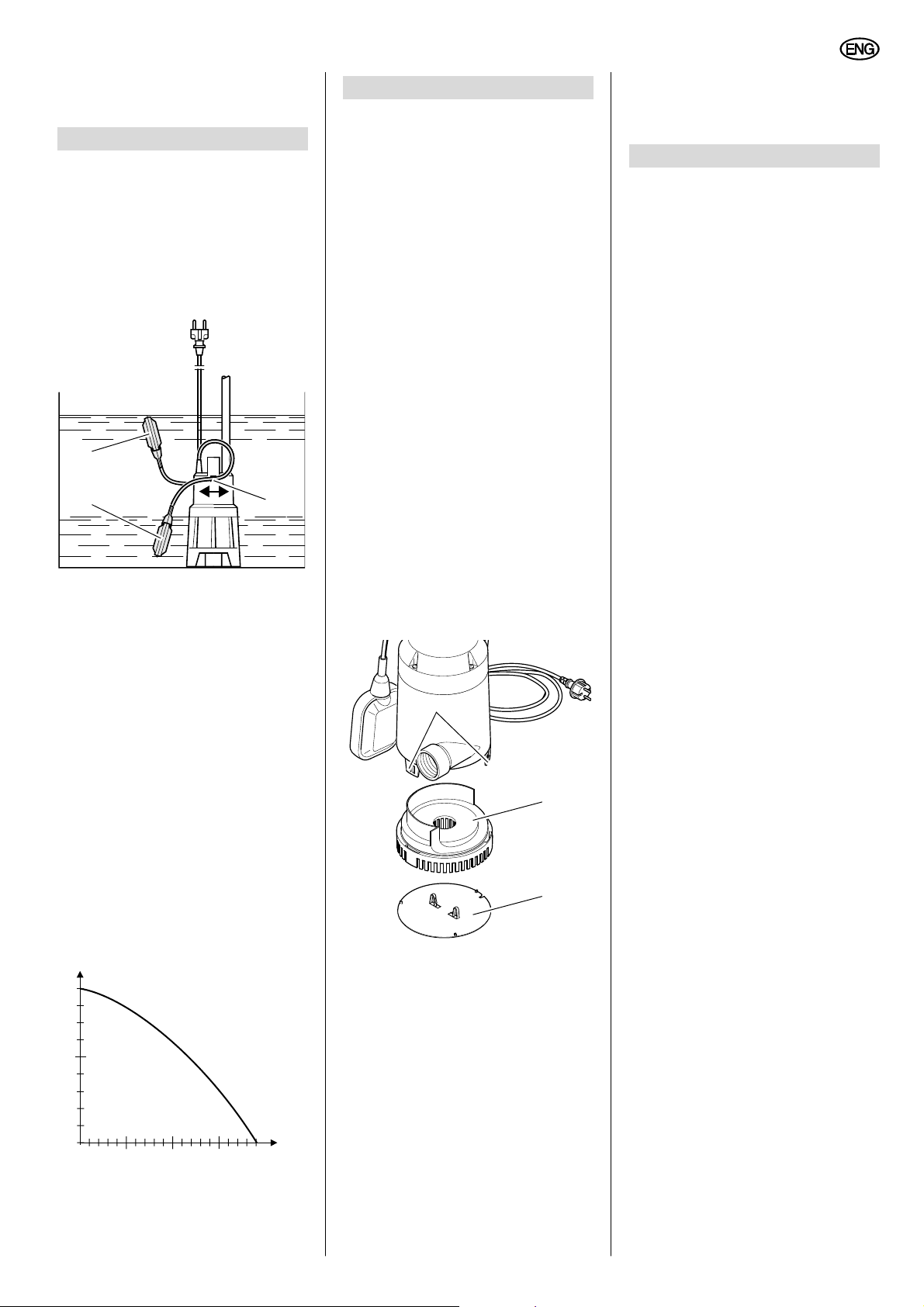

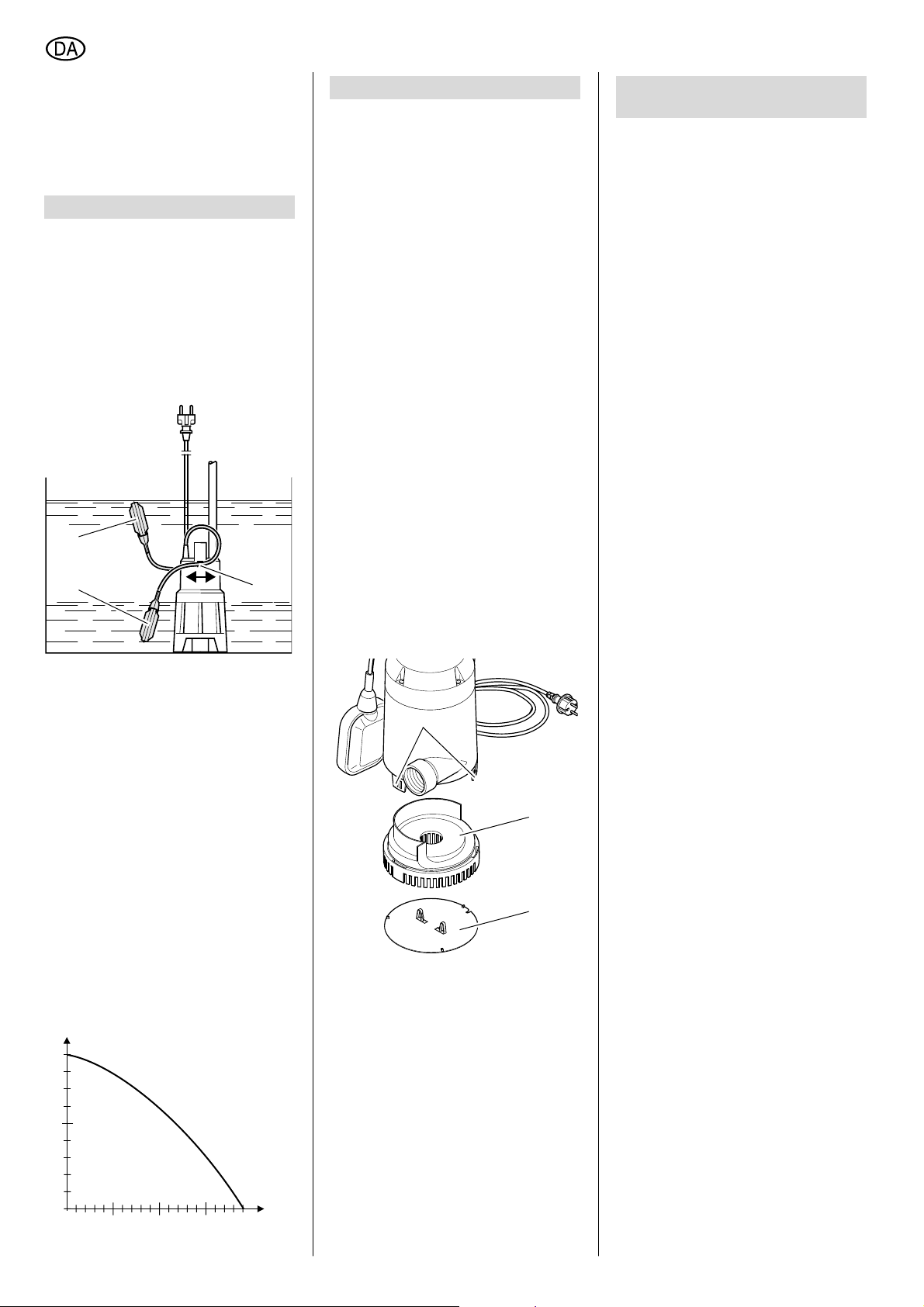

Nachdem das Gerät ans Netz angeschlossen ist, wird die Tauchpumpe
automatisch durch den Schwimmerschalter ein- und ausgeschaltet:
x Die Tauchpumpe beginnt zu för-
dern, wenn der Schwimmerschalter
durch die Flüssigkeit nach oben
gehoben ist (10).
x Die Tauchpumpe schaltet sich ab,
wenn der Schwimmerschalter nach
unten abgesunken ist (11).
10
11
Das Kabel für den Schwimmerschalter
kann im Kabelhalter (12) verschoben
werden. Hierdurch wird der Abstand zwischen Einschaltpunkt und Ausschaltpunkt verstellt:
12
x Schwimmerschalter am "kurzen
Kabel": Einschaltpunkt und Ausschaltpunkt liegen dicht zusammen.
x Schwimmerschalter am "langen
Kabel": Einschaltpunkt und Ausschaltpunkt liegen weit auseinander.
Achtung!
A
Der Schwimmerschalter muss
sich so bewegen können, dass die
Tauchpumpe nicht trocken laufen
kann.
6.2 Pumpenkennlinie
Die Pumpenkennlinie zeigt, welche Fördermenge in Abhängigkeit von der Förderhöhe erreicht werden kann.
m
9
5
0
0
10000
l/h
19000
7. Wartung und Pflege
Gefahr!
A
Vor allen Arbeiten am Gerät:
Gerät ausschalten.
Netzstecker ziehen.
Weitergehende Wartungs- oder Reparaturarbeiten, als die hier beschriebenen, dürfen nur Fachkräfte durchführen.
7.1 Regelmäßige Wartung
Damit die Tauchpumpe jederzeit einwandfrei funktioniert, ist eine regelmäßige Wartung erforderlich. Dies gilt
auch, wenn die Tauchpumpe unter
erschwerten Bedingungen eingesetzt,
aber längere Zeit nicht eingeschaltet
wird (z.B. beim Betrieb in Sickerschächten):
Jährliche Wartung
1. Pumpengehäuse, Kabel und
Schwimmerschalter auf Beschädigungen überprüfen.
2. Pumpe mit klarem Wasser abspü-
len. Hartnäckige Verschmutzungen,
z.B. Algenablagerungen, mit einer
Bürste und Spülmittel entfernen.
3. Um die Pumpe von innen zu spülen,
Pumpe in einen Behälter mit klarem
Wasser tauchen und kurz einschalten.

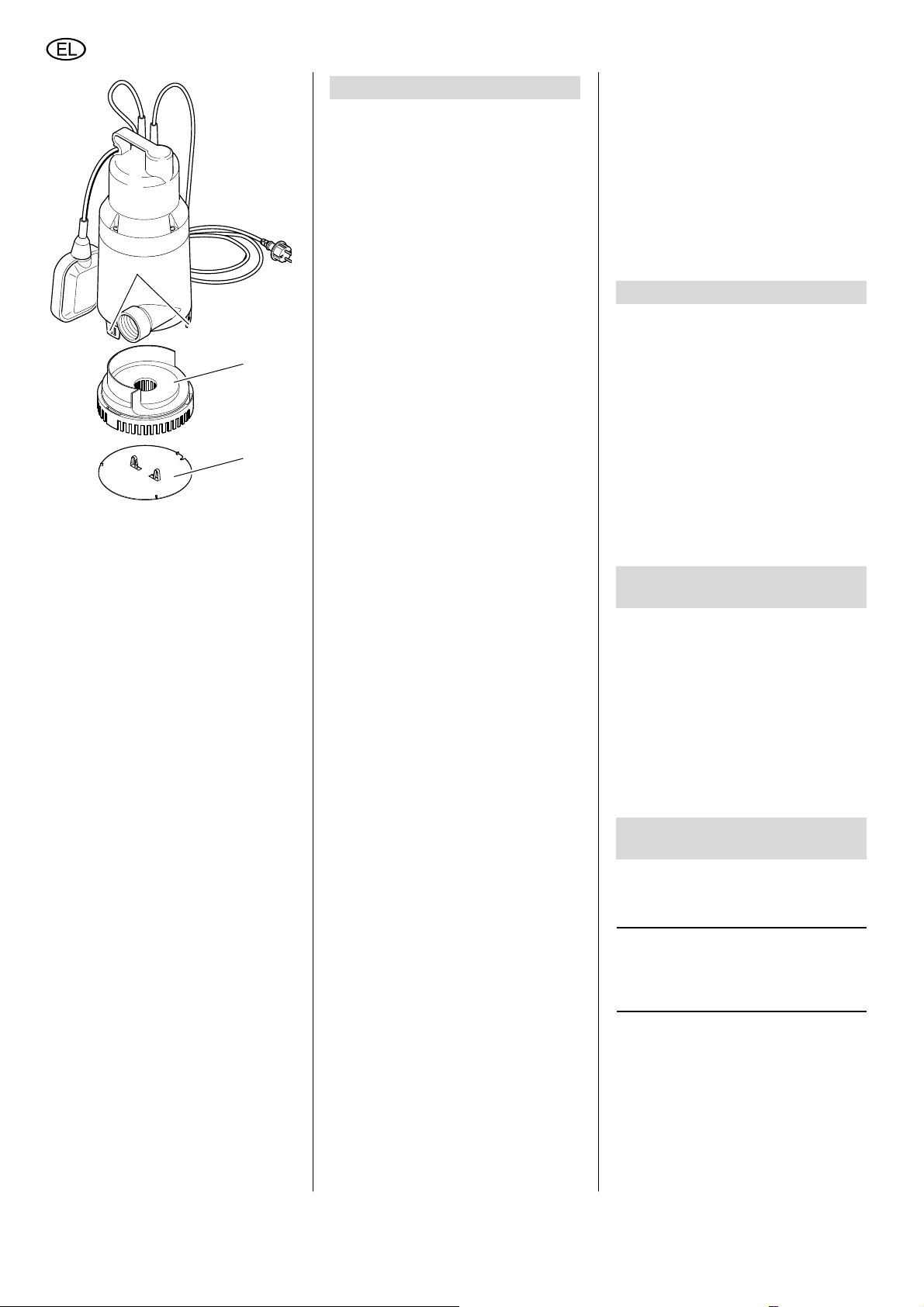

Ansaugbereich reinigen
1. Unterteil (13) der Tauchpumpe
durch Spreizen der Klammern entfernen.
14
15
13
2. Drei Laschen (14) des Pumpenge-
häuses nach innen drücken und
Pumpenfuß (15) abziehen.
3. Alle erreichbaren Innenseiten des
Gehäuses reinigen. Gegebenenfalls Fasern, die sich um die Laufradwelle gewickelt haben, entfernen. Hartnäckige Verschmutzungen
mit einer Bürste und Spülmittel entfernen.
4. Tauchpumpe wieder zusammenbauen.
7.2 Gerät aufbewahren
Achtung!
A
Frost zerstört Gerät und Zube-
hör, da diese stets Wasser enthalten!
x Bei Frostgefahr Gerät und Zubehör
abbauen und frostgeschützt aufbewahren.
8. Probleme und Störungen
Gefahr!
A
Vor allen Arbeiten am Gerät:
Gerät ausschalten.
Netzstecker ziehen.
8.1 Störungssuche
Pumpe läuft nicht:
x Keine Netzspannung.
Kabel, Stecker, Steckdose und
Sicherung prüfen.
x Zu geringe Netzspannung.
Verlängerungskabel mit ausrei-
chendem Aderquerschnitt verwenden (siehe „Technische
Daten“).
x Motor überhitzt, Motorschutz ausge-
löst.
Ursache der Überhitzung beseiti-
gen (Flüssigkeit zu warm?
Pumpe durch Fremdkörper blockiert?)
5
Page 6
DEUTSCH
Nach Abkühlen schaltet sich das
Gerät selbst wieder ein.
x Schwimmerschalter schaltet die
Pumpe nicht ein.
Sicherstellen, dass ausreichend
Wasservorrat vorhanden ist.
Sicherstellen, dass sich der
Schwimmerschalter ausreichend
bewegen kann.
Motor brummt, läuft nicht an:
x Pumpe durch Fremdkörper blo-
ckiert.
Pumpe reinigen.
Pumpe fördert nicht richtig:
x Förderhöhe zu groß.
Maximale Förderhöhe beachten
(siehe „Technische Daten“).
x Druckleitung geknickt.
Druckleitung gerade verlegen.
x Druckleitung undicht.
Druckleitung abdichten, Ver-
schraubungen festziehen.
Pumpe läuft sehr laut:
x Pumpe saugt Luft an.
Sicherstellen, dass ausreichend
Wasservorrat vorhanden ist.
Schwimmerschalter richtig ein-
stellen.
Pumpe beim Eintauchen in die
Flüssigkeit schräg halten.
Pumpe läuft dauernd:
x Schwimmerschalter erreicht nicht
die untere Position.
Sicherstellen, dass sich der
Schwimmerschalter ausreichend
bewegen kann.
9. Reparatur
Gefahr!
A
Reparaturen an Elektrogeräten
dürfen nur durch eine Elektrofachkraft ausgeführt werden!
Reparaturbedürftige Elektrogeräte können an die Service-Niederlassung Ihres
Landes eingesandt werden. Die Adresse
finden Sie bei der Ersatzteilliste.
Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten
Fehler.
10. Umweltschutz
Das Verpackungsmaterial des Gerätes
ist zu 100 % recyclingfähig.
Ausgediente Geräte und Zubehör enthalten große Mengen wertvoller Rohund Kunststoffe, die ebenfalls einem
Recyclingprozess zugeführt werden
können.
Die Anleitung wurde auf chlorfrei
gebleichtem Papier gedruckt.
11. Lieferbares Zubehör
Für dieses Gerät erhalten Sie im Fachhandel das folgende Zubehör.
Hinweis:
3
Abbildungen und Bestell-Num-
mern finden Sie am Ende der Anleitung.
A Winkelschlauchtülle
Anschluss Einlaufseite:
1 1/4" AG
Anschluss Auslaufseite:
1" IG + 1 1/4" AG
(AG=Außengewinde, IG=Innengewinde)
12. Technische Daten
Netzspannung V 230 a 1
Frequenz Hz 50
Nennleistung W 750
Nennstrom A 3,3
Absicherung min. (träge oder L-Automat) A 10
Betriebskondensator PF 8
Nenndrehzahl min
Fördermenge max. l/h 19000
Förderhöhe max. m 9
Förderdruck max. bar 0,9
Betriebstauchtiefe max. m 5
Restwasserstand max. mm 30
Zulauftemperatur max. °C 35
Schutzart IP 68
Schutzklasse I
Isolierstoffklasse B
Werkstoffe
Pumpengehäuse
Pumpenwelle
Pumpenlaufrad
Netzkabel (HO 7 RN-F) m 10
Druckanschluss (AG=Aussengewinde, IG=Innengewinde) 1 1/4" IG
Abmessungen (Pumpengehäuse)
Höhe
Breite
Durchmesser
Gewicht kg 6,0
Maximallänge für Verlängerungskabel
bei 3 x 1,0 mm
bei 3 x 1,5 mm
2
Aderquerschnitt
2
Aderquerschnitt
-1
2800
Polypropylen
Edelstahl
Noryl
mm
mm
mm
m
m
300
150
140
30
50
6
Page 7
Xp0012e1.fm Operating Instruction ENGLISH
1. Machine Overview
8
ENGLISH
1
7
6
1 Handle / cable eye
2 Power cable with plug
2
5
3
4
3 Discharge port
4 Suction inlet
5 Elbow
6 Float switch
7 Pump casing
8 Cable holder
7
Page 8
ENGLISH
Table of Contents
1. Machine Overview.......................7
2. Please Read First!.......................8
3. Range of Application and
Media............................................8
4. Safety ...........................................8
4.1 Specified conditions of use ...........8
4.2 General safety instructions............8
5. Prior to Operation .......................8
5.1 Discharge hose connection...........8
5.2 Installation.....................................8
6. Operation .....................................9
6.1 Switching ON and OFF .................9
6.2 Pump characteristic curve.............9
7. Care and Maintenance................9
7.1 Periodic maintenance....................9
7.2 Pump storage................................9
8. Trouble Shooting ........................9
8.1 Fault finding...................................9
9. Repairs.......................................10
10. Environmental Protection ........10
11. Available Accessories ..............10
12. Technical Specifications ..........10
13. Available Accessories ..............40
2. Please Read First!
x Read these instructions before use.
Pay special attention to the safety
instructions.
x Disregard of the instructions renders
the warranty null and void; the
equipment manufacturer is not liable
for any damage resulting from disregard of the instructions.
x If you notice transport damage while
unpacking, notify your supplier
immediately. Do not operate the
machine!
x Dispose of the packing in an envi-
ronmentally friendly manner. Take
to a proper collecting point.
x Save these instructions - refer to
them when in doubt.
x If you lend or sell this machine be
sure to have the instructions go with
it.
3. Range of Application and
Media
This pump is intended for pumping water
in domestic applications, such as
pumping containers, sumps and
flooded basements;
fountain pumps;
circulation to avoid putrefaction;
feeding false rivulets and brooks.
Caution!
A
The max. permissible fluid
temperature is 35 °C.
Pumping liquids containing abrasives
(such as sand) reduces the service
life of the pump.
4. Safety
4.1 Specified conditions of
use
This pump must not be used to supply
drinking water or for pumping foodstuff.
Explosive, flammable, aggressive fluids
or substances detrimental to health,
sewage must not be pumped.
This equipment is not suitable for commercial or industrial use.
Any other use is not as specified. Use
not as specified, alteration of the
machine or use of parts that are not
approved by the equipment manufacturer, can cause unforeseeable damage!
4.2 General safety instructions
Children, juveniles and persons not familar with the instructions are not permitted to operate the pump.
When used in swimming pools and garden ponds and their range of protection,
the regulations according to DIN VDE
0100 -702, -738 are to be observed.
Also all local regulations pertaining to
the safe operation of submersible pumps
are to be observed.
The following residual risks do principally
exist when operating submersible
pumps and can not be fully eliminated –
even by employing safety devices.
A
Hazard by ambient conditions!
Do not use the pump in hazardous locations or near inflammable liquids and
gases!
B
Danger! Risk of electric shock!
Do not touch the plug with wet hands! To
unplug always pull at the plug, not the
power cable.
Connect only to an earthed outlet that is
properly installed, earthed and tested.
Mains voltage and fuse protection must
correspond to those stated in the "Technical Specications".
Protection must be provided by a residual current device (RCD) of max. 30 mA
capacity.
Use only extension cables of sufficient
lead cross section (see "Technical Specifications"). Unroll cable reels fully.
Do not buckle, squeeze, drag or drive
over power cable and extension cables;
protect from sharp edges.
Place extension cable so that it can not
get into the fluid to be pumped.
Always unplug before servicing the
pump.
A
Danger by pump failings!
Before each use check the pump, especially the power cable, plug and float
switch for possible damage. Risk of fatal
electric shock!
A damaged pump must be workmanlike
repaired before it can be used again.
Do not attempt to repair the pump yourself! When repaired inexpertly there is a
hazard of fluid entering the electrical
parts of the pump.
5. Prior to Operation

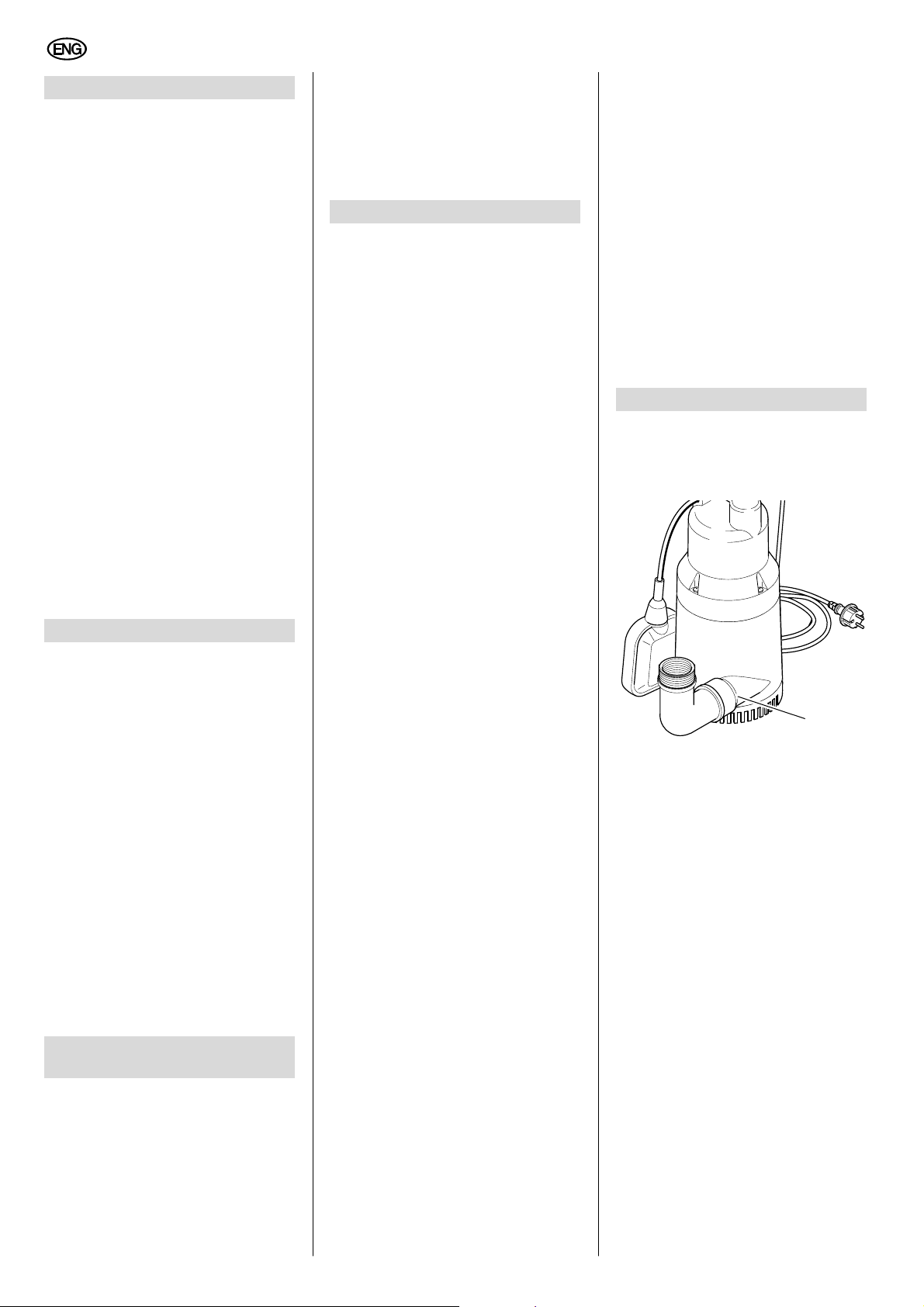

5.1 Discharge hose connection
x Attach discharge hose to the dis-
charge port (9).
9
5.2 Installation
x Required space is approx. 50 cm x
50 cm (for the float switch to operate
properly it must be able to move
freely).
x The pump must not be submerged
deeper into water then stated in the
"Technical Specifications".
x Place pump so that the suction inlet
can not be blocked by foreign
objects (stand on a base, if necessary).
x Ensure sufficient upright stability.
Caution!
A
Do not lift pump at the cable or
discharge hose; both are not
designed for the tensile load by the
weight of the pump.
1. Submerge pump at an angle to
avoid an air cushion at the underside, which would prevent priming.
Once the pump is submerged, it can
be set into an upright position.
2. Lower pump to the bottom of the
fluid container. Use a strong rope,
fastened to the cable eye, to lower
the pump.
8
Page 9
ENGLISH
The pump can also be operated
when suspended by a rope.
6. Operation
6.1 Switching ON and OFF
After connection to the mains, the submersible pump is automatically switched
ON and OFF by the float switch:
x It starts pumping when the fluid has
lifted the float switch fully (10).
x The pump switches OFF when the
float switch has fallen down (11).
10
11
The cable for the float switch can be
moved in the cable holder (12) to adjust
the distance between the switching ON
and OFF positions:
x Float switch on a "short cable": the
On and OFF positions are close
together.
x Float switch on a "long cable": the
On and OFF positions are wide
apart.
Caution!
A
The float switch must be able
to move in such way that the pump
can not run dry.
12

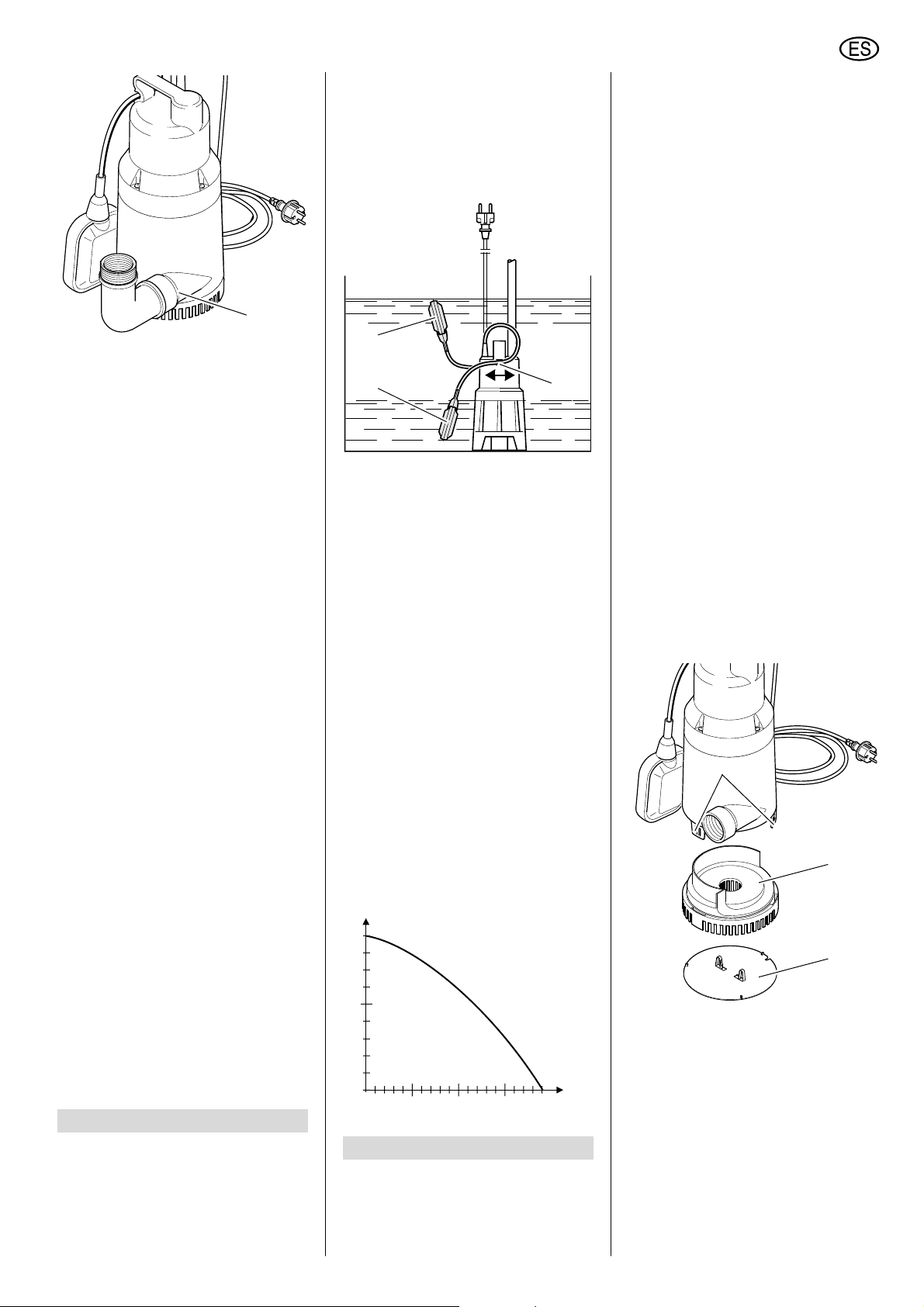

6.2 Pump characteristic
curve
The pump characteristic curve shows
which pump capacity is possible in
dependance on the delivery head.
m
9
5
0
0
10000
l/h
19000
7. Care and Maintenance
Danger!
A
Prior to all servicing:
Switch Off.
Unplug.
Service and repair work other than
described here must be left to qualified specialists.
7.1 Periodic maintenance
For the pump to function perfectly at any
time periodic maintenance is required.
This also applies if the pump is used
under heavy conditions, but does not run
for extended periods of time (e.g. when
used in well drains):
Yearly service
1. Check pump casing, cables and
float switch for damage.
2. Rinse pump with clear water.
Remove persistant soiling, e.g.
algae desposits, with brush and
dishwashing liquid.
3. To flush the inside of the pump,
place it into a container filled with
clear water and switch ON briefly.
Cleaning the strainer
1. Remove strainer base (13) bei
spreading the clips.
14
15
13
2. Press the three clips (14) of the
pump casing inward and pull the
strainer (15) off.
3. Clean all accessible inside surfaces
of the casing. Remove any fibres
which may have wound around the
impeller shaft. Remove persistant
soiling with brush and dishwashing
liquid.
4. Reassemble pump.
7.2 Pump storage
Caution!
A
Frost damages the pump and
accessories, as both always contain
water!
x When there is danger of freezing
remove pump and accessories and
store at a frost-proof location.
8. Trouble Shooting
Danger!
A
Prior to all servicing:
Switch Off.
Unplug.
8.1 Fault finding
Pump does not run:
x No mains voltage.
Check cables, plug, outlet and
mains fuse.
x Mains voltage too low.
Use only extension cables with
sufficient lead cross section (see
"Technical Specifications").
x Motor overheated, motor protection
relay tripped.
Remove cause for overheating
(fluid pumped too hot? Pump
blocked by foreign objects?)
After cooling off the pump will
switch ON again.
x Float switch does not switch the
pump ON.
Ensure there is a sufficient water
supply.
Make sure the float switch can
move unrestricted.
Motor hums but does not start:
x Pump blocked by foreign object.
Clean pump.
Pump does not pump properly:
x Delivery head too high.
Observe max. delivery head (see
"Technical Specifications").
x Discharge hose kinked.
Straighten discharge hose.
x Discharge hose leaky.
Seal discharge hose, tighten
screw fittings.
Pump runs very noisy:
x Pump primes air.
Ensure there is a sufficient water
supply.
Adjust float switch correctly.
Hold pump at an angle when sub-
merging.
Pump runs continuously:
x Float switch does not reach lower
position.
Make sure the float switch can
move unrestricted.
9
Page 10
ENGLISH
9. Repairs 10. Environmental Protection 11. Available Accessories
Danger!
A
Repairs to electric tools must
only be carried out by a qualified
electrician!
Electric tools in need of repair can be
sent to an authorised service center in
your country. See spare parts list for
address.
Please attach a description of the fault to
the electric tool.
The packaging of the pump can be
100 % recycled.
Worn out power tools and accessories
contain considerable amounts of valuable raw and plastic materials, which can
be recycled.
These instructions are printed on chlorine-free bleached paper.
12. Technical Specifications
Mains voltage V 230 a 1
Frequency Hz 50
Rated output W 750
For this equipment the following accessories are available at specialist dealers.
Note:
3
Illustrations and stock numbers
can be found at the end of these instructions.
A Elbow
Inlet port thread:
1 1/4" male
Dicharge port thread:
1" female + 1 1/4" male
Rated current A 3,3
Fuse protection min. (time-lag or L-type circuit breaker) A 10
Running capacitor PF 8
Rated speed min
Pump capacity max. l/h 19000
Delivery head max. m 9
Delivery pressure max. bar 0,9
Immersion depth max. m 5
Standing water max. mm 30
Temperature of the primed medium max. °C 35
Degree of protection IP 68
Protection class I
Insulation class B
Materials
Pump casing
Pump shaft
Impeller
-1
2800
Polypropylene
Stainless steel
Noryl
Power cable (HO 7 RN-F) m 10
Discharge port (AG=male, IG=female) 1 1/4" female
Dimensions (pump casing)
Height
Width
Diameter
Weight kg 6,0
Max. length of extension cable
at 3 x 1.0 mm
at 3 x 1,5 mm
2
lead cross-section
2
lead cross-section
mm
mm
mm
m
m
300
150
140
30
50
10
Page 11
Xp0012f1.fm Instructions d'utilisation FRANÇAIS
1. Vue d'ensemble de l'appareil
8
FRANÇAIS
1
7
6
5
1 Poignée / boucle de suspension
2 Câble du réseau avec fiche
2
3
4
3 Raccord de pression
4 Ouvertures d'aspiration
5 Douille de tuyau flexible coudé
6 Interrupteur à flotteur
7 Boîtier de la pompe
8 Porte-câble
11
Page 12
FRANÇAIS
Table des matières
1. Vue d'ensemble de l'appareil...11
2. A lire en premier !......................12
3. Domaine d'utilisation et
agents de transport...................12
4. Sécurité......................................12
4.1 Utilisation conforme aux
prescriptions................................12
4.2 Consignes générales de
sécurité........................................12
5. Avant la mise en service ..........12
5.1 Raccordement de la conduite
sous pression..............................12
5.2 Montage ......................................13
6. Fonctionnement ........................13
6.1 Enclenchement et mise hors
circuit...........................................13
6.2 Ligne caractéristique de la
pompe .........................................13
7. Maintenance et entretien ..........13
7.1 Maintenance régulière.................13
7.2 Conservation de l'appareil...........14
8. Problèmes et dérangements ....14
8.1 Recherche des perturbations ......14
9. Réparations ...............................14
10. Protection de
l'environnement.........................14
11. Accessoires livrables ...............14
12. Caractéristiques techniques ....15
13. Accessoires livrables ...............40
2. A lire en premier !
x Avant la mise en marche, lire attenti-
vement ces instructions d'utilisation. Observer en particulier les instructions de sécurité.
x Le droit à la garantie expire en cas
de non-observation des instructions
de service: le constructeur
n'assume aucune responsabilité
pour les dommages qui en résultent.
x Si un dommage dû au transport est
constaté lors du déballage, en informer immédiatement le revendeur.
Ne pas mettre l'appareil en service!
x Eliminer l'emballage en respectant
l'environnement. Le remettre à la
station de collecte correspondante.
x Veuillez conserver soigneusement
ces instructions de service afin de
pouvoir les consulter à tout moment
en cas de doutes.
x En cas de vente ou de location de
cet appareil, remettre également
ces instructions.
3. Domaine d'utilisation et
agents de transport
Cet appareil sert à transporter de l'eau
dans les zones de la maison et du jardin,
par exemple:
pour épuiser des récipients, des
puits absorbants ou des locaux
inondés;
en tant que pompe de puits;
pour la circulation afin d'empêcher
la constitution de pourriture;
pour le fonctionnement de cours
d'eau artificiels.
A
Attention !
La température maximale autorisée
du liquide est de 35 °C.
Le pompage de liquides contenant
des matières de polissage à l'émeri
(par exemple sable) réduit la durée de
vie de l'appareil.
4. Sécurité
4.1 Utilisation conforme aux
prescriptions
Il ne faut pas utiliser l'appareil pour la
fourniture d'eau potable ou pour le transport de denrées alimentaires.
Il ne faut pas transporter de matières
explosives, combustibles, agressives ou
présentant un danger pour la santé ni de
matières fécales.
L'appareil ne convient pas à l'utilisation
industrielle ou à usage professionnel.
Toute autre utilisation est contraire aux
prescriptions. Une utilisation non conforme aux prescriptions, des modifications apportées à l'appareil ou l'emploi
de pièces qui n'ont pas été contrôlées ni
approuvées par le fabricant peuvent
entraîner des dommages imprévisibles!
4.2 Consignes générales de
sécurité
Les enfants et les jeunes ainsi que les
personnes non familiarisées avec ces
instructions de service ne doivent pas
utiliser l'appareil.
Il faut respecter les dispositions selon
DIN VDE 0100 - 702, -738 en cas d'utilisation dans des piscines et dans des
étangs de jardin et dans leur zone de
protection.
Veuillez tenir compte à ce sujet le cas
échéant également des prescriptions
locales.
Les dangers restants suivants existent
toujours dans le cas du fonctionnement
des pompes plongeantes – on ne peut
pas les éliminer complètement même
par des mesures de sécurité.
Danger dû à des influences de
A
l'environnement !
Il ne faut pas utiliser l'appareil dans des
locaux explosifs ni à proximité de liquides ou de gaz combustibles.
B
Danger dû à l'électricité !
Ne pas toucher les fiches de secteur
avec des mains humides! Il faut toujours
enlever les fiches de secteur à la fiche et
non au câble.
Le raccordement ne doit avoir lieu
qu'aux prises de courant à contact de
sécurité qui sont installées, mises à la
terre et contrôlées conformément aux
règles de l'art. La tension de secteur et
la protection par fusibles doivent correspondre aux caractéristiques techniques.
La protection par fusibles doit avoir lieu
avec un interrupteur de protection à courant de défaut avec un courant de défaut
de 30 mA au maximum.
Les câbles prolongateurs doivent avoir
une section de conducteur suffisante
(voir „Instructions de service“). Les tambours de câble doivent être entièrement
déroulés.
Il ne faut pas plier, aplatir, tirailler, ni
écraser les câbles de réseau et les
câbles prolongateurs et il faut les protéger d'arêtes vives, de l'huile et de la chaleur.
Il faut placer le câble prolongateur de
telle sorte qu'il ne puisse pas être en
contact avec le liquide à transporter.
Il faut retirer la fiche de secteur avant
d'effectuer des travaux à l'appareil.
Danger résultant de défauts à
A
l'appareil !
Veuillez contrôler l'appareil, en particulier le câble du réseau, la fiche de secteur et les interrupteurs à flotteur avant
chaque mise en service pour vous assurer qu'il n'y a pas d'éventuels endommagements. Danger mortel par choc électrique!
Il ne faut réutiliser un appareil endommagé qu'après l'avoir fait réparer conformément aux règles de l'art.
Ne pas réparer l'appareil soi-même! Des
réparations inadéquates entraînent le
risque de pénétration de liquide dans la
zone électrique de l'appareil.
5. Avant la mise en service
5.1 Raccordement de la conduite sous pression
x Visser la conduite sous pression au
raccordement de pression (9).
12
Page 13
FRANÇAIS
9
5.2 Montage
x Encombrement environ 50 cm x
50 cm (afin que l'interrupteur à flotteur fonctionne parfaitement, il doit
pouvoir se déplacer librement).
x L'appareil doit être immergé sous
l'eau au maximum jusqu'aux profondeurs de service indiquées dans les
caractéristiques techniques.
x Il faut monter la pompe de telle sorte
que les ouvertures d'aspiration ne
puissent pas être bloquées par des
corps étrangers (placer le cas
échéant la pompe sur un support).
x Veiller à ce que la pompe ait un
appui sûr.
Attention !
A
Ne pas soulever la pompe au
câble ou au tuyau de pression, étant
donné que le câble et le tuyau de
pression ne sont pas conçus pour la
sollicitation de traction par le poids
de la pompe.
1. Immerger la pompe obliquement
dans le liquide à transporter pour
éviter la formation de coussins d'air
à la face inférieure. Dès que la
pompe est immergée, on peut à
nouveau la redresser.
2. Faire descendre la pompe au fond
du récipient de liquide. Il faut utiliser
un câble stable pour descendre, ce
câble étant fixé à la boucle de suspension de la pompe.
On peut également faire fonctionner la pompe supsendue sur un
câble.
6. Fonctionnement
6.1 Enclenchement et mise
hors circuit

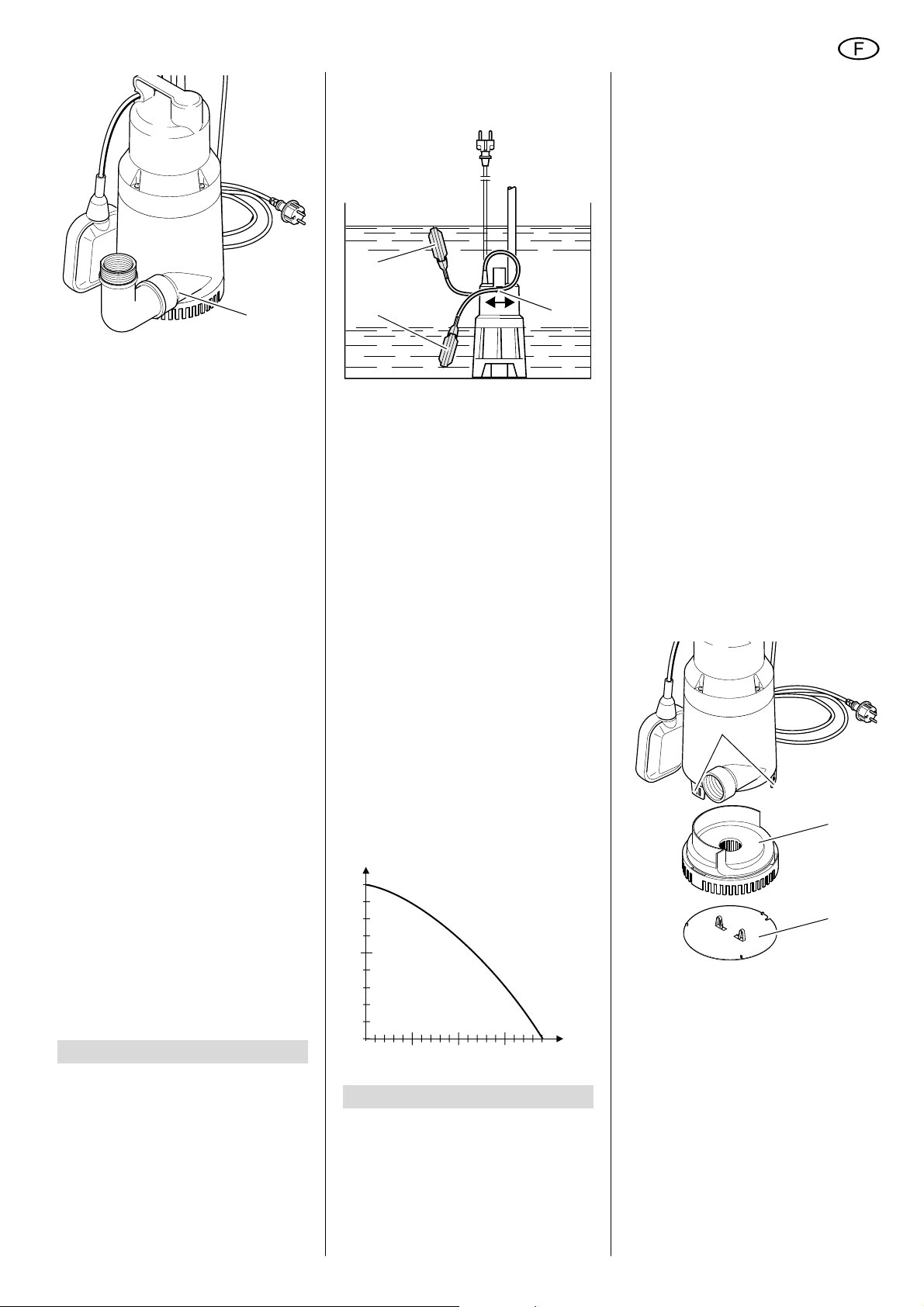

Une fois l'appareil raccordé au réseau, la
pompe plongeante est automatiquement
mise en et hors circuit par l'interrupteur à
flotteur:
x La pompe plongante commence à
transporter quand l'interrupteur à
flotteur est soulevé par le liquide
vers le haut (10).
x La pompe plongeante se met hors
circuit quand l'interrupteur à flotteur
est descendu vers le bas (11).
10
11
Le câble pour l'interrupteur à flotteur
peut être deplacé dans le porte-câble
(12), ce qui provoque un déplacement
de l'écart entre le point d'enclenchement
et le point de mise hors circuit:
x Interrupteur à flotteur sur "câble
court": Le point d'enclenchement et
le point de mise hors circuit se trouvent tout près l'un de l'autre.
x Interrupteur à flotteur sur "câble
long": Le point d'enclenchement et
le point de mise hors circuit sont
loins l'un de l'autre.
Attention !
A
L'interrupteur à flotteur doit
pouvoir se déplacer de telle manière
que la pompe plongeante ne puisse
pas marcher à sec.
12
6.2 Ligne caractéristique de
la pompe
La ligne caractéristique de la pompe
montre quelle quantité de transport peut
être atteinte en fonction de la hauteur de
transport.
m
9
5
0
0
10000
l/h
19000
7. Maintenance et entretien
Danger !
A
Avant d'effectuer des manipulations sur l'appareil:
Mettre la machine hors tension.
Retirer la prise d’alimentation.
Des travaux d'entretien et de réparation plus importants que ceux qui
sont décrits ici ne doivent être effectués que par un personnel expert.
7.1 Maintenance régulière
Un entretien régulier est nécessaire pour
que la pompe plongeante fonctionne
parfaitement. Cela vaut aussi pour le cas
où la pompe plongeante est utilisée
dans des conditions plus difficiles, mais
n'est pas enclenchée pendant une
période prolongée (par exemple lors du
service dans des puits absorbants):
Entretien annuel
1. Contrôler le boîtier de la pompe, les
câbles et les interrupteurs à flotteur
pour vérifier l'absence d'endommagements.
2. Rincer la pompe avec de l'eau
claire. Des encrassements tenaces,
par exemple des dépôts d'algues
doivent être enlevés avec une
brosse et un produit à laver la vaisselle.
3. Pour rincer la pompe de l'intérieur,
immerger la pompe dans un récipient avec de l'eau claire et enclencher brièvement.
Nettoyer la zone d'aspiration
1. Enlever la partie inférieure (13) de la
pompe plongeante en écartant les
agrafes.
14
15
13
2. Pousser les trois attaches (14) du
boîtier de la pompe vers l'intérieur et
retirer le socle de la pompe (15).
3. Nettoyer toutes les faces inférieures accessibles du boîtier. Enlever
le cas échéant les fibres qui se sont
enroulées autour de l'arbre de la
roue motrice. Enlever des encrassements tenaces avec une brosse et
un produit à laver la vaisselle.
4. Remonter la pompe plongeante.
13
Page 14
FRANÇAIS
7.2 Conservation de l'appareil
Attention !
A
Le gel détruit l'appareil et les
accessoires, étant donné que ces
derniers contiennent toujours de
l'eau!
x Démonter l'appareil et les acces-
soires en cas de risque de gel et les
conserver à l'abri du gel.
8. Problèmes et dérangements
Danger !
A
Avant d'effectuer des manipu-
lations sur l'appareil:
Mettre la machine hors tension.
Retirer la prise d’alimentation.
8.1 Recherche des perturbations
La pompe ne marche pas:
x Pas de tension secteur.
Contrôler le câble, la prise et le
fusible.
x Tension du réseau trop faible.
Utiliser comme câbles de ral-
longe uniquement des câbles à
gaine de caoutchouc de section
transversale suffisante (voir
"Caractéristiques techniques").
x Moteur surchauffé, protection du
moteur déclenchée.
Éliminer la cause de la sur-
chauffe (Liquide trop chaud?
Pompe bloquée par des corps
étrangers ?)
L'appareil se réenclenche de lui-
même après le refroidissement.
x L'interrupteur à flotteur n'enclenche
pas la pompe.
S'assurer qu'il y a une réserve
d'eau suffisante.
S'assurer que l'interrupteur à flot-
teur peut se déplacer suffisamment.
Le moteur ronfle, ne démarre pas:
x La pompe est bloquée par des corps
étrangers.
Nettoyer la pompe.
La pompe ne transporte pas bien:
x La hauteur de transport est trop
importante.
Tenir compte de la hauteur de
transport maximale (voir „Caractéristiques techniques“).
x La conduite sous pression est pliée.
Poser la conduite sous pression
droite.
x La conduite sous pression n'est pas
étanche.
Étancher la conduite sous pres-
sion, serrer les vissages.
Le fonctionnement de la pompe est
très bruyant:
x La pompe aspire de l'air.
S'assurer qu'il y a une réserve
d'eau suffisante.
Régler correctement l'interrupteur
à flotteur.
Maintenir la pompe oblique lors
de l'immersion dans le liquide.
La pompe fonctionne en permanence:
x L'interrupteur à flotteur n'atteint pas
la position inférieure.
S'assurer que l'interrupteur à flot-
teur peut se déplacer suffisamment.
9. Réparations
Danger !
A
Les réparations aux appareils
électriques ne doivent être effectuées
que par un personnel spécialisé en
électricité!
Vous pouvez envoyer les appareils électriques à la filiale du service de la clientèle de votre pays dont l'adresse figure
avec la liste des pièces de rechange.
Prière de joindre à l'outil expédié une
description du défaut constaté.
10. Protection de l'environnement
Le matériau d'emballage de l 'appareil
est recyclable à 100 %.
Les appareils et les accessoires usagés
contiennent de grandes quantités de
matières premières et de matières plastiques précieuses qui peuvent également
être soumises à un processus de recyclage.
Ces instructions ont été imprimées sur
un papier blanchi sans chlore.
11. Accessoires livrables
Vous pouvez obtenir les accessoires
suivants pour cet appareil dans le commerce spécialisé.
Remarque:
3
Vous trouverez les reproductions
et les numéros de commande à la fin de
ces instructions.
A Douille de tuyau flexible coudé
raccordement côté d'admission:
1 1/4" AG
raccordement côté de sortie:
1" IG + 1 1/4" AG
(AG = filetage extérieur, IG = filetage
intérieur)
14
Page 15
FRANÇAIS
12. Caractéristiques techniques
Tension de secteur V 230 a 1
Fréquence Hz 50
Puissance nominale W 750
Courant nominal A 3,3
Protection par fusibles min. (coupe-circuit automatique à action retardée) A 10
Condensateur de service PF 8
Vitesse de rotation nominale tr/min 2800
Débit max. l/h 19000
Hauteur de refoulement max. m 9
Pression de refoulement max. bar 0,9
Profondeur de plongée de service max. m 5
Niveau d'eau restant max. mm 30
Température d'alimentation max. °C 35
Indice de protection IP 68
Catégorie de protection I
Catégorie de matière isolante B
Matériaux
Boîtier de la pompe
Arbre de la pompe
Roue motrice de la pompe
Câble du réseau (HO 7 RN-F) m 10
Raccord de pression (AG = filetage extérieur, IG = filetage intérieur) 1 1/4" IG
Dimensions (boîtier de la pompe)
Hauteur
Largeur
Diamètre
Poids kg 6,0
Longueur maximale pour câble prolongateur
Pour une section de conducteur de 3 x 1,0 mm
Pour une section de conducteur de 3 x 1,5 mm
2
2
mm
mm
mm
m
m
Polypropylène
Acier spécial
Noryl
300
150
140
30
50
15
Page 16
XP0012H1.fm Handleiding NEDERLANDS
NEDERLANDS
1. Het apparaat in een oogopslag
8
1
7
6
1 handgreep / ophangoog
2 netsnoer met stekker
2
5
3
4
3 drukaansluiting
4 aanzuigopeningen
5 bochtstuk
6 vlotterschakelaar
7 pomphuis
8 snoerhouder
16
Page 17
NEDERLANDS
Inhoudstafel
1. Het apparaat in een
oogopslag ................................16
2. Lees dit eerst! ..........................17
3. Toepassingsgebied en
pompmedia ..............................17
4. Veiligheid..................................17
4.1 Voorgeschreven gebruik
van het systeem ........................17
4.2 Algemene
veiligheidsvoorschriften .............17
5. Voor het gebruik ......................17
5.1 Drukleiding aansluiten ...............17
5.2 Plaatsing ....................................18
6. Bediening .................................18
6.1 In- en uitschakelen ....................18
6.2 Pompkarakteristiek ....................18
7. Service en onderhoud .............18
7.1 Regelmatig onderhoud ..............18
7.2 Apparaat bewaren .....................18
8. Problemen en storingen ......... 18
8.1 Foutopsporing............................18
9. Herstelling ................................19
10. Milieubescherming ..................19
11. Leverbaar toebehoren ............. 19
12. Technische gegevens .............20
13. Leverbaar toebehoren ............. 40
2. Lees dit eerst!
x Voordat u het apparaat in gebruik
neemt moet u eerst de handleiding
lezen en daarbij vooral aandacht
besteden aan het hoofdstuk „Veiligheid”.
x Bij niet-inachtneming van de hand-
leiding vervalt de garantie; de fabrikant kan in dat geval niet aansprakelijk worden gesteld voor
beschadigingen.
x Als u bij het uitpakken van het appa-
raat transportschade vaststelt, dan
moet u daar onmiddellijk uw leverancier van op de hoogte stellen. In
dat geval mag u het apparaat niet in
gebruik nemen!
x De verpakking moet, conform de
lokale wetgeving inzake de bescherming van het milieu, met een
bevoegde ophaaldienst meegegeven worden.
x Bewaar deze gebruiksaanwijzing
zorgvuldig zodat u ze bij onduidelijkheden kunt raadplegen.
x Als u het apparaat uitleent of door-
verkoopt, dan moet u deze handleiding erbij voegen.
3. Toepassingsgebied en
pompmedia
Dit apparaat dient voor het pompen van
water in huis- en tuinomgevingen, bijvoorbeeld:
voor het leegpompen van tanks,
zinkputten of overstroomde ruimten;
als fonteinpomp;
als circulatiepomp om rotting te
voorkomen;
voor kunstmatige waterlopen.
A
Oppassen!
De vloeistoftemperatuur mag maximaal 35 °C bedragen.
Het pompen van vloeistoffen die
schurende stoffen bevatten (bijv.
zand) verkort de levensduur van het
apparaat.
4. Veiligheid
4.1 Voorgeschreven gebruik
van het systeem
Het apparaat mag niet worden gebruikt
voor drinkwatervoorziening of het pompen van levensmiddelen.
Explosieve, ontvlambare, agressieve of
schadelijke stoffen en fecaliën mogen
niet worden gepompt.
Het apparaat is niet geschikt voor industrieel gebruik.
Elk ander gebruik is verboden. Niet toegelaten gebruik, wijzigingen aan het
apparaat of het gebruik van onderdelen
die niet door de fabrikant goedgekeurd
zijn, kunnen onvoorspelbaar persoonlijk
letsel veroorzaken!
4.2 Algemene veiligheidsvoorschriften
Kinderen en personen die niet vertrouwd
zijn met de inhoud van de handleiding
mogen het apparaat niet gebruiken.
Bij gebruik in zwembaden en tuinvijvers
of het veiligheidsbereik daarvan moeten
de bepalingen van DIN VDE 0100 -702,
-738 worden nageleefd.
Ook eventuele plaatselijke voorschriften
moeten worden gevolgd.
De volgende restrisico's blijven bij het
gebruik van dompelpompen principieel
bestaan – ze kunnen ook door veiligheidsvoorzieningen niet volledig worden
vermeden.
Gevaar door omgevingsinvloe-
A
den!
Gebruik het apparaat niet in ruimten
waar explosiegevaar bestaat of in de
buurt van ontvlambare vloeistoffen of
gassen!
Gevaar door elektrische
B
stroom!
Raak de netstekker nooit aan met natte
handen! Trek de stekker nooit aan het
snoer uit het stopcontact.
Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die
deskundig geïnstalleerd, geaard en
getest zijn. Netspanning en afzekering
moeten overeenstemmen met de Technische gegevens.
De contactdoos moet afgezekerd zijn
met een FI-schakelaar met een foutstroom van maximaal 30 mA.
Verlengsnoeren moeten een voldoende
grote aderdoorsnede bezitten (zie
„Technische gegevens“). Kabeltrommels
moeten volledig afgerold zijn.
Zorg ervoor dat net- en verlengsnoeren
niet geknikt worden of geklemd raken en
dat niemand eraan trekt of erover rijdt.
Bescherm net- en verlengsnoeren
bovendien tegen scherpe randen, olie
en hitte.
Het verlengsnoer mag niet in contact
komen met de te pompen vloeistof.
Trek altijd de stekker uit het stopcontact
voor u werkzaamheden aan het apparaat uitvoert.
Gevaar door gebreken aan het
A
apparaat!
Controleer het apparaat, vooral het netsnoer, de netstekker en de vlotterschakelaar, telkens op beschadigingen voor u
het in gebruik neemt. Levensgevaar
door elektrocutie!
Een beschadigd apparaat mag pas
opnieuw worden gebruikt nadat het deskundig werd hersteld.
Voer nooit zelf herstellingen uit aan het
apparaat! Bij ondeskundig uitgevoerde
herstellingen bestaat het risico dat vloeistof in het elektrische gedeelte van het
apparaat dringt.
5. Voor het gebruik

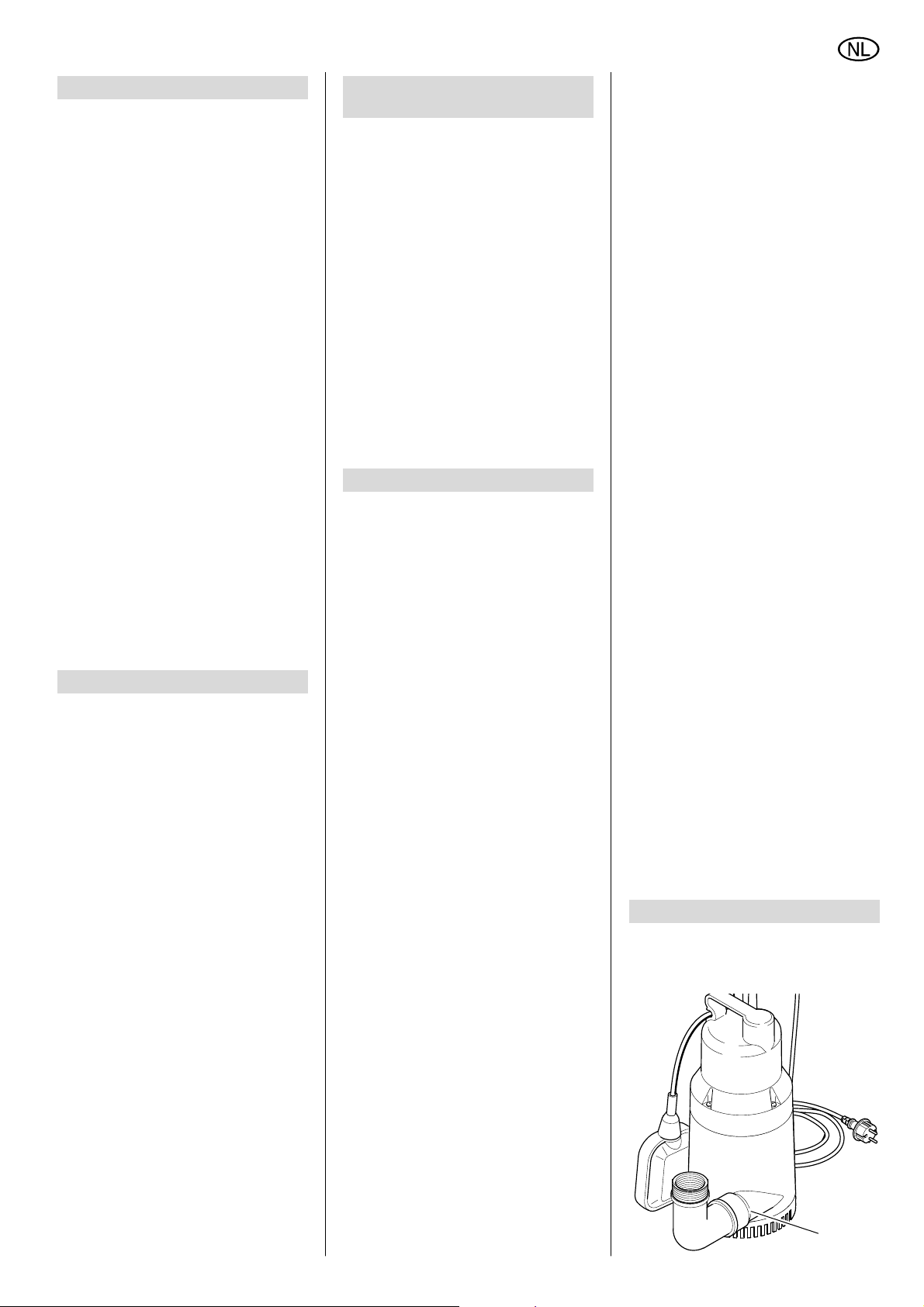

5.1 Drukleiding aansluiten
x Schroef de drukleiding aan de
drukaansluiting (9).
9
17
Page 18
NEDERLANDS
5.2 Plaatsing
x Benodigde ruimte ca. 50 cm x
50 cm (voor een probleemloze werking van de vlotterschakelaar moet
deze vrij kunnen bewegen).
x De bij de Technische gegevens ver-
melde bedrijfsdiepte mag niet worden overschreden, het apparaat
mag niet dieper in het water worden
gedompeld.
x Plaats de pomp zo dat de aanzuigo-
peningen niet kunnen worden
geblokkeerd door andere voorwerpen (plaats de pomp eventueel op
een voetstuk).
x Zorg ervoor dat de pomp stabiel
staat.
Oppassen!
A
Til de pomp niet op aan het
snoer of de drukslang daar deze niet
voorzien zijn om het gewicht van de
pomp te dragen.
1. Dompel het apparaat schuin in de te
pompen vloeistof zodat aan de
onderkant geen luchtbuffer ontstaat.
Dit zou het aanzuigen verhinderen.
Zodra de pomp ondergedompeld is,
kan ze worden opgericht.
2. Laat de pomp op de bodem van het
vloeistofreservoir zakken. Bevestig
een voldoende sterk touw aan het
ophangoog om de pomp te laten
zakken.
De pomp kan ook hangend aan een
touw worden gebruikt.
6. Bediening
6.1 In- en uitschakelen
Zodra de dompelpomp aangesloten is
op het stroomnet, wordt ze automatisch
in- en uitgeschakeld door de vlotterschakelaar.
x De dompelpomp begint te pompen
zodra de vlotterschakelaar door de
vloeistof is opgetild (10).
x De dompelpomp wordt
uitgeschakeld zodra de
vlotterschakelaar gezonken is (11).
10
11
12
Het snoer voor de vlotterschakelaar kan
worden verschoven in de snoerhouder
(12). Hierdoor wordt de afstand tussen
het inschakelpunt en het uitschakelpunt
versteld:
x Vlotterschakelaar aan "kort snoer":
Inschakelpunt en uitschakelpunt liggen dicht bij elkaar.
x Vlotterschakelaar aan "lang snoer":
Inschakelpunt en uitschakelpunt liggen ver uit elkaar.
Oppassen!
A
De vlotterschakelaar moet zo
kunnen bewegen dat de pomp niet
kan drooglopen.
6.2 Pompkarakteristiek
Op de pompkarakteristiek kunt u de verhouding tussen de pomphoogte en het
pompdebiet aflezen.
m
9
5
0
0
10000
l/h
19000
7. Service en onderhoud
Gevaar!
A
Alvorens u met werkzaamheden aan het apparaat begint:
schakelt u het apparaat uit,
trekt u de stekker uit het stopcon-
tact.
Andere dan de hier beschreven
onderhouds- of herstellingswerkzaamheden mogen alleen worden uitgevoerd door vaklui.
7.1 Regelmatig onderhoud
Om ervoor te zorgen dat de dompelpomp altijd probleemloos werkt, is regelmatig onderhoud vereist. Dit geldt ook
als de dompelpomp onder zware
bedrijfsomstandigheden wordt ingezet
maar vaak langere tijd niet wordt ingeschakeld (bijv. bij gebruik in zinkputten):
Jaarlijks onderhoud
1. Controleer het pomphuis, de snoe-
ren en de vlotterschakelaar op
beschadigingen.
2. Spoel de pomp met schoon water.
Hardnekkige verontreinigingen, bijv.
algen, verwijdert u met een borstel
en reinigingsmiddel.
3. Om de binnenkant te spoelen, dompelt u de pomp in schoon water en
schakelt u ze even in.
Aanzuigbereik reinigen
1. Spreid de klemmen om het onderste
deel (13) van de dompelpomp te
verwijderen.
14
15
13
2. Druk de drie lippen (14) van het
pomphuis naar binnen en verwijder
de pompvoet (15).
3. Reinig alle bereikbare delen aan de
binnenkant van het pomphuis. Verwijder eventueel draden die rond de
as van het loopwiel gewikkeld zijn.
Hardnekkige verontreinigingen verwijdert u met een borstel en reinigingsmiddel.
4. Zet de dompelpomp opnieuw in
elkaar.
7.2 Apparaat bewaren
Oppassen!
A
Vorst vernielt het apparaat en
het toebehoren omdat deze altijd
water bevatten!
x Als er kans op vorst bestaat, moet
het apparaat samen met het toebehoren worden opgeborgen.
8. Problemen en storingen
Gevaar!
A
Alvorens u met werkzaamheden aan het apparaat begint:
schakelt u het apparaat uit,
trekt u de stekker uit het stopcon-
tact.
8.1 Foutopsporing
Pomp loopt niet:
x Er is geen spanning.
Controleer het snoer, de stekker,
het stopcontact en de betreffende
zekering.
x De netspanning is te laag.
18
Page 19
NEDERLANDS
Gebruik een verlengsnoer met
voldoende doorsnede (zie Technische gegevens).
x Motor oververhit, motorveiligheid
geactiveerd.
Verwijder de oorzaak van de
oververhitting (vloeistof te warm,
pomp geblokkeerd door een
vreemd voorwerp).
Na het afkoelen wordt het appa-
raat automatisch opnieuw ingeschakeld.
x De pomp wordt niet ingeschakeld
door de vlotterschakelaar.
Controleer of de watervoorraad
voldoende groot is.
Controleer of de vlotterschake-
laar voldoende bewegingsvrijheid
heeft.
Motor bromt, pomp start niet:
x Pomp geblokeerd door vreemd
voorwerp.
Pomp reinigen.
Slechte pompwerking:
x Pompopvoerhoogte te groot.
Neem de maximale pompopvoer-
hoogte in acht (zie Technische
gegevens).
x Drukleiding geknikt.
Leg de drukleiding recht.
x Drukleiding lek.
Dicht de drukleiding af, trek de
schroeven van de schroefklemmen aan.
10. Milieubescherming
Het verpakkingsmateriaal kan volledig
worden gerecycleerd.
Uitgediende apparaten en toebehoren
bevatten een grote hoeveelheid recycleerbare grondstoffen en kunststoffen.
Deze handleiding is gedrukt op chloorvrij
gebleekt papier.
11. Leverbaar toebehoren
Voor dit apparaat is het volgende toebehoren verkrijgbaar.
Aanwijzing:
3
Afbeeldingen en bestelnummers
vindt u op het einde van deze handleiding.
A Hoekmondstuk
aansluiting instroomzijde:
1 1/4" US
aansluiting uitstroomzijde:
1" IS + 1 1/4" US
(US=uitwendige schroefdraad,
IS=inwendige schroefdraad)
Pomp is zeer luid:
x Pomp zuigt lucht aan.
Controleer of de watervoorraad
voldoende groot is.
Corrigeer de instelling van de
vlotterschakelaar.
Houd de pomp schuin terwijl u ze
in de vloeistof dompelt.
Pomp loopt permanent:
x De vlotterschakelaar bereikt de
onderste positie niet.
Controleer of de vlotterschake-
laar voldoende bewegingsvrijheid
heeft.
9. Herstelling
Gevaar!
A
Herstellingen aan elektrische
apparaten mogen alleen worden uitgevoerd door een elektrotechnicus!
Defecte apparaten kunt u aan de servicevestiging van uw land zenden. Het
adres vindt u terug bij de lijst met onderdelen.
Geef bij inzending voor herstelling een
omschrijving van het vastgestelde
defect.
19
Page 20
NEDERLANDS
12. Technische gegevens
Netspanning V 230 a 1
Frequentie Hz 50
Nominaal vermogen W 750
Nominale stroomsterkte A 3,3
Zekering min. (traag of L-automaat) A 10
Bedrijfscondensator PF 8
Nominaal toerental min
Pompcapaciteit max. l/h 19000
Pompopvoerhoogte max. m 9
Pompdruk max. bar 0,9
Bedrijfsdompeldiepte max. m 5
Restwaterniveau max. mm 30
Toevoertemperatuur max. °C 35
-1
2800
Beveiligingstype IP 68
Beveiligingsklasse I
Isoleerstofklasse B
Materialen
Pomphuis
Pompas
Pomploopwiel
Netsnoer (HO 7 RN-F) m 10
Drukaansluiting (US=uitwendige schroefdraad, IS=inwendige schroefdraad) 1 1/4" IS
Afmetingen (pomphuis)
Hoogte
Breedte
Diameter
Gewicht kg 6,0
Maximale lengte voor een verlengsnoer
bij 3 x 1,0 mm
bij 3 x 1,5 mm2 aderdoorsnede
2
aderdoorsnede
mm
mm
mm
m
m
polypropyleen
edelstaal
noryl
300
150
140
30
50
20
Page 21
Xp0012S1.fm Manual de uso ESPAÑOL
1. Vista general del aparato
8
ESPAÑOL
1
7
6
5
1 Empuñadura / Ojete de suspen-
sión
2
3
4
2 Cable de alimentación de
corriente eléctrica con enchufe
3 Conexión de presión
4 Aberturas de aspiración
5 Boquilla portatubo angular
6 Interruptor por flotador
7 Carcasa de la bomba
8 Soporte del cable
21
Page 22
ESPAÑOL
Indice del contenido
1. Vista general del aparato..........21
2. ¡Leer en primer lugar!...............22
3. Campo de aplicación y
medios de bombeado ...............22
4. Seguridad...................................22
4.1 Utilización de acuerdo a su
finalidad.......................................22
4.2 Instrucciones generales de
seguridad ....................................22
5. Antes de la puesta en marcha .22
5.1 Conectar el conducto de presión 22
5.2 Montaje .......................................23
6. Operación ..................................23
6.1 Conexión y desconexión .............23
6.2 Curva característica de la
bomba .........................................23
7. Mantenimiento...........................23
7.1 Mantenimiento periódico .............23
7.2 Guardar el aparato......................24
8. Problemas y averías .................24
8.1 Localización de averías...............24
9. Reparación.................................24
10. Protección ecológica................24
11. Accesorios suministrables ......24
12. Características técnicas ...........25
13. Accesorios suministrables ......40
2. ¡Leer en primer lugar!
x Leer este manual de uso antes de la
puesta en servicio de la máquina.
Prestar especial atención a las instrucciones de seguridad.
x Si no se siguen las instrucciones del
manual de uso se anulará el derecho a la garantía y el fabricante
rechazará toda responsabilidad por
daños consecuenciales.
x Si al desembalar la máquina se
detectan daños producidos durante
el transporte, informe de inmediato
a su suministrador. ¡No ponga la
máquina en servicio!
x Deseche el embalaje de forma eco-
lógica. Deposítelo en el lugar de
recogida adecuado.
x Conserve este manual de uso en
lugar seguro de forma que pueda
consultarse siempre que surja una
duda.
x En caso de préstamo o venta de la
máquina, entregar también este
manual de uso.
3. Campo de aplicación y
medios de bombeado
Este aparato se usa para bombear agua
en el sector doméstico y jardines, por
ejemplo:
para evacuar y vaciar depósitos,
pozos filtrantes o recintos inundados;
como bomba para norias;
para la recirculación a fin de evitar
la putrefacción;
para operar corrientes de agua arti-
ficiales.
¡Atención!
A
La temperatura máxima admi-
sible del líquido es de 35 °C.
Si se bombean líquidos que contie-
nen materias abrasivas (por ejemplo,
arena), se reducirá la vida útil del aparato.
4. Seguridad
4.1 Utilización de acuerdo a
su finalidad
El aparato no puede ser utilizado para el
abastecimiento de agua potable ni para
bombear alimentos.
No deben bombearse materias combustibles, agresivas o tóxicas, así como
tampoco excrementos.
El aparato no es adecuado para aplicaciones industriales.
Cualquier otra aplicación se considera
contraria a su finalidad. ¡En caso de uso
contrario a su finalidad, de modificaciones o de utilización de piezas no comprobadas ni autorizadas por el fabricante, pueden producirse daños
imprevisibles!
4.2 Instrucciones generales
de seguridad
El aparato no debe ser utilizado por
niños ni adolescentes o personas que
no estén familiarizadas con la instrucciones de uso.
En la operación para piscinas y en el
sector jardinería así como en su sector
de protección deben cumplirse las disposiciones estipuladas en la norma DIN
VDE 0100 -702, -738.
El usuario debe observar también las
prescripciones locales vigentes.
A continuación indicamos los peligros
remanentes que existen siempre al trabajar con bombas de inmersión – peligros que es imposible de eliminar,
incluso mediante precauciones técnicas.
¡Peligro por influjos ambienta-
A
les!
¡Nunca utilice usted el aparato en recintos con riesgo de explosión o en la
vecindad de líquidos o gases combustibles!
B
¡Peligros por electricidad!
¡No tomar el enchufe de conexión a la
red con las manos mojadas! Para desconectar el cable de la red nunca jale del
cable mismo sino que siempre del
enchufe.
La conexión debe tener lugar siempre
en cajas de enchufe que han sido instaladas correctamente, con toma de tierra
y que han sido controladas. La tensión
de la red y los fusibles deben cumplir
con las especificaciones técnicas.
El fusible debe ser un interruptor de
corriente diferencial con una corriente
diferencial máxima de 30 mA.
Es necesario utilizar solamente cables
de extensión con una sección de conductor suficiente (véase "Especificaciones técnicas"). Los tambores de cables
deben estar totalmente desenrollados.
No doblar, magullar, jalar ni pisar el
cable de alimentación de corriente eléctrica ni el cable de extensión; protegerlos contra cantos agudos, aceite y calor.
Tender el cable de extensión de modo
tal que no pueda entrar en contacto con
el líquido a bombear.
Antes de iniciar trabajos en el aparato,
desenchufar el cable de alimentación de
corriente eléctrica.
¡Peligros por averías del apa-
A
rato!
Controle usted el aparato, especialmente el cable de alimentación de
corriente eléctrica, el enchufe del cable y
el interruptor por flotador antes de toda
puesta en marcha, por si tienen eventuales daños. ¡Peligro de muerte por golpes de corriente eléctrica!
Si el aparato se ha dañado, podrá ser
reutilizado solamente después de que
ha sido reparado correctamente.
¡Nunca repare Vd. mismo el aparato! Si
la reparación ha sido incorrecta, existe
el peligro que el líquido penetre a la
zona del sistema eléctrico del aparato.
5. Antes de la puesta en
marcha
5.1 Conectar el conducto de
presión
x Enroscar el conductor de presión a
la toma de presión (9).
22
Page 23
ESPAÑOL
9
5.2 Montaje
x Espacio aproximado requerido
50 cm x 50 cm (para que el interruptor por flotador funcione correctamente, debe poder moverse libremente).
x La profundidad de inmersión del
aparato bajo agua no debe ser
mayor que la profundidad de operación indicada en las especificaciones técnicas.
x Posicionar la bomba de modo tal
que las aberturas de aspiración no
puedan ser bloqueadas por objetos
ajenos (en caso necesario, colocar
la bomba sobre una base).
x Tome cuidado de que la bomba
quede en una posición segura y
estable.
¡Atención!
A
No suspender la bomba del
cable o de la manguera de presión, ya
que ni el cable ni la manguera de presión están dimensionados para
soportar la tracción ocasionada por
el peso de la bomba.
1. Sumergir la bomba en posición incli-
nada en el líquido a bombear para
evitar que se forme una burbuja de
aire bajo el fondo. De otro modo
podría dificultarse la aspiración del
líquido. Una vez que la bomba esté
sumergida, podrá sujetarse nuevamente en su posición vertical.
2. Bajar la bomba hasta el fondo del
depósito de líquido. Para bajar la
bomba utilice usted un cable
robusto que debe fijar en el ojete de
suspensión de la bomba.
La bomba puede trabajar también
suspendida de un cable.
6. Operación
6.1 Conexión y desconexión
Una vez que el aparato ha sido conectado a la red, la bomba de inmersión es
conectada y desconectada automáticamente mediante el interruptor por flotador:
x La bomba de inmersión comienza a
bombear después que el interruptor
por flotador ha sido elevado al flotar
en el líquido (10).
x La bomba de inmersión se desco-
nectará una vez que el interruptor
por flotador ha bajado (11).
10
11
El cable para el interruptor por flotador
puede ser desplazado en el soporte del
cable (12). De esta manera es posible
variar la distancia entre el punto de
conexión y el punto de desconexión:
x Interruptor por flotador en el "cable
corto": Los puntos de conexión y
desconexión están cercanos uno al
otro.
x Interruptor por flotador en el "cable
largo": Los puntos de conexión y
desconexión están lejanos uno del
otro.
¡Atención!
A
El interruptor por flotador debe
poder moverse libremente de modo
tal que la bomba no pueda funcionar
en seco.
12
6.2 Curva característica de la
bomba
La curva característica de la bomba
indica el caudal posible en función de la
altura de presión.
m
9
5
0
0
10000
l/h
19000
7. Mantenimiento
¡Peligro!
A
Antes de realizar cualquier trabajo en la máquina:
Desconectar la máquina.
Desenchufar el cable del tomaco-
rriente de la red.
Cualquier trabajo de reparación o de
mantenimiento más extenso que los
descritos aquí, deberá ser realizado
exclusivamente por especialistas.
7.1 Mantenimiento periódico
Para garantizar que la bomba funcione
siempre correctamente es necesario un
mantenimiento periódico. Esto rige también en casos en que la bomba debe trabajar bajo condiciones dificultosas, pero
con largos períodos de desconexión
(por ejemplo, en la operación de pozos
filtrantes):
Mantenimiento anual
1. Controlar si la carcasa de la bomba,
el cable y el interruptor por flotador
tienen daños.
2. Enjuagar la bomba con agua limpia.
Si la suciedad estuviera incrustada,
por ejemplo, sedimentos, utilizar
una escobilla y detergente.
3. Para enjuagar el interior de la
bomba, colocarla en un recipiente
con agua limpia y conectarla un
breve momento.
Limpiar la zona de aspiración
1. Separar el fondo (13) de la bomba
de inmersión levantando las abrazaderas.
14
15
13
2. Pulsar hacia dentro tres cubrejuntas
(14) del cuerpo de la bomba y
extraer el pie de la bomba (15).
3. Limpiar todas las partes accesibles
de la carcasa. En caso dado,
extraer fibras que pudieran haberse
enrollado en el eje del rodete. Si la
suciedad estuviera incrustada, utilizar una escobilla y detergente.
4. Armar nuevamente la bomba de
inmersión.
23
Page 24
ESPAÑOL
7.2 Guardar el aparato
¡Atención!
A
¡La helada puede destruir el
aparato y sus accesorios, ya que
ellos siempre contienen agua!
x Si existe riesgo de heladas, des-
montar el aparato y sus accesorios
y guardarlos en un lugar protegido
contra heladas.
8. Problemas y averías
¡Peligro!
A
Antes de realizar cualquier trabajo en la máquina:
Desconectar la máquina.
Desenchufar el cable del tomaco-
rriente de la red.
8.1 Localización de averías
La bomba no se pone en marcha:
x No hay tensión de alimentación.
Comprobar el cable, el enchufe,
la caja de enchufe y el fusible.
x Tensión de la red demasiado baja.
Utilizar solamente cables de
extensión con una sección trans-
versal de tamaño suficiente
(véase "Especificaciones técni-
cas").
x Motor sobrecalentado, se ha dispa-
rado la protección del motor.
Eliminar la causa del sobrecalen-
tamiento (¿líquido demasiado
caliente? ¿bomba bloqueada por
un cuerpo ajeno?)
Después del enfriamiento, el
aparato se conecta nuevamente
por sí mismo.
x El interruptor por flotador no
conecta la bomba.
Asegurarse de que en el depósito
se encuentre una cantidad sufi-
ciente de agua.
Asegurarse de que el interruptor
por flotador pueda moverse sufi-
cientemente.
El motor zumba pero no se pone en
marcha:
x Bomba bloqueada por un cuerpo
ajeno.
Limpiar la bomba.
La bomba no funciona correctamente:
x Altura de presión excesiva.
Observar la altura máxima de
presión (véase „Especificaciones
técnicas“).
x Conducto de presión doblado.
Enderezar el conducto de pre-
sión.
x Conducto de presión inestanco.
Estanqueizar el conducto de pre-
sión, apretar las atornilladuras.
La bomba produce sonidos muy fuertes:
x La bomba aspira aire.
Asegurarse de que en el depósito
se encuentre una cantidad suficiente de agua.
Ajustar correctamente el interrup-
tor por flotador.
Sumergir la bomba en el líquido
en posición inclinada.
La bomba está permanentemente en
marcha:
x El interruptor por flotador no llega a
la posición inferior.
Asegurarse de que el interruptor
por flotador pueda moverse suficientemente.
9. Reparación
¡Peligro!
A
¡Los trabajos de reparación en
aparatos eléctricos deben ser llevados a cabo exclusivamente por electricistas especializados!
Los aparatos eléctricos que requieran
reparación pueden enviarse al centro de
servicio técnico del país. La dirección
está indicada en la lista de piezas de
recambio.
Incluir a la herramienta eléctrica enviada
para su reparación una descripción de la
anomalía determinada.
10. Protección ecológica
El material de embalaje del aparato es
reciclable en un 100 %.
Los aparatos y accesorios en desuso
contienen grandes cantidades de materia prima y plásticos que también pueden ser incluidos en el proceso de reciclaje.
El presente manual de instrucciones de
uso está impreso en papel blanqueado
sin cloro.
11. Accesorios suministrables
En su tienda especializada podrá obtener los siguientes accesorios para este
aparato.
Nota:
3
Al final de las instrucciones
encontrará ilustraciones y los números
de pedido.
A Boquilla portatubo angular
Conexión lado de entrada:
1 1/4" AG
Conexión lado de salida:
1" IG + 1 1/4" AG
(AG=rosca exterior, IG=rosca interior)
24
Page 25
ESPAÑOL
12. Características técnicas
Tensión de alimentación V 230 a 1
Frecuencia Hz 50
Potencia nominal W 750
Corriente nominal A 3,3
Fusible mín. (de reacción lenta o automático L) A 10
Condensador de operación PF 8
Revoluciones nominales min
Caudal máx. l/h 19000
Altura máx. de presión m 9
Presión máx. de elevación bar 0,9
Profundidad máx. de operación m 5
Nivel residual máx. de agua mm 30
Temperatura máx. de entrada °C 35
-1
2800
Grado de protección IP 68
Clase de protección I
Clase de material aislador B
Materiales
Carcasa de la bomba
Arbol de la bomba
Rodete de la bomba
Cable de red (HO 7 RN-F) m 10
Toma de presión (AG=rosca exterior, IG=rosca interior) 1 1/4" IG
Dimensiones (carcasa de la bomba)
Altura
Anchura
Diámetro
Peso kg 6,0
Longitud máxima del cable de extensión
para 3 x 1,0 mm
para 3 x 1,5 mm2 sección transversal del cable
2
sección transversal del cable
mm
mm
mm
m
m
Polipropileno
Acero fino
Noryl
300
150
140
30
50
25
Page 26
Xp0012C1.fm Betjeningsvejledning DANSK
DANSK
1. Maskinen i overblik
8
1
7
6
5
1 Håndgreb / ophængningsøske
2 Netkabel med stik
2
3
4
3 Tilslutning af tryk
4 Indsugning
5 Vinkelslangestuds
6 Svømmeafbryder
7 Pumpehus
8 Kabelholder
26
Page 27
DANSK
Indholdsfortegnelse
1. Maskinen i overblik...................26
2. Læses først! ..............................27
3. Anvendelsesområde og
medier........................................27
4. Sikkerhed...................................27
4.1 Korrekt anvendelse.....................27
4.2 Generelle
sikkerhedsanvisninger ................27
5. Før brug.....................................27
5.1 Tilslut trykledning ........................27
5.2 Opstilling .....................................27
6. Drift ............................................28
6.1 Start og stop ...............................28
6.2 Pumpekarakteristik .....................28
7. Vedligeholdelse og pleje..........28
7.1 Regelmæssig vedligeholdelse ....28
7.2 Opbevaring af apparatet .............28
8. Problemer og forstyrrelser ......28
8.1 Fejlsøgning .................................28
9. Reparation.................................29
10. Miljøbeskyttelse........................29
11. Leverbart tilbehør .....................29
12. Tekniske Data............................29
13. Leverbart tilbehør .....................40
2. Læses først!
x Læs denne betjeningsvejledning før
apparatet tages i brug. Vær særlig
opmærksom på sikkerhedsanvisningerne.
x Såfremt denne betjeningsvejled-
ning ikke overholdes, bortfalder
garantien; Producenten påtager sig
intet ansvar for skader, der opstår
som følge heraf.
x Hvis De skulle konstatere en trans-
portskade kontakt da omgående
Deres forhandler. Tag ikke apparatet i brug!
x Bortskaf emballagen miljøvenligt.
Aflever den f. eks. til et samlested.
x Opbevar denne betjeningsvejled-
ning således, at De altid kan slå op i
den i tilfælde af tvivl.
x Hvis De skulle låne apparatet ud
eller sælge det, skal de vedlagte
dokumenter altid følge med.
3. Anvendelsesområde og
medier
Dette apparat anvendes til pumpning af
vand i hus og have, for eksempel:
til tømning af beholdere, drænbrø-
nde eller oversvømmede rum;
som brøndpumpe;
til cirkulering, for at forhindre forråd-
nelse;
til drift af kunstige vandløb.
NB!
A
Væskens maksimalt tilladte
temperatur er 35 °C.
Pumpning af væsker, som indeholder
slibende stoffer (f.eks. sand), nedsætter apparatets levetid.
4. Sikkerhed
4.1 Korrekt anvendelse
Apparatet må ikke anvendes til drikkevandsforsyning eller til pumpning af levnedsmidler.
Eksplosive, brandfarlige, aggressive
eller sundhedsskadelige midler samt
fækalier må ikke pumpes.
Apparatet er ikke egnet til erhvervsmæssig eller industriel anvendelse.
Enhver anden brug er i modstrid med
anvendelsesformålet. Ved anvendelse i
modstrid med anvendelsesformålet, ved
ændringer på apparatet eller ved brug af
dele, som ikke er testet eller godkendt af
producenten, kan der opstå uforudsete
skader!
4.2 Generelle sikkerhedsanvisninger
Børn og unge samt personer, som ikke
har læst betjeningsvejledningen, må ikke
anvende apparatet.
Ved anvendelse i svømmebassiner og
damme i haven og i disses beskyttelseszoner skal bestemmelserne jf. DIN VDE
0100 -702, -738 overholdes.
Lokale forskrifter skal ligeledes overholdes.
Yderligere risici består primært ved
anvendelse af dykpumper – de kan heller ikke fjernes helt ved hjælp af sikkerhedsforanstaltninger.
Fare som følge af indvirkninger
A
i miljøet!
Apparatet må ikke anvendes i rum, der
er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!
B
Fare som følge af elektricitet!
Tag ikke om netstikket med våde hænder! Netstikket trækkes altid ud ved stikket, ikke ved kablet.
Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt
installeret, jordet og kontrolleret. Netspænding og beskyttelse skal overholde
de tekniske data.
Beskyttelse skal ske via en HFI-relæ
med en lækstrøm på maksimalt 30 mA.
Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“).
Kabeltromler skal være rullet helt ud.
Strømkabel og forlængerledning må ikke
knækkes, klemmes, strækkes eller
køres over; de skal beskyttes mod
skarpe kanter, olie og varme.
Forlængerledningen skal lægges således, at den ikke kommer i kontakt med
den væske, der skal pumpes.
Før arbejder på apparatet, fjernes netstikket.
Fare som følge af mangler på
A
apparatet!
Kontroller apparatet, især strømkabel,
netstik og svømmeafbryder for eventuelle beskadigelser før hver brug. Der er
fare for strømstød!
Er apparatet beskadiget må det først
anvendes igen, efter at det er blevet
repareret af fagfolk.
De må ikke selv udføre reparationer på
maskinen! Ved ukyndige reparationer er
der fare for, at væsken trænger ind i
apparatets elektriske dele.
5. Før brug

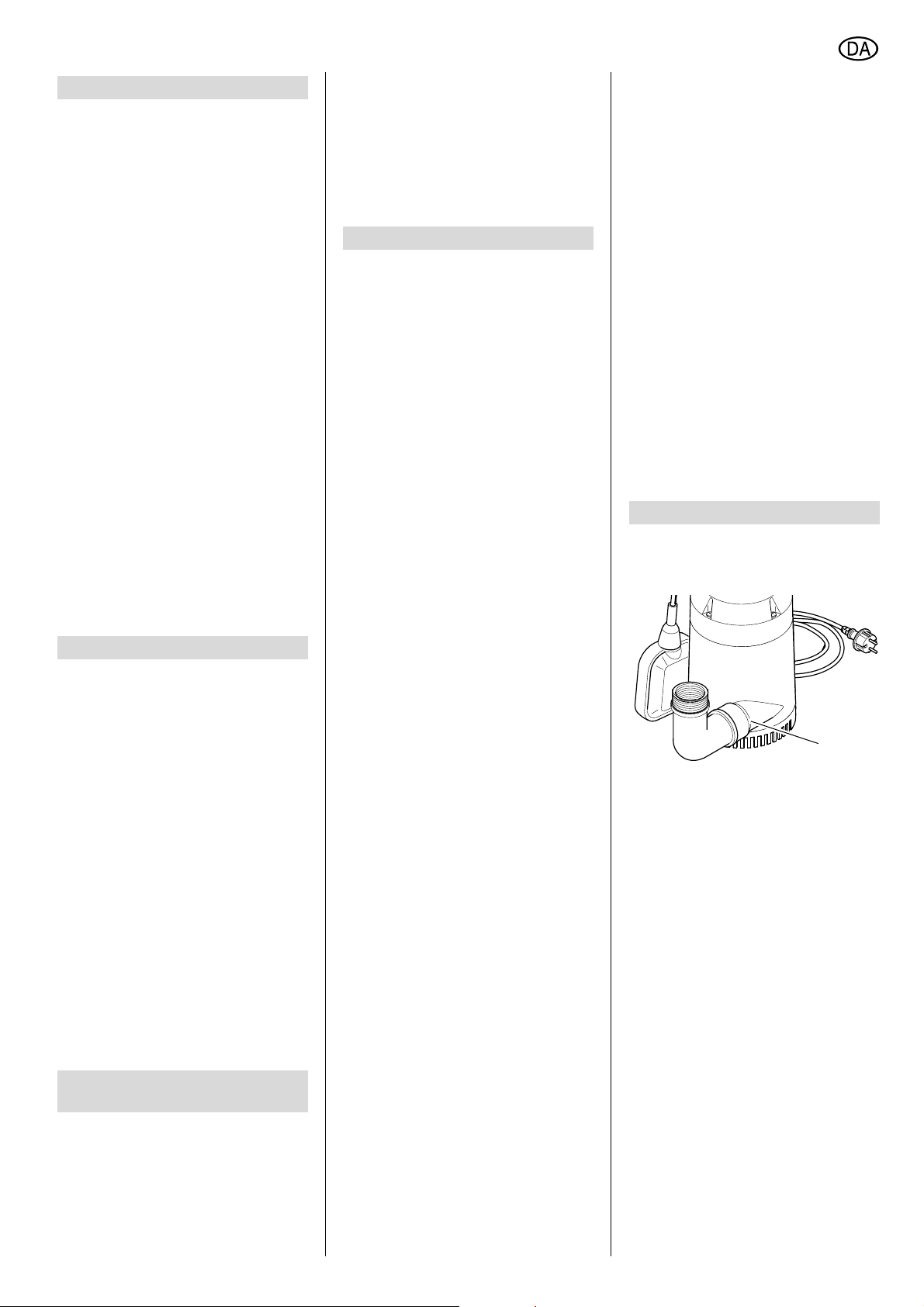

5.1 Tilslut trykledning
x Skru trykledningen på tilslutning til
trykket (9).
9
5.2 Opstilling
x Pladsbehov ca. 50 cm x 50 cm
(således at svømmeafbryderen fungerer fejlfrit, skal den kunne bevæge
sig frit).
x Apparatet må kun anvendes i vand
med dybden, der er angivet i de tekniske data.
x Pumpen opstilles således, at ind-
sugningen ikke kan blokeres af
fremmedlegemer (Pumpen stilles
eventuelt på et underlag).
x Sørg for, at pumpen står stabilt.
Giv agt!
A
Pumpen må ikke løftes i kablet
eller trykslangen, da kabel og trykslange ikke er dimensionerede til
trækbelastningen gennem pumpens
vægt.
1. Pumpen sættes skråt ned i den
væske, der skal pumpes op, således at der ikke dannes en luftpude
på undersiden. Dette ville forhindre
opsugningen. Så snart pumpen er
sat ned i vandet, kan den rettes op
igen.
27
Page 28
DANSK
2. Pumpen tømmes på væskebeholderens bund. Der skal anvendes et tykt
tov til nedfiring, som fastgøres til
pumpens ophængningsøske.
Pumpen kan også anvendes hængende i en wire.
6. Drift
6.1 Start og stop
Efter at apparatet er tilsluttet til lysnettet,
startes og stoppes dykpumpen automatisk ved hjælp af svømmeafbryderen:
x Dykpumpen begynder at suge, når
svømmeafbryderen svæver opad af
væsken (10).
x Dykpumpen slår fra, når svømmeaf-
bryderen hænger ned (11).
10
11
Svømmeafbryderens kabel kan skubbes ind i kabelholderen (12). Herigennem justeres afstanden mellem startpunkt og stoppunkt:
x Svømmeafbryder med "kort kabel":
Startpunkt og stoppunkt ligger tæt
ved hinanden.
x Svømmeafbryder med "langt kabel":
Startpunkt og stoppunkt ligger langt
fra hinanden.
Giv agt!
A
Svømmeafbryderen skal kunne
bevæge sig således, at dykpumpen
ikke kan løbe tør.
12
6.2 Pumpekarakteristik
Pumpekarakteristikken viser, hvilken
pumpekapacitet der kan nås afhængigt
af pumpemængden.
m
9
5
0
0
10000
l/h
19000
7. Vedligeholdelse og pleje
Fare!
A
Før alle arbejder på maskinen:
Sluk for apparatet.
Træk netstikket ud.
Andet vedligeholdelsesarbejde eller
reparationer, end de der er beskrevet
her, må kun gennemføres af fagfolk.
7.1 Regelmæssig vedligeholdelse
For at dykpumpen altid fungerer fejlfrit,
skal den vedligeholdes regelmæssigt.
Det gælder også, når dykpumpen
anvendes under hårde betingelser, men
ikke anvendes over et længere tidsrum
(f.eks. ved anvendelse i sivebrønde):
Årlig vedligeholdelse
1. Pumpehus, kabel og svømmeafbry-
der kontrolleres for slidtage.
2. Pumpen skylles af med rent vand.
Genstridigt snavs, f.eks. algeaflejringer, fjernes med en børste og rengøringsmiddel.
3. For at skylle pumpen indvendig,
dyppes pumpen ned i en beholder
med rent vand og startes kort.
Rengør indsugningsområdet
1. Fjern dykpumpens underdel (13)
ved at sprede klammerne.
14
15
13
2. Tryk pumpehusets tre lasker (14)
indad og træk pumpefoden (15) af.
3. Rengør alle sider inde i pumpen, der
kan nås. Fjern eventuelt tråde, der
har samlet sig om løbehjulets aksel.
Genstridige urenheder fjernes med
en børste og et rengøringsmiddel.
4. Monter dykpumpen igen.
7.2 Opbevaring af apparatet
Giv agt!
A
Frost ødelægger apparat og til-
behør, da disse altid indeholder vand!
x Ved risiko for frost skal apparatet og
tilbehøret afmonteres og opbevares
sikkert mod frost.
8. Problemer og forstyrrelser
Fare!
A
Før alle arbejder på maskinen:
Sluk for apparatet.
Træk netstikket ud.
8.1 Fejlsøgning
Pumpen kører ikke:
x Ingen strøm.
Kabel, stik, stikdåse og sikring
kontrolleres.
x For lav netspænding.
Anvend et forlængerkabel med
tilstrækkeligt tværsnit (se "Tekniske data").
x Motor overophedet, motorbeskyt-
telse udløst.
Fjern årsagen til overophednin-
gen (Væske for varm? Er pumpen blokeret af fremmedlegemer?)
Efter afkøling starter apparatet
automatisk.
x Svømmeafbryderen starter ikke
pumpen.
Kontroller, at der er tilstrækkelig
vand.
Kontroller, at svømmeafbryderen
kan bevæge sig frit.
Motoren larmer, starter ikke:
x Pumpen er blokeret af fremmedle-
gemer.
Pumpen rengøres.
Pumpen suger ikke ordentligt:
x Pumpemængde for højt.
Maksimal pumpemængde skal
overholdes (se „Tekniske data“).
x Trykledning knækket.
Trykledning lægges lige.
x Trykledning utæt.
Trykledning tætnes, skrueforbin-
delserne spændes efter.
Pumpen kører meget larmende:
x Pumpen suger luft ind.
Kontroller, at der er tilstrækkelig
vand.
Svømmeafbryderen indstilles
korrekt.
Pumpen holdes skævt ved ned-
sænkningen i væsken.
Pumpen kører kontinuerligt:
x Svømmeafbryderen når ikke den
nederste position.
Kontroller, at svømmeafbryderen
kan bevæge sig frit.
28
Page 29
DANSK
9. Reparation 10. Miljøbeskyttelse 11. Leverbart tilbehør
Fare!
A
Reparationer på el-værktøj må
kun udføres af en elektriker!
El-værktøj, der skal repareres, kan indsendes til den lokale service-afdeling.
Adressen står i reservedelslisten.
Ved indsendelse til reparation skal den
fastslåede fejl beskrives.
Apparatets indpakningsmateriale kan
genbruges helt.
Brugte apparater og tilbehør indeholder
store mængder af værdifulde råstoffer
og plast, som ligeledes kan genanvendes.
Vejledningen er trykt på klorfrit bleget
papir.
12. Tekniske Data
Netspænding V 230 a 1
Frekvens Hz 50
Mærkeeffekt W 750
Til dette apparat findes hos forhandleren
følgende tilbehør.
Henvisning:
3
Illustrationer og bestillingsnumre
ses bagerst i vejledningen.
A Vinkelslangestuds
tilslutning indløbsside:
1 1/4" AG
tilslutning udløbsside:
1" IG + 1 1/4" AG
(AG=udv. gevind, IG=indv. gevind)
Mærkestrøm A 3,3
Sikringer min. (træge eller L-automat) A 10
Driftskondensator PF 8
Nominelt omdrejningstal min
Pumpekapacitet maks. l/h 19000
Pumpemængde maks. m 9
Transporttryk maks. bar 0,9
Driftsdybde maks. m5
Resterende vandstand maks. mm 30
Tilførselstemperatur maks. °C 35
Beskyttelsesklasse IP 68
Kapsling I
Isolationsklasse B
Materiale
Pumpehus
Pumpeaksel
Pumpeløbehjul
-1
2800
Polypropylen
Ædelstål
Noryl
Strømkabel (HO 7 RN-F) m 10
Tilslutning af tryk (AG=udv. gevind, IG=indv. gevind) 1 1/4" IG
Dimensioner (Pumpehus)
Højde
Bredde
Diameter
Vægt kg 6,0
Maksimal længde til forlængerledning
ved 3 x 1,0 mm
ved 3 x 1,5 mm
2
tværsnit
2
tværsnit
mm
mm
mm
m
m
300
150
140
30
50
29
Page 30
Xp0012a1.fm Bruksanvisning SVENSKA
SVENSKA
1. Maskinens uppbyggnad
8
1
7
6
5
1 Handtag / upphängningsögla
2 Nätkabel med stickkontakt
2
3
4
3 Tryckanslutning
4 Insugningsöppningar
5 Vinkelslanghylsa
6 Nivåvippa
7 Pumphus
8 Kabelhållare
30
Page 31
SVENSKA
Innehållsförteckning
1. Maskinens uppbyggnad........... 30
2. Läs detta först!..........................31
3. Användningsområde
och transportmedier................. 31
4. Säkerhet..................................... 31
4.1 Normal användning.....................31
4.2 Allmänna
säkerhetsanvisningar..................31
5. Innan pumpen tas i drift ........... 31
5.1 Anslut tryckledningen.................. 31
5.2 Uppställning ................................31
6. Drift ............................................32
6.1 Start och stopp............................32
6.2 Pumpkarakteristik .......................32
7. Reparation och underhåll ........ 32
7.1 Regelbundet underhåll................ 32
7.2 Förvaring av pumpen..................32
8. Felsökningsschema .................32
8.1 Felsökning ..................................32
9. Reparation.................................33
10. Miljöskydd .................................33
11. Tillgängliga tillbehör.................33
12. Tekniska data............................34
13. Tillgängliga tillbehör.................40
2. Läs detta först!
x Läs detta innan pumpen tas i drift
första gången. Observera särskilt
våra säkerhetsföreskrifter.
x Om bruksanvisningen ej beaktas
upphör alla garantianspråk och tillverkaren ansvarar ej för de skador
som då kan uppstå.
x Om pumpen har skadats under
transporten skall leverantören omedelbart underrättas. Använd aldrig
en skadad pump.
x Ta hand om förpackningen på miljö-
vänligt sätt. Lämna den t.ex. till motsvarande inlämningsställe/miljöstation.
x Förvara instruktionsboken på ett
säkert ställe så att du alltid har den
till hands när den behövs.
x Se till att instruktionsboken medföl-
jer pumpen om du säljer den eller
lånar ut den.
3. Användningsområde och
transportmedier
Denna apparat är avsedd att användas
för att pumpa vatten inomhus eller i trädgården, t ex:
för att tömma behållare, avlopp eller
översvämmade utrymmen;
som brunnspump;
som cirkulationspump för att förhin-
dra mögelbildning;
för drift av fontäner.
A
OBS!
Vätskans maximalt tillåtna temperatur
är 35 °C.
Då pumpen används för vätskor som
innehåller slipande ämnen (t ex sand)
minskas dess livslängd.
4. Säkerhet
4.1 Normal användning
Pumpen får ej användas för att pumpa
dricksvatten eller livsmedel.
Explosiva, brandfarliga, aggressiva eller
hälsovådliga ämnen liksom exkrement
får ej pumpas.
Pumpen är inte avsedd för industriellt
bruk.
All annan användning är förbjuden. Vid
ej avsedd användning, förändringar på
maskinen eller vid användning av delar
som ej testats och godkänts av tillverkaren kan oförutsebara skador uppstå!
4.2 Allmänna säkerhetsanvisningar
Barn och ungdomar som inte är förtrogna med bruksanvisningen får inte
använda pumpen.
Vid användning i swimmingpooler och
trädgårdsdammar och i dessas skyddsområden måste man följa bestämmelserna enligt DIN VDE 0100 -702, -738.
Beakta även eventuella, lokala föreskrifter.
Följande risker föreligger i huvudsak vid
användning av sänkbara pumpar – de
kan ej heller alltid helt åtgärdas med
säkerhetsanordningar.
Fara på grund av omgivande
A
faktorer!
Använd inte pumpen i utrymmen där det
föreligger explosionsfara, ej heller i närheten av brännbara ämnen eller gaser!
B
Fara för elektricitet!
Ta inte i stickkontakten med blöta händer! Håll alltid i kontakten, aldrig i
kabeln, när du drar ur kontakten.
Pumen får endast anslutas till uttag med
skyddskontakt som är behörigt installerade, jordade och testade. Nätspänning
och säkring skall motsvara tekniska
data.
Säkringen skall vara utrustad med en
jordfelsbrytare med en felström på maximalt 30 mA.
Använd endast en förlängningskabel
med tillräckligt stor ledararea (se "Tekniska data"). Kabeltrummor måste vara
helt utrullade.
Nätkabel och förlängningskabel får ej
knäckas, klämmas, ryckas eller köras
över; utan skall skyddas mot skarpa kanter, olja och värme.
Lägg förlängningskabeln så att den inte
hamnar i den vätska som skall pumpas.
Dra ur kontakten innan du utför arbete
på pumpen.
Fara på grund av fel på pum-
A
pen!
Före varje användningstillfälle bör man
kontrollera att pumpen, speciellt nätkabeln, kontakten och nivåvakten inte uppvisar några skador. Livsfara på grund av
elektriska stötar!
En skadad pump får inte användas igen
förrän den reparerats av en fackman.
Undvik att själv utföra reparationer på
maskinen. Efter icke fackmässiga reparationer finns risk för att vätska kan
tränga in i pumpens elektriska system.
5. Innan pumpen tas i drift

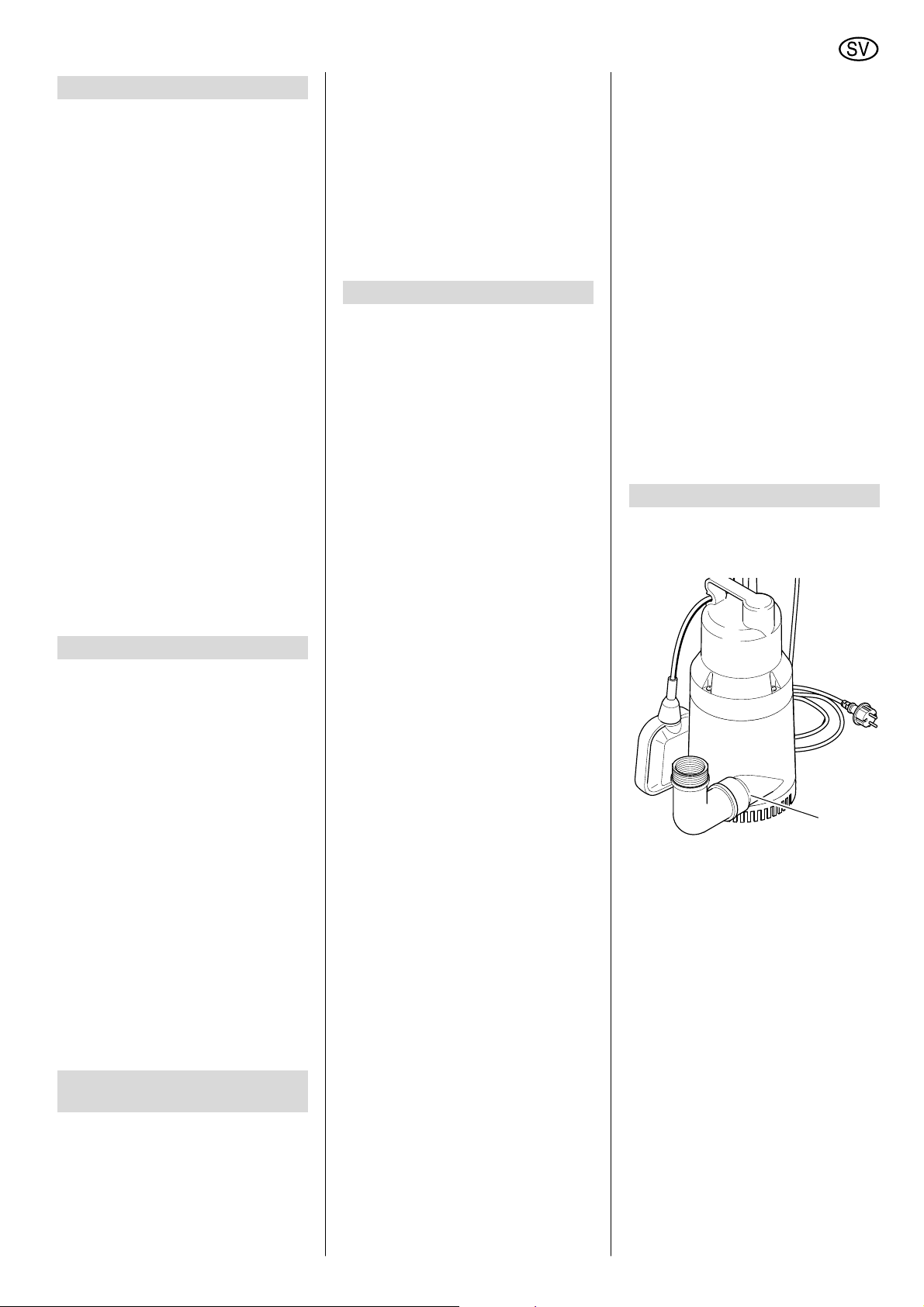

5.1 Anslut tryckledningen
x Skruva fast tryckledningen på tryck-
anslutningen (9).
9
5.2 Uppställning
x Ett utrymme om ca 50 cm x 50 cm
behövs (för att nivåvakten skall
fungera måste den kunna röra sig
fritt).
x Pumpen får endast sänkas ner
under vatten till högst det djup som
anges i Tekniska data.
x Placera pumpen så att inga främ-
mande föremål kan blockera insugningsöppningarna (ställ eventuellt
pumpen på ett underlag).
x Se till att pumpen står stadigt.
Varning!
A
Lyft inte pumpen med kabeln
eller tryckslangen. Dessa är inte
avsedda att tåla den dragbelastning
som pumpens vikt utgör.
1. För ner pumpen snett i den vätska
som skall pumpas så att det inte bildas någon luftkudde på undersidan.
31
Page 32
SVENSKA
Denna hindrar insugningen. Så
snart pumpen är nere i vätskan kan
den rätas upp igen.
2. Töm pumpen på botten av vätskebehållaren. För att fira ner pumpen
används en stabil lina som är fastsatt i pumpens upphängningsögla.
Pumpen kan även användas då den
hänger svävande i en lina.

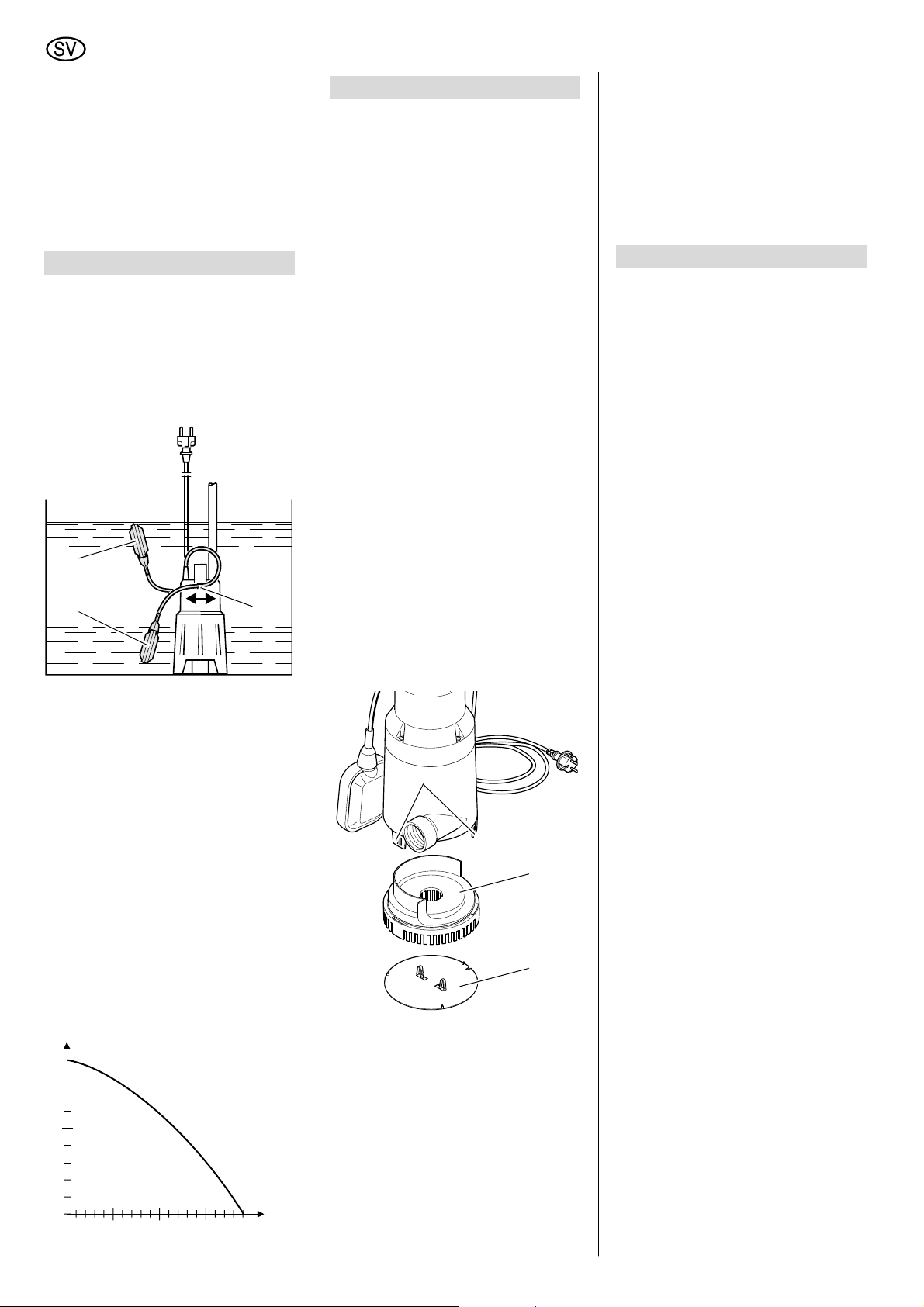

6. Drift
6.1 Start och stopp
När pumpen ansluts till nätet slås den
automatiskt på och av med nivåvakten.
x Pumpen börjar pumpa när nivåvak-
ten förs upp av vätskan (10).
x Pumpen stängs av när nivåvakten
sjunkit tillbaka (11).
10
11
Kabeln till nivåvakten kan förskjutas i
kabelhållaren (12). Avståndet mellan tillslag och frånslag kan ställas in på följande sätt:
x Nivvippa på "kort kabel": Tillslag och
frånslag ligger nära varandra.
x Nivåvippa på "lång kabel": Tillslag
och frånslag ligger långt ifrån varandra.
Varning!
A
Nivåvakten måste kunna röra
sig så att pumpen inte kan pumpa
torrt.
12
6.2 Pumpkarakteristik
Pumpkarakteristiken visar hur stor
mängd som kan pumpas i förhållande till
pumpningshöjden.
m
9
5
0
0
10000
l/h
19000
7. Reparation och underhåll
Fara!
A
Innan du börjar arbeta med
pumpen:
maskinen stängas av,
kontakten dras ur.
Omfattande underhålls- och reparationsarbeten, som de här beskrivna,
får endast utföras av fackkunnig personal.
7.1 Regelbundet underhåll
För att pumpen hela tiden skall fungera
felfritt måste den underhållas regelbundet. Detta gäller även då pumpen
används under svåra förhållanden men
är avstängd under lång tid (t ex vid
användning i dräneringsschakt):
Årligt underhåll
1. Kontrollera att pumphus, kabel och
nivåvakt inte är skadade.
2. Spola av pumpen med rent vatten.
Ta bort svåravlägsnad smuts, t.ex.
algavlagringar, med en borste och
rengöringsmedel.
3. För att spola pumpen inuti kan man
sänka ner den i en behållare med
rent vatten och starta den en kort
stund.
Rengöring av uppsugningsområdet
1. Ta bort underdelen (13) på pumpen
genom att spärra ut klämmorna.
14
15
13
2. Tryck in tre tungor (14) på pumphuset och dra av pumpfoten (15).
3. Rengör alla åtkomliga väggar i
pumphuset. Ta eventuellt bort trådar
som kan ha snurrat sig runt löphjulets axel. Ta bort svåravlägsnad
smuts med en borste och rengöringsmedel.
4. Sätt ihop pumpen igen.
7.2 Förvaring av pumpen
Varning!
A
Frost förstör pumpen och tillbehören då de ständigt innehåller vatten!
x Vid risk för frost demonteras pum-
pen och tillbehören och förvaras
frostfritt.
8. Felsökningsschema
Fara!
A
Innan du börjar arbeta med
pumpen:
maskinen stängas av,
kontakten dras ur.
8.1 Felsökning
Pumpen arbetar inte:
x Ingen nätspänning
Kontrollera kabel, stickkontakt,
eluttag och säkring.
x För låg nätspänning.
Använd endast en förlängnings-
kabel med tillräckligt stor ledara-
rea (se "Tekniska data").
x Motorn överhettad, motorskyddet
utlöst.
Åtgärda orsaken till överhett-
ningen (för varm vätska? pumpen
blockerad av främmande före-
mål?)
Efter avkylning sätts pumpen åter
på av sig själv.
x Nivåvakten slår inte på pumpen.
Kontrollera att det finns tillräckligt
med vatten.
Kontrollera att nivåvakten kan
röra sig tillräckligt.
Motorn brummar, startar inte:
x Pumpen blockerad av främmande
föremål.
Rengör pumpen.
Pumpen pumpar inte på rätt sätt:
x Pumpningshöjden för stor.
Observera maximal pumpnings-
höjd (se "Tekniska data“).
x Tryckledningen knäckt.
Lägg tryckledningen rakt.
x Tryckledningen otät.
Täta tryckledningen, dra fast
skruvkopplingar.
Pumpen arbetar med högt ljud:
x Pumpen suger in luft.
Kontrollera att det finns tillräckligt
med vatten.
Ställ in nivåvakten korrekt.
Håll pumpen snett när den förs
ner i vätskan.
Pumpen arbetar kontinuerligt:
x Nivåvakten når inte det undre läget.
32
Page 33
Kontrollera att nivåvakten kan
röra sig tillräckligt.
9. Reparation
Fara!
A
Reparationer på elektriska
apparater får endast utföras av behörig elektriker!
Elektriska apparater som behöver repareras kan skickas in till en servicefilial i
respektive land. Adressen står på
reservdelslistan.
Beskriv de fel som har konstaterats när
pumpen skickas in för reparation.
10. Miljöskydd
Förpackningsmaterialet är till 100 %
återvinningsbart.
Kasserade apparater och tillbehör innehåller stora mängder värdefulla material
och plaster som också kan användas i
återvinningssyfte.
Bruksanvisningen är tryckt på papper
som blekts utan klor.
SVENSKA
11. Tillgängliga tillbehör
Följande tillbehör finns att köpa i fackhandeln.
Anvisning
3
Bilder och ordernummer återfinns
längst bak i bruksanvisningen.
A Vinkelslanghylsa
Anslutning på inloppssidan:
1 1/4" YG
Anslutning på utloppssidan:
1" IG + 1 1/4" YG
(YG=yttre gänga, IG=inre gänga)
33
Page 34
SVENSKA
12. Tekniska data
Nätspänning V 230 a 1
Frekvens Hz 50
Märkeffekt W 750
Märkström A 3,3
Säkring min. (trög eller L-automat) A 10
Driftkondensator PF 8
Märkvarvtal min
Pumpkapacitet max. l/h 19000
Pumpningshöjd max. m 9
Pumpningstryck max. bar 0,9
Sänkbart djup max. m5
Restvattenstånd max. mm 30
Inloppstemperatur max. °C 35
-1
2800
Kapslingsklass IP 68
Skyddsklass I
Isolermaterialklass B
Material
Pumphus
Pumpaxel
Pumplöphjul
Nätkabel (HO 7 RN-F) m 10
Tryckanslutning (YG=yttre gänga, IG=inre gänga) 1 1/4" IG
Mått (pumphus)
Höjd
Bredd
Diameter
Vikt kg 6,0
Maximal längd för förlängningskabel
vid 3x1,0mm
vid 3x1,5mm2 ledararea
2
ledararea
mm
mm
mm
m
m
Polypropen
Rostfritt stål
Noryl
300
150
140
30
50
34
Page 35
XP0012G1.fm ȅįȘȖȓİȢ ȋȡȒıȘȢ DEUTSCH
1. ȈȣȞȠʌIJȚțȒ ʌĮȡȠȣıȓĮıȘ IJȘȢ ıȣıțİȣȒȢ
8
ǼȁȁǾȃǿȀǹ
1
7
6
5
1 ȋİȚȡȠȜĮȕȒ / ȀȡȓțȠȢ ĮȞȐȡIJȘıȘȢ
2 ȀĮȜȫįȚȠ ȝİ ijȚȢ
2
3
4
3 ȈȪȞįİıȘ ʌȓİıȘȢ
4 ȅʌȑȢ ĮȞĮȡȡȩijȘıȘȢ
5 ȈȣȞįİIJȚțȒ ȖȦȞȓĮ ıȦȜȒȞĮ
6 ǻȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ
7 ȆİȡȓȕȜȘȝĮ ĮȞIJȜȓĮȢ
8 ȈIJȒȡȚȖȝĮ țĮȜȦįȓȠȣ
35
Page 36
ǼȁȁǾȃǿȀǹ
ȀĮIJȐȜȠȖȠȢ ȆİȡȚİȤȠȝȑȞȦȞ
1. ȈȣȞȠʌIJȚțȒ ʌĮȡȠȣıȓĮıȘ IJȘȢ
ıȣıțİȣȒȢ ...................................35
2. ȆȡȑʌİȚ ȞĮ IJȠ įȚĮȕȐıİIJİ! ...........36
3. ȆİįȓȠ ȤȡȒıȘȢ țĮȚ ȝȑıĮ
ȝİIJĮijȠȡȐȢ .................................36
4. ǹıijȐȜİȚĮ ...................................36
4.1 ȆȡȠȕȜİʌȩȝİȞȘ ȤȡȒıȘ .................36
4.2 īİȞȚțȑȢ İʌȚıȘȝȐȞıİȚȢ
ĮıijĮȜİȓĮȢ ...................................36
5. ȆȡȚȞ IJȘȞ ȑȞĮȡȟȘ IJȘȢ
ȜİȚIJȠȣȡȖȓĮȢ ................................37
5.1 ȈȪȞįİıȘ IJȠȣ ıȦȜȒȞĮ ʌȓİıȘȢ ......37
5.2 ȉȠʌȠșȑIJȘıȘ ................................37
6. ȁİȚIJȠȣȡȖȓĮ..................................37
6.1 ĬȑıȘ İȞIJȩȢ țĮȚ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ ..................................37
6.2 ȋĮȡĮțIJȘȡȚıIJȚțȒ țĮȝʌȪȜȘ
ȐȞIJȜȘıȘȢ .....................................37
7. ȈȣȞIJȒȡȘıȘ țĮȚ ijȡȠȞIJȓįĮ..........37
7.1 ȆİȡȚȠįȚțȒ ıȣȞIJȒȡȘıȘ ..................37
7.2
ǹʌȠșȒțİȣıȘ ıȣıțİȣȒȢ ...............38
8. ȆȡȠȕȜȒȝĮIJĮ țĮȚ ȕȜȐȕİȢ ...........38
8.1 ǹȞĮȗȒIJȘıȘ ȕȜȐȕȘȢ ......................38
9. ǼʌȚıțİȣȒ....................................38
10. ȆȡȠıIJĮıȓĮ IJȠȣ
ʌİȡȚȕȐȜȜȠȞIJȠȢ ..........................38
11. ǻȚĮșȑıȚȝĮ ȆȡȩıșİIJĮ
ǼȟĮȡIJȒȝĮIJĮ................................38
12. ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ...........39
13. ǻȚĮșȑıȚȝĮ ȆȡȩıșİIJĮ
ǼȟĮȡIJȒȝĮIJĮ................................40
2. ȆȡȑʌİȚ ȞĮ IJȠ įȚĮȕȐıİIJİ!
x ȆȡȚȞ IJȘȞ ȑȞĮȡȟȘ IJȘȢ ȜİȚIJȠȣȡȖȓĮȢ
ʌȡȑʌİȚ ȞĮ įȚĮȕȐıİIJİ ĮȣIJȑȢ IJȚȢ
ȠįȘȖȓİȢ ȜİȚIJȠȣȡȖȓĮȢ. ǻȫıIJİ ȚįȚĮȓIJİȡȘ
ʌȡȠıȠȤȒ ıIJȚȢ İʌȚıȘȝȐȞıİȚȢ ʌȠȣ
ĮijȠȡȠȪȞ IJȘȞ ĮıijȐȜİȚĮ.
x Ȉİ ʌİȡȓʌIJȦıȘ ȝȘ IJȒȡȘıȘȢ IJȦȞ
ȩıȦȞ
ĮȞĮijȑȡȠȞIJĮȚ ıIJȚȢ ȠįȘȖȓİȢ
ȜİȚIJȠȣȡȖȓĮȢ įİȞ șĮ ȝʌȠȡİȓIJİ ȞĮ
ʌȡȠȕȐȜȜİIJİ ĮʌĮȚIJȒıİȚȢ ʌȠȣ
ʌȘȖȐȗȠȣȞ Įʌȩ IJȘ ıȪȝȕĮıȘ
İȖȖȪȘıȘȢ -ȖȚĮ IJȚȢ İȞ ȜȩȖȦ ȗȘȝȓİȢ įİȞ
ĮȞĮȜĮȝȕȐȞİȚ țĮȝȓĮ İȣșȪȞȘ Ƞ
țĮIJĮıțİȣĮıIJȒȢ.
x ǹȞ țĮIJȐ IJȘȞ ĮʌȠıȣıțİȣĮıȓĮ
įȚĮʌȚıIJȫıİIJİ ȩIJȚ ʌȡȠțȜȒșȘțİ
țȐʌȠȚĮ ȗȘȝȓĮ țĮIJȐ IJȘȞ ȝİIJĮijȠȡȐ,
İȚįȠʌȠȚȒıIJİ ĮȝȑıȦȢ IJȠ țĮIJȐıIJȘȝĮ
ȩʌȠȣ ʌȡĮȖȝĮIJȠʌȠȚȒșȘțİ Ș ĮȖȠȡȐ.
ȂȘȞ șȑIJİIJİ ıİ ȜİȚIJȠȣȡȖȓĮ IJȘ
ıȣıțİȣȒ!
x ȆĮȡĮțĮȜȠȪȝİ ĮʌȠȡȡȓȥIJİ IJȘ
ıȣıțİȣĮıȓĮ ȝİ ijȚȜȚțȩ ʌȡȠȢ IJȠ
ʌİȡȚȕȐȜȜȠȞ IJȡȩʌȠ. ȆĮȡĮįȫıIJİ IJȘȞ
ıIJȠ İȞįİįİȚȖȝȑȞȠ ıȘȝİȓȠ ıȣȜȜȠȖȒȢ
ĮʌȠȡȡȚȝȝȐIJȦȞ.
x ĭȣȜȐȟIJİ țĮȜȐ IJȚȢ ȠįȘȖȓİȢ
ȜİȚIJȠȣȡȖȓĮȢ, ȖȚĮ ȞĮ ȝʌȠȡİȓIJİ ȞĮ IJȚȢ
ıȣȝȕȠȣȜİȪİıIJİ ȠʌȠIJİįȒʌȠIJİ
ʌȡȠțȪʌIJİȚ țȐʌȠȚĮ ĮʌȠȡȓĮ.
x ǼȐȞ țȐʌȠIJİ įĮȞİȓıİIJİ Ȓ ʌȦȜȒıİIJİ
IJȠ ʌȡȠȧȩȞ, įȫıIJİ ȝĮȗȓ țĮȚ IJĮ
ıȣȞȠįİȣIJȚțȐ ȑȖȖȡĮijĮ.
3. ȆİįȓȠ ȤȡȒıȘȢ țĮȚ ȝȑıĮ
ȝİIJĮijȠȡȐȢ
Ǿ ıȣıțİȣȒ ĮȣIJȒ ȤȡȘıȚȝİȪİȚ ȖȚĮ IJȘ
ȝİIJĮijȠȡȐ ȞİȡȠȪ ıIJȠ ıʌȓIJȚ țĮȚ IJȠȞ țȒʌȠ,
ȩʌȦȢ ȖȚĮ ʌĮȡȐįİȚȖȝĮ:
ȖȚĮ IJȠ ȐįİȚĮıȝĮ ȝȑıȦ ȐȞIJȜȘıȘȢ
įİȟĮȝİȞȫȞ, ıIJȡĮȖȖȚıIJȚțȫȞ ijȡİȐIJȦȞ
Ȓ ʌȜȘȝȝȣȡȚıȝȑȞȦȞ ȤȫȡȦȞ,
ȦȢ ĮȞIJȜȓĮ ijȡȑĮIJȠȢ,
ȖȚĮ țȣțȜȠijȠȡȓĮ, ȖȚĮ ȞĮ
ʌĮȡİȝʌȠįȚıIJİȓ Ƞ ıȤȘȝĮIJȚıȝȩȢ
İʌȚțĮșȓıİȦȞ ĮȜȐIJȦȞ țĮȚ ıțȠȣȡȚȐȢ,
ȖȚĮ IJȘ įȘȝȚȠȣȡȖȓĮ țĮȚ ȜİȚIJȠȣȡȖȓĮ
IJİȤȞȘIJȫȞ ȣįȐIJȚȞȦȞ ȡȠȫȞ.
ȆȡȠıȠȤȒ!
A
Ǿ ȝȑȖȚıIJȘ İʌȚIJȡİʌIJȒ
șİȡȝȠțȡĮıȓĮ IJȠȣ ȣȖȡȠȪ ĮȞȑȡȤİIJĮȚ ıİ
35 °C.
Ǿ ȐȞIJȜȘıȘ ȣȖȡȫȞ ʌȠȣ ʌİȡȚȑȤȠȣȞ
ȣȜȚțȐ ʌȠȣ ʌȡȠțĮȜȠȪȞ IJȡȚȕȑȢ, (ȩʌȦȢ
ʌ.Ȥ Ș ȐȝȝȠȢ) ȝİȚȫȞİȚ IJȘ įȚȐȡțİȚĮ
ȗȦȒȢ IJȘȢ ıȣıțİȣȒȢ.
4. ǹıijȐȜİȚĮ
4.1 ȆȡȠȕȜİʌȩȝİȞȘ ȤȡȒıȘ
ǻİȞ İʌȚIJȡȑʌİIJĮȚ Ș ȤȡȒıȘ IJȘȢ ıȣıțİȣȒȢ
ȖȚĮ ʌĮȡȠȤȒ ʌȩıȚȝȠȣ ȞİȡȠȪ Ȓ ȖȚĮ IJȘ
ȝİIJĮijȠȡȐ IJȡȠijȓȝȦȞ.
ǻİȞ İʌȚIJȡȑʌİIJĮȚ Ș ȝİIJĮijȠȡȐ İȪijȜİțIJȦȞ,
įȚĮȕȡȦIJȚțȫȞ Ȓ İʌȚțȓȞįȣȞȦȞ ȖȚĮ IJȘȞ
ȣȖİȓĮ ȣȜȚțȫȞ Ȓ ʌİȡȚIJIJȦȝȐIJȦȞ.
Ǿ ıȣıțİȣȒ įİȞ İȓȞĮȚ țĮIJȐȜȜȘȜȘ ȖȚĮ
İʌĮȖȖİȜȝĮIJȚțȒ Ȓ ȕȚȠȝȘȤĮȞȚțȒ ȤȡȒıȘ.
ȅʌȠȚĮįȒʌȠIJİ ȐȜȜȘ ȤȡȒıȘ įİȞ ĮȞȒțİȚ
ıIJȠ ʌİįȓȠ IJȘȢ ʌȡȠȕȜİʌȩȝİȞȘȢ ȤȡȒıȘȢ
IJȘȢ ıȣıțİȣȒȢ. Ǿ ȝȘ ʌȡȠȕȜİʌȩȝİȞȘ
ȤȡȒıȘ, ȠȚ ȝİIJĮIJȡȠʌȑȢ IJȘȢ ıȣıțİȣȒȢ
țĮșȫȢ țĮȚ Ș ȤȡȒıȘ İȟĮȡIJȘȝȐIJȦȞ IJĮ
ȠʌȠȓĮ įİȞ ȑȤȠȣȞ İȜİȖȤșİȓ țĮȚ İȖțȡȚșİȓ
Įʌȩ IJȠȞ țĮIJĮıțİȣĮıIJȒ ȝʌȠȡİȓ ȞĮ ȑȤȠȣȞ
ȦȢ ĮʌȠIJȑȜİıȝĮ ĮʌȡȩȕȜİʌIJİȢ ȗȘȝȓİȢ!
4.2 īİȞȚțȑȢ İʌȚıȘȝȐȞıİȚȢ
ĮıijĮȜİȓĮȢ
ȉĮ ʌĮȚįȚȐ țĮȚ ȠȚ ȞȑȠȚ, țĮșȫȢ țĮȚ IJĮ ȐIJȠȝĮ
ʌȠȣ įİȞ İȓȞĮȚ İȟȠȚțİȚȦȝȑȞĮ ȝİ IJȚȢ ȠįȘȖȓİȢ
ȜİȚIJȠȣȡȖȓĮȢ, įİȞ İʌȚIJȡȑʌİIJĮȚ ȞĮ
ȤȡȘıȚȝȠʌȠȚȒıȠȣȞ IJȘ ıȣıțİȣȒ.
ȀĮIJȐ IJȘ ȤȡȒıȘ ıİ țȠȜȣȝȕȘIJȚțȑȢ ʌȚıȓȞİȢ
țĮȚ ȜȚȝȞȠȪȜİȢ țȒʌȠȣ țĮȚ ıIJȠ ȖȪȡȦ Įʌȩ
ĮȣIJȑȢ ʌİįȓȠ ĮıijĮȜİȓĮȢ ʌȡȑʌİȚ ȞĮ
IJȘȡȠȪȞIJĮȚ ȠȚ įȚĮIJȐȟİȚȢ IJȦȞ
DIN VDE 0100 -702, -738.
ǼʌȓıȘȢ ʌȡȑʌİȚ ȞĮ IJȘȡȠȪȞIJĮȚ țĮȚ ȠȚ IJȣȤȩȞ
ȚıȤȪȠȞIJİȢ IJȠʌȚțȠȓ țĮȞȠȞȚıȝȠȓ.
ȅȚ İȟȒȢ ȜȠȚʌȠȓ țȓȞįȣȞȠȚ ȣijȓıIJĮȞIJĮȚ țĮIJȐ
țĮȞȩȞĮ țĮIJȐ IJȘ ȜİȚIJȠȣȡȖȓĮ ȕȣșȚȗȩȝİȞȦȞ
ıİ ȣȖȡȐ ĮȞIJȜȚȫȞ – țĮȚ įİȞ ʌĮȪȠȣȞ
İȞIJİȜȫȢ ȞĮ ȣijȓıIJĮȞIJĮȚ ĮțȩȝȘ țĮȚ ȝİ IJȘȞ
IJȒȡȘıȘ IJȦȞ ʌȡȠȜȘʌIJȚțȫȞ ȝȑIJȡȦȞ
ĮıijĮȜİȓĮȢ.
A ȀȓȞįȣȞȠȢ Įʌȩ ʌİȡȚȕĮȜȜȠȞIJȚțȑȢ
İʌȚȡȡȠȑȢ!
ȂȘȞ ȤȡȘıȚȝȠʌȠȚİȓIJİ IJȘ ıȣıțİȣȒ ıİ
ȤȫȡȠȣȢ ȩʌȠȣ ȣʌȐȡȤİȚ țȓȞįȣȞȠȢ ȑțȡȘȟȘȢ
Ȓ țȠȞIJȐ ıİ İȪijȜİțIJĮ ȣȖȡȐ Ȓ ĮȑȡȚĮ!
B ȀȓȞįȣȞȠȢ Įʌȩ IJȠȞ ȘȜİțIJȡȚıȝȩ!
ȃĮ ȝȘȞ ʌȚȐȞİIJİ ȝİ ȣȖȡȐ ȤȑȡȚĮ IJȠ ijȚȢ IJȠȣ
țĮȜȦįȓȠȣ ȡİȪȝĮIJȠȢ! ȆȡȑʌİȚ ȞĮ ĮijĮȚȡİȓIJİ
IJȠ ijȚȢ Įʌȩ IJȘȞ ʌȡȓȗĮ IJȡĮȕȫȞIJĮȢ
ʌȐȞIJȠIJİ IJȠ ȕȪıȝĮ țĮȚ ȩȤȚ IJȠ țĮȜȫįȚȠ.
Ǿ ıȪȞįİıȘ ʌȡȑʌİȚ ȞĮ ȖȓȞİIJĮȚ ʌȐȞIJȠIJİ
ȝȩȞȠ ıİ ʌȡȓȗİȢ ıȠȪțȠ ʌȠȣ ȑȤȠȣȞ
İȖțĮIJĮıIJĮșİȓ ıȦıIJȐ, įȚĮșȑIJȠȣȞ ȖİȓȦıȘ
țĮȚ ȑȤȠȣȞ İȜİȖȤșİȓ. Ǿ IJȐıȘ IJȠȣ ȡİȪȝĮIJȠȢ
țĮȚ Ș ĮıijȐȜİȚĮ ʌȡȑʌİȚ ȞĮ ʌȜȘȡȠȪȞ IJȚȢ
ʌȡȠįȚĮȖȡĮijȑȢ ʌȠȣ ĮȞĮijȑȡȠȞIJĮȚ ıIJĮ
ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ.
Ǿ ĮıijȐȜİȚĮ ʌȡȑʌİȚ ȞĮ įȚĮșȑIJİȚ ȑȞĮ
įȚĮțȩʌIJȘ įȚĮțȠʌȒȢ IJȠȣ ȘȜİțIJȡȚțȠȪ
țȣțȜȫȝĮIJȠȢ ıİ ʌİȡȓʌIJȦıȘ įȚĮȡȡȠȒȢ ȝİ
ȝȑȖȚıIJȘ IJȚȝȒ ȡİȪȝĮIJȠȢ IJĮ 30 mA.
ȉĮ țĮȜȫįȚĮ ʌȡȠȑțIJĮıȘȢ ʌȡȑʌİȚ ȞĮ
ȑȤȠȣȞ ȝȓĮ İʌĮȡțȒ įȚĮIJȠȝȒ ıȪȡȝĮIJȠȢ
(įİȓIJİ ıȤİIJȚțȐ ıIJĮ "ȉİȤȞȚțȐ
ȋĮȡĮțIJȘȡȚıIJȚțȐ"). ȉȠ țĮȜȫįȚȠ IJȦȞ
IJȣȝʌȐȞȦȞ ʌİȡȚIJȪȜȚȟȘȢ țĮȜȦįȓȦȞ ʌȡȑʌİȚ
ȞĮ İȓȞĮȚ İȞIJİȜȫȢ ȟİIJȣȜȚȖȝȑȞȠ.
ȉĮ țĮȜȫįȚĮ ȡİȪȝĮIJȠȢ țĮȚ IJĮ țĮȜȫįȚĮ
ʌȡȠȑțIJĮıȘȢ įİȞ ʌȡȑʌİȚ ȞĮ IJĮ ȜȣȖȓȗİIJİ,
ȞĮ IJĮ ʌȚȑȗİIJİ, ȞĮ IJĮ IJȡĮȕȐIJİ Ȓ ȞĮ IJĮ
ʌĮIJȐIJİ ʌİȡȞȫȞIJĮȢ ʌȐȞȦ Įʌȩ ĮȣIJȐ.
ȆȡȠıIJĮIJȑȥIJİ IJĮ Įʌȩ ĮȚȤȝȘȡȐ ȐțȡĮ,
ȑȜĮȚĮ țĮȚ ȣȥȘȜȑȢ șİȡȝȠțȡĮıȓİȢ.
ǹʌȜȫıIJİ IJĮ țĮȜȫįȚĮ ʌȡȠȑțIJĮıȘȢ țĮIJȐ
IJȡȩʌȠ ȫıIJİ ȞĮ ȝȘȞ ȝʌȠȡȠȪȞ ȞĮ
țĮIJĮȜȒȟȠȣȞ ıIJȠ ʌȡȠȢ ȝİIJĮijȠȡȐ ȣȖȡȩ.
ȆȡȚȞ Įʌȩ İȡȖĮıȓİȢ ıIJȘ ıȣıțİȣȒ, ȕȖȐȜIJİ
IJȠ ijȚȢ ȡİȪȝĮIJȠȢ.
A ȀȓȞįȣȞȠȢ Įʌȩ İȜĮIJIJȫȝĮIJĮ IJȘȢ
ıȣıțİȣȒȢ!
ǼȜȑȖȟIJİ IJȘ ıȣıțİȣȒ, İȚįȚțȐ IJȠ țĮȜȫįȚȠ
ȡİȪȝĮIJȠȢ, IJȠ ijȚȢ, țĮȚ IJȠ įȚĮțȩʌIJȘ ȝİ
ʌȜȦIJȒȡĮ țȐșİ ijȠȡȐ ʌȡȚȞ IJȘȞ ȑȞĮȡȟȘ IJȘȢ
ȜİȚIJȠȣȡȖȓĮȢ ȖȚĮ ȞĮ įȚĮʌȚıIJȦșİȓ ȝȒʌȦȢ
ȣʌȐȡȤȠȣȞ țȐʌȠȚİȢ ȕȜȐȕİȢ. ȀȓȞįȣȞȠȢ
șĮȞȐIJȠȣ Įʌȩ ȘȜİțIJȡȠʌȜȘȟȓĮ!
ȂȓĮ ıȣıțİȣȒ ʌȠȣ ȑȤİȚ ȣʌȠıIJİȓ ȕȜȐȕȘ
İʌȚIJȡȑʌİIJĮȚ ȞĮ ȤȡȘıȚȝȠʌȠȚȘșİȓ ȝȩȞȠ
ĮijȠȪ ʌȡȠȘȖȠȣȝȑȞȦȢ İʌȚıțİȣĮıIJİȓ Įʌȩ
İȟİȚįȚțİȣȝȑȞȠ IJİȤȞȚțȩ ʌȡȠıȦʌȚțȩ țĮIJȐ
IJİȤȞȚțȐ ȐȡIJȚȠ IJȡȩʌȠ.
ȂȘȞ İʌȚıțİȣȐȗİIJİ ʌȠIJȑ ȝȩȞȠȚ ıĮȢ IJȘ
ıȣıțİȣȒ! ǹȞ ȠȚ İʌȚıțİȣȑȢ įİȞ ȖȓȞȠȣȞ
țĮIJȐ IJȠȞ İȞįİįİȚȖȝȑȞȠ IJȡȩʌȠ ȣʌȐȡȤİȚ Ƞ
țȓȞįȣȞȠȢ ȞĮ İȚıȤȦȡȒıİȚ ȣȖȡĮıȓĮ ıIJȘȞ
ʌİȡȚȠȤȒ IJȦȞ ȘȜİțIJȡȚțȫȞ țȣțȜȦȝȐIJȦȞ
IJȘȢ ıȣıțİȣȒȢ.
36
Page 37
ǼȁȁǾȃǿȀǹ
5. ȆȡȚȞ IJȘȞ ȑȞĮȡȟȘ IJȘȢ
ȜİȚIJȠȣȡȖȓĮȢ
5.1 ȈȪȞįİıȘ IJȠȣ ıȦȜȒȞĮ
ʌȓİıȘȢ
x ǺȚįȫıIJİ IJȠ ıȦȜȒȞĮ ʌȓİıȘȢ ıIJȘ
ıȪȞįİıȘ ʌȓİıȘȢ (9).
9
5.2 ȉȠʌȠșȑIJȘıȘ
x ǹʌĮȚIJİȓIJĮȚ ȤȫȡȠȢ ʌİȡȓʌȠȣ 50 cm x
50 cm (ȖȚĮ ȞĮ ȜİȚIJȠȣȡȖİȓ ȤȦȡȓȢ
ʌȡȠȕȜȒȝĮIJĮ Ƞ įȚĮțȩʌIJȘȢ ȝİ
ʌȜȦIJȒȡĮ, ʌȡȑʌİȚ ȞĮ ȝʌȠȡİȓ ȞĮ
ȝİIJĮțȚȞİȓIJĮȚ İȜİȪșİȡĮ).
x Ǿ ıȣıțİȣȒ İʌȚIJȡȑʌİIJĮȚ ȞĮ ȕȣșȓȗİIJĮȚ
ıIJȠ Ȟİȡȩ ȑȦȢ IJȠ ȝȑȖȚıIJȠ ȜİȚIJȠȣȡȖȚțȩ
ȕȐșȠȢ ȣʌȩ IJȠ Ȟİȡȩ, IJȠ ȠʌȠȓȠ
ĮȞĮijȑȡİIJĮȚ ıIJĮ ȉİȤȞȚțȐ
ȋĮȡĮțIJȘȡȚıIJȚțȐ.
x ȉȠʌȠșİIJȒıIJİ IJȘȞ ĮȞIJȜȓĮ țĮIJȐ IJȡȩʌȠ
ȫıIJİ ȠȚ ȠʌȑȢ ĮȞĮȡȡȩijȘıȘȢ ȞĮ ȝȘȞ
ȝʌȜȠțȐȡȠȞIJĮȚ Įʌȩ ȟȑȞĮ ıȫȝĮIJĮ
(ȓıȦȢ ĮʌĮȚIJȘșİȓ ȞĮ IJȠʌȠșİIJȒıİIJİ
IJȘȞ ĮȞIJȜȓĮ ʌȐȞȦ ıİ ȝȓĮ ȕȐıȘ).
x ȂİȡȚȝȞȒıIJİ ȖȚĮ IJȘȞ įȚĮıijȐȜȚıȘ ȝȓĮȢ
ĮıijĮȜȠȪȢ ıIJȐıȘȢ IJȘȢ ĮȞIJȜȓĮȢ.
ȆȡȠıȠȤȒ!
A
ȂȘȞ ĮȞȣȥȫȞİIJİ IJȘȞ ĮȞIJȜȓĮ
Įʌȩ IJȠ țĮȜȫįȚȠ Ȓ IJȠȞ İȪțĮȝʌIJȠ
ıȦȜȒȞĮ ʌȓİıȘȢ, ȖȚĮIJȓ IJȠ țĮȜȫįȚȠ țĮȚ
Ƞ ıȦȜȒȞĮȢ ʌȓİıȘȢ įİȞ ȑȤȠȣȞ
ıȤİįȚĮıIJİȓ ȖȚĮ ȞĮ İȓȞĮȚ ıİ șȑıȘ ȞĮ
ijȑȡȠȣȞ IJȠ ȕȐȡȠȢ IJȘȢ ĮȞIJȜȓĮȢ.
1. ǺȣșȓıIJİ IJȘȞ ĮȞIJȜȓĮ ȣʌȩ ȖȦȞȓĮ ıIJȠ
ʌȡȠȢ ȝİIJĮijȠȡȐ ȣȖȡȩ, ȖȚĮ ȞĮ ȝȘ
ıȤȘȝĮIJȚıIJİȓ ıIJȘȞ țȐIJȦ ʌȜİȣȡȐ
țĮȞȑȞĮ ıIJȡȫȝĮ ĮȑȡĮ. ǹȣIJȩ șĮ
ʌĮȡİȝʌȩįȚȗİ IJȘȞ ĮȞĮȡȡȩijȘıȘ.
ǹijȠȪ ȕȣșȚıIJİȓ Ș ĮȞIJȜȓĮ, ȝʌȠȡİȓIJİ țĮȚ
ʌȐȜȚ ȞĮ įȚİȣșİIJȒıİIJİ įȚĮijȠȡİIJȚțȐ IJȘ
ȖȦȞȓĮ IJȘȢ.
2. ȀĮIJİȕȐıIJİ IJȘȞ ĮȞIJȜȓĮ ıIJȠȞ ʌȐIJȠ IJȘȢ
įİȟĮȝİȞȒȢ IJȠȣ ȣȖȡȠȪ. īȚĮ IJȘ ȕȪșȚıȘ
IJȘȢ ĮȞIJȜȓĮȢ ȤȡȘıȚȝȠʌȠȚȒıIJİ ȑȞĮ
įȣȞĮIJȩ ıȤȠȚȞȓ, IJȠ ȠʌȠȓȠ ʌȡȑʌİȚ ȞĮ
įİșİȓ ıIJȠȞ țȡȓțȠ ĮȞȐȡIJȘıȘȢ IJȘȢ
ĮȞIJȜȓĮȢ.
Ǿ ĮȞIJȜȓĮ ȝʌȠȡİȓ İʌȓıȘȢ ȞĮ
ȜİȚIJȠȣȡȖȒıİȚ ĮȞĮȡIJȘȝȑȞȘ ıİ ȑȞĮ
ıȤȠȚȞȓ.
6. ȁİȚIJȠȣȡȖȓĮ
6.1 ĬȑıȘ İȞIJȩȢ țĮȚ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ
ǹijȠȪ ıȣȞįİșİȓ Ș ıȣıțİȣȒ ıIJȠ įȓțIJȣȠ
ʌĮȡȠȤȒȢ ȡİȪȝĮIJȠȢ, Ș ȕȣșȚȗȩȝİȞȘ ĮȞIJȜȓĮ
IJȓșİIJĮȚ ĮȣIJȩȝĮIJĮ İȞIJȩȢ țĮȚ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ Įʌȩ IJȠ įȚĮțȩʌIJȘ ȝİ
ʌȜȦIJȒȡĮ:
x Ǿ ȕȣșȚȗȩȝİȞȘ ĮȞIJȜȓĮ ȟİțȚȞȐ IJȘȞ
ȐȞIJȜȘıȘ, ȩIJĮȞ IJȠ ȣȖȡȩ ıȘțȫıİȚ
ʌȡȠȢ IJĮ İʌȐȞȦ IJȠȞ įȚĮțȩʌIJȘ ȝİ
ʌȜȦIJȒȡĮ (10).
x Ǿ ȕȣșȚȗȩȝİȞȘ ĮȞIJȜȓĮ IJȓșİIJĮȚ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ, ȩIJĮȞ Ƞ įȚĮțȩʌIJȘȢ ȝİ
ʌȜȦIJȒȡĮ ȕȣșȚıIJİȓ ʌȡȠȢ IJĮ țȐIJȦ
(11).
10
11
ȉȠ țĮȜȫįȚȠ ȖȚĮ IJȠ įȚĮțȩʌIJȘ ȝİ ʌȜȦIJȒȡĮ
ȝʌȠȡİȓ ȞĮ ȝİIJĮțȚȞȘșİȓ ıIJȠ ıIJȒȡȚȖȝĮ IJȠȣ
țĮȜȦįȓȠȣ (12). DzIJıȚ ȡȣșȝȓȗİIJĮȚ Ș
ĮʌȩıIJĮıȘ ȝİIJĮȟȪ IJȠȣ ıȘȝİȓȠȣ șȑıȘȢ ıİ
ȜİȚIJȠȣȡȖȓĮ țĮȚ șȑıȘȢ İțIJȩȢ ȜİȚIJȠȣȡȖȓĮȢ:
x ǻȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ ıIJȠ "țȠȞIJȩ
țĮȜȫįȚȠ": ȉĮ ıȘȝİȓĮ șȑıȘȢ ıİ
ȜİȚIJȠȣȡȖȓĮ țĮȚ șȑıȘȢ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ ȕȡȓıțȠȞIJĮȚ țȠȞIJȐ IJȠ ȑȞĮ
ıIJȠ ȐȜȜȠ.
x ǻȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ ıIJȠ "ȝĮțȡȪ
țĮȜȫįȚȠ": ȉĮ ıȘȝİȓĮ șȑıȘȢ ıİ
ȜİȚIJȠȣȡȖȓĮ țĮȚ șȑıȘȢ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ ȕȡȓıțȠȞIJĮȚ ȝĮțȡȚȐ IJȠ
ȑȞĮ Įʌȩ IJȠ ȐȜȜȠ.
ȆȡȠıȠȤȒ!
A
ȅ įȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ
ʌȡȑʌİȚ ȞĮ ȝʌȠȡİȓ ȞĮ ȝİIJĮțȚȞȘșİȓ
țĮIJȐ IJȡȩʌȠ ȫıIJİ Ș ȕȣșȚȗȩȝİȞȘ
ĮȞIJȜȓĮ ȞĮ ȝȘȞ ȝİȓȞİȚ ȤȦȡȓȢ ȣȖȡȩ.
12
6.2 ȋĮȡĮțIJȘȡȚıIJȚțȒ țĮȝʌȪȜȘ
ȐȞIJȜȘıȘȢ
Ǿ ȤĮȡĮțIJȘȡȚıIJȚțȒ țĮȝʌȪȜȘ ȐȞIJȜȘıȘȢ
įİȓȤȞİȚ ʌȠȚĮ ʌȠıȩIJȘIJĮ ȝİIJĮijȠȡȐȢ ȣȖȡȠȪ
ȝʌȠȡİȓ ȞĮ İʌȚIJİȣȤșİȓ ıİ ıȣȞȐȡIJȘıȘ ȝİ
IJȠ ȪȥȠȢ IJȘȢ ȝİIJĮijȠȡȐȢ.
m
9
5
0
0
10000
l/h
19000
7. ȈȣȞIJȒȡȘıȘ țĮȚ ijȡȠȞIJȓįĮ
A ȀȓȞįȣȞȠȢ!
ȆȡȚȞ Įʌȩ țȐșİ İȡȖĮıȓĮ ıIJȘ ıȣıțİȣȒ:
ĬȑıIJİ IJȘ ıȣıțİȣȒ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ.
ǺȖȐȜIJİ IJȠ ijȚȢ ȡİȪȝĮIJȠȢ.
ȆİȡĮȚIJȑȡȦ İȡȖĮıȓİȢ ıȣȞIJȒȡȘıȘȢ Ȓ
İʌȚıțİȣȒȢ, ʌȑȡĮȞ IJȦȞ İįȫ
ʌİȡȚȖȡĮijȑȞIJȦȞ, İʌȚIJȡȑʌİIJĮȚ ȞĮ
įȚİȟĮȤșȠȪȞ ȝȩȞȠ Įʌȩ İȟİȚįȚțİȣȝȑȞȠ
IJİȤȞȚțȩ ʌȡȠıȦʌȚțȩ.
7.1 ȆİȡȚȠįȚțȒ ıȣȞIJȒȡȘıȘ
īȚĮ ȞĮ İȓȞĮȚ ıİ șȑıȘ Ș ĮȞIJȜȓĮ ȞĮ
ȜİȚIJȠȣȡȖİȓ ʌȐȞIJȠIJİ ȤȦȡȓȢ ʌȡȠȕȜȒȝĮIJĮ,
ĮʌĮȚIJİȓIJĮȚ ȞĮ įȚİȟȐȖİIJĮȚ ıȣȞIJȒȡȘıȘ ıİ
IJĮțIJȐ ȤȡȠȞȚțȐ įȚĮıIJȒȝĮIJĮ. ǹȣIJȩ ȚıȤȪİȚ
İʌȓıȘȢ ȩIJĮȞ Ș ĮȞIJȜȓĮ ȤȡȘıȚȝȠʌȠȚİȓIJĮȚ
ȣʌȩ įȪıțȠȜİȢ ıȣȞșȒțİȢ ĮȜȜȐ įİȞ IJȓșİIJĮȚ
ıİ ȜİȚIJȠȣȡȖȓĮ ȖȚĮ ȝİȖȐȜĮ ȤȡȠȞȚțȐ
įȚĮıIJȒȝĮIJĮ (ʌ.Ȥ. țĮIJȐ IJȘ ȜİȚIJȠȣȡȖȓĮ ıİ
ıIJȡĮȖȖȚıIJȚțȐ ijȡİȐIJȚĮ):
ǼIJȒıȚĮ ıȣȞIJȒȡȘıȘ
1. DzȜİȖȤȠȢ ʌİȡȚȕȜȒȝĮIJȠȢ
ȑȜİȖȤȠȢ ȖȚĮ įȚĮʌȓıIJȦıȘ IJȣȤȩȞ
ȕȜĮȕȫȞ IJȠȣ țĮȜȦįȓȠȣ țĮȚ IJȠȣ
įȚĮțȩʌIJȘ ȝİ ʌȜȦIJȒȡĮ.
2. ȀĮșĮȡȚıȝȩȢ IJȘȢ ĮȞIJȜȓĮȢ ȝİ țĮșĮȡȩ
Ȟİȡȩ. ȅȚ İʌȓȝȠȞİȢ ĮțĮșĮȡıȓİȢ,
ȩʌȦȢ ȠȚ ıȤȘȝĮIJȚȗȩȝİȞİȢ ȐȜȖİȢ,
ʌȡȑʌİȚ ȞĮ ĮʌȠȝĮțȡȪȞȠȞIJĮȚ ȝİ
ȤȡȒıȘ ȕȠȪȡIJıĮȢ țĮȚ
ĮʌȠȡȡȣʌĮȞIJȚțȠȪ ʌȜȪıȘȢ.
3. īȚĮ ȞĮ țĮșĮȡȓıİIJİ IJȠ İıȦIJİȡȚțȩ IJȘȢ
ĮȞIJȜȓĮȢ, IJȠʌȠșİIJȒıIJİ IJȘȞ ĮȞIJȜȓĮ ıİ
ȝȚĮ įİȟĮȝİȞȒ ȝİ țĮșĮȡȩ Ȟİȡȩ țĮȚ
șȑıIJİ IJȘȞ ıİ ȜİȚIJȠȣȡȖȓĮ ȖȚĮ ȝȚțȡȩ
ȤȡȠȞȚțȩ įȚȐıIJȘȝĮ.
ȀĮșĮȡȚıȝȩȢ ʌİȡȚȠȤȒȢ ĮȞĮȡȡȩijȘıȘȢ
1. ǹijĮȚȡȑıIJİ IJȠ țȐIJȦ ȝȑȡȠȢ IJȘȢ
ĮȞIJȜȓĮȢ (13) ĮȞȠȓȖȠȞIJĮȢ IJĮ țȜȚʌ
ıȪıijȚȖȟȘȢ.
ĮȞIJȜȓĮȢ,
37
Page 38
ǼȁȁǾȃǿȀǹ
14
15
13
2. ȆȚȑıIJİ IJĮ IJȡȓĮ ĮıijĮȜȚıIJȚțȐ țȜȚʌ (14)
IJȠȣ ʌİȡȚȕȜȒȝĮIJȠȢ IJȘȢ ĮȞIJȜȓĮȢ ʌȡȠȢ
IJĮ ȝȑıĮ țĮȚ ĮijĮȚȡȑıIJİ IJȘ ȕȐıȘ IJȘȢ
ĮȞIJȜȓĮȢ (15).
3. ȀĮșĮȡȓıIJİ ȩȜİȢ IJȚȢ ʌȡȠıʌİȜȐıȚȝİȢ
İıȦIJİȡȚțȑȢ ʌȜİȣȡȑȢ IJȠȣ
ʌİȡȚȕȜȒȝĮIJȠȢ. ǹȞ ȤȡİȚĮıIJİȓ
ĮʌȠȝĮțȡȪȞİIJİ IJȣȤȩȞ ȓȞİȢ ʌȠȣ ȑȤȠȣȞ
IJȣȜȚȤșİȓ ȖȪȡȦ Įʌȩ IJȘȞ ʌIJİȡȦIJȒ.
ǹʌȠȝĮțȡȪȞİIJİ IJȚȢ İʌȓȝȠȞİȢ
ĮțĮșĮȡıȓİȢ ȝİ ȝȓĮ ȕȠȪȡIJıĮ țĮȚ
ĮʌȠȡȡȣʌĮȞIJȚțȩ ʌȜȪıȘȢ
4. ȈȣȞĮȡȝȠȜȠȖȒıIJİ ȟĮȞȐ IJȘ
ȕȣșȚȗȩȝİȞȘ ĮȞIJȜȓĮ.
.
7.2 ǹʌȠșȒțİȣıȘ ıȣıțİȣȒȢ
ȆȡȠıȠȤȒ!
A
ȅ ʌĮȖİIJȩȢ țĮIJĮıIJȡȑijİȚ IJȘ
ıȣıțİȣȒ țĮȚ IJĮ ʌȡȩıșİIJĮ İȟĮȡIJȒȝĮIJȐ
IJȘȢ, țĮșȫȢ ĮȣIJȐ ʌİȡȚȑȤȠȣȞ Ȟİȡȩ!
x Ȉİ ʌİȡȓʌIJȦıȘ ʌĮȖİIJȠȪ
ĮʌȠıȣȞĮȡȝȠȜȠȖȒıIJİ IJȘ ıȣıțİȣȒ
țĮȚ IJĮ ʌȡȩıșİIJĮ İȟĮȡIJȒȝĮIJȐ IJȘȢ țĮȚ
ĮʌȠșȘțİȪıIJİ IJȘȞ ıİ țȐʌȠȚȠ ȝȑȡȠȢ
ȩʌȠȣ įİȞ ȣʌȐȡȤİȚ ʌĮȖİIJȩȢ.
8. ȆȡȠȕȜȒȝĮIJĮ țĮȚ ȕȜȐȕİȢ
A ȀȓȞįȣȞȠȢ!
ȆȡȚȞ Įʌȩ țȐșİ İȡȖĮıȓĮ ıIJȘ ıȣıțİȣȒ:
ĬȑıIJİ IJȘ ıȣıțİȣȒ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ.
ǺȖȐȜIJİ IJȠ ijȚȢ ȡİȪȝĮIJȠȢ.
8.1 ǹȞĮȗȒIJȘıȘ ȕȜȐȕȘȢ
Ǿ ĮȞIJȜȓĮ įİȞ ȜİȚIJȠȣȡȖİȓ:
x ǻİȞ ȣʌȐȡȤİȚ IJȐıȘ ȡİȪȝĮIJȠȢ.
ǼȜȑȖȟIJİ IJȠ țĮȜȫįȚȠ, IJȠ ijȚȢ, IJȘȞ
ʌȡȓȗĮ țĮȚ IJȘȞ ĮıijȐȜİȚĮ.
x ȆȠȜȪ ȤĮȝȘȜȒ IJȐıȘ ȡİȪȝĮIJȠȢ.
ȋȡȘıȚȝȠʌȠȚȒıIJİ țĮȜȫįȚĮ
ʌȡȠȑțIJĮıȘȢ ȝİ İʌĮȡțȒ įȚĮIJȠȝȒ
ıȪȡȝĮIJȠȢ (įİȓIJİ ıȤİIJȚțȐ ıIJĮ
"ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ").
x ȊʌİȡșȑȡȝĮȞıȘ țȚȞȘIJȒȡĮ,
İȞİȡȖȠʌȠȓȘıȘ įȚȐIJĮȟȘȢ ʌȡȠıIJĮıȓĮȢ
țȚȞȘIJȒȡĮ.
ǼȟĮȜİȓȥIJİ IJȠ ĮȓIJȚȠ IJȘȢ
ȣʌİȡșȑȡȝĮȞıȘȢ (ʌȠȜȪ ȝİȖȐȜȘ
șİȡȝȠțȡĮıȓĮ ȣȖȡȠȪ ; ǹȞIJȜȓĮ
ȝʌȜȠțĮȡȚıȝȑȞȘ Įʌȩ ȟȑȞĮ
ıȫȝĮIJĮ;)
ȂİIJȐ IJȠ țȡȪȦȝĮ Ș ıȣıțİȣȒ
IJȓșİIJĮȚ țĮȚ ʌȐȜȚ ĮȣIJȩȝĮIJĮ ıİ
ȜİȚIJȠȣȡȖȓĮ.
x ȅ įȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ įİȞ șȑIJİȚ
IJȘȞ ĮȞIJȜȓĮ ıİ ȜİȚIJȠȣȡȖȓĮ.
ǺİȕĮȚȦșİȓIJİ ȩIJȚ ȣʌȐȡȤİȚ
įȚĮșȑıȚȝȠ İʌĮȡțȑȢ ĮʌȩșİȝĮ
ȞİȡȠȪ.
ǺİȕĮȚȦșİȓIJİ ȩIJȚ Ƞ įȚĮțȩʌIJȘȢ ȝİ
ʌȜȦIJȒȡĮ ȝʌȠȡİȓ ȞĮ ȝİIJĮțȚȞȘșİȓ
ȚțĮȞȠʌȠȚȘIJȚțȐ.
ǹțȠȪȖİIJĮȚ Ƞ țȚȞȘIJȒȡĮȢ, ĮȜȜȐ
ȟİțȚȞȐ ȞĮ ȜİȚIJȠȣȡȖİȓ:
x ǹȞIJȜȓĮ ȝʌȜȠțĮȡȚıȝȑȞȘ Įʌȩ ȟȑȞĮ
ıȫȝĮIJĮ.
ȀĮșĮȡȓıIJİ IJȘȞ ĮȞIJȜȓĮ.
Ǿ ĮȞIJȜȓĮ įİȞ ĮȞIJȜİȓ țĮȞȠȞȚțȐ:
x ȆȠȜȪ ȝİȖȐȜȠ ȪȥȠȢ ȐȞIJȜȘıȘȢ.
ȃĮ IJȘȡİȓIJĮȚ IJȠ ȝȑȖȚıIJȠ ȪȥȠȢ
ȐȞIJȜȘıȘȢ (įİȓIJİ ıȤİIJȚțȐ ıIJĮ
"ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ").
x ȅ ıȦȜȒȞĮȢ ʌȓİıȘȢ ȑȤİȚ ȜȣȖȓıİȚ.
ǿıȚȫıIJİ IJȠȞ ıȦȜȒȞĮ ʌȓİıȘȢ.
x ȈȦȜȒȞĮȢ ʌȓİıȘȢ ȝȘ ıIJİȖĮȞȩȢ.
ȈIJİȖĮȞȠʌȠȚȒıIJİ
ʌȓİıȘȢ, ıijȓȟIJİ IJȚȢ ȕȚįȦIJȑȢ
ıȣȞįȑıİȚȢ
Ǿ ĮȞIJȜȓĮ ʌĮȡȐȖİȚ ʌȠȜȪ șȩȡȣȕȠ țĮIJȐ
IJȘ ȜİȚIJȠȣȡȖȓĮ:
x Ǿ ĮȞIJȜȓĮ ĮȞĮȡȡȠijȐ ĮȑȡĮ.
ǺİȕĮȚȦșİȓIJİ ȩIJȚ ȣʌȐȡȤİȚ
įȚĮșȑıȚȝȠ İʌĮȡțȑȢ ĮʌȩșİȝĮ
ȞİȡȠȪ.
IJȠȞ ıȦȜȒȞĮ
.
įİȞ
ȇȣșȝȓıIJİ ıȦıIJȐ IJȠ įȚĮțȩʌIJȘ ȝİ
ʌȜȦIJȒȡĮ.
Ǿ ȕȪșȚıȘ IJȘȢ ĮȞIJȜȓĮȢ ıIJȠ Ȟİȡȩ
ʌȡȑʌİȚ ȞĮ ȖȓȞİIJĮȚ ȣʌȩ ȖȦȞȓĮ.
Ǿ ĮȞIJȜȓĮ ȜİȚIJȠȣȡȖİȓ ıȣȞİȤȫȢ:
įȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ įİȞ ijIJȐȞİȚ
x ȅ
ıIJȘȞ țȐIJȦ șȑıȘ.
ǺİȕĮȚȦșİȓIJİ ȩIJȚ Ƞ įȚĮțȩʌIJȘȢ ȝİ
ʌȜȦIJȒȡĮ ȝʌȠȡİȓ ȞĮ ȝİIJĮțȚȞȘșİȓ
ȚțĮȞȠʌȠȚȘIJȚțȐ.
9. ǼʌȚıțİȣȒ
A ȀȓȞįȣȞȠȢ!
ȅȚ İʌȚıțİȣȑȢ ıİ ȘȜİțIJȡȚțȑȢ ıȣıțİȣȑȢ
ʌȡȑʌİȚ ȞĮ ʌȡĮȖȝĮIJȠʌȠȚȠȪȞIJĮȚ ȝȩȞȠ
Įʌȩ ȘȜİțIJȡȠIJİȤȞȓIJİȢ!
ȅȚ ȘȜİțIJȡȚțȑȢ ıȣıțİȣȑȢ ʌȠȣ ȤȡȒȗȠȣȞ
İʌȚıțİȣȒȢ ȝʌȠȡȠȪȞ ȞĮ ĮʌȠıIJĮȜȠȪȞ ıIJȠ
IJȝȒȝĮ Service IJȘȢ ĮȞIJȚʌȡȠıȦʌİȓĮȢ ıIJȘ
ȤȫȡĮ ıĮȢ. ȉȚȢ įȚİȣșȪȞıİȚȢ ȝʌȠȡİȓIJİ ȞĮ
ȕȡİȓIJİ ıIJȠȞ țĮIJȐȜȠȖȠ ĮȞIJĮȜȜĮțIJȚțȫȞ.
ȆĮȡĮțĮȜȠȪȝİ țĮIJȐ IJȘȞ ĮʌȠıIJȠȜȒ ʌȡȠȢ
İʌȚıțİȣȒ ȞĮ ȝĮȢ įȠșİȓ ȝȓĮ ʌİȡȚȖȡĮijȒ
IJȦȞ ʌȡȠȕȜȘȝȐIJȦȞ ʌȠȣ įȚĮʌȚıIJȫıĮIJİ.
10. ȆȡȠıIJĮıȓĮ IJȠȣ
ʌİȡȚȕȐȜȜȠȞIJȠȢ
ȉȠ ȣȜȚțȩ ıȣıțİȣĮıȓĮȢ IJȘȢ ıȣıțİȣȒȢ
İȓȞĮȚ 100 % ĮȞĮțȣțȜȫıȚȝȠ.
ȅȚ ȐȤȡȘıIJİȢ ʌȜȑȠȞ ıȣıțİȣȑȢ țĮȚ IJĮ
ʌȡȩıșİIJĮ İȟĮȡIJȒȝĮIJĮ ʌİȡȚȑȤȠȣȞ
ȝİȖȐȜİȢ ʌȠıȩIJȘIJİȢ ʌȡȫIJȦȞ țĮȚ
ıȣȞșİIJȚțȫȞ ȣȜȫȞ, ȠȚ ȠʌȠȓİȢ ȝʌȠȡȠȪȞ ȞĮ
ĮʌȠIJİȜȑıȠȣȞ țĮȚ ĮȣIJȑȢ ĮȞIJȚțİȓȝİȞȠ ȝȓĮȢ
ʌĮȡȩȝȠȚĮȢ įȚĮįȚțĮıȓĮȢ ĮȞĮțȪțȜȦıȘȢ.
ȅȚ ȠįȘȖȓİȢ ȜİȚIJȠȣȡȖȓĮȢ ȑȤȠȣȞ IJȣʌȦșİȓ ıİ
ȜİȣțĮȞșȑȞ ȤĮȡIJȓ ȤȦȡȓȢ ȤȜȫȡȚȠ.
11. ǻȚĮșȑıȚȝĮ ȆȡȩıșİIJĮ
ǼȟĮȡIJȒȝĮIJĮ
īȚĮ IJȘ ıȣıțİȣȒ ĮȣIJȒ ȝʌȠȡİȓIJİ ȞĮ
ıIJĮ İȚįȚțȐ țĮIJĮıIJȒȝĮIJĮ IJĮ ĮțȩȜȠȣșĮ
ʌȡȩıșİIJĮ İȟĮȡIJȒȝĮIJĮ.
ȊʌȩįİȚȟȘ:
3
ǼȚțȩȞİȢ țĮȚ ĮȡȚșȝȠȪȢ
ʌĮȡĮȖȖİȜȓĮȢ ȝʌȠȡİȓIJİ ȞĮ ȕȡİȓIJİ ıIJȠ
IJȑȜȠȢ IJȦȞ ȠįȘȖȚȫȞ ȜİȚIJȠȣȡȖȓĮȢ.
A ȈȣȞįİIJȚțȒ ȖȦȞȓĮ ıȦȜȒȞĮ
ȈȪȞįİıȘ ʌȜİȣȡȐȢ İȚıȡȠȒȢ:
1 1/4" ǼȄȈ
ȈȪȞįİıȘ ʌȜİȣȡȐȢ İțȡȠȒȢ:
1" ǼȈȈ + 1 1/4" ǼȄȈ
(ǼȄȈ=ǼȟȦIJİȡȚțȩ ıʌİȓȡȦȝĮ,
ǼȈȈ=ǼıȦIJİȡȚțȩ ıʌİȓȡȦȝĮ)
ȕȡİȓIJİ
38
Page 39
ǼȁȁǾȃǿȀǹ
12. ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ
ȉȐıȘ ȡİȪȝĮIJȠȢ V 230 a 1
ȈȣȤȞȩIJȘIJĮ Hz 50
ȅȞȠȝĮıIJȚțȒ ȚıȤȪȢ W 750
ȅȞȠȝĮıIJȚțȒ ȑȞIJĮıȘ ȡİȪȝĮIJȠȢ A 3,3
ǼȜȐȤȚıIJȘ ĮıijȐȜİȚĮ (ȤȡȠȞȚțȒȢ țĮșȣıIJȑȡȘıȘȢ Ȓ įȚĮțȠʌȒ țȣțȜȫȝĮIJȠȢ IJȪʌȠȣ L) A 10
ȆȣțȞȦIJȒȢ ȜİȚIJȠȣȡȖȓĮȢ PF 8
ȅȞȠȝĮıIJȚțȩȢ ĮȡȚșȝȩȢ ıIJȡȠijȫȞ min
ȂȑȖ. ȚțĮȞȩIJȘIJĮ ȐȞIJȜȘıȘȢ l/h 19000
ȂȑȖ. ȪȥȠȢ ȐȞIJȜȘıȘȢ. m 9
ȂȑȖ. ʌȓİıȘ ȐȞIJȜȘıȘȢ bar 0,9
ȂȑȖ. ȕȐșȠȢ ȜİȚIJȠȣȡȖȓĮȢ m5
ȂȑȖ. ıIJȐșȝȘ ȣʌȠȜİȚʌȩȝİȞȠȣ ȞİȡȠȪ mm 30
ȂȑȖ. șİȡȝȠțȡĮıȓĮ ʌĮȡȠȤȒȢ °C 35
ǺĮșȝȩȢ ʌȡȠıIJĮıȓĮȢ IP 68
ȀȜȐıȘ ʌȡȠıIJĮıȓĮȢ I
ȀȜȐıȘ ȝȩȞȦıȘȢ B
ȊȜȚțȐ
ȆİȡȓȕȜȘȝĮ ĮȞIJȜȓĮȢ
DzȝȕȠȜȠ ĮȞIJȜȓĮȢ
ȆIJİȡȦIJȒ ĮȞIJȜȓĮȢ
ȀĮȜȫįȚȠ ȡİȪȝĮIJȠȢ (HO 7 RN-F) m 10
ȈȪȞįİıȘ ʌȓİıȘȢ (ǼȄȈ=ǼȟȦIJİȡȚțȩ ıʌİȓȡȦȝĮ, ǼȈȈ=ǼıȦIJİȡȚțȩ ıʌİȓȡȦȝĮ) 1 1/4" ǼȈȈ
ǻȚĮıIJȐıİȚȢ (
ǺȐȡȠȢ kg 6,0
ȂȑȖȚıIJȠ ȝȒțȠȢ ȖȚĮ țĮȜȫįȚĮ ʌȡȠȑțIJĮıȘȢ
ʌİȡȓȕȜȘȝĮ ĮȞIJȜȓĮȢ)
ǶȥȠȢ
ȆȜȐIJȠȢ
ǻȚȐȝİIJȡȠȢ
ȖȚĮ įȚĮIJȠȝȒ ıȪȡȝĮIJȠȢ 3x1,0mm
ȖȚĮ įȚĮIJȠȝȒ ıȪȡȝĮIJȠȢ 3x1,5mm
2
2
-1
2800
ȆȠȜȣʌȡȠʌȣȜȑȞȚȠ
ǹȞȠȟİȓįȦIJȠȢ ȤȐȜȣȕĮȢ
Noryl
mm
mm
mm
m
m
300
150
140
30
50
39
Page 40
U3P0021.fm
A 090 305 3143
40
www.metabo.com
ZINDEL AG - Technische Dokumentation und Multimedia, www.zindel.de
Loading...
