SX E 425 SX E 425 XL SX E 450 Duo SXE Partner Edition

Gebrauchsanleitung ..............Seite

Operating Instructions........... page

Mode d’emploi ...................... page

Gebruiksaanwijzing .........bladzijde

Istruzioni d’uso ................... pagina

Instrucciones de manejo .... página

Instruções de serviço ......... página

Bruksanvisning ....................... sida

Käyttöohje ...............................sivu

Bruksanvisning ....................... side

Betjeningsvejledning .............. side

Instrukcja obłsugi ................strona

Οδηγίεσ χρήσεωσ .............Σελίδα

Használati útmutató .............. oldal

170 26 7200 - 0506

9 13 17 21 25 29 33 37 41 45 49 53 58

Page 2

SX E 450 Duo

SXE Partner Edition

SX E 425 XL SX E 425

A mm (in)

W 400 400 400

W 200 200 200

-1

min

(rpm)

-1

min

(rpm)

-1

min

(opm)

-1

min

(opm)

S mm (in)

150 (5

/8) 150 (5 7/8) 125 (4

4000-10000 4000-10000 5000-12000

8000 8000 8000

8000-20000 8000-20000 10000-24000

16000 16000 16000

/8 / 1/4)5 (

3 / 6 (

/16)5 (

m kg (lbs) 2,7 (6.0) 2,2 (4.9) 2,2 (4.9)

pA/KpA

m/s

12 7,5 5

dB(A) 80 / 3 80 / 3 79 / 3

EN 60745 98/37EG, 89/336/EWG

/16)

Page 3

SX E 425 XL

SX E 425

SX E 450 Duo SXE Partner Edition

Page 4

SX E 425 SX E 425 XL, SX E 450 Duo, SXE Partner Edition

o 35 mm

A A B

5x 25x P 40 6.31226 6.31584 P 60 6.31227 6.31585 P 80 6.31228 6.31586 P 120 6.31229 6.31587 P 180 6.31230 6.31588 P 240 6.31231 6.31589 P 320 6.31236 6.31596 P 400 6.31237 6.31597

2 x P 60 2 x P 120 2 x P 240 6.31232

10 x P 60 10 x P 80 5 x P 120 6.31583

5x 25x P 40 6.24001 6.24019 P 60 6.24002 6.24020 P 80 6.24003 6.24021 P 100 6.24004 6.24022 P 120 6.24005 6.24023 P 180 6.24006 6.24024 P 240 6.24007 6.24025 P 320 6.24008 6.24026 P 400 6.24009 6.24027

10 x P 60 10 x P 80 5 x P 120 6.24066

5x 25x P 40 6.24010 6.24028 P 60 6.24011 6.24029 P 80 6.24012 6.24030 P 100 6.24013 6.24031 P 120 6.24014 6.24032 P 180 6.24015 6.24033 P 240 6.24016 6.24034 P 320 6.24017 6.24035 P 400 6.24018 6.24036

10 x P 60 10 x P 80 5 x P 120 6.24069

SX E 425

6.31219

6.31220

SX E 425 XL, SX E 450 Duo, SXE Partner Edition

6.31158

6.31156

6.31150 _

6.31169 _

G G

6.31216

6.24037

M N O

6.31289

6.31288

SX E 425

6.31223

6.31242

P 100 6.31238 P 280 6.31239

SX E 425 XL, SX E 450 Duo, SXE Partner Edition

6.312336.31222

6.31217

6.31168

P 100 6.24038 P 280 6.24039

P 100 (3x)

6.31215

P 100 (3x)

6.24040

6.31758

34409456 (SX E 425, SX E 425 XL) 34409506 (SX E 450 Duo,

SXE Partner Edition)

o 35 mm

6.30898

Page 5

DEUTSCH

Gebrauchsanleitung

Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Allgemein anerkannte Unfallverhütungs-

Inhalt

1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5 Überblick 6 Besondere Produkteigenschaften 7 Inbetriebnahme

7.1 Zusatzhandgriff

7.2 Schleifblatt anbringen

8 Benutzung

8.1 Duo-Schwingkreiseinstellung (nur bei SXE 450 Duo, SXE Partner Edition)

8.2 Ein-/Ausschalten, Dauereinschaltung

8.3 Schwingzahl einstellen

8.4 Staubabsaugung

9 Reinigung, Wartung 10 Tipps und Tricks 11 Zubehör 12 Reparatur 13 Umweltschutz 14 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

2 Bestimmungsgemäße

Verwendung

Die Maschine ist geeignet zum Trockenschleifen von ebenen und gewölbten Flächen, Holz, Kunststoffen, NE-Metallen, Stahlblech und ähnlichem, gespachtelten und lackierten Flächen.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

vorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3Allgemeine

Sicherheitshinweise

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise (rotes Heft) und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4Spezielle

Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich (z.B. beim Bearbeiten von Eichen- und Buchenholz, Gestein, Metall, Farbanstrichen, die Blei oder andere Schadstoffe enthalten können) und sollte nicht in den Körper gelangen, daher nicht berühren oder einatmen. Staubabsaugung verwenden und zusätzlich geeignete Staubschutzmaske tragen. Abgelagerten Staub gründlich entfernen, z.B. durch Aufsaugen mit geeignetem Spezialsauger.

Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Wartung vorgenommen wird.

Bei Arbeiten über einen längeren Zeitraum Gehörschutz tragen. Längere Einwirkung hoher Lärmpegel kann zu Gehörschäden führen.

Materialien, die bei der Bearbeitung gesundheitsgefährdende Stäube oder Dämpfe erzeugen (z.B. Asbest), dürfen nicht bearbeitet werden.

Das Werkstück gegen Verrutschen sichern, z.B. mit Hilfe von Spannvorrichtungen.

Page 6

DEUTSCH

5Überblick

um die Rändelschraube (4) zu lösen oder festzuschrauben.

Siehe Seite 3 (bitte ausklappen).

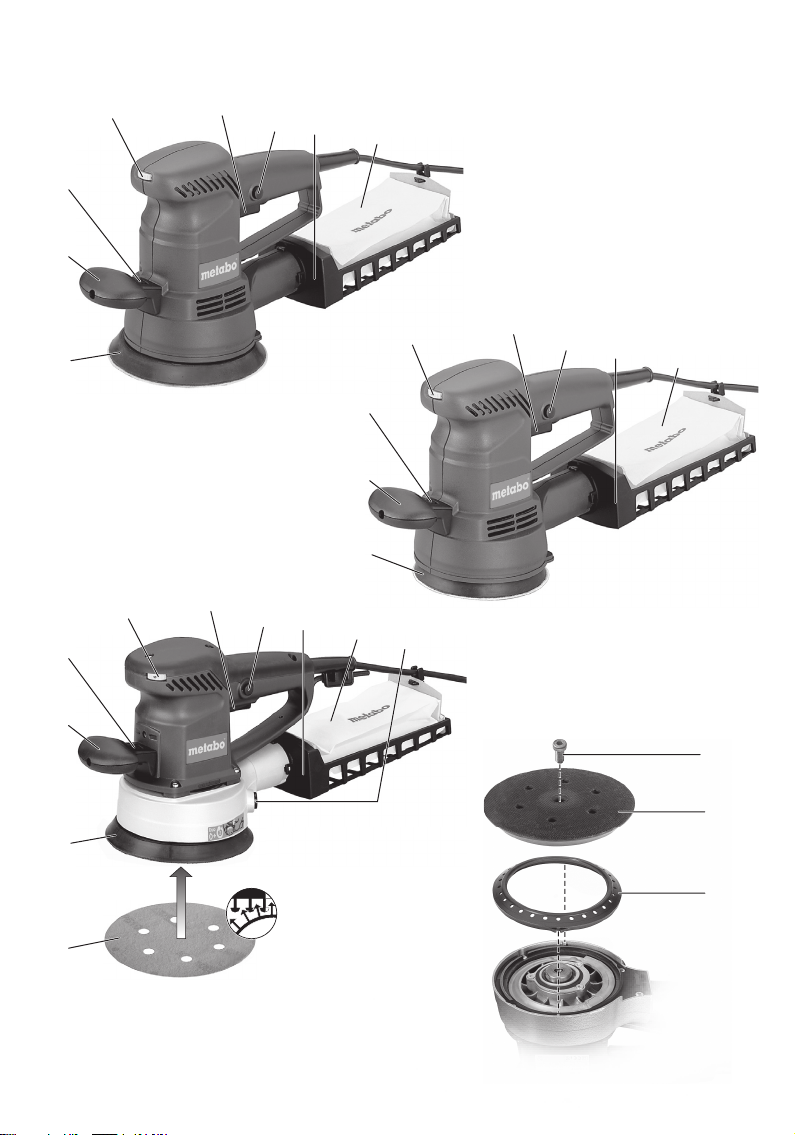

1 Schleifblatt 2 Stützteller 3 Zusatzhandgriff (abnehmbar) 4 Rändelschraube 5 Stellrad zur Vorwahl der Schwingzahl 6 Schalterdrücker 7 Feststellknopf für Dauereinschaltung 8 Staubbeutelhalter 9 Staubbeutel

10 Arretierknopf für

„Duo“ Schwingkreiseinstellung * 11 Befestigungsschraube des Stütztellers 12 Bremsring der Stütztellerbremse

* typenabhängig

6 Besondere

Produkteigenschaften

• Dreh- und zusätzliche Schwingbewegung des

Stütztellers für optimalen Schliff

• Variospeed (V)-Elektronik

• Stellrad zur Vorwahl der

• Keine Schleifriefen beim Aufsetzen der

laufenden Maschine auf das Material (Power Control System)

• Abnehmbarer Zusatzhandgriff

• Staubgeschützte Kugellager

• Eigenabsaugung

• Fremdabsaugung möglich

Schwingzahl

7 Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

7.1 Zusatzhandgriff

Der abnehmbare Zusatzhandgriff (3) kann mit der integrierten Rändelschraube (4) an der Maschine festgeschraubt werden.

Bei SXE 450 Duo ist dies in zwei unterschiedlichen Höhen möglich.

Bei Bedarf einen Kreuzschlitz-Schraubendreher in das Loch am Ende des Zusatzhandgriffs einführen

7.2 Schleifblatt anbringen

Einfaches Anbringen und abnehmen durch Kletthaftung. Schleifblatt einfach andrücken, so dass die Löcher von Schleifblatt (1) und Stützteller (2) übereinstimmen.

8Benutzung

8.1 Duo-Schwingkreiseinstellung (nur bei SXE 450 Duo, SXE Partner Edition)

Sie können zwischen 2 Schwingkreiseinstellungen wählen:

• Großer Schwingkreis (6mm): Grobschliff mit

hoher Abtragsleistung

• Kleiner Schwingkreis (3mm): Feinschliff,

Polieren

Schwingkreis umstellen:

- Netzstecker ziehen!

- Arretierknopf (10) eindrücken und gedrückt

halten.

- Stützteller (2) gegen den Uhrzeigersinn bis zum

hörbaren Einrasten drehen.

- Knopf weiterhin gedrückt halten.

- Stützteller eine halbe Umdrehung bis zum

nächsten Rastpunkt weiterdrehen.

- Arretierknopf loslassen.

8.2 Ein-/Ausschalten, Dauereinschaltung

Zum Einschalten der Maschine Schalterdrücker (6) drücken.

Für Dauereinschaltung kann der Schalterdrücker mit dem Feststellknopf (7) arretiert werden. Zum Ausschalten Schalterdrücker (6) erneut drücken.

8.3 Schwingzahl einstellen

Am Stellrad (5) die Schwingzahl einstellen. Dies ist auch während des Laufes möglich.

Empfohlene Schwingzahleinstellungen:

Kunststoffe . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Metall, Plexiglas, alte Anstriche . . . . . . . . . 3-4

Grob-, Feinschliff, Polieren, Holz . . . . . . . . 5-6

Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteln.

Page 7

DEUTSCH

8.4 Staubabsaugung

Für optimale Staubabsaugleistung das Schleifblatt so anbringen, dass die Löcher von Schleifblatt (1) und Stützteller (2) übereinstimmen.

Eigenabsaugung:

Den Staubbeutelhalter (8) anbringen. Für optimale Absaugleistung, den Staubbeutel (9) rechtzeitig entleeren bzw. erneuern.

Fremdabsaugung:

Den Staubbeutelhalter (8) abnehmen. An den Ausblasstutzen ein geeignetes Absauggerät anschließen. Einen Saugschlauch mit einem Anschlussstück-Durchmesser von 35 mm verwenden. Siehe Kapitel Zubehör.

9 Reinigung, Wartung

Die Maschine regelmäßig reinigen.

Lüftungsschlitze am Motor mit einem Staubsauger aussaugen.

Verschlissenen Stützteller erneuern

- Befestigungsschraube (11) des Stütztellers herausschrauben.

- Stützteller (2) abnehmen.

- Stützteller (als Ersatz) siehe Kapitel Zubehör

- Stützteller (2) aufsetzen und drehen, bis er auf der Mitnehmerscheibe einrastet.

- Befestigungsschraube (11) wieder eindrehen und festziehen.

Stütztellerbremse / Bremsring erneuern

Erhöht sich nach einiger Zeit die Leerlaufdrehzahl des Stütztellers, dann ist der Bremsring (12) abgenutzt und muss erneuert werden.

Wird abrasives Material (z.B. Gips, usw.)

Hinweis: geschliffen, nutzt sich der Bremsring zwangsläufig schneller ab.

- Befestigungsschraube (11) des Stütztellers herausschrauben.

- Stützteller (2) abnehmen.

- Den alten Bremsring (12) durch den neuen Bremsring (siehe Kapitel Zubehör) ersetzen, dabei den neuen Bremsring in der gleichen Position wie den alten Bremsring anbringen.

- Stützteller (2) aufsetzen und drehen, bis er auf der Mitnehmerscheibe einrastet.

- Befestigungsschraube (11) wieder eindrehen und festziehen.

Dabei die

10 Tipps und Tricks

Das Gerät nicht stark gegen die zu schleifende Fläche andrücken. Die Schleifleistung wird dadurch nicht besser, eher geringer.

Für optimale Absaugleistung, den Staubbeutel (9) rechtzeitig entleeren bzw. erneuern.

Verwenden Sie für ein optimales Arbeitsergebnis das geeignete Schleifblatt: Entfernen von alten Lackschichten = P 40 Vorschleifen von Holz = P 60, P 80 Feinschleifen von Holz = P 100, P 120 Schleifen von Furnieren, Einlassgrund, Spachtel, Lack = P 180, P 240, P 320, P 400

11 Zubehör

Verwenden Sie nur original Metabo Zubehör. Wenn Sie Zubehör benötigen, wenden Sie sich

bitte an Ihren Händler. Zur Auswahl des richtigen Zubehörs teilen Sie dem

Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

Siehe Seite 4.

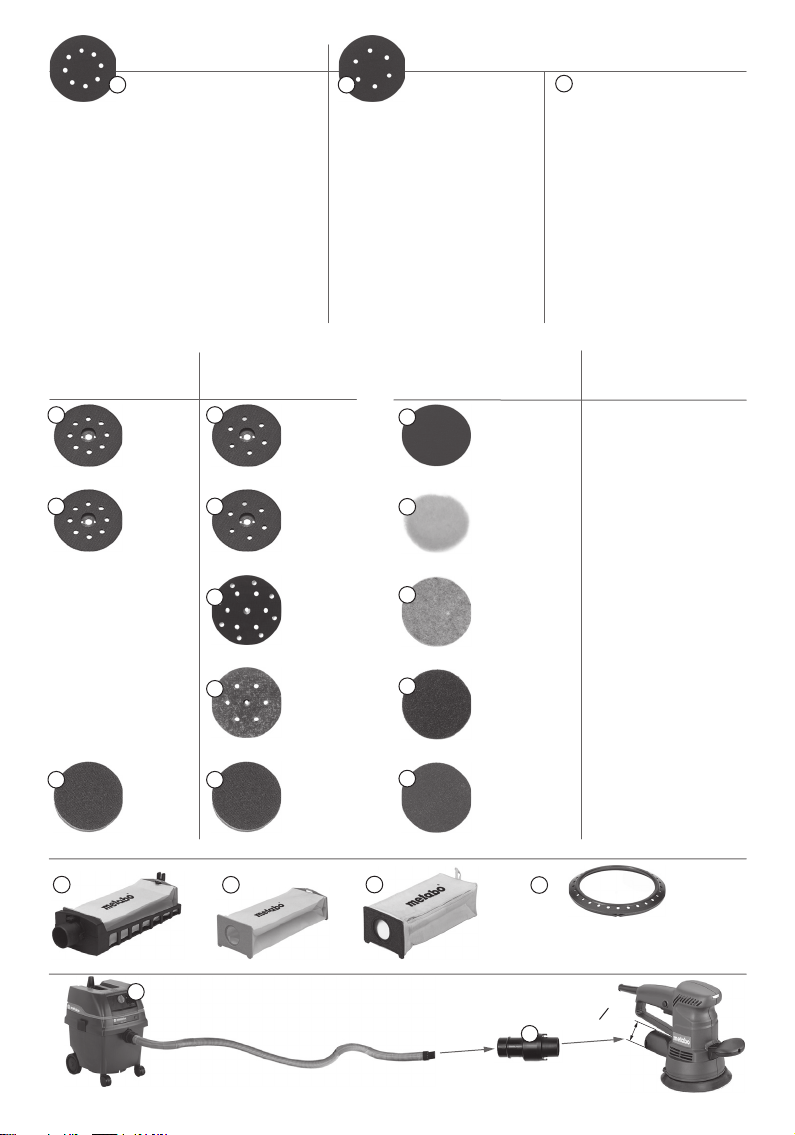

A Haftschleifblätter (für Holz, Metall und

Farbanstriche)

B Haftschleifblätter (für Metall, Spachtel, Lacke,

Füller)

C Stützteller mit Kletthaftung, mittelhart (als

Ersatz)

D Stützteller mit Kletthaftung, weich

E Stützteller mit Kletthaftung, für

Haftschleifblätter mit 6 oder 8 Löchern

F Stützteller für klebende Schleifblätter G Haft-Zwischenscheibe H Haft-Polierschwamm

I Lammfell-Haft-Polierscheibe

J Haft-Polierfilz

K Haft-Schleifvliese

LHaft-Schleifgitter

M Staubbeutelhalter (als Ersatz)

N Staubbeutel (als Ersatz) O Staubsack (Stoff)

PBremsring (als Ersatz) Q Metabo Allessauger R Anschlussstück

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

12 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

Page 8

DEUTSCH

13 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig. Ausgediente Elektrowerkzeuge und Zubehör

enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Euro-

päischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

14 Technische Daten

Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fortschritts

vorbehalten.

D = Durchmesser des Stütztellers

= Nennaufnahmeleistung

= Abgabeleistung

= Drehzahl bei Leerlauf

= Drehzahl bei Nennlast

= Schwingzahl bei Leerlauf

= Schwingzahl bei Nennlast

S = Schwingkreisdurchmesser m = Gewicht ohne Netzkabel

= typisch bewert ete Beschleunigung im

Hand-Arm-Bereich

Typische A-bewertete Schallpegel:

= Schalldruckpegel

= Unsicherheit

Beim Arbeiten kann der Geräuschpegel 85 dB(A) überschreiten.

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Page 9

ENGLISH

ENG

Operating Instructions

Dear Customer, Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the service life of a power tool depends to a great extent on you. Please observe the information contained in these instructions and the enclosed documentation. The more carefully you treat your Metabo power tool, the longer it will provide dependable service.

Contents

1 Conformity Declaration 2Specified Use 3 General Safety Instructions 4 Special Safety Instructions 5 Overview 6 Special Product Features 7 Commissioning

7.1 Additional handle

7.2 Installation of sanding disc

8Use

8.1 Duo oscillating circuit setting (only for

SXE 450 Duo, SXE Partner Edition)

8.2 On/Off switch, continuous activation

8.3 Setting oscillating frequency

8.4 Dust Extraction

9 Cleaning, Maintenance 10 Tips and Tricks 11 Accessories 12 Repairs 13 Environmental Protection 14 Technical Specifications

1 Conformity Declaration

We, being solely responsible, hereby declare that this product conforms to the standards and directives specified on page 2.

2 Specified Use

The machine is suitable for dry sanding of flat and elliptical surfaces, wood, plastics, non-ferrous metals, sheet metal and similar filled and painted surfaces.

The user bears sole responsibility for damage caused by improper use.

Generally accepted accident prevention regulations and the enclosed safety information must be observed.

3 General Safety Instructions

Before using this power tool, carefully read through and familiarise yourself with all the enclosed safety information (red booklet) and the instructions. Keep all enclosed documentation for future reference, and pass on your power tool only together with this documentation.

4 Special Safety Instructions

For your own protection and for the protection of your power tool pay attention to all parts of the text that are marked with this symbol!

The dust created when work is in progress can often be damaging to health (e.g. during processing of oak and beech wood, stone, metal and paintwork which can contain lead or other harmful materials). This dust should not be allowed to penetrate the body. Use vacuum extraction appliances and wear suitable masks to provide additional protection from dust. Remove any accumulation of dust thoroughly, e.g. by vacuuming with the appropriate special suction unit.

Pull the plug out of the plug socket before any adjustments or servicing are performed.

Wear ear protectors when working for long periods of time. High noise levels over a prolonged period of time may affect your hearing.

Materials that generate dusts or vapours that may be harmful to health (e.g. asbestos) must not be processed.

Secure the workpiece against slipping, e.g. with the help of clamping devices.

5 Overview

See page 3 (please unfold).

1Sanding disc 2Support plate 3 Additional handle (removable) 4 Knurled screw

Page 10

ENG

ENGLISH

5 Setting wheel for selecting oscillating

frequency 6 Trigger switch 7 Locking button for continuous activation 8 Dust bag holder 9Dust bag

10 Locking button for

"Duo" oscillating circuit setting *

11 Locking screw for support plate 12 Braking ring of support plate brake

* depends on model

6 Special Product Features

• Rotary and additional vibrational motion of support plate for optimised sanding

• Variospeed (V) Electronics

• Setting wheel for selecting

• No sanding scores when applying the running machine to the material (Power Control System)

• Removable additional handle

• Dust-protected ball bearing

• Own extraction system

• External extraction possible

oscillating frequency

7 Commissioning

8Use

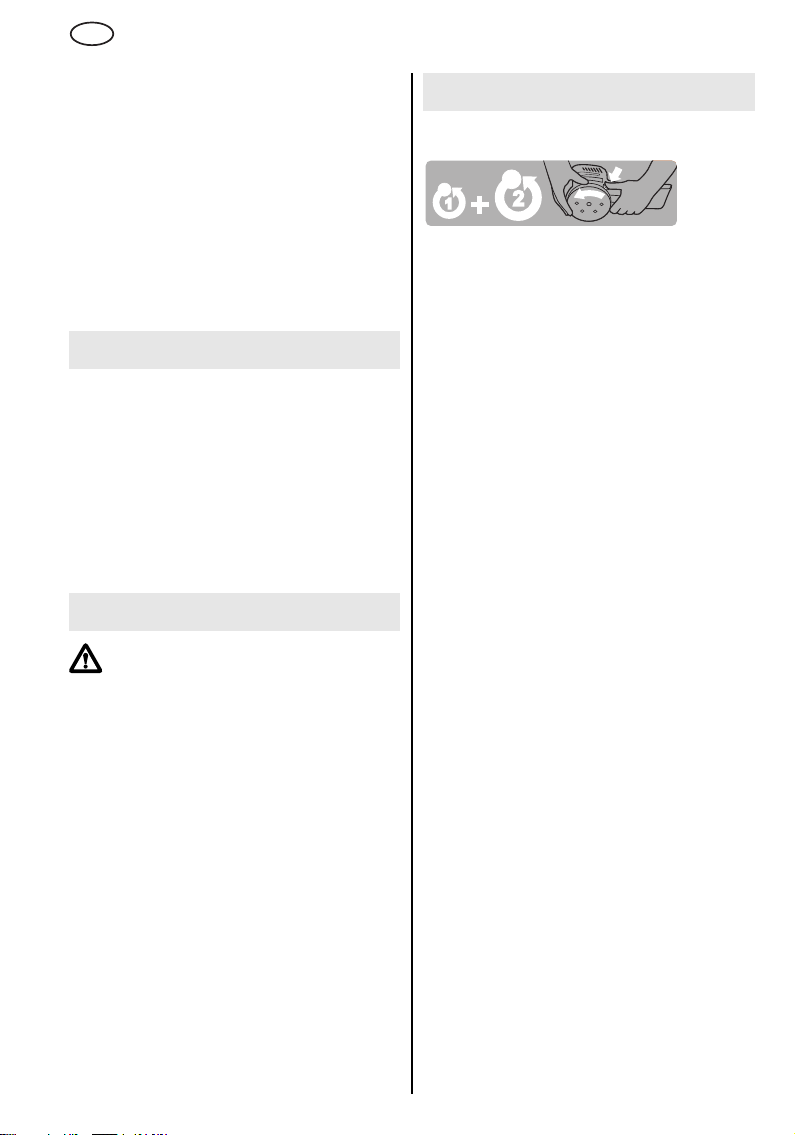

8.1 Duo oscillating circuit setting (only for SXE 450 Duo, SXE Partner Edition)

You can choose between two oscillating frequency settings:

• Oscillating circuit high setting (6 mm): coarse

sanding with high material removal rate

• Oscillating circuit low setting (3 mm): fine

sanding, polishing

Changing oscillating circuit:

- Disconnect the mains plug!

- Press in the locking button (10) and hold in place.

- Rotate support plate (2) in a counter-clockwise

direction until you can hear it engage.

- Continue holding in the button.

- Continue turning the support plate half a revolu-

tion to the next snap-in point.

- Release the locking button.

8.2 On/Off switch, continuous activation

To start the machine, press the trigger switch (6). For continuous operation the trigger switch can be

locked using the lock button (7). To stop the machine, press the trigger switch (6) again.

Before plugging in, check to see that the rated mains voltage and mains frequency, as stated on the rating label, match your power supply.

7.1 Additional handle

The removable additional handle (3) can be screwed onto the machine with the integrated knurled screw (4).

With the SXE 450 Duo, this is possible at two different heights.

If required, insert a Phillips screwdriver in the hole at the end of the additional handle to release or tighten the knurled screw (4).

7.2 Installation of sanding disc

Simple attachment and removal thanks to the velcro-type fastening. Simply press on the sanding disc such that the holes in the sanding disc (1) are aligned with the support plate (2).

8.3 Setting oscillating frequency

Set the oscillating frequency at the setting wheel (5). This is also possible during operation.

Recommended oscillating frequency settings:

Plastic materials . . . . . . . . . . . . . . . . . . . . . 1-2

Metal, Plexiglas, old coats of paint . . . . . . . 3-4

Coarse and fine sanding, polishing, wood . 5-6 The best way to determine the ideal setting is

through a practical trial.

8.4 Dust Extraction

To optimise the dust extraction performance, fit the sanding disc such that the holes on the sanding disc (1) are aligned to the support plate (2).

Built-in extraction:

Attach the dust collection box (8). To optimise the extraction performance, empty the dust collection box (8) in good time and clean the fluted filter (9).

External extraction:

Remove the dust collection box (8) to the rear. Connect a suitable extraction device to the ejection nozzle. Use a suction hose with a 35 mm connector diameter.

Page 11

ENGLISH

ENG

9 Cleaning, Maintenance

Clean the machine regularly.

vacuum cleaning the ventilation louvres on the motor.

Replacing a worn support plate

- Remove the locking screw (11) of the support plate.

- Remove support plate (2).

- For replacement support plates, refer to the Accessories chapter.

- Mount support plate (2) and rotate until it engages on carrier disc.

- Insert locking screw (11) again and tighten.

Replacing support plate brake / braking ring

If the idling speed of the support plate increases in course of time, the braking ring (12) is worn and must be replaced. Note:

If abrasive material (e.g. gypsum, etc.) is being sanded, the braking ring inevitably wears faster.

- Remove the locking screw (11) of the support

plate.

- Remove support plate (2).

- Replace the old braking ring (12) with the new

braking ring (see Accessories section), ensuring that the new braking ring is in the same position as the old braking ring.

- Mount support plate (2) and rotate until it

engages on carrier disc.

- Insert locking screw (11) again and tighten.

This includes

10 Tips and Tricks

Do not press the device too firmly against the surface being sanded. This does not improve, but rather impairs, the sanding performance.

To optimise the extraction performance, empty the dust bag (9) in good time or replace.

Use a suitable sanding disc to achieve the best possible work results: Removal of old paint layers = P 40 Pre-sanding of wood = P 60, P 80 Finishing of wood = P 100, P 120 Sanding of veneers, sealing primer, filler, paint = P 180, P 240, P 320, P 400

11 Accessories

Use only genuine Metabo accessories. If you need any accessories, check with your

dealer. For dealers to select the correct accessory, they

need to know the exact model designation of your power tool.

See page 4.

A Adhesive sanding discs (for wood, metal and

coats of paint)

B Adhesive sanding discs (for metal, spattle,

lacquer, filler)

C Support plate with velcro-type fastening,

medium-hard (as replacement)

D Support plate with velcro-type fastening, soft

E Support plate with velcro-type fastening for

adhesive sanding discs with 6 or 8 holes

F Support plate for adhesive sanding discs G Adhesive intermediate disc H Adhesive polishing sponge

I Lambskin adhesive polishing disc

J Adhesive polishing felt

K Adhesive sanding fleece

L Adhesive sanding screen

M Dust bag holder (as replacement)

N Dust bag (as replacement) O Dust bag (material)

P Brake ring (as replacement) Q Metabo universal vacuum cleaner R Connecting piece

For complete range of accessories, see www.metabo.com or the main catalogue.

12 Repairs

Repairs to electrical tools must be carried out by qualified electricians ONLY!

Any Metabo power tool in need of repair can be sent to one of the addresses listed in the spare parts list.

Please enclose a description of the fault with the power tool.

13 Environmental Protection

Metabo's packaging can be 100% recycled. Scrap power tools and accessories contain large

amounts of valuable resources and plastics that can be recycled.

These instructions are printed on chlorine-free bleached paper.

Only for EU countries: Never dispose of power tools in your household waste! In

accordance with European Guideline 2002/ 96/EC on used electronic and electric equipment and its implementation in national legal systems, used power tools must be collected separately and handed in for environmentally compatible recycling.

Page 12

ENG

ENGLISH

14 Technical Specifications

Explanatory notes on the specifications on page 2. Changes due to technological progress reserved.

D = Diameter of support plate

= Nominal power input

=Power output

= Idle speed

= Speed at rated load

= Oscillating frequency at idle speed

= Oscillating frequency at rated load

S = Oscillating circuit diameter C = Dust collection box m = Weight without mains cable

= Typical estimated acceleration in the

Typical A-effective perceived sound levels: L

During operation the noise level can exceed 85 dB(A).

Measured values determined in conformity with EN 60745. The technical specifications quoted are subject to tolerances (in compliance with the relevant valid standards).

hand/arm area

= Sound pressure level = Unsafe

Wear ear protectors!

Page 13

FRANÇAIS

Mode d'emploi

Cher client, merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.

Il est impératif de respecter les consignes

Sommaire

1 Déclaration de conformité 2 Utilisation conforme à la destination 3 Consignes générales de sécurité 4 Consignes de sécurité particulières 5Vue d'ensemble 6 Particularités du produit 7 Mise en service

7.1 Poignée supplémentaire

7.2 Mise en place de la feuille abrasive

8 Utilisation

8.1 Réglage du mouvement roto-excentrique Duo (uniquement pour SXE 450 Duo, SXE Partner Edition)

8.2 Marche/arrêt, fonctionnement en continu

8.4 Système d'aspiration des poussières

9 Nettoyage, maintenance 10 Conseils et astuces 11 Accessoires 12 Réparations 13 Protection de l'environnement 14 Caractéristiques techniques

1 Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.

2 Utilisation conforme à la

destination

La machine sert à poncer à sec des surfaces planes et bombées, du bois, des plastiques, des métaux non-ferreux, de la tôle et des surfaces mastiquées et peintes.

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine.

générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3 Consignes générales de

sécurité

Avant d'utiliser l'outil électrique, lisez attentivement et entièrement les instructions de sécurité cijointes (carnet rouge) ainsi que le mode d'emploi. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec l'appareil à tout utilisateur concerné.

4 Consignes de sécurité

particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !

La poussière produite durant le travail est souvent nocive pour la santé (par ex. dans le cas de matériaux tels que le chêne ou le hêtre, la pierre, les métaux ou les couches de peinture susceptibles de contenir du plomb ou d'autres substances nocives) et ne doit donc pas être inhalée. Utiliser un système d'aspiration des poussières et porter en supplément un masque anti-poussière approprié. Eliminer soigneusement la poussière déposée, par ex. en utilisant un aspirateur adapté.

Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance.

Pour des travaux de longue durée, une protection acoustique est nécessaire. Des nuisances acoustiques intenses et prolongées peuvent provoquer une perte d'audition.

Le sciage de matériaux produisant des poussières ou vapeurs nocives (p. ex. amiante) au moment de la découpe est proscrit.

Bloquer la pièce pour éviter qu'elle ne glisse, par ex. à l'aide de dispositifs de serrage.

Page 14

FRANÇAIS

5Vue d'ensemble

Voir page 3 (à déplier).

1 Feuille abrasive 2 Plateau à poncer 3 Poignée supplémentaire (amovible) 4 Vis moletée 5 Molette pour la présélection de la vitesse

d'oscillation 6 Gâchette 7 Bouton de marche continue 8 Support de sac à poussière 9 Sac à poussière

10 Bouton d'arrêt pour le réglage du mouvement

roto-excentrique "Duo" *

11 Vis de fixation du plateau à poncer 12 Anneau de freinage pour le frein du plateau à

poncer

Le cas échéant, introduire un tournevis cruciforme dans le logement à l'extrémité de la poignée supplémentaire afin de desserrer ou de serrer la vis moletée (4).

7.2 Mise en place de la feuille abrasive

Mise en place et retrait simples grâce à la bande velcro. Appuyer simplement la feuille abrasive de sorte que les trous de la feuille abrasive (1) et du plateau à poncer (2) coïncident.

8 Utilisation

8.1 Réglage du mouvement roto-excentrique Duo (uniquement pour SXE 450 Duo, SXE Partner Edition)

* en fonction du modèle

6 Particularités du produit

• Mouvement rotatif et excentrique du plateau à poncer pour un ponçage optimal

• Régulation électronique Variospeed (V)

• Molette pour la présélection de la vitesse

oscillati

• Pas de rayures lorsque la ponceuse arrive au contact du matériau (Power Control System)

• Poignée supplémentaire amovible

• Roulement à billes protégé contre la poussière

•Auto-aspiration

• Aspiration externe possible

7 Mise en service

Avant la mise en service, comparez si tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant.

7.1 Poignée supplémentaire

La poignée supplémentaire amovible (3) peut être fixée sur la ponceuse au moyen de la vis moletée (4) intégrée.

Sur la SXE 450 Duo, deux hauteurs de fixation sont possibles.

Vous avez le choix entre deux réglage de mouvement roto-excentrique :

• Grand cercle d'oscillation (6 mm) : ponçage grossier avec puissance d'enlèvement importante

• Petit cercle d'oscillation (3 mm) : ponçage fin, polissage

Modification du cercle d'oscillation :

- Débrancher la fiche secteur !

- Appuyer sur le bouton d'arrêt (10) et le maintenir

enfoncé.

- Faire tourner le plateau à poncer (2) dans le sens

antihoraire jusqu'à entendre son enclenchement.

- Continuer de maintenir le bouton enfoncé.

- Faire pivoter le plateau à poncer d'un demi-tour

supplémentaire jusqu'au point d'enclenchement suivant.

- Relâcher le bouton d'arrêt.

8.2 Marche/arrêt,

fonctionnement en continu

Pour mettre l'outil en route, appuyer sur la gâchette (6).

Pour un fonctionnement en continu, il est possible de bloquer la gâchette à l'aide du bouton de blocage (7). Pour arrêter la machine, appuyer à nouveau sur la gâchette (6).

Page 15

FRANÇAIS

8.3 Régler la vitesse d'oscillation

Régler la vitesse avec la molette (5). Ceci est également possible pendant la marche.

Réglages de vitesse d'oscillation recommandés :

Matières plastiques.....................................1-2

Métal, plexiglas,

vieilles couches de peinture .......................3-4

Ponçage grossier,

ponçage fin, polissage, bois....................... 5-6

Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique.

8.4 Système d'aspiration des poussières

Pour obtenir la meilleure puissance d'aspiration, placer simplement la feuille abrasive de sorte que les trous de la feuille abrasive (1) et du plateau à poncer (2) coïncident.

Auto-aspiration :

Mettre en place le support de sac à poussière (8). Pour une puissance d'aspiration optimale, vider ou remplacer le sac à poussière (9) au moment approprié.

Aspiration externe :

Déposer le support de sac à poussière (8). Brancher un aspirateur adéquat aux embouts de soufflage. Utiliser un flexible d'aspiration dont le raccord a un diamètre de 35 mm. Voir chapitre Accessoires.

9 Nettoyage, maintenance

Nettoyer régulièrement la machine.

même temps les trous d'aération du moteur à l'aide d'un aspirateur.

Remplacer le plateau à poncer usagé

- Dévisser la vis de fixation (11) du plateau à poncer.

- Retirer le plateau à poncer (2).

- Plateau à poncer (de rechange) voir chapitre Accessoires

- Positionner le plateau à poncer (2) et le tourner jusqu'à ce qu'il s'enclenche sur la plaque d'entraînement.

- Revisser la vis de fixation (11) et la serrer.

Remplacer le frein du plateau à poncer / l'anneau de freinage

Si au bout d'un certain temps, la vitesse à vide du plateau à poncer augmente, l'anneau de freinage (12) est usé et doit être remplacé. Remarque : ex. plâtre etc.), l'anneau de freinage s'use forcément plus vite.

- Dévisser la vis de fixation (11) du plateau à poncer.

- Retirer le plateau à poncer (2).

si on ponce un matériau abrasif (par

Aspirer en

- Remplacer l'ancien anneau de freinage (12) par le nouvel anneau de freinage (voir chapitre Accessoires) et placer le nouvel anneau de serrage dans la même position que l'ancien.

- Positionner le plateau à poncer (2) et le tourner jusqu'à ce qu'il s'enclenche sur la plaque d'entraînement.

- Revisser la vis de fixation (11) et la serrer.

10 Conseils et astuces

Ne pas appuyer trop fort l'appareil contre la surface à poncer. La puissance de ponçage n'en sera pas augmentée, au contraire elle sera plutôt inférieure.

Pour une puissance d'aspiration optimale, vider ou remplacer le sac à poussière (9) au moment approprié.

Pour obtenir un résultat optimal de ponçage, utiliser la feuille abrasive appropriée : Pour enlever d'anciennes couches de vernis = P40 Pour poncer le bois = P 60, P 80 Pour le ponçage fin du bois = P 100, P 120 Pour poncer le bois de placage, le produit d'encollage, l'enduit, le vernis = P 180, P 240, P 320, P 400

11 Accessoires

Utilisez uniquement du matériel Metabo. S'il vous faut des accessoires, veuillez vous

adresser à votre revendeur. Pour pouvoir sélectionner les accessoires appro-

priés, veuillez indiquer le type exact de votre outil électrique au distributeur.

Voir page 4.

A Feuilles abrasives auto-agrippantes (pour

bois, métal et peinture)

B Feuilles abrasives auto-agrippantes (pour

métal, mastic, vernis et apprêts)

C Plateau à poncer avec bande velcro,

moyennement dur (de rechange)

D Plateau à poncer avec bande velcro, mou

E Plateau à poncer avec bande velcro, pour

feuilles abrasives auto-agrippantes à 6 ou 8 trous

F Plateau à poncer pour feuilles abrasives adhé-

sives G Intercalaire auto-agrippant H Disque de lustrage auto-agrippant

I Disque de lustrage auto-agrippant en peau

d'agneau

J Disque de lustrage en feutre, auto-agrippant

K Disque de ponçage en nylon abrasif, auto-

agrippant

Page 16

FRANÇAIS

L Disque de ponçage en nylon abrasif, auto-

agrippant

M Support de sac à poussière (de rechange)

N Sac à poussière (de rechange) O Sac à poussière (tissu)

P Anneau de freinage (de rechange) Q Aspirateur universel Metabo R Raccord

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

12 Réparations

Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste !

Les outils Metabo qui sont à réparer peuvent être expédiés à l'une des adresses indiquées sur la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

13 Protection de

l'environnement

Les emballages Metabo sont recyclables à 100 %. Les outils et accessoires électriques qui ne sont

plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les

ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

14 Caractéristiques

techniques

Commentaires sur les indications de la page 2. Sous réserve de modifications allant dans le sens du progrès technique.

D = Diamètre du plateau à poncer

= Puissance absorbée

= Puissance débitée

= Vitesse à vide

= Vitesse en charge nominale

= Vitesse d'oscillation à vide

= Vitesse d'oscillation en charge nomi-

S = Diamètre du cercle d'oscillation C = Cassette de réception des pous-

m = Poids sans cordon d'alimentation

Niveaux sonores types évalués L

Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 85 db(A).

Valeurs de mesure calculées selon EN 60745. Les caractéristiques indiquées sont soumises à

tolérance (selon les normes en vigueur correspondantes).

nale

sières

= Accélération type évaluée au niveau

du bras et de la main

= Niveau de pression acoustique = Incertitude

Porter un casque antibruit !

Page 17

NEDERLANDS

Gebruiksaanwijzing

Geachte klant, hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuwe elektrisch gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangt echter in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u het elektrisch gereedschap van Metabo behandelt, des te langer zal het betrouwbaar blijven functioneren.

De algemeen erkende veiligheidsvoorschriften en

Inhoud

1 Conformiteitsverklaring 2 Gebruik volgens de voorschriften 3 Algemene veiligheidsvoorschriften 4 Speciale veiligheidsvoorschriften 5Overzicht 6 Bijzondere productkenmerken 7 Inbedrijfstelling

7.1 Extra handgreep

7.2 Schuurblad aanbrengen

8Gebruik

8.1 Instelling Duo-trillingskring (alleen bij

SXE 450 Duo, SXE Partner Edition)

8.2 In-/uitschakelen, continu-inschake-

ling

8.3 Trilfrequentie instellen

8.4 Stofafzuiging

9 Reiniging, onderhoud 10 Handige tips 11 Toebehoren 12 Reparatie 13 Milieubescherming 14 Technische gegevens

1 Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording, dat dit product voldoet aan de op pagina 2 genoemde normen en richtlijnen.

2 Gebruik volgens de

voorschriften

De machine is geschikt voor het droogschuren van egale en gewelfde vlakken, hout, kunststof, NFmetaal, plaatstaal, e.d., en van geplamuurde en gelakte vlakken.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

de bijgevoegde veiligheidsinstructies dienen te worden nageleefd.

3 Algemene

veiligheidsvoorschriften

Lees voor het in gebruik nemen van de machine de gebruiksaanwijzing en de bijgevoegde veiligheidsinstructies (rood boekje) aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door.

4 Speciale

veiligheidsvoorschriften

Let voor uw veiligheid en die van de machine op de met dit symbool aangegeven passages!

Stof dat tijdens het werken ontstaat, is vaak bedreigend voor de gezondheid (bijv. bij het bewerken van eiken- en beukenhout, steen, metaal en verflagen die lood of andere schadelijke stoffen kunnen bevatten) en mag niet in het lichaam komen. Daarom niet aanraken of inademen. Stofafzuiging gebruiken en bovendien een geschikt stofmasker dragen. Afgezet stof grondig verwijderen, bijv. door het op te zuigen met een geschikt, speciaal stofzuigapparaat.

Stekker uit het stopcontact trekken, voordat er instellingen of onderhoudswerkzaamheden uitgevoerd worden.

Draag oorbeschermers als gedurende lange tijd met de machine gewerkt wordt. Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.

Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest).

Het werkstuk beveiligen tegen wegglijden, bijv. met behulp van spaninrichtingen.

Page 18

NEDERLANDS

5 Overzicht

Zie pagina 3 (uitklappen a.u.b.).

1Schuurblad 2 Steunschijf 3 Extra handgreep (afneembaar) 4 Kartelschroef 5 Stelknop voor de voorkeuze van de

trilfrequentie 6 Drukschakelaar 7 Vergrendelknop voor continu-inschakeling 8 Stofzakhouder 9Stofzak

10 Vergrendelknop voor instelling

„Duo“ trillingskring *

11 Bevestigingsschroef van de steunschijf 12 Remring van de steunschijfrem

* afhankelijk van het type

6Bijzondere

productkenmerken

• Draai- en extra trilbeweging van de steunschijf voor een optimale schuurbewerking

• Variospeed (V)-elektronica

• Stelknop voor de voorkeuze van de quentie

• Geen schuurgroeven bij het plaatsen van een draaiende machine op het materiaal (Power Control systeem)

• Afneembare extra handgreep

• Stofdichte kogellagers

• Geïntegreerde afzuiging

• Externe afzuiging mogelijk

trilfre-

7 Inbedrijfstelling

Controleer voordat de machine in gebruik wordt genomen of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning.

7.1 Extra handgreep

De afneembare extra handgreep (3) kan met de geïntegreerde kartelschroef (4) aan de machine worden vastgeschroefd.

Bij SXE 450 Duo is dit in twee verschillende hoogtes mogelijk.

Indien nodig een kruiskopschroevendraaier in het gat aan het uiteinde van de extra handgreep steken en de kartelschroef (4) los- of vastdraaien.

7.2 Schuurblad aanbrengen

Gemakkelijk aan te brengen en af te nemen dankzij de klithechting. Het schuurblad eenvoudig zo aandrukken, dat de gaten van het schuurblad (1) en de steunschijf (2) samenvallen.

8Gebruik

8.1 Instelling Duo-trillingskring (alleen bij SXE 450 Duo, SXE Partner Edition)

U kunt kiezen tussen 2 trillingskringinstellingen:

• Een grote trillingskring (6mm): grofschuren met

hoog afnamevermogen

• Een kleine trillingskring (3mm): fijnschuren, polij-

sten

Trillingskring omzetten:

- Netstekker uit stopcontact halen!

- Vergrendelknop (10) indrukken en ingedrukt

houden.

- Tegen de klok in aan de steunschijf (2) draaien tot

deze hoorbaar inklikt.

- Knop nog steeds ingedrukt houden.

- Steunschijf een halve slag verder draaien tot aan

het volgende vergrendelpunt.

- Vergrendelknop loslaten.

8.2 In-/uitschakelen, continu-inschakeling

Om de machine in te schakelen de drukschakelaar (6) indrukken.

Bij continu-inschakeling kan de drukschakelaar met de vastzetknop (7) vastgezet worden. Om de machine uit te schakelaar de drukschakelaar (6) opnieuw indrukken.

8.3 Trilfrequentie instellen

Met de stelknop (5) de trilfrequentie instellen. Dit is ook tijdens het lopen mogelijk.

Aanbevolen instellingen trilfrequentie:

Kunststof . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Metaal, plexiglas, oude verflagen . . . . . . . . 3-4

Grof- en fijnschuren, polijsten, hout . . . . . . 5-6

De optimale instelling is het beste vast te stellen door deze in de praktijk uit te proberen.

Page 19

NEDERLANDS

8.4 Stofafzuiging

Voor een optimale stofafzuiging het schuurblad zo aanbrengen, dat de gaten van het schuurblad (1) en de steunschijf (2) samenvallen.

Geïntegreerde afzuiging:

De stofzakhouder (8) aanbrengen. Voor een optimale afzuigcapaciteit de stofzak (9) tijdig legen resp. vervangen.

Externe afzuiging:

De stofzakhouder (8) afnemen. Een passend afzuigapparaat aansluiten op het uitblaasstuk. Een zuigslang met een aansluitstuk-diameter van 35 mm gebruiken. Zie het hoofdstuk Accessoires.

9 Reiniging, onderhoud

De machine regelmatig reinigen.

ventilatiesleuven van de motor met een stofzuiger uitzuigen.

Versleten steunschijven vervangen

- Bevestigingsschroef (11) van de steunschijf uitschroeven.

- Steunschijf (2) afnemen.

- Steunschijf (als reserve) zie hoofdstuk Accessoires

- Steunschijf (2) plaatsen en eraan draaien, tot hij op de meeneemschijf inklikt.

- Bevestigingsschroef (11) weer indraaien en aantrekken.

Steunschijfrem / remring vernieuwen

Wanneer na enige tijd het onbelast toerental van de steunschijf toeneemt, dan is de remring (12) afgesleten en dient deze vervangen te worden. Aanwijzing: (zoals bijv. gips) slijt de remring onvermijdelijk sneller af.

- Bevestigingsschroef (11) van de steunschijf uitschroeven.

- Steunschijf (2) afnemen.

- De oude remring (12) vervangen door de nieuwe (zie het hoofdstuk Accessoires) en deze in dezelfde positie als de oude remring aanbrengen.

- Steunschijf (2) plaatsen en eraan draaien, tot hij op de meeneemschijf inklikt.

- Bevestigingsschroef (11) weer indraaien en aantrekken.

Bij het schuren van abrasief materiaal

Daarbij de

10 Handige tips

De machine niet met kracht tegen het schuurvlak aandrukken. De schuurafname wordt daardoor niet beter maar eerder geringer.

Voor een optimale afzuigcapaciteit de stofzak (9) tijdig legen resp. vervangen.

Gebruik voor een optimaal arbeidsresultaat het juiste schuurblad: Verwijderen van oude laklagen = P 40 Voorschuren van hout = P 60, P 80 Fijnschuren van hout = P 100, P 120 Schuren van fineer, gronderingslagen, plamuur, lak = P 180, P 240, P 320, P 400

11 Toebehoren

Gebruik uitsluitend originele Metabo toebehoren. Als u toebehoren wilt aanschaffen, doet u dat dan

bij uw leverancier. Geef het type van uw machine door aan uw lever-

ancier om de juiste accessoires te krijgen. Zie bladzijde 4.

A Hechtschuurbladen (voor hout, metaal en

verflagen)

B Hechtschuurbladen (voor metaal, plamuur,

lak, vulmiddel)

C Steunschijf met klithechting, middelhard (als

reserve)

D Steunschijf met klithechting, zacht

E Steunschijf met klithechting, voor hechtschu-

urbladen met 6 of 8 gaten

F Steunschijf voor zelfklevende schuurbladen G Hecht-tussenschijf H Hecht-polijstspons

I Lamsvel-hecht-polijstschijf

J Hecht-polijstvilt

K Hecht-schuurvlies

L Hecht-schuurgaas

M Stofzakhouder (als reserve)

N Stofzak (als reserve) O Stofzak (van textiel)

P Remring (als reserve) Q Metabo alleszuiger RAansluitstuk

Compleet toebehorenprogramma zie www.metabo.com of hoofdcatalogus.

12 Reparatie

Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende vakman worden uitgevoerd!

Defecte Metabo gereedschappen kunnen naar de op de onderdelenlijst vermelde adressen worden gestuurd.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

Page 20

NEDERLANDS

13 Milieubescherming

Metabo verpakkingen zijn 100% recycleerbaar. Afgedankte elektronische machines en acces-

soires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

14 Technische gegevens

Toelichting bij de gegevens van pagina 2. Wijzigingen en technische verbeteringen voorbehouden.

D = diameter van de steunschijf

= nominaal vermogen

= afgegeven vermogen

= toerental bij nullast

= toerental bij nominale last

= trilfrequentie bij nullast

= trilfrequentie bij nominale last

S = trillingskringdiameter C = stofopvangcassette m = gewicht zonder netsnoer

= karakteristiek gekwalificeerde vers-

nelling in hand-arm-bereik

Karakteristiek A-gekwalificeerd geluidsniveau:

= geluidsdrukniveau

= onzekerheid

Tijdens het werken kan het geluidsniveau de 85 dB(A) overschrijden.

Draag oorbeschermers!

Meetgegevens volgens de norm EN 60745. De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de telkens geldige

norm).

Page 21

ITALIANO

Istruzioni d'uso

Caro Cliente, innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili elettrici Metabo. Ogni utensile elettrico Metabo viene accuratamente collaudato in conformità ai più severi requisiti del programma di assicurazione della qualità nell'ambito della Metabo stessa. Si deve, comunque, tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale nonché nei documenti ad esso allegati. Maggiore sarà l'accortezza con cui utilizzerà il Suo utensile elettrico Metabo, più sarà duraturo e affidabile.

Dei danni derivanti da un uso improprio dell'appa-

Indice

1 Dichiarazione di conformità 2 Utilizzo conforme alle disposizioni 3 Avvertenze generali di sicurezza 4 Avvertenze specifiche di sicurezza 5 Panoramica generale 6 Caratteristiche specifiche del prodotto 7 Messa in funzione

7.1 Impugnatura supplementare

7.2 Applicazione foglio abrasivo

8 Utilizzo

8.1 Impostazione dell'oscillazione "Duo"

(solo per SXE 450 Duo, SXE Partner Edition)

8.2 Accensione/spegnimento, funziona-

mento in modo continuo

8.3 Regolazione del numero di oscillazioni

8.4 Aspirazione della polvere

9 Pulizia, manutenzione 10 Suggerimenti pratici 11 Accessori 12 Riparazione 13 Tutela dell'ambiente 14 Dati tecnici

1 Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che tale prodotto è conforme alle norme e direttive riportate a pagina 2.

2 Utilizzo conforme alle

disposizioni

La macchina è indicata per la levigatura a secco di superfici piane e ondulate, legno, plastiche, metalli non ferrosi, lamiera d'acciaio e simili, nonché per superfici stuccate e verniciate.

recchio è responsabile esclusivamente l'operatore.

È obbligatorio rispettare le prescrizioni generali per prevenire eventuali infortuni, nonché le norme sulla sicurezza allegate.

3 Avvertenze generali di

sicurezza

Prima di mettere in funzione l'utensile elettrico, leggere attentamente le avvertenze di sicurezza allegate (libretto rosso) e le istruzioni d'uso. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme ad esso.

4 Avvertenze specifiche di

sicurezza

Per proteggere la propria persona e per una migliore cura dell'utensile elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

La polvere che si forma durante il lavoro è spesso nociva alla salute (ad esempio lavorando su legno di quercia o faggio, su roccia, metallo o verniciature che possono contenere piombo o altre sostanze nocive), ed è pertanto opportuno evitare che penetri nell'organismo; pertanto, evitare di toccarla o di inalarla. Utilizzare un dispositivo per l'aspirazione delle polveri e indossare ulteriormente una maschera antipolvere adeguata. Rimuovere a fondo i depositi di polvere, ad esempio aspirandoli con un aspiratore speciale adatto.

Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la spina elettrica dalla presa.

Indossare protezioni acustiche, qualora si debba lavorare per lunghi periodi. Il lungo effetto del livello di intensità acustica può danneggiare l'udito.

Page 22

ITALIANO

I materiali, i quali durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (ad es. come l'amianto) non devono essere lavorati.

Fissare l'utensile, ad es. tramite dispositivi di serraggio, per evitarne la caduta.

5 Panoramica generale

Vedi pagina 3 (si prega di aprire).

1 Foglio abrasivo 2 Tampone di supporto 3 Impugnatura supplementare (rimovibile) 4 Vite zigrinata 5 Rotellina di regolazione per la preselezione

del numero di oscillazioni 6 Pulsante interruttore 7 Pulsante di bloccaggio per funzionamento in

modo continuo 8 Supporto del sacchetto raccoglipolvere 9 Sacchetto raccoglipolvere

10 Pulsante di arresto per

l'impostazione dell'oscillazione "Duo"*

11 Vite di fissaggio del tampone di supporto 12 Anello del freno del tampone di supporto

* in funzione del modello

6 Caratteristiche specifiche

del prodotto

• Moto rotatorio e moto oscillatorio supplementare del tampone di supporto, per una levigatura ottimale

• Elettronica Variospeed (V)

• Rotellina di regolazione per la preselezione del numero di oscillazioni

• Nessuna rigatura del materiale appoggiando l'utensile in funzione sul materiale (Power Control System)

• Impugnatura supplementare rimovibile

• Cuscinetto a sfera protetto contro la polvere

• Aspirazione integrata

• Possibilità di aspirazione esterna

7 Messa in funzione

Prima della messa in funzione verificare che la tensione di alimentazione elettrica disponibile corrisponda ai dati elettrici riportati sulla targhetta del modello.

7.1 Impugnatura supplementare

L'impugnatura supplementare rimovibile (3) può essere avvitata all'utensile mediante la vite zigrinata integrata (4).

Con il SXE 450 Duo è possibile fissare l'impugnatura supplementare a due altezze diverse.

All'occorrenza, inserire un cacciavite con intaglio a croce nel foro all'estremità dell'impugnatura supplementare per allentare o serrare la vite zigrinata (4).

7.2 Applicazione foglio abrasivo

Facilità di applicazione e rimozione grazie al rivestimento lanoso. E' sufficiente premere il foglio abrasivo in maniera tale che i fori del foglio abrasivo (1) stesso e del tampone di supporto (2) corrispondano.

8 Utilizzo

8.1 Impostazione dell'oscillazione "Duo" (solo per SXE 450 Duo, SXE Partner Edition)

È possibile scegliere una delle 2 impostazioni di oscillazione:

• Diametro di oscillazione grande (6 mm): leviga-

tura grezza con elevata asportazione di materiale

• Diametro di oscillazione piccolo (3 mm): leviga-

tura fine, lucidatura

Commutazione del diametro di oscillazione:

- Estrarre la spina di alimentazione dalla presa!

- Premere il pulsante di arresto (10) e tenerlo

premuto.

- Ruotare il tampone di supporto (2) in senso

antiorario finché non scatta in modo udibile.

- Continuare a tenere premuto ill pulsante.

- Ruotare ancora il tampone di supporto di mezzo

giro fino allo scatto successivo.

- Rilasciare il pulsante di arresto.

8.2 Accensione/spegnimento, funzionamento in modo continuo

Per attivare il trapano, premere il pulsante interruttore (6).

Per far funzionare in modo continuo l'utensile è possibile bloccare il pulsante interruttore con il pulsante di blocco (7). Per spegnere, premere nuovamente il pulsante di accensione (6).

Page 23

ITALIANO

8.3 Regolazione del numero di oscillazioni

Regolare il numero di oscillazioni mediante la rotellina di regolazione (5). Ciò è possibile anche durante il funzionamento.

Regolazioni del numero di oscillazioni consigliate:

Materiali plastici . . . . . . . . . . . . . . . . . . . . . . 1-2

Metallo, plexiglas, vernici vecchie . . . . . . . . 3-4

Levigatura grezza, levigatura fine,

lucidatura, legno . . . . . . . . . . . . . . . . . . . . . 5-6

L'impostazione ottimale dovrà essere verificata con dei tentativi pratici.

8.4 Aspirazione della polvere

Per un'aspirazione ottimale della polvere, posizionare il foglio abrasivo in modo tale che i fori del foglio abrasivo (1) stesso e del tampone di supporto (2) coincidano.

Aspirazione integrata:

Inserire il supporto del sacchetto raccoglipolvere (8). Per un'aspirazione ottimale, svuotare o sostituire tempestivamente il sacchetto raccoglipolvere (9).

Aspirazione esterna:

Rimuovere il supporto del sacchetto raccoglipolvere (8). Collegare al bocchettone di aspirazione un dispositivo di aspirazione adeguato. Utilizzare un tubo flessibile di aspirazione con un raccordo di diametro 35 mm. Vedere il capitolo Accessori.

9 Pulizia, manutenzione

Pulire la macchina ad intervalli regolari.

ciò, pulire le feritoie di aspirazione del motore con un aspirapolvere.

Sostituzione dei tamponi di supporto usurati

- Svitare la vite di fissaggio (11) del tampone di supporto.

- Rimuovere il tampone di supporto (2).

- Tampone di supporto (ricambio) vedi capitolo Accessori

- Inserire e ruotare il tampone di supporto (2) finché non si incastra sul menabrida.

- Reinserire e serrare la vite di fissaggio (11).

Sostituzione freno del tampone di supporto / anello del freno

Se dop o un po' di t emp o il numer o di gir i al min imo del tampone di supporto aumenta, ciò significa che l'anello del freno (12) è logoro e deve essere sostituito. Suggerimento: (ad es. gesso, ecc.), inevitabilmente l'anello del freno si usurerà più velocemente.

- Svitare la vite di fissaggio (11) del tampone di supporto.

- Rimuovere il tampone di supporto (2).

se si leviga del materiale abrasivo

Nel far

- Sostituire il vecchio anello del freno (12) con quello nuovo (vedere il capitolo Accessori); nel far ciò, posizionare il nuovo anello del freno esattamente come quello vecchio.

- Inserire e ruotare il tampone di supporto (2) finché non si incastra sul menabrida.

- Reinserire e serrare la vite di fissaggio (11).

10 Suggerimenti pratici

Non premere eccessivamente l'apparecchio contro la superficie da levigare. Ciò infatti non migliorerà bensì peggiorerà la qualità della levigazione.

Per un'aspirazione ottimale, svuotare o sostituire tempestivamente il sacchetto raccoglipolvere (9).

Per un risultato ottimale, utilizzare solo il tipo di foglio abrasivo adeguato: rimozione di strati di vernice vecchi = P 40 Sgrossatura del legno = P 60, P 80 Microfinitura del legno = P 100, P 120 Levigatura di impiallacciature, colla, mastice, vernice = P 180, P 240, P 320, P 400

11 Accessori

Utilizzare esclusivamente gli accessori / ricambi originali della Metabo.

In caso di necessità, rivolgersi al rivenditore per l'acquisto di accessori.

Per la selezione corretta degli accessori, è essenziale indicare al rivenditore il modello esatto dell'utensile elettrico.

Vedere pagina 4.

A Fogli abrasivi a velcro (per legno, metallo e

colore)

B Fogli abrasivi a velcro (per metallo, mastice,

vernice, stucco)

C Tampone di supporto con attacco a velcro,

durezza media (ricambio)

D Tampone di supporto con attacco a velcro,

morbido

E Tampone di supporto con attacco a velcro,

per fogli abrasivi a velcro con 6 o 8 fori

F Tampone di supporto per fogli abrasivi adesivi G Disco intermedio aderente H Spugna di levigatura aderente

I Disco di lucidatura aderente con rivestimento

in pelle di agnello

J Feltro di lucidatura aderente

K Vello abrasivo aderente

L Griglia abrasiva aderente

M Supporto del sacchetto raccoglipolvere

(ricambio)

N Sacchetto raccoglipolvere (ricambio)

Page 24

ITALIANO

O Sacchetto raccoglipolvere (stoffa)

P Anello del freno (ricambio) QAspiratutto Metabo R Raccordo

Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale.

12 Riparazione

Le eventuali riparazioni degli utensili elettrici devono essere eseguite esclusivamente da tecnici / elettricisti specializzati!

Gli elettroutensili Metabo da riparare possono essere inviati agli indirizzi riportati nell'elenco ricambi.

Nello spedire un prodotto Metabo a scopo di riparazione, descrivere il guasto accertato.

13 Tutela dell'ambiente

Gli imballaggi usati dalla Metabo sono riciclabili al 100%.

Gli utensili elettrici inutilizzabili e i relativi accessori comprendono una grande quantità di materie plastiche e materie prime riciclabili.

Le presenti istruzioni per l'uso sono impresse su carta candeggiata, esente da cloro.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la

Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio ecologico.

14 Dati tecnici

Spiegazioni relative ai dati riportati a pagina 2. Ci riserviamo il diritto di apportare modifiche per il

miglioramento tecnologico.

D = Diametro del tampone di supporto

= Assorbimento nominale di potenza

= Potenza erogata

= Numero di giri a vuoto

= Numero di giri a carico nominale

= Numero di oscillazioni a vuoto

= Numero di oscillazioni a carico nomi-

S = Diametro del circuito oscillante C = Cassetta di raccolta della polvere m = Peso senza cavo di alimentazione

Livello sonoro classe A tipico: L

Durante il lavoro è possibile che venga superato il livello di rumorosità di 85 dB(A).

Valori di misura rilevati secondo EN 60745. I suddetti dati tecnici sono soggetti a tolleranze (in funzione dei rispettivi standard validi).

nale

= Accelerazione tipica valu tata nell'area

mano-braccio

= Livello di pressione acustica = incertezza

Indossare protezioni acustiche!

Page 25

ESPAÑOL

Instrucciones de manejo

Estimado cliente, le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Cada herramienta Metabo ha sido probada cuidadosamente y ha superado los estrictos controles de calidad de Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Una mejor conservación de su herramienta eléctrica de Metabo, repercute en un servicio eficaz durante más tiempo.

Los posibles daños derivados de un uso inade-

Contenido

1 Declaración de conformidad 2 Aplicación de acuerdo a la finalidad 3 Instrucciones generales de seguridad 4 Instrucciones especiales de seguridad 5 Descripción general 6 Características especiales del producto 7 Puesta en marcha

7.1 Empuñadura complementaria

7.2 Montaje de la hoja lijadora

8 Manejo

8.1 Ajuste del circuito oscilante Duo (sólo

para SXE 450 Duo, SXE Partner Edition)

8.2 Conexión/desconexión, funciona-

miento continuado

8.3 Ajuste del número de oscilaciones

8.4 Aspiración de polvo

9 Limpieza, mantenimiento 10 Consejos y trucos 11 Accesorios 12 Reparación 13 Protección ecológica 14 Especificaciones técnicas

1 Declaración de

conformidad

Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas y las directrices mencionadas en la página 2.

2 Aplicación de acuerdo a la

finalidad

Esta herramienta está indicada para el rectificado en seco de superficies planas y curvadas, madera, plásticos, metales no férreos, chapa de acero y superficies similares, emplastecidas y pintadas.

cuado son responsabilidad exclusiva del usuario. Deben observarse las normas para prevención de

accidentes aceptadas generalmente y la información sobre seguridad incluida.

3 Instrucciones generales de

seguridad

Antes de utilizar esta herramienta eléctrica, lea y entienda completamente las instrucciones de manejo y las instrucciones de seguridad (folleto rojo) incluidas. Guarde todos los documentos para referencia en el futuro, y solamente entregue su herramienta junto con estos documentos.

4 Instrucciones especiales

de seguridad

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

A menudo el polvo generado durante el trabajo es nocivo para la salud (por ejemplo, al trabajar con madera de encina y madera de haya, piedras y pinturas que pudieran contener plomo y otras materias nocivas), por lo tanto, el polvo no debe entrar en contacto con el cuerpo humano ni se debe tocar ni aspirar. Para este efecto, utilizar el sistema de aspiración de polvo y usar adicionalmente una máscara protectora contra el polvo. Limpiar a fondo los lugares en que se ha depositado el polvo, por ejemplo, utilizando aspiradoras especiales adecuadas.

Desenchufe el equipo antes de llevar a cabo cualquier ajuste o mantenimiento.

Si los trabajos duran un período de tiempo prolongado, usar protección para los oídos. La exposición a niveles de ruido elevados durante períodos prolongados causar daños en la capacidad auditiva.

Page 26

ESPAÑOL

No pueden trabajarse materiales que produzcan polvo o vapores perjudiciales para la salud (p. ej. asbesto).

Asegurar la pieza de trabajo para inmovilizarla, p. ej., con ayuda de dispositivos de sujeción.

5 Descripción general

7 Puesta en marcha

Antes de enchufar la herramienta, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación se corresponden con las características de la red eléctrica.

Véase la página 3 (desplegarla).

1 Hoja lijadora 2 Placa de apoyo 3 Empuñadura complementaria (desmontable) 4 Tornillo de cabeza moleteada 5 Ruedecilla de ajuste para preselección del

número de oscilaciones 6 Interruptor 7 Botón de fijación para funcionamiento

continuado 8 Soporte para la bolsa de polvo 9Bolsa de polvo

10 Botón de bloqueo para

el ajuste del circuito oscilante "Duo" *

11 Tornillo de fijación de la placa de apoyo 12 Anillo de freno de la placa de apoyo

* en función del modelo

6 Características especiales

del producto

• Movimientos giratorios y movimientos de oscilación adicionales de la placa de apoyo para un lijado óptimo

• Sistema electrónico Variospeed (V)

• Ruedecilla de ajuste para preselección del número de oscilaciones

• Eliminación de las estrías de rectificado que se producen al colocar la herramienta en funcionamiento sobre el material (Power Control System)

• Empuñadura complementaria desmontable

• Rodamiento de bolas con protección contra el polvo

• Aspiración independiente

• Admite aspiración externa

7.1 Empuñadura complementaria

La empuñadura complementaria desmontable (3) puede fijarse a la herramienta (4) con el tornillo de cabeza moleteada integrado.

El modelo SXE 450 Duo ofrece dos alturas de ajuste posibles.

En caso necesario, introducir un destornillador para tornillos de estrella en el orificio del extremo de la empuñadura complementaria para aflojar o apretar el tornillo de cabeza moleteada (4).

7.2 Montaje de la hoja lijadora

Montaje y extracción sencillos gracias al cierre de cardillo. Basta con apretar la hoja lijadora hasta que los orificios de la misma (1) encajen con los de la placa de apoyo (2).

8 Manejo

8.1 Ajuste del circuito oscilante Duo (sólo para SXE 450 Duo, SXE Partner Edition)

Existen dos ajustes posibles del circuito oscilante:

• Circuito oscilante grande (6 mm): lijado basto

con gran potencia de arranque de material

• Circuito oscilante pequeño (3 mm): rectificado

fino y pulido

Reajuste del circuito oscilante:

- ¡Desenchufar el equipo!

- Pulsar y mantener pulsado el botón de bloqueo

(10).

- Girar la placa de apoyo (2) en sentido contrario a

las agujas del reloj hasta que quede encajada de forma audible.

- Mantener pulsado el botón.

- Girar la placa de apoyo media vuelta hasta que

encaje en el siguiente punto.

- Soltar el botón de bloqueo.

Page 27

ESPAÑOL

8.2 Conexión/desconexión, funcionamiento continuado

Pulse el interruptor (6) de la herramienta para ponerla en marcha.

Para un funcionamiento continuado puede bloquearse el interruptor con el botón de retención (7). Para parar la herramienta, pulse el interruptor (6) de nuevo.

8.3 Ajuste del número de oscilaciones

Ajustar el número de oscilaciones en la ruedecilla de ajuste (5). Dicho ajuste también se puede efectuar durante el funcionamiento.

Ajuste del número de oscilaciones recomendado:

Plásticos . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Metal, plexiglás, pinturas desgastadas . . . . . 3-4

Lijado basto, rectificado fino, pulido, madera 5-6 El ajuste óptimo se puede determinar mediante la

práctica.

8.4 Aspiración de polvo

Para conseguir una potencia de aspiración óptima, debe montarse la hoja lijadora de modo que los orificios de la misma (1) encajen con los de la placa de apoyo (2).

Aspiración independiente:

Colocar el soporte de la bolsa de polvo (8). Para conseguir una potencia de aspiración óptima, vaciar o sustituir convenientemente la bolsa de polvo (9).

Aspiración externa:

Retirar la bolsa de polvo (8). Conectar un aspirador apropiado al manguito de purga. Utilizar una manguera de aspiración con una pieza de conexión de 35 mm de diámetro. Véase el capítulo Accesorios.

9 Limpieza, mantenimiento

Limpiar la herramienta periódicamente.

ranuras de ventilación del motor deben limpiarse con un aspirador.

Sustituir la placa de apoyo desgastada

- Desenroscar el tornillo de fijación (11) de la placa

de apoyo.

- Retirar la placa de apoyo (2).

- Placa de apoyo (recambio), véase capítulo acce-

sorios

- Colocar y girar la placa de apoyo (2) hasta que

encaje en el disco de arrastre.

- Atornillar de nuevo el tornillo de fijación (11) y

apretarlo.

Sustiuir el freno de la placa de apoyo / anillo de freno

Las

Si transcurrido cierto tiempo aumenta el número de revoluciones en marcha en vacío de la placa de apoyo, es síntoma de que el anillo de freno (12)está desgastado y debe sustituirse. Advertencia: yeso, etc.), acelera el desgaste del anillo de freno.

- Desenroscar el tornillo de fijación (11) de la placa de apoyo.

- Retirar la placa de apoyo (2).

- Sustituir el antiguo anillo de freno (12) por el nuevo (véase el capítulo Accesorios), procurando situarlo en la misma posición.

- Colocar y girar la placa de apoyo (2) hasta que encaje en el disco de arrastre.

- Atornillar de nuevo el tornillo de fijación (11) y apretarlo.

El afilado de material abrasivo (p. ej.

10 Consejos y trucos

No apretar la herramienta con fuerza contra la superficie de lijado. Una presión excesiva no mejora la potencia de lijado, sino todo lo contrario.

Para conseguir una potencia de aspiración óptima, vaciar o sustituir convenientemente la bolsa de polvo (9).

Para conseguir unos resultados óptimos, debe utilizarse la hoja lijadora adecuada: Lijado de capas de pintura = P 40 Lijado previo de madera = P 60, P 80 Lijado de acabado de madera = P 100, P 120 Lijado de contrachapados, imprimadores acrílicos, masilla, pintura = P 180, P 240, P 320, P400

11 Accesorios

Use solamente accesorios originales Metabo. Si necesita accesorios, consulte a su proveedor. Para que el proveedor pueda seleccionar el acce-

sorio correcto, necesita saber la designación exacta del modelo de su herramienta.

Véase la página 4.

A Hojas lijadoras adhesivas (para madera, metal

y pintura)

B Hojas lijadoras adhesivas (para metal, masilla,

barniz y pigmento de carga)

C Placa de apoyo con cierre de cardillo, semi-

dura (recambio)

D Placa de apoyo con cierre de cardillo, blanda

E Placa de apoyo con cierre de cardillo, para

hojas lijadoras adhesivas de 6 o 8 orificios

F Placa de apoyo para hojas lijadoras adhesivas G Disco intermedio adhesivo H Esponja de pulido adhesiva

I Disco de pulir adhesivo de piel de cordero

Page 28

ESPAÑOL

J Fieltro pulidor adhesivo

K Fieltro abrasivo adhesivo

L Rejilla de lijado

M Soporte para la bolsa de polvo (recambio)

N Bolsa de polvo (recambio) O Saco colector de polvo (tela)

P Anillo de freno (recambio) Q Aspirador universal Metabo RPieza de conexión

Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal.

12 Reparación

Las reparaciones de herramientas eléctricas SOLAMENTE deben ser efectuadas por técnicos electricistas especializados.

Cualquier herramienta Metabo, que requiera reparación, se puede enviar a una de las direcciones indicadas en la lista de piezas de repuesto.

Sírvase incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.

13 Protección ecológica

Los envases Metabo son 100% reciclables. Las herramientas eléctricas y sus accesorios fuera

de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Estas instrucciones están impresas en papel blanqueado sin cloro.

Sólo para países de la UE. No tire las herramientas eléctricas en la basura. Según la

Directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

14 Especificaciones técnicas

Notas explicativas sobre la información de la página 2.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

D = Diámetro de la placa de apoyo

= Potencia de entrada nominal

= Potencia suministrada

= Número de revoluciones en marcha

S = Diámetro del circuito oscilante C = Colector de polvo m = Peso sin cable a la red

Niveles acústicos típicos compensados A: L

Al trabajar, el nivel de ruido puede superar los 85 dB(A).

Valores de medición establecidos de acuerdo con EN 60745.

Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

en vacío

= Número de revoluciones con carga

nominal

= Número de oscilaciones en marcha

en vacío

= Número de oscilaciones con carga

nominal

= Aceleración compensada en el sector

mano y brazo

= Nivel de intensidad acústica = Inseguridad

¡Utilice cascos protectores para los oídos!

Page 29

PORTUGUÊS

Instruções de serviço

Caro Cliente, agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo. Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.

Deve sempre cumprir-se toda a regulamentação

Índice

1 Declaração de conformidade 2 Utilização autorizada 3 Recomendações gerais de segurança 4 Notas de segurança especiais 5Vista geral 6 Características especiais do produto 7 Colocação em operação

7.1 Punho adicional

7.2 Montar a folha de lixa

8 Utilização

8.1 Ajuste do círculo oscilante Duo

(só para SXE 450 Duo, SXE Partner Edition)

8.2 Ligar/desligar, operação contínua

8.3 Ajuste do número de oscilações

8.4 Aspiração do pó

9 Limpeza, manutenção 10 Conselhos úteis 11 Acessórios 12 Reparações 13 Protecção do meio ambiente 14 Dados técnicos

1 Declaração de

conformidade

Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2.

2 Utilização autorizada

A ferramenta é adequada para lixar a seco superfícies lisas e abauladas, madeiras, plásticos, metais não ferrosos, chapas de aço e semelhantes, superfícies aplicadas com betume e superfícies lacadas.

O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.

aplicável à prevenção de acidentes, assim como a informação sobre segurança que aqui se incluí.

3 Recomendações gerais de

segurança

Antes de utilizar a sua ferramenta eléctrica, leia atentamente toda a informação de segurança que se incluí (panfleto vermelho) assim como as instruções de serviço. Mantenha todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação.

4 Notas de segurança

especiais

Para sua própria protecção, e para proteger a sua ferramenta, cumpra muito em especial todas as referências marcadas com o símbolo!

O pó a formar-se durante o trabalho muitas vezes é nocivo à saúde (p.ex. no tratamento com madeira de carvalho e de abeto, pedras, metais, pinturas de tintas que possam conter chumbo ou outras matérias nocivas), não devendo entrar em contacto com o corpo; portanto não deve entrar em contacto com estes pós e tampouco respirálos. Utilizar a aspiração do pó e além disso, usar uma máscara adequada de protecção do pó. Remova bem o pó depositado, p.ex. através da aspiração com aspiradores especiais.

Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada da rede.

Use um protector auricular sempre que trabalhe por períodos prolongados. Uma sujeição prolongada a elevados níveis de ruído pode ocasionar problemas de audição.

Matérias que durante o tratamento geram pós ou vapores nocivos à saúde (p.ex. asbesto) não devem ser tratados.

Proteger a peça a trabalhar contra deslizamento, p.ex. utilizando um dispositivo de fixação.

Page 30

PORTUGUÊS

5Vista geral

Ver página 3 (desdobrar a página).

1 Folha de lixa 2 Base de apoio 3 Punho adicional (removível) 4 Parafuso de cabeça estriada 5 Roda dentada para pré-selecção do número

de oscilações 6 Gatilho 7 Botão de bloqueio para ligação contínua 8 Suporte para saco de aspiração 9 Saco de aspiração

10 Botão de retenção para

ajuste do círculo oscilante „Duo“ *

11 Parafuso de fixação da base de apoio 12 Anel de travação do travão da base de apoio

Caso necessário, insira uma chave de fendas em cruz pelo orifício na extremidade do punho adicional, a fim de soltar ou apertar o parafuso de cabeça estriada (4).

7.2 Montar a folha de lixa

Montagem e desmontagem fácil devido à base auto-aderente. Simplesmente premir a folha de lixa, de modo a que as perfurações da folha de lixa (1) e da base de apoio (2) coincidem.

8 Utilização

8.1 Ajuste do círculo oscilante Duo (só para SXE 450 Duo, SXE Partner Edition)

* consoante o tipo

6 Características especiais

do produto

• Movimento de rotação e adicionalmente de oscilação da base de apoio para um lixamento optimal

• Electrónica Variospeed (V)

• Roda dentada para pré-selecção do oscilações

• Sem fissuras de lixamento na aplicação sobre o material com a máquina em funcionamento (Sistema Power Control)

• Punho adicional removível

• Rolamentos de esferas alojados a prova de pó

• Aspiração própria

• Possibilidade de aspiração externa

número de

7 Colocação em operação

Antes de ligar o cabo de alimentação, verifique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta.

7.1 Punho adicional

O punho adicional removível (3) pode ser aparafusado à máquina através do parafuso de cabeça estriada integrado (4).

Para a SXE 450 Duo tem a possibilidade de montar o punho em duas alturas diferentes.

Tem a possibilidade de escolher entre 2 ajustes do círculo oscilante:

• Circulo oscilante maior (6mm): lixamento grosso com alta capacidade de desbaste

• Circulo oscilante menor (3mm): lixamento fino, polimento

Mudar o círculo oscilante:

- Puxar a ficha da rede!

- Premir o botão de retenção (10) e mantê-lo

premido.

- Rodar a base de apoio (2) no sentido anti-horário

até o engate audível.

- Manter o botão ainda premido.

- Continuar o rodar a base de apoio por mais meia

volta até o próximo engate.

- Soltar o botão de retenção.

8.2 Ligar/desligar, operação contínua

Para ligar a ferramenta, prima o gatilho do interruptor (6).

Em operação contínua pode-se prender o gatilho com o botão de fixação (7). Para desligar, basta premir novamente o gatilho do interruptor (6).

8.3 Ajuste do número de oscilações

Ajustar o número de oscilações na roda dentada (5). Também pode ajustar as oscilações durante o funcionamento.

Ajustes recomendados para as oscilações:

Materiais sintéticos . . . . . . . . . . . . . . . . . . . 1-2

Metal, Plexiglas, revestimentos antigos . . . 3-4

Lixar grosso, lixar fino, polir, madeira . . . . . 5-6

Page 31

O ajuste optimizado pode ser apurado através de uma prova prática.

PORTUGUÊS

10 Conselhos úteis

8.4 Aspiração do pó

Para optimizar a capacidade de aspiração do pó, deve-se montar a folha de lixa de modo a que as perfurações da folha de lixa (1) e da base de apoio (2) coincidam.

Aspiração própria:

Montar o suporte para saco de aspiração (8). Para obter um rendimento optimizado da aspiração, esvazie ou troque atempadamente o saco de aspiração (9).

Aspiração externa:

Remover o suporte para saco de aspiração (8). Conectar um aparelho de aspiração adequado junto ao bocal de aspiração. Utilizar uma mangueira de aspiração com uma peça adaptadora com diâmetro de 35 mm. Veja capítulo Acessórios.

9 Limpeza, manutenção

Limpar regulamente a máquina.

as aberturas de ventilação do motor com um aspirador de pó.

Substituir a base de apoio quando desgastada

- Desenroscar o parafuso de fixação (11) da base de apoio.

- Retirar a base de apoio (2).

- Base de apoio (para substituição) veja capítulo Acessórios

- Montar a base de apoio (2) e girá-la até engatar no disco de arrastamento.

- Voltar a enroscar o parafuso de fixação (11) e apertá-lo.

Travão da base de apoio / Substituir o anel de travação

Se após determinado tempo, aumentarem as rotações em vazio, o anel de travação (12) está desgastado e deve ser substituído.

No caso de lixar material abrasivo (p.ex.

Nota: gesso, etc.), o anel de travação desgasta mais cedo.

- Desenroscar o parafuso de fixação (11) da base de apoio.

- Retirar a base de apoio (2).

- Substituir o anel de travação (12) usado pelo novo (veja capítulo Acessórios), e montá-lo na mesma posição do antigo.

- Montar a base de apoio (2) e girá-la até engatar no disco de arrastamento.

- Voltar a enroscar o parafuso de fixação (11) e apertá-lo.

Nisso, aspirar

Não pressionar o aparelho com muita força contra a superfície a ser lixada. O rendimento de lixamento não melhora, antes piora.

Para obter um rendimento optimizado da aspiração, esvazie ou troque atempadamente o saco de aspiração (9).

Utilizar uma folha de lixa adequada para obter um resultado de trabalho optimizado: Remoção de antigas camadas de verniz = P 40 Lixamento prévio de madeiras = P 60, P 80 Lixamento de acabamento de madeiras = P 100, P 120 Lixamento de laminados de madeira, bases selantes, betumes, lacas = P 180, P 240, P 320, P400

11 Acessórios

Use apenas acessórios Metabo genuínos. Se precisar de acessórios consulte o seu distri-

buidor. Para que o distribuidor possa seleccionar o aces-

sório adequado, tem de saber o modelo exacto da sua ferramenta.

Consulte a página 4.

A Folhas de lixa auto-aderentes (para madeira,

metal e revestimentos a tinta)

B Folhas de lixa auto-aderentes (para metal,

betume, vernizes, betume de enchimento)

C Base de apoio auto-aderente, de dureza

média (Extra)

D Base de apoio auto-aderente, macia

E Base de apoio auto-aderente, para folhas de

lixa auto-aderentes com 6 ou 8 perfurações

F Base de apoio para folhas de lixa aderentes G Disco intermédio auto-aderente H Esponja para polir auto-aderente

I Boina de lã para polir auto-aderente

J Prato de feltro (duro) auto-aderente

K Discos de tela abrasiva em nylon auto-

aderentes

L Rede abrasiva auto-aderente

M Suporte para saco de aspiração (Extra)

N Saco de aspiração (Extra) O Saco de aspiração (tecido)

P Anel de travação (Extra) Q Aspirador universal Metabo R Peça de ligação

Programa completo de acessórios, consultar www.metabo.com ou o Catálogo Principal.

Page 32

PORTUGUÊS

12 Reparações

As reparações do equipamento deste tipo APENAS podem ser efectuadas por pessoal qualificado!

Qualquer ferramenta eléctrica da Metabo que necessite de reparação pode ser enviada para um dos endereços que se incluem na lista de peças sobressalentes.

Favor descrever o defeito constatado antes de enviar a peça para reparação.

13 Protecção do meio

ambiente

As embalagens da Metabo são 100% recicláveis. Ferramentas eléctricas sem possibilidade de repa-

ração e acessórios contém uma apreciável quantidade de matéria-prima e plásticos que também podem ser incluídos em um processo de reciclagem.

Estas instruções estão impressas em papel reciclado.

Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De

acordo com a directriz europeia 2002/96/ CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.

Valores típicos e ponderados pela escala A para o

ruído:

= Nível de pressão sonora

= Insegurança

Durante o trabalho o nível de ruído pode passar de 85 dB(A).

Utilizar protecções auriculares.

Valores medidos de acordo com a norma EN 60745. Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).

14 Dados técnicos

Há mais notas explicativas na página 2. Reserva-se o direito de proceder a alterações

devidas ao progresso tecnológico.

D = Diâmetro da base de apoio

= Potência de absorção nominal

= Potência liberada

= Rotações em vazio

= Rotação na potência nominal

= Número de oscilações na marcha em

S = Diâmetro do curso excêntrico C = Cassete colectora de pó m = Peso sem cabo de rede

vazio

= Número de oscilações na carga

nominal

= Acelerações típicas avaliadas na área

da mão/braço

Page 33

SVENSKA

Bruksanvisning

Tack! för att du har valt ett elverktyg från Metabo. Alla våra elverktyg testas noggrant och uppfyller de högt ställda kraven i Metabos kvalitetssäkringskontroll. Livslängden på ett elverktyg beror emellertid i stor utsträckning på hur det används. Följ noga anvisningarna i bruksanvisningen och övrig dokumentation. Hantera Metabo-elverktyget på rätt sätt, så kan du använda det under lång tid framöver.

Innehåll

1 Överensstämmelsedeklaration 2 Avsedd användning 3 Allmänna säkerhetsanvisningar 4 Särskilda säkerhetsanvisningar 5 Översikt 6 Särskilda produktegenskaper 7 Driftstart

7.1 Extra stödhandtag

7.2 Sätta på slippapper

8Användning

8.1 Duo-sliprörelseinställning (bara på

SXE 450 Duo, SXE Partner Edition)

8.2 Slå på/av, kontinuerlig användning

8.3 Ställa in slipfrekvensen

8.4 Dammutsug

9 Rengöring, underhåll 10 Råd och tips 11 Tillbehör 12 Reparation 13 Miljöskydd 14 Tekniska data

1 Överensstämmelsedeklaration

Vi ansvarar för att den här produkten uppfyller kraven i de bestämmelser och riktlinjer som anges på sidan 2.

2 Avsedd användning

Maskinen är avsedd för torrslipning av jämna och välvda ytor, trä, plast, järnfri metall, stålplåt och liknande spacklade och lackade ytor.

Användaren ansvarar för skador som uppstår pga. ej avsedd användning.

Följ de allmänna föreskrifterna om skadeprevention samt de bifogade säkerhetsanvisningarna.

3Allmänna

säkerhetsanvisningar

Läs igenom de bifogade säkerhetsanvisningarna (det röda häftet) och bruksanvisningen. Det är viktigt att ta del av all information innan elverktyget används. Spara all dokumentation och om elverktyget säljs vidare, se till att all dokumentation följer med.

4Särskilda

säkerhetsanvisningar

Beakta de ställen i texten som markerats med denna symbol för din egen säkerhet och för att skydda elverktyget!

Dra ut elkontakten ur nätuttaget innan du påbörar någon form av inställningar eller underhåll.

Under längre arbetsperioder skall hörselskydd användas. Längre påverkan av buller kan ge hörselskador.

Material som vid bearbetning avger hälsofarligt damm eller ångor (t.ex. asbest) får ej bearbetas.

Slipdamm är ofta hälsovådligt (t.ex. vid bearbetning av ek- och bokträ, sten, metall eller målade ytor, som kan innehålla bly eller andra skadliga ämnen) och kan skada kroppen, så ta inte i det och andas inte in det. Använd dammutsugning och lämplig skyddsmask. Se till så att du får bort avlagrat damm ordentligt, t.ex. med en lämplig dammsugare.

Säkra arbetsstycket, så att det inte glider, t.ex. med spänntving.

5 Översikt

Se sid. 3 (fäll ut sidan).

1 Slippapper 2 Stödrondell 3 Stödhandtag (avtagbart) 4 Räfflad skruv 5 Inställningsvred för slipfrekvens

Page 34

SVENSKA

6 Strömbrytarspärr 7 Låsknapp för kontinuerlig användning 8 Dammpåsfäste 9 Dammpåse

10 Låsvred för

sliprörelseinställningen "Duo"* 11 Fästskruv till stödrondellen 12 Bromsring till stödrondellbroms

* beroende på typ

6 Särskilda

produktegenskaper

• Stödrondellens roterande och dessutom

vibrerande rörelse ger optimal slipning

• Variospeed (V)-elektronik

• Inställningsvred för

• Inga sliprepor när du sätter ned i materialet med

maskinen igång (Power Control System)

• Avtagbart stödhandtag

• Dammskyddade kullager

• Inbyggd dammsugare

• Dammsugaranslutning

slipfrekvens

7Driftstart

Kontrollera före driftstart att angiven spänning och frekvens på märkskylten överensstämmer med nätspänningen och nätfrekvensen.

7.1 Extra stödhandtag

Det avtagbara stödhandtaget (3) kan skruvas fast i maskinen med den infästa räfflade skruven (4).

På SXE 450 Duo går det att göra det på två olika höjder.

Stick in en krysspårsmejsel i hålet i stödhandtagets ände och lossa eller dra åt den räfflade skruven (4).

7.2 Sätta på slippapper

Lätt att sätta på och ta av tack vare kardborrfästet. Tryck bara fast slippappret, så att hålen i slippappret (1) och stödrondellen (2) överensstämmer.

8Användning

8.1 Duo-sliprörelseinställning (bara på SXE 450 Duo, SXE Partner Edition)

Du kan välja mellan 2 olika sliprörelseinställningar:

• Stor sliprörelse (6 mm): grovslipning med stor

avverkning

• Liten sliprörelse (3 mm): finslipning, polering

Slå om sliprörelsen:

- Dra ur kontakten!

- Tryck in låsvredet (10) och håll det intryckt.

- Vrid stödrondellen (2) moturs tills den snäpper

fast.

- Håll vredet intryckt.

- Vrid stödrondellen ännu ett halvt varv till nästa

snäpp.

Släpp låsvredet.

8.2 Slå på/av, kontinuerlig användning

Du slår på maskinen genom att trycka in (6) strömbrytaren.

Du kan låsa strömbrytaren med låsknappen vid kontinuerlig (7)användning. Slå av genom att trycka på strömbrytaren (6) igen.

8.3 Ställa in slipfrekvensen

Ställ in slipfrekvensen (5) med inställningsvredet. Det kan du göra även när maskinen är igång.

Rekommderade slipfrekvensinställningar:

Plast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Metall, plexiglas, gammal färg . . . . . . . . . . 3-4

Grov-, finslipning, polering, trä . . . . . . . . . . 5-6

Du får lättast fram optimal inställning genom att prova.

8.4 Dammutsug

För att utsugseffekten ska bli optimal, fäst slippappret så att hålen i slippappret (1) och stödrondellen (2) överensstämmer.

Inbyggd dammsugare:

Sätt på dammpåsfästet (8). För att få optimal utsugseffekt, töm resp. byt dammbehållaren (9) innan den blir helt full.

Dammsugaranslutning:

Ta bort dammpåsfästet (8). Anslut en passande dammsugare till utsuget. Sugslangen ska ha anslutningsdiameter 35 mm. Se kapitlet Tillbehör.

Page 35

SVENSKA

9 Rengöring, underhåll

Rengör maskinen med jämna mellanrum.

rent motorns ventilationsöppningar med dammsugare.

Byta sliten stödrondell

- Skruva ut fästskruven (11) till stödrondellen.

- Ta av (2)stödrondellen.

- Stödrondell (som reservdel), se kapitlet Tillbehör

- Sätt på stödrondellen (2) och dra åt tills den snäpper fast på medbringarskivan.

- Skruva i fästskruven (11) igen och dra åt den.

Byta stödrondellbroms/bromsring

Om stödrondellens varvtal utan belastning höjs efter en tid, så är bromsringen (12) utnött och måste bytas.

Slipar du nötande material (t.ex. gips), så

OBS! nöts bromsringen ned snabbare.

- Skruva ut fästskruven (11) till stödrondellen.

- Ta av (2)stödrondellen.

- Byt den gamla bromsringen (12) mot en ny (se kapitlet Tillbehör). Sätt fast den nya bromsringen på samma ställe som den gamla.

- Sätt på stödrondellen (2) och dra åt tills den snäpper fast på medbringarskivan.

- Skruva i fästskruven (11) igen och dra åt den.

Sug

10 Råd och tips

Tryck inte maskinen för hårt mot slipytan. Det ger inte bättre slipeffekt, utan snarare tvärtom.

För att få optimal utsugseffekt, töm resp. byt dammbehållaren (9) innan den blir helt full.

Använd rätt slippapper, så får du optimalt arbetsresultat: Borttagning av gamla lacklager = P 40 Förslipning av trä = P 60, P 80 Finslipning av trä = P 100, P 120 Slipning av fanér, grundning, spackel, lack = P 180, P 240, P 320, P 400

11 Tillbehör

Använd bara Metabos originaltillbehör. Kontakta leverantören vid behov av tillbehör. Det är viktigt att ange exakt typbeteckning på

maskinen vid beställning av tillbehör. Se sid. 4.

A Kardborrslippapper (för trä, metall och

gammal färg)

B Kardborrslippapper (för metall, grov- och fins-

packel, lack)

C Stödrondell med kardborrfäste, medelhård

(reservdel)

D Stödrondell med kardborrfäste, mjuk

E Stödrondell med kardborrfäste, för kardborrs-

lippapper med 6 eller 8 hål.

F Stödrondell för självhäftande slippapper G Kardborrmellanlägg H Kardborrpolersvamp

I Lammullshätta med kardborre

J Kardborrpolerfilt

K Kardborrslipduk

L Grovslipsvamp med kardborrfäste

M Dammpåsfäste (reservdel)

N Dammpåse (reservdel) O Dammpåse (tyg)

P Bromsring (reservdel) Q Metabo universaldammsugare R Anslutning

Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i huvudkatalogen.

12 Reparation

Elverktyg får bara repareras av behörig elektriker! Metabo elverktyg som behöver repareras kan

skickas till någon av de adresser som anges på reservedelslistan.

Beskriv felen när du skickar in verktyget för reparation.

13 Miljöskydd

Metaboförpackningarna är 100% återvinningsbara.

Uttjänta elverktyg och tillbehör innehåller stora mängder värdefullt material som också kan återvinnas.

Den här bruksanvisningen är tryckt på klorfritt papper.

Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-

direktiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

14 Tekniska data

Förklaringar till uppgifterna på sid. 2. Vi förbehåller oss rätten till tekniska förändringar.

D = Stödrondellens diameter

= Nominell effektförbrukning

= Avgiven effekt

= Varvtal obelastad

Page 36

SVENSKA

= Varvtal vid märkbelastning

= Slipfrekvens obelastad

= Slipfrekvens vid märkbelastning

S = Sliprörelsediameter C = Dammbehållare m = Vikt utan nätsladd

= Typisk uppskattad acceleration i

hand-arm-delen

Typisk A-viktad ljudnivå:

= Ljudtrycksnivå

= Onoggrannhet

Vid arbete kan ljudnivån överskrida 85 dB(A).

Använd hörselskydd!

Mätvärden är fastställda enligt EN 60745. I tekniska data ovan tas även hänsyn till gällande

toleranser (motsvarande respektive gällande standard).

Page 37

SUOMI

FIN

Käyttöopas

Arvoisa asiakas, kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo-sähkötyökalun. Jokaista Metabosähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo-laatuvarmistuksen tarkastukset. Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabosähkötyökalua, sitä pidempään voit sitä käyttää.

Yleisiä tapaturmantorjuntaohjeita ja mukana

Sisältö

toimitettuja turvallisuusohjeita on noudatettava.

1 Vaatimustenmukaisuusvakuutus 2 Määräystenmukainen käyttö 3 Yleiset turvallisuusohjeet 4 Erityiset turvallisuusohjeet 5 Yleiskuva 6 Tuotteen erityisominaisuudet 7 Käyttöönotto

7.1 Lisäkahva

7.2 Hiomapaperin kiinnitys

8 Käyttö

8.1 Duo-värähtelykehän säätö (vain malleissa SXE 450 Duo, SXE Partner Edition)

8.2 Päälle-/poiskytkentä, jatkuva kytkentä

8.3 Värähtelyluvun säätö

8.4 Pölynpoisto

9 Puhdistus, huolto 10 Neuvot ja ohjeet 11 Lisätarvikkeet 12 Korjaus 13 Ympäristönsuojelu 14 Tekniset tiedot

1 Vaatimustenmukaisuusvakuu

tus

Vakuutamme vastaavamme siitä, että tämä tuote vastaa sivulla 2 mainittuja standardeja ja määräyksiä.

2 Määräystenmukainen

käyttö

3 Yleiset turvallisuusohjeet

Ennen sähkötyökalun käyttöä on mukana toimitetut turvallisuusohjeet (punainen vihko) ja käyttöopas luettava huolellisesti ja kokonaisuudessaan. Säilytä liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4 Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

Työn yhteydessä muodostuva pöly on usein terveydelle vaarallista (esim. työstettäessä tammea ja pyökkiä, kiveä, metallia, maalia, ne voivat sisältää lyijyä tai muita vaarallisia aineita) ja sitä ei saa päästä kehoon, vältä siksi koskettamista tai sisäänhengittämistä. Käytä pölynpoistoa ja sen lisäksi sopivia pölynsuojanaamareita. Poista kertynyt pöly perusteellisesti esim. imuroimalla sopivalla erikoisimurilla.

Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista.

Pitkään työskennellessä on käytettävä kuulosuojaimia. Pitkään jatkuva korkea melutaso saattaa aiheuttaa kuulovaurioita.

Aineita, joita työstettäessä muodostuu terveydelle vaarallista pölyä tai höyryä (esim. asbesti), ei saa työstää.

Varmista työkappaleen paikallaan pysyminen esim. puristimilla.

Kone soveltuu tasaisten ja kaarevien pintojen, puun, muovien, ei-rautametallien, teräspeltien yms., silotettujen ja maalattujen pintojen kuivahiontaan.

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Page 38

FIN

SUOMI

5 Yleiskuva

Katso sivu 3 (käännä ulos).

1Hiomapaperi 2 Tukilautanen 3 Lisäkahva (irrotettava) 4 Kiinnitysruuvi 5 Värähtelyluvun säätöpyörä 6Painokytkin 7 Jatkuvan kytkennän lukitusnuppi 8 Pölypussin pidin

9 Pölypussi 10 "Duo"-värähtelykehän säädön lukitusnuppi * 11 Tukilautasen kiinnitysruuvi 12 Tukilautasen jarrurengas

* tyyppikohtainen

6 Tuotteen

erityisominaisuudet

• Tukilautasen kierto- ja värähtelyliike takaavat

optimaalisen hiontatuloksen

• Variospeed (V)-elektroniikka

• Värähtelyluvun

• Ei tee hiomauurteita silloinkaan, kun asetetaan

materiaalin päälle koneen käydessä (Power Control System)

• Irrotettava lisäkahva

• Pölyltä suojatut kuulalaakerit

• Integroitu pölynpoisto

• Voidaan varustaa ulkoisella pölynpoistolla

säätöpyörä

7 Käyttöönotto

7.2 Hiomapaperin kiinnitys

Helppo kiinnittää ja irrottaa tarrakiinnityksen ansiosta. Hiomapaperi täytyy vain painaa paikalleen niin, että hiomapaperin (1) ja tukilautasen (2) reiät ovat kohdakkain.

8Käyttö

8.1 Duo-värähtelykehän säätö (vain malleissa SXE 450 Duo, SXE Partner Edition)

Voit valita 2 erilaista värähtelykehän säätöä:

• Suuri värähtelykehä (6mm): karkea, runsaasti

materiaalia poistava hionta

• Pieni värähtelykehä (3mm): hienohionta, kiillotus

Värähtelykehän vaihto:

- Irrota verkkopistoke!

- Paina lukitusnuppi (10) sisään ja pidä se painet-

tuna.

- Kierrä tukilautasta (2) vastapäivään, kunnes se

napsahtaa kuuluvasti paikalleen.

- Pidä nuppia edelleenkin painettuna.

- Kierrä tukilautasta puoli kierrosta edelleen

seuraavaan pykälään asti.

- Päästä lukitusnuppi ylös.

8.2 Päälle-/poiskytkentä, jatkuva kytkentä

Koneen päällekytkemiseksi, paina painokytkintä (6).

Jatkuvaa kytkentää varten voidaan painokytkin lukita lukitusnupilla (7). Kun haluat sammuttaa koneen, paina painokytkintä (6) uudelleen.

Ennen käyttöönottoa on verrattava, vastaako nimikilvessä ilmoitettu verkkojännite ja verkkotaajuus paikallisen sähköverkon arvoja.

7.1 Lisäkahva

Irrotettava lisäkahva (3) voidaan ruuvata integroidulla kiinnitysruuvilla (4) koneeseen.

SXE 450 Duo -mallissa tämä voidaan tehdä kahdelle eri korkeudelle.

Tarvittaessa aseta ristikantaruuvitaltta lisäkahvan päässä olevaan reikään ja irrota tai kiinnitä kiinnitysruuvi (4).

8.3 Värähtelyluvun säätö

Säädä värähtelyluku säätöpyörästä (5). Sen voi tehdä myös koneen käydessä.

Suositellut värähtelyluvun säädöt:

Muovit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Metalli, pleksilasi, vanha maalipinta . . . . . . 3-4

Karkea hionta, hienohionta, kiillotus, puu . . 5-6 Optimaalisen säädön löytää parhaiten kokeile-

malla.

8.4 Pölynpoisto

Optimaalisen pölynpoiston takaamiseksi kiinnitä hiomapaperi paikalleen niin, että hiomapaperin (1) ja tukilautasen (2) reiät ovat kohdakkain.

Page 39

Integroitu pölynpoisto:

Kiinnitä pölypussin pidin (8). Varmista pölynpoiston tehokkuus tyhjentämällä tai vaihtamalla pölypussi (9) ajoissa.

Ulkoinen pölynpoisto:

Irrota pölypussin pidin (8). Liitä poistoliitäntään sopiva imulaite. Käytä imuletkua, jonka liitäntäkappaleen halkaisija on 35 mm. Katso kohta Lisätarvikkeet.

9 Puhdistus, huolto

Puhdista kone säännöllisesti.

dessä moottorin tuuletusraot puhtaaksi pölynimurilla.

Kuluneen tukilautasen vaihto

- Ruuvaa tukilautasen kiinnitysruuvi (11) irti.

- Ota tukilautanen (2) pois.

- Tukilautanen (vaihtoa varten) ks. kappale Lisätarvikkeet

- Aseta tukilautanen (2) paikalleen ja kierrä, kunnes se napsahtaa kiinni vääntiökiekkoon.

- Kierrä kiinnitysruuvi (11) takaisin paikalleen ja kiristä pitävästi.

Tukilautasen jarrun / jarrurenkaan vaihto

Jos tukilautasen joutokäyntikierrosluku kasvaa ajan myötä, tällöin jarrurengas (12) on kulunut loppuun ja täytyy vaihtaa uuteen.

Mikäli hiot abrasiivista materiaalia (esim.

Ohje: kipsiä yms.), jarrurengas kuluu pakostakin nopeammin.

- Ruuvaa tukilautasen kiinnitysruuvi (11) irti.

- Ota tukilautanen (2) pois.

- Korvaa vanha jarrurengas (12) uudella jarrurenkaalla (katso kohta Lisätarvikkeet), laita tällöin uusi jarrurengas paikalleen samassa asennossa kuin vanha jarrurengas.

- Aseta tukilautanen (2) paikalleen ja kierrä, kunnes se napsahtaa kiinni vääntiökiekkoon.

- Kierrä kiinnitysruuvi (11) takaisin paikalleen ja kiristä pitävästi.

Ime tässä yhtey-

10 Neuvot ja ohjeet

Älä paina laitetta voimakkaasti hiottavaa pintaa vasten. Hiontateho ei kasva voimakkaasti painamalla, vaan pikemminkin vähenee.

Varmista pölynpoiston tehokkuus tyhjentämällä tai vaihtamalla pölypussi (9) ajoissa.

Käytä optimaalisen hiontatuloksen saavuttamiseksi sopivaa hiomapaperia: Vanhojen maalikerrosten poisto = P 40 Puun esihionta = P 60, P 80 Puun hienohionta = P 100, P 120 Viilutuksen, pohjusteen, tasoitteen, maalin hionta = P 180, P 240, P 320, P 400

SUOMI

FIN

11 Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo-lisätarvikkeita.

Mikäli tarvitset lisätarvikkeita, käänny jälleenmyyjäsi puoleen.

Ilmoita jälleenmyyjälle oikeiden lisätarvikkeiden löytämiseksi sähkötyökalun tarkat tiedot.

Katso sivu 4.

A Tarrakiinnitys-hiomapaperit (puulle, metallille

ja maalipinnoille)

B Tarrakiinnitys-hiomapaperit (metallille, tasoit-

teille, lakka- ja maalipinnoille, täyteaineille)

C Tukilautanen tarrakiinnityksellä, keskikova

(vaihtoa varten)

D Tukilautanen tarrakiinnityksellä, pehmeä

E Tukilautanen tarrakiinnityksellä, 6- tai 8-reikäi-

sille tarrakiinnitys-hiomapapereille

F Tukilautanen tarrakiinnitteisille hiomapape-

reille G Tarrakiinnitys-välialusta H Tarrakiinnitys-kiillotussieni

I Tarrakiinnitys-kiillotusvilla-alusta

J Tarrakiinnitys-kiillotushuopa

K Tarrakiinnitys-hiomakuitukankaat

L Tarrakiinnitys-hiomaverkko

M Pölypussin pidin (vaihtoa varten)

N Pölypussi (vaihtoa varten) O Pölypussi (kangasta)

P Jarrurengas (vaihtoa varten) Q Metabo-yleisimuri R Liitäntäkappale

Lisätarvikkeiden koko valikoima katso www.metabo.com tai pääluettelo.

12 Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Korjauksen tarpeessa olevat Metabo-sähkötyökalut voidaan lähettää varaosalistassa mainittuun osoitteeseen.

Kuvaile havaitsemasi vika, kun lähetät laitteen korjattavaksi.

13 Ympäristönsuojelu

Metabo-pakkaukset ovat 100 %:sti kierrätyskelpoisia.

Loppuun käytetyt sähkötyökalut ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka voidaan niin ikään ohjata kierrätysprosessiin.

Page 40

FIN

SUOMI

Tämä käyttöopas on painettu ilman klooria valkaistulle paperille.

Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! Käytettyjä

sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY ja paikallisen määräysten mukaan on loppuun käytetyt sähkötyökalut kerättävä erikseen talteen ja ohjattava ympäristöä säästävään kierrätykseen.

14 Tekniset tiedot

Selityksiä sivulla 2 oleville tiedoille. Pidätämme oikeuden muutoksiin.

D = tukilautasen halkaisija P

= nimellisottoteho

=antoteho

= kierrosluku tyhjäkäynnillä

= kierrosluku nimelliskuormalla

= värähtelyluku tyhjäkäynnillä

= värähtelyluku nimelliskuormalla

S = värähtelypiirin halkaisija C = pölynkeruukasetti m = paino ilman verkkojohtoa

= tyypillisesti arvioitu kiihtyvyys käsi-

Tyypillinen A-painotettu äänitaso: L

Käytössä melutaso voi ylittää 85 dB(A).

käsivarsi-alueelle

= äänenpainetaso = epävarmuus

Käytä kuulonsuojaimia!

Mittausarvot ilmoitettu EN 60745 mukaan. Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Page 41

NORSK

Bruksanvisning

Kjære kunde Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert elektroverktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvalitetssikring. Levetiden for et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål.

Alminnelige verneforskrifter og vedlagte sikker-

Innhold

hetshenvisninger må overholdes.

1 Samsvarserklæring 2 Hensiktsmessig bruk 3 Generelle sikkerhetshenvisninger 4 Spesielle sikkerhetshenvisninger 5 Oversikt 6 Spesielle produktegenskaper 7Før bruk

7.1 Støttehåndtak

7.2 Montering av slipeblad

8Bruk

8.1 Duo-svingkretsinnstilling (bare på

SXE 450 Duo, SXE Partner Edition)

8.2 Start og stopp, permanentkobling

8.3 Stille inn svingtall

8.4 Støvavsug

9 Rengjøring, vedlikehold 10 Tips og triks 11 Tilbehør 12 Reparasjon 13 Miljøvern 14 Tekniske data

1 Samsvarserklæring

Vi erklærer under eget ansvar at dette produktet er i samsvar med normene eller normdokumentene som er oppført på side 2.

2 Hensiktsmessig bruk

Maskinen er egnet til tørrsliping av rette og krumme flater, treverk, kunststoff, ikke-jernmetaller, stålplater og lignende sparklede og lakkerte flater.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

3 Generelle

sikkerhetshenvisninger

Les nøye og helt gjennom vedlagte sikkerhetsforskrifter (rødt hefte) og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter og overlat elektroverktøyet kun sammen med disse til andre.

4Spesielle

sikkerhetshenvisninger

For din egen sikkerhet og for å beskytte elektroverktøyet, ta hensyn til tekst som er merket med dette symbolet!

Støv som utvikles under arbeidet, er ofte helseskadelig (f.eks. ved bearbeiding av eike- og bøketre, stein, metall samt flater med maling som kan inneholde bly eller andre skadestoffer) og må ikke trenge inn i kroppen. Du må derfor ikke berøre eller puste inn støvet. Bruk støvavsug i tillegg til egnet støvbeskyttelsesmaske. Fjern opphopninger av støv grundig, f.eks. ved støvsuging med en egnet spesialsuger.

Trekk støpselet ut av stikkontakten før alle former for innstilling og vedlikehold.

Bruk hørselsvern ved lengre arbeidsøkter. Lengre tids påvirkning av høye støynivåer kan føre til hørselsskader.

Materialer som avgir helsefarlig støv eller damper (f. eks. asbest) må ikke bearbeides.

Sikre emnet mot at det sklir, for eksempel ved hjelp av en tvinge.

Page 42

NORSK

5Oversikt

Se side 3 (vennligst brett ut).

1 Slipeblad 2 Slipetallerken 3 Støttehåndtak (avtakbart) 4 Riflet skrue 5 Stillhjul til forvalg av svingtall 6 Bryterknapp 7 Låseknapp til permanentkobling 8 Holder til støvpose

9Støvpose 10 Låseknapp for "Duo" svingkretsinnstilling* 11 Festeskrue for slipetallerkenen 12 Bremsering for slipetallerkenbremsen

* typeavhengig

6Spesielle

produktegenskaper

• Dreiebevegelse og ekstra svingebevegelse av

slipetallerkenen for optimal slipeeffekt

• Variospeed (V)-elektronikk

• Stillhjul til forvalg av

• Ingen riper når maskin i drift settes på materialet

(Power Control System)

• Avtakbart støttehåndtak

• Støvbeskyttet kulelager

• Egenavsug

• Eksternt avsug mulig

svingtal

7.2 Montering av slipeblad

Enkel montering og demontering ved hjelp av borrelåsfeste. Trykk slipebladet på sålen slik at hullene i slipebladet (1) og slipetallerkenen (2) ligger over hverandre.

8Bruk

8.1 Duo-svingkretsinnstilling (bare på SXE 450 Duo, SXE Partner Edition)

Du kan velge mellom 2 svingkretsinnstillinger:

• Stor svingkrets (6 mm): Grovsliping med høy

avvirkning

• Liten svingkrets (3 mm): Finsliping, polering

Juster svingkrets:

- Ta ut kontakten!

- Trykk på låseknappen (10) og hold den inne.

- Drei slipetallerkenen (2) mot klokken til den

smekker på plass.

- Hold knappen inne fremdeles.

- Drei slipetallerkenen en halv omdreining videre til

neste låsepunkt.

- Slipp låseknappen.

8.2 Start og stopp, permanentkobling

Trykk på bryterknappen (6) for å starte maskinen. For vedvarende drift kan bryterknappen låses med

låseknappen (7). Trykk på bryteren (6) på nytt for å slå av maskinen.

7 Før bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

7.1 Støttehåndtak

Det avtakbare støttehåndtaket (3) kan skrus fast på maskinen med den integrerte riflede skruen (4).

På SXE 450 Duo kan dette gjøres i to ulike høyder. Ved behov kan du bruke en skrutrekker med

kryssbor for å løsne eller skru fast skruen i hullet på enden av støttehåndtaket (4).

8.3 Stille inn svingtall

Still inn svingtallet med stillhjulet (5). Dette er også mulig under drift.

Anbefalte svingtallsinnstillinger:

Plast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Metall, pleksiglass, gammel maling . . . . . . 3-4

Grov-, finsliping, polering, tre . . . . . . . . . . . 5-6

Den beste innstillingen finner du ofte lettest ved å gjøre en praktisk test.

Page 43

NORSK

8.4 Støvavsug

For et optimalt støvavsug stiller du inn slipebladet slik at hullene i slipebladet (1) og slipetallerkenen (2) ligger over hverandre.

Egenavsug:

Sette på støvposeholder (8). For optimal avsugseffekt bør støvposen (9) tømmes ev. byttes ut med jevne mellomrom.

Eksternt avsug:

Ta av støvposeholderen (8). Koble et passende avsugsapparat til utblåsningsstussen. Bruk en sugeslange med en koblingsstykkediameter på 35 mm. Se kapittelet om tilbehør.

9 Rengjøring, vedlikehold

Rengjør maskinen med jevne mellomrom.

Rengjør med en støvsuger i motorens lufteåpninger.

Skifte slitte slipetallerkener

- Skru ut festeskruen (11) på slipetallerkenen.

- Ta av slipetallerkenen (2).

- Slipetallerken (som reservedel), se kapittelet om tilbehør.

- Monter slipetallerkenen (2) og drei den til den smekker på plass i medbringerskiven.

- Sett festeskruen (11) på plass igjen og skru den fast.

Skifte ut slipetallerkenbremsen/bremseringen

Hvis tomgangsturtallet til slipetallerkenen økes over en viss tid, er bremseringen (12) slitt og må skiftes ut.

Hvis et slipende material (f.eks. gips osv.)

Merk: blir slipt, vil bremseringen nødvendigvis slites raskere.

- Skru ut festeskruen (11) på slipetallerkenen.

- Ta av slipetallerkenen (2).

- Skift ut den gamle bremseringen (12) med den nye bremseringen (Se kapittelet om tilbehør) og monter den nye bremseringen i samme posisjon som den gamle bremseringen.

- Monter slipetallerkenen (2) og drei den til den smekker på plass i medbringerskiven.

- Sett festeskruen (11) på plass igjen og skru den fast.

10 Tips og triks

Apparatet må ikke trykkes hardt mot flaten som skal slipes. Slipeytelsen blir ikke bedre om du gjør det, men heller dårligere.

For optimal avsugseffekt bør støvposen (9) tømmes ev. byttes ut med jevne mellomrom.

Bruk egnet slipeblad for å oppnå optimalt arbeidsresultat: Fjerning av gamle lakklag = P 40 Forsliping av tre = P 60, P 80 Finsliping av tre = P 100, P 120 Sliping av finer, grunning, sparkelmasse, lakk = P 180, P 240, P 320, P 400

11 Tilbehør

Bruk kun originalt Metabo-tilbehør. Kontakt din forhandler hvis du trenger tilbehør. For valg av riktig tilbehør, gi forhandleren nøyaktig

informasjon om typen av ditt elektroverktøy. Se side 4.

A Festeslipeblader (for tre, metall og maling)

B Festeslipeblader (for metall, sparkel, lakk, fyll-

stoff)

C Slipetallerken med borrefeste, middels hard

(som reserve)

D Slipetallerken med borrelåsfeste, myk

E Slipetallerken med borrelåsfeste, for festesli-

peblader med 6 eller 8 hull

F Slipetallerken for klebeslipeblad G Feste-mellomskive H Feste-polersvamp

I Feste-poleringsskive i lammeull

JFeste-polerfilt

K Feste-slipefleece

L Feste-slipegitter

M Støvposeholder (som reserve)

N Støvpose (som reserve) O Støvpose (stoff)

P Bremsering (som reserve) Q Metabo universalsuger R Koblingsstykke

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet.

12 Reparasjon

Elektroverktøy må kun repareres av elektrofagfolk! Metabo elektroverktøy som trenger reparasjon kan

sendes til adressene som er angitt på delelisten. Ved innsending til reparasjon, vennligst vedlegg en

beskrivelse av oppdagede feil.

Page 44

NORSK

13 Miljøvern

Metabo-emballasje er 100 % egnet til gjenvinning. Utslitt elektroverktøy og tilbehør inneholder store

mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess.

Denne bruksanvisning er trykt på papir som er bleket uten klor.

Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-

direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

14 Tekniske data

Forklaringer til opplysningene på side 2. Med forbehold om endringer i hensikt av teknisk forbedring. D = Slipetallerkenens diameter

= Nominelt effektopptak

=Avgitt effekt

= Turtall ubelastet

= Turtall ved nominell belastning

= Svingtall ved tomgang

= Svingtall ved nominell belastning

S = Svingkretsdiameter C = Støvoppsamlingskassett m = Vekt uten nettledning

= Typisk vurdert akselerasjon i hånd-

Typiske A-veide lydnivåer: L

Under arbeid kan lydnivået overskride 85 dB(A).

arm-området

= Lydtrykknivå = Usikkerhet

Bruk hørselsvern!

Måleverdier iht. EN 60745. Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Page 45

DANSK

Betjeningsvejledning

Kære kunde, mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj afprøves omhyggeligt og underligger de strenge kvalitetskontroller af Metabos kvalitetsstyringssystem. Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne betjeningsvejledning og i de medfølgende dokumenter. Jo mere omhyggeligt De behandler Deres Metabo el-værktøj, desto længere vil De nyde godt af det.

Indhold

1 Konformitetserklæring 2 Tiltænkt formål 3 Generelle sikkerhedsanvisninger 4 Særlige sikkerhedsanvisninger 5 Oversigt 6 Særlige produktegenskaber 7Ibrugtagning

7.1 Ekstra greb

7.2 Påsætning af slibepapir

8Anvendelse

8.1 Duo-svingbevægelsesindstilling (kun

ved SXE 450 Duo, SXE Partner Edition)

8.2 Tænd/sluk, fast tilkobling

8.3 Indstilling af svingningstal

8.4 Støvudsugning

9 Rensning, vedligeholdelse 10 Tips og Tricks 11 Tilbehør 12 Reparation 13 Miljøbeskyttelse 14 Tekniske Data

1 Konformitetserklæring

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med de på side 2 angivne normer og direktiver.

2Tiltænkt formål

Maskinen er egnet til tørslibning af plane eller hvælvede flader, træ, kunststoffer, ikke-jernmetaller, stålplader og lignende, spartlede og lakerede overflader.

Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål.

De generelle anvisninger for arbejdssikkerhed og de her medfølgende sikkerhedsanvisninger skal følges.

3 Generelle

sikkerhedsanvisninger

Læs medfølgende sikkerhedsanvisninger (rødt hæfte) og betjeningsvejledningen omhyggeligt og komplet igennem, før de tager el-værktøjet i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, når De engang skulle give maskinen videre til andre personer.

4 Særlige

sikkerhedsanvisninger

Vær opmærksom på de tekststeder i betjeningsvejledningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed!

Under arbejdet opstår der støv, der ofte kan være sundhedsskadeligt (f.eks. ved bearbejdning af ege- og bøgetræ, stenmaterialer, metal, maling, som kan indeholde bly eller andre skadelige stoffer) og ikke må komme ind i den menneskelige organisme. Derfor bør der anvendes støvudsugning, og brugeren bør desuden bruge åndedrætsværn. Støv, der har lagt sig, bør fjernes omhyggeligt, f.eks. kan det fjernes med en egnet specialstøvsuger.

Træk stikket ud af stikkontakten, før der foretages nogle indstillinger.

Arbejdes der længere tid med el-værktøjet, bør der anvendes høreværn. Længere påvirkning med højt støjniveau kan medføre høreskader.

Man må ikke bearbejde materialer, der danner sundhedsfarligt støv eller dampe (f.eks. asbest).

Arbejdsemnet skal sikres mod at glide, f.eks. ved hjælp af fastspændingsanordninger.

Page 46

DANSK

5Oversigt

Se side 3 (foldes ud).

1 Slibepapir 2Bagskive 3 Ekstra greb (aftageligt) 4Fingerskrue 5 Stillehjul til forvalg af svingningstallet 6 Afbrydergreb 7 Spærreknap til fast tilkobling 8 Støvposeholder

9Støvpose 10 Låseknap til „Duo“ svingbevægelsesindstilling * 11 Fastspændingsskrue til bagskive 12 Bremsering til bagskivebremse

* typeafhængig

6Særlige

produktegenskaber

• Roterende og ekstra svingbevægelse af bags-

kiven for optimal slibning

• Variospeed (V)-elektronik

• Stillehjul til forvalg af

• Ingen slibemærker ved påsætning af den roter-

ende maskine på materialet (Power Control System)

• Aftageligt ekstra greb

• Støvbeskyttede kuglelejer

• Egenafsugning

• Afsugning ved hjælp af anden maskine mulig

svingningstalle

7 Ibrugtagning

Før De tager maskinen i brug, bør De kontrollere, at den på mærkepladen oplyste netspænding og frekvens er i overensstemmelse med den fra Deres strømforsyning.

7.1 Ekstra greb

Det aftagelige ekstra greb (3) kan skrues på maskinen med den integrerede fingerskrue (4).

Ved SXE 450 Duo kan grebet skrues på i to forskellige højder.

Om nødvendigt løsnes eller fastskrues fingerskruen (4) ved at føre en krydskærvskruetrækker ind i hullet i enden af det ekstra greb.

7.2 Påsætning af slibepapir

Nem at sætte på og tage af på grund af velcrolukning. Slibepapiret trykkes blot på, så slibepapirets (1) og bagskivens (2) huller sidder over hinanden.

8Anvendelse

8.1 Duo-svingbevægelsesindstilling (kun ved SXE 450 Duo, SXE Partner Edition)

Der kan vælges mellem 2 svingbevægelsesindstillinger:

• Stor svingbevægelse (6 mm): Grovslibning med

stor slibeeffekt

• Lille svingbevægelse (3 mm): Finslibning, pole-

ring

Ændring af svingbevægelse:

- Træk stikket ud!

- Tryk låseknappen (10) ind, og hold den inde.

- Drej bagskiven (2) mod uret, indtil der lyder et

klik.

- Hold stadig knappen inde.

- Drej bagskiven en halv omdrejning videre til

næste låsestilling.

- Slip låseknappen

8.2 Tænd/sluk, fast tilkobling

For at tilslutte maskinen skal afbrydergrebet (6) aktiveres.

Ved fast tilkobling kan afbrydergrebet fastlåses med spærreknappen (7). Maskinen slukkes igen med afbrydergrebet (6).

8.3 Indstilling af svingningstal

Svingningstallet indstilles med stillehjulet (5). Det kan også gøres, mens maskinen kører.

Anbefalede indstillinger af svingningstal:

Kunststof . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Metal, plexiglas, gammel maling. . . . . . . . . 3-4

Grov-, finslibning, polering, træ . . . . . . . . . 5-6

Den optimale indstilling findes bedst ved at prøve sig frem.

8.4 Støvudsugning

For at sikre en optimal støvudsugning skal slibepapiret anbringes sådan, at slibepapirets (1) og bagskivens (2) huller sidder over hinanden.

Page 47

Egenafsugning:

Sæt støvposeholderen (8) på. For at opnå optimal sugeeffekt skal støvposen (9) tømmes eller udskiftes rettidigt.

Afsugning vha. anden maskine:

Tag støvposeholderen (8) af. Tilslut en egnet støvsuger til udsugningsstudsen. Brug en støvsugerslange, hvis tilslutningsstykke har en diameter på 35 mm. Se kapitlet Tilbehør.

9 Rensning, vedligeholdelse

Regelmæssig rensning af maskinen.

fra motorens ventilationsspalter med en støvsuger.

Udskiftning af slidt bagskive

- Skru fastspændingsskruen (11) til bagskiven ud.

- Tag bagskiven (2) af.

- Bagskive (som reserve), se kapitlet Tilbehør

- Sæt bagskiven (2) på, og drej den, indtil den går i hak på medbringerskiven.

- Skru fastspændingsskruen (11) i igen, og spænd til.

Udskiftning af bagskivebremse/bremsering

Stiger bagskivens tomgangshastighed efter nogen tid, er bremseringen (12) slidt og skal udskiftes. Bemærk: gips osv.) slides bremseringen nødvendigvis hurtigere.

- Skru fastspændingsskruen (11) til bagskiven ud.

- Tag bagskiven (2) af.

- Skift den gamle bremsering (12) ud med den nye

- Sæt bagskiven (2) på, og drej den, indtil den går

- Skru fastspændingsskruen (11) i igen, og spænd

Ved slibning af abrasivt materiale (f.eks.

bremsering (se kapitlet Tilbehør), og placer den nye bremsering i samme position som den gamle bremsering.

i hak på medbringerskiven.

til.

Fjern støv

10 Tips og Tricks

Undgå at trykke maskinen kraftigt ind mod slibefladen. Det bliver slibeeffekten ikke bedre af, men derimod ringere.

For at opnå optimal sugeeffekt skal støvposen (9) tømmes eller udskiftes rettidigt.

Brug egnet slibepapir for at opnå et optimalt arbejdsresultat: Fjernelse af gamle laklag = P 40 Forslibning af træ = P 60, P 80 Finslibning af træ = P 100, P 120 Slibning af finér, primer, spartel, lak = P 180, P 240, P 320, P 400

DANSK

11 Tilbehør

Brug kun originalt Metabo tilbehør. Hvis De har brug for tilbehør, henvend Dem

venligst til Deres forhandler. For at De får det rigtige tilbehør, skal De meddele

forhandleren den nøjagtige type på Deres elværktøj.

Se side 4.

A Velcro-slibepapir (til træ, metal og maling) B Velcro-slibepapir (til metal, spartel, lak, filler) C Bagskive med velcrolukning, middelhård (som

reserve)

D Bagskive med velcrolukning, blød

E Bagskive med velcrolukning, til velcro-slibe-

papir med 6 eller 8 huller

F Bagskive til selvklæbende slibepapir G Velcro-mellemskive H Velcro-polersvamp

I Velcro-polerskive i lammeskind

J Velcro-polerfilt

K Velcro-slibevlies

L Velcro-slibenet

M Støvposeholder (som reserve)

N Støvpose (som reserve) O Filterpose (stof)

P Bremsering (som reserve) Q Metabo universalsuger R Tilslutningsstykke

Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget.

12 Reparation

Reparationer på el-værktøjer må kun foretages af faguddannede elektrikere!

Reparationsnødvendigt Metabo el-værktøj kan indsendes til de adresser, der er angivet på reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

13 Miljøbeskyttelse

Den af Metabo brugte emballage er 100% genanvendelig.

Brugt el-værktøj og tilbehør indeholder store mængder værdifuldt råstof og plastmateriale, som ligeledes kan genanvendes i en recyclingproces.

Denne betjeningsvejledning er trykt på papir, som er bleget uden klor.

Page 48

DANSK

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til

det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

14 Tekniske Data

Forklaringer til oplysningerne på side 2. Forbeholdt ændringer som følge af tekniske

ændringer.

D = Bagskivens diameter P

= Nom. optagen effekt

= Afgiven effekt

= Hastighed ved friløb

= Hastighed ved nom. belastning

= Svingningstal ved friløb

= Svingningstal ved nom. belastning

S = Svingbevægelsesdiameter C = Støvbakke m = Vægt uden strømkabel

= Typisk vægtet acceleration for

Typiske A-vægtede lydniveauer: L

Ved arbejde kan støjniveauet overskride 85 dB(A).

hænder/arme

= Lydtryksniveau = Usikkerhed

Brug høreværn!

Måleværdier beregnet jf. EN 60745. De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder).

Page 49

POLSKI

POL

Instrukcja obsługi

Szanowni Państwo, Dziękujemy bardzo za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo. Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych dokumentach. Im większa jest staranność obsługi elektronarzędzia firmy Metabo, tym dłużej będzie ono niezawodnie spełniało swoje zadania.

stalowej i temu podobnych powierzchni

Spis treści

1 Oświadczenie zgodności 2 Użycie zgodne z przeznaczeniem 3 Ogólne wskazówki dotyczące

bezpiecznego użytkowania

4 Specjalne wskazówki dotyczące

bezpiecznego użytkowania

5Przegląd 6 Szczególne cechy produktu 7Uruchomienie

7.1 Dodatkowy uchwyt

7.2 Mocowanie arkusza ściernego

8Użytkowanie

8.1 Ustawianie koła wibracji Duo

(tylko w przypadku SXE 450 Duo, SXE Partner Edition)

8.2 Włączanie / wyłączanie, włączenie

ciągłe

8.3 Ustawianie liczby wibracji

8.4 Odsysanie pyłu

9 Czyszczenie, konserwacja 10 Wskazówki i zalecenia 11 Akcesoria 12 Naprawy 13 Ochrona środowiska 14 Dane techniczne

1 Oświadczenie zgodności

Oświadczamy z pełną odpowiedzialnością, że ten produkt spełnia normy i wytyczne podane na stronie 2.

2 Użycie zgodne z

przeznaczeniem

Urządzenie nadaje się do szlifowania na sucho powierzchni płaskich i wyoblonych, drewna, tworzyw sztucznych, metali nieżelaznych, blachy

szpachlowanych i lakierowanych. Za szkody powstałe w wyniku użytkowania

niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Należy przestrzegać ogólnie uznanych przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

3 Ogólne wskazówki

dotyczące bezpiecznego użytkowania

Przed użyciem elektronarzędzia uważnie przeczytać wszystkie załączone wskazówki bhp (czerwony zeszyt) oraz instrukcję obsługi. Należy zachować te dokumenty i udostępniać elektronarzędzie wyłącznie z kompletną dokumentacją.

4 Specjalne wskazówki

dotyczące bezpiecznego użytkowania

Należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem. Służą one bezpieczeństwu osób obsługujących jak i bezpieczeństwu użytkowanego urządzenia!

Często pył powstający podczas pracy jest szkodliwy dla zdrowia (np. przy obróbce drewna dębowego i bukowego, kamienia, metalu, powłok malarskich, ołowiu lub może zawierać inne substancje szkodliwe) i nie powinien przedostawać się do ciała, dlatego należy unikać jego dotykania i wdychania. Używać odkurzacza i dodatkowo ubierać maskę przeciwpyłową. Dokładnie usuwać złogi pyłu, np. poprzez odkurzanie za pomocą specjalnego odkurzacza.

Przed przystąpieniem do wykonywania jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć wtyczkę z gniazdka.

W przypadku prac dłużej trwających należy nosić odpowiednie nauszniki ochronne. Dłuższe

Page 50

POL

POLSKI

oddziaływanie wysokiego poziomu hałasu może doprowadzić do utraty słuchu.

Nie wolno ciąć materiałów, przy których powstają niebezpieczne dla zdrowia pyły lub opary (np. azbest).

Obrabiany element należy zabezpieczyć przed przesunięciem, np. za pomocą urządzeń mocujących.

5Przegląd

Patrz strona 3 (proszę rozłożyć).

1 Arkusz ścierny 2 Talerz wsporczy 3 Uchwyt dodatkowy (demontowany) 4 Śruba z łbem radełkowym 5 Pokrętło nastawcze do wyboru liczby wibracji 6Przycisk 7 Przycisk blokady włączenia ciągłego 8 Uchwyt worka na pył 9Worek na pył

10 Przycisk blokujący do ustawiania

koła wibracji „Duo“* 11 Śruba mocująca talerz wsporczy 12 Pierścień hamujący hamulca talerza

wsporczego

* w zależności od typu

6 Szczególne cechy produktu

• Ruch obrotowy i dodatkowy ruch wibracyjny

talerza wsporczego dla zapewnienia optymalnego szlifowania

• Obwód elektroniczny (V) Variospeed

• Pokrętło nastawcze do wyboru

• Brak zarysowań przy dosuwaniu pracującego

urządzenia do materiału (Power Control System)

• Demontowany uchwyt dodatkowy

• Pyłoszczelne łożysko kulkowe

• Własne odsysanie pyłu

• Możliwość odsysania zewnętrznego

liczby wibracji

7Uruchomienie

Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce napięcie sieciowe i częstotliwość sieciowa zgodne są z cechami napięcia sieciowego w miejscu pracy.

7.1 Dodatkowy uchwyt

Demontowany uchwyt dodatkowy (3) można przykręcać do urządzenia wbudowaną śrubą z łbem radełkowym (4).

W przypadku urządzenia SXE 450 Duo jest to możliwe na dwóch różnych wysokościach.

W razie potrzeby należy wprowadzić śrubokręt do wkrętów z rowkiem krzyżykowym do otworu na końcu uchwytu dodatkowego w celu odkręcenia lub przykręcenia śruby z łbem radełkowym (4).

7.2 Mocowanie arkusza ściernego

Proste mocowanie i zdejmowanie poprzez zastosowanie mocowania rzepowego. Należy po prostu docisnąć arkusz ścierny, tak aby otwory w arkusz (1) pokryły się z otworami talerza wsporczego (2).

8 Użytkowanie

8.1 Ustawianie koła wibracji Duo (tylko w przypadku SXE 450 Duo, SXE Partner Edition)

Można wybrać jedno z dwóch ustawień koła wibracji:

• Duże koło wibracji (6mm): szlifowanie zgrubne o

dużej wydajności zdzierania

• Małe koło wibracji (3mm): szlifowanie

wykańczające, polerowanie

Przestawianie koła wibracji:

- Odłączyć zasilacz!

- Wcisnąć przycisk blokujący (10) i przytrzymać.

- Obracać talerz wsporczy (2) przeciwnie do ruchu

wskazówek zegara do momentu aż nastąpi słyszalne zatrzaśnięcie.

- W dalszym ciągu trzymać naciśnięty przycisk.

- Przekręcić talerz wsporczy o pół obrotu do

następnego punktu zatrzaskowego.

- Zwolnić przycisk blokujący.

8.2 Włączanie / wyłączanie, włączenie ciągłe

W celu włączenia urządzenia należy nacisnąć włącznik (6).

W celu trwałego włączenia można zablokować włącznik przy pomocy przycisku blokady włącznika (7). W celu wyłączenia należy ponownie nacisnąć przycisk (6).

Page 51

POLSKI

POL

8.3 Ustawianie liczby wibracji

Ustawić liczbę wibracji za pomocą pokrętła nastawczego (5). Można tego dokonać również podczas pracy urządzenie.

Zalecane ustawienia liczby wibracji:

Tworzywa sztuczne . . . . . . . . . . . . . . . . . . . 1-2

Metal, pleksiglas, stare powłoki malarskie . 3-4 Szlifowanie zgrubne, wykańczające,

polerowanie, drewno . . . . . . . . . . . . . . . . . . 5-6

Optymalne ustawienie prędkości obrotowej należy ustalić w praktyce.

8.4 Odsysanie pyłu

Dla optymalnego odsysania pyłu należy zamocować arkusz ścierny w taki sposób, aby otwory arkusza ściernego (1) i talerza wsporczego (2) pokrywały się ze sobą.

Własne odsysanie pyłu:

Zamocować uchwyt worka na pył (8). Dla zapewnienia optymalnej wydajności odsysania, należy we właściwym czasie opróżniać względnie wymieniać worek na pył (9).

Odsysanie zewnętrzne:

Usunąć uchwyt worka na pył (8). Podłączyć do króćca wylotowego powietrza odpowiedni odkurzacz. Zastosować wąż ssący o średnicy króćca przyłączeniowego 35 mm. Patrz rozdział Akcesoria.

9 Czyszczenie, konserwacja

Urządzenie należy czyścić w regularnych odstępach czasu.

silniku należy oczyścić odkurzaczem.

Wymiana zużytego talerza wsporczego

- Wykręcić śrubę mocującą (11) talerz wsporczy.

- Zdjąć talerz wsporczy (2).

- Talerz wsporczy (jako część zamienna) patrz rozdział Akcesoria

- Nasadzić talerz wsporczy (2) i obracać, aż zatrzaśnie się tarcza zabierakowa.

- Ponownie wkręcić i dokręcić śrubę mocującą (11).

Wymiana hamulca talerza wsporczego / pierścienia hamującego

Jeśli po jakimś czasie prędkość obrotowa talerza wsporczego na biegu jałowym ulegnie zwiększeniu, świadczy to o zużyciu pierścienia hamującego (12) i potrzebie jego wymiany. Wskazówka: szorstkiego (np. gips, itp.), pierścień hamujący ulega nieuniknienie szybszemu zużyciu.

- Wykręcić śrubę mocującą (11) talerz wsporczy.

- Zdjąć talerz wsporczy (2).

- Zastąpić stary pierścień hamujący (12) nowym pierścieniem (patrz rozdział Akcesoria),

Szczeliny wentylacyjne przy

W przypadku szlifowania materiału

umieszczając przy tym nowy pierścień hamujący w takiej samej pozycji, co stary pierścień hamujący.

- Nasadzić talerz wsporczy (2) i obracać, aż zatrzaśnie się tarcza zabierakowa.

- Ponownie wkręcić i dokręcić śrubę mocującą (11).

10 Wskazówki i zalecenia

Urządzenia nie można zbyt mocno dociskać do szlifowanej powierzchni. Nie zwiększa to wydajności szlifowania, a raczej zmniejsza.

Dla zapewnienia optymalnej wydajności odsysania, należy we właściwym czasie opróżniać względnie wymieniać worek na pył (9).

Dla uzyskania optymalnego wyniku pracy należy stosować odpowiedni arkusz ścierny: Usuwanie starych powłok lakierniczych = P 40 Szlifowanie wstępne drewna = P 60, P 80 Wygładzanie drewna = P 100, P 120 Szlifowanie fornirów, warstw gruntujących, szpachlówki, lakieru = P 180, P 240, P 320, P 400

11 Akcesoria

Stosować wyłącznie oryginalne akcesoria Metabo. Jeśli potrzebują Państwo dodatkowych

akcesoriów, proszę zwrócić się do sklepu, w którym zakupiliście Państwo swoje elektronarzędzie.

By umożliwić wybór poprawnych akcesoriów proszę podać sprzedawcy dokładny rodzaj Państwa urządzenia.

Patrz strona 4.

A Przyczepne arkusze ścierne (do drewna,

metalu i powłok malarskich)

B Przyczepne arkusze ścierne (do metalu,

szpachlówki, lakierów, wypełniaczy)

C Talerz wsporczy z mocowaniem rzepowy,

średnio twardy (jako część zamienna)

D Talerz wsporczy z mocowaniem rzepowym,

miękki

E Talerz wsporczy z mocowaniem rzepowym,

do przyczepnych arkuszy ściernych z 6 lub 8 otworami

F Talerz wsporczy do przylepnych arkuszy

ściernych G Mocująca tarcza pośrednia H Przyczepna gąbka polerska

I Przyczepna tarcza polerska z futerkiem

jagnięcym

J Przyczepny filc polerski

K Przyczepna włóknina szlifierska

L Przyczepna siatka szlifierska

M Uchwyt worka na pył (jako część zamienna)

Page 52

POL

POLSKI

N Worek na pył (jako część zamienna) O Worek na pył (materiał)

P Pierścień hamujący (jako część zamienna) Q Metabo odkurzacz uniwersalny R Króciec przyłączeniowy

Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny.

12 Naprawy

Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez fachowca!

Elektronarzędzia Metabo wymagające naprawy można przesłać na jeden z podanych na liście części wymiennych adresów.

Proszę przy wysyłce do naprawy opisać pojawiające się usterki.

13 Ochrona środowiska

Opakowania narzędzi Metabo w 100% podlegają procesowi recyklingu.

Zużyte elektronarzędzia i osprzęt zawierają dużą ilość cennych surowców i tworzyw sztucznych, które też mogą zostać poddane procesowi recyklingu.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno

wyrzucać do zwykłych odpadów domowych! Zgodnie z wytyczną europejską 2002/ 96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

S = Średnica okręgu oscylacji C = Kaseta pochłaniacza pyłu m = Ciężar bez przewodu zasilającego

= Typowe mierzone przyspieszenie na

odcinku ręka-ramię

Typowe mierzone poziomy hałasu wg Lw:

= Ciśnienie akustyczne

= Nieoznaczoność

Podczas pracy poziom hałasu może przekroczyć wartość 85 dB(A).

Nosić nauszniki ochronne!

Wartości pomiarów ustalone w oparciu o EN 60745. Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów).

14 Dane techniczne

Wyjaśnienia do informacji podanych na stronie 2. Zastrzegamy sobie prawo do zmian konstrukcyjnych.

D = Średnica talerza wsporczego

= Nominalny pobór mocy

=Moc wyjściowa

= Prędkość obrotowa na biegu jałowym

= Prędkość obrotowa przy obciążeniu

s s

0 1

nominalnym = Liczba wibracji na biegu jałowym = Liczba wibracji przy obciążeniu

nominalnym

Page 53

ΕΛΛΗΝΙΚA

Οδηγίες χρήσης

Αξιτιµε πελάτη, σασ ευχαριστούµε για την εµπιστοσύνη που µασ δείξατε κατά την αγορά του καινούργιου σασ ηλεκτρικού εργαλείου τησ Metabo. Κάθε ηλεκτρικ εργαλείο τησ Metabo δοκιµάζεται προσεκτικά και υπάγεται στουσ αυστηρούσ ποιοτικούσ ελέγχουσ τησ Metabo, για τη διασφάλιση τησ ποιτητασ. Η διάρκεια ζωήσ ενσ ηλεκτρικού εργαλείου εξαρτάται, πάντωσ, σε µεγάλο βαθµ απ εσάσ τουσ ίδιουσ. Προσέξτε παρακαλώ τισ προκείµενεσ οδηγίεσ χρήσησ καθώσ και τα συνηµµένα έγγραφα. Με σο µεγαλύτερη φροντίδα χειριστείτε το ηλεκτρικ σασ εργαλείο τησ Metabo, τσο µεγαλύτερο θα είναι και το διάστηµα που θα σασ προσφέρει αξιπιστα τισ υπηρεσίεσ του.

συνθετικά υλικά, µη σιδηρούχα µέταλλα,

Περιεχμενα

1 ∆ήλωση πισττητασ 2 Χρήση σύµφωνα µε το σκοπ

προορισµού 3 Γενικέσ υποδείξεισ ασφαλείασ 4 Ειδικέσ υποδείξεισ ασφαλείασ 5 Επισκπηση 6 Ιδιαίτερεσ ιδιτητεσ του προϊντοσ 7 Θέση σε λειτουργία

7.1 Πρσθετη χειρολαβή

7.2 Τοποθέτηση του φύλλου λείανσησ

8 Χρήση

8.1 Ρύθµιση του κύκλου παλινδρµησησ “Duo” (µνο στο SXE 450 Duo, SXE Partner Edition)

8.2 Ενεργοποίηση/Απενεργοποίηση, συνεχήσ λειτουργία

8.3 Ρύθµιση του αριθµού παλινδροµήσεων

8.4 Αναρρφηση σκνησ

9 Καθαρισµσ, συντήρηση 10 Συµβουλέσ και τεχνάσµατα 11 Εξαρτήµατα 12 Επισκευή 13 Προστασία περιβάλλοντοσ 14 Τεχνικά στοιχεία

1 Δήλωση πισττητας

∆ηλώνουµε µε ιδία ευθύνη τι το προϊν αυτ αντιστοιχεί στισ προδιαγραφέσ και στισ οδηγίεσ που αναφέρονται στη σελίδα 2.

2 Χρήση σύμφωνα με το

σκοπ προορισμού

Το εργαλείο είναι κατάλληλο για ξηρή λείανση επίπεδων και κυρτών επιφανειών απ ξύλο,

χαλύβδινη λαµαρίνα και παρµοια υλικά, καθώσ και σπατουλαρισµένεσ και βερνικωµένεσ επιφάνειεσ.

Για ζηµιέσ που ενδέχεται να προκύψουν απ τη µη ενδεδειγµένη χρήση του εργαλείου την αποκλειστική ευθύνη φέρει ο χρήστησ.

Θα πρέπει να ληφθούν υπψη οι γενικά αναγνωρισµένοι κανονισµοί πρληψησ ατυχηµάτων καθώσ και οι συνηµµένεσ υποδείξεισ ασφαλείασ.

3 Γενικές υποδείξεις

ασφαλείας

Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε µε προσοχή και πλήρωσ τισ συνηµµένεσ υποδείξεισ ασφαλείασ (κκκινο τεύχοσ) καθώσ και τισ οδηγίεσ χρήσησ. Φυλάξτε λα τα συνηµµένα έγγραφα και παραχωρήστε σε άλλουσ το ηλεκτρικ εργαλείο σασ µνο µαζί µε αυτά τα έγγραφα.

4 Ειδικές υποδείξεις

ασφαλείας

Προσέξτε για τη δική σασ προστασία καθώσ και για την προστασία του ηλεκτρικού σασ εργαλείου εκείνα τα σηµεία του κειµένου, που χαρακτηρίζονται µε αυτ το σύµβολο!

Η σκνη που δηµιουργείται κατά την εκτέλεση των εργασιών (π.χ. κατά την επεξεργασία ξύλου βαλανιδιάσ και οξιάσ, πετρωµάτων, µετάλλων, στρώσεων µπογιάσ, που µπορούν να περιέχουν µλυβδο ή άλλεσ βλαβερέσ ουσίεσ) είναι συχνά βλαβερή για την υγεία και δεν επιτρέπεται να καταλήξει στο σώµα, γι’ αυτ µην αγγίζετε ή µην εισπνέετε τη σκνη. Χρησιµοποιείτε διάταξη αναρρφησησ τησ σκνησ και να φοράτε επιπλέον µια κατάλληλη µάσκα προστασίασ απ τη σκνη. Αποµακρύνετε προσεκτικά τη σκνη που

Page 54

ΕΛΛΗΝΙΚA

µαζεύεται, π.χ. µέσω απορρφησησ µε κατάλληλο ειδικ απορροφητήρα.

Προτού να πραγµατοποιήσετε µία οποιαδήποτε ρύθµιση ή συντήρηση, τραβήξτε το φισ απ την πρίζα.

Σε περίπτωση που πρκειται να εργαστείτε για µεγαλύτερο χρονικ διάστηµα, φορέστε οπωσδήποτε ωτασπίδεσ. Η επίδραση για µεγαλύτερο χρονικ διάστηµα υψηλήσ ηχητικήσ στάθµησ µπορεί να οδηγήσει σε βλάβη τησ ακοήσ.

∆εν επιτρέπεται να γίνεται επεξεργασία υλικών, που επεξεργαζµενα δηµιουργούν επικίνδυνεσ για την υγεία σκνεσ ή ατµούσ (π.χ. αµίαντοσ).

Ασφαλίστε το επεξεργαζµενο κοµµάτι έτσι, ώστε να µην µπορεί να γλιστρήσει, π.χ. µε τη βοήθεια σφιγκτήρων.

5Επισκπηση

Βλέπε σελίδα 3 (παρακαλώ ξεδιπλώστε).

1 Φύλλο λείανσησ 2 ∆ίσκοσ στήριξησ 3 Πρσθετη χειρολαβή (αφαιρούµενη) 4 Ρικνωτή βίδα 5 Ρυθµιστικσ τροχσ για την προεπιλογή

του αριθµού των παλινδροµήσεων 6 Πληκτροδιακπτησ 7 Κουµπί σταθεροποίησησ για συνεχή

λειτουργία 8 Στήριγµα του σάκου σκνησ 9 Σάκοσ σκνησ

10 Κουµπί κλειδώµατοσ για ρύθµιση του

κύκλου παλινδροµήσεων “Duo” *

11 Βίδα στερέωσησ του δίσκου στήριξησ 12 ∆ακτύλιοσ πέδησησ του φρένου του

δίσκου στήριξησ

* ανάλογα µε τον τύπο

κινούµενου εργαλείου πάνω στο υλικ (Power Control System)

• Αφαιρούµενη πρσθετη χειρολαβή

• Προστατευµενα απ τη σκνη ρουλεµάν

• Αυτοαναρρφηση

• ∆υναττητα εξωτερικήσ αναρρφησησ

7 Θέση σε λειτουργία

Πριν τη θέση σε λειτουργία ελέγξτε, εάν η τάση και η συχντητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται µε τα στοιχεία του ηλεκτρικού σασ δικτύου.

7.1 Πρσθετη χειρολαβή

Η αφαιρούµενη πρσθετη χειρολαβή (3) µπορεί να βιδωθεί µε την ενσωµατωµένη ρικνωτή βίδα (4) στο εργαλείο.

Στο SXE 450 Duo είναι αυτ δυνατ σε δύο διαφορετικά ύψη.

ταν χρειάζεται, περάστε ένα σταυροκατσάβιδο στην τρύπα στο τέλοσ τησ πρσθετησ χειρολαβήσ, για να λύσετε ή να σφίξετε τη ρικνωτή βίδα (4).

7.2 Τοποθέτηση του φύλλου λείανσης

Απλή τοποθέτηση και αφαίρεση µέσω αυτοπρσφυσησ. Πιέστε απλά το φύλλο λείανσησ, έτσι ώστε να ταυτίζονται οι τρύπεσ του φύλλου λείανσησ (1) και του δίσκου στήριξησ (2).

8Χρήση

8.1 Ρύθμιση του κύκλου παλινδρμησης “Duo” (μνο στο SXE 450 Duo, SXE Partner Edition)

6 Ιδιαίτερες ιδιτητες του

προϊντος

• Περιστροφική και πρσθετη παλινδροµική κίνηση του δίσκου στήριξησ για ιδανικ φινίρισµα

• Ηλεκτρονική διάταξη µεταβλητήσ ταχύτητασ (V)

• Ρυθµιστικσ τροχσ για την προεπιλογή του αριθµού των παλινδροµήσεων

• Καµία γρατσουνιά κατά την επαφή του

Μπορείτε να επιλέξετε ανάµεσα σε 2 ρυθµίσεισ του κύκλου παλινδρµησησ:

• Μεγάλοσ κύκλοσ παλινδρµησησ (6 mm): Χοντρ τρίψιµο µε µεγάλη απδοση αφαίρεσησ υλικού

• Μικρσ κύκλοσ παλινδρµησησ (3 mm): Λεπτή λείανση, γυάλισµα

Αλλαγή του κύκλου παλινδρμησης:

- Τραβήξτε απ την πρίζα το φισ σύνδεσησ στο

δίκτυο!

Page 55

- Πατήστε µέσα το κουµπί κλειδώµατοσ (10) και κρατήστε το πατηµένο.

- Περιστρέψτε το δίσκο στήριξησ (2) ενάντια στη φορά των δεικτών του ρολογιού, µέχρι να ασφαλίσει µε τον χαρακτηριστικ ήχο.

- Συνεχίστε να κρατάτε το κουµπί πατηµένο.

- Περιστρέψτε περαιτέρω το δίσκο στήριξησ µισή περιστροφή, µέχρι το επµενο σηµείο ασφάλισησ.

- Αφήστε το κουµπί κλειδώµατοσ ελεύθερο.

8.2 Ενεργοποίηση/Απενεργοποίηση,

συνεχής λειτουργία

Για την ενεργοποίηση του εργαλείου πιέστε τον πληκτροδιακπτη (6).

Για τη συνεχή λειτουργία µπορεί να ασφαλιστεί ο πληκτροδιακπτησ µέσω του κουµπιού σταθεροποίησησ (7). Για την απενεργοποίηση πατήστε ξανά τον πληκτροδιακπτη (6).

8.3 Ρύθμιση του αριθμού παλινδρομήσεων

Στο ρυθµιστικ τροχ (5) ρυθµίστε τον αριθµ των παλινδροµήσεων. Αυτ είναι επίσησ δυνατ και κατά τη διάρκεια τησ λειτουργίασ.

Συνιστούµενεσ ρυθµίσεισ του αριθµού των παλινδροµήσεων:

Συνθετικά υλικά. . . . . . . . . . . . . . . . . . . . . 1-2

Μέταλλο, πλέξιγκλασ, παλιά επιχρίσµατα3-4 Χοντρ τρίψιµο, λεπτή λείανση,

γυάλισµα, ξύλο. . . . . . . . . . . . . . . . . . . . . . 5-6

Η ιδανική ρύθµιση εξακριβώνεται καλύτερα µε µια πρακτική δοκιµή.

8.4 Αναρρφηση σκνης

Για µια ιδανική απδοση τησ αναρρφησησ τησ σκνησ τοποθετήστε το φύλλο λείανσησ έτσι, ώστε να ταυτίζονται οι τρύπεσ του φύλλου λείανσησ (1) και του δίσκου στήριξησ (2).

Αυτοαναρρφηση:

Τοποθετήστε το στήριγµα του σάκου τησ σκνησ (8). Για µια ιδανική απδοση αναρρφησησ, αδειάστε ή αντικαταστήστε το σάκο τησ σκνησ (9) έγκαιρα.

Εξωτερική αναρρφηση:

Αφαιρέστε το στήριγµα του σάκου τησ σκνησ (8). Στο στµιο ξεφυσήµατοσ συνδέστε µια κατάλληλη συσκευή αναρρφησησ. Χρησιµοποιήστε έναν εύκαµπτο σωλήνα αναρρφησησ µε µια διάµετρο προσαρµογέα 35 mm. Βλέπε στο κεφάλαιο Εξαρτήµατα.

ΕΛΛΗΝΙΚA

9 Καθαρισμς, συντήρηση

Καθαρίζετε το εργαλείο τακτικά.

επίσησ τισ σχισµέσ αερισµού στον κινητήρα µε έναν απορροφητήρα σκνησ (ηλεκτρική σκούπα).

Αντικατάσταση φθαρμένου δίσκου στήριξης

- Ξεβιδώστε τη βίδα στερέωσησ (11) του δίσκου στήριξησ.

- Αφαιρέστε το δίσκο στήριξησ (2).

- Για το δίσκο στήριξησ (ωσ ανταλλακτικ) βλέπε στο κεφάλαιο Εξαρτήµατα

- Τοποθετήστε το δίσκο στήριξησ (2) και στρέψτε τον, ώσπου να ασφαλίσει στο δίσκο µετάδοσησ τησ κίνησησ.

- Βιδώστε ξανά τη βίδα στερέωσησ (11) και σφίξτε την.

Αντικατάσταση του φρένου του δίσκου στήριξης / δακτυλίου πέδησης

ταν µετά απ λίγο χρνο αυξηθεί ο αριθµσ των στροφών χωρίσ φορτίο του δίσκου στήριξησ, ττε ο δακτύλιοσ πέδησησ (12) είναι φθαρµένοσ και πρέπει να αντικατασταθεί. Υπδειξη: γύψοσ, κτλ.), φθείρεται αναγκαστικά ο δακτύλιοσ πέδησησ γρηγορτερα.

- Ξεβιδώστε τη βίδα στερέωσησ (11) του

- Αφαιρέστε το δίσκο στήριξησ (2).

- Αντικαταστήστε τον παλι δακτύλιο πέδησησ

- Τοποθετήστε το δίσκο στήριξησ (2) και

- Βιδώστε ξανά τη βίδα στερέωσησ (11) και

ταν λειανθεί τραχύ υλικ (π.χ.

δίσκου στήριξησ.

(12) µε ένα νέο δακτύλιο πέδησησ (βλέπε στο κεφάλαιο Εξαρτήµατα) και τοποθετήστε το νέο δακτύλιο πέδησησ στην ίδια θέση, πωσ και ο παλισ δακτύλιοσ πέδησησ.

στρέψτε τον, ώσπου να ασφαλίσει στο δίσκο µετάδοσησ τησ κίνησησ.

σφίξτε την.

Καθαρίζετε

10 Συμβουλές και τεχνάσματα

Μην πιέζετε το συσκευή πολύ δυνατά πάνω στην επεξεργαζµενη επιφάνεια. Η απδοση λείανσησ µε αυτ τον τρπο δε βελτιώνεται, µάλλον µειώνεται.

Για µια ιδανική απδοση αναρρφησησ, αδειάστε ή αντικαταστήστε το σάκο τησ σκνησ (9) έγκαιρα.

Για ένα ιδανικ αποτέλεσµα εργασίασ χρησιµοποιείτε το κατάλληλα φύλλο λείανσησ: Αφαίρεση παλιών στρώσεων βερνικιού = P 40 Αρχική λείανση ξύλου = P 60, P 80 Λεπτή λείανση ξύλου = P 100, P 120 Λείανση καπλαµά, βαφήσ, στκου, βερνικιού = P 180, P 240, P 320, P 400

Page 56

ΕΛΛΗΝΙΚA

11 Εξαρτήματα

Χρησιµοποιείστε αποκλειστικά γνήσια εξαρτήµατα τησ Metabo.

ταν χρειάζεστε εξαρτήµατα, απευθυνθείτε παρακαλώ στον προµηθευτή σασ.

Για την επιλογή των σωστών εξαρτηµάτων αναφέρετε παρακαλώ στον προµηθευτή σασ τον ακριβή τύπο του ηλεκτρικού σασ εργαλείου.

Βλέπε σελίδα 4.

A Φύλλα λείανσησ πρσφυσησ (για ξύλο,

µέταλλο και επιχρίσµατα µπογιάσ)

B Φύλλα λείανσησ πρσφυσησ (για µέταλλο,

στκο, βερνίκι, υλικ πλήρωσησ)

C ∆ίσκοσ στήριξησ µε αυτοπρσφυση,

ηµίσκληροσ (ωσ ανταλλακτικ)

D ∆ίσκοσ στήριξησ µε αυτοπρσφυση,

µαλακσ

E ∆ίσκοσ στήριξησ µε αυτοπρσφυση, για

φύλλα λείανσησ πρσφυσησ µε 6 ή 8 τρύπεσ

F ∆ίσκοσ στήριξησ για κολλητά φύλλα

λείανσησ G Ενδιάµεσοσ δίσκοσ πρσφυσησ H Σφουγγάρι στίλβωσησ πρσφυσησ

I Μάλλινοσ δίσκοσ στίλβωσησ πρσφυσησ

J Τσχα στίλβωσησ πρσφυσησ

K Βάτα λείανσησ πρσφυσησ

L Πλέγµα λείανσησ πρσφυσησ

M Στήριγµα του σάκου σκνησ (ωσ

ανταλλακτικ) N Σάκοσ σκνησ (ωσ ανταλλακτικ) O Σάκοσ σκνησ (ύφασµα) P ∆ακτύλιοσ πέδησησ (ωσ ανταλλακτικ) Q Απορροφητήρασ γενικήσ χρήσησ Metabo R Τεµάχιο σύνδεσησ

Πλήρεσ πργραµµα εξαρτηµάτων, βλέπε www.metabo.com ή στον κύριο κατάλογο.

12 Επισκευή

Οι επισκευέσ των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται µνον απ ηλεκτροτεχνίτεσ!

Τα ηλεκτρικά εργαλεία τησ Metabo που έχουν ανάγκη επισκευήσ µπορούν να σταλθούν στη διεύθυνση που αναφέρεται στον κατάλογο ανταλλακτικών.

Σε περίπτωση αποστολήσ για επισκευή περιγράψτε παρακαλώ το διαπιστωµένο πρβληµα.

13 Προστασία περιβάλλοντος

Οι συσκευασίεσ τησ Metabo είναι 100% ανακυκλώσιµεσ.

Τα άχρηστα ηλεκτρικά εργαλεία και εξαρτήµατα περιέχουν µεγάλεσ ποστητεσ πολύτιµων πρώτων υλών και συνθετικών υλικών, που µπορούν να υποβληθούν επίσησ σε ανακύκλωση.

Αυτέσ οι οδηγίεσ χρήσησ είναι τυπωµένεσ σε χαρτί που δεν έχει επεξεργαστεί µε χλώριο.

Μνο για τισ χώρεσ τησ ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο

οικιακών απορριάτων! Σύµφωνα ε την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωάτωσή τησ στο εθνικ δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση ε τρπο φιλικ προσ το περιβάλλον.

14 Τεχνικά στοιχεία

∆ιευκρινίσεισ σχετικά µε τα στοιχεία στη σελίδα 2. ∆ιατηρούµε το δικαίωµα για αλλαγέσ, που εξυπηρετούν την τεχνική προδο.

D = ∆ιάµετροσ του δίσκου στήριξησ

= Ονοµαστική απορροφούµενη

S = ∆ιάµετροσ κύκλου ταλάντωσησ C = ∆οχείο συγκέντρωσησ τησ σκνησ m = Βάροσ χωρίσ καλώδιο σύνδεσησ

Τυπικέσ ηχητικέσ στάθµεσ Α: L

Κατά την εργασία µπορεί να υπάρξει υπέρβαση τησ στάθµησ θορύβου των 85 dB(A).

ισχύσ = Αποδιδµενη ισχύσ = Αριθµσ στροφών χωρίσ φορτίο = Αριθµσ στροφών στο ονοµαστικ

φορτίο = Αριθµσ παλινδροµήσεων χωρίσ

φορτίο = Αριθµσ παλινδροµήσεων στο

ονοµαστικ φορτίο

στο ρεύµα

= Τυπική αξιολογηµένη επιτάχυνση

στην περιοχή χεριού-βραχίονα

= Στάθµη ηχητικήσ πίεσησ = Ανασφάλεια

Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)!

Page 57

Οι τιµέσ µετρήθηκαν σύµφωνα µε το πρτυπο EN 60745. Τα αναφερµενα τεχνικά στοιχεία εννοούνται µε ανοχέσ (σύµφωνα µε τισ εκάστοτε ισχύουσεσ τεχνικέσ προδιαγραφέσ).

ΕΛΛΗΝΙΚA

Page 58

MAGYAR

Használati útmutató

Tisztelt Vásárlónk! Köszönjük, hogy megtisztelt bennünket bizalmával és a Metabo elektromos kéziszerszámát választotta. Minden egyes elektromos kéziszerszámunkat igen alapos minőségi ellenőrző vizsgálatnak vetünk alá, ennek során meg kell felelniük a Metabo minőségbiztosító részlege által kidolgozott szigorú minőségi követelményeknek. Az elektromos kéziszerszámának élettartama nagy mértékben függ attól, hogy milyen gondosan bánik vele. Kérjük tehát, hogy figyelmesen olvassa el és tartsa be a jelen használati útmutatóban és a mellékelt műszaki leírásokban foglaltakat. Minél gondosabban bánik a Metabo elektromos kéziszerszámával, annál hosszabb ideig fogja az megbízhatóan szolgálni Önt.

A nem rendeltetésszerű használatból eredő

Ta r t al om

1 Megfelelőségi nyilatkozat 2 Rendeltetésszerű használat 3 Általános biztonsági szabályok 4 Különleges biztonsági szabályok 5 Áttekintés 6 Különleges termékjellemzők 7 Üzembe helyezés

7.1 Kiegészítő fogantyú

7.2 Csiszolólap felhelyezése

8 Használat

8.1 Duó-rezgőkör beállítása (csak az SXE 450 Duo, és az SXE Partner Edition gépeknél)

8.2 Be- és kikapcsolás, tartós üzem

8.3 Rezgésszám beállítása

8.4 Porelszívás

9 Tisztítás, karbantartás 10 Néhány jó tanács és gyakorlati fogás 11 Tartozékok 12 Javítás 13 Környezetvédelem 14 Műszaki adatok

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 2. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.

2 Rendeltetésszerű használat

A gép egyenes és ívelt fa, műanyag, nemesvasfém, acéllemez és hasonló felületek, valamit simított és lakkozott felületek szárazcsiszolására alkalmas.

mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3 Általános biztonsági

szabályok

Feltétlenül olvassa el figyelmesen és maradéktalanul a mellékelt biztonsági útmutatót (piros füzet) és ezt a használati útmutatót, mielőtt használatba venné a szerszámot. Őrizze meg a mellékelt műszaki leírásokat és csak ezekkel együtt adja tovább másnak az elektromos kéziszerszámot.

4 Különleges biztonsági

szabályok

Saját testi épsége és a berendezés védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!

A munka során (pl. tölgy- és bükkfa, kőféleségek, ólmot vagy más káros anyagokat tartalmazó festékrétegek megmunkálásakor) keletkezett por az egészségre ártalmas, nem juthat be a szervezetbe, ezért nem szabad megérinteni vagy belélegezni. Ilyenkor porelszívást kell használni, és kiegészítőleg megfelelő porvédő maszkot kell viselni. A lerakódott port alaposan távolítsa el, pl. erre alkalmas speciális porszívóval történő felszívás révén.

A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy karbantartást végez el.

Ha hosszabb ideig dolgozik, viseljen fülvédőt. A hosszabb időn keresztül ható erős zajszint halláskárosodást okozhat.

Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gőzök keletkeznek

Page 59

MAGYAR

(pl. azbeszt), a készülékkel nem szabad megmunkálni.

Biztosítsa a munkadarabot megcsúszás ellen, pl. befogó szerkezet segítségével.

5 Áttekintés

Lásd a 3. oldalt (kérjük, hajtsa ki).

1Csiszolólap 2 Alátéttányér 3 Kiegészítő fogantyú (levehető) 4 Recézett fejű csavar 5 Állítókerék a rezgésszám előzetes

kiválasztásához

6Nyomókapcsoló 7 Rögzítőgomb a tartós üzemhez 8Portoktartó

9Portok 10 A "Duo" rezgőkörbeállító * rögzítőgombja 11 Az alátéttányér rögzítőcsavarja 12 Az alátéttányér-fék fékgyűrűje

* típustól függ

6 Különleges

termékjellemzők

• Alátéttányér forgó és kiegészítő rezgő mozgása

az optimális csiszoláshoz

• Variospeed (V)-elektronika

• Állítókerék a

kiválasztásához

• Ha a bekapcsolt gépet ráhelyezi a

megmunkálandó anyagra, a gép nem hagy csiszolási karcolatot (Power Control System)

• Levehető kiegészítő fogantyú

• Pormentes golyóscsapágy

• Belső elszívás

• Lehetőség van külső elszívásra is

rezgésszám

előzetes

7 Üzembe helyezés

A SXE 450 Duo gépen a fogantyút két különböző magasságban lehet felcsavarozni a gépre.

Szükség esetén helyezzen egy csillagcsavarhúzót a kiegészítő fogantyú végén található nyílásba, és oldja vagy húzza meg a recézett fejű csavart (4).

7.2 Csiszolólap felhelyezése

A csiszolólap a tapadórögzítés segítségével egyszerűen felhelyezhető és levehető. Helyezze fel egyszerűen úgy a csiszolólapot, hogy a csiszolólap és az alátéttányér (1) lyukai (2) fedésbe kerüljenek egymással.

8 Használat

8.1 Duó-rezgőkör beállítása (csak az SXE 450 Duo, és az SXE Partner Edition gépeknél)

Két rezgőkör-beállítás közül választhat:

• Nagy rezgőkör (6 mm): durvacsiszolás nagyfokú

lehordással

• Kis rezgőkör (3 mm): finomcsiszolás, polírozás

Rezgőkör átállítása:

- Húzza ki a csatlakozódugót!

- Nyomja le és tartsa lenyomva a rögzítőgombot

(10).

- Fordítsa el az alátéttányért (2)az óramutató

járásával ellentétes irányban, míg az hallhatóan bekattan.

- Tartsa továbbra is lenyomva gombot.

- Fordítsa el az alátéttányért egy félfordulattal a

következő bekattanásig.

- Engedje ki a rögzítőgombot.

8.2 Be- és kikapcsolás, tartós üzem

A szerszám indításához nyomja meg a kapcsológombot (6).

A folyamatos működéshez a kapcsológomb a rögzítőgombbal (7) reteszelhető. A kikapcsoláshoz nyomja meg ismét a nyomókapcsolót (6).

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

7.1 Kiegészítő fogantyú

Az integrált recézett fejű csavarral (3) a levehető kiegészítő fogantyút (4) rá lehet csavarni a gépre.

8.3 Rezgésszám beállítása

Állítsa be az állítókeréken a (5) rezgésszámot. Ezt működés közben is elvégezheti.

Ajánlott rezgésszámok:

Műanyagok: . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Fém, plexiüveg, régi festékréteg: . . . . . . . . . 3-4

Durva- és finomcsiszolás, polírozás, fa: . . . 5-6

Page 60

MAGYAR

Legjobb, ha gyakorlati próbával ellenőrzi az optimális beállítást.

8.4 Porelszívás

Az optimális porelszívási teljesítmény elérése érdekében úgy helyezze fel a csiszolólapot, hogy a csiszolólap (1) és az alátéttányér lyukai (2) fedésbe kerüljenek.

Belső elszívás: helyezze fel a

elszíváshoz időben ürítse, ill. cserélje a portokot (9).

Külső elszívás: vegye le a

csatlakoztasson egy megfelelő elszívóeszközt. Használjon 35 mm csatlakozódarab-átmérőjű szívótömlőt. Lásd a Tartozékok fejezetet.

portoktartót (8). Az optimális

portoktartót (8). A kifúvócsonkokhoz

9 Tisztítás, karbantartás

Tisztítsa rendszeresen a gépet.

porszívó segítségével tisztítsa meg a motor szellőző nyílását.

Az elkopott alátéttányér cseréje

- Csavarja ki az alátéttányért rögzítő csavart (11).

- Emelje le az (2) alátéttányért.

- (Tartalék) alátéttányér: lásd a Tartozékok fejezetet

- Helyezze fel az alátéttányért (2), és fordítsa el addig, míg a menesztő-tárcsán bekattan.

- Csavarja vissza a rögzítőcsavart (11), majd húzza meg.

Alátéttányér-fék / fékgyűrű cseréje

Ha egy idő után az alátéttányér üresjárati fordulatszáma emelkedik, akkor ez annak a jele, hogy a fékgyűrű (12) elkopott és ki kell cserélni. Információ: csiszol a géppel, akkor a fékgyűrű szükségszerűen gyorsabban használódik el.

- Csavarja ki az alátéttányért rögzítő csavart (11).

- Emelje le az (2) alátéttányért.

- Pótolja a régi fékgyűrűt (12) egy újjal (lásd a Tartozékok fejezetet). Az új fékgyűrűt ugyanolyan helyzetben helyezze fel, mint amilyenben a régi fékgyűrű volt.

- Helyezze fel az alátéttányért (2), és fordítsa el addig, míg a menesztő-tárcsán bekattan.

- Csavarja vissza a rögzítőcsavart (11), majd húzza meg.

Ha abrazív anyagot (pl. gipszet stb.)

Ennek során egy

10 Néhány jó tanács és

gyakorlati fogás

Ne nyomja erősen a gépet a csiszolandó felülethez. Ez nem javítja, hanem inkább rontja a csiszolási teljesítményt.

Az optimális elszíváshoz időben ürítse, ill. cserélje a portokot (9).

Használjon megfelelő csiszolólapot az optimális munkaeredmény elérése érdekében: Korábbi lakkréteg eltávolítása = P 40 Fa előcsiszolása = P 60, P 80 Fa finomcsiszolása = P 100, P 120 Furnéranyag, mázolt aljzat, spatulyázóanyag, lakk csiszolása = P 180, P 240, P 320, P 400

11 Tartozékok

Csak eredeti Metabo tartozékokat használjon. Ha valamilyen tartozékra van szüksége, forduljon a

kereskedőjéhez. A megfelelő tartozék kiválasztásához adja meg a

kereskedőnek a szerszám pontos típusát. Lásd a 4. oldalt.

A Tapadó csiszolólapok (fához, fémhez és

festékbevonathoz)

B Tapadó csiszolólapok (fémhez,

simítólapáthoz, lakkhoz, töltőhöz)

C Alátéttányér tapadórögzítéssel, közepes

keménységű (tartalék) D Alátéttányér tapadórögzítéssel, puha E Alátéttányér tapadórögzítéssel, 6 és 8 lyukú

tapadó csiszolólaphoz F Alátéttányér tapadó csiszolólaphoz

G Tapadó közbetéttárcsa H Tapadó polírozószivacs

I Báránybőrös tapadó polírozótárcsa

J Tapadó polírozófilc

K Tapadó csiszolónemez

L Tapadó csiszolórács

M Portoktartó (tartalék)

N Portok (tartalék) O Porzsák (anyag)

P Fékgyűrű (tartalék)

Q Metabo általános porszívó R Csatlakozócsonk

A teljes tartozékprogramhoz lásd: www.metabo.com vagy a főkatalógust.

12 Javítás

Elektromos kéziszerszámot csak villamos szakember javíthat!

A meghibásodott Metabo elektromos kéziszerszámot a pótalkatrész-jegyzékben feltüntetett valamelyik javítóműhelybe lehet beküldeni javításra.

Kérjük, hogy levelében röviden írja le az észlelt hibát.

Page 61

13 Környezetvédelem

A Metabo szerszámok csomagolása 100%-ban újra hasznosítható anyagokból készül.

A leselejtezett elektromos kéziszerszámok és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újra hasznosíthatók.

Ez a használati utasítás klórmentesen fehérített papírra lett nyomtatva.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon

háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

14 Műszaki adatok

Az adatok értelmezését lásd a 2. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

D = Alátéttányér átmérője

= névleges felvett teljesítmény

=leadott teljesítmény

= Üresjárati fordulatszám

= Fordulatszám névleges terhelés

S = Rezgéskör átmérő C=Porgyűjtő kazetta m = súly elektromos csatlakozókábel

során = Üresjárati rezgésszám = Rezgésszám névleges terhelésnél

nélkül

MAGYAR

= jellemzőnek értékelt gyorsulás a

kézen és a karon

Jellemző A-osztályú zajszint:

= hangnyomás-szint

= Bizonytalanság

Munka közben a zajszint a 85 dB(A)-t túllépheti.

Hordjon zajtompító fülvédőt!

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg. A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően).

Page 62

Page 63

Page 64

Metabowerke GmbH,

72622 Nürtingen, Germany

www.metabo.com
