Page 1
Návod k pouÏití
Stopková bruska
STS 630 set,
STS 7000
Page 2
2
Page 3
OPRAVY
Upozorňujeme, že opravy nářadí smí provádět pouze odborná opravna.
Nářadí vyžadující opravu je možné zaslat na adresu:
Záruční a pozáruční servis:
Metabo s.r.o.
Královická 1793
Brandýs n/L
250 01
tel: 326 90 44 57
fax: 326 90 76 05
www.metabo.cz
e-mail: [email protected]
V případě opravy popište, prosím, Vámi jištěnou závadu.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Obaly jsou 100% recyklovatelné.
Vysloužilé nářadí a příslušenství obsahuje velké množství škodlivých surovin a umělých hmot, které
rovněž mohou být recyklovány.

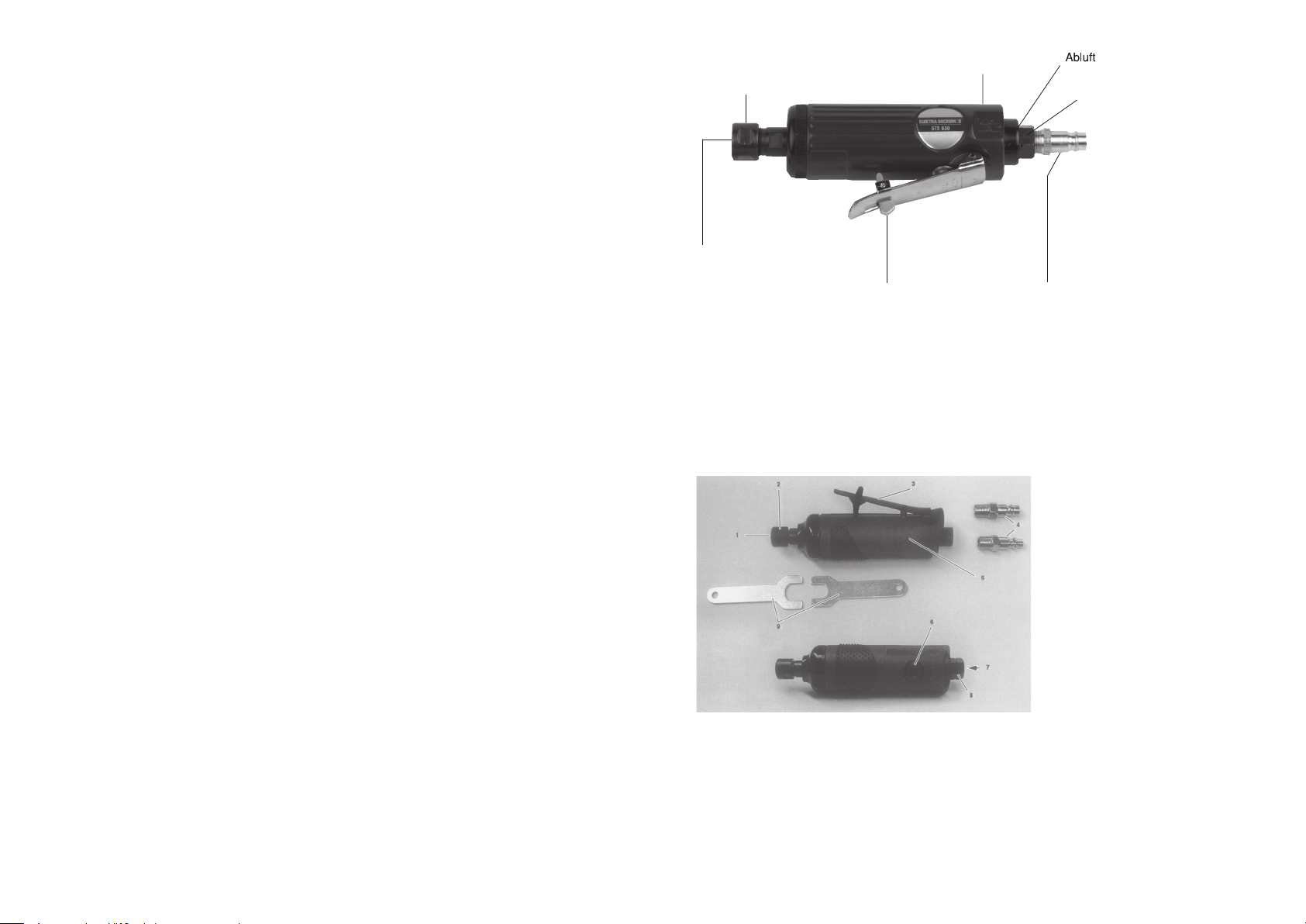

STS 630
2
1
3
6
POPIS
1 kleština
2 sklíčidlo
3 páčka s bezpečnostní pojistkou
4 koncovka pro rychlospojku tlakové hadice ¼“
5 ltr
6 regulace vzduchu
STS 7000
5
4
POPIS
1 kleština
2 sklíčidlo
3 páčka s bezpečnostní pojistkou
4 koncovka pro rychlospojku tlakové
hadice ¼“
- německá verze
- francouzká verze
5 litinové pouzdro - odolává vysokému
6 3
zatížení
6 regulace vzduchu
7 ltr
8 zástrčka na přívod vzduchu
9 nářadí na výměnu - otevřené klíče
13 a 16 mm
upínací kleštiny
Page 4

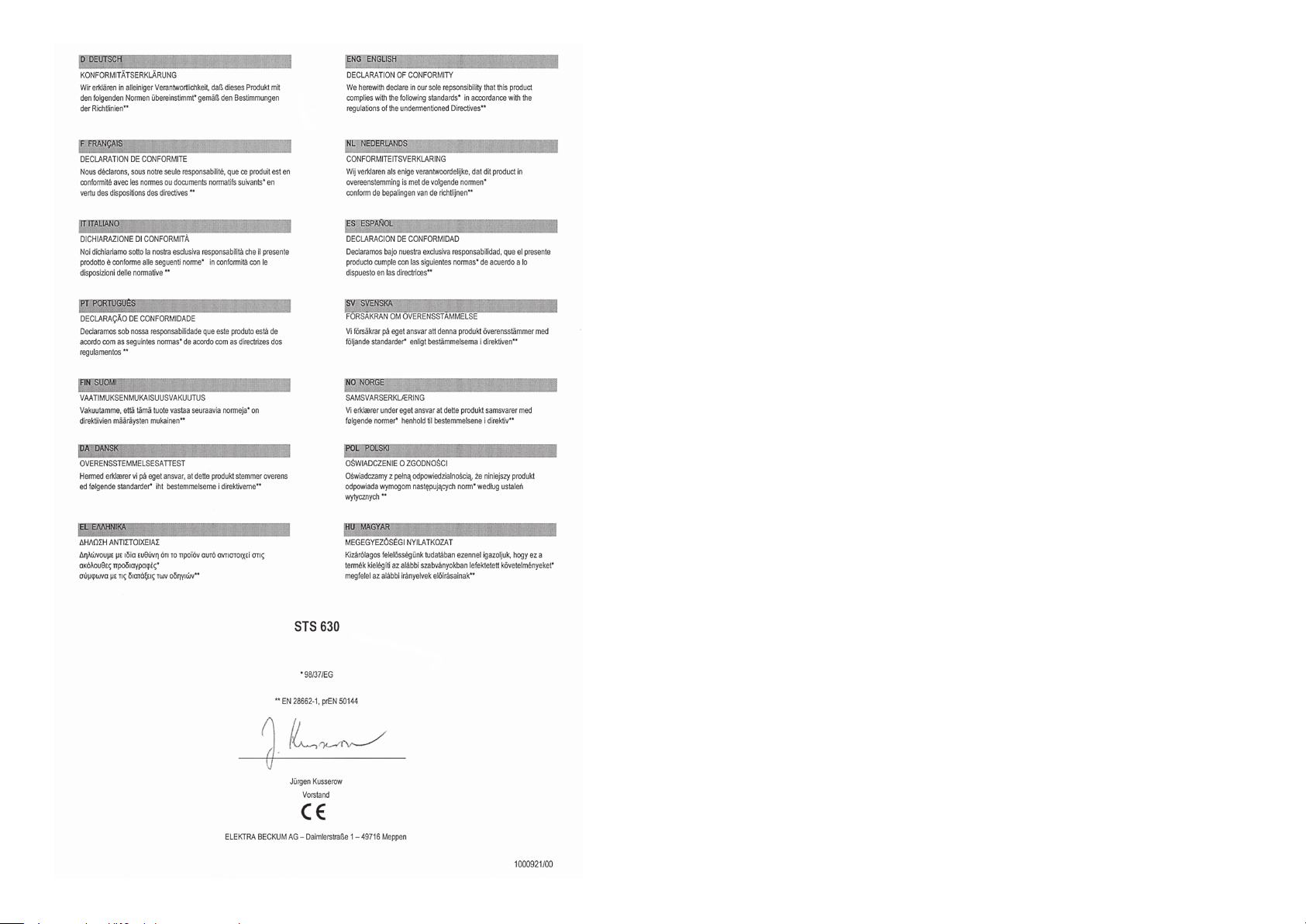

Souhlasné prohlášení
ÚDRŽBA A OPRAVY
Tímto prohlašujeme na vlastní zodpovědnost, že tento výrobek splňuje uvedené normy a normativní
nařízení:
98/37/EG, EN 28662-1, prEN 50144
NEJPRVE ČTĚTE
- před použitím stroje si nejdříve pozorně přečtěte bezpečnostní předpisy a návod k použití
- jestliže při vybalení stroje zjistíte jeho poškození, sdělte to Vašemu prodejci. V žádném případě se
strojem nezačněte pracovat.
- s obalem naložte prosím s ohledem na životní prostředí. Dejte jej do příslušného sběru.
- návod uschovejte, abyste ho mohli kdykoliv použít
- všechny přiložené dokumenty si uchovejte a nářadí předávejte dále vždy jen s nimi.
POUŽITÍ
Stopková bruska je tlakový stroj s rotujícími brusnými nástroji. Nástroje jsou snadno a rychle
vyměnitelné. Páčka (3) je vybavena bezpečnostním spínačem.
Brusné nástroje se používají k broušení, odhrotování, odrezování, frézování a umožňují práce na těžko
dostupných místech.
BEZPEČNOSTNÍ PŘEDPISY
- brusku používejte jen k účelům, ke kterým je určena
- vzduchové nářadí chraňte před dětmi
- připojení zdroje tlakového vzduchu provádějte pouze pomocí rychlospojky. Stroj je po odpojení bez
tlaku
- jako zdroj energie nepoužívejte žádné kyslíkové nebo plynné látky
- nikdy nenechte stroj běžet naprázdno
- opravy smí provádět jen odborný servis
- používejte ochranné oblečení, brýle, rukavice, ochranu sluchu a dechu
- neopracovávejte žádné zdraví nebezpečné látky
- nedotýkejte se rotujících částí
ZAHÁJENÍ DO PROVOZU
Našroubujte koncovku pro rychlospojku tlakové hadice (4) na uzávěr. Sklíčidlo (1) uvolněte do leva (dle
směru hodinových ručiček) a nasaďte Vámi požadovaný nástavec (2).
Sklíčidlo (1) utáhněte doprava (proti směru hodinových ručiček).
Uzávěr připojte pomocí koncovky pro rychlospojku tlakové hadice (ø 9 mm vnitřní).
Množství vzduchu (počet otáček) můžete nastavit pomocí šroubu regulace (6).
Stroj uvedete do provozu lehkým stlačením páčky se zajištěním (3).
Výměna brusného nástavce: odpojte stroj od zdroje. Uvolněte sklíčidlo (1) a vyměňte nástavec.
Pro zajištění dlouhodobé životnosti Vašeho stroje je nezbytné denní čistění a pravidelné mazání.
Používejte jen speciální oleje (kapitola 8 příslušenství).
Způsoby mazání:
a) pomocí olejové mlhy
údržbová jednotka obsahuje ltr a přimazávač a je umístěna na kompresoru
b) pomocí přimazávače, který je umístěn na přívodní hadici
c) ručně
stroj přimažte 3-5 kapkami oleje do otvoru přívodu vzduchu
Stroj uchovávejte v suchém prostředí.
TECHNICKÁ DATA
STS 630 STS 7000
Spotřeba vzduchu 340 l/min 570 l/min
Max. pracovní tlak 6 barů 6,3 barů
Počet otáček 22 000 U/min 20 000 U/min
Délka/šířka/výška 170/41/66 mm 165/42/56 mm
Doporučený průměr hadice 9 mm vnitřní 9 mm vnitřní
Průměr nástavce 3 u. 6 mm Vibrace 2,2m/s2 <2,5m/s
Hladina tlaku 89B (A) 91,55B (A)
Hmotnost brusky 0,6 kg 0,55 kg
Hmotnost kompletní 1,1 kg -
Potřebná kvalita vzduchu: Vyčištěný od oleje a kondensátů
Hodnoty nastavení pro provoz: Nastavit provozní tlak pomocí regulátoru 6 barů
2
OBSAH DODÁVKY
STS 630
1 stopková bruska STS 630
s 3 mm a 6 mm upínací kleštinou
1 koncovka pro rychlospojku tlakové hadice ¼“
2 montážní klíče
5 brusných hrotů 3 mm a 6 mm
1 návod k použití
STS 7000
1 stopková bruska STS 630
s 3 mm a 6 mm upínací kleštinou
1 koncovka pro rychlospojku tlakové hadice ¼“
2 montážní klíče
1 návod k použití
PŘÍSLUŠENSTVÍ
Speciální olej 0,5 l Obj.č. 901008540
Olejnička r 3/8“ Obj.č. 901054592
4 5
