Metabo STE 65 SP User guide

Download

Page 1

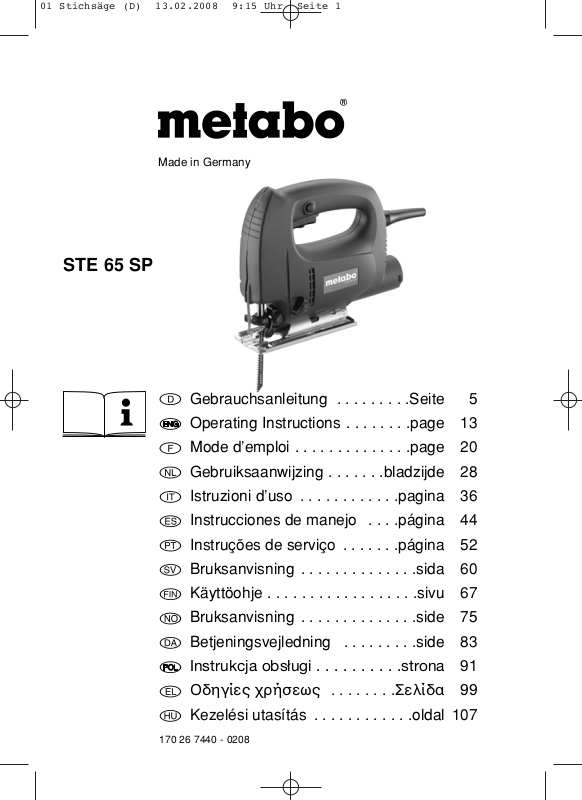

STE 65 SP

Made in Germany

Gebrauchsanleitung . . . . . . . . .Seite 5

Operating Instructions . . . . . . . .page 13

Mode d’emploi . . . . . . . . . . . . . .page 20

Gebruiksaanwijzing . . . . . . .bladzijde 28

Istruzioni d’uso . . . . . . . . . . . .pagina 36

Instrucciones de manejo . . . .página 44

Instruções de serviço . . . . . . .página 52

Bruksanvisning . . . . . . . . . . . . . .sida 60

Käyttöohje . . . . . . . . . . . . . . . . . .sivu 67

Bruksanvisning . . . . . . . . . . . . . .side 75

Betjeningsvejledning . . . . . . . . .side 83

Instrukcja obsługi . . . . . . . . . .strona 91

Οδηγίες χρήσεως . . . . . . . .Σελίδα 99

Kezelési utasítás . . . . . . . . . . . .oldal 107

170 26 7440 - 0208

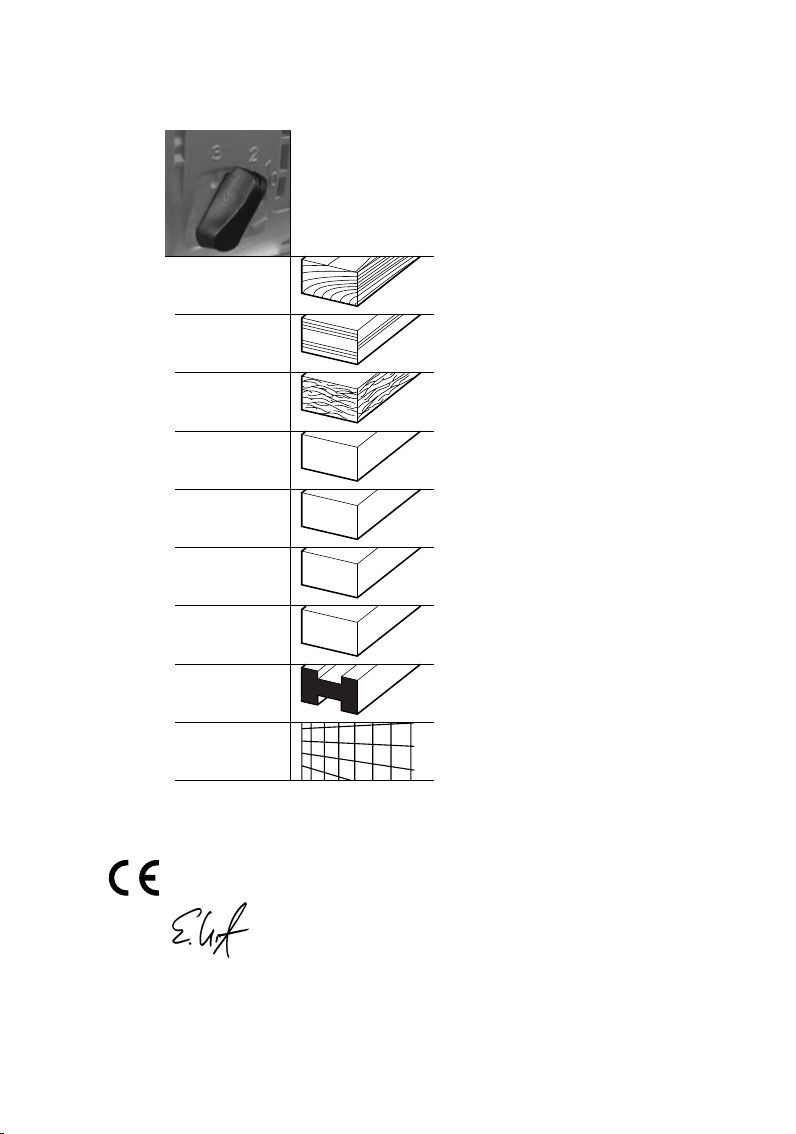

Page 2

1-3

0-3

0-2

1-2

0-1

PVC..

PLEXI

STYRO

ALU

POR..

0-1

EN 60745 98/37/EG (➛28.12.09), 2006/42/EG (29.12.09➛), 2004/108/EG

Page 3

Page 4

6.31249

34337459

6.23664

3 x

6.31208

6.31340

6.31250

6.31059

6.23689

6.31938

6.23443

Page 5

DEUTSCH

Gebrauchsanleitung

Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, um so länger wird es zuverlässig seinen Dienst erfüllen.

Inhaltsverzeichnis

1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5 Überblick 6 Inbetriebnahme 7 Benutzung 8 Tips und Tricks 9 Wartung

10 Zubehör

10.1 Kreis- und Parallelführung anbringen

10.2 Schrägschnitte mit Parallelführung 11 Reparatur 12 Umweltschutz 13 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen oder normativen Dokumenten übereinstimmt.

2 Bestimmungsgemäße

Verwendung

Die Stichsäge ist geeignet zum Sägen von NE-Metallen und Stahlblech, von Holz und holzähnlichen Werkstoffen, von Kunststoffen und ähnlichen Werkstoffen. Jede andere Verwendung ist unzulässig.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine

Sicherheitshinweise

WARNUNG – Zur Verringerung eines

Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäum-

nisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spezielle

Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit

einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Page 6

DEUTSCH

Tragen Sie stets Schutzbrille, Gehörschutz, Arbeitshandschuhe und festes Schuhwerk bei der Arbeit mit Ihrem Elektrowerkzeug!

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine Staubabsaugung.

- Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie einen geeigneten Metabo-Sauger gemeinsam mit diesem Elektrowerkzeug.

- Sorgen Sie für gute Belüftung des Arbeitsplatzes.

- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

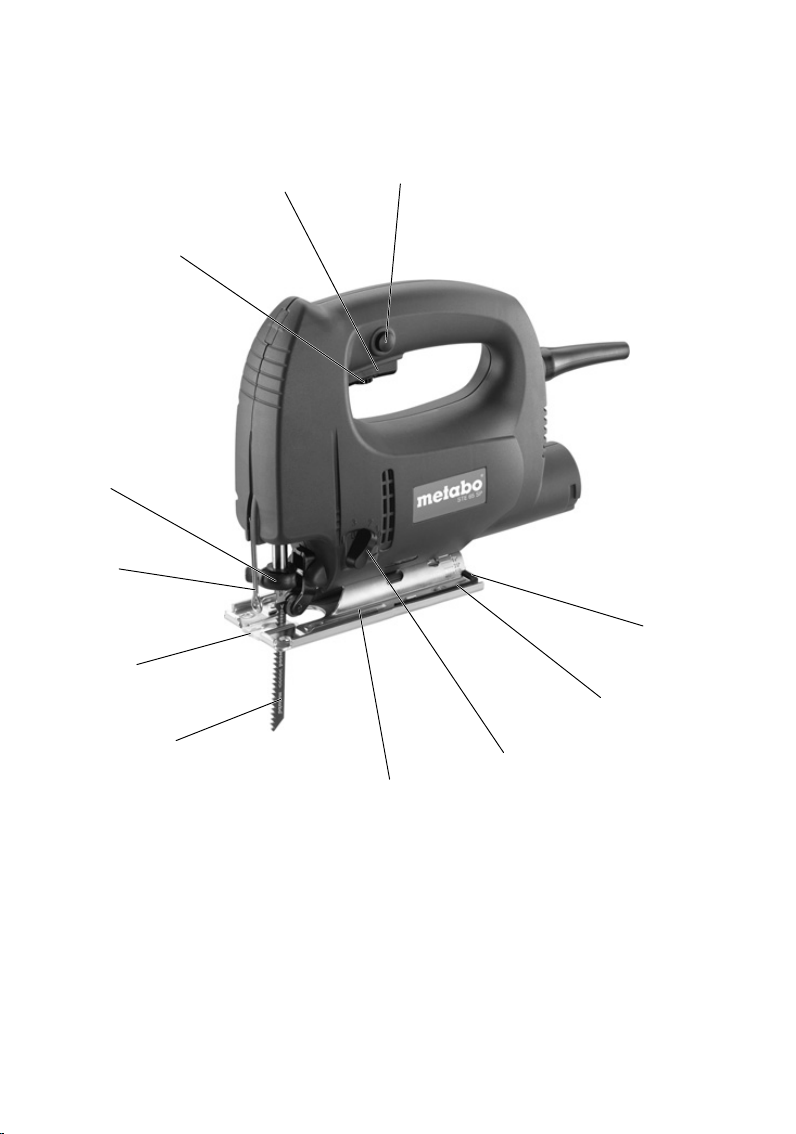

5 Überblick

Siehe Seite 3 (bitte ausklappen).

1 Feststelltaste zum Verriegeln des

Schalterdrückers (Dauereinschaltung) 2 Schalterdrücker 3 Stellrad zur Vorwahl und stufenlosen

Veränderung der Hubzahl 4 Sägeblatt-Schnellspanneinrichtung 5 Schutzbügel 6 Spanreißschutz-Plättchen 7 Stichsägeblatt 8 Fußplatte 9 Drehknopf zur Einstellung der

Pendelbewegung des Sägeblattes

10 Sechskantschlüsseldepot 11 Sechskantschlüssel

6 Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme,

ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Maschine nicht ohne Sägeblatt laufen

lassen!

Vor dem Sägeblattwechsel Netzstecker

aus der Steckdose ziehen.

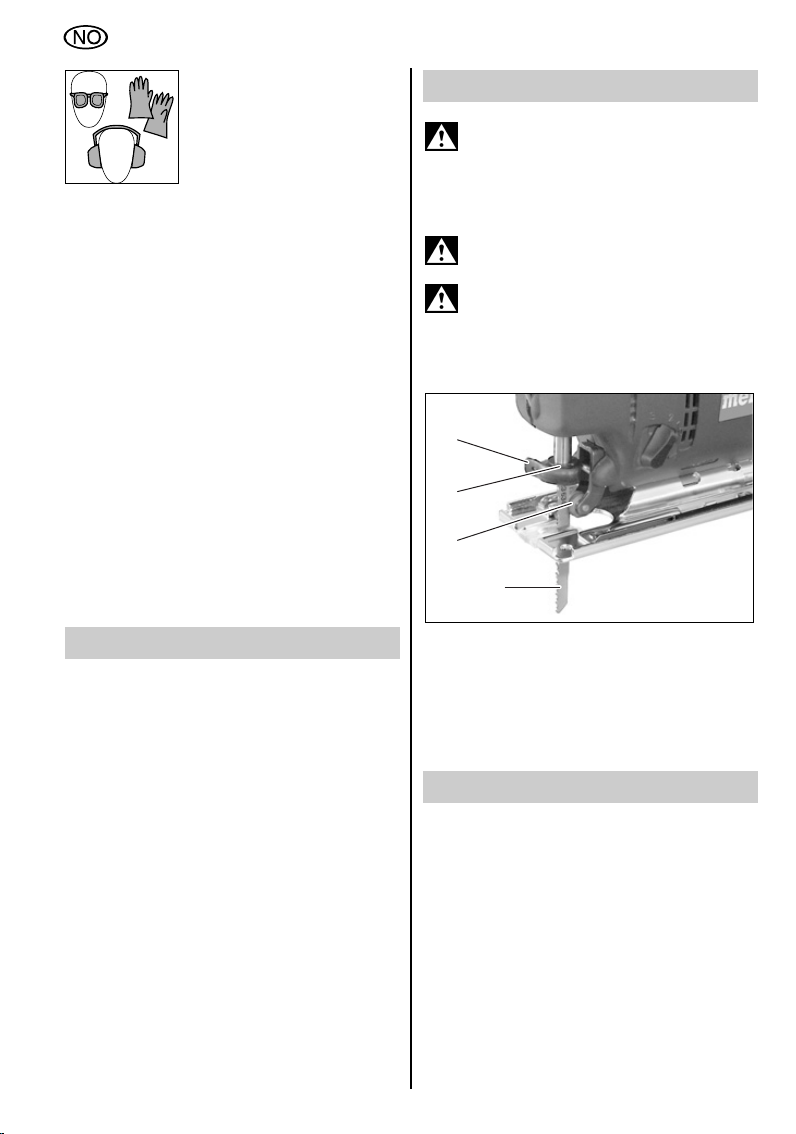

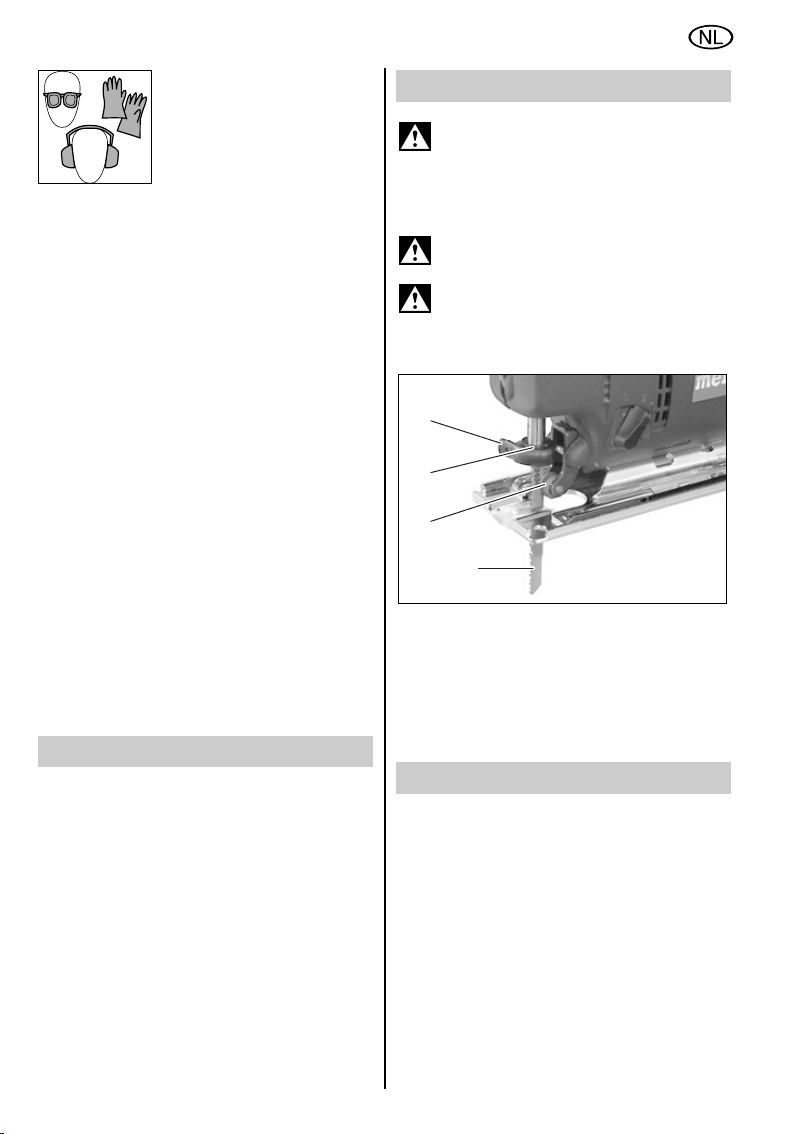

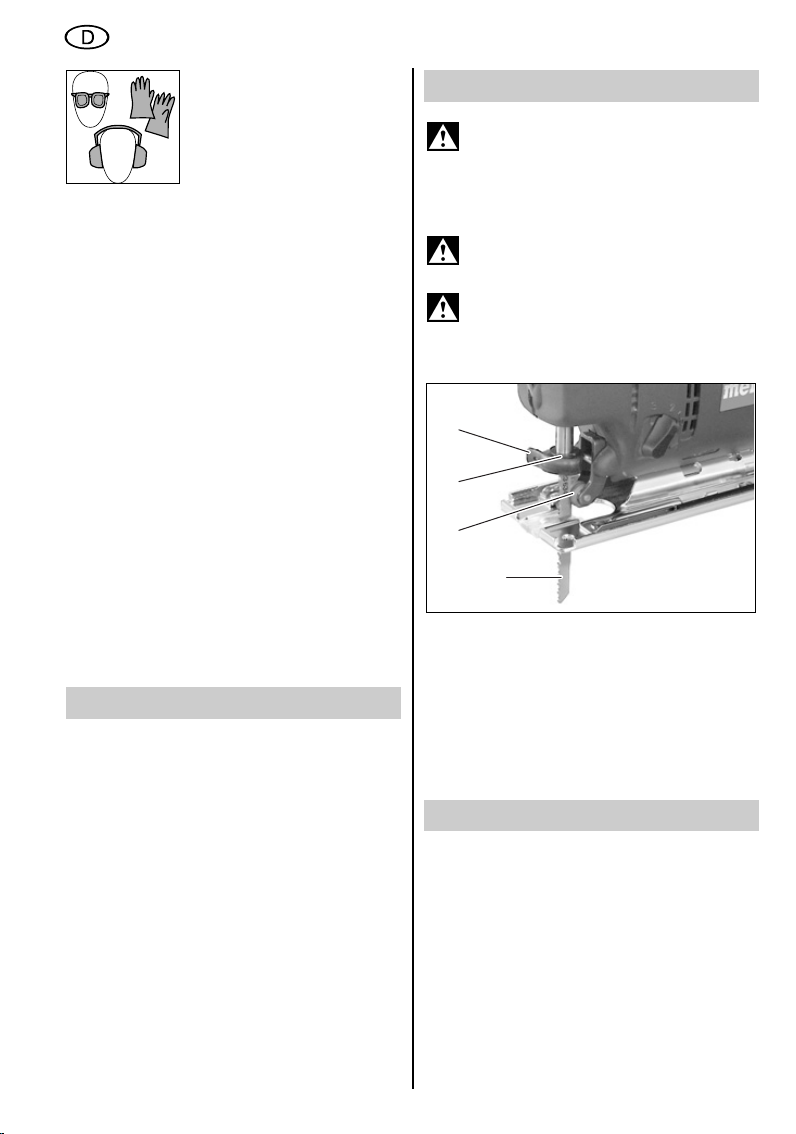

Stichsägeblatt einsetzen

Spannhebel (12) der Sägeblatt-Schnellspanneinrichtung (4) bis zum Anschlag drehen. Stichsägeblatt (7) bis zum Anschlag in die Sägeblatt-Schnellspanneinrichtung (4) einschieben. Stichsägeblatt muss richtig in der Nut der Stützrolle (13) liegen. Spannhebel (12) loslassen.

7 Benutzung

Spanreißschutz-Plättchen einsetzen

Spanreißschutz-Plättchen (6) bis zum Anschlag in die Schutzplatte (als Zubehör erhältlich) oder in die Fußplatte (8) einsetzen.

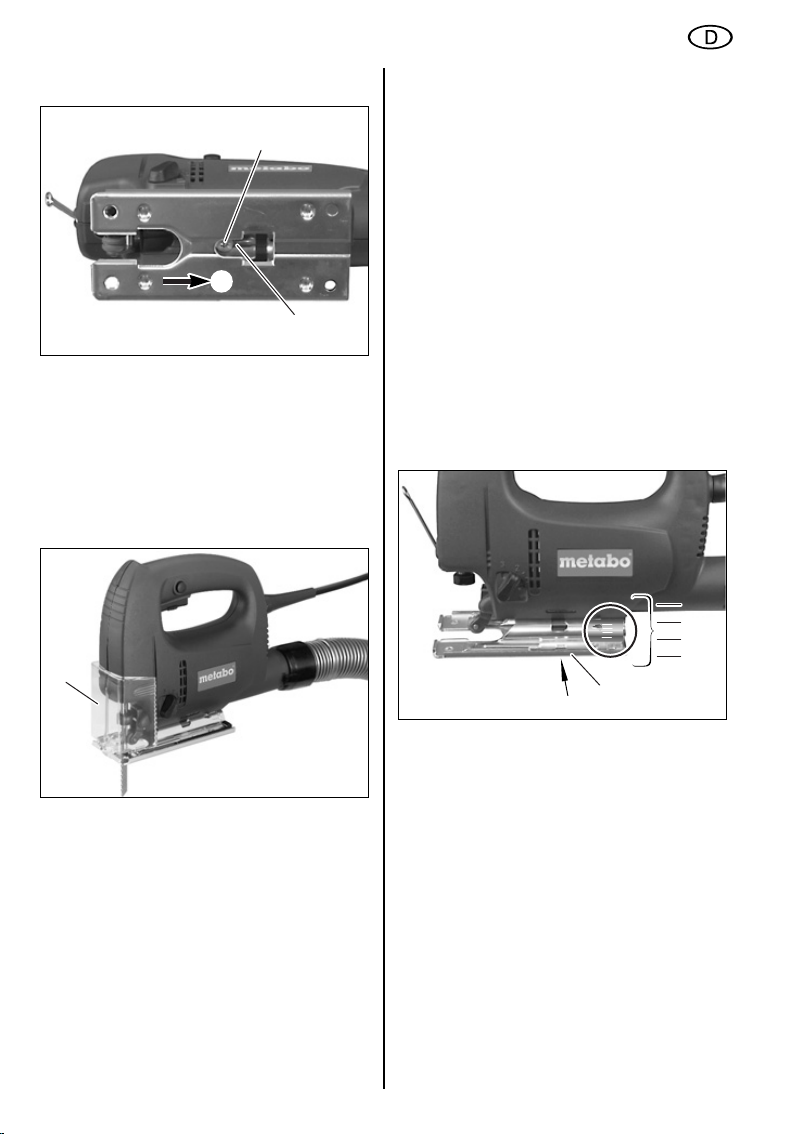

Page 7

0° 15° 30° 45°

DEUTSCH

Wandnahes Sägen

Schutzkappe (als Zubehör erhältlich) und Spanreißschutz-Plättchen (6) entfernen. Innensechskantschraube (14) in der Fußplatte (8) lösen und Fußplatte in die vordere Aufnahme (15) einsetzen. Innensechskantschraube (14) festziehen.

Sägespäneabsaugung

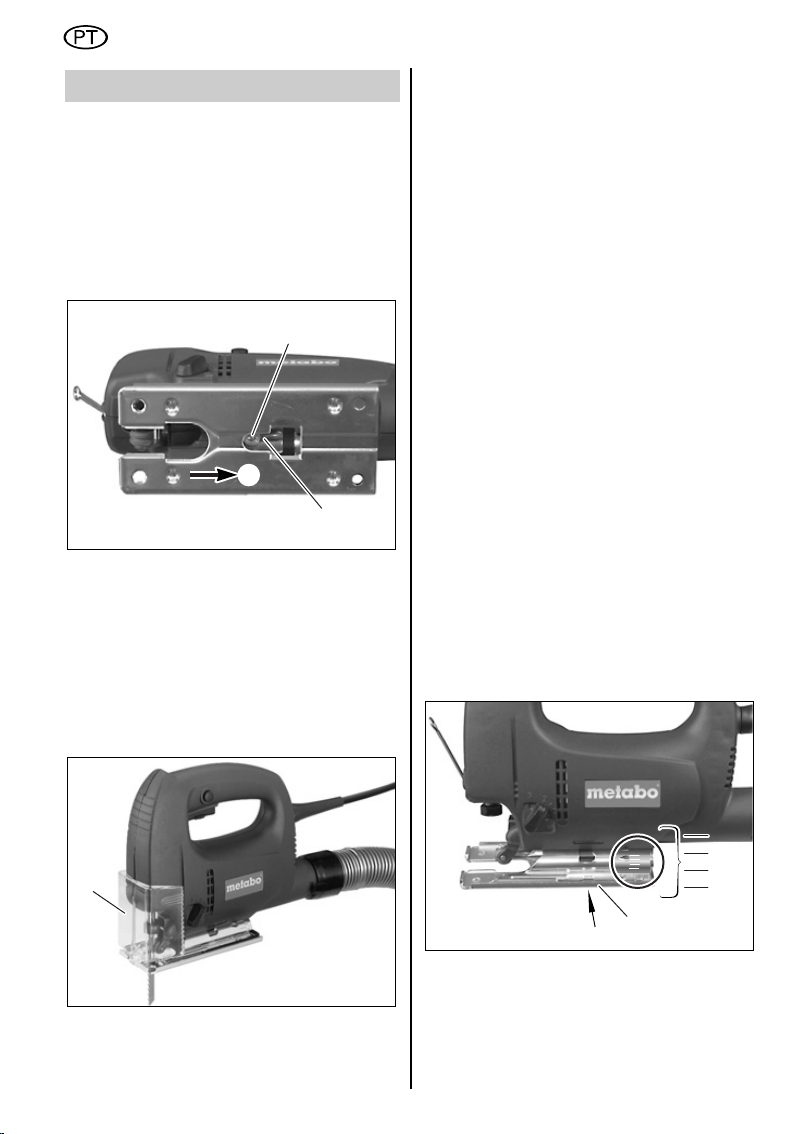

Pendelbewegung des Sägeblattes einstellen

Drehknopf (9) betätigen. 0 = Pendelbewegung ist ausgeschaltet 3 = maximale Pendelbewegung

Empfohlene Einstellwerte siehe Seite 2.

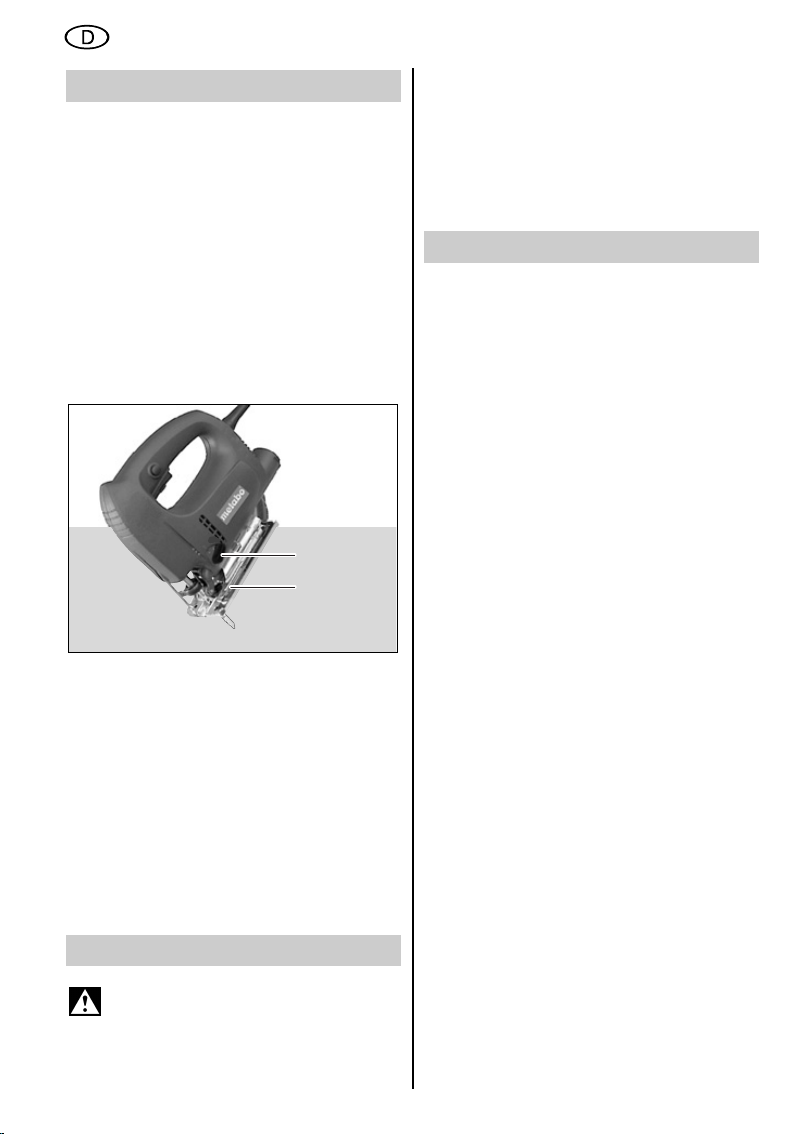

Dauereinschaltung

Schalterdrücker (2) bis zum Anschlag drücken und halten. Feststelltaste (1) drücken und halten. Schalterdrücker (2), dann Feststelltaste (1) loslassen.

Zum Entriegeln den Schalterdrücker (2) bis zum Anschlag drücken und loslassen.

Schrägschnitte

0°

0° 15° 30° 45°

15° 30° 45°

Optimale Absaugergebnisse erhalten Sie in Verbindung mit der Schutzkappe (als Zubehör erhältlich). Zum Absaugen der Sägespäne einen geeigneten Staubsauger an den Absaugstutzen anschließen.

Sägen ohne Sägespäneabsaugung

Schutzbügel (5) herunterklappen.

Hubzahl einstellen

Durch Drehen am Stellrad (3) die gewünschte Hubzahl einstellen.

Schutzkappe (als Zubehör erhältlich), Spanreißschutz-Plättchen (6) und Absaugschlauch (als Zubehör erhältlich) entfernen. Innensechskantschraube (14) in der Fußplatte (8) lösen. Fußplatte (8) nach vorn schieben, verdrehen und nach hinten oder vorne in eine der Rasten schieben. Innensechskantschraube (14) festziehen. Der jeweils eingestellte Winkel kann an der Zahl am Sockel der Fußplatte abgelesen werden. Die Winkeleinstellung 15°, 30°, 45° ist durch Rasten vorgegeben. Für sehr genaue Schrägschnitte Probeschnitt durchführen und mit Winkelmesser überprüfen.

Page 8

DEUTSCH

8 Tips und Tricks

Sägen verschiedener Werkstoffe

Beim Sägen von Metallen das Sägeblatt mit einem Metabo Kühlschmierstift schmieren. Beim Sägen von Plexiglas die Schnittstelle mit Wasser benetzen. Bleche unter 1 mm Dicke auf einer Holzunterlage sägen.

Einstechen

Bei dünnen Werkstücken kann man mit dem Stichsägeblatt in das Werkstück einstechen, ohne vorher ein Loch zu bohren.

Drehknopf (9) auf Stellung „0“ einstellen.

Stichsäge mit der vorderen Kante der Fußplatte (8) auf das Werkstück aufsetzen. Laufende Stichsäge gut festhalten und langsam nach unten führen. Wenn sich das Sägeblatt freigeschnitten hat, kann die Pendelbewegung zugeschaltet werden. Bei dickeren Werkstücken muss zunächst ein Loch gebohrt werden, in das das Sägeblatt eingesetzt werden kann.

9 Wartung

Bei Bedarf die Luftaustrittsöffnung hinter der Sägeblatt-Stützrolle reinigen. Von Zeit zu Zeit einen Tropfen Öl auf die Sägeblatt-Stützrolle geben. Kohlebürsten nur im Herstellerwerk oder in einer entsprechenden Fachwerkstatt ersetzen lassen.

10 Zubehör

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler.

Zur Auswahl des richtigen Zubehörs teilen Sie dem Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

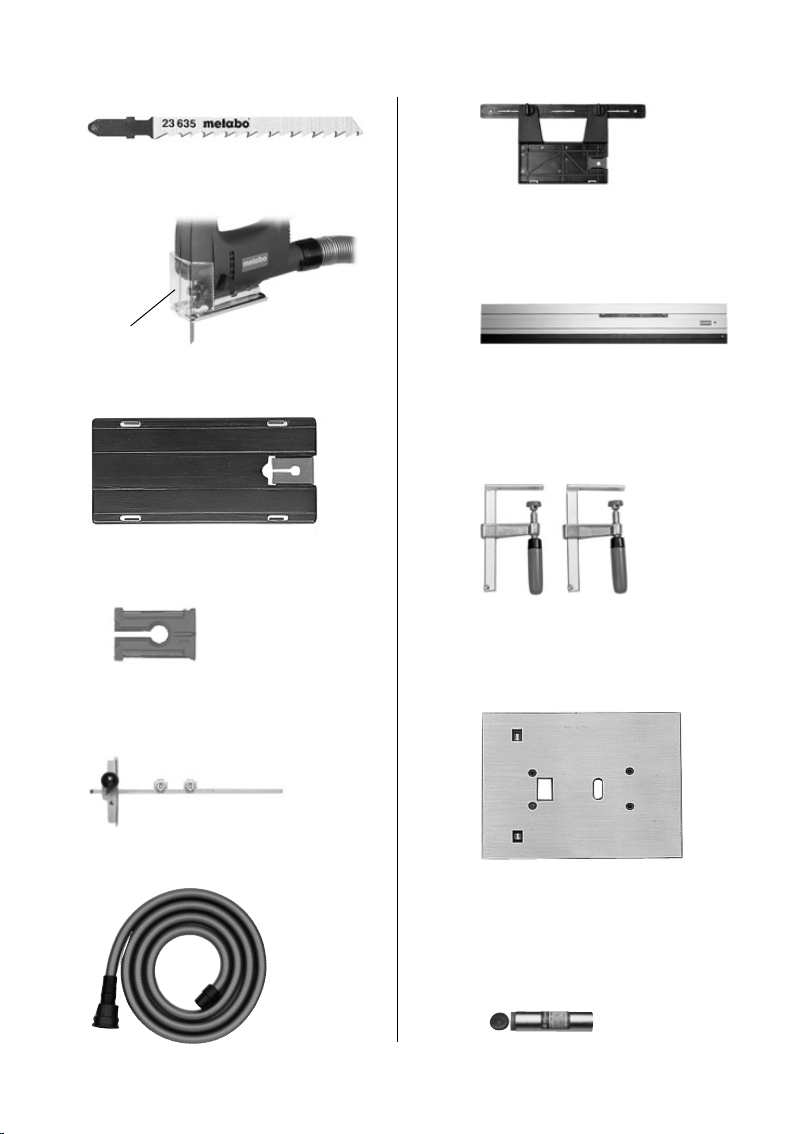

Mögliches Zubehör (Seite 4):

A Stichsägeblatt B Schutzkappe C Schutzplatte zum Aufstecken auf die

Fußplatte der Stichsäge. Die Schutzplatte verhindert das Zerkratzen

von empfindlichen Werkstückoberflächen. D Spanreißschutz-Plättchen E Kreis- und Parallelführung

F Absaugschlauch Ø 35 mm

G Führungseinrichtung zur Verwendung der

Stichsäge mit der Führungsschiene H Führungsschiene 1500 mm

I Spannbügel

J Stichsägetisch 255 x 183 mm mit Spann-

bügel zur Befestigung am Werktisch

J Kühlschmierstift zum Kühlen der

Sägeblätter beim Sägen von Metall

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog

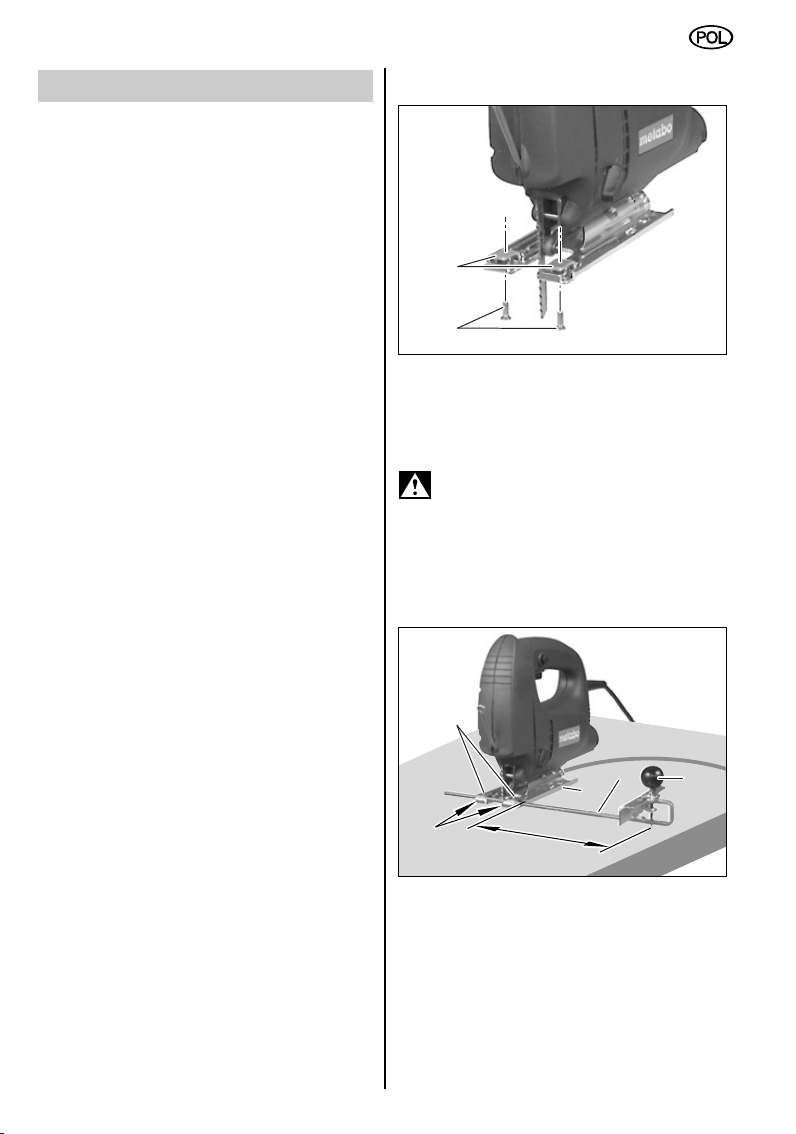

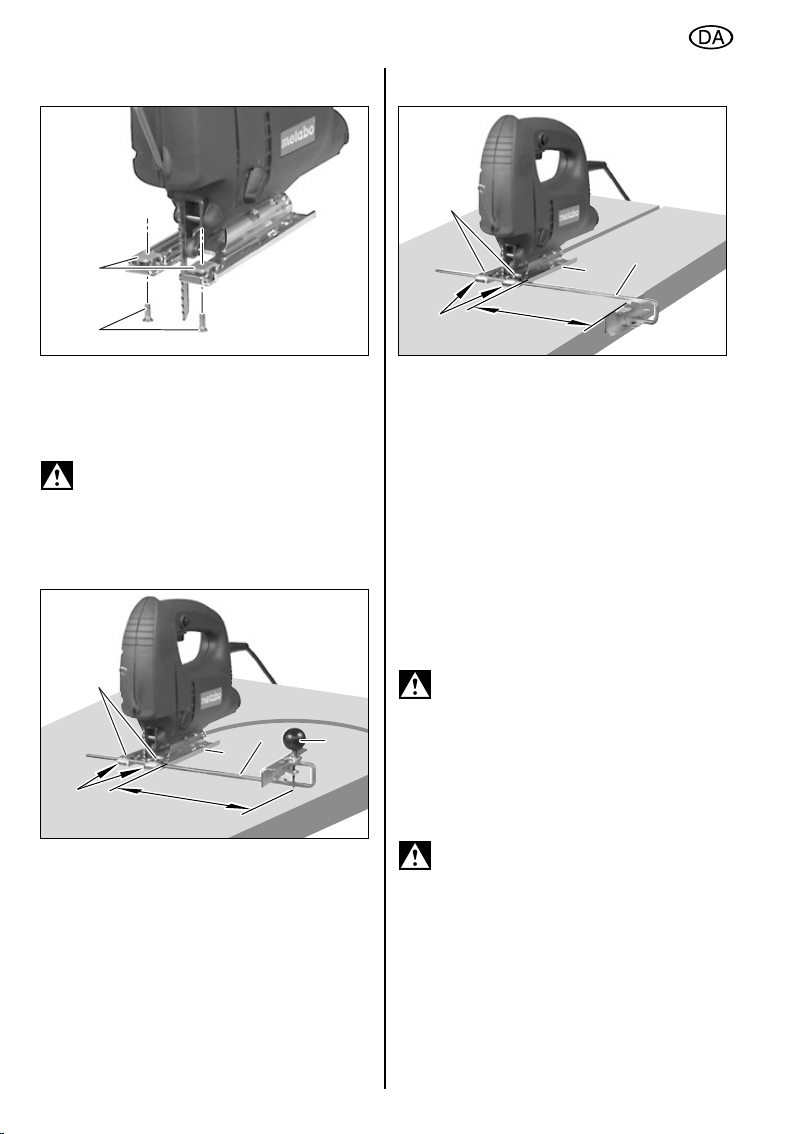

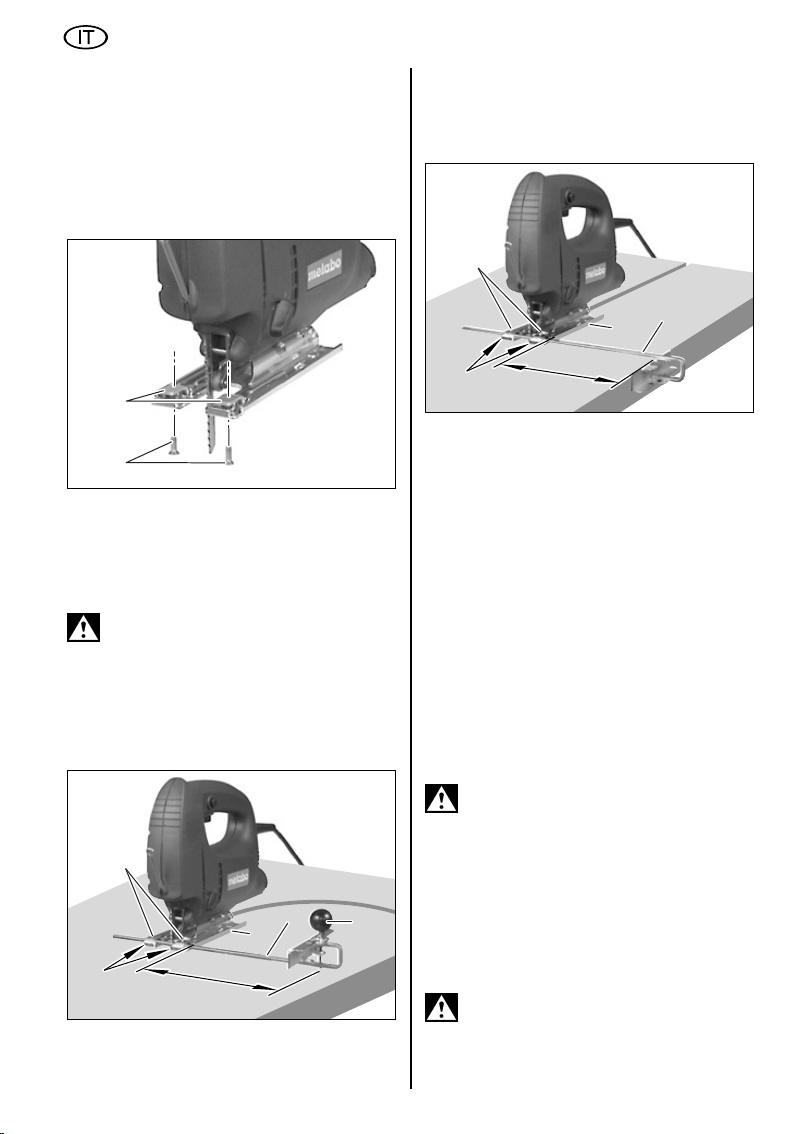

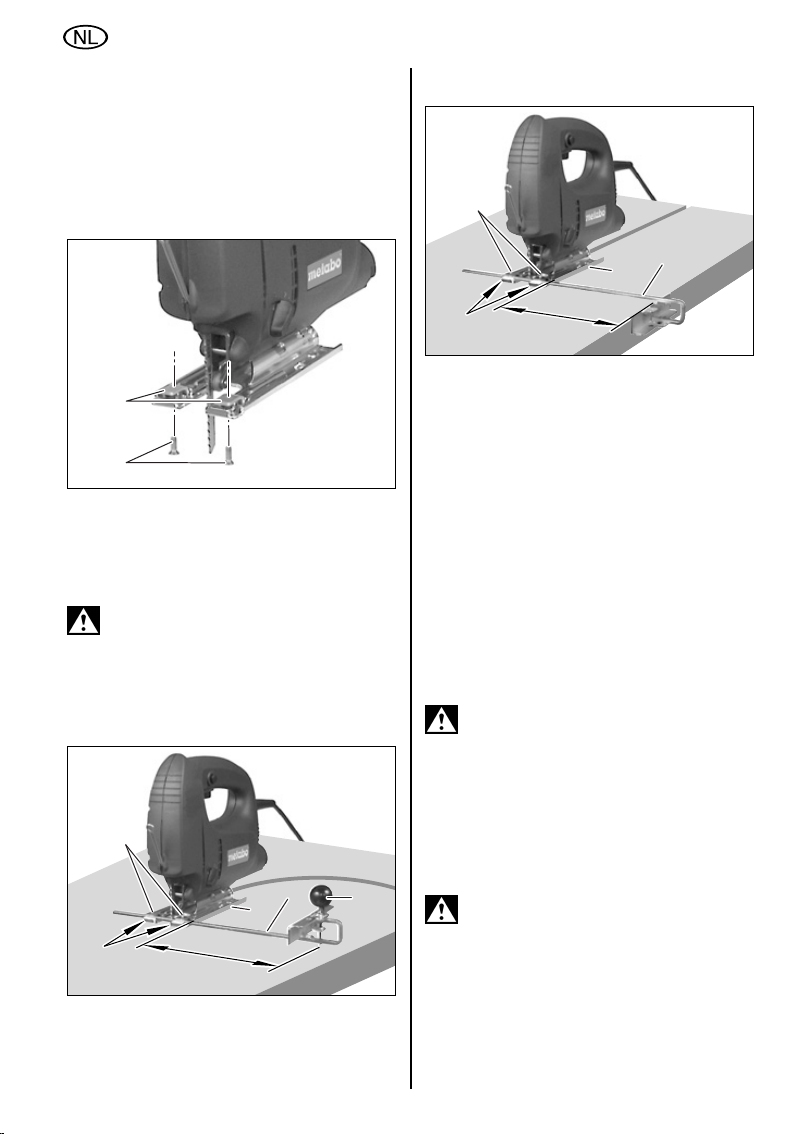

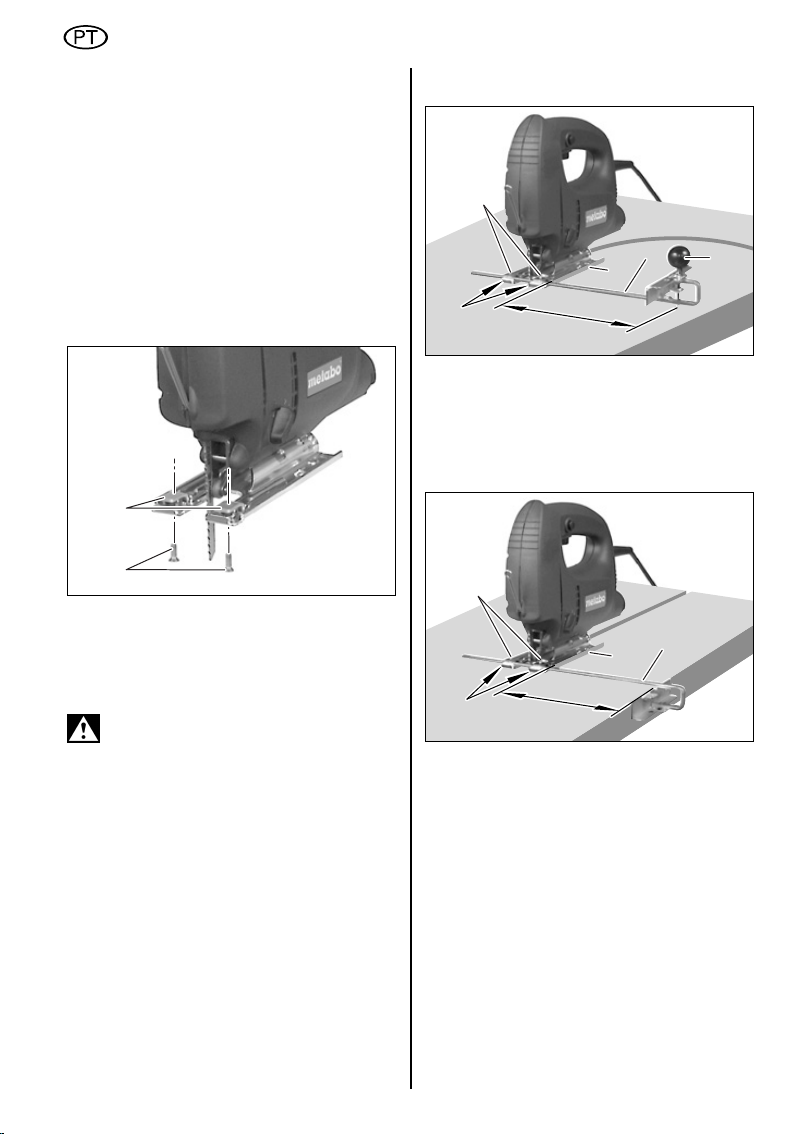

10.1 Kreis- und Parallelführung anbringen

Zum Sägen von Kreisen von Ø 100 mm bis 360 mm und für Schnitte parallel zu einer Kante (max. 210 mm).

Verletzungsgefahr durch scharfes

Stichsägeblatt. Wartung nur bei stehendem Stichsägeblatt! Stichsäge ausschalten und Netzstecker aus der Steckdose ziehen!

Page 9

DEUTSCH

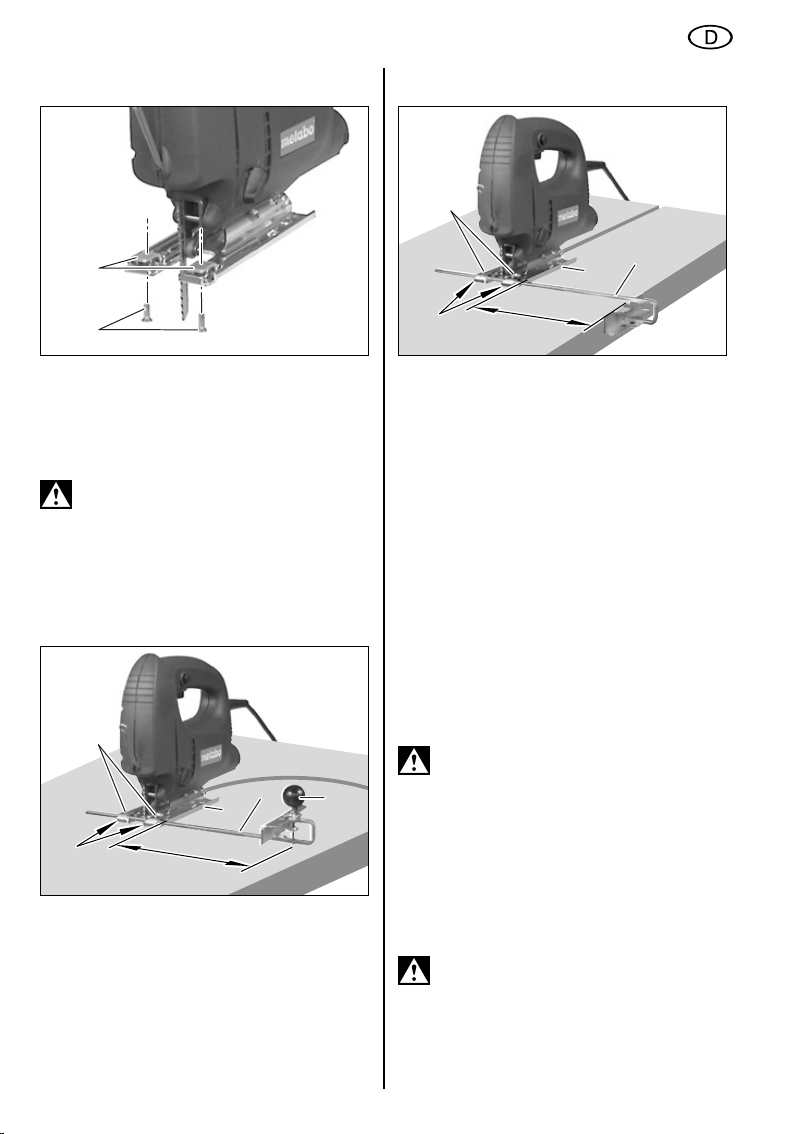

Klemmelemente anbringen

M+P-14A-

Klemmelemente (16) mit der Öffnung nach vorn und der Gewindebohrung nach oben auf die Fußplatte (8) auflegen und von der Unterseite aus Schrauben (17) eindrehen.

Achten Sie darauf, dass Sie die

Klemmelemente der Kreis- und Parallelführung nach Gebrauch wieder entfernen, da sonst die SägeblattSpanneinrichtung bei Schrägschnitten beschädigt werden könnte.

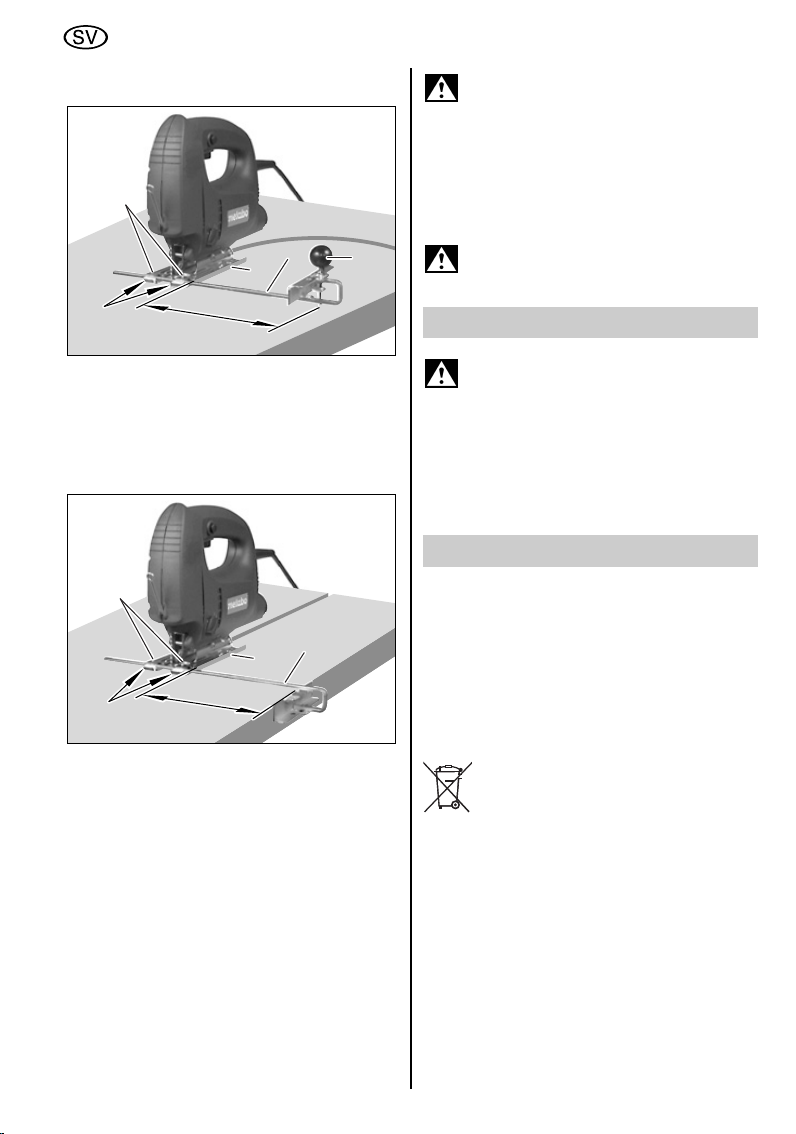

Kreisführung anbringen

Parallelführung anbringen

M+P-14A-

Schrauben (19) lösen, Kreis- und Parallelführung (20) in die Klemmelemente (18) der Fußplatte (8) einschieben. Maß (b) einstellen, Schrauben (19) festschrauben. Dorn (c) entfernen.

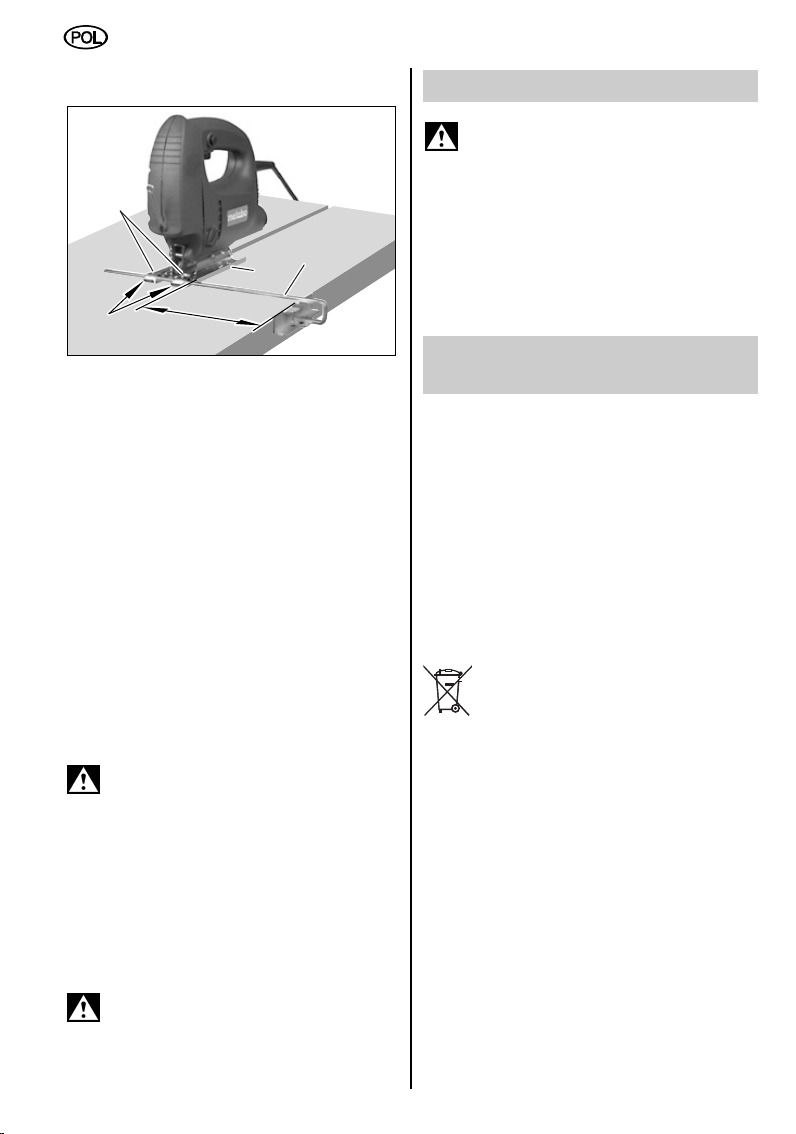

10.2 Schrägschnitte mit Parallelführung

Schutzkappe (als Zubehör erhältlich), Spanreißschutz-Plättchen (6) und Absaugschlauch (als Zubehör erhältlich) entfernen.

Innensechskantschraube (14) in der Fußplatte (8) lösen. Fußplatte (8) nach vorn schieben, verdrehen und für 15° und 30° Schrägungswinkel nach hinten oder vorne in die Rasten schieben.

M+P-14A-

Kreis- und Parallelführung (20) in die Klemmelemente (18) der Fußplatte (8) einschieben. Maß (a) einstellen, Schrauben (19) festschrauben.

Für 45° Schrägungswinkel die

Stichsäge nach links schwenken und die Fußplatte (8) nach vorn in die hintere Raste schieben. Für 45° Schrägungswinkel darf die Stichsäge nicht nach rechts geschwenkt werden, da sonst die Sägeblatt-Spanneinrichtung beschädigt wird.

Innensechskantschraube (14) festziehen.

Nach Gebrauch die Klemmelemente

entfernen!

Page 10

DEUTSCH

11 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden. Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

12 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig. Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer

Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Page 11

13 Technische Daten

STE 65 SP

Größte Materialdicke in mm (in):

- Holz 65 (2 5/8")

- NE-Metalle 10 (3/8")

- Stahlblech 3 (1/8")

Hubzahl bei Leerlauf min

Nennaufnahme in Watt 430

Abgabeleistung in Watt 260

Gewicht in kg (lbs) 2,2 (4,9)

Typische A-bewertete Schallpegel: Schalldruckpegel LpAin dB (A) 86 Schalleistungspegel LWAin dB (A) 97 Unsicherheit K

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Schwingungsemissionswert (Metallblech sägen) a

(m/s2)5

h,CM

Unsicherheit (Schwingung) K

(m/s2) 1,5

h,CM

Schwingungsemissionswert (Sägen in Holz) a

(m/s2)7

h,CW

Unsicherheit (Schwingung) K

(m/s2) 1,5

h,CW

-1

KWAin dB (A) 3

1300 - 3000*

DEUTSCH

Page 12

DEUTSCH

Gehörschutz tragen!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

* Energiereiche hochfrequente Störungen können Drehzahlschwankungen von bis zu 20% verursachen. Diese verschwinden jedoch, sobald die Störung abgeklungen ist.

Änderungen im Sinne des technischen Fortschritts vorbehalten. Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Page 13

ENGLISH

Operating Instructions

Dear Customer, Many thanks for the confidence you have shown in us with the purchase of your new Metabo power tool. Every Metabo power tool is carefully tested and is subjected to the strict quality controls of the Metabo Quality Assurance section. However, the service life of any power tool is to a great degree dependent on yourself as the user. Please take account of the information contained in these Operating Instructions and the accompanying documents. The more care you exercise in handling your Metabo power tool, the longer will be the reliable service it provides for you.

Contents

1 Declaration of Compliance 2 Proper Use 3 General Safety Instructions 4 Special Safety Instructions 5 Overview 6 Initial Use 7 Operation 8 Hints and Tips 9 Maintenance

10 Accessories

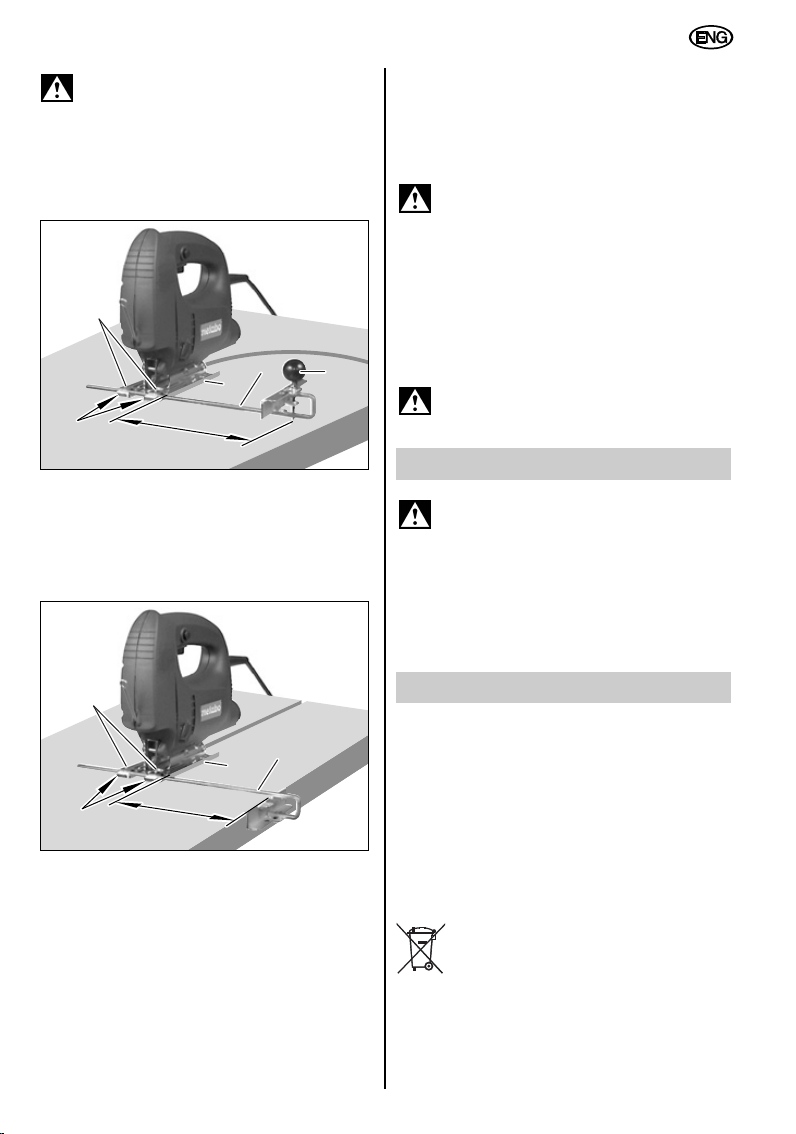

10.1 Fitting the circle-cutting and rip guide

10.2 Bevel cuts with the rip guide

11 Repairs 12 Environmental Protection 13 Technical Specifications

1 Declaration of Compliance

Under our own responsibility, we hereby declare that this product complies with the standards or standard-setting documents listed on page 2.

2 Proper Use

The jig saw is designed for sawing non-ferrous metals and sheet steel, wood and similar materials, and plastics and similar materials. Use for any other purpose is prohibited.

The operator bears sole responsibility for any damage caused by inappropriate use.

The generally recognised accident prevention regulations and the accompanying safety instructions must be observed.

3 General Safety Instructions

WARNING – Reading the operating

instructions will reduce the risk of injury.

WARNING Read all safety warnings

and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

Before using this power tool, carefully read through and familiarise yourself with all the enclosed safety information and the instructions. Keep all enclosed documentation for future reference, and pass on your power tool only together with this documentation.

4 Special Safety Instructions

Pay particular attention to the parts of the text marked with this symbol for your own safety and the protection of your power tool.

Hold the power tool only on the insulated gripping surfaces when performing tasks where the cutting accessory could hit concealed power lines. Cutting accessory

contacting a "live" wire may also energise metal parts of the power tool, resulting in an electric shock.

Always wear safety goggles, ear protectors, protective gloves and heavy-duty footwear when working with your power tool.

Page 14

ENGLISH

Dust from material such as paint containing lead, some wood species, minerals and metal may be harmful. Contact with or inhalation of the dust may cause allergic reactions and/or respiratory diseases to the operator or bystanders. Certain kinds of dust are classified as carcinogenic such as oak and beech dust especially in conjunction with additives for wood conditioning (chromate, wood preservative). Material containing asbestos must only be treated by specialists.

- Where the use of a dust extraction device is possible it shall be used.

- To achieve a high level of dust collection, use a suitable Metabo vacuum cleaner together with this tool.

- The work place must be well ventilated.

- The use of a dust mask of filter class P2 is recommended.

Follow national requirements for the materials you want to work with.

5 Overview

Refer to page 3 (please unfold).

1 Locking button for locking the switch

trigger on for continuous operation 2 Switch trigger 3 Knurled wheel for pre-setting and

changing the stroke rate 4 Saw-blade rapid-change feature 5 Guard loop 6 Anti-splintering footplate insert 7 Jig-saw blade 8 Footplate 9 Adjuster knob for setting orbital saw-blade

movement

10 hexagon socket-head key holder 11 Hexagon socket-head key

Disconnect the mains plug before changing a saw blade.

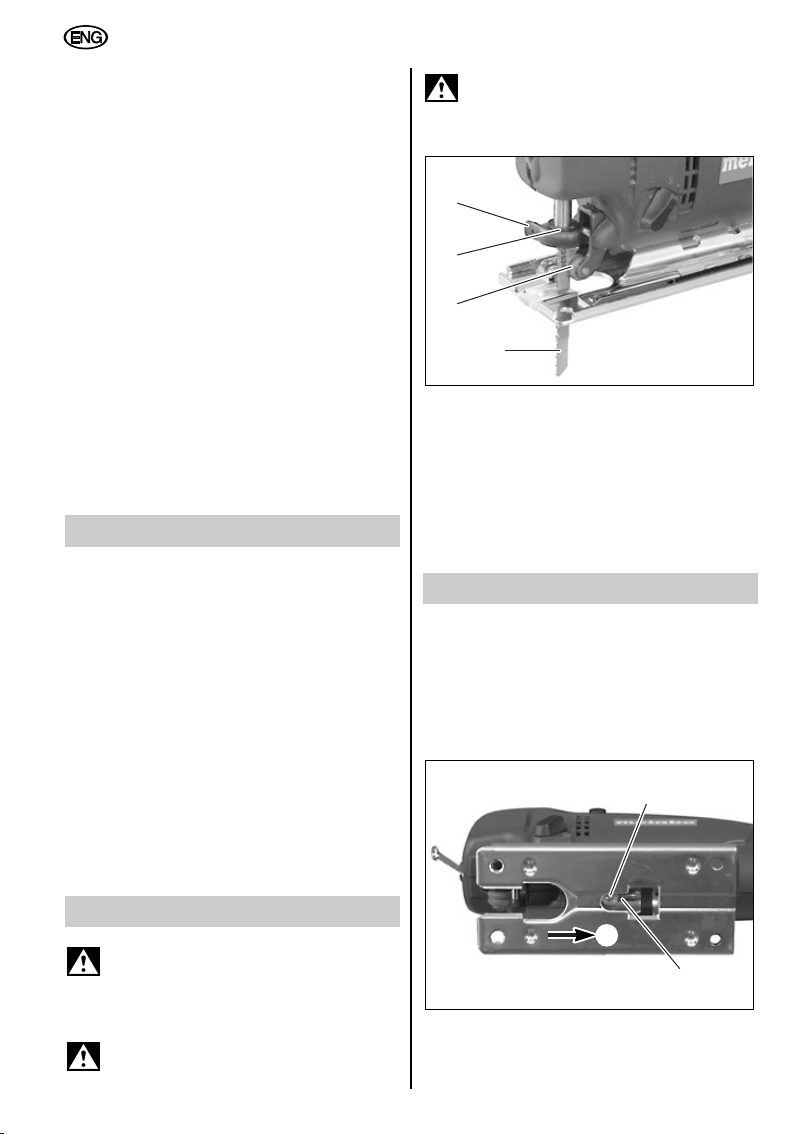

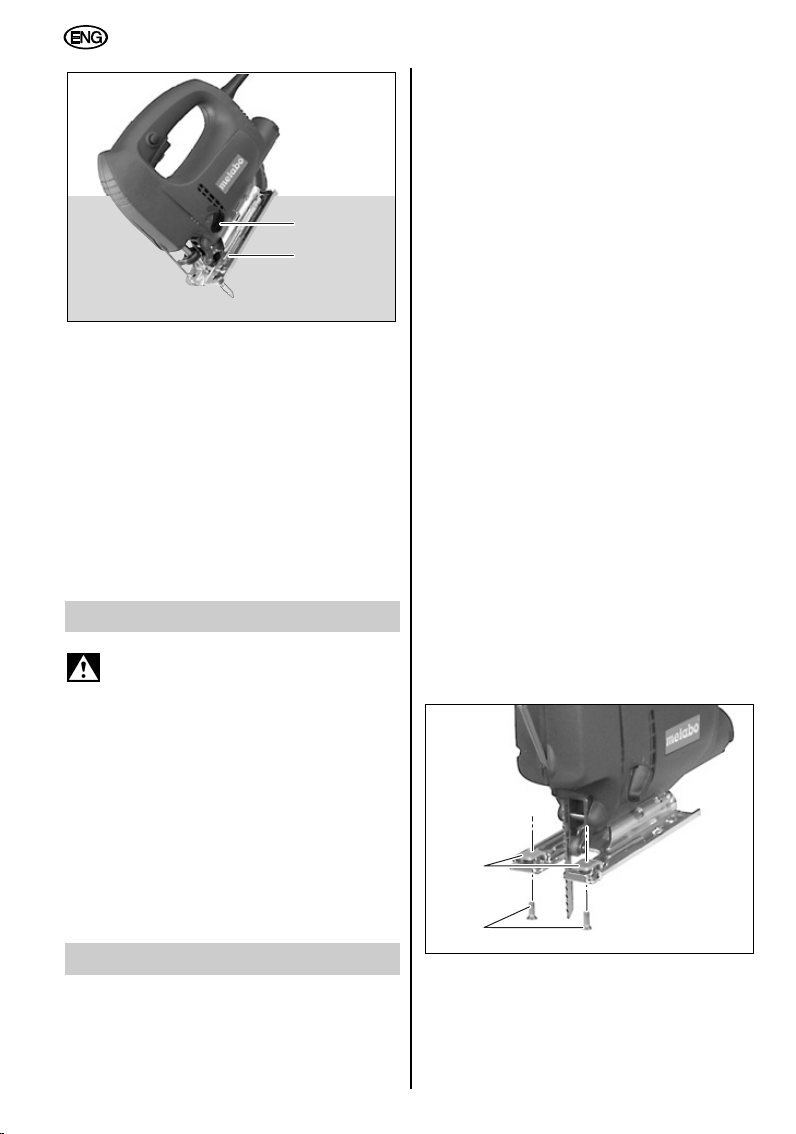

Fitting the jig-saw blade

Turn the clamping lever (12) on the saw-blade rapid-change feature (4) all the way round. Push the saw blade (7) fully home into the saw-blade rapid-change feature (4). The saw blade must be properly seated in the grooved blade-support roller (13). Release the clamping lever (12).

7 Operation

Fitting the anti-splintering footplate insert

Push the anti-splintering footplate insert (6) fully home into the clip-on plastic plate (available as accessories) or the footplate (8).

Sawing in a restricted space

6 Initial Use

Before initial use, check that the mains

voltage and mains frequency stated on

the rating plate match the figures for your own mains supply.

Do not run the tool without a saw

blade fitted.

Remove the guard cover (available as accessories) and the anti-splintering footplate insert (6).

Page 15

0° 15° 30° 45°

ENGLISH

Slacken off the hexagonal socket-head screw (14) in the footplate (8) and locate the footplate in the front seating recess (15). Retighten the hexagonal socket-head screw (14).

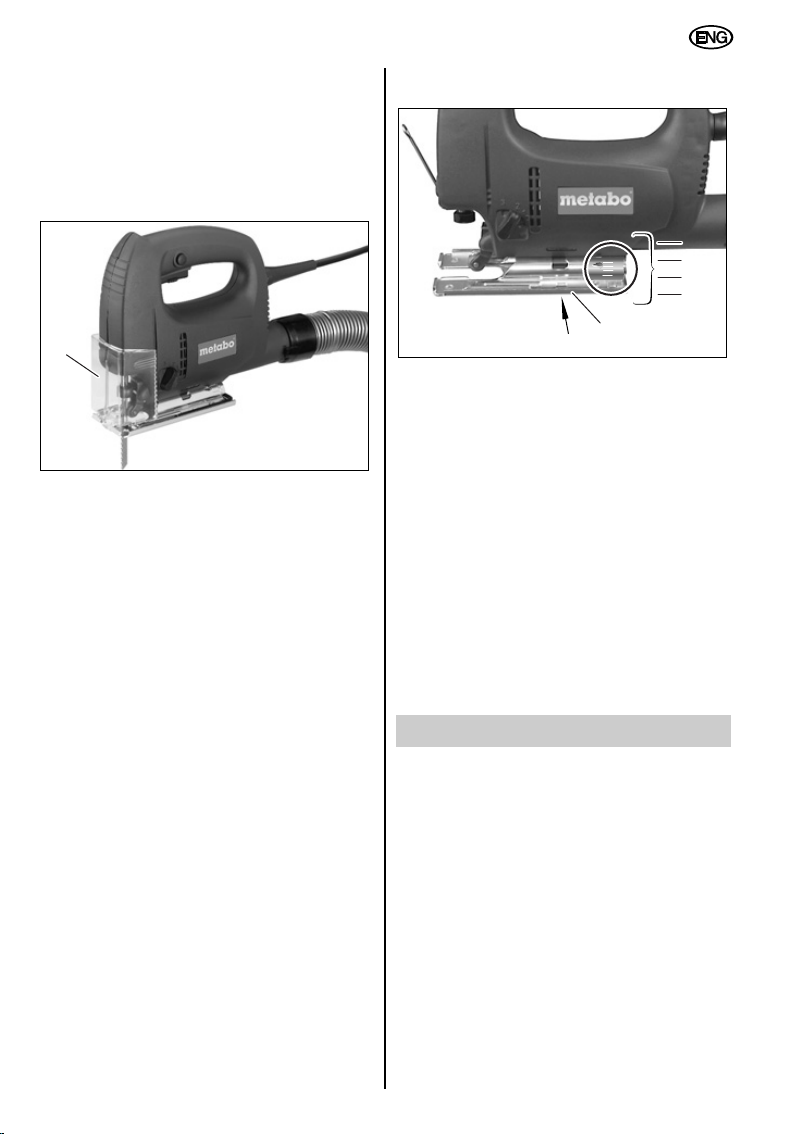

Sawdust extraction

M+P-14A-

For optimum vacuum extraction results, use along with the guard cover (available as accessories). For sawdust extraction, connect up a suitable suction device to the vacuum extraction nozzle.

Sawing without sawdust extraction

Flap down the guard loop (5).

Setting stroke rate

Bevel cuts

0°

0° 15° 30° 45°

15° 30° 45°

Remove the guard cover (available as accessories), the anti-splintering footplate insert (6) and the vacuum extraction hose (available as accessories). Slacken off the hexagonal socket-head screw (14) in the footplate (8). Slide the foot-plate (8) forward, twist round and push backwards or forwards into one of the notches. Retighten the hexagonal socket-screw (14). The angle currently set can be read off from the number on the footplate base. Preset bevel angles of 15°, 30° and 45° are achieved by engaging the relevant notches. For very exact bevel cuts, first carry out a test cut and check with a protractor.

Set the desired stroke rate by turning the setting wheel (3).

Setting the orbital saw-blade movement

Turn the adjuster knob (9): 0 = orbital saw-blade movement off 3 = maximum orbital movement

Refer to page 2 for recommended settings.

Continuous operation

Press the switch trigger (2) in fully and hold down. Press the locking button (1) in and hold down. Release the switch trigger (2) and then the locking button (1), in that order.

To release, press the switch trigger (2) in fully and release.

8 Hints and Tips

Sawing various materials

When sawing metal, first lubricate the saw blade with a Metabo lubricating stick. When sawing perspex, wet the area of the cut with water. Saw sheet metal less than 1 mm thick supported on a wooden backing plate.

Penetrating the material surface

When working with thin workpieces, it is possible to penetrate the workpiece surface with the jig-saw blade without first having to drill a hole.

Page 16

ENGLISH

Set the adjuster knob (9) to position “0”.

Present the jig saw to the workpiece, with the leading edge of the footplate (8) resting on the workpiece. Switch the jig saw on and hold it firmly, slowly guiding it downwards. When the jig saw has cut a free path, the orbital saw blade movement can be switched on. With thicker workpieces, it is necessary to drill a hole first and then insert the saw blade through it.

9 Maintenance

Be aware of the danger of injury

represented by the sharp saw blade.

All maintenance operations must be carried out with the saw blade at rest. Switch off the jig saw and disconnect from the mains supply.

To assist in selecting the correct accessories, make sure that you take a note of the exact model of your tool for your dealer.

Accessories available (page 4):

A Jig-saw blade B Protective cap

C Clip-on plastic plate for fitting to the

footplate of the jig saws to protect delicate workpiece surfaces from scratching.

D Spare anti-splintering footplate inserts

E Circle-cutting and rip guide F 35 mm dia. vacuum extraction hose

G Jig-saw guide for using jig saws in

conjunction with the guide rail

H Guide rail, 1500 mm long

I G-clamps

J Jig-saw bench-mounting plate,

255 x 183 mm with clamp for fixing the plate to the workbench

K Cooling lubrication pin for cooling saw

blades when sawing metals

For complete range of accessories, see www.metabo.com or the main catalogue

10.1 Fitting the circle-cutting and rip guide

For sawing circles of between 100 mm and 360 mm dia. and for cuts parallel to an edge (max. 210 mm).

Fit clamps

Clean the air intake aperture behind the grooved roller supporting the saw blade. From time to time lubricate the roller with a drop of oil. Have the carbon brushes replaced by the manufacturer or in an appropriate specialist workshop only.

10 Accessories

Use original Metabo accessories only.

Your Metabo dealer will supply you with any accessories you may require.

Locate the clamps (16) with the opening to the front and the thread hole to the top on the footplate (8) and tighten the screws (17), turning from the underside.

Page 17

ENGLISH

Ensure that you remove the clamps

holding the circle-cutting and rip guide after use, as otherwise the saw-blade clamping device may be damaged when making bevel cuts.

Fitting the circle-cutting guide

M+P-14A-

Slide the circle-cutting and rip guide (20) into the clamps (18) on the footplate (8). Set dimension (a). Turn the screws (19) tight.

Fitting the rip guide

Slacken off the hexagon socket-head screw (14) in the footplate (8). Slide the footplate (8) forward, twist round and push backwards or forwards, engaging in one of the notches for 15° and 30° bevel angles.

For a 45° bevel angle, swivel the jig saw round to the left and slide the

footplate (8) forwards, engaging in the rearmost notch.The jig saw must not be swivelled to the right for a 45° bevel angle, as otherwise the saw-blade clamping device may be damaged.

Retighten the hexagon socket-head screw (14).

Remember to remove the clamps

after use!

11 Repairs

Repairs to power tools must be carried

out by a qualified electrician only.

Any Metabo power tool in need of repair can be sent to one of the addresses listed in the spare parts list. Please accompany the tool for repair with a brief description of the fault identified.

M+P-14A-

Slacken off the screws (19) and slide the circlecutting and rip guide (20) into the clamps (18) on the footplate (8). Set dimension (b). Turn the screws (19) tight. Remove the arbour (c).

10.2 Bevel cuts with the rip guide

Remove the guard cover (available as accessories), the anti-splintering footplate insert (6) and the vacuum extraction hose (available as accessories).

12 Environmental Protection

Metabo packaging is 100% suitable for recycling. Power tools and accessories at the end of their service life still contain large amounts of valuable raw materials and plastics which can likewise be fed back into a recycling process.

These Operating Instructions are printed on paper produced in a chlorine-free bleaching process.

Only for EU countries: Never dispose of power tools in your household waste! In accordance with European

Guideline 2002/96/EC on used electronic and electric equipment and its implementation in national legal systems, used power tools must be collected separately and handed in for environmentally compatible recycling.

Page 18

ENGLISH

13 Technical Specifications

STE 65 SP

Max. material thickness in mm (in):

- wood 65 (2 5/8")

- non-ferrous metals 10 (3/8")

- sheet steel 3 (1/8")

Stroke rate at idling rpm 1300 - 3000*

Rated input (W) 430

Output power (W) 260

Weight (kg) (lbs) 2,2 (4,9)

Typical A-rated acoustic level: Acoustic pressure leve LpAin dB (A) 86 Acoustic power level LWAin dB (A) 97 Uncertainty KpA,KWAin dB (A) 3

Vibration total value (vector sum of three directions) determined in accordance with EN 60745:

Vibration emission value (Sawing sheet metal) a

(m/s2)5

h,CM

Unsafe (vibration) K

(m/s2) 1,5

h,CM

Vibration emission value (Sawing in wood) a

(m/s2)7

h,CW

Unsafe (vibration) K

(m/s2) 1,5

h,CW

Page 19

ENGLISH

Wear ear protectors!

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.

The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period.

An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.

Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.

* High energy and high frequency disturbances can cause deviations in working speed of up to 20%. These disappear however as soon as the disturbance has eased off.

We reserve the right to undertake modifications to reflect technical advances. Measured values established according to EN 60745. The stated technical specifications are subject to tolerances (as specified in the respective current standards).

Page 20

FRANÇAIS

Mode d’emploi

Cher client, Nous vous remercions de la confiance que vous nous avez témoignée par l’achat de votre nouvel outillage électrique Metabo. Chaque outillage électrique Metabo est soigneusement testé et subit les contrôles de qualité particulièrement sévères du programme d’assurance-qualité Metabo. Toutefois, la longévité d’un outillage électrique dépend grandement de vous. Veuillez donc tenir compte des informations du présent mode d’emploi ainsi que des documents joints. La longévité et la fiabilité de votre outillage électrique Metabo seront d’autant plus élevées que vous le traiterez avec soin.

Table des matières

1 Déclaration de conformité 2 Utilisation en conformité 3 Consignes générales de sécurité 4 Consignes de sécurité spéciales 5 Vue d’ensemble 6 Mise en service 7 Utilisation 8 Conseils et astuces 9 Entretien

10 Accessoires

10.1 Montage du guide pour coupes circulaires et parallèles

10.2 Coupes biaises avec guide pour coupes parallèles

11 Réparation 12 Protection de l’environnement 13 Caractéristiques techniques

1 Déclaration de conformité

Par la présente, et sous notre responsabilité exclusive, nous déclarons que le présent produit satisfait aux normes ou documents normatifs indiqués page 2.

2 Utilisation en conformité

La scie sauteuse convient au sciage de métaux non ferreux et de tôle d’acier, de bois et de dérivés du bois, de matières plastiques et de matériaux similaires. Toute autre utilisation est prohibée.

En cas de dommages résultant d’une utilisation non conforme, seule la responsabilité du propriétaire est engagée.

Il convient de respecter les prescriptions généralement reconnues en matière de prévention des accidents ainsi que les consignes de sécurité jointes.

3 Consignes générales

de sécurité

AVERTISSEMENT – Lire la notice

d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes

les instructions. Ne pas suivre les

avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Avant toute utilisation de l'outil électrique, lisez attentivement et entièrement les instructions de sécurité ci-jointes ainsi que le mode d'emploi. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec l'appareil à tout utilisateur concerné.

4 Consignes de sécurité

spéciales

Pour votre propre protection et pour celle de votre outillage électrique, tenir compte des passages repérés par ce symbole !

Page 21

FRANÇAIS

Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le

contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique.

Porter systématiquement des lunettes de protection, une protection auditive, des gants de travail et des chaussures de sécurité lorsque vous travaillez avec votre outillage électrique !

Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante.

- Utiliser le plus possible un système d'aspiration des poussières.

- Pour obtenir un degré élevé d'aspiration, utiliser un aspirateur Metabo approprié en association avec cet outil électrique.

- Veiller à une bonne aération du site de travail.

- Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2.

Respecter les directives nationales en vigueur relatives aux matériaux à traiter.

5 Vue d’ensemble

Voir page 3 (à déplier).

1 Touche de blocage de la gâchette

(en position de marche continue)

2 Gâchette

3 Molette de présélection et de réglage en

continu du nombre d’oscillations

4 Dispositif de serrage rapide de la lame

de scie 5 Etrier protecteur 6 Plaquette anti-éclats 7 Lame de scie sauteuse 8 Semelle 9 Bouton rotatif de réglage du mouvement

pendulaire de la lame de scie

10 Logement pour clé mâle coudée 11 Clé mâle coudée

6 Mise en service

Avant la mise en service, s’assurer

que la tension secteur et la fréquence

indiquées sur la plaquette signalétique correspondent à celles du courant que vous utilisez.

Ne pas faire fonctionner la machine

sans lame de scie !

Avant de remplacer la lame de scie,

débrancher la fiche de la prise de

courant.

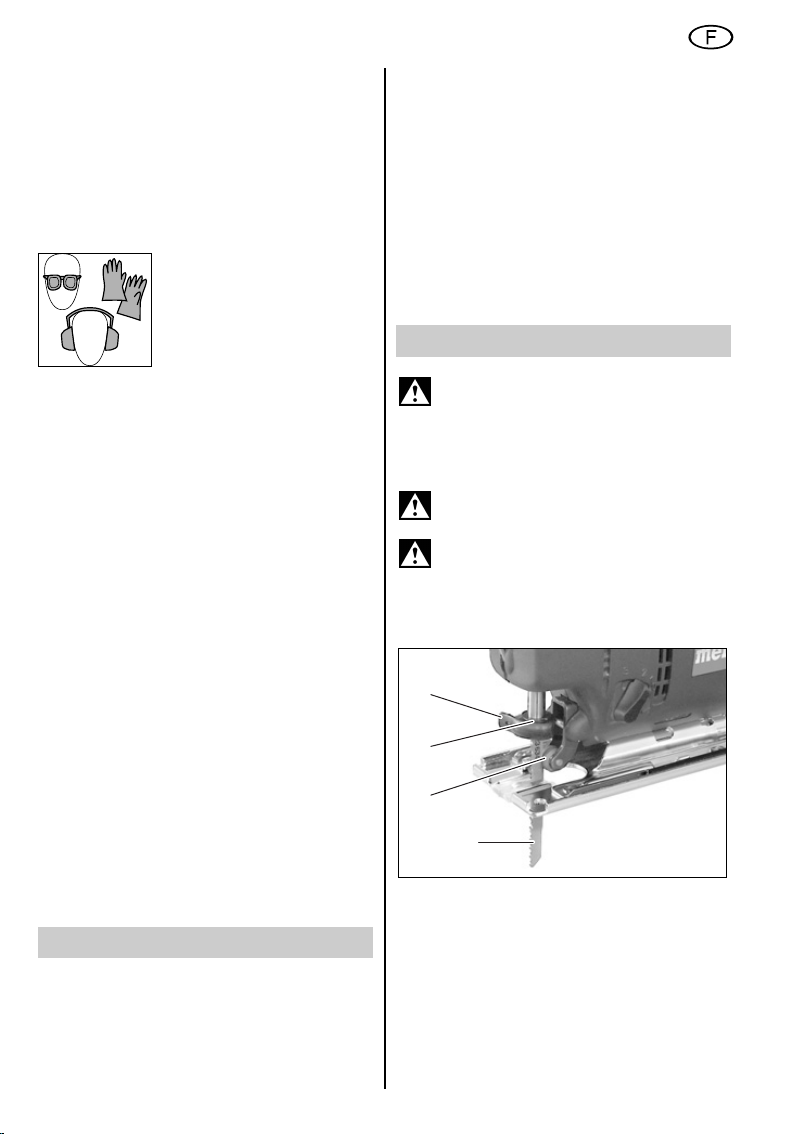

Mise en place de la lame de scie

Tourner le levier de serrage (12) du dispositif de serrage rapide de la lame (4) jusqu’en butée. Introduire la lame de scie sauteuse (7) jusqu’en butée dans le dispositif de serrage rapide de la lame (4). La lame de scie doit être exactement positionnée dans la gorge du galet d’appui (13). Relâcher le levier de serrage (12).

Page 22

0° 15° 30° 45°

FRANÇAIS

7 Utilisation

Mise en place de la plaquette anti-éclats

Introduire la plaquette anti-éclats (6) jusqu'en butée dans la plaquette antirayures (disponible en tant qu'accessoire) ou dans la semelle (8).

Sciage au ras d’un mur

Déposer le capuchon pare-poussières (disponible en tant qu'accessoire) et la plaquette anti-éclats (6). Desserrer la vis à six pans creux (14) dans la semelle (8) et mettre en place la semelle dans le logement avant (15). Resserrer à fond la vis à six pans creux (14).

Aspiration des sciures

Sciage sans aspiration des sciures

Rabattre l’étrier protecteur (5).

Réglage du nombre d'oscillations

Tourner la molette (3) pour régler le nombre d'oscillations.

Réglage du mouvement pendulaire de la lame de scie

Actionner le bouton rotatif (9). 0 = Mouvement pendulaire désactivé 3 = Mouvement pendulaire maximal

Valeurs de réglage recommandées, voir page 2.

Blocage en position de marche

Enfoncer la gâchette (2) jusqu’en butée et la maintenir dans cette position. Enfoncer la touche de blocage (1) et la maintenir enfoncée. Relâcher la gâchette (2), puis la touche de blocage (1). Pour le déverrouillage, enfoncer la gâchette (2) jusqu’en butée et la relâcher.

Coupes biaises

0° 15° 30° 45°

15° 30° 45°

0°

M+P-14A-

Une aspiration optimale est obtenue en liaison avec le capuchon pare-poussières (disponible en tant qu'accessoire). Pour l’aspiration des sciures, raccorder un aspirateur approprié à la tubulure d’extraction.

Déposer le capuchon pare-poussières (disponible en tant qu'accessoire), la plaquette anti-éclats (6) et le flexible d’aspiration (disponible en tant qu'accessoire). Desserrer la vis à six pans creux (14) dans la semelle (8).

Page 23

FRANÇAIS

Faire coulisser la semelle (8) vers l'avant, la tourner, puis l'enclencher vers l'arrière ou l’avant dans l'un des crans. Resserrer à fond la vis à six pans creux (14).

L’angle réglé est lisible au niveau du chiffre sur la base de la semelle. Des crans sont prévus pour le réglage direct d’angles de 15°, 30° et 45°. Pour des coupes biaises de grande précision, faire un essai et contrôler l’angle avec un rapporteur.

8 Conseils et astuces

Sciage des différents matériaux

Lors du sciage de métaux, lubrifier la lame de scie à l’aide d’un bâton de graissage Metabo. Lors du sciage de plexiglas, asperger l’endroit de la coupe avec de l’eau.

Les tôles d’une épaisseur inférieure à 1 mm devront être préalablement posées sur un support en bois avant le sciage.

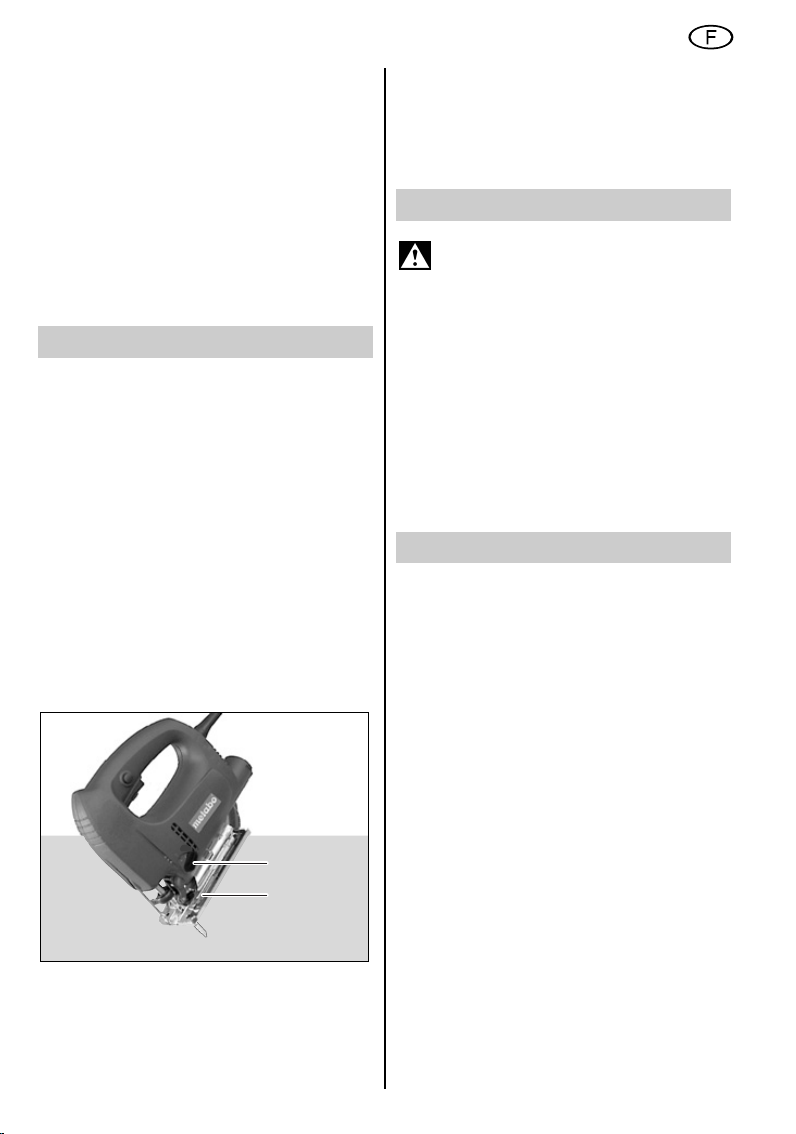

Coupes plongeantes

En cas de pièces de faible épaisseur, il est possible de réaliser une coupe plongeante dans le matériau avec la lame de scie, sans devoir préalablement percer un trou.

Une fois que la lame a fait son entame, il est possible d’activer le mouvement pendulaire. Pour des pièces de plus forte épaisseur, il est nécessaire de percer préalablement un trou permettant le passage de la lame de scie.

9 Entretien

Risque de blessure dû aux arêtes

tranchantes de la lame de scie.

L’entretien ne doit s’effectuer que lorsque la lame de scie est à l’arrêt ! Arrêter la scie sauteuse etdébrancher la fiche de la prise de courant !

En cas de besoin, nettoyer l’orifice de sortie d’air situé derrière le galet d’appui de la lame de scie. De temps à autre, déposer une goutte d’huile sur le galet d’appui de la lame de scie. Le remplacement des balais doit uniquement être réalisé dans l’usine du fabricant ou dans un atelier spécialisé correspondant.

10 Accessoires

Utilisez exclusivement des accessoires Metabo d’origine.

Pour vous procurer les accessoires voulus, veuillez vous adresser à votre revendeur.

Afin de pouvoir choisir les accessoires parfaitement adaptés, veuillez indiquer le type exact de votre appareillage électrique à votre revendeur.

Régler le bouton rotatif (9) sur la position "0".

Appliquer la lame de scie avec l’arête avant de la semelle (8) sur la pièce à scier. Tenir fermement la scie sauteuse en marche, et la guider lentement vers le bas.

Accessoires possibles (page 4) :

A Lame de scie sauteuse B Capuchon pare-poussières C Plaque antirayures. S’adapte sur la

semelle de la scie sauteuse. La plaque antirayures évite de rayer les matériaux présentant des surfaces

délicates. D Plaquette anti-éclats E Guide pour coupes circulaires et parallèles

F Flexible d’aspiration, ø 35 mm

G Dispositif de guidage permettant

l’utilisation de la scie sauteuse en liaison

avec le rail de guidage H Rail de guidage de 1500 mm

I Etrier de fixation

Page 24

FRANÇAIS

J Table pour scie sauteuse 255 x 183 mm,

avec étrier de fixation pour la fixation sur l’établi

K Bâton de lubrifiant pour refroidir les lames

lors du sciage de métaux.

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal

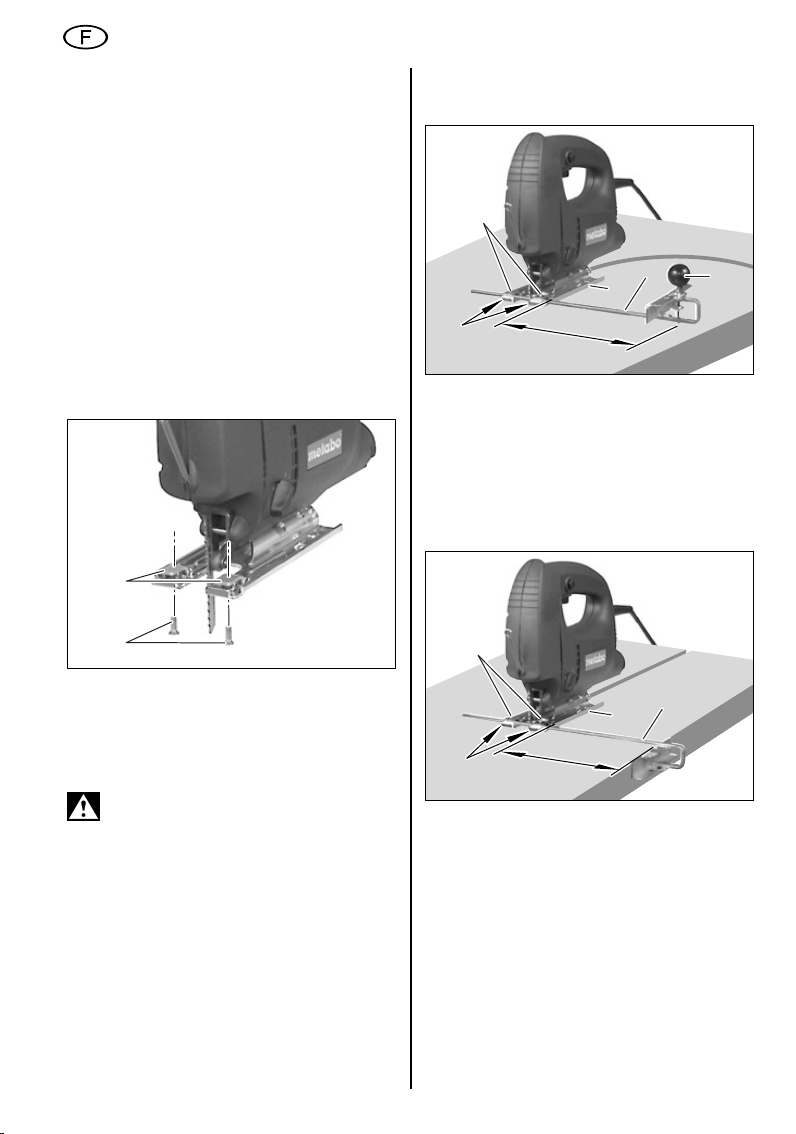

10.1 Montage du guide pour coupes circulaires et parallèles

Pour le sciage de cercles de ø 100 mm jusqu’à 360 mm, et pour des coupes parallèles à une arête (max. 210 mm).

Mise en place des éléments de serrage

Mise en place du guide pour coupes circulaires

M+P-14A-

Introduire le guide pour coupes circulaires et parallèles (20) dans les éléments de serrage (18) de la semelle (8). Régler la cote (a), serrer à fond les vis (19).

Mise en place du guide pour coupes parallèles

Poser les éléments de serrage (16) sur la semelle (8) avec l’ouverture vers l’avant et l’orifice taraudé vers le haut, et serrer les vis (17) par le dessous.

Après usage, veiller à retirer les

éléments de serrage du guide pour coupes circulaires et parallèles sous peine d’endommager le dispositif de serrage de la lame de scie en cas de coupes biaises.

M+P-14A-

Desserrer les vis (19), introduire le guide pour coupes circulaires et parallèles (20) dans les éléments de serrage (18) de la semelle (8). Régler la cote (b), serrer à fond les vis (19). Retirer le mandrin (c).

Page 25

FRANÇAIS

10.2 Coupes biaises avec guide pour coupes parallèles

Déposer le capuchon pare-poussières (disponible en tant qu'accessoire), la plaquette anti-éclats (6) et le flexible d’aspiration (disponible en tant qu'accessoire).

Desserrer la vis à six pans creux (14) dans la semelle (8). Faire coulisser la semelle (8) vers l’avant, l’incliner, puis l’enclencher vers l’arrière / l’avant dans l’un des crans pour des angles d’inclinaison de 15° ou 30°.

Pour régler un angle de sciage de 45°,

basculer la scie sauteuse vers la gauche, et faire coulisser la semelle (8) vers l’avant dans le dernier cran. Dans le cas de l’angle de sciage de 45°, la scie sauteuse ne doit pas être basculée vers la droite sous peine d’endommager le dispositif de serrage de la lame de scie.

Resserrer à fond la vis à six pans creux (14).

Déposer les éléments de serrage

après utilisation !

11 Réparation

12 Protection de

l’environnement

Les emballages Metabo sont recyclables à 100 %. Les outillages électriques et les accessoires usagés contiennent d’importantes quantités de matières premières et de plastiques qui peuvent également être recyclées.

Le présent mode d’emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

La réparation des outillages électriques doit uniquement être

réalisée par des électriciens qualifiés !

Les outils Metabo qui sont à réparer peuvent être expédiés à l'une des adresses indiquées sur la liste des pièces de rechange. Lors de l’envoi à la réparation, veuillez indiquer le défaut constaté.

Page 26

FRANÇAIS

12 Caractéristiques techniques

Epaisseur maximale du matériau en mm (in) :

Bois

Métaux non ferreux

Tôle d’acier

STE 65 SP

65 (2 5/8")

10 (3/8")

3 (1/8")

Vitesse à vide en cps/min

Puissance nominale absorbée en watts

Puissance utile en watts

Poids en kg (lbs)

Niveau sonore typique pondéré A : Niveau de pression acoustique LpAen dB (A) Niveau de puissance acoustique LWAen dB (A) Uncertitude KpA,KWAen dB (A)

Valeurs totales de vibration (somme vectorielle triaxiale) déterminées conformément à la EN 60745 :

Valeur d'émission d'oscillation (Sciage de tôle métallique) a

(m/s2)

h,CM

Incertitude (oscillation) K

(m/s2)1,

h,CM

Valeur d'émission d'oscillation (Sciage du bois) a

(m/s2)

h,CW

Incertitude (oscillation) K

(m/s2)1,

h,CW

1300 - 3000*

430

260

2,2 (4,9)

86 97

Page 27

Porter une protection auditive !

Le niveau d'oscillation indiqué dans les présentes instructions est mesuré selon un procédé conforme à la norme EN 60745 et peut servir à comparer les différents outils électriques. Il est également approprié pour réaliser une estimation provisoire de l'amplitude d'oscillation.

Le niveau d'oscillation indiqué correspond aux applications principales de l'outil électrique. Par ailleurs, le niveau d'oscillation peut dévier si l'outil électrique est utilisé dans d'autres applications, avec des outils de travail différents ou avec une maintenance insuffisante. Cela peut entraîner une augmentation sensible de l'amplitude d'oscillation sur la durée totale de travail.

Pour estimer de manière exacte l'amplitude d'oscillation, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'outil. Cela peut entraîner une réduction sensible de l'amplitude d'oscillation sur la durée totale de travail.

Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des oscillations, telles que : maintenance de l'outil électrique et outils de travail, maintien des mains au chaud, organisation du travail.

FRANÇAIS

Les perturbations haute fréquence de forte

* énergie peuvent provoquer des variations de vitesse de rotation allant jusqu'à 20 %. Ces variations cessent toutefois dès la disparition de la perturbation.

Sous réserve de modifications techniques. Valeurs de mesure calculées selon EN 60745. Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).

Page 28

NEDERLANDS

Gebruiksaanwijzing

Geachte klant, Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw elektrisch gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangt echter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u omgaat met uw Metabo elektrisch gereedschap, des te langer zult u er plezier van hebben.

Inhoudsopgave

1 Conformiteitsverklaring 2 Toepassingen 3 Algemene veiligheidsvoorschriften 4 Speciale veiligheidsinstructies 5 Overzicht 6 Inbedrijfstelling 7 Gebruik 8 Tips en foefjes 9 Onderhoud

10 Toebehoren

10.1 Rondzaag- en breedtegeleider aanbrengen

10.2 Schuin zagen met breedtegeleider

11 Reparaties 12 Milieu 13 Technische gegevens

1 Conformiteitsverklaring

Wij verklaren en wij stellen ons er alleen aansprakelijk voor dat dit product voldoet aan de op pagina 2 genoemde normen of normatieve documenten.

2 Toepassingen

De decoupeerzaag is geschikt voor het zagen van non-ferrometaal en plaatstaal, van hout en op hout lijkende materialen, van kunststoffen en dergelijke materialen. Elke andere toepassing is niet geoorloofd.

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd.

3 Algemene

veiligheidsvoorschriften

WAARSCHUWING – Lees de

gebruiksaanwijzing om het risico van letsel tegen te gaan.

WAARSCHUWING Lees alle veiligheidsvoorschriften en

aanwijzingen. Wanneer de veiligheidsvoor-

schriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees vóór het in gebruik nemen van het gereedschap de gebruiksaanwijzing en de bijgevoegde veiligheidsinstructies aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door.

4 Speciale

veiligheidsinstructies

Volg de passages in de tekst die van dit symbool zijn voorzien. Deze dienen voor uw eigen bescherming en die van uw elektrisch gereedschap!

Houd het apparaat vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Door

het contact met een spanningvoerende geleider kunnen ook metalen apparaatonderdelen onder spanning worden gezet met een elektrische schok als mogelijk gevolg.

Page 29

NEDERLANDS

Draag steeds een veiligheidsbril, gehoorbeschermers, werkhandschoenen en stevig schoeisel bij het werken met uw elektrisch gereedschap!

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen. Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door vaklui.

- Maak zo mogelijk gebruik van een stofafzuiging.

- Om een hoge mate van stofafzuiging te bereiken, kunt u samen met dit gereedschap een geschikte Metabo-stofafzuiger gebruiken.

- Zorg voor een goede ventilatie van de werkplaats.

- Het wordt aanbevolen om een stofmasker met filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn.

5 Overzicht

Zie pagina 3 (uitklappen a.u.b.).

1 Vergrendeltoets voor het vergrendelen

van de drukknop (continue-inschakeling) 2 Drukknop 3 Stelwieltje voor het vooruit instellen en

traploos wijzigen van het aantal slagen 4 Zaagblad-snelspaninrichting 5 Beschermbeugel 6 Splinterbeveiligingsplaatje 7 Decoupeerzaagblad 8 Voet 9 Draaiknop voor de instelling van de

pendelbeweging van het zaagblad

10 Opbergplaats voor zeskantsleutel 11 Zeskantsleutel

6 Inbedrijfstelling

Vergelijk vóór de inbedrijfstelling of de

op het typeplaatje aangegeven netspanning en frequentie overeenstemmen met de gegevens van uw elektriciteitsnet.

Machine niet zonder zaagblad laten

lopen!

Vóór het verwisselen van het zaagblad

stekker uit de contactdoos nemen.

Decoupeerzaagblad erin zetten

Klemhendel (12) van de zaagbladsnelspaninrichting (4) tot aan de aanslag draaien. Decoupeerzaagblad (7) tot aan de aanslag in de zaagblad-snelspaninrichting (4) schuiven. Het decoupeerzaagblad moet correct in de gleuf van de steunrol (13) liggen. Klemhendel (12) loslaten.

7 Gebruik

Beveiligingsplaatjes tegen spaanders en spanen inbrengen

Beveiligingsplaatjes (6) tot de aanslag in de beschermingsplaat (als toebehoren verkrijgbaar) of in de voetplaat (8) inbrengen

Page 30

0° 15° 30° 45°

NEDERLANDS

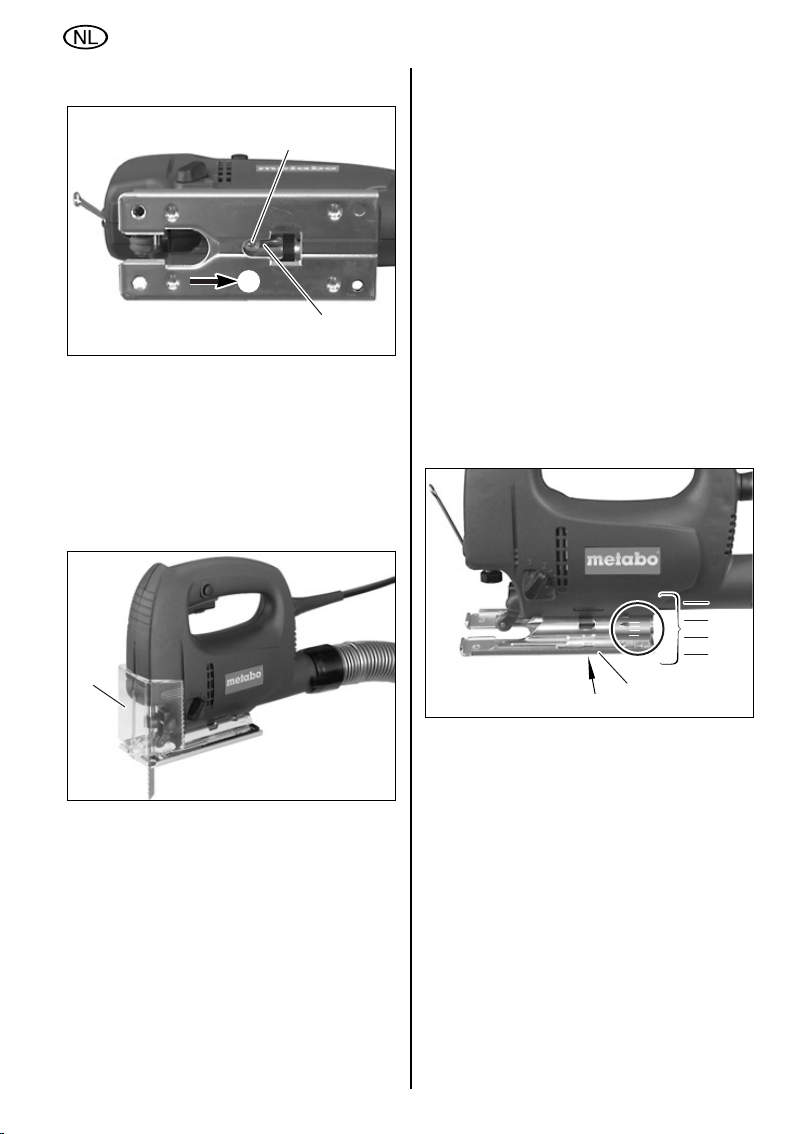

Zagen in de buurt van een wand

Beschermkap (als toebehoren verkrijgbaar) en splinterbeveiliginsplaatje (6) verwijderen. Binnenzeskantschroef (14) in de voet (8) losdraaien en voet in de voorste opnemer (15) zetten. Binnenzeskantschroef (14) vastdraaien.

Zaagselafzuiging

Pendelbeweging van het zaagblad instellen

Draaiknop (9) bedienen. 0 = pendelbeweging is uitgeschakeld 3 = maximale pendelbeweging

Voor aanbevolen instelwaarden zie pagina 2.

Continue-inschakeling

Drukknop (2) tot aan de aanslag indrukken en ingedrukt houden. Vergrendeltoets (1) indrukken en ingedrukt houden. Drukknop (2), dan vergrendeltoets (1) loslaten.

Om te ontgrendelen de drukknop (2) tot aan de aanslag indrukken en loslaten.

Schuin zagen

0°

0° 15° 30° 45°

15° 30° 45°

Beschermkap (als toebehoren verkrijgbaar), splinterbeveiligingsplaatje (6) en afzuigslang (als toebehoren verkrijgbaar) verwijderen.

M+P-14A-

Optimale afzuigresultaten krijgt u in verbinding met de beschermkap (als toebehoren verkrijgbaar). Voor het afzuigen van het zaagsel een geschikte stofzuiger aan het afzuigverbindingsstuk aansluiten.

Zagen zonder zaagselafzuiging

Beschermbeugel (5) naar beneden klappen.

Slagfrequentie instellen

Door aan het stelwiel (3) te draaien de gewenste slagfrequentie instellen.

Binnenzeskantschroef (14) in de voet (8) losmaken. Voet (8) naar voren schuiven, omdraaien en naar achteren of naar voren in één van de inkepingen schuiven. Binnenzeskantschroef (14) vastdraaien. De op een gegeven ogenblik ingestelde hoek kan afgelezen worden aan de hand van het getal op de sokkel van de voet. De hoekinstelling 15°, 30°, 45° is door inkepingen vastgelegd. Bij heel nauwkeurige schuine zaagsneden een keer proefzagen en met de hoekmeter controleren.

Page 31

NEDERLANDS

8 Tips en foefjes

Zagen van verschillende materialen

Bij het zagen van metalen het zaagblad insmeren met een Metabo koelsmeerstift. Bij het zagen van plexiglas de plaats waar gezaagd wordt met water vochtig maken. Plaatstaal met een dikte van minder dan 1 mm op een houten ondergrond zagen.

Insteken

Bij dunne werkstukken kan men met het decoupeerzaagblad in het werkstuk steken, zonder tevoren een gat te boren.

Draaiknop (9) in stand “0” zetten.

Decoupeerzaag met de voorste kant van de voet (8) op het werkstuk zetten. De lopende decoupeerzaag goed vasthouden en langzaam naar beneden geleiden. Als het zaagblad zich vrijgezaagd heeft kan de pendelbeweging bijgeschakeld worden. Bij dikkere werkstukken moet eerst een gat geboord worden, waar het zaagblad ingezet kan worden.

Indien nodig de luchtafvoeropening achter de steunrol van het zaagblad reinigen. Van tijd tot tijd een druppeltje olie op de steunrol van het zaagblad doen. Koolborstels alleen door de producent of in een erkende vakkundige werkplaats laten vervangen.

10 Toebehoren

Gebruik alleen origineel Metabo toebehoren.

Indien u toebehoren nodig heeft, kunt u contact opnemen met uw dealer.

Deel uw dealer a.u.b. het juiste type van uw elektrisch gereedschap mee.

Toebehoren (pagina 4):

A Decoupeerzaagblad B Beschermingskap C Kunststof zool om onder de voet van de

decoupeerzaag aan te brengen. De kunststof zool beschermt de

werkstukoppervlakken tegen krassen. D Splinterbeveiligingsplaatje E Rondzaag- en breedtegeleider

F Afzuigslang 35 mm ø

G Geleidingsinrichting voor het gebruik van

de decoupeerzagen in combinatie met de

geleideplaat H Geleideplaat 1500 mm

I Klembeugel

J Decoupeerzaagtafel 255 x 183 mm met

klembeugel ter bevestiging aan de

werkbank K Koelsmeerstift voor het koelen van de

zaagbladen bij het zagen van metaal

Compleet toebehorenprogramma zie www.metabo.com of hoofdcatalogus

9 Onderhoud

Kans op verwonding door scherp

decoupeerzaagblad. Onderhoud alleen bij stilstaand decoupeerzaagblad! Decoupeerzaag uitschakelen en stekker uit de contactdoos nemen!

Page 32

NEDERLANDS

10.1 Rondzaag- en breedtegeleider aanbrengen

Voor het zagen van cirkels van 100 mm ø tot 360 mm ø en voor zaagsneden evenwijdig met een rand (max. 210 mm).

Klemelementen aanbrengen

M+P-14A-

Klemelementen (16) met de opening naar voren en de boring met schroefdraad naar boven op de voet (8) leggen en vanaf de onderkant de schroeven (17) erin draaien.

Let erop dat u de klemelementen van

de rondzaag- en breedtegeleider na gebruik weer verwijdert, omdat anders de zaagblad-kleminrichting bij het schuin zagen beschadigd zou kunnen worden.

Rondzaaggeleider aanbrengen

Breedtegeleider aanbrengen

M+P-14A-

Schroeven (19) losmaken, rondzaag- en breedtegeleider (20) in de klemelementen (18) van de voet (8) schuiven, maat (b) instellen, schroeven (19) vastdraaien. Doorn (c) verwijderen.

10.2 Schuin zagen met breedtegeleider

Beschermkap (als toebehoren verkrijgbaar), splinterbeveiligingsplaatje (6) en afzuigslang (als toebehoren verkrijgbaar) verwijderen.

Binnenzeskantschroef (14) in de voet (8) losmaken. Voet (8) naar voren schuiven, omdraaien en voor schuine hoeken van 15° en 30° naar achteren in de inkepingen schuiven.

Voor schuine hoeken van 45° de

decoupeerzaag naar links zwenken en de voet (8) naar voren in de achterste inkeping schuiven. Voor schuine hoeken van 45° mag de decoupeerzaag niet naar rechts gezwenkt worden, omdat anders de zaagblad-kleminrichting beschadigd wordt.

M+P-14A-

Rondzaag- en breedtegeleider (20) in de klemelementen (18) van de voet (8) schuiven. Maat (a) instellen, schroeven (19) vastdraaien.

Binnenzeskantschroef (14) vastdraaien.

Na gebruik de klemelementen

verwijderen!

Page 33

11 Reparaties

Reparaties aan elektrische

gereedschappen mogen uitsluitend door een erkend vakman worden uitgevoerd!

Defecte Metabo gereedschappen kunnen naar de adressen gestuurd worden die op de onderdelenlijst vermeld staan. Vermeld bij reparatie-zendingen het geconstateerde defect.

12 Milieu

Metabo-verpakkingen zijn voor de volle 100% recyclebaar. Versleten elektrische gereedschappen en toebehoren bevatten een grote hoeveelheid waardevolle grond- en kunststoffen, die eveneens gerecycled kunnen worden.

Deze gebruiksaanwijzing is gedrukt op chloorvrij gebleekt papier.

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee! Volgens de Europese

richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

NEDERLANDS

Page 34

NEDERLANDS

13 Technische gegevens

STE 65 SP

Maximale materiaaldikte in mm (in):

- hout 65 (2 5/8")

- non-ferrometalen 10 (3/8")

- plaatstaal 3 (1/8")

Aantal slagen bij nullast min

Nominaal opgenomen vermogen in Wattt 430

Afgegeven vermogen in Watt 260

Gewicht in kg (lbs) 2,2 (4,9)

Het geluidsniveau van dit type machines, volgens A-taxatie, bedraagt: Geluidsdrukniveau LpAin dB (A) 86 Geluidsvermogensniveau LWAin dB (A) 97 Onzekerheid KpA,KWAin dB (A) 3

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

-1

1300 - 3000*

Trillingsemissiewaarde (Metalen platen zagen) a

(m/s2)5

h,CM

Onzekerheid (trilling) K

(m/s2) 1,5

h,CM

Trillingsemissiewaarde (Zagen in hout) a

(m/s2)7

h,CW

Onzekerheid (trilling) K

(m/s2) 1,5

h,CW

Page 35

NEDERLANDS

Draag gehoorbeschermers

Het trillingsniveau dat in deze aanwijzingen wordt aangegeven is gemeten in overeenstemming met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau geldt voor de belangrijkste toepassingen van het elektrisch gereedschap. Wanneer het elektrisch gereedschap echter voor andere toepassingen wordt gebruikt, met afwijkend inzetgereedschap of onvoldoende onderhoud, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verhoogd.

Voor een precieze beoordeling van de trillingsbelasting dienen ook de tijden in aanmerking te worden genomen waarin het apparaat uitgeschakeld is of weliswaar loopt, maar niet in gebruik is. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verlaagd.

Stel extra veiligheidsmaatregelen vast voor de beveiliging van de gebruiker tegen het effect van trillingen, zoals bijvoorbeeld: onderhoud van elektrisch en inzetgereedschap, het warmhouden van de handen en de organisatie van arbeidsprocessen.

*Energiedichte hoogfrequente storingen kunnen schommelingen in het toerental van maximaal 20% veroorzaken. Deze verdwijnen echter, zodra de storing minder wordt.

Veranderingen in de zin van technische verbeteringen voorbehouden. Meetgegevens volgens norm EN 60745. De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de telkens geldige norm).

Page 36

ITALIANO

Istruzioni d’uso

Gentile Cliente, Un sincero ringraziamento per la fiducia che, con l’acquisto del Suo nuovo utensile elettrico Metabo, ci ha voluto accordare. Ogni singolo utensile elettrico Metabo attraversa i severissimi controlli di qualità previsti dall’Assicurazione Qualità Metabo. Ciò non toglie, naturalmente, che la durata utile di un utensile elettrico dipenda in buona parte però anche da Lei. Ecco perché La preghiamo di leggere con attenzione le informazioni che seguono e la documentazione allegata. Quanto più accurato sarà l’uso che Lei farà del Suo utensile elettrico, tanto maggiori ne saranno la durata utile e l’affidabilità.

Indice

1 Dichiarazione di conformità 2 Destinazione d’uso 3 Avvertenze generali di sicurezza 4 Norme di sicurezza particolari 5 Quadro generale 6 Messa in funzione 7 Uso 8 Consigli utili 9 Manutenzione

10 Accessori

10.1 Montaggio della guida per tagli circolari e paralleli

10.2 Tagli inclinati con guida parallela

11 Riparazioni 12 Tutela dell’ambiente 13 Dati tecnici

1 Dichiarazione di conformità

Dichiariamo sotto nostra esclusiva responsabilità che il presente prodotto è conforme alle disposizioni e normative citate a pagina 2.

2 Destinazione d’uso

Il seghetto alternativo è indicato per segare metalli non ferrosi, lamiere d’acciaio, legno e suoi derivati, plastica e affini. Non sono previsti altri tipi di impiego.

Per i danni dovuti all’uso improprio risponde solo l’utente.

Si richiede l’osservanza delle norme antinfortunistiche generali e delle avvertenze allegate.

3 Avvertenze

generali di sicurezza

AVVERTENZA – Leggere le Istruzioni

d'uso per ridurre il rischio di lesioni.

AVVERTENZA Leggere tutte le avvertenze di sicurezza e le istruzioni.

La mancata osservanza delle avvertenze di sicurezza e delle istruzioni può provocare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni per usi futuri.

Prima di usare gli utensili elettrici, leggere attentamente e integralmente le avvertenze di sicurezza allegate e le istruzioni per l'uso. Conservare tutti i documenti allegati e cedere l'utensile elettrico esclusivamente con la documentazione a corredo.

4 Norme di sicurezza

particolari

A tutela vostra e dell’apparecchio, prestate particolare attenzione ai passaggi nel testo contrassegnati da questo simbolo.

Tenere l'apparecchio sulle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste. Il contatto con un cavo

sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica.

Page 37

ITALIANO

Lavorando con il vostro elettroutensile fate sempre uso di: occhiali protettivi, cuffia insonorizzante, guanti di lavoro e calzature solide.

Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono essere causa di reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri, come polvere da legname di faggio o di quercia, sono considerate cancerogene, in modo particolare in combinazione con additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Utilizzare, se possibile, un sistema di aspirazione delle polveri.

- Per ottenere un buon livello di aspirazione della polvere, utilizzare un aspiratore Metabo idoneo insieme a questo utensile elettrico.

- Provvedere ad una buona aerazione del luogo di lavoro.

- Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare.

5 Quadro generale

6 Messa in funzione

Prima di avviare il vostro

caricabatterie, vi preghiamo di verificare se la tensione e la frequenza di rete, riportate sulla targhetta, coincidono con i dati della vostra rete.

Evitate di far girare l’apparecchio in

assenza della lama!

Prima di sostituire la lama, sfilate la

spina elettrica dalla presa.

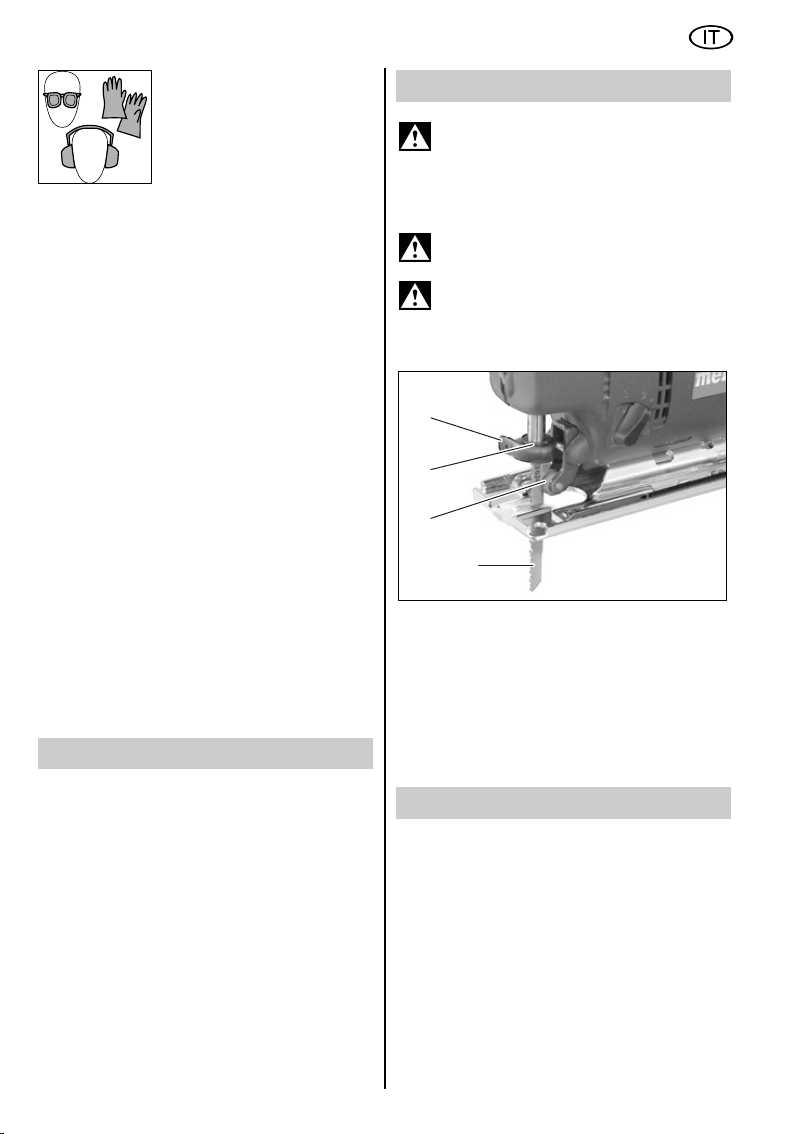

Montaggio della lama

Avvitare fino a fondo corsa la leva di serraggio (12) del dispositivo di serraggio rapido lama (4). Inserire completamente la lama (7) nel dispositivo di serraggio rapido (4). Accertarsi che la lama alloggi correttamente nella scanalatura del rullino guidalama (13). Rilasciare la leva di serraggio (12).

Vedi pagina 3 (girare la pagina).

1 Tasto bloccainterruttore per bloccare il

grilletto interruttore (accensione continua) 2 Grilletto interruttore 3 Rotella per la preselezione e variazione

continua della velocità 4 Dispositivo per il serraggio rapido della lama 5 Archetto protettivo 6 Piastrina antischeggiatura 7 Lama per seghetto alternativo 8 Piastra di base 9 Manopola per regolare il movimento

pendolare della lama

10 Supporto per chiave esagonale 11 Chiave esagonale

7 Uso

Inserimento delle piastrine di protezione paratrucioli

Inserire le piastrine di protezione paratrucioli (6) fino in fondo nella piastra di protezione (disponibile come accessorio) o nella piastra di base (8).

Page 38

0° 15° 30° 45°

ITALIANO

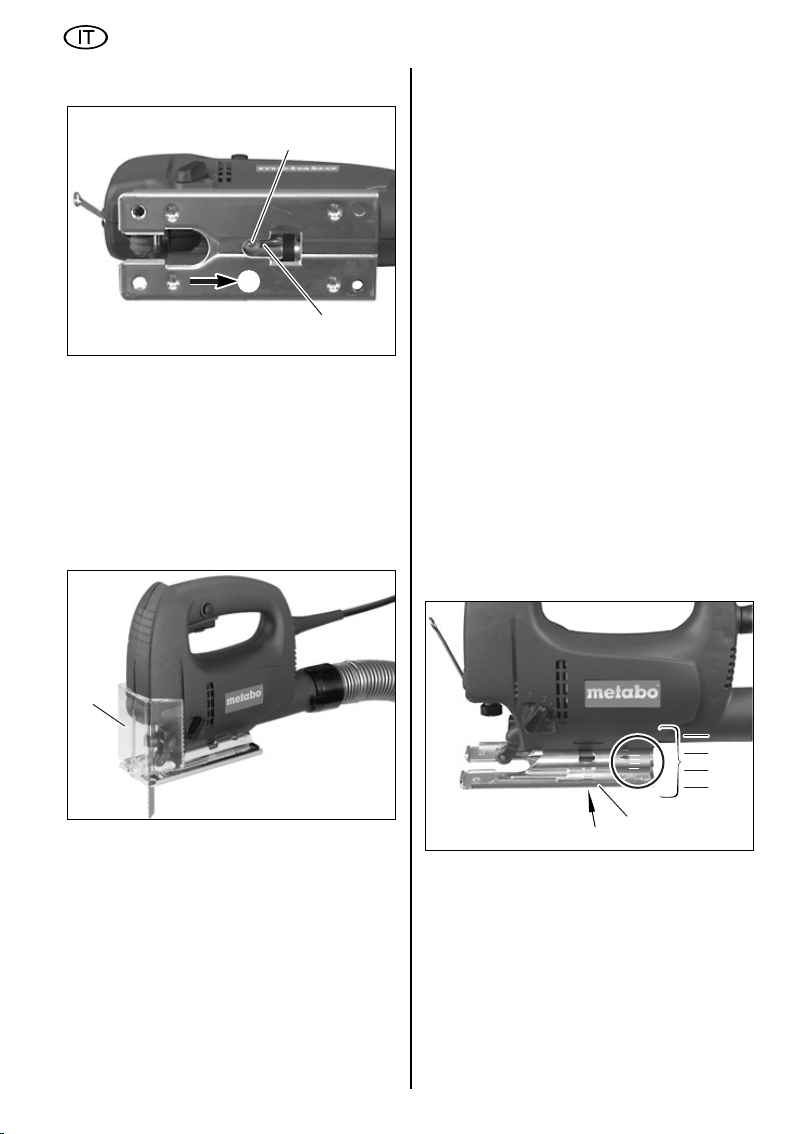

Lavorazione in prossimità della parete

Rimuovere la calotta protettiva (disponibile come accessorio) e la piastrina antischeggiatura (6). Allentare la vite ad esagono cavo (14) nella piastra di base (8). Inserire quindi la piastra di base nell’alloggiamento anteriore (15). Stringere la vite ad esagono cavo (14).

Aspirazione della segatura

Impostazione del numero di corse

Impostare il numero di corse desiderato ruotando la rotellina di regolazione (3).

Impostazione del movimento pendolare della lama

Attivare la manopola (9). 0 = Movimento pendolare OFF 3 = Movimento pendolare max.

Regolazione consigliata: vd. Pag. 2.

Accensione continua

Premere a fondo e tenere premuto il grilletto interruttore (2). Premere a fondo e tenere premuto il bloccainterruttore (1). Rilasciare prima il grilletto interruttore (2), poi il bloccainterruttore (1).

Per sbloccare, premere a fondo e quindi rilasciare il grilletto interruttore (2).

Tagli inclinati

0° 15° 30° 45°

15° 30° 45°

0°

A-

Per ottimizzare l’aspirazione, si consiglia di montare la calotta protettiva (disponibile come accessorio). Per l’aspirazione della segatura, collegare un idoneo aspirapolvere alla bocchetta d’aspirazione.

Lavorazione senza aspirazione della segatura

Abbassare l’archetto protettivo (5).

Rimuovere la calotta protettiva (disponibile come accessorio), la piastrina antischeggiatura (6) e la manichetta d’aspirazione (disponibile come accessorio). Allentare la vite ad esagono cavo (14) nella piastra di base (8). Spostare la piastra di base (8) in avanti, girarla e inserirla, all'indietro o in avanti, in una delle tacche d'arresto. Stringere la vite ad esagono cavo (14). L’angolo di volta in volta impostato è rilevabile dal numero sullo zoccolo della piastra di base.

Page 39

ITALIANO

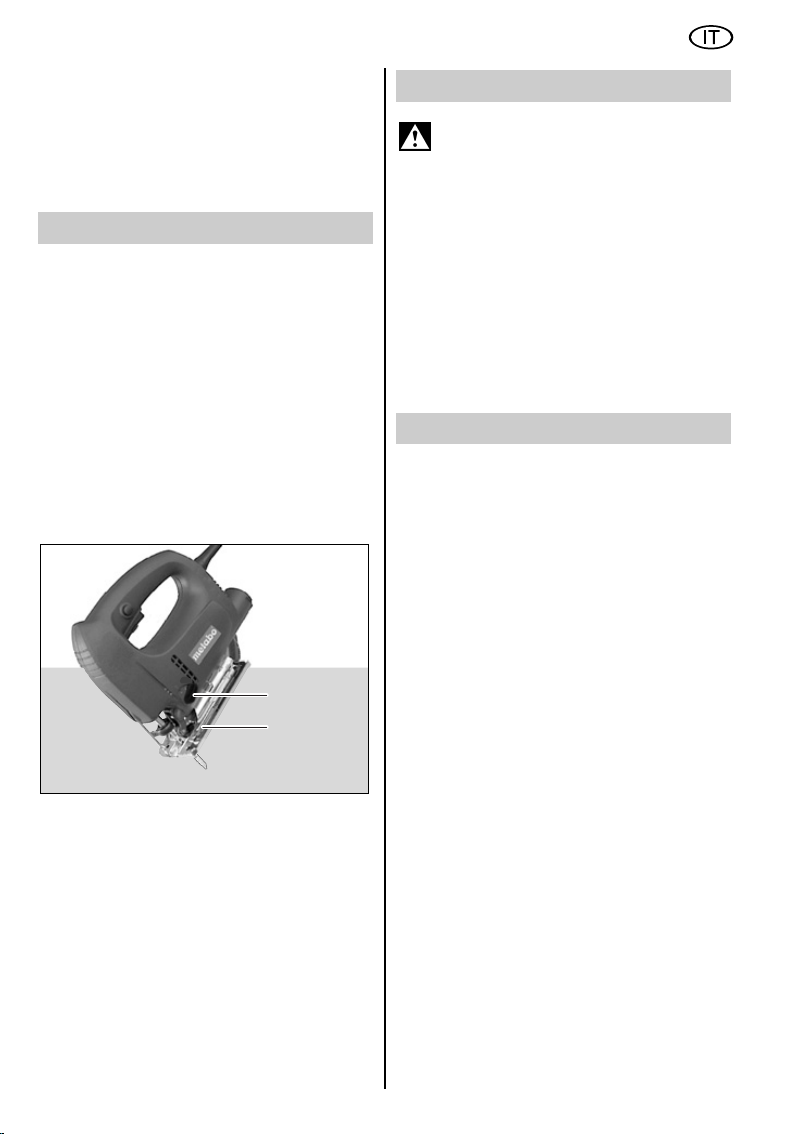

L’inclinazione è preregolata su 15°, 30° e 45° mediante le relative tacche. Per conseguire un massimo di accuratezza, si consiglia di eseguire prima un taglio inclinato di prova e di verificarne il risultato con un goniometro.

8 Consigli utili

Lavorazione su materiali diversi

Per segare metalli, si consiglia di lubrificare la lama con una matita di pasta lubrificante Metabo. Per segare plexiglas, bagnare con acqua il punto di taglio. Per segare lamiere con uno spessore inferiore a 1 mm, fare uso di un appoggio di legno.

Lavorazione a tuffo

Dovendo lavorare un pezzo sottile, è possibile segare a tuffo senza prima trapanare un foro.

9 Manutenzione

Attenzione al tagliente della lama.

Pericolo di lesioni! Prima di qualsiasi intervento manutentivo, arrestare il seghetto alternativo, disattivare la lama e sfilare la spina elettrica dalla presa!

Eventualmente, pulire l’apertura di uscita aria dietro il rullino guidalama. Di quando in quando, applicare un po’ d’olio al rullino guidalama. Le spazzole vanno sostituite esclusivamente presso il produttore o presso un’officina specializzata.

10 Accessori

Utilizzare esclusivamente accessori Metabo originali.

Qualora sia necessario l’uso d’accessori, vi preghiamo di contattare il vostro rivenditore.

Per scegliere l’accessorio corretto, comunicate al rivenditore il tipo esatto d’elettroutensile in vostro possesso.

Portare la manopola (9) in posizione "0".

Posare il seghetto alternativo con il bordo anteriore della piastra di base (8) sul pezzo da lavorare. Impugnare saldamente il seghetto alternativo in movimento e guidarlo lentamente verso il basso. Non appena la lama inizia a scorrere, potrà venire attivato il movimento pendolare. Per i pezzi con spessore più consistente, invece, si dovrà prima praticare un foro in cui inserire quindi la lama.

Accessori possibili (Pag. 4):

A Lama per seghetto alternativo B Cappa di protezione C Piastra di protezione da inserire sulla

piastra di base del seghetto alternativo.

Protegge le superfici delicate dai graffi. D Piastrina antischeggiatura E Guida per tagli circolari e paralleli

F Manichetta d’aspirazione ø 35 mm

G Dispositivo di guida per usare il seghetto

alternativo con il binario di guida H Binario di guida 1500 mm

I Morsetto

J Tavolino per seghetto alternativo

255 x 183 mm con morsetto per fissaggio

al tavolino K Perno refrigerante per raffreddare le lame

in caso di taglio di metalli.

Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale.

Page 40

ITALIANO

10.1 Montaggio della guida per tagli circolari e paralleli

Per eseguire tagli circolari con ø da 100 a 360 mm e tagli paralleli ad un bordo (distanza max. dal bordo 210 mm).

Montaggio degli elementi di serraggio

M+P-14A-

Poggiare sulla piastra di base (8) gli elementi di serraggio (16) con l’apertura in avanti e il foro filettato verso l’alto. Avvitare le viti (17) dal lato inferiore.

Dopo averli usati, avere cura di

rimuovere gli elementi di serraggio della guida per tagli circolari e paralleli poiché, altrimenti, il dispositivo di serraggio rapido potrebbe, in caso di taglio inclinato, subire danni.

Montaggio della guida per tagli circolari

piastra di base (8). Impostare la misura (a) e avvitare le viti (19).

Montaggio della guida parallela

M+P-14A-

Allentare le viti (19), inserire la guida per tagli circolari e paralleli (20) negli elementi di serraggio (18) della piastra di base (8). Impostare la misura (b) e avvitare le viti (19). Rimuovere il mandrino (c).

10.2 Tagli inclinati con guida parallela

Rimuovere la calotta protettiva (disponibile come accessorio), la piastrina antischeggiatura (6) e la manichetta d’aspirazione (disponibile come accessorio).

Allentare la vite ad esagono cavo (14) nella piastra di base (8). Spostare la piastra di base (8) in avanti, girarla e inserirla all’indietro nelle tacche d’arresto ad un’inclinazione di 15° e 30°.

M+P-14A-

Inserire la guida per tagli circolari e paralleli (20) negli elementi di serraggio (18) della

Per ottenere un’inclinazione di 45°,

girare verso sinistra il seghetto alternativo e infilare la piastra di base (8) in avanti nella tacca posteriore. Lavorando su un angolo di 45°, il seghetto alternativo non deve essere girato verso destra poiché, altrimenti, il dispositivo di serraggio rapido ne risulterebbe danneggiato.

Stringere la vite ad esagono cavo (14)

Togliere gli elementi di serraggio

dopo l’uso!

Page 41

11 Riparazioni

Far riparare gli utensili elettrici esclusivamente da un elettroriparatore esperto!

I prodotti elettrici Metabo da far riparare possono essere inviati agli indirizzi riportati nell'elenco ricambi. Si prega, con l’occasione, di descrivere il difetto riscontrato di cui si richiede la riparazione.

12 Tutela dell’ambiente

Le confezioni Metabo sono riciclabili al 100 %. Gli elettroutensili e relativi accessori dismessi contengono grandi quantità di preziose materie prime e plastiche, anch’esse riciclabili.

Le presenti istruzioni d’uso sono stampate su carta sbiancata senza cloro.

Solo per Paesi UE: Non gettare le apparecchiature elettriche tra i rifiuti domestici! Secondo la Direttiva

europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclo ecologico. .

ITALIANO

Page 42

ITALIANO

13 Dati tecnici

STE 65 SP

Spessore max. in mm (in):

- Legno 65 (2 5/8")

- Metalli non ferrosi 10 (3/8")

- Lamiera d'acciaio 3 (1/8")

Velocità a vuoto min

Assorbimento nominale in Watt 430

Potenza resa in Watt 260

Peso in kg (lbs) 2,2 (4,9)

Misurazione A del livello di pressione acustica: Livello di pressione acustica LpAin dB (A) 86 Livello di potenza acustica LWAin dB (A) 97 Incertezza KpA,KWAin dB (A) 3

Valore complessivo delle vibrazioni (somma dei vettori di tre direzioni) calcolato in conformità con EN 60745:

-1

1300 - 3000*

Valore di emissioni delle vibrazioni (Taglio di lamiere metalliche) a

(m/s2)5

h,CM

Incertezza (vibrazione) K

(m/s2) 1,5

h,CM

Valore di emissioni delle vibrazioni (Taglio del legno) a

(m/s2)7

h,CW

Incertezza (vibrazione) K

(m/s2) 1,5

h,CW

Page 43

ITALIANO

Indossare una cuffia insonorizzante!

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per mettere a confronto gli utensili elettrici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, mantenimento della temperatura delle mani, organizzazione dello svolgimento del lavoro.

*Disturbi nelle alte frequenze ad alto consumo energetico possono dar luogo a variazioni nella velocità di rotazione anche del 20%, che però spariranno con la scomparsa del disturbo.

Ci riserviamo il diritto di apportare modifiche tecniche finalizzate al miglioramento del prodotto. Valori rilevati secondo EN 60745. I suddetti dati tecnici sono condizionati dalle tolleranze (corrispondono ai rispettivi standard validi).

Page 44

ESPAÑOL

Instrucciones de manejo

Muy estimado Señor Cliente: Le agradecemos la confianza puesta en nosotros al adquirir esta herramienta eléctrica Metabo. Toda herramienta eléctrica Metabo es comprobada minuciosamente siendo sometida a un estricto control de calidad por la sección de aseguramiento de calidad de Metabo. No obstante, la vida útil de una herramienta eléctrica depende esencialmente de Vd. Por esta razón, le rogamos que preste atención a las informaciones entregadas en el presente manual de instrucciones para el manejo y en los documentos anexos. Cuanto más cuidadosamente maneje Vd. la herramienta eléctrica Metabo, tanto mayor será su fiabilidad operativa y su vida útil.

Indice del contenido

1 Declaración de conformidad 2 Aplicación de acuerdo a la finalidad 3 Instrucciones generales de seguridad 4 Instrucciones especiales de seguridad 5 Vista de conjunto 6 Puesta en marcha 7 Utilización 8 Consejos y trucos 9 Mantenimiento

10 Accesorios

10.1 Colocar la guía para cortes circulares y paralelos

10.2 Cortes oblicuos con la guía para cortes paralelos

11 Reparación 12 Protección ecológica 13 Especificaciones técnicas

1 Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas o documentos normativos especificados en la página 2.

2 Aplicación de acuerdo a la

finalidad

La sierra de calar es apta para cortar metales no férricos y chapa de acero, madera y materiales similares a la madera, plásticos y otros materiales similares. Cualquier otra aplicación es inadmisible.

El usuario será responsable exclusivo de daños causados por una utilización en desacuerdo con la finalidad descrita del presente aparato.

Se debe prestar estricta atención a las prescripciones generalmente reconocidas para la prevención de accidentes laborales y a las instrucciones de seguridad adjuntas.

3 Instrucciones

generales de seguridad

ADVERTENCIA Lea el manual de

instrucciones a fin de reducir el riesgo de daños y lesiones.

ADVERTENCIA Lea detenidamente todas las instrucciones e indicaciones

de seguridad. La negligencia en el cumpli-

miento de las instrucciones e indicaciones de seguridad podría tener como consecuencia descargas eléctricas o incendios y causar lesiones graves.

Conserve todas las instrucciones e indicaciones de seguridad con vista a futuras consultas.

Lea atenta y detenidamente todas las indicaciones de seguridad e instrucciones de manejo suministradas con la herramienta antes de usarla. Conserve la documentación suministrada y entregue siempre la herramienta eléctrica acompañada de la misma.

Page 45

ESPAÑOL

4 Instrucciones especiales de

seguridad

¡Sírvase prestar especial atención a

las partes del texto marcadas mediante este símbolo, con el fin de garantizar su propia protección personal y la protección de su herramienta eléctrica!n

Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un

cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.

¡Llevar siempre gafas protectoras, protectores del oído, guantes de trabajo y calzado robusto durante el trabajo con su herramienta eléctrica!

El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la madera de roble o de haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con otros aditivos para el tratamiento de madera (cromato, conservante para madera). Sólo personal especializado debe trabajar el material con contenido de asbesto.

- Utilice en la medida de lo posible un aspirador de polvo.

- Para alcanzar un elevado grado de aspiración de polvo, emplee un aspirador Metabo junto con esta herramienta eléctrica.

- Ventile su lugar de trabajo.

- Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2.

Preste atención a la normativa vigente en su país respecto al material que se va a trabajar.

5 Vista de conjunto

Véase página 3 (desplegarla).

1 Botón de retención para enclavar el

pulsador del interruptor (conexión

permanente) 2 Pulsador del interruptor 3 Ruedecilla de ajuste para preseleccionar

el número de carreras y ajustarlas sin

escalonamiento 4 Dispositivo de sujeción rápida de la hoja

de la sierra de calar 5 Arco de protección 6 Plaquita de protección contra virutas 7 Hoja de sierra de calar 8 Placa base 9 Botón giratorio para ajustar el movimiento

pendular de la hoja de sierra de calar

10 Depósito para la llave hexagonal 11 Llave hexagonal

6 Puesta en marcha

Antes de poner en marcha la

herramienta eléctrica, se debe

controlar si la tensión y frecuencia de la red especificadas en la placa de tipo coinciden con los datos de la red de alimentación de corriente eléctrica a la que se desea conectar el aparato.

¡Nunca hacer funcionar la máquina sin

la hoja de sierra de calar!

Antes de cambiar la hoja de la sierra

de calar desenchufar el cable de

alimentación de la red.

Page 46

ESPAÑOL

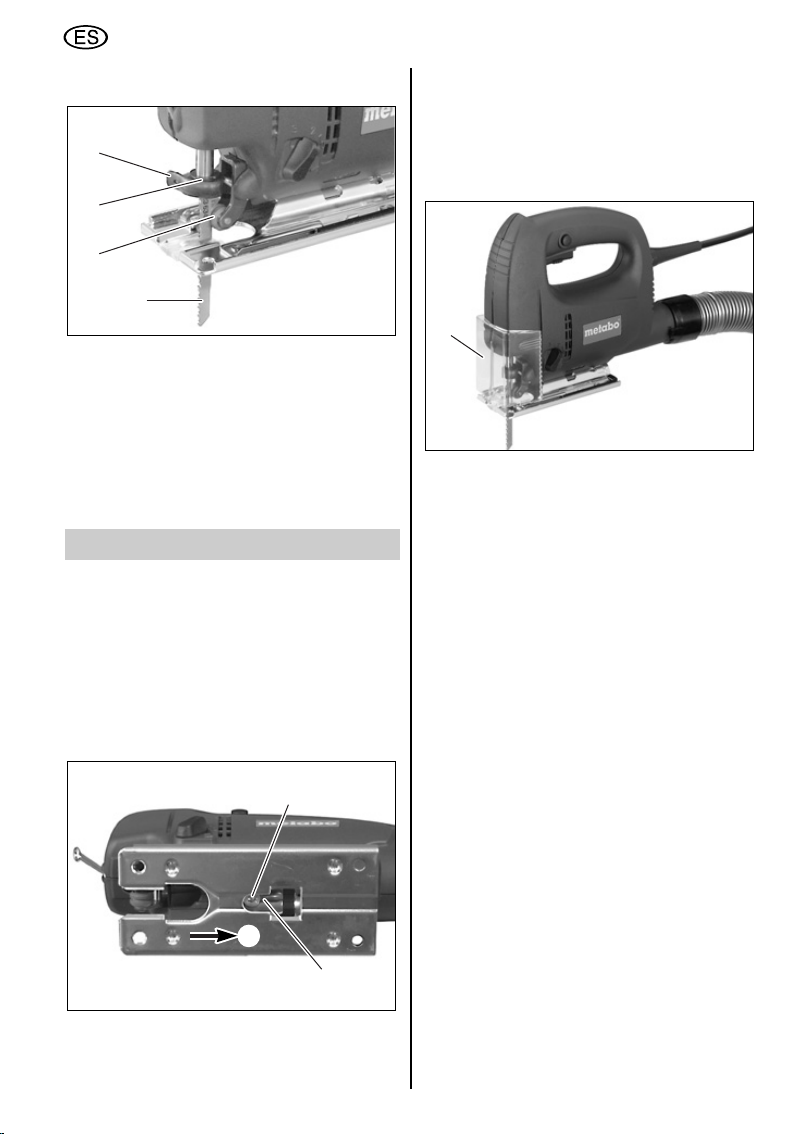

Colocar la hoja de la sierra de calar

Girar la palanca de apriete (12) del dispositivo de sujeción rápida (4) de la hoja de sierra de calar hasta el tope. Introducir la hoja de la sierra de calar (7) hasta el tope en el dispositivo de sujeción rápida (4). La hoja de sierra de calar debe quedar colocada correctamente en la ranura de la ruedecilla de apoyo (13). Soltar la palanca de apriete (12).

7 Utilización

Colocación de la plaquita de protección contra el astillado

Colocar la plaquita de protección contra el astillado (6) en la placa de protección (disponible como accesorio) o en la placa base (8) hasta alcanzar el tope.

Cortar cerca de paredes

Aflojar el tornillo de hexágono interior (14) en la placa base (8) y colocar luego la placa base en el soporte delantero (15). Apretar el tornillo de hexágono interior (14).

Aspiración del serrín

M+P-14A-

Se obtienen resultados óptimos de aspiración utilizando la sierra de calar en combinación con la tapa de protección (disponible como accesorio). Para aspirar el serrín se debe conectar una aspiradora adecuada al racor de aspiración.

Cortar sin aspiración del serrín

Abatir hacia abajo el arco de protección (5).

Ajuste del número de carreras

Ajuste el número de carreras deseado girando la rueda de ajuste (3).

Ajustar el movimiento pendular de la hoja de la sierra de calar

Accionar el botón giratorio (9). 0 = el movimiento pendular está desactivado 3 = el movimiento pendular está ajustado al

máximo

Desmontar la tapa de protección (disponible como accesorio) y la plaquita de protección contra virutas (6).

Véase los valores de ajuste recomendados en la página 2.

Conexión permanente

Presionar el pulsador de interruptor (2) hasta el tope y mantenerlo presionado. Presionar el botón de retención (1) y mantenerlo presionado.

Page 47

0° 15° 30° 45°

ESPAÑOL

Soltar primero el pulsador de interruptor (2) y luego el botón de retención (1).

Para desenclavar el pulsador de interruptor (2) presionarlo hasta el tope y luego soltarlo.

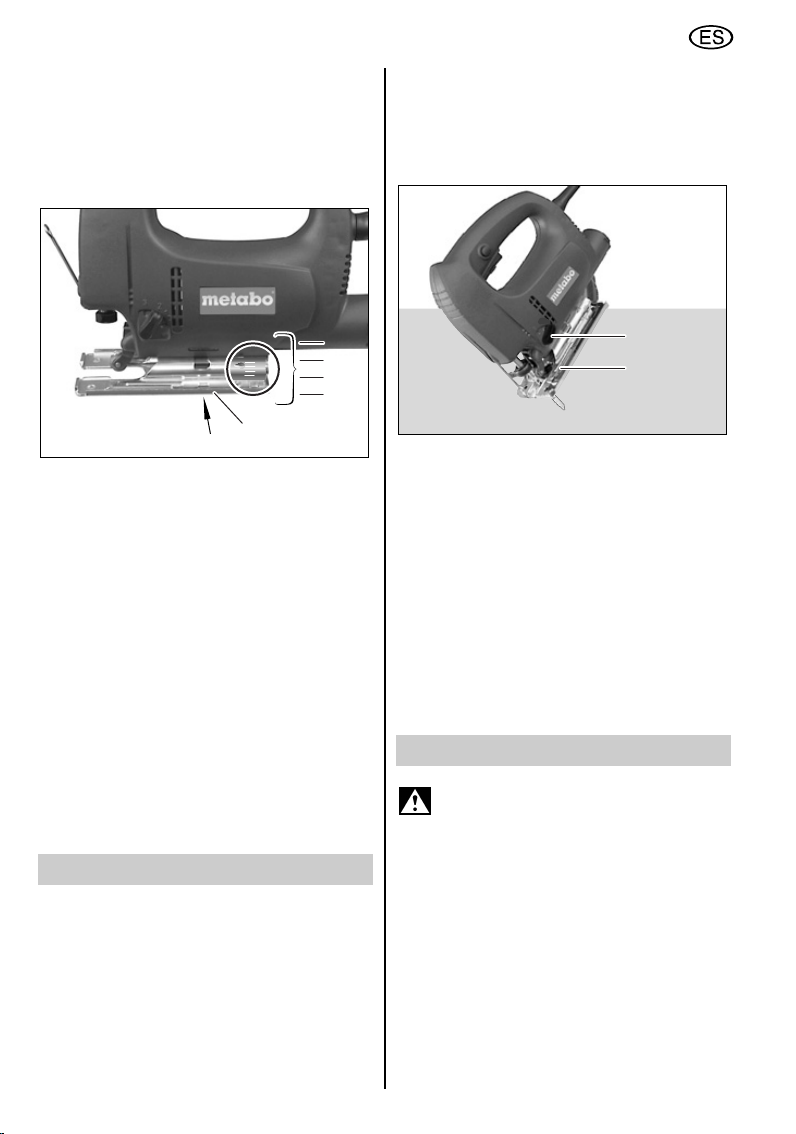

Cortes oblicuos

0°

0° 15° 30° 45°

15° 30° 45°

Desmontar la tapa de protección (disponible como accesorio), la plaquita de protección contra virutas (6) y la manguera de aspiración (disponible como accesorio). Aflojar el tornillo de hexágono interior (14) en la placa base (8). Desplazar la placa base (8) hacia adelante, girarla y desplazarla hacia atrás o hacia adelante para colocarla en una de las muescas. Apretar el tornillo de hexágono interior (14). El ángulo correspondiente que ha sido ajustado está indicado por el número que se encuentra en el zócalo de la placa base. Los pasos de ajuste del ángulo están prefijados a 15°, 30°, 45° mediante muescas. Antes de llevar a cabo cortes oblicuos de gran precisión, hacer un corte de prueba y controlarlo con un medidor del ángulo.

8 Consejos y trucos

Cortar diferentes materiales

Para cortar metales debe lubricarse la hoja de la sierra de calar mediante una varilla de lubricación y refrigeración Metabo. Para cortar plexiglás debe mojarse el sitio de corte con agua. Para cortar chapas de un espesor menor que 1 mm, colocar la chapa sobre una superficie de madera.

Penetrar

Si se trata de piezas de trabajo finas es posible penetrar en el material con la hoja de la sierra de calar sin ser necesario perforar un orificio previamente.

Colocar el botón giratorio (9) en la posición "0".

Apoyar el canto delantero de la placa base (8) de la sierra de calar sobre la pieza de trabajo. Sujetar fuertemente la sierra de calar en marcha y moverla lentamente hacia abajo. Una vez que la hoja de la sierra ha penetrado el material se puede activar el movimiento pendular. Si se trata de piezas de trabajo de mayor espesor será necesario perforar previamente un orificio, en el cual se podrá introducir la hoja de la sierra de calar.

9 Mantenimiento

Peligro de lesiones debido a la

agudeza de la hoja de la sierra de calar.

¡Llevar a cabo los trabajos de mantenimiento solamente con la sierra de calar este detenida! ¡Desconectar la sierra de calar y desenchufar el cable de alimentación de la red!

En caso necesario, limpiar la abertura de salida de aire detrás de la ruedecilla de apoyo de la hoja de la sierra. De vez en cuando aplicar una gota de aceite en la ruedecilla de apoyo de la hoja de la sierra. Las escobillas de carbón deberán ser cambiadas exclusivamente en los talleres del fabricante o bien en talleres especializados.

Page 48

ESPAÑOL

10 Accesorios

Utilizar exclusivamente accesorios originales de Metabo.

Para adquirir accesorios, dirigirse al proveedor.

Para seleccionar los accesorios correctos se debe indicar al proveedor el tipo exacto de la herramienta eléctrica.

Posibles accesorios (página 4):

A Hoja de la sierra de calar B Caperuza protectora C Placa de protección para montarla en la

placa base de la sierra de calar. La placa de protección se utiliza para evitar arañazos en superficies delicadas de

las piezas de trabajo. D Plaquita de protección contra virutas E Guía para cortes circulares y paralelos

F Manguera de aspiración ø 35 mm

G Dispositivo guía para utilizar la sierra de

calar con el riel de guía H Riel de guía de 1500 mm

I Abrazadera

J Mesa para sierra de calar de

255 x 183 mm con abrazadera para

fijarla al banco de trabajo K Barra de lubricante refrigerador para

enfriar las hojas de sierra al serrar metales

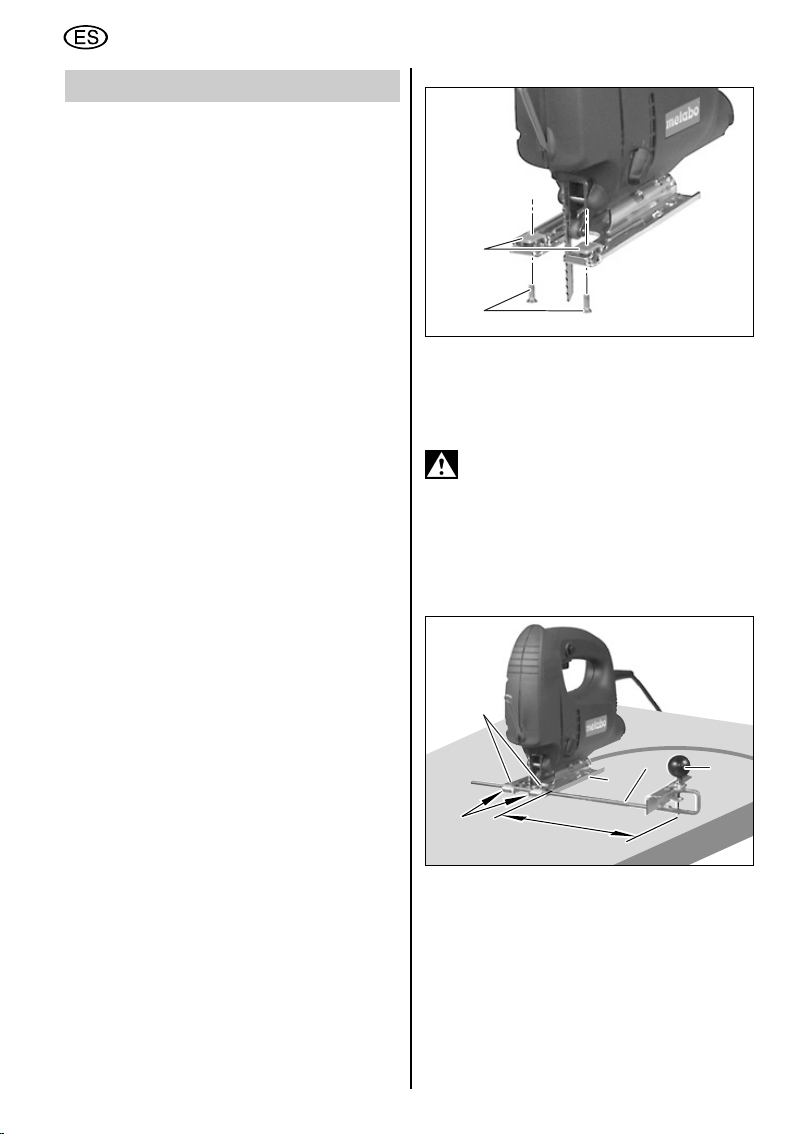

Colocar los elementos de sujeción

M+P-14A-

Colocar los elementos de sujeción (16) con la abertura hacia adelante y con el taladro roscado hacia arriba en la placa base (8) y atornillar los tornillos (17) desde el lado inferior.

No olvide desmontar nuevamente los

elementos de sujeción de la guía para cortes circulares y paralelos después de haberlos utilizado, ya que de otro modo podría dañarse el dispositivo de sujeción de la hoja de sierra durante cortes oblicuos.

Colocar la guía para cortes circulares

Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal

10.1 Colocar la guía para cortes circulares y paralelos

Para cortar círculos de ø 100 mm hasta 360 mm y para cortes paralelos a un canto (máx. 210 mm).

M+P-14A-

Introducir la guía para cortes circulares y paralelos (20) en los elementos de sujeción (18) de la placa base (8). Ajustar la distancia (a), apretar los tornillos (19).

Page 49

ESPAÑOL

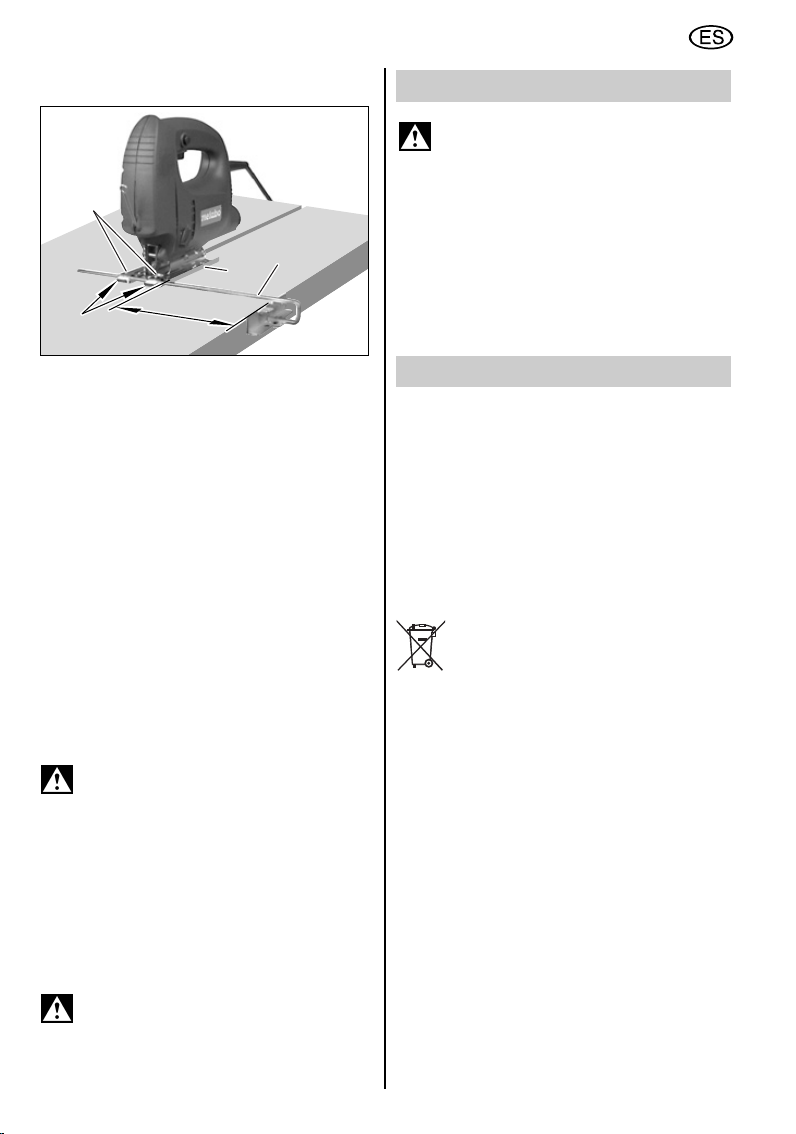

Colocar la guía para cortes paralelos

M+P-14A-

Aflojar los tornillos (19), introducir la guía para cortes circulares y paralelos (20) en los elementos de sujeción (18) de la placa base (8). Ajustar la distancia (b), apretar los tornillos (19). Sacar la espiga (c).

10.2 Cortes oblicuos con la guía para cortes paralelos

Desmontar la tapa de protección (disponible como accesorio), la plaquita de protección contra virutas (6) y la manguera de aspiración (disponible como accesorio).

Aflojar el tornillo de hexágono interior (14) en la placa base (8). Desplazar la placa base (8) hacia adelante, girarla y desplazarla hacia atrás colocándola en las muescas para un ángulo de corte oblicuo de 15° y 30°.

Para un ángulo de corte oblicuo de 45°

girar la sierra de calar hacia la izquierda y desplazar la placa base (8) hacia adelante para colocarla en la muesca trasera. La sierra de calar no debe girarse hacia la derecha para llevar a cabo cortes oblicuos con un ángulo de 45°, de otro modo podría dañarse el dispositivo de sujeción de la hoja de sierra.

11 Reparación

¡Los trabajos de reparación en

herramientas eléctricas deben ser llevados a cabo exclusivamente por electricistas especializados!

Cualquier máquina Metabo, que requiera reparación, se puede enviar a una de las direcciones indicadas en la lista de piezas de repuesto. Sírvase incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.

12 Protección ecológica

El material de embalaje utilizado por Metabo es reciclaje en un 100%. Las herramientas eléctricas y sus accesorios fuera de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Este manual de instrucciones para el manejo está impreso en papel blanqueado exento de cloro.

Sólo para países de la UE: no tire las herramientas eléctricas en la basura. Según la Directiva europea

2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

Apretar el tornillo de hexágono interior (14).

Después de su uso los elementos de sujeción deben desmontarse.

Page 50

ESPAÑOL

13 Especificaciones técnicas

STE 65 SP

Espesor máximo del material en mm (in):

- Madera 65 (2 5/8")

- Metales no férricos 10 (3/8")

- Chapa de acero 3 (1/8")

Número de carreras marcha en vacío min-11300 - 3000*

Potencia absorbida nominal en vatios 430

Potencia entregada en vatios 260

Peso en kg (lbs) 2,2 (4,9)

Nivel acústico típico con evaluación A: Nivel de intensidad acústica LpAen dB (A) 86 Nivel de potencia acústica LWAen dB (A) 97 Inseguridad KpA,KWAen dB (A) 3

Valor total de vibraciones (suma vectorial de las tres direcciones) conforme a EN 60745:

Valor de emisión de vibraciones (Aserrado de chapa metálica) a

(m/s2)5

h,CM

Incertidumbre (vibración) K

(m/s2) 1,5

h,CM

Valor de emisión de vibraciones (Aserrado de madera) a

(m/s2)7

h,CW

Incertidumbre (vibración) K

(m/s2) 1,5

h,CW

Page 51

ESPAÑOL

Llevar protectores del oído

El nivel de vibración que se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También es útil para realizar un análisis provisional de la carga de vibraciones.

El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con herramientas de inserción distintas o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo.

A fin de obtener un análisis preciso de la carga de vibraciones también debe tenerse en cuenta los períodos en los que la herramienta está desconectada o conectada, pero no realmente en uso. En este caso, la carga de vibraciones podría reducirse considerablemente durante un período de tiempo.

*Es posible que interferencias de gran contenido energético y de alta frecuencia causen fluctuaciones de hasta 20% en las revoluciones ajustadas. No obstante, estas fluctuaciones desaparecen tan pronto como se eliminen las interferencias.

Reservados los derechos a modificaciones relacionadas con el avance técnico. Valores de medición establecidos de acuerdo con EN 60745. Las especificaciones técnicas aquí indicadas se entien-den dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

Adopte las medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como por ejemplo: mantenimiento de herramientas eléctricas y herramientas de inserción, manos calientes, organización de los procesos de trabajo.

Page 52

PORTUGUÊS

Instruções de serviço

Caro cliente, Muito obrigado pela confiança demonstrada ao comprar a nova ferramenta eléctrica da Metabo. Cada ferramenta eléctrica da Metabo é cuidadosamente testada e submetida aos rigorosos controlos de qualidade especificados na garantia de qualidade da Metabo. No entanto, a duração da ferramenta eléctrica depende muito de si. Por favor, tenha em atenção as informações constantes nestas instruções de serviço e nos documentos em anexo. Quanto mais cuidadosamente tratar a sua ferramenta eléctrica da Metabo, mais tempo ela irá realizar o seu serviço com fiabilidade.

Índice

1 Declaração de conformidade 2 Utilização adequada 3 Recomendações gerais de segurança 4 Indicações especiais de segurança 5 Generalidades 6 Colocação em funcionamento 7 Utilização 8 Conselhos e truques 9 Manutenção

10 Acessórios

10.1 Montar guia circular e paralela

10.2 Cortes enviesados com guia paralela 11 Reparação 12 Protecção do meio ambiente 13 Dados técnicos

1 Declaração de conformidade

Declaramos que é de nossa única e exclusiva responsabilidade que este produto está em conformidade com as normas indicadas na página 2 ou nos documentos normativos.

2 Utilização adequada

A serra tico-tico é apropriada para serrar metais não-ferrosos e chapas de aço, madeira e materiais semelhantes à madeira, plásticos e produtos semelhantes. Não é permitida qualquer outra utilização.

O utilizador será o único responsável pelos danos decorrentes de uma utilização incorrecta.

As normas gerais de prevenção de acidentes e as indicações de segurança em anexo devem ser respeitadas.

3 Recomendações

gerais de segurança

AVISO – Leia as Instruções de Serviço

para evitar riscos de ferimentos e lesões.

AVISO Leia todas as regras de segurança e instruções. A um descuido

no cumprimento das regras de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões.

Guarde todas as regras de segurança e instruções para futuras consultas.

Leia atentamente e por completo as indicações de segurança e as Instruções de Serviço incluídas, antes de utilizar a ferramenta eléctrica. Mantenha todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação.

4 Indicações especiais de

segurança

Para a sua própria segurança, e para a segurança da sua ferramenta eléctrica, tenha atenção às partes de texto identificadas com este símbolo!

Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável

Page 53

PORTUGUÊS

poderá atingir condutores de corrente ocultados. O contacto com um condutor de

corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar a um choque eléctrico.

Ao trabalhar com a sua ferramenta eléctrica, use sempre óculos de protecção, protecção acústica, luvas e calçado de trabalho!

Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos.

- Assim que possível, utilize uma aspiração de pó.

- Para obter um elevado grau de aspiração de pó, utilize um aspirador de pó Metabo adequado, juntamente com esta ferramenta eléctrica.

- Providencie uma boa ventilação do local de operação.

- Recomenda-se o uso de uma máscara respiratória com classe de filtração P2.

Siga as regulamentações válidas no seu País, para os materiais a serem tratados.

5 Generalidades

Consultar a página 3 (desdobrar a página).

1 Tecla de fixação para bloqueio do

interruptor de premir (ligação

permanente) 2 Interruptor de premir 3 Roda de ajuste para pré-selecção e

alteração contínua do número de cursos 4 Dispositivo de fixação rápida da folha de

serra 5 Aro de protecção

6 Chapa de protecção contra arranque

de aparas 7 Folha de serra tico-tico 8 Placa de base 9 Botão rotativo para a regulação do

movimento oscilatório da folha de serra

10 Receptáculo da chave sextavada 11 Chave sextavada

6 Colocação em

funcionamento

Antes da colocação em

funcionamento, compare a tensão e a

frequência de rede indicadas na placa de características com os dados da sua rede de alimentação, veja se estas coincidem.

Não deixar a máquina funcionar sem

folha de serra!

Antes de substituir a folha de serra,

retire a ficha da tomada de corrente.

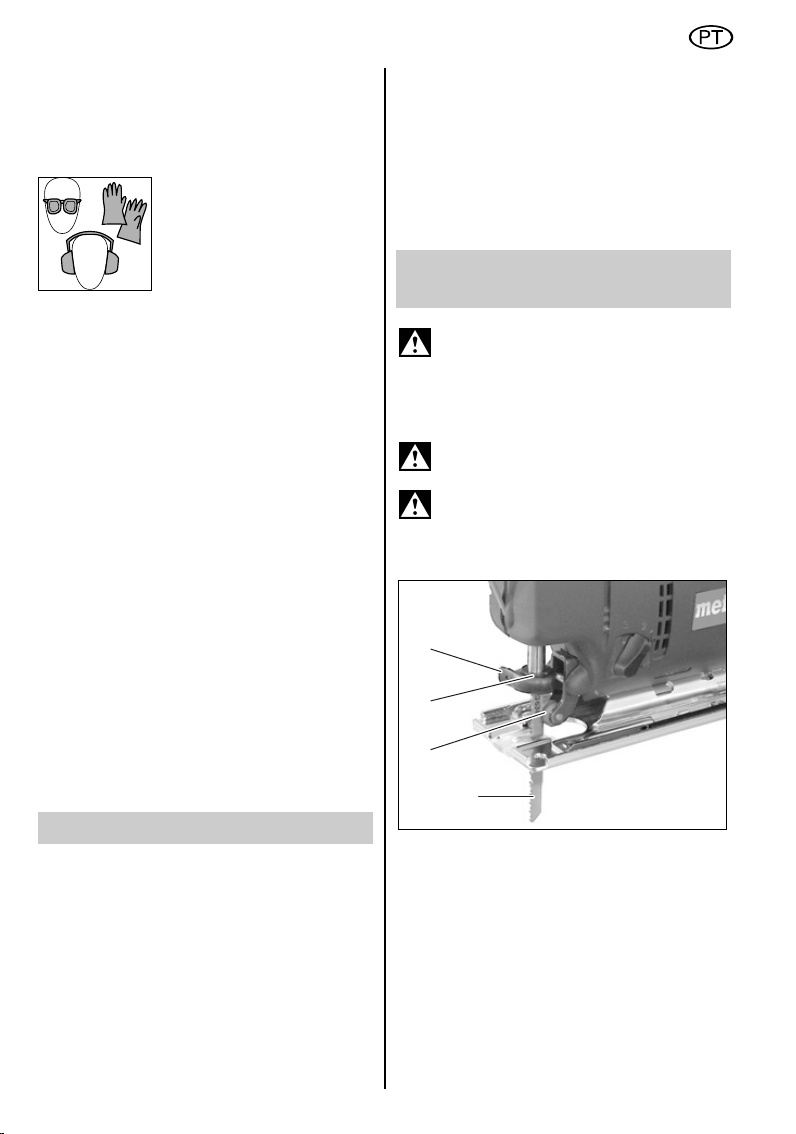

Colocar a folha de serra tico-tico

Rodar até ao batente a alavanca tensora (12) do dispositivo de fixação rápida da folha de serra (4). Introduzir a folha de serra tico-tico (7) até ao batente no dispositivo de fixação rápida da folha de serra (4). A folha de serra tico-tico deve encaixar bem na ranhura da roldana de apoio (13). Soltar a alavanca tensora (12).

Page 54

0° 15° 30° 45°

PORTUGUÊS

7 Utilização

Montar a chapa de protecção contra o arranque de aparas

Introduzir a chapa de protecção contra o arranque de aparas (6) até ao batente na placa de protecção (acessório especial) ou na placa de base (8).

Serrar junto a paredes

Retirar a tampa de protecção (acessório especial) e a chapa de protecção contra arranque de aparas (6). Soltar o parafuso de sextavado interno (14) na placa de base (8) e colocar a placa de base no suporte dianteiro (15). Apertar o parafuso de sextavado interno (14).

Para aspirar as aparas, ligar um aspirador apropriado ao bocal de aspiração.

Serrar sem aspiração de aparas

Dobrar para baixo o aro de protecção (5).

Regular o número de rotações

Ajustar o número de rotações desejado, rodando na roda de ajuste (3).

Regular o movimento oscilatório da folha de serra

Accionar o botão rotativo (9). 0 = o movimento oscilatório está desactivado 3 = movimento oscilatório máximo

Valores de ajuste recomendados, consultar página 2.

Ligação permanente

Premir o interruptor de premir (2) até ao batente e manter premido. Premir a tecla de fixação (1) e manter premida. Soltar o interruptor de premir (2) e, depois, a tecla de fixação (1).

Para desbloquear o interruptor de premir (2), premir até ao batente e soltar.

Cortes enviesados

Aspiração de aparas

0°

0° 15° 30° 45°

15° 30° 45°

Retirar a tampa de protecção (acessório

M+P-14A-

Pode obter os melhores resultados de aspiração com a utilização da tampa de protecção (acessório especial).

especial), a chapa de protecção contra arranque de aparas (6) e o tubo de aspiração (acessório especial). Soltar o parafuso de sextavado interno (14) na placa de base (8).

Page 55

PORTUGUÊS

Empurrar a placa de base (8) para a frente, torcê-la e empurrar para trás ou para a frente para um dos entalhes. Apertar o parafuso de sextavado interno (14). O ângulo respectivamente ajustado pode ser lido no número indicado na base da placa de base. O ajuste do ângulo para 15º, 30º, 45º está prédefinido através de entalhes. Para se efectuarem cortes enviesados muito precisos, executar um corte de teste e verificar com um esquadro.

8 Conselhos e truques

Serrar diferentes materiais

Ao serrar metais, lubrificar a folha de serra com um batôn lubrificante de refrigeração da Metabo. Ao serrar vidro acrílico, humedecer a linha de corte com água. Serrar as chapas com menos de 1 mm de espessura sobre uma base de madeira.

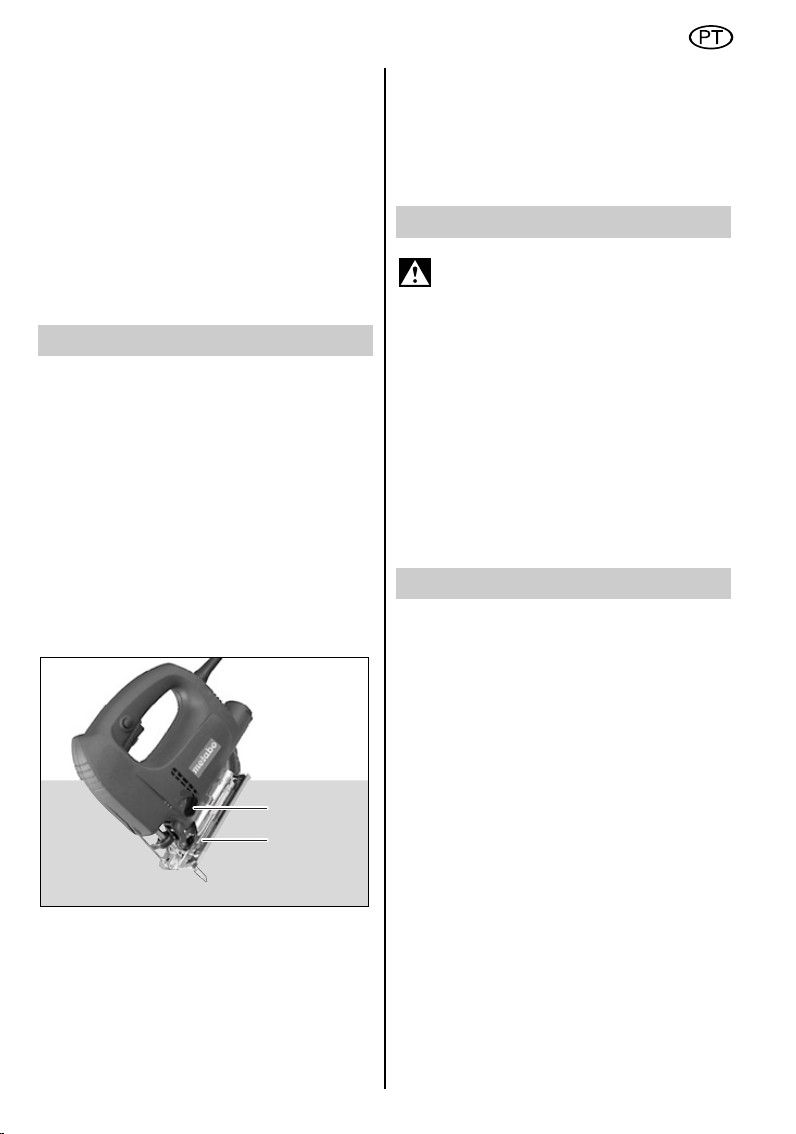

Perfurar

No caso de materiais pouco espessos, pode perfurar-se no material com a folha de serra tico-tico, sem antes fazer um furo.

Quando a folha de serra tiver perfurado por corte, o movimento oscilatório pode ser conectado. No caso de materiais mais espessos, deve primeiro fazer-se uma furação na qual a folha de serra possa ser introduzida.

9 Manutenção

Perigo de lesões através de folha de

serra tico-tico afiada.

A manutenção deve ser efectuada apenas com a folha de serra tico-tico parada! Desligar a serra tico-tico e retirar a ficha da tomada de corrente!

Em caso de necessidade, limpar a abertura de saída do ar por detrás da roldana de apoio da folha de serra. De tempos a tempos, deitar uma gota de óleo na roldana de apoio da folha de serra. Mandar substituir as escovas de carvão apenas no fabricante ou num serviço especializado correspondente.

10 Acessórios

Utilize apenas acessórios originais da Metabo.

Se necessitar acessórios, dirija-se, por favor, ao seu vendedor. Para a escolha do acessório correcto, informe o seu vendedor sobre o modelo exacto da sua ferramenta eléctrica.

Regular o botão rotativo (9) para a posição “0”.

Colocar a serra tico-tico com o bordo dianteiro da placa de base (8) no material. Segurar bem a serra tico-tico em funcionamento e levá-la lentamente para baixo.

Acessórios disponíveis (página 4):

A Folha de serra tico-tico B Tampa de protecção C Placa de protecção para encaixar na placa

de base da serra tico-tico. A placa de protecção reduz o riscar das superfícies de material delicadas.

D Chapa de protecção contra arranque de

aparas

E Guia circular e paralela

F Tubo de aspiração ø 35 mm

G Dispositivo guia para utilização da serra

tico-tico com a barra-guia

H Barra-guia 1500 mm

I Estribo tensor

J Mesa para serra tico-tico 255 x 183 mm

com estribo tensor para fixação à bancada de trabalho

Page 56

PORTUGUÊS

K Pino de lubrificação a frio para refrigeração

da lâmina de serra durante a serragem de metais.

Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal

10.1 Montar guia circular e paralela

Para serrar círculos de ø 100 mm a 360 mm, e para cortes paralelos a um bordo (máx. 210 mm).

Montar elementos de fixação

M+P-14A-

Colocar os elementos de fixação (16) na placa de base (8), com a abertura para a frente e o orifício roscado para cima, e enroscar os parafusos (17) pela parte inferior.

Montar guia circular

+P-14A-

Introduzir a guia paralela e circular (20) nos elementos de aperto (18) da placa de base (8). Ajustar a medida (a), apertar os parafusos (19).

Montar a guia paralela

Tome atenção a que os elementos de

fixação da guia circular e paralela devem ser retirados após a sua utilização, caso contrário o dispositivo de fixação da folha de serra pode ser danificado durante os cortes enviesados.

M+P-14A-

Soltar os parafusos (19), introduzir a guia circular e paralela (20) nos elementos de aperto (18) da placa de base (8). Ajustar a medida (b), apertar os parafusos (19). Retirar o espigão (c).

Page 57

PORTUGUÊS

10.2 Cortes enviesados com guia paralela

Retirar a tampa de protecção (acessório especial), a chapa de protecção contra arranque de aparas (6) e o tubo de aspiração (acessório especial).

Soltar o parafuso de sextavado interno (14) na placa de base (8). Empurrar para a frente a placa de base (8), rodá-la e empurrar para trás, para os entalhes, para um ângulo enviesado de 15º e 30º.

Para um ângulo enviesado de 45º, virar

a serra tico-tico para a esquerda e empurrar a placa de base (8) para a frente para o entalhe traseiro. Para um ângulo enviesado de 45º, a serra tico-tico não pode ser virada para a direita, caso contrário o dispositivo de fixação da folha de serra será danificado.

Apertar o parafuso de sextavado interno (14).

Após a utilização, retirar os elementos

de fixação!

11 Reparação

As reparações nas ferramentas

eléctricas só podem ser efectuadas por electricistas especializados!

12 Protecção do meio

ambiente

As embalagens da Metabo são 100 % recicláveis.

As ferramentas eléctricas e os acessórios usados contêm uma grande quantidade de matéria prima e material sintético útil, que também podem ser submetidos a um processo de reciclagem. Este manual de instruções está impresso em papel branqueado sem cloro.

Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz

europeia 2002/96/CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.

Qualquer ferramenta eléctrica da Metabo que necessite de reparação pode ser enviada para um dos endereços que se incluem na lista de peças sobressalentes. No envio para a reparação, descreva, por favor, o defeito verificado.

Page 58

PORTUGUÊS

13 Dados técnicos

STE 65 SP

Maior espessura de material em mm (in):

- Madeira 65 (2 5/8")

- Metais não-ferrosos 10 (3/8")

- Chapa de aço 3 (1/8")

Nº de cursos em vazio r.p.m. 1300 - 3000*

Consumo nominal em Watt 430

Potência debitada em Watt 260

Peso em kg 2,2 (4,9)

Nível sonoro típico de avaliação A: Nível de pressão acústica LpAem dB (A) 86 Nível de potência acústica LWAem dB (A) 97 Insegurança KpA,KWAem dB (A) 3

Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745:

Valor da emissão de vibrações (Serrar chapa metálica) a

(m/s2)5

h,CM

Insegurança (vibração) K

(m/s2) 1,5

h,CM

Valor da emissão de vibrações (Serrar em madeira) a

(m/s2)7

h,CW

Insegurança (vibração) K

(m/s2) 1,5

h,CW

Page 59

PORTUGUÊS

Usar protecção acústica!

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição padronizado na norma EN 60745, podendo ser utilizado para a comparação de ferramentas eléctricas. O mesmo adequa-se também para uma avaliação provisória do impacto de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Porém, se a ferramenta eléctrica for aplicada para outros fins, com outros acessórios acopláveis ou com insuficiente manutenção, o nível de vibração pode variar. O mesmo pode aumentar consideravelmente o impacto de vibrações durante todo o período de operação.

Para uma avaliação exacta do impacto de vibrações também deverá considerar-se os tempos em que o aparelho fica desligado ou aquando ligado, porém não em operação. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de operação.

Determine medidas de segurança adicionais para proteger o operador diante das acções de vibrações, como por exemplo: Manutenção da ferramenta eléctrica e dos acessórios acopláveis, manter quente as mãos, organização de sequências de operação.

*As interferências de elevada energia e alta frequência podem provocar oscilações nas rotações, que podem ir até 20%. Estas oscilações desaparecem, todavia, logo que a interferência desvanecer.

Reservado o direito proceder a modificações técnicas no sentido do desenvolvimento técnico. Valores medidos de acordo com a norma EN 60745. Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).

Page 60

SVENSKA

Bruksanvisning

Till våra kunder Tack för förtroendet som du visat oss genom att köpa det nya Metabo elverktyget. Varje Metabo elverktyg provas noggrant och är underkastad den hårda kvalitetskontrollen hos Metabos kvalitetssäkring. Livslängden på ett elverktyg beror i hög grad på dig. Följ informationen i den här bruksanvisningen och bifogade dokument. Ju varsammare du hanterar ditt Metabo elverktyg desto längre kommer den att göra nytta på ett tillförlitligt sätt.

Innehållsförteckning

1 Försäkran om överensstämmelse 2 Avsedd användning 3 Allmänna säkerhetsanvisningar 4 Särskilda säkerhetsanvisningar 5 Översikt 6 Driftstart 7 Användning 8 Tips och knep 9 Underhåll

10 Tillbehör

10.1 Montering av cirkel- och parallellsågning

10.2 Geringssnitt med parallellsågning

11 Reparation 12 Miljöskydd 13 Tekniska data

1 Försäkran om

överensstämmelse

Vi förklarar med ensamansvar att den här produkten överensstämmer med de standarder eller normerande dokument som anges på sidan 2.

2 Avsedd användning

Sticksågen är lämplig för sågning av ickejärnmetaller och stålplåt, trä och träliknande material, plast och liknande material. Varje annan användning är otillåten.

Användaren allena ansvarar för skador på grund av icke avsedd användning.

Allmänt godkända olycksfallsförebyggande föreskrifter och bifogade säkerhetsanvisningar måste beaktas.

3 Allmänna

säkerhetsanvisningar

VARNING! - Läs bruksanvisningen, så

är risken mindre för skador.

VARNING! Läs alla säkerhetsanvisningar och anvisningar. Följer du

inte säker-hetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs alla säkerhets- och bruksanvisningar noga innan du använder elverktyget. Spara den medföljande dokumentationen och se till att den följer med elverktyget.

4 Särskilda

säkerhetsanvisningar

Beakta alla textavsnitt som är märkta med den här symbolen för att skydda dig själv och ditt elverktyg!

Håll maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar. Kontakt med

strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

Page 61

SVENSKA

Bär alltid skyddsglasögon, hörselskydd, arbetshandskar och skyddsskor när du arbetar med ditt elverktyg!

Damm från material som blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem. En del damm som ek- och bokdamm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel). Asbesthaltigt material får bara fackman bearbeta.

- Använd helst dammutsug.

- Använd en Metabo-dammsugare som passar elverktyget, så får du bra dammutsug.

- Se till så att arbetsplatsen har bra ventilation.

- Vi rekommenderar att du använder andningsskydd med filterklass P2.

Följ alltid gällande nationella säkerhetsföreskrifter för materialet du ska bearbeta.

5 Översikt

Se sidan 3 (fäll ut sidan).

1 Spärrknapp för att spärra strömbrytaren

(kontinuerlig drift) 2 Strömbrytare 3 Ställratt för förval och steglös ändring av

slagtal 4 Sågbladets snabbspänndon 5 Säkerhetsbygel 6 Sticksågblad 7 Flisstopp 8 Fotplatta 9 Vred för att ställa in sågbladets

pendelrörelse

10 Insexnyckeldepot 11 Insexnyckel

6 Driftstart

Kör inte verktyget utan sågblad! Dra ur stickkontakten ur uttaget innan

byte av sågblad.

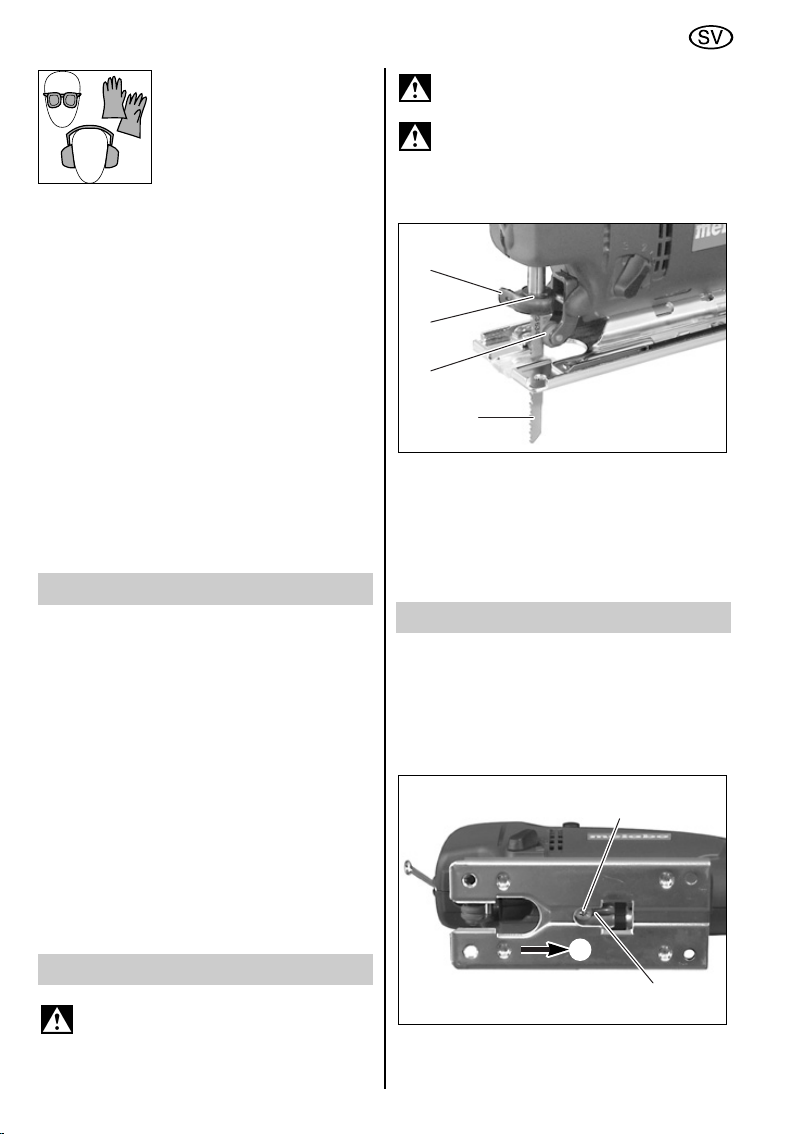

Montera sticksågblad

Vrid spännarmen (12) på sågbladets snabbspänndon (4) till anslag. Skjut in sticksågbladet (7) i sågbladets snabbspänndon (4) till anslag. Sticksågbladet måste ligga rätt i stödrullens (13) spår. Släpp spännarmen (12).

7 Användning

Sätta i splitterskyddsplattan

Skjut i splitterskyddsplattan (6) tills det tar emot i skyddsplattan (tillbehör) eller fotplattan (8).

Sågning intill vägg

Jämför innan driftstart om

nätspänningen och nätfrekvensen som är angiven på typskylten överensstämmer med ditt elnäts data.

Ta bort skyddskåpan (tillbehör) och flisstoppet (6).

Page 62

0° 15° 30° 45°

SVENSKA

Lossa insexskruven (14) i fotplattan (8) och sätt in fotplattan i främre hållaren (15). Dra åt insexskruven (14).

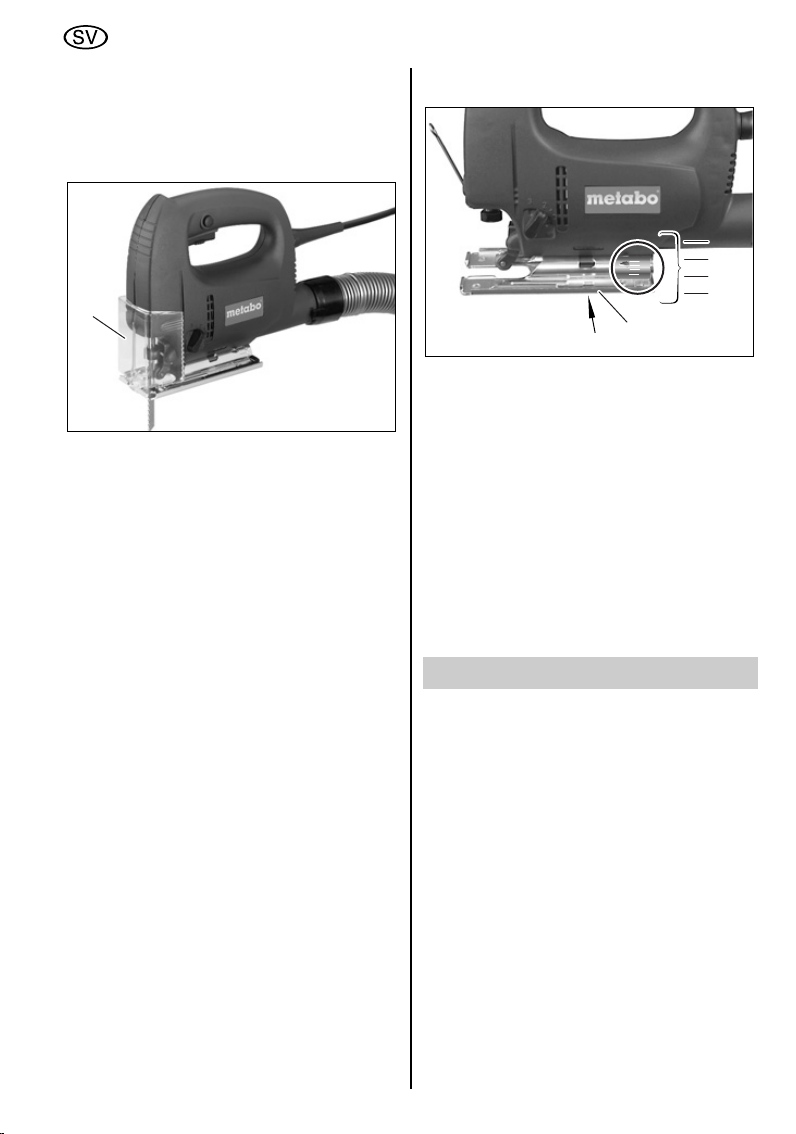

Spånutsugningssystem

M+P-14A-

Du får optimala utsugsresultat i kombination med skyddskåpan (tillbehör). Anslut en lämplig dammsugare till utsugsadaptern för att suga ut sågspånen.

Sågning utan sågutsugningssystem

Fäll ned säkerhetsbygeln (5).

Ställa in sågfrekvensen

Geringssnitt

0°

0° 15° 30° 45°

15° 30° 45°

Ta bort skyddskåpa (tillbehör), flisstopp (6) och utsugsslang (tillbehör). Lossa insexskruven (14) i fotplattan (8). Skjut fotplattan (8) framåt, vrid den och skjut in den bakåt eller framåt i ett av hacken. Dra åt insexskruven (14). Den för tillfället inställda vinkeln kan avläsas på talet på fotplattans sockel. Vinkelinställning 15°, 30° och 45° är givna med hjälp av hakar. Gör en provsågning vid mycket exakta geringssnitt och kontrollera med en vinkelmätare.

Ställ in den sågfrekvens du vill ha genom att

8 Tips och knep

vrida vredet (3).

Såga i olika material

Ställa in sågbladets pendelrörelse

Vid sågning av metaller ska sågbladet smörjas Vrid på vredet (9). 0 = pendelrörelsen är avstängd 3 = maximal pendelrörelse

med ett Metabo kylsmörjstift. Vid sågning av

plexiglas ska snittstället fuktas med vatten.

Såga plåt under 1 mm tjocklek på ett

träunderlag. För rekommenderade inställningsvärden se sidan 2.

Kontinuerlig drift

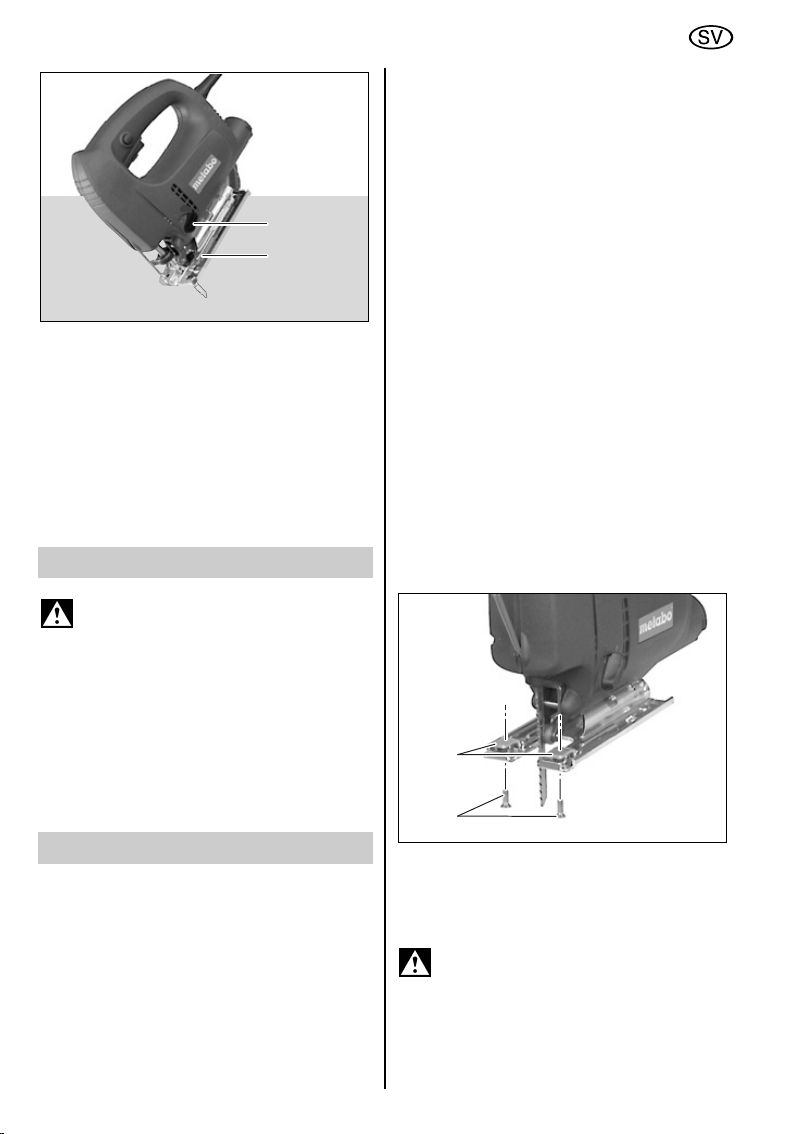

Instickning

På tunna arbetsstycken kan man sticka in i

arbetsstycket med sticksågbladet, utan att först Tryck in strömbrytaren (2) till anslag och håll

ha borrat ett hål. den intryckt. Tryck in spärrknappen (1) och håll den intryckt. Släpp strömbrytaren (2) och därefter spärrknappen (1).

För att frigöra strömbrytaren (2) ska den tryckas in till anslag och släppas.

Page 63

Ställ vredet (9) i position "0".

Sätt sticksågen med fotplattans (8) främre kant på arbetsstycket. Håll stadigt i den gående sticksågen och för den långsamt nedåt. När sågbladet sågats fritt kan pendelrörelsen kopplas in. Ett hål måste först borras på tjockare arbetsstycken, där sågbladet kan sättas in.

SVENSKA

C Glidsula för påsättning på sticksågens

fotplatta. Glidsulan förhindrar att ömtåliga ytor på

arbetsstycken repas. D Flisstopp E Cirkel- och parallellsågning

F Utsugsslang ø 35 mm

G Styrdon för att använda sticksågen med

styrskena H Styrskena 1500 mm

I Spännbygel

J Sticksågbord 255 x 183 mm med

spännbygel för fastsättning på arbetsbänk K Kylsmörjstift för kylning av sågbladet

vid metallsågning.

Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i huvudkatalogen

10.1 Montering av cirkel- och parallellsågning

För att såga cirklar från ø 100 mm till 360 mm och för snitt parallella med en kant (max 210 mm).

9 Underhåll

Risk för personskada från vasst

sågblad. Underhåll endast när sticksågbladet står stilla! Stäng av sticksågen och dra ur stickkontakten ur uttaget!

Rengör vid behov luftutsläppsöppningarna bakom sågbladets stödrulle. Lägg då och då på en droppe olja på sågbladets stödrulle. Kolborstar får endast bytas av tillverkaren eller på en lämplig fackverkstad.

10 Tillbehör

Använd endast orginaltillbehör från Metabo.

Vänd dig till din återförsäljare när du behöver tillbehör.

Ange exakt typ på ditt elverktyg till återförsäljaren så att rätt tillbehör kan väljas.

Möjligt tillbehör (sidan 4):

A Sticksågblad B Skyddslock

Fastsättning av klämmor

M+P-14A-

Lägg på klämmorna (16) med öppningen framåt och gängan uppåt på fotplattan (8) och skruv in skruvarna (17) från undersidan.

Tänk på att ta bort klämmorna till

cirkel- och parallellsågningen igen efter användning, eftersom sågbladets spänndon annars kan skadas.

Page 64

SVENSKA

Montering av cirkelsågning

M+P-14A-

Skjut in cirkel- och parallellsågningen (20) i fotplattans (8) klämmor (18). Ställ in måttet (a), skruva fast skruvarna (19).

Montering av parallellsågning

M+P-14A-

Lossa skruvarna (19), skjut in cirkel- och parallellsågningen (20) i fotplattans (8) klämmor (18). Ställ in måttet (b), skruva fast skruvarna (19). Ta bort dornen (c).

10.2 Geringssnitt med parallellsågning

Ta bort skyddskåpan (tillbehör), flisstoppet (6) och utsugsslangen (tillbehör).

För 45° geringsvinkel ska sticksågen

svängas åt vänster och fotplattan (8) skjutas framåt i bakre haken. För 45° geringsvinkel får inte sticksågen svängas till höger, det kan skada sågbladets spänndon.

Dra åt insexskruven (14).

Ta bort klämmorna efter användning!

11 Reparation

Endast behörig elektriker för utföra reparationer på elverktyg!

Metabo elverktyg som behöver repareras kan sändas in till någon av de adresser som anges på reservedelslistan. Beskriv det fel som konstaterats när du skickar in det för reparation.

12 Miljöskydd

Metabos förpackningar kan återvinnas till 100%. Metabo elverktyg som behöver repareras kan sändas in till någon av de adresser som anges på reservedelslistan.

Den här bruksanvisningen är tryckt på papper med klorfri blekning.

Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2002/96/EG om

uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

Lossa insexskruven (14) i fotplattan (8). Skjut fotplattan (8) framåt, vrid och skjut den bakåt i hakarna för 15° och 30° geringsvinkel.

Page 65

13 Tekniska data

STE 65 SP

Största materialtjocklek i mm (in):

- trä 65 (2 5/8")

- icke-järnmetaller 10 (3/8")

- stålplåt 3 (1/8")

Slagtal vid tomgång min

Ineffekt i watt 430

Uteffekt i watt 260

Vikt i kg (lbs) 2,2 (4,9)

Typiskt A-bedömd ljudnivå: Ljudtrycksnivå LpAi dB (A) 86 Ljudeffektsnivå LWAi dB (A) 97 Onoggrannhet KpA,KWAi dB (A) 3

Totalvibrationsvärde (vektorsumma i tre led) beräknad enligt EN 60745:

Vibrationsemissionsvärde (Såga metallplåt) a

(m/s2)5

h,CM

Onoggrannhet (vibrationer) K

(m/s2) 1,5

h,CM

Vibrationsemissionsvärde (Såga i trä) a

(m/s2)7

h,CW

Onoggrannhet (vibrationer) K

(m/s2) 1,5

h,CW

-1

1300 - 3000*

SVENSKA

Page 66

SVENSKA

Bär hörselskydd!

De angivna vibrationsnivåerna i anvisningen är uppmätta enligt standardmätmetoderna i EN 60745 och går att använda för att jämföra elverktyg med varandra. De går även att använda för att uppskatta vibrationsbelastningen.

Den angivna vibrationsnivån avser elverktygets huvudsakliga användningsområde. Vibrationsnivån kan avvika om elverktyget blir använt för andra användningsområden, med andra verktyg eller otillräckligt underhåll. Det kan öka vibrationsbelastningen avsevärt under hela arbetsintervallet.

Vill du ha en noggrann uppskattning av vibrationsbelastningen, bör du även ta med tiden maskinen är av eller igång utan belastning i beräkningen. Det kan sänka vibrationsbelastningen avsevärt under hela arbetsintervallet.

Lägg även in extra säkerhetsåtgärder för att skydda användaren från vibrationspåverkan som t.ex.: Underhåll av elverktyg och verktyg, handvärmning, organiserade arbetsmetoder.

*Energirika högfrekventa störningar kan förorsaka varvtalssvängningar på upp till 20%. De försvinner emellertid så snart störningen har upphört.

Med förbehåll för ändringar i enlighet med tekniska framsteg. Mätvärden fastställda enligt EN 60745. Angivna tekniska data tar även hänsyn till toleranser (motsvarande respektive gällande standard).

Page 67

SUOMI

Käyttöohje

Hyvä asiakas! Kiitos, että olet osoittanut luottamusta ostamalla uuden Metabo-sähkötyökalun. Jokainen Metabosähkötyökalu testataan huolellisesti ja kuuluu Metabon laadunvalvonnan tiukkojen tarkastusten piiriin. Sähkötyökalun käyttöikä riippuu kuitenkin paljolti myös sinusta itsestäsi. Noudata tätä käyttöohjetta ja liitteenä olevissa asiakirjoissa annettuja tietoja. Mitä huolellisemmin käsittelet Metabo-työkaluasi, sitä kauemmin se palvelee sinua luotettavasti.

Sisällysluettelo

1 Vaatimustenmukaisuusvakuutus 2 Määräysten mukainen käyttö 3 Yleiset turvallisuusohjeet 4 Erityiset turvallisuusohjeet 5 Laitteen osat 6 Käyttöönotto 7 Käyttö 8 Vihjeitä ja vinkkejä 9 Huolto

10 Lisävarusteet

10.1 Harppi- ja suuntaisohjaimen kiinnittäminen

10.2 Viistosahaus suuntaisohjaimen avulla

11 Korjaus 12 Ympäristönsuojelu 13 Tekniset tiedot

1 Vaatimustenmukaisuus-

vakuutus

Vakuutamme, että ostamasi tuote on sivulla 2 ilmoitettujen standardien tai standardinomaisten asiakirjojen mukainen.

2 Määräysten mukainen käyttö

Pistosaha soveltuu ei-rautametallien ja teräslevyn, puun ja vastaavanlaisten raakaaineiden, muovien ja muiden samantyyppisten raaka-aineiden sahaukseen. Muunlainen käyttö on kielletty.

Käyttötarkoituksen vastaisesta käytöstä aiheutuvista vahingoista vastaa yksin käyttäjä.

Yleisesti hyväksyttyjä tapaturmia estäviä määräyksiä ja tuotteen mukana toimitettuja turvallisuusohjeita on noudatettava.

3 Yleiset

turvallisuusohjeet

VAROITUS – Lue käyttöohjeet, jotta

saat pienennettyä loukkaantumisriskiä.

VAROITUS Lue kaikki turvallisuusohjeet ja käyttöohjeet.

Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet tallessa tulevaa käyttöä varten.

Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöohjeet huolellisesti ja täydellisesti läpi. Säilytä kaikki oheiset asiakirjat ja anna sähkötyökalu muille vain yhdessä näiden asiakirjojen kanssa.

4 Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstiosat omaksi turvaksesi ja sähkötyökalusi turvaksi.

Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Koskettaminen jännitettä

johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

Page 68

SUOMI

Käytä aina suojalaseja, kuulosuojaimia, työkäsineitä ja kunnollisia jalkineita sähkötyökalua käyttäessäsi.

Tietyistä materiaaleista, kuten lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit, syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai sisäänhengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien, kuten tammi- tai pyökkipöly, katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset.

- Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria.

- Pölyn tehokkaan poistamisen varmistamiseksi käytä sopivaa Metabo-imuria yhdessä tämän sähkötyökalun kanssa.

- Huolehdi työpisteen hyvästä tuuletuksesta.

- Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta.

Noudata omassa maassasi voimassaolevia, työstettäviin materiaaleihin liittyviä määräyksiä.

5 Laitteen osat

Katso sivu 3 (käännä ulos).

1 Lukituspainike virtakytkimen

lukitsemiseksi (kestokytkentä) 2 Virtakytkin 3 Säätöpyörä iskuluvun esivalintaan ja

portaattomaan säätöön 4 Sahanterän pikakiinnityslaite 5 Suojus 6 Repimissuojalevy 7 Pistosahanterä 8 Jalkalevy 9 Sahanterän heiluriliikkeen säätöpyörä

10 Kuusiokoloavaimen säilytys 11 Kuusiokoloavain

6 Käyttöönotto

Varmista ennen käyttöönottoa, että

laitteen tyyppikilpeen merkitty verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Älä käynnistä konetta, jos siihen ei ole

kiinnitetty sahanterää.

Vedä verkkopistoke pistorasiasta

ennen sahanterän vaihtoa.

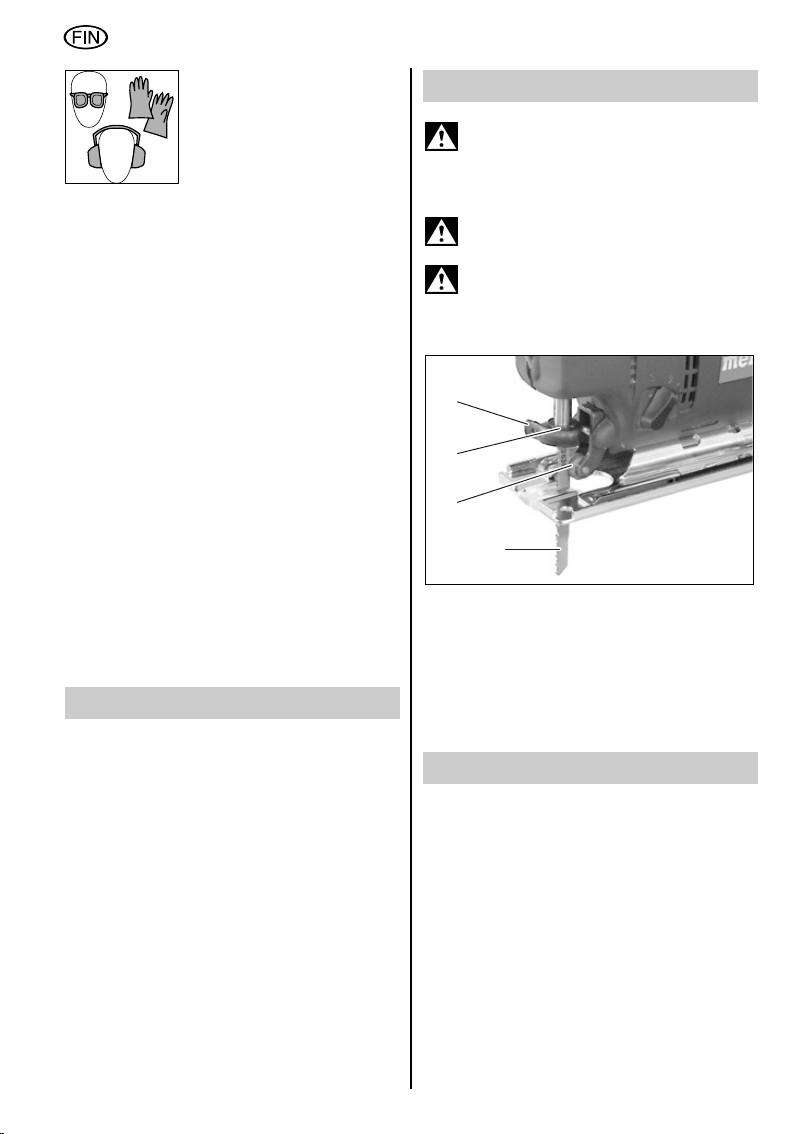

Pistosahanterän kiinnittäminen

Käännä sahanterän pikakiinnityslaitteen (4) kiinnitysvipu (12) vasteeseen saakka. Työnnä pistosahanterä (7) perille sahanterän pikakiinnityslaitteeseen (4). Sahanterän on asetuttava oikein tukirullan (13) uraan. Päästä kiinnitysvipu (12) irti.

7 Käyttö

Repimissuojalevyn kiinnittäminen

Laita repimissuojalevy (6) vasteeseen asti suojalevyyn (saatavana lisätarvikkeena) tai jalkalevyyn (8).

Page 69

0° 15° 30° 45°

SUOMI

Sahaaminen aivan seinän vieressä

Irrota suojakupu (saatavana lisätarvikkeena) ja repimissuojalevy (6). Avaa jalkalevyssä (8) oleva kuusiokoloruuvi (14) ja aseta jalkalevy etummaiseen kiinnitysaukkoon (15). Kiristä kuusiokoloruuvi (14).

Lastunimu

Sahanterän heiluriliikkeen säätö

Väännä säätöpyörää (9). 0 = heiluriliike on kytketty pois päältä 3 = suurin mahdollinen heiluriliike

Suositellut säätöarvot löydät sivulta 2.

Kestokytkentä

Paina virtakytkin (2) alas vasteeseen saakka ja pidä alaspainettuna. Paina lukitusnäppäintä (1) ja pidä alaspainettuna. Päästä ensin irti virtakytkin (2), sitten lukitusnäppäin (1).

Avaat virtakytkimen lukituksen painamalla kytkimen (2) alas vasteeseen saakka ja päästämällä irti.

Viistosahaus

0°

0° 15° 30° 45°

15° 30° 45°

M+P-14A-

Paras imutulos saadaan yhdessä suojakuvun (saatavana lisätarvikkeena). Kytke imuliitoskappaleeseen tarkoitukseen soveltuva imuri, jolla lastut imetään.

Sahaaminen ilman lastunimua

Käännä suojus (5) alas.

Iskuluvun säätö

Säädä haluamasi iskuluku säätöpyörällä (3).

Irrota suojakupu (saatavana lisätarvikkeena), repimissuojalevy (6) ja imuletku (saatavana lisätarvikkeena). Avaa jalkalevyssä (8) oleva kuusiokoloruuvi (14). Skjut fotplattan (8) framåt, vrid den och skjut in den bakåt eller framåt i ett av hacken. Kiristä kuusiokoloruuvi (14). Kulloinkin säädetty kulma on luettavissa jalkalevyn rungosta. Kulmaa voidaan säätää 15°, 30° ja 45°: seen. Kun on sahattava viistoon erittäin tarkasti, on suositeltavaa suorittaa koesahaus ja tarkistaa tulos kulmamitalla.

Page 70

SUOMI

8 Vihjeitä ja vinkkejä

Erilaisten raaka-aineiden sahaus

Sahatessasi metalleja voitele sahanterä Metabon jäähdytys/voitelupuikolla. Sahatessasi pleksilasia kastele sahauskohta vedellä. Sahaa alle 1 mm paksuiset pellit puisella alustalla.

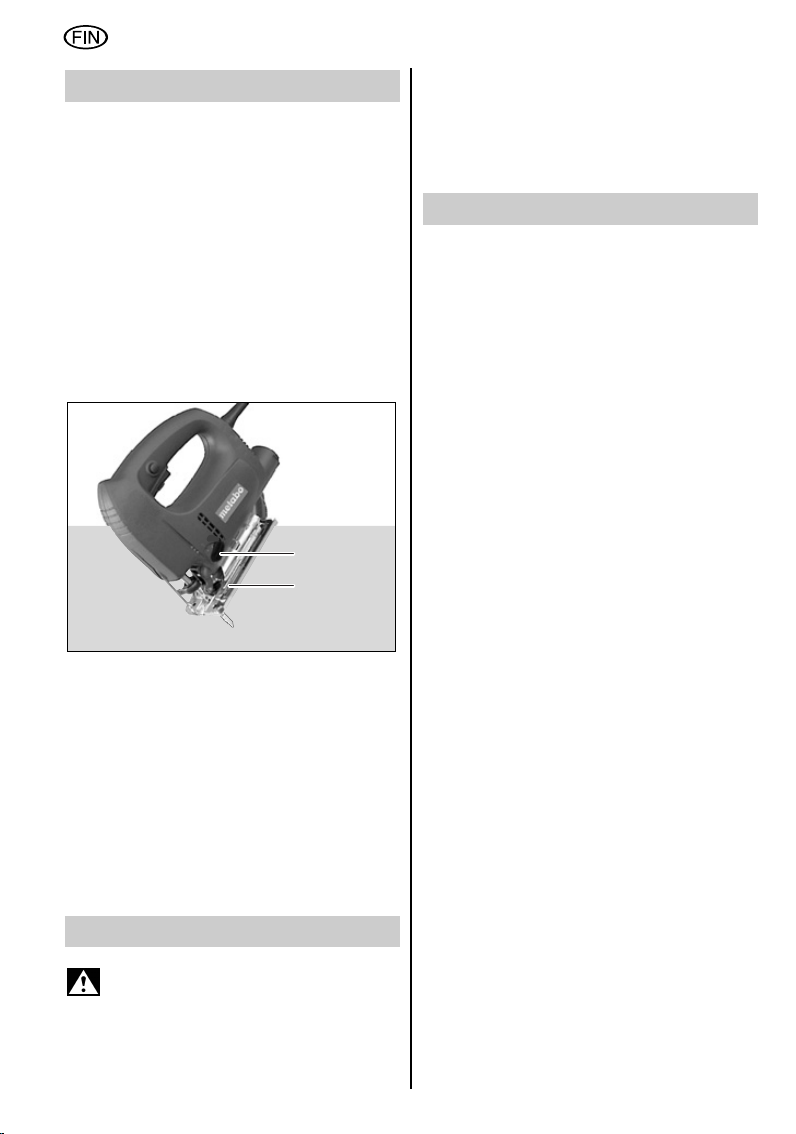

Työstökappaleen lävistäminen

Ohuisiin työstökappaleisiin ei tarvitse porata reikää, sillä ne voidaan lävistää suoraan sahaterällä.

Aseta säätöpyörä (9) “0”-asentoon.

Aseta pistosaha niin, että jalkalevyn (8) etureuna on työstökappaletta vasten. Pidä lujasti kiinni käynnistetystä pistosahasta ja vie se hitaasti alas. Kun sahanterä on mennyt työstökappaleen läpi, voit käynnistää heiluriliikkeen. Työstettäessä paksumpia kappaleita on niihin ensin porattava reikä, josta sahauksen voi aloittaa.

9 Huolto

Varo loukkaamasta itseäsi

pistosahanterään! Huolla laite vain, kun sahanterä ei liiku! Kytke pistosahan virta pois päältä ja ota verkkopistoke pistorasiasta!

Puhdista sahanterän tukirullan takana oleva ilmanpoistoaukko tarvittaessa. Laita sahanterän tukirullaan ajoittain tippa öljyä. Vaihdata hiiliharjat vain valmistajan korjaamossa tai vastaavassa alan liikkeessä.

10 Lisävarusteet

Käytä ainoastaan alkuperäisiä Metabon lisävarusteita.

Tarvitessasi lisävarusteita käänny jälleenmyyjäsi puoleen.

Oikeiden lisävarusteiden löytymiseksi ilmoita kauppiaalle sähkötyökalusi tarkka malli.

Mahdolliset lisävarusteet (sivu 4):

A Pistosahanterä B Suojakupu

C Pistosahan jalkalevyyn kiinnitettävä

suojalevy. Suojalevy estää työstökappaleiden arkojen pintojen naarmuuntumisen.

D Repimissuojalevy

E Harppi- ja suuntaisohjain F Imuletku Ø 35 mm

G Ohjauslaite, jota tarvitaan käytettäessä

pistosahaa ohjauskiskon kanssa

H Ohjauskisko 1500 mm

I Kiristyssanka

J Pistosahapöytä 255 x 183 mm ja

kiristyssanka työpöytään kiinnittämistä varten

K Jäähdytysvoitelupuikko sahanterien

jäähdytykseen metalleja sahattaessa.

Lisätarvikkeiden täydellinen ohjelma katso www.metabo.com tai pääluettelo

10.1 Harppi- ja suuntaisohjaimen kiinnittäminen

Ø 100 - Ø 360 mm pyöröjen ja levynreunojen kanssa yhdensuuntaiseen sahaamiseen (suurin mahdollinen etäisyys reunasta 210 mm).

Page 71

SUOMI

Kiristyskappaleiden kiinnittäminen

M+P-14A-

Aseta kiristyskappaleet (16) jalkalevyyn (8) niin, että aukko on edessä ja kierrereikä ylhäällä. Kierrä ruuvit (17) kiinni alapuolelta.

Älä unohda poistaa harppi- ja

suuntaisohjaimen kiristyskappaleita käytön jälkeen. Sahanterän kiinnityslaite saattaa muutoin vaurioitua viistosahauksen yhteydessä.

Harppiohjaimen kiinnittäminen

Suuntaisohjaimen kiinnittäminen

M+P-14A-

Avaa ruuvit (19), työnnä harppi- ja suuntaisohjain (20) jalkalevyn (8) kiristyskappaleisiin (18). Säädä mitta (b), kiristä ruuvit (19). Poista tappi (c).

10.2 Viistosahaus suuntaisohjaimen avulla

Poista suojakupu (saatavana lisätarvikkeena), repimissuojalevy (6) ja imuletku (saatavana lisätarvikkeena).

Avaa jalkalevyssä (8) oleva kuusiokoloruuvi (14). Työnnä jalkalevy (8) eteenpäin, kallista ja lukitse 15° ja 30°: een viistoon kulmaan.

M+P-14A-

Työnnä harppi- ja suuntaisohjain (20) jalkalevyn (8) kiristyskappaleisiin (18). Säädä mitta (a), kiristä ruuvit (19).

45°: een kulmaa varten kallista

pistosahaa vasemmalle ja työnnä jalkalevy (8) eteenpäin taempaan loveen. 45°: een kulmaa varten pistosahaa ei saa kallistaa oikealle, sillä muutoin sahanterän kiinnityslaite vaurioituu.

Kiristä kuusiokoloruuvi (14).

Poista kiristyskappaleet käytön jälkeen!

Page 72

SUOMI

11 Korjaus

Vain sähköalan ammattilainen saa

korjata sähkötyökaluja!

Korjauksen tarpeessa olevat Metabo sähkötyökalut voidaan lähettää varaosalistalla annettuun osoitteeseen. Lähettäessäsi laitteen korjattavaksi mainitse myös todettu vika.

12 Ympäristönsuojelu

Metabon pakkaukset voidaan kierrättää sataprosenttisesti. Loppuun käytetyt sähkötyökalut ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka myös voidaan kierrättää.

Tämä käyttöohje on painettu kloorittomasti valkaistulle paperille.

Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! EU-direktiivin 2002/96/EG

mukaan koskien käytettyjä sähkö- ja elektroniikkalaitteita, käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöä säästävään kierrätykseen.

Page 73

13 Tekniset tiedot

STE 65 SP

Materiaalin suurin vahvuus (mm) (in):

- puu 65 (2 5/8")

- ei-rautametallit 10 (3/8")

- teräslevy 3 (1/8")

Iskuluku kuormittamattomana (min-1) 1300 - 3000*

Ottoteho (wattia) 430

Antoteho (wattia) 260

Paino (kg) (lbs) 2,2 (4,9)

Tyypillinen A-äänitaso: Äänitaso LpAdB (A) 86 Äänitehontaso LWAdB (A) 97 Epävarmuus KpA,KWAdB (A) 3

EN 60745 mukaan mitattu värähtelyn kokonaisarvo (kolmen suunnan vektorisumma):

Värähtelyemissioarvo (Metallilevyn sahaus) a

(m/s2)5

h,CM

Epävarmuus (värähtely) K

(m/s2) 1,5

h,CM

Värähtelyemissioarvo (Sahaus puuhun) a

(m/s2)7

h,CW

Epävarmuus (värähtely) K

(m/s2) 1,5

h,CW

SUOMI

Page 74

SUOMI

Käytä kuulosuojaimia!

Tässä ohjekirjassa ilmoitettu värähtelytaso on mitattu normin EN 60745 mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelykuormituksen alustavaan arviointiin.

Ilmoitettu värähtelytaso edustaa sähkötyökalun pääasiallisia käyttösovelluksia. Värähtelytaso voi kuitenkin poiketa tästä, jos sähkötyökalua käytetään muihin sovelluksiin, toisenlaisilla käyttöterillä tai sen huoltotoimenpiteitä laiminlyödään. Tämä voi nostaa värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Värähtelykuormituksen tarkaksi arvioimiseksi on huomioitava myös ne ajat, joina kone on kytketty pois päältä tai on kylläkin toiminnassa, mutta ilman todellista työkäyttöä. Tämä voi vähentää värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Määritä vaadittavat lisävarotoimenpiteet käyttäjän suojaamiseksi värähtelyjen haittavaikutuksilta, esimerkiksi: Sähkötyökalun ja käyttöterien huolto, käsien pitäminen lämpiminä, työtoimenpiteiden organisointi.

*Suurenergeettiset korkeataajuiset häiriöt saattavat aiheuttaa pyörintänopeuden vaihteluita 20%:iin saakka. Nämä vaihtelut häviävät heti, kun häiriön vaikutus lakkaa.

Oikeus teknisiin muutoksiin pidätetään. Mittausarvot ilmoitettu EN 60745 mukaan. Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Page 75

NORSK

Bruksanvisning

Kjære kunde, vi takker for tilliten du har vist oss ved å kjøpe ditt nye Metabo elektroverktøy. Hvert Metabo elektroverktøy testes omhyggelig og gjennomgår de strenge kvalitetskontrollene i Metabo kvalitetssikringssystemet. Et elektroverktøys levetid er imidlertid sterkt avhengig av brukeren. Følg informasjonene i denne bruksanvisningen og i de vedlagte dokumentene. Jo mer forsiktig du behandler Metabo elektroverktøyet, desto lenger vil det stå til disposisjon for deg.

Innholdsfortegnelse

1 Konformitetserklæring 2 Korrekt anvendelse 3 Generelle sikkerhetshenvisninger 4 Spesielle sikkerhetsinformasjoner 5 Oversikt 6 Idriftsettelse 7 Bruk 8 Tips og triks 9 Vedlikehold

10 Tilbehør

10.1 Montering av sirkel- og parallellføring

10.2 Skråsnitt med parallellføring 11 Reparasjon 12 Miljøvern 13 Tekniske data

1 Konformitetserklæring

Vi erklærer på eget ansvar at dette produktet stemmer overens med standardene eller de normative dokumentene som er oppgitt på side 2.

2 Korrekt anvendelse

Stikksagen er egnet for saging av ikkejernmetaller og stålblikk, av tre og trelignende materialer, av kunststoffer og lignende materialer.

Brukeren bærer alt ansvar for skader som oppstår grunnet ikke korrekt anvendelse.

Generelt anerkjente ulykkesforebyggelsesforskrifter samt de vedlagte sikkerhetsinformasjonene må overholdes.

3 Generelle

sikkerhetshenvisninger

ADVARSEL - Les bruksanvisningen

for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle

anvisninger. Dersom sikkerhetsinformasjonen

og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhetsanvisningene og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter. Overlat ikke elektroverktøyet til andre uten disse dokumentene.

4 Spesielle

sikkerhetsinformasjoner

Vær oppmerksom på alle tekststeder som er merket med dette symbolet. Her gis det opplysninger som angår din egen sikkerhet og beskyttelse av elektroverktøyet!

Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger. Kontakt med

spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Page 76

NORSK

Bruk alltid vernebriller, hørselsvern, arbeidshansker og solid skotøy når det utføres arbeider med elektroverktøyet!

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten. Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk.

- Om mulig må du bruke støvavsug.

- For at støvavsuget skal bli best mulig, bør du bruke et passende Metabo-avsug sammen med dette elektroverktøyet.

- Sørg for at det er god ventilasjon på arbeidsplassen.

- Det anbefales å bruke åndedrettsmaske med filterklasse P2.

Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

5 Oversikt

Se side 3 (vennligst brett ut).

1 Låsetast for låsing av trykkbryteren

(kontinuerlig innkopling) 2 Trykkbryter 3 Innstillingshjul for forhåndsinnstilling og

trinnløs justering av slagtallet 4 Sagblad-hurtigspenninnretning 5 Beskyttelsesbøyle 6 Oppflisingsbeskyttelsesplate 7 Stikksagblad 8 Fotplate 9 Dreieknapp for innstilling av sagbladets

pendelbevegelse

10 Sekskantnøkkel-oppbevaringsplass 11 Sekskantnøkkel

6 Idriftsettelse

Før stikksagen tas i bruk skal det

kontrolleres om nettspenningen og nettfrekvensen som er oppgitt på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Ikke bruk maskinen uten sagblad!

Før utskiftning av sagbladet skal

støpselet koples fra stikkontakten.

IInnsetting av stikksagblad

Drei sagblad-hurtigspenninnretningens (4) spennspak (12) til anslag. Skyv stikksagbladet (7) inn i sagblad-hurtigspenninnretningen (4) til anslag. Stikksagbladet må ligge riktig i støtterullens (13) spor. Slipp opp spennspaken (12).

7 Bruk

Sett i sponflisbeskyttelsen

Skyv sponflisbeskyttelsen (6) helt inntil beskyttelsesplaten (tilgjengelig som tilbehør) eller fotplaten (8).

Page 77

0° 15° 30° 45°

NORSK

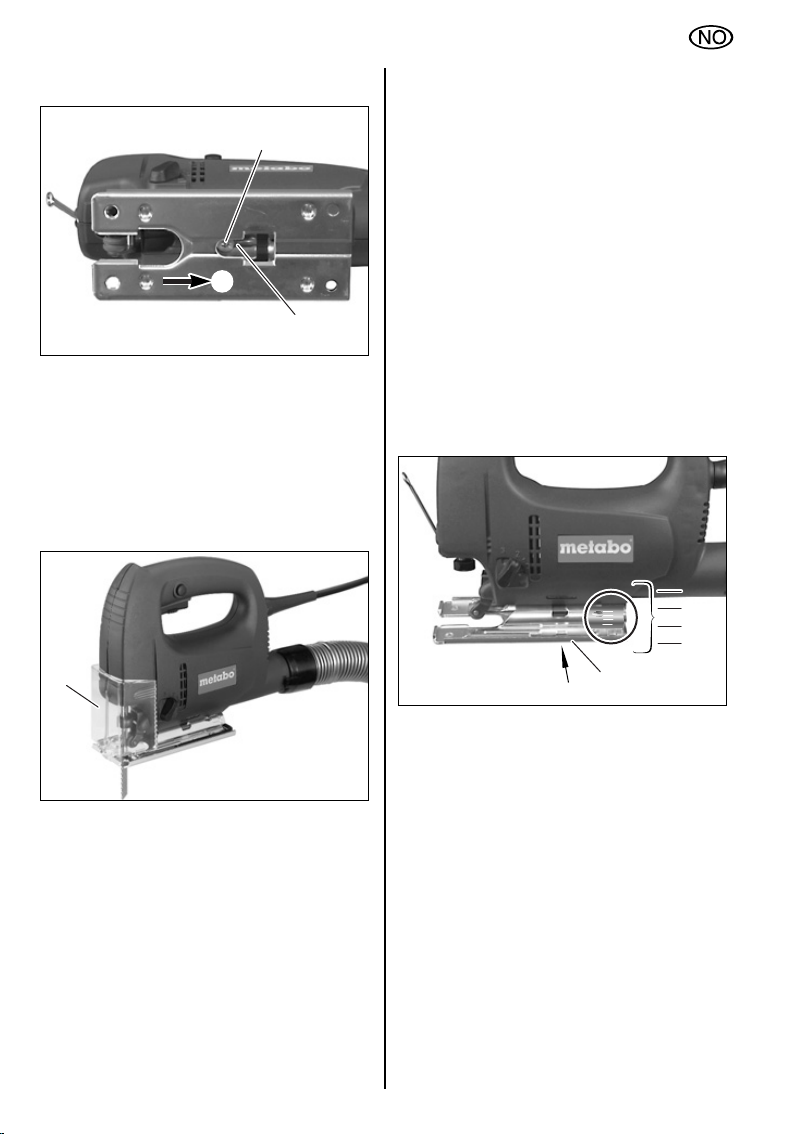

Saging i nærheten av vegg

Fjern beskyttelseskappen (tilgjengelig som tilbehør) og oppflisingsbeskyttelsesplaten (6). Løsne den innvendige sekskantskruen (14) i fotplaten (8) og sett fotplaten inn i den fremre holderen (15). Trekk til den innvendige sekskantskruen (14).

Sagflisavsug

Innstilling av sagbladets pendelbevegelse

Betjen dreieknappen (9). 0 = Pendelbevegelsen er slått av 3 = Maksimal pendelbevegelse

Anbefalte innstillingsverdier se side 2.

Kontinuerlig innkopling

Trykk inn trykkbryteren (2) til anslag og hold deninne. Trykk låsetasten (1) og hold deninne. Slipp først opp trykkbryteren (2) og deretter låsetasten (1).

For løsning skal trykkbryteren (2) trykkes til anslag og slippes opp igjen.

Skråsnitt

0°

0° 15° 30° 45°

15° 30° 45°

M+P-14A-

Optimale avsugresultater oppnår man i forbindelse med beskyttelseskappen (tilgjengelig som tilbehør). For avsuging av sagflis skal det koples en egnet støvsuger til avsugstussen.

Saging uten sagflisavsug

Slå ned beskyttelsesbøylen (5).

Still inn slagtall

Still inn ønsket slagtall ved å vri på stillhjulet (3).

Fjern beskyttelseskappen (tilgjengelig som tilbehør), oppflisingsbeskyttelsesplaten (6) og avsugslangen (tilgjengelig som tilbehør). Løsne den innvendige sekskantskruen (14) i fotplaten (8). Skyv fotplaten (8) fremover, drei den og skyv den bakover eller fremover og inn i en av forriglingene. Trekk til den innvendige sekskantskruen (14). Vinkelen som er innstilt kan avleses på tallet på fotplatens sokkel. Vinkelinnstillingen 15°, 30°, 45° er fastlagt ved hjelp av forriglinger. For svært nøyaktige skråsnitt skal det gjøres et prøvesnitt og dette skal kontrolleres med en vinkelmåler.

Page 78

NORSK

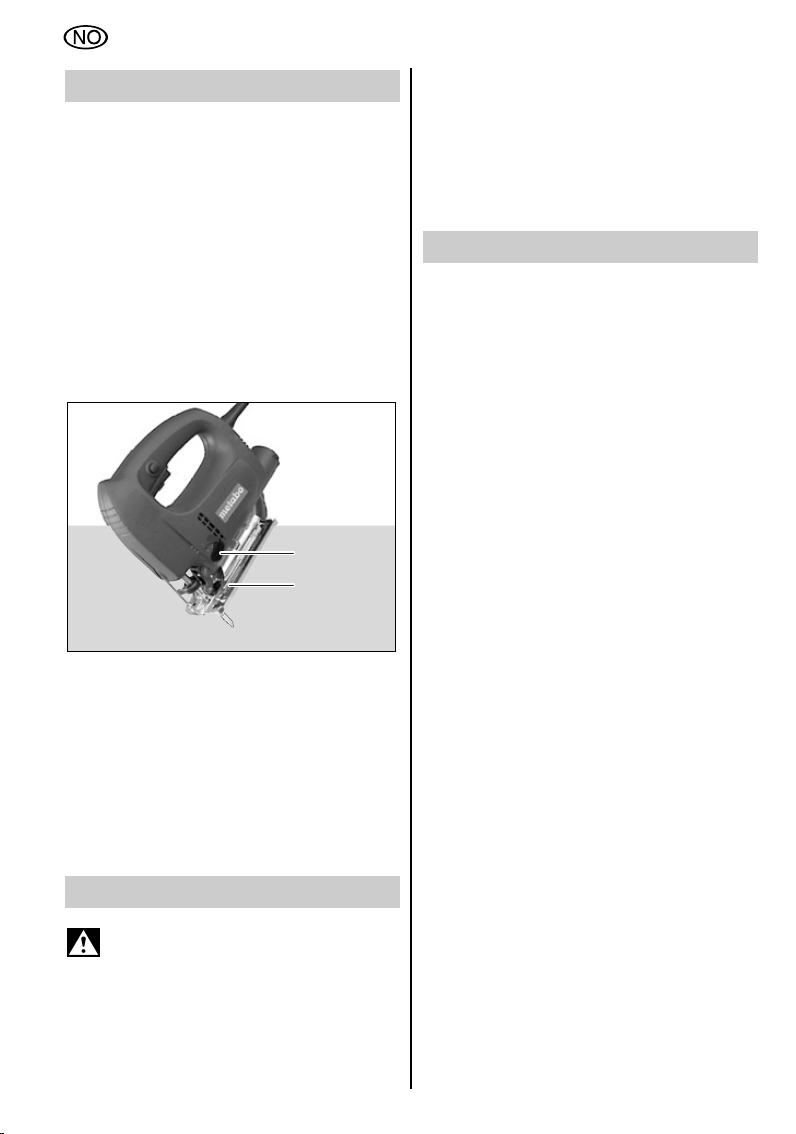

8 Tips og triks

Saging av forskjellige materialer

Ved saging av metall skal sagbladet smøres med en Metabo kjølesmørestift. Ved saging av plexiglass skal skjærestedet vætes med vann. Plater med en tykkelse på under 1 mm skal sages på et underlag av tre.

Innstikking

Ved tynne arbeidsstykker kan stikksagbladet stikkes inn i arbeidsstykket uten å bore et hull først.

Sett dreieknappen (9) i stillingen "0".

Sett den fremre kanten til stikksagens fotplate (8) på arbeidsstykket. Hold den innkoplede stikksagen godt fast og før den sakte nedover. Når sagbladet har skåret seg fri, kan pendelbevegelsen slås på. For tykkere arbeidsstykker må det først bores et hull som sagbladet kan settes inn i.

9 Vedlikehold

Fare for personskader grunnet det

skarpe stikksagbladet. Vedlikeholdsarbeider må kun utføres når stikksagbladet står stille! Slå av stikksagen og kople nettstøpselet fra stikkontakten!

Om nødvendig skal luftutslippsåpningen bak sagblad-støtterullen rengjøres. Med regelmessige mellomrom skal det dryppes en dråpe olje på sagblad-støtterullen. Kullbørstene må kun skiftes ut hos produsenten eller på et tilsvarende spesialverksted.

10 Tilbehør

Bruk kun originalt Metabo tilbehør.

Hvis du trenger tilbehør, så ta kontakt med forhandleren.

For å kunne velge ut riktig tilbehør må forhandleren få nøyaktige opplysninger om elektroverktøyets type. Mulig tilbehør (side 4):

A Stikksagblad B Beskyttelseshette

C Beskyttelsesplate for påsetting på

stikksagens fotplate. Beskyttelsesplaten forhindrer riper i overflaten til ømfintlige arbeidsstykker.

D Oppflisingsbeskyttelsesplate

E Sirkel- og parallellføring F Avsugslange Ø 35 mm

G Føringsinnretning til bruk av stikksagen

med føringsskinnen

H Føringsskinne 1500 mm

I Spennbøyle

J Stikksagbord 255 x 183 mm med

spennbøyle for festing på arbeidsbordet

K Kjølesmørestift til kjøling av sagblad

ved saging i metaller

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet

10.1 Montering av sirkel- og parallellføring

For å sage sirkler på Ø 100 mm til 360 mm og for snitt parallelt med en kant (maks. 210 mm).

Page 79

NORSK

Montering av klemelementer

M+P-14A-

Legg klemelementene (16) på fotplaten (8) med åpningen fremover og gjengehullet opp og skru inn skruene (17) fra undersiden.

Pass på å fjerne sirkel- og

parallellføringens klemelementer igjen etter bruk. Hvis dette ikke gjøres kan sagblad-spenninnretningen skades ved skråsnitt.

Montering av sirkelføring

Montering av parallellføring

M+P-14A-

Løsne skruene (19) og skyv sirkel- og parallellføringen (20) inn i fotplatens (8) klemelementer (18). Innstill målet (b), trekk til skruene (19). Fjern stiften (c).

10.2 Skråsnitt med parallellføring

Fjern beskyttelseskappen (tilgjengelig som tilbehør), oppflisingsbeskyttelsesplaten (6) og avsugslangen (tilgjengelig som tilbehør).

Løsne den innvendige sekskantskruen (14) i fotplaten (8). Skyv fotplaten (8) fremover, drei den og skyv den bakover og inn i forriglingene for 15° og 30° skråvinkel.

M+P-14A-

Skyv sirkel- og parallellføringen (20) inn i fotplatens (8) klemelementer (18). Innstill målet (a), trekk til skruene (19).

For 45° skråvinkel skal stikksagen

svinges til venstre og fotplaten (8) skyves fremover og inn i den bakre forriglingen. For 45° skråvinkel må ikke stikksagen svinges til høyre, da dette vil føre til skader på sagblad spenninnretningen.

Trekk til den innvendige sekskantskruen (14).

Fjern klemelementene etter bruk!

Page 80

NORSK

11 Reparasjon

Reparasjoner på elektroverktøy må kun utføres av elektro-fagfolk!

Metabo elektroverktøy som trenger reparasjon kan sendes til adressene som er angitt på delelisten. Vennligst beskriv feilen som har oppstått ved innsendelse til reparasjon.

12 Miljøvern

Emballasje fra Metabo kan resirkuleres 100%. Utrangert elektroverktøy og tilbehør inneholder store mengder verdifulle rå- og kunststoffer som i likhet med emballasjen kan resirkuleres.

Denne bruksanvisningen er trykket på klorfritt bleket papir.

Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF

om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Page 81

13 Tekniske data

STE 65 SP

Største materialtykkelse i mm (in):

- Tre 65 (2 5/8")

- Ikkejern-metaller 10 (3/8")

- Stålblikk 3 (1/8")

Slagtall ved tomgang min

Nominell opptatt effekt i watt 430

Avgitt effekt i watt 260

Vekt i kg (lbs) 2,2 (4,9)

Typiske A-vurderte lydtrykknivåer: Lydtrykknivå LpAi dB (A) 86 Lydeffektnivå LWAi dB (A) 97 Usikkerhet KpA,KWAi dB (A) 3

Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745:

Svingningsemisjonsverdi (Saging av metallplate) a

(m/s2)5

h,CM

Usikkerhet (vibrasjon) K

(m/s2) 1,5

h,CM

Svingningsemisjonsverdi (Saging i treverk) a

(m/s2)7

h,CW

Usikkerhet (vibrasjon) K

(m/s2) 1,5

h,CW

-1

1300 - 3000*

NORSK

Page 82

NORSK

Bruk hørselsvern!

Vibrasjonsnivået som er oppgitt i disse anvisningene er målt iht. normerte målemetoder i EN 60745 og kan brukes til sammenligning av forskjellige elektroverktøy. Det målte vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjonsbelastningen.

Det oppgitte vibrasjonsnivået gjelder for hovedbruksområdene for elektroverktøyet. Hvis elektroverktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom.

En nøyaktig vurdering av vibrasjonsbelastningen får man bare hvis også den tiden maskinen er avslått eller på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom.

Innfør ekstra sikkerhetstiltak som skal beskytte brukeren mot virkninger av vibrasjon, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, tiltak som sikrer at brukeren er varm på hendene, organisering av arbeidsgangen.

*Energirike høyfrekvente forstyrrelser kan medføre omdreiningstallsvariasjoner på opp til 20%. Disse vil imidlertid forvinne igjen så snart forstyrrelsen opphører.

Rett til endringer grunnet tekniske fremskritt forbeholdes. Måleverdier etter EN 60745. Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Page 83

DANSK

Betjeningsvejledning

Kære kunde. Tak for den tillid, du har vist os ved at købe dit nye elektroværktøj fra Metabo. Alle Metabos elektroværktøjer testes omhyggeligt og underkastes Metabos kvalitetssikrings strenge kvalitetskontrol. Men levetiden for et elektroværktøj afhænger i høj grad også af dig selv. Læs omhyggeligt informationerne i denne betjeningsvejledning og i vedlagte dokumentation. Jo mere omhyggeligt du behandler dit Metabo elektroværktøj, desto længere har du glæde af det.

Indholdsfortegnelse

1 Overensstemmelseserklæring 2 Tilsigtet anvendelse 3 Generelle sikkerhedsanvisninger 4 Særlige sikkerhedsforskrifter 5 Oversigt 6 Ibrugtagning 7 Anvendelse 8 Tips og gode ideer 9 Vedligeholdelse

10 Tilbehør

10.1 Påsætning af cirkel- og parallelføring

10.2 Smigskæring med parallelføring 11 Reparationer 12 Miljøbeskyttelse 13 Tekniske data

1 Overensstemmelses-

erklæring

Hermed erklærer vi på eget ansvar, at dette produkt er i overensstemmelse med de på side 2 anførte normer eller normative dokumenter.

2 Tilsigtet anvendelse

Stiksaven er egnet til savning i metaller og stålplade, træ og trælignende materialer, kunststoffer og tilsvarende materialer. Al anden form for anvendelse er forbudt.

Brugeren er selv ansvarlig for skader forårsaget ved utilsigtet anvendelse af stiksaven.

3 Generelle

sikkerhedsanvisninger

ADVARSEL – Læs

betjeningsvejledningen for at reducere risikoen for kvæstelser.

ADVARSEL Læs alle sikkerhedsforskrifter og anvisninger.

Hvis sikkerhedsforskrifterne og anvisningerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsforskrifter og anvisninger til senere brug.

Vedlagte sikkerhedsforskrifter og betjeningsvejledningen skal læses grundigt og komplet igennem, før el-værktøjet tages i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, når De engang skulle give elværktøjet videre til andre personer.

4 Særlige

sikkerhedsforskrifter

Af hensyn til din egen sikkerhed og til beskyttelse af maskinen bør tekstpassager, der er mærket med dette symbol, følges nøje!

Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger.

Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

Arbejdstilsynets sikkerhedsbestemmelser og vedlagte sikkerhedsforskrifter skal overholdes.

Page 84

DANSK

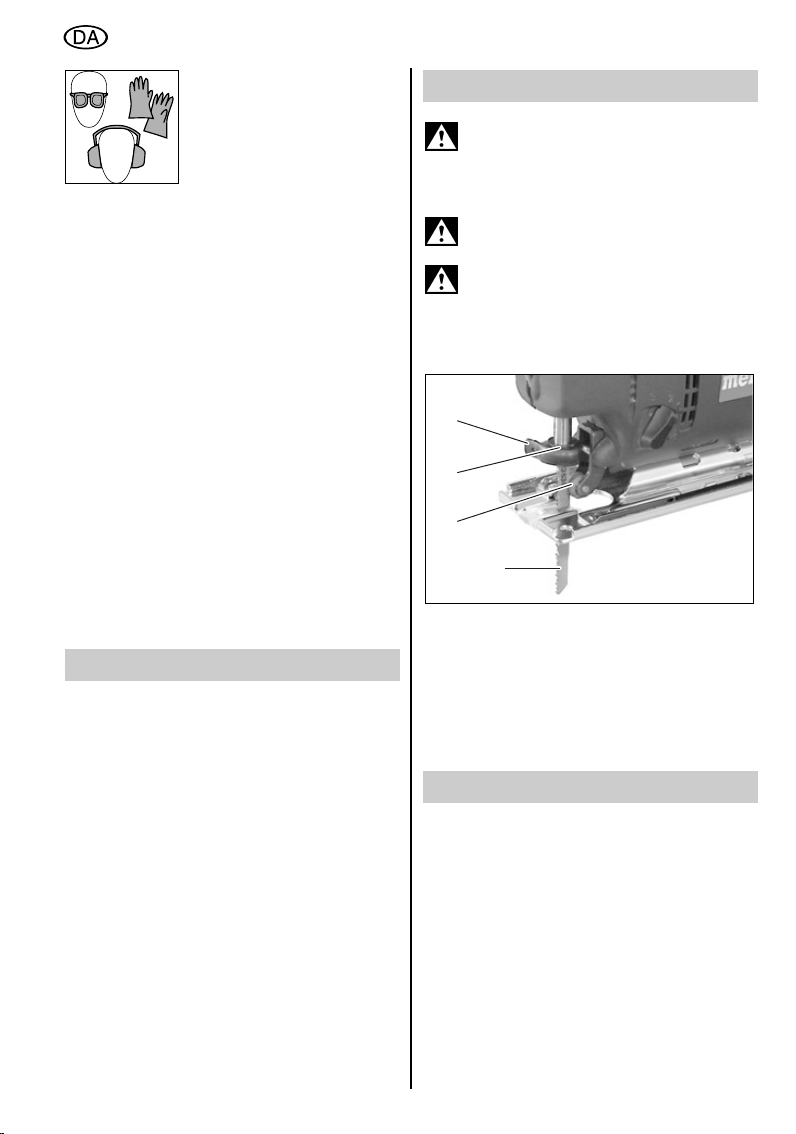

Brug altid sikkerhedsbriller, høreværn, arbejdshandsker og solidt fodtøj, når du arbejder med elektroværktøjet!

Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden. Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

- Brug så vidt muligt støvudsugning.

- For at opnå en optimal støvudsugning anbefales det at anvende en egnet Metabostøvsuger sammen med dette el-værktøj.

- Sørg for god ventilation på arbejdspladsen.

- Det anbefales at bruge et åndedrætsværn i filterklasse P2.

Vær opmærksom på de gældende regler i Deres land vedrørende de bearbejdede materialer.

5 Oversigt

Se side 3 (foldes ud).

1 Spærreknap til fastlåsning af afbryderen

(kontinuertligt arbejde) 2 Afbryder 3 Stillehjul til forindstilling og trinløs ændring

af omdrejningstallet 4 Savklinge-lynopspænding 5 Beskyttelsesbøjle 6 Splintbeskytter 7 Stiksavklinge 8 Sål 9 Drejeknap til indstilling af savklingens

pendulbevægelse

10 Rum til sekskantnøgle 11 Sekskantnøgle

6 Ibrugtagning

Kontroller, at netspændingen og

frekvensen på typeskiltet stemmer overens med det aktuelle forsyningsnet, inden du tager stiksaven i brug.

Maskinen må ikke køre uden

savklinge!

Tag stikket ud af stikkontakten,

før der skiftes savklinge.

Isætning af savklinge

Drej spændegrebet (12) på lynopspænderen (4) indtil stop. Før savklingen (7) ind i lynopspænderen (4) indtil stop. Savklingen skal sidde rigtigt i føringsnoten på styrerullen (13). Slip spændegrebet (12).

7 Anvendelse

Isætning af splintbeskytter

Sæt splintbeskytteren (6) ind i beskyttelsespladen (fås som tilbehør) indtil stop eller ind i sålen (8).

Page 85

0° 15° 30° 45°

DANSK

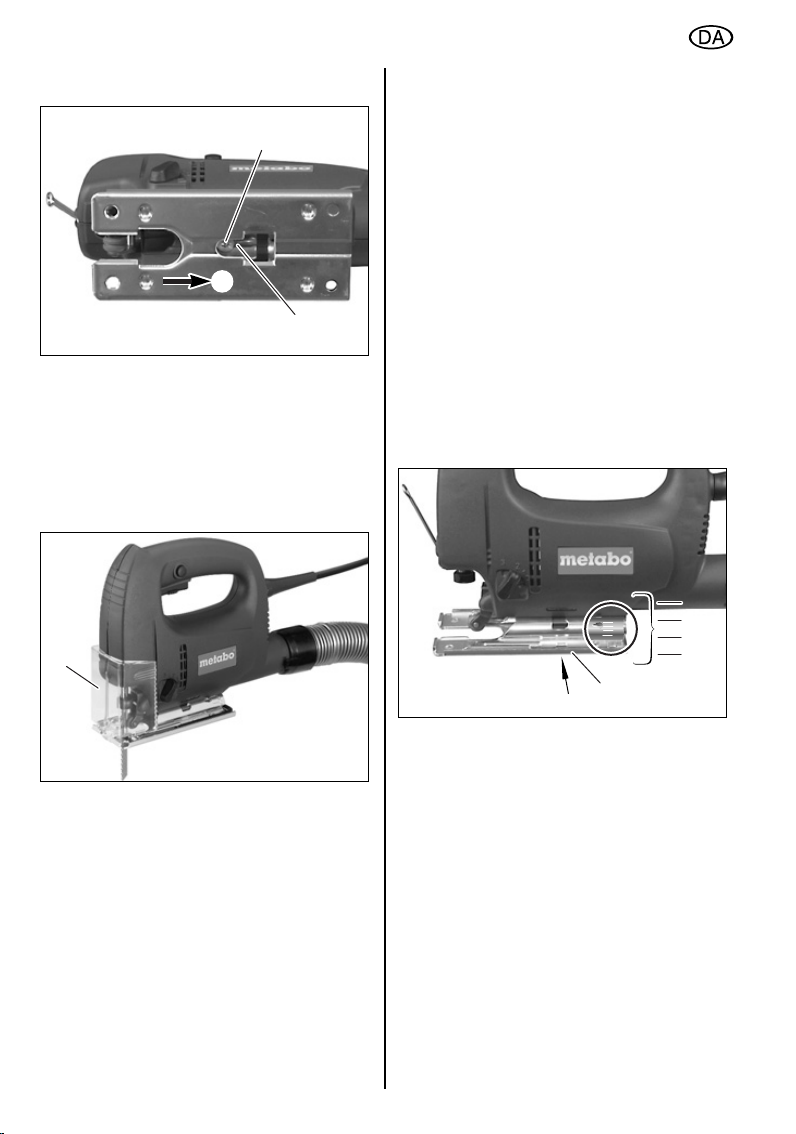

Savning tæt ved væg

Tag beskyttelsesskærmen (fås som tilbehør) og splintbeskytteren (6) af. Løsn skruen (14) i sålen (8) og anbring sålen i forreste holder (15). Spænd skruen (14) fast.

Spånblæsning

Indstilling af klingens pendulbevægelse

Drej knappen (9). 0 = pendulbevægelsen er slået fra 3 = maksimal pendulbevægelse

Anbefalede indstillinger, se side 2.

Kontinuerligt arbejde

Tryk afbryderen (2) helt ind til stop og hold den inde. Tryk på spærreknappen (1) og hold den inde. Slip afbryderen (2) og derefter spærreknappen (1).

Frigøres ved at trykke afbryderen (2) ind til stop og slippe den igen.

Smigskæring

0°

0° 15° 30° 45°

15° 30° 45°

M+P-14A-

Optimal spånblæsning opnås ved at anvende beskyttelsesskærmen (fås som tilbehør). Med henblik på bortsugning af savspåner tilsluttes en egnet støvsuger til sugestudsen.

Savning uden spånblæsning

Vip beskyttelsesbøjlen (5) ned.

Indstilling af omdrejningstal

Indstil det ønskede omdrejningstal ved at dreje på stillehjulet (3).

Tag beskyttelsesskærmen (fås som tilbehør), splintbeskytteren (6) og sugeslangen(fås som tilbehør) af. Løsn skruen (14) i sålen (8). Skyd sålen (8) fremad, vend den og skyd den bagud og ind eller fremad i en af indstillingsrillerne. Spænd skruen (14) fast igen. Den indtillede vinkel aflæses ved hjælp af tallet på sålens sokkel. Vinkelstillingerne 15°, 30° og 45° er angivet ved hjælp af indstillingsriller. Ved meget nøjagtig smigskæring skal der foretages prøveskæring, som kontrolleres med en vinkelmåler.

Page 86

DANSK

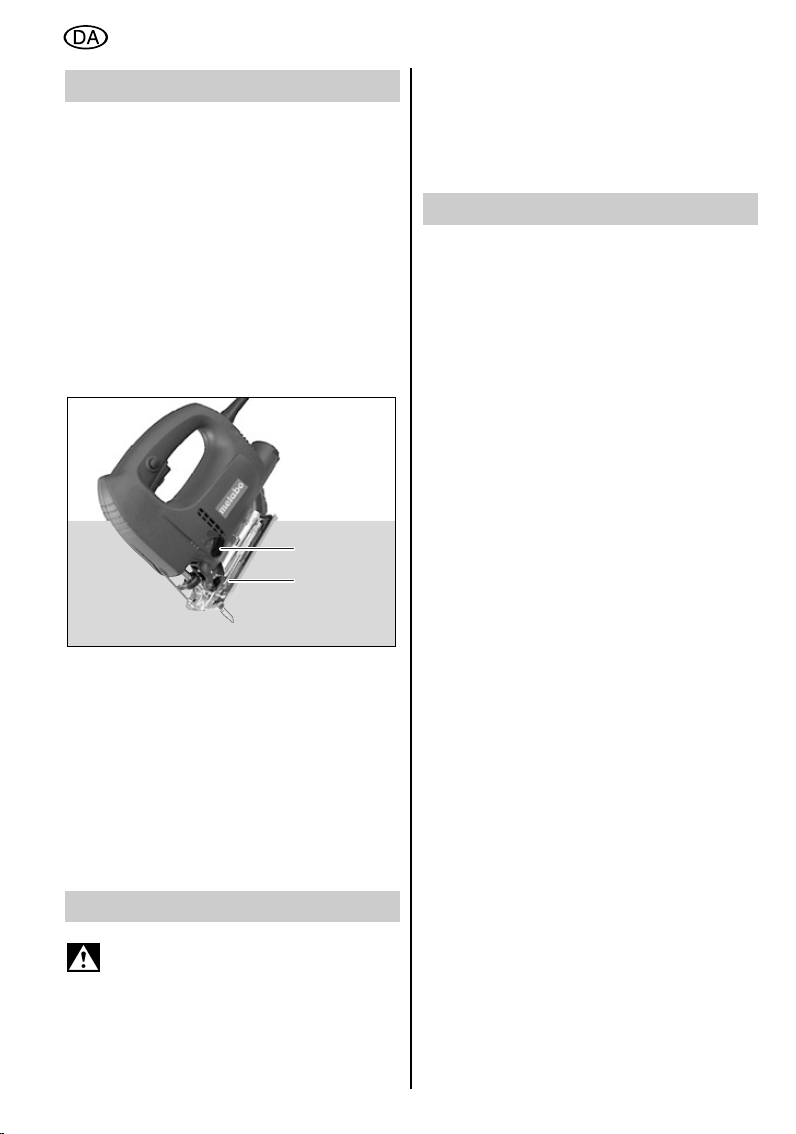

8 Tips og gode ideer

Skæring i forskellige materialer

Ved skæring i metaller skal savklingen gnides med en Metabo kølesmørestift. Ved skæring i plexiglas skal skærestedet fugtes med vand. Plader på mindre end 1 mm tykkelse skal saves på et underlag af træ.

Indstiksskæring

Ved tynde emner kan der skæres direkte ned i emnet med savklingen, uden at der først skal bores et hul.

Stil drejeknappen (9) på position “0”.

Sæt stiksaven med sålens forkant (8) mod emnet. Lad saven køre og hold godt fast på den, mens klingen langsomt føres nedad. Når savklingen har skåret sig fri, kan pendulbevægelsen tilkobles. Ved tykkere emner skal der først bores et hul, som savklingen føres ned i.

9 Vedligeholdelse

Om nødvendigt skal luftudblæsningshullet bag savklingens styrerulle renses. Kom en dråbe olie på svaklingens styrefulle en gang imellem. Kulbørsterne må kun udskiftes på fabrikken eller på et serviceværksted.

10 Tilbehør

Anvend kun originale Metabo tilbehørsdele.

Kontakt din forhandler, hvis du får brug for tilbehør.

Hvis du skal købe tilbehør, skal forhandleren kende den nøjagtige type på elektroværktøjet.

Tilbehørssortiment (se side 4):

A Stiksavklinge B Beskyttelsesskærm

C Beskyttelsesplade til montering på

stiksavens sål. Forhindrer ridsning af sarte overflader.

D Splintbeskytter

E Cirkel- og parallelføring F Sugeslange 35 mm Ø

G Føringsanlæg til anvendelse af stiksaven i

føringsskinne

H Føringsskinne 1500 mm

I Skruetvinger

J Stiksavbord 255 x 183 mm med

skruetvinge til fastgørelse på arbejdsbordet

K Kølesmørestift til afkøling af savklingerne

ved savning i metal

Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget

10.1 Påsætning af cirkel- og parallelføring

Til skæring af cirkler fra 100 mm Ø op til 360 mm Ø og til skæring parallelt med en kant (maks. 210 mm).

Pas på, at du ikke skærer dig på den

skarpe savklinge. Der må kun foretages service på stiksaven, når savklingen står stille! Sluk for stiksaven og tag stikket ud af stikkontakten!

Page 87

DANSK

Anbringelse af klemelementer

Læg klemelementerne (16) på sålen (8) med åbningen fremad og gevindhullet opad og skru skruerne (17) i nedefra.

Husk at fjerne klemelementerne til

cirkel- og parallelføringen igen efter brugen, da klingeholderen ellers kan blive beskadiget ved smigskæring.

Anbringelse af cirkelføring

Anbringelse af parallelføring

M+P-14A-

Løsn skruerne (19) og skyd cirkel- og parallelføringen (20) ind i klemelementerne (18) på sålen (8). Indstil målet (b) og spænd skruerne (19) fast. Fjern dornen (c).

10.2 Smigskæring med parallelføring

Tag beskyttelsesskærmen (fås som tilbehør), splintbeskytteren (6) og sugeslangen (fås som tilbehør) af.

Løsn skruen (14) i sålen (8). Skyd sålen (8) fremad, vend den og skyd den bagud til en af indstillingsrillerne til 15° og 30° smigskæring.

M+P-14A-

Skyd cirkel- og parallelføringen (20) ind i klemelementerne (18) på sålen (8). Indstil målet (a) og spænd skruerne (19) fast.

Til 45° smigskæring skal stiksaven

drejes til venstre og sålen (8) skydes fremad i bageste indstillingsrille. Ved 45° smigskæring må stiksaven ikke drejes til højre, da klingeholderen ellers bliver beskadiget.

Spænd skruen (14) fast.

Husk af fjerne klemelementerne efter

brugen!

Page 88

DANSK

11 Reparationer

Reparationer på elektroværktøjer må kun foretages af en uddannet elektriker!

Reparationsnødvendigt Metabo elektroværktøj kan indsendes til de adresser, der er angivet på reservedelslisten. Beskriv venligst fejlen ved indsendelse til reparation.

12 Miljøbeskyttelse

Metabos emballage kan genbruges 100 %. Udtjent elektroværktøj og tilbehør indeholder betydelige mængder værdifulde rå- og kunststoffer, der ligeledes kan indgå i råstofkredsløbet igen.

Denne betjeningsvejledning er trykt på klorfrit bleget papir.

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv

2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

Page 89

13 Tekniske data

STE 65 SP

Største materialetykkelse i mm (in):

- træ 65 (2 5/8")

- metaller 10 (3/8")

- stålplade 3 (1/8")

Omdrejningstal ved friløb, o/min. 1300 - 3000*

Nom. optagen effekt i watt 430

Afgiven effekt i watt 260

Vægt i kg (lbs) 2,2 (4,9)

Typisk lydstyrke målt med A-filter: Lydtrykniveau LpAi dB (A) 86 Lydeffektniveau LWAi dB (A) 97 Usikkert KpA,KWAi dB (A) 3

Vibrationer (vektorsum af tre retninger) målt i overensstemmelse med EN 60745:

Vibrationsemission (Savning af metalplade) a

(m/s2)5

h,CM

Usikkerhed (vibration) K

(m/s2) 1,5

h,CM

Vibrationsemission (Savning i træ) a

(m/s2)7

h,CW

Usikkerhed (vibration) K

(m/s2) 1,5

h,CW

DANSK

Page 90

DANSK

Bær høreværn!

Det vibrationsniveau, der er angivet i nærværende anvisninger, er målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrationsniveauet er også egnet til at foretage en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau er baseret på de væsentligste anvendelser af el-værktøjet. Hvis el-værktøjet anvendes til andre formål, med andet værktøj eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige fra den angivne værdi. Det kan øge vibrationsbelastningen betydeligt over hele arbejdsperioden.

For at kunne vurdere vibrationsbelastningen nøjagtigt skal der også tages højde for de perioder, hvor maskinen er slukket eller godt nok kører, men ikke anvendes. Det kan reducere vibrationsbelastningen betydeligt over hele arbejdsperioden.

Træf ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirkninger som f.eks.: Vedligeholdelse af elværktøj og værktøj, holde hænderne varme, organisation af arbejdsforløb.

*Meget energiholdige, højfrekvente forstyrrelser kan give omdrejningssvingninger på indtil 20%. Men de forsvinder, så snart forstyrrelsen er forbi.

Vi tager forbehold for tekniske ændringer. Måleværdier beregnet jf. EN 60745. De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder).

Page 91

POLSKI

Instrukcja obsługi

Szanowny Kliencie, Serdecznie dziękujemy za zaufanie, którego wyrazem jest zakup nowego elektronarzędzia wyprodukowanego przez firmę Metabo. Każde elektronarzędzie ze znakiem Metabo jest poddawane wszechstronnym próbom i podlega surowej kontroli jakości prowadzonej przez dział jakości firmy Metabo. Trwałość użytkowa elektronarzędzia jest jednak w wysokim stopniu uzależniona także od postępowania użytkownika. Z tego względu zalecamy przestrzeganie wskazówek zawartych w niniejszej instrukcji obsługi oraz w dołączonej dokumentacji. Im więcej uwagi użytkownik poświęci prawidłowej obsłudze elektronarzędzia Metabo, tym dłużej będzie mu ono niezawodnie służyło.

Spis treści

1 Oświadczenie zgodności 2 Wykorzystanie zgodne z przeznaczeniem 3 Ogólne wskazówki dotyczące

bezpiecznego użytkowania 4 Specjalne wskazówki bezpieczeństwa 5 Przegląd 6 Uruchomienie 7 Użytkowanie 8 Pożyteczne wskazówki 9 Konserwacja

10 Wyposażenie dodatkowe

10.1 Zakładanie prowadnicy kołowej i równoległej

10.2 Cięcie pod kątem z wykorzystaniem prowadnicy równoległej

11 Naprawy 12 Ochrona środowiska naturalnego 13 Dane techniczne

1 Oświadczenie zgodności

Świadomi wyłącznej odpowiedzialności oświadczamy, że opisany tutaj produkt spełnia wymagania norm lub dokumentów normatywnych wskazanych na stronie 2.

2 Wykorzystanie zgodne z

przeznaczeniem

Pilarka wyrzynarka jest przeznaczona do cięcia metali nieżelaznych i blachy stalowej, drewna i materiałów drewnopodobnych, tworzyw sztucznych i podobnych materiałów. Wykorzystanie do innych celów jest niedopuszczalne.

Za szkody spowodowane wykorzystaniem urządzenia niezgodnie z przeznaczeniem wyłączną odpowiedzialność ponosi użytkownik.

Konieczne jest przestrzeganie ogólnie przyjętych zasad bezpieczeństwa i higieny pracy oraz załączonych wskazówek bezpieczeństwa.

3 Ogólne wskazówki

dotyczące bezpiecznego użytkowania

UWAGA – W celu zmniejszenia ryzyka

odniesienia obrażeń należy przeczytać instrukcję obsługi.

UWAGA Przeczytaj wszystkie wskazówki bezpieczeństwa i

instrukcje. Zaniedbania przy przestrzeganiu

wskazówek bezpieczeństwa i instrukcji mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie obrażenia ciała.

Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Przed przystąpieniem do użytkowania tego elektronarzędzia należy przeczytać uważnie w całości załączone wskazówki bezpieczeństwa i instrukcję obsługi. Należy zachować załączone dokumenty i przekazywać elektronarzędzie innym osobom wyłącznie waz z tymi dokumentami.

Page 92

POLSKI

4 Specjalne wskazówki

bezpieczeństwa

Dla ochrony własnej i ochrony elektronarzędzia należy przestrzegać uwag oznaczonych w tekście tym symbolem!

W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe.

Zetknięcie z przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.

Podczas pracy z wykorzystaniem elektronarzędzia należy stale nosić okulary ochronne, osłony słuchu, rękawice robocze oraz obuwie pełne!

Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, środki ochronne do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez specjalistów.

- W miarę możliwości należy używać urządzeń do odsysania pyłów.

- Aby uzyskać wysoki stopień odsysania pyłów, należy zastosować wraz z tym elektronarzędziem odpowiednie urządzenie Metabo do odsysania pyłów.

- Należy zadbać o dobrą wentylację w miejscu pracy.

- Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2.

Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów.

5 Przegląd

Patrz strona 3 (proszę rozłożyć).

1 Przycisk ustalający do ryglowania

przycisku włącznika (włączenie pracy

ciągłej) 2 Przycisk włącznika 3 Pokrętło wstępnego doboru i

bezstopniowej regulacji liczby ruchów

roboczych 4 Oprawka szybkiego mocowania

brzeszczotu 5 Pałąk ochronny 6 Płytka zapobiegająca odrywaniu wióra 7 Brzeszczot wyrzynarki 8 Płoza 9 Pokrętło regulacji dodatkowych ruchów

wahadłowych brzeszczotu

10 Gniazdo do przechowania klucza do śrub

z łbem o gnieździe sześciokątnym

11 Klucz do śrub z łbem o gnieździe

sześciokątnym

6 Uruchomienie

Przed uruchomieniem urządzenia

sprawdzić czy napięcie i częstotliwość sieci wskazane na tabliczce znamionowej są zgodne z wartościami lokalnej sieci zasilającej.

Nie uruchamiać wyrzynarki bez

osadzonego brzeszczotu!

Przed wymianą brzeszczotu

wyrzynarki należy wyjąć wtyczkę z

gniazda sieciowego.

Page 93

POLSKI

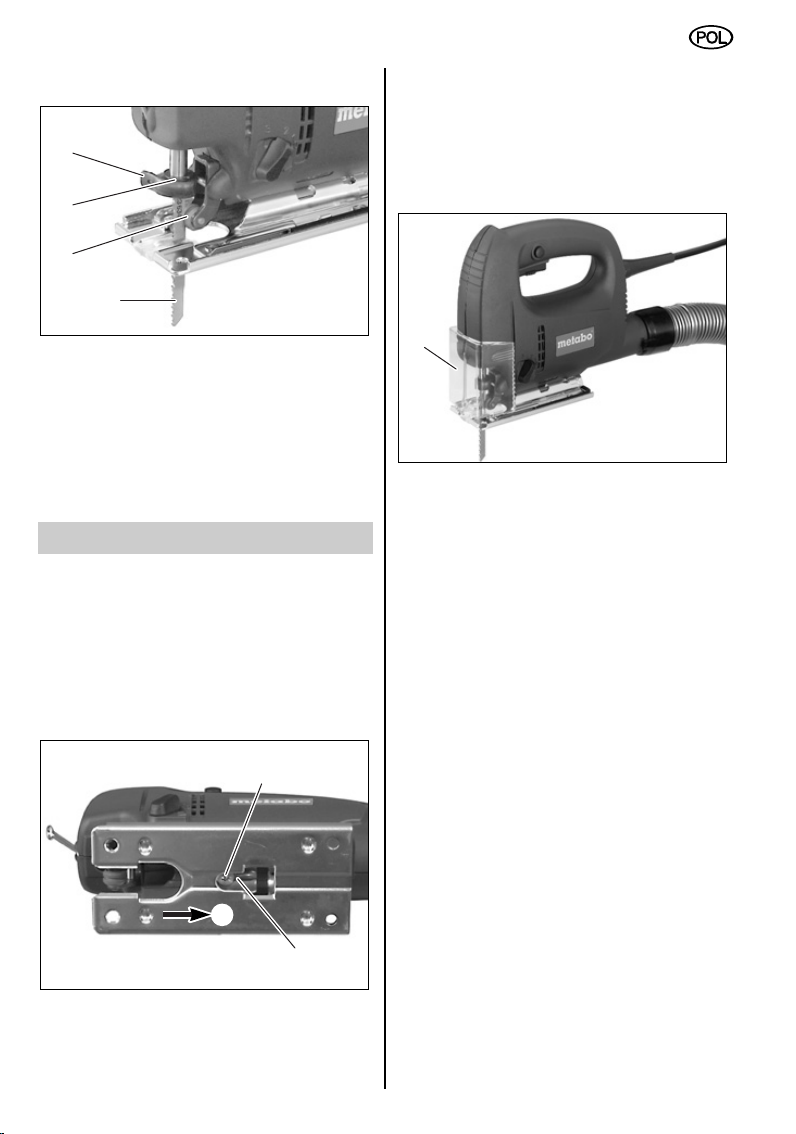

Osadzanie brzeszczotu

Dźwigienkę mocującą (12) oprawki szybkiego mocowania brzeszczotu (4) obrócić do oporu. Wsunąć brzeszczot (7) do oporu w oprawkę szybkiego mocowania brzeszczotu (4). Brzeszczot musi prawidłowo osiąść w rowku wałka podtrzymującego (13). Zwolnić dźwigienkę mocującą (12).

7 Użytkowanie

Osadzanie płytki zapobiegającej odrywaniu wióra

Osadzić płytkę zapobiegającą odrywaniu wióra (6) do oporu w nakładce ochronnej (dostępna jako wyposażenie dodatkowe) lub w płozie (8).

Przecinanie w sąsiedztwie ściany

Zwolnić śrubę z łbem o gnieździe sześciokątnym (14) w płozie wyrzynarki (8) i osadzić płozę w przednim mocowaniu (15). Dokręcić śrubę z łbem o gnieździe sześciokątnym (14).

Odsysanie wiórów

M+P-14A-

Optymalne wyniki odsysania wiórów można uzyskać w połączeniu z osłoną ochronną (dostępna jako wyposażenie dodatkowe). W celu odsysania wiórów należy podłączyć odpowiedni odkurzacz do króćca zasysającego.

Wyrzynanie bez odsysania wiórów

Odchylić pałąk ochronny (5) w dół.

Nastawianie liczby ruchów roboczych

Ustawić wymaganą liczbę ruchów roboczych poprzez obrót pokrętła nastawczego (3).

Usunąć osłonę ochronną (dostępna jako wyposażenie dodatkowe) oraz płytkę zapobiegającą odrywaniu wióra (6).

Regulacja dodatkowego wahadłowego ruchu brzeszczotu

Obrócić pokrętło (9). 0 = ruch wahadłowy wyłączony 3 = maksymalny ruch wahadłowy

Zalecone wartości nastawień patrz strona 2.

Włączenie pracy ciągłej

Wcisnąć przycisk włącznika (2) do oporu i przytrzymać. Nacisnąć i przytrzymać przycisk ustalający (1). Zwolnić nacisk na przycisk włącznika (2), a następnie na przycisk ustalający (1).

Page 94

POLSKI

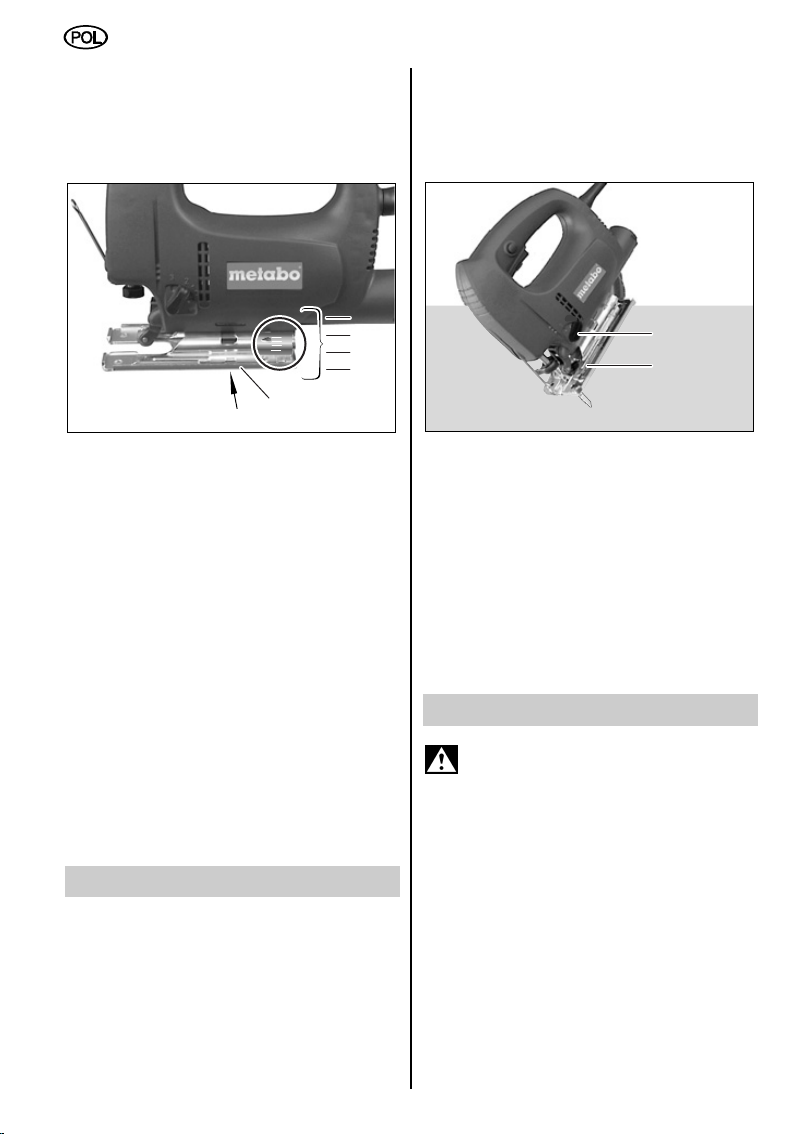

0° 15° 30° 45°

W celu zwolnienie ryglowania przycisku włącznika (2) należy wcisnąć przycisk włącznika do oporu, po czym zwolnić przycisk.

Wyrzynanie pod kątem

0°

0° 15° 30° 45°

15° 30° 45°

Usunąć osłonę ochronną (dostępna jako wyposażenie dodatkowe), płytkę zapobiegającą odrywaniu wióra (6) i wąż odsysający (dostępna jako wyposażenie dodatkowe). Zwolnić śrubę z łbem o gnieździe sześciokątnym (14) w płozie wyrzynarki (8). Przesunąć płozę (8) do przodu, przechylić i wsunąć do tyłu lub do przodu w jedno z gniazd ustalających. Dociągnąć śrubę z łbem o gnieździe sześciokątnym (14). Aktualnie nastawiony kąt można odczytać na cokole płozy zawierającym odpowiednie oznaczenia liczbowe. Nastawienia kątowe 15°, 30° i 45° są wyznaczone przez gniazda ustalające. Dla wykonania precyzyjnych cięć pod kątem należy przeprowadzić przecinanie próbne i skontrolować kąt przecinania przy pomocy kątomierza.

Zagłębianie brzeszczotu w materiale

W przypadku cienkich materiałów można zagłębić brzeszczot w materiale bez potrzeby uprzedniego wywiercenia otworu.

Ustawić pokrętło (9) w położeniu "0".

Ustawić wyrzynarkę przednią krawędzią płozy (8) na powierzchni materiału. Uruchomioną wyrzynarkę przytrzymać pewnie dłońmi i przechylać powoli ku dołowi. Z chwilą, gdy brzeszczot przebije materiał można ponownie włączyć ruch wahadłowy brzeszczotu. W przypadku grubszych materiałów, konieczne jest najpierw wywiercenie otworu, w który można następnie wsunąć brzeszczot.

9 Konserwacja

Groźba zranienia na ostrym

brzeszczocie wyrzynarki. Czynności konserwacji należy wykonywać wyłącznie przy unieruchomionym brzeszczocie! Wyłączyć wyrzynarkę i wyjąć wtyczkę z gniazda sieciowego!

8 Pożyteczne wskazówki

Wyrzynanie w różnych materiałach

W przypadku przecinania metali należy przesmarować brzeszczot sztyftem chłodzącosmarującym Metabo. Przy przecinaniu pleksiglasu miejsce przecinania zwilżyć wodą. Blachy o grubości do 1 mm przecinanać na podkładce z drewna.

W razie potrzeby oczyścić otwór wylotowy powietrza z tyłu wałka podtrzymującego brzeszczotu. Od czasu do czasu nałożyć kroplę oleju smarującego na wałek podtrzymujący brzeszczotu. Szczotki węglowe powinny być wymieniane wyłącznie w zakładzie producenta lub w odpowiednim warsztacie specjalistycznym.

Page 95

POLSKI

10 Wyposażenie dodatkowe

Należy stosować wyłącznie oryginalne wyposażenie dodatkowe Metabo.

Wyposażenie dodatkowe jest dostępne w specjalistycznych placówkach handlowych.

W celu wyboru właściwego wyposażenia dodatkowego należy podać sprzedawcy dokładny typ posiadanego elektronarzędzia.

Dostępne wyposażenie dodatkowe (strona 4).

A Brzeszczot B Osłona ochronna C Nakładka ochronna do nasadzenia na

płozę wyrzynarki. Nakładka ochronna zapobiega porysowaniu powierzchni materiałów wrażliwych na uszkodzenia mechaniczne.

D Płytka zapobiegająca odrywaniu wióra

E Prowadnica kołowa i równoległa

F Wąż odsysający ø 35 mm G Wyposażenie prowadzące umożliwiające

wykorzystanie wyrzynarki z szyną prowadzącą

H Szyna prowadząca 1500 mm

I Cisk mocujący

J Stolik do pilarki wyrzynarki 255 x 183 mm

ze ściskami mocującymi do mocowania stolika na stole warsztatowym

K Sztyft chłodząco-smarujący do chłodzenia

brzeszczotów przy cięciu metali

Mocowanie elementów zaciskowych

Elementy zaciskowe (16) ułożyć na płozie (8) tak, aby otwór przelotowy był skierowany do przodu natomiast otwór gwintowany do góry, po czym wkręcić śruby (17) od spodu.

Należy pamiętać o usunięciu

elementów zaciskowych prowadnicy kołowej i równoległej po wykorzystaniu, bowiem w czasie czynności cięcia pod kątem może ulec uszkodzeniu oprawka mocowania brzeszczotu.

Mocowanie prowadnicy kołowej

Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny

10.1 Zakładanie prowadnicy kołowej i równoległej

Do wyrzynania okręgów o średnicy ø 100 do 360 mm oraz cięcia równolegle do krawędzi materiału (maks. 210 mm).

M+P-14A-

Wsunąć prowadnicę kołową i równoległą (20) w elementy zaciskowe (18) płozy (8). Nastawić wymiar (a) i dokręcić śruby (19).

Page 96

POLSKI

Mocowanie prowadnicy równoległej

M+P-14A-

Zwolnić śruby (19) po czym wsunąć prowadnicę kołową i równoległą (20) w elementy zaciskowe (18) płozy (8). Nastawić wymiar (b) i dokręcić śruby (19). Usunąć kolec (c).

10.2 Cięcie pod kątem z wykorzystaniem prowadnicy równoległej

Usunąć osłonę ochronną (dostępna jako wyposażenie dodatkowe), płytkę zapobiegającą odrywaniu wióra (6) i wąż zasysający (dostępna jako wyposażenie dodatkowe). Zwolnić śrubę z łbem o gnieździe sześciokątnym (14) w płozie (8). Przesunąć płozę (8) do przodu, przechylić i dla kąta przecinania ukośnego 15° lub 30° wsunąć do tyłu w gniazdo ustalające.

Dla kąta przecinania ukośnego 45°

należy odchylić wyrzynarkę w lewo i przesunąć płozę (8) do przodu w tylne gniazdo ustalające. Dla kąta przecinania ukośnego 45° nie wolno przechylać wyrzynarki w prawo, może to bowiem doprowadzić do uszkodzenia oprawki mocowania brzeszczotu.

11 Naprawy

Naprawy elektronarzędzi mogą być wykonywane wyłącznie przez

specjalistów elektryków!

Elektronarzędzia Metabo wymagające naprawy można przesłać na jeden z podanych na liście części wymiennych adresów. Przy przesyłaniu urządzenia do naprawy należy dołączyć informację o stwierdzonej nieprawidłowości.

12 Ochrona środowiska

naturalnego

Opakowania stosowane przez firmę Metabo nadają się w 100% do powtórnego zagospodarowania. Zużyte elektronarzędzia i wyposażenie dodatkowe zawierają duże ilości wartościowych surowców i tworzyw sztucznych, które można również zagospodarować powtórnie.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno wyrzucać do zwykłych odpadów

domowych! Zgodnie z wytyczną europejską 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

Dokręcić śrubę z łbem o gnieździe sześciokątnym (14).

Po wykorzystaniu usunąć elementy zaciskowe!

Page 97

13 Dane techniczne

STE 65 SP

Maksymalna grubość materiału w mm (in):

- drewno 65 (2 5/8")

- metale nieżelazne 10 (3/8")

- blacha stalowa 3 (1/8")

POLSKI

Liczba ruchów roboczych przy pracy bez obciążenia, min

Znamionowy pobór mocy, W 430

Moc oddawana, W 260

Masa, kg (lbs) 2,2 (4,9)

Typowe szacunkowe wartości hałasu: Poziom ciśnienia akustycznego LpA, dB (A) 86 Poziom mocy akustycznej LWA, dB (A) 97 Nieoznaczoność KpA, KWA, dB (A) 3

Całkowita wartość drgań (suma wektorowa z trzech kierunków) ustalona zgodnie z EN 60745:

Wartość emisji drgań (Piłowanie blachy) a

(m/s2)5

h,CM

Nieoznaczoność (wibracja) K

(m/s2) 1,5

h, CM

Wartość emisji drgań (Piłowanie drewna) a

(m/s2)7

h,CW

Nieoznaczoność (wibracja) K

(m/s2) 1,5

h, CW

-1

1300 - 3000*

Page 98

POLSKI

Należy nosić ochrony słuchu

Podany w tych instrukcjach poziom drgań zmierzony został zgodnie z metodą pomiaru ustaloną w normie EN 60745 i może zostać wykorzystany przy porównywaniu elektronarzędzi. Nadaje się również do tymczasowego oszacowania obciążenia przez drgania.

Podany poziom drgań określony został dla głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie użyte zostanie do innych zastosowań, z wykorzystaniem innych wierteł lub będzie użytkowane bez należytej konserwacji, wówczas poziom drgań może się różnić od podanego. Może to znacznie zwiększyć obciążenie drganiami na przestrzeni całego czasu pracy.

W celu dokładnego oszacowania obciążenia drganiami należy uwzględnić również ten czas, w którym urządzenie jest wyłączone albo wprawdzie pracuje, ale nie jest faktyczne wykorzystywane. Może to znacznie zmniejszyć obciążenie drganiami na przestrzeni całego czasu pracy.

* Zakłócenia o wysokiej energii i częstotliwości mogą powodować zmiany prędkości obrotowej sięgające do 20%. Zmiany te ustępują z chwilą ustąpienia zakłócenia.

Zmiany podyktowane potrzebami postępu technicznego zastrzeżone. Wartości pomiarów ustalone w oparciu o EN 60745. Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów).

Należy podjąć dodatkowe czynności zabezpieczające użytkownika przed skutkiem drgań jak na przykład: konserwacja elektronarzędzia i wierteł, rozgrzewka rąk, właściwa organizacja przebiegu pracy.

Page 99

ΕΛΛΗΝΙΚΑ

Οδηγίεσ χρήσεωσ

Αξιτιμε πελάτη, Σας ευχαριστούμε για την εμπιστοσύνη που δείξατε προτιμώντας το καινούργιο ηλεκτρικ εργαλείο της Metabo. Κάθε ηλεκτρικ εργαλείο της Metabo έχει δοκιμαστεί προσεκτικά και υπκειται των αυστηρών ελέγχων ποιτητας του Συστήματος Διασφάλισης Ποιτητας της Metabo. Η μακροζωία ηλεκτρικού εργαλείου εξαρτάται μως σε μεγάλο βαθμ και απ σας. Σας παρακαλούμε να τηρείτε τις παρούσες οδηγίες χρήσεως και τα συνημμένα έγγραφα. >σο πιο προσεκτικά χειρίζεστε το ηλεκτρικ σας εργαλείο Metabo, τσο μεγαλύτερο χρονικ διάστημα θα σας υπηρετεί αξιπιστα.

Περιεχµενα

1 Δήλωση Πισττητας 2 Αρμζουσα χρήση 3 Γενικές υποδείξεις ασφαλείας 4 Ειδικές υποδείξεις ασφαλείας 5 Επισκπηση 6 Αρχική θέση σε λειτουργία 7 Χρήση 8 Συμβουλές και τεχνάσματα 9 Συντήρηση

10 Εξαρτήματα

10.1 Τοποθέτηση οδηγού κυκλικών και παράλληλων τομών

10.2 Λοξές τομές με οδηγ παράλληλων τομών

11 Επισκευή 12 Προστασία περιβάλλοντος 13 Τεχνικά χαρακτηριστικά

1 ∆ήλωση Πισττητασ

Δηλώνουμε με αποκλειστική ευθύνη μας τι αυτ το προϊν ανταποκρίνεται στα παρακάτω πρτυπα ή τυποποιητικά έγγραφα της σελίδας 2.

2 Αρµζουσα χρήση

Η σέγα είναι κατάλληλη για την κοπή μη σιδηρούχων μετάλλων και ατσαλολαμαρίνων, ξύλου και κατεργαζμενων υλικών μοιων με το ξύλο, πλαστικών και παρμοιων υλικών. Εφαρμογή άλλου είδους δεν επιτρέπεται.

Για ζημίες λγω ανάρμοστης μεταχείρισης ευθύνεται αποκλειστικά ο χρήστης.

Γενικά αναγνωρισμένοι κανονισμοί πρληψης ατυχημάτων και επισυναπτμενες υποδείξεις ασφαλείας πρέπει να τηρούνται.

3 Γενικέσ υποδείξεισ

ασφαλείασ

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ – Για τη μείωση

του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ ∆ιαβάστε λεσ τισ υποδείξεισ ασφαλείασ και λεσ τισ

οδηγίεσ. Η μη τήρηση των παρακάτω

υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάγετε λεσ τισ υποδείξεισ ασφαλείασ και τισ οδηγίεσ για µελλοντική χρήση.

Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε με προσοχή λες τις συνημμένες υποδείξεις ασφαλείας καθώς και τις οδηγίες χρήσης. Φυλάξτε λα τα συνημμένα έγγραφα και παραχωρήστε σε άλλους το ηλεκτρικ εργαλείο σας μνο μαζί με αυτά τα έγγραφα.

4 Ειδικέσ υποδείξεισ

ασφαλείασ

Για την προστασία σας και για την προστασία του ηλεκτρικού σας εργαλείου προσέχετε ιδιαίτερα τα σημεία του κειμένου που χαρακτηρίζονται με το σύμβολο αυτ!

Page 100

ΕΛΛΗΝΙΚΑ

ταν εκτελείτε εργασίεσ, στισ οποίεσ το εξάρτηµα εργασίασ µπορεί να συναντήσει καλυµµένουσ ηλεκτρικούσ αγωγούσ, κρατάτε το εργαλείο απ τισ µονωµένεσ επιφάνειεσ λαβήσ. Η επαφή μ’ έναν

ηλεκτροφρο αγωγ μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπ τάση και να προκαλέσει μια ηλεκτροπληξία.

Κατά την εκτέλεση εργασιών με το ηλεκτρικ σας εργαλείο φοράτε πάντα προστατευτικά ματογυάλια, ωτασπίδες, γάντια εργασίας και στερεά υποδήματα!

Οι σκνες απ υλικά, πως μπογιά που περιέχει μλυβδο, μερικά είδη ξύλου, ορυκτά και μέταλλα, μπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκνης μπορεί να προκαλέσει αντιδράσεις και/ή αναπνευστικά νοσήματα στα πλησίον ευρισκμενα άτομα. Ορισμένες σκνες, πως σκνη δρυς ή οξιάς ισχύουν ως καρκινογνες, ιδιαίτερα σε συνδυασμ με πρσθετα υλικά επεξεργασίας ξύλου (χρωμικ υλικ, υλικ προστασίας ξύλου). Η επεξεργασία υλικού που περιέχει αμίαντο επιτρέπεται να γίνεται μνο απ ειδικευμένα άτομα.

- Χρησιμοποιείτε κατά το δυνατ μια διάταξη αναρρφησης της σκνης.

- Για να πετύχετε έναν υψηλ βαθμ αναρρφησης της σκνης, χρησιμοποιείτε έναν κατάλληλο απορροφητήρα Metabo μαζί με αυτ το ηλεκτρικ εργαλείο.

- Φροντίζετε για καλ αερισμ της θέσης εργασίας.

- Συνίσταται, η χρήση μιας μάσκας προστασίας της αναπνοής με κατηγορία φίλτρου P2.

Προσέξτε τις ισχύουσες στη χώρα σας προδιαγραφές για τα επεξεργαζμενα υλικά.

5 Επισκπηση

Βλέπε σελίδα 3 (παρακαλούμε ξεδιπλώστε).

1 Πλήκτρο ακινητοποίησης για

ασφάλιση του πληκτροδιακπτη

(λειτουργία διαρκείας) 2 Πληκτροδιακπτης 3 Τροχίσκος ρύθμισης για προεπιλογή

και αλλαγή του αριθμού διαδρομών

χωρίς διαβαθμίσεις 4 Σύστημα ταχείας σύσφιξης

πριονλαμας 5 Προστατευτικ τξο 6 Πλάκα προφυλακτήρα έναντι σκλήθρων 7 Πριονλαμα 8 Πέλμα 9 Περιστρεφμενο κουμπί για ρύθμιση

της ταλάντωσης της πριονλαμας

10 Χώρος φύλαξης εξαγωνικού κλειδιού 11 Εξαγωνικ κλειδί

6 Αρχική θέση σε λειτουργία

Πριν την αρχική θέση σε λειτουργία

βεβαιωθείτε, τι η ηλεκτρική τάση και συχντητα τησ πινακίδασ τύπου τησ συσκευήσ συµφωνούν µε τα χαρακτηριστικά του ηλεκτρικού δικτύου.

Μην αφήνετε το µηχάνηµα να

λειτουργεί χωρίσ πριονλαµα!

Πριν την αλλαγή τησ πριονλαµασ

τραβάτε το φισ απ την πρίζα!

100
