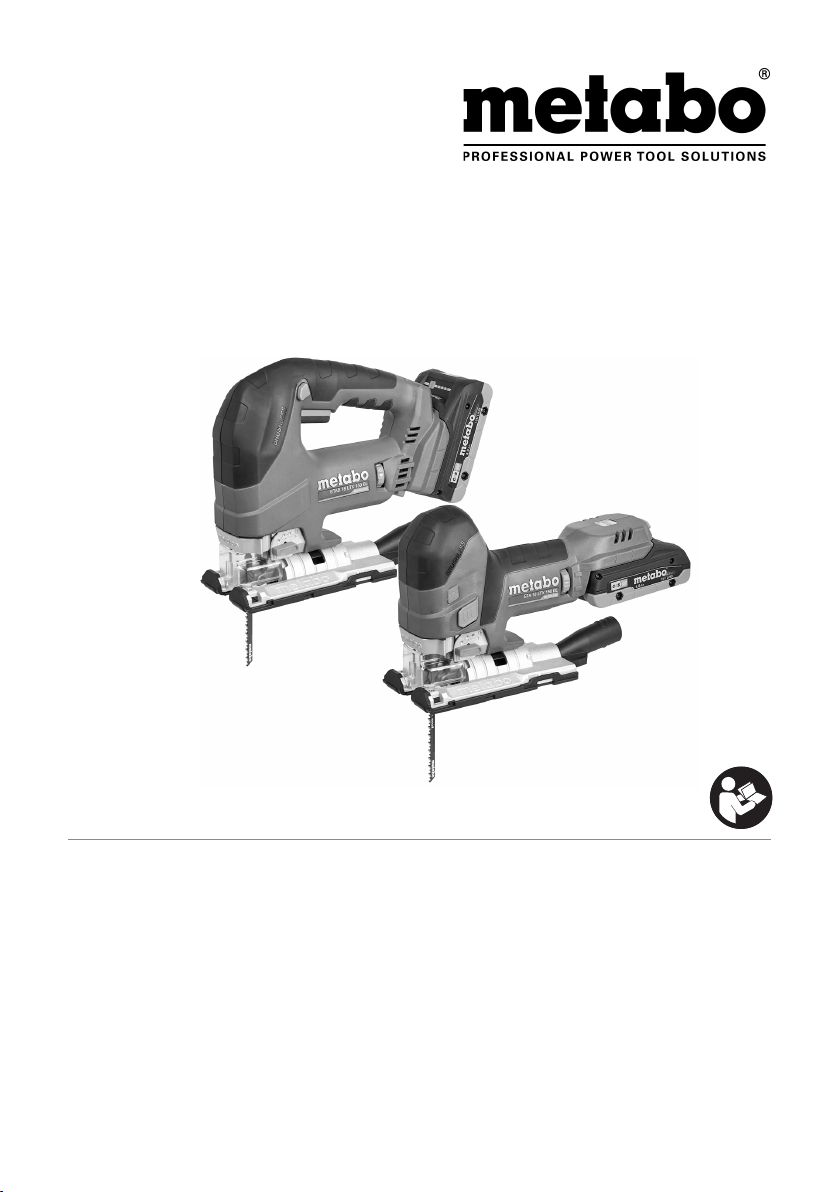

Metabo STA 18 LTX 150 BL, STAB 18 LTX 150 BL User guide [de, en, fr, nl, it +11]

STA 18 LTX 150 BL
STAB 18 LTX 150 BL

de Originalbetriebsanleitung 5
en Original instructions 10
fr Notice originale 15
nl Oorspronkelijke gebruiksaanwijzing 20
it Istruzioni originali 25
es Manual original 30
pt Manual original 35
sv Bruksanvisning i original 40

fi Alkuperäiset ohjeet 45
no Original bruksanvisning 50
da Original brugsanvisning 55
pl Instrukcja oryginalna 60
el Πρωτότυπο οδηγιώνχρήσης 65
hu Eredeti használati utasítás 71
ru Оригинальное руководство по

эксплуатации 76

uk Оригінальна інструкція з експлуатації 82

www.metabo.com Made in Germany

1.

2.

3.

6.31213

5.

1.

2.

3.

4.

B

A

4

C

17

18

22

20

5

6

3

4

2
1

71011

12

13

14

8

15

16

9

25

24

19

8

15

14

11

20

21

23

25

7.7

6.

7.2

2

.

d

c

b

e

6.23591

b

c

D

E

8.5

11.

3

I - III

0 - III

0 - III

0 - II

I - II

0

0 - I

0 - I

0

PS

ALU

PC

PVC

3 - 4

2 - 3

4 - 6

3

4 - 6

6

6

2 - 3

4

PS

ALU

PC

PVC

14.

*1) Serial Number: 01502...

*1) Serial Number: 01503...

U V 18 18

STA 18 LTX 150 BL STAB 18 LTX 150 BL

T

1

T

2

T

3

n

0

mm (in)

mm (in)

mm (in)

min

-1

(rpm)

29

150 (5

/32) 150 (5

3

/8) 35 (1 3/8)

35 (1

3

/8) 10 (3/8)

10 (

1000 - 3500 1000 - 3500

m kg (lbs) 2,5 (5.5) 2,6 (5.7)

a

h,M/Kh,M

a

h,B/Kh,B

L

pA/KpA

L

WA/KWA

m/s

m/s

2

2

5,8 / 1,5 8,8 / 1,5

6,1 / 1,5 8,0 / 1,5

dB(A) 88 / 5 88 / 5

dB(A) 99 / 5 99 / 5

29

/32)

*2) 2014/30/EU, 2006/42/EC, 2011/65/EU
*3) EN 62841-1:2015, EN 62841-2-11:2016/A1:2020, EN IEC 63000:2018

-1:2015, EN 62841-2-1:2018, EN 50581:2012

2023-10-09, Bernd Fleischmann
Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)
*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

4

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese
Akku-Stichsägen, identifiziert durch Type und
Seriennummer *1), entsprechen allen
einschlägigen Bestimmungen der Richtlinien *2)
und Normen *3). Technische Unterlagen bei *4) ­siehe S. 3

2. Bestimmungsgemäße
Verwendung

Die Maschine ist geeignet zum Sägen von NE­Metallen und Stahlblech, von Holz und
holzähnlichen Werkstoffen, von Kunststoffen und
ähnlichen Werkstoffen. Jede andere Verwendung
ist unzulässig.

Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften
und beigelegte Sicherheitshinweise müssen
beachtet werden.

3. Allgemeine
Sicherheitshinweise

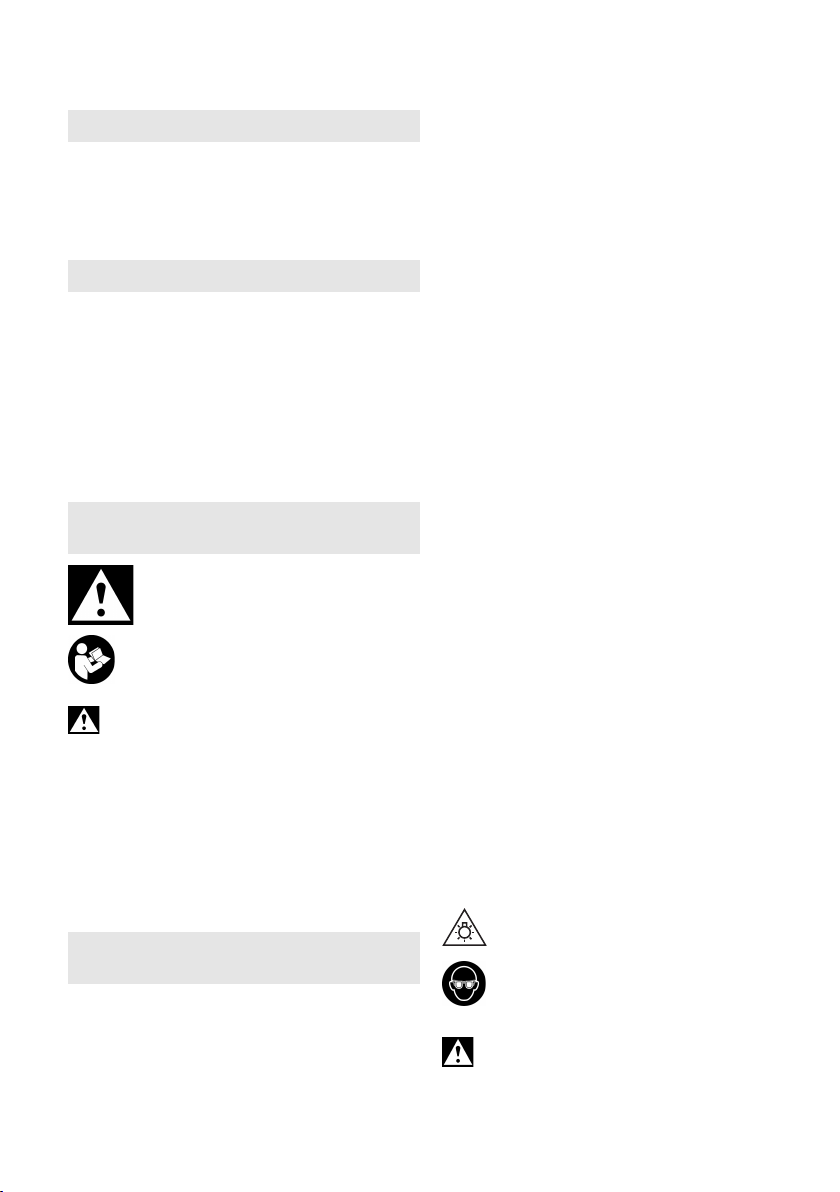

Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG – Lesen Sie alle

Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit
denen dieses Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit
diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Halten Sie das Gerät an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug verborgene
Stromleitungen treffen kann. Der Kontakt mit

einer spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen und
zu einem elektrischen Schlag führen.

Befestigen und sichern Sie das Werkstück
mittels Zwingen oder auf andere Art und Weise
an einer stabilen Unterlage. Wenn Sie das

Werkstück nur mit der Hand oder gegen Ihren

Körper halten, bleibt es labil, was zum Verlust der
Kontrolle führen kann.

Überzeugen Sie sich, dass sich an der Stelle, die
bearbeitet werden soll, keine Strom-, Wasser- oder
Gasleitungen befinden (z.B. mit Hilfe eines
Metallsuchgerätes).

Versuchen Sie nicht, extrem kleine Werkstücke zu
sägen.

Die Fußplatte muss beim Sägen sicher auf dem
Werkstück aufliegen.

Falls Sie die Arbeit unterbrechen, schalten Sie die
Säge aus und halten Sie sie im Werkstoff ruhig, bis
das Sägeblatt zum Stillstand gekommen ist.
Versuchen Sie nie, die Säge aus dem Werkstück zu
entfernen, solange das Sägeblatt sich bewegt,
sonst kann ein Rückschlag erfolgen.

Schalten Sie die Maschine nicht ein, während das
Sägeblatt das Werkstück berührt. Lassen Sie das
Sägeblatt erst seine volle Hubzahl erreichen, bevor
Sie den Schnitt ausführen.

Wenn Sie eine Säge, die im Werkstück steckt,
wieder starten wollen, zentrieren Sie das Sägeblatt
im Sägespalt und überprüfen Sie, ob die
Sägezähne nicht im Werkstück verhakt sind.
Klemmt das Sägeblatt kann es einen Rückschlag
verursachen, wenn die Säge erneut gestartet wird.

Kommen Sie mit Ihren Händen nicht in den
Sägebereich und an das Sägeblatt. Greifen Sie
nicht unter das Werkstück.

Späne und Ähnliches nur bei Stillstand der
Maschine entfernen.

Verletzungsgefahr durch scharfes Stichsägeblatt.
Das Stichsägeblatt kann nach dem Sägen heiß
sein. Schutzhandschuhe tragen.

Akkupack aus der Maschine entnehmen bevor
irgendeine Einstellung, Umrüstung, Wartung oder
Reinigung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim
Einstecken des Akkupacks ausgeschaltet ist.

Bei Nichtbenutzung den Akkupack aus der
Maschine entnehmen.

Staubbelastung reduzieren:

Bohren und andere Arbeiten erzeugt werden,
enthalten Chemikalien, von denen bekannt ist, dass
sie Krebs, Geburtsfehler oder andere
Fortpflanzungsschäden verursachen. Einige
Beispiele für diese Chemikalien sind:

- Blei aus bleihaltigem Anstrich,

- mineralischer Staub aus Mauersteinen, Zement

DEUTSCH de

ACHTUNG Nicht in die brennende Leuchte
(4) starren. Strahlung nicht direkt mit
optischen Instrumenten betrachten.

WARNUNG – Tragen Sie immer eine
Schutzbrille.

WARNUNG - Einige Stäube, die durch
Sandpapierschleifen, Sägen, Schleifen,

und anderen Mauerwerkstoffen, und

5

DEUTSCHde

- Arsen und Chrom aus chemisch behandeltem
Holz.

Ihr Risiko durch diese Belastung variiert, je
nachdem, wie oft Sie diese Art von Arbeit
ausführen. Um Ihre Belastung mit diesen
Chemikalien zu reduzieren: Arbeiten Sie in einem
gut belüfteten Bereich und arbeiten Sie mit
zugelassener Schutzausrüstung, wie z. B. solche
Staubmasken, die speziell zum Herausfiltern von
mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso für Stäube von weiteren
Werkstoffen, wie z. B. einige Holzarten (wie Eichen­oder Buchenstaub), Metalle, Asbest. Weitere
bekannte Krankheiten sind z. B. allergische
Reaktionen, Atemwegserkrankungen. Lassen Sie
Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal,
Anwendungsfall und Einsatzort geltenden
Richtlinien und nationale Vorschriften (z.B.
Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am
Entstehungsort, vermeiden Sie Ablagerungen im
Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes
Zubehör. Dadurch gelangen weniger Partikel
unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:

- die austretenden Partikel und den Abluftstrom der
Maschine nicht auf sich, oder in der Nähe
befindliche Personen oder auf abgelagerten
Staub richten,

- eine Absauganlage und/oder einen Luftreiniger
einsetzen,

- den Arbeitsplatz gut lüften und durch saugen
sauber halten. Fegen oder blasen wirbelt Staub
auf.

- Saugen oder waschen Sie Schutzkleidung. Nicht
ausblasen, schlagen oder bürsten.

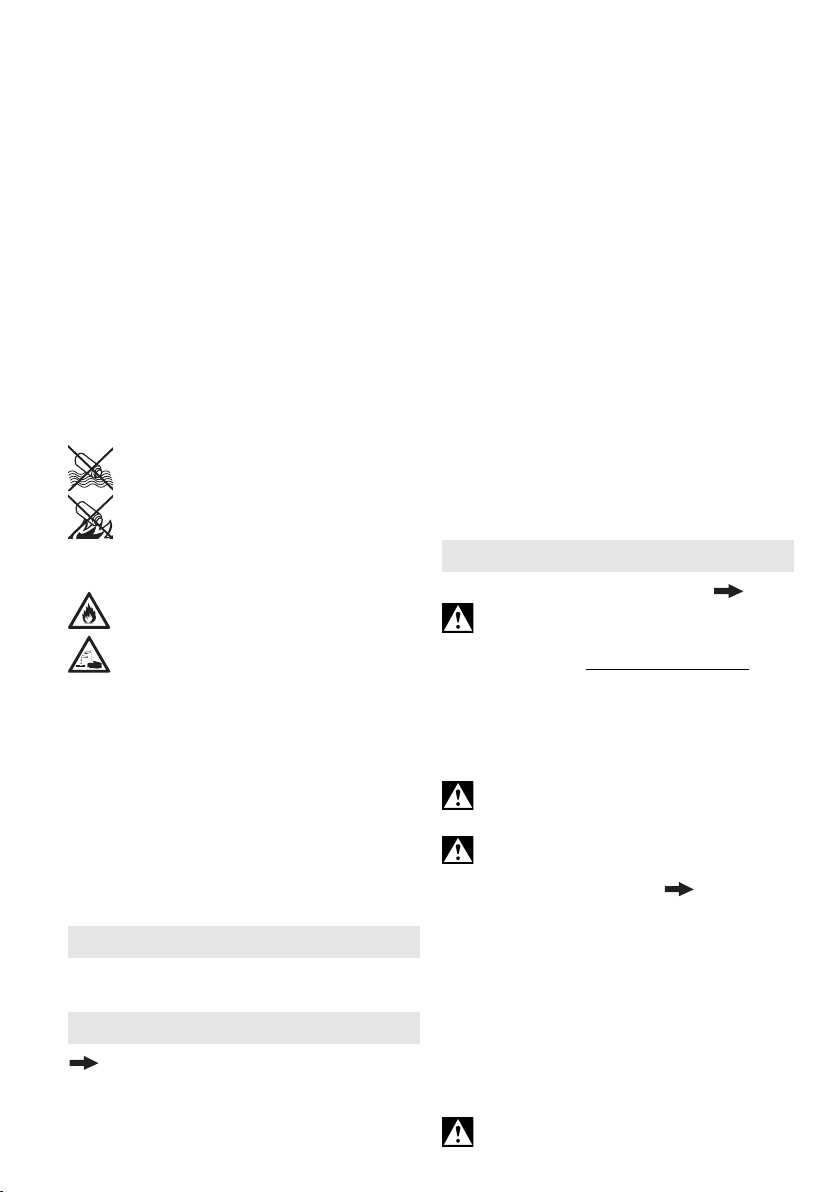

4.1 Sicherheitshinweise zum Akkupack:

Akkupacks vor Nässe schützen!

Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks
verwenden!
Akkupacks nicht öffnen!
Kontakte der Akkupacks nicht berühren oder
kurzschließen!

Aus defekten Li-Ion-Akkupacks kann eine
leicht saure, brennbare Flüssigkeit
austreten!

Falls Akkuflüssigkeit austritt und mit der
Haut in Berührung kommt, spülen Sie sofort

mit reichlich Wasser. Falls Akkuflüssigkeit in
Ihre Augen gelangt, waschen Sie sie mit sauberem
Wasser aus und begeben Sie sich unverzüglich in
ärztliche Behandlung!

Bei einer defekten Maschine den Akkupack aus der
Maschine nehmen.

6

Transport von Li-Ion-Akkupacks:

Der Versand von Li-Ion Akkupacks unterliegt dem
Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie
beim Versand von Li-Ion Akkupacks die aktuell
gültigen Vorschriften. Informieren sie sich ggfs. bei
ihrem Transportunternehmen. Zertifizierte
Verpackung ist bei Metabo erhältlich.

Versenden Sie Akkupacks nur, wenn das Gehäuse
unbeschädigt ist und keine Flüssigkeit austritt. Zum
Versenden den Akkupack aus der Maschine
nehmen. Die Kontakte gegen Kurzschluss sichern
(z. B. mit Klebeband isolieren).

5. Abbildungen

Die Abbildungen finden Sie am Anfang der
Betriebsanleitung.

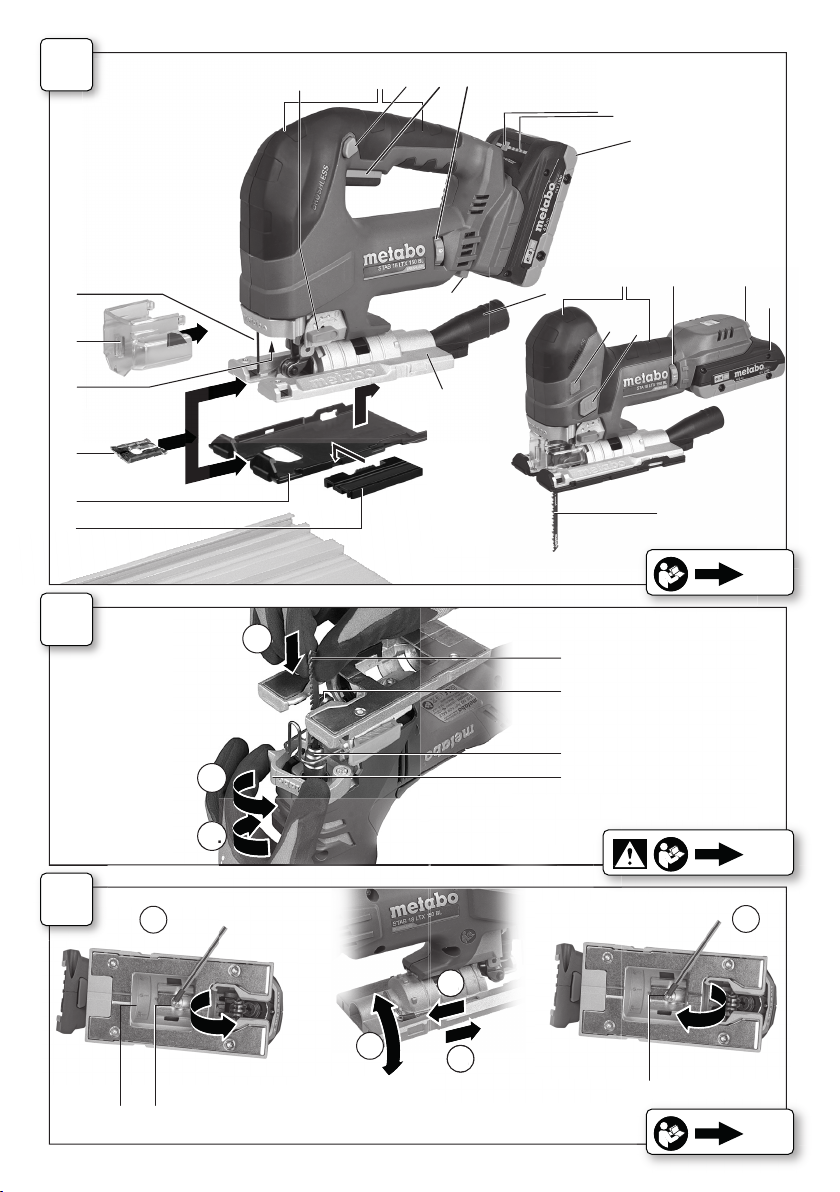

6. Überblick

Abb. A - C

1 Führungsschienen-Adapter (zum Anbringen an

der Führungsschiene 6.31213) *

2 Schutzplatte zur Verwendung bei

empfindlichen Werkstückoberflächen (wie

gezeigt anbringen) *
3 Spanreißschutz-Plättchen *
4 LED-Leuchte
5 Schutzkappe *
6 Schutzbügel zum Schutz gegen

unbeabsichtigtes Berühren des Sägeblattes
7 Einstellhebel für Pendelbewegung
8 Handgriff
9 Feststellknopf Dauerbetrieb

10 Schalterdrücker
11 Stellrad zur Hubzahleinstellung
12 Taste der Kapazitätsanzeige
13 Kapazitäts- und Signalanzeige
14 Akkupack
15 Taste zur Akkupack-Entriegelung
16 Absaugstutzen *
17 Fußplatte
18 LED Schalter (nur 601502000)
19 Schaltschieber zum Ein-/Ausschalten
20 Sägeblatt *
21 Sägeblatt-Stützrolle
22 Sägeblatt-Spanneinrichtung
23 Spannhebel zur Sägeblattbefestigung
24 Skala zum Ablesen des eingestellten

Schnittwinkels

25 Spannkraftschraube
* austattungsabhängig / nicht im Lieferumfang

7. Inbetriebnahme

7.1 Spanreißschutz-Plättchen einsetzen

Abb. A

Verletzungsgefahr durch scharfes

Stichsägeblatt. Beim Einsetzen des
Spanreißschutz-Plättchens (3) muss das Sägeblatt
entfernt sein.

Maschine umdrehen, die Fußplatte zeigt nach
oben. Das Spanreißschutz-Plättchen von vorn
einschieben,

•

Die glatte Seite des Plättchens zeigt nach oben.

•

Der Schlitz zeigt nach hinten (in Richtung Akkupack).

Wenn sie mit angebrachter Schutzplatte (2)
(ausstattungsabhängig) arbeiten, dann setzen sie das
Spanreißschutz-Plättchen in die Schutzplatte ein.

dem Sägen heiß sein. Schutzhandschuhe tragen.

7.2 Sägeblatt einsetzen Abb. B

Verwenden Sie ein Sägeblatt, das für das zu
sägende Material geeignet ist

- Spannhebel (23) bis zum Anschlag nach vorne
drehen und halten.

- Sägeblatt (20) gegen die Federkraft bis zum
Anschlag einsetzen. (Die Sägezähne zeigen nach
vorne). Dabei darauf achten, dass es richtig in der
Nut der Sägeblatt-Stützrolle (21) liegt.

- Spannhebel (23) loslassen. (Er dreht sich
selbstständig in seine Ausgangsposition zurück.
Das Sägeblatt ist nun fest gespannt).

7.3 Sägeblatt entnehmen

- Spannhebel (23) bis zum Anschlag nach vorne
drehen, das Sägeblatt wird durch Federkraft
ausgeworfen.

7.4 Schutzkappe anbringen / abnehmen

Anbringen: Schutzkappe (5) leicht zusammen

drücken und von vorne bis zum Einrasten
aufstecken (siehe Abb. A S. 2).

Abnehmen: Schutzkappe (5) beidseitig seitlich

fassen, dann nach vorne abziehen.

7.5 Sägen mit Staubabsaugung Abb. A

- Absaugstutzen (16) einsetzen. Ein geeignetes
Absauggerät anschließen.

- Für optimale Staubabsaugleistung die
Schutzkappe (5) aufsetzen.

7.6 Sägen ohne Staubabsaugung

- Mit abgenommener Schutzkappe (5) arbeiten
(Abnehmen siehe Kapitel 7.4).

7.7 Schrägschnitte Abb. C

Schutzkappe (5), Schutzplatte (2), Spanreißschutz­Plättchen (3) und Absaugstutzen (16) entfernen.
Diese Teile können bei Schrägschnitten nicht
verwendet werden.

- Schraube (25) lösen.

- Fußplatte (17) ein wenig nach hinten schieben
und verdrehen.

- Die Winkel können an der Skala (24) abgelesen
werden. Andere Winkel mit Hilfe eines
Winkelmessers einstellen.

dabei die folgenden 2 Punkte beachten:

Verletzungsgefahr durch scharfes
Stichsägeblatt. Das Stichsägeblatt kann nach

Vor dem Einsetzen und Entnehmen des
Sägeblatts Akkupack (14) entnehmen.

Achtung, die Stichsäge beim Entnehmen des
Sägeblatts nicht gegen Personen richten.

Abb. A

DEUTSCH de

- Fußplatte (17) zum Einrasten in den
vorgegebenen Winkeln nach vorne schieben.

- Schraube (25) festziehen.

7.8 Akkupack

Vor der Benutzung den Akkupack (14) aufladen.
Laden Sie den Akkupack bei Leistungsabfall wieder

auf.
Anweisungen zum Laden des Akkupacks finden

Sie in der Betriebsanleitung des Metabo­Ladegerätes.

Bei Li-Ion-Akkupacks mit Kapazitäts- und
Signalanzeige (13) (ausstattungsabhängig):

- Taste (12) drücken und der Ladezustand wird
durch die LED-Leuchten (13) angezeigt.

- Blinkt eine LED-Leuchte (13), ist der Akkupack
fast leer und muss wieder aufgeladen werden.

7.9 Akkupack entnehmen, einsetzen

Abb. A

Entnehmen: Taste zur Akkupack-Entriegelung
(15) drücken und Akkupack (14) nach oben
herausziehen.

Einsetzen: Akkupack (14) bis zum Einrasten

aufschieben.

8. Benutzung

8.1 Pendelbewegung einstellen Abb. A

Am Einstellhebel (7) die gewünschte
Pendelbewegung einstellen.

Stellung „0“ = Pendelbewegung ist ausgeschaltet
. . .
Stellung „III“ = maximale Pendelbewegung

Empfohlene Einstellwerte: S. 4
Die optimale Einstellung ist am besten durch einen

praktischen Versuch zu ermitteln.

8.2 Maximale Hubzahl einstellen Abb. A

Die maximale Hubzahl am Stellrad (11) einstellen.
Dies ist auch während des Laufes möglich.

Empfohlene Einstellwerte: S. 4
Die optimale Einstellung ist am besten durch einen

praktischen Versuch zu ermitteln.

8.3 Ein-/Ausschalten, Dauereinschaltung

Ein- und Ausschalten die Maschine von
abgelagertem Staub fernhalten. Maschine nach
dem Ausschalten erst dann ablegen, wenn der
Motor zum Stillstand gekommen ist.

Akkupack aus der Maschine entnommen wird.

Daher die Maschine immer mit beiden Händen am
vorgesehenen Handgriff festhalten, einen sicheren
Stand einnehmen und konzentriert arbeiten.

STA 18 LTX 150 BL 601502000

Abb. A

Es ist zu vermeiden, dass die Maschine
zusätzlichen Staub und Späne einsaugt. Beim

Vermeiden Sie unbeabsichtigtes Anlaufen:
stets Maschine ausschalten, wenn der

Bei Dauereinschaltung läuft die Maschine
weiter, wenn sie aus der Hand gerissen wird.

7

DEUTSCHde

Einschalten: Schaltschieber links oder rechts (19)
nach vorn schieben. Das Gerät läuft im
Dauerbetrieb.

Bei Dauereinschaltung läuft die Maschine

weiter, wenn sie aus der Hand gerissen wird.
Daher die Maschine immer mit beiden Händen am
vorgesehenen Handgriff festhalten, einen sicheren
Stand einnehmen und konzentriert arbeiten.

Ausschalten: Schaltschieber (19) nach vorn
schieben.

STAB 18 LTX 150 BL 601503000
Einschalten: Schalterdrücker (10) drücken. Die

Hubzahl kann am Schalterdrücker durch
Eindrücken verändert werden (bis zur eingestellten
maximalen Hubzahl, siehe Kapitel 8.2).

Ausschalten: Schalterdrücker (10) loslassen.
Dauereinschaltung: Für Dauereinschaltung kann

der gedrückte Schalterdrücker (10) mit dem
Feststellknopf (9) arretiert werden. Zum
Ausschalten Schalterdrücker (10) erneut drücken.

8.4 LED-Leuchte Abb. A

Zum Arbeiten an schlecht beleuchteten Stellen. Die
LED-Leuchte (4) leuchtet bei eingeschalteter
Maschine.

STA 18 LTX 150 BL 601502000: LED (4) über
Schalter (18) ausschalten.

Bei blinkender LED-Leuchte siehe Kapitel 10.

8.5 Anwendungshinweis Abb. D
Eintauchen: Bei dünnen, weichen Werkstoffen

kann man mit dem Stichsägeblatt in das Werkstück
eintauchen, ohne vorher ein Loch zu bohren. Nur
kurze Sägeblätter verwenden. Nur bei
Winkeleinstellung 0°.

Einstellhebel (7) auf Stellung „0“ einstellen
(Pendelbewegung ist ausgeschaltet). Stichsäge mit
der vorderen Kante der Fußplatte (17) auf das
Werkstück aufsetzen. Die laufende Stichsäge gut
festhalten und langsam nach unten führen. Wenn
sich das Sägeblatt freigeschnitten hat, kann die
Pendelbewegung zugeschaltet werden.

9. Reinigung, Wartung

Akkupack aus der Maschine entnehmen bevor
irgendeine Einstellung, Umrüstung, Wartung oder
Reinigung vorgenommen wird.

Die Maschine regelmäßig reinigen. Dabei die
Lüftungsschlitze am Motor mit einem Staubsauger
aussaugen.

Die Sägeblatt-Spanneinrichtung (22) regelmäßig
und gründlich mit Druckluft ausblasen.

Bei Bedarf die Öffnungen hinter der Sägeblatt­Stützrolle (21) reinigen.

Von Zeit zu Zeit einen Tropfen Öl auf die Sägeblatt­Stützrolle (21) geben.

10. Störungsbeseitigung

Die LED-Leuchte (4) blinkt LANGSAM und die
Maschine wurde selbsttätig abgeschaltet. Bei

8

einer länger andauernden Überlastung der
Maschine oder bei einer Blockierung des
Sägeblattes wird die Maschine abgeschaltet.
Maschine am Schaltschieber (19) ausschalten.
Danach wieder einschalten und normal
weiterarbeiten. Vermeiden sie weitere
Überlastungen oder Blockierungen.

Die LED-Leuchte (4) blinkt SCHNELL und die
Maschine läuft nicht. Der Wiederanlaufschutz hat

angesprochen. Wird der Akkupack bei
eingeschalteter Maschine eingesteckt, läuft die
Maschine nicht an. Die Maschine aus- und wieder
einschalten.

11. Zubehör

Verwenden Sie nur original Metabo- oder CAS­(Cordless Alliance System) Akkupacks und
Zubehör.

Verwenden Sie nur Zubehör, das die in dieser
Betriebsanleitung angegebenen Anforderungen
und Kenndaten erfüllt.

Ladegeräte: ASC 55, ASC 145, etc.
Best.-Nr.: 627044000 ASC 55
Best.-Nr.: 627378000 ASC 145
etc.

Akkupacks 18V:
Best.-Nr.: 625368000 5,5 Ah (LiHD)
Best.-Nr.: 625369000 8,0 Ah (LiHD)
Best.-Nr.: 625594000 10,0 Ah (LiHD)
etc.

Zubehör sicher anbringen. Wird die Maschine in
einem Halter betrieben: Die Maschine sicher
befestigen. Der Verlust der Kontrolle kann zu
Verletzungen führen.

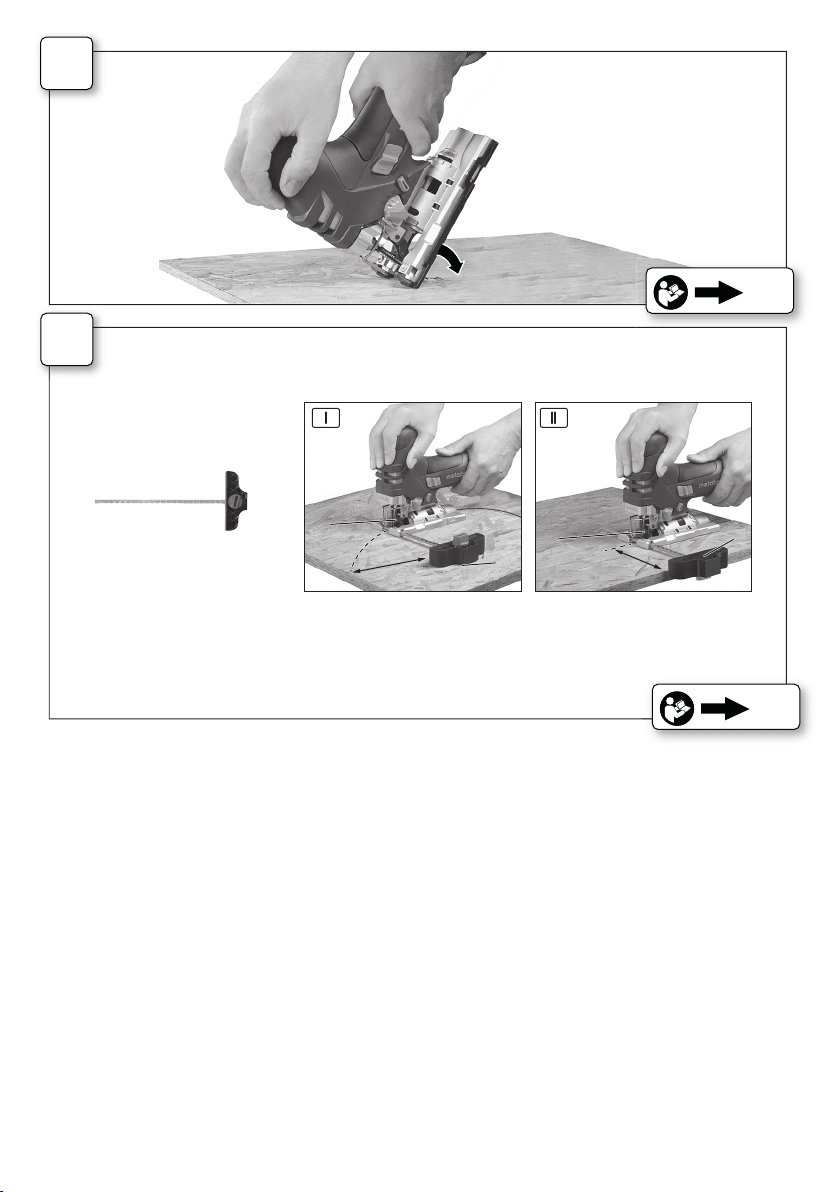

Abb. E S. 3:

Kreis- und Parallelführung

Zum Sägen von Kreisen (Ø 100 - 360 mm) und für
Schnitte parallel zu einer Kante (max. 210 mm).

Abb. E S. 3 I:

Kreisführung anbringen

- Stange der Kreis- und Parallelführung seitlich in
die Fußplatte einschieben (Die Zentrierspitze (c)
zeigt nach unten).

- Gewünschten Radius (d) einstellen.

- Schraube (b) festziehen.

Abb. E S. 3 II:

Parallelführung anbringen

- Stange der Kreis- und Parallelführung seitlich in
die Fußplatte einschieben (Die Zentrierspitze (c)
zeigt nach oben).

- Maß (e) einstellen

- Schraube (b) festziehen.

Zubehör-Komplettprogramm siehe
www.metabo.com oder Katalog.

12. Reparatur

Reparaturen an Elektrowerkzeugen dürfen
nur durch eine Elektrofachkraft ausgeführt

werden!

Mit reparaturbedürftigen Metabo Elektrowerk­zeugen wenden Sie sich bitte an Ihre Metabo­Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com
herunterladen.

13. Umweltschutz

Befolgen Sie nationale Vorschriften zu
umweltgerechter Entsorgung und zum Recycling
ausgedienter Maschinen, Verpackungen und
Zubehör.

Akku-Packs dürfen nicht mit dem Hausmüll entsorgt
werden! Geben Sie defekte oder verbrauchte Akku­Packs an den Metabo-Händler zurück!

Akku-Packs nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerk­zeuge nicht in den Hausmüll! Gemäß Euro-

päischer Richtlinie 2012/19/EU über Elektro­und Elektronik-Altgeräte und Umsetzung in natio­nales Recht müssen verbrauchte Elektrowerk­zeuge getrennt gesammelt und einer umweltge­rechten Wiederverwertung zugeführt werden.
Vor dem Entsorgen den Akkupack im Elektrowerk­zeug entladen. Die Kontakte gegen Kurzschluss
sichern (z. B. mit Klebeband isolieren).

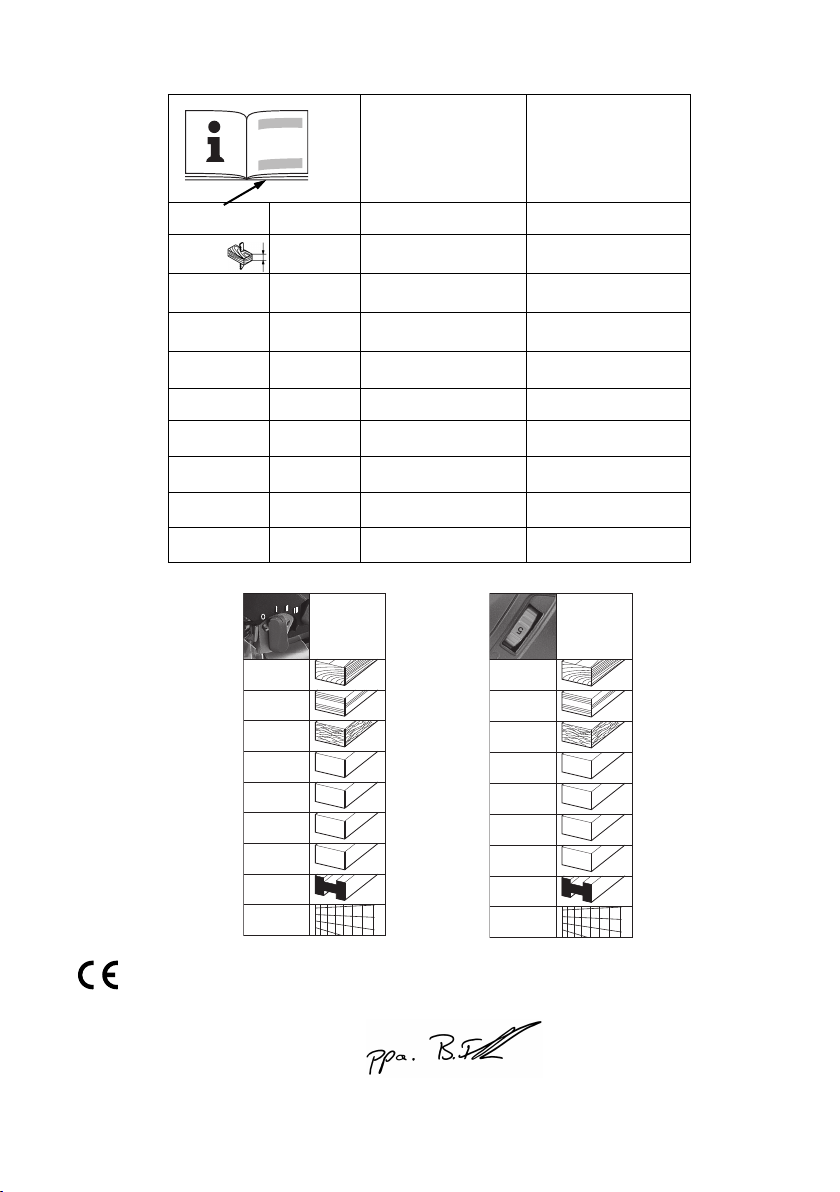

14. Technische Daten

Abb. G.

Fortschritts vorbehalten.
U =Spannung des Akkupacks

T

1

T

2

T

3

n

0

m =Gewicht (mit kleinstem Akkupack)
Messwerte ermittelt gemäß EN 62841.

Erlaubte Umgebungstemperatur beim Betrieb:

-20 °C bis 50 °C (eingeschränkte Leistung bei
Temperaturen unter 0 °C). Erlaubte Umgebungs­temperatur bei Lagerung: 0 °C bis 30 °C

Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).

Energiereiche hochfrequente Störungen können
Drehzahlschwankungen bis zum Stillstand
hervorrufen. Diese verschwinden wieder, sobald
die Störungen abgeklungen sind.

der Emissionen des Elektrowerkzeugs und den
Vergleich verschiedener Elektrowerkzeuge. Je
nach Einsatzbedingung, Zustand des
Elektrowerkzeuges oder der Einsatzwerkzeuge
kann die tatsächliche Belastung höher oder
geringer ausfallen. Berücksichtigen Sie zur
Abschätzung Arbeitspausen und Phasen
geringerer Belastung. Legen Sie aufgrund
entsprechend angepasster Schätzwerte
Schutzmaßnahmen für den Anwender fest, z.B.
organisatorische Maßnahmen.

Änderungen im Sinne des technischen

=Größte Materialdicke in Holz
=Größte Materialdicke in NE-Metalle
=Größte Materialdicke in Stahlblech
=Hubzahl bei Leerlauf

Gleichstrom

Emissionswerte

Diese Werte ermöglichen die Abschätzung

DEUTSCH de

Schwingungsgesamtwert
Richtungen) ermittelt entsprechend EN 62841:
ah,M = Schwingungsemissionswert

(Metallblech sägen)

ah,B =Schwingungsemissionswert

(Holz sägen)

=Unsicherheit (Schwingung)

K

h,...

Typische A-bewertete Schallpegel
L

=Schalldruckpegel

pA

=Schallleistungspegel

L

WA

KpA, KWA= Unsicherheit
Beim Arbeiten kann der Geräuschpegel 80 dB(A)

überschreiten.

Gehörschutz tragen!

(Vektorsumme dreier

:

9

ENGLISHen

Original instructions

1. Declaration of Conformity

We declare and accept sole responsibility for
ensuring: these cordless jigsaws identified by their
type and serial number *1) conform to all relevant
provisions of the directives *2) and standards *3).
Technical documents for *4) - see Page 3.

For UK only:

We as manufacturer and authorized person to

compile the technical file, see *4) on page 3,
hereby declare under sole responsibility that these
cordless jigsaws, identified by type and serial
number *1) on page 3, fulfill all relevant provisions of
following UK Regulations S.I. 2016/1091, S.I. 2008/
1597, S.I. 2012/3032 and Designated Standards
*3) on page 3.

2. Specified Conditions of Use

The machine is suitable for sawing non-ferrous
metals and sheet steel, wood and similar materials,
plastics and similar materials. Any other use is not
permitted.

The user bears sole responsibility for any damage
caused by inappropriate use.

Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.

3. General Safety Information

For your own protection and for the
protection of your power tool, pay
attention to all parts of the text that are
marked with this symbol!

WARNING – Read the operating
instructions to reduce the risk of injury.

WARNING – Read all safety warnings,

instructions, illustrations and
specifications provided with this power tool.

Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future
reference.

Always include these documents when passing on
your power tool.

4. Special Safety Instructions

Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory may contact hidden
wiring or its own cord. Cutting accessory

contacting a “live” wire may make exposed metal
parts of the power tool “live” and could give the
operator an electric shock.

Use clamps or another practical way to secure
and support the workpiece to a stable platform.

Holding the workpiece by your hand or against the

10

body leaves it unstable and may lead to loss of
control.

Ensure that the place where you wish to work is free
of power cables, gas lines or water pipes (e.g.
check using a metal detector).

Do not try to saw extremely small workpieces.
When sawing, the footplate must make secure

contact with the workpiece.
When interrupting a cut for any reason, release the

trigger and hold the saw motionless in the material
until the saw blade comes to a complete stop. Never
attempt to remove the saw from the workpiece while
the saw blade is in motion or kickback may occur.

Do not switch the machine on while the saw blade is
touching the workpiece. Let the saw blade reach full
speed before making a cut.

When restarting a saw in the workpiece, centre the
saw blade in the kerf and check that the saw teeth
are not engaged into the material. If the saw blade
seizes, it may kickback from the workpiece when
the saw is restarted.

Keep hands well away from the sawing area and the
saw blade. Do not reach underneath the workpiece.

Remove chips and similar material only with the
machine at a standstill.

Danger of injury due to the sharp jigsaw blade. After
stopping work, the jigsaw blade may still be hot.
Wear protective gloves.

Remove the battery pack from the machine before
making any adjustments, changing tools,
maintaining or cleaning.

Before fitting the battery pack, make sure that the
machine is switched off.

Remove the battery pack from the machine when
not in use.

CAUTION Do not stare at operating lamp (4)
. Do not observe the radiation directly with
optical instruments.

WARNING – Always wear protective
goggles.

Reducing dust exposure:

WARNING - Some dust created by power

sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to
cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:

- Lead from lead-based paints,

- crystalline silica from bricks and cement and other

masonry products, and

- arsenic and chromium from chemically treated

lumber.
Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals, work in a well­ventilated area, and work with approved safety
equipment, such as those dust masks that are
specially designed to filter out microscopic
particles.

This also applies to dust from other materials, such
as some timber types (like oak or beech dust),
metals, asbestos. Other known diseases are e.g.
allergic reactions, respiratory diseases. Do not let
dust enter the body.

Observe the relevant guidelines and national
regulations for your material, staff, application and
place of application (e.g. occupational health and
safety regulations, disposal).

Collect the particles generated at the source, avoid
deposits in the surrounding area.

Use suitable accessories for special work. In this
way, fewer particles enter the environment in an
uncontrolled manner.

Use a suitable extraction unit.
Reduce dust exposure with the following measures:

- do not direct the escaping particles and the
exhaust air stream towards yourself or nearby
persons or towards dust deposits,

- use an extraction unit and/or an air purifier,

- ensure good ventilation of the workplace and keep
it clean using a vacuum cleaner. Sweeping or
blowing stirs up dust.

- Vacuum or wash protective clothing. Do not blow,
beat or brush protective gear.

4.1 Safety instructions for battery packs:

Protect battery packs from water and
moisture!

Do not expose battery packs to fire!

Do not use faulty or deformed battery packs!
Do not open battery packs!
Do not touch or short circuit battery pack contacts!

A slightly acidic, flammable fluid may leak
from defective Li-Ion battery packs!

If battery fluid leaks out and comes into
contact with your skin, rinse immediately

with plenty of water. If battery fluid leaks out
and comes into contact with your eyes, wash them
with clean water and seek medical attention
immediately!

If the machine is defective, remove the battery pack
from the machine.

Transport of Li-Ion battery packs:

The shipping of Li-Ion battery packs is subject to
laws related to the carriage of hazardous goods (UN
3480 and UN 3481). Inform yourself of the currently
valid specifications when shipping Li-Ion battery
packs. If necessary, consult your freight forwarder.
Certified packaging is available from Metabo.

Only send the battery pack if the housing is intact
and no fluid is leaking. Remove the battery pack
from the machine for sending. Prevent the contacts
from short-circuiting (e.g. by protecting them with
adhesive tape).

ENGLISH en

5. Figures

Illustrations are provided at the beginning of the
operating instructions.

6. Overview

Fig. A - C

1 Guide rail adapter (to be attached to guide rail

6.31213) *

2 Protective plate for use with sensitive tool

surfaces (attach as shown) *
3 Anti-splintering footplate insert*
4 LED light
5 Protective cap *
6 Protective rod for preventing unintentional

contact with the saw blade
7 Adjustment lever for pendulum motion
8 Handle
9 Lock button continuous operation

10 Trigger
11 Setting wheel for speed adjustment
12 Capacity indicator button
13 Capacity and signal indicator
14 Battery pack
15 Battery pack release button
16 Extractor connection piece *
17 Footplate
18 LED switch (only 601502000)
19 Sliding on/off switch
20 Saw blade *
21 Saw blade support roller
22 Saw blade clamping fixture
23 Clamping lever for securing the saw blade
24 Scale for reading off the cutting angle
25 Clamping force screw
* depending on equipment/not in scope of delivery

7. Initial Operation

7.1 Insert anti-splintering footplate

splintering footplate insert (3).
Turn the machine over so that the footplate faces

upwards. Insert the anti-splintering footplate from
the front, while noting the following 2 items:

• The smooth side of the footplate points upward.

• The slot is facing to the rear (towards the battery

pack).
If you are working with the protective plate attached (2)

(depending on fittings), fit the anti-splintering footplate
insert in the protective plate.

be hot. Wear protective gloves.

Fig. A

Danger of injury due to the sharp jigsaw blade.
Remove the saw blade before fitting the anti-

Danger of injury due to the sharp jigsaw blade.
After stopping work, the jigsaw blade may still

Before inserting and removing the saw blade,
remove battery pack (14).

11

ENGLISHen

7.2 Insert saw blade Fig. B
Use a saw blade that is suitable for the material

being sawn.

- Turn the clamping lever (23) forwards to the stop
and hold in place.

- Insert the saw blade (20) against the spring force
until the stop. (The saw teeth are facing forwards).
Ensure that the blade is correctly positioned in the
groove of the saw blade support roller (21).

- Release the clamping lever (23). (It returns to its
initial position by itself. The saw blade is now
securely tightened).

7.3 Removing the saw blade

Caution: Be careful not to point the jigsaw at
anyone when removing it.

- Turn the clamping lever (23) forward until the stop;
the saw blade is ejected as a result of spring force.

7.4 Attaching / removing the protective cap

Attachment: Slightly press together the protective

Removal: Grip both sides of the protective cap (5),

7.5 Sawing with dust extraction Fig. A

- Fit the extractor connection piece (16). Connect a
suitable extraction device.

- Attach the protective cap (5) for maximum
extraction efficiency.

7.6 Sawing without dust extraction

- Work with the protective cap (5) removed (see
Removal chapter 7.4).

7.7 Diagonal cuts Fig. C

Remove the protective cap (5), the protective plate
(2), anti-splintering footplate (3) and extraction
connection piece (16). These parts cannot be used
for diagonal cuts.

- Slacken the screw (25).

- Slide the footplate (17) back slightly and turn.

- You can read off the angles from the scale (24).
Adjust to different angles using an angle gage.

- Push the footplate (17) forward in the angles
provided until it engages.

- Tighten the screw (25).

7.8 Battery pack

Charge the battery pack (14) before use.
Recharge the battery pack if performance

diminishes.
Instructions on charging the battery pack can be

found in the operating instructions of the Metabo
charger.

In case of Li-Ion battery packs with capacity and
signal display (13) (equipment-specific):

- Press the button (12); the LEDs indicate the
charge (13) level.

- If one LED is flashing (13), the battery pack is
almost empty and must be recharged.

12

Fig. A

cap (5) and push on at the front until the stop
(see fig. A p. 2).

then pull forwards and remove.

7.9 Removing and inserting the battery pack

Removing: Press the battery pack release button

(15) and pull the battery pack (14) upwards
Inserting: Slide in battery pack (14) until it locks.

Fig. A

.

8. Use

8.1 Setting the pendulum motion Fig. A

Set the required pendulum motion using the
adjustment lever (7).

Position "0" = pendulum motion is switched off
. . .
Position "III" = maximum pendulum motion

Recommended settings: P. 4
The best way to determine the ideal setting is

through a practical trial.

8.2 Setting the maximum stroke Fig. A
Set the machine to maximum speed using the

setting wheel (11). This can also be done during
operation.

Recommended settings: P. 4
The best way to determine the ideal setting is

through a practical trial.

8.3 Switching On/Off, continuous operation

the machine on and off and keep it away from dust
deposits. After switching off the machine, only place
it down when the motor has come to a standstill.

removed from the machine.

hands. Therefore, always hold the machine with
both hands using the handle provided, stand
securely and concentrate.

STA 18 LTX 150 BL 601502000
Switching on: Push the slide switch left or right (19)

forwards. The device runs continuously.

hands. Therefore, always hold the machine with
both hands using the handle provided, stand
securely and concentrate.

Switching off: Push the slide switch (19) forwards.
STAB 18 LTX 150 BL 601503000
Switching on: press the trigger switch (10). Press

the trigger more to increase the speed (up to preset
maximum speed, see chapter 8.2).

Switching off: Release the trigger switch (10).
Continuous operation: For continuous operation,

the pressed trigger (10) can be locked using the
lock button (9). Press the trigger switch (10) again to
stop the machine.

Fig. A

The machine must not be allowed to draw in
additional dust and shavings. When switching

Avoid switching on the machine accidentally:
always switch it off when the battery pack is

In continuous operation, the machine
continues running if it is forced out of your

In continuous operation, the machine
continues running if it is forced out of your

8.4 LED light Fig. A
For working in badly lit areas. The LED light (4)

lights up when the machine is switched on.
STA 18 LTX 150 BL 601502000: Switch off LED (4)

via switch (18).
If the LED light is flashing, see chapter 10.

8.5 Application note Fig. D
Plunging: You can plunge the jigsaw blade into

workpieces made from thin, soft materials without
needing to drill a hole beforehand. Only use short
saw blades. Only at 0° angle setting.

Set the adjustment lever (7) to the "0" position
(pendulum motion is deactivated). Position the
jigsaw with the front edge of the footplate (17) on the
workpiece. Hold the operating jigsaw firmly and
guide slowly downwards. Once the saw blade has
penetrated the workpiece, the pendulum motion
can be activated.

9. Cleaning, Maintenance

Remove the battery pack from the machine before
making any adjustments, changing tools,
maintaining or cleaning.

Clean the machine regularly. This includes
vacuum cleaning the ventilation louvres on the
motor.

Clean the saw blade clamping fixture (22) regularly
and thoroughly by blowing with compressed air.

If necessary, clean the openings behind the saw
blade support roller (21).

Apply a drop of oil to the saw blade support roller
(21) from time to time.

10. Troubleshooting

The LED light (4) is flashing SLOWLY and the
machine has been switched off automatically.

The machine switches off if it is overloaded for an
extended period or if the saw blade is jammed.
Switch off the machine using the slide switch (19).
Switch it on again and continue to work as normal.
Avoid any additional overloading or jamming.

The LED (4) is flashing quickly and the machine
is not running. Restart protection is active. The

machine will not start if the battery pack is inserted
while the machine is on. Switch the machine off and
back on again.

11. Accessories

Use only original Metabo or CAS (Cordless Alliance
System) battery packs and accessories.

Use only accessories that fulfil the requirements
and specifications listed in these operating
instructions.

Chargers: ASC 55, ASC 145, etc.

ENGLISH en

Order no.: 627044000 ASC 55
Order no.: 627378000 ASC 145
etc.

Battery packs 18V:
Order no.: 625368000 5.5 Ah (LiHD)
Order no.: 625369000 8.0 Ah (LiHD)
Order no.: 625594000 10.0 Ah (LiHD)
etc.

Fit accessories securely. If the machine is operated
in a holder: secure the machine well. Loss of control
can cause personal injury.

Fig. E p. 3:

Circular-cutting and parallel guide

For sawing circles (dia. 100 - 360 mm) and making
cuts parallel with edges (max. 210 mm).

Fig. E p. 3 I:

Attaching the circular cutting guide

- Slide the rod on the circular-cutting and parallel
guide sideways into the footplate (centre point (c)
faces downwards).

- Set the desired radius (d).

- Tighten screw (b).

Fig. E p. 3 II:

Attaching the parallel guide

- Slide the rod on the circular-cutting and parallel
guide sideways into the footplate (centre point (c)
faces upwards).

- Set the dimension (e)

- Tighten screw (b).

See www.metabo.com or the catalogue for a
complete range of accessories.

12. Repairs

Repairs to electrical tools must only be carried
out by qualified electricians!

Contact your local Metabo representative if you
have Metabo power tools requiring repairs. For
addresses see www.metabo.com.

You can download a list of spare parts from
www.metabo.com.

13. Environmental Protection

Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.

Battery packs must not be disposed of with regular
waste! Please return faulty or used battery packs to
your Metabo dealer!

Do not throw battery packs into water.

Only for EU countries: never dispose of
power tools in your household waste!

According to European Directive 2012/19/EU
on Waste from Electric and Electronic Equipment
and implementation in national law, used power
tools must be collected separately and recycled in
an environmentally-friendly manner.
Discharge the battery pack in the power tool before
disposal. Prevent the contacts from short-circuiting
(e.g. by protecting them with adhesive tape).

13

ENGLISHen

14. Technical Specifications

Fig. G. We reserve the right to make technical

improvements.
U =Voltage of battery pack

=Maximum material thickness in wood

T

1

T

=Maximum material thickness in non-

2

ferrous metals

=Maximum material thickness in sheet

T

3

steel

=Stroke rate at idle speed

n

0

m =Weight (with smallest battery pack)
Measured values determined in conformity with EN

62841.
Permitted ambient temperature during operation:

-20 °C to 50 °C (limited performance with
temperatures below 0 °C). Permitted ambient
temperature for storage: 0 °C to 30 °C

direct current

The technical specifications quoted are subject to
tolerances (in compliance with relevant valid
standards).

Energy-rich, high-frequency interference can cause
fluctuations in speed and eventually standstill. The
fluctuations disappear, however, as soon as the
interference fades away.

Emission values

These values make it possible to assess the
emissions from the power tool and to compare
different power tools. The actual load may be higher
or lower depending on operating conditions, the
condition of the power tool or the accessories used.
Please allow for breaks and periods when the load
is lower for assessment purposes. Arrange
protective measures for the user, such as
organisational measures based on the adjusted
estimates.

Vibration total value
determined in accordance with EN 62841:
ah,M = vibration emission value

(Sawing sheet metal)

ah,B =vibration emission value

(Sawing wood)

=Uncertainty (vibration)

K

h,...

Typical A-effective perceived sound levels
L

=Sound pressure level

pA

=Acoustic power level

L

WA

KpA, KWA= Uncertainty
During operation the noise level can exceed 80

dB(A).

Wear ear protectors!

(vector sum of three directions)

:

14

Notice originale

1. Déclaration de conformité

Nous déclarons en notre propre responsabilité que
ces scies sauteuses sans fil, identifiées par leur
type et leur numéro de série *1), sont conformes à
toutes les spécifications applicables des directives
*2) et normes *3). Documents techniques pour *4) ­voir p. 3

2. Utilisation conforme à l'usage

L'outil est conçu pour le sciage des métaux non­ferreux et de la tôle, du bois et d'autres matériaux
similaires, des plastiques et autres matériaux
similaires. Toute autre utilisation est interdite.

L'utilisateur est entièrement responsable de tous
les dommages résultant d'une utilisation non
conforme.

Il est impératif de respecter les consignes
générales de prévention contre les accidents ainsi
que les consignes de sécurité ci-jointes.

3. Consignes générales de
sécurité

Dans l'intérêt de votre propre sécurité et
afin de protéger votre outil électrique,
respecter les passages de texte marqués
de ce symbole !

AVERTISSEMENT – Lire la notice
d'utilisation afin d'éviter tout risque de
blessure.

AVERTISSEMENT – Lisez tous les

avertissements de sécurité, les
instructions, les illustrations et les
caractéristiques techniques relatifs à cet outil
électrique. Ne pas suivre les instructions

énumérées ci-dessous peut provoquer une
électrocution, un incendie et/ou de sérieuses
blessures.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement.

Remettre votre outil électrique uniquement
accompagné de ces documents.

4. Consignes de sécurité
particulières

Lors de travaux où l'outil risque de rencontrer
des câbles électriques non apparents, tenez la
machine par les côtés isolés des poignées. Le

contact avec un câble électrique sous tension peut
également mettre les parties métalliques de
l'appareil sous tension et provoquer une
électrocution.

Fixer et bloquer la pièce à l'aide de serre-joints
ou d'un moyen similaire sur un support stable.

Si la pièce est tenue uniquement par la main ou

FRANÇAIS fr

contre son corps, celle-ci reste instable, ce qui peut
conduire à une perte de contrôle.

Vérifiez que l'endroit où vous allez intervenir ne
comporte aucune conduite électrique, d'eau ou de
gaz (par ex. à l'aide d'un détecteur de métal).

N'essayez pas de découper des pièces de trop
petite taille.

Lors de l'opération de sciage, la plaque de base doit
être fermement appliquée contre la pièce.

En cas d'interruption du travail, arrêter la scie et la
maintenir à l'arrêt dans le matériau jusqu'à ce que la
lame de scie s'immobilise. Ne jamais essayer de
sortir la scie de la pièce tant que la lame est en
mouvement car un rebond est susceptible de se
produire.

Ne pas mettre l'outil en marche lorsque la lame est
en contact avec la pièce. Attendre que la lame
atteigne sa vitesse maximale avant de commencer
la coupe.

Pour redémarrer une scie plongée dans une pièce,
centrer la lame dans la fente de sciage et contrôler
que les dents de la lame ne sont pas accrochées
dans la pièce. Si la lame reste bloquée, il peut y
avoir un rebond au redémarrage de la scie.

Ne jamais introduire les mains dans la zone de
sciage et ne pas toucher la lame de scie. Ne pas
placer la main sous la pièce à scier.

Éliminez uniquement les sciures de bois et autres
lorsque la machine est à l'arrêt.

Risque de blessure par la lame de scie très
tranchante. La scie sauteuse peut être chaude à la
fin du sciage. Porter des gants de protection.

Retirer la batterie de l'outil avant toute opération de
réglage, de changement d'accessoire, de
maintenance ou de nettoyage.

S'assurer que la machine est débranchée avant
d'installer la batterie.

Sortir la batterie de l'outil à chaque fin d'utilisation.

ATTENTION Ne pas regarder dans la lampe
(4) lorsqu’elle est allumée. Ne pas regarder
le rayonnement directement avec des

instruments optiques.

AVERTISSEMENT – Toujours porter des
lunettes de protection.

Réduction de la pollution aux particules fines :

AVERTISSEMENT - Certaines poussières

produites par le ponçage électrique, le sciage,
le ponçage, le perçage et d'autres activités de
construction contiennent des agents chimiques qui
causent des cancers, des anomalies congénitales
ou d'autres dangers pour la reproduction. Voici
quelques exemples de tels agents chimiques :

- Le plomb des peintures à base de plomb,

- La silice cristalline des briques, du ciment et

d'autres produits de maçonnerie, et

- L'arsenic et le chrome du bois d'œuvre traité

chimiquement.

15

FRANÇAISfr

Les conséquences de telles expositions varient en
fonction de la fréquence à laquelle vous faites ce
type de travail. Pour réduire votre exposition à ces
agents chimiques, travaillez dans un endroit bien
ventilé et utilisez des équipements de protection
agréés, tels que les masques de protection contre
la poussière qui sont conçus spécialement pour
filtrer les particules microscopiques.

Cela vaut également pour les poussières d'autres
matériaux, par exemple certains types de bois
(comme la poussière de chêne ou de hêtre), de
métaux et l'amiante. D'autres maladies connues
incluent par exemple les réactions allergiques et les
affections des voies respiratoires. Il est souhaitable
que le corps n'absorbe pas ces poussières.

Respectez les directives et les dispositions locales
applicables au matériau, au personnel, à
l'application et au lieu d'utilisation (par exemple
directives en matière de protection au travail,
élimination des déchets).

Collectez les particules émises sur le lieu
d'émission et évitez les dépôts dans
l'environnement.

Utilisez des accessoires adaptés pour les travaux
spécifiques. Cela permet d'éviter l'émission
incontrôlée de particules dans l'environnement.

Utilisez un système d'aspiration des poussières
adapté.

Réduisez l'émission de poussières en :

- évitant d'orienter les particules sortantes et l'air
d'échappement de la machine vers vous ou vers
des personnes se trouvant à proximité ou vers des
dépôts de poussière,

- utilisant un système d'aspiration et/ou un
purificateur d'air,

- aérant convenablement le lieu de travail et en
l'aspirant pour le maintenir propre. Balayer ou
souffler les poussières les fait tourbillonner.

- Aspirer ou laver les vêtements de protection. Ne
pas les souffler, les battre, ni les brosser.

4.1 Consignes de sécurité relatives à la

batterie :

Protéger les batteries de l’humidité !

Ne pas exposer les batteries au feu !

N’utilisez pas de batteries défectueuses ou
déformées !
N’ouvrez pas les batteries !
Ne touchez ni ne court-circuitez jamais entre eux
les contacts d’une batterie !

Une batterie Li-Ion défectueuse peut
occasionner une fuite de liquide légèrement
acide et inflammable !

En cas de fuite de liquide de batterie et de
contact avec la peau, rincez immédiatement

et abondamment à l’eau. En cas de
projection dans les yeux, lavez-les à l'eau propre et
consultez immédiatement un médecin !

Si la machine est défectueuse, retirer la batterie de
la machine.

16

Transport de batteries Li-Ion :

L’expédition de batteries Li-Ion est soumise à la
législation sur les produits dangereux (UN 3480 et
UN 3481). Lors de l’envoi de batteries Li-Ion,
clarifiez les prescriptions actuellement valables. Le
cas échéant, veuillez vous renseigner auprès de
votre transporteur. Un emballage certifié est
disponible chez Metabo.

Envoyez uniquement des batteries dont le boîtier
est intact et qui ne présentent pas de fuite. Pour
l’envoi, sortez la batterie de l’outil. Protégez les
contacts de tout court-circuit (par exemple, isolez­les à l’aide de ruban adhésif).

5. Figures

Les figures se trouvent au début de la notice
d'utilisation.

6. Vue d’ensemble

Fig. A - C

1 Adaptateur de rail de guidage (à fixer sur le rail

de guidage 6.31213) *

2 Plaque de protection pour utilisation en cas de

surfaces de pièces sensibles (à fixer comme

illustré) *
3 Plaquette anti-éclats *
4 Voyant LED
5 Cache de protection *
6 Étrier de protection contre tout contact

accidentel avec la lame
7 Levier de réglage du mouvement pendulaire
8 Poignée
9 Bouton de verrouillage pour le fonctionnement

continu

10 Gâchette
11 Molette de réglage de la vitesse
12 Touche de l'indicateur de capacité
13 Indicateur de capacité et de signalisation
14 Batterie
15 Touche de déverrouillage de la batterie
16 Tubulure d'aspiration *
17 Plaque de base
18 Interrupteur LED (uniquement 601502000)
19 Interrupteur coulissant sur marche/arrêt
20 Lame de scie *
21 Rouleau de support de la lame
22 Serre-lame
23 Levier de serrage pour fixer la lame de scie
24 Échelle pour lecture de l'angle de coupe réglé
25 Vis pour force de serrage
* suivant version/non compris dans la fourniture

7. Mise en service

7.1 Installation de la plaquette anti-éclats

Fig. A

Risque de blessure par la lame de scie très
tranchante. Pour insérer la plaquette anti-

éclats (3), il faut retirer la lame de la scie.

Retourner l'outil, la plaque de base est orientée vers
le haut. Insérer la plaquette anti-éclats par l'avant en
respectant les 2 points suivants :

• La partie lisse de la plaquette est orientée vers le
haut.

• La fente est orientée vers l'arrière (vers la
batterie).

Si vous travaillez avec la plaque de protection (2) fixée
(suivant équipement), insérez la plaquette anti-éclats
dans la plaque de protection.

Risque de blessure par la lame de scie très
tranchante. La scie sauteuse peut être chaude

à la fin du sciage. Porter des gants de protection.

Retirer la batterie (14) avant d’installer ou de
retirer la lame de scie.

7.2 Installation de la lame de scie Fig. B
Utiliser une lame bien adaptée au matériau à scier.

- Tourner le levier de serrage (23) vers l'avant
jusqu'à la butée et le maintenir dans cette position.

- Insérer la lame de scie (20) contre la force du
ressort jusqu'en butée (les dents de scie sont
dirigées vers l'avant). S'assurer qu'elle repose
correctement dans la rainure du disque support
de la lame de scie (21).

- Relâcher le levier de serrage (23). (Il retourne
automatiquement dans sa position d'origine. La
lame est maintenant serrée).

7.3 Retirer la lame de la scie

Attention, ne jamais diriger la scie sauteuse
vers des personnes pendant le retrait de la

lame de la scie.

- Tourner le levier tendeur (23) jusqu'à la butée, la
lame de la scie sera éjectée par la force de
ressort.

7.4 Installation / retraite du capot de

protection Fig. A

Installation : comprimer légèrement le cache de

protection (5) et l’installer jusqu’à
l’encliquètement par devant (voir fig. A p. 2).

Démontage : saisir le capot de protection (5)

latéralement des deux côtés, puis le retirer vers
l'avant.

7.5 Sciage avec aspiration de la poussière

- Insérer la tubulure d'aspiration (16). Brancher un
aspirateur adéquat.

- Pour une aspiration optimale, placer le capot de
protection (5).

7.6 Scier sans aspirateur

- Travailler sans le capot de protection (5) (pour le
retirer, voir chapitre 7.4).

7.7 Coupes en biais Fig. C

Retirer le capot de protection (5), la plaque de
protection (2), la plaquette anti-éclats (3) et la
tubulure d'aspiration (16). Ces pièces ne peuvent
pas être utilisées pour les coupes biaises.

- Desserrer la vis (25).

Fig. A

FRANÇAIS fr

- Pousser la plaque de base (17) légèrement vers
l'arrière et la tourner.

- Les angles peuvent être relevés sur l'échelle (24).
Changer l'angle à l'aide d'un rapporteur.

- Pousser la plaque de base (17) vers l'avant pour
l'engager dans l'angle spécifié.

- Serrer la vis (25) à fond.

7.8 Batterie

Charger la batterie (14) avant l’utilisation.
En cas de baisse de puissance, recharger la

batterie.
Vous trouverez les consignes pour recharger la

batterie dans la notice d’utilisation du chargeur
Metabo.

Pour les batteries Li-Ion avec indicateur de capacité
et de signalisation (13) (en fonction de
l’équipement) :

- Appuyer sur la touche (12) pour afficher l’état de
charge par le biais des voyants LED (13).

- Si un voyant LED (13) clignote, cela signifie que la
batterie est presque déchargée et doit être
rechargée.

7.9 Retrait, installation de la batterie

Fig. A

Retrait : appuyer sur le bouton de déverrouillage
de la batterie (15) et tirer la batterie (14) vers le haut
pour la sortir.

Installation : insérer la batterie (14) et la faire
glisser jusqu’à ce qu’elle s’encliquète.

8. Utilisation

8.1 Réglage du mouvement oscillatoire

Fig. A

Régler le mouvement pendulaire souhaité à l'aide
du levier de réglage (7).

Position « 0 » = Mouvement pendulaire arrêté
. . .
Position « III » = Mouvement pendulaire maximal

Valeurs de réglage recommandées : p. 4
Pour savoir quel réglage sera optimal, le mieux est

de faire un essai pratique.

8.2 Réglage de la vitesse maximale

Fig. A

Régler la vitesse maximale sur la molette (11). Ceci
est également possible pendant le fonctionnement.

Valeurs de réglage recommandées : p. 4
Pour savoir quel réglage sera optimal, le mieux est

de faire un essai pratique.

8.3 Marche/arrêt, fonctionnement continu

Lors de la mise en marche et de l'arrêt de la
machine, la tenir loin des dépôts de poussière.
Après l'avoir arrêtée, ne poser la machine qu'une
fois que le moteur a cessé de tourner.

Fig. A

Veiller à éviter que la machine aspire des
poussières et des copeaux supplémentaires.

17

FRANÇAISfr

Éviter un démarrage involontaire : toujours
mettre la machine hors tension avant de retirer

la batterie de la machine.

Lorsque la machine est en position de

fonctionnement en continu, elle continuera de
tourner si elle vous échappe des mains. Toujours
tenir l'outil avec les deux mains au niveau de la
poignée, veiller à un bon équilibre et travailler de
manière concentrée.

STA 18 LTX 150 BL 601502000
Mise en marche : glisser l'interrupteur coulissant

(19) vers l'avant à droite ou à gauche. L’appareil
fonctionne en continu.

Lorsque l'outil est en position de

fonctionnement en continu, il continuera de
tourner s'il vous échappe des mains. Toujours tenir
l'outil avec les deux mains au niveau de la poignée,
veiller à un bon équilibre et travailler de manière
concentrée.

Arrêt : glisser l'interrupteur coulissant (19) vers
l'avant.

STAB 18 LTX 150 BL 601503000
Mise en marche : appuyer sur la gâchette (10). La

vitesse peut être modifiée à l'aide de la gâchette
(jusqu'à la vitesse maximale définie, voir chapitre

8.2).

Arrêt : relâcher la gâchette (10).
Fonctionnement en continu : pour activer le

fonctionnement en continu, la gâchette (10)
enfoncée peut être bloquée à l’aide du bouton de
verrouillage (9). Pour arrêter l'outil, appuyer à
nouveau sur la gâchette (10).

8.4 Voyant LED Fig. A
Pour les travaux dans des lieux mal éclairés. Le

voyant LED (4) s'allume lorsque la machine est en
marche.

STA 18 LTX 150 BL 601502000 : éteindre la LED
(4) à l’aide de l'interrupteur (18).

Si le voyant LED clignote, voir chapitre 10.

8.5 Consignes d’utilisation : Fig. D
Plongée : dans le cas de matériaux minces et

souples, il est possible de plonger dans la pièce
avec la lame de scie sauteuse sans percer un trou
au préalable. Utiliser exclusivement des lames de
scie courtes. Toujours régler l'angle sur 0°.

Régler le levier de réglage (7) sur la position « 0 »
(le mouvement pendulaire est désactivé). Placer la
scie sauteuse avec le bord avant de la plaque de
base (17) sur la pièce. Maintenir fermement la scie
en marche et la guider lentement vers le bas.
Lorsque la lame est sortie, le mouvement
pendulaire peut être activé.

9. Nettoyage, maintenance

Retirez la batterie de l’outil avant toute opération de
réglage, de changement d’accessoire, de
maintenance ou de nettoyage.

18

Nettoyer régulièrement l’outil. Aspirer en même
temps les trous d’aération du moteur à l’aide d’un
aspirateur.

Souffler régulièrement et en profondeur le serre­lame (22) à l’air comprimé.

Le cas échéant, nettoyer les ouvertures derrière le
rouleau de support de la lame (21).

De temps en temps, verser une goutte d'huile sur le
rouleau de support de la lame (21).

10. Dépannage

Le voyant LED (4) clignote LENTEMENT et la
machine s’est arrêtée automatiquement. En cas

de surcharge persistante de la machine ou en cas
de blocage de la lame de scie, la machine est
arrêtée. Arrêter la machine par le biais de
l'interrupteur coulissant (19). Ensuite, la redémarrer
et reprendre le travail normalement. Évitez toutes
autres surcharges ou blocages.

Le voyant LED (4) clignote RAPIDEMENT et la
machine ne fonctionne pas. La protection contre

le redémarrage s'est déclenchée. Si la batterie est
installée lorsque la machine est sous tension, la
machine ne démarre pas. Éteindre la machine et la
remettre en marche.

11. Accessoires

Utilisez uniquement des batteries et des
accessoires originaux Metabo ou CAS (Cordless
Alliance System).

Utiliser exclusivement des accessoires, qui sont
conformes aux exigences et aux données
caractéristiques indiquées dans la présente notice
d’utilisation.

Chargeurs : ASC 55, ASC 145, etc.
Réf. : 627044000 ASC 55
Réf. : 627378000 ASC 145
etc.

Batteries 18V :
Réf.: 625368000 5,5 Ah (LiHD)
Réf.: 625369000 8,0 Ah (LiHD)
Réf.: 625594000 10,0 Ah (LiHD)
etc.

Monter correctement les accessoires. Si la machine
est utilisée dans un support: fixez correctement la
machine. En cas de perte de contrôle, il y a un
risque de blessures.

Fig. E p. 3 :

Guide circulaire et latéral

Pour scier des cercles ( Ø 100 - 360 mm) et
effectuer des coupes parallèles sur un bord (max.
210 mm).

Fig. E p. 3 I :

Fixation du guide circulaire

- Insérer la tige du guide circulaire et latéral sur le
côté dans la plaque de base (la pointe de centrage
(c) est orientée vers le bas).

- Régler le rayon souhaité (d).

- Serrer la vis (b).

Fig. E, p. 3 II :

Fixation du guide latéral

- Insérer la tige du guide circulaire et latéral sur le
côté dans la plaque de base (la pointe de centrage
(c) est orientée vers le haut).

- Régler la mesure (e)

- Serrer la vis (b).

Gamme d'accessoires complète, voir
www.metabo.com ou catalogue.

12. Réparations

Les travaux de réparation sur les outils
électriques peuvent uniquement être

effectués par un électricien !
Pour toute réparation sur un outil Metabo, contactez

le représentant Metabo. Voir les adresses sur
www.metabo.com.

Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.

13. Protection de l'environnement

Suivez les réglementations nationales concernant
l'élimination écologique et le recyclage des
machines, des emballages et des accessoires.

Les batteries ne doivent pas être jetées avec les
ordures ménagères ! Rapportez les batteries
défectueuses ou usagées à un revendeur Metabo !

Ne pas jeter les batteries dans l'eau.

Uniquement pour les pays de l’UE : ne pas
jeter les appareils électriques dans les

ordures ménagères ! Conformément à la
directive européenne 2012/19/UE relative aux
déchets d’équipements électriques et électro­niques (DEEE) et à sa transposition dans le droit
national, les appareils électriques usagers doivent
être séparés des autres déchets et remis à un point
de collecte des DEEE pour le recyclage.
Avant d’éliminer l’outil électrique, déchargez sa
batterie. Protégez les contacts de tout court-circuit
(par exemple, isolez-les à l’aide de ruban adhésif).

FRANÇAIS fr

Les caractéristiques techniques indiquées sont
soumises à tolérance (selon les normes en vigueur
correspondantes).

Les perturbations à fréquence et à énergie élevées
peuvent occasionner des variations de vitesse
jusqu'à l'arrêt. Ces variations cessent dès la
disparition des perturbations.

Valeurs d'émission

Ces valeurs permettent l'estimation des
émissions de l'outil électrique et la comparaison
entre différents outils électriques. Selon les
conditions d'utilisation, l'état de l'outil électrique ou
les accessoires utilisés, la sollicitation réelle peut
plus ou moins varier. Pour l'estimation, tenez
compte des pauses de travail et des phases de
sollicitation moindres. Définir des mesures de
protection pour l'utilisateur sur la base des valeurs
estimatives adaptées en conséquence, par
exemple mesures organisationnelles.

Valeur totale de vibration
trois directions) calculée selon EN 62841 :
ah,M = valeur d'émission de vibrations

(sciage de tôle d'acier)

ah,B =valeur d'émission de vibrations

(sciage du bois)

=incertitude (vibration)

K

h,...

Niveaux sonores types A évalués :
L

=niveau de pression acoustique

pA

=niveau de puissance acoustique

L

WA

, KWA=incertitude

K

pA

Pendant le fonctionnement, il se peut que le niveau
sonore dépasse les 80 db(A).

Porter des protège-oreilles !

(somme vectorielle de

14. Caractéristiques techniques

Fig. G Sous réserve de modifications dans le

sens du progrès technique.
U =tension de la batterie

=épaisseur de matériau max. dans le bois

T

1

=épaisseur de matériau max. dans les

T

2

métaux non-ferreux

=épaisseur de matériau max. dans la tôle

T

3

d'acier

=vitesse à vide

n

0

m =poids (avec la plus petite batterie)
Valeurs de mesure calculées selon EN 62841.

Température ambiante admissible pendant le
fonctionnement :

-20 °C à 50 °C (performances limitées à des
températures inférieures à 0 °C). Température
ambiante admissible pour le stockage : 0 °C à
30 °C

Courant continu

19

NEDERLANDSnl

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende
verantwoording dat: deze accu-decoupeerzagen,
geïdentificeerd door type en serienummer *1),
voldoen aan alle relevante bepalingen van de
richtlijnen *2) en normen *3). Technische
documentatie bij *4) - zie pagina 3

2. Voorgeschreven gebruik van
het systeem

De machine is geschikt voor het zagen van non­ferrometaal en plaatstaal, van hout en op hout
gelijkende materialen, van kunststof en
gelijksoortige materialen. Iedere andere toepassing
is niet toelaatbaar.

Alleen de gebruiker is aansprakelijk voor schade
door oneigenlijk gebruik.

De algemeen erkende
ongevallenpreventievoorschriften en de
bijgevoegde veiligheidsinstructies moeten in acht
worden genomen.

3. Algemene
veiligheidsvoorschriften

Let voor uw veiligheid en die van het
elektrische gereedschap op de passages
die zijn voorzien van dit symbool!

WAARSCHUWING – Lees de

gebruiksaanwijzing om het risico op letsel te
verminderen.

WAARSCHUWING – Lees alle

veiligheidsinstructies, aanwijzingen,
afbeeldingen en technische specificaties die
samen met dit elektrische gereedschap
worden geleverd. Als de hieronder vermelde

aanwijzingen niet worden opgevolgd, kan dit een
elektrische schok, brand en/of ernstig letsel tot
gevolg hebben.

Bewaar alle veiligheidsinstructies en
aanwijzingen met het oog op toekomstig
gebruik.

Geef uw elektrische gereedschap alleen met deze
documenten aan anderen door.

4. Speciale veiligheidsinstructies

Houd het apparaat vast aan de geïsoleerde
greepvlakken wanneer u werkzaamheden
uitvoert, waarbij het inzetgereedschap
verborgen stroomleidingen kan raken. Door het

contact met een onder spanning staande leiding
kunnen ook metalen onderdelen van het apparaat
onder spanning worden gezet, met een elektrische
schok als mogelijk gevolg.

Bevestig het werkstuk en zet het met klemmen
of op andere wijze vast op een stabiele

20

ondergrond. Wanneer u het werkstuk alleen met
de hand vasthoudt of tegen uw lichaam houdt, blijft
het instabiel, hetgeen verlies van controle tot gevolg
kan hebben.

Zorg er (bijv. met behulp van een metaaldetector)
voor dat zich op de plaats die bewerkt moet worden,
geen stroom-, water- of gasleidingen bevinden.

Probeer niet om extreem kleine werkstukken te
zagen.

De voetplaat moet bij het zagen stevig op het
werkstuk liggen.

Wanneer u het werk onderbreekt, schakel de zaag
dan uit en houd hem rustig in het materiaal totdat
het zaagblad tot stilstand gekomen is. Probeer nooit
om de zaag uit het werkstuk te halen zolang het
zaagblad beweegt, anders kan er een terugslag
plaatsvinden.

Schakel de machine niet in terwijl het zaagblad het
werkstuk raakt. Laat het zaagblad eerst de volle
slagfrequentie bereiken voordat u de snede
uitvoert.

Wanneer u een zaag die in het werkstuk steekt weer
wilt starten, centreert u het zaagblad in de
zaagvoeg en controleert u of de zaagtanden niet in
het werkstuk zijn blijven haken. Klemt het zaagblad,
dan kan het een terugslag veroorzaken op het
moment dat de zaag opnieuw wordt gestart.

Kom met uw handen niet binnen het zaagbereik of
aan het zaagblad. Kom met uw handen niet onder
het werkstuk.

Verwijder spaanders en dergelijke uitsluitend bij
een uitgeschakelde en stilstaande machine.

Gevaar voor letsel door scherp
decoupeerzaagblad. Het decoupeerzaagblad kan
na het zagen warm zijn. Draag
veiligheidshandschoenen.

Haal de accu-pack uit de machine voordat instel-,
ombouw-, onderhouds- of
reinigingswerkzaamheden uitgevoerd worden.

Verzeker u ervan dat de machine bij het insteken
van de accu-pack uitgeschakeld is.

De accu-pack uit het gereedschap nemen wanneer
dit niet wordt gebruikt.

LET OP Niet in de brandende lamp (4)
staren. Straling niet direct met optische
instrumenten bekijken.

WAARSCHUWING – Draag altijd een
veiligheidsbril.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes

die worden geproduceerd bij het schuren,
zagen, slijpen, boren en ander werk bevatten
chemicaliën waarvan bekend is dat ze kanker,
geboorteafwijkingen of andere reproductieve
schade kunnen veroorzaken. Enkele voorbeelden
van deze chemicaliën zijn:

- lood van loodhoudende verf,

- mineraalstof van bakstenen, cement en andere
metselwerkmaterialen, en

- arseen en chroom uit chemisch behandeld hout.

Het risico dat u hierbij loopt varieert, afhankelijk van
hoe vaak u met dit soort werk bezig bent. Om de
blootstelling aan deze chemicaliën te verminderen:
Werk in een goed geventileerde ruimte en werk met
goedgekeurde persoonlijke
beschermingsmiddelen zoals stofmaskers die
speciaal zijn ontwikkeld voor het filteren van
microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals
sommige houtsoorten (zoals eiken- of beukenstof),
metalen, asbest. Andere bekende ziektes zijn
bijvoorbeeld allergische reacties, aandoeningen
van de luchtwegen. Laat geen stof in uw lichaam
komen.

Neem de richtlijnen en nationale voorschriften in
acht die van toepassing zijn op uw materiaal,
personeel, toepassing en locatie (bijv.
arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op de plaats waar ze
ontstaan en voorkom dat ze neerslaan in de
omgeving.

Gebruik geschikte toebehoren voor speciale
werkzaamheden. Daardoor komen slechts weinig
deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:

- de vrijkomende deeltjes en de afvoerluchtstroom
van de machine niet op de gebruiker zelf of
omstanders of op neergeslagen stof te richten,

- een afzuiginstallatie en/of een luchtfilter te
gebruiken,

- de werkplek goed te ventileren en schoon te
houden door te stofzuigen. Vegen of blazen
wervelt het stof op.

- Zuig of was de beschermende kleding. Niet
uitblazen, uitslaan of uitborstelen.

4.1 Veiligheidsinstructies voor de accu-

pack:

Accu-packs tegen vocht beschermen!

Accu-packs niet aan vuur blootstellen!

Geen defecte of vervormde accu-packs gebruiken!
Accu-packs niet openen!
Contacten van de accu-packs niet aanraken of
kortsluiten!

Uit defecte li-ion accu-packs kan een licht
zure, brandbare vloeistof lekken!

Wanneer er accuvloeistof uit lekt en met de
huid in aanraking komt, onmiddellijk onder

stromend water afspoelen. Wanneer er
accuvloeistof in uw ogen terecht komt, was deze
dan uit met schoon water en neem onmiddellijk
contact met een arts op voor behandeling!

Bij een defecte machine moet u de accu-pack uit de
machine halen.

NEDERLANDS nl

Transport van li-ion accu-packs:

Op de verzending van li-ion accu-packs is het
voorschrift voor het transport van gevaarlijke stoffen
(UN 3480 en UN 3481) van toepassing. Voor het
versturen van li-ion accu-packs moet u informatie
inwinnen omtrent de actueel geldende
voorschriften. Vraag eventueel ook informatie op bij
uw transportbedrijf. Gecertificeerde verpakking is
bij Metabo verkrijgbaar.

Verstuur accu-packs alleen als de behuizing
onbeschadigd is en er geen vloeistof uit lekt. Voor
het verzenden haalt u de accu-pack uit de machine.
De contacten tegen kortsluiting beschermen (bijv.
met tape isoleren).

5. Afbeeldingen

De afbeeldingen vindt u aan het begin van de
gebruiksaanwijzing.

6. Overzicht

Afb. A - C

1 Geleiderail-adapter (voor bevestiging op de

geleiderail 6.31213) *

2 Beschermingsplaat voor gebruik bij gevoelige

werkstukoppervlakken (bevestigen zoals

aangegeven) *
3 Beveiligingsplaatje tegen spaanbreuk *
4 Led-lampje
5 Beschermkap *
6 Veiligheidsbeugel ter bescherming van

onbedoeld contact met het zaagblad
7 Instelhendel voor pendelbeweging
8 Handgreep
9 Vergrendelknop continue inschakeling

10 Drukschakelaar
11 Stelknop voor instelling van de slagfrequentie
12 Toets voor de weergave van de capaciteit
13 Capaciteits- en signaalindicatie
14 Accu-pack
15 Toets voor ontgrendeling van de accu-pack
16 Afzuigaansluitstuk *
17 Voetplaat
18 LED-schakelaar (alleen 601502000)
19 Schakelschuif voor het in-/uitschakelen
20 Zaagblad *
21 Zaagblad-steunrol
22 Zaagblad-spaninrichting
23 Spanhendel voor bevestiging van het zaagblad
24 Schaal voor het aflezen van de ingestelde

zaaghoek

25 Spankrachtschroef
* afhankelijk van de uitvoering/niet in de

leveringsomvang

7. Ingebruikneming

7.1 Beveiligingsplaatje tegen spaanbreuk
plaatsen afb. A

Gevaar voor letsel door scherp
decoupeerzaagblad. Bij het inzetten van het

21

NEDERLANDSnl

beveiligingsplaatje tegen spaanbreuk (3) dient het
zaagblad te zijn verwijderd.

Machine omdraaien, de voetplaat wijst naar boven
Het beveiligingsplaatje tegen spaanbreuk van
voren uit erin schuiven, hierbij rekening houden met
de volgende 2 punten:

• De gladde kant van het plaatje wijst naar boven.

• De uitsparing wijst naar achteren (in richting accu-

pack).
Wanneer u met een aangebrachte beschermingsplaat

(2) (afhankelijk van uitvoering) werkt, plaats dan het
beveiligingsplaatje tegen spaanbreuk in de
beschermingsplaat.

Gevaar voor letsel door scherp

decoupeerzaagblad. Het decoupeerzaagblad
kan na het zagen warm zijn. Draag
veiligheidshandschoenen.

Vóór het aanbrengen en verwijderen van het

zaagblad altijd eerst de accu-pack (14)
verwijderen.

7.2 Zaagblad plaatsen afb. B
Gebruik een zaagblad dat geschikt is voor het te

zagen materiaal.

- Spanhendel (23) tot aan de aanslag naar voren

draaien en vasthouden.

- Zaagblad (20) tegen de veerkracht in, tot aan de

aanslag inbrengen. (De zaagtanden wijzen naar
voren.) Let er hierbij op dat het zaagblad goed in
de groef van de steunrol (21) ligt.

- Spanhendel (23) loslaten. (Hij draait automatisch

in zijn uitgangspositie terug. Het zaagblad is nu
stevig gespannen).

7.3 Zaagblad uitnemen

Let op, de decoupeerzaag bij het uitnemen

van het zaagblad niet op personen richten.

- Spanhendel (23) tot aan de aanslag naar voren

draaien, het zaagblad wordt door de veerkracht
uitgeworpen.

7.4 Beschermkap aanbrengen/verwijderen

Aanbrengen: beschermkap (5) iets samendrukken

Afnemen: beschermkap (5) aan weerskanten

7.5 Zagen met stofafzuiging afb. A

- Afzuigaansluitstuk (16) plaatsen. Een geschikt

afzuigapparaat aansluiten.

- Voor een optimale stofafzuiging de beschermkap

(5) opzetten.

7.6 Zagen zonder stofafzuiging

- Met afgenomen beschermkap (5) werken (voor

afnemen, zie hoofdstuk 7.4).

7.7 Schuine zaagsnede afb. C
Beschermkap (5), beschermingsplaat (2),

beveiligingsplaatje tegen spaanbreuk (3) en
afzuigslang (16) verwijderen. Deze onderdelen

22

afb. A

en van voren opsteken totdat deze vergrendelt
(zie afb. A pagina 2).

beetpakken, enigszins optillen en vervolgens
naar voren wegtrekken.

kunnen bij schuine zaagsnedes niet gebruikt
worden.

.

- Schroef (25) losdraaien.

- Voetplaat (17) enigszins naar achteren schuiven
en draaien.

- De hoeken kunnen op de schaal (24) afgelezen
worden. Een andere hoek m.b.v. een hoekmeter
instellen.

- Om de voetplaat (17) in een bepaalde hoek in te
klikken, deze naar voren schuiven.

- De schroef (25) aantrekken.

7.8 Accu-pack

De accu-pack (14) vóór gebruik opladen.
Laad de accu-pack bij capaciteitsverlies weer op.
U vindt de instructies voor het opladen van de accu-

pack in de gebruiksaanwijzing van de Metabo­acculader.

Bij Li-Ion-accu-packs met capaciteits- en
signaalindicatie (13) (afhankelijk van de uitvoering):

- Druk op knop (12) waarna de laadtoestand wordt
aangegeven door de led-lampjes (13).

- Wanneer een LED-lampje knippert (13), is de
accu-pack bijna leeg en moet het weer opgeladen
worden.

7.9 Accu-pack verwijderen, plaatsen

afb. A

Verwijderen: toets voor de accu-pack­ontgrendeling (15) indrukken en de accu-pack (14)
naar boven

Plaatsen: accu-pack (14) erop schuiven totdat het
vastklikt.

uittrekken.

8. Gebruik

8.1 Pendelbeweging instellen afb. A

Met de instelhendel (7) de gewenste
pendelbeweging instellen.

Stand "0" = pendelbeweging is uitgeschakeld
. . .
Stand "III" = maximale pendelbeweging

Aanbevolen instelwaarden: pagina 4
De optimale instelling is het beste vast te stellen

door deze in de praktijk uit te proberen.

8.2 Maximale slagfrequentie instellen

afb. A

De maximale slagfrequentie met de stelknop (11)
instellen. Dit is ook tijdens het gebruik mogelijk.

Aanbevolen instelwaarden: pagina 4
De optimale instelling is het beste vast te stellen

door deze in de praktijk uit te proberen.

8.3 Aan-/uitschakelen, continue inschakeling

en uitschakelen moet erop worden gelet dat zich
geen neergeslagen stof in de buurt van de machine
bevindt. Leg de machine na het uitschakelen pas
weg wanneer de motor tot stilstand is gekomen.

afb. A

Het opzuigen van extra stof en spanen door de
machine moet worden voorkomen. Bij het in-

Voorkom dat de machine onbedoeld wordt
gestart: schakel de machine altijd uit wanneer

de accu-pack uit de machine wordt gehaald.

Bij continue inschakeling draait de machine

verder wanneer hij uit de hand wordt
getrokken. Houd de machine daarom altijd met
beide handen aan de handgreep vast, zorg ervoor
dat u stevig staat en werk geconcentreerd.

STA 18 LTX 150 BL 601502000
Inschakelen: schakelschuif links of rechts (19)

naar voren schuiven. Het apparaat draait
permanent.

Bij continue inschakeling loopt de machine

verder wanneer hij uit de hand wordt
getrokken. Houd de machine daarom altijd met
beide handen aan de handgreep vast, zorg ervoor
dat u stevig staat en werk geconcentreerd.

Uitschakelen: schakelschuif (19) naar achteren
schuiven.

STAB 18 LTX 150 BL 601503000
Inschakelen: drukschakelaar (10) indrukken. De

slagfrequentie kan door het indrukken van de
drukschakelaar gewijzigd worden (tot de ingestelde
maximale slagfrequentie, zie hoofdstuk 8.2).

Uitschakelen: drukschakelaar (10) loslaten.
Permanente inschakeling: voor de permanente

inschakeling kan de ingedrukte drukschakelaar (10)
met de vergrendelknop (9) worden vergrendeld.
Om de machine uit te schakelen, de drukschakelaar
(10) opnieuw indrukken.

8.4 LED-lampje afb. A
Voor het werken op slecht verlichte plaatsen. Het

LED-lampje (4) brandt wanneer de machine
ingeschakeld is.

STA 18 LTX 150 BL 601502000: LED (4) met de
schakelaar (18) uitschakelen.

Bij knipperend LED-lampje zie hoofdstuk 10.

8.5 Aanwijzing voor gebruik afb. D
Laten invallen: bij dun, zacht materiaal kunt u het

decoupeerzaagblad in het werkstuk laten invallen
zonder eerst een gat te boren. Gebruik alleen korte
zaagbladen. Alleen bij hoekinstelling 0°.

Instelhendel (7) op stand "0" instellen
(pendelbeweging is uitgeschakeld).
Decoupeerzaag met de voorkant van de voetplaat
(17) op het werkstuk zetten. De lopende
decoupeerzaag goed vasthouden en langzaam
naar beneden leiden. Wanneer het zaagblad
vrijgekomen is, kan de pendelbeweging worden
ingeschakeld.

9. Reiniging, onderhoud

Haal de accu-pack uit de machine voordat instel-,
ombouw-, onderhouds- of
reinigingswerkzaamheden uitgevoerd worden.

De machine regelmatig reinigen. Daarbij de
ventilatiesleuven van de motor met een stofzuiger
uitzuigen.

NEDERLANDS nl

De zaagblad-spaninrichting (22) regelmatig en
grondig met perslucht uitblazen.

Zo nodig de openingen achter de zaagblad­steunrol (21) reinigen.

Van tijd tot tijd een druppel olie op de zaagblad­steunrol (21) druppelen.

10. Storingen verhelpen

Het LED-lampje (4) knippert LANGZAAM en de
machine werd automatisch uitgeschakeld. Bij

een langer aanhoudende overbelasting van de
machine of een blokkering van het zaagblad wordt
de machine uitgeschakeld. Machine bij de
schakelschuif (19) uitschakelen. Vervolgens weer
inschakelen en normaal verder werken. Zorg ervoor
dat machine en zaagblad niet meer worden
overbelast resp. geblokkeerd.

Het LED-lampje (4) knippert SNEL en de
machine loopt niet. De herstartbeveiliging is

geactiveerd. Wordt de accu-pack in een
ingeschakelde machine gestoken, dan start de
machine niet. De machine uit- en weer inschakelen.

11. Toebehoren

Gebruik uitsluitend originele Metabo of CAS
(Cordless Alliance System) accu-packs en
toebehoor.

Gebruik alleen een toebehoren dat voldoet aan de
in deze gebruiksaanwijzing genoemde eisen en
kenmerken.

Oplaadapparaten: ASC 55, ASC 145, etc.
Bestelnr.: 627044000 ASC 55
Bestelnr.: 627378000 ASC 145
enz.

Accu-packs 18 V:
Bestelnr.: 625368000 5,5 Ah (LiHD)
Bestelnr.: 625369000 8,0 Ah (LiHD)
Bestelnr.: 625594000 10,0 Ah (LiHD)
enz.

Toebehoren stevig aanbrengen. Als de machine
wordt gebruikt in een houder: de machine veilig
bevestigen. Verlies van controle kan tot letsel
leiden.

Afb. E pagina 3:

Cirkel- en parallelgeleiding

Voor het zagen van cirkelvormen ( Ø 100 - 360 mm)
en voor zaagsnedes parallel aan een rand (max.
210 mm).

Afb. E pagina 3 I:

Cirkelgeleiding aanbrengen

- De stangen van de cirkel- en parallelgeleiding
zijdelings in de voetplaat schuiven. (De
centreerpunt (c) wijst naar beneden.)

- Gewenste radius (d) instellen.

- Schroef (b) aantrekken.

23

NEDERLANDSnl

Afb. E pagina 3 II:

Parallelgeleiding aanbrengen

- De stangen van de cirkel- en parallelgeleiding aan
weerskanten in de voetplaat schuiven. (De
centreerpunt (c) wijst naar boven.)

- Maat (e) instellen

- Schroef (b) aantrekken.

Compleet toebehorenprogramma, zie
www.metabo.com of de catalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende

elektricien worden uitgevoerd!
Neem voor elektrisch gereedschap van Metabo dat

gerepareerd dient te worden contact op met uw
Metabo-vertegenwoordiging. Zie voor adressen
www.metabo.com.

Lijsten met reserveonderdelen kunt u via
www.metabo.com downloaden.

13. Milieubescherming

Neem de nationale voorschriften in acht voor een
milieuvriendelijke verwijdering en recycling van
afgedankte gereedschappen, verpakkingen en
toebehoren.

Accu-packs mogen via het huisvuil worden
afgevoerd! Geef defecte of verbruikte accu-packs
terug aan de Metabo-handelaar!

Accu-packs niet in het water gooien.

Uitsluitend voor EU-landen: geef uw elek­trisch gereedschap nooit met het huisvuil

mee! Volgens de Europese richtlijn 2012/19/
EG inzake gebruikte elektrische en elektronische
machines en de vertaling hiervan in de nationale
wetgeving moet afgedankt elektrisch gereedschap
gescheiden ingezameld en op milieuvriendelijke
wijze te afgevoerd worden.
Ontlaad eerst de accu-pack in het elektrisch
gereedschap alvorens de accu-pack af te voeren.
De contacten tegen kortsluiting beschermen (bijv.
met tape isoleren).

omgevingstemperatuur tijdens de opslag: 0 °C tot
30 °C

Gelijkstroom

De vermelde technische gegevens zijn
tolerantiewaarden (overeenkomstig de betreffende
geldige norm).

Energierijke hoogfrequente storingen kunnen
schommelingen tot aan stilstand in het toerental
veroorzaken. Deze verdwijnen weer zodra de
storingen afgenomen zijn.

Emissiewaarden

Deze waarden maken een beoordeling van de
emissie van het elektrische gereedschap en een
vergelijking van de verschillende elektrische
gereedschappen mogelijk. Afhankelijk van het
gebruik, de toestand van het elektrische
gereedschap of het inzetgereedschap kan de
daadwerkelijke belasting hoger of lager uitvallen.
Neem voor de beoordeling werkpauzes en fasen
met een lagere belasting in aanmerking. Bepaal op
basis van de overeenkomstig aangepaste
taxatiewaarden maatregelen ter bescherming van
de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde

(vectorsom van drie
richtingen) vastgesteld conform EN 62841:
ah,M = trillingsemissiewaarde

(Metaalplaat zagen)

ah,B =trillingsemissiewaarde

(Hout zagen)

=onzekerheid (trilling)

K

h,...

Typisch A-gekwalificeerd geluidsniveau:

=geluidsdrukniveau

L

pA

L

=geluidsvermogensniveau

WA

, KWA=onzekerheid

K

pA

Tijdens het werken kan het geluidsniveau 80 dB(A)
overschrijden.

Draag gehoorbescherming!

14. Technische gegevens

Afb. G. Wijzigingen in verband met technische

ontwikkelingen voorbehouden.
U =spanning van de accu-pack

=grootste materiaaldikte in hout

T

1

=grootste materiaaldikte in non-

T

2

ferrometaal

=grootste materiaaldikte in plaatstaal

T

3

n

=aantal slagen bij nullast

0

m =gewicht (met kleinste accu-pack)
Meetgegevens vastgesteld volgens de norm

EN 62841.
Toegestane omgevingstemperatuur tijdens het

gebruik:

-20 °C tot 50 °C (beperkt vermogen bij
temperaturen beneden 0 °C). Toegestane

24

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità
che questi seghetti alternativi a batteria, identificati
dai modelli e numeri di serie *1), sono conformi a
tutte le disposizioni pertinenti delle direttive *2) e
delle norme *3). Documentazione tecnica presso
*4) - vedere a pag. 3

2. Utilizzo conforme

Il dispositivo è adatto per il taglio di metalli non
ferrosi e di lamiera d'acciaio, legno e materiali in
"simil-legno", plastiche e materiali simili. Qualsiasi
utilizzo diverso da questo non è consentito.

Per eventuali danni derivanti da un uso improprio
del dispositivo è responsabile esclusivamente
l’utilizzatore.

È obbligatorio rispettare le prescrizioni generali per
la prevenzione degli infortuni nonché le avvertenze
di sicurezza allegate.

3. Avvertenze generali di
sicurezza

Per proteggere la propria persona e per
una migliore cura dell'elettroutensile,
attenersi alle parti di testo
contrassegnate con questo simbolo!

AVVERTENZA – Leggere le istruzioni per
l’uso al fine di ridurre il rischio di lesioni.

AVVERTENZA - Leggere tutte le

avvertenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al
presente elettroutensile. Il mancato rispetto di

tutte le istruzioni sottoelencate potrà comportare il
pericolo di scosse elettriche, incendi e/o gravi
lesioni.

Conservare tutte le avvertenze di sicurezza e le
istruzioni per un uso futuro.

L'elettroutensile va ceduto esclusivamente insieme
al presente documento.

4. Avvertenze specifiche di
sicurezza

Tenere l'utensile dalle superfici di presa isolate
quando si eseguono lavori durante i quali è
possibile che l'utensile accessorio entri in
contatto con cavi elettrici nascosti. Il contatto

con un cavo sotto tensione può mettere sotto
tensione anche i componenti metallici del
dispositivo e provocare così una scossa elettrica.

Fissare e assicurare il pezzo in lavorazione su
un fondo stabile, tramite morsetti o in altro
modo. Se si trattiene il pezzo in lavorazione con le

sole mani, oppure premendolo contro il corpo,
questo non sarà stabile e potrebbe non essere
controllabile.

ITALIANO it

Assicurarsi che dietro il punto in lavorazione non ci
siano cavi elettrici e tubi dell'acqua o del gas (ad
esempio utilizzare un metal detector).

Evitare di segare pezzi estremamente piccoli.
Per il taglio, la piastra di guida deve posare

saldamente sul pezzo in lavorazione.
Qualora si dovesse interrompere il lavoro,

disattivare la sega e tenerla tranquillamente
all'interno del pezzo in lavorazione finché la lama
non si è arrestata completamente. Non cercare mai
di rimuovere la sega dal pezzo in lavorazione
fintanto che la lama è ancora in movimento,
altrimenti sussiste il rischio di contraccolpo.

Non accendere il dispositivo quando la lama è in
contatto con il pezzo in lavorazione. Lasciare che la
lama raggiunga il suo massimo numero di corse
prima di procedere all'esecuzione del taglio.

Per riavviare una sega bloccata nel pezzo in
lavorazione, centrare la lama nella fessura e
controllare che i denti non siano incastrati nel
pezzo. Se la lama rimane bloccata, ne potrebbe
derivare un contraccolpo quando la sega viene
nuovamente messa in funzione.

Non avvicinarsi con le mani alla zona di taglio e alla
lama. Non tenere le mani sotto il pezzo in
lavorazione.

Rimuovere trucioli e simili solo con il dispositivo
disinserito.

Pericolo di lesioni a causa della lama affilata. In
seguito al taglio del materiale è possibile che la
lama sia calda. Indossare i guanti di protezione.

Prima di eseguire qualsiasi lavoro di regolazione,
modifica, manutenzione o pulizia, estrarre la
batteria dal dispositivo.

Prima di inserire la batteria, assicurarsi che la
macchina sia spenta.

Nei periodi di inutilizzo, rimuovere la batteria dalla
macchina.

ATTENZIONE: non fissare la luce accesa
(4)! Non osservare direttamente con
strumenti ottici la luce emanata.

AVVERTENZA – Indossare sempre gli
occhiali protettivi.

Riduzione della formazione di polvere:

AVVERTENZA - Alcune polveri che si

formano durante la levigatura con carta
vetrata, il taglio, la levigatura, la foratura e altri lavori
contengono sostanze chimiche note per essere
causa di tumori, difetti alla nascita o altre anomalie
nella riproduzione. Alcune di queste sostanze
chimiche sono per esempio:

- piombo in vernici contenenti piombo,

- polvere minerale proveniente da mattoni,

cemento e altri materiali edili,

- arsenico e cromo provenienti da legno trattato

chimicamente.
Il rischio di questa esposizione varia a seconda
della frequenza con cui si effettua questo tipo di

25

ITALIANOit

lavoro. Per ridurre l'esposizione a queste sostanze
chimiche: lavorare in un'area ben ventilata e con
dispositivi di protezione approvati, quali ad es.
mascherine antipolvere progettate appositamente
per filtrare le particelle microscopiche.

Ciò vale anche per la polvere proveniente da altri
materiali, come ad es. alcuni tipi di legno (come la
polvere di quercia o di faggio), metalli, amianto.
Altre malattie note sono ad es. le reazioni allergiche
e le malattie alle vie respiratorie. Impedire alla
polvere di raggiungere il corpo.

Osservare le direttive e le disposizioni nazionali
inerenti al materiale utilizzato, al personale, al tipo e
luogo di impiego (ad es. disposizioni sulla sicurezza
del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si
depositino nell'ambiente circostante.

Per lavori speciali, utilizzare accessori adeguati. In
questo modo, nell'ambiente si diffonde in maniera
incontrollata una minore quantità di particelle.

Utilizzare un sistema di aspirazione adatto.
Ridurre la formazione di polvere procedendo come

segue:

- Non indirizzare le particelle in uscita e la corrente
dell'aria di scarico del dispositivo su di sé o sulle
persone che si trovano nelle vicinanze, né sulla
polvere depositata.

- Utilizzare un impianto di aspirazione e/o un
depuratore d'aria.

- Ventilare bene il luogo di lavoro e tenerlo pulito
tramite aspirazione. Passando la scopa o
soffiando si provoca un movimento vorticoso della
polvere.

- Aspirare o lavare gli indumenti di protezione. Non
soffiare, scuotere o spazzolare.

4.1 Avvertenze di sicurezza inerenti alla

batteria

Proteggere le batterie dall'umidità!

Non esporre le batterie al fuoco!

Non utilizzare batterie difettose o deformate!
Non aprire le batterie!
Non toccare o mettere in cortocircuito i contatti delle
batterie!

Dalle batterie agli ioni di litio difettose può
fuoriuscire un liquido leggermente acido e
infiammabile!

Se si verifica una perdita di liquido della
batteria e questo entra in contatto con la

pelle, risciacquare subito con abbondante
acqua. Se il liquido delle batterie entra in contatto
con gli occhi, risciacquare con acqua pulita e
affidarsi immediatamente alle cure di un medico!

In caso di guasto al dispositivo, rimuovere la
batteria.

Trasporto delle batterie agli ioni di litio:

La spedizione delle batterie agli ioni di litio è
soggetta alle norme sulle merci pericolose (UN
3480 e UN 3481). Per la spedizione di batterie agli

26

ioni di litio, informarsi sulle norme attualmente in

vigore. Chiedere eventualmente informazioni alla
ditta di trasporti incaricata. L’imballaggio certificato
è disponibile presso Metabo.

Inviare le batterie solo se l’alloggiamento è intatto e
non presenta perdite. Rimuovere la batteria dal
dispositivo per la spedizione. Proteggere i contatti
dai cortocircuiti (ad esempio isolandoli con del
nastro adesivo).

5. Illustrazioni

Le illustrazioni sono riportate all'inizio delle
istruzioni per l'uso.

6. Panoramica generale

Fig. A - C

1 Adattatore rotaie di guida (per montaggio su

rotaia di guida 6.31213) *

2 Piastra di protezione per impiego con pezzi

dalle superfici delicate (montare nel modo

illustrato) *
3 Piastrina di protezione antischeggiatura *
4 LED
5 Cappuccio di protezione *
6 Staffa di protezione contro un contatto

imprevisto della lama
7 Leva di regolazione per il movimento

oscillatorio
8 Impugnatura
9 Pulsante d’arresto funzionamento continuo

10 Pulsante interruttore
11 Rotellina di regolazione per impostazione

numero di corse

12 Tasto dell'indicatore di capacità
13 Indicatore di capacità e del livello di carica
14 Batteria
15 Tasto di sbloccaggio del pacco batterie

ricaricabili

16 Bocchetta di aspirazione *
17 Piastra di guida
18 Interruttore a LED (solo in 601502000)
19 Interruttore a cursore per accensione/

spegnimento

20 Lama *
21 Rullino guidalama
22 Dispositivo di bloccaggio lama
23 Leva di bloccaggio per il fissaggio della lama
24 Scala di lettura dell'angolo di taglio impostato
25 Vite dinamometrica
* in base alla dotazione/non compreso nella

fornitura

7. Messa in funzione

7.1 Applicazione della piastrina di
protezione antischeggiatura Fig. A

Pericolo di lesioni a causa della lama affilata.

Per l'introduzione della piastrina di protezione
antischeggiatura (3) occorre prima rimuovere la
lama.

Capovolgere il dispositivo: la piastra di guida è
rivolta verso l'alto. Inserire dal davanti la piastrina di
protezione antischeggiatura, badando che siano
soddisfatte le 2 condizioni seguenti:

• La parte liscia della piastrina deve essere rivolta
verso l'alto.

• La scanalatura deve essere rivolta all'indietro
(verso il caricabatteria).

Qualora si lavori con la piastra di protezione installata
(2) (a seconda della dotazione), inserire la placchetta
di protezione antischegge nella piastra di protezione.

Pericolo di lesioni a causa della lama affilata.

In seguito al taglio del materiale è possibile
che la lama sia calda. Indossare i guanti di
protezione.

Prima di inserire e rimuovere la lama,

rimuovere la batteria (14).

7.2 Inserimento della lama Fig. B
Utilizzare una lama adatta per il materiale che si

intende tagliare.

- Ruotare in avanti la leva di bloccaggio (23) fino

all'arresto e tenerla in posizione.

- Inserire la lama (20) fino a battuta, contrastando la

forza elastica, (i denti della sega saranno rivolti in
avanti), accertandosi che essa sia correttamente
inserita nell'intaglio del rullino guidalama (21).

- Rilasciare la leva di bloccaggio (23). (Torna

automaticamente nella sua posizione iniziale. Ora
la lama è fissata in modo sicuro.)

7.3 Rimozione della lama

Attenzione: quando si rimuove la lama, non

rivolgere il seghetto alternativo verso altre
persone.

- Ruotare in avanti la leva di bloccaggio (23) fino a

battuta: la lama viene espulsa grazie alla forza
elastica.

7.4 Applicazione / rimozione del cappuccio

di protezione Fig. A

Montaggio: premere leggermente il cappuccio di

protezione (5) e applicarlo dalla parte anteriore
fino all’arresto (vedere fig. A pag. 2).

Smontaggio: afferrare il cappuccio di protezione

(5) da entrambi i lati, quindi rimuoverlo tirando
in avanti.

7.5 Tagliare con l'aspirazione polvere

Fig. A

- Inserire l'attacco di aspirazione (16). Collegare un

aspiratore adatto.

- Per un'ottimale aspirazione delle polveri installare

il cappuccio di protezione (5).

7.6 Tagliare senza aspirazione polvere

- Lavorare con il cappuccio di protezione (5)

rimosso (per lo smontaggio vedere capitolo 7.4).

7.7 Tagli obliqui Fig. C
Rimuovere il cappuccio di protezione (5), la piastra

di protezione (2), la placchetta di protezione
antischegge (3) e l'attacco di aspirazione (16).
Questi componenti non possono essere utilizzati
per l'esecuzione di tagli obliqui.

ITALIANO it

- Allentare la vite (25).

- Spingere il piedino (17) leggermente all'indietro e
ruotarlo.

- Gli angoli possono essere rilevati dalla scala (24).
Altri angoli possono essere impostati con l'ausilio
di un goniometro.

- Spingere in avanti il piedino (17) fino all'innesto
negli angoli predefiniti.

- Stringere a fondo la vite (25).

7.8 Batteria

Prima dell'utilizzo, ricaricare la batteria (14).
Ricaricare la batteria in caso di efficienza ridotta.
Le istruzioni di ricarica della batteria sono contenute

nelle istruzioni per l'uso del caricabatteria Metabo.
Nelle batterie al litio con indicatore di capacità e di

segnalazione del livello di carica (13) (in base alla
dotazione):

- Premere il tasto (12) e il livello di carica viene
visualizzato dalle spie LED (13).

- Se un LED (13) lampeggia, significa che la
batteria è quasi scarica e dev'essere ricaricata.

7.9 Rimozione e inserimento della batteria

Fig. A

Rimozione: premere il tasto di sbloccaggio della
batteria (15) ed estrarre la batteria (14) verso l’alto

Inserimento: spingere la batteria (14) fino allo
scatto.

8. Utilizzo

8.1 Impostazione del movimento oscillatorio

Fig. A

Mediante l'apposita leva di regolazione (7),
impostare il movimento oscillatorio desiderato.

Posizione "0" = movimento oscillatorio disinserito
. . .
Posizione "III" = movimento oscillatorio massimo

Valori di impostazione consigliati: pag. 4
L'impostazione ottimale dovrà essere verificata con

dei tentativi pratici.

8.2 Impostazione del numero di corse

massimo Fig. A

Impostare il numero di corse massimo tramite la
rotellina di regolazione (11). Ciò è possibile anche
durante il funzionamento.

Valori di impostazione consigliati: pag. 4
L'impostazione ottimale dovrà essere verificata con

dei tentativi pratici.

8.3 Accensione/spegnimento,

funzionamento continuo Fig. A

Evitare che il dispositivo aspiri ulteriori trucioli

e polvere. Durante l'accensione e lo
spegnimento, tenere lontano il dispositivo dalla
polvere residua. Dopo lo spegnimento, riporre il
dispositivo soltanto dopo che il motore si è
completamente arrestato.

Evitare un avviamento indesiderato: spegnere

sempre la macchina quando occorre estrarre
la batteria dalla macchina stessa.

.

27

ITALIANOit

In caso di funzionamento continuo, il

dispositivo continua a funzionare anche se si
lascia la presa. Pertanto è necessario afferrare
sempre saldamente il dispositivo per le
impugnature previste usando entrambe le mani,
assumere una postura stabile e lavorare
concentrati.

STA 18 LTX 150 BL 601502000
Accensione: spingere l'interruttore a cursore

destro o sinistro (19) in avanti. Il dispositivo
funziona in modalità continua.

In caso di funzionamento continuo, il

dispositivo continua a funzionare anche se si
lascia la presa. Pertanto è necessario afferrare
sempre saldamente il dispositivo per le
impugnature previste usando entrambe le mani,
assumere una postura stabile e lavorare
concentrati.

Spegnimento: spingere l'interruttore a cursore (19)
in avanti.

STAB 18 LTX 150 BL 601503000
Accensione: premere il pulsante interruttore (10).

È possibile variare il numero delle corse mediante
azionamento del pulsante interruttore (fino al
numero di corse massimo impostato, vedere
capitolo 8.2).

Spegnimento: rilasciare il pulsante interruttore
(10).

Funzionamento continuo: per far funzionare in
modo continuo l'utensile è possibile bloccare il
pulsante interruttore (10) con l'apposito pulsante
d’arresto (9). Per spegnere, premere il pulsante
interruttore (10) una seconda volta.

8.4 LED Fig. A
Per l'impiego in postazioni scarsamente illuminate.

Il LED (4) si accende a utensile attivo.
STA 18 LTX 150 BL 601502000: spegnere il LED

(4) tramite l’interruttore (18).
Se il LED lampeggia, vedere capitolo 10.

8.5 Nota d’uso Fig. D
Taglio ad immersione: in caso di materiali sottili e

teneri, con la lama del seghetto è possibile
effettuare un taglio ad immersione nel pezzo in
lavorazione senza necessità di praticare
precedentemente un foro. Utilizzare soltanto lame
corte. Solo con impostazione dell'angolo a 0°.

Portare la leva di regolazione (7) in posizione “0”
(movimento oscillatorio disattivato). Appoggiare il
seghetto alternativo con il bordo anteriore della
piastra di guida (17) sul pezzo in lavorazione.
Tenere saldamente il seghetto alternativo quando è
in funzione e guidarlo lentamente verso il basso.
Quando la lama si è liberata, è possibile attivare il
movimento oscillatorio.

9. Pulizia, manutenzione

Prima di eseguire qualsiasi lavoro di regolazione,
modifica, manutenzione o pulizia, estrarre la
batteria dal dispositivo.

28

Pulire il dispositivo a intervalli regolari. Pulire le
fenditure di ventilazione del motore con un
aspirapolvere.

Soffiare regolarmente a fondo con aria compressa il
dispositivo di bloccaggio lama (22).

Se necessario, pulire le aperture poste dietro il
rullino guidalama (21).

Di tanto in tanto versare una goccia d'olio sul rullino
guidalama (21).

10. Eliminazione dei guasti

Il LED (4) lampeggia LENTAMENTE e l'utensile
è stato spento automaticamente. In caso di

sovraccarico prolungato dell'utensile, oppure di
bloccaggio della lama, l'utensile viene disinserito.
Spegnere il dispositivo con l'interruttore a
scorrimento (19). Rimetterlo poi in funzione e
continuare a lavorare normalmente. Evitare ulteriori
sovraccarichi o bloccaggi.

Il LED (4) lampeggia RAPIDAMENTE e l'utensile
non funziona. La protezione contro il riavvio

dell'utensile è scattata. Se la batteria viene inserita
mentre il dispositivo è acceso, questo non entra in
funzione. Spegnere e riaccendere il dispositivo.

11. Accessori

Utilizzare soltanto batterie e accessori originali
Metabo o CAS (Cordless Alliance System).

Utilizzare esclusivamente accessori conformi ai
requisiti e ai parametri riportati nelle presenti
istruzioni per l'uso.

Caricabatterie: ASC 55, ASC 145, ecc.
N. ordine: 627044000 ASC 55
N. ordine: 627378000 ASC 145
ecc.

Batterie 18V:
N. ordine: 625368000 5,5 Ah (LiHD)
N. ordine: 625369000 8,0 Ah (LiHD)
N. ordine: 625594000 10,0 Ah (LiHD)
ecc.

Applicare gli accessori in modo sicuro. Se il
dispositivo è applicato ad un supporto, fissare
saldamente il dispositivo. La perdita del controllo
può provocare lesioni.

Fig. E pag. 3:

Guida circolare e parallela

Per l'esecuzione di tagli circolari (Ø 100 - 360 mm)
e per tagli paralleli a un bordo (max 210 mm).

Fig. E pag. 3 I:

Montaggio della guida circolare

- Inserire lateralmente la barra della guida circolare
e parallela nella piastra di guida (il perno di
centraggio (c) è rivolto verso il basso).

- Impostare il raggio desiderato (d).

- Stringere a fondo la vite (b).

Fig. E pag. 3 II:

Montaggio della guida parallela

- Introdurre lateralmente la barra della guida
circolare e parallela nel piedino (a) (il perno di
centraggio (c) è rivolto verso l'alto).

- Impostare la quota (e)

- Stringere a fondo la vite (b).

La gamma completa degli accessori è disponibile
all’indirizzo www.metabo.com oppure nel catalogo.

12. Riparazione

Gli interventi di riparazione degli elettroutensili
sono riservati esclusivamente ai tecnici

elettricisti specializzati!
Nel caso di elettroutensili Metabo che necessitino di

riparazioni, rivolgersi al proprio rappresentante di
zona. Per gli indirizzi consultare il sito
www.metabo.com.

Gli elenchi delle parti di ricambio possono essere
scaricati dal sito www.metabo.com.

13. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo
smaltimento eco-compatibile e al riciclaggio di
macchine fuori servizio, imballaggi e accessori.

Le batterie non devono essere smaltite insieme ai
rifiuti domestici! Restituire le batterie difettose o
esauste ai commercianti specializzati Metabo!

Non gettare le batterie nell'acqua.

Solo per i Paesi UE: non smaltire gli elettrou­tensili tra i rifiuti domestici! Secondo la Diret-

tiva europea 2012/19/UE sugli utensili elet­trici ed elettronici usati e l'applicazione nel diritto
nazionale, gli elettroutensili usati devono essere
smaltiti separatamente e sottoposti ad un sistema di
riciclaggio eco-compatibile.
Prima di effettuare lo smaltimento, scaricare la
batteria all’interno dell’utensile elettrico. Proteggere
i contatti dai cortocircuiti (ad esempio isolandoli con
del nastro adesivo).

ITALIANO it

corrente continua

I dati tecnici sopra indicati sono soggetti a tolleranze
(secondo gli standard specifici vigenti).

Eventuali disturbi ad alta energia e ad alta
frequenza possono provocare oscillazioni nel
numero di giri, fino all'arresto. Queste oscillazioni
scompaiono non appena si neutralizzano i disturbi.

Valori di emissione

Questi valori consentono di stimare le
emissioni dell'elettroutensile e di raffrontarle con
altri elettroutensili. In base alle condizioni
d'impiego, allo stato dell'elettroutensile o degli
utensili accessori, il carico effettivo può risultare
superiore o inferiore. Ai fini di una corretta stima,
considerare le pause di lavoro e le fasi di carico
ridotto. Basandosi su valori stimati e
opportunamente adattati, stabilire misure di
sicurezza idonee per l'utilizzatore, ad es. di
carattere organizzativo.

Valore complessivo delle vibrazioni
vettoriale delle tre direzioni) calcolato secondo la
norma EN 62841:
ah,M = valore di emissione vibrazioni

(taglio di lamiere metalliche)

ah,B =valore di emissione vibrazioni

(taglio del legno)

=incertezza (vibrazioni)

K

h,...

Livello sonoro classe A tipico
L

=livello di pressione acustica

pA

=livello di potenza acustica

L

WA

KpA, KWA=incertezza
Durante il lavoro è possibile che venga superato il

livello di rumorosità di 80 d(A).

Indossare le protezioni acustiche!

(somma

:

14. Dati tecnici

Fig. G. Con riserva di modifiche ai fini del

miglioramento tecnologico.
U =tensione della batteria

=massimo spessore materiale per legno

T

1

=massimo spessore materiale per metalli

T

2

non ferrosi

=massimo spessore materiale per lamiera

T

3

di acciaio

=numero di corse con funzionamento al

n

0

m =peso (con la batteria più piccola)
Valori misurati a norma EN 62841.

Temperatura ambiente consentita durante il
funzionamento:
da -20 °C a 50 °C (con temperature inferiori a 0 °C
le prestazioni sono limitate). Temperatura ambiente
consentita durante il magazzinaggio: da 0 °C a 30
°C

minimo

29

ESPAÑOLes

Manual original

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva
responsabilidad que esta sierra de calar de batería,
identificada por tipo y número de serie *1), cumple
todas las disposiciones pertinentes de las
directivas *2) y normas *3). Documentación técnica
en *4) - véase la página 3

2. Uso según su finalidad

Esta herramienta es ideal para cortar metales no
ferrosos, chapas de acero, madera y materiales
similares a la madera, plásticos y materiales
similares. Cualquier otro tipo de aplicación está
prohibido.

Los posibles daños derivados de un uso
inadecuado son responsabilidad exclusiva del
usuario.

Se deberán respetar las normas generales
reconocidas sobre prevención de accidentes y las
indicaciones de seguridad adjuntas.

3. Recomendaciones generales
de seguridad

Por su propia protección y la de su
herramienta eléctrica, preste especial
atención a los puntos de texto marcados
con este símbolo.

ADVERTENCIA: Lea el manual de
instrucciones para reducir el riesgo de
lesiones.

ADVERTENCIA: Lea íntegramente las

advertencias de peligro, las
instrucciones, las ilustraciones y los datos
técnicos provistos con esta herramienta
eléctrica. En caso de no atenerse a las

instrucciones siguientes, se puede ocasionar una
descarga eléctrica, un incendio y/o una lesión
grave.

Guarde estas indicaciones de seguridad e
instrucciones de manejo en un lugar seguro.

Si entrega su herramienta eléctrica a otra persona,
es imprescindible acompañarla de este
documento.

4. Indicaciones especiales de
seguridad

Sujete la herramienta por las superficies de la
empuñadura aisladas cuando realice trabajos
en los que la herramienta de inserción pudiera
entrar en contacto con cables eléctricos
ocultos. El contacto con un cable conductor de

corriente puede electrizar también las partes
metálicas de la herramienta y causar una descarga
eléctrica.

30

Fije y asegure la pieza de trabajo sobre una
base estable utilizando pinzas u otros medios.

Si sujeta la pieza solo con la mano o contra su
cuerpo, esta no tendrá un apoyo fijo y podría
provocar una pérdida de control.

Asegúrese de que en el lugar de trabajo no existan
cables, tuberías de agua o gas (por ejemplo, con
ayuda de un detector de metales).

No intente serrar piezas de trabajo
extremadamente pequeñas.

Apoye el tope de forma segura sobre la pieza de
trabajo cuando sierre.

En el caso de que la hoja de sierra se atasque o que
decida interrumpir el trabajo, desconecte la sierra y
manténgala sin mover en el material hasta que la
hoja se haya detenido. No intente nunca retirar la
sierra de la pieza de trabajo o arrastrarla hacia atrás
mientras la hoja de sierra se mueve ya que podría
provocar un contragolpe.

No conecte el aparato mientras la hoja de sierra
está en contacto con la pieza de trabajo. Deje que
la hoja de sierra alcance el número máximo de
revoluciones antes de realizar el corte.

Cuando desee volver a poner en marcha una sierra
con la hoja insertada en la pieza de trabajo, centre
la hoja en la hendidura de serrado y compruebe que
los dientes no se hayan enganchado en la pieza de
trabajo. Si la hoja está atascada puede generarse
un contragolpe cuando se vuelve a arrancar la
sierra.

No toque con sus manos la zona de serrado ni la
hoja de sierra. No toque la pieza de trabajo por la
parte inferior.

La herramienta debe estar siempre detenida para
eliminar virutas y otros residuos similares.

Riesgo de sufrir lesiones por hoja de sierra afilada.
La hoja de la sierra puede estar caliente después
de cortar. Use guantes protectores.

Extraiga la batería de la máquina antes de llevar a
cabo cualquier ajuste, reequipamiento, trabajo de
mantenimiento o limpieza.

Asegúrese de que la herramienta esté
desconectada al insertar la batería.

Extraiga la batería de la máquina en caso de no
usarla.

ATENCIÓN: No mire fijamente a la lámpara
encendida (4). No mire directamente con
instrumentos ópticos.

ADVERTENCIA – Utilice siempre gafas
protectoras.

Reducir la exposición al polvo:

ADVERTENCIA – Algunos polvos generados

por el lijado, aserrado, amolado o taladrado
con herramientas eléctricas y otras actividades
contienen sustancias químicas que se sabe que
causan cáncer, defectos de nacimiento y otros
daños sobre la reproducción. Algunos ejemplos de
estas sustancias químicas son:

- Plomo procedente de pinturas a base de plomo,

- polvo mineral procedente de ladrillos y cemento,
así como de otros productos de mampostería, y

- arsénico y cromo procedentes de madera tratada
químicamente

El riesgo por estas exposiciones varía,
dependiendo la frecuencia que ejecute este tipo de
trabajo. Para reducir su exposición a estas
sustancias químicas: trabaje en un área bien
ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo las máscaras
antipolvo que están diseñadas especialmente para
impedir mediante filtración el paso de partículas
microscópicas.

Esto vale asimismo para polvos de otros materiales
como p.ej. algunos tipos de madera (como polvo de
roble o de haya), metales y asbesto. Otras
enfermedades conocidas son p.ej. reacciones
alérgicas y afecciones de las vías respiratorias. No
permita que el polvo entre en su cuerpo.

Respete las directivas y normativas nacionales (p.
ej. normas de protección laboral, de eliminación de
residuos) aplicables a su material, personal, uso y
lugar de utilización.

Recoja las partículas resultantes en el mismo lugar
de emisión, evite que estas se depositen en el
entorno.

Utilice únicamente accesorios adecuados para
trabajos especiales. Esto reducirá la cantidad de
partículas emitidas incontroladamente al entorno.

Utilice un sistema de aspiración de polvo
adecuado.

Reduzca la exposición al polvo:

- evitando dirigir las partículas liberadas y la
corriente del aparato hacia usted, hacia las
personas próximas o hacia el polvo acumulado,

- incorporando un sistema de aspiración y/o un
depurador de aire,

- ventilando bien el puesto de trabajo o
manteniéndolo limpio mediante sistemas de
aspiración. Barrer o soplar solo hace que el polvo
se levante y arremoline.

- Lave la ropa de protección o límpiela mediante
aspiración. No utilice sistemas de soplado, ni la
golpee ni la cepille.

4.1 Indicaciones de seguridad acerca de la

batería:

Proteja las baterías contra la humedad.

No ponga las baterías en contacto con el
fuego.

No utilice baterías defectuosas ni deformadas.
No abra la batería.
No toque ni ponga en cortocircuito los contactos de
la batería.

De las baterías de litio defectuosas puede
llegar a salir un líquido ligeramente ácido e
inflamable.

En caso de que salga líquido de la batería y
entre en contacto con la piel, lávese
inmediatamente con abundante agua. En

ESPAÑOL es

caso de que el líquido entrara en contacto con los
ojos, lávelos con agua limpia y acuda
inmediatamente a un centro médico.

Retire siempre la batería si la herramienta está
defectuosa.

Transporte de baterías Li-Ion:

El envío de baterías Li-Ion está sujeto a la ley de
transporte de mercancías peligrosas (UN 3480 y
UN 3481). En caso de envío, cumpla las normas y
directivas actualmente vigentes para el transporte
de baterías Li-Ion. Consulte, si es necesario, a su
empresa de transporte. Metabo puede facilitarle
embalajes certificados.

Enviar las baterías únicamente si la carcasa no está
deteriorada y no existe fuga de líquido. Extraer la
batería de herramienta para enviarla. Asegure los
contactos contra un cortocircuito (p. ej. con cinta
adhesiva).

5. Figuras

Las figuras se encuentran al principio del manual de
instrucciones.

6. Descripción general

Fig. A - C

1 Adaptador de barras guía (para montar en la

barra guía 6.31213) *

2 Placa protectora para el uso en superficies

sensibles de piezas (colocar tal como se lo
indica) *

3 Plaquita de protección contra el arranque de

viruta *
4 Lámpara LED
5 Cubierta protectora *
6 Percha de protección para protección contra

contacto inintencional de la hoja de sierra
7 Palanca de fijación para movimiento pendular
8 Empuñadura
9 Botón de retención (funcionamiento

continuado)

10 Interruptor
11 Ruedecilla para el ajuste del número de

revoluciones

12 Botón del indicador de capacidad
13 Indicador de capacidad y de señal
14 Batería
15 Tecla de desbloqueo de la batería
16 Tubo de aspiración *
17 Placa base
18 Conmutador LED (solo 601502000)
19 Relé neumático para interruptor de conexión y

desconexión

20 Hoja de sierra *
21 Rodillo de apoyo de la hoja de sierra
22 Dispositivo de tensado de hoja de sierra
23 Palanca tensora para la fijación de la hoja de

sierra

24 Escala para controlar el ángulo de corte

configurado

25 Tornillo de fuerza elástica

31

ESPAÑOLes

* según la versión / no incluido en el volumen de
suministro

7. Puesta en servicio

7.1 Colocación de las plaquitas de
protección contra el arranque de viruta

Fig. A

Riesgo de sufrir lesiones por hoja de sierra

afilada. Para montar la plaquita de protección
contra el arranque de viruta (3) habrá que retirar la
hoja de sierra.

Girar el aparato, la placa base mira hacia arriba
Insertar la plaquita de protección contra el arranque
de viruta por la parte delantera, teniendo en cuenta
los 2 puntos siguientes:

• El lado liso de la plaquita tiene que mirar hacia
arriba.

• La ranura señalará hacia atrás (hacia la batería).
Si trabaja con una placa de protección fija (2)

(dependiendo del modelo), sitúe la placa de
protección contra arranque de viruta en la placa de
protección.

Riesgo de sufrir lesiones por hoja de sierra

afilada. La hoja de la sierra puede estar
caliente después de cortar. Use guantes
protectores.

Antes de colocar y extraer la hoja de sierra,

retire las baterías (14).

7.2 Colocación de la hoja de sierra Fig. B
Utilice una hoja de sierra adecuada para el material

a cortar

- Gire la palanca de fijación (23) hacia adelante

hasta alcanzar el tope y manténgala así.

- Monte hoja de sierra (20) contra la fuerza del

resorte hasta el tope. (Los dientes de la sierra
indican hacia adelante). Observe que se
encuentre correctamente en la ranura de la rueda
de apoyo de la hoja de sierra (21).

- Suelte la palanca de fijación (23). (Gira

automáticamente hasta regresar a su posición de
partida. La hoja de sierra ahora está tensada).

7.3 Extracción de la hoja de sierra

Atención, no dirigir la sierra de calar contra

personas al retirar la hoja de sierra.

- Girar la palanca tensora (23) hacia adelante hasta

el tope, la hoja de sierra sale mediante fuerza
elástica.

7.4 Colocación/retirada de la cubierta de

protección Fig. A

Colocación: Presionar ligeramente la tapa

protectora (5) y empujarla desde delante hasta
que encaje (véase la Fig. A pág. 2).

Desmontar: Tomar cubierta de protección (5)

lateralmente de ambos lados y tirar hacia
adelante.

7.5 Corte con aspiración de viruta Fig. A

- Montar el tubo de aspiración (16). Conectar un

aspirador apropiado.

32

- Para la aspiración óptima de viruta montar la (5)
cubierta protectora.

7.6 Corte sin aspiración de viruta

- Trabajar con cubierta de protección (5)
desmontada (para desmontar véase capítulo 7.4).

7.7 Corte inclinado Fig. C

Retirar cubierta protectora (5), placa protectora (2),
placas protectoras contra virutas (3) y soporte de
aspiración (16). Estas piezas no pueden ser usadas
para cortes diagonales.

- Soltar el tornillo (25).

.

- Empujar placa base (17) un poco hacia atrás y
girarla.

- Puede consultarse el ángulo en la escala (24).
Ajustar otros ángulos con ayuda del goniómetro.

- Empujar la placa base (17) hacia adelante hasta
que encaje en los ángulos indicados.

- Fijar el (25) tornillo.

7.8 Batería

Cargue la batería (14) antes de utilizar la
herramienta.

Si detecta una disminución de potencia, vuelva a
cargar la batería.

Encontrará instrucciones sobre la carga de la
batería en el manual de funcionamiento del equipo
de carga de Metabo.

En el caso de las baterías de litio con indicador de
capacidad y de señal (13) (según la versión):

- Al presionar el botón (12), las lámparas LED
indican (13) el nivel de carga.

- Si una lámpara LED parpadea (13), la batería se
encuentra prácticamente vacía y debe volver a
cargarse.

7.9 Inserción y extracción de la batería

Retirar: Pulsar botón del desbloqueo de la batería

(15) y retirar la batería (14) hacia arriba
Inserción: Inserte la batería (14) hasta que encaje.

Fig. A

8. Uso

8.1 Ajuste del movimiento pendular

Fig. A

Definir en la palanca de ajuste (7) el movimiento
pendular deseado.

Posición "0" = Movimiento pendular

desconectado

. . .
Posición "III" = Movimiento pendular máximo

Valores de ajuste recomendados: pág. 4
La mejor forma de establecer el ajuste óptimo es

realizando una prueba práctica.

8.2 Ajuste del número máximo de

revoluciones Fig. A

Ajustar el número de revoluciones máximo en la
rueda de ajuste (11). Dicho ajuste también puede
efectuarse durante el funcionamiento.

Valores de ajuste recomendados: pág. 4

.

La mejor forma de establecer el ajuste óptimo es
realizando una prueba práctica.

8.3 Conexión/desconexión, funcionamiento
continuado Fig. A

Evite que la herramienta aspire polvo y virutas

en exceso. Antes de conectar y desconectar
la herramienta, retire el polvo que se ha depositado
en ella. Una vez se ha desconectado la
herramienta, espere hasta que el motor esté parado
antes de depositarla.

Evite el arranque involuntario: desconecte

siempre la herramienta al desmontar la batería
de la herramienta.

En la posición de funcionamiento continuado,

la herramienta seguirá funcionando aunque
haya sido arrebatada de la mano por un tirón
accidental. Por este motivo es importante sujetar
las empuñaduras siempre con ambas manos,
adoptar una buena postura y trabajar con
concentración.

STA 18 LTX 150 BL 601502000
Conexión: Desplace el interruptor deslizante (19)

hacia adelante a la izquierda o la derecha. El equipo
funciona de forma continua.

En la posición de funcionamiento continuado,

la herramienta seguirá funcionando aunque
haya sido arrebatada de la mano por un tirón
accidental. Por este motivo es importante sujetar
las empuñaduras siempre con ambas manos,
adoptar una buena postura y trabajar con
concentración.

Desconexión: Desplace la corredera
conmutadora (19) hacia delante.

STAB 18 LTX 150 BL 601503000
Conexión: Pulse el interruptor (10). El número de

revoluciones se puede modificar en el interruptor
pulsándolo (hasta el número máximo de
revoluciones, ver capítulo 8.2).

Desconexión: Suelte el interruptor (10).
Conexión constante: Para la conexión

permanente se puede bloquear el interruptor
pulsado (10) el botón de bloqueo (9). Para parar la
herramienta, pulse nuevamente el interruptor (10).

8.4 Lámpara LED Fig. A
Para trabajar en lugares con iluminación deficiente.

La lámpara LED (4) se enciende con la máquina
conectada.

STA 18 LTX 150 BL 601502000: Apague el LED (4)
con el comutador (18).

En caso de que la lámpara LED parpadee, consulte
el capítulo 10.

8.5 Indicación de aplicación Fig. D
Punzar: Con materiales suaves y delgados se

puede punzar con la hoja de sierra en el material sin
tener que perforarlo con un taladro. Utilice
únicamente hojas de sierra cortas. Sólo con el
ajuste de ángulo 0°.

Colocar palanca de ajuste (7) en posición "0"
(movimiento pendular está desconectado).

ESPAÑOL es

Posicionar la sierra de calar con el borde delantero
de la placa base (17) sobre la pieza. Sujetar bien la
sierra de calar y llevarla lentamente hacia abajo.
Una vez que la hoja de sierra se haya liberado
puede conectarse el movimiento pendular.

9. Limpieza y mantenimiento

Extraiga la batería de la herramienta antes de llevar
a cabo cualquier ajuste, reequipamiento, trabajo de
mantenimiento o limpieza.

Limpie la herramienta periódicamente. Las
ranuras de ventilación del motor deben limpiarse
con un aspirador.

Limpiar el dispositivo tensor de la hoja de sierra (22)
regularmente y con esmero utilizando aire a
presión.

Si es necesario, limpiar también las aperturas
detrás del rodillo de apoyo de la hoja de sierra (21).

Poner de vez en cuando una gota de aceite en el
rodillo de apoyo de la hoja de sierra (21) .

10. Localización de averías

La lámpara LED (4) parpadea lentamente y la
máquina se desconecta automáticamente. En

caso de una sobrecarga más larga de la máquina o
si se bloquear la hoja de sierra se desconecta la
máquina. Desconecte la máquina con el interruptor
deslizante (19). Vuelva a conectarla y siga
trabajando normalmente. Evite otras sobrecargas o
bloqueos.

La lámpara LED (4) parpadea rápido y la
máquina no marcha. La protección contra el

rearranque se ha activado. Si la batería se inserta
mientras la herramienta está conectada, esta no se
pondrá en funcionamiento. Desconecte y vuelva a
conectar la herramienta.

11. Accesorios

Utilice solo baterías y accesorios originales de
Metabo o CAS (Cordless Alliance System).

Utilice únicamente accesorios que cumplan los
requerimientos y los datos indicados en este
manual de instrucciones.

Cargador: ASC 55, ASC 145, etc.
N.º de pedido: 627044000ASC 55
N.º de pedido: 627378000ASC 145
etc.

Baterías 18V:
N.º de pedido: 625368000 5,5 Ah (LiHD)
N.º de pedido: 625369000 8,0 Ah (LiHD)
N.º de pedido: 625594000 10,0 Ah (LiHD)
etc.

Montar los accesorios de manera segura. Si se va a
utilizar la herramienta con un soporte: monte la
herramienta de manera fija. El usuario puede
resultar herido por la pérdida del control de la
herramienta.

33

ESPAÑOLes

Fig. E pág. 3:

Guía circular y paralela

Para cortar círculos ( Ø 100 - 360 mm) y para cortes
paralelos a un borde (máx. 210 mm).

Fig. E pág. 3 I:

Colocación de la guía circular

- Montar la barra para la guía circular y paralela
lateralmente en la placa base (a) (la punta de
centrado (c) mira hacia abajo).

- Ajustar el radio (d) deseado.

- Apretar el tornillo (b).

Fig. E pág. 3 II:

Colocación de la guía paralela

- Montar barra para la guía circular y paralela
lateralmente en la placa base (a) (la punta de
centrado (c) señala hacia arriba).

- Ajustar la medida (e)

- Apretar el tornillo (b).

Para consultar el programa completo de
accesorios, véase www.metabo.com o nuestro
catálogo.

12. Reparación

Las reparaciones de herramientas eléctricas
solamente deben ser efectuadas por

electricistas especializados.
En caso de que sea necesario reparar herramientas

eléctricas, diríjase a su representante de Metabo.
En la página www.metabo.com encontrará las
direcciones necesarias.

En la página web www.metabo.com puede
descargar las listas de repuestos.

13. Protección del medio
ambiente

Cumpla lo estipulado por las normativas nacionales
relativas a la gestión ecológica de los residuos y al
reciclaje de aparatos, embalaje y accesorios
usados.

Las baterías no deben desecharse junto con la
basura doméstica. Devuelva las baterías
defectuosas o gastadas a su distribuidor Metabo.

No sumerja las baterías en agua.

Solo para países de la UE: no tire las herra­mientas eléctricas a la basura doméstica.
Según la directiva europea 2012/19/UE

sobre residuos de aparatos eléctricos y electró­nicos y las correspondientes legislaciones nacio­nales, las herramientas eléctricas usadas deben
recogerse por separado y reciclarse de modo
respetuoso con el medio ambiente.
Antes de desechar descargue la batería en la herra­mienta eléctrica. Asegure los contactos contra un
cortocircuito (p. ej. con cinta adhesiva).

14. Datos técnicos

Fig. G. Nos reservamos el derecho a efectuar
modificaciones en función de las innovaciones
tecnológicas.

U =Tensión de la batería

=Grosor máximo de material en madera

T

1

=Grosor máximo de material en metales

T

2

NE

=Grosor máximo en chapa de acero

T

3

n

=Número de revoluciones con marcha en

0

m =Peso (con la batería más pequeña)
Valores de medición establecidos de acuerdo con

EN 62841.
Temperatura ambiental admitida durante el

funcionamiento:
de -20 °C a 50 °C (rendimiento limitado en caso de
temperaturas inferiores a 0 °C). Temperatura
ambiental admitida durante el almacenamiento: de
0 °C a 30 °C

Las especificaciones técnicas aquí indicadas están
sujetas a rangos de tolerancia (conforme a las
normas vigentes).

Los fallos de energía de alta frecuencia pueden
producir oscilaciones en las revoluciones que
pueden provocar incluso una parada completa.
Tales variaciones desaparecen de nuevo tras la
subsanación de las averías.

de la herramienta eléctrica y la comparación de
diferentes herramientas eléctricas. Dependiendo
de las condiciones de uso, del estado de la
herramienta eléctrica o de las herramientas que se
utilicen, la carga real puede ser mayor o menor.
Para realizar la valoración tenga en cuenta las
pausas de trabajo y las fases de trabajo a carga
reducida. Determine, a partir de los valores
estimados, las medidas de seguridad para el
usuario, p.ej. medidas organizativas.

Valor total de vibraciones
direcciones) determinado según EN 62841:
ah,M = valor de emisión de vibraciones

ah,B =valor de emisión de vibraciones

K
Niveles acústicos típicos evaluados A
L
L
KpA, KWA=Inseguridad

Durante el trabajo, el nivel de ruido puede superar
los 80 dB(A).

vacío

Corriente continua

Valores de emisiones

Estos valores permiten evaluar las emisiones

(suma vectorial de tres

(serrado de chapa metálica)

(serrado de madera)

=Inseguridad (vibración)

h,...

=Nivel de intensidad acústica

pA

=Nivel de potencia acústica

WA

:

¡Use protección auditiva!

34

Manual original

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade: estas
serras de recorte sem fio, identificadas por tipo e
número de série *1), estão em conformidade com
todas as disposições aplicáveis das Diretivas *2) e
Normas *3). Documentações técnicas no *4) - ver
pág. 3

2. Utilização correta

A máquina é adequada para serrar metais não
ferrosos e chapa de aço, madeira e materiais
semelhantes a madeira, plásticos e materiais
semelhantes. Qualquer outra utilização não é
permitida.

O utilizador é inteiramente responsável por danos
que advenham de uma utilização indevida.

Deverá sempre respeitar as normas gerais de
prevenção de acidentes aplicáveis e as indicações
de segurança juntamente fornecidas.

3. Indicações gerais de
segurança

Para a sua própria proteção e para a
proteção da sua ferramenta elétrica,
respeite as partes do texto marcadas
com este símbolo!

AVISO – Ler o manual de instruções para
reduzir o risco de ferimentos.

ATENÇÃO – Leia todas as indicações de

segurança, instruções, ilustrações e
dados técnicos fornecidos juntamente com
esta ferramenta elétrica. O desrespeito das

instruções apresentadas em seguida pode
provocar choques elétricos, incêndios e/ou lesões
graves.

Guarde todas as indicações de segurança e
instruções para consultas futuras.

Quando entregar esta ferramenta elétrica a
terceiros, faça-o sempre acompanhado destes
documentos.

4. Indicações especiais de
segurança

Segure o aparelho nas superfícies isoladas do
punho, sempre que executar trabalhos nos
quais a ferramenta acoplável possa atingir
condutores de corrente ocultos. O contacto com

um cabo sob tensão pode também colocar peças
metálicas do aparelho sob tensão e provocar um
choque elétrico.

Fixe e proteja a peça de trabalho com a ajuda
de grampos ou de outra forma numa base
estável. Se segurar a peça de trabalho apenas

com a mão ou contra o seu próprio corpo, a peça

PORTUGUÊS pt

torna-se instável, podendo causar a perda de
controlo.

Certifique-se de que no local em que trabalha, não
existem tubagens de corrente elétrica, água ou gás
(por ex. com a ajuda de um aparelho detetor de
metais).

Não tente serrar peças de trabalho extremamente
pequenas.

Ao serrar, a placa base deve encostar seguramente
sobre a peça de trabalho.

Caso interrompa o trabalho, desligue a serra e
mantenha-a segura no material, até que a lâmina
de serra pare por completo. Nunca tente retirar a
serra da peça de trabalho, enquanto a lâmina de
serra estiver em movimento, caso contrário poderá
ocorrer um contragolpe.

Não ligue a máquina enquanto a lâmina de serra
estiver em contacto com a peça de trabalho. Antes
de realizar o corte deverá aguardar até a lâmina de
serra atingir o número máximo de cursos.

Se pretender voltar a ligar uma serra que ficou
presa na peça de trabalho deverá centrar a lâmina
de serra na fenda de corte e verificar se os dentes
da serra não ficaram encravados na peça de
trabalho. Se a lâmina de serra encravar, pode
causar um contragolpe no momento em que voltar
a ligar a serra.

Não coloque as mãos na área de serração nem na
lâmina de serra. Nunca toque por baixo da peça de
trabalho.

Remover as aparas e semelhantes apenas quando
a máquina estiver parada.

Perigo de ferimentos devido a lâmina da serra de
recorte afiada. Após serrar, a lâmina da serra de
recorte pode estar quente. Usar luvas de proteção.

Remover a bateria da máquina antes de realizar
qualquer ajuste, conversão, manutenção ou
limpeza.

Certifique-se de que a máquina está desligada ao
inserir a bateria.

Retirar a bateria da máquina quando esta não
estiver a ser utilizada.

ATENÇÃO Não olhar fixamente para a
lâmpada (4) acesa. Não observar a
irradiação diretamente com instrumentos

óticos.

AVISO – Use sempre óculos de proteção.

Reduzir os níveis de pó:

AVISO - Determinadas poeiras, que são

geradas ao lixar com folha de lixa, serrar, lixar,
furar e ao executar outros trabalhos, contém
químicos conhecidos por causar cancro,
malformações congénitas ou outros problemas
reprodutivos. Alguns exemplos destes químicos
são:

- chumbo de tintas à base de chumbo,

- pó mineral de pedras de paredes, cimento e

outros materiais de alvenaria, e

35

PORTUGUÊSpt

- arsénio e cromados de madeiras tratadas
quimicamente.

O risco para si, proveniente desta sobrecarga, varia
consoante o número de vezes que executa este
tipo de trabalho. Para reduzir o efeito destes
químicos em relação a si: trabalhe numa área bem
ventilada e use sempre equipamento de proteção
autorizado, como por ex. máscaras antipoeiras que
tenham sido desenvolvidas especialmente para
filtrar partículas microscópicas.

Isto aplica-se igualmente a poeiras de outros
materiais, como por ex. determinados tipos de
madeiras (como pó de carvalho ou faia), metais e
amianto. Outras doenças conhecidas são por ex.
reações alérgicas e doenças respiratórias. Não
deixe que o pó entre em contato com o seu corpo.

Respeite as diretivas e as normas nacionais (por
ex. disposições relativas à segurança no trabalho,
eliminação) aplicáveis para o seu material, pessoal,
caso de utilização e local de utilização.

Apanhe as partículas geradas no local de origem
das mesmas e evite deposições nas imediações.

Utilize acessórios apropriados para trabalhos
especiais. Através disso é reduzida a expulsão
descontrolada de partículas no ambiente.

Utilize um aspirador de pó adequado.
Reduza os níveis de pó:

- direcionando as partículas expelidas e o fluxo de
ar de exaustão da máquina para longe de si e das
pessoas que se encontram nas proximidades ou
do pó acumulado,

- montando um dispositivo de aspiração e/ou um
purificador de ar,

- arejando bem o local de trabalho e aspirando-o
para o manter limpo. Varrer ou soprar por jato de
ar forma remoinhos de pó.

- Aspire ou lave o vestuário de proteção. Não
limpar soprando, batendo ou escovando.

4.1 Indicações de segurança sobre a bateria:

Proteger as baterias de humidade!

Não expor as baterias ao fogo!

Não utilizar baterias danificadas ou deformadas!
Não abrir as baterias!
Não tocar nem curto-circuitar os contactos das
baterias!

As baterias de iões de lítio danificadas
podem verter um líquido ligeiramente ácido
e inflamável!

Caso as baterias vertam líquido e o mesmo
entre em contacto com a pele, deverá lavar

imediatamente com água abundante. Se o
líquido das baterias entrar em contacto com os
seus olhos, lave-os com água limpa e consulte
imediatamente um médico!

Retirar a bateria da máquina, caso a máquina
esteja avariada.

Transporte das baterias de iões de lítio:

a expedição de baterias de iões de lítio deverá

36

ocorrer em conformidade com as leis de transporte

de mercadorias perigosas (UN 3480 e UN 3481).
Informe-se sobre as normas atualmente em vigor
para a expedição de baterias de iões de lítio. Se
necessário, informe-se junto da sua empresa
transportadora. Poderá obter uma embalagem
certificada junto da Metabo.

A bateria apenas poderá ser expedida se a caixa
não apresentar danos e se esta não estiver a verter
líquido. Para a expedição, retirar a bateria da
máquina. Proteger os contactos contra curto­circuito (por exemplo, isolar com fita adesiva).

5. Figuras

Poderá encontrar as figuras no início do manual de
instruções.

6. Vista geral

Fig. A - C

1 Adaptador para calhas-guia (para montar na

calha-guia 6.31213) *

2 Placa de proteção para a utilização no caso de

superfícies de peças de trabalho sensíveis
(montar conforme representado) *

3 Chapinha de proteção contra o arranque de

aparas *
4 Lâmpada LED
5 Capa de proteção *
6 Estribo de proteção contra toque inadvertido na

lâmina de serra
7 Alavanca de ajuste do movimento pendular
8 Punho
9 Botão de bloqueio para funcionamento

contínuo

10 Gatilho
11 Roda de ajuste para ajuste do número de

cursos

12 Botão do indicador de capacidade
13 Indicador de capacidade e de sinalização
14 Bateria
15 Botão para desbloqueio da bateria
16 Casquilho de aspiração *
17 Placa base
18 Botão LED (apenas 601502000)
19 Interruptor corrediço para ligar/desligar
20 Lâmina de serra *
21 Rolo de suporte da lâmina de serra
22 Dispositivo tensor da lâmina de serra
23 Alavanca tensora para fixação da lâmina de

serra

24 Escala para leitura do ângulo de corte ajustado
25 Parafuso da força de aperto
* consoante o equipamento / não incluído no

equipamento standard

7. Colocação em funcionamento

7.1 Inserir a chapinha de proteção contra o
arranque de aparas fig. A

Perigo de ferimentos devido a lâmina da serra
de recorte afiada. A lâmina de serra tem de ser

removida para a colocação da chapinha de
proteção contra o arranque de aparas (3).

Rodar a máquina, a placa base indica para cima
Inserir a chapinha de proteção contra o arranque de
aparas pela frente e respeitar os seguintes 2
pontos:

• O lado liso da chapinha indica para cima.

• A fenda indica para trás (na direção da bateria).

Se trabalhar com a placa de proteção (2) (consoante o
equipamento) montada deverá inserir a chapinha de
proteção contra o arranque de aparas na placa de
proteção.

Perigo de ferimentos devido a lâmina da serra

de recorte afiada. Após serrar, a lâmina da
serra de recorte pode estar quente. Usar luvas de
proteção.

Antes de colocar e retirar a lâmina de serra,

retirar a bateria (14).

7.2 Inserir a lâmina de serra fig. B
Utilize uma lâmina de serra adequada para o

material a serrar.

- Rodar a alavanca tensora (23) para a frente até ao

batente e segurar.

- Inserir a lâmina de serra (20) contra a força da

mola até ao batente. (Os dentes da serra ficam
voltados para a frente). Certificar-se de que
assenta corretamente na ranhura do rolo de
suporte da lâmina de serra (21).

- Soltar a alavanca tensora (23). (Ela volta

automaticamente à sua posição básica. Agora a
lâmina de serra está bem fixa).

7.3 Retirar a lâmina de serra

Atenção, não orientar a serra de recorte

contra pessoas, ao retirar a lâmina de serra.

- Rodar a alavanca tensora (23) para a frente até ao

batente; a lâmina de serra será expulsa através
da força da mola.

7.4 Montar / retirar a capa de proteção

fig. A

Montar: comprimir ligeiramente a capa de proteção

(5) e inserir a partir da frente até engatar (ver
fig. A pág. 2).

Retirar: tocar lateralmente em ambos os lados da

capa de proteção (5), depois retirar para a
frente.

7.5 Serrar com aspirador de pó fig. A

- Inserir o casquilho de aspiração (16). Ligar um

aparelho de aspiração adequado.

- Para obter uma potência de aspiração de pó

perfeita, colocar a capa de proteção (5).

7.6 Serrar sem aspirador de pó

- Trabalhar sem a capa de proteção (5) (Retirar, ver

capítulo 7.4).

7.7 Cortes inclinados fig. C
Retirar a capa de proteção (5), a placa de proteção

(2), a chapinha de proteção contra o arranque de
aparas (3) e o casquilho de aspiração (16). Estas

.

PORTUGUÊS pt

peças não podem ser utilizadas no caso de cortes
inclinados.

- Soltar o parafuso (25).

- Deslizar a placa base (17) ligeiramente para trás
e rodar.

- Os ângulos podem ser consultados na escala
(24). Ajustar ainda outros ângulos com ajuda de
um goniómetro.

- Deslizar a placa base (17) para a frente, para
engatar nos ângulos especificados.

- Apertar firmemente o parafuso (25).

7.8 Bateria

Antes de utilizar, carregar a bateria (14).
Recarregar a bateria em caso de perda de

rendimento.
Poderá encontrar instruções sobre o carregamento

da bateria no manual de instruções do carregador
Metabo.

No caso de baterias de iões de lítio com indicador
de capacidade e de sinalização (13) (consoante o
equipamento):

- Prima a tecla (12) e o estado de carga será
indicado através das lâmpadas LED (13).

- Assim que uma lâmpada LED (13) piscar,
significa que a bateria está quase descarregada e
terá que ser recarregada.

7.9 Retirar, inserir a bateria fig. A

Retirar: pressionar o botão para o desbloqueio da

bateria (15) e retirar a bateria (14) para cima
puxando para fora.

Inserir: inserir a bateria (14) até encaixar.

,

8. Utilização

8.1 Ajustar para movimento pendular

fig. A

Ajustar o movimento pendular pretendido na
alavanca de ajuste (7).

Posição "0" = Movimento pendular desligado
. . .
Posição "III" = Movimento pendular máximo

Valores de ajuste recomendados: pág. 4
O ajuste otimizado deverá ser determinado através

de um teste prático.

8.2 Ajustar para o número de cursos máximo

Ajustar o número máximo de cursos na roda de
ajuste (11). As rotações poderão igualmente ser
ajustadas durante o funcionamento.

Valores de ajuste recomendados: pág. 4
O ajuste otimizado deverá ser determinado através

de um teste prático.

8.3 Ligar/desligar, funcionamento contínuo

deverá mantê-la afastada do pó acumulado.
Depois de desligada, pousar a máquina apenas
quando o motor estiver parado.

fig. A

fig. A

Deve evitar que a máquina aspire pó e aparas
adicionais. Ao ligar e desligar a máquina

37

PORTUGUÊSpt

Evite arranques involuntários: desligue
sempre a máquina quando retirar a bateria da

máquina.

No funcionamento contínuo, a máquina

continua a trabalhar mesmo se for arrancada
da mão. Por esse motivo deverá segurar a máquina
sempre com ambas as mãos no punho previsto,
posicionar-se de forma segura e concentrar-se no
trabalho.

STA 18 LTX 150 BL 601502000
Ligar: deslocar o interruptor corrediço à esquerda

ou à direita (19) para a frente. O aparelho opera no

funcionamento contínuo.

No funcionamento contínuo, a máquina

continua a trabalhar mesmo se for arrancada

da mão. Por esse motivo deverá segurar a máquina
sempre com ambas as mãos no punho previsto,
posicionar-se de forma segura e concentrar-se no
trabalho.

Desligar: deslocar o interruptor corrediço (19) para
a frente.

STAB 18 LTX 150 BL 601503000
Ligar: pressionar o gatilho (10). O número de

cursos pode ser alterado, pressionando o gatilho
para dentro (até ao número de cursos máximo
ajustado, ver capítulo 8.2).

Desligar: soltar o gatilho (10).
Funcionamento contínuo: para o funcionamento

contínuo poderá bloquear o gatilho (10)
pressionado com o botão de bloqueio (9). Para
desligar, voltar a pressionar o gatilho (10).

8.4 Lâmpada LED fig. A
Para trabalhar em zonas mal iluminadas. A

lâmpada LED (4) acende com a máquina ligada.
Desligar a STA 18 LTX 150 BL 601502000: LED (4)

através do botão (18).
Se a lâmpada LED estiver a piscar, ver capítulo 10.

8.5 Indicação de utilização fig. D
Imergir: no caso de materiais finos e macios, é

possível imergir com a lâmina da serra de recorte
na peça de trabalho, sem antes fazer um furo.
Utilize apenas lâminas de serra curtas. Apenas no
ajuste angular 0°.

Colocar a alavanca de ajuste (7) na posição "0"
(movimento pendular desligado). Colocar a serra
de recorte com a aresta dianteira da placa base
(17) sobre a peça de trabalho. Segurar firmemente
na serra de recorte em funcionamento e guiá-la
lentamente para baixo. Depois da lâmina de serra
terminar o corte, pode ligar adicionalmente o
movimento pendular.

9. Limpeza, manutenção

Remover a bateria da máquina antes de realizar
qualquer ajuste, conversão, manutenção ou
limpeza.

Limpar regulamente a máquina. Durante a
limpeza, aspirar as aberturas de ventilação do
motor com um aspirador de pó.

38

Soprar bem o dispositivo tensor da lâmina de serra
(22) em tempos regulares com ar comprimido.

Se necessário, limpar as aberturas por trás do rolo
de suporte da lâmina de serra (21).

De tempos em tempos, colocar uma gota de óleo
sobre o rolo de suporte da lâmina de serra (21).

10. Eliminação de avarias

A lâmpada LED (4) pisca LENTAMENTE e a
máquina foi desligada automaticamente. No

caso de uma sobrecarga prolongada da máquina
ou em caso de bloqueio da lâmina de serra, a
máquina é desligada. Desligar a máquina no
interruptor corrediço (19). Em seguida, voltar a ligar
e continuar a trabalhar normalmente. Evite
sobrecargas adicionais ou bloqueios.

A lâmpada LED (4) pisca RAPIDAMENTE e a
máquina não funciona. A proteção contra

rearranque involuntário reagiu. Se a bateria for
inserida com a máquina ligada, esta não irá
arrancar. Desligar e voltar a ligar a máquina.

11. Acessórios

Utilize apenas baterias e acessórios originais
Metabo ou CAS (Cordless Alliance System).

Utilize apenas acessórios que cumpram os
requisitos e dados caraterísticos indicados neste
manual de instruções.

Carregadores: ASC 55, ASC 145, etc.
N.º de pedido: 627044000 ASC 55
N.º de pedido: 627378000 ASC 145
etc.

Baterias de 18V::
N.º de pedido: 625368000 5,5 Ah (LiHD)
N.º de pedido: 625369000 8,0 Ah (LiHD)
N.º de pedido: 625594000 10,0 Ah (LiHD)
etc.

Montar os acessórios de forma segura. Para utilizar
a máquina num suporte: fixar a máquina de forma
segura. A perda de controlo pode provocar
ferimentos.

Fig. E pág. 3:

Guia circular e paralela

Para serrar círculos (Ø 100 - 360 mm) e cortes
paralelos em relação a uma aresta (máx. 210 mm).

Fig. E pág. 3 I:

Montar a guia circular

- Inserir a barra da guia circular e paralela
lateralmente na placa base (a ponta de
centragem (c) indica para baixo).

- Ajustar o raio (d) pretendido.

- Apertar firmemente o parafuso (b).

Fig. E pág. 3 II:

Montar a guia paralela

- Inserir a barra da guia circular e paralela
lateralmente na placa base (a ponta de
centragem (c) indica para cima).

- Ajustar a medida (e)

- Apertar firmemente o parafuso (b).

Poderá consultar o programa completo de
acessórios em www.metabo.com ou no catálogo.

12. Reparações

As reparações em ferramentas elétricas
apenas devem ser efetuadas por eletricistas!

Caso as ferramentas elétricas Metabo necessitem
de reparações, dirija-se ao seu representante
Metabo. Consulte os endereços em
www.metabo.com

Poderá descarregar as listas de peças
sobressalentes em www.metabo.com

13. Proteção do ambiente

Respeite as determinações nacionais sobre a
eliminação ecológica e sobre a reciclagem de
máquinas usadas, embalagens e acessórios.

As baterias não podem ser eliminadas juntamente
com o lixo doméstico! Devolver as baterias
danificadas ou usadas ao revendedor Metabo!

Não atirar as baterias para a água.

Apenas para países da UE: não colocar as
ferramentas elétricas no lixo doméstico! De

acordo com a diretriz europeia 2012/19/UE
sobre equipamentos elétricos e eletrónicos usados,
e na conversão ao direito nacional, as ferramentas
elétricas usadas devem ser recolhidas em sepa­rado e entregues a uma reciclagem ecologica­mente correta.
Antes de eliminar a bateria, descarregue-a na ferra­menta elétrica. Proteger os contactos contra curto-

-circuito (por exemplo, isolar com fita adesiva).

PORTUGUÊS pt

Valores das emissões

Estes valores possibilitam a avaliação de
emissões da ferramenta elétrica e a comparação
com diversas ferramentas elétricas. Consoante as
condições de utilização, o estado da ferramenta
elétrica ou das ferramentas acopláveis, a
sobrecarga efetiva poderá ser superior ou inferior.
Para a avaliação, deverá ainda considerar os
intervalos de trabalho e as fases com menores
sobrecargas. Com base nos respetivos valores
avaliados deverá determinar a aplicação de
medidas de proteção para o utilizador, por ex.
medidas a nível de organização.

Valor total de vibrações
direções) determinado de acordo com a EN 62841:
ah,M = Valor da emissão de vibrações

(serrar chapa metálica)

ah,B =Valor da emissão de vibrações

(serrar madeira)

=Insegurança (vibração)

K

h,...

Valores típicos e ponderados pela escala A para o

L
L
KpA, KWA= Insegurança

ruído:

=Nível sonoro

pA

=Nível de potência sonora

WA

Durante o trabalho, o nível de ruído pode exceder
os 80 dB(A).

Usar proteção auditiva!

(soma vetorial de três

14. Dados técnicos

Fig. G. Reservamo-nos o direito de proceder a
alterações relacionadas com o progresso
tecnológico.

U =Tensão da bateria

=Espessura máx. do material em madeira

T

1

=Espessura máx. do material em metais

T

2

não ferrosos

=Espessura máx. do material em chapa de

T

3

n
m =Peso (com bateria mais pequena)

Valores medidos determinados de acordo com a
EN 62841.

Temperatura ambiente admissível durante o
funcionamento:

-20 °C até 50 °C (potência limitada no caso de
temperaturas abaixo dos 0 °C). Temperatura
ambiente admissível em caso de armazenamento:
0 °C até 30 °C

Os dados técnicos indicados são tolerantes (de
acordo com os padrões individuais válidos).

Interferências energéticas de altas frequências
podem causar oscilações nas rotações até à
paragem. Estas oscilações desaparecem assim
que as interferências desvanecerem.

aço

=Número de cursos na marcha em vazio

0

Corrente contínua

39

SVENSKAsv

Bruksanvisning i original

1. Försäkran om
överensstämmelse

Vi försäkrar på eget ansvar att den batteridrivna
sticksågen med typ- och serienummer *1) uppfyller
kraven i gällande direktiv *2) och standarder *3).
Teknisk dokumentation *4) – se sidan 3

2. Föreskriven användning

Maskinen är avsedd för sågning i järnfri metall och
stålplåt, trä och träliknande material, plast och
liknande material. Allt annat är ej avsedd
användning.

Användaren ansvarar själv för skador som orsakas
av felaktig användning.

Allmänna föreskrifter om olycksförebyggande samt
bifogade säkerhetsanvisningar måste följas.

3. Allmänna
säkerhetsanvisningar

Följ anvisningarna i textavsnitten med
den här symbolen för att förebygga
personskador och skador på elverktyget!

VARNING – Läs igenom

bruksanvisningen för att minska risken för
skador.

VARNING – Läs alla säkerhetsvarningar,
instruktioner, illustrationer och

specifikationer som medföljer detta elverktyg.

Fel som uppstår till följd av att instruktionerna nedan
inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.

Spara säkerhetsanvisningar och anvisningar
för framtida bruk.

Se till så att dokumentationen medföljer elverktyget.

4. Särskilda
säkerhetsanvisningar

Håll maskinen i de isolerade handtagen när du
jobbar med tillsatsverktyg som kan komma i
kontakt med dolda elledningar. Kontakt med

strömförande ledning kan spänningssätta
maskinens metalldelar, så att du får en stöt.

Fäst och säkra arbetsstycket med hjälp av
tvingar eller på annat sätt på stabilt underlag.

Om du bara håller arbetsstycket med handen eller
mot kroppen blir det instabilt, vilket kan göra att man
förlorar kontrollen.

Kontrollera att det inte finns några el-, vatten-, eller
gasledningar på det ställe som ska bearbetas
(använd t.ex. en metalldetektor).

Såga inte i extremt små arbetsstycken.
Vid sågning måste fotplattan ligga ordentligt an mot

arbetsstycket.

40

Om du avbryter arbetet, slå av maskinen och håll
den stilla i arbetsstycket tills sågbladet stannat helt.
Försök aldrig dra loss sågen ur arbetsstycket eller
dra den bakåt när sågbladet är i rörelse, det kan ge
ett kast.

Slå inte på eller av maskinen när sågbladet har
kontakt med arbetsstycket. Låt sågbladet uppnå
max. sågfrekvens innan du börjar såga.

Ska du starta sågen i ett arbetsstycke; centrera
sågbladet i sågspalten och se till att sågtänderna
inte hakat fast i arbetsstycket. Nyper sågbladet kan
du få ett kast när du slår på sågen igen.

Var försiktig så att händerna inte kommer in i
sågområdet eller rör vid sågbladet. Håll aldrig
handen under arbetsstycket.

Ta endast bort spån och liknande när maskinen står
stilla.

Risk för personskador på grund av vasst sågblad.
Sticksågsbladet kan bli hett när du sågar. Använd
arbetshandskar!

Ta ut batterierna ur maskinen innan inställningar,
ombyggnad, underhåll eller rengöring utförs.

Se till att maskinen är frånkopplad när du sätter i
batteriet.

Ta ut batteriet ur maskinen när du inte använder
den.

OBS Titta inte in i den brinnande lampan (4).
Låt inte optiska instrument vara riktade rakt
in i ljusstrålen.

VARNING! – Använd alltid skyddsglasögon.

Minska belastning genom damm:

VARNING - Vissa typer av damm som

genereras vid sandpappersslipning, slipning,
borrning och andra arbeten innehåller kemikalier
som kan orsaka cancer, fosterskador eller andra
fortplantningsstörningar. Till dessa kemikalier hör
bland annat följande:

- Bly av blyhaltig färg,

- mineraliskt damm i murstenar, cement och andra

murmaterial.

- Arsenik och krom i kemiskt behandlat trä.
Den risk som du utsätts för beror på hur ofta du
genomför denna typ av arbeten. För att minska
belastningen genom dessa kemikalier: Arbeta i ett
ordentligt ventilerat område och använd godkänd
skyddsutrustning, t.ex. dammask som utvecklats
speciellt för filtrering av mikroskopiska partiklar.

Detta gäller även för damm från andra material, t.ex.
vissa trätyper (som ek- eller bokdamm), metaller,
asbest. Andra sjukdomar är t.ex. allergiska
reaktioner och andningsbesvär. Låt inte damm
hamna i din kropp.

Följ gällande bestämmelser för respektive material,
personal, arbete och användningsplats (t.ex. regler
för olycksförebyggande, avfallshantering).

Samla upp partiklarna på den plats där de uppstår,
undvik att de lagras i den omgivande miljön.

Till speciella arbetsuppgifter ska man använda
lämpliga tillbehör. På så sätt hamnar färre partiklar
okontrollerat i omgivningen.

Anslut lämpligt dammutsug.
Minska dammbelastningen genom att vidta följande

åtgärder:

- Rikta inte partiklarna från maskinen eller
maskinens frånluftsflöde mot dig själv, mot
personer i närheten eller mot avlagrat damm.

- Använd en utsugsanordning och/eller en
luftrenare.

- Sörj för god ventilation på arbetsplatsen och
dammsug för att hålla rent. Sopning eller
luftblåsning kan göra så att damm virvlas upp.

- Dammsug eller tvätta skyddskläder. Kläder ska
inte blåsas, slås eller borstas rena.

4.1 Säkerhetsanvisningar till batteriet:

Skydda batterierna mot fukt!

Skydda batterierna mot brand!

Använd aldrig trasiga eller deformerade batterier!
Öppna aldrig batterierna!
Vidrör eller kortslut aldrig batteripolerna!

Trasiga litiumjonbatterier kan läcka en något
sur, brännbar vätska!

Om du får läckande batterivätska på huden,
spola direkt med rikliga mängder vatten. Får
du batterivätska i ögonen, skölj med rent

vatten och sök omedelbart läkarvård!
Ta ut batteriet ur maskinen om maskinen är defekt.

Transport av litiumjonbatterier:

Frakt av litiumjonbatterier regleras av
bestämmelserna för farligt gods (UN 3480 och UN

3481). Fraktdokumenten för litiumjonbatterier ska

uppfylla gällande föreskrifter. Kontakta
transportföretaget för mer information. Det finns
certifierat förpackningsmaterial att få hos Metabo.

Skicka endast batterier om kåpan är oskadd och det
inte sipprar ut någon vätska. Ta ut batteriet ur
maskinen för att skicka det. Säkra kontakterna mot
kortslutning (isolera t.ex. med tejp).

5. Bilder

Bilderna hittar du i början av bruksanvisningen.

6. Översikt

Bild A–C

1 Adapter för styrskenor (för applicering på

styrskena 6.31213)*

2 Använd skyddsplatta om arbetsstyckets ytor är

känsliga (sätt fast enligt bilden)*
3 Splitterskyddsplatta *
4 LED-lampa
5 Skydd *
6 Skyddsbygel som skyddar så att du inte

kommer emot sågbladet av misstag
7 Spak till pendlingsinställning

SVENSKA sv

8 Handtag

9 Låsknapp för kontinuerlig användning
10 Strömbrytare
11 Vred för sågfrekvensinställning
12 Laddindikeringsknapp
13 Ladd- och signalindikering
14 Batteri
15 Knapp för att lossa batteriet
16 Utsugsanslutning *
17 Fotplatta
18 LED-brytare (endast 601502000)
19 Skjutreglage PÅ/AV
20 Sågklinga *
21 Sågbladsstyrrulle
22 Sågbladsinspänning
23 Spak till sågbladsfäste
24 Skala för avläsning av inställda skärvinklar
25 Spännskruv
* beroende på utförande/ingår inte

7. Driftstart

7.1 Sätta i splitterskyddsplatta Bild A

Risk för personskador på grund av vasst
sågblad. Du måste ta ur sågbladet för att sätta

i splitterskyddsplattan (3).
Vänd på maskinen, så att fotplattan är uppåt

in splitterskyddsplattan framifrån och beakta de 2
punkterna nedan:

• Plattans hala sida pekar uppåt.

• Slitsen pekar bakåt (mot batteripaketet).

Om du använder en skyddsplatta (2) (beroende på
utrustning), ska splitterskyddet placeras i
skyddsplattan.

Risk för personskador på grund av vasst
sågblad. Sticksågsbladet kan bli hett när du

sågar. Använd arbetshandskar!

Ta ut batteripaketet (14) innan du sätter i eller
tar ut sågbladet.

7.2 Sätta i sågblad Bild B
Använd sågblad som passar materialet du ska såga

i.

- Fäll fram spaken (23) ända till anslaget och håll

den där.

- Skjut in sågbladet (20) till anslaget, mot

fjäderkraften. (Sågtänderna är vända framåt). Se
till att sågbladet ligger korrekt i rännan på
sågbladsstyrrullen (21).

- Släpp spaken (23) igen. (Den går tillbaka till sitt

utgångsläge av sig själv. Nu sitter sågbladet fast).

7.3 Ta ur sågklingan

Varning! Rikta inte sticksågen mot någon när
du tar ur sågbladet.

- Vrid spaken (23) framåt till anslaget, sågbladet

åker ur av fjäderkraften.

7.4 Montera/demontera skydd Bild A
Montering: Tryck ihop skyddskåpan (5) lätt och

sätt fast den framifrån tills den hakar fast (se
bild A s. 2).

. Skjut

41

SVENSKAsv

Demontera: Ta ett stadigt tag i skyddet (5), på

båda sidor, och dra det framåt.

7.5 Såga med dammutsug Bild A

- Montera utsugsanslutningen (16). Anslut en
lämplig dammsugare.

- För att utsugseffekten ska bli optimal, sätt på
skyddet (5).

7.6 Såga utan dammutsug

- Arbeta med demonterat skydd (5) (för
demontering se kapitel 7.4).

7.7 Snedsnitt Bild C

Ta bort skyddet (5), skyddsplattan (2),
splitterskyddsplattan (3) och utsugsanslutningen
(16). Du kan inte använda de här delarna vid
snedsågning.

- Lossa skruven (25).

- Skjut fotplattan (17) något bakåt och snedställ.

- Du kan läsa av vinkeln på skalan (24). Du kan
ställa in andra vinklar med vinkelmätare.

- Skjut fotplattan (17) framåt och lås den i angiven
vinkel.

- Dra åt skruven (25).

7.8 Batteripaket

Ladda batteriet (14) före användning.
Ladda batteriet när effekten avtar.
Anvisningar för laddning av batteripaketet finns i

bruksanvisningen till Metabo-laddaren.
Gäller litiumjonbatterier med kapacitets- och

signalindikering (13) (beroende på utförande):

- Tryck på (12)-knappen, så ger LED-lamporna (13)
laddindikering.

- Om en LED-lampa (13) blinkar är batteriet nästan
urladdat och måste laddas.

7.9 Ta ut, sätta in batteripaket Bild A

Ta ut batteriet: Tryck på knappen som lossar

batteripaketet (15) och ta ut batteripaketet genom
att dra det (14) uppåt

Sätta i batteriet: Skjut i batteriet (14) tills det
snäpper fast.

.

8. Användning

8.1 Ställa in pendelrörelse Bild A

Ställ in den pendling du vill ha med spaken (7).

Läge 0 = pendlingen är av
. . .
Läge III = maximal pendling

Rekommenderade inställningsvärden: s. 4
Du får lättast fram optimal inställning genom att

prova.

8.2 Ställa in maximal sågfrekvens Bild A

Ställ in maximal sågfrekvens med vredet (11). Det
kan du göra även när maskinen är igång.

Rekommenderade inställningsvärden: s. 4
Du får lättast fram optimal inställning genom att

prova.

42

8.3 Slå på/av, kontinuerlig användning

Bild A

Försök undvika att maskinen suger upp damm

och spån. Se till att maskinen hålls borta från
avlagrat damm när den slås på och av. När du slår
av maskinen, lägg inte ifrån dig den förrän motorn
stannat.

Undvik oavsiktliga starter: slå alltid av

maskinen när du tar ur batteriet.

Vid kontinuerlig användning fortsätter

maskinen att arbeta om du tappar den. Håll
alltid maskinen med båda händerna i handtaget, stå
stadigt och koncentrera dig på arbetet.

STA 18 LTX 150 BL 601502000
Påslagning: Skjut skjutreglaget till vänster och

höger (19) framåt. Enheten arbetar kontinuerligt.

Vid kontinuerlig användning fortsätter

maskinen att arbeta om du tappar den. Håll
alltid maskinen med båda händerna i handtaget, stå
stadigt och koncentrera dig på arbetet.

Frånslagning: Skjut skjutreglaget (19) framåt.
STAB 18 LTX 150 BL 601503000
Påslagning: Tryck på strömbrytaren (10). Du

ändrar sågfrekvensen genom att trycka på
strömbrytaren (upp till inställd maximal
sågfrekvens, se kapitel 8.2).

Frånslagning: Släpp upp strömbrytaren (10).
Kontinuerlig användning: För kontinuerlig

användning kan du låsa den intryckta strömbrytaren
(10) med låsknappen (9). Stanna maskinen genom
att trycka in strömbrytaren (10) en gång till.

8.4 LED-lampa Bild A
När du jobbar på dåligt upplysta ställen. LED-

lampan (4) lyser när maskinen är på.
STA 18 LTX 150 BL 601502000: Slå från LED-

lampan (4) med brytaren (18).
Om LED-lampan blinkar, se kapitel 10.

8.5 Användarinformation bild D
Instickssågning: Det går att instickssåga

arbetsstycken i mjuka material utan förborrning av
hål. Använd endast korta sågblad. Fungerar bara
vid vinkelläge 0°.

Ställ spaken (7) i läge ”0” (pendeln stängs av). Sätt
sticksågen med framkanten av fotplattan (17) på
arbetsstycket. Håll ordentligt i sticksågen när du
slår på den och för ned den långsamt. När
sågbladet sågar fritt, kan du slå på pendlingen.

9. Rengöring, underhåll

Ta ut batterierna ur maskinen innan inställningar,
ombyggnad, underhåll eller rengöring utförs.

Rengör maskinen med jämna mellanrum. Sug
rent motorns ventilationsöppningar med
dammsugare.

Blås igenom sågbladsinspänningen (22) med
tryckluft med jämna mellanrum och grundligt.

Rengör öppningarna bakom sågbladsstyrrullen
(21), om det behövs.

Lägg på en droppe olja på sågbladsstyrrullen (21)
då och då.

10. Åtgärder vid fel

LED-lampan (4) blinkar LÅNGSAMT och
maskinen stänger av sig själv. Vid längre

överbelastning av maskinen eller vid blockering av
sågbladet stängs maskinen av. Stäng av maskinen
med skjutreglaget (19). Slå på igen och fortsätt att
jobba som vanligt. Försök att undvika
överbelastning eller blockering.

LED-lampan (4) blinkar SNABBT och maskinen
startar inte. Omstartsskyddet har löst ut. Sätter du

i batteriet när maskinen är på, så går inte maskinen
igång. Slå av och på maskinen igen.

11. Tillbehör

Använd endast Metabo- eller CAS-batteripaket
(Cordless Alliance System) och tillbehör i original.

Använd endast tillbehör som uppfyller kraven och
specifikationerna i den här bruksanvisningen.

Laddare: ASC 55, ASC 145, etc.
Best.nr: 627044000 ASC 55
Best.nr: 627378000 ASC 145
osv.

Batteripaket 18 V:
Best.nr: 625368000 5,5 Ah (LiHD)
Best.nr: 625369000 8,0 Ah (LiHD)
Best.nr: 625594000 10,0 Ah (LiHD)
osv.

Montera tillbehör på ett säkert sätt. O maskinen
körs i en hållare: Se till att maskinen sitter fast
ordentligt. Du kan skada dig om du tappar
kontrollen över maskinen.

Bild E s. 3:

Cirkelstyrning och parallellanslag

För sågning av cirklar (Ø 100–360 mm) och sågning
längs en kant (max. 210 mm).

Bild E s. 3 I:

Sätta på cirkelstyrning

- Sätt i stången till cirkelstyrning och parallellanslag
i sidan av fotplattan (centreringsspetsen (c) ska
peka nedåt).

- Ställ in den radie (d) du vill ha.

- Dra åt skruven (b).

Bild E s. 3 II:

Sätta på parallellanslaget

- Sätt i stången till cirkelstyrning och parallellanslag
i sidan av fotplattan (centreringsspetsen (c) ska
peka nedåt).

- Ställ in måttet (e)

- Dra åt skruven (b).

Ett komplett tillbehörssortiment hittar du på
www.metabo.com eller i katalogen.

12. Reparation

Reparation av elverktyg får endast utföras av
behörig elektriker!

SVENSKA sv

Metabo-elverktyg som behöver repareras ska
skickas till din Metabo-återförsäljare. För adresser,
se www.metabo.com.

Du kan hämta reservdelslistor på
www.metabo.com.

13. Miljöskydd

Följ nationella miljöföreskrifter för
omhändertagande och återvinning av uttjänta
maskiner, förpackningar och tillbehör.

Släng aldrig batterier i hushållssoporna! Lämna
tillbaka trasiga eller förbrukade batterier till Metabos
återförsäljare!

Kasta inte batterierna i vattnet.

Gäller endast för EU-länder: Släng inte
uttjänta elverktyg i hushållssoporna! Enligt

Europaparlamentets och rådets direktiv
2012/19/EU om avfall som utgörs av eller innehåller
elektriska eller elektroniska produkter och dess
införlivande i den nationella lagstiftningen ska elek­triska verktyg samlas in separat och återvinnas på
ett miljövänligt sätt.
Ladda ur batteriet i elverktyget före återvinning.
Säkra kontakterna mot kortslutning (isolera t.ex.
med tejp).

14. Tekniska specifikationer

Bild G Med förbehåll för tekniska ändringar

U =Batterispänning

=största materialtjocklek i trä

T

1

=största materialtjocklek i järnfri metall

T

2

T

=största materialtjocklek i stålplåt

3

=slaghastighet vid tomgång

n

0

m =Vikt (med minsta batteripaketet)
Mätvärdena är uppmätta enligt EN 62841.

Tillåten omgivningstemperatur under drift:

-20 °C till 50 °C (begränsad prestanda i
temperaturer under 0 °C). Tillåten
omgivningstemperatur vid lagring: 0 °C till 30 °C

Likström

I de tekniska specifikationerna ovan tas även
hänsyn till toleranserna (i enlighet med gällande
standarder).

Energirika högfrekventa störningar kan orsaka
varvtalssvängningar och stillestånd. De försvinner
när störningen klingat av.

Utsläppsvärden

Dessa värden medger en bedömning av
elverktygets utsläpp samt jämförelse med andra
eldrivna verktyg. Beroende på förhållandena,
elverktygets skick och hur verktygen används kan
de faktiska värdena vara högre eller lägre. Räkna
även med pauser och perioder med lägre
belastning. Använd de uppskattade värdena för att
ta fram skyddsåtgärder för användaren, t.ex.
organisatoriska åtgärder.

Totalt vibrationsvärde
räknas fram enligt EN 62841:
ah,M = vibrationsemissionsvärde

(såga i metallplåt)

(vektorsumma i tre riktningar)

43

SVENSKAsv

ah,B =vibrationsemissionsvärde

K
Typisk A-värderad bullernivå
L
L
KpA, KWA= onoggrannhet

När arbete utförs kan ljudnivån överskrida 80 dB(A).

(såga i trä)

=onoggrannhet (vibrationer)

h,...

=Ljudtrycksnivå

pA

=Ljudeffektnivå

WA

Använd hörselskydd!

:

44

Alkuperäiset ohjeet

1. Vaatimustenmukaisuusvakuutu
s

Vakuutamme yksinomaisella vastuullamme, että
nämä akkupistosahat, merkitty tyyppitunnuksella ja
sarjanumerolla *1), vastaavat direktiivien *2) ja
standardien *3) kaikkia asiaankuuluvia määräyksiä.
Tekniset asiakirjat, säilytyspaikka *4) – katso s. 3

2. Tarkoituksenmukainen käyttö

Kone soveltuu ei-rautametallien ja teräspellin, puun
ja puumaisten materiaalien, muovin ja muiden
vastaavien materiaalien sahaamiseen. Kaikki tästä
poikkeava käyttö on kiellettyä.

Tarkoituksenvastaisesta käytöstä aiheutuvista
vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä
tapaturmantorjuntamääräyksiä ja oheisia
turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt
tekstikohdat suojataksesi itsesi ja
sähkötyökalusi!

VAROITUS – Lue käyttöohjeet

tapaturmavaaran minimoimiseksi.

VAROITUS – Lue kaikki tämän

sähkötyökalun mukana toimitetut
turvallisuusohjeet, muut ohjeet, kuvat ja
tekniset tiedot. Alla esitettyjen ohjeiden

noudattamisen laiminlyönti voi aiheuttaa
sähköiskun, tulipalon ja/tai vakavia tapaturmia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet
huolellisesti tulevaa käyttöä varten.

Luovuta sähkötyökalu edelleen vain yhdessä
näiden asiakirjojen kanssa.

4. Erityiset turvallisuusohjeet

Pidä laitteesta kiinni sen eristetyistä
kahvapinnoista, kun teet sellaisia töitä, joissa
käyttötarvike voi koskettaa piilossa olevia
sähköjohtoja. Jännitteisen johdon koskettaminen

voi tehdä myös laitteen metalliosat jännitteisiksi ja
aiheuttaa sähköiskun.

Kiinnitä ja varmista työkappale puristimilla tai
muilla tavoin tukevaan alustaan. Jos pidät

työkappaletta paikallaan vain kädellä tai kehoa
vasten, se ei ole tukevasti kiinnitettynä ja voi
aiheuttaa hallinnan menettämisen.

Varmista, että sellaisessa kohdassa, jota aiotaan
työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim.
metallinpaljastimen avulla).

Älä yritä sahata erittäin pieniä kappaleita.
Jalkalevyn täytyy sahattaessa olla tukevasti

työstettävällä kappaleella.

SUOMI fi

Jos keskeytät työn, kytke saha pois päältä ja pidä
sitä rauhallisesti paikallaan työstettävässä
kappaleessa, kunnes sahanterä pysähtyy
täydellisesti. Älä missään tapauksessa yritä ottaa
sahaa pois työstettävästä kappaleesta niin kauan,
kuin sahanterä liikkuu, muuten voi aiheutua
takaisku.

Älä kytke konetta päälle, kun sahanterä koskettaa
työstettävää kappaletta. Anna sahanterän
saavuttaa ensin suurin iskunopeutensa, ennen kuin
aloitat sahaamisen.

Kun haluat käynnistää uudelleen sahan, joka on
kiinni työstettävässä kappaleessa, keskitä
sahanterä sahausuran keskelle ja tarkasta, etteivät
sahanterän hampaat ole takertuneet kiinni
työstettävään kappaleeseen. Mikäli sahanterä on
jumiutunut paikalleen, tällöin voi aiheutua takaisku,
jos käynnistät sahan uudelleen.

Älä laita käsiäsi sahausalueelle äläkä kosketa
sahanterää. Älä ota kiinni työstettävän kappaleen
alapuolelta.

Poista lastut ja muut epäpuhtaudet ainoastaan
koneen ollessa pysähtyneenä.

Tapaturmavaara terävän pistosahanterän takia.
Pistosahanterä voi olla kuuma sahauksen jälkeen.
Käytä suojakäsineitä.

Poista akku koneesta ennen säätöjen,
tarvikevaihdon, huollon tai puhdistuksen
suorittamista.

Varmista, että kone on pois päältä, kun laitat akun
paikalleen.

Jos konetta ei käytetä, ota siitä akku pois.

HUOMIO Älä tuijota palavaan lamppuun (4).
Älä katso suoraan sädettä optisilla
instrumenteilla.

VAROITUS – Käytä aina suojalaseja.

Pölyrasituksen vähentäminen:

VAROITUS – Tietyt pölyt, joita hiekkapaperilla

hiominen, sahaaminen, hiominen,
poraaminen tai muut työt voivat aiheuttaa, sisältävät
kemikaaleja, joiden tiedetään aiheuttavan syöpää,
syntymävikoja tai muita lisääntymiskykyyn liittyviä
haittoja. Esimerkkejä näistä kemikaaleista ovat:

- Lyijyä sisältävien maalien lyijy,

- mineraalipöly tiilistä, sementistä tai muista

muuratuista rakenteista ja

- arseeni ja kromi kemiallisesti käsitellystä puusta.
Altistumisesi näille vaaratekijöille vaihtelee sen
mukaan, kuinka usein suoritat tämäntapaisia töitä.
Näiden kemikaalien aiheuttaman altistumisen
vähentämiseksi: työskentele hyvin ilmastoiduilla
alueilla ja käytä hyväksyttyjä suojavarusteita, esim.
töihin tarkoitettuja pölymaskeja, jotka on suunniteltu
suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden pölyjen ainesosia,
kuten joitakin puutyyppejä (tammen tai pyökin
pölyä), metalleja, asbestia. Muita tunnettuja
sairauksia ovat esim. allergiset reaktiot,

45

SUOMIfi

hengitystiesairaudet. Älä anna pölyn päästä
elimistöösi.

Ota huomioon myös materiaaleja, henkilöitä,
käyttökohdetta ja käyttöpaikkaa koskevat ohjeet ja
kansalliset määräykset (esim.
työsuojelumääräykset, hävittäminen).

Kerää hiukkaset niiden muodostumispaikassa, älä
levitä niitä ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia
lisävarusteita. Näin vähennät ympäristöön
hallitsemattomasti leviävien hiukkasten määrää.

Käytä sopivaa pölynimuria.
Vähennä pölyn muodostumista seuraavasti:

- Älä suuntaa vapautuvia hiukkasia ja koneen
poistoilmaa itseäsi, lähellä olevia henkilöitä tai
kertynyttä pölyä päin.

- Käytä imuria ja/tai ilmanpuhdistinta.

- Tuuleta työpiste hyvin ja pidä puhtaana
imuroimalla. Lakaiseminen tai puhaltaminen
levittää pölyä.

- Imuroi tai pese suojavaatteet. Älä puhalla, pudista
tai harjaa niitä.

4.1 Akkua koskevat turvallisuusohjeet:

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

2 Suojalevy käytettäväksi työkappaleiden aroilla

pinnoilla (kiinnitä kuvan mukaan)*
3 Rispaantumissuojalevyt *
4 LED-valo
5 Suojus *
6 Suojasanka sahanterän tahattoman

koskettamisen estämiseksi
7 Heiluriliikkeen säätövipu
8 Kahva
9 Lukitusnuppi (jatkuva käyttö)

10 Painokytkin
11 Iskuluvun säätöpyörä
12 Kapasiteettinäytön painike
13 Kapasiteetti- ja signaalinäyttö
14 Akku
15 Painike lukituksen vapauttamiseen
16 Imuistukka *
17 Jalkalevy
18 LED-kytkin (vain 601502000)
19 Työntökytkin päälle-/poiskytkentään
20 Sahanterä *
21 Sahanterän tukirulla
22 Sahanterän kiinnitin
23 Kiinnitysvipu sahanterän kiinnitystä varten
24 Asteikko säädetyn sahauskulman lukemiseen
25 Puristusvoimaruuvi
* riippuu varustuksesta / ei sisälly toimitukseen

Älä käytä viallisia tai vääntyneitä akkuja!
Älä avaa akkuja!
Älä koske akun koskettimiin äläkä oikosulje niitä!

Viallisesta litiumioniakusta voi valua ulos
lievästi happopitoista, palavaa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu
iholle, huuhtele heti runsaalla vedellä. Jos
akkunestettä joutuu silmiin, pese puhtaalla

vedellä ja hakeudu välittömästi lääkärin hoitoon!
Poista akku viallisesta koneesta.

Litiumioniakkujen kuljetus:

Litiumioniakkujen lähettämiseen sovelletaan
vaarallisten aineiden kuljetusta koskevaa
lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää
voimassa olevista määräyksistä, kun lähetät
litiumioniakkuja. Kysy tarvittaessa neuvoa
kuljetusyritykseltä. Sertifioidun pakkauksen voit
hankkia Metabolta.

Lähetä akku vain, kun kotelo on ehjä, eikä nestettä
valu ulos. Irrota akku laitteesta lähetystä varten.
Varmista koskettimet oikosululta (esim. eristä
teipillä).

5. Kuvat

Kuvat ovat tämän käyttöohjekirjan alussa.

6. Yleiskatsaus

Kuva A - C

1 Ohjainkiskoadapteri (ohjainkiskon 6.31213

kiinnittämiseen) *

46

7. Käyttöönotto

7.1 Rispaantumissuojalevyjen
kiinnittäminen Kuva A

Tapaturmavaara terävän pistosahanterän
takia. Kun kiinnität rispaantumissuojalevyn

(3), sahanterän täytyy olla irrotettuna.
Käännä kone ympäri, jalkalevy osoittaa ylöspäin

Työnnä rispaantumissuojalevy etukautta sisään,
ota tällöin huomioon kaksi kohtaa:

• levyn sileä pinta osoittaa ylöspäin

• rako osoittaa taaksepäin (akun suuntaan).

Jos työskentelet kiinnitetyn suojalevyn (2) (määräytyy
varustuksesta) kanssa, laita silloin
rispaantumissuojalevy suojalevyn sisään.

Tapaturmavaara terävän pistosahanterän
takia. Pistosahanterä voi olla kuuma

sahauksen jälkeen. Käytä suojakäsineitä.

Ennen sahanterän kiinnittämistä ja
irrottamista, ota akku (14) pois.

7.2 Sahanterän kiinnittäminen Kuva B

Käytä sellaista sahanterää, joka soveltuu
sahattavalle materiaalille

- Käännä kiinnitysvipu (23) vasteeseen asti eteen ja

pidä se paikallaan.

- Sijoita sahanterä (20) jousivoimaa vastaan

vasteeseen asti. (Sahanhampaat osoittavat
eteenpäin). Tarkasta, että terä on oikein
paikallaan sahanterän tukirullan (21) urassa.

- Vapauta kiinnitysvipu (23). (Se kääntyy

automaattisesti takaisin lähtöasentoonsa. Sen
jälkeen sahanterä on pitävästi kiinni).

.

7.3 Sahanterän irrottaminen

Huomio, älä kohdista pistosahaa ihmisiin
sahanterän irrotuksen yhteydessä.

- Käännä kiinnitysvipu (23) vasteeseen asti
eteenpäin, jousivoima irrottaa sahanterän.

7.4 Suojuksen kiinnittäminen / irrottaminen

Kiinnittäminen: Paina suojus (5) kevyesti yhteen ja

Irrottaminen: Tartu suojukseen (5) molemmilta

7.5 Sahaaminen pölynimuria käyttäen

- Asenna imuistukka (16). Liitä sopiva imuri.

- Pölyn optimaalista imurointia varten laita suojus
(5) paikalleen.

7.6 Sahaaminen ilman pölynimuria

- Työskentele suojus (5) irrotettuna (irrottaminen
ks. luku 7.4).

7.7 Viistosahaus Kuva C

Ota suojus (5), suojalevy (2), rispaantumissuojalevy
(3) ja imuistukka (16) pois. Näitä osia ei voi käyttää
viistosahauksissa.

- Avaa ruuvi (25).

- Työnnä jalkalevyä (17) hieman taaksepäin ja
käännä.

- Kulman voit katsoa asteikosta (24). Säädä muut
kulmat kulmamitan avulla.

- Työnnä jalkalevyä (17) eteenpäin, jotta saat
lukittua sen esiasetettuihin kulmiin.

- Kiristä pultti (25).

7.8 Akku

Lataa akku (14) ennen käyttöä.
Lataa akku uudelleen sen tehon laskiessa.
Akun latausohjeet löydät Metabo-laturin

käyttöohjeesta.
Litiumioniakut kapasiteetti- ja signaalinäytöllä (13)

(riippuu varusteista):

- Paina painiketta (12), jolloin varaustila näytetään
LED-valoilla (13).

- Jos LED-valo (13) vilkkuu, akku on lähes tyhjä ja
täytyy ladata uudelleen.

7.9 Akun irrottaminen, kiinnittäminen

Irrottaminen: Paina akun lukituksen

vapautuspainiketta (15) ja vedä akku (14) ylöspäin
irti.

Paikalleen asettaminen: Työnnä akku (14)
paikalleen siten, että se lukkiutuu.

Kuva A

työnnä se etukautta lukittumiseen asti (katso
kuva A s. 2).

sivuilta ja vedä etukautta irti.

Kuva A

Kuva A

8. Käyttö

8.1 Heiluriliikkeen säätö Kuva A

Säädä säätövivusta (7) haluamasi heiluriliike.
Asento "0" = heiluriliike on kytketty pois

SUOMI fi

toiminnasta

. . .
Asento "III" = maksimaalinen heiluriliike

Suositellut säätöarvot: s. 4
Optimaalisen säädön löytää parhaiten

kokeilemalla.

8.2 Enimmäisiskuluvun säätö Kuva A
Säädä enimmäisiskuluku säätöpyörästä (11). Sen

voi tehdä myös koneen käydessä.
Suositellut säätöarvot: s. 4
Optimaalisen säädön löytää parhaiten

kokeilemalla.

8.3 Päälle/pois kytkeminen, jatkuva kytkentä

poiskytkettäessä etäällä kerääntyneestä pölystä.
Kun kytket koneen pois päältä, laske kone
kädestäsi vasta sitten, kun koneen moottori on
täysin pysähtynyt.

sen vuoksi koneen kahvasta molemmin käsin kiinni,
seiso tukevassa asennossa ja työskentele
keskittyneesti.

STA 18 LTX 150 BL 601502000
Päällekytkentä: Työnnä työntökytkin (19) eteen.

Laite toimii jatkuvalla käytöllä.

sen vuoksi koneen kahvasta molemmin käsin kiinni,
seiso tukevassa asennossa ja työskentele
keskittyneesti.

Poiskytkentä: Työnnä työntökytkin (19) eteen.
STAB 18 LTX 150 BL 601503000
Päällekytkentä: Paina painokytkintä (10).

Iskulukua voidaan muuttaa painokytkintä
painamalla (säädettyyn maksimaaliseen iskulukuun
asti, ks. luku 8.2).

Poiskytkeminen: Vapauta painokytkin (10).
Jatkuva kytkentä: Jatkuvaa kytkentää varten voi

painetun painokytkimen (10) lukita lukitusnupilla
(9). Kun haluat kytkeä koneen pois päältä, paina
liipaisinta (10) uudelleen.

8.4 LED-valo Kuva A
Huonosti valaistuissa kohteissa työskentelyyn.

LED-valo (4) palaa, kun kone on kytketty
toimintaan.

STA 18 LTX 150 BL 601502000: Sammuta LED (4)
kytkimellä (18).

Jos LED-valo vilkkuu, katso luku 10.

8.5 Käyttöohje kuva D
Upotus: Ohuiden ja pehmeiden materiaalien

yhteydessä voit upottaa pistosahanterän
työkappaleen sisään ilman etukäteen tehtävää

Kuva A

Vältä tilanteita, joissa kone saattaa imeä
sisäänsä pölyä ja lastuja. Pidä kone päälle- ja

Vältä tahatonta käynnistymistä: kytke laite
aina pois päältä, kun otat akun pois laitteesta.

Jatkuvassa kytkennässä kone käy edelleen,
vaikka se pääsisi riistäytymään käsistä. Pidä

Jatkuvassa kytkennässä kone käy edelleen,
vaikka se pääsisi riistäytymään käsistä. Pidä

47

SUOMIfi

reiän poraamista. Käytä vain lyhyitä sahanteriä.
Vain kun kulmaksi säädetty 0°.

Aseta säätövipu (7) asentoon "0" (heiluriliike on
kytketty pois päältä). Aseta pistosaha jalkalevyn
(17) etureunan kanssa työstettävälle kappaleelle.
Pidä käynnissä olevasta pistosahasta kunnolla
kiinni ja ohjaa sitä hitaasti alaspäin. Kun sahanterä
on sahannut itsensä vapaaksi, voit kytkeä
heiluriliikkeen päälle.

9. Puhdistus, huolto

Poista akku koneesta ennen säätöjen,
tarvikevaihdon, huollon tai puhdistuksen
suorittamista.

Puhdista kone säännöllisesti. Ime tässä
yhteydessä moottorin tuuletusraot puhtaaksi
pölynimurilla.

Puhalla sahanterän kiinnitysjärjestelmä (22)
säännöllisesti ja huolellisesti puhtaaksi
paineilmalla.

Puhdista tarvittaessa sahanterän tukirullan (21)
takana olevat aukot.

Lisää silloin tällöin pisara öljyä sahanterän
tukirullalle (21).

10. Häiriöiden korjaus

LED-valo (4) vilkkuu HITAASTI ja kone sammui
itsestään. Kone sammuu, jos konetta on

ylikuormitettu pitkään tai sahanterä on jumiutunut.
Kytke kone pois päältä työntökytkimellä (19). Kytke
laite uudelleen päälle ja työskentele normaalisti
edelleen. Vältä vastaisuudessa liiallista
kuormittamista ja terän jumiutumista.

LED-valo (4) vilkkuu NOPEASTI ja kone ei
käynnisty. Uudelleenkäynnistyksen esto on

lauennut. Jos akku laitetaan paikalleen koneen
ollessa päällekytkettynä, kone ei käynnisty. Kytke
kone pois päältä ja sen jälkeen uudelleen päälle.

11. Lisävarusteet

Käytä vain alkuperäisiä Metabo-akkuja tai CAS­akkuja (Cordless Alliance System) ja lisävarusteita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät
tässä käyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.

Laturit: ASC 55, ASC 145 jne.
Tilausnro: 627044000 ASC 55
Tilausnro: 627378000 ASC 145
ym.

Akut 18 V:
Tilausnro: 625368000 5,5 Ah (LiHD)
Tilausnro: 625369000 8,0 Ah (LiHD)
Tilausnro: 625594000 10,0 Ah (LiHD)
ym.

Kiinnitä lisätarvikkeet pitävästi paikoilleen. Jos
sahaa käytetään telineessä: Kiinnitä saha tukevasti.
Hallinnan menetys voi aiheuttaa tapaturmia.

48

Kuva E s. 3:

Ympyrä- ja suuntaisohjain

Ympyröiden (Ø 100 - 360 mm) ja reunan kanssa
yhdensuuntaisten linjojen (maks. 210 mm)
sahaukseen.

Kuva E s. 3 I:

Ympyräohjaimen kiinnitys

- Työnnä ympyrä- ja suuntaisohjaimen tanko sivulta
jalkalevyyn (keskityskärki (c) osoittaa alas).

- Säädä haluamasi säde (d).

- Kiristä pultti (b).

Kuva E s. 3 II:

Suuntaisohjaimen kiinnitys

- Työnnä ympyrä- ja suuntaisohjaimen tanko sivulta
jalkalevyyn (keskityskärki (c) osoittaa ylös).

- Säädä mitta (e)

- Kiristä pultti (b).

Lisävarusteiden täydellisen valikoiman löydät
osoitteesta www.metabo.com tai luettelosta.

12. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa
ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsevat korjausta,
ota yhteyttä Metabo-edustajaan. Katso osoitteet
osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta
www.metabo.com.

13. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden,
pakkausten ja lisätarvikkeiden
ympäristöystävällistä hävittämistä ja kierrätystä
koskevia kansallisia määräyksiä.

Akkuja ei saa hävittää talousjätteen mukana!
Palauta vialliset tai käytetyt akut Metabo-myyjällesi!

Älä heitä akkuja veteen.

Vain EU-maita koskien: Älä hävitä sähkötyö­kaluja sekajätteen mukana! Sähkö- ja elekt-

roniikkalaiteromua koskevan EU-direktiivin
2012/19/EU ja sen kansallisen täytäntöönpanon
mukaan käytetyt sähkötyökalut on kerättävä erik­seen ja toimitettava ympäristöä säästävään kierrä­tykseen.
Ennen kuin viet akun kierrätyspisteeseen, tyhjennä
akun varaus sähkötyökalussa. Varmista kosket­timet oikosululta (esim. eristä teipillä).

14. Tekniset tiedot

Kuva G. Pidätämme oikeudet teknisen

kehityksen myötä tehtäviin muutoksiin.
U =akun jännite

=suurin sallittu materiaalivahvuus puussa

T

1

T2=suurin sallittu materiaalivahvuus ei-

T
n
m =paino (pienimmällä akulla)

rautametalleissa

=suurin sallittu materiaalivahvuus teräspellissä

3

=iskuluku kuormittamattomana

0

Mittausarvot ilmoitettu EN 62841 mukaan.
Sallittu ympäristön lämpötila käytettäessä:

-20 °C ... +50 °C (rajoitettu teho alle 0 °C
lämpötiloissa). Sallittu ympäristön lämpötila
varastoitaessa: 0 °C ... 30 °C

Tasavirta

Annetut tekniset tiedot ovat toleranssien mukaisia
(vastaavat kyseisiä voimassa olevia standardeja).

Runsasenergiaiset ja korkeataajuuksiset häiriöt
voivat aiheuttaa kierrosluvun vaihteluita ja jopa
laitteen pysähtymisen. Nämä häviävät heti kun
häiriöt ovat vaimentuneet.

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun
päästöjen arvioimisen ja erilaisten sähkötyökalujen
keskinäisen vertailun. Käyttöolosuhteiden ja
sähkötyökalun tai terien kunnon mukaisesti
todellinen kuormitus voi olla kyseisiä arvoja
suurempi tai pienempi. Ota arvioinnissa huomioon
työtauot ja vähäisemmän kuormituksen jaksot.
Määritä nämä tekijät huomioiden arvioitujen arvojen
perusteella käyttäjän suojaamiseen vaadittavat
toimenpiteet esim. työnjärjestelyyn liittyvät
toimenpiteet.

Tärinän kokonaisarvo
vektorisumma) mitattu EN 62841 mukaisesti:

(kolmen suunnan

ah,M = tärinän päästöarvo

(metallilevyn sahaus)

ah,B =tärinän päästöarvo

(puun sahaus)

=epävarmuus (värähtely)

K

h,...

Tyypillinen A-painotettu äänitaso
L

=äänen painetaso

pA

=äänitehotaso

L

WA

KpA, KWA=epävarmuus

:

Käytössä melutaso voi ylittää 80 dB(A).

Käytä kuulosuojaimia!

SUOMI fi

49

NORSKno

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse batteridrevne
stikksagene, identifisert med type- og serienummer
*1), overholder alle relevante bestemmelser i
direktivene *2) og standardene *3). Teknisk
dokumentasjon ved *4) – se side 3

2. Forskriftsmessig bruk

Maskinen er egnet til saging av ikke-jern-metaller
og stålplater, tre og trelignende materialer, plast og
lignende materialer. All annen bruk er forbudt.

Brukeren er alene ansvarlig for skader som oppstår
pga. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljøforskrifter og
vedlagt sikkerhetsinformasjon må overholdes.

3. Generelle
sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte
det elektriske verktøyet, er det viktig at du
etterkommer anvisningene i tekster som
er merket med dette symbolet!

ADVARSEL – Les bruksanvisningen for å
minimere skaderisikoen.

ADVARSEL Les gjennom alle

sikkerhetsanvisninger, instrukser,
illustrasjoner og tekniske data som følger med
dette elektriske verktøyet. Manglende

overholdelse av anvisningene nedenfor kan
medføre elektrisk støt, brann og/eller alvorlige
personskader.

Oppbevar all sikkerhetsinformasjon og alle
anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse
dokumentene.

4. Spesielle
sikkerhetsanvisninger

Maskinen må holdes i de isolerte gripeflatene
når du utfører arbeid der verktøyet kan komme
til å treffe skjulte strømledninger. Kontakt med

spenningsførende ledning kan sette metalldeler i
maskinen under spenning og føre til elektrisk støt.

Fest og sikre emnet med tvinger eller på annen
måte til et stabilt underlag. Hvis du bare holder

emnet med hånden eller mot kroppen din, vil det
være ganske ustabilt og kan lett komme ut av
kontroll.

Kontroller at det ikke finnes strøm-, vann- eller
gassledninger på stedet der du skal arbeide (for
eksempel ved hjelp av en metalldetektor).

Ikke forsøk å sage ekstremt små arbeidsstykker.
Ved saging må fotplaten ligge sikkert på

arbeidsstykket.

50

Slå av sagen dersom sagbladet setter seg fast eller
når du tar en pause i arbeidet. Hold emnet rolig helt
til sagbladet er stanset helt. Forsøk aldri å fjerne
emnet fra sagen. Så lenge sagbladet beveger seg,
kan det oppstå rekyl.

Ikke start maskinen mens sagbladet er i berøring
med arbeidsstykket. La sagbladet nå maksimalt
slagtall før du utfører kuttet.

Hvis du vil starte en sag som står i emnet på nytt,
sentrerer du sagbladet i sagsporet og kontrollerer at
sagtennene ikke har satt seg fast i emnet. Hvis
sagbladet er klemt fast, kan det føre til rekyl når
sagen startes på nytt.

Ikke stikk hendene inn i sageområdet eller mot
sagbladet. Ikke grip inn under arbeidsstykket.

Spon o.l. må kun fjernes når maskinen er stoppet.
Fare for personskade på grunn av det skarpe

stikksagbladet. Stikksagbladet kan være varmt
etter saging. Bruk vernehansker.

Ta batteriet ut av maskinen før alle former for
innstilling, verktøybytte, vedlikehold eller
rengjøring.

Kontroller at maskinen er slått av før du setter inn
batteriet.

Ta ut batteriet hvis maskinen ikke skal brukes.

ADVARSEL Se ikke inn i lyset (4) når det er
tent. Se ikke inn i strålen med optiske
instrumenter.

ADVARSEL – Bruk alltid vernebriller.

Redusere støvbelastningen:

ADVARSEL - Enkelte typer støv, som oppstår

ved sliping med sandpapir, saging, sliping,
boring og andre arbeider, inneholder kjemikalier
som kan fremkalle kreft, fødselsskader eller andre
reproduksjonsskader. Eksempler på slike
kjemikalier er:

- bly fra blyholdig maling,

- mineralstøv fra murstein, sement og andre

murermaterialer og

- arsen og krom fra kjemisk behandlet treverk.
Hvor stor risikoen fra disse stoffene er for deg,
avhenger av hvor ofte du utfører denne typen
arbeider. For å redusere belastningen fra slike
kjemikalier: arbeid i lokaler med god utlufting og
bruk alltid godkjent verneutstyr, som f.eks.
åndemasker med spesialfilter for mikroskopiske
partikler.

Dette gjelder også for støv fra andre typer
materialer, som f.eks. enkelte typer treverk (som eik
eller bøk), metaller og asbest. Andre kjente
sykdommer er f.eks. allergiske reaksjoner. La ikke
støv trenge inn i kroppen.

Følg de rutinene og nasjonale forskriftene som
gjelder for omgang med materialer, personale,
bruksområde og -sted (f.eks.
arbeidsvernbestemmelser, deponering).

Samle løse partikler der de oppstår; unngå
nedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Da hindrer du at partiklene havner i omgivelsene.

Bruk et egnet avsug.
Minimer støvbelastningen ved å:

- unngå å rette partikkelstrømmen / utblåsingsluften
fra maskinen mot deg selv eller andre, eller mot
nedfelt støv,

- bruke et avsug og/eller en luftrenser,

- holde arbeidsplassen ren og godt utluftet. Feiing
og blåsing virvler opp støvet.

- Beskyttelsesklær skal støvsuges eller vaskes.
Ikke blås dem ut; bank eller børst dem.

4.1 Sikkerhetsanvisninger for batteriet:

Batteriene må beskyttes mot fuktighet!

Ikke utsett batteriene for åpen ild!

Ikke bruk defekte eller deformerte batterier!
Ikke åpne batteriene!
Kontaktene i batteriene må ikke berøres eller
kortsluttes!

Det kan lekke en lett sur, brennbar væske fra
ødelagte Li-ion batterier!

Hvis batterivæske kommer i kontakt med
huden, må du straks skylle med rikelig med
vann. Hvis du får batterivæske i øynene, må

du vaske med rent vann og straks oppsøke lege!
Ta batteriet ut av maskinen hvis maskinen er defekt.

Transport av Li-ion-batterier:

Frakt av Li-ion-batterier er underlagt bestemmelser
for frakt av farlig gods (UN 3480 og UN 3481). Gjør
deg kjent med gjeldende forskrifter for frakt av Li­Ion-batterier. Ta eventuelt kontakt med
transportforetaket du bruker. Metabo kan levere
sertifisert emballasje.

Send bare med batteriet hvis maskinhuset er
uskadet og det ikke lekker væske. Ta batteriet ut av
maskinen når den sendes. Sikre kontaktene mot
kortslutning (f.eks. med tape).

5. Figurer

Figurene finner du på begynnelsen av
bruksanvisningen.

6. Oversikt

Fig. A - C

1 Føringsskinne-adapter (til bruk på

føringsskinne 6.31213) *

2 Beskyttelsesplate som kan brukes ved

ømfintlige materialoverflater (settes på som

vist) *
3 Flisbeskyttelsesplater *
4 LED-lampe
5 Beskyttelseshette *
6 Beskyttelsesbøyle mot utilsiktet berøring av

sagbladet
7 Innstillingsspak for pendelbevegelse
8 Håndtak

NORSK no

9 Låseeknapp for permanent drift
10 Trykkbryter
11 Innstillingshjul for slagtall
12 Knapp for kapasitetsindikator
13 Kapasitets- og signalindikasjon
14 Batteri
15 Knapp for opplåsing av batteriene
16 Avsugstuss *
17 Fotplate
18 LED bryter (kun 601502000)
19 Skyvebryter for å slå på/av
20 Sagblad *
21 Sagblad-støtterulle
22 Strammemekanisme for sagblad
23 Spennarm for sagbladfeste
24 Skala til avlesing av innstilt kappevinkel
25 Spenningsskrue
* avhengig av utstyr / ikke inkludert

7. Ta i bruk

7.1 Sett inn sponrivevernplate Fig. A

Fare for personskade på grunn av det skarpe
stikksagbladet. Når sponflisbeskyttelsen (3)

settes på, må sagbladet være fjernet.
Snu maskinen, fotplaten viser oppover

Sponflisbeskyttelsen skyves inn fremme fra, vær
obs på 2 følgende punkt:

• Den glatte siden peker oppover.

• Sporet peker bakover (mot batteriet).

Når du arbeider med montert beskyttelsesplate (2)
(avhengig av utstyr), skal sponflisbeskyttelsen settes
inn i beskyttelsesplaten.

Fare for personskade på grunn av det skarpe
stikksagbladet. Stikksagbladet kan være

varmt etter saging. Bruk vernehansker.

Ta ut batteriet (14) før sagbladet tas ut eller
settes inn.

7.2 Sett inn sagbladet Fig. B
Bruk et sagblad som er egnet til materialet som skal

sages.

- Drei spennarmen (23) fremover til den stopper, og

hold den der.

- Sett sagbladet (20) inn mot fjærkraften til anslag.

(Sagbladene peker forover). Pass på at det ligger
riktig i sporet til sagblad-støtterullen (21).

- Slipp spennarmen (23) . (Den dreier seg tilbake til

utgangsposisjonen av seg selv. Sagbladet er nå
spent fast).

7.3 Ta av sagbladet

Forsiktig! Ikke rett stikksagen mot en person
når sagbladet tas ut.

- Der spennspaken (23) forover så langt det går;

fjærkraften vil kaste ut sagbladet.

7.4 Sett på / ta av vernehette Fig. A
Sett på: Trykk beskyttelsesdekselet (5) lett

sammen og skyv det på forfra, til det går i
inngrep (se fig. A side 2).

.

51

NORSKno

Ta av: Grip vernehette (5) på to sider, trekk deretter

av fremover.

7.5 Sag med støvavtrekk Fig. A

- Sett på plass avsugstussen (16). Koble til et egnet
avsugsapparat.

- Sett på beskyttelsesdekselet (5) for optimal effekt
av støvavsuget.

7.6 Saging uten støvavsug

- Arbeide uten beskyttelsesdeksel (5) (Ta av
dekselet, se kap. 7.4).

7.7 Skråsnitt Fig. C

Fjern vernehette (5), verneplate (2),
sponrivevernsplate (3) og avsugsstøtte (16). Disse
delene kan ikke brukes ved skrå kutt.

- Løsne skruen (25).

- Skyv fotplaten (17) litt bakover og drei den.

- Du kan lese av vinkelen på skalaen (24). Still inn
andre vinkler med en vinkelmåler.

- Skyv fotplaten (17) forover inn i de angitte
vinklene til den går i lås.

- Trekk til skruen (25).

7.8 Batteri

Før bruk må batteriet (14) lades opp.
Lad opp batteriet på nytt hvis effekten avtar.
Anvisninger om lading av batterier finner du i

bruksanvisningen til Metabo-laderen.
Ved li-ion batterier med visning av kapasitet og

signal (13) (avhengig av utstyr):

- Trykk på tasten (12) for å lese av ladenivået ved
hjelp av LED-lampene (13).

- Hvis en LED-lampe (13) lyser, er batteriet nesten
tomt og må lades opp igjen.

7.9 Ta ut, sett inn batteripakken fig. A

Ta ut: Trykk på knappen for opplåsing (15) av

batteriet og trekk (14) batteriet opp
Sette inn: Skyv inn batteriet (14) så langt det går.

og ut.

8. Bruk

8.1 Still inn pendelbevegelse Fig. A

Still inn ønsket pendelbevegelse på
innstillingsspaken (7) .

Stilling "0" = Pendelbevegelsen er slått av
. . .
Stilling "III" = maksimal pendelbevegelse

Anbefalte innstillingsverdier: s. 4
Den beste innstillingen finner du lettest ved å gjøre

en praktisk test.

8.2 Still inn maksimalt slagtall Fig. A

Still inn maksimalt slagtall med innstillingshjulet (11)
. Dette er også mulig under drift.

Anbefalte innstillingsverdier: s. 4
Den beste innstillingen finner du lettest ved å gjøre

en praktisk test.

52

8.3 Slå på/av, permanent innkobling

Fig. A

Unngå at maskinen suger inn ekstra støv og

spon. Hold maskinen unna støvansamlinger
når den slås på og av. Etter at maskinen er slått av,
må du først legge den fra deg når motoren er
stanset.

Unngå utilsiktet start: Slå alltid av maskinen

når batteripakken tas ut.

Ved permanent innkobling fortsetter maskinen

å gå selv om den blir revet ut av hendene dine.
Hold derfor alltid maskinen med begge hender i
håndtaket. Stå med god balanse og arbeid
konsentrert.

STA 18 LTX 150 BL 601502000
Innkobling: Skyv skyvebryteren på venstre eller

høyre side (19) forover. Maskinen går permanent.

Ved permanent innkobling fortsetter maskinen

å gå selv om den blir revet ut av hendene dine.
Hold derfor alltid maskinen med begge hender i
håndtaket. Stå med god balanse og arbeid
konsentrert.

Utkobling: Skyv skyvebryteren (19) forover.
STAB 18 LTX 150 BL 601503000
Slå på: Trykk inn trykkbryteren (10). Slagtallet kan

endres ved at du trykker inn bryterknappen (helt til
maksimalt slagtall, se kapittel 8.2).

Koble ut: Slipp bryterknappen (10) .
Permanent innkobling: For permanent bruk kan

bryteren (10) festes med låseknappen (9). Trykk på
bryterknappen (10) på nytt for å slå av maskinen.

8.4 LED-lamper Fig. A
Til bruk ved arbeid på steder med dårlig belysning.

LED-lampen (4) lyser når maskinen er slått på.
STA 18 LTX 150 BL 601502000: koble LED-en (4)

kobles ut med bryteren (18).
Hvis LED-lampen blinker, se kapittel 10.

8.5 Bruksanvisning Fig. D
Neddykking: På tynne, myke materialer kan man

dykke sagbladet ned i arbeidsemnet uten å ha boret
hull på forhånd. Bruk bare korte sagblad. Kun ved
vinkelinnstilling 0°.

Sett innstillingsspaken (7) i stilling "0"
(pendelbevegelsen er slått av). Sett stikksagen
med fremkanten på fotplaten (17) på
arbeidsstykket. Hold en stikksag som er i bruk, godt
fast og før den nedover. Når sagbladet er skåret fritt,
kan pendelbevegelsen slås på.

9. Rengjøring, vedlikehold

Ta batteriet ut av maskinen før alle former for
innstilling, verktøybytte, vedlikehold eller
rengjøring.

Rengjør maskinen med jevne mellomrom.
Rengjør med en støvsuger i motorens
lufteåpninger.

Spenninnretningen for sagbladet (22) må med
jevne mellomrom blåses grundig ut med trykkluft.

Rengjør åpningene bak sagblad-støtterullen (21).
Drypp fra tid til annen en dråpe olje på sagblad-

støtterullen (21).

10. Utbedring av feil

LED-lampen (4) blinker LANGSOMT og
maskinen ble koblet ut automatisk. Ved lengre,

vedvarende overbelastning av maskinen eller hvis
sagbladet blokkeres, kobles maskinen ut. Slå av
maskinen med skyvebryteren (19) . Slå deretter på
maskinen igjen og jobb videre. Unngå mer
overbelasting eller blokkering.

LED-lampen (4) blinker RASKT og maskinen
går ikke. Gjenstartsperren har slått inn. Hvis

batteriet settes i mens maskinen er slått på, starter
ikke maskinen. Slå maskinen av og deretter på
igjen.

11. Tilbehør

Bruk kun original Metabo- eller CAS- (Cordless
Alliance System) batterier og tilbehør.

Bruk kun tilbehør som oppfyller kravene og
spesifikasjonene som angis i denne
bruksanvisningen.

Ladere: ASC 55, SC 145, osv.
Bestillingsnr.: 627044000ASC 55
Bestillingsnr.: 627378000ASC 145
osv.

Batterier 18 V
Bestillingsnr.: 6253680005,5 Ah (LiHD)
Bestillingsnr.: 6253690008,0 Ah (LiHD)
Bestillingsnr.: 62559400010,0 Ah (LiHD)
osv.

Fest tilbehøret på en sikker måte. Når maskinen
brukes i en holder: Fest maskinen sikkert. Tap av
kontroll kan føre til skader.

Fig. E side 3:

Sirkel- og parallellføring

Til saging av sirkler (Ø 100 - 360 mm) og kutt
parallelt med kanter (maks. 210 mm).

Fig. E side 3 I:

Sett på sirkelføringen

- Skyv sirkel- og parallellføringen sidelengs inn i
fotplaten (sentreringsspissen (c) viser nedover).

- Still inn ønsket radius (d).

- Trekk til skruen (b).

Fig. E side 3 II:

Montere sirkel- og parallellføringen

- Skyv sirkel- og parallellføringen sidelengs inn i
fotplaten (sentreringsspissen (c) viser oppover).

- Still inn mål (e).

- Trekk til skruen (b).

Det komplette tilbehørsprogrammet finner du på
www.metabo.com eller i katalogen.

NORSK no

12. Reparasjon

Elektriske verktøy skal alltid repareres av
elektrofagfolk!

Hvis du har en Metabo-maskin som trenger
reparasjon, kan du ta kontakt med en representant
for Metabo. Adresser finner du på
www.metabo.com.

Du kan laste ned reservedelslister fra
www.metabo.com.

13. Miljøvern

Følg nasjonale forskrifter for miljøvennlig
deponering og resirkulering av gamle maskiner,
emballasje og tilbehør.

batterier må ikke kastes i husholdningsavfall! Gi
defekte eller brukte batterier tilbake til Metabo­forhandleren!

Ikke kast batteriene i vann.

Gjelder kun land i EU: Elektroverktøy skal
ikke kastes i husholdningsavfallet! Iht. EU-

direktiv 2012/19/EU om kasserte elektriske
og elektroniske produkter og omsetting av direktivet
til nasjonal rett, må kassert elektroverktøy samles
spesielt og bringes til miljøvennlig gjenvinning.
Før du kasserer batterier, må de lades ut i det elek­triske verktøyet. Sikre kontaktene mot kortslutning
(f.eks. med tape).

14. Tekniske data

Fig J. Med forbehold om endringer grunnet

tekniske forbedringer.
U =Spenning i batteriene

=Største materialtykkelse i tre

T

1

=Største materialtykkelse i ikke-jern-metaller

T

2

T3=Største materialtykkelse i stålplater

=Slagfrekvens ved tomgang

n

0

m =Vekt (med minste batteri)
Måleverdier iht. EN 62841.

Tillatt omgivelsestemperatur ved bruk:

-20 °C til 50 °C (begrenset ytelse ved temperaturer
0 °C). Tillatt omgivelsestemperatur ved lagring:
0 °C til 30 °C

Likestrøm

Angitte tekniske data kan variere (i henhold til
gjeldende standarder).

Energirike, høyfrekvente forstyrrelser kan føre til
turtallsvingninger eller at motoren stopper. Dette
opphører imidlertid så snart interferensen
forsvinner.

Utslippsverdier

Disse verdiene gjør det mulig å anslå
emisjonen fra maskinen og å sammenlikne ulike
verktøy. Avhengig av bruksbetingelsene, tilstanden
til maskinen og verktøyet, kan den faktiske
belastningen være høyere eller lavere. Ta også
hensyn til arbeidspauser og perioder med mindre
belastning når du vurderer. Fastsett sikkerhetstiltak
for brukeren på grunn av tilpassede
vurderingsverdier, f.eks. organisatoriske tiltak.

53

NORSKno

Total vibrasjonsverdi (vektorsum tre retninger)
formidlet iht.EN 62841:
ah,M = svingningsemisjonsverdi

ah,M = svingningsemisjonsverdi

K
Typiske A-veide lydnivåer
L
L
KpA, KWA= Usikkerhet

Under arbeid kan lydnivået overskride 80 dB(A).

(Saging av metallplate)

(Saging av tre)

=Usikkerhet (vibrasjon)

h,...

=Lydtrykknivå

PA

=Lydeffektnivå

WA

Bruk hørselsvern!

:

54

Original brugsanvisning

1. Overensstemmelseserklæring

Vi erklærer under eneansvar: Disse batteridrevne
stiksave, identificeret ved angivelse af type og
serienummer *1), opfylder alle relevante
bestemmelser i direktiverne *2) og standarderne
*3). Teknisk dossier ved *4) - se side 3.

2. Apparatets formål

Maskinen er beregnet til savning af ikke-jernmetal
og stålplader, træ og trælignende materialer samt
plast og lignende materialer. Enhver anden
anvendelse er ikke tilladt.

Brugeren bærer alene ansvaret for skader på grund
af anvendelse til andre formål end de tiltænkte.

Generelt anerkendte forskrifter om
ulykkesforebyggelse og vedlagte
sikkerhedsanvisninger skal overholdes.

3. Generelle
sikkerhedsanvisninger

Vær for din egen og udstyrets sikkerhed
opmærksom på de tekststeder, der er
markeret med dette symbol!

ADVARSEL – læs brugsanvisningen for

at minimere risikoen for personskader.

ADVARSEL – Læs alle

sikkerhedsanvisninger, instruktioner,
illustrationer og specifikationer, som følger
med udstyret. Hvis anvisningerne nedenfor ikke

overholdes, er der risiko for elektrisk stød, brand og/
eller alvorlige personskader.

Gem alle advarsler og instruktioner til senere
brug.

Videregiv kun udstyret sammen med disse papirer.

4. Særlige
sikkerhedsanvisninger

Hold maskinen i de isolerede greb, når der
udføres arbejde, hvor værktøjet kan komme i
kontakt med skjulte strømledninger. Kontakt

med en spændingsførende ledning kan også gøre
maskinens metaldele spændingsførende og føre til
elektrisk stød.

Fastgør eller fikser emnet ved hjælp af tvinger
eller på anden vis på et stabilt underlag. Hvis du

kun holder emnet fast med hånden eller holder det
ind mod kroppen, er det ustabilt, og du kan miste
kontrollen over det.

Kontroller, at der ikke er strøm-, vand- eller
gasledninger på det sted, som skal bearbejdes
(f.eks. ved hjælp af en metaldetektor).

Prøv ikke at save i ekstrem små arbejdsemner.
Ved savning skal fodpladen ligge sikkert på

arbejdsemnet.

DANSK da

Hvis arbejdet afbrydes, skal saven slukkes og
holdes roligt i emnet, indtil klingen står stille. Forsøg
aldrig at fjerne saven fra emnet, så længe
savklingen bevæger sig: det medfører fare for
tilbageslag.

Tænd ikke maskinen, når savklingen har kontakt
med emnet. Lad først savklingen komme op på det
fulde slagtal, før der saves.

For at starte en sav igen, som sidder i emnet,
centreres savklingen i savsporet, og det
kontrolleres, at savtænderne ikke sidder fast i
emnet. Hvis savklingen sidder fast, er der fare for
tilbageslag, når saven startes på ny.

Hold hænderne væk fra saveområdet eller
savklingen. Grib ikke ind under emnet.

Fjern først spåner og lignende, når maskinen er i
tilstand.

Fare for kvæstelse som følge af skarp stiksavklinge.
Stiksavklingen kan være varm efter savningen.
Brug beskyttelseshandsker.

Tag batteriet ud af maskinen, før der foretages
maskinindstilling, ombygning, vedligeholdelse eller
rengøring.

Sørg for, at maskinen er frakoblet, når batteriet
placeres i maskinen.

Tag batteriet ud af maskinen, når maskinen ikke er i
brug.

ADVARSEL: Se ikke ind i den tændte lampe
(4). Se ikke direkte ind i strålen med optiske
instrumenter.

ADVARSEL – brug altid beskyttelsesbriller.

Reducering af støvgener:

ADVARSEL - Enkelte støvtyper, som

genereres ved slibning af sandpapir, savning,
slibning, boring og andre arbejder, indeholder
kemikalier, hvor det er kendt, at de forårsager kræft,
medfødte skavanker eller andre
forplantningsskader. Enkelte eksempler på disse
kemikalier er:

- bly fra blyholdig maling,

- mineralsk støv fra mursten, cement og andre

materialer til murværk, og

- arsen og krom fra kemisk behandlet træ.
Risikoen for dig ved denne belastning varierer alt
efter, hvor ofte du udfører denne type arbejde. For
at reducere belastningen med disse kemikalier for
dig: Arbejd i et godt udluftet område og arbejd med
godkendt sikkerhedsudstyr, som f.eks. støvmasker,
der er specielt udviklede til udfiltrering af små
mikroskopiske partikler.

Dette gælder ligeledes for støv fra yderligere
materialer, som f.eks. enkelte trætyper (såsom støv
fra eg eller bøg), metaller, asbest. Yderligere kendte
lidelser er f.eks. allergiske reaktioner samt
luftvejssygdomme. Støvet må ikke optages i
kroppen.

Overhold de gældende direktiver og nationale
forskrifter, der gælder for dit materiale, personale,

55

DANSKda

anvendelsesformål og -sted (f.eks. sundheds- og
sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå
aflejringer i omgivelserne.

Brug egnet tilbehør til specielt arbejde. Således
kommer færre partikler ukontrolleret ud i miljøet.

Anvend en egnet støvudsugning.
Støvbelastningen kan reduceres på følgende

måde:

- ret ikke partikler, der kommer ud, og maskinens
udluftningsstrøm mod dig selv eller personer, der
befinder sig i nærheden, eller på aflejret støv,

- anvend et udsugningsanlæg og/eller en
luftrenser,

- sørg for god ventilation på arbejdspladsen og hold
den ren vha. støvudsugning. Fejning eller
blæsning hvirvler støv op.

- Støvsug eller vask beskyttelsestøj. Undgå
udblæsning, bankning eller børstning.

4.1 Sikkerhedsanvisninger vedrørende

batteriet:

Beskyt batterier mod fugt!

Udsæt ikke batterier for ild!

Brug ikke defekte eller deformerede batterier!
Åbn ikke batterier!
Berør eller kortslut ikke batteriernes kontakter!

Der kan sive let sur, brændbar væske ud af
defekte Li-ion batterier!

Skyl straks med rigelige mængder vand, hvis
batterivæsken kommer i kontakt med huden.
Skyl øjnene med rent vand og søg straks

læge, hvis batterivæsken kommer i øjnene!
På en defekt maskine skal man tage batteriet ud af

maskinen.

Transport af Li-ion batterier:

Forsendelse af Li-ion batterier skal ske i henhold til
reglerne om farligt gods (UN 3480 og UN 3481).
Tjek de aktuelle regler ved forsendelse af Li-ion
batterier. Spørg evt. din speditør til råds. Certificeret
emballage kan rekvireres hos Metabo.

Send kun batterier, hvis kabinettet er ubeskadiget,
og der ikke trænger væske ud. Tag batteriet ud af
udstyret ved forsendelse. Beskyt kontakterne mod
kortslutning (isoler f.eks. med tape).

5. Figurer

Figurerne findes i begyndelsen af
brugsanvisningen.

6. Oversigt

fig. A - C

1 Føringsskinne-adapter (til montering på

føringsskinnen 6.31213) *

2 Beskyttelsesplade til anvendelse på følsomme

overflader (monteres som vist) *

56

3 Splintbeskytter *
4 Lysdiode
5 Beskyttelseskappe *
6 Beskyttelsesbøjle til beskyttelse mod utilsigtet

kontakt med savklingen
7 Indstillingsgreb til pendulbevægelse
8 Håndtag
9 Spærreknap (kontinuerlig drift)

10 Afbryder
11 Indstillingshjul til indstilling af slagtal
12 Knap til kapacitetsindikator
13 Kapacitets- og signalindikator
14 Batteri
15 Knap til frigørelse af batteri
16 Udsugningsstuds *
17 Sål
18 LED kontakt (kun 601502000)
19 Skydekontakt til tænd/sluk
20 Savklinge *
21 Savklingestøtterulle
22 Spændeanordning til savklinge
23 Spændearm til fastgørelse af savklinge
24 Skala til aflæsning af den indstillede

skærevinkel

25 Spændskrue
* afhængigt af udstyr/medleveres ikke

7. Idriftsættelse

7.1 Isætning af splintbeskytteren fig. A

Fare for kvæstelse som følge af skarp
stiksavklinge. Savklingen skal være fjernet,

når splintbeskytteren (3) sættes på.
Vend maskinen om, fodpladen vender opad

splintbeskytteren ind forfra, og overhold derved de
følgende 2 punkter:

• Den glatte side af pladen peger opad.

• Slidsen peger nedad (mod batteriet).

Arbejdes der med beskyttelsesplade (2) (afhængigt af
udstyr), sættes splintbeskytteren i beskyttelsespladen.

Fare for kvæstelse som følge af skarp
stiksavklinge. Stiksavklingen kan være varm

efter savningen. Brug beskyttelseshandsker.

Før alt arbejde på maskinen: Tag batteriet (14)
ud.

7.2 Montering af savklinge fig. B
Anvend en savklinge, der er egnet til det materiale,

der skal bearbejdes.

- Drej spændearmen (23) frem til anslag, og hold
det der.

- Sæt savklingen (20) i til anslag ved at trykke den
mod fjederkraften. (Savtænderne vender fremad).
Kontrollér, at den ligger rigtigt i
savklingestøtterullens (21) not.

- Slip spændearmen (23). (Den går automatisk
tilbage i udgangsposition igen. Savklingen er nu
fastspændt).

7.3 Fjernelse af savklinge

Vigtigt! Hold ikke stiksaven hen imod personer
ved fjernelse af savklingen.

. Skub

- Drej spændearmen (23) fremad indtil anslag,
hvorefter savklingen udstødes ved hjælp af
fjederkraft.

7.4 Montering/afmontering af

beskyttelseskappen fig. A

Montering: Tryk beskyttelseskappen (5) lidt

sammen og sæt den på forfra, indtil den går i
hak (se fig. A S. 2).

Afmontering: Tag fat i begge sider af

beskyttelseskappen (5), og træk den så fremad
og af.

7.5 Savning med støvudsugning fig. A

- Monter udsugningsstudsen (16). Tilslut en egnet
støvsuger.

- Sæt beskyttelseskappen (5) på for at opnå en
optimal støvudsugning.

7.6 Savning uden støvudsugning

- Arbejd uden beskyttelseskappe (5) (afmontering,
se kapitel 7.4).

7.7 Skråsnit fig. C

Fjern beskyttelseskappen (5), beskyttelsespladen
(2), splintbeskytteren (3) og udsugningsstudsen
(16). Disse dele kan ikke anvendes ved skråsnit.

- Løsn skruen (25).

- Skub fodpladen (17) lidt bagud, og drej den.

- Vinklerne kan aflæses på skalaen (24). Andre
vinkler indstilles med en vinkelmåler.

- Skub fodpladen (17) fremad til de fastsatte vinkler,
så den går i indgreb.

- Tilspænd skruen (25).

7.8 Batteri

Batteriet (14) skal oplades før den første
ibrugtagning.

Genoplad batteriet, når kapaciteten aftager.
Du finder anvisninger til opladning af batteriet i

driftsvejledningen til opladeren fra Metabo.
Ved Li-Ion batterier med kapacitets- og

signalindikator (13) (afhængigt af udstyr):

- Tryk på knappen (12), og ladetilstanden vises
med lysdioderne (13).

- Blinker en LED-diode (13), er batteriet næsten
fladt og skal genoplades.

7.9 Fjernelse, indsættelse af batteri

fig. A

Udtagning: Tryk på knappen til frigørelse af
batteriet (15), og træk batteriet ud (14) opad

Indsætning: Skub batteriet (14) på til det går i
indgreb.

.

8. Anvendelse

8.1 Indstilling af pendulbevægelse fig. A

Indstil den ønskede pendulbevægelse med
indstillingsgrebet (7).

Position "0" = pendulbevægelsen er frakoblet
. . .
Position "III" = maksimal pendulbevægelse

DANSK da

Anbefalede indstillingsværdier: side 4
Den optimale indstilling findes bedst ved at prøve

sig frem.

8.2 Indstilling af maks. slagtal Abb. A
Indstil det maksimale slagtal med indstillingshjulet

(11). Det kan også gøres, mens maskinen kører.
Anbefalede indstillingsværdier: side 4
Den optimale indstilling findes bedst ved at prøve

sig frem.

8.3 Tænding/slukning, indstilling af konstant
drift fig. A

Det skal undgås, at maskinen suger ekstra

støv og spåner ind. Når maskinen tændes og
slukkes, skal den holdes væk fra aflejret støv. Læg
først den slukkede maskine til side, når motoren står
stille.

Undgå utilsigtet start: Sluk altid for maskinen,

når batteriet tages ud af maskinen.

Ved fast tilkobling kører maskinen også

videre, hvis den rives ud af hånden. Hold
derfor altid fast i maskinen med begge hænder i det
dertil beregnede greb, stå stabilt, og arbejd
koncentreret.

STA 18 LTX 150 BL 601502000
Tilkobling: Skub skydekontakten til venstre eller

højre (19) fremad. Maskinen kører konstant.

Ved fast tilkobling kører maskinen også

videre, hvis den rives ud af hånden. Hold
derfor altid fast i maskinen med begge hænder i det
dertil beregnede greb, stå stabilt, og arbejd
koncentreret.

Sluk: Skub skydekontakten (19) fremad.
STAB 18 LTX 150 BL 601503000
Tænd: Tryk på trykknappen (10). Slagtallet kan

ændres ved at trykke afbrydergrebet ind (til det
indstillede maksimale slagtal, se kapitel 8.2).

Frakobling: Slip afbrydergrebet (10).
Fast tilkobling: For fast tilkobling kan det

aktiverede afbrydergreb (10) fastlåses med
låseknappen (9). Maskinen slukkes ved at trykke på
afbryderen (10) igen.

8.4 LED-lampe fig. A
Til arbejde på dårligt belyste steder. LED-lampen

(4) lyser, når maskinen er tændt.
STA 18 LTX 150 BL 601502000: Sluk LED (4) på

kontakten (18).
Hvis LED-lampen blinker, se kapitel 10.

8.5 Brugsinformation fig. D
Neddykning: Ved tynde, bløde materialer kan

stiksavsklingen dykkes ned i emnet uden først at
bore et hul. Brug kun korte savklinger. Kun med en
vinkelindstilling på 0°.

Sæt indstillingsgrebet (7) på "0" (pendulbevægelse
frakoblet). Sæt stiksaven med fodpladens (17)
forreste kant på emnet. Hold godt fast i den kørende
stiksav, og før den langsomt nedad. Når savklingen

57

DANSKda

har skåret sig ind i emnet, kan pendulbevægelsen
tilkobles.

9. Rengøring, vedligeholdelse

Tag batteriet ud af maskinen, før der foretages
maskinindstilling, ombygning, vedligeholdelse eller
rengøring.

Rengør maskinen regelmæssigt. Fjern støv fra
motorens ventilationsspalter med en støvsuger.

Spændeanordningen til savklingen (22) skal renses
regelmæssigt og udblæses grundigt med trykluft.

Rens åbningerne bag ved savklingestøtterullen (21)
efter behov.

Kom engang imellem en dråbe olie på
savklingestøtterullen (21).

10. Afhjælpning af fejl

LED-lampen (4) blinker LANGSOMT, og
maskinen er frakoblet automatisk. Maskinen

frakobles i tilfælde af længerevarende
overbelastning eller blokering af savklingen. Sluk
for maskinen med skydekontakten (19). Tænd
derefter for maskinen igen, og arbejd videre som
normalt. Undgå overbelastning eller blokering.

Lysdioden (4) blinker HURTIGT, og maskinen
kører ikke. Den elektriske beskyttelse mod

genindkobling er aktiveret. Sættes batteriet i en
tændt maskine, starter maskinen ikke. Sluk og tænd
igen for maskinen.

11. Tilbehør

Anvend udelukkende originale batterier eller
originalt tilbehør fra Metabo eller CAS (Cordless
Alliance System).

Brug kun tilbehør, der opfylder de krav og
specifikationer, som er angivet i denne
brugsvejledning.

Opladere: ASC 55, SC 145 etc.
Best.-nr.: 627044000 ASC 55
Best.-nr.: 627378000 ASC 145
etc.

Batterier 18V:
Best.-nr.: 625368000 5,5 Ah (LiHD)
Best.-nr.: 625369000 8,0 Ah (LiHD)
Best.-nr.: 625594000 10,0 Ah (LiHD)
etc.

Anbring tilbehøret sikkert. Hvis maskinen betjenes i
en holder: Sæt maskinen sikkert fast. Mistes
kontrollen over maskinen, er der risiko for skader.

58

Fig. E, side 3:

Cirkel- og parallelføring

Til savning af cirkler (Ø 100 - 360 mm) og savning
parallelt med en kant (maks. 210 mm).

Fig. E, side 3 I:

Montering af cirkelføring

- Skub cirkel- og parallelføringens stang sidelæns
ind i fodpladen (centreringsspidsen (c) vender
nedad).

- Indstil den ønskede radius (d).

- Spænd skruen (b).

Fig. E, side 3 II:

Montering af parallelføring

- Skub cirkel- og parallelføringens stang sidelæns
ind i fodpladen (centrerspidsen (c) vender opad).

- Indstil målet (e)

- Spænd skruen (b).

Det komplette tilbehørsprogram findes på
www.metabo.com eller i kataloget.

12. Reparation

Reparationer på el-værktøjer må kun udføres
af en elektriker!

Henvend dig til din Metabo-forhandler, når du skal
have repareret dit Metabo el-værktøj. Adresser
findes på www.metabo.com.

Reservedelslister kan downloades på
www.metabo.com.

13. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig
bortskaffelse og genbrug af udtjente maskiner,
emballage og tilbehør.

Batterier må ikke bortskaffes sammen med normalt
husholdningsaffald! Lever defekte eller opbrugte
batterier tilbage til Metabo-forhandleren!

Kast ikke batterier i vandet.

Kun for EF-lande: El-værktøj må ikke bort­skaffes med husholdningsaffaldet! I henhold

til det europæiske direktiv 2012/19/EU om
gammelt elektrisk- og elektronisk udstyr og
gennemførelsen i national lovgivning skal brugte
elværktøjer indsamles separat og tilføres miljøven­ligt genbrug.
Aflad batteriet i el-værktøjet, før det bortskaffes.
Beskyt kontakterne mod kortslutning (isoler f.eks.
med tape).

14. Tekniske data

Fig. G. Ændringer i takt med den tekniske

udvikling forbeholdes.
U =batteriets spænding

=Største materialetykkelse i træ

T

1

T2=Største materialetykkelse i ikke-jernmetal
T3=Største materialetykkelse i stålplade

=Slagtal ved tomgang

n

0

m =vægt (med mindste batteri)
Måleværdier beregnet iht. EN 62841.

Tilladt omgivelsestemperatur ved drift:

-20 °C til 50 °C (begrænset ydelse ved temperaturer
under 0 °C). Tilladt opbevaringstemperatur ved
opbevaring: 0 °C til 30 °C

Jævnstrøm

De anførte tekniske data er inkl. tolerancer
(svarende til de aktuelt gældende standarder).

Energirige, højfrekvente forstyrrelser kan medføre
hastighedsudsving samt stilstand. De forsvinder
igen, så snart forstyrrelserne er forbi.

Emissionsværdier

Disse værdier gør det muligt at bestemme
elværktøjets emissioner og sammenligne
forskellige elværktøjer med hinanden. Alt efter
elværktøjets eller indsatsværktøjernes
anvendelsesbetingelser og tilstand kan den faktiske
belastning være højere eller lavere. Tag også højde
for arbejdspauser og perioder med lav belastning.
Træf de nødvendige beskyttelsesforanstaltninger
for brugeren, f.eks. organisatoriske
foranstaltninger, på baggrund af de anslåede
værdier.

Samlet vibration
beregnet iht. EN 62841:

(vektorsum af tre retninger)

ah,M = svingningsemissionsværdi

(Savning af metalplade)

ah,B =svingningsemissionsværdi

(savning af træ)

=usikkerhed (vibration)

K

h,...

Typiske A-vægtede lydniveauer
L

=lydtryksniveau

pA

=lydeffektniveau

L

WA

KpA, KWA=usikkerhed

:

Ved arbejde kan støjniveauet overskride 80 dB(A).

Brug høreværn!

DANSK da

59

POLSKIpl

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że
wyrzynarki akumulatorowe oznaczone typem i
numerem seryjnym *1) spełniają wszystkie
obowiązujące przepisy dyrektyw *2) i norm *3).
Dokumentacja techniczna *4) – patrz strona 3

2. Użytkowanie zgodne z
przeznaczeniem

Maszyna jest przeznaczona do cięcia metali
nieżelaznych i blachy stalowej, drewna i materiałów
drewnopodobnych, tworzywa sztucznego i temu
podobnych materiałów. Inne zastosowanie nie jest
dozwolone.

Odpowiedzialność za szkody powstałe w wyniku
użytkowania niezgodnego z przeznaczeniem
ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów
BHP oraz dołączonych uwag dotyczących
bezpieczeństwa.

3. Ogólne uwagi dotyczące
bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w
celu ochrony elektronarzędzia zwrócić
szczególną uwagę na miejsca w tekście
oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania
ryzyka obrażeń zapoznać się z treścią
instrukcji obsługi.

OSTRZEŻENIE – Przeczytać wszystkie

uwagi dotyczące bezpieczeństwa,
instrukcje, materiały graficzne i dane
techniczne, którymi opatrzono
elektronarzędzie. Nieprzestrzeganie poniższych

uwag może się stać przyczyną porażenia prądem
elektrycznym, pożaru i/albo poważnych obrażeń
ciała.

Starannie przechowywać wszystkie uwagi
dotyczące bezpieczeństwa i zalecenia, aby
móc z nich skorzystać w przyszłości.

Przekazując elektronarzędzie innym osobom,
należy przekazać również niniejszą dokumentację.

4. Specjalne uwagi dotyczące
bezpieczeństwa

W przypadku wykonywania prac, przy których
zamocowane narzędzie może natrafić na
ukryte przewody elektryczne, urządzenie
trzymać za izolowane uchwyty. Kontakt z

przewodem znajdującym się pod napięciem może
spowodować przepływ prądu przez metalowe
elementy urządzenia i w efekcie doprowadzić do
porażenia prądem.

60

Zamocować i zabezpieczyć obrabiany
przedmiot na stabilnym podłożu za pomocą
zacisków lub w inny sposób. Przytrzymywanie

detalu tylko ręką lub opieranie go o własne ciało
sprawia, że nie jest on stabilnie zamocowany i
podczas obróbki użytkownik może utracić kontrolę.

Sprawdzić, czy w miejscu wykonywanych prac nie
znajdują się przewody elektryczne, wodociągowe
lub gazowe (np. za pomocą detektora metali).

Nie używać urządzenia do cięcia bardzo małych
elementów.

Podczas piłowania stopka musi się stabilnie
opierać na obrabianym elemencie.

W przypadku przerywania pracy wyłączyć
wyrzynarkę i nie wyjmować jej z materiału, dopóki
brzeszczot się całkowicie nie zatrzyma. W żadnym
wypadku nie podejmować prób wyjmowania
wyrzynarki z obrabianego materiału dopóki
brzeszczot się porusza, ponieważ może nastąpić
odrzut.

Nie wolno włączać urządzenia, jeżeli brzeszczot
dotyka obrabianego elementu. Przed
rozpoczęciem cięcia brzeszczot musi osiągnąć
pełną prędkość skokową.

Przed ponownym włączeniem wyrzynarki tkwiącej
w obrabianym elemencie wycentrować brzeszczot
w rzazie i sprawdzić, czy zęby tnące nie są
wczepione w obrabiany element. Zakleszczony
brzeszczot może spowodować odrzut w chwili
ponownego uruchomienia wyrzynarki.

Nie wolno zbliżać rąk do strefy cięcia ani w pobliże
brzeszczotu. Nie wolno wkładać dłoni pod
obrabiany element.

Wióry i podobne zanieczyszczenia usuwać
wyłącznie po wyłączeniu urządzenia.

Niebezpieczeństwo skaleczenia ostrym
brzeszczotem. Po skończeniu cięcia brzeszczot
może być gorący. Nosić rękawice ochronne.

Przed przystąpieniem do regulacji ustawień,
przezbrajania, konserwacji lub czyszczenia wyjąć z
maszyny akumulator.

Upewnić się, że podczas wkładania akumulatora
maszyna jest wyłączona.

Jeżeli maszyna nie jest używana, trzeba wyjąć z
niej akumulator.

WAŻNE Nie spoglądać bezpośrednio na
zapaloną lampę (4). Nie patrzeć
bezpośrednio na światło diody za pomocą

przyrządów optycznych.

OSTRZEŻENIE – Zawsze nosić okulary
ochronne.

Redukcja zapylenia:

OSTRZEŻENIE – Niektóre rodzaje pyłów,

które powstają podczas szlifowania papierem
ściernym, cięcia, szlifowania, wiercenia i innych
prac, zawierają substancje chemiczne, o których
wiadomo, że wywołują raka, wady wrodzone lub

zaburzają zdolność rozrodczą. Takie chemikalia to
na przykład:

- ołów z farb zawierających ołów,

- pył mineralny z cegieł, cementu i innych wyrobów
murarskich,

- arsen i chrom zawarty w drewnie poddanym
obróbce chemicznej.

Ryzyko narażenia zależy od częstotliwości
wykonywania takich prac. Aby zmniejszyć
zagrożenie ze strony substancji chemicznych:
pracować w obszarze o dobrej wentylacji i
stosować atestowane środki ochronne, np. maski
przeciwpyłowe zaprojektowane do filtrowania
cząstek mikroskopijnej wielkości.

Powyższe informacje odnoszą się również do
pyłów powstających przy obróbce innych
materiałów, np. niektórych rodzajów drewna
(drewno dębowe lub bukowe), metali, azbestu. Inne
znane schorzenia, to np. reakcje alergiczne i
choroby układu oddechowego. Zapobiegać
przedostawaniu się cząstek pyłu do organizmu.

Przestrzegać wytycznych dotyczących
obrabianego materiału, pracowników, rodzaju i
miejsca zastosowania oraz przepisów krajowych
(np. przepisów dotyczących ochrony pracy,
utylizacji).

Eliminować szkodliwe cząstki z powietrza w
miejscu ich emisji i zapobiegać ich odkładaniu się w
otoczeniu.

Do prac specjalnych używać odpowiedniego
osprzętu. Pozwoli to ograniczyć ilość cząstek
przenikających w niekontrolowany sposób do
otoczenia.

Stosować odpowiedni układ odsysania pyłu.
W celu zminimalizowania zagrożenia pyłem:

- Nie kierować uwalnianych cząstek i strumienia
powietrza wylotowego z maszyny w stronę
samego siebie, w kierunku innych osób
znajdujących się w pobliżu ani na osiadły pył.

- Używać systemów odpylania i/albo oczyszczaczy
powietrza.

- Zapewnić dobrą wentylację miejsca pracy oraz
jego czystość dzięki stosowaniu wyciągu
powietrza. Zamiatanie lub nadmuch powodują
wzbijanie pyłu.

- Odkurzać lub prać odzież ochronną. Nie
przedmuchiwać, nie trzepać, nie czyścić
szczotką.

4.1 Uwagi dotyczące bezpieczeństwa

związane z użytkowaniem akumulatora:

Chronić akumulatory przed wilgocią!

Nie wkładać akumulatorów do ognia!

Nie używać uszkodzonych ani odkształconych
akumulatorów!
Nie otwierać akumulatorów!
Nie dotykać i nie zwierać styków akumulatora!

Z uszkodzonych akumulatorów Li-Ion może
wyciec lekko kwasowa ciecz palna!

POLSKI pl

W razie wydostania się cieczy z akumulatora
i kontaktu ze skórą bezzwłocznie spłukać to

miejsce dużą ilością wody. Jeżeli ciecz z
akumulatora dostanie się do oczu, przepłukać oczy
czystą wodą i bezzwłocznie udać się do lekarza!

Z uszkodzonego urządzenia trzeba zawsze wyjąć
akumulator.

Transport akumulatorów litowo-jonowych:

Warunki przesyłania akumulatorów Li-Ion regulują
przepisy dotyczące towarów niebezpiecznych (UN
3480 i UN 3481). Przed wysyłką akumulatorów Li­Ion zapoznać się z aktualnie obowiązującymi
przepisami. W razie potrzeby zasięgnąć informacji
w firmie transportowej. Certyfikowane opakowania
są dostępne w Metabo.

Akumulatory wolno wysyłać tylko w przypadku, gdy
ich obudowa jest nieuszkodzona i z wnętrza nie
wydostaje się płyn. Przed wysyłką wyjąć
akumulator z maszyny. Zabezpieczyć styki przed
zwarciem (np. zaizolować taśmą klejącą).

5. Ilustracje

Ilustracje znajdują się na początku instrukcji
obsługi.

6. Elementy urządzenia

Rys. A - C

1 Adapter szyny prowadzącej (do zamontowania

na szynie prowadzącej 6.31213) *

2 Płytka ochronna do stosowania w przypadku

delikatnych powierzchni elementów

(zamocować jak na rysunku) *
3 Płytka zapobiegająca odrywaniu wióra *
4 Lampa LED
5 Osłona *
6 Pałąk ochronny zabezpieczający przed

nieumyślnym dotknięciem brzeszczotu
7 Dźwignia włączania ruchu wahadłowego
8 Rękojeść
9 Przycisk pracy w trybie ciągłym

10 Przełącznik włącznika
11 Pokrętło nastawcze do regulacji prędkości

skokowej

12 Przycisk wskaźnika stanu naładowania
13 Wskaźnik stanu naładowania i sygnalizator
14 Akumulator
15 Przycisk odblokowywania akumulatora
16 Króciec odsysający *
17 Płyta stopy
18 Przełącznik LED (wyłącznie 601502000)
19 Włącznik/wyłącznik suwakowy
20 Brzeszczot *
21 Rolka podpierająca brzeszczot
22 Układ mocowania brzeszczotu
23 Dźwignia zaciskowa do mocowania

brzeszczotu

24 Skala do odczytywania ustawionego kąta

cięcia

25 Śruba naprężająca

61

POLSKIpl

* w zależności od wyposażenia/nie objęte
zakresem dostawy

7. Uruchomienie

7.1 Osadzanie płytki zapobiegającej
odrywaniu wióra Rys. A

Niebezpieczeństwo skaleczenia ostrym

brzeszczotem. Przed założeniem płytki
zapobiegającej odrywaniu wióra (3) wyjąć
brzeszczot.

Obrócić urządzenie, tak aby stopka była
skierowana w górę. Wsunąć płytkę zapobiegającą
odrywaniu wióra od przodu zgodnie z
następującymi zasadami:

• Gładka strona płytki musi być skierowana w górę.

• Szczelina musi być skierowana do tyłu (w stronę

akumulatora).
W przypadku pracy przy założonej płytce ochronnej

(2) (w zależności od wyposażenia), należy włożyć
płytkę zapobiegającą odrywaniu wióra w osłonę.

Niebezpieczeństwo skaleczenia ostrym

brzeszczotem. Po skończeniu cięcia
brzeszczot może być gorący. Nosić rękawice
ochronne.

Przed założeniem i zdjęciem brzeszczotu

wyjąć akumulator (14).

7.2 Zakładanie brzeszczotu Rys. B
Używać odpowiednich brzeszczotów

przeznaczonych do obrabianego materiału.

- Obrócić dźwignię zaciskową (23) do oporu w

przód i przytrzymać.

- Umieścić brzeszczot (20) dociskając do oporu.

(zęby tnące wskazują do przodu). Zwrócić uwagę,
aby był on umieszczony prawidłowo w rowku rolki
podtrzymującej brzeszczot (21).

- Zwolnić dźwignię zaciskową (23). (Dźwignia

obraca się samoczynnie do położenia
wyjściowego. Brzeszczot jest teraz mocno
zaciśnięty).

7.3 Wyjmowanie brzeszczotu

Uwaga, podczas wyjmowania brzeszczotu

wyrzynarka nie może być skierowana w stronę
osób.

- Obrócić w przód do oporu dźwignię zaciskową

(23), brzeszczot zostaje wypchnięty siłą sprężyny.

7.4 Zakładanie i zdejmowanie osłony

Rys. A

Zakładanie: lekko ścisnąć osłonę (5) i osadzić ją

od przodu, aż zatrzaśnie się na swoim miejscu
(patrz Rys. A str. 2).

Zdejmowanie: Chwycić osłonę (5) obustronnie z

boku, następnie ściągnąć do przodu.

7.5 Cięcie z odsysaniem pyłu Rys. A

- Założyć króciec odsysający (16). Podłączyć

odpowiedni odkurzacz.

- W celu zapewnienia optymalnego odsysania

założyć osłonę (5).

62

7.6 Cięcie bez odsysania pyłu

- W tym przypadku należy pracować ze zdjętą
osłoną (5) (zdejmowanie: patrz rozdział 7.4).

7.7 Cięcie pod skosem Rys. C

Zdjąć osłonę (5), płytkę ochronną (2), płytkę
zapobiegającą odrywaniu wióra (3) i króciec
odsysający (16). Z elementów tych nie można
korzystać przy cięciu pod skosem.

- Odkręcić śrubę (25).

- Przesunąć stopkę (17) nieco do tyłu i obrócić.

- Wartość kąta można odczytać na skali (24). Inne
wartości kąta można ustawić za pomocą
kątomierza.

- Przesunąć stopkę (17) do przodu do momentu
zablokowania w położeniu zadanego kąta.

- Dokręcić śrubę (25).

7.8 Akumulator

Przed pierwszym użyciem naładować akumulator
(14) .

W razie spadku mocy ponownie naładować
akumulator.

Informacje dotyczące ładowania akumulatorów
można znaleźć w instrukcji obsługi ładowarki
Metabo.

Dla akumulatorów litowo-jonowych ze wskaźnikiem
naładowania (13) (zależnie od wyposażenia):

- Naciśnięcie przycisku (12) powoduje wskazanie
stanu naładowania za pomocą LED (13).

- Jeśli jedna dioda LED (13) miga, akumulator jest
prawie wyczerpany i musi zostać ponownie
naładowany.

7.9 Wyjmowanie i zakładanie akumulatora

Wyjmowanie: Nacisnąć przycisk odblokowujący

(15) i wyciągnąć akumulator (14) ku górze
Zakładanie: Wsunąć akumulator (14) do

zatrzaśnięcia w blokadzie.

Rys. A

.

8. Użytkowanie

8.1 Ustawianie ruchu wahadłowego

Rys. A

Ustawić żądany ruch wahadłowy za pomocą
dźwigni regulacyjnej (7).

Ustawienie „0” = ruch wahadłowy wyłączony
. . .
Ustawienie „III” = maksymalny ruch wahadłowy

Zalecane ustawienia: str. 4
Optymalne ustawienie najlepiej jest ustalić na

podstawie prób.

8.2 Ustawianie maksymalnej prędkości

skokowej Rys. A

Ustawić maksymalną prędkość skokową za
pomocą pokrętła (11). Regulacja jest możliwa
również podczas pracy urządzenia.

Zalecane ustawienia: str. 4
Optymalne ustawienie najlepiej jest ustalić na

podstawie prób.

8.3 Włączanie/wyłączanie, tryb pracy ciągłej

i wyłączać z dala od nagromadzonego pyłu. Po
wyłączeniu maszynę odkładać dopiero po
całkowitym zatrzymaniu silnika.

maszynę.

wypadnie z ręki. Z tego względu urządzenie zawsze
trzymać obiema rękami za przewidziany do tego
uchwyt, przyjąć bezpieczną postawę i pracować w
skupieniu.

STA 18 LTX 150 BL 601502000
Włączanie: przesunąć do przodu przełącznik

włącznika po stronie lewej lub prawej (19).
Urządzenie pracuje w trybie ciągłym.

wypadnie z ręki. Z tego względu urządzenie zawsze
trzymać obiema rękami za przewidziany do tego
uchwyt, przyjąć bezpieczną postawę i pracować w
skupieniu.

Wyłączanie: przesunąć do przodu przełącznik
włącznika (19).

STAB 18 LTX 150 BL 601503000
Włączanie: nacisnąć przełącznik włącznika (10).

Zmiana prędkości skokowej odbywa się poprzez
wciskanie przełącznika włącznika (aż do
osiągnięcia ustawionej maksymalnej prędkości
skokowej, patrz rozdział 8.2).

Wyłączanie: zwolnić przełącznik włącznika (10).
Włączenie na stałe: włączenie na stałe następuje

przez zablokowanie wciśniętego przełącznika
włącznika (10) za pomocą przycisku blokującego
(9). W celu wyłączenia ponownie nacisnąć
przełącznik włącznika (10).

8.4 Dioda LED Rys. A
Do pracy w słabo oświetlonych miejscach. Dioda

LED (4) świeci się, gdy urządzenie jest włączone.
STA 18 LTX 150 BL 601502000: wyłączyć LED (4)

przełącznikiem (18).
W przypadku migania diody LED patrz rozdział 10.

8.5 Wskazówka dotycząca stosowania

Nacinanie: W przypadku cienkich, miękkich

materiałów istnieje możliwość nakłucia elementu
brzeszczotem do wyrzynarki bez konieczności
wiercenia wcześniej otworu. Stosować wyłącznie
krótkie brzeszczoty. Tylko przy ustawionym
kącie 0°.

Ustawić dźwignię regulacyjną (7) w położeniu „0“
(ruch wahadłowy jest wyłączony). Oprzeć
wyrzynarkę przednią krawędzią stopki (17) na
obrabianym elemencie. Mocno trzymać włączoną
wyrzynarkę i powoli opuszczać ją w dół. Kiedy

Rys. A

Zapobiegać zasysaniu przez maszynę
dodatkowego pyłu i wiórów. Maszynę włączać

Unikać niezamierzonego uruchomienia: przed
wyjęciem akumulatora zawsze wyłączać

Po włączeniu ciągłego trybu pracy urządzenie
będzie pracować nadal, nawet jeżeli

Po włączeniu ciągłego trybu pracy urządzenie
będzie pracować nadal, nawet jeżeli

Rys. D

POLSKI pl

brzeszczot przejdzie przez materiał, można
załączyć ruch wahadłowy.

9. Czyszczenie, konserwacja

Przed przystąpieniem do regulacji ustawień,
przezbrajania, konserwacji lub czyszczenia wyjąć z
maszyny akumulator.

Regularnie czyścić urządzenie. Szczeliny
wentylacyjne przy silniku czyści się odkurzaczem.

Układ mocowania brzeszczotu (22) regularnie i
dokładnie przedmuchiwać sprężonym powietrzem.

W razie potrzeby oczyścić otwory za rolką
podpierającą brzeszczot (21).

Co pewien czas wpuścić kroplę oleju na rolkę
podtrzymującą brzeszczot (21).

10. Usuwanie usterek

Dioda LED (4) miga POWOLI, a urządzenie
wyłączyło się samoczynnie. W przypadku

utrzymującego się dłużej przeciążenia urządzenia
lub zablokowania brzeszczotu nastąpi wyłączenie
urządzenia. Wyłączyć urządzenie za pomocą
przełącznika suwakowego (19). Następnie
ponownie włączyć i kontynuować pracę. Unikać
ponownego przeciążenia lub zblokowania.

Dioda LED (4) miga SZYBKO i urządzenie nie
pracuje. Zadziałało zabezpieczenie przed

ponownym uruchomieniem. Po włożeniu
akumulatora maszyna nie uruchamia się, mimo, że
jest włączona. Wyłączyć i ponownie włączyć
urządzenie.

11. Osprzęt

Stosować wyłącznie oryginalne akumulatory i
osprzęt Metabo lub CAS (Cordless Alliance
System).

Stosować wyłącznie osprzęt, który spełnia wymogi
i parametry określone w niniejszej instrukcji obsługi.

Ładowarki: ASC 55, ASC 145 itd.
Nr kat.: 627044000 ASC 55
Nr kat.: 627378000 ASC 145
itd.

Akumulatory 18 V:
Nr kat.: 625368000 5,5 Ah (LiHD)
Nr kat.: 625369000 8,0 Ah (LiHD)
Nr kat.: 625594000 10,0 Ah (LiHD)
itd.

Bezpiecznie zamocować osprzęt. Jeżeli maszyna
pracuje w uchwycie mocującym: stabilnie
przymocować maszynę. Utrata kontroli nad
urządzeniem może prowadzić do obrażeń.

63

POLSKIpl

Rys. E str. 3:

Prowadnica do cięcia po okręgu i równolegle

Do cięcia po okręgu (Ø 100-360 mm) oraz
równolegle do krawędzi (maks. 210 mm).

Rys. E str. 3 I:

Montaż prowadnicy kołowej

- Trzpień prowadnicy do cięcia po okręgu i
równolegle wsunąć z boku w stopkę (szpic
centrujący (c) musi być skierowany w dół).

- Ustawić żądany promień (d).

- Dokręcić śrubę (b).

Rys. E str. 3 II:

Montaż prowadnicy równoległej

- Trzpień prowadnicy do cięcia po okręgu i
równolegle wsunąć z boku w stopkę (szpic
centrujący (c) musi być skierowany w górę).

- Ustawić wymiar (e)

- Dokręcić śrubę (b).

Pełen program osprzętu można znaleźć na stronie
www.metabo.com lub w katalogu.

12. Naprawy

Wszelkie naprawy elektronarzędzi wolno
wykonywać wyłącznie elektrykom!

W sprawie naprawy elektronarzędzia należy się
zwrócić do przedstawiciela Metabo. Adresy są
dostępne na stronie www.metabo.com.

Wykazy części zamiennych można pobrać pod
adresem www.metabo.com.

13. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących
ekologicznej utylizacji i recyklingu zużytych
maszyn, opakowań i osprzętu.

Akumulatorów nie wolno wyrzucać razem z
odpadami domowymi! Uszkodzone lub zużyte
akumulatory oddawać do punktu sprzedaży
produktów Metabo!

Nie wrzucać akumulatorów do wody.

Dotyczy tylko państw UE: nie wyrzucać elek­tronarzędzi wraz z odpadami komunalnymi!

Zgodnie z dyrektywą europejską 2012/19/UE
o zużytych urządzeniach elektrycznych i elektro­nicznych oraz jej implementacją w prawodawstwie
krajowym zużyte elektronarzędzia trzeba segre­gować i poddawać odzyskowi surowców wtórnych
zgodnie z przepisami o ochronie środowiska.
Przed utylizacją rozładować akumulator w elektro­narzędziu. Zabezpieczyć styki przed zwarciem (np.
zaizolować taśmą klejącą).

T

=maksymalna grubość materiału - blacha

3

stalowa

=liczba skoków na biegu jałowym

n

0

m =ciężar (z najmniejszym akumulatorem)
Wartości pomiarów ustalone w oparciu o normę

EN 62841.
Dozwolona temperatura otoczenia podczas pracy:

od -20 °C do 50 °C (ograniczona moc przy
temperaturach poniżej 0 °C). Dozwolona
temperatura otoczenia podczas składowania: od
0 °C do 30 °C

prąd stały

Zamieszczone dane techniczne podlegają
tolerancji (odpowiednio do obowiązujących
standardów).

* Energetyczne zakłócenia o wysokiej
częstotliwości mogą wywoływać wahania
prędkości obrotowej, aż do zatrzymania. Wahania
te ustępują z chwilą ustania zakłóceń.

Wartości emisji

Wartości te umożliwiają oszacowanie emisji
elektronarzędzia i porównanie różnych
elektronarzędzi. W zależności od warunków
użytkowania, stanu elektronarzędzia lub narzędzi
roboczych rzeczywiste obciążenie może być
większe lub mniejsze. Podczas dokonywania oceny
uwzględnić przerwy w pracy i fazy mniejszego
obciążenia. Na podstawie odpowiednio
dopasowanych wartości szacunkowych określić
środki ochrony dla użytkownika, np. działania
organizacyjne.

Łączna wartość wibracji
trzech kierunków) określona zgodnie z normą EN

(suma wektorowa dla

62841:
ah,M = wartość emisji drgań

(cięcie blachy metalowej)

ah,B =wartość emisji drgań

(piłowanie drewna)

=niepewność wyznaczenia (wibracje)

K

h,...

Typowe poziomy hałasu w ocenie akustycznej:

=poziom ciśnienia akustycznego

L

pA

=poziom mocy akustycznej

L

WA

KpA, KWA= niepewność pomiarowa
Podczas pracy poziom hałasu może przekroczyć

wartość 80 dB(A).

Nosić ochronniki słuchu!

14. Dane techniczne

Rys. G Prawo do zmian związanych z

postępem technicznym zastrzeżone.
U =napięcie akumulatora

=maksymalna grubość materiału - drewno

T

1

=maksymalna grubość materiału - metale

T

2

64

nieżelazne

Πρωτότυπο οδηγιώνχρήσης

1. Δήλωση συμμόρφωσης

Δηλώνουμε με ιδία ευθύνη: Αυτές οι σέγες
επαναφορτιζόμενης μπαταρίας, που
αναγνωρίζονται μέσω τύπου και αριθμού σειράς
*1), ανταποκρίνονται σε όλες τις σχετικές
διατάξεις των οδηγιών *2) και των προτύπων *3).
Τεχνικά έγγραφα στο *4) - βλέπε σελ 3

2. Σκόπιμη χρήση

Το εργαλείο είναι κατάλληλο για πριόνισμα μη
σιδηρούχων μετάλλων και χαλύβδινης
λαμαρίνας, ξύλου και παρόμοιων με το ξύλο
υλικών, συνθετικών υλικών και διαφόρων άλλων
όμοιων υλικών. Κάθε άλλη χρήση δεν
επιτρέπεται.

Για ζημιές που ενδέχεται να προκύψουν από μη
ενδεδειγμένη χρήση φέρει την αποκλειστική
ευθύνη ο χρήστης.

Πρέπει να τηρούνται οι γενικά αναγνωρισμένες
προδιαγραφές περί πρόληψης ατυχημάτων και οι
παραδιδόμενες υποδείξεις ασφαλείας.

3. Γενικές επισημάνσεις
ασφαλείας

Προσέξτε για τη δική σας προστασία,
καθώς και για την προστασία του
ηλεκτρικού σας εργαλείου εκείνα τα
σημεία του κειμένου, που

χαρακτηρίζονται με αυτό το σύμβολο!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του
κινδύνου τραυματισμού διαβάστε τις
οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις

υποδείξεις ασφαλείας, οδηγίες,
εικονογραφήσεις και όλα τα τεχνικά
στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό
εργαλείο. Αμέλειες κατά την τήρηση των

ακόλουθων υποδείξεων μπορεί να προκαλέσουν
ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς
τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες για το μέλλον.

Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο
μόνο μαζί με αυτά τα έγγραφα.

4. Ειδικές υποδείξεις
ασφαλείας

Όταν εκτελείτε εργασίες, στις οποίες το
εξάρτημα μπορεί να συναντήσει
καλυμμένους ηλεκτρικούς αγωγούς,
κρατάτε το εργαλείο από τις μονωμένες
επιφάνειες λαβής. Η επαφή μ’ έναν

ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα
μεταλλικά μέρη του εργαλείου υπό τάση και να
προκαλέσει ηλεκτροπληξία.

Στερεώστε και ασφαλίστε το
επεξεργαζόμενο κομμάτι με σφιχτήρες ή με
άλλο τρόπο σε ένα σταθερό υποστήριγμα.

Όταν κρατάτε το επεξεργαζόμενο κομμάτι μόνο
με το χέρι ή πάνω στο σώμα σας, δεν είναι
σταθερό, πράγμα που μπορεί να οδηγήσει σε
απώλεια του ελέγχου.

Βεβαιωθείτε, ότι στη θέση που πρόκειται να
εργαστείτε, δεν βρίσκονται καλώδια ρεύματος,
σωλήνες νερού ή αερίου (π.χ. με τη βοήθεια ενός
ανιχνευτή μετάλλων).

Μην προσπαθήστε να πριονίσετε πολύ μικρά
επεξεργαζόμενα κομμάτια.

Η βάση κατά το πριόνισμα πρέπει να ακουμπά με
σιγουριά πάνω στο επεξεργαζόμενο κομμάτι.

Σε περίπτωση που διακόψετε την εργασία,
απενεργοποιήστε το πριόνι και κρατήστε το
ήρεμα στο υλικό, ώσπου να ακινητοποιηθεί η
πριονόλαμα. Μην προσπαθήσετε ποτέ, να
απομακρύνετε το πριόνι από το επεξεργαζόμενο
κομμάτι, όσο η πριονόλαμα κινείται, διαφορετικά
μπορεί να προκύψει μια ανάκρουση.

Μην ενεργοποιείτε το εργαλείο, ενώ η
πριονόλαμα ακουμπά στο επεξεργαζόμενο
κομμάτι. Αφήστε την πριονόλαμα να φθάσει
πρώτα τον πλήρη αριθμό παλινδρομήσεων,
προτού εκτελέσετε το κόψιμο.

Όταν θέλετε να θέσετε ξανά σε λειτουργία ένα
πριόνι, που βρίσκεται μέσα στο επεξεργαζόμενο
κομμάτι, κεντράρετε την πριονόλαμα στη σχισμή
πριονίσματος και ελέγξτε, μήπως τα δόντια είναι
μαγκωμένα στο επεξεργαζόμενο κομμάτι. Εάν η
πριονόλαμα είναι μαγκωμένη, μπορεί να
προκαλέσει μια ανάκρουση, όταν το πριόνι τεθεί
ξανά σε λειτουργία.

Μην απλώνετε τα χέρια σας στην περιοχή του
πριονιού και στην πριονόλαμα. Μην πιάνετε κάτω
από το προς επεξεργασία κομμάτι.

Απομακρύνετε τα πριονίδια και όμοια υλικά μόνον,
όταν το εργαλείο είναι ακινητοποιημένο.

Κίνδυνος τραυματισμού από την κοφτερή
πριονόλαμα της σέγας. Η πριονόλαμα της σέγας
μπορεί μετά το πριόνισμα να είναι καυτή. Φοράτε
προστατευτικά γάντια.

Προτού πραγματοποιήσετε μία οποιαδήποτε
ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή
καθαρισμό αφαιρέστε την μπαταρία από το
εργαλείο.

Βεβαιωθείτε ότι έχει απενεργοποιηθεί το
εργαλείο κατά την τοποθέτηση της μπαταρίας.

Σε περίπτωση μη χρήσης απομακρύνετε την
μπαταρία από το εργαλείο.

ΠΡΟΣΟΧΗ Μην κοιτάτε την αναμμένη
φωτοδίοδο (4). Μην παρατηρείτε την
ακτίνα απευθείας με οπτικά όργανα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Φοράτε πάντοτε
προστατευτικά γυαλιά.

ΕΛΛΗΝΙΚΆ el

65

ΕΛΛΗΝΙΚΆel

Μείωση επιβάρυνσης από σκόνη:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης

που παράγονται κατά τη λείανση με
γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα,
τρύπημα και με άλλες εργασίες, περιέχουν
χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί
να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή
άλλες βλάβες της αναπαραγωγής. Μερικά
παραδείγματα αυτών των χημικών ουσιών είναι:

- Μόλυβδος από μολυβδούχα επιχρίσματα,

- ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και

άλλα υλικά τοιχοποιίας και

- αρσενικό και χρώμιο από χημικά επεξεργασμένο

ξύλο.
Ο κίνδυνος που διατρέχετε από αυτήν την
επιβάρυνση, εξαρτάται από το πόσο συχνά
εκτελείτε αυτήν την εργασία. Για να μειώσετε την
επιβάρυνση από αυτές τις χημικές ουσίες:
εργάζεστε σε έναν καλά αεριζόμενο χώρο
φορώντας έναν εγκεκριμένο εξοπλισμό
προστασίας, όπως π.χ. μάσκες προστασίας από τη
σκόνη, οι οποίες είναι κατασκευασμένες έτσι,
ώστε να φιλτράρουν τα μικροσκοπικά μικρά
σωματίδια.

Αυτό ισχύει επίσης και για είδη σκόνης άλλων
υλικών, όπως π.χ. ορισμένα είδη ξυλείας (όπως
σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες
γνωστές ασθένειες είναι π.χ. αλλεργικές
αντιδράσεις, νοσήματα του αναπνευστικού
συστήματος. Μην αφήνετε την σκόνη να
εισχωρήσει στο σώμα.

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το
προσωπικό, την περίπτωση εφαρμογής και το
σημείο χρήσης και τους εθνικούς κανονισμούς
(π.χ. κανονισμοί εργασιακής ασφάλειας,
απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο
σημείο της δημιουργίας τους, αποφύγετε τις
συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες
πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα
σωματίδια ανεξέλεγκτα στο περιβάλλον.

Χρησιμοποιείτε ένα κατάλληλο σύστημα
αναρρόφησης σκόνης.

Μειώστε την επιβάρυνση από τη σκόνη με τους
εξής τρόπους:

- στρέφοντας τα εξερχόμενα σωματίδια και τη

σκόνη απαερίων του εργαλείου όχι πάνω σας ή

προς άτομα που βρίσκονται κοντά σας ή πάνω

σε συσσωρευμένη σκόνη,

- χρησιμοποιώντας μία εγκατάσταση

αναρρόφησης και/ή μία συσκευή καθαρισμού

του αέρα,

- αερίζοντας καλά τον χώρο εργασίας και

διατηρώντας τον καθαρό αναρροφώντας τους

ρύπους. Το σκούπισμα ή το ξεφύσημα

στροβιλίζει τη σκόνη.

- Αναρροφάτε ή πλένετε την ενδυμασία

προστασίας. Μην ξεφυσάτε, χτυπάτε ή

καθαρίζετε με βούρτσες.

66

4.1 Υποδείξεις ασφαλείας για την
μπαταρία:

Προστατέψτε τις μπαταρίες από την
υγρασία!

Μην εκθέτετε τις επαναφορτιζόμενες
μπαταρίες στη φωτιά!

Μην χρησιμοποιείτε ελαττωματικές ή
παραμορφωμένες επαναφορτιζόμενες
μπαταρίες!
Μην ανοίγετε τις επαναφορτιζόμενες μπαταρίες!
Μην ακουμπάτε ή βραχυκυκλώνετε τις επαφές
των επαναφορτιζόμενων μπαταριών!

Από τις ελαττωματικές
επαναφορτιζόμενες μπαταρίες ιόντων
λιθίου (Li-Ion) μπορεί να εξέλθει εύφλεκτο

υγρό!

Σε περίπτωση που χυθεί το υγρό της
μπαταρίας και έρθει σε επαφή με το δέρμα

σας, ξεπλύνετε το αμέσως με πολύ νερό.
Σε περίπτωση που πέσει υγρό της μπαταρίας στα
μάτια σας, πλύνετε τα μάτια σας με καθαρό νερό
και πηγαίνετε χωρίς καθυστέρηση στον γιατρό!

Εάν το εργαλείο χαλάσει αφαιρέστε την
επαναφορτιζόμενη μπαταρία από αυτό.

Μεταφορά των μπαταριών ιόντων λιθίου:

Η αποστολή των μπαταριών ιόντων λιθίου
υπόκειται στη νομοθεσία περί επικινδύνων
εμπορευμάτων (UN 3480 και UN 3481). Κατά την
αποστολή των μπαταριών ιόντων λιθίου προσέξτε
τους τρέχοντες ισχύοντες κανονισμούς.
Πληροφορηθείτε σχετικά ενδεχομένως από την
εταιρεία μεταφορών. Πιστοποιημένη συσκευασία
είναι διαθέσιμη στη Metabo.

Η αποστολή των επαναφορτιζόμενων μπαταριών
μπορεί να γίνει μόνον εφόσον το περίβλημα
ευρίσκεται σε καλή κατάσταση και δεν διαρρέει
υγρό. Για την αποστολή της επαναφορτιζόμενης
μπαταρίας αφαιρέστε την μπαταρία από το
εργαλείο. Ασφαλίστε τις επαφές από τυχόν
βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη
ταινία).

5. Εικόνες

Τις εικόνες θα τις βρείτε στην αρχή των οδηγιών
λειτουργίας.

6. Επισκόπηση

Εικ. A - C

1 Προσαρμογέας ράγας οδήγησης (για

τοποθέτηση στη ράγα οδήγησης 6.31213)*

2 Πλάκα προστασίας για χρήση στις ευαίσθητες

επιφάνειες του επεξεργαζόμενου κομματιού

(τοποθετήστε την, όπως φαίνεται) *
3 Έλασμα προστασίας σχισίματος *
4 Φωτοδίοδος LED
5 Προστατευτικό κάλυμμα *
6 Βραχίονας προστασίας για την προστασία

έναντι ακούσιας επαφής της πριονόλαμας

7 Μοχλός ρύθμισης της ταλάντωσης
8 Χειρολαβή
9 Κουμπί σταθεροποίησης για συνεχή

λειτουργία
10 Πληκτροδιακόπτης
11 Τροχίσκος ρύθμισης για τη ρύθμιση του

αριθμού των παλινδρομήσεων
12 Πλήκτρο ένδειξης της χωρητικότητας
13 Ένδειξη χωρητικότητας και σήμανσης
14 Επαναφορτιζόμενη μπαταρία
15 Πλήκτρο για την απασφάλιση της μπαταρίας
16 Στόμιο αναρρόφησης *
17 Βάση
18 Διακόπτης LED (μόνο 601502000)
19 Συρόμενος διακόπτης για ενεργοποίηση/

απενεργοποίηση
20 Πριονόλαμα *
21 Τροχίσκος στήριξης της πριονόλαμας
22 Διάταξη σύσφιγξης της πριονόλαμας
23 Μοχλός σύσφιγξης για τη στερέωση της

πριονόλαμας
24 Κλίμακα για την ανάγνωση της ρυθμισμένης

γωνίας κοπής
25 Βίδα σύσφιγξης
* ανάλογα τον εξοπλισμό / δε συμπεριλαμβάνεται

στα υλικά παράδοσης

7. Έναρξη της λειτουργίας

7.1 Τοποθέτηση του ελάσματος

προστασίας σχισίματος Εικ. A

Κίνδυνος τραυματισμού από την κοφτερή

πριονόλαμα της σέγας. Κατά την
τοποθέτηση του ελάσματος προστασίας
σχισίματος (3) πρέπει να αφαιρεθεί η πριονόλαμα.

Γυρίστε το εργαλείο ανάποδα, η βάση δείχνει
προς τα επάνω. Ωθήστε το έλασμα προστασίας
σχισίματος από μπροστά προσέχοντας τα
ακόλουθα 2 σημεία:

• Η λεία πλευρά του ελάσματος δείχνει προς τα
επάνω.

• Η σχισμή δείχνει προς τα πίσω (στην
κατεύθυνση της επαναφορτιζόμενης μπαταρίας).

Όταν εργάζεστε με τοποθετημένη την πλάκα
προστασίας (2) (ανάλογα τον εξοπλισμό),
τοποθετήστε τότε το έλασμα προστασίας σχισίματος
στην πλάκα προστασίας.

Κίνδυνος τραυματισμού από την κοφτερή

πριονόλαμα της σέγας. Η πριονόλαμα της
σέγας μπορεί μετά το πριόνισμα να είναι καυτή.
Φοράτε προστατευτικά γάντια.

Πριν από την τοποθέτηση και αφαίρεση της

πριονόλαμας αφαιρείτε την
επαναφορτιζόμενη μπαταρία (14).

7.2 Τοποθέτηση της πριονόλαμας

Εικ. B

Χρησιμοποιείτε μια πριονόλαμα, που είναι
κατάλληλη για το υλικό που πρόκειται να
πριονίσετε.

- Γυρίστε τον μοχλό σύσφιγξης (23) μέχρι τέρμα

προς τα εμπρός και κρατήστε τον.

ΕΛΛΗΝΙΚΆ el

- Τοποθετήστε την πριονόλαμα (20) ενάντια στη
δύναμη του ελατηρίου μέχρι τέρμα. (Τα δόντια
της πριονόλαμας δείχνουν προς τα εμπρός).
Εδώ προσέξτε, να βρίσκεται σωστά μέσα στο
αυλάκι του τροχίσκου στήριξης της
πριονόλαμας (21).

- Αφήστε τον μοχλό σύσφιγξης (23) ελεύθερο.
(Επιστρέφει από μόνος του στην αρχική του
θέση. Η πριονόλαμα είναι τώρα σφιγμένη
σταθερά).

7.3 Αφαίρεση της πριονόλαμας

Προσοχή, κατά την αφαίρεση της
πριονόλαμας μην κατευθύνετε τη σέγα

πάνω σε άτομα.

- Γυρίστε τον μοχλό σύσφιγξης (23) μέχρι τέρμα
προς τα εμπρός, η πριονόλαμα απορρίπτεται με
τη δύναμη του ελατηρίου.

7.4 Τοποθέτηση/αφαίρεση του

προστατευτικού καλύμματος Εικ. A

Τοποθέτηση: Συμπιέστε ελαφρά το

προστατευτικό κάλυμμα (5) και τοποθετήστε
το από εμπρός μέχρι να ασφαλίσει (βλέπε εικ.
A σελ. 2).

Αφαίρεση: Πιάστε το προστατευτικό κάλυμμα (5)

πλάγια από τις δύο πλευρές και μετά
αφαιρέστε το προς τα εμπρός.

7.5 Πριόνισμα με αναρρόφηση σκόνης

Εικ. A

- Τοποθετήστε το στόμιο αναρρόφησης (16).
Συνδέστε μια κατάλληλη συσκευή
αναρρόφησης.

- Για την ιδανική απόδοση αναρρόφησης της
σκόνης τοποθετήστε πάνω το προστατευτικό
κάλυμμα (5).

7.6 Πριόνισμα χωρίς αναρρόφηση σκόνης

- Εκτελείτε την εργασία χωρίς το προστατευτικό
κάλυμμα (5) (για την αφαίρεση βλέπε στο
κεφάλαιο 7.4).

7.7 Λοξές κοπές Εικ. C

Αφαιρέστε το προστατευτικό κάλυμμα (5), την
πλάκα προστασίας (2), το έλασμα προστασίας
σχισίματος (3) και το στόμιο αναρρόφησης (16).
Αυτά τα εξαρτήματα δεν μπορούν να
χρησιμοποιηθούν στις λοξές κοπές.

- Λύστε τη βίδα (25).

- Σπρώξτε τη βάση (17) λίγο προς τα πίσω και
γυρίστε την.

- Οι γωνίες μπορούν να διαβαστούν στην κλίμακα
(24). Ρυθμίστε άλλες γωνίες με τη βοήθεια ενός
μετρητή γωνιών.

- Σπρώξτε τη βάση (17) προς τα εμπρός, για να
ασφαλίσει στην προκαθορισμένη γωνία.

- Σφίξτε τη βίδα (25).

7.8 Επαναφορτιζόμενη μπαταρία

Φορτίστε την μπαταρία (14) πριν από τη χρήση.
Φορτίστε ξανά την επαναφορτιζόμενη μπαταρία

σε περίπτωση πτώσης της ισχύος.

67

ΕΛΛΗΝΙΚΆel

Οδηγίες για τη φόρτιση της επαναφορτιζόμενης
μπαταρίας θα βρείτε στις οδηγίες λειτουργίας του
Metabo-φορτιστή.

Σε επαναφορτιζόμενες μπαταρίες ιόντων λιθίου
(Li-Ion) με ένδειξη χωρητικότητας και σήμανσης
(13) (ανάλογα με τον εξοπλισμό):

- Πατήστε το πλήκτρο (12) και η κατάσταση
φόρτισης εμφανίζεται μέσω των λυχνιών LED
(13).

- Όταν μια φωτοδίοδος (LED) αναβοσβήνει, (13)
είναι η μπαταρία σχεδόν άδεια και πρέπει να
επαναφορτιστεί.

7.9 Αφαίρεση, τοποθέτηση

επαναφορτιζόμενης μπαταρίας

Εικ. Α

Αφαίρεση: Πατήστε το πλήκτρο για την
απασφάλιση της μπαταρίας (15) και τραβήξτε έξω
την μπαταρία (14) προς τα επάνω

Τοποθέτηση: Σπρώξτε μέσα την μπαταρία (14)
μέχρι να ασφαλίσει.

.

8. Χρήση

8.1 Ρύθμιση ταλάντωσης Εικ. A

Στον μοχλό ρύθμισης (7) ρυθμίστε την επιθυμητή
ταλάντωση.

Θέση "0" = Η ταλάντωση είναι

απενεργοποιημένη

. . .
Θέση "III" = Μέγιστη ταλάντωση

Συνιστώμενες τιμές ρύθμισης: σελ. 4
Η ιδανική ρύθμιση εξακριβώνεται καλύτερα με μια

πρακτική δοκιμή.

8.2 Ρύθμιση του μέγιστου αριθμού

παλινδρομήσεων Εικ. A

Ρυθμίστε τον μέγιστο αριθμό παλινδρομήσεων
στον τροχίσκο ρύθμισης (11). Αυτό είναι επίσης
δυνατό και κατά τη διάρκεια της λειτουργίας.

Συνιστώμενες τιμές ρύθμισης: σελ. 4
Η ιδανική ρύθμιση εξακριβώνεται καλύτερα με μια

πρακτική δοκιμή.

8.3 Ενεργοποίηση/απενεργοποίηση,

Συνεχής λειτουργία Εικ. A

Πρέπει να αποφεύγετε, να αναρροφά το

εργαλείο πρόσθετη σκόνη και ροκανίδια.
Κατά την ενεργοποίηση και απενεργοποίηση
κρατάτε το εργαλείο μακριά από τη
συγκεντρωμένη σκόνη. Ακουμπάτε το εργαλείο
μετά την απενεργοποίηση, μόνον αφού πρώτα
ακινητοποιηθεί ο κινητήρας.

Αποφεύγετε το ακούσιο ξεκίνημα:

Απενεργοποιείτε πάντοτε το εργαλείο, όταν
απομακρύνετε την μπαταρία από το εργαλείο.

Σε περίπτωση συνεχούς λειτουργίας το

εργαλείο εξακολουθεί να λειτουργεί, όταν
σας ξεφύγει από το χέρι. Γι’ αυτό κρατάτε το
εργαλείο πάντοτε καλά με τα δύο χέρια από την
προβλεπόμενη χειρολαβή, στέκεστε σταθερά και
εργάζεστε συγκεντρωμένοι.

STA 18 LTX 150 BL 601502000

68

Ενεργοποίηση: Σπρώξτε τον συρόμενο
διακόπτη αριστερά ή δεξιά (19) προς τα εμπρός. Η
συσκευή λειτουργεί σε συνεχή λειτουργία.

Σε περίπτωση συνεχούς λειτουργίας το

εργαλείο εξακολουθεί να λειτουργεί, όταν
σας ξεφύγει από το χέρι. Γι’ αυτό κρατάτε το
εργαλείο πάντοτε καλά με τα δύο χέρια από την
προβλεπόμενη χειρολαβή, στέκεστε σταθερά και
εργάζεστε συγκεντρωμένοι.

Απενεργοποίηση: Σπρώξτε τον συρόμενο
διακόπτη (19) προς τα εμπρός.

STAB 18 LTX 150 BL 601503000
Ενεργοποίηση: Πατήστε τον πληκτροδιακόπτη

(10). Ο αριθμός των παλινδρομήσεων μπορεί να
αλλάξει, πιέζοντας μέσα τον πληκτροδιακόπτη
(μέχρι τον ρυθμισμένο μέγιστο αριθμό
παλινδρομήσεων, βλέπε στο κεφάλαιο 8.2).

Απενεργοποίηση: Αφήστε τον
πληκτροδιακόπτη (10).

Συνεχής λειτουργία: Για συνεχή λειτουργία
μπορεί ο πατημένος μέσα πληκτροδιακόπτης (10)
να ασφαλιστεί με το κουμπί σταθεροποίησης (9).
Για την απενεργοποίηση πατήστε ξανά τον
πληκτροδιακόπτη (10).

8.4 Φωτοδίοδος LED Εικ. A
Για εργασίες σε θέσεις με κακό φωτισμό. Η

φωτοδίοδος LED (4) ανάβει σε περίπτωση
ενεργοποιημένου εργαλείου.

STA 18 LTX 150 BL 601502000: Απενεργοποιήστε
τη LED (4) μέσω του διακόπτη (18).

Σε περίπτωση που η φωτοδίοδος LED
αναβοσβήνει, βλέπε στο κεφάλαιο 10.

8.5 Υπόδειξη χρήσης Εικ. D
Βύθιση της πριονόλαμας: Στα λεπτά, μαλακά

υλικά μπορεί κανείς να βυθίσει την πριονόλαμα
της σέγας μέσα στο επεξεργαζόμενο κομμάτι,
χωρίς προηγουμένως να ανοίξει μια τρύπα.
Χρησιμοποιείτε μόνο κοντές πριονόλαμες. Μόνο
σε περίπτωση ρύθμισης της γωνίας 0°.

Θέστε τον μοχλό ρύθμισης (7) στη θέση "0" (η
ταλάντωση είναι απενεργοποιημένη).
Ακουμπήστε τη σέγα με την μπροστινή ακμή της
βάσης (17) πάνω στο επεξεργαζόμενο κομμάτι.
Κρατήστε καλά την ενεργοποιημένη σέγα και
οδηγήστε την αργά προς τα κάτω. Όταν η
πριονόλαμα περάσει μέσα, μπορεί να
ενεργοποιηθεί και η ταλάντωση.

9. Καθαρισμός, συντήρηση

Προτού πραγματοποιήσετε μία οποιαδήποτε
ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή
καθαρισμό αφαιρέστε την μπαταρία από το
εργαλείο.

Καθαρίζετε το εργαλείο τακτικά. Καθαρίζετε
επίσης τις σχισμές αερισμού στον κινητήρα με
έναν απορροφητήρα σκόνης (ηλεκτρική σκούπα).

Καθαρίζετε τακτικά και καλά τη διάταξη
σύσφιγξης της πριονόλαμας (22) με πεπιεσμένο
αέρα.

Όταν χρειάζεται, καθαρίστε το ανοίγματα πίσω
από τον τροχίσκο στήριξης της πριονόλαμας (21).

Κάπου-κάπου λαδώνετε με μια σταγόνα λάδι τον
τροχίσκο στήριξης της πριονόλαμας (21).

10. Επιδιόρθωση βλαβών

Η φωτοδίοδος LED (4) αναβοσβήνει ΑΡΓΑ και
το εργαλείο απενεργοποιήθηκε από μόνο
του. Σε περίπτωση μιας υπερφόρτωσης του

εργαλείου μεγάλης διάρκειας ή σε περίπτωση
μιας εμπλοκής της πριονόλαμας
απενεργοποιείται το εργαλείο. Απενεργοποιήστε
το εργαλείο με τον συρόμενο διακόπτη (19).
Ενεργοποιήστε μετά ξανά το εργαλείο και
συνεχίστε κανονικά την εργασία. Αποφεύγετε
περαιτέρω υπερφορτώσεις ή εμπλοκές.

Η φωτοδίοδος LED (4) αναβοσβήνει ΓΡΗΓΟΡΑ
και το εργαλείο δε λειτουργεί. Η προστασία

από αθέλητη επανεκκίνηση έχει ενεργοποιηθεί.
Όταν τοποθετηθεί η μπαταρία με ενεργοποιημένο
το εργαλείο, δεν ξεκινά το εργαλείο. Θέστε το
εργαλείο εκτός λειτουργίας και ξανά σε
λειτουργία.

11. Πρόσθετος εξοπλισμός

Χρησιμοποιείτε μόνο γνήσιες επαναφορτιζόμενες
μπαταρίες Metabo ή CAS- (Cordless Alliance
System) και εξοπλισμό.

Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο
οποίος ικανοποιεί τις απαιτήσεις και τα
χαρακτηριστικά στοιχεία που αναφέρονται σε
αυτές τις οδηγίες λειτουργίας.

Φορτιστές: ASC 55, ASC 145, κ.λπ.
Αρ. παραγ.: 627044000 ASC 55
Αρ. παραγ.: 627378000 ASC 145
κ.λπ.

Επαναφορτιζόμενες μπαταρίες 18V:
Αρ. παραγ.: 625368000 5,5 Ah (LiHD)
Αρ. παραγ.: 625369000 8,0 Ah (LiHD)
Αρ. παραγ.: 625594000 10,0 Ah (LiHD)
κ.λπ.

Τοποθετείτε τον πρόσθετο εξοπλισμό με
ασφάλεια. Όταν χρησιμοποιείται το εργαλείο σε
ένα στήριγμα: Στερεώστε με ασφάλεια το
εργαλείο. Η απώλεια του ελέγχου μπορεί να
οδηγήσει σε τραυματισμούς.

Εικ. E σελ. 3:

Οδηγός κύκλων και παραλλήλων

Για το πριόνισμα κύκλων ( Ø 100 - 360 mm) και για
την κοπή παράλληλα σε μια ακμή (μεγ. 210 mm).

Εικ. E σελ. 3 I:

Τοποθέτηση οδηγού για κύκλους

- Σπρώξτε τη ράβδο του οδηγού κύκλων και
παραλλήλων πλάγια μέσα στη βάση (η μύτη
κεντραρίσματος (c) δείχνει προς τα κάτω).

- Ρυθμίστε την επιθυμητή ακτίνα (d).

- Σφίξτε τη βίδα (b).

ΕΛΛΗΝΙΚΆ el

Εικ. E σελ. 3 II:

Τοποθέτηση οδηγού παραλλήλων

- Σπρώξτε τη ράβδο του οδηγού κύκλων και
παραλλήλων πλάγια μέσα στη βάση (η μύτη
κεντραρίσματος (c) δείχνει προς τα πάνω).

- Ρυθμίστε τη διάσταση (e)

- Σφίξτε τη βίδα (b).

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε
www.metabo.com ή στον κατάλογο.

12. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων
επιτρέπεται να διενεργούνται μόνο από

ηλεκτροτεχνίτες!
Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη

επισκευής απευθυνθείτε στην αντίστοιχη
αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε
www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να
τους κατεβάσετε στη διεύθυνση
www.metabo.com.

13. Περιβαλλοντολογική

προστασία

Τηρείτε τους εθνικούς κανονισμούς για την
απόσυρση σύμφωνα με τους κανόνες προστασίας
του περιβάλλοντος και για την ανακύκλωση των
άχρηστων εργαλείων, συσκευασιών και
πρόσθετου εξοπλισμού.

Οι μπαταρίες δεν επιτρέπεται να πεταχτούν στα
οικιακά σκουπίδια! Επιστρέψτε τις χαλασμένες ή
τις χρησιμοποιημένες μπαταρίες στον
αντιπρόσωπο της Metabo!

Μη ρίχνετε τις μπαταρίες στο νερό.

Μόνο για χώρες της ΕΕ: Μην πετάτε τα
ηλεκτρικά εργαλεία στον κάδο οικιακών

απορριμμάτων! Σύμφωνα με την ευρω­παϊκή οδηγία 2012/19/ΕE περί ηλεκτρικών και
ηλεκτρονικών συσκευών και την ενσωµάτωσή της
στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει
να συλλέγονται ξεχωριστά και να επιστρέφονται
για ανακύκλωση με τρόπο φιλικό προς το περι­βάλλον.
Πριν την απόσυρση εκφορτίστε την μπαταρία στο
ηλεκτρικό εργαλείο. Ασφαλίστε τις επαφές από
τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτο­κόλλητη ταινία).

14. Τεχνικά στοιχεία

Εικ. G. Διατηρούμε το δικαίωμα για αλλαγές,

που εξυπηρετούν την τεχνική πρόοδο.
U =Τάση της μπαταρίας

=Μέγιστο πάχος υλικού σε ξύλο

T

1

=Μέγιστο πάχος υλικού σε μη σιδηρούχα

T

2

μέταλλα

=Μέγιστο πάχος υλικού σε χαλύβδινη

T

3

λαμαρίνα

=Αριθμός παλινδρομήσεων χωρίς φορτίο

n

0

m =Βάρος (με τη μικρότερη μπαταρία)

69

ΕΛΛΗΝΙΚΆel

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο
EN 62841.

Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά
τη λειτουργία:

-20 °C έως 50 °C (περιορισμένη απόδοση σε
θερμοκρασίες κάτω από 0 °C). Επιτρεπόμενες
θερμοκρασίες κατά την αποθήκευση: 0 °C έως
30 °C

Συνεχές ρεύμα

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με
ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες
τεχνικές προδιαγραφές).

* Οι παρεμβολές υψηλής ενέργειας και υψηλής
συχνότητας μπορούν να προκαλέσουν
διακυμάνσεις του αριθμού των στροφών μέχρι
την ακινητοποίηση. Αυτές εξαφανίζονται ξανά,
μόλις σταματήσουν οι παρεμβολές.

Τιμές εκπομπών

Αυτές οι τιμές καθιστούν δυνατή την
εκτίμηση των εκπομπών του ηλεκτρικού
εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών
εργαλείων. Ανάλογα με τις συνθήκες εργασίας,
την κατάσταση του ηλεκτρικού εργαλείου ή των
εξαρτημάτων εργασίας μπορεί η πραγματική
επιβάρυνση να είναι υψηλότερη ή χαμηλότερη.
Για την εκτίμηση λάβετε υπόψη τα διαλείμματα
εργασίας και τις φάσεις μικρότερου φορτίου. Με
βάση τις αντίστοιχες προσαρμοσμένες τιμές
εκτίμησης καθορίστε μέτρα προστασίας για τον
χρήστη, π.χ. οργανωτικά μέτρα.

Συνολική τιμή κραδασμών
άθροισμα τριών διευθύνσεων) σύμφωνα με το EN
62841:
ah,M = Τιμή εκπομπής κραδασμών

(Πριόνισμα μεταλλικού ελάσματος)

ah,B =Τιμή εκπομπής κραδασμών

(Πριόνισμα ξύλου)

=Ανασφάλεια (ταλάντωση)

K

h,...

Τυπικές ηχητικές στάθμες Α
L

=Στάθμη ηχητικής πίεσης

pA

=Στάθμη ηχητικής ισχύος

L

WA

, KWA=Αβεβαιότητα

K

pA

Κατά την εκτέλεση εργασιών μπορεί να υπάρξει
υπέρβαση της στάθμης θορύβου των 80 dB(A).

Φοράτε ωτοασπίδες!

(Διανυσματικό

:

70

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük:
Ezek az akkus szúrófűrészek – típus és
sorozatszám alapján történő azonosítással *1) –
megfelelnek az irányelvek *2) és szabványok *3)
összes idevonatkozó rendelkezéseinek. A Műszaki
dokumentációt *4) - lásd a 3. o.

2. Rendeltetésszerű használat

Ez a gép színesfémek és acéllemezek, fa és fához
hasonló anyagok, műanyagok és hasonlók
fűrészelésére alkalmas. Bármely más célra történő
alkalmazása tilos.

A nem rendeltetésszerű használat során
keletkezett károkért kizárólag a felhasználó felel.

Az általános balesetmegelőzési előírásokat és a
mellékelt biztonsági utasításokat figyelembe kell
venni.

3. Általános biztonsági
utasítások

Saját testi épsége és az elektromos
szerszám védelme érdekében tartsa be
az adott szimbólummal jelölt
szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély
csökkentése érdekében olvassa el a
használati utasítást.

FIGYELMEZTETÉS – Olvassa el az ehhez a

kéziszerszámhoz mellékelt összes
biztonsági figyelmeztetést, előírást,
illusztrációt és műszaki adatokat. Az

alábbiakban felsorolt előírások betartásának
elmulasztása áramütésekhez, tűzhöz és/vagy
súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizzen meg minden
biztonsági utasítást és előírást a jövőbeni
használat érdekében.

Csak ezekkel a dokumentumokkal együtt adja
tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági
utasítások

A gépet a szigetelt markolatnál fogva tartsa
meg, ha olyan munkálatokat végez, melyeknél
a betétszerszám rejtett elektromos vezetékbe
vághat. A feszültség alatt álló vezeték érintése a

gép fém részeit is feszültség alá helyezheti, és ez
elektromos áramütést okozhat.

Rögzítse és biztosítsa a munkadarabot
asztalos szorítóval vagy más módol egy stabil
alátéten. Ha a munkadarabot csak kézzel vagy a

testéhez szorítva tartja, az labilis marad, ami az
ellenőrzés elvesztéséhez vezethet.

Győződjön meg arról (pl. fémdetektor
segítségével), hogy a megmunkálandó felületben
nincsen áram-, víz- vagy gázvezeték.

Ne próbáljon meg nagyon kicsi munkadarabokat
fűrészelni.

Fűrészeléskor a talplemeznek biztonságosan fel
kell feküdnie a munkadarabra.

Ha megszakítja a munkavégzést, vagy beszorul a
fűrészlap, kapcsolja ki a fűrészt, és amíg teljesen le
nem áll, tartsa a fűrészlapot elmozdítás nélkül az
anyagban. Soha ne próbálja a fűrészt a
munkadarabból kivenni, amíg a fűrészlap mozog,
különben visszarúgás következhet be.

Ne kapcsolja be a gépet, amíg a fűrészlap érinti a
munkadarabot. A vágást csak azután kezdje meg,
miután a fűrészlap elérte a teljes löketszámot.

Ha újra szeretné indítani az anyagban álló fűrészt,
előbb helyezze a fűrészlapot a vágási hézag
közepébe és győződjön meg róla, hogy a fogak
nincsenek beakadva a munkadarabba. Ha a
fűrészlap beszorul, a fűrész újraindításkor
visszacsapást okozhat.

Ne nyúljon kézzel a fűrészlaphoz, ill. annak
működési területére. Ne nyúljon a munkadarab alá.

A forgácsot és hasonló anyagokat csak a gép
leállásakor távolítsa el.

Sérülésveszély az éles szúrófűrészlap
következtében. A szúrófűrészlap a fűrészelés
befejezését követően forró lehet. Viseljen
védőkesztyűt.

Beállítás, átalakítás, karbantartás vagy tisztítás előtt
vegye ki az akkuegységet gépből.

Győződjön meg arról, hogy kikapcsolta a gépet,
mielőtt az akkuegységet behelyezi a helyére.

A használaton kívüli gépből vegye ki az
akkuegységet.

A porterhelés csökkentése:

csiszolás, fúrás és egyéb munkavégzés során
keletkezik, olyan vegyszereket tartalmaz,
amelyeknél ismeretes, hogy az rákkeltő, születési
hibákat, vagy egyéb reprodukciós károkat
okozhatnak. Ezen vegyszerekre vonatkozó néhány
példa:

- ólom ólomtartalmú festékrétegekből,

- ásványi por téglákból, cement és egyéb falazó
nyersanyagokból, és

- arzén, valamint króm vegyszerrel kezelt fa esetén.

Ezen terhelések okozta veszély változó annak
függvényében, milyen gyakran végez ilyen
munkákat. Annak érdekében, hogy csökkenteni
lehessen ezen vegyszerek okozta terhelést:

MAGYAR hu

FIGYELEM Ne nézzen világító izzólámpába
(4). Ne figyelje a sugarat közvetlenül optikai
műszerekkel.

FIGYELMEZTETÉS – Mindig viseljen
védőszemüveget.

FIGYELMEZTETÉS - Néhány porfajta, amely
csiszolópapírral való csiszolás, fűrészelés,

71

MAGYARhu

dolgozzon mindig jól szellőztetett területen és
megfelelő engedélyezett védőfelszereléssel, mint
pl. olyan porvédő álarccal, amelyet kifejezetten a
mikroszkopikusan kis részecskék kiszűrésére
fejlesztettek ki.

Ez vonatkozik egyéb nyersanyagok által keletkezett
porra, mint pl. néhány fafajta (pl. tölgy- vagy
bükkfaporra), fém, azbeszt esetén. További ismert
betegségek pl. allergiás reakciók, légúti
megbetegedések. Figyeljen arra, hogy ne kerüljön
a testébe por.

Vegye figyelembe az anyagra, a személyzetre, a
felhasználásra és a felhasználás helyére vonatkozó
érvényes irányelveket (pl. munkavédelmi, vagy a
hulladékeltávolításra vonatkozó előírásokat).

Fogja fel a keletkező részecskéket, kerülje a
környezetbe való lerakódást.

Használjon speciális munkavégzésre alkalmas
tartozékokat. Ezzel kevesebb részecske jut
ellenőrizetlenül a környezetbe.

Használjon megfelelő porelszívó berendezést.
Csökkentse a porleterhelést a következők szerint:

- ne irányítsa magára, a közelben tartózkodó
személyekre vagy a lerakódott porra a kiáramló
részecskéket és a gépből kiáramló levegőt,

- használjon elszívó berendezést és/vagy
légtisztító berendezést,

- szellőztesse megfelelően a munkavégzés
területét és tartsa azt porszívózással tisztán.
Seprés vagy lefújás felkavarja a port.

- Szívja le vagy mossa ki a védőruházatot. Ne fújja
azt le, ne porolja ki vagy ne kefélje le.

4.1 Az akkuegységre vonatkozó biztonsági

tudnivalók:

Óvja az akkuegységet a nedvességtől!

Ne tegye ki az akkuegységet tűz hatásának!

Ne használjon sérült vagy deformálódott
akkuegységet!
Ne nyissa fel az akkuegységet!
Ne érintse meg vagy ne zárja rövidre az
akkuegység érintkezőit!

A hibás lítium-ion akkuegységből enyhén
savas, éghető folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és
érintkezésbe kerül a bőrével, azonnal öblítse

le bő vízzel. Ha az akkumulátorfolyadék a
szemébe kerül, tiszta vízzel mossa ki, és
haladéktalanul vesse alá magát orvosi kezelésnek!

Meghibásodott gép esetén ki kell venni a gépből az
akkuegységet.

A lítium-ionos akkuegység szállítása:

A lítium-ionos akkuegység szállítása a veszélyes
anyagokról szóló rendeletek (UN 3480 és UN 3481)
hatálya alá esik. A lítium-ionos akkuegység
szállítása során mindig tájékozódjon az aktuálisan
érvényes előírásokról. Adott esetben érdeklődjön a
szállító vállalatánál. Tanúsítvánnyal ellátott
csomagolás a Metabo vállalattól igényelhető.

72

Csak akkor adjon fel akkuegységet, ha annak háza
sértetlen és abból nem lép ki folyadék. Feladáshoz
vegye ki az akkuegységet a gépből. Biztosítsa az
érintkezők rövidzárlat elleni védelmét (pl.
ragasztószalaggal).

5. Ábrák

Az ábrák a használati utasítás elején találhatók.

6. Áttekintés

A-C-jelű ábra

1 Vezetősín-adapter (a 6.31213 jelű vezetősínre

való felhelyezéséhez) *

2 védőlemez érzékeny munkadarab-felületeken

való használatra (az ábrázolt módon kell

felhelyezni) *
3 forgácsfelszakadást gátló lapka *
4 LED lámpa
5 védősapka *
6 védőkengyel a fűrészlap véletlen megérintése

ellen
7 előtolás-beállító kar
8 markolat
9 rögzítőgomb folyamatos működés

10 nyomókapcsoló
11 löketszám-beállító tárcsa
12 kapacitáskijelző nyomógomb
13 kapacitás- és figyelmeztető kijelző
14 akkuegység
15 nyomógomb az akkuegység kireteszeléséhez
16 elszívócsonk *
17 talplemez
18 LED kapcsoló (csak 601502000)
19 tolókapcsoló a be-/kikapcsoláshoz
20 fűrészlap *
21 fűrészlap támasztógörgő
22 fűrészlapbefogó
23 fűrészlap rögzítésére szolgáló szorítókar
24 skála a beállított vágási szög leolvasásához
25 feszítőerőt szabályozó csavar
* felszereltségtől függő/nem része a szállítási

terjedelemnek

7. Üzembe helyezés

7.1 Forgácsfelszakadást gátló lapka
behelyezése A-jelű ábra

Sérülésveszély az éles szúrófűrészlap

következtében. A forgácsfelszakadást gátló
lapka (3) behelyezéséhez a fűrészlapot ki kell
venni.

Fordítsa meg a gépet, a talplemez felfelé mutat
Tolja be elölről a forgácsfelszakadást gátló lapkát,
közben vegye figyelembe a következő 2 pontot:

• A lapka sima felülete felfelé nézzen.

• A bemetszés hátrafelé néz (az akkuegység felé).

Ha felszerelt védőlemezzel dolgozik (2)
(felszereltségfüggő), akkor helyezze be a
forgácsfelszakadás-gátló lapkát a védőlemezbe.

.

Sérülésveszély az éles szúrófűrészlap

következtében. A szúrófűrészlap a fűrészelés
befejezését követően forró lehet. Viseljen
védőkesztyűt.

A fűrészlap behelyezése vagy kivétele előtt

vegye ki az akkuegységet (14).

7.2 A fűrészlap behelyezése B-jelű ábra
Olyan fűrészlapot használjon, mely megfelelő a

fűrészelni kívánt anyaghoz.

- Fordítsa előre ütközésig a szorítókart (23) és

tartsa meg.

- Tolja be a fűrészlapot (20) ütközésig a rugóerő

ellenében. (A fűrészfogak előre néznek). Ügyeljen
arra, hogy a fűrészlap megfelelően illeszkedjen a
támasztógörgő (21) hornyába.

- Engedje el a szorítókart (23). (Automatikusan a

kiindulási helyzetbe fordul vissza. A fűrészlap
ekkor erősen meg van feszítve).

7.3 A fűrészlap kivétele

Vigyázat! A fűrészlap kivételekor ne tartsa a

szúrófűrészt személyek irányába.

- Fordítsa előre ütközésig a szorítókart (23), a

rugóerő kidobja a fűrészlapot.

7.4 A védősapka felhelyezése / levétele

A-jelű ábra

Felhelyezés: Nyomja össze egy kicsit a

védősapkát (5) és dugja fel elölről
bereteszelésig (lásd az A-jelű ábrát a 2. o.).

Levétel: fogja meg a védősapkát (5) mindkét

oldalon, majd húzza le előrefelé.

7.5 Fűrészelés porelszívással A-jelű ábra

- Helyezze be az elszívócsonkot (16).

Csatlakoztasson egy megfelelő elszívó
berendezést.

- Helyezze fel a védősapkát (5) az optimális elszívó

teljesítmény elérése érdekében.

7.6 Fűrészelés porelszívás nélkül

- Dolgozzon levett védősapkával (5) (a levételt lásd

a 7.4. fejezetben).

7.7 Ferde vágások C-jelű ábra
Távolítsa el a védősapkát (5), a védőlemezt (2), a

forgácsfelszakadás-gátló lapkát (3) és az
elszívócsonkot (16). Ezek az alkatrészek ferde
vágás során nem használhatóak.

- Lazítsa meg a csavart (25).

- Tolja hátra kissé és fordítsa el a talplemezt (17).

- A szög a skálán (24) olvasható le. Szögmérő

segítségével ezektől eltérő szögek is beállíthatók.

- Tolja előre a talplemezt (17) az előre megadott

szögekben való bereteszeléshez.

- Húzza meg a csavart (25).

7.8 Akkuegység

Használat előtt töltse fel az akkuegységet (14) .
Töltse fel újra az akkuegységet

teljesítménycsökkenéskor.
Az akkuegység feltöltésére vonatkozó utasításokat

a Metabo töltő használati útmutatójában találhat.

MAGYAR hu

A Li-ion akkuegységeknél kapacitás- és
figyelmeztető kijelzővel (13) (kiviteltől függően):

- Nyomja meg a gombot (12) és a LED-lámpák (13)
kijelzik a töltésszintet.

- Ha valamelyik LED-lámpa villog (13), az
akkuegység majdnem teljesen lemerült, és újra fel
kell tölteni.

7.9 Az akkuegység kivétele, behelyezése

Kivétel: Nyomja meg az akkuegység-kireteszelő

(15) gombot és húzza ki az akkuegységet (14)
felfelé

Behelyezés: Tolja be az akkuegységet (14)
bereteszelődésig.

A-jelű ábra

.

8. Használat

8.1 Az előtolás beállítása A-jelű ábra

Állítsa be a kívánt előtolást a beállító kar (7)
segítségével.

„0“ állás = az előtolást kikapcsolták
. . .
„III“ állás = maximális előtolás

Ajánlott beállítási értékek: 4. o.
Legjobb, hogy ha gyakorlati próbával ellenőrzi az

optimális beállítást.

8.2 A maximális löketszám beállítása A-

jelű ábra

Állítsa be a maximális löketszámot az állító keréken
(11). Ezt működés közben is elvégezhető.

Ajánlott beállítási értékek: 4. o.
Legjobb, hogy ha gyakorlati próbával ellenőrzi az

optimális beállítást.

8.3 Be-/kikapcsolás, a folyamatos

bekapcsolás A-jelű ábra

Kerülje el, hogy a gép további port és

forgácsot szívjon be. Be- és kikapcsoláskor
tartsa távol a gépet a lerakódott portól. A gépet
kikapcsolás után csak akkor tegye le, ha a motor
már teljesen leállt.

Kerülje el a gép véletlen elindulását: mindig

kapcsolja ki a gépet, amikor az akkuegységet
kiveszi a gépből.

Folyamatos bekapcsolásnál a gép akkor is

tovább működik, ha az a kezéből már
kicsavarodott. Ezért a készülékre felszerelt
fogantyút mindkét kézzel erősen meg kell tartani,
stabil állást elfoglalva, a munkára koncentráltan kell
dolgozni.

STA 18 LTX 150 BL 601502000
Bekapcsolás: a tolókapcsolót bal vagy jobb

oldalon (19) előre tolni. A gép folyamatosan
működik.

Folyamatos bekapcsolásnál a gép akkor is

tovább működik, ha az a kezéből már
kicsavarodott. Ezért a készülékre felszerelt
fogantyút mindkét kézzel erősen meg kell tartani,
stabil állást elfoglalva, a munkára koncentráltan kell
dolgozni.

73

MAGYARhu

Kikapcsolás: Tolja előre a tolókapcsolót (19).
STAB 18 LTX 150 BL 601503000
Bekapcsolás: nyomja meg a nyomókapcsolót

(10). A löketszám a kapcsolóbillentyű
megnyomásával változtatható (a beállított
maximális löketszámig, lásd a 8.2. fejezetet).

Kikapcsolás: a kapcsolóbillentyűt (10) fel kell

engedni.
Folyamatos üzem: A folyamatos üzemeléshez a

lenyomott nyomókapcsolót (10) a reteszelő
gombbal (9) be lehet reteszelni. A kikapcsoláshoz
ismét nyomja meg a nyomókapcsolót (10).

8.4 LED lámpa A-jelű ábra

Rosszul megvilágított helyeken történő
munkavégzéshez. A LED-lámpa (4) bekapcsolt gép
esetén világít.

STA 18 LTX 150 BL 601502000: LED (4)
kikapcsolása a kapcsolóval (18).

A villogó LED lámpa esetén lásd a 10.. fejezetet

8.5 Az alkalmazásra vonatkozó
figyelmeztetés D-jelű ábra

Beszúrás: vékony, lágy anyag esetén a

szúrófűrészlap beszúrható a munkadarabba
anélkül, hogy előzetesen lyukat kellene bele fúrni.
Csak rövid fűrészlapot használjon. Csak 0°-os
szögbeállítással .

Állítsa a beállító kart (7) „0” állásba (előtolás
kikapcsolva). Helyezze a szúrófűrészt a talplemez
(17) első peremével a munkadarabra. Tartsa
erősen a haladó szúrófűrészt és vezesse lassan
lefelé. Amikor a fűrészlap szabaddá vágta magát,
bekapcsolható az előtolás.

9. Tisztítás, karbantartás

Beállítás, átalakítás, karbantartás vagy tisztítás előtt
vegye ki az akkuegységet gépből.

A gép rendszeres tisztítása. Ennek során egy
porszívó segítségével tisztítsa meg a motor
szellőző nyílását.

Fújja át rendszeresen és alaposan a
fűrészlapbefogót (22) sűrített levegővel.

Szükség esetén tisztítsa meg a nyílásokat a
fűrészlap támasztógörgő (21) mögött.

Cseppentsen időnként egy csepp olajat a fűrészlap
támasztógörgőre (21).

10. Hibaelhárítás

A LED-lámpa (4) LASSAN villog és a gép
automatikusan kikapcsolt. Hosszan tartó

túlterhelés vagy a fűrészlap elakadása esetén a gép
lekapcsol. Kapcsolja ki a gépet a tolókapcsolóval
(19). Ezután kapcsolja azt ismét be és dolgozzon
tovább a szokásos módon. Kerülje a további
túlterhelést és elakadást.

A LED-lámpa (4) GYORSAN villog és a gép nem
működik. Működésbe lépett az újrabeindulás elleni

védelem. Ha az akkuegységet bekapcsolt gépnél

74

helyezi be, a gép nem indul el. Kapcsolja ki, majd
újra be a készüléket.

11. Tartozékok

Csak eredeti Metabo- vagy CAS (Cordless Alliance
System) akkuegységeket és tartozékokat
használjon.

Csak olyan tartozékokat használjon, amelyek
megfelelnek az ebben a használati utasításban
megadott követelményeknek és adatoknak.

Töltők: ASC 55, SC 145, stb.
Rendelési sz.: 627044000 ASC 55
Rendelési sz.: 627378000 ASC 145
stb.

Akkuegységek 18V
Rendelési sz.: 625368000 5,5 Ah (LiHD)
Rendelési sz.: 625369000 8,0 Ah (LiHD)
Rendelési sz.: 625594000 10,0 Ah (LiHD)
stb.

A tartozékokat biztosan kell felhelyezni.
Amennyiben a gépet egy tartóban működtetik: a
gépet biztonságosan rögzíteni kell. A gép feletti
uralom elvesztése sérülésekhez vezethet.

E-jelű ábra 3. o.:

Köríves és párhuzamos vezető

Körök (Ø 100 - 360 mm) és éllel párhuzamos
vágások (max. 210 mm) kifűrészeléséhez.

E-jelű ábra 3. o. I:

A köríves vezető felhelyezése

- Tolja be oldalról a köríves és párhuzamos vezető
rúdját a talplemezbe (a (c) központosító csúcs
lefelé mutat).

- Állítsa be a kívánt (d) sugarat.

- Húzza meg a (b) csavart.

E-jelű ábra 3. o. II:

A árhuzamos vezető felhelyezése

- Tolja be oldalról a köríves és párhuzamos vezető
rúdját a talplemezbe (a (c) központosító csúcs
lefelé mutat).

- Állítsa be az (e) méretet.

- Húzza meg a (b) csavart.

A teljes tartozékprogram megtalálható a
www.metabo.com honlapon vagy a katalógusban.

12. Javítás

Elektromos szerszám javítását csak villamos
szakember végezheti!

A javításra szoruló Metabo elektromos
kéziszerszámokkal, kérjük, forduljon Metabo
szakkereskedőjéhez. A címeket a
www.metabo.com honlapon találja.

A pótalkatrészek listája letölthető a
www.metabo.com honlapról.

13. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok
környezetbarát ártalmatlanítására és
újrahasznosítására vonatkozó helyi előírásokat.

Az akkuegységet ne dobja a háztartási szemétbe!
Juttassa vissza a sérült vagy elhasználódott
akkuegységet a Metabo kereskedőknek!

Ne dobja vízbe az akkuegységet.

Csak az EU tagországok esetében: soha ne
dobjon elektromos kéziszerszámot a háztar-

tási hulladék közé! A 2012/19/EU sz., a régi
elektromos és elektronikus berendezésekről és
annak nemzeti jogba való átvételéről szóló Európai
Irányelvnek megfelelően a használt elektromos
szerszámokat külön kell gyűjteni és környezetbarát
újrahasznosításba kell helyezni.
A hulladékeltávolítás előtt működtesse a készüléket
az akkuegység teljes lemerüléséig. Biztosítsa az
érintkezők rövidzárlat elleni védelmét (pl. ragasztó­szalaggal).

14. Műszaki adatok

G-jelű ábra A műszaki fejlődés
eredményeképpen végzett változtatások joga
fenntartva.

U =az akkuegység feszültsége

=legnagyobb anyagvastagság fában

T

1

T

=legnagyobb anyagvastagság

2

nemvasfémekben

=legnagyobb anyagvastagság

T

3

acéllemezben

=üresjárati löketszám

n

0

m =súly (a legkisebb akkuegységgel)
A mérési eredményeket az EN 62841 szabvány

szerint határoztuk meg.
Megengedett környezeti hőmérséklet üzemelés

közben:

-20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti
hőmérséklet esetén). Megengedett környezeti
hőmérséklet tárolásnál: 0 °C - 30 °C

egyenáram

A megadott műszaki adatokra tűrés vonatkozik (a
mindenkor érvényben levő szabványoknak
megfelelően).

A nagy energiasűrűségű nagyfrekvenciás zavarok
leállásig terjedő fordulatszám-ingadozásokat
okozhatnak. Ez azonban megszűnik, mihelyt a
zavar is lecsillapodott.

Emissziós értékek

Ezek az értékek lehetővé teszik az elektromos
szerszám kibocsátási értékeinek meghatározását,
illetve különböző elektromos szerszámok
összehasonlítását. Az alkalmazási feltételektől, az
elektromos szerszám állapotától vagy a használt
betétszerszámoktól függően a tényleges környezeti
terhelés nagyobb vagy kisebb is lehet. A
becsléshez vegye figyelembe a munkaszüneteket
és az alacsonyabb környezeti terheléssel járó
fázisokat is. A megfelelően alkalmazott becsült
értékek alapján írjon elő védőintézkedéseket a
felhasználó számára, illetve hozzon szervezési
intézkedéseket.

MAGYAR hu

rezgési összérték
EN 62841 szabványnak megfelelően:
ah,M = rezgéskibocsátási érték

ah,B =rezgéskibocsátási érték

=bizonytalanság (rezgés)

K

h,...

jellemző A-osztályú zajszint
L

=hangnyomásszint

pA

=hangteljesítményszint

L

WA

KpA, KWA= bizonytalanság
Munka közben a zajszint átlépheti a 80 dB(A)-t.

Viseljen fülvédőt!

(három irányú vektorösszeg) az

(Fémlemez fűrészelése)

(Fa fűrészelése)

:

75

РУССКИЙru

Оригинальное руководство по эксплуатации

1. Декларация соответствия

Настоящим ответственно заявляем: данный
аккумуляторный электролобзик с
идентификацией по типу и серийному номеру
*1) отвечает всем действующим положениям
директив *2) и стандартов *3). Техническую
документацию для *4) — см. на стр. 3

2. Использование по
назначению

Электроинструмент предназначен для пиления
цветных металлов и листовой стали, древесины
и аналогичных ей материалов, пластмасс и
подобных им материалов. Любое другое
использование является недопустимым.

За ущерб, возникший в результате
использования не по назначению,
ответственность несет только пользователь.

Необходимо соблюдать общепринятые правила
предотвращения несчастных случаев, а также
указания по технике безопасности,
приведенные в данном руководстве.

3. Общие указания по технике
безопасности

Для вашей собственной безопасности
и защиты электроинструмента от
повреждений необходимо соблюдать

данным символом!

эксплуатации.

безопасности, другими инструкциями,
иллюстрациями и техническими
характеристиками, предоставленными
вместе с этим электроинструментом.

Несоблюдение каких-либо из указанных ниже
инструкций может стать причиной поражения
электрическим током, пожара и/или серьезных
травм.

Сохраняйте эти инструкции и указания для
будущего использования.

Передавать электроинструмент следующему
владельцу можно только вместе с этими
документами.

указания, отмеченные в тексте

ПРЕДУПРЕЖДЕНИЕ – В целях
снижения риска получения травм
прочтите данное руководство по

ПРЕДУПРЕЖДЕНИЕ. Ознакомьтесь со
всеми указаниями по технике

4. Особые указания по технике
безопасности

При выполнении работ вблизи скрытой
электропроводки держите инструмент
только за изолированные поверхности. При

76

контакте с находящимися под напряжением
проводами возможна передача напряжения на
металлические части прибора и удар
электрическим током.

Установите и надёжно зафиксируйте
заготовку с помощью струбцин или иным
образом на устойчивом основании.

Устойчивость заготовки при её удерживании
только рукой или корпусом тела не
гарантирована, что может привести к потере
контроля в ходе работы.

Убедитесь в том, что в месте выполнения работ
не проходят линии электро-, водо- и
газоснабжения (например, с помощью
металлоискателя).

Не пытайтесь резать слишком маленькие
заготовки.

При пилении направляющая панель должна
плотно прилегать к заготовке.

При перерыве в работе отключите
электроинструмент и подержите его в руке до
полной остановки пильного полотна. Никогда
не пытайтесь вынимать пильное полотно из
заготовки или отводить электролобзик назад,
пока пильное полотно вибрирует – в противном
случае возможна отдача.

Не включайте и не выключайте
электроинструмент, пока пильное полотно
контактирует с заготовкой. Перед началом
пиления дождитесь, пока пильное полотно
достигнет рабочей частоты ходов.

При повторном запуске пилы, которая
находится в заготовке, отцентрируйте пильное
полотно в пропиле и проверьте, нет ли
зацепления зубьев в заготовке. При
защемлении пильного полотна при повторном
запуске электролобзика полотно может стать
причиной отдачи.

Не приближайте руки к зоне пиления и не
прикасайтесь к работающему пильному
полотну. Не держите заготовку снизу.

Удаляйте опилки и другой мусор только после
полной остановки инструмента.

Опасность травмы острым пильным полотном.
После работы пильное полотно может быть
очень горячим. Используйте защитные
перчатки.

Извлекайте аккумуляторный блок из
инструмента перед каждой регулировкой,
переоснащением, техобслуживанием или
очисткой.

Убедитесь в том, что при установке
аккумуляторного блока инструмент выключен.

Если вы не используете инструмент, извлеките
из него аккумуляторный блок.

ВНИМАНИЕ! Не смотрите на горящую
лампу (4). Не смотрите прямо на луч при
помощи оптических инструментов.

ПРЕДУПРЕЖДЕНИЕ. Всегда носите
защитные очки.

Снижение пылевой нагрузки

ПРЕДУПРЕЖДЕНИЕ. Пыль,

образовавшаяся в результате шлифовки
наждачной бумагой, распиливания, шлифовки,
сверления и других видов работ, может
содержать химические вещества, о которых
известно, что они вызывают рак, врожденные
дефекты или другие повреждения
репродуктивной системы. Примеры таких
химических веществ:

- свинец в краске с содержанием свинца;

- минеральная пыль от строительного кирпича,

цемента и других веществ кирпичной кладки;

- мышьяк и хром из химически обработанной

древесины.
Степень риска зависит от того, как часто вы
выполняете этот вид работ. Чтобы уменьшить
воздействие химических веществ, работайте в
помещениях с достаточной вентиляцией и с
использованием разрешенных средств
индивидуальной защиты, например, с
респираторами, разработанными специально
для фильтрации микроскопических частиц.

Это также касается пыли от других материалов,
например, некоторых видов древесины
(древесная пыль дуба или бука), металла,
асбеста. Другие известные заболевания — это,
например, аллергические реакции,
заболевания дыхательных путей. Не
допускайте попадания пыли внутрь организма.

Необходимо соблюдать требования директив,
действующих в отношении материалов,
персонала, вариантов применения и мест
проведения работ, а также национальные
предписания (например, положения об охране
труда, правила утилизации).

Обеспечьте удаление образующихся частиц, не
допускайте образования отложений в
окружающем пространстве.

Для специальных работ используйте
подходящую оснастку. Это позволит сократить
количество частиц, неконтролируемо
выбрасываемых в окружающую среду.

Используйте подходящее устройство удаления
пыли.

Для уменьшения пылевой нагрузки делайте
следующее:

- Не направляйте выбрасываемые из

электроинструмента частицы и отработанный

воздух на себя, находящихся рядом людей

или на скопления пыли.

- Используйте вытяжное устройство и/или

воздухоочиститель.

- Хорошо проветривайте рабочее место и

содержите его в чистоте с помощью пылесоса.

Подметание или продувка только поднимают

пыль в воздух.

- Обрабатывайте защитную одежду пылесосом

или стирайте. Не продувайте одежду

воздухом, не выбивайте и не сметайте с нее

пыль.

РУССКИЙ ru

4.1 Указания по технике безопасности
при обращении с аккумуляторным
блоком:

Примите меры по защите
аккумуляторного блока от попадания
влаги!

Не подвергайте аккумуляторные блоки
воздействию открытого огня!

Не используйте дефектные или
деформированные аккумуляторные блоки!
Не вскрывайте аккумуляторные блоки!
Не касайтесь контактов аккумуляторного блока
и не замыкайте их накоротко!

Из неисправного литий-ионного
аккумуляторного блока может вытекать
слабокислая горючая жидкость!

Если электролит пролился и попал на
кожу, немедленно промойте этот участок

большим количеством воды. В случае
попадания электролита в глаза промойте их
чистой водой и срочно обратитесь к врачу!

В случае поломки машины извлеките из нее
аккумуляторный блок.

Транспортировка литий-ионных
аккумуляторных блоков

Транспортировка литий-ионных
аккумуляторных блоков подпадает под
действие Правил перевозки опасных грузов
(UN 3480 и UN 3481). При отправке литий­ионных аккумуляторных блоков уточните
действующие предписания. При
необходимости проконсультируйтесь со своей
транспортной компанией. Сертифицированную
упаковку можно приобрести в фирме Metabo.

Транспортировка аккумуляторных блоков
возможна только в том случае, если корпус не
поврежден и из него не вытекает жидкость. Для
отправки аккумуляторного блока выньте его из
электроинструмента. Примите меры для
исключения короткого замыкания контактов
(например, изолируйте клейкой лентой).

5. Рисунки

Рисунки расположены в начале руководства по
эксплуатации.

6. Обзор

Рис. A–C

1 Адаптер направляющей шины (для

установки на направляющую шину 6.31213)
*

2 Защитная панель для работы с

чувствительными поверхностями
(устанавливайте в соответствии с

чертежом) *
3 Противоскольный вкладыш *
4 Светодиодная лампа
5 Защитное стекло *

77

РУССКИЙru

6 Скоба защиты от случайного

прикосновения к пильному полотну
7 Регулятор маятникового хода
8 Рукоятка
9 Стопорная кнопка (продолжительный

режим работы)

10 Нажимной переключатель
11 Колесико для установки частоты ходов
12 Кнопка индикации уровня заряда
13 Сигнальный индикатор емкости
14 Аккумуляторный блок
15 Кнопка разблокировки аккумуляторного

блока

16 Вытяжной патрубок *
17 Направляющая панель
18 Светодиодный переключатель (только

601502000)
19 Переключатель для включения/выключения
20 Пильное полотно *
21 Опорный ролик пильного полотна
22 Зажимное приспособление для пильного

полотна

23 Зажимной рычаг для крепления пильного

полотна

24 Шкала для считывания установленного угла

резки
25 Затяжной винт
* в зависимости от комплектации / не входит в

комплект поставки

7. Ввод в эксплуатацию

7.1 Установка противоскольного

вкладыша Рис. А

Опасность травмы острым пильным
полотном. Перед установкой

противоскольного вкладыша (3) удалите

пильное полотно.
Поверните электроинструмент так, чтобы

направляющая панель была направлена вверх

Вставьте противоскольный вкладыш спереди,
при этом следует принять во внимание 2
следующих пункта:

• Ровная сторона вкладыша должна быть
обращена наверх.

• Шлиц должен быть направлен назад (в
направлении аккумуляторного блока).

При работе с установленной защитной панелью (2)
(в зависимости от комплектации) вставьте
противоскольный вкладыш в защитную панель.

Опасность травмы острым пильным

полотном. После работы пильное полотно
может быть очень горячим. Используйте
защитные перчатки.

Перед установкой и снятием пильного

полотна вынимайте из инструмента
аккумуляторный блок (14).

7.2 Установка пильного полотна

Рис. B

Используйте только пильные полотна,
предназначенные для обработки данного
материала.

78

- Поверните зажимной рычаг (23) до упора
вперед и удерживайте его в таком положении.

- Вставьте пильное полотно (20) до упора,
преодолевая сопротивление пружины. (Зубья
полотна смотрят вперед). При этом
необходимо проследить за тем, чтобы полотно
правильно легло в желобок опорного ролика
(21) пильного полотна.

- Отпустите зажимной рычаг (23). (Он
автоматически повернется в исходное
положение. После этого пильное полотно
будет надежно зафиксировано).

7.3 Извлечение пильного полотна

Внимание: при извлечении пильного
полотна не направляйте электролобзик на

людей.

- Зажимной рычаг (23) поверните вперед до
упора, в результате чего пильное полотно
будет вытолкнуто пружиной.

7.4 Установка / демонтаж защитного

стекла Рис. A

Установка: слегка сожмите защитное стекло

(5) и вставьте спереди до фиксации (см.
рис. А на стр. 2).

Демонтаж: возьмитесь с обеих сторон за

защитное стекло (5) и извлеките его
движением вперед.

7.5 Пиление с устройством пылеудаления

- Установите вытяжной патрубок (16).
Подключите подходящее всасывающее
устройство.

- Для оптимального пылеудаления установите
защитное стекло (5).

7.6 Пиление без устройства

- Работайте со снятым защитным стеклом (5)
(описание снятия см. в главе 7.4).

.

7.7 Криволинейные пропилы Рис. С

Снимите защитное стекло (5), защитную панель
(2), противоскольный вкладыш (3) и вытяжной
патрубок (16). Использовать эти детали при
выполнении криволинейных пропилов
запрещается.

- Ослабьте винт (25).

- Немного сдвиньте назад направляющую
панель (17) и поверните.

- Угол можно считать на шкале (24). Настройте
другой угол с помощью угломера.

- Для фиксации сдвиньте направляющую
панель (17) вперед на заданные углы.

- Затяните винт (25).

7.8 Аккумуляторный блок

Перед использованием зарядите
аккумуляторный блок (14).

При снижении мощности снова зарядите
аккумуляторный блок.

Рис. A

пылеудаления

Указания по зарядке аккумуляторного блока
см. в руководстве по эксплуатации зарядного
устройства Metabo.

Для литий-ионных аккумуляторных блоков с
сигнальным индикатором уровня заряда (13) (в
зависимости от комплектации):

- Нажмите кнопку (12), и светодиоды (13)
покажут уровень заряда аккумулятора.

- Один мигающий светодиод (13) указывает на
то, что аккумуляторный блок почти разряжен
и требует зарядки.

7.9 Извлечение, установка

аккумуляторного блока Рис. A

Извлечение: нажмите кнопку разблокировки

(15) аккумуляторного блока и извлеките
аккумуляторный блок (14) движением вверх

Установка: вставьте аккумуляторный блок (14)
до фиксации.

.

8. Использование

8.1 Настройка маятникового хода

Рис. А

Установите нужный маятниковый ход с
помощью рычага (7).

Положение «0» = маятниковый ход отключен
. . .
Положение «III» = маятниковый ход с

максимальной амплитудой

Рекомендованные установочные значения:

на стр. 4

Оптимальные значения лучше всего
определяются опытным путем.

8.2 Настройка максимальной частоты

ходов Рис. А

Установите на колесике (11) максимальную
частоту ходов. Это можно сделать также и во
время работы инструмента.

Рекомендованные установочные значения:

на стр. 4

Оптимальные значения лучше всего
определяются опытным путем.

8.3 Включение / выключение, работа в

режиме непрерывной эксплуатации

Рис. A

Следить за тем, чтобы инструмент не

втягивал излишнюю пыль и опилки. При
включении и выключении держать его
подальше от скопившейся пыли. Не класть
инструмент до полной остановки двигателя.

Не допускайте непреднамеренного пуска:

всегда выключайте инструмент при
извлечении аккумуляторного блока.

В режиме непрерывной работы

инструмент продолжит вращаться, даже
если он вырвется из рук. Поэтому всегда
крепко держите электроинструмент двумя
руками за рукоятки, примите устойчивое
положение и сконцентрируйте все внимание на
работе.

РУССКИЙ ru

STA 18 LTX 150 BL 601502000
Включение: сдвиньте переключатель слева

или справа (19) вперед. Устройство работает в
продолжительном режиме.

В режиме непрерывной работы

инструмент продолжит вращаться, даже
если он вырвется из рук. Поэтому всегда
крепко держите электроинструмент двумя
руками за рукоятки, примите устойчивое
положение и сконцентрируйте все внимание на
работе.

Выключение: сдвиньте переключатель (19)
вперед.

STAB 18 LTX 150 BL 601503000
Включение: нажмите нажимной

переключатель (10). Частоту ходов можно
изменять путем нажатия на переключатель (до
установленной максимальной частоты ходов,
см. также главу 8.2).

Отключение: отпустите нажимной
переключатель (10).

Непрерывный режим: для непрерывного
режима нажатый переключатель (10) следует
зафиксировать кнопкой-фиксатором (9). Для
выключения повторно нажмите переключатель
(10).

8.4 Светодиодная лампа Рис. A
Для работы в плохо освещенных местах.

Светодиод (4) загорается при включении
инструмента.

STA 18 LTX 150 BL 601502000: выключите
светодиод (4) с помощью переключателя (18).

Если светодиодная лампа мигает, см. главу 10.

8.5 Рекомендации по применению

рис. D

Погружение: при работе с тонкими и мягкими
материалами можно погружать пильное
полотно в заготовку, не просверливая
предварительно отверстия. Используйте
только короткие пильные полотна. Только при
настройке угла 0°.

Установите рычаг регулировки (7) в положение
«0» (маятниковый ход выключен). Установите
электролобзик передней кромкой
направляющей панели (17) на заготовку.
Надежно удерживая электролобзик, плавно
смещайте его вниз. После прорезания можно
включить режим маятникового движения.

9. Очистка, техническое
обслуживание

Извлекайте аккумуляторный блок из
инструмента перед каждой регулировкой,
переоснащением, техобслуживанием или
очисткой.

Инструмент следует регулярно очищать.
При этом с помощью пылесоса следует
очистить вентиляционные щели на корпусе
двигателя.

79

РУССКИЙru

Регулярно и тщательно очищайте сжатым
воздухом зажимное приспособление пильного
полотна (22).

При необходимости очистите вентиляционные
отверстия, расположенные за опорным
роликом пильного полотна (21).

Периодически смазывайте опорный ролик
пильного полотна (21) каплей масла.

10. Устранение неисправностей

Светодиодная лампа (4) мигает РЕДКО,
электроинструмент автоматически
отключился. В случае продолжительной

перегрузки электроинструмента или при
блокировке пильного полотна
электроинструмент отключается. Выключите
электроинструмент переключателем (19).
После этого его следует снова включить и
продолжить работу в нормальном режиме. Не
допускайте повторных перегрузок или
блокировок.

Светодиодная подсветка (4) мигает ЧАСТО,
электроинструмент не работает. Сработала

защита от повторного пуска. Если
аккумуляторный блок вставляется при
включенном инструменте, инструмент не
запускается. Выключите и снова включите
инструмент.

11. Принадлежности

Следует использовать только оригинальные
аккумуляторные блоки и принадлежности
фирмы Metabo или CAS (Cordless Alliance
System).

Используйте только те принадлежности,
которые отвечают требованиям и параметрам,
перечисленным в данном руководстве по
эксплуатации.

Зарядные устройства: ASC 55, ASC 145 и др.
№ для заказа: 627044000 ASC 55
№ для заказа: 627378000 ASC 145
и др.

Аккумуляторные блоки 18 В:
№ для заказа: 625368000 5,5 Ah (LiHD)
№ для заказа: 625369000 8,0 Ah (LiHD)
№ для заказа: 625594000 10,0 Ah (LiHD)
и др.

Надежно фиксируйте принадлежности. Если
электроинструмент эксплуатируется в
держателе, надежно закрепите
электроинструмент. Потеря контроля может
привести к травме.

80

Рис. E на стр. 3:

Круговая и параллельная направляющая

Для выпиливания окружностей от Ø 100 мм до
Ø 360 мм и выполнения пропилов параллельно
кромке (макс. расстояние от кромки 210 мм).

Рис. E на стр. 3 I:

Установка круговой направляющей

- Вставьте опору круговой и параллельной
направляющей сбоку в направляющую панель
(центрирующее острие (c) обращено вниз).

- Установите нужный радиус (d).

- Затяните винт (b).

Рис. E на стр. 3 II:

Установка параллельной направляющей

- Вставьте опоры круговой и параллельной
направляющей сбоку в направляющую панель
(центрирующее острие (c) смотрит вверх).

- Установите нужную величину отступа от
кромки (e).

- Затяните винт (b).

Ассортимент принадлежностей см. на сайте
www.metabo.com или в каталоге.

12. Ремонт

Ремонт электроинструментов должен

осуществляться только
квалифицированными специалистами­электриками!

Для ремонта электроинструмента Metabo
обращайтесь в региональное
представительство Metabo. Адрес см. на сайте
www.metabo.com.

Списки запасных частей можно скачать с сайта
www.metabo.com.

13. Защита окружающей среды

Соблюдайте национальные предписания по
экологически безопасной утилизации и
переработке отслуживших инструментов,
упаковки и принадлежностей.

Не утилизируйте аккумуляторные блоки вместе
с бытовыми отходами! Сдавайте неисправные
или отслужившие аккумуляторные блоки
дилеру фирмы Metabo!

Не выбрасывайте аккумуляторные блоки в
водоемы.

Только для стран ЕС: не утилизируйте
электроинструменты вместе с бытовыми

отходами! Согласно европейской Дирек­тиве 2012/19/ЕС об отходах электрического и
электронного оборудования и соответству­ющим национальным нормам, отработавшие
электроинструменты подлежат сбору с целью
их последующей экологически безопасной
переработки.
Прежде чем выполнить утилизацию аккумуля­торного блока, разрядите его в электроинстру­менте. Примите меры для исключения корот­кого замыкания контактов (например,
изолируйте клейкой лентой).

14. Технические
характеристики

Рис. G. Возможны изменения в связи с

усовершенствованием изделия.
U =напряжение аккумуляторного блока

=максимальная толщина материала

T

1

(древесина)

=максимальная толщина материала

T

2

(цветные металлы)

=максимальная толщина материала

T

3

(листовая сталь)

=частота ходов на холостом ходу

n

0

m =масса (с наименьшим аккумуляторным

Результаты измерений получены в
соответствии со стандартом EN 62841.

Допустимая температура окружающего
воздуха при эксплуатации:
от -20 °C до 50 °C (ограниченная
работоспособность при температуре ниже
0 °C). Температура окружающего воздуха при
хранении: от 0 °C до 30 °C.

Указанные технические характеристики имеют
допуски (предусмотренные действующими
стандартами).

Мощные высокочастотные помехи могут
вызвать колебания частоты вращения вплоть
до полного останова. При затухании помех
колебания прекращаются.

сравнивать эмиссию шума различных
электроинструментов. В зависимости от
условий эксплуатации, состояния
электроинструмента или используемых
рабочих инструментов фактическая нагрузка
может быть выше или ниже. Для оценки
примерного уровня эмиссии следует учитывать
перерывы в работе и фазы работы с
пониженной шумовой нагрузкой. Определите
перечень мер, например, организационных
мероприятий, по защите пользователя с учетом
тех или иных значений эмиссии шума.

Общее значение вибрации
трех направлениях), расчет согласно EN 62841:
ah,M = значение виброэмиссии

ah,B =значение виброэмиссии

K
Типичный амплитудно-взвешенный уровень

L
L
KpA, KWA=коэффициент погрешности

Во время работы уровень шума может
превышать 80 дБ(A).

блоком)

постоянный ток

Значения эмиссии шума

Эти значения позволяют оценивать и

(векторная сумма в

(пиление металлических листов)

(пиление древесины)

=коэффициент погрешности (вибрация)

h,...

шума:

=уровень звукового давления

pA

=уровень звуковой мощности

WA

Используйте средства защиты органов
слуха!

РУССКИЙ ru

81

УКРАЇНСЬКАuk

Оригінальна інструкція з експлуатації

1. Декларація про
відповідність

Зі всією відповідальністю заявляємо: ці
акумуляторні лобзики з ідентифікацією за
типом і номером моделі *1) відповідають усім
чинним положенням директив *2) і норм *3).
Технічну документацію для *4) — див. на стор. 3.

2. Використання за
призначенням

Інструмент призначений для пиляння
кольорових металів і сталевих листів, деревини
та деревоподібних матеріалів, пластиків і
подібних матеріалів. Інше використання
заборонено.

За пошкодження, що виникли внаслідок
експлуатації не за призначенням, несе
відповідальність виключно користувач.

Необхідно дотримуватись загальноприйнятих
правил запобігання нещасним випадкам, а
також правил техніки безпеки, наведених в цій
інструкції.

3. Загальні правила техніки
безпеки

Задля вашої безпеки та захисту
електроінструмента від пошкоджень
дотримуйтесь вказівок, позначених
цим символом!

ПОПЕРЕДЖЕННЯ — З метою зниження
ризику отримання травм прочитайте цю
інструкцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Прочитайте всі

вказівки з техніки безпеки, інструкції,
ілюстрації та специфікації, надані з цим
електроінструментом. Невиконання усіх

наведених нижче інструкцій може призвести до
ураження електричним струмом, пожежі та/або
тяжких травм.

Зберігайте правила та вказівки з техніки
безпеки для майбутнього використання.

Передавайте ваш електроінструмент тільки
разом з цими документами.

4. Спеціальні правила з техніки
безпеки

Під час роботи тримати пристрій за
ізольовані поверхні, якщо є ризик зіткнення
інструментальної насадки з прихованими
електропроводами. При контакті з

електропроводом напруга може передаватися
також на металеві частини інструмента та
спричинити ураження електричним струмом.

Закріпіть заготовку на стійкій поверхні за
допомогою струбцини або іншим способом.

82

Якщо тримати заготовку лише рукою або
притискаючи до тіла, це призведе до її
нестабільності, внаслідок чого можлива втрата
контролю.

Переконайтеся, що в місці проведення робіт не
проходять лінії електро-, водо- і газопостачання
(наприклад, за допомогою металошукача).

Не намагайтеся розпилювати дуже малі
заготовки.

Опорна пластина повинна рівномірно прилягати
до заготовки під час пиляння.

У разі переривання роботи вимкніть інструмент
і не виймайте його із заготовки, доки пилкове
полотно повністю не зупиниться. У жодному
разі не намагайтеся витягнути пилку із
заготовки, доки пилкове полотно рухається —
можлива віддача.

Не вмикайте інструмент, якщо пилкове полотно
торкається заготовки. Дочекайтеся, поки
пилкове полотно досягне робочої кількості
ходів, перш ніж почати виконувати розріз.

Перед тим, як знову увімкнути пилку, що
знаходиться в заготовці, відцентруйте пилкове
полотно в розрізі та переконайтеся, що зубці
пилки не застрягли у заготовці. Застрягле
пилкове полотно може призвести до віддачі,
якщо пилку увімкнути повторно.

Тримайте руки поза зоною пиляння, на відстані
від пилкового полотна. Не тримайте руки під
заготовкою.

Видаляйте тирсу та інше сміття тільки після
повної зупинки інструмента.

Небезпека травмування гострим пилковим
полотном для лобзика. Пилкове полотно для
лобзика може бути гарячим після пиляння.
Працювати в захисних рукавицях.

Перед здійсненням будь-яких робіт з
регулювання, переоснащення, технічного
обслуговування або чищення необхідно
вийняти акумуляторний блок із
електроінструмента.

Переконайтеся, що під час встановлення
акумуляторного блока електроінструмент
вимкнений.

Якщо інструмент не використовується,
необхідно вийняти акумуляторний блок з нього.

УВАГА! Не дивіться на джерело світла
(4), що світиться. Не дивіться
безпосередньо на світлодіодне світло

через оптичні прилади.

ПОПЕРЕДЖЕННЯ! Працювати в
захисних окулярах.

Зниження впливу пилу:

ПОПЕРЕДЖЕННЯ — пил, що утворюється

під час шліфування паперовою
шліфувальною шкуркою, розпилювання,
шліфування, свердління та інших робіт, містить
хімічні речовини, що спричиняють рак, вроджені

вади або інші ушкодження репродуктивної
системи. Приклади таких хімічних речовин:

- свинець з фарби, що містить свинець,

- мінеральний пил з будівельної цегли, цементу
та інших речовин цегляної кладки, а також

- миш’як та хром з хімічно обробленої деревини.

Ступінь ризику залежить від того, як часто ви
виконуєте цей вид робіт. Щоб зменшити вплив
хімічних речовин: працювати необхідно в
приміщеннях з достатньою вентиляцією та з
використанням затверджених засобів
індивідуального захисту, таких як респіратор,
розроблений спеціально для фільтрації
мікроскопічних частинок.

Це також стосується пилу від інших матеріалів,
наприклад деяких видів дерева (деревинний
пил дуба або бука), металу, азбесту. Інші відомі
захворювання — це, наприклад, алергічні
реакції, захворювання дихальних шляхів.
Уникайте потрапляння пилу всередину тіла.

Дотримуйтесь вказівок та національного
законодавства стосовно вашого матеріалу,
персоналу, сфери та місця використання
(наприклад, положення про охорону праці,
утилізацію тощо).

Забезпечуйте уловлювання пилу в місці
утворення, не допускайте його відкладення на
поверхнях.

Для спеціальних робіт використовуйте
відповідне приладдя. Завдяки цьому можна
зменшити кількість пилу, що неконтрольовано
потрапляє в довкілля.

Використовуйте відповідні пристрої для
видалення пилу.

Для зменшення впливу пилу:

- не направляйте потік повітря, що виходить з
інструмента, на себе, людей, які знаходяться
поблизу, та на скупчення пилу;

- використовуйте витяжний пристрій та/або
очищувач повітря;

- належним чином провітрюйте робоче місце та
забезпечуйте чистоту за допомогою пилососа.
Під час підмітання та видування пил
здіймається у повітря.

- Захисний одяг необхідно очистити за
допомогою пилососа або прання. Заборонено
продувати, вибивати або чистити щіткою
захисний одяг.

4.1 Правила техніки безпеки щодо

акумуляторного блока:

Захищайте акумуляторні блоки від
вологи!

Не допускати впливу відкритого вогню на
акумуляторні блоки!

Заборонено використовувати пошкоджені або
деформовані акумуляторні блоки!
Заборонено розкривати акумуляторні блоки!
Заборонено торкатися чи закорочувати
контакти акумуляторного блока!

УКРАЇНСЬКА uk

З несправного літій-іонного
акумуляторного блока може витікати
слабокисла легкозаймиста рідина!

Якщо електроліт пролився і потрапив на
шкіру, необхідно негайно промити цю

ділянку великою кількістю води. У разі
потрапляння електроліту в очі необхідно
промити їх чистою водою і терміново
звернутися до лікаря!

Якщо інструмент пошкоджений, необхідно
вийняти з нього акумуляторний блок.

Транспортування літій-іонних
акумуляторних блоків:

Транспортування літій-іонних акумуляторних
блоків регулюється Законом про небезпечний
вантаж (UN 3480 та UN 3481). Під час
відправлення літій-іонних акумуляторних блоків
з'ясуйте актуальні чинні норми. За потреби
зверніться за інформацією до своєї
транспортної компанії. Сертифіковану упаковку
можна придбати в Metabo.

Відправляйте акумуляторні блоки лише, якщо
корпус не пошкоджений та немає витоку
рідини. При відправленні вийміть
акумуляторний блок з інструмента. Вживати
заходи проти короткого замикання контактів
(наприклад, ізолювати клейкою стрічкою).

5. Малюнки

Малюнки знаходяться у додатку до інструкції з
експлуатації.

6. Огляд

Мал. А–C

1 Адаптер напрямної шини (для встановлення

на напрямну шину 6.31213) *

2 Захисна пластина для використання на

чутливих поверхнях заготовок (прикріпити,

як показано на малюнку) *
3 Захисна пластина від сколів *
4 Світлодіод
5 Захисний ковпачок *
6 Захисна скоба для запобігання

ненавмисним контактам із пилковим

полотном
7 Важіль регулювання маятникового руху
8 Рукоятка
9 Кнопка фіксатора для безперервного

режиму

10 Натискний перемикач
11 Регулювальний ролик для встановлення

кількості ходів

12 Кнопка індикатора ємності
13 Індикатор ємності та сигнальний індикатор
14 Акумуляторний блок
15 Кнопка для розблокування акумуляторного

блока

16 Всмоктувальний патрубок *
17 Опорна пластина
18 Світлодіодний вимикач (тільки 601502000)
19 Перемикач для ввімкнення/вимкнення

83

УКРАЇНСЬКАuk

20 Пилкове полотно *
21 Опорний ролик пилкового полотна
22 Затискний механізм пилкового полотна
23 Затискний важіль для кріплення пилкового

полотна

24 Шкала для зчитування значення

встановленого кута різання
25 Гвинт регулювання затискного зусилля
* залежно від комплектації / не входить до

комплекту постачання

7. Введення в експлуатацію

7.1 Встановлення захисної пластини від

сколів мал. A

Небезпека травмування гострим пилковим

полотном для лобзика. При встановленні
захисної пластини від сколів (3) необхідно зняти
пилкове полотно.

Перевернути інструмент, опорна пластина має
бути повернута догори. Захисну пластину від
сколів вставити спереду, враховуючи наведені
нижче 2 пункти:

• гладкою стороною пластина від сколів має
бути повернута догори;

• паз має бути повернутий донизу (у напрямку
акумуляторного блока).

У разі виконання робіт із захисною пластиною (2)
(залежить від комплектації), в неї повинна бути
вставлена захисна пластина від сколів.

Небезпека травмування гострим пилковим

полотном для лобзика. Пилкове полотно
для лобзика може бути гарячим після пиляння.
Працювати в захисних рукавицях.

Перед встановленням або зніманням

пилкового полотна вийняти
акумуляторний блок (14).

7.2 Встановлення пилкового полотна

мал. B

Використовувати пилкове полотно, призначене
для матеріалу, який необхідно розпиляти

- Повернути затискний важіль (23) до упору

вперед і утримувати в цьому положенні.

- Вставити пилкове полотно (20) до упору,

долаючи спротив пружини. (Зубці пили мають
бути спрямовані вперед). Переконатися, що
пилкове полотно правильно вставлено в паз
опорного ролика (21).

- Відпустити затискний важіль (23). (Він

самостійно повернеться в своє початкове
положення. Тепер пилкове полотно міцно
затиснуте).

7.3 Зняття пилкового полотна

Увага! Під час знімання пилкового полотна

не спрямовуйте лобзик на людей.

- Поверніть затискний важіль (23) до упору

вперед, пилкове полотно відкинеться за
рахунок сили пружності.

84

7.4 Встановлення / знімання захисного
ковпачка мал. A

Встановлення: злегка притиснути захисний

ковпачок (5) і посунути вперед до відчутної
фіксації (див. мал. А, стор. 2).

Знімання: захисний ковпачок (5) взяти з обох

боків і зняти рухом уперед.

7.5 Пиляння з пристроєм для видалення
пилу мал. A

- Встановити всмоктувальний патрубок (16).

Під’єднати відповідний пристрій для
видалення пилу.

- Для ефективного видалення пилу встановити

захисний ковпачок (5).

7.6 Пиляння без пристрою для видалення
пилу

- Виконуйте роботи без встановленого

захисного ковпачка (5) (зняття — див. розділ

7.4).

7.7 Криволінійні розпили мал. C

Зняти захисний ковпачок (5), захисну пластину
(2), захисну пластину від сколів (3) і
всмоктувальний патрубок (16). Ці деталі не
можна використовувати при виконанні
криволінійних розпилів.

- Відкрутити гвинт (25).

- Трохи зсунути опорну пластину (17) назад і

повернути.

- Налаштований кут можна зчитати на шкалі

(24). Для регулювання кута скористайтеся
транспортиром.

- Для фіксації попередньо налаштованих кутів

здвинути опорну пластину (17) вперед.

- Затягнути гвинт (25).

7.8 Акумуляторний блок

Перед використанням зарядіть акумуляторний
блок (14).

При зниженні потужності зарядіть
акумуляторний блок.

Вказівки щодо заряджання акумуляторного
блока див. в інструкції з експлуатації зарядного
пристрою Metabo.

У разі використання літій-іонних акумуляторних
блоків із індикатором ємності та сигнальним
індикатором (13) (залежно від комплектації):

- Натисніть кнопку (12), і світлодіодні

індикатори (13) покажуть рівень заряду
акумулятора.

- Якщо блимає один світлодіод (13),

акумуляторний блок майже розрядився і його
потрібно зарядити.

7.9 Виймання / встановлення
акумуляторного блока мал. A

Виймання: натиснути кнопку розблокування

акумуляторного блока (15) і витягнути
акумуляторний блок (14) у напрямку вгору

Встановлення: вставити акумуляторний блок
(14) до фіксації.

.

8. Експлуатація

8.1 Регулювання маятникового руху

Встановити потрібний маятниковий рух за
допомогою важеля регулювання (7).

Положення «0» = маятниковий рух вимкнено
. . .
Положення «III» = маятниковий рух

Рекомендовані налаштування: стор. 4
Найкращий спосіб визначити оптимальні

параметри — провести практичні
випробування.

8.2 Встановлення максимальної кількості

Встановити максимальну кількість ходів за
допомогою регулювального ролика (11). Це
можна зробити також коли інструмент працює.

Рекомендовані налаштування: стор. 4
Найкращий спосіб визначити оптимальні

параметри — провести практичні
випробування.

8.3 Вмикання / вимикання, робота у

вимкненні тримайте його подалі від скупчень
пилу. Не кладіть вимкнений інструмент до
повної зупинки двигуна.

нього вийнято акумуляторний блок.

вирветься з рук. Тому завжди міцно тримайте
інструмент двома руками за рукоятку, займіть
стійке положення і повністю сконцентруйтеся
на виконуваній роботі.

STA 18 LTX 150 BL 601502000
Увімкнення: пересунути перемикач зліва або

справа (19) уперед. Інструмент постійно
працює.

вирветься з рук. Тому завжди міцно тримайте
інструмент двома руками за рукоятку, займіть
стійке положення і повністю сконцентруйтеся
на виконуваній роботі.

Вимкнення: пересунути перемикач (19)
уперед.

STAB 18 LTX 150 BL 601503000
Увімкнення: натиснути натискний перемикач

(10). Натисненням на перемикач можна також
змінювати кількість ходів (в діапазоні
встановленої максимальної кількості ходів, див.
розділ 8.2).

Вимкнення: відпустити натискний перемикач
(10).

мал. A

максимальний

ходів мал. A

безперервному режимі мал. A

Стежте за тим, щоб інструмент не втягував
додатковий пил і тирсу. При увімкненні та

Не допускайте випадкового запуску:
завжди вимикайте інструмент, якщо з

У режимі безперервної роботи інструмент
продовжує працювати, навіть якщо він

У режимі безперервної роботи інструмент
продовжує працювати, навіть якщо він

УКРАЇНСЬКА uk

Робота у безперервному режимі: для роботи
у безперервному режимі зафіксувати
натискний перемикач (10) за допомогою кнопки
фіксації (9). Для вимкнення натисніть натискний
перемикач (10) повторно.

8.4 Світлодіод мал. A
Для роботи в умовах з недостатнім освітленням.

Світлодіод (4) світиться, коли інструмент
увімкнений.

STA 18 LTX 150 BL 601502000: вимкнути
світлодіод (4) вимикачем (18).

Якщо світлодіод блимає, див. розділ 10..

8.5 Вказівки щодо застосування

мал. D

Заглиблення: в тонкі заготовки з м'яких
матеріалів пилку лобзика можна заглиблювати
без попереднього свердління отвору.
Використовуйте тільки короткі пилкові полотна.
Тільки, якщо встановлено кут 0°.

Встановити важіль регулювання (7) в
положення «0» (маятниковий рух вимкнено).
Встановити лобзик переднім краєм опорної
пластини (17) на заготовку. Увімкнений лобзик
міцно тримати та поступово вести донизу.
Щойно пилкове полотно проріже заготовку
можна активувати маятниковий рух.

9. Очищення, технічне
обслуговування

Перед здійсненням будь-яких робіт з
регулювання, переоснащення, технічного
обслуговування або чищення необхідно
вийняти акумуляторний блок із
електроінструмента.

Виконувати регулярне очищення
інструменту. Вентиляційні отвори двигуна

очищувати за допомогою пилососа.
Регулярно і ретельно продувати затискний

механізм пилкового полотна (22) стисненим
повітрям.

За потреби очищати отвори позаду опорного
ролика пилкового полотна (21).

Періодично змащувати опорний ролик
пилкового полотна (21) невеликою кількістю
оливи.

10. Усунення несправностей

Світлодіод (4) ПОВІЛЬНО блимає й
інструмент самостійно вимикається. У разі

тривалого перевантаження інструмента або при
блокуванні пилкового полотна інструмент
вимикається. Вимкніть електроінструмент
перемикачем (19). Після цього його необхідно
знову ввімкнути і продовжити роботу в
нормальному режимі. Запобігайте
перевантаженню або блокуванню в
подальшому.

Світлодіод (4) ШВИДКО блимає й
інструмент не працює. Спрацював захист від

85

УКРАЇНСЬКАuk

повторного пуску. Якщо акумуляторний блок
встановити, коли інструмент увімкнено,
інструмент не запуститься. Вимкніть і знову
увімкніть інструмент.

11. Приладдя

Необхідно використовувати виключно
оригінальні акумуляторні блоки та приладдя
Metabo або CAS (Cordless Alliance System).

Використовуйте тільки те приладдя, яке
відповідає вимогам і параметрам, наведеним у
цій інструкції з експлуатації.

Зарядні пристрої: ASC 55, ASC 145 і т. п.
№ для замовл.: 627044000 ASC 55
№ для замовл.: 627378000 ASC 145
тощо.

Акумуляторні блоки 18 В:
№ для замовл.: 6253680005,5 А·г (LiHD)
№ для замовл.: 6253690008,0 А·г (LiHD)
№ для замовл.: 62559400010,0 А·г (LiHD)
тощо.

Надійно фіксуйте приладдя. При експлуатації
інструмента з тримачем: надійно закріпіть
інструмент. Втрата контролю може призвести
до травм.

Мал. E, стор. 3

Напрямна для циркульного та паралельного
різу

Для випилювання кіл (Ø 100 – Ø 360 мм) та
розрізів паралельно до кромки (макс. 210 мм).

Мал.E, стор. 3 I:

Встановлення напрямної для циркульного
різу

- Вставити шток напрямної для циркульного та
паралельного різу збоку в опорну пластину
(центрувальне вістря (с) має бути повернуте
донизу).

- Встановити потрібний радіус (d).

- Затягнути гвинт (b).

Мал. E, стор. 3 II:

Встановлення напрямної для паралельного
різу

- Вставити шток напрямної для циркульного та
паралельного різу збоку в опорну пластину
(центрувальне вістря (с) повернуте догори).

- Налаштувати розмір (е).

- Затягнути гвинт (b).

Повний асортимент приладдя див. на сайті
www.metabo.com або в каталозі.

12. Ремонт

Ремонт електроінструмента повинні
здійснювати тільки кваліфіковані фахівці-

електрики!
Для ремонту електроінструмента Metabo

звертайтесь до регіонального представництва
Metabo. Адреси див. на сайті www.metabo.com.

Списки запасних частин можна завантажити на
сайті www.metabo.com.

86

13. Захист довкілля

Дотримуйтеся національних правил безпечної
утилізації і переробки використаних
інструментів, пакувальних матеріалів і
приладдя.

Заборонено утилізувати акумуляторні блоки
разом із побутовими відходами! Несправні чи
відпрацьовані акумуляторні блоки необхідно
здавати дилерові фірми Metabo!

Заборонено викидати акумуляторні блоки у
водойми!

Тільки для країн ЄС: заборонено
утилізувати електроінструменти разом з

побутовими відходами! Згідно з
європейською директивою 2012/19/ЄС про
зберігання, збирання та переробку відходів
електричного і електронного обладнання та
відповідними національними нормами
відпрацьовані електроінструменти підлягають
роздільній утилізації з метою їх подальшої
екологічно безпечної переробки.
Перед тим як утилізувати акумуляторний блок,
розрядіть його в електроінструменті. Вживати
заходи проти короткого замикання контактів
(наприклад, ізолювати клейкою стрічкою).

14. Технічні характеристики

Мал. G. Залишаємо за собою право на

технічні зміни.
U =напруга акумуляторного блока

=найбільша товщина матеріалу

T

1

(деревина)

=найбільша товщина матеріалу

T

2

(кольорові метали)

=найбільша товщина матеріалу

T

3

(сталевий лист)

=кількість ходів пилкового полотна при

n

0

m =маса (з найменшим акумуляторним

Результати вимірювань отримані згідно зі
стандартом EN 62841.

Температура навколишнього середовища під
час експлуатації:
від –20 °C до 50 °C (працездатність обмежена
при температурі нижче 0 °C). Допустима
температура навколишнього середовища під
час зберігання: від 0 °C до 30 °C.

На вказані технічні характеристики
поширюються допуски, передбачені чинними
стандартами.

Потужні високочастотні завади здатні
спричиняти коливання частоти обертання аж до
повної зупинки. При затуханні завад коливання
припиняються.

оцінювати і порівнювати емісію шуму різних
електроінструментів. Залежно від умов
експлуатації, стану електроінструмента або
інструментальних насадок фактичне

холостому ході

блоком)

постійний струм

Значення емісії шуму

За допомогою цих значень можна

навантаження може бути вище або нижче. Для
оцінки зразкового рівня емісії враховуйте
перерви в роботі та фази роботи зі зниженим
(шумовим) навантаженням. Визначте перелік
організаційних заходів щодо захисту
користувача з урахуванням відповідних значень
емісії шуму.

Сумарне значення вібрації
напрямків) розраховується відповідно до

(векторна сума трьох

стандарту EN 62841:
ah,M = значення вібрації

(пиляння металевого листа)

ah,B =значення вібрації

(пиляння деревини)

=коефіцієнт похибки (вібрація)

K

h,...

Рівень звукового тиску за типом А
L

=рівень звукового тиску

pA

=рівень звукової потужності

L

WA

, KWA=коефіцієнт похибки

K

pA

:

Під час роботи рівень шуму може перевищувати
80 дБ(A).

Працювати в засобах захисту органів
слуху!

УКРАЇНСЬКА uk

87

170 27 8600 - 0923

Metabowerke GmbH
Metabo-Allee 1
72622 Nuertingen
Germany
www.metabo.com
