Originalbetriebsanleitung
1. Konformitätserklärung
Wir erklären in alleiniger Verantwortlichkeit: Diese
Akku-Schlagschrauber, identifiziert durch Type und
Seriennummer *1), entsprechen allen
einschlägigen Bestimmungen der Richtlinien *2)
und Normen *3). Technische Unterlagen bei *4) siehe Seite 3.
2. Bestimmungsgemäße
Verwendung
Der Schlagschrauber ist geeignet zum Eindrehen
und Herausdrehen von Schrauben.
Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.
Allgemein anerkannte Unfallverhütungsvorschriften
und beigelegte Sicherheitshinweise müssen
beachtet werden.
3. Allgemeine
Sicherheitshinweise
Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!
WARNUNG – Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung lesen.
WARNUNG – Lesen Sie alle
Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit
denen dieses Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Geben Sie Ihr Elektrowerkzeug nur zusammen mit
diesen Dokumenten weiter.
4. Spezielle Sicherheitshinweise
Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen die Schraube verborgene
Stromleitungen treffen kann.
Schraube mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.
Akkupack aus der Maschine entnehmen bevor
irgendeine Einstellung, Umrüstung, Wartung oder
Reinigung vorgenommen wird.
Vergewissern Sie sich, dass die Maschine beim
Einstecken des Akkupacks ausgeschaltet ist.
Überzeugen Sie sich, dass sich an der Stelle, die
bearbeitet werden soll, keine Strom-, Wasser-
Der Kontakt der
oder Gasleitungen befinden (z .B. mit Hilfe eines
Metallsuchgerätes).
Sichern Sie das Werkstück gegen Verschieben
oder Mitdrehen (z.B. durch Festspannen mit
Schraubzwingen).
Keine defekten oder deformierten Akkupacks
verwenden!
Akkupacks nicht öffnen!
Kontakte der Akkupacks nicht berühren oder
kurzschließen!
Ihre Augen gelangt, waschen Sie sie mit sauberem
Wasser aus und begeben Sie sich unverzüglich in
ärztliche Behandlung!
Bei einer defekten Maschine den Akkupack aus der
Maschine nehmen.
Es dürfen nur Schraubeinsätze verwendet werden,
die für Schlagschrauber geeignet sind.
Vorsicht beim Eindrehen langer Schrauben,
Abrutschgefahr.
Maschine nur ausgeschaltet auf die Schraube
aufsetzen.
Bei Arbeiten über einen längeren Zeitraum
Gehörschutz tragen. Längere Einwirkung hoher
Lärmpegel kann zu Gehörschäden führen.
LED-Leuchte (7): LED-Strahlung nicht direkt mit
optischen Instrumenten betrachten.
Transport von Li-Ion-Akkupacks:
Der Versand von Li-Ion Akkupacks unterliegt dem
Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie
beim Versand von Li-Ion Akkupacks die aktuell
gültigen Vorschriften. Informieren sie sich ggfs. bei
ihrem Transportunternehmen. Zertifizierte
Verpackung ist bei Metabo erhältlich.
Versenden Sie Akkupacks nur, wenn das Gehäuse
unbeschädigt ist und keine Flüssigkeit austritt. Zum
Versenden den Akkupack aus der Maschine
nehmen. Die Kontakte gegen Kurzschluss sichern
(z. B. mit Klebeband isolieren).
Staubbelastung reduzieren:
Bohren und andere Arbeiten erzeugt werden,
enthalten Chemikalien, von denen bekannt ist, dass
sie Krebs, Geburtsfehler oder andere
Fortpflanzungsschäden verursachen. Einige
Beispiele für diese Chemikalien sind:
- Blei aus bleihaltigem Anstrich,
DEUTSCH de
Akkupacks vor Nässe schützen!
Akkupacks nicht dem Feuer aussetzen!
Aus defekten Li-Ion-Akkupacks kann eine
leicht saure, brennbare Flüssigkeit
austreten!
Falls Akkuflüssigkeit austritt und mit der
Haut in Berührung kommt, spülen Sie sofort
mit reichlich Wasser. Falls Akkuflüssigkeit in
WARNUNG - Einige Stäube, die durch
Sandpapierschleifen, Sägen, Schleifen,
5
Page 6
DEUTSCHde
- mineralischer Staub aus Mauersteinen, Zement
und anderen Mauerwerkstoffen, und
- Arsen und Chrom aus chemisch behandeltem
Holz.
Ihr Risiko durch diese Belastung variiert, je
nachdem, wie oft Sie diese Art von Arbeit
ausführen. Um Ihre Belastung mit diesen
Chemikalien zu reduzieren: Arbeiten Sie in einem
gut belüfteten Bereich und arbeiten Sie mit
zugelassener Schutzausrüstung, wie z. B. solche
Staubmasken, die speziell zum Herausfiltern von
mikroskopisch kleinen Partikeln entwickelt wurden.
Dies gilt ebenso für Stäube von weiteren
Werkstoffen, wie z. B. einige Holzarten (wie Eichenoder Buchenstaub), Metalle, Asbest. Weitere
bekannte Krankheiten sind z. B. allergische
Reaktionen, Atemwegserkrankungen. Lassen Sie
Staub nicht in den Körper gelangen.
Beachten Sie die für Ihr Material, Personal,
Anwendungsfall und Einsatzort geltenden
Richtlinien und nationale Vorschriften (z.B.
Arbeitsschutzbestimmungen, Entsorgung).
Erfassen Sie die entstehenden Partikel am
Entstehungsort, vermeiden Sie Ablagerungen im
Umfeld.
Verwenden Sie für spezielle Arbeiten geeignetes
Zubehör. Dadurch gelangen weniger Partikel
unkontrolliert in die Umgebung.
Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:
- die austretenden Partikel und den Abluftstrom der
Maschine nicht auf sich, oder in der Nähe
befindliche Personen oder auf abgelagerten
Staub richten,
- eine Absauganlage und/oder einen Luftreiniger
einsetzen,
- den Arbeitsplatz gut lüften und durch saugen
sauber halten. Fegen oder blasen wirbelt Staub
auf.
- Saugen oder waschen Sie Schutzkleidung. Nicht
ausblasen, schlagen oder bürsten.
5. Überblick

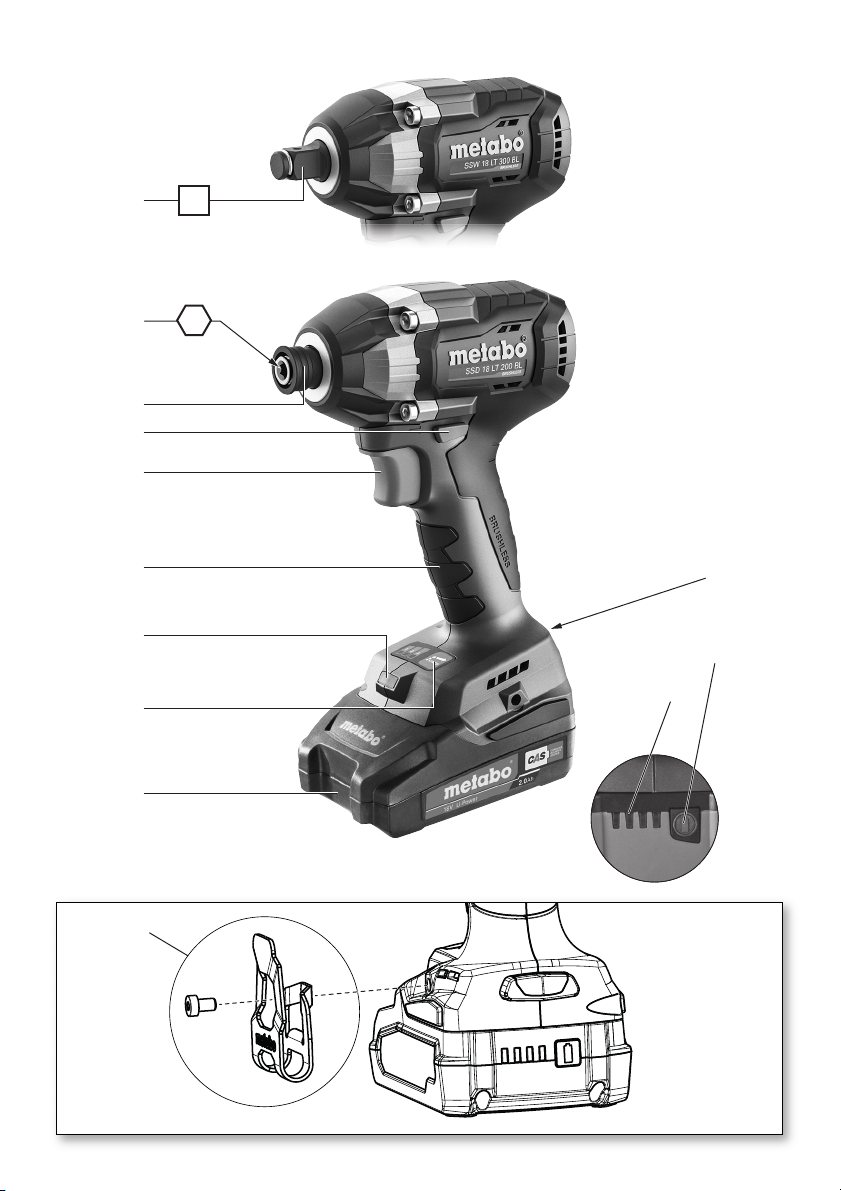

Siehe Seite 2.
1 Vierkant-Aufnahme für Einsatzwerkzeuge 1/2“ *
2 Innensechskant-Aufnahme für Sechskant-
Schraubeinsätze*
3 Verriegelungshülse*
4 Drehrichtungsumschalter / Transportsicherung
5 Schalterdrücker
6 Handgriff (Grifffläche)
7LED-Leuchte
Zum Arbeiten an schlecht beleuchteten Stellen.
Die LED-Leuchte leuchtet bei eingeschalteter
Maschine.
8 Taste zur Drehzahl- und
Anziehdrehmomentvorwahl
9Akkupack *
10 Taste zur Akkupack-Entriegelung
11 Taste der Kapazitätsanzeige *
6
12 Kapazitäts- und Signalanzeige *
13 Gürtelhaken (wie gezeigt anbringen) *
* ausstattungsabhängig / modellabhängig
6. Inbetriebnahme/Einstellung
Akkupack aus der Maschine entnehmen,
bevor irgendeine Einstellung oder Wartung
vorgenommen wird. Vergewissern Sie sich, dass
die Maschine beim Einstecken des Akkupacks
ausgeschaltet ist.
6.1 Akkupack
Vor der Benutzung den Akkupack (9) aufladen.
Laden Sie den Akkupack bei Leistungsabfall wieder
auf.
Anweisungen zum Laden des Akkupacks finden
Sie in der Betriebsanleitung des MetaboLadegerätes.
Li-Ion-Akkupacks „Li-Power, LiHD“ haben eine
Kapazitäts- und Signalanzeige (12):
- Taste (11) drücken und der Ladezustand wird
durch die LED-Leuchten angezeigt.
- Blinkt eine LED-Leuchte, ist der Akkupack fast
leer und muss wieder aufgeladen werden.
Entnehmen:
Taste zur Akkupack-Entriegelung (10) drücken und
Akkupack (9) nach vorne
Einsetzen:
Akkupack (9) bis zum Einrasten aufschieben.
6.2 Drehrichtung, Transportsicherung
(Einschaltsperre) einstellen
Drehrichtungsumschalter / Transport-
sicherung (4) nur bei Stillstand des Motors
betätigen!
Drehrichtungsumschalter / Transportsicherung (4)
betätigen.
R = Rechtslauf eingestellt
(Schrauben eindrehen)
L = Linkslauf eingestellt
(Schrauben ausdrehen)
0 = Mittelstellung: Transportsicherung
(Einschaltsperre) eingestellt
6.3 Ein-, Ausschalten
Einschalten: Schalterdrücker (5) drücken.
Ausschalten: Schalterdrücker (5) loslassen.
6.4
Drehzahl
Drehzahl und Anziehdrehmoment haben einen
direkten Zusammenhang. Je kleiner die Drehzahl,
desto niedriger das Anziehdrehmoment.
Das Anziehdrehmoment wird auf 2 Arten
beeinflusst:
1) Maximales
Durch Drücken der Taste (8) können Sie zwischen
3 Anziehdrehmoment-Stufen wählen. Die
maximalen Anziehdrehmomente stehen in der
Tabelle auf Seite 3 (M
/ Anziehdrehmoment
Anziehdrehmoment vorwählen.
herausziehen.
, M2, M3).
1
Page 7
Durch Leuchten wird angezeigt, welche Stufe
9,5 mm (3/8“)
eingestellt ist:
1 = min. Anziehdrehmoment
2 = mittleres Anziehdrehmoment
3 = max. Anziehdrehmoment
2) Anziehdrehmoment stufenlos verändern:
In jeder Drehmoment-Stufe lassen sich Drehzahl
und Anziehdrehmoment durch mehr oder weniger
starkes Eindrücken des Schalterdrückers (5)
stufenlos verändern und so den
Arbeitsbedingungen anpassen.
Empfehlung: Ermitteln Sie die richtige Einstellung
durch eine Probeschraubung.
6.5
Schraubeinsatz
Schraubeinsatz einsetzen: Verriegelungshülse
(3) nach vorne schieben und Schraubeinsatz bis
zum Anschlag einsetzen. Verriegelungshülse (3)
loslassen.
Durch Ziehen am Schraubeinsatz dessen
korrekten Sitz prüfen.
Schraubeinsatz entnehmen: Verriegelungshülse
(3) nach vorne schieben und Schraubeinsatz
entnehmen.
Nur Schraubeinsätze verwenden, die solche
Einsteckenden haben:
Der verwendete Schraubeinsatz muss zur
Schraube passen.
Ein beschädigter Schraubeinsatz darf nicht
verwendet werden.
6.6
Schraubeinsatz
Schraubeinsatz einsetzen: Einsatzwerkzeug bis
zum Anschlag auf die Vierkant-Aufnahme (1)
stecken.
Schraubeinsatz abnehmen: Einsatzwerkzeug
von der Vierkant-Aufnahme (1) abziehen.
Der verwendete Schraubeinsatz muss zur
Schraube passen.
Ein beschädigter Schraubeinsatz darf nicht
verwendet werden.
wechseln bei
wechseln bei
SSD...
SSW...

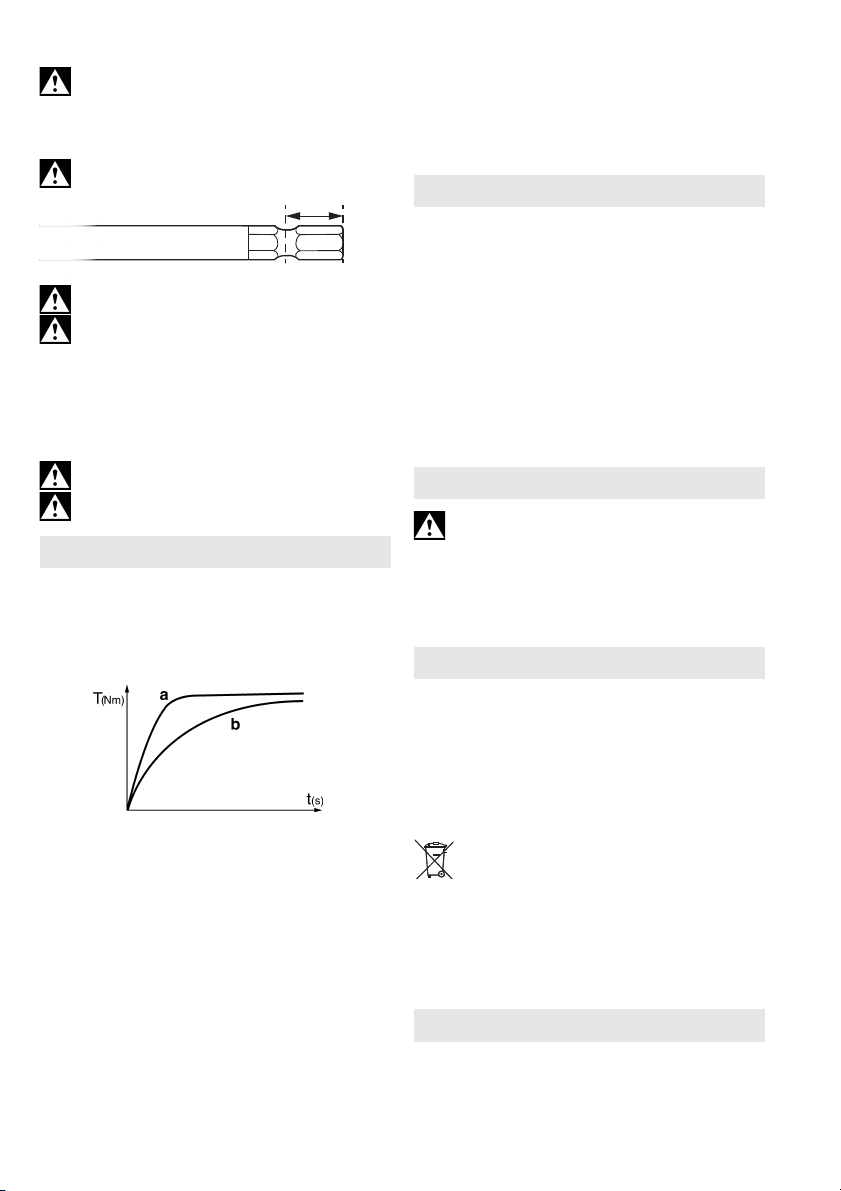

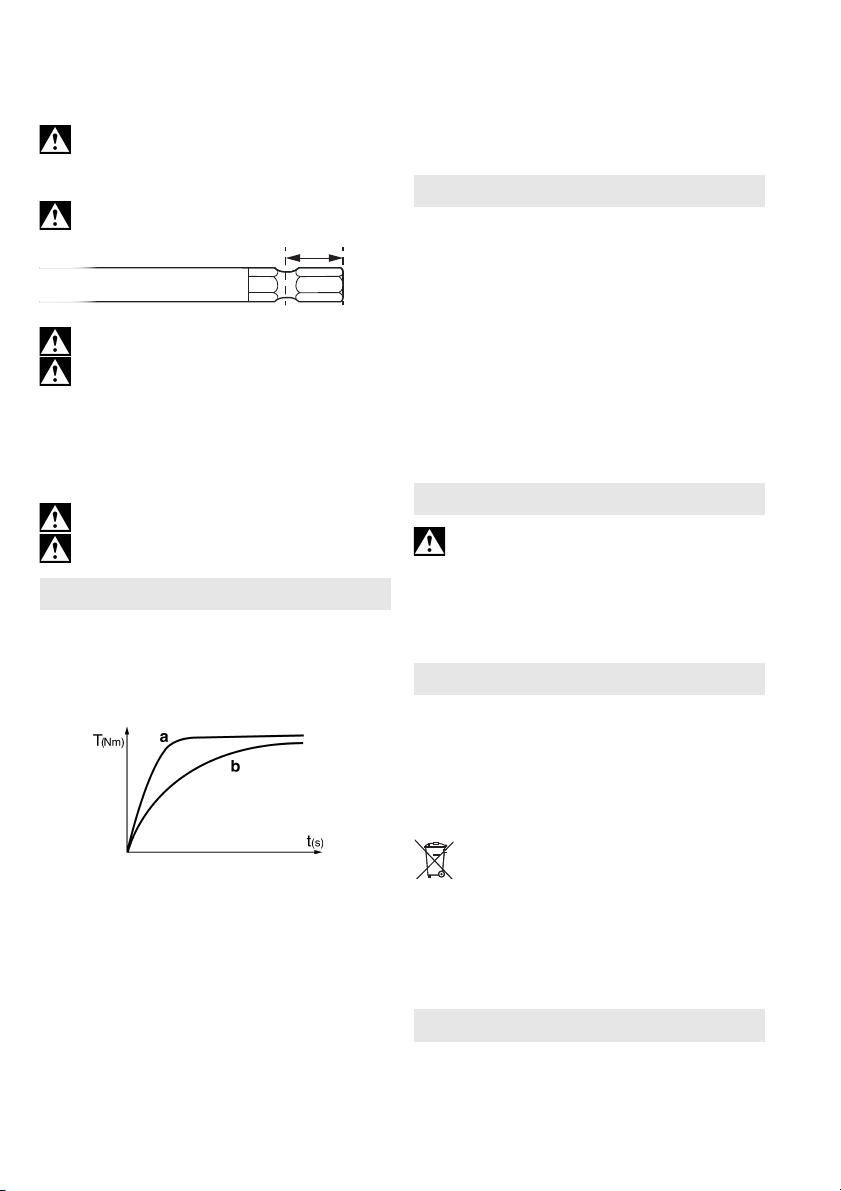

7. Benutzung
Die Maschine gerade auf die Schraube gerichtet
halten.

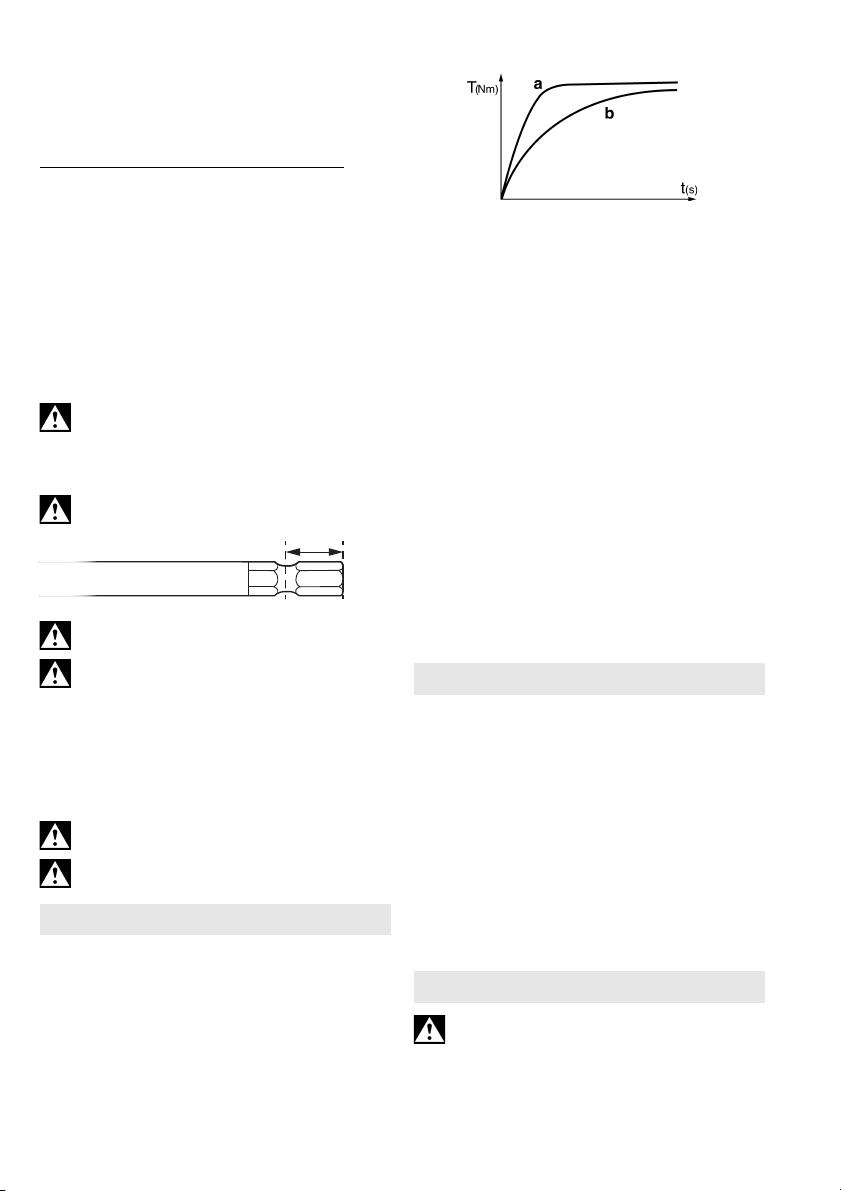

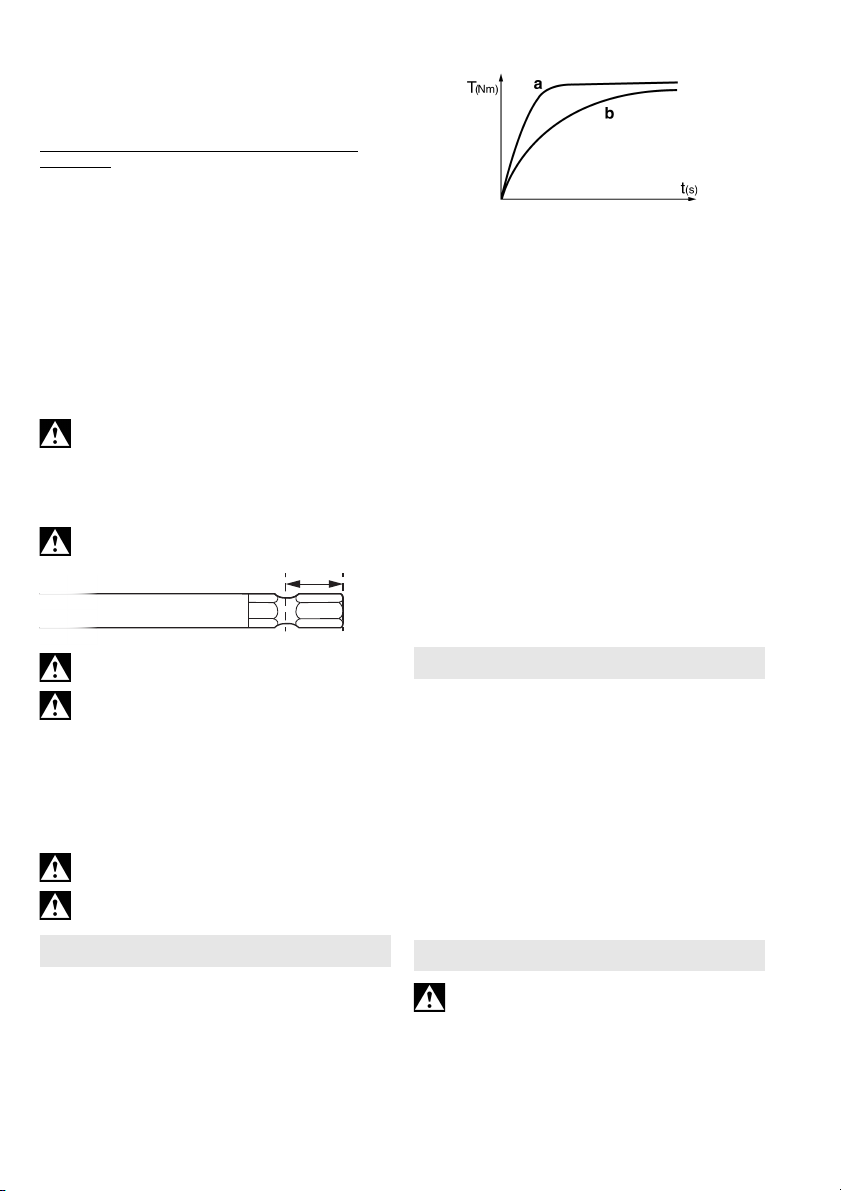

Der Schraubvorgang besteht aus 2 Teilen:
Schraube eindrehen und
Schraube festziehen durch das Schlagwerk.
Das Anziehdrehmoment ist abhängig von der
Schlagdauer.
DEUTSCH de
Nach ca. 5 Sekunden Schlagdauer ist das größte
Anziehdrehmoment erreicht.

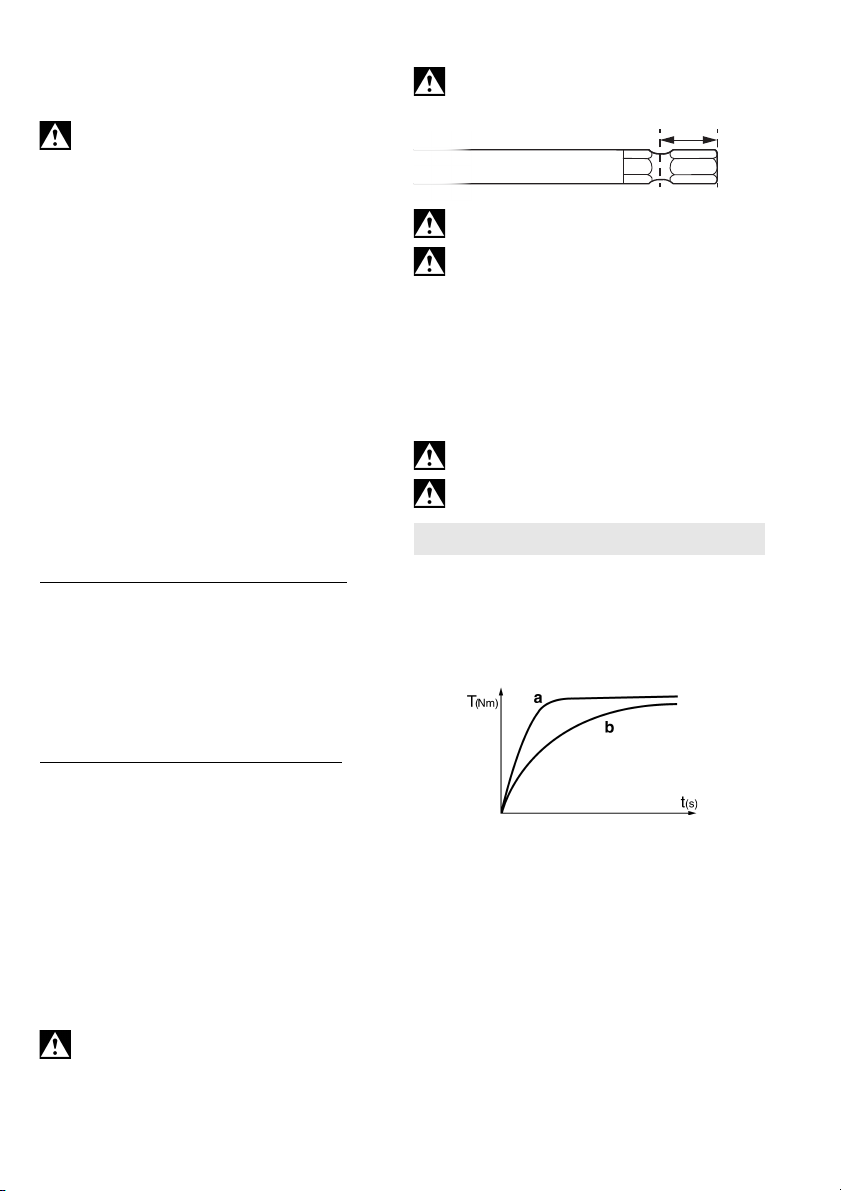

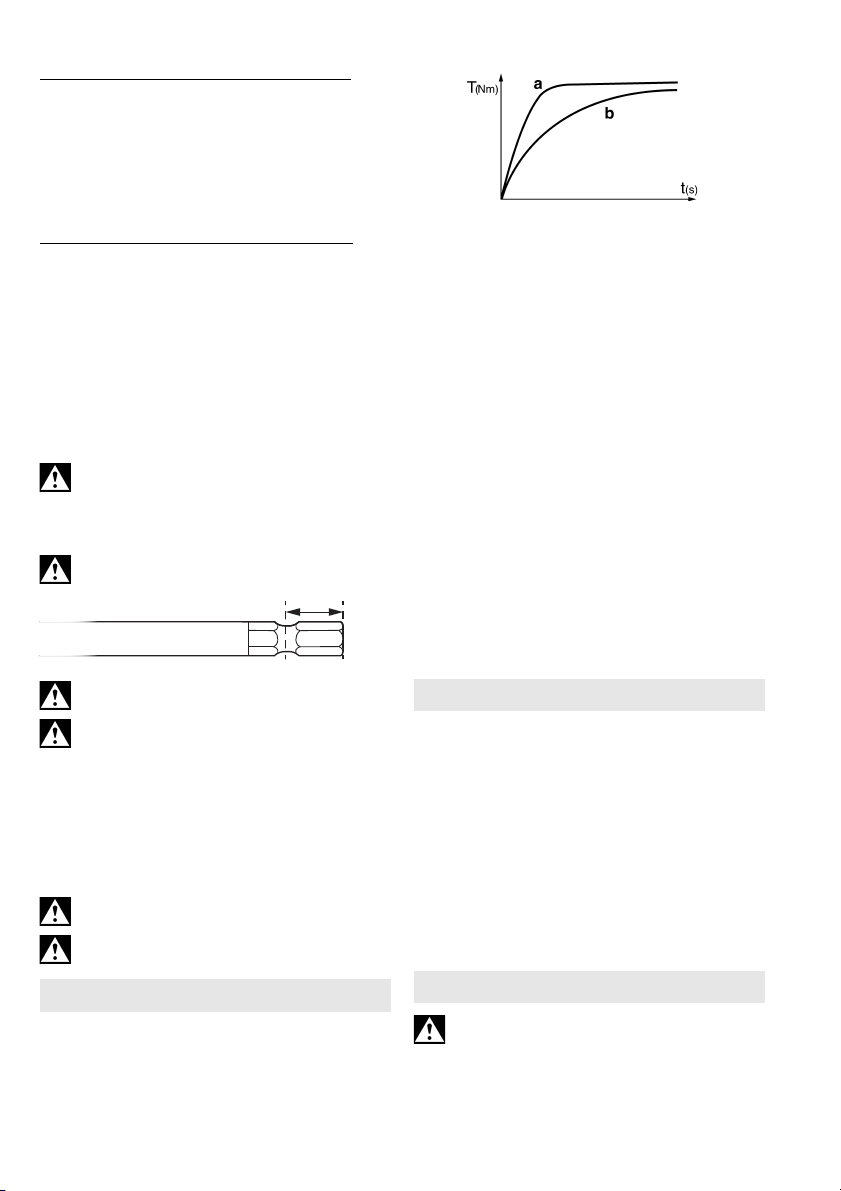

Der Drehmomentverlauf ist vom Anwendungsfall
abhängig:

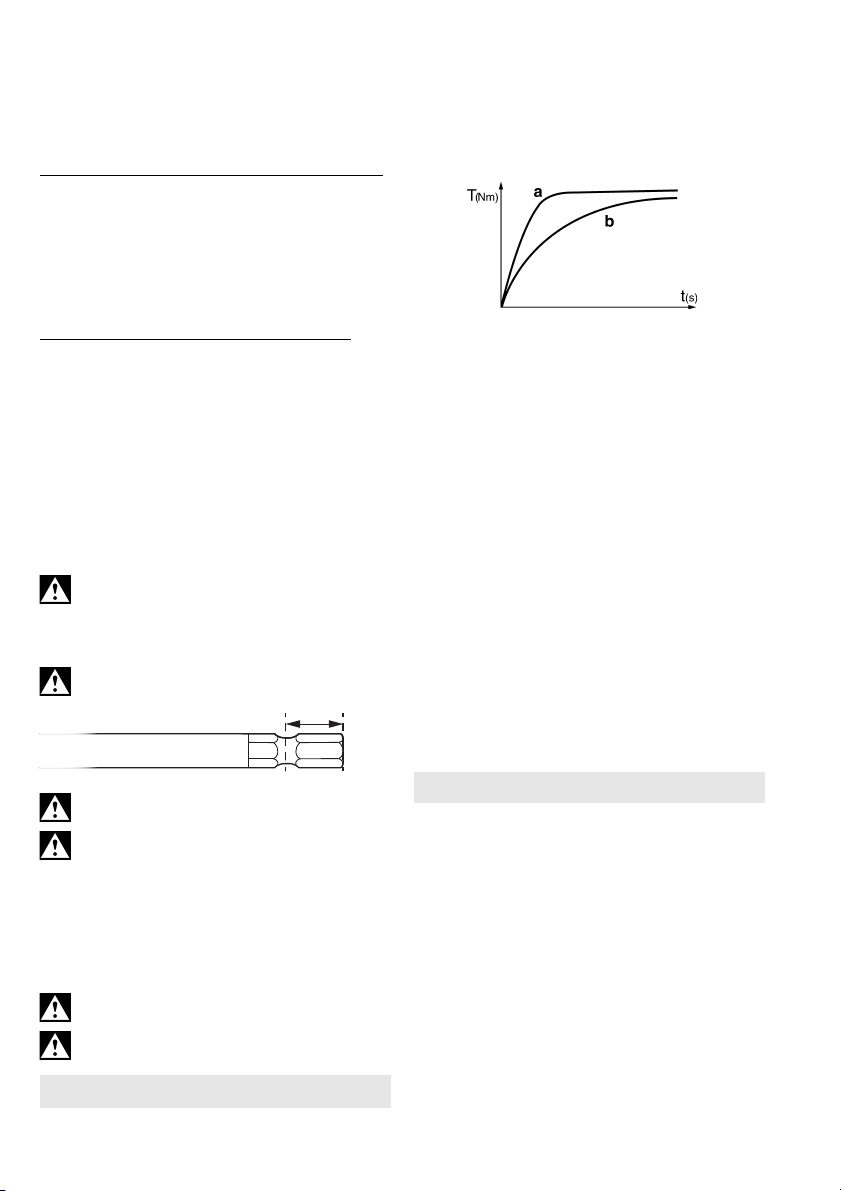

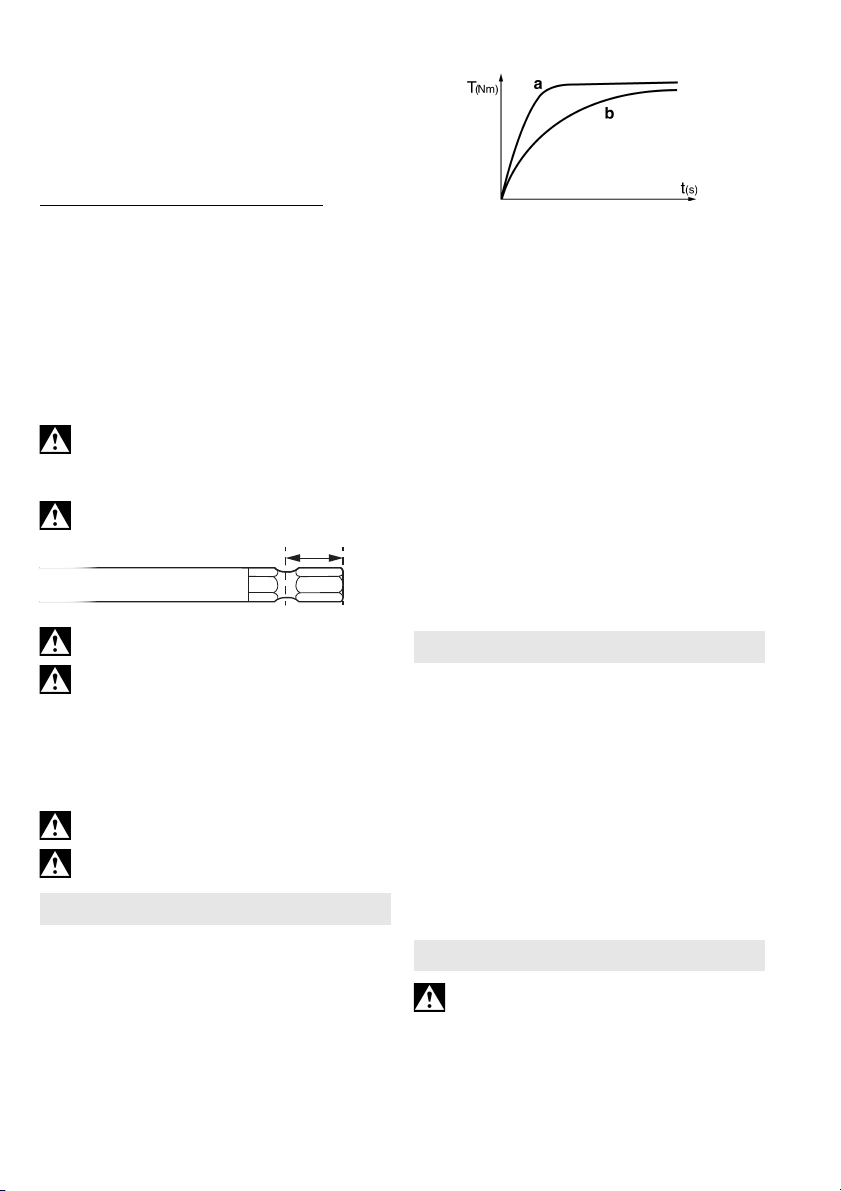

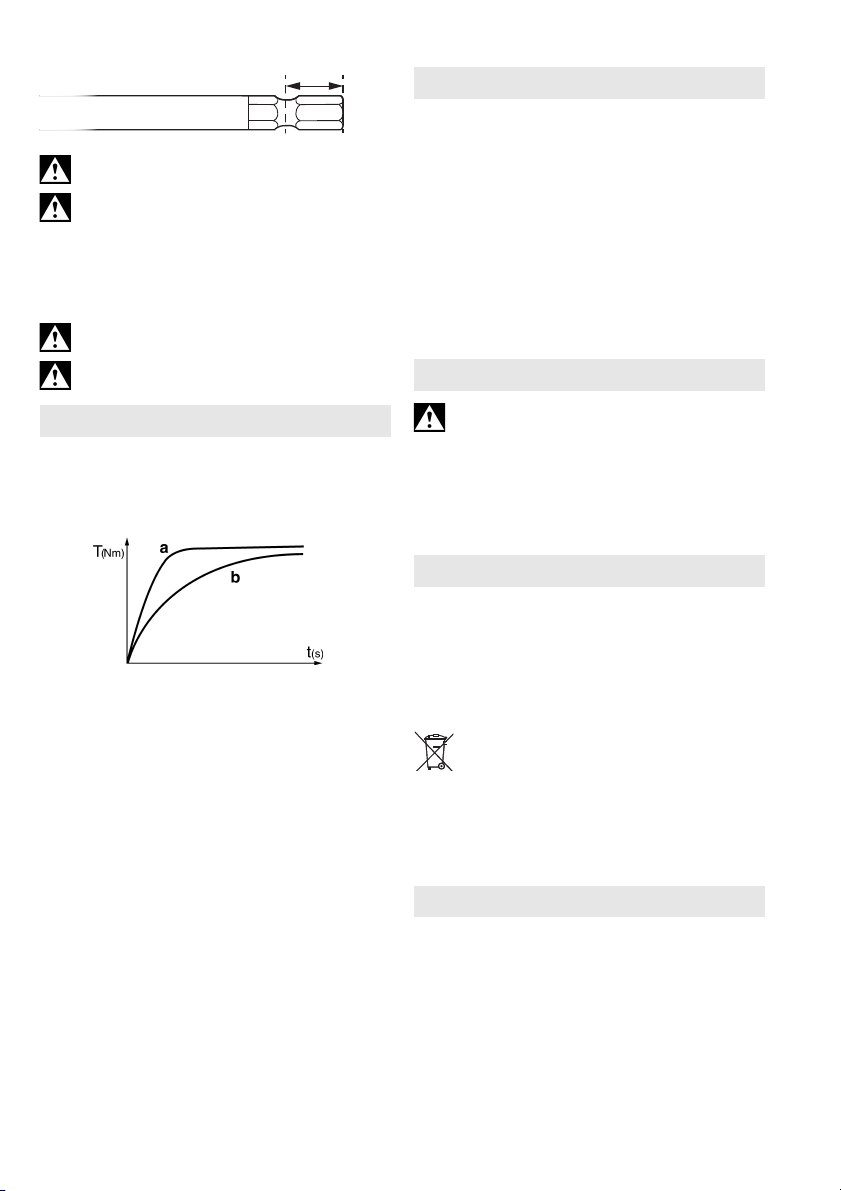

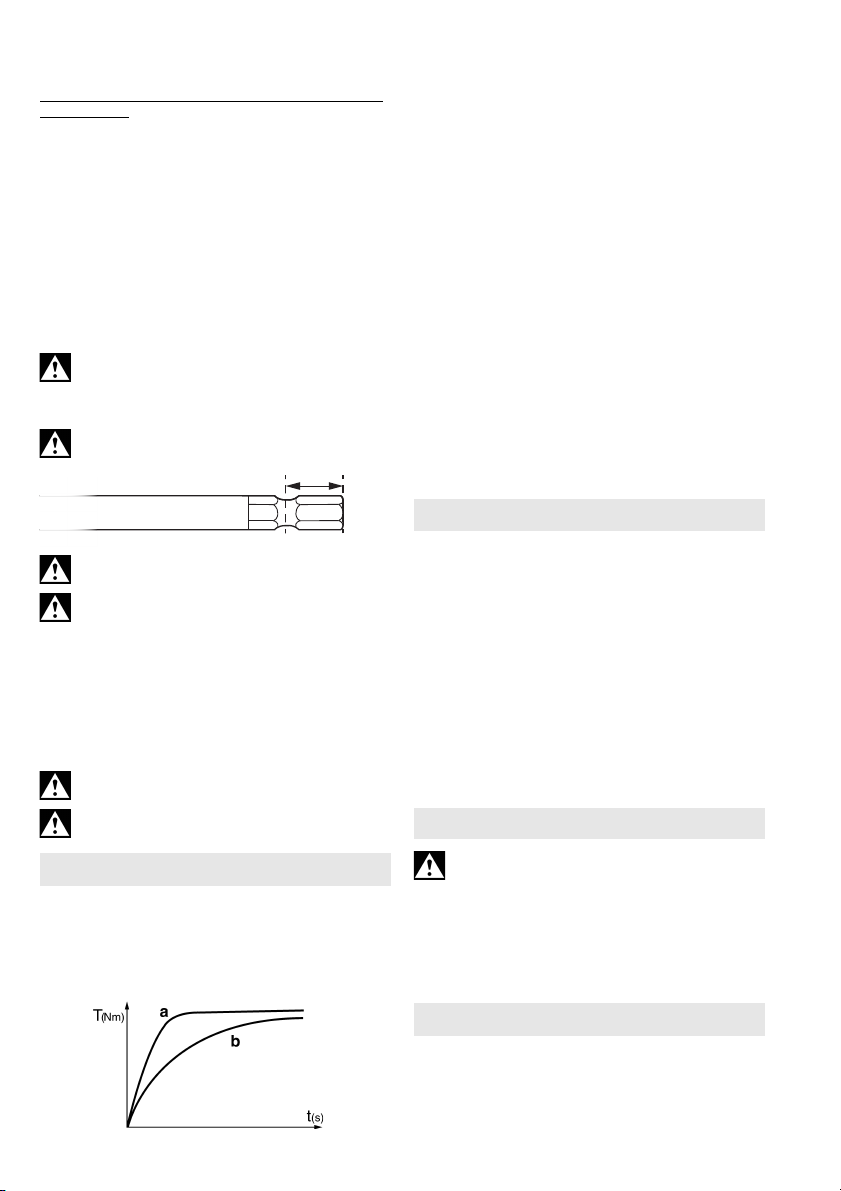

Beim harten Schraubfall (Verschraubungen in
hartem Material wie z.B. Metall) ist das maximale
Anziehdrehmoment bereits nach kurzer
Schlagdauer erreicht (a).
Bei weichem Schraubfall (Verschraubungen in
weichem Material wie z.B. Holz) ist eine längere
Schlagdauer erforderlich (b).
Empfehlung: Ermitteln Sie die richtige Schlagdauer
durch eine Probeschraubung.
Achtung! Bei kleinen Schrauben kann das
maximale Drehmoment schon nach weniger als
0,5 Sekunden Schlagdauer erreicht sein.
- Deshalb die Dauer des Einschraubvorgangs
genau überwachen.
- An Taste (8) eine geeignetes Anziehdrehmoment
einstellen (siehe Kapitel 6.4).
- Stellen Sie das Anziehdrehmoment durch
Ausüben eines mehr oder weniger starken
Druckes auf den Schalterdrücker (5) sorgfältig
ein, damit die Schraube nicht beschädigt wird
oder der Schraubenkopf abreißt.
8. Zubehör
Verwenden Sie nur original Metabo- oder CAS(Cordless Alliance System) Akkupacks und
Zubehör.
Verwenden Sie nur Zubehör, das die in dieser
Betriebsanleitung angegebenen Anforderungen
und Kenndaten erfüllt.
Siehe Seite 4.

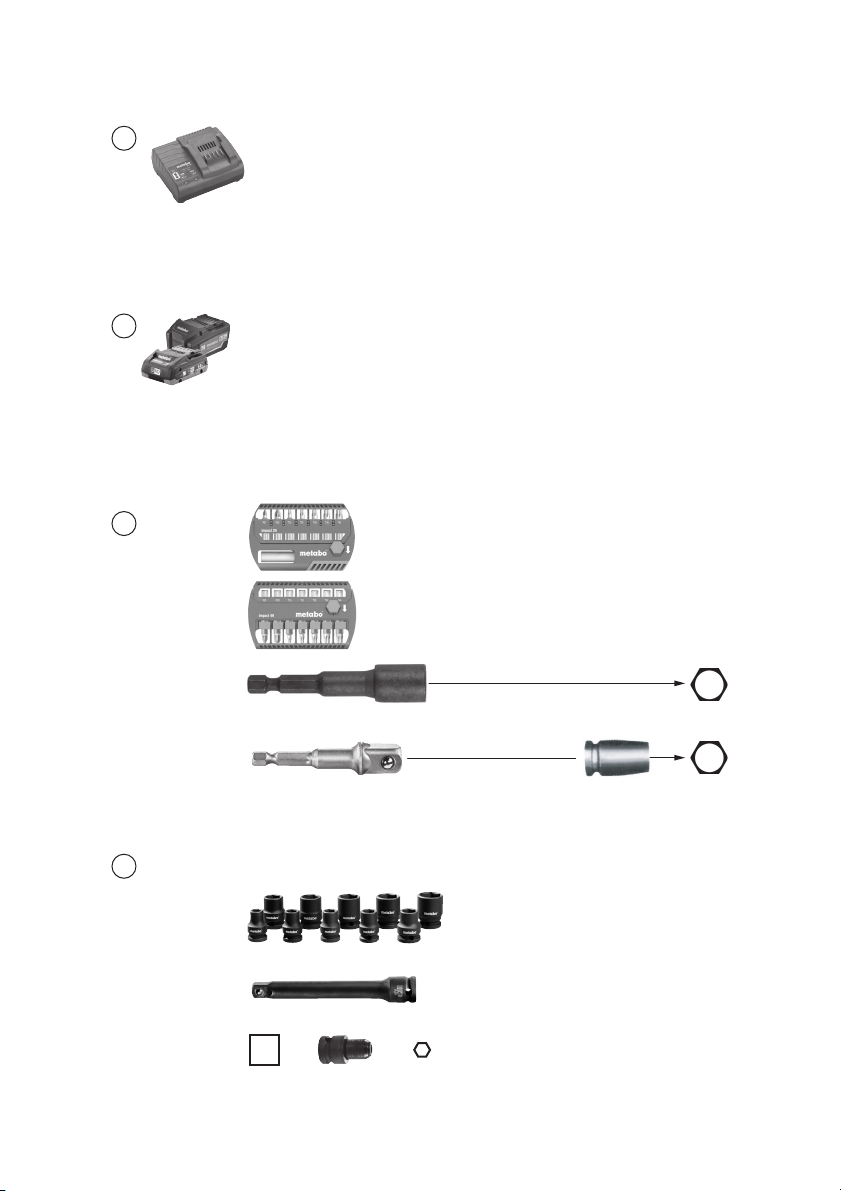

A Ladegeräte
B Akkupacks verschiedener Kapazitäten
Verwenden Sie nur Akkupacks mit der zu Ihrem
Elektrowerkzeug passenden Spannung.
CSchraubeinsätze
Zubehör-Komplettprogramm siehe
www.metabo.com oder Katalog.
9. Reparatur
Reparaturen an Elektrowerkzeugen dürfen
nur durch eine Elektrofachkraft ausgeführt
werden!
Mit reparaturbedürftigen Metabo Elektrowerk-
zeugen wenden Sie sich bitte an Ihre MetaboVertretung. Adressen siehe www.metabo.com.
Ersatzteillisten können Sie unter www.metabo.com
herunterladen.
7
Page 8
DEUTSCHde
10. Umweltschutz
Befolgen Sie nationale Vorschriften zu
umweltgerechter Entsorgung und zum Recycling
ausgedienter Maschinen, Verpackungen und
Zubehör.
Akkupacks dürfen nicht mit dem Hausmüll entsorgt
werden! Geben Sie defekte oder verbrauchte
Akkupacks an den Metabo-Händler zurück!
Akkupacks nicht ins Wasser werfen.
Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Euro-
päischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss
sichern (z. B. mit Klebeband isolieren).
11. Technische Daten
Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts
vorbehalten.
U =Spannung des Akkupacks
n
=Leerlaufdrehzahl
0
S=Schlagzahl
H =Werkzeugaufnahme der Maschine
m =Gewicht (mit kleinstem Akkupack)
M
= min. Anziehdrehmoment
1
M
= mittleres Anziehdrehmoment
2
M
= max. Anziehdrehmoment
3
Messwerte ermittelt gemäß EN 62841.
Erlaubte Umgebungstemperatur beim Betrieb:
-20 °C bis 50 °C (eingeschränkte Leistung bei
Temperaturen unter 0 °C). Erlaubte Umgebungstemperatur bei Lagerung: 0 °C bis 30 °C
Gleichstrom
Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).
Emissionswerte
Diese Werte ermöglichen die Abschätzung
der Emissionen des Elektrowerkzeugs und den
Vergleich verschiedener Elektrowerkzeuge. Je
nach Einsatzbedingung, Zustand des
Elektrowerkzeuges oder der Einsatzwerkzeuge
kann die tatsächliche Belastung höher oder
geringer ausfallen. Berücksichtigen Sie zur
Abschätzung Arbeitspausen und Phasen
geringerer Belastung. Legen Sie aufgrund
entsprechend angepasster Schätzwerte
Schutzmaßnahmen für den Anwender fest, z.B.
organisatorische Maßnahmen.
Schwingungsgesamtwert
Richtungen) ermittelt entsprechend EN 62841:
ah= Schwingungsemissionswert (Schlag-
schrauben)
K
= Unsicherheit (Schwingung)
h
8
(Vektorsumme dreier
Typische A-bewertete Schallpegel
L
pA
L
WA
K
pA
= Schalldruckpegel
= Schallleistungspegel
, KWA= Unsicherheit (Schallpegel)
Gehörschutz tragen!
:
Page 9
Original instructions
1. Declaration of Conformity
We hereby declare under our sole responsibility
that these cordless impact drivers, identified by type
and serial number *1), meet all relevant
requirements of directives *2) and standards *3).
Technical documents for *4) - see page 3.
For UK only:
We as manufacturer and authorized person to
compile the technical file, see *4) on page 3,
hereby declare under sole responsibility that these
cordless impact wrench, identified by type and
serial number *1) on page 3, fulfill all relevant
provisions of following UK Regulations S.I. 2016/
1091, S.I. 2008/1597, S.I. 2012/3032 and
Designated Standards EN 62841-1:2015,
EN 62841-2-2:2014, EN IEC 63000:2018.
2. Specified Conditions of Use
The impact driver is suitable for driving in and
removing screws.
The user bears sole responsibility for any damage
caused by inappropriate use.
Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.
3. General Safety Information
For your own protection and for the
protection of your power tool, pay
attention to all parts of the text that are
marked with this symbol!
WARNING – Read the operating
instructions to reduce the risk of injury.
WARNING – Read all safety warnings,
instructions, illustrations and
specifications provided with this power tool.
Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.
Keep all safety instructions and information for
future reference.
Always include these documents when passing on
your power tool.
4. Special safety instructions
Hold the power tool by insulated gripping
surfaces, when performing an operation where
the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
Remove the battery pack from the machine before
making any adjustments, changing tools,
maintaining or cleaning.
ENGLISH en
Make sure that the tool is switched off before fitting
the battery pack.
Ensure that the spot where you wish to work is free
of power cables, gas lines or water pipes (e.g.
using a metal detector).
Secure the workpiece to prevent slipping or rotation
(e.g. by securing with screw clamps).
Protect battery packs from water and
moisture!
Do not expose battery packs to fire!
Do not use faulty or deformed battery packs!
Do not open battery packs!
Do not touch or short circuit battery pack contacts!
A slightly acidic, flammable fluid may leak
from defective Li-Ion battery packs!
If battery fluid leaks out and comes into
contact with your skin, rinse immediately
with plenty of water. If battery fluid leaks out
and comes into contact with your eyes, wash them
with clean water and seek medical attention
immediately!
If the machine is defective, remove the battery pack
from the machine.
Only screwdriving bits suitable for the impact
drivers must be used.
Take care when driving in long screws - risk of
slipping.
Mount the machine on the screw only when it is
switched off.
Wear ear protectors when working for long
periods of time. High noise levels over a
prolonged period of time may affect your hearing.
LED light (7): do not observe the LED radiation
directly with optical instruments.
Transport of Li-Ion battery packs:
The shipping of Li-Ion battery packs is subject to
laws related to the carriage of hazardous goods (UN
3480 and UN 3481). Inform yourself of the currently
valid specifications when shipping Li-Ion battery
packs. If necessary, consult your freight forwarder.
Certified packaging is available from Metabo.
Only send the battery pack if the housing is intact
and no fluid is leaking. Remove the battery pack
from the machine for sending. Prevent the contacts
from short-circuiting (e.g. by protecting them with
adhesive tape).
Reducing dust exposure:
WARNING - Some dust created by power
sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to
cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
- Lead from lead-based paints,
- crystalline silica from bricks and cement and other
masonry products, and
9
Page 10
ENGLISHen
- arsenic and chromium from chemically treated
lumber.
Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals: work in a wellventilated area, and work with approved safety
equipment, such as those dust masks that are
specially designed to filter out microscopic
particles.
This also applies to dust from other materials, such
as some timber types (like oak or beech dust),
metals, asbestos. Other known diseases are e.g.
allergic reactions, respiratory diseases. Do not let
dust enter the body.
Observe the relevant guidelines and national
regulations for your material, staff, application and
place of application (e.g. occupational health and
safety regulations, disposal).
Collect the particles generated at the source, avoid
deposits in the surrounding area.
Use suitable accessories for special work. In this
way, fewer particles enter the environment in an
uncontrolled manner.
Use a suitable extraction unit.
Reduce dust exposure with the following measures:
- do not direct the escaping particles and the
exhaust air stream towards yourself or nearby
persons or towards dust deposits,
- use an extraction unit and/or an air purifier,
- ensure good ventilation of the workplace and keep
it clean using a vacuum cleaner. Sweeping or
blowing stirs up dust.
- Vacuum or wash protective clothing. Do not blow,
beat or brush protective gear.
5. Overview
See page 2.
1 Square attachment for 1/2“ tools *
2 Hexagon socket attachment for hexagon
screwdriving bits*
3 Locking sleeve*
4 Rotation selector switch / Transporting safety
device
5Trigger
6 Handle (gripping surface)
7LED light
For working in badly lit areas. The LED light
lights up when the machine is switched on.
8 Button for speed and tightening torque
selection
9Battery pack *
10 Battery pack release button
11 Capacity indicator button *
12 Capacity and signal indicator *
13 Belt hook (attach as shown) *
* depending on the features / model
6. Initial Operation/Setting
Remove the battery pack from the machine
before any adjustment or maintenance is
carried out. Make sure that the tool is switched off
before fitting the battery pack.
6.1 Battery pack
Charge the battery pack (9) before use. Recharge
the battery pack if performance diminishes.
Instructions on charging the battery pack can be
found in the operating instructions of the Metabo
charger.
Li-Ion battery packs “Li-Power, LiHD“ have a
capacity and signal indicator (12):
- Press the button (11), the LEDs indicate the
charge level.
- The battery pack is almost empty and must be
recharged if one LED is flashing.
Removing:
Press the battery pack release button (10) and pull
the battery pack (9) forwards
Inserting:
Slide in the battery pack (9) until it engages.
6.2 Setting the direction of rotation,
engaging the transporting safety device
(switch-on lock)
Only operate the rotation selector switch /
transporting safety device (4) when the motor
is at standstill!
Actuate the rotation selector switch / Engage the
transportation lock (4).
R = Clockwise setting
(drive in screws)
L = Anti-clockwise setting
(undo screws)
0 = middle position: transportation safety device
(Switch-on lock) set
6.3 Switching on and off
Switching on: press the trigger switch (5).
Switching off: Release the trigger (5).
6.4 Speed / tightening torque
The speed and tightening torque are connected
directly. The lower the speed, the lower the
tightening torque.
The tightening torque is influenced in two ways:
1) Select maximum
You can select one of three tightening torque
settings by pressing the button (8). The maximum
tightening torques can be found in the table on
page 3 (M
The lights indicate which setting is selected.
1 = min. tightening torque
2 = medium tightening torque
3 = max. tightening torque
, M2, M3).
1
tightening torque.
.
10
Page 11
2) Stepless adjustment of the tightening torque:
9,5 mm (3/8“)
The speed and tightening torque can be adjusted
steplessly in any torque setting by pressing the
trigger (5) firmly or lightly, thus adapting to working
conditions.
Recommendation: determine the correct setting
by carrying out trial screwdriving.
6.5 Changing SSD screwdriving bits
Inserting screwdriving bit: Slide locking sleeve
(3) forward and insert screwdriving bit as far as the
stop. Release locking sleeve (3) .
Pull on the screwdriver bit to check that it is
correctly seated.
Removing screwdriving bit: Slide locking sleeve
(3) forward and remove screwdriving bit.
Only use screwdriving bits with such plug-in
ends:
The screwdriving bit used must match the
screw.
Damaged screwdriving bits must not be used.
6.6 Change screwdriving bit for SSW ...
Inserting screwdriving bit: Fit the tool on the
square attachment (1) until the limit stop.
Removing screwdriving bit: Pull the tool from the
square attachment (1).
The screwdriving bit used must match the
screw.
Damaged screwdriving bits must not be used.
7. Use
Mount the machine on the screw, ensuring it is
aligned straight.
The screwdriving process consists of 2 par ts: insert
screw and
tighten screw with the impact mechanism.
The tightening torque depends on the impact
duration.
With an impact duration of approx. 5 seconds, the
maximum tightening torque has been reached.

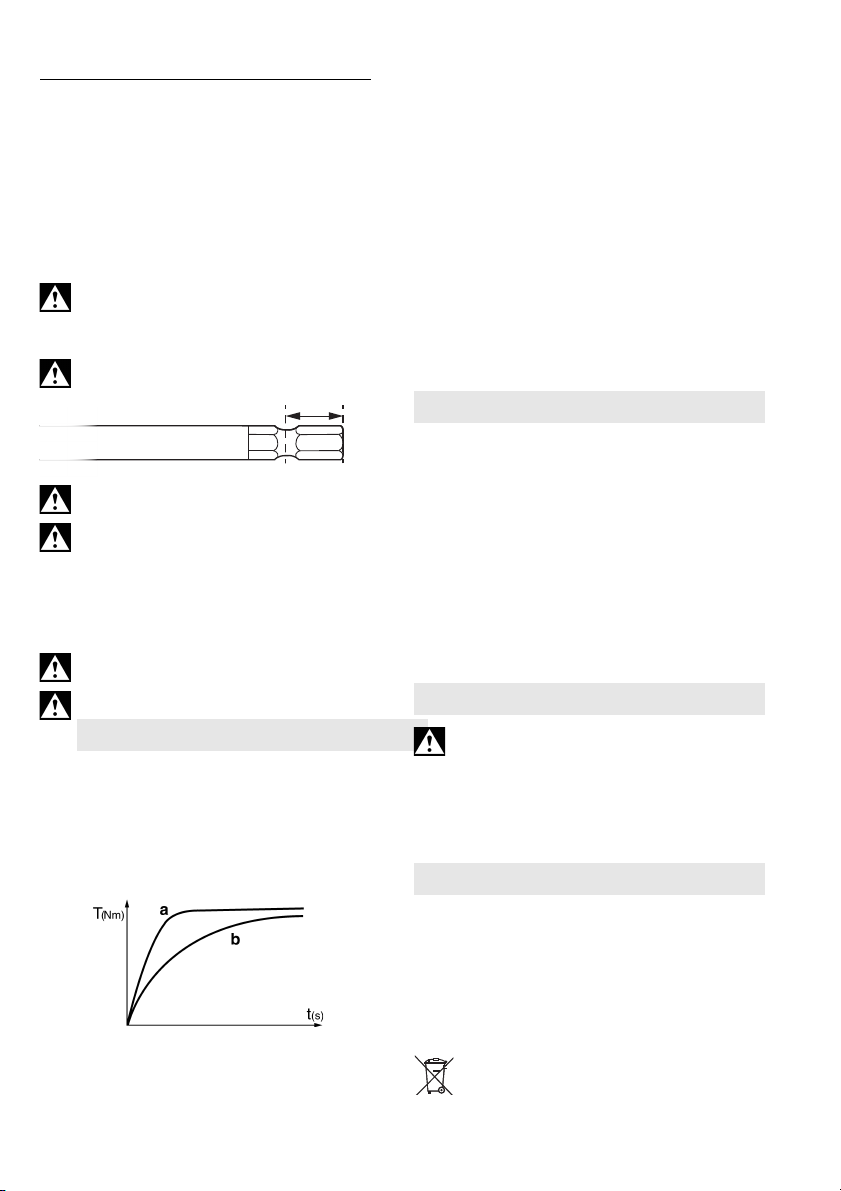

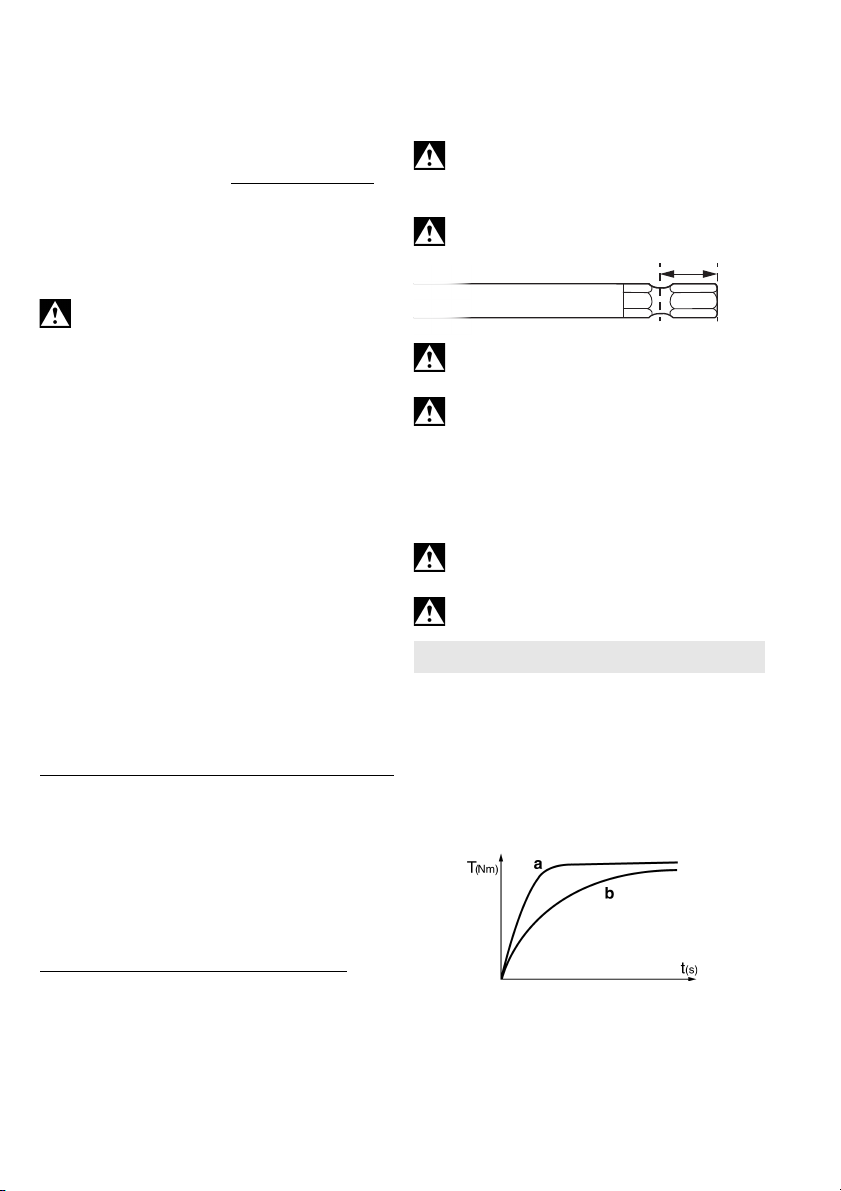

The torque curve depends on the type of
application:
With a hard screwdriving application (screwcouplings in hard material such as metal), maximum
ENGLISH en
tightening torque is already reached after a short
impact duration (a).
With a soft screwdriving application (screwcouplings in soft material such as wood), a longer
impact duration (b) is required.
Recommendation: determine the correct impact
duration by carrying out trial screwdriving.
Caution! For small screws the maximum torque
can be reached already after
0.5 seconds impact duration.
- This is why the duration of the screwdriving
process must be monitored exactly.
- Set a (8) suitable tightening torque using the
button (see chapter 6.4).
- Adjust the tightening torque by pressing firmly or
lightly on the trigger (5), ensuring that the screw is
not damaged or that the screw head does not tear
off.
8. Accessories
Use only original Metabo or CAS (Cordless Alliance
System) battery packs and accessories.
Use only accessories that fulfil the requirements
and specifications listed in these operating
instructions.
See page 4.
AChargers
B Battery packs with different capacities
Use only battery packs with voltage suitable for
your power tool.
C Screwdriving bits
For a complete range of accessories, see
www.metabo.com or the catalogue.
9. Repairs
Repairs to electrical tools must ONLY be
carried out by qualified electricians!
Contact your local Metabo representative if you
have Metabo power tools requiring repairs. For
addresses see www.metabo.com.
You can download a list of spare parts from
www.metabo.com.
10. Environmental Protection
Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.
Battery packs may not be disposed of with regular
waste. Return faulty or used battery packs to your
Metabo dealer!
Do not allow battery packs to come into contact with
water!
Only for EU countries: never dispose of
power tools in your household waste!
According to European Directive 2012/19/EU
on Waste from Electric and Electronic Equipment
and implementation in national law, used power
tools must be collected separately and recycled in
11
Page 12
ENGLISHen
an environmentally-friendly manner.
Discharge the battery pack in the power tool before
disposal. Prevent the contacts from short-circuiting
(e.g. by protecting them with adhesive tape).
11. Technical Specifications
Explanatory notes on the specifications on page 3.
Changes due to technological progress reserved.
U =Voltage of battery pack
n
=No-load speed
0
S=impact frequency
H =machine tool holder
m =weight (with the smallest battery pack)
M
= min. tightening torque
1
= medium tightening torque
M
2
M
= max. tightening torque
3
Measured values determined in conformity with EN
62841.
Permitted ambient temperature during operation:
-20 °C to 50 °C (limited performance with
temperatures below 0 °C). Permitted ambient
temperature for storage: 0 °C to 30 °C
direct current
The technical specifications quoted are subject to
tolerances (in compliance with relevant valid
standards).
Emission values
These values make it possible to assess the
emissions from the power tool and to compare
different power tools. The actual load may be higher
or lower depending on operating conditions, the
condition of the power tool or the accessories used.
Please allow for breaks and periods when the load
is lower for assessment purposes. Arrange
protective measures for the user, such as
organisational measures based on the adjusted
estimates.
Vibration total value
determined in accordance with EN 62841:
ah= Vibration emission value (screwdriving wi th
impact)
K
= uncertainty (vibration)
h
Typical A-weighted sound levels
L
pA
L
WA
KpA, KWA= Uncertainty (noise level)
= sound-pressure level
= acoustic power level
Wear ear protectors!
(vector sum of three directions)
:
12
Page 13
Notice originale
1. Déclaration de conformité
Nous déclarons en notre propre responsabilité que
ces perceuses-visseuses sans fil, identifiées par
leur type et leur numéro de série *1), sont
conformes à toutes les spécifications applicables
des directives *2) et normes *3). Documents
techniques pour *4) - voir page 3.
FRANÇAIS fr
Vérifier que l'endroit où vous allez intervenir ne
comporte aucune conduite électrique, d'eau ou
de gaz (par exemple à l'aide d'un détecteur de
métaux).
Empêchez la pièce de se déplacer ou de tourner
(par exemple en la serrant à l'aide de serre-joints à
serrage à vis).
Protéger les batteries de l'humidité !
2. Utilisation conforme à l'usage
La visseuse à chocs est appropriée pour le vissage
et le dévissage de vis.
L'utilisateur est entièrement responsable de tous
les dommages résultant d'une utilisation non
conforme.
Il est impératif de respecter les consignes
générales de prévention contre les accidents ainsi
que les consignes de sécurité ci-jointes.
3. Consignes générales de
sécurité
Dans l'intérêt de votre propre sécurité et
afin de protéger votre outil électrique,
respecter les passages de texte marqués
de ce symbole !
AVERTISSEMENT – Lire la notice
d'utilisation afin d'éviter tout risque de
blessure.
AVERTISSEMENT – Lire tous les
avertissements de sécurité, les
instructions, les illustrations et les
caractéristiques techniques relatifs à cet outil
électrique. Ne pas suivre les instructions
énumérées ci-dessous peut provoquer une
électrocution, un incendie et/ou de sérieuses
blessures.
Conserver toutes les consignes de sécurité et
instructions pour une utilisation ultérieure.
Remettre votre outil électrique uniquement
accompagné de ces documents.
4. Consignes de sécurité
particulières
Lors de travaux où la vis risque de rencontrer
des câbles électriques cachés, tenir l'outil
électrique par les côtés isolés de la poignée.
contact de la vis avec un câble sous tension peut
également mettre sous tension les parties
métalliques de l'appareil et provoquer une
électrocution.
Retirez la batterie de l’outil avant toute opération de
réglage, de changement d’accessoire, de
maintenance ou de nettoyage.
S'assurer que la machine est débranchée avant
d'installer la batterie.
Le
Ne pas exposer les batteries au feu !
N'utilisez pas de batteries défectueuses ou
déformées !
N'ouvrez pas les batteries !
Ne touchez ni court-circuitez jamais entre eux les
contacts d'une batterie.
Une batterie Li-Ion défectueuse peut
occasionner une fuite de liquide légèrement
acide et inflammable !
En cas de fuite d'acide de batterie et de
contact avec la peau, rincez immédiatement
et abondamment à l'eau. En cas de
projection dans les yeux, lavez-les à l'eau propre et
consultez immédiatement un médecin !
Si la machine est défectueuse, retirer la batterie de
la machine.
Seuls les embouts de vissage prévus pour une
utilisation sur des boulonneuses sont autorisés
d'emploi.
Prenez vos précautions pour visser des vis de
grande longueur à cause du risque de dérapage.
Toujours positionner l'outil sur la vis tant qu'il est
encore à l'arrêt.
Pour des travaux de longue durée, le port de
protège-oreilles est nécessaire. Des nuisances
acoustiques intenses et prolongées peuvent
provoquer une perte d'audition.
Voyant LED (7): ne pas regarder directement dans
le faisceau des LED avec des instruments optiques.
Transport de batteries Li-Ion :
L'expédition de batteries Li-Ion est soumise à la
législation sur les produits dangereux (UN 3480 et
UN 3481). Lors de l'envoi de batteries Li-Ion,
clarifiez les prescriptions actuellement valables. Le
cas échéant, veuillez vous renseigner auprès de
votre transporteur. Un emballage certifié est
disponible chez Metabo.
Envoyez uniquement des batteries dont le boîtier
est intact et qui ne présentent pas de fuite. Pour
l'envoi, sortez la batterie de l'outil. Protégez les
contacts de tout court-circuit (par exemple isolezles à l'aide de ruban adhésif).
Réduction de la pollution aux particules fines :
AVERTISSEMENT - Certaines poussières
produites par le ponçage électrique, le sciage,
le meulage, le perçage et d'autres activités de
construction contiennent des agents chimiques qui
13
Page 14
FRANÇAISfr
causent des cancers, des anomalies congénitales
ou d'autres dangers pour la reproduction. Voici
quelques exemples de tels agents chimiques :
- Le plomb des peintures à base de plomb,
- La silice cristalline des briques, du ciment et
d'autres produits de maçonnerie, et
- L'arsenic et le chrome du bois d'œuvre traité
chimiquement.
Les conséquences de telles expositions varient en
fonction de la fréquence à laquelle vous faites ce
type de travail. Pour réduire votre exposition à ces
agents chimiques, travaillez dans un endroit bien
ventilé et utilisez des équipements de protection
agréés, tels que les masques de protection contre
la poussière qui sont conçus spécialement pour
filtrer les particules microscopiques.
Cela vaut également pour les poussières d'autres
matériaux, comme par exemple certains types de
bo is (co mm e l a po us siè re de chê ne ou d e h êtr e) , d e
métaux et l'amiante. D'autres maladies connues
incluent par exemple les réactions allergiques et les
affections des voies respiratoires. Il est souhaitable
que le corps n'absorbe pas ces poussières.
Respecter les directives et les dispositions locales
applicables au matériau, au personnel, à
l'application et au lieu d'utilisation (par exemple
directives en matière de protection au travail,
élimination des déchets).
Collecter les particules émises sur le lieu d'émission
et éviter les dépôts dans l'environnement.
Utiliser des accessoires adaptés pour les travaux
spécifiques. Cela permet d'éviter l'émission
incontrôlée de particules dans l'environnement.
Utiliser un système d'aspiration des poussières
adapté.
Réduire l'émission de poussières en :
- évitant d'orienter les particules sortantes et l'air
d'échappement de la machine vers vous ou vers
des personnes se trouvant à proximité ou vers des
dépôts de poussière,
- utilisant un système d'aspiration et/ou un
purificateur d'air,
- aérant convenablement le lieu de travail et en
l'aspirant pour le maintenir propre. Balayer ou
souffler les poussières les fait tourbillonner.
- Aspirer ou laver les vêtements de protection. Ne
pas les souffler, les battre, ni les brosser.
5. Vue d’ensemble
Voir page 2.
1 Logement à quatre pans pour outils 1/2“ *
2 Support à six pans creux pour embouts de
vissage à six pans*
3 Douille de verrouillage*
4 Inverseur de sens de rotation / sécurité de
transport
5Gâchette
6 Poignée (zone de préhension)
7Voyant LED
Pour les travaux dans des lieux mal éclairés. Le
14
voyant LED s’allume lorsque la machine est
allumée.
8 Bouton pour la présélection de la vitesse de
rotation et du couple de serrage
9 Batterie *
10 Bouton de déverrouillage de la batterie
11 Touche de l'indicateur de capacité *
12 Indicateur de capacité et de signalisation *
13 Crochet de sangle (fixer comme illustré) *
* en fonction de l'équipement / du modèle choisi
6. Mise en service/réglage
Sortez la batterie de la machine avant
d'effectuer la maintenance ou un réglage
quelconque. S'assurer que l'outil est débranché
avant d'installer la batterie.
6.1 Batterie
Charger la batterie (9) avant l’utilisation. En cas de
baisse de puissance, recharger la batterie.
Vous trouverez les consignes pour recharger la
batterie dans le mode d’emploi du chargeur
Metabo.
Les batteries Li-Ion « Li-Power, LiHD » sont
dotées d'un indicateur de capacité et de
signalisation (12) :
- Appuyer sur la touche (11) pour afficher l'état de
charge par le biais des voyants LED.
- Si un voyant LED clignote, la batterie est presque
épuisée et doit être rechargée.
Retrait :
Appuyer sur la touche de déverrouillage (10) de la
batterie et tirer sur la batterie (9) vers l'avant
Installation :
Faire glisser la batterie (9) jusqu'à ce qu'elle
s'encliquète.
6.2 Réglage du sens de rotation, de la
sécurité de transport (protection contre
tout enclenchement intempestif)
Uniquement actionner l'inverseur de sens de
rotation / la sécurité de transport (4) lorsque le
moteur est à l'arrêt !
Actionner l'inverseur de sens rotation / sécurité de
transport (4)
R =Réglé sur sens de rotation à droite
(vissage de vis)
L = Réglé sur sens de rotation à gauche
(dévissage de vis)
0 = position centrale : sécurité de transport
réglée
(empêchant le démarrage intempestif)
6.3 Mise en route et arrêt
Mise en route : appuyer sur la gâchette (5).
Arrêt : Relâcher la gâchette (5).
.
Page 15
6.4 Vitesse de rotation / couple de serrage
9,5 mm (3/8“)
La vitesse et le couple de serrage sont en rapport
direct. Plus la vitesse est faible et moins on dégage
de couple de vissage.
Le couple de serrage dépend de deux facteurs :
1) Présélectionner le
Le bouton (8) permet de sélectionner l'un des trois
couples de serrage. Les couples de serrage max.
figurent dans le tableau de la page 3 (M
Les témoins lumineux indiquent le niveau qui est
réglé :
1 = couple de serrage min.
2 = couple de serrage moyen
3 = couple de serrage max.
2) Changer le couple de serrage en continu :
Quel que soit le couple choisi, la vitesse de rotation
ainsi que le couple de serrage peuvent être
modifiés en continu en exerçant une pression plus
ou moins forte sur la gâchette (5) pour les adapter
aux conditions du travail en cours.
Notre recommandation : déterminez le réglage
qui convient en effectuant un vissage d'essai.
6.5 Changer l’embout de vissage pour SSD...
Insérer l'embout de vissage : Pousser la douille
de verrouillage (3) vers l'avant et insérer l'embout
de vissage en le poussant jusqu'au fond. Lâcher la
douille de verrouillage (3).
Vérifier si l'embout de vissage est
correctement vissé en tirant dessus.
Retirer l'embout de vissage : Pousser la douille
de verrouillage (3) vers l'avant et retirer l'embout de
vissage.
Utiliser uniquement des embouts de vissage
avec ce type d'emmanchement.
couple de serrage maximal.
, M2, M3).
1
FRANÇAIS fr
L’opération de vissage se compose de 2 parties :
visser la vis et
serrage de la vis à l'aide du mécanisme de
frappe.
Le couple de serrage est fonction de la durée
d'application de la frappe.
Au bout d'env. 5 secondes de frappe, on a obtenu le
couple de serrage maximal.
La courbe du couple dépend des conditions de
mise en œuvre :
Pour un vissage en force (vissage sur matériaux
durs tels que les métaux), le couple de serrage
maximal est obtenu dès une application courte de la
frappe (a).
Pour un vissage en douceur (vissage dans
matériaux peu résistants, par exempl e du bois), une
durée de frappe plus longue s'avère nécessaire (b).
Notre recommandation : déterminez la durée de
frappe qui convient en effectuant un vissage
d'essai.
Attention ! Pour les petites vis, le couple de
serrage max. peut être atteint en moins de
0,5 sec. de frappe.
- D'où l'importance d'une surveillance étroite de la
durée du vissage.
- À l’a ide du bou ton (8 ), rég ler un cou ple de ser rage
adapté (voir chapitre 6.4).
- Réguler soigneusement le couple de serrage en
exerçant une pression plus ou moins forte sur la
gâchette (5) afin d'éviter que la vis ne puisse être
endommagée ou la tête de vis arrachée.
L'embout de vissage utilisé doit être adapté à
la vis.
Ne jamais utiliser d'embout de vissage
endommagé.
6.6 Changer l’embout de vissage pour
SSW...
Insertion de l'embout de vissage : insérer l'outil
jusqu'en butée dans le logement à quatre pans (1).
Retrait de l'embout de vissage : retirer l'outil du
logement à quatre pans (1).
L'embout de vissage utilisé doit être adapté à
la vis.
Ne jamais utiliser d'embout de vissage
endommagé.
7. Utilisation
Diriger l'outil bien droit vers la vis.
8. Accessoires
Utilisez uniquement des batteries et des
accessoires originaux Metabo ou CAS (Cordless
Alliance System).
Utiliser exclusivement des accessoires, qui sont
conformes aux exigences et aux données
caractéristiques indiquées dans la présente notice
d'utilisation.
Voir page 4.
A Chargeurs
B Batteries de différentes capacités.
Utiliser uniquement des batteries dont la
tension correspond à celle de l'outil électrique.
CEmbouts de vissage
Gamme d'accessoires complète, voir
www.metabo.com ou catalogue.
15
Page 16
FRANÇAISfr
9. Réparations
Les travaux de réparation sur les outils
électriques peuvent uniquement être
effectués par un électricien !
Pour toute réparation sur un outil Metabo, contactez
le représentant Metabo. Voir les adresses sur
www.metabo.com.
Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.
10. Protection de l'environnement
Suivez les réglementations nationales concernant
l'élimination écologique et le recyclage des
machines, des emballages et des accessoires.
Les batteries ne doivent pas être jetées avec les
ordures ménagères ! Rapporter les batteries
défectueuses ou usagées à un revendeur Metabo !
Ne jetez pas les batteries dans l'eau.
Uniquement pour les pays de l'UE : ne pas
jeter les appareils électriques dans les
ordures ménagères ! Conformément à la
directive européenne 2012/19/UE relative aux
déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit
national, les appareils électriques usagers doivent
être séparés des autres déchets et remis à un point
de collecte des DEEE pour le recyclage.
Avant d'éliminer l'outil électrique, déchargez sa
batterie. Protégez les contacts de tout court-circuit
(par exemple isolez-les à l'aide de ruban adhésif).
les accessoires utilisés, la sollicitation réelle peut
plus ou moins varier. Pour l'estimation, tenir compte
des pauses de travail et des phases de sollicitation
moindres. Définir des mesures de protection pour
l'utilisateur sur la base des valeurs estimatives
adaptées en conséquence, par exemple mesures
organisationnelles.
Valeur totale de vibration
trois directions) calculée selon EN 62841 :
a
= valeur d'émission de vibrations (vissage à
h
percussion)
= incertitude (vibration)
K
h
Niveaux sonores types A évalués :
L
pA
L
WA
K
pA
= niveau de pression acoustique
= niveau de puissance acoustique
, KWA= incertitude (niveau sonore)
Porter des protège-oreilles !
(somme vectorielle de
11. Caractéristiques techniques
Commentaires sur les indications de la page 3.
Sous réserve de modifications résultant de progrès
techniques.
U =tension de la batterie
n
=vitesse à vide
0
S = fréquence de frappe
H =logement d'outil de la machine
m =poids (avec la plus petite batterie)
M
= couple de serrage min.
1
M
= couple de serrage moyen
2
M
= couple de serrage max.
3
Valeurs de mesure calculées selon EN 62841.
Température ambiante admissible pendant le
fonctionnement :
-20 °C à 50 °C (performances limitées à des
températures inférieures à 0 °C). Température
ambiante admissible pour le stockage : 0 °C à
30 °C
Courant continu
Les caractéristiques techniques indiquées sont
soumises à tolérance (selon les normes en vigueur
correspondantes).
Valeurs d'émission
Ces valeurs permettent l'estimation des
émissions de l'outil électrique et la comparaison
entre différents outils électriques. Selon les
16
conditions d'utilisation, l'état de l'outil électrique ou
Page 17
Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigen en uitsluitende
verantwoording dat: deze accuslagschroevendraaier, geïdentificeerd door type en
serienummer *1), voldoen aan alle relevante
bepalingen van de richtlijnen *2) en normen *3).
Technische documentatie bij *4) - zie pagina 3.
2. Doelmatig gebruik
De slagschroevendraaier is geschikt voor het in- en
uitdraaien van schroeven.
Alleen de gebruiker is aansprakelijk voor schade
door oneigenlijk gebruik.
De algemeen erkende
ongevallenpreventievoorschriften en de
bijgevoegde veiligheidsinstructies moeten in acht
worden genomen.
3. Algemene
veiligheidsvoorschriften
Let voor uw veiligheid en die van het
elektrisch gereedschap op de passages
die zijn voorzien van dit symbool!
WAARSCHUWING – Lees de
gebruiksaanwijzing om het risico op letsel te
verminderen.
WAARSCHUWING – Lees alle
veiligheidsinstructies, aanwijzingen,
afbeeldingen en technische specificaties die
samen met dit elektrische gereedschap
worden geleverd. Als de hieronder vermelde
aanwijzingen niet worden opgevolgd, kan dit een
elektrische schok, brand en/of ernstig letsel tot
gevolg hebben.
Bewaar alle veiligheidsinstructies en
aanwijzingen voor toekomstig gebruik.
Geef uw elektrisch gereedschap alleen met deze
documenten aan anderen door.
4. Speciale veiligheidsinstructies
Houd het elektrisch gereedschap vast aan de
geisoleerde greepvlakken wanneer u
werkzaamheden uitvoert, waarbij de schroef
verborgen stroomleidingen kan raken.
contact van de schroef met een onder spanning
staande leiding kunnen ook metalen onderdelen
van het apparaat onder spanning worden gezet,
met een elektrische schok als mogelijk gevolg.
Haal het accupack uit de machine voordat instel-,
ombouw-, onderhouds- of
reinigingswerkzaamheden uitgevoerd worden.
Verzeker u ervan dat de machine bij het insteken
van het accupack uitgeschakeld is.
Door het
Zorg er (bijv. met behulp van een metaaldetector)
voor dat zich op de plaats die bewerkt moet worden,
geen stroom-, water- of gasleidingen bevinden.
Beveilig het werkstuk tegen verschuiven of
meedraaien (bijv. door het vast te zetten met
bankschroeven).
Accu-packs tegen vocht beschermen!
Accu-packs niet aan vuur blootstellen!
Geen defecte of vervormde accu-packs gebruiken!
Accu-packs niet openen!
Contacten van de accu-packs niet aanraken of
kortsluiten!
Uit defecte Li-ion-accu-packs kan een licht
zure, brandbare vloeistof lekken!
Wanneer accuvloeistof eruit lekt en met de
huid in aanraking komt, onmiddellijk onder
stromend water afspoelen. Wanneer er
accuvloeistof in uw ogen terecht komt, was deze
dan uit met schoon water en zoek onmiddellijk een
arts op voor behandeling!
Bij een defecte machine moet u de accu-pack uit de
machine halen.
Er mogen alleen schroefinzetten worden gebruikt
die geschikt zijn voor slagschroevendraaiers.
Voorzichtig bij het indraaien van lange schroeven,
risico van wegglijden.
De machine alleen op de schroef plaatsen wanneer
hij uitgeschakeld is.
Draag gehoorbescherming als gedurende
langere tijd met de machine gewerkt wordt.
Langdurige blootstelling aan een hoger
geluidsniveau kan tot beschadiging van het gehoor
leiden.
Led-lampje (7): led-straling niet direct met optische
instrumenten bekijken.
Transport van Li-ion-accu-packs:
Op de verzending van Li-ion accu-packs is het
voorschrift voor het transport van gevaarlijke stoffen
(UN 3480 en UN 3481) van toepassing. Voor het
versturen van Li-ion accu-packs moet u informatie
inwinnen omtrent de actueel geldende
voorschriften. Vraag eventueel ook informatie op bij
uw transportbedrijf. Gecertificeerde verpakking is
bij Metabo verkrijgbaar.
Verstuur accu-packs alleen als de behuizing
onbeschadigd is en er geen vloeistof uit lekt. Voor
het verzenden haalt u de accu-pack uit de machine.
De contacten tegen kortsluiting beschermen (bijv.
met tape isoleren).
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes
die worden geproduceerd bij het schuren,
zagen, slijpen, boren en ander werk bevatten
chemicaliën waarvan bekend is dat ze kanker,
geboorteafwijkingen of andere reproductieve
NEDERLANDS nl
17
Page 18
NEDERLANDSnl
schade kunnen veroorzaken. Enkele voorbeelden
van deze chemicaliën zijn:
- lood van loodhoudende verf,
- mineraalstof van bakstenen, cement en andere
metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout.
Het risico dat u hierbij loopt varieert, afhankelijk van
hoe vaak u met dit soort werk bezig bent. Om de
blootstelling aan deze chemicaliën te verminderen:
Werk in een goed geventileerde ruimte en werk met
goedgekeurde persoonlijke
beschermingsmiddelen zoals stofmaskers die
speciaal zijn ontwikkeld voor het filteren van
microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals
sommige houtsoorten (zoals eiken- of beukenstof),
metalen, asbest. Andere bekende ziekten zijn
bijvoorbeeld allergische reacties, aandoeningen
van de luchtwegen. Laat geen stof in uw lichaam
komen.
Neem de richtlijnen en nationale voorschriften in
acht die van toepassing zijn op uw materiaal,
personeel, toepassing en locatie (bijv.
arbeidsveiligheidsbepalingen, afvoer).
Verzamel de ontstane deeltjes op de plaats waar ze
ontstaan en voorkom dat ze neerslaan in de
omgeving.
Gebruik geschikte toebehoren voor speciale
werkzaamheden. Daardoor komen slechts weinig
deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de afvoerluchtstroom
van de machine niet op de gebruiker zelf of
omstanders of op neergeslagen stof te richten,
- een afzuiginstallatie en/of een luchtfilter te
gebruiken,
- de werkplek goed te ventileren en schoon te
houden door te stofzuigen. Vegen of blazen
wervelt het stof op.
- Zuig of was de beschermende kleding. Niet
uitblazen, uitslaan of uitborstelen.
5. Overzicht
Zie pagina 2.
1 Vierkante opname voor inzetgereedschap 1/2“
*
2 Binnenzeskant-opname voor zeskant-
schroefinzetten*
3 Vergrendelingshuls*
4 Draairichtingomschakelaar/
transportbeveiliging
5 Drukschakelaar
6 Handgreep (greepvlak)
7Led-lampje
Voor het werken op slecht verlichte plaatsen.
Het LED-lampje brandt wanneer de machine
ingeschakeld is.
8 Knop voor de voorinstelling van het toerental en
aanhaalmoment
9Accupack *
18
10 Knop voor ontgrendeling van het accupack
11 Knop voor de indicatie van de capaciteit *
12 Capaciteits- en signaalindicatie *
13 Riemhaak (aanbrengen zoals weergegeven) *
* afhankelijk van de uitvoering/het model
6. Inbedrijfstelling/instelling
Accupack uit de machine nemen, voordat
instel- of onderhoudswerkzaamheden
uitgevoerd worden. Verzeker u ervan dat de
machine bij het insteken van het accupack
uitgeschakeld is.
6.1 Accu-pack
Het accupack (9) voor gebruik opladen. Laad het
accupack bij vermogensverlies weer op.
U vindt de instructies voor het opladen van het
accupack in de gebruiksaanwijzing van de Metabolader.
Li-Ion-accupacks “Li-Power, LiHD” hebben een
capaciteits- en signaalindicatie (12):
- Druk op knop (11) waarna de laadtoestand wordt
aangegeven door de led-lampen.
- Wanneer een led-lampje knippert, is het accupack
bijna leeg en moet weer worden opgeladen.
Verwijderen:
De knop voor de accupack-ontgrendeling (10)
indrukken en het accupack (9) er naar voren
uittrekken.
Plaatsen:
Accupack (9) erop schuiven totdat het vast klikt.
6.2 Draairichting, transportbeveiliging
(inschakelblokkering) instellen
Draairichtingomschakelaar/transportbeveili-
ging (4) alleen gebruiken wanneer de motor
stilstaat!
Draairichtingomschakelaar/transportbeveiligin g (4)
drukken.
R = rechtsloop ingesteld
(schroeven erin draaien)
L = linksloop ingesteld
(schroeven eruit draaien)
0 = middelste stand: transportbeveiliging
(Inschakelblokkering) ingesteld
6.3 In-, uitschakelen
Inschakelen: drukschakelaar (5) indrukken.
Uitschakelen: drukschakelaar (5) loslaten.
6.4 Toerental/aanhaalmoment
Toerental en aanhaalmoment zijn met elkaar
verbonden. Hoe kleiner het toerental, des te lager
het aanhaalmoment.
Het aanhaalmoment wordt op 2 manieren
beïnvloed:
1) Maximaal
Door de knop (8) in te drukken, kunt u tussen 3
aanhaalmomenten kiezen. De maximale
aanhaalmoment vooraf instellen.
Page 19
aanhaalmomenten staan vermeld in de tabel op
9,5 mm (3/8“)
pagina 3 (M1, M2, M3).
Door het branden wordt aangegeven, wleke stand
is ingesteld:
1 = min. aanhaalmoment
2 = gemiddeld aanhaalmoment
3 = max. aanhaalmoment
2) Aanhaalmoment traploos veranderen:
Bij iedere stand van het toerental kunnen het
toerental en aanhaalmoment traploos worden
veranderd door de drukschakelaar (5) meer of
minder sterk in te drukken en zo aan de
werkomstandigheden worden aangepast.
Aanbeveling: bepaal de juiste instelling aan de
hand van een proefbevestiging.
6.5 Schroefinzet vervangen bij SSD...
Schroefinzet plaatsen: vergrendelingshuls (3)
naar voren schuiven en de schroefinzet inbrengen
tot de aanslag. Vergrendelingshuls (3) loslaten.
Door aan de schroefinzet te trekken, kan diens
bevestiging worden gecontroleerd.
Schroefinzet uitnemen: vergrendelingshuls (3)
naar voren schuiven en de schroefinzet uitnemen.
Gebruik alleen schroefinzetstukken, die
dergelijke invoeruiteinden hebben:
De gebruikte schroefinzet moet bij de schroef
passen.
Er mag geen beschadigde schroefinzet
worden gebruikt.
6.6 Schroefinzet vervangen bij SSW...
Schroefinzet plaatsen: inzetgereedschap tot aan
de aanslag op de vierkante opname (1) steken.
Schroefinzet wegnemen: inzetgereedschap van
de vierkante opname (1) afnemen.
De gebruikte schroefinzet moet bij de schroef
passen.
Er mag geen beschadigde schroefinzet
worden gebruikt.
7. Gebruik
De machine recht op de schroef gericht houden.
Het schroefproces bestaat uit 2 delen: schroef erin
draaien en
schroef vastdraaien door het slagwerk.
Het aanhaalmoment is afhankelijk van de slagduur.
NEDERLANDS nl
Na een slagduur van ca. 5 seconden is het hoogste
aanhaalmoment bereikt.
Het verloop van het draaimoment is afhankelijk van
de toepassing:
Bij harde schroefverbindingen
(schroefbevestigingen in hard materiaal zoals bijv.
metaal) is het maximale aanhaalmoment al bereikt
na een korte slagduur (a).
Bij een zachte schroefverbinding
(schroefbevestigingen in zacht materiaal zoals bijv.
hout) is een langere slagduur vereist (b).
Aanbeveling: stel de juiste slagduur vast aan de
hand van een proefbevestiging.
Opgelet! Bij kleine schroeven kan het maximale
draaimoment ook al na minder dan
0,5 econden slagduur zijn bereikt.
- Let daarom goed op de duur van het inschroeven.
- Met de knop (8) een geschikt aanhaalmoment
instellen (zie hoofdstuk 6.4).
- Stel het aanhaalmoment zorgvuldig in door de
druk op de drukschakelaar (5) wat te verminderen
of te vermeerderen, zodat de schroef niet wordt
beschadigd of de schroefkop afbreekt.
8. Toebehoren
Gebruik uitsluitend originele Metabo of CAS
(Cordless Alliance System) accupacks en
toebehoor.
Gebruik alleen toebehoor dat voldoet aan de in
deze gebruiksaanwijzing genoemde eisen en
kenmerken.
Zie pagina 4.
AAcculaders
B Accupacks met verschillende capaciteiten
Gebruik alleen accupacks met een spanning
die aansluit bij uw elektrisch gereedschap.
C Schroefinzetstukken
Compleet toebehorenprogramma, zie
www.metabo.com of de catalogus.
9. Reparatie
Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
elektricien worden uitgevoerd!
Neem voor elektrisch gereedschap van Metabo dat
gerepareerd dient te worden contact op met uw
Metabo-vertegenwoordiging. Zie voor adressen
www.metabo.com.
Lijsten met reserveonderdelen kunt u via
www.metabo.com downloaden.
19
Page 20
NEDERLANDSnl
10. Milieubescherming
Neem de nationale voorschriften in acht voor een
milieuvriendelijke verwijdering en de recycling van
afgedankte gereedschappen, verpakkingen en
toebehoren.
Accu-packs mogen niet bij het huisvuil worden
gegooid! Lever defecte of afgedankte accu-packs
in bij de Metabo-handelaar!
Accu-packs niet in het water gooien.
Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil
mee! Volgens de Europese richtlijn 2012/19/
EG inzake gebruikte elektrische en elektronische
apparaten en de vertaling hiervan in de nationale
wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op
milieuvriendelijke wijze te worden afgevoerd.
Ontlaad eerst het accupack in het elektrisch
gereedschap alvorens het af te voeren. De
contacten tegen kortsluiting beschermen (bijv. met
tape isoleren).
11. Technische gegevens
Toelichting op de gegevens van pagina 3.
Wijzigingen en technische verbeteringen
voorbehouden.
U =spanning van het accupack
n
=toerental bij onbelast draaien
0
S=slagfrequentie
H =gereedschapsopname van de machine
m =gewicht (met het kleinste accupack)
M
= min. aanhaalmoment
1
M
= gemiddeld aanhaalmoment
2
M
= max. aanhaalmoment
3
Meetgegevens vastgesteld volgens de norm
EN 62841.
Toegestane omgevingstemperatuur tijdens het
gebruik:
-20°C tot 50°C (beperkt vermogen bij temperaturen
beneden 0°C). Toegestane omgevingstemperatuur
tijdens de opslag: 0°C tot 30°C
Gelijkstroom
De vermelde technische gegevens zijn
tolerantiewaarden (overeenkomstig de betreffende
geldige norm).
Emissiewaarden
Deze waarden maken een beoordeling van de
emissie van het elektrisch gereedschap en een
vergelijking van de verschillende elektrische
gereedschappen mogelijk. Afhankelijk van het
gebruik, de toestand van het elektrisch
gereedschap of het inzetgereedschap kan de
daadwerkelijke belasting hoger of lager uitvallen.
Neem voor de beoordeling pauzes en fasen met
een lagere belasting in aanmerking. Bepaal op
basis van de overeenkomstig aangepaste
geschatte waarden maatregelen ter bescherming
van de gebruiker, bijv. organisatorische
maatregelen.
Totale trillingswaarde
richtingen) vastgesteld conform EN 62841:
= trillingsemissiewaarde (slagschroeven)
a
h
K
= onzekerheid (trilling)
h
Typisch A-gekwalificeerd geluidsniveau
L
pA
L
WA
KpA, KWA= onzekerheid (geluidsniveau)
= geluidsdrukniveau
= geluidsvermogensniveau
(vectorsom van drie
:
Draag gehoorbescherming!
20
Page 21
Istruzioni originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità
che questi avvitatori a massa battente a batteria,
identificati dai modelli e numeri di serie *1), sono
conformi a tutte le disposizioni pertinenti delle
direttive *2) e delle norme *3). Documentazione
tecnica presso *4) – vedere a pagina 3.
2. Utilizzo conforme
L'avvitatore a massa battente è adatto per avvitare
e svitare viti.
Per eventuali danni derivanti da un uso improprio, è
responsabile esclusivamente l'utilizzatore.
È obbligatorio rispettare le prescrizioni generali per
la prevenzione degli infortuni nonché le avvertenze
di sicurezza allegate.
3. Avvertenze generali di
sicurezza
Per proteggere la propria persona e per
una migliore cura dell'elettroutensile,
attenersi alle parti di testo
contrassegnate con questo simbolo!
AVVERTENZA – Leggere le istruzioni per
l’uso al fine di ridurre il rischio di lesioni.
AVVERTENZA - Leggere tutte le
avvertenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al
presente elettroutensile. Il mancato rispetto di
tutte le istruzioni sottoelencate potrà comportare il
pericolo di scosse elettriche, incendi e/o gravi
lesioni.
Conservare tutte le avvertenze di sicurezza e le
istruzioni per un uso futuro.
L'elettroutensile va ceduto esclusivamente insieme
al presente documento.
4. Avvertenze specifiche di
sicurezza
Tenere l'elettroutensile afferrando le superfici
di presa isolate, quando si eseguono lavori
durante i quali è possibile che la vite entri in
contatto con cavi elettrici nascosti.
della vite con il cavo elettrico sotto tensione può
mettere sotto tensione anche le parti in metallo
dell’utensile e provoca quindi una scossa elettrica.
Prima di eseguire qualsiasi lavoro di regolazione,
modifica, manutenzione o pulizia, estrarre la
batteria dal dispositivo.
Prima di inserire la batteria, assicurarsi che la
macchina sia spenta.
Assicurarsi che, nel punto in cui si lavora, non vi
siano cavi elettrici o tubazioni dell'acqua o del
gas (ad es. utilizzando un metal detector).
Il contatto
ITALIANO it
Fissare il pezzo in lavorazione in modo che non
possa spostarsi o girare insieme all'utensile (p.e.
fissandolo con morsetti a vite).
Proteggere le batterie dall’umidità!
Non esporre le batterie al fuoco!
Non utilizzare batterie difettose o deformate!
Non aprire le batterie!
Non toccare o mettere in cortocircuito i contatti delle
batterie!
Dalle batterie agli ioni di litio difettose può
fuoriuscire un liquido leggermente acido e
infiammabile!
Se si verifica una perdita di liquido della
batteria e questo entra in contatto con la
pelle, risciacquare subito con abbondante
acqua. Se il liquido delle batterie entra in contatto
con gli occhi, risciacquare con acqua pulita e
affidarsi immediatamente alle cure di un medico!
In caso di guasto al dispositivo, rimuovere la
batteria.
Utilizzare soltanto inserti di avvitamento adatti per
l'avvitatore a massa battente.
Attenzione in caso di avvitamento di grandi viti:
pericolo di slittamento.
Applicare la macchina sulla vite soltanto a motore
spento.
Indossare le protezioni acustiche, qualora si
debba lavorare per lunghi periodi. L'effetto
prolungato di un'intensità acustica elevata può
danneggiare l'udito.
LED (7): non osservare direttamente con strumenti
ottici la luce emanata dai LED.
Trasporto delle batterie agli ioni di litio:
La spedizione delle batterie agli ioni di litio è
soggetta alle norme sulle merci pericolose (UN
3480 e UN 3481). Per la spedizione di batterie agli
ioni di litio, informarsi sulle norme attualmente in
vigore. Chiedere eventualmente informazioni alla
ditta di trasporti incaricata. L’imballaggio certificato
è disponibile presso Metabo.
Inviare le batterie solo se l’alloggiamento è intatto e
non presenta perdite. Rimuovere la batteria dal
dispositivo per la spedizione. Proteggere i contatti
dai cortocircuiti (ad esempio isolandoli con nastro
adesivo).
Ridurre la formazione di polvere:
AVVERTENZA - Alcune polveri che si
formano durante la levigatura con carta
vetrata, il taglio, la levigatura, la foratura e altri lavori
contengono sostanze chimiche note per essere
causa di tumori, difetti alla nascita o altre anomalie
nella riproduzione. Alcune di queste sostanze
chimiche sono per esempio:
- piombo in vernici contenenti piombo,
- polvere minerale proveniente da mattoni,
cemento e altri materiali edili,
21
Page 22
ITALIANOit
- arsenico e cromo provenienti da legno trattato
chimicamente.
Il rischio di questa esposizione varia a seconda
della frequenza con cui si effettua questo tipo di
lavoro. Per ridurre l'esposizione a queste sostanze
chimiche: lavorare in un'area ben ventilata e con
dispositivi di protezione approvati, quali ad es.
mascherine antipolvere progettate appositamente
per filtrare le particelle microscopiche.
Ciò vale anche per la polvere proveniente da altri
materiali, come ad es. alcuni tipi di legno (come la
polvere di quercia o di faggio), metalli, amianto.
Altre malattie note sono ad es. le reazioni allergiche
e le malattie alle vie respiratorie. Impedire alla
polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali
inerenti al materiale utilizzato, al personale, al tipo e
luogo di impiego (ad es. disposizioni sulla sicurezza
del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si
depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In
questo modo, nell'ambiente si diffonde in maniera
incontrollata una minore quantità di particelle.
Utilizzare un sistema di aspirazione adatto.
Ridurre la formazione di polvere procedendo come
segue:
- Non indirizzare le particelle in uscita e la corrente
dell'aria di scarico del dispositivo su di sé o sulle
persone che si trovano nelle vicinanze, né sulla
polvere depositata.
- Utilizzare un impianto di aspirazione e/o un
depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulito
tramite aspirazione. Passando la scopa o
soffiando si provoca un movimento vorticoso della
polvere.
- Aspirare o lavare gli indumenti di protezione. Non
soffiare, scuotere o spazzolare.
5. Sintesi
Vedere a pagina 2.
1 Attacco quadro per accessori da 1/2" *
2 Attacco ad esagono interno per inserti di avvita-
mento esagonali*
3 Manicotto di bloccaggio*
4 Commutatore del senso di rotazione / sicurezza
per il trasporto
5 Pulsante interruttore
6 Impugnatura (superficie di presa)
7LED
Per l'impiego in postazioni scarsamente
illuminate. La spia LED è accesa quando la
macchina è in funzione.
8 Tasto di preselezione del numero di giri e della
coppia di serraggio
9Batteria *
10 Tasto di sbloccaggio della batteria
11 Tasto dell'indicatore di capacità *
12 Indicatore di capacità e del livello di carica *
22
13 Gancio da cintura (applicare come
rappresentato in figura) *
* in funzione della dotazione / in funzione del
modello
6. Messa in funzione/regolazione
Prima di eseguire qualsiasi lavoro di
regolazione o manutenzione estrarre la
batteria dalla macchina. Prima di inserire la batteria,
assicurarsi che la macchina sia spenta.
6.1 Pacco batterie ricaricabili
Prima dell'utilizzo, ricaricare la batteria (9).
Ricaricare la batteria in caso di efficienza ridotta.
Le istruzioni di ricarica della batteria sono contenute
nelle istruzioni per l'uso del caricabatteria Metabo.
Le batterie agli ioni di litio "Li-Power, LiHD"
sono dotate di un indicatore di capacità e di
segnalazione (12):
- Premere il tasto (11) e il livello di carica viene
visualizzato dalle spie LED.
- Se un LED lampeggia, significa che la batteria è
quasi scarica e dev'essere ricaricata.
Rimozione:
Premere il tasto di sbloccaggio (10) ed estrarre la
batteria (9) tirandola in avanti
Inserimento:
Spingere la batteria (9) fino a farla scattare in
posizione.
6.2 Regolazione del senso di rotazione e
della sicurezza per il trasporto (blocco
d'avviamento)
Azionare il commutatore del senso di rota-
zione / sicurezza per il trasporto (4) solo a
motore fermo!
Azionare il commutatore del senso di rotazione /
sicurezza per il trasporto (4).
R = funzionamento destrorso impostato
(avvitamento viti)
L = funzionamento sinistrorso impostato
(svitamento viti)
0 = posizione centrale: sicurezza per il trasporto
(blocco avviamento) impostata
6.3 Accensione e spegnimento
Accensione: premere il pulsante interruttore (5).
Spegnimento: rilasciare il pulsante interruttore (5).
6.4 Numero di giri / coppia di serraggio
Il numero di giri e la coppia di serraggio sono in
correlazione diretta. Minore è il numero di giri, più
bassa è la coppia di serraggio.
È possibile influire in 2 modi sulla coppia di
serraggio:
1) Preselezionando la coppia di
Premendo il tasto (8) è possibile selezionare uno
dei 3 livelli della coppia di serraggio. Le coppie di
serraggio massime sono riportate nella tabella a
pagina 3 (M
, M2, M3).
1
.
serraggio massima.
Page 23
L'accensione indica il livello impostato:
9,5 mm (3/8“)
1 = coppia di serraggio min.
2 = coppia di serraggio media
3 = coppia di serraggio max.
2) Modificando in modo continuo la coppia di
serraggio:
Il numero di giri e la coppia di serraggio si possono
modificare in modo continuo in qualsiasi livello di
coppia premendo con più o meno forza il pulsante
interruttore (5), per adattare l'utensile alle condizioni
di lavoro.
Consiglio: effettuare un avvitamento di prova per
rilevare l'impostazione corretta.
6.5 Cambiare l’inserto di avvitamento in
SSD...
Inserimento dell'inserto di avvitamento:
spingere in avanti il manicotto di bloccaggio (3) e
inserire l'inserto di avvitamento fino alla battuta.
Rilasciare il manicotto di bloccaggio (3).
Verificare se l'inserto di avvitamento è
posizionato correttamente nella sua sede,
tirandolo.
Rimozione dell'inserto di avvitamento: spingere
in avanti il manicotto di bloccaggio (3) e rimuovere
l'inserto.
Utilizzare soltanto inserti che abbiano i
seguenti codoli:
L'inserto di avvitamento utilizzato deve essere
adatto alla vite.
Non utilizzare inserti danneggiati.
6.6 Cambiare l’inserto di avvitamento in
SSW...
Inserimento dell'inserto di avvitamento: inserire
l'accessorio nell'attacco quadro (1) fino a battuta.
Rimozione dell'inserto di avvitamento: estrarre
l'accessorio dall'attacco quadro (1).
L'inserto di avvitamento utilizzato deve essere
adatto alla vite.
Non utilizzare inserti danneggiati.
ITALIANO it
Dopo circa 5 secondi di funzionamento ad impulsi,
si raggiunge la coppia di serraggio massima.
Il numero di giri dipende dall'applicazione:
In caso di avvitamento duro (in materiali duri, come
metallo), la coppia di serraggio massima si
raggiunge già dopo una breve durata dei colpi (a).
In caso di avvitamento morbido (in materiali teneri,
come il legno), è necessaria una durata dei colpi
maggiore (b).
Consiglio: effettuare un avvitamento di prova per
verificare l'esatta durata necessaria del
funzionamento a impulsi.
Attenzione! In caso di viti piccole, la coppia di
serraggio massima può essere
già raggiunta in meno di 0,5 secondi di percussione.
- Pertanto, osservare attentamente la durata
dell'avvitamento.
- Impostare sul tasto (8) una coppia di serraggio
adeguata (vedi capitolo 6.4).
- Regolare la coppia di serraggio con cautela
esercitando una pressione più o meno elevata sul
pulsante interruttore (5), al fine di non
danneggiare la vite o di non spanare la testa della
vite.
8. Accessori
Utilizzare soltanto batterie e accessori originali
Metabo o CAS (Cordless Alliance System).
Utilizzare esclusivamente accessori conformi ai
requisiti e ai parametri riportati nelle presenti
istruzioni per l'uso.
Vedere pagina 4.
A Caricabatterie
B Batterie di diverse capacità
Utilizzare solo batterie con la tensione adatta al
proprio elettroutensile.
C Inserti di avvitamento
La gamma completa degli accessori è disponibile
all’indirizzo www.metabo.com oppure nel catalogo.
7. Utilizzo
Sostenere il dispositivo dritto e orientato verso la
vite.
Il processo di avvitamento si suddivide in 2 parti:
avvitamento della vite e
serraggio della vite tramite il meccanismo di
percussione.
La coppia di serraggio dipende dalla durata del
colpo.
9. Riparazione
Le eventuali riparazioni degli elettroutensili
devono essere eseguite esclusivamente da
elettricisti specializzati.
Nel caso di elettroutensili Metabo che necessitino di
riparazioni, rivolgersi al proprio rappresentante di
zona. Per gli indirizzi consultare il sito
www.metabo.com.
Gli elenchi delle parti di ricambio possono essere
scaricati dal sito www.metabo.com.
23
Page 24
ITALIANOit
10. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo
smaltimento ecocompatibile e al riciclaggio di
macchine fuori servizio, imballaggi e accessori.
Le batterie non devono essere smaltite tra i rifiuti
domestici! Consegnare le batterie difettose o usate
al rivenditore Metabo!
Non gettare le batterie in acqua.
Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Diret-
tiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto
nazionale, gli elettroutensili usati devono essere
smaltiti separatamente e sottoposti ad un sistema di
riciclaggio eco-compatibile.
Prima di effettuare lo smaltimento, scaricare la
batteria all’interno dell’utensile elettrico. Proteggere
i contatti dai cortocircuiti (ad esempio isolandoli con
del nastro adesivo).
11. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 3.
Ci riserviamo il diritto di apportare modifiche
nell'ambito dello sviluppo tecnologico.
U =tensione della batteria
n
=numero di giri a vuoto
0
S=percussioni
H =portautensili del dispositivo
m =peso (con la batteria più piccola)
M
= coppia di serraggio min.
1
M
= coppia di serraggio media
2
M
= coppia di serraggio max.
3
Valori misurati a norma EN 62841.
Temperatura ambiente consentita durante il
funzionamento:
da -20 °C a 50 °C (le prestazioni sono limitate con
temperature inferiori a 0 °C). Temperatura
ambiente consentita durante il magazzinaggio: da 0
°C a 30 °C
corrente continua
I dati tecnici sopra indicati sono soggetti a tolleranze
(secondo gli standard specifici vigenti).
Valori di emissione
Questi valori consentono di stimare le
emissioni dell'elettroutensile e di raffrontarle con
altri elettroutensili. In base alle condizioni
d'impiego, allo stato dell'elettroutensile o degli
utensili accessori, il carico effettivo può risultare
superiore o inferiore. Ai fini di una corretta stima,
considerare le pause di lavoro e le fasi di carico
ridotto. Basandosi su valori stimati e
opportunamente adattati, stabilire misure di
sicurezza idonee per l'utilizzatore, ad es. di
carattere organizzativo.
Valore complessivo delle vibrazioni
vettoriale delle tre direzioni) calcolato secondo la
norma EN 62841:
a
= valore di emissione vibrazione (ancoranti a
h
vite)
K
= incertezza (vibrazioni)
h,
24
(somma
Livello sonoro classe A tipico
L
pA
L
WA
K
pA
= livello di pressione acustica
= livello di potenza acustica
, KWA= incertezza (livello sonoro)
Indossare la protezione dell'udito!
:
Page 25
Manual original
1. Declaración de conformidad
Declaramos bajo nuestra exclusiva
responsabilidad que estas llaves de impacto de
batería, identificadas por tipo y número de serie *1),
cumplen todas las disposiciones pertinentes de las
directivas *2) y normas *3). Documentación técnica
en *4) - véase página 3.
2. Uso según su finalidad
El atornillador de percusión es adecuado para
apretar y aflojar tornillos.
Los posibles daños derivados de un uso
inadecuado son responsabilidad exclusiva del
usuario.
Se deberán respetar las normas generales
reconocidas sobre prevención de accidentes y las
indicaciones de seguridad adjuntas.
3. Recomendaciones generales
de seguridad
Por su propia protección y la de su
herramienta eléctrica, preste especial
atención a los puntos de texto marcados
con este símbolo.
ADVERTENCIA: lea el manual de
instrucciones para reducir el riesgo de
lesiones.
ADVERTENCIA - Lea íntegramente las
advertencias de peligro, las
instrucciones, las ilustraciones y los datos
técnicos provistos con esta herramienta
eléctrica. En caso de no atenerse a las
instrucciones siguientes, se puede ocasionar una
descarga eléctrica, un incendio y/o una lesión
grave.
Guarde estas indicaciones de seguridad e
instrucciones de manejo en un lugar seguro.
Si entrega su herramienta eléctrica a otra persona,
es imprescindible acompañarla de este
documento.
4. Indicaciones especiales de
seguridad
Sujete la herramienta eléctrica por las
superficies de la empuñadura aisladas cuando
realice trabajos en los que el tornillo pudiera
entrar en contacto con cables eléctricos
ocultos.
conductor de corriente puede electrizar también las
partes metálicas de la herramienta y causar una
descarga eléctrica.
Extraiga la batería de la herramienta antes de llevar
a cabo cualquier ajuste, reequipamiento, trabajo de
mantenimiento o limpieza.
El contacto del tornillo con un cable
ESPAÑOL es
Asegúrese de que la herramienta esté
desconectada al insertar la batería.
Asegúrese de que en el lugar de trabajo no existan
cables, tuberías de agua o gas (por ejemplo, con
ayuda de un detector de metales).
Fije la pieza de trabajo para que no pueda
deslizarse ni girarse (p.ej. utilizando para la fijación
tornillos de apriete).
Proteja las baterías contra la humedad.
No ponga las baterías en contacto con el
fuego.
No utilice baterías defectuosas ni deformadas.
No abra la batería.
No toque ni ponga en cortocircuito los contactos de
la batería.
De las baterías de litio defectuosas puede
llegar a salir un líquido ligeramente ácido e
inflamable
En caso de que salga líquido de la batería y
entre en contacto con la piel, lávese
inmediatamente con abundante agua. En
caso de que el líquido entrara en contacto con los
ojos, lávelos con agua limpia y acuda
inmediatamente a un centro médico.
Retire siempre la batería si la herramienta está
defectuosa.
Sólo se deben emplear inserciones apropiadas
para atornilladores de percusión.
Precaución al atornillar tornillos largos y peligro de
resbalamiento.
Colocar siempre la herramienta desconectada
sobre el tornillo.
Si los trabajos duran un período de tiempo
prolongado, use protección para los oídos. La
exposición a niveles de ruido elevados durante
períodos prolongados puede causar daños en la
capacidad auditiva.
Lámpara LED (7): no observe directamente con
instrumentos ópticos el rayo del LED.
Transporte de baterías Li-Ion:
El envío de baterías Li-Ion está sujeto a la ley de
transporte de mercancías peligrosas (UN 3480 y
UN 3481). En caso de envío, cumpla las normas y
directivas actualmente vigentes para el transporte
de baterías Li-Ion. Consulte, si es necesario, a su
empresa de transporte. Metabo puede facilitarle
embalajes certificados.
Enviar las baterías únicamente si la carcasa no está
deteriorada y no existe fuga de líquido. Extraer la
batería de herramienta para enviarla. Asegure los
contactos contra un cortocircuito (p. ej. con cinta
adhesiva).
Reducir la exposición al polvo:
ADVERTENCIA – Algunos polvos generados
por el lijado, aserrado, amolado o taladrado
con herramientas eléctricas y otras actividades
25
Page 26
ESPAÑOLes
contienen sustancias químicas que se sabe que
causan cáncer, defectos de nacimiento y otros
daños sobre la reproducción. Algunos ejemplos de
estas sustancias químicas son:
- Plomo procedente de pinturas a base de plomo,
- polvo mineral procedente de ladrillos y cemento,
así como de otros productos de mampostería, y
- arsénico y cromo procedentes de madera tratada
químicamente
El riesgo por estas exposiciones varía,
dependiendo la frecuencia que ejecute este tipo de
trabajo. Para reducir su exposición a estas
sustancias químicas: trabaje en un área bien
ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo las máscaras
antipolvo que están diseñadas especialmente para
impedir mediante filtración el paso de partículas
microscópicas.
Esto vale asimismo para polvos de otros materiales
como p.ej. algunos tipos de madera (como polvo de
roble o de haya), metales y asbesto. Otras
enfermedades conocidas son p.ej. reacciones
alérgicas y afecciones de las vías respiratorias. No
permita que el polvo entre en su cuerpo.
Respete las directivas y normativas nacionales (p.
ej. normas de protección laboral, de eliminación de
residuos) aplicables a su material, personal, uso y
lugar de utilización.
Recoja las partículas resultantes en el mismo lugar
de emisión, evite que éstas se depositen en el
entorno.
Utilice únicamente accesorios adecuados para
trabajos especiales. Esto reducirá la cantidad de
partículas emitidas incontroladamente al entorno.
Utilice un sistema de aspiración de polvo
adecuado.
Reduzca la exposición al polvo:
- evitando dirigir las partículas liberadas y la
corriente del aparato hacia usted, hacia las
personas próximas o hacia el polvo acumulado,
- incorporando un sistema de aspiración y/o un
depurador de aire,
- ventilando bien el puesto de trabajo o
manteniéndolo limpio mediante sistemas de
aspiración. Barrer o soplar solo hace que el polvo
se levante y arremoline.
- Lave la ropa de protección o límpiela mediante
aspiración. No utilice sistemas de soplado, ni la
golpee ni la cepille.
5. Descripción general
Véase la página 2.
1 Soporte de bloque para herramientas de
inserción 1/2“ *
2 Adaptador hexagonal interior para elementos
destornilladores hexagonales*
3 Casquillo de bloqueo*
4 Conmutador de sentido de giro / bloqueo de
transporte
5Interruptor
6 Mango (superficie de empuñadura)
26
7Lámpara LED
Para trabajar en lugares con iluminación
deficiente. La luz LED se ilumina con la
máquina encendida.
8 Botón para preselección de revoluciones y de
par de apriete
9Batería *
10 Botón de desbloqueo de la batería
11 Tecla del indicador de capacidad *
12 Indicador de capacidad y de señal *
13 Gancho de correa (colocar tal como se ha
mostrado) *
* según el equipamiento/según el modelo
6. Puesta en marcha/ajuste
Extraiga la batería de la máquina antes de
llevar a cabo cualquier ajuste o trabajo de
mantenimiento. Asegúrese de que la herramienta
esté desconectada al insertar la batería.
6.1 Batería
Cargue la batería (9) antes de utilizar la
herramienta. Si detecta una disminución de
potencia, vuelva a cargar la batería.
Encontrará instrucciones sobre la carga del
paquete de baterías en el manual de
funcionamiento del equipo de carga de Metabo.
Las baterías de ion litio (Li-Ion) y "Li-Power,
LiHD" poseen un indicador de capacidad y de
señal (12):
- Al presionar la tecla (11), las lámparas LED
indican el nivel de carga.
- Si una lámpara LED parpadea, la batería se
encuentra prácticamente vacía y debe volver a
cargarse.
Extracción:
Pulse el botón de desbloqueo de la batería (10) y
tire de la batería (9) hacia delante.
Inserción:
Empuje la batería (9) hasta que quede encajada.
6.2 Ajuste del sentido de giro y del seguro
de transporte (bloqueo de conexión)
¡Accionar el conmutador de giro / bloqueo de
transporte (4) únicamente con el motor dete-
nido!
Activar conmutador de dirección de giro / bloqueo
de transporte (4) .
R = Giro a la derecha ajustado
(Apretar los tornillos)
L = Giro a la izquierda ajustado
(Aflojar los tornillos)
0 = Posición media: bloqueo de transporte
(bloqueo de conexión) ajustada
6.3 Conexión y desconexión
Conexión: pulse el interruptor (5).
Desconectar: soltar interruptor (5) .
Page 27
6.4 Revoluciones/par de apriete
9,5 mm (3/8“)
Revoluciones y par de apriete están en relación
directa. Menos revoluciones significan un par de
apriete más reducido.
El par de apriete puede se puede modificar de dos
maneras:
1) Preseleccionar par de apriete máximo
Pulsando el botón (8) puede seleccionar entre 3
niveles de par de apriete. Los pares de apriete
máximos aparecen en la tabla de la página 3 (M
, M3).
M
2
Se iluminará el indicador del nivel que esté
ajustado:
1 = Par de apriete mín.
2 = Par de apriete medio
3 = Par de apriete máx.
2) Cambiar el par de apriete de manera continua:
En cada nivel de par se pueden cambiar de manera
continua las revoluciones y el par de apriete
pulsando el interruptor (5) con mayor o menor
fuerza y adaptar la máquina a las condiciones de
trabajo.
Sugerencia: trate de encontrar la configuración
correcta por medio de atornillamientos de prueba.
6.5 Cambio del elemento destornillador en
SSD...
Fijar elemento destornillador: Empuje el
casquillo de bloqueo (3) hacia adelante y ubique el
elemento destornillador hasta el tope. Suelte el
casquillo de bloqueo (3).
Compruebe el ajuste correcto de la inserción
tirando de ella.
Retirar el elemento destornillador: empuje el
casquillo de bloqueo (3) hacia adelante y retire el
elemento destornillador.
Emplee únicamente inserciones que tengan
este buje empotrable:
La inserción empleada debe encajar en el
tornillo.
No emplee nunca una inserción dañada.
6.6 Cambiar el elemento destornillador en
SSW...
Fijar elemento destornillador: introducir
herramienta de inserción hasta el tope en el
adaptador cuadrado (1).
Retirar elemento destornillador: retirar
herramienta de inserción del adaptador cuadrado
(1).
La inserción empleada debe encajar en el
tornillo.
No emplee nunca una inserción dañada.
.
1
ESPAÑOL es
7. Uso
Sujete la herramienta recta sobre el tornillo.
El proceso de atornillado consta de 2 pasos:
atornillar el tornillo y
Apretar el tornillo mediante el mecanismo de
impacto.

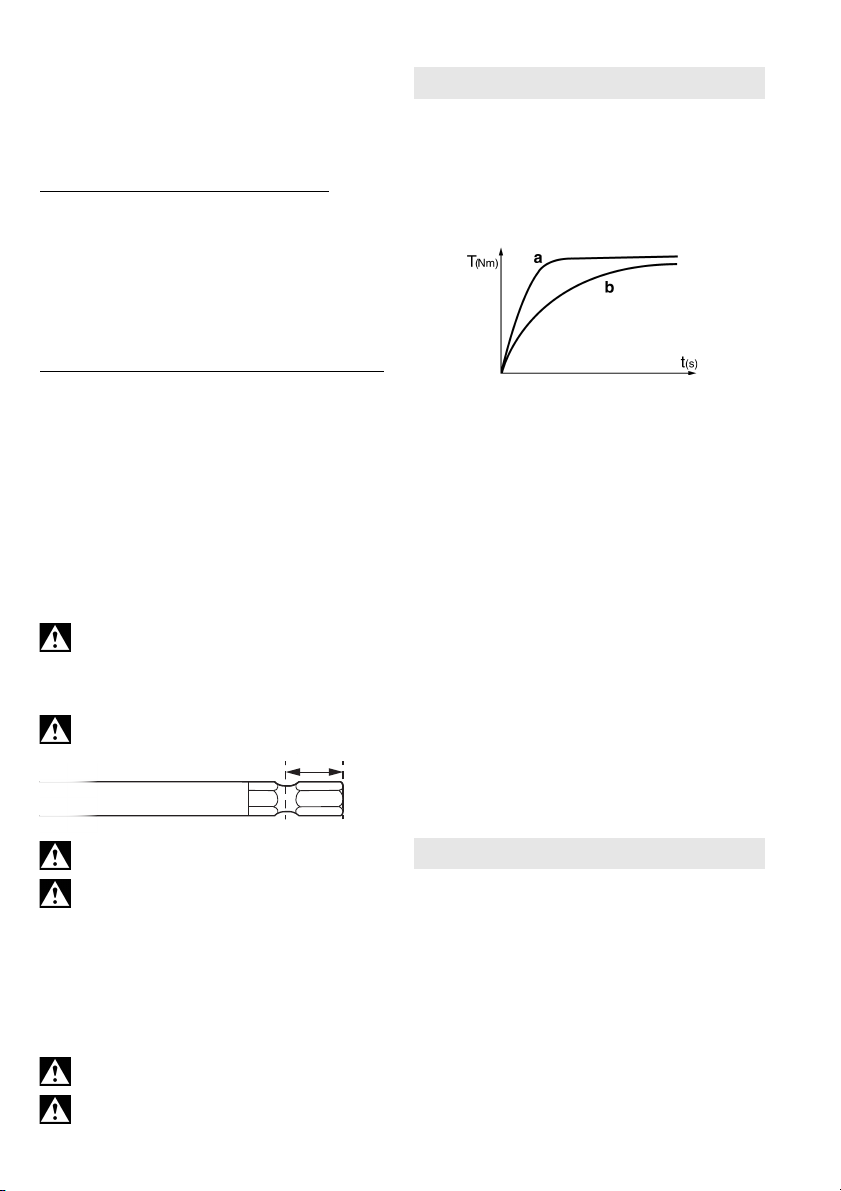

El par de apriete depende de la duración de la
percusión.
,
Después de aprox. 5 segundos de duración de
percusión se ha alcanzado el máximo par de
apriete.
El avance del par de apriete depende de cada caso:
En caso de atornillados duros (atornillados en
materiales duros como metal) el par de apriete
máximo se alcanza tras un tiempo de percusión
breve (a).
En caso de atornillados blandos (atornillados en
materiales blandos como madera) se requiere un
tiempo de percusión más prolongado (b).
Recomendación: determine la duración correcta de
percusión mediante un atornillado de prueba.
¡Atención! En el caso de tornillos pequeños el
par de torsión máximo puede alcanzarse tras tan
solo
0,5 segundos de duración de impacto.
- Por este motivo, la duración del proceso de
atornillado debe controlarse con exactitud.
- En el botón (8), ajuste un par de apriete adecuado
(véase el capítulo 6.4).
- Ajuste con cuidado el par de apriete aplicando
una presión más o menos fuerte en el interruptor
(5) para que no se averíe el tornillo o se rompa el
cabezal de tornillos.
8. Accesorios
Utilice solo baterías y accesorios originales de
Metabo o CAS (Cordless Alliance System).
Utilice únicamente accesorios que cumplan los
requerimientos y los datos indicados en este
manual de instrucciones.
Véase la página 4.
ACargadores
B Baterías de diferentes capacidades
Utilice exclusivamente baterías cuya tensión
coincida con la de su herramienta eléctrica.
C Inserciones de puntas de atornillar
Para consultar el programa completo de
accesorios, véase www.metabo.com o nuestro
catálogo.
27
Page 28
ESPAÑOLes
9. Reparación
Las reparaciones de herramientas eléctricas
solamente deben ser efectuadas por
electricistas especializados.
En caso de tener herramientas eléctricas que
necesiten ser reparadas, diríjase por favor a su
representante de Metabo. En la página
www.metabo.com encontrará las direcciones
necesarias.
En la página web www.metabo.com puede usted
descargarse las listas de repuestos.
10. Protección del medio
ambiente
Cumpla lo estipulado por las normativas nacionales
relativas a la gestión ecológica de los residuos y al
reciclaje de herramientas, embalajes y accesorios
usados.
Las baterías no pueden desecharse junto con los
residuos domésticos. Devuelva las baterías
defectuosas o gastadas a su distribuidor Metabo.
No sumerja la batería en agua.
Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica.
Según la directiva europea 2012/19/UE
sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben
recogerse por separado y reciclarse de modo
respetuoso con el medio ambiente.
Antes de desechar descargue la batería en la herramienta eléctrica. Asegure los contactos contra un
cortocircuito (p. ej. con cinta adhesiva).
Las especificaciones técnicas aquí indicadas están
sujetas a rangos de tolerancia (conforme a las
normas vigentes).
Valores de emisiones
Estos valores permiten evaluar las emisiones
de la herramienta eléctrica y la comparación de
diferentes herramientas eléctricas. Dependiendo
de las condiciones de uso, del estado de la
herramienta eléctrica o de las herramientas que se
utilicen, la carga real puede ser mayor o menor.
Para realizar la valoración tenga en cuenta las
pausas de trabajo y las fases de trabajo a carga
reducida. Determine, a partir de los valores
estimados, las medidas de seguridad para el
usuario, p.ej. medidas organizativas.
Valor total de vibraciones
direcciones) determinado según EN 62841:
ah= Valor de emisión de vibraciones (tornillos
de percusión)
K
=Inseguridad (vibración)
h
Niveles acústicos típicos evaluados A
L
pA
L
WA
K
pA
= Nivel de intensidad acústica
=Nivel de potencia acústica
, KWA= Inseguridad (nivel acústico)
¡Use protección auditiva!
(suma vectorial de tres
:
11. Datos técnicos
Notas explicativas sobre la información de la
página 3.
Nos reservamos el derecho a efectuar
modificaciones en función de las innovaciones
tecnológicas.
U =Tensión de la batería
n
=Número de revoluciones en ralentí
0
S = número de percusiones
H =Portaherramientas de la máquina
m =Peso (con la batería más pequeña)
M
= par de apriete mín.
1
M
= par de apriete medio
2
M
= par de apriete máx.
3
Valores de medición establecidos de acuerdo con
EN 62841.
Temperatura ambiental admitida durante el
funcionamiento:
de -20 °C a 50 °C (rendimiento limitado en caso de
temperaturas inferiores a 0 °C). Temperatura
ambiental admitida durante el almacenamiento: de
0°C a 30°C
Corriente continua
28
Page 29
Manual original
1. Declaração de conformidade
Declaramos, sob nossa responsabilidade: estas
aparafusadoras de percussão sem fio,
identificadas por tipo e número de série *1), estão
em conformidade com todas as disposições
aplicáveis das Diretivas *2) e Normas *3).
Documentações técnicas no *4) - ver página 3.
PORTUGUÊS pt
Certifique-se de que no local onde vai trabalhar,
não existem tubagens de corrente elétrica,
água ou gás (por ex. com a ajuda de um aparelho
detetor de metais).
Fixe a peça de trabalho contra deslize ou rotação
(por ex. tensionando firmemente com braçadeiras
de aparafusar).
proteger as baterias de humidade!
2. Utilização correta
A aparafusadora de percussão é adequada para
aparafusar e desaparafusar parafusos.
O utilizador é inteiramente responsável por danos
que advenham de uma utilização indevida.
Deverá sempre respeitar as normas gerais de
prevenção de acidentes aplicáveis e as indicações
de segurança juntamente fornecidas.
3. Indicações gerais de
segurança
Para a sua própria proteção e para
proteção da sua ferramenta elétrica,
respeite as partes do texto identificadas
com este símbolo!
AVISO – Ler o manual de instruções para
reduzir o risco de ferimentos.
ATENÇÃO – Leia todas as indicações de
segurança, instruções, ilustrações e
dados técnicos fornecidos juntamente com
esta ferramenta elétrica. O desrespeito das
instruções apresentadas em seguida pode
provocar choques elétricos, incêndios e/ou lesões
graves.
Guarde todas as indicações de segurança e
instruções para consultas futuras.
Quando entregar esta ferramenta elétrica a
terceiros, faça-o sempre acompanhado destes
documentos.
4. Indicações especiais de
segurança
Sempre que executar trabalhos nos quais a
ferramenta elétrica ou o parafuso possam
atingir condutores de corrente ocultos, segure
a ferramenta elétrica nas superfícies isoladas
do punho.
condutor de tensão pode também colocar peças
metálicas do aparelho sob tensão e provocar um
choque elétrico.
Remover a bateria da máquina antes de realizar
qualquer ajuste, conversão, manutenção ou
limpeza.
Certifique-se de que a máquina está desligada ao
inserir a bateria.
O contacto do parafuso com um cabo
Não expor as baterias a fogo!
Não utilizar baterias danificadas ou deformadas!
Não abrir as baterias!
Não tocar nem curto-circuitar os contactos das
baterias!
As baterias de iões de lítio danificadas
podem verter um líquido ligeiramente ácido
e inflamável!
Caso as baterias vertam líquido e o mesmo
entre em contacto com a pele, deverá lavar
imediatamente com água abundante. Se o
líquido das baterias entrar em contacto com os
seus olhos, lave-os com água limpa e consulte
imediatamente um médico!
Retirar a bateria da máquina, caso a máquina
esteja avariada.
Apenas devem ser utilizados adaptadores de rosca
adequados para as aparafusadoras de percussão.
Atenção ao aparafusar parafusos compridos, existe
perigo de deslizamento.
Posicionar a máquina somente desligada sobre o
parafuso.
Use proteção auditiva sempre que trabalhar
durante longos períodos de tempo. Uma
exposição prolongada a elevados níveis de ruído
pode provocar problemas de audição.
Lâmpada LED (7): não observar a irradiação LED
diretamente com instrumentos óticos.
Transporte das baterias de iões de lítio:
a expedição de baterias de iões de lítio deverá
ocorrer em conformidade com as leis de transporte
de mercadorias perigosas (UN 3480 e UN 3481).
Informe-se sobre as normas atualmente em vigor
para a expedição de baterias de iões de lítio. Se
necessário, informe-se junto da sua empresa
transportadora. Poderá obter uma embalagem
certificada junto da Metabo.
A bateria apenas poderá ser expedida caso a caixa
não apresente danos e esta não esteja a verter
líquido. Para a expedição, retirar a bateria da
máquina. Proteger os contactos contra curtocircuito (por exemplo, isolar com fita adesiva).
Reduzir os níveis de pó:
AVISO - Determinadas poeiras, que são
geradas ao lixar com folha de lixa, serrar, lixar,
furar e ao executar outros trabalhos, contém
químicos conhecidos por causar cancro,
29
Page 30
PORTUGUÊSpt
malformações congénitas ou outros problemas
reprodutivos. Alguns exemplos destes químicos
são:
- chumbo de tintas à base de chumbo,
- pó mineral de pedras de paredes, cimento e
outros materiais de alvenaria, e
- arsénio e cromados de madeiras tratadas
quimicamente.
O risco para si, proveniente desta sobrecarga, varia
consoante o número de vezes que executa este
tipo de trabalho. Para reduzir o efeito destes
químicos em relação a si: trabalhe numa área bem
ventilada e use sempre equipamento de proteção
autorizado, como por ex. máscaras antipoeiras que
tenham sido desenvolvidas especialmente para
filtrar partículas microscópicas.
Isto aplica-se igualmente a poeiras de outros
materiais, como por ex. determinados tipos de
madeiras (como pó de carvalho ou faia), metais e
amianto. Outras doenças conhecidas são por ex.
reações alérgicas e doenças respiratórias. Não
deixe que o pó entre em contacto com o seu corpo.
Respeite as diretivas e as normas nacionais (por
ex. disposições relativas à segurança no trabalho,
eliminação) aplicáveis para o seu material, pessoal,
caso de utilização e local de utilização.
Apanhe as partículas geradas no local de origem
das mesmas e evite deposições nas imediações.
Utilize acessórios apropriados para trabalhos
especiais. Através disso é reduzida a expulsão
descontrolada de partículas no ambiente.
Utilize um aspirador de pó adequado.
Reduza os níveis de pó:
- direcionando as partículas expelidas e o fluxo de
ar de exaustão da máquina para longe de si e das
pessoas que se encontram nas proximidades ou
do pó acumulado,
- montando um dispositivo de aspiração e/ou um
purificador de ar,
- arejando bem o local de trabalho e aspirando-o
para o manter limpo. Varrer ou soprar por jato de
ar forma remoinhos de pó.
- Aspire ou lave o vestuário de proteção. Não
limpar soprando, batendo ou escovando.
5. Vista geral
Ver página 2.
1 Encabadouro quadrado para ferramentas
acopláveis de 1/2“ *
2 Encabadouro interior sextavado para adapta-
dores de rosca sextavados*
3 Casquilho de travamento*
4 Comutador do sentido de rotação / proteção de
transporte
5 Gatilho
6 Punho (superfície do punho)
7Lâmpada LED
Para trabalhar em zonas mal iluminadas. A
lâmpada LED acende com a máquina ligada.
8 Botão para pré-seleção das rotações e do
binário de aperto
30
9Bateria *
10 Botão para desbloqueio da bateria
11 Botão do indicador de capacidade *
12 Indicador de capacidade e de sinalização *
13 Gancho para cinto (colocar conforme ilustrado)
*
* consoante o equipamento / consoante o modelo
6. Colocação em funcionamento/
Ajuste
Remover a bateria da máquina antes de
realizar qualquer ajuste ou manutenção.
Certifique-se de que a máquina está desligada ao
inserir a bateria.
6.1 Bateria
Antes de utilizar, carregar a bateria (9). Recarregar
a bateria em caso de perda de rendimento.
Poderá encontrar instruções sobre o carregamento
da bateria no manual de instruções do carregador
Metabo.
As baterias de iões de lítio "Li-Power, LiHD"
possuem um indicador de capacidade e de
sinalização (12):
- prima a tecla (11) e o estado de carga será
indicado através das lâmpadas LED.
- Assim que uma lâmpada LED piscar, significa que
a bateria está quase descarregada e terá que ser
recarregada.
Retirar:
pressionar o botão para desbloqueio da bateria
(10) e puxar a bateria (9) para a frente
Colocar:
inserir a bateria (9) até engatar.
6.2 Ajustar o sentido de rotação e a proteção
de transporte (bloqueio contra ligação)
Acionar o comutador do sentido de rotação /
proteção de transporte (4) apenas com o
motor imobilizado!
Acionar o comutador do sentido de rotação /
proteção de transporte (4).
R = Rotação à direita ajustada
(enroscar os parafusos)
L = Rotação à esquerda ajustada
(desenroscar os parafusos)
0 = Posição central: proteção de transporte
(bloqueio contra ligação) ativada
6.3 Ligar, desligar
Ligar: pressionar o gatilho (5).
Desligar: soltar o gatilho (5).
6.4 Rotações / binário de aperto
As rotações e o binário de aperto estão ligadas
diretamente. Quanto menor forem as rotações,
mais baixo será o binário de aperto.
O binário de aperto é influenciado de 2 formas:
.
Page 31
1) Pré-seleção do binário de aperto máximo.
9,5 mm (3/8“)
Pressionando o botão (8), poderá escolher entre 3
níveis de binários de aperto. Os binários de aperto
máximos estão listados na tabela na página 3 (M
M2, M3).
Ao acender é indicado qual o nível ajustado:
1 = Binário de aperto mín.
2 = Binário de aperto médio
3 = Binário de aperto máx.
2) Alterar o binário de aperto continuamente:
As rotações e o binário de aperto podem ser
alterados, em qualquer nível de binário, de forma
contínua e ser adaptados às condições de trabalho,
pressionando com força intermédia o gatilho (5).
Recomendação: determine o ajuste correto
através de um aparafusamento de teste.
6.5 Substituir o adaptador de rosca na SSD...
Inserir o adaptador de rosca: deslizar o
casquilho de travamento (3) para a frente e inserir
o adaptador de rosca até ao encosto. Soltar o
casquilho de travamento (3).
Verificar o assentamento correto puxando no
adaptador de rosca.
Retirar o adaptador de rosca: deslizar o
casquilho de travamento (3) para a frente e retirar
o adaptador de rosca.
Utilizar apenas adaptadores de rosca que
possuam as seguintes hastes de encaixe:
o adaptador de rosca utilizado deverá ser
apropriado para o parafuso.
Não é permitido utilizar um adaptador de
rosca danificado.
6.6 Substituir o adaptador de rosca na
SSW...
Inserir o adaptador de rosca: inserir a ferramenta
acoplável até ao encosto sobre o encabadouro
quadrado (1).
Retirar o adaptador de rosca: retirar a ferramenta
acoplável do encabadouro quadrado (1).
o adaptador de rosca utilizado deverá ser
apropriado para o parafuso.
Não é permitido utilizar um adaptador de
rosca danificado.
7. Utilização
Manter a máquina reta sobre o parafuso.
O processo de aparafusamento é composto por 2
partes: enroscar o parafuso e
apertar firmemente o parafuso através do
mecanismo de percussão.
O binário de aperto depende da duração da
percussão.
PORTUGUÊS pt
,
1
Após aprox. 5 segundos de duração da percussão,
é atingido o binário de aperto mais elevado.
A continuação do binário depende do caso de
aplicação:

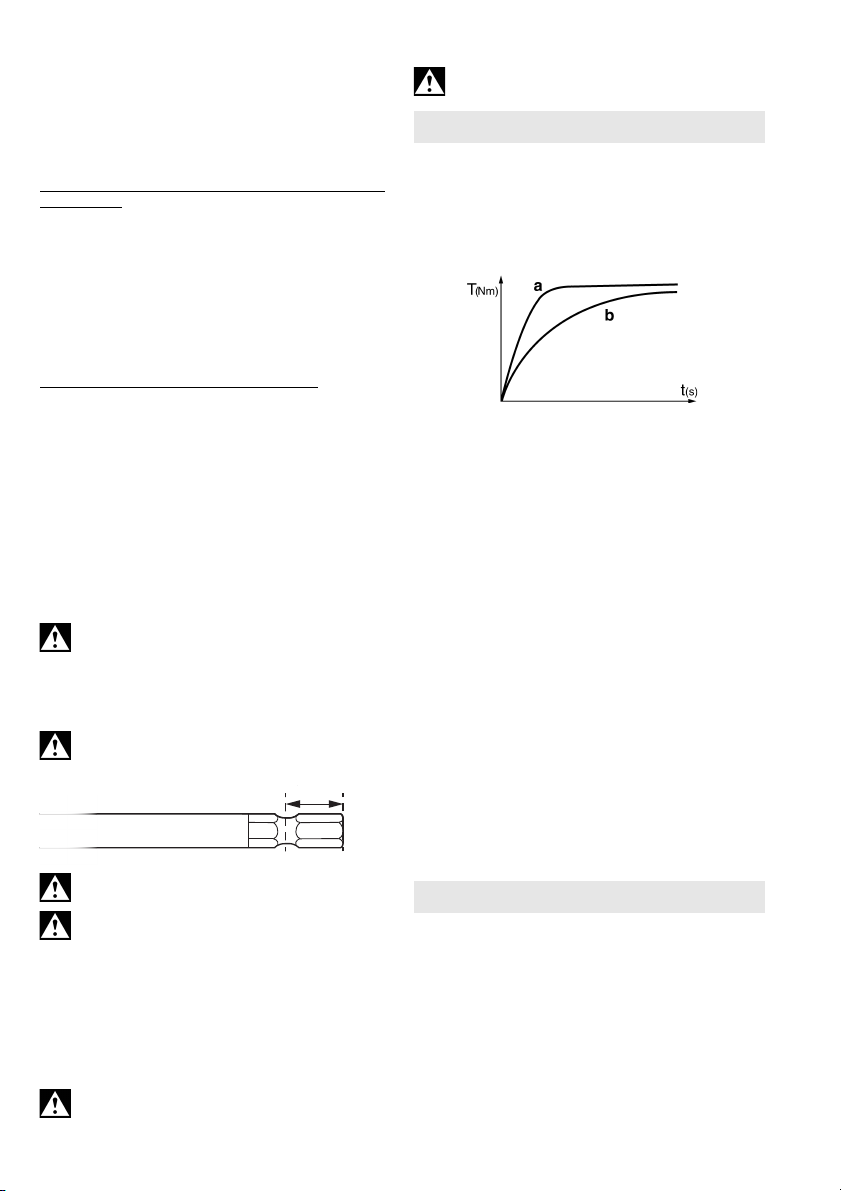

No caso de aparafusamentos duros (uniões
roscadas em materiais duros, como por ex. metal),
o binário de aperto máximo é atingido após uma
breve duração da percussão (a).
No caso de aparafusamentos suaves (uniões
roscadas em materiais macios, como por ex.
madeira), é necessário um tempo de percussão
mais longo (a).
Recomendação: determine o tempo de percussão
correto através de um aparafusamento de teste.
Atenção! No caso de parafusos pequenos, o
binário máximo poderá ser alcançado após menos
de
0,5 segundos de tempo de percussão.
- Por este motivo deverá monitorizar com precisão
a duração do processo de aparafusamento.
- No botão (8), ajustar um binário de aperto
apropriado (ver capítulo 6.4).
- Ajuste cuidadosamente o binário de aperto,
pressionando com força intermédia sobre o
gatilho (5), para não danificar o parafuso ou
arrancar a cabeça do parafuso.
8. Acessórios
Utilize apenas baterias e acessórios originais
Metabo ou CAS (Cordless Alliance System).
Utilize apenas acessórios que cumpram os
requisitos e dados caraterísticos indicados neste
manual de instruções.
Ver página 4.
ACarregadores
B Baterias de diversas capacidades
Utilize apenas baterias com a tensão adequada
para a sua ferramenta elétrica.
C Adaptadores de rosca
Poderá consultar o programa completo de
acessórios em www.metabo.com ou no catálogo.
9. Reparações
As reparações em ferramentas elétricas
apenas devem ser efetuadas por eletricistas!
Caso as ferramentas elétricas Metabo necessitem
de reparações, dirija-se ao seu representante
Metabo. Consulte os endereços em
www.metabo.com
Poderá descarregar as listas de peças
sobressalentes em www.metabo.com
31
Page 32
PORTUGUÊSpt
10. Proteção do ambiente
Respeite as determinações nacionais sobre a
eliminação ecológica e sobre a reciclagem de
máquinas usadas, embalagens e acessórios.
As baterias não podem ser eliminadas através do
lixo doméstico! Devolver as baterias avariadas ou
usadas ao revendedor Metabo!
Não atirar as baterias para a água.
Apenas para países da UE: não colocar as
ferramentas elétricas no lixo doméstico! De
acordo com a diretriz europeia 2012/19/UE
sobre equipamentos elétricos e eletrónicos usados,
e na conversão ao direito nacional, as ferramentas
elétricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correta.
Antes de eliminar a bateria, descarregue-a na ferramenta elétrica. Proteger os contactos contra curtocircuito (por exemplo, isolar com fita adesiva).
11. Dados técnicos
Explicações sobre os dados na página 3.
Reservamo-nos o direito de proceder a alterações
relacionadas com o progresso tecnológico.
U =Tensão da bateria
n
=Rotações em vazio
0
S=Número de impactos
H =Encabadouro da ferramenta na máquina
m =Peso (com bateria mais pequena)
M
= Binário de aperto mín.
1
M
= Binário de aperto médio
2
M
= Binário de aperto máx.
3
Valores medidos determinados de acordo com a
EN 62841.
Temperatura ambiente admissível durante o
funcionamento:
-20 °C até 50 °C (potência limitada no caso de
temperaturas abaixo dos 0 °C). Temperatura
ambiente permitida em caso de armazenamento:
0°C até 30°C.
Corrente contínua
Os dados técnicos indicados são tolerantes (de
acordo com os padrões individuais válidos).
Valores da emissão
Estes valores possibilitam a avaliação de
emissões da ferramenta elétrica e a comparação
com diversas ferramentas elétricas. Consoante as
condições de utilização, o estado da ferramenta
elétrica ou das ferramentas acopláveis, a
sobrecarga efetiva poderá ser superior ou inferior.
Para a avaliação, deverá ainda considerar os
intervalos de trabalho e as fases com menores
sobrecargas. Com base nos respetivos valores
avaliados deverá determinar a aplicação de
medidas de proteção para o utilizador, por ex.
medidas a nível de organização.
Valor total de vibrações
direções) determinado de acordo com a EN 62841:
a
= Valor da emissão de vibrações (aparafusar
h
32
com percussão)
(soma vetorial de três
= Insegurança (vibração)
K
h
Valores típicos e ponderados pela escala A para o
ruído:
L
pA
L
WA
K
pA
=Nível sonoro
= Nível de potência sonora
, KWA= Insegurança (ruído)
Usar proteção auditiva!
Page 33
Bruksanvisning i original
1. Försäkran om
överensstämmelse
Vi försäkrar på eget ansvar att de batteridrivna
slagskruvdragarna med typ- och serienummer *1)
uppfyller kraven i gällande direktiv *2) och
standarder *3). Teknisk dokumentation *4) – se
sidan 3.
2. Föreskriven användning
Slagskruvdragaren är avsedd för i- och urskruvning
av skruvar.
Användaren ansvarar själv för skador som orsakas
av felaktig användning.
Allmänna föreskrifter om olycksförebyggande samt
bifogade säkerhetsanvisningar måste följas.
3. Allmänna
säkerhetsanvisningar
Följ anvisningarna i textavsnitten med
den här symbolen för att förebygga
personskador och skador på elverktyget!
VARNING – Läs igenom bruksanvisningen
för att minska risken för skador.
VARNING – Läs alla säkerhetsvarningar,
instruktioner, illustrationer och
specifikationer som medföljer detta elverktyg.
Fel som uppstår till följd av att instruktionerna nedan
inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.
Spara säkerhetsanvisningar och anvisningar
för framtida bruk.
Se till så att dokumentationen medföljer elverktyget.
4. Särskilda
säkerhetsanvisningar
Håll elverktyget i de isolerade handtagen vid
arbeten där skruven kan komma i kontakt med
dolda elledningar.
strömförande ledning kan spänningssätta
maskinens metalldelar, så att du får en stöt.
Ta ut batterierna ur maskinen innan inställningar,
ombyggnad, underhåll eller rengöring utförs.
Se till att maskinen är frånkopplad när du sätter i
batteriet.
Kontrollera att det inte finns några el-, vatten-, eller
gasledningar på det ställe som ska bearbetas
(använd t.ex. en metalldetektor).
Se till att arbetsstycket inte kan förskjutas eller dras
med (t.ex. genom att det spänns fast med
skruvtvingar).
Kontakt mellan skruv och
SVENSKA sv
Skydda batterierna mot fukt!
Skydda batterierna mot brand!
Använd aldrig trasiga eller deformerade batterier!
Öppna aldrig batterierna!
Vidrör eller kortslut aldrig batteripolerna!
Trasiga litiumjonbatterier kan läcka en något
sur, brännbar vätska!
Om du får läckande batterivätska på huden,
spola direkt med rikliga mängder vatten. Får
du batterivätska i ögonen, skölj med rent
vatten och sök omedelbart läkarvård!
Ta ut batteriet ur maskinen om maskinen är defekt.
Använd endast skruvinsatser som är avsedda för
slagskruvdragare.
Var försiktig vid inskruvning av långa skruvar; risk
för att slinta.
Placera verktyget på skruven när det är avstängt.
Under längre arbetsperioder skall hörselskydd
användas. Längre påverkan av buller kan ge
hörselskador.
LED-lampa (7): Rikta aldrig optiska instrument rakt
in i LED-strålen.
Transport av litiumjonbatterier:
Frakt av litiumjonbatterier regleras av
bestämmelserna för farligt gods (UN 3480 och UN
3481). Fraktdokumenten för litiumjonbatterier ska
uppfylla gällande föreskrifter. Kontakta
transportföretaget för mer information. Det finns
certifierat förpackningsmaterial att få hos Metabo.
Skicka endast batterier om kåpan är oskadd och det
inte sipprar ut någon vätska. Ta ut batteriet ur
maskinen för att skicka det. Säkra kontakterna mot
kortslutning (isolera t.ex. med tejp).
Minska belastning genom damm:
VARNING - Vissa typer av damm som
genereras vid sandpappersslipning, slipning,
borrning och andra arbeten innehåller kemikalier
som kan orsaka cancer, fosterskador eller andra
fortplantningsstörningar. Till dessa kemikalier hör
bland annat följande:
- Bly av blyhaltig färg.
- Mineraliskt damm i murstenar, cement och andra
murmaterial.
- Arsenik och krom i kemiskt behandlat trä.
Den risk som du utsätts för beror på hur ofta du
genomför denna typ av arbeten. För att minska
belastningen genom dessa kemikalier: Arbeta i ett
ordentligt ventilerat område och använd godkänd
skyddsutrustning, t.ex. dammask som utvecklats
speciellt för filtrering av mikroskopiska partiklar.
Detta gäller även för damm från andra material, t.ex.
vissa trätyper (som ek- eller bokdamm), metaller,
asbest. Andra sjukdomar är t.ex. allergiska
reaktioner och andningsbesvär. Låt inte damm
hamna i din kropp.
33
Page 34
SVENSKAsv
9,5 mm (3/8“)
Följ gällande bestämmelser för respektive material,
personal, arbete och användningsplats (t.ex. regler
för olycksförebyggande, avfallshantering).
Samla upp partiklarna på den plats där de uppstår,
undvik att de lagras i den omgivande miljön.
Till speciella arbetsuppgifter ska man använda
lämpliga tillbehör. På så sätt hamnar färre partiklar
okontrollerat i omgivningen.
Anslut lämpligt dammutsug.
Minska dammbelastningen genom att vidta följande
åtgärder:
- Rikta inte partiklarna från maskinen eller
maskinens frånluftsflöde mot dig själv, mot
personer i närheten eller mot avlagrat damm.
- Använd en utsugsanordning och/eller en
luftrenare.
- Sörj för god ventilation på arbetsplatsen och
dammsug för att hålla rent. Sopning eller
luftblåsning kan göra så att damm virvlas upp.
- Dammsug eller tvätta skyddskläder. Kläder ska
inte blåsas, slås eller borstas rena.
5. Översikt
Se sida 2.
1 Fyrkantsfäste för insatsverktyg 1/2“ *
2 Insexfäste för skruvbits*
3Låshylsa*
4Omkopplaren för rotationsriktning/
transportsäkring
5Strömbrytare
6 Handtag (greppyta)
7 LED-lampa
När du jobbar på dåligt upplysta ställen. LED-
lampan lyser när maskinen är påslagen.
8 Knapp för varvtals- och momentinställning
9Batteri *
10 Knapp för att lossa batteriet
11 Knapp för laddindikering *
12 Ladd- och signalindikering *
13 Bälteskrok (montera enligt bild) *
* beroende på utförande/modell
6. Driftstart/inställning
Ta ut batteriet ur maskinen innan du gör
inställningar eller underhåll. Se till att
maskinen är frånkopplad när du sätter i batteriet.
6.1 Batteripaket
Ladda batteriet (9) före användning. Ladda batteriet
när effekten avtar.
Anvisningar för laddning av batteripaketet finns i
bruksanvisningen till Metabo-laddaren.
Litiumjonbatterier ”Li-Power, LiHD” har en
effekt- och signalindikering (12):
- Tryck på knappen (11), så ger LED-lamporna
laddindikering.
- Om en LED-lampa blinkar, så är batteriet nästan
urladdat och kräver laddning igen.
34
Ta av:
Tryck på knappen som lossar batteriet (10) och dra
av batteriet (9) framåt
Montering:
Skjut på batteripaketet (9) tills det snäpper fast.
6.2 Ställa in rotationsriktning,
transportsäkring (startspärr)
Omkopplaren för rotationsriktning/transportsäkringen (4) får endast aktiveras när motorn
står stilla!
Slå på rotationsriktningsväljaren/
transportsäkringen (4).
R = högergång inställd
(skruva i skruvarna)
L = vänstergång inställd
(skruva ur skruvarna)
0 = mellanläge: transportsäkring
(startspärr) aktiverad
6.3 Start och stopp
Start: Tryck på strömbrytaren (5).
Stopp: Släpp strömbrytaren (5).
6.4 Varvtal/åtdragningsmoment
Varvtal och åtdragningsmoment hänger ihop. Ju
lägre varvtal, desto lägre åtdragningsmoment.
Du kan ställa in momentet på 2 sätt:
1) Välj
maxmoment.
Tryck på knappen (8) för att välja mellan 3
momentlägen. De maximala åtdragningsmomenten
finns i tabellen på sidan 3 (M
Inställt momentläge indikeras av lampor:
1 = minsta åtdragningsmoment
2 = medelhögt åtdragningsmoment
3 = högsta åtdragningsmoment
2) Ändra moment steglöst:
Du kan ändra varvtal och åtdragningsmoment
steglöst i alla momentlägen genom att trycka in
strömbrytaren (5) mycket eller lite och på så vis
anpassa till användningsområdet.
Rekommendation: prova dig fram till rätt
inställning för skruvdragning.
6.5 Byte av skruvinsats i SSD...
Sätta i bits: dra fram låsringen (3) och tryck i
skruvbitsen tills det tar emot. Släpp låshylsan (3).
Kontrollera att bitsen sitter korrekt genom att
dra i skruvinsatsen.
Ta ur skruvbits: Dra fram låsringen (3) och ta ur
skruvbitsen.
Använd endast skruvinsatser med sådana
insticksfästen:
Den använda skruvinsatsen måste passa
skruven.
.
, M2, M3).
1
Page 35
Skadade skruvinsatser får inte användas.
6.6 Byte av skruvinsats i SSW...
Sätta i skruvbits: tryck på insatsverktyget tills det
tar emot på fyrkantsfästet (1).
Ta av skruvbits: dra av insatsverktyget från
fyrkantsfästet (1).
Den använda skruvinsatsen måste passa
skruven.
Skadade skruvinsatser får inte användas.
7. Användning
Verktyget ska riktas rakt mot skruven.
Skruvproceduren består av två delar: inskruvning
av skruven och
åtdragning av skruven med slagmekanismen.
Åtdragningsmomentet är beroende av slagtiden.
Du uppnår maxmoment efter ca 5 sekunders
slående åtdragning.
Åtdragningsmomentförloppet beror på aktuella
omständigheter:
I hårda skruvfall (skruvning i hårda material som
t.ex. metall) nås maximalt åtdragningsmoment
redan efter en kort slagtid (a).
I mjukare skruvfall (skruvning i mjuka material som
t.ex. trä) krävs en längre slagtid (b).
Rekommendation: Fastställ rätt slagtid med en
provskruvning.
Varning! För små skruvar kan det maximala
åtdragningsmomentet uppnås redan efter knappt
0,5 sekunders slagtid.
- Kontrollera därför noga tiden för
inskruvningsförloppet.
- Använd knappen (8) för att ställa in lämpligt
åtdragningsmoment (se kapitel 6.4).
- Ställ in momentet noggrant genom att trycka
mycket eller lite på strömbrytaren (5), så att
skruven inte blir skadad eller skruvskallen
avsliten.
8. Tillbehör
Använd endast Metabo- eller CAS-batteripaket
(Cordless Alliance System) och tillbehör i original.
Använd endast tillbehör som uppfyller kraven och
specifikationerna i den här bruksanvisningen.
Se sidan 4.
A Laddningsaggregat
SVENSKA sv
B Batteripaket med olika kapaciteter
Använd endast batteripaket med en spänning
som lämpar sig för ditt elverktyg.
C Skruvinsatser
Ett komplett tillbehörssortiment hittar du på
www.metabo.com eller i katalogen.
9. Reparation
Reparation av elverktyg får endast utföras av
behörig elektriker!
Metabo-elverktyg som behöver repareras ska
skickas till din Metabo-återförsäljare. För adresser,
se www.metabo.com.
Du kan hämta reservdelslistor på
www.metabo.com.
10. Miljöskydd
Följ nationella miljöföreskrifter för
omhändertagande och återvinning av uttjänta
maskiner, förpackningar och tillbehör.
Släng inte batterier i hushållssoporna! Lämna
tillbaka trasiga eller uttjänta batterier till Metaboåterförsäljaren!
Släng aldrig batterier i vatten.
Gäller endast för EU-länder: Släng inte
uttjänta elverktyg i hushållssoporna! Enligt
Europaparlamentets och rådets direktiv
2012/19/EU om avfall som utgörs av eller innehåller
elektriska eller elektroniska produkter och dess
införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på
ett miljövänligt sätt.
Ladda ur batteriet i elverktyget före återvinning.
Säkra kontakterna mot kortslutning (isolera t.ex.
med tejp).
11. Tekniska specifikationer
Förklaringar till uppgifterna finns på sida 3.
Förbehåll för tekniska ändringar.
U =batterispänning
n
=varvtal vid tomgång
0
S=slagfrekvens
H =maskinens verktygsfäste
m =vikt (med minsta batteriet)
M
= minsta åtdragningsmoment
1
M
= medelhögt åtdragningsmoment
2
M
= högsta åtdragningsmoment
3
Mätvärdena är uppmätta enligt EN 62841.
Tillåten omgivningstemperatur under drift:
-20 °C till 50 °C (begränsad prestanda i
temperaturer under 0 °C). Tillåten
omgivningstemperatur vid lagring: 0 °C till 30 °C
Likström
I de tekniska specifikationerna ovan tas även
hänsyn till toleranserna (i enlighet med gällande
standarder).
Utsläppsvärden
35
Page 36
SVENSKAsv
Dessa värden medger en bedömning av
elverktygets utsläpp samt jämförelse med andra
eldrivna verktyg. Beroende på förhållandena,
elverktygets skick och hur verktygen används kan
de faktiska värdena vara högre eller lägre. Räkna
även med pauser och perioder med lägre
belastning. Använd de uppskattade värdena för att
ta fram skyddsåtgärder för användaren, t.ex.
organisatoriska åtgärder.
Totalt vibrationsvärde
räknas fram enligt EN 62841:
= Vibrationsemissionsvärde (slagskruvning)
a
h
K
= Onoggrannhet (vibrationer)
h
Typisk A-värderad bullernivå
L
pA
L
WA
K
pA
= Ljudtrycksnivå
= Ljudeffektnivå
, KWA= Onoggrannhet (ljudnivå)
Använd hörselskydd!
(vektorsumma i tre riktningar)
:
36
Page 37
Alkuperäiset ohjeet
1. Vaatimustenmukaisuusvakuutus
Vakuutamme yksinomaisella vastuullamme, että
nämä akkuiskuruuvinvääntimet, merkitty
tyyppitunnuksella ja sarjanumerolla *1), vastaavat
direktiivien *2) ja standardien *3) kaikkia
asiaankuuluvia määräyksiä. Tekniset asiakirjat,
säilytyspaikka *4) – katso sivu 3.
2. Tarkoituksenmukainen käyttö
Iskuruuvinväännin sopii ruuvien auki- ja
kiinniruuvaamiseen.
Määräystenvastaisesta käytöstä aiheutuvista
vaurioista vastaa ainoastaan käyttäjä.
Yleisesti hyväksyttyjä
tapaturmantorjuntamääräyksiä ja oheisia
turvallisuusohjeita on noudatettava.
3. Yleiset turvallisuusohjeet
Ota huomioon tällä symbolilla merkityt
tekstikohdat suojataksesi itsesi ja
sähkötyökalusi!
VAROITUS – Lue käyttöohjeet
loukkaantumisvaaran minimoimiseksi.
VAROITUS – Lue kaikki tämän
sähkötyökalun mukana toimitetut
turvallisuusohjeet, muut ohjeet, kuvat ja
tekniset tiedot. Alla esitettyjen ohjeiden
noudattamisen laiminlyönti voi aiheuttaa
sähköiskun, tulipalon ja/tai vakavia tapaturmia.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet
huolellisesti tulevaa käyttöä varten.
Luovuta sähkötyökalu edelleen vain yhdessä
näiden asiakirjojen kanssa.
4. Erityiset turvallisuusohjeet
Pidä sähkölaitteesta kiinni sen eristetyistä
kahvapinnoista, kun teet sellaisia töitä, joissa
ruuvi voi koskettaa piilossa olevia
sähköjohtoja.
johtavaan johtoon voi tehdä myös metalliosat
jännitteisiksi ja aiheuttaa sähköiskun.
Poista akku koneesta ennen säätöjen,
tarvikevaihdon, huollon tai puhdistuksen
suorittamista.
Varmista, että kone on pois päältä, kun laitat akun
paikalleen.
Varmista, että kohdassa, jota aiot työstää, ei ole
sähkö-, vesi- tai kaasujohtoja (esim.
metallinpaljastimen avulla).
Varmista, että työkappale ei pääse liikkumaan ja
pyörimään mukana (esim. ruuvikiristimillä
kiristämällä).
Ruuvin koskettaminen sähkövirtaa
SUOMI fi
Suojaa akut kosteudelta!
Älä altista akkuja tulelle!
Älä käytä viallisia tai vääntyneitä akkuja!
Älä avaa akkuja!
Älä koske akun koskettimiin äläkä oikosulje niitä!
Viallisesta litiumioniakusta voi valua ulos
lievästi happopitoista, palavaa nestettä!
Jos akkunestettä valuu ulos ja sitä joutuu
iholle, huuhtele heti runsaalla vedellä. Jos
akkunestettä joutuu silmiin, pese puhtaalla
vedellä ja hakeudu välittömästi lääkärin hoitoon!
Poista akku viallisesta koneesta.
Käytä vain ruuvipanoksia, jotka sopivat
iskumutterivääntimeen.
Ole varovainen ruuvatessasi pitkiä ruuveja,
luiskahtamisvaara.
Laita kone vain sen ollessa pois päältä, ruuvin
päälle.
Pitkään työskennellessä on käytettävä
kuulonsuojaimia. Pitkään jatkuva korkea
melutaso saattaa aiheuttaa kuulovaurioita.
LED-valo (7): Älä katso LED-sädettä suoraan
optisilla instrumenteilla.
Litiumioniakkujen kuljetus:
Litiumioniakkujen lähettämiseen sovelletaan
vaarallisten aineiden kuljetusta koskevaa
lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää
voimassa olevista määräyksistä, kun lähetät
litiumioniakkuja. Kysy tarvittaessa neuvoa
kuljetusyritykseltä. Sertifioidun pakkauksen voit
hankkia Metabolta.
Lähetä akku vain, kun kotelo on ehjä eikä nestettä
valu ulos. Ota akku koneesta lähetettäväksi.
Varmista koskettimet oikosululta (esim. eristä
teipillä).
Pölyrasituksen vähentäminen:
VAROITUS – Jotkut pölyt, joita
hiekkapaperilla hiominen, sahaaminen,
hiominen, poraaminen tai muut työt voi aiheuttaa,
sisältävät kemikaaleja, joiden tiedetään aiheuttavan
syöpää, syntymävikoja tai muita lisääntymiskykyyn
liittyviä haittoja. Esimerkkejä näistä kemikaaleista
ovat:
- lyijy lyijyä sisältävistä maaleista
- mineraalipöly tiilistä, sementistä tai muista
muuratuista rakenteista
- arseeni ja kromi kemiallisesti käsitellystä puusta.
Altistumisesi näille vaaratekijöille riippuu siitä,
kuinka usein suoritat tämäntapaisia töitä. Näiden
kemikaalien aiheuttaman altistumisen
vähentämiseksi: työskentele hyvin ilmastoiduilla
alueilla ja käytä hyväksyttyjä suojavarusteita, esim.
töihin tarkoitettuja pölymaskeja, jotka on suunniteltu
suodattamaan mikroskooppisen pieniä hiukkasia.
37
Page 38
SUOMIfi
Tämä koskee myös muiden pölyjen ainesosia,
kuten joitakin puutyyppejä (tammen tai pyökin
pölyä), metalleja, asbestia. Muita tunnettuja
sairauksia ovat esim. allergiset reaktiot,
hengitystiesairaudet. Älä anna pölyn päästä
elimistöön.
Ota huomioon myös materiaaleja, henkilöitä,
käyttökohdetta ja käyttöpaikkaa ohjeet ja
kansalliset määräykset (esim.
työsuojelumääräykset, hävittäminen).
Kerää hiukkaset niiden muodostumispaikassa, älä
levitä niitä ympäristöön.
Käytä erityisiin työtehtäviin soveltuvia
lisävarusteita. Näin vähennät ympäristöön
hallitsemattomasti leviävien hiukkasten määrää.
Käytä sopivaa pölynimuria.
Vähennä pölyn muodostumista seuraavasti:
- Älä suuntaa vapautuvia hiukkasia ja koneen
poistoilmaa itseäsi, lähellä olevia henkilöitä tai
kerääntynyttä pölyä päin.
- Käytä imuria ja/tai ilmanpuhdistinta.
- Tuuleta työpiste hyvin ja pidä puhtaana
imuroimalla. Lakaiseminen tai puhaltaminen
levittää pölyä.
- Imuroi tai pese suojavaatteet. Älä puhalla, pudista
tai harjaa niitä.
5. Yleiskuva
Katso sivu 2.
1Nelikantakiinnitin 1/2” käyttötarvikkeille *
2 Kuusiokolokiinnitin kuusiokantaisille
ruuvauskärjille*
3 Lukitusholkki*
4 Kiertosuunnan vaihtokytkin / kuljetusvarmistin
5Painokytkin
6 Kahva (kahvapinta)
7LED-valo
Huonosti valaistuissa kohteissa työskentelyyn.
LED-valo palaa koneen ollessa kytkettynä
päälle.
8 Kierrosluvun ja kiristysmomentin esivalinnan
painike
9Akku *
10 Akun lukituksen vapautuspainike
11 Kapasiteettinäytön painike *
12 Kapasiteetti- ja signaalinäyttö *
13 Vyökoukku (kiinnitys kuvan mukaan) *
* varustelukohtainen/mallikohtainen
6. Käyttöönotto/säätö
Poista akku koneesta ennen säätöjen tai
huoltotöiden suorittamista. Varmista, että
kone on pois päältä, kun laitat akun paikalleen.
6.1 Akku
Lataa akku (9) ennen käyttöä. Lataa akku uudelleen
sen tehon laskiessa.
38
Akun latausohjeet löydät Metabo-laturin
käyttöohjeesta.
Litiumioniakku ”Li-Power, LiHD” on varustettu
kapasiteetti- ja signaalinäytöllä (12):
- Painiketta (11) painamalla LED-valoilla näytetään
lataustila.
- Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja
se on jälleen ladattava.
Irrottaminen:
Paina akun lukituksen vapautuspainiketta (10) ja
vedä akku (9) eteenpäin
Kiinnitys:
Työnnä akku (9) paikalleen siten, että se lukittuu.
6.2 Pyörimissuunnan tai
kuljetusvarmistimen
(käynnistyksenesto) valinta
Käytä kiertosuunnan vaihtokatkaisinta/kuljetusvarmistinta (4) vain moottorin ollessa
pysähdyksissä!
Käännä kiertosuunnan vaihtokytkintä/
kuljetusvarmistinta (4).
R = pyöriminen myötäpäivään säädetty
(kierrä ruuvit sisään)
L = pyöriminen vastapäivään säädetty
(kierrä ruuvit ulos)
0 = keskiasento: kuljetusvarmistin
(käynnistyksenesto) säädetty
6.3 Päälle-/poiskytkentä
Päällekytkentä: Paina painokytkintä (5).
Poiskytkentä: Vapauta painokytkin (5).
6.4 Kierrosluku/kiristysmomentti
Kierrosluku ja kiristysmomentti ovat suoraan
toisistaan riippuvaisia. Mitä pienempi kierrosluku,
sitä alhaisempi kiristysmomentti.
Kiristysmomenttiin vaikutetaan 2 tavalla:
1) Valitse maksimaalinen
Painiketta (8) painamalla voit tehdä valinnan 3 eri
kiristysmomenttipykälän välillä. Suurimmat
kiristysmomentit ovat luettavista taulukosta sivulla 3
(M
, M2, M3).
1
Syttyminen ilmoittaa, mikä pykälä on asetettuna:
1 = pienin kiristysmomentti
2 = keskisuuri kiristysmomentti
3 = suurin kiristysmomentti
2) Kiristysmomentin portaaton muuttaminen:
Kierroslukua ja kiristysmomenttia voidaan muuttaa
jokaisessa kiristysmomentin vaiheessa
portaattomasti painamalla painallusvoiman mukaan
reagoivaa painokytkintä (5) ja näin mukauttaa
kulloiseenkin työtilanteeseen sopiviksi.
Suositus: Määritä oikea asetus koeruuvauksen
avulla.
6.5 Ruuvauskärjen vaihto mallissa SSD...
Ruuvauskärjen kiinnittäminen: Työnnä
lukitusholkkia (3) eteenpäin ja laita ruuvauskärki
paikalleen vasteeseen asti. Päästä lukitusholkista
(3) irti.
irti.
kiristysmomentti.
Page 39
Tarkasta ruuvipanoksen oikea asento siitä
9,5 mm (3/8“)
vetämällä.
Ruuvauskärjen irrottaminen: Työnnä
lukitusholkkia (3) eteenpäin ja ota ruuvauskärki
pois.
Käytä vain ruuvipanoksia, joilla on tällaiset
kiinnityspäät:
Käytetyn ruuvikärjen täytyy sopia ruuville.
Viallista ruuvikärkeä ei saa käyttää.
6.6 Ruuvauskärjen vaihto mallissa SSW...
Ruuvauskärjen kiinnitys: Työnnä käyttötarvike
paikalleen nelikantakiinnittimeen (1) vasteeseen
asti.
Ruuvauskärjen irrotus: Vedä käyttötarvike irti
nelikantakiinnittimestä (1).
Käytetyn ruuvikärjen täytyy sopia ruuville.
Viallista ruuvikärkeä ei saa käyttää.
7. Käyttö
Pidä konetta kohdistettuna suoraan ruuvia kohti.
Ruuvaustoiminto koostuu 2 osasta: ruuvin
kiertäminen sisään ja
ruuvin kiristäminen iskutyökalulla.
Kiristysmomentti riippuu iskun kestosta.
Suurin kiristysmomentti on saavutettu noin 5
sekuntia kestävän iskun jälkeen.
Kiertomomentti riippuu käyttötarkoituksesta:
Kovassa ruuvausliitoksessa (ruuvikiinnitykset
koviin materialeihin kuten esim. metalli) maksimi
kiristysmomentti on saavutettu jo lyhyen iskun
keston jälkeen (a).
Pehmeässä ruuvausliitoksessa (ruuvikiinnitykset
pehmeisiin materiaaleihin kuten esim. puu)
tarvitaan pitempää iskun kestoa (b).
Suositus: Määritä sopiva iskun kesto
koeruuvauksen avulla.
Huomio! Pieniä ruuveja käytettäessä
maksimaalinen vääntömomentti voidaan saavuttaa
jo alle
0,5 sekuntia kestävän iskun jälkeen.
- Tarkkaile siitä syystä ruuvaustapahtuman kestoa
tarkasti.
SUOMI fi
- Säädä painikkeessa (8) sopiva kiristysmomentti
(katso luku 6.4).
- Säätele kiristysmomenttia tarkasti painamalla
painallusvoiman mukaan reagoivaa painokytkintä
(5) niin, että ruuvi ei vaurioidu ja ruuvin kanta ei
murru.
8. Lisätarvikkeet
Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless
Alliance System) akkuja ja lisävarusteita.
Käytä vain sellaisia lisätarvikkeita, jotka täyttävät
tässä käyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.
Katso sivu 4.
ALaturi
B Kapasiteetiltaan erilaiset akut
Käytä vain sellaisia akkuja, joiden jännite on
sähkötyökaluusi sopiva.
C Ruuvipanokset
Lisätarvikkeiden täydellisen valikoiman löydät
osoitteesta www.metabo.com tai luettelosta.
9. Korjaus
Sähkötyökalujen korjaustöitä saavat suorittaa
ainoastaan sähköalan ammattilaiset!
Jos Metabo-sähkötyökalusi tarvitsevat korjausta,
ota yhteyttä Metabo-edustajaan. Katso osoitteet
osoitteesta www.metabo.com.
Varaosaluettelot voit ladata osoitteesta
www.metabo.com.
10. Ympäristönsuojelu
Noudata käytöstä poistettujen koneiden,
pakkausten ja lisätarvikkeiden
ympäristöystävällistä hävittämistä ja kierrätystä
koskevia kansallisia määräyksiä.
Akkuja ei saa hävittää talousjätteen mukana!
Palauta vialliset tai käytöstä poistetut akut Metabomyyjälle!
Älä heitä akkuja veteen.
Vain EU-maille: Älä hävitä sähkötyökaluja
kotitalousjätteiden mukana! Sähkö- ja elekt-
roniikkalaiteromua koskevan EU-direktiivin
2012/19/EU ja sen kansallisen täytäntöönpanon
mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.
Ennen kuin viet akun kierrätyspisteeseen, tyhjennä
akun lataus sähkötyökalussa. Varmista koskettimet
oikosululta (esim. eristä teipillä).
11. Tekniset tiedot
Selitykset sivulla 3 annetuille tiedoille.
Pidätämme oikeuden tehdä teknisen kehityksen
vaatimia muutoksia.
U = akun jännite
=kierrosluku kuormittamattomana
n
0
39
Page 40
SUOMIfi
S = iskuluku
H =koneen istukka
m =paino (pienimmällä akulla)
M
= pienin kiristysmomentti
1
M
= keskisuuri kiristysmomentti
2
= suurin kiristysmomentti
M
3
Mittausarvot ilmoitettu EN 62841 mukaan.
Sallittu ympäristön lämpötila käytettäessä:
-20 °C ... +50 °C (rajoitettu teho alle 0 °C
lämpötiloissa). Sallittu ympäristön lämpötila
varastoitaessa: 0 °C ... 30 °C.
Tasavirta
Annetut tekniset tiedot ovat toleranssien mukaisia
(vastaavat kyseisiä voimassa olevia standardeja).
Päästöarvot
Nämä arvot mahdollistavat sähkötyökalun
päästöjen arvioimisen ja erilaisten sähkötyökalujen
keskinäisen vertailun. Kulloisistakin
käyttöolosuhteista, sähkötyökalun tai terien
kunnosta riippuen todellinen kuormitus voi olla
kyseisiä arvoja suurempi tai pienempi. Ota
arvioinnissa huomioon työtauot ja vähäisemmän
kuormituksen jaksot. Määritä nämä tekijät
huomioiden arvioitujen arvojen perusteella
käyttäjän suojaamiseen vaadittavat toimenpiteet
esim. työnjärjestelyyn liittyvät toimenpiteet.
Värähtelyn kokonaisarvo
vektorisumma) mitattu EN 62841 mukaisesti:
a
= värähtelyarvo (iskuruuvaus)
h
Kh= epävarmuus (värähtely)
Tyypillinen A-painotettu äänitaso
L
pA
L
WA
KpA, KWA= epävarmuus (äänitaso)
= äänen painetaso
= äänen tehotaso
Käytä kuulosuojaimia!
(kolmen suunnan
:
40
Page 41
Original bruksanvisning
1. Samsvarserklæring
Vi erklærer på eget ansvar at disse batteri
slagskrutrekkerne, identifisert med type- og
serienummer *1), overholder alle relevante
bestemmelser i direktivene *2) og standardene *3).
Teknisk dokumentasjon ved *4) – se side 3.
2. Forskriftsmessig bruk
Slagskrutrekkeren er egnet til inn- og utskruing av
skruer.
Bruker er alene ansvarlig for skader som måtte
oppstå pga. ikke-forskriftsmessig bruk.
Generelt gjeldende arbeidsmiljøforskrifter og
vedlagt sikkerhetsinformasjon må overholdes.
3. Generelle
sikkerhetsanvisninger
For din egen sikkerhet og for å beskytte
elektroverktøyet, er det viktig at du
etterkommer anvisningene i tekster som
er merket med dette symbolet!
ADVARSEL – Les bruksanvisningen for å
minimere skaderisikoen.
ADVARSEL Les gjennom alle
sikkerhetsanvisninger, instrukser,
illustrasjoner og tekniske data som følger med
dette elektriske verktøyet. Manglende
overholdelse av anvisningene nedenfor kan
medføre elektrisk støt, brann og/eller alvorlige
personskader.
Oppbevar all sikkerhetsinformasjon og alle
anvisninger for fremtidig bruk.
Lån bare ut elektroverktøyet ditt sammen med disse
dokumentene.
4. Spesielle
sikkerhetsanvisninger
Hold i de isolerte håndtakene på
elektroverktøyet når du utfører arbeider der
skruen kan treffe på skjulte strømledninger.
Hvis skruen kommer i kontakt med en strømførende
ledning kan metalldeler i maskinen settes under
spenning og gi elektrisk støt.
Ta batteriet ut av maskinen før alle former for
innstilling, verktøybytte, vedlikehold eller
rengjøring.
Kontroller at maskinen er slått av før du setter inn
batteriet.
Kontroller at det ikke finnes strøm-, vann- eller
gassledninger på stedet der du skal arbeide (for
eksempel ved hjelp av en metalldetektor).
Verktøyet må sikres mot forskyving eller å dreies
med (f.eks. ved å stramme med tvinger).
NORSK no
Batteriene må beskyttes mot fuktighet!
Ikke utsett batteriene for åpen ild!
Ikke bruk defekte eller deformerte batterier!
Ikke åpne batteriene!
Kontaktene i batteriene må ikke berøres eller
kortsluttes!
Det kan lekke en lett sur, brennbar væske fra
ødelagte Li-ion batterier!
Hvis batterivæske kommer i kontakt med
huden, må du straks skylle med rikelig med
vann. Hvis du får batterivæske i øynene, må
du vaske med rent vann og straks oppsøke lege!
Ta batteriet ut av maskinen hvis maskinen er defekt.
Det må bare brukes skrueinnsatser som er egnet til
slagtrekkere.
Vær forsiktig ved innskruing av lange skruer. Fare
for utglidning.
Maskinen må alltid være slått av når den settes mot
skruen.
Bruk hørselsvern ved lengre arbeidsøkter.
Lengre tids påvirkning av høye støynivåer kan føre
til hørselskader.
LED-lampe (7): Se ikke inn i strålen med optiske
instrumenter.
Transport av Li-ion batterier:
Frakt av Litium-Ion-batterier er underlagt
bestemmelser for frakt av farlig gods (UN 3480 og
UN 3481). Gjør deg kjent med gjeldende forskrifter
ved frakt av Litium-Ion-batterier. Ta eventuelt
kontakt med transportforetaket du bruker. Metabo
kan leverer sertifisert emballasje.
Send bare med batteriet hvis maskinhuset er
uskadet og det ikke lekker væske. Ta batteriet ut av
maskinen når den sendes. Sikre kontaktene mot
kortslutning (f.eks. med tape).
Redusert støvbelastning:
ADVARSEL - Enkelte typer støv, som oppstår
ved sliping med sandpapir, saging, sliping,
boring og andre arbeider, inneholder kjemikalier
som kan fremkalle kreft, fødselsskader eller andre
reproduksjonsskader. Eksempler på slike
kjemikalier er:
- bly fra blyholdig maling,
- mineralstøv fra murstein, sement og andre
murermaterialer og
- arsen og krom fra kjemisk behandlet treverk.
Hvor stor risikoen fra disse stoffene er for deg,
avhenger av hvor ofte du utfører denne typen
arbeider. For å redusere belastningen fra slike
kjemikalier: arbeid i lokaler med god utlufting og
bruk alltid godkjent verneutstyr, som f.eks.
åndemasker med spesialfilter for mikroskopiske
partikler.
Dette gjelder også for støv fra andre typer
materialer, som f.eks. enkelte typer treverk (som eik
41
Page 42
NORSKno
eller bøk), metaller og asbest. Andre kjente
sykdommer er f.eks. allergiske reaksjoner. La ikke
støv trenge inn i kroppen.
Følg de rutinene og nasjonale forskriftene som
gjelder for omgang med materialer, personale,
bruksområde og -sted (f.eks.
arbeidsvernbestemmelser, deponering).
Samle løse partikler der de oppstår; unngå
nedfelling i omgivelsene.
Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Da hindrer du at partiklene havner i omgivelsene.
Bruk et egnet avsug.
Minimer støvbelastningen ved å:
- unngå å rette partikkelstrøm men / utblåsingsluften
fra maskinen mot deg selv eller andre, eller mot
nedfelt støv,
- bruke et avsug og/eller en luftrenser,
- holde arbeidsplassen ren og godt utluftet. Feiing
og blåsing virvler opp støvet.
- Beskyttelsesklær skal støvsuges eller vaskes.
Ikke blås dem ut, bank eller børst dem.
5. Oversikt
Se side 2.
1 Firkantfeste for innsatsverktøy 1/2“ *
2 Innvendig sekskant-tange til sekskant-
skrueinnsatser*
3 Låsekappe*
4 Omkoblingsbryter / transportsikring
5Bryterknapp
6 Håndtak (gripeflate)
7 LED-lampe
Til bruk ved arbeid på steder med dårlig
belysning. LED-lampen lyser når maskinen er
slått på.
8 Tast for innstilling av hastighet og
tiltrekkingsmoment
9Batteri *
10 Knapp for å løsne batteriet
11 Knapp for kapasitetsindikator *
12 Kapasitets- og signalindikasjon *
13 Beltekrok (monter som vist)*
* avhengig av utstyr/modell
6. Første gangs bruk/innstilling
Ta batteriet ut av maskinen før alle former for
innstilling og vedlikehold. Kontroller at
maskinen er slått av før du setter inn batteriet.
6.1 Batteri
Før bruk må batteriet (9) lades opp. Lad opp
batteriet på nytt hvis effekten avtar.
Anvisninger om lading av batteriet finner du i
bruksanvisningen til Metabo-laderen.
Li-ion batterier „Li-Power, LiHD“ viser kapasitet
og signalstyrke (12):
42
- Trykk på tasten (11) for å lese av ladenivået ved
hjelp av LED-lampene.
- Hvis en LED-lampe lyser, er batteriet nesten tomt
og må lades opp igjen.
Ta ut:
Trykk på knappen for opplåsing av batteriet (10) og
trekk batteriet (9) ut fremover
Sette inn:
Skyv inn batteriet (9) til den smekker på plass.
6.2 Innstilling av dreieretning,
transportsikring (innkoblingssperre)
Omkoblingsbryter / transportsikring (4) skal
bare betjenes når motoren står!
Aktivere omkoblingsbryteren / transportsikringen
(4).
R = Høyregang innstilt
(skru inn skruer)
L = Venstregang innstilt
(skru ut skruer)
0 = Midtstilling: Transportsikring
(Innkoblingssperre) valgt
6.3 Slå på og av
Slå på: Trykk inn av/på-knappen (5).
Slå av: Slipp av/på-knappen (5).
6.4 Hastighet / tiltrekkingsmoment
Det er en direkte sammenheng mellom hastighet/
turtall og tiltrekkingsmomentet. Jo lavere hastighet,
desto lavere tiltrekkingsmoment.
Tiltrekkingsmomentet påvirkes på to måter:
1) Velg maksimalt
Ved å trykke på tasten (8) kan du velge mellom tre
tiltrekkingsmoment-trinn. Maksimale
tiltrekkingsmomenter finner du i tabellen på side 3
(M
, M2, M3).
1
Lysene indikerer hvilket trinn som er stilt inn.
1 = min. tiltrekkingsmoment
2 = middels tiltrekkingsmoment
3=maks. tiltrekkingsmoment
2) Endre tiltrekkingsmoment trinnløst:
Uansett innstillingstrinn, kan hastighet og
tiltrekkingsmoment tilpasses arbeidsforholdene
ved å trykke mer eller mindre hardt på
bryterknappen (5)
Anbefaling: Finn riktig innstilling ved å gjøre en
prøveskruing.
6.5 Bytte skrueinnsats på SSD …
Sette inn skrueinnsats: Skyv låsekappen (3)
forover og sett skrueinnsatsen inn til den stopper.
Slipp låsekappen (3)
Kontroller at skrueinnsatsen er festet skikkelig
ved å trekke i den.
Ta ut skrueinnsatsen: Skyv låsekappen (3)
forover og ta ut skrueinnsatsen.

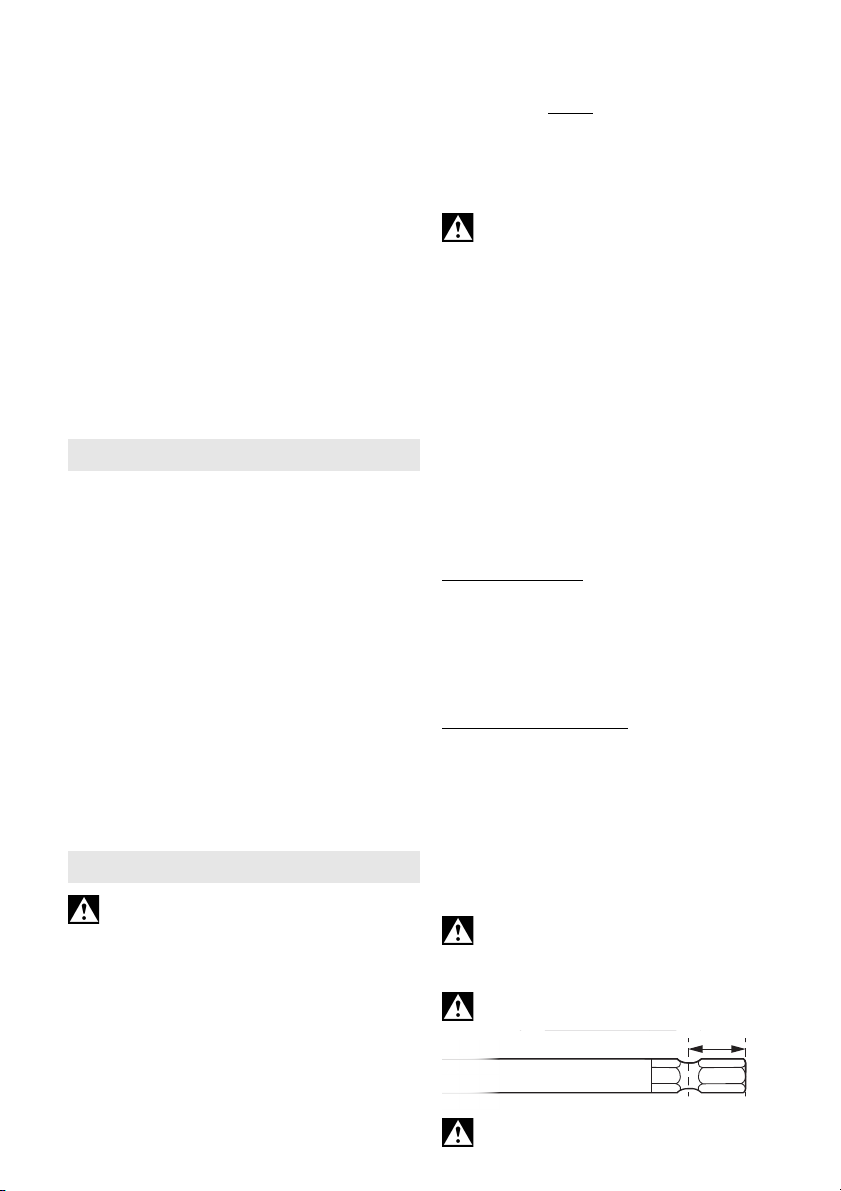

Bruk bare skrueinnsatser med denne typen
tange:
tiltrekkingsmoment på forhånd.
.
Page 43
Den anvendte skrueinnsatsen må passe til
9,5 mm (3/8“)
skruen.
Ikke bruk skadde skrueinnsatser.
6.6 Bytte skrueinnsats på SSW …
Sette inn skrueinnsats: Sett på innsatsverktøyet
til det stopper i firkantfestet (1).
Ta av skrueinnsats: Ta verktøyet ut av firkantfestet
(1).
Den anvendte skrueinnsatsen må passe til
skruen.
Ikke bruk skadde skrueinnsatser.
7. Bruk
Hold maskinen rett mot skruen.
Innskruingen gjøres i 2 trinn: Skru inn skruen og
trekke den til med slagverket.
Tiltrekkingsmomentet er avhengig av slagtiden.
Etter ca. 5 sekunder slagtid er det største
tiltrekkingsmomentet nådd.

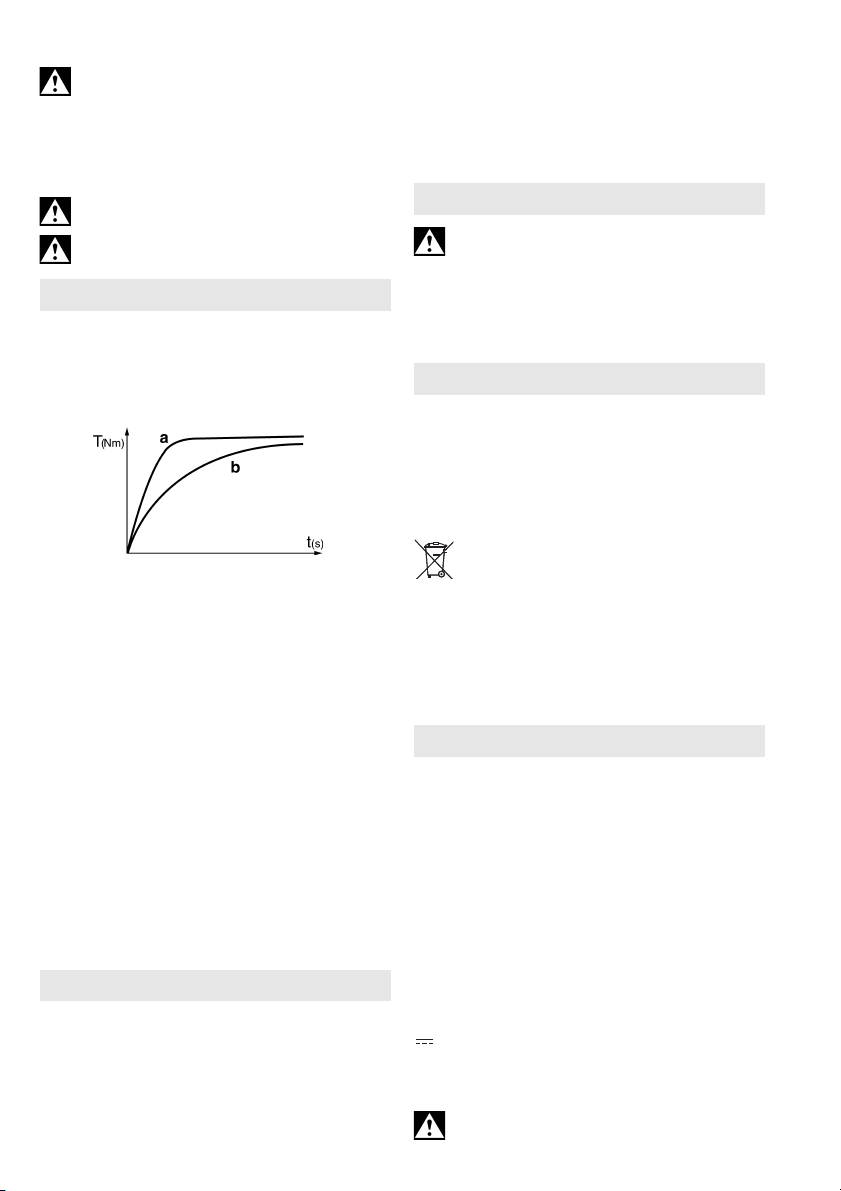

Dreiemomentforløpet er avhengig av
bruksområdet:
Ved harde skruoppgaver (skruing i hardt materiale
som for eksempel metall), blir det maksimale
tiltrekkingsmomentet nådd allerede etter en kort
slagtid (a).
Ved lette skruoppgaver (skruing i bløte materialer
som for eksempel treverk) kreves det lengre slagtid
(b).
Anbefaling: Finn riktig slagtid gjennom en
prøveskruing.
Forsiktig! For små skruer kan maksimal hastighet
nås allerede etter bare
0,5 sekunder slagtid.
- Derfor må varigheten av innskruingen voktes
nøye.
- Still ønsket tiltrekkingsmpment med tasten (8) (se
kapittel 6.4).
- Still tiltrekkingsmoment nøyaktig inn ved å øve et
mer eller mindre sterkt trykk på bryteren (5), slik at
skruen ikke blir skadet eller river av skruehodet.
NORSK no
8. Tilbehør
Bruk kun originale Metabo- eller CAS- (Cordless
Alliance System) batterier og tilbehør.
Bruk kun tilbehør som oppfyller kravene og
spesifikasjonene som angis i denne
bruksanvisningen.
Se side 4.
ALadere
B Batterier med ulik kapasitet
Bruk bare batterier i den spenningsklassen som
passer til ditt elektroverktøy
C Skrueinnsatser
Det komplette tilbehørsprogrammet finner du på
www.metabo.com eller i katalogen.
9. Reparasjon
Elektriske maskiner skal kun repareres av
elektrofagfolk!
Hvis du har en Metabo-maskin som trenger
reparasjon, kan du ta kontakt med en representant
for Metabo. Adresser finner du på
www.metabo.com.
Du kan laste ned reservedelslister fra
www.metabo.com.
10. Miljøvern
Følg nasjonale forskrifter for miljøvennlig kassering
og resirkulering av gamle maskiner, emballasje og
tilbehør.
Batterier må ikke kastes i husholdningsavfallet! Gi
defekte eller brukte batterier tilbake til Metaboforhandleren!
Ikke kast batteriene i vann.
Gjelder kun land i EU: Elektroverktøy skal
ikke kastes i husholdningsavfallet! Iht. EU-
direktiv 2012/19/EU om kasserte elektriske
og elektroniske produkter og omsetting til nasjonal
rett, må kassert elektroverktøy samles spesielt og
bringes til miljøvennlig gjenvinning.
Før du kasserer batteriet, må det lades ut i elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks.
med tape).
11. Tekniske data
Forklaringer til opplysningene på side 3.
Vi forbeholder oss retten til å gjøre endringer som
følge av teknisk utvikling.
U =Spenning i batteriet
n
=Hastighet
0
S = Slagtall
H =Verktøyholderen på maskinen
m =Vekt (med minste batteri)
M
= min. tiltrekkingsmoment
1
M
= middels tiltrekkingsmoment
M 2
M
= maks. tiltrekkingsmoment
M 3
Måleverdier iht. EN 62841.
43
Page 44
NORSKno
Tillatt omgivelsestemperatur ved bruk:
-20 °C til 50 °C (begrenset ytelse ved temperaturer
under 0 °C). Tillatt omgivelsestemperatur ved
lagring: 0 °C til 30 °C
Likestrøm
Angitte tekniske data kan variere (i henhold til de
gjeldende standardene).
Utslippsverdier
Disse verdiene gjør det mulig å anslå
emisjonen fra maskinen og å sammenlikne ulike
verktøy. Avhengig av bruksbetingelsene, tilstanden
til maskinen og verktøyet, kan den faktiske
belastningen være høyere eller lavere. Ta hensyn til
arbeidspauser og perioder med mindre belastning
når du vurderer. Fastsett sikkerhetstiltak for
brukeren på grunn av tilpassede vurderingsverdier,
f.eks. organisatoriske tiltak.
Total Svingningsverdi
formidlet iht.EN 62841:
a
= Svingningsemisjonsverdi (slagskruing)
h
= usikkerhet (vibrasjon)
K
h
Typiske A-veide lydnivåer
L
PA
L
WA
K
pA
= lydtrykknivå
= lydeffektnivå
, KWA= Usikkerhet (lydnivå)
Bruk hørselsvern!
(vektorsum tre retninger)
:
44
Page 45
Original brugsanvisning
1. Overensstemmelseserklæring
Vi erklærer under eneansvar: Disse akkuslagskruemaskiner, identificeret ved angivelse af
type og serienummer *1), opfylder alle relevante
bestemmelser i direktiverne *2) og standarderne
*3). Teknisk dossier ved *4) - se side 3.
DANSK da
Arbejdsemnet skal sikres mod at glide og rotere
(f.eks. ved hjælp af fastspænding med
skruetvinger).
Beskyt batterier mod fugt!
Udsæt ikke batterier for ild!
2. Apparatets formål
Slagskruemaskinen er beregnet til i- og udskruning
af skruer.
For skader på grund af anvendelse til andre formål
end de tiltænkte er brugeren alene ansvarlig.
Generelt anerkendte forskrifter om
ulykkesforebyggelse og vedlagte
sikkerhedsanvisninger skal overholdes.
3. Generelle
sikkerhedsanvisninger
Vær opmærksom på de tekststeder, der
er markeret med dette symbol, for din
egen og el-værktøjets sikkerhed!
ADVARSEL – læs brugsvejledningen for at
reducere risikoen for personskader.
ADVARSEL – Læs alle
sikkerhedsanvisninger, instruktioner,
illustrationer og specifikationer, som følger
med el-værktøjet. I tilfælde af manglende
overholdelse af anvisningerne nedenfor er der
risiko for elektrisk stød, brand og/eller alvorlige
personskader.
Gem alle sikkerhedsanvisninger og
instruktioner til senere brug.
Videregiv kun el-værktøjet sammen med disse
papirer.
4. Særlige
sikkerhedsanvisninger
Hold maskinen i de isolerede grebsflader, når
du udfører arbejde, hvor skruen kan komme i
kontakt med skjulte strømledninger.
mellem skruen og en spændingsførende ledning
kan også gøre maskinens metaldele
spændingsførende og føre til elektrisk stød.
Tag batteripakken ud af maskinen, før der foretages
indstilling, ombygning, vedligeholdelse eller
rengøring af maskinen.
Sørg for, at maskinen er frakoblet, når batteripakken
placeres i maskinen.
Kontroller, at der ingen strøm-, vand- eller
gasledninger er på det sted, som skal bearbejdes
(f.eks. ved hjælp af en metaldetektor).
Kontakt
Brug ikke defekte eller deformerede batterier!
Åbn ikke batterier!
Berør eller kortslut ikke batteriernes kontakter!
Der kan sive let sur, brændbar væske ud af
defekte Li-ion batterier!
Skyl straks med rigelige mængder vand, hvis
batterivæsken kommer i kontakt med huden.
Skyl øjnene med rent vand og søg straks
læge, hvis batterivæsken kommer i øjnene!
Ved en defekt maskine skal man tage batteriet ud af
maskinen.
Der må kun bruges skruebits, som er egnet til
slagskruemaskiner.
Vær forsigtig ved iskruning af lange skruer, fare for
udskridning.
Maskinen skal være slukket, når den sættes på
skruen.
Arbejdes der længere tid med el-værktøjet, bør
der anvendes høreværn. Længere påvirkning fra
et højt støjniveau kan medføre høreskader.
Lysdiode (7): Se ikke direkte ind i LED-strålen med
optiske instrumenter.
Transport af Li-ion batterier:
Forsendelse af Li-ion batterier skal ske i henhold til
reglerne om farligt gods (UN 3480 og UN 3481).
Tjek de aktuelle regler ved forsendelse af Li-ion
batterier. Spørg evt. din speditør til råds. Certificeret
emballage kan rekvireres hos Metabo.
Send kun batterier, hvis kabinettet er ubeskadiget,
og der ikke trænger væske ud. Tag batteriet ud af
maskinen før forsendelse. Beskyt kontakterne mod
kortslutning (isoler f.eks. med tape).
Reducering af støvgener:
ADVARSEL - Enkelte støvtyper, som
genereres ved slibning af sandpapir, savning,
slibning, boring og andre arbejder, indeholder
kemikalier, hvor det er kendt at de forårsager kræft,
medfødte skavanker eller andre
forplantningsskader. Enkelte eksempler på disse
kemikalier er:
- Bly fra blyholdig maling,
- mineralsk støv fra mursten, cement og andre
materialer til murværk, og
- arsen og krom fra kemisk behandlet træ.
Risikoen for dig ved denne belastning varierer alt
efter hvor ofte du udfører denne type arbejde. For at
reducere belastningen med disse kemikalier for dig:
Arbejd i et godt udluftet område og arbejd med
godkendt sikkerhedsudstyr, som f.eks. støvmasker,
45
Page 46
DANSKda
der er specielt udviklet til udfiltrering af
mikroskopisk små partikler.
Dette gælder ligeledes for støv fra yderligere
materialer, som f.eks. enkelte trætyper (såsom støv
fra eg eller bøg), metaller, asbest. Yderligere kendte
lidelser er f.eks. allergiske reaktioner samt
luftvejssygdomme. Støvet må ikke optages i
kroppen.
Overhold de gældende direktiver og nationale
forskrifter, der gælder for dit materiale, personale,
anvendelsesformål og -sted (f.eks. sundheds- og
sikkerhedsregler, bortskaffelse).
Opfang partiklerne på oprindelsesstedet, undgå
aflejringer i omgivelserne.
Brug egnet tilbehør til specielt arbejde. Således når
færre partikler ukontrolleret ud i miljøet.
Anvend en egnet støvudsugning.
Støvbelastningen kan reduceres på følgende
måde:
- Ret ikke partikler, der kommer ud, og maskinens
udluftningsstrøm mod dig selv eller personer, der
befinder sig i nærheden, eller på aflejret støv,
- anvend et udsugningsanlæg og/eller en
luftrenser,
- sørg for god ventilation på arbejdspladsen og hold
den ren vha. støvudsugning. Fejning eller
blæsning hvirvler støv op.
- Støvsug eller vask beskyttelsestøj. Undgå
udblæsning, bankning eller børstning.
5. Oversigt
Se side 2.
1 Firkantholder til indsatsværktøj 1/2“ *
2 Indvendig sekskantholder til sekskant-
skruebits*
3 Låsemuffe*
4 Omdrejningsretningskontakt/transportsikring
5 Trykknap
6 Håndgreb (grebsflade)
7Lysdiode
Til arbejde på dårligt belyste steder. Lysdioden
lyser nås maskinen er tændt.
8 Tast til forvalg af omdrejnings- og
tilspændingsmoment
9Batteri *
10 Knap til frigørelse af batteripakke
11 Tast til kapacitetsindikator *
12 Kapacitets- og signalindikator *
13 Bæltekrog (monteres som vist) *
* afhængig af udstyr/model
6. Idriftsættels/indstilling
Tag batteripakken ud af maskinen, før der
foretages indstillinger og vedligeholdelse.
Sørg for, at maskinen er frakoblet, når batteripakken
placeres i maskinen.
6.1 Batteripakke
Batteripakken (9) skal oplades før den første
ibrugtagning. Genoplad batteriet, når kapaciteten
aftager.
Du finder anvisninger til opladning af batteripakken
i driftsvejledningen til opladeren fra Metabo.
Li-Ion-batteripakker "Li-Power, LiHD" har en
kapacitets- og signalindikator (12):
- Tryk på knappen (11), og ladetilstanden vises
med lysdioderne.
- Blinker en lysdiode, er batteriet næsten fladt og
skal genoplades.
Udtagning:
Tryk på knappen til frigørelse af batteripakken (10)
og træk batteripakken (9) ud
Isætning:
Skub batteriet (9) i, til det går i hak.
6.2 Indstil omdrejningsretning,
transportsikring (startspærre)
Betjen omdrejningsretningskontakten/transportsikringen (4) kun, når motoren står stille!
Indstil omdrejningsretningskontakten/
transportsikringen (4).
R = højreløb indstillet
(iskruning af skruer)
L = venstreløb indstillet
(udskruning af skruer)
0 = midterstilling: transportsikring
(startspærre) indstillet
6.3 Tænd, sluk
Tænd: Tryk på trykknappen (5).
Sluk: Slip trykknappen (5).
6.4 Omdrejningstal/tilspændingsmoment
Omdrejningstallet og tilspændingsmomentet har
direkte indflydelse på hinanden. Jo lavere
omdrejningstal, desto lavere tilspændingsmoment.
Tilspændingsmomentet påvirkes på 2 måder:
1) Forvalg af maksimalt
Ved at trykke på tasten (8) kan du vælge mellem 3
forskellige tilspændingsmomenttrin. De maksimale
tilspændingsmomenter er angivet i tabellen på side
3 (M
, M2, M3).
1
Lyset angiver hvilket trin der er indstillet:
1 = min. tilspændingsmoment
2= medium tilspændingsmoment
3= maks. tilspændingsmoment
2) Trinløs ændring af tilspændingsmomentet:
På ethvert trin af drejningsmomentet kan
omdrejningstallet og tilspændingsmomentet
ændres trinløst og tilpasses efter
arbejdsbetingelserne ved at trykke afbrydergrebet
(5) mere eller mindre kraftigt ind.
Anbefales: Find den rigtige indstilling ved at
foretage en prøveskruning.
fortil.
tilspændingsmoment.
46
Page 47
6.5 Skift af skruebit ved SSD...
9,5 mm (3/8“)
Isætning af skruebit: Skub låsemuffen (3) frem,
og sæt skruebitten i til anslag. Slip låsemuffen (3).
Træk i skruebitten for at kontrollere, om den
sidder korrekt.
Aftagning af skruebit: Skub låsemuffen (3) frem,
og tag skruebitten af.
Anvend kun skruebits, der har følgende
holdere:
Den benyttede skruebit skal passe til skruen.
Den benyttede skruebit må ikke være
beskadiget.
6.6 Skift af skruebit ved SSW...
Montering af skruebit: Sæt indsatsværktøjet på
firkantholderen (1) til anslag.
Afmontering af skruebit: Træk indsatsværktøjet
ud af firkantholderen (1).
Den benyttede skruebit skal passe til skruen.
Den benyttede skruebit må ikke være
beskadiget.
7. Anvendelse
Hold maskinen rettet lige mod skruen.
Skrueproceduren består af 2 dele: Iskruning af
skrue og
Stramning af skrue vha. slagværk.
Tilspændingsmomentet afhænger af slagtiden.
Efter ca. 5 sekunders slagtid nås det største
tilspændingsmoment.
Momentforløbet afhænger af anvendelsesformålet:
Ved hårde skruearbejder (skruning i hårde
materialer som f.eks. metal) nås det maksimale
tilspændingsmoment allerede efter kort slagtid (a).
Ved lette skruearbejder (skruning i bløde materialer
som f.eks. træ) kræves der en længere slagtid (b).
Anbefales: Find den rigtige slagtid ved at foretage
en prøveskruning.
NB! Ved små skruer ka det maksimale moment
allerede være nået efter mindre end
0,5 sekunders slagtid.
- Overvåg derfor skruearbejdets varighed nøjagtig t.
DANSK da
- På tasten (8) skal du indstille et egnet tilspændingsmoment (se kapitel 6.4).
- Indstil tilspændingsmomentet omhyggeligt ved at
trykke mere eller mindre kraftigt på trykknappen
(5), så skruen ikke beskadiges eller skruehovedet
rives af.
8. Tilbehør
Anvend udelukkende originale batterier eller
originalt tilbehør fra Metabo eller CAS (Cordless
Alliance System).
Brug kun tilbehør, der opfylder de krav og
specifikationer, som er angivet i denne
brugsvejledning.
Se side 4.
AOpladere
B Batteripakker med forskellige kapaciteter.
Anvend kun batteripakker med en spænding,
der passer til dit el-værktøj.
CSkruebits
Det komplette tilbehørsprogram findes på
www.metabo.com eller i kataloget.
9. Reparation
Reparationer på el-værktøjer må kun udføres
af en elektriker!
Henvend dig til din Metabo-forhandler, når du skal
have repareret dit Metabo el-værktøj. Adresser
findes på www.metabo.com.
Reservedelslister kan downloades på
www.metabo.com.
10. Miljøbeskyttelse
Overhold de nationale regler om miljøvenlig
bortskaffelse og genbrug af udtjente maskiner,
emballage og tilbehør.
Batterier må ikke bortskaffes sammen med
almindeligt husholdningsaffald! Returner defekte
eller brugte batterier til Metabo-forhandleren!
Smid ikke batterier i vandet.
Kun for EF-lande: El-værktøj må ikke bortskaffes med husholdningsaffaldet! I henhold
til det europæiske direktiv 2012/19/EU om
affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til
genbrug.
Aflad batteriet i el-værktøjet, før det bortskaffes.
Beskyt kontakterne mod kortslutning (isoler f.eks.
med tape).
11. Tekniske data
Forklaringer til oplysningerne på side 3.
Forbeholdt ændringer som følge af tekniske
fremskridt.
U = batteripakkens spænding
n0 =tomgangshastighed
47
Page 48
DANSKda
S=slagtal
H =maskinens værktøjsholder
m =vægt (med mindste batteripakke)
M
= min. tilspændingsmoment
1
M
= medium tilspændingsmoment
2
= maks. tilspændingsmoment
M
3
Måleværdier beregnet iht. EN 62841.
Tilladt omgivelsestemperatur ved drift:
-20 °C til 50 °C (begrænset ydelse ved
temperaturer under 0 °C). Tilladt
omgivelsestemperatur ved opbevaring: 0 °C til
30 °C
Jævnstrøm
De anførte tekniske data er inkl. tolerancer
(svarende til de aktuelt gældende standarder).
Emissionsværdier
Disse værdier gør det muligt at bestemme elværktøjets emissioner og sammenligne forskellige
el-værktøjer med hinanden. Alt efter el-værktøjets
eller indsatsværktøjernes anvendelsesbetingelser
og tilstand kan den faktiske belastning være højere
eller lavere. Tag også højde for arbejdspauser og
perioder med lav belastning. Træf de nødvendige
beskyttelsesforanstaltninger for brugeren, f.eks.
organisatoriske foranstaltninger, på baggrund af de
anslåede værdier.
Samlet vibration
beregnet iht. EN 62841:
a
= vibrationsemission (slagskruning)
h
Kh= usikkerhed (vibration)
Typiske A-vægtede lydniveauer
L
pA
L
WA
KpA, KWA= usikkerhed (lydniveau)
Brug høreværn!
(vektorsum af tre retninger)
= lydtryksniveau
= lydeffektniveau
:
48
Page 49
Instrukcja oryginalna
1. Deklaracja zgodności
Oświadczamy z pełną odpowiedzialnością, że
akumulatorowe zakrętaki udarowe oznaczone
typem i numerem seryjnym *1) spełniają wszystkie
obowiązujące przepisy dyrektyw *2) i norm *3).
Dokumentacja techniczna *4) – patrz strona 3.
2. Użytkowanie zgodne z
przeznaczeniem
Zakrętak udarowy nadaje się do wkręcania i
wykręcania wkrętów.
Za szkody powstałe w wyniku użytkowania
niezgodnego z przeznaczeniem odpowiedzialność
ponosi wyłącznie użytkownik.
Przestrzegać ogólnie obowiązujących przepisów
BHP oraz dołączonych uwag dotyczących
bezpieczeństwa.
3. Ogólne uwagi dotyczące
bezpieczeństwa
Dla bezpieczeństwa użytkownika oraz w
celu ochrony elektronarzędzia zwrócić
szczególną uwagę na miejsca w tekście
oznaczone tym symbolem!
OSTRZEŻENIE – W celu zminimalizowania
ryzyka obrażeń zapoznać się z treścią
instrukcji obsługi.
OSTRZEŻENIE – Przeczytać wszystkie
uwagi dotyczące bezpieczeństwa,
instrukcje, materiały graficzne i dane
techniczne, którymi opatrzono
elektronarzędzie. Nieprzestrzeganie poniższych
uwag może się stać przyczyną porażenia prądem
elektrycznym, pożaru i/albo poważnych obrażeń
ciała.
Starannie przechowywać wszystkie uwagi
dotyczące bezpieczeństwa i zalecenia, aby
móc z nich skorzystać w przyszłości.
Przekazując elektronarzędzie innym osobom,
należy przekazać również niniejszą dokumentację.
4. Specjalne uwagi dotyczące
bezpieczeństwa
Podczas prac, przy których wkręt może natrafić
na ukryte przewody elektryczne, trzymać
elektronarzędzie za izolowane uchwyty.
Kontakt wkrętu z przewodem znajdującym się pod
napięciem może spowodować przepływ prądu
przez metalowe elementy urządzenia i skutkować
porażeniem prądem elektrycznym.
Przed przystąpieniem do regulacji ustawień,
przezbrajania, konserwacji lub czyszczenia wyjąć z
maszyny akumulator.
Upewnić się, że podczas wkładania akumulatora
maszyna jest wyłączona.
POLSKI pl
Sprawdzić, czy w miejscu, które ma być obrabiane,
nie znajdują się przewody elektryczne,
wodociągowe ani gazowe (np. za pomocą
detektora metali).
Zabezpieczyć obrabiany element przed
przesunięciem lub obróceniem (na przykład
poprzez zamocowanie w ściskach stolarskich).
Chronić akumulatory przed wilgocią!
Nie wkładać akumulatorów do ognia!
Nie używać uszkodzonych ani odkształconych
akumulatorów!
Nie otwierać akumulatorów!
Nie dotykać i nie zwiera
Z uszkodzonych akumulatorów Li-Ion może
wyciec lekko kwasowa ciecz palna!
W razie wydostania się cieczy z akumulatora
i kontaktu ze skórą bezzwłocznie spłukać to
miejsce dużą ilością wody. Jeżeli ciecz z
akumulatora dostanie się do oczu, przepłukać oczy
czystą wodą i bezzwłocznie udać się do lekarza!
Z uszkodzonej maszyny trzeba zawsze wyjąć
akumulator.
Wolno stosować wyłącznie końcówki wkrętakowe,
które nadają się do zakrętaka udarowego.
Zachować ostrożność przy wkręcaniu długich
wkrętów, niebezpieczeństwo zsunięcia.
Na wkręt nasadzać jedynie wyłączoną maszynę.
Przy długotrwałej pracy nosić
słuchu. Dłuższe oddziaływanie wysokiego
poziomu hałasu może spowodować uszkodzenie
słuchu.
Lampa LED (7): nie spoglądać bezpośrednio na
światło LED przez przyrządy optyczne.
Transport akumulatorów litowo-jonowych:
Warunki przesyłania akumulatorów Li-Ion regulują
przepisy dotyczące towarów niebezpiecznych (UN
3480 i UN 3481). Przed wysyłką akumulatorów LiIon zapoznać się z aktualnie obowiązującymi
przepisami. W razie potrzeby zasięgnąć informacji
w firmie transportowej. Certyfikowane opakowania
są dostępne w Metabo.
Akumulatory wolno wysyłać tylko w przypadku, gdy
ich obudowa jest nieuszkodzona i z wnętrza nie
wydostaje się płyn. Przed wysyłką wyjąć
akumulator z maszyny. Zabezpieczyć styki przed
zwarciem (np. zaizolować taśmą klejącą
Redukcja zapylenia:
OSTRZEŻENIE – Niektóre rodzaje pyłów,
które powstają podczas szlifowania papierem
ściernym, cięcia, szlifowania, wiercenia i innych
prac, zawierają substancje chemiczne, o których
wiadomo, że wywołują raka, wady wrodzone lub
zaburzają zdolność rozrodczą. Takie chemikalia to
na przykład:
-ołów z farb zawierających ołów,
ć styków akumulatora!
ochronniki
).
49
Page 50
POLSKIpl
-pył mineralny z cegieł, cementu i innych wyrobów
murarskich,
- arsen i chrom zawarty w drewnie poddanym
obróbce chemicznej.
Ryzyko narażenia zależy od częstotliwości
wykonywania takich prac. Aby zmniejszyć
zagrożenie ze strony substancji chemicznych:
pracować w obszarze o dobrej wentylacji i
stosować atestowane środki ochronne, np. maski
przeciwpyłowe zaprojektowane do filtrowania
cząstek mikroskopijnej wielkości.
Powyższe informacje odnoszą się również do
pyłów powstających przy obróbce innych
materiałów, np. niektórych rodzajów drewna
(drewno dębowe lub bukowe), metali, azbestu. Inne
znane schorzenia, to np. reakcje alergiczne i
choroby układu oddechowego. Zapobiegać
przedostawaniu się cząstek pyłu do organizmu.
Przestrzegać wytycznych dotyczących
obrabianego materiału, pracowników, rodzaju i
miejsca zastosowania oraz przepisów krajowych
(np. przepisów dotyczących ochrony pracy,
utylizacji).
Eliminować szkodliwe cząstki z powietrza w
miejscu ich emisji i zapobiegać ich odkładaniu się w
otoczeniu.
Do prac specjalnych używać odpowiedniego
osprzętu. Pozwoli to ograniczyć ilość cząstek
przenikających w niekontrolowany sposób do
otoczenia.
Stosować odpowiedni układ odsysania pyłu.
W celu zminimalizowania zagrożenia pyłem:
-Nie kierować uwalnianych cząstek i strumienia
powietrza wylotowego z maszyny w stronę
samego siebie, w kierunku innych osób
znajdujących się w pobliżu ani na osiadły pył.
-Używać systemów odpylania i/albo oczyszczaczy
powietrza.
-Zapewnić dobrą wentylację miejsca pracy oraz
jego czystość dzięki stosowaniu wyciągu
powietrza. Zamiatanie lub nadmuch powodują
wzbijanie pyłu.
-Odkurzać lub prać odzież ochronną. Nie przed-
muchiwać, nie trzepać, nie czyścić szczotką.
5. Elementy urządzenia
Patrz strona 2.
1Uchwyt czworokątny na narzędzia robocze 1/2''
*
2 Uchwyt z gniazdem sześciokątnym do sześcio-
kątnych końcówek wkrętakowych*
3 Tuleja blokująca*
4Przełącznik kierunku obrotów / zabezpieczenie
transportowe
5Przełącznik włącznika
6Rękojeść (uchwyt)
7Lampa LED
Do pracy w słabo oświetlonych miejscach.
Lampa LED świeci się, gdy urządzenie jest
włączone.
50
8 Przycisk preselekcji prędkości obrotowej i
momentu dokręcenia
9Akumulator *
10 Przycisk do odblokowywania akumulatora
11 Przycisk wskaźnika stanu naładowania *
12 Wskaźnik stanu naładowania i sygnalizator *
13 Zaczep do paska (zamocować w
przedstawiony sposób) *
* w zależności od wyposażenia / w zależności od
modelu
6. Rozruch/ustawianie
Przed przystąpieniem do jakichkolwiek prac
związanych z ustawianiem lub konserwacją
wyjąć akumulatory z maszyny. Upewnić się, że
podczas wkładania akumulatora maszyna jest
wyłączona.
6.1 Akumulator
Przed pierwszym użyciem naładować akumulator
(9). W razie spadku mocy ponownie naładować
akumulator.
Informacje dotyczące ładowania akumulatorów
można znaleźć w instrukcji obsługi ładowarki
Metabo.
Akumulatory Li-Ion „Li-Power, LiHD” są
wyposażone we wskaźnik stanu naładowania i
sygnalizator (12):
-Po naciśnięciu przycisku (11) diody LED wskazują
stan naładowania.
-Migająca ostatnia LED oznacza, że akumulator
jest prawie rozładowany i wymaga ponownego
ładowania.
Wyjmowanie:
Wcisnąć przycisk odblokowujący (10) i wyciągnąć
akumulator (9) do przodu
Wkładanie:
Wsunąć akumulator (9) do zatrzaśnięcia w
blokadzie.
6.2 Ustawianie kierunku obrotów,
zabezpieczenie transportowe (blokada
włączenia)
Przełącznik kierunku obrotów / zabezpie-
czenie transportowe (4) wolno przestawiać
wyłącznie, gdy silnik jest wyłączony!
Przełączyć przełącznik kierunku obrotów /
zabezpieczenie transportowe (4).
R =obroty prawe
(wkręcanie wkrętów)
L =obroty lewe
(wykręcanie wkrętów)
0 =ustawienie środkowe: ustawione zabezpie-
czenie transportowe
(blokada włączenia)
6.3 Włączanie/wyłączanie
Włączanie: nacisnąć na przełącznik włącznika (5).
Wyłączanie: zwolnić przełącznik włącznika (5).
.
Page 51
6.4 Obroty / moment dokręcenia
9,5 mm (3/8“)
Obroty i moment dokręcenia są od siebie
bezpośrednio zależne. Im mniejsze obroty, tym
niższa wartość momentu dokręcenia.
Moment dokręcenia można modyfikować na 2
sposoby:
1) Wstępne ustawienie maksymalnego
dokręcenia.
Naciśnięcie przycisku (8) umożliwia wybór jednego
z 3 poziomów momentu dokręcenia. Maksymalne
wartości momentu dokręcenia można znaleźć w
tabeli na stronie 3 (M
Zaświecenie kontrolki wskazuje, który poziom jest
włączony:
1 = min. moment dokręcenia
2 = średni moment dokręcenia
3 =maks. moment dokręcenia
2) Płynna zmiana momentu dokręcenia:
Przy dowolnym poziomie momentu dokręcenia
prędkość obrotową i moment dokręcenia można
płynnie zmieniać i dostosowywać do warunków
roboczych poprzez mocniejsze lub słabsze
wciśnięcie przełącznika włącznika (5) .
Zalecenie: właściwe ustawienie należy ustalić na
podstawie wkręcania próbnego.
6.5 Wymiana końcówki wkrętakowej w
przypadku SSD...
Wkładanie końcówki wkrętakowej: przesunąć
tuleję blokującą (3) do przodu i wsunąć końcówkę
wkrętakową do oporu. Zwolnić tuleję blokującą (3).
Sprawdzić prawidłowość zamocowania
końcówki wkrętakowej poprzez jej
poci
ągnięcie.
Wyjmowanie końcówki wkrętakowej: przesunąć
tuleję blokującą (3) do przodu i wyjąć końcówkę
wkrętakową.
Stosować wyłącznie takie końcówki
wkrętakowe, które posiadają następujące
końcówki wsuwane:
Zastosowana końcówki wkrętakowej musi
pasować do wkrętu.
Nie wolno stosować uszkodzonej końcówki
wkrętakowej.
6.6 Wymiana wkładki do wkręcania w wersji
SSW...
Zakładanie wkładki do wkręcania: nasunąć
narzędzie robocze do oporu na czworokątny
uchwyt (1).
Zdejmowanie wkładki do wkręcania: ściągnąć
narzędzie robocze z czworokątnego uchwytu (1).
Zastosowana końcówki wkrętakowej musi
pasować do wkrętu.
, M2, M3).
1
momentu
Nie wolno stosować uszkodzonej końcówki
wkrętakowej.
7. Użytkowanie
Maszynę trzymać ustawioną prosto względem
wkrętu.
Wkręcanie przebiega dwuetapowo: wkręcanie
wkrętu i
dokręcanie wkrętu przez mechanizm udarowy.
Moment dokręcenia zależy od czasu trwania udaru.
Po ok. 5 sekundach trwania udaru osiągany jest
największy moment dokręcenia.
Przebieg momentu obrotowego zależy od
zastosowania:
W przypadku twardego wkręcania (połączenia
gwintowane w twardym materiale, jak np. metal)
maksymalny moment dokręcenia osiągany jest już
po krótkim czasie trwania udaru (a).
W przypadku miękkiego wkręcania (połączenia
gwintowane w miękkim materiale, jak np. drewno)
wymagany jest dłuższy czas trwania udaru (b).
Zalecenie: wła
ustalić na podstawie wkręcania próbnego.
Ważne! W przypadku małych wkrętów
maksymalny moment obrotowy może zostać
osiągnięty już po mniej niż
0,5 sekundy czasu trwania udaru.
-Z tego względu należy dokładnie kontrolować
czas trwania wkręcania.
- Przyciskiem (8) ustawić odpowiedni moment
dokręcenia (patrz rozdział 6.4).
-Starannie ustawić moment dokręcenia poprzez
wywieranie większego lub mniejszego nacisku na
przełącznik włącznika (5) w taki sposób, aby
wkręt nie został uszkodzony, ani łeb wkrętu nie
został zerwany.
ściwy czas trwania udaru należy
8. Osprzęt
Stosować wyłącznie oryginalne akumulatory i
osprzęt Metabo lub CAS (Cordless Alliance
System).
Stosować wyłącznie osprzęt, który spełnia wymogi
i parametry określone w niniejszej instrukcji obsługi.
Patrz strona 4.
A Ładowarki
BAkumulatory o różnych pojemnościach
Kupować wyłącznie akumulatory o napięciu
odpowiednim do elektronarzędzia.
CKońcówki wkrętakowe
POLSKI pl
51
Page 52
POLSKIpl
Pełen program osprzętu można znaleźć na stronie
www.metabo.com lub w katalogu.
9. Naprawy
Wszelkie naprawy elektronarzędzi wolno
wykonywać wyłącznie elektrykom!
W sprawie naprawy elektronarzędzia należy się
zwrócić do przedstawiciela Metabo. Adresy są
dostępne na stronie www.metabo.com.
Wykazy części zamiennych można pobrać pod
adresem www.metabo.com.
10. Ochrona środowiska
Przestrzegać lokalnych przepisów dotyczących
ekologicznej utylizacji i recyklingu zużytych
maszyn, opakowań i osprzętu.
Nie wolno wyrzucać akumulatorów wraz z
odpadami komunalnymi! Uszkodzone lub zużyte
akumulatory zwrócić do dystrybutora produktów
Metabo!
Nie wrzucać akumulatorów do wody.
Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi!
Zgodnie z dyrektywą europejską 2012/19/UE
o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie
krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych
zgodnie z przepisami o ochronie środowiska.
Przed utylizacją rozładować akumulator w elektronarzędziu. Zabezpieczyć styki przed zwarciem (np.
zaizolować taśmą klejącą).
elektronarzędzi. W zależności od warunków
użytkowania, stanu elektronarzędzia lub narzędzi
roboczych rzeczywiste obciążenie może być
większe lub mniejsze. Podczas dokonywania oceny
uwzględnić przerwy w pracy i fazy mniejszego
obciążenia. Na podstawie odpowiednio
dopasowanych wartości szacunkowych określić
środki ochrony dla użytkownika, np. działania
organizacyjne.
Łączna wartość wibracji
trzech kierunków) określona zgodnie z normą EN
62841:
a
=wartość emisji wibracji (wkręcanie
h
udarowe)
Kh=niepewność pomiarowa (wibracje)
Typowe poziomy hałasu A w ocenie akustycznej
L
pA
L
WA
K
pA
=poziom ciśnienia akustycznego
= poziom mocy akustycznej
, KWA=niepewność wyznaczenia (poziom
hałasu)
(suma wektorowa dla
:
Nosić ochronniki słuchu!
11. Dane techniczne
Wyjaśnienia do informacji podanych na stronie 3.
Prawo do zmian związanych z postępem
technicznym zastrzeżone.
U=napięcie akumulatora
n
=prędkość obrotowa na biegu jałowym
0
S = liczba udarów
H =uchwyt narzędziowy maszyny
m=ciężar (z najmniejszym akumulatorem)
M
= min. moment dokręcenia
1
M
= średni moment dokręcenia
2
M
= maks. moment dokręcenia
3
Wartości pomiarów ustalone w oparciu o normę
EN 62841.
Dozwolona temperatura otoczenia podczas pracy:
od -20°C do 50°C (ograniczona moc przy
temperaturach poniżej 0°C). Dozwolona
temperatura otoczenia podczas przechowywania:
od 0°C do 30°C.
Prąd stały
Zamieszczone dane techniczne podlegają
tolerancji (odpowiednio do obowiązujących
standardów).
Wartości emisji
Wartości te umożliwiają oszacowanie emisji
elektronarzędzia i porównanie różnych
52
Page 53
Πρωτότυπο οδηγιώνχρήσης
1. Δήλωση συμμόρφωσης
Δηλώνουμε με ιδία ευθύνη: Αυτά τα κρουστικά
κατσαβίδια μπαταρίας, που αναγνωρίζονται μέσω
τύπου και αριθμού σειράς *1), ανταποκρίνονται σε
όλες τις σχετικές διατάξεις των οδηγιών *2) και
των προτύπων *3). Τεχνικά έγγραφα στο *4) βλέπε σελίδα 3.
2. Σκόπιμη χρήση
Το κρουστικό κατσαβίδι είναι κατάλληλο για
βίδωμα και ξεβίδωμα βιδών.
Για ζημιές που ενδέχεται να προκύψουν από
χρήση όχι
φέρει την αποκλειστική ευθύνη ο χρήστης.
Πρέπει να τηρούνται οι γενικά αναγνωρισμένες
προδιαγραφές περί πρόληψης ατυχημάτων και οι
παραδιδόμενες υποδείξεις ασφαλείας.
σύμφωνα με τον σκοπό προορισμού
3. Γενικές επισημάνσεις
ασφαλείας
Προσέξτε για τη δική σας προστασία,
καθώς και για την προστασία του
ηλεκτρικού σας εργαλείου εκείνα τα
χαρακτηρίζονται με αυτό
εικονογραφήσεις και όλα τα τεχνικά
στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό
εργαλείο. Αμέλειες κατά την τήρηση των
ακόλουθων υποδείξεων μπορεί να προκαλέσουν
ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς
τραυματισμούς.
Φυλάξτε όλες
τις οδηγίες για το μέλλον.
Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο
μόνο μαζί με αυτά τα έγγραφα.
σημεία του κειμένου, που
ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του
κινδύνου τραυματισμού διαβάστε τις
οδηγίες λειτουργίας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις
υποδείξεις ασφαλείας, οδηγίες,
τις υποδείξεις ασφαλείας και
το σύμβολο!
4. Ειδικές υποδείξεις
ασφαλείας
Όταν εκτελείτε εργασίες, στις οποίες η βίδα
μπορεί να συναντήσει καλυμμένους
ηλεκτρικούς αγωγούς, κρατάτε το ηλεκτρικό
εργαλείο από τις μονωμένες επιφάνειες
λαβής.
Η επαφή της βίδας με έναν ηλεκτροφόρο
αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη
του εργαλείου υπό τάση και να προκαλέσει
ηλεκτροπληξία.
Προτού πραγματοποιήσετε μία οποιαδήποτε
ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή
καθαρισμό αφαιρέστε την μπαταρία από το
εργαλείο.
Βεβαιωθείτε ότι έχει απενεργοποιηθεί το
εργαλείο κατά την τοποθέτηση της μπαταρίας.
Βεβαιωθείτε, ότι στη θέση που πρόκειται να
εργαστείτε, δεν βρίσκονται καλώδια
ρεύματος, σωλήνες νερού ή αερίου (π.χ. με τη
βοήθεια ενός ανιχνευτή μετάλλων).
Ασφαλίστε το επεξεργαζόμενο κομμάτι έτσι,
ώστε να μην μπορεί να γλιστρήσει ή να
περιστραφεί, (π.χ. με τη βοήθεια σφιγκτήρων).
Προστατέψτε τις επαναφορτιζόμενες
μπαταρίες από την υγρασία
Μην εκθέτετε τις επαναφορτιζόμενες
μπαταρίες στη φωτιά!
Μην χρησιμοποιείτε ελαττωματικές ή
παραμορφωμένες επαναφορτιζόμενες
μπαταρίες!
Μην ανοίγετε τις επαναφορτιζόμενες μπαταρίες!
Μην ακουμπάτε ή βραχυκυκλώνετε τις επαφές
των επαναφορτιζόμενων μπαταριών!
Από τις ελαττωματικές
επαναφορτιζόμενες μπαταρίες ιόντων
λιθίου (Li-Ion) μπορεί να εξέλθει εύφλεκτο
υγρό!
Σε περίπτωση που χυθεί το υγρό της
μπαταρίας και έρθει
σας, ξεπλύνετε το αμέσως με πολύ νερό.
Σε περίπτωση που πέσει υγρό της μπαταρίας στα
μάτια σας, πλύνετε τα μάτια σας με καθαρό νερό
και πηγαίνετε χωρίς καθυστέρηση στον γιατρό!
Εάν το εργαλείο χαλάσει αφαιρέστε την
επαναφορτιζόμενη μπαταρία από αυτό.
Επιτρέπεται να χρησιμοποιηθούν μόνο
εξαρτήματα βιδώματος
κρουστικά κατσαβίδια.
Προσοχή κατά το βίδωμα μακριών βιδών,
κίνδυνος θραύσης.
Τοποθετείτε το εργαλείο πάνω στη βίδα μόνο
απενεργοποιημένο.
Σε περίπτωση που πρόκειται να εργαστείτε
για μεγαλύτερο χρονικό διάστημα, φορέστε
οπωσδήποτε προστασία ακοής. Η επίδραση
για μεγαλύτερο χρονικό διάστημα υψηλής
ηχητικής στάθμης μπορεί να οδηγήσει σε βλάβη
της ακοής.
Φωτοδίοδος LED (7): Μην παρατηρείτε την ακτίνα
LED απευθείας με οπτικά όργανα.
Μεταφορά των μπαταριών ιόντων λιθίου:
Η αποστολή των μπαταριών ιόντων λιθίου
υπόκειται στη νομοθεσία περί επικινδύνων
εμπορευμάτων (UN 3480 και UN 3481). Κατά την
αποστολή των μπαταριών ιόντων λιθίου προσέξτε
τους τρέχοντες ισχύοντες κανονισμούς.
Πληροφορηθείτε σχετικά ενδεχομένως από την
εταιρεία μεταφορών. Πιστοποιημένη συσκευασία
είναι διαθέσιμη στη Metabo.
Η αποστολή των επαναφορτιζόμενων μπαταριών
μπορεί να γίνει μόνον εφόσον το περίβλημα
ευρίσκεται σε καλή κατάσταση και δεν διαρρέει
ΕΛΛΗΝΙΚΆ el
!
σε επαφή με το δέρμα
, που είναι κατάλληλα για
53
Page 54
ΕΛΛΗΝΙΚΆel
υγρό. Για την αποστολή της επαναφορτιζόμενης
μπαταρίας αφαιρέστε την μπαταρία από το
εργαλείο. Ασφαλίστε τις επαφές από τυχόν
βραχυκύκλωμα ( π.χ. μονώστε τις με αυτοκόλλητη
ταινία).
Μείωση επιβάρυνσης από σκόνη:
ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης
που παράγονται κατά τη λείανση με
γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα,
τρύπημα και με άλλες εργασίες, περιέχουν
χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί
να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή
άλλες βλάβες της αναπαραγωγής. Μερικά
παραδείγματα αυτών των χημικών ουσιών είναι:
- Μόλυβδος από μολυβδούχα επιχρίσματα,
- ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και
άλλα υλικά τοιχοποιίας και
- αρσενικό και χρώμιο από χημικά επεξεργασμένο
ξύλο.
Ο κίνδυνος
επιβάρυνση, εξαρτάται από το πόσο συχνά
εκτελείτε αυτήν την εργασία. Για να μειώσετε την
επιβάρυνση από αυτές τις χημικές ουσίες:
εργάζεστε σε έναν καλά αεριζόμενο χώρο
φορώντας έναν εγκεκριμένο εξοπλισμό
προστασίας, όπως π.χ. μάσκες προστασίας από τη
σκόνη, οι οποίες είναι κατασκευασμένες έτσι,
ώστε να
σωματίδια.
Αυτό ισχύει επίσης και για είδη σκόνης άλλων
υλικών, όπως π.χ. ορισμένα είδη ξυλείας (όπως
σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες
γνωστές ασθένειες είναι π.χ. αλλεργικές
αντιδράσεις, νοσήματα του αναπνευστικού
συστήματος. Μην αφήνετε την σκόνη να
εισχωρήσει στο σώμα.
Προσέξτε τις οδηγίες
προσωπικό, την περίπτωση εφαρμογής και το
σημείο χρήσης και τους εθνικούς κανονισμούς
(π.χ. κανονισμοί εργασιακής ασφάλειας,
απόρριψη).
Συλλέξτε τα σωματίδια που προκύπτουν στο
σημείο της δημιουργίας τους, αποφύγετε τις
συσσωρεύσεις στον περιβάλλοντα χώρο.
Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες
πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα
σωματίδια ανεξέλεγκτα στο περιβάλλον.
Χρησιμοποιείτε ένα κατάλληλο σύστημα
αναρρόφησης σκόνης.
Μειώστε την επιβάρυνση από τη σκόνη με τους
εξής τρόπους:
- στρέφοντας τα εξερχόμενα σωματίδια και τη
σκόνη απαερίων του εργαλείου όχι πάνω σας ή
προς άτομα που βρίσκονται κοντά σας ή πάνω
σε συσσωρευμένη σκόνη,
- χρησιμοποιώντας μία εγκατάσταση
αναρρόφησης και
του αέρα,
- αερίζοντας καλά τον χώρο εργασίας και
διατηρώντας τον καθαρό αναρροφώντας τους
ρύπους. Το σκούπισμα ή το ξεφύσημα
στροβιλίζει τη σκόνη.
- Αναρροφάτε ή πλένετε την ενδυμασία
προστασίας. Μην ξεφυσάτε, χτυπάτε ή
54
καθαρίζετε με βούρτσες.
που διατρέχετε από αυτήν την
φιλτράρουν τα μικροσκοπικά μικρά
που ισχύουν για το υλικό, το
/ή μία συσκευή καθαρισμού
5. Επισκόπηση
Βλέπε σελίδα 2.
1 Υποδοχή καρέ για εξαρτήματα 1/2“ *
2 Υποδοχή εσωτερικού εξαγώνου
εξαρτήματα βιδώματος*
3 Δακτύλιος ασφάλισης*
4 Διακόπτης αλλαγής της κατεύθυνσης
περιστροφής / Ασφάλεια μεταφοράς
5 Πληκτροδιακόπτης
6 Χειρολαβή (επιφάνεια λαβής)
7 Φωτοδίοδος LED
Για εργασίες σε θέσεις με κακό φωτισμό. Η
φωτοδίοδος LED ανάβει με ενεργοποιημένο
μηχάνημα.
8 Πλήκτρο για την προεπιλογή του αριθμού των
στροφών και της ροπής σύσφιγξης
9 Επαναφορτιζόμενη μπαταρία *
10 Πλήκτρο για την
επαναφορτιζόμενης μπαταρίας
11 Πλήκτρο ένδειξης της χωρητικότητας *
12 Ένδειξη χωρητικότητας και σήμανσης *
13 Γάντζος ζώνης (τοποθέτηση όπως φαίνεται) *
* ανάλογα τον εξοπλισμό / ανάλογα το μοντέλο
απασφάλιση της
για εξάγωνα
6. Θέση σε λειτουργίας/
Ρύθμιση
Αφαιρέστε την μπαταρία από το εργαλείο,
πριν πραγματοποιηθεί μία ρύθμιση ή μία
συντήρηση. Βεβαιωθείτε ότι έχει
απενεργοποιηθεί το εργαλείο κατά την
τοποθέτηση της μπαταρίας.
6.1 Επαναφορτιζόμενη μπαταρία
Φορτίστε την μπαταρία (9) πριν από τη χρήση.
Φορτίστε ξανά την επαναφορτιζόμενη μπαταρία
σε περίπτωση πτώσης της ισχύος.
Οδηγίες για τη φόρτιση της επαναφορτιζόμενης
μπαταρίας θα βρείτε στις οδηγίες λειτουργίας του
Metabo-φορτιστή.
Οι επαναφορτιζόμενες μπαταρίες ιόντων
λιθίου (Li-Ion) „Li-Power, LiHD“ έχουν μια
ένδειξη χωρητικότητας και σήμανσης (12):
- Πατήστε το πλήκτρο (11) και η κατάσταση
φόρτισης
LED.
- Όταν μια λυχνία LED αναβοσβήνει, η μπαταρία
είναι σχεδόν άδεια και πρέπει να
επαναφορτιστεί.
Αφαίρεση:
Πατήστε το πλήκτρο για την απασφάλιση της
μπαταρίας (10) και τραβήξτε έξω την μπαταρία (9)
προς τα εμπρός
Τοποθέτηση:
Σπρώξτε την μπαταρία (9) προς τα μέσα μέχρι να
ασφαλίσει.
εμφανίζεται μέσω των φωτοδιόδων
.
Page 55
6.2 Ρύθμιση κατεύθυνσης περιστροφής,
9,5 mm (3/8“)
ασφάλειας μεταφοράς (κλείδωμα της
λειτουργίας)
Ο χειρισμός του διακόπτη αλλαγής της
κατεύθυνσης περιστροφής / της ασφάλειας
μεταφοράς (4) επιτρέπεται μόνο με ακινητο-
ποιημένο τον κινητήρα!
Χειρισμός του διακόπτη αλλαγής της
κατεύθυνσης περιστροφής / της ασφάλειας
μεταφοράς (4).
R = Ρυθμισμένο δεξιόστροφα
(Βίδωμα βιδών)
L = Ρυθμισμένο αριστερόστροφα
(Ξεβίδωμα βιδών)
0 = Μεσαία θέση: A
(Κλείδωμα της λειτουργίας)
6.3 Ενεργοποίηση, απενεργοποίηση
Ενεργοποίηση: Πατήστε τον πληκτροδιακόπτη
(5).
Απενεργοποίηση: Αφήστε τον
πληκτροδιακόπτη (5) ελεύθερο.
6.4 Αριθμός στροφών / Ροπή σύσφιγξης
Ο αριθμός των στροφών και η ροπή σύσφιγξης
σχετίζονται άμεσα μεταξύ τους. Όσο μικρότερος
είναι ο αριθμός των στροφών, τόσο μικρότερη
είναι η ροπή σύσφιγξης.
Η ροπή σύσφιγξης επηρεάζεται με
1) Προεπιλογή μέγιστης
Πατώντας το πλήκτρο (8), μπορείτε να επιλέξετε
μεταξύ 3 βαθμίδων ροπής σύσφιγξης. Oι μέγιστες
ροπές σύσφιγξης αναφέρονται στον πίνακα της
σελίδας 3 (M
Με το άναμμα λυχνίων εμφανίζεται, ποια βαθμίδα
είναι ρυθμισμένη:
1 = ελάχ. ροπή σύσφιγξης
2 = μεσαία ροπή σύσφιγξης
3 = μέγ. ροπή σύσφιγξης
2) Συνεχής αλλαγή της ροπής σύσφιγξης:
Σε κάθε βαθμίδα ροπής στρέψης ο αριθμός
στροφών και η ροπή σύσφιγξης μπορούν να
αλλάζουν συνεχώς, πατώντας κάθε φορά με
διαφορετική δύναμη τον πληκτροδιακόπτη (5) και
έτσι να προσαρμόζονται στις συνθήκες εργασίας.
Σύσταση: Εξακριβώστε τη σωστή ρύθμιση μ’ ένα
δοκιμαστικό βίδωμα.
6.5 Αλλαγή εξαρτήματος βιδώματος σε
Τοποθέτηση του εξαρτήματος βιδώματος:
Σπρώξτε τον
εμπρός και τοποθετήστε το εξάρτημα βιδώματος
μέχρι τέρμα. Αφήστε ελεύθερο τον δακτύλιο
ασφάλισης (3).
Αφαίρεση του εξαρτήματος βιδώματος:
Σπρώξτε τον δακτύλιο ασφάλισης (3) προς τα
εμπρός και αφαιρέστε το εξάρτημα βιδώματος.
1
SSD...
δακτύλιο ασφάλισης (3) προς τα
Ελέγξτε τη σωστή προσαρμογή, τραβώντας
το εξάρτημα βιδώματος.
σφάλεια μεταφοράς
2 τρόπους:
ροπής σύσφιγξης.
, M2, M3).
ΕΛΛΗΝΙΚΆ el
Χρησιμοποιείτε μόνο εξαρτήματα
βιδώματος, που έχουν τέτοια άκρα
βυσμάτωσης:
Το χρησιμοποιούμενο εξάρτημα βιδώματος
πρέπει να ταιριάζει στη βίδα.
Ένα χαλασμένο εξάρτημα βιδώματος δεν
επιτρέπεται να χρησιμοποιηθεί.
6.6 Αλλαγή εξαρτήματος βιδώματος σε
SSW...
Τοποθέτηση του εξαρτήματος βιδώματος:
Σπρώξτε το εξάρτημα εργασίας μέχρι τέρμα στην
υποδοχή καρέ (1).
Αφαίρεση του εξαρτήματος βιδώματος:
Αφαιρέστε το εξάρτημα εργασίας από την
υποδοχή καρέ (1).
Το χρησιμοποιούμενο εξάρτημα
πρέπει να ταιριάζει στη βίδα.
Ένα χαλασμένο εξάρτημα βιδώματος δεν
επιτρέπεται να χρησιμοποιηθεί.
βιδώματος
7. Χρήση
Κρατάτε το εργαλείο κάθετα πάνω στη βίδα.
Το βίδωμα αποτελείται από 2 μέρη: Βίδωμα βίδας
και
Σφίξιμο βίδας με το κρουστικό.
Η ροπής σύσφιγξης εξαρτάται από τη διάρκεια
της κρούσης.
Μετά περίπου 5 δευτερόλεπτα διάρκεια κρούσης
έχει επιτευχθεί
Η πορεία της ροπής σύσφιγξης εξαρτάται από την
περίπτωση εφαρμογής:
Στο σκληρό βίδωμα (βιδώματα σε σκληρά υλικά,
όπως π.χ. μέταλλο) επιτυγχάνεται η μέγιστη ροπή
σύσφιγξης ήδη μετά από μια σύντομη διάρκεια
κρούσης (a).
Στο απαλό βίδωμα (βιδώματα σε μαλακό υλικό,
όπως π.χ. ξύλο) είναι απαραίτητη μια
διάρκεια κρούσης (b).
Σύσταση: Εξακριβώστε τη σωστή διάρκεια
κρούσης μ’ ένα δοκιμαστικό βίδωμα.
Προσοχή! Σε μικρές βίδες μπορεί να επιτευχθεί
η μέγιστη ροπή σύσφιγξης ήδη σε λιγότερο από
0,5 δευτερόλεπτα διάρκεια κρούσης.
- Γι' αυτόν το λόγο παρακολουθείτε ακριβώς τη
διάρκεια της διαδικασίας βιδώματος.
η μέγιστη ροπή σύσφιγξης.
μεγαλύτερη
55
Page 56
ΕΛΛΗΝΙΚΆel
- Ρυθμίστε στο πλήκτρο (8) μία κατάλληλη ροπή
σύσφιγξης (βλέπε κεφάλαιο 6.4).
- Ρυθμίστε προσεκτικά τη ροπή σύσφιγξης,
εξασκώντας μια λιγότερο ή περισσότερο ισχυρή
πίεση πάνω στον πληκτροδιακόπτη (5), για να
μην υποστεί ζημιά η βίδα ή να μην αποκοπεί η
κεφαλή της βίδας.
8. Πρόσθετος εξοπλισμός
Χρησιμοποιείτε μόνο γνήσιες επαναφορτιζόμενες
μπαταρίες Metabo ή CAS- (Cordless Alliance
System) και εξοπλισμό.
Χρησιμοποιείτε μόνον
οποίος ικανοποιεί τις απαιτήσεις και τα
χαρακτηριστικά στοιχεία που αναφέρονται σε
πρόσθετο εξοπλισμό, ο
αυτές τις οδηγίες λειτουργίας.
Βλέπε στη σελίδα 4.
A Φορτιστές
B Επαναφορτιζόμενες μπαταρίες διαφορετικής
χωρητικότητας
Χρησιμοποιείτε μόνο επαναφορτιζόμενες
μπαταρίες με μια τάση κατάλληλη για το
ηλεκτρικό σας εργαλείο.
C Εξαρτήματα βιδώματος
Πλήρες πρόγραμμα εξαρτημάτων, βλέπε
www.metabo.com ή στον κατάλογο.
9. Επισκευή
Οι επισκευές
επιτρέπεται να διενεργούνται μόνο από
ηλεκτροτεχνίτες!
Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη
επισκευής απευθυνθείτε στην αντίστοιχη
αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε
www.metabo.com.
Τους καταλόγους ανταλλακτικών μπορείτε να
τους κατεβάσετε στη διεύθυνση
www.metabo.com.
των ηλεκτρικών εργαλείων
10. Περιβαλλοντολογική
προστασία
Τηρείτε τους εθνικούς κανονισμούς για την
απόσυρση σύμφωνα με τους κανόνες προστασίας
του περιβάλλοντος και για την ανακύκλωση
άχρηστων εργαλείων, συσκευασιών και
πρόσθετου εξοπλισμού.
Οι μπαταρίες δεν επιτρέπεται να πεταχτούν στα
οικιακά απορρίμματα! Επιστρέψτε τις
ελαττωματικές ή μεταχειρισμένες μπαταρίες
στον αντιπρόσωπο της Metabo!
Μην πετάτε τις μπαταρίες στο νερό.
Μόνο για χώρες της ΕΕ: Μην πετάτε τα
ηλεκτρικά εργαλεία στον κάδο οικιακών
απορριμμάτων! Σύμφωνα με την ευρω-
παϊκή
οδηγία 2012/19/ΕE περί ηλεκτρικών και
ηλεκτρονικών συσκευών και την ενσωµάτωσή της
στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει
να συλλέγονται ξεχωριστά και να επιστρέφονται
για ανακύκλωση με τρόπο φιλικό προς το περι-
56
βάλλον.
Πριν την απόσυρση εκφορτίστε την μπαταρία στο
ηλεκτρικό εργαλείο. Ασφαλίστε τις επαφές από
τυχόν βραχυκύκλωμα (π.χ
κόλλητη ταινία).
. μονώστε τις με αυτο-
11. Τεχνικά στοιχεία
Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3.
Διατηρούμε το δικαίωμα για αλλαγές, που
εξυπηρετούν την τεχνική πρόοδο.
U=Τάση της μπαταρίας
n
=Αριθμός στροφών χωρίς φορτίο
0
S=Αριθμός κρούσεων
H =Υποδοχή εξαρτήματος του εργαλείου
m=Βάρος (με τη μικρότερη μπαταρία)
M
= ελάχ. ροπή σύσφιγξης
1
M
= μεσαία ροπή σύσφιγξης
2
= μέγ. ροπή σύσφιγξης
M
3
Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο
EN 62841.
Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά
τη λειτουργία:
-20 C έως 50 C (περιορισμένη απόδοση σε
θερμοκρασίες κάτω από 0C). Επιτρεπόμενες
θερμοκρασίες κατά την αποθήκευση: 0 C έως
30 C
Συνεχές ρεύμα
Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με
ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες
τεχνικές προδιαγραφές).
Τιμές εκπομπών
Αυτές οι τιμές
εκτίμηση των εκπομπών του ηλεκτρικού
εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών
εργαλείων. Ανάλογα με τις συνθήκες εργασίας,
την κατάσταση του ηλεκτρικού εργαλείου ή των
εξαρτημάτων εργασίας μπορεί η πραγματική
επιβάρυνση να είναι υψηλότερη ή χαμηλότερη.
Για την εκτίμηση λάβετε υπόψη τα διαλείμματα
εργασίας και τις φάσεις μικρότερου
βάση τις αντίστοιχες προσαρμοσμένες τιμές
εκτίμησης καθορίστε μέτρα προστασίας για τον
χρήστη, π.χ. οργανωτικά μέτρα.
Συνολική τιμή κραδασμών
άθροισμα τριών διευθύνσεων) σύμφωνα με το EN
62841:
a
των
= Τιμή εκπομπής κραδασμών (βίδωμα με
h
κρούση)
Kh= Ανασφάλεια (ταλάντωση)
Τυπικές Α-σταθμισμένες στάθμες ηχητικής
πίεσης:
L
pA
L
WA
KpA, KWA= Ανασφάλεια (ηχητική στάθμη)
= Στάθμη ηχητικής πίεσης
= Στάθμη ηχητικής ισχύος
Φοράτε ωτοασπίδες!
καθιστούν δυνατή την
(Διανυσματικό
φορτίου. Με
Page 57
Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük:
Ezek az akkus ütvecsavarozók – típus és
sorozatszám alapján történő azonosítással *1) –
megfelelnek az irányelvek *2) és szabványok *3)
összes idevonatkozó rendelkezéseinek. A Műszaki
dokumentációt *4) - lásd a 3. oldalon.
2. Rendeltetésszerű használat
Az ütvecsavarozó csavarok becsavarására és
kicsavarására alkalmas.
A nem rendeltetésszerű használat során
keletkezett károkért a felhasználó felel.
Az általános balesetmegelőzési előírásokat és a
mellékelt biztonsági utasításokat figyelembe kell
venni.
3. Általános biztonsági
utasítások
Saját testi épsége és az elektromos
szerszám védelme érdekében tartsa be
az adott szimbólummal jelölt
szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély
csökkentése érdekében olvassa el a
használati útmutatót.
FIGYELMEZTETÉS – Olvassa el az ehhez a
kéziszerszámhoz mellékelt összes
biztonsági figyelmeztetést, előírást,
illusztrációt és műszaki adatokat. Az
alábbiakban felsorolt előírások betartásának
elmulasztása áramütéshez, tűzhöz és/vagy súlyos
testi sérülésekhez vezethet.
Kérjük, gondosan őrizzen meg minden
biztonsági utasítást és előírást a jövőbeni
használat érdekében.
Csak ezekkel a dokumentumokkal együtt adja
tovább másnak az elektromos kéziszerszámot.
4. Különleges biztonsági
utasítások
Tartsa az elektromos szerszámot a szigetelt
markolatnál fogva, ha olyan munkálatokat
végez, amelyeknél a betétszerszám rejtett
elektromos vezetékbe vághat.
feszültség alatt álló vezetékhez érése esetén a gép
fém részeit is feszültség alá helyezheti, és ez
elektromos áramütést okozhat.
Beállítás, átalakítás, karbantartás vagy tisztítás előtt
vegye ki az akkuegységet gépből.
Győződjön meg arról, hogy kikapcsolta a gépet,
mielőtt az akkuegységet behelyezi a helyére.
Győződjön meg arról, hogy a megmunkálandó
felületben, nincsen áram-, víz- vagy gázvezeték
(pl. fémdetektor segítségével).
A csavar
Biztosítsa a munkadarabot eltolódás vagy együtt
forgás ellen (pl. satuba való beszorítással ).
Ne használjon sérült vagy deformálódott
akkuegységet!
Ne nyissa fel az akkuegységet!
Ne érintse meg vagy ne zárja rövidre az
akkuegység érintkezőit!
szemébe kerül, tiszta vízzel mossa ki, és
haladéktalanul vesse alá magát orvosi kezelésnek!
Meghibásodott gép esetén ki kell venni a gépből az
akkuegységet.
Csak ütvecsavarozóhoz alkalmas
csavarozóbetéteket szabad használni.
Hosszú csavarok behajtásakor vigyázzon, fennáll a
megcsúszás veszélye.
A gépet mindig kikapcsolt állapotban helyezze a
csavarra.
Ha hosszabb ideig dolgozik, viseljen fülvédőt.
A hosszabb időn keresztül ható erős zajszint
halláskárosodást okozhat.
LED-lámpa (7): Ne nézzen a LED-sugárba
közvetlenül optikai műszerekkel.
A lítium-ionos akkuegység szállítása:
A lítium-ionos akkuegység szállítása a veszélyes
anyagokról szóló rendeletek (UN 3480 és UN 3481)
hatálya alá esik. A lítium-ionos akkuegység
szállítása során mindig tájékozódjon az aktuálisan
érvényes előírásokról. Adott esetben érdeklődjön a
szállító vállalatánál. Tanúsítvánnyal ellátott
csomagolás a Metabo vállalattól igényelhető.
Csak akkor adjon fel akkuegységet, ha annak háza
sértetlen és abból nem lép ki folyadék. Feladáshoz
vegye ki az akkuegységet a gépből. Biztosítsa az
érintkezők rövidzárlat elleni védelmét (pl.
ragasztószalaggal).
A porterhelés csökkentése:
csiszolás, fúrás és egyéb munkavégzés során
keletkezik, olyan vegyszereket tartalmaz,
amelyeknél ismeretes, hogy az rákkeltő, születési
hibákat, vagy egyéb reprodukciós károkat
okozhatnak. Ezen vegyszerekre vonatkozó néhány
példa:
- ólom ólomtartalmú festékrétegekből,
- ásványi por téglákból, cement és egyéb falazó
nyersanyagokból, és
- arzén, valamint króm vegyszerrel kezelt fa esetén.
MAGYAR hu
Óvja az akkuegységet a nedvességtől!
Ne tegye ki az akkuegységet tűz hatásának!
A hibás lítium-ion akkuegységből enyhén
savas, éghető folyadék folyhat ki!
Ha az akkumulátorfolyadék kifolyik és
érintkezésbe kerül a bőrével, azonnal öblítse
le bő vízzel. Ha az akkumulátorfolyadék a
FIGYELMEZTETÉS - Néhány porfajta, amely
csiszolópapírral való csiszolás, fűrészelés,
57
Page 58
MAGYARhu
Ezen terhelések okozta veszély változó annak
függvényében, milyen gyakran végez ilyen
munkákat. Annak érdekében, hogy csökkenteni
lehessen ezen vegyszerek okozta terhelést:
dolgozzon mindig jól szellőztetett területen és
megfelelő engedélyezett védőfelszereléssel, mint
pl. olyan porvédő álarccal, amelyet kifejezetten a
mikroszkopikusan kis részecskék kiszűrésére
fejlesztettek ki.
Ez vonatkozik egyéb nyersanyagok által keletkezett
porra, mint pl. néhány fafajta (pl. tölgy- vagy
bükkfaporra), fém, azbeszt esetén. További ismert
betegségek pl. allergiás reakciók, légúti
megbetegedések. Figyeljen arra, hogy ne kerüljön
a testébe por.
Vegye figyelembe az anyagra, a személyzetre, a
felhasználásra és a felhasználás helyére vonatkozó
érvényes irányelveket (pl. munkavédelmi, vagy a
hulladékeltávolításra vonatkozó előírásokat).
Fogja fel a keletkező részecskéket, kerülje a
környezetbe való lerakódást.
Használjon speciális munkavégzésre alkalmas
tartozékokat. Ezzel kevesebb részecske jut
ellenőrizetlenül a környezetbe.
Használjon megfelelő porelszívó berendezést.
Csökkentse a porleterhelést a következők szerint:
- ne irányítsa magára, a közelben tartózkodó
személyekre vagy a lerakódott porra a kiáramló
részecskéket és a gépből kiáramló levegőt,
- használjon elszívó berendezést és/vagy
légtisztító berendezést,
-szellőztesse megfelelően a munkavégzés
területét és tartsa azt porszívózással tisztán.
Seprés vagy lefújás felkavarja a port.
- Szívja le vagy mossa ki a védőruházatot. Ne fújja
azt le, ne porolja ki vagy ne kefélje le.
5. Áttekintés
Lásd a 2. oldalon.
1 négylapos felfogatás 1/2“-os
betétszerszámokhoz *
2belső hatlapos felfogatás hatlapú csavarozó
betétekhez*
3zárógyűrű*
4 forgásirány-átkapcsoló / szállítási biztosítás
5nyomókapcsoló
6 markolat (markolati felület)
7LED lámpa
Rosszul megvilágított helyeken történő
munkavégzéshez. A LED lámpa bekapcsolt
gép mellett világít.
8 fordulatszám és a meghúzási nyomaték
előválasztó gomb
9 akkuegység *
10 akkuegység-kireteszelő gomb
11 kapacitáskijelző gomb *
12 kapacitás- és figyelmeztető kijelző *
13 övkampó (helyezze fel az ábrának
megfelelően) *
58
* kiviteltől függő / modelltől függő
6. Üzembe helyezés/beállítás
Vegye ki a gépből az akkuegységet, mielőtt
azon bármilyen beállítást vagy karbantartást
végez. Győződjön meg arról, hogy kikapcsolta a
gépet, mielőtt az akkuegységet behelyezi a helyére.
6.1 Akkuegység
Használat előtt töltse fel az akkuegységet (9).
Töltse fel újra az akkuegységet
teljesítménycsökkenéskor.
Az akkuegység feltöltésére vonatkozó utasításokat
a Metabo töltő használati útmutatójában találhat.
A „Li-Power, LiHD“ Li-ion akkuegységek
kapacitás- és figyelmeztető kijelzővel (12)
rendelkeznek:
- Nyomja meg a gombot (11) és a LED-lámpák
kijelzik a töltésszintet.
- Ha valamelyik LED-lámpa villog, az akkuegység
majdnem teljesen lemerült, és újra fel kell tölteni.
Kivétel:
Nyomja meg az akkuegység-kireteszelő gombot
(10) és húzza ki az akkuegységet (9) előrefelé
Behelyezés:
Tolja be az akkuegységet (9) bekattanásig.
6.2 A forgásirány, a szállítási biztosítás
(bekapcsolásgátló) beállítása
A forgásirány-átkapcsolót / a szállítási biztosí-
tást (4) csak a motor leállása után nyomja
meg!
Működtesse a forgásirány-átkapcsolót / szállítási
biztosítást (4).
R = jobbmenetre állítva
(csavarja be a csavart)
L = balmenetre állítva
(csavarja ki a csavart)
0 =középső állás: szállítási biztosítás
(bekapcsolásgátló) beállítva
6.3 Be- és kikapcsolás
Bekapcsolás: nyomja be a nyomókapcsolót (5).
Kikapcsolás: engedje fel a nyomókapcsolót (5).
6.4 Fordulatszám / meghúzási nyomaték
A fordulatszám és a meghúzási nyomaték
közvetlenül összefüggenek egymással. Minél
kisebb a fordulatszám, annál alacsonyabb a
meghúzási nyomaték.
A meghúzási forgatónyomaték 2-féle módon
befolyásolható:
1) A maximális
előválasztása.
A gomb (8) megnyomásával 3 meghúzási
nyomatékfokozat közül lehet választani. A
maximális meghúzási forgatónyomatékokat a 3.
oldalon látható táblázatban (M
A gomb világítása jelzi, melyik a fokozatot állították
be:
1 = min. meghúzási forgatónyomaték
2 = közepes meghúzási forgatónyomaték
meghúzási forgatónyomaték
, M2, M3) láthatóak.
1
.
Page 59
3 = max. meghúzási forgatónyomaték
9,5 mm (3/8“)
2) A meghúzási forgatónyomaték fokozatmentes
változtatása:
A fordulatszám és a meghúzási forgatónyomaték
minden forgatónyomaték-fokozatban a
nyomókapcsoló (5) kisebb vagy nagyobb
benyomásával fokozatmentesen beállítható és így
a munkakörülményekhez igazítható.
Javaslat: próbacsavarozással határozza meg a
helyes beállítást.
6.5 Csavarozóbetét cseréje a következőnél:
SSD...
Csavarozóbetét behelyezése: tolja előre a
zárógyűrűt (3) és ütközésig dugja be a
csavarozóbetétet. Engedje fel a zárógyűrűt (3).
A csavarozóbetét meghúzásával ellenőrizze
annak megfelelő illeszkedését.
Csavarozóbetét kivétele: tolja előre a zárógyűrűt
(3) és vegye ki a csavarozóbetétet.
Csak olyan csavarozóbetétet használjon,
amely megfelelő véggel rendelkezik:
Használjon az adott csavarhoz illeszkedő
csavarozóbetétet.
Megrongálódott csavarozóbetét használata
tilos.
6.6 Csavarozóbetét cseréje a következőnél:
SSW...
Csavarozóbetét behelyezése: a betétszerszámot
ütközésig helyezze fel a négyszögprofil-befogásra
(1).
Csavarozóbetét levétele: a betétszerszámot
húzza le a négyszögprofil-befogásról (1).
Használjon az adott csavarhoz illeszkedő
csavarozóbetétet.
Megrongálódott csavarozóbetét használata
tilos.
7. Használat
Tartsa a gépet egyenesen a csavarra irányítva.
A csavarozás folyamata 2 részből áll: a csavar
becsavarozása és
a csavar meghúzása az ütőművel.
A meghúzási nyomaték az ütés időtartamától függ.
MAGYAR hu
Kb. 5 másodperc ütési időtartam után elérte a
maximális meghúzási nyomatékot.
A nyomatékgörbe az adott feladattól függ:
Kemény csavarozási esetben (kemény anyagban
pl. fémben történő csavarozás) a maximális
meghúzási nyomatékot már rövid ütési időtartam
után eléri (a).
Puha csavarozási esetben (lágy anyagban pl. fában
történ
ő csavarozás) hosszabb ütési időtartam
szükséges (b).
Javaslat: próbacsavarozással határozza meg a
helyes ütési időtartamot.
Figyelem! Kis csavarok esetében a maximális
forgatónyomatékot már
0,5 másodpercnél rövidebb ütési idő alatt is el lehet
érni.
- Ezért pontosan ellenőrizze a behajtás
időtartamát.
- Állítson be a gombon (8) egy megfelelő
meghúzási nyomatékot (lásd a 6.4. fejezetet).
- A nyomókapcsoló (5) többé-kevésbé erős
megnyomásával gondosan állítsa be a meghúzási
nyomatékot annak érdekében, hogy a csavar ne
sérüljön meg, illetve a csavarfej ne szakadjon le.
8. Tartozékok
Csak eredeti Metabo- vagy CAS (Cordless Alliance
System) akkuegységeket és tartozékokat
használjon.
Csak olyan tartozékokat használjon, amelyek
megfelelnek az ebben a használati utasításban
megadott követelményeknek és adatoknak.
Lásd a 4. oldalon.
AAkkutöltő
BKülönböző kapacitású akkuegységek
Csak az elektromos szerszám feszültségéhez
illő akkuegységeket használjon.
C Csavarozóbetétek
A teljes tartozékprogram megtalálható a
www.metabo.com honlapon vagy a katalógusban.
9. Javítás
Elektromos szerszám javítását csak villamos
szakember végezheti!
A javításra szoruló Metabo elektromos
kéziszerszámokkal, kérjük, forduljon Metabo
szakkereskedőjéhez. A címeket a
www.metabo.com honlapon találja.
A pótalkatrészek listája letölthető a
www.metabo.com honlapról.
10. Környezetvédelem
Kövesse a régi gépek, csomagolások és tartozékok
környezetbarát ártalmatlanítására és
újrahasznosítására vonatkozó helyi előírásokat.
Ne dobja az akkuegységet a háztartási szemétbe!
Juttassa vissza a meghibásodott vagy
59
Page 60
MAGYARhu
elhasználódott akkuegységet a Metabo
kereskedőknek!
Ne dobja vízbe az akkuegységet.
Csak az EU tagországok esetében: soha ne
dobjon elektromos kéziszerszámot a háztar-
tási hulladék közé! A 2012/19/EU sz., a régi
elektromos és elektronikus berendezésekről és
annak nemzeti jogba való átvételéről szóló Európai
Irányelvnek megfelelően a használt elektromos
szerszámokat külön kell gyűjteni és környezetbarát
újrahasznosításba kell helyezni.
A hulladékeltávolítás előtt működtesse a készüléket
az akkuegység teljes lemerüléséig. Biztosítsa az
érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).
11. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon.
A műszaki változtatás joga a továbbfejlesztés
érdekében fenntartva.
U =az akkuegység feszültsége
n
=üresjárati fordulatszám
0
S = ütésszám
H =a gép szerszámfelfogatása
m =súly (a legkisebb akkuegységgel)
M
= min. meghúzási forgatónyomaték
1
M
= közepes meghúzási forgatónyomaték
2
M
= max. meghúzási forgatónyomaték
3
A mérési eredményeket az EN 62841 szabvány
szerint határoztuk meg.
Megengedett környezeti hőmérséklet üzemelés
közben:
-20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti
hőmérséklet esetén). Megengedett környezeti
hőmérséklet tárolásnál: 0 °C - 30 °C
egyenáram
A megadott műszaki adatokra tűrés vonatkozik (a
mindenkor érvényben levő szabványoknak
megfelelően).
Emissziós értékek
Ezek az értékek lehetővé teszik az elektromos
szerszám kibocsátási értékeinek meghatározását,
illetve különböző elektromos szerszámok
összehasonlítását. Az alkalmazási feltételektől, az
elektromos szerszám állapotától vagy a használt
betétszerszámoktól függően a tényleges környezeti
terhelés nagyobb vagy kisebb is lehet. A
becsléshez vegye figyelembe a munkaszüneteket
és az alacsonyabb környezeti terheléssel járó
fázisokat is. A megfelelően alkalmazott becsült
értékek alapján írjon elő védőintézkedéseket a
felhasználó számára, illetve hozzon szervezési
intézkedéseket.
rezgési összérték
EN 62841 szabványnak megfelelően:
a
= rezgéskibocsátási érték (ütvecsavarozás)
h
Kh= bizonytalanság (rezgés)
jellemző A-osztályú zajszint
L
pA
L
WA
K
, KWA= bizonytalanság (zajszint)
pA
60
(három irányú vektorösszeg) az
:
=hangnyomásszint
=hangteljesítményszint
Viseljen fülvédőt!
Page 61
РУССКИЙ ru
Оригинальное руководство по эксплуатации
1. Декларация соответствия
Настоящим заверяем с полной
ответственностью, что данные аккумуляторные
ударные гайковерты с идентификацией по типу
и серийному номеру *1) отвечают всем
действующим положениям директив *2) и норм
*3). Техническую документацию для *4) — см.
на стр.3.
2. Использование по
назначению
Ударный гайковерт предназначен для
заворачивания и выворачивания винтов.
За ущерб, возникший в результате
использования не по назначению,
ответственность несет только
Необходимо соблюдать общепринятые правила
предотвращения несчастных случаев, а также
указания по технике безопасности,
приведенные в данном руководстве.
пользователь.
3. Общие указания по технике
безопасности
Для вашей собственной безопасности
и защиты электроинструмента от
повреждений необходимо соблюдать
данным символом!
эксплуатации.
безопасности, инструкциями,
иллюстрациями и техническими
характеристиками, предоставленными
вместе с настоящим электроинструментом.
Несоблюдение каких-либо из указанных ниже
инструкций может стать причиной поражения
электрическим током, пожара и/или тяжелых
травм.
Необходимо сохранять все инструкции и
указания по технике безопасности для
использования в будущем.
Передавать электроинструмент следующему
владельцу
документами.
указания, отмеченные в тексте
ПРЕДУПРЕЖДЕНИЕ – В целях
снижения риска получения травм
прочтите данное руководство по
ПРЕДУПРЕЖДЕНИЕ. Ознакомьтесь со
всеми
указаниями по технике
можно только вместе с этими
4. Особые указания по технике
безопасности
При выполнении работ вблизи скрытой
электропроводки держите
электроинструмент только за
изолированные поверхности.
винта с находящимися под напряжением
При контакте
проводами возможна передача напряжения на
металлические части прибора и удар
электрическим током.
Извлекайте аккумуляторный блок из
инструмента перед каждой регулировкой,
переоснащением, техобслуживанием или
очисткой.
Убедитесь в том, что при установке
аккумуляторного блока инструмент выключен.
Убедитесь, что в том месте, где будут
производиться работы,
электро-, водо- или газоснабжения
(например, с помощью металлоискателя).
Закрепите обрабатываемую деталь, защищая
ее от сдвига или самовращения, (например,
зажав ее с помощью струбцин).
Примите меры по защите
аккумуляторного блока от попадания
влаги!
Не подвергайте аккумуляторные блоки
воздействию открытого огня!
Не используйте дефектные или
деформированные аккумуляторные блоки!
вскрывайте аккумуляторные блоки!
Не
Не касайтесь контактов аккумуляторного блока
и не замыкайте их накоротко!
Из неисправного литий-ионного
аккумуляторного блока может вытекать
слабокислая горючая жидкость!
Если электролит пролился и попал на
кожу, немедленно промойте этот участок
большим количеством воды. В случае
попадания электролита в глаза промойте их
чистой водой и срочно обратитесь
В случае поломки машины извлеките из нее
аккумуляторный блок.
Следует использовать только те биты, которые
предназначены для ударного гайковерта.
Соблюдайте осторожность при заворачивании
длинных винтов — при этом существует
опасность соскальзывания.
Устанавливайте электроинструмент на головку
винта только в выключенном состоянии.
При длительной работе пользуйтесь
средствами защиты слуха. Длительное
воздействие
привести к нарушениям слуха.
Светодиодная лампа (7): не смотрите на
горящий светодиод через оптические приборы.
Транспортировка литий-ионных
аккумуляторных блоков
Транспортировка литий-ионных
аккумуляторных блоков подпадает под
действие Правил перевозки опасных грузов
(UN 3480 и UN 3481). При отправке литийионных аккумуляторных блоков уточните
действующие предписания. При
необходимости проконсультируйтесь со своей
шума высокого уровня может
не проходят линии
к врачу!
61
Page 62
РУССКИЙru
транспортной компанией. Сертифицированную
упаковку можно приобрести в фирме Metabo.
Транспортировка аккумуляторных блоков
возможна только в том случае, если корпус не
поврежден и из него не вытекает жидкость. Для
отправки аккумуляторного блока выньте его из
машины. Примите меры для исключения
короткого замыкания контактов (например,
изолируйте клейкой лентой).
Снижение пылевой нагрузки
ПРЕДУПРЕЖДЕНИЕ – Пыль,
образовавшаяся
наждачной бумагой, распиливания, шлифовки,
сверления и других видов работ, может
содержать химические вещества, о которых
известно, что они вызывают рак, врожденные
дефекты или другие повреждения
репродуктивной системы. Примеры таких
химических веществ:
- свинец в краске с содержанием свинца,
- минеральная пыль от строительного кирпича,
цемента и других веществ кирпичной
а также
- мышьяк и хром из химически обработанной
древесины.
Степень риска зависит от того, как часто вы
выполняете этот вид работ. Чтобы уменьшить
воздействие химических веществ, работайте в
помещениях с достаточной вентиляцией и с
использованием разрешенных средств
индивидуальной защиты, например, с
респираторами, разработанными специально
для фильтрации микроскопических частиц.
Это
также касается пыли от других материалов,
например, некоторых видов древесины
(древесная пыль дуба или бука), металла,
асбеста. Другие известные заболевания — это,
например, аллергические реакции,
заболевания дыхательных путей. Не
допускайте попадания пыли внутрь организма.
Необходимо соблюдать директивы,
действующие в отношении материалов,
персонала, вариантов применения и мест
проведения работ, а также национальные
предписания (например, положения об охране
труда, правила утилизации).
Обеспечьте удаление образующихся частиц, не
допускайте образования отложений в
окружающем пространстве.
Для специальных работ используйте
подходящую оснастку. Это позволит сократить
количество частиц, неконтролируемо
выбрасываемых в окружающую среду.
Используйте подходящее устройство удаления
пыли.
Для уменьшения пылевой нагрузки делайте
следующее:
- Не направляйте выбрасываемые из
электроинструмента частицы и отработанный
воздух на себя, находящихся рядом людей
или на скопления пыли.
- Используйте вытяжное устройство и/или
воздухоочиститель.
62
в результате шлифовки
кладки,
- Хорошо проветривайте рабочее место и
содержите его в чистоте с помощью пылесоса.
Подметание или продувка только поднимают
пыль в воздух.
- Обрабатывайте защитную одежду пылесосом
или стирайте. Не продувайте одежду
воздухом, не выбивайте и не сметайте с нее
пыль.
5. Обзор
См. стр.2.
14-гранный хвостовик для сменных
инструментов 1/2" *
2 Зажим с внутренним шестигранником для
бит с шестигранным хвостовиком*
3 Запорная втулка*
4 Переключатель направления вращения /
блокировки для транспортировки
5 Нажимной переключатель
6 Рукоятка (поверхность захвата)
7 Светодиод
Для работы в плохо освещенных местах.
Светодиод горит при включенном
инструменте.
8 Кнопка для предустановки частоты
вращения и момента затяжки
9 Аккумуляторный блок *
10 Кнопка разблокировки аккумуляторного
блока
11 Кнопка индикатора емкости *
12 Сигнальный индикатор и индикатор
емкости *
13 Крючок для ношения на ремне (установить,
как показано на рисунке) *
* в зависимости от комплектации/модели
6. Ввод в эксплуатацию /
регулировка
Перед началом каких-либо работ по
регулировке или техническому
обслуживанию
блок из электроинструмента. Убедитесь в том,
что при установке аккумуляторного блока
инструмент выключен.
6.1 Аккумуляторный блок
Перед использованием зарядите
аккумуляторный блок (9). При снижении
мощности снова зарядите аккумуляторный
блок.
Указания по зарядке аккумуляторного блока
см. в руководстве по эксплуатации зарядного
устройства Metabo.
Литий-ионные аккумуляторные блоки «LiPower, LiHD» оснащены сигнальным
индикатором емкости (12):
- Нажмите кнопку (11), и светодиоды покажут
степень заряда аккумулятора.
извлеките аккумуляторный
Page 63
- Один мигающий светодиод указывает на то,
9,5 mm (3/8“)
что аккумуляторный блок почти разряжен и
требует зарядки.
Извлечение
Нажмите кнопку разблокировки
аккумуляторного блока (10) и выньте
аккумуляторный блок (9) движением вперед
Установка
Вставьте аккумуляторный блок (9) до щелчка.
6.2 Регулировка направления вращения,
блокировка для транспортировки
(блокировка против включения)
Переключение направления вращения
переключателем / блокировка для транспортировки (4) выполняется только при
неработающем двигателе!
Установите в нужное положение
переключатель направления вращения /
блокировки для транспортировки (4).
R = установлено правое вращение
(ввернуть винты)
L = установлено левое вращение
(вывернуть
0 = среднее положение: установлена блоки-
ровка для транспортировки
(блокировка против включения)
6.3 Включение/выключение
Включение: нажмите нажимной
переключатель (5).
Отключение: отпустите нажимной
переключатель (5).
6.4 Частота вращения / момент затяжки
Частота вращения и момент затяжки находятся
в прямой зависимости друг от друга. Чем
меньше частота вращения, тем ниже момент
затяжки.
2 варианта настройки момента
1) Установка максимального
С помощью кнопки (8) можно выбрать одну из 3
ступеней с соответствующим моментом
затяжки. Максимальные значения момента
затяжки приведены в таблице на стр.3 (M
M3).
Вспышкой подсветки кнопки отображается,
какая ступень выбрана:
1 = мин. момент затяжки
2 = средний момент затяжки
3 = макс. момент затяжки
2) Плавное изменение момента затяжки:
На каждой ступени частоту вращения и момент
затяжки можно плавно изменять путем более
или менее сильного нажима на нажимной
переключатель (5) и таким образом
адаптировать их к рабочим условиям.
Совет: определите правильную установку
путем пробного заворачивания.
винты)
затяжки:
момента затяжки.
, M2,
1
.
РУССКИЙ ru
6.5 Замена биты на SSD...
Установка насадки: вдавите запорную втулку
(3) вперед и вставьте насадку до упора.
Отпустите
Снятие насадки: вдавите запорную втулку (3)
вперед и снимите насадку.
выворачиваемому винту (шурупу).
6.6 Замена биты на SSW...
Установка биты: насадите сменный
инструмент на четырехгранник (1) до
Снятие биты: снимите сменный инструмент с
четырехгранника (1).
выворачиваемому винту (шурупу).
запорную втулку (3).
Потянув за биту, проверьте надежность ее
фиксации.
Используйте только биты с показанными
на рисунке хвостовиками.
Используемая бита должна
соответствовать заворачиваемому/
Запрещается использовать поврежденную
биту.
упора.
Используемая бита должна
соответствовать заворачиваемому/
Запрещается использовать поврежденную
биту.
7. Эксплуатация
Удерживайте электроинструмент на одной оси
с заворачиваемым/выворачиваемым винтом.
Процесс вкручивания состоит из 2 частей:
вкрутите винт и
затяните винт с помощью ударного
механизма.
Момент затяжки зависит от
продолжительности работы инструмента
режиме ударного вращения.
Максимально высокий момент затяжки
достигается примерно через 5 секунд работы
ударного механизма.
Значение момента затяжки определяется
выполняемой работой:
При жестком заворачивании (резьбовые
соединения в твердом материале, например, в
металле) максимальный момент затяжки
в
63
Page 64
РУССКИЙru
достигается уже через короткое время работы
в режиме ударного вращения (a).
При мягком заворачивании (в мягкий материал,
например, в древесину) требуется более
продолжительное время работы в режиме
ударного вращения (b).
Рекомендация: определите необходимую
продолжительность работы в режиме ударного
вращения путем пробного заворачивания.
Внимание! При небольших винтах
максимальный крутящий момент может быть
достигнут
за менее чем 0,5 секунды работы в режиме
ударного вращения.
- Поэтому строго контролируйте
продолжительность процесса заворачивания.
- Кнопкой (8) настройте подходящий момент
затяжки (см. главу 6.4).
- Установите момент затяжки, применяя более
или менее сильное давление на нажимной
переключатель (5) с осторожностью, чтобы
предотвратить повреждение винта или
отламывание головки винта.
8. Принадлежности
Следует использовать только оригинальные
аккумуляторные
фирмы Metabo или CAS (Cordless Alliance
System).
Используйте только те принадлежности,
которые отвечают требованиям и параметрам,
перечисленным в данном руководстве по
эксплуатации.
См. стр.4.
A Зарядные устройства
B Аккумуляторные блоки различной емкости
Используйте только такие аккумуляторные
блоки, напряжение которых соответствует
вашему электроинструменту.
C Биты
Ассортимент принадлежностей см. на сайте
www.metabo.com или в каталоге.
блоки и принадлежности
9. Ремонт
Ремонт электроинструментов должен
осуществляться только
квалифицированными специалистамиэлектриками!
Для ремонта электроинструмента Metabo
обращайтесь в региональное
представительство Metabo. Адрес см. на сайте
www.metabo.com.
Списки запасных частей можно скачать с сайта
www.metabo.com.
10. Защита окружающей среды
Соблюдайте национальные предписания по
экологически безопасной утилизации и
64
переработке отслуживших машин, упаковки и
принадлежностей.
Не утилизируйте аккумуляторные блоки вместе
с бытовыми отходами! Сдавайте неисправные
или отслужившие
дилеру фирмы Metabo!
Не выбрасывайте аккумуляторные блоки в
водоемы.
Только для стран ЕС: не утилизировать
электроинструменты вместе с бытовыми
отходами! Согласно европейской Директиве 2012/19/ЕС об отходах электрического и
электронного оборудования и соответствующим национальным нормам, отработавшие
электроинструменты подлежат сбору с целью
их последующей экологически безопасной
переработки.
Прежде чем выполнить
торного блока, разрядите его в электроинструменте. Примите меры для исключения короткого замыкания контактов (например,
изолируйте клейкой лентой).
аккумуляторные блоки
утилизацию аккумуля-
11. Технические
характеристики
Пояснения к данным, приведенным на стр.3.
Оставляем за собой право на изменения,
обусловленные техническим прогрессом.
U=напряжение аккумуляторного блока
n
=число оборотов холостого хода
0
S=число ударов
H =держатель инструментальных
m=вес (с самым легким аккумуляторным
M
M
M
Результаты измерений получены в
соответствии со стандартом EN 62841.
Допустимая температура окружающего
воздуха при эксплуатации:
от –20 °C до 50 °C (ограниченная
работоспособность при температуре ниже
0°C). Допустимая температура окружающего
воздуха при хранении: от 0°C до 30 °C
Указанные технические характеристики имеют
допуски (предусмотренные действующими
стандартами).
сравнивать эмиссию
электроинструментов. В зависимости от
условий эксплуатации, состояния
электроинструмента или используемых
рабочих инструментов фактическая нагрузка
может быть выше или ниже. Для оценки
примерного уровня эмиссии следует учитывать
перерывы в работе и фазы работы с
пониженной шумовой нагрузкой. Определите
перечень мер, например, организационных
насадок электроинструмента
блоком)
= мин. момент затяжки
1
= средний момент затяжки
2
= макс. момент затяжки
3
постоянный ток
Значения эмиссии шума
Эти значения позволяют оценивать и
шума различных
Page 65
мероприятий, по защите пользователя с учетом
тех или иных значений эмиссии шума.
Общее значение вибрации
трех направлениях), расчет согласно EN 62841:
a
= значение вибрации (ударное завинчи-
h
вание)
K
= коэффициент погрешности (вибрация)
h
Типичный амплитудно-взвешенный уровень
шума:
L
pA
L
WA
K
pA
= уровень звукового давления
= уровень звуковой мощности
, KWA= погрешность (уровень шума)
Используйте защитные наушники!
(векторная сумма в
EAC-Text
Информация для покупателя:
Сертификат соответствия: № ЕАЭС RU CDE.ГБ09.В.00064/19, срок действия с
29.08.2019 по 28.08.2024 г., выдан органом по
сертификации продукции Общество с
ограниченной ответственностью "Независимая
экспертиза"; Место нахождения (адрес
юридического лица) и адрес места
осуществления деятельности: 115280, Россия,
город Москва, улица Ленинская Слобода, дом
19, этаж 2, комнаты 21ш8, 21ш9, 21ш10, 21ш11;
Телефон: +7 (495) 722-61-68; Адрес
электронной почты: [email protected]; Аттестат
аккредитации № РОСС RU.0001.11ГБ09 от
09.09.2014 г.
Декларация о соответствии: № ЕАЭС N RU Д-
DE.ГБ09.В.00360/20, срок действия с
06.03.2020 по 25.02.2025 г., зарегистрирована
органом по сертификации продукции Общество
с ограниченной ответственностью
"Независимая экспертиза"; Место нахождения
(адрес юридического лица) и адрес
осуществления деятельности: 115280, Россия,
город Москва, улица Ленинская Слобода, дом
19, этаж 2, комнаты 21ш8, 21ш9, 21ш10, 21ш11;
Телефон: +7 (495) 722-61-68; Адрес
электронной почты: [email protected]; Аттестат
аккредитации № РОСС RU.0001.11ГБ09 от
09.09.2014 г.
места
Страна изготовления: Китай
Производитель: "Metabowerke GmbH",
Metaboallee 1, D-72622 Nuertingen, Германия
Импортер в России:
ООО "Метабо Евразия"
Россия, 127273, Москва,
ул. Березовая аллея, д 5 а, стр 7, офис 106
тел.: +7 495 980 78 41
Дата производства
информационной табличке инструмента в
указана на
формате мм/гггг|
Срок службы изделия составляет 7 лет. Не
рекомендуется к эксплуатации по истечении 5
лет хранения с даты изготовления без
РУССКИЙ ru
предварительной проверки (дату изготовления
см. На этикетке).
65
Page 66
Page 67
Page 68
170 27 8260 - 0521
Metabowerke GmbH
Metabo-Allee 1
72622 Nuertingen
Germany
www.metabo.com
Loading...
