ESPAÑOL
ES
Instrucciones de manejo
Estimado cliente
Le agradecemos la confianza mostrada al comprar una máquina Metabo. Todas las herramientas
eléctricas Metabo han sido probadas cuidadosamente y han superado los estrictos controles de calidad
de la garantía de calidad de Metabo. Sin embargo, la vida útil de una máquina depende en gran medida
de usted. Le rogamos que tenga en cuenta la información contenida en estas instrucciones y en los
documentos adjuntos. Cuanto mejor cuide su herramienta Metabo, mayor será el tiempo durante el que
le proporcionará un servicio fiable.
Contenido
1 Declaración de conformidad
2 Aplicación de acuerdo a la finalidad
3 Instrucciones generales de seguridad
4 Instrucciones especiales de seguridad
5 Descripción general
6 Características especiales del producto
7 Puesta en marcha
7.1 Montaje de la hoja lijadora
8Manejo
8.1 Conexión y desconexión
8.2 Aspiración de polvo
9 Limpieza, mantenimiento
10 Consejos y trucos
11 Accesorios
12 Reparación
13 Protección ecológica
14 Especificaciones técnicas
1 Declaración de
conformidad
Declaramos, bajo nuestra exclusiva
responsabilidad, que este producto cumple con
las normas y las directrices mencionadas en la
página 2.
2 Aplicación de acuerdo a la
finalidad
La máquina está indicada para lijar en seco
superficies lisas y abombadas, madera, plásticos,
metales no férreos, chapa de acero y similares, y
superficies emplastecidas y barnizadas.
Cualquier daño causado por un uso inadecuado
es de la sola responsabilidad del usuario.
Deben observarse las normas para prevención de
accidentes aceptadas generalmente y la
información sobre seguridad incluida.
3 Instrucciones generales de
seguridad
AVISO
: para reducir el riesgo de lesiones,
lea el manual de instrucciones.
AVISO Lea íntegramente las indicaciones
e instrucciones de seguridad. La no
observancia de las instrucciones de seguridad
siguientes puede dar lugar a descargas eléctricas,
incendios y/o lesiones graves.
Guarde estas instrucciones en un lugar seguro.
Antes de utilizar la herramienta eléctrica, lea
detenidamente las instrucciones de seguridad y las
instrucciones de manejo que se incluyen. Guarde
todos los documentos para referencia en el futuro,
y solamente entregue su herramienta junto con
estos documentos.
4 Instrucciones de seguridad
especiales
¡Para su propia protección y la de su
herramienta eléctrica, observe las
partes marcadas con este símbolo!
Desenchufar el equipo antes de llevar a cabo
cualquier ajuste o mantenimiento.
Si los trabajos duran un período de tiempo
prolongado, lleve protección para los oídos. La
exposición a niveles de ruido elevados durante
períodos prolongados causar daños en la
capacidad auditiva.
No pueden trabajarse materiales que produzcan
polvo o vapores perjudiciales para la salud
(p. ej. asbesto).
El polvo procedente de algunos materiales, como
la pintura con plomo o algunos tipos de madera,
minerales y metales, puede ser perjudicial para la
salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al
usuario o a las personas próximas a él.
Algunas maderas, como la madera de roble o de
haya, producen un polvo que podría ser cancerí-
5
Page 6
ES
ESPAÑOL
geno, especialmente en combinación con otros
aditivos para el tratamiento de madera (cromato,
conservante para madera). Sólo personal especializado debe trabajar el material con contenido de
asbesto.
- Utilice en la medida de lo posible un aspirador de
polvo o el casete colector de polvo.
- Para alcanzar un elevado grado de aspiración de
polvo, emplee un aspirador Metabo junto con
esta herramienta eléctrica.
- Ventile su lugar de trabajo.
- Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2.
Preste atención a la normativa vigente en su país
respecto al material que se va a trabajar.

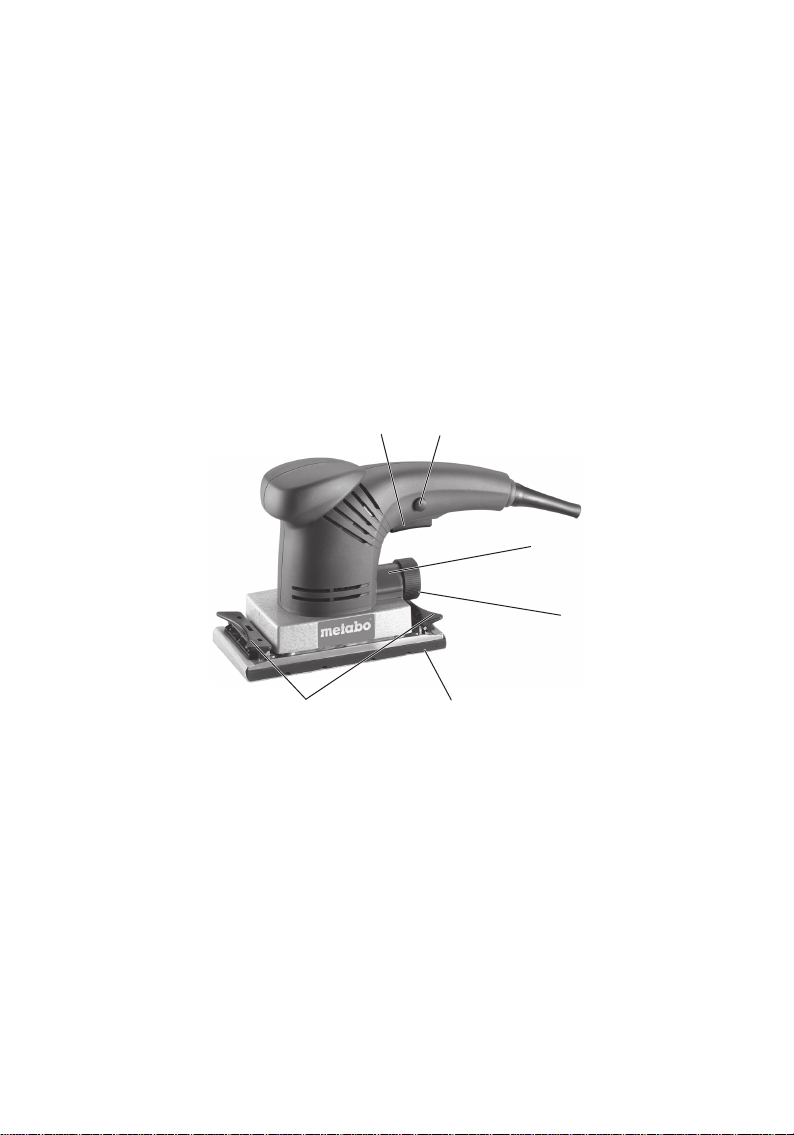

5 Descripción general
Véase la página 3.
1 Placa lijadora
2 Elemento de apriete
3 Interruptor
4 Botón de retención
5 Tobera de soplado
6 Caperuza de cierre
6 Características especiales
del producto
Aspiración de polvo integrada:
El sistema de filtro único "Intec" posibilita un
trabajo sin polvo. Limpieza sin problemas de
varias maneras.
Diseño ergonómico:
El moderno diseño ergonómico posibilita un trabajo
sin cansancio.
Sistema tensor de la hoja lijadora:
Moderno y confortable sistema tensor de la hoja
lijadora, manejable sin esfuerzo.
Escobillas de desconexión:
Si las escobillas están gastadas del todo, la
máquina se desconecta automáticamente. Con
ello se evita que se dañe el motor.
7 Puesta en marcha
Antes de enchufar compruebe que la tensión
y la frecuencia de la red, indicadas en la
placa de identificación, corresponden a las de la
fuente de energía.
7.1 Montaje de la hoja lijadora
Plegar hacia arriba los dos elementos de
apriete (2). Sujetar la hoja lijadora con un elemento
de apriete. Estirarla bien por encima de la placa
lijadora (1) y sujetarla con el otro elemento de
apriete.
8 Manejo
8.1 Conexión/Desconexión (On/Off)
Para poner en marcha la máquina, pulse el
interruptor pulsador (3).
Para un funcionamiento continuado se puede fijar
el interruptor pulsador con el botón de retención
(4). Para parar la máquina, pulse el interruptor
pulsador de nuevo.
8.2 Aspiración de polvo
Para una aspiración de polvo óptima:
Prestar atención a que los orificios de la hoja
lijadora se solapen con los orificios de aspiración
de la placa lijadora.
Aspiración propia:
El compartimento colector de polvo está disponible
para SR Castor como accesorio. Véase capítulo
Accesorios.
Aspirador:
Sacar la caperuza de cierre (6).
En la tobera de soplado (5), se puede conectar un
aspirador. Utilizar una manguera de aspiración
con un diámetro de la pieza de conexión de
35 mm.
Advertencia:
(por ejemplo yeso, etc.) le recomendamos
conectar un aspirador adecuado.
para el lijado de materiales abrasivos
9 Limpieza, mantenimiento
Vaciar el compartimento colector de polvo:
El compartimento colector de polvo está disponible
para SR Castor como accesorio. Véase capítulo
Accesorios.
Abrir la caperuza de limpieza (8). Vaciar el
compartimento colector de polvo (7). Extraer el
filtro de polvo de lijado (9), quitar el polvo adherido
golpeando el filtro o con un pincel.
Al hacerlo, tener cuidado de insertar el filtro de
polvo de lijado en las guías laterales.
Limpiar la máquina con regularidad.
ranuras de ventilación del motor con un aspirador.
Limpiar las
6
Page 7
10 Consejos y trucos
No apretar demasiado fuerte el aparato contra la
superficie que hay que lijar. El rendimiento de
lijado no será mejor, sino más bien inferior.
Para un rendimiento de aspiración óptimo:
Vaciar oportunamente el compartimento colector
de polvo. Limpiar el filtro de polvo a su debido
tiempo. (El compartimento colector de polvo está
disponible para SR Castor como accesorio. Véase
capítulo Accesorios.)
Para un resultado óptimo del trabajo, utilice la hoja
lijadora adecuada:
Eliminación de capas viejas de pintura = P40
Lijado previo de madera = P 60, P 80
Lijado de acabado de madera = P 100, P 120
Lijado de enchapado, cola, masilla,
pintura = P 180, P 240
11 Accesorios
Use solamente accesorios originales Metabo.
Si necesita accesorios, consulte a su
concesionario.
Para que el concesionario pueda seleccionar el
accesorio correcto, necesita saber la designación
exacta del modelo de su máquina.
Vea la página 4.

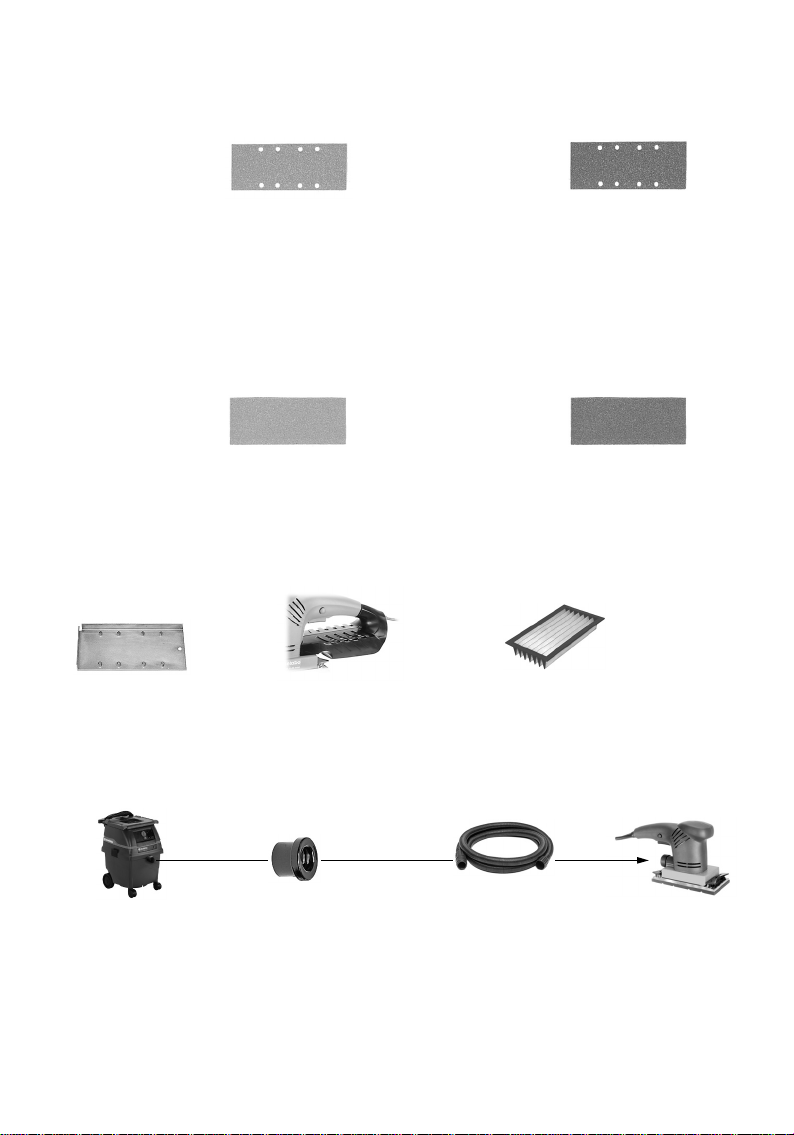

A Hojas lijadoras con orificios, calidad Finishing
para madera
B Hojas lijadoras con orificios, calidad Extra para
madera/metal
C Hojas lijadoras sin orificios, calidad Finishing
para madera
D Hojas lijadoras sin orificios, calidad Extra para
madera/metal
E Punzonadora
F Compartimento colector de polvo
G Filtro de polvo de lijado
H Aspirador universal Metabo
I Adaptador
J Manguera de aspiración
Programa completo de accesorios disponible en
www.metabo.com o en el catálogo principal.
12 Reparación
¡Las reparaciones de herramientas eléctricas
SOLAMENTE deben ser efectuadas por
electricistas especializados!
Cualquier herramienta Metabo que requiera
reparación puede ser enviada a una de las
direcciones indicadas en la lista de piezas de
repuesto.
ESPAÑOL
Sírvase incluir a la herramienta eléctrica enviada
para su reparación una descripción de la anomalía
determinada.
ES
13 Protección ecológica
Los envases Metabo son 100% reciclables.
Las herramientas eléctricas y sus accesorios fuera
de uso contienen grandes cantidades de materia
prima y plásticos que también pueden ser
reciclados.
Estas instrucciones están impresas en papel
blanqueado sin cloro.
Sólo para países de la Unión Europea: ¡No
deseche los aparatos eléctricos junto con
los residuos domésticos! De conformidad
con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su
aplicación de acuerdo con la legislación nacional,
las herramientas eléctricas cuya vida útil haya
llegado a su fin se deberán recoger por separado y
trasladar a una planta de reciclaje que cumpla con
las exigencias ecológicas.
14 Especificaciones técnicas
Notas explicativas sobre la información de la
página 2.
Nos reservamos el derecho a efectuar
modificaciones conforme al avance técnico.
P
= potencia absorbida
1
P
= potencia suministrada
2
n
= número de oscilaciones en marcha en
0
n
1
C = compartimento colector de polvo
A = placa lijadora
S = diámetro del circuito oscilante
m=peso
Valor total de vibraciones (suma de vectores de las
tres direcciones) determinado según EN 60745:
a
h
K
h
El nivel de vibración que se especifica en las
instrucciones se ha medido conforme al protocolo
de medición establecido en la norma EN 60745 y
puede utilizarse para comparar distintas herramientas eléctricas. También es útil para realizar un
análisis provisional de la carga de vibraciones.
El nivel de vibración indicado es específico para las
aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante,
vacío
= número de oscilaciones con carga
nominal
= Valor de emisión de vibraciones
(Lijado de superficies)
= Inseguridad (vibración)
7
Page 8
ES
ESPAÑOL
registrar variaciones si la herramienta eléctrica se
emplea para otras aplicaciones, con herramientas
de inserción distintas o si se ha efectuado un
mantenimiento de la herramienta insuficiente.
En estos casos, la carga de vibraciones podría
aumentar considerablemente durante toda la
sesión de trabajo.
A fin de obtener un análisis preciso de la carga de
vibraciones también debe tenerse en cuenta los
períodos en los que la herramienta está desconectada o conectada, pero no realmente en uso. En
este caso, la carga de vibraciones podría reducirse
considerablemente durante un período de tiempo.
Adopte las medidas de seguridad adicionales para
proteger al usuario del efecto de las vibraciones,
como por ejemplo: mantenimiento de herramientas
eléctricas y herramientas de inserción, manos
calientes, organización de los procesos de trabajo.
Niveles acústicos típicos compensados A:
L
pA
L
WA
K
, K
pA
Al trabajar, el nivel de ruido puede superar los
85 dB(A).
= Nivel de intensidad acústica
= Nivel de potencia acústica
= Inseguridad (nivel acústico)
WA
¡Lleve auriculares protectores!
Valores de medición establecidos de acuerdo con
EN 60745.
Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).
8
Page 9
Page 10
Page 11
Page 12
Metabowerke GmbH,
72622 Nürtingen, Germany
www.metabo.com
Loading...
