Návod k použití
Sponkovačka
SKN 50
Page 2
OPRAVY
Upozorňujeme, že opravy nářadí smí provádět pouze odborná opravna.
Nářadí vyžadující opravu je možné zaslat na adresu:
Záruční a pozáruční servis:
Metabo s.r.o.
Královická 1793
Brandýs n/L
250 01
tel: 326 90 44 57
fax: 326 90 76 05
www.metabo.cz
e-mail: [email protected]
V případě opravy popište, prosím, Vámi jištěnou závadu.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Obaly jsou 100% recyklovatelné.
Vysloužilé nářadí a příslušenství obsahuje velké množství škodlivých surovin a umělých hmot, které rovněž
mohou být recyklovány.
2
7
Page 3
TECHNICKÁ DATA
Spotřeba vzduchu 0,7 l
Pracovní tlak 4 – max. 7 bar
Kapacita (spony/hřebíky) 100 kusů
Délka/šířka/výška 256x59x247 mm
Hmotnost (bez sponek) 0,92 kg
Hladina výkonového zvuku LWA 91 dB
Hladina tlakového zvuku LPA 86 dB
Vibrace 2,5 m/sec2
Doporučený průměr hadice (vnitřní) 6 mm
Určeno pro štít typu SKN 20 – 50 mm dlouhý
Síla drátu 0,9 x 1,2 mm
Potřebná kvalita vzduchu: Vyčištěný od oleje a kondensátů
Velikost výkonu kompresoru: min. od 50 l/min
Hodnoty nastavení pro provoz Nastavit provozní tlak pomocí
SKN 50
regulátoru na 7 barů
PŘÍSLUŠENSTVÍ
SKN 50
Sponkovačka
1 imbus klíče
1 ochranné brýle
1 pneu olej
1 kufr
1 návod k použití
Sponky
Typ SKN 20 NK, délka 20 mm (1000 kusů) Obj.č. 901053723
Typ SKN 25 NK, délka 25 mm (1000 kusů) Obj.č. 901053731
Typ SKN 30 NK, délka 30 mm (1000 kusů) Obj.č. 901053740
Typ SKN 35 NK, délka 35 mm (1000 kusů) Obj.č. 901053758
Typ SKN 40 NK, délka 40 mm (1000 kusů) Obj.č. 901053766
Typ SKN 45 NK, délka 45 mm (1000 kusů) Obj.č. 901053774
Typ SKN 50 NK, délka 50 mm (1000 kusů) Obj.č. 901053782
Speciální olej 0,5 l Obj.č. 901008540
Olejnička 1/4" Obj.č. 901054584
6

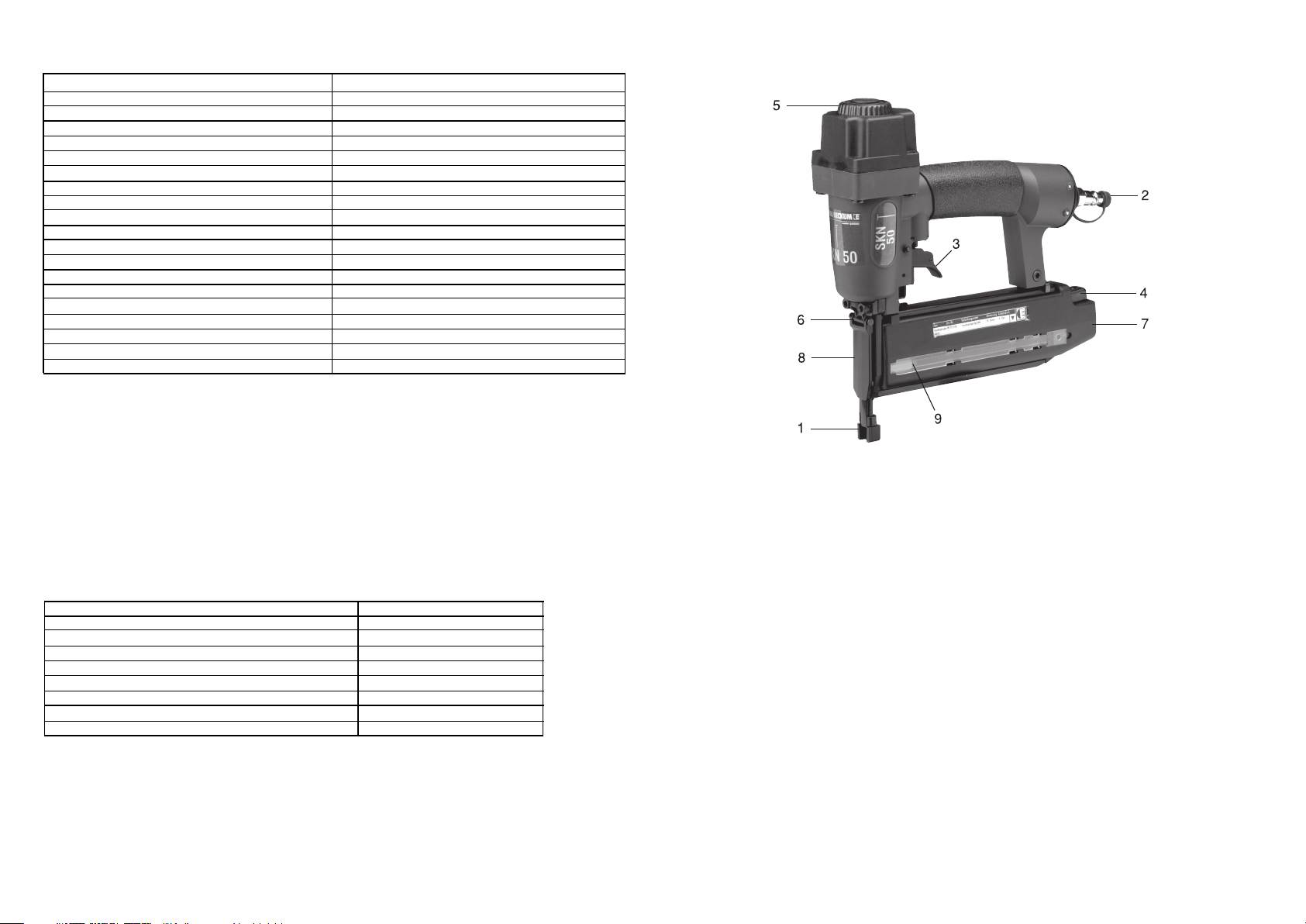

POPIS
1 bezpečnostní vypínač
2 připojení tlak. vzduchu
3 páčka spuštění
4 zajištění zásobníku
5 otočné kolečko vypouštěného vzduchu
6 regulace hloubky
7 posuvný zásobník
3
Page 4

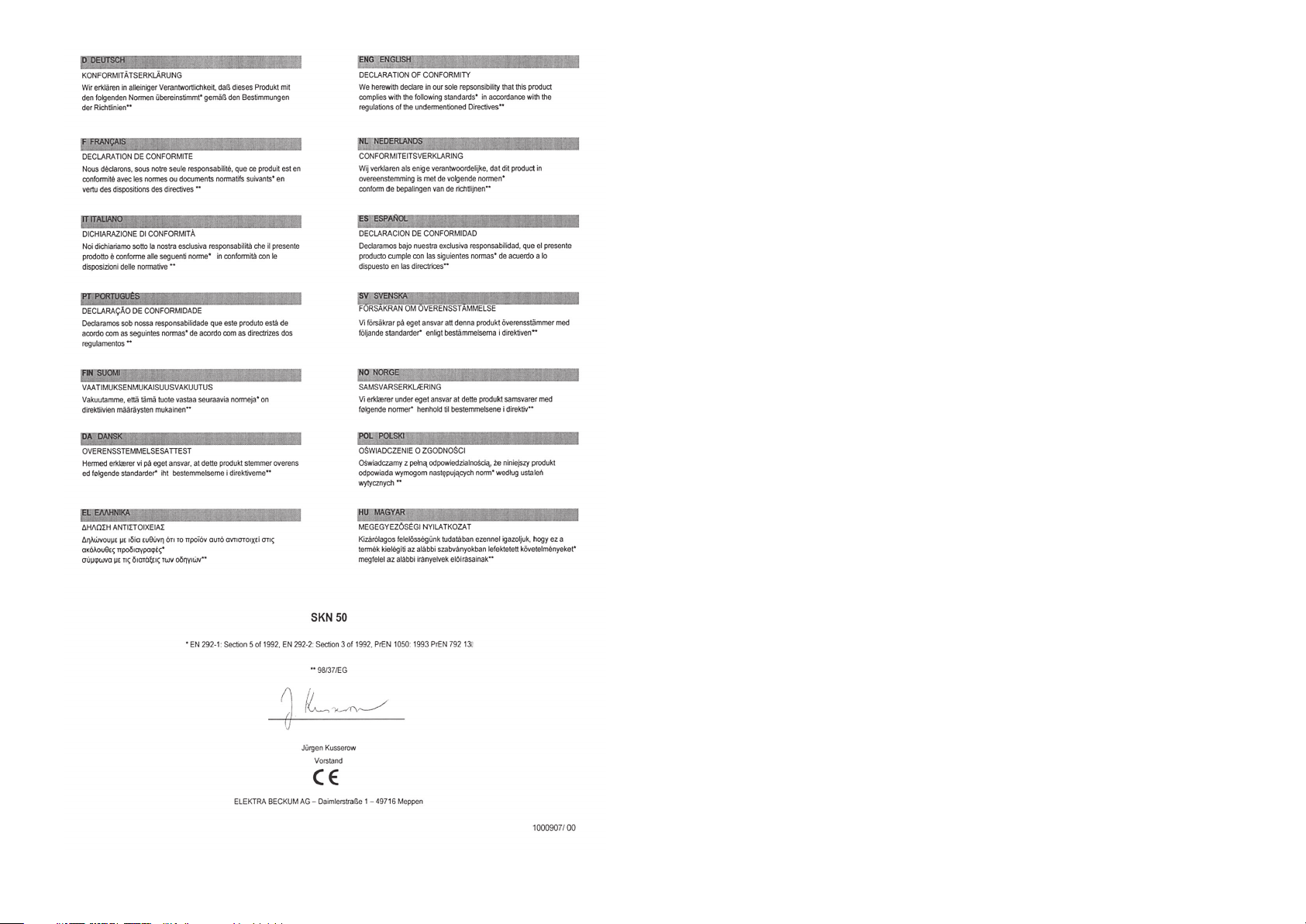

Souhlasné prohlášení
ZAHÁJENÍ DO PROVOZU
Tímto prohlašujeme na vlastní zodpovědnost, že tento výrobek splňuje uvedené normy a normativní
nařízení: 98/37/EG, EN 292-1: Section 5 of 1992, EN 292-2: Section 3 of 1992, PrEN 1050: 1993, PrEN
792 13.
NEJPRVE ČTĚTE
- před použitím stroje si nejdříve pozorně přečtěte bezpečnostní předpisy a návod k použití
- jestliže při vybalení stroje zjistíte jeho poškození, sdělte to Vašemu prodejci. V žádném případě se
strojem nezačněte pracovat.
- s obalem naložte prosím s ohledem na životní prostředí. Dejte jej do příslušného sběru.
- návod uschovejte, abyste ho mohli kdykoliv použít
- všechny přiložené dokumenty si uchovejte a nářadí předávejte dále vždy jen s nimi.
Použití
Sponkovačka je vhodná k upevňování lišt a obkladových materiálů. Pomocí hřebíků můžete zhotovit neviditelné spoje. Stroj je vybaven pojistkou proti samovolnému spuštění.
Stroj je vhodný ke zpracování hřebíků se sílou drátu od
Ø 0,9 x 1,2 mm a délky od 20 – 50 m typu SKN.
BEZPEČNOSTNÍ PŘEDPISY
Předpisy
Pro přenosný stroj platí normy DIN 7259 (UVV34).
- spojovací nebo upevňovací předpisy musí odpovídat technickým datům v daném návodu
- stroj smí být připojen jen k vedení, u kterého jste si jisti, že překročení provozního tlaku zamezuje
více jak 10%
- kyslík a hořlavé plyny nepoužívejte jako zdroj energie pro provoz tlakového vzduchu
- připojení zdroje tlakového vzduchu provádějte pomocí rychlospojku. Stroj je po odpojení bez tlaku
- pro údržbu a opravy používejte jen originál náhradní díly
- opravy smí provádět jen odborný servis
Bezpečnost stroje
Se strojem smí pracovat jen poučené osoby. Před každým spuštěním stroje prověřte funkce bezpečnostního vypínače. Se strojem nesmějí pracovat děti.
Vyvarujte se zeslabení nebo poškození stroje. Nikdy nedemontujte nebo neblokujte části jako např.
bezpečnostní vypínač.
K naplnění musí být stroj oddělen od zdroje tlaku.
Pomocí páčky (4) se zásobník odblokuje vysunutím dozadu. Do zásobníku můžete vložit spony. Posuvný
zásobník (7) posuňte dopředu dokud nezapadne páčka.
Natočte si kolečko (5) do Vámi požadované pozice. Nastavte provozní tlak především na spodní hodnotu
doporučeného pracovního tlaku (4,0 bar). Spojení ke zdroji tlaku vzduchu se provede pomocí flexibilní
tlakové hadice vzduchu (6 mm) s rychlospojkou. Zvyšte nebo snižte pracovní tlak od 0,5 barů, dokud
nedosáhnete Vámi požadovaný pracovní tlak. Dávejte pozor, aby tlak nepřesáhl 0,7 barů a vyhněte se
úderům naprázdno.
Pomocí regulace hloubky (6) nastavte Vámi požadovanou hloubku dorazu.
Při zablokování sponek pomocí postranní páčky otevřete ochranný štít a defektivní spojovací prostředek
odstraňte. Poškozený stroj musí být od zdroje tlaku oddělen a předán k prověření. Při delší pause nebo
ukončení práce oddělte stroj od zdroje a zásobník vyprázdněte.
ÚDRŽBA A OPRAVY
Pro dlouhodobé bezvadné funkce Vašeho stroje je nezbytné denní čistění a pravidelné mazání. Používejte
jen speciální oleje (kapitola 8 příslušenství).
Způsoby mazání:
a) pomocí olejové mlhy
údržbová jednotka obsahuje filtr a přimazávač a je umístěna na kompresoru
b) pomocí přimazávače, který je umístěn na přívodní hadici
c) ručně
stroj přimažte 3-5 kapkami oleje do otvoru přívodu vzduchu
Stroj pokládejte jen do suchých místností.
Poruchy a jejich odstranění
Tlak vzduchu uniká mezi poklopem a skříní čerpadla:
Kroužky jsou poškozený nebo zašpiněný. Kroužky vyčistěte nebo nahraďte.
Spony nejsou zcela zařazeny:
Tlak je příliš nízký. Tlak zvyšte postupně o 0,5 barů, dokud
spony nejsou zcela zařazeny.
Výkon hadice má příliš malý příčný řez. Vnitřní průměr hadice musí být min. 6 mm.
Stroj není namazán. Části očistěte a namazejte.
Spony jsou příliš zařazeny:
Tlak je příliš vysoký. Snižte tlak plynule o 0,5 barů.
Bezpečnost práce
Nikdy stroj nespouštějte ve volné místnosti. Nikdy nesměrujte stroj proti sobě nebo jiným osobám. Stroj
držte při práci tak, aby hlava a tělo nemohly být zraněny při možném zpětném rázu.
Stroj přenášejte za držadlo, ne za vypínač. Dávejte pozor, aby při manipulaci se sponkovačkou nedošlo
k poranění. Při práci používejte ochranné brýle a ochranu sluchu.
4 5
