PS 7000 S
PS 9000 S
Betriebsanleitung. . . . . . . . . . . . . . . . . . . . .3
Operating Instruction . . . . . . . . . . . . . . . . . .7
Instructions d'utilisation . . . . . . . . . . . . . . .11
Handleiding . . . . . . . . . . . . . . . . . . . . . . . .16
Manual de uso . . . . . . . . . . . . . . . . . . . . . .21
Betjeningsvejledning . . . . . . . . . . . . . . . . .26
Bruksanvisning . . . . . . . . . . . . . . . . . . . . .30
Οδηγες Χρσης . . . . . . . . . . . . . . . . . . .34
115 167 6150 / 3907 - 3.0
Page 2
Ê
ÖRSÄ
A
U2P0050.fm
D DEUTSCH ENG ENGLISH
KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY
Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit
den folgenden Normen übereinstimmt* gemäß den Bestimmungen der
Richtlinien**
We herewith declare in our sole repsonsibility that this product
complies with the following standards* in accordance with the
regulations of the undermentioned Directives**
F FRANÇAIS
DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING
Nous déclarons, sous notre seule responsabilité, que ce produit est en
conformité avec les normes ou documents normatifs suivants* en vertu
des dispositions des directives **
IT ITALIANO
DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD
Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente
prodotto è conforme alle seguenti norme* in conformità con le
disposizioni delle normative **
PT PORTUGU
DECLARAÇÃO DE CONFORMIDADE
Declaramos sob nossa responsabilidade que este produto está de
acordo com as seguintes normas* de acordo com as directrizes dos
regulamentos **
FIN SUOMI NO NORGE
VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING
Vakuutamme, että tämä tuote vastaa seuraavia normeja* on
direktiivien määräysten mukainen**
DA DANSK POL
OVERENSSTEMMELSESATTEST OŚWIADCZENIE O ZGODNOŚCI
Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens
ed følgende standarder* iht bestemmelserne i direktiverne**
S SV SVENSKA
NL NEDERLANDS
Wij verklaren als enige verantwoordelijke, dat dit product in
overeenstemming is met de volgende normen*
conform de bepalingen van de richtlijnen**
ES ESPAÑOL
Declaramos bajo nuestra exclusiva responsabilidad, que el presente
producto cumple con las siguientes normas* de acuerdo a lo dispuesto
en las directrices**
F
KRAN OM ÖVERENSSTÄMMELSE
Vi försäkrar på eget ansvar att denna produkt överensstämmer med
följande standarder* enligt bestämmelserna i direktiven**
Vi erklærer under eget ansvar at dette produkt samsvarer med
følgende normer* henhold til bestemmelsene i direktiv**
POLSKI
Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt
odpowiada wymogom następujących norm* według ustaleń
wytycznych **
EL ΕΛΛHNIK
ΔΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣ MEGEGYEZŐSÉGI NYILATKOZAT
Δηλώνουμε με ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις
ακόλουθες προδιαγραφές*
σύμφωνα με τις διατάξεις των οδηγιών**
HU MAGYAR
Kizárólagos felelősségünk tudatában ezennel igazoljuk, hogy ez a
termék kielégíti az alábbi szabványokban lefektetett követelményeket*
megfelel az alábbi irányelvek előírásainak**
PS 7000 S - PS 9000 S
*EN 60335-2-41
** 73/23/EWG, 89/336/EW, 93/68/EWG
Jürgen Kusserow
Vorstand
ELEKTRA BECKUM AG – Daimlerstraße 1 – 49716 Meppen
1001009/ 01
2
Page 3
XP0022D1.fm Betriebsanleitung DEUTSCH

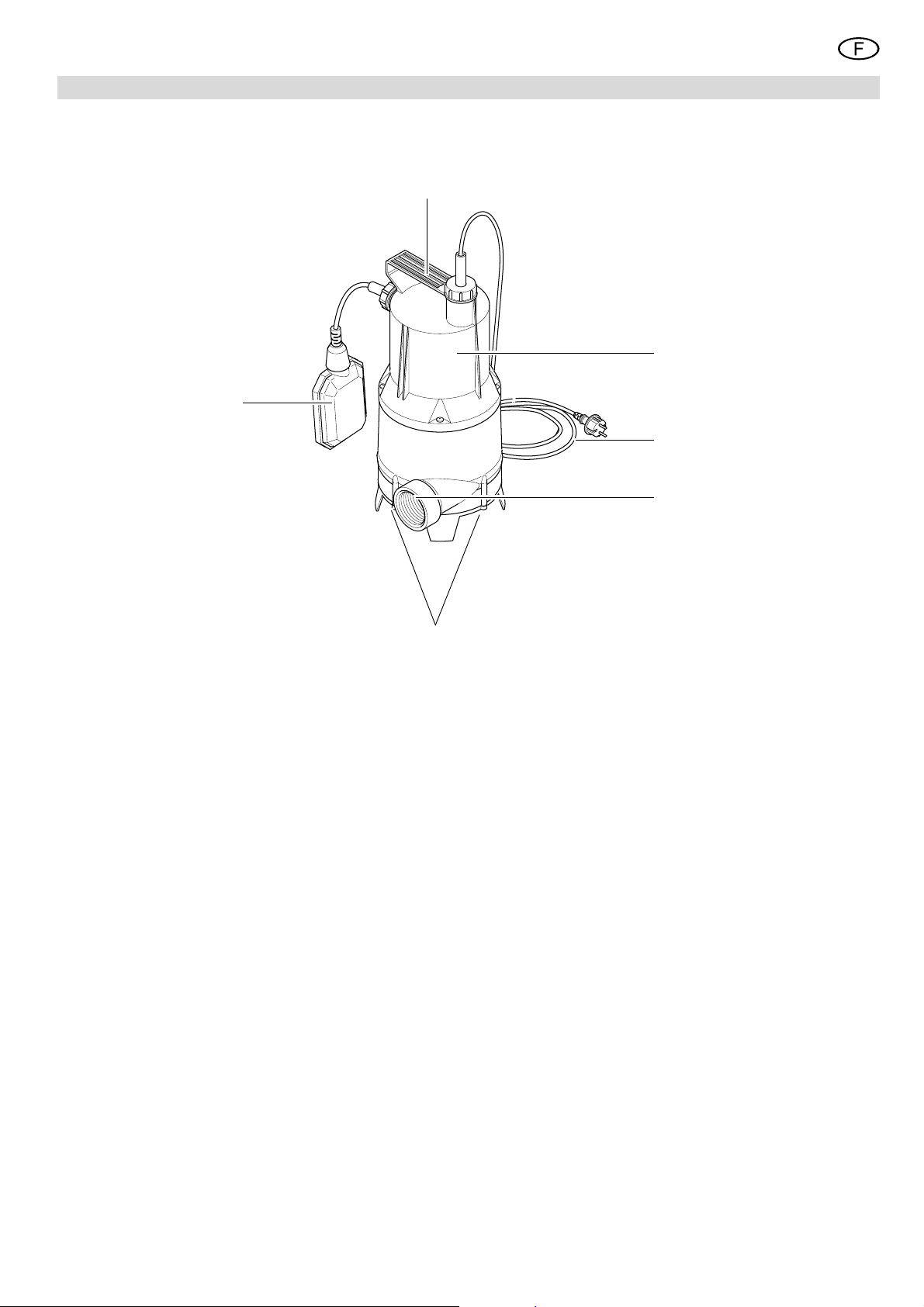

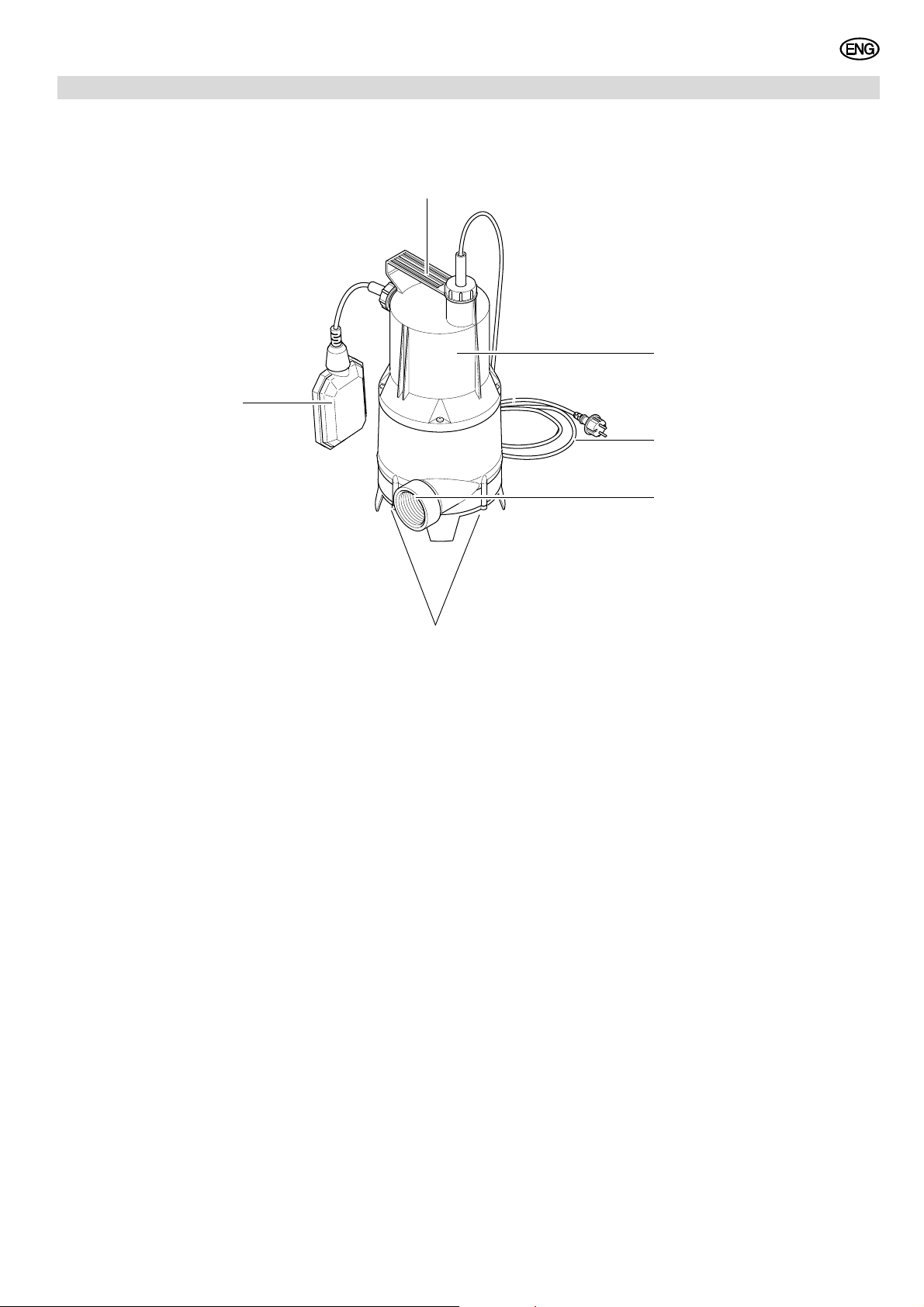

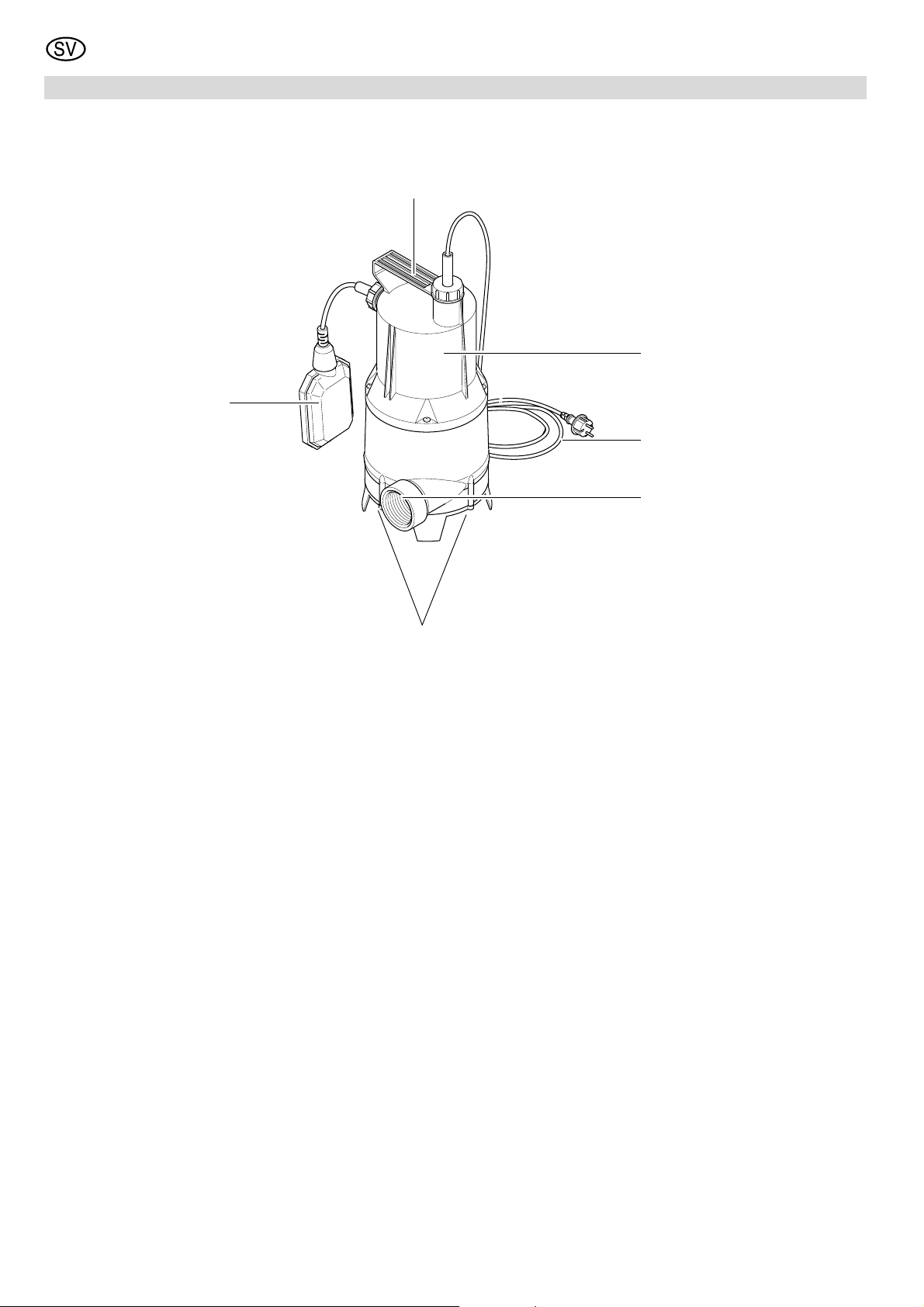

1. Das Gerät im Überblick
1
6
DEUTSCH
2
3
1 Handgriff / Aufhängungsöse
2 Pumpengehäuse
3 Netzkabel mit Stecker
4 Druckanschluss
5 Ansaugöffnungen
6 Schwimmerschalter
4
5
3
Page 4
DEUTSCH
Inhaltsverzeichnis
1. Das Gerät im Überblick...............3
2. Zuerst lesen!................................4
3. Einsatzgebiet und
Fördermedien ..............................4
4. Sicherheit.....................................4
4.1 Bestimmungsgemäße
Verwendung..................................4
4.2 Allgemeine Sicherheitshinweise....4
5. Vor Inbetriebnahme ....................4
5.1 Druckleitung anschließen..............4
5.2 Aufstellung ....................................4
6. Betrieb..........................................5
6.1 Ein- und Ausschalten ....................5
6.2 Pumpenkennlinie...........................5
7. Wartung und Pflege ....................5
7.1 Regelmäßige Wartung ..................5
7.2 Gerät aufbewahren .......................5
8. Probleme und Störungen ...........5
8.1 Störungssuche ..............................5
9. Reparatur .....................................6
10. Umweltschutz..............................6
11. Technische Daten .......................6
2. Zuerst lesen!
x Lesen Sie vor der Inbetriebnahme
diese Betriebsanleitung. Beachten
Sie insbesondere die Sicherheitshinweise.
x Bei Nichtbeachtung der Betriebsan-
leitung erlischt der Garantieanspruch; für daraus resultierende
Schäden übernimmt der Hersteller
keine Haftung.
x Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend
Ihren Händler. Nehmen Sie das
Gerät nicht in Betrieb!
x Entsorgen Sie die Verpackung bitte
umweltgerecht. Geben Sie sie an
entsprechende Sammelstellen.
x Bewahren Sie die Betriebsanleitung
gut auf, damit Sie sie bei Unklarheiten jederzeit nachlesen können.
x Wenn Sie das Gerät einmal verlei-
hen oder verkaufen, geben Sie auch
die Begleitdokumente mit.
3. Einsatzgebiet und Fördermedien
Dieses Gerät dient zum Fördern von
Wasser im Haus- und Gartenbereich,
zum Beispiel:
zum Leerpumpen von Behältern,
Sickerschächten oder überschwemmten Räumen;
als Brunnenpumpe;
zum Umwälzen, um Fäulnisbildung
zu verhindern;
zum Betrieb von künstlichen Was-
serläufen.
Achtung!
A
Die maximal zulässige Tempe-
ratur der Flüssigkeit beträgt 35 °C.
Wenn Flüssigkeiten gefördert wer-
den, die feste Stoffe enthalten, dürfen
die Teile nicht größer sein als in den
Technischen Daten angegeben.
Das Pumpen von Flüssigkeiten, die
schmirgelnde Stoffe enthalten (z.B.
Sand), verringert die Lebensdauer
des Gerätes.
4. Sicherheit
4.1 Bestimmungsgemäße
Verwendung
Das Gerät darf nicht zur Trinkwasserversorgung oder zum Fördern von Lebensmitteln verwendet werden.
Explosive, brennbare, aggressive oder
gesundheitsgefährdende Stoffe sowie
Fäkalien dürfen nicht gefördert werden.
Für gewerblichen oder industriellen Einsatz ist das Gerät nicht geeignet.
Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am
Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und
freigegeben sind, können unvorhersehbare Schäden entstehen!
4.2 Allgemeine Sicherheitshinweise
Kinder und Jugendliche sowie Personen, die mit der Betriebsanleitung nicht
vertraut sind, dürfen das Gerät nicht
benutzen.
Beim Einsatz in Schwimmbecken und
Gartenteichen und in deren Schutzbereich sind die Bestimmungen nach DIN
VDE 0100 -702, -738 einzuhalten.
Beachten Sie hierzu gegebenenfalls
auch örtliche Vorschriften.
Die folgenden Restgefahren bestehen
grundsätzlich beim Betrieb von Tauchpumpen – sie lassen sich auch durch
Sicherheitsvorkehrungen nicht völlig
beseitigen.
Gefahr durch Umgebungsein-
A
flüsse!
Verwenden Sie das Gerät nicht in explosionsgefährdeten Räumen oder in der
Nähe von brennbaren Flüssigkeiten oder
Gasen!
B
Gefahr durch Elektrizität!
Netzstecker nicht mit nassen Händen
anfassen! Netzstecker immer am Stecker, nicht am Kabel herausziehen.
Der Anschluss darf nur an Schutzkontakt-Steckdosen erfolgen, die fachgerecht installiert, geerdet und geprüft
sind. Netzspannung und Absicherung
müssen den Technischen Daten entsprechen.
Die Absicherung muss mit einem FISchalter mit einem Fehlerstrom von
maximal 30 mA erfolgen.
Verlängerungskabel müssen ausreichenden Aderquerschnitt besitzen
(siehe „Technische Daten“). Kabeltrommeln müssen vollständig abgerollt sein.
Netzkabel und Verlängerungskabel nicht
knicken, quetschen, zerren oder überfahren; vor scharfen Kanten, Öl und
Hitze schützen.
Verlängerungskabel so verlegen, dass
es nicht in die zu fördernde Flüssigkeit
geraten kann.
Vor Arbeiten am Gerät, Netzstecker ziehen.
Gefahr durch Mängel am
A
Gerät!
Überprüfen Sie das Gerät, insbesondere
Netzkabel, Netzstecker und Schwimmerschalter vor jeder Inbetriebnahme auf
eventuelle Beschädigungen. Lebensgefahr durch elektrischen Schlag!
Ein beschädigtes Gerät darf erst wieder
benutzt werden, nachdem es fachgerecht repariert wurde.
Reparieren Sie das Gerät nicht selbst!
Bei unsachgemäßen Reparaturen
besteht die Gefahr, dass Flüssigkeit in
den elektrischen Bereich des Gerätes
eindringt.
5. Vor Inbetriebnahme

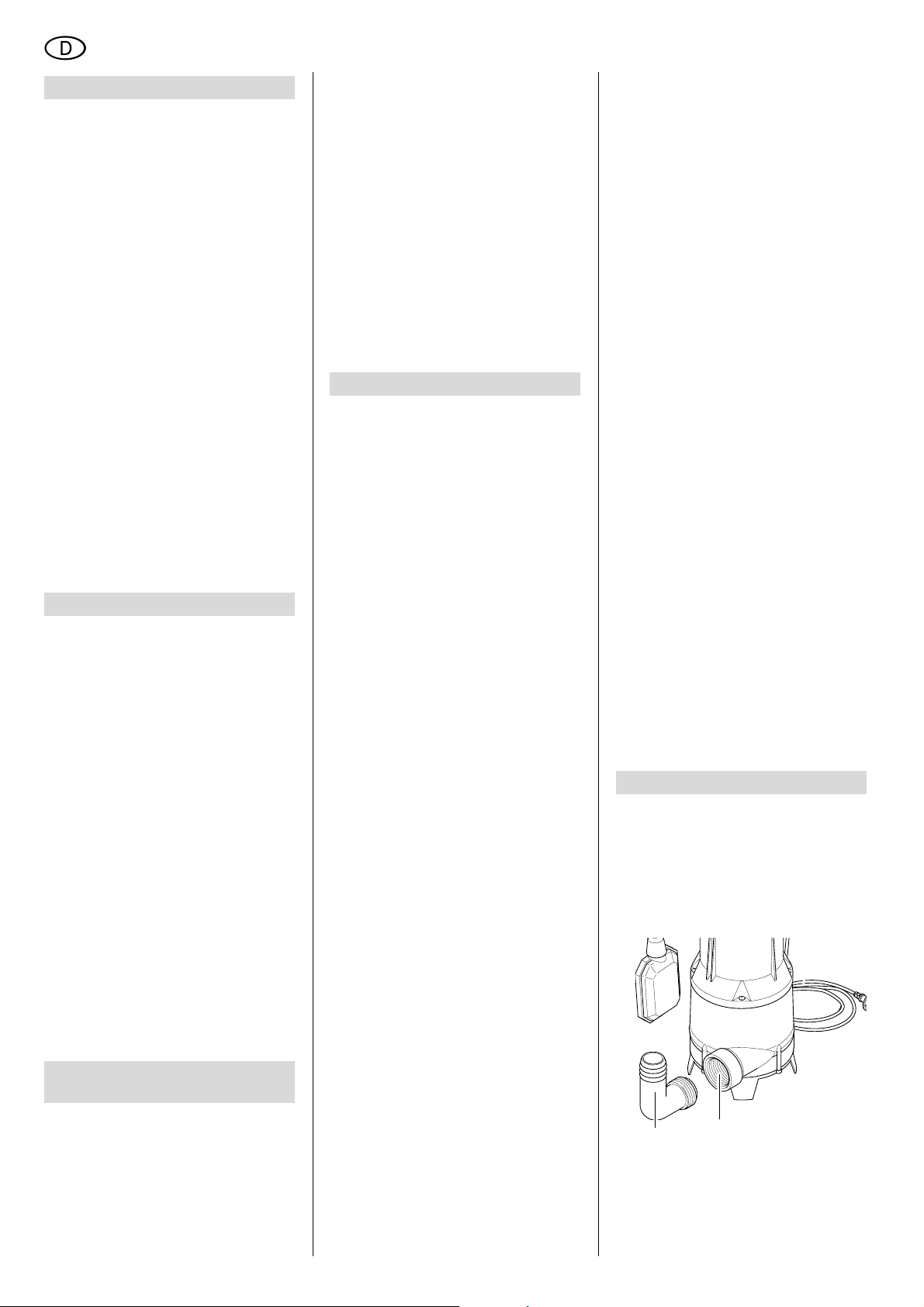

5.1 Druckleitung anschließen
1. Winkelstück (7) fest in den Druckanschluss (8) einschrauben.
2. Druckleitung am Winkelstück
anschließen (Druckleitung gegebenenfalls mit Schlauchschellen
sichern).
7
8
5.2 Aufstellung
x Platzbedarf ca. 50 cm x 50 cm
(damit der Schwimmerschalter einwandfrei funktioniert, muss er sich
frei bewegen können).
4
Page 5
DEUTSCH
x Das Gerät darf höchstens bis zu der
in den Technischen Daten genannten Betriebstauchtiefe unter Wasser
getaucht werden.
x Pumpe so aufstellen, dass die
Ansaugöffnungen nicht durch
Fremdkörper blockiert werden können (Pumpe gegebenenfalls auf
eine Unterlage stellen).
x Achten Sie auf einen sicheren Stand
der Pumpe.
Achtung!
A
Pumpe nicht am Kabel oder am
Druckschlauch anheben, da Kabel
und Druckschlauch nicht für die Zugbelastung durch das Gewicht der
Pumpe ausgelegt sind.
1. Pumpe schräg in die zu fördernde
Flüssigkeit tauchen, damit sich an
der Unterseite kein Luftpolster bildet. Hierdurch würde das Ansaugen verhindert. Sobald die Pumpe
eingetaucht ist, kann sie wieder aufgerichtet werden.
2. Pumpe auf den Grund des Flüssig-
keitsbehälters ablassen. Verwenden
Sie zum Abseilen ein stabiles Seil,
das an der Aufhängungsöse der
Pumpe befestigt wird.
Die Pumpe kann auch an einem Seil
schwebend betrieben werden.
6. Betrieb

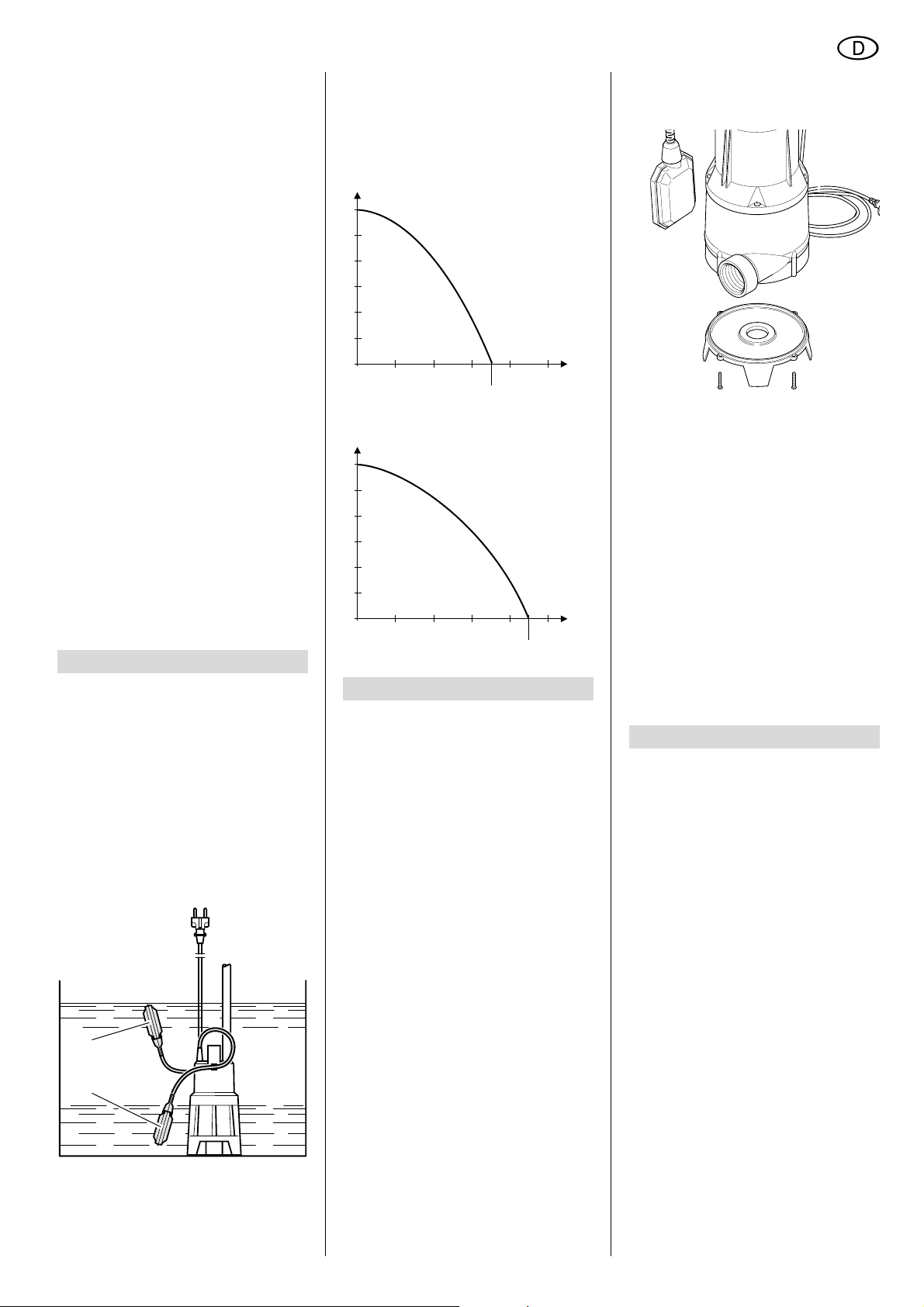

6.1 Ein- und Ausschalten
Nachdem das Gerät ans Netz angeschlossen ist, wird die Tauchpumpe
automatisch durch den Schwimmerschalter ein- und ausgeschaltet:
x Die Tauchpumpe beginnt zu för-
dern, wenn der Schwimmerschalter
durch die Flüssigkeit nach oben
gehoben ist (9).
x Die Tauchpumpe schaltet sich ab,
wenn der Schwimmerschalter nach
unten abgesunken ist (10).
9
10
Achtung!
A
Der Schwimmerschalter muss
sich so bewegen können, dass die
Tauchpumpe nicht trocken laufen
kann.
6.2 Pumpenkennlinie
Die Pumpenkennlinie zeigt, welche Fördermenge in Abhängigkeit von der Förderhöhe erreicht werden kann.
PS 7000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
PS 9000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
4000 60002000
4000 60002000
40002000
7000
40002000
8000
8000
5800
5800
9000
10000
10000
l/h
l/h
l/h
l
/h
7. Wartung und Pflege
Gefahr!
A
Vor allen Arbeiten am Gerät:
Gerät ausschalten.
Netzstecker ziehen.
Weitergehende Wartungs- oder Reparaturarbeiten, als die hier beschriebenen, dürfen nur Fachkräfte durchführen.
7.1 Regelmäßige Wartung
Damit die Tauchpumpe jederzeit einwandfrei funktioniert, ist eine regelmäßige Wartung erforderlich. Dies gilt
auch, wenn die Tauchpumpe unter
erschwerten Bedingungen eingesetzt,
aber längere Zeit nicht eingeschaltet
wird (z.B. beim Betrieb in Sickerschächten):
Jährliche Wartung
1. Pumpengehäuse, Kabel und
Schwimmerschalter auf Beschädigungen überprüfen.
2. Pumpe mit klarem Wasser abspülen. Hartnäckige Verschmutzungen,
z.B. Algenablagerungen, mit einer
Bürste und Spülmittel entfernen.
3. Um die Pumpe von innen zu spülen,
Pumpe in einen Behälter mit klarem
Wasser tauchen und kurz einschalten.

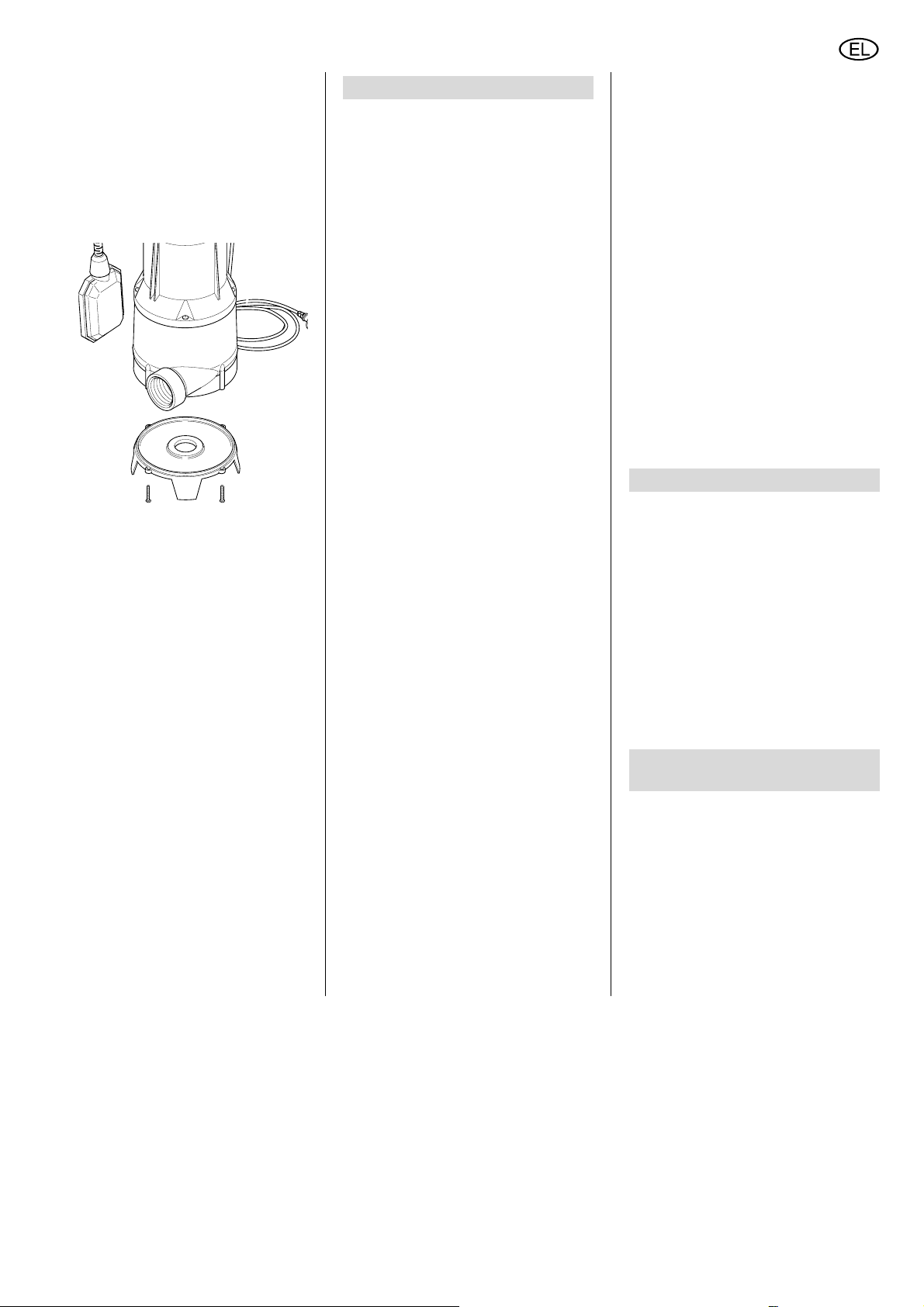

Laufrad reinigen
1. Unterteil der Tauchpumpe wie abgebildet entfernen.
2. Laufrad und alle erreichbaren Innenseiten des Gehäuses reinigen.
Gegebenenfalls Fasern, die sich um
die Laufradwelle gewickelt haben,
entfernen. Hartnäckige Verschmutzungen mit einer Bürste und Spülmittel entfernen.
3. Tauchpumpe wieder zusammenbauen.
7.2 Gerät aufbewahren
Achtung!
A
Frost zerstört Gerät und Zube-
hör, da diese stets Wasser enthalten!
x Bei Frostgefahr Gerät und Zubehör
abbauen und frostgeschützt aufbewahren.
8. Probleme und Störungen
Gefahr!
A
Vor allen Arbeiten am Gerät:
Gerät ausschalten.
Netzstecker ziehen.
8.1 Störungssuche
Pumpe läuft nicht:
x Keine Netzspannung.
Kabel, Stecker, Steckdose und
Sicherung prüfen.
x Zu geringe Netzspannung.
Verlängerungskabel mit ausrei-
chendem Aderquerschnitt verwenden (siehe „Technische
Daten“).
x Motor überhitzt, Motorschutz ausge-
löst.
Ursache der Überhitzung beseiti-
gen (Flüssigkeit zu warm?
Pumpe durch Fremdkörper blockiert?)
Nach Abkühlen schaltet sich das
Gerät selbst wieder ein.
5
Page 6
DEUTSCH
x Schwimmerschalter schaltet die
Pumpe nicht ein.
Sicherstellen, dass ausreichend
Wasservorrat vorhanden ist.
Sicherstellen, dass sich der
Schwimmerschalter ausreichend
bewegen kann.
Motor brummt, läuft nicht an:
x Pumpe durch Fremdkörper blo-
ckiert.
Pumpe reinigen.
Pumpe fördert nicht richtig:
x Förderhöhe zu groß.
Maximale Förderhöhe beachten
(siehe „Technische Daten“).
x Druckleitung geknickt.
Druckleitung gerade verlegen.
x Druckleitung undicht.
Druckleitung abdichten, Ver-
schraubungen festziehen.
11. Technische Daten
Pumpe läuft sehr laut:
x Pumpe saugt Luft an.
Sicherstellen, dass ausreichend
Wasservorrat vorhanden ist.
Schwimmerschalter richtig ein-
stellen.
Pumpe beim Eintauchen in die
Flüssigkeit schräg halten.
Pumpe läuft dauernd:
x Schwimmerschalter erreicht nicht
die untere Position.
Sicherstellen, dass sich der
Schwimmerschalter ausreichend
bewegen kann.
9. Reparatur
Gefahr!
A
Reparaturen an Elektrogeräten
dürfen nur durch eine Elektrofachkraft ausgeführt werden!
Reparaturbedürftige Elektrogeräte können an die Service-Niederlassung Ihres
Landes eingesandt werden. Die Adresse
finden Sie bei der Ersatzteilliste.
Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten
Fehler.
10. Umweltschutz
Das Verpackungsmaterial des Gerätes
ist zu 100 % recyclingfähig.
Ausgediente Geräte und Zubehör enthalten große Mengen wertvoller Rohund Kunststoffe, die ebenfalls einem
Recyclingprozess zugeführt werden
können.
Die Anleitung wurde auf chlorfrei
gebleichtem Papier gedruckt.
PS 7000 S PS 9000 S
Netzspannung V 230 a 1 230 a 1
Frequenz Hz 50 50
Nennleistung W 450 500
Nennstrom A 2,0 2,2
Absicherung min. (träge oder L-Automat) A 10 10
Betriebskondensator PF8 8
Nenndrehzahl min
Fördermenge max. l/h 7000 9000
Förderhöhe max. m 6 6
Förderdruck max. bar 0,6 0,6
Betriebstauchtiefe max. m 5 5
Restwasserstand max. mm 30 30
Korngröße max. mm 25 25
Zulauftemperatur max. °C 35 35
Schutzart IP 68 IP 68
Schutzklasse II
Isolierstoffklasse FF
Werkstoffe
Pumpengehäuse
Pumpenwelle
Pumpenlaufrad
Netzkabel (HO 7 RN-F) m 10 10
Druckanschluss (AG=Aussengewinde, IG=Innengewinde)
Pumpe
Winkelstück
Abmessungen (Pumpengehäuse)
Höhe
Breite
Durchmesser
Gewicht kg 4,3 4,3
Maximallänge für Verlängerungskabel
bei 3 x 1,0 mm
bei 3 x 1,5 mm2 Aderquerschnitt
2
Aderquerschnitt
-1
mm
mm
mm
m
m
2800 2800
Polypropylen
Edelstahl
Noryl
1 1/4" IG
1 1/4" AG
320
200
140
60
100
Polypropylen
Edelstahl
Noryl
1 1/4" IG
1 1/4" AG
320
200
140
60
100
6
Page 7
Xp0022e1.fm Operating Instruction ENGLISH

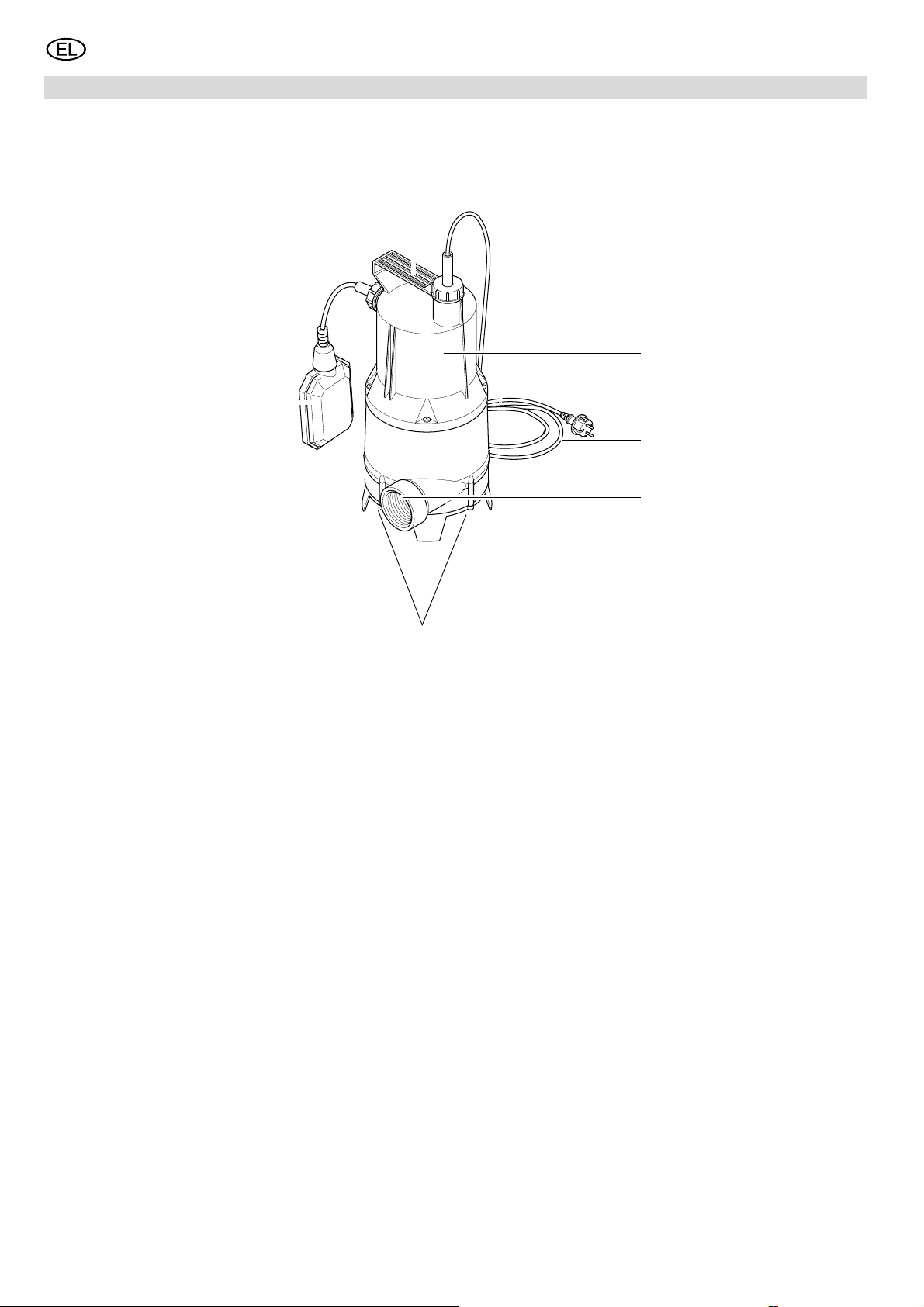

1. Machine Overview
1
6
ENGLISH
2
3
1 Handle / cable eye
2 Pump casing
3 Power cable with plug
4 Discharge port
5 Suction inlet
6 Float switch
4
5
7
Page 8
ENGLISH
Table of Contents
1. Machine Overview.......................7
2. Please Read First!.......................8
3. Range of Application
and Media.....................................8
4. Safety ...........................................8
4.1 Specified conditions of use ...........8
4.2 General safety instructions............8
5. Prior to Operation .......................8
5.1 Discharge hose connection...........8
5.2 Installation.....................................8
6. Operation .....................................9
6.1 Switching ON and OFF .................9
6.2 Pump characteristic curve.............9
7. Care and Maintenance................9
7.1 Periodic maintenance....................9
7.2 Pump storage................................9
8. Trouble Shooting ........................9
8.1 Fault finding...................................9
9. Repairs.......................................10
10. Environmental Protection ........10
11. Technical Specifications ..........10
2. Please Read First!
x Read these instructions before use.
Pay special attention to the safety
instructions.
x Disregard of the instructions renders
the warranty null and void; the
equipment manufacturer is not liable
for any damage resulting from disregard of the instructions.
x If you notice transport damage while
unpacking, notify your supplier
immediately. Do not operate the
machine!
x Dispose of the packing in an envi-
ronmentally friendly manner. Take
to a proper collecting point.
x Save these instructions - refer to
them when in doubt.
x If you lend or sell this machine be
sure to have the instructions go with
it.
3. Range of Application and
Media
This pump is intended for pumping water
in domestic applications, such as
pumping containers, sumps and
flooded basements;
fountain pumps;
circulation to avoid putrefaction;
feeding false rivulets and brooks.
Caution!
A
The max. permissible fluid
temperature is 35 °C.
When fluids containing solids are
pumped, the solids must not be larger
than specified in the "Technical Specifications".
Pumping liquids containing abrasives
(such as sand) reduces the service
life of the pump.
4. Safety
4.1 Specified conditions of
use
This pump must not be used to supply
drinking water or for pumping foodstuff.
Explosive, flammable, aggressive fluids
or substances detrimental to health and
sewage must not be pumped.
This equipment is not suitable for commercial or industrial use.
Any other use is not as specified. Use
not as specified, alteration of the pump
or use of parts that are not approved by
the equipment manufacturer, can cause
unforeseeable damage!
4.2 General safety instructions
Children, juveniles and persons not familar with the instructions are not permitted to operate the pump.
When used in swimming pools and garden ponds and their range of protection,
the regulations according to DIN VDE
0100 -702, -738 are to be observed.
Also all local regulations pertaining to
the safe operation of submersible pumps
are to be observed.
The following residual risks do principally
exist when operating submersible
pumps and can not be fully eliminated –
even by employing safety devices.
A
Hazard by ambient conditions!
Do not use the pump in hazardous locations or near inflammable liquids and
gases!
B
Danger! Risk of electric shock!
Do not touch the plug with wet hands! To
unplug always pull at the plug, not the
power cable.
Connect only to an earthed outlet that is
properly installed, earthed and tested.
Mains voltage and fuse protection must
correspond to those stated in the "Technical Specications".
Protection must be provided by a residual current device (RCD) of max. 30 mA
capacity.
Use only extension cables of sufficient
lead cross section (see "Technical Specifications"). Unroll cable reels fully.
Do not buckle, squeeze, drag or drive
over power cable and extension cables;
protect from sharp edges.
Place extension cable so that it can not
get into the fluid to be pumped.
Always unplug before servicing the
pump.
A
Danger by pump failings!
Before each use check the pump, especially the power cable, plug and float
switch for possible damage. Risk of fatal
electric shock!
A damaged pump must be workmanlike
repaired before it can be used again.
Do not attempt to repair the pump yourself! When repaired inexpertly there is a
hazard of fluid entering the electrical
parts of the pump.
5. Prior to Operation

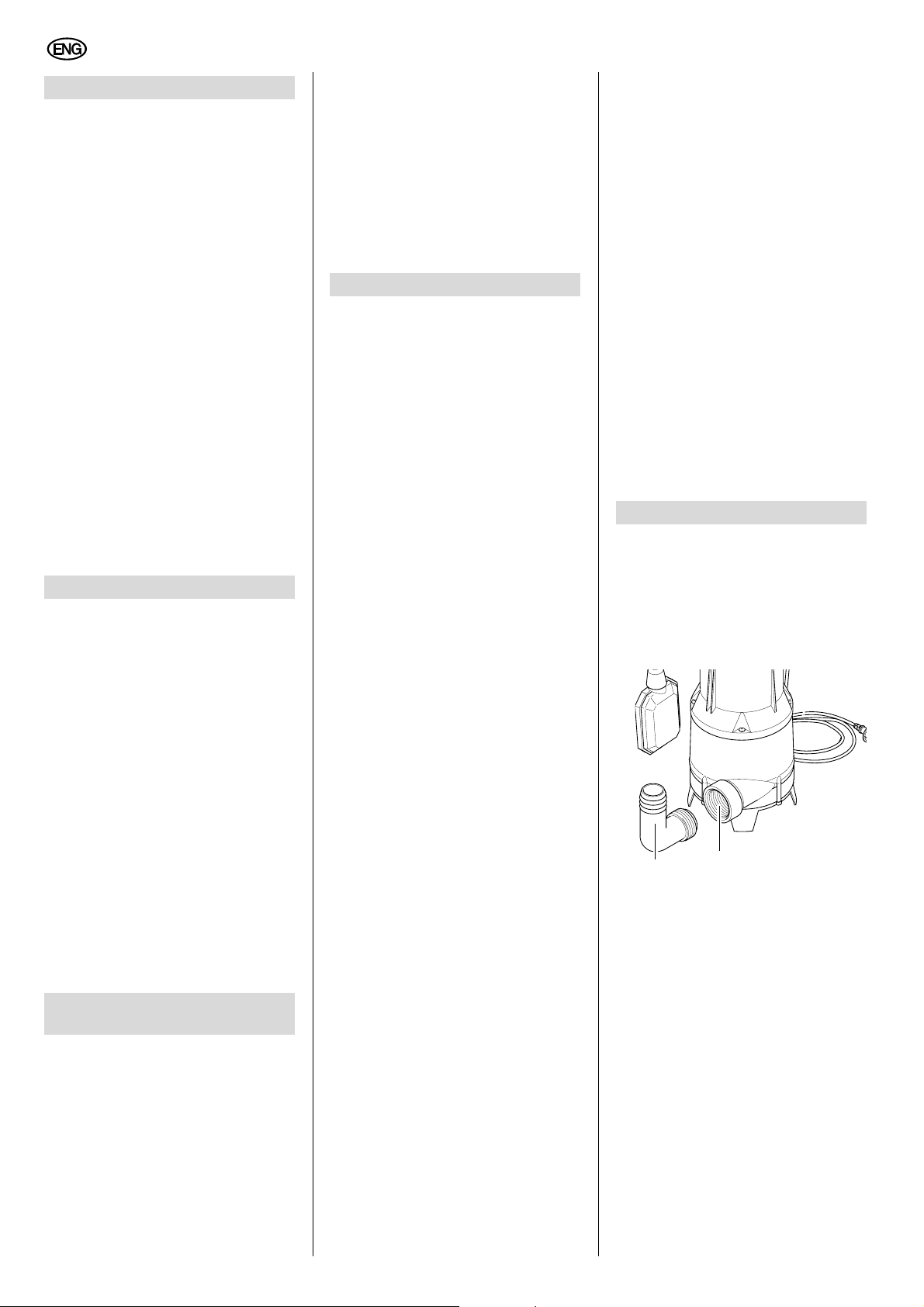

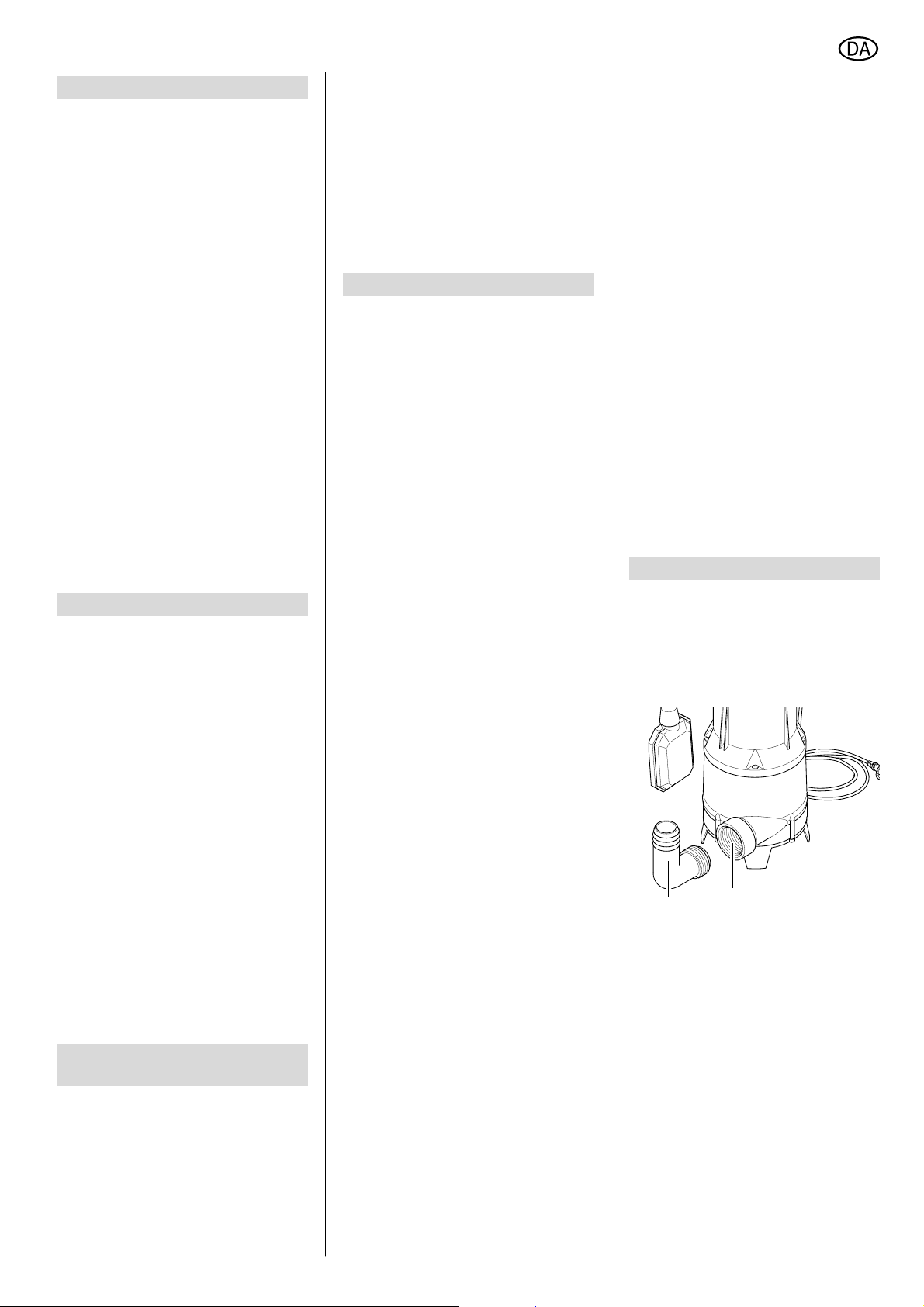

5.1 Discharge hose connection
1. Turn elbow (7) into discharge port
(8) until fully tightened.
2. Fit discharge hose to elbow (secure
discharge hose with hose clamps, if
necessary).
7
8
5.2 Installation
x Required space is approx. 50 cm x
50 cm (for the float switch to operate
properly it must be able to move
freely).
x The pump must not be submerged
deeper into water than stated in the
"Technical Specifications".
x Place pump so that the suction inlet
can not be blocked by foreign
objects (stand on a base, if necessary).
x Ensure sufficient upright stability.
Caution!
A
Do not lift pump at the cable or
discharge hose; both are not designed for the tensile load by the weight
of the pump.
8
Page 9
ENGLISH

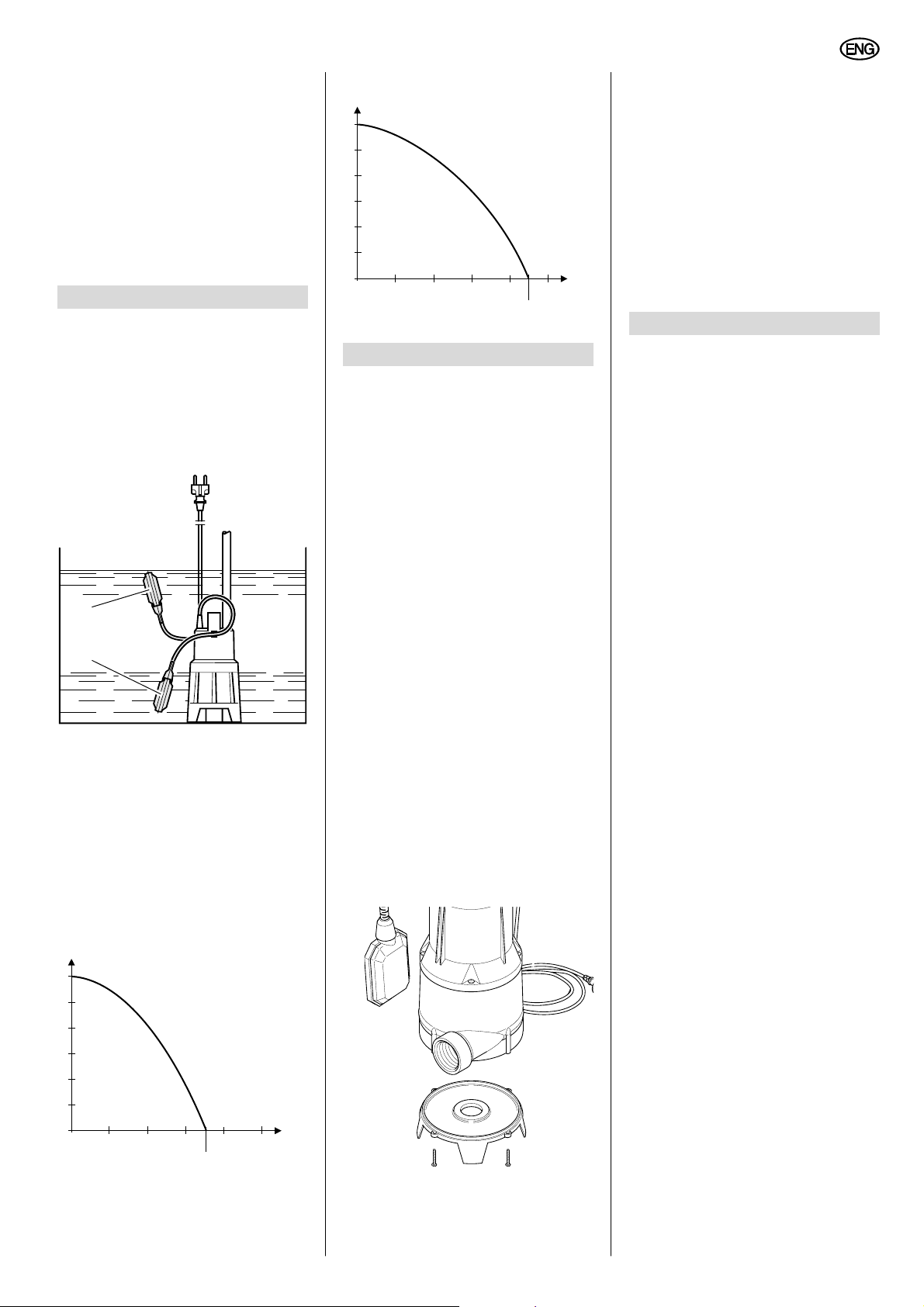

1. Submerge pump at an angle to
avoid an air cushion at the underside, which would prevent priming.
Once the pump is submerged, it can
be set into an upright position.
2. Lower pump to the bottom of the
fluid container. Use a strong rope,
fastened to the cable eye, to lower
the pump.
The pump can also be operated
when suspended by a rope.
6. Operation

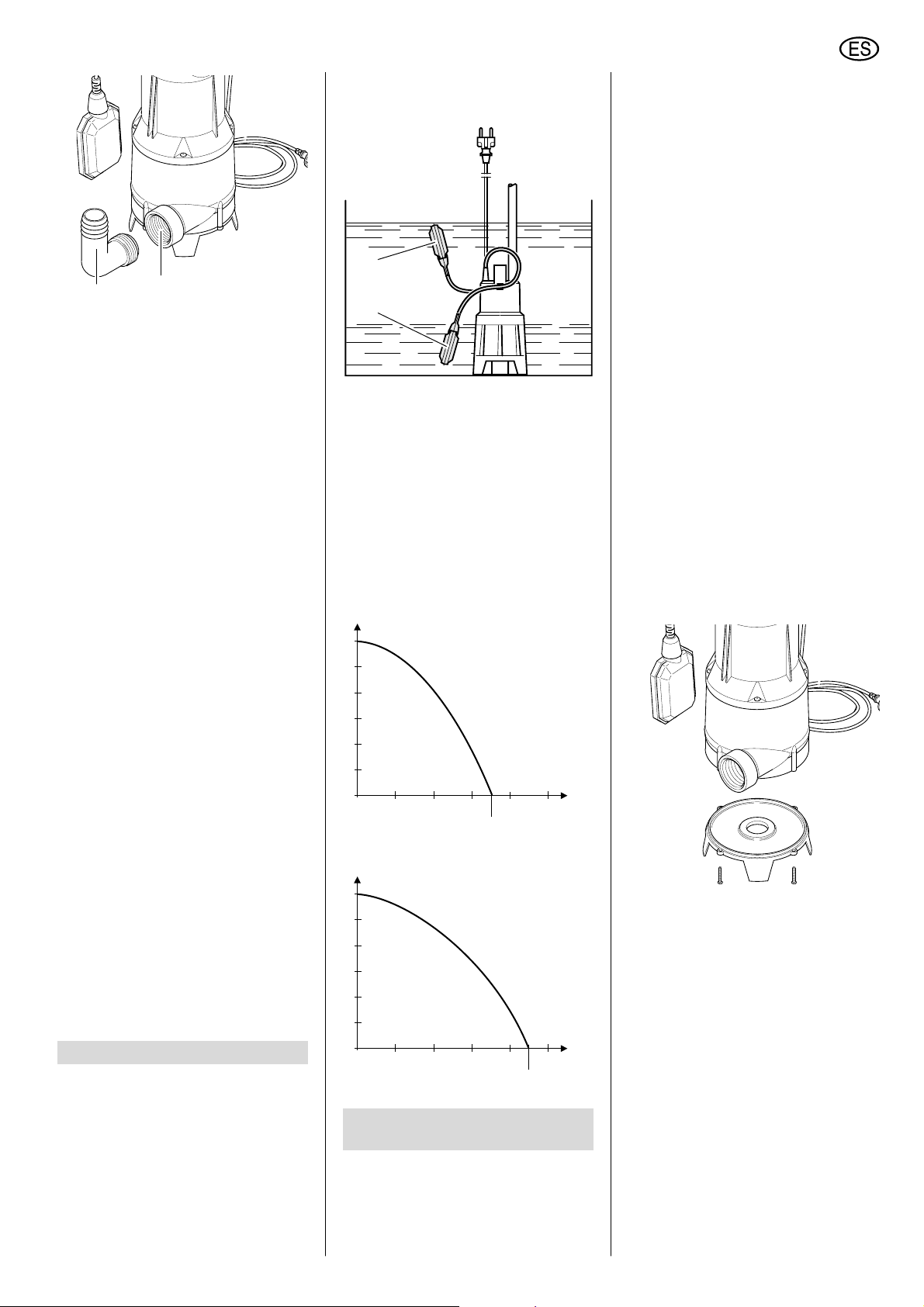

6.1 Switching ON and OFF
After connection to the mains, the submersible pump is automatically switched
ON and OFF by the float switch:
x It starts pumping when the fluid has
lifted the float switch fully (9).
x The pump switches OFF when the
float switch has fallen down (10).
9
10
Caution!
A
The float switch must be able
to move in such way that the pump
can not run dry.
6.2 Pump characteristic
curve
The pump characteristic curve shows
which pump capacity is possible in
dependance on the delivery head.
PS 7000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
4000 60002000
40002000
7000
8000
5800
10000
l/h
l/h
PS 9000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
4000 60002000
8000
40002000
5800
9000
10000
l/h
l/h
7. Care and Maintenance
Danger!
A
Prior to all servicing:
Switch Off.
Unplug.
Repair and maintenance work other
than described here must only be carried out by qualified specialists.
7.1 Periodic maintenance
For the pump to function perfectly at any
time periodic maintenance is required.
This also applies if the pump is used
under heavy conditions, but does not run
for extended periods of time (e.g. when
used in well drains):
Yearly service
1. Check pump casing, cables and
float switch for damage.
2. Rinse pump with clear water.
Remove persistant soiling, e.g.
algae desposits, with brush and
dishwashing liquid.
3. To flush the inside of the pump,
place it into a container filled with
clear water and switch ON briefly.
Impeller cleaning
1. Remove bottom part of submersible
pump as illustrated.
2. Clean impeller and all accessible
inside surface of the casing.
Remove any fibres which may have
wound around the impeller shaft.
Remove persistant soiling with
brush and dishwashing liquid.
3. Reassemble pump.
7.2 Pump storage
Caution!
A
Frost damages the pump and
accessories, as both always contain
water!
x When there is danger of freezing
remove pump and accessories and
store at a frost-proof location.
8. Trouble Shooting
Danger!
A
Prior to all servicing:
Switch Off.
Unplug.
8.1 Fault finding
Pump does not run:
x No mains voltage.
Check cables, plug, outlet and
mains fuse.
x Mains voltage too low.
Use only extension cables with
sufficient lead cross section (see
"Technical Specifications").
x Motor overheated, motor protection
relay tripped.
Remove cause for overheating
(fluid pumped too hot? Pump
blocked by foreign objects?)
After cooling off the pump will
switch ON again.
x Float switch does not switch the
pump ON.
Ensure there is a sufficient water
supply.
Make sure the float switch can
move unrestricted.
Motor hums but does not start:
x Pump blocked by foreign object.
Clean pump.
Pump does not pump properly:
x Delivery head too high.
Observe max. delivery head (see
"Technical Specifications").
x Discharge hose kinked.
Straighten discharge hose.
x Discharge hose leaky.
Seal discharge hose, tighten
screw fittings.
Pump runs very noisily:
x Pump primes air.
Ensure there is a sufficient water
supply.
Adjust float switch correctly.
Hold pump at an angle when sub-
merging.
9
Page 10
ENGLISH
Pump runs continuously:
x Float switch does not reach lower
position.
Make sure the float switch can
move unrestricted.
Electric tools in need of repair can be
sent to an authorised service center in
your country. See spare parts list for
address.
Please attach a description of the fault to
the electric tool.
Worn out power tools and accessories
contain considerable amounts of valuable raw and plastic materials, which can
be recycled.
These instructions are printed on chlorine-free bleached paper.
9. Repairs
Danger!
A
Repairs to electric tools must
only be carried out by a qualified
electrician!
10. Environmental Protection
The packaging of the pump can be
100 % recycled.
11. Technical Specifications
PS 7000 S PS 9000 S
Mains voltage V 230 a 1 230 a 1
Frequency Hz 50 50
Rated output W 450 500
Rated current A 2.0 2.2
Fuse protection min. (time-lag or L-type circuit breaker) A 10 10
Running capacitor PF8 8
Rated speed min
Pump capacity max. l/h 7000 9000
Delivery head max. m 6 6
Delivery pressure max. bar 0.6 0.6
Immersion depth max. m 5 5
Standing water max. mm 30 30
Solids size max. mm 25 25
Temperature of the primed medium max. °C 35 35
Protection class IP 68 IP 68
Degree of protection II
Insulation class FF
Materials
Pump casing
Pump shaft
Impeller
Power cable (HO 7 RN-F) m 10 10
Discharge port (AG=male, IG=female)
Pump
Elbow
Dimensions (pump casing)
Height
Width
Diameter
Weight kg 4.3 4.3
Max. length of extension cable
at 3 x 1.0 mm
at 3 x 1.5 mm2 lead cross-section
2
lead cross-section
-1
mm
mm
mm
m
m
2800 2800
Polypropylene
Stainless steel
Noryl
1 1/4" female
1 1/4" male
320
200
140
60
100
Polypropylene
Stainless steel
Noryl
1 1/4" female
1 1/4" male
320
200
140
60
100
10
Page 11
Xp0022f1.fm Instructions d'utilisation FRANÇAIS
1. Vue d'ensemble de l'appareil
1
6
FRANÇAIS
2
3
1 Poignée / boucle de suspension
2 Carter de pompe
3 Câble d'alimentation avec fiche
4 Raccord de pression
5 Ouvertures d'aspiration
6 Interrupteur à flotteur
4
5
11
Page 12
FRANÇAIS
Table des matières
1. Vue d'ensemble de l'appareil...11
2. A lire en premier !......................12
3. Domaine d'utilisation et
liquides refoulés........................12
4. Sécurité......................................12
4.1 Utilisation conforme aux
prescriptions................................12
4.2 Consignes générales
de sécurité...................................12
5. Avant la mise en service ..........12
5.1 Raccordement de la conduite
sous pression..............................12
5.2 Montage ......................................13
6. Fonctionnement ........................13
6.1 Mise en marche et arrêt ..............13
6.2 Courbe caractéristique de la
pompe .........................................13
7. Maintenance et entretien ..........13
7.1 Maintenance régulière.................13
7.2 Conservation de l'appareil...........13
8. Problèmes et dérangements ....14
8.1 Recherche du dérangement........14
9. Réparations ...............................14
10. Protection de
l'environnement.........................14
11. Caractéristiques techniques ....15
2. A lire en premier !
x Avant la mise en marche, lire attenti-
vement ces instructions d'utilisation. Observer en particulier les consignes de sécurité.
x Le droit à la garantie expire en cas
de non-observation des instruc–
tions d'utilisation : le constructeur
n'assume aucune responsabilité
pour les dommages qui en résultent.
x Si un dommage dû au transport est
constaté lors du déballage, en informer immédiatement le revendeur.
Ne pas mettre l'appareil en service !
x Éliminer l'emballage en respectant
l'environnement. Le remettre à la
station de collecte correspondante.
x Veuillez conserver soigneusement
ces instructions de service afin de
pouvoir les consulter à tout moment
en cas de doutes.
x En cas de vente ou de location de
cet appareil, remettre également
ces instructions.
3. Domaine d'utilisation et
liquides refoulés
Cet appareil sert à refouler de l'eau pour
la maison et le jardin, par exemple :
pour vider cuves, puits perdus ou
locaux inondés ;
en tant que pompe pour puits ;
pour faire circuler l'eau afin d'empê-
cher la constitution de pourriture ;
pour alimenter des cours d'eau artifi-
ciels.
Attention !
A
La température maximale auto-
risée du liquide est de 35 °C.
Pour le pompage de liquides con-
tenant des matières solides, leur granulométrie ne doit pas excéder celle
indiquée dans les caractéristiques
techniques.
Le pompage de liquides contenant
des matières de polissage à l'émeri
(par exemple sable) réduit la durée de
vie de l'appareil.
4. Sécurité
4.1 Utilisation conforme aux
prescriptions
Ne pas utiliser l'appareil pour l'adduction
d'eau potable ou pour le transport de
denrées alimentaires.
Ne pas refouler de matières explosives,
combustibles, corrosives ou présentant
un danger pour la santé, ni de matières
fécales.
L'appareil ne convient pas à l'utilisation
industrielle ou à un usage professionnel.
Toute autre utilisation est contraire aux
prescriptions. Une utilisation non conforme aux prescriptions, des modifications apportées à l'appareil ou l'emploi
de pièces qui n'ont pas été contrôlées ni
approuvées par le constructeur peuvent
entraîner des dommages imprévisibles !
4.2 Consignes générales de
sécurité
Les enfants et les jeunes ainsi que les
personnes non familiarisées avec ces
instructions d'utilisation ne doivent pas
utiliser l'appareil.
Respecter les dispositions selon les normes DIN VDE 0100 - 702, -738 en cas
d'utilisation pour des piscines et des
étangs de jardin et dans leur zone de
protection.
Tenir également compte des prescriptions locales s'il y en a.
Les dangers suivants subsistent toujours
lors du fonctionnement de pompes
immergées – on ne peut les éliminer
complètement même avec des mesures
de sécurité.
Danger dû à des influences de
A
l'environnement !
Ne pas utiliser l'appareil dans des locaux
exposés à des risques d'explosions ni à
proximité de liquides ou de gaz combustibles.
B
Danger dû à l'électricité !
Ne pas toucher la fiche de secteur avec
des mains humides ! Il faut toujours
débrancher la fiche de secteur en la
tenant au niveau de la fiche et non en la
tirant par le câble.
Le raccordement ne doit avoir lieu
qu'aux prises de courant à contact de
sécurité qui sont installées, mises à la
terre et contrôlées conformément aux
règles de l'art. La tension de secteur et
la protection par fusibles doivent correspondre aux caractéristiques techniques.
La protection par fusibles doit s'effectuer
via un disjoncteur différentiel avec un
courant de défaut de 30 mA maxi.
Les câbles de rallonge doivent présenter
une section transversale suffisante (voir
„Caractéristiques techniques“). Les tambours de câble doivent être entièrement
déroulés.
Ne pas plier, coincer, tirailler ni rouler sur
les câbles de réseau ou câbles de rallonge ; les protéger des arêtes vives, de
l'huile et de la chaleur.
Placer le câble de rallonge de telle sorte
qu'il ne puisse pas être en contact avec
le liquide à refouler.
Retirer la fiche de secteur avant d'effectuer des manipulations sur l'appareil.
Danger dus à des défauts de
A
l'appareil !
Contrôler l'appareil, en particulier le
câble d'alimentation, la fiche de secteur
et les interrupteurs à flotteur avant chaque mise en service pour s'assurer qu'il
ne présente pas d'éventuels dommages.
Danger de mort par électrocution !
Ne réutiliser un appareil endommagé
qu'après sa réparation conformément
aux règles de l'art.
Ne pas réparer l'appareil soi-même !
Des réparations inadéquates entraînent
le risque de pénétration de liquide dans
le système électrique de l'appareil.
5. Avant la mise en service

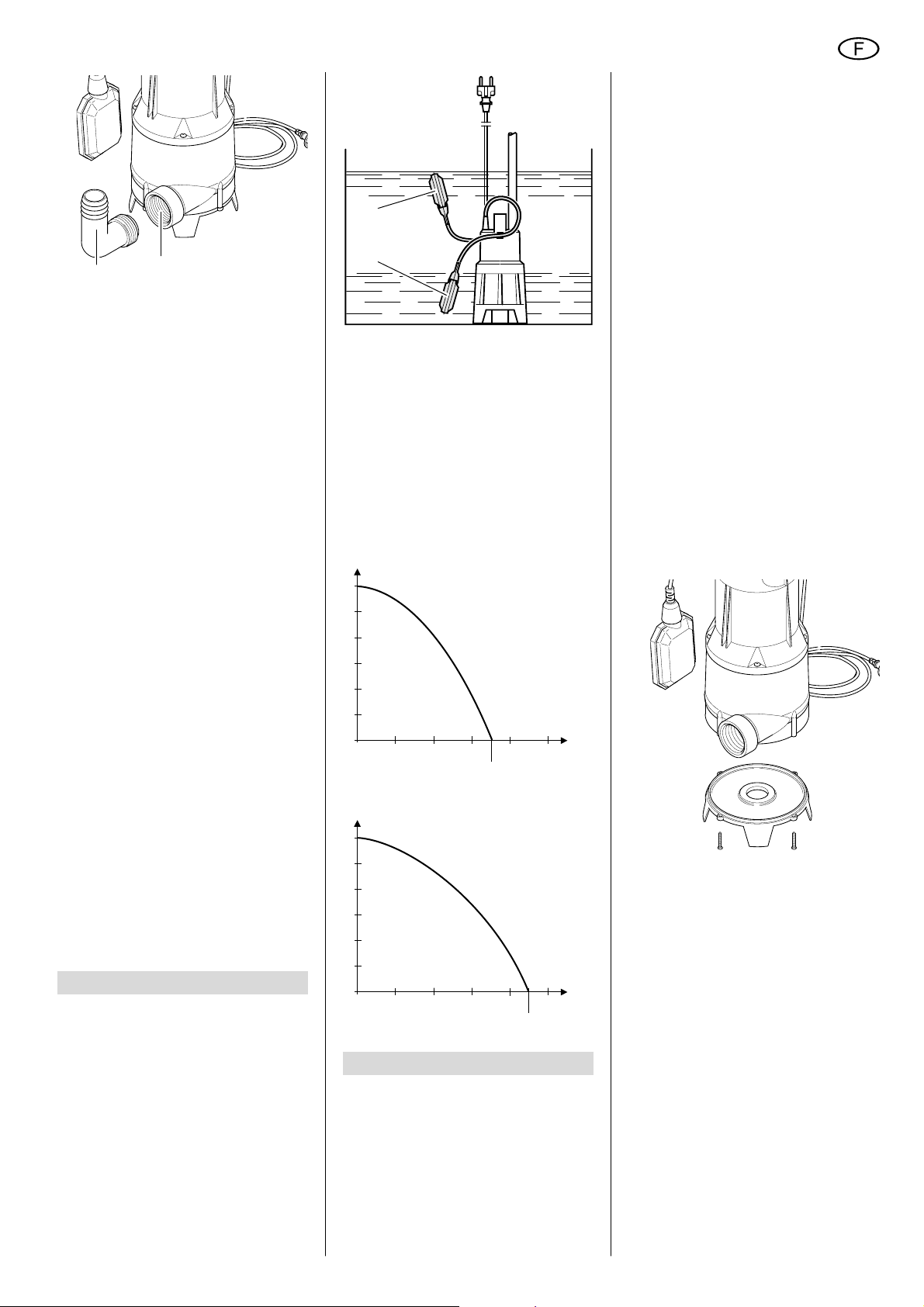

5.1 Raccordement de la conduite sous pression
1. Visser fermement la pièce coudée
(7) dans le raccord de pression (8).
2. Raccorder la conduite sous pression
à la pièce coudée (protéger le cas
échéant la conduite sous pression
avec des colliers de serrage).
12
Page 13
FRANÇAIS
7.1 Maintenance régulière
Une maintenance régulière est nécessaire pour que la pompe immergée fonctionne parfaitement. Ceci est aussi valable lorsque la pompe immergée est utilisée dans des conditions plus diffi-ciles,
mais n'est pas mise en marche pendant
9
une période prolongée (par exemple
dans un puits perdu) :
7
8
5.2 Montage
x Encombrement environ 50 cm x
50 cm (afin que l'interrupteur à flotteur fonctionne parfaitement, il doit
pouvoir se déplacer librement).
x L'appareil peut être immergé sous
l'eau jusqu'aux profondeurs de service indiquées dans les caractéristiques techniques.
x Monter la pompe de telle sorte que
les ouvertures d'aspiration ne puissent pas être bloquées par des
corps étrangers (placer le cas
échéant la pompe sur un support).
x Veiller à ce que la pompe ait un
appui sûr.
Attention !
A
Ne pas soulever la pompe par
le câble ou le tuyau de pression car ni
le câble ni le tuyau de pression ne
sont conçus pour supporter le poids
de la pompe en traction.
1. Immerger la pompe obliquement
dans le liquide à refouler pour éviter
la formation de poches d'air sous sa
face inférieure. Dès que la pompe
est immergée, il est possible de la
redresser.
2. Faire descendre la pompe au fond
de la cuve de liquide. Utiliser une
corde stable pour la descendre,
cette corde étant fixée à la boucle
de suspension de la pompe.
Il est également possible de faire
fonctionner la pompe suspendue à
une corde.
6. Fonctionnement
6.1 Mise en marche et arrêt
Une fois l'appareil raccordé au réseau, la
pompe immergée est automatiquement
mise en marche et arrêtée par l'interrupteur à flotteur :
x La pompe immergée commence à
refouler quand l'interrupteur à flotteur est soulevé par le liquide vers le
haut (9).
x La pompe immergée s'arrête quand
l'interrupteur à flotteur est descendu
vers le bas (10).
10
Attention !
A
L'interrupteur à flotteur doit
pouvoir se déplacer de telle manière
que la pompe immergée ne puisse
pas fonctionner à sec.
6.2 Courbe caractéristique
de la pompe
La courbe caractéristique de la pompe
montre quel débit peut être atteint en
fonction de la hauteur de refoulement.
PS 7000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
PS 9000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
4000 60002000
4000 60002000
40002000
7000
40002000
8000
8000
5800
5800
9000
10000
10000
l/h
l/h
l/h
l/h
7. Maintenance et entretien
Danger !
A
Avant d'effectuer des manipulations sur l'appareil :
Mettre la machine hors tension.
Débrancher la fiche de contact.
Les travaux d'entretien et de réparation plus importants que ceux décrits
ici ne doivent être effectués que par
du personnel qualifié.
Entretien annuel
1. Contrôler le carter de la pompe, les
câbles et les interrupteurs à flotteur
pour vérifier l'absence d'endommagements.
2. Rincer la pompe à l'eau claire. Les
encrassements tenaces, par exemple des dépôts d'algues doivent être
enlevés avec une brosse et un produit pour vaisselle.
3. Pour rincer la pompe de l'intérieur,
immerger la pompe dans un récipient avec de l'eau claire et enclencher brièvement.
Nettoyage de la roue à aubes
1. Enlever l'embase de la pompe
immergée comme représenté sur la
figure.
2. Nettoyer la roue à aubes et toutes
les faces intérieures du carter qui
sont accessibles. Enlever le cas
échéant les fibres enroulées autour
de l'arbre de la roue à aubes. Enlever les encrassements tenaces avec
une brosse et un produit pour vaisselle.
3. Remonter la pompe immergée.
7.2 Conservation de l'appa-
reil
Attention !
A
Le gel détruit l'appareil et les
accessoires car ces derniers contiennent toujours de l'eau !
x Démonter l'appareil et les acces-
soires en cas de risque de gel et les
conserver à l'abri du gel.
13
Page 14
FRANÇAIS
8. Problèmes et dérangements
Danger !
A
Avant d'effectuer des manipu-
lations sur l'appareil :
Mettre la machine hors tension.
Débrancher la fiche de contact.
8.1 Recherche du dérangement
La pompe ne marche pas :
x Pas de tension d'alimentation.
Contrôler les câbles, les fiches, la
prise de courant et le fusible.
x Tension d'alimentation trop faible.
Utiliser un câble de rallonge avec
une section transversale suffisante (voir "Caractéristiques
techniques").
x Moteur surchauffé, protection du
moteur déclenchée.
Éliminer la cause de la sur-
chauffe (Liquide trop chaud ?
Pompe bloquée par des corps
étrangers ?)
L'appareil se réenclenche de lui-
même après le refroidissement.
x L'interrupteur à flotteur n'enclenche
pas la pompe.
S'assurer qu'il y a une réserve
d'eau suffisante.
S'assurer que l'interrupteur à flot-
teur peut se déplacer suffisamment.
La pompe fonctionne en
permanence
x L'interrupteur à flotteur n'atteint pas
la position inférieure.
S'assurer que l'interrupteur à flot-
:
teur peut se déplacer suffisamment.
9. Réparations
Danger !
A
Les réparations sur les
appareils électriques ne doivent être
effectuées que par du personnel qualifié en électricité !
Il est possible d'envoyer les appareils
électriques nécessitant une réparation
au service après-vente de votre pays
dont l'adresse figure avec la liste des
pièces de rechange.
Prière de joindre à l'outil expédié une
description du défaut constaté.
10. Protection de l'environnement
Le matériau d'emballage de l'appareil
est recyclable à 100 %.
Les appareils et les accessoires usagés
contiennent de grandes quantités de
matières premières et de matières plastiques qui peuvent également être recyclées.
Ces instructions ont été imprimées sur
du papier blanchi sans chlore.
Le moteur ronfle, ne démarre pas :
x La pompe est bloquée par des corps
étrangers.
Nettoyer la pompe.
La pompe ne refoule pas correctement :
x La hauteur de refoulement est trop
importante.
Tenir compte de la hauteur de
refoulement maximale (voir
„Caractéristiques techniques“).
x La conduite sous pression est pliée.
Poser la conduite sous pression
sans plis (droite).
x La conduite sous pression n'est pas
étanche.
Étancher la conduite sous pres-
sion, serrer les vissages à fond.
Le fonctionnement de la pompe est
très bruyant :
x La pompe aspire de l'air.
S'assurer qu'il y a une réserve
d'eau suffisante.
Régler correctement l'interrupteur
à flotteur.
Maintenir la pompe oblique lors
de l'immersion dans le liquide.
14
Page 15
FRANÇAIS
11. Caractéristiques techniques
PS 7000 S PS 9000 S
Tension d'alimentation V 230 a 1 230 a 1
Fréquence Hz 50 50
Puissance nominale W 450 500
Courant nominal A 2,0 2,2
Protection par fusibles mini. (coupe-circuit automatique ou à action
retardée)
Condensateur de service PF8 8
Vitesse de rotation nominale tr/min 2800 2800
Débit maxi. l/h 7000 9000
Hauteur de refoulement maxi. m 6 6
Pression de refoulement maxi. bar 0,6 0,6
Profondeur d'immersion de service maxi. m 5 5
Niveau d'eau résiduelle maxi. mm 30 30
Granulométrie maxi. mm 25 25
Température d'alimentation maxi. °C 35 35
Indice de protection IP 68 IP 68
Classe de protection II
Classe d'isolant FF
Matériaux
Carter de pompe
Arbre de la pompe
Roue à aubes de la pompe
Câble d'alimentation (HO 7 RN-F) m 10 10
Raccord de pression
(mâle = filetage extérieur, femelle = filetage intérieur)
Pompe
Pièce coudée
Dimensions (carter de pompe)
Hauteur
Largeur
Diamètre
Poids kg 4,3 4,3
Longueur maximale du câble de rallonge
Pour une section transversale de 3 x 1,0 mm
Pour une section transversale de 3 x 1,5 mm
2
2
A 10 10
mm
mm
mm
m
m
Polypropylène
Acier inoxydable
Noryl
1 1/4" femelle
1 1/4" mâle
320
200
140
60
100
Polypropylène
Acier inoxydable
Noryl
1 1/4" femelle
1 1/4" mâle
320
200
140
60
100
15
Page 16
XP0022H1.fm Handleiding NEDERLANDS
NEDERLANDS
1. Het apparaat in een oogopslag
1
6
2
3
1 handgreep / ophangoog
2 pomphuis
3 netsnoer met stekker
4 drukaansluiting
5 aanzuigopeningen
6 vlotterschakelaar
4
5
16
Page 17
NEDERLANDS
Inhoudstafel
1. Het apparaat in een
oogopslag ................................16
2. Lees dit eerst! ..........................17
3. Toepassingsgebied en
pompmedia ..............................17
4. Veiligheid..................................17
4.1 Voorgeschreven gebruik
van het systeem ........................17
4.2 Algemene
veiligheidsvoorschriften .............17
5. Voor het gebruik ......................17
5.1 Drukleiding aansluiten ...............17
5.2 Plaatsing ....................................18
6. Bediening .................................18
6.1 In- en uitschakelen ....................18
6.2 Pompkarakteristiek ....................18
7. Service en onderhoud .............18
7.1 Regelmatig onderhoud ..............18
7.2 Apparaat bewaren .....................18
8. Problemen en storingen ......... 18
8.1 Foutopsporing............................19
9. Herstelling ................................19
10. Milieubescherming ..................19
11. Technische gegevens .............20
2. Lees dit eerst!
x Voordat u het apparaat in gebruik
neemt, moet u eerst de handleiding
lezen en daarbij vooral aandacht
besteden aan het hoofdstuk „veiligheidsvoorschriften”.
x Bij niet-inachtneming van de hand-
leiding vervalt de garantie; de fabrikant kan in dat geval niet aansprakelijk worden gesteld voor
beschadigingen.
x Als u bij het uitpakken van het appa-
raat transportschade vaststelt, dan
moet u daar onmiddellijk uw leverancier van op de hoogte stellen. In
dat geval mag u het apparaat niet in
gebruik nemen!
x De verpakking moet, conform de
lokale wetgeving inzake de bescherming van het milieu, met een
bevoegde ophaaldienst meegegeven worden.
x Bewaar deze gebruiksaanwijzing
zorgvuldig zodat u ze bij onduidelijkheden kunt raadplegen.
x Als u het apparaat uitleent of door-
verkoopt, dan moet u deze handleiding erbij voegen.
3. Toepassingsgebied en
pompmedia
Dit apparaat dient voor het pompen van
water in huis- en tuinomgevingen, bijvoorbeeld:
voor het leegpompen van tanks,
zinkputten of overstroomde ruimten;
als fonteinpomp;
als circulatiepomp om rotting te
voorkomen;
voor kunstmatige waterlopen.
Oppassen!
A
De vloeistoftemperatuur mag
maximaal 35 °C bedragen.
Als het apparaat vloeistoffen pompt
die vaste stoffen bevatten, mogen de
vaste deeltjes niet groter zijn dan vermeld bij de Technische gegevens.
Het pompen van vloeistoffen die
schurende stoffen bevatten (bijv.
zand) verkort de levensduur van het
apparaat.
4. Veiligheid
4.1 Voorgeschreven gebruik
van het systeem
Het apparaat mag niet worden gebruikt
voor drinkwatervoorziening of het pompen van levensmiddelen.
Explosieve, ontvlambare, agressieve of
schadelijke stoffen en fecaliën mogen
niet worden gepompt.
Het apparaat is niet geschikt voor industrieel gebruik.
Elk ander gebruik is verboden. Niet toegelaten gebruik, wijzigingen aan het
apparaat of het gebruik van onderdelen
die niet door de fabrikant goedgekeurd
zijn, kunnen onvoorspelbaar persoonlijk
letsel veroorzaken!
4.2 Algemene veiligheidsvoorschriften
Kinderen en personen die niet vertrouwd
zijn met de inhoud van de handleiding
mogen het apparaat niet gebruiken.
Bij gebruik in zwembaden en tuinvijvers
of het veiligheidsbereik daarvan moeten
de bepalingen van DIN VDE 0100 -702,
-738 worden nageleefd.
Ook eventuele plaatselijke voorschriften
moeten worden gevolgd.
De volgende restrisico's blijven bij het
gebruik van dompelpompen principieel
bestaan – ze kunnen ook door veiligheidsvoorzieningen niet volledig worden
vermeden.
Gevaar door omgevingsinvloe-
A
den!
Gebruik het apparaat niet in ruimten
waar explosiegevaar bestaat of in de
buurt van ontvlambare vloeistoffen of
gassen!
Gevaar door elektrische
B
stroom!
Raak de netstekker nooit aan met natte
handen! Trek de stekker nooit aan het
snoer uit het stopcontact.
Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die
deskundig geïnstalleerd, geaard en
getest zijn. Netspanning en afzekering
moeten overeenstemmen met de Technische gegevens.
De contactdoos moet afgezekerd zijn
met een FI-schakelaar met een foutstroom van maximaal 30 mA.
Verlengsnoeren moeten een voldoende
grote aderdoorsnede bezitten (zie
„Technische gegevens“). Kabeltrommels
moeten volledig afgerold zijn.
Zorg ervoor dat net- en verlengsnoeren
niet geknikt worden of geklemd raken en
dat niemand eraan trekt of erover rijdt.
Bescherm net- en verlengsnoeren
bovendien tegen scherpe randen, olie
en hitte.
Het verlengsnoer mag niet in contact
komen met de te pompen vloeistof.
Trek altijd de stekker uit het stopcontact
voor u werkzaamheden aan het apparaat uitvoert.
Gevaar door gebreken aan het
A
apparaat!
Controleer het apparaat, vooral het netsnoer, de netstekker en de vlotterschakelaar, telkens op beschadigingen voor u
het in gebruik neemt. Levensgevaar
door elektrocutie!
Een beschadigd apparaat mag pas
opnieuw worden gebruikt nadat het deskundig werd hersteld.
Voer nooit zelf herstellingen uit aan het
apparaat! Bij ondeskundig uitgevoerde
herstellingen bestaat het risico dat vloeistof in het elektrische gedeelte van het
apparaat dringt.
5. Voor het gebruik
5.1 Drukleiding aansluiten
1. Schroef het bochtstuk (7) vast in de
drukaansluiting (8).
2. Sluit de drukleiding aan op het
bochtstuk (bevestig de drukleiding
eventueel met slangklemmen).
17
Page 18

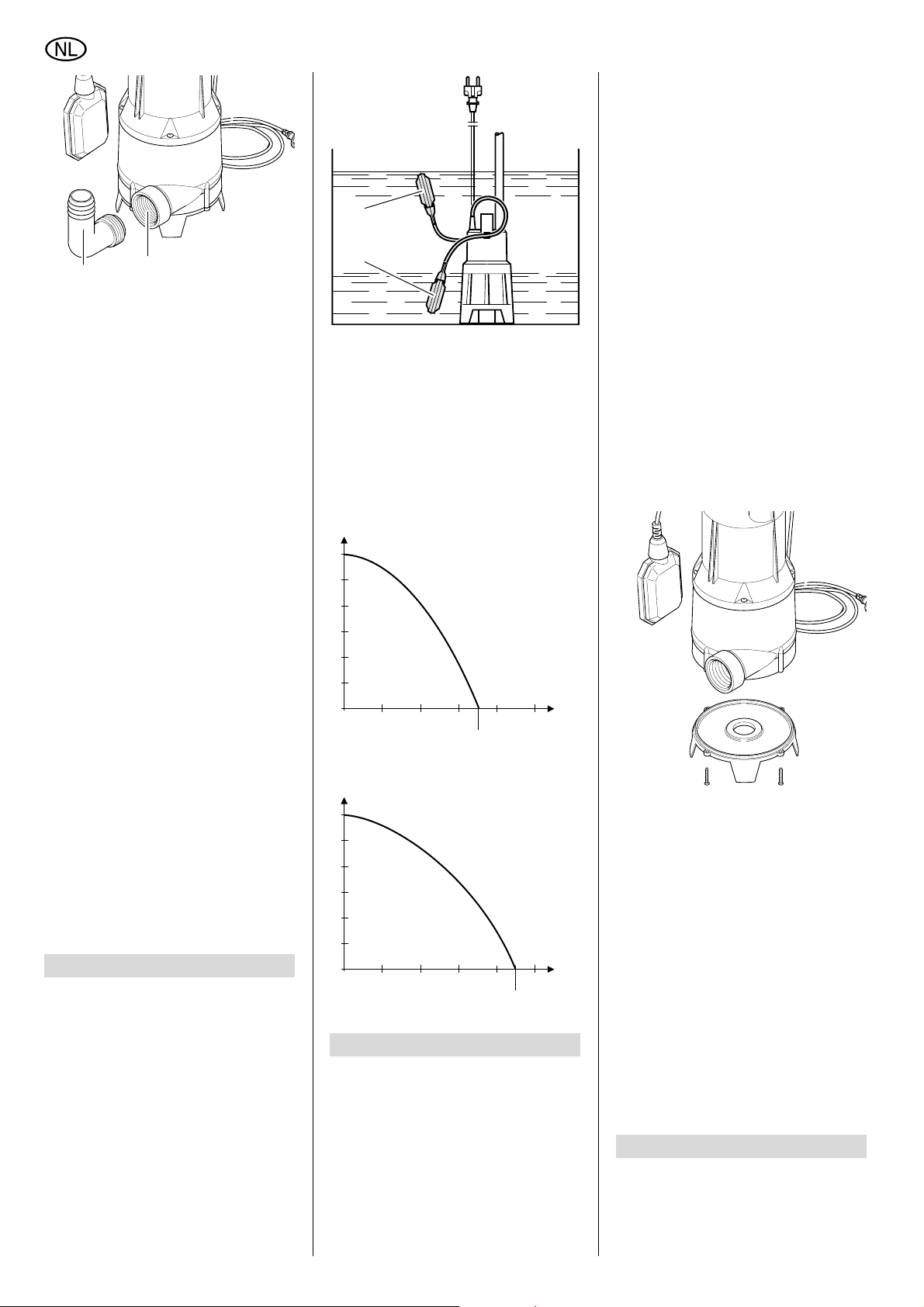

NEDERLANDS
7
5.2 Plaatsing
x Benodigde ruimte ca. 50 cm x
50 cm (voor een probleemloze werking van de vlotterschakelaar moet
deze vrij kunnen bewegen).
x De bij de Technische gegevens ver-
melde bedrijfsdiepte mag niet worden overschreden, het apparaat
mag niet dieper in het water worden
gedompeld.
x Plaats de pomp zo dat de aanzuig-
openingen niet kunnen worden
geblokkeerd door andere voorwerpen (plaats de pomp eventueel op
een voetstuk).
x Zorg ervoor dat de pomp stabiel
staat.
Oppassen!
A
Til de pomp niet op aan het
snoer of de drukslang daar deze niet
voorzien zijn om het gewicht van de
pomp te dragen.
1. Dompel het apparaat schuin in de te
pompen vloeistof zodat aan de
onderkant geen luchtbuffer ontstaat.
Dit zou het aanzuigen verhinderen.
Zodra de pomp ondergedompeld is,
kan ze worden opgericht.
2. Laat de pomp op de bodem van het
vloeistofreservoir zakken. Bevestig
een voldoende sterk touw aan het
ophangoog om de pomp te laten
zakken.
De pomp kan ook hangend aan een
touw worden gebruikt.
6. Bediening
6.1 In- en uitschakelen
Zodra de dompelpomp aangesloten is
op het stroomnet, wordt ze automatisch
in- en uitgeschakeld door de vlotterschakelaar.
x De dompelpomp begint te pompen
zodra de vlotterschakelaar door de
vloeistof is opgetild (9).
x De dompelpomp wordt uitgescha-
keld zodra de vlotterschakelaar
gezonken is (10).
8
9
10
Oppassen!
A
De vlotterschakelaar moet zo
kunnen bewegen dat de pomp niet
kan drooglopen.
6.2 Pompkarakteristiek
Op de pompkarakteristiek kunt u de verhouding tussen de pomphoogte en het
pompdebiet aflezen.
PS 7000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
PS 9000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
4000 60002000
4000 60002000
40002000
7000
40002000
8000
8000
5800
5800
9000
10000
10000
l/h
l/h
l/h
l/h
7. Service en onderhoud
Gevaar!
A
Alvorens u met werkzaamheden aan het apparaat begint:
zet u het apparaat uit,
trekt u de stekker uit het stopcon-
tact.
Andere dan de hier beschreven
onderhouds- of herstellingswerkzaamheden mogen alleen worden uitgevoerd door vaklui.
7.1 Regelmatig onderhoud
Om ervoor te zorgen dat de dompelpomp altijd probleemloos werkt, is regelmatig onderhoud vereist. Dit geldt ook
als de dompelpomp onder zware
bedrijfsomstandigheden wordt ingezet
maar vaak langere tijd niet wordt ingeschakeld (bijv. bij gebruik in zinkputten):
Jaarlijks onderhoud
1. Controleer het pomphuis, de snoeren en de vlotterschakelaar op
beschadigingen.
2. Spoel de pomp met schoon water.
Hardnekkige verontreinigingen, bijv.
algen, verwijdert u met een borstel
en reinigingsmiddel.
3. Om de binnenkant te spoelen, dompelt u de pomp in schoon water en
schakelt u ze even in.
Loopwiel reinigen
1. Verwijder de onderkant van de
pomp zoals getoond op de afbeelding.
2. Reinig het loopwiel en alle bereikbare onderdelen aan de binnenkant
van het pomphuis. Verwijder eventueel draden die rond de as van het
loopwiel gewikkeld zijn. Hardnekkige verontreinigingen verwijdert u
met een borstel en reinigingsmiddel.
3. Zet de dompelpomp opnieuw in
elkaar.
7.2 Apparaat bewaren
Oppassen!
A
Vorst vernielt het apparaat en
het toebehoren omdat deze altijd
water bevatten!
x Als er kans op vorst bestaat, moet
het apparaat samen met het toebehoren worden opgeborgen.
8. Problemen en storingen
Gevaar!
A
Alvorens u met werkzaamheden aan het apparaat begint:
zet u het apparaat uit,
18
Page 19
NEDERLANDS
trekt u de stekker uit het stopcon-
tact.
8.1 Foutopsporing
Pomp loopt niet:
x Er is geen spanning.
Controleer het snoer, de stekker,
het stopcontact en de betreffende
zekering.
x De netspanning is te laag.
Gebruik een verlengsnoer met
voldoende doorsnede (zie Technische gegevens).
x Motor oververhit, motorveiligheid
geactiveerd.
Verwijder de oorzaak van de
oververhitting (vloeistof te warm,
pomp geblokkeerd door een
vreemd voorwerp).
Na het afkoelen wordt het appa-
raat automatisch opnieuw ingeschakeld.
x De pomp wordt niet ingeschakeld
door de vlotterschakelaar.
Controleer of de watervoorraad
voldoende groot is.
Controleer of de vlotterschake-
laar voldoende bewegingsvrijheid
heeft.
9. Herstelling
Gevaar!
A
Herstellingen aan elektrische
apparaten mogen alleen worden uitgevoerd door een elektrotechnicus!
Defecte apparaten kunt u aan de servicevestiging van uw land zenden. Het
adres vindt u terug bij de lijst met onderdelen.
Geef bij inzending voor herstelling een
omschrijving van het vastgestelde
defect.
10. Milieubescherming
Het verpakkingsmateriaal kan volledig
worden gerecycleerd.
Uitgediende apparaten en toebehoren
bevatten een grote hoeveelheid recycleerbare grondstoffen en kunststoffen.
Deze handleiding is gedrukt op chloorvrij
gebleekt papier.
Motor bromt, pomp start niet:
x Pomp geblokeerd door vreemd
voorwerp.
Pomp reinigen.
Slechte pompwerking:
x Pompopvoerhoogte te groot.
Neem de maximale pompopvoer-
hoogte in acht (zie Technische
gegevens).
x Drukleiding geknikt.
Leg de drukleiding recht.
x Drukleiding lek.
Dicht de drukleiding af, trek de
schroeven van de schroefklemmen aan.
Pomp is zeer luid:
x Pomp zuigt lucht aan.
Controleer of de watervoorraad
voldoende groot is.
Corrigeer de instelling van de
vlotterschakelaar.
Houd de pomp schuin terwijl u ze
in de vloeistof dompelt.
Pomp loopt permanent:
x De vlotterschakelaar bereikt de
onderste positie niet.
Controleer of de vlotterschake-
laar voldoende bewegingsvrijheid
heeft.
19
Page 20
NEDERLANDS
11. Technische gegevens
PS 7000 S PS 9000 S
Netspanning V 230 a 1 230 a 1
Frequentie Hz 50 50
Nominaal vermogen W 450 500
Nominale stroomsterkte A 2,0 2,2
Zekering min. (traag of L-automaat) A 10 10
Bedrijfscondensator PF8 8
Nominaal toerental min
Pompcapaciteit max. l/h 7000 9000
Pompopvoerhoogte max. m 6 6
Pompdruk max. bar 0,6 0,6
Bedrijfsdompeldiepte max. m 5 5
Restwaterniveau max. mm 30 30
Korrelgrootte max. mm 25 25
Toevoertemperatuur max. °C 35 35
Beveiligingstype IP 68 IP 68
Beveiligingsklasse II
Isoleerstofklasse FF
Materialen
Pomphuis
Pompas
Pomploopwiel
Netsnoer (HO 7 RN-F) m 10 10
Drukaansluiting
(US=uitwendige schroefdraad, IS=inwendige schroefdraad)
Pomp
Hoekstuk
Afmetingen (pomphuis)
Hoogte
Breedte
Diameter
Gewicht kg 4,3 4,3
Maximale lengte voor een verlengsnoer
bij 3 x 1,0 mm
bij 3 x 1,5 mm
2
aderdoorsnede
2
aderdoorsnede
-1
mm
mm
mm
m
m
2800 2800
polypropyleen
edelstaal
noryl
1 1/4" IS
1 1/4" US
320
200
140
60
100
polypropyleen
edelstaal
noryl
1 1/4" IS
1 1/4" US
320
200
140
60
100
20
Page 21
Xp0022S1.fm Manual de uso ESPAÑOL
1. Vista general del aparato
1
6
ESPAÑOL
2
3
1 Empuñadura / Anillo de sujec-
ción
2 Caja de la bomba
3 Cable de red con enchufe
4 Toma de presión
5 Aperturas de aspiración
6 Interruptor por flotador
4
5
21
Page 22
ESPAÑOL
Indice del contenido
1. Vista general del aparato..........21
2. ¡Leer en primer lugar!...............22
3. Campo de aplicación y
medios de bombeado ...............22
4. Seguridad...................................22
4.1 Utilización de acuerdo a su
finalidad.......................................22
4.2 Recomendaciones generales
de seguridad ...............................22
5. Antes de la puesta en
servicio.......................................22
5.1 Conectar el conducto de
presión ........................................22
5.2 Montaje .......................................23
6. Operación ..................................23
6.1 Conexión y desconexión .............23
6.2 Características de la bomba .......23
7. Conservación y
mantenimiento...........................23
7.1 Mantenimiento periódico .............23
7.2 Guardar el aparato......................23
8. Problemas y averías .................24
8.1 Localización de averías...............24
9. Reparación.................................24
10. Protección del medio
ambiente ....................................24
11. Características técnicas ...........25
2. ¡Leer en primer lugar!
x Leer este manual de uso antes de la
puesta en servicio de la máquina.
Prestar especial atención a las instrucciones de seguridad.
x Si no se siguen las instrucciones del
manual de uso quedará anulado el
derecho a garantía y el fabricante
rechazará toda responsabilidad por
daños consecuenciales.
x Si al desembalar la máquina se
detectan daños producidos durante
el transporte, informe de inmediato
a su suministrador. ¡No ponga la
máquina en servicio!
x Deseche el embalaje de forma eco-
lógica. Deposítelo en el lugar de
recogida adecuado.
x Conserve este manual de uso en
lugar seguro de forma que pueda
consultarse siempre que surja una
duda.
x En caso de préstamo o venta de la
máquina, entregar también este
manual de uso.
22
3. Campo de aplicación y
medios de bombeado
Este aparato se usa para bombear agua
en el ámbito doméstico y jardines, por
ejemplo:
para evacuar contenedores, pozos
de drenaje o recintos inundados;
como bomba para pozos;
para la circulación de líquidos a fin
de evitar la descomposición;
para operar corrientes de agua arti-
ficiales.
¡Atención!
A
La temperatura máxima admi-
sible del líquido es de 35 °C.
Si se bombean líquidos que contie-
nen materias sólidas, el tamaño de
estas partículas no debe ser mayor
que el indicado en las Características
técnicas.
Si se bombean líquidos que contienen materias abrasivas (por ejemplo,
arena), se reducirá la vida útil del aparato.
4. Seguridad
4.1 Utilización de acuerdo a
su finalidad
El aparato no puede ser utilizado para el
abastecimiento de agua potable ni para
bombear alimentos.
No deben bombearse materias inflamables, agresivas o tóxicas, así como tampoco excrementos.
El aparato no es adecuado para su aplicación en el sector comercial o industrial.
Cualquier otra aplicación se considera
contraria a su finalidad. ¡En caso de uso
contrario a su finalidad, de modificaciones o de utilización de piezas no comprobadas ni autorizadas por el fabricante, pueden producirse daños
imprevisibles!
4.2 Recomendaciones generales de seguridad
El aparato no debe ser utilizado por
niños ni adolescentes o personas que
no estén familiarizadas con el manual de
uso.
En la aplicación en piscinas y en estanques de jardín, así como en las zonas
de protección de ambos, deben cumplirse las disposiciones estipuladas en la
norma DIN VDE 0100 -702, -738.
También deberán observarse las disposiciones locales vigentes.
Los siguientes peligros remanentes
existen siempre al trabajar con bombas
de inmersión – son imposibles de eliminar por completo, incluso mediante precauciones técnicas.
¡Peligro por influencias
A
ambientales!
¡No utilizar nunca el aparato en recintos
con riesgo de explosión o cerca de líquidos o gases inflamables!
B
¡Peligros por electricidad!
¡No tocar el enchufe de conexión a la
red con las manos mojadas! Para desconectar, tirar siempre del enchufe y no
del cable.
La conexión debe tener lugar siempre
en cajas de enchufe con tomatierra, instaladas correctamente, con toma de tierra y controladas. La tensión de alimentación y la protección por fusible deben
cumplir con las Características técnicas.
La protección por fusible debe realizarse
con un interruptor FI con una corriente
de defecto máxima de 30 mA.
Los cables de extensión deben contar
con la sección de conductor suficiente
(véase "Características técnicas"). Los
tambores de cables deben estar totalmente desenrollados.
No doblar, aplastar, pisar ni tirar de los
cables de red y de extensión; protegerlos contra cantos agudos, aceite y calor.
Tender el cable de extensión de modo
que no pueda entrar en contacto con el
líquido a bombear.
Antes de iniciar trabajos en el aparato,
desenchufar el cable de red.
¡Peligro por averías del apa-
A
rato!
Controlar siempre posibles daños en el
aparato, especialmente el cable de red,
el enchufe de red y el interruptor por flotador antes de la puesta en marcha.
¡Peligro de muerte por electrocución!
Un aparato averiado no podrá volverse a
utilizar hasta haber sido reparado
correctamente.
¡Nunca repare Vd. mismo el aparato! En
caso de reparaciones incorrectas, existe
el peligro de que el líquido penetre en el
sistema eléctrico del aparato.
5. Antes de la puesta en
servicio
5.1 Conectar el conducto de
presión
1. Fijar la pieza angular (7) a la toma
de presión (8).
2. Conectar el conducto de presión a
la pieza angular (dado el caso, asegurar el conducto de presión con
abrazaderas).
Page 23
ESPAÑOL
7
8
5.2 Montaje
x Espacio necesario de aprox. 50 cm
x 50 cm (para que el interruptor por
flotador funcione correctamente,
debe poder moverse libremente).
x La profundidad de inmersión del
aparato bajo agua no debe ser
mayor a la indicada en las Características técnicas.
x Posicionar la bomba de modo que
las aperturas de aspiración no puedan ser bloqueadas por objetos ajenos (en caso necesario, colocar la
bomba sobre una base).
x Prestar atención a que la bomba
quede en una posición segura y
estable.
¡Atención!
A
No suspender la bomba del
cable o de la manguera de presión, ya
que ni el cable ni la manguera de presión están diseñados para soportar la
tracción ocasionada por el peso de la
bomba.
1. Sumergir la bomba en posición incli-
nada en el líquido a bombear para
evitar que se forme una burbuja de
aire en el fondo. De otro modo
podría dificultarse la aspiración del
líquido. Una vez la bomba esté
sumergida, puede volver a colocarse en su posición vertical.
2. Bajar la bomba hasta el fondo del
depósito de líquido. Para bajar la
bomba utilizar un cable robusto
fijado al anillo de sujeción de la
bomba.
La bomba puede trabajar también
suspendida de un cable.
6. Operación
6.1 Conexión y desconexión
Una vez que el aparato ha sido conectado a la red, la bomba de inmersión se
conecta y desconecta automáticamente
mediante el interruptor por flotador:
x La bomba de inmersión comienza a
bombear cuando el interruptor se
eleva al flotar en el líquido (9).
x La bomba de inmersión se desco-
necta cuando el interruptor por flotador desciende (10).
9
10
¡Atención!
A
El interruptor por flotador debe
poder moverse libremente de modo
que la bomba no pueda funcionar en
seco.
6.2 Características de la
bomba
La curva característica de la bomba
indica el caudal posible en función de la
altura de bombeo.
PS 7000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
l
0
0
0
0
PS 9000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
4000 60002000
4000 60002000
40002000
7000
40002000
8000
8000
5800
5800
9000
10000
10000
l/h
l/h
/h
l/h
7. Conservación y mantenimiento
¡Peligro!
A
Antes de realizar cualquier tra-
bajo en la máquina:
Desconectar la máquina.
Desenchufar el cable de red.
Cualquier trabajo de reparación o de
mantenimiento distinto a los aquí
descritos, deberá ser realizado exclusivamente por especialistas.
7.1 Mantenimiento periódico
Para garantizar que la bomba funcione
siempre correctamente es necesario un
mantenimiento periódico. Esto rige también en casos en que la bomba debe trabajar bajo condiciones extremas, pero
con largos períodos de desconexión
(por ejemplo, en la operación en pozos
de drenaje):
Mantenimiento anual
1. Controlar si la caja de la bomba, el
cable y el interruptor por flotador tienen daños.
2. Enjuagar la bomba con agua limpia.
En caso de suciedad incrustada, por
ejemplo, sedimentos, utilizar una
escobilla y detergente.
3. Para enjuagar el interior de la
bomba, colocarla en un recipiente
con agua limpia y conectarla un
breve momento.
Limpiar el rodete
1. Desmontar la parte inferior de la
bomba como se muestra en la
figura.
2. Limpiar el rodete y todas las partes
accesibles de la caja. En caso necesario, extraer las fibras que se
hayan podido haber enrollado en el
eje del rodete. Si la suciedad estuviera incrustada, utilizar una escobilla y detergente.
3. Armar de nuevo la bomba de inmersión.
7.2 Guardar el aparato
¡Atención!
A
¡Las heladas pueden destruir
el aparato y sus accesorios, ya que
siempre contienen agua!
x Si existe riesgo de heladas, des-
montar el aparato y sus accesorios
y guardarlos en un lugar protegido.
23
Page 24
ESPAÑOL
8. Problemas y averías
¡Peligro!
A
Antes de realizar cualquier tra-
bajo en la máquina:
Desconectar la máquina.
Desenchufar el conector a red.
8.1 Localización de averías
La bomba no se pone en marcha:
x No hay tensión de alimentación.
Comprobar el cable, el enchufe,
la caja de enchufe y el fusible.
x Tensión de red demasiado baja.
Utilizar cables de extensión con
una sección de conductor suficiente (véase "Características
técnicas").
x Motor sobrecalentado, se ha dispa-
rado la protección del motor.
Eliminar la causa del sobrecalen-
tamiento (¿líquido demasiado
caliente? ¿bomba bloqueada por
un cuerpo extraño?)
Después del enfriamiento, el
aparato se conecta de nuevo por
sí mismo.
x El interruptor por flotador no
conecta la bomba.
Asegurarse de que en el depósito
se encuentre una cantidad suficiente de agua.
Asegurarse de que el interruptor
por flotador pueda moverse suficientemente.
La bomba está permanentemente en
marcha:
x El interruptor por flotador no llega a
la posición inferior.
Asegurarse de que el interruptor
por flotador pueda moverse suficientemente.
9. Reparación
¡Peligro!
A
¡Los trabajos de reparación en
aparatos eléctricos deben ser llevados a cabo exclusivamente por electricistas especializados!
Los aparatos eléctricos que requieran
reparación pueden enviarse al centro de
servicio técnico del país. La dirección
está indicada en la lista de piezas de
recambio.
Incluir a la herramienta eléctrica enviada
para su reparación una descripción de la
anomalía determinada.
10. Protección del medio
ambiente
El material de embalaje del aparato es
cien por cien reciclable.
Los aparatos y accesorios en desuso
contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.
El presente manual de uso está impreso
en papel blanqueado sin cloro.
El motor hace ruido pero no se pone
en marcha:
x Bomba bloqueada por un cuerpo
extraño.
Limpiar la bomba.
La bomba no funciona correctamente:
x Altura de bombeo excesiva.
Observar la altura máxima de
bombeo (véase "Características
técnicas“).
x Conducto de presión doblado.
Enderezar el conducto de pre-
sión.
x Conducto de presión no estanco.
Estanqueizar el conducto de pre-
sión, apretar las atornilladuras.
La bomba produce sonidos muy fuertes:
x La bomba aspira aire.
Asegurarse de que en el depósito
se encuentre una cantidad suficiente de agua.
Ajustar correctamente el interrup-
tor por flotador.
Sumergir la bomba en el líquido
en posición inclinada.
24
Page 25
ESPAÑOL
11. Características técnicas
PS 7000 S PS 9000 S
Tensión de alimentación V 230 a 1 230 a 1
Frecuencia Hz 50 50
Potencia nominal W 450 500
Intensidad nominal A 2,0 2,2
Protección por fusible mín. (de reacción lenta o automático en L) A 10 10
Condensador de servico PF8 8
Revoluciones nominales min
Caudal máx. de bombeo l/h 7000 9000
Altura máx. de bombeo m 6 6
Presión máx. de bombeo bar 0,6 0,6
Profundidad máx. de inmersión m 5 5
Nivel residual máx. de agua mm 30 30
Tamaño granular máx. mm 25 25
Temperatura máx. de entrada °C 35 35
Grado de protección IP 68 IP 68
Clase de protección II
Clase de aislamiento FF
Materiales
Caja de la bomba
Árbol de la bomba
Rodete de la bomba
Cable de red (HO 7 RN-F) m 10 10
Toma de presión (AG=rosca exterior, IG=rosca interior)
Bomba
Pieza angular
Dimensiones (caja de la bomba)
Altura
Anchura
Diámetro
Peso kg 4,3 4,3
Longitud máxima del cable de extensión
para 3 x 1,0 mm
para 3 x 1,5 mm2 sección de conductor
2
sección de conductor
-1
mm
mm
mm
m
m
2800 2800
Polipropileno
Acero fino
Noryl
1 1/4" IG
1 1/4" AG
320
200
140
60
100
Polipropileno
Acero fino
Noryl
1 1/4" IG
1 1/4" AG
320
200
140
60
100
25
Page 26
Xp0022c1.fm Betjeningsvejledning DANSK
DANSK
1. Maskinen i overblik
1
6
2
3
1 Håndgreb / ophængningsøske
2 Pumpehus
3 Strømkabel med stik
4 Tilslutning af tryk
5 Indsugning
6 Svømmeafbryder
4
5
26
Page 27
DANSK
Indholdsfortegnelse
1. Maskinen i overblik...................26
2. Læses først! ..............................27
3. Anvendelsesområde og
medier........................................27
4. Sikkerhed...................................27
4.1 Korrekt anvendelse.....................27
4.2 Generelle
sikkerhedsanvisninger ................27
5. Før brug.....................................27
5.1 Tilslut trykledning ........................27
5.2 Opstilling .....................................27
6. Drift ............................................28
6.1 Start og stop ...............................28
6.2 Pumpekarakteristik .....................28
7. Vedligeholdelse og pleje..........28
7.1 Regelmæssig vedligeholdelse ....28
7.2 Opbevaring af apparatet .............28
8. Problemer og forstyrrelser ......28
8.1 Fejlsøgning .................................28
9. Reparation.................................29
10. Miljøbeskyttelse........................29
11. Tekniske Data............................29
2. Læses først!
x Læs denne betjeningsvejledning før
apparatet tages i brug. Vær særlig
opmærksom på sikkerhedsanvisningerne.
x Overholdes denne betjeningsvejled-
ning ikke, bortfalder garantien; producenten påtager sig intet ansvar
for skader, der opstår som følge af
misligholdelse.
x Hvis De skulle konstatere en trans-
portskade kontakt da omgående
Deres forhandler. Tag ikke apparatet i brug!
x Bortskaf emballagen miljøvenligt.
Aflever den f. eks. til et dertil beregnet samlested.
x Opbevar betjeningsvejledningen
omhyggeligt, så De altid kan slå op i
den hvis der skulle opstå tvivl.
x Hvis De skulle låne apparatet ud
eller sælge det, lad da altid de vedlagte dokumenter følge med.
3. Anvendelsesområde og
medier
Dette apparat anvendes til pumpning af
vand i hus og have, for eksempel:
til tømning af beholdere, drænbrø-
nde eller oversvømmede rum;
som brøndpumpe;
til cirkulering, for at forhindre forråd-
nelse;
til drift af kunstige vandløb.
NB!
A
Væskens maksimalt tilladte
temperatur er 35 °C.
Når der pumpes væsker, som inde-
holder faste elementer, må delene
ikke overstige angivelserne i de
tekniske data.
Pumpning af væsker, som indeholder
slibende stoffer (f.eks. sand), nedsætter apparatets levetid.
4. Sikkerhed
4.1 Korrekt anvendelse
Apparatet må ikke anvendes til drikkevandsforsyning eller til pumpning af levnedsmidler.
Eksplosive, brandfarlige, aggressive
eller sundhedsskadelige stoffer samt
ekskrementer må ikke pumpes op.
Apparatet er ikke egnet til erhvervsmæssig eller industriel anvendelse.
Enhver anden brug er i modstrid med
anvendelsesformålet. Ved anvendelse i
modstrid med anvendelsesformålet, ved
ændringer på apparatet eller ved brug af
dele, som ikke er testet eller godkendt af
producenten, kan der opstå uforudsete
skader!
4.2 Generelle sikkerhedsanvisninger
Børn og unge samt personer, som ikke
har læst betjeningsvejledningen, må ikke
anvende apparatet.
Ved anvendelse i svømmebassiner og
damme i haven og i disses beskyttelseszoner skal bestemmelserne jf. DIN VDE
0100 -702, -738 overholdes.
Lokale forskrifter skal ligeledes overholdes.
Yderligere risici består primært ved
anvendelse af dykpumper – de kan heller ikke fjernes helt ved hjælp af sikkerhedsforanstaltninger.
Fare som følge af indvirkninger
A
i miljøet!
Apparatet må ikke anvendes i rum, der
er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!
B
Fare som følge af elektricitet!
Tag ikke om netstikket med våde hænder! Netstikket trækkes altid ud ved stikket, ikke ved kablet.
Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt
installeret, jordet og kontrolleret. Netspænding og beskyttelse skal overholde
de tekniske data.
Beskyttelse skal ske via en HFI-relæ
med en lækstrøm på maksimalt 30 mA.
Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“).
Kabeltromler skal være rullet helt ud.
Strømkabel og forlængerledning må ikke
knækkes, klemmes, strækkes eller
køres over; de skal beskyttes mod
skarpe kanter, olie og varme.
Forlængerledningen skal lægges således, at den ikke kommer i kontakt med
den væske, der skal pumpes.
Før arbejder på apparatet, fjernes netstikket.
Fare som følge af mangler på
A
apparatet!
Kontroller apparatet, især strømkabel,
netstik og svømmeafbryder for eventuelle beskadigelser før hver brug. Der er
fare for strømstød!
Er apparatet beskadiget må det først
anvendes igen, efter at det er blevet
repareret af fagfolk.
De må ikke selv udføre reparationer på
maskinen! Ved ukyndige reparationer er
der fare for, at væsken trænger ind i
apparatets elektriske dele.
5. Før brug
5.1 Tilslut trykledning
1. Vinkelstykke (7) skrues fast ind i
trykkets (8) tilslutning.
2. Trykledning sluttes til på vinkelstykket (trykledning sikres eventuelt
med spændebånd).
7
8
5.2 Opstilling
x Pladsbehov ca. 50 cm x 50 cm
(således at svømmeafbryderen fungerer fejlfrit, skal den kunne bevæge
sig frit).
x Apparatet må kun anvendes i vand
med dybden, der er angivet i de tekniske data.
x Pumpen opstilles således, at ind-
sugningen ikke kan blokeres af
fremmedlegemer (Pumpen stilles
eventuelt på et underlag).
x Sørg for, at pumpen står stabilt.
27
Page 28

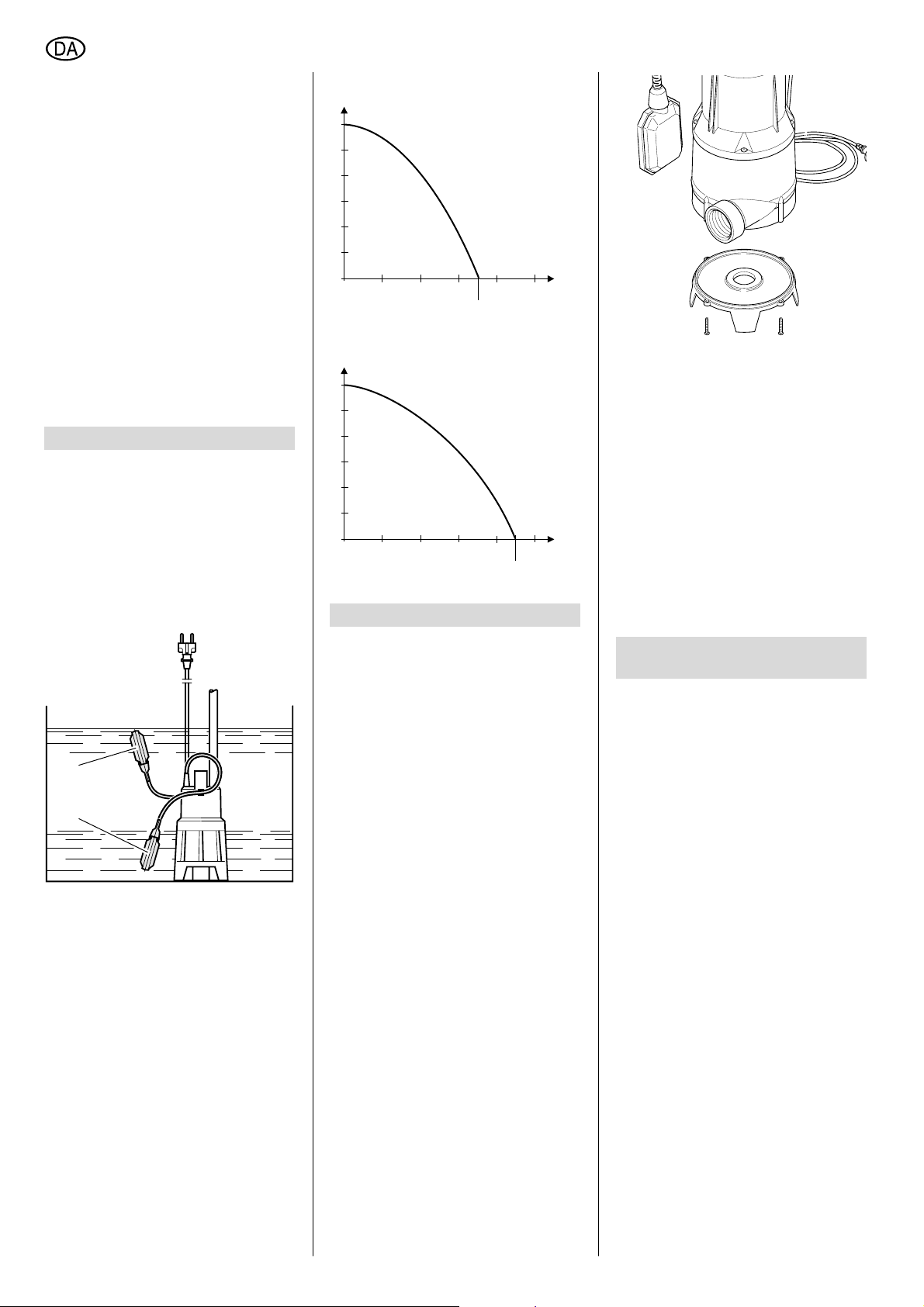

DANSK
NB!
A
Pumpen må ikke løftes i kablet
eller trykslangen, da kabel og trykslange ikke er dimensionerede til
trækbelastningen gennem pumpens
vægt.
1. Pumpen sættes skråt ned i den
væske, der skal pumpes op, således at der ikke dannes en luftpude
på undersiden. Dette ville forhindre
opsugningen. Så snart pumpen er
sat ned i vandet, kan den rettes op
igen.
2. Pumpen tømmes på væskebeholde-
rens bund. Der skal anvendes et tykt
tov til nedfiring, som fastgøres til
pumpens ophængningsøske.
Pumpen kan også anvendes hængende med en wire.
6. Drift
6.1 Start og stop
Efter at apparatet er tilsluttet til lysnettet,
startes og stoppes dykpumpen automatisk ved hjælp af svømmeafbryderen:
x Dykpumpen begynder at suge, når
svømmeafbryderen svæver opad af
væsken (9).
x Dykpumpen slår fra, når svømmeaf-
bryderen hænger ned (10).
9
10
NB!
A
Svømmeafbryderen skal kunne
bevæge sig således, at dykpumpen
ikke kan løbe tør.
6.2 Pumpekarakteristik
Pumpekarakteristikken viser, hvilken
pumpekapacitet der kan nås afhængigt
af pumpemængden.
PS 7000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
PS 9000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
4000 60002000
4000 60002000
40002000
7000
40002000
8000
8000
5800
5800
9000
10000
10000
l/h
/h
l
l/h
l/h
7. Vedligeholdelse og pleje
Fare!
A
Før alle arbejder på maskinen:
Sluk for apparatet.
Træk netstikket ud.
Andet vedligeholdelsesarbejde eller
reparationer, end de der er beskrevet
her, må kun gennemføres af fagfolk.
7.1 Regelmæssig vedligeholdelse
For at dykpumpen altid fungerer fejlfrit,
skal den vedligeholdes regelmæssigt.
Det gælder også, når dykpumpen
anvendes under hårde betingelser, men
ikke anvendes over et længere tidsrum
(f.eks. ved anvendelse i sivebrønde):
Årlig vedligeholdelse
1. Pumpehus, kabel og svømmeafbry-
der kontrolleres for slidtage.
2. Pumpen skylles af med rent vand.
Genstridigt snavs, f.eks. algeaflejringer, fjernes med en børste og rengøringsmiddel.
3. For at skylle pumpen indvendig,
dyppes pumpen ned i en beholder
med rent vand og startes kort.
Rengør løbehjul
1. Dykpumpens underdel afmonteres
som vist på billedet.
2. Løbehjul og de indvendige sider i
huset, der kan nås, rengøres. Fjern
eventuelt tråde, der har samlet sig
om løbehjulets aksel. Genstridige
urenheder fjernes med en børste og
et rengøringsmiddel.
3. Monter dykpumpen igen.
7.2 Opbevaring af apparatet
NB!
A
Frost ødelægger apparat og til-
behør, da disse altid indeholder vand!
x Ved risiko for frost skal apparatet og
tilbehøret afmonteres og opbevares
sikkert mod frost.
8. Problemer og forstyrrelser
Fare!
A
Før alle arbejder på maskinen:
Sluk for apparatet.
Træk netstikket ud.
8.1 Fejlsøgning
Pumpen kører ikke:
x Ingen strøm.
Kabel, stik, stikdåse og sikring
kontrolleres.
x For lav netspænding.
Anvend et forlængerkabel med
tilstrækkeligt tværsnit (se "Tekniske data").
x Motor overophedet, motorbeskyt-
telse udløst.
Fjern årsagen til overophednin-
gen (Væske for varm? Er pumpen blokeret af fremmedlegemer?)
Efter afkøling starter apparatet
automatisk.
x Svømmeafbryderen starter ikke
pumpen.
Kontroller, at der er tilstrækkelig
vand.
Kontroller, at svømmeafbryderen
kan bevæge sig frit.
28
Page 29
DANSK
Motoren larmer, starter ikke:
x Pumpen er blokeret af fremmedle-
gemer.
Pumpen rengøres.
Pumpen suger ikke ordentligt:
x Pumpemængde for højt.
Maksimal pumpemængde skal
overholdes (se „Tekniske data“).
x Trykledning knækket.
Trykledning lægges lige.
x Trykledning utæt.
Trykledning tætnes, skrueforbin-
delserne spændes efter.
Pumpen kører meget larmende:
x Pumpen suger luft ind.
Kontroller, at der er tilstrækkelig
vand.
Svømmeafbryderen indstilles
korrekt.
Pumpen holdes skævt ved ned-
sænkningen i væsken.
Pumpen kører kontinuerligt:
x Svømmeafbryderen når ikke den
nederste position.
Kontroller, at svømmeafbryderen
kan bevæge sig frit.
9. Reparation
Fare!
A
Reparationer på el-værktøj må
kun udføres af en elektriker!
El-værktøj, der skal repareres, kan indsendes til den lokale service-afdeling.
Adressen står ved reservedelslisten.
Ved indsendelse til reparation skal den
fastslåede fejl beskrives.
10. Miljøbeskyttelse
Apparatets indpakningsmateriale kan
genbruges helt.
Brugte apparater og tilbehør indeholder
store mængder af værdifulde råstoffer
og plast, som ligeledes kan genanvendes.
Vejledningen er trykt på klorfrit bleget
papir.
11. Tekniske Data
PS 7000 S PS 9000 S
Netspænding V 230 a 1 230 a 1
Frekvens Hz 50 50
Mærkeeffekt W 450 500
Mærkestrøm A 2,0 2,2
Sikringer min. (træge eller L-automat) A 10 10
Driftskondensator PF8 8
Nominelt omdrejningstal min
Pumpekapacitet maks. l/h 7000 9000
Pumpemængde maks. m 6 6
Transporttryk maks. bar 0,6 0,6
Driftsdybde maks. m 5 5
Resterende vandstand maks. mm 30 30
Kornstørrelse maks. mm 25 25
Tilførselstemperatur maks. °C 35 35
Beskyttelsesklasse IP 68 IP 68
Kapsling II
Isolationsklasse FF
Materiale
Pumpehus
Pumpeaksel
Pumpeløbehjul
Strømkabel (HO 7 RN-F) m 10 10
Tilslutning af tryk (AG=udv. gevind, IG=indv. gevind)
Pumpe
Vinkelstykke
Dimensioner (Pumpehus)
Højde
Bredde
Diameter
Vægt kg 4,3 4,3
Maksimal længde til forlængerledning
ved 3 x 1,0 mm
ved 3 x 1,5 mm2 tværsnit
2
tværsnit
-1
mm
mm
mm
m
m
2800 2800
Polypropylen
Ædelstål
Noryl
1 1/4" IG
1 1/4" AG
320
200
140
60
100
Polypropylen
Ædelstål
Noryl
1 1/4" IG
1 1/4" AG
320
200
140
60
100
29
Page 30
Xp0022a1.fm Bruksanvisning SVENSKA
SVENSKA
1. Maskinens uppbyggnad
1
6
2
3
1 Handtag / upphängningsögla
2 Pumphus
3 Nätkabel med stickkontakt
4 Tryckanslutning
5 Insugningsöppningar
6 Nivåvippa
4
5
30
Page 31

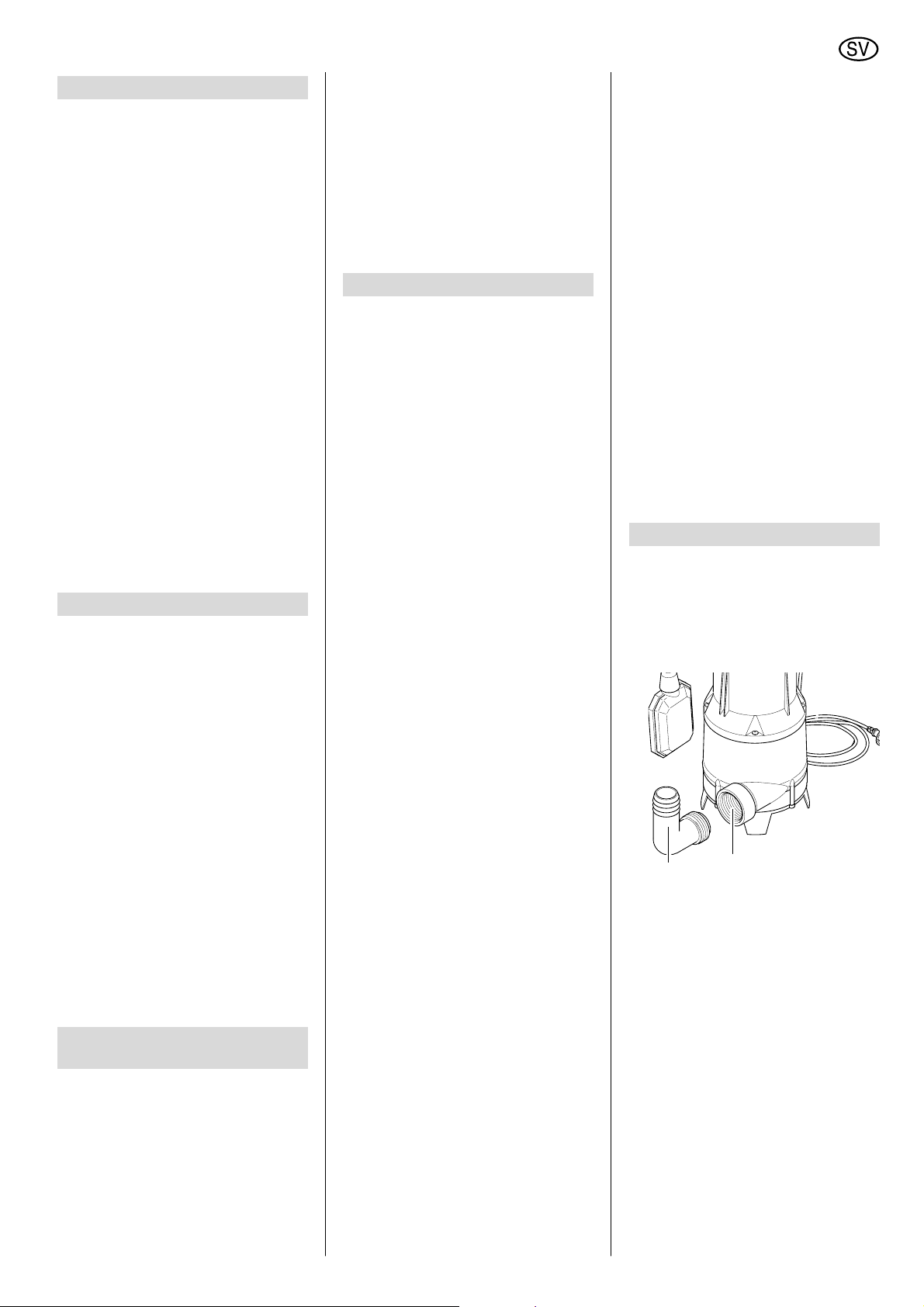

SVENSKA
Innehållsförteckning
1. Maskinens uppbyggnad...........30
2. Läs detta först!..........................31
3. Användningsområde och
transportmedier ........................31
4. Säkerhet..................................... 31
4.1 Normal användning..................... 31
4.2 Allmänna
säkerhetsanvisningar..................31
5. Innan pumpen tas i drift ........... 31
5.1 Anslut tryckledningen.................. 31
5.2 Uppställning ................................31
6. Drift ............................................32
6.1 Start och stopp............................32
6.2 Pumpkarakteristik .......................32
7. Reparation och underhåll ........ 32
7.1 Regelbundet underhåll................ 32
7.2 Förvaring av pumpen..................32
8. Felsökningsschema .................32
8.1 Felsökning ..................................32
9. Reparation.................................33
10. Miljöskydd .................................33
11. Tekniska data............................33
2. Läs detta först!
x Läs detta innan pumpen tas i drift
första gången. Observera särskilt
våra säkerhetsföreskrifter.
x Om bruksanvisningen ej beaktas
upphör alla garantianspråk och tillverkaren ansvarar ej för de skador
som då kan uppstå.
x Om pumpen har skadats under
transporten skall leverantören omedelbart underrättas. Använd aldrig
en skadad pump.
x Ta hand om förpackningen på miljö-
vänligt sätt. Lämna den t.ex. till motsvarande inlämningsställe/miljöstation.
x Förvara instruktionsboken på ett
säkert ställe så att du alltid har den
till hands när den behövs.
x Se till att instruktionsboken medföl-
jer pumpen om du säljer den eller
lånar ut den.
3. Användningsområde och
transportmedier
Denna apparat är avsedd att användas
för att pumpa vatten inomhus eller i trädgården, t ex:
för att tömma behållare, avlopp eller
översvämmade utrymmen;
som brunnspump;
som cirkulationspump för att förhi-
ndra mögelbildning;
för drift av fontäner.
Varning!
A
Vätskans maximalt tillåtna tem-
peratur är 35 °C.
När pumpen skall användas för väts-
kor som innehåller fasta partiklar får
dessa inte vara större än vad som
anges i tekniska data.
Då pumpen används för vätskor som
innehåller slipande ämnen (t ex sand)
minskas dess livslängd.
4. Säkerhet
4.1 Normal användning
Pumpen får ej användas för att pumpa
dricksvatten eller livsmedel.
Explosiva, brandfarliga, aggressiva eller
hälsovådliga ämnen liksom exkrement
får ej pumpas.
Pumpen är inte avsedd för industriellt
bruk.
All annan användning är förbjuden. Vid
ej avsedd användning, förändringar på
maskinen eller vid användning av delar
som ej testats och godkänts av tillverkaren kan oförutsebara skador uppstå!
4.2 Allmänna säkerhetsanvisningar
Barn och ungdomar som inte är förtrogna med bruksanvisningen får inte
använda pumpen.
Vid användning i swimmingpooler och
trädgårdsdammar och i dessas
skyddsområden måste man följa
bestämmelserna enligt DIN VDE 0100 702, -738.
Beakta även eventuella, lokala föreskrifter.
Följande risker föreligger i huvudsak vid
användning av sänkbara pumpar – de
kan ej heller alltid helt åtgärdas med
säkerhetsanordningar.
Fara på grund av omgivande
A
faktorer!
Använd inte pumpen i utrymmen där det
föreligger explosionsfara, ej heller i närheten av brännbara ämnen eller gaser!
B
Fara för elektricitet!
Ta inte i stickkontakten med blöta händer! Håll alltid i kontakten, aldrig i
kabeln, när du drar ur kontakten.
Pumen får endast anslutas till uttag med
skyddskontakt som är behörigt installerade, jordade och testade. Nätspänning
och säkring skall motsvara tekniska
data.
Säkringen skall vara utrustad med en
jordfelsbrytare med en felström på maximalt 30 mA.
Använd endast en förlängningskabel
med tillräckligt stor ledararea (se "Tek-
niska data"). Kabeltrummor måste vara
helt utrullade.
Nätkabel och förlängningskabel får ej
knäckas, klämmas, ryckas eller köras
över, utan skall skyddas mot skarpa kanter, olja och värme.
Lägg förlängningskabeln så att den inte
hamnar i den vätska som skall pumpas.
Dra ur kontakten innan du utför arbete
på pumpen.
Fara på grund av fel på pum-
A
pen!
Före varje användningstillfälle bör man
kontrollera att pumpen, speciellt nätkabeln, kontakten och nivåvakten inte uppvisar några skador. Livsfara på grund av
elektriska stötar!
En skadad pump får inte användas igen
förrän den reparerats av en fackman.
Undvik att själv utföra reparationer på
maskinen. Efter icke fackmässiga reparationer finns risk för att vätska kan
tränga in i pumpens elektriska system.
5. Innan pumpen tas i drift
5.1 Anslut tryckledningen
1. Skruva fast vinkelröret (7) i tryckanslutningen (8).
2. Anslut tryckledningen till vinkelröret
(säkra eventuellt tryckledningen
med slangklämmor).
7
8
5.2 Uppställning
x Ett utrymme om ca 50 cm x 50 cm
behövs (för att nivåvakten skall
fungera måste den kunna röra sig
fritt).
x Pumpen får endast sänkas ner
under vatten till högst det djup som
anges i Tekniska data.
x Placera pumpen så att inga främ-
mande föremål kan blockera insugningsöppningarna (ställ eventuellt
pumpen på ett underlag).
x Se till att pumpen står stadigt.
Varning!
A
Lyft inte pumpen med kabeln
eller tryckslangen. Dessa är inte
avsedda att tåla den dragbelastning
som pumpens vikt utgör.
31
Page 32

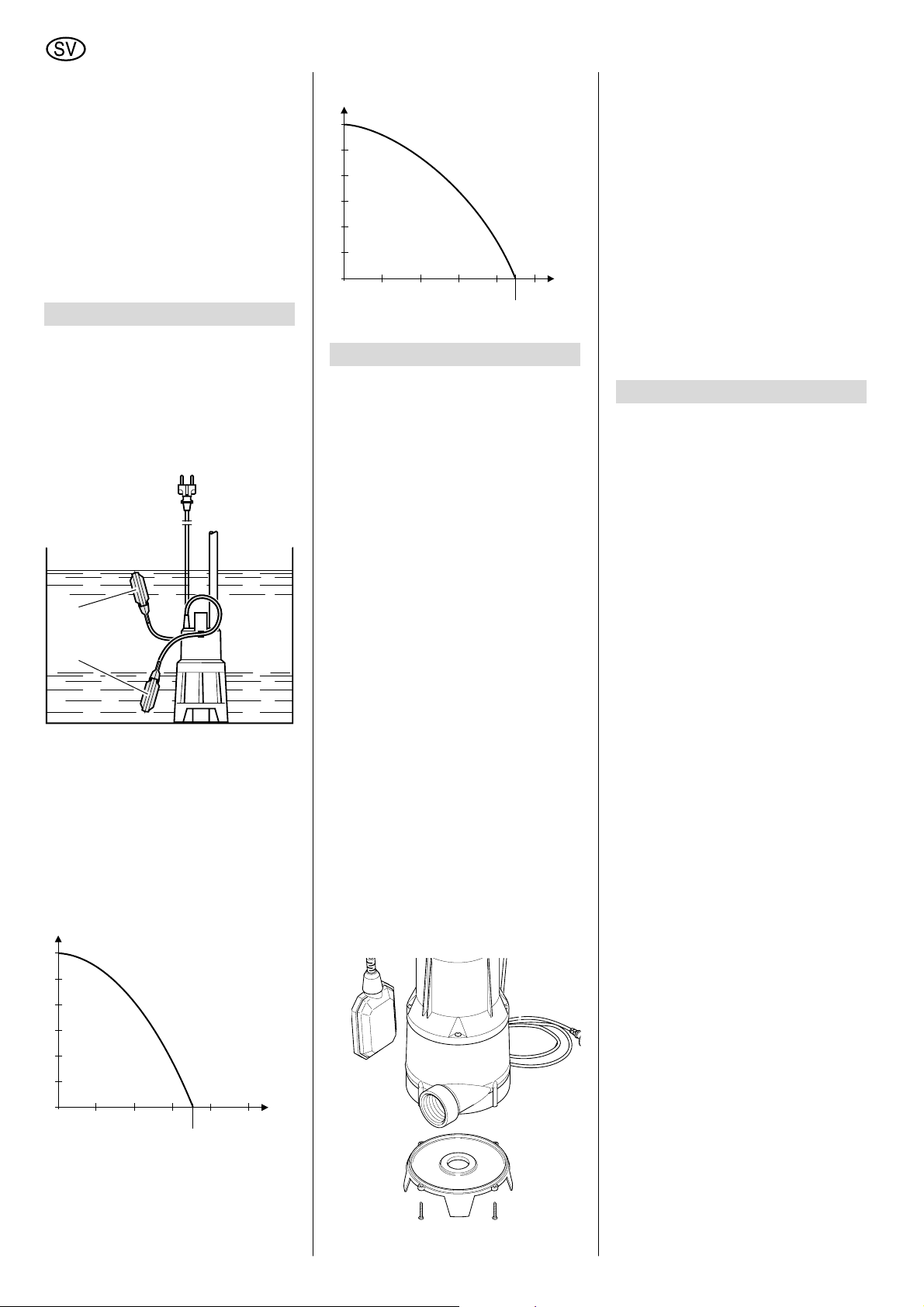

SVENSKA
1. För ner pumpen snett i den vätska
som skall pumpas så att det inte bildas någon luftkudde på undersidan.
Denna hindrar insugningen. Så
snart pumpen är nere i vätskan kan
den rätas upp igen.
2. Töm pumpen på botten av vätskebehållaren. För att fira ner pumpen
används en stabil lina som är fastsatt i pumpens upphängningsögla.
Pumpen kan även användas då den
hänger svävande i en lina.
6. Drift
6.1 Start och stopp
När pumpen ansluts till nätet slås den
automatiskt på och av med nivåvakten.
x Pumpen börjar pumpa när nivåvak-
ten förs upp av vätskan (9).
x Pumpen stängs av när nivåvakten
sjunkit tillbaka (10).
9
10
Varning!
A
Nivåvakten måste kunna röra
sig så att pumpen inte kan pumpa
torrt.
6.2 Pumpkarakteristik
Pumpkarakteristiken visar hur stor
mängd som kan pumpas i förhållande till
pumpningshöjden.
PS 7000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
/h
0
0
0
0
4000 60002000
40002000
7000
8000
5800
10000
l
/h
l
PS 9000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
/h
0
0
0
0
4000 60002000
8000
40002000
5800
9000
10000
l
/h
l
7. Reparation och underhåll
Fara!
A
Innan du börjar arbeta med
pumpen:
Stäng av pumpen.
Dra ur kontakten.
Omfattande underhålls- och reparationsarbeten, som de här beskrivna,
får endast utföras av fackkunnig personal.
7.1 Regelbundet underhåll
För att pumpen hela tiden skall fungera
felfritt måste den underhållas regelbundet. Detta gäller även då pumpen
används under svåra förhållanden men
är avstängd under lång tid (t ex vid
användning i dräneringsschakt):
Årligt underhåll
1. Kontrollera att pumphus, kabel och
nivåvakt inte är skadade.
2. Spola av pumpen med rent vatten.
Ta bort svåravlägsnad smuts, t.ex.
algavlagringar, med en borste och
rengöringsmedel.
3. För att spola pumpen inuti kan man
sänka ner den i en behållare med
rent vatten och starta den en kort
stund.
Rengöring av löphjul
1. Ta bort pumpens underdel så som
bilden visar.
2. Rengör löphjulet och alla åtkomliga
sidor i pumphuset. Ta eventuellt bort
trådar som kan ha snurrat sig runt
löphjulets axel. Ta bort svåravlägsnad smuts med en borste och rengöringsmedel.
3. Sätt ihop pumpen igen.
7.2 Förvaring av pumpen
Varning!
A
Frost förstör pumpen och tillbehören då de ständigt innehåller vatten!
x Vid risk för frost demonteras pum-
pen och tillbehören och förvaras
frostfritt.
8. Felsökningsschema
Fara!
A
Innan du börjar arbeta med
pumpen:
Stäng av pumpen.
Dra ur kontakten.
8.1 Felsökning
Pumpen arbetar inte:
x Ingen nätspänning.
Kontrollera kabel, stickkontakt,
eluttag och säkring.
x För låg nätspänning.
Använd endast en förlängnings-
kabel med tillräckligt stor ledara-
rea (se "Tekniska data").
x Motorn överhettad, motorskyddet
utlöst.
Åtgärda orsaken till överhett-
ningen (för varm vätska? pumpen
blockerad av främmande före-
mål?)
Efter avkylning sätts pumpen åter
på av sig själv.
x Nivåvakten slår inte på pumpen.
Kontrollera att det finns tillräckligt
med vatten.
Kontrollera att nivåvakten kan
röra sig tillräckligt.
Motorn brummar, startar inte:
x Pumpen blockerad av främmande
föremål.
Rengör pumpen.
Pumpen pumpar inte på rätt sätt:
x Pumpningshöjden för stor.
Observera maximal pumpnings-
höjd (se "Tekniska data“).
x Tryckledningen knäckt.
Lägg tryckledningen rakt.
x Tryckledningen otät.
Täta tryckledningen, dra fast
skruvkopplingar.
32
Page 33
SVENSKA
Pumpen arbetar med högt ljud:
x Pumpen suger in luft.
Kontrollera att det finns tillräck-
ligt med vatten.
Ställ in nivåvakten korrekt.
Håll pumpen snett när den förs
ner i vätskan.
Pumpen arbetar kontinuerligt:
x Nivåvakten når inte det undre läget.
Kontrollera att nivåvakten kan
röra sig tillräckligt.
9. Reparation 10. Miljöskydd
Fara!
A
Reparationer på elektriska
apparater får endast utföras av behörig elektriker!
Elektriska apparater som behöver repareras kan skickas in till en servicefilial i
respektive land. Adressen står på
reservdelslistan.
Beskriv de fel som har konstaterats när
pumpen skickas in för reparation.
Förpackningsmaterialet är till 100 %
återvinningsbart.
Kasserade apparater och tillbehör innehåller stora mängder värdefulla material
och plaster som också kan användas i
återvinningssyfte.
Bruksanvisningen är tryckt på papper
som blekts utan klor.
11. Tekniska data
PS 7000 S PS 9000 S
Nätspänning V 230 a 1 230 a 1
Frekvens Hz 50 50
Märkeffekt W 450 500
Märkström A 2,0 2,2
Säkring min. (trög eller L-automat) A 10 10
Driftkondensator PF8 8
Märkvarvtal min
Pumpkapacitet max. l/h 7000 9000
Pumpningshöjd max. m 6 6
Pumpningstryck max. bar 0,6 0,6
Sänkbart djup max. m 5 5
Restvattenstånd max. mm 30 30
Kornstorlek max. mm 25 25
Inloppstemperatur max. °C 35 35
Kapslingsklass IP 68 IP 68
Skyddsklass II
Isolermaterialklass FF
Material
Pumphus
Pumpaxel
Pumplöphjul
Nätkabel (HO 7 RN-F) m 10 10
Tryckanslutning (YG=yttre gänga, IG=inre gänga)
Pumpen.
Vinkelrör
Mått (pumphus)
Höjd
Bredd
Diameter
Vikt kg 4,3 4,3
Maximal längd för förlängningskabel
vid 3 x 1,0 mm
vid 3 x 1,5 mm2 ledararea
2
ledararea
-1
mm
mm
mm
m
m
2800 2800
Polypropen
Rostfritt stål
Noryl
1 1/4" IG
1 1/4" YG
320
200
140
60
100
Polypropen
Rostfritt stål
Noryl
1 1/4" IG
1 1/4" YG
320
200
140
60
100
33
Page 34
XP0022G1.fm ȅįȘȖȓİȢ ȋȡȒıȘȢ DEUTSCH
ǼȁȁǾȃǿȀǹ
1. ȈȣȞȠʌIJȚțȒ ʌĮȡȠȣıȓĮıȘ IJȘȢ ıȣıțİȣȒȢ
1
6
2
3
1 ȋİȚȡȠȜĮȕȒ / ȀȡȓțȠȢ ĮȞȐȡIJȘıȘȢ
2 ȆİȡȓȕȜȘȝĮ ĮȞIJȜȓĮȢ
3 ȀĮȜȫįȚȠ ȝİ ijȚȢ
4 ȈȪȞįİıȘ ʌȓİıȘȢ
5 ȅʌȑȢ ĮȞĮȡȡȩijȘıȘȢ
6 ǻȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ
4
5
34
Page 35
ǼȁȁǾȃǿȀǹ
ȀĮIJȐȜȠȖȠȢ ȆİȡȚİȤȠȝȑȞȦȞ
1. ȈȣȞȠʌIJȚțȒ ʌĮȡȠȣıȓĮıȘ IJȘȢ
ıȣıțİȣȒȢ ...................................34
2. ȆȡȑʌİȚ ȞĮ IJȠ įȚĮȕȐıİIJİ! ..........35
3. ȆİįȓȠ ȤȡȒıȘȢ țĮȚ ȝȑıĮ
ȝİIJĮijȠȡȐȢ .................................35
4. ǹıijȐȜİȚĮ ...................................35
4.1 ȆȡȠȕȜİʌȩȝİȞȘ ȤȡȒıȘ.................35
4.2 īİȞȚțȑȢ İʌȚıȘȝȐȞıİȚȢ ĮıijĮȜİȓĮȢ 35
5. ȆȡȚȞ IJȘȞ ȑȞĮȡȟȘ IJȘȢ
ȜİȚIJȠȣȡȖȓĮȢ ................................36
5.1 ȈȪȞįİıȘ IJȠȣ ıȦȜȒȞĮ ʌȓİıȘȢ ......36
5.2 ȉȠʌȠșȑIJȘıȘ ................................36
6. ȁİȚIJȠȣȡȖȓĮ .................................36
6.1 ĬȑıȘ İȞIJȩȢ țĮȚ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ..................................36
6.2 ȋĮȡĮțIJȘȡȚıIJȚțȒ țĮȝʌȪȜȘ
ȐȞIJȜȘıȘȢ.....................................36
7. ȈȣȞIJȒȡȘıȘ țĮȚ ijȡȠȞIJȓįĮ .........36
7.1 ȆİȡȚȠįȚțȒ ıȣȞIJȒȡȘıȘ ................. 36
7.2 ǹʌȠșȒțİȣıȘ ıȣıțİȣȒȢ...............37
8. ȆȡȠȕȜȒȝĮIJĮ țĮȚ ȕȜȐȕİȢ ........... 37
8.1 ǹȞĮȗȒIJȘıȘ ȕȜȐȕȘȢ......................37
9. ǼʌȚıțİȣȒ ...................................37
10. ȆȡȠıIJĮıȓĮ IJȠȣ
ʌİȡȚȕȐȜȜȠȞIJȠȢ .......................... 37
11. ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ ..........38
2. ȆȡȑʌİȚ ȞĮ IJȠ įȚĮȕȐıİIJİ!
x ȆȡȚȞ IJȘȞ ȑȞĮȡȟȘ IJȘȢ ȜİȚIJȠȣȡȖȓĮȢ
ʌȡȑʌİȚ ȞĮ įȚĮȕȐıİIJİ ĮȣIJȑȢ IJȚȢ
ȠįȘȖȓİȢ ȜİȚIJȠȣȡȖȓĮȢ. ǻȫıIJİ ȚįȚĮȓIJİȡȘ
ʌȡȠıȠȤȒ ıIJȚȢ İʌȚıȘȝȐȞıİȚȢ ʌȠȣ
ĮijȠȡȠȪȞ IJȘȞ ĮıijȐȜİȚĮ.
x Ȉİ ʌİȡȓʌIJȦıȘ ȝȘ IJȒȡȘıȘȢ IJȦȞ
ȩıȦȞ ĮȞĮijȑȡȠȞIJĮȚ ıIJȚȢ ȠįȘȖȓİȢ
ȜİȚIJȠȣȡȖȓĮȢ įİȞ șĮ ȝʌȠȡİȓIJİ ȞĮ
ʌȡȠȕȐȜȜİIJİ ĮʌĮȚIJȒıİȚȢ ʌȠȣ
ʌȘȖȐȗȠȣȞ Įʌȩ IJȘ ıȪȝȕĮıȘ
İȖȖȪȘıȘȢ -ȖȚĮ IJȚȢ İȞ ȜȩȖȦ ȗȘȝȓİȢ įİȞ
ĮȞĮȜĮȝȕȐȞİȚ țĮȝȓĮ İȣșȪȞȘ Ƞ
țĮIJĮıțİȣĮıIJȒȢ.
x ǹȞ țĮIJȐ IJȘȞ ĮʌȠıȣıțİȣĮıȓĮ
įȚĮʌȚıIJȫıİIJİ ȩIJȚ ʌȡȠțȜȒșȘțİ
țȐʌȠȚĮ ȗȘȝȓĮ țĮIJȐ IJȘȞ ȝİIJĮijȠȡȐ,
İȚįȠʌȠȚȒıIJİ ĮȝȑıȦȢ IJȠ țĮIJȐıIJȘȝĮ
ȩʌȠȣ ʌȡĮȖȝĮIJȠʌȠȚȒșȘțİ Ș ĮȖȠȡȐ.
ȂȘȞ șȑIJİIJİ ıİ ȜİȚIJȠȣȡȖȓĮ IJȘ
ıȣıțİȣȒ!
x
ȆĮȡĮțĮȜȠȪȝİ ĮʌȠȡȡȓȥIJİ IJȘ
ıȣıțİȣĮıȓĮ ȝİ ijȚȜȚțȩ ʌȡȠȢ IJȠ
ʌİȡȚȕȐȜȜȠȞ IJȡȩʌȠ. ȆĮȡĮįȫıIJİ IJȘȞ
ıIJȠ İȞįİįİȚȖȝȑȞȠ ıȘȝİȓȠ ıȣȜȜȠȖȒȢ
ĮʌȠȡȡȚȝȝȐIJȦȞ.
x ĭȣȜȐȟIJİ țĮȜȐ IJȚȢ ȠįȘȖȓİȢ
ȜİȚIJȠȣȡȖȓĮȢ, ȖȚĮ ȞĮ ȝʌȠȡİȓIJİ ȞĮ IJȚȢ
ıȣȝȕȠȣȜİȪİıIJİ ȠʌȠIJİįȒʌȠIJİ
ʌȡȠțȪʌIJİȚ țȐʌȠȚĮ ĮʌȠȡȓĮ.
x ǼȐȞ țȐʌȠIJİ įĮȞİȓıİIJİ Ȓ ʌȦȜȒıİIJİ
IJȠ ʌȡȠȧȩȞ, įȫıIJİ ȝĮȗȓ țĮȚ IJĮ
ıȣȞȠįİȣIJȚțȐ ȑȖȖȡĮijĮ.
3. ȆİįȓȠ ȤȡȒıȘȢ țĮȚ ȝȑıĮ
ȝİIJĮijȠȡȐȢ
Ǿ ıȣıțİȣȒ ĮȣIJȒ ȤȡȘıȚȝİȪİȚ ȖȚĮ IJȘ
ȝİIJĮijȠȡȐ ȞİȡȠȪ ıIJȠ ıʌȓIJȚ țĮȚ IJȠȞ țȒʌȠ,
ȩʌȦȢ ȖȚĮ ʌĮȡȐįİȚȖȝĮ:
ȖȚĮ IJȠ ȐįİȚĮıȝĮ ȝȑıȦ ȐȞIJȜȘıȘȢ
įİȟĮȝİȞȫȞ, ıIJȡĮȖȖȚıIJȚțȫȞ ijȡİȐIJȦȞ
Ȓ ʌȜȘȝȝȣȡȚıȝȑȞȦȞ ȤȫȡȦȞ,
ȦȢ ĮȞIJȜȓĮ ijȡȑĮIJȠȢ,
ȖȚĮ țȣțȜȠijȠȡȓĮ, ȖȚĮ ȞĮ
ʌĮȡİȝʌȠįȚıIJİȓ Ƞ ıȤȘȝĮIJȚıȝȩȢ
İʌȚțĮșȓıİȦȞ ĮȜȐIJȦȞ țĮȚ ıțȠȣȡȚȐȢ,
ȖȚĮ IJȘ įȘȝȚȠȣȡȖȓĮ țĮȚ ȜİȚIJȠȣȡȖȓĮ
IJİȤȞȘIJȫȞ ȣįȐIJȚȞȦȞ ȡȠȫȞ.
ȆȡȠıȠȤȒ!
A
Ǿ ȝȑȖȚıIJȘ İʌȚIJȡİʌIJȒ
șİȡȝȠțȡĮıȓĮ IJȠȣ ȣȖȡȠȪ ĮȞȑȡȤİIJĮȚ ıİ
35 °C.
ǵIJĮȞ ĮȞIJȜȠȪȞIJĮȚ ȣȖȡȐ ʌȠȣ ʌİȡȚȑȤȠȣȞ
ıIJİȡİȐ ȣȜȚțȐ, IJĮ ıIJİȡİȐ ıȦȝĮIJȓįȚĮ
įİȞ ʌȡȑʌİȚ ȞĮ İȓȞĮȚ ȝİȖĮȜȪIJİȡĮ Įʌȩ
Ƞ,IJȚ ĮȞĮijȑȡİIJĮȚ ıIJĮ ȉİȤȞȚțȐ
ȋĮȡĮțIJȘȡȚıIJȚțȐ.
Ǿ ȐȞIJȜȘıȘ ȣȖȡȫȞ ʌȠȣ ʌİȡȚȑȤȠȣȞ
ȣȜȚțȐ ʌȠȣ ʌȡȠțĮȜȠȪȞ IJȡȚȕȑȢ, (ȩʌȦȢ
ʌ.Ȥ Ș ȐȝȝȠȢ) ȝİȚȫȞİȚ IJȘ įȚȐȡțİȚĮ
ȗȦȒȢ IJȘȢ ıȣıțİȣȒȢ.
4. ǹıijȐȜİȚĮ
4.1 ȆȡȠȕȜİʌȩȝİȞȘ ȤȡȒıȘ
ǻİȞ İʌȚIJȡȑʌİIJĮȚ Ș ȤȡȒıȘ IJȘȢ ıȣıțİȣȒȢ
ȖȚĮ ʌĮȡȠȤȒ ʌȩıȚȝȠȣ ȞİȡȠȪ Ȓ ȖȚĮ IJȘ
ȝİIJĮijȠȡȐ IJȡȠijȓȝȦȞ.
ǻİȞ İʌȚIJȡȑʌİIJĮȚ Ș ȝİIJĮijȠȡȐ İȪijȜİțIJȦȞ,
įȚĮȕȡȦIJȚțȫȞ Ȓ İʌȚțȓȞįȣȞȦȞ ȖȚĮ IJȘȞ
ȣȖİȓĮ ȣȜȚțȫȞ Ȓ ʌİȡȚIJIJȦȝȐIJȦȞ.
Ǿ ıȣıțİȣȒ įİȞ İȓȞĮȚ țĮIJȐȜȜȘȜȘ ȖȚĮ
İʌĮȖȖİȜȝĮIJȚțȒ Ȓ ȕȚȠȝȘȤĮȞȚțȒ ȤȡȒıȘ.
ȅʌȠȚĮįȒʌȠIJİ ȐȜȜȘ ȤȡȒıȘ įİȞ ĮȞȒțİȚ
ıIJȠ ʌİįȓȠ IJȘȢ ʌȡȠȕȜİʌȩȝİȞȘȢ ȤȡȒıȘȢ
IJȘȢ ıȣıțİȣȒȢ. Ǿ ȝȘ ʌȡȠȕȜİʌȩȝİȞȘ
ȤȡȒıȘ, ȠȚ ȝİIJĮIJȡȠʌȑȢ IJȘȢ ıȣıțİȣȒȢ
țĮșȫȢ țĮȚ Ș ȤȡȒıȘ İȟĮȡIJȘȝȐIJȦȞ IJĮ
ȠʌȠȓĮ įİȞ ȑȤȠȣȞ İȜİȖȤșİȓ țĮȚ İȖțȡȚșİȓ
Įʌȩ IJȠȞ țĮIJĮıțİȣĮıIJȒ ȝʌȠȡİȓ ȞĮ ȑȤȠȣȞ
ȦȢ ĮʌȠIJȑȜİıȝĮ ĮʌȡȩȕȜİʌIJİȢ ȗȘȝȓİȢ!
4.2 īİȞȚțȑȢ İʌȚıȘȝȐȞıİȚȢ
ĮıijĮȜİȓĮȢ
ȉĮ ʌĮȚįȚȐ țĮȚ ȠȚ ȞȑȠȚ, țĮșȫȢ țĮȚ IJĮ ȐIJȠȝĮ
ʌȠȣ įİȞ İȓȞĮȚ İȟȠȚțİȚȦȝȑȞĮ ȝİ IJȚȢ ȠįȘȖȓİȢ
ȜİȚIJȠȣȡȖȓĮȢ, įİȞ İʌȚIJȡȑʌİIJĮȚ ȞĮ
ȤȡȘıȚȝȠʌȠȚȒıȠȣȞ IJȘ ıȣıțİȣȒ.
ȀĮIJȐ IJȘ ȤȡȒıȘ ıİ țȠȜȣȝȕȘIJȚțȑȢ ʌȚıȓȞİȢ
țĮȚ ȜȚȝȞȠȪȜİȢ țȒʌȠȣ țĮȚ ıIJȠ ȖȪȡȦ Įʌȩ
ĮȣIJȑȢ ʌİįȓȠ ĮıijĮȜİȓĮȢ ʌȡȑʌİȚ ȞĮ
IJȘȡȠȪȞIJĮȚ ȠȚ įȚĮIJȐȟİȚȢ IJȦȞ
DIN VDE 0100 -702, -738.
ǼʌȓıȘȢ ʌȡȑʌİȚ ȞĮ IJȘȡȠȪȞIJĮȚ țĮȚ ȠȚ IJȣȤȩȞ
ȚıȤȪȠȞIJİȢ IJȠʌȚțȠȓ țĮȞȠȞȚıȝȠȓ.
ȅȚ İȟȒȢ ȜȠȚʌȠȓ țȓȞįȣȞȠȚ ȣijȓıIJĮȞIJĮȚ țĮIJȐ
țĮȞȩȞĮ țĮIJȐ IJȘ ȜİȚIJȠȣȡȖȓĮ ȕȣșȚȗȩȝİȞȦȞ
ıİ ȣȖȡȐ ĮȞIJȜȚȫȞ – țĮȚ įİȞ ʌĮȪȠȣȞ
İȞIJİȜȫȢ ȞĮ ȣijȓıIJĮȞIJĮȚ ĮțȩȝȘ țĮȚ ȝİ IJȘȞ
IJȒȡȘıȘ IJȦȞ ʌȡȠȜȘʌIJȚțȫȞ ȝȑIJȡȦȞ
ĮıijĮȜİȓĮȢ.
A ȀȓȞįȣȞȠȢ Įʌȩ ʌİȡȚȕĮȜȜȠȞIJȚțȑȢ
İʌȚȡȡȠȑȢ!
ȂȘȞ ȤȡȘıȚȝȠʌȠȚİȓIJİ IJȘ ıȣıțİȣȒ ıİ
ȤȫȡȠȣȢ ȩʌȠȣ ȣʌȐȡȤİȚ țȓȞįȣȞȠȢ ȑțȡȘȟȘȢ
Ȓ țȠȞIJȐ ıİ İȪijȜİțIJĮ ȣȖȡȐ Ȓ ĮȑȡȚĮ!
B ȀȓȞįȣȞȠȢ Įʌȩ IJȠȞ ȘȜİțIJȡȚıȝȩ!
ȃĮ ȝȘȞ ʌȚȐȞİIJİ ȝİ ȣȖȡȐ ȤȑȡȚĮ IJȠ ijȚȢ IJȠȣ
țĮȜȦįȓȠȣ ȡİȪȝĮIJȠȢ! ȆȡȑʌİȚ ȞĮ ĮijĮȚȡİȓIJİ
IJȠ ijȚȢ Įʌȩ IJȘȞ ʌȡȓȗĮ IJȡĮȕȫȞIJĮȢ
ʌȐȞIJȠIJİ IJȠ ȕȪıȝĮ țĮȚ ȩȤȚ IJȠ țĮȜȫįȚȠ.
Ǿ ıȪȞįİıȘ ʌȡȑʌİȚ ȞĮ ȖȓȞİIJĮȚ ʌȐȞIJȠIJİ
ȝȩȞȠ ıİ ʌȡȓȗİȢ ıȠȪțȠ ʌȠȣ ȑȤȠȣȞ
İȖțĮIJĮıIJĮșİȓ ıȦıIJȐ, įȚĮșȑIJȠȣȞ ȖİȓȦıȘ
țĮȚ ȑȤȠȣȞ İȜİȖȤșİȓ. Ǿ IJȐıȘ IJȠȣ ȡİȪȝĮIJȠȢ
țĮȚ Ș ĮıijȐȜİȚĮ ʌȡȑʌİȚ ȞĮ ʌȜȘȡȠȪȞ IJȚȢ
ʌȡȠįȚĮȖȡĮijȑȢ ʌȠȣ ĮȞĮijȑȡȠȞIJĮȚ ıIJĮ
ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ.
Ǿ ĮıijȐȜİȚĮ ʌȡȑʌİȚ ȞĮ įȚĮșȑIJİȚ ȑȞĮ
įȚĮțȩʌIJȘ įȚĮțȠʌȒȢ IJȠȣ ȘȜİțIJȡȚțȠȪ
țȣțȜȫȝĮIJȠȢ ıİ ʌİȡȓʌIJȦıȘ įȚĮȡȡȠȒȢ ȝİ
ȝȑȖȚıIJȘ IJȚȝȒ ȡİȪȝĮIJȠȢ IJĮ 30 mA.
ȉĮ țĮȜȫįȚĮ ʌȡȠȑțIJĮıȘȢ ʌȡȑʌİȚ ȞĮ
ȑȤȠȣȞ ȝȓĮ İʌĮȡțȒ įȚĮIJȠȝȒ ıȪȡȝĮIJȠȢ
(įİȓIJİ ıȤİIJȚțȐ ıIJĮ "ȉİȤȞȚțȐ
ȋĮȡĮțIJȘȡȚıIJȚțȐ"). ȉȠ țĮȜȫįȚȠ IJȦȞ
IJȣȝʌȐȞȦȞ ʌİȡȚIJȪȜȚȟȘȢ țĮȜȦįȓȦȞ ʌȡȑʌİȚ
ȞĮ İȓȞĮȚ İȞIJİȜȫȢ ȟİIJȣȜȚȖȝȑȞȠ.
ȉĮ țĮȜȫįȚĮ ȡİȪȝĮIJȠȢ țĮȚ IJĮ țĮȜȫįȚĮ
ʌȡȠȑțIJĮıȘȢ įİȞ ʌȡȑʌİȚ ȞĮ IJĮ ȜȣȖȓȗİIJİ,
ȞĮ IJĮ ʌȚȑȗİIJİ, ȞĮ IJĮ IJȡĮȕȐIJİ Ȓ ȞĮ IJĮ
ʌĮIJȐIJİ ʌİȡȞȫȞIJĮȢ ʌȐȞȦ Įʌȩ ĮȣIJȐ.
ȆȡȠıIJĮIJȑȥIJİ IJĮ Įʌȩ ĮȚȤȝȘȡȐ ȐțȡĮ,
ȑȜĮȚĮ țĮȚ ȣȥȘȜȑȢ șİȡȝȠțȡĮıȓİȢ.
ǹʌȜȫıIJİ IJĮ țĮȜȫįȚĮ ʌȡȠȑțIJĮıȘȢ țĮIJȐ
IJȡȩʌȠ ȫıIJİ ȞĮ ȝȘȞ ȝʌȠȡȠȪȞ ȞĮ
țĮIJĮȜȒȟȠȣȞ ıIJȠ ʌȡȠȢ ȝİIJĮijȠȡȐ ȣȖȡȩ.
ȆȡȚȞ Įʌȩ İȡȖĮıȓİȢ ıIJȘ ıȣıțİȣȒ, ȕȖȐȜIJİ
IJȠ ijȚȢ ȡİȪȝĮIJȠȢ.
A ȀȓȞįȣȞȠȢ Įʌȩ İȜĮIJIJȫȝĮIJĮ IJȘȢ
ıȣıțİȣȒȢ!
ǼȜȑȖȟIJİ IJȘ ıȣıțİȣȒ, İȚįȚțȐ IJȠ țĮȜȫįȚȠ
ȡİȪȝĮIJȠȢ, IJȠ ijȚȢ, țĮȚ IJȠ įȚĮțȩʌIJȘ ȝİ
ʌȜȦIJȒȡĮ țȐșİ ijȠȡȐ ʌȡȚȞ IJȘȞ ȑȞĮȡȟȘ IJȘȢ
ȜİȚIJȠȣȡȖȓĮȢ ȖȚĮ ȞĮ įȚĮʌȚıIJȦșİȓ ȝȒʌȦȢ
ȣʌȐȡȤȠȣȞ țȐʌȠȚİȢ ȕȜȐȕİȢ. ȀȓȞįȣȞȠȢ
șĮȞȐIJȠȣ Įʌȩ ȘȜİțIJȡȠʌȜȘȟȓĮ!
ȂȓĮ ıȣıțİȣȒ ʌȠȣ ȑȤİȚ ȣʌȠıIJİȓ ȕȜȐȕȘ
İʌȚIJȡȑʌİIJĮȚ ȞĮ ȤȡȘıȚȝȠʌȠȚȘșİȓ ȝȩȞȠ
ĮijȠȪ ʌȡȠȘȖȠȣȝȑȞȦȢ İʌȚıțİȣĮıIJİȓ Įʌȩ
İȟİȚįȚțİȣȝȑȞȠ IJİȤȞȚțȩ ʌȡȠıȦʌȚțȩ țĮIJȐ
IJİȤȞȚțȐ ȐȡIJȚȠ IJȡȩʌȠ.
ȂȘȞ İʌȚıțİȣȐȗİIJİ ʌȠIJȑ ȝȩȞȠȚ ıĮȢ IJȘ
ıȣıțİȣȒ! ǹȞ ȠȚ İʌȚıțİȣȑȢ įİȞ ȖȓȞȠȣȞ
țĮIJȐ IJȠȞ İȞįİįİȚȖȝȑȞȠ IJȡȩʌȠ ȣʌȐȡȤİȚ Ƞ
35
Page 36

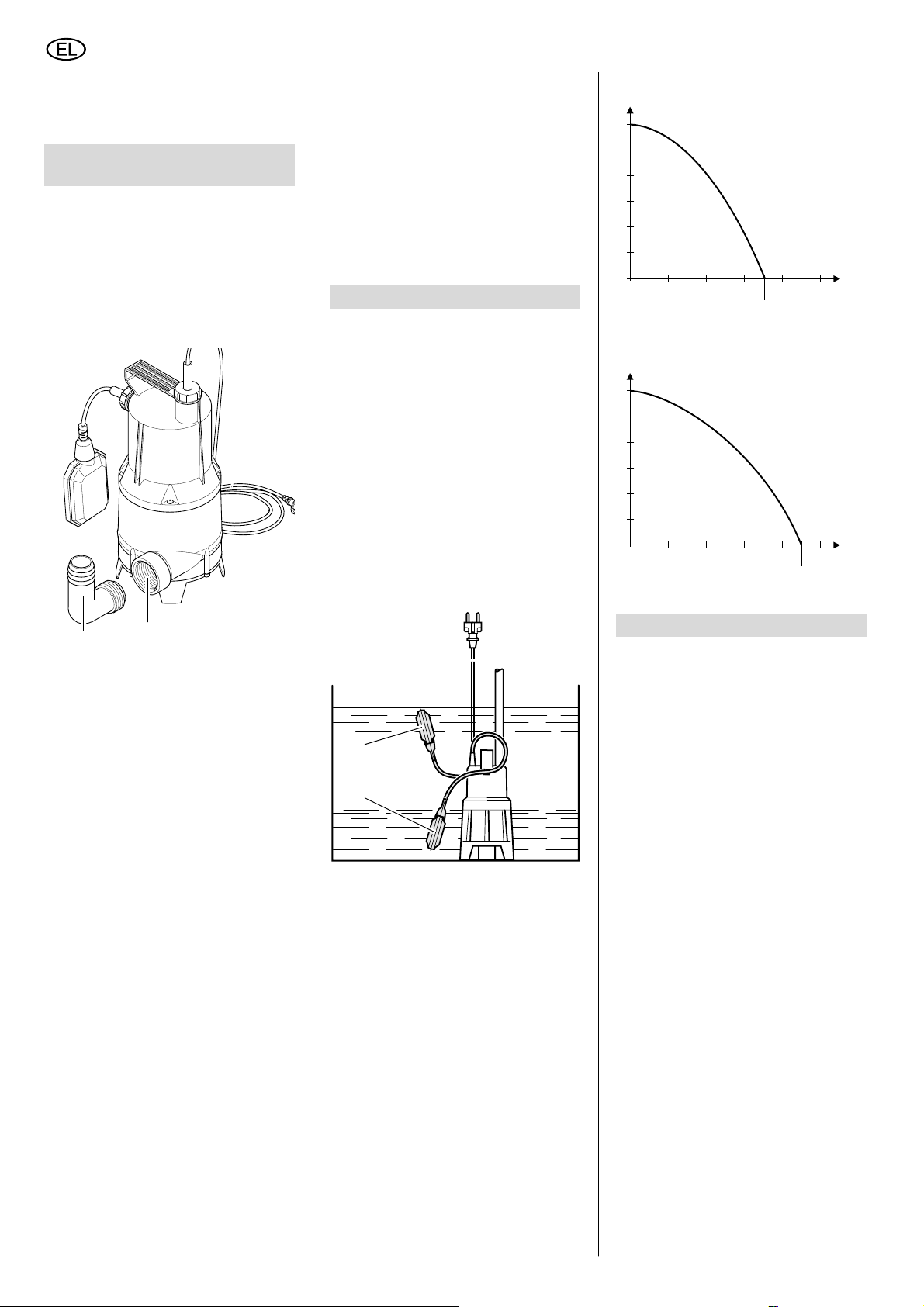

ǼȁȁǾȃǿȀǹ
țȓȞįȣȞȠȢ ȞĮ İȚıȤȦȡȒıİȚ ȣȖȡĮıȓĮ ıIJȘȞ
ʌİȡȚȠȤȒ IJȦȞ ȘȜİțIJȡȚțȫȞ țȣțȜȦȝȐIJȦȞ
IJȘȢ ıȣıțİȣȒȢ.
5. ȆȡȚȞ IJȘȞ ȑȞĮȡȟȘ IJȘȢ
ȜİȚIJȠȣȡȖȓĮȢ
5.1 ȈȪȞįİıȘ IJȠȣ ıȦȜȒȞĮ
ʌȓİıȘȢ
1. ǺȚįȫıIJİ ıijȚȤIJȐ IJȘ ȖȦȞȓĮ (7) ıIJȘ
ıȪȞįİıȘ ʌȓİıȘȢ (8).
2. ȈȣȞįȑıIJİ IJȠ ıȦȜȒȞĮ ʌȓİıȘȢ ıIJȘ
ȖȦȞȓĮ (ȓıȦȢ ĮʌĮȚIJȘșİȓ ȞĮ
ĮıijĮȜȚıIJİȓ Ƞ ıȦȜȒȞĮȢ ʌȓİıȘȢ ȝİ
țȜȚʌ ıIJİȡȑȦıȘȢ ıȦȜȒȞĮ).
ʌȐȜȚ ȞĮ įȚİȣșİIJȒıİIJİ įȚĮijȠȡİIJȚțȐ IJȘ
ȖȦȞȓĮ IJȘȢ.
2. ȀĮIJİȕȐıIJİ IJȘȞ ĮȞIJȜȓĮ ıIJȠȞ ʌȐIJȠ IJȘȢ
įİȟĮȝİȞȒȢ IJȠȣ ȣȖȡȠȪ. īȚĮ IJȘ ȕȪșȚıȘ
IJȘȢ ĮȞIJȜȓĮȢ ȤȡȘıȚȝȠʌȠȚȒıIJİ ȑȞĮ
įȣȞĮIJȩ ıȤȠȚȞȓ, IJȠ ȠʌȠȓȠ ʌȡȑʌİȚ ȞĮ
įİșİȓ ıIJȠȞ țȡȓțȠ ĮȞȐȡIJȘıȘȢ IJȘȢ
ĮȞIJȜȓĮȢ.
Ǿ ĮȞIJȜȓĮ ȝʌȠȡİȓ İʌȓıȘȢ ȞĮ
ȜİȚIJȠȣȡȖȒıİȚ ĮȞĮȡIJȘȝȑȞȘ ıİ ȑȞĮ
ıȤȠȚȞȓ.
6. ȁİȚIJȠȣȡȖȓĮ
6.1 ĬȑıȘ İȞIJȩȢ țĮȚ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ
ǹijȠȪ ıȣȞįİșİȓ Ș ıȣıțİȣȒ ıIJȠ įȓțIJȣȠ
ʌĮȡȠȤȒȢ ȡİȪȝĮIJȠȢ, Ș ȕȣșȚȗȩȝİȞȘ ĮȞIJȜȓĮ
IJȓșİIJĮȚ ĮȣIJȩȝĮIJĮ İȞIJȩȢ țĮȚ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ Įʌȩ IJȠ įȚĮțȩʌIJȘ ȝİ
ʌȜȦIJȒȡĮ:
x Ǿ ȕȣșȚȗȩȝİȞȘ ĮȞIJȜȓĮ ȟİțȚȞȐ IJȘȞ
ȐȞIJȜȘıȘ, ȩIJĮȞ IJȠ ȣȖȡȩ ıȘțȫıİȚ
ʌȡȠȢ IJĮ İʌȐȞȦ IJȠȞ įȚĮțȩʌIJȘ ȝİ
ʌȜȦIJȒȡĮ (9).
x Ǿ ȕȣșȚȗȩȝİȞȘ ĮȞIJȜȓĮ IJȓșİIJĮȚ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ, ȩIJĮȞ Ƞ įȚĮțȩʌIJȘȢ ȝİ
ʌȜȦIJȒȡĮ ȕȣșȚıIJİȓ ʌȡȠȢ IJĮ țȐIJȦ
(10).
PS 7000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
PS 9000 S
m
m
6
6
5
5
4
4
3
3
2
2
1
1
0
0
0
0
4000 60002000
4000 60002000
40002000
7000
40002000
8000
8000
5800
5800
9000
10000
10000
l/h
l/h
l/h
l/h
7
8
5.2 ȉȠʌȠșȑIJȘıȘ
x ǹʌĮȚIJİȓIJĮȚ ȤȫȡȠȢ ʌİȡȓʌȠȣ
50 cm x 50 cm (ȖȚĮ ȞĮ ȜİȚIJȠȣȡȖİȓ
ȤȦȡȓȢ ʌȡȠȕȜȒȝĮIJĮ Ƞ įȚĮțȩʌIJȘȢ ȝİ
ʌȜȦIJȒȡĮ, ʌȡȑʌİȚ ȞĮ ȝʌȠȡİȓ ȞĮ
ȝİIJĮțȚȞİȓIJĮȚ İȜİȪșİȡĮ).
x Ǿ ıȣıțİȣȒ İʌȚIJȡȑʌİIJĮȚ ȞĮ ȕȣșȓȗİIJĮȚ
ıIJȠ Ȟİȡȩ ȑȦȢ IJȠ ȝȑȖȚıIJȠ ȜİȚIJȠȣȡȖȚțȩ
ȕȐșȠȢ ȣʌȩ IJȠ Ȟİȡȩ, IJȠ ȠʌȠȓȠ
ĮȞĮijȑȡİIJĮȚ ıIJĮ ȉİȤȞȚțȐ
ȋĮȡĮțIJȘȡȚıIJȚțȐ.
x ȉȠʌȠșİIJȒıIJİ IJȘȞ ĮȞIJȜȓĮ țĮIJȐ IJȡȩʌȠ
ȫıIJİ ȠȚ ȠʌȑȢ ĮȞĮȡȡȩijȘıȘȢ ȞĮ ȝȘȞ
ȝʌȜȠțȐȡȠȞIJĮȚ Įʌȩ ȟȑȞĮ ıȫȝĮIJĮ
(ȓıȦȢ ĮʌĮȚIJȘșİȓ ȞĮ IJȠʌȠșİIJȒıİIJİ
IJȘȞ ĮȞIJȜȓĮ ʌȐȞȦ ıİ ȝȓĮ ȕȐıȘ).
x ȂİȡȚȝȞȒıIJİ ȖȚĮ IJȘȞ įȚĮıijȐȜȚıȘ ȝȓĮȢ
ĮıijĮȜȠȪȢ ıIJȐıȘȢ IJȘȢ ĮȞIJȜȓĮȢ.
ȆȡȠıȠȤȒ!
A
ȂȘȞ ĮȞȣȥȫȞİIJİ IJȘȞ ĮȞIJȜȓĮ
Įʌȩ IJȠ țĮȜȫįȚȠ Ȓ IJȠȞ İȪțĮȝʌIJȠ
ıȦȜȒȞĮ ʌȓİıȘȢ, ȖȚĮIJȓ IJȠ țĮȜȫįȚȠ țĮȚ
Ƞ ıȦȜȒȞĮȢ ʌȓİıȘȢ įİȞ ȑȤȠȣȞ
ıȤİįȚĮıIJİȓ ȖȚĮ ȞĮ İȓȞĮȚ ıİ șȑıȘ ȞĮ
ijȑȡȠȣȞ IJȠ ȕȐȡȠȢ IJȘȢ ĮȞIJȜȓĮȢ.
1. ǺȣșȓıIJİ IJȘȞ ĮȞIJȜȓĮ ȣʌȩ ȖȦȞȓĮ ıIJȠ
ʌȡȠȢ ȝİIJĮijȠȡȐ ȣȖȡȩ, ȖȚĮ ȞĮ ȝȘ
ıȤȘȝĮIJȚıIJİȓ ıIJȘȞ țȐIJȦ ʌȜİȣȡȐ
țĮȞȑȞĮ ıIJȡȫȝĮ ĮȑȡĮ. ǹȣIJȩ șĮ
ʌĮȡİȝʌȩįȚȗİ IJȘȞ ĮȞĮȡȡȩijȘıȘ.
ǹijȠȪ ȕȣșȚıIJİȓ Ș ĮȞIJȜȓĮ, ȝʌȠȡİȓIJİ țĮȚ
9
10
ȆȡȠıȠȤȒ!
A
ȅ įȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ
ʌȡȑʌİȚ ȞĮ ȝʌȠȡİȓ ȞĮ ȝİIJĮțȚȞȘșİȓ
țĮIJȐ IJȡȩʌȠ ȫıIJİ Ș ȕȣșȚȗȩȝİȞȘ
ĮȞIJȜȓĮ ȞĮ ȝȘȞ ȝİȓȞİȚ ȤȦȡȓȢ ȣȖȡȩ.
6.2 ȋĮȡĮțIJȘȡȚıIJȚțȒ țĮȝʌȪȜȘ
ȐȞIJȜȘıȘȢ
Ǿ ȤĮȡĮțIJȘȡȚıIJȚțȒ țĮȝʌȪȜȘ ȐȞIJȜȘıȘȢ
įİȓȤȞİȚ ʌȠȚĮ ʌȠıȩIJȘIJĮ ȝİIJĮijȠȡȐȢ ȣȖȡȠȪ
ȝʌȠȡİȓ ȞĮ İʌȚIJİȣȤșİȓ ıİ ıȣȞȐȡIJȘıȘ ȝİ
IJȠ ȪȥȠȢ IJȘȢ ȝİIJĮijȠȡȐȢ.
7. ȈȣȞIJȒȡȘıȘ țĮȚ ijȡȠȞIJȓįĮ
A ȀȓȞįȣȞȠȢ! ȆȡȚȞ Įʌȩ țȐșİ
İȡȖĮıȓĮ ıIJȘ ıȣıțİȣȒ:
ĬȑıIJİ IJȘ ıȣıțİȣȒ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ.
ǺȖȐȜIJİ IJȠ ijȚȢ ȡİȪȝĮIJȠȢ.
ȆİȡĮȚIJȑȡȦ İȡȖĮıȓİȢ ıȣȞIJȒȡȘıȘȢ Ȓ
İʌȚıțİȣȒȢ, ʌȑȡĮȞ IJȦȞ İįȫ
ʌİȡȚȖȡĮijȑȞIJȦȞ, İʌȚIJȡȑʌİIJĮȚ ȞĮ
įȚİȟĮȤșȠȪȞ ȝȩȞȠ Įʌȩ İȟİȚįȚțİȣȝȑȞȠ
IJİȤȞȚțȩ ʌȡȠıȦʌȚțȩ.
7.1 ȆİȡȚȠįȚțȒ ıȣȞIJȒȡȘıȘ
īȚĮ ȞĮ İȓȞĮȚ ıİ șȑıȘ Ș ĮȞIJȜȓĮ ȞĮ
ȜİȚIJȠȣȡȖİȓ ʌȐȞIJȠIJİ ȤȦȡȓȢ ʌȡȠȕȜȒȝĮIJĮ,
ĮʌĮȚIJİȓIJĮȚ ȞĮ įȚİȟȐȖİIJĮȚ ıȣȞIJȒȡȘıȘ ıİ
IJĮțIJȐ ȤȡȠȞȚțȐ įȚĮıIJȒȝĮIJĮ. ǹȣIJȩ ȚıȤȪİȚ
İʌȓıȘȢ ȩIJĮȞ Ș ĮȞIJȜȓĮ ȤȡȘıȚȝȠʌȠȚİȓIJĮȚ
ȣʌȩ įȪıțȠȜİȢ ıȣȞșȒțİȢ ĮȜȜȐ įİȞ IJȓșİIJĮȚ
ıİ ȜİȚIJȠȣȡȖȓĮ ȖȚĮ ȝİȖȐȜĮ ȤȡȠȞȚțȐ
įȚĮıIJȒȝĮIJĮ (ʌ.Ȥ. țĮIJȐ IJȘ ȜİȚIJȠȣȡȖȓĮ ıİ
ıIJȡĮȖȖȚıIJȚțȐ ijȡİȐIJȚĮ):
ǼIJȒıȚĮ ıȣȞIJȒȡȘıȘ
1. DzȜİȖȤȠȢ ʌİȡȚȕȜȒȝĮIJȠȢ ĮȞIJȜȓĮȢ,
ȑȜİȖȤȠȢ ȖȚĮ įȚĮʌȓıIJȦıȘ IJȣȤȩȞ
ȕȜĮȕȫȞ IJȠȣ țĮȜȦįȓȠȣ țĮȚ IJȠȣ
įȚĮțȩʌIJȘ ȝİ ʌȜȦIJȒȡĮ.
2. ȀĮșĮȡȚıȝȩȢ IJȘȢ ĮȞIJȜȓĮȢ ȝİ țĮșĮȡȩ
Ȟİȡȩ. ȅȚ İʌȓȝȠȞİȢ ĮțĮșĮȡıȓİȢ,
ȩʌȦȢ ȠȚ ıȤȘȝĮIJȚȗȩȝİȞİȢ ȐȜȖİȢ,
ʌȡȑʌİȚ ȞĮ ĮʌȠȝĮțȡȪȞȠȞIJĮȚ ȝİ
ȤȡȒıȘ ȕȠȪȡIJıĮȢ țĮȚ
ĮʌȠȡȡȣʌĮȞIJȚțȠȪ ʌȜȪıȘȢ.
36
Page 37
ǼȁȁǾȃǿȀǹ
3. īȚĮ ȞĮ țĮșĮȡȓıİIJİ IJȠ İıȦIJİȡȚțȩ IJȘȢ
ĮȞIJȜȓĮȢ, IJȠʌȠșİIJȒıIJİ IJȘȞ ĮȞIJȜȓĮ ıİ
ȝȚĮ įİȟĮȝİȞȒ ȝİ țĮșĮȡȩ Ȟİȡȩ țĮȚ
șȑıIJİ IJȘȞ ıİ ȜİȚIJȠȣȡȖȓĮ ȖȚĮ ȝȚțȡȩ
ȤȡȠȞȚțȩ įȚȐıIJȘȝĮ.
ȀĮșĮȡȚıȝȩȢ ʌIJİȡȦIJȒȢ
1. ǹʌȠȝĮțȡȪȞİIJİ IJȠ țȐIJȦ ȝȑȡȠȢ IJȘȢ
ȕȣșȚȗȩȝİȞȘȢ ĮȞIJȜȓĮȢ ȩʌȦȢ
ʌĮȡȠȣıȚȐȗİIJĮȚ ıIJȘȞ İȚțȩȞĮ.
2. ȀĮșĮȡȓıIJİ IJȘȞ ʌIJİȡȦIJȒ țĮȚ ȩȜİȢ IJȚȢ
ʌȡȠıʌİȜȐıȚȝİȢ İıȦIJİȡȚțȑȢ ʌȜİȣȡȑȢ
IJȠȣ ʌİȡȚȕȜȒȝĮIJȠȢ. ǹȞ ȤȡİȚĮıIJİȓ
ĮʌȠȝĮțȡȪȞİIJİ IJȣȤȩȞ ȓȞİȢ ʌȠȣ ȑȤȠȣȞ
IJȣȜȚȤșİȓ ȖȪȡȦ Įʌȩ IJȘȞ ʌIJİȡȦIJȒ.
ǹʌȠȝĮțȡȪȞİIJİ IJȚȢ İʌȓȝȠȞİȢ
ĮțĮșĮȡıȓİȢ ȝİ ȝȓĮ ȕȠȪȡIJıĮ țĮȚ
ĮʌȠȡȡȣʌĮȞIJȚțȩ ʌȜȪıȘȢ.
3. ȈȣȞĮȡȝȠȜȠȖȒıIJİ ȟĮȞȐ IJȘ
ȕȣșȚȗȩȝİȞȘ ĮȞIJȜȓĮ.
7.2 ǹʌȠșȒțİȣıȘ ıȣıțİȣȒȢ
ȆȡȠıȠȤȒ!
A
ȅ ʌĮȖİIJȩȢ țĮIJĮıIJȡȑijİȚ IJȘ
ıȣıțİȣȒ țĮȚ IJĮ ʌȡȩıșİIJĮ İȟĮȡIJȒȝĮIJȐ
IJȘȢ, țĮșȫȢ ĮȣIJȐ ʌİȡȚȑȤȠȣȞ Ȟİȡȩ!
x Ȉİ ʌİȡȓʌIJȦıȘ ʌĮȖİIJȠȪ
ĮʌȠıȣȞĮȡȝȠȜȠȖȒıIJİ IJȘ ıȣıțİȣȒ
țĮȚ IJĮ ʌȡȩıșİIJĮ İȟĮȡIJȒȝĮIJȐ IJȘȢ țĮȚ
ĮʌȠșȘțİȪıIJİ IJȘȞ ıİ țȐʌȠȚȠ ȝȑȡȠȢ
ȩʌȠȣ įİȞ ȣʌȐȡȤİȚ ʌĮȖİIJȩȢ.
8. ȆȡȠȕȜȒȝĮIJĮ țĮȚ ȕȜȐȕİȢ
A ȀȓȞįȣȞȠȢ! ȆȡȚȞ Įʌȩ țȐșİ
İȡȖĮıȓĮ ıIJȘ ıȣıțİȣȒ:
ĬȑıIJİ IJȘ ıȣıțİȣȒ İțIJȩȢ
ȜİȚIJȠȣȡȖȓĮȢ.
ǺȖȐȜIJİ IJȠ ijȚȢ ȡİȪȝĮIJȠȢ.
8.1 ǹȞĮȗȒIJȘıȘ ȕȜȐȕȘȢ
Ǿ ĮȞIJȜȓĮ įİȞ ȜİȚIJȠȣȡȖİȓ:
x ǻİȞ ȣʌȐȡȤİȚ IJȐıȘ ȡİȪȝĮIJȠȢ.
ǼȜȑȖȟIJİ IJȠ țĮȜȫįȚȠ, IJȠ ijȚȢ, IJȘȞ
ʌȡȓȗĮ țĮȚ IJȘȞ ĮıijȐȜİȚĮ.
x ȆȠȜȪ ȤĮȝȘȜȒ IJȐıȘ ȡİȪȝĮIJȠȢ.
ȋȡȘıȚȝȠʌȠȚȒıIJİ țĮȜȫįȚĮ
ʌȡȠȑțIJĮıȘȢ ȝİ İʌĮȡțȒ įȚĮIJȠȝȒ
ıȪȡȝĮIJȠȢ (įİȓIJİ ıȤİIJȚțȐ ıIJĮ
"ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ").
x ȊʌİȡșȑȡȝĮȞıȘ țȚȞȘIJȒȡĮ,
İȞİȡȖȠʌȠȓȘıȘ įȚȐIJĮȟȘȢ ʌȡȠıIJĮıȓĮȢ
țȚȞȘIJȒȡĮ.
ǼȟĮȜİȓȥIJİ IJȠ ĮȓIJȚȠ IJȘȢ
ȣʌİȡșȑȡȝĮȞıȘȢ (ʌȠȜȪ ȝİȖȐȜȘ
șİȡȝȠțȡĮıȓĮ ȣȖȡȠȪ ; ǹȞIJȜȓĮ
ȝʌȜȠțĮȡȚıȝȑȞȘ Įʌȩ ȟȑȞĮ
ıȫȝĮIJĮ;)
ȂİIJȐ IJȠ țȡȪȦȝĮ Ș ıȣıțİȣȒ
IJȓșİIJĮȚ țĮȚ ʌȐȜȚ ĮȣIJȩȝĮIJĮ ıİ
ȜİȚIJȠȣȡȖȓĮ.
x ȅ įȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ įİȞ șȑIJİȚ
IJȘȞ ĮȞIJȜȓĮ ıİ ȜİȚIJȠȣȡȖȓĮ.
ǺİȕĮȚȦșİȓIJİ ȩIJȚ ȣʌȐȡȤİȚ
įȚĮșȑıȚȝȠ İʌĮȡțȑȢ ĮʌȩșİȝĮ
ȞİȡȠȪ.
ǺİȕĮȚȦșİȓIJİ ȩIJȚ Ƞ įȚĮțȩʌIJȘȢ ȝİ
ʌȜȦIJȒȡĮ ȝʌȠȡİȓ ȞĮ ȝİIJĮțȚȞȘșİȓ
ȚțĮȞȠʌȠȚȘIJȚțȐ.
ǹțȠȪȖİIJĮȚ Ƞ țȚȞȘIJȒȡĮȢ, ĮȜȜȐ įİȞ
ȟİțȚȞȐ ȞĮ ȜİȚIJȠȣȡȖİȓ:
x ǹȞIJȜȓĮ ȝʌȜȠțĮȡȚıȝȑȞȘ Įʌȩ ȟȑȞĮ
ıȫȝĮIJĮ.
ȀĮșĮȡȓıIJİ IJȘȞ ĮȞIJȜȓĮ.
Ǿ ĮȞIJȜȓĮ įİȞ ĮȞIJȜİȓ țĮȞȠȞȚțȐ:
x ȆȠȜȪ ȝİȖȐȜȠ ȪȥȠȢ ȐȞIJȜȘıȘȢ.
ȃĮ IJȘȡİȓIJĮȚ IJȠ ȝȑȖȚıIJȠ ȪȥȠȢ
ȐȞIJȜȘıȘȢ (įİȓIJİ ıȤİIJȚțȐ ıIJĮ
"ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ").
x ȅ ıȦȜȒȞĮȢ ʌȓİıȘȢ ȑȤİȚ ȜȣȖȓıİȚ.
ǿıȚȫıIJİ IJȠȞ ıȦȜȒȞĮ ʌȓİıȘȢ.
x ȈȦȜȒȞĮȢ ʌȓİıȘȢ ȝȘ ıIJİȖĮȞȩȢ.
ȈIJİȖĮȞȠʌȠȚȒıIJİ IJȠȞ ıȦȜȒȞĮ
ʌȓİıȘȢ, ıijȓȟIJİ IJȚȢ ȕȚįȦIJȑȢ
ıȣȞįȑıİȚȢ.
Ǿ ĮȞIJȜȓĮ ʌĮȡȐȖİȚ ʌȠȜȪ șȩȡȣȕȠ țĮIJȐ
IJȘ ȜİȚIJȠȣȡȖȓĮ:
x Ǿ ĮȞIJȜȓĮ ĮȞĮȡȡȠijȐ ĮȑȡĮ.
ǺİȕĮȚȦșİȓIJİ ȩIJȚ ȣʌȐȡȤİȚ
įȚĮșȑıȚȝȠ İʌĮȡțȑȢ ĮʌȩșİȝĮ
ȞİȡȠȪ.
ȇȣșȝȓıIJİ ıȦıIJȐ IJȠ įȚĮțȩʌIJȘ ȝİ
ʌȜȦIJȒȡĮ.
Ǿ ȕȪșȚıȘ IJȘȢ ĮȞIJȜȓĮȢ ıIJȠ Ȟİȡȩ
ʌȡȑʌİȚ ȞĮ ȖȓȞİIJĮȚ ȣʌȩ ȖȦȞȓĮ.
Ǿ ĮȞIJȜȓĮ ȜİȚIJȠȣȡȖİȓ ıȣȞİȤȫȢ:
x ȅ įȚĮțȩʌIJȘȢ ȝİ ʌȜȦIJȒȡĮ įİȞ ijIJȐȞİȚ
ıIJȘȞ țȐIJȦ șȑıȘ.
ǺİȕĮȚȦșİȓIJİ ȩIJȚ Ƞ įȚĮțȩʌIJȘȢ ȝİ
ʌȜȦIJȒȡĮ ȝʌȠȡİȓ ȞĮ ȝİIJĮțȚȞȘșİȓ
ȚțĮȞȠʌȠȚȘIJȚțȐ.
9. ǼʌȚıțİȣȒ
A ȀȓȞįȣȞȠȢ! ȅȚ İʌȚıțİȣȑȢ ıİ
ȘȜİțIJȡȚțȑȢ ıȣıțİȣȑȢ ʌȡȑʌİȚ
ȞĮ ʌȡĮȖȝĮIJȠʌȠȚȠȪȞIJĮȚ ȝȩȞȠ
Įʌȩ ȘȜİțIJȡȠIJİȤȞȓIJİȢ!
ȅȚ ȘȜİțIJȡȚțȑȢ ıȣıțİȣȑȢ ʌȠȣ ȤȡȒȗȠȣȞ
İʌȚıțİȣȒȢ ȝʌȠȡȠȪȞ ȞĮ ĮʌȠıIJĮȜȠȪȞ ıIJȠ
IJȝȒȝĮ Service IJȘȢ ĮȞIJȚʌȡȠıȦʌİȓĮȢ ıIJȘ
ȤȫȡĮ ıĮȢ. ȉȚȢ įȚİȣșȪȞıİȚȢ ȝʌȠȡİȓIJİ ȞĮ
ȕȡİȓIJİ ıIJȠȞ țĮIJȐȜȠȖȠ ĮȞIJĮȜȜĮțIJȚțȫȞ.
ȆĮȡĮțĮȜȠȪȝİ țĮIJȐ IJȘȞ ĮʌȠıIJȠȜȒ ʌȡȠȢ
İʌȚıțİȣȒ ȞĮ ȝĮȢ įȠșİȓ ȝȓĮ ʌİȡȚȖȡĮijȒ
IJȦȞ ʌȡȠȕȜȘȝȐIJȦȞ ʌȠȣ įȚĮʌȚıIJȫıĮIJİ.
10. ȆȡȠıIJĮıȓĮ IJȠȣ
ʌİȡȚȕȐȜȜȠȞIJȠȢ
ȉȠ ȣȜȚțȩ ıȣıțİȣĮıȓĮȢ IJȘȢ ıȣıțİȣȒȢ
İȓȞĮȚ 100 % ĮȞĮțȣțȜȫıȚȝȠ.
ȅȚ ȐȤȡȘıIJİȢ ʌȜȑȠȞ ıȣıțİȣȑȢ țĮȚ IJĮ
ʌȡȩıșİIJĮ İȟĮȡIJȒȝĮIJĮ ʌİȡȚȑȤȠȣȞ
ȝİȖȐȜİȢ ʌȠıȩIJȘIJİȢ ʌȡȫIJȦȞ țĮȚ
ıȣȞșİIJȚțȫȞ ȣȜȫȞ, ȠȚ ȠʌȠȓİȢ ȝʌȠȡȠȪȞ ȞĮ
ĮʌȠIJİȜȑıȠȣȞ țĮȚ ĮȣIJȑȢ ĮȞIJȚțİȓȝİȞȠ ȝȓĮȢ
ʌĮȡȩȝȠȚĮȢ įȚĮįȚțĮıȓĮȢ ĮȞĮțȪțȜȦıȘȢ.
ȅȚ ȠįȘȖȓİȢ ȜİȚIJȠȣȡȖȓĮȢ ȑȤȠȣȞ IJȣʌȦșİȓ ıİ
ȜİȣțĮȞșȑȞ ȤĮȡIJȓ ȤȦȡȓȢ ȤȜȫȡȚȠ.
37
Page 38
ǼȁȁǾȃǿȀǹ
11. ȉİȤȞȚțȐ ȋĮȡĮțIJȘȡȚıIJȚțȐ
PS 7000 S PS 9000 S
ȉȐıȘ ȡİȪȝĮIJȠȢ V 230 a 1 230 a 1
ȈȣȤȞȩIJȘIJĮ Hz 50 50
ȅȞȠȝĮıIJȚțȒ ȚıȤȪȢ W 450 500
ȅȞȠȝĮıIJȚțȒ ȑȞIJĮıȘ ȡİȪȝĮIJȠȢ A 2,0 2,2
ǼȜȐȤȚıIJȘ ĮıijȐȜİȚĮ (ȤȡȠȞȚțȒȢ țĮșȣıIJȑȡȘıȘȢ Ȓ įȚĮțȠʌȒ țȣțȜȫȝĮIJȠȢ
IJȪʌȠȣ L)
ȆȣțȞȦIJȒȢ ȜİȚIJȠȣȡȖȓĮȢ PF8 8
ȅȞȠȝĮıIJȚțȩȢ ĮȡȚșȝȩȢ ıIJȡȠijȫȞ min
ȂȑȖ. ȚțĮȞȩIJȘIJĮ ȐȞIJȜȘıȘȢ l/h 7000 9000
ȂȑȖ. ȪȥȠȢ ȐȞIJȜȘıȘȢ.m66
ȂȑȖ. ʌȓİıȘ ȐȞIJȜȘıȘȢ bar 0,6 0,6
ȂȑȖ. ȕȐșȠȢ ȜİȚIJȠȣȡȖȓĮȢ m5 5
ȂȑȖ. ıIJȐșȝȘ ȣʌȠȜİȚʌȩȝİȞȠȣ ȞİȡȠȪ mm 30 30
ȂȑȖ. ȝȑȖİșȠȢ ıIJİȡİȠȪ ıȦȝĮIJȚįȓȠȣ mm 25 25
ȂȑȖ. șİȡȝȠțȡĮıȓĮ ʌĮȡȠȤȒȢ °C35 35
ǺĮșȝȩȢ ʌȡȠıIJĮıȓĮȢ IP 68 IP 68
ȀȜȐıȘ ʌȡȠıIJĮıȓĮȢ II
ȀȜȐıȘ ȝȩȞȦıȘȢ FF
ȊȜȚțȐ
ȆİȡȓȕȜȘȝĮ ĮȞIJȜȓĮȢ
DzȝȕȠȜȠ ĮȞIJȜȓĮȢ
ȆIJİȡȦIJȒ ĮȞIJȜȓĮȢ
ȀĮȜȫįȚȠ ȡİȪȝĮIJȠȢ (HO 7 RN-F) m 10 10
ȈȪȞįİıȘ ʌȓİıȘȢ (ǼȄȈ=ǼȟȦIJİȡȚțȩ ıʌİȓȡȦȝĮ, ǼȈȈ=ǼıȦIJİȡȚțȩ
ıʌİȓȡȦȝĮ)
ǹȞIJȜȓĮ
īȦȞȓĮ
ǻȚĮıIJȐıİȚȢ (ʌİȡȓȕȜȘȝĮ ĮȞIJȜȓĮȢ)
ǶȥȠȢ
ȆȜȐIJȠȢ
ǻȚȐȝİIJȡȠȢ
ǺȐȡȠȢ kg 4,3 4,3
ȂȑȖȚıIJȠ ȝȒțȠȢ ȖȚĮ țĮȜȫįȚĮ ʌȡȠȑțIJĮıȘȢ
ȖȚĮ įȚĮIJȠȝȒ ıȪȡȝĮIJȠȢ 3x1,0mm
ȖȚĮ įȚĮIJȠȝȒ ıȪȡȝĮIJȠȢ 3x1,5mm
2
2
A10 10
-1
mm
mm
mm
m
m
2800 2800
ȆȠȜȣʌȡȠʌȣȜȑȞȚȠ
ǹȞȠȟİȓįȦIJȠȢ
ȤȐȜȣȕĮȢ
Noryl
1 1/4" ǼȈȈ
1 1/4" ǼȄȈ
320
200
140
60
100
ȆȠȜȣʌȡȠʌȣȜȑȞȚȠ
ǹȞȠȟİȓįȦIJȠȢ
ȤȐȜȣȕĮȢ
Noryl
1 1/4" ǼȈȈ
1 1/4" ǼȄȈ
320
200
140
60
100
38
Loading...
