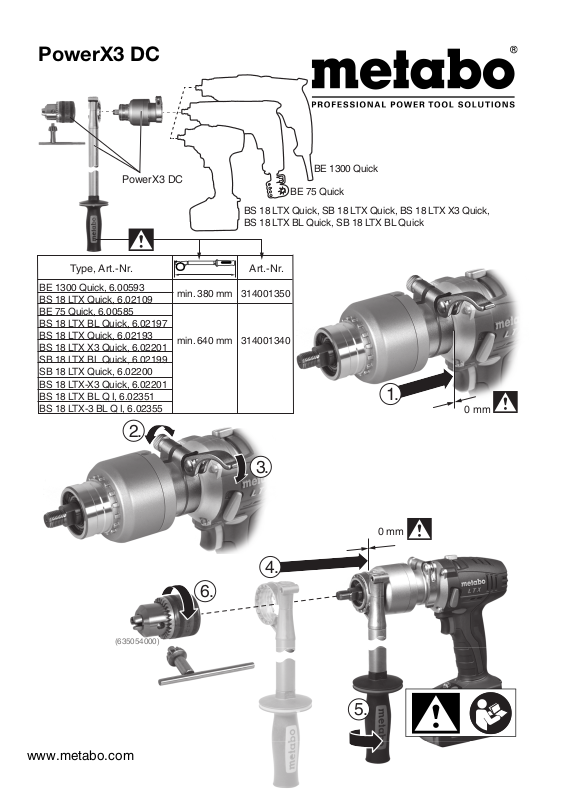

Metabo PowerX3 DC User guide [de, en, fr, nl, it +10]

4.

5.

6.

1.

2.

3.

BE 1300 Quick, 6.00593 min. 380 mm 314001350
BS 18 LTX Quick, 6.02109 min. 380 mm 314001350
BE 75 Quick, 6.00585 min. 640 mm 314001340
BS 18 LTX BL Quick, 6.02197 min. 640 mm 314001340
BS 18 LTX Quick, 6.02193 min. 640 mm 314001340
BS 18 LTX X3 Quick, 6.02201 min. 640 mm 314001340
SB 18 LTX BL Quick, 6.02199 min. 640 mm 314001340
SB 18 LTX Quick, 6.02200
BS 18 LTX-X3 Quick, 6.02201
BS 18 LTX BL Q I, 6.02351
BS 18 LTX-3 BL Q I, 6.02355

Art.-Nr.Type, Art.-Nr.

min. 380 mm 314001350

min. 640 mm 314001340

0 mm

PowerX3 DC

BE 75 Quick

BE 1300 Quick

0 mm

BS 18 LTX Quick, SB 18 LTX Quick, BS 18 LTX X3 Quick,
BS 18 LTX BL Quick, SB 18 LTX BL Quick

(635054000)

PowerX3 DC

www.metabo.com

DEUTSCH

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

640 mm

380 mm

Original­betriebsanleitung

1 Bestimmungsgemäße

Verwendung

Drehmomentvorsatz PowerX3 DC ist nur zur
Verwendung mit den Metabo-Geräten BE 1300
Quick (6.00593), BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355) bestimmt. Je nach
verwendeter Maschine, muss der spezielle
mitgelieferte Zusatzhandgriff, der richtigen Länge,
verwendet werden. BE 1300 Quick (6.00593), BE
75 Quick (6.00585), BS 18 LTX BL Quick (6.02197),
BS 18 LTX Quick (6.02109), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB 18
LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200), BS 18 LTX-X3 Quick (6.02201), BS 18
LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355) sind ist mit einem speziellen Profil am
Spannhals ausgestattet. Des Weiteren sind
Maschine, PowerX3 DC, Bohrfutter und
Zusatzhandgriff aufeinander abgestimmt.

Aus Sicherheitsgründen darf PowerX3 DC nicht mit
anderen Maschinen verwendet werden.

Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungs­vorschriften und beigelegte Sicherheitshinweise
müssen beachtet werden.

2 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Der
Drehmomentvorsatz, identifiziert durch Type und
Seriennummer *1), entspricht allen einschlägigen
Bestimmungen der Richtlinien *2) und Normen *3).
Technische Unterlagen bei *4):

Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Geräts die
beiliegenden Sicherheitshinweise und die
Gebrauchsanleitung aufmerksam und vollständig
durch. Bewahren Sie alle beiliegenden Dokumente
auf und geben Sie Ihr Gerät nur zusammen mit
diesen Dokumenten weiter.

Beachten Sie auch die Betriebsanleitung der
Antriebsmaschine.

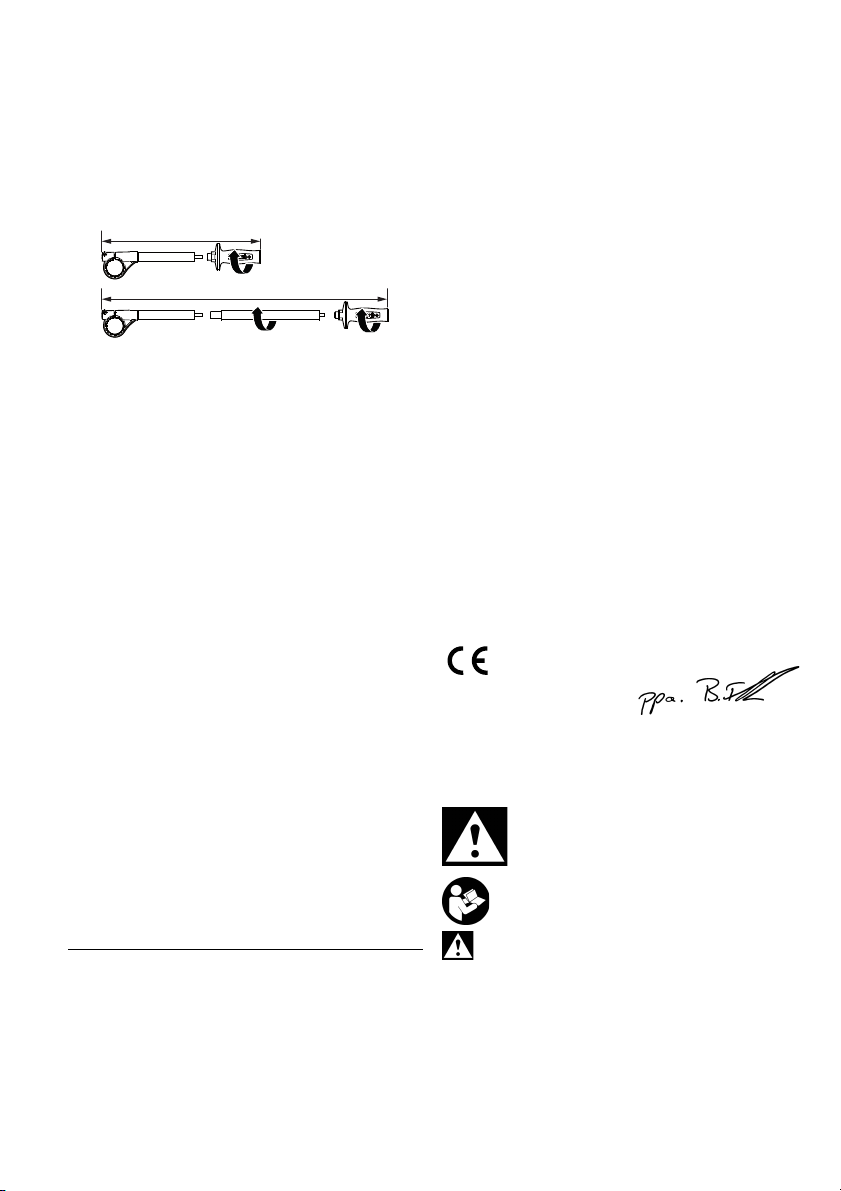

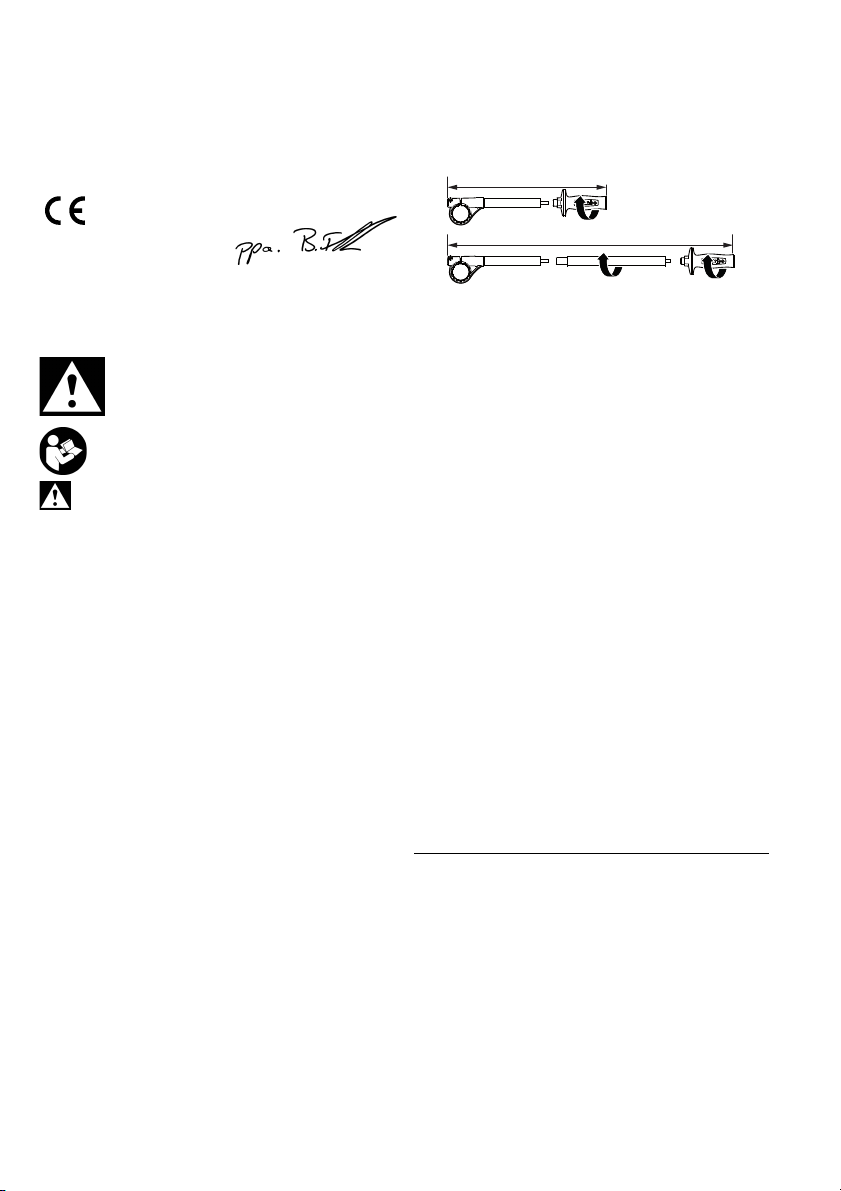

Benutzen Sie den, für die jeweilige Maschine
bestimmten Zusatzhandgriff in der richtigen
Länge:

• 380 mm für BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (Art.-Nr.: 314001350);

• 640 mm für BE 75 Quick (6.00585), BS 18 LTX
BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(Art.-Nr.: 314001340).

Er ist auf das hohe Drehmoment abgestimmt.
Zusatzgriff und PowerX3 DC müssen korrekt
montiert sein. Der Verlust der Kontrolle kann zu

Verletzungen führen.

Es können sehr hohe Rückdrehmomente
auftreten!

Aufgrund des aufgeschraubten Bohrfutters
darf der PowerX3 DC ausschließlich im
Rechtslauf der Maschine betrieben werden. Im
Linkslauf kann sich das Bohrfutter lösen!

Power X3 DC und Maschine immer mit beiden
Händen an den vorgesehenen Handgriffen
festhalten, einen sicheren Stand einnehmen
und konzentriert arbeiten.

Nicht auf Leitern oder erhöhten Stellen verwenden.
Ein beschädigter oder rissiger Zusatzgriff ist zu

ersetzen. Gerät mit defektem Zusatzgriff nicht
betreiben.

Mehrere PowerX3 DC dürfen nicht hintereinander
angebracht werden.

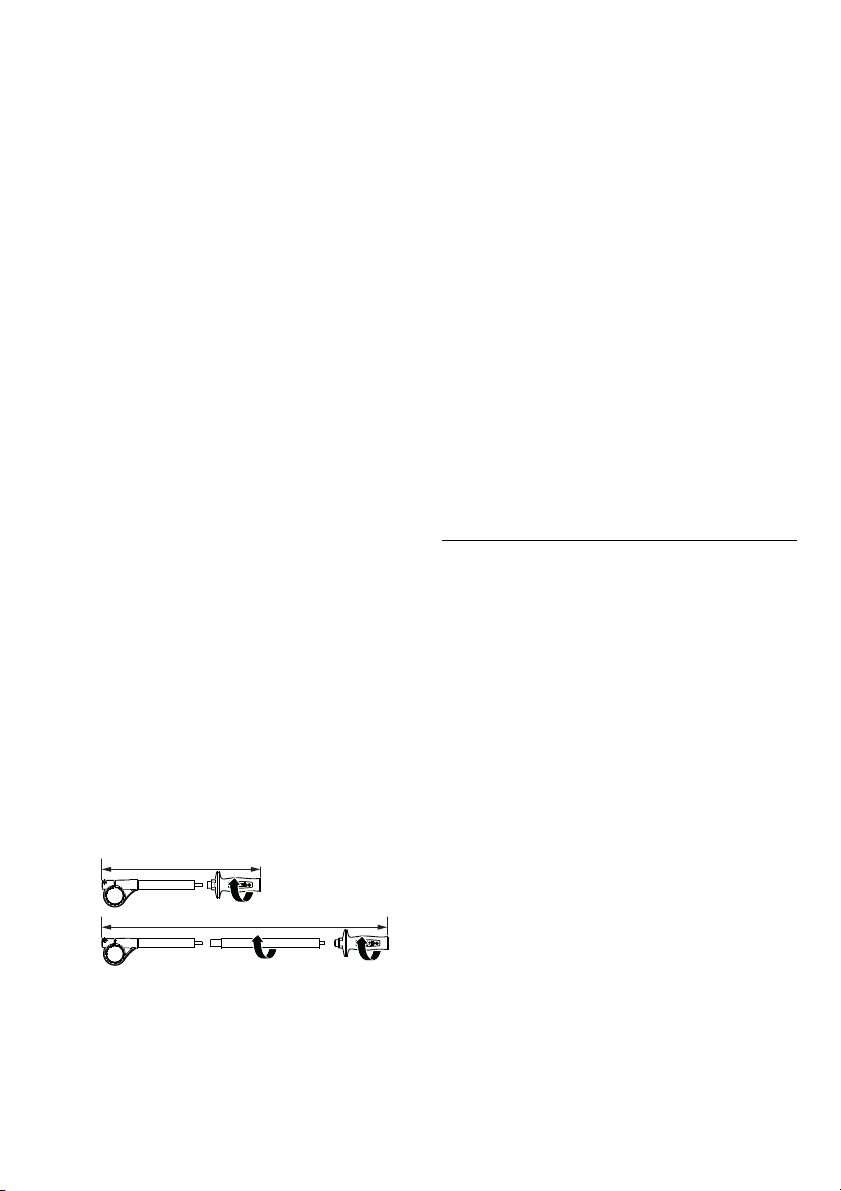

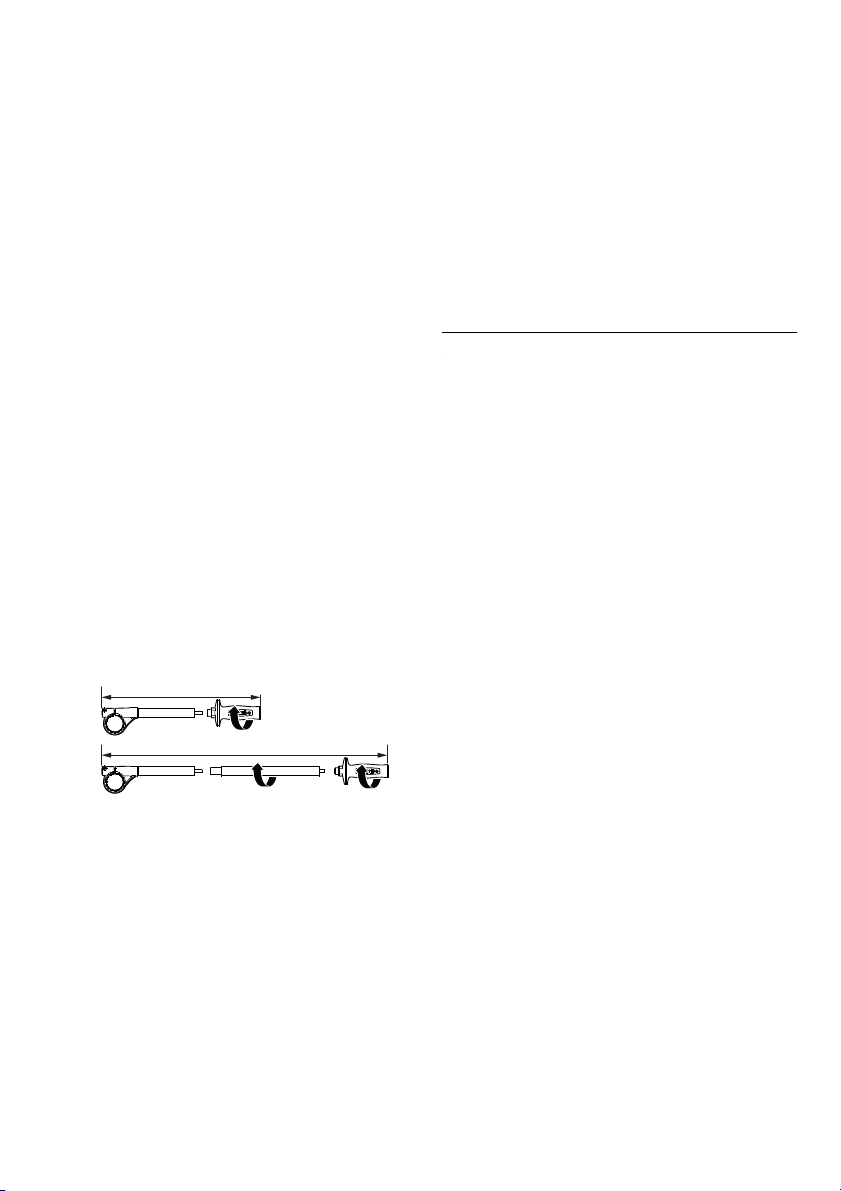

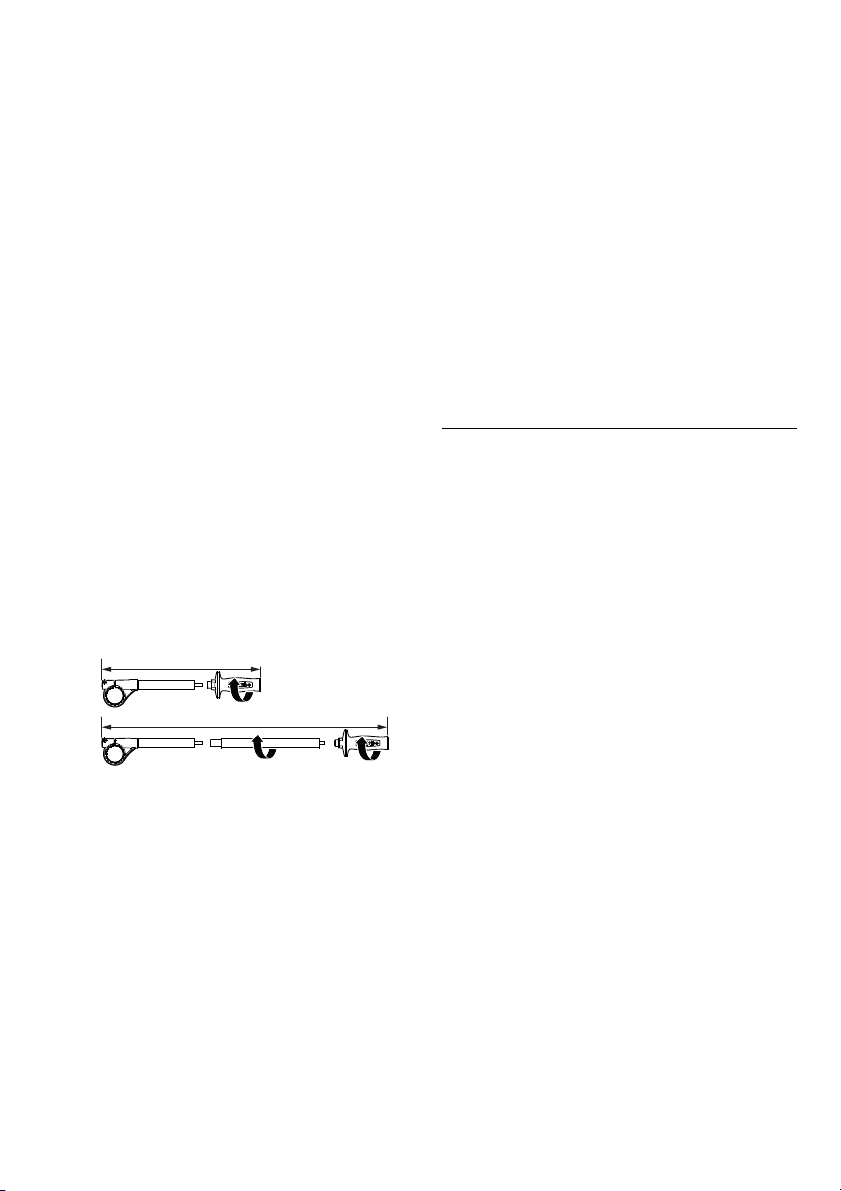

4 Zusatzhandgriff zusammenbauen

Die Teile wie gezeigt zusammenschrauben und von
Hand kräftig festziehen.

3 Sicherheitshinweise

Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Werkzeugs!

WARNUNG – Zur Verringerung eines

2

Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits­hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und

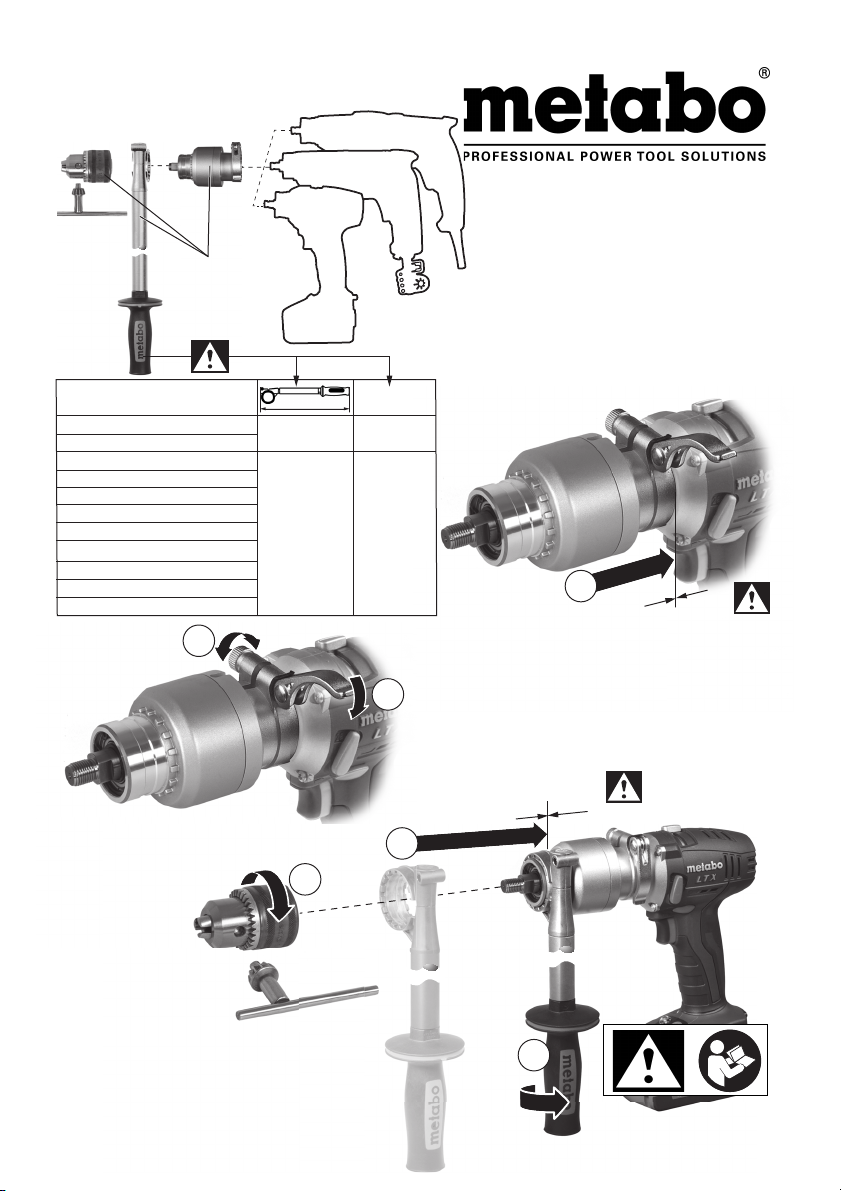

5 Anbringen

-PowerX3 DC vollständig auf die Maschine

aufschieben (1) (Die Profile der Bauteile greifen
ineinander).

- An Stellschraube (2) die Spannkraft einstellen:

Die Spannkraft ist richtig eingestellt, wenn sich
Spannhebel (3) nur mit Kraft, bis zum Anschlag

nach unten bewegen lässt und PowerX3 DC fest

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

am Gerät angebracht ist.

- Spannhebel (3) mit Kraft, bis zum Anschlag nach
unten bewegen und somit PowerX3 DC
befestigen.

- Zusatzhandgriff vollständig aufschieben (4) (Die
Profile der Bauteile greifen ineinander).

- Zusatzhandgriff kräftig festziehen (5).

- Prüfen sie, dass Handgriff und PowerX3 DC
sicher angebracht sind.

- Bohrfutter auf Gewindespindel des PowerX3 DC
aufschrauben und von Hand festziehen (6).

- Werkzeug einspannen: Werkzeug ins Bohrfutter
einsetzen und mit dem Bohrfutterschlüssel
gleichmäßig (in allen 3 Bohrungen) festspannen.

- (Zum Abnehmen des Bohrfutters befindet sich
eine 13 mm Schlüsselfläche an der Spindel des
PowerX3 DC).

Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.

2 Declaration of Conformity

We, being solely responsible, hereby declare that
this torque setting adapter, identified by type and
serial number *1), meets all relevant requirements
of directives *2) and standards *3). Technical
documentation at *4):

6 Reparatur

Reparaturen an Geräten dürfen nur durch eine
Fachkraft ausgeführt werden!

Mit reparaturbedürftigen Metabo-Geräten wenden Sie
sich bitte an Ihre Metabo-Vertretung. Adressen siehe
www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com
herunterladen.

ENGLISH

Original
instructions

1 Specified Conditions of Use

Torque setting adapter PowerX3 DC is intended
only for use with the metabo tools BE 1300 Quick
(6.00593), BE 75 Quick (6.00585), BS 18 LTX BL
Quick (6.02197), BS 18 LTX Quick (6.02109), BS
18 LTX Quick (6.02193), BS 18 LTX X3 Quick
(6.02201), SB 18 LTX BL Quick (6.02199), SB 18
LTX Quick (6.02200), BS 18 LTX-X3 Quick
(6.02201), BS 18 LTX BL Q I (6.02351), BS 18 LTX­3 BL Q I (6.02355). Depending on the machine
used, the special auxiliary handle supplied must
used, with the correct length. BE 1300 Quick
(6.00593), BE 75 Quick (6.00585), BS 18 LTX BL
Quick (6.02197), BS 18 LTX Quick (6.02109), BS
18 LTX Quick (6.02193), BS 18 LTX X3 Quick
(6.02201), SB 18 LTX BL Quick (6.02199), SB 18
LTX Quick (6.02200), BS 18 LTX-X3 Quick
(6.02201), BS 18 LTX BL Q I (6.02351), BS 18 LTX­3 BL Q I (6.02355) are equipped with a special
profile at the collar. In addition, the machine,
PowerX3 DC, chuck and side handle are designed
to match each other perfectly.

For safety reasons, PowerX3 DC must not be used
with other machines.

The user bears sole responsibility for any damage
caused by inappropriate use.

3 Safety Instructions

For your own protection and for the
protection of your tool, pay attention to all
parts of the text that are marked with this
symbol!

WARNING – Read the operating
instructions to reduce the risk of injury.

WARNING Read all safety warnings and
instructions. Failure to follow all safety

warnings and instructions may result in electric
shock, fire and/or serious injury.

Keep all safety instructions and information for
future reference.

Before using the device, carefully read through and
familiarise yourself with all the enclosed safety
information and the Operating Instructions. Keep all
enclosed documentation for future reference, and
ensure that you only pass on your vacuum clean
together with this documentation.

Also observe the operating instructions of the drive
motor.

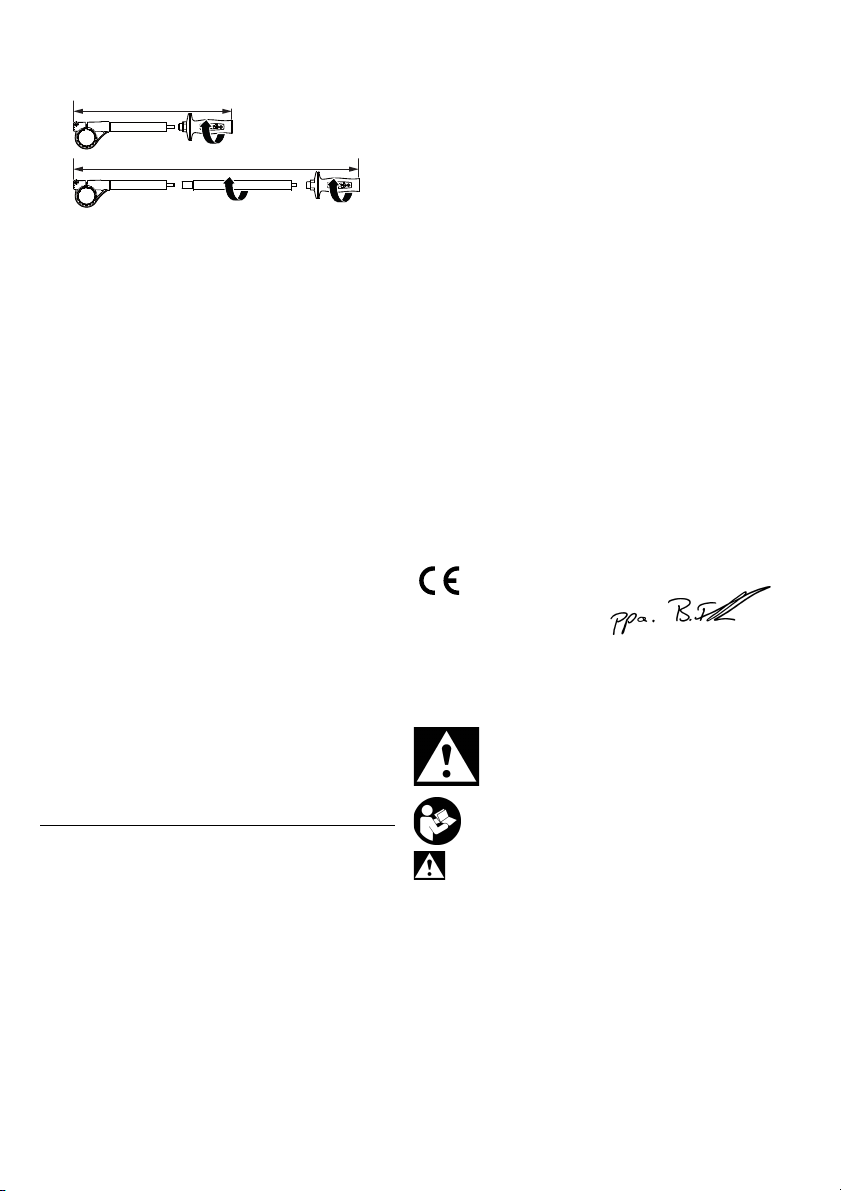

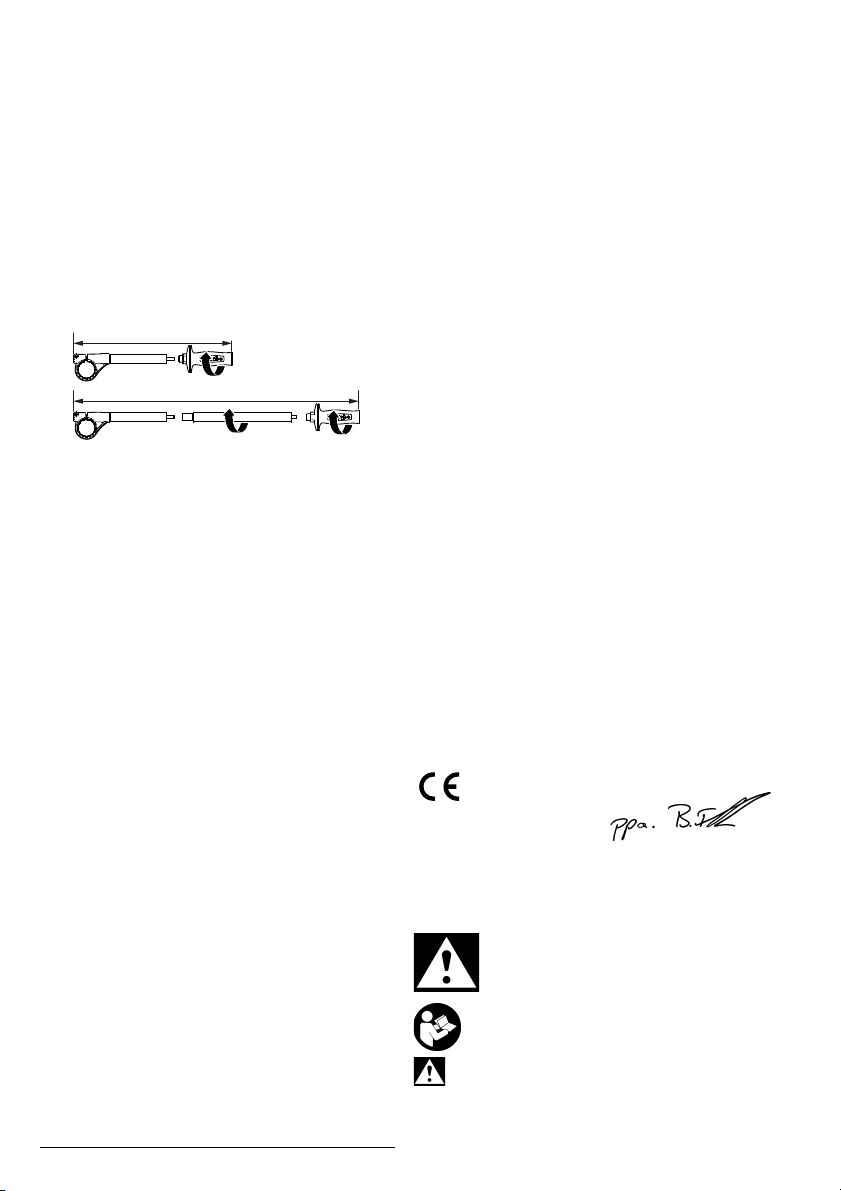

Use the auxiliary handle provided for the
particular machine, with the correct length:

• 380 mm for BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (item no.: 314001350);

• 640 mm for BE 75 Quick (6.00585), BS 18 LTX
BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(item no.: 314001340).

It is designed to cope with the high torque. The
side handle and PowerX3 DC have to be
installed correctly. Loss of control can cause

personal injury.

Very high reaction torque can occur!
Due to the attached chuck, the Power X3 DC

may only be used in clockwise rotation of the
machine. The chuck could loosen in anti­clockwise rotation!

Always hold the PowerX3 DC and machine with
both hands using the handles provided, stand
in a steady position and concentrate on the
work.

3

Do not use on ladders or when working at heights.

640 mm

380 mm

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

A damaged or cracked additional handle must be
replaced. Never operate a device with a defective
auxiliary handle.

Multiple PowerX3 DC units must not be fitted in
series.

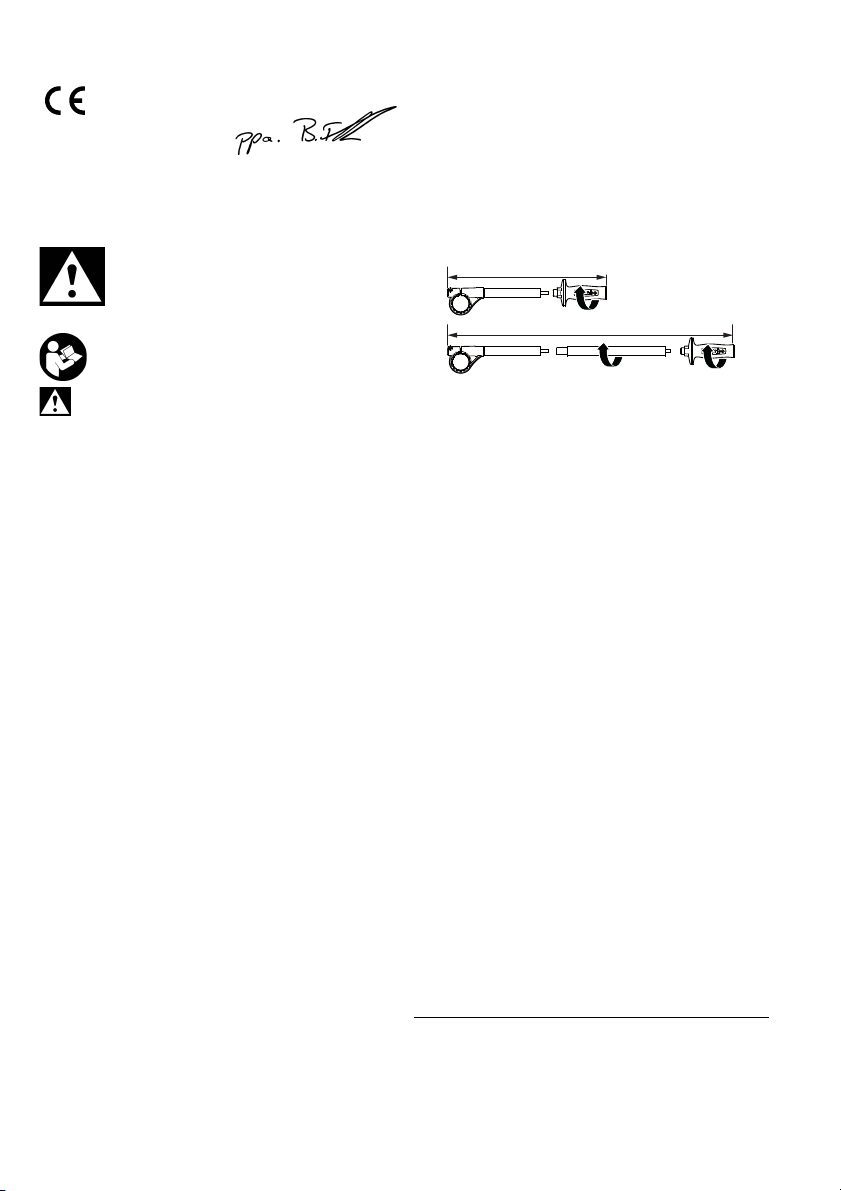

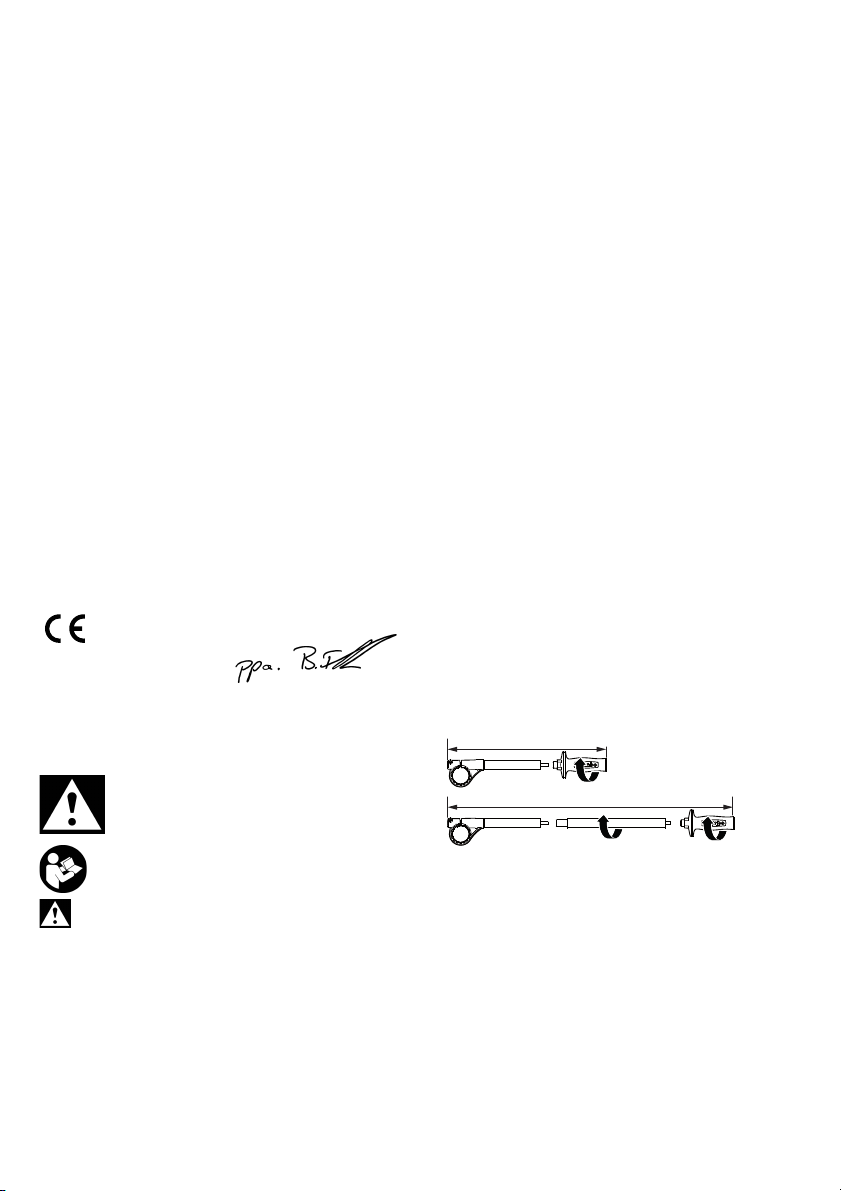

4 Assembling the auxiliary handle

Fasten together the handle parts with screws as
illustrated and tighten firmly by hand.

5To fit

-Push the PowerX3 DC all the way on to the
machine (1) (the profiles of the components are in
mesh).

- Adjust the clamping force (2) using the setscrew:
the clamping force is set correctly if force is
required to move the clamping lever (3)
downwards to the stop and the PowerX3 DC is
attached firmly to the device.

- Apply enough force to move the clamping lever (3)
downwards as far as it will go and thus fasten the
PowerX3 DC.

- Push the auxiliary handle all the way onto the
machine (4) (the profiles of the components are in
mesh).

- Tighten the auxiliary handle (5) by applying force.

- Check the handle and PowerX3 DC are installed
securely.

- Screw the chuck onto the threaded spindle of the
Power X3 DC and tighten by hand (6).

- Clamping the tool: Insert the tool and use the
chuck key to uniformly clamp tight (in all 3 bores).

- (To remove the chuck there is a 13 mm flat at the
spindle of the PowerX3 DC).

BE 1300 Quick (6.00593), BE 75 Quick (6.00585),
BS 18 LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355). En fonction de la
machine utilisée, il convient de mettre en œuvre la
poignée additionnelle spéciale fournie
correspondant à la longueur correcte. Les appareils
BE 1300 Quick (6.00593), BE 75 Quick (6.00585),
BS 18 LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355) sont équipés d'un
profil spécial au niveau du collier de serrage. Par
ailleurs, la machine, le démultiplicateur de coupe
PowerX3 DC, le mandrin et la poignée
supplémentaire sont adaptés les uns aux autres.

Pour des raisons de sécurité, le PowerX3 ne doit
pas être utilisé avec d'autres machines.

L'utilisateur est entièrement responsable de tous
les dommages résultant d'une utilisation non
conforme.

Les règles générales relatives à la prévention des
accidents et les consignes de sécurité ci-jointes
doivent être respectées.

2 Déclaration de conformité

Nous déclarons sous notre seule responsabilité,
que ce démultiplicateur de couple identifié par le
type et le numéro de série *1), est conforme à toutes
les prescriptions applicables des directives *2) et
normes *3). Documents techniques en *4) :

6Repairs

Repairs to devices must be carried out by qualified
specialists only!

If you have Metabo devices that require repairs, please
contact your Metabo service centre. See
www.metabo.com for addresses.

You can download a list of spare parts from
www.metabo.com.

FRANÇAIS

Notice
originale

1 Utilisation conforme à l'usage

Le démultiplicateur de couple PowerX3 DC peut
uniquement être utilisé avec les appareils Metabo

4

3 Consignes de sécurité

Pour des raisons de sécurité et afin de
protéger l'outil, respecter les passages
de texte repérés par ce symbole !

AVERTISSEMENT – Lire la notice
d'utilisation afin d'éviter tout risque de
blessure.

AVERTISSEMENT – Lire toutes les
consignes de sécurité et les instructions.

Le non-respect des consignes de sécurité et des
instructions peut être à l'origine d'une électrocution,
d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et
instructions pour une utilisation ultérieure.

Lisez attentivement et entièrement les consignes
de sécurité et le mode d'emploi avant d'utiliser
l'appareil. Conservez les documents fournis et
veillez à les remettre avec l'appareil à tout utilisateur
concerné.

Respecter également la notice d'utilisation du

640 mm

380 mm

moteur.

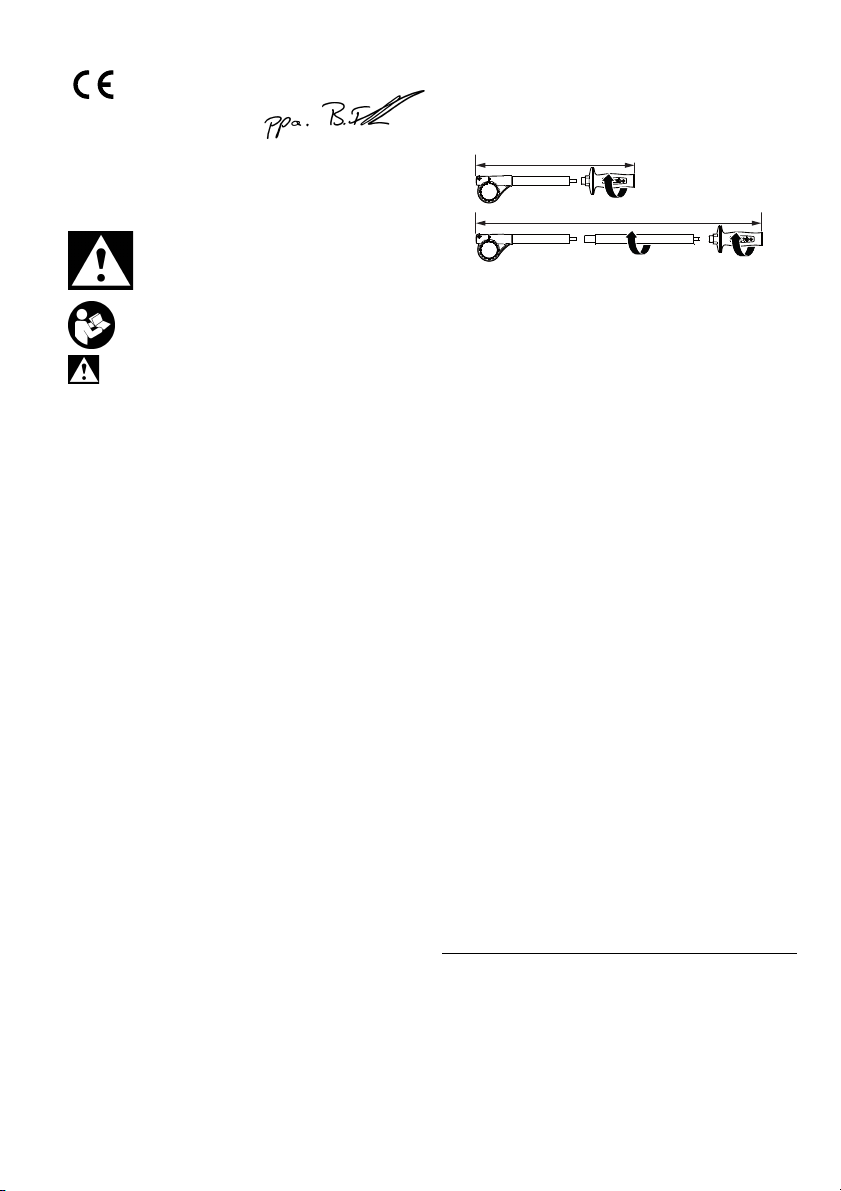

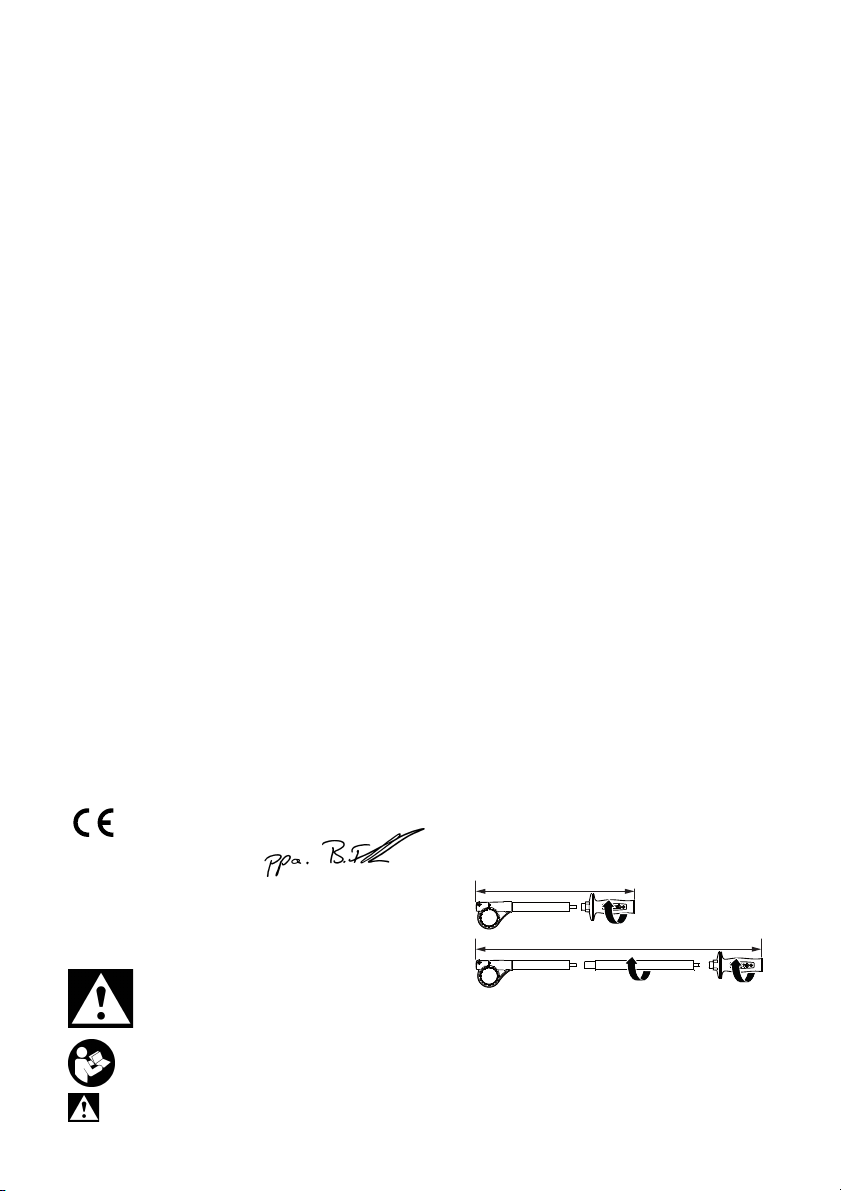

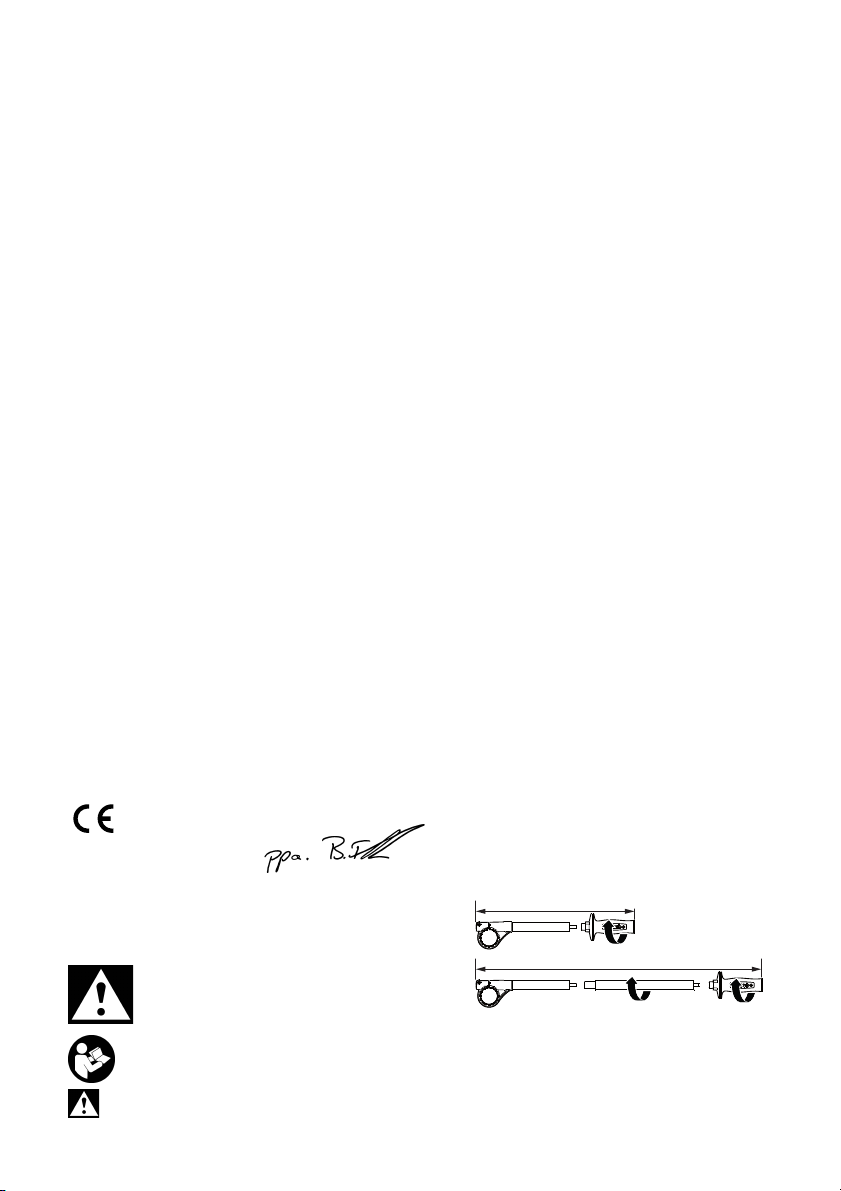

Utiliser la poignée additionnelle de longueur
correcte prévue pour chaque machine :

• 380 mm pour BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (réf. : 314001350) ;

• 640 mm pour BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(réf. : 314001340).

Elle est adaptée au couple élevé. La poignée
supplémentaire et le démultiplicateur de
couple PowerX3 DC doivent être correctement
montés. En cas de perte de contrôle, il y a un risque

de blessures.

Des couples de retour très élevés peuvent
survenir !

En raison du mandrin vissé, le PowerX3 DC
peut uniquement être utilisé lorsque la
machine tourne vers la droite. Le mandrin
risque de se détacher lors de la rotation à
gauche !

Le PowerX3 DC et la machine doivent toujours
être maintenus à deux mains aux poignées
prévues à cet effet et l'utilisateur doit être dans
une position stable et doit travailler de manière
concentrée.

Ne pas utiliser sur des échelles ou en hauteur.
Une poignée supplémentaire endommagée ou

fissurée doit être remplacée. Ne pas utiliser l'outil si
la poignée supplémentaire est défectueuse.

Il est interdit d'installer plusieurs PowerX3 DC.

4 Assemblage de la poignée

additionnelle

Visser les composants comme illustré et les serrer
énergiquement à la main.

5Montage

- Glisser entièrement le PowerX3 DC sur la

machine (1) (les profils des pièces s'emboîtent).

- Régler la force de serrage à l'aide de la vis de

réglage (2) : la force de serrage est correcte
lorsque le levier de serrage (3) s'abaisse jusqu'à la
butée en appuyant avec force et que le PowerX3
DC est fixé sur l'outil.

- Appuyer avec force sur le levier de serrage (3)

pour l'abaisser jusqu'à la butée et ainsi fixer le
PowerX3 DC.

- Placer la poignée supplémentaire entièrement (4)

(Les profilés des composants s'accrochent).

- Serrer la poignée supplémentaire

vigoureusement (5).

- Vérifiez si la poignée et le PowerX3 DC sont fixés

de manière sûre.

- Visser le mandrin sur la broche filetée du Pow erX3
DC et le serrer manuellement (6).

- Fixer l'outil : placer l'outil dans le mandrin et le
serrer de manière homogène (dans les 3 trous) à
l'aide de la clé à mandrin.

- (Pour retirer le mandrin, la broche du PowerX3 DC
est pourvue d'une surface de 13 mm pour la clé).

6 Réparations

Seul un électricien est habilité à effectuer des
réparations sur les appareils !

Pour toute réparation sur un appareil Metabo, contacter
le représentant Metabo. Voir les adresses sur
www.metabo.com.

Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.

NEDERLANDS

Oorspronkelijke
gebruiksaanwijzing

1Doelmatig gebruik

Koppelvoorzetstuk PowerX3 DC is alleen bestemd
voor het gebruik met de Metabo-apparaten BE
1300 Quick (6.00593), BE 75 Quick (6.00585), BS
18 LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355). Afhankelijk van de
machine moet de speciaal meegeleverde extra
handgreep, met de juiste lengte, worden gebruikt.
BE 1300 Quick (6.00593), BE 75 Quick (6.00585),
BS 18 LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355) zijn voorzien van een
speciaal profiel aan de spanhals. Bovendien zijn de
machine, PowerX3 DC, boorhouder en extra greep
op elkaar afgestemd.

Uit veiligheidsoverwegingen mag de PowerX3 DC
niet met andere machines worden gebruikt.

Alleen de gebruiker is aansprakelijk voor schade
door oneigenlijk gebruik.

De algemeen erkende veiligheidsvoorschriften en
de bijgevoegde veiligheidsinstructies moeten
worden nageleefd.

2 Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende
verantwoording dat: het koppelvoorzetstuk,
geïdentificeerd door type en serienummer *1),
voldoen aan alle relevante bepalingen van de

5

richtlijnen *2) en normen *3). Technische

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

640 mm

380 mm

documentatie bij *4):

3 Veiligheidsinstructies

Let ter bescherming van uzelf en het
gereedschap op de met dit symbool
aangegeven passages!

WAARSCHUWING – Lees de
gebruiksaanwijzing om het risico op letsel te
verminderen.

WAARSCHUWING Lees alle
veiligheidsinstructies en aanwijzingen.

Het niet opvolgen van de veiligheidsinstructies en
aanwijzingen kan een elektrische schok, brand en/
of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en
aanwijzingen voor toekomstig gebruik.

Lees vóór het gebruik van het apparaat de
meegeleverde veiligheidsvoorschriften en de
gebruiksaanwijzing aandachtig en volledig door.
Bewaar alle documenten die bij de machine horen
zorgvuldig en geef het apparaat alleen samen met
deze documenten door aan anderen.

Neem ook de aanwijzingen in de
gebruiksaanwijzing van de aandrijfmachine in acht.

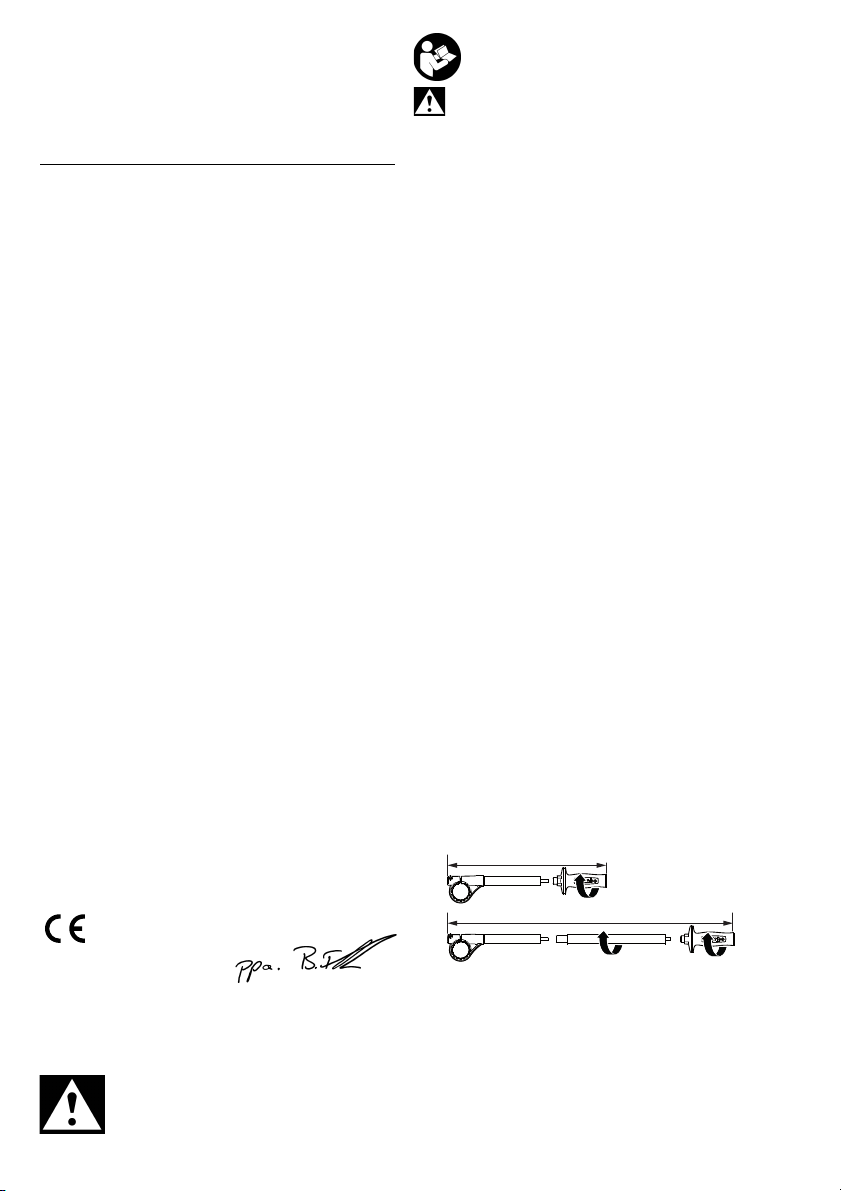

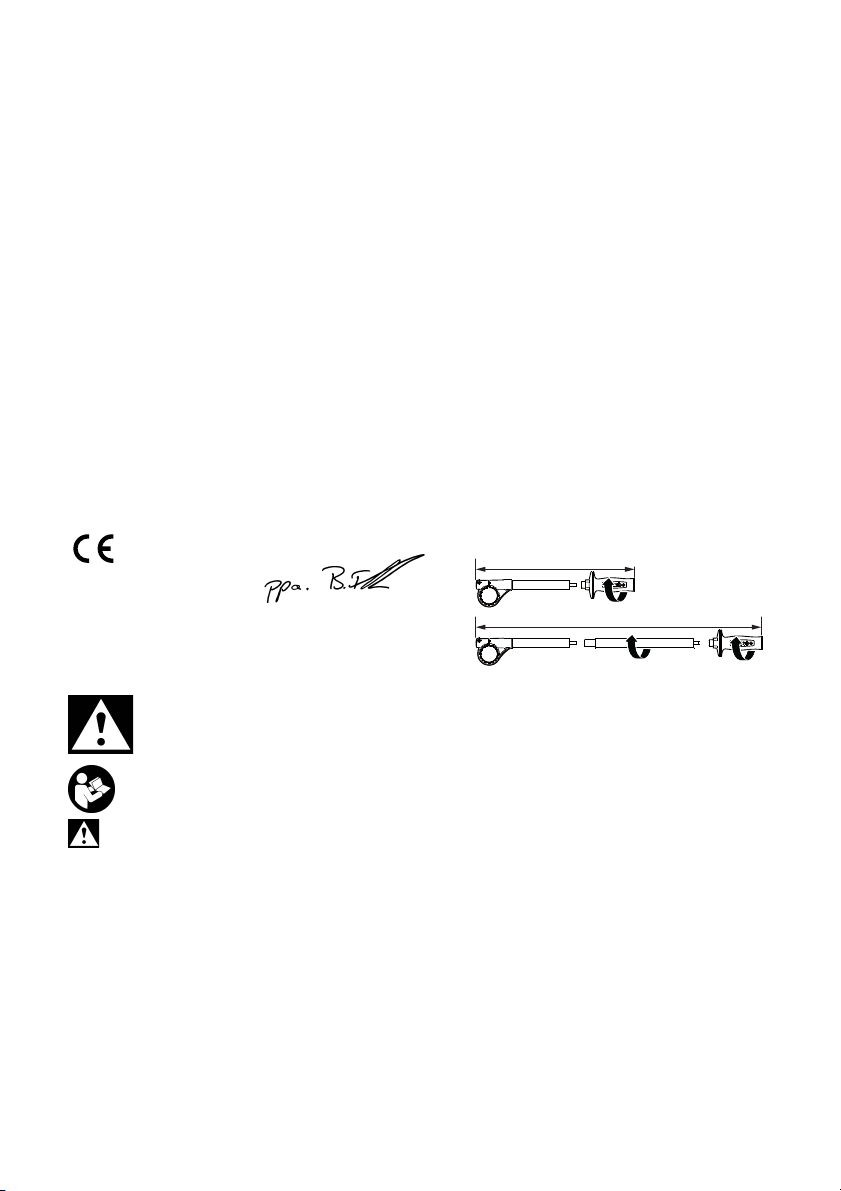

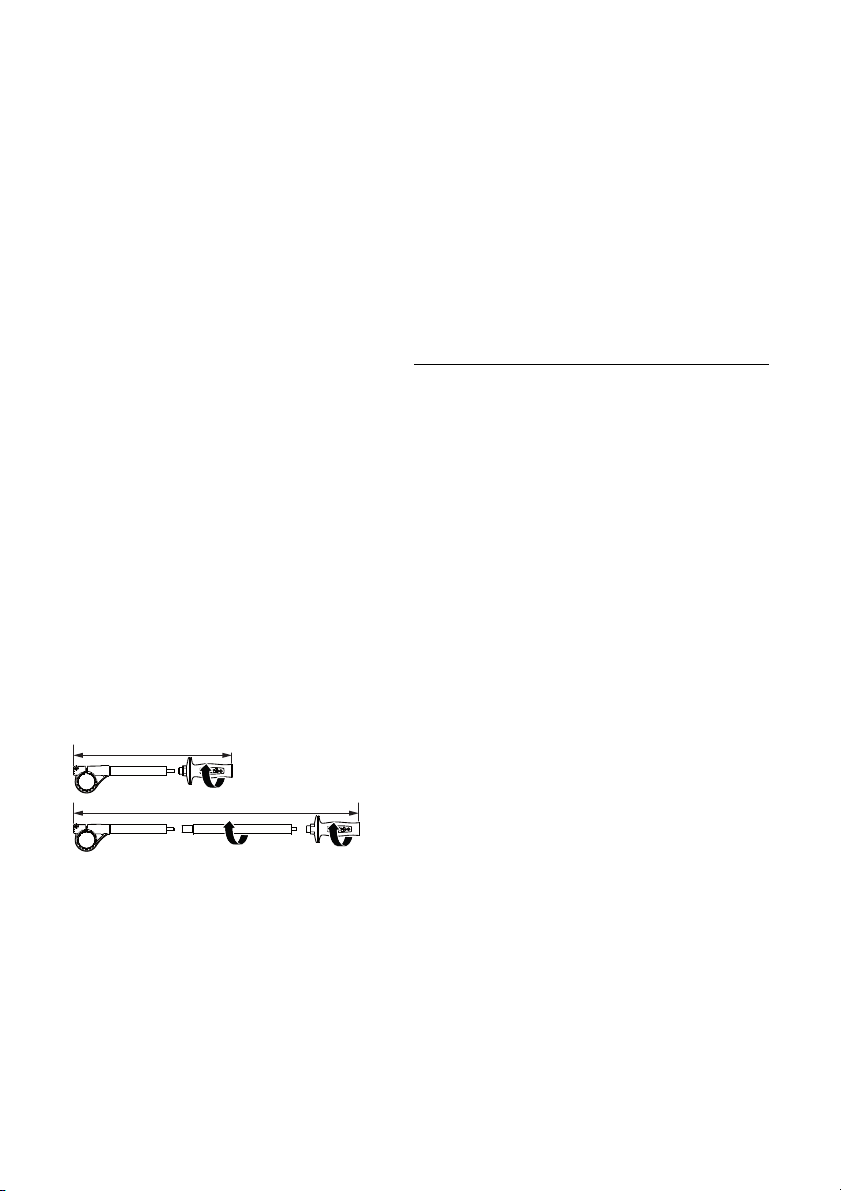

Gebruik de extra handgreep, met de juiste
lengte, die bestemd is voor de betreffende
machine:

• 380 mm voor BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (art.nr.: 314001350);

• 640 mm voor BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(art.nr.: 314001340).

Hij is op het hoge draaimoment afgestemd.
Extra greep en PowerX3 DC moeten correct zijn
gemonteerd. Verlies van controle kan tot letsel

leiden.

Er kunnen zeer hoge terugdraaimomenten
optreden!

Vanwege de vastgeschroefde boorhouder mag
de PowerX3 DC uitsluitend worden gebruikt
tijdens de rechtsloop van de machine. Tijdens
de linksloop kan de boorhouder losraken!

Houd de Power X3 DC en machine altijd met
beide handen aan de hiervoor bestemde
handgrepen vast, zorg ervoor dat u stevig staat
en werk geconcentreerd.

Niet op ladders of verhoogde plekken gebruiken.
Een beschadigde of gebarsten extra greep moet

worden vervangen. Indien de extra greep defect is,
het apparaat niet gebruiken.

6

Er mogen niet meerdere PowerX3 DC achter elkaar
worden aangebracht.

4 Extra handgreep monteren

De onderdelen zoals aangegeven in elkaar zetten
en krachtig met de hand aantrekken.

5Aanbrengen

- PowerX3 DC volledig op de machine schuiven (1)
(De profielen van de componenten grijpen in
elkaar).

- Met de stelschroef (2) de spankracht instellen: De
spankracht is goed ingesteld wanneer de
spanhendel (3) alleen met kracht tot de aanslag
omlaag kan worden bewogen en de PowerX3 DC
stevig op het apparaat is aangebracht.

- De spanhendel (3) met kracht tot aan de aanslag
omlaag bewegen en zo de PowerX3 DC
bevestigen.

- De extra handgreep er volledig opschuiven (4)
(De profielen van de componenten grijpen in
elkaar).

- De extra handgreep krachtig vastdraaien (5).

- Controleer of de handgreep en PowerX3 DC veilig
zijn aangebracht.

- Boorhouder op de schroefdraadspindel van de
PowerX3 DC schroeven en met de hand
vastdraaien (6).

- Gereedschap spannen: gereedschap in de
boorhouder plaatsen en met de
boorhoudersleutel gelijkmatig (in alle 3 de gaten)
spannen.

- (Er bevindt zich een 13 mm sleutelvlak aan de spil
van de PowerX3 DC voor het verwijderen van de
boorhouder).

6 Reparatie

Reparaties aan apparaten mogen uitsluitend worden
uitgevoerd door een erkend vakman!

Neem voor gereedschap van Metabo dat gerepareerd
dient te worden contact op met uw Metabo­vertegenwoordiging. Zie voor adressen
www.metabo.com.

Lijsten met reserveonderdelen kunt u via
www.metabo.com downloaden.

ITALIANO

Istruzioni
originali

1 Utilizzo conforme

Il triplicatore di coppia PowerX3 DC è concepito
esclusivamente per i dispositivi Metabo BE 1300

Quick (6.00593), BE 75 Quick (6.00585), BS 18

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

640 mm

380 mm

LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355). A seconda
dell'utensile utilizzato, è necessario usare
l'impugnatura supplementare speciale fornita in
dotazione, della lunghezza giusta. BE 1300 Quick
(6.00593), BE 75 Quick (6.00585), BS 18 LTX BL
Quick (6.02197), BS 18 LTX Quick (6.02109), BS
18 LTX Quick (6.02193), BS 18 LTX X3 Quick
(6.02201), SB 18 LTX BL Quick (6.02199), SB 18
LTX Quick (6.02200), BS 18 LTX-X3 Quick
(6.02201), BS 18 LTX BL Q I (6.02351), BS 18 LTX­3 BL Q I (6.02355) presentano uno speciale profilo
sul collare. Inoltre, il dispositivo, il PowerX3 DC, il
mandrino e l'impugnatura supplementare sono
sintonizzati tra di loro.

Per motivi di sicurezza, il PowerX3 DC non deve
essere utilizzato con altri dispositivi.

Per eventuali danni derivanti da un uso improprio, è
responsabile esclusivamente l'utilizzatore.

È obbligatorio rispettare le norme antinfortunistiche
generali, nonché le avvertenze di sicurezza
allegate.

2 Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità
che il triplicatore di coppia, identificato dai modelli e
numeri di serie *1), è conforme a tutte le disposizioni
pertinenti delle direttive *2) e delle norme *3).
Documentazione tecnica presso *4):

Utilizzare l'impugnatura supplementare
prevista per il rispettivo utensile, della
lunghezza giusta:

• 380 mm per BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (cod. prod.: 314001350);

• 640 mm per BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355) (cod. prod.: 314001340).

È progettata per il lavoro con coppie elevate.
L'impugnatura supplementare e il PowerX3 DC
devono essere montati correttamente. La

perdita del controllo può provocare infortuni.

Possono verificarsi coppie di contraccolpo
molto elevate!

A causa del mandrino avvitato, il PowerX3 DC
deve essere utilizzato esclusivamente con il
funzionamento destrorso del dispositivo.
Invece, durante il funzionamento sinistrorso, il
mandrino potrebbe allentarsi!

Tenere sempre saldamente il Power X3 DC e il
dispositivo con entrambe le mani afferrandoli
per le apposite impugnature, assumere una
postura stabile e lavorare concentrati.

Non utilizzare su scale o in punti di lavoro ad altezza
elevata.

Un'impugnatura supplementare eventualmente
danneggiata o logora dev'essere sostituita. Non
mettere in funzione l'utensile qualora l'impugnatura
risultasse difettosa.

Non è consentito applicare diversi PowerX3 DC uno
dietro l'altro.

3 Avvertenze di sicurezza

Per proteggere la propria persona e
l'utensile stesso, attenersi alle parti di
testo contrassegnate con questo
simbolo.

AVVERTENZA – Leggere le istruzioni per
l'uso al fine di ridurre il rischio di lesioni.

AVVERTENZA Leggere tutte le avvertenze
di sicurezza e le relative istruzioni.

Eventuali omissioni nell’adempimento delle
avvertenze di sicurezza e delle istruzioni possono
causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le
istruzioni per un uso futuro.

Prima di utilizzare il dispositivo, leggere
attentamente e per intero le avvertenze sulla
sicurezza e le istruzioni per l'uso fornite in
dotazione. Conservare tutta la documentazione
allegata e, nel caso di cessione del dispositivo a
terzi, consegnare anche la documentazione.

Attenersi anche alle istruzioni per l'uso
dell'apparato motore.

4 Assemblaggio dell'impugnatura

supplementare

Avvitare insieme i componenti come indicato e
serrarli con forza manualmente.

5Applicazione

- Applicare il PowerX3 DC completamente sul

dispositivo (1) (I profili dei componenti si
innestano l'uno nell'altro).

- Impostare la forza di serraggio sulla vite di

regolazione (2): la forza di serraggio è
correttamente impostata se la leva di bloccaggio
(3) può essere spostata verso il basso, fino a
battuta, solamente esercitando una certa forza e il
PowerX3 DC è saldamente applicato all'utensile.

- Spostare la leva di bloccaggio (3) esercitando una

certa forza verso il basso, fino a battuta, fissando
in tal modo il PowerX3 DC.

- Inserire completamente l'impugnatura

supplementare (4) (I profili dei componenti si
innestano l'uno nell'altro).

7

- Serrare con forza l'impugnatura supplementare

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

(5).

- Controllare che l'impugnatura e il PowerX3 DC
siano applicati in modo sicuro.

- Avvitare il mandrino sull'asta filettata del PowerX3
DC e stringere a mano (6).

- Serraggio dell'utensile: inserire l'utensile nel
mandrino e serrare uniformemente con la chiave
serramandrino (in tutti i 3 fori).

- (Sull'alberino del PowerX3 DC si trova una sede
per chiave di 13 mm per la rimozione del
mandrino).

6 Riparazione

Le eventuali riparazioni degli utensili devono essere
eseguite esclusivamente da personale tecnico
specializzato!

Nel caso di utensili Metabo che necessitino di
riparazioni, rivolgersi al proprio rappresentante Metabo
di zona. Per gli indirizzi consultare il sito
www.metabo.com.

Gli elenchi delle parti di ricambio possono essere
scaricati dal sito www.metabo.com.

Deben observarse los reglamentos generales para
la prevención de accidentes y la información sobre
seguridad incluida.

2 Declaración de conformidad

Declaramos bajo nuestra exclusiva
responsabilidad que los adaptadores de par,
identificados por tipo y número de serie *1),
cumplen todas las disposiciones pertinentes de las
directivas *2) y normas *3). Documentación técnica
en *4):

3 Indicaciones de seguridad

Para su propia protección y la de su
herramienta, observe las partes
marcadas con este símbolo.

ESPAÑOL

Manual
original

1 Uso según su finalidad

El adaptador de par PowerX3 DC solo se ha
diseñado para su empleo con los equipos de
Metabo BE 1300 Quick (6.00593), BE 75 Quick
(6.00585), BS 18 LTX BL Quick (6.02197), BS 18
LTX Quick (6.02109), BS 18 LTX Quick (6.02193),
BS 18 LTX X3 Quick (6.02201), SB 18 LTX BL
Quick (6.02199), SB 18 LTX Quick (6.02200), BS
18 LTX-X3 Quick (6.02201), BS 18 LTX BL Q I
(6.02351), BS 18 LTX-3 BL Q I (6.02355).
Dependiendo de la máquina usada, es necesario
utilizar la empuñadura especial con la longitud
correcta. BE 1300 Quick (6.00593), BE 75 Quick
(6.00585), BS 18 LTX BL Quick (6.02197), BS 18
LTX Quick (6.02109), BS 18 LTX Quick (6.02193),
BS 18 LTX X3 Quick (6.02201), SB 18 LTX BL
Quick (6.02199), SB 18 LTX Quick (6.02200), BS
18 LTX-X3 Quick (6.02201), BS 18 LTX BL Q I
(6.02351), BS 18 LTX-3 BL Q I (6.02355) están
equipados con un perfil especial en el cuello de
sujeción. Adicionalmente, la máquina, el di spositivo
PowerX3 DC, el portabrocas y la empuñadura
especial están sintonizados.

Por cuestiones de seguridad no se recomienda
usar PowerX3 DC con otras máquinas.

Los posibles daños derivados de un uso
inadecuado son responsabilidad exclusiva del
usuario.

8

ADVERTENCIA: lea el manual de
instrucciones para reducir el riesgo de
accidentes.

ADVERTENCIA: lea íntegramente las
indicaciones de seguridad e

instrucciones de manejo. El incumplimiento de

las instrucciones de seguridad siguientes puede
dar lugar a descargas eléctricas, incendios y/o
lesiones graves.

Guarde estas indicaciones de seguridad e
instrucciones de manejo en un lugar seguro.

Antes de utilizar el aparato, lea detenidamente
todas las indicaciones de seguridad y las
instrucciones de manejo incluidas. Guarde todos
los documentos adjuntos para futura referencia; en
caso de ceder el aparato a terceros, entréguelo
siempre acompañado de estos documentos.

Observe también el manual de uso de la máquina.

Utilice la empuñadura adicional especialmente
diseñada para la máquina respectiva:

• 380 mm para BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (ref.: 314001350);

• 640 mm para BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(ref.: 314001340).

Ha sido desarrollado para el alto par de giro. La
empuñadura y el dispositivo PowerX3 DC
tienen que estar correctamente montados. El

usuario puede resultar herido por la pérdida del
control del mismo.

Pueden generarse golpes muy fuertes a causa
de los pares de giro.

A causa del portabrocas enroscado, la
PowerX3 DC solo puede funcionar con giro a la
derecha de la máquina. En caso de giro a la
izquierda, podría soltarse el portabrocas.

Sujete siempre la herramienta y el sistema X3

640 mm

380 mm

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

DC con ambas manos por las empuñaduras
existentes, adopte una postura segura y
trabaje de manera concentrada.

No utilice la herramienta en escaleras o en puntos
más altos.

Las empuñaduras complementarias dañadas o
agrietadas deben cambiarse. No utilice
herramientas cuya empuñadura adicional esté
defectuosa.

No debe usarse varios PowerX3 DC
interconectados.

4 Montar la empuñadura adicional

Atornille las piezas tal como se lo indica y ajústelas
fuertemente a mano.

5Montaje

- Coloque la PowerX3 DC completamente sobre la
herramienta (1) (los perfiles de los componentes
están intercalados).

- Ajuste la fuerza de tensión en el tornillo de ajuste
(2): la fuerza de tensión está correctamente
ajustada si sólo se puede mover la palanca
tensora (3) con fuerza hasta el tope inferior y si
PowerX3 DC está fijamente montado en el
aparato.

- Mueva la palanca tensora (3) con fuerza hasta el
tope inferior y ajuste de esa manera PowerX3 DC.

- Coloque la empuñadura adicional completamente
(4) (los perfiles de los componentes están
intercalados).

- Apriete la empuñadura adicional (5) con fuerza.

- Compruebe si la empuñadura y el dispositivo
PowerX3 DC han sido montados de manera
segura.

- Atornille el portabrocas en el husillo roscado de la
PowerX3 DC y apriételo a mano (6).

- Sujeción de la herramienta: coloque la
herramienta en el portabrocas y apriétela
uniformemente (en las 3 perforaciones) con la
llave portabrocas.

- (Para extraer el portabrocas se dispone de una
superficie de llave de 13 mm en el husillo del
PowerX3 DC).

6 Reparación

Las reparaciones de aparatos deben ser efectuadas
únicamente por electricistas especializados

En caso de tener un aparato eléctrico de Metabo que
necesite ser reparado, sírvase dirigirse a su
representante de Metabo. En la página
www.metabo.com encontrará las direcciones
necesarias.

En la página web www.metabo.com puede usted
descargarse las listas de repuestos.

PORTUGUÊS

Manual
original

1 Utilização correta

O adaptador do binário PowerX3 DC está apenas
previsto para a utilização com os aparelhos Metabo
BE 1300 Quick (6.00593), BE 75 Quick (6.00585),
BS 18 LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355). Consoante a
máquina utilizada, deverá utilizar o punho adicional
especial juntamente fornecido, com o comprimento
correto. BE 1300 Quick (6.00593), BE 75 Quick
(6.00585), BS 18 LTX BL Quick (6.02197), BS 18
LTX Quick (6.02109), BS 18 LTX Quick (6.02193),
BS 18 LTX X3 Quick (6.02201), SB 18 LTX BL
Quick (6.02199), SB 18 LTX Quick (6.02200), BS
18 LTX-X3 Quick (6.02201), BS 18 LTX BL Q I
(6.02351), BS 18 LTX-3 BL Q I (6.02355) estão
equipadas com um perfil especial no colar de
aperto. Para além disso, a máquina, o PowerX3
DC, a bucha e o punho adicional são compatíveis.

Por motivos de segurança, o PowerX3 DC não
pode ser utilizado com outras máquinas.

O utilizador é inteiramente responsável por danos
que advenham de uma utilização indevida.

Respeitar as normas gerais de prevenção de
acidentes aplicáveis e as indicações de segurança
juntamente fornecidas.

2 Declaração de conformidade

Declaramos, sob nossa responsabilidade: este
adaptador do binário, identificado por tipo e número
de série *1), está em conformidade com todas as
disposições aplicáveis das Diretivas *2) e Normas
*3). Documentações técnicas no *4):

3 Indicações de segurança

Para a sua própria proteção e para a
proteção da sua ferramenta respeite as
partes do texto marcadas com este
símbolo!

AVISO – Ler o manual de instruções para
reduzir o risco de ferimentos.

AVISO Leia todas as indicações de
segurança e instruções. Em caso de não

cumprimento das indicações de segurança e das
instruções podem ocorrer choques elétricos,
incêndios e/ou ferimentos graves.

9

Guarde todas as indicações de segurança e

640 mm

380 mm

instruções para futuras consultas.

Antes de utilizar o aparelho, leia atentamente e na
íntegra as indicações de segurança e o manual de
instruções juntamente fornecidos. Guarde todos os
documentos juntamente fornecidos e ao entregar o
aparelho, faça-o sempre acompanhado destes
documentos.

Respeite também o manual de instruções da
máquina de acionamento.

Utilize o punho adicional apropriado para a
respetiva máquina e com o comprimento
correto:

• 380 mm para BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (N.º de art.: 314001350);

• 640 mm para BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355) (N.º de art.: 314001340).

Este está ajustado para o binário elevado. O
punho suplementar e o PowerX3 DC devem ser
montados corretamente. A perda de controlo

pode provocar ferimentos.

Podem surgir binários de reversão muito
elevados!

Devido à bucha aparafusada, o PowerX3 DC
deve ser utilizado, exclusivamente, na rotação
à direita da máquina. A bucha pode soltar-se
na rotação à esquerda!

Segure o Power X3 DC e a máquina sempre
com ambas as mãos nos punhos previstos,
posicione-se de forma segura e concentre-se
no trabalho.

Não utilizar para trabalhar em cima de escadotes
ou zonas elevadas.

Se o punho suplementar estiver danificado ou
rachado deverá ser substituído. Não operar o
aparelho com o punho suplementar danificado.

Não é possível montar vários PowerX3 DC uns
após os outros.

4 Montar o punho adicional

Aparafusar todas as peças conforme ilustrado e
apertar manualmente com força.

5Montar

- Inserir o PowerX3 DC totalmente na máquina (1)

(os perfis dos componentes engatam uns nos
outros).

- Ajustar a força de aperto no parafuso de ajuste

(2): a força de aperto está corretamente ajustada
se for possível movimentar a alavanca tensora (3)
para baixo até ao encosto, apenas exercendo

10

força e se o PowerX3 DC estiver montado
fixamente no aparelho.

- Movimentar para baixo a alavanca tensora (3)
com força até ao encosto e fixar através disso o
PowerX3 DC.

- Inserir o punho adicional totalmente (4) (os perfis
dos componentes engatam uns nos outros).

- Apertar firmemente o punho adicional (5).

- Verifique se o punho e o PowerX3 DC foram
montados com segurança.

- Enroscar a bucha sobre o veio da rosca do
PowerX3 DC e apertar manualmente com força
(6).

- Fixar a ferramenta: inserir a ferramenta na bucha
e apertar uniformemente (nos 3 furos) com a
chave de buchas.

- (Para retirar a bucha existe uma superfície para
chaves de 13 mm no veio do PowerX3 DC).

6 Reparações

As reparações nos aparelhos apenas podem ser
efetuadas por um especialista!

Caso os aparelhos Metabo necessitem de reparações,
dirija-se ao seu representante Metabo. Poderá
consultar os endereços em www.metabo.com

Poderá descarregar as listas de peças sobressalentes
em www.metabo.com

SVENSKA

Bruksanvisning
i original

1 Föreskriven användning

Vridmomentstillsats PowerX3 DC är endast avsedd
för användarhandbok med Metabo-maskinerna BE
1300 Quick (6.00593), BE 75 Quick (6.00585), BS
18 LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355). Beroende på vilken
modell som används ska det speciella, medföljande
stödhandtaget (med rätt längd) användas. BE 1300
Quick (6.00593), BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355) är utrustade med en
speciell profil på spännhalsen. Maskin, PowerX3
DC, borrchuck och extrahandtag är dessutom
anpassade till varandra.

PowerX3 DC är inte avsedd för användning med
andra maskiner av säkerhetsskäl.

Användaren ansvarar själv för skador som orsakas
av felaktig användning.

Följ gällande föreskrifter för skadeprevention och

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

640 mm

380 mm

de medföljande säkerhetsanvisningarna.

2 Försäkran om överensstämmelse

Vi försäkrar på eget ansvar att
vridmomentstillsatsen med typ- och serienummer
*1) uppfyller kraven i gällande direktiv *2) och
standarder *3). Teknisk dokumentation finns hos
*4):

3 Säkerhetsanvisningar

Följ anvisningarna i avsnitt som är
markerade med den här symbolen, så
förebygger du personskador och skador
på verktyget!

VARNING – Läs igenom bruksanvisningen
för att minska risken för skador.

VARNING! Läs igenom alla
säkerhetsanvisningar och anvisningar.

Om säkerhetsanvisningar och anvisningar inte
beaktas kan det leda till elstöt, brand och/eller svåra
personskador.

Spara säkerhetsanvisningar och anvisningar
för framtida bruk.

Innan du börjar använda maskinen ska du noggrant
läsa igenom alla säkerhetsanvisningar och den
kompletta bruksanvisningen. Spara den
medföljande dokumentationen och se till att den
följer med maskinen.

Följ även drivenhetens bruksanvisning.

Använd det härför avsedda stödhandtaget; se
till att du har rätt längd för respektive maskin:

• 380 mm för BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (art.nr: 314001350);

• 640 mm för BE 75 Quick (6.00585), BS 18 LTX
BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(art.nr: 314001340).

Avsedd för ett högt vridmoment. Extrahandtag
och PowerX3 DC måste vara korrekt
monterade. Du kan skada dig om du tappar

kontrollen över maskinen.

Det kan uppstå stora, motsatt riktade
vridmoment!

På grund av den påskruvade borrchucken får
PowerX3 DC endast drivas i maskinens
högerrotation. Vid vänsterrotation kan
borrchucken lossna!

Håll alltid Power X3 DC och maskinen med
båda händerna i handtagen, stå stadigt och
koncentrera dig på arbetet.

Använd aldrig på stegar eller liknande.

Byt ut skadade eller spruckna stödhandtag. Använd
aldrig enheten med trasigt stödhandtag.

Flera PowerX3 DC får inte monteras efter varandra.

4 Sätta ihop stödhandtaget

Sätt ihop delarna enligt anvisningen och dra åt
ordentligt för hand.

5Montering

- Skjut PowerX3 DC fullständigt på maskinen (1)
(delarnas profiler griper in i varandra).

- Ställ in spännkraften med ställskruven (2): du har
rätt spännkraft när du måste ta i för att få ned
spaken (3) i anslaget och PowerX3 DC sitter
ordentligt på maskinen.

- Tryck ned spaken (3) ordentligt till anslaget och
fixera PowerX3 DC.

- Trä på stödhandtaget helt (4) (Profilerna på
komponenterna greppar varandra).

- Dra åt stödhandtaget ordentligt (5).

- Kontrollera att handtaget och PowerX3 DC sitter
ordentligt.

- Skruva fast borrchucken på gängspindeln till
PowerX3 DC och dra åt för hand (6).

- Spänna in verktyget: Spänn in verktyget i
borrchucken och dra åt jämnt med chucknyckel (i
alla 3 hål).

- (För avlägsnande av borrchucken finns en
nyckelyta på 13 mm på spindeln till PowerX3 DC).

6 Reparation

Det är bara behörig servicetekniker som får reparera
enheten!

Metabo-maskiner som behöver repareras skickar du till
din Metabo-återförsäljare. För adresser, se
www.metabo.com.

Du kan hämta reservdelslistor på www.metabo.com.

SUOMI

Alkuperäiset
ohjeet

1 Määräystenmukainen käyttö

PowerX3 DC -momentinmuunnin on tarkoitettu
käyttöön ainoastaan Metabo-laitteiden BE 1300
Quick (600593), BE 75 Quick (600585), BS 18 LTX
BL Quick (602197), BS 18 LTX Quick (602109), BS
18 LTX Quick (602193), BS 18 LTX X3 Quick
(602201), SB 18 LTX BL Quick (602199), SB 18
LTX Quick (602200), BS 18 LTX-X3 Quick

11

(602201), BS 18 LTX BL Q I (602351), BS 18 LTX-

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

640 mm

380 mm

3 BL Q I (602355) kanssa. Käytetystä koneesta
riippuen on käytettävä oikeanpituista toimitukseen
sisältyvää lisäkahvaa. Mallit BE 1300 Quick
(600593), BE 75 Quick (600585), BS 18 LTX BL
Quick (602197), BS 18 LTX Quick (602109), BS 18
LTX Quick (602193), BS 18 LTX X3 Quick
(602201), SB 18 LTX BL Quick (602199), SB 18
LTX Quick (602200), BS 18 LTX-X3 Quick
(602201), BS 18 LTX BL Q I (602351), BS 18 LTX­3 BL Q I (602355) on varustettu erityisellä profiililla
kiinnityskaulassa. Lisäksi kone, PowerX3 DC,
poranistukka ja lisäkahva on suunniteltu
yhteensopiviksi.

Turvallisuussyistä PowerX3 DC:tä ei saa käyttää
muiden koneiden kanssa.

Määräystenvastaisesta käytöstä aiheutuvista
vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä
tapaturmantorjuntamääräyksiä ja oheisia
turvallisuusohjeita täytyy noudattaa.

2 Vaatimustenmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme, että
tämä momentinmuunnin, merkitty tyyppitunnuksella
ja sarjanumerolla *1), on direktiivien *2) ja
standardien *3) kaikkien asiaankuuluvien
määräysten vaatimusten mukainen. Teknisten
asiakirjojen säilytyspaikka *4):

LTX BL Quick (602197), BS 18 LTX Quick
(602193), BS 18 LTX X3 Quick (602201), SB
18 LTX BL Quick (602199), SB 18 LTX Quick
(602200) , BS 18 LTX-X3 Quick (602201), BS
18 LTX BL Q I (602351), BS 18 LTX-3 BL Q I

(602355)(tuotenro: 314001340).
Se on suunniteltu vastaamaan korkeaa
vääntömomenttia. Lisäkahvan ja PowerX3
DC:n täytyy olla oikein asennettuja. Hallinnan

menetys voi aiheuttaa loukkaantumisia.

Käytön yhteydessä voi syntyä erittäin suuria
vääntömomentteja takaisinpäin!

Kiinni ruuvatun poranistukan vuoksi PowerX3
DC:tä saa käyttää ainoastaan koneen
pyöriessä myötäpäivään. Vastapäivään
pyöriessä poranistukka voi irrota!

Pidä Power X3 DC:stä ja koneesta aina
molemmin käsin kiinni asianmukaisista
kahvoista, ota tukeva asento ja työskentele
keskittyneesti.

Älä käytä tikkailla tai korokkeilla.
Vaurioitunut tai murtunut lisäkahva on vaihdettava

uuteen. Älä käytä laitetta viallisen kahvan kanssa.
Useampia PowerX3 DC:itä ei saa kiinnittää

peräkkäin.

4 Lisäkahvan kokoaminen

Ruuvaa osat yhteen kuvan osoittamalla tavalla ja
kiristä tiukasti käsin.

3 Turvallisuusohjeet

Huomioi tällä symbolilla merkityt
tekstikohdat suojataksesi itseäsi ja
työkalua!

VAROITUS – Lue käyttöohjeet
loukkaantumisvaaran minimoimiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja
muut ohjeet. Turvallisuusohjeiden ja muiden

ohjeiden noudattamatta jättäminen saattaa
aiheuttaa sähköiskun, tulipalon ja/tai vakavia
loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet
huolellisesti tulevaa käyttöä varten.

Lue ennen laitteen käyttöä oheiset
turvallisuusohjeet ja käyttöopas huolellisesti ja
kokonaisuudessaan läpi. Säilytä kaikki liitteenä
olevat asiakirjat ja anna laite ainoastaan yhdessä
näiden asiakirjojen kanssa eteenpäin.

Noudata myös käyttökoneen käyttöohjeita.

Käytä kyseessä olevalle koneelle tarkoitettua
oikeanpituista lisäkahvaa:

• 380 mm mallille BE 1300 Quick (600593), BS
18 LTX Quick (602109) (tuotenro:

314001350);

• 640 mm mallille BE 75 Quick (600585), BS 18

12

5 Kiinnittäminen

- Työnnä PowerX3 DC täydellisesti koneelle (1)
(osien profiilit kytkeytyvät toisiinsa).

- Säädä kiinnitysvoima säätöruuvista (2):
Kiinnitysvoima on säädetty oikein, kun kiristysvipu
(3) menee alas vasteeseen vain voimaa käyttäen
ja PowerX3 DC saadaan pitävästi kiinni
koneeseen.

- Työnnä kiristysvipu (3) voimaa käyttäen alas
vasteeseen asti ja kiinnitä näin PowerX3 DC
paikalleen.

- Työnnä lisäkahva täydellisesti paikalleen (4)
(osien profiilit kytkeytyvät toisiinsa).

- Kiristä lisäkahva tukevasti kiinni (5).

- Tarkista, että kahva ja PowerX3 DC on kiinnitetty
kunnolla paikoilleen.

- Ruuvaa poranistukka PowerX3 DC:n kierrekaraan
ja kiristä käsin (6).

- Työkalun kiristäminen: Laita työkalu paikalleen
poranistukkaan ja kiristä istukan avaimella
tasaisesti (kaikissa 3 reiässä).

- (Poranistukan irrottamiseksi PowerX3 DC:n
karassa on 13 mm:n avainpinta).

6Korjaus

Laitteiden korjaustöitä saavat suorittaa vain
ammattiasentajat!

Jos Metabo-laitteesi tarvitsee korjausta, ota yhteyttä

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

640 mm

380 mm

Metabo-edustajaan. Katso osoitteet osoitteesta
www.metabo.com.

Varaosaluettelot voit ladata osoitteesta
www.metabo.com.

NORSK

Original
bruksanvisning

1 Forskriftsmessig bruk

Momentforsats PowerX3 DC skal kun brukes med
Metabo-maskinene BE 1300 Quick (6.00593), BE
75 Quick (6.00585), BS 18 LTX BL Quick (6.02197),
BS 18 LTX Quick (6.02109), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB 18
LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200), BS 18 LTX-X3 Quick (6.02201), BS 18
LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355). Avhengig av den maskinen som brukes,
må det spesielle støttehåndtaket som følger med,
brukes og være i riktig lengde. BE 1300 Quick
(6.00593), BE 75 Quick (6.00585), BS 18 LTX BL
Quick (6.02197), BS 18 LTX Quick (6.02109), BS
18 LTX Quick (6.02193), BS 18 LTX X3 Quick
(6.02201), SB 18 LTX BL Quick (6.02199), SB 18
LTX Quick (6.02200), BS 18 LTX-X3 Quick
(6.02201), BS 18 LTX BL Q I (6.02351), BS 18 LTX­3 BL Q I (6.02355) har en spesiell profil på
spennhalsen. Maskin, PoewrX3 DC, chuck og
ekstrahåndtak er nøye avstemt til hverandre.

Av sikkerhetsårsaker skal PowerX3 DC ikke brukes
med andre maskiner.

Bruker er alene ansvarlig for skader som måtte
oppstå pga. ikke-forskriftsmessig bruk.

Generelt gjeldende ulykkesforebyggende forskrifter
og vedlagt sikkerhetsinformasjon må overholdes.

2 Samsvarserklæring

Vi erklærer på eget ansvar at denne
momentforsatsen, identifisert med type og
serienummer *1), overholder alle relevante
bestemmelser i direktivene *2) og normene *3).
Teknisk dokumentasjon hos *4):

ADVARSEL – Les bruksanvisningen for å
minimere skaderisikoen.

ADVARSEL Les gjennom all
sikkerhetsinformasjon og alle

anvisninger. Dersom sikkerhetsinformasjonen og

anvisningene ikke overholdes, kan det medføre
elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle
anvisninger for fremtidig bruk.

Les nøye og oppmerksomt gjennom
bruksanvisningen og sikkerhetsanvisningene som
fø lger m ed. Ta var e på alle vedlagte dokumenter og
la dem følge med hvis maskinen overlates til andre.

Ta også hensyn til drivmaskinens bruksanvisning.

Bruk det støttehåndtaket som er beregnet på
den aktuelle maskinen i riktig lengde:

• 380 mm for BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (art.nr.: 314001350);

• 640 mm for BE 75 Quick (6.00585), BS 18 LTX
BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(art.nr.: 314001340).

Det er beregnet på høyt dreiemoment. Det
ekstra støttehåndtaket og PowerX3 DC må
monteres forskriftsmessig. Tap av kontroll kan

føre til skader.

Det kan oppstå svært kraftig tilbakeslag i
håndtaket!

På grunn av chucken som er satt på, skal
PowerX3 DC kun brukes med høyregange på
maskinen. I venstregange kan chucken løsne!

Hold alltid i håndtakene på PowerX3 DC og
maskinen med begge hender, stå støtt og jobb
konsentrert.

Skal ikke brukes i stiger eller på opphøyde plasser.
Skift ut støttehåndtak som har sk ader eller sprekker.

Ikke bruk maskiner med defekt støttehåndtak.
Ikke monter flere PowerX3 DC etter hverandre.

4 Sette sammen støttehåndtak

Skru sammen delene slik det er vist, og skru dem
godt til med hånden

3 Sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte
elektroverktøyet må du ta hensyn til tekst
som er merket med dette symbolet.

5Plassere

- Skyv PowerX3 DC helt inn på maskinen (1)

(profilene på delene passer sammen).

- Still spennkraften med justeringsskruen (2):

Spennkraften er riktig når spennspaken (3) må
tykkes hardt ned og PowerX3 DC sitter fast på
maskinen.

- Trykk spennspaken (3) hardt nedover så langt det

går for å feste PowerX3 DC.

13

- Skyv støttehåndtaket helt på (4) (komponentenes

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

profiler griper i hverandre).

- Trekk støttehåndtaket kraftig til (5).

- Kontroller at håndtak og PowerX3 DC sitter
ordentlig.

- Skru chucken på PowerX3 DC-gjengespindelen
og trekk den til for hånd (6).

- Feste verktøyet: sett verktøyet inn i chucken og
trekk jevnt til med chucknøkkelen (i alle 3 huller).

- (For å kunne ta av chucken finnes det en 13 mm
nøkkelflate på spindelen på PowerX3 DC).

6 Reparasjon

Maskinene skal kun repareres av fagfolk!
Ta kontakt med din Metabo-forhandler hvis du har en

Metabo-maskin som må repareres. Adresser finner du
på www.metabo.com.

Du kan laste ned reservedelslister fra
www.metabo.com.

DANSK

Original
brugsanvisning

1 Tiltænkt formål

Momentforsats PowerX3 DC er kun beregnet til
anvendelse med Metabo-maskinerne BE 1300
Quick (6.00593), BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355). Alt efter den
anvendte maskine skal det specielle medfølgende
ekstra håndgreb i den rigtige længde anvendes. BE
1300 Quick (6.00593), BE 75 Quick (6.00585), BS
18 LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355) er udstyret med en
speciel profil på spændehalsen. Desuden er
maskinen, PowerX3 DC, borepatronen og det
ekstra greb afstemt til hinanden.

Af sikkerhedsmæssige årsager må PowerX3 DC
ikke bruges sammen med andre maskiner.

For skader på grund af anvendelse til andre formål
end de tiltænkte er brugeren alene ansvarlig.

Almindeligt anerkendte bestemmelser om
forebyggelse af ulykker og de vedlagte
sikkerhedsforskrifter skal overholdes.

2 Overensstemmelseserklæring

Vi erklærer under eneansvar: Momentforsatsen,
identificeret ved angivelse af type og serienummer

14

*1), opfylder alle relevante bestemmelser i
direktiverne *2) og standarderne *3). Teknisk
dossier ved *4):

3 Sikkerhedsanvisninger

Vær opmærksom på de tekststeder i
brugsanvisningen, der er markeret med
dette symbol, for din egen og maskinens
sikkerhed!

ADVARSEL – læs brugsanvisningen for at
reducere faren for personskader.

ADVARSEL Læs alle
sikkerhedsanvisninger og instruktioner. I

tilfælde af manglende overholdelse af
anvisningerne nedenfor er der risiko for elektrisk
stød, brand og/eller alvorlige personskader.

Gem alle sikkerhedsanvisninger og
instruktioner til senere brug.

Læs sikkerhedsanvisningerne og
betjeningsvejledningen godt og grundigt igennem,
før du tager produktet i brug. Gem alle medfølgende
dokumenter, og lad dem følge med, hvis du engang
giver maskinen videre til andre personer.

Læs også brugsanvisningen til motoren.

Anvend det ekstra håndgreb, der er beregnet til
den pågældende maskine, i den rigtige
længde:

• 380 mm til BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (art.-nr.: 314001350);

• 640 mm til BE 75 Quick (6.00585), BS 18 LTX
BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(art.-nr.: 314001340).

Det er afstemt efter det høje moment. Det
ekstra greb og PowerX3 DC skal være korrekt
monteret. Mistes kontrollen over maskinen, er der

risiko for skader.

Der kan opstå meget høje
tilbagedrejningsmomenter!

På grund af borepatronen, der er skruet på, må
PowerX3 DC kun anvendes, når maskinen
kører i retning med uret. Ved retning mod uret
kan borepatronen løsne sig!

Hold altid fast i PowerX3 DC og maskinen med
begge hænder i de dertil beregnede håndgreb,
sørg for at stå stabilt og arbejd koncentreret.

Undgå at bruge maskinen på stiger eller i højder.
Hvis et ekstra greb er beskadiget eller revnet, skal

det udskiftes. Maskinen må ikke anvendes med et
defekt ekstra håndgreb.

Der må ikke anbringes flere PowerX3 DC efter
hinanden.

4 Samling af ekstra håndgreb

640 mm

380 mm

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

Skru delene sammen som vist, og spænd ordentligt
med hånden.

5Montering

- Skub PowerX3 DC fuldstændigt på maskinen (1)
(komponenternes profiler skal gribe ind i
hinanden).

- Indstil spændkraften med stilleskruen (2).
Spændkraften er indstillet rigtigt, hvis
spændeanordningen (3) kun kan trykkes nedad til
anslag med kraft, og PowerX3 DC sidder godt fast
på maskinen.

- Tryk spændeanordningen (3) nedad til anslag
med kraft, så PowerX3 DC fastgøres.

- Skub det ekstra håndgreb helt på (4)
(komponenternes profiler griber ind i hinanden).

- Spænd det ekstra håndgreb kraftigt til (5).

- Kontroller, at grebet og PowerX3 DC er anbragt
sikkert.

- Skru borepatronen på gevindspindlen af PowerX3
DC og spænd den til med hånden (6).

- Opspænding af værktøj: Sæt værktøjet i
borepatronen og spænd det jævnt fast med
borepatronnøglen (i alle 3 huller).

- (Til afmontering af borepatronen er der en 13 mm
nøgleflade på spindlen af PowerX3 DC).

LTX Quick (6.02200), BS 18 LTX-X3 Quick
(6.02201), BS 18 LTX BL Q I (6.02351), BS 18 LTX­3 BL Q I (6.02355). W zależności od stosowanej
maszyny użyć dostarczonej w zestawie specjalnej
rękojeści pomocniczej o odpowiedniej długości.
Urządzenia BE 1300 Quick (6.00593), BE 75 Quick
(6.00585), BS 18 LTX BL Quick (6.02197), BS 18
LTX Quick (6.02109), BS 18 LTX Quick (6.02193),
BS 18 LTX X3 Quick (6.02201), SB 18 LTX BL
Quick (6.02199), SB 18 LTX Quick (6.02200), BS
18 LTX-X3 Quick (6.02201), BS 18 LTX BL Q I
(6.02351), BS 18 LTX-3 BL Q I (6.02355) są
wyposażone w specjalny profil na szyjce
mocującej. Maszyna, PowerX3 DC, uchwyt
wiertarski oraz rękojeść pomocnicza są do siebie
dopasowane.

Ze względów bezpieczeństwa nie wolno używać
PowerX3 DC z innymi urządzeniami.

Odpowiedzialność za szkody powstałe w wyniku
użytkowania niezgodnego z przeznaczeniem
ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów
bezpieczeństwa i higieny pracy oraz dołączonych
uwag dotyczących bezpieczeństwa.

2Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że
przystawka zwiększająca moment obrotowy
oznaczona typem i numerem seryjnym *1) spełnia
wszystkie obowiązujące przepisy dyrektyw *2) i
norm *3). Dokumentacja techniczna *4):

6 Reparation

Reparationer på maskiner må kun udføres af en
fagmand!

Henvend dig til din Metabo-forhandler, når du skal have
repareret dit Metabo el-værktøj. Adresser findes på
www.metabo.com.

Reservedelslister kan downloades på
www.metabo.com.

POLSKI

Instrukcja
oryginalna

1Użytkowanie zgodne z

przeznaczeniem

Przystawka zwiększająca moment obrotowy
PowerX3 DC jest przeznaczona do stosowania
wyłącznie z urządzeniami Metabo BE 1300 Quick
(6.00593), BE 75 Quick (6.00585), BS 18 LTX BL
Quick (6.02197), BS 18 LTX Quick (6.02109), BS
18 LTX Quick (6.02193), BS 18 LTX X3 Quick
(6.02201), SB 18 LTX BL Quick (6.02199), SB 18

3 Uwagi dotyczące bezpieczeństwa

Dla własnego bezpieczeństwa oraz w
celu ochrony użytkowanego narzędzia
zwracać uwagę na miejsca w tekście
oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania
ryzyka obrażeń zapoznać się z treścią
instrukcji obsługi.

OSTRZEŻENIE Przeczytać wszystkie
informacje dotyczące bezpieczeństwa i

zalecenia. Nieprzestrzeganie informacji

dotyczących bezpieczeństwa i zaleceń może być
przyczyną porażenia prądem elektrycznym, pożaru
i/lub poważnych obrażeń.

Starannie przechowywać wszystkie informacje
dotyczące bezpieczeństwa i zalecenia, aby
móc z nich skorzystać w przyszłości.

Przed użyciem urządzenia uważnie przeczyta
wszystkie załączone uwagi dotyczące
bezpieczeństwa oraz instrukcję obsługi. Zachować
wszystkie dokumenty i przekazywać urządzenie
innym osobom wyłącznie z kompletną
dokumentacją.

Uzupełniająco przestrzegać instrukcji obsługi
napędu.

ć

15

Stosować odpowiednią do danej maszyny

640 mm

380 mm

rękojeść pomocniczą o wymaganej długości:

• 380 mm do BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) (nr kat. 314001350);

• 640 mm do BE 75 Quick (6.00585), BS 18 LTX
BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200), BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(nr kat. 314001340).

Jest ona zaprojektowana do pracy przy dużym
momencie obrotowym. Prawidłowo
zamocować rękojeść pomocniczą i PowerX3
DC. Utrata kontroli nad urządzeniem może

prowadzić do obrażeń.

Mogą wystąpić duże wsteczne momenty
obrotowe!

Ze względu na przykręcony uchwyt wiertarski
PowerX3 DC wolno używać wyłącznie w
przypadku, gdy maszyna pracuje w trybie
obrotów w prawo. Przy obrotach
lewostronnych uchwyt wiertarski może się
luzować!

PowerX3 DC i maszynę trzymać zawsze
oburącz za przewidziane do tego celu
rękojeści, przyjąć bezpieczną postawę
skoncentrować uwagę na wykonywanej pracy.

Nie używać na drabinach ani podwyższeniach.
Uszkodzoną lub pękniętą rękojeść pomocniczą

trzeba wymienić. Nie używać urządzenia z
uszkodzonym uchwytem dodatkowym.

Nie montować jednocześnie kilku PowerX3 DC.

4Składanie rękojeści pomocniczej

Skręcić ze sobą części zgodnie z rysunkiem i
dociągnąć mocno ręcznie.

5Zakładanie

-Całkowicie nasunąć PowerX3 DC na maszynę (1)

(profile podzespołów zazębiają się).

- Śrubą nastawczą (2) ustawić siłę mocowania: siła

mocowania jest prawidłowa, gdy dźwignię
mocującą (3) można nacisnąć do oporu w dół
tylko przy użyciu siły, a PowerX3 DC jest stabilnie
zamocowana na urządzeniu.

-Używając siły nacisnąć w dół do oporu dźwignię

mocującą (3), aby zamocować PowerX3 DC.

-Całkowicie nasunąć rękojeść pomocniczą (4)

(profile podzespołów zazębiają się).

-Mocno dokręcić

-Skontrolować, czy rękojeść i PowerX3 DC są

pewnie zamocowane.

-Nakręcić uchwyt wiertarski na wrzeciono

gwintowane PowerX3 DC i dociągnąć ręką (6).

- Mocowanie narzędzia: narzędzie umieścić w

uchwycie wiertarskim, a następnie równomiernie

16

rękojeść pomocniczą (5).

zamocować kluczem do uchwytu wiertarskiego
(we wszystkich 3 otworach).

- (Do demontażu uchwytu wiertarskiego na
wrzecionie PowerX3 DC znajduje się miejsce na
klucz 13 mm).

6Naprawy

Wszelkie naprawy urządzeń mogą być wykonywane
wyłącznie przez fachowców!

W sprawie napraw urządzeń Metabo należy zwracać
się do przedstawicielstwa Metabo. Adresy są dostępne
na stronie www.metabo.com.

Wykazy części zamiennych można pobrać pod
adresem www.metabo.com.

ΕΛΛΗΝΙΚΑ

Πρωτότυπες
οδηγίες λειτουργίας

i

1 Σκόπιμη χρήση

Το εξάρτημα ροπής στρέψης PowerX3 DC
προορίζεται για χρήση μόνο με τα εργαλεία της

Metabo BE 1300 Quick (6.00593), BE 75 Quick
(6.00585), BS 18 LTX BL Quick (6.02197), BS 18
LTX Quick (6.02109), BS 18 LTX Quick (6.02193),
BS 18 LTX X3 Quick (6.02201), SB 18 LTX BL
Quick (6.02199), SB 18 LTX Quick (6.02200), BS
18 LTX-X3 Quick (6.02201), BS 18 LTX BL Q I
(6.02351), BS 18 LTX-3 BL Q I (6.02355). Ανάλογα

με το χρησιμοποιούμενο εργαλείο, πρέπει να
χρησιμοποιηθεί η ειδική συμπαραδιδόμενη
πρόσθετη χειρολαβή σωστού μήκους. Τα BE 1300

Quick (6.00593), BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355) είναι εφοδιασμένα

με ένα ειδικό προφίλ στον λαιμό σύσφιγξης.
Επιπλέον το εργαλείο, το PowerX3 DC, το τσοκ
και η πρόσθετη
εναρμονισμένα.

Για λόγους ασφαλείας δεν επιτρέπεται το
PowerX3 DC να χρησιμοποιηθεί με άλλα
εργαλεία.

Για ζημιές που ενδέχεται να προκύψουν από μη
ενδεδειγμένη χρήση φέρει την αποκλειστική
ευθύνη ο χρήστης.

Θα πρέπει να ληφθούν υπόψη οι γενικά
αναγνωρισμένοι κανονισμοί πρόληψης
ατυχημάτων καθώς και οι συνημμένες υποδείξεις
ασφαλείας.

2 Δήλωση συμμόρφωσης

Δηλώνουμε με ιδία ευθύνη: Αυτό το εξάρτημα
ροπής στρέψης που αναγνωρίζεται μέσω τύπου

χειρολαβή είναι μεταξύ τους

και αριθμού σειράς *1), ανταποκρίνεται σε όλες

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

640 mm

380 mm

τις σχετικές διατάξεις των οδηγιών *2) και των
προτύπων *3). Τεχνικά έγγραφα βλέπε *4):

3 Υποδείξεις ασφαλείας

Προσέξτε για τη δική σας προστασία
καθώς και για την προστασία του
εργαλείου σας εκείνα τα σημεία του

το σύμβολο!

οδηγίες. Η μη τήρηση των
ασφαλείας και των οδηγιών μπορεί να προκαλέσει
ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς
τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες για το μέλλον.

Πριν τη χρήση της συσκευής διαβάστε με
προσοχή όλες τις συνημμένες υποδείξεις
ασφαλείας και τις οδηγίες χρήσης. Φυλάξτε όλα
τα συνημμένα έγγραφα και παραχωρήστε σε
άλλους
έγγραφα.

Προσέξτε επίσης τις οδηγίες λειτουργίας του
εργαλείου κίνησης.

Χρησιμοποιείτε την προοριζόμενη για το
εκάστοτε εργαλείο πρόσθετη χειρολαβή στο
σωστό μήκος:

• 380 mm για το BE 1300 Quick (6.00593), BS

• 640 mm για το BE 75 Quick (6.00585), BS 18

Είναι εναρμονισμένη στην υψηλή ροπή
στρέψης. Η πρόσθετη λαβή
DC πρέπει να έχουν συναρμολογηθεί σωστά.

Η απώλεια του ελέγχου μπορεί να οδηγήσει σε
τραυματισμούς.

Μπορεί να εμφανιστούν πάρα πολύ υψηλές
ροπές αντίδρασης!

Λόγω του βιδωμένου τσοκ επιτρέπεται το
PowerX3 DC να λειτουργεί αποκλειστικά
δεξιόστροφα στο εργαλείο. Αν λειτουργήσει
αριστερόστροφα μπορεί να λυθεί το τσοκ!

Γι’ αυτό να κρατάτε το PowerX3 DC και
εργαλείο πάντοτε καλά με τα δύο χέρια από
τις προβλεπόμενες χειρολαβές, να στέκεστε
σταθερά και να εργάζεστε συγκεντρωμένοι.

κειμένου, που χαρακτηρίζονται με αυτό

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του
κινδύνου τραυματισμού διαβάστε τις
οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις
υποδείξεις ασφαλείας και όλες τις

υποδείξεων

τη συσκευή σας μόνο μαζί με αυτά τα

18 LTX Quick (6.02109) (Αρ. είδ.:

314001350).

LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355)(Αρ. είδ.: 314001340).

και το PowerX3

το

Μην το χρησιμοποιείτε πάνω σε σκάλες ή
υπερυψωμένες θέσεις.

Μια χαλασμένη ή ραγισμένη πρόσθετη λαβή
πρέπει να αντικατασταθεί. Μη λειτουργείτε το
εργαλείο με ελαττωματική λαβή.

Δεν επιτρέπεται να τοποθετηθούν περισσότερα

PowerX3 DC το

ένα μετά το άλλο.

4 Συναρμολόγηση της πρόσθετης

χειρολαβής

Βιδώστε τα μέρη μεταξύ τους όπως φαίνεται και
σφίξτε τα δυνατά με το χέρι.

5 Τοποθέτηση

- Περάστε το PowerX3 DC εντελώς πάνω στο
εργαλείο (1) (Τα προφίλ των εξαρτημάτων
αλληλοσυνδέονται).

- Στη βίδα ρύθμισης (2) ρυθμίστε τη δύναμη
σύσφιγξης: Η δύναμη σύσφιγξης είναι
ρυθμισμένη σωστά, όταν ο μοχλός σύσφιγξης
(3) μπορεί να κινηθεί προς τα κάτω μέχρι τέρμα
μόνο με δύναμη και το PowerX3 DC είναι
σταθερά τοποθετημένο στο εργαλείο.

- Φέρτε τον μοχλό
μέχρι τέρμα προς τα κάτω και στερεώστε έτσι το

PowerX3 DC.

- Περάστε την πρόσθετη χειρολαβή εντελώς

πάνω (4) (Τα προφίλ των εξαρτημάτων
αλληλοσυνδέονται).

- Σφίξτε δυνατά την πρόσθετη χειρολαβή (5).

- Ελέγξτε, ότι η χειρολαβή και το PowerX3 DC
έχουν τοποθετηθεί με ασφάλεια.

- Βιδώστε το τσοκ στον άξονα με σπείρωμα του
PowerX3 DC και

- Σφίξιμο εξαρτήματος:Τοποθετήστε το εξάρτημα

στο τσοκ και σφίξτε το καλά με το κλειδί του
τσοκ ομοιόμορφα (και στις 3 οπές).

-(Για την αφαίρεση του τσοκ υπάρχει ένα κλειδί
13 mm στον άξονα του PowerX3 DC).

σύσφιγξης (3) με δύναμη,

σφίξτε το γερά με το χέρι (6).

6 Επισκευή

Οι επισκευές στα εργαλεία επιτρέπεται να
διενεργούνται μόνον από ένα εξειδικευμένο άτομο!

Για τα εργαλεία Metabo που έχουν ανάγκη επισκευής
απευθυνθείτε στην αντίστοιχη αντιπροσωπία της
Metabo. Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους
κατεβάσετε στη διεύθυνση www.metabo.com.

17

MAGYAR

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

640 mm

380 mm

Eredeti
használati útmutatás

1 Rendeltetésszerű használat

A PowerX3 DC forgatónyomaték-előtétet csak a
következő Metabo készülékekkel való használatra
tervezték: BE 1300 Quick (6.00593), BE 75 Quick
(6.00585), BS 18 LTX BL Quick (6.02197), BS 18
LTX Quick (6.02109), BS 18 LTX Quick (6.02193),
BS 18 LTX X3 Quick (6.02201), SB 18 LTX BL
Quick (6.02199), SB 18 LTX Quick (6.02200), BS
18 LTX-X3 Quick (6.02201), BS 18 LTX BL Q I
(6.02351), BS 18 LTX-3 BL Q I (6.02355). Az
alkalmazott géptől függően a vele együtt szállított
megfelelő hosszúságú kiegészítő markolatot is
használni kell. A BE 1300 Quick (6.00593), BE 75
Quick (6.00585), BS 18 LTX BL Quick (6.02197),
BS 18 LTX Quick (6.02109), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB 18
LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200), BS 18 LTX-X3 Quick (6.02201), BS 18
LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355) készülékeket a szorítónyakon egy
speciális profillal látták el. Ezen túlmenően a gépet,
a PowerX3 DC-t, a fúrótokmányt és a kiegészítő
markolatot egymáshoz igazították.

Biztonsági okokból a PowerX3 DC előtétet tilos más
géppel együtt használni.

A nem rendeltetésszerű használat során
keletkezett károkért kizárólag a felhasználó felel.

Feltétlenül tartsa be az általánosan elfogadott
balesetvédelmi előírásokat, valamint a mellékelt
biztonsági útmutatóban foglaltakat.

2Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: A
forgatónyomaték-előtét – típus és sorozatszám
alapján történő azonosítással *1) – megfelelnek az
irányelvek *2) és szabványok *3) összes
idevonatkozó rendelkezéseinek. A műszaki
dokumentációt l. *4):

elmulasztása elektromos áramütéshez, tűzhöz és/
vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizzen meg minden
biztonsági utasítást és előírást a jövőbeni
használat érdekében.

A készülék használata előtt olvassa el figyelmesen
és teljesen a mellékelt biztonsági utasításokat és a
használati útmutatást. Őrizze meg a mellékelt
műszaki leírásokat, és csak ezekkel együtt adja
tovább másnak a készüléket.

Tartsa be a hajtógép használati utasításában
foglaltakat is.

A mindenkori géphez való, megfelelő
hosszúságú kiegészítő fogantyút használja:

• 380 mm a BE 1300 Quick (6.00593), BS 18
LTX Quick (6.02109) esetén (cikksz.:

314001350);

• 640 mm a BE 75 Quick (6.00585), BS 18 LTX
BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB
18 LTX BL Quick (6.02199), SB 18 LTX Quick
(6.02200) , BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355) esetén (cikksz.: 314001340).

Azt nagy forgatónyomatékra tervezték. A
kiegészítő markolatot és a PowerX3 DC-t
megfelelően fel kell szerelni. A gép feletti uralom

elvesztése sérüléshez vezethet.

Nagyon magas ellenforgató nyomatékok
jelentkezhetnek!

A kicsavarozott fúrótokmány miatt a PowerX3
DC-t kizárólag a gép jobbmenetes működése
mellett lehet üzemeltetni. Balmenetes
működés során a fúrótokmány leválhat!

A Power X3 DC-t és a gépet mindig mindkét
kézzel kell fogni az arra előírt markolatnál
fogva, biztosan állva és koncentrálva.

Ne használja létrán vagy magasított
munkahelyeken.

A sérült vagy megrepedt kiegészítő markolatot ki
kell cserélni. Ne üzemeltesse a készüléket
meghibásodott kiegészítő fogantyúval.

Több PowerX3 DC-t nem lehet egymás után
felszerelni.

4 A kiegészítő markolat

összeszerelése

Csavarja össze az elemeket az ábrának
megfelelően és kézzel húzza meg azokat.

3 Biztonsági szabályok

Saját testi épsége és a szerszám
védelme érdekében tartsa be az ezzel a
szimbólummal jelölt szövegrészekben
foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély
csökkentése érdekében olvassa el a

18

kezelési utasítást.

FIGYELMEZTETÉS Olvassa el az összes
biztonsági utasítást és előírást. A

biztonsági utasítások és előírások betartásának

5 Felhelyezés

- Tolja a PowerX3 DC-t teljesen fel a gépre (1) (A

szerkezeti elemek profilja egymásba fog).

- Állítsa be az állító csavarral (2) a feszítőerőt: a

feszítőerő beállítása akkor megfelelő, ha a
feszítőkart (3) csak erővel, ütközésig lehet lefelé

mozgatni és a PowerX3 DB előtétet szorosan

*1) PowerX3 DC (6.27232)
*2) 2006/42/EG
*3) EN ISO 12100:2010

*

2018-12-07, Bernd Fleischmann,
Vice President Product Engineering & Quality
*4) Metabowerke GmbH, Metabo-Allee 1,
72622 Nuertingen, Germany

felhelyezték a készülékre.

-Nyomja erősen ütközésig lefelé a feszítőkart (3)
és rögzítse ezáltal a PowerX3 DV előtétet.

- Tolja fel teljesen a kiegészítő fogantyút (4) (az
alkatrészek profiljai egymásba fognak).

- Húzza meg erősen a kiegészítő fogantyút (5).

- Ellenőrizze, hogy a markolat és a PowerX3 DC
szorosan illeszkedik-e.

- Csavarja fel a fúrótokmányt a PowerX3 DC
menettengelyére és húzza meg azt kézzel (6).

- A szerszám befogása: helyezze a szerszámot a
fúrótokmányba és szorítsa be azt a
fúrótokmánykulccsal egyenletesen (mind a 3
furatban).

- (A fúrótokmány levételéhez a PowerX3 DC
tengelyén megtalálható egy 13 mm-es
kulcsfelület).

6 Javítás

A készülékeket csak szakember javíthatja!
A javításra szoruló Metabo készülékekkel forduljon a

Metabo képviselethez. A címeket a www.metabo.com
honlapon találja.

A pótalkatrészek listája letölthető a www.metabo.com
honlapról.

РУССКИЙ

Оригинальное
руководство по
эксплуатации

1 Использование по назначению

Насадка для увеличения крутящего момента
PowerX3 DC предназначена только для
использования с устройствами Metabo BE 1300
Quick (6.00593), BE 75 Quick (6.00585), BS 18
LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02109), BS 18 LTX Quick (6.02193), BS 18 LTX
X3 Quick (6.02201), SB 18 LTX BL Quick
(6.02199), SB 18 LTX Quick (6.02200), BS 18 LTX­X3 Quick (6.02201), BS 18 LTX BL Q I (6.02351),
BS 18 LTX-3 BL Q I (6.02355). В зависимости от

электроинструмента необходимо использовать
специальную дополнительную рукоятку
подходящей длины, входящую в комплект
поставки. BE 1300 Quick (6.00593), BE 75 Quick

(6.00585), BS 18 LTX BL Quick (6.02197), BS 18
LTX Quick (6.02109), BS 18 LTX Quick (6.02193),
BS 18 LTX X3 Quick (6.02201), SB 18 LTX BL
Quick (6.02199), SB 18 LTX Quick (6.02200), BS
18 LTX-X3 Quick (6.02201), BS 18 LTX BL Q I
(6.02351), BS 18 LTX-3 BL Q I (6.02355) на

зажимном патроне имеют особый профиль.
Помимо этого, электроинструмент, PowerX3
DC, сверлильный патрон и дополнительная
рукоятка совместимы друг с другом.

По

соображениям безопасности насадка
PowerX3 DC не должна использоваться с
другими электроинструментами.

За ущерб, возникший в результате
использования не по назначению,
ответственность несет только пользователь.

Необходимо соблюдать общепринятые правила
по технике безопасности, а также указания по
технике безопасности, прилагаемые к данному
руководству.

2 Декларация соответствия

Настоящим заявляем со всей
ответственностью: насадка для увеличения
крутящего момента с идентификацией по типу и
серийному номеру *1) отвечает всем
действующим требованиям директив *2) и норм
*3). Техническая документация находится в *4):

3 Указания по технике

безопасности

Для вашей собственной безопасности
и защиты вашего электроинструмента
от повреждений соблюдайте

символом!

эксплуатации.

безопасности. Несоблюдение инструкций и
указаний по технике безопасности может
привести к поражению электрическим током,
возникновению пожара и/или к получению
тяжелых травм.

Необходимо сохранять все инструкции и
указания по технике безопасности для
использования в будущем.

Перед использованием электроинструмента
необходимо внимательно и полностью
прочитать прилагаемые указания по технике
безопасности и руководство по использованию.
Сохраните все прилагаемые документы и
передавайте изделие другим лицам только
вместе с этими

Также соблюдайте руководство по
эксплуатации электроинструмента, на который
устанавливается насадка.

При работе с электроинструментом
используйте специальную дополнительную
рукоятку подходящей длины:

• 380 мм для BE 1300 Quick (6.00593), BS 18

• 640 мм для BE 75 Quick (6.00585), BS 18

указания, отмеченные данным

ПРЕДУПРЕЖДЕНИЕ — В целях
снижения риска травмы следует
прочитать данное руководство по

ПРЕДУПРЕЖДЕНИЕ Следует прочитать
все инструкции и указания по технике

документами.

LTX Quick (6.02109) (арт. №: 314001350);

LTX BL Quick (6.02197), BS 18 LTX Quick
(6.02193), BS 18 LTX X3 Quick (6.02201), SB

19

18 LTX BL Quick (6.02199), SB 18 LTX Quick

640 mm

380 mm

(6.02200), BS 18 LTX-X3 Quick (6.02201), BS
18 LTX BL Q I (6.02351), BS 18 LTX-3 BL Q I
(6.02355) (арт. №: 314001340).

Она рассчитана на высокий крутящий
момент. Дополнительная рукоятка и
насадка PowerX3 DC должны быть
правильно смонтированы. Потеря контроля

может привести к травмам.

Возможно появление слишком высоких
реактивных моментов!

В связи с навинченным сверлильным
патроном насадку PowerX3 DC можно
эксплуатировать только при правом
вращении электроинструмента. При левом
вращении сверлильный патрон может
отвинтиться!

Насадку Power X3 DC и электроинструмент
следует всегда держать обеими руками за
предусмотренные рукоятки, принять во
время работы устойчивое положение и
сконцентрироваться.

Не работайте, стоя на стремянках / приставных
лестницах или подставках.

Поврежденная или потрескавшаяся
дополнительная рукоятка подлежит замене. Не
используйте электроинструмент с дефектной
дополнительной рукояткой.

Нельзя устанавливать несколько насадок
PowerX3 DC друг на друга.

4 Установка дополнительной

рукоятки

Соедините детали, как показано на рисунке, и
плотно затяните их от руки.

- Навинтите сверлильный патрон на ходовой
винт насадки PowerX3 DC и затяните от руки

(6).

- Зажмите инструмент: вставьте инструмент в

сверлильный патрон и равномерно (во всех 3
отверстиях) затяните с помощью ключа для
сверлильного патрона.

-(Для снятия сверлильного патрона на
шпинделе PowerX3 DC имеется поверхность
под ключ 13 мм).

6 Ремонт

К ремонту электроинструмента допускаются
только квалифицированные специалисты­электрики!

Для ремонта изделий Metabo обращайтесь в
региональное представительство Metabo. Адрес
см. на сайте www.metabo.com.

Списки запасных частей можно скачать с сайта

www.metabo.com.

5 Установка

- Насадку PowerX3 DC полностью надвиньте на
электроинструмент (1) (профили обеих
деталей должны войти в зацепление друг с
другом).

- Настройте зажимное усилие посредством
регулировочного винта (2): усилие
отрегулировано верно, если зажимной рычаг
(3) перемещается вниз до упора лишь при
нажатии на него, а насадка PowerX3 DC
надежно зафиксирована на
электроинструменте.

- Передвиньте зажимной рычаг (3) вниз до
упора, нажав

PowerX3 DC.

- Насадите дополнительную рукоятку (4) до

упора (профили деталей должны войти в
зацепление друг с другом).

- Плотно затяните дополнительную рукоятку
(5).

- Проверьте надежность установки рукоятки и
насадки PowerX3 DC.

20

на него, и тем самым закрепите

170 27 6350 - 1218

Metabowerke GmbH
Metabo-Allee 1
72622 Nuertingen
Germany
www.metabo.com
