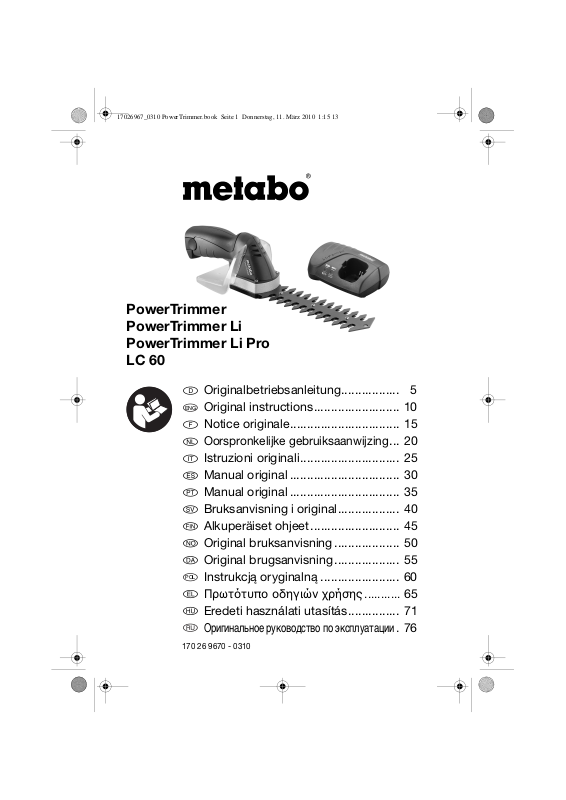

Metabo PowerTrimmer, PowerTrimmer Li, PowerTrimmer Li Pro, LC 60 User guide

Download

Page 1

PowerTrimmer PowerTrimmer Li PowerTrimmer Li Pro LC 60

Originalbetriebsanleitung.................

ENG

Original instructions.........................

Notice originale................................

Oorspronkelijke gebruiksaanwijzing

Istruzioni originali.............................

Manual original ................................

Bruksanvisning i original..................

Alkuperäiset ohjeet..........................

Original bruksanvisning ...................

Original brugsanvisning...................

POL

Instrukcją oryginalną .......................

Πρωττυπο οδηγιών χρήσησ ...........

Eredeti használati utasítás...............

Оригинальное руководство по эксплуатации

170 26 9670 - 0310

...

10 15 20 25 30 35 40 45 50 55 60 65 71 76

Page 2

PowerTrimmer

PowerTrimmer Li

PowerTrimmer Li Pro

max.

mm (in)

cm (in)

../min 1500

V 7,2

m kg (lbs) 1,2 (2.6)

pA/KpA

WA/KWA

WA(G)

m/s

dB(A) 75 / 3 dB(A) 86 / 3 dB(A) < 86

A B

Cmin

V 7,2 V A 2,4 A

Li-Ion 1,1 Ah: 30 min Li-Ion 2,2 Ah: 60 min

8 (

/16)

20 (7

3 / 1,5

LC 60

/8)

EN 60335, EN 60745, 2006/42/EG, 2004/108/EG, 2000/14/EG, 2006/95/EG

Volker Siegle

Page 3

4 5

6 7

Page 4

6.30474

6.30475

34339856

6.25487 7,2 V 2,2 Ah

6.25485 7,2 V 1,1 Ah

Page 5

DEUTSCH

Originalbetriebsanleitung

Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Die Maschine ist bestimmt zur einhändigen

Inhalt

1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5Überblick 6 Besondere Produkteigenschaften 7 Inbetriebnahme 8 Benutzung PowerTrimmer

8.1 Akkupack

8.2 Ein-/Ausschalten

8.3 Reinigung der Schneidmesser (nach jeder Benutzung)

9 Benutzung Ladegerät

9.1 Akkupack laden

10 Störung beim Laden

10.1 Warnanzeige (14) leuchtet dauernd

10.2 Warnanzeige (14) blinkt

11 Tipps und Tricks 12 Wartung 13 Zubehör 14 Reparatur 15 Umweltschutz 16 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

2000/14/EG: Bewertungsverfahren der Konformität gemäß Anhang V.

2 Bestimmungsgemäße

Verwendung

PowerTrimmer

Die Maschine ist bestimmt zum Schneiden von kleinen Hecken und kleinen Sträuchern. Die Maschine ist besonders geeignet für Formschnitte.

Bedienung. Weitere mögliche Anwendungsfelder:

- Bearbeiten von kleinen Hecken +++

- Nacharbeiten / Feinschnitt von Hecken +++

- Schneiden von krautigem Gewächs +++

- Buchs schneiden - speziell gerade Flächen +++

- Baumschnitt weiches Holz (z.B. Holunder) +++

- Baumschnitt hartes Holz (z.B. Haselnuss) +++

- Unkraut schneiden ++

- Arbeiten in Ecken + Symbolerklärung:

+++ ...........................................sehr gut geeignet

++......................................................gut geeignet

+.............................................................. geeignet

Ladegerät LC 60:

Das Ladegerät ist ausschließlich zum Laden von Metabo Akkupacks geeignet.

Das LC 60 ist geeignet zum Laden von Li-IonAkkupacks (7,2 V, 1,1 Ah - 2,2 Ah, 2 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine

Sicherheitshinweise

WARNUNG

Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und

– Zur Verringerung eines

Page 6

DEUTSCH

Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spezielle

Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur wenn die Maschine ausgeschaltet und der Akkupack aus der Maschine entnommen ist.

Unachtsamkeit bei Benutzung der Maschine kann zu schweren Verletzungen führen.

Tragen Sie die Maschine am Handgriff bei stillstehendem Schneidmesser. Bei Transport oder Aufbewahrung der Maschine stets die Aufbewahrungsbehälter aufziehen.

Umgang mit der Maschine verringert die Verletzungsgefahr durch das Schneidmesser.

Halten Sie die Maschine nur an den isolierten Griffflächen, weil das Schneidmesser verborgene Stromleitungen treffen kann.

Kontakt mit einer spannungsführenden Leitung kann auch metallene Maschinenteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Nicht bei Regen oder an nassen Hecken benutzen.

Ein Moment der

Sorgfältiger

Der

Beim Arbeiten mit der Maschine immer Schutzbrille, Schutzhandschuhe und geeignetes Schuhwerk tragen.

Beim Arbeiten die Maschine mit nur einer Hand festhalten (am Handgriff (3) festhalten) und einen sicheren Stand einnehmen. Auf Hindernisse im Arbeitsbereich achten, Stolpergefahr. Das Schneidmesser vom Körper fernhalten.

Die zu schneidende Fläche untersuchen und Drähte oder andere Fremdkörper entfernen.

Nach einer Blockierung der Schneidmesser schaltet sich die Maschine selbstständig aus. Schalterdrücker (6) loslassen. Nach Beseitigung der Blockierung kann normal weitergearbeitet werden. Vermeiden sie weitere Blockierungen. Mehrfaches Blockieren führt zur Beschädigung der Maschine.

Wenn die Schneidmesser durch einen besonders harten Ast oder Fremdkörper (Draht in einer Hecke) zum Stillstand kommen und die Hemmung nicht durch Zurückziehen der Maschine beseitigt werden kann, muss man zuerst den Motor ausschalten und den Akkupack aus der Maschine entnehmen, bevor man die Ursache der Blockierung mit der Hand aus dem Schneidmesser entfernt.

Für andere Tätigkeiten (z. B. Zweige oder Schnittgut entfernen) die Maschine außerhalb des Arbeitsbereiches ablegen.

Die Maschine so ablegen, dass niemand gefährdet werden kann.

Zum Aufbewahren und zum Transport stets den Aufbewahrungsbehälter auf die Schneidmesser schieben.

Maschine nur am Handgriff tragen. Akkupack aus der Maschine entnehmen bevor

irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

Akkupacks vor Nässe schützen!

Personen unter 16 Jahren dürfen die Maschine nicht bedienen.

Niemals eine unvollständige Maschine benutzen oder eine, an der eine unerlaubte Änderung vorgenommen wurde.

Maschine nicht einschalten, wenn Geräteteile oder Schutzeinrichtungen fehlen oder defekt sind.

Die Maschine besitzt einen Schnellstopp. Die Maschine reparieren lassen, wenn sich die Abbremszeit deutlich verlängert.

Verletzungsgefahr durch scharfe Messerschneiden. Messer nicht berühren. Schutzhandschuhe tragen.

Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden! Akkupacks nicht öffnen! Kontakte der Akkupacks nicht berühren oder kurzschließen!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen

Page 7

gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden! Überladen schadet und verkürzt die Lebensdauer des Akkupacks!

Schützen Sie Ihr Ladegerät vor Nässe!

Warnung vor gefährlicher elektrischer Spannung!

Verwenden Sie das Ladegerät nur in

Räumen!

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern! Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät sofort den Netzstecker!

5Überblick

Siehe Seite 3 (bitte ausklappen).

PowerTrimmer:

1 Aufbewahrungsbehälter 2 Schneidmesser 3Handgriff 4 Akkupack-Entriegelung 5 Akkupack 6 Schalterdrücker 7 Schaltersperre (gegen unbeabsichtigtes

Einschalten)

8 Handschutz

Ladegerät LC 60:

adeschacht

10 W

arnanzeige

11 B

etriebsanzeige

6 Besondere

Produkteigenschaften

Ladegerät LC 60:

• Automatisches Balancing der einzelnen AkkuZellen ermöglicht optimale Nutzung der zur Verfügung stehenden Kapazität und erhöht gleichzeitig die Lebensdauer des Akkupacks.

DEUTSCH

7 Inbetriebnahme

PowerTrimmer:

Schnellstopp überprüfen: Maschine kurz ein und wieder ausschalten. Die Maschine reparieren lassen, wenn sich die Abbremszeit deutlich verlängert.

Vor der Benutzung den Akkupack (5) aufladen.

Ladegerät LC 60:

Vergleichen Sie vor Inbetriebnahme, ob die

auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Selbsttest Netzstecker einstecken. Die Warnanzeige (10) und die die Betriebsanzeige (11) leuchten nacheinander für ca. 1 Sekunde.

8 Benutzung PowerTrimmer

8.1 Akkupack Akkupack entnehmen:

Akkupack-Entriegelung (4) drücken und Akkupack (5) entnehmen.

Akkupack einsetzen:

Akkupack (5) bis zum Einrasten einschieben.

8.2 Ein-/Ausschalten Einschalten

Schaltersperre (7) in Pfeilrichtung schieben und Schalterdrücker (6) drücken.

Ausschalten:

Den betätigten Schalterdrücker (6) loslassen. Durch den patentierten Schnellstopp kommen die

Schneidmesser innerhalb von ca. 0,3 Sekunden zum Stillstand.

Das Geräusch, das beim Schnellstopp der Maschine gelegentlich auftritt, ist bauartbedingt und hat auf Funktion und Lebensdauer keinen Einfluss.

8.3 Reinigung der Schneidmesser

Maschine entnehmen.

(Sicherheitsbedienung):

Die Maschine reparieren lassen, wenn sich

die Abbremszeit deutlich verlängert.

(nach jeder Benutzung)

Vor dem Reinigen:

Maschine ausschalten. Akkupack (5) aus der

Page 8

DEUTSCH

Schutzhandschuhe tragen.

Verunreinigungen, Blattreste u.ä. entfernen (z. B. mit Pinsel oder Tuch)

Nach dem Reinigen:

Maschinen-Pflegeöl 6.30474 oder Pump-Spray

6.30475 (biologisch abbaubar) behandeln.

Schneidmesser mit Metabo-

9 Benutzung Ladegerät

Die maximale Anzahl der Ladezyklen kann nur dann erreicht werden, wenn eine Tiefstentladung des Akkupacks vermieden wird. Laden Sie den Akkupack bei Leistungsabfall wieder auf.

9.1 Akkupack laden

Akkupack (5) bis zum Anschlag in den Ladeschacht (9) einstecken.

Die Betriebsanzeige (11) blinkt und der Akkupack wird geladen.

Wenn der Akkupack vollgeladen ist, leuchtet die Betriebsanzeige (11) dauernd.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

10 Störung beim Laden

10.1 Warnanzeige (10) leuchtet dauernd

Das zerkleinerte Schnittgut ergibt in Verbindung mit anderen Gartenabfällen einen nährstoffreichen Kompost.

Unzerkleinert im Naturgarten deponiert, ergibt das Schnittgut wertvolle Rückzugsmöglichkeiten für Kleingetier wie z. B. Igel.

Beachten Sie die ortsüblichen Ruhezeiten; Ihr Nachbar wird es Ihnen danken.

12 Wartung

Es empfiehlt sich, stumpf gewordene Schneidmesser (2) in einer Fachwerkstatt schärfen zu lassen. Schneidmesser regelmäßig auf Beschädigung überprüfen und gegebenenfalls durch eine Fachwerkstatt sofort instand setzen lassen.

13 Zubehör

Verwenden Sie nur original Metabo Zubehör. Wenn Sie Zubehör benötigen, wenden Sie sich

bitte an Ihren Händler. Zur Auswahl des richtigen Zubehörs teilen Sie dem

Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

Siehe Seite 4.

A Maschinen-Pflegeöl (biologisch abbaubar),

Dose ( 1 Liter)

B Maschinen-Pflegeöl (biologisch abbaubar),

Pump-Spray-Dose ( 0,3 Liter) C Aufbewahrungsbehälter DAkkupack

(1)

(als Ersatz)

• Akkupack wird nicht geladen. Temperatur zu hoch/zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0 °C und 50 °C, beginnt der Ladevorgang automatisch.

10.2 Warnanzeige (10) blinkt

• Akkupack defekt. Akkupack sofort aus dem Ladegerät entnehmen.

• Kurzschluss zwischen den Ladekontakten. Kontaktsystem auf Fremdkörper überprüfen.

11 Tipps und Tricks

Vergewissern Sie sich, dass keine Vögel in Ihrer Hecke brüten. Gegebenfalls Heckenschnitt zeitlich verschieben.

14 Reparatur

Reparaturen an Elektrowerkzeugen und Ladegeräten dürfen nur durch eine

Elektrofachkraft ausgeführt werden! Wenn die Netzanschlussleitung des Ladegerätes

beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Reparaturbedürftige Metabo-Geräte können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

15 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Page 9

DEUTSCH

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück!

Akkupacks nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/

EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

16 Technische Daten

Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fortschritts

vorbehalten.

PowerTrimmer:

ø max

. = maximale Schnittstärke L = Nutzbare Messerlänge n

= Schnittzahl bei Leerlauf

U= m = Gewicht

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: a

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht

Spannung des Akkupacks

(mit kleinstem Akkupack)

= Schwingungsemissionswert

(Leerlauf)

= Unsicherheit (Schwingung)

tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Typische A-bewertete Schallpegel: L

= Schalldruckpegel

= Schallleistungspegel

, KWA= Unsicherheit

= garantierter Schallleistungspegel

WA(G)

gemäß 2000/14/EG

Gehörschutz tragen!

Ladegerät LC 60:

A = Spannung der Akkupacks B = Ladestrom C = Ladezeit

Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.

Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind

toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Akkupack-Kapazität

in Abhängigkeit von der

Page 10

ENG

ENGLISH

Original instructions

Dear Customer, Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the service life of a power tool depends to a great extent on you. Please observe the information contained in these instructions and the enclosed documentation. The more carefully you treat your Metabo power tool, the longer it will provide dependable service.

Further possible application areas:

Contents

1 Conformity Declaration 2 Specified Conditions of Use

3 General Safety Instructions

4 Special Safety Instructions 5Overview 6 Special Product Features

7 Initial Operation

8 Use of PowerTrimmer...

8.1 Battery pack

8.2 Switching On and Off

8.3 Cleaning the cutting blades (after every use)

9 Use of Battery Charger

9.1 Charging battery pack

10 Fault when charging

10.1 Warning display (14) lights up continuously

10.2 Warning display (14) flashes

11 Tips and Tricks 12 Maintenance 13 Accessories 14 Repairs 15 Environmental Protection 16 Technical Specifications

1 Conformity Declaration

We, being solely responsible, hereby declare that this product conforms to the standards and directives specified on page 2.

2000/14/EC: Conformity assessment procedures in accordance with Annex V.

- Trimming small hedges +++

- Reworking / fine cutting of hedges +++

- Cutting herbaceous plants +++

- Trimming boxwood - particularly straight surfaces +++

- Tree cuts in soft wood (e.g. elder) +++

- Tree cuts in hard wood (e.g. hazel) +++

- Cutting weeds ++

- Working in corners +

Symbol legend:

+++ .............................................. very well suited

++.........................................................well suited

+ ............................................................... suitable

Battery charger LC 60:

The charger is only suitable for charging Metabo battery packs.

The LC 60 is suitable for charging Li-ion battery packs (7.2 V, 1.1 Ah - 2.2 Ah, 2 cells).

Never attempt to charge batteries that are not rechargeable. Danger of explosion!

This tool is not designed for use by persons with physical, sensory or mental disabilities, or with insufficient experience and/or knowledge, unless they are supervised by a person responsible for their safety, or have received instructions on how to use the tool by this person.

The user bears sole responsibility for damage caused by improper use.

Generally accepted accident prevention regulations and the enclosed safety information must be observed.

3 General Safety Instructions

WARNING

instructions will reduce the risk of injury.

– Reading the operating

2 Specified Use

PowerTrimmer...

The machine is designed for cutting small hedges and bushes. The machine is especially suitable for contour cuts.

The machine is designed for one-hand operation.

WARNING Read all safety warnings and instructions. Failure to follow all safety warn-

ings and instructions may result in electric shock, fire and/or serious injury.

Keep all safety instructions and information for future reference.

Before using the power tool, carefully read through and familiarise yourself with all the enclosed safety

Page 11

ENGLISH

ENG

information and the Operating Instructions. Keep all enclosed documentation for future reference, and pass on your power tool only together with this documentation.

4 Special Safety Instructions

For your own protection and for the protection of your power tool pay attention to all parts of the text that are marked with this symbol!

Keep body parts well away from the cutting blade. Never attempt to remove cuttings with the blade running, or to hold on to material to be cut. Remove jammed cuttings only when the machine is switched off and the battery pack is removed from the machine.

tentiveness when using the machine can result in serious injuries.

Carry the machine by the handle when the cutting blade is stationary. When transporting or storing the machine, always pull on the enclosure.

reduces the risk of injury from the cutting blade.

Hold the power tool by insulated gripping surfaces only, because the wheel may contact hidden wiring.

may make exposed metal parts of the power tool “live” and could give the operator an electric shock.

Persons under the age of 16 must not used the machine.

Never use an incomplete machine, or one on which an unauthorised modification has been made.

Do not switch on the machine if tool parts or guard devices are missing or defective.

The machine is provided with a "Quick stop" function. Have the machine repaired if braking time is clearly lengthened.

Danger of injury from the sharp edges of the blades. Never touch the blades. Wear protective gloves.

Always wear protective goggles, gloves, and suitable shoes when working with the machine.

When working with the machine, hold it with one hand only (grip the handle (3)) and take a secure stance. Pay attention to obstacles in the working area - danger of tripping. Keep the cutting blade well away from the body.

Examine the area to be cut and remove wire or other foreign bodies.

Careful handling of the machine

Cutter blades contacting a live wire

Never use in rain or on wet hedges.

A moment of inat-

If the cutting blades seize, the machine switches off automatically. Release the trigger switch (6). After elimination of the blockage, you can continue work normally. Try to prevent the machine from seizing. Multiple blocking results in damage to the machine.

If the cutting blades come to a standstill due to a particularly hard branch or foreign body (wire in a hedge) and the stoppage cannot be corrected by pulling the machine back, the motor must first be switched off and the battery pack removed from the machine before the cause of the blockage can be removed manually from the cutting blade.

For other activities (e.g. removing twigs or cuttings), deposit the machine outside the working area.

Lay the machine down such that persons are not at risk.

For storage and transportation, always slide the enclosure onto the cutting blades.

Only carry the machine by the handle. Remove the battery pack from the machine before

any adjustments, conversions or servicing are performed.

Before fitting the battery pack, make sure that the machine is switched off.

Protect battery packs from water and moisture!

Do not expose battery packs to naked flame!

Do not use faulty or deformed battery packs! Do not open battery packs! Do not touch or short-circuit battery packs!

Slightly acidic, flammable fluid may leak from defective Li-ion battery packs!

If battery fluid leaks out and comes into contact with your skin, rinse immediately with plenty of water. If battery fluid leaks out and comes into contact with your eyes, wash them with clean water and seek medical treatment immediately.

Do not recharge a fully charged battery pack! Overcharging damages and shortens the life span of the battery pack!

Protect the charger from moisture.

Danger - electrical voltage!

Only use the charger indoors.

Page 12

ENG

ENGLISH

Keep children away from the battery charger and the working area! Keep your battery charger out of reach of children!

Children should be supervised to ensure that they do not play with the tool.

Pull out the mains plug immediately if the battery charger starts to smoke or flames emerge!

5Overview

See page 3 (please unfold).

PowerTrimmer...:

1Enclosure 2 Cutting blades 3Handle 4 Battery pack release 5 Battery pack 6Trigger switch 7 Switch lock (against accidental activation) 8 Hand protection

Battery charger LC 60:

harging compartment

10 W

arning display

11 O

peration display

6 Special Product Features

Battery charger LC 60:

• Automatic balancing of the individual battery cells permits optimum utilisation of the available capacity and, at the same time, lengthens the service life of the battery pack.

7 Commissioning

PowerTrimmer...:

Check Quick stop: Switch machine on briefly and then off again. Have the machine repaired if braking time is clearly lengthened.

Charge the battery pack before use (5).

Battery charger LC 60:

Before plugging in, check to see that the

rated mains voltage and mains frequency, as specified on the rating label, match your power supply.

Self-test Insert the mains plug. The warning display (10) and the operating display (11) light up in succession for approx. 1 second.

8 Use of PowerTrimmer...

8.1 Battery pack Removing battery pack:

Press the battery pack release (4) and remove the battery pack (5).

Inserting battery pack:

Push in battery pack (5) until it engages.

8.2 Switching On and Off Switching on

Push the switch lock (7) in the direction of the arrow and press the trigger switch (6).

To switch off:

Release the actuated trigger switch (6). Thanks to the patented Quick stop, the cutting

blades come to a standstill within approx. 0.3 seconds.

The noise that sometimes occurs during a machine Quick stop is design-related and has no influence on operation and service life.

8.3 Cleaning the cutting blades

pack (5) from machine.

Remove contamination, remains of blades etc. (e.g. with a brush or cloth)

After cleaning:

machine care oil 6.30474 or Pump Spray 6.30475 (biologically degradable).

(safety operation):

Have the machine repaired if braking time is clearly lengthened.

(after every use)

Before cleaning:

Switch the machine off. Remove battery

Wear protective gloves.

Treat cutting blades with Metabo

9 Use of battery charger

The maximum number of charge cycles can only reached if an exhaustive discharge of the battery pack is avoided. If performance diminishes, recharge the battery pack.

9.1 Charging battery pack

Insert battery pack (5) up to stop in charging compartment (9).

The operating display (11) flashes and the battery is charged.

Page 13

When the battery pack is fully charged, the operating display (11) lights up continuously.

The battery pack can remain in the battery charger and is therefore always ready for use.

10 Fault when charging

10.1 Warning display (10) lights up continuously

• Battery pack is not charged. Temperature too

high/too low. When the temperature of the battery pack is between 0 °C and 50 °C, the charging process begins automatically.

10.2 Warning display (10) flashes

• Battery pack is defective. Remove the battery

pack immediately from the charger.

• Short circuit between the charging contacts.

Check the contacts for foreign bodies.

11 Tips and Tricks

Ensure that there are no birds brooding in your hedge. If necessary, postpone your hedgecutting.

The chopped-up cuttings, combined with other garden waste products, provide nutrient-rich compost.

Unchopped cuttings placed in a natural garden provide a useful place of retreat for small animals such as hedgehogs.

Observe any local resting periods; your neighbour will thank you for it.

12 Maintenance

It is advisable to have blunt cutting blades (2) sharpened in a specialist workshop. Check cutting blades regularly for damage and have them repaired in a specialist workshop immediately if necessary.

13 Accessories

ENGLISH

If you need any accessories, check with your dealer.

For dealers to select the correct accessory, they need to know the exact model designation of your power tool.

See page 4.

A Machine care oil (biologically degradable), can

(1 litre)

B Machine care oil (biologically degradable),

Pump Spray can (0.3 litres) C Enclosure (for blade) D Battery pack

(1)

(as replacement)

ENG

14 Repairs

Repairs to electrical tools and chargers must be carried out by qualified electricians only.

If the mains connection cable of this charger is damaged, in order to prevent endangering personnel and property it must be replaced by the manufacturer, or the Customer Service of the manufacturer, or a similarly qualified person.

Metabo machines requiring repairs can be sent to the address specified on the spare-parts list.

Please enclose a description of the fault with the power tool.

15 Environmental Protection

Metabo's packaging can be 100% recycled. Scrap power tools and accessories contain large

amounts of valuable resources and plastics that can be recycled.

These instructions are printed on chlorine-free bleached paper.

Battery packs must not be disposed of with regular waste. Return faulty or used battery packs to your Metabo dealer!

Do not allow battery packs to come into contact with water!

Only for EU countries: Never dispose of power tools in your household waste! In accordance with European Guideline

2002/96/EC on used electronic and electric equipment and its implementation in national legal systems, used power tools must be collected separately and handed in for environmentally compatible recycling.

16 Technical Specifications

Use only genuine Metabo accessories.

Explanatory notes on the specifications on page 2. Changes due to technological progress reserved.

Page 14

ENG

ENGLISH

PowerTrimmer...:

= Maximum cutting thickness

max

L = Useful blade length n

= Number of cuts at idling speed

U= m = Weight

Voltage of battery pack

(with smallest battery pack)

Vibration total value (vector sum of three directions) determined in accordance with EN 60745: a

= Vibration emission value (idle speed)

= Uncertainty (vibration)

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It is also suitable for a provisional estimate of the vibratory load.

The specified vibration level applies to the main applications of the power tool. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This can considerably increase the vibratory load over the entire working period.

An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.

Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.

Typical A-effective perceived sound levels: LpA = Sound pressure level L

= Acoustic power level

, KWA= Uncertainty

= Guaranteed acoustic power level as

WA(G)

per 2000/14/EC

Measured values determined in conformity with EN 60745.

The technical specifications quoted are subject to tolerances (in compliance with the relevant valid standards).

Wear ear protectors!

Battery charger LC 60:

A = Voltage of the battery packs B = Charging current C = Charging time

Depending on the residual capacity and the temperature of the battery pack, real charging times may deviate from the specifications.

battery pack capacity

as a function of the

Page 15

FRANÇAIS

Notice originale

Cher client, merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil électrique. Veuillez respecter les informations contenues dans ce mode d'emploi et dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.

L'outil est destiné à une utilisation à une seule

Sommaire

1 Déclaration de conformité 2 Utilisation conforme à la destination 3 Consignes générales de sécurité 4 Consignes de sécurité particulières 5Vue d'ensemble 6 Particularités du produit 7 Mise en service 8 Utilisation du PowerTrimmer...

8.1 Bloc batterie

8.2 Marche/arrêt

8.3 Nettoyage de la lame de coupe

(après chaque utilisation)

9 Utilisation du chargeur

9.1 Charge du bloc batterie

10 Défaut pendant le chargement

10.1 Témoin d'alerte (14) allumé en continu

10.2 Témoin d'alerte (14) clignotant

11 Conseils et astuces 12 Maintenance 13 Accessoires 14 Réparations 15 Protection de l'environnement 16 Caractéristiques techniques

1 Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.

2000/14/CE : procédure d'évaluation de la conformité selon annexe V.

2 Utilisation conforme à la

destination

PowerTrimmer...

Cet outil est destiné à la taille de haies et arbustes de petite taille. L'outil est particulièrement adapté à la sculpture des haies et arbustes.

main. Autres domaines d'utilisation :

- Travail sur de petites haies +++

- Travaux de finition / taille fine de haies +++

- Taille des broussailles +++

- Taille de buis, spécial surface droite +++

- Taille d'arbustes à bois tendre (par ex. le sureau) +++

- Taille d'arbustes à bois dur (par ex. le noisetier) +++

- Taille des mauvaises herbes ++

- Travaux en coin +

Explication des symboles :

+++ ...................................... parfaitement adapté

++.......................................................bien adapté

+.................................................................adapté

Chargeur LC 60 :

Le chargeur est exclusivement destiné au chargement de blocs batteries Metabo.

Le LC 60 convient pour charger des blocs batteries Li-Ion (7,2 V, 1,1 Ah - 2,2 Ah, 2 éléments).

Ne jamais essayer de charger des piles non rechargeables. Danger d'explosion !

Cet outil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'outil.

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme de l'outil.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3 Consignes générales de

sécurité

AVERTISSEMENT

sation afin d'éviter tout risque de blessure.

– Lire la notice d'utili-

Page 16

FRANÇAIS

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-

respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

Avant d'utiliser l'outil électrique, lire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conserver les documents ci-joints et veiller à les remettre obligatoirement avec l'appareil à tout utilisateur concerné.

4 Consignes de sécurité

particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !

Tenir toutes les parties du corps éloignés de la lame de coupe. Ne pas essayer d'éliminer les déchets de coupe ni de tenir les éléments à couper pendant que la lame tourne. Éliminer les déchets de coupe uniquement après avoir arrêté l'outil et sorti le bloc batterie.

instant d'inattention pendant l'utilisation de l'outil peut causer de graves blessures.

Porter l'outil par la poignée avec la lame de coupe à l'arrêt. Pour transporter ou stocker l'outil, toujours mettre en place l'étui de stokkage sur la lame.

manipulations de l'outil diminue le risque de blessure émanant de la lame de coupe.

Tenir l'outil exclusivement par les côtés isolés des poignées car la lame de coupe peut entrer en contact avec des câbles électriques cachés.

Le contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique.

Ne pas utiliser sous la pluie ou sur végétaux humides.

Une attitude soigneuse lors des

Le moindre

Risque de blessure par les tranchants des lames. Ne pas toucher la lame de coupe. Porter des gants de protection.

Lors de l'utilisation de l'outil, porter systématiquement des lunettes et gants de protection ainsi que des chaussures adéquates.

Lors de l'utilisation, maintenir l'outil d'une seule main (au niveau de la poignée (3)) et veiller à un bon équilibre. Rester attentif aux obstacles situés dans la zone de travail (risque de trébucher). Tenir la lame de coupe loin du corps.

Observer la surface à couper et éliminer les fils métalliques et autres corps étrangers.

En cas de blocage de la lame de coupe, l'outil se désactive automatiquement. Relâcher la gâchette (6). Après résolution du problème, le travail peut être repris normalement. Éviter tout autre blocage. Des blocages fréquents endommagent l'outil.

Lorsque la lame de coupe est arrêtée par une branche particulièrement dure ou par un corps étranger (fil de fer dans la haie) et que le blocage ne peut être éliminé en tirant l'outil vers l'arrière, arrêter tout d'abord le moteur et retirer le bloc batterie de l'outil avant d'éliminer la cause du blocage à la main sur la lame de coupe.

Pour les autres opérations (par ex. pour éliminer des branches ou déchets de taille), poser l'outil endehors de la zone de travail.

Poser l'outil de manière à éviter tout risque pour les personnes.

Pour le stockage et le transport, veiller à toujours placer l'étui de stockage sur la lame de coupe.

Toujours porter l'outil par la poignée. Retirer le bloc batterie de l'outil avant toute opéra-

tion de réglage, de changement d'accessoire, de maintenance ou de nettoyage.

S'assurer que l'outil est débranché au moment de placer le bloc batterie.

Protéger les blocs batteries de l'humidité !

Ne pas exposer les blocs batteries au feu !

L'utilisation de l'outil est interdite aux moins de 16 ans.

Ne jamais utiliser un outil incomplet ou sur lequel aurait été effectuée une modification non autorisée.

Ne pas mettre l'outil en route si des éléments d'outil ou de l'équipement de protection manquent ou s'ils sont défectueux.

L'outil est muni d'un arrêt rapide. Faire réparer l'outil si le temps de freinage augmente de manière significative.

Ne pas utiliser de blocs batteries défectueux ou déformés ! Ne pas ouvrir les blocs batteries ! Ne jamais toucher ni court-circuiter entre eux les contacts d'un bloc batterie.

Un bloc batterie défectueux Li-Ion peut occasionner une fuite de liquide légèrement acide et inflammable !

En cas de fuite d'acide d'accumulateur et de contact avec la peau, rincer immédiatement à grande eau. En cas de projection dans les yeux, les laver à l'eau propre et consulter immédiatement un médecin !

Page 17

FRANÇAIS

Ne pas recharger un bloc batterie entièrement chargé ! Une surcharge immodérée risque d'endommager le bloc batterie et de réduire sa durée de vie !

Protéger le chargeur contre l'humidité.

Attention : risque de choc électrique !

Ce chargeur doit exclusivement être utilisé

à l'intérieur.

Éloigner les enfants du chargeur et de la zone de travail. Ranger le chargeur hors de portée des enfants.

Les enfants doivent être mis sous surveillance pour veiller à ce qu'ils ne jouent pas avec l'outil.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, débrancher immédiatement le cordon d'alimentation.

5Vue d'ensemble

Voir page 3 (à déplier).

PowerTrimmer... :

1Etui de stockage 2 Lame de coupe 3 Poignée 4 Déverrouillage du bloc batterie 5 Bloc batterie 6 Gâchette 7 Verrouillage de l'interrupteur (contre tout

démarrage involontaire)

8Protège-mains

Chargeur LC 60 :

ogement à batteries 10Témoin d'alerte 11

émoin de contrôle

6 Particularités du produit

Chargeur LC 60 :

• L'équilibrage automatique des différents

éléments du bloc batterie assure une utilisation optimale de la capacité disponible tout en allongeant la durée de vie du bloc batterie.

7 Mise en service

PowerTrimmer... :

Pour contrôler l'arrêt rapide : Mettre l'outil brièvement en route et l'arrêter aussitôt. Faire réparer l'outil si le temps de freinage augmente de manière significative.

Charger le bloc batterie avant utilisation. (5)

Chargeur LC 60 :

Avant la mise en service, comparer si la

tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.

Autotest Brancher le cordon d'alimentation. Le témoin d'alerte (10) et le témoin de contrôle (11) s'allument chacun à leur tour pendant env. 1 seconde.

8 Utilisation du

PowerTrimmer...

8.1 Bloc batterie Pour sortir le bloc batterie :

Appuyer sur le déverrouillage de bloc batterie (4) et sortir le bloc batterie (5).

Pour installer le bloc batterie :

Insérer le bloc batterie (5) dans son logement jusqu'au cran

8.2 Marche/arrêt Marche

(commande de sécurité) :

Pousser le verrouillage d'interrupteur (7) dans le sens de la flèche et appuyer sur la gâchette (6).

Arrêt :

Relâcher la gâchette (6). Le système breveté d'arrêt rapide permet une

immobilisation de la lame de coupe au bout d'environ 0,3 seconde.

Faire réparer l'outil si le temps de freinage

augmente de manière significative. Le bruit qui se produit parfois lors de l'arrêt rapide

de l'outil est dû au mode de conception de celui-ci et n'affecte ni son fonctionnement ni sa longévité.

8.3 Nettoyage de la lame de coupe

(après chaque utilisation)

Avant le nettoyage :

Arrêter l'outil. Sortir le bloc batterie (5) de l'outil.

Porter des gants de protection.

Dégager les salissures, déchets de feuilles etc. (par ex. à l'aide d'un pinceau ou d'un chiffon).

Après le nettoyage :

d'huile d'entretien pour taille-haies METABO

6.30474 ou à l'aide du pulvérisateur à pompe

6.30475 (biodégradables).

enduire la lame de coupe

Page 18

FRANÇAIS

9 Utilisation du chargeur

Le nombre maximal de cycles de charge ne peut être atteint qu'en évitant une décharge totale du bloc batterie. En cas de baisse de puissance, recharger le bloc batterie.

9.1 Charge du bloc batterie

Insérer le bloc batterie (5) à fond dans le logement à batteries (9).

Le témoin de contrôle (11) clignote, le chargement du bloc batterie est en cours.

Quand le bloc batterie est complètement chargé, le témoin de contrôle (11) est allumé en permanence.

Le bloc batterie peut rester dans le chargeur et sera ainsi opérationnel à tout moment.

10 Défaut pendant le

chargement

10.1 Le témoin d'alerte (10) est allumé en permanence

Si on stocke les tailles dans un jardin naturel sans broyage, le tas peut constituer un abri intéressant pour la petite faune, par ex. les hérissons.

Respecter les horaires de repos habituels du quartier : votre voisin vous en saura gré.

12 Maintenance

Il est recommandé de faire affûter les lames de coupe (2) émoussées dans un atelier spécialisé. Contrôler régulièrement l'état de la lame et la faire affûter si nécessaire par un atelier spécialisé.

13 Accessoires

Utiliser uniquement des accessoires Metabo. Si des accessoires sont nécessaires, s'adresser

au revendeur. Pour pouvoir sélectionner les accessoires appro-

priés, indiquer le type exact de l'outil électrique au distributeur.

Voir page 4.

A Huile d'entretien pour outil (biodégradable),

flacon (1 litre)

B Huile d'entretien pour outil (biodégradable),

flacon pulvérisateur à pompe (0,3 litre) C Étui de stockage D Bloc batterie

(1)

(de rechange)

• Le bloc batterie n'est pas chargé. Température trop élevée / trop basse. Si la température du bloc batterie se situe entre 0 °C et 50 °C, le processus de charge débute automatiquement.

10.2 Le témoin d'alerte (10) clignote

• Bloc batterie défectueux. Retirer immédiatement le bloc batterie du chargeur.

• Court-circuit entre les contacts de charge. Vérifier l'absence de corps étrangers dans le système de contact.

11 Conseils et astuces

Être attentif aux oiseaux qui pourraient nicher dans la haie. Le cas échéant, remettre la taille de la haie à plus tard.

Mélangés à d'autres déchets de jardin, les déchets de taille broyés fournissent un compost enrichissant pour la terre.

14 Réparations

Les travaux de réparation sur les outils électriques et chargeurs ne peuvent être effec-

tués que par un spécialiste ! Au cas où le cordon d'alimentation électrique de

ce chargeur serait endommagé, le faire remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Les outils Metabo qui sont à réparer peuvent être expédiés à l'une des adresses indiquées sur la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

15 Protection de

l'environnement

Les emballages Metabo sont recyclables à 100 %. Les outils et accessoires électriques qui ne sont

plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.

Page 19

FRANÇAIS

Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.

Les blocs batteries ne doivent pas être jetés avec les ordures ménagères ! Ramener les blocs batteries défectueux ou usagés à un revendeur Metabo!

Ne pas jeter les blocs batteries dans l'eau.

Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la

directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

16 Caractéristiques

techniques

Commentaires sur les indications de la page 2. Sous réserve de modifications allant dans le sens

du progrès technique.

PowerTrimmer... :

ø max

. = Diamètre maximal à tailler L = Longueur utile de la lame n

= Fréquence de coupe à vide

U= m = poids

Valeurs totales de vibration (somme vectorielle triaxiale) déterminées conformément à la EN 60745 :

Le niveau de vibration indiqué dans les présentes instructions est mesuré selon un procédé conforme à la norme EN 60745 et peut servir à comparer les différents outils électriques. Il est également approprié pour réaliser une estimation provisoire de l'amplitude de vibration.

Le niveau de vibration indiqué correspond aux applications principales de l'outil électrique. Par ailleurs, le niveau de vibration peut dévier si l'outil électrique est utilisé dans d'autres applications, avec des outils de travail différents ou avec une maintenance insuffisante. Cela peut entraîner une augmentation sensible de l'amplitude de vibration sur la durée totale de travail.

Pour estimer de manière exacte l'amplitude de vibration, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'outil. Cela peut entraîner une réduction sensible de l'amplitude de vibration sur la durée totale de travail.

tension du bloc batterie

(avec le plus petit des blocs

batteries)

= valeur d’émission de vibrations

(à vide)

= incertitude (vibration)

Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets de vibration, telles que : maintenance de l'outil électrique et des outils de travail, maintien des mains au chaud, organisation du travail.

Niveaux sonores types A L

= Niveau de pression acoustique

= Niveau de puissance sonore

, KWA= Incertitude

= Niveau de puissance sonore garanti

WA(G)

suivant 2000/14/CE

Porter un casque antibruit !

Chargeur LC 60 :

A = Tension des blocs batteries B = Courant de charge C = Durée du chargement

En fonction de la capacité résiduelle et de la température des blocs batteries, les durées de chargement réelles peuvent différer des valeurs indiquées.

Valeurs de mesure calculées selon EN 60745. Les caractéristiques indiquées sont soumises à

tolérance (selon les normes en vigueur correspondantes).

de la capacité du bloc batterie

en fonction

Page 20

NEDERLANDS

Oorspronkelijke gebruiksaanwijzing

Geachte klant, Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw elektrisch gereedschap van Metabo. Al het Metabo elektrisch gereedschap wordt zorgvuldig getest en is onderworpen aan de zeer strenge Metabo kwaliteitscontrole. De levensduur van elektrisch gereedschap hangt echter in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u het elektrisch gereedschap van Metabo behandelt, des te langer zal het betrouwbaar blijven functioneren.

De machine is bestemd voor bediening met één

Inhoud

1 Conformiteitsverklaring 2 Gebruik volgens de voorschriften 3 Algemene veiligheidsvoorschriften 4 Speciale veiligheidsvoorschriften 5Overzicht 6 Bijzondere productkenmerken 7 Inbedrijfstelling 8 Gebruik PowerTrimmer...

8.1 Accupack

8.2 In-/uitschakelen

8.3 Reiniging van de snijmessen (altijd na gebruik)

9 Gebruik van de acculader

9.1 Accupack laden

10 Storing bij het laden

10.1 Waarschuwings-LED (14) brandt continu

10.2 Waarschuwings-LED (14) knippert

11 Handige tips 12 Onderhoud 13 Toebehoren 14 Reparatie 15 Milieubescherming 16 Technische gegevens

1 Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording, dat dit product voldoet aan de op pagina 2 genoemde normen en richtlijnen.

2000/14/EG: Taxatieprocedure van de conformiteit volgens bijlage V.

2 Gebruik volgens de

voorschriften

PowerTrimmer...

De machine is bestemd voor het snijden van kleine heggen en struiken. De machine is bijzonder geschikt voor vormsnijden.

hand. Andere mogelijke toepassingsgebieden:

- Bewerken van kleine heggen +++

- Nabehandeling / fijne afwerking van heggen+++

- Snijden van kruidachtig gewas +++

- Buxus snoeien - vooral rechte vlakken +++

- Boomsnoeiing zacht hout (bijv. vlierbes) +++

- Boomsnoeiing hard hout (bijv. hazelnoot) +++

- Onkruid snijden ++

- Werken in hoeken + Verklaring symbolen:

+++ ........................................ zeer goed geschikt

++...................................................goed geschikt

+ .............................................................. geschikt

Acculader LC 60:

De acculader is uitsluitend geschikt voor het laden van Metabo accupacks.

De LC 60 is geschikt voor het laden van Li-ionaccupacks (7,2 V, 1,1 Ah - 2,2 Ah, 2 cellen).

Probeer nooit om niet-oplaadbare batterijen te laden. Risico van explosie!

Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd.

3 Algemene

veiligheidsvoorschriften

WAARSCHUWING

ring van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen.

veiligheidsvoorschriften en aanwijzingen niet in

– Lees ter verminde-

Worden de

Page 21

NEDERLANDS

acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees vóór het in gebruik nemen de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door.

4 Speciale

veiligheidsinstructies

Let voor uw veiligheid en die van de machine op de met dit symbool aangegeven passages!

Zorg ervoor dat u niet met lichaamsdelen in de buurt van het snijmes komt. Probeer geen snijgoed bij een lopend mes te verwijderen of materiaal dat u wilt snoeien vast te houden. Verwijder vastgeklemd snijgoed alleen wanneer de machine uitgeschakeld en het accupack uit de machine gehaald is.

moment van onachtzaamheid bij het gebruik van de machine kan tot ernstig letsel leiden.

Draag de machine aan de handgreep en met stilstaand snijmes. Vervoer of bewaar de machine altijd met de opberghouder over het mes heen getrokken.

met de machine vermindert het gevaar dat met het snijmes letsel wordt aangebracht.

Houd de machine alleen vast aan de geïsoleerde greepvlakken, omdat het snijmes verborgen stroomleidingen kan raken.

contact met een spanningvoerende geleider kunnen ook metalen machineonderdelen onder spanning worden gezet, met een elektrische schok als mogelijk gevolg.

Gebruik het apparaat niet bij regen of voor natte heggen.

Een zorgvuldige omgang

Een

Door het

Gevaar voor letsel door scherpe meskanten. Raak de messen niet aan. Draag veiligheidshandschoenen.

Draag bij het werk met de machine altijd een veiligheidsbril, veiligheidshandschoenen en geschikt schoeisel.

Houd bij het werken de machine met één hand vast (aan de handgreep (3)) en zorg dat u stevig staat. Let op obstakels in het werkgebied, struikelgevaar. Het snijmes weg van het lichaam houden.

Inspecteer het vlak dat geknipt moet worden en verwijder draden en andere elementen.

Wanneer de snijmessen blokkeren, wordt de machine automatisch uitgeschakeld. Laat de drukschakelaar (6) los. Is de blokkering opgeheven, dan kan normaal doorgewerkt worden. Zorg ervoor dat zich verder geen blokkeringen voordoen. Herhaaldelijke blokkeringen leiden tot beschadiging van de machine.

Wanneer de snijmessen door een bijzonder harde tak of iets anders (bijv. een draad in een heg) tot stilstand komen en de remming niet kan worden opgeheven door de machine terug te trekken, dient eerst de motor uitgeschakeld en het accupack uit de machine gehaald te worden, alvorens de oorzaak van de blokkering met de hand uit het snijmes wordt verwijderd.

Leg voor andere handelingen (bijv. twijgen of snijgoed verwijderen) de machine buiten het werkgebied neer.

Leg de machine zo neer, dat niemand in gevaar kan worden gebracht.

Schuif altijd de opberghouder op de snijmessen wanneer u de machine opbergt of vervoert.

Draag de machine alleen aan de handgreep. Haal het accupack uit de machine, voordat instel-

, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is.

Accupacks tegen vocht beschermen!

Personen jonger dan 16 jaar mogen de machine niet bedienen.

Gebruik nooit een incomplete machine of een machine waaraan niet-geoorloofde wijzigingen zijn aangebracht.

Schakel de machine niet in wanneer veiligheidsvoorzieningen of onderdelen van het gereedschap ontbreken of defect zijn.

De machine heeft een snelstop. Laat de machine repareren wanneer de afremtijd duidelijk langer wordt.

Accupacks niet aan vuur blootstellen!

Geen defecte of vervormde accupacks gebruiken! Accupacks niet openen! Contacten van de accupacks niet aanraken of kortsluiten!

Uit defecte Li-Ion-accupacks kan een licht zure, brandbare vloeistof lopen!

Als accuvloeistof naar buiten stroomt en met de huid in aanraking komt, onmiddellijk afspoelen met overvloedig water. Wanneer er accuvloeistof in uw ogen komt, was deze dan uit

Page 22

NEDERLANDS

met schoon water en zoek onmiddellijk een arts op voor behandeling!

Volledig geladen accupacks niet opnieuw laden! Overladen schaadt het accupack en zorgt voor een kortere levensduur!

Bescherm de acculader tegen vocht!

Waarschuwing voor gevaarlijke elektrische spanning!

Gebruik de acculader alleen binnenshuis!

Houd kinderen uit de buurt van de acculader resp. het werkgebied! Bewaar de acculader op een voor kinderen ontoegankelijke plek!

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Trek bij rookontwikkeling of brand in de acculader onmiddellijk de stekker uit het stopcontact!

5Overzicht

Zie pagina 3 (uitklappen a.u.b.).

PowerTrimmer...:

1 Opberghouder 2 Snijmes 3 Handgreep 4 Ontgrendeling accupack 5Accupack 6 Drukschakelaar 7 Schakelaarvergrendeling (tegen

onbedoeld inschakelen)

8 Handbescherming

Acculader LC 60:

Laadschacht

Waarschuwings-LED

Bedrijfs-LED

6Bijzondere

productkenmerken

Acculader LC 60:

• Omdat de accucellen automatisch in balans

worden gebracht kan de ter beschikking staande capaciteit optimaal worden benut terwijl tegelijkertijd de levensduur van het accupack wordt verlengd.

7 Inbedrijfstelling

PowerTrimmer...:

Snelstop controleren: machine kort in- en weer uitschakelen. Laat de

machine repareren wanneer de afremtijd duidelijk langer wordt.

Het accupack (5) voor gebruik opladen.

Acculader LC 60:

Controleer voordat de machine in gebruik

wordt genomen of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning.

Zelftest Steek de netstekker in het stopcontact. De waarschuwings-LED (10) en de bedrijfs-LED (11) lichten na elkaar gedurende ca. 1 seconde op.

8 Gebruik PowerTrimmer...

8.1 Accupack Accupack uitnemen:

Accupack-ontgrendeling (4) indrukken en het accupack (5) uitnemen.

Accupack inbrengen:

Accupack (5) inschuiven tot het inklikt.

8.2 In-/uitschakelen Inschakelen

Schakelaarvergrendeling (7) in de richting van de pijl schijven en de drukschakelaar (6) indrukken.

Uitschakelen:

De ingedrukte drukschakelaar (6) loslaten. Door de gepatenteerde snelstop komen de snij-

messen binnen ca. 0,3 seconden tot stilstand.

Laat de machine repareren wanneer de

afremtijd duidelijk langer wordt. Het geluid dat soms bij de snelstop van de

machine optreedt, is eigen aan het type en heeft geen invloed op de functie of de levensduur.

8.3 Reiniging van de snijmessen

(altijd na gebruik)

Voor het reinigen:

machine uitschakelen. Accu-pack (5) uit de machine nemen.

Draag veiligheidshandschoenen.

Verontreinigingen, bladresten, etc. verwijderen (bijv. met een kwast of doek)

Na het reinigen:

onderhoudsolie 6.30474 of pump spray 6.30475 (biologisch afbreekbaar) behandelen.

(veiligheidsbediening):

Snijmes met Metabo-machine-

Page 23

NEDERLANDS

9 Gebruik van acculader

Het maximale aantal laadcycli kan alleen worden bereikt wanneer een diepteontlading van het accupack wordt voorkomen. Laad het accupack bij vermogensverlies weer op.

9.1 Accupack laden

Het accu-pack (5) tot de aanslag in de laadschacht (9) steken

De bedrijfs-LED (11) knippert en het accupack wordt geladen.

Wanneer het accupack volledig geladen is, brandt de bedrijfs-LED (11) continu.

Het accupack kan in de acculader blijven zitten en is zodoende altijd gereed voor gebruik.

10 Storing bij het laden

10.1 Waarschuwings-LED (10) brandt continu

• Accupack wordt niet opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het accupack tussen 0 °C en 50 °C, dan begint het laden automatisch.

10.2 Waarschuwings-LED (10) knippert

• Accupack defect. Accupack direct uit de acculader nemen.

• Kortsluiting tussen de laadcontacten. Contacten op verontreiniging controleren.

12 Onderhoud

Het verdient aanbeveling bot geworden snijmessen (2) in een gespecialiseerde werkplaats te laten slijpen. De snijmessen regelmatig op beschadiging controleren en, indien nodig, direct in een gespecialiseerde werkplaats laten herstellen.

13 Accessoires

Gebruik uitsluitend originele Metabo accessoires. Wilt u accessoires aanschaffen, neem dan contact

op met uw leverancier. Geef het type van uw machine door aan uw lever-

ancier om de juiste accessoires te krijgen. Zie bladzijde 4.

A Machine-onderhoudsolie (biologisch afbreek-

baar), pot ( 1 liter)

B Machine-onderhoudsolie (biologisch afbreek-

baar), pump spray doos ( 0,3 liter) C Opberghouder DAccupack

(1)

(als reserve)

14 Reparatie

Reparaties aan elektrische gereedschappen en oplaadapparaten mogen uitsluitend door

een erkende vakman worden uitgevoerd! Wanneer het netsnoer van de acculader wordt

beschadigd, dient dit door de fabrikant of diens klantenservice of een persoon met een gelijksoortige kwalificatie te worden vervangen, ter voorkoming van gevaarlijke situaties.

Metabo-apparaten die gerepareerd dienen te worden, kunnen naar de adressen worden gestuurd die op de lijsten met reserveonderdelen vermeld staan.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

11 Handige tips

Controleer of er geen vogels in de heg broeden. In voorkomende gevallen het knippen van de heg even uitstellen.

Fijngehakt snijgoed levert in combinatie met ander tuinafval compost op dat rijk is aan voedingsstoffen.

Niet-fijngehakt in een natuurtuin gedeponeerd, zorgt het snijgoed voor waardevolle toevluchtsmogelijkheden voor kleine dieren, zoals bijv. egels.

Let op de ter plaatse gebruikelijke rusttijden; uw buren zullen het u in dank afnemen.

15 Milieubescherming

Metabo verpakkingen zijn 100% recycleerbaar. Afgedankte elektronische machines en acces-

soires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycled kunnen worden.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Accupacks mogen niet bij het huisvuil gegooid worden! Geef defecte of afgedankte accupacks terug aan de Metabo-handelaar!

Accupacks niet in het water gooien!

Page 24

NEDERLANDS

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG

inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

16 Technische gegevens

Toelichting bij de gegevens van pagina 2. Wijzigingen en technische verbeteringen voorbe-

houden.

PowerTrimmer...:

ø max

. = maximale snijkracht L = nuttige meslengte n

= knipsnelheid bij onbelast toerental

U= m = gewicht

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745: a

Het trillingsniveau dat in deze aanwijzingen wordt aangegeven is gemeten in overeenstemming met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Aan de hand hiervan kan ook een voorlopige inschatting van de trillingsbelasting plaatsvinden.

Het aangegeven trillingsniveau geldt voor de belangrijkste toepassingen van het elektrisch gereedschap. Wordt het elektrische gereedschap echter voor andere toepassingen gebruikt, waarbij sprake is van afwijkend inzetgereedschap of onvoldoende onderhoud, dan kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verhoogd.

Voor een precieze beoordeling van de trillingsbelasting dienen ook de tijden in aanmerking te worden genomen waarin het apparaat uitgeschakeld is of weliswaar loopt, maar niet in gebruik is. Hierdoor kan de trillingsbelasting voor de gehele werkruimte duidelijk worden verminderd.

Stel extra veiligheidsmaatregelen vast voor de beveiliging van de gebruiker tegen het effect van trillingen, zoals bijvoorbeeld: onderhoud van elektrisch en inzetgereedschap, het warmhouden van de handen en de organisatie van arbeidsprocessen.

Typisch A-gekwalificeerd geluidsniveau: L

spanning van het accupack

(met het kleinste accu-

pack)

= trillingsemissiewaarde

(onbelast toerental)

= onzekerheid (trilling)

= geluidsdrukniveau

= geluidsvermogensniveau

, KWA= onzekerheid

= gegarandeerd geluidsvermogensni-

WA(G)

veau conform 2000/14/EG

Draag oorbeschermers!

Acculader LC 60:

A = spanning van het accupack B = laadstroom C = laadtijd

Afhankelijk van de restcapaciteit en de temperatuur van het accupack kunnen de werkelijke laadtijden afwijken van de opgegeven tijden.

Meetgegevens volgens de norm EN 60745. De vermelde technische gegevens zijn tolerantie-

waarden (overeenkomstig de telkens geldige norm).

afhankelijk van de capaciteit

van het accupack

Page 25

ITALIANO

Istruzioni originali

Gentile Cliente, innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili elettrici Metabo. Ogni utensile elettrico Metabo viene testato con cura e sottoposto alle severe verifiche del Controllo qualità Metabo. Si deve, comunque, tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale, nonché nei documenti ad esso allegati. Maggiore sarà l'accortezza con cui utilizzerà gli utensili elettrici Metabo, più saranno duraturi e affidabili.

di piccole dimensioni. L'utensile è particolarmente

Indice

1 Dichiarazione di conformità 2 Utilizzo conforme alle disposizioni 3 Avvertenze generali di sicurezza 4 Avvertenze specifiche di sicurezza 5 Panoramica generale 6 Caratteristiche specifiche del prodotto 7 Messa in funzione 8 Utilizzo del PowerTrimmer...

8.1 Batteria

8.2 Attivazione/disattivazione

8.3 Pulizia della lama tagliasiepi (dopo ogni utilizzo)

9 Utilizzo del caricabatteria

9.1 Ricarica della batteria

10 Anomalie durante la ricarica

10.1 Spia di avvertimento (14) costantemente accesa

10.2 Spia di avvertimento (14) lampeggiante

11 Suggerimenti pratici 12 Manutenzione 13 Accessori 14 Riparazione 15 Tutela dell'ambiente 16 Dati tecnici

1 Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questo prodotto è conforme alle norme e direttive riportate a pagina 2.

2000/14/CE: Procedimento di valutazione della conformità secondo appendice V.

2 Utilizzo conforme alle

disposizioni

adatto per eseguire tagli sagomati. L'utensile è concepito per l'utilizzo con una mano

sola. Altri campi di applicazione possibili:

- Lavorazione di piccole siepi +++

- Finitura / taglio fine di siepi +++

- Taglio di piante erbacee +++

- Taglio di bosso - superfici particolarmente dritte +++

- Taglio di rami dal legno tenero (ad es. sambuco) +++

- Taglio di rami dal legno duro (ad es. nocciolo) +++

- Taglio di erbacce ++

- Lavori negli angoli +

Spiegazione dei simboli:

+++ ............................................................. ideale

++..................................................... molto adatto

+................................................................. adatto

Caricabatteria LC 60:

Il caricabatteria è adatto esclusivamente alla ricarica di batterie Metabo.

Il modello LC 60 è adatto alla ricarica di batterie al litio (7,2 V, 1,1 Ah - 2,2 Ah, 2 celle).

Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!

Questo apparecchio non è concepito per essere utilizzato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o che questo personale fornisca le istruzioni necessarie per utilizzare l'apparecchio.

Dei danni derivanti da un uso improprio dell'utensile è responsabile esclusivamente l'utilizzatore.

È obbligatorio rispettare le disposizioni generali antinfortunistiche e le avvertenze di sicurezza allegate.

PowerTrimmer...

L'utensile è concepito per il taglio di siepi e arbusti

Page 26

ITALIANO

3 Avvertenze generali di

sicurezza

ATTENZIONE

di lesioni leggere le istruzioni per l'uso.

ATTENZIONE – Leggere tutte le avvertenze sulla sicurezza e le relative istru-

Eventuali omissioni nell’adempimento delle

zioni.

avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzare l'utensile elettrico, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme ad esso.

– Al fine di ridurre il rischio

4 Avvertenze specifiche di

sicurezza

Per proteggere la propria persona e per una migliore cura dell'utensile elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

Tenere tutte le parti del corpo lontane dalla lama tagliasiepi. Con la lama in funzione, non cercare di rimuovere il materiale tagliato o di tenere fermo il materiale da tagliare. Rimuovere il materiale tagliato incastrato solo quando l'utensile è spento e la batteria è estratta dall'utensile.

durante l'impiego dell'utensile può essere causa di gravi lesioni.

Tenere l'utensile dall'impugnatura quando la lama tagliasiepi è ferma. Per il trasporto o per riporre l'utensile, inserire sempre la custodia coprilama.

riduce il pericolo di lesioni che possono essere causate dalla lama tagliasiepi.

Tenere l'utensile esclusivamente dalle superfici di presa isolate, poiché la lama tagliasiepi potrebbe entrare in contatto con cavi elettrici nascosti.

può mettere sotto tensione anche i componenti metallici dell'utensile e provocare così una scossa elettrica.

Le persone di età inferiore a 16 anni non devono utilizzare l'utensile.

Un momento di disattenzione

Maneggiando con cautela l'utensile si

Il contatto con un cavo sotto tensione

Non utilizzare l'utensile in caso di pioggia o su siepi bagnate.

Non utilizzare mai l'utensile se non è completo di tutte le sue parti o se sull'utensile sono state eseguite delle modifiche non autorizzate.

Non attivare l'utensile se mancano dei componenti o i dispositivi di protezione, o se questi sono guasti.

L'utensile è dotato di un dispositivo di arresto rapido. Far riparare l'utensile se il tempo di arresto si prolunga molto.

Pericolo di lesioni a causa dei taglienti della lama affilati. Non toccare la lama. Indossare guanti di protezione.

Durante il lavoro con l'utensile indossare sempre occhiali protettivi, guanti di protezione e calzature adatte.

Durante il lavoro, afferrare l'utensile con una sola mano (afferrarlo dall'impugnatura (3)) e assumere una posizione sicura. Fare attenzione agli ostacoli nell'area di lavoro, pericolo di inciampo. Tenere la lama tagliasiepi lontano dal corpo.

Controllare le superfici da tagliare e rimuovere eventuali fili di ferro o altri corpi estranei.

Dopo un bloccaggio della lama tagliasiepi, l'utensile si disattiva automaticamente. Rilasciare il pulsante interruttore (6). Dopo la rimozione del blocco si può continuare a lavorare normalmente. Evitare ulteriori bloccaggi. I bloccaggi ripetuti causano un danneggiamento dell'utensile.

Quando la lama tagliasiepi si arresta a causa di un ramo particolarmente duro o di un corpo estraneo (ad esempio un fil di ferro in una siepe) e non è possibile rimuovere l'ostacolo tirando indietro l'utensile, è necessario anzitutto spegnere il motore ed estrarre la batteria dall'utensile, prima di rimuovere con le mani la causa del blocco dalla lama tagliasiepi.

Per le altre attività (ad esempio rimozione di rami o materiale tagliato) riporre l'utensile al di fuori dell'area di lavoro.

Riporre l'utensile in modo che nessuno possa ferirsi.

Per riporre e per trasportare l'utensile inserire sempre la custodia coprilama sulla lama tagliasiepi.

Trasportare l'utensile solo dall'impugnatura. Prima di eseguire qualsiasi lavoro di regolazione,

modifica, manutenzione o pulizia, estrarre la batteria dall'utensile.

Prima di inserire la batteria, assicurarsi che l'utensile sia spento.

Proteggere le batterie dall'umidità!

Non esporre le batterie al fuoco!

Page 27

Non utilizzare batterie difettose o deformate! Non aprire le batterie! Non toccare o mettere in cortocircuito i contatti delle batterie!

Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!

Nel caso in cui si verifichi una perdita di liquido della batteria e questo venga in contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria dovesse venire a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico.

Non ricaricare le batterie già cariche! Una carica eccessiva può danneggiare la batteria, riducendone la durata!

Proteggere il caricabatteria dall'umidità!

Avvertenza per tensione elettrica pericolosa.

Utilizzare il caricabatteria soltanto in luoghi

chiusi!

Tenere lontano i bambini dal caricabatteria e dal luogo di lavoro! Riporre il caricabatteria lontano dalla portata dei bambini!

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.

In presenza di fumo o fuoco, estrarre immediatamente la spina di alimentazione del caricabatteria!

5 Panoramica generale

Vedi pagina 3 (si prega di aprire).

PowerTrimmer...:

1 Custodia coprilama 2 Lama tagliasiepi 3 Impugnatura 4 Sbloccaggio batteria 5 Batteria 6 Pulsante interruttore 7 Blocco dell'interruttore (per evitare

un'accensione incontrollata)

8 Protezione per le mani

Caricabatteria LC 60:

ano di ricarica

10 S

pia di avvertimento

11 S

pia di funzionamento

ITALIANO

6 Caratteristiche specifiche

del prodotto

Caricabatteria LC 60:

• Il bilanciamento automatico delle singole celle

della batteria permette uno sfruttamento ottimale della capacità disponibile ed aumenta contemporaneamente la durata della batteria.

7 Messa in funzione

PowerTrimmer...:

Controllare l'arresto rapido: Attivare e disattivare in rapida sequenza l'utensile. Far riparare l'utensile se il tempo di arresto si prolunga molto.

Prima dell'utilizzo, caricare la batteria (5).

Caricabatteria LC 60:

Prima della messa in funzione verificare che

la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione.

Autotest Inserire nella presa la spina di alimentazione. La spia di avvertimento (10) e la spia di funzionamento (11) si accendono in successione per circa 1 secondo.

8 Utilizzo del

PowerTrimmer...

8.1 Batteria Rimozione della batteria:

Premere lo sbloccaggio batteria (4) e rimuovere la batteria (5).

Inserimento della batteria:

Inserire la batteria (5) fino allo scatto in posizione.

8.2 Attivazione/disattivazione Attivazione

Spingere il blocco dell'interruttore (7) in direzione della freccia e premere il pulsante interruttore (6).

Disattivazione:

Rilasciare il pulsante interruttore (6) azionato. Grazie al dispositivo di arresto rapido brevettato, la

lama tagliasiepi si arresta entro circa 0,3 secondi.

(impiego di sicurezza):

Far riparare l'utensile se il tempo di arresto si

prolunga molto.

Page 28

ITALIANO

Il rumore che si può sentire a volte durante l'arresto rapido dell'utensile dipende dal tipo di costruzione, e non influisce in alcun modo sul funzionamento e sulla durata dell'utensile.

8.3 Pulizia della lama tagliasiepi

(dopo ogni utilizzo)

Prima della pulizia:

Disattivare l'utensile. Rimuovere la batteria

(5) dall'utensile.

Indossare guanti di protezione.

Rimuovere le impurità, i resti di foglie e gli altri residui (ad es. con un pennello o un panno)

Dopo la pulizia:

l'olio per la manutenzione degli utensili Metabo

6.30474 o con lo spray a pompa 6.30475 (biodegradabile).

trattare la lama tagliasiepi con

9 Utilizzo del caricabatteria

Il numero massimo dei cicli di carica può essere raggiunto soltanto se si evita di lasciare scaricare completamente la batteria. Ricaricare la batteria in caso di efficienza ridotta.

9.1 Caricare la batteria

Inserire la batteria (5) fino alla battuta nel vano di carica (9).

La spia di funzionamento (11) lampeggia e la batteria viene caricata.

Quando la batteria è completamente carica, la spia di funzionamento (11) si accende con luce fissa.

La batteria può rimanere all'interno del caricabatteria e, in questo modo, è sempre pronta per l'uso.

10 Anomalie durante la

ricarica

10.1 Spia di avvertimento (10) costantemente accesa

• La batteria non viene ricaricata. Temperatura

tropo alta/troppo bassa. Se la temperatura della batteria è compresa tra 0 °C e 50 °C, la procedura di carica inizia automaticamente.

10.2 Spia di avvertimento (10) lampeggiante

• La batteria è guasta. Togliere immediatamente la batteria dal caricabatteria.

• Cortocircuito tra i contatti di carica. Controllare che tra i contatti non siano presenti corpi estranei.

11 Suggerimenti pratici

Accertarsi che nella siepe non ci siano uccelli che covano. Eventualmente, rimandare il taglio della siepe.

Il materiale tagliato sminuzzato, combinato con altri rifiuti organici, produce un compost ricco di sostanze nutritive.

Se non viene sminuzzato e viene riposto in un'area verde, il materiale tagliato offrirà un utile rifugio a piccoli animali, come ad esempio ai ricci.

Rispettate i comuni orari di riposo; i vicini ve ne saranno grati.

12 Manutenzione

Si raccomanda di far affilare le lame tagliasiepi (2) smussate presso un'officina specializzata. Controllare periodicamente che la lama tagliasiepi non presenti danneggiamenti e, se necessario, farla riparare immediatamente presso un'officina specializzata.

13 Accessori

Utilizzare esclusivamente gli accessori originali Metabo.

In caso di necessità, rivolgersi al rivenditore per l'acquisto di accessori.

Per la selezione corretta degli accessori, è essenziale indicare al rivenditore il modello esatto dell'utensile elettrico.

Vedere pagina 4.

A Olio per la manutenzione degli utensili (biode-

gradabile), lattina (1 litro)

B Olio per la manutenzione degli utensili (biode-

gradabile), bomboletta spray a pompa (0,3

litri) C Custodia coprilama D Batteria

(1)

(ricambio)

Page 29

14 Riparazione

Le eventuali riparazioni degli utensili elettrici e dei caricabatteria possono essere eseguite

esclusivamente da tecnici / elettricisti specializzati! Per evitare eventuali pericoli, quando il cavo

dell'alimentazione del caricabatteria è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da un'altra persona qualificata.

Gli utensili Metabo da riparare possono essere inviati agli indirizzi riportati nell'elenco ricambi.

Nello spedire un prodotto Metabo a scopo di riparazione, descrivere il guasto accertato.

15 Tutela dell'ambiente

Gli imballaggi usati dalla Metabo sono riciclabili al 100%.

Gli utensili elettrici inutilizzabili e i relativi accessori comprendono una grande quantità di materie plastiche e materie prime riciclabili.

Le presenti istruzioni per l'uso sono stampate su carta sbiancata senza cloro.

Le batterie non devono essere smaltite come rifiuti comuni! Consegnare le batterie difettose o usate al rivenditore Metabo!

Non gettare le batteria in acqua.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sulle

apparecchiature elettriche ed elettroniche usate e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio ecologico.

ITALIANO

= Incertezza (vibrazioni)

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per mettere a confronto gli utensili elettrici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Livello sonoro di grado A tipico: L

= Livello di pressione acustica

= Livello di potenza acustica

, KWA= incertezza

= Livello di emissione sonora garantito

WA(G)

secondo 2000/14/CE

Indossare protezioni acustiche.

16 Dati tecnici

Spiegazioni relative ai dati riportati a pagina 2. Ci riserviamo il diritto di apportare modifiche per il

miglioramento tecnologico.

PowerTrimmer...:

= Massimo spessore di taglio

max

L = Lunghezza utile della lama n

= Numero di tagli con funzionamento

U= m=Peso

Valore complessivo delle vibrazioni (somma vettoriale di tre direzioni) rilevato secondo EN 60745:

a vuoto Tensione della batteria

(con batteria compatta)

= Valore di emissione delle vibrazioni

(giri a vuoto)

Caricabatteria LC 60:

A = Tensione della batteria B = Corrente di carica C = Tempo di carica

I tempi di carica reali possono variare dai valori indicati in funzione della capacità residua nonché della temperatura della batteria.

Valori rilevati secondo EN 60745. I suddetti dati tecnici sono soggetti a tolleranze (in

funzione dei rispettivi standard validi).

capacità della batteria

in funzione della

Page 30

ESPAÑOL

Manual original

Estimado cliente, le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Todas las herramientas eléctricas Metabo se comprueban minuciosamente y son sometidas a estrictos controles de calidad conforme al aseguramiento de calidad Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Cuanto más cuidado ponga en su herramienta eléctrica Metabo, más tiempo le proporcionará su servicio con fiabilidad.

arbustos pequeños. La máquina es apropiada

Contenido

1 Declaración de conformidad

2 Aplicación de acuerdo a la finalidad

3 Instrucciones generales de seguridad

4 Instrucciones especiales de seguridad 5 Descripción general 6 Características especiales del producto

7 Puesta en marcha

8 Uso del PowerTrimmer...

8.1 Acumulador

8.2 Conexión/desconexión

8.3 Limpieza de las cuchillas (después de usarlas)

9 Manejo del cargador

9.1 Cargar el acumulador

10 Fallos durante la carga

10.1 El indicador de aviso (14) luce permanentemente

10.2 El indicador de aviso (14) parpadea

11 Consejos y trucos 12 Mantenimiento 13 Accesorios 14 Reparación 15 Protección ecológica 16 Especificaciones técnicas

1 Declaración de

conformidad

Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas y las directivas mencionadas en la página 2.

2000/14/CE: Procedimientos de evaluación de la conformidad según el anexo V.

particularmente para recortar contornos. La máquina está concebida para manejarla con

una mano. Otros campos de aplicación posibles:

- Cortar setos pequeños +++

- Repasar / Cortar con precisión setos +++

- Cortar plantas herbáceas +++

- Cortar boje - especialmente áreas rectas +++

- Cortar madera blanda de árboles (p. ej. saúco) +++

- Cortar madera dura de árboles (p. ej. avellano) +++

- Cortar malas hierbas ++

- Trabajar en esquinas +

Explicación de los símbolos:

+++ ............................................................idóneo

++................................................. muy apropiado

+ ........................................................... apropiado

Cargador LC 60:

El cargador es apropiado exclusivamente para cargar acumuladores Metabo.

El LC 60 es apropiado para la carga de acumuladores de litio (7,2 V, 1,1 Ah - 2,2 Ah, 2 células).

No intente en ningún caso cargar baterías no recargables. ¡Existe peligro de explosión!

Esta herramienta no está pensada para ser utilizada por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/ o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta.

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la información sobre seguridad incluida.

2 Aplicación de acuerdo a la

finalidad

PowerTrimmer...

La máquina ha sido concebida para cortar setos y

3 Instrucciones generales de

seguridad

AVISO

: para reducir el riesgo de lesiones,

lea el manual de instrucciones.

Page 31

ESPAÑOL

AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La inob-

servancia de las indicaciones de seguridad y las instrucciones puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones en un lugar seguro para el futuro.

Antes de utilizar la herramienta eléctrica, lea detenidamente las instrucciones de seguridad y las instrucciones de manejo que se incluyen. Guarde todos los documentos para referencia en el futuro, y solamente entregue su herramienta junto con estos documentos.

4 Instrucciones especiales

de seguridad

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

Guarde una cierta distancia con la cuchilla. No intente quitar la broza ni sujetar el material que vaya a cortar mientras la cuchilla esté en movimiento. Quite la broza únicamente cuando la máquina esté desconectada y el acumulador haya sido retirado de la máquina.

despiste momentáneo durante el uso de la máquina puede causar lesiones graves.

Agarre la máquina por la empuñadura cuando la cuchilla esté parada. Enfunde siempre la cuchilla en el soporte protector a la hora de transportar o almacenar la máquina.

pulación cuidadosa de la herramienta reduce el riesgo de lesiones por corte con la cuchilla.

Sostenga la máquina únicamente en los manubrios aislados porque la cuchilla de corte puede cortar cables escondidos.

con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.

No utilice la herramienta con lluvia o en setos mojados.

El manejo de la máquina no está autorizado para menores de 16 años.

Nunca use la herramienta incompleta o modificada sin autorización expresa.

No conecte la herramienta si alguna pieza o dispositivo de protección faltan o están defectuosos.

La herramienta dispone de una parada instantánea. Lleve a reparar su herramienta cuando le resulte evidente que el tiempo de parada se prolonga más de lo habitual.

Peligro de corte con la cuchilla afilada. No toque la cuchilla. Lleve siempre guantes protectores.

Cualquier

Una mani-

El contacto

Cuando trabaje con la máquina, lleve siempre puestas las gafas protectoras, los guantes protectores y calzado apropiado.

Durante el trabajo, sujete la máquina solamente con una mano (sujetarla por la empuñadura (3)) y adopte una posición segura. Mantenga despejada la zona de trabajo para evitar tropiezos. Mantenga la cuchilla alejada del cuerpo.

Examine la superficie que vaya a cortar y retire de ella alambres o cuerpos extraños.

Cuando se bloquea las cuchillas, la máquina se desconecta automáticamente. Solt ar el interruptor (6). Una vez eliminado el bloqueo se puede seguir trabajando normalmente. Evitar que se vuelva a bloquear. El bloqueo repetido daña la máquina.

En caso de que las cuchillas se bloqueen al toparse con una rama muy dura o con un cuerpo extraño (un alambre en el seto) que no pueda eliminarse retirando la máquina, se deberá desconectar el motor y sacar de la máquina el acumulador antes de eliminar con las manos la causa del bloqueo.

Para realizar otro tipo de actividades (p. ej., quitar las ramas o el follaje cortado), deje la máquina fuera de la zona de trabajo.

Deje la máquina en un lugar en el que nadie pueda resultar herido.

Enfunde las cuchillas en el soporte protector a la hora de transportar o almacenar la herramienta.

Agarre la herramienta sólo por la empuñadura. Extraiga el acumulador de la máquina antes de

llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.

Asegúrese de que la herramienta esté desconectada al insertar el acumulador.

Mantenga las baterías alejadas de la humedad

No ponga las baterías en contacto con el fuego.

No utilice acumuladores defectuosos o deformados. No abra el acumulador. No toque ni ponga en cortocircuito los contactos de la batería.

Los acumuladores de litio defectuosos pueden tener fugas de un líquido ligeramente ácido e inflamable.

En caso de que salga líquido del acumulador y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entre en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

Page 32

ESPAÑOL

No recargue un acumulador completamente cargado. La sobrecarga daña y acorta la vida útil del acumulador.

Mantenga el cargador alejado de la humedad.

Aviso ante una tensión eléctrica peligrosa.

Utilice el cargador únicamente en lugares

cerrados.

Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo. Guarde el cargador fuera del alcance de los niños.

Vigile a los niños para asegurarse de que no juegan con la herramienta.

En caso de emisión de humos o de fuego, desconecte inmediatamente el cargador de la red eléctrica.

5 Descripción general

Véase la página 3 (desplegarla).

PowerTrimmer...:

1 Soporte protector 2 Cuchilla 3 Empuñadura 4 Desenclavamiento del acumulador 5Batería 6Interruptor 7 Bloqueo del interruptor (contra la conexión

involuntaria)

8 Protección para las manos

Cargador LC 60:

9 Compartimento de carga 10 Indicador de aviso 11 Indicador de servicio

6 Características especiales

del producto

Cargador LC 60:

• El equilibrado automático de cada célula del

acumulador permite hacer un uso óptimo de la capacidad disponible y, al mismo tiempo, aumenta la vida útil del acumulador.

7 Puesta en marcha

PowerTrimmer...:

Compruebe la parada instantánea: conecte la máquina y desconéctela al cabo de un instante. Lleve a reparar su herramienta cuando le

resulte evidente que el tiempo de parada se prolonga más de lo habitual.

Cargue la batería antes de utilizar la herramienta. (5)

Cargador LC 60:

Antes de enchufar la herramienta,

compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación se corresponden con las características de la red eléctrica.

Autotest Insertar el enchufe de red. El indicador de aviso (10) y el indicador de servicio (11) se iluminan sucesivamente durante aprox. 1 segundo.

8 Uso del PowerTrimmer...

8.1 Batería Extraer el acumulador:

Oprimir el desenclavamiento (4) y sacar el acumulador (5).

Insertar el acumulador:

Introducir el acumulador (5) hasta que encastre.

8.2 Conexión y desconexión Conexión

Desplazar el bloqueo del interruptor (7) en la dirección de la flecha y oprimir el interruptor (6).

Desconexión:

Soltar el interruptor (6) accionado. Con el sistema patentado de parada instantánea

las cuchillas quedan completamente inmovilizadas al cabo de aprox. 0,3 segundos.

prolonga más de lo habitual. El ruido ocasionalmente generado en la fase de

parada instantánea de la herramienta se debe a las características de diseño de la misma y no influye en su funcionamiento ni en su vida útil.

8.3 Limpieza de las cuchillas

acumulador (5) de la máquina.

Elimine la suciedad (restos de hojas y similares) usando, p. ej., un pincel o un paño.

(manejo de seguridad):

Lleve a reparar su herramienta cuando le

resulte evidente que el tiempo de parada se

(después de usarlas)

Antes de la limpieza:

desconecte la herramienta. Extraiga el

Use guantes protectores.

Page 33

ESPAÑOL

Después de la limpieza:

aceite especial para la conservación de máquinas Metabo 6.30474 o con la bomba pulverizadora

6.30475 (biodegradable).

lubrique la cuchilla con

9 Manejo del cargador

El número máximo de ciclos de carga sólo se puede alcanzar si se evita una descarga máxima del acumulador. Vuelva a cargar el acumulador si detecta una disminución de la potencia.

9.1 Carga del acumulador

Inserte el acumulador (5) hasta el tope del compartimento de carga (9).

El indicador de servicio (11) parpadea y el acumulador se carga.

Cuando el acumulador está totalmente cargado, el indicador de servicio (11) luce permanentemente.

El acumulador puede permanecer en el cargador y estar así siempre listo para el funcionamiento.

10 Fallos durante la carga

10.1 El indicador de aviso (10) se ilumina de forma continua

La broza no triturada y depositada en un jardín natural constituye un refugio perfecto para pequeños animales, como puede ser los erizos.

Respete el descanso de los vecinos a la hora de trabajar con la herramienta.

12 Mantenimiento

Se recomienda llevar a afilar la cuchilla (2) desgastada a un taller especializado. Compruebe regularmente que la cuchilla se encuentre en buen estado y póngala en manos de un taller especializado si fuera necesario.

13 Accesorios

Use solamente accesorios originales Metabo. Si necesita accesorios, diríjase a su distribuidor. Para que el distribuidor pueda seleccionar el acce-

sorio correcto, necesita saber la designación exacta del modelo de su herramienta.

Véase la página 4.

A Aceite especial para máquinas (biodegra-

dable) en lata (1 litro)

B Aceite especial para máquinas (biodegra-

dable) en bomba pulverizadora (0,3 litros) (1)

Soporte protector (repuesto)

C DBatería

14 Reparación

• El acumulador no se carga. La temperatura es

demasiado alta o demasiado baja. Si la temperatura de la batería está entre 0 °C y 50 °C, el proceso de carga comenzará automáticamente.

10.2 El indicador de aviso (10) parpadea

• Acumulador defectuoso. Extraiga el acumu-

lador del cargador inmediatamente.

• Cortocircuito entre los contactos de carga.

Compruebe la existencia de cuerpos extraños en el sistema de contacto.

11 Consejos y trucos

Cerciórese de que no hay pájaros anidando en el seto. Empiece a podar el seto por otra zona si fuera necesario.

La broza conforma, junto con otros desechos de jardín, un compuesto orgánico nutritivo para las plantas.

Las reparaciones de herramientas eléctricas y cargadores solo deben ser efectuadas por

electricistas especializados. En caso de que el cable de alimentación de red de

este cargador está dañado, sólo el fabricante, su servicio de atención al cliente o una persona debidamente cualificada deberá sustituirlo con el propósito de evitar situaciones que entrañen peligro para el usuario.

Si necesita reparar algún aparato Metabo, puede enviarlo a cualquiera de las direcciones incluidas en la lista de piezas de recambio.

Sírvase incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.

15 Protección ecológica

Los envases Metabo son 100% reciclables. Las herramientas eléctricas y sus accesorios fuera

de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Page 34

ESPAÑOL

Estas instrucciones están impresas en papel blanqueado sin cloro.

Los acumuladores no se deben desechar junto con la basura doméstica. Devuelva los acumuladores defectuosos o gastados a su distribuidor Metabo

No sumerja en agua el acumulador.

Sólo para países de la UE. No tire las herramientas eléctricas a la basura. Según la directiva europea 2002/96/CE

sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

16 Especificaciones técnicas

Notas explicativas sobre la información de la página 2.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

PowerTrimmer...:

ø máx.

= Máximo espesor de corte L = Longitud utilizable de la cuchilla n

= Número de cortes con marcha en vacío

U= m = Peso

Valor total de las vibraciones (suma vectorial en tres direcciones) calculado según EN 60745:

El nivel de vibración que se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También permite realizar una estimación provisional de la resistencia a las vibraciones.

El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con herramientas de inserción distintas o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo.

Para obtener una estimación precisa de la carga de vibraciones también deben tenerse en cuenta los períodos en los que la herramienta está desconectada (o conectada, pero no en uso efectivo). En este caso, la carga de vibraciones podría

Tensión del acumulador

(con el acumulador más

pequeño)

= Valor de la emisión de vibraciones

(funcionamiento en vacío)

= Inexactitud (vibración)

reducirse considerablemente durante un período de tiempo.

Adopte las medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como por ejemplo: mantenimiento de herramientas eléctricas y herramientas de inserción, manos calientes, organización de los procesos de trabajo.

Niveles acústicos característicos compensados A: L

= Nivel de intensidad acústica

= Nivel de potencia acústica

, KWA= Inseguridad

= Nivel de potencia acústica garanti-

WA(G)

zado según 2000/14/CE

¡Utilice auriculares protectores!

Cargador LC 60:

A = Tensión del acumulador B = Corriente de carga C = Tiempo de carga

Los tiempos de carga reales pueden ser diferentes de los datos proporcionados en función de la capacidad residual así como de la temperatura del acumulador.

Valores de medición establecidos de acuerdo con EN 60745.

Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

capacidad del acumulador

en función de la

Page 35

PORTUGUÊS

Manual original

Caro Cliente, agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo. Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.

A máquina é destinada para utilização com uma só

Índice

1 Declaração de conformidade 2 Utilização autorizada 3 Indicações gerais de segurança 4 Indicações de segurança especiais 5Vista geral 6 Características especiais do produto 7 Colocação em operação 8 Utilização PowerTrimmer...

8.1 Acumulador

8.2 Ligar/desligar

8.3 Limpeza da lâmina de corte (após cada utilização)

9 Utilização do carregador

9.1 Carregar o acumulador

10 Falhas durante o carregamento

10.1 Indicador de aviso (14) acende de forma contínua

10.2 Indicador de aviso (14) pisca

11 Conselhos úteis 12 Manutenção 13 Acessórios 14 Reparações 15 Protecção ao meio ambiente 16 Dados técnicos

1 Declaração de

conformidade

Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2.

2000/14/CE: Processo de avaliação da conformidade de acordo com o anexo V.

mão. Demais aplicações possíveis:

- cortar pequenas sebes +++

- acabamentos / cortes de acabamento em sebes +++

- cortar relva +++

- cortar buxo - particularmente áreas direitas +++

- podar árvores de madeira macia (p.ex. sabugueiro) +++

- podar árvores de madeira dura (p.ex. aveleira) +++

- cortar erva daninha ++

- trabalhar em cantos +

Esclarecimento dos símbolos:

+++ .................................... muito bem adequado

++................................................. bem adequado

+............................................................adequado

Carregador LC 60:

O carregador só é adequado para carregar acumuladores da Metabo.

O LC 60 é adequado para carregar acumuladores de iões Li (7,2 V, 1,1 Ah - 2,2 Ah, 2 células).

Jamais tente carregar baterias não recarregáveis. Perigo de explosão!

Este aparelho não é adequado para ser utilizado por pessoas com deficiências físicas, sensoriais ou mentais, ou com práticas insuficientes e/ou conhecimentos insuficientes, a não ser que sejam controladas por uma pessoa responsável por sua segurança, ou que tenham recebido instruções desta pessoa sobre a utilização do aparelho.

O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se toda a regulamentação aplicável à prevenção de acidentes, assim como a informação sobre segurança que aqui se incluí.

2 Utilização autorizada

PowerTrimmer...

A máquina é destinada para cortar sebes pequenas e arbustos pequenos. A máquina é especialmente adequada para cortes de moldagem.

3 Indicações gerais de

segurança

AVISO

– Leia as Instruções de Serviço para reduzir um risco de ferimentos e lesões.

Page 36

PORTUGUÊS

AVISO Leia todas as indicações de segurança e instruções. A um descuido no

cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões.

Guardar todas as indicações de segurança e instruções para futuras consultas.

Favor ler atentamente e por completo as indicações de segurança e as Instruções de Serviço incluídas antes de utilizar a ferramenta eléctrica. Manter todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação.

4 Indicações de segurança

especiais

Para sua própria protecção e para proteger a sua ferramenta, cumpra muito em especial todas as referências marcadas com este símbolo!

Mantenha todas as partes do corpo afastadas da lâmina de corte. Jamais tente retirar material cortado ou segurar o material a ser cortado, com a lâmina accionada. Só remova o material de corte encravado quando desligada a máquina e o acumulador retirado da mesma.

Um momento de desatenção durante a utilização da máquina pode causar-lhe graves ferimentos.

Carregue a máquina no punho com a lâmina de corte paralisada. Para o transporte ou quando for guardar a máquina, deve sempre recolocar as capas de protecção.

doso com a máquina reduz o perigo de lesões com a lâmina de corte.

Segurar a ferramenta apenas nas superfícies isoladas do punho, dado que a lâmina de corte possa atingir condutores de corrente encobertos.

O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar um choque eléctrico.

Não usar na chuva ou em sebes húmidas.

Pessoas menores de 16 anos são proibidas de operar a ferramenta.

Jamais deve usar uma máquina incompleta ou uma, na qual foi realizada uma alteração inadmitida.

Não ligar a máquina na ausência de partes da máquina ou dos equipamentos de protecção ou quando estes com defeito.

A máquina possui uma paragem rápida. Mandar reparar a máquina quando o tempo de paragem aumentar consideravelmente.

O manuseamento cuida-

Perigo de lesões devido a fios de lâmina cortantes. Não tocar na lâmina. Usar luvas de protecção.

Durante os trabalhos com a máquina, deve sempre usar óculos de protecção, luvas de protecção e calçados adequados.

Durante os trabalhos com a máquina, deve segurá-la com somente uma mão (segurar no punho (3)) e posicionar-se de forma segura. Tomar atenção quanto a empecilhos na área de trabalho; perigo de tropeços. Manter a lâmina de corte afastada do corpo.

Examinar a área a ser cortada e remover fios e arames ou outros corpos estranhos.

Assim que a lâmina de corte bloquear, a máquina desliga automaticamente. Soltar o gatilho (6). Depois de remover o bloqueio pode continuar normalmente a operação. Evitar outros bloqueios. Bloqueios contínuos podem danificar a máquina.

Se devido ao corte de um galho muito duro ou um corpo estranho (arame na sebe), as lâminas de corte páram e o bloqueio não pode ser eliminado com a retirada da máquina, deve por primeiro desligar o motor e retirar o acumulador da máquina, para depois remover o empecilho manualmente do bloqueio das lâminas de corte.

Para efectuar as outras actividades (p.ex. remoção de galhos ou materiais cortados) deve sempre colocar a máquina fora da área de trabalho.

Colocar a máquina de lado, de modo a que ninguém possa correr um risco.

Sempre deve colocar a capa de protecção sobre as lâminas de corte para guardar ou transportar a máquina.

Carregar a máquina pelo punho. Remover o acumulador da máquina antes de

realizar qualquer ajuste, reequipagem, manutenção ou limpeza.

Certificar-se de que a máquina está desligada ao recolocar o acumulador.

Proteger os acumuladores diante da humidade!

Não expor os acumuladores ao fogo!

Não utilizar acumuladores defeituosos ou deformados! Não abrir acumuladores! Não mexer nem curto-circuitar os contactos dos acumuladores!

Dos acumuladores defeituosos de iões Li pode sair um líquido levemente ácido, inflamável!

Caso escapar líquido dos acumuladores e entrar em contacto com a pele, enxaguar imediatamente com muita água. Se o líquido dos acumuladores

Page 37

entrar em contacto com os olhos, lave-os com água limpa e consulte imediatamente um médico!

Não recarregar acumuladores já carregados! Uma sobrecarga danifica e encurta a vida útil do acumulador!

Proteja o seu carregador diante da humidade!

Advertência diante de tensão eléctrica perigosa!

Utilizar o carregador somente em recintos

fechados!

Manter crianças afastadas do carregador resp. da área de trabalho! Guardar o seu carregador longe do alcance das crianças!

Crianças devem ser vigiadas para certificar-se de que não brinquem com o aparelho.

Quando há formação de fumaça ou fogo no carregador, puxar imediatamente a ficha da rede!

5Vista geral

Consultar página 3 (desdobrar a página).

PowerTrimmer...:

1 Capa de protecção 2 Lâmina de corte 3 Punho 4 Desbloqueio do acumulador 5Acumulador 6 Gatilho 7 Bloqueio do gatilho (contra ligação não

intencional)

8 Resguardo de mão

Carregador LC 60:

aixa de carregamento

10 I

ndicador de aviso

11 I

ndicador de funcionamento

6 Características especiais

do produto

Carregador LC 60:

• Um balanceamento automático das células individuais do acumulador permite a utilização optimizada da capacidade à disposição e ao mesmo tempo, aumenta a duração do acumulador.

PORTUGUÊS

7 Colocação em operação

PowerTrimmer...:

Controlar a paragem rápida: Ligar e desligar brevemente a máquina. Mandar reparar a máquina quando o tempo de paragem aumentar consideravelmente.

Antes da sua utilização, deve carregar o acumulador (5).

Carregador LC 60:

Antes de ligar o cabo de alimentação, veri-

fique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta.

Autoteste Inserir a ficha da rede. Os indicadores de aviso (10) e de funcionamento (11) acendem um após outro por aprox. 1 segundo.

8 Utilização PowerTrimmer...

8.1 Acumulador Retirar o acumulador:

premer o desbloqueio do acumulador (4) e retirar o acumulador (5).

Recolocar o acumulador:

inserir o acumulador (5) até o seu engate.

8.2 Ligar/desligar Ligar

(operação de segurança):

Deslizar o bloqueio do gatilho (7) no sentido da seta e premer o gatilho (6).

Desligar:

Soltar o gatilho (6) activado. Devido ao dispositivo de paragem rápida paten-

teado, as lâminas de corte páram no espaço de aprox. 0,3 segundos.

Mandar reparar a máquina quando o tempo

de paragem aumentar consideravelmente. O ruído que oportunamente aparece na ocasião

de uma paragem rápida da máquina, depende do modelo e não influencia sua função ou durabilidade.

8.3 Limpeza da lâmina de corte

(após cada utilização)

Antes da limpeza:

Desligar a máquina. Retirar o acumulador (5) da máquina.

Page 38

PORTUGUÊS

Usar luvas de protecção.

Remover sujidades, restos de folhas e semelhantes (p.ex. com um pincel ou um pano)

Após a limpeza:

de manutenção para máquinas Metabo 6.30474 ou spray 6.30475 (biodegradável).

Tratar a lâmina de corte com óleo

9 Utilização do carregador

No entanto, só é possível atingir o número máximo de ciclos de carga quando se evita uma descarga total do acumulador. Recarregar o acumulador quando notar um perda de rendimento.

9.1 Carregar o acumulador

Inserir o acumulador (5) até o batente da caixa de carregamento (9).

O indicador de funcionamento (11) pisca e o acumulador é carregado.

Depois de plenamente carregado o acumulador, o indicador de funcionamento (11) permanece aceso.

O acumulador pode permanecer no carregador, estando desta forma sempre pronto para funcionar.

10 Falhas durante o

carregamento

10.1 O indicador de aviso (10) permanece aceso

• O acumulador não está sendo carregado. A

temperatura está demasiado alta/demasiado baixa. Se a temperatura do acumulador estiver entre 0 °C e 50 °C, o processo de carregamento inicia automaticamente.

10.2 O indicador de aviso (10) pisca

• Acumulador com defeito. Retirar imediatamente

o acumulador do carregador.

• Curto-circuito entre os contactos de carrega-

mento. Controlar o sistema de contacto quanto a objectos estranhos.

11 Conselhos úteis

Certificar-se de que não há pássaros chocando na sebe. Se for o caso, deve cortar a sebe em outra época.

O material cortado e picado junto com outros resíduos do jardim, constituem um nutritivo composto orgânico.

Quando não picado e depositado no jardim natural, o material cortado oferece uma boa possibilidade para esconderijo de pequenos animais como p.ex. ouriços.

Observar os tempos de repouso locais; seus vizinhos irão agradecer-lhe.

12 Manutenção

Recomenda-se mandar afiar as lâminas de corte (2)embotadas numa oficina técnica. Controlar regularmente as lâminas de corte quanto a danificações e caso necessário, mandar consertá-las imediatamente numa oficina técnica.

13 Acessórios

Utilize apenas acessórios Metabo genuínos. Se precisar de acessórios consulte o seu distri-

buidor. Para que o distribuidor possa seleccionar o aces-

sório adequado, tem de saber o modelo exacto da sua ferramenta.

Consultar página 4.

A Óleo de manutenção para máquinas (biode-

gradável), lata ( 1 litro)

B Óleo de manutenção para máquinas (biode-

gradável), lata de spray ( 0,3 litros) C Capa de protecção DAcumulador

(1)

(para reserva)

14 Reparações

Reparações em ferramentas eléctricas e carregadores só devem ser efectuadas por

um técnico eléctrico qualificado! Aquando danificado o cabo de conexão à rede do

carregador, deverá ser substituído pelo fabricante ou por seu Serviço de assistência técnica ou por uma pessoa semelhante, qualificada, a fim de evitar perigos.

Qualquer ferramenta da Metabo que necessite de reparação pode ser enviada para um dos endereços que se incluem na lista de peças sobressalentes.

Page 39

PORTUGUÊS

Favor descrever o defeito constatado antes de enviar a peça para reparação.

15 Protecção do meio

ambiente

As embalagens da Metabo são 100% recicláveis. Ferramentas eléctricas sem possibilidade de repa-

ração e acessórios contém uma apreciável quantidade de matéria-prima e plásticos que também podem ser incluídos em um processo de reciclagem.

Estas instruções estão impressas em papel reciclado.

Não deitar acumuladores no lixo caseiro! Devolver os acumuladores defeituosos ou usados ao representante Metabo!

Não jogar os acumuladores na água.

Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/

CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.

16 Dados técnicos

Há mais notas explicativas na página 2. Reserva-se o direito de proceder a alterações

devidas ao progresso tecnológico.

PowerTrimmer...:

ø máx.

= Espessura de corte máxima L = Comprimento útil da lâmina n

= Velocidade em vazio

U= m=Peso

Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745: a

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição padronizado na norma EN 60745, podendo ser utilizado para a comparação de ferramentas eléctricas. O mesmo adequa-se também para uma avaliação provisória do impacto de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Porém, se a ferramenta eléctrica for aplicada para outros fins, com outros acessórios acopláveis ou com insuficiente manutenção, o nível de vibração pode

Tensão do acumulador

(com menor acumulador)

= Valor da emissão de vibrações

(marcha em vazio)

= Insegurança (vibração)

variar. O mesmo pode aumentar consideravelmente o impacto de vibrações durante todo o período de operação.

Para uma avaliação exacta do impacto de vibrações também deverá considerar-se os tempos em que o aparelho fica desligado ou aquando ligado, porém não em operação. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de operação.

Determine medidas de segurança adicionais para proteger o operador diante das acções de vibrações, como por exemplo: manutenção da ferramenta eléctrica e dos acessórios acopláveis, manter quente as mãos, organização de sequências de operação.

Valores típicos e ponderados pela escala A para o ruído:

= Nível de pressão sonora

= Nível de energia sonora

, KWA= Insegurança

= Nível de energia sonora garantido de

WA(G)

acordo com 2000/14/CE

Utilizar protecções auriculares.

Carregador LC 60:

A = Voltagem do acumulador B = Corrente de carga C = Tempo de carga

Consoante a capacidade restante e a temperatura do acumulador, os tempos reais de carga podem variar das indicações.

Valores medidos de acordo com a norma EN 60745.

Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).

cidade do acumulador

consoante a capa-

Page 40

SVENSKA

Originalbruksanvisning

Tack för att du visat oss förtroende och köpt dig ett nytt Metabo-elverktyg! Varje elverktyg från Metabo är noggrant testat och genomgår stränga kvalitetskontroller från Metabo kvalitetssäkring. Livslängden på elverktyget beror till stor del på dig själv. Följ noga anvisningarna i bruksanvisningen och övrig dokumentation. Hantera Metabo-elverktyget på rätt sätt, så kan du använda det under lång tid framöver.

AAndra användningsmöjligheter:

Innehåll

1 Konformitetsdeklaration 2 Avsedd användning

3 Allmänna säkerhetsanvisningar

4Särskilda säkerhetsanvisningar 5Översikt 6 Särskilda produktegenskaper 7 Idrifttagande 8 Användning av PowerTrimmer...

8.1 Batteripack

8.2 Slå på/av

8.3 Rengöring av klippkniven (efter varje användning)

9 Använda laddaren

9.1 Ladda batteriet

10 Laddfel

10.1 Varningslampa (14) lyser med fast sken

10.2 Varningslampa (14) blinkar

11 Tips och råd 12 Underhåll 13 Tillbehör 14 Reparatur 15 Miljöskydd 16 Tekniska data

1 Konformitetsdeklaration

- Klippa små häckar +++

- Efterarbete / finjustering av häckar +++

- Klippning av örter +++

- Klippa buxbom – riktigt raka ytor +++

- Träkapning i mjukt trä (t ex fläder) +++

- Träkapning i hårt trä (t ex hasselnöt) +++

- Klippa ogräs ++

- Arbeta i hörn + Symbolförklaring:

+++ ...............................................passar utmärkt

++.........................................................passar bra

+ .................................................................passar

Laddningsenhet LC 60:

Laddningsenheten ska endast användas till att ladda batterier från Metabo.

LC 60 är avsedd för laddning av litiumjonbatterier (2-cells 7,2 V, 1,1 Ah - 2,2 Ah).

Försök aldrig ladda batterier som inte är avsedda för uppladdning. Explosionsrisk!

Enheten är inte avsedd för användning av personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvisningar för att använda enheten eller står under överinseende av någon som ansvarar för säkerheten.

Användaren ansvarar för skador som uppstår pga. ej avsedd användning.

Följ de allmänna föreskrifterna om skadeprevention samt de bifogade säkerhetsanvisningarna.

Vi ansvarar för att den här produkten uppfyller kraven i de bestämmelser och riktlinjer som anges på sidan 2.

2000/14/EG: Utvärderingsmetod för överensstämmelse enligt bilaga V.

2 Avsedd användning

PowerTrimmer...

Maskinen är till för att klippa mindre häckar och enstaka strån. Maskinen är särskilt lämplig för formklippning.

Maskinen är tillverkad för användning med en hand.

3 Allmänna

säkerhetsanvisningar

VARNING!

risken mindre för skador.

VARNING! Läs alla säkerhetsanvisningar och anvisningar.

visningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs alla säkerhets- och bruksanvisningar noga innan du använder elverktyget. Spara all dokumentation och om elverktyget säljs vidare, se till att all dokumentation följer med.

– Läs bruksanvisningen, så är

Följer du inte säkerhetsan-

Page 41

4 Särskilda

säkerhetsanvisningar

Beakta de ställen i texten som markerats med denna symbol för din egen säkerhet och för att skydda elverktyget!

kommer i kontakt med klippkniven. Ta aldrig bort klipp och håll aldrig i sådant som ska klippas när kniven är i rörelse. Avlägsna fastklämt material endast då maskinen är avstängd och batteriet har tagits ut ur maskinen.

ögonblicks oaktsamhet kan leda till svåra skador när du klipper med maskinen.

Bär maskinen i handtaget och se till så att klippkniven har stannat först. Sätt alltid på svärdskyddet när du transporterar och förvarar maskinen.

minskar risken för skador på grund av klippkniven.

Håll alltid maskinen i de isolerade greppen när du jobbar eftersom kniven kan komma i kontakt med dolda elledningar.

strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

Låt inte personer under 16 år använda maskinen. Använd aldrig en trasig eller modifierad maskin

med otillåtna ändringar. Slå aldrig på maskinen om maskindelar eller

skyddsanordningar saknas eller är trasiga. Maskinen har ett snabbstopp. Om inbromsning-

stiden blivit avsevärt längre, reparera maskinen. Risk för personskador på grund av vass klippkniv.

Rör aldrig klippkniven. Använd arbetshandskar! Använd alltid skyddsglasögon, arbetshandskar

och lämpliga skor när du arbetar med maskinen! Håll bara med en hand då du arbetar med

maskinen (i handtaget (3)) och inta en säker ställning. Se upp för hinder i arbetsområdet snubbelrisk! Håll alltid klippkniven ut från kroppen.

Kontrollera ytan du ska klippa och ta bort sladdar och andra främmande föremål.

Om klippkniven blockeras stänger maskinen av sig själv. Lossa strömbrytarspärren (6). Då blockeringen avhjälpts kan du arbeta vidare som normalt. Försök att undvika att maskinen nyper. Om den blockeras ofta kan det leda till att maskinen skadas.

Om klippkniven stannar på grund av en hård kvist eller främmande föremål (tråd i häcken) och blokkeringen inte kan åtgärdas genom att dra tillbaka maskinen, så måste du först slå av motorn och ta

Se till så att inga kroppsdelar

Ett

Använd maskinen med förnuft, så

Kontakt med

Klipp aldrig när det regnar eller om häcken är fuktig.

SVENSKA

ur batteriet ur maskinen innan du åtgärdar felet för hand på klippkniven.

När du gör annat (t.ex. tar bort grenar och klipp), lägg ifrån dig maskinen utanför arbetsområdet.

Lägg maskinen, så att ingen kan skadas av den. Sätt alltid på svärdskyddet när du transporterar

och förvarar häcksaxen. Bär alltid maskinen i handtaget. Ta ut batterierna ur maskinen innan inställningar,

ombyggnad, underhåll eller rengöring utförs. Se till att maskinen är avstängd när du sätter i

batteriet.

Skydda batterierna mot fukt!

Skydda batterierna mot brand!

Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna! Rör eller kortslut aldrig batteripolerna!

Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikligt med vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård!

Ladda inte fulladdade batterier! Överladdning skadar batteriet och förkortar livslängden!

Skydda laddaren mot fukt!

Varning för livsfarlig elspänning!

Använd bara laddaren inomhus!

Håll barn borta från laddaren och arbetsområdet! Förvara laddaren oåtkomlig för barn!

Håll barnen under uppsikt, så att de inte leker med enheten.

Dra genast ur kontakten vid rökutveckling eller brand i laddaren!

5Översikt

Se sid. 3 (fäll ut sidan).

PowerTrimmer...:

1 Svärdskydd 2 Klippkniv 3Handtag 4 Batterispärr

Page 42

SVENSKA

5 Batteri 6Strömbrytarspärr 7 Brytarspärr (mot oavsiktlig påslagning) 8 Handskydd

Laddare LC 60:

addöppning

10 V

arningslampa

11 L

addindikeringslampa

6Särskilda

produktegenskaper

Laddare LC 60:

• Den automatiska balanseringen av enskilda battericeller gör att tillgänglig kapacitet utnyttjas optimalt samtidigt som batteriets livslängd förlängs.

7Driftstart

PowerTrimmer...:

Kontrollera snabbstoppet: Slå på och av maskinen helt kort. Om inbromsningstiden blivit avsevärt längre, reparera maskinen.

Ladda batteriet före användning. (5)

Laddare LC 60:

Kontrollera före driftstart att angiven spänning och frekvens på märkskylten överens-

stämmer med nätspänningen och nätfrekvensen. Självtest

Sätt i stickkontakten. Varnings- (10) och laddindikeringslamporna (11) tänds efter varandra i ca 1 sekund.

8 Användning av

PowerTrimmer...

8.1 Batteri

Ta ur batteriet:

Tryck på spärren (4) och ta ur batteriet (5).

Sätta i batteriet:

Skjut in batteriet (5) tills det snäpper fast.

8.2 Start/stopp

Slå på

(säker användning):

Skjut spärren (7) i pilens riktning och tryck på strömbrytarspärren (6).

Stopp:

Släpp den aktiverade strömbrytarspärren (6). Det patenterade snabbstoppet stannar klipp-

knivarna inom 0,3 sekunder.

Om inbromsningstiden blivit avsevärt längre, reparera maskinen.

Ljudet som uppstår vid snabbstopp av maskinen hänger ihop med konstruktionen och påverkar inte funktionen och livslängden.

8.3 Rengöring av klippkniven

(efter varje användning)

Före rengöring:

Slå av maskinen. (5)Avlägsna batterierna

från maskinen.

Använd arbetshandskar!

Ta bort skräp, bladrester etc. (t.ex. med pensel eller duk).

Efter rengöring:

maskinolja 6.30474 eller pumpspray

6.30475(biologiskt nedbrytbar).

Olja in klippkniven med Metabos

9 Använda laddaren

Det maximala antalet laddcykler gäller bara om du undviker att djupurladda batteriet. Ladda batteriet när effekten avtar.

9.1 Ladda batteriet

Tryck ned batteriet (5) i laddöppningen (9)så långt det går.

Laddindikeringslampan (11) blinkar och batteriet laddas.

När batteriet är fulladdat, lyser laddindikeringslampan (11) med fast sken.

Batteriet kan sitta kvar i laddaren, så att det är klart att använda.

10 Laddfel

10.1 Varningslampan (10) lyser fast

• Batteriet laddar inte. Temperaturen är för hög/ låg. Ligger batteritemperaturen mellan 0°C och 50°C, så börjar laddningen automatiskt.

Page 43

SVENSKA

10.2 Varningsindikeringen (10) blinkar

• Trasigt batteri. Ta genast ut batteriet ur laddaren.

• Laddningskontakterna är kortslutna. Kontrollera om det finns främmande föremål i kontaktsystemet.

11 Råd och tips

Kontrollera så att det inte finns häckande fåglar i häcken. Vänta i så fall med häckklippningen.

Det finfördelade klippet ger tillsammans med annat trädgårdsavfall en näringsrik kompost.

Slänger du klippet utan att finfördela det i trädgårdens vildvuxna del, så blir det uppskattat tillhåll för smådjur som t.ex. igelkotten.

Klipp inte på tider som kan störa dina grannar, det kommer de att uppskatta!

12 Underhåll

Vi rekommenderar att du lämnar in slöa klippknivar (2) för slipning. Kontrollera med jämna mellanrum att klippknivarna inte är skadade och lämna ev. in dem för åtgärd.

13 Tillbehör

Använd bara Metabos originaltillbehör. Kontakta leverantören vid behov av tillbehör. Det är viktigt att ange exakt typbeteckning på

maskinen vid beställning av tillbehör. Se sid. 4.

A Maskinolja (biologiskt nedbrytbart), dosa (1

liter)

B Maskinolja (biologiskt nedbrytbar), pump-

sprayburk (0,3 liter). C Behållare D Batteri

(1)

(som reservdel)

14 Reparation

Elverktyg och laddare får bara repareras av elektriker!

Vid skador på laddarens nätsladd ska den bytas av tillverkaren eller dennes kundtjänst eller av en person med motsvarande kvalifikationer, för att undvika risker.

Metabo-produkter som behöver repareras kan skickas till någon av de adresser som finns i reservdelslistan.

Beskriv felen när du skickar in verktyget för reparation.

15 Miljöskydd

Metaboförpackningarna är 100% återvinningsbara.

Uttjänta elverktyg och tillbehör innehåller stora mängder värdefullt material som också kan återvinnas.

Den här bruksanvisningen är tryckt på klorfritt papper.

Du får inte slänga batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren!

Släng aldrig batterier i vatten.

Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EUdirektiv 2002/96/EG om uttjänta el- och

elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

16 Tekniska data

Förklaringar till uppgifterna på sid. 2. Vi förbehåller oss rätten till tekniska förändringar.

PowerTrimmer...:

ø max

. = maximal klippkapacitet L = Användbar klippknivslängd n

= Slagfrekvens obelastad

U= m=vikt

Totalvibrationsvärde (vektorsumma i tre led) beräknad enligt EN 60745: a

De angivna vibrationsnivåerna i anvisningen är uppmätta enligt standardmätmetoderna i EN 60745 och går att använda för att jämföra elverktyg med varandra. De går även att använda för att uppskatta vibrationsbelastningen.

Den angivna vibrationsnivån avser elverktygets huvudsakliga användningsområde. Vibrationsnivån kan avvika om elverktyget blir använt för andra användningsområden, med andra verktyg eller otillräckligt underhåll. Det kan öka vibrationsbelastningen avsevärt under hela arbetsintervallet.

Vill du ha en noggrann uppskattning av vibrationsbelastningen, bör du även ta med tiden maskinen är av eller igång utan belastning i beräkningen. Det

batterispänning

(med minsta batteriet)

= Vibrationsemissionsvärde (obelastad) = Osäkerhet (vibration)

Page 44

SVENSKA

kan sänka vibrationsbelastningen avsevärt under hela arbetsintervallet.

Lägg även in extra säkerhetsåtgärder för att skydda användaren från vibrationspåverkan som t.ex.: Underhåll av elverktyg och verktyg, handvärmning, organiserade arbetsmetoder.

Typisk A-viktad ljudnivå:

= Ljudtrycksnivå

= Ljudeffektsnivå

, KWA= Onoggrannhet

= Garanterad ljudeffektnivå enligt 2000/

WA(G)

14/EG

Använd hörselskydd!

Laddare LC 60:

A = Batterispänning B = Laddström C = Laddtid

Laddtiderna kan avvika från uppgifterna bero-

ende på restladdning och batteritemperatur.

Mätvärden är fastställda enligt EN 60745. I tekniska data ovan tas även hänsyn till gällande

toleranser (motsvarande respektive gällande standard).

beror på batterikapaciteten

Page 45

SUOMI

FIN

Alkuperäinen käyttöopas

Arvoisa asiakas, kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo-sähkötyökalun. Jokaista Metabosähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo-laatuvarmistuksen tarkastukset. Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabo-sähkötyökalua, sitä pidempään voit sitä käyttää.

Sisältö

1 Vaatimustenmukaisuusvakuutus

2Määräystenmukainen käyttö

3 Yleiset turvallisuusohjeet

4 Erityiset turvallisuusohjeet 5 Yleiskuva 6 Tuotteen erityisominaisuudet

7 Käyttöönotto

8 PowerTrimmer...in käyttö

8.1 Akku

8.2 Päälle-/poiskytkeminen

8.3 Leikkuuterien puhdistus (aina käytön jälkeen)

9 Latauslaitteen käyttö

9.1 Akun lataaminen

10 Lataukseen liittyvät häiriöt

10.1 Varoitusvalo (14) palaa jatkuvasti

10.2 Varoitusvalo (14) vilkkuu

11 Neuvot ja ohjeet 12 Huolto 13 Lisätarvikkeet 14 Korjaus 15 Ympäristönsuojelu 16 Tekniset tiedot

1 Vaatimustenmukaisuus

vakuutus

Täten vakuutamme vastaavamme siitä, että tämä tuote on sivulla 2 mainittujen standardien ja määräysten mukainen.

2000/14/EY: Vaatimustenmukaisuuden arviointimenetelmä liitteen V mukaan.

2 Määräystenmukainen

käyttö

PowerTrimmer...

Kone on tarkoitettu pienien pensaiden ja pensasaitojen leikkaamiseen. Kone sopii erityisen hyvin pensaiden muotoiluun.

Konetta käytetään yhdellä kädellä. Muita mahdollisia käyttökohteita:

- Pienien pensaikkojen leikkaaminen +++

- Pensasaitojen viimeistely +++

- Ruohikon leikkaaminen +++

- Puksipuiden leikkaaminen - erityisesti suorat pinnat +++

- Pehmeiden puunoksien leikkaaminen (esim. selja) +++

- Kovien puunoksien leikkaaminen (esim. pähkinäpuu) +++

- Rikkaruohojen leikkaaminen ++

- Kulmien viimeistely +

Tunnuksien selitys:

+++ .................................. erittäin hyvin soveltuva

++................................................. hyvin soveltuva

+.............................................................soveltuva

Latauslaite LC 60:

Latauslaite soveltuu yksinomaan Metabo-akkujen lataamiseen.

LC 60 sopii Li-Ion-akkujen lataamiseen (7,2 V, 1,1 Ah - 2,2 Ah, 2 kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenla-

dattavia. Räjähdysvaara! Tämä laite ei ole tarkoitettu sellaisten henkilöiden

käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietämystä, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3 Yleiset turvallisuusohjeet

VAROITUS

pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot.

noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

– lue käyttöohjeet, jotta saat

Turvallisuusohjeiden ja neuvojen

Page 46

FIN

SUOMI

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4 Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

kuuterästä. Älä yritä poistaa lehtiä tai oksia terän pyöriessä äläkä pidä leikattavasta materiaalista kiinni. Irrota kiinnijuuttunut leikkuujäte vasta sitten, kun kone on kytketty pois toiminnasta ja akku on otettu koneesta pois.

epätarkkaavaisuus konetta käytettäessä voi johtaa vakaviin vammoihin.

Kanna konetta kahvasta pitämällä vain silloin, kun leikkuuterä on pysäytetty. Terän päälle täytyy aina laittaa suojus, kun konetta kuljetetaan tai se laitetaan säilytykseen.

huolellinen käsittely pienentää leikkuuterän aiheuttamaa loukkaantumisvaaraa.

Pidä koneesta kiinni vain sen eristetyistä kahvapinnoista, koska leikkuuterä voi osua piilossa oleviin sähköjohtoihin.

jännitettä johtavaan johtoon voi saada aikaan sen, että myös koneen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

Alle 16-vuotiaat henkilöt eivät sää käyttää konetta. Älä koskaan käytä epätäydellistä konetta tai

konetta, johon on tehty luvattomia muutoksia. Älä kytke konetta päälle, jos koneen osia tai suoja-

laitteita puuttuu tai ne ovat viallisia. Koneessa on pikapysäytys. Vie kone korjattavaksi,

jos pysähtymisaika on huomattavasti pidentynyt. Terävien teräsärmien aiheuttama loukkaantumis-

vaara. Älä kosketa terää. Käytä suojakäsineitä. Käytä aina suojalaseja, suojakäsineitä ja asianmu-

kaisia jalkineita koneella työskennellessäsi. Pidä työskennellessäsi koneesta kiinni vain yhdellä

kädellä (pidä kahvasta (3) kiinni) ja ota tukeva asento. Varo työalueella olevia esteitä, kompastumisvaara. Pidä leikkuuterä etäällä vartalosta.

Tutki leikattavat pinnat ja poista rautalangat tai muut vieraat esineet.

Jos leikkuuterä jumiutuu, kone kytkeytyy automaattisesti pois toiminnasta. Päästä painokytkimestä (6) irti. Jumittumisen aiheuttajan irrotta-

Pidä kaikki ruumiinosat etäällä leik-

Hetken

Koneen

Koskettaminen

Älä käytä sateessa tai märässä pensaikoissa.

misen jälkeen voit taas jatkaa töitä normaalisti. Vältä päästämästä konetta jumiutumaan. Usein toistuva jumiutuminen aiheuttaa koneen vaurioitumisen.

Jos leikkuuterät pysähtyvät erityisen kovan oksan tai vieraan esineen takia (rautalanka pensasaidassa) ja et saa poistettua häiriön aiheuttajaa vetämällä koneen pois pensaasta, tällöin on ensin sammutettava moottori ja otettava akku pois koneesta, ennen kuin jumiutumisen aiheuttaja poistetaan käsin leikkuuterästä.

Muita toimenpiteitä (esim. oksien tai leikkuujätteen poistaminen) varten kone on laitettava syrjään työalueen ulkopuolelle.

Laita kone syrjään niin, ettei se voi aiheuttaa kenellekään vaaraa.

Säilytystä ja kuljetusta varten leikkuuterän päälle on aina laitettava suojus.

Kanna konetta vain kahvasta. Poista akku koneesta ennen säädön, tarvike-

vaihdon, huollon tai puhdistuksen suoritusta. Varmista, että kone on pois päältä, kun laitat akun

paikalleen.

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

Älä käytä viallisia tai vääntyneitä akkuja! Älä avaa akkuja! Älä koske akun liittimiin äläkä oikosulje niitä!

Viallisesta Li-Ion-akusta voi valua ulos lievästi hapanta, palonarkaa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese ne puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Älä lataa täyteenladattua akkua uudelleen! Ylilataus vahingoittaa akkua ja lyhentää sen käyttöikää!

Suojaa latauslaitetta kosteudelta!

Varoitus vaarallisesta sähköjännitteestä!

Käytä latauslaitetta vain sisätiloissa!

Älä päästä lapsia latauslaitteen tai työskentelyalueen lähelle! Säilytä latauslaite lasten ulottumattomissa!

Huolehdi siitä, että lapset eivät pääse leikkimään koneen kanssa.

Page 47

Vedä verkkopistoke heti irti, jos latauslaite savuaa tai syttyy palamaan!

SUOMI

8 PowerTrimmer...in käyttö

FIN

5 Yleiskuva

Katso sivu 3 (käännä ulos).

PowerTrimmer...:

1 Säilytyssuojus 2 Leikkuuterä 3Kahva 4 Akun lukituksen avauspainike 5 Akku 6Painokytkin 7 Kytkentäsalpa (tahattoman käynnistä-

misen estämiseksi)

8 Käsisuoja

Latauslaite LC 60:

ataussyvennys

10 V

aroitusvalo

11 T

oimintailmaisin

6 Tuotteen

erityisominaisuudet

Latauslaite LC 60:

• Yksittäisten akkukennojen automaattinen tasaus mahdollistaa saatavilla olevan kapasiteetin optimaalisen hyväksikäytön ja pidentää samalla akun käyttöikää.

7 Käyttöönotto

PowerTrimmer...:

Pikapysäytyksen tarkistus: Kytke kone lyhyesti päälle ja taas päältä. Vie kone korjattavaksi, jos pysähtymisaika on huomattavasti pidentynyt.

Lataa akku (5) ennen käyttöä.

Latauslaite LC 60:

Ennen käyttöönottoa on verrattava, vastaako konekilvessä ilmoitettu verkkojännite ja verk-

kotaajuus paikallisen sähköverkon arvoja. Itsetesti

Kytke verkkopistoke paikalleen. Varoitusvalo (10) ja toimintailmaisin (11) syttyvät perätysten n. 1 sekunniksi.

8.1 Akku Akun irrotus:

Paina akun lukituksen avauspainiketta (4) ja ota akku (5) pois.

Akun asennus:

Työnnä akku (5) paikalleen niin, että se napsahtaa kiinni.

8.2 Päälle-/poiskytkeminen Käynnistäminen

Työnnä kytkentäsalpaa (7) nuolen suuntaa ja paina painokytkintä (6).

Sammuttaminen:

Päästä painokytkimestä (6) irti. Patentoidun pikapysäytyksen ansioista leikku-

uterät pysähtyvät noin 0,3 sekunnin sisällä.

Vie kone korjattavaksi, jos pysähtymisaika on huomattavasti pidentynyt.

Ääni, joka joskus kuuluu koneen pikapysäytyksen yhteydessä, johtuu rakenteesta, eikä vaikuta mitenkään toimintoon ja käyttöikään.

8.3 Leikkuuterien puhdistus

Ennen puhdistusta:

Sammuta kone. Ota akku (5) pois koneesta. Käytä suojakäsineitä.

Poista epäpuhtaudet, lehdenpalat jne. (esim. pensselillä tai rätillä)

Puhdistuksen jälkeen:

Metabo-koneiden huoltoöljyllä 6.30474 tai pumppusuihkeella 6.30475 (biologisesti hajaantuva).

(varmuussuojaus):

(jokaisen käyttökerran jälkeen)

Käsittele leikkuuterät

9 Latauslaitteen käyttö

Maksimaalinen latauskertojen määrä voidaan saavuttaa vain siinä tapauksessa, että akkua ei päästetä syväpurkautumaan. Lataa akku uudelleen sen tehon laskiessa.

9.1 Akun lataaminen

Laita akku (5) lataussyvennykseen (9) vasteeseen asti.

Toimintailmaisin (11) vilkkuu ja akun lataus alkaa.

Page 48

FIN

SUOMI

Sitten kun akku on ladattu täyteen, toimintailmaisin (11) palaa jatkuvasti.

Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis.

10 Lataukseen liittyvät

häiriöt

10.1 Varoitusvalo (10) palaa jatkuvasti

• Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

10.2 Varoitusvalo (10) vilkkuu

• Akku viallinen. Ota akku välittömästi pois latauslaitteesta.

• Oikosuku latauskoskettimien välillä. Tarkasta kosketinjärjestelmä vieraiden esineiden varalta.

11 Neuvot ja ohjeet

Varmista, että pensaassa ei ole pesiviä lintuja. Tarvittaessa siirrä pensaan leikkausaikaa.

Hienoksi silputuista lehdistä ja oksista tulee yhdessä muun puutarhajätteen kanssa ravintorikasta kompostia.

Silppuamattomana luonnossa ne tarjoavat erinomaisen suojautumismahdollisuuden pieneläimille, esim. siileille.

Noudata paikkakunnalla päteviä lepoaikoja; naapurisi on siitä sinulle kiitollinen.

12 Huolto

Tylsyneet leikkuuterät (2) kannattaa antaa ammattikorjaamon teroitettaviksi. Tarkasta leikkuuterä säännöllisesti vaurioiden varalta ja tarvittaessa korjauta se välittömästi ammattikorjaamossa.

13 Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo-lisätarvikkeita.

Mikäli tarvitset lisätarvikkeita, käänny jälleenmyyjäsi puoleen.

Ilmoita jälleenmyyjälle oikeiden lisätarvikkeiden löytämiseksi sähkötyökalun tarkat tiedot.

Katso sivu 4.

A Koneen huoltoöljy (biologisesti hajaantuva),

purkki (1 litra)

B Koneen huoltoöljy (biologisesti hajaantuva),

pumppusuihketölkki (0,3 litraa) C Säilytyssuojus DAkku

(1)

(varaosana)

14 Korjaus

Sähkötyökalujen ja latauslaitteiden korjaustöitä saavat suorittaa ainoastaan sähköalan

ammattilaiset! Jos latauslaitteen verkkovirtajohto vaurioituu, sen

vaihto täytyy antaa vaaran välttämiseksi valmistajan tai sen asiakaspalvelun tai valtuutetun ammattihenkilön tehtäväksi.

Korjauksen tarpeessa olevat Metabo-laitteet voidaan lähettää varaosalistassa mainittuun osoitteeseen.

Kuvaile havaitsemasi vika, kun lähetät laitteen korjattavaksi.

15 Ympäristönsuojelu

Metabo-pakkaukset ovat 100 %:sti kierrätyskelpoisia.

Käytöstä poistetut sähkötyökalut ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka voidaan niinikään ohjata kierrätysprosessiin.

Tämä käyttöopas on painettu ilman klooria valkaistulle paperille.

Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabo-kauppiaallesi!

Älä heitä akkuja veteen.

Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! Käytöstä poistettuja sähkö- ja elektroniikkalaitteita

koskevan EU-direktiivin 2002/96/EY ja maakohtaisten lakimääräysten mukaan käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja vietävä ympäristöä säästävään kierrätykseen.

16 Tekniset tiedot

Selityksiä sivulla 2 oleville tiedoille. Pidämme oikeuden suorittaa teknisen kehityksen

vaatimia muutoksia.

Page 49

SUOMI

FIN

PowerTrimmer...:

ø max

. = maksimi leikkuuvahvuus L = käyttökelpoinen terän pituus n

= leikkuuluku tyhjäkäynnissä

U= m = paino

akun jännite

(pienimmän akun kanssa)

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan: a

= värähtelyarvo (joutokäynti)

= epävarmuus (värähtely)

Tässä ohjekirjassa ilmoitettu värähtelytaso on mitattu normin EN 60745 mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinärasituksen alustavaan arviointiin.

Ilmoitettu värähtelytaso edustaa sähkötyökalun pääasiallisia käyttösovelluksia. Värähtelytaso voi kuitenkin poiketa tästä, jos sähkötyökalua käytetään muihin sovelluksiin, toisenlaisilla käyttöterillä tai sen huoltotoimenpiteitä laiminlyödään. Tämä voi nostaa tärinärasitusta huomattavasti koko työskentelyajan puitteissa.

Tärinärasituksen tarkaksi arvioimiseksi on huomioitava myös ne ajat, joina kone on kytketty pois päältä tai on kylläkin toiminnassa, mutta ilman todellista työkäyttöä. Tämä voi vähentää tärinärasitusta huomattavasti koko työskentelyajan puitteissa.

Määritä vaadittavat lisävarotoimenpiteet käyttäjän suojaamiseksi värähtelyjen haittavaikutuksilta, esimerkiksi: Sähkötyökalun ja käyttöterien huolto, käsien pitäminen lämpiminä, työtoimenpiteiden organisointi.

Tyypillinen A-painotettu äänitaso: L

= äänenpainetaso

= äänentehotaso

, KWA= epävarmuus

= taattu äänentehotaso 2000/14/EY

WA(G)

mukaan

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Käytä kuulonsuojaimia!

Latauslaite LC 60:

A = akkujen jännite B = latausvirta C = latausaika

Jäännöskapasiteetista ja akun lämpötilasta riippuen todelliset latausajat voivat poiketa annetuista tiedoista.

tista

Mittausarvot ilmoitettu EN 60745 mukaan.

riippuu akun kapasitee-

Page 50

NORSK

Original bruksanvisning

Kjære kunde. Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert elektroverktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvalitetssikring. Levetiden for et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst les nøye gjennom informasjonen i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål.

- Etterarbeid/finklipping av hekker +++

Innhold

1 Samsvarserklæring

2 Hensiktsmessig bruk

3 Generelle sikkerhetshenvisninger

4 Spesielle sikkerhetshenvisninger 5Oversikt 6 Spesielle produktegenskaper

7 Oppstart

8 Bruk av PowerTrimmer...

8.1 Batteri

8.2 Slå av og på

8.3 Rengjøring av knivblad (etter hver bruk)

9Bruk av lader

9.1 Opplading av batteri

10 Feil ved lading

10.1 Varselindikatoren (14) lyser fast

10.2 Varselindikatoren (14) blinker

11 Tips og triks 12 Vedlikehold 13 Tilbehør 14 Reparasjon 15 Miljøvern 16 Tekniske data

1 Samsvarserklæring

Vi erklærer under eget ansvar at dette produktet er i samsvar med standardene og standarddokumentene som er oppført på side 2.

2000/14/EF: Vurderingsprosedyre for samsvar iht. vedlegg V.

- Klippe urteplanter +++

- Klippe buksbom – spesielt rette flater +++

- Trebeskjæring, mykt tre (f.eks. hyll) +++

- Trebeskjæring, hardt tre (f.eks. hasselnøtt) +++

- Klippe ugress ++

- Arbeid i hjørner + Symbolforklaring:

+++ ........................................... svært godt egnet

++........................................................ godt egnet

+ ...................................................................egnet

Lader LC 60:

Laderen er kun egnet til lading av Metabo-batterier.

LC 60 er egnet til opplading av li-ion-batterier (7,2 V, 1,1 Ah - 2,2 Ah, 2 celler).

Forsøk aldri å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Denne maskinen skal ikke brukes av personer som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fått opplæring av denne i hvordan maskinen skal brukes.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Alminnelige verneforskrifter og vedlagte sikkerhetshenvisninger må overholdes.

3 Generelle

sikkerhetshenvisninger

ADVARSEL

minimere skaderisikoen.

– Les bruksanvisningen for å

2 Hensiktsmessig bruk

PowerTrimmer...

Maskinen er beregnet på klipping av små hekker og busker. Maskinen er spesielt egnet til formklipping.

Maskinen er utformet for betjening med en hånd. Andre mulige bruksområder:

- Bearbeide små hekker +++

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger.

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhetsanvisningene og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter og

Dersom

Page 51

NORSK

overlat elektroverktøyet kun sammen med disse til andre.

4Spesielle

sikkerhetshenvisninger

For din egen sikkerhet og for å beskytte elektroverktøyet, ta hensyn til tekst som er merket med dette symbolet!

Hold alle kroppsdeler utenfor knivens rekkevidde. Forsøk aldri å fjerne kvister eller materiale som skal klippes, mens apparatet er i gang. Fjern alltid fastklemte kvister etter at apparatet er slått av og batteriet er tatt ut av maskinen.

bruk av maskinen kan føre til alvorlige skader.

Bær maskinen etter håndtaket når kniven ikke er i gang. Ved transport eller oppbevaring av maskinen skal oppbevaringsbeholderen alltid være på.

minsker faren for personskade på grunn av kniven.

Maskinen skal kun holdes i de isolerte gripeplatene fordi knivbladet kan støte på skjulte strømledninger.

ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Personer under 16 år skal ikke bruke maskinen. Bruk aldri apparatet når det er ufullstendig eller

hvis det har blitt gjort ulovlige endringer på det. Slå ikke på apparatet hvis det mangler deler eller

verneutstyr, eller hvis disse er defekte. Apparatet har en hurtigstoppfunksjon. Send appa-

ratet til reparasjon hvis bremsetiden forlenges merkbart.

Fare for personskade på grunn av den skarpe kniven. Ikke berør kniven. Bruk vernehansker.

Bruk alltid vernebriller, vernehansker og egnet fottøy når du arbeider med maskinen.

Maskinen skal bare holdes med én hånd ved arbeid (hold i (3) håndtaket), og sørg alltid for at du står sikkert. Vær oppmerksom på hindringer i arbeidsområdet - snublefare! Hold knivbladet bort fra kroppen.

Undersøk først flaten som skal klippes, og fjern strenger eller andre fremmedlegemer.

Ved blokkering av knivbladene slår maskinen seg av automatisk. Slipp (6) bryterknappen. Når blokkeringen er fjernet, kan du arbeide videre som vanlig. Unngå flere blokkeringer. Hyppig blokkering fører til skade på maskinen.

Et øyeblikks uoppmerksomhet ved

Oppmerksom behandling av apparatet

Kontakt med spenningsførende

Bruk ikke saksen når det regner eller når hekken er våt.

Hvis kniven stopper på grunn av en spesielt hard grein eller et fremmedlegeme (en streng i en hekk) og hindringen ikke kan overvinnes ved å dra maskinen tilbake, må motoren først slås av og batteriet tas ut av maskinen før årsaken til blokkeringen kan fjernes fra knivbladet for hånd.

For andre aktiviteter (f.eks. fjerning av kvister eller rester) skal apparatet legges utenfor arbeidsområdet.

Legg apparatet slik at ingen kan bli skadet. Før oppbevaring og transport skal oppbevarings-

beholderen alltid skyves på kniven. Bær apparatet bare etter håndtaket. Ta batteriet ut av maskinen før alle former for

innstilling, verktøybytte, vedlikehold eller rengjøring.

Kontroller at maskinen er slått av før du setter inn batteriet.

Batteriet må beskyttes mot fuktighet.

Ikke utsett batteriet for åpen ild.

Ikke bruk defekte eller deformerte batterier. Ikke åpne batteriet. Kontaktene i batteriet må ikke berøres eller kortsluttes!

Det kan lekke en lett sur, brennbar væske fra ødelagte litium-ion-batterier.

Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må du vaske med rent vann og straks oppsøke lege!

Ikke lad et fulladet batteri på nytt. Overlading skader og forkorter levetiden til batteriet!

Beskytt laderen mot fuktighet!

Varsel om farlig, elektrisk spenning!

Laderen skal bare brukes innendørs!

Hold barn unna laderen og/eller arbeidsområdet! Oppbevar laderen utilgjengelig for barn!

Barn skal holdes under oppsyn for å unngå at de leker med maskinen.

Hvis det oppstår røykutvikling eller brann i laderen, må du straks trekke ut nettstøpselet!

Page 52

NORSK

5Oversikt

Se side 3 (vennligst brett ut).

PowerTrimmer...:

1 Oppbevaringsbeholder 2Knivblad 3Håndtak 4 Opplåsing av batteriet 5 Batteri 6Bryterknapp 7 Brytersperre (mot utilsiktet innkobling) 8 Håndbeskyttelse

Lader LC 60:

adebrønn

10 A

dvarsel

11 D

riftsindikator

6 Spesielle

produktegenskaper

Lader LC 60:

• Automatisk balansering av de enkelte battericellene gjør at den tilgjengelige kapasiteten kan utnyttes optimalt og øker samtidig batteriets levetid.

7 Før bruk

PowerTrimmer...:

Kontroller hurtigstopp: Slå apparatet kort på og av igjen. Send apparatet til reparasjon hvis bremsetiden forlenges merkbart.

Før bruk må batteriet lades opp. (5)

Lader LC 60:

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens

med strømnettets spesifikasjoner. Selvtest

Sett støpselet i stikkontakten. Varselindikatoren (10) og driftsindikatoren (11) lyser etter hverandre i ca. 1 sekund.

8 Bruk av PowerTrimmer...

8.1 Batteri

Ta ut batteriet:

Trykk på knappen for (4) opplåsing av batteriet og ta det ut (5).

Sette inn batteriet:

Skyv inn (5) batteriet slik at det klikker på plass.

8.2 Start og stopp Skru på

(sikkerhetsbetjening):

Skyv brytersperren (7) i pilens retning og trykk på (6) bryterknappen.

Slå av:

Slipp den aktive (6) bryteren. Ved hjelp av den patenterte hurtigstoppen stanser

knivene helt opp i løpet av 0,3 sekunder.

Send apparatet til reparasjon hvis bremsetiden forlenges merkbart.

Lyden som av og til oppstår når apparatet slås av med hurtigstoppfunksjonen, kommer av konstruksjonen og har ingen innvirkning på maskinens funksjon og levetid.

8.3

Rengjøring av knivblad (etter hver bruk)

Før rengjøring:

Slå av maskinen. (5)Ta batteriet ut av

maskinen.

Bruk vernehansker.

Fjern smuss, bladrester og så videre (f.eks. med en pensel eller klut)

Etter rengjøring:

Metabo-olje for maskiner 6.30474 eller pumpespray 6.30475 (biologisk nedbrytbar).

Behandle knivbladet med

9 Bruk av lader

Maksimalt antall ladesykluser kan bare oppnås hvis man unngår dyputlading av batteriet. Lad opp batteriet på nytt hvis effekten avtar.

9.1 Opplading av batteriet

Sett batteriet (5) så langt inn i ladebrønnen (9) som det går.

Driftsindikatoren (11) blinker, og batteriet lades.

Hvis batteriet er fulladet, lyser driftsindikatoren (11) konstant.

Batteriet kan bli i laderen og er dermed alltid klar til drift.

Page 53

NORSK

10 Feil ved lading

10.1 Varselindikatoren (10) lyser konstant

• Batteriet lades ikke. Temperaturen er for høy/for lav. Hvis batteriets temperatur ligger mellom 0 °C og 50 °C, begynner ladingen automatisk.

10.2 Varselindikatoren (10) blinker

• Batteriet er defekt. Ta straks batteriet ut av laderen.

• Batteripolene har kortsluttet. Kontroller om det er smuss på kontaktene.

11 Tips og triks

Kontroller på forhånd at ingen fugler har reir i hekken din. I tilfelle bør du vente med å klippe hekken.

Oppdelte kvister og rester etter klippingen utgjør godt kompostmateriale sammen med annet hageavfall.

Hvis dette fordeles i hel tilstand i en naturhage, utgjør materialet gode gjemmesteder for smådyr som f.eks. pinnsvin.

Ta hensyn til vanlige arbeidstider og hviletider der du bor, naboen din vil takke deg for det.

12 Vedlikehold

D Batteri

14 Reparasjon

Elektroverktøy og ladere må kun repareres av elektrofagfolk!

Hvis nettledningen til laderen blir skadet, må den byttes av produsenten eller dennes kundeservice, eller av en person med lignende kvalifikasjoner, for å unngå skader.

Metabo-apparater som trenger reparasjon, kan sendes til adressene som er angitt på delelisten.

Ved innsending til reparasjon, vennligst vedlegg en beskrivelse av oppdagede feil.

15 Miljøvern

Metabo-emballasje er 100 % egnet til gjenvinning. Utslitt elektroverktøy og tilbehør inneholder store

mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess.

Denne bruksanvisning er trykt på papir som er bleket uten klor.

Batterier må ikke kastes i husholdningsavfallet. Gi defekte eller brukte batterier tilbake til Metaboforhandleren.

Ikke kast batteriene i vann.

Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EUdirektiv 2002/96/EF om kasserte elek-

triske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

(2)Vi anbefaler å levere uskarpe knivblader til et fagverksted for sliping. Kontroller knivbladene regelmessig mht. skader og lever dem eventuelt inn til et fagverksted for reparasjon før du tar dem i bruk igjen.

13 Tilbehør

Bruk kun originalt Metabo-tilbehør. Kontakt din forhandler hvis du trenger tilbehør. For valg av riktig tilbehør, gi forhandleren nøyaktig

informasjon om typen av ditt elektroverktøy. Se side 4.

A Maskinolje (biologisk nedbrytbart), boks (1

liter)

B Maskinolje (biologisk nedbrytbar), sprayboks,

(0,3 liter)

C Oppbevaringsbeholder

(1)

(reserve)

16 Tekniske data

Forklaringer til opplysningene på side 2. Med forbehold om endringer i hensikt av teknisk

forbedring.

PowerTrimmer...:

Ø maks

.= maksimal sagdybde L = Mulig knivlengde n

= Skjærehastighet på tomgang

U= m=vekt

Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745:

Vibrasjonsnivået som er oppgitt i disse anvisningene er målt iht. normerte målemetoder i EN 60745

Spenning i batteriet

(med minste batteri)

= Svingningsemisjonsverdi (tomgang) = usikkerhet (vibrasjon)

Page 54

NORSK

og kan brukes til sammenligning av forskjellige elektroverktøy. Det målte vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjonsbelastningen.

Det oppgitte vibrasjonsnivået gjelder for hovedbruksområdene for elektroverktøyet. Hvis elektroverktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom.

En nøyaktig vurdering av vibrasjonsbelastningen får man bare hvis også den tiden maskinen er avslått eller på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom.

Innfør ekstra sikkerhetstiltak som beskytter brukeren mot virkninger av vibrasjon, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, tiltak som sikrer at brukeren er varm på hendene, organisering av arbeidsgangen.

Typiske A-veide lydnivåer:

= Lydtrykknivå

= Lydeffektnivå

, KWA= Usikkerhet

= garantert lydeffektnivå i henhold til

WA(G)

2000/14/EF

Bruk hørselsvern!

Lader LC 60:

A = Spenning for batteriene B = Ladestrøm C = Ladetid

Avhengig av restkapasitet samt batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Måleverdier iht. EN 60745. Angitte tekniske data kan variere i henhold til de til

enhver tid gjeldende normer.

avhengig av batteriets

kapasitet

Page 55

DANSK

Original brugsanvisning

Kære kunde Mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Alt Metabo el-værktøj testes omhyggeligt og underkastes Metabo kvalitetssikringens strenge kvalitetskontroller. Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne betjeningsvejledning og i de medfølgende dokumenter. Jo mere omhyggeligt De behandler Deres Metabo el-værktøj, desto længere vil De nyde godt af det.

Andre anvendelsesformål:

Indhold

1 Konformitetserklæring 2 Tiltænkt formål 3 Generelle sikkerhedsanvisninger 4 Særlige sikkerhedsanvisninger 5Oversigt 6 Særlige produktegenskaber 7Ibrugtagning 8 Brug af PowerTrimmer...

8.1 Batteripakke

8.2 Til-/frakobling

8.3 Rengøring af kniv

(efter hver brug)

9 Anvendelse af lader

9.1 Opladning af batteripakke

10 Ladefejl

10.1 Advarselslampe (14) lyser konstant

10.2 Advarselslampe (14) blinker

11 Tips og tricks 12 Vedligeholdelse 13 Tilbehør 14 Reparation 15 Miljøbeskyttelse 16 Tekniske data

- Bearbejdning af små hække +++

- Efterbearbejdning/finklipning af hække +++

- Beskæring af urteagtige planter +++

- Beskæring af buksbom - især lige flader +++

- Beskæring af træer, blødt træ (f.eks. hyld) +++

- Beskæring af træer, hårdt træ (f.eks. hasselnød) +++

- Beskæring af ukrudt ++

- Arbejde i hjørner +

Symbolforklaring:

+++ .............................................. meget velegnet

++............................................................ velegnet

+...................................................................egnet

Oplader LC 60:

Opladeren er udelukkende beregnet til opladning af Metabo batteripakker.

LC 60 er egnet til opladning af litium-batteripakker (7,2 V, 1,1 Ah - 2,2 Ah, 2 celler).

Prøv aldrig at oplade ikke-opladelige batterier. Eksplosionsfare!

Dette apparat er ikke beregnet til at blive anvendt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne eller af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de har fået instruktioner fra denne person om, hvordan apparatet skal anvendes.

1 Konformitetserklæring

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med de på side 2 angivne normer og direktiver.

2000/14/EF: Procedure for overensstemmelsesvurdering jf. bilag V.

2 Tiltænkt formål

PowerTrimmer...

Maskinen er beregnet til klipning af små hække og beskæring af små buske. Maskinen er især velegnet til formklipning.

Maskinen er beregnet til enhåndsbetjening.

Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål.

De generelle anvisninger for arbejdssikkerhed og de her medfølgende sikkerhedsanvisninger skal følges.

3 Generelle

sikkerhedsanvisninger

ADVARSEL

for at reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis

sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

– Læs betjeningsvejledningen

Page 56

DANSK

Alle sikkerhedsanvisninger og andre anvisninger bør opbevares for senere brug.

Læs sikkerhedsanvisningerne og betjeningsvejledningen godt og grundigt igennem, før De tager elværktøjet i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, hvis De engang giver el-værktøjet videre til andre personer.

4Særlige

sikkerhedsanvisninger

Vær opmærksom på de tekststeder i betjeningsvejledningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed!

Hold alle kropsdele på afstand af kniven. Forsøg aldrig at fjerne afklip eller at holde materiale fast, så længe kniven arbejder. Fjern kun fastsiddende afklip, når maskinen er slukket og batteripakken taget ud af maskinen.

Et øjebliks uopmærksomhed ved brug af maskinen kan medføre alvorlige kvæstelser.

Hold maskinen i håndtaget, når kniven står stille. Sæt altid opbevaringsskeden på ved transport og opbevaring af maskinen.

gelig omgang med maskinen nedsætter faren for kvæstelser som følge af kniven.

Hold kun maskinen i de isolerede greb, da kniven kan ramme skjulte strømledninger.

Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

Maskinen må ikke anvendes i regnvejr eller på våde hække.

Maskinen må ikke betjenes af personer under 16 år.

Brug aldrig en ufuldstændig maskine eller en maskine med ikke tilladte ændringer.

Maskinen må ikke tilkobles, hvis komponenter eller beskyttelsesanordninger mangler eller er defekte.

Maskinen er forsynet med hurtigstop. Få maskinen repareret, hvis bremsetiden bliver betydeligt længere.

Fare for kvæstelser som følge af skarpe knive. Rør ikke ved knivene. Brug beskyttelseshandsker.

Brug altid beskyttelsesbriller, beskyttelseshandsker og egnet fodtøj, når der arbejdes med maskinen.

Hold maskinen med én hånd under arbejdet (i håndtaget (3)), og sørg for at stå sikkert. Pas på forhindringer i arbejdsområdet, snublefare. Hold kniven på afstand af kroppen.

Undersøg det område, der skal klippes, og fjern ståltråd eller andre fremmedlegemer.

Omhyg-

Maskinen slukker automatisk, hvis knivene blokeres. Slip afbrydergrebet (6). Efter fjernelse af den blokerende genstand kan der arbejdes normalt videre. Undgå blokering. Gentagne blokeringer medfører beskadigelse af maskinen.

Hvis knivene standser på grund af en meget hård gren eller et fremmedlegeme (ståltråd i en hæk), og modstanden ikke kan overvindes ved at trække maskinen tilbage, skal motoren slukkes og batteripakken tages ud af maskinen, før man fjerner den blokerende genstand fra kniven med hånden.

Ved udførelse af andre opgaver (f.eks. fjernelse af grene og afklip) skal maskinen placeres uden for arbejdsområdet.

Placer maskinen sådan, at den ikke er til fare for andre.

Sæt altid opbevaringsskeden på knivene ved opbevaring og transport.

Bær altid maskinen i håndtaget. Tag batteripakken ud af maskinen, før der fore-

tages maskinindstilling, ombygning, vedligeholdelse eller rengøring.

Sørg for, at maskinen er frakoblet, når batteripakken placeres i maskinen.

Beskyt batteripakker mod fugtighed!

Udsæt ikke batteripakker for ild!

Brug ingen defekte eller deformerede batteripakker! Åbn ikke batteripakker! Berør eller kortslut ikke batteripakkens kontakter!

Der kan sive let sur, brændbar væske ud af defekte Li-ion-batteripakker!

Hvis der kommer batterivæske ud, og væsken kommer i berøring med huden, skal huden omgående skylles med rigeligt vand. Skyl øjnene med rent vand og søg straks læge, hvis batterivæsken kommer i øjnene!

Forsøg aldrig at genoplade fuldt opladte batteripakker! Overopladning er skadelig og forkorter batteripakkens levetid!

Beskyt opladeren mod fugtighed!

Advarsel mod farlig elektrisk spænding!

Brug kun opladeren indendøre!

Sørg for, at der ikke er børn i nærheden af opladeren og arbejdsområdet! Opbevar opladeren utilgængeligt for børn!

Page 57

Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Opstår der røg eller ild i opladeren, skal netstikket straks trækkes ud!

5Oversigt

Se side 3 (foldes ud).

PowerTrimmer...:

1 Opbevaringsskede 2Kniv 3 Håndtag 4 Batteriudløser 5 Batteripakke 6 Afbrydergreb 7 Kontaktspærre (mod utilsigtet tilkobling) 8 Håndbeskytter

Lader LC 60:

adeplads

10 A

dvarselslampe

11 I

ndikatorlampe

6 Særlige

produktegenskaber

Lader LC 60:

• Automatisk afbalancering af de enkelte celler i batteripakken gør det muligt at udnytte batterikapaciteten optimalt og øger samtidig batteripakkens levetid.

7Ibrugtagning

PowerTrimmer...:

Kontrol af hurtigstop: Tænd og sluk for maskinen. Få maskinen repareret, hvis bremsetiden bliver betydeligt længere.

Batteripakken skal oplades før den første ibrugtagning (5).

Lader LC 60:

Før De tager maskinen i brug, bør De kontrol-

lere, at den på mærkepladen oplyste netspænding og frekvens er i overensstemmelse med den fra Deres strømforsyning.

Selvtest Sæt netstikket i. Advarselslampen (10) og indikatorlampen (11) lyser efter hinanden i ca. 1 sekund.

DANSK

8 Brug af PowerTrimmer...

8.1 Batteripakke Fjernelse af batteripakken:

Tryk på batteriudløseren (4), og fjern batteripakken (5).

Isættelse af batteripakken:

Skub batteripakken (5) ind, til den går i indgreb i værktøjet.

8.2 Til-/frakobling Tilkobling

Skub kontaktspærren (7) i pilens retning, og tryk på afbrydergrebet (6).

Frakobling:

Slip det aktiverede afbrydergreb (6). Med det patenterede hurtigstop standser knivene i

løbet af ca. 0,3 sekunder.

Den lyd, der kan optræde ved hurtigstop af maskinen, skyldes konstruktionen og har ingen indflydelse på funktion og levetid.

8.3 Rengøring af kniv

af maskinen.

Fjern snavs, bladrester o.l. (f.eks. med pensel eller klud)

Efter rengøringen:

maskinolie 6.30474 eller pumpespray 6.30475 (biologisk nedbrydelig).

(sikkerhedsbetjening):

Få maskinen repareret, hvis bremsetiden bliver betydeligt længere.

(efter hver brug)

Før rengøringen:

Sluk for maskinen. Tag batteripakken (5) ud

Brug beskyttelseshandsker.

Smør kniven med Metabo

9 Anvendelse af oplader

Det maksimale antal ladecyklusser kan kun opnås, hvis total afladning af batteripakken undgås. Genoplad batteripakken, når kapaciteten aftager.

9.1 Opladning af batteripakke

Isæt batteripakken (5) til anslaget i opladeren (9). Indikatorlampen (11) blinker, og batteripakken

oplades.

Page 58

DANSK

Når batteripakken er fuldt opladet, lyser indikatorlampen (11) konstant.

Batteripakken kan blive i opladeren og er dermed driftsklar.

10 Ladefejl

10.1 Advarselslampen (10) lyser konstant

• Batteripakken oplades ikke. Temperaturen er for høj/for lav. Ligger batteripakkens temperatur mellem 0 °C og 50 °C, begynder ladeprocessen automatisk.

10.2 Advarselslampen (10) blinker

• Batteripakken er defekt. Tag straks batteripakken ud af opladeren.

• Kortslutning mellem ladekontakterne. Kontroller kontaktsystemet for fremmedlegemer.

11 Tips og Tricks

Kontroller, om der er rugende fugle i hækken. I så fald klippes hækken på et senere tidspunkt.

Findeles afklippet, danner det sammen med andet haveaffald en næringsrig kompost.

Deponeres afklippet i naturhaven uden at findele det, er det en værdifuld oase for smådyr som f.eks. pindsvin.

Overhold de lokale regler om ro; det vil din nabo sætte pris på.

12 Vedligeholdelse

Det anbefales at få sløve knive (2) slebet på et specialværksted. Kontroller regelmæssigt knivene for beskadigelse, og få dem i givet fald omgående repareret på et specialværksted.

13 Tilbehør

Brug kun originalt Metabo tilbehør. Hvis De har brug for tilbehør, henvend Dem

venligst til Deres forhandler. For at De får det rigtige tilbehør, skal De meddele

forhandleren den nøjagtige type på Deres elværktøj.

Se side 4.

A Maskinolie (biologisk nedbrydelig), dåse (1

liter)

B Maskinolie (biologisk nedbrydelig), pumpe-

spray (0,3 liter) C Opbevaringsskede D Batteripakke

(1)

(som reserve)

14 Reparation

Reparationer på el-værktøjer og ladere må kun udføres af en elektriker!

Udsæt dig ikke for fare: Hvis laderens tilslutningsledning bliver beskadiget, skal den udskiftes hos producenten, producentens kundeservice eller en kvalificeret tekniker.

Metabo-apparater, som skal repareres, kan indsendes til de adresser, der fremgår af reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

15 Miljøbeskyttelse

Den af Metabo brugte emballage er 100% genanvendelig.

Brugt el-værktøj og tilbehør indeholder store mængder værdifuldt råstof og plastmateriale, som ligeledes kan genanvendes i en recyclingproces.

Denne betjeningsvejledning er trykt på papir, som er bleget uden klor.

Batteripakker må ikke bortskaffes sammen med almindeligt husholdningsaffald! Returner defekte eller brugte batteripakker til Metabo-forhandleren!

Smid ikke batteripakker i vandet.

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om

affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte elværktøjer indsamles adskilt og genanvendes i en recyclingproces.

16 Tekniske data

Forklaringer til oplysningerne på side 2. Forbeholdt ændringer som følge af tekniske

ændringer.

PowerTrimmer...:

ø max

. = Maksimal grentykkelse L = Effektiv knivlængde n

= Antal klippebevægelser ved friløb

Batteripakkens spænding

Page 59

DANSK

m = Vægt

(med mindste batteripakke)

Samlet vibration (vektorsum af tre retninger) målt iht. EN 60745: a

= Vibrationsemission (tomgang)

= Usikkerhed (vibration)

Det vibrationsniveau, der er angivet i nærværende anvisninger, er målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrationsniveauet er også egnet til at foretage en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau er baseret på de væsentligste anvendelser af el-værktøjet. Hvis elværktøjet anvendes til andre formål, med andet værktøj eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige fra den angivne værdi. Det kan øge vibrationsbelastningen betydeligt over hele arbejdsperioden.

For at kunne vurdere vibrationsbelastningen nøjagtigt skal der også tages højde for de perioder, hvor maskinen er slukket eller godt nok kører, men ikke anvendes. Det kan reducere vibrationsbelastningen betydeligt over hele arbejdsperioden.

Træf ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirkninger som f.eks.: Vedligeholdelse af el-værktøj og værktøj, holde hænderne varme, organisation af arbejdsforløb.

Typiske A-vægtede lydniveauer: L

= Lydtryksniveau

= Lydeffektniveau

, KWA= Usikkerhed

= Garanteret lydeffektniveau iht. 2000/

WA(G)

14/EF

Brug høreværn!

Lader LC 60:

A = Batteripakkernes spænding B = Ladestrøm C = Opladningstid

Afhængigt af batteripakkens restkapacitet og temperatur kan de reelle opladningstider afvige fra disse angivelser.

pakkens kapacitet

Måleværdier beregnet jf. EN 60745. De angivne tekniske data er tolerancesat

(svarende til de pågældende gyldige standarder).

afhængigt af batteri-

Page 60

POL

POLSKI

Instrukcją oryginalną

Szanowni Państwo, Dziękujemy bardzo za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo. Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych dokumentach. Im większa jest staranność obsługi elektronarzędzia Metabo, tym dłużej i bardziej niezawodnie będzie ono służyło.

- Docinanie / wyrównywanie żywopłotów +++

Spis treści

1 Oświadczenie zgodności 2 Użycie zgodne z przeznaczeniem 3 Ogólne wskazówki bezpieczeństwa 4 Specjalne wskazówki dotyczące

bezpiecznego użytkowania 5Przegląd 6 Szczególne cechy produktu 7Uruchomienie 8 Użytkowanie PowerTrimmer...

8.1 Akumulator

8.2 Włączanie i wyłączanie

8.3 Czyszczenie noży (po każdym użyciu)

9 Użycie ładowarki

9.1 Ładowanie akumulatora

10 Zakłócenie ładowania

10.1 Wskaźnik ostrzegawczy (14) świeci się stale

10.2 Wskaźnik ostrzegawczy (14) miga

11 Wskazówki i zalecenia 12 Konserwacja 13 Akcesoria 14 Naprawy 15 Ochrona środowiska 16 Dane techniczne

1 Oświadczenie zgodności

Oświadczamy z pełną odpowiedzialnością, że ten produkt spełnia normy i wytyczne podane na stronie 2.

2000/14/EG: Procedura oceny zgodności z normami według załącznika V.

2 Użycie zgodne z

przeznaczeniem

PowerTrimmer...

Urządzenie przeznaczone jest do przycinania żywopłotów i krzewów. Urządzenie to nadaje się szczególnie do cięcia formującego.

Urządzenie przeznaczone jest do obsługi jedną ręką.

Inne możliwości zastosowania:

- Przycinanie niewielkich żywopłotów +++

- Przycinanie roślin pnących +++

- Przycinanie krzewów — w szczególności równych powierzchni +++

- Cięcie miękkiego drewna (np. bez) +++

- Cięcie twardego drewna (np. orzech laskowy) +++

- Wycinanie chwastów ++

-Praca w narożach +

Objaśnienie symboli:

+++ .............................. nadaje się bardzo dobrze

++............................................. nadaje się dobrze

+ ........................................................... nadaje się

Ładowarka LC 60:

Ładowarka nadaje się wyłącznie do ładowania akumulatorów firmy Metabo.

Ładowarka LC 60 przeznaczona jest do ładowania akumulatorów litowo-jonowych (7,2 V, 1,1 Ah - 2,2 Ah, 2 ogniwa).

W żadnym wypadku nie wolno próbować ładować baterii, które nie są przewidziane do

ładowania. Niebezpieczeństwo wybuchu! Niniejsze urządzenie nie może być używane przez

osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osoby nie posiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że, będą nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje, w jaki sposób należy użytkować urządzenie.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Należy przestrzegać ogólnie obowiązujących przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

3 Ogólne wskazówki

dotyczące bezpiecznego użytkowania

OSTRZEŻENIE

ryzyka odniesienia obrażeń należy przeczytać instrukcję obsługi.

– W celu zmniejszenia

Page 61

POLSKI

POL

OSTRZEŻENIE Należy przeczytać wszystkie zalecenia bezpieczeństwa i

instrukcje. Nieprzestrzeganie następujących

zaleceń bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Wszystkie zalecenia bezpieczeństwa i instrukcje należy zachować na przyszłość.

Przed użyciem elektronarzędzia, należy uważnie przeczytać wszystkie załączone wskazówki BHP oraz instrukcję obsługi. Należy zachować te dokumenty i udostępniać elektronarzędzie wyłącznie z kompletną dokumentacją.

4 Specjalne wskazówki

dotyczące bezpiecznego użytkowania

Należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem. Służą one bezpieczeństwu osób

użytkowanego urządzenia!

Wszystkie części ciała należy utrzymywać z dala od noży. Przy pracującym nożu nie wolno usiłować usuwać pozostałości z cięcia ani przytrzymywać ręką ciętego materiału. Zakleszczone pozostałości ciętego materiału należy usuwać wyłącznie przy wyłączonym urządzeniu i wyjętym akumulatorze.

nieuwagi przy korzystaniu z urządzenia może stać się przyczyną ciężkich obrażeń ciała.

Urządzenie należy przenosić za uchwyt, przy zatrzymanych nożach. Do transportowania lub przechowywania urządzenia zawsze należy nakładać pokrowiec.

z urządzeniem zmniejsza niebezpieczeństwo zranienia nożami.

Urządzenie należy trzymać wyłącznie za izolowane powierzchnie uchwytów, gdyż nóż tnący może trafić na ukryte przewody elektryczne.

przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.

Osoby poniżej 16 roku życia nie mogą obsługiwać tego urządzenia.

W żadnym wypadku nie wolno korzystać z urządzenia niekompletnego lub takiego, w którym wprowadzono niedozwoloną zmianę.

Urządzenia nie wolno włączać jeśli brakuje w nim elementów lub zabezpieczeń względnie są one uszkodzone.

obsługujących jak i bezpieczeństwu

Moment

Umiejętne obchodzenie się

Zetknięcie z przewodem

Nie wolno stosować w czasie deszczu lub gdy żywopłoty są mokre.

Urządzenie wyposażone jest w układ szybkiego zatrzymania. Jeśli czas hamowania ulegnie wyraźnemu wydłużeniu, urządzenie należy przekazać do naprawy.

Niebezpieczeństwo zranienia ostrymi nożami. Nie dotykać noży. Nosić rękawice ochronne.

Pracując z tym urządzeniem należy zawsze nosić okulary ochronne, rękawice ochronne i odpowiednie obuwie.

W czasie pracy, urządzenie należy trzymać tylko jedną ręką (za uchwyt (3)) i przyjąć bezpieczną pozycję. Należy zwracać uwagę na przeszkody w strefie pracy, niebezpieczeństwo potknięcia. Noże należy utrzymywać z dala od ciała.

Sprawdzić przewidzianą do cięcia powierzchnię i usunąć druty oraz inne ciała obce.

Po zblokowaniu noża, urządzenie wyłącza się samoczynnie. Puścić przycisk (6). Po odblokowaniu można kontynuować pracę z urządzeniem. Unikać ponownego zblokowania. Wielokrotne blokowanie może doprowadzić do uszkodzenia urządzenia.

Jeśli noże zostaną zatrzymane przez szczególnie twardą gałąź lub ciało obce (drut w żywopłocie) i zahamowanie nie można usunąć poprzez odciągnięcie nożyc do żywopłotów, trzeba najpierw wyłączyć silnik i wyciągnąć akumulator z urządzenia, zanim przyczyna zablokowania zostanie usunięta ręcznie z noża tnącego.

W celu wykonania innych czynności (np. usunięcie gałęzi lub ciętego materiału) należy odłożyć urządzenie poza strefę roboczą.

Urządzenie należy odłożyć w taki sposób, aby nikt nie był przez nie zagrożony.

Do przechowywania lub transportowania nożyc do żywopłotów, na noże zawsze należy nakładać pokrowiec.

Urządzenie należy nosić wyłącznie za uchwyt. Przed przystąpieniem do wprowadzania

jakichkolwiek ustawień, przezbrajania, konserwacji lub czyszczenia należy wyjąć akumulator z urządzenia.

Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone.

Akumulatory należy chronić przed wilgocią!

Nie wkładać akumulatorów do ognia!

Nie używać uszkodzonych lub zdeformowanych akumulatorów! Akumulatorów nie wolno otwierać! Nie wolno zwierać styków akumulatorów!

Z uszkodzonych akumulatorów litowojonowych może wyciec lekko kwasowa ciecz palna!

Page 62

POL

POLSKI

W przypadku wydostania się cieczy z akumulatora i przedostania się jej na skórę należy bezzwłocznie spłukać to miejsce dużą ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu należy przepłukać je czystą wodą i bezzwłocznie udać się do lekarza!

Całkowicie naładowanego akumulatora nie wolno ponownie ładować! Nadmierne ładowanie uszkadza akumulator i skraca długość okresu użytkowania akumulatora!

Należy chronić ładowarkę przed wilgocią!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym!

Ładowarkę należy stosować wyłącznie w

pomieszczeniach!

Dzieci nie mogą znajdować się w pobliżu ładowarki względnie strefy roboczej! Ładowarkę należy przechowywać w taki sposób, aby nie była dostępna dla dzieci!

Dzieci powinny znajdować się pod nadzorem, aby zagwarantować, że nie będą bawiły się tym urządzeniem.

W przypadku pojawienia się dymu lub ognia w ładowarce należy natychmiast wyciągnąć jej wtyczkę sieciową!

5Przegląd

Patrz strona 3 (proszę rozłożyć).

PowerTrimmer...:

1Pokrowiec 2Noże 3Uchwyt 4 Przycisk odblokowujący akumulator 5Akumulator 6Przycisk 7 Blokada przełącznika (przed nieumyślnym

włączeniem)

8Osłoną ręki

Ładowarka LC 60:

9 Komora ładowania 10 Wskaźnik ostrzegawczy 11 Wskaźnik pracy

6 Szczególne cechy produktu

Ładowarka LC 60:

• Automatyczne równoważenie poszczególnych

ogniw akumulatora umożliwia optymalne użycie dostępnej pojemności i równocześnie wydłuża okres użytkowania akumulatorów.

7Uruchomienie

PowerTrimmer...:

Sprawdzenie układu szybkiego zatrzymania: Na krótko włączyć i ponownie wyłączyć urządzenie. Jeśli czas hamowania ulegnie wyraźnemu wydłużeniu, urządzenie należy przekazać do naprawy.

Przed pierwszych użyciem należy naładować akumulator (5).

Ładowarka LC 60:

Przed uruchomieniem urządzenia należy

sprawdzić, czy podane na tabliczce napięcie sieciowe i częstotliwość sieciowa zgodne są z cechami napięcia sieciowego w miejscu pracy .

Autotest Wsunąć wtyczkę przewodu zasilającego w gniazdo. Wskaźnik ostrzegawczy (10) i wskaźnik pracy (11) zapalają się kolejno na ok. 1 sekundę.

8Użytkowanie

PowerTrimmer...

8.1 Akumulator Wyjmowanie akumulatora:

Nacisnąć przycisk odblokowujący (4) i wyjąć akumulator (5).

Wkładanie akumulatora:

Wsunąć akumulator (5) aż do zatrzaśnięcia.

8.2 Włączanie i wyłączanie Włączanie

Przesunąć blokadę przełącznika (7) w kierunku strzałki i nacisnąć przycisk (6).

Wyłączanie:

Zwolnić naciśnięty przycisk (6). Opatentowany system szybkiego zatrzymania

powoduje zatrzymanie noży w ciągu ok. 0,3 sekundy.

naprawy. Hałas występujący czasami przy szybkim

zatrzymaniu urządzenia, jest uwarunkowany konstrukcyjnie i nie ma wpływu na funkcjonowanie ani na okres użytkowania urządzenia.

(bezpieczna obsługa):

Jeśli czas hamowania ulegnie wyraźnemu

wydłużeniu, urządzenie należy przekazać do

Page 63

POLSKI

POL

8.3 Czyszczenie noży

(po każdym użyciu)

Przed każdym czyszczeniem:

Wyłączyć urządzenie. Wyjąć akumulator (5) z

urządzenia.

Nosić rękawice ochronne.

Usunąć zanieczyszczenia, resztki liści itp. (np. pędzelkiem lub szmatką)

Po czyszczeniu:

konserwacji narzędzi 6.30474 firmy Metabo lub aerozolem z pompką 6.30475 (podlegający rozkładowi biologicznemu).

Naoliwić noże olejem do

9 Użycie ładowarki

Maksymalną ilość cykli ładowania można uzyskać tylko wtedy, gdy unika się całkowitego rozładowania akumulatorów. W przypadku spadku mocy należy ponownie naładować akumulator.

9.1 Ładowanie akumulatora

Wsunąć akumulator (5) do oporu do komory ładowania (9).

Wskaźnik pracy (11) miga i akumulator jest ładowany.

Jeśli akumulator jest całkowicie naładowany, wskaźnik pracy (11) świeci się w sposób ciągły.

Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy.

10 Zakłócenie ładowania

10.1 Wskaźnik ostrzegawczy (10) świeci się przez cały czas

• Akumulator nie jest ładowany. Zbyt wysoka/

zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie.

10.2 Wskaźnik ostrzegawczy (10) miga

• Akumulator jest uszkodzony. Bezzwłocznie

wyjąć akumulator z ładowarki.

• • Zwarcie pomiędzy stykami ładującymi.

Sprawdzić, czy na stykach nie ma ciał obcych.

11 Wskazówki i zalecenia

Należy sprawdzić, czy żadne ptaki nie gniazdują w żywopłocie. Ewentualnie przesunąć cięcie żywopłotu w czasie.

Rozdrobniony materiał z cięcia daje w połączeniu z innymi odpadami ogrodowymi bogaty w substancje odżywcze kompost.

Nierozdrobniony materiał z cięcia, zdeponowany w ogrodach prowadzonych w sposób naturalny, daje cenne możliwości schronienia dla małych zwierząt jak np. jeże.

Należy przestrzegać właściwych dla danego rejonu czasów odpoczynku; zapewni to wdzięczność sąsiadów.

12 Konserwacja

Zalecane jest ostrzenie tępych noży (2) w wyspecjalizowanym warsztacie. Noże należy w regularnych odstępach czasu sprawdzać pod względem uszkodzeń i w razie potrzeby bezzwłocznie zlecać wykonanie naprawy przez warsztat wyspecjalizowany.

13 Akcesoria

Stosować wyłącznie oryginalne akcesoria Metabo. Jeśli potrzebują Państwo dodatkowych

akcesoriów, prosimy zwrócić się do sprzedawcy, u którego zakupili Państwo swoje elektronarzędzie.

By umożliwić wybór poprawnych akcesoriów proszę podać sprzedawcy dokładny rodzaj Państwa urządzenia.

Patrz strona 4.

A Olej do konserwacji narzędzi (podlegający

rozkładowi biologicznemu), puszka ( 1 litr)

B Olej do konserwacji narzędzi (podlegający

rozkładowi biologicznemu), puszka z pompą

aerozolową (0,3 litr) CPokrowiec DAkumulator

(1)

(jako część zamienna)

14 Naprawy

Wszelkie naprawy elektronarzędzi i ładowarek mogą być dokonywane wyłącznie

przez fachowca! W przypadku uszkodzenie przewodu zasilającego

ładowarki, musi on zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach, w celu uniknięcia zagrożeń.

Page 64

POL

POLSKI

Urządzenia Metabo wymagające naprawy można przesłać na jeden z adresów podanych na liście części zamiennych.

Przy wysyłce do naprawy należy opisać pojawiające się usterki.

15 Ochrona środowiska

Opakowania narzędzi Metabo podlegają w 100% procesowi recyklingu.

Zużyte elektronarzędzia i osprzęt zawierają dużą ilość cennych surowców i tworzyw sztucznych, które też mogą zostać poddane procesowi recyklingu.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Akumulatorów nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Uszkodzone lub zużyte akumulatory należy oddawać do punktu sprzedaży produktów Metabo!

Nie wrzucać akumulatorów do wody.

Dotyczy tylko państw UE: Nie wolno wyrzucać elektronarzędzi do odpadów pochodzących z gospodarstwa

domowego! Według wytycznej europejską 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej odzwierciedlenia w prawie krajowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

Podany poziom drgań określony został dla głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie użyte zostanie do innych zastosowań, z wykorzystaniem innych wierteł lub będzie użytkowane bez należytej konserwacji, wówczas poziom drgań może się różnić od podanego. Może to znacznie zwiększyć obciążenie drganiami na przestrzeni całego czasu pracy.

W celu dokładnego oszacowania obciążenia drganiami należy uwzględnić również ten czas, w którym urządzenie jest wyłączone albo wprawdzie pracuje, ale nie jest faktyczne wykorzystywane. Może to znacznie zmniejszyć obciążenie drganiami na przestrzeni całego czasu pracy.

Należy podjąć dodatkowe czynności zabezpieczające użytkownika przed skutkiem drgań jak na przykład: konserwacja elektronarzędzia i wierteł, rozgrzewka rąk, właściwa organizacja przebiegu pracy.

Typowy poziom ciśnienia akustycznego, skorygowany charakterystyką częstotliwościową A :

= poziom ciśnienia akustycznego

= poziom mocy akustycznej

, KWA= nieoznaczone

= gwarantowany poziom mocy

WA(G)

akustycznej według normy 2000/14/ EG

Nosić nauszniki ochronne!

16 Dane techniczne

Wyjaśnienia do informacji podanych na stronie 2. Zastrzegamy sobie prawo do zmian

konstrukcyjnych. ø max

. = Maksymalna grubość cięcia

L = Użytkowa długość noża

= Liczba cięć na biegu jałowym

U= m = ciężar

Całkowita wartość wibracji (suma wektorowa w trzech kierunkach) ustalona według normy EN 60745: a

Podany w tych instrukcjach poziom drgań zmierzony został zgodnie z metodą pomiaru ustaloną w normie EN 60745 i może zostać wykorzystany przy porównywaniu elektronarzędzi. Nadaje się również do tymczasowego oszacowania obciążenia przez drgania.

napięcie akumulatora

(z najmniejszym akumula-

torem)

= wartość emisji drgań (bieg jałowy) = nieoznaczoność (wibracja)

Ładowarka LC 60:

A = napięcie akumulatora B = prąd ładowania C = czas ładowania

W zależności od pojemności resztkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych.

Wartości pomiarów ustalone w oparciu o EN 60745.

Podane dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów).

pojemności akumulatora

w zależności od

Page 65

ΕΛΛΗΝΙΚΑ

Πρωττυπο οδηγιών χρήσης

Αξιτιµε πελάτη, σασ ευχαριστούµε για την εµπιστοσύνη που µασ δείξατε κατά την αγορά του καινούργιου σασ ηλεκτρικού εργαλείου τησ Metabo. Κάθε ηλεκτρικ εργαλείο τησ Metabo δοκιµάζεται προσεκτικά και υπάγεται στουσ αυστηρούσ ποιοτικούσ ελέγχουσ τησ Metabo, για τη διασφάλιση τησ ποιτητασ. Η διάρκεια ζωήσ ενσ ηλεκτρικού εργαλείου εξαρτάται µωσ σε µεγάλο βαθµ απ εσάσ τουσ ίδιουσ. Προσέξτε παρακαλώ τισ προκείµενεσ οδηγίεσ χρήσησ καθώσ και τα συνηµµένα έγγραφα. Με σο µεγαλύτερη φροντίδα χειριστείτε το ηλεκτρικ σασ εργαλείο τησ Metabo, τσο µεγαλύτερο θα είναι και το διάστηµα που θα σασ προσφέρει αξιπιστα τισ υπηρεσίεσ του.

Περιεχμενα

1 ∆ήλωση πισττητασ

2 Χρήση σύµφωνα µε το σκοπ

προορισµού

3 Γενικέσ υποδείξεισ ασφαλείασ

4 Ειδικέσ υποδείξεισ ασφαλείασ 5 Επισκπηση 6 Ιδιαίτερεσ ιδιτητεσ του προϊντοσ 7 Θέση σε λειτουργία 8 Χρήση PowerTrimmer...

8.1 Μπαταρία

8.2 Ενεργοποίηση/Απενεργοποίηση

8.3 Καθαρισµσ των µαχαιριών κοπήσ (µετά απ κάθε χρήση)

9 Χρήση φορτιστή

9.1 Φρτιση µπαταρίασ

10 Βλάβη στη φρτιση

10.1 Προειδοποιητική ένδειξη (14), ανάβει συνεχώσ

10.2 Προειδοποιητική ένδειξη (14), αναβοσβήνει

11 Συµβουλέσ και τεχνάσµατα 12 Συντήρηση 13 Εξαρτήµατα 14 Επισκευή 15 Προστασία περιβάλλοντοσ 16 Τεχνικά στοιχεία

1 Δήλωση πισττητας

∆ηλώνουµε µε ιδία ευθύνη τι το προϊν αυτ αντιστοιχεί στισ προδιαγραφέσ και στισ οδηγίεσ που αναφέρονται στη σελίδα 2.

2000/14/ΕΚ: Μέθοδοσ αξιολγησησ τησ πισττητασ σύµφωνα µε το παράρτηµα V.

2 Χρήση σύμφωνα με το

σκοπ προορισμού

PowerTrimmer...

Το εργαλείο προορίζεται για το κψιµο µικρών θάµνων σε φράχτεσ και στον κήπο. Το εργαλείο είναι ιδιαίτερα κατάλληλο για το φορµάρισµα των θάµνων.

Το εργαλείο προορίζεται για το χειρισµ µε το ένα χέρι.

Άλλα δυνατά πεδία χρήσησ:

- Επεξεργασία µικρών θάµνων φράκτη +++

- Τελικ φορµάρισµα / Λεπτ κψιµο θάµνων σε φράχτεσ +++

- Κψιµο ξυλωδών φυτών +++

- Κψιµο πυξού - ειδικά επίπεδεσ επιφάνειεσ +++

- Κλάδεµα δέντρων απ µαλακ ξύλο (π.χ. κουφοξυλιά) +++

- Κλάδεµα δέντρων απ σκληρ

- ξύλο (π.χ. φουντουκιά) +++

- Κψιµο ζιζανίων ++

- Εργασίεσ σε γωνίεσ +

Επεξήγηση συµβλων:

+++ ................................. πάρα πολύ κατάλληλο

++..............................................πολύ κατάλληλο

+ ......................................................... κατάλληλο

Φορτιστής LC 60:

Ο φορτιστήσ είναι κατάλληλοσ αποκλειστικά για τη φρτιση µπαταριών Metabo.

Το LC 60 είναι κατάλληλο για τη φρτιση µπαταριών ιντων λιθίου (7,2 V, 1,1 Ah - 2,2 Ah, 2 στοιχεία).

Μην προσπαθήσετε ποτέ να φορτίσετε µη επαναφορτιζµενεσ µπαταρίεσ.

Κίνδυνοσ έκρηξησ! Αυτ το εργαλείο δεν προορίζεται για χρήση

απ άτοµα µε περιορισµένεσ φυσικέσ, αισθητήριεσ ή πνευµατικέσ ικαντητεσ ή µε ανεπαρκή εµπειρία και/ή ανεπαρκείσ γνώσεισ, εκτσ εάν επιτηρούνται απ ένα υπεύθυνο για την ασφάλειά τουσ άτοµο ή έχουν λάβει απ αυτ οδηγίεσ, για τον τρπο µε τον οποίο πρέπει να χρησιµοποιείται το εργαλείο.

Page 66

ΕΛΛΗΝΙΚΑ

Για ζηµιέσ που ενδέχεται να προκύψουν απ τη µη ενδεδειγµένη χρήση του εργαλείου την αποκλειστική ευθύνη φέρει ο χρήστησ.

Θα πρέπει να ληφθούν υπψη οι γενικά αναγνωρισµένοι κανονισµοί πρληψησ ατυχηµάτων καθώσ και οι συνηµµένεσ υποδείξεισ ασφαλείασ.

3 Γενικές υποδείξεις

ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

κινδύνου τραυµατισµού διαβάστε τισ οδηγίεσ λειτουργίασ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε λες τις υποδείξεις ασφαλείας και λες τις

οδηγίες.

υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάγετε λες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε µε προσοχή λεσ τισ συνηµµένεσ υποδείξεισ ασφαλείασ και τισ οδηγίεσ χρήσησ. Φυλάξτε λα τα συνηµµένα έγγραφα και παραχωρήστε σε άλλουσ το ηλεκτρικ εργαλείο σασ µνο µαζί µε αυτά τα έγγραφα.

Η μη τήρηση των παρακάτω

- Για τη µείωση του

4 Ειδικές υποδείξεις

ασφαλείας

Προσέξτε για τη δική σασ προστασία καθώσ και για την προστασία του ηλεκτρικού σασ εργαλείου εκείνα τα

χαρακτηρίζονται µε αυτ το σύµβολο!

Κρατάτε λα τα μέλη του σώματς σας μακριά απ το μαχαίρι κοπής. Μην προσπαθήσετε να απομακρύνετε τα κομμένα κλαδιά και φύλλα ή να συγκρατήσετε το κομμένο υλικ με το μαχαίρι κοπής σε κίνηση. Αφαιρέστε τα μαγκωμένα κομμένα κλαδιά και φύλλα μνο ταν το εργαλείο είναι απενεργοποιημένο και η μπαταρία έχει αφαιρεθεί απ το εργαλείο.

Μια στιγµή απροσεξίασ κατά τη χρήση του εργαλείου µπορεί να οδηγήσει σε σοβαρούσ τραυµατισµούσ.

Κρατάτε το εργαλείο απ τη χειρολαβή με ακινητοποιημένο το μαχαίρι κοπής. Κατά τη μεταφορά ή τη φύλαξη του εργαλείου τοποθετείτε πάντοτε τη θήκη φύλαξης.

προσεκτική εργασία µε το εργαλείο µειώνει τον κίνδυνο τραυµατισµού απ το µαχαίρι κοπήσ.

Κρατάτε το εργαλείο μνο απ τις μονωμένες επιφάνειες λαβής, επειδή το μαχαίρι κοπής

σηµεία του κειµένου, που

μπορεί να προξενήσει ζημιά σε καλυμμένους ηλεκτρικούς αγωγούς.

ηλεκτροφρο αγωγ µπορεί να θέσει επίσησ τα µεταλλικά µέρη του εργαλείου υπ τάση και να προκαλέσει µια ηλεκτροπληξία.

Μη χρησιµοποιείτε το εργαλείο µε βροχή ή σε βρεγµένουσ θάµνουσ φράχτη.

Άτοµα κάτω των 16 ετών δεν επιτρέπεται να χειρίζονται το εργαλείο.

Μη χρησιµοποιείτε ποτέ ένα ατελέσ εργαλείο ή ένα εργαλείο, στο οποίο έγινε µια µη επιτρεπτή µετατροπή.

Μην ενεργοποιείτε το εργαλείο, ταν λείπουν ή παρουσιάζουν ελάττωµα µέρη του εργαλείου ή οι προστατευτικέσ διατάξεισ.

Το εργαλείο διαθέτει µια διάταξη γρήγορησ ακινητοποίησησ. Αναθέστε την επισκευή του εργαλείου, ταν αυξηθεί σηµαντικά ο χρνοσ ακινητοποίησησ.

Κίνδυνοσ τραυµατισµού απ τισ κοφτερέσ κψεισ του µαχαιριού. Μην ακουµπήσετε το µαχαίρι. Φοράτε προστατευτικά γάντια.

Κατά την εργασία µε το εργαλείο να χρησιµοποιείτε πάντοτε προστατευτικά γυαλιά, προστατευτικά γάντια και κατάλληλα παπούτσια.

Σε περίπτωση εργασίασ, πρέπει να κρατάτε το εργαλείο µνο µε το ένα χέρι (κράτηµα απ τη χειρολαβή (3)) και να στέκεστε σταθερά. Προσέχετε τα εµπδια στην περιοχή εργασίασ, κίνδυνοσ σκοντάµµατοσ. Κρατάτε το µαχαίρι κοπήσ µακριά απ το σώµα σασ.

Εξετάστε την επιφάνεια που είναι για κψιµο και αποµακρύνετε τα τυχν σύρµατα ή άλλα ξένα σώµατα.

Μετά απ µια εµπλοκή των µαχαιριών κοπήσ, απενεργοποιείται το εργαλείο απ µνο του. Αφήστε τον πληκτροδιακπτη (6). Μετά την άρση τησ εµπλοκήσ µπορεί να συνεχιστεί κανονικά η εργασία. Αποφύγετε άλλεσ εµπλοκέσ. Οι πολλαπλέσ εµπλοκέσ οδηγούν σε ζηµιά του εργαλείου.

ταν τα µαχαίρια κοπήσ ακινητοποιηθούν απ ένα ιδιαίτερα σκληρ κλαδί ή ξένο σώµα (σύρµα στο φράχτη των θάµνων) και το µάγκωµα δεν µπορεί να υποχωρήσει, τραβώντασ το εργαλείο προσ τα πίσω, πρέπει κανείσ πρώτα να απενεργοποιήσει τον κινητήρα και να αφαιρέσει την µπαταρία απ το εργαλείο, προτού αποµακρύνει µε το χέρι την αιτία τησ εµπλοκήσ απ το µαχαίρι κοπήσ.

Για τισ άλλεσ εργασίεσ (π.χ. αποµάκρυνση των κοµµένων κλαδιών ή φύλλων) εναποθέτετε το εργαλείο εκτσ τησ περιοχήσ εργασίασ.

Εναποθέτετε το εργαλείο έτσι, ώστε να µην µπορεί κανείσ να τεθεί σε κίνδυνο.

Η επαφή µ’ έναν

Page 67

Για τη φύλαξη και τη µεταφορά σπρώχνετε πάντοτε τη θήκη φύλαξησ πάνω στα µαχαίρια κοπήσ.

Μεταφέρετε το εργαλείο µνο απ τη χειρολαβή.

Προτού πραγµατοποιήσετε µία οποιαδήποτε ρύθµιση, αλλαγή εξοπλισµού, συντήρηση ή καθαρισµ τραβήξτε την µπαταρία απ το εργαλείο.

Βεβαιωθείτε τι έχει απενεργοποιηθεί το εργαλείο κατά την τοποθέτηση τησ µπαταρίασ.

Προστατέψτε τισ µπαταρίεσ απ την υγρασία!

Μην εκθέτετε τισ µπαταρίεσ στη φωτιά!

Μη χρησιµοποιείτε καµία ελαττωµατική ή παραµορφωµένη µπαταρία! Μην ανοίγετε τισ µπαταρίεσ! Μην ακουµπάτε ή βραχυκυκλώνετε τισ επαφέσ των µπαταριών!

Απ τισ ελαττωµατικέσ µπαταρίεσ ιντων λιθίου (Li-Ion) µπορεί να εξέλθει ένα καυστικ υγρ!

Σε περίπτωση που χυθεί το υγρ τησ µπαταρίασ και έρθει σε επαφή µε το δέρµα σασ, ξεπλύνετε το δέρµα σασ αµέσωσ µε πολύ νερ. Σε περίπτωση που πέσει υγρ τησ µπαταρίασ στα µάτια σασ, πλύνετε τα µάτια σασ µε καθαρ νερ και πηγαίνετε χωρίσ καθυστέρηση στο γιατρ!

Μη φορτίζετε εκ νέου µια εντελώσ φορτισµένη µπαταρία! Η υπερφρτιση προκαλεί ζηµιά και µειώνει τη διάρκεια ζωήσ τησ µπαταρίασ!

Προστατεύετε το φορτιστή σασ απ την υγρασία!

Προειδοποίηση απ επικίνδυνη ηλεκτρική τάση.

Χρησιµοποιείτε το φορτιστή µνο σε

καλυµµένουσ χώρουσ!

Κρατάτε τα παιδιά µακριά απ το φορτιστή και απ την περιοχή εργασίασ! Φυλάγετε το φορτιστή σασ έτσι, ώστε να είναι απρσιτοσ για τα παιδιά!

Τα παιδιά πρέπει να επιβλέπονται, για να εξασφαλίζεται, τι δεν παίζουν µε το εργαλείο.

Σε περίπτωση εµφάνισησ καπνού ή φωτιάσ στο φορτιστή τραβήξτε αµέσωσ το φισ απ την πρίζα!

ΕΛΛΗΝΙΚΑ

5Επισκπηση

Βλέπε σελίδα 3 (παρακαλώ ξεδιπλώστε).

PowerTrimmer...:

1Θήκη φύλαξησ 2 Μαχαίρια κοπήσ 3 Χειρολαβή 4 Απασφάλιση µπαταρίασ 5 Μπαταρία 6 Πληκτροδιακπτησ 7 Ασφάλεια διακπτη (έναντι ακούσιασ

ενεργοποίησησ)

8 Προστασία χεριού

Φορτιστής LC 60:

Υποδοχή φρτισησ

Προειδοποιητική ένδειξη

Ένδειξη λειτουργίασ

6 Ιδιαίτερες ιδιτητες του

προϊντος

Φορτιστής LC 60:

• Η αυτµατη εξισορρπηση των ξεχωριστών

στοιχείων τησ µπαταρίασ καθιστά δυνατή την ιδανική εκµετάλλευση τησ διαθέσιµησ χωρητικτητασ και αυξάνει συγχρνωσ τη διάρκεια ζωήσ τησ µπαταρίασ.

7 Θέση σε λειτουργία

PowerTrimmer...:

Έλεγχοσ τησ γρήγορησ ακινητοποίησησ: Ενεργοποιήστε και απενεργοποιήστε ξανά σύντοµα το εργαλείο. Αναθέστε την επισκευή του εργαλείου, ταν αυξηθεί σηµαντικά ο χρνοσ ακινητοποίησησ.

Φορτίστε την µπαταρία πριν απ τη χρήση (5).

Φορτιστής LC 60:

Πριν τη θέση σε λειτουργία ελέγξτε, αν η

τάση και η συχντητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται µε τα στοιχεία του ηλεκτρικού σασ δικτύου.

Αυτοέλεγχοσ Τοποθετήστε το φισ (ρευµατολήπτη) στην πρίζα. Η προειδοποιητική ένδειξη (10) και η ένδειξη λειτουργίασ (11) ανάβουν διαδοχικά περίπου για 1 δευτερλεπτο.

Page 68

ΕΛΛΗΝΙΚΑ

8 Χρήση PowerTrimmer...

8.1 Μπαταρία

Αφαίρεση μπαταρίας: Πατήστε την

απασφάλιση τησ µπαταρίασ (4) και αφαιρέστε την µπαταρία (5).

Τοποθέτηση της μπαταρίας: Σπρώξτε μέσα την

µπαταρία (5) µέχρι να µανταλώσει.

8.2 Ενεργοποίηση/Απενεργοποίηση

Ενεργοποίηση

Σπρώξτε την ασφάλεια διακπτη (7) προσ την κατεύθυνση του βέλουσ και πατήστε τον πληκτροδιακπτη (6).

Απενεργοποίηση:

Αφήστε τον πατηµένο πληκτροδιακπτη (6) ελεύθερο.

Με την πατενταρισµένη γρήγορη ακινητοποίηση ακινητοποιούνται τα µαχαίρια κοπήσ µέσα σε περίπου 0,3 δευτερλεπτα.

Αναθέστε την επισκευή του εργαλείου, ταν αυξηθεί σηµαντικά ο χρνοσ

ακινητοποίησησ. Ο θρυβοσ, που παρουσιάζεται µερικέσ φορέσ

κατά τη γρήγορη ακινητοποίηση του εργαλείου, οφείλεται στον τρπο κατασκευήσ και δεν επηρεάζει καθλου τη λειτουργία και τη διάρκεια ζωήσ του εργαλείου.

(χειρισµσ ασφάλειασ):

9.1 Φρτιση της μπαταρίας

Σπρώξτε την µπαταρία (5) µέχρι τέρµα µέσα στην υποδοχή φρτισησ (9).

Η ένδειξη λειτουργίασ (11) αναβοσβήνει και η µπαταρία φορτίζεται.

ταν η µπαταρία γεµίσει εντελώσ, ανάβει η ένδειξη λειτουργίασ (11) συνεχώσ.

Η µπαταρία µπορεί να παραµείνει στο φορτιστή και βρίσκεται έτσι πάντοτε σε ετοιµτητα λειτουργίασ.

10 Βλάβη στη φρτιση

10.1 Η προειδοποιητική ένδειξη (10) ανάβει συνεχώς

• Η µπαταρία δε φορτίζεται. Η θερµοκρασία

είναι πολύ υψηλή/πολύ χαµηλή. ταν η θερµοκρασία τησ µπαταρίασ βρίσκεται µεταξύ 0 °C και 50 °C, αρχίζει η διαδικασία τησ φρτισησ αυτµατα.

10.2 Η προειδοποιητική ένδειξη (10) αναβοσβήνει

8.3 Καθαρισμς των μαχαιριών κοπής

(µετά απ κάθε χρήση)

Πριν τον καθαρισμ:

Απενεργοποιήστε το εργαλείο.

Αφαιρέστε την µπαταρία (5) απ το εργαλείο.

Φοράτε προστατευτικά γάντια.

Αποµακρύνετε τη ρύπανση, τα υπολείµµατα φύλλων κτλ. (π.χ. µε πινέλο ή πανί).

Μετά τον καθαρισμ:

κοπήσ µε το λάδι φροντίδασ εργαλείων 6.30474 τησ Metabo ή µε το σπρέι 6.30475 (βιολογικά αποικοδοµήσιµο).

Λαδώστε τα µαχαίρια

9 Χρήση φορτιστή

Ο µέγιστοσ αριθµσ των κύκλων φρτισησ µπορεί να επιτευχθεί µνο ττε, ταν αποφευχθεί µία πλήρησ αποφρτιση τησ µπαταρίασ. Φορτίστε ξανά την µπαταρία σε περίπτωση πτώσησ τησ ισχύοσ.

• Ελαττωµατική µπαταρία. Αφαιρέστε την

µπαταρία αµέσωσ απ το φορτιστή.

• Βραχυκύκλωµα µεταξύ των επαφών

φρτισησ. Ελέγξτε το σύστηµα επαφών για τυχν ξένα σώµατα.

11 Συμβουλές και τεχνάσματα

Βεβαιωθείτε, τι δεν εκκολάπτουν πουλιά στουσ θάµνουσ του φράχτη. Ενδεχοµένωσ µεταθέστε το κψιµο των θάµνων για αργτερα.

Τα τεµαχισµένα κλαδιά και φύλλα αποδίδουν σε συνδυασµ µε τα άλλα απορρίµµατα του κήπου µια πλούσια σε θρεπτικά συστατικά κοπριά.

Ατεµάχιστα, τοποθετηµένα στο φυσικ κήπο προσφέρουν τα κοµµένα κλαδιά και φύλλα µια σίγουρη προστασία στα µικρά ζώα, πωσ π.χ. σε σκαντζχοιρουσ.

Προσέξτε τουσ χρνουσ κοινήσ ησυχίασ που ισχύουν στην περιοχή, ο γείτονάσ σασ θα σασ χρωστά ευγνωµοσύνη.

Page 69

12 Συντήρηση

Συνίσταται το τρχισµα των στοµωµένων µαχαιριών κοπήσ (2) σε ένα ειδικ συνεργείο. Ελέγχετε τα µαχαίρια κοπήσ τακτικά για τυχν ζηµιά. Σε περίπτωση ζηµιάσ αναθέστε αµέσωσ την επιδιρθωσή τουσ σε ένα ειδικ συνεργείο.

13 Εξαρτήματα

Χρησιµοποιείστε αποκλειστικά γνήσια εξαρτήµατα τησ Metabo.

ταν χρειάζεστε εξαρτήµατα, απευθυνθείτε παρακαλώ στον προµηθευτή σασ.

Για την επιλογή των σωστών εξαρτηµάτων αναφέρετε παρακαλώ στον προµηθευτή σασ τον ακριβή τύπο του ηλεκτρικού σασ εργαλείου.

Βλέπε σελίδα 4.

A Λάδι φροντίδασ εργαλείων (βιολογικά

αποικοδοµήσιµο), κουτί ( 1 λίτρο)

B Λάδι φροντίδασ εργαλείων (βιολογικά

αποικοδοµήσιµο), κουτί σπρέι ( 0,3 λίτρα) CΘήκη φύλαξησ D Μπαταρία

(1)

(ωσ ανταλλακτικ)

14 Επισκευή

Οι επισκευέσ των ηλεκτρικών εργαλείων και των φορτιστών επιτρέπεται να

διενεργούνται µνον απ ηλεκτροτεχνίτεσ! ταν το καλώδιο σύνδεσησ στο δίκτυο του

ρεύµατοσ του φορτιστή χαλάσει, για την αποφυγή κινδύνων, πρέπει να αντικατασταθεί απ τον κατασκευαστή ή το τµήµα εξυπηρέτησησ πελατών του κατασκευαστή ή απ ένα άτοµο µε τα αντίστοιχα προσντα.

Τα εργαλεία τησ Metabo που έχουν ανάγκη επισκευήσ µπορούν να σταλθούν στη διεύθυνση που αναφέρεται στον κατάλογο ανταλλακτικών.

Σε περίπτωση αποστολήσ για επισκευή περιγράψτε παρακαλώ το διαπιστωµένο πρβληµα.

15 Προστασία περιβάλλοντος

Οι συσκευασίεσ τησ Metabo είναι 100% ανακυκλώσιµεσ.

Τα άχρηστα ηλεκτρικά εργαλεία και εξαρτήµατα περιέχουν µεγάλεσ ποστητεσ πολύτιµων πρώτων υλών και συνθετικών

ΕΛΛΗΝΙΚΑ

υλικών, που µπορούν να υποβληθούν επίσησ σε ανακύκλωση.

Αυτέσ οι οδηγίεσ χρήσησ είναι τυπωµένεσ σε χαρτί που δεν έχει επεξεργαστεί µε χλώριο.

Οι µπαταρίεσ δεν επιτρέπεται να πεταχτούν στα οικιακά απορρίµµατα! Επιστρέψτε τισ ελαττωµατικέσ ή µεταχειρισµένεσ µπαταρίεσ στον αντιπρσωπο τησ Metabo!

Μην πετάτε τισ µπαταρίεσ στο νερ.

Μνο για τισ χώρεσ τησ ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριάτων! Σύµφωνα ε

την Ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωάτωσή τησ στο εθνικ δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση ε τρπο φιλικ προσ το περιβάλλον.

16 Τεχνικά στοιχεία

∆ιευκρινίσεισ σχετικά µε τα στοιχεία στη σελίδα 2.

∆ιατηρούµε το δικαίωµα για αλλαγέσ, που εξυπηρετούν την τεχνική προδο.

PowerTrimmer...:

= Μέγιστο πάχοσ κοπήσ

max

L = Ωφέλιµο µήκοσ µαχαιριού n

= Αριθµσ κοπών, χωρίσ φορτίο

U= m = Βάροσ

Συνολική τιµή κραδασµών (ανισµατικ άθροισµα τριών κατευθύνσεων) υπολογισµένη σύµφωνα µε το πρτυπο EN 60745:

Η στάθµη ταλαντώσεων που αναφέρεται σε αυτέσ τισ υποδείξεισ έχει µετρηθεί σύµφωνα µε µια τυποποιηµένη στο πρτυπο EN 60745 µέθοδο µέτρησησ και µπορεί να χρησιµοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων µεταξύ τουσ. Η µέθοδοσ είναι επίσησ κατάλληλη για µια προσωρινή εκτίµηση του φρτου των ταλαντώσεων.

Η αναφερµενη στάθµη ταλαντώσεων εκπροσωπεί τισ κύριεσ εφαρµογέσ του ηλεκτρικού εργαλείου. ταν µωσ το ηλεκτρικ εργαλείο χρησιµοποιηθεί για άλλεσ εφαρµογέσ, µε διαφορετικά εξαρτήµατα εργασίασ ή µε ανεπαρκή συντήρηση, µπορεί να αποκλίνει η στάθµη ταλαντώσεων. Αυτ µπορεί να αυξήσει σηµαντικά το φρτο των

Τάση τησ µπαταρίασ

(µε τη µικρτερη

µπαταρία)

= Τιµή εκποµπήσ κραδασµών

(λειτουργία χωρίσ φορτίο)

= Ανασφάλεια (ταλάντωση)

Page 70

ΕΛΛΗΝΙΚΑ

ταλαντώσεων για λο το χρονικ διάστηµα τησ εργασίασ.

Για µια ακριβή εκτίµηση του φρτου των ταλαντώσεων θα πρέπει να ληφθούν υπψη επίσησ και οι χρνοι, στουσ οποίουσ το εργαλείο είναι απενεργοποιηµένο ή λειτουργεί, αλλά δε βρίσκεται πραγµατικά σε χρήση. Αυτ µπορεί να µειώσει σηµαντικά το φρτο των ταλαντώσεων για λο το χρονικ διάστηµα τησ εργασίασ.

Καθορίστε πρσθετα µέτρα ασφαλείασ για την προστασία του χειριστή απ την επίδράση των ταλαντώσεων, πωσ για παράδειγµα: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτηµάτων εργασίασ, διατήρηση των χεριών ζεστών, οργάνωση τησ πορείασ των εργασιών.

Τυπικέσ ηχητικέσ στάθµεσ Α: L

= Στάθµη ηχητικήσ πίεσησ

= Στάθµη ηχητικήσ ισχύοσ

, KWA= Ανασφάλεια

= Εγγυηµένη στάθµη ηχητικήσ

WA(G)

ισχύοσ σύµφωνα µε την οδηγία 2000/14/ΕΚ

Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)!

Φορτιστής LC 60:

A = Τάση των µπαταριών B = Ρεύµα φρτισησ C = Χρνοσ φρτισησ

Ανάλογα µε την παραµένουσα χωρητικτητα καθώσ και τη θερµοκρασία τησ µπαταρίασ µπορούν να αποκλίνουν οι πραγµατικοί χρνοι φρτισησ απ τα πιο πάνω στοιχεία.

Οι τιµέσ µετρήθηκαν σύµφωνα µε το πρτυπο EN 60745.

Τα αναφερµενα τεχνικά στοιχεία εννοούνται µε ανοχέσ (σύµφωνα µε τισ εκάστοτε ισχύουσεσ τεχνικέσ προδιαγραφέσ).

χωρητικτητα τησ µπαταρίασ

ανάλογα µε τη

Page 71

MAGYAR

Eredeti üzemeltetési útmutató

Tisztelt Vásárlónk! Köszönjük bizalmát, amelyet új Metabo elektromos kéziszerszámának megvásárlásával belénk helyezett. Minden egyes elektromos kéziszerszámunkat igen alapos minőségi ellenőrző vizsgálatnak vetünk alá, ennek során meg kell felelniük a Metabo minőségbiztosító részlege által kidolgozott szigorú minőségi követelményeknek. Az elektromos kéziszerszámának élettartama nagy mértékben függ attól, hogy milyen gondosan bánik vele. Kérjük tehát, hogy figyelmesen olvassa el és tartsa be a jelen használati útmutatóban és a mellékelt műszaki leírásokban foglaltakat. Mennél gondosabban bánik a Metabo elektromos berendezésével, annál hosszabb ideig fogja az megbízhatóan szolgálni Önt.

Ta rt a lo m

1 Típusmegfelelőségi nyilatkozat 2 Rendeltetésszerű használat 3 Általános biztonsági tudnivalók 4 Különleges biztonsági szabályok 5 Áttekintés 6 Különleges termékjellemzők 7 Üzembe helyezés 8 PowerTrimmer... használata

8.1 Akkuegység

8.2 Bekapcsolás - kikapcsolás

8.3 A vágókések tisztítása

(minden használat után)

9 Töltőkészülék használata

9.1 Akkuegység töltése

10 Üzemzavar a töltés során

10.1 A figyelmeztető kijelző (14)

folyamatosan világít

10.2 A figyelmeztető kijelző (14) villog

11 Néhány jó tanács és gyakorlati fogás 12 Karbantartás 13 Tartozékok 14 Javítás 15 Környezetvédelem 16 Műszaki adatok

A gépet egykezes kezelésre tervezték. További lehetséges felhasználási területek:

- Kis sövények alakítása +++

- Sövény utóigazítása / finomvágása +++

- Gazszerű növények vágása +++

- Buxusok metszése - kiváltképp egyenes vonalban +++

- Puha fa gallyazása (pl. bodzafa) +++

- Kemény fa gallyazása (pl. mogyoró) +++

- Gyom vágása ++

- Munkavégzés sarkokban +

Jelmagyarázat:

+++ .......................................... kiválóan alkalmas

++................................................ jól alkalmazható

+..............................................................alkalmas

LC 60 töltőkészülék:

A töltőkészülék kizárólag Metabo akkuegységek töltésére alkalmas.

Az LC 60 készülék Li-ionos akkuegység (7,2 V, 1,1 Ah - 2,2 Ah, 2 cella) töltésére alkalmas.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

Ezt a készüléket nem használhatják olyan személyek, akik korlátozott pszichikai, szenzoriális vagy szellemi képességekkel rendelkeznek, ill. nincs kellő tapasztalatuk és/vagy tudásuk, kivéve, ha tevékenységüket egy biztonságukért felelős személy felügyeli, ill. megfelelő utasításokat kapnak ettől a személytől arra vonatkozóan, hogy miként kell a készüléket használni.

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 2. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.

(2000/14/EG: A konformitás kiértékelése az V. függelék szerint.)

2 Rendeltetésszerű használat

PowerTrimmer...

A gépet kisebb sövények és bokrok vágására tervezték. A gép kifejezetten alkalmas formázásra.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3 Általános biztonsági

szabályok

FIGYELMEZTETÉS

csökkentése érdekében olvassa át a kezelési útmutatót.

– A sérülésveszély

Page 72

MAGYAR

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A

biztonsági utasítások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizzen meg valamennyi biztonsági utasítást és előírást a jövőben.

Az elektromos kéziszerszám használata előtt olvassa el a mellékelt biztonsági és használati útmutatót figyelmesen és teljeskörűen. Őrizze meg a mellékelt műszaki leírásokat és csak ezekkel együtt adja tovább másnak az elektromos kéziszerszámot.

4 Különleges biztonsági

szabályok

Saját testi épsége és a berendezés védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!

A vágókést tartsa testrészeitől távol. Járó kés mellett ne kísérelje meg eltávolítani a lenyesett anyagokat vagy a levágandó anyagot megfogni. A beszorult nyesedéket csak akkor vegye ki, ha a gépet kikapcsolták és a gépből kivették az akkuegységet.

közben egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet.

A gépet a markolatnál megfogva és leállított vágókésekkel szállítsa. A gép szállításakor vagy tárolásakor mindig helyezze fel a védőburkolatot.

csökkenti a vágókés általi sérülés veszélyét.

A készüléket csak a szigetelt markolatnál tartsa fogva, mivel a vágókés rejtett villamos vezetékbe vághat.

érintése a készülék fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

A gépet ne használja esőben vagy nedves sövényen.

A gépet 16 éven aluli személyek nem használhatják.

Tilos használni hiányos gépet, vagy olyat, amelyen nem megengedett módosítást hajtottak végre.

A gépet tilos bekapcsolni, ha egyes részei vagy biztonsági felszerelései hiányoznak vagy hibásak.

A gép gyorsleállítóval van felszerelve. Ha a lefékezési idő jelentősen megnőtt, javíttassa meg a gépet.

Sérülésveszély éles vágóélek által. A késhez ne érjen. Viseljen védőkesztyűt.

A géppel végzett munka során mindig viseljen védőszemüveget, védőkesztyűt és megfelelő védőlábbelit.

A gép gondos kezelése

A gép használata

A feszültség alatt álló vezeték

Munkavégzés közben a gépet csak egy kézzel (a markolatnál (3) fogva) tartsa és foglaljon el stabil állást. Ügyeljen a munkaterületen található akadályokra, botlásveszély. A vágókést tartsa távol a testétől.

A levágandó felületet ellenőrizze, és távolítsa el a drótokat vagy egyéb idegen testeket.

A vágókések elakadása után a gép önállóan kikapcsol. Engedje el a nyomókapcsolót (6). Az elakadás megszüntetése után a szokásos módon dolgozhat tovább. Kerülje el a további elakadást. A gép többszörös elakadása a gép károsodását okozhatja.

Ha a vágókések egy különösen kemény ág vagy idegen test (drót a cserjében) miatt megálltak, és a megszorulást nem lehet a gép kihúzásával megszüntetni, akkor először kapcsolja le motort és húzza ki az akkuegységet a gépből, mielőtt kézzel eltávolítaná a vágókések közül a szorulást okozó testet.

Egyéb tevékenységek elvégzéséhez (pl. ágak vagy vágott anyag eltávolításához) a munkaterületen kívül tegye le a gépet.

A gépet úgy tegye le, hogy az senkit se veszélyeztethessen.

Tároláshoz és szállításhoz mindig helyezze fel a vágókésre a védőburkolatot.

A gépet csak a markolatnál fogva hordozza. Beállítás, átalakítás vagy karbantartás előtt vegye

ki a az akkuegységet gépből. Bizonyosodjon meg arról, hogy a gép ki van

kapcsolva, mielőtt az akkuegységet behelyezi a helyére.

Óvja az akkuegységet a nedvességtől!

Ne tegye ki az akkuegységet tűz hatásának!

Sérült vagy deformálódott akkuegységet ne használjon! Az akkuegységet ne nyissa fel! Az akkuegység érintkezőit ne érintse meg, és ne zárja rövidre!

A hibás Li-ionos akkuegységből enyhén savas, tűzveszélyes folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni. A túltöltés károsítja az akkuegységet és lerövidíti élettartamát!

Page 73

MAGYAR

Óvja a töltőkészüléket a nedvességtől!

Vigyázat, veszélyes elektromos feszültség!

Csak beltérben használja a töltőkészüléket!

Tartsa távol a gyerekeket a töltőberendezéstől ill. a munkaterülettől! Tárolja a töltőberendezést gyerekek számára nem hozzáférhető helyen!

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Tűz vagy füst keletkezésekor azonnal húzza ki a töltőberendezés hálózati csatlakozódugóját!

5Áttekintés

Lásd a 3. oldalt (kérjük, hajtsa ki).

PowerTrimmer...:

1Védőburkolat 2Vágókés 3Markolat 4 Akkuegység kireteszelése 5 Akkuegység 6Nyomókapcsoló 7 Bekapcsolásgátló (a gép véletlenszerű

bekapcsolása ellen)

8Kézvédő

LC 60 töltőkészülék:

9Töltőrekesz 10 Figyelmeztető kijelző 11 Működésjelző

6 Különleges

termékjellemzők

LC 60 töltőkészülék:

• Az egyes akkucellák automatikus kiegyenlítése

lehetővé teszi a rendelkezésre álló kapacitás optimális kihasználását és ezzel párhuzamosan megnöveli az akkuegység élettartamát.

7 Üzembe helyezés

PowerTrimmer...:

Ellenőrizze a gyorsleállítót: kapcsolja be rövid időre a gépet, majd kapcsolja ki. Ha a lefékezési idő jelentősen megnőtt, javíttassa meg a gépet.

Az akkuegységet (5) használat előtt fel kell tölteni.

LC 60 töltőkészülék:

Az üzembe helyezés előtt ellenőrizze, hogy a

szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Önteszt Dugja be a hálózati csatlakozódugót. A figyelmeztető kijelző (10) és a működésjelző (11) egymást követően kb. 1 másodpercig világítanak.

8 PowerTrimmer...

használata

8.1 Akkuegység Akkuegység kivétele:

Nyomja meg az

vegye ki az akkuegységet (5).

Akkuegység behelyezése:

Tolja be ütközésig az akkuegységet (5).

8.2 Be-/kikapcsolás Bekapcsolás

Tolja a nyíl irányába a bekapcsolásgátlót (7), majd nyomja meg a nyomókapcsolót (6).

Kikapcsolás:

Engedje el a lenyomott nyomókapcsolót (6). A szabadalmaztatott gyorsleállító révén a

vágókések kb. 0,3 másodpercen belül megállnak.

Ha a lefékezési idő jelentősen megnőtt,

javíttassa meg a gépet. A berendezés gyorsleállításánál alkalmanként

hallható zörej a felépítésre vezethető vissza, de nincs hatással a gép funkciójára és az élettartamára.

8.3 A vágókések tisztítása

(minden használat után)

A tisztítás előtt:

kapcsolja ki a gépet. Vegye ki az akkuegységet (5) a gépből.

Viseljen védőkesztyűt.

A szennyeződéseket, levélmaradványokat és hasonlókat távolítsa el (pl. ecsettel vagy ronggyal)

A tisztítás után:

Metabo gépápoló olajat vagy 6.30475 pumpás sprayt (biológiailag lebontható).

akkuegység-reteszt (4) majd

(Biztonságos kezelés):

A vágókésre hordjon fel 6.30474

Page 74

MAGYAR

9 A töltőkészülék használata

Tartsa be a helyi nyugalmi időszakokat; a szomszédja hálás lesz Önnek.

A töltési ciklusok maximális számát csak akkor lehet elérni, ha sikerül elkerülni az akkuegység mélylemerülését. Az akkuegységet teljesítménycsökkenéskor töltse fel újra.

9.1 Az akkuegység feltöltése

Tolja be ütközésig az akkuegységet (5) a töltőrekeszbe (9).

A működésjelző (11) villog és az akkuegység töltődik.

Ha az akkuegység teljesen fel van töltve, akkor a működésjelző (11) folyamatosan világít.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

10 Üzemzavar töltés közben

10.1A figyelmeztető kijelző (10) folyamatosan világít

• Az akkuegység nem töltődik. A hőmérséklet túl

magas vagy alacsony. Ha az akkuegység hőmérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdődik.

10.2A figyelmeztető kijelző (10) villog

• Az akkuegység meghibásodott. Az

akkuegységet haladéktalanul ki kell venni a töltőberendezésből.

• Rövidzárlat a töltő érintkezői között. Ellenőrizze,

hogy nincs-e idegen tárgy az érintkezőkön.

12 Karbantartás

Javasoljuk, hogy az életlen vágókéseket (2) szakszervizben élesítse. Rendszeresen ellenőrizze a vágókések épségét, adott esetben azonnal javíttassa azt meg szakműhelyben.

13 Tartozékok

Csak eredeti Metabo tartozékokat használjon. Ha valamilyen tartozékra van szüksége, forduljon a

kereskedőjéhez. A megfelelő tartozék kiválasztásához adja meg a

kereskedőnek a szerszám pontos típusát. Lásd a 4. oldalt.

A Gépápoló olaj (biológiailag lebomló), doboz (1

liter)

B Gépápoló olaj (biológiailag lebontható),

pumpás dobozban (0,3 liter) CVédőburkolatok D Akkuegység

(1)

(tartalék)

14 Javítás

Elektromos kéziszerszámot és töltőberendezést csak villamos szakember

javíthat! Amennyiben a töltőkészülék hálózati

csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A meghibásodott Metabo elektromos kéziszerszámot a pótalkatrész-jegyzékben feltüntetett valamelyik javítóműhelybe lehet beküldeni javításra.

Kérjük, hogy levelében röviden írja le az észlelt hibát.

11 Néhány jó tanács és

gyakorlati fogás

Bizonyosodjon meg arról, hogy nem költenek madarak a sövényében. Adott esetben halassza el a sövénynyírást.

A felaprított vágott anyag egyéb kerti hulladékkal vegyítve tápanyagban gazdag komposzthoz jut.

Ha a vágási anyagot aprítás nélkül elhelyezi a kertjében, akkor értékes búvóhelyet biztosít a kisebb állatoknak, pl. a sündisznóknak.

15 Környezetvédelem

A Metabo szerszámok csomagolása 100%-ban újrahasznosítható anyagokból készül.

A leselejtezett elektromos kéziszerszámok és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újra hasznosíthatók.

Ez a használati utasítás klórmentesen fehérített papírra lett nyomtatva.

Page 75

MAGYAR

Az akkuegységet ne dobja a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akkuegységet a Metabo kereskedőknek!

Az akkuegységet ne dobja vízbe!

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az

elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

16 Műszaki adatok

Az adatok értelmezését lásd a 2. oldalon. A műszaki változtatás joga a továbbfejlesztés

érdekében fenntartva.

PowerTrimmer...:

ø max

. = maximális vágási vastagság L = hasznos késhossz n

= üresjárati vágásszám

U= m=súly

Rezgés teljes értéke (három irány vektorösszege) az EN 60745 szabvány szerint megadva:

Az ezen utasításokban megadott rezgésszintet az EN 60745 szabványban rögzített mérési eljárásnak megfelelően mérték, és felhasználható az elektromos kéziszerszámok egymással való összehasonlítására. Alkalmas a vibrációs terhelés előzetes becslésére is.

A megadott rezgésszint az elektromos kéziszerszám legfontosabb alkalmazásait reprezentálja. Ha azonban az elektromos szerszámot más alkalmazásokra, eltérő szerszámokkal vagy nem elegendő karbantartási háttérrel használják, akkor a vibrációs szint ettől eltérhet. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

A vibrációs terhelés pontos becsléséhez azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

Vezessen be kiegészítő biztonsági intézkedéseket a rezgések hatása ellen a kezelő védelme érdekében, mint pl. az elektromos kéziszerszám és az alkalmazott szerszámok karbantartása, a kezek melegen tartása, a munkafolyamatok szervezése.

Jellemző A-osztályú zajszint: L

Az akkuegység feszültsége

(kicsi akkuegységgel)

= Rezgéskibocsátási érték (üresjárat) = Bizonytalanság (rezgés)

=hangnyomásszint

= hangteljesítményszint

, KWA= bizonytalanság

= garantált hangteljesítmény szint

WA(G)

2000/14/EG szerint

Hordjon zajtompító fülvédőt!

LC 60 töltőkészülék:

A = az akkuegységek feszültsége B = töltőáram C = töltési idő

Az akkuegység maradék kapacitásától, valamint hőmérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.

A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően).

kapacitásától függően.

az akkuegység

Page 76

РУ СС КИ Й

Оригинальное руководство по эксплуатации

Уважаемый покупатель! Большое спасибо за доверие, которое вы оказали нам, купив электроинструмент фирмы Metabo. Все без исключения электроинструменты Metabo тщательно тестируются и подлежат строгому контролю качества, проводимому отделом управления качеством продукции Metabo. Вместе с тем срок службы инструмента в значительной степени зависит от вашего обращения с ним. Обратите внимание на информацию, приведённую в этом руководстве и в прилагаемых документах. Чем бережнее вы обращаетесь с электроинструментом Metabo, тем дольше он будет надёжно служить вам.

Содержание

1 Декларация о соответствии 2 Использование по назначению 3 Общие указания по технике

безопасности

4 Специальные указания по технике

безопасности 5 Обзор 6 Особенности инструмента 7 Ввод в эксплуатацию 8 Использование PowerTrimmer...

8.1 Аккумуляторный блок

8.2 Включение/выключение

8.3 Очистка режущей части (после каждого использования)

9 Использование зарядного устройства

9.1 Зарядка аккумуляторного блока

10 Неисправности при зарядке

10.1 Предупреждающий индикатор (14) горит постоянно

10.2 Предупреждающий индикатор (14)

11 Советы и рекомендации 12 Техническое обслуживание 13 Принадлежности 14 Ремонт 15 Защита окружающей среды 16 Технические характеристики

мигает

1 Декларация о

соответствии

Мы с полной ответственностью заявляем, что этот продукт соответствует нормам и директивам, указанным на с. 2.

2000/14/EG: метод оценки соответствия согласно приложению V.

2 Использование по

назначению

PowerTrimmer...

данный электроинструмент предназначен для ухода за небольшими живыми изгородями и кустарниками. Электроинструмент оптимально подходит для выполнения фигурной стрижки.

Электроинструмент предназначен для ведения одной рукой.

Возможные области применения:

- уход за небольшими живыми изгородями+++

- дополнительная обработка/тонкое подрезание живых изгородей +++

- стрижка травянистой растительности +++

- подрезание кустарников (например самшита) - специально для придания декоративной формы +++

- обрезка деревьев, мягкая древесина (например бузина) +++

- обрезка деревьев, твёрдая древесина (например орешник) +++

- уничтожение сорняков ++

- работа в труднодоступных углах +

Пояснение символов:

+++ ..................................оптимально подходит

++............................................ хорошо подходит

+ ............................................................подходит

Зарядное устройство LC 60:

зарядное устройство предназначено исключительно для зарядки аккумуляторных блоков Metabo.

LC 60 подходит для зарядки литий-ионных (LiIon) аккумуляторных блоков (7,2 В, 1,1 А·ч – 2,2 А·ч, 2-элементные).

Категорически запрещается выполнять зарядку неподзаряжаемых батарей.

Опасность взрыва! Данный прибор не должен использоваться

лицами, которые не состоянии справиться с ним в силу своих ограниченных физических, психических или сенсорных возможностей, а также в силу отсутствия знаний и/или опыта. Это возможно, только если эти лица находятся под наблюдением человека, ответственного за их безопасность, или получили

Page 77

РУССКИЙ

соответствующие указания по использованию прибора.

За ущерб, возникший в результате использования не по назначению, ответственность несёт только пользователь.

Необходимо соблюдать общепринятые правила по технике безопасности, а также указания, приведённые в данной инструкции.

3 Общие указания по

технике безопасности

ПРЕДУПРЕЖДЕНИЕ!

риска травмирования прочтите руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ! Прочтите все указания по технике безопасности и

соответствующие инструкции!

Невыполнение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению тяжёлых травм.

Сохраните все инструкции и указания по технике безопасности для будущего владельца электроинструмента.

Перед использованием электроинструмента внимательно полностью прочитайте прилагаемые указания по технике безопасности и инструкцию по использованию. Сохраните все прилагаемые документы и передавайте электроинструмент другим лицам только вместе с ними.

Для снижения

4 Специальные указания

по технике безопасности

Для вашей собственной безопасности и защиты электроинструмента от

отмеченные данным символом.

Держите режущую часть на достаточном расстоянии от тела. Ни в коем случае не пытайтесь удалять или удерживать отрезаемые ветки, когда ножи работают. Удаляйте защемлённые ветки только при выключенном электроинструменте и после извлечения из него аккумуляторного блока.

Невнимательность при работе с электроинструментом может привести к серьёзным травмам.

Переносите инструмент, удерживая за рукоятку, и только после полной остановки режущей части. Перевозите или храните электроинструмент только в защитном

повреждений соблюдайте указания,

Осторожное обращение с инструментом

чехле.

снижает опасность травмирования режущей частью.

Держите инструмент только за изолированные поверхности, так как режущая часть может прийти в соприкосновение со скрытой электропроводкой.

токопроводящим кабелем может вызвать подачу напряжения на металлические части инструмента и стать причиной удара током.

Не работайте с электроинструментом во время дождя или на мокром кустарнике.

К работе с электроинструментом не допускаются лица младше 16 лет.

Запрещается использовать недоукомплектованный инструмент и вносить несанкционированные изменения в его конструкцию.

Не включайте инструмент при отсутствии или повреждении его деталей или защитных приспособлений.

Инструмент оснащён механизмом быстрого останова. Если время торможения заметно увеличилось, отремонтируйте инструмент.

Опасность травмирования острыми лезвиями. Не прикасайтесь к лезвиям. Надевайте защитные перчатки.

При работе с электроинструментом всегда надевайте защитные очки, защитные перчатки и подходящую обувь.

При выполнении работ удерживайте электроинструмент только одной рукой (за рукоятку (3)) и занимайте устойчивое положение. Следите за препятствиями в зоне резки. Держите режущую часть на достаточном расстоянии от тела.

Внимательно осмотрите площадь, на которой предстоит работать, и удалите все посторонние предметы (например, проволоку и т. п.).

После блокировки режущей части электроинструмент автоматически выключается. Отпустите нажимной переключатель (6). После устранения причины блокировки можно продолжить работу в нормальном режиме. Избегайте блокировки в дальнейшем. Многократная блокировка приводит к повреждению электроинструмента.

Если режущая часть остановилась из-за попадания на крепкий сук или посторонний предмет (например, проволоку в живой изгороди) и защемление невозможно устранить путём оттягивания электроинструмента, сначала необходимо

Контакт с

Page 78

РУ СС КИ Й

выключить двигатель и извлечь аккумуляторный блок, и только затем вручную устранить причину блокировки.

Для выполнения других действий (например удаления обрезанных веток) инструмент необходимо положить за пределами рабочей зоны.

Инструмент следует класть так, чтобы исключить травмирование других людей.

При хранении и транспортировке всегда надевайте на режущую часть чехол для хранения.

Переносите электроинструмент только за рукоятку.

Извлекайте аккумуляторный блок из электроинструмента перед каждыми регулировкой, переоснащением, техобслуживанием или очисткой.

Убедитесь в том, что электроинструмент при установке аккумуляторного блока выключен.

Примите меры по защите аккумуляторного блока от попадания влаги! Не подвергайте аккумуляторные блоки воздействию открытого огня!

Не используйте дефектные или деформированные аккумуляторные блоки! Не вскрывайте аккумуляторные блоки! Не касайтесь контактов аккумуляторного блока и не замыкайте их накоротко!

Из неисправного литий-ионного аккумуляторного блока может вытекать слабокислая горючая

жидкость! Если электролит пролился и попал на кожу,

немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза промойте их чистой водой и срочно обратитесь к врачу!

Не ставьте на зарядку полностью заряженный аккумуляторный блок! Перезарядка повреждает и сокращает срок его службы!

Примите меры по защите зарядного устройства от попадания влаги!

Предупреждение об опасном электрическом напряжении!

Используйте зарядное устройство

только в помещениях!

Не допускайте детей к зарядному устройству/в рабочую зону! Храните зарядное устройство в недоступном для детей месте!

Дети должны находиться под постоянным наблюдением, чтобы они не использовали прибор в качестве игрушки.

При появлении дыма в зарядном устройстве или его возгорании немедленно выньте вилку из розетки!

5Обзор

См. с. 3 (на развороте).

PowerTrimmer...:

1 Чехол для хранения 2 Режущая часть 3Рукоятка 4 Кнопка для разблокировки

аккумуляторного блока 5 Аккумуляторный блок 6 Нажимной переключатель 7 Кнопка для блокировки переключателя

(для защиты от непреднамеренного

включения) 8 Защитная скоба

Зарядное устройство LC 60

9 Зарядное

10 Предупреждающий 11 Индикатор

гнездо

индикатор

режима зарядки

6 Особенности

инструмента

Зарядное устройство LC 60

• Автоматическая балансировка отдельных аккумуляторных элементов позволяет оптимально использовать имеющуюся в распоряжении ёмкость и одновременно увеличивает срок службы аккумуляторного блока.

7 Ввод в эксплуатацию

PowerTrimmer...:

Проверка механизма быстрого останова: включите и сразу выключите электроинструмент. Если время торможения заметно увеличилось, отремонтируйте инструмент.

Перед использованием зарядите аккумуляторный блок (5).

Зарядное устройство LC 60

Перед вводом в эксплуатацию проверьте

соответствие напряжения и частоты сети, указанные на заводской табличке, параметрам сети электропитания.

Page 79

Самодиагностика Вставьте вилку сетевого кабеля. Предупреждающий индикатор (10) и индикатор режима работы (11) загораются друг за другом примерно в течение 1 секунды.

8 Использование

PowerTrimmer...

РУССКИЙ

9 Использование

зарядного устройства

Максимального числа циклов зарядки можно достичь только в том случае, если не допускать глубокой разрядки аккумуляторного блока. При снижении мощности зарядите аккумуляторный блок.

8.1 Аккумуляторный блок

Извлечение аккумуляторного блока:

нажмите кнопку для разблокировки аккумуляторного блока (4) и извлеките аккумуляторный блок (5).

Установка аккумуляторного блока:

вставьте аккумуляторный блок (5) до щелчка.

8.2 Включение/выключение

Включение

Передвиньте кнопку для блокировки (7) в направлении стрелки и нажмите переключатель (6).

Выключение:

Отпустите нажатый переключатель (6). Благодаря запатентованному механизму

быстрого останова режущая часть остановится прим. за 0,3 секунды.

инструмент. Шум, который может возникать при быстром

останове инструмента, обусловлен конструктивными особенностями и не влияет на работу инструмента и срок его службы.

8.3 Очистка режущей части

Извлеките аккумуляторный блок (5) из электроинструмента.

Удалите частицы грязи, остатки листвы и т. п. (например, с помощью кисточки или тряпки)

После очистки:

маслом 6.30474 для ухода за электроинструментами Metabo или аэрозолем

6.30475 (биологически разлагаемые средства).

(безопасное включение):

Если время торможения заметно увеличилось, отремонтируйте

(после каждого использования)

Перед очисткой:

выключите электроинструмент.

Надевайте защитные перчатки.

обработайте режущую часть

9.1 Зарядка аккумуляторного блока

Вставьте аккумуляторный блок (5) до упора в зарядное гнездо (9).

Индикатор режима зарядки (11) мигает, и аккумуляторный блок заряжается.

Когда аккумуляторный блок полностью заряжен, индикатор режима зарядки (11) горит непрерывно.

Аккумуляторный блок может оставаться в зарядном устройстве и таким образом всегда быть готовым к работе.

10 Неисправности при

зарядке

10.1 Предупреждающий индикатор (10) горит постоянно

• Аккумуляторный блок не заряжается.

Температура слишком высокая/слишком низкая. Когда температура аккумуляторного блока составляет от 0 до 50 °C, процесс зарядки начинается автоматически.

10.2 Предупреждающий индикатор (10) мигает

• Аккумуляторный блок неисправен.

Немедленно выньте аккумуляторный блок из зарядного устройства.

• Короткое замыкание контактов зарядного

устройства. Проверьте контакты на отсутствие посторонних предметов.

Page 80

РУ СС КИ Й

11 Советы и рекомендации

Убедитесь, что в кустах нет птичьих гнёзд с птенцами. В противном случае перенесите обрезку кустов на более позднее время.

Из измельчённых обрезанных веток и других садовых отходов получается компост с высоким содержанием питательных веществ.

Неизмельчённые ветки, оставленные в природном саду, могут послужить укрытием для мелких животных, например для ежей.

Соблюдайте время отдыха, традиционное для вашей местности; ваши соседи будут вам за это благодарны.

12 Техническое

обслуживание

Лезвия режущей части (2) рекомендуется затачивать в специализированных мастерских. Регулярно осматривайте режущую часть и в случае повреждений сразу обращайтесь в специализированную мастерскую для ремонта.

13 Принадлежности

Используйте только оригинальные принадлежности Metabo.

Если вам потребуются принадлежности, обращайтесь в вашу торговую организацию.

Для выбора нужной принадлежности сообщите в обслуживающую вас торговую организацию точный тип вашего электроинструмента.

См. с. 4.

A Масло для ухода за электроинструментом

(биологически разлагаемое), упаковка (1 л)

B Масло для ухода за электроинструментом

(биологически разлагаемое), аэрозольная упаковка (0,3 л)

C Защитный чехол для хранения

(запасной)

D Аккумуляторный блок

(1)

14 Ремонт

К ремонту электроинструмента и зарядных устройств допускаются только

квалифицированные специалисты-электрики! В случае повреждения сетевого кабеля

зарядного устройства в целях безопасности изготовитель, специалист сервисной службы

либо другое лицо соответствующей квалификации должны произвести его замену.

Для ремонта электроинструмента производства фирмы Metabo отправьте его по адресу из списка запасных частей.

К инструменту приложите краткое описание установленной неисправности.

15 Защита окружающей

среды

Упаковки изделий Metabo полностью пригодны для переработки и вторичного использования.

Отслужившие свой срок электроинструменты и принадлежности содержат большое количество ценных сырьевых и полимерных материалов, которые также могут быть направлены на вторичную переработку.

Инструкция по использованию напечатана на бумаге, отбеленной без использования хлора.

Не утилизируйте аккумуляторные блоки вместе с бытовыми отходами! Сдавайте неисправные или отслужившие аккумуляторные блоки дилеру фирмы Metabo!

Не выбрасывайте аккумуляторные блоки в водоёмы!

Только для стран ЕС: не утилизируйте электроприборы и электроинструменты вместе с

бытовыми отходами! Согласно Директиве ЕС 2002/96/EG по отходам электрического и электронного оборудования и соответствующим национальным нормам бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

16 Технические

характеристики

Пояснения к данным, указанным на с. 2. Оставляем за собой право на технические

изменения.

PowerTrimmer...:

ø max

. = максимальная толщина реза L = полезная длина режущей части n

= скорость работы на холостом ходу

m = масса

напряжение аккумуляторного блока

(с самым лёгким

аккумуляторным блоком)

Page 81

Суммарное значение вибрации (векторная сумма трёх направлений) рассчитывается в соответствии со стандартом EN 60745:

= значение вибрации (на холостом

ходу)

= коэффициент погрешности

(вибрация)

Указанный в данном руководстве уровень вибрации измерен методом, определённым стандартом EN 60745, и может использоваться для сравнения электроинструментов друг с другом. Он также подходит для предварительного определения вибрационной нагрузки.

Указанный уровень вибрации действителен для основных сфер использования электроинструмента. Однако если электроинструмент используется для других целей, с другими рабочими инструментами или в случае его неудовлетворительного техобслуживания, уровень вибрации может быть иным. Вследствие этого в течение всего периода работы инструмента возможно значительное увеличение вибрационной нагрузки.

Для точного определения вибрационной нагрузки следует также учитывать промежутки времени, в течение которых инструмент находится в выключенном состоянии или работает вхолостую. Вследствие этого в течение всего периода работы инструмента возможно значительное уменьшение вибрационной нагрузки.

Примите дополнительные меры безопасности для защиты оператора от воздействия возникающей вибрации, например: техническое обслуживание электроинструмента и рабочих инструментов, сохранение тепла рук, правильная организация рабочих процессов.

Уровень шума по типу A: L

= уровень звукового давления

= уровень звуковой мощности

, KWA= коэффициент погрешности

= гарантированный уровень

WA(G)

звуковой мощности согласно 2000/ 14/EG

РУССКИЙ

C = продолжительность зарядки

В зависимости от остаточной ёмкости, а также температуры аккумуляторного блока реальное время зарядки может не совпадать с

зависимости от ёмкости аккумуляторного блока

указанными значениями.

Результаты измерений получены в соответствии со стандартом EN 60745.

На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами.

Надевайте защитные наушники!

Зарядное устройство LC 60

A = напряжение аккумуляторного

B = зарядный ток

блока

Page 82

Page 83

Page 84

Metabowerke GmbH,

72622 Nürtingen, Germany

www.metabo.com
