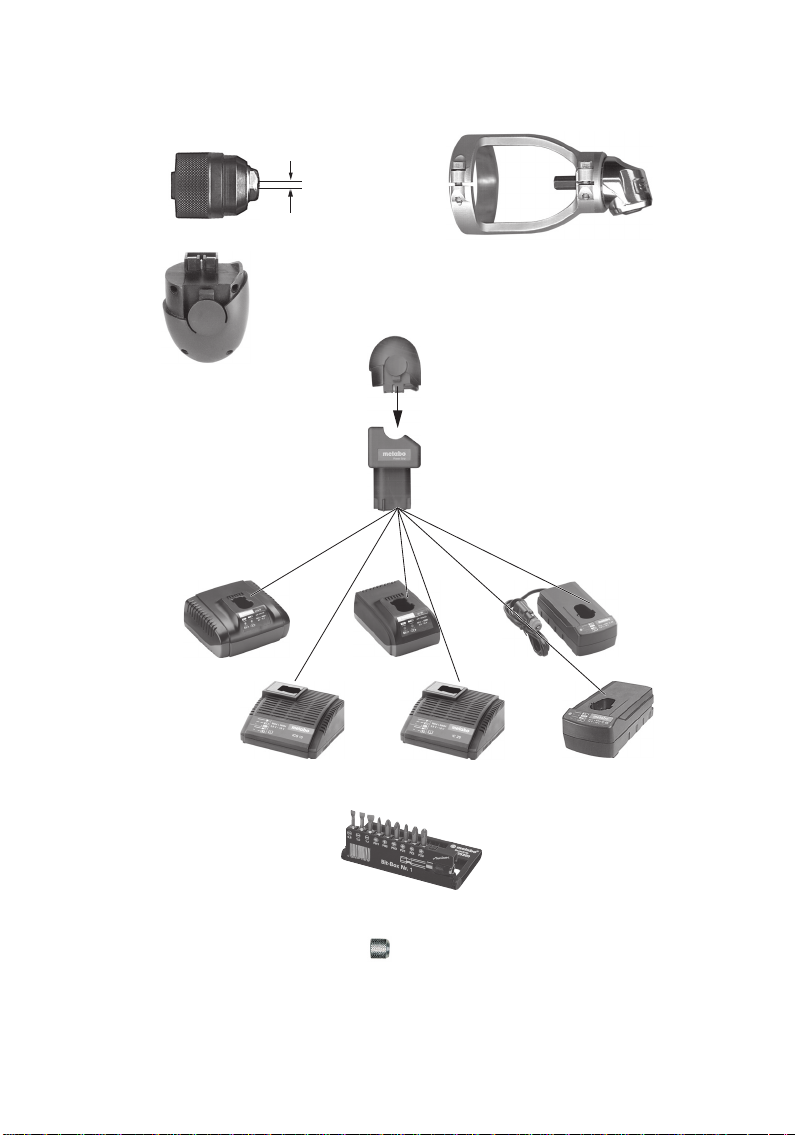

Possible accessories - Accessoires possibles - Accesorios disponibles - Acessórios possíveis

6.36623
0,8 mm - 6,5 mm

6.31858 4,8 V 1,25 Ah

D

B

6.31976

6.30650

ACS 15

ICS 10 C 45IC 25

AC 30

C 45 Car

F

G

Accessories not included in scope of delivery - Accessoires non fournis - Accesorios no incluidos en el

suministro de serie - Acessórios não incluídos no volume de fornecimento

6.31281

4

ENGLISH

ENG

Operating Instructions

Dear Customer, thank you for the trust you have placed in us by buying a Metabo power tool. Each
Metabo power tool is carefully tested and subject to strict quality controls by Metabo's quality assurance.
Nevertheless, the service life of a power tool depends to a great extent on you. Please observe the infor­mation contained in these instructions and the enclosed documentation. The more carefully you treat your
Metabo power tool, the longer it will provide dependable service.

Contents

1Specified Use
2 General Safety Rules
3 Specific Safety Rules
4 Functional Description
5 Assembly, Initial Operation
6 Operation / Use of PowerMaxx

6.1 Battery pack
Setting the direction of rotation, engag-

6.2
ing the transporting safety device
(switch-on lock)

6.3

Selecting gear stage

6.4

Setting torque control, drilling

6.5

Switching power tool on/off, setting
speed

7 Operation / Use of battery charger

7.1 Charging battery pack

7.2 Conservation charge

8 Fault when charging

8.1 Battery pack defective

8.2 Battery pack is not charged

9 Tips and Tricks
10 Accessories
11 Repairs
12 Environmental Protection
13 Technical Specifications

1 Specified Use

PowerMaxx:

The machine is suitable for screwing, drilling and
thread tapping.

Charger:

The battery chargers 6.27272 are suitable only
for charging Metabo battery packs 4.8 V (1.25
Ah, NiCd, 4 cells).

Never attempt to charge batteries
that are not rechargeable.
Danger of explosion!

The user bears sole responsibility for any damage
caused by unspecified use.

Generally accepted accident prevention regula­tions and the enclosed safety information must be
observed.

2 General Safety Rules

--------------------------------------------------

PowerMaxx:

--------------------------------------------------

WARNING! READ AND UNDERSTAND ALL
INSTRUCTIONS.

Failure to follow all instructions listed below
may result in electric shock, fire and/or serious
personal injury.

SAVE THESE INSTRUCTIONS

Work Area
Keep your work area clean and well lit.

Cluttered benches and dark areas invite
accidents.

Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases, or dust. Power

tools create sparks which may ignite the dust
or fumes.

Keep bystanders, children, and visitors
away while operating a power tool.

Distractions can cause you to lose control.

Electrical Safety
Do not abuse the cord. Never use the cord

to carry the tool. Keep cord away from heat,
oil, sharp edges, or moving parts. Replace
damaged cords immediately. Damaged

cords may create a fire.

A battery operated tool with integral
batteries or a separate battery pack must be
recharged only with the specified charger
for the battery. A charger that may be suitable

for one type of battery may create a risk of fire
when used with another battery.

Use battery operated tool only with
specifically designated battery pack. Use of

any other batteries may create a risk of fire.

Personal Safety
Stay alert, watch what you are doing, and

use common sense when operating a power
tool. Do not use tool while tired or under the

5

ENG

ENGLISH

influence of drugs, alcohol, or medication. A
moment of inattention while operating power
tools may result in serious personal injury.

Dress properly. Do not wear loose clothing
or jewelry. Contain long hair. Keep your hair,
clothing, and gloves away from moving
parts. Loose clothes, jewelry, or long hair can

be caught in moving parts.

Avoid accidental starting. Be sure switch is
in the locked or off position before inserting
battery pack. Carrying tools with your finger

on the switch or inserting the battery pack into
a tool with the switch on invites accidents.

Remove adjusting keys or wrenches before
turning the tool on. A wrench or a key that is

left attached to a rotating part of the tool may
result in personal injury.

Do not overreach. Keep proper footing and
balance at all times. Proper footing and

balance enable better control of the tool in
unexpected situations.

Use safety equipment. Always wear eye
protection. Dust mask, non-skid safety shoes,

hart hat, or hearing protection must be used for
appropriate conditions.

Tool Use and Care
Use clamps or other practical way to secure

and support the workpiece to a stable
platform. Holding the work by hand or against

your body is unstable and may lead to loss of
control.

Do not force tool. Use the correct tool for
your application. The correct tool will do the

job better and safer at the rate for which it is
designed.

Do not use tool if switch does not turn it on
or off. A tool that cannot be controlled with the

switch is dangerous and must be repaired.

Disconnect battery pack from tool or place
the switch in the locked or off position
before making any adjustments, changing
accessories, or storing the tool. Such

preventive safety measures reduce the risk of
starting the tool accidentally.

Store idle tools out of reach of children and
other untrained persons. Tools are

dangerous in the hands of untrained users.

When battery pack is not in use, keep it
away from other metal objects like: paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.

Shorting the battery terminals together may
cause sparks, burns, or a fire.

Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools

with sharp cutting edge are less likely to bind
and are easier to control.

Check for misalignment or binding of
moving parts, breakage of parts, and any
other condition that may affect the tool’s
operation. If damaged, have the tool
serviced before using. Many accidents are

caused by poorly maintained tools.

Use only accessories that are
recommended by the manufacturer for your
model. Accessories that may be suitable for

one tool may create a risk of injury when used
on another tool.

Service
Tool service must be performed only by

qualified repair personnel. Service or

maintenance performed by unqualified
personnel may result in a risk of injury.

When servicing a tool, use only identical
replacement parts. Follow instructions in
the Maintenance section of this manual. Use

of unauthorized parts or failure to follow
Maintenance Instructions may create a risk of
shock or injury.

--------------------------------------------------

Charger:

--------------------------------------------------

IMPORTANT SAFETY INSTRUCTIONS

1. SAVE THESE INSTRUCTIONS

contains important safety and operating instruc­tions for battery charger model 6.27272 (Power­station).

2. Before using battery charger, read all instruc­tions and cautionary markings on battery charger,
battery, and product using battery.

3. CAUTION

Metabo rechargeable batteries. Other types of
batteries may burst causing personal injury and
damage.

Correct use: chargers 6.27272 (Powerstation) are
to be used exclusively for charging Metabo 4.8 V
battery packs with the max. capacity of 1,25 Ah.
The user bears sole responsibility for any damage
caused by inappropriate use. The generally recog­nized accident prevention regulations and the
safety instructions which accompany them must
be adhered to.

Repairs to electrical tools must be carried out by a
qualified electrician ONLY. Any Metabo electrical
power tools in need of repair can be sent to one of
the addresses listed on the second-last page or a
Metabo Authroized Repair Center. Please accom­pany the tool for repair with a description of the
fault. We reserve the right to make alterations in
line with advances in technology.

- To reduce risk of injury, charge only

- This manual

6

ENGLISH

ENG

WARNING

Unplug immediately if the cable is damaged!
Unplug immediately if any sign of smoke or flames!
Do not submit the casing to impact!
Do not drill into the casing!
Keep away from children!
Keep away from moisture!
Chargers should only be operated between 32°F

and 103°F (0 - 40°C).
Batteries should only be charged when battery

temp is between 32°F and 120°F (0 - 50°C).
Do not throw battery packs in a fire or immerse in

water!
Return faulty or used Metabo battery packs to your

dealer!
Do not dispose of battery packs along with

domestic refuse. Please recycle!
The charger is not suitable for charging nonre-

chargeable batteries.
Use indoors only.
Do not expose to rain.
All ventilation slots must be kept free at all times!
To reduce the risk of electric shock -

Disconnect power to the receptacle before
installing or removing the unit.

Read the Operating Instructions.

3 Specific Safety Rules

Hold tool by insulated gripping surfaces
when performing an operation where the
cutting tool may contact hidden wiring.

Contact with a "live" wire will make exposed
metal parts of the tool "live" and shock the
operator.

For your own protection and for the
protection of your power tool pay atten­tion to all parts of the text that are
marked with this symbol!

A caustic fluid may leak from defective
battery packs (30% caustic potash solu-

tion)! If battery fluid leaks out and comes
into contact with your skin, rinse immediately with
plenty of water. If battery fluid leaks out and comes
into contact with your eyes, wash them with clean
water and seek medical treatment immediately!

Do not recharge a fully charged battery pack!
Overcharging damages and shortens the lifespan
of the battery pack!

Protect battery packs from water and

moisture!

Do not expose battery packs to naked
flame!

Do not open battery packs!
Do not touch or short-circuit battery packs!
Remove the battery pack from the machine before

any adjustment or maintenance is carried out.
Before fitting the battery pack, make sure that the

machine is switched off.
Keep hands away from the rotating tool!
Remove chips and similar material only with the

machine at standstill.
Materials that generate dusts or vapours that may

be harmful to health (e.g. asbestos) must not be
worked.

Protect the charger from moisture.

Danger - electrical voltage!

Only use the charger indoors.

Keep children away from the battery charger and
the working area! Keep your battery charger out of
reach of children!

Pull out the mains plug immediately if the battery
charger starts to smoke or flames emerge!

Do not insert objects into the ventilation slots on
the battery charger – there is a danger of electric
shocks and short circuits!

SYMBOLS
V volts

n

0

../min revolutions per minute

Hz hertz
A amperes
~ alternating current

N

ever attempt to charge the
battery pack with two chargers
simultaneously.

direct current
no load speed

class II construction

Never use faulty or deformed battery packs!

7

ENG

ENGLISH

4 Functional Description

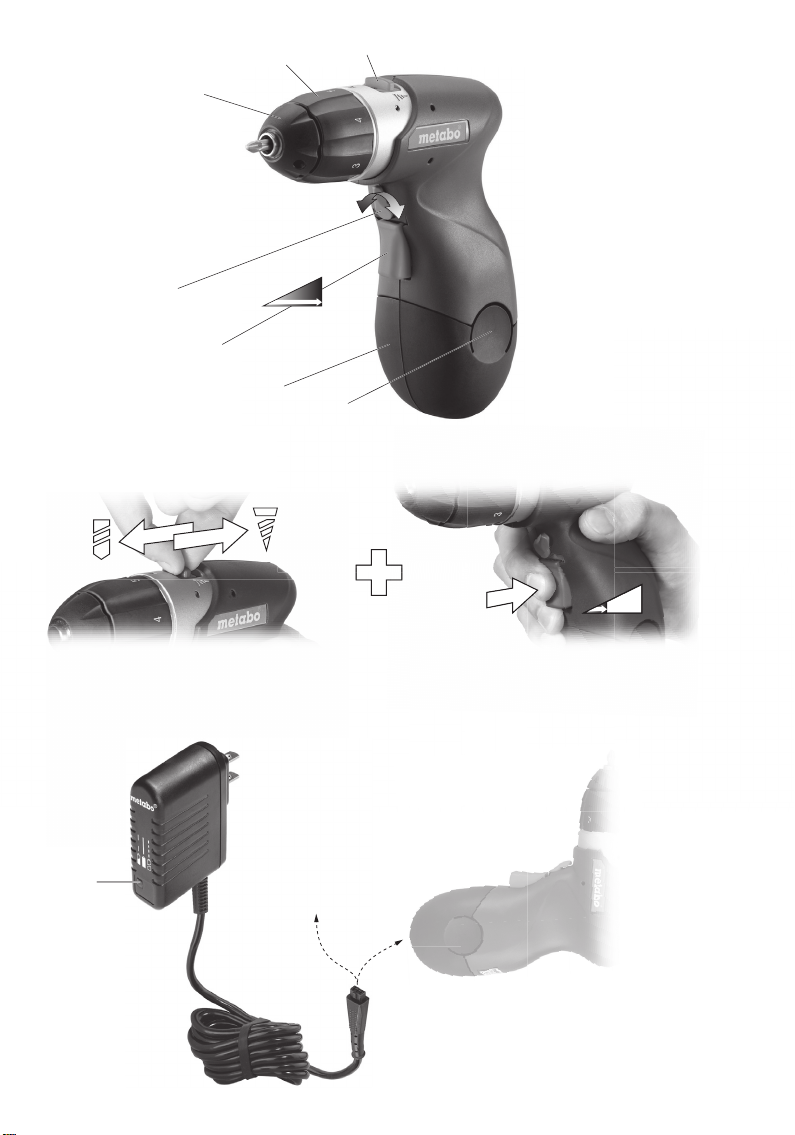

See page 3 (please unfold).

PowerMaxx:

1 Protective cap
2 Adjusting sleeve (torque control,

maximum torque)
3 Slide-switch (1st/2nd gear)
4 Battery pack release
5 Battery pack
6 Trigger
7 Changeover switch (direction of rotation

setting, transporting safety device)

Charger:

8 Operation display

5 Assembly, Initial

Operation

Charger:

Before plugging in, check to see that
the rated mains voltage and mains
frequency, as stated on the rating
label, match with your power supply.

Minimum distance to other objects is
5 cm.

6 Operation /

Use of PowerMaxx

6.1 Battery pack

Charge the battery pack before use.

Removing battery pack:

release (4) and take out battery pack (5).

Inserting battery pack:

until it engages.

6.2 Setting the direction of rotation,
engaging the transporting safety
device (switch-on lock)

Only activate the changeover switch
(7) when the motor is at a standstill!

Activate the changeover switch (direction of
rotation setting, transporting safety device) (7).

See page 3 (please unfold).
R = Clockwise setting
L = Counter-clockwise setting
0 = Middle position: transportation safety

device
(Switch-on lock) set

Press battery pack

(5)Insert battery pack

6.3 Selecting gear stage
Note: Only activate the slide switch (1st/2nd

gear) (3) when the motor is running.

1st gear (low speed,
particularly high torque)

2nd gear (high speed)

6.4 Setting torque control,
drilling

Turn selector barrel (torque, drilling) (2).

1...5 = Torque setting (with torque

6.5 Switching power tool on/off, setting

To start the machine, press the trigger switch (6).
The speed can be changed at the trigger switch by
pressing.

control) - intermediate
positions are also possible.

= Drilling stage setting

(max. torque, with torque
control)
To avoid motor overloading,
do not lock the spindle.

speed

7 Operation /

Use of battery charger

The maximum number of charge cycles can
only reached if an exhaustive discharge of the
battery pack is avoided. If performance dimin­ishes, recharge the battery pack.

7.1 Charging battery pack

The operation display (8) flashes (2 seconds on, 1
second off).

Note: A battery pack that is new or has not been
used for some time only reaches full capacity after
being charged and discharged several times.

7.2 Conservation charge

The operating display (8) lights up continuously.
Once the charging process has finished, the

battery charger automatically switches to conser­vation mode.

The battery pack can remain in the battery charger
and is therefore always ready for use.

8

8 Fault when charging

8.1 Battery pack defective

The operation display (8) flashes quickly (1/2
second on, 1/2 second off).

Battery pack is defective. Disconnect the battery
pack from the charger immediately.

8.2 Battery pack is not charged.

When the battery pack is inserted, the operation
display (8) lights up for approx. 2 1/2 seconds and
then turns off.

Battery pack is not charged. The
too high or too low. When the temperature of the
battery pack is between 0 °C and 50 °C, the
charging process begins automatically.

temperature is

9Tips and Tricks

For special tasks: thanks to the automatic spindle
stop, when the machine is switched off it can also
be used

as a screwdriver

When working with long screw bits or bit holders,
we recommend the use of the bit clamping bush

6.31281.

Drilling

Preferably in 2nd gear (high speed).

Screws

Preferably in 1st gear (low speed) and with
torque control.

Screws in areas that are hard to access

The angle screwdriver attachment (see chapter
Accessories) makes work at difficult-to-access
areas particularly easy.

Thread tapping

Lubricate thread drills.
Select 1st gear (low speed).
Adjust torque control.

.

ENGLISH

metal pin (diameter 4 mm) in the protective
cap bore to assist removal). Screw the
quick-clamping chuck onto the spindle
thread. The quick-clamping chuck can be
tightened (and released again) with an
open-jawed spanner, a/f 17.

B Angle screwdriver attachment.

Fitting: mount on the aluminium neck of the
machine and tighten the clamping screw

with the enclosed Allen key.
C Battery pack
DAdapter
EChargers

FBit box

G Bit clamping bush

ENG

11 Repairs

Repairs to electrical tools must be
carried out by qualified electricians
ONLY!

Any Metabo power tool in need of repair can be
sent to one of the addresses listed in the spare
parts list.

Please enclose a description of the fault with the
power tool.

12 Environmental Protection

Metabo's packaging can be 100% recycled.
Scrap power tools and accessories contain large

amounts of valuable resources and plastics that
can be recycled.

These instructions are printed on chlorine-free
bleached paper.

Battery packs must not be disposed of with
regular waste! Please return faulty or used
battery packs to your Metabo dealer!

Do not throw battery packs into water.

13 Technical Specifications

10 Accessories

Use only genuine Metabo accessories.
If you need any accessories, check with your

dealer.
For the dealer to select the correct accessory, he

needs to know the exact model designation of
your power tool.

See page 4.

A Quick-clamping chuck.

Fitting: unscrew protective cap (1). (To
remove a tight protective cap, insert a

Explanatory notes on the information on page 2.
Changes due to technological progress reserved.

PowerMaxx

U = Voltage of battery pack
n = No-load speed

Tightening torque for screwing:
M

A

M

B

M

C

M

D

:

= soft screwing application (wood)
= hard screwing application (metal)
= adjustable torque (with torque

control)

= maximum tightening torque. When

used as a screwdriver.

9

ENG

ENGLISH

Max. drill diameter:

= in steel

D

1 max

= in softwood

D

2 max

m = weight (with battery pack)
G = spindle thread

Charger:

A = Voltage of the battery packs
B = Charging current
C = Charging time

1)

as a function of

the battery pack capacity

D = Charge current with conservation

1)

Depending on the residual capacity and the

temperature of the battery pack, real charging

charging

times may deviate from the specifications.
The technical specifications quoted are subject to

tolerances (in compliance with the relevant valid
standards).

10

FRANÇAIS

F

Mode d'emploi

Cher client, merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo.
Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts
effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de
vie de votre outil électrique. Veuillez respecter les informations contenues dans ce mode d'emploi et dans
les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la
durée de vie et en garantirez le bon fonctionnement.

Il est impératif de respecter les consignes

Sommaire

1 Utilisation conforme à la destination
2 Règles de sécurité générales
3 Règles de sécurité particulières
4Vue d'ensemble
5 Mise en service
6 Utilisation du PowerMaxx

6.1 Bloc batterie
Réglage du sens de rotation / sécurité de

6.2
transport (protection contre tout enclen­chement intempestif)

6.3

Sélection du rapport de transmission

6.4

Réglage de la limitation du couple, per­çage

6.5

Mise en route/arrêt de l'outil, réglage de
la vitesse

7 Utilisation du chargeur

7.1 Charger le bloc batterie

7.2 Mode entretien

8 Défaut pendant le chargement

8.1 Bloc batterie défectueux

8.2 Bloc batterie ne se recharge pas

9 Conseils et astuces
10 Accessoires
11 Réparations
12 Protection de l'environnement
13 Caractéristiques techniques

1 Utilisation conforme à la

destination

PowerMaxx :

Cet outil est prévu pour le vissage, le perçage et le
taraudage.

Chargeur :

Les chargeurs 6.27272 sont exclusivement
prévus pour charger des blocs batteries
Metabo 4,8 V (1,25 Ah, NiCd, 4 éléments).

Ne jamais essayer de charger des
piles non rechargeables.
Danger d'explosion !

L'utilisateur sera entièrement responsable de tous
dommages résultant d'une utilisation non
conforme à la destination de la machine.

générales de protection contre les accidents ainsi
que les consignes de sécurité ci-jointes.

2 Règles de sécurité

générales

--------------------------------------------------

PowerMaxx:

--------------------------------------------------

AVERTISSEMENT! VOUS DEVEZ LIRE ET
COMPRENDRE TOUTES LES INSTRUC­TIONS. Le non-respect, même partiel, des

instructions ci-après entraîne un risque de
choc électrique, d'incendie et/ou de blessures
graves.

CONSERVEZ CES INSTRUCTIONS
Aire de travail
Veillez à ce que l'aire de travail soit propre

et bien éclairée. Le désordre et le manque de

lumière favorisent les accidents.

N'utilisez pas d'outils électriques dans une
atmosphère explosive, par exemple en
présence de liquides, de gaz ou de pous­sières inflammables. Les outils électriques

créent des étincelles qui pourraient enflammer
les poussières ou les vapeurs.

Tenez à distance les curieux, les enfants et
les visiteurs pendant que vous travaillez
avec un outil électrique. Ils pourraient vous

distraire et vous faire faire une fausse
manœuvre.

Sécurité électrique
Ne maltraitez pas le cordon. Ne transportez

pas l'outil par son cordon. N'exposez pas le
cordon à la chaleur, à des huiles, à des
arêtes vives ou à des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagé peut

constituer un risque d'incendie.

Un outil à bloc-batterie amovible ou à
batterie intégrée ne doit être rechargé
qu'avec le chargeur prévu pour la batterie.

Un chargeur qui convient à tel type de batterie
peut présenter un risque d'incendie avec tel
autre type de batterie.

11

F

FRANÇAIS

N'utilisez un outil qu'avec un bloc-batterie
conçu spécifiquement pour lui. L'emploi

d'un autre bloc-batterie peut créer un risque
d'incendie.

Sécurité des personnes
Restez alerte, concentrez-vous sur votre

travail et faites preuve de jugement.
N'utilisez pas un outil électrique si vous êtes
fatigué ou sous l'influence de drogues,
d'alcool ou de médicaments. Un instant

d'inattention suffit pour entraîner des blessures
graves.

Habillez-vous c onvenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N'approchez jamais les
cheveux, les vêtements ou les gants des
pièces en mouvement. Des vêtements flot-

tants, des bijoux ou des cheveux longs
risquent d'être happés par des pièces en
mouvement.

Méfiez-vous d'un démarrage accidentel.
Avant d'insérer un bloc-batterie, assurez­vous que l'interrupteur de l'outil est sur
ARRÊT. Le fait de transporter un outil avec le

doigt sur la détente ou d'insérer un bloc­batterie alors que l'interrupteur est en position
MARCHE peut mener tout droit à un accident.

Enlevez les clés de réglage ou de serrage
avant de démarrer l'outil. Une clé laissée

dans une pièce tournante de l'outil peut provo­quer des blessures.

Ne vous penchez pas trop en avant.
Maintenez un bon appui et restez en équi­libre en tout temps. Un bonne stabilité vous

permet de mieux réagir à une situation inat­tendue.

Utilisez des accessoires de sécurité. Portez
toujours des lunettes ou une visière.Selon

les conditions, portez aussi un masque anti­poussière, des bottes de sécurité antidéra­pantes, un casque protecteur et/ou un appareil
antibruit.

Utilisation et entretien des outils
Immobilisez le matériau sur une surface

stable au moyen de brides ou de toute autre
façon adéquate. Le fait de tenir la pièce avec

la main ou contre votre corps offre une stabilité
insuffisante et peut amener un dérapage de
l'outil.

Ne forcez pas l'outil. Utilisez l'outil appro­prié à la tâche. L'outil correct fonctionne

mieux et de façon plus sécuritaire. Respectez
aussi la vitesse de travail qui lui est propre.

N'utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas

commander par son interrupteur est dange­reux et doit être réparé.

Retirez le bloc-batterie ou mettez
l’interrupteur sur ARRÊT ou en position
verrouillée avant d’effectuer un réglage, de
changer d’accessoire ou de ranger l’outil.

De telles mesures préventives réduisent le
risque de démarrage accidentel de l'outil.

Rangez les outils hors de la portée des
enfants et d’autres personnes
inexpérimentées. Les outils sont dangereux

dans les mains d’utilisateurs novices.

Lorsque le bloc-batterie n’est pas en
service, tenez-le à l’écart d’autres objets
métalliques (trombones, pièces de
monnaie, clés, clous, vis etc,) susceptibles
d’établir un contact électrique entre les
deux bornes. La mise en court-circuit des

bornes de la batterie peut produire des
étincelles et constitue un risque de brûlures ou
d’incendie.

Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus,

dont les arêtes sont bien tranchantes, sont
moins susceptibles de coincer et plus faciles à
diriger.

Soyez attentif à tout désalignement ou
coincement des pièces en mouvement, à
tout bris ou à toute autre condition préjudi­ciable au bon fonctionnement de l'outil. Si
vous constatez qu'un outil est endommagé,
faites-le réparer avant de vous en servir. De

nombreux accidents sont causés par des outils
en mauvais état.

N'utilisez que des accessoires que le fabri­cant recommande pour votre modèle
d'outil. Certains accessoires peuvent convenir

à un outil, mais être dangereux avec un autre.

RÉPARATION
La réparation des outils électriques doit être

confiée à un réparateur qualifié. L'entretien

ou la réparation d'un outil électrique par un
amateur peut avoir des conséquences graves.

Pour la réparation d'un outil, n'employez
que des pièces de rechange d'origine.
Suivez les directives données à la section "
Réparation " de ce manuel. L'emploi de

pièces non autorisées ou le non-respect des
instructions d'entretien peut créer un risque de
choc électrique ou de blessures.

12

FRANÇAIS

F

--------------------------------------------------

Chargeur:

--------------------------------------------------

DIRECTIVES DE SÉCURITÉ IMPORTANTES

1.

CONSERVEZ BIEN CES DIRECTIVES.

manuel renferme d’importantes directives de
sécurité et des instructions d'utilisation pour les
chargeurs à batterie de modèles 6.27272 (Power­station).

2. Avant l’utilisation d’un chargeur à batterie, lisez
toutes les instructions et les mises en garde sur
chargeur de batterie, batterie ou produit nécessi­tant une batterie.

MISE EN GARDE –

3.
blessures, charger seulement les batteries de type
rechargeable. D’autres types de batteries pour­raient exploser causant des blessures corporelles
et des dommages.

Utilisation correcte : Les chargeurs à batterie

6.27272 (Powerstation) doivent être exclusivement
utilisés pour recharger les blocs batteries Metabo

4.8 V avec une capacité maximale de 1,25 Ah.
L’opérateur assume l’entière responsabilité pour
tout dommage causé à un usage inapproprié. Les
règles générales de prévention des accidents et
les mesures de sécurité prescrites doivent être
observées.

Les réparations de vos outils électriques doivent
être effectuées par un électricien qualifié seule­ment. Pour les réparations, tous les outils élec­triques Metabo peuvent être expédiés aux
endroits mentionnés à l’avant dernière page dans
le catalogue d’outils électriques Metabo ou dans
un centre de service autorisé Metabo. Veuillez
inclure une brève description du problème avec
l’outil à réparer. Nous nous réservons le droit de
modification selon les nouvelles technologies.

AVERTISSEMENT

Débranchez immédiatement si le câble est endom­magé.

Débranchez immédiatement à l’apparition de
fumée ou de flammes.

Ne pas soumettre le boîtier à aucun choc!
Ne pas perforer le boîtier!
Gardez hors de la portée des enfants!
Ne pas laisser à l’humidité!
Les chargeurs doivent être utilisés seulement à

des températures se situant entre 32°F et 103°F
(0° et 40° C)

Les batteries doivent être chargés seulement
quand la température de la batterie se situe entre
32°F et 120°F (0° et 50° C).

Ne pas jeter les blocs batterie dans le feu ou les
plonger dans l’eau!

Retournez les blocs batteries défectueux ou
usagés à votre distributeur Metabo!

Ne pas vous débarrassez des blocs batteries avec
les déchets domestique. S.V.P. recyclez!

Pour réduire le risque de

- Ce

Le chargeur n’est pas adéquat pour charger les
batteries non-rechargeables.

Utilisez à l’intérieur seulement.
Ne pas exposer à la pluie.
Toutes les fentes d’aération doivent demeurer

ouvertes en tout temps!
Pour réduire le risque de choc électrique, couper

l’alimentation du prolongateur avant d’installer ou
de retirer le dispositif.

Lire le mode d’emploi.

3

Règles de sécurité
particulières

Tenez l’outil par ses surfaces de prise
isolées pendant toute opération où l’outil de
coupe pourrait venir en contact avec un
câblage dissimulé. En cas de contact avec un

conducteur sous tension, les pièces
métalliques à découvert de l’outil
transmettralent un choc électrique à
l’utilisateur.

Dans l'intérêt de votre propre sécurité et
afin de protéger votre outil électrique,
respectez les passages de texte
marqués de ce symbole !

Un bloc batterie défaillant peut causer une
fuite de liquide corrosif (potasse caustique

à 30 %) ! En cas de fuite d'acide d'accumu­lateur et de contact avec la peau, rincer immédia­tement à grande eau. En cas de projection dans
les yeux, les laver à l'eau propre et consulter
immédiatement un médecin !

Ne pas recharger un bloc-batterie entièrement
chargé ! Une surcharge immodérée risque
d'endommager le bloc-batterie et de réduire sa
durée de vie !

Protéger les blocs batteries de l'humidité !

Ne pas utiliser de bloc batterie défectueux ou
déformé !

Ne pas exposer les blocs batteries au feu !

Ne pas ouvrir les blocs batteries !
Ne pas toucher ou ne pas court-circuiter les

contacts des blocs batteries !
Sortir le bloc batterie de la machine avant d'effec-

tuer la maintenance ou un réglage quelconque.
S'assurer que la machine est débranchée au

moment de placer la batterie.
Ne pas toucher l'outil lorsque la machine est en

marche !
Eliminer sciures de bois et autres uniquement

lorsque la machine est à l'arrêt.

13

F

FRANÇAIS

Ne pas employer cet outil sur les matériaux déga­geant des poussières ou vapeurs nocives au
moment du perçage (p. ex. amiante).

N

e pas charger le bloc batterie
simultanément sur deux
chargeurs.

Protéger le chargeur contre l'humidité.

Attention : risque de choc électrique !

5 Mise en service

Chargeur :

Avant la mise en service, comparer si
tension secteur et la fréquence
secteur indiquées sur la plaque
signalétique correspondent aux
caractéristiques de votre réseau de
courant.

Respecter une distance minimale de
5 cm par rapport à tout autre objet.

Ce chargeur doit exclusivement être utilisé

à l'intérieur.

Eloigner les enfants du chargeur et de la zone de
travail. Ranger le chargeur à un endroit
inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à
l'intérieur du chargeur, débrancher
immédiatement le cordon d'alimentation.

Ne pas introduire d'objet dans les fentes
d'aération du chargeur – risque d'électrocution ou
de court-circuit.

SYMBOLES SUR L'OUTIL
Vvolts

n

0

../min révolutions par minute

Hz hertz
A ampères
~ courant alternatif

courant continu
vitesse à vide

construction de classe II

4Vue d'ensemble

Voir page 3 (à déplier).

PowerMaxx :

1 Capot de protection
2 Douille de réglage (limitation de couple,

couple maximal)
3 Relais pneumatique (1ère/2ème vitesse)
4 Déverrouillage du bloc batterie
5 Bloc batterie
6 Gâchette
7 Inverseur de sens de rotation (réglage du

sens de rotation, sécurité de transport)

Chargeur :

8 Témoin de contrôle

6 Utilisation du PowerMaxx

6.1 Bloc batterie

Charger le bloc batterie avant l'utilisation.

Pour sortir le bloc batterie :

déverrouillage de bloc batterie (4) puis sortir le bloc
batterie (5).

Pour installer le bloc batterie :

batterie dans son logement jusqu'au cran.

6.2 Réglage du sens de rotation / sécu­rité de transport (protection contre
tout enclenchement intempestif)

Avant d'actionner l'inverseur de sens
de rotation (7), s'assurer que le moteur
est à l'arrêt !

Actionner l'inverseur de sens de rotation
(réglage du sens de rotation, sécurité de trans­port) (7).

Voir page 3 (à déplier).
R = Réglé sur sens de rotation à droite
L = Réglé sur sens de rotation à gauche
0 = Position centrale : outil en sécurité de

transport
(empêchant le démarrage intempestif)

6.3 Sélection du rapport de transmission

Nota : Actionner le relais pneumatique (1./2.

Gang) (3) pendant que le moteur fonctionne.

1ère Vitesse (vitesse réduite,
couple particulièrement élevé)

2ème Vitesse (vitesse élevée).

6.4 Réglage de la limitation du couple,
perçage

Tourner la douille (couple, perçage) (2).

1...5 = Régler sur le couple voulu

(avec limitation du couple) ­réglage possible sur des positions
intermédiaires.

Appuyer sur le

Insérer (5)le bloc

14

FRANÇAIS

F

= Régler sur position perçage

(couple maximum, sans limitation
de couple)
Ne jamais bloquer la broche
afin d'éviter toute surcharge du
moteur.

6.5 Mise en route/arrêt de l'outil,
réglage de la vitesse

Pour mettre l'outil en route, appuyer sur la
gâchette (6). La vitesse peut être modifiée en pres­sant la gâchette.

7 Utilisation du chargeur

Le nombre maximal de cycles de charge ne
peut donc être atteint qu'en évitant une
décharge totale du bloc batterie. En cas de
baisse de puissance, rechargez le bloc
batterie.

7.1 Chargement du bloc batterie

Le témoin de fonctionnement (8) clignote
(2 secondes allumé, 1 seconde éteint).

Nota : La pleine capacité d'un bloc batterie neuf ou
inutilisé pendant un certain temps n'est atteinte
qu'après plusieurs chargements et décharge­ments.

7.2 Mode entretien

Le témoin de contrôle (8) s'allume en fixe.
A la fin de l'opération de charge, le chargeur

commute automatiquement sur le mode d'entre­tien.

Le bloc batterie pourra rester branché sur le char­geur et sera ainsi disponible à tout moment.

8 Défaut pendant le

chargement

8.1 Bloc batterie défectueux

Le témoin de fonctionnement (8) clignote rapide­ment (1/2 seconde allumé, 1/2 seconde éteint).

Le bloc batterie est défectueux. Débrancher
immédiatement le bloc batterie du chargeur.

8.2 Le bloc batterie ne se recharge pas.

Après avoir branché le bloc batterie, le témoin de
fonctionnement (8) s'allume pendant env. 2 1/2
secondes puis s'éteint.

Le bloc batterie ne se recharge pas. La
ture est soit trop élevée, soit trop basse. Si la
température du bloc batterie est située entre 0 °C

tempéra-

et 50 °C, l'opération de charge débute automa­tiquement.

9 Conseils et astuces

Utilisations particulières : Le blocage automatique
de la broche permet aussi d'utiliser la machine

comme un tournevis

arrêtée
Pour travailler avec des embouts à visser ou

supports d'embout longs, nous recommandons
d'utiliser la douille de serrage pour embouts réf.

6.31281.

Perçage

Idéalement en 2ème vitesse (vitesse élevée).

Vissage

Idéalement en 1ère vitesse (vitesse réduite) et
en utilisant la limitation du couple.

Vissage aux endroits difficilement accessi­bles

Le renvoi d'angle (voir chapitre Accessoires)
facilite nettement le travail aux endroits diffici­lement accessibles.

Taraudage

Graisser légèrement le foret.
Sélectionner la 1ère vitesse (vitesse réduite).
Régler la limitation du couple.

.

10 Accessoires

Utiliser uniquement du matériel Metabo.
S'il vous faut des accessoires, veuillez vous

adresser à votre revendeur.
Pour pouvoir sélectionner les accessoires appro-

priés, veuillez indiquer le type exact de votre outil
électrique au distributeur.

Voir page 4.

A Mandrin autoserrant

Mise en place : Dévisser le capot de
protection (1). (Pour retirer un capot de
protection particulièrement serré, on peut
introduire une tige métallique de diamètre
4 mm dans le perçage du capot pour faci­liter le dévissage.) Visser le mandrin auto­serrant sur le filetage de la broche. On peut
serrer le mandrin autoserrant à l'aide d'une
clé à fourche de 17 (et utiliser ce même
outil pour le desserrage).

B Renvoi d'angle pour le vissage.

Mise en place : Le glisser sur la collerette
en aluminium de l'outil et serrer la vis de
blocage à l'aide de la clé mâle coudée

fournie en accessoire.
C Bloc batterie
DAdaptateur

15

F

FRANÇAIS

E Chargeurs
F Boîte d'embouts de vissagee

G Douille de serrage pour embouts

11 Réparations

Les travaux de réparation sur les
outils électriques ne peuvent être
effectués que par un spécialiste !

Les outils Metabo qui sont à réparer peuvent être
expédiés à l'une des adresses indiquées sur la
liste des pièces de rechange.

Prière de joindre à l'outil expédié une description
du défaut constaté.

12 Protection de

l'environnement

Les emballages Metabo sont recyclables à 100 %.
Les outils et accessoires électriques qui ne sont

plus utilisés contiennent de grandes quantités de
matières premières et de matières plastiques de
grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier
blanchi sans chlore.

Les blocs batteries ne doivent pas être jetés
avec les ordures ménagères ! Ramener les
blocs batteries défectueux ou usagés à un
revendeur Metabo !

Ne pas jeter les blocs batteries dans l'eau.

13 Caractéristiques

techniques

Commentaires sur les indications de la page 2.

Sous réserve de modifications allant dans le sens

du progrès technique.

PowerMaxx :

U = Tension du bloc batterie

n = Vitesse à vide

Couple lors du vissage :

= vissage dans un matériau tendre (bois

M

A

M

= vissage dans un matériau dur

B

M

C

M

D

Diamètre maxi de foret :

D

1 max

D

2 max

m = Poids (avec bloc batterie)

G = Filet de la broche

Chargeur :

A = Tension des blocs batteries

B = Courant de charge

C = Durée du chargement

D = Courant de charge en mode

1)

Suivant la capacité résiduelle et la température
des blocs batteries, les durées de chargement
réelles peuvent différer des valeurs ci-dessus indi­quées.

Les caractéristiques indiquées sont soumises à
tolérance (selon les normes en vigueur correspon­dantes).

(métal)

= couple de serrage réglable (avec

limitation du couple)

= couple maximal. Pour une

utilisation en tant que tournevis.

= dans l'acier
= dans du bois tendre

1)

de la capacité du bloc batterie

entretien

en fonction

16

ESPAÑOL

ES

Instrucciones de manejo

Estimado cliente, le agradecemos la confianza mostrada al adquirir una herramienta Metabo. Cada
máquina Metabo ha sido probada cuidadosamente y ha pasado los estrictos controles de la garantía de
calidad de Metabo. Sin embargo, la vida útil de una máquina depende en gran medida de usted. Le
rogamos tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos.
Una mejor conservación de su herramienta eléctrica de Metabo repercutirá en un servicio eficaz durante
mucho más tiempo.

Deben observarse los reglamentos para la preven-

Contenido

1 Aplicación de acuerdo a la finalidad
2 Instrucciones generales de seguridad
3 Instrucciones especiales de seguridad
4 Descripción general
5 Puesta en marcha
6 Manejo PowerMaxx

6.1 Acumulador
Ajuste del sentido de giro y los seguros

6.2
de transporte (bloqueo de conexión)

6.3

Selección del nivel de engranaje

6.4

Ajuste de la limitación del par de giro,
taladrado

6.5

Conexión y desconexión de la herra­mienta eléctrica, ajuste del número de
revoluciones

7 Manejo cargador

7.1 Carga del acumulador

7.2 Carga de compensación

8 Fallos durante la carga

8.1 Acumulador defectuoso

8.2 El acumulador no se carga.

9 Consejos y trucos
10 Accesorios
11 Reparación
12 Protección ecológica
13 Especificaciones técnicas

1 Aplicación de acuerdo a

la finalidad

PowerMaxx:

La máquina es adecuada para atornillar, taladrar y
tallar roscas.

Cargador:

Los cargadores 6.27272 están diseñados
exclusivamente para cargar acumuladores
Metabo de 4,8 V (1,25 Ah, NiCd, 4 elementos)

No intente en ningún caso cargar
baterías no recargables.
¡Existe peligro de explosión!

Cualquier daño causado por un uso inadecuado
será exclusiva responsabilidad del usuario.

ción de accidentes aceptados de forma general y
la información sobre seguridad incluida.

2 Instrucciones generales de

seguridad

--------------------------------------------------

PowerMaxx:

--------------------------------------------------

¡ADVERTENCIA! ASEGÚRESE DE LEER Y
COMPRENDER TODAS LAS
INSTRUCCIONES.

Si no se presta observancia a las instrucciones
indicadas más adelante, existe peligro de
choques eléctricos, fuego y graves lesiones
personales.

GUARDE ESTAS INSTRUCCIONES.

Puesto de trabajo
Mantenga limpio y bien iluminado su puesto

de trabajo. Los bancos de trabajo

desordenados y obscuros pueden causar
accidentes.

No utilice herramientas motrices en
ambientes explosivos, tales como en la
presencia de líquidos, gases o polvos
inflamables.La herramientas motrices

generan chispas que podrían inflamar el polvo
o los gases.

Mientras usted trabaje con una herramienta
motriz, mantenga alejados los
espectadores, niños y visitantes. Debido a

distracciones puede usted perder el control de
la herramienta.

Seguridad eléctrica
No abusar del cable de alimentación. Nunca

utilizar el cable de alimentación para
transportar la herramienta.Manténgalo
alejado de fuentes de calor, aceite, cantos
agudos o partes en movimiento.
Reemplazar inmediatamente el cable de
alimentación dañado. Los cables de

alimentación dañados pueden causar fuegos.

17

ES

ESPAÑOL

Una herramienta operada a pilas con pilas
integrales o con paquete de pilas separable
deberá ser recargada solamente con el
cargador especifico para la pila. Un

cargador que es apto para un tipo de pilas,
puede significar un peligro de fuego si se utiliza
para otras pilas.

Utilice usted la herramienta operada a pilas
solamente con el paquete de pilas
específicamente designado. Si se usa

cualquier otro tipo de pilas podría significar
riesgo de fuego.

Seguridad personal
Mientras usted use una herramienta motriz,

manténgase atento y ponga cuidado en lo
que hace, utilizando su sentido común.
Nunca use usted la herramienta si está
cansado o se encuentra bajo la influencia
de narcóticos, alcohol o medicamentos. Un

solo momento de descuido mientras se opera
con las herramientas motrices puede causar
serias lesiones personales.

Ropa apropiada. No lleve usted ropa o
alhajas sueltas. Mantenga sujetada la
cabellera larga. Mantenga su cabellera, su
ropa y sus guantes alejados de piezas en
movimiento. Ropas sueltas, alhajas sueltas o

cabello largo suelto pueden enredarse en las
piezas en movimiento.

Evitar arranques accidentales. Antes de
insertar el paquete de pilas, asegúrese de
que el interruptor está en la posición
bloqueada o desconectada. Si se transporta

las herramientas con el dedo en el interruptor o
bien si se inserta el paquete de pilas en la
herramienta con el interruptor conectado,
podrían producirse accidentes.

Antes de encender una herramienta, saque
usted las llaves o útiles de ajuste que
estuvieran aún colocados en la
herramienta. Si se deja colocado un útil o llave

de ajuste en una parte rotatoria de la
herramienta, existe peligro de lesión personal.

No extralimitarse. Mantenga usted siempre
el equilibrio y los pies bien posicionados. Si

usted tiene posicionados correctamente los
pies y mantiene el balance, tendrá usted un
mejor control en situaciones inesperadas.

Usar equipos de seguridad. Llevar siempre
protección para los ojos. Para trabajar bajo

apropiadas condiciones debe llevarse
mascarilla contra polvo, calzado de seguridad
antideslizante, casco de protección o
protección para los oídos.

18

Uso y cuidado de la herramienta
Utilice presillas de sujeción u otro medio

adecuado para fijar y apoyar la pieza de
trabajo a una plataforma robusta. Si se

sujeta la pieza de trabajo con la mano o contra
el propio cuerpo, la pieza no está sujetada
firmemente y es posible que usted pierda el
control sobre ella.

No forzar la herramienta. Utilice usted la
herramienta correcta para su trabajo. La

herramienta correcta realizará el trabajo de
forma correcta y más segura, si se opera al
régimen para el cuál ha sido diseñada.

No utilizar la herramienta si no puede ser
encendida o apagada mediante el
interruptor. Una herramienta que no pueda

ser controlada con el interruptor constituye un
peligro y debe ser reparada.

Desconectar el paquete de pilas de la
herramienta o colocar el interruptor en la
posición bloqueada o desconectada antes
de iniciar cualquier trabajo de ajuste,
cambio de accessorios o de almacenar la
herramienta. Estas medidas preventivas

reducen el riesgo de que la herramienta se
ponga en marcha accidentalmente.

Guardar las herramientas que no se utilizan
fuera del alcance de niños y de otras
personas sin experiencia. Las herramientas

son peligrosas en las manos de personas sin
experiencia.

Si un paquete de baterías no está en uso,
mantenerlo alejado de otros objetos
metálicos, tales como: clips para papeles,
monedas, llaves, clavos, tornillos u otros
objetos pequeños que pudieran conectar un
terminal al otro. Si se cortocircuitaran los

terminales de las pilas podrían provocarse
chispas, quemaduras o fuego.

Llevar a cabo cuidadosamente el
mantenimiento de las máquinas. Mantener
las herramientas cortantes afiladas y
limpias. Las herramientas mantenidas

correctamente con los cantos de corte afilados
se atascan con menor probabilidad y son más
fáciles de controlar.

Controlar la herramienta por si tiene piezas
desalineadas o piezas movibles atascadas,
piezas rotas y si presentan cualquier otra
condición que pudiera afectar su operación.
Si la herramienta está dañada, repararla
antes de volver a utilizarla. Numerosos

accidentes son causados por herramientas
insuficientemente mantenidas.

Utilice exclusivamente accesorios que
estén recomendados por el fabricante de su
herramienta. Los accessorios que son

adecuados para un tipo de herramienta

ESPAÑOL

ES

pueden significar riesgo de lesiones si se
utilizan con otro tipo de herramienta.

Servicio
El servicio de la herramienta debe ser

llevado a cabo exclusivamente por personal
de reparación cualificado. Si los trabajos de

servicio o mantenimiento son llevados a cabo
por personal no cualificado, puede existir
peligro de lesiones.

Para realizar los trabajos de servicio de la
herramienta, utilice exclusivamente piezas
de repuesto idénticas. Prestar observancia
a las instrucciones indicadas en la sección
Mantenimiento de este manual. Si se utilizan

piezas no auto-rizadas o no se presta
observancia a las instrucciones para el
mantenimiento, puede existir peligro de
choque eléctrico o de lesiones.

--------------------------------------------------

Cargador

-------------------------------------------------­IMPORTANTES INSTRUCCIONES DE

SEGURIDAD

1. GUARDE ESTE MANUAL DE
INSTRUCCIONES DE USO

contiene importantes instrucciones de seguridad y
de uso para los aparato cargadores de pilas
modelos 6.27272 (Powerstation).

2. Antes de utilizar el cargador de pilas, lea usted
todas las instrucciones e indicaciones de cuidado
de los cargadores de pilas, pilas y otros productos
relacionados con la pilas.

3. CUIDADO

deben cargarse exclusivamente pilas recargables.
Tipos diferentes de pilas pueden reventarse
causando lesiones personales y daños materiales.

Uso correcto: Carregadores 6.27272 (Powersta­tion) devem ser utilizados exclusivamente para
carregar pacotes de baterias Metabo de 4.8 V com
capacidade máxima de 1,25 Ah. El usuario es
responsable único por cualquier daño causado
por un uso inapropiado de la herramienta. Se debe
prestar absoluta observancia a las prescripciones
de validez general para la prevención de acci­dentes del rabajo y a las instrucciones de segu­ridad que se entregan con los aparatos.

Las reparaciones en la herramientas eléctricas
deben ser llevadas a cabo EXCLUSIVAMENTE por
electricistas cualificados. Las herramientas eléc­tricas de Metabo que necesiten una reparación
pueden ser enviadas a una de las direcciones indi­cadas en la penúltima página del presente manual
o bien a un Centro de Reparación Metabo autori­zado. Sírvase incluir a la herramienta enviada para
su reparación una breve descripción del defecto
localizado. Nos reservamos todos los derechos a
realizar modificaciones relacionadas con el
avance técnico.

:

- Este manual

- Para reducir los riesgos de

lesiones

ADVERTENCIA

¡Desenchufar inmediatamente si el cable de
alimentación está dañado!

¡Desenchufar inmediatamente si hay cualquier
signo de humos o llamas!

¡No someter a golpes la carcasa!
¡No taladrar en la carcasa!
¡Mantener el aparato fuera del alcance de los

niños!
¡No someter el aparato a la humedad!
Los cargadores deben ser operados solamente

entre 32° F y 103° F (0 - 40°C).
Las pilas deberán ser cargadas únicamente si la

temperatura de las pilas está entre 32° F y 120° F
(0 - 50°C).

¡No echar los paquetes de pilas al fuego ni al agua!
¡Devuelva a su concesionario los paquetes de

pilas de Metabo que estén defectuosos!
No desechar los paquetes de pilas junto con la

basura doméstica. ¡Sírvase reciclar los paquetes
de pilas!

El cargador no es apropiado para cargar pilas no
recargables.

Usar el cargador únicamente en interiores.
No exponerlo a la lluvia.
¡Mantenga siempre libres las ranuras de ventila-

ción del aparato!
Desconecte la alimentación eléctrica de la herra-

mienta antes de instalar o desmontar la unidad
con el fin de reducir el riesgo de descarga eléc­trica.

Leer las instrucciones de uso

3 Instrucciones especiales

de seguridad

En caso de llevar a cabo trabajos en los que
la herramienta cortante podría tocar cables
ocultos, sujetar la herramienta utilizando
las superficies de agarre aisladas.

Si la herramienta toca un cable "vivo", sus
partes metálicas quedarán bajo tensión y el
operario sufrirá una descarga eléctrica.

ara su propia protección y la de su

P

herramienta eléctrica, observe las partes
marcadas con este símbolo

D

e los acumuladores defectuosos
puede llegar a salir un líquido corrosivo
(30% de potasa cáustica). En caso de que

salga algo de líquido del acumulador y entre en
contacto con la piel, lávese inmediatamente con
abundante agua. En caso de que el líquido entre
en contacto con los ojos, lávelos con agua limpia
y acuda inmediatamente a un centro médico.

19

ES

ESPAÑOL

No recargue de nuevo un acumulador completa­mente cargado. La sobrecarga daña y acorta la
vida útil del acumulador.

Mantenga el acumulador alejado de la
humedad.

No utilice acumuladores defectuosos o defor­mados.

No ponga el acumulador en contacto con
el fuego.

No abra el acumulador.
No toque ni ponga en cortocircuito los contactos

del acumulador.
Extraiga el acumulador de la herramienta antes de

llevar a cabo cualquier ajuste o trabajo de manten­imiento.

Asegúrese de que la herramienta esté desconec­tada al insertar el acumulador.

¡No toque la herramienta en rotación!
La máquina debe estar siempre detenida para

eliminar virutas y otros residuos similares.
No pueden trabajarse materiales que produzcan

polvo o vapores perjudiciales para la salud (p. ej.
asbesto).

No

carge el acumulador
simultáneamente con dos
cargadores.

4 Descripción general

Véase la página 3 (desplegar).

PowerMaxx:

1 Tapa protectora
2 Manguito de ajuste (limitación del par de

giro, par de giro máximo)
3 Relé neumático (1ª/2ª velocidad)
4 Desbloqueo del acumulador
5Acumulador
6Interruptor
7 Conmutador de inversión (ajuste de giro,

seguro de transporte)

Cargador:

8 Indicador de servicio

5 Puesta en marcha

Cargador:

Antes de enchufarla compruebe que
la tensión y la frecuencia de la red,
indicadas en la placa de identificación,
corresponden a las de la red eléctrica.

La separación mínima con otros
objetos debe ser superior a 5 cm.

6 Manejo PowerMaxx

Mantenga el cargador alejado de la
humedad.

Aviso ante una tensión eléctrica peligrosa.

Utilice el cargador únicamente en lugares

cerrados.

Mantenga a los niños fuera del alcance del
cargador y de su zona de trabajo. Guarde el
cargador fuera del alcance de los niños.

En caso de emisión de humos o de fuego,
desconecte inmediatamente el cargador de la red
eléctrica.

No sitúe ningún objeto en la rejilla de ventilación
del cargador, existe peligro de sufrir una descarga
eléctrica o un cortocircuito.

SÍMBOLOS SOBRE LA HERRAMIENTA
V voltios

n

0

../min revoluciones por minuto

Hz hertzios
A amperios
~ corriente alterna

corriente continua
velocidad sin carga

Clase II de construcción

20

6.1 Acumulador

Cargue el acumulador antes de usarlo.

Retire el acumulador:

acumulador (4) y retírelo (5).

Inserción del acumulador:

lador hasta que se enclave.

6.2 Ajuste del sentido de giro y del
seguro de transporte
(bloqueo de conexión)

Accione el conmutador de inversión (7)
únicamente con el motor detenido

Accione el conmutador de inversión (ajuste de
giro, seguro de transporte) (7).

Véase la página 3 (desplegar).
R = Giro a la derecha ajustado
L = Giro a la izquierda ajustado
0 = Posición media: seguro de transporte

(bloqueo de conexión) ajustada

presione el desbloqueo del

(5)inserte el acumu-

ESPAÑOL

ES

6.3 Selección del nivel de engranaje
Advertencia: accione el relé neumático (1ª/2ª

velocidad) (3) con el motor en marcha.

1ª velocidad (número de revoluciones
bajo, par de giro especialmente alto)

2ª velocidad (número de revoluciones
alto)

6.4 Ajuste de la limitación del par de giro,
taladrado

Gire el casquillo (par de giro, taladrado) (2).

1...5 = Ajuste el par de giro (con limitación

6.5 Conexión y desconexión de la herra-

Pulse el interruptor (6) de la herramienta para
ponerla en marcha. El número de revoluciones
puede modificarse presionando el interruptor.

del par de giro); también es posible
poner posiciones intermedias.

= Ajuste el nivel de taladro

(par de giro máx., sin limitación del
par de giro)
Para evitar sobrecargar el motor, no
bloquee el husillo.

mienta eléctrica, ajuste del número de
revoluciones

7 Manejo del cargador

El número máximo de ciclos de carga sólo se
puede alcanzar si se evita una descarga
máxima del acumulador. Vuelva a cargar el
acumulador si detecta una disminución del
rendimiento.

7.1 Carga del acumulador

El indicador de servicio (8) parpadea (2 segundos
encendido, 1 segundo apagado).

Advertencia: la capacidad plena de una batería
nueva o que lleva mucho tiempo sin ser utilizada
no se consigue hasta que se carga y descarga
varias veces.

7.2 Carga de compensación

El indicador de servicio (8) está encendido conti­nuamente.

Cuando la batería termina de cargarse, el cargador
pasa automáticamente al estado de carga de
compensación.

El acumulador puede permanecer en el cargador y
estar, por tanto, siempre lista para su funciona­miento.

8 Fallos durante la carga

8.1 Acumulador defectuoso

El indicador de servicio (8) parpadea rápido (1/2
segundo encendido, 1/2 segundo apagado).

El acumulador está defectuoso. Extraiga inmedia­tamente el acumulador del cargador.

8.2 El acumulador no se carga.

Después de insertar el acumulador, el indicador
de servicio parpadea (8) aprox. 2 1.2 segundos y
a continuación se apaga.

El acumulador no se carga. La
muy alta o insuficiente. Si la temperatura de la
batería está entre 0 °C y 50 °C, el proceso de carga
comenzará automáticamente.

temperatura es

9 Consejos y trucos

Para tareas especiales: gracias al bloqueo
automático del husillo, la máquina desconectada
puede utilizarse

Al trabajar con láminas de destornillador o soporte
de barrena recomendamos, utilice el manguito de
sujeción de puntas de destornillador 6.31281.

Taladrado

Preferentemente en la 2ª velocidad (sin número
de revoluciones).

Atornillado

Preferentemente en la 1ª velocidad (número de
revoluciones bajo) y con limitación del par de
giro.

Atornillado en lugares de difícil acceso

El adaptador de atornillado angular (véase
capítulo accesorios) facilita el trabajo en
aquellos lugares de difícil acceso.

Perforado de roscas

Aplique un poco de aceite sobre el macho de
roscar.
Seleccione la 1ª velocidad (número de revolu­ciones bajo).
Ajuste la limitación del par de giro.

como destornillador

.

10 Accesorios

Use solamente accesorios originales Metabo.
Si necesita accesorios, consulte a su concesio-

nario.
Para que el distribuidor pueda seleccionar el acce-

sorio correcto, necesitará conocer la designación
exacta del modelo de su máquina.

21

ES

ESPAÑOL

Véase la página 4.

A Portabrocas de sujeción rápida.

Montaje: desatornille la caperuza protec­tora (1). (Para quitar una caperuza protec­tora que esté muy sujeta puede insertar
una espiga de metal (4 mm de diámetro) en
el orificio de la caperuza protectora como
ayuda para desatornillar). Atornille el
portabrocas de sujeción rápida en la rosca
del husillo. Se puede asegurar (y volver a
soltar) el portabrocas de sujeción rápida
con una llave de boca SW 17.

B Adaptador de atornillado angular.

Montaje: conéctelo en el cuello de aluminio
de la máquina y fije el tornillo de apriete
con la llave macho hexagonal que se

incluye.
CAcumulador
D Adaptador

ECargador
F Caja para guardar puntas de destornillador

G Manguito de sujeción de puntas de

destornillador

11 Reparación

Las reparaciones de herramientas
eléctricas SOLAMENTE deben ser
efectuadas por electricistas especia­lizados

Cualquier herramienta Metabo que requiera
repararse podrá enviarse a una de las direcciones
indicadas en la lista de piezas de repuesto.

Sírvase incluir junto con la herramienta eléctrica
enviada para su reparación una descripción de la
anomalía producida.

12 Protección ecológica

Los envases Metabo son 100% reciclables.
Las herramientas eléctricas y sus accesorios fuera

de uso contienen grandes cantidades de materia
prima y plásticos que también pueden ser recic­lados.

Estas instrucciones están impresas en papel blan­queado sin cloro.

Está prohibido tirar los acumuladores junto
con la basura doméstica. Lleve los acumu­ladores utilizados o defectuosos a su distri­buidor de Metabo.

No tire los acumuladores al agua.

13 Especificaciones técnicas

Notas explicativas sobre la información de la
página 2.

Nos reservamos el derecho a efectuar modifica­ciones conforme al avance técnico.

PowerMaxx

U = tensión del acumulador
n = número de revoluciones en

Par de apriete al atornillar:
M

A

M

B

M

C

M

D

Diámetro máximo de broca:
D

1 max

D

2 max

m = peso (con acumulador)
G = rosca del husillo

Cargador:

A = Tensión del acumulador
B = corriente de carga
C = Tiempo de carga1

D = corriente de carga al realizar carga

1)

Los tiempos de carga reales pueden variar de
los datos proporcionados en función de la capa­cidad residual así como de la temperatura del
acumulador.

Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).

:

marcha en vacío

= atornillado blando (madera)
= atornillado duro (metal)
= par de apriete ajustable (con limita-

ción del par de giro)

= par de apriete máximo. Al utilizarse

como atornillador.

= en acero
= en madera blanda

)

capacidad del acumulador

de compensación

en función de la

22

PORTUGUÊS

PT

Instruções de serviço

Caro Cliente, agradecemo-lhe a confiança que deposita em nós ao comprar esta ferramenta eléctrica
Metabo. Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade
exaustivos antes de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em
grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste
manual . Quanto mais cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que
poderá esperar dela.

Deve sempre cumprir-se toda a regulamentação

Índice

1 Utilização autorizada
2 Recomendações gerais de segurança
3 Notas de segurança especiais
4Vista geral
5 Colocação em operação
6 Utilização de PowerMaxx

6.1 Conjunto de acumuladores
Ajustar o sentido de rotação, a seguran-

6.2
ça de transporte (bloqueio contra acti­vação)

6.3

Seleccionar o estágio da engrenagem

6.4

Ajustar a limitação do binário, furar

6.5

Ligar, desligar a ferramenta eléctrica,
ajustar as rotações

7 Utilização do carregador

7.1 Carregar o conjunto de acumuladores

7.2 Carga de manutenção

8 Avaria no carregamento

8.1 Conjunto de acumuladores com de­feito

8.2 O conjunto de acumuladores não está
sendo carregado

9 Conselhos úteis
10 Acessórios
11 Reparações
12 Protecção ao meio-ambiente
13 Dados técnicos

1 Utilização autorizada

PowerMaxx:

A máquina é adequada para aparafusar, furar e
abrir roscas.

Carregador:

Os carregadores 6.27272 são adequados
exclusivamente para carregar conjuntos de
acumuladores 4,8 V da Metabo (1,25 Ah, NiCd,
4 células).

Jamais tente carregar baterias não
recarregáveis.
Perigo de explosão!

O utilizador é inteiramente responsável por qual­quer dano que seja fruto de um uso indevido.

aplicável à prevenção de acidentes, assim como a
informação sobre segurança que aqui se incluí.

2 Recomendações gerais de

segurança

--------------------------------------------------

PowerMaxx:

--------------------------------------------------

ADVERTÊNCIA: LER E ENTEDER TODAS
INSTRUÇÕES.

A não-observação destas instruções listadas
abaixo pode causar choque eléctrico, incêndio e/
ou ferimentos graves.

GUARDAR ESTAS INSTRUÇÕES COM
CUIDADO.

Área de trabalho
Manter a área de trabalho limpa e bem

iluminada.

iluminadas propiciam acidentes.

Não operar ferramentas eléctricas em
atmosferas com risco de explosão, bem como
na presença de líquidos inflamáveis, gases ou
pó.

podem causar a ignição no pó ou fumo.

Manter espectadores, crianças e visitantes à
distância ao trabalhar com ferramentas
eléctricas.

controle da máquina.

Segurança eléctrica
Não maltratar o cabo eléctrico. Nunca utilizar o

cabo para transportar a ferramenta. Manter o
cabo eléctrico afastado de calor, óleo, cantos
afiados ou partes móveis. Substituir
imediatamente cabos danificados.

danificados podem ocasionar um incêndio.

Uma ferramenta operada à bateria com as
mesmas integradas ou pacote de baterias
separado pode ser recarregada apenas com o
carregador especificado para a bateria.

carregador que é apropriado para um tipo de
bateria pode causar um incêndio ao ser utilizado
com outra bateria.

Bancadas obstruídas e áreas mal-

Ferramentas eléctricas gerar faíscas que

Distracções podem causar a perda do

Cabos

Uma

23

PT

PORTUGUÊS

Utilizar ferramentas movidas à bateria apenas
com o pacote de baterias designado para a

Usar outro tipo de baterias pode causar

mesma.

risco de incêndio.

Segurança Pessoal
Permanecer atento, prestar atenção no que se

está a fazer e utilizar bom senso quando operar
uma ferramenta eléctrica. Não utilizar a
ferramenta quando estiver cansado ou sob
influência de drogas, álcool ou medicamentos.

Um momento de falta de atenção ao se operar
ferramentas eléctricas pode causar ferimentos
pessoais graves.

Utilizar trajes apropriados. Nunca usar roupas
soltas ou portar acessórios. Prender cabelos
compridos. Manter seu cabelo, trajes e luvas
afastados de partes móveis.

acessórios pessoais ou cabelos longos podem ser
apanhados pelas peças em movimento.

Evitar acidentes ao arrancar. Assegurar-se que
o interruptor está bloqueado ou desligado
antes de colocar o pacote de baterias.

a ferramenta com o dedo no interruptor ou colocar
o pacote de baterias com o interruptor ligado
aumenta o risco de acidentes .

Remover chaves de ajuste ou extractores antes
de ligar a ferramenta.

continue conectada a parte rotativa da ferramenta
pode resultar em ferimento pessoal grave.

Não se inclinar em excesso. Manter uma
posição dos pés e equilíbrio apropriados todo

Posição dos pés e equilíbrio apropriados

tempo.

permitem um melhor controle da ferramenta no
caso de situações inesperadas.

Utilizar equipamento de segurança. Sempre
utilizar protecção para os olhos.

respiratória anti-pó, sapatos de segurança anti­escorregão, capacete protector e protector
auditivo devem ser usados para condições
apropriadas.

Utilização e cuidados para com a ferra­menta

Utilizar fixadores ou outro meio apropriado
para segurar e prender a peça em trabalho em
uma plataforma fixa.

com as mãos ou contra o corpo causa
instabilidade e pode levar a perda de controle.

Não forçar a ferramenta. Usar a ferramenta
correcta para o seu uso apropriado.

ferramenta correcta irá executar o trabalho de
forma apropriada e de forma mais segura
conforme a mesma foi concebida.

Não utilizar a ferramenta caso o interruptor não
desligue/ligue a mesma.

não possa ser comandada pelo seu interruptor
apresenta risco e deve ser reparada.

Roupas soltas,

Carregar

Um extractor ou chave que

Máscara

Segurar a peça em trabalho

A

Uma ferramenta que

Desconectar o pacote de baterias da
ferramenta ou posicionar o interruptor na
posição bloqueada antes de efe-ctuar
quaisquer ajustes, troca de acessórios ou
guardar a ferramenta.

preventivas de segurança reduz o risco de
arrancar a ferramenta acidentalmente.

Armazenar as ferramentas fora do alcance de
crianças ou outras pessoas não-treinadas.

Ferramentas são perigosas nas mãos de pessoas
não-treinadas.

Quando a bateria não estiver a ser utilizada,
manter a mesma afastada de objectos
metálicos tais como: clips de papel, moedas,
chaves pregos, parafusos ou outros objectos
metálicos pequenos que possam causar uma
conexão entre os terminais da mesma.

entrar em curto-circuito, a bateria pode causar
faíscas, queima ou incêndio.

Efectuar a manutenção das ferramentas com
cuidado. Manter as ferramentas de corte
limpas e amoladas.

afiadas que sofrem manutenção apropriada são
mais fáceis de montar e de controlar.

Controlar em relação a mau-alinhamento ou
peças móveis presas, quebra de peças ou
qualquer outra condição que possa afectar a
operação da ferramenta. Caso a mesma esteja
danificada, mandar reparar a ferramenta antes
de sua utilização.

por ferramentas com manutenção deficiente.

Utilizar apenas acessórios recomendados pelo
fabricante para seu modelo.

apropriados para uma ferramenta podem se tornar
perigosos quando utilizados com outra
ferramenta.

Assistência pós-venda
A assistência pós-vendas da ferramenta

deverá ser efectuada apenas por pessoal
qualificado.

manutenção efectuadas por pessoal não­qualificado pode resultar em risco de ferimentos.

Ao efectuar a manutenção de uma ferramenta,
devem ser utilizadas exclusivamente peças
sobressalentes idênticas. Seguir as instruções
de manutenção na secção correspondente
deste manual.

ou não-observação das instruções de
manutenção pode criar o risco de choque eléctrico
ou ferimento.

--------------------------------------------------

Carregador

--------------------------------------------------

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

1. GUARDAR ESTAS INSTRUÇÕES

manual contém instruções de segurança e
operação importantes para os carregadores de
bateria modelos 6.27272 (Powerstation).

Assistência pós-vendas ou

:

Tomar medidas

Ferramentas com lâminas

Muitos acidentes são causados

Acessórios

O uso de peças não-autorizadas

- Este

Ao

24

2. Antes de utilizar o carregador de baterias, ler
todas as instruções e marcas de advertência no
carregador de bateria, na bateria e produtos utili­zados com a bateria.

3. CUIDADO

carregar apenas baterias do tipo recarregável.
Outros tipos de bateria podem explodir, causando
assim ferimentos pessoais e danos.

Utilização apropriada: Los cargadores 6.27272
(Powerstation) se utilizan exclusivamente para
cargar acumuladores de Metabo de 4.8 V de una
capacidad máxima de 1,25 Ah. O usuário assume
as consequências de danos causados por utili­zação inadequada.
Os regulamentos gerais de prevenção de
acidentes aplicáveis e as instruções de segurança
anexadas devem ser cumpridos.

Reparações das ferramentas eléctricas devem ser
efectuadas APENAS por meio de electricista quali­ficado. Todas ferramentas eléctricas da Metabo
que requeiram reparações devem ser enviadas
para um dos endereços listados na contracapa
interna ou para uma oficina autorizada da Metabo.
Favor anexar à ferramenta uma descrição do
defeito. Reservamonos o direito de efectuar
alterações técnicas em favor do desenvolvimento.

Advertência

Desconectar imediatamente caso o cabo eléctrico
esteja danificado!

Desconectar imediatamente no caso de fumo ou
chamas!

Não submeter o estojo a impactos!
Não efectuar furos na carcaça!
Manter longe do alcance de crianças!
Proteger contra humidade!
Carregadores devem ser operados apenas com

temperaturas entre 32°F e 103°
Baterias devem ser carregadas apenas quando a

temperatura das mesmas estiver entre 32°F e
120°F (0 - 50°C).

Não depositar pacotes de baterias no lixo nem
submergi-las em água!

Remeter pacotes de baterias Metabo usadas ou
defeituosos ao seu revendedor!

Não colocar baterias usadas no lixo doméstico.
Favor reciclá-las!

O carregador não pode ser utilizado para carregar
baterias não-recarregáveis.

Utilizar apenas no interior.
Não expor à chuva.
Todas as frestas de ventilação devem permanecer

desobstruídas!
Para reduzir o risco de choque eléctrico -

antes de instalar ou remover a unidade, desligue a
fonte de alimentação ao receptáculo.

- Para reduzir o risco de

F (0 - 40°C).

Leia o Manual de instruções.

ferimentos,

PORTUGUÊS

PT

3 Notas de segurança

especiais

Segure na ferramenta pelas superfícies
isoladoras ao levar a cabo uma operação em
que a ferramenta de corte possa entrar em
contacto com cablagem escondida.

O contacto com um cabo com carga eléctrica
torna as peças metálicas da ferramenta
condutoras e provoca choque eléctrico ao
operador.

Para sua própria protecção, e para
proteger a sua ferramenta, cumpra muito
em especial todas as referências
marcadas com o símbolo!

De um conjunto de acumuladores defei­tuoso pode sair um líquido corrosivo

(solução de potassa cáustica de 30%)!
Caso escapar líquido dos acumuladores e entrar
em contacto com a pele, enxaguar imediatamente
com muita água. Se o líquido dos acumuladores
entrar em contacto com os olhos, lave-os com
água limpa e consulte imediatamente um médico!

Conjuntos de acumuladores completamente
carregados não devem ser recarregados! Uma
sobrecarga danifica e encurta a vida útil do
conjunto de acumuladores!

Proteger o conjunto de acumuladores da

humidade!

Não utilizar conjuntos de acumuladores defei­tuosos ou deformados!

Não expor o conjunto de acumuladores ao

fogo!

Não abrir o conjunto de acumuladores!
Não mexer nem curto-circuitar os contactos do

conjunto de acumuladores!
Remover o conjunto de acumuladores da máquina

antes de realizar qualquer ajuste ou manutenção.
Certificar-se de que a máquina está desligada ao

colocar o conjunto de acumuladores.
Não pegar na ferramenta em rotação!
Remover aparas e semelhantes apenas quando a

máquina estiver parada.
Matérias que durante o tratamento geram pós ou

vapores nocivos à saúde (p.ex. asbesto) não
devem ser tratados.

Não carregar o conjunto de
acumuladores simultaneamente
com dois carregadores.

Proteja o seu carregador diante da

humidade!

25

PT

PORTUGUÊS

Advertência diante de tensão eléctrica
perigosa!

Utilizar o carregador somente em recintos

fechados!

Manter as crianças afastadas do carregador resp.
da área de trabalho! Guardar o carregador fora do
alcance de crianças!

Quando há formação de fumaça ou fogo no
carregador, puxar imediatamente a ficha da rede!

Nunca inserir nenhum objecto nas saídas do ar do
carregador – perigo de um choque eléctrico resp.
curto-circuito!

SÍMBOLOS NA FERRAMENTA
Vvolts

n

0

../min velocidade sem carga

Hz hertz
A amperes
~ corrente alternada

corrente contínua
rotaçoes por minuto

c

onstrução da Classe II

4Vista geral

Ver página 3 (desdobrar a página).

PowerMaxx:

1 Capa de protecção
2 Bucha de regulação (limitação do binário,

binário máximo)

3 Corrediça de comutação (1ª/2ª

velocidade)

4 Desbloqueio do conjunto de

acumuladores
5 Conjunto de acumuladores
6 Gatilho
7 Comutador do sentido de rotação (ajuste

do sentido de rotação, segurança para

transporte)

Carregador:

8 Indicador de funcionamento

5 Colocação em operação

Carregador:

Antes de ligar o cabo de alimentação
verifique se a voltagem e a frequência
da rede de alimentação se adequam
aos valores inscritos na placa técnica
da ferramenta.

Distância mínima aos outros objectos
5 cm!

6 Utilização de PowerMaxx

6.1 Conjunto de acumuladores

Antes da utilização, carregar o conjunto de
acumuladores.

Remover o conjunto de acumuladores:

desbloqueio do conjunto de acumuladores (4) e
remover o conjunto de acumuladores (5).

Inserir o conjunto de acumuladores:

conjunto de acumuladores até seu engate.

6.2 Ajuste do sentido de rotação, segu­rança para transporte
(bloqueio contra activação)

Accionar o comutador do sentido de
rotação (7) apenas quando o motor
estiver parado!

Accionar o comutador do sentido de rotação
(ajuste do sentido de rotação, segurança para
transporte) (7).

Ver página 3 (desdobrar a página):
R = ajuste da rotação direita
L = ajuste da rotação esquerda
0 = posição do meio: ajuste da segurança

de transporte(bloqueio contra activação)

6.3 Seleccionar estágio da engrenagem

Nota: Accionar a corrediça de comutação (1ª/

2ª velocidade) (3) com o motor em funciona­mento.

1ª velocidade (rotações baixas,
binário especialmente alto)

2ª velocidade (rotações altas)

6.4 Ajustar a limitação do binário,
furar

Girar o casquilho (binário, furar) (2).

1...5 = ajuste do binário (com limitação

6.5 Ligar, desligar a ferramenta eléctrica,

Para ligar a ferramenta, prima o gatilho do inter­ruptor (6). É possível mudar a rotação pressio­nando no gatilho do interruptor.

do binário) - posições intermediárias
também possíveis.

= ajuste do nível de perfuração

(binário máx., sem limitação
de binário)
Não bloquear o fuso a fim de evitar
uma sobrecarga do motor.

ajustar as rotações

Premir o

(5)Inserir o

26

PORTUGUÊS

PT

7 Utilização do carregador

No entanto, o máximo número de ciclos de
carga só poderá ser atingido quando se evita
uma descarga total do acumulador. Recar­regue o acumulador quando notar um perda de
rendimento.

7.1 Carregar o conjunto de acumuladores

O indicador de operação (8) pisca (2 segundos
ligado, 1 segundo desligado).

Nota: Um conjunto de acumuladores novo ou
muito tempo fora de uso só atinge a sua capaci­dade total depois de carregado e descarregado
várias vezes.

7.2 Carga de manutenção

O indicador de funcionamento (8) acende continu­amente.

Após finalizado o carregamento, o carregador
comuta automaticamente para carga de manu­tenção.

O conjunto de acumuladores pode permanecer no
carregador e desta forma sempre está pronto para
funcionar.

8 Avaria no carregamento

8.1 Conjunto de acumuladores com defeito

O indicador de operação (8) pisca rápido (1/2
segundo ligado, 1/2 segundo desligado).

O conjunto de acumuladores está com defeito.
Desconectar imediatamente o conjunto de
acumuladores do carregador.

8.2 O conjunto de acumuladores não está
sendo carregado.

Após conectado o conjunto de acumuladores, o
indicador de operação (8) acende por cerca de 2
1/2 segundos e depois apaga.

O conjunto de acumuladores não está sendo
carregado.
demasiado baixa. Se a temperatura do conjunto
de acumuladores fica entre 0 °C e 50 °C, o
processo de carregamento inicia automatica­mente.

A temperatura está demasiado alta ou

9 Conselhos úteis

também pode ser utilizada

de parafusos

Para trabalhar com pontas aparafusadoras
compridas ou porta-pontas aconselhamos a utili­zação do aro de encaixe rápido 6.31281.

Furar

De preferência na 2ª velocidade (rotações
altas).

Aparafusar

De preferência na 1ª velocidade (rotações
baixas) e com limitação do binário.

Aparafusar em locais de difícil acesso

O adaptador de aparafusamento angular (ver
capítulo Acessórios) facilita muito o trabalho
em locais de difícil acesso.

Para cortar roscas

Lubrificar um pouco a broca de roscas.
Seleccionar a 1ª velocidade (rotações baixas).
Ajustar a limitação do binário.

.

tal como uma chave

10 Acessórios

Use apenas acessórios Metabo genuínos.
Se precisar de acessórios consulte o seu distri-

buidor.
Para que o distribuidor possa seleccionar o aces-

sório adequado, tem de saber o modelo exacto da
sua ferramenta.

Consulte a página 4.

A Bucha de aperto rápido.

Fixar: desaparafusar a capa de protecção
(1). (Para remover uma capa de protecção
muito fixa, pode-se usar um pino de metal
(diâmetro 4 mm) como meio de ajuda,
inserindo-o no furo da capa de protecção).
Aparafusar a bucha de aperto rápido sobre
a rosca do veio. A bucha de aperto rápido
pode ser fixa com uma chave de bocas,
abertura 17 (e solta do mesmo modo).

B Adaptador de aparafusamento angular.

Fixação: encaixar na garganta de alumínio
da máquina e apertar o parafuso de
fixação com a chave de sextavados

internos do volume de fornecimento.
C Conjunto de acumuladores
DAdaptador
E Carregadores

F Caixa de pontas de aparafusare

G Aro de encaixe rápido

Para tarefas especiais: Através da paragem
automática do fuso, a ferramenta desligada

27

PT

PORTUGUÊS

11 Reparações

As reparações do equipamento deste
tipo APENAS podem ser efectuadas
por pessoal qualificado!

Qualquer ferramenta eléctrica da Metabo que
necessite de reparação pode ser enviada para um
dos endereços que se incluem na lista de peças
sobressalentes.

Favor descrever o defeito constatado antes de
enviar a peça para reparação.

12 Protecção do meio

ambiente

As embalagens da Metabo são 100% recicláveis.
Ferramentas eléctricas encostadas e acessórios

contém grande quantidade de matéria bruta e
plástico, que também podem ser levadas ao um
processo de reciclagem.

Estas instruções estão impressas em papel recic­lado.

Os conjuntos de acumuladores não devem
ser deitados fora juntamente com o lixo
doméstico! Devolver os conjuntos de
acumuladores defeituosos ou usados ao
representante Metabo!

Não jogar os conjuntos de acumuladores na água.

13 Dados técnicos

Há mais notas explicativas na página 2.

Reserva-se o direito de proceder a alterações

devidas ao progresso tecnológico.

PowerMaxx

U = tensão do conjunto de acumula-

n = rotação em vazio

Binário de aperto ao aparafusar:

M

A

M

B

M

C

M

D

Diâmetro máx. da broca:

D

1 máx

D

2 máx

m = peso (com conjunto de acumula-

G = Rosca do veio

Carregador:

A = Tensão do conjunto de acumula-

B = Corrente de carga

C = Tempo de carga1

D = Corrente de carga na carga de

1)

Os tempos reais de carregamento podem
divergir das indicações em função da capacidade
restante bem como da temperatura do conjunto
de acumuladores.

Os dados técnicos indicados são tolerantes (de
acordo com os padrões válidos individuais).

:

dores

= caso de aparafusamento macio

(madeira)

= caso de aparafusamento duro

(metal)

= binário de aperto ajustável (com

limitação do binário)

= binário de aperto máximo. Na utili-

zação como aparafusadora.

=em aço
= em madeira macia

dores)

dores

)

capacidade do
conjunto de acumuladores

manutenção

em função da

28

Metabowerke GmbH, 72622 Nürtingen,

Germany
