Návod k použití
Porsche design
Page 2
14 Technická data
Změny ve smyslu technického vývoje jsou vyhrazeny.
Jmenovitý příkon = 705 Watt
Odevzdaný výkon = 360 Watt
Počet = 0-1000/0 – 2800 /1min
volnoběžných otáček
Počet otáček = 640/1750/1min
při zátěži
Max.průměr = 20 mm
vrtáku do betonu
Energie úderu = 0-2,0 J
Rozpětí sklíčidla = 1,5-13 mm
Max.průměr = 20/14 mm
vrtáku do měk.dřeva
Max.průměr = 10/6 mm
vrtáku do oceli
Hmotnost = 3,2 kg
Průměr úpinky = 43 mm
Typická vážená hladina zvuku:
hladina akustického tlaku LpA = 84 dB (A)
hladina akustického výkonu LwA = 95 dB (A)
Při práci může hladina hluku přesáhnout 85 dB (A).
Používejte ochranu sluchu!
Typické hodnoty urychlení 6,7 m/s2
Hodnoty měření jsou dosažené pomocí normy EN
60745.
2
7
Page 3
8.5 Výměna nástrojů u příklepového sklíčidla
11 Příslušenství
Stopku nástroje před nasazením očistěte
a speciálním tukem namažte! Používejte
pouze nástroje se stopkou SDS-Plus!
Nasazení nástroje
Nástrojem otáčejte a zasuňte až zapadne. Nástroj je
nyní automaticky zajištěn.
Sejmutí nástroje
Pouzdro otočte ve směru šipky a nástroj vytáhněte.
8.6 Výměna nástrojů u rychloupínacího sklíčidla
Pouzdro (4) otočte ve směru (a), nástroj zasuňte co
nejhlouběji (b) a pouzdrem otáčejte v opačném
směru, dokud není překonán znatelný mechanický
odpor. Pozor! Nástroj není ještě upnutý!
Dále otáčejte (musí přitom cvakat) až již nelze pouzdrem dále otočit – teď je nástroj správně upnutý.
U nástrojů s velmi slabou stopkou musí být nástroj
po krátké době vrtání dotažen.
Sejmutí sklíčidla
Pouzdro (4) otočte ve směru (a) a nástroj sejměte.
Upozornění! Po otevření sklíčidla až nadoraz je slyšitelný zvuk (podmíněný
funkčně) vypnut přetočením pouzdra.
Používejte pouze originál Metabo příslušenství.
V případě, že potřebujete nějaké příslušenství,
obraťte se na Vašeho odborného prodejce.
A nástroje s SDS plus koncem
B vrták pro kov a dřevo
C speciální tuk
12 Opravy
Upozorňujeme, že opravy el. nářadí smí provádět pouze odborná opravna.
Elektrické nářadí vyžadující opravu je možné
zaslat na adresu:
Záruční a pozáruční servis:
Metabo s.r.o. tel: 326 904 457
Královická 1793 fax:326 907 730
Brandýs n/L e-mail: [email protected]
250 01
V případě opravy popište, prosím, Vámi jištěnou závadu.
13 Ochrana životního prostředí
Metabo obaly jsou 100% recyklovatelné.
9 Tipy a triky
Při vrtání s příklepem a sekání je nutný jen slabý
tlak. Vysoký tlak nezvyšuje výkonnost stroje.
Při hlubokém vrtání občas vytáhněte vrták z vrtaného otvoru, aby byla odstraněna kamenná moučka.
Kachličky a ostatní křehké materiály vrtejte bez příklepu.
10 Údržba
Před jakoukoli údržbou nejprve vytáhněte
zástrčku ze zásuvky!
ětrací otvory stroje také příležitostně vyčistěte.
V
6
Vysloužilé elektrické nářadí a příslušenství
obsahuje velké množství škodlivých surovin
a umělých hmot, které rovněž mohou být recyklovány.
Na základě změny dosud platné legislativy novelou zákona o odpadech č. 185/2001Sb. prohlašujeme, že od 13.8. 2005 řádně označujeme
naše výrobky odpovídajícím symbolem (přeškrtnutou popelnicí).
Povinnosti výrobce vyplývající z novely zákona
o odpadech jsou plněny prostřednictvím společnosti Elektrowin a.s.
3
Page 4
Návod k použití
6 Zvláštní vlastnosti výrobku
8.2 Výběr režimu práce
Vážený zákazníku,
děkujeme Vám za důvěru, se kterou jste se při výběru elektrického nářadí obrátili na značku Metabo.
Každé el. nářadí firmy Metabo je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost el. nářadí
závisí ve velké míře i na Vás. Dbejte proto pokynů uvedených v návodu k použití a přiložených dokumentech. Čím starostlivěji se ke svému Metabu budete chovat, tím déle a spolehlivěji Vám bude sloužit.
1 Souhlasné prohlášení
Tímto prohlašujeme na vlastní zodpovědnost, že
tento výrobek je vyroben v souladu s následujícími
normami a nařízeními: EN 60745, 98/37EG,
89/336/EWG.
2 Možnosti použití
Vrtací kladivo je vhodné, při použití odpovídajícího
příslušenství, pro vrtání s příklepovým vrtákem do
betonu, kamene a podobných materiálů a k vrtání
bez dorazu do kovů, dřeva apod. a pro šroubování.
Za škody způsobené nevhodným používáním
odpovídá uživatel.
Dbejte zároveň i na dodržování bezpečnostních
předpisů při předcházení úrazům.
. Stroj držte oběma rukama za rukojetě.
Noste ochranné brýle, pracovní oděv
a pevnou obuv.
. El.nářadí držte pouze za izolované části,
jestliže je zde nebezpečí zasažení ne-
chráněného vedení. Kontakt s vodivým ve-
dením dostane kovové části stroje pod
napětí a mohlo by obsluhu zasáhnout
el.proudem.
. Bezpečnostní spojka Metabo S-automatic.
Při sepnutí bezpečnostní spojky stroj
okamžitě vypněte.
. Nesahejte při zapnutém stroji na upnutý
nástroj na stroji.
. Třísky ani úlomky neodstraňujte, dokud je
stroj v chodu.
. Před jakoukoli údržbou či nastavením
3 Všeobecná bezpečnostní opatření
Před uvedením stroje do provozu si pozorně
přečtěte Bezpečnostní pokyny (červený sešit) a Návod k použití. Uvedené dokumenty pečlivě uschovejte a při zapůjčení dejte i se strojem.
4 Zvláštní bezpečnostní upozornění
Pro vlastní bezpečí a ochranu dbejte na
pokyny uvedené tímto symbolem!
. Noste ochranu sluchu a také ochrannou masku
proti prachu! Dlouhodobé vystavení se vysoké
mu akustickému tlaku by mohlo způsobit
poruchu sluchu.
vytáhněte zástrčku ze zásuvky.

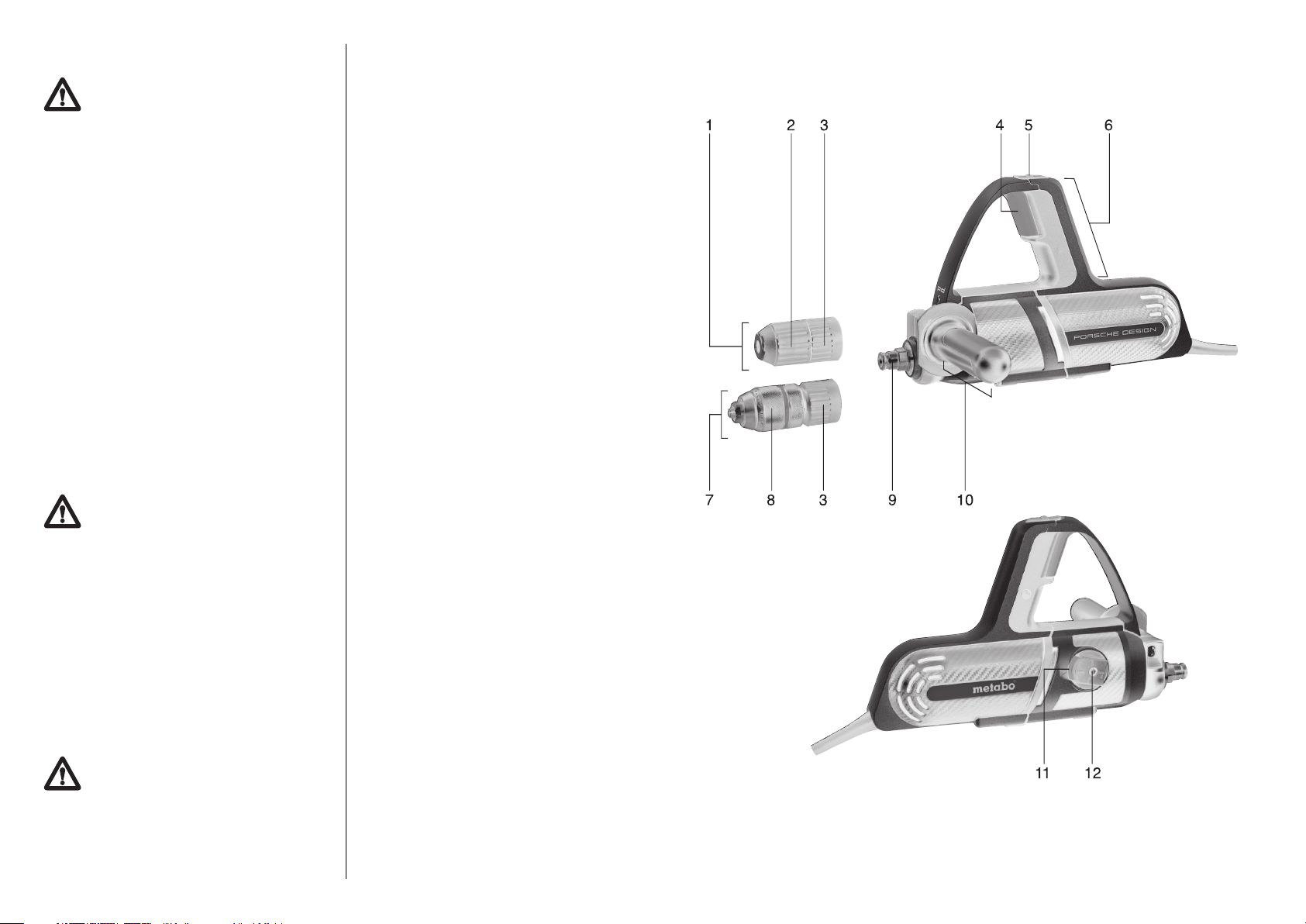

5 Přehled
1 příklepové sklíčidlo
2 zajištění nástroje
3 zajištění sklíčidla
4 spínač
5 přepínání směru otáčení
6 rukojeť
7 rychloupínací sklíčidlo
8 pouzdro rychloupínacího sklíčidla
9 vřeteno
10 přídavná rukojeť
11 pojistka
12 aretační tlačítko
. Vylučte, že v místě vrtání vedou plynové nebo
elektrické rozvody.
bezpečnostních důvodů vždy používejte
. Z
rukojeť dodávanou společně se strojem.
4
.díky dvoustupňovému provozu je kladivo vhodné
k vrtání, sekání, vrtání do dřeva a kovu (bez
příklepu) a šroubování
.optimální vyvážení hmotnosti s konstrukcí
.exklusivní vhled z vysoce kvalitních materiálů
.dobrá poloha těžiště a přenášení síly díky paten-
tované pozici rukojeti
.pneumatický vysoce výkonný příklepový mecha-
nismus pro snadné vrtání do kamene a betonu
.Metabo „Quick – výměna sklíčidla“
.bezpečnostní spojka Metabo S-automatic:
Bezpečnostní spojka chrání obsluhu a stroj před
vysokým zpětným točivým momentem, který
může nastat při nárazovém zablokování nástroje
(např. při zaseknutí vrtáku).
7 Uvedení do provozu
Před uvedením stroje do provozu zkontrolujte, zda napětí a frekvence uvedené na
výkonovém štítku souhlasí se síťovým
napětím a frekvencí!
7.1 Montáž rukojeti
Z bezpečnostních důvodů musí být rukojeť vždy
připevněna na stroji.
- sejměte sklíčidlo
- upínací kroužek otáčením rukojeti (10) vlevo
otevřete
- přídavnou rukojeť (10) nasaďte na krk stroje
- rukojeť upevněte v požadované poloze
- nasaďte sklíčidlo
8 Použití
8.1 Zapnutí/vypnutí
o zapnutí str
Pr
je možné změnit na spínači.
oje stiskněte spínač (4). Počet otáček
Zvolenou funkci nastavíte pomocí přepínání
(12). Pro otočení je zapotřebí zmáčknout
pojistku (14).
. Vrtání 1.stupeň (vysoký točivý moment)
. Vrtání 2.stupeň (vysoký počet otáček)
. Vrtání s příklepem (jen s použitím sklíčidla)
. Sekání (jen s použitím sklíčidla)
V poloze sekání je sekáč zajištěn proti
přetáčení. Aby bylo možné dát sekáč do
požadované polohy, musí se přepínač funkcí
(12) nacházet v poloze mezi vrtáním s příklepem a sekáním.
Při nasazeném sekáči nevyužívejte
funkci vrtání s příklepem.
Zabraňte otáčením přepínání
s nasazeným sekáčem.
8.3 Volba směru otáček
. Přepínač směru otáčení (5) používejte
pouze, jestliže je stroj v klidu.
Volba směru otáčení:
Pravotočivé otáčky = spínač (5) posuňte dopředu
Levotočivé otáčky = spínač (5) posuňte dozadu
8.4 Výměna sklíčidla
Při výměně sklíčidla dbejte na čistotu vřetene.
V případě potřeby vřeteno lehce naolejujte.
Sejmutí sklíčidla
Zajištění sklíčidla (3) otočte až nadoraz ve směru
šipky (a) a sklíčidlo odtáhněte ve směru šipky
(b).
Nasazení sklíčidla
Sklíčidlo nasaďte na vřeteno (a). Zajištěné
sklíčidlo posuňte ve směru šipky (b) tak, aby
mohlo sklíčidlo úplně sedět na vřetenu a zajištění sklíčidla pusťte. Zkontrolujte, zda sklíčid-
etenu dobř
lo na vř
Pro zamezení protáčení vřetene při
výměně sklíčidla, dejte přepínač funkcí
(12) do polohy sekání.
e sedí.
5
