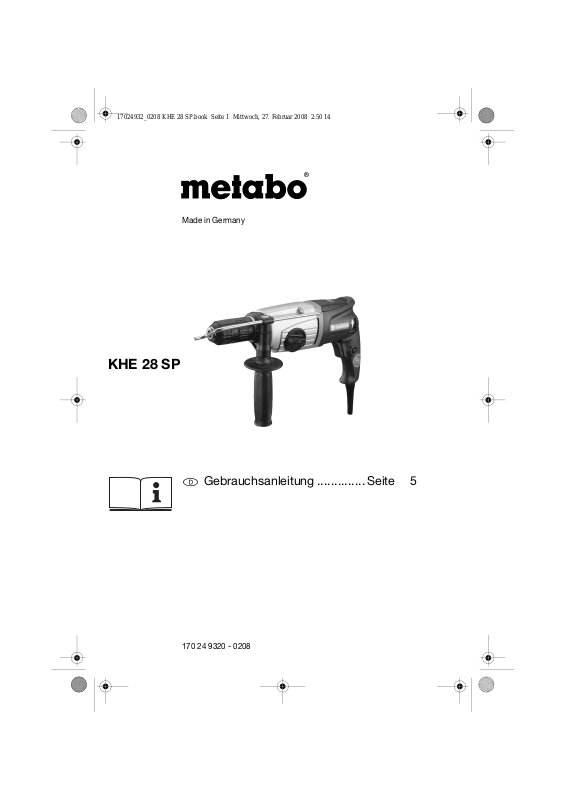

Metabo KHE 28 SP User guide

KHE 28 SP

Made in Germany

Gebrauchsanleitung .............. Seite

170 24 9320 - 0208

5

15

KHE 28 SP

hjh kkjkhkhjkhk

P

1

P

2

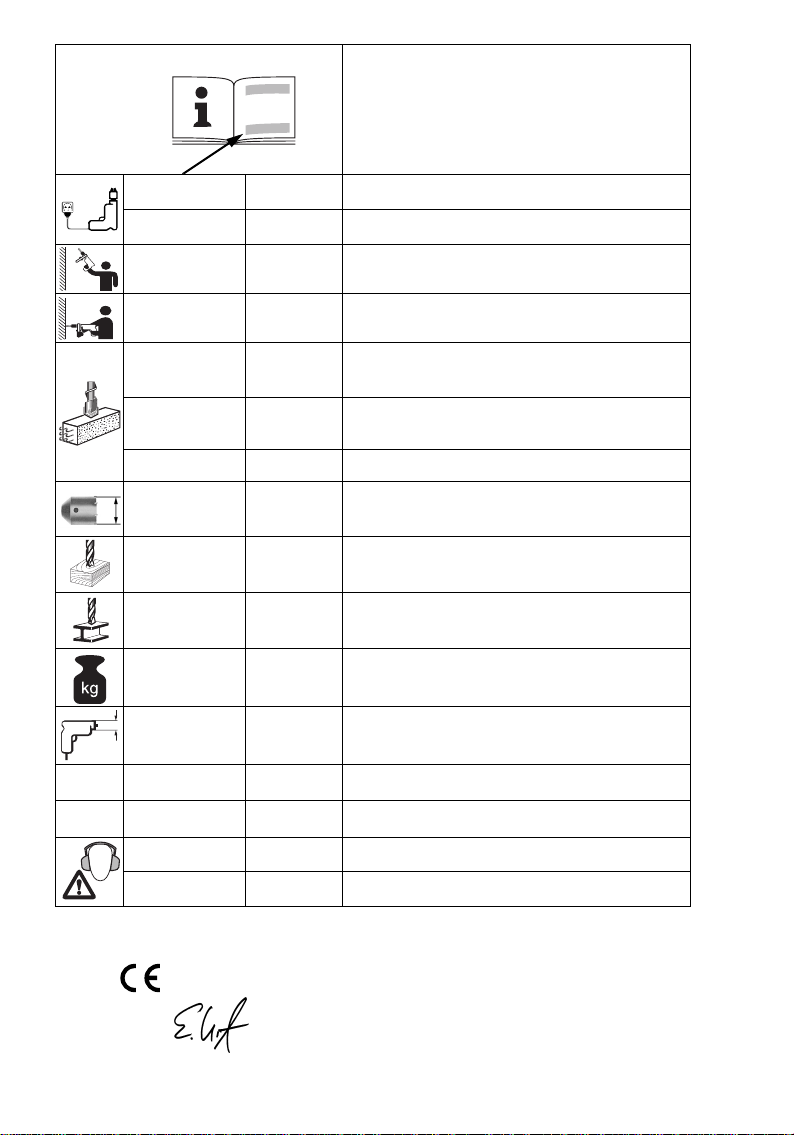

990

600

n

1

n

2

ø max.

s max.

/min 0-1000

/min 1000

mm

in

/min.

bpm

WJ 0-2,5

ø max.

ø max.

ø max.

m

D

a

h,HD/Kh,HD

a

h,Cheq/Kh,Cheq

L

pA

L

WA

mm

in

mm

in

mm

in

kg

lbs

mm

in

2

m/s

2

m/s

dB(A) 86

dB(A) 99

28

1

1

/

8

4600

80

5

3

/

32

40

9

1

/

16

13

1

/

2

2,7
6,0

43

11

1

/

16

12 / 1,5

12 / 1,5

EN 60745
98/37/EG (➛28.12.09), 2006/42/EG (29.12.09➛), 2004/108/EG

Erhard Krauß, Geschäftsführung
© 2008 Metabowerke GmbH, 72622 Nürtingen, Germany

2

2

1

3
4

5

67

9

10

11

13 12

14

R

L

8

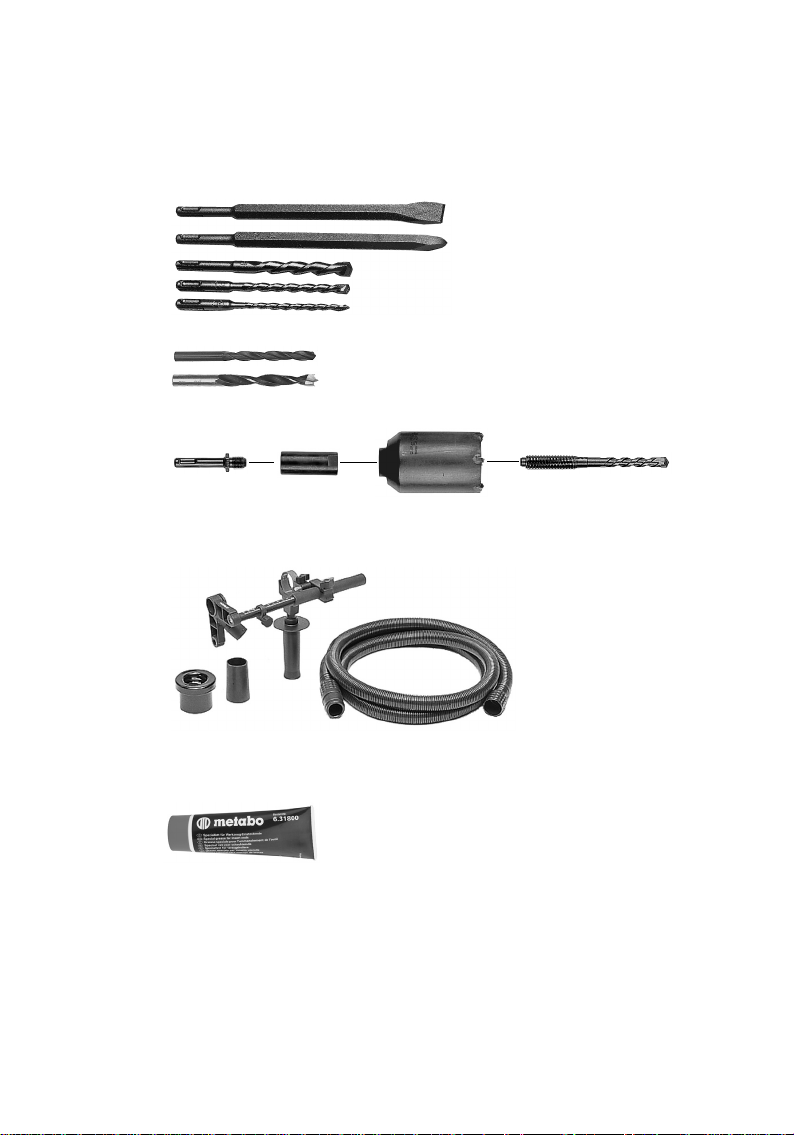

V

3

A

B

C

6.30928 6.30283 6.230386.23033

D

6.31600

E

6.31800

6.23034

6.23035

6.23036

4

DEUTSCH

D

Gebrauchsanleitung

Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs
entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den
strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs
hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser
Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug
behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklärung
2 Bestimmungsgemäße Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5Überblick
6 Besondere Produkteigenschaften
7 Inbetriebnahme

7.1 Montage des Haltegriffes

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags

8.2 Ein-/Ausschalten

8.3 Betriebsart wählen

8.4 Drehrichtung wählen

8.5

Bohrfutter wechseln

8.6 Werkzeugwechsel Hammerbohrfutter

8.7 Werkzeugwechsel Schnellspann­Bohrfutter Futuro Plus

9 Tipps und Tricks
10 Wartung
11 Störungsbeseitigung
12 Zubehör
13 Reparatur
14 Umweltschutz
15 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass
dieses Produkt mit den auf Seite 2 angegebenen
Normen und Richtlinien übereinstimmt.

2 Bestimmungsgemäße

Verwendung

Der Bohrhammer ist mit entsprechendem Zubehör
geeignet zum Arbeiten mit Hammerbohrern und
Meißeln in Beton, Stein und ähnlichen Werkstoffen
und mit Bohrkronen in Ziegeln und dergleichen,
sowie zum Bohren ohne Schlag in Metall, Holz,
usw. und zum Schrauben.

Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.

Allgemein anerkannte
Unfallverhütungsvorschriften und beigelegte
Sicherheitshinweise müssen beachtet werden.

3 Allgemeine

Sicherheitshinweise

WARNUNG

Verletzungsrisikos Betriebsanleitung
lesen.

WARNUNG Lesen Sie alle Sicherheits­hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektro­werkzeugs die beiliegenden Sicherheitshinweise
und die Gebrauchsanleitung aufmerksam und
vollständig durch. Bewahren Sie alle beiliegenden
Dokumente auf und geben Sie Ihr Elektrowerkzeug
nur zusammen mit diesen Dokumenten weiter.

– Zur Verringerung eines

4Spezielle

Sicherheitshinweise

Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!

Tragen Sie Gehörschutz.

Lärm kann Gehörverlust bewirken.

Die Einwirkung von

5

D

DEUTSCH

Benutzen Sie den mit dem Gerät gelieferten
Zusatzhandgriff.

zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflä­chen, wenn Sie Arbeiten ausführen, bei denen
das Einsatzwerkzeug verborgene Stromlei­tungen oder das eigene Netzkabel treffen kann

Der Kontakt mit einer spannungsführenden
Leitung kann auch metallene Geräteteile unter
Spannung setzen und zu einem elektrischen
Schlag führen.

Stabile Arbeitsschuhe tragen!
Beachten Sie Gas-, Strom-, und Wasserleitungen!
Metabo S-automatic Sicherheitskupplung.

Bei Ansprechen der Sicherheitskupplung sofort
die Maschine ausschalten!

Nicht an das sich drehende Werkzeug fassen!
Späne und Ähnliches nur bei Stillstand der

Maschine entfernen.
Achtung beim harten Schraubfall (Einschrauben

von Schrauben mit metrischem oder Zoll-Gewinde
in Stahl)! Der Schraubenkopf kann abgerissen
werden, bzw. es können hohe Rückdrehmomente
am Handgriff auftreten.

Der Verlust der Kontrolle kann

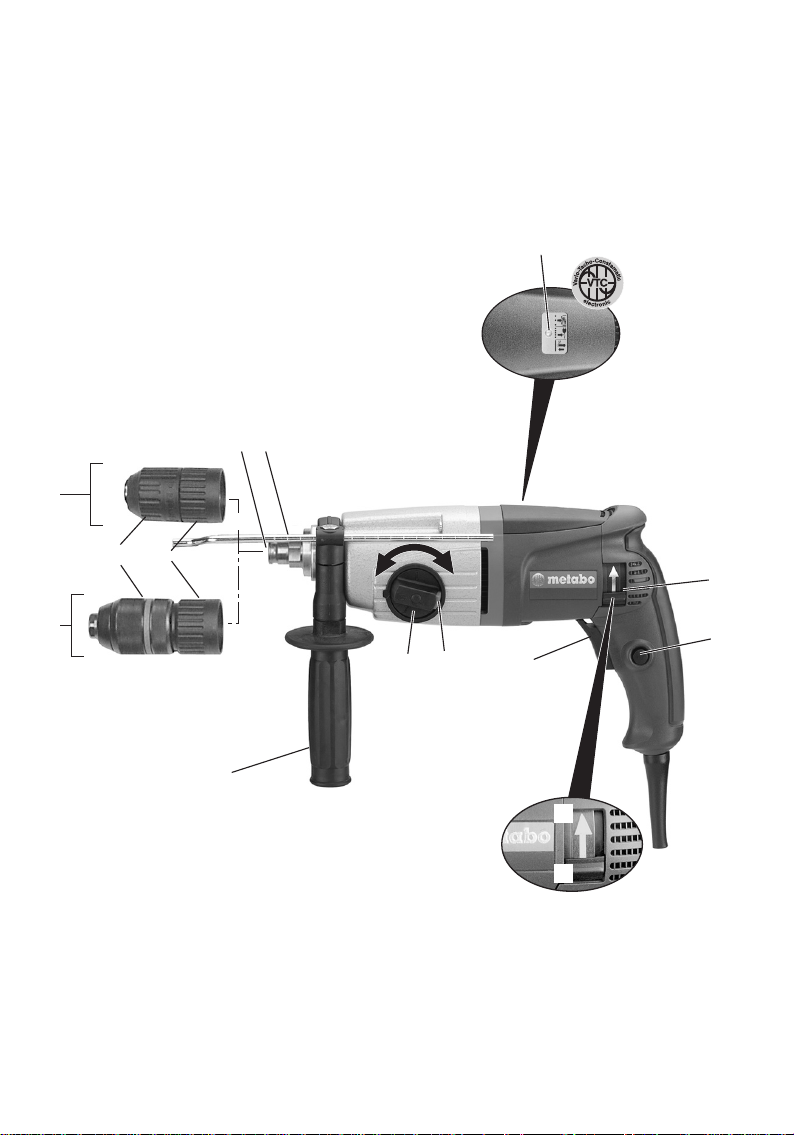

5 Überblick

Siehe Seite 3.

1 Schnellspann-Bohrfutter
2 Hammerbohrfutter
3 Werkzeugverriegelung
4 Hülse Schnellspann-Bohrfutter
5 Futterverriegelung
6Spindel
7 Bohrtiefenanschlag
8 Elektronik-Signal-Anzeige

9 Drehrichtungsumschalter
10 Feststellknopf
11 Schalterdrücker
12 Sperre
13 Schaltknopf
14 Haltegriff

6 Besondere

Produkteigenschaften

Wechselfutter

Mit wenigen Handgriffen und ohne zusätzliches
Werkzeug kann das Hammerbohrfutter gegen das
Schnellspann-Bohrfutter ausgetauscht werden.

Einknopfbedienung

An nur einem Schaltknopf kann je nach
Ausstattung die Umschaltung zwischen Bohren,

6

Hammerbohren und Meißeln vorgenommen
werden.

Drehstopp

Durch Abschalten der Drehbewegung sind
Meißelarbeiten durchführbar.

Metabo S-automatic Sicherheitskupplung

.

Klemmt oder hakt das Einsatzwerkzeug, wird der
Kraftfluss zum Motor begrenzt. Wegen der dabei
auftretenden hohen Kräfte die Maschine immer mit
beiden Händen an den vorgesehenen Handgriffen
festhalten, einen sichereren Stand einnehmen und
konzentriert arbeiten.

Abschaltkohlebürsten

Bei vollständig abgenutzten Kohlebürsten schaltet
die Maschine automatisch ab.
Eine Leuchtdiode warnt, bevor die Kohlebürsten
vollständig abgenutzt sind.

Wiederanlaufschutz bei VTC-Elektronik

Der Wiederanlaufschutz verhindert ein
unbeabsichtigtes Anlaufen der Maschine nach
erneutem Netzanschluss bzw. bei
Spannungswiederkehr nach Netzausfall.

7 Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob

die auf dem Typenschild angegebene
Netzspannung und Netzfrequenz mit den Daten
Ihres Stromnetzes übereinstimmen.

7.1 Montage des Haltegriffes

Aus Sicherheitsgründen stets den

mitgelieferten Haltegriff verwenden.

Klemmring durch Linksdrehen des Haltegriff (14)
öffnen. Haltegriff auf Spannhals der Maschine
aufschieben. Bohrtiefenanschlag (7) einschieben.
Haltegriff je nach Anwendung im gewünschten
Winkel kräftig festziehen.

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags

Haltegriff (14) lösen. Bohrtiefenanschlag (7) auf die
gewünschte Bohrtiefe einstellen und Haltegriff
wieder festziehen.

8.2 Ein-/Ausschalten

Zum Einschalten der Maschine Schalterdrücker
(11) drücken.

Die Drehzahl kann am Schalterdrücker verändert
werden.

Die Maschine besitzt einen elektronischen
Sanftanlauf.

Für Dauereinschaltung kann der Schalterdrücker
mit dem Feststellknopf (10) arretiert werden. Zum
Ausschalten Schalterdrücker erneut drücken.

DEUTSCH

D

Bei Dauereinschaltung läuft die Maschine
weiter, wenn sie aus der Hand gerissen

wird. Daher die Maschine immer mit
beiden Händen an den vorgesehenen
Handgriffen festhalten, einen sicheren Stand
einnehmen und konzentriert arbeiten.

8.3 Betriebsart wählen

Die gewünschte Betriebsart durch Verdrehen des
Schaltknopf (13) wählen. Zum Verdrehen die
Sperre (12) eindrücken.

Bohren

Hammerbohren
(nur bei Verwendung des
Hammerbohrfutters)

Meißeln

In Stellung Meißeln ist der Meißel verdrehsicher
arretiert. Um den Meißel für die jeweilige
Anwendung zu positionieren den Schaltknopf (13)
zwischen und bringen.

Bei eingesetztem Meißel die Maschine

ausschließlich in Betriebsart Meißeln

betreiben.

Hebelbewegungen an der Maschine mit

eingespanntem Meißel vermeiden.

8.4 Drehrichtung wählen

Drehrichtungsumschalter (9) nur bei

Stillstand des Motors betätigen.

Drehrichtung wählen:
R=Rechtslauf
L = Linkslauf

Futter aufsetzen:

Futter auf Spindel (6) aufsetzen (a).
Futterverriegelung (5) in Pfeilrichtung verdrehen (b)
bis Futter vollständig auf Spindel aufgeschoben
werden kann und Futterverriegelung loslassen.
Prüfen ob das Futter festsitzt.

Hinweis:

Futterwechsel zu vermeiden, den Schaltknopf (13)
auf Meißeln stellen.

8.6 Werkzeugwechsel Hammerbohrfutter

fetten! Nur SDS-Plus Werkzeuge einsetzen!
Werkzeug einstecken:

Werkzeug drehen und bis zum Einrasten
einstecken. Das Werkzeug wird automatisch
verriegelt.

Werkzeug entnehmen:

Um ein Mitdrehen der Spindel beim

Werkzeugschaft vor dem Einsetzen
reinigen und mit Spezialfett 6.31800

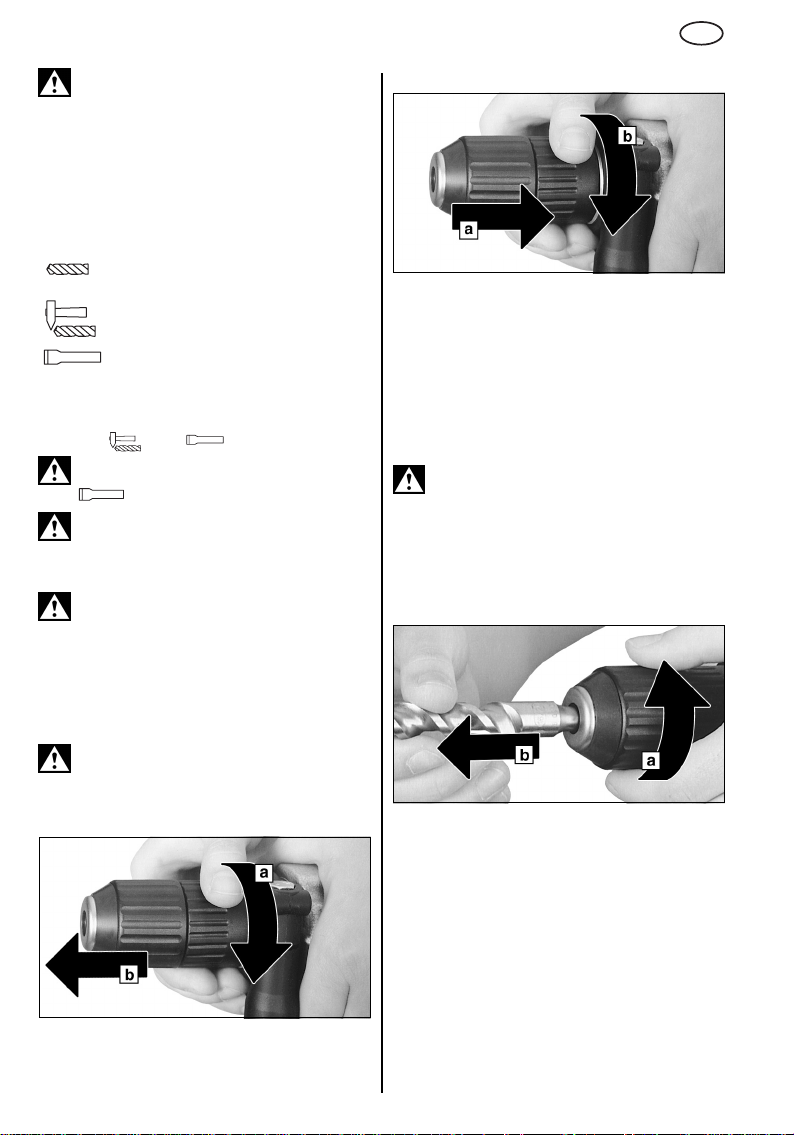

8.5 Bohrfutter wechseln

Beim Futterwechsel auf eine saubere

Spindel achten. Bei Bedarf die Spindel
etwas einfetten.

Futter abnehmen:

Futterverriegelung (5) in Pfeilrichtung bis Anschlag
verdrehen (a) und Futter abziehen (b).

Werkzeugverriegelung (3) in Pfeilrichtung
verdrehen (a) und Werkzeug entnehmen (b).

8.7 Werkzeugwechsel Schnellspann­Bohrfutter Futuro Plus

Verwenden Sie das Schnellspannbohrfutter beim
Bohren ohne Schlag in Metall, Holz usw. und zum
Schrauben.

7

D

DEUTSCH

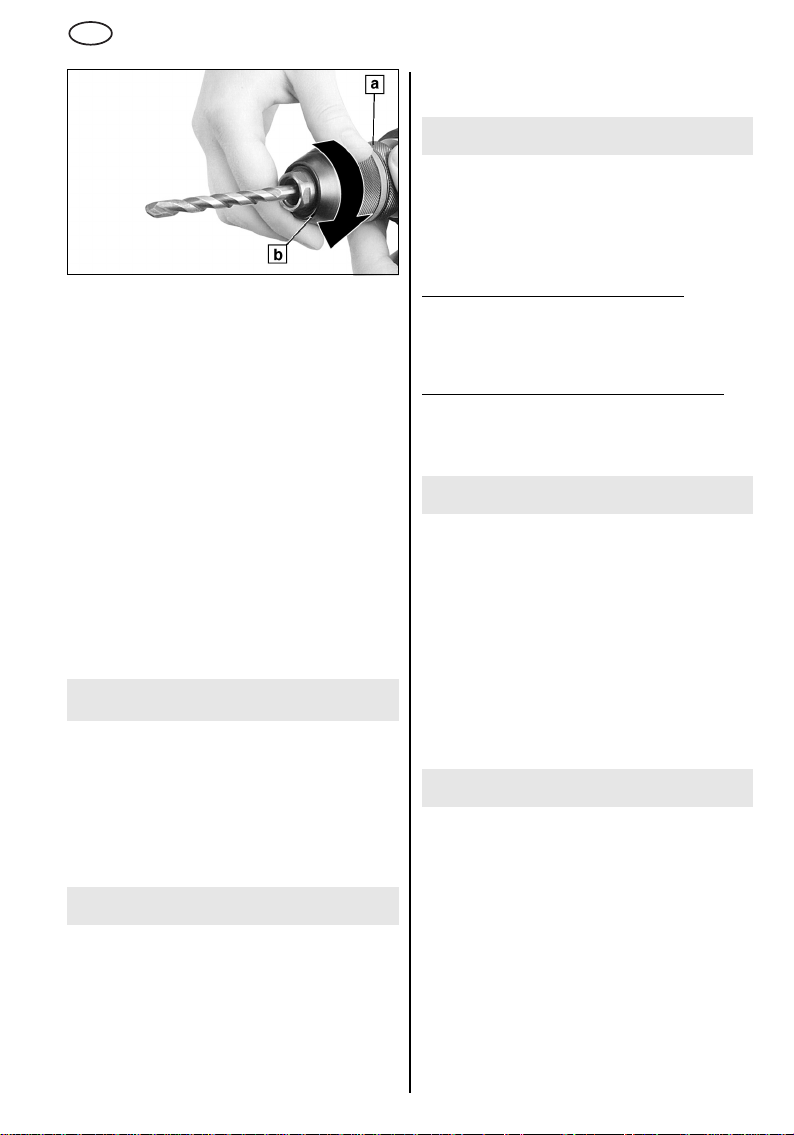

Werkzeug einsetzen. Haltering (a) festhalten und
mit der anderen Hand die Hülse (b) in Richtung
"GRIP, ZU" drehen, bis der spürbare mechanische
Widerstand überwunden ist.

Achtung! Werkzeug ist jetzt noch nicht gespannt!
So lange kräftig weiterdrehen (dabei muss es
"klicken"), bis kein Weiterdrehen mehr möglich ist

- erst jetzt ist das Werkzeug sicher gespannt.
Bei weichem Werkzeugschaft muss eventuell nach

kurzer Bohrzeit nachgespannt werden.

Bohrfutter öffnen:

Haltering (a) festhalten und mit der anderen Hand
Hülse (b) in Richtung "AUF, RELEASE" drehen.

Hinweis:

eventuell hörbare Ratschen (funktionsbedingt)
wird durch das Gegendrehen der Hülse
ausgeschaltet.

Bei sehr fest geschlossenem Bohrfutter:

Netzstecker ziehen. Das Bohrfutter mit einem
Gabelschlüssel am Bohrfutterkopf festhalten und
Hülse (b) kräftig in Richtung "AUF, RELEASE"
drehen.

Das nach dem Öffnen des Bohrfutters

9 Tipps und Tricks

Beim Hammerbohren und Meißeln ist nur ein
mäßiger Andruck notwendig. Hoher Anpressdruck
steigert nicht die Arbeitsleistung.

Bei tiefen Bohrungen den Bohrer von Zeit zu Zeit
aus der Bohrung ziehen um das Gesteinsmehl zu
entfernen.

Fliesen und andere spröde Materialien ohne
Schlag bohren.

10 Wartung

Schnellspannbohrfutter reinigen:
Nach längerem Gebrauch das Bohrfutter mit der
Öffnung senkrecht nach unten halten und
mehrmals ganz öffnen und schließen. Der
angesammelte Staub fällt aus der Öffnung. Die
regelmäßige Anwendung von Reinigungsspray an
den Spannbacken und Spannbackenöffnungen
wird empfohlen.

Die Lüftungsschlitze der Maschine gelegentlich
reinigen.

11 Störungsbeseitigung

Sollte sich der Schalterdrücker (11) nicht
eindrücken lassen, überprüfen, ob der
Drehrichtungsumschalter (9) vollständig auf
Position R oder L steht.

Elektronik-Signal-Anzeige (8) bei VTC­Elektronik

Schnelles Blinken - Wiederanlaufschutz
Bei Spannungswiederkehr nach Netzausfall läuft
die noch eingeschaltete Maschine aus
Sicherheitsgründen nicht wieder von allein an. Für
den weiteren Betrieb die Maschine aus- und
wieder einschalten.

Langsames Blinken - Kohlebürsten abgenutzt
Die Kohlebürsten sind fast vollständig abgenutzt.
Bei vollständig abgenutzten Kohlebürsten schaltet
die Maschine automatisch ab. Die Kohlebürsten
beim Kundendienst wechseln lassen.

f

12 Zubehör

Verwenden Sie nur original Metabo Zubehör.
Wenn Sie Zubehör benötigen, wenden Sie sich

bitte an Ihren Händler.
Zur Auswahl des richtigen Zubehörs teilen Sie dem

Händler bitte den genauen Typ Ihres
Elektrowerkzeugs mit.

Siehe Seite 4.

A SDS-plus Einsatzwerkzeuge
B Bohrer für Metall und Holz
C Hartmetallbohrkrone
D Staubabsaugset
ESpezialfett

13 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur
durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge
können an die auf der Ersatzteilliste angegebenen
Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur
Reparatur den festgestellten Fehler.

8

14 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.
Ausgediente Elektrowerkzeuge und Zubehör

enthalten große Mengen wertvoller Roh- und
Kunststoffe, die ebenfalls einem Recyclingprozeß
zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei
gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie
Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

15 Technische Daten

Erläuterungen zu den Angaben auf Seite 2.
Änderungen im Sinne des technischen Fortschritts

vorbehalten.
P

= Nennaufnahme

1

P

= Abgabeleistung

2

n

= Leerlaufdrehzahl

1

n

= Lastdrehzahl

2

ø max = maximaler Bohrdurchmesser
s max = maximale Schlagzahl
W = Einzelschlagenergie
m = Gewicht
D = Spannhalsdurchmesser
b = Bohrfutterspannbereich

Schwingungsgesamtwert (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:

a

h, HD

a

h, Cheq

K

h,HD/Cheq

Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem in
EN 60745 genormten Messverfahren gemessen
worden und kann für den Vergleich von
Elektrowerkzeugen miteinander verwendet
werden. Er eignet sich auch für eine vorläufige
Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert
die hauptsächlichen Anwendungen des
Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit
abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen.

= Schwingungsemissionswert

(Hammerbohren in Beton)

= Schwingungsemissionswert

(Meißeln)

= Unsicherheit (Schwingung)

DEUTSCH

Für eine genaue Abschätzung der
Schwingungsbelastung sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der
Arbeitsabläufe.

D

Typische A-bewertete Schallpegel:
L

pA

L

WA

K

pA

Beim Arbeiten kann der Geräuschpegel 85 dB(A)
überschreiten.

= Schalldruckpegel
= Schallleistungspegel

, KWA= Unsicherheit (Schallpegel)

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 60745.
Die angegebenen technischen Daten sind

toleranzbehaftet (entsprechend den jeweils
gültigen Standards).

9

Metabowerke GmbH,

72622 Nürtingen, Germany

www.metabo.com
