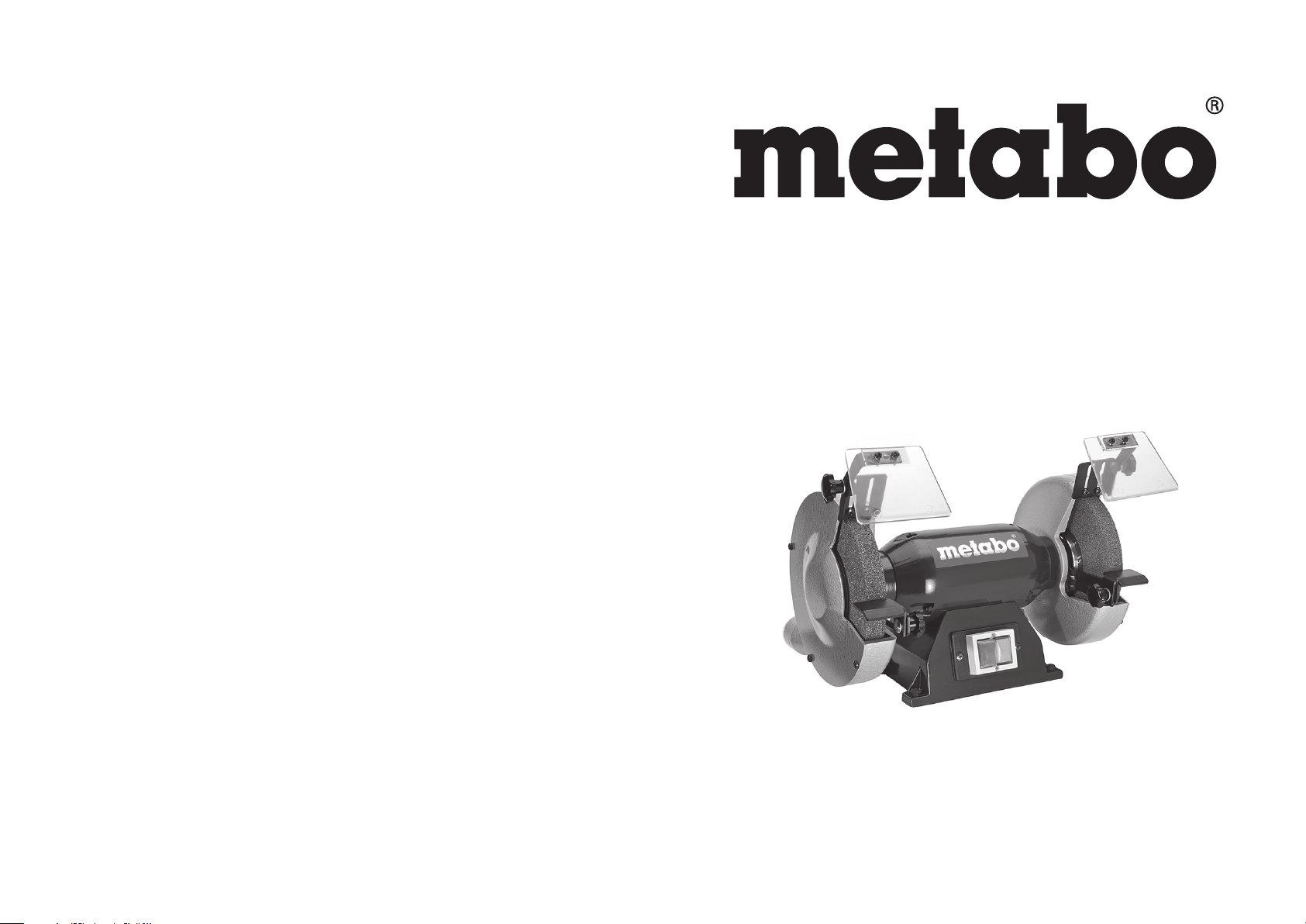

Page 1
Návod k použití
DsW 5175
DsW 9200
DsW 6175
DsW 9201
Page 2
11. Opravy
Upozorňujeme, že opravy el. nářadí smí provádět
pouze odborná opravna.
Elektrické nářadí vyžadující opravu je možné zaslat
na adresu:
Záruční a pozáruční servis:
Metabo s.r.o.
Královická 1793
Brandýs n/L
250 01
tel: 326 90 44 57
fax: 326 90 77 30
www.metabo.cz
e-mail: [email protected]
V případě opravy popište, prosím, Vámi jištěnou
závadu.
12. Ochrana životního prostředí
Metabo obaly jsou 100% recyklovatelné.
Vysloužilé elektrické nářadí a příslušenství obsahuje
velké množství škodlivých surovin a umělých hmot,
které rovněž mohou být recyklovány.
Typické A – efektivní síly hluku:
L
pA
K
pA
= výška tlaku zvuku
= nebezpečí
Během používání, zvuková hladina může
přesáhnout 85 dB(A)
Používejte ochranu sluchu.
Měrené hodnoty se shodují s normou
EN 60745.
Na základě změny dosud platné legislativy novelou
zákona o odpadech č. 185/2001Sb. prohlašujeme,
že od 13.8. 2005 řádně označujeme naše výrobky
odpovídajícím symbolem (přeškrtnutou popelnicí).
Povinnosti výrobce vyplývající z novely zákona
o odpadech jsou plněny prostřednictvím společnosti Elektrowin a.s.

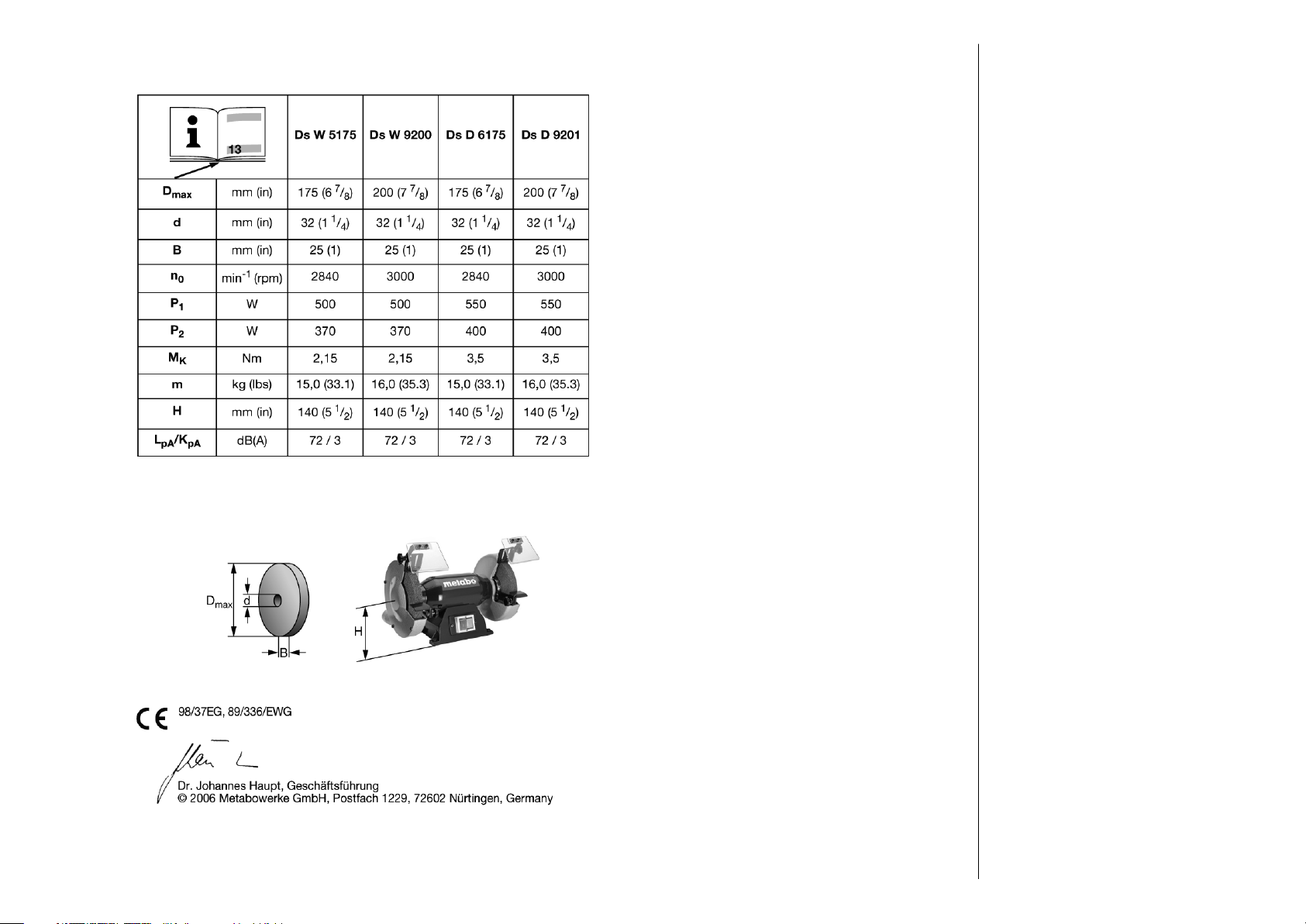

13. Technická data
Vysvětlivky jsou na straně 2.
Práva na technologické úpravy jsou vyhrazena.
D
max
D = průměr díry
B = tloušťka brusného kotouče
N
o
P
1
P
2
M
m
2
H = výška
= maximální průměr brusného kotouče
= rychlost otáčky při chodu na prázdno
= nominální příkon
= výkon
outivá síla
= kr
k
= hmotnost
7
Page 3
- vzdálenost mezi kotoučem a deflektorem nesmí
být větší než 2 mm – dle ilustrace na straně 3
- pokud je kotouč tak opracovaný, že vzdálenost
2 mm nemuže být dodržena,kotouč musí být
vyměněn.
8.2 Nastavení opory zpracovávaného materiálu
- nastavte oporu (8) dle nutnosti podle velikosti
kotouče (4).
- vzdálenost mezi kotoučem a opory nesmí být větší
než 2 mm – dle ilustrace na straně 3
- pokud je kotouč tak opracovaný, že vzdálenost
2 mm nemuže být dodržena, kotouč musí být
vyměněn
8.3 Spínač / vypínač – se STOP spínačem
- zapnutí = zmáčkněte zelený spínač (10)
- vypnutí = zmáčkněte červený spínač (10)
9. Udržba a čištění
Vyčistěte, zkontrolujte a udržujte přístroj a reflektor
periodicky.
Vypněte ze sítě před opravami, úpravami
a čištěním.
9.1 Brusné kotouče
Používejte pouze brusné kotouče Metabo .
Dovolená rotační rychlost specifikovaná pro
brusné kotouče musí být stejná a nebo větší
než maximální otáčky při chodu na prázdno
– dle specifikace na přístroji.
Kontrola brusného kotouče:
Zavěste kotouč na šňůrku. Jemně klepněte
na kotouč kouskem tvrdého dřeva. Pokud je
kotouč v dobrém stavu, uslyšíte jasný ton.
Pokud uslyšíte chrastící zvuk, kotouč je poškozen.
Nepoužívejte poškozené kotouče.
- odstraňte regulovací matici (2) klíčem. POZOR!
Levý kotouč má matici na opačný závit!
- odstraňte Svorku příruby (3) a brusný kotouč
(4).
- nasaďte nový brusný kotouč (4)
- nasaďte bezpečnostní kryt (1), utáhněte
šrouby.
- upravte reflektory oporu zpracovávaného
materiálu dle odstavce 8.1 a 8.2.
Test provozu
Před uvedením do provozu zkontrolujte
brusné kotouče
Před uvedením do provozu nechte přístroj běžet
po dobu 5 minut bez jakékoliv zátěže. Všechny
osoby musí být po dobu zkoušky mimo prostor
nebezpečí.
10. Příslušenství
Používejte pouze originální Metabo příslušenství.
V případě, že potřebujete nějaké příslušenství,
obraťte se na Vašeho odborného prodejce.
A Brusné kotouče
(standartní aluminium oxide na kov)
Ds W 5175, Ds D 6175
Zrnitost a tvrdost: číslo:
36P 6.30657
60N 6.30656
Ds W 9200m, Ds D 9201
Zrnitost a tvrdost: číslo:
36P 6.30647
60N 6.30646
B Stojany
pro přístroje s brusnými kotouči s průměrem
více než 175mm, výškou 829mm, 19kg, objed-
nací číslo: 6.23866
- odstraňte šroub bezpečnostního krytu (1) a kryt
sundejte.
- pevně kotouč (4) přidržte dle ilustrace. Pozor –
nebezpečí úrazu! Používejte rukavice.
6
C Nástěnný držák
Objednací číslo: 6.23863
Kompletní katalog je na
www
.metabo.cz.
3
Page 4
Návod k použití
Vážený zákazníku,
děkujeme Vám za důvěru, se kterou jste se při výběru elektrického nářadí, obrátili na značku Metabo.
Každé el. nářadí firmy Metabo je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost el. nářadí
závisí ve velké míře i na Vás. Dbejte proto pokynů uvedených v návodu k použití a přiložených dokumentech. Čím starostlivěji se ke svému Metabu budete chovat, tím déle a spolehlivěji Vám bude sloužit.
Obsah
1. Prohlášení o shodě
2. Použití
3. Všeobecná bezpečnostní upozornění
4. Zvláštní bezpečnostní opatření
5. Přehled
6. Zvláštní vlastnosti výrobku
7. Uvedení do provozu
7.1 Připojení k síti
7.2 Instalace deflektoru proti jiskrám
a ochrany očí
7.3 Instalace opory zpracovávaného materiálu
7.4 Jak instalovat přístroj bezpečně
7.5 Odsávání prachu
7.6 Test provozu
8. Používání
8.1 Nastavení deflektoru
8.2 Nastavení opory zpracovávaného materiálu
8.3 Spínač / vypínač – se STOP spínačem
9. Udržba a čištění
9.1 Výměny brusného kotouče
10. Příslušenství
11. Opravy
12. Ochrana životního prostředí
13. Technické specifikace
1. Souhlasné prohlášení
Tímto prohlašujeme na vlastní zodpovědnost, že
tento výrobek splňuje uvedené normy a normativní
nařízení: EN 60745, 98/37EG, 89/336/EWG.
2. Způsob použití
Tento přístroj je vhodný pro suché povrchové
broušení kovů v suchých místnostech a to ručně
zpracovávaných materiálů.
oušení hliníku, magnézia a jiných
Není vhodný pr
materiálů u kterých hrozí nebezpečí ohně či
výbuchu.
4
o br
Není vhodný pro zpracovávání materiálů, které
vytvářejí organizmu škodící prach.
Uživatel je zodpovědný za závady způsobené
nevhodným používáním.
Dodržujte základní bezpečnostní opatření a bezpečnostní informace.
3. Všeobecné bezpečnostní
podmínky
Před použitím stroje si nejdříve pozorně přečtěte
bezpečnostní předpisy pro užívání elektrického
nářadí (červený sešit) a návod k použití.
Všechny přiložené dokumenty si uchovejte a Vaše elektrické nářadí předávejte dále vždy s těmito dokumenty.
4. Zvláštní bezpečnostní opatření
Pro vaší bezpečnost a pro bezpečnost
Vašeho nářadí, věnujte pozornost
částem textu označeného tímto
symbolem.
- neprovrtávejte brusné kotouče
- nezmenšujte jakýmkoliv způsoben brusné
kotouče
- brusné kotouče musí být nasazeny přesně
a volně se točit
- vadné či vibrující kotouče se nesmí používat
- k nasazení brusného kotouče používejte jen
pomůcky dodané s přístrojem
- chraňte brusné kotouče proti nárazům,
úderům a mastnotám
- nedotýkejte se rotujícího kotouče
- pracujte pouze s
krytem (1)
- zklopte ochanu očí (9) před broušením dolů
oušení používejte pouze perimetr ko-
- při br
touče a ne jeho strany
nasazeným ochranným
- zpracovávaný materiál musí být dostatečně velký
pro ruční zpracování a držení oběma rukama
- při dlouhodobém broušení vznikají vysoké teploty
- vždy používejte ochranné brýle a pr
ochranu
- používejte i jiné osobní ochranné prostředky
a oblečení.
- ujistěte se, že jiskry vznikající při broušení nejsou
nebezpečné uživateli a okolí, a že nehrozí nebezpečí požáru či výbuchu. Okolí musí být ochráněno
proti požáru.
- používejte ochrannou protiprachovou masku.
Zpracovaný materiál může při broušení dosáhnout
vysoké teploty.
oti hlukovou

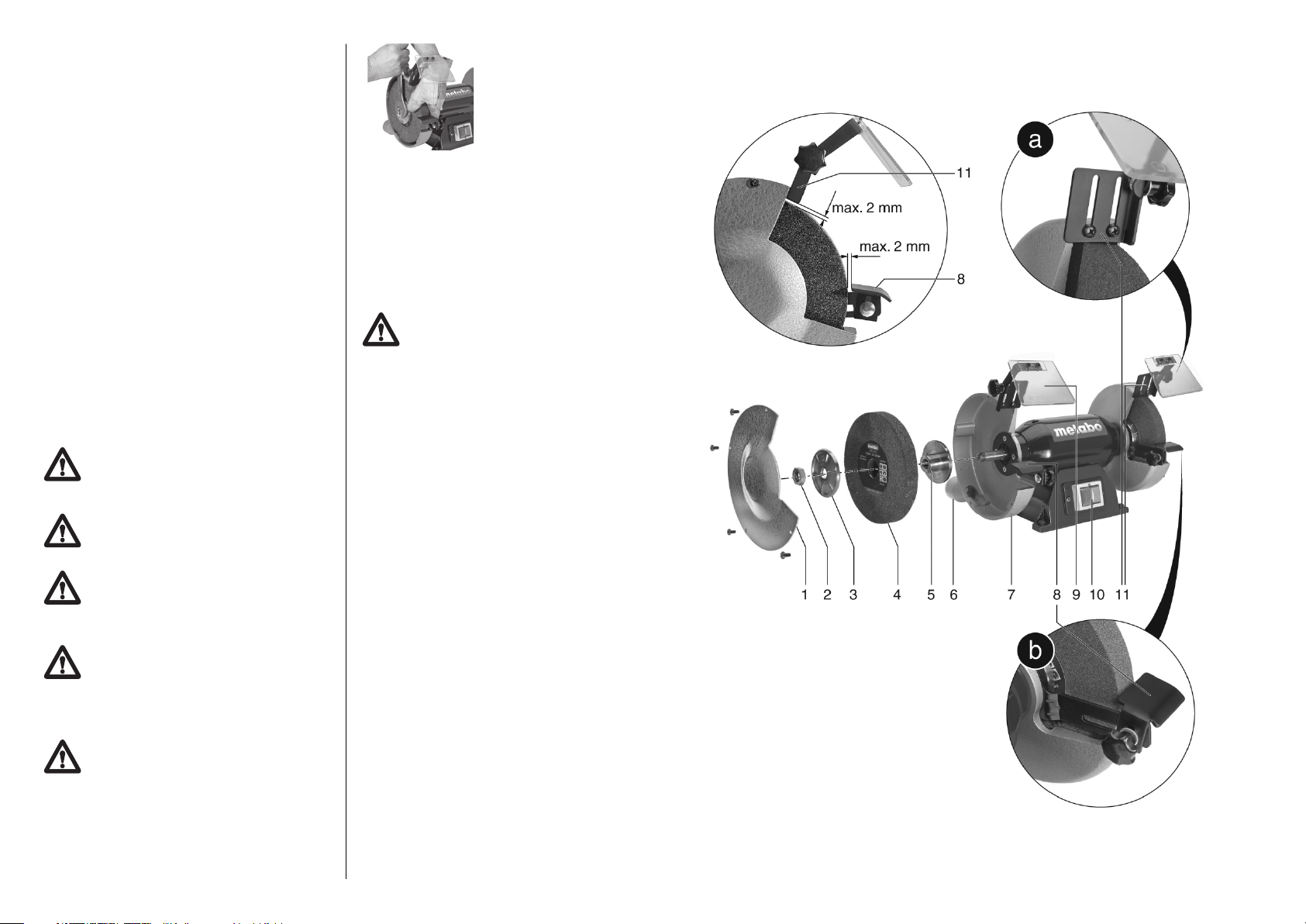

5. Přehled
1. bezpečnostní kryt
2. regulovací matice
3. svorka příruby
4. brusný kotouč
5. zadní příruba
6. opory zpracovávaného materiálu
7. bezpečnostní kryt
8. opora zpracovávaného materiálu
9. ochrana očí
10. spínač / vypínač – se STOP spínačem
11. deflektor jisker
6. Zvláštní vlastnosti výrobku
- Spínač / vypínač – se STOP spínačem pro zvýše
nou bezpečnost
- Robustní přístroj pro industriální použití
- Velká ochranná pomůcka pro ochranu očí
proti jiskrám
7. Uvedení do provozu
7.1 Připojení k síti
Před napojením do sítě, zkontrolujte napětí
v síti a zda se shoduje s údaji na přístroji.
Ds D 6175, Ds D 9201:
Přípojky nejsou v
možných přípojek.
dodávce z důvodů různých
Před napojením do sítě, zkontrolujte
napětí v síti a zda se shoduje s údaji
na přístroji
7.2 Instalace deflektoru proti jiskrám
a ochrany očí
Instalujte deflektor jisker a ochranu očí (11) dle
návodu na straně 3.
7.3 Instalace opory zpracovávaného
materiálu
Nasaďte oporu zpracovávaného materiálu (8)
dle návodu na straně 3.
7.4 Jak instalovat přístroj bezpečně
- položte přístroj na pevný pracovní povrch
- ujistěte se že přistroj sedí pevně.
- přístroj může být k pracovnímu povrchu
přišroubován dírami na přístroji
- pokud je přístroj na stojanu či polici, musí být
přišroubován.
7.5 Odsávání prachu
Odsávání prachu může být připojeno k upínání
odsávání prachu. Před připojením odstraňte
zátku.
7.6 Test provozu
Před uvedením do provozu zkontrolujte brusné
kotouče.
Před uvedením do provozu nechte
přístroj běžet po dobu 5 minut bez
jakékoliv zátěže. Všechny osoby musí
být po dobu zkoušky mimo prostor
nebezpečí.
8. Používání
8.1 Nastavení deflektoru
- reflektor jisker (11) musí být dle nutnosti podle
velikosti kotouče (4).
- uvolněte dva šrouby na deflektoru a dejte do
požadované polohy.
5
