Metabo BS 12 SP User guide

BS 12 SP

Gebrauchsanleitung ..............Seite

Operating Instructions........... page

Mode d’emploi ...................... page

Gebruiksaanwijzing .........bladzijde

Istruzioni d’uso ................... pagina

Instrucciones de manejo .... página

Instruções de serviço ......... página

Bruksanvisning ....................... sida

Käyttöohje ...............................sivu

Bruksanvisning ....................... side

Betjeningsvejledning .............. side

Instrukcja obłsugi ................strona

Οδηγίεσ χρήσεωσ .............Σελίδα

Használati útmutató .............. oldal

170 26 7350 - 1105

5

9
13
17
21
25
29
33
37
41
45
49
53
57

BS 12 SP

11

UV 12

n

M

M

M

D

D

1

2

3

1 max

2 max

/min,
rpm

Nm (in-lbs)

Nm (in-lbs)

Nm (in-lbs)

mm (in)

mm (in)

0 - 400
0 - 1450
18 (159)

35 (310)

1,1-6,0 (10 - 53)

10 (3/8)
5 (3/16)
20 (3/4)
16 (5/8)

m kg (lbs) 1,7 (3.8)
G UNF(in) 1/2“ - 20 UNF
D mm (in) 1 - 10 (1/32 - 3/8)

/ K

L

pA

L

WA

a

hw

/ K

pA

WA

dB(A)

dB(A)

m/s

2

< 70 / 3

- / 3

< 2,5

EN 60745,
98/37/EG, 89/336/EWG

Dr. Johannes Haupt, Geschäftsführung
© 2005 Metabowerke GmbH, Postfach 1229, 72602 Nürtingen, Germany

2

3

4

8

2

1

R

0

LL

1

0

7

6

5

3

A

ACS 15

L 60

+

B

C

ACS 15 Plus

AC 30 C 45 Car

6.27075

NiCd 12,0 V 1,4 Ah 6.25473

12,0 V 2,0 Ah 6.25474

AC 30 Plus

ICS 10
IC 25
C 60
C 60 Car

6.31432

NiMH 12,0 V 3,0 Ah 6.25479

4

DEUTSCH

D

Gebrauchsanleitung

Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs
entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt
den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektro­werkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser
Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerk­zeug behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Allgemein anerkannte Unfallverhütungsvor-

Inhalt

1 Konformitätserklärung
2 Bestimmungsgemäße Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5 Überblick
6 Benutzung

6.1 Akku-Pack entnehmen, einsetzen

6.2 Drehrichtung, Transportsicherung
(Einschaltsperre) einstellen

6.3 Getriebestufe wählen

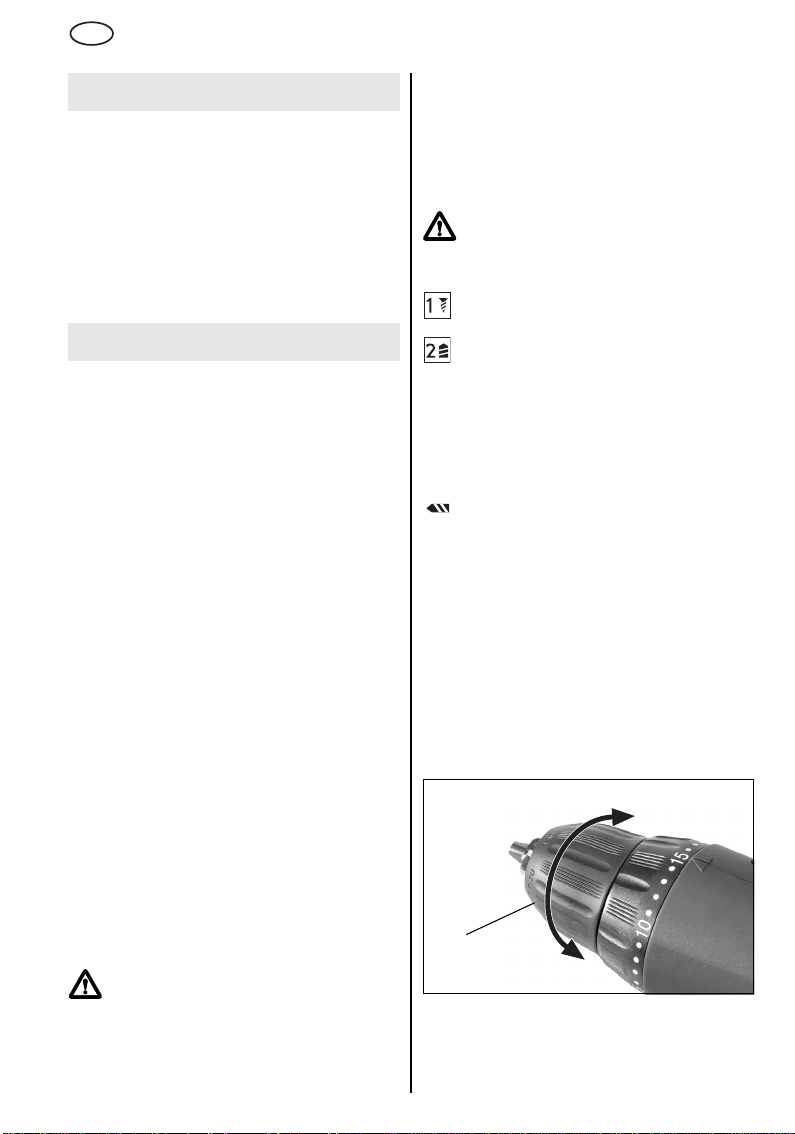

6.4 Drehmomentbegrenzung einstellen,
Bohren

6.5 Elektrowerkzeug ein-, ausschalten,
Drehzahl einstellen

6.6 Schnellspann-Bohrfutter

7 Tips und Tricks
8Zubehör

9 Reparatur
10 Umweltschutz
11 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass
dieses Produkt mit den auf Seite 2 angegebenen
Normen und Richtlinien übereinstimmt.

2 Bestimmungsgemäße

Verwendung

Die Maschine ist geeignet zum Bohren in
Metall, Holz, Kunststoff und ähnlichen Materia­lien, zum Gewindeschneiden und zum
Schrauben.

Für Schäden durch nicht bestimmungsge­mäßen Gebrauch haftet allein der Benutzer.

schriften und beigelegte Sicherheitshinweise
müssen beachtet werden.

3 Allgemeine

Sicherheitshinweise

Lesen Sie vor der Benutzung des Elektrowerk­zeugs die beiliegenden Sicherheitshinweise
(rotes Heft) und die Gebrauchsanleitung
aufmerksam und vollständig durch. Bewahren
Sie alle beiliegenden Dokumente auf und
geben Sie Ihr Elektrowerkzeug nur zusammen
mit diesen Dokumenten weiter.

4Spezielle

Sicherheitshinweise

Beachten Sie die mit diesem
Symbol gekennzeichneten Text­stellen zu Ihrem eigenen Schutz
und zum Schutz Ihres Elektro-

werkzeugs!
Akku-Packs vor Nässe schützen!
Keine defekten oder deformierten Akku-Packs

verwenden!
Akku-Packs nicht dem Feuer aussetzen!
Akku-Packs nicht öffnen!
Kontakte der Akku-Packs nicht berühren oder

kurzschließen!

Aus defekten Akku-Packs kann eine
ätzende Flüssigkeit (30%ige Kalilauge)

austreten! Falls Akkuflüssigkeit austritt
und mit der Haut in Berührung kommt, spülen
Sie sofort mit reichlich Wasser. Falls Akkuflüs­sigkeit in Ihre Augen gelangt, waschen Sie sie
mit sauberem Wasser aus und begeben Sie
sich unverzüglich in ärztliche Behandlung!

Die Maschine darf nur mit dem geeigneten
Metabo-Bohrfutter Bestell-Nr. 3.01.00.301.0
verwendet werden!

5

D

DEUTSCH

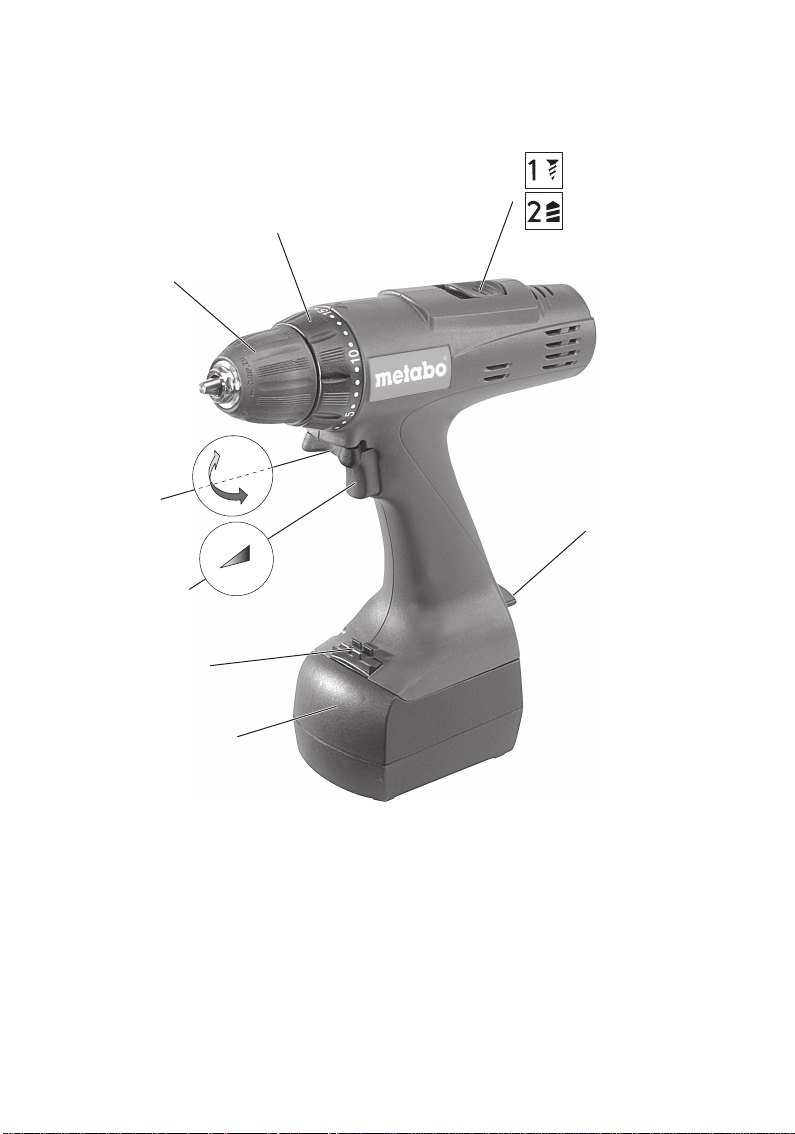

5Überblick

Siehe Seite 3 (bitte ausklappen).

1 Schnellspann-Bohrfutter
2 Hülse (Drehmoment, Bohren)
3 Schaltschieber (1./2. Gang)
4 Taste zur Akku-Pack-Entriegelung
5 Akku-Pack
6 Bitdepot
7 Schalterdrücker
8 Drehrichtungsumschalter (Drehrichtungs-

einstellung, Transportsicherung)

6 Benutzung

Vor der Benutzung den Akku-Pack aufladen.
Der Akku-Pack erreicht erst nach 5-maligem

Aufladen und Entladen (Ladezyklen) seine volle
Kapazität.

Der Ladetemperaturbereich beträgt 0 - 50 °C.
Abhängig vom verwendeten Ladegerät variiert

die Anzahl der möglichen Ladezyklen.

• ACS 15, ACS 15 Plus: max. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: max. 1000
Die angegebene Anzahl der Ladezyklen wird

jedoch nur erreicht, wenn eine Tiefstentladung
des Akku-Packs vermieden wird. Bei
Leistungsabfall Akku-Pack wieder aufladen.

NiMH Akku-Packs aufgeladen einlagern und
spätestens nach 6 Monaten nachladen.

6.3 Getriebestufe wählen
Schaltschieber (1./2. Gang) (3) nur bei

Stillstand des Motors betätigen!

Schaltschieber (1./2. Gang) (3) betätigen.

1. Gang (niedrige Drehzahl,
besonders hohes Drehmoment)

2. Gang (hohe Drehzahl)

6.4 Drehmomentbegrenzung einstellen,
Bohren

Hülse (Drehmoment, Bohren) (2) drehen.

1...20 = Drehmoment einstellen

6.5 Elektrowerkzeug ein-, ausschalten,

Schalterdrücker (7) betätigen.
Stufenlose Drehzahlregelung.

Hinweis: Das Geräusch, das beim Ausschalten
der Maschine auftritt, ist bauartbedingt
(Schnellstopp) und hat auf Funktion und
Lebensdauer der Maschine keinen Einfluss.

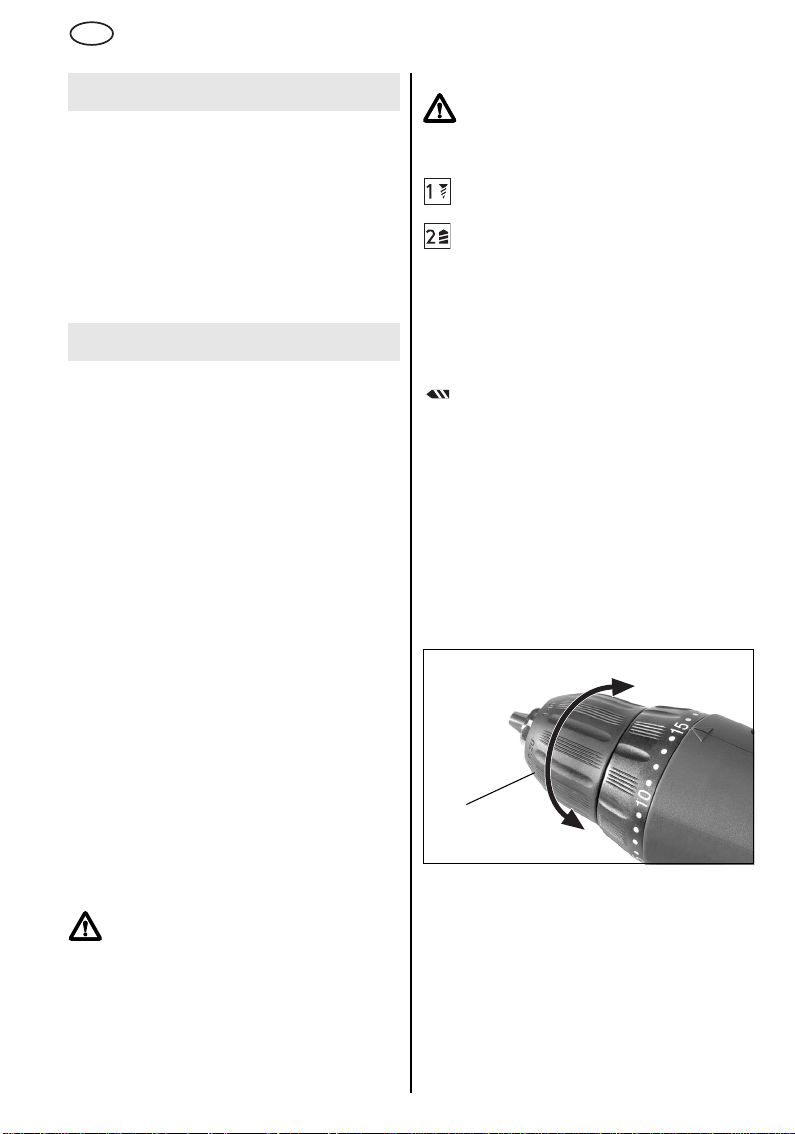

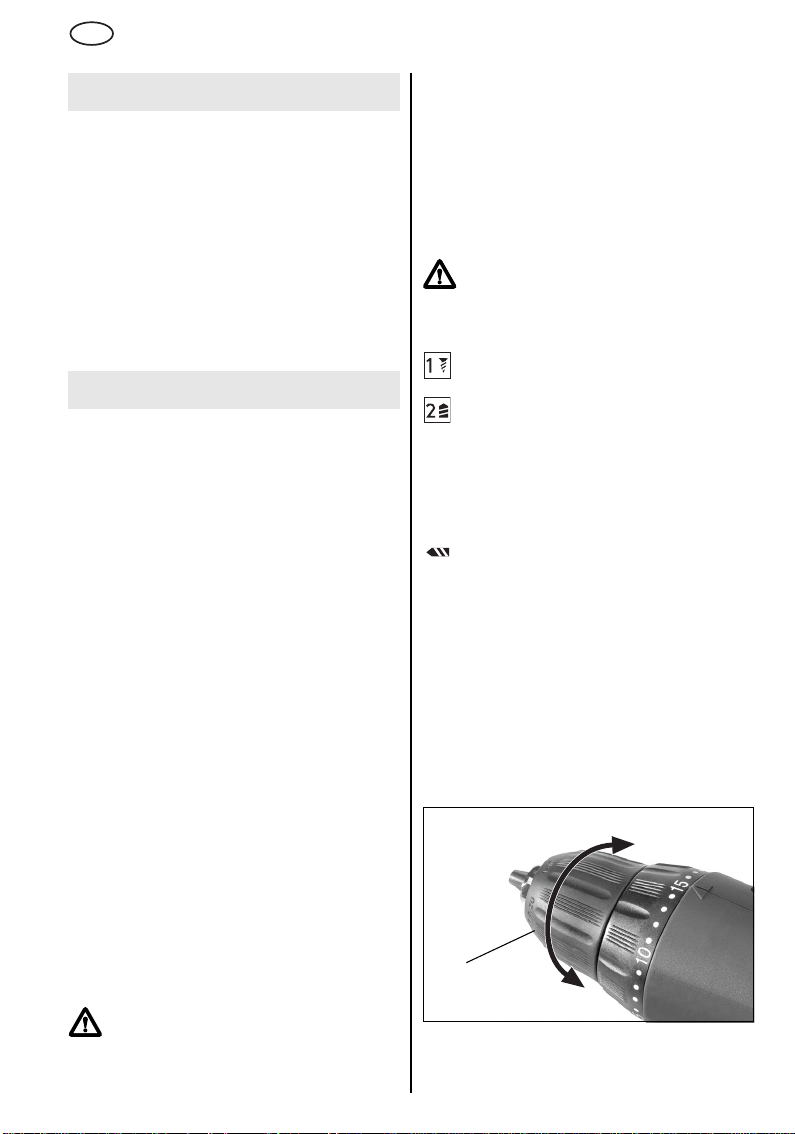

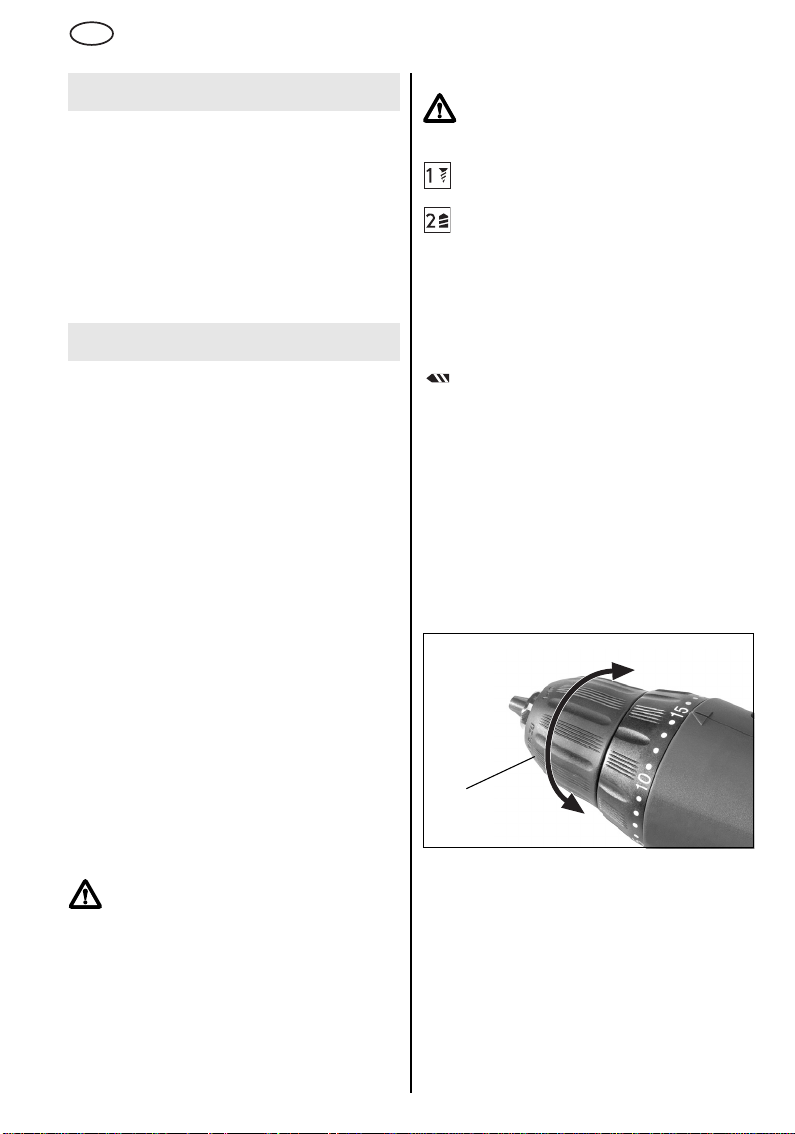

6.6 Schnellspann-Bohrfutter

(mit Drehmomentbegrenzung)

= Bohrstufe einstellen

(max. Drehmoment)

Drehzahl einstellen

AUF, RELEASE

6.1 Akku-Pack entnehmen, einsetzen
Entnehmen

Taste zur Akku-Pack-Entriegelung (4) drücken
und Akku-Pack (5) entnehmen.

Einsetzen

Akku-Pack (5) bis zum Einrasten einsetzen.

6.2 Drehrichtung, Transportsicherung
(Einschaltsperre) einstellen

Drehrichtungsumschalter (8) nur bei
Stillstand des Motors betätigen!

Drehrichtungsumschalter (Drehrichtungsein­stellung, Transportsicherung) (8) betätigen.

Siehe Seite 3 (bitte ausklappen):
R = Rechtslauf eingestellt
L = Linkslauf eingestellt
0 = Mittelstellung: Transportsicherung

(Einschaltsperre) eingestellt

6

9

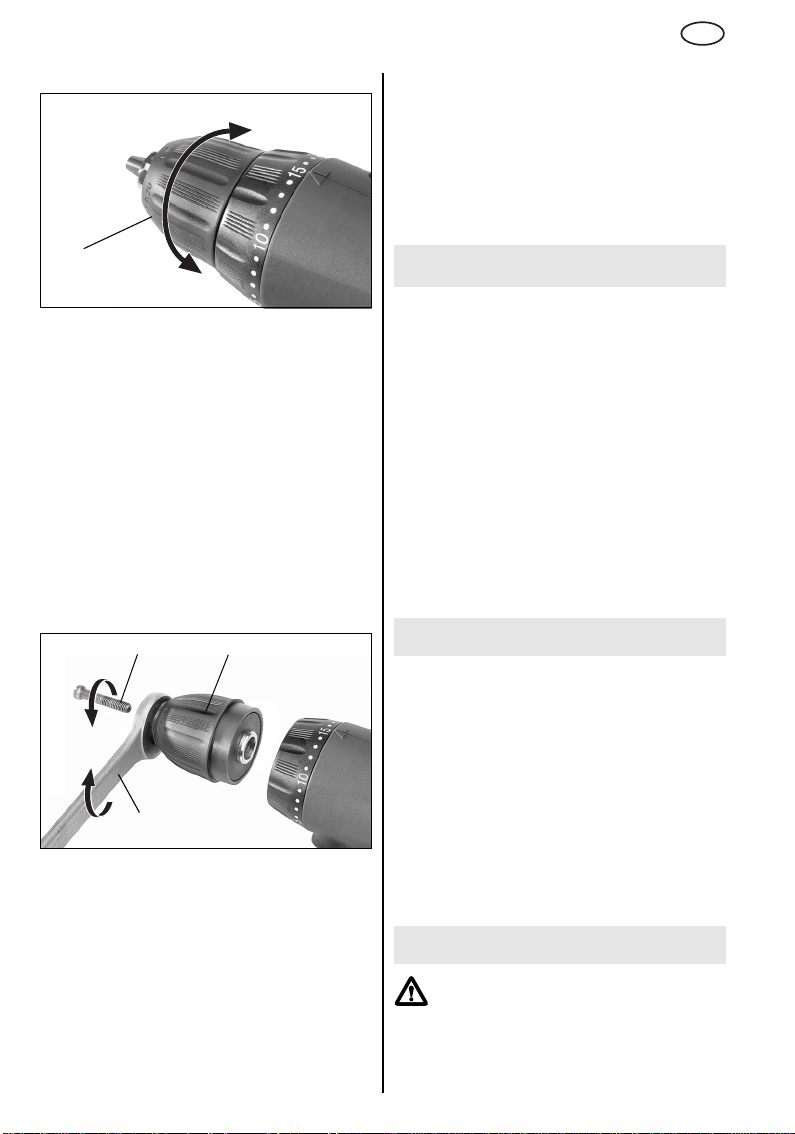

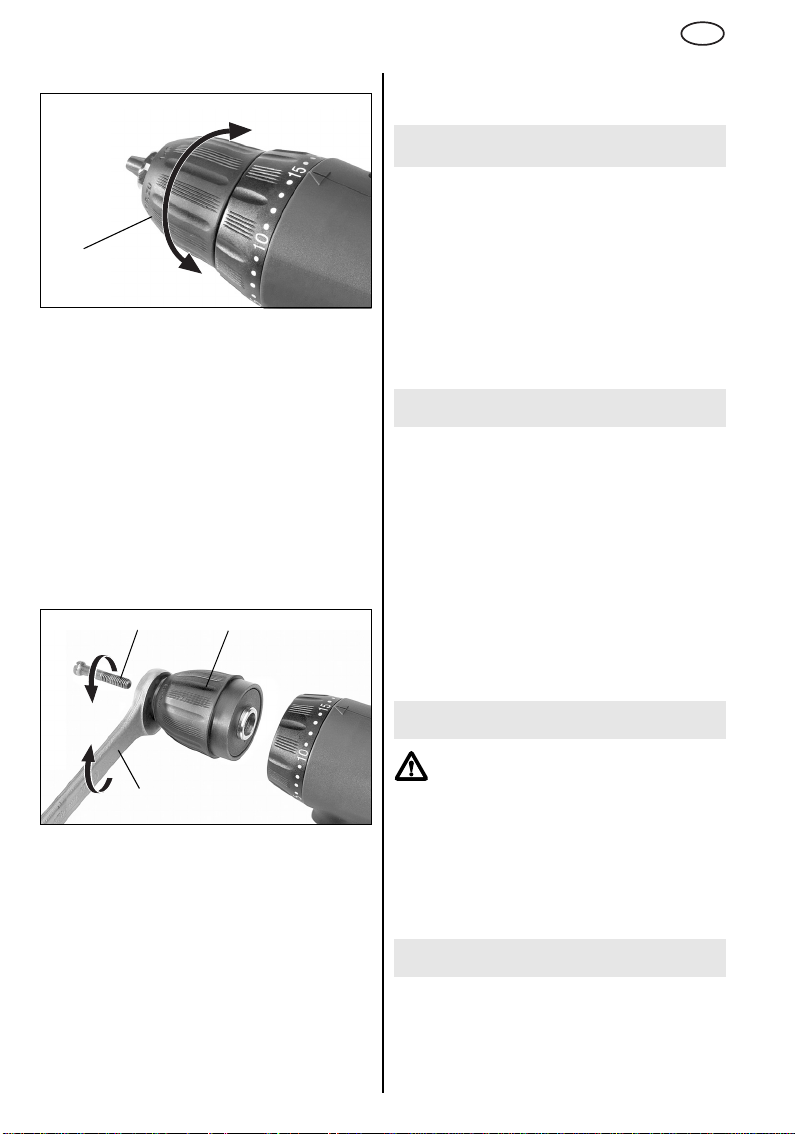

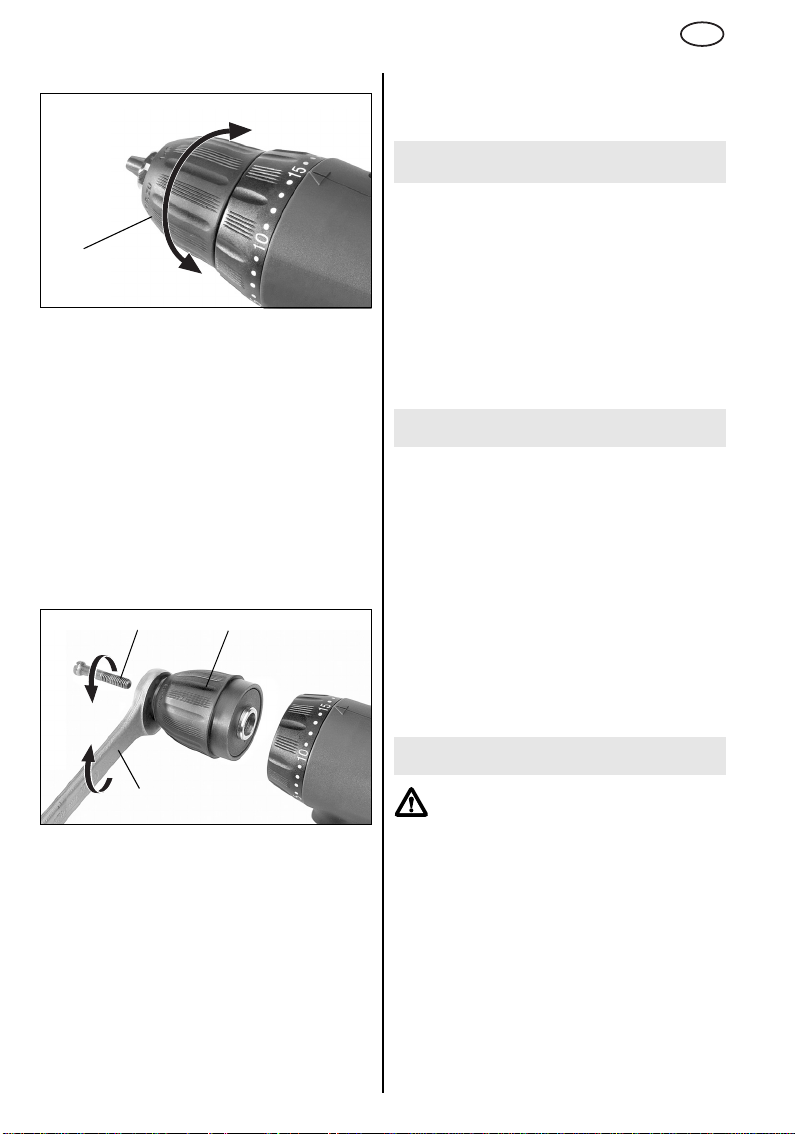

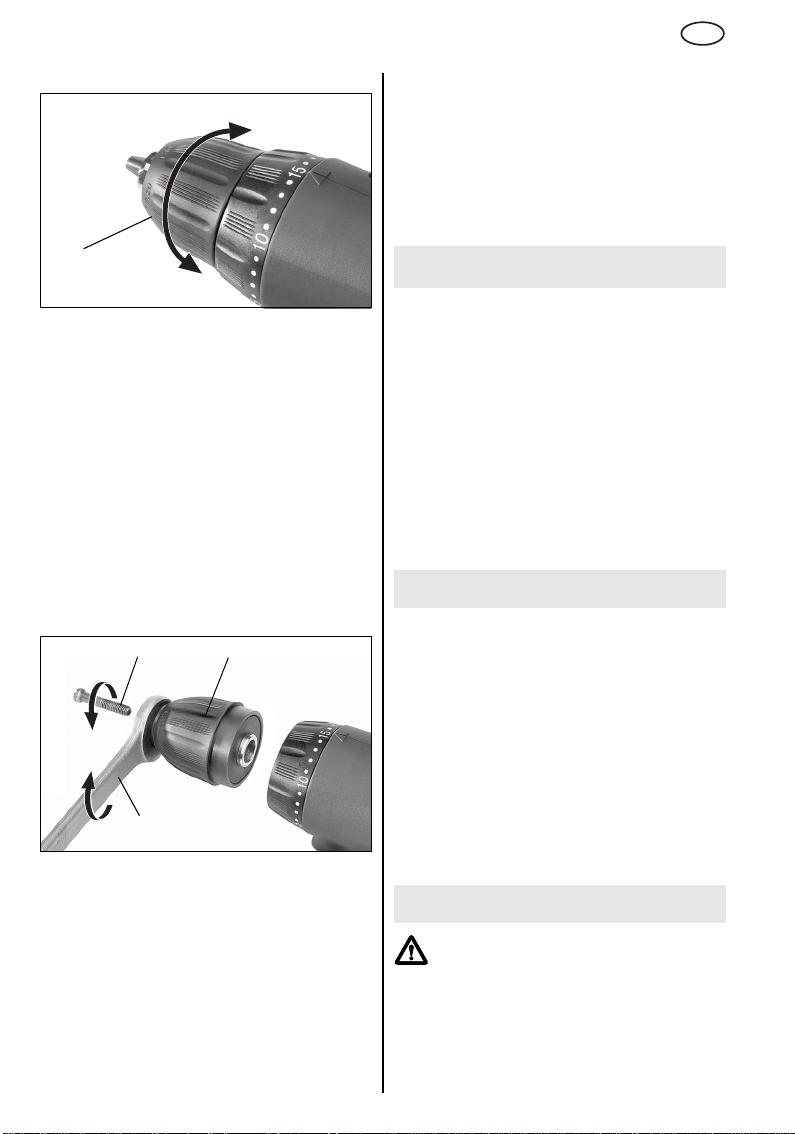

GRIP, ZU

Öffnen

Hülse (9) in Richtung „AUF, RELEASE“ drehen.

Spannen

Schnellspann-Bohrfutter öffnen und Werkzeug
so tief wie möglich einsetzen.

Hülse (9) in Richtung „GRIP, ZU“ drehen, bis
das Werkzeug fest gespannt ist.

Bei weichem Werkzeugschaft muss eventuell
nach kurzer Bohrzeit nachgespannt werden.

8 Zubehör

DEUTSCH

D

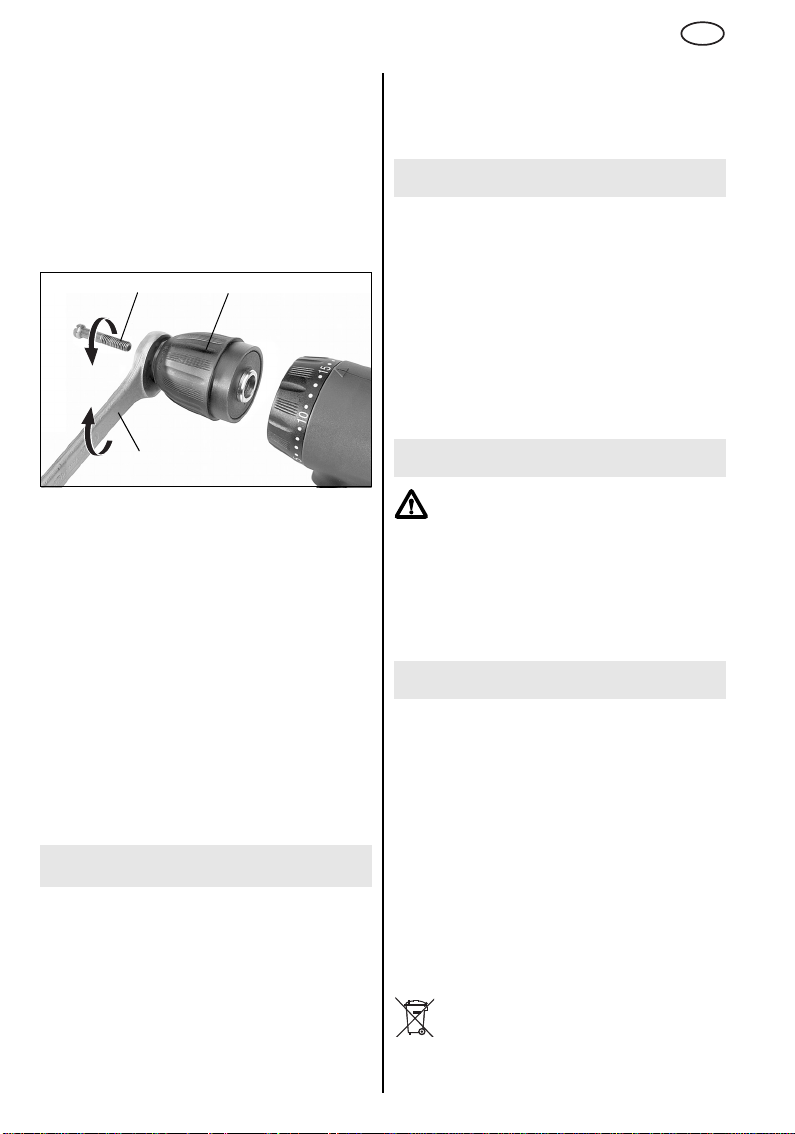

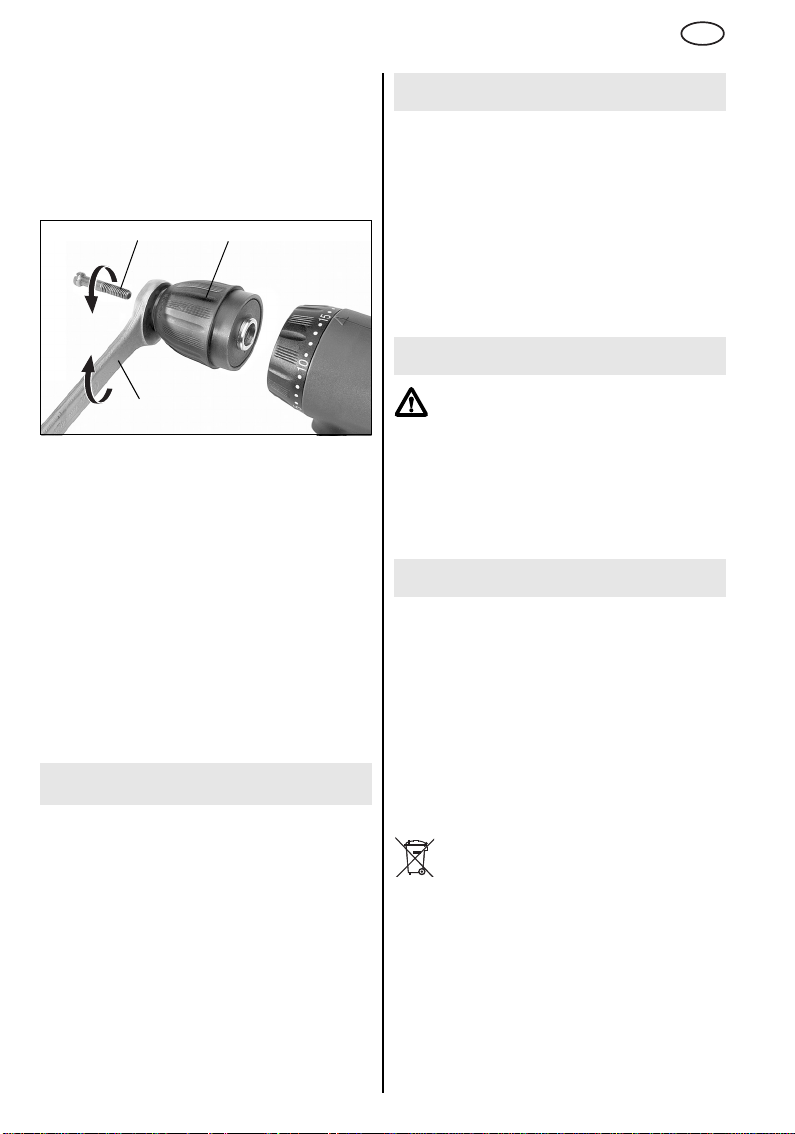

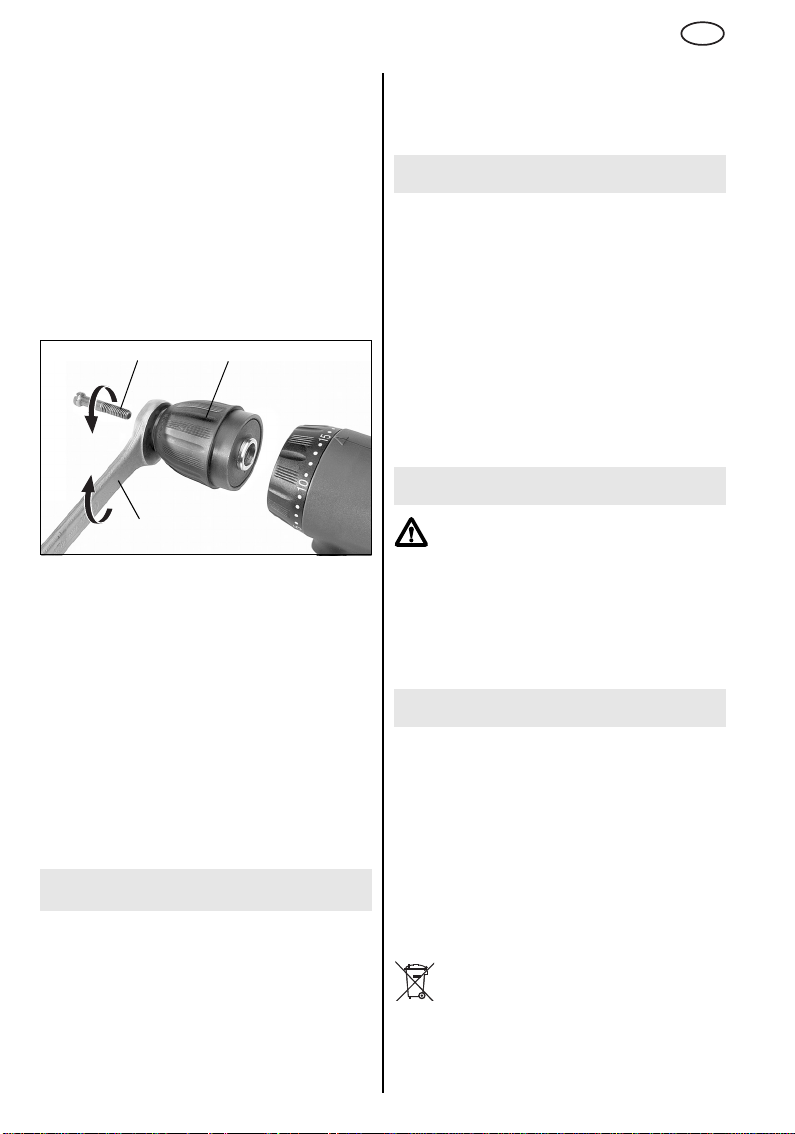

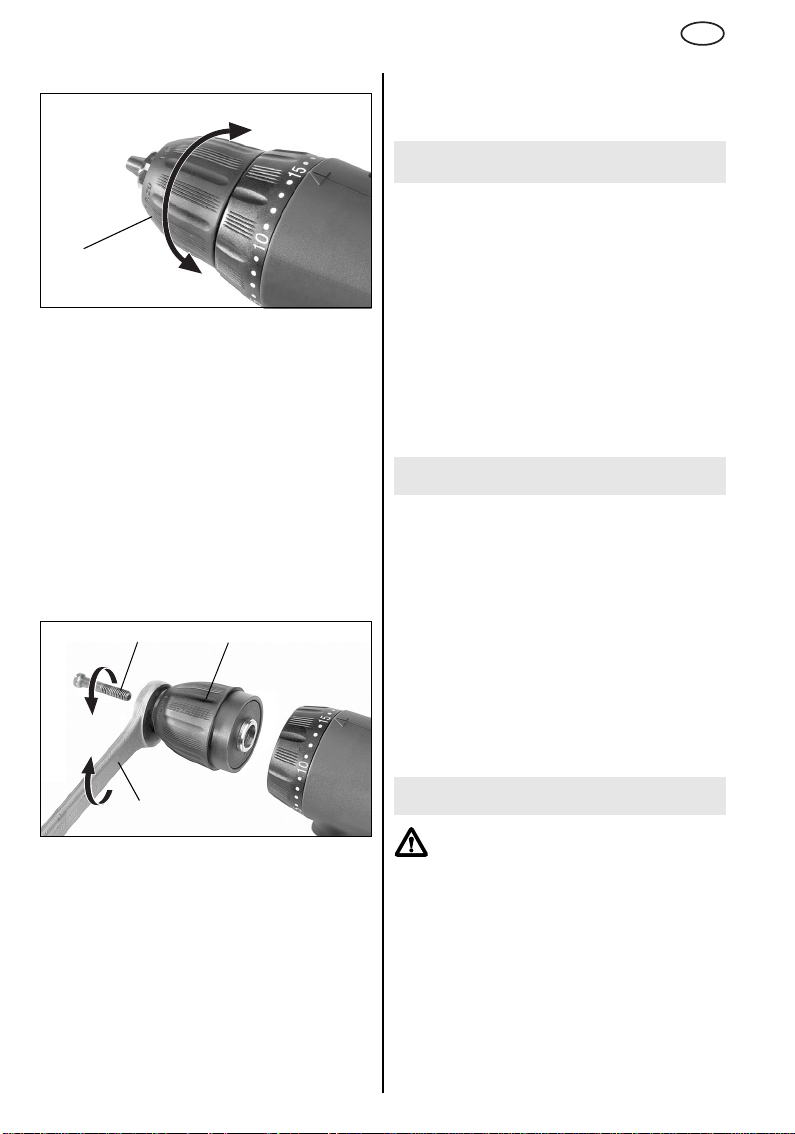

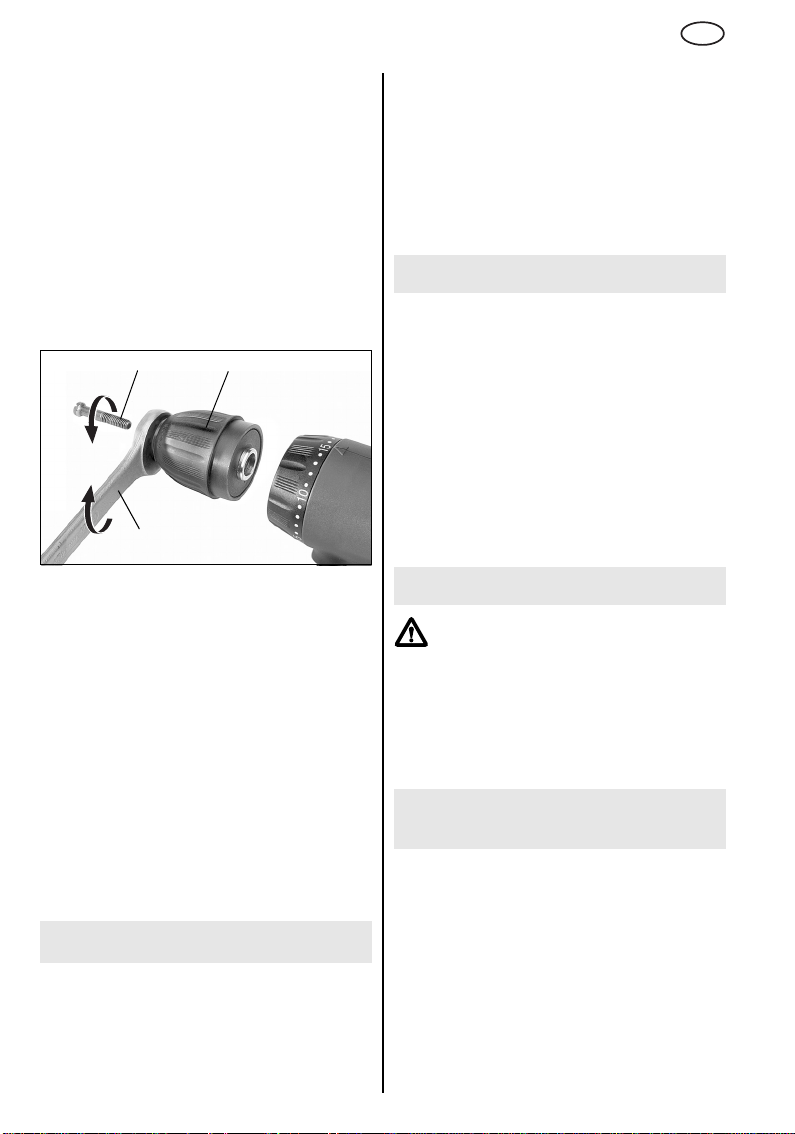

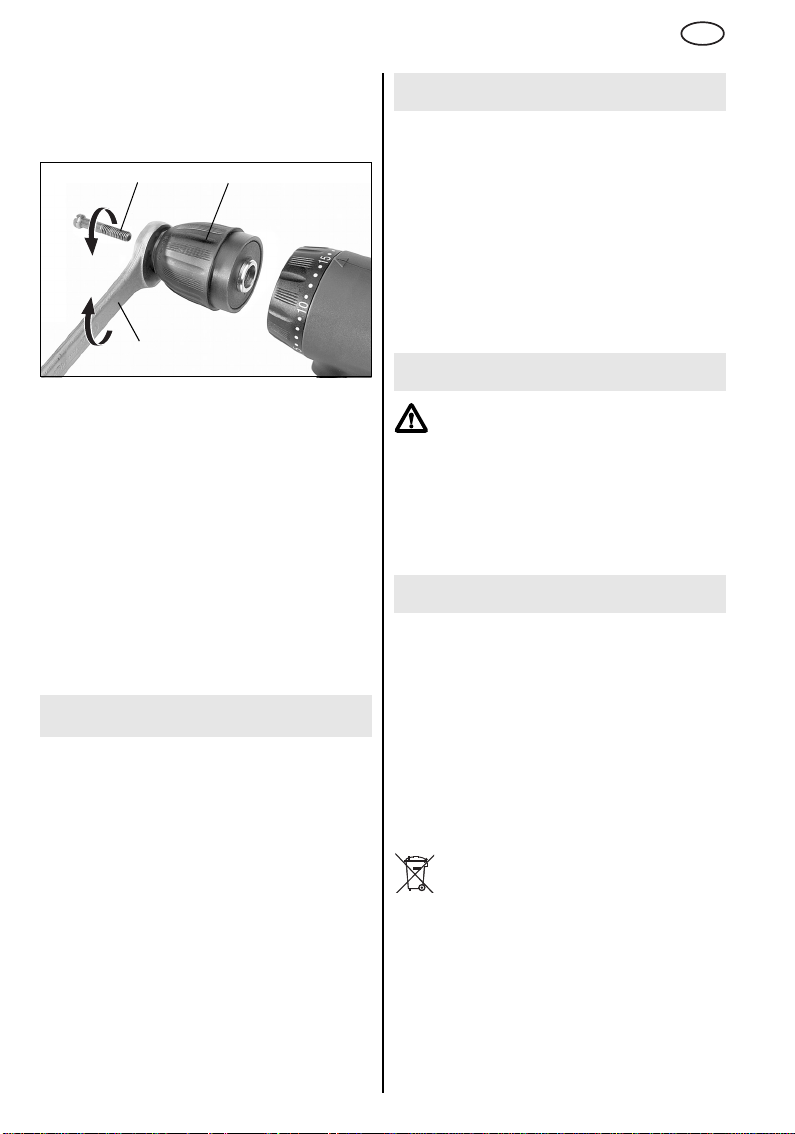

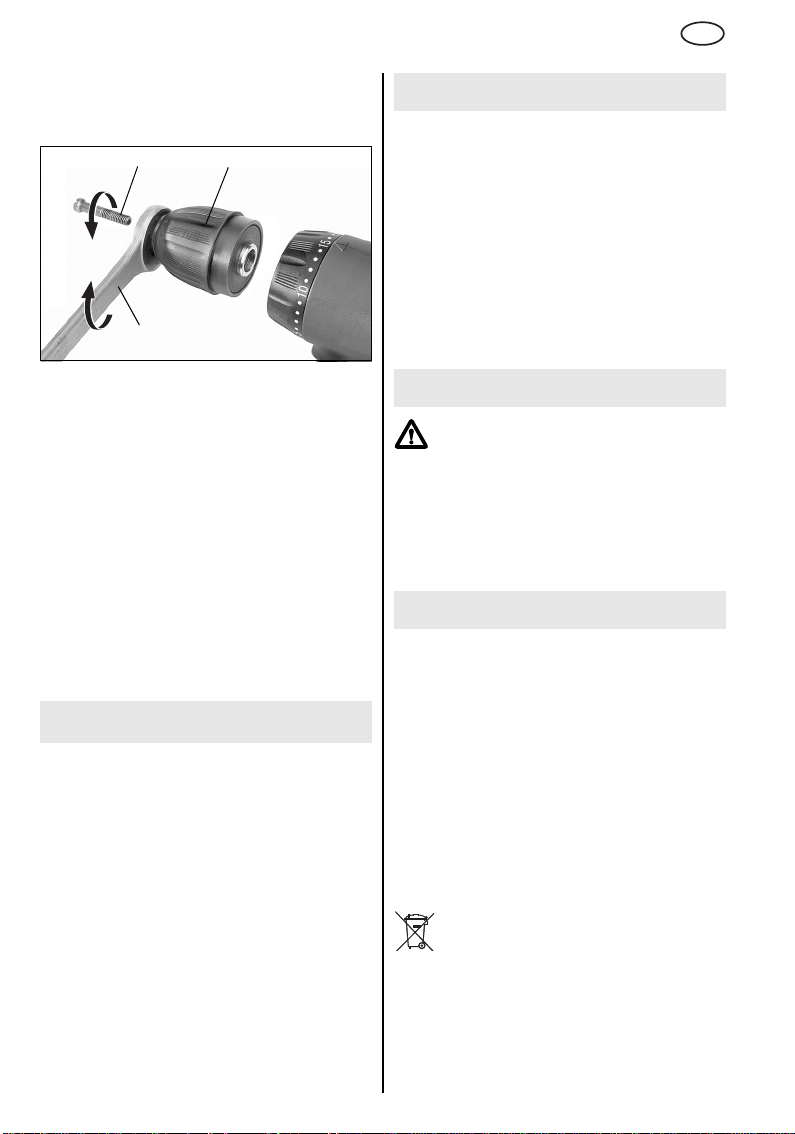

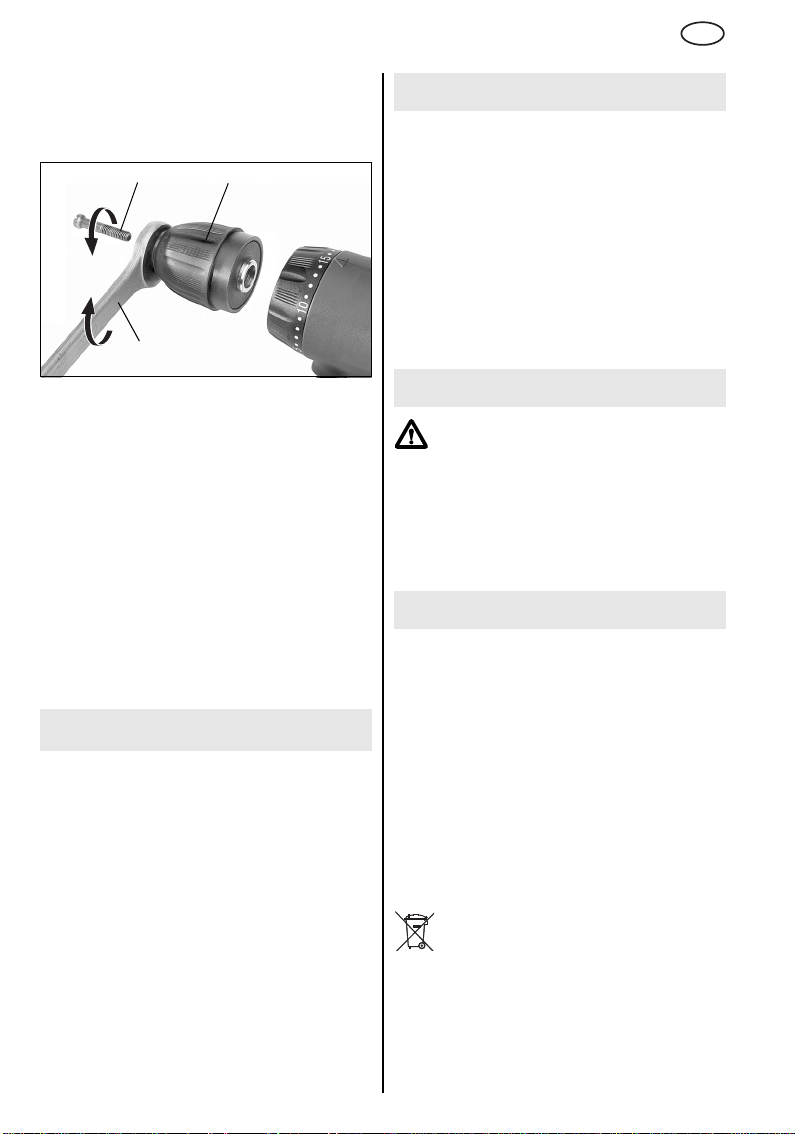

Abschrauben

10

11

Schnellspann-Bohrfutter öffnen.
a Schraube (10) herausdrehen

(Achtung Linksgewinde!).

b Schnellspann-Bohrfutter (1) mit Maul-

schlüssel (11) abschrauben.

Das Anschrauben erfolgt sinngemäß in umge­kehrter Reihenfolge.

Reinigen

Gelegentlich das Elektrowerkzeug mit dem
Schnellspann-Bohrfutter senkrecht nach unten
halten und Hülse vollständig in Richtung
„GRIP, ZU“ drehen, dann vollständig in Rich­tung „AUF, RELEASE“ drehen.
Der angesammelte Staub fällt aus dem
Schnellspann-Bohrfutter.

1

7 Tipps und Tricks

Bohren

Vorzugsweise im 2. Gang (hohe Drehzahl).

Schrauben

Vorzugsweise im 1. Gang (niedrige Drehzahl)
und mit Drehmomentbegrenzung.

Gewindebohren

Gewindebohrer etwas ölen.

1. Gang (niedrige Drehzahl) wählen.
Drehmomentbegrenzung einstellen.

Verwenden Sie nur original Metabo Zubehör.
Zur Auswahl des richtigen Zubehörs teilen Sie

dem Händler bitte den genauen Typ Ihres Elek­trowerkzeugs mit.

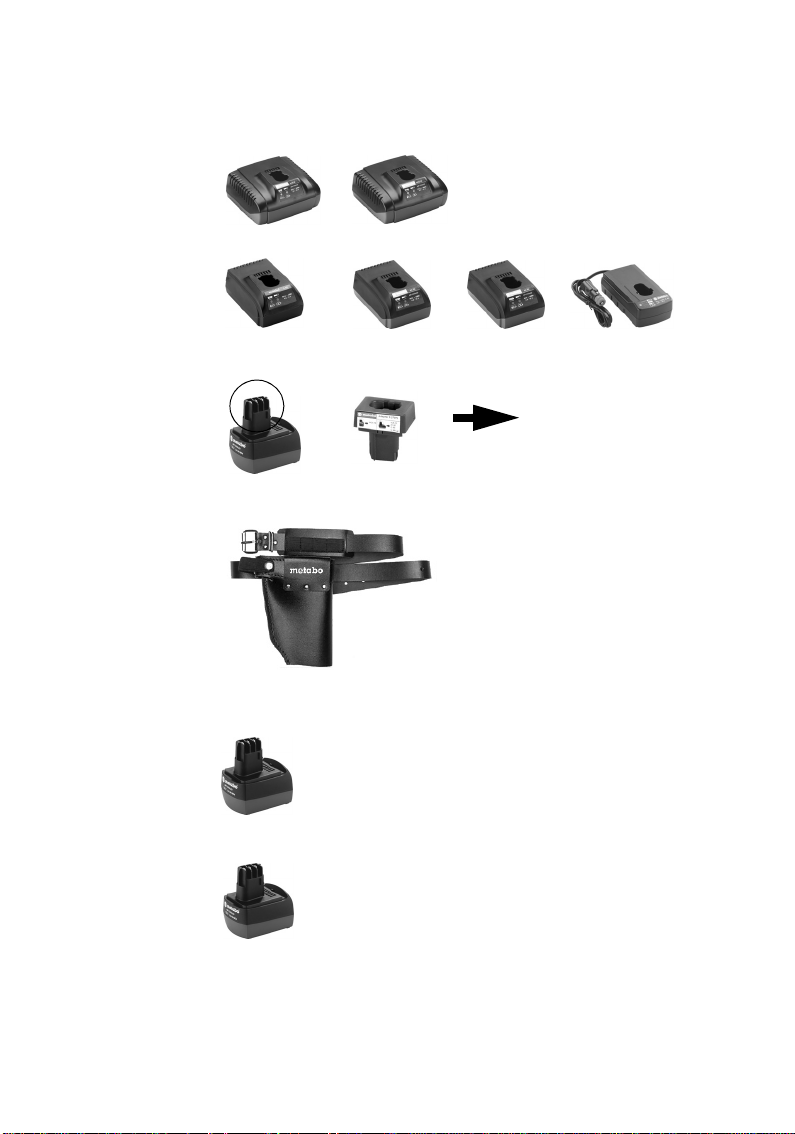

A Ladegeräte
B Gürteltasche
C Akku-Packs verschiedener Kapazitäten.

Kaufen Sie nur Akku-Packs mit der zu
Ihrem Elektrowerkzeug passenden Span­nung.

Zubehör-Komplettprogramm siehe
www.metabo.com oder Hauptkatalog.

9 Reparatur

Reparaturen an Elektrowerkzeugen
dürfen nur durch eine Elektrofach­kraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerk­zeuge können an die auf der Ersatzteilliste
angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur
Reparatur den festgestellten Fehler.

10 Umweltschutz

Metaboverpackungen sind 100% recycling­fähig.

Ausgediente Elektrowerkzeuge und Zubehör
enthalten große Mengen wertvoller Roh- und
Kunststoffe, die ebenfalls einem Recyclingpro­zess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei
gebleichtem Papier gedruckt.

Akku-Packs dürfen nicht mit dem Hausmüll
entsorgt werden!

Geben Sie defekte oder verbrauchte Akku­Packs an den Metabo-Händler zurück!

Akku-Packs nicht ins Wasser werfen!

Nur für EU-Länder: Werfen Sie Elektro­werkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/
EG über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

7

D

DEUTSCH

11 Technische Daten

Erläuterungen zu den Angaben auf Seite 2.
Änderungen im Sinne des technischen Fort-

schritts vorbehalten.
U = Spannung des Akku-Packs

n = Leerlaufdrehzahl

Anziehmoment beim Schrauben:

= weicher Schraubfall (Holz)

M

1

= harter Schraubfall (Metall)

M

2

= Anziehmoment einstellbar

M

3

Max. Bohrerdurchmesser:

=in Stahl

D

1 max

D

= in Weichholz

2 max

m = Gewicht (mit kleinstem Akku-Pack)
G = Spindelgewinde
D = Bohrfutter-Spannweite

Typische A-bewertete Schallpegel:

= Schalldruckpegel

L

pA

= Schalleistungspegel

L

WA

KpA, KWA= Unsicherheit

Beim Arbeiten kann der Geräuschpegel
85 dB(A) überschreiten.

Gehörschutz tragen!

= Typisch bewertete Beschleuni-

a

hw

gung im Hand-Arm-Bereich
Messwerte ermittelt gemäß EN 60745.
Die angegebenen technischen Daten sind tole-

ranzbehaftet (entsprechend den jeweils
gültigen Standards).

8

ENGLISH

ENG

Operating Instructions

Dear Customer,
Many thanks for the confidence you have shown in us with the purchase of your new Metabo
power tool. Every Metabo power tool is carefully tested and is subjected to the strict quality
controls of the Metabo Quality Assurance section. However, the service life of any power tool is
to a great degree dependent on yourself as the user. Please take account of the information
contained in these Operating Instructions and the accompanying documents. The more care you
exercise in handling your Metabo power tool, the longer will be the reliable service it provides for
you.

The generally recognised accident prevention

Contents

1 Declaration of Compliance
2Proper Use
3 General Safety Instructions
4 Special Safety Instructions
5 Overview
6Operation

6.1 Removing and replacing the battery-

pack

6.2 Setting the direction of rotation enga-

ging the transporting safety device
(switch-on lock)

6.3 Selecting gear

6.4 Setting torque control, drilling

6.5 Switching the power tool on and off,

setting speed

6.6 Rapid-action keyless chuck

7 Hints and Tips
8 Accessories

9 Repairs
10 Environmental Protection
11 Technical Specifications

1 Declaration of

Compliance

We, being solely responsible, hereby declare that
this product conforms to the standards and
directives specified on page 2.

2 Proper Use

The machine is suitable for drilling into metal,
wood, plastic and similar materials, for screw
tapping, and for screwdriving.

The operator bears sole responsibility for any
damage caused by inappropriate use.

regulations and the accompanying safety
instructions must be observed.

3 General Safety

Instructions

Before using the power tool, read the accom­panying Safety Instructions (red booklet) and
these Operating Instructions carefully and
thoroughly.
Keep all of the documents supplied with the
tool in a safe place and pass them on to the
new owner if you part with the tool.

4Special Safety

Instructions

Pay particular attention to the
parts of the text marked with this
symbol for your own safety and
the protection of your power tool.

Keep battery packs dry.
Do not use any damaged or deformed battery

pack.
Do not expose battery packs to fire.
Do not break into battery packs.
Do not touch battery pack contact terminals or

short-circuit them.

A caustic fluid may leak from defective
battery packs (30% caustic potash

solution)! If battery fluid leaks out and
comes into contact with your skin, rinse imme­diately with plenty of water. If battery fluid leaks
out and comes into contact with your eyes,
wash them with clean water and seek medical
attention immediately!

Only use suitable Metabo chucks (order no.

3.01.00.301.0) when using the machine.

9

ENG

ENGLISH

5Overview

See page 3 (please unfold).

1 Rapid-action keyless chuck
2 Selector barrel (torque, drilling)
3 Slide-switch (1st/2nd gear)
4 Battery-pack release button
5 Battery pack
6 Depot for screwdriver bits
7 Trigger switch
8 Changeover switch (direction of rotation

setting, transporting safety device)

6 Operation

Charge the battery pack before use.
Only once it has been charged and discharged

five times (charging cycles) does the battery
pack reach its full charging capacity.

The temperature range for charging is 0 - 50°C.
The number of possible charging cycles varies

depending on the particular charger in use.

• ACS 15, ACS 15 Plus: max. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: max. 1000
However, the specified number of charge

cycles is only reached if an exhaustive
discharge of the battery pack is avoided. If
performance diminishes, recharge the battery
pack.

Store charged NiMH battery packs and
recharge them after an interval of no more than
six months.

6.1 Removing and replacing the battery­pack

Removing

Press in the release button (4) and remove the
battery pack (5).

Replacing

Push the battery pack (5) fully into its housing
until it locks into position.

See page 3 (please unfold):
R = right-hand rotation selected

L = left-hand (reverse) rotation selected
0 = central setting: transporting position

(switch-on lock engaged)

6.3 Selecting gear
Do not operate the slide-switch (3)

unless the motor is at a standstill.

Position the slide-switch (3) as required:

= 1st gear (low speed, exceptionally high

torque)

= 2nd gear (high speed)

6.4 Setting torque control,
drilling

Turn selector barrel (torque, drilling) (2).

1...20 = Torque setting

6.5 Switching the power tool on and off,

Position the trigger-switch (7) as required.
The speed can be set to any value within its
range.

Note:The noise that the machine makes when
it is switched off is due to the model (quick
stop) and has no influence on the function or
the service life of the machine.

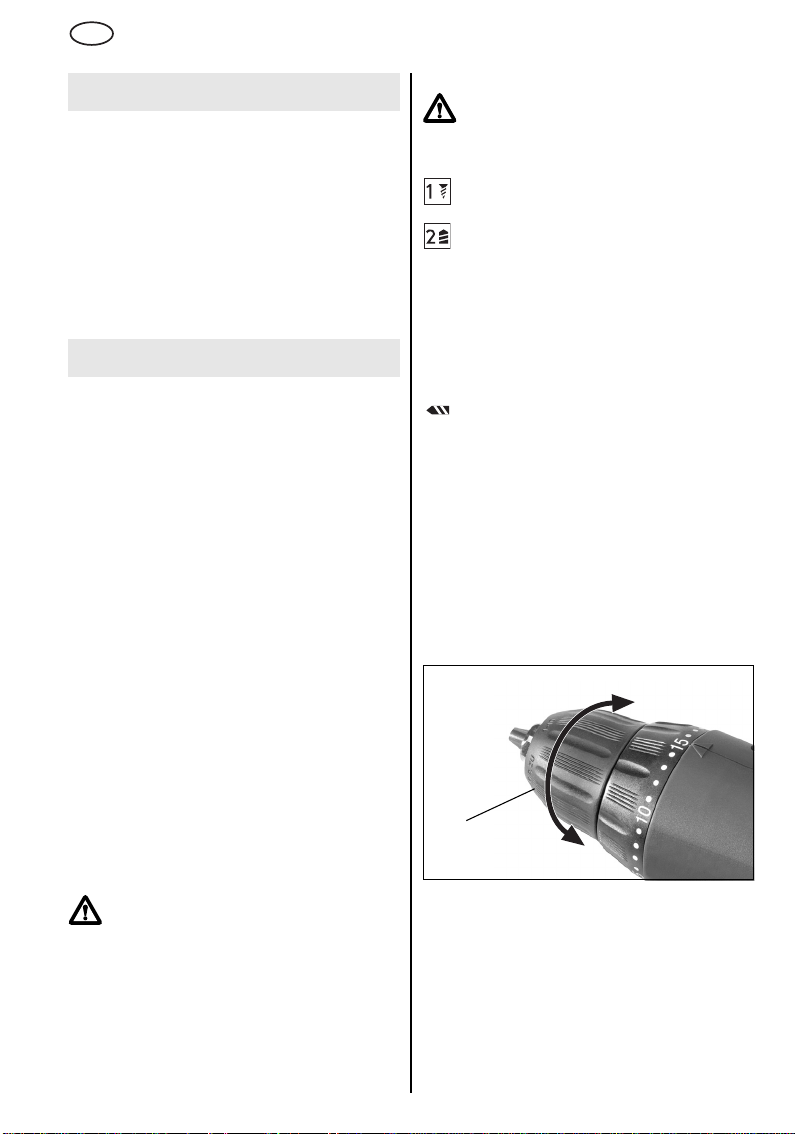

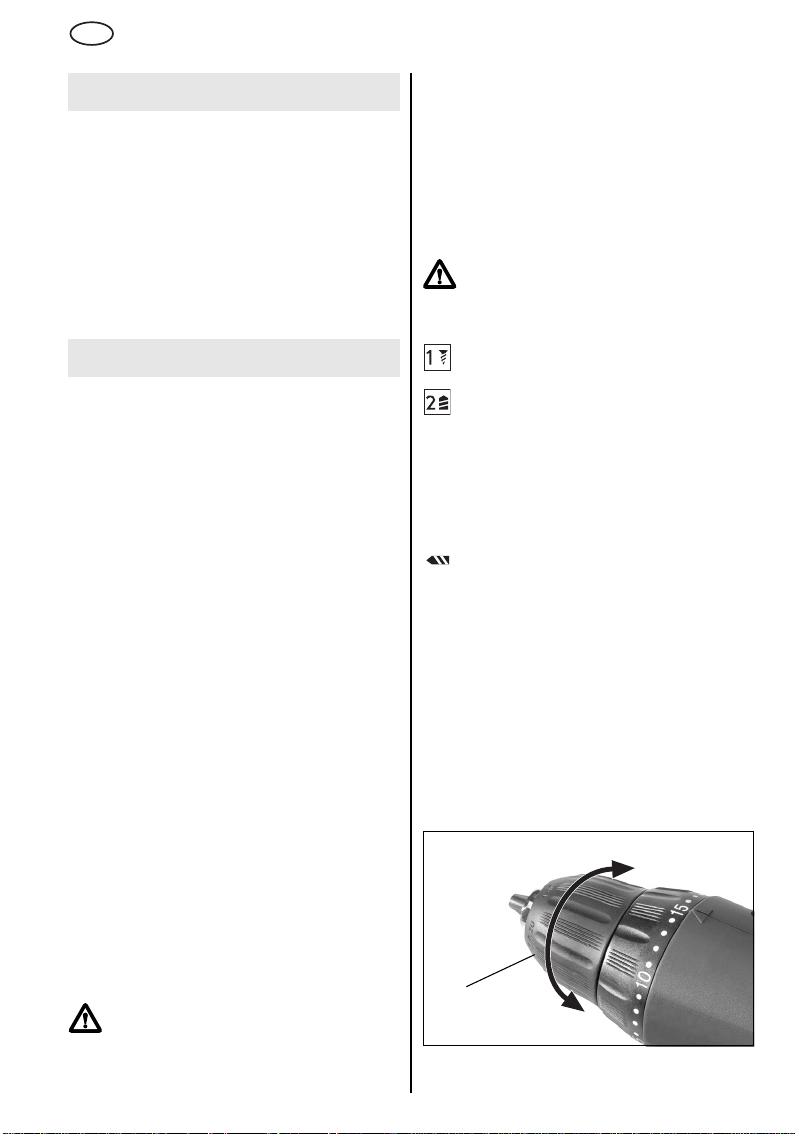

6.6 Rapid-action keyless chuck

(with torque control)

= Drill setting

(max. torque)

setting speed

AUF, RELEASE

6.2 Setting the direction of rotation,
engaging the transporting safety
device (switch-on lock)

Only activate the changeover switch
(8) when the motor is at a standstill!

Activate the changeover switch (direction of
rotation setting, transporting safety device) (8).

10

9

GRIP, ZU

Opening

Twist the sleeve (9) towards “AUF, RELEASE”.

ENGLISH

ENG

Clamping bit

Open the rapid-action keyless chuck and insert
the bit fully.

Twist the sleeve (9) towards “GRIP, ZU”, until
the bit is clamped tightly in the chuck.

When using soft bit shanks, it may be neces­sary to retighten the chuck after a short period
of operation.

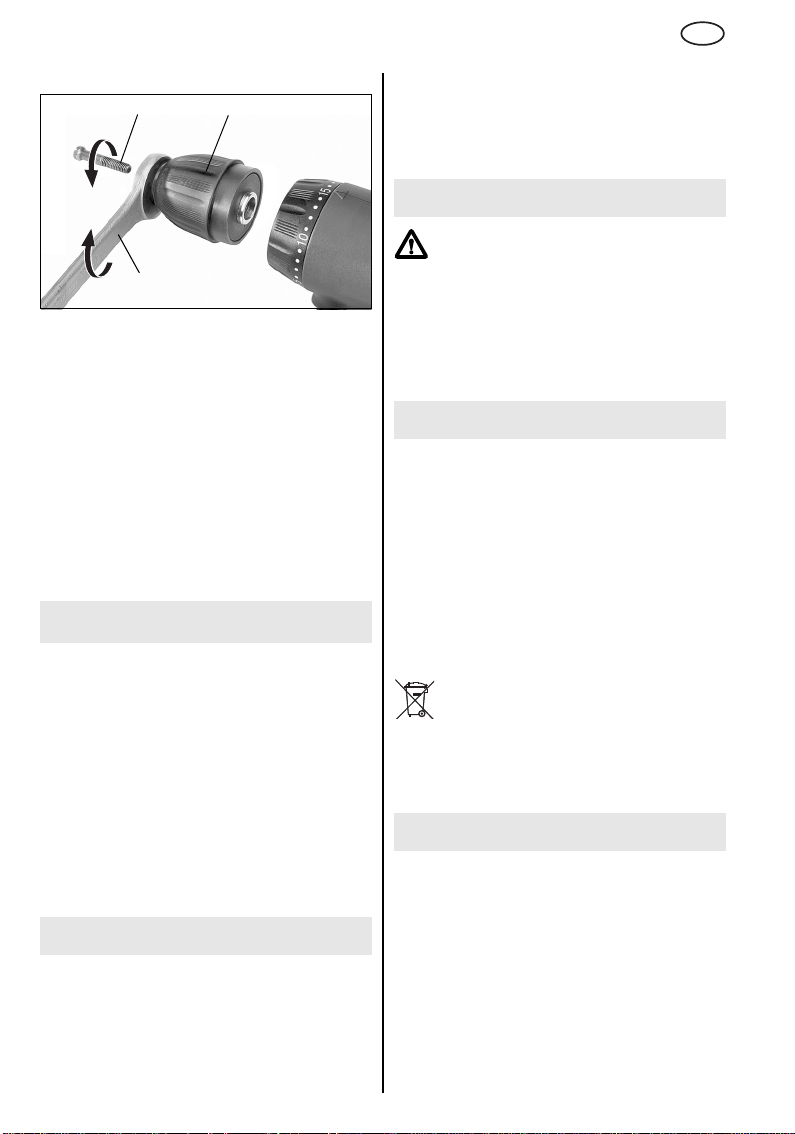

Removing the chuck

10

11

Open the rapid-action keyless chuck.
a Loosen the screw (10)

(NB: left-hand thread).

b Screw off the chuck (1) using an open

ended spanner (11).

Replace the chuck by reversing the above
procedure.

1

Tapping threads

Apply a light film of oil to the tap.
Select 1st gear (low speed).
Switch on torque control.

8 Accessories

Use original Metabo accessories only.
To assist in selecting the correct accessories,

make sure that you take a note of the exact
model of your tool for your dealer.

ACharger
BHolster
C Battery packs of varying capacities.

Buy only battery packs of the correct
voltage for your cordless tool.

For complete range of accessories, see
www.metabo.com or the main catalogue.

9Repairs

Repairs to power tools must be
carried out by a qualified electrician
only.

Any Me tabo po we r too l i n nee d o f r epai r c an be
sent to one of the addresses listed in the spare
parts list.

Please attach a description of the fault to the
tool.

Cleaning

Clean from time to time by holding the tool with
the rapid-action keyless chuck facing vertically
downwards and twist the sleeve as far as it will
go towards “GRIP, ZU”, and then turn back
fully in the opposite direction (“AUF,
RELEASE”).

The dust which has accumulated will fall out of
the chuck.

7 Hints and Tips

Drilling

Use of 2nd gear is recommended (higher
speed).

Driving screws

Use of 1st gear is recommended (low speed),
and with the torque control feature in opera­tion.

10 Environmental Protection

Metabo packaging is 100% suitable for recyc­ling.

Power tools and accessories at the end of their
service life still contain large amounts of
valuable raw materials and plastics which can
likewise be fed back into a recycling process.

These Operating Instructions are printed on
paper produced in a chlorine-free bleaching
process.

Battery packs must not be disposed of along
with domestic waste.

Return any faulty or exhausted battery packs to
your Metabo dealer.

Do not throw battery packs away in water.

Only for EU countries: Do not dispose of
electric tools together with household

waste material! In observance of European
Directive 2002/96/EC on waste electrical and
electronic equipment and its implementation in

11

ENG

ENGLISH

accordance with national law, electric tools that
have reached the end of their life must be collected
separately and returned to an environmentally
compatible recycling facility.

11 Technical Specifications

Notes on the information printed on page 2.
We reserve the right to undertake modifica-

tions to reflect technical advances.
U = battery-pack voltage

n = no-load speed

Tightening torque when driving screws:

= driving into soft materials (wood)

M

1

M

= driving into hard materials (metal)

2

= adjustable tightening torque

M

3

Max. bit diameters:

= into steel

D

1 max

=into soft wood

D

2 max

m = weight (with smallest battery pack)
G = spindle thread
D = chuck capacity

Typically A-rated acoustic levels:

= acoustic pressure level

L

pA

= acoustic power level

L

WA

KpA, KWA= uncertainty

During operation, the acoustic level may
exceed 85 dB(A).

Wear ear protectors!

= typically rated acceleration in the

a

hw

hand/arm area.

Measured values established according to
EN 60745.

The stated technical specifications are subject
to tolerances (according to the applicable valid
standards).

12

FRANÇAIS

F

Mode d’emploi

Cher client
Nous vous remercions de la confiance que vous nous avez témoignée par l’achat de votre nouvel
outillage électrique Metabo. Chaque outillage électrique Metabo est soigneusement testé et subit
les contrôles de qualité particulièrement sévères du programme d’assurance-qualité Metabo.
Toutefois, la longévité d’un outillage électrique dépend grandement de vous. Veuillez donc tenir
compte des informations du présent mode d’emploi ainsi que des documents joints. La longévité
et la fiabilité de votre outillage électrique Metabo seront d’autant plus élevées que vous le traiterez
avec soin.

Table des matières

1 Déclaration de conformité
2 Utilisation en conformité
3 Consignes générales de sécurité
4 Consignes de sécurité spéciales
5Vue d’ensemble
6 Utilisation

6.1 Dépose et repose du bloc batterie

6.2 Réglage du sens de rotation / sécurité
de transport (protection contre tout
enclenchement intempestif)

6.3 Sélection de l’étage du réducteur ne
doit être actionné que lorsque le
moteur est arrêté !

6.4 Réglage de la limitation du couple,
perçage

6.5 Mise en marche et arrêt de l’outillage
électrique, réglage de la vitesse

6.6 Mandrin autoserrant

7 Conseils et astuces
8 Accessoires

9 Réparations
10 Protection de l’environnement
11 Caractéristiques techniques

1 Déclaration de conformité

Nous déclarons sous notre propre responsabilité
que ce produit est conforme aux normes et
directives indiquées page 2.

2 Utilisation en conformité

Cette machine convient pour le perçage sans
percussion dans le métal, le bois, le plastique
et les matériaux similaires
ainsi qu'au taraudage et au vissage.

En cas de dommages résultant d’une utilisa­tion non conforme, seule la responsabilité du
propriétaire est engagée.

Il convient de respecter les prescriptions
généralement reconnues en matière de
prévention des accidents ainsi que les consi­gnes de sécurité jointes.

3 Consignes générales de

sécurité

Avant d’utiliser l’outillage électrique, lire atten­tivement et intégralement les consignes de
sécurité (cahier rouge) et le présent mode
d’emploi. Conservez tous les documents
fournis avec l’outillage électrique. Si vous
prêtez votre outillage électrique, veillez à
toujours joindre également cette documenta­tion.

4 Consignes de sécurité

spéciales

Pour votre propre protection et
pour celle de votre outillage élec­trique, tenir compte des
passages repérés par ce

symbole !
Protéger les blocs batterie contre l’humidité !
Ne pas utiliser de blocs batterie défectueux ou

déformés !
Ne pas exposer les blocs batterie au feu !
Ne pas ouvrir les blocs batterie !
Ne pas toucher ou court-circuiter les contacts

des blocs batterie !

13

F

FRANÇAIS

Un bloc-batterie défaillant peut causer
une fuite de liquide corrosif (30%

potasse caustique) ! En cas de fuite
d'acide d'accumulateur et de contact avec la
peau, rincer immédiatement à grande eau. En
cas de projection dans les yeux, les laver à
l'eau propre et consulter immédiatement un
médecin !

La machine ne doit être utilisée qu'avec les
mandrins de perçage Metabo appropriés,
Réf. 3.01.00.301.0.

5Vue d’ensemble

Voir page 3 (à déplier).

1 Mandrin de perçage automatique
2 Douille (couple, perçage)
3 Relais pneumatique (1er/2ème vitesse)
4 Touche de déverrouillage du bloc-batterie
5 Bloc-batterie
6 Rangement pour embouts de vissage
7 Interrupteur
8 Inverseur de sens de rotation (réglage du

sens de rotation, sécurité de transport)

6 Utilisation

Charger le bloc batterie avant de l’utiliser.
Le bloc batterie n’atteint sa pleine capacité
qu’au terme

de 5 charges et décharges (cycle de charge).
La plage de température de charge est

comprise entre 0 et 50 °C.
Le nombre de cycles de charge possibles varie

selon le chargeur utilisé.

• ACS 15, ACS 15 Plus: max. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: max. 1000
Le nombre de cycles de charge indiqué n'est

toutefois atteint que si l'on évite une décharge
totale du bloc batterie. En cas de baisse de
performance, recharger le bloc batterie.

Stocker les kits de batterie NiMH à l’état
chargé ; les recharger au bout de 6 mois
maximum.

6.1 Dépose et repose du bloc batterie
Dépose

Enfoncer la touche (4) et déposer le bloc
batterie (5).

Repose

Engager le bloc batterie (5) jusqu’en butée.

6.2 Réglage du sens de rotation / sécu­rité de transport (protection contre
tout enclenchement intempestif)

Avant d'actionner l'inverseur de sens
de rotation (8), s'assurer que le
moteur est à l'arrêt !

Actionner l'inverseur de sens de rotation
(réglage du sens de rotation, sécurité de trans­port) (8).

Voir page 3 (à déplier):
R = Rotation à droite
L = Rotation à gauche
0 = Position médiane : sécurité de transpor-

tactivée (sécurité contre tout enclenche­ment intempestif)

6.3 Sélection de l’étage du réducteur ne
doit être actionné que lorsque le
moteur est arrêté !

Le curseur de commutation (3) ne doit
être actionné que lorsque le moteur
est arrêté !

Actionner le curseur de commutation (3).

= 1ère vitesse (faible vitesse de rotation,

couple particulièrement élevé)

= 2ème vitesse (vitesse de rotation élevée)

6.4 Réglage de la limitation du couple,
perçage

Tourner la douille (couple, perçage) (2).

1...20 = régler le couple

6.5 Mise en marche et arrêt de l’outillage

Actionner la gâchette (7). Réglage en continu
de la vitesse.

Remarque : le bruit audible à l'arrêt de la
machine est dû au type de construction (arrêt
rapide) et n'a aucune influence sur le
fonctionnement et la durée de vie de la
machine.

(avec limitation du couple)

= régler l'étage de perçage

(couple max.)

électrique, réglage de la vitesse

14

FRANÇAIS

F

6.6 Mandrin autoserrant

AUF, RELEASE

9

GRIP, ZU

Ouverture

Tourner la douille (9) dans le sens "AUF,
RELEASE".

Serrage

Ouvrir le mandrin autoserrant et emmancher
l’outil aussi profondément que possible.

Tourner la douille (9) dans le sens "GRIP, ZU"
jusqu’à ce que l’outil soit fortement serré.

En cas d’outils à tiges non trempées, il est
éventuellement nécessaire de resserrer le
mandrin peu de temps après le début du
perçage.

Dévissage

10

1

sens "AUF, RELEASE".
La poussière accumulée tombe alors par
l’ouverture du mandrin.

7 Conseils et astuces

Perçage

De préférence sur la 2ème vitesse (rapide).

Vissage

De préférence sur la 1ère vitesse (lente) et avec
le dispositif de limitation du couple activé.

Taraudage

Huiler légèrement le taraud.
Sélectionner la 1ère vitesse (lente).
Régler le dispositif de limitation du couple.

8 Accessoires

Utiliser exclusivement des accessoires Metabo
d’origine.

Afin de pouvoir choisir les accessoires parfaite­ment adaptés, veuillez indiquer le type exact
de votre appareillage électrique à votre reven­deur.

A Chargeur
B Etui ceinture
C Blocs batterie de différentes capacités.

N’achetez que des blocs batterie dont la
tension correspond à celle de votre outil­lage électrique.

Voir programme complet des accessoires sur
www.metabo.com ou dans le catalogue principal.

11

Ouvrir le mandrin autoserrant.
a Dévisser la vis (10) (attention : filetage avec

pas à gauche !)

b Dévisser le mandrin autoserrant (1) à l’aide

de la clé plate (11).

Le revissage s’effectue dans l’ordre inverse du
dévissage.

Nettoyage

De temps en temps, tenir l’outillage électrique
verticalement avec le mandrin dirigé vers le
bas, et tourner la douille jusqu’en butée dans le
sens "GRIP, ZU", puis jusqu’en butée dans le

9 Réparations

Les réparations des outillages
électriques doivent uniquement être
réalisées par des électriciens
qualifiés !

Les machines Metabo nécessitant des répara­tions peuvent être envoyées à l’une des
adresses indiquées avec la liste des pièces de
rechange.

Veuillez joindre à l’envoi un descriptif du défaut
constaté.

15

F

FRANÇAIS

10 Protection de

l’environnement

Les emballages Metabo sont recyclables à
100 %.

Les outillages électriques et les accessoires
usagés contiennent d’importantes quantités
de matières premières et de plastiques valori­sables qui peuvent également être recyclées.

Le présent mode d’emploi est imprimé sur du
papier blanchi sans chlore.

Les blocs batterie ne doivent pas être jetés
avec les ordures ménagères !

Ramener les blocs batterie défectueux ou
usagés à un revendeur Metabo !

Ne pas jeter les blocs batterie dans l’eau !

Pour les pays européens uniquement: Ne
pas jeter les appareils électriques dans les

ordures ménagères ! Conformément à la
directive européenne 2002/96/EG relative aux
déchets d'équipements électriques ou
électroniques (DEEE), et à sa transposition dans la
législation nationale, les appareils électriques
doivent être collectés à part et être soumis à un
recyclage respectueux de l’environnement.

11 Caractéristiques

techniques

Niveau sonore typique pondéré A :

= Niveau de pression acoustique

L

pA

= Niveau de puissance acoustique

L

WA

KpA, KWA= Incertitude
Lors de l’utilisation de la perceuse, le niveau

sonore peut dépasser 85 dB(A).

Porter une protection auditive !

= Accélération typique pondérée au

a

hw

Valeurs de mesure déterminées conformément
à la norme EN 60745.

Les données techniques indiquées sont
soumises à une marge de tolérance (selon les
normes en vigueur).

niveau de la main et du bras

Explication des indications de la page 2.
Sous réserve de modifications allant dans le
sens du progrès technique.

U = Tension du bloc batterie
n = Vitesse à vide

Couple lors du vissage :

= Vissage dans un matériau tendre

M

1

M

2

M

3

Diamètre maxi de perçage :
D

1 max

D

2 max

m = Poids (avec bloc batterie le plus

G = Filetage de la broche
D = Capacité du mandrin

(bois)

= Vissage dans un matériau dur

(métal)

= Couple de serrage réglable

= dans l’acier
= dans du bois tendre

petit)

16

NEDERLANDS

NL

Gebruiksaanwijzing

Geachte klant,
Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw elek­trisch gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en
moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur
van elektrisch gereedschap hangt echter ook in hoge mate van u af. Wij verzoeken u aandacht te
schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe
zorgvuldiger u omgaat met uw Metabo elektrisch gereedschap, des te langer zult u er plezier van
hebben.

Inhoudsopgave

1 Conformiteitsverklaring
2 Toepassingen
3 Algemene veiligheidsinstructies
4 Speciale veiligheidsinstructies
5Overzicht
6Gebruik

6.1 Accu-pack verwijderen, erin zetten

6.2 Draairichting, transportbeveiliging

(inschakelblokkering) instellen

6.3 Tandwieloverbrengingstrap kiezen

6.4 Koppelbegrenzing instellen, boren

6.5 Elektrisch gereedschap in-,

uitschakelen, toerental instellen

6.6 Snelspanboorhouder

7 Tips en foefjes
8Toebehoren

9 Reparaties
10 Milieu
11 Technische gegevens

1 Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende
verantwoording, dat dit product voldoet aan de op
pagina 2 genoemde normen en richtlijnen.

2 Toepassingen

De machine is geschikt voor het boren in
metaal, hout, kunststof en vergelijkbare
materialen, voor het schroefdraad tappen
en het schroeven.

Voor schade door onoordeelkundig gebruik is
alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften
en de bijgevoegde veiligheidsinstructies
moeten worden nageleefd.

3 Algemene

veiligheidsinstructies

Lees vóór het gebruik van het elektrisch
gereedschap de bijgevoegde
veiligheidsinstructies (rood boekje) en deze
gebruiksaanwijzing aandachtig en volledig
door. Bewaar alle documenten die bij het
elektrisch gereedschap horen en geef uw
elektrisch gereedschap alleen samen met deze
documenten door.

4 Speciale

veiligheidsinstructies

Volg de passages in de tekst op
die van dit symbool zijn voorzien.
Deze dienen voor uw eigen
bescherming en die van uw elek-

trisch gereedschap!
Accu-packs tegen vocht beschermen!
Geen defecte of vervormde accu-packs

gebruiken!
Accu-packs niet aan vuur blootstellen!
Accu-packs niet openen!
De contacten van de accu-packs niet aanraken

of kortsluiten!

Uit defecte accu-packs kan een
bijtende vloeistof lopen (30% kaliloog)!

Als accuvloeistof naar buiten stroomt en
met de huid in aanraking komt, onmiddellijk
afspoelen met overvloedig water. Wanneer er
accuvloeistof in uw ogen komt, was deze dan
uit met schoon water en zoek onmiddellijk een
arts op voor behandeling!

De machine mag alleen met de juiste Metabo­boorhouders, bestelnr. 3.01.00.301.0, worden
gebruikt!

17

NL

NEDERLANDS

5Overzicht

Zie pagina 3 (uitklappen a.u.b.).

1 Snelspanboorhouder
2 Huls (koppel, boren)
3 Schakelschuiver (1e/2e versnelling)
4 Toets voor de ontgrendeling van het

accu-pack
5 Accu-pack
6 Opbergplaats voor schroefbits
7 Schakelaardrukker
8 Schakelschuiver (instelling van de draai-

richting, transportbeveiliging)

6Gebruik

Vóór gebruik de accu-pack opladen.
De accu-pack bereikt zijn volle capaciteit pas,
wanneer hij 5 keer opgeladen en ontladen is
(laadcycli).

Het laadtemperatuurbereik bedraagt 0-50°C.
Afhankelijk van het gebruikte laadapparaat

varieert het aantal mogelijke laadcycli.

• ACS 15, ACS 15 Plus: max. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: max. 1000
Het aangegeven aantal laadcycli wordt echter

alleen bereikt, wanneer een zeer diepe
ontlading van de accupack vermeden wordt.
Bij vermindering van het vermogen accupack
weer opladen.

NiMH-accupacks opgeladen bewaren en uiter­lijk na 6 maanden bijladen.

6.3 Tandwieloverbrengingstrap kiezen
Schakelschuiver (3) a lleen bij stilstand

van de motor bedienen!

Schakelschuiver (3) bedienen.

= 1e versnelling (laag toerental, bijzonder

hoog koppel)

= 2e versnelling (hoog toerental)

6.4 Koppelbegrenzing instellen,
boren

Aan de huls (koppel, boren) (2) draaien.

1...20 = draaimoment instellen

6.5 Elektrisch gereedschap in-, uitscha-

Schakelaardrukker (7) bedienen.
Traploze toerentalregeling.

Opmerking: Het geluid dat bij het uitschakelen
van de machine optreedt, is afhankelijk van de
constructie (snelstop) en heeft geen invloed op
het functioneren en de levensduur van de
machine.

6.6 Snelspanboorhouder

(met draaimomentbegrenzing)

= Boorstand instellen

(max. draaimoment)

kelen, toerental instellen

AUF, RELEASE

6.1 Accu-pack verwijderen, erin zetten
Verwijderen

Toets (4) indrukken en accu-pack (5) verwij­deren.

Erin zetten

Accu-pack (5) erin zetten totdat deze inklikt.

6.2 Draairichting, transportbeveiliging
(inschakelblokkering) instellen

Schakelschuiver (8) alleen gebruiken
wanneer de motor stilstaat!

Schakelschuiver (instelling van de draai­richting, transportbeveiliging) (8) bedienen.

Zie pagina 3 (uitklappen a.u.b.):
R = rechtsomdraaien ingesteld
L = linksomdraaien ingesteld
0 = middelste stand: transportbeveiliging

(inschakelblokkering) ingesteld

18

9

GRIP, ZU

Openen

Huls (9) in richting ‚AUF, RELEASE‘ draaien.

Spannen

Snelspanboorhouder openen en gereedschap
er zo diep mogelijk in zetten.

Huls (9) in richting ‚GRIP, ZU‘ draaien tot het
gereedschap stevig gespannen is.

Bij zachte gereedschapsschacht moet het
gereedschap eventueel na een korte boortijd
nog een keer gespannen worden.

Eraf draaien

10

11

1

NEDERLANDS

NL

8 Toebehoren

Gebruik alleen origineel Metabo toebehoren.
Deel uw dealer a.u.b. het juiste type van uw

elektrisch gereedschap mee.

A Laadapparaat
BRiemtas
C Accu-packs met verschillende

capaciteiten.
Koop alleen accu-packs met een
spanningsvoltage die bij uw elektrisch
gereedschap passen.

Compleet toebehorenprogramma zie
www.metabo.com of hoofdcatalogus.

Snelspanboorhouder openen.
a Schroef (10) eruit draaien (opgelet: linkse

schroefdraad!).

b Snelspanboorhouder (1) met steeksleutel

(11) eraf draaien.

Het erop draaien geschiedt in de omgekeerde
volgorde.

Reinigen

Van tijd tot tijd het elektrisch gereedschap met
de snelspanboorhouder verticaal naar
beneden houden en de huls volledig in richting
,GRIP, ZU‘ draaien, dan volledig in richting
,AUF, RELEASE‘ draaien.
De opgehoopte stof valt uit de snelspanboor­houder.

7 Tips en foefjes

Boren

Bij voorkeur in de 2e versnelling (hoog
toerental).

Schroeven

Bij voorkeur in de 1e versnelling (laag toerental)
en met koppelbegrenzing.

Schroefdraadtappen

Schroefdraadtap iets invetten.
1e versnelling (laag toerental) kiezen.
Koppelbegrenzing instellen.

9 Reparaties

Reparaties aan elektrische gereedsc­happen mogen uitsluitend door een
erkend vakman worden uitgevoerd!

De machines van Metabo kunnen voor repa­ratie worden verzonden naar het adres dat op
de voorlaatste pagina vermeld staat.

Geef bij inzending voor reparatie in elk geval
een omschrijving van het vastgestelde defect.

10 Milieu

Metabo-verpakkingen zijn voor de volle 100 %
recyclebaar.

Versleten elektrische gereedschappen en
toebehoren bevatten een grote hoeveelheid
waardevolle grond- en kunststoffen, die
eveneens gerecycled kunnen worden.

Deze gebruiksaanwijzing is gedrukt op
chloorvrij gebleekt papier.

Accu-packs mogen niet bij het huisafval
worden gedaan!

Geef defecte of oude accu-packs aan de
Metabo-dealer terug!

Accu-packs niet in het water gooien!

Alleen voor EU-landen: Geef elektrisch
gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG
inzake oude elektrische en elektronische
apparaten en de toepassing daarvan binnen de
nationale wetgeving, dient gebruikt elektrisch
gereedschap gescheiden te worden ingezameld
en te worden afgevoerd naar een recycle bedrijf
dat voldoet aan de geldende milieu-eisen.

19

NL

NEDERLANDS

11 Technische gegevens

Verklaringen bij de gegevens op pagina 2.
Veranderingen in de zin van technische verbe­teringen voorbehouden.

U = spanning van de accu-pack
n = nullasttoerental

Aantrekkoppel bij het schroeven:

= te bewerken zacht materiaal (hout)

M

1

= te bewerken hard materiaal

M

2

M

3

Max. boordiameter:
D

1 max

D

2 max

m = gewicht (met kleinste accu-pack)
G = asdraad
D = spanwijdte boorhouder

Het geluidsniveau volgens A-taxatie, bedraagt:
L

pA

L

WA

KpA, KWA= onzekerheid

Tijdens het werken kan het geluidsniveau
85 dB (A) overschrijden.

(metaal)

= aantrekkoppel instelbaar

= in staal
= in zacht hout

= geluidsdrukniveau
= geluidsvermogensniveau

Draag gehoorbeschermers!

= Geruisemissie en hand-arm

a

hw

vibratie

De registratie van de meetwaarden gebeurde
conform EN 60745.

De opgegeven technische gegevens zijn
tolerante waarden (conform de telkens
geldende normen).

20

ITALIANO

IT

Istruzioni d’uso

Gentile Cliente,
Un sincero ringraziamento per la fiducia che, con l’acquisto del Suo nuovo utensile elettrico
Metabo, ci ha voluto accordare. Ogni singolo utensile elettrico Metabo attraversa i severissimi
controlli di qualità previsti dall’Assicurazione Qualità Metabo. Ciò non toglie, però, che la durata
utile di un utensile elettrico dipenda in buona parte anche da Lei. Ecco perché La preghiamo di
leggere con attenzione le informazioni seguenti e la documentazione allegata. Quanto più accu­rato sarà l’uso che Lei farà del Suo utensile elettrico, tanto maggiori ne saranno la durata utile e
l’affidabilità.

L’utente è unico responsabile in caso di danni

Indice

1 Dichiarazione di conformità
2 Destinazione d’uso
3 Prescrizioni di sicurezza generali
4 Norme di sicurezza particolari
5 Quadro generale
6Uso

6.1 Estrazione e inserimento delle batterie
ricaricabili Akku-Pack

6.2 Preselezione del senso di rotazione e
della protezione trasporto (blocco
accensione)

6.3 Scelta del grado di riduzione

6.4 Preselezione del limitatore di coppia,
foratura

6.5 Accensione/spegnimento
dell’attrezzo elettrico, regolazione del
numero di giri

6.6 Mandrino autoserrante

7 Consigli utili
8 Accessori

9 Riparazioni
10 Tutela dell’ambiente
11 Dati tecnici

1 Dichiarazione di

conformità

Dichiariamo sotto la nostra completa
responsabilità che tale prodotto è conforme alle
norme e direttive riportate a pagina 2.

2 Destinazione d’uso

La macchina è adatta per la foratura di metallo,
legno, plastica e materiali simili, per filettare ed
avvitare.

causati da un uso improprio della macchina.
Osservare le norme antinfortunistiche generali

applicabili e le avvertenze allegate.

3 Prescrizioni di sicurezza

generali

Prima d’iniziare a lavorare con l’utensile elet­trico, Vi preghiamo di leggere, integralmente e
attentamente, le norme di sicurezza allegate
(fascicolo rosso) e le istruzioni d’uso. Conser­vate tutta la documentazione allegata e cedete
l’utensile elettrico solo se accompagnata da
tale documentazione.

4 Norme di sicurezza

particolari

A tutela vostra e dell’utensile
elettrico, prestate particolare
attenzione ai passaggi nel testo
contrassegnati da questo

simbolo.
Proteggere le batterie dal bagnato!
Evitare l’uso di batterie difettose o deformate!
Le batterie non vanno esposte al fuoco!
Non aprire le batterie!
Evitare di toccare o cortocircuitare i contatti!

Le batterie difettose possono perdere
una sostanza liquida irritante (con il 30%

di potassa caustica)! Nel caso in cui si
verifichi una perdita di liquido della batteria e
questo venga in contatto con la pelle, risciac­quare subito ed abbondantemente con acqua.
Se il liquido della batteria dovesse venire in
contatto con gli occhi, risciacquare con acqua
pulita ed affidarsi immediatamente alle cure di
un medico.

La macchina deve essere utilizzata soltanto
con il mandrino portapunta Metabo n.

3.01.00.301.0 !

21

IT

ITALIANO

5 Quadro generale

Vedi pagina 3 (girare la pagina).

1 Mandrino autoserrante
2 Boccola (coppia, foratura)
3 Cursore (1ª/2ª velocità)
4 Tasto per lo sbloccaggio della batteria
5 Batteria
6 Vano portabit
7 Interruttore a pressione
8 Commutatore del senso di rotazione

(impostazione della direzione di rota­zione, sicurezza per il trasporto)

6Uso

Caricare la batteria prima dell’uso.
La capacità massima della batteria è raggiunta
solo dopo averla caricata e scaricata 5 volte
(cicli di carica).

La temperatura di carica varia da 0 a 50°C.
Il numero dei possibili cicli di carica dipende

dal caricatore utilizzato.

• ACS 15, ACS 15 Plus: max. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: max.
1000

Il numero di cicli di ricarica prestabilito viene
tuttavia raggiunto solo, se si evita di lasciare
scaricare completamente (a fondo) la batteria.
In caso di diminuzione della potenza ricaricare
nuovamente la batteria.

Inserire le batterie NiMH cariche ed eseguire
una ricarica al massimo dopo 6 mesi.

6.1 Estrazione e inserimento delle batte-

rie ricaricabili Akku-Pack

Estrazione

Premere il tasto (4) ed estrarre la batteria Akku­Pack (5).

Inserimento

Inserire la batteria Akku-Pack (5) fino allo
scatto.

Azionare il commutatore del senso di rotazione
(impostazione della direzione di rotazione,
sicurezza per il trasporto) (8)

Vedi pagina 3 (girare la pagina):
R = rotazione destrorsa
L = rotazione sinistrorsa
0 = Posizione intermedia: protezione

trasporto (blocco accensione)

6.3 Scelta del grado di riduzione
Attivare lo scorrevole (3) solo dopo

l’arresto del motore!

Posizionamento dello scorrevole (3).

= 1ª velocità (basso numero di giri =

coppia particolarmente elevata)

= 2ª velocità (alto numero di giri)

6.4 Preselezione del limitatore di coppia,
foratura

Ruotare la boccola (coppia, foratura) (2).

1...20 = impostazione coppia

6.5 Accensione/spegnimento

Attivare il grilletto interruttore (7).
Microregolazione del numero di giri.

Nota: il rumore udibile allo spegnimento della
macchina è dovuto al tipo di costruzione
(arresto rapido) e non influisce in alcun modo
sul funzionamento e la durata della macchina.

6.6 Mandrino autoserrante

(con limitazione di coppia)

= impostazione livello di foratura

(coppia max)

dell’attrezzo elettrico, regolazione del
numero di giri

AUF, RELEASE

6.2 Preselezione del senso di rotazione e
della protezione trasporto (blocco
accensione)

Azionare il commutatore del senso di
rotazione (8) solamente a motore
fermo!

22

9

GRIP, ZU

ITALIANO

IT

Apertura

Girare la bussola (9) in direzione "AUF,
RELEASE".

Serraggio

Aprire il mandrino autoserrante e inserire a
fondo l’attrezzo.

Girare la bussola (9) in direzione "GRIP, ZU"
per un serraggio ottimale.

Qualora l’alberino dell’utensile fosse particolar­mente morbido, dopo aver trapanato per un
breve periodo, tornare a serrare.

Svitamento

10

11

Aprire il mandrino autoserrante.
a Svitare e sfilare la vite (10) (Attenzione:

filettatura sinistrorsa!).

b Svitare il mandrino autoserrante (1) con la

chiave di servizio (11).

Per avvitare procedere nello stesso modo ma
in senso inverso.

Pulizia

Occasionalmente, tenere l’utensile elettrico
con il mandrino autoserrante rivolto verso il
basso. Girare la bussola completamente in
direzione "GRIP, ZU", quindi in direzione "AUF,
RELEASE": la polvere, formatasi all’interno,
cadrà dal mandrino autoserrante.

1

7 Consigli utili

Foratura

Lavorare preferibilmente con la 2ª velocità (alto
numero di giri).

Avvitamento

Lavorare preferibilmente con la 1ª velocità
(basso numero di giri) e con il limitatore di
coppia.

Maschiatura

Oliare leggermente la maschiatrice.
Scegliere la 1ª velocità (basso numero di giri).
Impostare il limitatore di coppia.

8 Accessori

Utilizzate esclusivamente accessori Metabo
originali.

Per meglio individuare l’accessorio che vi
occorre, comunicate al rivenditore l’esatto tipo
d’elettroutensile in vostro possesso.

A Caricabatterie
B Fondina
C Batterie Akku-Pack in diverse capacità.

Acquistate esclusivamente batterie Akku­Pack con il voltaggio adatto al vostro
attrezzo

Il programma completo degli accessori si trova su
www.metabo.com oppure nel catalogo principale.

9 Riparazioni

Far riparare gli utensili elettrici esclu­sivamente da un elettroriparatore
esperto!

A scopo di riparazione, gli utensili elettrici di
Metabo possono essere inviati agli indirizzi
riportati nell'elenco ricambi.

Nello spedire un utensile a scopo di ripara­zione, descrivere il guasto accertato.

10 Tutela dell’ambiente

Le confezioni Metabo sono riciclabili al 100 %.
Gli elettroutensili e relativi accessori dismessi

contengono grandi quantità di preziose
materie prime e plastiche, anch’esse riciclabili.

Le presenti istruzioni d’uso sono stampate su
carta sbiancata senza cloro.

Non gettare le batterie tra i rifiuti domestici!
Restituire le batterie difettose o esaurite al

rivenditore Metabo!
Non gettare le batterie in acqua!

Solo per Paesi UE: Non gettare le
apparecchiature elettriche tra i rifiuti

domestici! Secondo la Direttiva Europea
2002/96/CE sui rifiuti di apparecchiature elettriche
ed elettroniche e la sua attuazione in conformità
alle norme nazionali, le apparecchiature elettriche
esauste devono essere raccolte separatamente, al

23

IT

ITALIANO

fine di essere reimpiegate in modo eco­compatibile.

11 Dati tecnici

Legenda per pagina 2.
Ci riserviamo il diritto di apportare modifiche

tecniche finalizzate al miglioramento del
prodotto.

U = Voltaggio Akku-Pack
n = Velocità a vuoto

Coppia di serraggio in fase d’avvitamento:

= avvitamento morbido (legno)

M

1

= avvitamento duro (metallo)

M

2

= coppia di serraggio regolabile

M

3

Diametro massimo della punta:

= per acciaio

D

1 max

=per legno tenero

D

2 max

m = peso (con Akku-Pack minimo)
G = Filettatura albero
D = Apertura del mandrino

Misurazione A del livello tipico di pressione
acustica:

in dB (A)=livello di pressione acustica

L

pA

LWA in dB (A)=livello di potenza sonora

, KWA= incertezza

K

pA

In fase di lavorazione, il livello di rumorosità
può superare 85 dB (A).

Indossare una cuffia insonorizzante!

= accelerazione tipica misurata in

a

hw

I valori di misura sono stati rilevati ai sensi della
norma EN 60745.

Le caratteristiche tecniche indicate sono
soggette a tolleranze (in conformità con gli

zona mano-braccio

standard di volta in volta validi).

24

ESPAÑOL

ES

Instrucciones de manejo

Muy estimado Señor Cliente:
Le agradecemos la confianza puesta en nosotros al adquirir su herramienta eléctrica Metabo.
Toda herramienta eléctrica Metabo es comprobada minuciosamente siendo sometida a un
estricto control de calidad por la sección de aseguramiento de calidad de Metabo. No obstante,
la vida útil de una herramienta eléctrica depende esencialmente de Vd. Por esta razón, le rogamos
que preste atención a las informaciones entregadas en el presente manual de instrucciones para
el manejo y en los documentos anexos. Cuanto más cuidadosamente maneje Vd. la herramienta
eléctrica Metabo, tanto mayor será su fiabilidad operativa y su vida útil.

El usuario será responsable exclusivo de

Indice del contenido

1 Declaración de conformidad
2 Aplicación de acuerdo a la finalidad
3 Instrucciones generales de seguridad
4 Instrucciones especiales de seguridad
5 Vista de conjunto
6 Utilización

6.1 Extraer, colocar el acumulador

6.2 Ajustar el sentido de rotación, seguro
de transporte (bloqueo de conexión)

6.3 Seleccionar el escalonamiento del
engranaje

6.4 Ajustar la limitación del par de giro,
taladrar

6.5 Conectar, desconectar la herramienta
eléctrica, ajustar el número de
revoluciones

6.6 Portabrocas de cierre rápido

7 Consejos y trucos
8 Accesorios

9 Reparación
10 Protección ecológica
11 Especificaciones técnicas

1 Declaración de

conformidad

Declaramos, bajo nuestra exclusiva
responsabilidad, que este producto cumple con
las normas y las directrices mencionadas en la
página 2.

2 Aplicación de acuerdo a

la finalidad

La máquina es adecuada para taladrar metal,
madera, plástico y materiales similares,
para filetear
para atornillar.

daños causados por una utilización en
desacuerdo con la finalidad descrita del
presente aparato.

Se debe prestar estricta atención a las
prescripciones generalmente reconocidas
para la prevención de accidentes laborales y a
las instrucciones de seguridad adjuntas.

3 Instrucciones generales

de seguridad

Antes de utilizar la herramienta eléctrica, léase
completa y detenidamente las instrucciones de
seguridad (cuadernillo rojo) y el manual de
instrucciones para el manejo adjuntos.
Guardar todos los documentos entregados
junto con la herramienta eléctrica y preste la
herramienta eléctrica siempre incluyendo
estos documentos.

4 Instrucciones especiales

de seguridad

¡Sírvase prestar especial
atención a las partes del texto
marcadas mediante este
símbolo, con el fin de garantizar
su propia protección personal y
la protección de su herramienta

eléctrica!
¡Proteger el acumulador contra humedad!
¡No utilizar acumuladores defectuosos o

deformados!
¡No someter el acumulador a la influencia del

fuego!
¡No abrir el acumulador!
¡No tocar ni poner en cortocircuito los

contactos del acumulador!

De los acumuladores defectuosos
puede llegar a salir un líquido corrosivo
(30% de potasa cáustica). En caso de

que salga algo del líquido del acumulador y

25

ES

ESPAÑOL

entre en contacto con la piel, lávese
inmediatamente con agua abundante. En caso
de que el líquido entrara en contacto con los
ojos, lávelos con agua limpia y acuda
inmediatamente a un centro médico.

La herrarmienta sólo debe utilizarse con los
portabrocas apropiados de Metabo.
Referencia: 3.01.00.301.0

5 Vista de conjunto

Véase página 3 (desplegable).

1 Portabrocas de sujeción rápida
2 Casquillo (par de giro, taladrado)
3 Relé neumático (1ª/2ª velocidad)
4 Tecla para el desbloqueo del acumulador
5Acumulador
6 Depósito de brocas
7 Interruptor
8 Conmutador de inversión (ajuste de giro,

seguro de transporte)

6 Utilización

Antes de su uso el acumulador deberá ser
cargado.
El acumulador alcanzará su plena capacidad
después de 5 procesos de carga y descarga
(ciclos de carga).

La gama de temperaturas de carga se
encuentra entre 0 y 50 °C.

La cantidad de ciclos de carga posibles varía
en función del cargador de acumulador
utilizado.

• ACS 15, ACS 15 Plus: máx. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: máx.
1000

El número de ciclos de carga indicado sólo se
alcanza si se evita una descarga máxima del
acumulador. Cuando baje el rendimiento se
debe volver a cargar el acumulador.

Conservar los acumuladores NiMH cargados y
recargarlos, a más tardar, después de 6
meses.

6.2 Ajustar el sentido de rotación, seguro
de transporte (bloqueo de conexión)

¡Accionar el conmutador de inversión
(8) únicamente con el motor detenido!

Accione el conmutador de inversión (ajuste de
giro, seguro de transporte) (8).

Véase página 3 (desplegable):
R = rotación hacia la derecha
L = rotación hacia la izquierda
0 = posición central: seguro de transporte

activado (bloqueo de conexión)

6.3 Seleccionar el escalonamiento del
engranaje

¡Accionar el interruptor corredizo (3)
solamente cuando el motor esté
detenido!

Accionar el interruptor corredizo (3).

= 1ª marcha (número de revoluciones

bajo), par de giro especialmente alto

= 2ª marcha (número de revoluciones alto)

6.4 Ajustar la limitación del par de giro,
taladrar

Gire el casquillo (par de giro, taladrado) (2).

1...20 = ajustar el par de giro

6.5 Conectar, desconectar la herra-

Accionar el pulsador de interruptor (7).
Regulación de número de revoluciones sin
escalonamientos.

Indicación: el ruido que se produce al
desconectar la herramienta depende del
modelo (parada instantánea) y no influye de
ningún modo en el funcionamiento y la vida útil
de la herramienta.

(con limitación del par de giro)

= ajustar el nivel de perforación

(par de giro máx.)

mienta eléctrica, ajustar el número de
revoluciones

6.1 Extraer, colocar el acumulador
Extraer

Pulsar el botón (4) y extraer el acumulador (5).

Colocar

Introducir el acumulador (5) hasta que se
enclave.

26

ESPAÑOL

ES

6.6 Portabrocas de cierre rápido

AUF, RELEASE

9

GRIP, ZU

Abrir

Girar el casquillo (9) en dirección "AUF,
RELEASE" (ABRIR).

Apretar

Abrir el portabrocas de cierre rápido e
introducir la herramienta hasta la mayor
profundidad posible.

Girar el casquillo (9) en dirección "GRIP, ZU"
(CERRAR) hasta que la herramienta esté
apretada fuertemente.

Si el vástago de la heramienta es blando, será
necesario, eventualmente, reapretarla después
de un corto tiempo de taladrado.

Desatornillar

10

11

Abrir el portabrocas de cierre rápido.
a Desatornillar el tornillos (10) (¡atención:

rosca izquierda!).

b Desatornillar el portabrocas de cierre rápido

(1) con la llave de boca (11).

El atornillado tiene lugar análogamente pero en
el orden inverso.

Limpieza

Llevar a cabo ocasionalmente una limpieza de
la herramienta eléctrica sujetándola de modo

1

que el portabrocas de cierre rápido quede
indicando verticalmente hacia abajo. Girar
ahora el casquillo completamente en dirección
"GRIP, ZU" (CERRAR) y luego girarlo
completamente en dirección "AUF, RELEASE"
(ABRIR).

De este modo se extrae el polvo que se ha
acumulado en el interior del portabrocas de
cierre rápido.

7 Consejos y trucos

Taladrar

Utilizar preferentemente la 2ª marcha (alto
número de revoluciones).

Atornillar

Utilizar preferentemente la 1ª marcha (bajo
número de revoluciones) y la limitación de par
de giro.

Roscado con macho

Aplicar un poco de aceite en el macho de
roscado.

Seleccionar la 1ª marcha (bajo número de
revoluciones).

Ajustar la limitación del par de giro.

8 Accesorios

Utilizar exclusivamente accesorios originales
de Metabo.

Para seleccionar el accesorio correcto sírvase
especificar al proveedor el tipo exacto de su
herramienta eléctrica.

ACargador
B Estuche de cinturón
C Acumuladores de diferentes capacidades.

Adquiera solamente acumuladores que
sean de la tensión correspondiente a su
herramienta eléctrica.

Programa completo de accesorios disponible en
www.metabo.com o en el catálogo principal.

9 Reparación

¡Los trabajos de reparación en herra­mientas eléctricas deben ser llevados
a cabo exclusivamente por electrici­stas especializados!

Las herramientas eléctricas Metabo que
requirieran reparación, pueden ser enviadas a

27

ES

ESPAÑOL

las direcciones indicadas en la lista de piezas
de repuesto.

Al enviar la máquina para su reparación,
sírvase incluir una descripción de los defectos
determinados.

10 Protección ecológica

El material de embalaje utilizado por Metabo es
reciclable en un 100%.

Las herramientas eléctricas y sus accesorios
fuera de uso contienen grandes cantidades de
materia prima y plásticos que también pueden
ser reciclados.

Este manual de instrucciones para el manejo
está impreso en papel blanqueado exento de
cloro.

Está prohibido depositar los acumuladores en
la basura doméstica!

¡Devolver los acumuladores defectuosos o
agotados al vendedor de productos Metabo!

¡No tirar los acumuladores al agua!

Sólo para países de la Unión Europea: ¡No
deseche los aparatos eléctricos junto con

los residuos domésticos! De conformidad
con la Directiva Europea 2002/96/CE sobre
residuos de aparatos eléctricos y electrónicos y su
aplicación de acuerdo con la legislación nacional,
las herramientas eléctricas cuya vida útil haya
llegado a su fin se deberán recoger por separado
y trasladar a una planta de reciclaje que cumpla
con las exigencias ecológicas.

G = rosca del husillo
D = capacidad del portabrocas

Niveles acústicos típicos de evaluación V:

= nivel de intensidad acústica

L

pA

= nivel de potencia acústica

L

WA

KpA, KWA= Inseguridad

El nivel acústico durante los trabajos puede
sobrepasar los 85 dB(A).

¡Llevar protectores del oído!

a

= aceleración evaluada típicamente

hw

en la zona mano/brazo

Valores de medición determinados conforme a
la norma EN 60745.

Las especificaciones técnicas indicadas son
dependientes de la tolerancia (de acuerdo a las
normas válidas respectivamente).

11 Especificaciones técnicas

Explicaciones sobre las especificaciones de la
página 2.

Reservados los derechos a modificaciones
relacionadas con el avance técnico.

U = tensión del acumulador
n = número de revoluciones de

Par de apriete para el atornillado:
M

1

M

2

M

3

Diámetro máximo de broca:
D

1 max

D

2 max

m = peso (con el acumulador más

28

marchaen vacío

= caso de atornillado blando

(madera)
= caso de atornillado duro (metal)
= par de apriete ajustable

= en acero
= en madera blanda

pequeño)

PORTUGUÊS

PT

Instruções de serviço

Caro cliente,
Muito obrigado pela confiança demonstrada ao comprar a nova ferramenta da Metabo. Cada
ferramenta eléctrica da Metabo é cuidadosamente testada e submetida aos rigorosos controlos
de qualidade especificados na garantia de qualidade da Metabo. No entanto, a duração da ferra­menta eléctrica depende muito de si. Por favor, tenha em atenção as informações constantes
nestas instruções de serviço e nos documentos em anexo. Quanto mais cuidadosamente tratar a
sua ferramenta eléctrica da Metabo, mais tempo ela irá realizar o seu serviço com fiabilidade.

As normas gerais de prevenção de acidentes e

Índice

1 Declaração de conformidade
2 Utilização adequada
3 Indicações desegurança gerais
4 Indicações especiais de segurança
5Visão geral
6 Utilização

6.1 Retirar, colocar o conjunto de
acumuladores

6.2 Ajuste do sentido de rotação,
segurança para transporte
(bloqueio contra activação)

6.3 Seleccionar estágio da engrenagem

6.4 Ajustar a limitação do binário, furar

6.5 Ligar / desligar a ferramenta eléctrica,
ajustar a rotação

6.6 Mandril de fixação rápid

7 Conselhos e truques
8 Acessórios

9 Reparação
10 Protecção do meio ambiente
11 Dados técnicos

1 Declaração de

conformidade

Declaramos, sob nossa responsabilidade, que
este produto está de acordo com as normas e
directrizes referidas na página 2.

2 Utilização adequada

A máquina é adequada para furar em metal,
madeira, material sintético e materiais semel­hantes, para abrir roscas para aparafusar.

O utilizador será o único responsável pelos
danos decorrentes de uma utilização incor­recta.

as indicações de segurança em anexo devem
ser respeitadas.

3 Indicações desegurança

gerais

Antes de utilizar a ferramenta eléctrica, leia
atenta e integralmente as indicações de
segurança (caderno vermelho) em anexo e as
instruções de serviço. Guarde todos os
documentos que acompanham a ferramenta
eléctrica e, se a entregar a outra pessoa,
disponibilize também a documentação.

4 Indicações especiais de

segurança

Para a sua própria segurança, e
para a segurança da sua
ferramenta eléctrica, tenha
atenção às partes do texto
identificadas com este símbolo.

Proteger os Akku-Packs da humidade!
Não utilizar Akku-Packs defeituosos ou defor-

mados!
Não expor os Akku-Packs ao fogo!
Não abrir os Akku-Packs!
Não mexer nem curto-circuitar os contactos

dos Akku-Packs!

De um conjunto de acumuladores
defeituoso pode sair um líquido corro­sivo (solução de potassa cáustica de

30%)! Se escapar líquido dos acumuladores e
entrar em contacto com a pele, enxaguar
imediatamente com muita água. Se o líquido
dos acumuladores entrar em contacto com os
olhos, lave-os com água limpa e consulte
imediatamente um médico!

A ferramenta só deve ser usada com as
adequadas buchas Metabo n° de pedido

3.01.00.301.0!

29

PT

PORTUGUÊS

5Visão geral

Ver página 3 (desdobrar a página).

1 Bucha de brocas de aperto rápido
2 Casquilho (binário, furar)
3 Corrediça de comutação

(1.ª/2.ª velocidade)

4 Tecla para desbloqueio do conjunto de

acumuladores
5 Conjunto de acumuladores
6 Suporte para bits
7 Interruptor de gatilho
8 Comutador do sentido de rotação (ajuste

do sentido de rotação, segurança para

transporte)

6 Utilização

VAntes da utilização, carregar o Akku-Pack.
O Akku-Pack apenas atinge a sua capacidade
total depois de carregar e descarregar 5 vezes
(ciclos de carga).

A faixa de temperatura de carga é de 0 - 50 ºC.
O número de ciclos de carga possíveis

depende do aparelho de carga utilizado.

• ACS 15, ACS 15 Plus: máx. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: máx.
1000

No entanto, o número de ciclos de carga indi­cado só é atingido quando se evita uma
descarga total das baterias. No caso de queda
de rendimento, carregar novamente a bateria.

Armazenar o conjunto de acumuladores NiMH
carregados e recarregar após no máximo 6
meses.

Accionar o comutador do sentido de rotação
(ajuste do sentido de rotação, segurança para
transporte) (8).

Ver página 3 (desdobrar a página):
R = rotação para a direita
L = rotação para a esquerda
0 = posição central: posição para transporte

(bloqueio contra activação)

6.3 Seleccionar estágio da engrenagem
Accionar o interruptor corrediço (3)

só quando o motor estiver parado!

Accionar o interruptor corrediço (3).

= 1ª velocidade (baixa rotação, binário

especialmente elevado)

= 2ª velocidade (rotação elevada)

6.4 Ajustar a limitação do binário, furar

Girar o casquilho (binário, furar) (2).

1...20 = Ajuste do binário

6.5 Ligar / desligar a ferramenta

Premir o interruptor de premir (7).
Regulação contínua da rotação.

Nota: o ruído que aparece no desligamento da
ferramenta depende do tipo de modelo
(paragem rápida) e não influencia a função e a
duração da ferramenta.

(com limitação de binário)

= Ajuste do nível de perfuração

(binário máx.)

eléctrica, ajustar a rotação

6.1 Retirar, colocar o conjunto de
acumuladores

Retirar

Premir a tecla (4) e retirar o conjunto de acumu­ladores (5).

Colocar

Introduzir o conjunto de acumuladores (5) até
que encaixe.

6.2 Ajuste do sentido de rotação,
segurança para transporte
(bloqueio contra activação)

Accionar o comutador do sentido de
rotação (8) apenas quando o motor
estiver parado!

30

6.6 Mandril de fixação rápid

AUF, RELEASE

9

GRIP, ZU

PORTUGUÊS

PT

Abrir

Rodar a manga (9) no sentido “AUF,
RELEASE”.

Fixar

Abrir o mandril de fixação rápida e introduzir a
ferramenta o mais fundo possível.

Rodar a manga (9) na direcção “GRIP, ZU”, até
que a ferramenta esteja bem tensionada.

Em caso de a haste da ferramenta ser macia,
deve, eventualmente, voltar a tensionar-se
após um breve período de furação.

Desaparafusar

10

11

Abrir o mandril de fixação rápida.
a Desapertar o parafuso (10) (Atenção à rosca

esquerda).

b Desapertar o mandril de fixação rápida (1)

com chave de bocas (11).

O apertar é efectuado da mesma maneira mas
no sentido contrário.

Limpar

De vez em quando, segurar a ferramenta eléc­trica com o mandril de fixação rápida para
baixo, numa posição vertical, e rodar comple­tamente a manga na direcção “GRIP, ZU”, de
seguida rodar completamente na direcção
“AUF, RELEASE”.
O pó acumulado cai do mandril de fixação
rápida.

1

7 Conselhos e truques

Furar

De preferência na 2ª velocidade (rotação
elevada).

Aparafusar/desaparafusar

De preferência na 1ª velocidade (baixa rotação)
e com limitação de binário.

Abrir roscas

Olear um pouco o macho de abrir roscas.
Seleccionar a 1ª velocidade (baixa rotação).
Ajustar a limitação do binário.

8Acessórios

Utilize apenas acessórios originais da Metabo.
Para escolher os acessórios certos, deve

indicar o modelo correcto da sua ferramenta
eléctrica ao vendedor.

A Carregador
BBolsa de cinto
C Conjuntos de acumuladores com várias

capacidades.
Compre exclusivamente conjuntos de
acumuladores com tensão compatível
com a sua ferramenta eléctrica.

Programa completo de acessórios, consultar
www.metabo.com ou o catálogo principal.

9 Reparação

As reparações nas ferramentas eléc­tricas só podem ser efectuadas por
electricistas especializados!

Ferramentas eléctricas Metabo que requeiram
reparos podem ser remetidas aos endereços
indicados na lista de peças sobressalentes.

Favor descrever a parte o defeito verificado ao
enviar para reparação.

10 Protecção do meio

ambiente

As embalagens da Metabo são 100 % reciclá­veis.

As ferramentas eléctricas e os acessórios
usados contêm uma grande quantidade de
matéria-prima e material sintético útil, que
também podem ser submetidos a um
processo de reciclagem.

As instruções de serviço estão impressas em
papel branqueado sem cloro.

Os Akku-Packs não devem ser deitados fora
juntamente com o lixo doméstico!

31

PT

PORTUGUÊS

Devolver os Akku-Packs defeituosos ou
usados ao representante Metabo!

Não deitar os Akku-Packs à água!

Apenas para países da UE: Não deite
ferramentas eléctricas no lixo doméstico!
De acordo com a directiva europeia 2002/

96/CE sobre ferramentas eléctricas e electrónicas
usadas e a transposição para as leis nacionais, as
ferramentas eléctricas usadas devem ser
recolhidas em separado e encaminhadas a uma
instalação de reciclagem dos materiais ecológica.

11 Dados técnicos

Esclarecimentos relativos às indicações da
página 2.

Reserva-se o direito a alterações no sentido
das inovações técnicas.

U = Tensão do conjunto de

n = Rotação em vazio

Binário de aperto ao aparafusar:
M

1

M

2

M

3

Diâmetro máx. da broca:
D

1 max

D

2 max

m=peso (com conjunto de

G = rosca do fuso
D = abertura de fixação do mandril

acumuladores

= caso de aparafusamento macio

(madeira)

= caso de aparafusamento duro

(metal)

= binário de aperto ajustável

=em aço
= em madeira macia

acumuladores mais pequeno)

Os dados técnicos indicados estão contidos
nas tolerâncias (de acordo com cada norma
válida).

Níveis de ruído de avaliação A típicos:

= nível de pressão acústica

L

pA

= nível de potência acústica

L

WA

KpA, KWA= Insegurança

Ao trabalhar, pode ultrapassar-se o nível de
ruído de 85 dB(A).

Utilizar protecção auditiva!

a

= aceleração avaliada típica na

hw

zona de mão-braço

Valores medidos determinados de acordo com
EN 60745.

32

SVENSKA

SV

Bruksanvisning

Till våra kunder
Tack för förtroendet som du visat oss genom att köpa det nya Metabo-elverktyget. Varje Metabo­elverktyg provas noggrant och är underkastat den stränga kvalitetskontrollen hos Metabos kvali­tetssäkring. Livslängden på ett elverktyg beror emellertid i hög grad på dig. Följ informationen i
den här bruksanvisningen och bifogade dokument. Ju varsammare du hanterar ditt Metabo­elverktyg, desto längre kommer det att göra nytta på ett tillförlitligt sätt.

Innehållsförteckning

1 Konformitetsförklaring
2 Avsedd användning
3 Allmänna säkerhetsanvisningar
4 Särskilda säkerhetsanvisningar
5 Översikt
6Användning

6.1 Ta ut - sätta in batteripaket

6.2 Ställa in rotationsriktning transportsä-

kring (startspärr)

6.3 Välja växel

6.4 Ställa in begränsning av åtdragnings-

moment, borrning

6.5 Sätta på - stänga av elverktyg, ställa in

varvtal

6.6 Snabbchuck

7Tips och knep
8 Tillbehör

9 Reparation
10 Miljöskydd
11 Tekniska data

1 Konformitetsförklaring

Härmed ansvarar vi för att den här
produkten följer alla de bestämmelser och
riktlinjer som anges på sidan 2.

2 Avsedd användning

Maskinen är avsedd för borrning i metall, trä,
plast och liknande material,
samt för gängskärning
och skruvning.

Användaren är ensam ansvarig för skador på
grund av ej avsedd användning.

Allmänt godkända olycksfallsförebyggande
föreskrifter och bifogade säkerhetsanvisningar
måste beaktas.

3Allmänna

säkerhetsanvisningar

Läs igenom bifogade säkerhetsanvisningar
(rött häfte) och bruksanvisningen uppmärk­samt och i sin helhet innan du använder elverk­tyget. Spara alla dokument som följer med
elverktyget och låna ut ditt elverktyg endast till­sammans med dessa

4Särskilda

säkerhetsanvisningar

Beakta alla textavsnitt som är
märkta med den här symbolen
för att skydda dig själv och ditt
elverktyg.

Skydda batteripaket mot väta!
Använd inga defekta eller deformerade batteri-

paket!
Utsätt inte batteripaketen för eld!
Öppna inte batteripaket!
Vidrör eller kortslut inte batteripaketets

kontakter!

Trasiga batterier kan läcka frätande
vätska (30%-ig kalilut)! Om du får läck­ande batterivätska på huden, spola

direkt med rikligt med vatten. Får du batteri­vätska i ögonen, skölj med rent vatten och sök
omedelbart läkarvård!

Maskinen får endast användas tilsammans
med lämpliga Metabo-borrchuckar, artikel­nummer 3.01.00.301.0!

5Översikt

Se sidan 3 (fäll ut sidan).

1 Snabbchuck
2 Hylsa (vridmoment, borrning)
3 Skjutreglage (1:a/2:a växeln)
4 Knapp för att lossa batteriet

33

SV

SVENSKA

5 Batteri
6 Bitsfack
7 Strömbrytare
8 Rotationsriktningsväljare (inställning av

rotationsriktning, transportsäkring)

6Användning

Ladda upp batteripaketet före användning.
Batteripaketet får sin fulla kapacitet först efter
det att det laddats upp och laddats ur fem
gånger (laddningscykler).

Temperaturområdet för uppladdning
är 0 - 50°C.

Beroende på vilken batteriladdare som
används varierar det möjliga antalet laddnings­cykler.

• ACS 15, ACS 15 Plus: max 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: max 1000
Angivet antal laddningscykler uppnås dock

endast om du undviker att ladda ur batteriet
helt. Vid effektsänkning ska batteriet åter­laddas.

NiMH acku-förpackningarna ska lagras i laddat
skick och återuppladdas efter senast 6
månader.

6.1 Ta ut - sätta in batteripaket
Ta ut

Tryck på knappen (4) och ta ut
batteripaketet (5).

Sätta in

Sätt in batteripaketet (5) tills det hakar i.

6.3 Välja växel
Skjut på reglaget (3) endast när

motorn står stilla!

Skjut på reglaget (3).

= 1:a växeln (låg hastighet), särskilt högt

vridmoment

= 2:a växeln (hög hastighet)

6.4 Ställa in begränsning av åtdragnings­moment, borrning

Vrida på hylsan (2) (vridmoment, borrning)

1...20 = Ställa in vridmoment

6.5 Sätta på - stänga av elverktyg, ställa

Tryck in strömbrytaren (7).
Steglös hastighetsreglering.

Obs! Det ljud som uppstår när maskinen
stängs av beror på konstruktionen (snabb­stopp) och påverkar varken maskinens funk­tion eller livslängd.

6.6 Snabbchuck

(med momentbegränsare)

= Ställa in borrdjup

(max. vridmoment)

in varvtal

AUF, RELEASE

6.2 Ställa in rotationsriktning,
transportsäkring (startspärr)

Slå bara till rotationsriktningsväljaren
(8) när motorn är avstängd!

Använda rotationsriktningsväljaren (8)
(inställning av rotationsriktning, transportsä­kring).

Se sidan 3 (fäll ut sidan):
R = högervarv är inställt
L = vänstervarv är inställt
0 = mittläge: transportsäkring är inställd

(startspärr)

34

9

GRIP, ZU

Öppna

Vrid hylsan (9) i riktningen "AUF, RELEASE".

Spänna

Öppna snabbchucken och sätt in verktyget så
djupt som möjligt.
Vrid hylsan (9) i riktningen "GRIP, ZU" tills verk­tyget sitter stadigt.

Om verktygsskaftet är vekt måste du ev. efter­spänna efter en kort borrtid.

SVENSKA

SV

Skruva av

10

11

Öppna snabbchuck.

a Skruva ut skruven (10) (OBS! Vänster-

gänga!)

b Skruva av snabbchucken (1) med U-

nyckeln (11).

Fastskruvningen sker på samma sätt men i
omvänd ordning.

Rengöring

Håll då och då elverktyget med snabbchucken
lodrätt nedåt och vrid hylsan helt och hållet i
riktningen "GRIP, ZU", därefter i riktningen
"AUF, RELEASE".

Dammet som samlats faller ur snabbchucken.

1

7 Tips och knep

Borrning

Företrädesvis på 2:a växeln (hög hastighet).

Skruvdragning

Företrädesvis på 1:a växeln (låg hastighet) och
med vridmomentbegränsning.

C Batteripaket med olika kapacitet. Köp

endast batteripaket som har den spänning
som passar till dittelverktyg.

Det kompletta tillbehörssortimentet hittar du på
www.metabo.com eller i huvudkatalogen

9 Reparation

Endast behörig elektriker får utföra
reparationer på elverktyg!

Metabo elverktyg som behöver repareras kan
sändas in till de adresser som anges i
reservdelslistan.

Glöm inte att även ange felet när du skickar in
ett verktyg för reparation.

10 Miljöskydd

Metabos förpackningar kan återvinnas till
100%.

Uttjänta elverktyg och tillbehör innehåller stora
mängder värdefulla råmaterial och plaster, som
kan tillföras en återvinningsprocess.

Den här bruksanvisningen är tryckt på papper
som blekts utan klor.

Batteripaket får inte kastas i hushållssoporna!
Lämna tillbaka defekta eller förbrukade

batteripaket till Metabos återförsäljare!
Kasta inte batteripaketen i vatten!

Gäller endast EU-länder: Elverktyg får inte
kastas i hushållssoporna! Enligt direktiv

2002/96/EG som gäller äldre elektrisk och
elektronisk utrustning och dess tillämpning enligt
nationell lagstiftning ska uttjänta elverktyg
källsorteras och lämnas för återvinning.

Gängskärning

Smörj gängtappen en aning.
Välj 1:a växeln (låg hastighet).
Ställ in vridmomentbegränsning.

8 Tillbehör

Använd endast originaltillbehör från Metabo.
Ange exakt typ på ditt elverktyg till

återförsäljaren så att rätt tillbehör kan väljas.

ALaddare
B Bälte med maskinhölster

11 Tekniska data

Förklaringar till uppgifterna på sidan 2.
Vi förbehåller oss ändringar i enlighet med den
tekniska utvecklingen.

U = Batteripaketets spänning
n = Tomgångsvarvtal

Åtdragningsmoment vid skruvdragning:

= mjuk skruvdragning (trä)

M

1

= hård skruvdragning (metall)

M

2

= inställbart åtdragningsmoment

M

3

35

SV

SVENSKA

Max. borrdiameter:

=i stål

D

1 max

= i mjukt trä

D

2 max

m = vikt (med minsta batteripaketet)
G=spindelgänga
D = borrchuck-spännvidd

Typiskt A-bedömd ljudnivå:

= ljudtrycksnivå

L

pA

= ljudeffektsnivå

L

WA

KpA, KWA= Onoggrannhet

Under arbete kan bullernivån 85 dB(A)
överskridas.

Bär hörselskydd!

= typiskt bedömd acceleration runt

a

hw

handen-armen
Värdena har uppmätts enligt EN 60745.
Angivna tekniska data är toleransvärden (de

motsvarar gällande standarder).

36

SUOMI

FIN

Käyttöohje

Hyvä asiakas!
Kiitos, että olet osoittanut luottamusta ostamalla uuden Metabo-sähkötyökalun. Jokainen
Metabo-sähkötyökalu testataan huolellisesti ja kuuluu Metabon laadunvalvonnan tiukkojen
tarkastusten piiriin. Sähkötyökalun käyttöikä riippuu kuitenkin paljolti myös sinusta itsestäsi.
Noudata tätä käyttöohjetta ja liitteenä olevissa asiakirjoissa annettuja tietoja. Mitä huolellisemmin
käsittelet Metabo-sähkötyökaluasi, sitä kauemmin se palvelee sinua luotettavasti.

Yleisesti hyväksyttyjä tapaturmia estäviä määr-

Sisällysluettelo

1 Vaatimustenmukaisuus- vakuutus
2 Määräysten mukainen käyttö
3 Yleiset turvallisuusohjeet
4 Erityiset turvallisuusohjeet
5 Laitteen osat
6 Käyttö

6.1 Akun irrottaminen, kiinnittäminen

6.2 Kiertosuunnan, kuljetusvarmistimen

(sulkemissalpa) säätö

6.3 Vaihdeportaan valinta

6.4 Vääntömomentin rajoituksen säätö,

poraus

6.5 Sähkötyökalun käynnistäminen,

sammuttaminen, kierrosluvun säätö

6.6 Pikaistukka

7 Vihjeitä ja vinkkejä
8 Lisävarusteet

9Korjaus
10 Ympäristönsuojelu
11 Tekniset tiedot

1 Vaatimustenmukaisuus-

vakuutus

Vakuutamme vastaavamme siitä, että tämä
tuote vastaa sivulla 2 mainittuja standardeja ja
määräyksiä.

2 Määräysten mukainen

käyttö

Kone sopii poraukseen metalliin, puuhun,
muoviin ja vastaaviin materiaaleihin,
kierteiden leikkaamiseen,
ruuvaukseen.

Käyttötarkoituksen vastaisesta käytöstä
aiheutuvista vahingoista vastaa yksin käyttäjä.

äyksiä ja tuotteen mukana toimitettuja turvalli­suusohjeita on noudatettava.

3 Yleiset turvallisuusohjeet

Lue ennen sähkötyökalun käyttöönottoa
turvallisuusohjeet (punainen vihko) ja käyt­töohje huolellisesti ja kokonaan läpi. Säilytä
kaikki koneen mukana toimitetut asiakirjat ja
luovuta kone eteenpäin ainoastaan

4Erityiset

turvallisuusohjeet

Huomioi tällä symbolilla merkityt
tekstiosiot omaksi turvaksesi ja
sähkötyökalusi turvaksi.!

Suojaa akut kosteudelta!
Älä käytä viallisia tai epämuodostuneita akkuja!
Älä altista akkuja tulelle!
Älä avaa akkuja!
Älä kosketa akun kontaktiosia äläkä aiheuta

oikosulkua!

Viallisesta akkusta voi valua
syövyttävää nestettä (30%:nen
kalilipeä) ulos! Jos akkunestettä valuu

ulos ja sitä joutuu iholle, huuhtele heti runsaalla
vedellä. Jos akkunestettä joutuu silmiin, pese
puhtaalla vedellä ja hakeudu välittömästi
lääkärin hoitoon!

Konetta saa käyttää ainoastaan sopivilla
Metabo-poraistukoilla, tilausnumero

3.01.00.301.0!

37

FIN

SUOMI

5 Laitteen osat

Katso sivu 3 (taita sivu auki).

1Pikaistukka
2 Hylsy (vääntömomentti, poraus)
3 Liukukytkin (1./2. vaihde)
4 akkun lukituksen avaamispainike
5Akku
6 Terien pidin
7Painokytkin
8 Kiertosuunnan vaihtokatkaisin (kierrossu-

unnan säätö, kuljetusvarmistin)

6Käyttö

Lataa akku ennen käyttöä.
Akku saavuttaa täyden kapasiteettinsa vasta
viiden lataus- ja tyhjentymiskerran jälkeen.

Latauslämpötila-alue on 0–50 °C.
Mahdollisten latauskertojen määrä riippuu

käytettävästä latauslaitteesta seuraavasti:

• ACS 15, ACS 15 Plus: enintään 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: enintään
1000

Ilmoitettu latauskertojen määrä saavutetaan
kuitenkin vain, kun vältetään akuston täydel­liset purkamiset. Lataa akusto uudestaan
tehon laskiessa.

Säilytä NiMH akkuja ladattuna ja lataa ne
uudestaan viimeistään 6 kuukauden kuluttua.

6.3 Vaihdeportaan valinta
Siirrä liukukytkintä (3) vain, kun

moottori ei käy!

Siirrä liukukytkintä (3).

= 1. vaihde (alhainen kierrosluku, erityisen

suuri vääntömomentti)

= 2. vaihde (korkea kierrosluku)

6.4 Vääntömomentin rajoituksen säätö,
poraus

Käännä hylsystä (vääntömomentti, poraus) (2).

1...20 = vääntömomentin säätö

6.5 Sähkötyökalun käynnistäminen,

Paina virtakytkintä (7).
Portaaton kierrosluvun säätö.

Huomautus: Melu, jota esiintyy kun kone
sammutetaan, johtuu rakenteesta (pikapy­säytys) ja se ei vaikuta mitenkään koneen
toimintaan tai käyttöikään.

6.6 Pikaistukka

(momenttirajoituksella)

= poraustehon säätö

(maks. vääntömomentti)

sammuttaminen, kierrosluvun säätö

AUF, RELEASE

6.1 Akun irrottaminen, kiinnittäminen
Irrottaminen

Paina näppäintä (4) ja ota akku (5) pois.

Kiinnittäminen

Työnnä akku (5) koneeseen, niin että se lukittuu
paikoilleen.

6.2 Kiertosuunnan, kuljetusvarmistimen
(sulkemissalpa) säätö

Käytä kiertosuunnan
vaihtokatkaisinta (8) vain moottorin
ollessa pysähdyksissä!

Paina kiertosuunnan vaihtokatkaisimesta
(kierrossuunnan säätö, kuljetusvarmistin) (8).

Katso sivu 3 (taita sivu auki):
R = kone pyörii oikealle päin
L = kone pyörii vasemmalle päin
0 = keskiasento: kuljetusvarmistin

(käynnistyssulku) säädetty

38

9

GRIP, ZU

Avaaminen

Kierrä hylsyä (9) kohdan “AUF, RELEASE”
suuntaan.

Kiristäminen

Avaa pikaistukka ja sovita työkalu niin syvälle
kuin mahdollista.

Kierrä hylsyä (9) kohdan “GRIP, ZU” suuntaan,
kunnes työkalu on kiristetty tiukalle.

Pehmeiden teränvarsien kohdalla on työkalua
mahdollisesti kiristettävä uudelleen, kun on
porattu vähän aikaa.

Irrottaminen

10

11

Avaa pikaistukka.
a Kierrä ruuvi (10) auki (huom: vasemman-

puoleinen kierre)

b Irrota pikaistukka (1) kiintoavaimen avulla

(11).

Poraistukka kiinnitetään päinvastaisessa järje­styksessä.

Puhdistus

Käännä sähkötyökalu ja pikaistukka silloin
tällöin kohtisuoraan alaspäin ja kierrä hylsy
täysin kohdan “GRIP, ZU” suuntaan ja sitten
täysin kohdan “AUF, RELEASE” suuntaan.

Istukkaan kerääntynyt pöly putoaa ulos.

1

7 Vihjeitä ja vinkkejä

Poraus

Mieluiten 2. vaihteella (korkea kierrosluku).

Ruuvaus

Mieluiten 1. vaihteella (alhainen kierrosluku) ja
vääntömomentin rajoituksella.

Kierteitysporaus

Laita kierretappiin hieman öljyä.
Valitse 1. vaihde (alhainen kierrosluku).
Säädä vääntömomentin rajoitus.

SUOMI

FIN

8 Lisävarusteet

Käytä ainoastaan alkuperäisiä Metabon lisäva­rusteita.

Oikeiden lisävarusteiden löytymiseksi ilmoita
kauppiaalle sähkötyökalusi tarkka malli.

ALaturi
B Kantovyö
C Kapasiteeteiltaan erikokoisia akkuja.

Osta vain akkuja, joiden jännite vastaa
työkalusi jännitettä.

Lisätarvikkeiden täydellinen ohjelma katso
www.metabo.com tai pääluettelo.

9Korjaus

Vain sähköalan ammattilainen saa
korjata sähkötyökaluja!

Korjauksen tarpeessa olevat Metabo-sähköty­ökalut voidaan lähettää varaosalistalla annettu­ihin osoitteisiin.

Olkaa hyvät ja kuvatkaa lähetyksen yhteydessä
havaittu vika.

10 Ympäristönsuojelu

Metabon pakkaukset voidaan kierättää sata­prosenttisesti.
Loppuun käytetyt sähkötyökalut ja tarvikkeet
sisältävät paljon arvokkaita raaka-aineita ja
muoveja, jotka myös voidaan kierrättää.

Tämä käyttöohje on painettu kloorittomasti
valkaistulle paperille.

Akkuja ei saa hävittää talousjätteen mukana!
Palauta vialliset tai käytetyt akut Metabo-

kauppiaallesi!
Älä heitä akkuja veteen!

Koskee vain EU-maita: Älä hävitä
sähkötyökalua tavallisen kotitalousjätteen

mukana! Vanhoja sähkö- ja
elektroniikkalaitteita koskevan EU-direktiivin 2002/
96/ETY ja sen maakohtaisten sovellusten
mukaisesti käytetyt sähkötyökalut on toimitettava
ongelmajätteen keräyspisteeseen ja ohjattava
ympäristöystävälliseen kierrätykseen.

39

FIN

SUOMI

11 Tekniset tiedot

Tiedot löytyvät sivulta 2.
Oikeus teknisestä kehityksestä johtuviin

muutoksiin pidätetään.

U = akun jännite
n = kuormittamaton pyörimisnopeus

Kiristysmomentti ruuvattaessa:

= pehmeät materiaalit (puu)

M

1

= kovat materiaalit (metalli)

M

2

= kiristysmomentti säädettävissä

M

3

Suurin mahdollinen terän halkaisija:

= teräkseen

D

1 max

= pehmeään puuhun

D

2 max

m = paino (pienimmän akun kanssa)
G = karan kierre
D = istukan aukeama

Tyypillinen A-äänitaso

= äänipainetaso

L

pA

= äänitehotaso

L

WA

, KWA= epävarmuus

K

pA

Häiriötaso koneen käytön yhteydessä saattaa
ylittää 85 dB(A).

Käytä kuulosuojaimia!

a

= tyypillinen kiihtyvyys käden

hw

Mittaukset suoritettu standardin EN 60745
mukaan.

Annetuissa teknisissä tiedoissa voi esiintyä
poikkeavuuksia (vastaavien, voimassa olevien

käsivarren alueella

standardien mukaisesti).

40

BRUKSANVISNING

NO

Bruksanvisning

Kjære kunde,
vi takker for tilliten du har vist oss ved å kjøpe ditt nye Metabo elektroverktøy. Hvert Metabo elek­troverktøy testes omhyggelig og gjennomgår de strenge kvalitetskontrollene i Metabo kvalitetssi­kringssystemet. Et elektroverktøys levetid er imidlertid sterkt avhengig av brukeren. Følg informa­sjonene i denne bruksanvisningen og i de vedlagte dokumentene. Jo mer forsiktig du behandler
Metabo elektroverktøyet, desto lenger vil det stå til disposisjon for deg.

Innholdsfortegnelse

1 Konformitetserklæring
2 Korrekt anvendelse
3 Alminnelige sikkerhetshenvisninger
4 Spesielle sikkerhetsinformasjoner
5 Oversikt
6Bruk

6.1 Uttagning, innsetting av batteri
pakken

6.2 Innstilling av dreieretning,
transportsikring (innkoplingssperre)

6.3 Valg av girtrinn

6.4 Still inn dreiemomentbegrensning,
bore

6.5 Inn-, utkopling av elektroverktøyet,
innstilling av turtallet

6.6 Selvspennende chuck

7 Tips og triks
8 Tilbehør

9 Reparasjon
10 Miljøvern
11 Tekniske data

1 Konformitetserklæring

Vi erklærer under eget ansvar at dette
produktet er i samsvar med normene eller
normdokumentene som er oppført på side 2.

2 Korrekt anvendelse

Maskinen er egnet til boring i metall, treverk,
kunststoff og lignende materialer,
til gjenging
til skruing.

Brukeren bærer alt ansvar for skader som
oppstår grunnet ikke korrekt anvendelse.

Generelt anerkjente ulykkesforebyggelsesfors­krifter samt de vedlagte sikkerhetsinformasjo­nene må overholdes.

3 Alminnelige

sikkerhetshenvisninger

Før elektroverktøyet tas i bruk skal alle de
vedlagte sikkerhetsinformasjonene (rødt hefte)
og hele bruksanvisningen leses omhyggelig. Ta
vare på alle dokumentene som følger med
elektroverktøyet og gi elektroverktøyet til andre
kun sammen med disse dokumentene.

4Spesielle

sikkerhetsinformasjoner

Vær oppmerksom på alle
tekststeder som er merket med
dette symbolet. Her gis det
opplysninger som angår din
egen sikkerhet og beskyttelse av

elektroverktøyet!
Beskytt batteri-pakken mot fuktighet!
Ikke bruk en batteri-pakke som er defekt eller

deformert!
Ikke utsett batteri-pakken for åpen ild!
Batteri-pakken må ikke åpnes!
Batteri-pakkens kontakter må ikke berøres

eller kortsluttes!

Det kan lekke etsende væske (30 %
kalilut) fra ødelagte batteripakker! Hvis
batterivæske kommer i kontakt med

huden, må du straks skylle med rikelig med
vann. Hvis du får batterivæske i øynene, må du
vaske med rent vann og straks oppsøke lege!

Maskinen skal kun brukes med egnede
Metabo-chucker. best.nr. 3.01.00.301.0.

41

NO

BRUKSANVISNING

5Oversikt

Se side 3 (vennligst brett ut).

1 Selvspennende chuck
2 Hylse (dreiemoment, boring)
3 Skyvebryter (1./2. gir)
4 Tast for løsning av batteri-pakken
5 Batteripakke
6 Oppbevaringsplass for skru-bits
7Trykkbryter
8 Omkobler for dreieretning (dreieretnings-

innstilling, transportsikring)

6Bruk

Før batteri-pakken brukes må den lades opp.
Batteri-pakken oppnår sin fulle kapasitet først
etter å ha blitt oppladet og utladet 5 ganger (5
ladesykluser).

Ladetemperaturområdet er 0 - 50°C.
Hvor mange ladesykluser som er mulig,

avhenger av hvilket ladeapparat det gjelder.

• ACS 15, ACS 15 Plus: maks. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: maks.
1000

Det oppgitte antallet ladesykluser kan bare
oppnås hvis man unngår dyputlading av batte­ripakken. Ved redusert ytelse må batteripakken
lades på nytt.

NiMH-batterier lagres i ladet tilstand og etter­lades etter senest 6 måneder.

6.3 Valg av girtrinn
Skyvebryteren (3) må kun betjenes

når motoren står stille!

Betjening av skyvebryteren (3).

= 1. trinn (lavt turtall, spesielt høyt

dreiemoment)

= 2. trinn (høyt turtall)

6.4 Still inn dreiemomentbegrensning,
bore

Drei hylsen (dreiemoment, boring) (2).

1...20 = Still inn dreiemomentet

6.5 Inn-, utkopling av elektroverktøyet,

Betjening av trykkbryteren (7).
Trinnløs turtallsregulering.

Merk: Lyden som oppstår når maskinen slås
av, er avhengig av konstruksjonen (hurtig­stopp) og har ingen innvirkning på maskinens
funksjon og levetid.

6.6 Selvspennende chuck

(med begrensning av dreiemoment)

= Still inn bortrinn

(maks. dreiemoment)

innstilling av turtallet

AUF, RELEASE

6.1 Uttagning, innsetting av batteri
pakken

Uttagning

Trykk tasten (4) og ta ut batteri-pakken (5).

Innsetting

Sett inn batteri-pakken (5) til den smetter på
plass.

6.2 Innstilling av dreieretning, transport­sikring (innkoplingssperre)

Omkobleren for dreieretning (8) må
kun betjenes når motoren står stille!

Aktiver omkobleren for dreieretning (dreieret­ningsinnstilling, transportsikring) (8).

Se side 3 (vennligst brett ut):
R = Høyregange innstilt
L = Venstregange innstilt
0 = Midtstilling: Transportsikring

(innkoplingssperre) innstilt

42

9

GRIP, ZU

Åpning

Drei hylsen (9) i retning av "AUF, RELEASE".

Spenning

Åpne den selvspennende chucken og sett inn
verktøyet så dypt som mulig.

Drei hylsen (9) i retning av "GRIP, ZU" til
verktøyet er fastspent.

Hvis verktøyets skaft er mykt må det eventuelt
etterspennes etter kort boretid.

BRUKSANVISNING

NO

Avskruing

10

11

Åpne den selvspennende chucken.
a Skru ut skruen (10) (OBS: Venstregjenge)
b Skru av den selvspennende chucken (1)

med fastnøkkelen (11).

Chucken skrues på igjen i omvendt rekkefølge.

Rengjøring

Fra tid til annen skal elektroverktøyet holdes
med den selvspennende chucken pekende
loddrett ned og hylsen dreies helt i retning av
"GRIP, ZU" og deretter helt i retning av "AUF,
RELEASE". Støvet som har samlet seg, faller
da ut av den selvspennende chucken.

1

7 Tips og triks

Boring

Fortrinnsvis i 2. trinn (høyt turtall).

Skruing

Fortrinnsvis i 1. trinn (lavt turtall) og med dreie­momentbegrensning.

Gjengeboring

Gjengeboret skal oljes lett.
Velg 1. trinn (lavt turtall).
Innstill dreiemomentbegrensningen.

8Tilbehør

Bruk kun originalt Metabo tilbehør.
For å kunne velge ut riktig tilbehør må forhand-

leren få nøyaktige opplysninger om elektro­verktøyets type.

A Ladeapparat
B Belteveske

C Batteri-pakker med forskjellig kapasitet.

Kjøp kun batteri-pakker med den spen­ningen som passer til elektroverktøyet.

Se www.metabo.com eller hovedkatalogen for det
komplette tilbehørsprogrammet.

9 Reparasjon

Reparasjoner på elektroverktøy må
kun utføres av elektro-fagfolk!

Metabo-elektroverktøy som må repareres, kan
sendes til adressene som står på reservedels­listen.

Vennligst vedlegg en beskrivelse av
oppdagede feil ved innsending til reparasjon.

10 Miljøvern

Emballasje fra Metabo kan resirkuleres 100%.
Utrangert elektroverktøy og tilbehør inneholder
store mengder verdifulle rå- og kunststoffer
som i likhet med emballasjen kan resirkuleres.

Denne bruksanvisningen er trykket på klorfritt
bleket papir.

Batteri-pakken må ikke kastes som hushold­ningsavfall!

Lever defekte eller oppbrukte batteri-pakker
tilbake til Metabo-forhandleren!

Kast ikke batteri-pakken i vannet!

Kun for EU-land: Kast aldri elektroverktøy i
husholdningsavfallet! I henhold til EU-

direktiv 2002/96/EF om kasserte elektriske
og elektroniske produkter og direktivets
iverksetting i nasjonal rett, må elektroverktøy som
ikke lenger skal brukes, samles separat og
returneres til et miljøvennlig gjenvinningsanlegg.

11 Tekniske data

Forklaring av spesifikasjonene er å finne på
side 2.

Rett til endringer grunnet tekniske fremskritt
forbeholdes.

U = Batteri-pakkens spenning
n = Tomgangsturtall

Tiltrekkingsmoment ved skruing:

= Myk skruing (tre)

M

1

= Hard skruing (metall)

M

2

= Tiltrekkingsmoment innstillbart

M

3

43

NO

BRUKSANVISNING

Maks. borediameter:

=I stål

D

1 max

=I mykt tre

D

2 max

m = Vekt (med den minste

batterimpakken)
G = Spindelgjenge
D = Chuck-spennvidde

Typiske A-vurderte lydnivåer:

= Lydtrykknivå

L

pA

= Lydeffektnivå

L

WA

KpA, KWA= Usikkerhet
Under arbeidsutførelsen kan lydnivået overs-

kride 85 dB(A).

Bruk hørselsvern!

= Typisk vurdert akselerasjon i

a

hw

hånd-arm-området

Måleverdier er regnet ut etter EN 60745.
Tekniske data kan variere (i forhold til de til

enhver tid gjeldende normer).

44

DANSK

DA

Betjeningsvejledning

Kære kunde.
Tak for den tillid, du har vist os ved at købe dit nye elektroværktøj fra Metabo. Alle Metabos elek­troværktøjer testes omhyggeligt og underkastes Metabos kvalitetssikrings strenge kvalitetskon­trol. Men levetiden for et elektroværktøj afhænger i høj grad også af dig selv. Læs omhyggeligt
informationerne i denne betjeningsvejledning og i vedlagte dokumentation. Jo mere omhyggeligt
du behandler dit Metabo elektroværktøj, desto længere har du glæde af det.

Brugeren er selv ansvarlig for skader forårs aget

Indholdsfortegnelse

1 Overensstemmelseserklæring
2 Tilsigtet anvendelse
3 Generelle henvisninger til sikkerheden
4 Særlige sikkerhedsforskrifter
5 Oversigt
6Anvendelse

6.1 Aftagning/isætning af batteriet

6.2 Indstil omdrejningsretning,

transportsikring (startspærre)

6.3 Valg af gear

6.4 Indstilling af

drejemomentbegrænsning, boring

6.5 Tænd/sluk for akku-boremaskinen,

indstilling af omdrejningstal

6.6 Selvspændende borepatron

7 Tips og gode ideer
8 Tilbehør

9 Reparationer
10 Miljøbeskyttelse
11 Tekniske data

1 Overensstemmelseser-

klæring

Vi erklærer under almindeligt ansvar at dette
produkt er i overensstemmelse med de på side 2
angivne normer og direktiver.

2 Tilsigtet anvendelse

Maskinen er egnet til boring i metal, træ, kunst­stof og lignende materialer,
til skæring af gevind
til skruning.

ved utilsigtet anvendelse af akku­boremaskinen.

Arbejdstilsynets sikkerhedsbestemmelser og
vedlagte sikkerhedsforskrifter skal overholdes.

3 Generelle henvisninger til

sikkerheden

Læs vedlagte Sikkerhedsforskrifter (rødt hæfte)
og hele betjeningsvejledningen grundigt
igennem, før maskinen tages i brug. Opbevar
alle medfølgende dokumenter og sørg for, at
disse medfølger, hvis maskinen skifter ejer.

4Særlige

sikkerhedsforskrifter

Af hensyn til din egen sikkerhed
og til beskyttelse af maskinen
bør tekstpassager, der er
mærket med dette symbol,

følges nøje!
Batterierne må ikke udsættes for fugt!
Anvend aldrig defekte eller beskadigede

batterier!
Batterierne må ikke udsættes for åben ild!
Batterierne må ikke åbnes!
Batteriernes kontakter må ikke berøres eller

kortsluttes!

Der kan sive ætsende væske ud af
defekte Akku-sæt (30% kalilud! Hvis der
kommer batterivæske ud og væsken

kommer i berøring med huden, skal huden
omgående skylles med rigeligt vand. Skyl
øjnene med rent vand og søg straks læge, hvis
batterivæsken kommer i øjnene!

Maskinen må kun anvendes med de egnede
Metabo-borepatroner, bestill.nr.

3.01.00.301.0!

45

DA

DANSK

5Oversigt

Se side 3 (foldes ud).

1 Lynkoblingsborepatron
2 Momentindstilling (drejningsmoment,

boring)
3 Glidekontakt (1./2. gear)
4 Åbneknap til Akku-sæt
5 Akku-sæt
6 Bitdepot
7Trykkontakt
8 Drejeretningsknap (drejeretningsindstil-

ling, transportsikring)

6Anvendelse

Før ibrugtagningen skal batterierne oplades.
Batterierne når først op på fuld kapacitet, når
de har været op- og afladet 5 gange.

Ladetemperatur: 0 - 50 °C.
Batterierne kan genoplades mange gange;

hvor mange gange afhænger af, hvilken
oplader der anvendes.

• ACS 15, ACS 15 Plus: maks. 1500 gange

• L 60, AC 30, AC 30 Plus, C 45 Car: maks.
1000 gange

Det oplyste antal opladningscyklusser opnåes
dog ikke, hvis akkusættet ikke aflades. Ved
effekttab skal akkusættet atter oplades.

Opbevar NiMH akkupakker i opladet tilstand
og genoplad dem senest efter 6 måneder.

6.3 Valg af gear
Skydekontakten (3) må kun betjenes,

når motoren står stille!

Betjening af skydekontakten (3):

= 1. gear (lavt omdrejningstal, ekstra stort

drejemoment)

= 2. gear (højt omdrejningstal)

6.4 Indstilling af
drejemomentbegrænsning, boring

Drej momentindstillingen (drejningsmoment,
boring) (2).

1...20 = Indstilling af drejemoment

6.5 Tænd/sluk for akku-boremaskinen,

Betjening af trykkontakt (7):
Trinløs regulering af omdrejningstal.

Bemærk: Den støj, der fremkommer, når
maskinen slukkes, er konstruktionsbetinget
(hurtigstop) og har ingen indflydelse på maski­nens funktion og levetid.

6.6 Selvspændende borepatron

(drejemomentbegrænsning)

= Indstilling af boretrin

(maks. drejemoment)

indstilling af omdrejningstal

AUF, RELEASE

6.1 Aftagning/isætning af batteriet
Aftagning

Tryk på tasten (4) og træk batteriet af (5).

Isætning

Batteriet (5) skydes ind i grebet, til det går i
indgreb.

6.2 Indstil omdrejningsretning, transport­sikring (startspærre)

Brug kun drejeretningsknappen (8),
når motoren er standset!

Tryk på drejeretningsknappen (drejeretnings­indstilling, transportsikring) (8).

Se side 3 (foldes ud):
R=Højreløb
L=Venstreløb
0 = Midterstilling: Transportsikring

(startspærre)

46

9

GRIP, ZU

Åbning af borepatronen

Bøsningen (9) drejes i retning mod "AUF,
RELEASE" (ÅBN).

Fastspænding af værktøj

Åbn borepatronen og sæt værktøjet så langt
ind som muligt.

Drej bøsningen (9) i retning mod "GRIP, ZU"
(LUK), indtil det isatte værktøj sidder fast­spændt.

Hvis værktøjsskaftet er af blødt materiale, kan
det evt. være nødvendigt at spænde efter
værktøjet efter kort tids boring.

Aftagning af borepatronen

10

11

Åbn borepatronen.

a Skru skruen (10) ud. (OBS! Venstregevind!)
b Skru borepatronen (1) af ved hjælp af

gaffelnøglen (11).

Påsætning af borepatronen foretages på
samme måde, men i modsat rækkefølge.

Rengøring

Elektroværktøjet rengøres med jævne
mellemrum, idet borepatronen holdes lodret
med åbningen nedad og bøsningen drejes helt
i retning mod "GRIP, ZU" (LUK) og derefter helt
i retning mod "AUF, RELEASE" (ÅBN).
Det ansamlede støv falder nu ud af
borepatronens åbning.

1

7 Tips og gode ideer

Boring

Boring foretages bedst i 2. gear (højt omdre­jningstal).

Skruning

Skruning foretages bedst i 1. gear (lavt omdre­jningstal) og med drejemomentbegrænsning.

Gevindboring

Kom lidt olie på snittappen.
Vælg 1. gear (lavt omdrejningstal).
Indstil drejemomentbegrænsningen.

DANSK

DA

8 Tilbehør

Anvend kun originale Metabo tilbehørsdele.
Hvis du skal købe tilbehør, skal forhandleren

kende den nøjagtige type på elektroværktøjet.

AOplader
B Bælteskede
C Batterier med forskellig kapacitet.

Køb kun batterier med den spænding, der
passer til dit elektroværktøj.

Det komplette tilbehørsprogram findes på
www.metabo.com eller i hovedkataloget.

9 Reparationer

Reparationer på elektroværktøjer må
kun foretages af en uddannet
elektriker!

Metabo-elværktøjer, der skal repareres, kan
indsendes til en af de adresser, der står på
reservedelslisten.

Beskriv venligst den konstaterede fejl ved
indsendelsen.

10 Miljøbeskyttelse

Metabos emballage kan genbruges 100 %.
Udtjent elektroværktøj og tilbehør indeholder
betydelige mængder værdifulde rå- og
kunststoffer, der ligeledes kan indgå i
råstofkredsløbet igen.

Denne betjeningsvejledning er trykt på klorfrit
bleget papir.

Batterier må ikke smides i skraldespanden!
Aflever defekte eller udslidte batterier hos

forhandleren!
Batterier må ikke kastes i vandet!

Kun for EU-lande: El-værktøj må ikke
bortskaffes som almindeligt affald! I

henhold til det europæiske direktiv 2002/
96/EF om bortskaffelse af elektriske og
elektroniske produkter og gældende national
lovgivning skal brugt el-værktøj indsamles separat
og bortskaffes på en måde, der skåner miljøet
mest muligt.

47

DA

DANSK

11 Tekniske data

Forklaring til angivelserne på side 2.
Vi tager forbehold for tekniske ændringer.
U = Batterispænding

n = Friløbshastighed
Tilspændingsmomenter ved skruning:

= Blødt materiale (træ)

M

1

= Hårdt materiale (metal)

M

2

= Tilspændingsmoment stilbart

M

3

Max. bordiametre:

=I stål

D

1 max

= I blødt træ

D

2 max

m = Vægt (med mindste batteritype)
G = Spindelgevind
D = Borepatron-spændvidde

Typisk A-vægtet lydstyrke:

= Lydtryksniveau

L

pA

= Lydeffektniveau

L

WA

KpA, KWA= Usikkert

Under arbejdet kan støjniveauet overskride
85 dB(A).

Bær høreværn!

= Typisk vægtet acceleration i

a

hw

hånd-/armområdet.
Måleværdier fastlagt i henhold til EN_60745.
De angivne tekniske data skal forstås med tole-

rancer (i overensstemmelse med de tilsvarende
gældende standarder).

48

POLSKI

POL

Instrukcja obsługi

Szanowny Kliencie,
Serdecznie dziękujemy za zaufanie, którego wyrazem jest zakup nowego elektronarzędzia
wyprodukowanego przez firmę Metabo. Każde elektronarzędzie ze znakiem Metabo jest
poddawane wszechstronnym próbom i podlega surowej kontroli jakości prowadzonej przez dział
jakości firmy Metabo. Trwałość użytkowa elektronarzędzia jest jednak w wysokim stopniu
uzależniona także od postępowania użytkownika. Z tego względu zalecamy przestrzeganie
wskazówek zawartych w niniejszej instrukcji obsługi oraz w dołączonej dokumentacji. Im więcej
uwagi użytkownik poświęci prawidłowej obsłudze elektronarzędzia Metabo, tym dłużej będzie mu
ono niezawodnie służyło.

Konieczne jest przestrzeganie ogólnie

Spis treści

1 Oświadczenie zgodności
2 Wykorzystanie zgodne z przeznaczeniem
3 Ogólne zasady bezpieczeństwa pracy
4 Specjalne wskazówki bezpieczeństwa
5Przegląd
6Użytkowanie

6.1 Wyjmowanie i wkładanie akumulatorka

Ustawianie kierunku obrotu, zabez-

6.2

pieczenie transportowe
(blokada włączania)

6.3 Wybór stopnia przekładni

Ustawianie ogranicznika momentu

6.4

obrotowego, wiercenie

6.5 Włączenie, wyłączenie elektronarzędzia,

regulacja prędkości obrotowej

6.6 Uchwyt wiertarski szybkomocujący

7 Pożyteczne wskazówki
8 Wyposażenie dodatkowe

9Naprawy
10 Ochrona środowiska naturalnego
11 Dane techniczne

1 Oświadczenie zgodności

Oświadczamy z pełną odpowiedzialnością, że ten
produkt jest zgodny z normami i wytycznymi
podanymi na stronie 2.

2 Wykorzystanie zgodne z

przeznaczeniem

Urządzenie nadaje się do wiercenia w metalu,
drewnie, tworzywach sztucznych i temu
podobnych materiałach,
do gwintowania
do wkręcania.

Za szkody spowodowane wykorzystaniem
urządzenia niezgodnie z przeznaczeniem
wyłączną odpowiedzialność ponosi
użytkownik.

przyjętych zasad bezpieczeństwa i higieny
pracy oraz załączonych wskazówek
bezpieczeństwa.

3 Ogólne zasady

bezpieczeństwa pracy

Przed przystąpieniem do użytkowania
elektronarzędzia należy uważnie przeczytać w
całości dołączone wskazówki bezpieczeństwa
(czerwony zeszyt) oraz instrukcję obsługi.
Dokumentację dostarczoną z
elektronarzędziem należy przechować do
ewentualnego późniejszego wykorzystania. W
przypadku przekazania elektronarzędzia
należy przekazać nowemu użytkownikowi
także tę dokumentację.

4 Specjalne wskazówki

bezpieczeństwa

Dla ochrony własnej i ochrony
elektronarzędzia należy
przestrzegać uwag oznaczonych
w tekście tym symbolem!

Chronić akumulatorek przed wilgocią!
Nie używać akumulatorków uszkodzonych lub

zdeformowanych!
Akumulatorków nie wrzucać do ognia!
Nie otwierać akumulatorków!
Nie dotykać i nie zwierać styków akumulatorka!

Z uszkodzonego akumulatora może
wydostawać się żrąca ciecz (30%-owy
ług potasowy)! W przypadku

wydostania się cieczy z akumulatora i
przedostania się jej na skórę należy
bezzwłocznie spłukać to miejsce dużą ilością
wody. W przypadku przedostania się cieczy z
akumulatora do oczu należy przepłukać je
czystą wodą i bezzwłocznie udać się do
lekarza!

49

POL

POLSKI

Urzadzenie wolno uzywac wylacznie z
odpowiednimi uchwytami wiertarskimi firmy
Metabo - nr zamówieniowy 3.01.00.301.0!

5Przegląd

Patrz strona 3 (proszę rozłożyć).

1 Uchwyt wiertarski szybkomocujący
2 Tuleja (moment obrotowy, wiercenie)
3 Przełącznik suwakowy (1./2. bieg)
4 Przycisk odblokowania akumulatora
5Akumulator
6 Magazynek na końcówki wkrętakowe
7 Przycisk włącznika
8 Przełącznik kierunku obrotu (wybór

kierunku obrotów, zabezpieczenie na
czas transportu)

6Użytkowanie

Przed wykorzystaniem naładować
akumulatorek. Akumulatorek osiąga swoją
pełną pojemność dopiero po 5-krotnym
naładowaniu i rozładowaniu (cykle ładowania).

Zakres temperatur ładowania wynosi 0 - 50 °C.
W zależności od zastosowanego urządzenia

do ładowania maksymalna ilość cykli
ładowania jest następująca:

• ACS 15, ACS 15 Plus: maks. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: maks.
1000

Podana ilość cykli ładowania jest możliwa do
uzyskania, tylko kiedy unika się najniższego
stanu rozładowania akumulatorów. W
przypadku spadku mocy akumulatory
ponownie naładować.

Akumulatory NiMH należy przechowywać w
stanie naładowanym i doładować najpóźniej
po 6 miesiącach.

6.1 Wyjmowanie i wkładanie

akumulatorka

Wyjmowanie

Nacisnąć przycisk (4) i wyjąć akumulatorek (5).

Wkładanie

Osadzić akumulatorek (5) do zaryglowania.

6.2 Ustawianie kierunku obrotu, zabez­pieczenie transportowe
(blokada włączania)

Przełącznik kierunku obrotu (8) należy
przestawiać wyłącznie przy
zatrzymanym silniku!

Przesunąć przełącznik kierunku obrotu (wybór
kierunku obrotów, zabezpieczenie na czas
transportu) (8).

Patrz strona 3 (proszę rozłożyć):
R = nastawiony ruch obrotowy w prawo
L = nastawiony ruch obrotowy w lewo
0 = położenie środkowe – nastawione

zabezpieczenie na czas transportu
(blokada włączenia)

6.3 Wybór stopnia przekładni
Przełącznik suwakowy (3) wolno

przesuwać wyłącznie przy
wyłączonym silniku!

Przesunąć przełącznik suwakowy (3) w
położenie:

= 1. bieg (niska prędkość obrotowa,

szczególnie wysoki moment obrotowy)

= 2. bieg (wysoka prędkość obrotowa)

6.4 Ustawianie ogranicznika momentu
obrotowego, wiercenie

Przekrêciæ tulejê (moment obrotowy,
wiercenie) (2).

1...20 = ustawianie momentu obrotowego

6.5 Włączenie, wyłączenie

Nacisnąć przycisk włącznika (7).
Włącznik umożliwia bezstopniową regulację
prędkości obrotowej.

Wskazówka: Hałas występujący przy
wyłączaniu urządzenia jest spowodowany
rodzajem konstrukcji (szybkie zatrzymanie) i
wywiera wpływu na funkcjonowanie oraz
długość okresu eksploatacji urządzenia.

(z ograniczeniem momentu
obrotowego)

= Ustawianie stopnia wiercenia

(maks. moment obrotowy)

elektronarzędzia, regulacja prędkości
obrotowej

50

POLSKI

POL

6.6 Uchwyt wiertarski szybkomocujący

AUF, RELEASE

9

GRIP, ZU

Rozwieranie

Tuleję (9) obrócić w kierunku położenia
rozwarcia uchwytu "AUF, RELEASE".

Mocowanie

Rozewrzeć uchwyt wiertarski szybkomocujący
i osadzić narzędzie w uchwycie możliwie jak
najgłębiej.

Obracać tuleję (9) w kierunku położenia
zaciśnięcia "GRIP, ZU", do silnego
zamocowania narzędzia.

Jeśli część chwytowa narzędzia jest wykonana
z miękkiego materiału należy ewentualnie po
krótkim czasie pracy sprawdzić pewność
mocowania narzędzia i w razie potrzeby
dociągnąć.

Wykręcenie

10

11

Rozewrzeć uchwyt wiertarski
szybkomocujący.

a Wykręcić śrubę (10) (uwaga! lewy gwint)
b Odkręcić uchwyt wiertarski

szybkomocujący (1) przy pomocy klucza
płaskiego (11).

Wkręcanie uchwytu należy przeprowadzić w
odwrotnej kolejności.

1

Czyszczenie

Od czasu do czasu przytrzymać
elektronarzędzie uchwytem wiertarskim
szybkomocującym skierowanym pionowo w
dół i obrócić tuleję całkowicie w kierunku
położenia zaciśnięcia "GRIP, ZU", po czym
przekręcić ją całkowicie w kierunku położenia
rozwarcia "AUF, RELEASE".
W czasie tych czynności nagromadzony pył
wypada z uchwytu wiertarskiego.

7 Pożyteczne wskazówki

Wiercenie

W czasie wiercenia najlepiej korzystać z 2.
biegu (wysoka prędkość obrotowa).

Wkręcanie

Najlepiej wykorzystać 1. bieg (niska prędkość
obrotowa) i funkcję ograniczenia momentu
obrotowego.

Gwintowanie

Przesmarować gwintownik niewielką ilością
oleju.

Dobrać 1. bieg (niska prędkość obrotowa).
Nastawić funkcję ograniczenia momentu

obrotowego.

8 Wyposażenie dodatkowe

Należy stosować wyłącznie oryginalne
wyposażenie dodatkowe Metabo.

W celu wyboru właściwego wyposażenia
dodatkowego należy podać sprzedawcy
dokładny typ posiadanego elektronarzędzia.

A Stacyjka do ładowania
B Kabura na elektronarzędzie do

zawieszenia na pasku

C Akumulatorki o różnych pojemnościach.

Należy dokupywać wyłącznie akumulatorki
o napięciu zgodnym z napięciem
posiadanego elektronarzędzia.

Pełny zestaw akcesoriów patrz www.metabo.com
lub katalog główny

.

9Naprawy

Naprawy elektronarzędzi mogą być
wykonywane wyłącznie przez
specjalistów elektryków!

Elektronarzędzia Metabo wymagające
naprawy mogą zostać przesłane na adresy
podane na liście części zamiennych.

Przy każdej przesyłce do naprawy prosimy o
podanie stwierdzonych usterek.

51

POL

POLSKI

10 Ochrona środowiska

naturalnego

Opakowania stosowane przez firmę Metabo
nadają się w 100% do powtórnego
zagospodarowania.
Zużyte elektronarzędzia i wyposażenie
dodatkowe zawierają duże ilości
wartościowych surowców i tworzyw
sztucznych, które można również
zagospodarować powtórnie.

Niniejsza instrukcja obsługi została
wydrukowana na papierze bielonym bez użycia
chloru.

Akumulatorków nie wolno wyrzucać do śmieci
domowych!

Uszkodzone lub zużyte akumulatorki należy
oddawać w placówkach sprzedających
narzędzia Metabo!

Nie wrzucać akumulatorków do wody!

Dotyczy tylko państw UE: Nie wyrzucać
elektronarzędzi wraz z odpadami z
gospodarstwa domowego! Zgodnie z

Europejską Dyrektywą 2002/96/WE w
sprawie zużytego sprzętu elektrotechnicznego i
elektronicznego oraz dostosowaniem jej do prawa
krajowego, zużyte elektronarzędzia należy
posegregować i zutylizować w sposób nie
zagrażający środowisku.

11 Dane techniczne

Typowe szacunkowe poziomy hałasu:

= poziom ciśnienia akustycznego

L

pA

= poziom mocy akustycznej

L

WA

KpA, KWA= Nieoznaczoność

W czasie pracy poziom hałasu może
przekroczyć 85 dB(A).

Należy nosić ochrony słuchu!

= typowe szacunkowe

a

hw

Wartości pomiarów ustalone w oparciu o
EN 60745.

Podane dane techniczne są opatrzone
tolerancyjnym błędem (odpowiednio do
obowiązujących standardów)

przyspieszenie w obrębie dłoni
ramienia

Objaśnienia danych zamieszczonych na
stronie 2.

Zmiany podyktowane potrzebami postępu
technicznego zastrzeżone.

U = napięcie akumulatorka
n = prędkość obrotowa przy pracy bez

Momenty dokręcania przy wkręcaniu śrub:
M

1

M

2

M

3

Maksymalna średnica wiertła:
D

1 max

D

2 max

m = masa (z najmniejszym

G = gwint wrzeciona
D = zakres rozwarcia uchwytu

obciążenia

= wkręcanie w materiały miękkie

(drewno)

= wkręcanie w materiały twarde

(metal)

= możliwość regulacji momentu

dokręcania

= w stali
= w drewnie miękkim

akumulatorkiem)

wiertarskiego

52

ΕΛΛΗΝΙΚΑ

EL

Οδηγίες χρήσεως

Αξιτιµε πελάτη,
Σασ ευχαριστούµε για την εµπιστοσύνη που δείξατε, προτιµώντασ το καινούργιο ηλεκτρικ
εργαλείο τησ Metabo. Κάθε ηλεκτρικ εργαλείο τησ Metabo έχει δοκιµαστεί προσεκτικά
σύµφωνα µε τουσ αυστηρούσ ελέγχουσ ποιτητασ του Συστήµατοσ ∆ιασφάλισησ Ποιτητασ
τησ Metabo. Η µακροζωία ηλεκτρικού εργαλείου εξαρτάται µωσ σε µεγάλο βαθµ και απ
σασ. Σασ παρακαλούµε να τηρείτε τισ παρούσεσ οδηγίεσ χρήσεωσ και τα συνηµµένα έγγραφα.
σο πιο προσεκτικά χειρίζεστε το ηλεκτρικ σασ εργαλείο Metabo, τσο µεγαλύτερο χρονικ
διάστηµα θα σασ υπηρετεί αξιπιστα.

Περιεχµενα

1 ∆ήλωση Πισττητασ
2 Αρµζουσα χρήση
3 Γενικέσ επισηµάνσεισ ασφαλείασ
4 Ειδικέσ υποδείξεισ ασφαλείασ
5 Επισκπηση
6 Χρήση

6.1 Αφαίρεση, τοποθέτηση φυσιγγίου

µπαταρίασ

6.2 Ρύθµιση κατεύθυνσησ

περιστροφήσ, ασφάλειασ
µεταφοράσ (κλείδωµα τησ
λειτουργίασ)

6.3 Επιλογή βαθµίδασ µειωτήρα

στροφών

6.4 Ρύθµιση περιορισµού ροπήσ

στρέψησ, διάνοιξη τρύπασ

6.5 Θέση του ηλεκτρικού εργαλείου σε

λειτουργία και εκτσ λειτουργίασ

6.6 Ταχυτσκ

7 Συµβουλέσ και τεχνάσµατα
8 Εξαρτήµατα

9 Επισκευή
10 Προστασία περιβάλλοντοσ
11 Τεχνικά χαρακτηριστικά

1 ∆ήλωση Πισττητας

∆ηλώνουµε µε ιδία ευθύνη τι το προϊν
αυτ αντιστοιχεί στισ προδιαγραφέσ ή στισ
οδηγίεσ που αναφέρονται στη σελίδα 2.

2 Αρµζουσα χρήση

Το εργαλείο είναι κατάλληλο για τρύπηµα σε
µέταλλο, ξύλο, συνθετικ υλικ και παρµοια
υλικά,
για σπειροτµηση και
για βίδωµα.

Για ζηµίεσ λγω ανάρµοστησ µεταχείρισησ
ευθύνεται αποκλειστικά ο χρήστησ.

Γενικά αναγνωρισµένοι κανονισµοί
πρληψησ ατυχηµάτων και επισυναπτµενεσ
υποδείξεισ ασφαλείασ πρέπει να τηρούνται.

3 Γενιxές επισηµάνσεις

ασφαλείας

Πριν απ τη χρήση του ηλεκτρικού
εργαλείου διαβάστε προσεκτικά τισ
συνηµµένεσ υποδείξεισ ασφαλείασ (κκκινο
τεύχοσ) και τισ παρούσεσ οδηγίεσ χρήσεωσ.
Φυλάγετε λα τα έγγραφα που συνοδεύουν
το ηλεκτρικ εργαλείο και παραδώστε τα
στον επµενο κάτοχο µαζί µε το ηλεκτρικ
σασ εργαλείο.

4 Ειδικές υποδείξεις

ασψαλείας

Για την προστασία σασ και για
την προστασία του ηλεκτρικού
σασ εργαλείου προσέχετε
ιδιαίτερα τα σηµεία του
κειµένου που χαρακτηρίζονται
µε το σύµβολο αυτ!

Προστατεύετε τα στοιχεία µπαταριών απ
την υγρασία!

Μη χρησιµοποιείτε χαλασµένα ή
παραµορφωµένα στοιχεία µπαταριών!

Τα στοιχεία µπαταριών να µην εκτίθενται σε
φωτιά!

Μην ανοίγετε τα στοιχεία µπαταριών!
Μην ακουµπάτε τισ επαφέσ και µη

βραχυκυκλώνετε τα στοιχεία µπαταριών!

Απ τισ ελαττωµατικέσ µπαταρίεσ
µπορεί να εξέλθει ένα καυστικ υγρ
(καυστικ κάλιο 30%)! Σε περίπτωση

που χυθεί το υγρ τησ µπαταρίασ και έρθει σε
επαφή µε το δέρµα σασ, ξεπλύνετε το δέρµα
σασ αµέσωσ µε πολύ νερ. Σε περίπτωση που
πέσει υγρ τησ µπαταρίασ στα µάτια σασ,
πλύνετε τα µάτια σασ µε καθαρ νερ και
πηγαίνετε χωρίσ καθυστέρηση στο γιατρ!

Το ε

ργαλείο επιτρέπ

µνο µ

ε τα κατ

αγγελίασ 3.01.00.301.0!

παρ

εται

άλλη

να χρησιµοποιηθεί

α τ

σοκ Metabo, αριθµσ

53

EL

ΕΛΛΗΝΙΚΑ

5 Επισκπηση

Βλέπε σελίδα 3 (παρακαλώ ξεδιπλώστε).

1 Ταχυτσκ
2 ∆ακτύλιοσ (ροπή στρέψησ, τρύπηµα)
3 Συρµενοσ διακπτησ (1η/2η

ταχύτητα)

4 Πλήκτρο για την απασφάλιση τησ

µπαταρίασ
5 Μπαταρία
6 Θήκη κατσαβιδλαµων
7 Πληκτροδιακπτησ
8 ∆ιακπτησ αλλαγήσ τησ κατεύθυνσησ

περιστροφήσ (ρύθµιση τησ φοράσ

περιστροφήσ, ασφάλεια µεταφοράσ)

6Χρήση

Πριν απ τη χρήση πρέπει τα στοιχεία
µπαταριών να φορτιστούν.
Η πλήρη χωρητικτητα του στοιχείου
µπαταρίασ επιτυγχάνεται µετά απ 5 φορέσ
φρτιση και εκφρτιση (κύκλοι φρτισησ).

Εύροσ θερµοκρασίασ φρτισησ: 0 - 50 °C
Ανάλογα µε το χρησιµοποιούµενο φορτιστή

κυµαίνεται ο αριθµσ των δυνατών κύκλων
φρτισησ.

• ACS 15, ACS 15 Plus: το πολύ 1500

• L 60, AC 30, AC 30 plus, C 45 Car: το πολύ
1000

Ο συγκεκριµένοσ αριθµσ των κύκλων
φρτισησ επιτυγχάνεται µνο ταν
αποφεύγεται µία πλήρησ αποφρτιση τησ
µπαταρίασ. Αν µειωθεί η ισχύσ φορτίστε
πάλι τη µπαταρία.

Αποθ

ηκεύετε τισ µπαταρίεσ NiMH

φορτισµένεσ

γ

τερο µετ

αρ

6.1 Αφαίρεση, τοποθέτηση φυσιγγίου

Αφαίρεση

Πατήστε το πλήκτρο (4) και αφαιρέστε το
φυσίγγιο µπαταρίασ (5).

Τοποθέτηση

Περάστε µέσα το φυσίγγιο µπαταρίασ (5)
µέχρι που να ασφαλιστεί.

και επανα

ά 6

µπαταρίας

φορτίστε τισ το

µήνεσ.

6.2 Ρύθµιση κατεύθυνσης περιστροφής,
ασφάλειας µεταφοράς
(κλείδωµα της λειτουργίας)

Ο χειρισµς του διακπτη αλλαγής
της κατεύθυνσης περιστροφής (8)
επιτρέπεται µνο µε
ακινητοποιηµένο τον κινητήρα!

Χειρισµσ του διακπτη αλλαγήσ τησ
κατεύθυνσησ περιστροφήσ (ρύθµιση τησ
φοράσ περιστροφήσ, ασφάλεια µεταφοράσ)
(8).

Βλέπε σελίδα 3 (παρακαλώ ξεδιπλώστε):
R = δεξιστροφη κίνηση ρυθµισµένη
L = αριστερστροφη κίνηση ρυθµισµένη
0 = µεσαία θέση: ασφάλεια µεταφοράσ

(κλείδωµα τησ λειτουργίασ)
ρυθµισµένη

6.3 Επιλογή βαθµίδας µειωτήρα
στροφών

Χειρισµς του συρταρωτού διακπτη
(3) µνον, ταν ο κινητήρας βρίσκεται
σε ηρεµία!

Χειρισµσ του συρταρωτού διακπτη (3).

= 1η ταχύτητα (µεγάλοσ αριθµσ

στροφών, ιδιαίτερα υψηλή ροπή
στρέψησ)

= 2η ταχύτητα (µικρσ αριθµσ

στροφών)

6.4 Ρύθµιση περιορισµού ροπής
στρέψης,
διάνοιξη τρύπας

Περιστροφή του δακτύλιου (ροπή στρέψησ,
τρύπηµα) (2).

1...20 = Ρύθµιση ροπήσ στρέψησ

6.5 Θέση του ηλεκτρικού εργαλείου σε

Χειρισµσ συρταρωτού διακπτη (7).
Ρύθµιση αριθµού στροφών χωρίσ
διαβαθµίσεισ.

Υπδειξη: Ο θρυβοσ, που παρουσιάζεται
κατά την απενεργοποίηση του εργαλείου,
οφείλεται στον τρπο κατασκευήσ
(γρήγορη ακινητοποίηση) και δεν επηρεάζει
καθλου τη λειτουργία και τη διάρκεια ζωήσ
του εργαλείου.

(µε περιορισµ τησ ροπήσ
στρέψησ)

= Ρύθµιση βάθουσ τρυπήµατοσ

(µέγιστη ροπή στρέψησ)

λειτουργία και εκτς λειτουργίας

54

ΕΛΛΗΝΙΚΑ

EL

6.6 Ταχυτσκ

AUF, RELEASE

9

GRIP, ZU

Άνοιγµα

Περιστρέψτε το δακτύλιο (9) προσ την
κατεύθυνση "AUF, RELEASE".

Σύσφιξη

Ανοίξτε το ταχυτσκ και περάστε µέσα το
εργαλείο σο το δυνατν πιο βαθιά.

Περιστρέψτε το δακτύλιο (9) προσ την
κατεύθυνση "GRIP, ZU" ώσπου να σφιχτεί
καλά το εργαλείο.

Ενδεχοµένωσ χρειάζεται πρσθετη σύσφιξη
µετά απ σύντοµη λειτουργία διάνοιξησ
οπών, ταν είναι µαλακ το στέλεχοσ (η
ουρά) του εργαλείου.

Ξεβίδωµα

10

1

περιστρέφετε το δακτύλιο προσ την
κατεύθυνση "AUF, RELEASE". Η σκνη που
έχει µαζευτεί, πέφτει απ το ταχυτσκ.

7 Συµβουλές και τεχνάσµατα

∆ιάνοιξη οπών

Κατά προτίµηση στη 2η ταχύτητα (µεγάλοσ
αριθµσ στροφών).

Βίδωµα

Κατά προτίµηση στην 1η ταχύτητα (µικρσ
αριθµσ στροφών) και µε περιορισµ ροπήσ
στρέψησ.

∆ιάνοιξη σπειρωµάτων

Λαδώστε τον κολαούζο µε λίγο λάδι.
Επιλέξτε την 1η ταχύτητα (µικρσ αριθµσ

στροφών).
Ρυθµίστε την περιορισµένη ροπή στρέψησ.

8 Εξαρτήµατα

Χρησιµοποιείτε µνο γνήσια εξαρτήµατα
Metabo.

Για την επιλογή του σωστού εξαρτήµατοσ
γνωστοποιείστε στο ειδικ κατάστηµα τον
ακριβή τύπο του ηλεκτρικού σασ εργαλείου.

A Φορτιστήσ
BΘήκη ζώνησ
C Φυσίγγια µπαταρίασ διαφρων

χωρητικοτήτων. Αγοράζετε µνο
φυσίγγια µπαταρίασ των οποίων η τάση
ταιριάζει στην τάση του ηλεκτρικού σασ
εργαλείου.

Πλήρεσ πργραµµα εξαρτηµάτων, βλέπε
www.metabo.com ή στον κύριο κατάλογο.

11

Άνοιγµα ταχυτσκ.

a Ξεβιδώστε τη βίδα (10) (προσοχή,

αριστερστροφο σπείρωµα!).

b Ξεβιδώστε το ταχυτσκ (1) µε γερµανικ

κλειδί (11). Το βίδωµα εκτελείται οµοίωσ
ακολουθώντασ µωσ την αντίστροφη
σειρά.

Καθαρισµς

Κάπου-κάπου κρατάτε το ηλεκτρικ
εργαλείο µε το ταχυτσκ κάθετα προσ τα
κάτω και περιστρέφετε το δακτύλιο πλήρωσ
προσ την κατεύθυνση "GRIP, ZU". Κατπιν

9 Επισκευή

Επισκευές ηλεκτρικών εργαλείων
επιτρέπεται να εκτελούνται µνον
απ ειδικ ηλεκτρολγο!

Ηλεκτρικά εργαλεία τησ Metabo που
επιδέχονται επισκευήσ µπορούν να
αποστέλλονται στισ διευθύνσεισ που
αναφέρονται στη λίστα ανταλλακτικών.

Παρακαλείσθε να περιγράψετε κατά την
αποστολή προσ επισκευή το διαπιστωµένο
λάθοσ.

55

EL

ΕΛΛΗΝΙΚΑ

10 Προστασία περιβάλλοντος

Οι συσκευασίεσ Metabo είναι 100%
ανακυκλώσιµεσ.
Παλιά ηλεκτρικά εργαλεία και εξαρτήµατα
που δε χρησιµοποιούνται πλέον, περιέχουν
µεγάλεσ ποστητεσ πολύτιµων πρώτων υλών
και συνθετικά υλικά που επίσησ µπορούν να
υποστούν κατεργασία ανακύκλωσησ.

Οι παρούσεσ οδηγίεσ χρήσεωσ έχουν
τυπωθεί σε χαρτί που λευκάνθηκε χωρίσ
χλώριο.

∆εν επιτρέπεται η απσυρση στοιχείων
µπαταριών µαζί µε τα οικιακά απορρίµµατα!

Χαλασµένα ή εξαντληµένα στοιχεία
µπαταριών να επιστρέφονται στα
καταστήµατα πώλησησ συσκευών Metabo!

Μην πετάτε στο νερ στοιχεία µπαταρίασ.

Μνο για τισ χώρεσ τησ ΕΕ: Μην πετάτε
τα ηλεκτρικά εργαλεία στον κάδο

οικιακών απορριάτων! Σύφωνα ε
την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί
ηλεκτρικών και ηλεκτρονικών συσκευών και
την ενσωάτωσή τησ στο εθνικ δίκαιο, τα
ηλεκτρικά εργαλεία πρέπει να συλλέγονται
ξεχωριστά και να επιστρέφονται για
ανακύκλωση ε τρπο φιλικ προσ το
περιβάλλον.

11 Τεχνικά χαρακτηριστικά

Τυπικά εκτιµηθήσα στάθµη ακουστικήσ
πίεσησ Α:

L

= στάθµη ακουστικήσ πίεσησ

pA

= στάθµη ακουστικήσ ισχύοσ

L

wA

KpA, KWA= Ανασφάλεια
Κατά την εκτέλεση εργασιών µπορεί η

στάθµη θορύβων να υπερβεί τα 85 dB(A)

Φοράτε ωτασπίδες!

a

= τυπικά εκτιµηθήσα επιτάχυνση στο

hw

χέρι-βραχίονα

Οι τιµέσ µετρήθηκαν σύµφωνα µε την
EN 60745

Οι τιµέσ των αναφερµενων τεχνικών
στοιχείων µπορεί να παρουσιάσουν
αποκλίσεισ (στα πλαίσια των σχετικών
προδιαγραφών).

Εξηγήσεισ σχετικά µε τα στοιχεία, βλέπε
σελίδα 2.

Με την επιφύλαξη αλλαγών που υπηρετούν
την τεχνική προδο.

U = τάση φυσιγγίου µπαταρίασ
n = αριθµσ στροφών χωρίσ φορτίο

(ρελαντί)

Ροπή σύσφιξησ κατά το βίδωµα:

= βίδωµα σε µαλακ υλικ (ξύλο)

Μ

1

= βίδωµα σε σκληρ υλικ

Μ

2

Μ

3

(µέταλλο)

= ροπή σύσφιξησ, ρυθµιζµενη

Μέγιστη διάµετροσ τρυπανιού:

= σε ατσάλι

D

1 max

= σε µαλακ ξύλο

D

2 max

m = βάροσ (µε το πιο µικρ φυσίγγιο

µπαταρίασ)
G = σπείρωµα άξονα
D = σύσφιξη τσοκ

56

MAGYAR

HU

Kezelési utasítás

Tisztelt Vásárló!
Köszönjük bizalmát, amelyet Ön az új Metabo villamos készülékének megvásárlásával irántunk
kifejezésre juttatott. Minden Metabo villamos készüléket gondosan tesztelünk és alávetjük a
Metabo minőségbiztosítás szigorú minőségellenőrzésének. Egy villamos készülék élettartama
azonban nagymértékben függ Öntől. Tartsa szem előtt ennek a kezelési utasításnak és a mellékelt
dokumentumoknak az információit. Minél gondosabban kezeli az Ön Metabo villamos készülékét,
annál tovább fogja szolgálatát megbízhatóan teljesíteni.

Tartalomjegyzék

1 Megfelelőségi nyilatkozat
2 Rendeltetésszerű használat
3 Általános biztonsági szabályok
4 Különleges biztonsági előírások
5 Áttekintés
6 Használat

6.1 Az Acku-Pack kivétele, behelyezése

6.2 Forgásirány, szállítás céljára szolgáló

biztosító
(bekapcsolásgátló) beállítása

6.3 Áttétel fokozatának megválasztása

6.4 A forgatónyomaték korlátozás

beállítása, fúrás

6.6 A villamos készülék be-,

kikapcsolása, a fordulatszám
beállítása

6.7 Gyorsbefogó fúrótokmány

7 Tanácsok és ötletek
8Tartozékok

9Javítás
10 Környezetvédelem
11 Műszaki adatok

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk,
hogy ez a termék mindenben megfelel a 2. oldalon
felsorolt szabványokban és irányelvekben foglalt
követelményeknek.

2 Rendeltetésszerű

használat

A készülék alkalmas fémek, fa, műanyag és
hasonló anyagok fúrására,
menetvágásra,
csavarbehajtásra.

A nem rendeltetésszerű használatra
visszavezethető károkért kizárólag a
felhasználó felel.

Az általánosan elfogadott balesetelhárítási
előírásokat és a mellékelt biztonsági
tudnivalókat be kell tartani.

3 Általános biztonsági

szabályok

A villamos készülék felhasználása előtt olvassa
el figyelmesen és teljes terjedelmében a
mellékelt Biztonsági előírásokat (piros füzet) és
a kezelési utasítást. Őrizze meg az összes
mellékelt dokumentumot és a villamos
készülékét csak ezekkel a dokumentumokkal
együtt adja tovább.

4 Különleges biztonsági

előírások

Tartsa szem előtt az ezzel a
szimbólummal megjelölt
szövegrészeket saját védelme és
az Ön villamos készülékének

védelme érdekében.
Óvja az Akku-Pack-ot a nedvességtől!
Ne használjon fel sérült vagy deformálódott

Akku-Pack-ot!
Ne tegye ki az Akku-Pack-ot a tűz hatásának!
Ne nyissa fel az Akku-Pack-ot!
Az Akku-Pack érintkezőit ne érintse meg és ne

zárja rövidre!

57

HU

MAGYAR

A hibás akkuegységből maró folyadék
(30%-os kálilúg) folyhat ki! Ha az

akkumulátorfolyadék kifolyik és
érintkezésbe kerül a bőrével, azonnal öblítse le
bő vízzel. Ha az akkumulátorfolyadék a
szemébe kerül, tiszta vízzel mossa ki, és
haladéktalanul vesse alá magát orvosi
kezelésnek!

A gépet csak a megfelelo, 3.01.00.301.0
rendelési számú Metabo fúrótokmánnyal
szabad használni!

5 Áttekintés

Lásd a 3. oldalt (kérjük, hajtsa ki).

1 gyorsbefogó-fúrótokmány
2 hüvely (forgatónyomaték, fúrás)
3 tolókapcsoló (1./2. sebességfokozat)
4 akkuegység-kireteszelő gomb
5 Akkuegység (Akku-Pack)
6 bittartó
7 nyomókapcsoló
8 forgásirány-átkapcsoló (forgásirány-

beállító, szállítás céljára szolgáló
biztosító)

6 Használat

Használat előtt az Akku-Pack-ot fel kell tölteni.
Az Akku-Pack csak 5-szöri feltöltés és kisütés
(töltési ciklus) után éri el teljes kapacitását.

A töltési hőmérséklet 0 - 50°C.
Az alkalmazott töltőkészüléktől függően a

lehetséges töltési ciklusok száma változik

• ACS 15, ACS 15 Plus: max. 1500

• L 60, AC 30, AC 30 Plus, C 45 Car: max.

1000

A megadott töltési ciklus-szám azonban csak
akkor érhető el, ha az akkuegység mélykisü­tését elkerülik. Teljesítménycsökkenésnél
töltse újra az akkuegységet.

Az NiMH akkuegységet feltöltve kell tárolni, és
legkésőbb 6 hónaponként után kell tölteni.

6.2 Forgásirány, szállítás céljára szolgáló
biztosító (bekapcsolásgátló) beállí­tása

A forgásirány-átkapcsolót (8) csak
akkor működtesse, ha a motor áll!

Működtesse a (forgásirány-beállító, szállítás
céljára szolgáló biztosító) forgásirány-átkapc­solót (8).

Lásd a 3. oldalt (kérjük, hajtsa ki):
R = jobb forgásirány beállítva
L = bal forgásirány beállítva
0 = középállás: szállítási biztosító

(bekapcsolás védelem) beállítva.

6.3 Áttétel fokozatának megválasztása
A tolókapcsolót (3) csak akkor

működtesse, ha a motor áll!

Működtesse a kapcsolót (3).

= 1. fokozat (alacsony fordulatszám,

különösen nagy forgatónyomaték)

= 2. fokozat (magas fordulatszám)

6.4 A forgatónyomaték korlátozás beállí­tása, fúrás

Forgassa el a (forgatónyomaték, fúrás)
hüvelyt (2).

1...20 = forgatónyomaték beállítása

6.5 A villamos készülék be-,

Működtesse a kapcsoló billentyűt (7).
Fokozat nélküli fordulatszám-szabályozás.

Információ: a gép kikapcsolásakor (a gyors­leállító miatt) fellépő zaj konstrukciós
sajátosság, és a gép működésére és
élettartamára nincs hatással.

(nyomatékkorlátozással)

= fúrófokozat beállítása

(max. forgatónyomaték)

kikapcsolása, a fordulatszám
beállítása

6.1 Az Acku-Pack kivétele, behelyezése
Kivétel

Nyomja meg a nyomógombot (4) és vegye ki az
Akku-Pack-ot (5).

Behelyezés

Az Akku-Pack-ot (5) helyezze be úgy, hogy
bekattanjon.

58

MAGYAR

HU

6.6 Gyorsbefogó fúrótokmány

AUF, RELEASE

9

GRIP, ZU

Nyitás

A perselyt (9) forgassa az "AUF, RELEASE"
irányában.

Befogás

Nyissa ki a gyorsbefogó fúrótokmányt és a
szerszámot olyan mélyen helyezze be,
amennyire csak lehet.

A perselyt (9) forgassa a "GRIP, ZU" irányban,
amíg a szerszám szilárdan nincs befogva.

Lágy szerszámszár esetén rövid fúrásidő után
esetenként utánfeszítést kell végezni.

Lecsavarás

10

1

Az összegyűlt por kiesik a gyorsbefogó
fúrótokmányból.

7 Tanácsok és ötletek

Fúrás

A 2. fokozatban előnyös (magas fordulatszám).

Csavarozás

Az 1. fokozatban előnyös (alacsony
fordulatszám) forgatónyomatékkorlátozással.

Menetfúrás

A menetfúrót kissé olajozza meg.
Állítsa be az 1. fokozatot (alacsony
fordulatszám).
Állítsa be a forgatónyomaték-korlátozást.

8Tartozékok

Kizárólag eredeti Metabo tartozékokat
használjon fel!

A megfelelő tartozék kiválasztása céljából
közölje a kereskedővel az Ön villamos
készülékének pontos típusát.

Atöltőkészülék
BÖvtáska
C Különböző kapacitású Akku-Pack-ok.

Csak az Ön villamos készülékének
megfelelő feszültségű Akku-Pack-okat
vásároljon.

A teljes tartozékprogramhoz lásd:
www.metabo.com vagy a fõkatalógust.

11

Nyissa a gyorsbefogó fúrótokmányt.
a Csavarja ki a csavart (10) (figyelem:

balmenet.).

b A gyorsbefogó fúrótokmányt (1)

franciakulccsal (11) csavarja le.

A rácsavarás értelemszerűen fordított
sorrendben történik.

Tisztítás

Időnként tartsa a villamos készüléket a
gyorsbefogó fúrótokmánnyal lefelé és a
perselyt csavarja teljesen a "GRIP, ZU"
irányban, majd teljesen az "AUF, RELEASE"
irányban.

9 Javítás

Villamos készülékeken javításokat
csak villamos szakember végezhet!

A meghibásodott Metabo elektromos
szerszámot a pótalkatrész-jegyzékben
felsorolt címek egyikére lehet beküldeni
javításra.

Kérjük, hogy kísérőlevelében röviden írja le az
észlelt hibát.

10 Környezetvédelem

A Metabo-csomagolóanyagok 100 %-ban
újrafeldolgozásra alkalmasak.
Az elhasználódott villamos készülékek és
tartozékaik nagy mennyiségben tartalmaznak
értékes nyers- és műanyagokat, amelyek
ugyancsak újrahasznosítási eljárásba adhatók.

59

HU

MAGYAR

Ez a kezelési utasítás klórmentesen fehérített
papírra van nyomtatva.

Az Akku-Pack-ot nem szabad a háztartási
hulladék közé helyezni!

Adja vissza a sérült vagy elhasznált Akku­Pack-ot a Metabo-kereskedőnek!

Akku-Pack-ot ne dobjon a vízbe!

Csak EU-országok számára: Az elektromos
kéziszerszámokat ne dobja a háztartási

szemétbe! A használt villamos és
elektronikai készülékekről szóló 2002/96/EK
irányelv és annak a nemzeti jogba való átültetése
szerint az elhasznált elektromos kéziszerszámokat
külön kell gyűjteni, és környezetbarát módon újra
kell hasznosítani.

11 Műszaki adatok

Magyarázat a 2. oldalon közölt adatokhoz.
A műszaki fejlődést szolgáló változtatások
jogát fenntartjuk magunknak.

U = az Akku-Pack feszültsége
n = üresjárati fordulatszám

Meghúzó nyomaték csavarozásnál
M

= lágy csavarozási eset (fa)

1

= kemény csavarozási eset (fém)

M

2

= beállítható meghúzó nyomaték

M

3

Max. fúróátmérő

= acélban

D

1 max

= puhafában

D

2 max

m = súly (a legkisebb Akku-Pack-kal)
G = orsómenet
D = fúrótokmány-nyílás

Jellemző hangszint (A-ért.)

= hangnyomás-szint

L

pA

= hangteljesítmény-szint

L

WA

KpA, KWA= bizonytalanság
Munkavégzés közben a zajszint meghaladhatja

a 85 dB(A) értéket.

Hallásvédő felszerelést kell viselni!

= jellemző gyorsulási érték a kéz-kar

a

hw

A mérési eredményeket az EN 60745 szabvány
szerint határoztuk meg.

Az itt közölt műszaki adatoknak tűrése van
(ennek értékét az adott időpontban érvényes

területén

szabványok tartalmazzák).

60

Metabowerke GmbH,

72622 Nürtingen, Germany

www.metabo.com
