Page 1
Návod k použití
Vzduchová vrtačka
BM 500
Page 2
276 3
Page 3
OPRAVY
Upozorňujeme, že opravy nářadí smí provádět pouze odborná opravna.
Nářadí vyžadující opravu je možné zaslat na adresu:
Záruční a pozáruční servis:
Metabo s.r.o.
Královická 1793
Brandýs n/L
250 01
tel: 326 90 44 57
fax: 326 90 76 05
www.metabo.cz
e-mail: [email protected]
V případě opravy popište, prosím, Vámi jištěnou závadu.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Obaly jsou 100% recyklovatelné.
Vysloužilé nářadí a příslušenství obsahuje velké množství škodlivých surovin a umělých hmot, které rovněž
mohou být recyklovány.
1

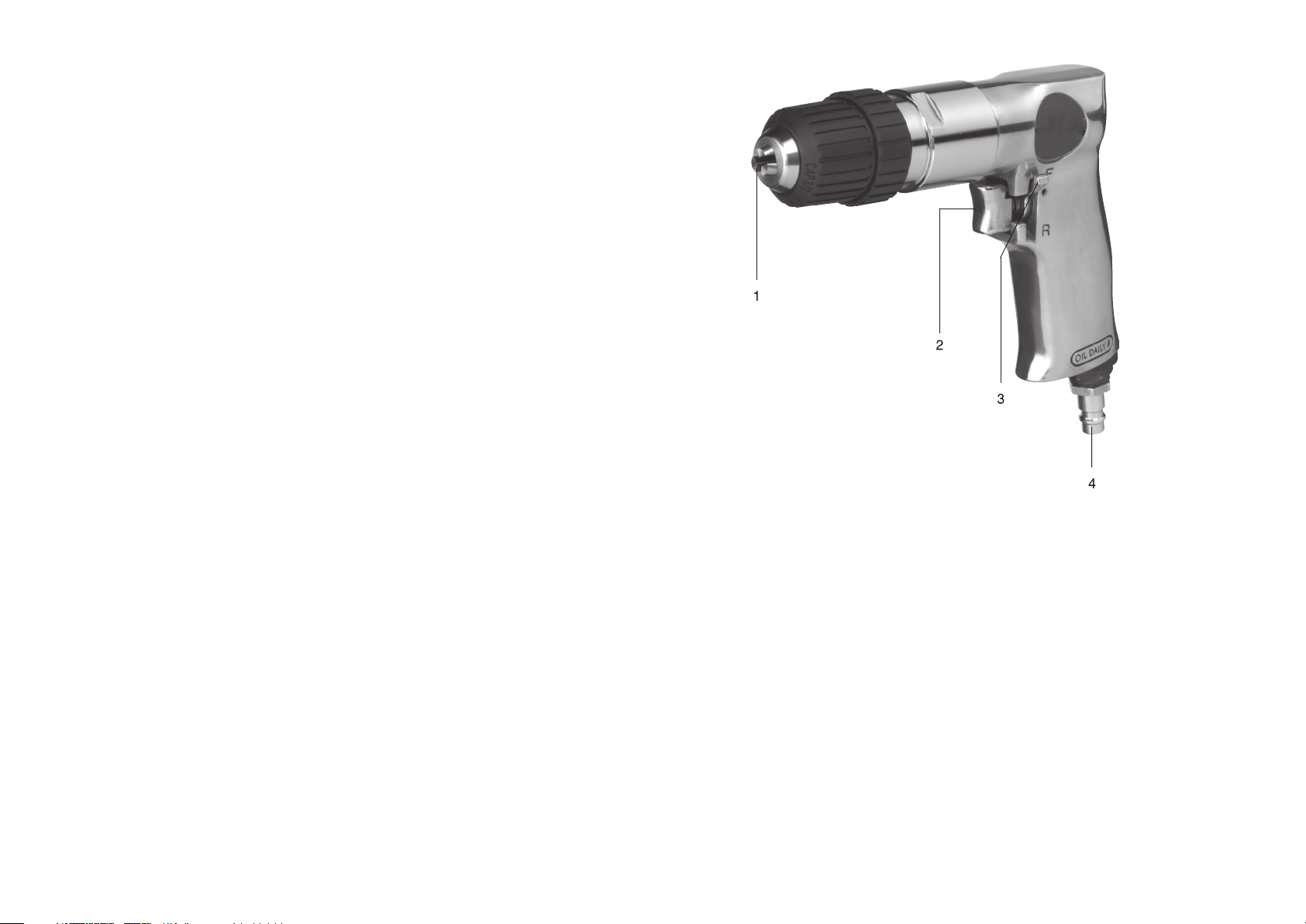

POPIS
1 rychloupínací sklíčidlo
2 spínač
3 přepínač levý/pravý chod
4 koncovka pro rychlospojku tlakové hadice ?“
Page 4

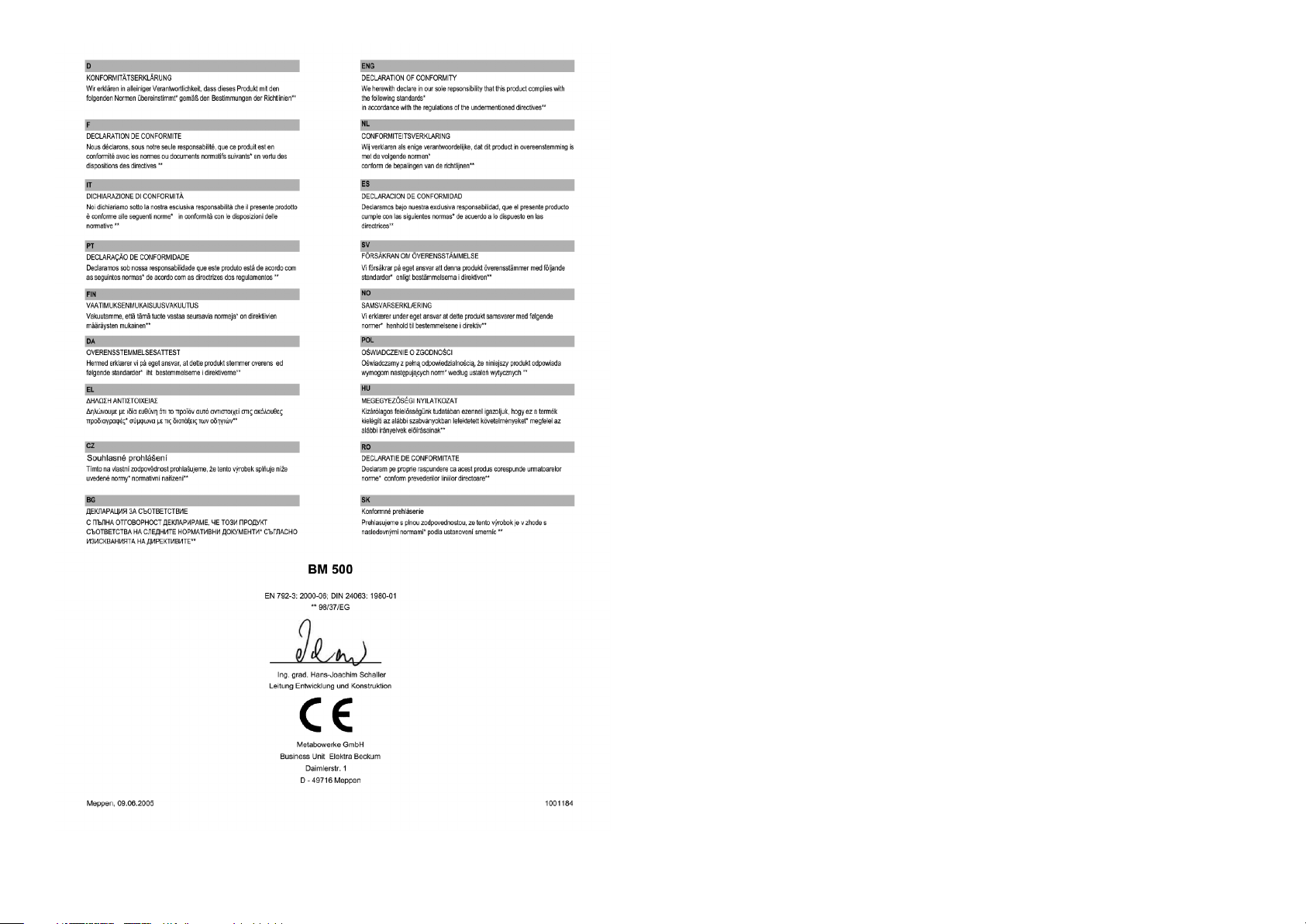

Souhlasné prohlášení
Tímto prohlašujeme na vlastní zodpovědnost, že tento výrobek splňuje uvedené normy a normativní
nařízení:
98/37/EG, EN 28662-1, prEN 50144
ÚDRŽBA A OPRAVY
Pro zajištění dlouhodobé životnosti Vašeho stroje je nezbytné denní čistění a pravidelné mazání. Používejte jen speciální oleje (kapitola 8 příslušenství).
Způsoby mazání:
NEJPRVE ČTĚTE
- před použitím stroje si nejdříve pozorně přečtěte bezpečnostní předpisy a návod k použití
- jestliže při vybalení stroje zjistíte jeho poškození, sdělte to Vašemu prodejci. V žádném případě se
strojem nezačněte pracovat.
- s obalem naložte prosím s ohledem na životní prostředí. Dejte jej do příslušného sběru.
- návod uschovejte, abyste ho mohli kdykoliv použít
- všechny přiložené dokumenty si uchovejte a nářadí předávejte dále vždy jen s nimi.
POUŽITÍ
Vrtačka BM 500 je ruční vzduchová vrtačka, která je vybavena pravým a levým chodem. Je vhodná pro
vrtání do umělých hmot, dřeva a kovu. Díky rychloupínacímu sklíčidlu (1) je možná rychlá výměna vrtáku.
BEZPEČNOSTNÍ PŘEDPISY
- vrtačku používejte jen k účelům, ke kterým je určena
- vrtačky se nedotýkejte rotujícími částmi
- vzduchové nářadí chraňte před dětmi
- připojení zdroje tlakového vzduchu provádějte pomocí rychlospojky. Stroj je po odpojení bez tlaku
- jako zdroj energie nepoužívejte žádné kyslíkové nebo plynné látky
- nikdy nenechte stroj běžet naprázdno
- opravy smí provádět jen odborný servis
- používejte ochranné oblečení, brýle a ochranu sluchu
a) pomocí olejové mlhy
údržbová jednotka obsahuje filtr a přimazávač a je umístěna na kompresoru
b) pomocí přimazávače, který je umístěn na přívodní hadici
c) ručně
stroj přimažte 3-5 kapkami oleje do otvoru přívodu vzduchu
Stroj uchovávejte v suchéch prostředí.
TECHNICKÁ DATA
BM 500
Spotřeba vzduchu 8 l/s
Max. pracovní tlak 6 barů
Počet otáček 1800 / min
Rychloupínací sklíčidlo 10 mm
Průměr vrtáku - dřevo 20 mm
Průměr vrtáku - ocel 10 mm
Doporučený průměr hadice (vnitřní) 9 mm
Vibrace < 2,5/m/s2
Hladina tlaku 91 dB (A)
Délka/šířka/výška 195/45/160 mm
Hmotnost 1,2 kg
Potřebná kvalita vzduchu: Vyčištěný od oleje a kondensátů
Hodnoty nastavení pro provoz Nastavit provozní tlak pomocí regulátoru 6 barů
ZAHÁJENÍ DO PROVOZU
Našroubujte koncovku pro rychlospojku tlakové hadice (4) na uzávěr. Nasaďte na sklíčidlo (1) Vámi
požadovaný vrták (max.
Vrtačku BM 500 pomocí rychlospojky (4) připojte na vzduchovou hadici (vnitřní Ø 9 mm). Musí být pevně
nasazena, aby max. tlak nepřesahoval 6 barů.
K použití přepínače (3) můžete nastavit levý nebo pravý chod:
F = pravý chod
R = levý chod
4
Ø 10 mm na ocel a max. Ø 20 mm na dřevo) a pevně utáhněte.
PŘÍSLUŠENSTVÍ
Speciální olej 0,5 l Obj.č. 901008540
Olejnička r 3/8“ Obj.č. 901054592
5
