Page 1

Made in Germany

BHE 26 Diagnostic KHE 26 Diagnostic KHE 28 Diagnostic

Originalbetriebsanleitung.................

Original instructions.........................

Notice originale................................

Oorspronkelijke gebruiksaanwijzing

Istruzioni originali.............................

Manual original ................................

170 24 8640 - 0708

5 11 17 23 29 35

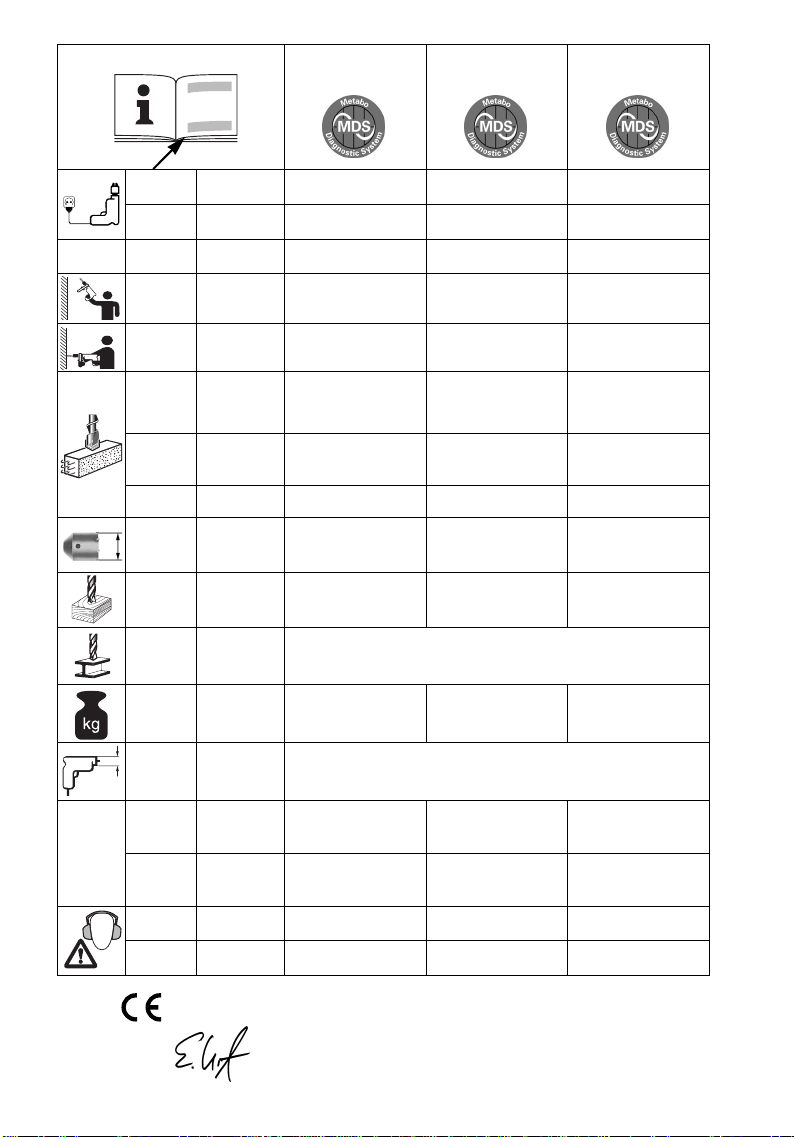

Page 2

BHE 26

Diagnostic

KHE 26

Diagnostic

KHE 28

Diagnostic

120V

ø max.

s max.

A 6,2 8,0 8,0

/min 0-1000 0-1000 0-1000

/min 1000 1000 1000

/min.

bpm

750 800 1010

430 450 610

4600 4600 4600

WJ 0-2,3 0-2,3 0-2,5

ø max.

h,HD

h,Cheq

LpA/K

LWA/K

lbs

2,6 5,7

m/s

14 / 1,5 12 / 2 12 / 1,5

- 12 / 2 12 / 3,5

dB(A) 87 / 3 86 / 3 86 / 3

dB(A) 98 / 3 97 / 3 97 / 3

2,7 6,0

EN 60745 98/37/EG (➛28.12.09), 2006/42/EG (29.12.09➛), 2004/108/EG

Erhard Krauß, Geschäftsführung

Page 3

13 12

Page 4

6.30928 6.30283 6.230386.23033

6.31600

CODE! Key

6.22500

6.31800

6.23034

6.23035

6.23036

Page 5

DEUTSCH

Originalbetriebsanleitung

Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5Überblick 6 Besondere Produkteigenschaften 7 Inbetriebnahme

7.1 Montage des Zusatzhandgriffes

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags

8.2 Ein-/Ausschalten

8.3 Betriebsart wählen

8.4 Drehrichtung wählen

8.5 Bohrfutter wechseln

8.6 Werkzeugwechsel Hammerbohrfutter

8.7 Werkzeugwechsel SchnellspannBohrfutter Futuro Plus

9 Metabo Diagnostic System (MDS)

9.1 Elektronik-Signalanzeige (8) leuchtet nicht

9.2 Einfaches Blinken - Service-Aufruf 1

9.3 Doppelblinken - Service-Aufruf 2

9.4 Schnelles Blinken Wiederanlaufschutz

10 Tipps und Tricks 11 Wartung 12 Störungsbeseitigung 13 Zubehör 14 Reparatur 15 Umweltschutz 16 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

2 Bestimmungsgemäße

Verwendung

Der Bohrhammer ist mit entsprechendem Zubehör geeignet zum Arbeiten mit Hammerbohrern und Meißeln in Beton, Stein und ähnlichen Werkstoffen und mit Bohrkronen in Ziegeln und dergleichen, sowie zum Bohren ohne Schlag in Metall, Holz, usw. und zum Schrauben.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine

Sicherheitshinweise

WARNUNG

Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen.

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

– Zur Verringerung eines

Versäumnisse

4Spezielle

Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Tragen Sie Gehörschutz.

Lärm kann Gehörverlust bewirken.

Die Einwirkung von

Page 6

DEUTSCH

Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff.

zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann

Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Tragen Sie stets Schutzbrille, Arbeitshandschuhe, und festes Schuhwerk beim Arbeiten mit Ihrem Elektrowerkzeug!

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll,

oder Gasleitungen

Metallsuchgerätes). Metabo S-automatic Sicherheitskupplung.

Bei Ansprechen der Sicherheitskupplung sofort die Maschine ausschalten!

Nicht an das sich drehende Einsatzwerkzeug fassen!

Späne und Ähnliches nur bei Stillstand der Maschine entfernen.

Achtung beim harten Schraubfall (Einschrauben von Schrauben mit metrischem oder Zoll-Gewinde in Stahl)! Der Schraubenkopf kann abgerissen werden, bzw. es können hohe Rückdrehmomente am Handgriff auftreten.

Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Wartung vorgenommen wird.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine Staubabsaugung.

- Sorgen Sie für gute Belüftung des Arbeitsplatzes.

- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Der Verlust der Kontrolle kann

keine Strom-, Wasser-

befinden (z.B. mit Hilfe eines

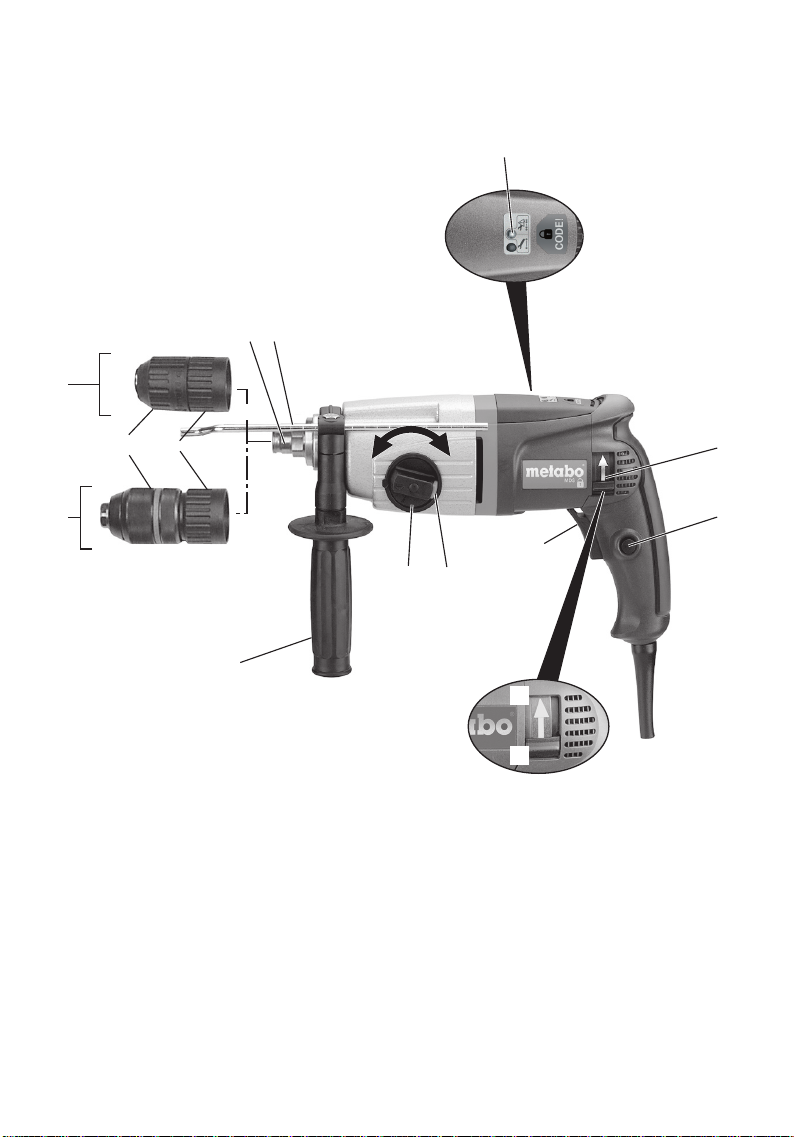

5 Überblick

Siehe Seite 3 (bitte ausklappen).

1 Schnellspann-Bohrfutter

2 Hammerbohrfutter 3 Werkzeugverriegelung 4 Hülse Schnellspann-Bohrfutter 5 Futterverriegelung 6Spindel

7 Bohrtiefenanschlag 8 Elektronik-Signal-Anzeige

9 Drehrichtungsumschalter 10 Feststellknopf 11 Schalterdrücker 12 Sperre 13 Schaltknopf 14 Zusatzhandgriff

6 Besondere

Produkteigenschaften

Metabo Diagnostic System

Ein eingebauter Microcontroler steuert eine nutzungsabhängige Serviceanzeige, die sich Ihrem Arbeitsverhalten anpasst. Der Chip signalisiert, in welchem Zustand sich Ihre Maschine befindet und verhindert so durch frühzeitige Warnung unerwarteten Totalausfall.

Wechselfutter

Mit wenigen Handgriffen und ohne zusätzliches Werkzeug kann das Hammerbohrfutter gegen das Schnellspann-Bohrfutter ausgetauscht werden.

Einknopfbedienung

An nur einem Schaltknopf kann je nach Ausstattung die Umschaltung zwischen Bohren, Hammerbohren und Meißeln vorgenommen werden.

Drehstopp

(KHE 26 Diagnostic, KHE 28 Diagnostic): Durch Abschalten der Drehbewegung sind Meißelarbeiten durchführbar.

Metabo S-automatic Sicherheitskupplung

Klemmt oder hakt das Einsatzwerkzeug, wird der Kraftfluss zum Motor begrenzt. Wegen der dabei auftretenden hohen Kräfte die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sichereren Stand einnehmen und konzentriert arbeiten.

Abschaltkohlebürsten

Bei vollständig abgenutzten Kohlebürsten schaltet die Maschine automatisch ab. Bei VTC-Elektronik: Eine Leuchtdiode warnt, bevor die Kohlebürsten vollständig abgenutzt sind.

Wiederanlaufschutz bei VTC-Elektronik

(BHE 26 Diagnostic, KHE 26 Diagnostic, KHE 28 Diagnostic) Der Wiederanlaufschutz verhindert ein unbeabsichtigtes Anlaufen der Maschine nach erneutem Netzanschluss bzw. bei Spannungswiederkehr nach Netzausfall.

Page 7

DEUTSCH

Metabo CODE! System

Das Metabo CODE! System ist ein elektronischer Diebstahlschutz, mit dem Sie Ihre MetaboMaschinen (mit CODE!-Ausstattung) abschließen und so vor Missbrauch schützen können. Eine abgeschlossene Maschine ist nicht mehr funktionsfähig und damit für einen potentiellen Dieb unbrauchbar.

7 Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob

die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

7.1 Montage des Zusatzhandgriffes

Aus Sicherheitsgründen stets den

mitgelieferten Zusatzhandgriff verwenden.

Klemmring durch Linksdrehen des Zusatzhandgriffs (14) öffnen. Zusatzhandgriff auf Spannhals der Maschine aufschieben. Bohrtiefenanschlag (7) einschieben. Zusatzhandgriff je nach Anwendung im gewünschten Winkel kräftig festziehen.

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags

Zusatzhandgriff (14) lösen. Bohrtiefenanschlag (7) auf die gewünschte Bohrtiefe einstellen und Zusatzhandgriff wieder festziehen.

8.2 Ein-/Ausschalten

Zum Einschalten der Maschine Schalterdrücker (11) drücken.

Die Drehzahl kann am Schalterdrücker verändert werden.

Die Maschine besitzt einen elektronischen Sanftanlauf.

Für Dauereinschaltung kann der Schalterdrücker mit dem Feststellknopf (10) arretiert werden. Zum Ausschalten Schalterdrücker erneut drücken.

Bei Dauereinschaltung läuft die Maschine

weiter, wenn sie aus der Hand gerissen

wird. Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Bohren

Hammerbohren (nur bei Verwendung des Hammerbohrfutters)

Meißeln (KHE 26 Diagnostic, KHE 28 Diagnostic) (nur bei Verwendung des Hammerbohrfutters)

In Stellung Meißeln ist der Meißel verdrehsicher arretiert. Um den Meißel für die jeweilige Anwendung zu positionieren den Schaltknopf (13) zwischen und bringen.

Bei eingesetztem Meißel die Maschine ausschließlich in Betriebsart Meißeln

betreiben.

Hebelbewegungen an der Maschine mit eingespanntem Meißel vermeiden.

8.4 Drehrichtung wählen Drehrichtungsumschalter (9) nur bei

Stillstand des Motors betätigen.

Drehrichtung wählen: R=Rechtslauf L = Linkslauf

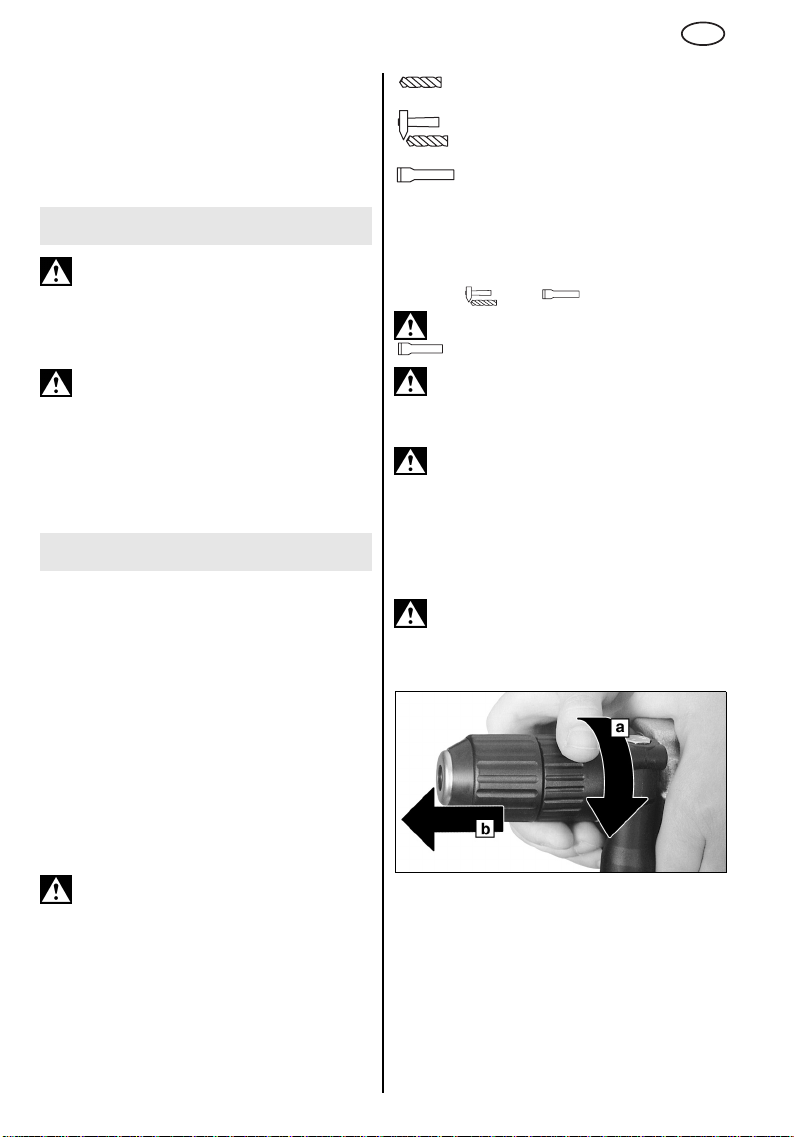

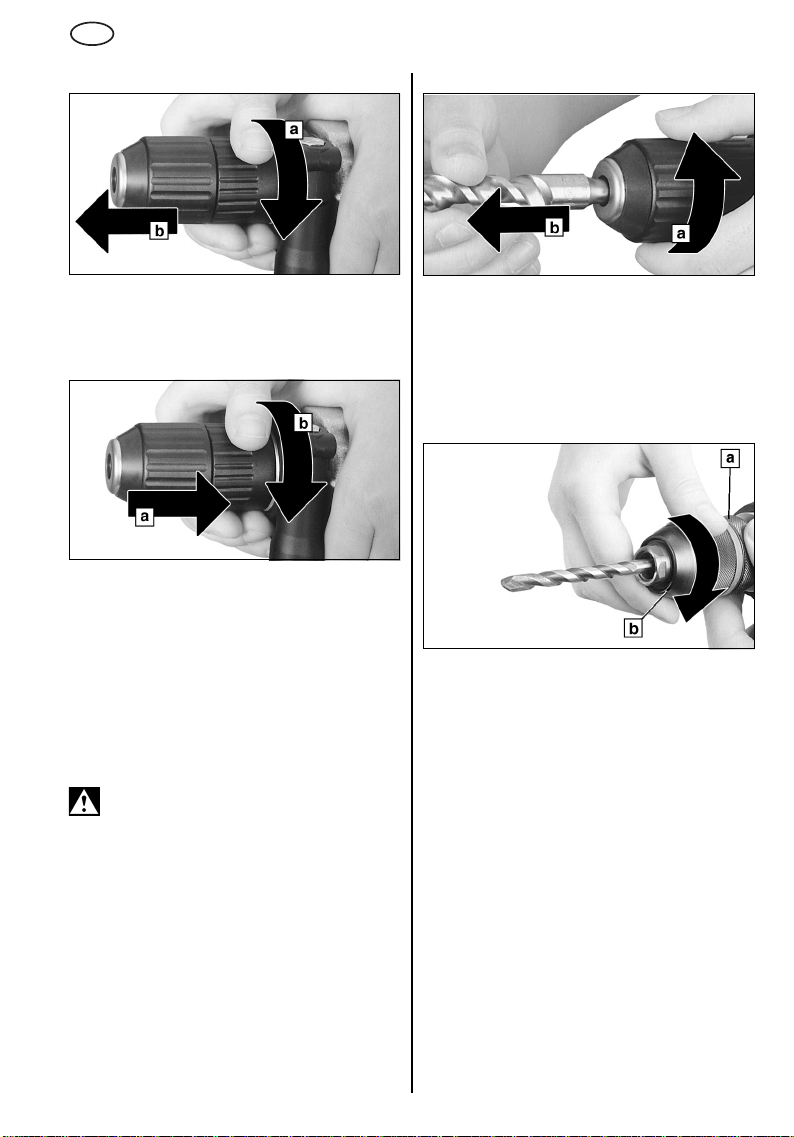

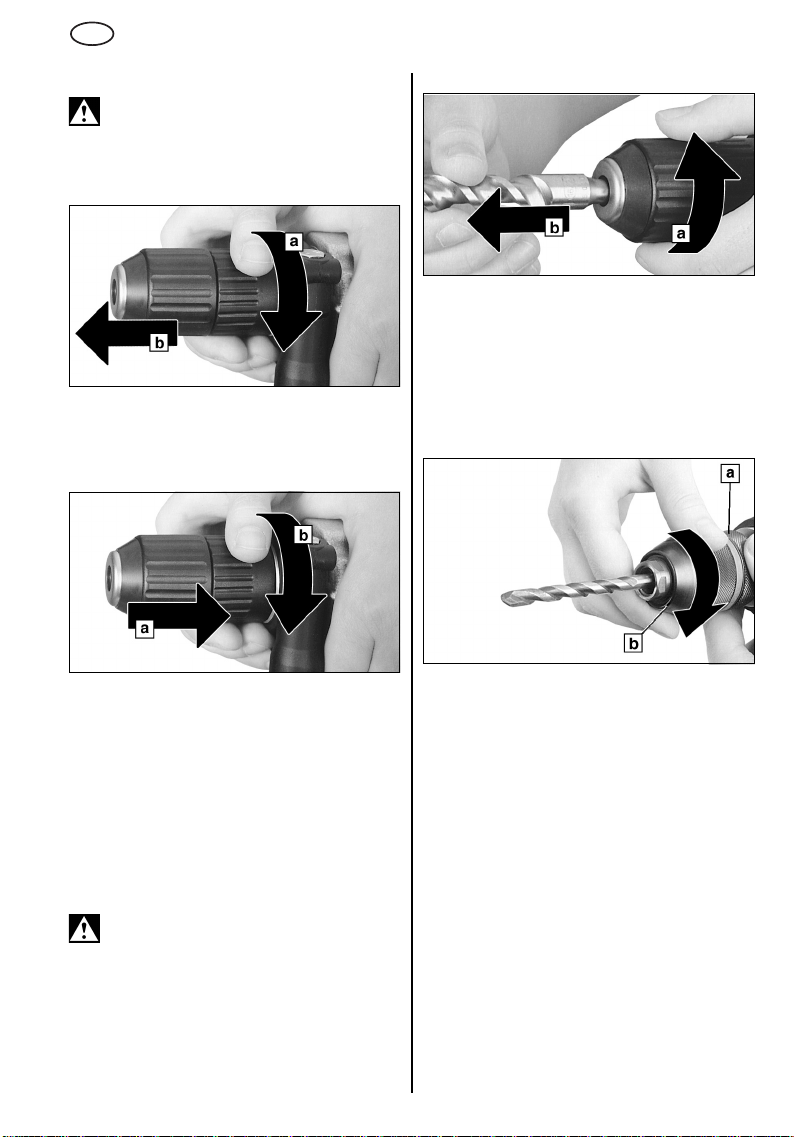

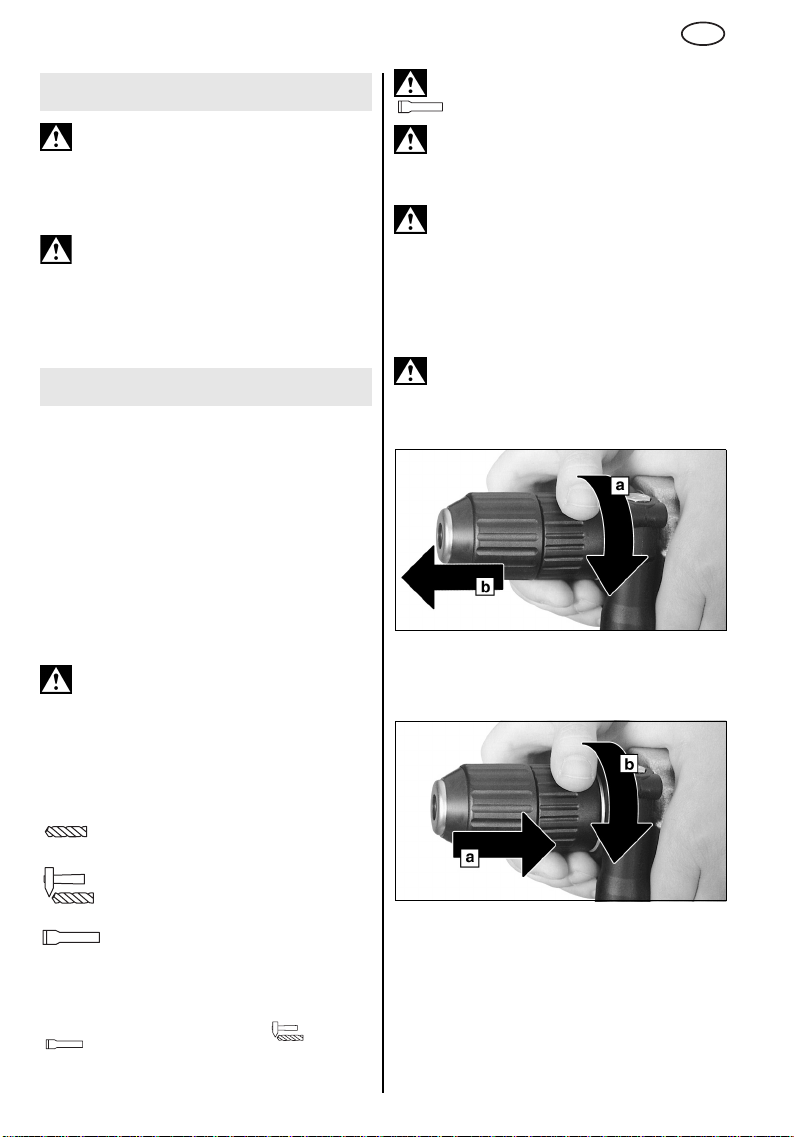

8.5 Bohrfutter wechseln Beim Futterwechsel auf eine saubere

Spindel achten. Bei Bedarf die Spindel

etwas einfetten.

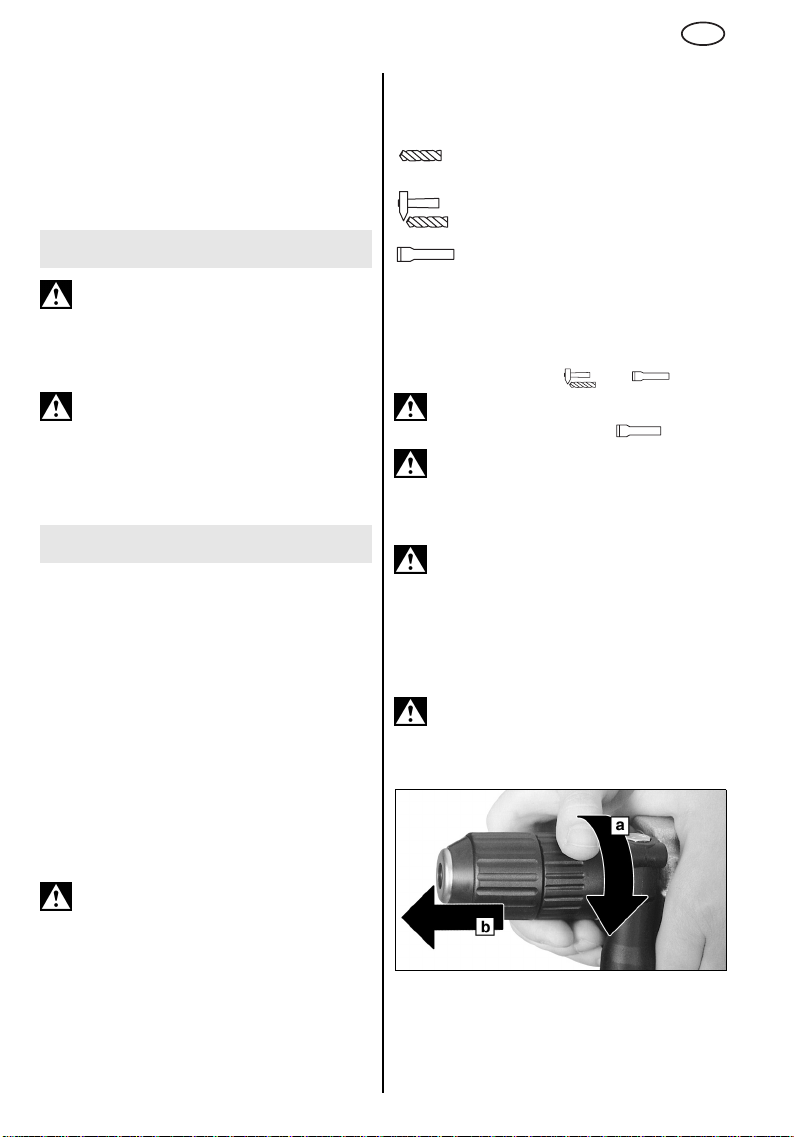

Futter abnehmen:

Futterverriegelung (5) in Pfeilrichtung bis Anschlag verdrehen (a) und Futter abziehen (b).

8.3 Betriebsart wählen

Die gewünschte Betriebsart durch Verdrehen des Schaltknopf (13) wählen. Zum Verdrehen die Sperre (12) eindrücken.

Page 8

DEUTSCH

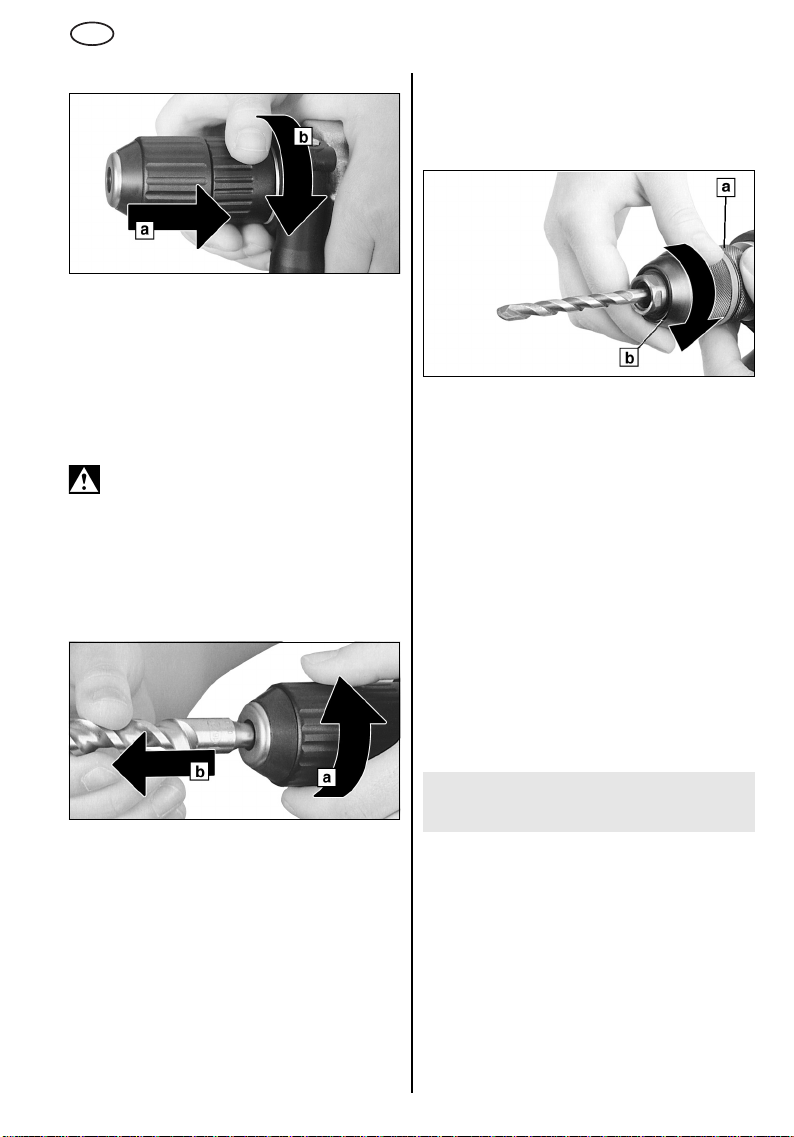

Futter aufsetzen:

Futter auf Spindel (6) aufsetzen (a). Futterverriegelung (5) in Pfeilrichtung verdrehen (b) bis Futter vollständig auf Spindel aufgeschoben werden kann und Futterverriegelung loslassen. Prüfen ob das Futter festsitzt.

Hinweis:

Futterwechsel zu vermeiden, den Schaltknopf (13) auf Meißeln stellen.

8.6 Werkzeugwechsel Hammerbohrfutter

Zubehör: Best.-Nr. 6.31800)! Nur SDS-plus Werkzeuge einsetzen!

Werkzeug einstecken:

Werkzeug drehen und bis zum Einrasten einstecken. Das Werkzeug wird automatisch verriegelt.

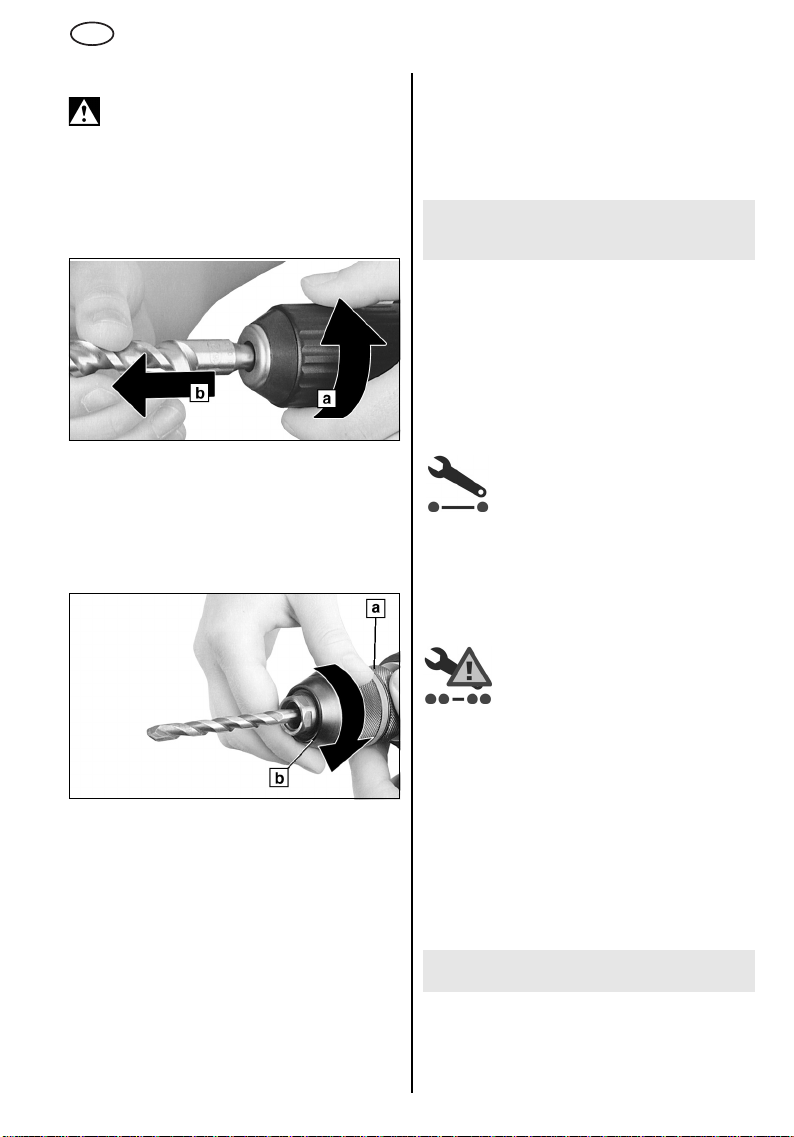

Werkzeug entnehmen:

Um ein Mitdrehen der Spindel beim

Werkzeugschaft vor dem Einsetzen reinigen und mit Spezialfett fetten (als

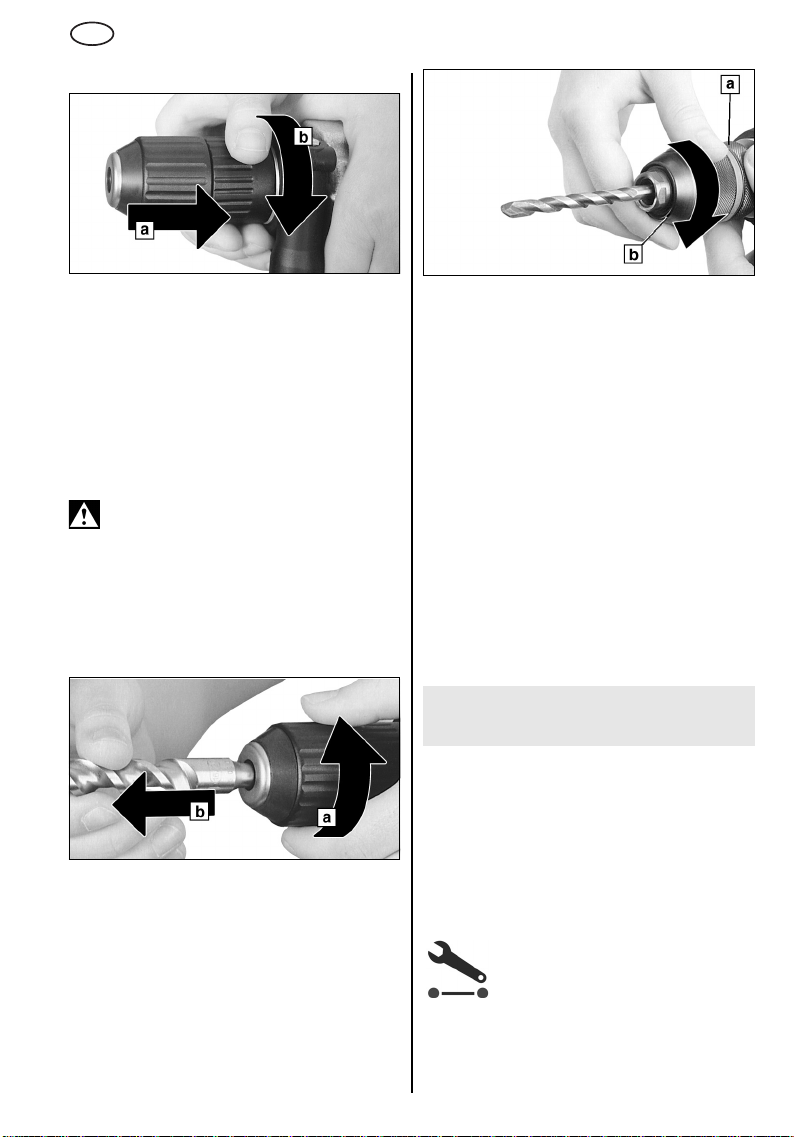

8.7 Werkzeugwechsel SchnellspannBohrfutter Futuro Plus

Verwenden Sie das Schnellspannbohrfutter beim Bohren ohne Schlag in Metall, Holz usw. und zum Schrauben.

Werkzeug einsetzen. Haltering (a) festhalten und mit der anderen Hand die Hülse (b) in Richtung "GRIP, ZU" drehen, bis der spürbare mechanische Widerstand überwunden ist.

Achtung! Werkzeug ist jetzt noch nicht gespannt! So lange kräftig weiterdrehen (dabei muss es "klicken"), bis kein Weiterdrehen mehr möglich ist erst jetzt ist das Werkzeug sicher gespannt.

Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

Bohrfutter öffnen:

Haltering (a) festhalten und mit der anderen Hand Hülse (b) in Richtung "AUF, RELEASE" drehen.

Hinweis:

eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse ausgeschaltet.

Bei sehr fest geschlossenem Bohrfutter:

Netzstecker ziehen. Das Bohrfutter mit einem Gabelschlüssel am Bohrfutterkopf festhalten und Hülse (b) kräftig in Richtung "AUF, RELEASE" drehen.

Das nach dem Öffnen des Bohrfutters

Werkzeugverriegelung (3) in Pfeilrichtung verdrehen (a) und Werkzeug entnehmen (b).

9 Metabo Diagnostic System

(MDS)

Elektronik-Signalanzeige (8) - Bedeutung der Leuchtsignale:

9.1 Elektronik-Signalanzeige (8) leuchtet nicht

Die Maschine ist voll einsatzfähig.

Page 9

DEUTSCH

9.2 Einfaches Blinken -

Leuchten - längere Pause Leuchten ...: Die Maschine ist bis zur Wartung noch weitere 5 - 10% der bisherigen Nutzungszeit bei voller Beanspruchung einsetzbar.

Tritt das Signal nur bei betätigtem Schalterdrücker auf, sind die Kohlebürsten fast vollständig abgenutzt.

9.3 Doppelblinken - Service-Aufruf 2

2 x Leuchten - längere Pause 2 x Leuchten ...: Geben Sie das Gerät sofort zum Fachhändler/Service, um einen Maschinenausfall mit hohen Folgekosten zu vermeiden.

Tritt das Signal nur bei betätigtem Schalterdrücker auf, sind die Kohlebürsten vollständig abgenutzt. Die Maschine hat automatisch abgeschaltet. Kohlebürsten beim Kundendienst wechseln lassen.

9.4 Schnelles Blinken - Wiederanlaufschutz

Bei Spannungswiederkehr nach Netzausfall läuft die noch eingeschaltete Maschine aus Sicherheitsgründen nicht wieder von alleine an. Die Maschine am Schalter aus- und wieder einschalten.

Service-Aufruf 1

10 Tipps und Tricks

Beim Hammerbohren und Meißeln ist nur ein mäßiger Andruck notwendig. Hoher Anpressdruck steigert nicht die Arbeitsleistung.

Bei tiefen Bohrungen den Bohrer von Zeit zu Zeit aus der Bohrung ziehen um das Gesteinsmehl zu entfernen.

Fliesen und andere spröde Materialien ohne Schlag bohren.

12 Störungsbeseitigung

Sollte sich der Schalterdrücker (11) nicht eindrücken lassen, überprüfen, ob der Drehrichtungsumschalter (9) vollständig auf Position R oder L steht.

Elektronik-Signalanzeige (8)

Siehe Kapitel 9 Metabo Diagnostic System.

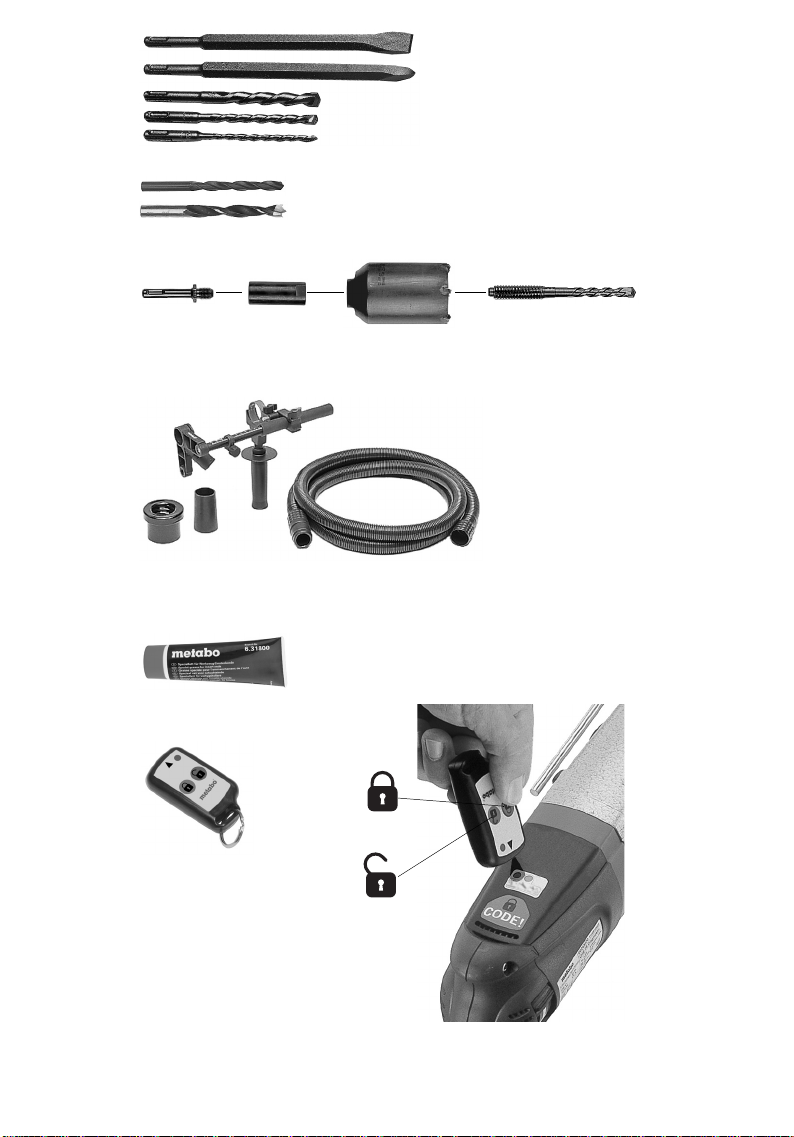

13 Zubehör

Verwenden Sie nur original Metabo Zubehör. Wenn Sie Zubehör benötigen, wenden Sie sich

bitte an Ihren Händler. Zur Auswahl des richtigen Zubehörs teilen Sie dem

Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

Siehe Seite 4.

A SDS-plus Einsatzwerkzeuge B Bohrer für Metall und Holz C Hartmetallbohrkrone D Staubabsaugset E Spezialfett (zum Schmieren der Werkzeug-

Einsteckenden)

F CODE! Key

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

14 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

11 Wartung

Schnellspannbohrfutter reinigen: Nach längerem Gebrauch das Bohrfutter mit der Öffnung senkrecht nach unten halten und mehrmals ganz öffnen und schließen. Der angesammelte Staub fällt aus der Öffnung. Die regelmäßige Anwendung von Reinigungsspray an den Spannbacken und Spannbackenöffnungen wird empfohlen.

Die Lüftungsschlitze der Maschine gelegentlich reinigen.

15 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig. Ausgediente Elektrowerkzeuge und Zubehör

enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozeß zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt

Page 10

DEUTSCH

gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

16 Technische Daten

Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fortschritts

vorbehalten. P

ø max = maximaler Bohrdurchmesser s max = maximale Schlagzahl W = Einzelschlagenergie m = Gewicht D = Spannhalsdurchmesser b = Bohrfutterspannbereich

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: a

h, HD

h, Cheq

h,HD/Cheq

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

= Nennaufnahme = Abgabeleistung = Leerlaufdrehzahl =Lastdrehzahl

= Schwingungsemissionswert

(Hammerbohren in Beton)

= Schwingungsemissionswert

(Meißeln)

= Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel: L

, K

Beim Arbeiten kann der Geräuschpegel 85 dB(A) überschreiten.

= Schalldruckpegel = Schallleistungspegel = Unsicherheit (Schallpegel)

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind

toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Page 11

ENGLISH

ENG

Original instructions

Dear Customer, Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the service life of a power tool depends to a great extent on you. Please observe the information contained in these instructions and the enclosed documentation. The more carefully you treat your Metabo power tool, the longer it will provide dependable service.

Contents

1 Declaration of Conformity 2 Specified Conditions of Use 3 General Safety Information 4 Special Safety Information 5Overview 6 Special Product Features 7 Start of Operation

7.1 Side handle installation

8Use

8.1 Depth Stop Setting

8.2 Switching on/off

8.3 Operating mode selection

8.4 Selection of direction of rotation

8.5 Drill chuck change

8.6 Tool Change with SDS Chuck

8.7 Tool change with Futuro Plus keyless chuck

9 Metabo Diagnostic System (MDS)

9.1 Electronic signal display (8) does not illuminate

9.2 Single flashing - Service call 1

9.3 Double flashing - Service call 2

9.4 Rapid flashing - restart protection

10 Tips and Tricks 11 Maintenance 12 Trouble Shooting 13 Accessories 14 Repairs 15 Environmetal Protection 16 Technical Specifications

1 Declaration of Conformity

We, being solely responsible, hereby declare that this product conforms to the standards and directives specified on page 2.

2 Specified Conditions of Use

With the appropriate accessories this rotary hammer drill is suitable for impact drilling with impact masonry bits and chiselling into concrete, stone and other such materials, with impact core drill bits into masonry and similar materials as well as for non-impact drilling into metal, wood, etc. and for driving screws.

The user bears sole responsibility for any damage caused by inappropriate use.

Generally accepted accident prevention regulations and the enclosed safety information must be observed.

3 General Safety Information

WARNING

instructions will reduce the risk of injury.

WARNING Read all safety warnings and instructions.

warnings and instructions may result in elec-

tric shock, fire and/or serious injury.

Keep all safety instructions and information for future reference.

Before using the power tool, carefully read through and familiarise yourself with all the enclosed safety information and the Operating Instructions. Keep all enclosed documentation for future reference, and pass on your power tool only together with this documentation.

– Reading the operating

Failure to follow all safety

4 Special Safety Information

For your own protection and for the protection of your power tool pay attention to all parts of the text that are marked with this symbol!

Wear ear protectors.

cause loss of hearing.

Use the additional handle supplied with the tool.

Loss of control can lead to injuries.

Hold the power tool by the insulated gripping surfaces when performing an operation where the cutting accessory may contact hidden wiring or its own cord

Exposure to noise can

. Cutting accessory

Page 12

ENG

ENGLISH

contacting a "live" wire may also energise metal parts of the power tool, resulting in an electric shock.

Always hold the machine with both hands using the handles provided, stand securely and concentrate.

Always wear protective goggles, gloves, and sturdy shoes when working with this tool.

Ensure that the spot where you wish to work is free of

power cables, gas lines or water pipes

(e.g. using a metal detector). Metabo S-automatic safety clutch.

When the safety clutch responds, switch off the machine immediately!

Do not touch the rotating tool! Remove chips and similar material only with the

machine at standstill. Caution must be exercised when driving screws

into hard materials (driving screws with metric or imperial threads into steel)! The screw head may break or a high reverse torque may build up on the handle.

Pull the plug out of the plug socket before any adjustments or servicing are performed.

SYMBOLS ON THE TOOL:

.......Class II Construction

V...........volts

A...........amperes

Hz.........hertz

.../min ...revolutions per minute

~...........alternating current

.........no load speed

Dust from material such as paint containing lead, some wood species, minerals and metal may be harmful. Contact with or inhalation of the dust may cause allergic reactions and/or respiratory diseases to the operator or bystanders. Certain kinds of dust are classified as carcinogenic such as oak and beech dust especially in conjunction with additives for wood conditioning (chromate, wood preservative). Material containing asbestos must only be treated by specialists.

- Where the use of a dust extraction device is

possible it shall be used.

- The work place must be well ventilated.

- The use of a dust mask of filter class P2 is recom-

mended.

Follow national requirements for the materials you want to work with.

5Overview

See page 3 (please unfold).

1 Keyless chuck 2 SDS chuck 3 Tool lock 4 Keyless chuck sleeve

5Chuck lock 6Spindle 7Depth stop 8 Electronic signal indicator

9 Rotation selector switch 10 Lock button 11 Trigger 12 Stop 13 Control knob 14 Side handle

6 Special Product Features

Metabo Diagnostic System (MDS)

An integral microcontroller controls a usedependent service display that adjusts itself to your working methods. The chip signalizes the status of your machine, the early warning thus preventing unexpected total failure.

Exchangeable chuck

With a simple operation and without the need for extra tools the SDS chuck is exchange d against the keyless chuck.

Single-knob control

With only a single control knob the operating mode (drilling, hammer drilling, chiselling, depending on the model) is selected.

Rotary stop:

(KHE 26 Diagnostic, KHE 28 Diagnostic): By turning the rotation off chiselling can be done.

Metabo S-automatic safety clutch:

If the insertion tool jams or hooks, the power flow to the engine will be restricted. Because of the high power which then arises, always hold the machine with both hands on the handles, stand safely, and concentrate on your work.

Auto-stop carbon brushes

If the brushes are completely worn, the machine switches off automatically. With VTC electronics: A LED warns before the brushes are completely worn.

Restart protection on machines with VTC electronics

(BHE 26 Diagnostic, KHE 26 Diagnostic, KHE 28 Diagnostic) The restart protection prevents unintentional starting when being plugged in again or when power is restored after a power failure.

Metabo CODE! System

The Metabo CODE! System is an electronic antitheft device with which you can lock your Metabo machines (if fitted with CODE!) to protect them from abuse. Once locked, a machine can no longer operate and therefore cannot be used by a potential thief.

Page 13

7Start of Operation

ENGLISH

When a chisel is fitted, only operate the

machine in the chiselling operating mode.

ENG

Before plugging in check to see that the

rated mains voltage and mains frequency, as stated on the rating label, match with your power supply.

7.1 Side handle installation

For safety reasons, always use the side

handle supplied.

Open the clamping ring by turning the side handle (14) counter-clockwise. Place the side handle onto the machine's collar. Insert the depth stop (7). Tighten the side handle in the required angle depending on the task at hand.

8Use

8.1 Depth Stop Setting

Loosen the side handle (14). Set depth stop (7) to the desired drilling depth and retighten the side handle.

8.2 Switching on/off

To start the machine, press the trigger (11). The speed can be changed at the trigger. This machine has an electronic soft start. For continuous operation the trigger can be locked

with the lock button (10). To stop the machine, press the trigger again.

If switched on continuously, the machine

continues running if it is jerked out of your

hands. Therefore, always hold the machine with both hands on the handles, stand safely, and concentrate on your work.

Avoid levering movements of the machine when a chisel is fitted.

8.4 Selection of direction of rotation Do not actuate the rotation selector

switch (9) unless the motor has

completely stopped.

Select direction of rotation: R = clockwise L = counter-clockwise

8.5 Drill chuck change When changing chucks make sure that

the spindle is clean. Grease spindle lightly

if required.

Removing the chuck:

Turn chuck lock (5) in direction indicated by arrow against the stop (a) and pull it off the spindle (b).

Replacing the chuck:

8.3 Operating mode selection

Select the desired operating mode by turning the control knob (13). To turn, push the stop (12).

twist drilling

hammer drilling (only with use of hammer drill chuck)

chiselling (KHE 26 Diagnostic, KHE 28 Diagbnostic) (only with use of hammer drill chuck)

In chisel mode the chisel is locked to be twist-proof. To position the chisel for the particular application, set the control knob (13) between and

Place chuck onto spindle (6) (a). Turn chuck lock (5) in direction indicated by arrow (b) until chuck slides fully onto the spindle, then release the chuck lock. Check to see that the chuck is properly seated.

Note:

To keep the spindle from turning while changing chucks, set the control knob (13) to chiselling.

Page 14

ENG

ENGLISH

8.6 Tool Change with SDS Chuck Before fitting, clean tool shank

and apply special grease

(accessories order no. 6.31800)! Use only SDS-plus tools.

Inserting the tool:

Turn the tool while inserting, until it engages. The tool is automatically locked.

Removing the tool:

Turn tool lock (3) in direction indicated by arrow (a) and remove the tool (b).

8.7 Tool change with Futuro Plus keyless

chuck

Use the keyless chuck when non-impact drilling in metal, wood etc. and driving screws.

Insert tool. Grip the retaining ring (a) firmly and, with the other hand, turn sleeve (b) towards "GRIP, ZU", until the mechanical resistance which can be felt is overcome.

Caution! The chuck is not yet fully tightened! Keep turning (there is a "clicking" sound while turning), until further turning is no longer possible - only now is the tool securely tightened.

With a soft tool shank, retightening may be required after a short period of operation.

Opening the drill chuck:

Grip the retaining ring (a) firmly and, with the other hand, turn the sleeve (b) towards "AUF, RELEASE".

Note:

The ratchet sound which can possibly be heard after opening the drill chuck, is functional and is switched off by a reverse rotation of the sleeve.

If the chuck is extremely tightened:

Unplug. Hold drill chuck with an open end spanner at the flats on its head and turn the sleeve (b) hard towards "AUF, RELEASE".

9 Metabo Diagnostic System

(MDS)

Electronic signal display (8) - Meaning of light signals:

9.1 Electronic signal display (8) does not

illuminate

The machine is ready for operation.

9.2 Single flashing -

Illumination - longer pause illumination ...: The machine can be operated at full load for another 5 10% of the current active period until servicing.

If the signal only appears when the pushbutton is pressed, this means the carbon brushes are almost completely worn.

9.3 Double flashing - Service call 2

2 x illuminations - longer pause 2 x illuminations ...: Refer the machine to a specialized dealer/service immediately in order to avoid machine failure and subsequent high costs.

If the signal only appears when the pushbutton is pressed, this means the carbon brushes are completely worn. The machine has switched off automatically. Have the brushes replaced by an authorized service center.

9.4 Rapid flashing - restart protection

When power is restored after a power supply failure, for reasons of safety the still switched-on machine will not start. Switch the machine off and on at the switch.

Service call 1

10 Tips and Tricks

Only moderate pressure is required for hammer drilling and chiselling. Exerting a high force does not increase performance.

Page 15

When drilling deep holes, remove the drill bit periodically from the hole to release the stone dust.

Drill tiles and other brittle materials without impact.

11 Maintenance

Keyless chuck cleaning: After prolonged use hold the chuck vertically, with the opening down, and fully open and close it several times. The dust collected falls from the opening. The application of cleaning spray to the jaws and jaw openings at regular intervals is recommended.

The vent slots of the machine should be cleaned from time to time.

12 Trouble Shooting

If the trigger (11) can not be depressed, check to see that the direction of rotation selector switch (9) is fully set to the R or L position.

Electronic signal display (8)

See Chapter 9, Metabo Diagnostic System (MDS).

13 Accessories

Use only genuine Metabo accessories. If you need accessories, check with your dealer. For the dealer to select the correct accessory, he

needs to know the exact model designation of your power tool.

See page 4.

A Tools with SDS-plus shank B Twist drills for metal and wood C TCT core cutter D Dust extraction kit E Special grease (for lubricating the tool shanks)

F CODE! Key

For complete range of accessories, see www.metabo.com or the main catalogue.

14 Repairs

Repairs to electrical tools must be carried out by qualified electricians ONLY!

Any Metabo power tool in need of repair can be sent to one of the addresses listed in the spare parts list.

Please attach a description of the fault to the power tool.

ENGLISH

ENG

15 Environmetal Protection

Metabo's packaging can be 100% recycled. Worn out power tools and accessories contain

considerable amounts of valuable raw and plastic materials, which can be recycled.

These instructions are printed on chlorine-free bleached paper.

Only for EU countries: Never dispose of power tools in your household waste!

In accordance with European Guideline 2002/96/EC on used electronic and electric equipment and its implementation in national legal systems, used power tools must be collected separately and handed in for environmentally compatible recycling.

16 Technical Specifications

Explanatory notes on the information on page 2. Changes due to technological progress reserved. P

ø max = max. solid drill diameter s max = max. impact rate W = single impact strength m=weight D = spindle collar diameter b = drill chuck chucking capacity

Vibration total value (vector sum of three directions) determined in accordance with EN 60745: a

h, HD

h, Cheq

h,HD/Cheq

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.

The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period.

An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.

= rated input = rated output = no-load speed = load speed

= Vibration emission value

(hammer drilling into concrete)

= Vibration emission value

(chiselling)

= Unsafe (vibration)

Page 16

ENG

ENGLISH

Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.

Typical A-effective perceived sound levels: L

, K

During operation, the acoustic level may exceed 85 dB(A).

= Sound pressure level = Acoustic power level = Unsafe (noise level)

Wear hearing protection!

Measured values established according to EN 60745.

The stated technical specifications are subject to tolerances (as specified in the respective current standards).

Page 17

FRANÇAIS

Notice originale

Cher client, merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.

Sommaire 1 Déclaration de conformité

1 Déclaration de conformité 2 Utilisation conforme aux prescriptions 3 Consignes générales de sécurité 4 Consignes de sécurité particulières 5Vue d'ensemble 6 Particularités du produit 7 Mise en service

7.1 Installation de la poignée collier

8 Utilisation

8.1 Réglage de la butée de profondeur

8.2 Marche/arrêt

8.3 Sélectionner le mode de fonctionnement

8.4 Sélectionner le sens de rotation

8.5 Changement de mandrin

8.6 Changement d'outil avec le mandrin marteau

8.7 Changement d'outil avec le mandrin autoserrant Futuro Plus

9 Metabo Diagnostic System (MDS)

9.1 Voyant (8) éteint

9.2 Simple clignotement - avertissement de maintenance 1

9.3 Double clignotement - avertissement de maintenance 2

9.4 Clignotement rapide - protection de antidémarrage

10 Conseils et astuces 11 Maintenance 12 Dépannage 13 Accessoires 14 Réparations 15 Protection de l'environnement 16 Caractéristiques techniques

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.

2 Utilisation conforme aux

prescriptions

Équipé des accessoires correspondants, le marteau perforateur peut être utilisé pour travailler avec des forets marteau et des burins dans le béton, la pierre ou des matériaux semblables, ainsi qu'avec des trépans dans la brique, par exemple, de même que pour percer sans percussion le métal, le bois, etc., ou pour serrer des vis.

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3 Consignes générales de

sécurité

AVERTISSEMENT

d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

Avant d'utiliser l'outil électrique, lire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conserver les documents ci-joints et veiller à les remettre obligatoirement avec l'appareil à tout utilisateur concerné.

– Lire la notice

Page 18

FRANÇAIS

4 Consignes de sécurité

particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !

Porter une protection auditive.

susceptible de provoquer une perte de capacité auditive.

Utiliser la poignée complémentaire fournie avec l'outil.

risque de blessures.

Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées.

électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique.

Tenir toujours l'outil avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

Portez toujours des lunettes de protection, des gants de travail et des chaussures de sécurité lorsque vous travaillez avec votre outil électrique !

Vérifiez que l'endroit où vous allez intervenir ne comporte

de gaz

Débrayage de sécurité Metabo S-automatic. En cas de déclenchement du débrayage de sécurité, immédiatement arrêter la machine !

Ne pas toucher l'outil de travail pendant qu'il tourne !

Eliminer sciures de bois et autres uniquement lorsque la machine est à l'arrêt.

Attention pour les vissages en force (avec des vis à pas métrique ou en pouces sur de l'acier) ! Risque d'arrachement de la tête de vis ou d'apparition de couples de réaction élevés sur la poignée.

Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance.

SYMBOLES SUR L’OUTIL:

V...........volts

A...........ampères

Hz.........hertz

.../min ...révolutions par minute

~...........courant alternatif

.........vitesse à vide

Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé.

En cas de perte de contrôle, il y a un

Le contact avec un conducteur

aucune conduite électrique, d'eau ou

(par ex. à l'aide d'un détecteur de métaux).

.......Construction de classe II

Le bruit est

Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante.

- Utiliser le plus possible un système d'aspiration des poussières.

- Veiller à une bonne aération du site de travail.

- Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2.

Respecter les directives nationales en vigueur relatives aux matériaux à traiter.

5Vue d'ensemble

Voir page 3 (à déplier).

Mandrin autoserrant

Mandrin marteau

Douille de l'outil

Douille du mandrin autoserrant

Verrouillage du mandrin

Broche

Butée de profondeur

Témoin électronique

Commutateur du sens de rotation

Bouton de blocage

Gâchette

Dispositif de blocage

Sélecteur

Poignée collier

6 Particularités du produit

Metabo Diagnostic System (MDS)

Un microcontrolleur intégré commande un affichage de maintenance en fonction de l'utilisation et de votre façon de travailler. La puce électronique signale à l'opérateur l'état dans lequel se trouve la machine et empêche ainsi une défaillance intempestive de celle-ci.

Changement de mandrin

En un tour de main et sans aucun outil supplémentaire, le mandrin marteau peut être remplacé par le mandrin autoserrant.

Un seul bouton de commande

Avec un seul sélecteur et selon le modèle, vous pouvez choisir entre les positions percer, percer au marteau et buriner.

Arrêt de rotation :

(KHE 26 Diagnostic, KHE 28 Diagnostic): En arrêtant le mouvement de rotation, il est possible d'effectuer des travaux au burin.

Débrayage de sécurité Metabo S automatic :

Page 19

FRANÇAIS

Si l'outil interchangeable reste coincé ou accroché, la transmission de la force vers le moteur est limitée. Comme dans ce cas, on rencontre des forces élevées, il faut systématiquement saisir la machine des deux mains aux poignées prévues à cet effet, veiller à bien se camper sur ses jambes et à se concentrer sur son travail.

Balais autorupteurs

Lorsque les balais sont complètement usés, la machine s'éteint automatiquement. Avec le système électronique VTC : Une diode lumineuse est activée avant que les charbons ne soient complètement usés.

Protection antiredémarrage avec le système électronique VTC

(BHE 26 Diagnostic, KHE 26 Diagnostic, KHE 28 Diagnostic) Le système antiredémarrage empêche la mise en marche intempestive de la machine lors du raccordement au secteur ou après une coupure de courant.

Système Metabo CODE!

Le système Metabo CODE! est une protection antivol électronique pour que vous puissiez verrouiller votre matériel METABO (muni d`un CODE!) et le protéger ainsi contre toute utilisation non autorisée. Une machine verrouillée n`est plus fonctionnelle, et donc devient inutilisable pour un voleur potentiel.

7 Mise en service

Avant la mise en service, comparez si la

tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant.

7.1 Installation de la poignée collier

Pour des raisons de sécurité, utilisez

toujours la poignée collier qui est comprise dans la livraison.

Ouvrir l'anneau de serrage en tournant la poignée (14) vers la gauche. Faire coulisser la poignée sur le collier du marteau. Introduire la butée de profondeur (7). Selon l'utilisation souhaitée, serrer vigoureusement la poignée dans l'angle désiré.

8 Utilisation

La vitesse peut être modifiée au niveau de la gâchette.

La machine est munie d'un démarrage électronique progressif.

Pour un fonctionnement en continu, il est possible de bloquer la gâchette à l'aide du bouton de blocage (10). Pour arrêter la machine, appuyer à nouveau sur la gâchette.

Si elle est réglée sur marche continue, la machine continue à tourner si elle

s'arrache de la main. Pour cette raison, il faut systématiquement saisir la machine des deux mains aux poignées prévues à cet effet, veiller à bien se camper sur ses jambes et à se concentrer sur son travail.

8.3 Sélectionner le mode de

fonctionnement

Choisir le mode de fonctionnement désiré en tournant le sélecteur (13). Pour tourner le sélecteur, enfoncer le dispositif de blocage (12).

Perçage Perçage au marteau

(uniquement avec utilisation du mandrin de perforateur)

Burinage (KHE 26 Diagnostic, KHE 28 Diagbnostic) (uniquement avec utilisation du mandrin de perforateur)

En position "burinage", le burin est bloqué et ne peut tourner. Pour positionner le burin dans la position souhaitée, placer le sélecteur (13) entre

et .

Lorsque le burin est monté, utiliser la

machine uniquement en mode Burinage

Éviter tout mouvement de levier sur la

machine lorsque le burin est fixé.

8.4 Sélectionner le sens de rotation

S'assurer que la machine est immobilisée

avant d'actionner le commutateur du sens de rotation (9).

Sélectionner le sens de rotation : R = Rotation à droite L = Rotation à gauche

8.1 Réglage de la butée de profondeur

Desserrer la poignée collier (14). Régler la butée de profondeur (7) sur la profondeur de forage désirée et resserrer la poignée collier.

8.2 Marche/arrêt

Pour mettre la machine en marche, appuyer sur la gâchette (11).

8.5 Changement de mandrin

Lors du changement du mandrin,

veillez à ce que la broche soit propre. Si nécessaire, graisser un peu la broche.

Page 20

FRANÇAIS

Retirer le mandrin :

Tourner le verrouillage du mandrin (5) dans le sens de la flèche jusqu'en butée (a) et retirer le mandrin (b).

Monter le mandrin :

Placer le mandrin (a) sur la broche (6). Tourner le verrouillage du mandrin (5) dans le sens de la flèche (b) jusqu'à ce que le mandrin puisse entièrement glisser sur la broche, puis lâcher le verrouillage du mandrin. Contrôler si le mandrin est bien en place.

Remarque :

également pendant le changement de mandrin, mettre le sélecteur (13) en position "burinage".

8.6 Changement d'outil avec le mandrin

(voir accessoires : réf. de cde 6.31800) ! Ne monter que des outils à emmanchement SDS-plus !

Introduire l'outil :

Tourner l'outil et l'introduire jusqu'à enclenchement. L'outil sera automatiquement bloqué.

Pour éviter que la broche ne tourne

marteau

Nettoyer et graisser la tige de l'outil avec une graisse spéciale avant le montage

Retirer l'outil :

Tourner la douille de l'outil (3) dans le sens de la flèche (a) et déposer l'outil (b).

8.7 Changement d'outil avec le mandrin autoserrant Futuro Plus

Utilisez le mandrin autoserrant pour les travaux de perçage sans percussion sur métal, bois etc. ainsi que pour le vissage.

Insérer l'outil. Tenir la bague de maintien (a) et tourner la douille (b) de l'autre main dans la direction "GRIP, ZU", jusqu'à ce que la résistance mécanique soit surmontée.

Attention ! L'outil n'est alors pas encore serré ! Continuer à tourner avec force (un "clic" doit se faire entendre), jusqu'à ce qu'il ne soit plus possible de tourner - ce n'est que maintenant que l'outil est correctement serré.

En cas d'outils souples, il faudra éventuellement resserrer après avoir effectué de courts travaux de perçage.

Ouvrir le mandrin :

Tenir la bague de maintien (a) et tourner la douille (b) de l'autre main dans la direction "AUF, RELEASE".

Remarque :

éventuellement après avoir ouvert le mandrin (bruit dû au fonctionnement) disparaîtra si l'on tourne la douille dans le sens contraire.

Au cas où le mandrin est complètement bloqué:

Retirer la prise d’alimentation. Maintenir le mandrin au niveau de la tête avec une clé à fourche et tourner la douille (b) avec force dans le sens "AUF, RELEASE".

Le cliquètement que l'on entend

Page 21

FRANÇAIS

9 Metabo Diagnostic System

(MDS)

Affichage électronique (8) - Interprétation des signaux lumineux :

9.1 Voyant (8) éteint

La machine fonctionne parfaitement bien.

9.2 Simple clignotement maintenance 1

Clignotement - pause prolongée clignotement ... : Avant intervention pour maintenance, la machine peut continuer de fonctionner à pleine charge pendant 5 à 10 % du temps d'utilisation écoulé.

Si le signal n'est émis qu'à l'action du boutonpression, les charbons sont presque entièrement usés.

9.3 Double clignotement - avertissement de maintenance 2

Double clignotement - pause prolongée - double clignotement ... : Faites immédiatement vérifier l'appareil par votre distributeur/SAV pour éviter les frais consécutifs à une défaillance.

Si le signal n'est émis qu'à l'action du boutonpression, les charbons sont presque entièrement usés. La machine s'est arrêtée automatiquement. Faites remplacer les charbons par votre service après-vente.

9.4 Clignotement rapide - protection de antidémarrage

Lorsque la tension est rétablie après une coupure de courant, la machine, pour des raisons de sécurité, ne se remet pas en marche toute seule. Mettez la machine hors tension / sous tension.

avertissement de

10 Conseils et astuces

Pour le perçage au marteau et le travail au burin, une pression moyenne est suffisante. Même si la pression est plus forte, le rendement effectif n'en sera pas plus important.

En cas de perçages profonds, il faut retirer de temps en temps le foret du trou pour éliminer les poussières de pierre.

Les carrelages, ainsi que les matériaux cassants, sont à percer sans percussion.

11 Maintenance

Nettoyage du mandrin de perceuse autoserrant : Après une utilisation prolongée du mandrin, tenir celui-ci en position verticale, ouverture vers le bas, l'ouvrir entièrement puis le fermer et recommencer plusieurs fois de suite. La poussière qui s'était accumulée tombera alors par l'ouverture. Il est conseillé d'utiliser régulièrement un spray de nettoyage pour les mâchoires de serrage.

Nettoyer les grilles d'aération de la machine de temps à autre.

12 Dépannage

Lorsque la gâchette (11) ne se laisse pas enfoncer, vérifier si le commutateur de sens de rotation (9) est complètement en position R ou L.

Affichage électronique (8)

Voir chapitre 9 Metabo Diagnostic System (MDS).

13 Accessoires

Utilisez uniquement du matériel Metabo. S'il vous faut des accessoires, veuillez vous

adresser à votre revendeur. Pour pouvoir sélectionner les accessoires

appropriés, veuillez indiquer le type exact de votre outil électrique au distributeur.

Voir page 4.

A Outils à emmanchement SDS-plus B Foret pour métal et bois C Trépan rapporté au carbure D Kit d'aspiration de poussière E Graisse spéciale (pour lubrifier les extrémités

des outils)

F CODE! Key

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

14 Réparations

Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste !

Les outils Metabo qui sont à réparer peuvent être expédiés à l'une des adresses indiquées sur la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

Page 22

FRANÇAIS

15 Protection de

l'environnement

Les emballages Metabo sont recyclables à 100 %. Les outils et accessoires électriques qui ne sont

plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les

ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

maintenance insuffisante. Cela peut entraîner une augmentation sensible de l'amplitude d'oscillation sur la durée totale de travail.

Pour estimer de manière exacte l'amplitude d'oscillation, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'outil. Cela peut entraîner une réduction sensible de l'amplitude d'oscillation sur la durée totale de travail.

Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des oscillations, telles que : maintenance de l'outil électrique et outils de travail, maintien des mains au chaud, organisation du travail.

Niveaux sonores types évalués L

, K

Lors de l’utilisation de la perceuse, le niveau sonore peut dépasser 85 dB(A).

= Niveau de pression acoustique = Niveau de puissance sonore = Incertitude (niveaux sonores)

Porter un casque anti-bruit !

16 Caractéristiques

techniques

Commentaires sur les indications de la page 2. Sous réserves de modifications allant dans le sens

du progrès technique. P

ø max = Capacité de perçage maximale s max = Cadence de frappe maxi W = Energie de frappe par coup m = Poids de la machine D = Diamètre du collet b = Capacité du mandrin

Valeurs totales de vibration (somme vectorielle triaxiale) déterminées conformément à la EN 60745 : a

h, HD

h, Cheq

h,HD/Cheq

Le niveau d'oscillation indiqué dans les présentes instructions est mesuré selon un procédé conforme à la norme EN 60745 et peut servir à comparer les différents outils électriques. Il est également approprié pour réaliser une estimation provisoire de l'amplitude d'oscillation.

Le niveau d'oscillation indiqué correspond aux applications principales de l'outil électrique. Par ailleurs, le niveau d'oscillation peut dévier si l'outil électrique est utilisé dans d'autres applications, avec des outils de travail différents ou avec une

= Puissance nominale absorbée = Puissance utile = Vitesse à vide = Vitesse en charge

= Valeur d’émission de vibrations

(perforation dans le béton)

= Valeur d’émission de vibrations

(burinage)

= Incertitude (vibration)

Valeurs de mesure calculées selon EN 60745. Les caractéristiques indiquées sont soumises

à tolérance (selon les normes en vigueur correspondantes).

Page 23

NEDERLANDS

Oorspronkelijke gebruiksaanwijzing

Geachte klant, Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw elektrisch gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangt echter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u omgaat met uw Metabo elektrisch gereedschap, des te langer zult u er plezier van hebben.

Inhoud

1 Conformiteitsverklaring 2 Voorgeschreven gebruik van het systeem 3 Algemene veiligheidsvoorschriften 4 Bijzondere veiligheidsinstructies 5Overzicht 6 Bijzondere producteigenschappen 7 Ingebruikneming

7.1 Montage van de handgreep

8Gebruik

8.1 Instelling van de boordiepte-aanslag

8.2 In-/uitschakelen

8.3 Selecteren van de stand

8.4 Keuze van de draairichting

8.5 Vervanging van de boorhouder

8.6 Gereedschap vervangen bij de

klopboorhouder

8.7 Gereedschap vervangen bij de

snelspanboorhouder Futuro Plus

9 Metabo Diagnostic System (MDS)

9.1 Elektronische signaalindicatie (8)

brandt niet

9.2 Enkelvoudig knipperen - service-

oproep 1

9.3 Dubbel knipperen - service-oproep 2

9.4 Snel knipperen - herstartbeveiliging

10 Handige tips 11 Onderhoud 12 Storing verhelpen 13 Toebehoren 14 Reparatie 15 Milieubescherming 16 Technische gegevens

1 Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording, dat dit product voldoet aan de op pagina 2 genoemde normen en richtlijnen.

2 Voorgeschreven gebruik

van het systeem

Met het juiste gereedschap is de boorhamer geschikt voor het werken met klopboren en beitels in beton, steen en soortgelijke materialen. De machine is ook geschikt voor het werken met boorkronen in tegels en dergelijke en voor het boren zonder slag in hout, metaal, enz. en om er schroeven mee in en uit te draaien.

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd.

3 Algemene

veiligheidsvoorschriften

WAARSCHUWING

vermindering van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen.

veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees vóór het in gebruik nemen de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door.

– Lees ter

Worden de

4 Bijzondere

veiligheidsinstructies

Let voor uw veiligheid en die van de machine op de met dit symbool aangegeven passages!

Page 24

NEDERLANDS

Draag oordoppen.

gehoorverlies.

Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is.

controle kan tot letsel leiden.

Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken.

ningvoerende geleider kunnen ook metalen apparaatonderdelen onder spanning worden gezet met een elektrische schok als mogelijk gevolg.

Houd de machine altijd met beide handen bij de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Draag altijd een veiligheidsbril, werkhandschoenen en stevig schoeisel bij het werken met elektrisch gereedschap!

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden,

geen stroom-, water- of gasleidingen

bevinden. Metabo S-automatic veiligheidskoppeling.

Wanneer de veiligheidskoppeling geactiveerd wordt onmiddellijk de machine uitschakelen!

Het draaiende gereedschap niet aanraken! Verwijder spanen en dergelijke uitsluitend bij

uitgeschakelde en stilstaande machine. Let op bij schroeven in hard materiaal (het

inschroeven van schroeven met metrisch of inch schroefdraad in staal)! De schroefkop kan afbreken, of er kunnen hoge terugdraaimomenten bij de handgreep optreden.

Stekker uit het stopcontact trekken, voordat enige instelling of onderhoudswerkzaamheden uitgevoerd worden.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen. Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door vaklui.

- Maak zo mogelijk gebruik van stofafzuiging.

- Zorg voor een goede ventilatie van de werkplaats.

- Het wordt aanbevolen om een stofmasker met filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn.

Lawaai kan leiden tot

Verlies van

Door het contact met een span-

5Overzicht

Zie pagina 3 (uitklappen a.u.b.).

Snelspanboorhouder

Klopboorhouder

Werktuigvergrendeling

Huls snelspanboorhouder

Boorhoudervergrendeling

Booras

Boordiepteaanslag

Indicatielichtje elektronische signalen

Draairichtingschakelaar

Vastzetknop

Schakelaardrukker

Blokkering

Draaiknop

Handgreep

6Bijzondere

producteigenschappen

Metabo Diagnostic System (MDS)

Een ingebouwde microcontroller bestuurt een gebruiksafhankelijke service-indicatie die zich aanpast aan uw werkgedrag. De chip signaleert in welke staat uw machine zich bevindt en voorkomt zo door vroegtijdige waarschuwing een onverwachte totale uitval.

Verwisselbare boorhouder

De klopboorhouder kan zonder gereedschap in een handomdraai door de snelspanboorhouder vervangen worden.

Eenknopsbediening

Met slechts één knop wordt naargelang de uitrusting omgeschakeld tussen boren, klopboren en beitelen.

Draaistop:

(KHE 26 Diagnostic, KHE 28 Diagnostic): Door de draaibeweging uit te schakelen kan met de machine gebeiteld worden.

Metabo S automatic veiligheidskoppeling:

Blijft het ingezette gereedschap klemmen of haken, dan wordt de krachtstroom naar de motor begrensd. Vanwege de daarbij optredende hoge krachten de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, een stabiele stand innemen en geconcentreerd werken.

Uitschakelkoolborstels

Bij volledig versleten koolborstels schakelt de machine automatisch uit. Bij VTC-elektronica: Een lichtdiode waarschuwt als de koolborstels bijna afgesleten zijn.

Herstartbeveiliging bij VTC-elektronica

(BHE 26 Diagnostic, KHE 26 Diagnostic, KHE 28 Diagnostic): De herstartbeveiliging voorkomt dat de nog ingeschakelde machine gaat draaien als de

Page 25

NEDERLANDS

spanning, nadat deze is weggevallen, weer terugkeert.

Metabo CODE! systeem

Het Metabo CODE! systeem is een elektronische beveiliging tegen diefstal, waarmee u uw Metabomachines (met CODE!-uitvoering) kunt afsluiten en beveiligen tegen misbruik. Met een afgesloten machine kan niet meer worden gewerkt, waardoor deze onbruikbaar is voor een potentiele dief.

7 Ingebruikneming

Controleer of de op het typeplaatje

aangegeven spanning met de netspanning overeenkomt, alvorens de machine in gebruik te nemen.

7.1 Montage van de handgreep

Om veiligheidsredenen altijd de meegele-

verde extra handgreep gebruiken.

Open de klemring door de handgreep (14) linksom te draaien. Handgreep op spanhals van de machine schuiven. Breng de boordiepteaanslag (7) aan. Handgreep al naargelang toepassing in de gewenste hoek krachtig vastdraaien.

8Gebruik

8.1 Instelling van de boordiepte-aanslag

Draai de handgreep (14) los. Stel de boordiepteaanslag (7) in op de gewenste boordiepte en draai de handgreep weer vast.

8.2 In-/uitschakelen

Druk de schakelaardrukker (11) in, alvorens de machine in te schakelen.

Via de schakelaardrukker kunt u het toerental wijzigen.

De machine is uitgerust met een elektronische zachtaanloop.

Bij continu gebruik kan de schakelaardrukker met de vastzetknop (10) vastgezet worden. Voor het uitschakelen de schakelaardrukker opnieuw indrukken.

De boorhouder moet krachtig op de

booras geschroefd zijn en de borgschroef

binnenin de boorhouder (indien aanwezig/ afhankelijk van model) met een schroevendraaier stevig vastgedraaid zijn. (Let op linksschroefdraad!) Bij links draaien (b.v. bij het schroeven) zou deze anders losgedraaid kunnen worden.

8.3 Selecteren van de stand

Kies het gewenste soort werk door aan de schakelknop (13) te draaien. Druk de blokkering (12) in voor het draaien.

Boren

Klopboren (alleen bij gebruik van de hamerboorhouder)

Beitelen (KHE 26 Diagnostic, KHE 28 Diagbnostic) (alleen bij gebruik van de hamerboorhouder)

In de stand beitelen is de beitel tegen verdraaien geblokkeerd. Om de beitel voor het werk in de gewenste positie te brengen, plaatst u de schakelknop (13) tussen en .

Als u een beitel in de boorhamer aangebracht hebt, gebruik de machine dan

uitsluitend in de stand Beitelen .

Vermijd hendelbewegingen tijdens het werken met de machine met

gemonteerde beitel.

8.4 Keuze van de draairichting Bedien de schakelaar voor de keuze van

de draairichting (9) uitsluitend bij

stilstaande motor.

Keuze van de draairichting: R = rechtse draairichting L = linkse draairichting

8.5 Vervanging van de boorhouder Controleer bij vervanging van de boor-

houder of de booras schoon is.

Indien nodig vet u de booras licht in.

De boorhouder demonteren:

Draai de vergrendeling van de boorhouder (5) in de pijlrichting tot de aanslag (a) en verwijder de boorhouder (b).

Page 26

NEDERLANDS

De boorhouder monteren:

Plaats de boorhouder op de booras (6) (a). Draai de vergrendeling van de boorhouder (5) in de pijlrichting (b) tot de boorhouder helemaal op de booras geschoven kan worden. Laat de vergrendeling daarna los en controleer of de boorhouder vastzit.

Tip:

Om te vermijden dat de booras bij de vervanging van de boorhouder meedraait, plaatst u de schakelknop (13) in de stand 'beitelen'.

8.6 Gereedschap vervangen bij de

klopboorhouder

Gereedschap

reinigen en met het speciaal vet invetten (toebehoren: best.-nr. 6.31800)! Alleen SDS-plus gereedschappen gebruiken!

Gereedschap monteren:

Draai het gereedschap en steek het erin tot het vastklikt. Het gereedschap wordt automatisch vergrendeld.

Gereedschap verwijderen:

Draai de vergrendeling van het gereedschap (3) in de pijlrichting (a) en het verwijder het gereedschap (b).

8.7 Gereedschap vervangen bij de

snelspanboorhouder Futuro Plus

Gebruik de snelspanboorhouder bij het boren zonder slag in metaal, hout, etc. en om te schroeven.

sschacht

voor het inzetten

Breng het gereedschap aan. Houd de borgring (a) vast en draai met de andere hand de huls (b) in de richting “GRIP, ZU" tot u geen mechanische weerstand meer voelt.

Let op! Het gereedschap zit nog steeds niet vast! Draai krachtig verder (hierbij moet u een “klik" voelen), tot u niet meer kunt verder draaien - pas dan is het gereedschap veilig gespannen.

Bij gereedschap uit zacht materiaal moet na korte boortijd nagespannen worden.

De boorhouder openen:

Houd de borgring (a) vast en draai de huls (b) met de andere hand in de richting “AUF, RELEASE".

Tip:

Het geratel dat eventueel hoorbaar is bij openen van de boorhouder (afhankelijk van het gebruik), wordt verholpen door de huls in tegengestelde richting te draaien.

Bij zeer vast gesloten boorhouder:

Trek de stekker uit het stopcontact. Zet de boorhouder met behulp van een steeksleutel aan de boorhouderkop vast en draai de huls (b) krachtig in de richting "AUF, RELEASE".

9 Metabo Diagnostic System

(MDS)

Elektronische signaalindicatie (8) - Betekenis van de lichtsignalen:

9.1 Elektronische signaalindicatie (8)

brandt niet

De machine is volledig inzetbaar.

9.2 Enkelvoudig knipperen - service-oproep 1

Branden - langere pauze - branden ...: de machine is tot het onderhoud nog 5 - 10% van de gebruikstijd tot nu toe bij volledige belasting inzetbaar.

drukschakelaar op, dan zijn de koolborstels bijna helemaal versleten.

Treedt het signaal alleen bij bediende

Page 27

9.3 Dubbel knipperen - service-oproep 2

2 x branden - langere pauze 2 x branden ...: breng het apparaat onmiddellijk naar de erkende vakman/ Metabo service dienst, om een uitval van de machine met hoge vervolgkosten te vermijden.

Treedt het signaal alleen bij bediende drukschakelaar op, dan zijn de koolborstels helemaal versleten. De machine is automatisch uitgeschakeld. De koolborstels kunt u laten vervangen door een erkende vakman of de Metabo service dienst.

9.4 Snel knipperen - herstartbeveiliging

Bij terugkeren van de spanning, nadat deze is uitgevallen, start de nog ingeschakelde machine uit veiligheidsoverwegingen niet uit zichzelf. De machine met de schakelaar uit- en weer inschakelen.

10 Handige tips

Bij klopboren en beitelen is slechts geringe druk nodig. Het werken gaat niet sneller als de druk wordt verhoogd.

Als diep geboord moet worden, trek de boor dan af en toe uit het gat om het boormeel te verwijderen.

Vermijd klopboren bij tegels en andere broze materialen.

NEDERLANDS

13 Toebehoren

Gebruik uitsluitend originele Metabo toebehoren. Als u toebehoren wilt aanschaffen doet u dat dan

bij uw leverancier. Geef uw leverancier, om de juiste toebehoren te

krijgen, het type van uw machine. Zie bladzijde 4.

A SDS-plus-gereedschappen B Boren voor metaal en hout C Boorkroon met hardmetalen tanden D Stofafzuigset E Speciaal vet (voor het smeren van het gereed-

schap-insteekeinde)

F CODE! Key

Compleet toebehorenprogramma zie www.metabo.com of hoofdcatalogus.

14 Reparatie

Reparaties aan elektrische gereedschappen mogen uit-sluitend door een erkende vakman worden uitgevoerd!

Defecte Metabo gereedschappen kunnen naar de adressen gestuurd worden die op de onderdelenlijst vermeld staan.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

11 Onderhoud

Boorhouder met snelkoppeling reinigen: Draai na langdurig gebruik de boorhouder helemaal open en weer dicht met de opening loodrecht naar beneden. Het verzamelde stof valt zo uit de opening. Het is aanbevolen om de bekjes en de boorhouderopening regelmatig met schoonmaakspray te behandelen.

Reinig af en toe de ventilatieopeningen van de machine.

12 Storing verhelpen

Als de schakelaardrukker (11) zich niet laat indrukken, controleer dan of de schakelaar voor het omkeren van de draairichting (9) helemaal in stand R of L staat.

Elektronische signaalindicatie (8)

Zie hoofdstuk 9 Metabo Diagnostic System (MDS).

15 Milieubescherming

Metabo verpakkingen zijn 100% recycleerbaar. Afgedankte elektronische machines en

accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Page 28

NEDERLANDS

16 Technische gegevens

Toelichting bij de gegevens van bladzijde 2. Wijzigingen en technische verbeteringen

voorbehouden. P

ø max = maximale boordiameter s max = maximaal aantal slagen W = Energie van een slag m = Gewicht D = Spanhalsdiameter b = Boorhouderspanwijdte

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

h, HD

h, Cheq

h,HD/Cheq

Het trillingsniveau dat in deze aanwijzingen wordt aangegeven is gemeten in overeenstemming met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau geldt voor de belangrijkste toepassingen van het elektrisch gereedschap. Wanneer het elektrisch gereedschap echter voor andere toepassingen wordt gebruikt, met afwijkend inzetgereedschap of onvoldoende onderhoud, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verhoogd.

Voor een precieze beoordeling van de trillingsbelasting dienen ook de tijden in aanmerking te worden genomen waarin het apparaat uitgeschakeld is of weliswaar loopt, maar niet in gebruik is. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verlaagd.

Stel extra veiligheidsmaatregelen vast voor de beveiliging van de gebruiker tegen het effect van trillingen, zoals bijvoorbeeld: onderhoud van elektrisch en inzetgereedschap, het warmhouden van de handen en de organisatie van arbeidsprocessen.

Karakteristiek A-gekwalificeerd geluidsniveau: L

, K

Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

= Nominaal opgenomen vermogen = Afgegeven vermogen = Toerental onbelast = Toerental belast

= trillingsemissiewaarde

(hamerboren in beton)

= trillingsemissiewaarde

(beitelen)

= onzekerheid (trilling)

= geluidsdrukniveau = geluidsvermogensniveau = onzekerheid (geluidsniveau)

Draag oordoppen!

Meetgegevens volgens norm EN 60745. De vermelde technische gegevens zijn

tolerantiewaarden (overeenkomstig de telkens geldige norm).

Page 29

ITALIANO

Istruzioni originali

Caro Cliente/Utilizzatore, Innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili elettrici della Metabo. Ogni utensile elettrico della Metabo è stato accuratamente collaudato in conformità ai più severi controlli di qualità del programma qualità della Metabo stessa. Si deve, comunque, tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale nonché nei documenti ad esso allegati. Utilizzando sempre l'utensile elettrico Metabo con la dovuta cura, esso durerà a più a lungo, funzionando sempre alla perfezione.

Indice 1 Dichiarazione di conformità

1 Dichiarazione di conformità 2 Utilizzo conforme 3 Misure generali di sicurezza 4 Misure speciali di sicurezza 5Panoramica 6 Caratteristiche specifiche del prodotto 7 Messa in funzione

7.1 Montaggio dell'impugnatura

8 Utilizzo

8.1 Impostazione della battuta della profondità di foratura

8.2 Attivazione/disattivazione

8.3 Preselezione della modalità di funzionamento

8.4 Preselezione della direzione di rotazione

8.5 Sostituzione del mandrino

8.6 Sostituzione punta, mandrino a percussione

8.7 Sostituzione punta, mandrino autoserrante Futuro Plus

9 Metabo Diagnostic System (MDS)

9.1 L'indicatore elettronico di segnale (8) non si accende

9.2 Normale lampe ggio - richiamo-Service 1

9.3 Lampeggio doppio - richiamo-Service 2

9.4 Lampeggio veloce - protezione contro il riavviamento involontario

10 Consigli pratici 11 Manutenzione ordinaria 12 Eliminazione dei guasti 13 Accessori 14 Riparazione 15 Tutela dell'ambiente 16 Dati tecnici

Dichiariamo sotto la nostra completa responsabilità che tale prodotto è conforme alle norme e direttive riportate a pagina 2.

2 Utilizzo conforme

Il trapano a percussore, corredato dagli acessori confacenti, serve: ad eseguire fori a percussione e scalpellare nel calcestruzzo, nel laterizio e nei materiali simili; a forare con punte a corona/tazza nelle piastrelle e simili; a forare senza percussione il metallo, il legno e via dicendo; ad avvitare.

Gli eventuali danni dovuti ad un utilizzo non conforme, cioè diverso da quello prescr itto, sono di esclusiva responsabilità dell'utilizzatore.

Occorre rispettare le misure generali antinfortunistiche nonché le norme sulla sicurezza allegate.

3 Misure generali di

sicurezza

ATTENZIONE

di lesioni leggere le istruzioni per l'uso.

ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istruzioni.

mento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzare l'utensile elettrico, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme ad esso.

– Al fine di ridurre il rischio

Eventuali omissioni nell’adempi-

Page 30

ITALIANO

4 Misure speciali di sicurezza

Per proteggere la propria persona e per una migliore cura dell'utensile elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

Indossare protezioni acustiche.

provocare la perdita dell'udito.

Utilizzare l'impugnatura supplementare fornita con l'utensile elettrico.

provocare infortuni.

Tenere l'apparecchio sulle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste o con il proprio cavo di rete.

cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica.

Afferrare sempre saldamente il trapano per le impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati.

Quando si lavora con il proprio utensile elettrico indossare sempre occhiali protettivi, guanti da lavoro, e calzature antinfortunistiche rigide!

Sul punto che deve essere lavorato

esserci cavi della corrente, dell'acqua o del gas

(ad esempio utilizzare un metal detector). Frizione di sicurezza Metabo S-automatic.

Quando interviene la frizione di sicurezza disattivare immediatamente il trapano!

Non afferrare il trapano dalla parte della punta rotante.

A trapano fermo, togliere i trucioli e simili. Prestare attenzione in caso di avvitatura in un

materiale duro (avvitatura di viti nell'acciaio con filettatura metrica o in pollici)! La testa della vite può rompersi, o possono verificarsi coppie di contraccolpo elevate sull'impugnatura.

Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la spina elettrica dalla presa.

Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

Perdere il controllo può

Il rumore può

Il contatto con un

non devono

- Utilizzate, se possibile, un sistema di aspirazione delle polveri.

- Provvedere ad una buona aerazione del posto di lavoro.

- Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare.

5 Panoramica

Vedi pagina 3 (girare la pagina).

Mandrino autoserrante

Mandrino a compressione

Blocco trapano

Manicotto mandrino autoserrante

Blocco mandrino

Albero

Profondità di foratura

Indicazione segnale elettronico

Commutatore direzione di rotazione

Blocco

Pulsante interruttore

Blocco

Pulsante interruttore

Impugnatura

6 Caratteristiche specifiche

del prodotto

Metabo Diagnostic System (MDS)

Un microcontroller incorporato comanda una indicazione-Service in funzione della durata di esercizio, che si adatta al proprio comportamento di lavoro. Il chip segnala lo stato nel quale si trova la macchina ed evita in questo modo, mediante un'avvertenza precoce, un guasto totale e inaspettato della macchina.

Sostituzione mandrino

Volendo, con poche impugnature, il mandrino a percussione può essere sostituito, a mano e senza avvalersi di utensili speciali, con il mandrino autoserrante.

Selettore unico

A seconda della dotazione, solo mediante unico pulsante è possibile commutare tra la foratura a rotazione, la foratura a percussione e la scalpellatura.

Arresto della rotazione

(KHE 26 Diagnostic, KHE 28 Diagnostic) Per passare al funzionamento del trapano in scalpellatura, basta interrompere il movimento rotatorio.

Frizione di sicurezza Metabo S-automatic:

In caso di blocco o aggancio dell'utensile di innesto, il flusso di potenza del motore sarà limitato. Data l'elevata potenza, impugnare sempre il trapano con entrambe le mani mediante le apposite impugnature, assumere una posizione stabile e lavorare con concentrazione.

Page 31

ITALIANO

Spazzole di carbone

Con spazzole di carbone completamente consumate, il trapano si spegne automaticamente. Nel modello dotato di VTC-Elektronik: un LED si accende prima che le spazzole di carbone siano completamente consumate.

Protezione contro l'accenzione accidentale nei modelli dotati di VTC-Elektronik

(BHE 26 Diagnostic, KHE 26 Diagnostic, KHE 28 Diagnostic) Impedisce l'accensione accidentale del trapano dopo l'interruzione dell'alimentazione elettrica (spina staccata, mancanza di corrente, ecc.).

Sistema Metabo CODE!

Il Sistema Metabo CODE! è un antifurto elettronico con il quale sarete in grado di chiudere le Vostre macchine Metabo (provviste di CODE!) e di evitare in tal modo che ne venga fatto un uso improprio. Una macchina chiusa non è più funzionante e, pertanto, risulterà inutilizzabile per un potenziale ladro.

7 Messa in funzione

Prima della messa in funzione, verificare

che la tensione di alimentazione elettrica disponibile corrisponda ai dati elettrici riportati sulla targhetta del trapano.

7.1 Montaggio dell'impugnatura

Per la sicurezza della propria persona,

utilizzare sempre l'impugnatura in dotazione.

Aprire la ghiera di fissaggio dell'impugnatura (14). Infilare l'impugnatura sull'apposito collare del trapano. Infilare la battuta per regolare la profondità di foratura (7). Aggiustare l'angolazione e serrare l'impugnatura in base alle condizioni di utilizzo del trapano.

8 Utilizzo

8.1 Impostazione della battuta della

profondità di foratura

Allentare l'impugnatura (14). Impostare l'asta di battuta (7) alla profondità di foratura desiderata e serrare l'impugnatura.

8.2 Attivazione/disattivazione

Per attivare il trapano, premere il pulsante interruttore (11).

Per modificare la velocità, avvalersi dell'apposito pulsante interruttore.

Il trapano è dotato di un avviamento dolce elettronico.

Per far funzionare il trapano di continuo, bloccare il pulsante interruttore con l'apposito bl occo (10). Per

spegnerlo, invece, basta premere di nuovo il pulsante.

Con l'avviamento continuo, il trapano funziona anche se sfugge di mano. Quindi

è necessario maneggiare il trapano sempre con entrambe le mani mediante le apposite impugnature, assumere una posizione stabile e lavorare con concentrazione.

8.3 Preselezione della modalità di

funzionamento

Selezionare la modalità di funzionamento desiderata ruotando l'apposito interruttore (13). Per sganciare il blocco, premere (12).

Foratura

Foratura a percussione (solo con l'impiego del mandrino per punte da trapano)

Scalpellatura (KHE 26 Diagnostic, KHE 28 Diagbnostic) (solo con l'impiego del mandrino per punte da trapano)

Nell'impostazione "scalpellatura"', lo scalpello è bloccato in modo che non possa ruotare. Per posizionare lo scalpello a seconda dell'applicazione, impostare l'interruttore (13) tra

e .

A scalpello inserito utilizzare il trapano

esclusivamente nella modalità Scalpellatura .

Evitare di fare leva col trapano, a scalpello

inserito.

8.4 Preselezione della direzione di

rotazione

Attivare l'interruttore di commutazione

della direzione di rotazione (9) solo a motorino fermo.

Preselezione della direzione di rotazione R = Destrosa L = Sinistrosa

8.5 Sostituzione del mandrino

Fare attenzione che l'albero sia pulito nel

sostituire il mandrino. All'occorrenza, ingrassare un poco l'albero.

Page 32

ITALIANO

Rimozione del mandrino

Girare il blocco mandrino (5) nella direzione della freccia, fino a farlo scattare (a), quindi estrarre il mandrino (b).

Inserimento del mandrino

Inserire il mandrino sull'albero (6) (a). Girare il blocco mandrino (5) nella direzione della freccia (b) fin quando il mandrino non risulta completamente inserito, quindi rilasciare il blocco mandrino. Verificare che il mandrino sia adeguatamente serrato.

Avvertenza:

durante la sostituzione del mandrino, posizionare il pulsante interruttore (13) su "foratura".

8.6 Sostituzione punta, mandrino a

speciale (disponibile come accessorio: codice di ordinazione 6.31800)! Utilizzare solo utensili SDS-plus!

Inserimento della punta

Ruotare la punta ed infilarla fino a quando non risulta incastrata. La punta viene bloccata automaticamente.

per evitare la rotazione dell'albero,

percussione

Prima dell'inserimento pulire il gambo dell'utensile e lubrificarlo con il grasso

Estrazione della punta

Girare il blocco punta (3) nella direzione della freccia (a), quindi estrarre la punta (b).

8.7 Sostituzione punta, mandrino autoserrante Futuro Plus

Utilizzare il mandrino autoserrante per eseguire forature senza percussione in metallo, legno, ecc. e per operazioni di avvitatura.

Inserire la punta. Tenere fermo l'anello di arresto (a) e, con l'altra mano, girare il manicotto (b) nella direzione "GRIP, ZU", fino a vincere la resistanza meccanica residura.

Attenzione. La punta non è ancora serrata. La punta è propriamente serrata solo quando non può essere forzata a ruotare (per incastrarla correttamente, deve fare "clic") e non ha alcun ulteriore movimento.

Se si hanno punte dal gambo fine, sarà necessario procedere ad un successivo serraggio.

Apertura del mandrino

Tenere fermo l'anello di arresto (a) e, con l'altra mano, girare il manicotto (b) nella direzione "AUF, RELEASE".

Avvertenza:

avvertito dopo aver aperto il mandrino (dipende dal modo di funzionamento) può essere rimosso ruotando il manicotto in senso contrario.

In caso di mandrino serrato con molta forza

Estrarre la spina.Tenere fermo il mandrino mediante chiave a bocca e girare il manicotto (b), con forza, nella direzione "AUF, RELEASE".

il rumore d'incastro che può essere

Page 33

9 Metabo Diagnostic System

(MDS)

Indicatore elettronico di segnale (8) - Significato del segnale luminoso:

9.1 L'indicatore elettronico di segnale (8) non si accende

La macchina è completamente pronta per l'impiego.

9.2 Normale lampeggio -

Accensione - lunghe pause accensione ...: fino alla prossima manutenzione, la macchina può essere usata con la massima sollecitazione ancora per il 5 - 10 % della sua rispettiva durata di esercizio.

Se il segnale insorge solo quando è azionato l'interruttore a pulsante, in questo caso significa che le spazzole di carbone sono quasi completamente consumate.

9.3 Lampeggio doppio - richiamo-Service 2

2 x accensione - lunghe pause 2 x accensione ...: consegnare subito l'apparecchio ad un commerciante specializzato/Service onde evitare un guasto della macchina con conseguenti costi elevati.

Se il segnale insorge solo quando è azionato l'interruttore a pulsante, in questo caso significa che le spazzole di carbone sono completamente consumate. La macchina si è disinserita automaticamente. Fare sostituire le spazzole di carbone dal personale del centro assistenza autorizzato.

9.4 Lampeggio veloce - protezione contro il riavviamento involontario

Con il ricollegamento della tensione dopo una interruzione della rete la macchina, ancora inserita, non entra in funzione da sola per motivi di sicurezza. Disinserire e inserire nuovamente l'interruttore della macchina.

richiamo-Service 1

ITALIANO

Nell'eseguire fori di profondità, di tanto in tanto estrarre la punta del foro per rimuovere la pietra polverizzata.

Le piastrelle ed altri materiali fragili non vanno forati usando il percussore.

11 Manutenzione ordinaria

Pulizia del mandrino autoserrante Dopo un uso prolungato, tenere il mandrino verticale con l'apertura verso il basso ed aprirlo e chiuderlo completamente più volte. La polvere raccolta all'interno cade dall'apertura. Si consiglia l'uso regolare di detergenti (spray) sulle morse e sulle relative aperture.

Pulire regolarmente le aperture di ventilazione.

12 Eliminazione dei guasti

Qualora non risulti possibile premere il pulsante interruttore (11), controllare se il commutatore di direzione (9) sia, o meno, ben posizionato sulla R o sulla L.

Indicatore elettronico di segnale (8)

Vedere il capitolo 9 Metabo Diagnostic System (MDS).

13 Accessori

Utilizzare esclusivamente gli accessori/ricambi originali della Metabo.

In caso di necessità, rivolgersi al rivenditore per l'acquisto di accessori/ricambi.

Per la selezione corretta degli accessori, è essenziale indicare al rivenditore il tipo/modello esatto dell'utensile elettrico.

Vedi pag. 4.

A Punte di ricambio SDS-plus B Punte per metalli e legno C Tazza di foratura in metallo duro (HM) D Aspiratore E Grasso speciale (per lubrificare le estremità a

innesto dell'utensile)

F CODE! Key

Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale.

10 Consigli pratici

Se si usa il trapano col percussore o con lo scalpello, è sufficiente applicare una lieve pressione. Facendo più forza non si aumenta la resa del trapano.

14 Riparazione

Le eventuali riparazioni degli utensili elettrici possono essere fatte esclusivamente da tecnici/ elettricisti specializzati.

I prodotti elettrici Metabo da far riparare possono essere inviati agli indirizzi riportati nell'elenco ricambi.

Page 34

ITALIANO

Nello spedire un prodotto Metabo a scopo di riparazione, descrivere il guasto accertato.

15 Tutela dell'ambiente

Gli imballaggi usati dalla Metabo sono riciclabili al 100%.

I prodotti elettronici inutilizzabili e i relativi accessori comprendono una grande quantità di materie plastiche e materie prime riciclabili.

Questo manuale è impresso su carta candeggiata, esente da cloro.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la

Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclo ecologico.

16 Dati tecnici

Spiegazioni sui dati riportati a pagina 2. Dati i continui miglioramenti tecnologici, ci

riserviamo il diritto di apportare modifiche senza preavviso.

ø max = Max. diametro di foratura s max = Max. nº percussioni W = Energia percussione singola m=Peso D = Diamtero colletto di serraggio b = Capacità del mandrino

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 60745:

h, HD

h, Cheq

h,HD/Cheq

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per mettere a confronto gli utensili elettrici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori differenti oppure con

= Assorbimento nominale = Potenza erogata = Numero di giri al minuto = Numero di giri sottocarico

= Valore emissione vibrazioni

(foratura a percussione nel calcestruzzo)

= Valore emissione vibrazioni

(scalpellatura)

= Incertezza (vibrazione)

manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l 'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibra zioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Livello sonoro classe A tipico: L

, K

In fase di lavorazione, il livello di rumorosità può superare 85 dB (A).

= Livello di pressione acustica = Livello di potenza acustica = Incertezza (livello sonoro)

Indossare le cuffie.

Valori rilevati secondo EN 60745. I suddetti dati tecnici sono condizionati dalle

tolleranze (corrispondono ai rispettivi standard validi).

Page 35

ESPAÑOL

Manual original

Estimado cliente, Le agradecemos la confianza mostrada al comprar una máquina Metabo. Cada máquina Metabo ha sido probada cuidadosamente y ha pasado los estrictos controles de calidad de la garantía de calidad de Metabo. Sin embargo, la vida útil de una máquina depende en gran medida de usted. Le rogamos tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Cuanto mejor cuide su máquina Metabo, mayor será el tiempo durante el que le proporcionará un servicio fiable..

Contenido 1 Declaración de

1 Declaración de Conformidad 2 Aplicación de acuerdo a la finalidad 3 Instrucciones generales de seguridad 4 Instrucciones de seguridad especiales 5 Descripción general 6 Características especiales del producto 7 Puesta en marcha

7.1 Montaje de la empuñadura de

sujeción

8Manejo

8.1 Ajuste del tope de profundidad

8.2 Conexión/Desconexión (On/Off)

8.3 Seleccionar el modo de operación

8.4 Seleccionar el sentido de rotación

8.5 Cambiar el portabrocas

8.6 Cambio de herramienta portabrocas

de martillo

8.7 Cambio de herramienta portabrocas

de cierre rápido Futuro Plus

9 Metabo Diagnostic System (MDS)

9.1 El indicador electrónico (8) no se

ilumina

9.2 Parpadeo simple: demanda de

servicio 1

9.3 Parpadeo doble: demanda de servicio

9.4 Parpadeo rápido: protección contra

rearranque 10 Consejos y trucos 11 Mantenimiento 12 Localización de averías 13 Accessorios 14 Reparación 15 Protección ecológica 16 Especificaciones técnicas

Conformidad

Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas y las directrices mencionadas en la página 2.

2 Aplicación de acuerdo a la

finalidad

Este taladro con percutor giratorio, equipado con los accesorios apropiados, es adecuado para trabajar con brocas de martillo y cinceles en hormigón, piedra y materiales similares; con brocas de núcleo de impacto en mampostería y materiales similares; con brocas normales (sin la acción de percutor) en metal, madera, etc.; y se puede utilizar también como destornillador.

Cualquier daño causado por un uso inadecuado es de la sola responsabilidad del usuario.

Deben observarse las normas para prevención de accidentes aceptadas generalmente y la información sobre seguridad incluida.

3 Instrucciones generales de

seguridad

AVISO

: para reducir el riesgo de lesiones,

lea el manual de instrucciones.

AVISO Lea íntegramente las indicaciones e instrucciones de seguridad.

observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde estas instrucciones en un lugar seguro.

Antes de utilizar la herramienta eléctrica, lea detenidamente las instrucciones de seguridad y las instrucciones de manejo que se incluyen. Guarde todos los documentos para referencia en el futuro, y solamente entregue su herramienta junto con estos documentos.

La no

Page 36

ESPAÑOL

4 Instrucciones de seguridad

especiales

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

¡Utilice cascos protectores!

puede provocar pérdida auditiva.

Utilice la empuñadura complementaria suministrada con la herramienta.

resultar herido por la pérdida del control de la herramienta.

Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos o con el propio cable de alimentación

El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.

Sujete siempre la herramienta con ambas manos por las empuñaduras existentes, adopte una postura segura y trabaje sin distraerse.

Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con su herramienta eléctrica.

Asegúrese de que en el lugar de trabajo no existan

cables, tuberías de agua o gas

ayuda de un detector de metales). Acoplamiento de seguridad S-automático de

Metabo. Si se activa el acoplamiento de seguridad, desconecte inmediatamente la máquina.

¡No toque la herramienta de inserción en rotación! La máquina debe estar siempre detenida para

eliminar virutas y otros residuos similares. Atención en caso de un roscado duro (atornillado

de tornillos con roscado métrico o rosca inglesa en acero) La cabeza del tornillo puede desprenderse o pueden producirse momentos de retroceso en la empuñadura.

Desenchufe el equipo antes de llevar a cabo cualquier ajuste o mantenimiento.

SÍMBOLOS SOBRE LA HERRAMIENTA:

.......Classe II de construcción

V...........voltios

A........... amperios

Hz.........hertzios

.../min ...revoluciones por minuto

~...........corriente alterna

.........velocidad sin carga

El efecto del ruido

El usuario puede

(por ejemplo, con

El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la madera de roble o de haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con otros aditivos para el tratamiento de madera (cromato, conservante para madera). Sólo personal especializado debe trabajar el material con contenido de asbesto.

- Si fuera posible, utilice un aspirador de polvo.

- Ventile su lugar de trabajo.

- Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2.

Preste atención a la normativa vigente en su país respecto al material que se va a trabajar.

5 Descripción general

Véase la página 3 (desplegarla).

Portabrocas de cierre rápido

Portabrocas de martillo

Enclavamiento de la herramienta

Manguito portabrocas de cierre rápido

Enclavamiento del portabrocas

Husillo

Tope de profundidad de taladro

Indicación señal electrónica

Inversor del sentido de rotación

Botón de retención

Interruptor

Enclavamiento

Interruptor

Empuñadura de sujeción

6 Características especiales

del producto

Metabo Diagnostic System (MDS)

Un microcontrolador incorporado controla un indicador de servicio en función del uso que se adapta a sus condiciones de trabajo. El chip muestra en qué estado se encuentra su máquina y evita que se produzcan averías graves inesperadas advirtiendo con antelación.

Portabrocas cambiable

De una forma sencilla y sin usar herramientas se cambia el mandril portaherramientas SDS por el mandril portaherramientas sin llave.

Manejo por un botón único

De acuerdo al equipamiento de la máquina, el modo de funcionamiento (taladrar, taladrar con percusión y cincelar) puede ser conmutado mediante un único botón de control.

Page 37

ESPAÑOL

Paro de rotación:

(KHE 26 Diagnostic, KHE 28 Diagnostic): Desconectando el movimiento giro pueden llevarse a cabo trabajos de cincelado.

Embrague de seguridad Metabo S automatic:

Si la herramienta de aplicación se enclava o engancha, se limita el flujo de potencia hacia el motor. Debido a las grandes fuerzas que intervienen, sujetar siempre la máquina con ambas manos en las empuñaduras previstas para ello, adoptar una postura segura y trabajar con concentración.

Escobillas de carbón autodesconectantes

Una vez que las escobillas de carbón estén completamente desgastadas, la máquina se desconecta automáticamente. Si la máquina está equipada con el sistema electrónico VTC: Un piloto LED avisa antes de que las escobillas estén completamente gastadas.

Protección contra rearranque en las máquinas con sistema electrónico VTC

(BHE 26 Diagnostic, KHE 26 Diagnostic, KHE 28 Diagnostic) La protección de arranque impide el arranque no intencionado al volver a enchufar la herramienta o cuando la energía vuelve después de una interrupción de la misma.

Sistema de CODE! Metabo

El sistema de CÓDIGO Metabo es una protección antirrobo electrónica, con la cual puede cerrar sus máquinas Metabo (equipadas con CÓDIGO) y así protegerlas contra un uso inadecuado. Una máquina cerrada no puede funcionar y es totalmente inútil en caso de robo.

7 Puesta en marcha

Antes de enchufar compruebe que la

tensión y la frecuencia de la red, indicadas en la placa de identificación, corresponden a las de la fuente de energía.

7.1 Montaje de la empuñadura de sujeción

Por razones de seguridad, utilice siempre

la empuñadura de sujeción suministrada.

Abrir el anillo de fijación girando la empuñadura de sujeción (14) hacia la izquierda. Deslizar la empuñadura de sujeción sobre el collarín del eje de la máquina. Colocar el tope de profundidad de taladro (7). Apretar con fuerza la empuñadura de sujeción en el ángulo requerido para la aplicación.

8.2 Conexión/Desconexión (On/Off)

Para poner en marcha la máquina, pulse el interruptor pulsador (11).

La velocidad puede ser variada mediante el interruptor.

La máquina está equipada de un arranque suave electrónico.

Para un funcionamiento continuado se puede fijar el interruptor pulsador con el botón de retención (10). Para parar la máquina, pulse el interruptor pulsador de nuevo.

En marcha continua, la máquina sigue funcionando cuando es arrancada de las

manos. Por este motivo, sujetarla siempre con ambas manos en las empuñaduras previstas para ello, adoptar una postura segura y trabajar con concentración.

8.3 Seleccionar el modo de operación

Seleccione el modo de operación deseado girando el botón (13). Para girar, presione el dispositivo de bloqueo (12).

Taladrar Taladrar a percusión

(sólo con la utilización del portabrocas del martillo)

Cincelado (KHE 26 Diagnostic, KHE 28 Diagnostic) (sólo con la utilización del portabrocas del martillo)

En el modo de cincelar, el cincel queda bloqueado contra el giro. Con el fin de posicionar el cincel para la aplicación respectiva, colocar el interruptor (13) entre y .

Con el cincel insertado, utilizar la

herramienta únicamente en el modo de funcionamiento Cincelar

Evite hacer palanca con la máquina

mientras esté trabajando con el cincel puesto.

8.4 Seleccionar el sentido de rotación

Accionar el inversor del sentido de

rotación (9) solamente mientras el motor esté detenido.

8Manejo

8.1 Ajuste del tope de profundidad

Aflojar la empuñadura de sujeción (14). Ajustar el tope de profundidad de taladro (7) a la profundidad de taladro deseada y apretar nuevamente la empuñadura de sujeción.

Seleccionar el sentido de giro R = Marcha a la derecha L = Marcha a la izquierda

Page 38

ESPAÑOL

8.5 Cambiar el portabrocas Al cambiar los mandriles

portaherramientas asegúrese que el eje

está limpio. Engrase el eje ligeramente si fuese necesario.

Desmontar el mandril portabroca:

Girar el enclavamiento del portabrocas (5) en la dirección indicada por la flecha (a) y luego desmontar el portabrocas (b).

Colocar el portabrocas:

Sacar la herramienta:

Girar el enclavamiento de la herramienta (3) en el sentido indicado por la flecha (a) y sacar la herramienta (b).

8.7 Cambio de herramienta portabrocas de cierre rápido Futuro Plus

Utilice el portabrocas de sujeción rápida para perforar sin percusión en metal, madera, etc. y para atornillar.

Colocar el portabrocas en el husillo (6) (a). Girar el enclavamiento del portabrocas (5) en la dirección indicada por la flecha (b) hasta que el portabrocas pueda ser desplazado hasta el tope en el husillo y luego soltar el enclavamiento del portabrocas. Compruebe que el mandril portaherramientas está asentado correctamente.

Nota:

Para evitar que el eje gire mientras se cambia el mandril portaherramientas, colocar el interruptor (13) en la posición para cincelar.

8.6 Cambio de herramienta portabrocas de

martillo

Limpie el vástago de la herramienta antes

de insertarlo y engráselo con grasa especial (como accesorio: nº de pedido 6.31800). Inserte sólo herramientas SDS-plus

Inserción de la herramienta:

Girar la herramienta e introducirla hasta que encaje en su sitio. La herramienta se bloquea automáticamente.

Colocar la herramienta. Sujetar el anillo de sujeción (a) y con la otra mano girar el manguito (b) en dirección "GRIP, ZU" hasta haber superado perceptiblemente la resistencia mecánica.

¡Atención! ¡La herramienta no está todavía agarrada! Siga girando el manguito (debe hacer "clic" al girar), hasta que no se pueda girar más - sólo entonces está la herramienta apretada de forma segura.

Trabajando con herramientas con vástago, se recomienda apretar el mandril despues de un período de tiempo corto.

Abrir el portabrocas:

Sujetar el anillo de sujeción (a) y con la otra mano girar el manguito (b) en dirección "AUF, RELEASE".

Nota: El sonido de chicharra, que posiblemente pueda oírse después de abrir el mandril portaherramientas se quita girando el manguito en sentido inverso.

Page 39

Si el portabrocas estuviera demasiado apretado:

Desenchufar el cable de alimentación de la caja de toma de la red. Sujetar el portabrocas con una llave de boca en la cabeza del portabrocas y girar el manguito (b) fuertemente en dirección "AUF, RELEASE".

9 Metabo Diagnostic System

(MDS)

Indicador electrónico (8): Significado de las señales luminosas:

9.1 El indicador electrónico (8) no se ilumina

La máquina está totalmente apta para el uso.

9.2 Parpadeo simple: servicio 1

El piloto se ilumina, realiza una pausa, se ilumina ...: La máquina dispone todavía, a pleno rendimiento, de un 5 a 10% del tiempo que ya ha sido utilizada.

Si la señal se produce con el interruptor accionado, las escobillas de carbón están prácticamente desgastadas.

9.3 Parpadeo doble: demanda de servicio 2

El piloto parpadea dos veces, realiza una pausa, parpadea ...: Entregue inmediatamente la máquina al servicio técnico o distribuidor especializado

mayores costes de reparación. Si la señal se produce con el interruptor accionado,

las escobillas de carbón están completamente desgastadas. La máquina se ha desconectado automáticamente. Encargue que cambien las escobillas en un centro de servicio autorizado.

9.4 Parpadeo rápido: protección contra

Cuando se restaura la energía eléctrica después de un corte de la misma, por razones de seguridad, la máquina que sigue conectada no se pondrá en marcha. Apagar y volver a encender la máquina mediante el interruptor.

para evitar una avería que conlleve

rearranque

demanda de

ESPAÑOL

10 Consejos y trucos

Para el taladrado con percutor y para el uso de cincel solamente se requiere una presión moderada. Las prestaciones no mejoran por ejercer una fuerza elevada.

Para hacer taladros profundos se debe retirar la broca de vez en cuando a fin de sacar el polvo del orificio.

Taladre baldosas y otros materiales quebradizos sin usar percusión.

11 Mantenimiento

Limpieza del mandril portaherramientas sin llave: Después de un uso prolongado, mantenga el mandril portaherramientas vertical con la abertura hacia abajo y ábralo y ciérrelo del todo varias veces. El polvo acumulado caerá de la abertura. Se recomienda aplicar periódicamente spray de limpieza para las mordazas y para los huecos de las mismas.

De cuando en cuando deben limpiarse las ranuras de ventilación de la máquina.

12 Localización de averías

Si no se puede accionar el interruptor pulsador (11), comprobar que el selector de sentido de giro (9) esté colocado correctamente en la posición R o en la L.

Indicador electrónico (8)

Véase el capítulo 9 Metabo Diagnostic System (MDS).

13 Accessorios

Use solamente accesorios originales Metabo. Si necesita accesorios, consulte a su

concesionario. Para que el concesionario pueda seleccionar el

accesorio correcto, necesita saber la designación exacta del modelo de su máquina.

Vea la página 4.

A Herramientas con vástago SDS-plus B Brocas para metal y madera C Corona de corte TCT D Kit de extracción de polvo E Grasa especial (para el engrasado del gorrón

empotrable de la herramienta)

F CODE! Key

Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal.

Page 40

ESPAÑOL

14 Reparación

¡Las reparaciones de herramientas eléctricas SOLAMENTE deben ser efectuadas por electricistas especializados!

Cualquier máquina Metabo, que requiera reparación, se puede enviar a una de las direcciones indicadas en la lista de piezas de repuesto.

Sírvase incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.

15 Protección ecológica

Los envases Metabo son 100% reciclables. Las herramientas eléctricas y sus accesorios fuera

de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Estas instrucciones están impresas en papel blanqueado sin cloro.

Sólo para países de la UE. No tire las herramientas eléctricas en la basura. Según la

Directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

16 Especificaciones técnicas

Notas explicativas sobre la información de la página 2.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

ø max = diámetro máximo de taladro s max = número de percusiones máximo W = energía de percusión por

m=peso D = diámetro de cuello de sujeción b = capacidad del portabrocas

= potencia nominal absorbida = potencia entregada = N° de revoluciones de marcha

en vacío

= N° de revoluciones de marcha

bajo carga

cada golpe

Valor total de vibraciones (suma de vectores de las tres direcciones) determinado según EN 60745:

h, HD

= Valor de emisión de vibraciones

(taladrado con broca de martillos perforadores en hormigón)

h, Cheq

h,HD/Cheq

El nivel de vibración que se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También es útil para realizar un análisis provisional de la carga de vibraciones.

El nivel de vibración indi cado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con herramientas de inserción distintas o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo.

A fin de obtener un análisis preciso de la carga de vibraciones también debe tenerse en cuenta los períodos en los que la herramienta está desconectada o conectada, pero no realmente en uso. En este caso, la carga de vibraciones podría reducirse considerablemente durante un período de tiempo.

Adopte las medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como por ejemplo: mantenimiento de herramientas eléctricas y herramientas de inserción, manos calientes, organización de los procesos de trabajo.

= Valor de emisión de vibraciones

(cincelado)

= Inseguridad (vibración)

Niveles acústicos típicos compensados A: L

, K

El nivel acústico durante los trabajos puede sobrepasar los 85 dB(A).

= Nivel de intensidad acústica = Nivel de potencia acústica = Inseguridad (nivel acústico)

¡Lleve auriculares protectores!

Valores de medición establecidos de acuerdo con EN 60745.

Las especificaciones técnicas aquí indicadas se entien-den dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

Page 41
