DEUTSCH

Originalbetriebsanleitung

Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5Überblick 6 Besondere Produkteigenschaften 7 Inbetriebnahme

7.1 Montage des Zusatzhandgriffes

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags

8.2 Ein-/Ausschalten

8.3 Drehzahl vorwählen (KHE 24 Contact)

8.4 Betriebsart wählen (nicht BH 20)

8.5 Drehrichtung wählen (nicht BH 20, BHE 20)

8.6

Bohrfutter wechseln (nicht BH 20, BHE 20)

8.7 Werkzeugwechsel Hammerbohrfutter

8.8 Werkzeugwechsel SchnellspannBohrfutter Futuro Plus (nicht BH 20, BHE 20)

8.9 Contact-Funktion (KHE 24 Contact)

9 Tipps und Tricks 10 Wartung 11 Störungsbeseitigung 12 Zubehör 13 Reparatur 14 Umweltschutz 15 Technische Daten

2 Bestimmungsgemäße

Verwendung

Der Bohrhammer ist mit entsprechendem Zubehör geeignet zum Arbeiten mit Hammerbohrern und Meißeln in Beton, Stein und ähnlichen Werkstoffen und mit Bohrkronen (KHE 28) in Ziegeln und dergleichen, sowie zum Bohren ohne Schlag in Metall, Holz, usw. und zum Schrauben.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine

Sicherheitshinweise

WARNUNG

Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen.

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

– Zur Verringerung eines

Versäumnisse

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

4Spezielle

Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Tragen Sie Gehörschutz.

Lärm kann Gehörverlust bewirken.

Die Einwirkung von

Page 6

DEUTSCH

Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff.

zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann

Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Tragen Sie stets Schutzbrille, Arbeitshandschuhe, und festes Schuhwerk beim Arbeiten mit Ihrem Elektrowerkzeug!

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll,

oder Gasleitungen

Metallsuchgerätes). Metabo S-automatic Sicherheitskupplung.

Bei Ansprechen der Sicherheitskupplung sofort die Maschine ausschalten!

Vermeiden Sie unbeabsichtigtes Anlaufen: stets Schalter entriegeln, wenn der Stecker aus der Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist. Nicht erforderlich bei VTC-Elektronik (Wiederanlaufschutz).

Nicht an das sich drehende Einsatzwerkzeug fassen!

Späne und Ähnliches nur bei Stillstand der Maschine entfernen.

Achtung beim harten Schraubfall (Einschrauben von Schrauben mit metrischem oder Zoll-Gewinde in Stahl)! Der Schraubenkopf kann abgerissen werden, bzw. es können hohe Rückdrehmomente am Handgriff auftreten.

Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Wartung vorgenommen wird.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine Staubabsaugung.

- Sorgen Sie für gute Belüftung des Arbeitsplatzes.

- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Der Verlust der Kontrolle kann

keine Strom-, Wasser-

befinden (z.B. mit Hilfe eines

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

5Überblick

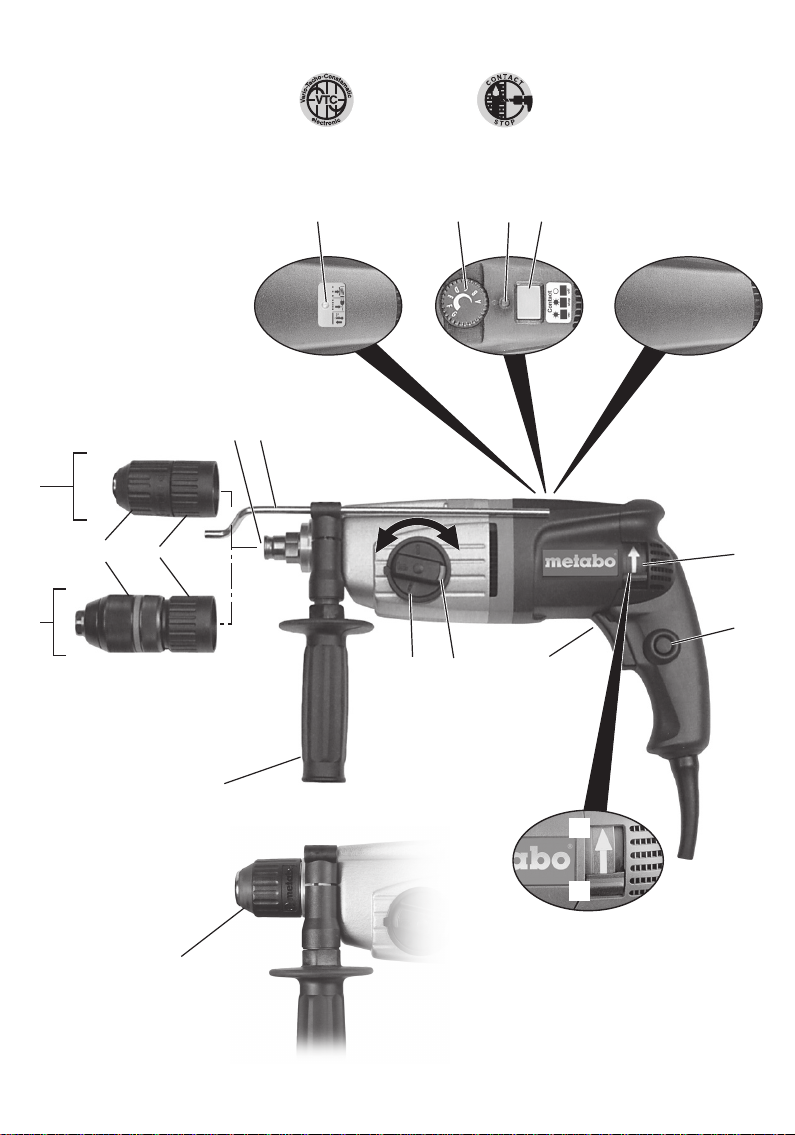

Siehe Seite 3 (bitte ausklappen).

Schnellspann-Bohrfutter

Hammerbohrfutter

Werkzeugverriegelung

Hülse Schnellspann-Bohrfutter

Futterverriegelung

Spindel

Bohrtiefenanschlag

Stellrad zur Drehzahlvorwahl

Elektronik-Signal-Anzeige

Contact-Status-Anzeige

Taste Contact-Funktion Ein/Aus

Drehrichtungsumschalter

Feststellknopf

Schalterdrücker

Sperre

Schaltknopf

Zusatzhandgriff

Hammerbohrfutter

6 Besondere

Produkteigenschaften

Wechselfutter

(nicht BH 20, BHE 20): Mit wenigen Handgriffen und ohne zusätzliches Werkzeug kann das Hammerbohrfutter gegen das Schnellspann-Bohrfutter ausgetauscht werden.

Einknopfbedienung

(nicht BH 20): An nur einem Schaltknopf kann je nach Ausstattung die Umschaltung zwischen Bohren, Hammerbohren und Meißeln vorgenommen werden.

Drehstopp:

(KHE 24, KHE 28, KHE 24 Contact): Durch Abschalten der Drehbewegung sind Meißelarbeiten durchführbar.

Metabo S-automatic Sicherheitskupplung:

Klemmt oder hakt das Einsatzwerkzeug, wird der Kraftfluss zum Motor begrenzt. Wegen der dabei auftretenden hohen Kräfte die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sichereren Stand einnehmen und konzentriert arbeiten.

Abschaltkohlebürsten

Bei vollständig abgenutzten Kohlebürsten schaltet die Maschine automatisch ab. Bei VTC-Elektronik: Eine Leuchtdiode warnt, bevor die Kohlebürsten vollständig abgenutzt sind.

Wiederanlaufschutz bei VTC-Elektronik

(BHE 24, KHE 24, KHE 28 Der Wiederanlaufschutz verhindert ein

)

Page 7

DEUTSCH

unbeabsichtigtes Anlaufen der Maschine nach erneutem Netzanschluss bzw. bei Spannungswiederkehr nach Netzausfall.

Metabo Contact-Funktion:

(KHE 24 Contact) Für intelligentes Bohren in Wänden mit verlegten Leitungen. Sobald das Einsatzwerkzeug auf ein leitendes, geerdetes Material oder auf stromführende Netzleitungen trifft, schaltet die Maschine sofort ab.

7 Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob

die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

7.1 Montage des Zusatzhandgriffes

Aus Sicherheitsgründen stets den

mitgelieferten Zusatzhandgriff verwenden.

Klemmring durch Linksdrehen des Zusatzhandgriff (17) öffnen. Zusatzhandgriff auf Spannhals der Maschine aufschieben. Bohrtiefenanschlag (7) einschieben. Zusatzhandgriff je nach Anwendung im gewünschten Winkel kräftig festziehen.

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags

Zusatzhandgriff (17) lösen. Bohrtiefenanschlag (7) auf die gewünschte Bohrtiefe einstellen und Zusatzhandgriff wieder festziehen.

8.2 Ein-/Ausschalten

Zum Einschalten der Maschine Schalterdrücker (14) drücken.

Die Drehzahl kann am Schalterdrücker verändert werden (nicht BH 20).

Die Maschine besitzt einen elektronischen Sanftanlauf (nicht BH 20).

Für Dauereinschaltung kann der Schalterdrücker mit dem Feststellknopf (13) arretiert werden. Zum Ausschalten Schalterdrücker erneut drücken.

Bei Dauereinschaltung läuft die Maschine

weiter, wenn sie aus der Hand gerissen

wird. Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

8.3 Drehzahl vorwählen

Je nach Anwendung die optimale Drehzahl am Stellrad (8) vorwählen.

(KHE 24 Contact)

8.4 Betriebsart wählen

Die gewünschte Betriebsart durch Verdrehen des Schaltknopf (16) wählen. Zum Verdrehen die Sperre (15) eindrücken.

Bohren

Hammerbohren (nur bei Verwendung des Hammerbohrfutters)

Meißeln (KHE 24, KHE 28, KHE 24 Contact) (nur bei Verwendung des Hammerbohrfutters)

In Stellung Meißeln ist der Meißel verdrehsicher arretiert. Um den Meißel für die jeweilige Anwendung zu positionieren den Schaltknopf (16) zwischen und bringen.

Bei eingesetztem Meißel die Maschine ausschließlich in Betriebsart Meißeln

betreiben.

Hebelbewegungen an der Maschine mit eingespanntem Meißel vermeiden.

8.5 Drehrichtung wählen

(nicht BH 20, BHE 20)

Drehrichtungsumschalter (12) nur bei Stillstand des Motors betätigen.

Drehrichtung wählen: R=Rechtslauf L = Linkslauf

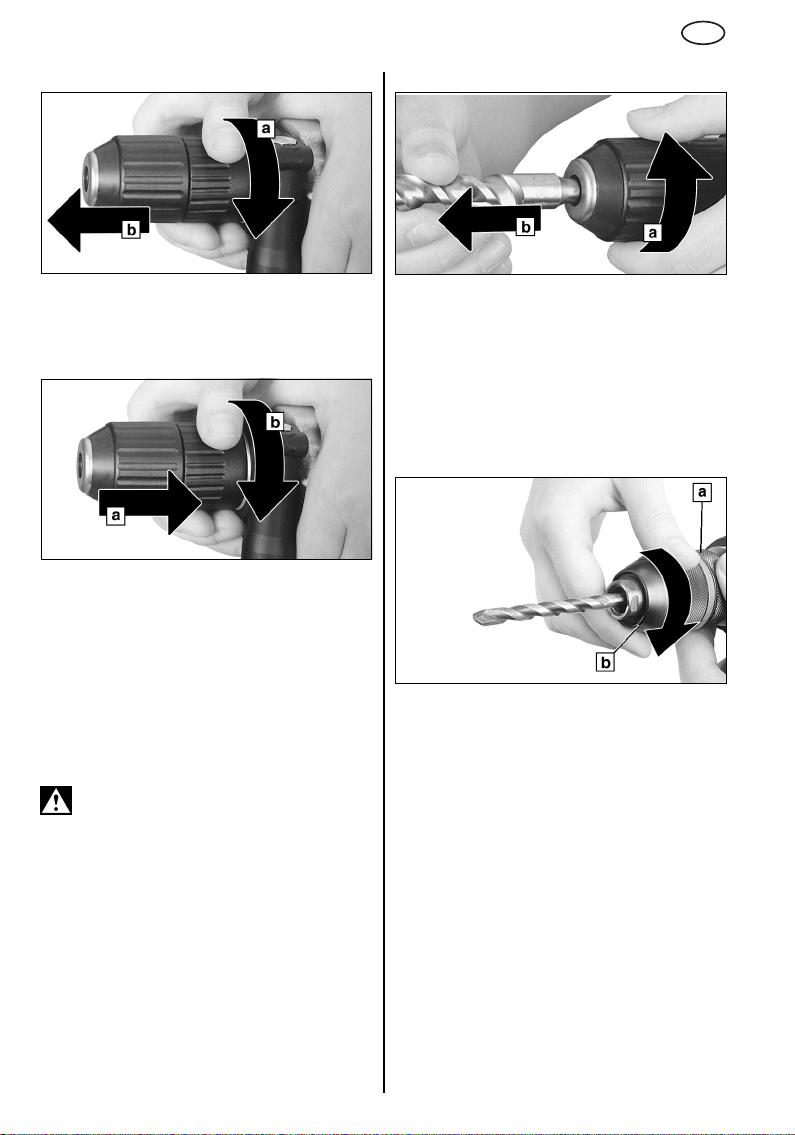

8.6 Bohrfutter wechseln

(nicht BH 20, BHE 20)

Beim Futterwechsel auf eine saubere Spindel achten. Bei Bedarf die Spindel

etwas einfetten.

Futter abnehmen:

Futterverriegelung (5) in Pfeilrichtung bis Anschlag verdrehen (a) und Futter abziehen (b).

(nicht BH 20)

Page 8

DEUTSCH

Futter aufsetzen:

Futter auf Spindel (6) aufsetzen (a). Futterverriegelung (5) in Pfeilrichtung verdrehen (b) bis Futter vollständig auf Spindel aufgeschoben werden kann und Futterverriegelung loslassen. Prüfen ob das Futter festsitzt.

Hinweis:

Futterwechsel zu vermeiden, den Schaltknopf (16) auf Meißeln stellen.

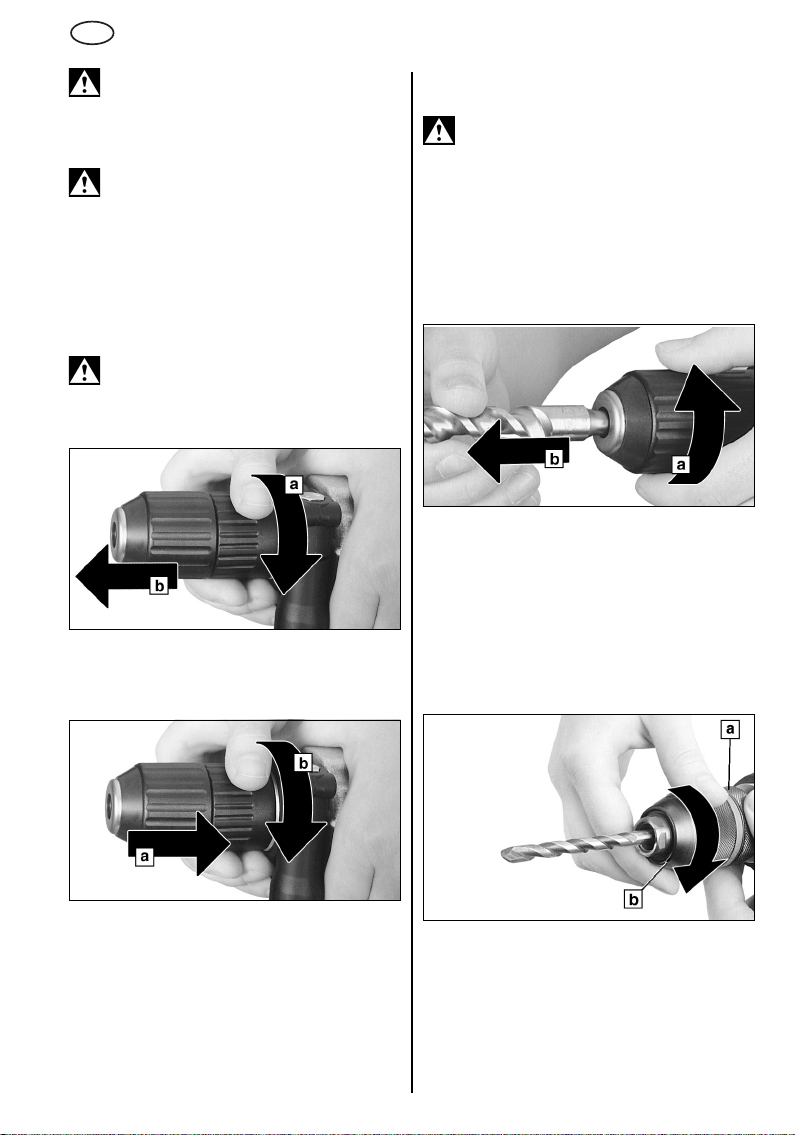

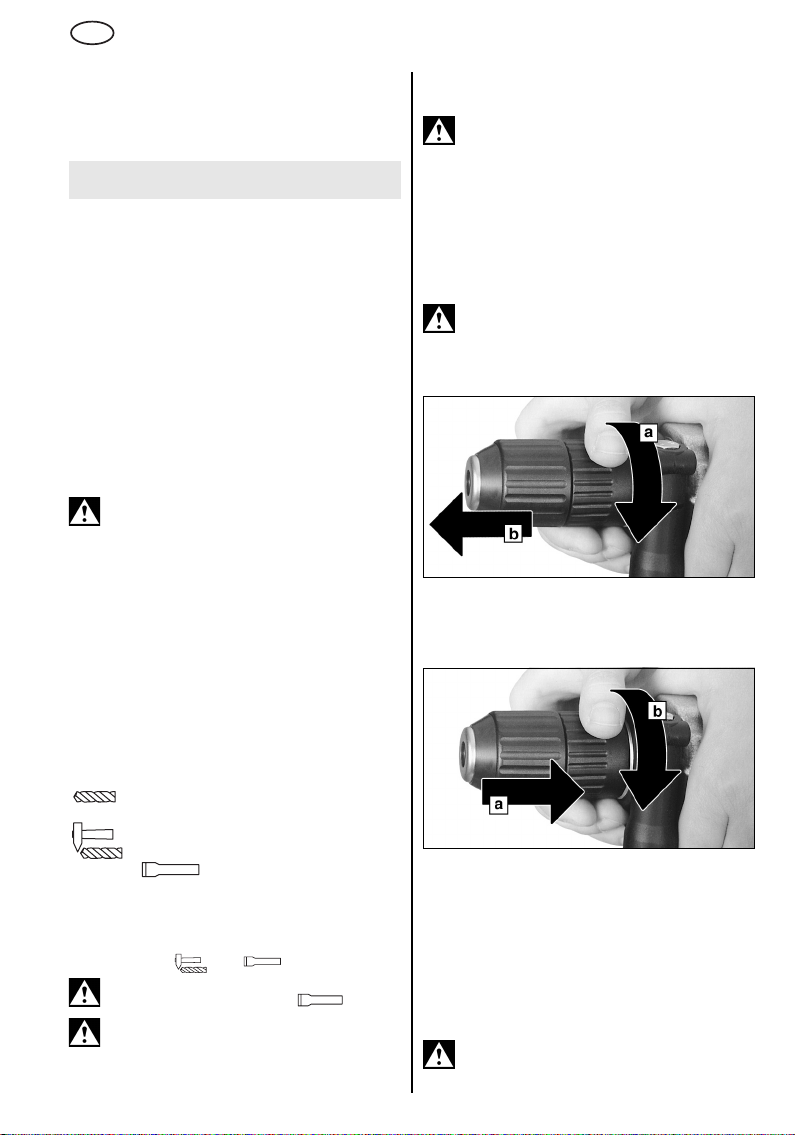

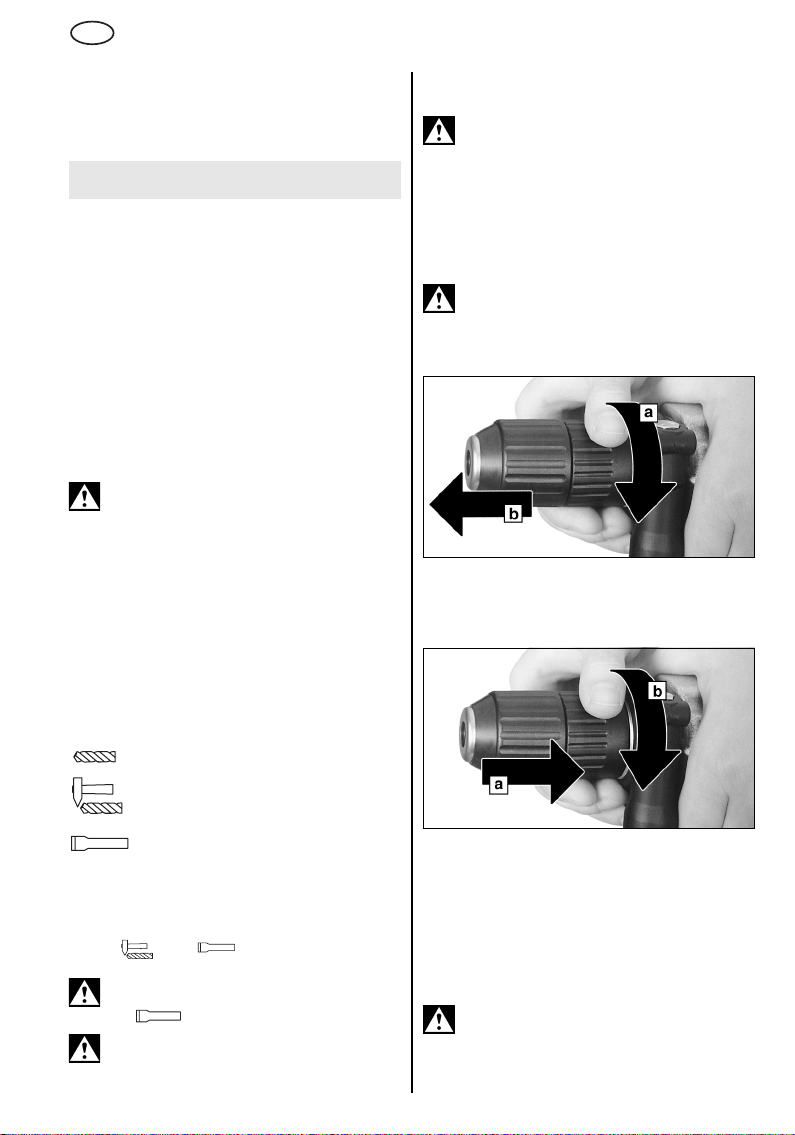

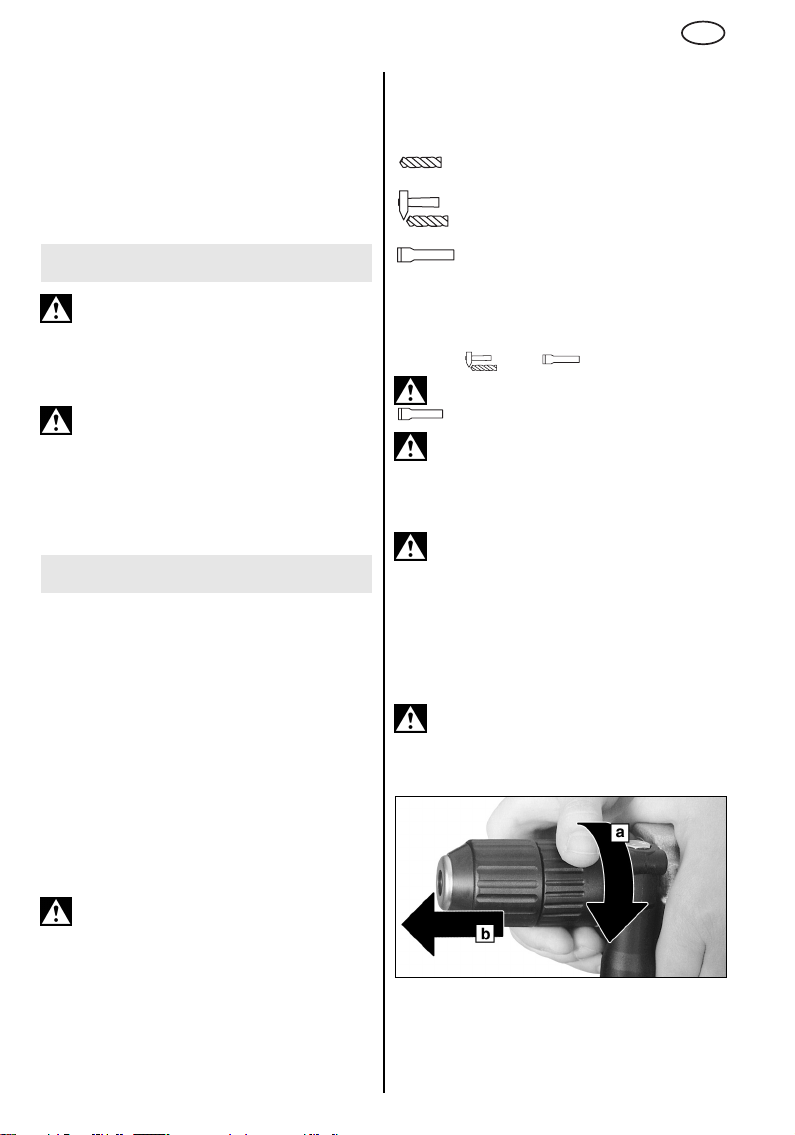

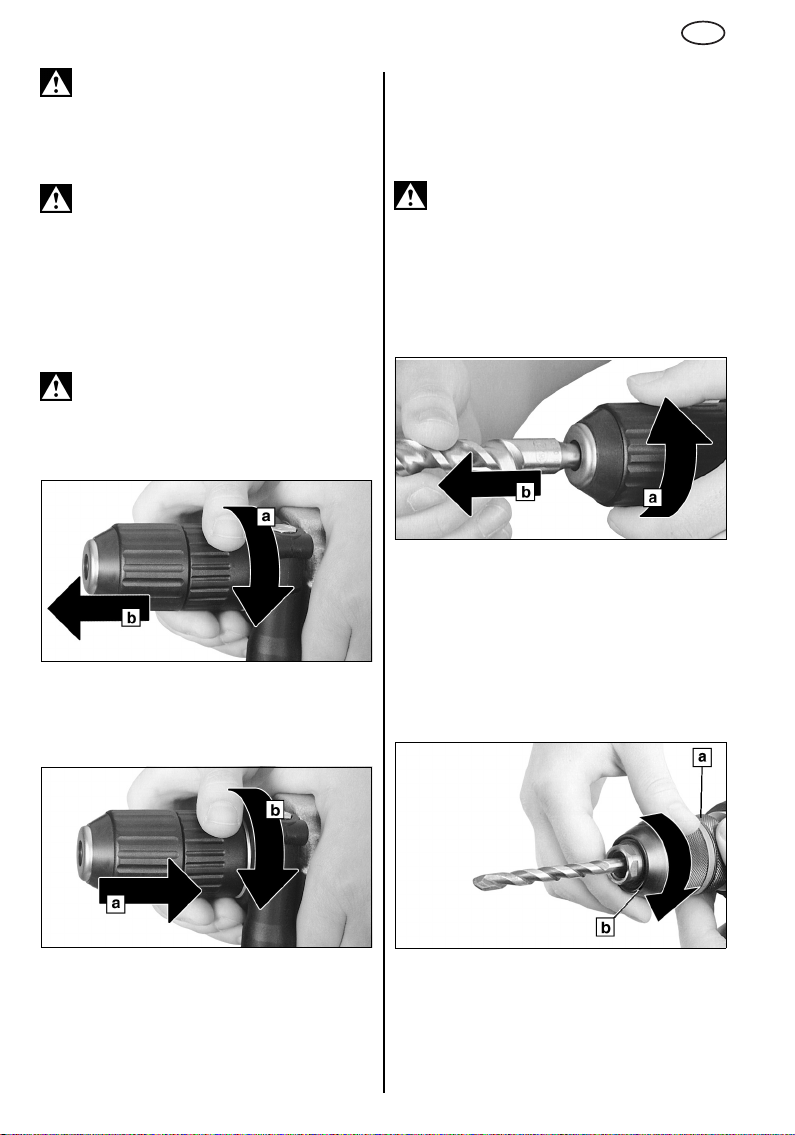

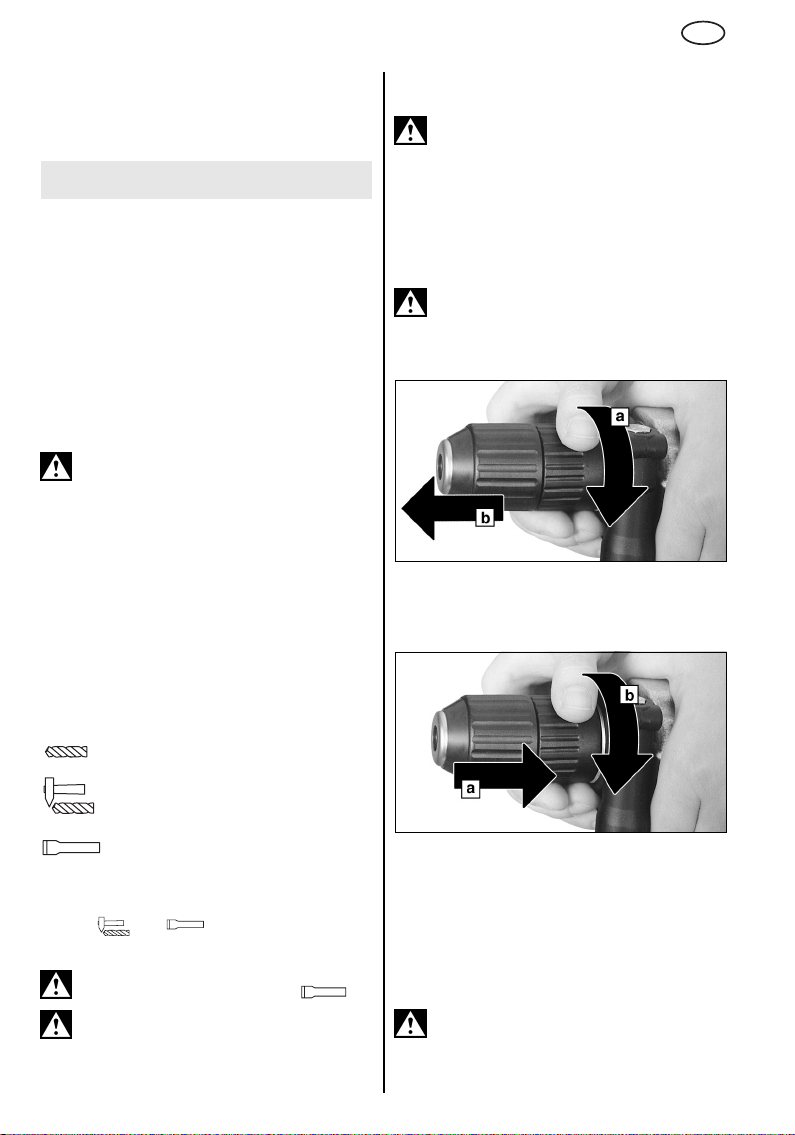

8.7 Werkzeugwechsel Hammerbohrfutter

(als Zubehör: Best.-Nr. 6.31800)! Nur SDS-plus Werkzeuge einsetzen!

Werkzeug einstecken:

Werkzeug drehen und bis zum Einrasten einstecken. Das Werkzeug wird automatisch verriegelt.

Werkzeug entnehmen:

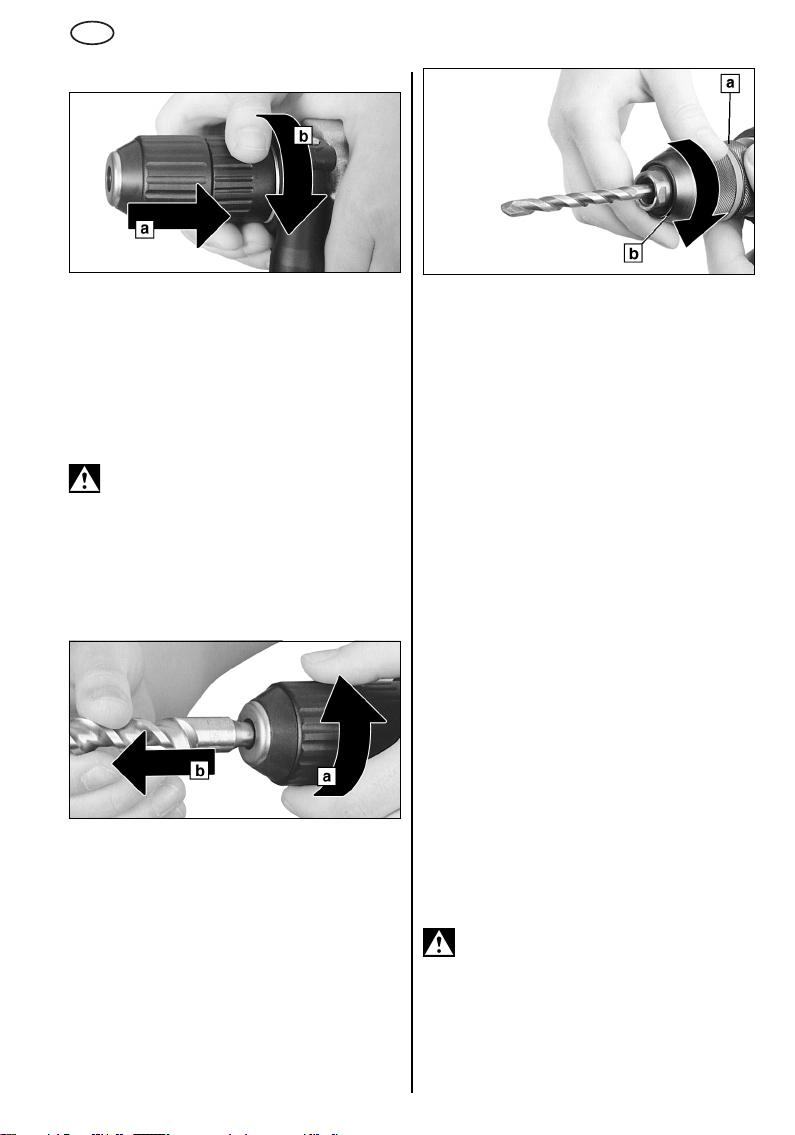

Werkzeugverriegelung (3) in Pfeilrichtung verdrehen (a) und Werkzeug entnehmen (b).

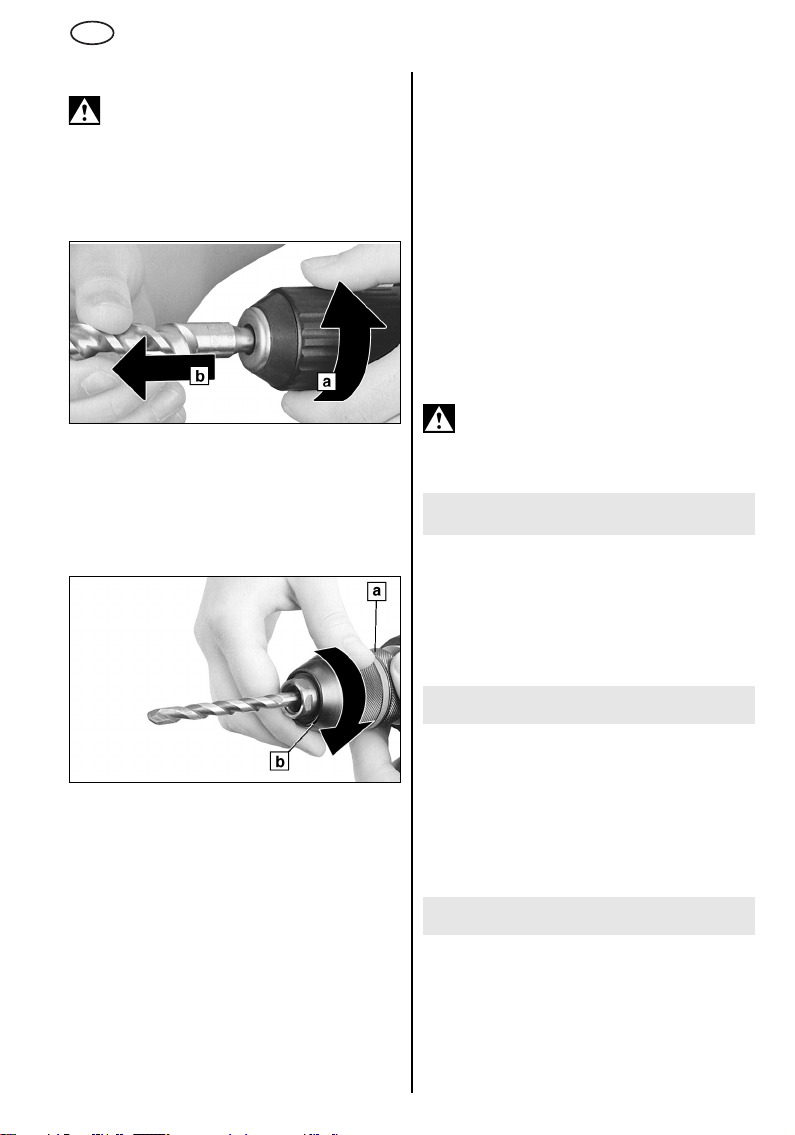

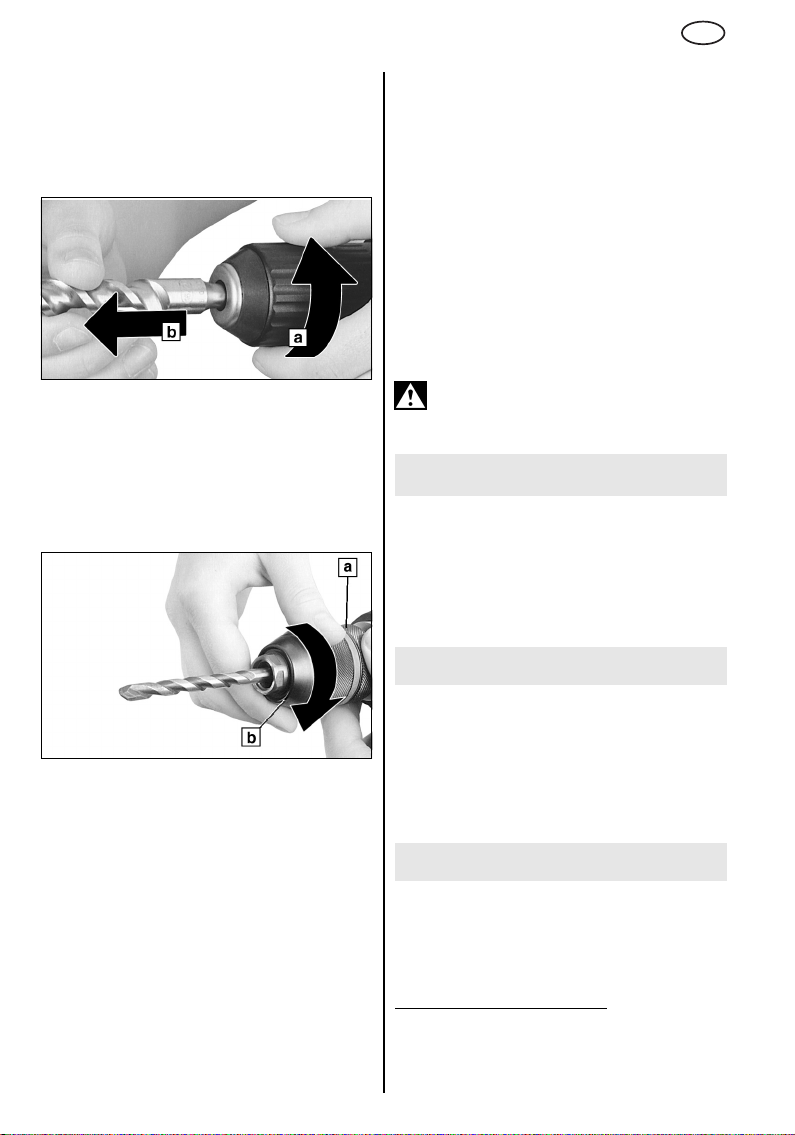

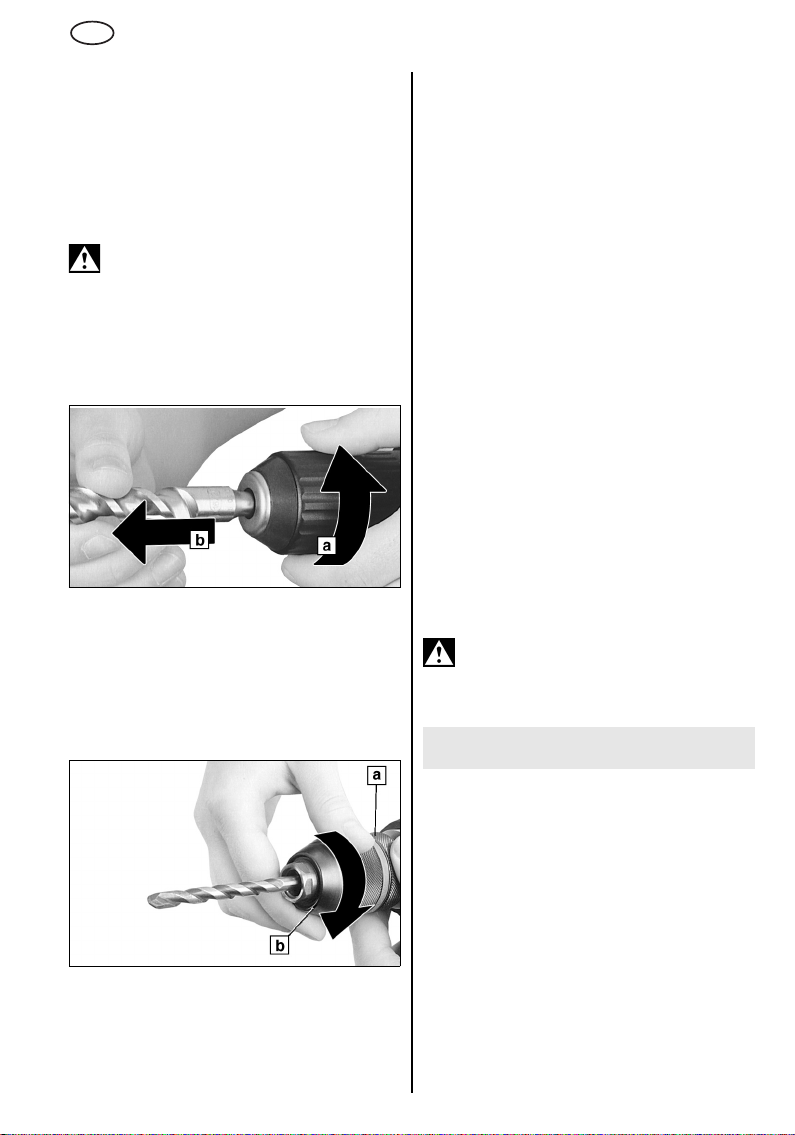

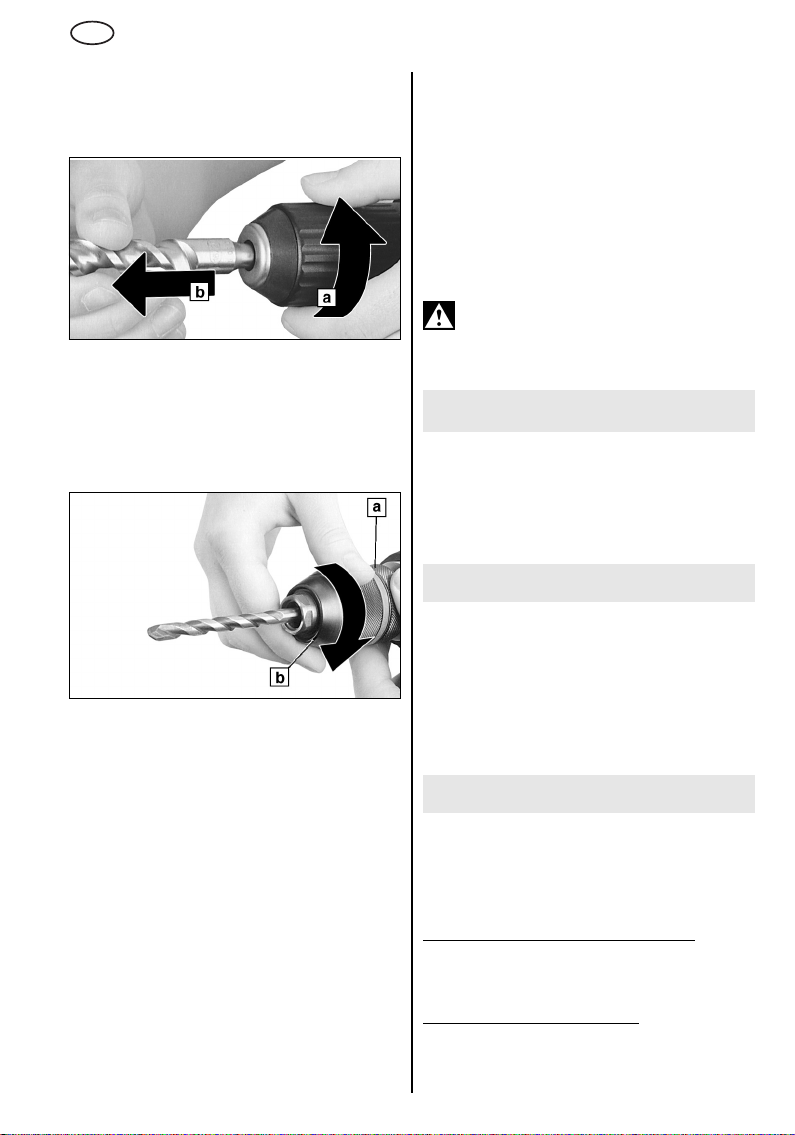

8.8 Werkzeugwechsel Schnellspann-

Verwenden Sie das Schnellspannbohrfutter beim Bohren ohne Schlag in Metall, Holz usw. und zum Schrauben.

Um ein Mitdrehen der Spindel beim

Werkzeugschaft vor dem Einsetzen reinigen und mit Spezialfett fetten

Bohrfutter Futuro Plus

(nicht BH 20, BHE 20)

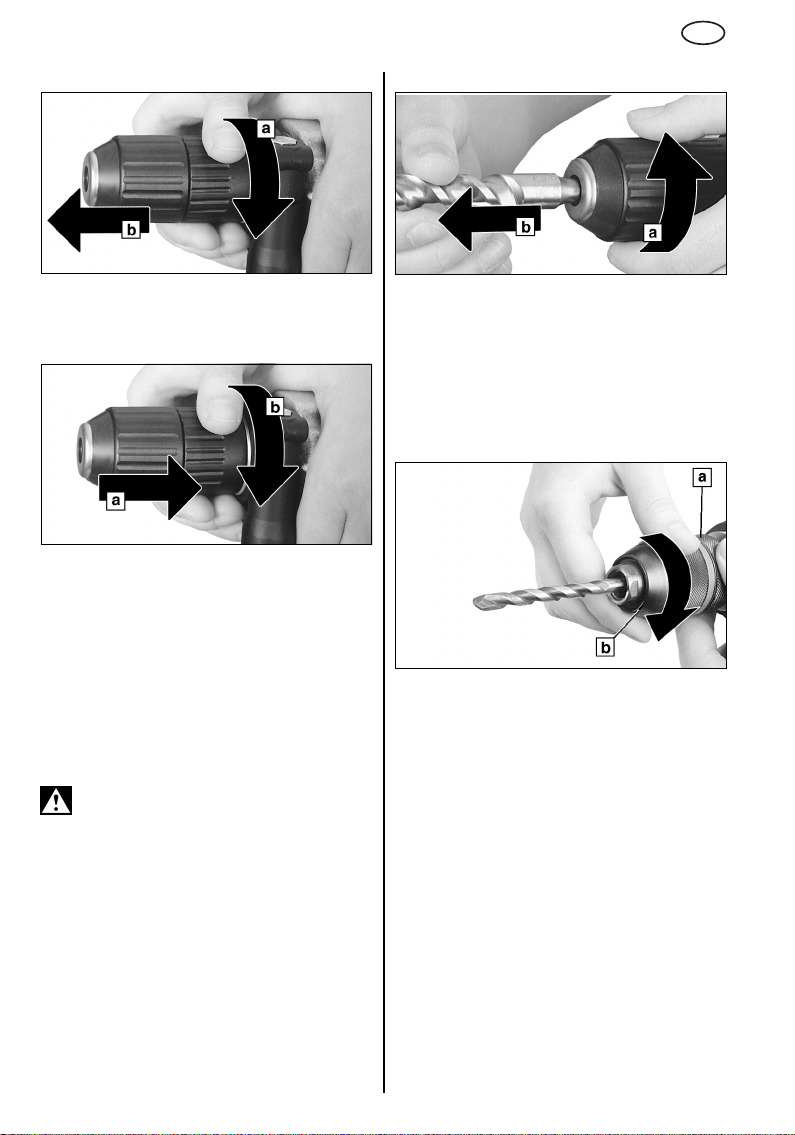

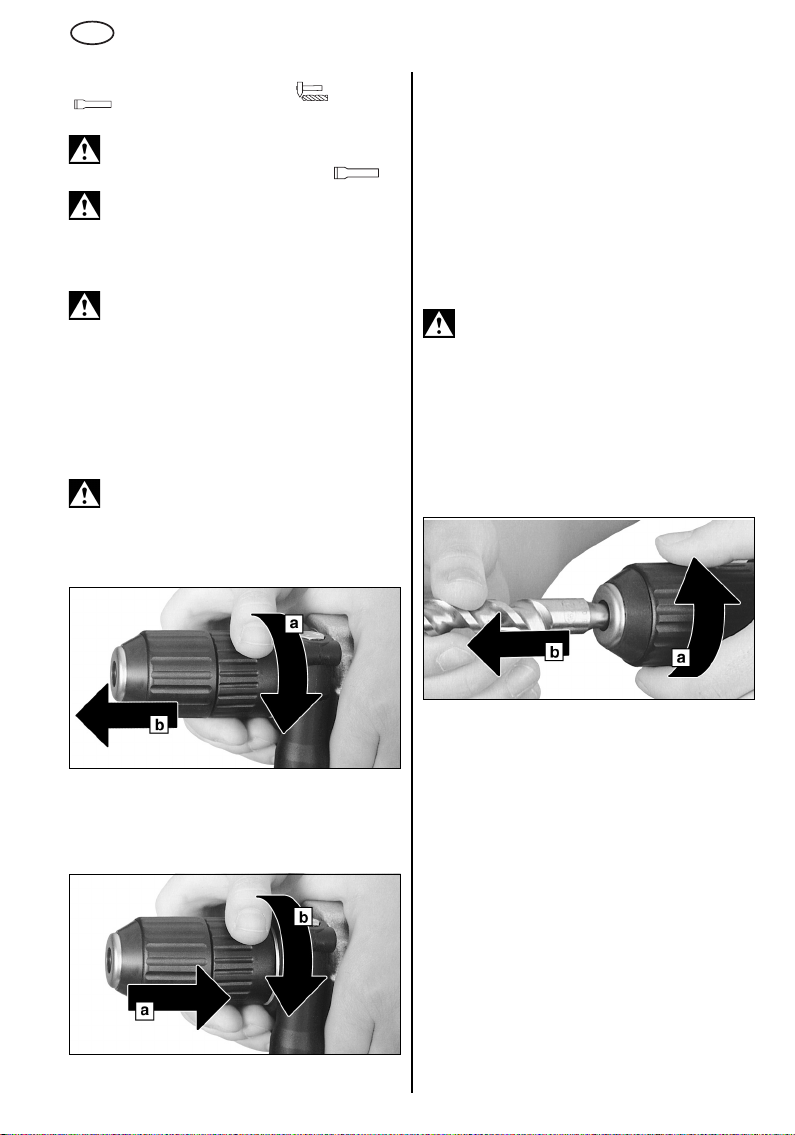

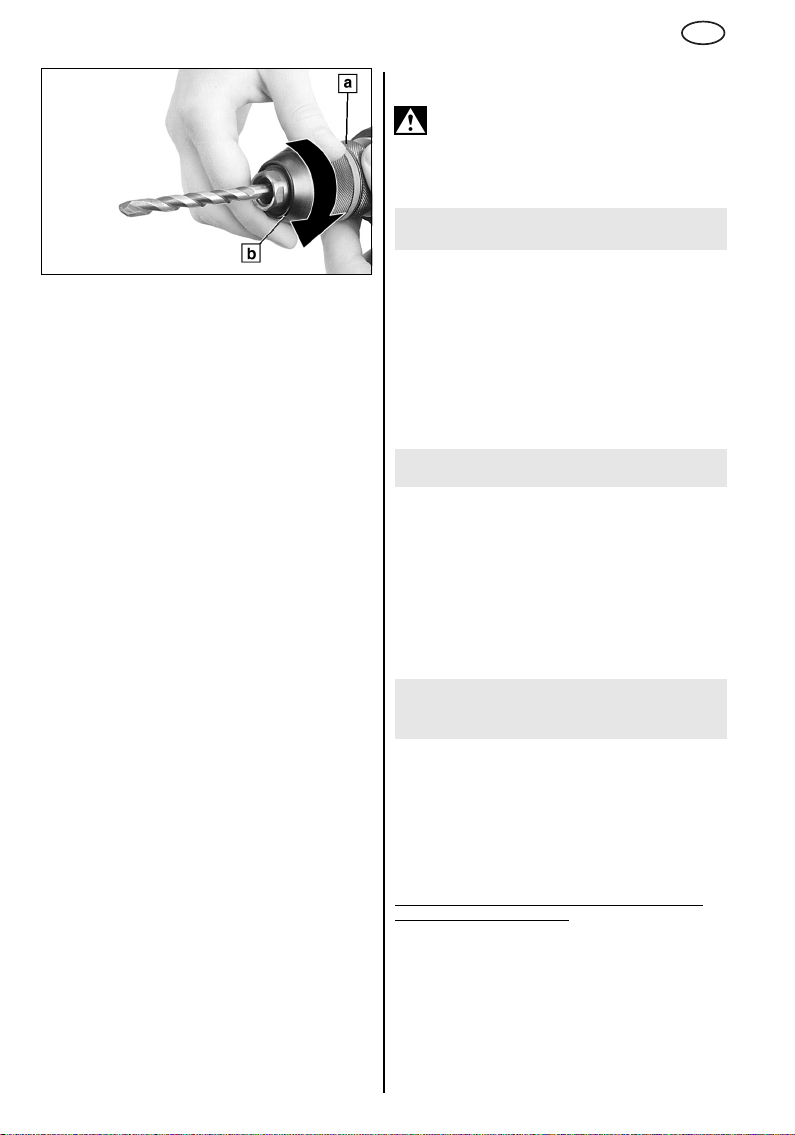

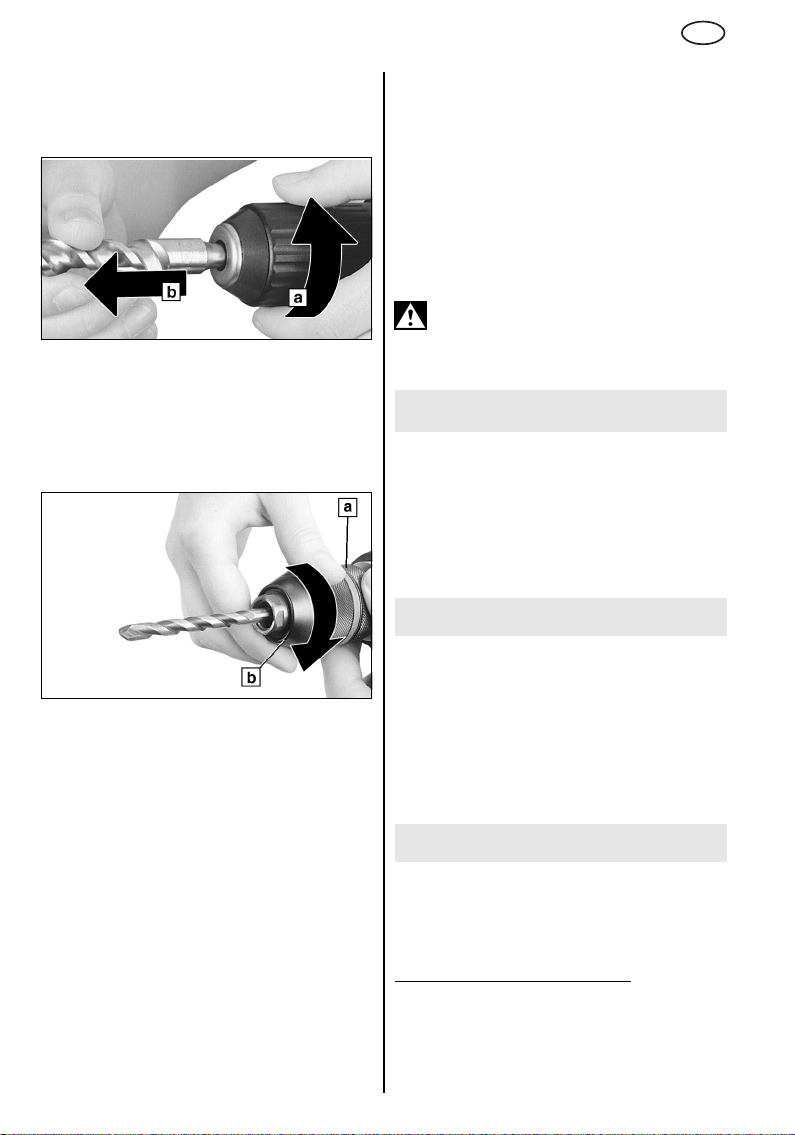

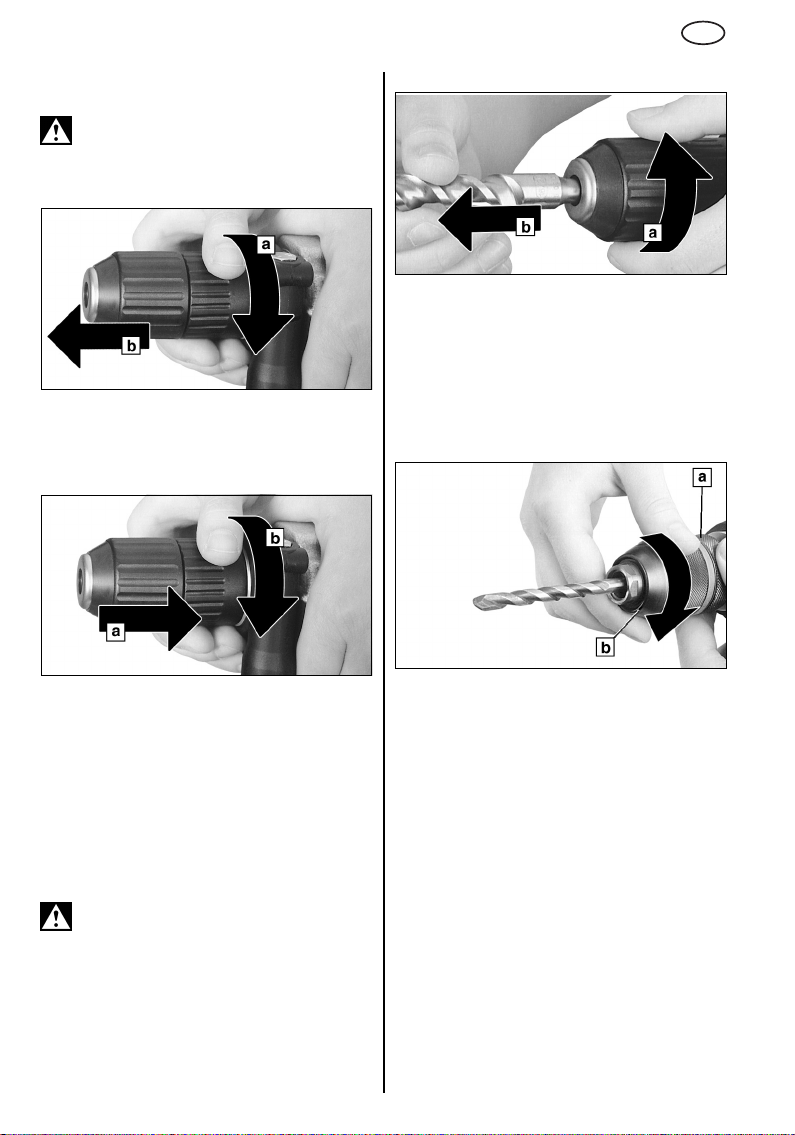

Werkzeug einsetzen. Haltering (a) festhalten und mit der anderen Hand die Hülse (b) in Richtung "GRIP, ZU" drehen, bis der spürbare mechanische Widerstand überwunden ist.

Achtung! Werkzeug ist jetzt noch nicht gespannt! So lange kräftig weiterdrehen (dabei muss es "klicken"), bis kein Weiterdrehen mehr möglich ist

- erst jetzt ist das Werkzeug sicher gespannt. Bei weichem Werkzeugschaft muss eventuell nach

kurzer Bohrzeit nachgespannt werden.

Bohrfutter öffnen:

Haltering (a) festhalten und mit der anderen Hand Hülse (b) in Richtung "AUF, RELEASE" drehen.

Hinweis:

eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse ausgeschaltet.

Bei sehr fest geschlossenem Bohrfutter:

Netzstecker ziehen. Das Bohrfutter mit einem Gabelschlüssel am Bohrfutterkopf festhalten und Hülse (b) kräftig in Richtung "AUF, RELEASE" drehen.

8.9 Contact-Funktion

Zum Einschalten der Contact-Funktion die Taste (11) drücken.

Die Contact-Funktion kann bei Bedarf, z.B. zum Bohren in Stahlträgern oder Wänden mit Armierungseisen, mit der Taste (11) abgeschaltet werden.

Die Contact-Status-Anzeige (10) informiert über den momentanen Zustand:

Grün: Contact-Funktion eingeschaltet. Rot : Maschine hat abgeschaltet, weil ein

leitendes, geerdetes Material oder eine stromführende Netzleitung berührt wurde.

entstandenen Schaden fachmännisch reparieren.

Aus: Contact-Funktion ausgeschaltet.

Das nach dem Öffnen des Bohrfutters

(KHE 24 Contact)

Die Maschine mit dem Bohrer sofort aus dem Bohrloch ziehen und einen eventuell

Page 9

9 Tipps und Tricks

Beim Hammerbohren und Meißeln ist nur ein mäßiger Andruck notwendig. Hoher Anpressdruck steigert nicht die Arbeitsleistung.

Bei tiefen Bohrungen den Bohrer von Zeit zu Zeit aus der Bohrung ziehen um das Gesteinsmehl zu entfernen.

Fliesen und andere spröde Materialien ohne Schlag bohren.

10 Wartung

Schnellspannbohrfutter reinigen: Nach längerem Gebrauch das Bohrfutter mit der Öffnung senkrecht nach unten halten und mehrmals ganz öffnen und schließen. Der angesammelte Staub fällt aus der Öffnung. Die regelmäßige Anwendung von Reinigungsspray an den Spannbacken und Spannbackenöffnungen wird empfohlen.

Die Lüftungsschlitze der Maschine gelegentlich reinigen.

11 Störungsbeseitigung

Sollte sich der Schalterdrücker (14) nicht eindrücken lassen, überprüfen, ob der Drehrichtungsumschalter (12) vollständig auf Position R oder L steht.

Elektronik-Signal-Anzeige (9) bei VTCElektronik

Schnelles Blinken - Wiederanlaufschutz Bei Spannungswiederkehr nach Netzausfall läuft die noch eingeschaltete Maschine aus Sicherheitsgründen nicht wieder von allein an. Für den weiteren Betrieb die Maschine aus- und wieder einschalten.

Langsames Blinken - Kohlebürsten abgenutzt Die Kohlebürsten sind fast vollständig abgenutzt. Bei vollständig abgenutzten Kohlebürsten schaltet die Maschine automatisch ab. Die Kohlebürsten beim Kundendienst wechseln lassen.

(BHE 24, KHE 24, KHE 28)

12 Zubehör

Verwenden Sie nur original Metabo Zubehör. Wenn Sie Zubehör benötigen, wenden Sie sich

bitte an Ihren Händler. Zur Auswahl des richtigen Zubehörs teilen Sie dem

Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

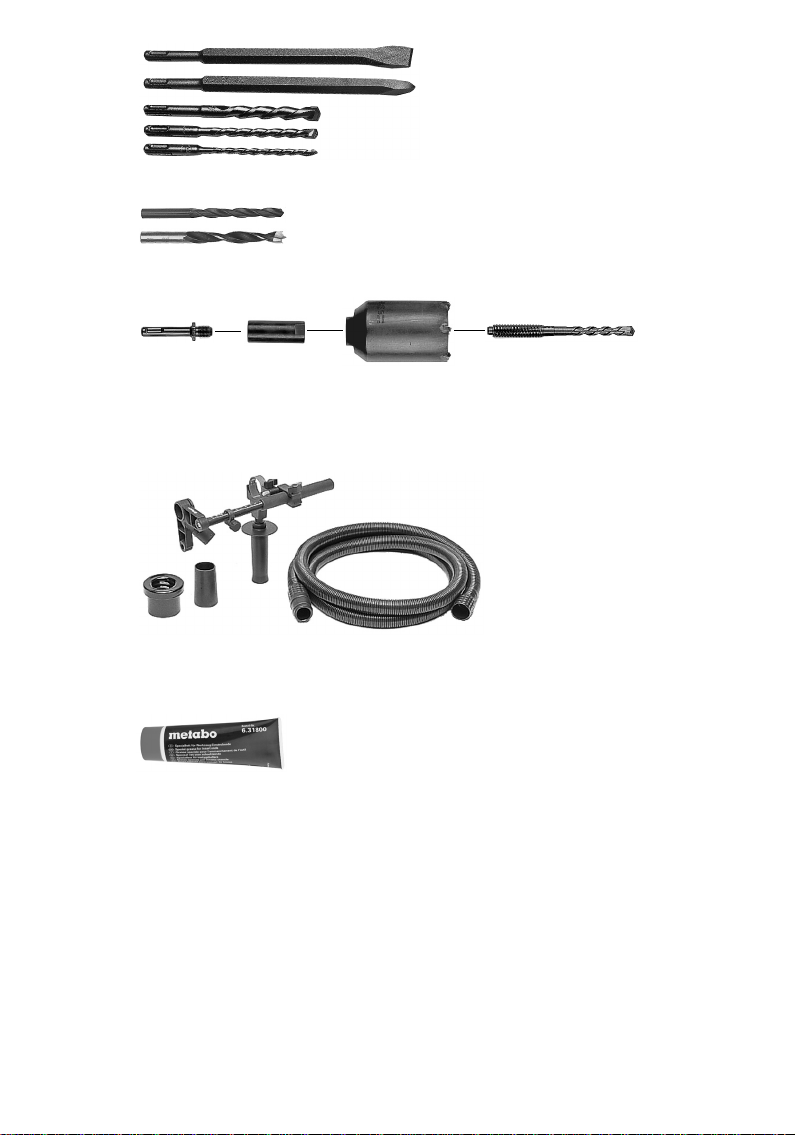

Siehe Seite 4.

A SDS-plus Einsatzwerkzeuge

B Bohrer für Metall und Holz

DEUTSCH

C Hartmetallbohrkrone D Staubabsaugset E Spezialfett (zum Schmieren der Werkzeug-

Einsteckenden)

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

13 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

14 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig. Ausgediente Elektrowerkzeuge und Zubehör

enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozeß zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

15 Technische Daten

Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fortschritts

vorbehalten. P

ø max = maximaler Bohrdurchmesser s max = maximale Schlagzahl W = Einzelschlagenergie m=Gewicht D = Spannhalsdurchmesser b = Bohrfutterspannbereich

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: a

h, HD

= Nennaufnahme = Abgabeleistung = Leerlaufdrehzahl = Lastdrehzahl

= Schwingungsemissionswert

(Hammerbohren in Beton)

Page 10

DEUTSCH

h, Cheq

h,HD/Cheq

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

= Schwingungsemissionswert

(Meißeln)

= Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel: L

, K

Beim Arbeiten kann der Geräuschpegel 85 dB(A) überschreiten.

= Schalldruckpegel = Schallleistungspegel = Unsicherheit (Schallpegel)

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind

toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Page 11

ENGLISH

ENG

Original instructions

Dear Customer, Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the service life of a power tool depends to a great extent on you. Please observe the information contained in these instructions and the enclosed documentation. The more carefully you treat your Metabo power tool, the longer it will provide dependable service.

stone and other such materials, with impact core

Contents

1 Declaration of Conformity 2 Specified Conditions of Use 3 General Safety Information 4 Special Safety Information 5Overview 6 Special Product Features 7 Start of Operation

7.1 Side handle installation

8Use

8.1 Depth stop setting

8.2 Switching on/off

8.3 Speed preselection (KHE 24 Contact)

8.4 Operating mode selection (not for BH 20)

8.5 Selection of direction of rotation (not for BH 20, BHE 20)

8.6

Drill chuck change (not BH20, BHE 20)

8.7 Tool change with SDS chuck

8.8 Tool change with Futuro Plus keyless chuck (not for BH 20, BHE 20)

8.9 Contact mode

9 Tips and Tricks 10 Maintenance 11 Trouble Shooting 12 Accessories 13 Repairs 14 Protection of the Environment 15 Technical Specifications

1 Declaration of Conformity

We, being solely responsible, hereby declare that this product conforms to the standards and directives specified on page 2.

2 Specified Conditions of Use

With the appropriate accessories this rotary hammer drill is suitable for impact drilling with impact masonry bits and chiselling into concrete,

drill bits (KHE 28) into masonry and similar materials as well as for non-impact drilling into metal, wood, etc. and for driving screws.

The user bears sole responsibility for any damage caused by inappropriate use.

Generally accepted accident prevention regulations and the enclosed safety information must be observed.

3 General Safety Information

WARNING

instructions will reduce the risk of injury.

WARNING Read all safety warnings and instructions.

warnings and instructions may result in

electric shock, fire and/or serious injury.

Keep all safety instructions and information for future reference.

Before using the power tool, carefully read through and familiarise yourself with all the enclosed safety information and the Operating Instructions. Keep all enclosed documentation for future reference, and pass on your power tool only together with this documentation.

– Reading the operating

Failure to follow all safety

4 Special Safety Information

For your own protection and for the protection of your power tool pay attention to all parts of the text that are marked with this symbol!

Wear ear protectors.

cause loss of hearing.

Use the additional handle supplied with the tool.

Loss of control can lead to injuries.

Hold the power tool by the insulated gripping surfaces when performing an operation where the cutting accessory may contact hidden wiring or its own cord

contacting a "live" wire may also energise metal parts of the power tool, resulting in an electric shock.

Always hold the machine with both hands using the handles provided, stand securely and concentrate.

Exposure to noise can

. Cutting accessory

Page 12

ENG

ENGLISH

Always wear protective goggles, gloves, and sturdy shoes when working with this tool.

Ensure that the spot where you wish to work is free of

power cables, gas lines or water pipes

(e.g. using a metal detector). Metabo S-automatic safety clutch.

When the safety clutch responds, switch off the machine immediately!

Avoid inadvertent starts by always unlocking the switch when the plug is removed from the mains socket or in case of a power cut. Not required for drills with VTC electronics (restart protection).

Do not touch the rotating tool! Remove chips and similar material only with the

machine at standstill. Caution must be exercised when driving screws

into hard materials (driving screws with metric or imperial threads into steel)! The screw head may break or a high reverse torque may build up on the handle.

Pull the plug out of the plug socket before any adjustments or servicing are performed.

SYMBOLS ON THE TOOL:

.......Class II Construction

V...........volts

A...........amperes

Hz.........hertz

.../min...revolutions per minute

~...........alternating current

.........no load speed

Dust from material such as paint containing lead, some wood species, minerals and metal may be harmful. Contact with or inhalation of the dust may cause allergic reactions and/or respiratory diseases to the operator or bystanders. Certain kinds of dust are classified as carcinogenic such as oak and beech dust especially in conjunction with additives for wood conditioning (chromate, wood preservative). Material containing asbestos must only be treated by specialists.

- Where the use of a dust extraction device is

possible it shall be used.

- The work place must be well ventilated.

- The use of a dust mask of filter class P2 is

recommended.

Follow national requirements for the materials you want to work with.

5Overview

See page 3 (please unfold).

Keyless chuck

SDS chuck

Tool lock

Keyless chuck sleeve

Chuck lock

Spindle

Depth stop

Speed preselection wheel

Electronic signal indicator

Contact mode indicator

Contact mode

Rotation selector switch

Lock button

Trigger

Stop

Control knob

Side handle

SDS chuck

6 Special Product Features

Exchangeable chuck

(not BH 20, BHE 20): With a simple operation and without the need for extra tools the SDS chuck is exchanged against the keyless chuck.

Single-knob control

(not BH 20): With only a single control knob the operating mode (drilling, hammer drilling, chiselling, depending on the model) is selected.

Rotary stop:

(KHE 24, KHE 28, KHE 24 Contact): By turning the rotation off chiselling can be done.

Metabo S-automatic safety clutch:

If the insertion tool jams or hooks, the power flow to the engine will be restricted. Because of the high power which then arises, always hold the machine with both hands on the handles, stand safely, and concentrate on your work.

Auto-stop carbon brushes

If the brushes are completely worn, the machine switches off automatically. With VTC electronics: A LED warns before the brushes are completely worn.

Restart protection on machines with VTC electronics

(BHE 24, KHE 24, KHE 28 The restart protection prevents unintentional starting when being plugged in again or when power is restored after a power failure.

Metabo contact mode:

(KHE 24 Contact) For intelligent drilling in walls with installed electric or water lines. As soon as the inserted tool makes contact with conductive, earthed material or live supply cables, the machine switches off immediately.

)

7Start of Operation

Before plugging in check to see that the

rated mains voltage and mains frequency, as stated on the rating label, match with your power supply.

Page 13

ENGLISH

ENG

7.1 Side handle installation For safety reasons, always use the side

handle supplied.

Open the clamping ring by turning the side handle (17) counter-clockwise. Place the side handle onto the machine's collar. Insert the depth stop (7). Tighten the side handle in the required angle depending on the task at hand.

8Use

8.1 Depth Stop Setting

Loosen the side handle (17). Set depth stop (7) to the desired drilling depth and retighten the side handle.

8.2 Switching on/off

To start the machine, press the trigger (14). The speed can be changed at the trigger

(not BH 20). This machine has an electronic soft start

(not BH 20). For continuous operation the trigger can be locked

with the lock button (13). To stop the machine, press the trigger again.

If switched on continuously, the machine continues running if it is jerked out of your hands. Therefore, always hold the

machine with both hands on the handles, stand safely, and concentrate on your work.

8.3 Speed preselection

Depending on the application, the optimum speed is preset with the pre-selector wheel (8).

(KHE 24 Contact)

Avoid levering movements of the machine when a chisel is fitted.

8.5 Selection of direction of rotation

(not BH 20, BHE 20)

Do not actuate the rotation selector switch (12) unless the motor has

completely stopped.

Select direction of rotation: R = clockwise L = counter-clockwise

8.6 Drill chuck change When changing chucks make sure that

the spindle is clean. Grease spindle lightly

if required.

Removing the chuck:

Turn chuck lock (5) in direction indicated by arrow against the stop (a) and pull it off the spindle (b).

Replacing the chuck:

(not BH20, BHE 20)

8.4 Operating mode selection

Select the desired operating mode by turning the control knob (16). To turn, push the stop (15).

twist drilling

hammer drilling (only with use of hammer drill chuck)

chiselling (KHE 24, KHE 28, KHE 24 Contact) (only with use of hammer drill chuck)

In chisel mode the chisel is locked to be twistproof. To position the chisel for the particular application, set the control knob (16) between

and .

When a chisel is fitted, only operate the machine in the chiselling operating mode.

(not BH 20)

Place chuck onto spindle (6) (a). Turn chuck lock (5) in direction indicated by arrow (b) until chuck slides fully onto the spindle, then release the chuck lock. Check to see that the chuck is properly seated.

Note:

To keep the spindle from turning while changing chucks, set the control knob (16) to chiselling.

Page 14

ENG

ENGLISH

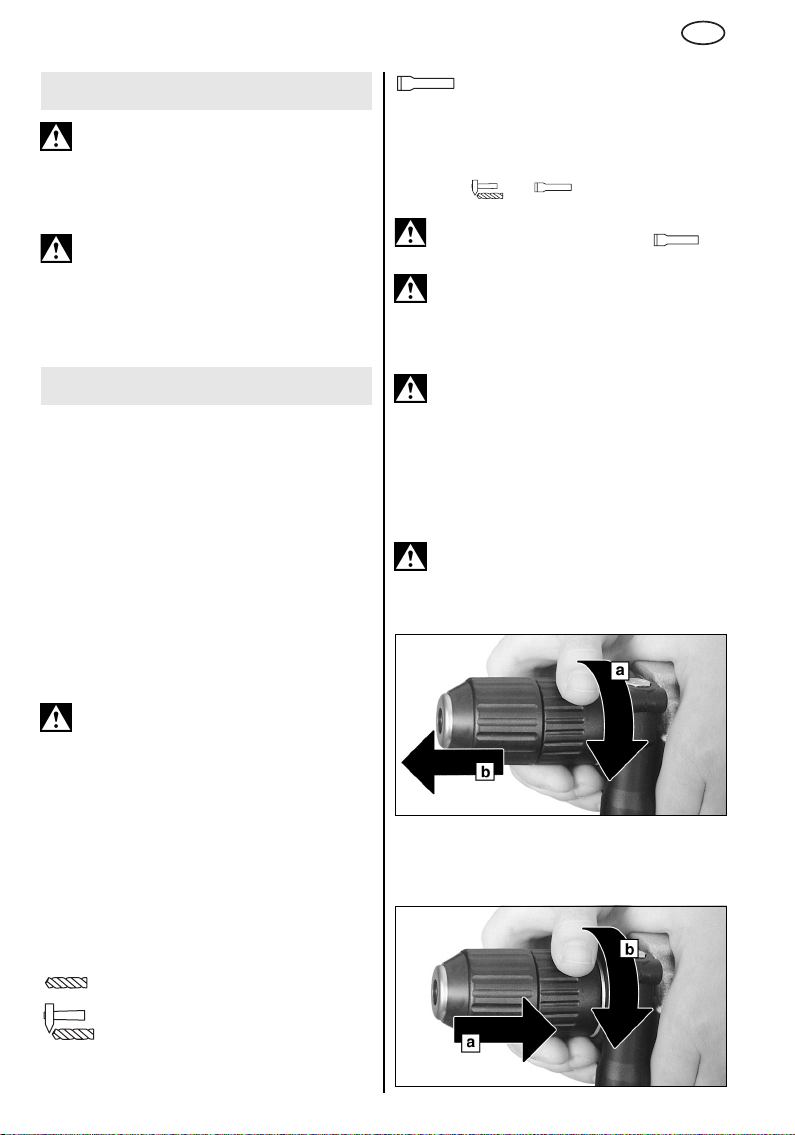

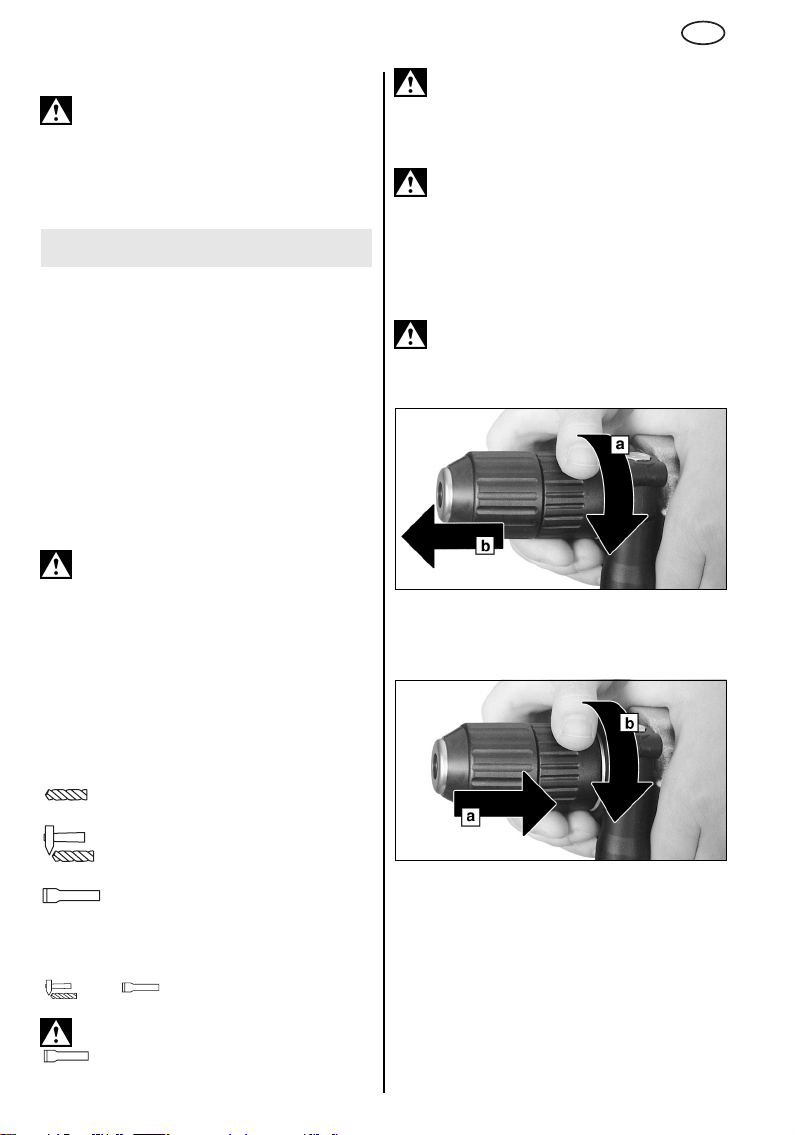

8.7 Tool Change with SDS Chuck Before fitting, clean tool shank and

apply special grease (accessories

order no. 6.31800)! Use only SDS-plus tools. Inserting the tool:

Turn the tool while inserting, until it engages. The tool is automatically locked.

Removing the tool:

Turn tool lock (3) in direction indicated by arrow (a) and remove the tool (b).

8.8 Tool change with Futuro Plus keyless

chuck

(not BH 20, BHE 20)

Use the keyless chuck when non-impact drilling in metal, wood etc. and driving screws.

and is switched off by a reverse rotation of the sleeve.

If the chuck is extremely tightened:

Unplug. Hold drill chuck with an open end spanner at the flats on its head and turn the sleeve (b) hard towards "AUF, RELEASE".

8.9 Contact mode

To enable the contact mode, press button (11). If required, e.g. for drilling into steel girders or

steel-reinforced concrete walls, the contact mode can be disabled by pressing the button (11).

The contact mode indicator (10) shows the current setting:

Green: contact mode enabled. Red: machine has switched off because

contact was made with conductive, earthed material or a live supply cable.

Pull machine back and bit out of the hole immediately. Have possible damage

properly repaired.

Off: contact mode disabled.

(KHE 24 Contact)

9Tips and Tricks

Only moderate pressure is required for hammer drilling and chiselling. Exerting a high force does not increase performance.

When drilling deep holes, remove the drill bit periodically from the hole to release the stone dust.

Drill tiles and other brittle materials without impact.

Insert tool. Grip the retaining ring (a) firmly and, with the other hand, turn sleeve (b) towards "GRIP, ZU", until the mechanical resistance which can be felt is overcome.

Caution! The chuck is not yet fully tightened! Keep turning (there is a "clicking" sound while turning), until further turning is no longer possible - only now is the tool securely tightened.

With a soft tool shank, retightening may be required after a short period of operation.

Opening the drill chuck:

Grip the retaining ring (a) firmly and, with the other hand, turn the sleeve (b) towards "AUF, RELEASE".

Note:

The ratchet sound which can possibly be

heard after opening the drill chuck, is functional

10 Maintenance

Keyless chuck cleaning: After prolonged use hold the chuck vertically, with the opening down, and fully open and close it several times. The dust collected falls from the opening. The application of cleaning spray to the jaws and jaw openings at regular intervals is recommended.

The vent slots of the machine should be cleaned from time to time.

11 Trouble Shooting

If the trigger (14) can not be depressed, check to see that the direction of rotation selector switch (12) is fully set to the R or L position.

Electronic signal indicator (9) with VTC electronics

Rapid flashing - restart protection When power is restored after a power supply

(BHE 24, KHE 24, KHE 28)

Page 15

ENGLISH

ENG

failure, for reasons of safety the still switched-on machine will not start. To continue operation switch the machine off, then on again.

Slow flashing - carbon brushes worn The carbon brushes are almost completely worn. If the brushes are completely worn, the machine switches off automatically. Have the brushes replaced by an authorized service centre.

12 Accessories

Use only genuine Metabo accessories. If you need accessories, check with your dealer. For the dealer to select the correct accessory, he

needs to know the exact model designation of your power tool.

See page 4.

A Tools with SDS-plus shank B Twist drills for metal and wood C TCT core cutter D Dust extraction kit E Special grease (for lubricating the tool shanks)

For complete range of accessories, see www.metabo.com or the main catalogue.

13 Repairs

Repairs to electrical tools must be carried out by qualified electricians ONLY!

Any Metabo power tool in need of repair can be sent to one of the addresses listed in the spare parts list.

Please attach a description of the fault to the power tool.

14 Environmetal Protection

Metabo's packaging can be 100% recycled. Worn out power tools and accessories contain

considerable amounts of valuable raw and plastic materials, which can be recycled.

These instructions are printed on chlorine-free bleached paper.

Only for EU countries: Never dispose of power tools in your household waste! In

accordance with European Guideline 2002/96/EC on used electronic and electric equipment and its implementation in national legal systems, used power tools must be collected separately and handed in for environmentally compatible recycling.

15 Technical Specifications

Changes due to technological progress reserved. P

ø max = max. solid drill diameter

= rated input = rated output = no-load speed = load speed

s max = max. impact rate W = single impact strength m=weight D = spindle collar diameter b = drill chuck chucking capacity

Vibration total value (vector sum of three directions) determined in accordance with EN 60745:

h, HD

h, Cheq

h,HD/Cheq

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.

The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period.

An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.

Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.

= Vibration emission value

(hammer drilling into concrete)

= Vibration emission value

(chiselling)

= Unsafe (vibration)

Typical A-effective perceived sound levels: L

, K

During operation, the acoustic level may exceed 85 dB(A).

= Sound pressure level = Acoustic power level = Unsafe (noise level)

Wear hearing protection!

Measured values established according to EN 60745.

The stated technical specifications are subject to tolerances (as specified in the respective current standards).

Explanatory notes on the information on page 2.

Page 16

FRANÇAIS

Notice originale

Cher client, merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.

Sommaire

1 Déclaration de conformité 2 Utilisation conforme à la destination 3 Consignes générales de sécurité 4 Consignes de sécurité particulières 5 Vue d'ensemble 6 Particularités du produit 7 Mise en marche

7.1 Montage de la poignée-collier

8 Utilisation

8.1 Ajustement de la butée de profondeur

8.2 Marche/arrêt

8.3 Présélection de la vitesse (KHE 24 Contact)

8.4 Sélection du mode de fonctionnement (sauf BH 20)

8.5 Sélection du sens de rotation (sauf BH 20, BHE 20)

8.6

Changement de mandrin (sauf BH 20, BHE 20)

8.7 Changement d'outil avec le mandrin marteau

8.8 Changement d'outil avec le mandrin autoserrant Futuro Plus (sauf BH 20, BHE 20)

8.9 Fonction Contact (KHE 24 Contact)

9 Conseils et astuces 10 Maintenance 11 Dépannage 12 Accessoires 13 Réparations 14 Protection de l'environnement 15 Caractéristiques techniques

1 Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.

2 Utilisation conforme aux

prescriptions

Équipé des accessoires correspondants, le marteau perforateur peut être utilisé pour travailler avec des forets marteau et des burins dans le béton, la pierre ou des matériaux semblables, ainsi qu'avec des trépans (KHE 28) dans la brique, par exemple, de même que pour percer sans percussion le métal, le bois, etc., ou pour serrer des vis.

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3 Consignes générales de

sécurité

AVERTISSEMENT

d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

Avant d'utiliser l'outil électrique, lire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conserver les documents ci-joints et veiller à les remettre obligatoirement avec l'appareil à tout utilisateur concerné.

– Lire la notice

4 Consignes de sécurité

particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !

Page 17

FRANÇAIS

Porter une protection auditive.

susceptible de provoquer une perte de capacité auditive.

Utiliser la poignée complémentaire fournie avec l'outil.

risque de blessures.

Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées.

électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique.

Tenir toujours l'outil avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

Portez toujours des lunettes de protection, des gants de travail et des chaussures de sécurité lorsque vous travaillez avec votre outil électrique !

Vérifiez que l'endroit où vous allez intervenir ne comporte

de gaz

Débrayage de sécurité Metabo S-automatic. En cas de déclenchement du débrayage de sécurité, immédiatement arrêter la machine !

Eviter les démarrages intempestifs : la gâchette doit toujours être déverrouillée lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Inutile avec le système électronique VTC (protection contre le redémarrage).

Ne pas toucher l'outil de travail pendant qu'il tourne !

Eliminer sciures de bois et autres uniquement lorsque la machine est à l'arrêt.

Attention pour les vissages en force (avec des vis à pas métrique ou en pouces sur de l'acier) ! Risque d'arrachement de la tête de vis ou d'apparition de couples de réaction élevés sur la poignée.

Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance.

SYMBOLES SUR L’OUTIL:

V........... volts

A...........ampères

Hz.........hertz

.../min...révolutions par minute

~...........courant alternatif

.........vitesse à vide

Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité.

En cas de perte de contrôle, il y a un

Le contact avec un conducteur

aucune conduite électrique, d'eau ou

(par ex. à l'aide d'un détecteur de métaux).

.......Construction de classe II

Le bruit est

Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante.

- Utiliser le plus possible un système d'aspiration des poussières.

- Veiller à une bonne aération du site de travail.

- Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2.

Respecter les directives nationales en vigueur relatives aux matériaux à traiter.

5Vue d'ensemble

Voir page 3 (à déplier).

Mandrin autoserrant

Mandrin marteau

Douille de l'outil

Douille du mandrin autoserrant

Verrouillage du mandrin

Broche

Butée de profondeur

Molette de présélection de la vitesse

Témoin électronique

Diode électroluminescente de l'état Contact

Touche d'activation de la fonction Contact

Commutateur du sens de rotation

Bouton de blocage

Gâchette

Dispositif de blocage

Sélecteur

Poignée collier

Mandrin marteau

6 Particularités du produit

Changement de mandrin

(sauf BH 20, BHE 20) : En un tour de main et sans aucun outil supplémentaire, le mandrin marteau peut être remplacé par le mandrin autoserrant.

Un seul bouton de commande

(sauf BH 20): Avec un seul sélecteur et selon le modèle, vous pouvez choisir entre les positions percer, percer au marteau et buriner.

Arrêt de rotation :

(KHE 24, KHE 28, KHE 24 Contact): En arrêtant le mouvement de rotation, il est possible d'effectuer des travaux au burin.

Débrayage de sécurité Metabo S automatic :

Si l'outil interchangeable reste coincé ou accroché, la transmission de la force vers le moteur est limitée. Comme dans ce cas, on rencontre des forces élevées, il faut systématiquement saisir la machine des deux mains aux poig-

Page 18

FRANÇAIS

nées prévues à cet effet, veiller à bien se camper sur ses jambes et à se concentrer sur son travail.

Balais autorupteurs

Lorsque les balais sont complètement usés, la machine s'éteint automatiquement. Avec le système électronique VTC : Une diode lumineuse est activée avant que les charbons ne soient complètement usés.

Protection antiredémarrage avec le système électronique VTC

(BHE 24, KHE 24, KHE 28 Le système antiredémarrage empêche la mise en marche intempestive de la machine lors du raccordement au secteur ou après une coupure de courant.

Fonction Contact Metabo :

(KHE 24 Contact) Pour le perçage intelligent dans les murs abritant des conduites ou des câbles. La machine s'arrête dès que le foret entre en contact avec un matériau conducteur relié à la terre ou avec des câbles traversés par le courant.

)

7 Mise en service

Avant la mise en service, comparez si la

tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant.

7.1 Installation de la poignée collier

Pour des raisons de sécurité, utilisez

toujours la poignée collier qui est comprise dans la livraison.

Ouvrir l'anneau de serrage en tournant la poignée (17) vers la gauche. Faire coulisser la poignée sur le collier du marteau. Introduire la butée de profondeur (7). Selon l'utilisation souhaitée, serrer vigoureusement la poignée dans l'angle désiré.

8 Utilisation

8.1 Réglage de la butée de profondeur

Desserrer la poignée collier (17). Régler la butée de profondeur (7) sur la profondeur de forage désirée et resserrer la poignée collier.

8.2 Marche/arrêt

Pour mettre la machine en marche, appuyer sur la gâchette (14).

La vitesse peut être modifiée au niveau de la gâchette (sauf BH 20).

La machine est munie d'un démarrage électronique progressif (sauf BH 20).

Pour un fonctionnement en continu, il est possible de bloquer la gâchette à l'aide du bouton de

blocage (13). Pour arrêter la machine, appuyer à nouveau sur la gâchette.

Si elle est réglée sur marche continue, la machine continue à tourner si elle

s'arrache de la main. Pour cette raison, il faut systématiquement saisir la machine des deux mains aux poignées prévues à cet effet, veiller à bien se camper sur ses jambes et à se concentrer sur son travail.

8.3 Présélection de la vitesse

(KHE 24 Contact)

Selon l'utilisation prévue, sélectionner la vitesse de rotation optimale sur la molette (8).

8.4 Sélectionner le mode de

fonctionnement

Choisir le mode de fonctionnement désiré en tournant le sélecteur (16). Pour tourner le sélecteur, enfoncer le dispositif de blocage (15).

Perçage Perçage au marteau

(uniquement avec utilisation du mandrin de perforateur)

Burinage (KHE 24, KHE 28, KHE 24 Contact) (uniquement avec utilisation du mandrin de perforateur)

En position "burinage", le burin est bloqué et ne peut tourner. Pour positionner le burin dans la position souhaitée, placer le sélecteur (16) entre

et .

Lorsque le burin est monté, utiliser la

machine uniquement en mode Burinage

Éviter tout mouvement de levier sur la

machine lorsque le burin est fixé.

8.5 Sélectionner le sens de rotation

(sauf BH 20, BHE 20)

S'assurer que la machine est immobilisée

avant d'actionner le commutateur du sens de rotation (12).

Sélectionner le sens de rotation : R = Rotation à droite L = Rotation à gauche

8.6 Changement de mandrin

(sauf BH 20, BHE 20)

Lors du changement du mandrin,

veillez à ce que la broche soit propre. Si nécessaire, graisser un peu la broche.

(sauf BH 20)

Page 19

FRANÇAIS

Retirer le mandrin :

Tourner le verrouillage du mandrin (5) dans le sens de la flèche jusqu'en butée (a) et retirer le mandrin (b).

Monter le mandrin :

Placer le mandrin (a) sur la broche (6). Tourner le verrouillage du mandrin (5) dans le sens de la flèche (b) jusqu'à ce que le mandrin puisse entièrement glisser sur la broche, puis lâcher le verrouillage du mandrin. Contrôler si le mandrin est bien en place.

Remarque :

également pendant le changement de mandrin, mettre le sélecteur (16) en position "burinage".

8.7 Changement d'outil avec le mandrin

(voir accessoires : réf. de cde 6.31800) ! Ne monter que des outils à emmanchement SDS-plus !

Introduire l'outil :

Tourner l'outil et l'introduire jusqu'à enclenchement. L'outil sera automatiquement bloqué.

Pour éviter que la broche ne tourne

marteau

Nettoyer et graisser la tige de l'outil avec une graisse spéciale avant le montage

Retirer l'outil :

Tourner la douille de l'outil (3) dans le sens de la flèche (a) et déposer l'outil (b).

8.8 Changement d'outil avec le mandrin autoserrant Futuro Plus

(sauf BH 20, BHE 20)

Utilisez le mandrin autoserrant pour les travaux de perçage sans percussion sur métal, bois etc. ainsi que pour le vissage.

Insérer l'outil. Tenir la bague de maintien (a) et tourner la douille (b) de l'autre main dans la direction "GRIP, ZU", jusqu'à ce que la résistance mécanique soit surmontée.

Attention ! L'outil n'est alors pas encore serré ! Continuer à tourner avec force (un "clic" doit se faire entendre), jusqu'à ce qu'il ne soit plus possible de tourner - ce n'est que maintenant que l'outil est correctement serré.

En cas d'outils souples, il faudra éventuellement resserrer après avoir effectué de courts travaux de perçage.

Ouvrir le mandrin :

Tenir la bague de maintien (a) et tourner la douille (b) de l'autre main dans la direction "AUF, RELEASE".

Remarque :

éventuellement après avoir ouvert le mandrin (bruit dû au fonctionnement) disparaîtra si l'on tourne la douille dans le sens contraire.

Au cas où le mandrin est complètement bloqué:

Retirer la prise d’alimentation. Maintenir le mandrin au niveau de la tête avec une clé à fourche et tourner la douille (b) avec force dans le sens "AUF, RELEASE".

Le cliquètement que l'on entend

Page 20

FRANÇAIS

8.9 Fonction Contact

Pour enclencher la fonction Contact, enfoncer la touche (11).

La fonction Contact peut, le cas échéant, p. ex. pour percer des poutres en acier ou des cloisons en béton armé, être désactivée avec la touche (11).

La diode électroluminescente de l'état Contact (10) vous informe de l'état à l'instant considéré :

Vert : La fonction Contact est activée. Rouge : La machine s'est arrêtée parce qu'un

matériau conducteur relié à la terre ou un câble traversé par le courant a été touché.

Retirer aussitôt de l'orifice de perçage la

machine avec le foret et faire réparer les dégâts éventuellement causés par du personnel qualifié.

Eteint : Fonction contact désactivée.

(KHE 24 Contact)

9 Conseils et astuces

Pour le perçage au marteau et le travail au burin, une pression moyenne est suffisante. Même si la pression est plus forte, le rendement effectif n'en sera pas plus important.

En cas de perçages profonds, il faut retirer de temps en temps le foret du trou pour éliminer les poussières de pierre.

Les carrelages, ainsi que les matériaux cassants, sont à percer sans percussion.

10 Maintenance

Nettoyage du mandrin de perceuse autoserrant : Après une utilisation prolongée du mandrin, tenir celui-ci en position verticale, ouverture vers le bas, l'ouvrir entièrement puis le fermer et recommencer plusieurs fois de suite. La poussière qui s'était accumulée tombera alors par l'ouverture. Il est conseillé d'utiliser régulièrement un spray de nettoyage pour les mâchoires de serrage.

Nettoyer les grilles d'aération de la machine de temps à autre.

11 Dépannage

Lorsque la gâchette (14) ne se laisse pas enfoncer, vérifier si le commutateur de sens de rotation (12) est complètement en position R ou L.

Témoin électronique (9) avec le système électronique VTC

Clignotement rapide - Protection antiredémarrage Lorsque la tension est rétablie après une coupure de courant, la machine, pour des raisons de sécurité, ne se remet pas en marche toute seule.

(BHE 24, KHE 24, KHE 28)

Pour continuer à travailler, il faut éteindre la machine puis la rallumer.

Clignotement lent - Charbons usés Les balais de charbon sont presque complètement usés. Si les balais sont complètement usés, la machine s'éteint automatiquement. Faire remplacer les charbons par le service après-vente.

12 Accessoires

Utilisez uniquement du matériel Metabo. S'il vous faut des accessoires, veuillez vous

adresser à votre revendeur. Pour pouvoir sélectionner les accessoires

appropriés, veuillez indiquer le type exact de votre outil électrique au distributeur.

Voir page 4.

A Outils à emmanchement SDS-plus

B Foret pour métal et bois C Trépan rapporté au carbure D Kit d'aspiration de poussière

E Graisse spéciale (pour lubrifier les extrémités

des outils)

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

13 Réparations

Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste !

Les outils Metabo qui sont à réparer peuvent être expédiés à l'une des adresses indiquées sur la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

14 Protection de

l'environnement

Les emballages Metabo sont recyclables à 100 %. Les outils et accessoires électriques qui ne sont

plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les

ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Page 21

15 Caractéristiques

techniques

FRANÇAIS

Lors de l’utilisation de la perceuse, le niveau sonore peut dépasser 85 dB(A).

Porter un casque anti-bruit !

Commentaires sur les indications de la page 2. Sous réserves de modifications allant dans le sens

du progrès technique. P

ø max = Capacité de perçage maximale

= Puissance nominale absorbée = Puissance utile = Vitesse à vide = Vitesse en charge

s max = Cadence de frappe maxi W = Energie de frappe par coup m = Poids de la machine D = Diamètre du collet b = Capacité du mandrin

Valeurs totales de vibration (somme vectorielle triaxiale) déterminées conformément à la EN 60745 : a

h, HD

h, Cheq

h,HD/Cheq

Le niveau d'oscillation indiqué dans les présentes instructions est mesuré selon un procédé conforme à la norme EN 60745 et peut servir à comparer les différents outils électriques. Il est également approprié pour réaliser une estimation provisoire de l'amplitude d'oscillation.

Le niveau d'oscillation indiqué correspond aux applications principales de l'outil électrique. Par ailleurs, le niveau d'oscillation peut dévier si l'outil électrique est utilisé dans d'autres applications, avec des outils de travail différents ou avec une maintenance insuffisante. Cela peut entraîner une augmentation sensible de l'amplitude d'oscillation sur la durée totale de travail.

Pour estimer de manière exacte l'amplitude d'oscillation, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'outil. Cela peut entraîner une réduction sensible de l'amplitude d'oscillation sur la durée totale de travail.

Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des oscillations, telles que : maintenance de l'outil électrique et outils de travail, maintien des mains au chaud, organisation du travail.

= Valeur d’émission de vibrations

(perforation dans le béton)

= Valeur d’émission de vibrations

(burinage)

= Incertitude (vibration)

Niveaux sonores types évalués L

, K

= Niveau de pression acoustique = Niveau de puissance sonore = Incertitude (niveaux sonores)

Valeurs de mesure calculées selon EN 60745. Les caractéristiques indiquées sont soumises

à tolérance (selon les normes en vigueur correspondantes).

Page 22

NEDERLANDS

Oorspronkelijke gebruiksaanwijzing

Geachte klant, Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw elektrisch gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangt echter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u omgaat met uw Metabo elektrisch gereedschap, des te langer zult u er plezier van hebben.

Inhoud

1 Conformiteitsverklaring 2 Voorgeschreven gebruik van het systeem 3 Algemene veiligheidsvoorschriften 4 Bijzondere veiligheidsvoorschriften 5Overzicht 6 Bijzondere productkenmerken 7 Ingebruikneming

7.1 Montage van de extra handgreep

8Gebruik

8.1 Instelling van de boordiepteaanslag

8.2 In- en uitschakelen

8.3 Instelling van het toerental (KHE 24 Contact)

8.4 Selecteren van de stand (niet bij BH 20)

8.5 Keuze van de draairichting (niet bij BH 20, BHE 20)

8.6

Vervanging van de boorhouder (niet bij BH 20, BHE 20)

8.7 Gereedschap vervangen bij de klopboorhouder

8.8 Gereedschap vervangen bij de snelspanboorhouder Futuro Plus (niet bij BH 20, BHE 20)

8.9 Contact-functie (KHE 24 Contact)

9 Handige tips 10 Onderhoud 11 Storing verhelpen 12 Accessoire 13 Reparatie 14 Milieubescherming 15 Technische gegevens

1 Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording, dat dit product voldoet aan de op pagina 2 genoemde normen en richtlijnen.

2 Voorgeschreven gebruik

van het systeem

Met het juiste gereedschap is de boorhamer geschikt voor het werken met klopboren en beitels in beton, steen en soortgelijke materialen. De machine is ook geschikt voor het werken met boorkronen (KHE 28) in tegels en dergelijke en voor het boren zonder slag in hout, metaal, enz. en om er schroeven mee in en uit te draaien.

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd.

3 Algemene

veiligheidsvoorschriften

WAARSCHUWING

vermindering van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen.

veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees vóór het in gebruik nemen de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door.

– Lees ter

Worden de

4Bijzondere

veiligheidsinstructies

Let voor uw veiligheid en die van de machine op de met dit symbool aangegeven passages!

Page 23

NEDERLANDS

Draag oordoppen.

gehoorverlies.

Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is.

controle kan tot letsel leiden.

Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken.

ningvoerende geleider kunnen ook metalen apparaatonderdelen onder spanning worden gezet met een elektrische schok als mogelijk gevolg.

Houd de machine altijd met beide handen bij de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Draag altijd een veiligheidsbril, werkhandschoenen en stevig schoeisel bij het werken met elektrisch gereedschap!

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden,

geen stroom-, water- of gasleidingen

bevinden. Metabo S-automatic veiligheidskoppeling.

Wanneer de veiligheidskoppeling geactiveerd wordt onmiddellijk de machine uitschakelen!

Voorkom dat de machine onbedoeld wordt gestart: schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt. Niet vereist bij VTC-elektronica. (Herstartbeveiliging).

Het draaiende gereedschap niet aanraken! Verwijder spanen en dergelijke uitsluitend bij

uitgeschakelde en stilstaande machine. Let op bij schroeven in hard materiaal (het

inschroeven van schroeven met metrisch of inch schroefdraad in staal)! De schroefkop kan afbreken, of er kunnen hoge terugdraaimomenten bij de handgreep optreden.

Stekker uit het stopcontact trekken, voordat enige instelling of onderhoudswerkzaamheden uitgevoerd worden.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen. Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door vaklui.

- Maak zo mogelijk gebruik van stofafzuiging.

- Zorg voor een goede ventilatie van de werkplaats.

- Het wordt aanbevolen om een stofmasker met filterklasse P2 te dragen.

Lawaai kan leiden tot

Verlies van

Door het contact met een span-

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn.

5Overzicht

Zie pagina 3 (uitklappen a.u.b.).

Snelspanboorhouder

Klopboorhouder

Werktuigvergrendeling

Huls snelspanboorhouder

Boorhoudervergrendeling

Booras

Boordiepteaanslag

Stelwiel voor toerentalinstelling

Indicatielichtje elektronische signalen

Contact-indicatielichtje

Toets Contact-functie Aan/Uit

Draairichtingschakelaar

Vastzetknop

Schakelaardrukker

Blokkering

Draaiknop

Handgreep

Klopboorhouder

6 Bijzondere

producteigenschappen

Verwisselbare boorhouder

(niet bij BH 20, BHE 20): De klopboorhouder kan zonder gereedschap in een handomdraai door de snelspanboorhouder vervangen worden.

Eenknopsbediening

(niet bij BH 20): Met slechts één knop wordt naargelang de uitrusting omgeschakeld tussen boren, klopboren en beitelen.

Draaistop:

(KHE 24, KHE 28, KHE 24 Contact): Door de draaibeweging uit te schakelen kan met de machine gebeiteld worden.

Metabo S automatic veiligheidskoppeling:

Blijft het ingezette gereedschap klemmen of haken, dan wordt de krachtstroom naar de motor begrensd. Vanwege de daarbij optredende hoge krachten de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, een stabiele stand innemen en geconcentreerd werken.

Uitschakelkoolborstels

Bij volledig versleten koolborstels schakelt de machine automatisch uit. Bij VTC-elektronica: Een lichtdiode waarschuwt als de koolborstels bijna afgesleten zijn.

Herstartbeveiliging bij VTC-elektronica

(BHE 24, KHE 24, KHE 28 De herstartbeveiliging voorkomt dat de nog

)

Page 24

NEDERLANDS

ingeschakelde machine gaat draaien als de spanning, nadat deze is weggevallen, weer terugkeert.

Metabo Contact-functie:

(KHE 24 Contact) Voor intelligente boorwerkzaamheden in muren met verborgen leidingen. Zodra de machine in contact komt met geleidende , geaarde materialen of met een stroomvoerende leiding, schakelt de machine onmiddellijk uit.

7 Ingebruikneming

Controleer of de op het typeplaatje

aangegeven spanning met de netspanning overeenkomt, alvorens de machine in gebruik te nemen.

7.1 Montage van de handgreep

Om veiligheidsredenen altijd de meegele-

verde extra handgreep gebruiken.

Open de klemring door de handgreep (17) linksom te draaien. Handgreep op spanhals van de machine schuiven. Breng de boordiepteaanslag (7) aan. Handgreep al naargelang toepassing in de gewenste hoek krachtig vastdraaien.

8Gebruik

8.1 Instelling van de boordiepte-aanslag

Draai de handgreep (17) los. Stel de boordiepteaanslag (7) in op de gewenste boordiepte en draai de handgreep weer vast.

8.2 In-/uitschakelen

Druk de schakelaardrukker (14) in, alvorens de machine in te schakelen.

Via de schakelaardrukker kunt u het toerental wijzigen (niet bij BH 20).

De machine is uitgerust met een elektronische zachtaanloop (niet bij BH 20).

Bij continu gebruik kan de schakelaardrukker met de vastzetknop (13) vastgezet worden. Voor het uitschakelen de schakelaardrukker opnieuw indrukken.

De boorhouder moet krachtig op de

booras geschroefd zijn en de borgschroef

binnenin de boorhouder (indien aanwezig/ afhankelijk van model) met een schroevendraaier stevig vastgedraaid zijn. (Let op linksschroefdraad!) Bij links draaien (b.v. bij het schroeven) zou deze anders losgedraaid kunnen worden.

8.3 Instellen van het toerental

(KHE 24 Contact)

Kies het voor het werk optimale toerental door te draaien aan het wieltje (8) voor de toerentalinstelling.

8.4 Selecteren van de stand

Kies het gewenste soort werk door aan de schakelknop (16) te draaien. Druk de blokkering (15) in voor het draaien.

Boren Klopboren

(alleen bij gebruik van de hamerboorhouder)

Beitelen (KHE 24, KHE 28, KHE 24 Contact) (alleen bij gebruik van de hamerboorhouder)

In de stand beitelen is de beitel tegen verdraaien geblokkeerd. Om de beitel voor het werk in de gewenste positie te brengen, plaatst u de schakelknop (16) tussen en .

Als u een beitel in de boorhamer aangebracht hebt, gebruik de machine

dan uitsluitend in de stand Beitelen .

Vermijd hendelbewegingen tijdens het werken met de machine met

gemonteerde beitel.

8.5 Keuze van de draairichting

(niet bij BH 20, BHE 20)

Bedien de schakelaar voor de keuze van de draairichting (12) uitsluitend bij

stilstaande motor.

Keuze van de draairichting: R = rechtse draairichting L = linkse draairichting

8.6 Vervanging van de boorhouder

(niet bij BH 20, BHE 20)

Controleer bij vervanging van de boorhouder of de booras schoon is.

Indien nodig vet u de booras licht in.

(niet bij BH 20)

Page 25

NEDERLANDS

De boorhouder demonteren:

Draai de vergrendeling van de boorhouder (5) in de pijlrichting tot de aanslag (a) en verwijder de boorhouder (b).

De boorhouder monteren:

Plaats de boorhouder op de booras (6) (a). Draai de vergrendeling van de boorhouder (5) in de pijlrichting (b) tot de boorhouder helemaal op de booras geschoven kan worden. Laat de vergrendeling daarna los en controleer of de boorhouder vastzit.

Tip:

Om te vermijden dat de booras bij de vervanging van de boorhouder meedraait, plaatst u de schakelknop (16) in de stand 'beitelen'.

8.7 Gereedschap vervangen bij de

klopboorhouder

Gereedschap

reinigen en met het speciaal vet invetten (toebehoren: best.-nr. 6.31800)! Alleen SDS-plus gereedschappen gebruiken!

Gereedschap monteren:

Draai het gereedschap en steek het erin tot het vastklikt. Het gereedschap wordt automatisch vergrendeld.

sschacht

voor het inzetten

Gereedschap verwijderen:

Draai de vergrendeling van het gereedschap (3) in de pijlrichting (a) en het verwijder het gereedschap (b).

8.8 Gereedschap vervangen bij de snelspanboorhouder Futuro Plus

(niet bij BH 20, BHE 20)

Gebruik de snelspanboorhouder bij het boren zonder slag in metaal, hout, etc. en om te schroeven.

Breng het gereedschap aan. Houd de borgring (a) vast en draai met de andere hand de huls (b) in de richting “GRIP, ZU" tot u geen mechanische weerstand meer voelt.

Let op! Het gereedschap zit nog steeds niet vast! Draai krachtig verder (hierbij moet u een “klik" voelen), tot u niet meer kunt verder draaien - pas dan is het gereedschap veilig gespannen.

Bij gereedschap uit zacht materiaal moet na korte boortijd nagespannen worden.

De boorhouder openen:

Houd de borgring (a) vast en draai de huls (b) met de andere hand in de richting “AUF, RELEASE".

Tip:

Het geratel dat eventueel hoorbaar is bij openen van de boorhouder (afhankelijk van het gebruik), wordt verholpen door de huls in tegengestelde richting te draaien.

Bij zeer vast gesloten boorhouder:

Trek de stekker uit het stopcontact. Zet de boorhouder met behulp van een steeksleutel aan de boorhouderkop vast en draai de huls (b) krachtig in de richting "AUF, RELEASE".

Page 26

NEDERLANDS

8.9 Contact-functie

Druk nogmaals op de toets (11) om de Contactfunctie weer in te schakelen.

De Contact-functie kan eventueel uitgeschakeld worden met de toets (11) bijvoorbeeld bij boren in stalen balken of in muren met wapeningsijzer.

Het Contact-indicatielichtje (10) geeft de actuele situatie aan:

Groen: De Contact-functie is ingeschakeld. Rood: De machine is automatisch

uitgeschakeld, omdat de boor in contact kwam met geleidende, geaarde materialen of met een stroomvoerende leiding.

Trek de machine met de boor onmiddellijk uit het geboorde gat en herstel vakkundig

de eventueel aangerichte schade.

Uit: De Contact-functie is uitgeschakeld.

(KHE 24 Contact)

9 Handige tips

Bij klopboren en beitelen is slechts geringe druk nodig. Het werken gaat niet sneller als de druk wordt verhoogd.

Als diep geboord moet worden, trek de boor dan af en toe uit het gat om het boormeel te verwijderen.

Vermijd klopboren bij tegels en andere broze materialen.

10 Onderhoud

Boorhouder met snelkoppeling reinigen: Draai na langdurig gebruik de boorhouder helemaal open en weer dicht met de opening loodrecht naar beneden. Het verzamelde stof valt zo uit de opening. Het is aanbevolen om de bekjes en de boorhouderopening regelmatig met schoonmaakspray te behandelen.

Reinig af en toe de ventilatieopeningen van de machine.

11 Storing verhelpen

Als de schakelaardrukker (14) zich niet laat indrukken, controleer dan of de schakelaar voor het omkeren van de draairichting (12) helemaal in stand R of L staat.

Indicatielichtje elektronische signalen (9) bij VTC-elektronica

Snel knipperen - Herstartbeveiliging Bij terugkeren van de spanning, nadat deze is uitgevallen, loopt de nog ingeschakelde machine niet uit zichzelf aan. Om de machine weer in gebruik te nemen moet deze eerst uit- en dan weer ingeschakeld worden.

(BHE 24, KHE 24, KHE 28)

Langzaam knipperen - koolborstels versleten De koolborstels zijn bijna geheel versleten. Bij volledig versleten koolborstels stopt de machine automatisch. De koolborstels kunt u laten vervangen door een erkende vakman of de Metabo service dienst.

12 Toebehoren

Gebruik uitsluitend originele Metabo toebehoren. Als u toebehoren wilt aanschaffen doet u dat dan

bij uw leverancier. Geef uw leverancier, om de juiste toebehoren te

krijgen, het type van uw machine. Zie bladzijde 4.

A SDS-plus-gereedschappen

B Boren voor metaal en hout C Boorkroon met hardmetalen tanden D Stofafzuigset

E Speciaal vet (voor het smeren van het gereed-

schap-insteekeinde)

Compleet toebehorenprogramma zie www.metabo.com of hoofdcatalogus.

13 Reparatie

Reparaties aan elektrische gereedschappen mogen uit-sluitend door een erkende vakman worden uitgevoerd!

Defecte Metabo gereedschappen kunnen naar de adressen gestuurd worden die op de onderdelenlijst vermeld staan.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

14 Milieubescherming

Metabo verpakkingen zijn 100% recycleerbaar. Afgedankte elektronische machines en

accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Page 27

NEDERLANDS

15 Technische gegevens

Toelichting bij de gegevens van bladzijde 2. Wijzigingen en technische verbeteringen

voorbehouden. P

ø max = maximale boordiameter s max = maximaal aantal slagen W = Energie van een slag m=Gewicht D = Spanhalsdiameter b = Boorhouderspanwijdte

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

h, HD

h, Cheq

h,HD/Cheq

Het trillingsniveau dat in deze aanwijzingen wordt aangegeven is gemeten in overeenstemming met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau geldt voor de belangrijkste toepassingen van het elektrisch gereedschap. Wanneer het elektrisch gereedschap echter voor andere toepassingen wordt gebruikt, met afwijkend inzetgereedschap of onvoldoende onderhoud, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verhoogd.

Voor een precieze beoordeling van de trillingsbelasting dienen ook de tijden in aanmerking te worden genomen waarin het apparaat uitgeschakeld is of weliswaar loopt, maar niet in gebruik is. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verlaagd.

Stel extra veiligheidsmaatregelen vast voor de beveiliging van de gebruiker tegen het effect van trillingen, zoals bijvoorbeeld: onderhoud van elektrisch en inzetgereedschap, het warmhouden van de handen en de organisatie van arbeidsprocessen.

Karakteristiek A-gekwalificeerd geluidsniveau: L

, K

Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

= Nominaal opgenomen vermogen = Afgegeven vermogen = Toerental onbelast = Toerental belast

= trillingsemissiewaarde

(hamerboren in beton)

= trillingsemissiewaarde

(beitelen)

= onzekerheid (trilling)

= geluidsdrukniveau = geluidsvermogensniveau = onzekerheid (geluidsniveau)

Draag oordoppen!

Meetgegevens volgens norm EN 60745. De vermelde technische gegevens zijn

tolerantiewaarden (overeenkomstig de telkens geldige norm).

Page 28

ITALIANO

Istruzioni originali

Caro Cliente/Utilizzatore, Innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili elettrici della Metabo. Ogni utensile elettrico della Metabo è stato accuratamente collaudato in conformità ai più severi controlli di qualità del programma qualità della Metabo stessa. Si deve, comunque, tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale nonché nei documenti ad esso allegati. Utilizzando sempre l'utensile elettrico Metabo con la dovuta cura, esso durerà a più a lungo, funzionando sempre alla perfezione.

Indice 1 Dichiarazione di conformità

1 Dichiarazione di conformità 2 Utilizzo conforme 3 Misure generali di sicurezza 4 Misure speciali di sicurezza 5Panoramica 6 Caratteristiche specifiche del prodotto 7 Messa in funzione

7.1 Montaggio dell'impugnatura

8 Utilizzo

8.1 Regolazione della profondità di foratura

8.2 Attivazione/disattivazione

8.3 Preselezione della velocità (contact KHE 24 )

8.4 Preselezione della modalità di funzionamento (non BH 20)

8.5 Preselezione della direzione di rotazione (non BH 20, BHE 20)

8.6

Sostituzione del mandrino (non BH 20, BHE 20)

8.7 Sostituzione punta, mandrino a percussione

8.8 Sostituzione punta, mandrino autoserrante Futuro Plus (non BH 20, BHE 20)

8.9 Funzione contact (contact KHE 24 )

9 Consigli pratici 10 Manutenzione ordinaria 11 Eliminazione dei guasti 12 Accessori 13 Riparazione 14 Tutela dell'ambiente 15 Dati tecnici

Dichiariamo sotto la nostra completa responsabilità che tale prodotto è conforme alle norme e direttive riportate a pagina 2.

2 Utilizzo conforme

Il trapano a percussore, corredato dagli acessori confacenti, serve: ad eseguire fori a percussione e scalpellare nel calcestruzzo, nel laterizio e nei materiali simili; a forare con punte a corona/tazza (KHE 28) nelle piastrelle e simili; a forare senza percussione il metallo, il legno e via dicendo; ad avvitare.

Gli eventuali danni dovuti ad un utilizzo non conforme, cioè diverso da quello prescritto, sono di esclusiva responsabilità dell'utilizzatore.

Occorre rispettare le misure generali antinfortunistiche nonché le norme sulla sicurezza allegate.

3 Misure generali di

sicurezza

ATTENZIONE

di lesioni leggere le istruzioni per l'uso.

ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istruzioni.

nell’adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzare l'utensile elettrico, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme ad esso.

– Al fine di ridurre il rischio

Eventuali omissioni

Page 29

4 Misure speciali di sicurezza

Per proteggere la propria persona e per una migliore cura dell'utensile elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

Indossare protezioni acustiche.

provocare la perdita dell'udito.

Utilizzare l'impugnatura supplementare fornita con l'utensile elettrico.

provocare infortuni.

Tenere l'apparecchio sulle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste o con il proprio cavo di rete.

cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica.

Afferrare sempre saldamente il trapano per le impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati.

Quando si lavora con il proprio utensile elettrico indossare sempre occhiali protettivi, guanti da lavoro, e calzature antinfortunistiche rigide!

Sul punto che deve essere lavorato

esserci cavi della corrente, dell'acqua o del gas

(ad esempio utilizzare un metal detector). Frizione di sicurezza Metabo S-automatic.

Quando interviene la frizione di sicurezza disattivare immediatamente il trapano!

Evitare l'avviamento accidentale: disinserire sempre l'interruttore se la spina viene staccata dalla presa, o se c'è stata un'interruzione di corrente. Non necessario con l'elettronica VTC (protezione contro il riavviamento).

Non afferrare il trapano dalla parte della punta rotante.

A trapano fermo, togliere i trucioli e simili. Prestare attenzione in caso di avvitatura in un

materiale duro (avvitatura di viti nell'acciaio con filettatura metrica o in pollici)! La testa della vite può rompersi, o possono verificarsi coppie di contraccolpo elevate sull'impugnatura.

Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la spina elettrica dalla presa.

Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il tratta-

Perdere il controllo può

Il rumore può

Il contatto con un

non devono

ITALIANO

mento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Utilizzate, se possibile, un sistema di aspirazione delle polveri.

- Provvedere ad una buona aerazione del posto di lavoro.

- Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare.

5Panoramica

Vedi pagina 3 (girare la pagina).

Mandrino autoserrante

Mandrino a compressione

Blocco trapano

Manicotto mandrino autoserrante

Blocco mandrino

Albero

Profondità di foratura

Rotella di regolazione velocità

Indicazione segnale elettronico

Indicazione stato contact

Tasto funzione contact (ON/OFF)

Commutatore direzione di rotazione

Blocco

Pulsante interruttore

Blocco

Pulsante interruttore

Impugnatura

Mandrino a compressione

6 Caratteristiche specifiche

del prodotto

Sostituzione mandrino

(non BH 20, BHE 20): Volendo, con poche impugnature, il mandrino a percussione può essere sostituito, a mano e senza avvalersi di utensili speciali, con il mandrino autoserrante.

Selettore unico

(non BH 20): A seconda della dotazione, solo mediante unico pulsante è possibile commutare tra la foratura a rotazione, la foratura a percussione e la scalpellatura.

Arresto della rotazione

(Contact KHE 24, KHE 28, KHE 24 ) Per passare al funzionamento del trapano in scalpellatura, basta interrompere il movimento rotatorio.

Frizione di sicurezza Metabo S-automatic:

In caso di blocco o aggancio dell'utensile di innesto, il flusso di potenza del motore sarà limitato. Data l'elevata potenza, impugnare sempre il

Page 30

ITALIANO

trapano con entrambe le mani mediante le apposite impugnature, assumere una posizione stabile e lavorare con concentrazione.

Spazzole di carbone

Con spazzole di carbone completamente consumate, il trapano si spegne automaticamente. Nel modello dotato di VTC-Elektronik: un LED si accende prima che le spazzole di carbone siano completamente consumate.

Protezione contro l'accenzione accidentale nei modelli dotati di VTC-Elektronik

(BHE 24, KHE 24, KHE 28 Impedisce l'accensione accidentale del trapano dopo l'interruzione dell'alimentazione elettrica (spina staccata, mancanza di corrente, ecc.).

Funzione contact di Metabo

(contact KHE 24 ) Per la foratura intelligente nelle pareti in cui vi sono tubazioni o cablaggi. Non appena il trapano incontra tubazioni di gas, dell'acqua o conduttori di corrente, si spegne immediatamente.

)

7 Messa in funzione

Prima della messa in funzione, verificare

che la tensione di alimentazione elettrica disponibile corrisponda ai dati elettrici riportati sulla targhetta del trapano.

7.1 Montaggio dell'impugnatura

Per la sicurezza della propria persona,

utilizzare sempre l'impugnatura in dotazione.

Aprire la ghiera di fissaggio dell'impugnatura (17). Infilare l'impugnatura sull'apposito collare del trapano. Infilare la battuta per regolare la profondità di foratura (7). Aggiustare l'angolazione e serrare l'impugnatura in base alle condizioni di utilizzo del trapano.

8 Utilizzo

8.1 Impostazione della battuta della

profondità di foratura

Allentare l'impugnatura (17). Impostare l'asta di battuta (7) alla profondità di foratura desiderata e serrare l'impugnatura.

8.2 Attivazione/disattivazione

Per attivare il trapano, premere il pulsante interruttore (14).

Per modificare la velocità, avvalersi dell'apposito pulsante interruttore (non BH 20).

Il trapano è dotato di un avviamento dolce elettronico (non BH 20).

Per far funzionare il trapano di continuo, bloccare il pulsante interruttore con l'apposito blocco (13). Per spegnerlo, invece, basta premere di nuovo il pulsante.

Con l'avviamento continuo, il trapano funziona anche se sfugge di mano. Quindi

è necessario maneggiare il trapano sempre con entrambe le mani mediante le apposite impugnature, assumere una posizione stabile e lavorare con concentrazione.

8.3 Preselezione della velocità

(contact KHE 24 )

A seconda dell'applicazione, preselezionare la velocità ottimale mediante apposita rotella di regolazione (8).

8.4 Preselezione della modalità di

funzionamento

Selezionare la modalità di funzionamento desiderata ruotando l'apposito interruttore (16). Per sganciare il blocco, premere (15).

Foratura Foratura a percussione

(solo con l'impiego del mandrino per punte da trapano)

Scalpellatura (contact KHE 24, KHE 28, KHE 24 ) (solo con l'impiego del mandrino per punte da trapano)

Nell'impostazione "scalpellatura"', lo scalpello è bloccato in modo che non possa ruotare. Per posizionare lo scalpello a seconda dell'applicazione, impostare l'interruttore (16) tra

e .

A scalpello inserito utilizzare il trapano

esclusivamente nella modalità Scalpellatura .

Evitare di fare leva col trapano, a scalpello

inserito.

8.5 Preselezione della direzione di

rotazione

(non BH 20, BHE 20)

Attivare l'interruttore di commutazione

della direzione di rotazione (12) solo a motorino fermo.

Preselezione della direzione di rotazione R=Destrosa L = Sinistrosa

(non BH 20)

Page 31

ITALIANO

8.6 Sostituzione del mandrino

(non BH 20, BHE 20)

Fare attenzione che l'albero sia pulito nel sostituire il mandrino. All'occorrenza,

ingrassare un poco l'albero.

Rimozione del mandrino

Girare il blocco mandrino (5) nella direzione della freccia, fino a farlo scattare (a), quindi estrarre il mandrino (b).

Inserimento del mandrino

Estrazione della punta

Girare il blocco punta (3) nella direzione della freccia (a), quindi estrarre la punta (b).

8.8 Sostituzione punta, mandrino autoserrante Futuro Plus

(non BH 20, BHE 20)

Utilizzare il mandrino autoserrante per eseguire forature senza percussione in metallo, legno, ecc. e per operazioni di avvitatura.

Inserire il mandrino sull'albero (6) (a). Girare il blocco mandrino (5) nella direzione della freccia (b) fin quando il mandrino non risulta completamente inserito, quindi rilasciare il blocco mandrino. Verificare che il mandrino sia adeguatamente serrato.

Avvertenza:

durante la sostituzione del mandrino, posizionare il pulsante interruttore (16) su "foratura".

8.7 Sostituzione punta, mandrino a

speciale (disponibile come accessorio: codice di ordinazione 6.31800)! Utilizzare solo utensili SDS-plus!

Inserimento della punta

Ruotare la punta ed infilarla fino a quando non risulta incastrata. La punta viene bloccata automaticamente.

per evitare la rotazione dell'albero,

percussione

Prima dell'inserimento pulire il gambo dell'utensile e lubrificarlo con il grasso

Inserire la punta. Tenere fermo l'anello di arresto (a) e, con l'altra mano, girare il manicotto (b) nella direzione "GRIP, ZU", fino a vincere la resistanza meccanica residura.

Attenzione. La punta non è ancora serrata. La punta è propriamente serrata solo quando non può essere forzata a ruotare (per incastrarla correttamente, deve fare "clic") e non ha alcun ulteriore movimento.

Se si hanno punte dal gambo fine, sarà necessario procedere ad un successivo serraggio.

Apertura del mandrino

Tenere fermo l'anello di arresto (a) e, con l'altra mano, girare il manicotto (b) nella direzione "AUF, RELEASE".

Avvertenza:

avvertito dopo aver aperto il mandrino (dipende dal modo di funzionamento) può essere rimosso ruotando il manicotto in senso contrario.

In caso di mandrino serrato con molta forza

Estrarre la spina.Tenere fermo il mandrino mediante chiave a bocca e girare il manicotto (b), con forza, nella direzione "AUF, RELEASE".

il rumore d'incastro che può essere

Page 32

ITALIANO

8.9 Funzione contact

Per attivare la funzione contact, premere il pulsante (11).

La funzione contact può essere disattivata all'occorrenza (ad es. per la foratura di supporti in acciao o di pareti con ferro di armatura) per mezzo del pulsante (11).

L'indicazione stato contatto (10) informa sullo stato temporaneo:

Verde: funzione contact disattivata. Rosso : il trapano si è fermato, avendo toccato

tubazioni del gas, dell'acqua o conduttori di corrente.

Estrarre immediamente il trapano dal foro e far riparare gli eventuali danni derivati

da un esperto.

OFF: Funzione contatto disattivata.

(contact KHE 24 )

9 Consigli pratici

Se si usa il trapano col percussore o con lo scalpello, è sufficiente applicare una lieve pressione. Facendo più forza non si aumenta la resa del trapano.

Nell'eseguire fori di profondità, di tanto in tanto estrarre la punta del foro per rimuovere la pietra polverizzata.

Le piastrelle ed altri materiali fragili non vanno forati usando il percussore.

10 Manutenzione ordinaria

Pulizia del mandrino autoserrante Dopo un uso prolungato, tenere il mandrino verticale con l'apertura verso il basso ed aprirlo e chiuderlo completamente più volte. La polvere raccolta all'interno cade dall'apertura. Si consiglia l'uso regolare di detergenti (spray) sulle morse e sulle relative aperture.

Pulire regolarmente le aperture di ventilazione.

11 Eliminazione dei guasti

Qualora non risulti possibile premere il pulsante interruttore (14), controllare se il commutatore di direzione (12) sia, o meno, ben posizionato sulla R o sulla L.

Indicazione del segnale elettronico (9) nei modelli dotati di VTC

Lampeggio veloce - protezione contro l'accensione accidentale Per motivi di sicurezza, al ritorno della tensione, dopo una mancanza di corrente, il trapano rimasto acceso non può funzionare senza l'intervento

(BHE 24, KHE 24, KHE 28)

dell'utilizzatore. Per imettere in funzione il trapano, spegnerlo e riaccenderlo.

Lampeggio lento - spazzole di carbone consumate Le spazzole di carbone sono completamente consumate. Con spazzole di carbone completamente consumate, il trapano si spegne automaticamente. Far sostituire le spazzole di carbone dal personale del centro assistenza autorizzato.

12 Accessori

Utilizzare esclusivamente gli accessori/ricambi originali della Metabo.

In caso di necessità, rivolgersi al rivenditore per l'acquisto di accessori/ricambi.

Per la selezione corretta degli accessori, è essenziale indicare al rivenditore il tipo/modello esatto dell'utensile elettrico.

Vedi pag. 4.

A Punte di ricambio SDS-plus

B Punte per metalli e legno C Tazza di foratura in metallo duro (HM) DAspiratore

E Grasso speciale (per lubrificare le estremità a

innesto dell'utensile)

Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale.

13 Riparazione

Le eventuali riparazioni degli utensili elettrici possono essere fatte esclusivamente da tecnici/ elettricisti specializzati.

I prodotti elettrici Metabo da far riparare possono essere inviati agli indirizzi riportati nell'elenco ricambi.

Nello spedire un prodotto Metabo a scopo di riparazione, descrivere il guasto accertato.

14 Tutela dell'ambiente

Gli imballaggi usati dalla Metabo sono riciclabili al 100%.

I prodotti elettronici inutilizzabili e i relativi accessori comprendono una grande quantità di materie plastiche e materie prime riciclabili.

Questo manuale è impresso su carta candeggiata, esente da cloro.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la

Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclo ecologico.

Page 33

ITALIANO

15 Dati tecnici

Spiegazioni sui dati riportati a pagina 2. Dati i continui miglioramenti tecnologici, ci

riserviamo il diritto di apportare modifiche senza preavviso.

ø max = Max. diametro di foratura s max = Max. nº percussioni W = Energia percussione singola m=Peso D = Diamtero colletto di serraggio b = Capacità del mandrino

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 60745:

h, HD

h, Cheq

h,HD/Cheq

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per mettere a confronto gli utensili elettrici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Livello sonoro classe A tipico: L

, K

In fase di lavorazione, il livello di rumorosità può superare 85 dB (A).

= Assorbimento nominale = Potenza erogata = Numero di giri al minuto = Numero di giri sottocarico

= Valore emissione vibrazioni

(foratura a percussione nel calcestruzzo)

= Valore emissione vibrazioni

(scalpellatura)

= Incertezza (vibrazione)

= Livello di pressione acustica = Livello di potenza acustica = Incertezza (livello sonoro)

Indossare le cuffie.

Valori rilevati secondo EN 60745. I suddetti dati tecnici sono condizionati dalle

tolleranze (corrispondono ai rispettivi standard validi).

Page 34

ESPAÑOL

Manual original

Estimado cliente, Le agradecemos la confianza mostrada al comprar una máquina Metabo. Cada máquina Metabo ha sido probada cuidadosamente y ha pasado los estrictos controles de calidad de la garantía de calidad de Metabo. Sin embargo, la vida útil de una máquina depende en gran medida de usted. Le rogamos tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Cuanto mejor cuide su máquina Metabo, mayor será el tiempo durante el que le proporcionará un servicio fiable..

Contenido 1 Declaración de

1 Declaración de conformidad 2 Aplicación de acuerdo a la finalidad 3 Instrucciones generales de seguridad 4 Instrucciones especiales de seguridad 5Vista general 6 Características especiales del producto 7 Puesta en marcha

7.1 Montaje de la empuñadura de sujeción

8Utilización

8.1 Ajuste del tope de profundidad de taladro

8.2 Conexión/Desconexión

8.3 Preseleccionar el número de revoluciones (KHE 24 Contact)

8.4 Seleccionar el modo de operación (no para la BH 20)

8.5 Seleccionar el sentido de rotación (no para la BH 20, BHE 20)

8.6

Cambiar el portabrocas (no para la BH 20, BHE 20)

8.7 Cambio de herramienta portabrocas de martillo

8.8 Cambio de herramienta portabrocas de cierre rápido Futuro Plus (no para la BH 20, BHE 20)

8.9 Función Contacto (KHE 24 Contact)

9 Consejos y artificios 10 Mantenimiento 11 Eliminación de anomalías 12 Accesorios 13 Reparación 14 Protección ecológica 15 Especificaciones técnicas

Conformidad

Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas y las directrices mencionadas en la página 2.

2 Aplicación de acuerdo a la

finalidad

Este taladro con percutor giratorio, equipado con los accesorios apropiados, es adecuado para trabajar con brocas de martillo y cinceles en hormigón, piedra y materiales similares; con brocas de núcleo de impacto (KHE 28) en mampostería y materiales similares; con brocas normales (sin la acción de percutor) en metal, madera, etc.; y se puede utilizar también como destornillador.

Cualquier daño causado por un uso inadecuado es de la sola responsabilidad del usuario.

Deben observarse las normas para prevención de accidentes aceptadas generalmente y la información sobre seguridad incluida.

3 Instrucciones generales de

seguridad

AVISO

: para reducir el riesgo de lesiones,

lea el manual de instrucciones.

AVISO Lea íntegramente las indicaciones e instrucciones de seguridad.

observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde estas instrucciones en un lugar seguro.

Antes de utilizar la herramienta eléctrica, lea detenidamente las instrucciones de seguridad y las instrucciones de manejo que se incluyen. Guarde todos los documentos para referencia en el futuro, y solamente entregue su herramienta junto con estos documentos.

La no

Page 35

4 Instrucciones de seguridad

especiales

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

¡Utilice cascos protectores!

puede provocar pérdida auditiva.

Utilice la empuñadura complementaria suministrada con la herramienta.

resultar herido por la pérdida del control de la herramienta.

Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos o con el propio cable de alimentación

El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.

Sujete siempre la herramienta con ambas manos por las empuñaduras existentes, adopte una postura segura y trabaje sin distraerse.

Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con su herramienta eléctrica.

Asegúrese de que en el lugar de trabajo no existan

cables, tuberías de agua o gas

ayuda de un detector de metales). Acoplamiento de seguridad S-automático de

Metabo. Si se activa el acoplamiento de seguridad, desconecte inmediatamente la máquina.

Evite que la máquina se ponga en funcionamiento por error: desconecte la máquina siempre al extraer el enchufe de la toma de corriente o cuando se haya producido un corte de corriente. Innecesario si la máquina está provista del sistema electrónico VTC (protección contra rearranque).

¡No toque la herramienta de inserción en rotación! La máquina debe estar siempre detenida para

eliminar virutas y otros residuos similares. Atención en caso de un roscado duro (atornillado

de tornillos con roscado métrico o rosca inglesa en acero) La cabeza del tornillo puede desprenderse o pueden producirse momentos de retroceso en la empuñadura.

Desenchufe el equipo antes de llevar a cabo cualquier ajuste o mantenimiento.

SÍMBOLOS SOBRE LA HERRAMIENTA:

.......Classe II de construcción

V........... voltios

A...........amperios

El efecto del ruido

El usuario puede

(por ejemplo, con

ESPAÑOL

Hz.........hertzios

.../min ...revoluciones por minuto

~...........corriente alterna

..........velocidad sin carga

El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la madera de roble o de haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con otros aditivos para el tratamiento de madera (cromato, conservante para madera). Sólo personal especializado debe trabajar el material con contenido de asbesto.

- Si fuera posible, utilice un aspirador de polvo.

- Ventile su lugar de trabajo.

- Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2.

Preste atención a la normativa vigente en su país respecto al material que se va a trabajar.

5 Descripción general

Véase la página 3 (desplegarla).

Portabrocas de cierre rápido

Portabrocas de martillo

Enclavamiento de la herramienta

Manguito portabrocas de cierre rápido

Enclavamiento del portabrocas

Husillo

Tope de profundidad de taladro

Ruedecilla de ajuste para preseleccionar el número de revoluciones

Indicación señal electrónica

Indicación del status de Contact

Tecla de conexión/desconexión de la función Contact

Inversor del sentido de rotación

Botón de retención

Interruptor

Enclavamiento

Interruptor

Empuñadura de sujeción

Portabrocas de martillo

6 Características especiales

del producto

Portabrocas cambiable

(no para la BH 20, BHE 20): De una forma sencilla y sin usar herramientas se cambia el mandril portaherramientas SDS por el mandril portaherramientas sin llave.

Page 36

ESPAÑOL

Manejo por un botón único

(no para la BH 20): De acuerdo al equipamiento de la máquina, el modo de funcionamiento (taladrar, taladrar con percusión y cincelar) puede ser conmutado mediante un único botón de control.

Paro de rotación:

(KHE 24, KHE 28, KHE 24 Contact): Desconectando el movimiento giro pueden llevarse a cabo trabajos de cincelado.

Embrague de seguridad Metabo S automatic:

Si la herramienta de aplicación se enclava o engancha, se limita el flujo de potencia hacia el motor. Debido a las grandes fuerzas que intervienen, sujetar siempre la máquina con ambas manos en las empuñaduras previstas para ello, adoptar una postura segura y trabajar con concentración.

Escobillas de carbón autodesconectantes

Una vez que las escobillas de carbón estén completamente desgastadas, la máquina se desconecta automáticamente. Si la máquina está equipada con el sistema electrónico VTC: Un piloto LED avisa antes de que las escobillas estén completamente gastadas.

Protección contra rearranque en las máquinas con sistema electrónico VTC

(BHE 24, KHE 24, KHE 28 La protección de arranque impide el arranque no intencionado al volver a enchufar la herramienta o cuando la energía vuelve después de una interrupción de la misma.

Función Contact de Metabo:

(KHE 24 Contact) Para un taladrado inteligente en paredes con conductores tendidos bajo revoque. Tan pronto como la herramienta aplicada tome contacto con un material conductor conectado a tierra o con un conductor bajo corriente eléctrica, la máquina se para inmediatamente.

)

7 Puesta en marcha

Antes de enchufar compruebe que la

tensión y la frecuencia de la red, indicadas en la placa de identificación, corresponden a las de la fuente de energía.

7.1 Montaje de la empuñadura de sujeción

Por razones de seguridad, utilice siempre

la empuñadura de sujeción suministrada.

Abrir el anillo de fijación girando la empuñadura de sujeción (17) hacia la izquierda. Deslizar la empuñadura de sujeción sobre el collarín del eje de la máquina. Colocar el tope de profundidad de taladro (7). Apretar con fuerza la empuñadura de sujeción en el ángulo requerido para la aplicación.

8 Manejo

8.1 Ajuste del tope de profundidad

Aflojar la empuñadura de sujeción (17). Ajustar el tope de profundidad de taladro (7) a la profundidad de taladro deseada y apretar nuevamente la empuñadura de sujeción.

8.2 Conexión/Desconexión (On/Off)

Para poner en marcha la máquina, pulse el interruptor pulsador (14).

La velocidad puede ser variada mediante el interruptor (no para la BH 20).

La máquina está equipada de un arranque suave electrónico (no para la BH 20).

Para un funcionamiento continuado se puede fijar el interruptor pulsador con el botón de retención (13). Para parar la máquina, pulse el interruptor pulsador de nuevo.

En marcha continua, la máquina sigue funcionando cuando es arrancada de las

manos. Por este motivo, sujetarla siempre con ambas manos en las empuñaduras previstas para ello, adoptar una postura segura y trabajar con concentración.

8.3 Preseleccionar el número de

revoluciones

Dependiendo de la aplicación, se preselecciona la velocidad óptima usando la ruedecilla de preselección (8).

8.4 Seleccionar el modo de operación

(no para la BH 20)

Seleccione el modo de operación deseado girando el botón (16). Para girar, presione el dispositivo de bloqueo (15).

Taladrar Taladrar a percusión

(sólo con la utilización del portabrocas del martillo)

Cincelado (KHE 24, KHE 28, KHE 24 Contact) (sólo con la utilización del portabrocas del martillo)

En el modo de cincelar, el cincel queda bloqueado contra el giro. Con el fin de posicionar el cincel para la aplicación respectiva, colocar el interruptor (16) entre y .

Con el cincel insertado, utilizar la herra-

mienta únicamente en el modo de funcionamiento Cincelar

(KHE 24 Contact)

Page 37

ESPAÑOL

Evite hacer palanca con la máquina mientras esté trabajando con el cincel

puesto.

8.5 Seleccionar el sentido de rotación

(no para BH 20, BHE 20)

Accionar el inversor del sentido de rotación (12) solamente mientras el motor

esté detenido.

Seleccionar el sentido de giro R = Marcha a la derecha L = Marcha a la izquierda

8.6 Cambiar el portabrocas

(no para la BH 20, BHE 20)

Al cambiar los mandriles

portaherramientas asegúrese que el eje está limpio. Engrase el eje ligeramente si fuese necesario.

Desmontar el mandril portabroca:

Girar el enclavamiento del portabrocas (5) en la dirección indicada por la flecha (a) y luego desmontar el portabrocas (b).

Colocar el portabrocas:

Nota:

Para evitar que el eje gire mientras se cambia el mandril portaherramientas, colocar el interruptor (16) en la posición para cincelar.

8.7 Cambio de herramienta portabrocas de

martillo

Limpie el vástago de la herramienta antes

de insertarlo y engráselo con grasa especial (como accesorio: nº de pedido 6.31800). Inserte sólo herramientas SDS-plus

Inserción de la herramienta:

Girar la herramienta e introducirla hasta que encaje en su sitio. La herramienta se bloquea automáticamente.

Sacar la herramienta:

Girar el enclavamiento de la herramienta (3) en el sentido indicado por la flecha (a) y sacar la herramienta (b).

8.8 Cambio de herramienta portabrocas de

cierre rápido Futuro Plus

(no para la BH 20, BHE 20)

Utilice el portabrocas de sujeción rápida para perforar sin percusión en metal, madera, etc. y para atornillar.

Colocar el portabrocas en el husillo (6) (a). Girar el enclavamiento del portabrocas (5) en la dirección indicada por la flecha (b) hasta que el portabrocas pueda ser desplazado hasta el tope en el husillo y luego soltar el enclavamiento del portabrocas. Compruebe que el mandril portaherramientas está asentado correctamente.

Colocar la herramienta. Sujetar el anillo de sujeción (a) y con la otra mano girar el manguito (b) en dirección "GRIP, ZU" hasta haber superado perceptiblemente la resistencia mecánica.

¡Atención! ¡La herramienta no está todavía agarrada! Siga girando el manguito (debe hacer "clic" al girar), hasta que no se pueda girar más - sólo

Page 38

ESPAÑOL

entonces está la herramienta apretada de forma segura.

Trabajando con herramientas con vástago, se recomienda apretar el mandril despues de un período de tiempo corto.

Abrir el portabrocas:

Sujetar el anillo de sujeción (a) y con la otra mano girar el manguito (b) en dirección "AUF, RELEASE".

Nota: El sonido de chicharra, que posiblemente pueda oírse después de abrir el mandril portaherramientas se quita girando el manguito en sentido inverso.

Si el portabrocas estuviera demasiado apretado:

Desenchufar el cable de alimentación de la caja de toma de la red. Sujetar el portabrocas con una llave de boca en la cabeza del portabrocas y girar el manguito (b) fuertemente en dirección "AUF, RELEASE".

8.9 Función Contact

Para conectar la función Contact pulsar la tecla (11).

En caso necesario, la función Contact puede desconectarse, por ejemplo, para taladrar en vigas de acero o en paredes de material armado; para este efecto se utiliza la tecla (11).

La indicación del status de la función Contact (10) informa al operario sobre el estado momentáneo:

Verde: la función Contact está conectada. Rojo: la máquina se ha desconectado porque

tuvo contacto con un material conductor conectado a tierra o un cable de la red bajo corriente.

Extraer la máquina con la broca

inmediatamente del taladro y reparar correctamente los daños eventualmente causados.

Desc.: la función Contact está desconectada.

(KHE 24 Contact)

9 Consejos y trucos

Para el taladrado con percutor y para el uso de cincel solamente se requiere una presión moderada. Las prestaciones no mejoran por ejercer una fuerza elevada.

Para hacer taladros profundos se debe retirar la broca de vez en cuando a fin de sacar el polvo del orificio.

Taladre baldosas y otros materiales quebradizos sin usar percusión.

mandril portaherramientas vertical con la abertura hacia abajo y ábralo y ciérrelo del todo varias veces. El polvo acumulado caerá de la abertura. Se recomienda aplicar periódicamente spray de limpieza para las mordazas y para los huecos de las mismas.

De cuando en cuando deben limpiarse las ranuras de ventilación de la máquina.

11 Localización de averías

Si no se puede accionar el interruptor pulsador (14), comprobar que el selector de sentido de giro (12) esté colocado correctamente en la posición R o en la L.

Indicación de señal electrónica (9) si la máquina está equipada con el sistema electrónico VTC

Parpadeo rápido - protección contra rearranque Cuando se restaura la energía eléctrica después de un corte de la misma, por razones de seguridad, la máquina que sigue conectada no se pondrá en marcha. Para continuar con el trabajo, desconecte la máquina y luego vuelva a ponerla en marcha.

Parpadeo lento - escobillas de carbón gastadas Las escobillas de carbón están desgastadas casi por completo. Si las escobillas están gastadas del todo, la máquina se desconecta automáticamente. Encargue que cambien las escobillas en un centro de servicio autorizado.

(BHE 24, KHE 24, KHE 28)

12 Accessorios

Use solamente accesorios originales Metabo. Si necesita accesorios, consulte a su

concesionario. Para que el concesionario pueda seleccionar el

accesorio correcto, necesita saber la designación exacta del modelo de su máquina.

Vea la página 4.

A Herramientas con vástago SDS-plus

B Brocas para metal y madera C Corona de corte TCT D Kit de extracción de polvo

E Grasa especial (para el engrasado del gorrón

empotrable de la herramienta)

Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal.

13 Reparación

10 Mantenimiento

Limpieza del mandril portaherramientas sin llave: Después de un uso prolongado, mantenga el

¡Las reparaciones de herramientas eléctricas SOLAMENTE deben ser efectuadas por electricistas especializados!

Page 39

ESPAÑOL

Cualquier máquina Metabo, que requiera reparación, se puede enviar a una de las direcciones indicadas en la lista de piezas de repuesto.

Sírvase incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.

14 Protección ecológica

Los envases Metabo son 100% reciclables. Las herramientas eléctricas y sus accesorios fuera

de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Estas instrucciones están impresas en papel blanqueado sin cloro.

Sólo para países de la UE. No tire las herramientas eléctricas en la basura. Según la

Directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

15 Especificaciones técnicas

Notas explicativas sobre la información de la página 2.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

ø max = diámetro máximo de taladro s max = número de percusiones máximo W = energía de percusión por cada

m=peso D = diámetro de cuello de sujeción b = capacidad del portabrocas

Valor total de vibraciones (suma de vectores de las tres direcciones) determinado según EN 60745: a

h, HD

h, Cheq

h,HD/Cheq

El nivel de vibración que se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herra-

= potencia nominal absorbida = potencia entregada = N° de revoluciones de marcha

en vacío

= N° de revoluciones de marcha

bajo carga

golpe

= Valor de emisión de vibraciones

(taladrado con broca de martillos perforadores en hormigón)

= Valor de emisión de vibraciones

(cincelado)

= Inseguridad (vibración)

mientas eléctricas. También es útil para realizar un análisis provisional de la carga de vibraciones.

El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con herramientas de inserción distintas o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo.

A fin de obtener un análisis preciso de la carga de vibraciones también debe tenerse en cuenta los períodos en los que la herramienta está desconectada o conectada, pero no realmente en uso. En este caso, la carga de vibraciones podría reducirse considerablemente durante un período de tiempo.

Adopte las medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como por ejemplo: mantenimiento de herramientas eléctricas y herramientas de inserción, manos calientes, organización de los procesos de trabajo.

Niveles acústicos típicos compensados A: L

, K

El nivel acústico durante los trabajos puede sobrepasar los 85 dB(A).

= Nivel de intensidad acústica = Nivel de potencia acústica = Inseguridad (nivel acústico)

¡Lleve auriculares protectores!

Valores de medición establecidos de acuerdo con EN 60745.

Las especificaciones técnicas aquí indicadas se entien-den dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

Page 40

PORTUGUÊS

Manual original

Caro Cliente, Agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo. Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual . Quanto mais cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.

Índice

1 Declaração de conformidade 2 Utilização apropriada 4 Normas gerais de segurança 4 Normas de segurança especiais 5 Vista geral 6 Características especiais do produto 7 Colocação em operação

7.1 Montagem do punho de suporte

8Utilização

8.1 Ajuste do batente de profundidade de perfuração

8.2 Ligar/desligar

8.3 Selecção da rotação (KHE 24 Contact)

8.4 Seleccionar tipo de operação (não BH 20)

8.5 Seleccionar direcção de giro (não BH 20, BHE 20)

8.6

Trocar mandril (não BH 20, BHE 20)

8.7 Troca da ferramenta mandril do martelo rotativo

8.8 Troca da ferramenta mandril de troca rápida Futuro Plus (não BH 20, BHE 20)

8.9 Função Contact (KHE 24 Contact)

9 Conselhos úteis 10 Manutenção 11 Eliminação de defeitos 12 Acessórios 13 Reparações 14 Protecção do meio-ambiente 15 Dados técnicos

1 Declaração de

Conformidade

2 Utilização autorizada

Este martelo de perfuração, equipado com os acessórios apropriados, é adequado para trabalhar com brocas de percussão e escopros em cimento armado, pedra e materiais afins e, com as brocas de coroa (KHE 28), poderá ainda aplicar-se na perfuração de tijolos e similares bem como perfurar sem golpes em metal, madeira, etc. e para aparafusamento.

O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se toda a regulamentação aplicável à prevenção de acidentes, assim como a informação sobre segurança que aqui se incluí.

3 Recomendações gerais de

segurança

AVISO

– Leia as Instruções de Serviço para reduzir um risco de ferimentos e lesões.

AVISO Leia todas as regras de segurança e instruções.

mento das regras de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões.

Guarde todas as regras de segurança e instruções para futuras consultas.

Favor ler atentamente e por completo as indicações de segurança e as Instruções de Serviço incluídas antes de utilizar a ferramenta eléctrica. Mantenha todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação.

A um descuido no cumpri-

4 Notas de segurança

especiais

Para sua própria protecção, e para proteger a sua ferramenta, cumpra muito em especial todas as referências marcadas com o símbolo!

Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2.

Utilize protecção auditiva.

barulho podem afectar a audição.

As influências do

Page 41

PORTUGUÊS

Utilize o punho adicional fornecido junto com a ferramenta.

mentos.

Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condutores de corrente ocultados ou o próprio cabo de rede.

corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar a um choque eléctrico.

Segure a máquina sempre com ambas as mãos nos punhos previstos, posicione-se de forma segura e concentre-se no trabalho.

Use óculos de protecção, luvas de trabalho e sapatos firmes aquando usar a sua ferramenta eléctrica!

Certifique-se de que no local em que trabalha,

há tubagens de corrente eléctrica, água ou gás

(p.ex. com ajuda de um aparelho detector de metais).

Embraiagem automática de segurança Metabo S-automatic. Desligar imediatamente a ferramenta a uma reacção da embraiagem automática de segurança!

Evitar o arranque involuntário: sempre destravar o interruptor quando a ficha for retirada da tomada ou no caso de falta de energia eléctrica. Não é necessário com sistema electrónico VTC (protector contra arranque).

Não pegar na ferramenta em utilização a rodar! Remover aparas e semelhantes apenas quando a

máquina estiver parada. Tomar cuidado em caso de situação de aparafu-

samento "dura" (aparafusamento de parafusos em aço, com rosca métrica ou de polegadas)! A cabeça do parafuso pode romper ou poderão surgir torques elevados de reversão no punho.

Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada da rede.

SÍMBOLOS NA FERRMENTA:

V........... volts

A...........amperes

Hz.........hertz

.../min...rota

~........... corrente alternada

.........velocidade sem carga

Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para trata-

A perda de controlo pode levar a feri-

O contacto com um condutor de

.......Constru

ção da Classe II

ções por minuto

não

mento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos.

- Assim que possível, utilize um dispositivo aspirador de pó.

- Providencie uma boa ventilação do local de operação.

- Recomenda-se o uso de uma máscara respiratória com classe de filtração P2.

Siga as regulamentações válidas no seu País, para os materiais a serem tratados.

5Vista Geral

Ver página 3 (desdobrar a página).

Mandril de troca rápida

Mandril do martelo rotativo

Bloqueio da ferramenta

Luva do mandril de troca rápida

Bloqueio do mandril

Fuso

Limitador de profundidade

Roda de ajuste da selecção da rotação

Indicador de sinal electrónico

Indicador de estado do Contact

Tecla função Contact Liga/Desliga

Comutador de direcção de giro

Botão de bloqueio

Gatilho

Trava

Botão de ligação

Punho de suporte

Mandril do martelo rotativo

6 Características Especiais

do Produto

Mandril de troca

(não BH 20, BHE 20): Com poucos procedimentos manuais e sem ferramentas adicionais pode-se mudar a broca do martelo rotativo pela broca de troca rápida.

Comando com botão único

(não BH 20): Com apenas um botão de ligação pode-se, conforme o modelo, efectuar a comutação entre perfurar, martelo rotativo e trabalho com escopro.

Paragem da rotação:

(KHE 24, KHE 28, KHE 24 Contact): Ao desligar a rotação, podem-se efectuar trabalhos de demolição.

Embraiagem de segurança Metabo S-automatic:

Se a ferramenta utilizada emperra ou prende, o fluxo de força ao motor é limitado. Por causa da alta força que surge nisto, segure a máquina sempre com ambas as mãos nos punhos laterais previstos, ocupe uma posição segura e trabalhe

Page 42

PORTUGUÊS

com atenção dobrada.

Escovas de carvão de desligação

Se as escovas ficarem completamente gastas a máquina é automaticamente desligada. Com sistema electrónico VTC: Um diodo luminoso avisa antes das escovas de carvão estarem completamente gastas.

A protecção de arranque no sistema electrónico VTC

(BHE 24, KHE 24, KHE 28 A protecção de arranque impede arranques não intencionais quando se liga a máquina à corrente, ou quando vem novamente a corrente depois de uma falha no abastecimento.

Função Metabo Contact:

(KHE 24 Contact) Para operação inteligente em paredes com cabos/ tubagens ocultos. Logo que a ferramenta empregada encontrar material com electricidade, com aterramento, a máquina é desligada imediatamente.

)

7 Colocação em operação

Antes de ligar o cabo de alimentação

verifique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta.

7.1 Montagem do punho de suporte

Por uma questão de segurança utilize

sempre o punho lateral que é fornecido.

Abra o anel de aperto ao girar o punho lateral (17). Faça deslizar o punho lateral ao longo da gola tensora da máquina. Insira o limitador de profundidade (7). Aperte o punho lateral com o ângulo que mais lhe convier para o seu trabalho.

No ligamento contínuo a máquina continua a funcionar quando é arrancada

das mãos. Portanto segure a máquina sempre com ambas as mãos nos punhos laterais previstos, ocupe uma posição segura e trabalhe com atenção dobrada.

8.3 Selecção da rotação

A velocidade adequada, que depende de operação para operação, é pré ajustada com o manípulo selector (8).

8.4 Seleccionar tipo de operação

(não BH 20)

Seleccionar o modo de operação desejado ao girar o manípulo de controlo (16). Para rodar comprimir o bloqueador (15).

Furar Furar com percussão

(só quando se utiliza a bucha do martelo)

Martelo com escopro (KHE 24, KHE 28, KHE 24 Contact) (só quando se utiliza a bucha do martelo)

Na operação de cinzelar, há bloqueamento contra a rotação. Para posicionar o cinzel para cada utilização, regular o manípulo de controlo (16) entre e .

Operar a máquina com o cinzelo aplicado

só no tipo de serviço martel rotativo.

Evite movimentos de alavanca com a

máquina se ela estiver com o escopro.

(KHE 24 Contact)

8 Utilização

8.1 Regulação do limitador de profundidade

Desaperte o punho lateral (17). Ajustar o limitador de profundidade (7) à profundidade do furo que se pretende e voltar a apertar o punho de suporte.

8.2 Ligar/desligar

Para ligar a máquina, prima o gatilho (14). A rotação pode ser modificada no gatilho

(não BH 20). A máquina tem um arranque suave electrónico

(não BH 20). Em operação contínua o gatilho pode-se prender

com o botão de bloqueio (13). Para desligar, prime-se novamente o gatilho .

8.5 Seleccionar direcção de giro

(não BH 20, BHE 20)

Accionar o selector de sentido de rotação (12) apenas com o motor parado.

Seleccionar o sentido de rotação: R = marcha à direita L = marcha à esquerda

8.6 Trocar mandril Quando substituir a bucha assegure-se

de que o veio está limpo. Se necessário

aplique um pouco de massa consistente.

(não BH 20, BHE 20)

Page 43

PORTUGUÊS

Retirar a broca:

Girar o bloqueio do mandril (5) no sentido indicado pela flecha até o batente (a) e retirar o mandril (b).

Colocar o mandril:

Colocar o mandril no veio (6) (a). Girar o bloqueio do mandril (5) no sentido da flecha (b) até que o mandril possa ser inserido completamente no veio e soltar o bloqueio do mandril. Verifique se o mandril está devidamente encaixado.

Indicação:

durante a substituição do mandril, rode o manípulo de controlo (16) para a posição de cinzelar.

8.7 Mudança da ferramenta mandril do

consistente especial (como acessório: n.º de encom. 6.31800)! Só montar ferramentas SDS-plus!

Encaixar a ferramenta:

Rode a ferramenta enquanto a insere até que encaixe na sua posição. A broca ficará automaticamente segura.

Para evitar que haja qualquer rotação

martelo rotativo

Limpar a haste da ferramenta antes da sua montagem e passar uma massa

Retirar a ferramenta:

Girar o bloqueio da ferramenta (3) no sentido indicado pela seta (a) e retirar a ferramenta (b).

8.8 Troca da ferramenta mandril de troca rápida Futuro Plus

(não BH 20, BHE 20)

Utilizar a bucha de aperto rápido para furar sem percussão em metal, madeira etc. e para aparafusar.

Encaixar a ferramenta. Segurar o anel de suporte (a) e com a outra mão girar a luva (b) na direcção "GRIP, ZU", até que a resistência mecânica seja vencida.

Atenção! A broca ainda não está encaixada! Continuar a rodar com força (até que se ouça um "click"), até que não se possa rodar mais - apenas agora a ferramenta está presa de forma segura.

Quando se usam brocas com um veio não metálico pode ser necessário reapertar depois de um tempo de operação muito curto .

Abrir o mandril:

Segurar o anel de suporte (a) e, com a outra mão, girar a luva (b) na direcção "AUF, RELEASE".

Indicação:

depois de abrir o mandril (condição funcional) ao se rodar o casquilho no sentido contrário.

Com mandril com aperto excessivo:

Desligar a ficha da tomada. Segurar o mandril com uma chave de boca na cabeça do mandril e girar a luva (b) com força na direcção "AUF, RELEASE".

Elimina-se o ruído que se possa ouvir

Page 44

PORTUGUÊS

8.9 Função Contact

Para ligar a função Contact, pressionar a tecla (11).

A função Contact pode ser desligada caso necessário, p.ex. para perfurar em vigas de aço ou paredes com concreto armado, por meio da tecla (11).

O indicador de estado Contact (10) informa sobre o estado momentâneo:

Verde: Função Contact ligada. Vermelho :máquina foi desligada porque um

material com aterramento condutor ou um cabo eléctrico entro em contacto com a ferramenta.

Retirar a máquina com a ferramenta

imediatamente do furo e andar efectuar uma reparação dos danos eventuais por meio de um especialista.

Desligada: Função Contact desligada.

(KHE 24 Contact)

9 Conselhos e truques

Ao furar com percussão e em trabalhos de demolição, apenas se deve exercer uma ligeira pressão. Exercer muita força não aumenta o desempenho.

No caso de furos profundos, retirar a ferramenta de tempos em tempos do furo para retirar o pó de pedra.

Ao furar telha, ou outros materiais tipo mosaico, faça-o sempre sem percussão.

10 Manutenção

Limpeza das buchas de aperto rápido: Depois de uma utilização prolongada, segure a bucha verticalmente, com a sua abertura para baixo, e abra-a e feche-a várias vezes. A sujidade acumulada deve cair da abertura. Recomenda-se a aplicação regular do spray de limpeza nos mordentes e aberturas dos mordentes.

Também se devem limpar de tempo a tempo as aberturas de ventilação do motor.

(por razões de segurança). Para continuar a operação é preciso desligar e ligar novamente.

Piscar lento - escovas de carvão desgastadas As escovas estão quase completamente desgastadas. Se as escovas ficarem completamente gastas a máquina é automaticamente desligada. Proceda à substituição das escovas recorrendo a um distribuidor autorizado.

12 Acessórios

Use apenas acessórios Metabo genuínos. Se precisar de acessórios consulte o seu

distribuidor. Para que o distribuidor possa seleccionar o

acessório adequado, tem de saber o modelo exacto da sua ferramenta.

Consulte a página 4.

A Brocas SDS-plus

B Brocas para metal e para madeira C Broca de coroa em metal duro D Conjunto para extracção de poeiras

E Massa consistente especial (para lubrificar as

hastes de encaixe das ferramentas)

Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal.

13 Reparações

As reparações de equipamento deste tipo APENAS podem ser efectuadas por pessoal qualificado!

Qualquer ferramenta eléctrica da Metabo que necessite de reparação pode ser enviada para um dos endereços que se incluem na lista de peças sobressalentes.

Favor descrever o defeito constatado antes de enviar a peça para reparação.

14 Protecção ao meio-

ambiente

11 Detecção de Avarias

Caso não conseguir pressionar o gatilho (14), controlar se o selector de sentido de rotação (12) está completamente rodado para a posição R ou L.

Indicador de sinal electrónico (9) no sistema electrónico VTC

Piscar rápido - protecção de arranque Quando a corrente é restabelecida depois de uma falha, a máquina mesmo que ligada não arrancará

(BHE 24, KHE 24, KHE 28)

As embalagens da Metabo podem ser recicladas a 100%.

Ferramentas eléctricas sem possibilidade de reparação e acessórios contém uma apreciável quantidade de matéria-prima e plásticos que também podem ser incluídos em um processo de reciclagem.

Estas instruções estão impressas em papel reciclado.

Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/

CE sobre equipamentos eléctricos e electrónicos

Page 45

PORTUGUÊS

usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.

15 Dados técnicos

Há mais notas explicativas na página 2. Reserva-se o direito de proceder a alterações

devidas ao progresso tecnológico. P

ø max = Diâmetro máximo de perfuração s max = Quantidade máxima de golpes W = Energia por golpe individual m=Peso D = Diâmetro pescoço mandril b = Campo abrangência mandril

Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745:

h, HD

h, Cheq

h,HD/Cheq

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição padronizado na norma EN 60745, podendo ser utilizado para a comparação de ferramentas eléctricas. O mesmo adequa-se também para uma avaliação provisória do impacto de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Porém, se a ferramenta eléctrica for aplicada para outros fins, com outros acessórios acopláveis ou com insuficiente manutenção, o nível de vibração pode variar. O mesmo pode aumentar consideravelmente o impacto de vibrações durante todo o período de operação.

Para uma avaliação exacta do impacto de vibrações também deverá considerar-se os tempos em que o aparelho fica desligado ou aquando ligado, porém não em operação. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de operação.

Determine medidas de segurança adicionais para proteger o operador diante das acções de vibrações, como por exemplo: Manutenção da ferramenta eléctrica e dos acessórios acopláveis, manter quente as mãos, organização de sequências de operação.

= Consumo nominal = Potência de saída = Rotação de ralenti = Rotação sob carga

= Valor da emissão de vibrações

(perfurações de martelo em betão)

= Valor da emissão de vibrações

(cinzelar)

= Insegurança (vibração)

Valores típicos e ponderados pela escala A para o ruído:

, K

Ao trabalhar, pode ultrapassar-se o nível de ruído de 85 dB(A).

= Nível de pressão sonora = Nível de energia sonora = Insegurança (ruído)

Utilizar protecções auriculares.

Valores medidos de acordo com a norma EN 60745.

Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).

Page 46

SVENSKA

Bruksanvisning i original

Bästa kund! Tack för att du valde ett elverktyg från Metabo. Alla våra elverktyg testas noggrant och uppfyller de högt ställda kraven i Metabos kvalitetssäkringskontroll. Livslängden på ett elverktyg beror i stor utsträckning på hur det används. Följ noga anvisningarna i bruksanvisningen och övrig dokumentation. Ju försiktigare man är desto längre håller ett elverktyg från Metabo.

Innehåll

1 Försäkran om överensstämmelse 2 Normal användning 3 Allmänna säkerhetsanvisningar 4 Särskilda säkerhetsanvisningar 5Överblick 6 Produktegenskaper 7 Driftstart

7.1 Montering av stödhantaget

8 Användning

8.1 Inställning av anslagsstoppet

8.2 Start/stopp

8.3 Förinställning av varvtalet (KHE 24 Contact)

8.4 Välja driftsätt (ej BH 20)

8.5 Välja rotationsriktning (ej BH 20, BHE 20)

8.6

Byta chuck (ej BH 20, BHE 20

8.7 Verktygsbyte slagborrchuck

8.8 Verktygsbyte snabbchuck Futuro Plus (ej BH 20, BHE 20)

8.9 Contact-funktion (KHE 24 Contact)

9 Råd och tips 10 Underhåll 11 Felsökning 12 Tillbehör 13 Reparation 14 Miljöskydd 15 Tekniska data

1 Försäkran om

överensstämmelse

Härmed ansvarar vi för att den här produkten följer alla de bestämmelser och riktlinjer som anges på sidan 2.

2 Använd maskinen enligt

anvisningarna

Med motsvarande tillbehör kan borrmaskinen använda för att arbeta med hammarborr och mejslar i betong, sten och liknande material och med borrkronor (KHE 28) i tegel och liknande samt för att borra utan slag i metall, trä osv. och för att skruva med.

För skador som uppstår på grund av icke föreskriftsenlig användning har användaren det fulla ansvaret.

Allmänt erkända föreskrifter om förhindrande av olycksfall samt bilagda säkerhetsanvisningar måste följas.

3 Allmänna

säkerhetsanvisningar

VARNING!

risken mindre för skador.

VARNING! Läs alla säkerhetsanvisningar och anvisningar.

anvisningar och anvisningar kan det leda till

elstötar, brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs alla säkerhets- och bruksanvisningar noga innan du använder elverktyget. Spara all dokumentation och om elverktyget säljs vidare, se till att all dokumentation följer med.

– Läs bruksanvisningen, så är

Följer du inte säkerhets-

4Särskilda

säkerhetsanvisningar

Följ de ställen i texten som markerats med symbolen för din egen säkerhets skull och för att skydda elverktyget!

Använd hörselskydd. Använd det medföljande extra stödhandtaget.

Du kan skada dig om du förlorar kontrollen över maskinen.

Håll maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden

Buller kan ge hörselskador.

Page 47

SVENSKA

Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

Håll alltid maskinen i handtagen med båda händerna, stå stadigt och koncentrera dig på arbetet.

Använd alltid skyddsglasögon, arbetshandskar och skyddsskor när du arbetar med elverktyg!

Kontrollera att det inte finns några

eller gasledningar

en metalldetektor). Metabo S-automatic-säkerhetskoppling.

Om säkerhetskopplingen löser ut, slå genast av maskinen!

Undvik oavsiktliga starter: lås alltid upp strömbrytaren när du drar ur kontakten ur uttaget eller om strömmen bryts. Behövs inte med VTC-elektronik (skydd mot återstart).

Ta aldrig i roterande delar på verktyget! Ta bara bort spån och liknande när maskinen

är avstängd. Se upp vid tuff skruvdragning (inskruvning av

skruvar med metrisk gänga eller tumgänga i stål)! Skruvhuvudet kan slitas av resp. handtaget kan påverkas av stora motsatt riktade vridmoment.

Dra ut elkontakten ur nätuttaget innan du påbörar någon form av inställningar eller underhåll.

Damm från material som blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem. En del damm som ek- och bokdamm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel). Asbesthaltigt material får bara fackman bearbeta.

- Använd helst dammutsug.

- Se till så att arbetsplatsen har bra ventilation.

- Vi rekommenderar att du använder andningsskydd med filterklass P2.

Följ alltid gällande nationella säkerhetsföreskrifter för materialet du ska bearbeta.

där du ska jobba (använd t.ex.

el-, vatten-,

5Översikt

Se sidan 3 (fäll ut sidan).

Snabbchuck

Slagborrchuck

Verktygslåsning

Hylsa snabbchuck

Chucklås

Spindel

Anslagsstopp

Ratt för varvtalsinställning

Elektroniksignal

Statuslampa Contact

Knapp Contact-funktion på/av

Rotationsomkopplare

Låsknapp

Strömställarspärr

Spärr

Omkopplingsratt

Stödhantag

Slagborrchuck

6 Särskilda

produktegenskaper

Växelchuck

(nicht BH 20, BHE 20): Slagborrchucken kan bytas ut mot snabbchucken med ett fåtal handgrepp, utan extra verktyg .

Enknappsmanövrering

(ej BH 20): Med bara en enda knapp kan man byta mellan borrning, slagborrning och mejsling beroende på utrustningen.

Vridstopp:

(KHE 24, KHE 28, KHE 24 Contact): Mejselarbeten kan utföras genom att stänga av rotationsrörelsen.

Metabo S-automatic säkerhetskoppling:

Om verktyget är fastklämt eller har hakat fast begränsas kraftflödet till motorn. På grund av de höga krafterna måste därför alltid maskinen hållas fast med stödhandtagen. Inta även en säker position och arbeta koncentrerat.

Stopp motorkol

När motorkolen är helt utslitna stängs maskinen av automatiskt. VTC-elektronik: En lysdiod varnar innan motorkolen är helt utslitna.

Startskydd vid VTC-Elektronik

(BHE 24, KHE 24, KHE 28 Startskyddet förhindrar att maskinen kan startas av misstag när den har anslutits till elnätet igen eller efter ett strömavbrott.

Metabo Contact-funktion:

(KHE 24 Contact) För intelligent borrning i väggar med dragna ledningar. När verktyget stöter på ett ledande, jordat material eller strömförande nätledningar stängs det genast av.

)

7Driftstart

Kontrollera före driftstart att angiven

spänning och frekvens på märkskylten överensstämmer med nätspänningen och nätfrekvensen.

7.1 Montering av stödhantaget

Det medföljande stödhandtaget måste av

säkerhetsskäl alltid användas.

Page 48

SVENSKA

Öppna spännringen genom att vrida stödhantaget (17) åt vänster. För på handtaget på maskinens spännanordning. För in anslagsstoppet (7). Dra åt stödhandtaget kraftigt i önskad vinkel, beroende på användning.

8Användning

8.1 Justering av anslagsstopp

Lossa stödhantaget (17). Ställ in anslagsstoppet (7) på rätt borrdjup och dra åt stödhantaget igen.

8.2 Start/stopp

Starta maskinen genom att trycka på strömställarspärren (14).

Varvtalet kan ändras på strömställarspärren (ej BH 20).

Maskinen har en elektronisk mjukstart (ej BH 20). För kontinuerlig inkoppling kan

strömställarspärren låsas med låsknappen (13). För att stanna maskinen trycker man en gång till på strömbrytaren.

Om maskinen är inställd på långtidsgång, fortsätter den att gå även om operatören

förlorar greppet. Håll därför alltid fast maskinen med båda händerna i de båda stödhantagen, inta en säker position och arbeta koncentrerat.

8.3 Välja varvtal

Beroende på hur borrmaskinen används kan man ställa in rätt varvtal på inställningshjulet (8).

(KHE 24 Contact)

8.5 Välja rotationsriktning

(nicht BH 20, BHE 20)

Rotationsriktningen för endast ändras med rotationsomkopplaren (12) när

motorn står stilla.

Välja rotationsriktning: R = Högerrotation L = Vänsterrotation

8.6 Byta chuck Vid borrchuckbyte är det viktigt att

maskinaxeln är ren. Fetta in axeln något

vid behov.

Avtagning av chucken:

Vrid chucklåset (5) i pilens riktning tills det tar emot (a) och ta av chucken (b).

Fastsättning av chucken:

(ej BH 20, BHE 20)

8.4 Välja driftsätt

Välj rätt driftsätt genom att vrida på omkopplingsratten (16). Tryck in spärren (15) och vrid sedan på ratten.

Borrning Slagborrning

(endast vid användning av borrhammarchuckar)

Mejsling (KHE 24, KHE 28, KHE 24 Contact) (endast vid användning av borrhammarchuckar)

I mejslingsläget är mejseln låst, så att den inte kan rotera. För att kunna ställa in mejseln för rätt användning skall omkopplingsratten (16) ställas in mellan och .

Med mejsel insatt i maskinen får den uteslutande användas i driftssätt

Mejsling .

Undvik att använda maskinen som bräckjärn med monterad mejsel.

(ej BH 20)

Sätt fast chucken på spindeln (6) (a). Vrid chucklåset (5) i pilens riktning (b) tills chucken kan föras på helt på spindeln och släpp chucklåset. Kontrollera att chucken sitter ordentligt.

Anvisning

med när man byter chuck skall omkopplingsratten (16) ställas in på mejsling.

8.7 Verktygsbyte slagborrchuck

6.31800) innan du sätter i det!

Använd bara SDS-plus-verktyg!

För att förhindra att spindeln roterar

Rengör verktyget och fetta in det med specialfett (finns som tillbehör: art.nr

Page 49

SVENSKA

Isättning av verktyget.

Vrid verktyget och stick in det tills det hakar i. Verktyget låses automatiskt.

Borttagning av verktyget:

Vrid verktygslåset (3) i pilens riktning (a) och ta av verktyget (b).

8.8 Verktygsbyte snabbchuck Futuro Plus

(ej BH 20, BHE 20)

Använd snabbchucken vid borrning utan slaggenerator i metall, trä osv. samt för skruvdragning.

Isättning av verktyget. Håll fast stoppringen (a) och vrid hylsan (b) med andra handen mot "GRIP, TILL" tills du har kommit förbi det kännbara mekaniska motståndet.

Varning! Verktyget är ännu inte fastspänt! Fortsätt att vrida verktyget (det skall "klicka") tills det inte går att vrida det längre - inte förrän nu är verktyget ordentligt åtspänt.

Vid mjukt verktygsfäste måste man eventuellt efterdra snabbchucken efter en stunds arbete.

Öppna chucken:

Håll fast stoppringen (a) och vrid hylsan (b) med den andra handen mot "FRÅN, LOSSA".

Anvisning

(funktionsbetingat) när chucken öppnas försvinner detta ljud när hylsan vrides åt motsatta hållet.

Mycket hårt åtdragna chuckar:

Dra ut nätkontakten. Håll fast chucken längst upp med en skruvnyckel och vrid hylsan (b) ordentligt mot "FRÅN, LOSSA".

Om du hör att det klickar till

8.9 Contact-funktion

Starta Contact-funktionen genom att trycka på knappen (11).

Contact-funktionen kan vid behov stängas av, t ex när man borrar i stålbalkar eller i väggar med armeringsjärn, med knappen (11).

Contact statuslampa (10) informerar om det aktuella tillståndet:

Grön: Contact-funktionen är på. Röd : Maskinen har stängts av på grund av

kontakt med ledande, jordat material eller strömförande nätledning.

Dra genast upp maskinen med isatt borr ur borrhålet och reparera eventuell skada

på fackmannamässigt sätt.

Av: Contact-funktionen är avstängd.

(KHE 24 Contact)

9 Goda råd

Vid hammarborrning och mejsling behövs endast ett lätt tryck på maskinen. Effekten ökar inte med högre tryck.

När du borrar djupa hål bör du dra upp borret ur hålet med jämna mellanrum och ta bort stendamm.

Borra i kakelplattor och andra spröda material utan hammarborrfunktion.

10 Underhåll

Rengöring av snabbchuck: Efter en längre tids användning är det lämpligt att hålla borrchucken med öppningen rakt neråt och därefter öppna och stänga den helt flera gånger. Allt damm faller därvid ner ur öppningen. Regelbunden användning av rengöringsspray på spännbackarna och spännbackarnas rekommenderas.

Maskinens ventilationsöppningar måste rengöras regelbundet.

11 Åtgärder vid fel

Om det inte går att trycka in strömställarspärren (14), kontrollera då att rotationsomkopplaren (12) står helt på R eller L.

Elektronik signallampa (9) för VTC-elektronik

(BHE 24, KHE 24, KHE 28) Lampan blinkar snabbt - startskydd

När strömmen kommer tillbaka efter ett strömavbrott kan den inkopplade maskinen av säkerhetsskäl inte starta av sig själv. För att kunna fortsätta arbetet måste maskinen stängas av och startas igen.

Page 50

SVENSKA

Lampan blinkar långsamt - utslitna motorkol Motorkolen är nästan helt utslitna. Vid helt nerslitna motorkol stannar maskinen automatiskt. Låt byta motorkol på närmaste serviceverkstad.

12 Tillbehör

Använd endast Metabo originaltillbehör. Kontakta leverantören vid behov av tillbehör. Det är viktigt att ange exakt typbeteckning på

maskinen vid beställning av tillbehör. Se sid 4.

A SDS-plus verktyg B Borr för metall och trä C Borrkrona av hårdmetall D Dammsugningsset

E Specialfett (för smörjning av verktygens

insticksändar)

Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i huvudkatalogen.

13 Reparation

Reparation av elverktyg får endast utföras av behörig elektriker!

Metabo elverktyg som behöver repareras kan sändas in till någon av de adresser som anges på reservedelslistan.

Beskriv de fel som har konstaterats när verktyget skickas in för reparation.

14 Miljöskydd

Förpackningar från Metabo kan återvinnas till 100%.

Uttjänta elverktyg och tillbehör innehåller stora mängder värdefullt råmaterial och plaster som också kan återvinnas.

Denna bruksanvisning är tryckt på papper, som blekts utan klor.

Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-

direktiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

15 Tekniska data

Förklaringar till angivelserna på sid 2. Förbehåll för tekniska ändringar. P

ø max = maximal håldiameter s max = maximalt antal slag W = enkelslagsenergi m=vikt D = spännhalsdiameter b = chuckens spännområde

Totalvibrationsvärde (vektorsumma i tre led) beräknad enligt EN 60745: a

h, HD

h, Cheq

h,HD/Cheq

De angivna vibrationsnivåerna i anvisningen är uppmätta enligt standardmätmetoderna i EN 60745 och går att använda för att jämföra elverktyg med varandra. De går även att använda för att uppskatta vibrationsbelastningen.

Den angivna vibrationsnivån avser elverktygets huvudsakliga användningsområde. Vibrationsnivån kan avvika om elverktyget blir använt för andra användningsområden, med andra verktyg eller otillräckligt underhåll. Det kan öka vibrationsbelastningen avsevärt under hela arbetsintervallet.

Vill du ha en noggrann uppskattning av vibrationsbelastningen, bör du även ta med tiden maskinen är av eller igång utan belastning i beräkningen. Det kan sänka vibrationsbelastningen avsevärt under hela arbetsintervallet.

Lägg även in extra säkerhetsåtgärder för att skydda användaren från vibrationspåverkan som t.ex.: Underhåll av elverktyg och verktyg, handvärmning, organiserade arbetsmetoder.

Typisk A-viktad ljudnivå: L

, K

Under arbete kan bullernivån 85 dB(A) överskridas.

= upptagen märkeffekt = uteffekt = tomgångsvarvtal = lastvarvtal

= Vibrationsemissionsvärde

(hammarborrning i betong)

= Vibrationsemissionsvärde

(bilning)

= Onoggrannhet (vibrationer)

=Ljudtrycksnivå = Ljudeffektsnivå = Onoggrannhet (ljudnivå)

Använd hörselskydd!

Mätvärden fastställda enligt EN 60745. Angivna tekniska data tar även hänsyn till

toleranser (motsvarande respektive gällande standard).

Page 51

SUOMI

FIN

Alkuperäiset ohjeet

Arvoisa asiakas, kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo sähkötyökalun. Jokaista Metabo sähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo laatuvarmistuksen tarkastukset. Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelette Metabo sähkötyökalua, sitä pidempään voit sitä käyttää.

Sisältö

1 Vaatimuksenmukaisuusvakuutus 2 Tarkoituksenmukainen käyttö 3 Yleiset turvallisuusohjeet 4 Erityiset turvallisuusohjeet 5 Yleiskuva 6 Tuotteen erityisominaisuudet 7 Käyttöönotto

7.1 Tukikahvan asennus

8 Käyttö

8.1 Poraussyvyyden rajoittimen säätö

8.2 Päälle-/poiskytkentä

8.3 Pyörimisnopeuden esivalinta

(KHE 24 Contact)

8.4 Käyttötavan valinta (ei BH 20)

8.5 Pyörimissuunnan valinta

(ei BH 20, BHE 20)

8.6

Poraistukan vaihto (ei BH 20, BHE 20)

8.7 Työkalun vaihto iskuporaistukkaan

8.8 Työkalun vaihto Futuro Plus

pikaistukkaan (ei BH 20, BHE 20)

8.9 Contact-toiminto (KHE 24 Contact)

9 Neuvot ja ohjeet 10 Huolto 11 Häiriöiden poisto 12 Lisätarvikkeet 13 Korjaus 14 Ympäristönsuojelu 15 Tekniset tiedot

1 Vaatimuksenmukaisuus-

vakuutus

Vakuutamme vastaavamme siitä, että tämä tuote vastaa sivulla 2 mainittuja standardeja ja määräyksiä.

2 Tarkoituksenmukainen

käyttö

Poravasara asiaankuuluvilla lisätarvikkeilla varustettuna soveltuu: iskuporalla ja taltalla varustettuna betonin, kiven ja vastaavien materiaalien työstämiseen; kruunuporalla (KHE 28) varustettuna tiilien ja vastaavan materiaalin työstämiseen; iskuttomassa käytössä metallin, puun jne. poraukseen ja ruuvaamiseen.

Määräysten vastaavasta käytöstä aiheutuvista vahingoista vastaa ainoastaan käyttäjä.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3 Yleiset turvallisuusohjeet

VAROITUS

pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot.

noudattamatta jättäminen saattaa aiheuttaa

sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä kaikki liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

– lue käyttöohjeet, jotta saat

Turvallisuusohjeiden ja neuvojen

4 Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

Käytä kuulonsuojaimia.

kuulovammoja.

Käytä laitteen mukana toimitettua lisäkahvaa.

Koneen hallinnan menetys voi johtaa loukkaantumisiin.

Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai koneen omaa verkkokaapelia

Melu voi aiheuttaa

Page 52

FIN

SUOMI

Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

Pidä koneesta aina kiinni siihen tarkoitetuista kahvoista, ota tukeva asento ja työskentele keskittyneesti.

Käytä aina suojalaseja, työkäsineitä ja umpinaisia kenkiä sähkötyökalulla työskennellessäsi!

Varmista, että kohdassa, jota aiotaan työstää, ei ole

sähkö-, vesi,- tai kaasujohtoja

metallinpaljastimen avulla). Metabo S-automatic varmuuskytkin.

Jos varmuuskytkin menee päälle, sammuta kone heti!

Vältä satunnaista käyntiä: vapauta kytkin heti, kun pistoke vedetään pistorasiasta irti tai sähkökatkoksen aikana. Ei tarpeellista, jos koneessa on VTC-elektroniikka (uudelleenkäynnistysesto).

Älä koske pyörivään työkaluun! Poista lastut ja muut sellaiset ainoastaan koneen

ollessa pysähtyneenä. Ole tarkkana kovien ruuvausliitosten yhteydessä

(ruuvien ruuvaus metrisillä tai tuumakierteillä teräkseen)! Ruuvin kanta voi mennä rikki tai kahvassa voi esiintyä suuria takaisinkiertomomentteja.

Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista.

Tietyistä materiaaleista, kuten lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit, syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai sisäänhengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien, kuten tammi- tai pyökkipöly, katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset.

- Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria.

- Huolehdi työpisteen hyvästä tuuletuksesta.

- Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta.

Noudata omassa maassasi voimassaolevia, työstettäviin materiaaleihin liittyviä määräyksiä.

(esim.

5Yleiskuva

Katso sivu 3 (käännä ulos).

Pikaistukka

Iskuporaistukka

Työkalun lukitus

Pikaistukan holkki

Istukan lukitus

Kara

Poraussyvyyden rajoitin

Pyörimisnopeuden esivalinnan säätönuppi

Elektroniikan signaalinäyttö

Contact-tilanäyttö

Contact-toiminnon painike päälle/pois

Pyörimissuunnan vaihtokytkin

Lukitusnuppi

Painokytkin

Estin

Kytkentänuppi

Tukikahva

Iskuporaistukka

6 Tuotteen

erityisominaisuudet

Vaihtoistukka

(ei BH 20, BHE 20): Iskuporaistukan voi vaihtaa pikaistukkaan kätevästi ja ilman ylimääräisiä työkaluja.

Käyttö yhdellä nupilla

(ei BH 20): Siirtyminen porauksen, iskuporauksen ja talttauksen (piikkauksen) välillä voidaan suorittaa, varustuksen mukaan, yhden kytkinnupin avulla.

Pyörimisen pysäytys:

(KHE 24, KHE 28, KHE 24 Contact): Kytkemällä pyörimisliike pois päältä voidaan talttaustöitä suorittaa.

Metabo S-automatic turvakytkin:

Jos vaihtotyökalu puristaa tai tarttuu kiinni, voimavirtaus moottoriin rajoittuu. Pidä siitä johtuvien suurien voimien takia koneesta aina molemmin käsin kiinni siihen tarkoitetuista kahvoista, seiso tukevassa asennossa ja työskentele keskittyneesti.

Itselaukeavat hiiliharjat

Kun hiiliharjat ovat täysin loppuun kuluneet kone kytkeytyy automaattisesti päältä. VTC-elektroniikalla: Valodiodi antaa varoituksen ennen kuin hiiliharjat ovat kuluneet täydellisesti loppuun.

VTC-elektroniikalla uudelleenkäynnistyksen esto

(BHE 24, KHE 24, KHE 28 Uudelleenkäynnistyksen esto estää koneen tahattoman käynnistymisen liitettäessä uudelleen verkkoon tai jännitteen palatessa katkoksen jälkeen.

Metabo Contact-toiminto:

(KHE 24 Contact) Älykkääseen poraamiseen seiniin, joissa on putkia tai johtoja. Kone pysähtyy välittömästi, kun käytettävä työkalu osuu sähköä johtavaan, maadoitettuun materiaaliin tai virrallisiin verkkojohtoihin.

)

Page 53

7 Käyttöönotto

Ennen käyttöönottoa on verrattava,

vastaako nimikilvessä ilmoitettu verkkojännite ja verkkotaajuus sähköverkkonne tietoja.

7.1 Tukikahvan asennus

Turvallisuussyistä on aina käytettävä

toimitukseen sisältyvää tukikahvaa.

Avaa kiristysrengas kääntämällä tukikahvaa (17) vasemmalle. Työnnä tukikahva koneen kiinnityskaulalla. Työnnä poraussyvyyden rajoitin (7) sisään. Kiristä tukikahva käyttötarkoituksen mukaan sopivaan kulmaan.

8 Käyttö

8.1 Poraussyvyyden rajoittimen säätö

Löysää tukikahva (17). Säädä poraussyvyyden rajoitin (7) halutulle poraussyvyydelle ja kiristä taas tukikahva.

8.2 Päälle-/poiskytkeminen

Koneen päällekytkemiseksi, paina painokytkintä (14).

Pyörimisnopeutta voidaan muuttaa painokytkimellä (ei BH 20).

Kone on varustettu elektronisella pehmeäkäynnistyksellä (ei BH 20).

Jatkuvaa kytkentää varten voidaan painokytkin lukita lukitusnupilla (13). Poiskytkemiseksi painokytkintä painetaan uudelleen.

Kestokytkennässä kone liikkuu edelleen,

jos se karkaa käsistä. Pidä siksi koneesta

on aina molemmin käsin siihen tarkoitetuista kahvoista kiinni, seiso tukevassa asennossa ja työskentele keskittyneesti.

SUOMI

Talttaus (KHE 24, KHE 28, KHE 24 Contact) (vain käytettäessä iskuporausistukkaa)

Asennossa talttaus on taltta lukittuna niin ettei se käänny. Taltan asemoimiseksi käyttötavan mukaan on kytkentänuppi (16) asetettava symbolien ja välille.

Kun piikkausterä on kiinnitetty koneeseen, konetta saa käyttää vain

piikkaukseen.

Taltan ollessa kiinnitettynä on vältettävä koneen vipuliikettä.

8.5 Pyörimissuunnan valinta

(ei BH 20, BHE 20)

Käytä pyörimissuunnan vaihtokytkintä (12) ainoastaan koneen ollessa

pysähtyneenä.

Pyörimissuunnan valinta: R = oikealle L = vasemmalle

8.6 Poraistukan vaihto Istukkaa vaihdettaessa on tarkistettava,

että kara on puhdas. Tarpeen mukaan

karaa on rasvattava.

Istukan irrotus:

(ei BH 20, BHE 20)

FIN

8.3 Pyörimisnopeuden esivalinta

(KHE 24 Contact)

Käyttötarkoituksen mukaan optimaalinen pyörimisnopeus esivalitaan säätönupilla (8).

8.4 Käyttötavan valinta

Haluttu käyttötapa valitaan kytkentänuppia (16) kääntämällä. Käännettäessä on estin (15) painettava sisään.

Poraus Iskuporaus

(vain käytettäessä iskuporausistukkaa)

(ei BH 20)

Käännä istukan lukitusta (5) nuolen suuntaan vasteeseen asti (a) ja vedä istukka irti (b).

Istukan asennus:

Page 54

FIN

SUOMI

Aseta istukka karalle (6) (a). Käännä istukan lukitusta (5) nuolen suuntaan (b) kunnes istukka voidaan työntää kokonaan karalle ja päästä istukan lukitus irti. Tarkista, että istukka on kiinni.

Ohje:

Jotta kara ei pyörisi mukana istukan vaihdon aikana, aseta kytkentänuppi (16) talttausasentoon.

8.7 Työkalun vaihto iskuporaistukkaan

Puhdista työkalun kahva ennen

käyttöä ja voitele se erikoisrasvalla (tarvikkeena: tilausnro. 6.31800)! Käytä vain SDS-plus työkaluja!

Työkalun asetus:

Käännä työkalua ja paine sisään kunnes se lukittuu. Työkalu lukittuu automaattisesti.

Työkalun poisto:

Käännä työkalun lukitusta (3) nuolen suuntaan (a) ja irrota työkalu (b).

8.8 Työkalun vaihto Futuro Plus

pikaistukkaan

(ei BH 20, BHE 20)

Käytä pikakiinnitysistukkaa metallin, puun yms. poraukseen ilman iskua ja ruuvaukseen.

Huomio! Työkalu ei vielä ole kiinnitetty! Kierrä vielä voimakkaasti (tällöin täytyy kuulua “klick-ääni"), kunnes kiertäminen ei enää ole mahdollista - vasta nyt työkalu on turvallisesti kiinnitettynä.

Mikäli työkalun varsi on pehmeä, on lyhyen porausajan jälkeen mahdollisesti jälkikiristettävä.

Poraistukan avaus:

Pidä pidätinrenkaasta (a) kiinni ja käännä toisella kädellä holkkia (b) suuntaan "AUF, RELEASE".

Ohje:

Poraistukan avaamisen jälkeen mahdollisesti kuuluva ääni (riippuu toimintatavasta) kytketään pois päältä kääntämällä hylsyä vastaan.

Poraistukan ollessa erittäin tiukasti suljettuna:

Irrota verkkopistoke virtalähteestä. Pidä poraistukkaa lenkkiavaimella kiinni poraistukan kärjestä ja käännä holkkia (b) voimakkaasti suuntaan "AUF, RELEASE".

8.9 Contact-toiminto

Contact-toiminnon päällekytkemiseksi, paina painiketta (11).

Contact-toiminto voidaan tarvittaessa, esim. porattaessa teräspalkkeja tai seiniä, joissa on teräsvahvikkeita, kytkeä painikkeella (11) pois päältä.

Contact-tilanäyttö (10) tiedottaa tämän hetkisestä tilasta:

Vihreä: Contact-toiminto on päällä. Punainen: Kone on kytkeytynyt pois päältä, koska

sähköä johtavaan, maadoitettuun materiaaliin tai virtaa johtavaan johtimeen on koskettu.

Vedä pora välittömästi ulos poratusta reiästä ja korjaa mahdollisesti

aiheutuneet vahingot ammattitaitoisesti.

Pois päältä: Contact-toiminto on pois päältä.

(KHE 24 Contact)

9 Neuvoja ja ohjeita

Työkalun asetus. Pidä pidätinrenkaasta (a) kiinni ja käännä toisella kädellä holkkia (b) suuntaan "GRIP, ZU", kunnes huomattava mekaaninen vastus on ohitettu.

Iskuporauksen ja talttauksen aikana täytyy konetta painaa ainoastaan kohtuullisesti. Korkea puristuspaine ei lisää työtehoa.

Porattaessa syviä reikiä on poraa ajoittain vedettävä porauksesta, jotta kivijauhe saataisiin ulos reiästä.

Laattoja ja muita hauraita materiaaleja on porattava ilman iskua.

Page 55

10 Huolto

Pikaistukan puhdistus: Pitemmän käytön jälkeen poraistukkaa pidetään pystysuorassa asennossa aukko alaspäin ja avataan ja suljetaan monta kertaa. Kerääntynyt pöly poistuu aukosta. Puhdistussuihkeen säännöllistä käyttöä istukan kiristysleuoille ja avauksiin suositellaan.

Koneen tuuletusrako on puhdistettava silloin tällöin.

11 Häiriöiden poisto

Mikäli painokytkintä (14) ei voi painaa, tarkasta, onko pyörimissuunnan vaihtokytkin (12) täysin asennossa R tai L.

Elektronikka-signaalinäyttö (9) VTCelektroniikalla

Nopea vilkkuminen - uudelleenkäynnistyksen esto Jännitteen palatessa sähkökatkoksen jälkeen, päällekytketty kone ei turvallisuussyistä käynnisty itsestään uudelleen. Käytön jatkamiseksi on kone kytkettävä pois päältä ja taas uudelleen päälle.

Hidas vilkkuminen - hiiliharjat loppuun kuluneet Hiiliharjat ovat kuluneet melkein täydellisesti loppuun. Kun hiiliharjat ovat täysin loppuun kuluneet kone kytkeytyy automaattisesti pois päältä. Anna huoltopisteen vaihtaa hiiliharjat.

(BHE 24, KHE 24, KHE 28)

12 Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo lisätarvikkeita.

Mikäli käytät lisätarvikkeita, käänny jälleenmyyjäsi puoleen.

Oikeiden lisätarvikkeiden löytämiseksi on jälleenmyyjälle ilmoitettava sähkötyökalun tarkat tiedot.

Katso sivu 4.

A SDS-plus käyttötyökalut B Metalli- ja puupora C Kovametallikruunupora D Pölynimusarja E Erikoisrasva (työkalun kiinnityspäiden

voitelemiseen)

Lisätarvikkeiden täydellinen ohjelma katso www.metabo.com tai pääluettelo.

13 Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

SUOMI

Korjauksen tarpeessa olevat Metabo sähkötyökalut voidaan lähettää varaosalistalla annettuun osoitteeseen.

Lähetettäessä laite korjaukseen, olkaa hyvä ja kuvatkaa havaittu vika.

FIN

14 Ympäristönsuojelu

Metabo-pakkaukset ovat 100%:sti kierrätyskelpoisia.

Käytetyt sähkötyökalut ja tarvikkeet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka myöskin voidaan kierrätysprosessissa käyttää hyväksi.

Tämä käyttöopas on painettu ilman klooria valkaistulle paperille.

Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! EU-direktiivin

2002/96/EG mukaan koskien käytettyjä sähkö- ja elektroniikkalaitteita, käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöä säästävään kierrätykseen.

15 Tekniset tiedot

Selityksiä sivulla 2 oleville tiedoille. Pidämme oikeuden suorittaa teknisen kehityksen

vaatimia muutoksia. P

ø max = Poran maksimaalinen halkaisija s max = Maksimaalinen iskumäärä W = Yksittäisen iskun energia m=Paino D = Kaulan halkaisija b = Istukan aukeama

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

h, HD

h, Cheq

h,HD/Cheq

Tässä ohjekirjassa ilmoitettu värähtelytaso on mitattu normin EN 60745 mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelykuormituksen alustavaan arviointiin.

Ilmoitettu värähtelytaso edustaa sähkötyökalun pääasiallisia käyttösovelluksia. Värähtelytaso voi kuitenkin poiketa tästä, jos sähkötyökalua käytetään muihin sovelluksiin, toisenlaisilla käyttöterillä tai sen huoltotoimenpiteitä laiminlyödään. Tämä voi nostaa värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

= Nimellisottoteho =Antoteho = Pyörimisnopeus = Pyörimisnopeus kuormitettuna

= värähtelyn säteilyarvo

(vasaraporaus betoniin)

= värähtelyn säteilyarvo

(piikkaus)

= epävarmuus (värähtely)

Page 56

FIN

SUOMI

Värähtelykuormituksen tarkaksi arvioimiseksi on huomioitava myös ne ajat, joina kone on kytketty pois päältä tai on kylläkin toiminnassa, mutta ilman todellista työkäyttöä. Tämä voi vähentää värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Määritä vaadittavat lisävarotoimenpiteet käyttäjän suojaamiseksi värähtelyjen haittavaikutuksilta, esimerkiksi: Sähkötyökalun ja käyttöterien huolto, käsien pitäminen lämpiminä, työtoimenpiteiden organisointi.

Tyypillinen Apainotettu äänitaso: L

, K

= äänenpainetaso = äänen tehotaso = epävarmuus (äänitaso)

Melutaso työskentelyn aikana voi ylittää 85 dB (A).

Käytä kuulosuojaimia!

Mittausarvot ilmoitettu EN 60745 mukaan. Annetut tekniset tiedot ovat toleranssien mukaisia

(vastaavat kyseisiä voimassa olevia standardeja).

Page 57

NORSK

Original bruksanvisning

Kjære kunde Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert elektroverktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvalitetssikring. Levetiden av et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler Metabo elektroverktøyet, desto lenger kommer vil det tjene sitt formål.

Innhold

1 Samsvarserklæring 2 Hensiktsmessig bruk 3 Generelle sikkerhetshenvisninger 4 Spesielle sikkerhetshenvisninger 5Overblikk 6 Spesielle produktegenskaper 7Før bruk

7.1 Montering av håndtaket

8Bruk

8.1 Innstilling av dybdeanslaget

8.2 Start og stopp

8.3 Forhåndsvalg av turtallet (KHE 24 Contact)

8.4 Valg av driftsmåte (ikke BH 20)

8.5 Valg av dreieretning (ikke BH 20, BHE 20)

8.6

Chuckbytte (ikke BH 20, BHE 20)

8.7 Verktøybytte i slagchucken

8.8 Verktøybytte i hurtigspennchuck Futuro Plus (ikke BH 20, BHE 20)

8.9 Contact-funksjonen (KHE 24 Contact)

9 Tips og triks 10 Vedlikehold 11 Utbedring av feil 12 Tilbehør 13 Reparasjon 14 Miljøvern 15 Tekniske data

1 Samsvarserklæring

2 Hensiktsmessig bruk

Med det rette tilbehør, egner borehammeren seg til slagboring og meisling i betong, stein og lignende materiale, og i tegl o.l. med borekronen (KHE 28). Borehammeren egner seg også til boring uten slag i metall, tre osv. og til skruing.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelt gjeldende forskrifter til forebygging av ulykker og vedlagte sikkerhetshenvisninger må overholdes.

3 Generelle

sikkerhetshenvisninger

ADVARSEL

å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger.

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhetsanvisningene og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter og overlat elektroverktøyet kun sammen med disse til andre.

– Les bruksanvisningen for

Dersom

4Spesielle

sikkerhetshenvisninger

For din egen sikkerhet og for å beskytte elektroverktøyet, ta hensyn til tekst som er merket med dette symbolet!

Vi erklærer under eget ansvar at dette produktet er i samsvar med normene eller normdokumentene som er oppført på side 2.

Bruk hørselvern.

hørselstap.

Bruk støttehåndtakene som følger med maskinen.

Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen nettkabel

Eksponering for støy kan føre til

Tap av kontroll kan føre til skader.

. Kontakt med

Page 58

NORSK

spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Bruk alltid vernebriller, arbeidshansker og ordentlige sko når du arbeider med elektroverktøyet.

Kontroller at det

gassledninger

(for eksempel ved hjelp av en metalldetektor). Metabo S-automatic sikkerhetskobling.

Slå av maskinen øyeblikkelig når sikkerhetskoblingen slår inn!

Unngå utilsiktet start: Frigjør alltid bryteren når støpselet tas ut av stikkontakten eller ved strømbrudd. Gjelder ikke for VTC-elektronikk (beskyttet mot gjenoppstart).

Ikke ta på roterende verktøy! Spon o.l. må kun fjernes når maskinen er stoppet. Vær forsiktig ved grovgjengede skruer (innskruing

av stålskruer med metrisk gjenging eller tommegjenging). Skruehodet kan rives av, eller det kan oppstå et kraftig tilbakeslag i håndtaket.

Trekk støpselet ut av stikkontakten før alle former for innstilling og vedlikehold.

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten. Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk.

- Om mulig må du bruke støvavsug.

- Sørg for at det er god ventilasjon på arbeidsplassen.

- Det anbefales å bruke åndedrettsmaske med filterklasse P2.

Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

ikke finnes strøm-, vann- eller

på stedet der du skal arbeide

5Overblikk

Se side 3 (vennligst brett ut).

Hurtigspennchuck

Slagchuck

Verktøylås

Hylse for hurtigspennchuck

Chucklås

Spindel

Anslag for boredybde

Innstillingsknapp for forhåndsvalg av turtallet

Elektronisk signalindikator

Contact-statusindikator

På/Av-knapp for Contact-funksjonen

Omkobler for dreieretningen

Låseknapp

Bryterknapp

Lås

Innstillingsknapp

Håndtak

Slagchuck

6 Spesielle

produktegenskaper

Chuckbytte

(ikke BH 20, BHE 20): Med få håndgrep og uten tilleggsverktøy kan slagchucken byttes ut med hurtigspennchucken.

Enknappsbetjening

(ikke BH 20): Alt etter verktøyet som brukes, kan omkobling mellom boring, slagboring og meisling foretas på én og samme knapp.

Rotasjonsstopp

(KHE 24, KHE 28, KHE 24 Contact): Meisling kan utføres etter utkobling av rotasjonsbevegelsen.

Metabo S-automatic sikkerhetskobling:

Hvis innsatsverktøyet klemmes eller henger seg opp, begrenses kraften til motoren. På grunn av de høye kreftene som da oppstår, må maskinen alltid holdes med begge hendene i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Selvbrytende kullbørster

Maskinen stopper automatisk ved helt utslitte kullbørster. Ved VTC-elektronikk: En lysdiode varsler før kullbørstene er helt utslitte.

Beskyttelse mot gjenstart ved VTC-elektronikk

(BHE 24, KHE 24, KHE 28 Beskyttelsen mot gjenstart forhindrer at maskinen starter utilsiktet ved ny tilkobling til strømnettet eller når spenningen kommer tilbake etter strømbrudd.

Metabo Contact-funksjon

(KHE 24 Contact) For smart boring i vegger med skjulte ledninger. Maskinen kobler ut med det samme verktøyet treffer på ledende, jordet gods eller på en strømførende ledning.

)

7 Før bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer

overens med strømnettets spesifikasjoner.

7.1 Montering av håndtaket For sikkerhets skyld skal det medleverte

håndtaket alltid brukes.

Page 59

NORSK

Åpne klemringen ved å vri håndtaket (17) mot venstre. Skyv håndtaket over maskinens spennhals. Skyv inn anslaget for boredybden (7). Sett fast håndtaket forsvarlig fast i ønsket vinkel for arbeidsoppgaven.

8Bruk

8.1 Innstilling av anslaget for boredybden

Løsne håndtaket (17). Juster anslaget (7) til ønsket boredybde, og sett fast håndtaket igjen.

8.2 Start/stopp

Trykk på bryterknappen (14) for å starte maskinen. Turtallet kan forandres med bryterknappen

(ikke BH 20). Maskinen har elektronisk mykstart (ikke BH 20). For vedvarende drift, kan bryterknappen settes

fast med låseknappen (13). Utkobling oppnås ved å trykke på bryterknappen en gang til.

Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av

hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

8.3 Forhåndsvalg av turtall

(KHE 24 Contact)

Velg det optimale turtallet for arbeidsoppgaven på forhånd med innstillingsknappen (8).

8.4 Valg av driftsmåte

(ikke BH 20)

Velg ønsket driftsmåte ved å vri på innstillingsknappen (16). Trykk inn låsen (15) for å vri.

Boring Slagboring

(kun ved bruk av hammerbor-chuck)

8.5 Valg av dreieretning

(ikke BH 20, BHE 20)

Omkobleren for dreieretningen (12) må kun betjenes når motoren står stille.

Valg av dreieretning: R=Høyregange L = Venstregange

8.6 Chuckbytte

(ikke BH 20, BHE 20)

Pass på at spindelen er ren ved chuckbytte. Smør om nødvendig

spindelen med litt fett.

Demontering av chucken

Vri chucklåsen (5) i pilens retning til den bytter, og trekk av chucken (b).

Montering av chucken

Meisling (KHE 24, KHE 28, KHE 24 Contact) (kun ved bruk av hammerbor-chuck)

I stillingen for meisling er meiselen låst slik at den ikke går rundt. Sett innstillingsknappen (16) mellom og for å bringe meiselen i stilling for gjeldende arbeidsoppgave.

Når meiselen er satt inn, skal maskinen

utelukkende brukes til meisling .

Unngå bikkebevegelser med maskinen

når en meisel er satt inn.

Skyv chucken på spindelen (6) (a). Vri chucklåsen (5) i pilens retning (b) til chucken kan skyves helt inn på spindelen, og slipp chucklåsen. Kontroller at chucken sitter fast.

Merk:

Sett innstillingsknappen (16) i stillingen for meisling for å unngå at spindelen roterer under bytting av chucken.

8.7 Verktøybytte i slagchucken

Rengjør verktøyhåndtaket før innset-

tingen og smør med vedlagt spesialfett (som tilbehør: best.nr. 6.31800)! Sett bare inn SDS plus-verktøy!

Page 60

NORSK

Innsetting av verktøyet

Vri verktøyet og sett det inn slik at det låser seg. Låsingen skjer automatisk.

Ta ut verktøyet

Vri verktøylåsen (3) i pilens retning, og trekk ut verktøyet (b).

8.8 Verktøybytte i hurtigspennchuck Futuro Plus

Benytt den selvspennende chucken når du skal bore uten slag i metall, tre osv. og når du skal skru.

Sett inn verktøyet. Hold igjen holderingen (a) og skru hylsen (b) i retning "GRIP, ZU" (lås) med den andre hånden til den følbare motstanden er overvunnet.

Forsiktig! Verktøyet er ikke spent fast enda! Fortsett å skru kraftig (det må "klikke" under denne operasjonen) til det ikke er mulig å skru lenger først nå er verktøyet forsvarlig spent fast.

Med verktøy som har mykt skaft må det kanskje ettertrekkes etter kort tids boring.

Åpne chucken

Hold igjen holderingen (a) og skru hylsen (b) i retning "AUF, RELEASE" (åpne) med den andre hånden.

Merk:

Skrallelyden (funksjonsbetinget) som

kanskje høres etter åpning av chucken kobles ut ved å skru hylsen i motsatt retning.

Når chucken er fastlåst

Dra ut kontakten. Hold igjen chucken med en skrunøkkel på chuckhodet, og vri hylsen kraftig i retning "AUF, RELEASE".

(ikke BH 20, BHE 20)

8.9 Contact-funksjon

Trykk på knappen (11) for å koble inn Contactfunksjon.

Ved behov, f.eks. ved boring i stålbjelker eller i vegger med armeringsjern, kan Contactfunksjonen kobles ut med knappen (11).

Indikatoren for Contact-status (10) informerer om den aktuelle tilstand.

Grønn: Contact-funksjonen er på. Rød: Maskinen har koblet ut fordi ledende,

jordet gods eller en strømførende ledning ble berørt.

Trekk øyeblikkelig maskinen med boret ut av borehullet, og reparer eventuelle

skader fagmessig.

Aus (av): Contact-funksjonen er slått av.

(KHE 24 Contact)

9 Tips og triks

Det er nok med et moderat trykk til slagboring og meisling. Å trykke hardere øker ikke arbeidsytelsen.

Ved boring av dype hull, dra ut boret fra tid til annen for å fjerne steinstøvet.

Bor uten slag i fliser og annet sprøtt materiale.

10 Vedlikehold

Rengjøring av hurtigspennchucken: Etter lengre tids bruk, hold chucken med åpningen nedover, og skru chucken flere ganger helt opp og sammen igjen. Oppsamlet støv faller ut av åpningen. Regelmessig bruk av rengjøringsspray på spennbakkene og spennbakkeåpningene anbefales.

Lufteåpningene i maskinen bør rengjøres fra tid til annen.

11 Utbedring av feil

Hvis bryterknappen (14) ikke kan trykkes inn, kontroller at omkobleren for dreieretningen (12) står helt i stilling R eller L.

Elektronisk signalindikator (9) for VTCelektronikk

Rask blinking - Beskyttelse mot gjenstart For sikkerhetens skyld starter den fremdeles påsatte maskinen ikke av seg selv når spenningen kommer tilbake etter et strømbrudd. For å fortsette å bruke maskinen, slå den av og på igjen.

Sakte blinking - Slitte kullbørster Kullbørstene er nesten utslitte. Maskinen stopper automatisk ved helt utslitte kullbørster. La kundeservice skifte kullbørstene.

(BHE 24, KHE 24, KHE 28)

Page 61

12 Tilbehør

Bruk kun originalt Metabo tilbehør. Kontakt din forhandler hvis du trenger tilbehør. For valg av riktig tilbehør, gi forhandleren nøyaktig

informasjon om typen av ditt elektroverktøy. Se side 4.

A SDS-plus verktøy B Bor for metall og tre C Hardmetallborekrone D Støvavsugssett E Spesialfett (til smøring av verktøyinnstik-

kenden)

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet.

13 Reparasjon

Elektroverktøy må kun repareres av elektrofagfolk! Metabo elektroverktøy som trenger reparasjon kan

sendes til adressene som er angitt på delelisten. Ved innsending, vennligst vedlegg en beskrivelse

av oppdagede feil.

14 Miljøvern

Metabo emballasje egner seg til 100% for gjenvinning.

Utslitt elektroverktøy inneholder store mengder råog kunststoffer som også kan kjøres gjennom en gjenvinningsprosess.

Denne bruksanvisning er trykt på papir som er bleket uten klor.

Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-

direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

15 Tekniske data

Forklaringer til opplysningene på side 2. Med forbehold om endringer i hensikt av teknisk

forbedring. P

Maks. Ø = Maksimal borediameter Maks. S = Maksimalt antall slag W = Effekt per enkeltslag

= Nominelt effektopptak =Ytelse = Tomgangsturtall = Belastningsturtall

NORSK

m=Vekt D = Diameter av spennhalsen b = Chuckens spennvidde

Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745: a

h, HD

h, Cheq

h,HD/Cheq

Vibrasjonsnivået som er oppgitt i disse anvisningene er målt iht. normerte målemetoder i EN 60745 og kan brukes til sammenligning av forskjellige elektroverktøy. Det målte vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjonsbelastningen.

Det oppgitte vibrasjonsnivået gjelder for hovedbruksområdene for elektroverktøyet. Hvis elektroverktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom.

En nøyaktig vurdering av vibrasjonsbelastningen får man bare hvis også den tiden maskinen er avslått eller på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom.

Innfør ekstra sikkerhetstiltak som skal beskytte brukeren mot virkninger av vibrasjon, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, tiltak som sikrer at brukeren er varm på hendene, organisering av arbeidsgangen.

= Svingningsemisjonsverdi

(hammerboring i betong)

= Svingningsemisjonsverdi

(meisling)

= Usikkerhet (vibrasjon)

Typiske A-veide lydnivåer: L

, K

Under arbeidsutførelsen kan lydnivået overskride 85 dB(A).

= Lydtrykknivå = Lydeffektnivå = Usikkerhet (lydnivå)

Bruk hørselsvern!

Måleverdier etter EN 60745. Angitte tekniske data kan variere i henhold til de til

enhver tid gjeldende normer.

Page 62

DANSK

Original brugsanvisning

Kære kunde, mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj afprøves omhyggeligt og underligger de strenge kvalitetskontroller af Metabos kvalitetsstyringssystem. Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne betjeningsvejledning og i de medfølgende dokumenter. Jo omhyggeligere De behandler Deres Metabo el-værktøj, desto længere vil De nyde godt af det.

For skader som opstår pga. ikke formålsbestemt

Indhold

1 Overensstemmelseserklæring 2 Korrekt anvendelse 3 Generelle henvisninger til sikkerheden 4 Særlige henvisninger til sikkerheden 5Oversigt 6 Særlige produktegenskaber 7 Ibrugtagning

7.1 Montering af holdegrebet

8 Anvendelse

8.1 Indstilling af boreanslag

8.2 Start-/stop maskinen

8.3 Vælg omdrejningshastighed (KHE 24 Contact)

8.4 Vælg modus (ikke BH 20)

8.5 Vælg rotationsretning (ikke BH 20, BHE 20)

8.6

Skift borepatron (ikke BH 20, BHE 20)

8.7 Værktøjsskift hammerborepatron

8.8 Værktøjsskift selvspændendeborepatron Futuro Plus (ikke BH 20, BHE 20)

8.9 Contact-funktion (KHE 24 Contact)

9 Tips og tricks 10 Vedligeholdelse 11 Afhjælpning af driftsforstyrrelser 12 Tilbehør 13 Reparationer 14 Miljøbeskyttelse 15 Tekniske data

1 Konformitetserklæring

Vi erklærer under almindeligt ansvar at dette produkt er i overensstemmelse med de på side 2 angivne normer og direktiver.

2Tiltænkt formål

Borehammeren er med passende tilbehør egnet til arbejde med hammerbor samt til mejsling i beton, sten og lignende materialer og med borekroner (KHE 28) i mursten og lignende, samt til boring uden slag i metal, træ, osv. og til skruning.

brug er alene brugeren ansvarlig. De generelle anvisninger for arbejdssikkerhed og

de her medfølgende sikkerhedsanvisninger skal følges.

3 Generelle

sikkerhedsanvisninger

ADVARSEL

for at reducere faren for personskader.

ADVARSEL! Læs alle sikkerhedsanvisninger og andre anvisninger.

sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for at få elektrisk stød, brandfare og/eller fare for alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger bør opbevares for senere brug.

Læs sikkerhedsanvisningerne og betjeningsvejledningen godt og grundigt igennem, før De tager el-værktøjet i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, når De engang skulle give maskinen videre til andre personer.

– Læs betjeningsvejledningen

Hvis

4 Særlige

sikkerhedsanvisningerne

Vær opmærksom på de tekststeder i betjeningsvejledningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed!

Brug høreværn.

høretab.

Brug det ekstra greb, som følger med maskinen.

der risiko for skader.

Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget kabel.

dingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.

Støjpåvirkning kan føre til

Mister De kontrollen over maskinen, er

Kontakt med en spæn-

Page 63

DANSK

Brug altid beskyttelsesbriller, arbejdshandsker og kraftige sko under arbejdet med el-værktøjet!

Kontroller, at der

gasledninger

(f.eks. ved hjælp af en metaldetektor). Metabo S-automatic sikkerhedskobling.

Maskinen skal slukkes omgående, hvis sikkerhedskoblingen aktiveres!

Undgå utilsigtet start: Frigør altid kontakten, når stikket trækkes ud af stikdåsen, eller når der opstår strømafbrydelse. Dette er dog ikke nødvendigt ved VTC-elektronik (Genstartbeskyttelse).

Tag ikke om det roterende værktøj! Spåner og lignende fjernes først, når maskinen er

stoppet. Pas på ved hårde skrueopgaver (iskruning af

skruer med metrisk eller tommegevind i stål)! Skruehovedet kan blive revet af, og der kan opstå høje tilbagedrejemomenter på grebet.

Træk stikket ud af stikkontakten, før der foretages nogle indstillinger.

Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden. Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

- Brug så vidt muligt støvudsugning.

- Sørg for god ventilation på arbejdspladsen.

- Det anbefales at bruge et åndedrætsværn i filterklasse P2.

Vær opmærksom på de gældende regler i dit land vedrørende de bearbejdede materialer.

ingen strøm-, vand- eller

er på det sted, som skal bearbejdes

5Oversigt

Se side 3 (foldes ud).

Selvspændende borepatron

Hammerborepatron

Låsning af værktøjet

Muffe selvspændende borepatron

Låsning af patron

Spindel

Boredybdeanslag

Reguleringshjul til forindstilling af omdrejningshastighed

Elektronik-signal-display

Contact-status-display

Taste contact-funktion til/fra

Omdrejningsretningomskifter

Spærreknap

Afbrydergreb

Låsemekanisme

Drejeknap

Håndgreb

Hammerborepatron

6 Særlige

produktegenskaber

Skiftepatron

(Ikke BH 20, BHE 20): Med få håndgreb og uden ekstra værktøj kan hammerborepatronen udskiftes med den selvspændende borepatron.

Enknap-betjening

(ikke BH 20): Der kan med kun en drejeknap og alt efter udstyr skiftes mellem boring, hammerboring og mejsling.

Rotationsstop:

(KHE 24, KHE 28, KHE 24 Contact): Ved at slå den roterende bevægelse fra, kan der udføres mejslinger.

Metabo S-automatic sikkerhedskobling:

Hvis værktøjet sidder i klemme reduceres kraften til motoren. På grund af de stærke kræfter, der udvikles, skal De altid holde begge hænder på håndgrebene, finde et sikkert fodfæste og arbejde koncentreret.

Selvafbrydende motorkul

Når motorkullet er slidt helt ned, stopper elværktøjet automatisk. Ved VTC-elektronik: En lysdiode advarer herom, før motorkullene er slidt helt ned.

Genstartbeskyttelse ved VTC-elektronik

(BHE 24, KHE 24, KHE 28 Beskyttelse mod genopstart forhindrer en utilsigtet genopstart af elværktøjet efter nettilslutning er foretaget på ny eller i forbindelse med at strømmen kommer igen efter strømsvigt.

Metabo Contact-funktion:

(KHE 24 Contact) For intelligent boring i vægge med udlagte ledninger. Såsnart det anvendte elværktøj støder på et ledende, jordet materiale eller på strømførende netledninger, stopper elværktøjet med det samme.

)

7 Ibrugtagning

Før De tager maskinen i brug bør De

kontrollere, at den på mærkepladen oplyste netspænding og frekvens er i overensstemmelse med den fra Deres lysnetforsyning.

7.1 Montering af håndgrebet

Brug for en sikkerheds skyld altid det

medfølgende støttehåndtag.

Page 64

DANSK

Klemringen åbnes ved at dreje støttehåndtaget (17) til venstre. Skub støttehåndtaget op mod maskinens spændehals. Skub boredybdeanslaget (7) ind. Spænd støttehåndtaget fast i den ønskede vinkel.

8 Betjening

8.1 Indstilling af dybdestop

Håndgrebet (17) løsnes. Boredybdeanslaget (7) reguleres til den ønskede boredybde og håndgrebet spændes fast igen.

8.2 Til-/fraslutning

For at tilslutte maskinen skal afbrydergrebet (14) aktiveres.

Omdrejningshastigheden kan ændres på afbrydergrebet (ikke BH 20).

Maskinen har en elektronisk blød start (ikke BH 20).

Ved permanent kørsel kan afbrydergrebet fastlåses med spærreknappen (13). For udløsning trykkes trykknappen påny.

Ved permanent tilkobling kører maskinen videre, hvis den rives ud af hånden. Hold

derfor altid begge hænder på de dertil indrettede håndgreb på maskinen, find et sikkert fodfæste og arbejd koncentreret.

8.3 Vælg omdrejningshastighed

(KHE 24 Contact)

Alt efter brugen kan en optimal omdrejningshastighed vælges på reguleringshjulet (8).

8.5 Vælg omdrejningsretning

(ikke BH 20, BHE 20)

Omdrejningsomskifteren (12) må kun aktiveres i forbindelse med stillestående

motor.

Vælg omdrejningsretning: R=højregang L = venstregang

8.6 Skift borepatron

(ikke BH 20, BHE 20)

Vær opmærksom på at spindlen er ren når De skifter patron. Om nødvendig smøres

spindlen en smule med fedt.

Afmonter patronen:

Patronlåsemekanismen (5) in drejes i pilens retning indtil stop (a) og patronen tages af (b).

Påmonter patron:

8.4 Vælg modus

(ikke BH 20)

Vælg den ønskede modus ved at dreje drejeknappen (16). For at kunne dreje skal låsemekanismen (15) trykkes ind.

Boring Hammerboring

(kun ved brug af hammerborepatron)

(KHE 24, KHE 28, KHE 24 Contact) (kun ved brug af hammerborepatron)

Med indstilling mejsling er mejslen sikkert fastlåst. For at kunne positionere mejslen til den pågældende anvendelse skal drejeknappen (16) sættes mellem og .

Når mejslen anvendes, må værktøjet kun

drives i modusen mejsling .

Undgå bukkebevægelser med maskinen

når mejslen er sat i.

Mejsling

Sæt (a) patronen på spindlen (6). Patronlåsemekanismen (5) in drejes i pilens retning (b) indtil patronen kan skubbes helt op på spindlen og låsemekanismen slippes. Kontrollér at patronen sidder fast.

Henvisning:

ved skift af patronen, sættes drejeknappen (16) på mejsling.

8.7 Væktøjsskift hammerborepatron

For at undgå at spindlen drejer med

Rens værktøjets skaft, før det sættes i, og smør det med specialfedt (som tilbehør:

Page 65

DANSK

bestill.nr. 6.31800)! Der må kun anvendes SDSplus værktøj!

Påmonter værktøjet:

Drej værktøjet og sæt det i indtil det går i indgreb. Værktøjet fastlåses automatisk.

Fjern værktøjet:

Værktøjets låsemekanisme (3) drejes i pilens retning (a) og værktøjet tages af (b).

8.8 Værktøjsskift selvspændende borepatron Futuro Plus

(ikke BH 20, BHE 20)

Brug den selvspændende borepatron til boring uden slag i metal, træ osv. og til skruning.

Ved kraftigt fastspændt borepatron:

Træk netstikket. Hold borepatronen fast med en gaffelnøgle på patronens hoved og drej muffen (b) kraftigt i retning af "AUF, RELEASE".

8.9 Contact-funktion

For at tilslutte contact-funktionen trykkes der på tasten (11).

Contact-funktionen kan efter behov, f.eks. ved boring i ståldragere eller i vægge med armeringsjern, afbrydes med tasten (11).

Contact-status-displayet (10) informerer om den øjeblikkelige tilstand:

Grøn: Contact-funktion tilsluttet. Rød : Elværktøjet er slået fra, da et ledende,

jordet materiale eller en strømførende netledning blev berørt.

Træk straks boret ud af borehullet og reparer evt. opståede skader sagkyndigt.

Off: Contact-funktion slået fra.

(KHE 24 Contact)

9 Tips og gode råd

Ved hammerboring og mejsling er kun et begrænset tryk nødvendigt. Det at trykke hårdt medfører ingen bedre effekt.

Ved dybe boringer trækkes boret fra tid til anden ud af boringen, for at fjerne stenmel.

Fliser og andre sprøde materialer bør gennembores uden slag.

Påmonter værktøjet. Hold spænderingen (a) fast og drej muffen (b) med den anden hånd i retning af "GRIP, ZU", indtil den mærkbare modstand er overvundet.

NB! Værktøjet er endnu ikke fastspændt! Drej kraftigt videre (man skal høre det "klikke"), indtil det ikke længere kan drejes - først nu er værktøjet spændt sikkert fast.

Ved et blødt værktøjsskaft kan det være nødvendigt at efterspænde efter kort boringstid.

Åbn borepatronen:

Holdering (a) holdes fast og med den anden hånd drejes muffen (b) i retningen "AUF, RELEASE".

Henvisning:

eventuelt høres en skuren (funktionsbetinget), dette kan standses ved at dreje muffen i modsat retning.

Efter at borepatronen er åbnet kan

10 Vedligeholdelse

Rensning af selvspændende borepatron: Efter længere drift holdes borepatronen med åbningen lodret ned og åbnes og lukkes flere gange helt. Det samlede støv falder ud af åbningen. Det anbefales at anvende en rensespray til spændekæberne og i dens åbninger.

Maskinens ventilationsåbninger bør af og til renses.

11 Afhjælp af fejl

Lader afbrydergrebet (14) sig ikke trykke ind, skal det kontrolleres, om omdrejningsomskifteren (12) står helt i position R eller L.

Elektronik-signal-display (9) ved VTCelektronik

Hurtig blinken - genstartssikring Når spændingen kommer igen efter strømafbrydelse starter af sikkerhedstekniske årsager det stadig tilsluttede elværktøj ikke af sig selv. For videre anvendelse skal værktøjet først slukkes og derefter igen tilsluttes.

(BHE 24, KHE 24, KHE 28)

Page 66

DANSK

Langsom blinken - kulbørster slidte Kulbørsterne er næsten helt nedslidte. Når motorkullene er fuldstændig nedslidte kobler maskinen automatisk fra. Lad motorkullene udskifte af en kundeservice.

12 Tilbehør

Brug kun originalt Metabo tilbehør. Hvis De har brug for tilbehør henvend Dem venligst

til Deres forhandler. For at De får det rigtige tilbehør skal De meddele

forhandleren den nøjagtige type på Deres elværktøj.

Se side 4.

A SDS-plus indsats-værktøj B Bor for metal og træ C Borekrans af hårdmetal D Udsugningssæt

E Specialfedt (til smøring af værktøjets

indstiksender)

Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget.

13 Reparation

Reparationer på el-værktøjer må kun foretages af faguddannede elektrikere!

Reparationsnødvendigt Metabo elektroværktøj kan indsendes til de adresser, der er angivet på reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

14 Miljøbeskyttelse

Den af Metabo brugte emballage kan 100% recycles.

Brugt elektroværktøj og tilbehør indeholder store mængder værdifuldt råstof og plastmateriale, som ligeledes kan genanvendes i en recyclingproces.

Denne betjeningsvejledning er trykt på papir som er bleget uden chlor.

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til

det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

15 Tekniske Data

Forbeholdt ændringer som følge af tekniske ændringer.

ø max = maksimal bordiameter

= Nom. optagen effekt = Afgiven effekt = Friløbshastighed = Hastighed ved nom. belastning

s max = maksimalt slagantal W = Enkeltslagsenergi m=Vægt D = Spændehalsdiameter b = Borepatronspændeområde

Vibrationer (vektorsum af tre retninger) målt i overensstemmelse med EN 60745:

h, HD

h, Cheq

h,HD/Cheq

Det vibrationsniveau, der er angivet i nærværende anvisninger, er målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrationsniveauet er også egnet til at foretage en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau er baseret på de væsentligste anvendelser af el-værktøjet. Hvis elværktøjet anvendes til andre formål, med andet værktøj eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige fra den angivne værdi. Det kan øge vibrationsbelastningen betydeligt over hele arbejdsperioden.

For at kunne vurdere vibrationsbelastningen nøjagtigt skal der også tages højde for de perioder, hvor maskinen er slukket eller godt nok kører, men ikke anvendes. Det kan reducere vibrationsbelastningen betydeligt over hele arbejdsperioden.

Træf ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirkninger som f.eks.: Vedligeholdelse af el-værktøj og værktøj, holde hænderne varme, organisation af arbejdsforløb.

= Vibrationsemission

(hammerboring i beton) = Vibrationsemission (mejsling) = Usikkerhed (vibration)

Typiske A-vægtede lydniveauer: L

, K

Under arbejdet kan støjniveauet overskride 85 dB(A).

= Lydtryksniveau = Lydeffektniveau = Usikkerhed (lydniveau)

Bær høreværn!

Måleværdier beregnet jf. EN 60745. De angivne tekniske data er tolerancesat

(svarende til de pågældende gyldige standarder).

Forklaringer til oplysningerne på side 2.

Page 67

POLSKI

Instrukcją oryginalną

Szanowni Państwo, Dziękujemy bardzo za zaufanie, jakim obdarzyli nas Państwo kupując nowe elektronarzędzie firmy Metabo. Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych dokumentach. Im ostrożniej obchodzić się Państwo będą z elektronarzędziem Metabo, tym dłużej będzie ono niezawodnie spełniało swoje zadania.

Spis treści 1 Deklaracja zgodności

1 Deklaracja zgodności 2 Zastosowanie zgodne z przeznaczeniem 3 Ogólne wskazówki dotyczące

bezpieczeństwa pracy

4 Szczególne wskazówki dotyczące

bezpieczeństwa pracy 5Przegląd 6 Szczególne właściwości produktu 7Uruchomienie

7.1 Montaż uchwytu

8Użytkowanie

8.1 Przestawianie ogranicznika głębokości wiercenia

8.2 Włączanie i wyłączanie

8.3 Nastawianie prędkości obrotowej (KHE 24 Contact)

8.4 Wybór rodzaju pracy (nie dotyczy BH 20)

8.5 Wybór kierunku obrotów (nie dotyczy BH 20, BHE 20)

8.6

Wymiana uchwytu wiertarskiego (nie dotyczy BH 20, BHE 20)

8.7 Wymiana osprzętu w uchwycie wiertarskim

8.8 Wymiana narzędzia w szybkomocującym uchwycie wiertarskim Futuro Plus (nie dotyczy BH 20, BHE 20)

8.9 Funkcja Contact (KHE 24 Contact)

9 Praktyczne wskazówki 10 Konserwacja 11 Usuwanie usterek 12 Osprzęt 13 Naprawy 14 Ochrona środowiska 15 Dane techniczne

Oświadczamy z pełną odpowiedzialnością, że ten produkt spełnia normy i wytyczne podane na stronie 2.

2 Użytkowanie zgodne z

przeznaczeniem

Wiertarka udarowa wraz z odpowiednimi akcesoriami jest przeznaczona do wiercenia udarowego oraz świdrowania w betonie, kamieniu i podobnych tworzywach oraz przy użyciu koronek wiertniczych (KHE 28) w cegle i podobnych materiałach, jak również do wiercenia bezudarowego w metalu, drewnie, itp oraz do wkręcania śrub.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik.

Należy przestrzegać ogólnie uznanych przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

3 Ogólne wskazówki

dotyczące bezpieczeństwa pracy

OSTRZEŻENIE

ryzyka odniesienia obrażeń należy przeczytać instrukcję obsługi.

OSTRZEŻENIE Należy przeczytać wszystkie zalecenia bezpieczeństwa i instrukcje.

zaleceń bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Wszystkie zalecenia bezpieczeństwa i instrukcje należy zachować na przyszłość.

Przed użyciem elektronarzędzia należy uważnie przeczytać wszystkie załączone wskazówki BHP oraz instrukcję obsługi. Należy zachować te dokumenty i udostępniać elektronarzędzie wyłącznie z kompletną dokumentacją.

– W celu zmniejszenia

Nieprzestrzeganie następujących

Page 68

POLSKI

4 Specjalne zasady

bezpiecznej pracy

ależy zwracać uwagę na miejsca w tekście oznaczone tym symbolem. Służą one bezpieczeństwu osób obsługujących jak i bezpieczeństwu użytkowanego urządzenia!

Należy nosić ochronę słuchu.

hałasu może spowodować utratę słuchu.

Należy używać uchwytu dodatkowego dostarczonego wraz z urządzeniem.

narzędziem może stać się przyczyną obrażeń.

W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe.

wodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.

Urządzenie należy zawsze trzymać obiema rękami za przewidziane do tego uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na wykonywanej pracy.

Przy wykonywaniu pracy za pomocą narzędzia elektrycznego zawsze należy nosić okulary ochronne, rękawice robocze oraz obuwie robocze!

Należy sprawdzić, czy w miejscu, które ma być obrabiane,

elektryczne, wodociągowe lub gazowe

(np. za pomocą wyszukiwacza metali). Sprzęgło zabezpieczające S-automatic firmy

Metabo. W przypadku zadziałania sprzęgła zabezpieczającego należy natychmiast wyłączyć urządzenie!

Należy unikać niezamierzonego uruchomienia: włącznik należy zawsze odblokowywać, gdy wtyczka jest wyciągana z gniazda wtykowego lub w przypadku przerwy w dopływie prądu. konieczne przy zainstalowanej elektronice VTC (ochrona przed ponownym włączeniem).

Nie wolno dotykać obracającego się narzędzia mocowanego!

Wióry i podobne zanieczyszczenia należy usuwać wyłącznie przy wyłączonym urządzeniu.

Uwaga przy twardym wkręcaniu (wkręcanie śrub z gwintem metrycznym lub calowym w stali)! Łeb śruby może zostać zerwany, względnie mogą wystąpić duże wsteczne momenty obrotowe na uchwycie.

Przed przystąpieniem do wykonywania jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć wtyczkę z gniazdka.

. Zetknięcie z przewodem prze-

nie znajdują się żadne przewody

Oddziaływanie

Utrata kontroli nad

Nie jest to

Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, środki ochronne do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez specjalistów.

- W miarę możliwości należy używać urządzeń do odsysania pyłów.

- Należy zadbać o dobrą wentylację w miejscu pracy.

- Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2.

Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów.

5Przegląd

Patrz strona 3 (proszę rozłożyć).

Szybkomocujący uchwyt wiertarski

Uchwyt wiertarki udarowej

Blokada narzędzi

Tuleja szybkomocującego uchwytu wiertarskiego

Blokada uchwytu

Wrzeciono

Ogranicznik głębokości wiercenia

Pierścień nastawny wyboru prędkości obrotowej

Sygnalizator elektroniczny

Wskaźnik statusu Contact

Przycisk włączania/wyłączania funkcji Contact

Przełącznik kierunku obrotów

Przycisk blokady włącznika

Przycisk

Blokada

Włącznik

Uchwyt

Uchwyt wiertarki udarowej

6 Szczególne właściwości

produktu

Uchwyt wymienny

(nie dotyczy BH 20, BHE 20): Przy pomocy kilku ruchów i bez dodatkowych narzędzi można wymienić uchwyt wiertarki udarowej na uchwyt szczękowy szybkomocujący.

Obsługa jednym przyciskiem

(nie dotyczy BH 20): Przy pomocy tylko jednego przycisku można w

Page 69

zależności od wyposażenia przełączać pomiędzy wierceniem, wierceniem udarowym a skuwaniem.

Blokada obrotów:

(KHE 24, KHE 28, KHE 24 Contact): Poprzez wyłączenie pracy obrotowej można wykonywać skuwanie.

Samoczynne sprzęgło przeciążeniowe Metabo S:

Jeśli stosowane narzędzie zakleszcza się lub zahacza, przebieg napędu z silnika jest ograniczony. Ze względu na występowanie przy tym dużych sił, urządzenie należy utrzymywać obiema rękami za przewidziane do tego celu uchwyty, przyjąć pewną pozycję stojącą i zachować koncentrację w czasie pracy.

Szczotki węglowe

W przypadku całkowicie zużytych szczotek węglowych urządzenie wyłącza się samoczynnie. Przy elektronice VTC: Dioda elektroluminescencyjna ostrzega, zanim szczotki węglowe całkowicie się zużyją.

Ochrona przed ponownym uruchomieniem przy elektronice VTC

(BHE 24, KHE 24, KHE 28 Ochrona przed ponownym uruchomieniem zabezpiecza urządzenie przed samoczynnym uruchomieniem po pojawieniu się zasilania po zaniku napięcia w sieci.

Funkcja Metabo Contact:

(KHE 24 Contact) Do inteligentnego wiercenia w ścianach, w których ułożone są przewody. Gdy tylko końcówka natrafi na materiały przewodzące prąd lub na przewody elektryczne następuje natychmiastowe wyłączenie urządzenia.

)

7Uruchomienie

Przed uruchomieniem urządzenia należy

sprawdzić, czy podane na szyldzie napięcie sieciowe i częstotliwość sieciowa zgodne są z cechami napięcia sieciowego w miejscu pracy.

7.1 Montaż uchwytu

Z uwagi na bezpieczeństwo należy

stosować wyłącznie załączony uchwyt.

Otworzyć pierścień zaciskowy poprzez pokręcenie uchwytu (17) w lewo. Nasunąć uchwyt na szyjkę mocującą urządzenia. Wprowadzić ogranicznik głębokości wiercenia (7). W zależności od zastosowania mocno dokręcić uchwyt pod pożądanym kątem.

POLSKI

8 Używanie

8.1 Przestawianie głębokości uderzenia wiertarki

Zwolnić uchwyt (17). Ustawić ogranicznik głębokości wiercenia (7) na pożądaną głębokość i ponownie mocno zacisnąć uchwyt.

8.2 Włączanie i wyłączanie

W celu włączenia urządzenia należy nacisnąć włącznik (14).

Prędkość obrotową można zmieniać na przełączniku (nie dotyczy BH 20).

Urządzenie wyposażone jest w łagodny rozruch elektroniczny (nie dotyczy BH 20).

W celu trwałego włączenia można zablokować włącznik przy pomocy przycisku blokady włącznika (13). W celu wyłączenia należy ponownie nacisnąć włącznik.

W przypadku włączenia ciągłego urządzenie pracuje nadal, nawet jeśli

zostanie wyrwane z ręki. Z tego względu urządzenie należy utrzymywać obiema rękami za przewidziane do tego celu uchwyty, przyjąć pewną pozycję stojącą i zachować koncentrację w czasie pracy.

8.3 Wybieranie prędkości obrotowej

(KHE 24 Contact)

W zależności od zastosowania należy wybrać optymalną prędkość obrotową na przełączniku prędkości obrotowej (8).

8.4 Wybór rodzaju pracy

(nie dotyczy BH 20)

Wybrać pożądany rodzaj pracy poprzez pokręcenie przełącznika (16). W celu przekręcenia należy nacisnąć blokadę (15).

Wiercenie Wiercenie udarowe

(wyłącznie w przypadku użycia uchwytu udarowego)

Skuwanie (KHE 24, KHE 28, KHE 24 Contact) (wyłącznie w przypadku użycia uchwytu udarowego)

W pozycji skuwanie dłuto jest zablokowane w sposób uniemożliwiający jego obracanie. Aby ustawić dłuto w odpowiedniej pozycji należy ustawić przełącznik (16) pomiędzy a

Przy włączonym skuwaniu urządzenie

należy używać wyłącznie do skuwania .

Page 70

POLSKI

Zapobiegać ruchom pionowym urządzenia przy włożonym dłucie.

8.5 Wybór kierunku obrotów

(nie dotyczy BH 20, BHE 20)

Przełącznik kierunku obrotów (12) można obsługiwać wyłącznie przy wyłączonym

napędzie.

Wybór kierunku obrotów: R=w prawo L = w lewo

8.6 Wymiana uchwytu wiertarskiego

(nie dotyczy BH 20, BHE 20)

Przy wymianie uchwytu należy uważać na czystość trzpienia. W razie potrzeby

należy nieco natłuścić trzpień.

Zdejmowanie uchwytu:

Blokadę uchwytu (5) należy pokręcić w kierunku strzałki aż do oporu (a) i zdjąć uchwyt (b).

Zakładanie uchwytu:

8.7 Wymiana narzędzia w uchwycie wiertarki udarowej

Przed wsunięciem oczyścić chwyt

narzędzia i nasmarować dołączonym smarem specjalnym (jako wyposażenie: nr zamów. 6.31800)! Należy stosować wyłącznie narzędzia SDS-plus!

Wkładanie narzędzi:

Przekręcić końcówkę i włożyć aż do wzębienia zapadki. Końcówka zostanie automatycznie zablokowana.

Wyjmowanie narzędzi:

Przekręcić blokadę narzędzi (3) w kierunku strzałki (a) i wyjąć narzędzie (b).

8.8 Wymiana narzędzia w

szybkomocującym uchwycie wiertarskim Futuro Plus

(nie dotyczy BH 20, BHE 20)

Szybkomocujący uchwyt wiertarski należy stosować przy wierceniu bez udaru w metalu, drewnie itp. oraz do wkręcania.

Uchwyt należy umocować na trzpieniu (6) (a). Blokadą uchwytu (5) pokręcić w kierunku strzałki (b) aż można będzie w całości wysunąć trzpień i puścić blokadę uchwytu. Sprawdzić, czy uchwyt jest mocno osadzony.

Wskazówka:

w uchwycie wiertarskim należy nastawić przełącznik (16) na skuwanie.

Aby uniknąć kręcenia się wrzeciona

Włożyć narzędzie. Przytrzymać pierścień (a) i drugą ręką pokręcić tulejką (b) w kierunku "GRIP, ZU", aż pokonany zostanie wyczuwalny opór mechaniczny.

Uwaga! Końcówka jeszcze nie jest umocowana! Należy tak długo kręcić (musi przy tym “kliknąć"), aż nie będzie możliwości dalszego przekręcania dopiero teraz końcówka jest pewnie umocowana.

Page 71

W przypadku miękkich końcówek może zaistnieć potrzeba domocowania po krótkim wierceniu.

Zwalnianie uchwytu wiertarskiego:

Przytrzymać pierścien (a) i drugą ręką pokręcić tuleją (b) w kierunku "AUF, RELEASE".

Wskazówka:

uchwytu grzechotanie (uwarunkowane konstrukcyjnie) zostanie usunięte poprzez pokręcenie tulejką w przeciwną stronę.

W przypadku silnie zamkniętego uchwytu wiertarskiego:

Wyciągnąć wtyczkę. Przytrzymać uchwyt wiertarski kluczem płaskim na główce uchwytu wiertarskiego i silnie pokręcić tuleją (b) w kierunku "AUF, RELEASE".

8.9 Funkcja Contact

W celu włączenia funkcji Contact przycisnąć przycisk (11).

Funkcja Contact może zostać wyłączona w razie potrzeby np. do wiercenia w dźwigarach stalowych lub ścianach z prętami zbrojeniowymi przyciskiem (11).

Wskaźnik statusu Contact (10) informuje o obecnym stanie:

zielony: funkcja Contact włączona. czerwony:urządzenie się wyłączyło, bo natrawiono

w trakcie wiercenia na przewodzący, uziemiony materiał lub przewody elektryczne.

ewentualnie powstałe szkody usunąć fachowo.

wyłączone: funkcja Contact wyłączona.

Słyszalne ewentualnie po otwarciu

(KHE 24 Contact)

Urządzenie wraz z wiertłem wyjąć natychmiast z nawiercanego otworu i

9 Rady i wskazówki

W przypadku wiercenia z udarem oraz skuwania konieczny jest tylko niewielki nacisk. Silny nacisk nie wzmaga wydajności pracy.

W przypadku głębokich wierceń należy od czasu do czasu wyjąć wiertło z otworu, aby usunąć mączkę kamienną.

Płytki i inne kruche materiały powinno się wiercić bez udaru.

10 Konserwacja

Czyszczenie uchwytu szczękowego szybkomocującego: Po dłuższym używaniu należy trzymać uchwyt otworem do dołu i wielokrotnie go całkowicie otwierać i zamykać. Zebrany kurz wyleci z otworu. Zaleca się regularne stosowanie sprayu czyszczącego w szczękach mocujących i w otworach szczęk mocujących.

Należy czasami oczyszczać szczelinę wentylacyjną urządzenia.

POLSKI

11 Usuwanie uszkodzeń

Jeśli nie będzie można wcisnąć włącznika (14), należy sprawdzić, czy przełącznik kierunku obrotów (12) znajduje się w całości na pozycji R lub L.

Sygnalizator elektroniczny (9) przy elektronice VTC

(BHE 24, KHE 24, KHE 28)

szybkie miganie - ochrona przed ponownym włączeniem W przypadku powrotu napięcia po awarii sieci włączone urządzenie nie zostanie ponownie samoczynnie uruchomione z powodów bezpieczeństwa. W celu dalszej pracy należy urządzenie wyłączyć i ponownie włączyć.

Powolne miganie - zużyte szczotki węglowe Szczotki węglowe są niemal całkowicie zużyte. W przypadku całkowicie zużytych szczotek węglowych urządzenie wyłącza się samoczynnie. Należy wymienić szczotki węglowe w punkcie obsługi klienta.

12 Akcesoria

Proszę stosować wyłącznie oryginalne akcesoria Metabo.

Jeśli potrzebują Państwo dodatkowych akcesoriów, proszę zwrócić się do sklepu, w którym zakupiliście Państwo swoje elektronarzędzie.

By umożliwić wybór poprawnych akcesoriów proszę podać sprzedawcy dokładny rodzaj Państwa urządzenia.

Patrz strona 4.

AKońcówki SDS-plus B Wiertło do metalu i drewna C Koronka wiertnicza z metalu twardego D Komplet do odsysania pyłów E Specjalny smar (do smarowania wsuwanych

końców narzędzi)

Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny

13 Naprawy

Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez fachowca!

Elektronarzędzia Metabo wymagające naprawy można przesłać na jeden z podanych na liście części wymiennych adresów.

Proszę przy wysyłce do naprawy opisać pojawiające sie usterki.

Page 72

POLSKI

14 Ochrona środowiska

Opakowania narzędzi Metabo w 100% podlegają procesowi recyclingu.

Wysłużone elektronarzędzia i osprzęt zawierają dużą ilość wartościowych surowców i tworzyw sztucznych, które również mogą zostać poddane procesowi recyclingu.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno

wyrzucać do zwykłych odpadów domowych! Zgodnie z wytyczną europejską 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

15 Dane techniczne

Wyjaśnienia do informacji podanych na stronie 2. Zachowujemy prawo do zmian związanych z

postępem technicznym. P

max = Maksymalna średnica wierconych

s max = Maksymalna ilość uderzeń W = Energia pojedynczego udaru m = Ciężar D = Średnica zewnętrzna zacisku b = Zakres średnic mocowania

Całkowita wartość wibracji (suma wektorowa w trzech kierunkach) ustalona według normy EN 60745:

h, HD

h, Cheq

h,HD/Cheq

Podany w tych instrukcjach poziom drgań zmierzony został zgodnie z metodą pomiaru ustaloną w normie EN 60745 i może zostać wykorzystany przy porównywaniu elektronarzędzi. Nadaje się również do tymczasowego oszacowania obciążenia przez drgania.

=Moc znamionowa =Moc użytkowa = Prędkość obrotowa biegu

jałowego

= Prędkość obrotowa przy

obciążeniu

otworów

uchwytu wiertarskiego

= Wartość emisji wibracji

(wiercenie udarowe w betonie)

= Wartość emisji wibracji

(dłutowanie)

= Nieoznaczoność (wibracja)

Podany poziom drgań określony został dla głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie użyte zostanie do innych zastosowań, z wykorzystaniem innych wierteł lub będzie użytkowane bez należytej konserwacji, wówczas poziom drgań może się różnić od podanego. Może to znacznie zwiększyć obciążenie drganiami na przestrzeni całego czasu pracy.

W celu dokładnego oszacowania obciążenia drganiami należy uwzględnić również ten czas, w którym urządzenie jest wyłączone albo wprawdzie pracuje, ale nie jest faktyczne wykorzystywane. Może to znacznie zmniejszyć obciążenie drganiami na przestrzeni całego czasu pracy.

Należy podjąć dodatkowe czynności zabezpieczające użytkownika przed skutkiem drgań jak na przykład: konserwacja elektronarzędzia i wierteł, rozgrzewka rąk, właściwa organizacja przebiegu pracy.

Typowe mierzone poziomy hałasu wg Lw: L

, K

W czasie pracy poziom hałasu może przekroczyć 85 dB(A).

= Ciśnienie akustyczne = Poziom hałasu = Nieoznaczoność (poziom hałasu)

Nosić nauszniki ochronne!

Wartości pomiarów ustalone w oparciu o EN 60745.

Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów).

Page 73

ΕΛΛΗΝΙΚA

Πρωττυπο οδηγιών χρήσης

Αξιτιµε πελάτη, Σασ ευχαριστούµε για την εµπιστοσύνη που µασ δείξατε κατά την αγορά του καινούργιου σασ ηλεκτρικού εργαλείου τησ Metabo. Κάθε ηλεκτρικ εργαλείο τησ Metabo υποβάλλεται σε σχολαστικά τεστ και υπάγεται στουσ αυστηρούσ ποιοτικούσ ελέγχουσ τησ Metabo, προσ διασφάλιση τησ ποιτητασ. Η διάρκεια τησ λειτουργικήσ ζωµήσ ενσ ηλεκτρικού εργαλείου εξαρτάται, πάντωσ, σε µεγάλο βαθµ απ εσάσ τουσ ίδιουσ. Παρακαλείσθε να λάβετε υπ’ ψιν σασ τισ προκείµενεσ οδηγίεσ χρήσεωσ καθώσ και τα συνηµµένα έγγραφα . Με σο µεγαλύτερη φροντίδα χειριστείτε το ηλεκτρικ εργαλείο σασ τησ Metabo, τσο µεγαλύτερο θα είναι και το διάστηµα που θα παραµείνει στη διάθεσή σασ.

Περιεχµενα 1 ∆ήλωση αντιστοιχίας

1 ∆ήλωση αντιστοιχείασ 2 Χρήση σύµφωνα µε το σκοπ

κατασκευήσ του

3 Γενικέσ επισηµάνσεισ ασφαλείασ 4 Ειδικέσ επισηµάνσεισ ασφαλείασ 5 Εποπτεία 6 Ιδιαίτερεσ ιδιτητεσ του προϊντοσ 7 Έναρξη τησ λειτουργίασ

7.1 Μοντάρισµα τησ λαβήσ

συγκράτησησ

8 Χρήση

8.1 Μεταρρύθµιση του οριοθέτη

βάθουσ διάνοιξησ οπών

8.2 Έναρξη / παύση τησ λειτουργίασ

8.3 Προεπιλογή του αριθµού στροφών

(KHE 24 Contact)

8.4 Επιλογή του είδουσ λειτουργίασ

(δεν ισχύει για το BH 20)

8.5 Επιλογή τησ φοράσ περιστροφήσ

(δεν ισχύει για το BH 20, BHE 20)

8.6

Αντικατάσταση τσοκ (δεν ισχύει για το BH 20, BHE 20)

8.7 Αντικατάσταση του εργαλείου του

τσοκ τρυπανιού πιστολέτου

8.8 Αντικατάσταση του εργαλείου του

ταχυτσκ Futuro Plus (δεν ισχύει για το BH 20, BHE 20)

8.9 Λειτουργία Contact

(KHE 24 Contact)

9 Συµβουλέσ και υποδείξεισ 10 Συντήρηση 11 Άρση λειτουργικών διαταραχών 12 Εξαρτήµατα 13 Επισκευή 14 Περιβαλλοντολογική προστασία 15 Τεχνικά στοιχεία

∆ηλώνουµε µε ιδία ευθύνη τι το προϊν αυτ αντιστοιχεί στισ προδιαγραφέσ ή στισ οδηγίεσ που αναφέρονται στη σελίδα 2.

2 Σκπιµη χρήση

Το περιστροφικ πιστολέτο είναι κατάλληλο σε συνδιασµ µε τρυπάνια πιστολέτου και καλέµια για την εργασία σε σκυρδεµα, πέτρεσ και µοια υλικά κατεργασίασ καθώσ και σε συνδιασµ µε ποτηροκορνεσ (KHE 28) για κεραµίδια και µοια υλικά, πωσ και επίσησ για το άνοιγµα οπών χωρίσ κρούσεισ σε µέταλλα, ξύλο κ.α. και για το βίδωµα.

Για ζηµιέσ που ενδέχεται να προκύψουν απ τη µη σκπιµη χρήση του εργαλείου φέρει την αποκλειστική ευθύνη ο χρήστησ.

Θα πρέπει να ληφθούν υπ’ ψιν οι γενικά αναγνωρισµένοι καννεσ αποτροπήσ ατυχηµάτων καθώσ και οι συνηµµένεσ επισηµάνσεισ ασφαλείασ.

3 Γενικές επισηµάνσεις

ασφαλείας

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

κινδύνου τραυµατισµού διαβάστε τισ οδηγίεσ λειτουργίασ.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ ∆ιαβάστε λες τις υποδείξεις ασφαλείας και λες τις οδηγίες.

υποδείξεων ασφαλείας και των οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυµατισµούς.

Φυλάγετε λες τις υποδείξεις ασφαλείας και τις οδηγίες για µελλοντική χρήση.

Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε µε προσοχή λεσ τισ συνηµµένεσ υποδείξεισ ασφαλείασ και τισ οδηγίεσ χρήσησ. Φυλάξτε λα τα συνηµµένα έγγραφα και παραχωρήστε σε άλλουσ το ηλεκτρικ εργαλείο σασ µνο µαζί µε αυτά τα έγγραφα.

Η µη τήρηση των παρακάτω

– Για τη µείωση του

Page 74

ΕΛΛΗΝΙΚA

4 Ειδικές επισηµάνσεις

ασφαλείας

Προσέξτε για τη δική σασ προστασία καθώσ και για την προστασία του ηλεκτρικού σασ εργαλείου εκείνα τα σηµεία του κειµένου, που χαρακτηρίζονται µε αυτ το σύµβολο!

Χρησιµοποιείτε προστασία ακοής.

του θορύβου µπορεί να προκαλέσει απώλεια τησ ακοήσ.

Χρησιµοποιείτε την πρσθετη χειρολαβή που συνοδεύει το εργαλείο.

ελέγχου µπορεί να οδηγήσει σε τραυµατισµούσ.

*ταν εκτελείτε εργασίες, στις οποίες το ηλεκτρικ εργαλείο µπορεί να συναντήσει καλυµµένους ηλεκτρικούς αγωγούς ή το δικ του ηλεκτρικ καλώδιο, κρατάτε το εργαλείο απ τις µονωµένες επιφάνειες λαβής

µ’ έναν ηλεκτροφρο αγωγ µπορεί να θέσει επίσησ τα µεταλλικά µέρη του εργαλείου υπ τάση και να προκαλέσει µια ηλεκτροπληξία.

Κρατάτε το εργαλείο πάντοτε καλά µε τα δύο χέρια απ τισ προβλεπµενεσ χειρολαβέσ, να στέκεστε σταθερά και να εργάζεστε συγκεντρωµένοι.

Κατά την εργασία µε το ηλεκτρικ σασ εργαλείο να φοράτε πάντοτε προστατευτικά γυαλιά, γάντια εργασίασ και σταθερά παπούτσια!

Βεβαιωθείτε, τι στη θέση που πρκειται να εργαστείτε,

σωλήνες νερού ή αερίου

ενσ ανιχνευτή µετάλλων). Συµπλέκτησ ασφαλείασ Metabo S-automatic.

Σε περίπτωση ενεργοποίησησ του συµπλέκτη ασφαλείασ απενεργοποιήστε αµέσωσ το εργαλείο!

Αποφεύγετε το ακούσιο ξεκίνηµα: Απασφαλίζετε πάντοτε το διακπτη, ταν αποµακρύνετε το φισ απ την πρίζα του ρεύµατοσ ή ταν παρουσιαστεί µια διακοπή ρεύµατοσ. Αυτ το µέτρο ασφαλείασ δεν είναι απαραίτητο ταν χρησιµοποιείται το ηλεκτρονικ σύστηµα VTC (προστασία κατά τησ επανεκκίνησησ).

Μην πιάνετε το περιστρεφµενο εξάρτηµα! Αποµακρύνετε τα γρέζια και µοια υλικά

µνον, ταν το εργαλείο είναι ακινητοποιηµένο.

Προσοχή στο σκληρ βίδωµα (βίδωµα βιδών µε µετρικ σπείρωµα ή σπείρωµα ίντσασ σε χάλυβα)! Μπορεί να κοπεί η κεφαλή τησ βίδασ ή µπορούν να εµφανιστούν υψηλέσ ροπέσ αντίδρασησ στη χειρολαβή.

Προτού να πραγµατοποιήσετε µία οποιαδήποτε ρύθµιση ή συντήρηση, τραβήξτε το φισ απ την πρίζα.

δε βρίσκονται καλώδια ρεύµατος,

Η απώλεια του

(π.χ. µε τη βοήθεια

Η επίδραση

. Η επαφή

Οι σκνεσ απ υλικά, πωσ µπογιά που περιέχει µλυβδο, µερικά είδη ξύλου, ορυκτά και µέταλλα, µπορούν να είναι επιβλαβείσ για την υγεία. Η επαφή ή η εισπνοή τησ σκνησ µπορεί να προκαλέσει αντιδράσεισ και/ή αναπνευστικά νοσήµατα στα πλησίον ευρισκµενα άτοµα. Ορισµένεσ σκνεσ, πωσ σκνη δρυσ ή οξιάσ ισχύουν ωσ καρκινογνεσ, ιδιαίτερα σε συνδυασµ µε πρσθετα υλικά επεξεργασίασ ξύλου (χρωµικ υλικ, υλικ προστασίασ ξύλου). Η επεξεργασία υλικού που περιέχει αµίαντο επιτρέπεται να γίνεται µνο απ ειδικευµένα άτοµα.

- Χρησιµοποιείτε κατά το δυνατ µια διάταξη αναρρφησησ τησ σκνησ.

- Φροντίζετε για καλ αερισµ τησ θέσησ εργασίασ.

- Συνίσταται, η χρήση µιασ µάσκασ προστασίασ τησ αναπνοήσ µε κατηγορία φίλτρου P2.

Προσέξτε τισ ισχύουσεσ στη χώρα σασ προδιαγραφέσ για τα επεξεργαζµενα υλικά.

5Εποπτεία

Βλέπε σελίδα 3 (παρακαλούµε ξεδιπλώστε).

Ταχυτσκ

Τσοκ τρυπανιού πιστολέτου

Ασφάλιση του εργαλείου

Κέλυφοσ του ταχυτσκ

Ασφάλιση του τσοκ

Άξονασ

Οριοθέτησ βάθουσ διάνοιξησ οπών

Τροχίσκοσ για την προεπιλογή του αριθµού στροφών

Ηλεκτρονική ένδειξη σήµατοσ

Ένδειξη τησ κατάστασησ Contact

Πλήκτρο έναρξησ/παύσησ τησ λειτουργίασ Contact

Μεταρρυθµιστήσ τησ φοράσ περιστροφήσ

Πλήκτρο σταθεροποίησησ

Πληκτροδιακπτησ

Μπλοκάρισµα

Αρθρωτσ διακπτησ

Λαβή συγκράτησησ

Τσοκ τρυπανιού πιστολέτου

6 Ιδιαίτερες ιδιτητες του

προϊντος

Αντικατάσταση τσοκ

(δεν ισχύει για το BH 20, BHE 20): Επαρκούν ήδη περιορισµένεσ κινήσεισ, χωρίσ να απαιτείται η χρήση επιπρσθετων εργαλείων, για την αντικατάσταση του τσοκ τρυπανιού πιστολέτου µε το ταχυτσκ.

Χρήση ενς πλήκτρου

(δεν ισχύει για το BH 20): Ανάλογα µε τον εξοπλισµ, επαρκεί η χρήση

Page 75

ΕΛΛΗΝΙΚA

ενσ µνο πλήκτρου για τη µεταρρύθµιση µεταξύ ανοίγµατοσ οπών, ανοίγµατοσ οπών µε τρυπάνι πιστολέτου και καλεµιάσµατοσ.

Σταµάτηµα της περιστροφής:

(KHE 24, KHE 28, KHE 24 Contact): Θέτοντασ εκτσ λειτουργίασ την περιστροφική κίνηση, µπορούν να διεξάγονται εργασίεσ καλεµιάσµατοσ.

Συµπλέκτης ασφαλείας S-automatic της Metabo:

Εάν µαγκωθεί ή εµπλακεί το εργαλείο, περιορίζεται η ροή τησ δύναµησ προσ τον κινητήρα. Λγω των υψηλών δυνάµεων που παρουσιάζονται σε αυτήν την περίπτωση, πρέπει να κρατάτε πάντοτε σταθερά το εργαλείο µε τα δύο χέρια στισ προβλεπµενεσ χειρολαβέσ, να στέκεστε σταθερά και να εργάζεστε συγκεντρωµένοι.

Καρβουνάκια διακοπής της λειτουργίας

ταν τα καρβουνάκια έχουν φθαρεί πλήρωσ, ττε η µηχανή τίθεται αυτµατα εκτσ λειτουργίασ. ταν χρησιµοποιείται το ηλεκτρονικ σύστηµα VTC: Μία φωτοδίοδοσ δίνει σήµα, προτού να έχουν φθαρεί τελείωσ τα καρβουνάκια.

Προστασία κατά τησ επανεκκίνησησ και ένδειξη υπερφρτωσησ µε το ηλεκτρονικ σύστηµα VTC (BHE 24, KHE 24, KHE 28 Η προστασία κατά τησ επανεκκίνησησ αποτρέπει την ακούσια επανέναρξη τησ λειτουργίασ τησ µηχανήσ µετά την εκ νέου σύνδεση µε το δίκτυο παροχήσ ρεύµατοσ οµοίωσ µετά απ διακοπή ρεύµατοσ.

Λειτουργία Contact της Metabo:

(KHE 24 Contact) Για έξυπνο τρύπηµα σε τοίχουσ που υπάρχουν σωληνώσεισ. Μλισ το χρησιµοποιούµενο εργαλείο έρθει σε επαφή µε υλικ, το οποίο είναι γειωµένο ή σε ηλεκτροφρουσ αγωγούσ, διακπτεται αυτοµάτωσ η λειτουργία τησ µηχανήσ.

)

7 Έναρξη της λειτουργίας

Επανελέγξτε πριν την έναρξη της

λειτουργίας, εάν η προβλεπµενη τάση και συχντητα που αναφέρονται στην πλακέτα τύπου ανταποκρίνονται στα στοιχεία του κατά τπους δικτύου ηλεκτρικού ρεύµατος.

7.1 Μοντάρισµα της λαβής συγκράτησης

Να χρησιµοποιείτε, για λγους

ασφαλείας, πάντοτε τη λαβή συγκράτησης που ανήκει στη συσκευασία παράδοσης.

Ανοίξτε το δακτύλιο σύσφιξησ, στρέφοντασ τη λαβή συγκράτησησ αριστερά (17). Εφαρµστε τη λαβή συγκράτησησ στο λαιµ σύσφιξησ του εργαλείου. Σπρώξτε µέσα τον οδηγ βάθουσ τρυπήµατοσ (7). Σφίξτε δυνατά τη λαβή

συγκράτησησ στην επιθυµητή γωνία, ανάλογα µε την εφαρµογή.

8Χρήση

8.1 Μεταρρύθµιση του οριοθέτη βάθους διάνοιξης οπών

Ξεσφίξτε τη λαβή συγκράτησησ (17). Ρυθµίστε τον οριοθέτη βάθουσ διάνοιξησ οπών (7) στο επιθυµητ βάθοσ διάτρησησ και σφίξτε και πάλι τη χειρολαβή.

8.2 Έναρξη / παύση της λειτουργίας

Για την έναρξη τησ λειτουργίασ τησ µηχανήσ πιέστε τον πληκτροδιακπτη (14).

Ο αριθµσ στροφών µπορεί να µεταρρυθµιστεί µε τη βοήθεια του πληκτροδιακπτη (δεν ισχύει για το BH 20).

Η µηχανή διαθέτει ένα ηλεκτρονικ σύστηµα οµαλήσ εκκίνησησ (δεν ισχύει για το BH 20).

Για τη συνεχή λειτουργία µπορεί να εµπλακεί το πλήκτρο πίεσησ µέσω του πλήκτρου σταθεροποίησησ (13). Για να απενεργοποιηθεί η συνεχήσ λειτουργία, πιέστε εκ νέου τον πλήκτροδιακπτη.

Σε περίπτωση ενεργοποιηµένης της συνεχούς λειτουργίας εξακολουθεί να

λειτουργεί το εργαλείο, ταν σας ξεφύγει απ το χέρι. Γι' αυτ πρέπει να κρατάτε πάντοτε σταθερά το εργαλείο µε τα δύο χέρια στις προβλεπµενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωµένοι.

8.3 Προεπιλογή του αριθµού στροφών

(KHE 24 Contact)

Ανάλογα µε την προβλεπµενη εφαρµογή, προεπιλέξτε τον καλύτερα ανταποκρινµενο αριθµ στροφών µέσω του τροχίσκου (8). Επιλογή του είδουσ λειτουργίασ (δεν ισχύει για το BH 20)

8.4 Επιλογή του είδους λειτουργίας

(δεν ισχύει για το BH 20)

Επιλέξτε το επιθυµητ είδοσ λειτουργίασ, στρέφοντασ τον αρθρωτ διακπτη (16). Για την περιστροφή εµπιέστε το µπλοκάρισµα (15).

∆ιάνοιξη οπών Άνοιγµα οπών µε τρυπάνι

πιστολέτου του τσοκ πιστολέτου)

Καλέµιασµα (KHE 24, KHE 28, KHE 24 Contact) χρήση του τσοκ πιστολέτου)

Το καλέµι είναι ασφαλισµένο κατά τησ συστροφήσ στη θέση καλεµιάσµατοσ. Για να µπορέσετε να τοποθετήσετε σωστά το καλέµι

(µνο κατά τη χρήση

(µνο κατά τη

Page 76

ΕΛΛΗΝΙΚA

για την εκάστοτε εφαρµογή, µετακινήστε τον αρθρωτ διακπτη (16) µεταξύ και

Σε περίπτωση που χρησιµοποιείτε καλέµι, λειτουργείτε τη µηχανή αποκλειστικά

στον τρπο λειτουργίας "Καλέµισµα" .

Αποφύγετε την αναµχλευση της µηχανής, έχοντας εισαγµένο το καλέµι.

8.5 Επιλογή της φοράς περιστροφής

(δεν ισχύει για το BH 20, BHE 20)

Να κάνετε χρήση του µεταρρυθµιστή της φοράς περιστροφής (12) µνον, ταν έχει

ακινητοποιηθεί η µηχανή.

Επιλογή τησ φοράσ περιστροφήσ: R = δεξιστροφα L = αριστερστροφα

8.6 Αντικατάσταση τσοκ

(δεν ισχύει για το BH 20, BHE 20)

Kατά την αντικατάσταση του τσοκ

προσέξτε, ώστε ο άξονας να είναι καθαρς. Εάν είναι απαραίτητο, λιπάνετε ελαφρά τον άξονα.

Αποµάκρυνση του τσοκ:

Εφαρµστε το τσοκ στον άξονα (6) (a). Περιστρέψτε την ασφάλιση του τσοκ (5) προσ την κατεύθυνση του βέλουσ (b), µέχρι να µπορεί το τσοκ να εφαρµοστεί πλήρωσ στον άξονα. Στη συνέχεια αφήστε την ασφάλιση ελεύθερη. Βεβαιωθείτε τι το τσοκ συγκρατείται καλά.

Επισήµανση:

ταυτχρονη περιστροφή του άξονα κατά την αντικατάσταση τησ επένδυσησ, µετακινήστε το πλήκτρο ζεύξησ (16) στη θέση καλεµιάσµατοσ.

8.7 Αντικατάσταση του εργαλείου του

το µε ειδικ γράσο (ως αξεσουάρ: αριθ. παραγγελίας 6.31800)! Χρησιµοποιείτε µνο εξαρτήµατα SDS-plus!

Εισαγωγή του εργαλείου:

Περιστρέψτε το εργαλείο και εισάγετέ το, µέχρι να πιάσει. Το εργαλείο πρκειται να ασφαλιστεί αυτµατα.

Εξαγωγή του εργαλείου:

Για να αποτρέψετε την

τσοκ τρυπανιού πιστολέτου

Πριν την τοποθέτηση καθαρίστε το στέλεχος του εξαρτήµατος και λιπάντε

Περιστέψτε την ασφάλιση του τσοκ (5) προσ την κατεύθυνση του βέλουσ, µέχρι να φτάσετε στο ακραίο τµήµα (a) και αποσύρετε το τσοκ (b).

Εφαρµογή του τσοκ:

Περιστρέψτε την ασφάλιση του εργαλείου (3) προσ την κατεύθυνση του βέλουσ (a) και εξάγετε το εργαλείο (b).

8.8 Αντικατάσταση του εργαλείου του ταχυτσκ Futuro Plus

(nicht BH 20, BHE 20)

Χρησιµοποιείτε το ταχυτσκ κατά το τρύπηµα χωρίσ καλέµισµα σε µέταλλο, ξύλο κτλ. και για το βίδωµα.

Page 77

Τοποθέτηση του εργαλείου. Κρατήστε το δακτύλιο στήριξησ (a) και στρέψτε µε το άλλο χέρι το κέλυφοσ (b) προσ την κατεύθυνση “GRIP, ZU", µέχρι να υπερβείτε την αισθητή µηχανική αντίσταση.

Προσοχή! Το εργαλείο δεν είναι ακµη σφιγµένο! Συνεχίστε να στρέφετε µε δύναµη (θα πρέπει να ακουστεί ένα "κλικ"), µέχρι εκεί, που θα είναι πλέον αδύνατη η περαιτέρω περιστροφή - τώρα έχει ασφαλιστεί το εργαλείο για πρώτη φορά.

ταν το κανάλι εργαλείων είναι µαλακ, θα πρέπει ενδεχοµένωσ να γίνει επανασύσφιξη µετά απ άνοιγµα οπών για σύντοµο χρονικ διάστηµα.

Άνοιγµα του τσοκ:

Κρατήστε το δακτύλιο στήριξησ (a) και στρέψτε µε το άλλο χέρι το κέλυφοσ (b) προσ την κατεύθυνση “AUF, RELEASE".

Επισήµανση:

που ενδέχεται να ακουστεί µετά το άνοιγµα του τσοκ (λειτουργική συνέπεια), παραµερίζεται µε την περιστροφή του κελύφουσ.

Εάν το τσοκ είναι ιδιαίτερα κλειστ:

Τραβήξτε το φισ του δικτύου. Συγκρατήστε το τσοκ στην κεφαλή του µε ένα διχαλωτ κλειδί και στρέψτε το κέλυφοσ (b) µε δύναµη προσ την κατεύθυνση "AUF, RELEASE".

8.9 Λειτουργία Contact

Για την ενεργοποίηση τησ λειτουργίασ Contact πιέστε το πλήκτρο (11).

Η λειτουργία Contact µπορεί, εάν είναι απαραίτητο, π.χ. κατά τη διάνοιξη οπών σε χαλύβδινουσ φορείσ ή σε τοίχουσ αποτελούµενουσ απ οπλισµένο σκυρδεµα, να απενεργοποιηθεί µε τη βοήθεια του πλήκτρου (11).

Η ένδειξη τησ κατάστασησ Contact (10) σασ πληροφορεί σχετικά µε την παρούσα κατάσταση:

Πράσινο:Ενεργοποίηση τησ λειτουργίασ Contact.

Κκκινο :Η µηχανή τέθηκε εκτσ λειτουργίασ, γιατί ήρθατε σε επαφή µε ένα αγώγηµο,

Το ευάκουστο θρισµα τριβήσ,

(KHE 24 Contact)

ΕΛΛΗΝΙΚA

γειωµένο υλικ ή µε έναν ηλεκτροφρο αγωγ του δικτύου.

Εξάγετε αµέσως τη µηχανή µε το τρυπάνι απ την οπή διάνοιξης και επισκευάστε

κατάλληλα οποιαδήποτε ενδεχµενη βλάβη.

Εκτσ λειτουργίασ: Η λειτουργία Contact έχει απενεργοποιηθεί.

9 Συµβουλές και υποδείξεις

Κατά το άνοιγµα οπών µε τρυπάνι πιστολέτου και κατά το καλέµιασµα απαιτείται µνον άσκηση περιορισµένησ δύναµησ. Η άσκηση µεγάλησ προσπίεσησ δεν αυξάνει την εργασιακή απδοση.

ταν ανοίγετε οπέσ σε βάθοσ, να εξάγετε κατά περίσταση το τρυπάνι απ την τρύπα, για να αποµακρύνετε το άλεσµα τησ πέτρασ.

Το άνοιγµα οπών σε πλακάκια καθώσ και σε άλλα εύθρυπτα υλικά να γίνεται χωρίσ κρούσεισ.

10 Συντήρηση

Καθαρισµσ του ταχυτσκ: Μετά απ χρήση µεγαλύτερησ διάρκειασ κρατήστε το τσοκ µε το άνοιγµα κάθετα προσ τα κάτω και ανοίγοκλείστε το περισστερεσ φορέσ. Η συσσωρευµένη σκνη πέφτει απ το άνοιγµα. Συνιστάται η τακτική χρήση ψεκαστικού καθαρισµού για τουσ συγκρατητέσ σύσφιξησ και για τα ανοίγµατα των συγκρατητών σύσφιξησ.

Να καθαρίζετε σποραδικά τισ σχισµέσ εξαερισµού τησ µηχανήσ.

11 Άρση λειτουργικών

διαταραχών

Σε περίπτωση που δε µπορείτε να πιέσετε προσ τα µέσα τον πληκτροδιακπτη (14) επανελέγξτε, εάν ο µεταρρυθµιστήσ τησ φοράσ περιστροφήσ (12) βρίσκεται τελείωσ στη θέση R (δεξιά) ή L (αριστερά).

Ηλεκτρονική ένδειξη σήµατος (9) στο ηλεκτρονικ σύστηµα VTC

KHE 28) Ταχύ διαλείπον φωτειν σήµα - Προστασία

κατά τησ επανεκκίνησησ Μετά απ διακοπή ρεύµατοσ και την επακλουθη εκ νέου παροχή δεν τίθεται αυτµατα σε λειτουργία η αναµµένη µηχανή. Για την περαιτέρω λειτουργία τησ µηχανήσ θέστε την εκτσ και πάλι εντσ λειτουργίασ.

Αργ διαλείπον φωτειν σήµα - Φθαρµένα καρβουνάκια Τα καρβουνάκια έχουν φθαρεί σχεδν πλήρωσ. ταν τα καρβουνάκια έχουν φθαρεί πλήρωσ, ττε η µηχανή τίθεται αυτµατα εκτσ

(BHE 24, KHE 24,

Page 78

ΕΛΛΗΝΙΚA

λειτουργίασ. Να γίνει αντικατάσταση των καρβουνακιών απ την υπηρεσία εξυπηρέτησησ πελατών.

12 Εξαρτήµατα

Χρησιµοποιείστε αποκλειστικά γνήσια εξαρτήµατα τησ Metabo.

Εάν χρειάζεστε εξαρτήµατα, παρακαλείσθε να απευθυνθείτε στον αντιπρσωπ σασ.

Παρακαλείσθε για την επιλογή των σωστών εξαρτηµάτων να αναφέρετε στον αντιπρσωπ σασ τον ακριβή τύπο του ηλεκτρικού εργαλείου σασ.

Βλέπε σελίδα 4.

A Εργαλεία SDS-plus B ∆ράπανο για µέταλλο και ξύλο C Ποτηροκορνα απ σκληρ µέταλλο D Σετ αναρρφησησ σκνησ E Ειδικ γράσο (για λίπανση των άκρων

σφήνωσησ του εξαρτήµατοσ)

Πλήρεσ πργραµµα εξαρτηµάτων, βλέπε www.metabo.com ή στον κύριο κατάλογο.

13 Επισκευή

Επισκευέσ ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται µνον απ ηλεκτροτεχνίτεσ!

Ηλεκτρικά εργαλεία τησ Metabo που επιδέχονται επισκευήσ µπορούν να αποσταλούν στη διεύθυνση που αναφέρεται στη λίστα ανταλλακτικών.

Παρακαλείσθε κατά την αποστολή προσ επισκευή να περιγράψετε το διαπιστωµένο πρβληµα.

14 Περιβαλλοντολογική

προστασία

Οι συσκευασίεσ τησ Metabo είναι 100% ανακυκλώσιµεσ.

Τα πεπαλαιωµένα ηλεκτρικά εργαλεία και εξαρτήµατα περιέχουν µεγάλεσ ποστητεσ πολύτιµων πρώτων υλών και συνθετικών υλών, οι οποίεσ µπορούν να υποβληθούν επίσησ σε ανακύκλωση.

Οι προκείµενεσ οδηγίεσ χρήσεωσ είναι τυπωµένεσ σε χαρτί που δεν έχει επεξεργαστεί µε χλώριο.

Μνο για τισ χώρεσ τησ ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο

οικιακών απορριάτων! Σύµφωνα ε την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωάτωσή τησ στο εθνικ δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται

ξεχωριστά και να επιστρέφονται για ανακύκλωση ε τρπο φιλικ προσ το περιβάλλον.

15 Τεχνικά στοιχεία

∆ιευκρινίσεισ σχετικά µε τα στοιχεία στη σελίδα 2.

Τηρούµε το δικαίωµα για αλλαγέσ που υπηρετούν την τεχνική προδο.

max = Μέγιστη διατρητική ικαντητα s max = Μέγιστοσ αριθµσ κρούσεων W = ∆ύναµη µεµονωµένου χτύπου m = Βάροσ D = ∆ιάµετροσ του λαιµού σύσφιξησ b = Τοµέασ σύσφιξησ του τσοκ

Συνολική τιµή κραδασµών (ανισµατικ άθροισµα τριών κατευθύνσεων) υπολογισµένη σύµφωνα µε το πρτυπο EN 60745:

h, HD

h, Cheq

h,HD/Cheq

Η στάθµη ταλαντώσεων που αναφέρεται σε αυτέσ τισ υποδείξεισ έχει µετρηθεί σύµφωνα µε µια τυποποιηµένη στο πρτυπο EN 60745 µέθοδο µέτρησησ και µπορεί να χρησιµοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων µεταξύ τουσ. Η µέθοδοσ είναι επίσησ κατάλληλη για µια προσωρινή εκτίµηση του φρτου των ταλαντώσεων.

Η αναφερµενη στάθµη ταλαντώσεων εκπροσωπεί τισ κύριεσ εφαρµογέσ του ηλεκτρικού εργαλείου. ταν µωσ το ηλεκτρικ εργαλείο χρησιµοποιηθεί για άλλεσ εφαρµογέσ, µε αποκλίνοντα εξαρτήµατα εργασίασ ή µε ανεπαρκή συντήρηση, µπορεί να αποκλίνει η στάθµη των ταλαντώσεων. Αυτ µπορεί να αυξήσει σηµαντικά το φρτο των ταλαντώσεων για λο το χρονικ διάστηµα τησ εργασίασ.

Για µια ακριβή εκτίµηση του φρτου των ταλαντώσεων θα πρέπει να ληφθούν υπψη επίσησ και οι χρνοι, στουσ οποίουσ το εργαλείο είναι απενεργοποιηµένο ή λειτουργεί, αλλά δεν είναι στην πραγµατικτητα σε χρήση. Αυτ µπορεί να µειώσει σηµαντικά το φρτο των ταλαντώσεων για λο το χρονικ διάστηµα τησ εργασίασ.

Καθορίστε πρσθετα µέτρα ασφαλείασ για την προστασία του χειριστή απ την επίδράση των ταλαντώσεων, πωσ για παράδειγµα:

= Ονοµαστική ισχύσ = Αποδιδµενη ισχύσ = Στροφέσ χωρίσ φορτίο = Στροφέσ µε φορτίο

= Τιµή εκποµπήσ κραδασµών

(κρουστικ τρύπηµα σε µπετν)

= Τιµή εκποµπήσ κραδασµών

(καλέµισµα)

= Ανασφάλεια (ταλαντώσεισ)

Page 79

Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτηµάτων εργασίασ, διατήρηση των χεριών ζεστών, οργάνωση τησ πορείασ των εργασιών.

Τυπικέσ ηχητικέσ στάθµεσ Α: L

, K

Κατά την εκτέλεση εργασιών µπορεί η στάθµη θορύβων να υπερβεί τα 85 dB(A)

= Στάθµη ηχητικήσ πίεσησ = Στάθµη ηχητικήσ ισχύοσ = Ανασφάλεια (ηχητική στάθµη)

Να φοράτε ωτασπίδες.

Οι τιµέσ µετρήθηκαν σύµφωνα µε την EN 60745.

Τα αναφερµενα τεχνικά στοιχεία εννοούνται µε ανοχέσ (σύµφωνα µε τισ εκάστοτε ισχύουσεσ τεχνικέσ προδιαγραφέσ).

ΕΛΛΗΝΙΚA

Page 80

MAGYAR

Eredeti használati utasítás

Igen tisztelt Vásárlónk! Köszönjük, hogy megtisztelt bennünket bizalmával és a Metabo elektromos szerszámát választotta. Minden egyes elektromos szerszámunkat igen alapos minőségi ellenőrző vizsgálatnak vetünk alá, ennek során meg kell felelniük a Metabo minőségbiztosító részlege által kidolgozott szigorú minőségi követelményeknek. Az elektromos szerszám élettartama nagy mértékben függ attól, hogy milyen gondosan bánik vele. Kérjük tehát, hogy figyelmesen olvassa el és tartsa be a jelen használati útmutatóban és a mellékelt műszaki leírásokban foglaltakat. Mennél gondosabban bánik a Metabo elektromos szerszámával, annál hosszabb ideig fogja az majd megbízhatóan kiszolgálni Önt.

Ta r ta l om

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági szabályok

4. Különleges biztonsági szabályok

5. Áttekintés

6. Különleges termékjellemzők

7. Üzembe helyezés

7.1. Tartófogantyú szerelése

8. Használat

8.1. Furatmélység-ütköző beállítása

8.2. Bekapcsolás - kikapcsolás

8.3. Fordulatszám előzetes beállítása (KHE 24 Contact)

8.4. Üzemmód megválasztása (kivéve BH 20)

8.5. Forgásirány megválasztása (kivéve BH 20, BHE 20)

8.6

Tokmánycsere (kivéve BH 20, BHE 20)

8.7. Szerszámcsere: ütvefúró-tokmány

8.8. Szerszámcsere: "Futuro Plus" gyorsbefogó tokmány (kivéve BH 20, BHE 20)

8.9. "Contact" funkció (KHE 24 Contact)

9. Néhány jótanács és gyakorlati fogás

10. Karbantartás

11. Hibaelhárítás

12. Tartozékok

13. Javítás

14. Környezetvédelem

15. Műszaki adatok

2 Rendeltetésszerű használat

Ez a fúrókalapács - a megfelelő tartozékkal alkalmas beton, kő és hasonló szerkezeti anyag, fúrókoronával (KHE 28) pedig tégla és hasonló anyag fúrására, ütvefúrására és vésésére, fémek, faanyagok, stb., ütés nélküli fúrására, valamint csavarozásra.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan bevett balesetvédelmi szabályokat, valamint a mellékelt biztosági útmutatóban foglaltakat.

3 Általános biztonsági

szabályok

FIGYELMEZTETÉS

csökkentése érdekében olvassa át a kezelési útmutatót.

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást.

biztonsági utasítások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizzen meg valamennyi biztonsági utasítást és előírást a jövőben.

Az elektromos kéziszerszám használata előtt olvassa el a mellékelt biztonsági és használati útmutatót figyelmesen és teljeskörűen. Őrizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak az elektromos kéziszerszámot.

– A sérülésveszély

4 Különleges biztonsági

szabályok

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 2. oldalon felsorolt szabványokban és műszaki előírásokban foglalt követelményeknek.

Saját testi épsége és a szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Viseljen fülvédőt.

okozhat.

A zajhatás halláskárosodást

Page 81

Használja a géppel szállított kiegészítő fogantyút.

A gép fölötti uralom elvesztése sérüléshez

vezethet.

A gépet a szigetelt markolatnál fogva tartsa meg, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vagy a saját hálózati kábelébe vághat

feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

A készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

Mindig viseljen védőszemüveget, munkáskesztyűt, és erős védőcipőt, ha az elektromos kéziszerszámmal dolgozik!

Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben,

nincsen áram-, víz- vagy gázvezeték

Metabo S-automatic biztonsági tengelykapcsoló. A biztonsági tengelykapcsoló kapcsolásakor azonnal kapcsolja ki a gépet!

Kerülje el a véletlenszerű indítást: mindig oldja ki a kapcsolót, ha a csatlakozódugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel. A VTC elektronikára (újraindulás elleni védelem) ez nem vonatkozik.

Ne érjen hozzá a forgásban levő betétszerszámhoz!

A forgácsot és fűrészport csak olyankor szabad eltávolítani, amikor a gép le van állítva.

Járjon el óvatosan kemény csavarozási esetnél (metrikus vagy hüvelykmenetű csavarok acélba való becsavarása esetén)! A csavarfej leszakadhat, ill. erős visszaható forgatónyomaték jelentkezhet a fogantyún.

A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy karbantartást végez el.

Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Azbeszttartalmú anyagokat csak szakembereknek szabad megmunkálniuk.

- Alkalmazzon lehetőleg porelszívást.

- Gondoskodjon a munkahely jó szellőzéséről.

- Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot.

Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat.

. A

MAGYAR

5Áttekintés

Lásd a 3. oldalt (kérjük, hajtsa ki).

gyorsbefogó tokmány

ütvefúró-tokmány

szerszámreteszelés

hüvely, gyorsbefogó tokmány

tokmányreteszelés

orsó

furatmélység-ütköző

fordulatszám-előválasztás szabályozókereke

elektronika kijelzője

"Contact" funció állapotkijelzője

érintkezés-fukció be/ki-kapcsolója

forgásirány-átkapcsoló

rögzítőgomb

kapcsoló

retesz

kapcsológomb

tartófogantyú

ütvefúró-tokmány

6 Különleges

termékjellemzők

Cserélhető tokmány

(kivéve BH 20, BHE 20): Az ütvefúró-tokmány egyszerűen és segédeszköz használata nélkül átcserélhető gyorsbefogó tokmányra.

Egygombos kezelés

(kivéve BH 20): A szerszám kivitelétől függően, egyetlen váltógombbal ide-oda kapcsolhat a fúrás, ütvefúrás, és vésés üzemmódok között.

Forgás megállítása:

(KHE 24, KHE 28, KHE 24 Contact): A forgás kikapcsolása után, véső munkálatokat végezhet a géppel.

Metabo S automatikus biztonsági tengelykapcsoló:

Ha a betétszerszám beszorul vagy megakad, a motorhoz történő erőátvitel korlátozódik. Mivel ilyenkor nagy erők lépnek fel, a felszerelt fogantyúkat minkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

Kikapcsoló szénkefék

Amikor a szénkefék teljesen elkoptak, a szerszám automatikusan kikapcsol. VTC elektronika: A fénydióda jelzi, hogy hamarosan teljesen elkopnak a szénkefék.

VTC elektronika: újraindulás elleni védelem

(BHE 24, KHE 24, KHE 28 Az újraindulás elleni védelem megakadályozza, hogy véletlenül elinduljon a gép, amikor

)

Page 82

MAGYAR

csatlakoztatja a hálózathoz, ill. amikor áramszünet után visszatér a feszültség.

Metabo "Contact" funkció:

(KHE 24 Contact) Biztonságosan lehet fúrni olyan falban is, amelyben vezetékek futnak. A gép azonnal leáll, ha valamilyen, az elektromosságot vezető, földelt anyagba vagy áram alatt álló vezetékbe ütközik a fúró.

7 Üzembe helyezés

Az üzembe vétel előtt ellenőrizze, hogy a

szerszám típustábláján megadott névleges feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

7.1 Tartófogantyú felszerelése

Biztonsági okokból mindig használja a

fúrógéphez adott tartófogantyút.

A tartófogantyúnak (17) az óramutatóval ellenkező irányú forgatásával nyissa a befogógyűrűt. Csúsztassa rá a tartófogantyút a gép nyakára. Tolja be a furatmélység-ütközőt (7). Húzza meg jól a tartófogantyút olyan szögben, ahogy az a használathoz szükséges.

8 Használat

8.1 Furatmélység beállítása

Oldja a (17) tartófogantyút. Állítsa be a (7) furatmélység-ütközőt a tervezett furatmélységnek megfelelően, majd ismét szorítsa meg a tartófogantyút.

8.2 Bekapcsolás - kikapcsolás

A szerszám indításához nyomja meg a (14) kapcsológombot.

A fordulatszámot a kapcsológombbal lehet szabályozni (kivéve BH 20).

A gép elektronikus finomindítóval rendelkezik (kivéve BH 20).

A folyamatos működéshez a kapcsológomb a (13) rögzítőgombbal reteszelhető. A szerszám megállításához nyomja meg ismét a kapcsológombot.

Folyamatos működésnél a berendezés

akkor is tovább forog, ha az a kezéből

már kicsavarodott. Ezért a készülékre felszerelt fogantyúkat minkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

8.3 Fordulatszám előzetes beállítása

(KHE 24 Contact)

Az alkalmazástól függően, az optimális fordulatszám a (8) szabályozókerékkel állítható be.

8.4 Üzemmód megválasztása

(kivéve BH 20)

Válassza ki a kívánt üzemmódot a (16) kapcsológomb elforgatásával. Az elforgatáshoz nyomja be a (15) reteszt.

fúrás ütvefúrás

(csak kalapácsfúró-tokmányokban való alkalmazásnál)

vésés (KHE 24, KHE 28, KHE 24 Contact) (csak kalapácsfúró-tokmányokban való alkalmazásnál)

Vésés üzemmódban a véső elfordulás ellen rögzítve van. Az adott feladathoz a vésőt úgy pozícionálhatja, hogy a kapcsológombot (16) a

és a jel közé állítja.

Ha a véső van befogva, akkor a berendezést kizárólag vésés

üzemmódban üzemeltesse.

Kerülje véséskor a géppel a feszítő-emelő mozdulatot.

8.5 Forgásirány meegválasztása

(kivéve BH 20, BHE 20)

A forgásirány megválasztására szolgáló (12) kapcsolót csak a motor teljes leállása

után használja.

Forgásirány megválasztása: R = jobbra forgás L = balra forgás

8.6 Tokmánycsere

(kivéve BH 20, BHE 20)

Tokmánycsere előtt tisztítsa meg a fúróorsót. Ha szükséges, zsírozza be

kissé a fúróorsót.

Page 83

MAGYAR

Tokmány levétele:

Forgassa el a tokmány (5) rögzítőjét a nyíllal jelzett irányban az (a) ütközőig és húzza le a (b) fúróorsóról.

Tokmány szerelése:

Tegye rá a tokmányt a (6) fúróorsóra. Forgassa el a tokmány (5) rögzítőjét a (b) nyíllal jelzett irányban, amíg a tokmány teljesen rá nem csúszik az orsóra, majd engedje el a rögzítőt. Ellenőrizze, hogy megvan-e szorítva eléggé a tok-mány.

Megjegyzés:

helyzetbe, hogy tokmánycsere közben ne tudjon elfordulni a a tokmány.

8.7 Szerszámcsere: ütvefúró-tokmány

speciális zsírral (tartozékként: rendelési szám

6.31800)! Csak SDS-plus szerszámokat használjon!

Fúrószerszám behelyezése:

Addig forgassa a fúrószerszámot, amíg be nem kattan a reteszelésbe. A fúrószerszám automatikusan rögzítődik.

Állítsa a (16) kapcsológombot vésés

Használat előtt tisztítsa meg a szerszám befogószárát és kenje meg a mellékelt

Fúrószerszám kivétele:

Forgassa el a szerszám (3) reteszelését az (a) nyíllal jelzett irányban és vegye ki a (b) fúrószerszámot.

8.8 Szerszámcsere: "Futuro Plus" gyorsbefogó tokmány

(kivéve BH 20, BHE 20)

A gyorsbefogó fúrótokmányt fémben, fában stb. történő ütés nélküli fúrás és csavarozás esetén használja.

Helyezze be a szerszámot. Egyik kezével tartsa meg az (a) szorítógyűrűt, a másikkal pedig addig forgassa a (b) perselyt a “GRIP, ZU" jel irányában, amig azt nem érzi, hogy legyőzte a mechanikus ellenállást.

Figyelem! A fúrószerszám még nincs befogva! Addig forgassa tovább erőteljesen a perselyt (“kattanó" hangot kell hallania), amíg csak lehet csak ekkor van biztonságosan befogva a szerszám a tokmányban.

Ha a fúrószár lágy anyaból van, rövid fúrás után esetleg ismét meg kell húzni a szorítógyűrűt.

Fúrótokmány nyitása:

Egyik kezével tartsa meg az (a) szorítógyűrűt, a másikkal pedig forgassa el a (b) perselyt az “AUF, RELEASE" jel irányában.

Megjegyzés:

hallható (a működés okozta) kerepelő hang megszűnik, ha visszafelé forgatja a perselyt.

Ha nagyon erősen meg van szorítva a tokmány:

Húzza ki a hálózati dugaszcsatlakozót. Villáskulcs segítségével tartsa meg a fúrótartót a fejrészénél fogva és erőteljesen forgassa el a (b) hüvelyt az "AUF, RELEASE” jel irányában.

A fúrótokmány nyitása után esetleg

Page 84

MAGYAR

8.9 "Contact" funkció

(KHE 24 Contact)

Ha be akarja kapcsolni a "Contact" fukciót, nyomja meg a (11) gombot.

A "Contact" funkciót szükség esetén, pl., ha acéltartóban vagy vasbetétes falban akar fúrni, a (11) gombbal ki lehet kapcsolni.

A "Contact" funkció (10) állapotkijelzője mutatja, hogy az adott pillanatban be van-e kapcsolva a funkció:

Zöld fény:"Contact" funkció aktív Piros fény: A gép kikapcsolt, mert a fúrófej

valamilyen, az elektromosságot vezető, földelt anyagnak vagy áram alatt álló villamos vezetéknek ütközött.

Azonnal húzza ki a gépet a fúróval együtt a furatból, adott esetben szakemberrel

javíttassa meg a gépet.

Aus (ki): "Contact" funkció nem aktív.

9 Néhány jótanács és

gyakorlati fogás

Ütvefúrásnál és vésésnél csak mérsékelt szorítónyomásra van szükség. Nagy szorítóerő alkalmazása nem növeli a teljesítményt.

Ha mélyen kell fúrnia, időről-időre húzza ki a fúrót a furatból és tisztítsa meg a kőportól, ill. a forgácstól.

Csempét és más rideg anyagot ütés nélkül kell fúrni.

10 Karbantartás

Gyorsbefogó tokmány tisztítása: Ha hosszabb ideig dolgozott a géppel, tartsa a fúrótokmányt - a nyílásával lefelé - függőleges helyzetben, majd többször egymás után nyissa ki, ill. zárja be a tokmányt. A felgyülemlett por kihullik a nyíláson. Javasoljuk, hogy rendszeresen kezelje le a befogópofákat és a pofanyílásokat tisztítószprével.

Időröl időre tisztítsa ki a gépen a szellőzőnyílásokat.

11 Hibaelhárítás

Ha nem lehetne lenyomni a (14) kapcsológombot, ellenőrizze, hogy pontosan „R“ vagy „L“ helyzetben áll-e a (12) forgásirány-átkapcsoló.

VTC elektronika (9) kijelzője

(BHE 24, KHE 24, KHE 28) Gyors villogás - újraindítás védelem

Amikor feszültségkimaradás után visszatér a

feszültség, a még bekapcsolt gép biztonsági okokból nem indul el. Elindításához kapcsolja ki, majd ismét kapcsolja be a gépet.

Lassú villogás - kopottak a szénkefék A szénkefék csaknem teljesen elkoptak. Amikor a szénkefék teljesen elkoptak, a szerszám automatikusan kikapcsol. Cseréltesse ki a szénkeféket a vevőszolgálattal.

12 Tartozékok

Csak eredeti Metabo tartozékokat használjon. Ha valamilyen tartozékra van szüksége, forduljon a

kereskedőjéhez. Megrendelésében adja meg a villamos szerszáma

pontos típusjelét. Így biztos lehet abban, hogy a kereskedő a megfelelő tartozékot szállítja.

Lásd a 4. oldalt.

A fúrószerszámok SDS-plus szárral

B fúrók fémhez és fához C keményfém fúrókorona D porszívó készlet

E Speciális zsír (a szerszám befogószárának

kenésére)

A teljes tartozékprogramhoz lásd: www.metabo.com vagy a fõkatalógust.

13 Javítás

Elektromos szerszámot csak villamos szakember javíthat!

A meghibásodott Metabo villamos szerszámot a pótalkatrész-jegyzékben feltüntetett valamelyik javítóműhelybe lehet beküldeni javításra.

Kérjük, hogy levelében röviden írja le az észlelt hibát.

14 Környezetvédelem

A Metabo szerszámok csomagolása 100 %-ban újra hasznosítható anyagokból készül.

A leselejtezett villamos szerszámok és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyeke szintén újra hasznosíthatók.

Ez a használati utasítás klórmentes fehérített papírra lett nyomtatva.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon

háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

Page 85

MAGYAR

15 Műszaki adatok

Az adatok értelmezését lásd a 2. oldalon. A műszaki változtatás jogát a továbbfejlesztés

érdekében fenntartjuk magunknak. P

max = legnagyobb furatátmérő s max = legnagyobb ütésszám W = egyedi ütés energiája m=tömeg D=nyakátmérő b = tokmányszorító tartomány

Eredő rezgés (a három különböző irányú rezgés vektoriális összegének) meghatározása az EN 60745 szerint: a

h, HD

h, Cheq

h,HD/Cheq

Az ezen utasításokban megadott rezgésszintet az EN 60745 szabványban rögzített mérési eljárásnak megfelelően mérték, és felhasználható az elektromos szerszámok egymással való összehasonlítására. Alkalmas a vibrációs terhelés előzetes becslésére is.

A megadott rezgésszint az elektromos szerszám legfontosabb alkalmazásait reprezentálja. Ha azonban az elektromos szerszámot más alkalmazásokra, eltérő szerszámokkal vagy nem elegendő karbantartási háttérrel használják, akkor a vibrációs szint ettől eltérhet. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

A vibrációs terhelés pontos becsléséhez azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

Vezessen be kiegészítő biztonsági intézkedéseket a rezgések hatása ellen a kezelő védelme érdekében, mint pl. az elektromos szerszám és az alkalmazott szerszámok karbantartása, a kezek melegen tartása, a munkafolyamatok szervezése.

Jellemző A-osztályú zajszint: L

, KWA= Bizonytalanság (hangszint)

Munkavégzés közben a zajszint meghaladhatja a 85 dB (A) értéket.

= névleges teljesítményfelvétel = leadott teljesítmény = alapjárati fordulatszám = fordulatszám terhelés alatt

= Rezgéskibocsátási érték

(ütvefúrás betonban) = Rezgéskibocsátási érték (vésés) = Bizonytalanság (rezgés)

= hangnyomásszint = hangteljesítményszint

Hordjon zajtompító fülvédőt!

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.

A fenti adatoknak tűrése van (lásd a mindenkor érvényes szabványt).

Page 86
