Page 1

A0315_40IVZ.fm

BAS 505 G

Manuale d’uso originale. . . . . . . . . . . . . . . .3

Manual de instrucciones original . . . . . . . .16

Original brugsvejledning . . . . . . . . . . . . . .30

Alkuperäiskäyttöohje . . . . . . . . . . . . . . . . .42

115 170 2178 / 0110 - 4.0

Page 2

D DEUTSCH ENG ENGLISH

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens med følgende standarder*

lietuvių

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien**

F FRANÇAIS NL NEDERLANDS

DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives **

IT ITALIANO ES ESPAÑOL

DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle seguenti norme* in conformità con le disposizioni delle normative **

PT PORTUGUÊS SV SVENSKA

DECLARAÇÃO DE CONFORMIDADE Declaramos sob nossa responsabilidade que este produto está de acordo com as seguintes normas* de acordo com as directrizes dos regulamentos **

FIN SUOMI NO NORGE

VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktiivien määräysten mukainen** Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer* henhold til

DA DANSK POL POLSKI

OVERENSSTEMMELSESATTEST OŚWIADCZENIE O ZGODNOŚCI

iht bestemmelserne i direktiverne**

EL Ελληνικές HU MAGYAR

∆ΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣ MEGEGYEZİSÉGI NYILATKOZAT ∆ηλώνουµε µε ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις ακόλουθες προδιαγραφές* σύµφωνα µε τις διατάξεις των οδηγιών**

CZ Čeština

Souhlasné prohlášení Atbilstības deklarācija Tímto na vlastní zodpovědnost prohlašujeme, že tento výrobek splňuje níže uvedené normy* normativní nařízení**

SL Slovenski IZJAVA O SKLADNOSTI ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ S polno odgovornostjo izjavljamo, da so stroji izdelani z upoštevanju standardov* in z upoštevanjem regulativov navedenih v Direktivh**

ET Eesti LT Latviešu

VASTAVUSDEKLARATSIOON Suderinamumo aktas Käesolevaga deklareerime täielikul enda vastutusel, et see toode on vastavuses järgmiste standarditega* vastavalt allnimetatud direktiivides**

SK slovenčina RO Românã

Konformné prehlásenie Declaratie de conformitate Prehlasujeme s plnou zodpovednosťou, že tento výrobok zodpovedá nasledovným normám* podľa ustanovení smerníc**

We herewith declare in our sole responsibility that this product complies with the following standards* in accordance with the regulations of the undermentioned Directives**

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen**

Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices**

Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande standarder* enligt bestämmelserna i direktiven**

bestemmelsene i direktiv**

Oświadczamy z pełną odpowiedzialnością, Ŝe niniejszy produkt odpowiada wymogom następujących norm* według ustaleń wytycznych **

Kizárólagos felelısségünk tudatában ezennel igazoljuk, hogy ez a termék kielégíti az alábbi szabványokban lefektetett követelményeket* megfelel az alábbi irányelvek elıírásainak**

Mēs, apakšā parakstījušies, ar šo deklarējam ar pilnu atbildību, ka šis produkts atbilst šādiem standartiem* saskaĦā ar zemāk minēto Direktīvu norādījumiem **

BG БЪЛГАРСКИ

Ние декларираме на собствена отговорност, че този продукт е в съответствие със следните норми* съгласно предписанията на директиви**

Mes vienpusiškai garantuojame, kad šis produktas atitinka sekančius standartus* pagal žemiau minimas Nuostatas**

Declaram pe proprie raspundere ca acest produs corespunde urmatoarelor norme*, conform dispozitiilor directrivelor**

Bandsäge/ Band Saw/ Scie à Ruban

BAS 505 G WNB/ DNB

* EN 1807:1999+A1:2009, EN 60204-1, DIN EN 61000-3-2, DIN EN 61000-3-3

** 2006/42/EG Anhang , 2004/108/EG

Dokumentationsbevollmächtigter/ responsible person for documentation/ Chargé de la documentation

Director Innovation, Research and Development

Nürtingen, 27.01.2010 1001349

Volker Siegle

Metabowerke GmbH

Metabo-Allee 1

D - 72622 Nürtingen

Page 3

XA0046I4.fm Manuale d’uso originale DEUTSCH

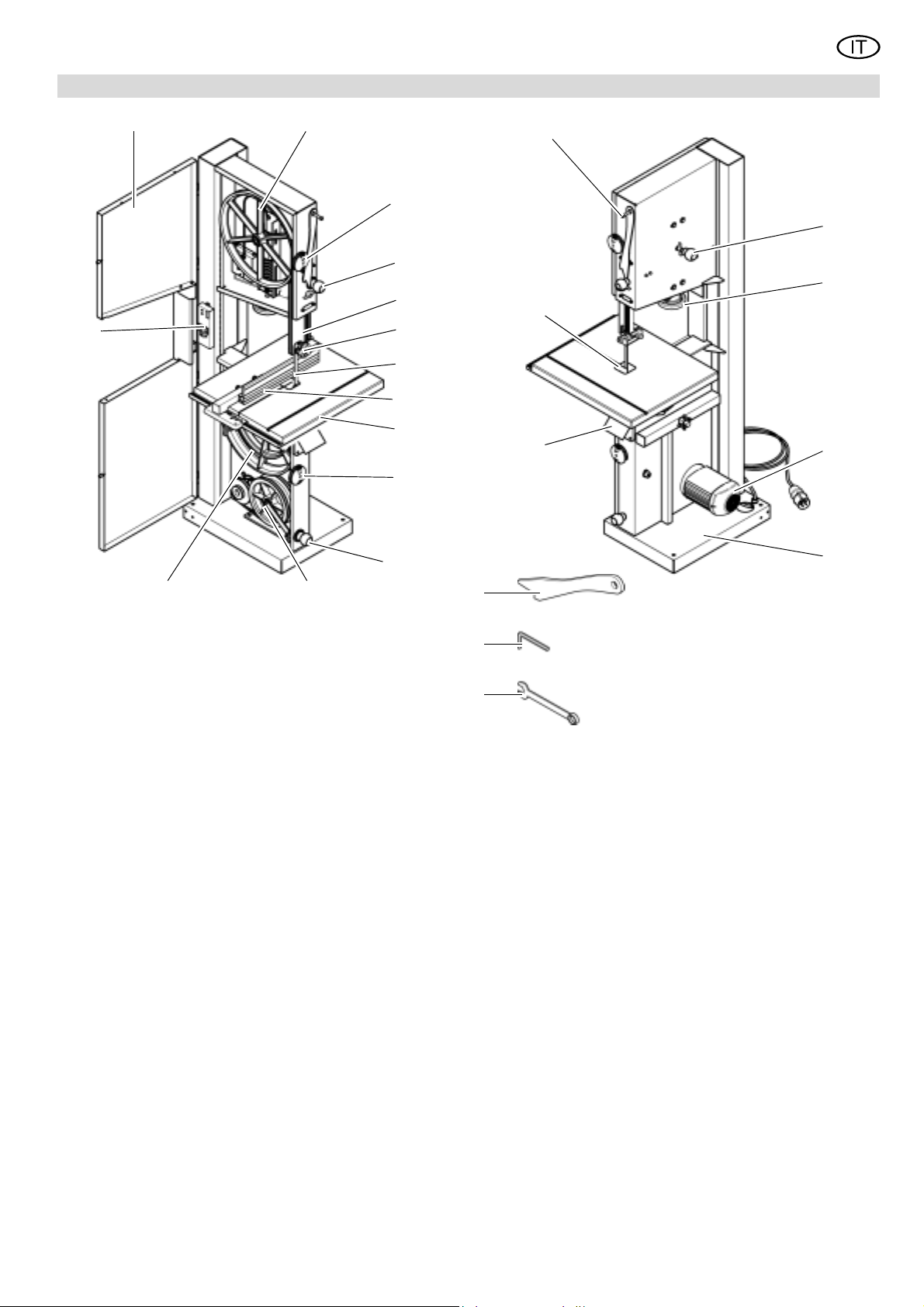

1. Visione d'insieme della sega

ITALIANO

Lato anteriore

1 Portello dell'alloggiamento

2 Rullo superiore per sega a

nastro

3 Chiusura girevole portello

alloggiamento

4 Manopola per il coperchio

della lama della sega

5 Coperchio della lama della

sega

6 Guida superiore della lama

della sega a nastro

7 Lama della sega a nastro

8 Battuta parallela

11 Manopola di regolazione della

tensione della cinghia della lama

12 Meccanismo della cinghia

della lama

13 Rullo inferiore per sega a

nastro

14 Interruttore di accensione/spe-

gnimento

Lato posteriore

15 Manopola del rullo superiore

per sega a nastro

16 Ruota di regolazione per la

tensione della lama della sega a nastro

21 Supporto per elemento spin-

tore

22 Elemento spintore

23 Chiave esagona

24 Chiave

9 Banco della sega

con profilo di guida della battuta

10 Chiusura girevole portello

alloggiamento

17 Motore

18 Piede di appoggio

19 Bocchettone di aspirazione

dei trucioli

20 Profilo di caricamento per

banco

Page 4

ITALIANO

Sommario 2. Istruzioni obbligatorie

1. Visione d'insieme della sega......3

2. Istruzioni obbligatorie.................4

3. Sicurezza......................................4

3.1 Utilizzo appropriato .......................4

3.2 Istruzioni generali per

la sicurezza ...................................4

3.3 Simboli sull'apparecchio................6

3.4 Dispositivi di sicurezza ..................6

4. Caratteristiche particolari

del prodotto .................................6

5. Trasporto della sega...................6

6. Elementi dell'apparecchio..........7

7. Messa in funzione .......................8

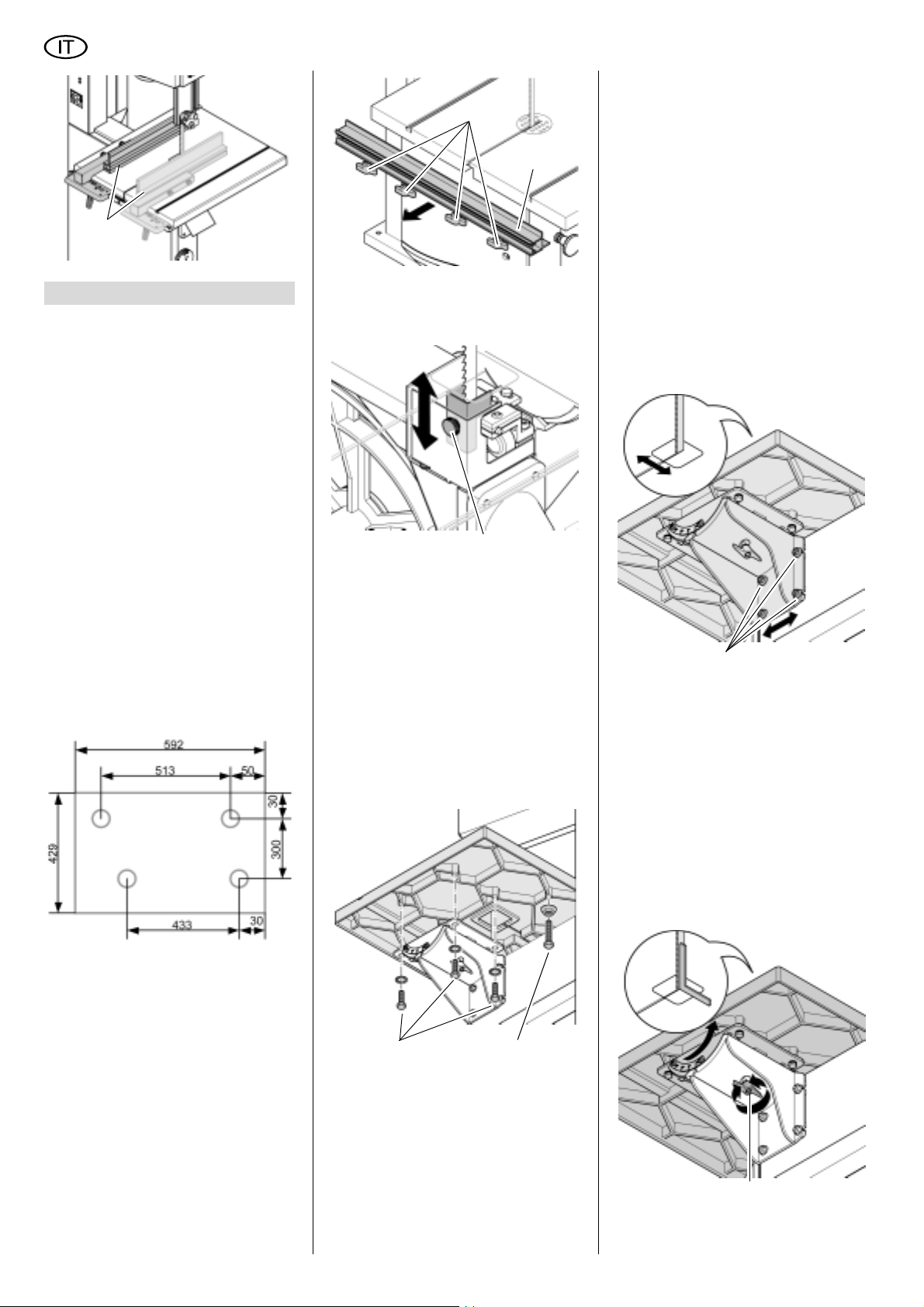

7.1 Fissaggio della sega .....................8

7.2 Montaggio del banco della sega ...8

7.3 Regolazione del banco della sega ..8

7.4 Montaggio del profilo di guida

della battuta...................................9

7.5 Montaggio della battuta parallela.... 9

7.6 Montaggio del supporto

per l'elemento spintore..................9

7.7 Collegamento del dispositivo di

aspirazione dei trucioli...................9

7.8 Collegamento elettrico ..................9

8. Uso .............................................10

8.1 Regolazione dell'altezza della guida superiore della lama... 10

8.2 Processo di lavorazione ..............10

9. Manutenzione ............................11

9.1 Impostazione del numero di giri....11

9.2 Sostituzione della cinghia

posteriore della lama...................11

9.3 Sostituzione della cinghia

anteriore della lama.....................11

9.4 Sostituzione della lama

della sega a nastro......................11

9.5 Tensionamento della lama ..........12

9.6 Regolazione della lama

della sega a nastro......................12

9.7 Regolazione della guida

superiore della lama....................12

9.8 Regolazione della guida

inferiore della lama......................13

9.9 Sostituzione del profilo

di caricamento per banco............13

9.10 Pulizia della sega ........................13

9.11 Custodia della macchina .............13

10. Consigli e suggerimenti ...........13

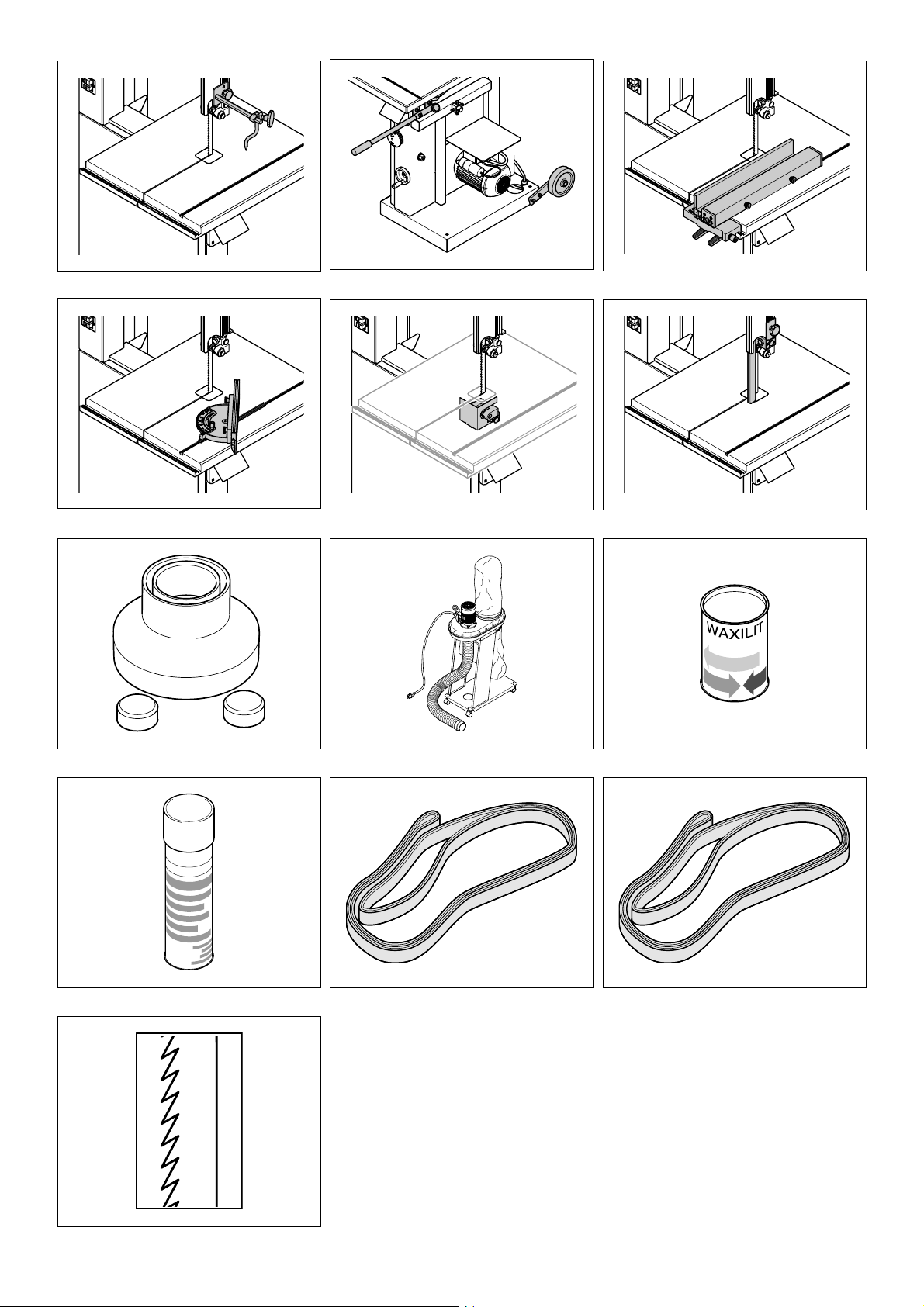

11. Accessori disponibili ...........14/56

12. Riparazione................................14

13. Rispetto dell'ambiente..............14

14. Problemi e anomalie .................14

15. Dati tecnici.................................14

15.1 Lame disponibili ..........................15

Queste istruzioni per l'uso sono state realizzate per consentire un utilizzo rapido e sicuro dell'apparecchio. Di seguito vengono fornite brevi indicazioni sulla modalità di lettura delle istruzioni.

− Prima di mettere in funzione l'apparecchio, leggere interamente le istruzioni prestando particolare attenzione alle indicazioni sulla sicurezza.

− Il presente manuale d'uso è destinato a persone con conoscenze tecniche sugli attrezzi descritti. Se non si ha alcun tipo di esperienza con questo tipo di apparecchio, richiedere l'aiuto di esperti.

− Tenere a portata di mano tutta la documentazione fornita con l'apparecchio per poterla consultare se necessario. Conservare la prova d'acquisto per eventuali richieste di intervento in garanzia.

− Se si presta o si vende l'apparecchio, includere anche la relativa documentazione.

− Per eventuali danni derivati dalla mancata osservanza di queste istru zioni d'uso, il produttore declina ogni responsabilità.

Le informazioni in queste istruzioni d'uso utilizzano i simboli illustrati di seguito.

Pericolo! Avvertenza per possibili danni alle persone o all'ambiente.

Pericolo di scosse elettriche! Avvertenza per possibili danni alle persone cau sati dall'elettricità.

Pericolo di trascinamento! Avvertenza per possibili danni alle persone (parti del corpo o indumenti impigliati).

Attenzione! Avvertenza per possibili danni materiali.

Nota

Informazioni integrative.

− I numeri nelle figure (1, 2, 3, ecc.)

− indicano i singoli pezzi;

− usano una numerazione progres-

siva;

− si riferiscono ai numeri corrispon-

denti in parentesi (1), (2), (3) ... nel testo vicino.

− Le istruzioni d'uso per le quali è necessario seguire la sequenza indicata sono numerate in ordine progressivo.

− Le istruzioni d'uso in cui la sequenza può essere stabilita a discrezione dell'operatore sono contrassegnate da un punto.

− Gli elenchi sono contrassegnati da un trattino.

3. Sicurezza

3.1 Utilizzo appropriato

L'apparecchio è realizzato per l'impiego solo in ambienti asciutti. Non è consentito utilizzarlo all'aperto.

L'apparecchio è progettato per il taglio di legno, legno plastificato e altri materiali ad esso analoghi.

I pezzi a forma rotonda possono essere segati esclusivamente utilizzando l'apposito dispositivo di blocco in quanto, altrimenti, potrebbero girarsi, trainati dalla lama della sega a nastro.

Quando si segano di taglio pezzi piatti bisogna utilizzare una battuta adeguata per avere una guida sicura.

Qualsiasi altro utilizzo non è idoneo. Il

costruttore declina ogni responsabilità per danni causati da un utilizzo non con forme allo scopo previsto.

Modifiche apportate all'apparecchio o l'uso di parti non controllate e autorizzate dal produttore possono comportare danni imprevedibili.

3.2 Istruzioni generali per la

sicurezza

• Durante l'uso dell'apparecchio, osservare le seguenti informazioni

relative alla sicurezza per evitare rischi per le persone o danni mate riali.

• Osservare in particolare le informazioni relative alla sicurezza contenute nelle singole sezioni.

• All'occorrenza applicare le disposizioni di legge o le norme antinfortunistiche vigenti per l'uso e la manipolazione delle seghe a nastro.

Pericoli generici!

• Tenere sempre in ordine l'ambiente di lavoro per evitare il rischio di inci denti causati da oggetti fuori posto.

• Agire con la massima attenzione badando bene alle azioni svolte e ragionando sempre. Evitare di azio nare l'apparecchio in momenti di scarsa concentrazione.

• Tenere in debita considerazione gli effetti dell'ambiente circostante. Provvedere ad una buona illumina zione.

Page 5

ITALIANO

• Evitare di assumere posizioni anomale lavorando sempre in situazioni di stabilità e di equilibrio.

• Per i pezzi lunghi utilizzare supporti adeguati.

• Non utilizzare l'apparecchio in prossimità di liquidi o gas infiammabili.

• Questo apparecchio può essere azionato e utilizzato soltanto da coloro che conoscono bene le seghe a nastro e sono consapevoli, in qualsiasi momento, dei pericoli connessi all'utilizzo delle stesse. Le persone sotto i 18 anni d'età possono utilizzare il presente apparecchio soltanto nell'ambito dell'addestramento professionale e sotto la supervisione di un istruttore.

• Tenere lontano dall'ambiente di lavoro il personale non autorizzato e in particolare i bambini. Durante il funzionamento, verificare che nes suno tocchi l'apparecchio e/o il cavo di alimentazione.

• Non sovraccaricare l'apparecchio e usarlo esclusivamente con la potenza indicata nella sezione "Dati tecnici".

Pericolo di scosse elettriche

• Non esporre mai l'apparecchio alla pioggia. Non utilizzarlo in ambienti umidi o bagnati. Durante l'uso dell'attrezzo, evitare il contatto del corpo con elementi muniti di messa a terra (ad esempio corpi riscaldanti, tubi, fornelli, frigori feri).

• Utilizzare il cavo di alimentazione esclusivamente per gli scopi a cui è destinato.

per effetto delle parti mobili!

• Prima di mettere in funzione l'apparecchio, verificare che siano montati tutti i dispositivi di protezione.

• Tenersi sempre a una distanza sufficiente dalla lama della sega a nastro. Se necessario, utilizzare strumenti di accesso ausiliari adatti. In caso di rottura della cinghia trape zoidale oppure della lama della sega a nastro i rulli potranno continuare a girare. Durante il funzionamento tenersi ad una distanza sufficiente dagli elementi strutturali in azione.

• Attendere l'arresto della lama della sega a nastro prima di rimuovere trucioli, resti di legno, ecc. dall'ambiente di lavoro.

Pericolo di ferite e contusioni

• Segare soltanto pezzi di dimensioni adatte a consentire un blocco sicuro durante le operazioni di taglio.

• Non esercitare mai una pressione laterale per frenare la lama della sega a nastro in movimento.

• Prima di qualsiasi intervento di manutenzione scollegare l'apparec chio dalla rete elettrica.

• Prima di accendere l'apparecchio (ad esempio dopo gli interventi di manutenzione) verificare che nel suo interno non siano rimasti degli utensili di montaggio o degli acces sori.

• Estrarre il connettore di rete dalla presa quando l'attrezzo non viene utilizzato.

Pericolo di tagli anche con

utensili da taglio fermi!

• Per sostituire gli utensili da taglio, utilizzare i guanti.

• Conservare le lame della sega in modo tale che nessuno possa ferirsi.

Pericolo di contraccolpi dei pezzi da segare (il pezzo da segare rimane impigliato nella lama della sega a nastro colpendo l'operatore)

• Non tenere gli oggetti da segare in posizione inclinata.

• Segare i pezzi sottili o a parete sottile utilizzando solo lame a denti fini.

Utilizzare sempre lame affilate.

• In caso di dubbio, controllare l'eventuale presenza di corpi estranei (ad esempio chiodi oppure viti) nei pezzi.

• Segare soltanto pezzi di dimensioni adatte a consentire un blocco sicuro durante le operazioni di taglio.

• Non segare mai più pezzi contemporaneamente né fasci composti da più elementi per evitare il pericolo di infortuni causati dal trascinamento incontrollato di uno di tali elementi mediante la lama della sega a nastro.

• Per segare i pezzi di forma rotonda, utilizzare un dispositivo di fermo idoneo ad impedirne un'eventuale rotazione indesiderata o erronea.

Pericolo di trascinamento!

• Durante l'uso, prestare molta attenzione per evitare che parti del corpo o di indumenti rimangano impigliate tra i componenti in rotazione. Si sconsiglia pertanto di indossare cravatte, guanti e indumenti con maniche larghe; in caso di capelli

lunghi, raccoglierli sotto una retina di protezione.

• Non segare mai pezzi su cui si trovino

− funi

− corde,

− nastri,

− cavi,

− fili metallici.

Pericolo causato da protezione

personale insufficiente!

• Munirsi di paraorecchie.

• Indossare occhiali protettivi.

• Utilizzare una mascherina parapol-

vere.

• Indossare indumenti da lavoro adeguati.

• Durante i lavori all'aperto si consiglia l'uso di calzature antiscivolo.

Pericolo causato dalla sega-

tura!

• Alcuni tipi di segatura (ad esempio quella ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se aspirati: lavorare esclusivamente con un impianto di aspirazione L'impianto di aspira zione deve soddisfare i valori indicati nei "Dati tecnici".

• In fase di lavoro, fare in modo di produrre la quantità minima possibile di segatura nell'ambiente.

− rimuovere i depositi di segatura

dall'area di lavoro (non spanderli da una parte all'altra);

− eliminare i difetti di tenuta

dell'impianto di aspirazione;

− garantire una buona ventilazione.

Pericolo causato da modifiche tecniche e/o uso di parti non collau date e approvate dal produttore

• Montare il presente apparecchio seguendo scrupolosamente le istruzioni del presente manuale.

• Utilizzare esclusivamente parti omologate dal produttore, in particolare per:

− lame per sega (numero d'ordine,

vedere Dati tecnici);

− dispositivi di sicurezza (per il

numero d'ordine vedere Elenco dei pezzi di ricambio).

• Evitare di apportare modifiche di qualunque tipo sui componenti.

Pericolo causato da eventuali

anomalie dell'apparecchio

• Usare la massima cura nella manutenzione dell'apparecchio e dei rela-

Page 6

ITALIANO

tivi accessori, seguendo scrupolosamente le istruzioni.

• Prima di utilizzare l'apparecchio, verificarne il perfetto funzionamento controllando la conformità dei dispo sitivi di sicurezza, dei dispositivi di protezione e intervenendo su eventuali componenti lievemente danneggiati. Verificare inoltre che i componenti mobili funzionino perfettamente e che non si incep pino. Tutte le parti devono essere montate correttamente e soddisfare le condizioni necessarie al corretto funzionamento dell'apparecchio.

• Prima di ogni accensione: controllare se la lama continua a girare per più di 10 secondi; in tal caso far sostituire il motore da un elettricista specializzato.

• I dispositivi di sicurezza o i componenti danneggiati devono essere riparati, o eventualmente sostituiti, da tecnici specializzati e qualificati. La sostituzione di interruttori dan neggiati va effettuata presso un centro di assistenza tecnica del cliente. Non utilizzare l'apparecchio se l'interruttore di accensione non fun ziona.

• Le maniglie vanno mantenute sempre asciutte e prive di tracce d'olio e di grasso.

Pericolo dovuto a pezzi o parti

di materiale che si bloccano!

Se si verifica un bloccaggio:

1. Spegnere l'apparecchio;

2. Estrarre il connettore di rete.

3. Indossare guanti.

4. Eliminare il bloccaggio con utensili idonei.

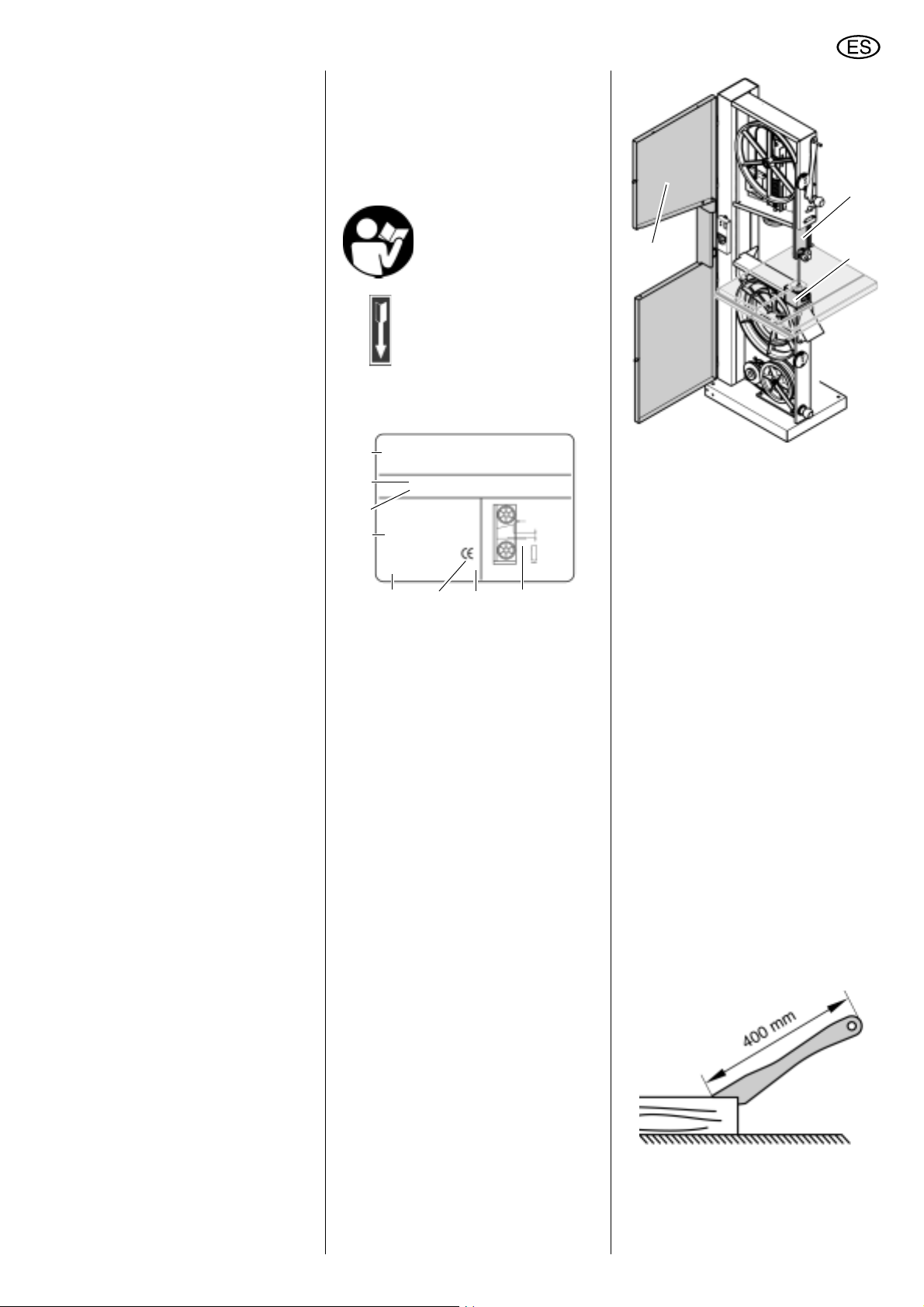

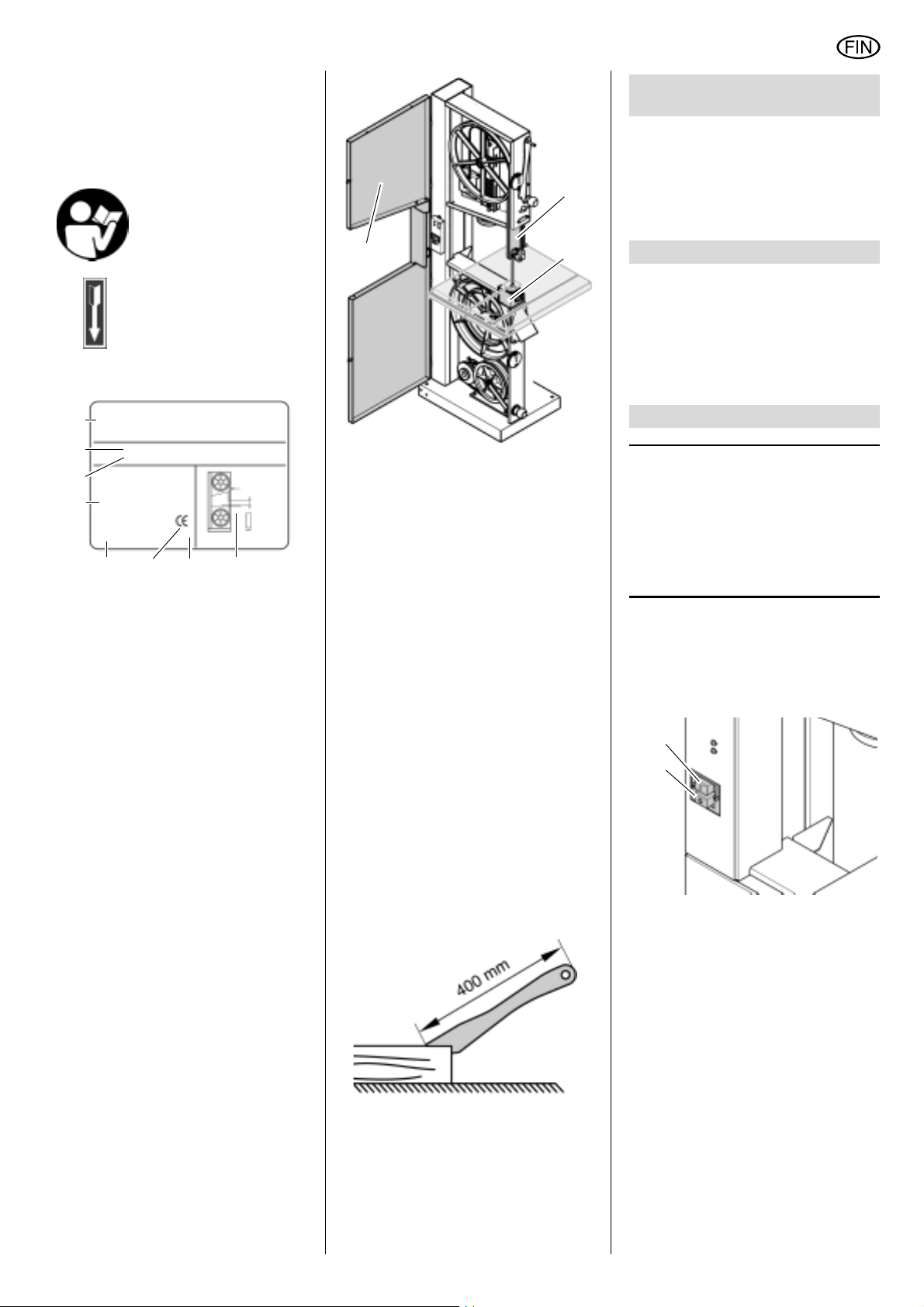

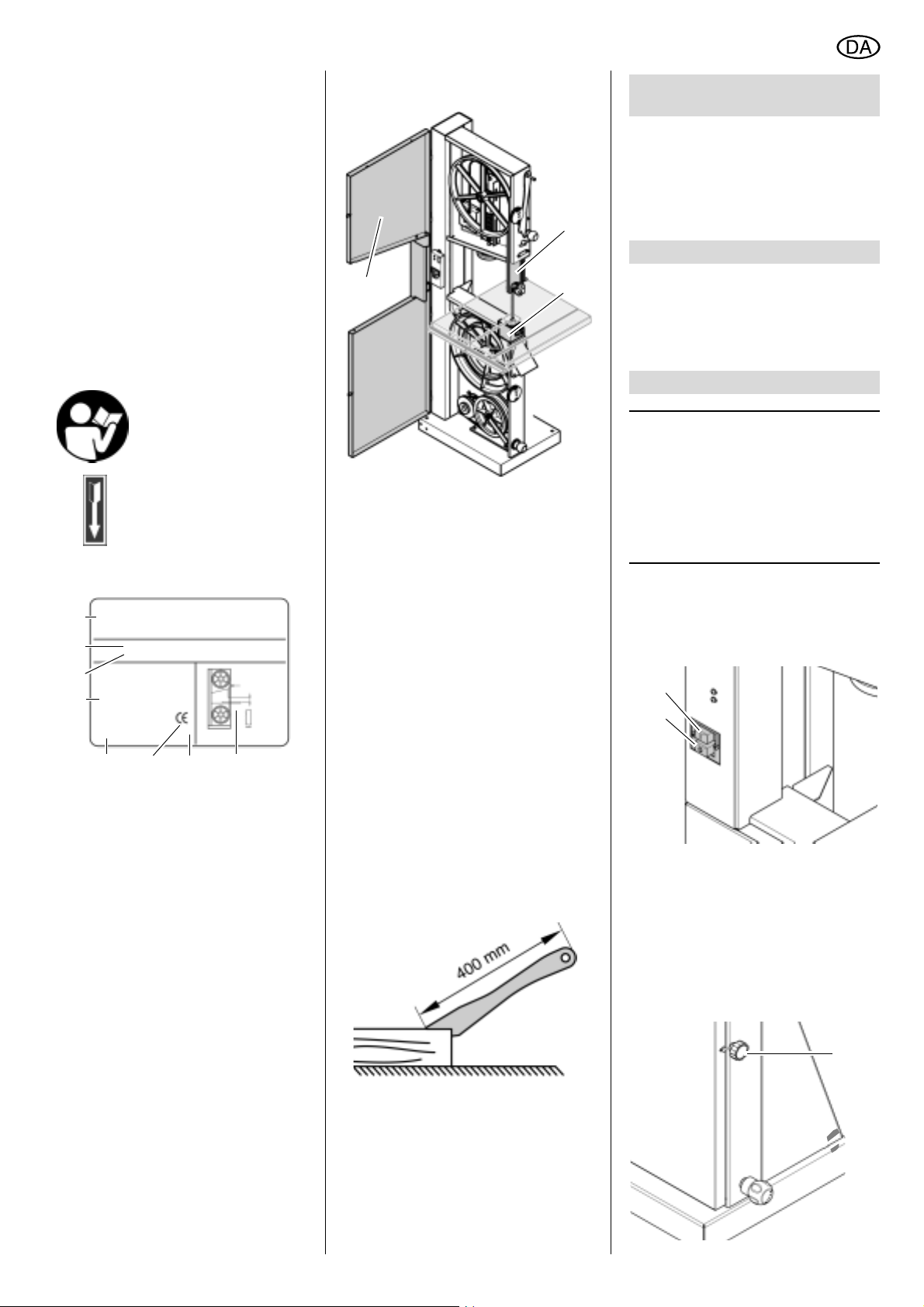

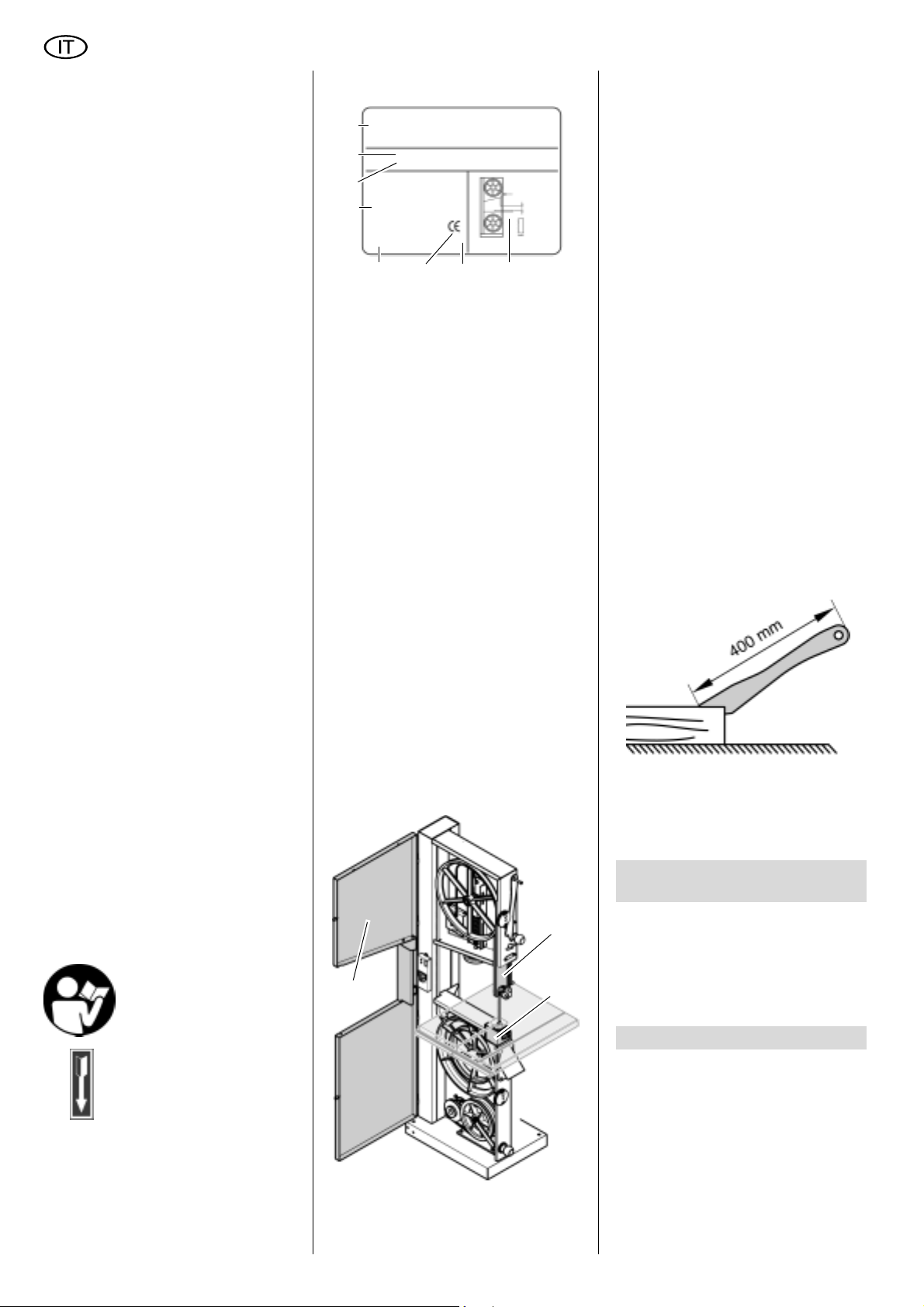

Indicazioni sulla targhetta del modello

27 28

29 30 32

25 Produttore 26 Numero di serie 27 Denominazione dell'apparecchio 28 Dati del motore (vedere anche

"Dati tecnici")

29 Anno di costruzione 30 Simbolo CE – Questo apparecchio

soddisfa le direttive dell'UE in rela zione alla dichiarazione di conformità

31 Simbolo di smaltimento – Per lo

smaltimento l'apparecchio può essere ritornato al produttore

32 Dimensioni ammesse per le lame

della sega

3.4 Dispositivi di sicurezza

Coperchio superiore della lama della sega a nastro

Il coperchio superiore (33) della lama impedisce il contatto involontario con la lama ed i trucioli prodotti durante il taglio. Affinché la protezione fornita dal coperchio superiore della lama sia sufficiente, la guida superiore della lama deve tro varsi sempre a 3 mm dal pezzo.

Coperchio inferiore della lama della sega a nastro

Il coperchio inferiore (34) della lama della sega a nastro impedisce il contatto involontario con la lama sotto il banco della sega.

Portello dell'alloggiamento

Il portello dell'alloggiamento (35) protegge dal contatto con le parti mobili all'interno della sega.

Il portello della sega è dotato di un fusibile che spegne il motore nel caso in cui il portello venga aperto mentre la sega è in funzione.

Durante il funzionamento il portello dell'alloggiamento deve essere chiuso.

Elemento spintore

L'elemento spintore ha la funzione di una prolunga della mano e protegge

contro contatti accidentali con la lama della sega a nastro.

Deve essere sempre utilizzato se tra la lama della sega e la battuta parallela vi è una distanza inferiore a 120

Lo spintore deve trovarsi ad un angolo compreso tra 20° e 30° rispetto alla superficie superiore del banco della sega.

Quando non serve, può venire appeso

all'apposito supporto presente alla mac

china. Se danneggiato, è necessario sostituirlo.

mm.

3.3 Simboli sull'apparecchio

Pericolo! La mancata osservanza delle seguenti avvertenze può causare gravi lesioni o danni materiali.

Leggere le istruzioni per l'uso.

Controllare la direzione di scorrimento della lama della sega a nastro.

4. Caratteristiche particolari del prodotto

• Banco in ghisa grigia.

• Guida superiore a tre rulli.

• Tecnica modernissima, progettata

per un pesante utilizzo nel tempo e una notevole precisione di taglio.

5. Trasporto della sega

• Posizionare la guida superiore della lama completamente in basso.

• Svitare gli accessori sopra la sega.

• Per la spedizione utilizzare possibil-

mente l'imballaggio originale.

Page 7

ITALIANO

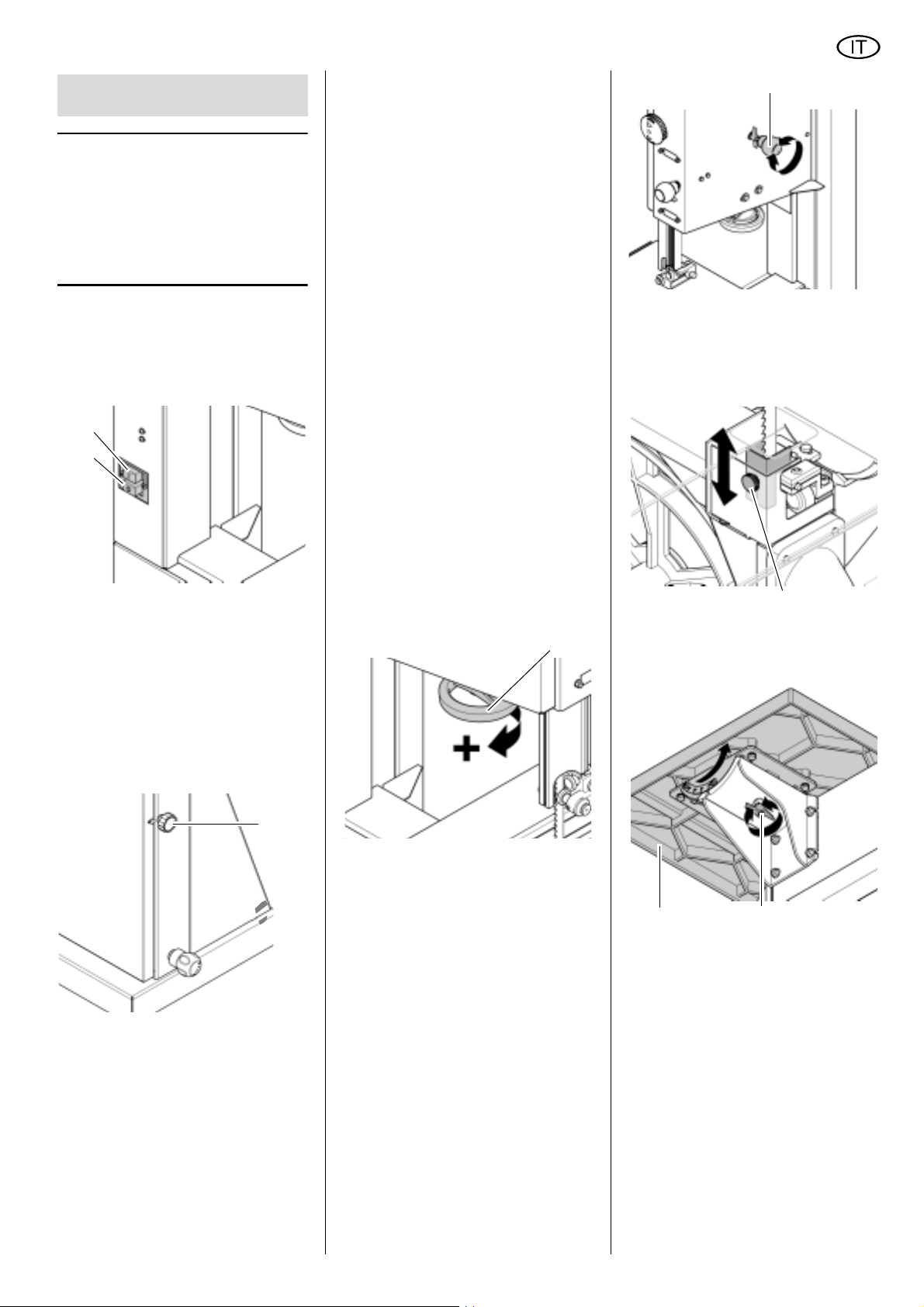

6. Elementi dell'apparecchio

Nota

In questa sezione vengono brevemente illustrati i più importanti elementi dell'apparecchio. L'utilizzo corretto è descritto nella sezione "Uso". Prima di iniziare a lavorare con l'apparecchiatura leggere quindi questa sezione.

Interruttore ON/OFF

• Accensione = premere l'interruttore verde

(36).

• Spegnimento = premere l'interruttore rosso (37).

Quando viene a mancare la tensione, scatta un relè di sottotensione che impedisce il riavvio automatico dell'apparecchio non appena la tensione viene ripristinata. Per la riaccensione bisogna azionare di nuovo l'interruttore verde di accensione.

Pericolo dovuto a lame e rulli

scoperti della sega a nastro! Se il motore non si spegne dopo un

giro oppure se la porta si apre subito a scatto, il dispositivo di protezione porta oppure il sistema di chiusura sono difettosi. Mettere fuori servizio la sega e farla riparare dal servizio di assistenza tecnica del proprio paese.

2. Continuare a girare il pomello in senso antiorario.

Lo sportello del carter si apre completamente.

Per chiudere lo sportello inferiore:

• Spingere lo sportello sul carter e girare il pomello in senso orario finché lo sportello chiude correttamente.

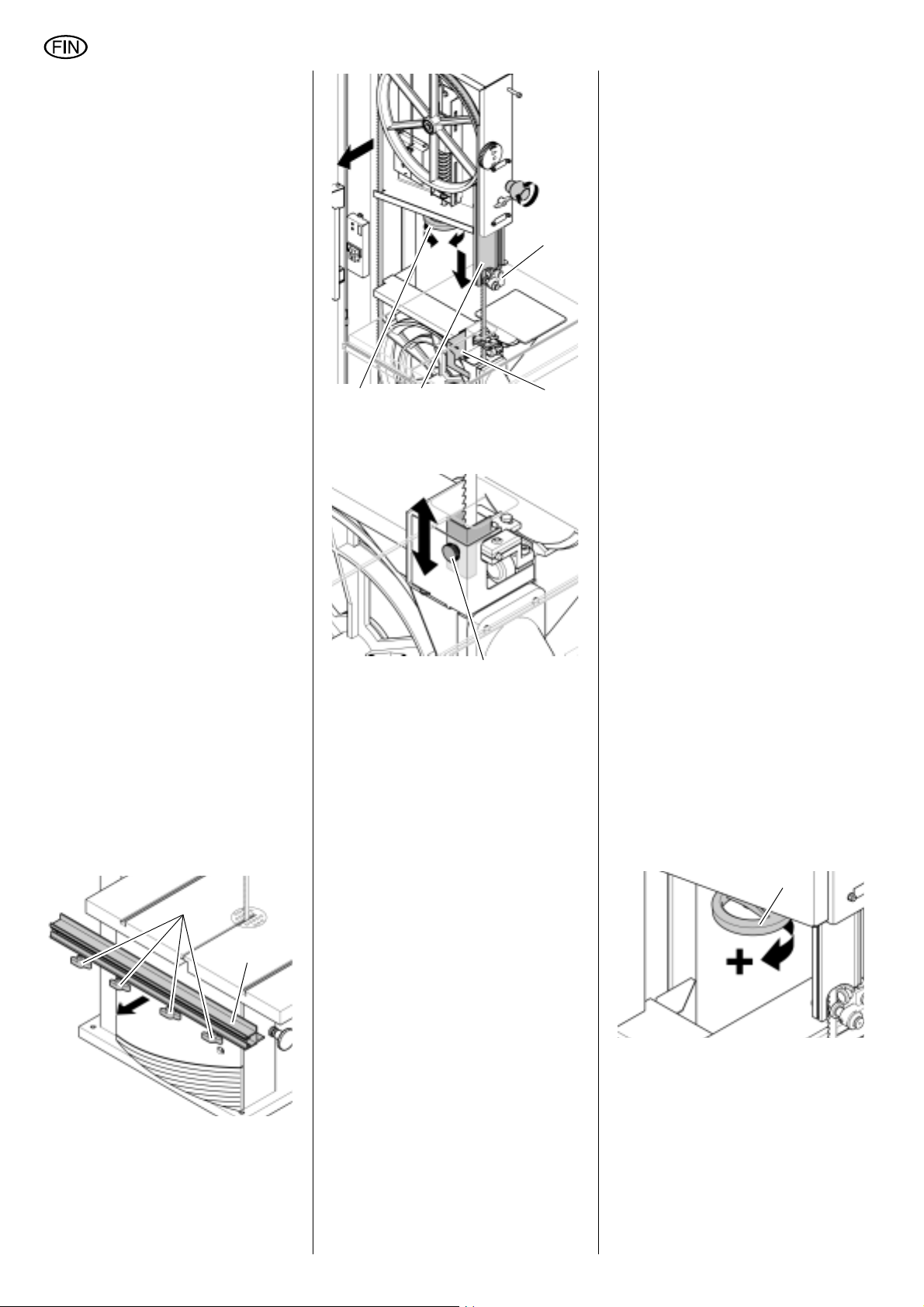

Ruota di regolazione per la tensione della lama della sega a nastro

La ruota di regolazione (39) permette di correggere, se necessario, la tensione della lama.

− Se si gira la ruota di regolazione nella direzione della freccia si aumenta la tensione.

− Se si gira la ruota di regolazione nella direzione opposta a quella della freccia si riduce la tensione.

Regolazione dell'inclinazione per il banco della sega

1. Allentare il dado zigrinato (41) presente sulla protezione dall'accesso e spingere tale protezione nella posizione inferiore.

2. Dopo avere svitato la vite di fissaggio (42) il banco (43) può essere inclinato a variazione continua fino a 45° verso la lama della sega.

Chiusura girevole portello alloggiamento

Il pomello di chiusura (38) serve per aprire e chiudere lo sportello del carter.

Per aprire lo sportello inferiore:

1. Girare il pomello di chiusura di circa un giro in senso antiorario.

Lo sportello del carter si apre di uno spiraglio. Viene attivato il dispositivo di protezione porta che disinserisce il motore.

Manopola di inclinazione del rullo superiore per sega a nastro

La manopola (40) permette di modificare l'inclinazione del rullo superiore per sega a nastro in caso di necessità. La regolazione dell'inclinazione consente di posizionare la lama della sega in modo che scorra lungo il bordo anteriore del rullo per sega a nastro.

− Se la manopola viene girata in senso orario, la lama gira indietro.

− Se la manopola viene girata in senso antiorario, la lama gira in avanti.

4243

3. Spingere la protezione dall'accesso nella posizione superiore oppure verso il basso fino al bordo del banco, quindi stringere il dado zigri nato (41).

Battuta parallela

La battuta parallela (44) viene bloccata sul lato anteriore e può essere montata sia a sinistra che a destra della lama della sega.

Page 8

ITALIANO

7. Messa in funzione

Pericolo! Mettere in funzione la sega solo dopo aver portato a termine i preparativi indicati di seguito.

− La sega deve essere fissata.

− Il banco della sega deve essere

montato e regolato.

− Il sistema di aspirazione dei trucioli deve essere collegato.

− I dispositivi di sicurezza devono essere stati controllati.

Collegare la sega alla presa di corrente solo quando tutti i preparativi qui elencati sono stati portati a termine. In caso contrario, la sega potrebbe avviarsi inavvertitamente e causare gravi lesioni.

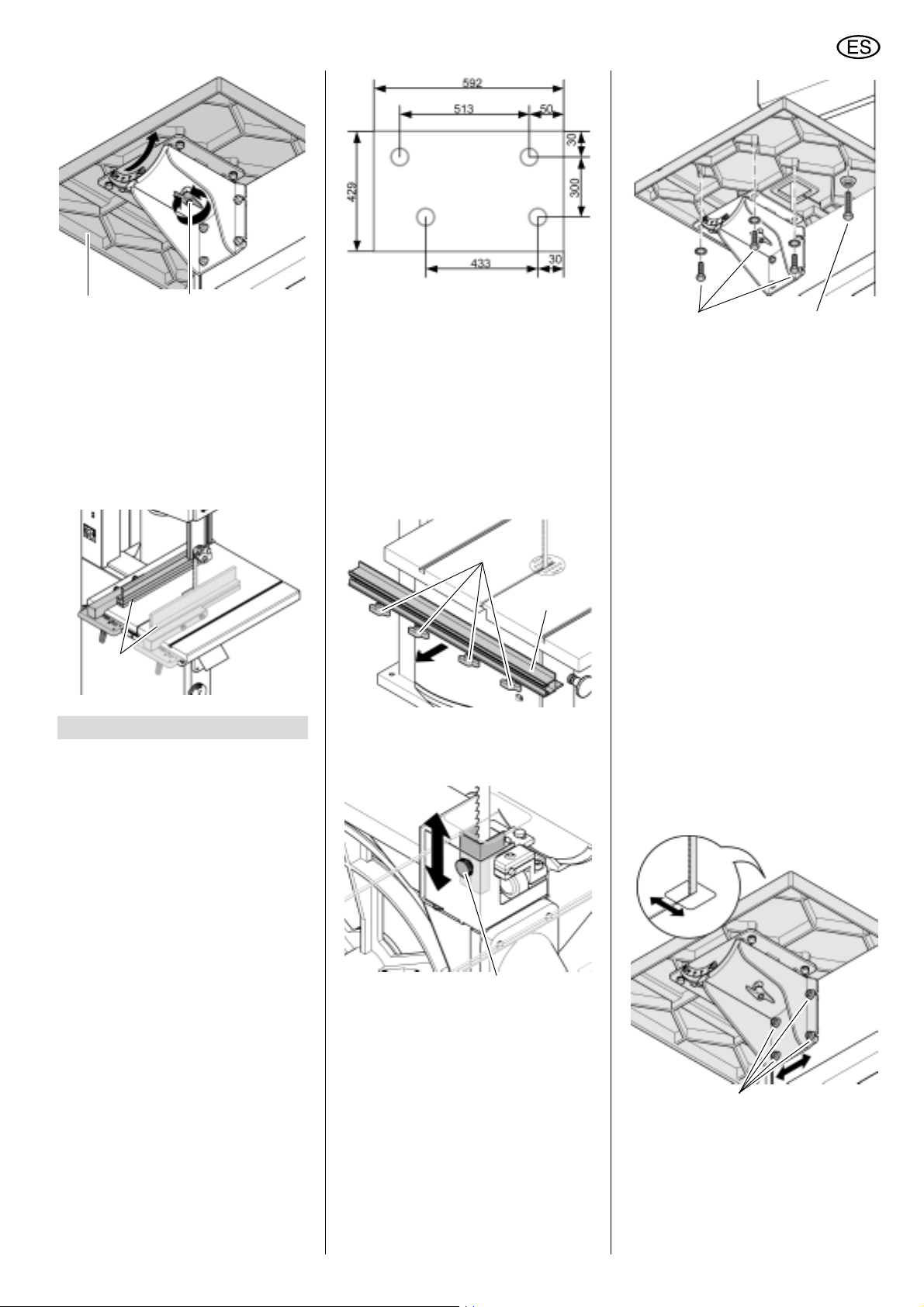

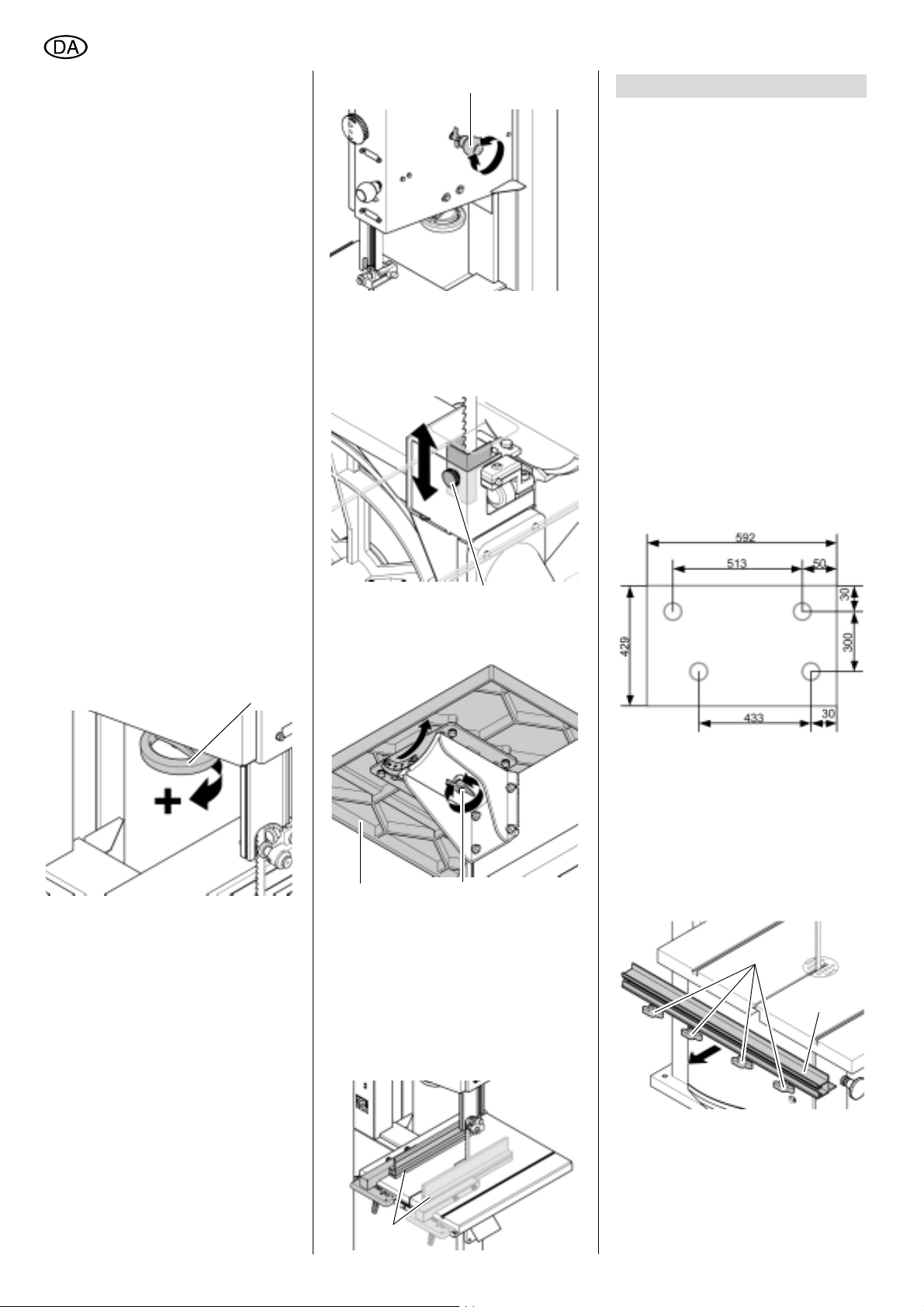

7.1 Fissaggio della sega

Per un'installazione sicura è necessario fissare la sega su un piano stabile.

1. Dotare questo piano di 4 fori.

2. Allentare il dado zigrinato (47) presente sulla protezione dall'accesso e spingere tale protezione nella posizione inferiore.

3. Serrare la vite di arresto di fine corsa (48) con il controdado sul lato inferiore del banco della sega.

4. Montare il profilo di caricamento per banco (vedere la sezione "Sostituzione del profilo di caricamento per banco").

5. Portare il banco della sega sopra la lama e appoggiarlo sulla guida per banco.

6. Fissare il banco della sega con quattro viti sulla guida per il banco della sega.

(49) e quattro rondelle

− lateralmente, in modo che la lama della sega scorra esattamente al centro del profilo di caricamento del banco

− con angolo retto rispetto alla lama della sega.

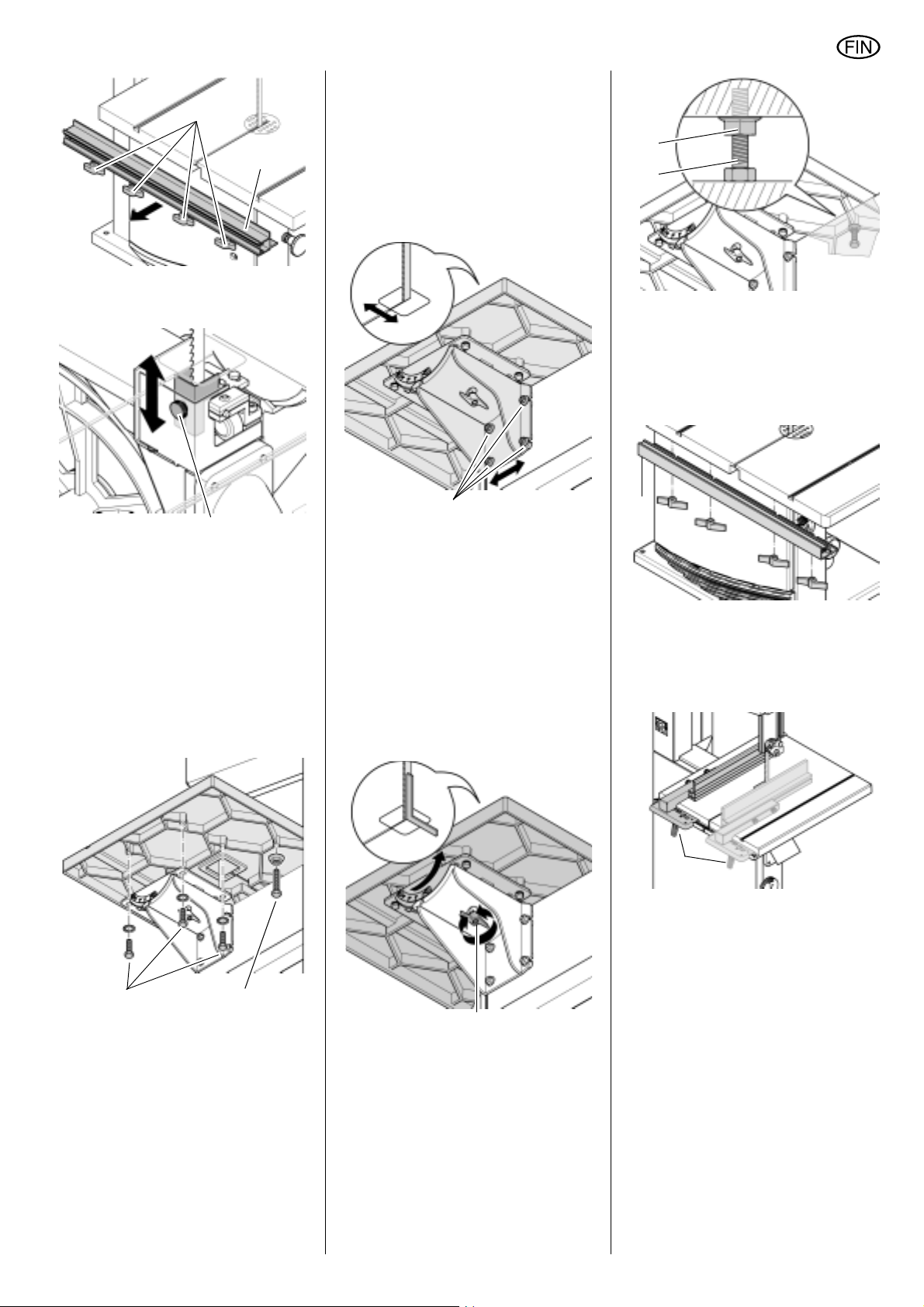

Regolazione laterale del banco della sega

1. Svitare le quattro viti di fissaggio (50) del supporto del banco della sega.

2. Regolare il banco della sega in modo tale che la lama si trovi al cen tro del profilo di caricamento del banco.

3. Serrare nuovamente le quattro viti di fissaggio (50).

Regolazione del banco della sega ad angolo retto

1. Posizionare la guida superiore della lama completamente in alto (vedere "Uso").

2. Controllare la tensione della lama (vedere "Tensionamento della lama").

3. Svitare la vite di fissaggio (51).

4. Con l'aiuto di una squadra, regolare il banco della sega ad angolo retto rispetto alla lama e serrare nuova mente la vite di fissaggio (51).

2. Inserire le viti dall'alto nella piastra di base della sega e avvitarle.

7.2 Montaggio del banco

della sega

1. Prima di montare il banco della sega, è necessario smontare il pro filo preinstallato di guida della battuta allentando le quattro viti ad alette

(45) e rimuovendo il profilo di guida (46).

4849

7. Spingere la protezione dall'accesso nella posizione superiore oppure verso il basso fino al bordo del banco, quindi stringere il dado zigri nato (47).

7.3 Regolazione del banco

della sega

Il banco della sega deve essere allineato su due piani:

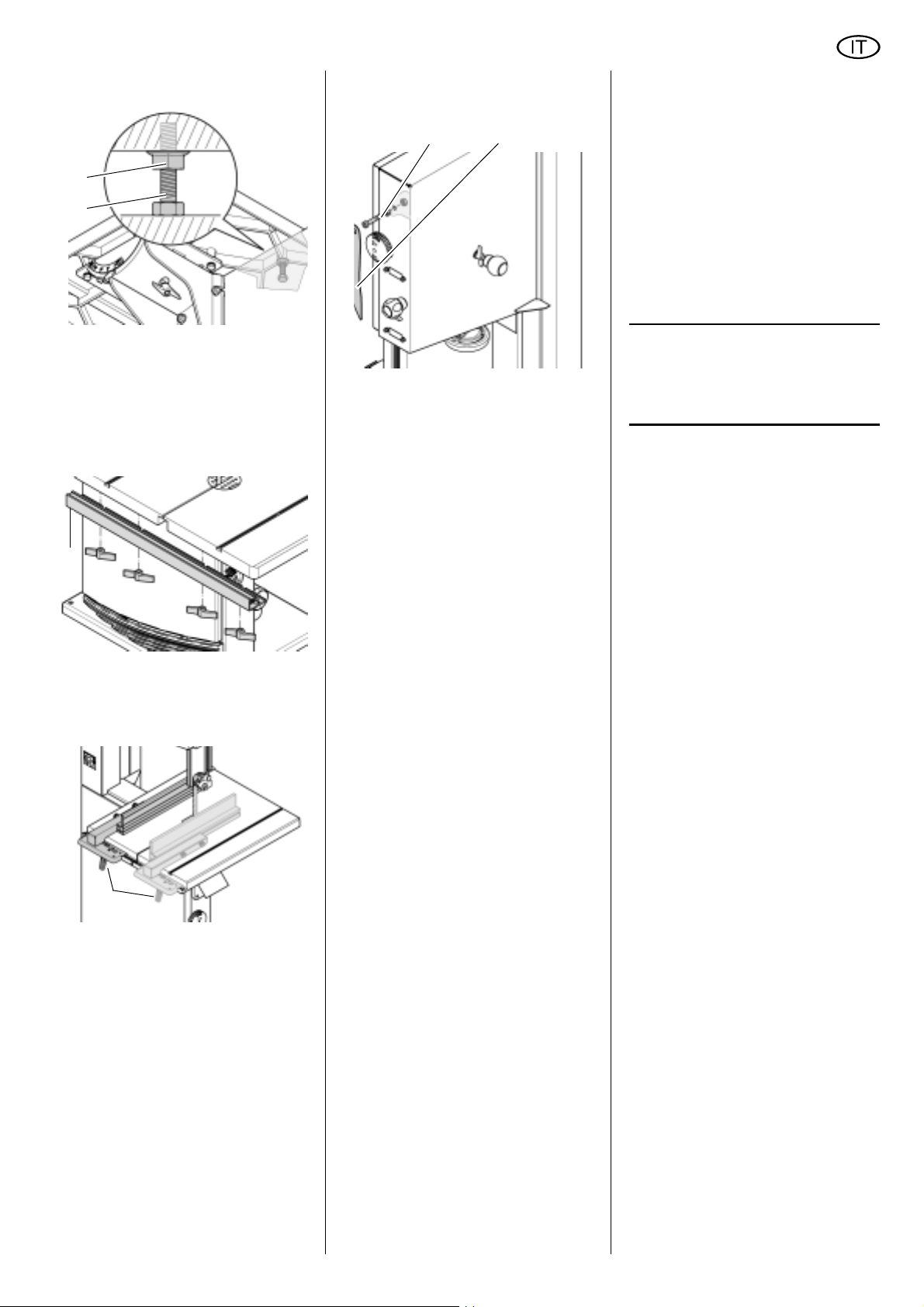

5. Svitare il controdado (52) e regolare la vite di arresto di fine corsa (53) in

Page 9

ITALIANO

modo tale che tocchi l'alloggiamento della sega.

6. Serrare il controdado.

7.4 Montaggio del profilo di guida della battuta

• Fissare il profilo di guida di battuta

(54) al banco della sega utilizzando quattro viti ad alette e quattro rondelle.

7.5 Montaggio della battuta parallela

può essere montata sia a sinistra che a destra della lama della sega.

1. Posizionare la battuta parallela sulla

guida della battuta.

2. Fissare la leva di serraggio (55)

della battuta parallela.

7.6 Montaggio del supporto per l'elemento spintore

1. Avvitare il dado esagonale su una

vite a testa cilindrica all'asta.

2. Inserire la vite a testa cilindrica

dall'esterno facendola passare attra verso il foro sul lato posteriore dell'apparecchio.

3. Serrare saldamente dall'interno il

dado esagonale.

(56) fino

4. Quando non viene utilizzato, appendere l'elemento spintore (57) alla vite a testa cilindrica.

56 57

7.7 Collegamento del dispo-

sitivo di aspirazione dei trucioli

Pericolo! Alcuni tipi di segatura, ad esempio quella ottenuta da legno di quercia, faggio e frassino, possono essere cancerogeni, se inspirati. In ambienti chiusi lavorare solo con un impianto di aspirazione trucioli che presenta le seguenti caratteristiche:

Attenzione!

--L'utilizzo della sega senza impianto di aspirazione dei trucioli è possibile soltanto:

− all'aperto;

− per un funzionamento breve

(fino a un massimo di 30 minuti);

− utilizzando una mascherina.

− Se non si utilizza alcun impianto

di aspirazione dei trucioli, la segatura si accumula e dovrà essere periodicamente asportata.

L'impianto di aspirazione deve soddisfare i seguenti requisiti:

− adatto al diametro esterno del bocchettone di aspirazione (100 mm);

− quantità dell'aria ≥ 460 m3/h;

− depressione al bocchettone di aspi-

razione della sega ≥530 Pa;

− velocità dell'aria al bocchettone di aspirazione della sega -≥ 20 m/s.

Osservare anche il manuale d'uso dell'impianto di aspirazione dei trucioli!

Collegare l'impianto di aspirazione dei trucioli o un aspiratore industriale con un apposito adattatore al bocchettone di aspirazione dei trucioli.

7.8 Collegamento elettrico

Pericolo! Tensione elettrica

• Utilizzare la sega solo in un ambiente asciutto.

• Utilizzare esclusivamente una fonte di energia elettrica che sod disfi i seguenti requisiti (vedere anche "Dati tecnici"):

− tensione e frequenza corri-

spondenti ai dati indicati sulla targhetta dell'apparecchio;

− fusibile con interruttore salva-

vita da 30 mA;

− prese elettriche a norma, con

messa a terra regolamentare e controllata;

− prese elettriche a corrente tri-

fase con conduttore neutro.

Nota

Rivolgersi alla società di fornitura elettrica o all'elettroinstallatore per verificare se l'allacciamento soddisfa queste condizioni.

• Posizionare il cavo di alimentazione in modo che non interferisca col lavoro e che non possa subire danni.

• Proteggere il cavo di alimentazione da calore, fluidi aggressivi e bordi taglienti.

• Per eventuali prolunghe, utilizzare soltanto cavi di gomma con sezione sufficiente (3 x 1,5 mm2).

• Non tirare mai il cavo di alimentazione per estrarre la spina dalla presa.

Variazione del senso di rotazione (esclusivamente con l'utilizzo del motore trifase) In base allo stato delle fasi è possibile che la lama della sega si sposti in modo errato causando lo scivola mento del pezzo durante il tentativo di taglio. Verificare il senso di rota zione prima di ogni nuova installazione. Se il senso di rotazione è errato, è necessario far sostituire il collega mento da un elettricista specializzato.

1. Dopo che la sega è stata montata

con tutti i dispositivi di sicurezza, collegare la sega alla rete elettrica.

2. Accendere brevemente e rispe-

gnere immediatamente la sega.

3. Controllare il senso di rotazione

della lama della sega. -Il movi

mento della lama della sega deve avvenire dall'alto verso il basso nell'area di taglio.

4. Se la lama si muove in modo errato,

estrarre il cavo di rete dalla presa sulla sega.

5. Far sostituire il collegamento elet-

trico da un elettricista specializ-

zato.

Page 10

ITALIANO

8. Uso

Pericolo! Per evitare il più possibile il rischio di lesioni, ogni volta che si utilizza l'apparecchio osservare le avvertenze sulla sicurezza riportate di seguito.

• Utilizzare i mezzi di protezione personali:

− mascherine;

− cuffie;

− occhiali.

• Segare sempre un solo pezzo alla

volta.

• Durante l'operazione di taglio, premere sempre il pezzo sul banco.

• Non inclinare il pezzo da lavorare.

• Non esercitare mai una pressione

laterale per frenare la lama della sega.

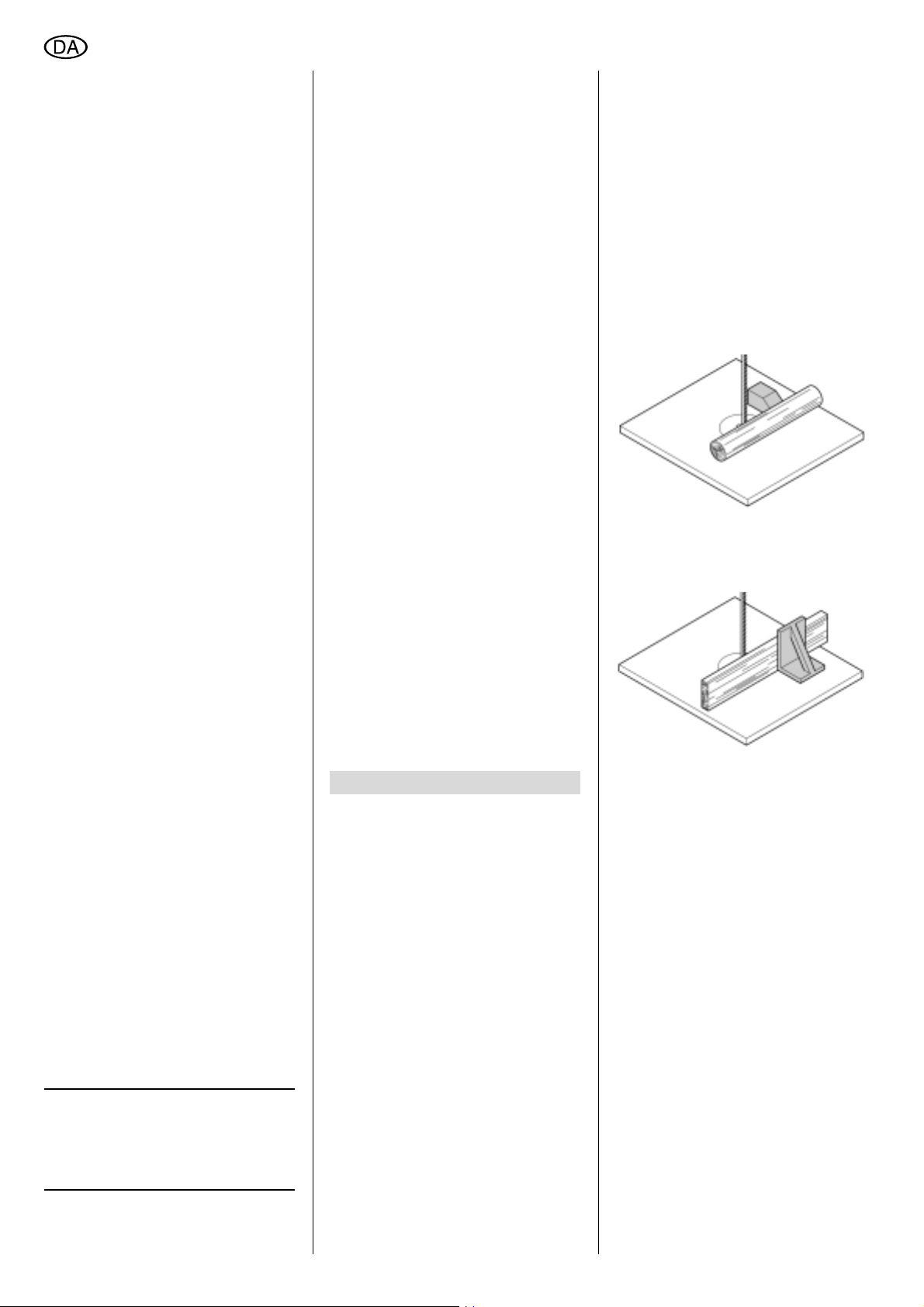

• Per tagliare pezzi arcuati ed irregolari: tenere il pezzo saldamente sul banco e spingerlo uniforme mente in avanti. Rimanere con le mani nella zona sicura.

• Utilizzare all’occorrenza:

− l'elemento spintore se la

distanza tra il profilo di arresto e la lama della sega è ≤ 120 mm;

− un supporto per il pezzo da

tagliare (per oggetti da segare di una certa lunghezza che altrimenti, una volta tagliati, cadrebbero in terra);

− un sistema di aspirazione per

trucioli e segatura;

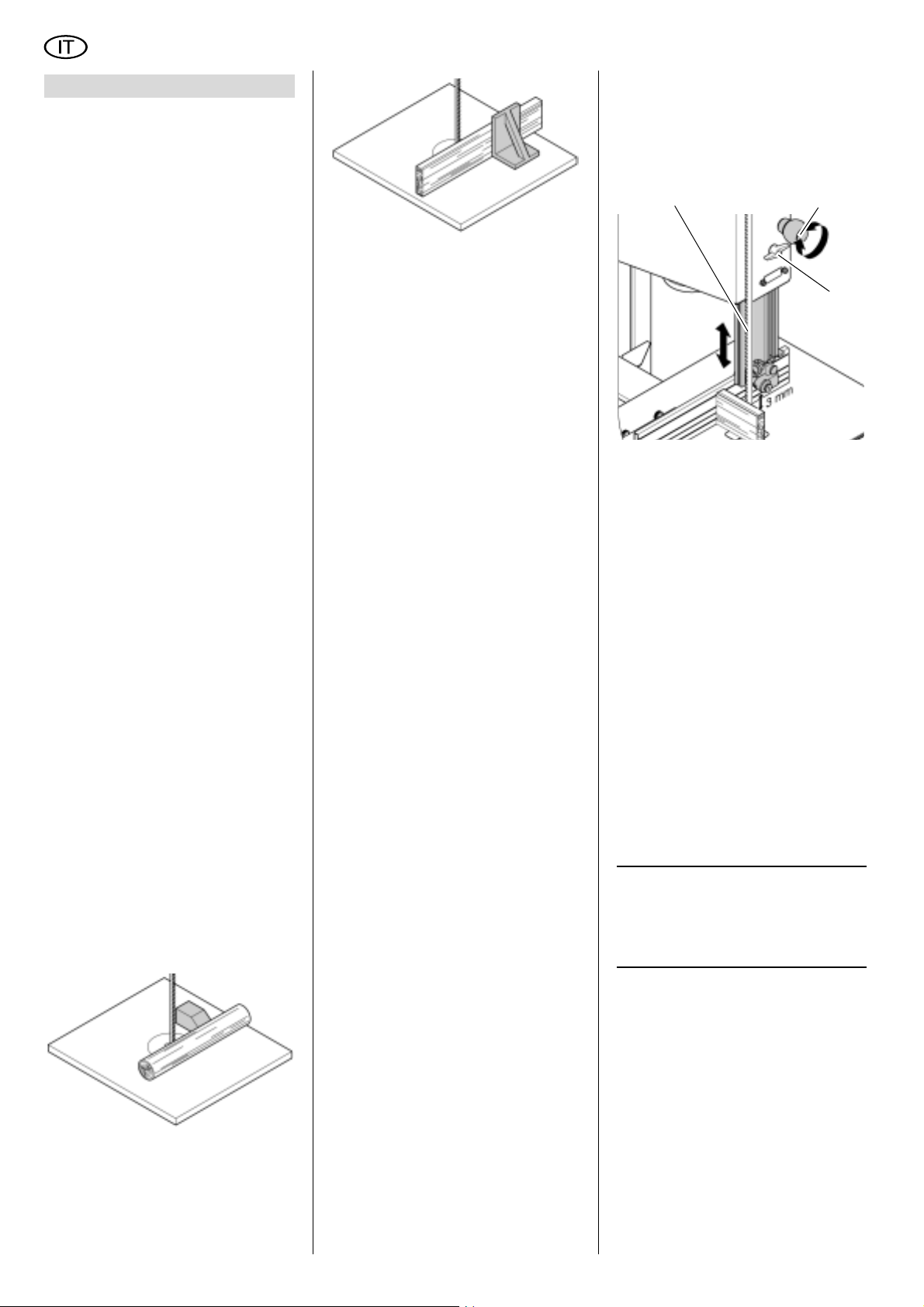

− se si devono segare cerchi, uti-

lizzare un dispositivo di taglio cerchi;

− se si devono segare piccoli

cunei, utilizzare un dispositivo di guida;

− se si devono segare dei pezzi a

forma circolare, utilizzare un dispositivo di blocco ade guato in modo che il pezzo non possa ruotare;

− quando si segano di taglio i

pezzi piatti, bisogna utilizzare un angolo di battuta adatto che impedisca che il pezzo possa rovesciarsi.

• Prima di cominciare a utilizzare l'apparecchio, verificare che le seguenti parti siano in perfetto stato operativo:

− la lama della sega a nastro;

− il coperchio superiore e infe-

riore della lama.

• Sostituire immediatamente le parti eventualmente danneggiate.

• Assumere la posizione di lavoro corretta (i denti della sega devono essere rivolti verso l'ope ratore).

• Non segare mai più pezzi contemporaneamente, neppure fasci composti da più elementi per evi tare il pericolo di infortuni causati dal trascinamento incontrollato di uno di tali elementi mediante la lama.

Pericolo di trascinamento!

• Non indossare mai un abbigliamento ampio, gioielli o guanti che potrebbero rimanere impigliati nelle parti rotanti dell'apparecchio.

• In caso di capelli lunghi, raccoglierli assolutamente sotto una retina di protezione.

• Non tagliare mai pezzi su cui si trovino funi, corde, nastri, cavi o fili metallici oppure che conten gano simili materiali.

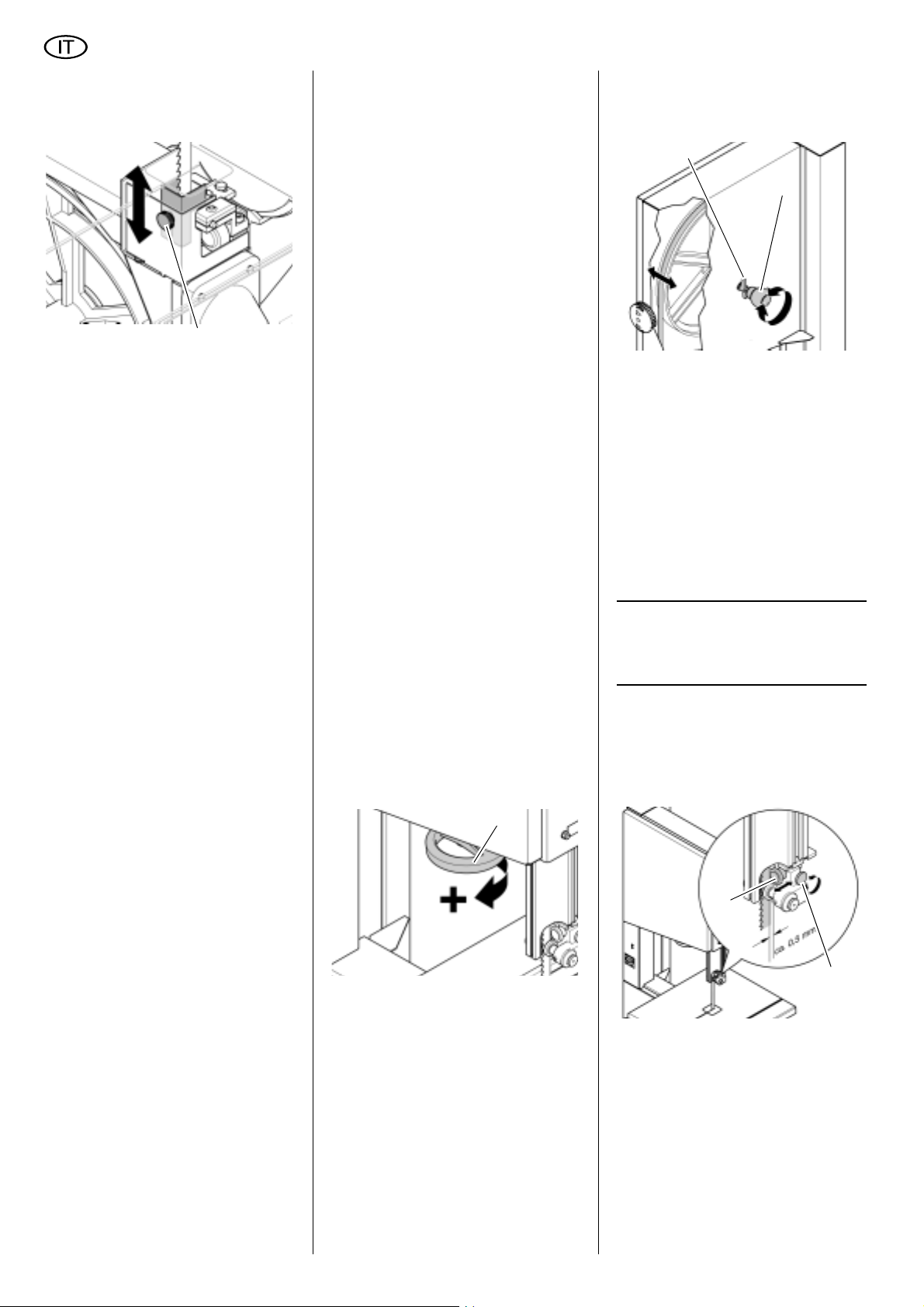

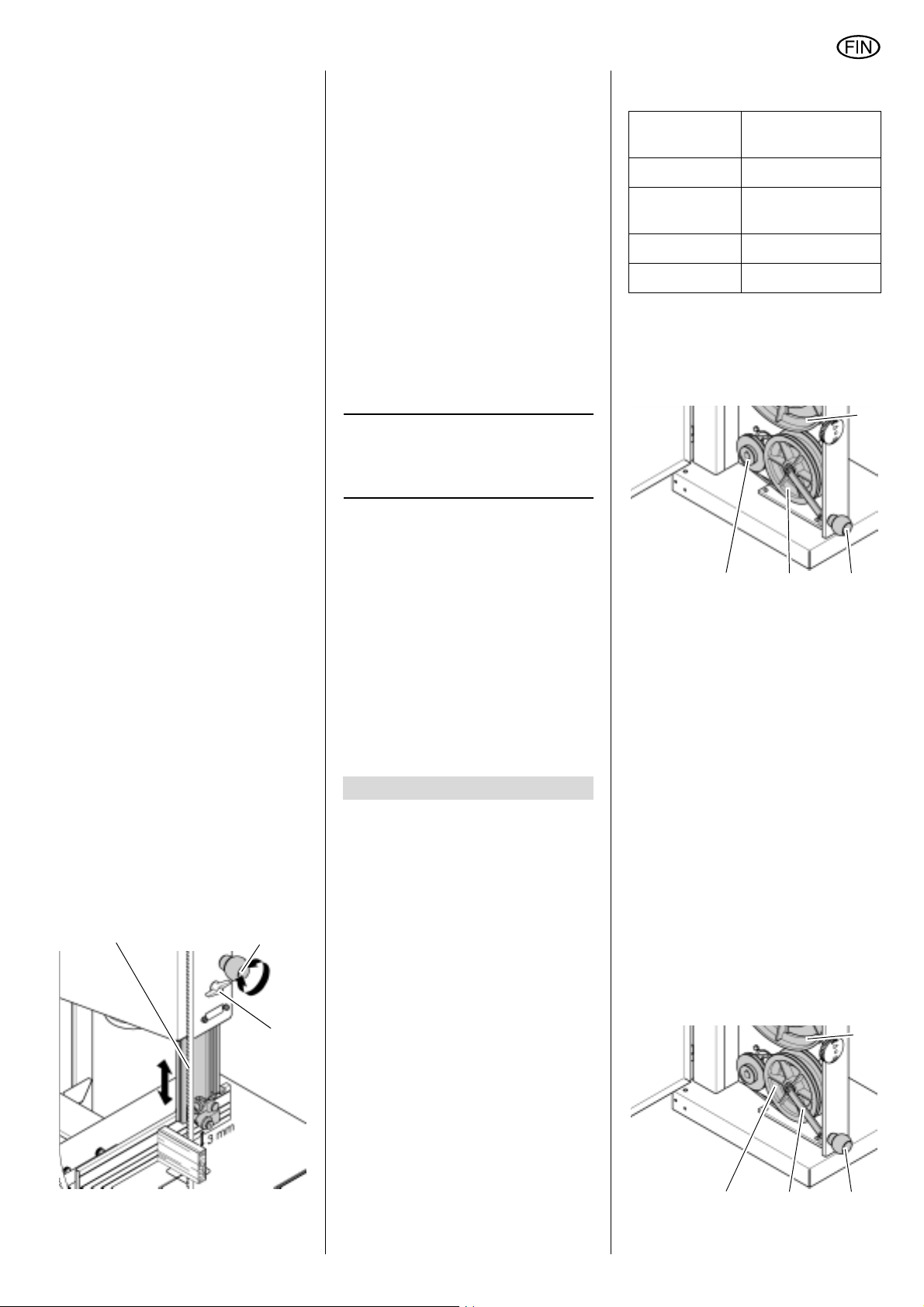

8.1 Regolazione dell'altezza della guida superiore della lama

L'altezza della guida superiore della lama (58) deve essere regolata nei seguenti casi:

− prima di ogni lavorazione, per adattare l'altezza del pezzo (la guida superiore della lama deve trovarsi durante la lavorazione circa 3 mm sopra il pezzo);

− dopo modifiche sulla lama o sul banco della sega (ad esempio sostituzione della lama o messa in tensione della lama, regolazione del banco della sega).

Pericolo!

-Prima di regolare la guida superiore della lama e l'inclinazione del banco della sega, spegnere l'apparecchio e

attendere che la lama della sega si fermi.

1. Allentare il dado ad alette (60).

2. Posizionare la guida superiore della (58) all'altezza desiderata uti-

lama lizzando la manopola (59).

58 59

3. Stringere nuovamente il dado ad

(60).

alette

8.2 Processo di lavorazione

1. Controllare la tensione della lama

(vedere "Tensionamento della lama").

2. Se necessario impostare l'inclina-

zione del banco.

3. Scegliere la battuta parallela nonché

l'inclinazione del banco in base al tipo di taglio desiderato.

Pericolo dovuto alla posizione

inclinata del pezzo da lavorare

-Quando si effettuano tagli avvalen-

dosi della battuta parallela e di un banco della sega adatto, la battuta parallela deve essere fissata sul lato inclinato verso il basso del banco della sega.

4. Fissare la guida superiore della

lama 3 mm sopra il pezzo.

Nota

Prima di segare un pezzo, eseguire sempre un taglio di prova e, se necessario, effettuare le dovute regolazioni.

5. Appoggiare il pezzo sul banco della

sega.

6. Accendere la sega.

7. Segare il pezzo con un'unica pas-

sata.

8. Se non si deve continuare a lavo-

rare subito dopo, spegnere la sega.

9. Se non si deve continuare subito il

lavoro: ridurre la tensione della lama e applicare un cartello sull'apparecchio che informa gli operatori che prima della successiva procedura di taglio dovrà essere regolata la tensione della lama (vedere "Tensionamento della lama").

Page 11

9. Manutenzione

Pericolo! Prima di qualsiasi intervento di manutenzione o pulizia:

1. Spegnere l'apparecchio;

2. attendere l'arresto della sega;

3. estrarre la spina;

• Alla fine di ogni intervento di manutenzione e di pulizia reinserire, attivare e controllare tutti i dispositivi di sicurezza.

• Gli elementi danneggiati, e in particolare i dispositivi di sicurezza, devono essere sostituiti esclusivamente con parti originali in quanto le parti non collaudate e approvate dal costruttore potrebbero provocare danni imprevedibili.

• Gli interventi di manutenzione o di riparazione non descritti in questa sezione devono essere effettuati esclusivamente da personale spe cializzato.

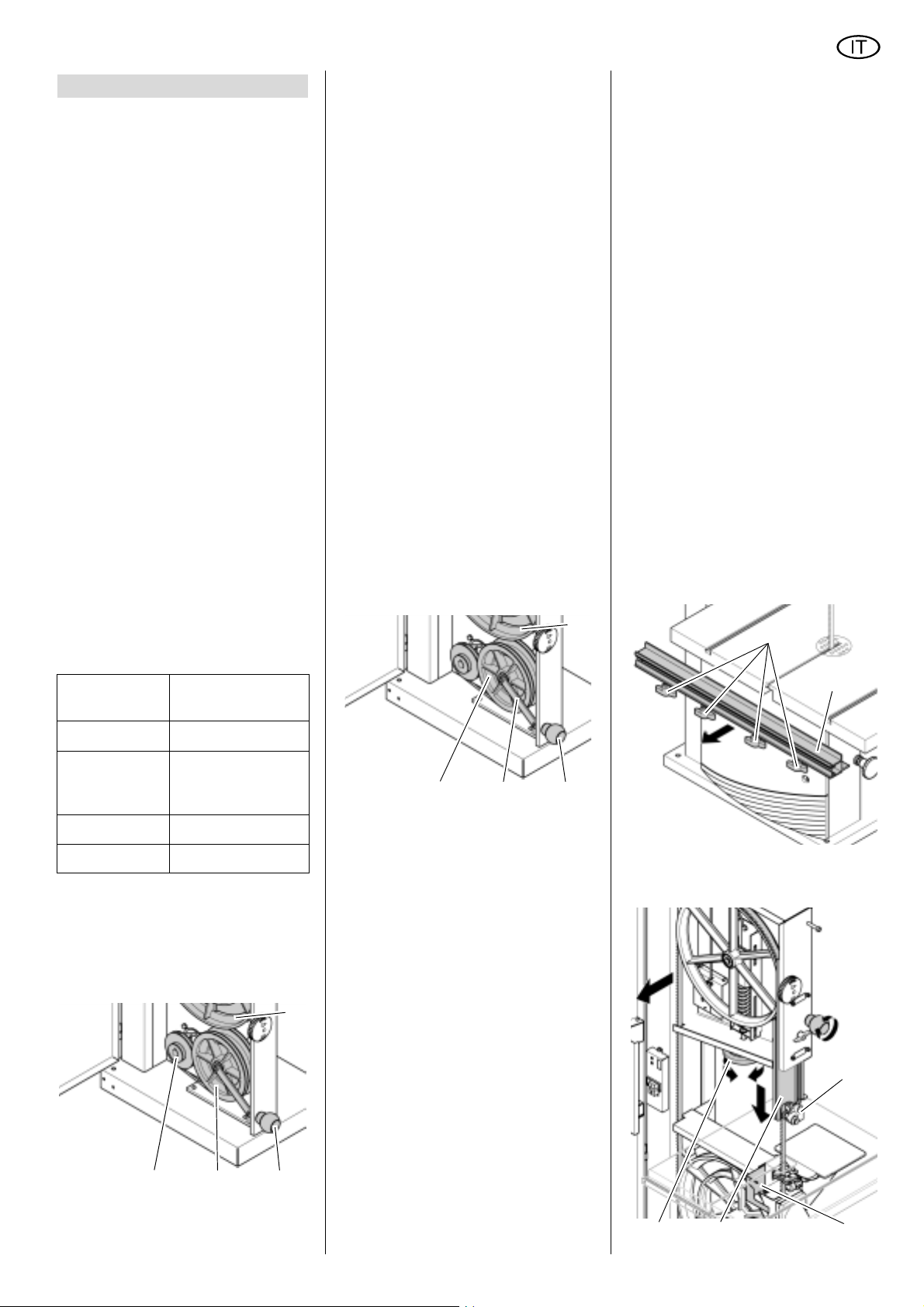

9.1 Impostazione del numero di giri

Con lo spostamento della cinghia della lama, è possibile impostare quattro velocità di taglio.

Con le lame appropriate, è possibile segare i seguenti materiali:

Velocità di taglio

[m/min]

interno del portello dell'alloggia mento:

− dall'elemento spintore della cinghia del motore (64) alla ruota intermedia (63);

− dalla ruota intermedia (63) al rullo inferiore per sega a nastro (61).

4. Girare la manopola di regolazione della tensione della cinghia della

(62) in senso orario per ten-

lama dere la cinghia della lama.

5. Chiudere il portello dell'alloggiamento.

6. Utilizzare la sega per almeno un minuto per provarla.

7. Spegnere la sega, estrarre il connettore di rete e controllare l'impostazione.

9.2 Sostituzione della cin-

ghia posteriore della lama

1. Rimuovere la lama della sega (vedere "Manutenzione/Sostituzione della lama della sega a nastro“).

2. Girare la manopola di regolazione della tensione della cinghia della

(66) in senso antiorario per

lama allentare la cinghia della lama.

ITALIANO

2. Girare la manopola di regolazione della tensione della cinghia della

(66) in senso antiorario per

lama allentare la cinghia della lama.

3. Svitare il sostegno (67) davanti alla ruota intermedia.

4. Sostituire la cinghia anteriore.

5. Riavvitare il sostegno (67) davanti alla ruota intermedia.

6. Girare la manopola di regolazione della tensione della cinghia della lama (66) in senso orario per tendere la cinghia della lama.

7. Chiudere il portello dell'alloggiamento.

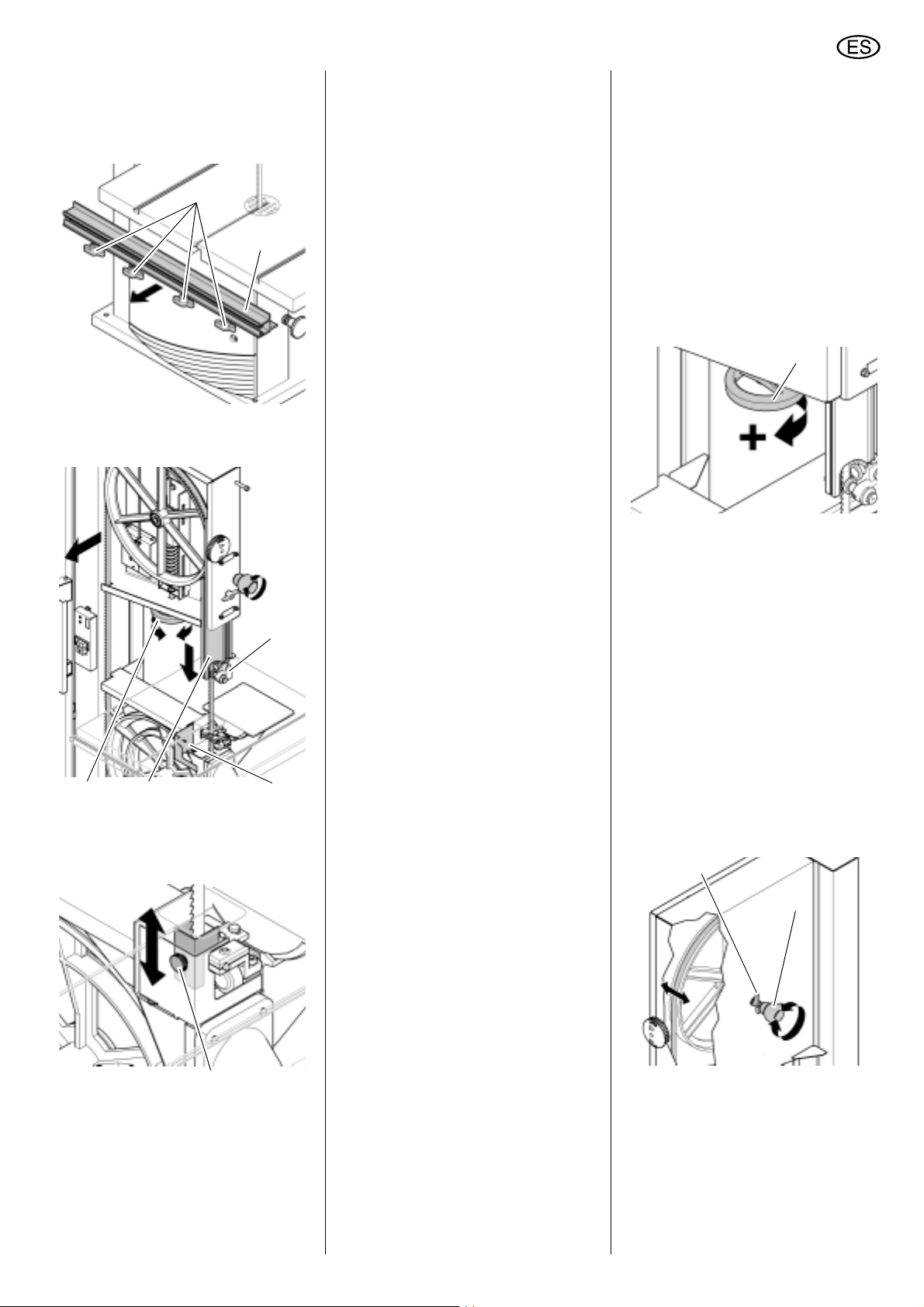

9.4 Sostituzione della lama

della sega a nastro

Pericolo! Il pericolo di taglio sussiste anche con la lama della sega ferma. Utilizzare sempre gli appositi guanti per sostituire la lama. Utilizzare solo lame adatte (vedere "Dati tecnici").

1. Avvitare le quattro viti ad alette (69)

e rimuovere il profilo di guida (70) per la battuta parallela.

Acciaio 68

Metalli non ferrosi e materiali sintetici

Legno duro 375

Legno 967

Spostamento della cinghia della lama

1. Aprire il portello dell'alloggiamento.

2. Girare la manopola di regolazione della tensione della cinghia della

(62) in senso antiorario per

lama allentare la cinghia della lama.

3. Spostare la cinghia della lama in corrispondenza del piano sul lato

176

6364

6768

3. Svitare il sostegno (67) davanti alla ruota intermedia (68).

4. Rimuovere la cinghia anteriore della lama.

5. Far scorrere indietro la cinghia posteriore della lama spingendola dal rullo inferiore per sega a nastro (65), quindi rimuoverla.

6. Sostituire la cinghia posteriore.

7. Montare la cinghia anteriore.

8. Riavvitare il sostegno (67) davanti alla ruota intermedia.

9. Girare la manopola di regolazione della tensione della cinghia della lama (66) in senso orario per tendere la cinghia della lama.

10. Inserire la lama della sega (vedere "Manutenzione/Sostituzione della lama della sega a nastro").

9.3 Sostituzione della cin-

ghia anteriore della lama

1. Aprire il portello dell'alloggiamento.

2. Aprire il portello dell'alloggiamento.

3. Posizionare la guida superiore della lama

(71) completamente in basso.

Page 12

ITALIANO

4. Allentare il dado zigrinato (75) presente sulla protezione dall'accesso e spingere tale protezione nella posizione inferiore.

5. Aprire il coperchio inferiore della lama della sega

6. Sbloccare la ruota di regolazione (74) fino a che la lama non è allentata.

7. Togliere la lama della sega e farla passare attraverso

− la fessura nel banco della sega,

− il coperchio della lama della sega

sulla guida superiore della lama (73),

− il coperchio inferiore della lama

della sega (72) e

− le guide della lama.

Pericolo!

Per trasportare lame larghe tese, utilizzare dispositivi di trasporto idonei.

8. Inserire una nuova lama verificando che la posizione sia corretta, ovvero i denti siano rivolti verso la parte anteriore della sega (lato del por tello).

9. Appoggiare la lama della sega sui supporti di gomma.

10. Serrare nuovamente la ruota di regolazione sega non scivola più.

11. Tendere la lama della sega (vedere "Manutenzione").

12. Chiudere il coperchio inferiore della lama della sega protezione dall'accesso nella posizione superiore oppure verso l'alto fino al bordo del banco, quindi strin gere il dado zigrinato (75).

13. Chiudere il portello dell'alloggiamento.

14. Successivamente:

− regolare la lama della sega

(vedere "Manutenzione");

− regolare le guide della lama

(vedere "Manutenzione");

− fare funzionare la sega almeno

un minuto per provarla;

(72).

(74) finché la lama della

(72) e spingere la

− spegnere la sega, estrarre il connettore di rete e controllare nuovamente le impostazioni.

15. Stringere il profilo di guida della battuta (70) al banco della sega utilizzando quattro viti ad alette (69) e quattro rondelle.

9.5 Tensionamento della

lama

Pericolo!

Una tensione troppo elevata può portare alla rottura della lama della sega. Una tensione troppo bassa può portare allo slittamento della ruota conduttrice e dunque all'arresto della lama.

1. Posizionare la guida superiore della lama completamente in alto (vedere "Uso").

2. Per verificare la tensione premere con il dito al centro tra il banco della sega e la guida superiore della lama lateralmente contro la lama; questo deve poter essere premuto lateral mente solo per 3 - 5 mm). È possibile controllare l'impostazione giusta anche con l'indicazione della tensione della lama della sega. La scala riporta l'impostazione cor retta in base alla larghezza della lama della sega.

3. Se necessario, correggere la tensione.

− Se si gira la ruota di regolazione (76) in direzione della freccia si aumenta la tensione.

− Se si gira la ruota di regolazione (76) nella direzione opposta a quella della freccia si riduce la tensione.

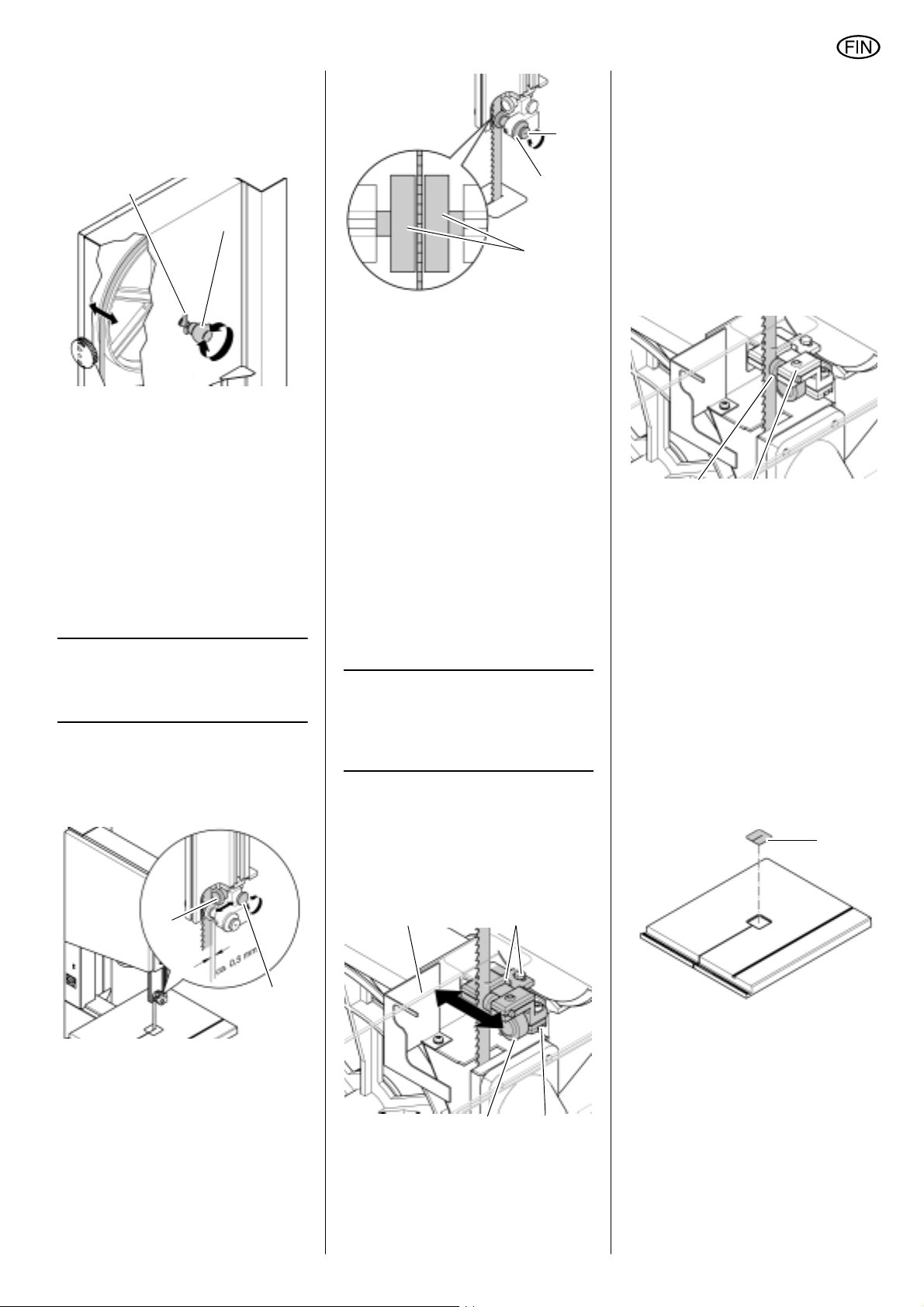

9.6 Regolazione della lama della sega a nastro

Se la lama della sega non termina in corrispondenza del bordo anteriore del supporto di gomma, è necessario regolare l'inclinazione del rullo superiore della sega.

1. Svitare il dado di fissaggio (77).

2. Girare la manopola (78).

− Girare la manopola (78) in senso orario in caso la lama della sega scorra verso la parte anteriore della sega.

− Girare la manopola (78) in senso antiorario in caso la lama della sega scorra verso la parte posteriore della sega.

3. Riavvitare il dado di fissaggio (77).

9.7 Regolazione della guida superiore della lama

La guida superiore della lama è composta da:

− un rullo di supporto (sostiene la lama della sega da dietro);

− due rulli di guida (conducono la lama della sega in senso laterale).

Queste parti devono essere nuovamente regolate dopo ogni cambio e dopo ogni allineamento della lama della sega.

Nota

Controllare regolarmente l'usura dei rulli e, se necessario, sostituirli tutti contemporaneamente.

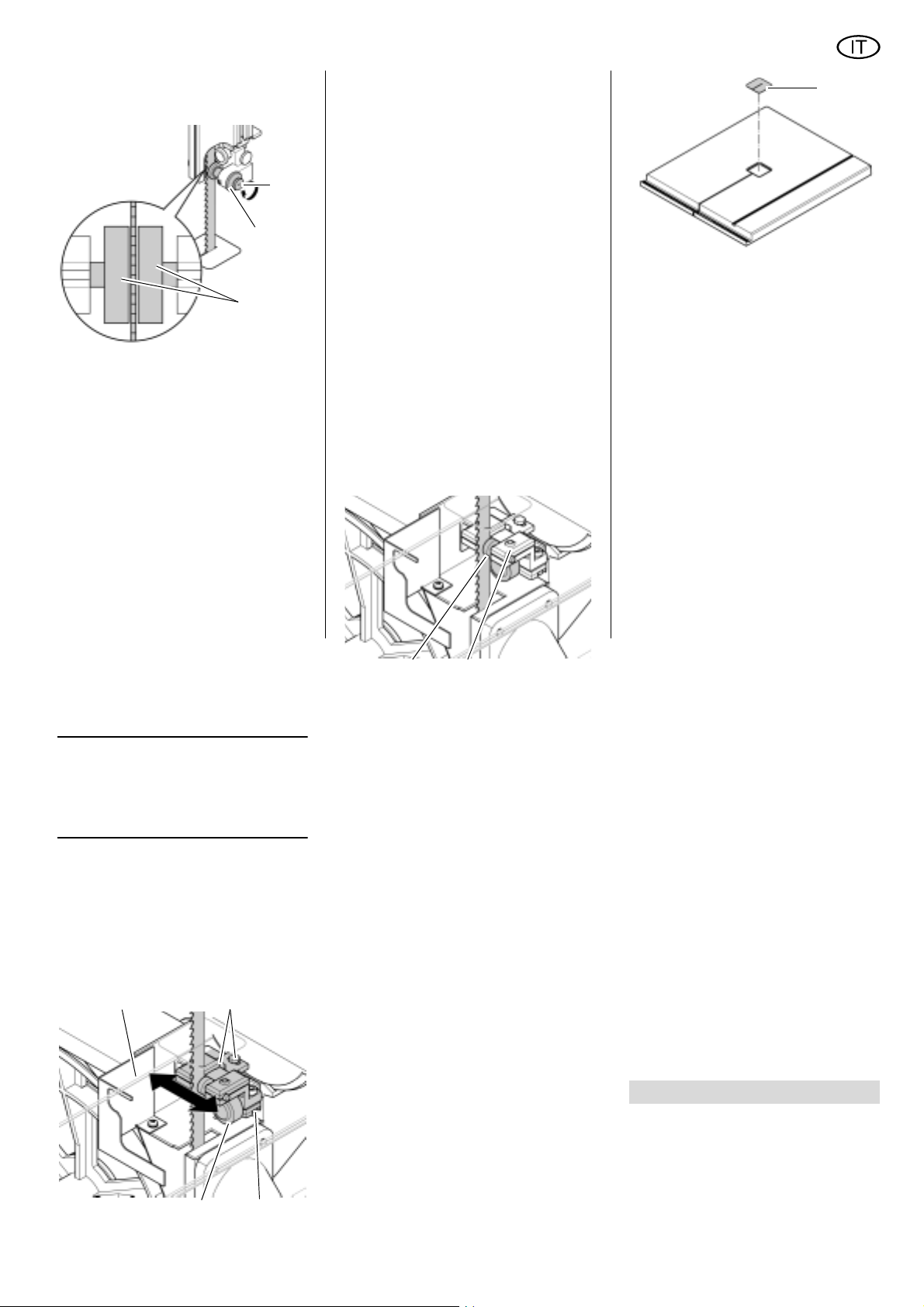

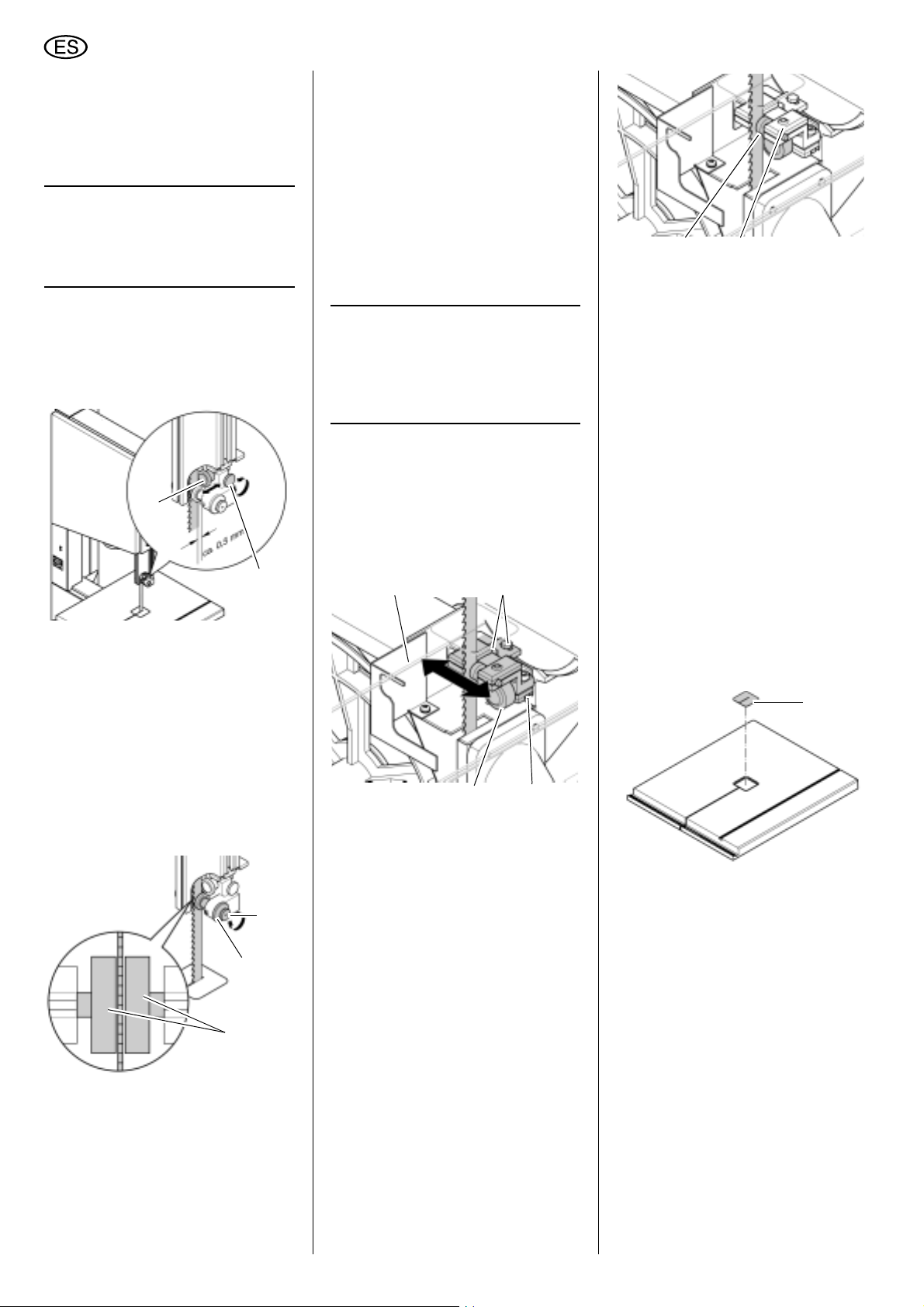

Regolazione del rullo di supporto

1. Tendere e livellare la lama della

sega, se necessario.

2. Allentare la vite (79) per il rullo di

supporto (80).

3. Regolare il rullo di supporto

(distanza rullo di supporto-lama della sega = 0,5 mm per evitare ogni possibilità di contatto con quest'ultimo se viene mosso a mano).

4. Stringere nuovamente la vite del

rullo di supporto.

Regolazione dei rulli di guida

1. Svitare i dadi zigrinati (82).

Page 13

ITALIANO

2. Posizionare i rulli di guida (83) con i dadi zigrinati (81) davanti alla lama della sega a nastro.

3. Ruotare il rullo per sega a nastro alcune volte a mano in senso orario per verificare che i rulli di guida si trovino nella posizione corretta: i due rulli devono poggiare legger mente sulla lama della sega.

4. Stringere di nuovo il dado zigrinato (82) per fissare la vite corrispondente (81).

9.8 Regolazione della guida

inferiore della lama

La guida inferiore della lama è composta da:

− un rullo di supporto (sostiene la lama della sega da dietro);

− due rulli di guida (conducono la lama della sega in senso laterale).

Queste parti devono essere nuovamente regolate dopo ogni cambio e dopo ogni allineamento della lama della sega.

Nota

Controllare regolarmente la chiusura del rullo di supporto e dei rulli di guida e, se necessario, sostituire contemporaneamente i due rulli di guida.

Regolazione di base

1. Spingere la protezione dall'accesso

nella posizione inferiore e aprire il coperchio inferiore della sega.

2. Svitare la vite (86) del rullo di sup-

porto con la chiave esagona.

84 85

(84) della lama

8687

3. Fissare dal basso i due dadi esagonali (85) della guida inferiore a tre rulli.

4. Spostare la guida superiore della lama in modo che quest'ultimo sia posizionato tra i due rulli di guida.

5. Stringere i dadi esagonali (85).

Regolazione del rullo di supporto

1. Regolare il rullo di supporto (87) (distanza rullo di supporto-lama della sega = 0,5 mm per evitare ogni possibilità di contatto con quest'ultimo se viene mosso a mano).

2. Stringere di nuovo la vite (86) del rullo di supporto con la chiave esagona.

Regolazione dei rulli di guida

1. Svitare le viti (88).

2. Posizionare i rulli di guida (89) in corrispondenza della lama della sega.

3. Ruotare il rullo per sega a nastro alcune volte a mano in senso orario affinché i rulli di guida si assestino nella posizione corretta: entrambi i rulli devono poggiare leggermente sulla lama della sega.

4. Stringere di nuovo le viti (88).

5. Chiudere il coperchio inferiore della lama della sega.

6. Spingere la protezione dall'accesso nella posizione superiore oppure verso l'alto fino al bordo del banco, quindi stringere il dado zigrinato.

9.9 Sostituzione del profilo di

caricamento per banco

Il profilo di caricamento per banco deve essere sostituito quando la fessura è danneggiata.

1. Rimuovere il profilo di caricamento per banco (premerlo in fuori dal basso).

(90) dal banco della sega

2. Inserire il nuovo profilo di caricamento per banco, badando al fatto

che il profilo di caricamento per banco non sporga oltre il piano del banco.

9.10 Pulizia della sega

Pericolo! Non toccare mai la lama della sega o il rullo della lama con una spazzola o un raschietto tenuti in mano mentre la sega è in funzione! Prima di qualsiasi intervento di manutenzione o pulizia:

1. Spegnere l'apparecchio;

2. attendere l'arresto della sega;

3. estrarre la spina;

Pulizia della sega

1. Aprire il portello dell'alloggiamento.

2. Rimuovere i trucioli e la segatura

con una spazzola o un aspirapolvere.

3. Chiudere il portello dell'alloggia-

mento.

9.11 Custodia della macchina

Pericolo! Custodire l'apparecchio in maniera tale

− che non possa essere azionato da persone non autorizzate e

− che nessuno possa ferirsi in prossimità di esso.

Attenzione! Non custodire l'apparecchio all'aperto o in un ambiente umido senza adeguata protezione.

Attenzione! Mettere insieme lame non utilizzate e conservarle in un luogo asciutto.

10. Consigli e suggerimenti

• Tenere pulite le superfici del banco della sega eliminando in particolare i residui di resina con uno spray di pulitura e manutenzione adatto (accessori).

• Trattare poi la superficie del banco con un lubrificante (ad esempio Waxilit).

Page 14

ITALIANO

11. Accessori disponibili 12. Riparazione

Per lavori speciali, presso i rivenditori specializzati sono disponibili gli accessori riportati di seguito. Le rispettive figure sono riportate sulla pagina di copertina posteriore.

A Dispositivo di taglio circolare

per il taglio di cerchi con diametro compreso tra 120 e 260 mm. Tagli ottimali unitamente alla lama per sega a nastro per tagli circolari.

B Telaio

per semplificare il trasporto.

C Battuta parallela

per tagli lunghi e precisi.

D Battuta angolare regolabile da 90°

a 45°.

E Guida a tre rulli di precisione

garantisce la guida ottimale della lama della sega e una durata prolungata.

F Smerigliatrice per la rifinitura delle

superfici di taglio.

G Adattatore di aspirazione per boc-

chettone da 100.

H Impianto di aspirazione dei trucioli

per la protezione della salute e la pulizia dell'officina.

I Lubrificante WAXILIT

per una buona scorrevolezza del legno sul banco della sega.

J Spray di manutenzione e cura

per asportare i residui di resina e proteggere le superfici metalliche.

K Nastro di tessuto

grana 80, 3380 x 25 (3 pezzi)

L Nastro di tessuto

grana 120, 3380 x 25 (3 pezzi)

M Lama per sega a nastro A2

per il taglio di metalli non ferrosi.

N Lama per sega a nastro A4

per curve e raggi molto ridotti.

O Lama per sega a nastro A6

per il legno e per tagli dritti.

P Lama per sega a nastro A6

per il legno e per tagli universali.

Q Lama per sega a nastro A8

per legna da ardere.

R Lama per sega a nastro A14

per l'acciaio.

Pericolo! Le riparazioni di apparecchi elettrici devono essere effettuate esclusivamente da elettricisti specializzati.

Gli utensili elettrici da riparare potranno essere inviati al centro di assistenza del proprio paese. L'indirizzo si trova nell'elenco dei pezzi di ricambio.

Quando si spedisce un apparecchio per la riparazione descrivere l'errore accertato.

13. Rispetto dell'ambiente

Il materiale utilizzato per l'imballaggio dell'apparecchio è riciclabile al 100%.

Gli apparecchi elettrici e gli accessori fuori uso contengono grandi quantità di materie prime e di altri materiali che pos sono essere sottoposti a un processo di riciclaggio.

Queste istruzioni sono state stampate su carta sbiancata senza cloro.

14. Problemi e anomalie

Pericolo! Prima di ogni intervento per la riparazione dei guasti:

1. Spegnere l'apparecchio;

2. estrarre la spina;

3. attendere fino a che la lama si

arresti.

Alla fine di ogni intervento di riparazione reinserire, attivare e controllare tutti i dispositivi di sicurezza.

Il motore non funziona

Relè di sottotensione è scattato in seguito ad una caduta di tensione imprevista.

− Riaccendere la macchina.

Mancanza di corrente

− Controllare il cavo d'alimentazione, la presa, la spina e il fusibile.

La lama della sega scorre fuori dalla linea di taglio

La lama della sega non scorre correttamente sui rulli della sega a nastro:

− Regolare l'inclinazione del rullo superiore della sega a nastro (vedere "Manutenzione").

La lama della sega si rompe

Errata tensione della lama.

− Correggere la tensione della lama (vedere "Messa in funzione").

Carico eccessivo.

− Diminuire la pressione contro la lama della sega.

Lama errata.

− Sostituire la lama della sega (vedere "Manutenzione"):

Tagli circolari = lama della sega stretta

Tagli dritti = lama della sega larga.

La lama è deformata

Carico eccessivo.

− Impedire l'eventuale pressione laterale sulla lama della sega.

L'apparecchio vibra

Fissaggio insufficiente.

− Fissare la sega in modo corretto su un basamento adatto (vedere "Messa in funzione").

Il banco della sega è staccato.

− Regolare e fissare il banco della sega.

Il fissaggio del motore è allentato.

− Controllare le viti di fissaggio ed eventualmente avvitarle.

Il bocchettone di aspirazione dei trucioli è otturato

Non è allacciato alcun impianto di aspirazione oppure la potenza di aspirazione è troppo esigua.

− Collegare l'impianto di aspirazione o aumentare la potenza di aspirazione (velocità dell'aria bocchettone di aspirazione dei tru cioli).

≥20 m/sec sul

15. Dati tecnici

WNB DNB

Tensione V 230 (1~ 50 Hz) 400 (3~ 50 Hz)

Corrente nominale A 6,7 3,9

Fusibile A 10 (ritardato o automatico

Protezione IP 54 IP 54

Classe di protezione I I

10 (ritardato o automatico

Page 15

ITALIANO

Potenza Potenza assorbita P1

Potenza sull'asse P2

Velocità nominale di rotazione a vuoto min

Velocità di taglio m/min 68/ 176/ 375/ 967 (±10%) 68/ 176/ 375/ 967 (±10%)

Lunghezza della lama della sega a nastro mm 3380 3380

Scarico massimo (larghezza di passaggio) mm 440 440

Massima altezza di taglio mm 280 280

Massima larghezza della lama della sega a nastro mm 25 25

Massimo spessore della lama della sega a nastro mm 0,65 0,65

Dimensioni Apparecchio completo di imballaggio

− Lunghezza

− Larghezza

− Altezza

Apparecchio pronto all'uso (banco orizzontale)

− Lunghezza

− Larghezza

− Altezza

Solo banco della sega

− Lunghezza

− Larghezza

kW kW

mm mm mm

mm mm

-1

1,50 kW S1 100% 1,10 kW S1 100%

1400 1400

790 710

1970

834 639

1860

640 536

1,90 kW S6 40% 1,45 kW S6 40%

790 710

1970

834 639

1860

640 536

Peso Apparecchio pronto all'uso (con accessori forniti) kg 133 133

Condizioni dell'ambiente operativo Temperatura di trasporto e immagazzinaggio

Valori di emissione rumori (DIN EN 1807-1*) con funzionamento a vuoto,

Livello di pressione acustica LpA Livello di potenza sonora LWA Incertezza K

Valori di emissione rumori (DIN EN 1807-1*) durante la lavorazione,

Livello di pressione acustica LpA Livello di potenza sonora LWA Incertezza K

* I valori indicati sono relativi a emissioni e non devono perciò essere intesi anche come valori per la sicurezza sul posto di lavoro. Benché vi sia una correlazione tra livelli di emissione e di immissione non è possibile stabilire in modo attendibile se siano necessa rie ulteriori precauzioni oppure no. I fattori che influiscono sul livello di immissioni effettivamente presente in un determinato momento sul posto di lavoro, comprendono le caratteristiche dell'ambiente di lavoro ed altre fonti di rumore, cioè il numero di mac chinari e di altri processi di lavoro adiacenti. Inoltre i valori consentiti relativi al posto di lavoro possono anche variare da paese a paese. L'utente deve tuttavia utilizzare queste informazioni per attuare una migliore valutazione dei danni e dei rischi.

°C °C

dB (A) dB (A) dB (A)

da 0 a + 40 da 0 a + 40

75,0 84,6 4,0

82,2 89,9 4,0

da 0 a + 40 da 0 a + 40

75,0 84,6 4,0

82,2 89,9 4,0

15.1 Lame disponibili

Uso previsto Dimensioni mm Passo dei denti N. d'ordine

Metalli non ferrosi 3380 x15 x 0,5 A2 090 902 9210

Tagli circolari 3380 x 6,0 x 0,5 A4 090 902 9180

Legno – Tagli dritti 3380 x 25 x 0,5 A6 090 900 0416

Taglio universale nel legno 3380 x 15 x 0,5 A6 090 902 9171

Legna da ardere 3380 x 25 x 0,5 A8 090 900 0424

Acciaio 3380 x 13 x 0,65 A14 090 902 9228

Page 16

XA0046S4.fm Manual de instrucciones original DEUTSCH

ESPAÑOL

1. Vista general de la sierra

Parte delantera

1 Puerta de la carcasa

2 Rodillo superior de cinta

3 Cerrojo giratorio de la puerta

de la carcasa

4 Manecilla giratoria para la

cubierta de la cinta de sierra

5 Cubierta de la cinta de sierra

6 Guía superior de la cinta de

sierra

7 Cinta de sierra

8 Tope paralelo

9 Mesa de aserrado

con perfil guía de tope

10 Cerrojo giratorio de la puerta

de la carcasa

11 Manecilla giratoria para ajus-

tar la tensión de la correa trapezoidal

12 Mecanismo de la correa trape-

zoidal

13 Rodillo inferior de cinta

14 Interruptor de conexión / des-

conexión

Parte posterior

15 Manecilla giratoria para rodi-

llo superior de cinta

16 Ruedecilla de ajuste para la

tensión de la cinta de sierra

17 Motor

18 Base

19 Manguito de aspiración de

virutas

20 Perfil de inserción de mesa

21 Bandeja para el dispositivo de

arrastre

22 Dispositivo de arrastre

23 Llave Allen

24 Llave de tornillo

Page 17

ESPAÑOL

Indice del contenido

1. Vista general de la sierra .........16

2. ¡Lea este manual en

primer lugar!..............................17

3. Seguridad ..................................17

3.1 Uso según su finalidad ...............17

3.2 Instrucciones generales

de seguridad...............................17

3.3 Símbolos utilizados en

la máquina ..................................19

3.4 Mecanismos de seguridad..........19

4. Características

especiales del producto...........20

5. Transporte de la sierra.............20

6. Componentes de la máquina... 20

7. Puesta en servicio ....................21

7.1 Fijación de la sierra.....................21

7.2 Montaje de la mesa de aserrado.. 21

7.3 Alineación de la mesa de

aserrado......................................21

7.4 Montaje del perfil de guía

de tope........................................22

7.5 Montaje del tope paralelo ...........22

7.6 Montaje del soporte para

el dispositivo de arrastre.............22

7.7 Conexión de la aspiración

de virutas ....................................22

7.8 Conexión a la red........................22

8. Manejo .......................................23

8.1 Ajuste de la altura de la guía

superior de la cinta .....................23

8.2 El proceso de aserrado...............23

9. Mantenimiento y

conservación.............................24

9.1 Ajuste de la velocidad.................24

9.2 Cambio de la correa

trapezoidal trasera......................24

9.3 Cambio de la correa

trapezoidal delantera .................. 24

9.4 Cambio de la cinta de sierra ....... 24

9.5 Tensado de la cinta de sierra .....25

9.6 Alineación de la cinta de sierra...25

9.7 Alineación de la guía superior

de la cinta ...................................25

9.8 Alineación de la guía inferior

de la cinta ...................................26

9.9 Cambio del perfil de inserción

de la mesa ..................................26

9.10 Limpieza de la sierra...................26

9.11 Conservación de la máquina ......27

10. Consejos y trucos.....................27

11. Accesorios suministrables .. 27/56

12. Reparación ................................27

13. Protección del

medio ambiente ........................27

14. Problemas y averías .................27

15. Características técnicas...........28

15.1 Cintas de sierra suministrables...29

2. ¡Lea este manual en primer lugar!

Este manual de instrucciones se ha realizado de forma que usted pueda empezar a trabajar rápidamente y con total seguridad con su equipo. A continuación le indicamos algunas pautas sobre la uti lización del manual de uso:

− Antes de poner en servicio el equipo, lea todo el manual de ins trucciones. Observe especialmente las instrucciones de seguridad.

− Este manual de instrucciones está dirigido a personal con conocimientos técnicos sobre máquinas como la que aquí se describe. En caso de no poseer ningún tipo de experien cia con este tipo de máquinas, debería solicitar en primer lugar la ayuda de personal cualificado.

− Guarde en un lugar seguro todos los documentos suministrados con la máquina, para así poderlos consultar en caso de necesidad. Asimismo, guarde el comprobante de compra para un posible caso de garantía.

− Si prestara o vendiera la máquina, adjunte toda la documentación de la misma.

− En caso de que se produzca algún daño derivado de la no observación de este manual de uso, el fabricante no asumirá ningún tipo de respon sabilidad.

La información de este manual de uso se indica según sigue:

¡Peligro! Advertencia sobre posibles daños en las personas o en el medio ambiente.

¡Peligro de descarga eléctrica! Advertencia sobre posibles daños personales causados por la electrici dad.

¡Peligro de arrastre! Advertencia sobre posibles daños personales al engancharse partes del cuerpo o ropa.

¡Atención! Advertencia de daños materiales.

Nota:

Información adicional.

− Los números de las figuras (1, 2, 3, ...)

− corresponden a piezas individua-

les;

− están numerados correlativa-

mente;

− se refieren a los respectivos

números entre paréntesis (1), (2), (3) ... que aparecen en el texto

adyacente.

− Las instrucciones de uso en las que se debe tener en cuenta el orden están numeradas.

− Las instrucciones de uso con una secuencia arbitral se indican con un punto.

− Los listados se han marcado con un guión.

3. Seguridad

3.1 Uso según su finalidad

El aparato sólo está previsto para su uso en espacios secos. ¡No está permitido su uso en la intemperie!

Esta máquina es apta para cortar madera, materiales similares a la madera y plásticos.

Las piezas de trabajo redondas deben cortarse solamente usando un soporte adecuado perpendicular al eje longitudi nal, ya que la cinta de la sierra en rotación podría girar las piezas.

Para cortar de canto piezas de trabajo planas debe utilizarse un tope angular adecuado como guía segura de la pieza.

Cualquier otra aplicación se considera-

rá contraria a su finalidad. El fabricante rechazará toda responsabilidad por daños derivados de un uso de la máqui na contrario a la finalidad mencionada.

Si se llevan a cabo modificaciones en la sierra o si se utiliza aplicando piezas que no han sido comprobadas ni autori zadas por el fabricante, podrían producirse daños imprevisibles durante la operación.

3.2 Instrucciones generales

de seguridad

• Al utilizar este aparato deben respetarse las siguientes instrucciones de seguridad para evitar el peligro de daños personales o materiales.

• Observe las instrucciones especiales de seguridad en cada uno de los capítulos.

• Dado el caso, tenga en cuenta la normativa legal o bien las prescrip ciones para la prevención de accidentes en el trabajo estipuladas para el uso de sierras de cinta.

Page 18

ESPAÑOL

¡Peligros generales!

• Mantenga limpio el puesto de trabajo. El desorden en esta zona podría causar accidentes.

• Sea prudente. Preste atención a lo que hace. Lleve a cabo el trabajo con sentido común. No utilice la máquina si no puede concentrarse en el trabajo.

• Tenga en cuenta las influencias ambientales. Asegúrese de que exista una buena iluminación.

• Evite posturas incómodas. Asegúrese de estar siempre parado de forma segura y de poder mantener en cualquier momento el equilibrio.

• Si se trata de piezas de trabajo largas, utilice soportes apropiados para apoyar las piezas.

• No manipule esta máquina cerca de gases o líquidos inflamables.

• Esta máquina sólo deberá ser puesta en marcha y utilizada por personal familiarizado con el uso de sierras de cinta consciente de los peligros que dichos aparatos conlle van. Las personas menores de 18 años de edad podrán usar este aparato solamente bajo la supervisión de un instructor durante el curso de su for mación profesional.

• Mantenga a terceras personas, especialmente a los niños, fuera de la zona de peligro. Durante el fun cionamiento, evite que otras personas toquen la máquina o el cable de la red.

• No sobrecargue el aparato. Utilice este equipo solamente dentro de los márgenes de potencia indicados en las Especificaciones técnicas.

¡Peligro debido a la electrici-

dad!

• No permita que la máquina se moje con la lluvia. No utilice nunca este aparato en un ambiente húmedo o mojado. Al realizar trabajos con esta máquina, evite que su cuerpo entre en contacto con piezas con toma de tierra (por ejemplo: radiadores, tuberías, cocinas eléctricas o neve ras).

• No utilice el cable de alimentación de corriente eléctrica para usos ajenos a su finalidad.

¡Peligro de lesiones debido a

piezas móviles!

• No ponga en funcionamiento la máquina sin haber montado los dis positivos de protección.

• Mantenga siempre una distancia suficiente con la cinta de la sierra. En caso necesario, utilice dispositi vos adecuados de alimentación. Aunque la hoja de sierra de cinta o las correas trapezoidales estén rotas, los rodillos de cinta pueden seguir en funcionando. Durante el funcionamiento, deberá mante nerse una distancia considerable con los componentes en movi miento.

• Espere hasta que la cinta de sierra se detenga antes de retirar de la zona de trabajo trozos de las piezas de trabajo, restos de madera, etc.

• Sierre sólo piezas cuyas dimensiones permitan una sujeción segura durante el trabajo.

• No detenga la cinta de sierra en movimiento frenándola lateral mente.

• Antes de iniciar trabajos de mantenimiento asegúrese de que la máquina haya sido desconectada de la red de corriente eléctrica.

• Asegúrese de que al conectar la

máquina (por ejemplo, después de llevar a cabo trabajos de manteni miento) no existan herramientas de montaje o piezas sueltas en el equipo.

• Desconecte la máquina si no se va a utilizar.

¡Peligro de sufrir lesiones por cortes, incluso cuando la herramienta de corte está parada!

• Utilice guantes para cambiar las herramientas de corte.

• Guarde las cintas de sierra de modo que nadie puede resultar herido.

¡Peligro de retroceso de las piezas de trabajo (pueden engan charse en la cinta y salir despedidas contra el usuario)!

• No ladee las piezas de trabajo.

• Sierre piezas de trabajo delgadas o

de pared delgada solamente con cintas de sierra con dentado fino. Utilice siempre cintas de sierra afila das.

• En caso de duda, examine las piezas de trabajo por si tienen cuerpos extraños (por ejemplo, clavos o tor nillos).

• Sierre sólo piezas cuyas dimensiones permitan una sujeción segura durante el trabajo.

• Nunca corte varias piezas a la vez, ni paquetes que contengan varias piezas individuales. Existe peligro de accidentes si las piezas indivi

duales son agarradas por la cinta de la sierra sin estar sujetas.

• Para serrar piezas redondas utilice un dispositivo de sujeción adecuado, de modo que la pieza no pueda moverse.

¡Peligro de arrastre!

• Tenga cuidado durante el funcionamiento para impedir que partes del cuerpo o piezas de ropa se engan chen o se introduzcan en los componentes giratorios (no lleve corbatas, ni guantes o ropa con mangas holgadas; en caso de llevar el pelo largo, es imprescindible utilizar una red de protección).

• Nunca sierre piezas de trabajo que contengan los siguientes materiales:

− cuerdas

− Cordones

− Cintas

− Cables

− alambres

¡Peligro si el equipo de protec-

ción personal es insuficiente!

• Use cascos de protección acústica.

• Use gafas protectoras.

• Use una máscara de protección

contra el polvo.

• Use ropa de trabajo adecuada.

• Para trabajar a la intemperie se

recomienda utilizar calzado antides lizante.

¡Peligro debido al polvo de la

madera!

• Algunos tipos de serrín (por ejemplo de haya, roble y fresno) pueden pro ducir cáncer si son inhalados. Trabaje siempre con una instalación de aspiración. Este aspirador deberá cumplir los valores indicados en las especificaciones técnicas.

• Evite al máximo la cantidad de serrín expandida en el ambiente.

− Elimine los depósitos de serrín

del puesto de trabajo (¡sin soplar!);

− elimine posibles fugas en la ins-

talación de aspiración;

− procure que haya buena ventila-

ción.

¡Peligro debido a modificaciones técnicas o bien a la utilización de piezas no comprobadas ni aprobadas por el fabricante de la máquina!

• Monte esta máquina siguiendo estrictamente estas instrucciones.

Page 19

ESPAÑOL

• Utilice exclusivamente piezas autorizadas por el fabricante. Con ello nos referimos sobre todo a:

− cintas de sierra (para los núme-

ros de pedido, véanse las características técnicas);

− Mecanismos de seguridad (véa-

se el número de referencia en la lista de piezas de recambio).

• No modifique las piezas.

¡Peligro por defectos en la

máquina!

• Limpie cuidadosamente el aparato y los accesorios. Observe las pres cripciones para el mantenimiento.

• Antes de la puesta en funcionamiento, controle los posibles daños que pueda sufrir la máquina: antes de continuar utilizando el equipo es necesario examinar los dispositivos de seguridad, los dispositivos de protección o las piezas ligeramente dañadas para determinar si cum plen perfectamente con la función de acuerdo a su finalidad. Controle si las piezas móviles funcionan correctamente y no se atascan. Todas las piezas deben estar mon tadas correctamente y cumplir con todas las condiciones para poder garantizar el perfecto funciona miento del aparato.

• Antes de cada conexión: Compruebe si la marcha por inercia de la hoja de sierra dura más de 10 segundos; en caso de que la marcha por inercia dure más, haga que un electricista especializado cambie el motor.

• Los dispositivos de protección o las piezas dañadas debe repararlos o cambiarlos un taller especializado autorizado. Encargue el cambio de interruptores dañados a un taller de servicio postventa. No utilice la máquina si no es posible conectarla o desconectarla mediante el inte rruptor.

• Mantenga las empuñaduras secas y limpias de aceite y grasa.

¡Peligro por piezas de trabajo

bloqueadas!

si se produce un bloqueo:

1. Desconecte la máquina.

2. Desenchufe el cable de alimentación.

3. Póngase guantes de protección.

4. Desbloquee la pieza con la herramienta apropiada.

3.3 Símbolos utilizados en la máquina

¡Peligro!

La no observación de las siguientes advertencias puede provocar graves lesiones o daños materiales.

Lea el manual de uso.

Sentido de marcha de la cinta de sierra.

Indicaciones de la placa indicadora de tipo:

27 28

29 30 32

25 Fabricante 26 Número de serie 27 Denominación de la máquina 28 Datos del motor (véase también

«Características técnicas»)

29 Año de fabricación 30 Marca CE – Esta máquina cumple

las directivas de la UE según la declaración de conformidad

31 Símbolo de eliminación – La

máquina puede eliminarse a tra vés del fabricante

32 Dimensiones de las cintas de sie-

rra homologadas

3.4 Mecanismos de seguridad

Cubierta superior de la cinta de sierra

La cubierta superior de la cinta de sierra (33) protege contra el contacto accidental con la cinta de la sierra y contra las virutas que puedan salir despedidas. Para que la cubierta superior de la cinta de sierra proporcione una protección suficiente contra el contacto accidental con la cinta de sierra, la guía superior de la cinta debe estar siempre a una distan cia de 3 mm de la pieza de trabajo.

Cubierta inferior de la cinta de sierra

La cubierta inferior de la cinta de sierra (34) protege contra el contacto accidental con la cinta de la sierra debajo de la mesa de aserrado.

Puerta de la carcasa

La puerta de la carcasa (35) protege al operario contra contactos accidentales con las piezas accionadas en el interior de la sierra.

La puerta de la carcasa está provista de un seguro. Este seguro apaga el motor cuando la puerta de la carcasa se abre y la sierra está conectada.

La puerta de la carcasa deberá permanecer cerrada durante el funcionamiento.

Dispositivo de empuje

El dispositivo de arrastre actúa como

prolongación de la mano, protegiéndola contra el contacto no intencionado con la cinta de la sierra.

Cuando la distancia entre la cinta de sierra y un tope paralelo es inferior a 120

mm, siempre debe utilizarse el dis-

positivo de arrastre . Lleve el dispositivo de empuje a un

ángulo de 20° … 30° con respecto a la superficie de la mesa.

Cuando el dispositivo de arrastre no se utiliza puede colgarse en el soporte de la máquina.

El dispositivo de arrastre debe cambiarse cuando esté dañado.

Page 20

ESPAÑOL

4. Características especiales del producto

• Mesa de fundición gris.

• Guía superior de tres rodillos.

• Tecnología avanzada, dimensio-

nada para servicio pesado permanente y para precisos resultados de corte.

5. Transporte de la sierra

• Coloque la guía superior de la cinta en su posición inferior.

• Desatornille los accesorios que sobresalgan.

• Para enviar la máquina, utilice en lo posible el material de embalaje original.

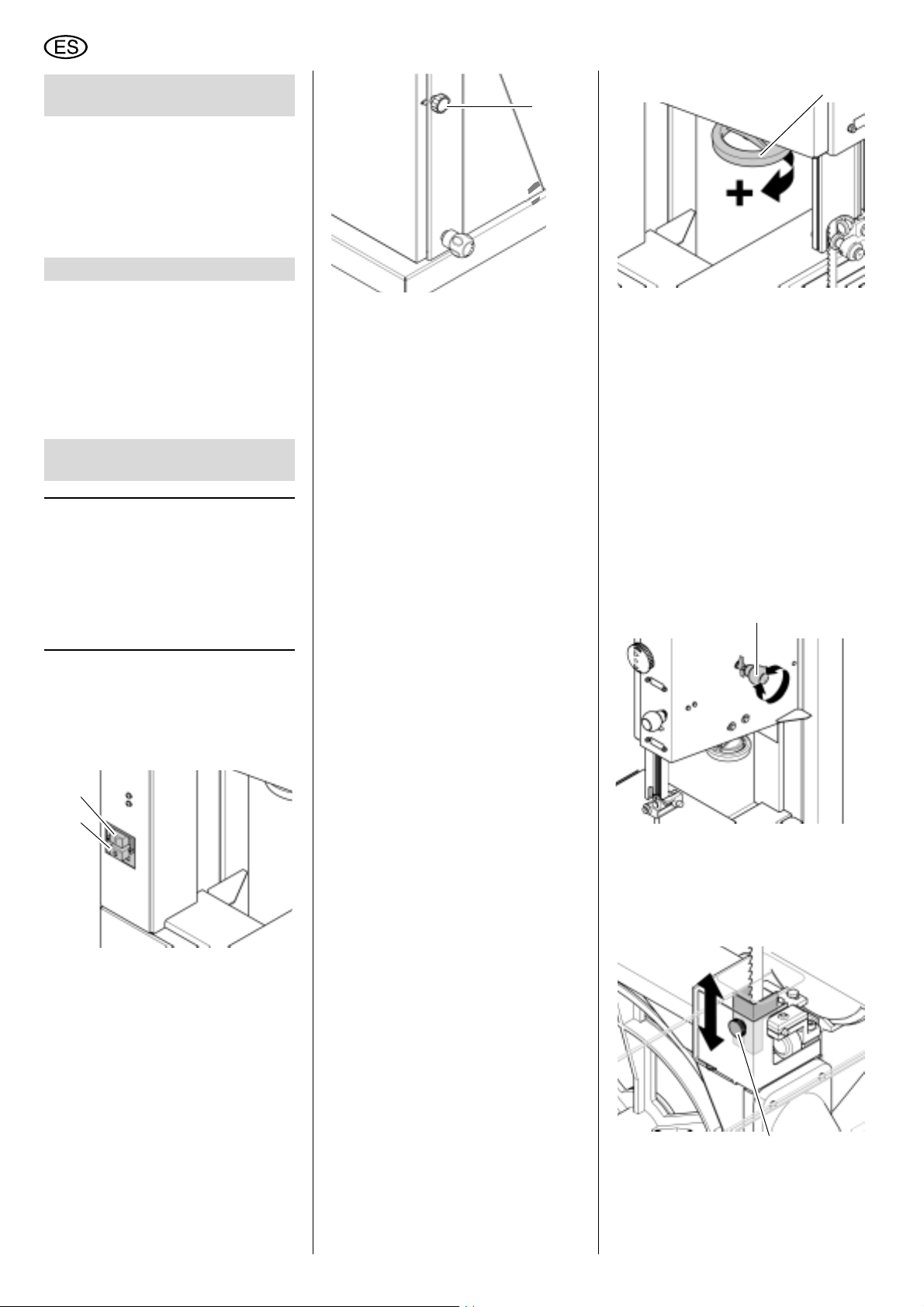

6. Componentes de la máquina

Nota:

En este capítulo encontrará una breve descripción de los elementos de mando más importantes de su aparato. El uso correcto del aparato se describe en el capítulo “Control y mando“. Lea el capítulo “Control y mando” antes de trabajar la primera vez con el aparato.

Interruptor de conexión/desconexión

• Conexión = pulse el interruptor

(36).

verde

• Desconexión = pulse el interruptor rojo (37).

En caso de un fallo de alimentación de corriente se dispara un relé de bajo voltaje. De este modo se evita que la máquina se ponga en marcha por sí misma al conectarse la tensión nueva mente. Para conectar nuevamente la máquina hay que pulsar de nuevo el interruptor de conexión verde.

Abra la puerta de la carcasa inferior:

1. Dé una vuelta al cerrojo giratorio en el sentido contrario al de las agujas del reloj.

La puerta de la carcasa se abre dejando una rendija. El seguro de la puerta se activa y se apaga el motor.

¡Peligro por cintas de sierra y

rodillos de cinta sin protección! Si el motor no se apaga después de

dar una vuelta o si la puerta se abre inmediatamente, el seguro de la puerta o el cerrojo están defectuosos. Ponga la sierra fuera de servicio y mándela reparar por el centro de ser vicio técnico de su país.

2. Siga girando el cerrojo giratorio en el sentido contrario al de las agujas del reloj.

La puerta de la carcasa se abre del todo.

Cierre la puerta de la carcasa inferior:

• Apriete la puerta de la carcasa y gire el cerrojo giratorio en el sentido de las agujas del reloj hasta que la puerta de la carcasa cierre limpia mente.

Ruedecilla de ajuste para la tensión de la cinta de sierra

En caso necesario, mediante la ruedecilla de ajuste (39) es posible corregir la tensión de la cinta de sierra:

− Girando la ruedecilla de ajuste en el sentido de la flecha se aumenta la tensión.

− Girando la ruedecilla de ajuste en el sentido contrario a la flecha se reduce la tensión.

Manecilla giratoria para la inclinación del rodillo superior de cinta

En caso necesario, mediante la manecilla giratoria (40) es posible corregir la inclinación del rodillo superior de cinta. Ajustando la inclinación se alinea la cinta de sierra de manera que se des plaza hasta el canto delantero de los rodillos de cinta:

− Girando la manecilla giratoria en el sentido de las agujas del reloj, la cinta de sierra se mueve hacia atrás.

− Girando la manecilla giratoria en el sentido contrario a las agujas del reloj, la cinta de sierra se mueve hacia delante.

Ajuste de la inclinación de la mesa de aserrado

1. Afloje la tuerca moleteada (41) de la protección de agarre y desplace la protección de agarre hasta la posición inferior.

Cerrojo giratorio de la puerta de la carcasa

Abra y cierre la puerta de la carcasa con el cerrojo giratorio

(38).

2. Después de aflojarse el tornillo de retención mesa de aserrado (43) sin escalonamientos hasta 45° contra la cinta de sierra.

(42) es posible inclinar la

Page 21

ESPAÑOL

4243

3. Desplace la protección de agarre hasta la posición superior o bien hacia arriba hasta el canto de la mesa y apriete la tuerca moleteada

(41).

Tope paralelo

El tope paralelo (44) se fija en la parte delantera. El tope paralelo puede ser montado tanto a la izquierda como a la derecha de la cinta de sierra.

7. Puesta en servicio

¡Peligro! Ponga en marcha la sierra solamente si se han llevado a cabo los siguien tes trabajos preparatorios:

− sierra fijada;

− mesa de aserrado montada y ali-

neada;

− sistema de aspiración de virutas conectado;

− mecanismos de seguridad comprobados.

¡No se deberá conectar la sierra a la red de corriente eléctrica sino se han llevado a cabo los trabajos preparato rios anteriormente mencionados! De otro modo, existe el peligro de que la sierra se ponga en marcha acciden talmente y que cause graves heridas.

7.1 Fijación de la sierra

Para que la posición de la sierra sea estable, es necesario fijarla a un suelo firme:

1. Realice en el suelo 4 taladros.

2. Introducir los tornillos desde arriba en la placa de montaje de la sierra y apretarlos.

7.2 Montaje de la mesa de

aserrado

1. Antes del montaje de la mesa de aserrado debe desmontarse el perfil guía de tope premontado para el tope paralelo: afloje los cuatro torni llos de mariposa

(45) y quite el perfil guía de tope (46).

2. Afloje la tuerca moleteada (47) de la protección de agarre y desplace la protección de agarre hasta la posición inferior.

3. Enrosque el tornillo de tope final (48) con la contratuerca en la parte inferior de la mesa de aserrado.

4. Coloque el perfil de inserción de la mesa (véase "Cambiar el perfil de inserción de la mesa").

5. Coloque la mesa de aserrado sobre la cinta de sierra y apóyela sobre la guía de la mesa de aserrado.

6. Fije la mesa de aserrado con los cuatro tornillos correspondientes a la guía de la mesa.

(49) y arandelas

4849

7. Desplace la protección de agarre hasta la posición superior o bien hacia arriba hasta el canto de la mesa y apriete la tuerca moleteada

(47).

7.3 Alineación de la mesa de

aserrado

La mesa de aserrado debe estar alineada lateralmente en dos planos

− de modo que la cinta de sierra gire exactamente en el centro del perfil de inserción de mesa;

− perpendicular respecto a la cinta de sierra.

Alineación lateral de la mesa de aserrado

1. Afloje los cuatro tornillos de sujeción (50) del soporte de la mesa de aserrado.

2. Alinee la mesa de aserrado de modo que la cinta de sierra se encuentre exactamente en el cen tro del perfil de inserción de mesa.

3. Apriete nuevamente los cuatro tornillos de sujeción (50).

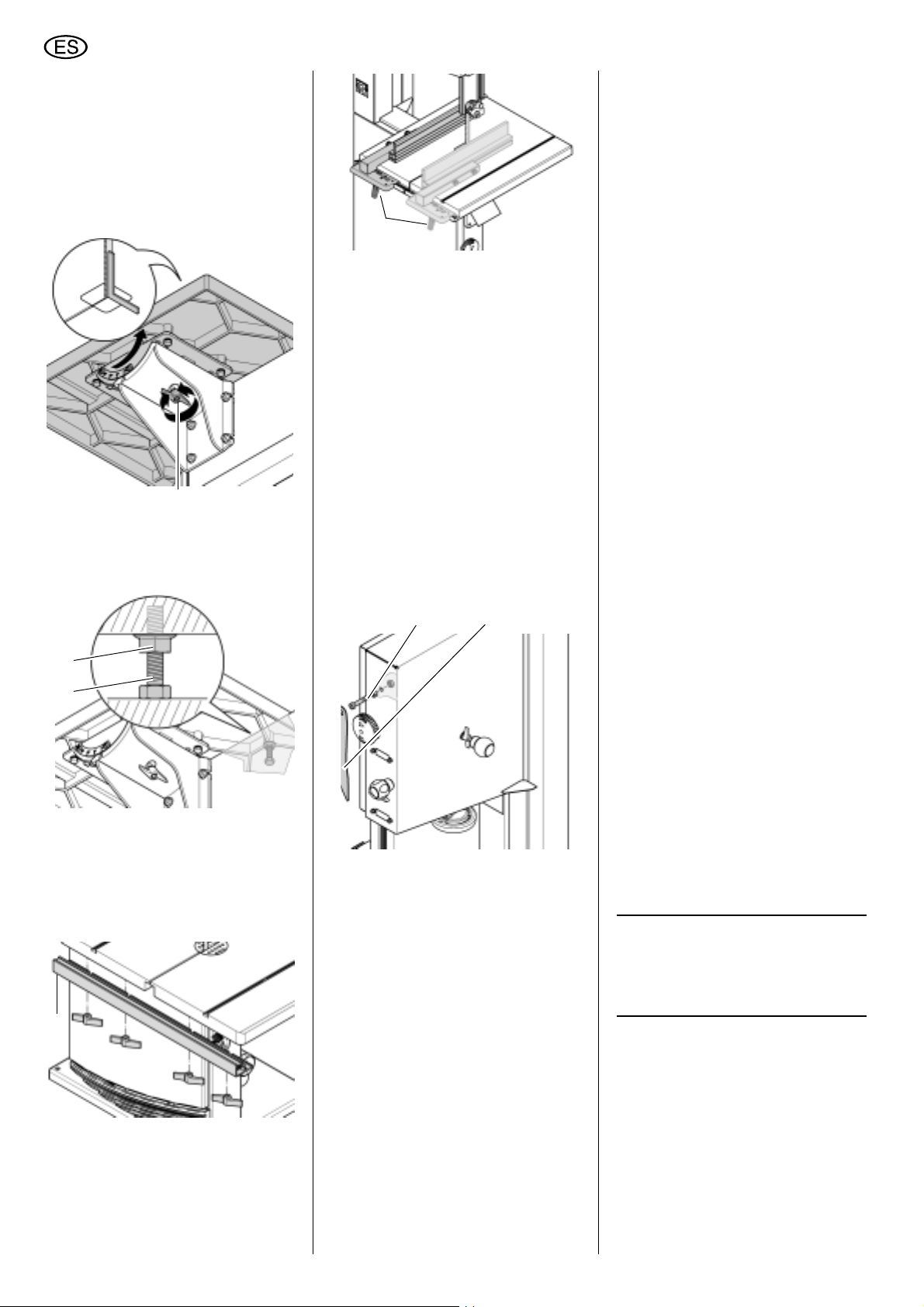

Alineación perpendicular de la mesa de aserrado

1. Coloque la guía superior de la cinta en su posición superior (véase “Manejo”).

Page 22

ESPAÑOL

2. Controle el tensado de la cinta de sierra (véase "Tensado de la cinta de sierra”).

3. Afloje el tornillo de retención (51).

4. Utilice una escuadra para alinear la mesa de aserrado a un ángulo recto respecto a la cinta de sierra y apriete nuevamente el tornillo de retención

5. Afloje la contratuerca (52) y ajuste el tornillo de tope final (53) hasta que el tornillo de tope final entre en contacto con la carcasa de la sierra.

6. Apriete la contratuerca.

(51).

7.4 Montaje del perfil de guía

de tope

• Fije el perfil guía de tope (54) con cuatro tornillos de mariposa y arandelas a la mesa de aserrado.

7.5 Montaje del tope paralelo

El tope paralelo puede ser montado tanto a la izquierda como a la derecha de la cinta de sierra.

1. Enganche el tope paralelo en la guía de tope.

2. Fije la palanca de sujeción (55) del tope paralelo.

7.6 Montaje del soporte para

el dispositivo de arrastre

1. Enrosque la tuerca hexagonal en un tornillo cilíndrico (56) hasta el vástago.

2. Introduzca el tornillo cilíndrico desde el exterior a través del orificio situado en el lado posterior del apa rato.

3. Enrosque a mano la tuerca hexagonal desde el interior.

4. Encaje el dispositivo de arrastre (57) en el tornillo cilíndrico en caso de que éste no se utilice.

56 57

7.7 Conexión de la aspira-

ción de virutas

¡Peligro! Algunas clases de serrín (p. ej. de la madera de roble, haya y fresno) pueden producir cáncer si se inhalan: en locales cerrados, trabaje sólo con una instalación de aspiración de virutas.

¡Atención!

--El funcionamiento sin la aspiración de virutas solamente está permitido:

− en exteriores;

− en períodos de funcionamiento

cortos (máximo 30 minutos);

− con mascarilla contra el polvo.

− Si no se utiliza un equipo de aspi-

ración de virutas, el serrín se acumulará, por lo que deberá ser eliminado periódicamente.

El sistema de aspiración debe cumplir los siguientes requisitos:

− ajustarse al diámetro exterior del manguito de aspiración (100 mm);

− caudal de aire ≥ 460 m3/h;

− presión negativa en el manguito de

aspiración de la sierra 530 Pa;

− velocidad del aire en el manguito de aspiración de la sierra-

¡Tenga en cuenta el manual de instrucciones del aspirador de virutas!

Conecte el equipo de aspiración de virutas o el aspirador industrial al manguito de aspiración de virutas de sierra utilizando un adaptador adecuado.

≥ 20 m/s.

7.8 Conexión a la red

¡Peligro! Tensión eléctrica

• Instale la sierra únicamente en ambientes secos.

• No utilice la unidad a menos que esté conectada a una fuente de energía que cumpla los requeri mientos siguientes (véase también "Características técnicas"):

− La tensión y la frecuencia de

red deben coincidir con los datos indicados en la placa indicadora de tipo de la máqui na;

− protección por fusible

mediante un interruptor de corriente FI con una corriente residual de 30 mA;

− Las cajas de enchufe deben

estar instaladas, conectadas a tierra y controladas de acuerdo a las prescripciones.

− Cajas de enchufe mediante

corriente trifásica con conductor neutro.

Nota:

En caso de que tenga dudas acerca de si su acometida cumple estos requisitos, diríjase a su empresa sumi nistradora de energía o a su electricista.

• Coloque el cable de la red de forma que no impida el trabajo y no pueda resultar dañado.

• Proteja el cable contra el calor, los líquidos agresivos y los bor des afilados.

• Utilice solamente como cables de extensión cables de goma con una sección transversal suficiente (3 x 1,5 mm2 ).

• Nunca desconecte el enchufe de la caja tirando del cable.

Page 23

ESPAÑOL

Cambio del sentido de giro (sólo en la versión con motor de corriente trifásica): Según la distribución de fase, es posible que la cinta de sierra gire incorrectamente. Esto puede ocasio nar que la pieza de trabajo salga despedida. Por lo tanto, verifique el sentido de giro antes de cada nueva instalación. ¡Si el sentido de giro es incorrecto, es necesario que un electricista modifi que la conexión!

1. Una vez que la sierra esté montada

con todos los mecanismos de segu ridad, conecte la sierra a la red de corriente eléctrica.

2. Conecte un momento la sierra y

luego desconéctela de nuevo inme diatamente.

3. Observe el sentido de giro de la

cinta de sierra: -la cinta de sierra

debe moverse en la zona de corte de arriba hacia abajo.

4. Si la cinta de sierra gira en sentido

contrario al normal, retire el cable de la red de la conexión de la sierra.

5. Solicite la modificación de la

conexión eléctrica a un electricista.

8. Manejo

¡Peligro! Para reducir al máximo posible el riesgo de heridas, preste atención a las siguientes instrucciones de seguridad al llevar a cabo cualquier trabajo:

• Utilice un equipo de protección personal:

− mascarilla anti-polvo;

− protección para los oídos;

− gafas de protección de seguri-

dad.

• No sierre más de una pieza de trabajo al mismo tiempo.

• Presione constantemente la pieza de trabajo contra la mesa durante el trabajo.

• No ladee las piezas de trabajo.

• No frene nunca la cinta de sierra

ejerciendo una presión lateral.

• Cuando sierre piezas de trabajo arqueadas e irregulares: sujete firmemente la pieza de trabajo sobre la mesa y hágala avanzar de manera uniforme. Las manos deberán permanecer en la zona segura.

• Si fuese necesario, utilice de acuerdo al tipo de trabajo:

− Un dispositivo de arrastre, si la

distancia perfil de tope – cinta de sierra

≤120 mm;

− soporte para piezas de trabajo,

si debido a la longitud de las mismas pudieran caer de la mesa al cortarlas;

− un dispositivo de aspiración de virutas;

− para cortar círculos, un dispositivo de corte circular;

− para cortar pequeñas cuñas, use un dispositivo de guiado;

− para cortar piezas redondas, use los elementos de sujeción adecuados, de forma que la pieza no pueda girar.

− Para cortar de canto piezas de trabajo planas debe utilizar un tope angular adecuado para evitar que la pieza sea abatida.

• Antes de iniciar el trabajo, compruebe si los elementos siguientes están en buen estado:

− la cinta de sierra;

− las cubiertas superior e infe-

rior de la cinta de sierra;

• Cambie inmediatamente las piezas que estén dañadas.

• Para serrar, adopte la posición correcta de trabajo (los dientes de la sierra deben estar dirigidos hacia el operario).

• Nunca corte varias piezas a la vez, ni tampoco paquetes que contengan varias piezas individuales. existe peligro de accidentes si las piezas individuales son agarradas por la hoja de la sierra al no estar sujetas.

¡Peligro de arrastre!

• No lleve ropa holgada, joyas o guantes que puedan ser engan chados por las partes rotatorias de la unidad.

• En caso de cabello largo, utilice siempre una redecilla o una prenda adecuada para sujetar el pelo.

• No corte nunca piezas de trabajo que tengan cuerdas, hilos, cintas, cables o alambres o que contengan este tipo de materiales.

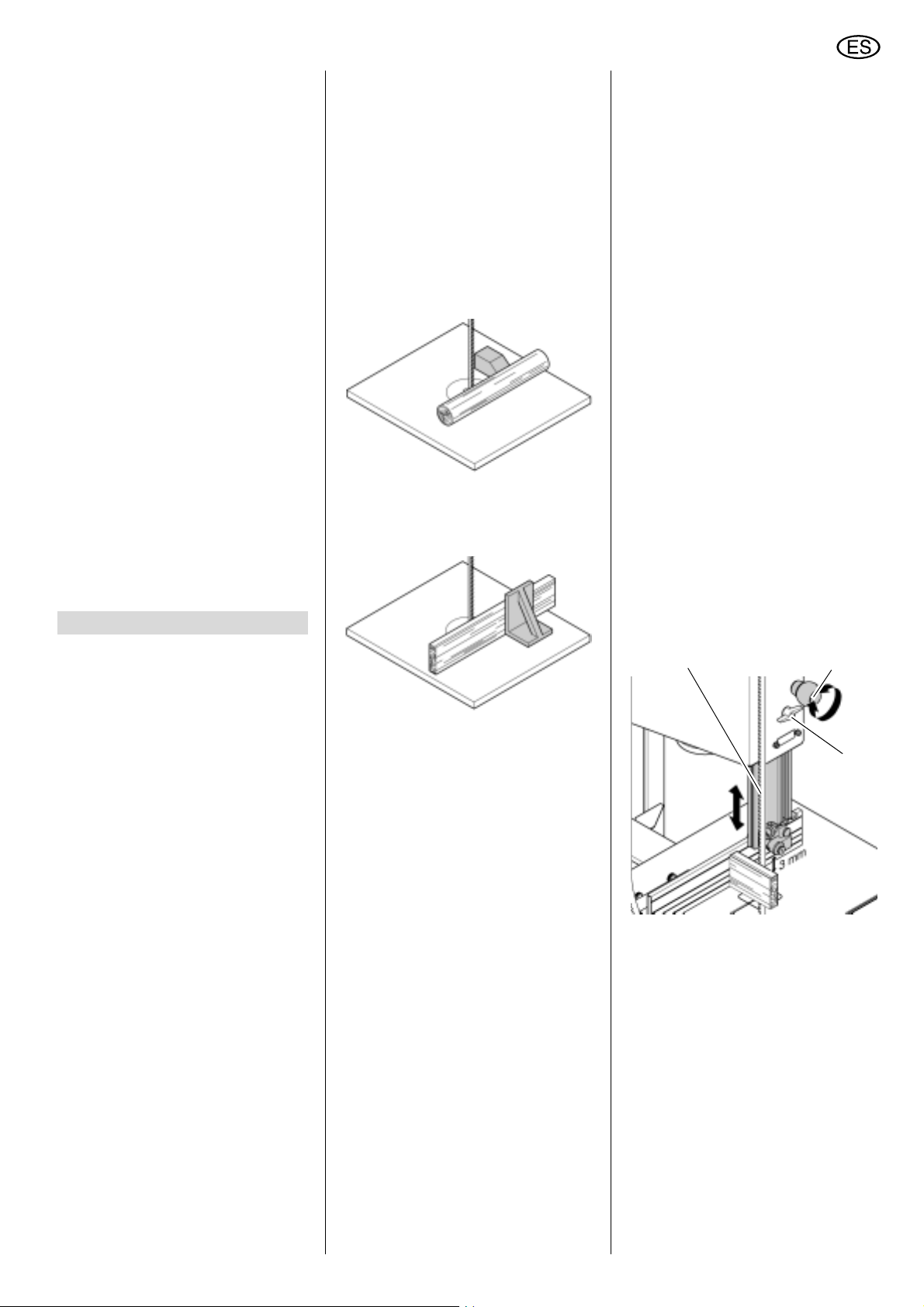

8.1 Ajuste de la altura de la guía superior de la cinta

Es preciso ajustar la altura de la guía superior de la cinta

− antes de cada aserrado para adaptarla a la altura de la pieza de trabajo (la guía superior de la cinta debe encontrarse durante el aserrado a unos 3 mm de distancia sobre la pieza de trabajo);

− después de llevar a cabo modificaciones en la cinta de sierra o en la mesa de aserrado (por ejemplo, cambiar la cinta de sierra, tensar la cinta de sierra, alinear la mesa de aserrado).

¡Peligro!

-Antes del ajuste de la guía superior de la cinta y de la inclinación de la mesa de aserrado, desconecte la máquina y espere hasta que la cinta de sierra se pare.

1. Afloje la tuerca de mariposa (60).

2. Ajuste la guía superior de la cinta (58) con la manecilla giratoria (59) a la altura deseada.

58 59

3. Apriete nuevamente las tuercas de mariposa (60).

(58):

8.2 El proceso de aserrado

1. Controle el tensado de la cinta de sierra (véase "Tensado de la cinta de sierra”).

2. En caso necesario, ajuste la inclinación de la mesa de aserrado.

3. Seleccionar el tope paralelo así como la inclinación de la mesa de aserrado de acuerdo al tipo de corte deseado.

¡Peligro debido al bloqueo de

la pieza de trabajo!

-Al serrar con tope paralelo y una

mesa de aserrado inclinada, el tope

Page 24

ESPAÑOL

paralelo deberá estar sujeto en el lado inclinado hacia abajo de la mesa de aserrado.

4. Fije la guía superior de la cinta a 3 mm de distancia sobre la pieza de trabajo.

Nota:

Antes de aserrar la pieza de trabajo, haga siempre un corte de prueba y corrija los ajustes si es preciso.

5. Coloque la pieza de trabajo sobre la

mesa de aserrado.

6. Conecte la sierra.

7. Corte la pieza de trabajo en una

sola pasada.

8. Si no desea continuar trabajando

inmediatamente, desconecte la sie rra.

9. Si no desea continuar trabajando

inmediatamente: reduzca la tensión de la cinta de sierra y ponga una señal en el aparato indicando que la cinta se tiene que volver a tensar antes de realizar la siguiente opera ción de aserrado (véase "Tensado de la cinta de sierra").

9. Mantenimiento y conservación

¡Peligro! Antes de empezar el trabajo de mantenimiento y de limpieza:

1. Desconecte la máquina.

2. Espere a que la sierra se detenga.

3. Desenchufe el cable de la toma

de corriente de la red.

• Después de los trabajos de mantenimiento y de limpieza, active de nuevo el aparato y compruebe todos los dispositivos de seguridad.

• Sustituya las piezas dañadas, especialmente los mecanismos de seguridad, sólo por piezas originales, debido a que las piezas no compro badas ni autorizadas por el fabricante pueden ocasionar daños imprevisibles.

• Cualquier trabajo de reparación o mantenimiento distinto a los descritos en este capítulo debe ser efectuado exclusivamente por especialistas

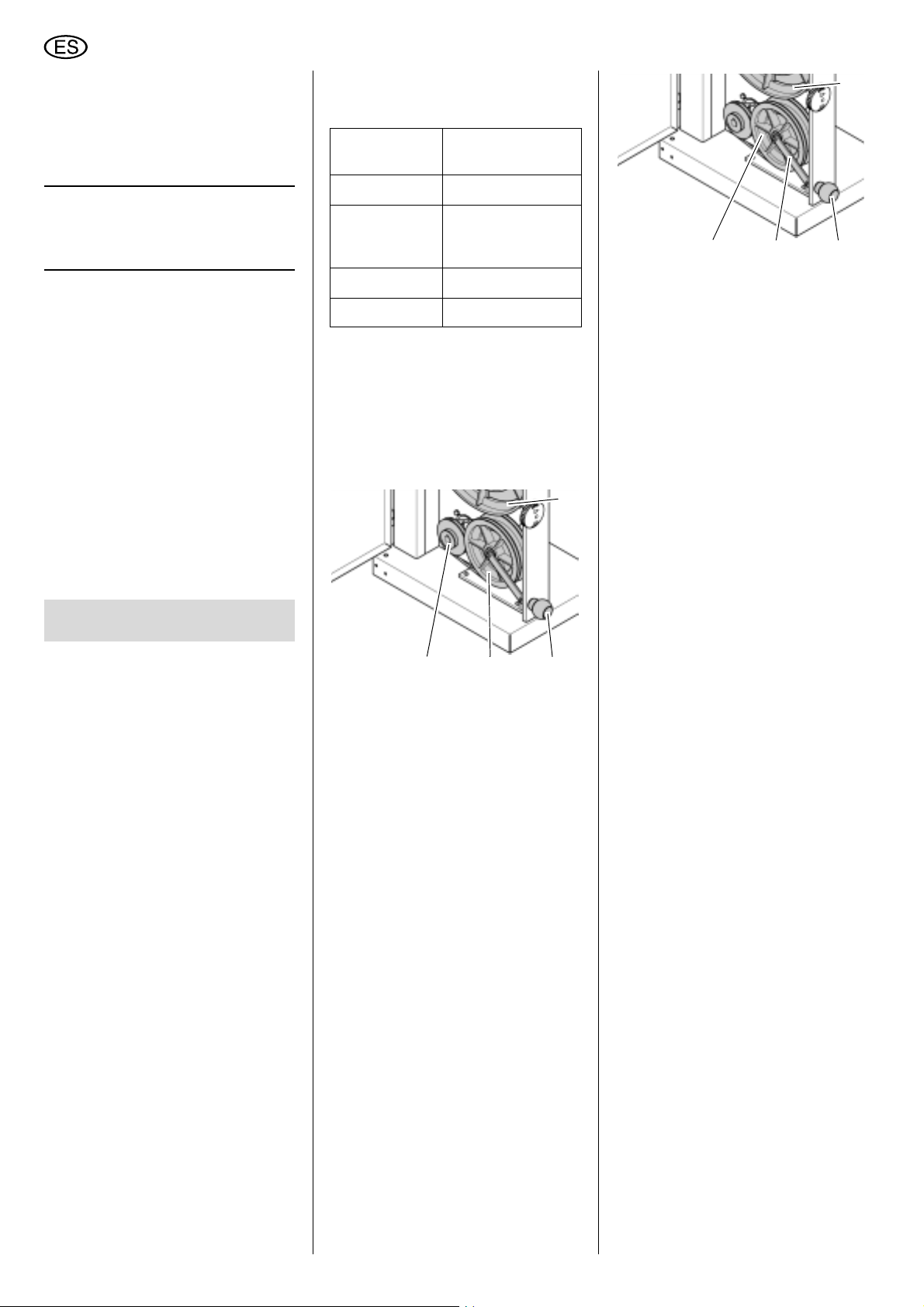

9.1 Ajuste de la velocidad

Al cambiar de posición la correa trapezoidal se pueden ajustar cuatro velocidades de corte fijas.

Con las hojas de sierra correspondientes pueden serrarse los siguientes materiales:

Velocidad de

corte [m/min]

Acero 68

Metales no férreos, plásticos

Madera dura 375

Madera 967

Cambio de posición la correa trapezoidal

1. Abra la puerta de la carcasa.

2. Para ajustar la tensión de la correa trapezoidal(62), gire la manecilla giratoria en el sentido contrario a las agujas del reloj para así poder blo quear la correa trapezoidal.

3. Cambie la dirección de la correa trapezoidal según el plano en la parte interior de la puerta de la carcasa:

− De la polea de transmisión del

motor distribución (63).

− Del piñón intermedio de distribu-

ción (63) al rodillo superior de cinta (61).

4. Para ajustar la tensión de la correa trapezoidal (62), gire la manecilla giratoria en el sentido de las agujas del reloj para así poder tensar la correa trapezoidal.

5. Cierre la puerta de la carcasa.

6. Deje la sierra en marcha de prueba por lo menos un minuto.

7. Desconecte la sierra, desenchufe el interruptor de red y controle los ajustes.

176

6364

(64) al piñón intermedio de

9.2 Cambio de la correa tra-

pezoidal trasera

1. Quite la cinta de sierra (véase “Conservación y mantenimiento / Cambio de cinta de sierra”).

2. Para ajustar la tensión de la correa trapezoidal giratoria en el sentido contrario a las agujas del reloj para así poder blo quear la correa trapezoidal.

(66), gire la manecilla

6768

3. Desatornille el soporte (67) del piñón intermedio de distribución (68).

4. Quite la correa trapezoidal delantera.

5. Deslice la correa trapezoidal del rodillo inferior de cinta atrás y extráigala.

6. Cambie la correa trapezoidal trasera.

7. Coloque la correa trapezoidal delantera.

8. Vuelva a atornillar el soporte (67) del piñón intermedio de distribución.

9. Para ajustar la tensión de la correa trapezoidal giratoria en el sentido de las agujas del reloj para así poder tensar la correa trapezoidal.

10. Introduzca la cinta de sierra (véase “Conservación y mantenimiento / Cambio de cinta de sierra”).

(66), gire la manecilla

9.3 Cambio de la correa tra-

pezoidal delantera

1. Abra la puerta de la carcasa.

2. Para ajustar la tensión de la correa trapezoidal(66), gire la manecilla giratoria en el sentido contrario a las agujas del reloj para así poder bloquear la correa trapezoidal.

3. Desatornille el soporte (67) del piñón intermedio de distribución.

4. Cambie la correa trapezoidal delantera.

5. Vuelva a atornillar el soporte (67) del piñón intermedio de distribución.

6. Para ajustar la tensión de la correa trapezoidal giratoria en el sentido de las agujas del reloj para así poder tensar la correa trapezoidal.

7. Cierre la puerta de la carcasa.

(66), gire la manecilla

9.4 Cambio de la cinta de sie-

rra

¡Peligro! Existe el riesgo de heridas cortantes, incluso con la cinta de sierra detenida. Lleve guantes durante el cambio de la cinta de la sierra.

Utilice exclusivamente cintas de sie-

(65) hacia

Page 25

ESPAÑOL

rra apropiadas (véanse las "Características técnicas").

1. Suelte los cuatro tornillos de mariposa (69) y quite el perfil guía de tope (70) para el tope paralelo.

2. Abra la puerta de la carcasa.

3. Coloque la guía superior de la cinta

(71) en su posición inferior.

4. Afloje la tuerca moleteada (75) de la protección de agarre y desplace la protección de agarre hasta la posi ción más inferior.

− la ranura de la mesa de aserrado,

− la cubierta de la cinta de sierra en la guía superior de la cinta (73) ,

− la cubierta inferior de la cinta de sierra (72) y

− haga pasar

las guías de la cinta.

¡Peligro!

Para transportar hojas de sierra de cinta anchas y tensadas, emplee un dispositivo apropiado para el trans porte.

8. Introduzca la nueva cinta de sierra. Preste atención a la posición: los dientes deben mirar hacia la parte delantera (lado de la puerta) de la sierra.

9. Coloque la cinta de sierra sobre los revestimientos de goma.

10. (74) Apriete nuevamente la ruedecilla de ajuste hasta que la cinta de sierra no resbale más.

11. Tense la cinta de sierra (véase “Mantenimiento y limpieza”):

12. Cierre la cubierta de la cinta de sierra (72) inferior y desplace la protección de agarre hasta la posición más superior o bien hacia arriba hasta el canto de la mesa y apriete la tuerca moleteada

13. Cierre la puerta de la carcasa.

14. A continuación:

− Alinee la cinta de sierra (véase

“Mantenimiento y limpieza”).

− Alinee las guías de la cinta (véa-

se “Conservación y mantenimiento”).

− Deje la sierra en marcha de

prueba por lo menos un minuto.

− Desconecte la sierra, desenchufe

el interruptor de red y controle nuevamente los ajustes

15. Fije el perfil guía de tope (70) con cuatro tornillos de mariposa (69) y arandelas a la mesa de aserrado.

(75).

ceder solamente entre 3 y 5 mm). También puede comprobarse el ajuste correcto en la indicación de la tensión de la hoja de la sierra. La escala indica el ajuste correcto en función de la anchura de la hoja de la sierra.

3. En caso necesario, corrija la tensión:

− Girando la ruedecilla de ajuste (76) en el sentido de la flecha se aumenta la tensión.

− Girando la ruedecilla de ajuste (76)

en el sentido contrario a la flecha se reduce la tensión.

9.6 Alineación de la cinta de sierra

Si la cinta de sierra no se cierra con el canto delantero del revestimiento de goma, será necesario ajustar la inclina ción del rodillo superior de cinta:

1. Afloje el tornillo de fijación (77).

2. Gire la manecilla giratoria (78) :

− Gire la manecilla giratoria (78) en el sentido de las agujas del reloj si desea desplazar la cinta de sierra hacia el lado delantero de la sierra.

− Gire la manecilla giratoria (78) en el sentido contrario a las agujas del reloj si desea desplazar la cinta de sierra hacia el lado tra sero de la sierra.

5. Abra la cubierta inferior de la cinta de sierra (72).

6. Suelte la ruedecilla de ajuste (74) hasta que la cinta de sierra se afloje.

7. Desmontar la cinta de sierra y hacerla pasar por

9.5 Tensado de la cinta de sierra

¡Peligro!

Si la tensión es excesiva es posible que se rompa la cinta de sierra. Si la tensión es insuficiente es posible que resbale la rueda de accionamiento y que se detenga la cinta de sierra.

1. Coloque la guía superior de la cinta

en su posición superior (véase “Manejo”).

2. Para controlar la tensión, presione

la cinta de sierra lateralmente colocando el dedo en el centro entre la mesa de aserrado y la guía superior de la cinta (la cinta de sierra deberá

3. Apriete de nuevo la tuerca de retención (77).

9.7 Alineación de la guía

superior de la cinta

La guía superior de la cinta está formada por:

− un rodillo de apoyo (apoya la cinta de sierra por atrás),

Page 26

ESPAÑOL

− dos rodillos de guía (guían la cinta de sierra lateralmente).

Éstos deben ser ajustados nuevamente, cada vez que se cambie la cinta de sierra y después de cada nueva ali neación de la cinta de sierra:

Nota:

Controle periódicamente el desgaste de los rodillos y, en caso necesario, cambie todos los rodillos al mismo tiempo.

Regulación del rodillo de apoyo

1. En caso necesario, alinee y tense la

cinta de sierra.

2. Afloje el tornillo (79) (80) para el

rodillo de apoyo.

3. Alinee el rodillo de apoyo (distancia

del rodillo de apoyo de la cinta de sierra = 0,5 mm; cuando la cinta de sierra se mueve manualmente no se debe tocar el rodillo de apoyo)

4. Vuelva a apretar el tornillo para el

rodillo de apoyo.

9.8 Alineación de la guía inferior de la cinta

La guía inferior de la cinta está formada por:

− un rodillo de apoyo (apoya la cinta de sierra por atrás),

− dos rodillos de guía (guían la cinta de sierra lateralmente).

Estas piezas se deben ajustar nuevamente cada vez que se cambie la cinta de sierra y después de cada alineación de la cinta de sierra.

Nota:

Controle periódicamente el desgaste de los rodillos de apoyo y los rodillos de guía y, en caso necesario, cambie los dos rodillos de guía al mismo tiempo.

Alineación base

1. Desplace la protección de agarre

hasta la posición inferior y abra la cubierta de la cinta de sierra inferior.

2. Afloje el tornillo (86) del rodillo de

apoyo con una llave Allen.

84 85

(84)

3. Gire el rodillo de cinta algunas vueltas en sentido horario para que los rodillos de guía queden colocados en la posición correcta, ambos rodillos de guía deben quedar levemente apoyados a la cinta de sierra.

4. Apriete nuevamente los tornillos (88).

5. Cierre la cubierta inferior de la cinta de sierra.

6. Desplace la protección de agarre hasta la posición superior o bien hacia arriba hasta el canto de la mesa y apriete la tuerca moleteada.

9.9 Cambio del perfil de

inserción de la mesa

El perfil de inserción de mesa debe ser cambiado si se ha dañado la ranura de aserrado.

1. Desmonte el perfil de inserción (90) de la mesa de aserrado (presionarlo desde abajo).

Ajuste de los rodillos de guía

1. Afloje la tuerca moleteada (82).

2. Ajuste los rodillos de guía (83) con los tornillos moleteados (81) contra la cinta de sierra.

3. Gire el rodillo de cinta algunas vueltas en el sentido de las agujas del reloj para que los rodillos de guía queden colocados en la posición correcta, ambos rodillos de guía deben quedar levemente apoyados a la cinta de sierra.

4. Vuelva a apretar la tuerca moleteada (82) para fijar por contratuerca el tornillo moleteado (81).

8687

3. Afloje ambas tuercas hexagonales (85) de la guía inferior de rodillos triples desde abajo.

4. Desplace la guía de la cinta de manera que la cinta de sierra se encuentre en el centro, entre los rodillos de guía.

5. Apriete las tuercas hexagonales

(85).

Regulación del rodillo de apoyo

1. Alinee el rodillo de apoyo (87) (distancia del rodillo de apoyo de la cinta de sierra = 0,5 mm; cuando la cinta de sierra se mueve manual mente no se debe tocar el rodillo de apoyo)

2. Apriete de nuevo el tornillo (86) del rodillo de apoyo con una llave Allen.

Ajuste de los rodillos de guía

1. Afloje los tornillos (88).

2. Coloque los rodillos de guía (89) en la cinta de sierra.

2. Coloque un nuevo perfil de inserción de la mesa. Para ello preste

atención a que el perfil de inser ción no sobresalga del nivel de la mesa.

9.10 Limpieza de la sierra

¡Peligro! ¡No toque nunca la hoja de sierra de cinta o el rodillo de cinta con un cepillo o un rascador cuando la máquina esté en marcha! Antes de empezar el trabajo de mantenimiento y de lim pieza:

1. Desconecte la máquina.

2. Espere a que la sierra se detenga.

3. Desenchufe el cable de la toma

de corriente de la red.

Page 27

ESPAÑOL

Limpieza de la sierra

1. Abra la puerta de la carcasa.

2. Retire las virutas y el serrín con una escobilla o una aspiradora.

3. Cierre la puerta de la carcasa.

9.11 Conservación de la

máquina

¡Peligro!

Guarde la máquina de modo que

− no pueda ser puesta en marcha por personas no autorizadas

− no pueda causar daños a las personas cerca de ella.

¡Atención!

No guarde nunca la máquina a la intemperie sin protección ni en un ambiente húmedo.

¡Atención! Recoja las cintas de sierra sin usar y guárdelas en un lugar seco.

10. Consejos y trucos

• Mantenga limpias las superficies de la mesa de aserrado; elimine especialmente residuos resinosos mediante un spray de limpieza y cui dado (accesorio).

• A continuación, unte la mesa de aserrado con un agente deslizante (por ejemplo, Waxilit).

11. Accesorios suministrables

En el comercio especializado son suministrables los siguientes accesorios para tareas especiales; las ilustraciones correspondientes se encuentran en la contracubierta:

A Dispositivo de cortadora circular

para cortar círculos con un diámetro de 120 a 260 mm. Cortes impecables en combinación con la hoja de sierra de cinta para cortes curvi líneos.

B Bastidor

para facilitar el transporte.

C Tope paralelo

para realizar cortes con precisión.

D Tope angular ajustable sin escalo-

namiento de 90° a 45°.

E Guía de tres rodillos de precisión

garantiza una guía óptima de la cinta de sierra y una elevada dura bilidad.

F Dispositivo de cinta lijadora para el

acabado de superficies de corte.

G Adaptador de aspiración para man-

guitos de 100 mm.

H Sistema de aspiración del serrín

protege la salud y mantiene limpio el taller.

I Agente deslizante WAXILIT

para un buen deslizamiento de la madera sobre la mesa de aserrado.

J Spray de conservación

para eliminar restos de resina y para conservar las superficies metálicas.

K Cinta textil

Granulación 80, 3380 x 25 (3 piezas)

L Cinta textil

Granulación 120, 3380 x 25 (3 piezas)

M Hoja de sierra de cinta A2

para serrar metales no férreos.

N Hoja de sierra de cinta A4

para pequeñas curvas y radios.

O Hoja de sierra de cinta A6

para serrar madera, cortes rectos.

P Hoja de sierra de cinta A6

para serrar madera, cortes universales.

Q Hoja de sierra de cinta A6

para serrar leña.

R Hoja de sierra de cinta A6

para serrar acero.

12. Reparación

¡Peligro! ¡Las reparaciones en herramientas eléctricas deben ser llevadas a cabo exclusivamente por un electricista especializado!

Las herramientas eléctricas que deban repararse pueden ser enviadas al centro de asistencia técnica de su país. La dirección se indica en la lista de piezas de repuesto.

Le rogamos que al enviar la herramienta a reparar, nos indique la anomalía que se ha detectado.

13. Protección del medio ambiente

El material de embalaje utilizado para la máquina es 100% reciclable.

Las herramientas eléctricas y sus accesorios fuera de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Este manual de instrucciones para el manejo está impreso en papel blanqueado exento de cloro.

14. Problemas y averías

¡Peligro! Antes de cualquier trabajo de eliminación de averías:

1. Desconecte la máquina.

2. Desenchufe el cable de la toma de corriente de la red.

3. Espere hasta que la sierra se detenga.

Una vez solucionada la avería, reactive todos los elementos de seguridad y pruebe la máquina.

El motor no funciona

Relé de bajo voltaje accionado por el fallo temporal de alimentación de corriente.

− Vuelva a conectar la máquina.

No hay tensión de alimentación:

− Compruebe el cable, el enchufe, la caja de enchufe y el fusible.

La cinta de sierra se sale o se desvía de la línea de corte

La cinta de sierra no se desplaza correctamente sobre los rodillos de cinta:

− Ajuste la inclinación del rodillo superior de cinta (véase “Mantenimiento y limpieza”).

La cinta de sierra se rompe

Tensión incorrecta de la cinta de sierra:

− Corrija la tensión de la cinta de sierra (véase “Puesta en marcha”).

Carga excesiva:

− Reduzca la presión contra la cinta de sierra.

La cinta de sierra es incorrecta:

− Cambie la cinta de sierra (véase “Mantenimiento y limpieza”):

Cortes curvilíneos = cinta de sierra estrecha,

Cortes rectos = cinta de sierra ancha.

Cinta de sierra deformada

Carga excesiva:

− Evite presiones laterales sobre la cinta de sierra.

La sierra vibra

Fijación insuficiente:

− Fije la sierra correctamente sobre un suelo apropiado (véase “Puesta en marcha”).

Mesa de aserrado suelta:

− Alinee y fije la mesa de aserrado.

Sujeción del motor aflojada:

− Controle los tornillos de sujeción y en caso dado, apriételos.

Manguito de aspiración de virutas de sierra obstruida

No se ha conectado una instalación de aspiración o bien la potencia de aspira ción es insuficiente:

− Conecte una instalación de aspiración o aumente la potencia de aspiración (velocidad del aire Š ≥20 m/ seg en el manguito de aspiración de virutas).

Page 28

ESPAÑOL

15. Características técnicas

WNB DNB

Tensión V 230 (1~ 50 Hz) 400 (3~ 50 Hz)

Intensidad nominal A 6,7 3,9

Protección por fusible A 10 (de reacción lenta o

bien automático K)

10 (de reacción lenta o

bien automático K)

Modo de protección IP 54 IP 54

Tipo de protección I I

Potencia Potencia de entrada P1

Potencia en el eje P2

Velocidad nominal a marcha en vacío min

kW kW

-1

1,50 kW S1 100% 1,10 kW S1 100%

1400 1400

1,90 kW S6 40% 1,45 kW S6 40%

Velocidad de corte m/min 68/ 176/ 375/ 967 (±10%) 68/ 176/ 375/ 967 (±10%)

Longitud de la cinta de sierra mm 3380 3380

Saliente máxima (anchura de paso) mm 440 440

Altura máxima de corte mm 280 280

Anchura máxima de cinta de sierra mm 25 25

Espesor máximo de cinta de sierra mm 0,65 0,65

Dimensiones Máquina con embalaje completo

− Longitud

− Anchura

− Altura

mm mm mm

790 710

1970

790 710

1970 Máquina lista para el funcionamiento (mesa de aserrado horizontal)

− Longitud

− Anchura

mm mm mm

834 639

1860

834 639

1860

− Altura

Mesa de aserrado individual

− Longitud

mm mm

640 536

− Anchura

Peso Máquina lista para el funcionamiento (con los correspon-

kg 133 133

dientes accesorios)

Temperatura ambiente de servicio admisible Transporte y temperatura de almacenamiento admisibles

°C °C

0 hasta + 40 0 hasta + 40

Valores de emisión de ruido (DIN EN 1807-1*) en vacío,

Nivel de presión acústica A Nivel de potencia acústica A inseguridad K

LpA

LWA

dB (A) dB (A) dB (A)

75,0 84,6 4,0

Valores de emisión de ruido (DIN EN 1807-1*) durante el mecanizado,

Nivel de presión acústica A Nivel de potencia acústica A inseguridad K

LpA

LWA

dB (A) dB (A) dB (A)

82,2 89,9 4,0

* Los valores indicados son valores de emisión, por lo que no pueden representar al mismo tiempo valores del lugar de trabajo seguros. Aunque hay una correlación entre los valores de emisión y los de inmisión, no se puede decir con certeza si es necesario tomar medidas de precaución adicionales o no. Los factores que influyen en el nivel de inmisión realmente existente en el puesto de trabajo incluyen el tipo de local y de otras fuentes de ruido como, por ejemplo, el número de máquinas y de otras operaciones de trabajo. Asimismo, es posible que los valores admisibles del lugar de trabajo difieran de un país a otro. Así pues, esta informa ción debe capacitar al usuario para poder llevar a cabo una mejor estimación de los peligros y riesgos.

Page 29

ESPAÑOL

15.1 Cintas de sierra suministrables

Aplicación Dimensiones mm Paso de dientes Número de pedido

Metales no férreos 3380 x15 x 0,5 A2 090 902 9210

Cortes curvilíneos 3380 x 6,0 x 0,5 A4 090 902 9180

Madera – Cortes rectos 3380 x 25 x 0,5 A6 090 900 0416

Cortes universales en madera 3380 x 15 x 0,5 A6 090 902 9171

Leña 3380 x 25 x 0,5 A8 090 900 0424

Acero 3380 x 13 x 0,65 A14 090 902 9228

Page 30

XA0046C4.fm Original brugsvejledning DEUTSCH

DANSK

1. Saven i overblik

Front

1 Kabinetdør

2 Øvre båndsavbladsrulle

3 Drejeskrue kabinetdør

4 Drejegreb til båndsavbladsaf-

dækning

5 Båndsavbladsafdækning

6 Øvre båndsavbladsstyr

7 Båndsavblad

8 Parallelanslag

9 Savbord

med anslagsføringsprofil

10 Drejeskrue kabinetdør

Bagside

15 Drejegreb til øvre båndsav-

bladsrulle

16 Reguleringshjul til båndsav-

bladstilspænding

17 Motor

18 Støtteplade

19 Spånudsugningsstuds

20 Bordprofil

21 Holder til skubbestok

22 Skubbestok

23 Sekskantnøgle

24 Skruenøgle

11 Drejegreb til indstilling af kile-

remsspændingen

12 Kileremsgear

13 Nedre båndsavbladsrulle

14 Start-/stop-kontakt

Page 31

DANSK

Indholdsfortegnelse

1. Saven i overblik ........................30

2. Læs først! ..................................31

3. Sikkerhed...................................31

3.1 Korrekt anvendelse.....................31

3.2 Generelle

sikkerhedsanvisninger ................ 31

3.3 Symboler på apparatet ...............33

3.4 Sikkerhedsindretninger ...............33

4. Særlige produktegenskaber ....33

5. Transportering af saven........... 33

6. Apparatet i overblik ..................33

7. Idriftsættelse .............................34

7.1 Fastgøring af saven ....................34

7.2 Montering af savbordet ...............34

7.3 Positionering af savbordet ..........35

7.4 Montering af

anslagsledeskinnen ....................35

7.5 Montering af parallelanslaget......35

7.6 Montering af holder til

skubbestokken............................35

7.7 Tilslutning af

spånudsugningsanlægget........... 36

7.8 Strømtilslutning...........................36

8. Betjening ...................................36

8.1 Indstilling af højden til

det øverste båndstyr ...................37

8.2 Skæringen ..................................37

9. Vedligeholdelse og pleje..........37

9.1 Indstilling af hastigheden ............37

9.2 Udskift bagerste kilerem .............37

9.3 Udskift forreste kilerem ...............38

9.4 Udskiftning af båndsavbladet......38

9.5 Spænding af båndsavbladet ....... 38

9.6 Positioner båndsavbladet ...........38

9.7 Positionering af det øvre

båndstyr......................................39

9.8 Positionering af det nederste

båndstyr......................................39

9.9 Udskiftning af bordprofil ..............39

9.10 Rengøring af sav ........................39

9.11 Opbevaring af maskinen.............40

10. Tips og tricks ............................40

11. Leverbart tilbehør ................ 40/56

12. Reparation .................................40

13. Miljøbeskyttelse........................40

14. Problemer og forstyrrelser ...... 40

15. Tekniske Data............................40

15.1 Leverbare båndsavblade ............41

2. Læs først!

Denne betjeningsvejledning er blevet udført således, at du hurtigt og sikkert kan arbejde med dit apparat. Nedenstå ende en lille vejviser til hvordan denne betjeningsvejledning bør læses:

− Læs denne betjeningsvejledning helt igennem før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisningerne.

− Denne betjeningsvejledning henvender sig til personer med tekniske kendskaber til omgangen med maskiner af den type som er beskre vet her. Hvis du ikke har erfaringer med disse maskiner, bør du hente hjælp fra en mere erfaren person.

− Opbevar alle dokumenter, der følger med apparatet, for at du kan se efter hvis der skulle opstå tvivl. Gem også kvitteringen til garantien.

− Hvis du lejer apparatet ud eller sælger det, skal alle medleverede dokumenter også afleveres.

− Producenten påtager sig intet ansvar for skader, der opstår, fordi denne betjeningsvejledning ikke er blevet overholdt.

Informationerne i denne betjeningsvejledning er markeret som følger:

Fare! Advarer mod personskader eller miljøskader.

Fare for strømstød! Advarer mod personskader på grund af elektricitet.

Fare for indgreb! Advarer mod personskader som følge af at legemsdele eller klædningsstykker trækkes ind i maskinen.

NB! Advarer mod tingskader.

OBS:

Supplerende informationer.

− Tallene i billederne (1, 2, 3, ...)

− markerer enkeltdele;

− er nummeret fortløbende;

− henviser til tilsvarende tal i paren-

teser (1), (2), (3) ... i den tilhørende tekst.

− Handlingsanvisninger, ved hvilke rækkefølgen skal overholdes, er gennemnummereret.

− Handlingsanvisninger med en vilkårlig rækkefølge er markeret med et punkt.

− Optællinger er markeret med en streg.

3. Sikkerhed

3.1 Korrekt anvendelse

Apparatet er udelukkende dimensioneret til anvendelse i tørre rum. Det må ikke anvendes udendørs!

Apparatet er egnet til skæring af træ, trælignende materialer og plast.

Runde emner må kun skæres på tværs af længdeaksen med en egnet holdemekanisme, da de kan forvrides af den roterende savklinge.

Ved savning på højkant af flade emner skal der anvendes et egnet anslag for at sikre en stabil føring.

Enhver anden brug er i modstrid med anvendelsesformålet. Producenten påta ger sig intet ansvar for skader som opstår i forbindelse med en ukorrekt anvendelse.

Ændringer eller brug af reservedele på apparatet, som ikke er kontrolleret eller godkendt af producenten kan føre til alvorlige skader under brugen.

3.2 Generelle sikkerhedsanvisninger

• Overhold de følgende sikkerhedsoplysninger ved brugen af denne maskine for at undgå fare for personer eller tingskader.

• Overhold denne betjeningsvejledning, især de specielle sikkerhedsoplysninger i de respektive kapitler.

• Overhold de lovpligtige direktiver eller forskrifter vedrørende ulykkesforebyggelse for omgangen med båndsave.

Generelle farer!

• Hold orden på arbejdsområdet – uorden i arbejdsområdet kan medføre alvorlige ulykker.

• Vær opmærksom. Vær opmærksom på, hvordan du arbejder. Arbejd altid fornuftigt. Maskinen må ikke anvendes, hvis du er ukoncen treret.

• Tag hensyn til omgivelsesbetingelserne. Sørg altid for ordentlig belysning.

• Undgå usikre arbejdsstillinger. Sørg for sikkert fodfæste og hold altid balancen.

• Anvend egnet emneunderlag til lange emner.

• Apparatet må ikke anvendes i nærheden af brændbare væsker eller gasser.

• Apparatet må kun betjenes af personer, som har kendskab til båndsave og som til enhver tid er sig faren bevidst ved omgangen med sådan ne.

Page 32

DANSK

Personer under 18 år må kun betjene maskinen i forbindelse med en uddannelse og under opsyn af en uddannelsesleder.

• Hold uvedkommende, især børn, borte fra fareområdet. Lad aldrig andre personer røre ved apparatet eller strømkablet under anvendel sen.

• Apparatet må ikke overbelastes – apparatet må kun anvendes inden for det effektområde, der er angivet i de tekniske data.

Der er fare på grund af elektri-

citet!

• Udsæt aldrig maskinen for regn. Apparatet må ikke anvendes i fugtige eller våde omgivelser. Undgå al kontakt med jordede dele med dette apparat (f.eks. radiato rer, rør, komfurer, køleskabe) under arbejdet.

• Anvend aldrig strømkablet til formål, som det ikke er beregnet til.

Der er risiko for at komme til

skade på de bevægelige dele!

• Tag aldrig apparatet i brug uden de nødvendige beskyttelsesanordnin ger.

• Hold altid tilstrækkelig afstand til båndsavbladet. Anvend eventuelt en egnet fremføringshjælp. Båndrul lerne kan køre videre, når båndsavklingen eller kileremmen er knækket. Hold altid tilstrækkelig afstand til de drevne komponenter under arbejdet.

• Vent indtil båndsavbladet står stille, før mindre afskårne emner, trærester osv. fjernes fra arbejdsområdet.

• Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen.

• Stop aldrig det udkørende båndsavblad ved at trykke det på siden.

• Det skal før vedligeholdelsesarbejder sikres, at apparatet er taget fra netspændingen.

• Når maskinen slås til (for eksempel efter vedligeholdelsesarbejde), skal det kontrolleres at der ikke er monteringsværktøj eller løse dele i maskinen.

• Når apparatet ikke skal bruges, skal stikket trækkes fra.

Der er fare for at skære sig,

selv på slukket el-værktøj!

• Ved udskiftning af det skærende værktøj bør der anvendes handsker.

• Opbevar båndsavbladene således, at ingen kan komme til skade på dem.

Der er fare hvis emner kastes tilbage (emnet gribes af båndsavbladet og slynges mod operatøren)!

• Hold emnerne lige, så de ikke klemmer fast.

• Sav kun tynde eller tyndvæggede emner med fintandede båndsavblade. Anvend altid skarpe båndsavblade.

• Undersøg emnerne for fremmedlegemer i tilfælde af tvivl (for eksempel søm eller skruer).

• Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen.

• Sav aldrig flere emner ad gangen –

heller ikke bundter, der består af flere enkelte emner. Der er risiko for ulykker, hvis et enkelt emne ukon trolleret fanges af båndsavbladet.

• Anvend altid en egnet holdemekanisme til skæring af runde dele, således at emnet ikke kan fordrejes.

Fare for indgreb!

• Sørg for at legemsdele eller klædningsstykker ikke kan gribes fast af de roterende dele og trækkes ind af maskinen under driften (bær ikke slips, ingen handsker og ingen klædningsstykker med bredde ærmer; anvend altid hårnet ved langt hår).

• Sav aldrig emner, som indeholder følgende materialer:

− tov

− Snore

− Bånd

− Kabler

− metaltråde

Der er fare ved utilstrækkelig

brug af personlige værnemidler!

• Anvend altid høreværn.

• Anvend altid beskyttelsesbriller.

• Bær altid en støvbeskyttelsesma-

ske.

• Brug egnet arbejdsbeklædning.

• Ved arbejde i det fri anbefales skrid-

sikkert fodtøj.

Træstøv udgør en sundhedsri-

siko!

• Forskellige træstøvarter (f.eks. af bøge-, egetræ og ask) kan forårsa ge kræft hvis de inhaleres. Der må kun arbejdes med et udsugningsanlæg. Udsugningsanlægget skal

overholde værdierne, der er angivet i de tekniske data.

• Sørg for, at der under arbejdet kun kommer så lidt træstøv ud i omgivelserne som muligt:

− Lejringer af træstøv fjernes fra

arbejdsområdet (ikke ved at puste!);

− Reparer utætheder i udsugnings-

anlægget;

− Sørg for god udluftning.

Tekniske ændringer på maskinen eller ved brug af dele, som producenten ikke har kontrolleret eller godkendt, indebærer en risiko:

• Dette apparat skal monteres nøjagtigt som beskrevet i denne vejledning.

• Anvend derfor kun dele, der er godkendt af producenten. Dette gælder især for:

− Båndsavblade (ordrenummer se

de tekniske data);

− Sikkerhedsudstyr (bestillings-

numre, se reservedelslisten).

• Foretag ingen ændringer på delene.

Der kan være fare på grund af

mangler ved apparatet!

• Apparat samt tilbehør skal altid behandles ordentligt. Følg altid vedligeholdelsesforskrifterne.

• Apparatet kontrolleres for beskadigelser før hver idriftsættelse: Før apparatet tages i brug skal sikkerhedsudstyret, beskyttelsesanordningerne eller reservedele, som er lettere beskadiget, nøje undersøges om de er i orden og om de fungerer korrekt. Kontroller, om de bevægeli ge dele fungerer fejlfrit og ikke er klemt fast. Samtlige dele skal være korrekt monteret og opfylde alle betingelser for at sikre at apparatet fungerer fejlfrit.

• Før der tændes for apparatet: Kontroller om savens efterløb varer længere end 10 sekunder; og hvis efterløbet er længere, skal motoren udskiftes af en elektriker.

• Beskadigede beskyttelsesanordninger eller dele skal repareres eller udskiftes af en elektriker. Beskadigede kontakter skal udskiftes i en serviceafdeling. Apparatet må ikke anvendes, når en kontakt ikke kan slå korrekt til eller fra.

• Hold håndgrebene tørre og fri for olie og fedtstoffer.

Page 33

DANSK

Fare på grund af emner eller

emnedele, der blokerer!

I tilfælde af emner eller emnedele, der blokerer:

1. Sluk for maskinen.

2. Træk strømkablet fra.

3. Bær handsker.

4. Afhjælp blokering med dertil egnet værktøj.

3.3 Symboler på apparatet

Fare! Hvis der ikke tages hensyn til følgende advarsler, er der risiko for kvæstelser eller tingskader.

Læs betjeningsvejledningen.

Båndsavbladets løberetning.

båndstyr altid have 3 emnet.

Nedre båndsavbladsafdækning

Den nederste båndsavbladsafdækning (34) beskytter mod utilsigtet berøring af båndsavbladet under savbordet.

mm afstand til

4. Særlige produktegenskaber

• Bord af gråt støbejern.

• Øvre trerulleføring.

• Seneste teknik, dimensioneret til en

hård kontinuerlig anvendelse og nøj agtige skæreresultater.

5. Transportering af saven

• Øvre båndstyr føres helt ned.

• Udhængt tilbehør afmonteres.

• Anvend om muligt den originale

emballage til forsendelsen.

6. Apparatet i overblik

OBS:

I dette kapitel beskrives de vigtigste betjeningselementer for dette apparat. Korrekt omgang med apparatet er beskrevet i kapitlet "Betjening". Læs kapitlet "Betjening", før apparatet tages i brug.

Oplysninger på typeskiltet:

27 28

29 30 32

25 Fabrikant 26 Serienummer 27 Maskinbetegnelse 28 Motordata (se også "Tekniske

data“)

29 Byggeår 30 CE-mærke – dette apparat over-

holder EU-direktiverne i henhold til overensstemmelseserklæringen

31 Bortskaffelsessymbol – maskinen

kan bortskaffes hos producenten

32 Dimensioner for de tilladte

båndsavblade

3.4 Sikkerhedsindretninger

Øvre båndsavbladsafdækning

Den øvre båndsavbladsafdækning (33) beskytter mod utilsigtet berøring af båndsavbladet og mod omkringflyvende spåner. For at den øvre båndsavbladsafdækning giver en tilstrækkelig beskyttelse mod berøring af båndsavbladet, skal det øvre

Kabinetdør

Kabinetdøren (35) beskytter mod berøring af de drivende dele i savens indre.

Kabinetdøren er forsynet med en dørlås. Denne slår motoren fra, når kabinetdøren åbnes og saven er tilsluttet.

Kabinetdøren skal være lukket under driften.

Skubbestok

Skubbestokken anvendes som forlængelse af hånden og beskytter mod utilsigtet berøring af båndsavbladet.

Skubbestokken skal altid anvendes, hvis afstanden mellem et båndsavblad og et parallelanslag er mindre end 120

Skubbestokken skal føres med en vinkel på 20° … 30° i forhold til savbordets overflade.

Hvis skubbestokken ikke skal anvendes, kan den hænges ind i holderen på maskinen.

Er skubbestokken blevet beskadiget, skal den udskiftes.

mm.

Start-/stop-kontakt

• Tænd = tryk på den grønne kontakt

(36).

• Sluk = tryk på den røde kontakt (37).

Underspændingsrelæet bliver udløst ved spændingssvigt. Dermed forhindres, at maskinen starter af sig selv så snart spændingen igen er vendt tilbage. For at starte maskinen på ny, skal der igen trykkes på den grønne kontakt.

Drejeskrue kabinetdør

Åbn med drejeskruen (38) og luk kabinetdøren.

Page 34

DANSK

Åbne nederste kabinetdør:

1. Drej drejeskruen ca. en omgang mod uret.

Kabinetdøren åbner sig en smule. Dørsikringen aktiveres og slukker for motoren.

Fare på grund af fritliggende

båndsavblade og båndsavbladsruller! Hvis motoren ikke frakobles efter en

omgang eller døren springer op med det samme, er dørsikringen eller låsesystemet defekt. Apparatet må ikke benyttes længere og skal sendes til reparation hos den nærmeste serviceafdeling.

2. Drej drejeskruen videre mod uret. Kabinetdøren åbner sig helt.

Lukke nederste kabinetdør:

• Luk kabinetdøren i og drej drejeskruen i urets retning, indtil døren er lukket korrekt.

Reguleringshjul til båndsavbladstilspænding

Med reguleringshjulet (39) kan båndsavbladets spænding korrigeres efter behov:

− Ved at dreje reguleringshjulet i pilens retning forhøjes spændingen.

− Ved at dreje reguleringshjulet mod pilens retning reduceres spændingen.

Hældningsregulering til savbordet

1. Løsn fingermøtrikken (41) ved indgrebsbeskyttelsen og skub indgrebsbeskyttelsen i den nederste position.

2. Efter at låseskruen (42) er løsnet kan savbordet (43) hældes trinløst med op til 45° mod båndsavbladet.

7. Idriftsættelse

Fare! Saven bør først tages i brug, når følgende forberedelser er blevet gennemført:

− Saven er fastgjort;

− Savbordet er monteret og positio-

neret;

− Der er tilsluttet et spånudsugningsanlæg;

− Sikkerhedsindretningerne er kontrolleret.

Tilslut først saven til strømforsyningen, når alle de her nævnte forberedelser er gennemført! I modsat fald er der risiko for, saven starter utilsigtet og medfører alvorlige kvæstelser.

7.1 Fastgøring af saven

For at sikre stabiliteten skal saven fastgøres på et stabilt underlag:

1. Underlaget skal forsynes med 4 huller.

Drejegreb til hældning af den øvre båndsavbladsrulle

Med drejegrebet (40) kan den øvre båndsavbladsrulles hældning ændres efter behov. Ved at justere hældningen positioneres båndsavbladet så meget, at det løber langs med båndsavbladsrul lens forkant:

− Drejning af drejegrebet med uret = Båndsavbladet løber bagud.

− Drejning af drejegrebet mod uret = Båndsavbladet løber fremad.

4243

3. Skub indgrebsbeskyttelsen op til den øverste position eller til planets kant og spænd fingermøtrikken til.

Parallelanslag

Parallelanslaget (44) klemmes fast foran. Parallelanslaget kan monteres både til venstre og til højre for båndsav bladet.

(41)

2. Stik skruerne oven fra gennem grundpladen og skru dem fast.

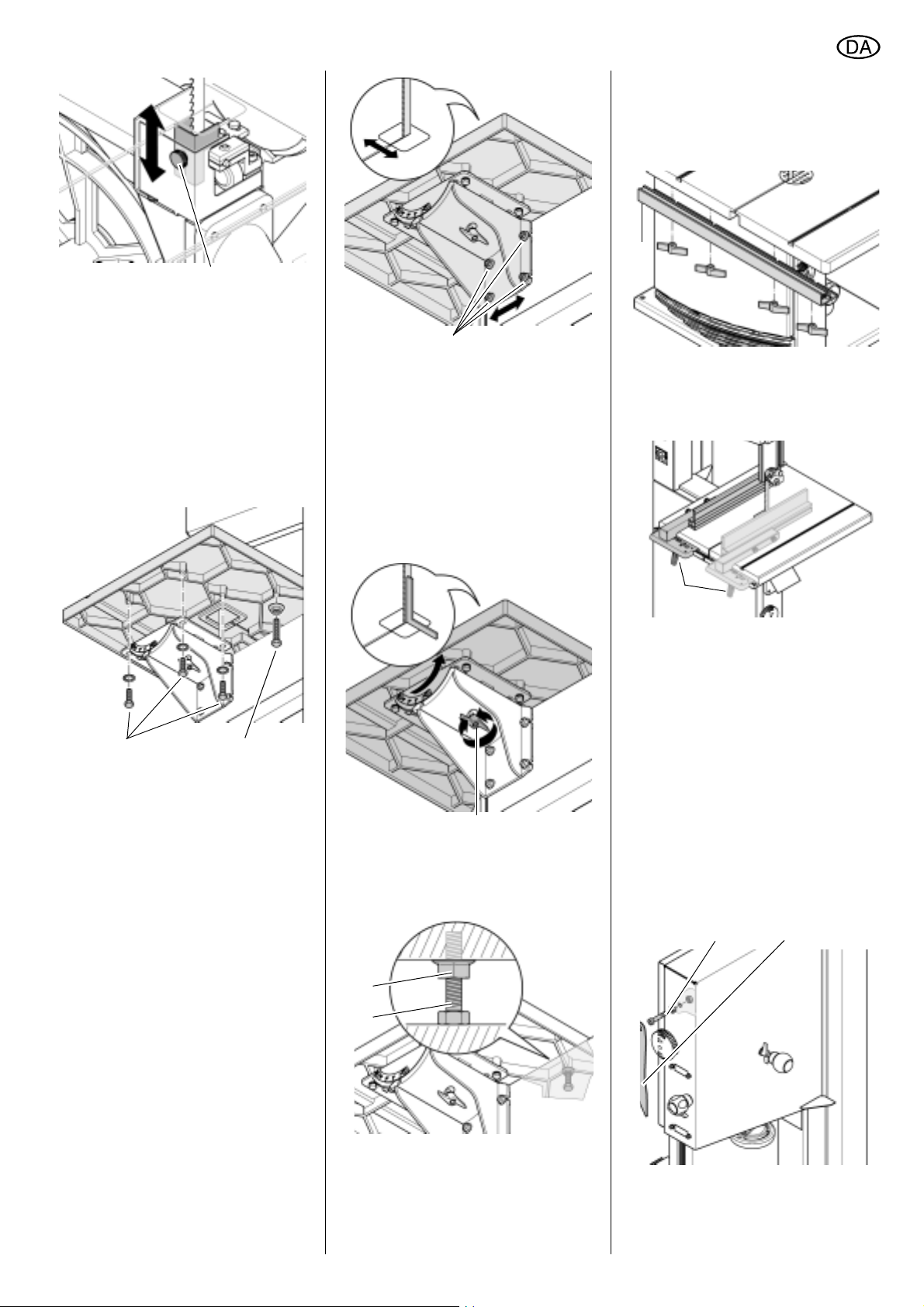

7.2 Montering af savbordet

1. Før savbordet monteres skal det formonterede anslagsføringsprofil til parallelanslaget demonteres: De fire vingeskruer (45) løsnes og anslagsføringsprofilet (46) tages af.

2. Løsn fingermøtrikken (47) ved indgrebsbeskyttelsen og skub indgrebsbeskyttelsen i den nederste position.

Page 35

3. Skru endeanslagsskruen (48) i med kontramøtrikken på undersiden af savbordet.

4. Sæt bordprofilet i (se "Udskiftning af bordprofil").

5. Savbordet føres over båndsavbladet og lægges på savbordsstyreskin nen.

6. Savbordet fastgøres med fire skruer (49) og skiver til savbordsstyreskinnen.

Retvinklet positionering af savbordet

1. Øvre båndstyr føres helt op (se

"Betjening").

2. Kontroller båndsavbladets tilspænding (se "Spænding af savblad").

3. Låseskruen (51) løsnes.

4. Ved hjælp af en vinkel positioneres savbordet retvinklet i forhold til båndsavbladet og låseskruen spændes til igen.

DANSK

7.4 Montering af anslagsledeskinnen

• Fastgør anslagsføringsprofilet (54) med fire vingeskruer og underlagsskiver til savbordet.

7.5 Montering af parallelanslaget

Parallelanslaget kan monteres både til venstre og til højre for båndsavbladet.

(51)

4849

7. Skub indgrebsbeskyttelsen op til den øverste position eller til planets kant og spænd fingermøtrikken til.

(47)

7.3 Positionering af savbor-

det

Savbordet skal positioneres i to niveauer

− fra siden, således at båndsavbladet løber præcist i midten af bordprofilet;

− retvinklet i forhold til båndsavbladet.

Positionering af savbordet fra siden

1. Løsn de fire fastgørelsesskruer (50) fra savbordsholderen.

2. Positioner savbordet således, at båndsavbladet er midt i bordprofilen.

3. Spænd de fire fastgørelsesskruer

(50) til igen.

5. Kontramøtrikken (52) løsnes og endeanslagsskruen (53) justeres, indtil endeanslagsskruen lige netop rører ved savkabinettet.

6. Spænd kontramøtrikken til igen.

1. Sæt parallelanslaget ind i anslagsføringen.

2. Stram parallelanslagets klemmehåndtag (55).

7.6 Montering af holder til

skubbestokken

1. Skru sekskantmøtrikken på en cylinderskrue (56) til skaftet.

2. Stik cylinderskruen gennem hullet udefra på apparatets bagside.

3. Skru sekskantmøtrikken på indefra med hånden.

4. Når skubbestokken (57) ikke skal bruges, hænges den på cylinderskruen.

56 57

Page 36

DANSK

7.7 Tilslutning af spånudsugningsanlægget

Fare!

Nogle typer savstøv (f.eks. fra ege-, bøge- og asketræ) kan føre til kræft, når det indåndes: Benyt altid et udsugningsanlæg, når arbejdet fore går i lukkede rum.

NB!

--Anvendelse af maskinen uden

spånudsugningsanlæg er kun mulig:

− Udendørs i det frie;

− Under kort drift

(op til maks. 30 driftsminutter);

− ved brug af ansigtsmaske.

− Når der ikke anvendes et spånud-

sugningsanlæg, samler der sig savspån, som skal fjernes regel mæssigt.

Udsugningsapparatet skal opfylde følgende betingelser:

− Samme diameter som udsugningsstudsen (100 mm);

− Luftmængde ≥ 460 m3/h;

− Undertryk på savens udsugnings-

studs ≥ 530 Pa;

− Luftstrømningshastighed på savens udsugningsstuds -

Følg også spånudsugningsanlæggets betjeningsvejledning!

Tilslut spånudsugningsanlægget eller en industristøvsuger med adapter til spånudsugningsstudserne.

≥ 20 m/s.

7.8 Strømtilslutning

Fare! Elektrisk spænding

• Saven må kun anvendes i tørre omgivelser.

• Tilslut kun saven til strømkilder som opfylder nedenstående betingelser (se også "Tekniske data"):

− Netspænding og -frekvens skal

svare til de data, der står på apparatets typeskilt;

− Sikring med en HFI-afbryder

med en mærkestrøm på 30

− Stikkontakter skal være jordet

forskriftsmæssigt;

− Stikdåser med tre-fase-veksel-

strøm med nulleder.

OBS:

Henvend dig til din forsyningsvirksomhed eller til en elektriker, hvis du skulle være i tvivl om at husets elektriske tilslutninger overholder kravene.

mA;

• Læg strømkablet sådan, at det hverken forstyrrer eller beskadi ges under arbejdet.

• Beskyt strømkablet mod varme, aggressive væsker og skarpe kanter.

• Anvend kun et gummikabel som forlængerledning, som har et til strækkeligt stort tværsnit (3 x 1,5 mm2).

• Træk ikke netstikket fra stikkontakten ved at trække i kablet.

Skift af omdrejningsretning (kun ved modeller med vekselstrøms-motor): Alt efter fasefølge er det muligt at båndsavbladet drejer den forkerte vej rundt. Dette kan føre til at emnet slyn ges væk når der saves. Kontroller derfor omdrejningsretningen før nyinstallationer. Er rotationsretningen forkert skal tilslutningen ændres af en elektriker!

1. Når saven er monteret med alle sik-

kerhedsanordninger, skal saven tilsluttes strømmen.

2. Tænd kort for saven og sluk den

igen med det samme.

3. Kontroller båndsavbladets omdrej-

ningsretning: -Båndsavbladet skal

i skæreområdet bevæge sig oppefra og nedefter.

4. Drejer båndsavbladet den forkerte

vej, trækkes netstikket fra savens tilslutning.

5. Tilslutningen skal ændres af en

elektriker!

8. Betjening

Fare! For at holde risikoen for kvæstelser så lav som muligt, skal følgende sik kerhedsanvisninger overholdes ved alle arbejder:

• Brug personlige værnemidler:

− Støvbeskyttelsesmaske;

− Høreværn;

− Beskyttelsesbriller.

• Sav kun et emne ad gangen.

• Tryk altid emnet ned mod bordet

under skæringen.

• Klem ikke emnet fast.

• Stop aldrig båndsavbladet ved at

trykke det på siden.

• Savning af buede og uregelmæssige emner: Emnet holdes godt ned mod bordet og føres sikkert frem. Hold hænderne inden for det sikre område.

• Alt efter behov bruges følgende til arbejdet:

− Skubbestok – når afstanden anslagsprofil – båndsavblad

≤120 mm;

− Underlag til arbejdsemner –

ved lange emner, når disse vil falde fra bordet efter gennem skæringen;

− Spånudsugningsanlæg;

− ved skæring af cirkler, en cir-

kelskærer

− ved skæring af små kiler en fremføringsanordning;

− Ved savning af runde emner skal der anvendes en egnet holdemekanisme, således at emnet ikke bliver fordrejet.

− Ved savning på højkant af flade emner skal der anvendes en egnet anslagsvinkel, som for hindrer, at emnet kan tippe.

• Kontroller at følgende er i orden før arbejdet påbegyndes:

− Båndsavblad;

− Øvre og nedre båndsavblads-

afdækning;

• Udskift straks defekte dele.

• Sørg altid for en korrekt arbejds-

stilling under arbejdet (savtakkerne skal vise mod brugeren).

• Sav aldrig flere emner ad gangen – heller ikke bundter, der består af flere delemner. Der er risiko for ulykker, hvis et enkelt emne ukontrolleret fanges af savklin gen.

Risiko for indgreb!

• Hav ikke bredde klædningsstykker, smykker eller handsker på, som kan gribes af de roterende dele i maskinen.

• Hårnet skal altid anvendes ved langt hår.

• Skær aldrig emner, på hvilke der sidder wire, snore, bånd, kabler eller tråde eller som indeholder disse materialer.

Page 37

DANSK

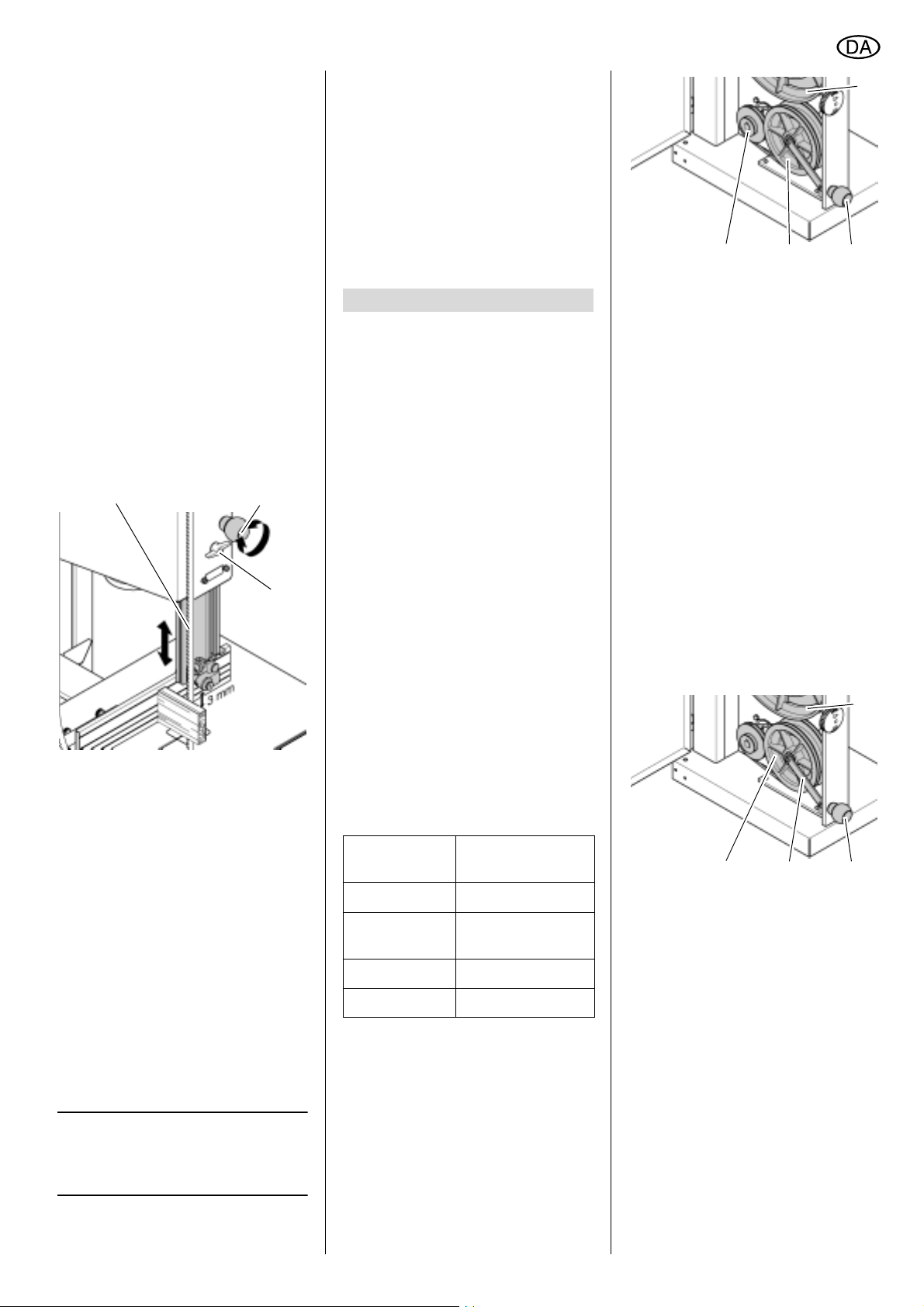

8.1 Indstilling af højden til det øverste båndstyr

Højden for det øvre båndstyr (58) skal indstilles:

− før hver skæring, til tilpasning til emnets højde (det øvre båndstyr skal ved skæringen være ca. 3 mm over emnet);

− Efter ændringer på båndsavbladet eller savbordet (f.eks. båndsavblad udskiftes, båndsavblad spændes, savbordet positioneres).

Fare!

-Før det øverste båndstyr og savbordets hældning indstilles, skal apparatet slås fra; vent indtil båndsavbladet standser.

1. Løsn vingemøtrikken (60).

2. Indstil det øverste båndstyr (58) til den ønskede højde med drejegrebet

(59).

58 59

3. Spænd vingemøtrikken (60) til igen.

8.2 Skæringen

1. Kontroller båndsavbladets tilspænding (se "Spænding af savblad").

2. Indstil savbordets hældning efter behov.

3. Vælg parallelanslag samt savbordshældning svarende til den ønskede skæretype.

Der er risiko for at emnet klem-

mes!

-Når der saves med parallelanslag og

hældet savbord skal parallelanslaget fastgøres til den savbordsside, som vender nedad.

4. Lås det øvre båndstyr 3 mm over emnet.

OBS:

Gennemfør altid en prøveskæring før emnet gennemskæres og korriger eventuelt indstillingerne.

7. Gennemsav emnet i et træk.

8. Saven bør slukkes, hvis der ikke umiddelbart skal arbejdes videre med den.

9. Hvis der ikke straks skal arbejdes videre: Nedsæt båndsavbladets tilspænding og placer en mærkat på apparatet med oplysning om, at båndsavbladet skal tilspændes, før saven benyttes igen (se "Spænding af båndsavblad").

9. Vedligeholdelse og pleje

Fare! Før vedligeholdelses- eller rengøringsarbejder begyndes:

1. Sluk for maskinen.

2. Vent indtil savklingen står stille.

3. Træk strømkablet fra.

• Efter at vedligeholdelses- og rengøringsarbejderne er afsluttede, skal alt sikkerhedsudstyr igen monteres og kontrolleres.

• Beskadigede dele, især sikkerhedsudstyr, må kun erstattes med originale dele; Dele der ikke er kontrolleret og godkendt af producenten kan medføre alvorlige skader.

• Vedligeholdelsesarbejder eller reparationer, som går ud over det, der er beskrevet under dette kapitel, må kun foretages af et faguddannet per sonale.

9.1 Indstilling af hastigheden

Der kan indstilles op til fire faste skærehastigheder ved at omlægge kileremmene.

Med de tilhørende savklinger kan følgende materialer gennemskæres:

Skærehastighed

[m/min]

Stål 68

Non-ferro metaller, plast

Hårdt træ 375

Træ 967

Omlægning af kileremmen

1. Åben kabinettets dør.

2. Drej drejegrebet til indstilling af kileremsspændingen (62) mod uret, for at løsne kileremmen.

176

6364

3. Omlæg kileremmen i henhold til planen på indersiden af kabinettets dør:

− Fra motorens remskive (64) til

mellemhjulet (63);

− Fra mellemhjulet (63) til nederste

båndsavbladsrulle (61).

4. Drej drejegrebet til indstilling af kileremsspændingen (62) med uret, for at spænde kileremmen.

5. Luk kabinettets dør.

6. Lad saven mindst løbe et minut som testkørsel.

7. Sluk for saven, træk stikket fra og kontroller indstillingen.

9.2 Udskift bagerste kilerem

1. Tag båndsavbladet af (se "Vedligeholdelse og pleje / udskiftning af båndsavbladet").

2. Drej drejegrebet til indstilling af kileremsspændingen (66) mod uret, for at løsne kileremmen.

6768

3. Skru holderen (67) af før mellemhjulet (68).

4. Tag den forreste kilerem af.

5. Lad den bagerste kilerem løbe af den nederste båndsavbladsrulle (65) bagtil og tag den ud.

6. Udskift den bagerste kilerem.

7. Sæt den forreste kilerem på.

8. Skru holderen (67) på igen før mellemhjulet.

9. Drej drejegrebet til indstilling af kileremsspændingen (66) med uret, for at spænde kileremmen.

10. Før båndsavbladet ind (se "Vedligeholdelse og pleje / udskiftning af båndsavbladet").

5. Læg emnet på savbordet.

6. Saven startes.

Page 38

DANSK

9.3 Udskift forreste kilerem

1. Åben kabinettets dør.

2. Drej drejegrebet til indstilling af kileremsspændingen (66) mod uret, for at løsne kileremmen.

3. Skru holderen (67) af før mellemhjulet.

4. Udskift den forreste kilerem.

5. Skru holderen (67) på igen før mellemhjulet.

6. Drej drejegrebet til indstilling af kileremsspændingen (66) med uret, for at spænde kileremmen.

7. Luk kabinettets dør.

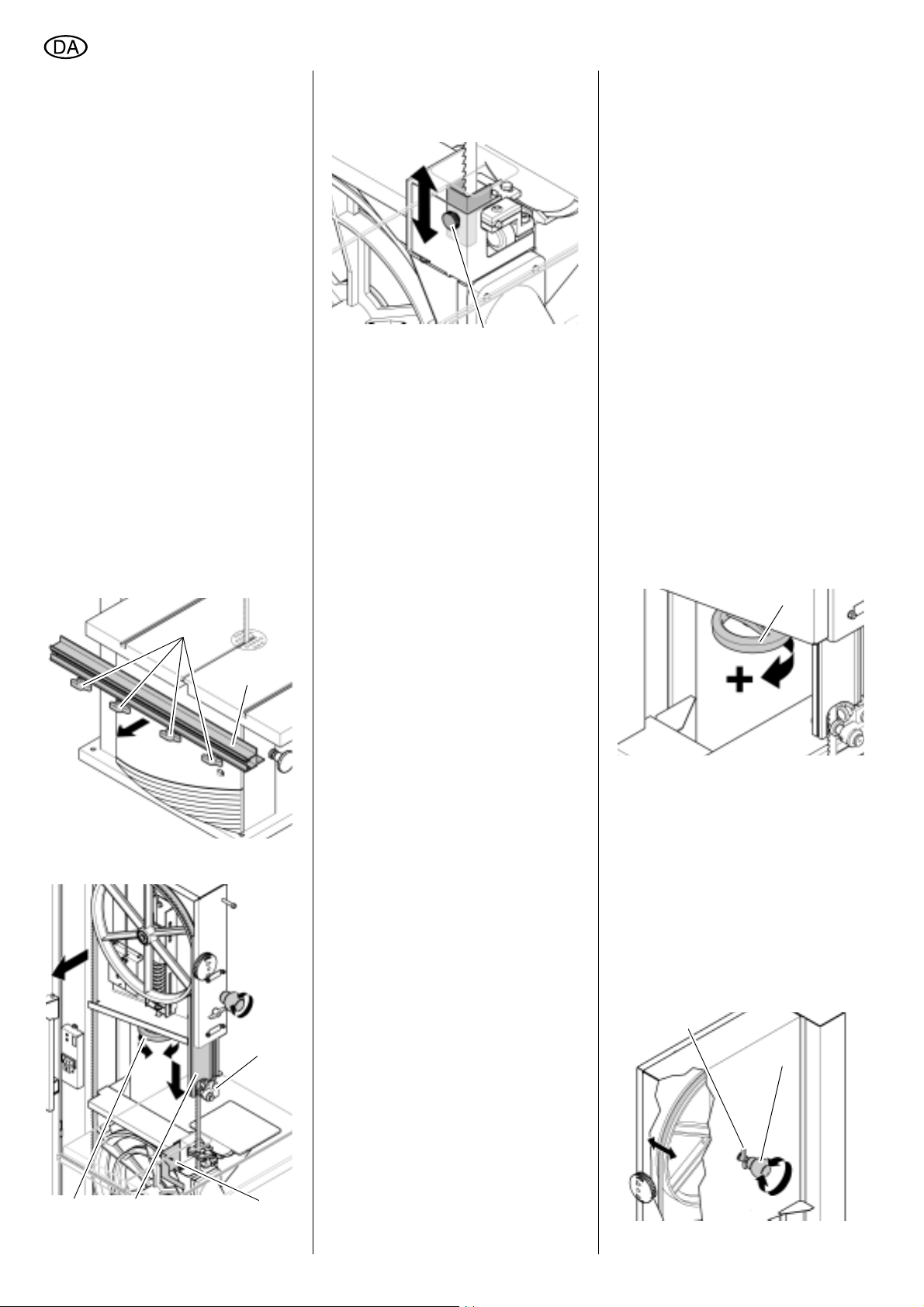

9.4 Udskiftning af båndsav-

bladet

Fare! Der er også risiko for at komme til skade på et stillestående båndsav blad. Bær derfor handsker under udskiftning af båndsavbladet. Anvend altid kun egnede savklinger (se "Tekniske data").

1. Løsn de fire vingeskruer (69) og tag

anslagsføringsprofilet (70) af til parallelanslaget.

4. Løsn fingermøtrikken (75) ved indgrebsbeskyttelsen og skub indgrebsbeskyttelsen i den underste position.

5. Åben den nederste båndsavbladsafdækning (72).

6. Reguleringshjulet (74) skal løsnes, indtil båndsavbladet sidder løst.

7. Afmonter båndsavbladet og før det igennem

− savbordets spalte,

− båndsavbladsafdækningen på

det øvre båndstyr (73),

− den nederste båndsavbladsaf-

dækning (72) og

− båndstyrene. foretages.

9.5 Spænding af båndsavbladet

Fare!

For høj spænding kan medføre brud på båndsavbladet. For lav spænding kan føre til at drivhjulet glider igen nem og dermed at båndsavbladet står stille.

1. Øvre båndstyr føres helt op (se

"Betjening").

2. For at kontrollere spændingen, tryk

mod båndsavbladet fra siden med fingeren i midten mellem savbordet og det øvre båndstyr (båndsavbla det må kun kunne trykkes 3 til 5 mm ind fra siden). På savklingespændingens indikator kan det kontrolleres om indstillingen er korrekt. Skalaen angiver den kor rekte indstilling afhængigt af savklingens bredde.

3. Korriger spændingen efter behov:

− Ved at dreje reguleringshjulet (76) i pilens retning forhøjes spændingen.

− Ved at dreje reguleringshjulet (76) mod pilens retning reduceres spændingen.

2. Åben kabinettets dør.

3. Øvre båndstyr (71) føres helt ned.

Fare!

Benyt en egnet transportanordning til transport af tilspændte, brede båndsavblade.

8. Monter det nye båndsavblad. Sørg for at det sidder korrekt: Tænderne peger fremefter (dørside) på saven.

9. Placer båndsavbladet på gummiunderlaget.

10. Reguleringshjulet <F>>(74) spændes igen til, indtil båndsavbladet ikke længere kan glide af.

11. Spænd båndsavbladet (se "Vedligeholdelse og pleje"):

12. Luk den nederste båndsavbladsafdækning (72) og skub indgrebsbeskyttelsen i den øverste position eller til planets kant og spænd fin germøtrikken (75) til.

13. Luk kabinettets dør.

14. Derefter:

− Positioner båndsavbladet (se

"Vedligeholdelse og pleje");

− Juster båndstyrene (se "Vedlige-

holdelse og pleje");

− Lad saven mindst løbe et minut

som testkørsel;

− Sluk for saven, træk stikket fra og

kontroller indstillingerne på ny.

15. Fastgør anslagsføringsprofilet (70) med fire vingeskruer (69) med fire vingeskruer og underlagsskiver til savbordet.

9.6 Positioner båndsavbladet

Lukker båndsavbladet ikke længere mod på gummiunderlagets forkant, skal hældningen på den øverste båndsav bladsrulle justeres:

1. Kontramøtrikken (77) løsnes.

2. Drej drejegrebet (78):

− Drejegrebet (78) drejes med uret, hvis båndsavbladet løber mere i retning mod savens forside.

− Drejegrebet (78) drejes mod uret, hvis båndsavbladet løber mere i retning mod savens bagside.

Page 39

DANSK

3. Kontramøtrikken (77) spændes til igen.

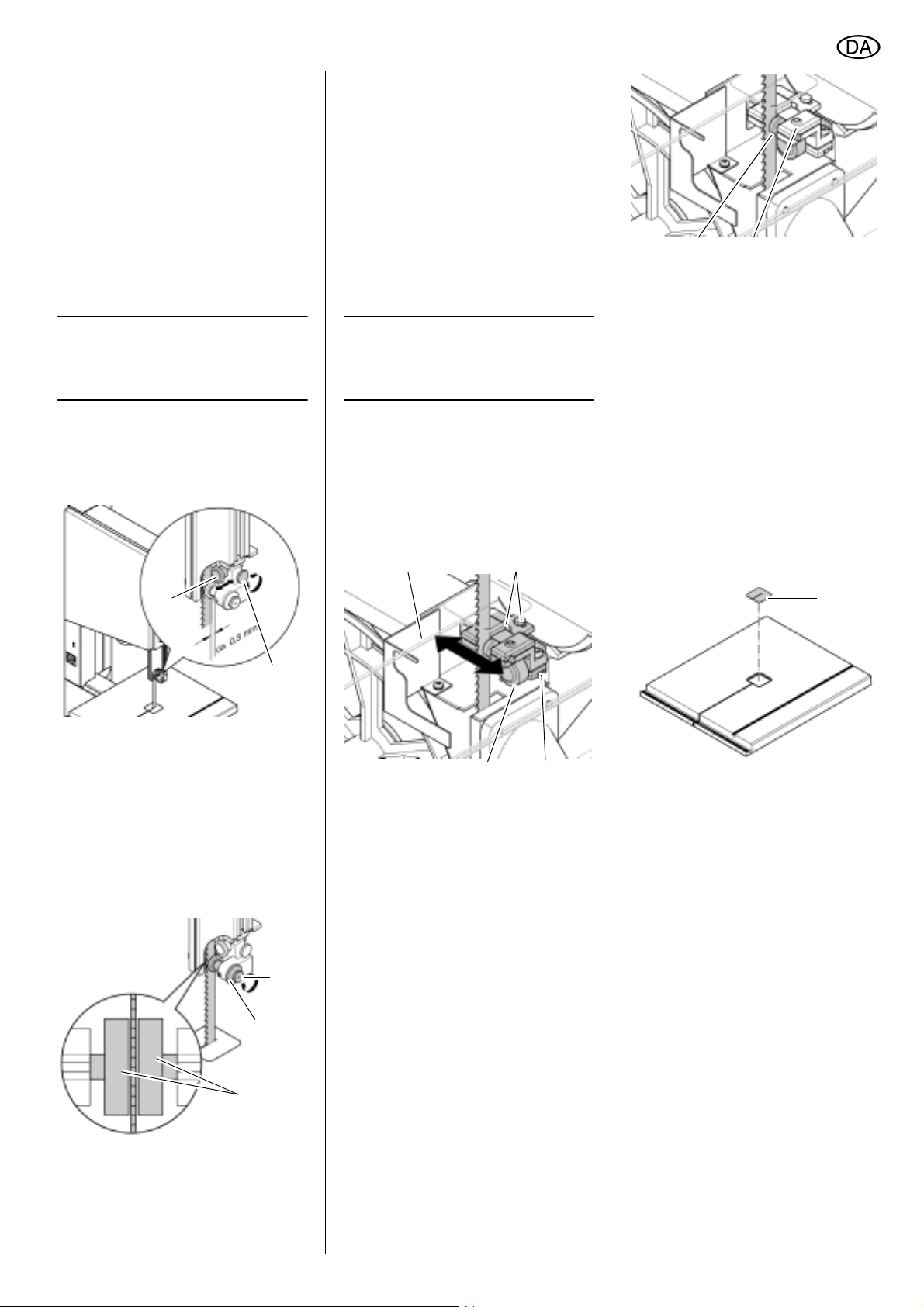

9.7 Positionering af det øvre

båndstyr

Det øvre båndstyr består af:

− En støtterulle (støtter båndsavbladet bagfra),

− to styrestifter (styrer båndsavbladet fra siden).

Disse skal positioneres på ny hver gang båndsavbladet udskiftes og hver juste ring af båndsavbladet:

OBS:

Kontroller rullerne regelmæssigt for slid og udskift alle ruller samtidig efter behov.

Indstilling af støtteruller

1. Juster og spænd båndsavbladet

efter behov.

2. Løsn skruen (79) til støtterullen (80).

4. Spænd fingermøtrikkerne (82) til igen, for at låse fingerskruen (81).

9.8 Positionering af det

nederste båndstyr

Det nederste båndstyr består af:

− En støtterulle (støtter båndsavbladet bagfra),

− to styrestifter (styrer båndsavbladet fra siden).

Disse dele skal positioneres hver gang båndsavbladet udskiftes og hver gang båndsavbladet justeres:

OBS:

Kontroller støtterullen styrerullerne regelmæssigt for slid og udskift begge styreruller samtidig efter behov.

Justering

1. Skub indgrebsbeskyttelsen til den

nederste position og åben den nederste båndsavbladsafdækning (84).

2. Løsn skruen (86) til støtterullen med

sekskantnøglen.

84 85

3. Båndsavbladsrullen drejes et par gange med hånden med uret, så styrerullerne placerer sig i den kor rekte position – begge styreruller skal ligge let mod båndsavbladet.

4. Spænd igen skruerne (88) til.

5. Luk den nederste båndsavbladsafdækning.

6. Skub indgrebsbeskyttelsen op til den øverste position eller til planets kant og spænd fingermøtrikken til.

9.9 Udskiftning af bordprofil

Bordprofilet skal udskiftes, når en savespalte er beskadiget.

1. Bordprofilet (90) tages af savbordet (trykkes ud nedefra).

3. Juster støtterullen (afstand støtterulle - båndsavblad = 0,5 mm – hvis båndsavbladet drejes med hånden, må det ikke røre ved støtterullen)

4. Spænd skruen til støtterullen til igen.

Indstilling af styrerullerne

1. Løsn fingermøtrikken (82).

2. Indstil styrerullerne (83) med fingerskruerne (81) over for båndsavbladet.

3. Båndsavbladsrullen drejes et par gange med uret med hånden, for at kontrollere om styrerullerne er i den korrekte position – begge styreruller skal ligge let mod båndsavbladet.

8687

3. Løsn begge sekskantmøtrikker (85) på den nederste trerulleføring nedefra.

4. Forskyd det nederste båndstyr således, at båndsavbladet ligger midt mellem styrerullerne.

5. Spænd sekskantmøtrikken (85) til.

Indstilling af støtteruller

1. Juster støtterullen (87) (afstand støtterulle - båndsavblad = 0,5 mm – hvis båndsavbladet drejes med hån den, må det ikke røre støtterullen)

2. Spænd igen skruen (86) til støtterullen til med sekskantnøglen.

Indstilling af styrerullerne

1. Løsn skruerne (88).

2. Positioner styrerullerne (89) mod båndsavbladet.

2. Isæt ny bordprofil. Hold øje med, at

bordprofilet ikke rager ud over bordet.

9.10 Rengøring af sav

Fare! Rør aldrig ved båndsavklingen eller båndsavrullen med en børste eller skraber, som du holder i hånden, når der er tændt for apparatet! Før vedli geholdelses- eller rengøringsarbejder begyndes:

1. Sluk for maskinen.

2. Vent indtil savklingen står stille.

3. Træk strømkablet fra.

Rengøring af saven

1. Åben kabinettets dør.

2. Savspåner og støv fjernes med en

støvsuger eller en børste.

3. Luk kabinettets dør.

Page 40

DANSK

9.11 Opbevaring af maskinen

Fare!

Opbevar apparatet således,

− at den ikke kan sættes i gang af uvedkommende og

− at ingen kommer til skade på den stillestående maskine.

NB!

Opbevar ikke maskinen ubeskyttet i det fri eller i fugtige omgivelser.

NB! Læg ubenyttede båndsavblade sammen og opbevar dem et tørt sted.

10. Tips og tricks

• Hold savbordets overflade rent – fjern især harpiksrester med en egnet rengørings- og vedligeholdel sesspray (tilbehør).

• Savbordets overflade skal herefter behandles med et glidemiddel (for eksempel Waxilit).

11. Leverbart tilbehør

Forhandlerne fører følgende tilbehør til særlige arbejdsopgaver – illustratio nerne ses på den bagerste side:

A Cirkelsaveanlæg

til skæring af cirkler med en diameter på 120 til 260 mm. Optimale skæringer sammen med båndsav klingen til kurveskæringer.

B Stel

sørger for en nem transport.

C Parallelanslag

til nøjagtig lige lange skæringer.

D Vinkelanslag trinløs indstillelig fra

90° til 45°.

E Præcisionstrerulleføring

sikrer en optimal styring af båndsavbladet og lang levetid.

F Båndslibemaskine til efterbearbejd-

ning af snitflader.

G Udsugningsadapter til 100er stud-

ser.

H Spånudsugningsanlæg

skåner miljøet og holder værkstedet rent.

I Glidemiddel WAXILIT

sikrer træet en god glideevne på savbordet.

J Vedligeholdelses- og rensespray

til at fjerne harpiksrester og til at behandle metaloverflader.

K Vævbånd

korn 80, 3380 x 25 (3 stykker)

L Vævbånd

korn 120, 3380 x 25 (3 stykker)

M Båndsavklinge A2

til skæring af non-ferro metaller.

N Båndsavklinge A4

til de mindste kurver og radier.

O Båndsavklinge A6

til skæring af træ, lige snit.

P Båndsavklinge A6

til skæring af træ, universalsnit.

Q Båndsavklinge A8

til skæring af brændetræ.

R Båndsavklinge A14

til skæring af stål.

12. Reparation

Fare! Reparationer på el-værktøjet må kun foretages af en elektriker!

El-værktøj, der skal repareres, kan indsendes til den lokale service-afdeling. Adressen finder du ved reservedelsli sten.

Ved indsendelse skal den fastslåede fejl beskrives.

13. Miljøbeskyttelse

Apparatets emballage består af 100% recyclingsmateriale.

Udtjente el-værktøjer og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genbruges.

Vejledningen er trykt på klorfrit bleget papir.

14. Problemer og forstyrrelser

Fare!

Før driftsforstyrrelser afhjælpes:

1. Sluk for maskinen.

2. Træk strømkablet fra.

3. Vent indtil båndsavbladet står stille.

Efter hver afhjælpning af driftsforstyrrelser skal al sikkerhedsudstyr igen tages i brug og kontrolleres.

Motoren kører ikke

Underspændingsrelæet er udløst pga. midlertidigt spændingssvigt.

− Tænd for maskinen på ny.

Ingen strøm.

− Kontroller kabel, stik, stikdåse og sikring.

Båndsavbladet løber ud af skærelinien eller løber af

Båndsavbladet løber ikke korrekt på båndsavbladsrullerne:

− Reguler den øvre båndsavbladsrulles hældning (se "Vedligeholdelse og pleje").

Båndsavblad knækker

Forkert båndsavbladstilspænding:

− Båndsavbladstilspænding korrigeres (se "Idriftsættelse").

For kraftig belastning:

− Nedsæt trykket mod båndsavbladet.

Forkert båndsavblad:

− Udskift båndsavbladet (se "Vedligeholdelse og pleje"):

Kurveskæring = smalt båndsavblad,

Lige snit = bredt båndsavblad.

Båndsavbladet vredet

For kraftig belastning:

− Undgå tryk på båndsavbladet fra siden.

Saven vibrerer

Ikke tilstrækkeligt fastgjort:

− Fastgør saven korrekt til et egnet underlag (se "Idriftsættelse").

Savbord løst:

− Savbordet justeres og fastgøres.

Motorfastspændingen er løs:

− Kontroller fastgørelsesskruer og spænd disse efter behov.

Spånudsugningsstuds tilstoppet

Der er ikke tilsluttet et udsugningsanlæg eller udsugningseffekten er for lav.

− Tilslut et udsugningsanlæg eller forhøj udsugningseffekten (luftstrømningshastighed ≥ 20 m/sek. ved spånudsugningsstudsen).

15. Tekniske Data

WNB DNB

Spænding V 230 (1~ 50 Hz) 400 (3~ 50 Hz)

Mærkestrøm A 6,7 3,9

Page 41

DANSK

Sikring A 10 (træg eller K-automat) 10 (træg eller K-automat)

Beskyttelsesklasse IP 54 IP 54

Kapsling I I

Effekt strømforbrug P1

Akseleffekt P2

Nom. tomgangshastighed min

Skærehastighed m/min 68/ 176/ 375/ 967 (±10%) 68/ 176/ 375/ 967 (±10%)

Båndsavbladslængde mm 3380 3380

Maksimal udladning (Åbningsbredde) mm 440 440

Maksimal skærehøjde mm 280 280

Maksimal båndsavbladsbredde mm 25 25

Maksimal båndsavbladstykkelse mm 0,65 0,65

Dimensioner Apparat komplet med emballage

− Længde

− Bredde

− Højde

Apparat driftsklar (savbord vandret)

− Længde

− Bredde

− Højde

Savbord enkelt

− Længde

− Bredde

mm mm mm

mm mm

-1

1,50 kW S1 100% 1,10 kW S1 100%

1400 1400

790 710

1970

834 639

1860

640 536

1,90 kW S6 40% 1,45 kW S6 40%

790 710

1970

834 639

1860

640 536

Vægt Apparat driftsklart (med vedlagt tilbehør) kg 133 133

Tilladt arbejdstemperatur Tilladt transport- og opbevaringstemperatur

Støjemission (DIN EN 1807-1*) ved tomgang,

A-Lydtryksniveau LpA A-Lydeffektniveau LWA usikkerhed K

Støjemission (DIN EN 1807-1*) ved bearbejdning,

A-Lydtryksniveau LpA A-Lydeffektniveau LWA usikkerhed K

* De anførte værdier er emissionsværdier og er ikke nødvendigvis pålidelige arbejdspladsværdier. Selv om der er en sammenhæng mellem emissions- og immisionsniveauerne, afgører det ikke om der skal træffes ekstra sikkerhedsforanstaltninger på arbejdspladsen. Faktorer, som påvirker det faktiske immisionsniveau på arbejdspladsen, kan være arbejdsrummets udformning og andre støjkilder, f.eks. antallet af maskiner og andre ved siden af liggende arbejdsforløb. De tilladte arbejdspladsværdier kan også variere fra land til land. Denne information gør dog driveren i stand til bedre at kunne fastlægge faremomenter og risici.

°C °C

dB (A) dB (A) dB (A)

0 til + 40 0 til + 40

75,0 84,6 4,0

82,2 89,9 4,0

0 til + 40 0 til + 40

75,0 84,6 4,0

82,2 89,9 4,0

15.1 Leverbare båndsavblade

Anvendelsesformål Dimension mm Tanddeling Ordrenummer

Non-ferro metaller 3380 x15 x 0,5 A2 090 902 9210

Kurveskæringer 3380 x 6,0 x 0,5 A4 090 902 9180

Træ – lige snit 3380 x 25 x 0,5 A6 090 900 0416

Træ - universalsnit 3380 x 15 x 0,5 A6 090 902 9171

Brændetræ 3380 x 25 x 0,5 A8 090 900 0424

Stål 3380 x 13 x 0,65 A14 090 902 9228

Page 42

XA0046B4.fm Alkuperäiskäyttöohje DEUTSCH

SUOMI

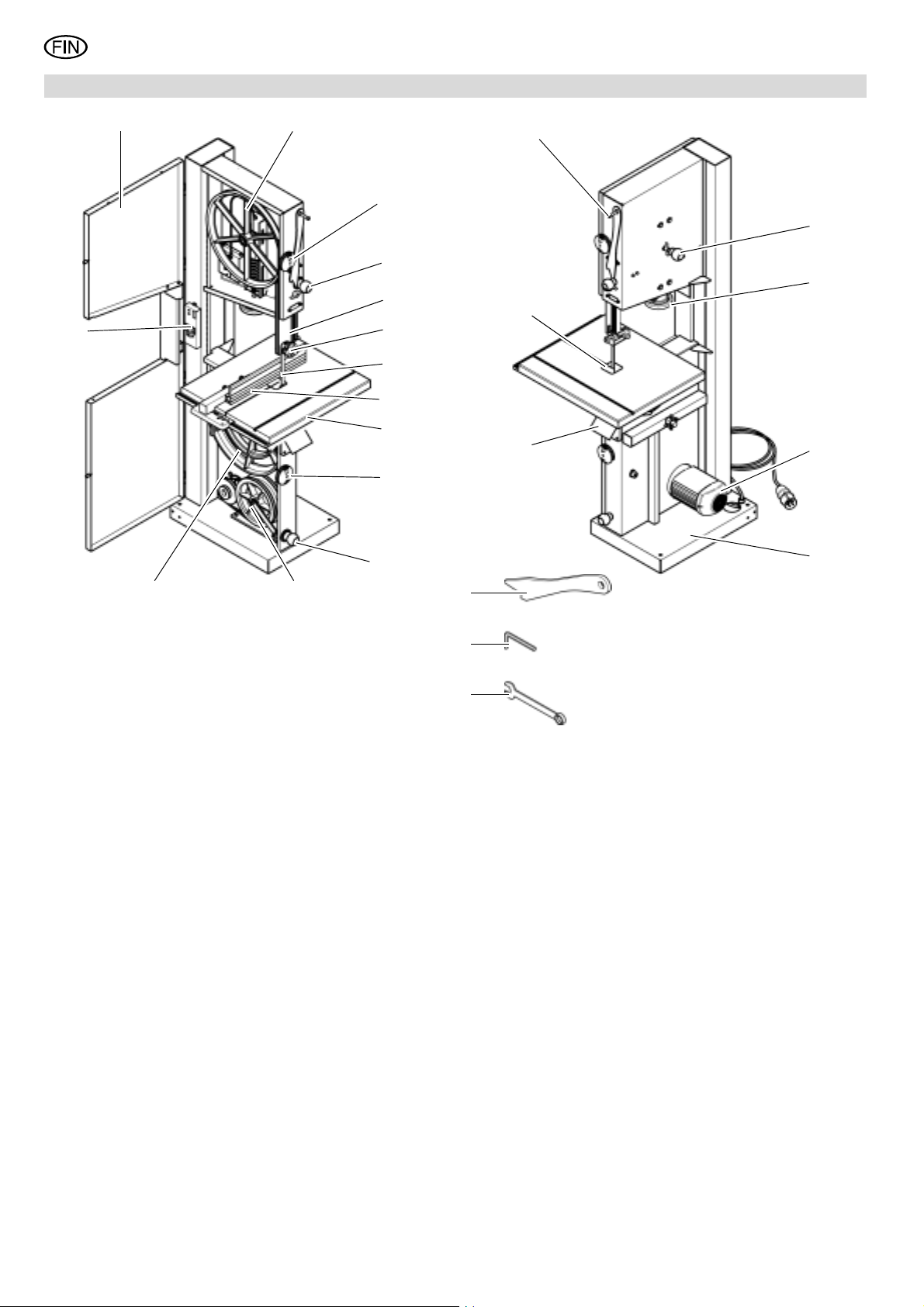

1. Sahan yleiskuva

Etupuoli

1 Kotelon ovi

2 Vannesahan ylempi pyörä

3 Kotelon oven kiertolukko

4 Sahanterän suojuksen kierto-

kahva

5 Sahanterän suojus

6 Sahanterän ylempi ohjaus

7 Vannesahanterä

8 Rinnakkaisvaste

9 Sahapöytä

vasteohjausprofiilin kanssa

10 Kotelon oven kiertolukko

Takapuoli

15 Sahanterän ylemmän pyörän

kiertokahva

16 Vannesahanterän kireyden

säätönuppi

17 Moottori

18 Alusta

19 Lastunimun liitäntäputki

20 Sahausalusta

21 Säilytyspaikka syöttökepille

22 Syöttökeppi

23 Kuusiokoloavain

24 Ruuvimeisseli

11 Kiertokahva kiilahihnan kirey-

den säätöön

12 Kiilahihnavaihteisto

13 Vannesahan alempi pyörä

14 Päälle-/Pois-kytkin

Page 43

SUOMI

Sisällysluettelo

1. Sahan yleiskuva........................42

2. Lue ensin!..................................43

3. Turvallisuus...............................43

3.1 Tarkoituksenmukainen käyttö ..... 43

3.2 Yleiset turvallisuusohjeet ............43

3.3 Laitteessa olevat symbolit........... 45

3.4 Turvalaitteet ................................45

4. Tuotteen erityisominaisuudet ... 45

5. Sahan kuljetus ..........................45

6. Laite yksityiskohtaisesti ..........45

7. Käyttöönotto .............................46

7.1 Sahan kiinnittäminen ..................46

7.2 Sahapöydän asennus ................. 46

7.3 Kohdista sahapöytä ....................47

7.4 Vasteenohjainprofiilin asennus ... 47

7.5 Rinnakkaisvasteen asennus ....... 47

7.6 Syöttökepin pidikkeen asennus ..47

7.7 Sahanpurun imulaitteiston

liittäminen....................................48

7.8 Verkkoliitäntä ..............................48

8. Käyttö.........................................48

8.1 Sahanterän ylemmän

ohjauksen korkeussäätö.............49

8.2 Sahaustapahtuma....................... 49

9. Huolto ja hoito...........................49

9.1 Kierrosluvun säätö ......................49

9.2 Takimmaisen kiilahihnan vaihto... 49

9.3 Etummaisen kiilahihnan vaihto..... 50

9.4 Vannesahanterän vaihto.............50

9.5 Vannesahanterän kiristäminen ...50

9.6 Vannesahanterän

kohdistaminen............................. 50

9.7 Sahanterän ylemmän

ohjauksen kohdistaminen ........... 51

9.8 Sahanterän alemman

ohjauksen kohdistaminen ........... 51

9.9 Sahausalustan vaihto .................51

9.10 Sahan puhdistaminen ................. 51

9.11 Koneen säilyttäminen .................52

10. Neuvot ja ohjeet........................52

11. Saatavat tarvikkeet ..............52/56

12. Korjaus ......................................52

13. Ympäristönsuojelu ...................52

14. Ongelmat ja häiriöt ...................52

15. Tekniset tiedot ..........................53

15.1 Saatavat vannesahanterät..........54

2. Lue ensin!

Tämä käyttöohje on valmistettu siten, että voit työskennellä laitteesi kanssa nopeasti ja turvallisesti. Tässä pieni opastus, miten sinun tulisi lukea tätä käyttöohjetta:

− Lue tämä ohjekirja kokonaan ennen laitteen käyttöönottoa. Huomioi eri tyisesti turvallisuusohjeet.

− Tämä ohjekirja on suunnattu henkilöille, jotka omaavat tässä kuvatun kaltaisten laitteiden käsittelyä kos kevat tekniset perustiedot. Mikäli sinulla ei ole minkäänlaista koke musta tällaisista laitteista, pitäisi sinun ensin pyytää kokemuksen omaavan henkilön apua.

− Säilytä kaikki tämän laitteen mukana toimitetut asiakirjat, jotta voit tarvitta essa hakea tietoa. Säilytä ostokuitti mahdollista takuutapausta varten.

− Mikäli lainaat laitetta tai myyt sen, luovuta aina myös kaikki laitteen mukana toimitetut asiakirjat mukaan.

− Valmistaja ei ota mitään vastuuta vaurioista, jotka aiheutuivat siitä, ettei tätä käyttöohjetta huomioitu.

Tässä käyttöohjeessa olevat tiedot ovat merkitty seuraavasti:

Vaara! Varoitus henkilövahingoista tai ympäristövahingoista.

Sähköiskuvaara! Varoitus sähköisyydestä johtuvista henkilövahingoista.

Sisäänvetovaara! Varoitus ruumiinosien tai vaatetuksen sisäänve dosta johtuvista henkilövahingoista.

Huomio! Varoitus esinevahingoista.

Ohje:

Täydentävät informaatiot.

− Numerot kuvissa (1, 2, 3, ...)

− merkitsevät yksittäisosia;

− ovat läpinumeroidut;

− viittaavat vastaaviin numeroihin

suluissa (1), (2), (3) ... viereises sä tekstissä.

− Toimintaohjeet, joissa järjestys täytyy huomioida, ovat läpinumeroidut.

− Toimintaohjeet, joissa järjestyksellä ei ole merkitystä ovat merkitty pis teellä.

− Listat ovat merkitty viivalla.

3. Turvallisuus

3.1 Tarkoituksenmukainen käyttö

Laite on tarkoitettu käytettäväksi ainoastaan kuivissa tiloissa. Käyttö ulkona ei ole sallittua!

Tämä laite on soveltuva puun, puunkal-

taisten materiaalien ja muovien sahaamiseen.

Pyöreitä työkappaleita saadaan sahata ainoastaan soveltuvaa pidätinlaitetta käyttäen, poikittain pituusakselin suun

taan, koska ne voivat alkaa pyöriä liikku-

van sahanterän mukana. Sahattaessa matalia työkappaleita pys-

tyasennossa täytyy turvalliseen ohjaukseen käyttää soveltuvaa vastetta.

Kaikenlainen muu käyttö on määräysten

vastaista. Valmistaja ei vastaa mistään vaurioista, jotka aiheutuvat määräysten vastaisesta käytöstä.

Tälle laitteelle tehdyt muutokset tai sellaisten osien käyttö, jotka eivät ole valmistajan tarkastamia ja toimittamia, voivat aiheuttaa käytössä arvaamattomia vahinkoja.

3.2 Yleiset turvallisuusohjeet

• Huomioi tätä laitetta käytettäessä seuraavat turvallisuusohjeet, jotta henkilö- ja esinevahinkojen vaarat vältettäisiin.

• Huomioi kappaleissa olevat erityiset turvallisuusohjeet.

• Huomioi tarvittaessa lakisääteiset ohjesäännöt tai vannesahojen käy tölle määrätyt tapaturmantorjuntamääräykset.

Yleiset vaarat!

• Pidä työalue järjestyksessä – työalu-

een epäjärjestyksestä voi seurata onnettomuuksia.

• Ole tarkkaavainen. Ajattele mitä teet. Työskentele järkevästi. Älä käytä laitetta, kun keskittymiskykysi on heikko.

• Ota ympäristötekijät huomioon: Huolehdi kunnollisesta valaistuk sesta.

• Vältä epänormaaleja asentoja. Seiso tukevasti ja säilytä aina tasa painoinen asento.

• Käytä pitkiä työkappaleita sahattaessa soveltuvia työkappaleen tukia.

• Älä käytä tätä laitetta palavien nesteiden tai kaasujen läheisyydessä.

• Laitetta saavat käyttää vain henkilöt, jotka ovat perehtyneet vannesahoi hin ja tuntevat käytön vaarat. Alle 18-vuotiaat henkilöt saavat käyttää tätä laitetta ammattikoulu tuksen yhteydessä, ainoastaan kouluttajan valvonnan alaisuudessa.

• Pidä ulkopuoliset, varsinkin lapset, poissa koneen vaara-alueilta. Älä, käytön aikana, anna muiden koskea laitteeseen tai verkkokaapeliin.

• Älä ylikuormita tätä laitetta – käytä tätä laitetta ainoastaan sillä tehoalu eella, mikä on annettu teknisissä tiedoissa.

Page 44

SUOMI

Sähkövirrasta aiheutuva vaara!

• Älä jätä tätä laitetta sateeseen. Älä käytä tätä laitetta kosteassa tai märässä ympäristössä. Työskenneltäessä tämän laitteen kanssa vältä kehon kosketuksia maadoitettujen osien (esim. lämpö patterit, putket, hellat, jääkaapit) kanssa.

• Älä käytä verkkokaapelia sellaisiin tarkoituksiin, mihin sitä ei ole tarkoitettu.

Loukkaantumisvaara pyörivil-

lä osilla!

• Älä ota tätä laitetta käyttöön, ilman asennettuna olevaa suojalaitteistoa.

• Pidä aina riittävää etäisyyttä vannesahanterään. Käytä tarvittaessa soveltuvaa syöttöapuvälinettä. Vannesahanterän tai kiilahihnan katketessa vannesahan pyörät voivat pyöriä edelleen. Pidä käytön aikana riittävää etäisyyttä pyöriviin raken neosiin.

• Odota kunnes vannesahanterä on pysähtynyt, ennen kuin poistat pieniä työkappaleita, puunjäänteitä yms. työalueelta.

• Sahaa ainoastaan mitoiltaan sen kokoisia työkappaleita, joita voidaan turvallisesti pitää kiinni sahauksen aikana.

• Älä jarruta ulostulevaa vannesahanterää sivuttaisella paineella.

• Varmistu ennen huoltotöiden aloittamista, että laite on irrotettu verkkovirrasta.

• Varmistu, että päälle kytkettäessä (esimerkiksi huoltotöiden jälkeen) laitteessa ei ole enää asennustyöka luja tai löysiä osia.

• Kun laitetta ei käytetä, vedä verkkopistoke irti.

Loukkaantumisvaara myös pysähtyneenä olevaan leikkuutyökaluun!

• Käytä suojakäsineitä leikkuutyökalun vaihdon aikana.

• Säilytä vannesahanteriä siten, ettei kukaan voi loukkaantua niiden joh dosta.

Työkappaleen takaiskun vaara (työkappale tarttuu vannesahante rään ja sinkoutuu koneen käyttäjää kohti)!

• Älä kanttaa työkappaletta.

• Sahaa ohuita tai ohutseinäisiä työ-

kappaleita ainoastaan hienohampaisilla vannesahanterillä. Käytä ainoastaan teräviä vannesahanteriä.

• Tarkasta epävarmoissa tilanteissa, ettei työkappaleessa ole vieraita esi neitä (esimerkiksi nauloja tai ruuveja).

• Sahaa ainoastaan mitoiltaan sen kokoisia työkappaleita, joita voidaan turvallisesti pitää kiinni sahauksen aikana.

• Älä koskaan sahaa useita eri kappaleita yhtäaikaisesti – älä myöskään nippuja, jotka koostuvat useista irto kappaleista. On olemassa onnettomuusvaara, kun vannesahanterä ottaa kontrolloimattomasti kiinni yksittäisiin kappaleisiin.

• Käytä pyöreitä työkappaleita sahattaessa soveltuvaa pitolaitetta, siten etteivät ne voi alkaa pyörimään.

Vaara!

• Huomioi käytön aikana, etteivät laitteen pyörivät rakenneosat voi koskettaa mihinkään ruumiinosaan tai vaatetukseen ja vetää sitä sisään (ei solmioita, ei käsineitä, ei vaate tusta pitkillä hihoilla; pitkähiuksisien henkilöiden on ehdottomasti käytettävä hiusverkkoa).

• Älä koskaan sahaa työkappaleita, jotka sisältävät seuraavia materiaaleja:

− vaijereita

− naruja

− Hihnoja

− johtoja

− teräslankoja

Riittämättömästä henkilökohtaisesta varustuksesta aiheutuvat vaarat!

• Käytä kuulosuojaimia.

• Käytä suojalaseja.

• Käytä pölysuojamaskia.

• Käytä soveltuvaa työvaatetusta.

• Työskenneltäessä ulkona on suosi-

teltavaa käyttää liukumattomia jalkineita.

Puupölystä johtuvat vaarat!

• Tietyt puupölytyypit (esim. tammi, pyökki ja saarni) voivat sisään hengitettäessä aiheuttaa syöpää. Työskentele ainoastaan imulaitteiston kanssa. Imulaitteiston täytyy olla teknisissä tiedoissa mainittujen arvojen mukainen.

• Pidä huolta, että työskentelyn aikana ympäristöön pääsee mahdol lisimman vähän puupölyä:

− Poista puupölykerääntymät työ-

alueelta (älä puhalla niitä pois!);

− Korjaa imulaitteiston vuotokoh-

dat;

− Huolehdi kunnollisesta tuuletuksesta.

Laitteen teknisistä muutok-

sista tai osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, aiheutuu vaaroja!

• Asenna tämä laite noudattaen tarkasti tätä käyttöohjetta.

• Käytä ainoastaan valmistajan hyväksymiä osia. Tämä koskee erityisesti:

− vannesahanteriä (katso tilausnu-

merot teknisistä tiedoista);

− Turvalaitteistoja (katso tilausnu-

merot varaosaluettelosta).

• Älä tee osiin mitään muutoksia.

Laitteen vioista aiheutuu vaa-

roja!

• Hoida laitetta ja tarvikkeita huolellisesti. Noudata huoltomääräyksiä.

• Tarkasta laite mahdollisten vaurioiden varalta ennen jokaista käyttöä: Ennen laitteen käyttämistä täytyy turvalaitteiden, suojalaitteiden tai vähäisesti vaurioituneiden osien moitteeton ja tarkoituksenmukainen toiminta tarkastaa. Tarkasta, toimi vatko liikkuvat osat moitteettomasti ja etteivät ne ole jumissa. Kaikkien osien täytyy olla asennettuna oikein ja niiden tulee täyttää kaikki niille asetetut vaatimukset, jotta laitteen moitteeton käyttö varmistettaisiin.

• Ennen jokaista käynnistystä: tarkasta, kestääkö sahanterän jälkikäynti yli 10 sekuntia; jälkikäynnin kestäessä pidempään on sähkö asentajan annettava vaihtaa moottori.

• Vaurioituneet suojalaitteet tai osat täytyy korjata tai vaihtaa asianmu kaisesti, valtuutetun ammattikorjaamon toimesta. Anna asiakaspalvelukorjaamon vaihtaa vaurioituneet virtakytkimet. Älä käytä laitetta, mikäli virtakytkintä ei voida kytkeä päälle tai pois päältä.

• Pidä käsikahvat kuivina ja vapaana öljystä ja rasvasta.

Jumittuvista työkappaleista tai

niiden osista aiheutuu vaara!

Jos jumittuminen syntyy:

1. Kytke laite pois päältä.

2. Irrota verkkopistoke virtalähteestä.

3. Käytä käsineitä.

4. Poista jumittuma sopivan työkalun avulla.

Page 45

SUOMI

3.3 Laitteessa olevat symbolit

Vaara! Seuraavien varoitusten laiminlyönti voi johtaa vakaviin vammoihin.

Lue käyttöohje.

Vannesahanterän pyörimissuunta.

Tiedot tyyppikilvellä:

27 28

29 30 32

25 Valmistaja 26 Sarjanumero 27 Laitenimitys 28 Moottoritiedot (katso myös "Tekni-

set tiedot“)

29 Valmistusvuosi 30 CE-merkki – Tämä laite täyttää

EU-direktiivit vaatimuksenmukaisuusvakuutuksen mukaisesti

31 Hävityssymboli – Laite voidaan

hävittää valmistajan kautta

32 Sallittujen vannesahaterien mitat

3.4 Turvalaitteet

Vannesahanterän ylempi suojus

Sahanterän ylempi suojus (33) suojaa sahanterään koskettamiselta ja lentäviltä sahanpuruilta. Jotta sahanterän ylempi suojus tarjoaisi riittävän suojan sahanterään koskettamista vastaan, täytyy vannesahanterän ylemmän ohjauksen olla aina 3 mm:n etäisyydellä työkappaleesta.

Vannesahanterän alempi suojus

Vannesahanterän alempi suojus (34) suojaa vannesahanterän tahattomalta koskettamiselta sahapöydän alla.

Kotelon ovi

Kotelon ovi (35) suojaa koskettamiselta sahan sisällä oleviin käyttökoneiston osiin.

Kotelon ovi on varustettu ovivarmistuksella. Tämä kytkee moottorin pois päältä, kun kotelon ovi avataan sahan ollessa kytkettynä päälle.

Kotelon oven täytyy olla suljettuna käytön aikana.

Syöttökeppi

Syöttökeppi toimii käden pidennyksenä ja suojaa vannesahanterään koskettamiselta.

Syöttökeppiä on käytettävä aina, kun etäisyys vannesahanterän ja rinnakkaisvasteen välillä on pienempi kuin 120

mm.

Syöttökeppiä täytyy ohjata 20°× … 30°× :een kulmassa sahapöydän pintaan näh den.

4. Tuotteen erityisominaisuudet

• Harmaa valurautainen pöytä.

• Ylempi kolmirullaohjaus.

• Moderni tekniikka, kehitetty kovaan

kestokäyttöön ja tarkkoihin sahaus tuloksiin.

5. Sahan kuljetus

• Aseta sahanterän ylempi ohjaus täysin alas.

• Irrota ylimenevät lisätarvikkeet.

• Lähetettäessä, käytä mahdollisuuk-

sien mukaan aina alkuperäispakkausta.

6. Laite yksityiskohtaisesti

Ohje:

Tässä kappaleessa esitellään lyhyesti laitteesi tärkeimmät käyttöelementit. Laitteen oikea käsittely on kuvattu kappaleessa "Käyttö". Lue kappale "Käyttö", ennen kuin työskentelet laitteen kanssa ensimmäistä kertaa.

Päälle-/Pois-kytkin

• Päällekytkentä = paina vihreää kytkintä (36).

• Poiskytkentä = paina punaista kytkintä (37).

Jännitteen hävitessä alijänniterele laukeaa. Tämä estää konetta käynnistymästä itsestään, kun jännite taas palautuu. Koneen käynnistämiseksi uudelleen on vihreää käynnistyskytkintä painettava uudelleen.

Kotelon oven kiertolukko

Kotelon ovi avataan ja suljetaan kiertolukon (38) avulla.

Kun syöttökeppiä ei tarvita, voidaan se kiinnittää koneella olevaan pidikkee seen.

Kun syöttökeppi on vaurioitunut, täytyy se vaihtaa.

Page 46

SUOMI

− kierrettäessä kiertokahvaa myötäpäivään = sahanterä liikkuu taaksepäin.

− kierrettäessä kiertokahvaa vastapäivään = sahanterä liikkuu eteenpäin.

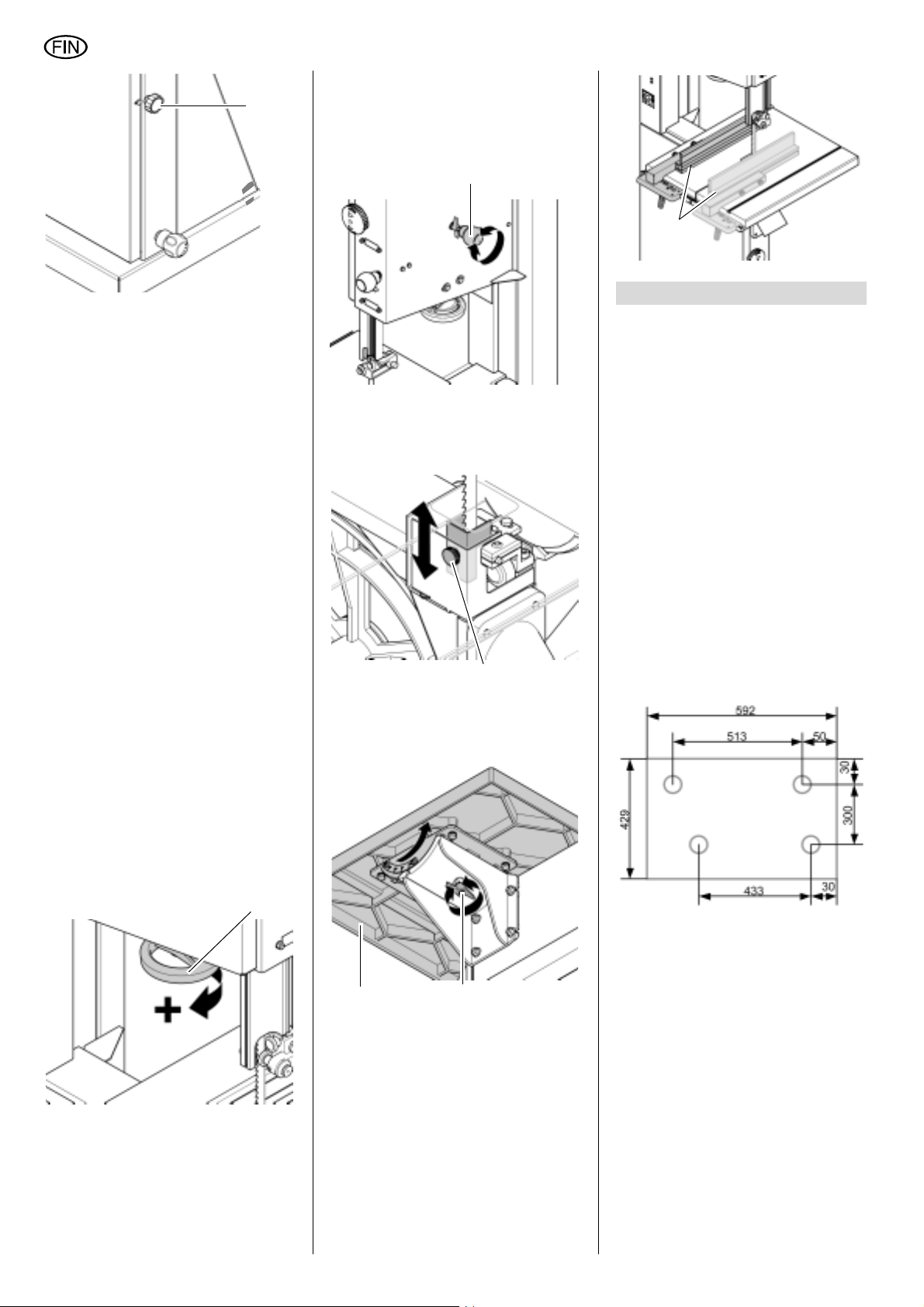

Kotelon alemman oven avaaminen:

1. Käännä kiertolukkoa n. yksi kierros vastapäivään.

Kotelon ovi aukeaa rakoselleen. Ovivarmistin aktivoituu ja kytkee moottorin pois päältä.

Suojattomista sahanteristä ja

sahan pyöristä aiheutuu vaara! Jos moottori ei kytkeydy pois päältä

yhden kierroksen jälkeen tai ovi aukeaa heti kokonaan, ovivarmistin tai sulkujärjestelmä on rikki. Poista saha käytöstä ja anna maasi huolto pisteen korjata se.

2. Käännä kääntölukkoa lisää vastapäivään.

Kotelon ovi aukeaa kokonaan.

Kotelon alemman oven sulkeminen:

• Paina kotelon ovi kiinni ja käännä kiertolukkoa myötäpäivään kunnes kotelon ovi sulkeutuu siististi.

Vannesahanterän kireyden säätönuppi

Säätönupin (39) avulla voidaan sahanterän kireys tarvittaessa korjata:

− kiristys suoritetaan kääntämällä säätönuppia nuolen suuntaan.

− löysääminen suoritetaan kääntämällä säätönuppia nuolen suuntaa vasten.

Sahapöydän kaltevuussäätö

1. Löysää teräsuojalla oleva pyälletty mutteri paan asentoon.

2. Kiinnitysruuvin (42) löysäämisen jälkeen voidaan sahapöytää (43) kallistaa portaattomasti sahanterää vastaan 45°:een kulmaan asti.

(41) ja siirrä teräsuoja alim-

7. Käyttöönotto

Vaara! Ota saha käyttöön vasta sitten kun seuraavat esivalmistelut on suori tettu:

− saha kiinnitetty;

− sahapöytä asennettu ja kohdis-

tettu;

− lastujen imulaitteisto on liitetty;

− turvalaitteet tarkastettu.

Yhdistä saha verkkovirtaan vasta sitten kun kaikki tässä esitetyt esivalmistelut on suoritettu! Muuten on olemassa

vaara, että saha käynnistyy tahatto masti ja siitä voi aiheutua vakavia loukkaantumisia.

7.1 Sahan kiinnittäminen

Tukevuuden turvaamiseksi täytyy saha kiinnittää tukevalle pohjalle:

1. Poraa asetuspaikkaan 4 reikää.

2. Aseta ruuvit ylhäältäpäin sahan

alustan läpi ja ruuvaa ne kiinni.

Sahanterän ylemmän pyörän kaltevuuden kiertokahva

Kiertokahvalla (40) voidaan sahanterän ylemmän pyörän kaltevuutta muuttaa tarvittaessa. Kaltevuuden säädöllä sahanterä kohdistetaan siten, että se kulkee sahanterän pyörän etureunalla:

4243

3. Työnnä teräsuojaa ylöspäin ylimpään asentoon tai pöydän reunalle asti ja kiristä pyälletty mutteri (41).

Rinnakkaisvaste

Rinnakkaisvaste (44) kiinnitetään etupuolelle. Rinnakkaisvaste voidaan asentaa sekä sahanterän vasemmalle että oikealle puolelle.

7.2 Sahapöydän asennus

1. Ennen sahapöydän asennusta täytyy esiasennettu rinnakkaisvasteen vasteenohjainprofiili irrottaa: löysää neljä siipiruuvia (45) ja ota vasteenohjainprofiili (46) pois paikaltaan.

Page 47

2. Löysää teräsuojalla oleva pyälletty mutteri paan asentoon.

(47) ja siirrä teräsuoja alim-

Sahapöydän sivuttainen kohdistaminen

1. Löysää sahanpöydän pitimen neljä kiinnitysruuvia (50).

2. Kohdista sahapöytä siten, että vannesahanterä on tarkalleen sahapöydän keskellä.

3. Kiristä jälleen neljä kiinnitysruuvia (50).

SUOMI

6. Kiristä vastamutteri.

7.4 Vasteenohjainprofiilin asennus

• Kiinnitä vasteenohjainprofiili (54) neljällä siipiruuvilla ja aluslevyllä sahapöytään.

3. Ruuvaa päätevasteruuvi (48) vastamutterin kanssa sahapöydän alapuolelle.

4. Aseta sahausalusta paikalleen (katso "Sahausalustan vaihto").

5. Ohjaa sahapöytä vannesahanterän yli ja aseta se sahapöydän ohjauksen päälle.

6. Kiinnitä sahapöytä neljän ruuvin (49) ja aluslevyn avulla sahapöydän ohjaukselle.

Sahapöydän kohdistaminen suoraan kulmaan

1. Aseta ylempi sahanterän ohjaus täysin ylös (katso "Käyttö”).

2. Vannesahanterän kireyden tarkistaminen (katso „Vannesahanterän kiristäminen”).

3. Löysää kiinnitysruuvi (51).

4. Kohdista sahapöytä suorakulman avulla suoraan kulmaan sahante rään nähden ja kiristä jälleen kiinnitysruuvi (51).

7.5 Rinnakkaisvasteen asennus

Rinnakkaisvaste voidaan asentaa sekä sahanterän vasemmalle että oikealle puolelle.

1. Ripusta rinnakkaisvaste vasteen

ohjaukseen.

2. Kiristä rinnakkaisvasteen kiristys-

vipu (55).

4849

7. Työnnä teräsuojaa ylöspäin ylimpään asentoon tai pöydän reunalle asti ja kiristä pyälletty mutteri (47).

7.3 Kohdista sahapöytä

Sahapöytä täytyy kohdistaa kahdessa tasossa

− sivuttain, siten että vannesahanterän kulkee tarkalleen sahapöydän keskellä;

− suorassa kulmassa sahaterään nähden.

5. Löysää vastamutteria (52) ja säädä vasteruuvia (53), kunnes vasteruuvi juuri koskettaa sahan koteloa.

7.6 Syöttökepin pidikkeen asennus

1. Ruuvaa kuusikulmamutteri sylinteri-

ruuville (56), varteen saakka.

2. Työnnä sylinteriruuvi ulkopuolelta

laitteen taustapuolella olevan pora uksen läpi.

3. Ruuvaa kuusikulmamutteri sisäpuo-

lelta käsin kiinni.

4. Kun syöttökeppiä (57) ei käytetä,

ripusta se sylinteriruuville.

Page 48

SUOMI

7.7 Sahanpurun imulaitteis-

Tietyt puupölytyypit (esim. tammi, pyökki ja saarni) voivat sisään hengi tettäessä aiheuttaa syöpää. Työskentele suljetuissa tiloissa vain puruimurilaitteiston kanssa.

--Käyttö ilman sahanpurun imulaitteistoa on mahdollista ainoastaan:

− ulkona;

− lyhytaikaisessa käytössä

(enintään 30 minuutin käyttöaika);

− pölysuojamaskia käyttäen.

− mikäli sahanpurun imulaitteistoa

ei käytetä, koneelle kertyy sahan purua, joka on poistettava säännöllisin väliajoin.

Imulaitteiston täytyy täyttää seuraavat vaatimukset:

− Sopii imuputken ulkohalkaisijaan (100

− Ilmamäärä ≥ 460 m3/h;

− alipaine sahan imuliitäntäputkessa

≥ 530 Pa;

− ilmannopeus sahan imuliitäntäput-

kessa -≥ 20 m/s.

Huomioi myös puruimurilaitteiston käyttöohje!

Liitä sahanpurun imulaitteisto tai teollisuusimuri soveltuvalla adapterilla imuliitännälle.

7.8 Verkkoliitäntä

• Ota saha käyttöön ainoastaan kuivassa ympäristössä.

• Liitä saha ainoastaan sellaiseen virtalähteeseen, joka täyttää seu raavat vaatimukset (katso myös "tekniset tiedot"):

− verkkojännitteen ja -taajuuden

56 57

ton liittäminen

Vaara!

Huomio!

mm);

Vaara! Sähköjännite

täytyy vastata laitteen tyyppi kilvessä olevia arvoja;

− suojana vikavirtakatkaisin, jossa vikavirta = 30 mA;

− pistorasiat asennettu, maadoitettu ja tarkastettu määräysten mukaisesti.

− pistorasiat kolmivaihe-vaihtovirralla nollajohtimien kanssa.

Ohje:

Käänny sähkön toimittajasi tai

sähköasentajasi puoleen, mikäli sinulla on kysyttävää siitä, täyttääkö kotiliitäntä si nämä vaatimukset.

• Aseta johto siten, että se ei häiritse työskentelyä eikä voi vahingoittua.

• Suojele verkkojohtoa kuumuudelta, vahingollisilta nesteiltä ja teräviltä kulmilta.

• Käytä jatkojohtona ainoastaan kumikaapelia, riittävällä poikki leikkauksella (3 x 1,5 mm2).

• Älä irrota pistoketta seinästä vetämällä johdosta.

Pyörimissuunnan vaihto

(vain rakenteella vaihtovirtamoottorin kanssa): Vaihekytkennän mukaan voi olla mahdollista, että vannesahanterä pyörii väärään suuntaan. Tämä voi johtaa siihen, että yritettäessä sahata työ kappale sinkoutuu pois. Tämän vuoksi pyörimissuunta on tarkastet tava jokaisen asennuksen jälkeen. Pyörimissuunnan ollessa väärä täytyy sähköasentajan muuttaa liitäntä!

1. Sen jälkeen kun saha on asennettu kaikkien turvalaitteiden kanssa, liitä saha sähköverkkoon.

2. Kytke saha hetkeksi päälle ja jälleen pois päältä.

3. Tarkkaile vannesahanterän pyörimissuuntaa: -Vannesahanterän

täytyy liikkua sahausalueella ylhäältä alaspäin.

4. Mikäli vannesahanterän pyörii väärään suuntaan, vedä verkkojohto sahan liitännältä irti.

5. Anna sähköasentajan muuttaa sähköliitäntä!

8. Käyttö

Vaara! Jotta loukkaantumisriski pidettäisiin mahdollisimman alhaisena, huomioi aina työskenneltäessä seuraavat turvallisuusohjeet:

• Käytä henkilökohtaista suojavarustusta:

− pölysuojamaskia;

− kuulosuojaimia;

− suojalaseja.

• Sahaa aina ainoastaan yhtä työ-

kappaletta kerrallaan.

• Paina työkappaletta sahattaessa koko ajan pöytää vasten.

• Älä kallista työkappaletta.

• Älä jarruta sahanterää sivuttaisella

paineella.

• Kaarevien ja epäsäännöllisten työkappaleiden sahaaminen: pidä työkappaletta lujasti pöydällä ja työnnä sitä tasaisesti eteenpäin. Pidä kädet turvallisella alueella.

• Käytä työskennellessä tarvittaessa:

− syöttökeppiä – kun etäisyys vas-

teprofiili – vannesahanterä on

≤120 mm;

− työkappaleen tukea – pitkillä

työkappaleilla, kun nämä muu ten putoaisivat sahauksen jälkeen alas pöydältä;

− sahanpurun imulaitteistoa;

− ympyräsahauslaitetta sahatta-

essa ympyröitä;

− ohjauslaitetta sahattaessa pie-

niä kiiloja;

− pyöreitä työkappaleita sahatta-

essa soveltuvaa pitolaitteistoa, siten että työkappale ei voi pyöriä.

− soveltuvaa vastekulmaa, joka

estää työkappaleen kaatumi sen, kun matalia työkappaleita sahataan pystyasennossa.

• Ennen työskentelyn aloittamista tarkasta seuraavien osien moitteeton kunto:

− vannesahanterä;

− sahanterän ylempi ja alempi

suojus;

• Vaihda vaurioituneet osat välittömästi.

• Työskentele sahattaessa oikeassa työasennossa (sahanterän hampaiden täytyy osoittaa käyttäjää kohti).

Page 49

SUOMI

• Älä koskaan sahaa useita eri kappaleita yhtäaikaisesti – älä myöskään nippuja, jotka koostuvat useista irtokappaleista. On olemassa onnettomuusvaara, kun sahanterä ottaa kontrolloimattomasti kiinni yksittäisiin kappaleisiin.

Sisäänvetovaara!

• Älä käytä löysiä vaatteita, koruja tai käsineitä, jotka voivat kietoutua laitteen pyöriviin osiin.

• Pitkähiuksisten henkilöiden on ehdottomasti käytettävä hiusverkkoa.

• Älä koskaan sahaa työkappaleita, joilla on vaijereita, naruja, hihnoja, johtoja tai teräslankoja, tai jotka sisältävät tällaisia materiaa leja.

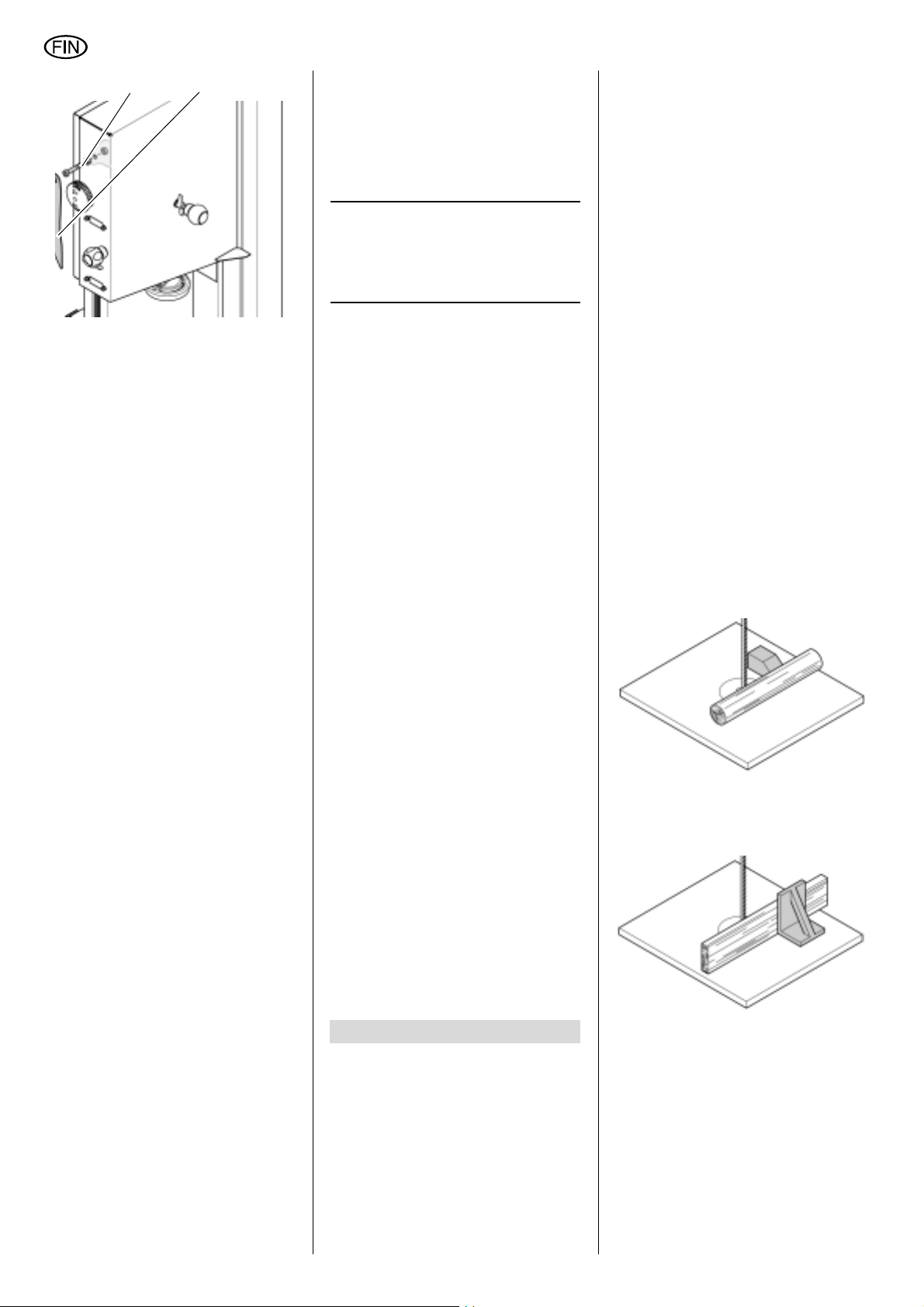

8.1 Sahanterän ylemmän ohjauksen korkeussäätö

Sahanterän ylemmän ohjauksen (58) korkeus täytyy säätää:

− ennen jokaista sahausta, sovittaen sen työkappaleen korkeuteen (sahanterän ylemmän ohjauksen täytyy olla sahattaessa n. 3 mm työ kappaleen yläpuolella);

− sahanterään tai sahapöytään kohdistuneiden muutosten jälkeen (esim. vannesahanterän vaihto, sahanterän kiristys, sahapöydän kohdistaminen).

Vaara!

-Ennen sahanterän ylemmän ohjauksen ja sahapöydän kaltevuuden säätöä, kytke laite pois päältä ja odota kunnes vannesahanterä on pysähtynyt.

1. Löysää siipimutteri (60).

2. Säädä sahanterän ylempi ohjaus (58) kiertokahvalla (59) halutulle korkeudelle.

58 59

8.2 Sahaustapahtuma

1. Vannesahanterän kireyden tarkistaminen (katso „Vannesahanterän kiristäminen”).

2. Säädä sahapöydän kaltevuus tarvittaessa.

3. Valitse rinnakkaisvaste, sekä sahapöydän kaltevuus halutun sahaustavan mukaisesti.

Vaara työkappaleen kanttautu-

misen johdosta!

-Sahattaessa rinnakkaisvasteen ja

kallistetun sahapöydän kanssa täytyy rinnakkaisvaste kiinnittää sahapöy dän alaspäin kallistetulle puolelle.

4. Kiinnitä sahanterän ylempi ohjaus 3 mm työkappaleen yläpuolelle.

Ohje:

Ennen työkappaleen sahaamista, suorita aina koesahaus ja korjaa säädöt tarvittaessa.

5. Aseta työkappale sahapöydälle.

6. Käynnistä saha.

7. Sahaa työkappale poikki yhdessä

työvaiheessa.

8. Sammuta saha, jos sitä ei käytetä

heti uudestaan.

9. Jos työskentelyä ei jatketa heti

uudelleen: vähennä sahanterän kireyttä ja aseta laitteeseen ohje, että sahanterän kireys täytyy säätää ennen seuraavaa sahaustapahtu maa (katso „Vannesahanterän kiristäminen”).

9. Huolto ja hoito

Vaara! Aina ennen huolto- ja puhdistustöitä:

1. Kytke laite pois päältä.

2. Odota kunnes saha on pysähty-

nyt.

3. Irrota verkkopistoke.

• Huolto- ja puhdistustöiden jälkeen aseta kaikki turvalaitteet taas toimintaan ja tarkasta ne.

• Korvaa vahingoittuneet osat, varsinkin turvalaitteet, ainoastaan alkuperäisiä vastaavilla osilla, koska osat, joita valmistaja ei ole tarkastanut ja hyväksynyt, voivat aiheuttaa arvaa mattomia vahinkoja.

• Tässä kappaleessa kuvattuja huolto- ja korjaustöitä laajempia töi tä saavat suorittaa vain alan ammattilaiset.

Tällöin vastaavilla sahanterillä voidaan sahata seuraavia materiaaleja:

Sahausnopeus

[m/min]

Teräs 68

ER-metallit, muovit

Kovapuu 375

Puu 967

Kiilahihnan siirto

1. Avaa kotelon ovi.

2. Kierrä kiilahihnan kireyden kiertokahvaa (62) vastapäivään, löysätäksesi kiilahihnan.

3. Siirrä kiilahihnaa suunnitelman mukaisesti kotelon oven sisäpuolella:

− moottorin hihnapyörästä (64) väli-

pyörään (63);

− välipyörästä (63) sahanterän

alempaan pyörään(61).

4. Kierrä kiilahihnan kireyden kiertokahvaa (62) myötäpäivään, kiristääksesi kiilahihnan.

5. Sulje kotelon ovi.

6. Anna sahan käydä kokeilun vuoksi vähintään yhden minuutin ajan.

7. Sammuta saha, irrota verkkopistoke ja tarkasta säätö.

176

6364

9.2 Takimmaisen kiilahihnan

vaihto

1. Poista sahanterä (katso “Huolto ja hoito / Sahanterän vaihto“).

2. Kierrä kiilahihnan kireyden kiertokahvaa (66) vastapäivään, löysätäksesi kiilahihnan.

3. Kiristä jälleen siipimutteri (60).

9.1 Kierrosluvun säätö

Kiilahihnaa siirtämällä voidaan säätää neljä kiinteää sahausnopeutta.

6768

3. Ruuvaa pidike (67) välipyörän (68) edestä irti.

Page 50

SUOMI

4. Poista etummainen kiilahihna.

5. Anna takimmaisen kiilahihnan siirtyä alemmalta sahanterän pyörältä (65) taaksepäin ja ota se pois paikaltaan.

6. Vaihda takimmainen kiilahihna.

7. Aseta etummainen kiilahihna paikalleen.

8. Ruuvaa pidike (67) jälleen paikalleen välipyörän eteen.

9. Kierrä kiilahihnan kireyden kiertokahvaa (66) myötäpäivään, kiristääksesi kiilahihnan.

10. Aseta sahanterä paikalleen (katso “Huolto ja hoito / Sahanterän vaihto“).

9.3 Etummaisen kiilahihnan

vaihto

1. Avaa kotelon ovi.

2. Kierrä kiilahihnan kireyden kiertokahvaa (66) vastapäivään, löysätäksesi kiilahihnan.

3. Ruuvaa pidike (67) välipyörän edestä irti.

4. Vaihda etummainen kiilahihna.

5. Ruuvaa pidike (67) jälleen paikalleen välipyörän eteen.

6. Kierrä kiilahihnan kireyden kiertokahvaa (66) myötäpäivään, kiristääksesi kiilahihnan.

7. Sulje kotelon ovi.

9.4 Vannesahanterän vaihto

Vaara! Myös liikkumaton sahanterä on vaarallinen. Käytä sahanterän vaihdossa suojakäsineitä. Käytä ainoastaan soveltuvia sahanteriä (katso "Tekniset tiedot“).

1. Löysää neljä siipiruuvia (69) ja ota

rinnakkaisvasteen vasteenohjainprofiili (70) pois paikaltaan.

2. Avaa kotelon ovi.

3. Aseta sahanterän ylempi ohjaus

(71) täysin alas.

4. Löysää teräsuojalla oleva pyälletty mutteri paan asentoon.

5. Avaa sahanterän alasuojus (72).

6. Käännä säätönuppia (74), kunnes sahanterä on löysällä.

7. Irrota sahanterä ja ohjaa se

− sahapöydän uran,

− sahanterän ylemmällä ohjauk-

− sahanterän alasuojuksen (72) ja

− sahanterän ohjauksien

läpi.

Käytä kiristettyjen leveiden vannesahanterien kuljettamiseen sopivaa kuljetusvälinettä.

8. Asenna uusi sahanterä paikalleen. Huomioi oikea asento: Hampaat osoittavat sahan etupuolta kohden (oven puoli).

9. Aseta sahanterä kumialustojen päälle.

10. Kiristä säätönuppia (74), kunnes sahanterä ei enää luisu.

11. Kiristä sahanterä (katso "Huolto ja hoito").

12. Sulje sahanterän alasuojus (72) ja työnnä teräsuojaa ylöspäin ylimpään asentoon tai pöydän reunalle asti ja kiristä pyälletty mutteri (75).

(75) ja siirrä teräsuoja alim-

sella olevan sahanterän suojuksen (73),

Vaara!

13. Sulje kotelon ovi.

14. Tämän jälkeen:

− kohdista vannesahanterä (katso "Huolto ja hoito“);

− kohdista vannesahanterän ohjaukset (katso "Huolto ja hoito“);

− anna sahan käydä kokeilun vuoksi vähintään yhden minuutin ajan;

− sammuta saha, irrota verkkopistoke ja tarkasta säädöt uudelleen.

15. Kiinnitä vasteenohjainprofiili (70) neljällä siipiruuvilla (69) ja aluslevyllä sahapöytään.

9.5 Vannesahanterän kiristä-

minen

Vaara!

Liian korkea kiristys voi johtaa vannesahanterän katkeamiseen. Mikäli vannesahanterä on liian löysällä voi käyttöpyörä luisua ja tällöin sahante rä pysähtyy.

1. Aseta ylempi sahanterän ohjaus täysin ylös (katso "Käyttö”).

2. Kireyden tarkastamiseksi, paina vannesahanterää sormella saha pöydän ja ylemmän sahanterän ohjauksen keskeltä sivusuuntaan (vannesahanterä saa painua sivu suunnassa ainoastaan noin 3 - 5 mm). Oikea säätö voidaan tarkastaa myös sahanterän kireyden näytöltä. Asteikko näyttää oikean säädön sahanterän leveydestä riippuen.

3. Korjaa kireys tarvittaessa:

− kiristys suoritetaan kääntämällä säätönuppia

− (76)löysääminen suoritetaan kääntämällä säätönuppia nuolen suuntaa vasten.

(76) nuolen suuntaan.

9.6 Vannesahanterän kohdistaminen

Kun sahanterä ei kohdistu kumialustan etureunan kanssa samaan tasoon, täytyy sahanterän ylemmän pyörän kaltevuutta säätää:

1. Löysää kiristysruuvi (77).

2. Kierrä kiertokahvaa (78):

− kierrä kiertokahvaa (78) myötäpäivään, kun sahanterä kulkee

Page 51

SUOMI

enemmän sahan etupuolen suuntaan.

− kierrä kiertokahvaa (78) vastapäivään, kun sahanterä kulkee enemmän sahan takapuolen suuntaan.

3. Kiristä jälleen kiristysruuvi (77).

9.7 Sahanterän ylemmän ohjauksen kohdistami

nen

Sahanterän ylempi ohjaus koostuu:

− yhdestä isosta tukirullasta (tukee sahanterään takapuolelta),

− kahdesta ohjausrullasta (ohjaavat vannesahanterää sivusuunnassa).

Nämä täytyy kohdistaa uudelleen jokaisen sahanterän vaihdon ja jokaisen sahanterään kohdistamisen jälkeen:

Ohje:

Tarkasta rullien kuluminen säännöllisesti ja vaihda tarvittaessa kaikki rullat samanaikaisesti.

Tukirullan säätö

1. Kohdista ja kiristä vannesahanterä

tarvittaessa.

2. Löysää tukirullan ruuvi (79)(80).

3. Käännä vannesahan pyörää muutamia kertoja myötäpäivään, tarkastaaksesi, ovatko ohjausrullat oikeassa asennossa – molempien ohjausrullien pitää osua kevyesti vannesahanterään.

4. Kiristä jälleen pyälletty mutteri (82), lukitaksesi pyälletyn ruuvin (81).

9.8 Sahanterän alemman

ohjauksen kohdistami

nen

Sahanterän alempi ohjaus koostuu:

− yhdestä isosta tukirullasta (tukee sahanterään takapuolelta),

− kahdesta ohjausrullasta (ohjaavat vannesahanterää sivusuunnassa).

Nämä osat täytyy kohdistaa uudelleen jokaisen sahanterän vaihdon ja jokaisen sahanterään kohdistamisen jälkeen.

Ohje:

Tarkasta tukirullan ja ohjausrullien kuluminen säännöllisesti ja vaihda tarvittaessa molemmat ohjausrullat samanaikaisesti.

Peruskohdistus

1. Siirrä teräsuojus alimpaan asen-

toon ja avaa sahanterän alasuojus (84).

2. Löysää tukirullan ruuvi (86) kuusio-

koloavaimella.

84 85

5. Kiristä kuusikulmamutterit (85).

Tukirullan säätö

1. Kohdista tukirulla (87)(tukirullan etäisyys vannesahanterään = 0,5 mm – kun vannesahanterää liikute taan käsin, se ei saa koskettaa tukirullaan)

2. Kiristä jälleen tukirullan ruuvi (86) kuusiokoloavaimella.

Ohjausrullien säätö

1. Löysää ruuvit (88).

2. Aseta ohjausrullat (89) sahanterälle.

3. Käännä vannesahan pyörää muutamia keroja myötäpäivään, jotta ohjausrullat asettuvat oikeaan asentoon – molempien ohjausrullien pitää osua kevyesti vannesahante rään.

4. Kiristä jälleen ruuvit (88).

5. Sulje sahanterän alasuojus.

6. Työnnä teräsuojaa ylöspäin ylimpään asentoon tai pöydän reunalle asti ja kiristä pyälletty mutteri.

9.9 Sahausalustan vaihto

Sahausalusta täytyy vaihtaa, kun sahausura on vaurioitunut.

1. Irrota sahausalusta (90) sahapöydästä (paina se alapuolelta ulos).

3. Kohdista tukirulla (tukirullan etäisyys vannesahanterään = 0,5 mm – kun vannesahanterää liikutetaan käsin, se ei saa koskettaa tukirullaan)

4. Kiristä jälleen tukirullan ruuvi.

Ohjausrullien säätö

1. Löysää pyälletty mutteri (82).

2. Säädä ohjausrullat (83) pyälletyillä ruuveilla (81) sahanterää vasten.

8687

3. Löysää alapuolelta alemman kolmirullaohjauksen molemmat kuusikulmamutterit (85).

4. Siirrä sahanterän alempaa ohjausta siten, että sahanterä on ohjausrul lien välissä keskellä.

2. Aseta uusi sahausalusta paikalleen.

Huolehdi tällöin siitä, että sahausalusta ei kohoa pöydän pinnan yläpuolelle.

9.10 Sahan puhdistaminen

Vaara!

Älä milloinkaan kosketa vannesahanterää tai vannesahakiekkoa kädessäsi olevalla harjalla tai lastalla, jos laite on toiminnassa! Aina ennen huolto- ja

puhdistustöitä:

1. Kytke laite pois päältä.

Page 52

SUOMI

2. Odota kunnes saha on pysähtynyt.

3. Irrota verkkopistoke.

Sahan puhdistaminen

1. Avaa kotelon ovi.

2. Poista sahanpuru ja pöly harjalla tai pölynimurilla.

3. Sulje kotelon ovi.

9.11 Koneen säilyttäminen

Vaara!

Säilytä laitetta siten,

− että asiattomat eivät voi käynnistää konetta ja

− että kukaan ei voi loukata itseään paikallaan olevaan laitteeseen.

Huomio! Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa.

Huomio! Kokoa käyttämättömät vannesahanterät yhteen ja varastoi ne kuivassa.

10. Neuvot ja ohjeet

• Pidä sahapöydän yläpinnat puhtaina – poista erityisesti pihkajäännökset soveltuvalla huolto- ja hoitosuih keella (lisävaruste).

• Käsittele sahapöydän yläpinta tämän jälkeen liukumista edistäväl lä aineella (esimerkiksi Waxilit).

11. Saatavat tarvikkeet

Erityisiä työtehtäviä varten on alan ammattiliikkeistä saatavana seuraavia lisävarusteita – kuvat löytyvät takakan nesta:

A Ympyräsahauslaite

ympyröiden sahaukseen, joiden halkaisijat ovat 120 - 260 mm . Optimaaliset leikkaukset yhdessä kaarisahauksiin tarkoitetun van nesahanterän kanssa.

B Alusta

yksinkertaista kuljetusta varten.

C Rinnakkaisvaste

tarkkoja pitkiä sahauksia varten.

D Kulmavaste säädettävissä portaat-

tomasti kulmien 90° - 45° välillä.

E Tarkkuuskolmirullaohjaus

takaa vannesahanterän optimaalisen ohjauksen ja erittäin pitkän käyttöiän.

F Nauhahiomakonelaitteisto sahaus-

pintojen jälkikäsittelyyn.

G Imuliitäntäadapteri 100:n liitännälle. H Sahanpurun imulaitteisto

on eduksi terveydelle ja pitää työympäristön puhtaana.

I Liukuaine WAXILIT

puun liukumisen sahapöydällä parantamista varten.

J Huolto- ja hoitosuihke

pihkajäännösten poistamiseen ja metallipintojen suojaukseen.

K Hiomanauha

karkeus 80, 3380 x 25 (3 kpl)

L Hiomanauha

karkeus 120, 3380 x 25 (3 kpl)

M Vannesahanterä A2

ei rauta-metallien (ER-metallit) sahaukseen.

N Vannesahanterä A4

pienimmille kaarille ja säteille.

O Vannesahanterä A6

puun sahauksen, suorat sahaukset.

P Vannesahanterä A6

puun sahaukseen, yleissahaukset.

Q Vannesahanterä A8

polttopuun sahaukseen.

R Vannesahanterä A14

teräksen sahaukseen.

12. Korjaus

Vaara! Sähkötyökalujen korjaukset saa suorittaa ainoastaan sähköalan ammattilainen!

Korjauksen tarpeessa olevat sähkötyökalut voidaan lähettää kyseinen maan valtuutettuun huoltopisteeseen. Osoit teet löytyvät varaosalistasta.

Kun lähetät laitetta korjattavaksi, kuvaile havaitsemasi vika.

13. Ympäristönsuojelu

Laitteen pakkausmateriaali on 100%:sti kierrätyskelpoista.

Käytetyt sähkötyökalut ja tarvikkeet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka myös voidaan kierrätysprosessissa käyttää hyväksi.

Käyttöohje on painettu ilman klooria valkaistulle paperille.

14. Ongelmat ja häiriöt

Vaara! Aina ennen häiriön selvitystä:

1. Kytke laite pois päältä.

2. Irrota verkkopistoke.

3. odota kunnes sahanterä on

pysähtynyt.

Aina häiriön selvityksen jälkeen tarkasta kaikki turvalaitteet ja asenna ne toimintaan.

Moottori ei käy

Väliaikainen jännitekatkos on laukaissut alijännitereleen.

− käynnistä uudelleen.

Ei verkkojännitettä

− tarkasta kaapeli, pistotulppa, pistorasia ja varoke.

Sahanterä siirtyy sahauslinjasta tai ohjauksista

Sahanterä ei kulje oikein sahanterän pyörien päällä:

− säädä sahanterän ylemmän pyörän kaltevuus (katso "Huolto ja hoito“).

Sahanterä katkeaa

Väärä sahanterän kireys:

− korjaa sahanterän kireys (katso "Käyttöönotto”).

Liian korkea kuormitus:

− alenna sahanterään kohdistuvaa painetta.

Väärä sahanterä:

− vaihda sahanterä (katso "Huolto ja hoito”):

kaarisahaukset = kapea sahanterä,

suorat sahaukset = leveä sahanterä.

Sahanterä taipunut

Liian korkea kuormitus:

− vältä sahanterään kohdistuvaa sivuttaista painetta.

Saha tärisee

Saha on kiinnitetty huonosti:

− kiinnitä saha oikein soveltuvalle alustalle (katso "Käyttöönotto”).

Sahapöytä löysällä:

− kohdista ja kiinnitä sahapöytä.

Moottorin kiinnitys löysällä:

− tarkasta kiinnitysruuvit ja kiristä ne tarvittaessa.

Sahanpurujen imuputki tukossa

Sahanpurujen imulaitteistoa ei ole liitetty tai sen imuteho liian alhainen:

− liitä sahanpurun imulaitteisto tai nosta imutehoa (ilman virtauksen nopeus Š ≥20 m/s imuliitännällä).

Page 53

SUOMI

15. Tekniset tiedot

WNB DNB

Jännite V 230 (1~ 50 Hz) 400 (3~ 50 Hz)

Nimellisvirta A 6,7 3,9

Sulake A 10 (hidas tai K-auto-

maatti)

10 (hidas tai K-auto-

maatti)

Suojaluokka IP 54 IP 54

Suojaluokka I I

Teho ottoteho P1

akseliteho P2

Nimellisjoutokäyntinopeus

kW kW

min

-1 1400 1400

1,50 kW S1 100% 1,10 kW S1 100%

1,90 kW S6 40% 1,45 kW S6 40%

Leikkuunopeus m/min 68/ 176/ 375/ 967 (±10%) 68/ 176/ 375/ 967 (±10%)

Vannesahanterän pituus mm 3380 3380

Maksimaalinen ulottuma (läpivientileveys) mm 440 440

Maksimaalinen leikkuukorkeus mm 280 280

Vannesahanterän maksimaalinen leveys mm 25 25

Vannesahanterän maksimaalinen paksuus mm 0,65 0,65

Mitat Laite täydellisenä pakkauksen kanssa

− Pituus

− Leveys

− Korkeus

mm mm mm

790 710

1970

790 710

1970

Laite käyttövalmiina (sahapöytä vaakasuorassa)

− Pituus

− Leveys

− Korkeus

mm mm mm

834 639

1860

834 639

1860

Sahapöytä yksittäin

− Pituus

− Leveys

mm mm

640 536

Paino Laite käyttövalmiina (mukana toimitettujen lisätarvikkeiden

kg 133 133

kanssa)

Sallittu käyttöympäristön lämpötila Sallittu kuljetus- ja varastointilämpötila

°C °C

0 ... + 40 0 ... + 40

Melupäästöarvot (DIN EN 1807-1*) tyhjäkäynnillä,

A-Äänenpainetaso LpA A-Äänen tehotaso LWA Virhemarginaali K

dB (A) dB (A) dB (A)

75,0 84,6 4,0

Melupäästöarvot (DIN EN 1807-1*) työskenneltäessä,

A-Äänenpainetaso LpA A-Äänen tehotaso LWA Virhemarginaali K

dB (A) dB (A) dB (A)

82,2 89,9 4,0

* Ilmoitetut arvot ovat emissioarvoja eivätkä ne välttämättä kuvaa varmoja työpaikka-arvoja. Vaikka emissio- ja imissiotasot korreloivat keskenään, tästä ei voi päätellä luotettavasti, tarvitaanko muita varotoimenpiteitä vai ei. Tekijöihin, jotka vaikuttavat nykyisen työpaikan todellisuudessa vallitsevaan imissiotasoon, kuuluvat työskentelytilan ominaisuudet sekä muut äänilähteet ts. koneiden ja muiden läheisten työpisteiden lukumäärä. Sallitut arvot työpaikalla voivat lisäksi vaihdella maittain. Tämän tiedon avulla käyttäjän tulisi kuitenkin kyetä arvioimaan paremmin vaaraa ja riskejä.

Page 54

SUOMI

15.1 Saatavat vannesahanterät

Käyttötarkoitus Mitat mm Hammasjako Tilausnumero

ER-metallit 3380 x15 x 0,5 A2 090 902 9210

Kaarisahaukset 3380 x 6,0 x 0,5 A4 090 902 9180

Puu – suorat sahaukset 3380 x 25 x 0,5 A6 090 900 0416

Puun yleissahaukset 3380 x 15 x 0,5 A6 090 902 9171

Polttopuu 3380 x 25 x 0,5 A8 090 900 0424

Teräs 3380 x 13 x 0,65 A14 090 902 9228

Page 55

Page 56

U3A0315_40.fm

A 090 903 1249 B 090 900 0505 C 091 1001 7683

D 091 000 8048 E 090 901 0896 F 090 903 1087

G 091 003 1260 H 013 001 1004 I 431 306 2258

J 091 101 8691 K 090 903 0544 L 090 903 0552

M 090 902 9210 N 090 902 9180 O 090 900 0416 P 090 902 9171 Q 090 900 0424 R 090 902 9228

www.metabo.com

ZINDEL AG - Technische Dokumentation und Multimedia, www.zindel.de
