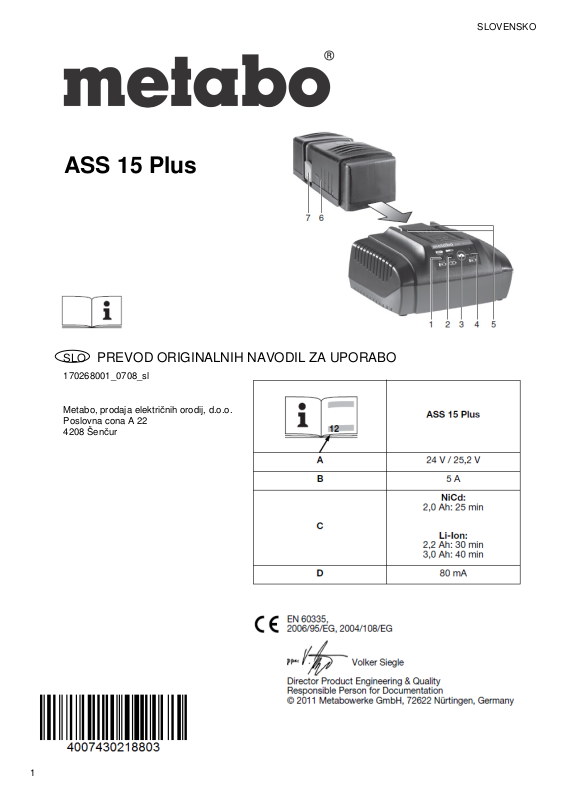

Page 1
ASS 15 Plus
SLOVENSKO
SLO
170268001_0708_sl
Metabo, prodaja električnih orodij, d.o.o.
Poslovna cona A 22
4208 Šenčur
PREVOD ORIGINALNIH NAVODIL ZA UPORABO
1
Page 2
SLOVENSKO
Spoštovani kupec!
Hvala za vaše zaupanje ob nakupu Metabo baterijskega polnilca. Vsak izdelek iz proizvodnega programa Metabo je pod skrbnim
nadzorom v proizvodnji in je na koncu podvržen vsem kontrolam kvalitete po Metabo pravilniku o kvaliteti. Vseeno je življenjska doba
polnilca odvisna od vas. Zato vas prosimo, da skrbno in v celoti preberite navodilo za uporabo. Samo tako se boste seznanili z
polnilcem in preprečili napake ter možno nevarnost. Prav tako upoštevajte pravila varstva pri delu.
Vsebina
1. Izjava o skladnosti
2. Uporaba skladno z določili
3. Splošna varnostna navodila
4. Specifična varnostna navodila
5. Legenda
6. Posebnosti polnilca
7. Pred uporabo
7.1 Varnostni test
8. Uporaba
8.1 Zamenjava baterijskega paketa
8.2 Ohranjevalno polnjenje
8.3 Funkcija zbujanja
8.4 Snemanje bat. paketa
9. Napake
9.1 Opozorilni signal (2) stalno gori
9.2 Opozorilni signal (2) utripa
10. Servis
11. Zaščita okolja
12. Tehnični podatki
1. Izjava o skladnosti
S svojo polno odgovornostjo izjavljamo, da ta stroj ustreza
navedenim standardom in smernicam na strani 2.
2. Uporaba v skladu z določili
Polnilec so namenjeni le polnjenju Metabo baterijskih paketov.
Ta oprema ni namenjena za uporabo osebam (tudi otrokom) s
psihičnimi ali mentalnimi motnjami s premalo poznavanja opreme
ali brez nadzora izkušene in šolane osebe.
ASS 15, so namenjeni za polnjenje Ni-Cd baterijskih paketov (24
V - 2.0 Ah - 20 celic) in . Li-Ion baterijskih paketov (25,2 V - 2.2
Ah - 14 celic).
Nikoli ne polnite baterije, ki niso namenjene polnjenju.
Nevarnost eksplozije.
Za vsakršne poškodbe oziroma škodo, ki bi nastala zaradi
neprimerne uporabe, je odgovoren uporabnik. Upoštevati je
potrebno splošno veljavna pravila o varstvu pri delu in za
preprečevanje nesreč pri delu.
3. Splošna varnostna navodila
Pred uporabo polnilca si preberite in razložite priložena splošna
varnostna navodila in ta navodila.
Vso dokumentacijo imejte v bližini stroja tudi za v prihodnje ter ob
prodaji stroja oddajte tudi vso dokumentacijo.
4. Specifična varnostna navodila
Za vašo osebno varnost upoštevajte vsa varnostna navodila in
opozorila, ki se nahajajo v tej knjižici in so označena z tem
znakom!
Pozor - električna napetost!
Jedka tekočina lahko priteče iz iz poškodovane NiCd ali NiMH
baterijskega paketa.
Slabotna kislina, vnetljiva tekočina lahko preteče iz poškodovane
Li-Ion baterijskega paketa.
Če tekočina ki uhaja iz baterijskega paketa priteče pride v dotik z
kožo takoj začnite spirati z tekočo vodo. Če pa ta tekočina pride v
oči takoj spirajte s čisto vodo in takoj poiščite medicinsko pomoč.
NE polnite že napolnjene baterijske pakete! Naknadno polnjenje
lahko uniči in zmanjša življenjsko dobo celic.
Polnilce uporabljajte le v zaprtih prostorih.
Zaščitite polnilec pred meteornimi vplivi.
Otrokom preprečite vsako možnost igranja z polnilci.
Preprečite dostop otrokom dostop do delovnega območja.
V primeru dima ali ognja iz polnilca takoj izvlecite vtič iz omrežne
vtičnice.
NE vstavljajte predmetov v ali preko prezračevalnih odprtin
polnilca – obstaja nevarnost električnega udara ali kratkega stika.
Ne uporabljajte poškodovanih baterijskih paketov.
5. Legenda
Glejte stran 1
1 Delovni indikator
2 Opozorilni indikator
3 Gumb funkcije obujanja
4 Indikator funkcije obujanja
5 Utori za baterijski paket*
6 Baterijski paket*
7 Gumbi za sprostitev zaklopa*
* ni zajeto v sklopu dobave!
6. Posebnosti polnilca
• Skrajšan čas polnjenja tudi do 50 % s toplotno kontrolo »AIR
COOLED«
• Podaljšana doba trajanja zaradi »AIR COOLED« baterijskih
paketov (predvsem NiMH) tudi do 50%
• Funkcija osvežitve baterije za vzdrževanje NiCd in NiMH
baterijskih paketov.
7. Pred uporabo
Preden vtaknete vtič polnilca v el. omrežje preverite, če se
omrežna napetost in frekvenca ujemata z vrednostmi na
tipski ploščici stroja.
Pred uporabo polnilca se prepričajte, da so vse
prezračevalne odprtine polnilca proste. Minimalna
oddaljenost polnilca do ostalih predmetov je vsaj 5 cm.
7.1 Varnostni test
Priklopite polnilec na omrežno napetost.
Opozorilni signal (2) in indikator delovanja (1) se prižgeta za cca
1 sekundo; ventilator deluje cca. 1 sekundo.
8. Uporaba
8.1 Polnjenje baterijskih paketov
Potisnite baterijski paket (6) v vodila (1) in ga porinite do konca.
Nove baterijske pakete ali dolgo skladiščene je potrebno za
optimalno delovanje nekajkrat napolniti in izprazniti.
Indikator delovanja (1) utripa.
Opomba: Pri Li-Ion baterijah s prikazovalcem najprej vstavite
paket v polnilec, nato pa pritisnite indikator polnosti na
baterijskem paketu.
8.2 Ohranjevalno polnjenje
Ko je polnjenje baterijskega paketa končano se polnilec
avtomatsko preklopi na ohranjevalno polnjenje.
Tako lahko baterijski paket ostane v polnilcu in je vseskozi
pripravljen za uporabo. Vseeno ne puščajte baterijskega paketa v
polnilcu če ta ni priklopljen na omrežje. Lahko pride do
prekomerne izpraznitve členov in posledično do poškodbe in
uničenja baterijskega paketa.
Indikator delovanja (1) stalno gori
8.3 Funkcija zbujanja
NiCd baterijski paketi se lahko samo izpraznijo skozi čas in
baterijski paket lahko dopusti različne polnilne cikle. Polna
zmogljivost baterijskega paketa ni več dosegljiva.
V takem primeru s pomočjo osvežilne funkcije na polnilcu
dosežemo ponovno polno zmogljivost baterijskega paketa.
To velja samo za NiCd baterijske pakete (ne smemo to
uporabljati pri Li-Ion) To lahko uporabite največ enkrat mesečno
za posamični baterijski paket.
1. Vstavite baterijski paket v vodila in ga porinite do konca.
2. Pritisnite na gumb funkcije zbujanja (3) dokler indikator (4) ne
začne utripati.
Funkcija osvežitve se prekine avtomatsko po cca. Baterijski
paket je tedaj poln.
Opomba: baterijski paket lahko vzamemo kadar želimo ampak s
tem zmotimo funkcijo osvežitve.
Ko indikator delovanja (1) stalno gori pomeni, da je funkcija
zbujanja baterijskega paketa končana, ter ga
polnilca. saj je napolnjen in pripravljen za uporabo.
8.4 Odstranjevanje baterijskega paketa
lahko vzamemo iz
2
Page 3
SLOVENSKO
Pritisnite na gumba (7) in izvlecite baterijski paket.
9. Napake
9.1 Opozorilni signal (2) stalno gori
Baterijski paket se ne polni. previsoka ali prenizka temperatura.
Ko bo temperatura baterijskega paketa med 0° in 50°C se bo
polnjenje avtomatsko začelo.
9.2 Opozorilni signal (2) utripa
• Baterijski paket je defekten. Takoj ga odstranite iz polnilca
• Kratek stik med polnilnima kontaktoma. Preverite, če vmes ni
kakega tujka.
• Pri Li-Ion baterijskih paketih; med polnjenjem je pritisnjen
gumb za indikacijo polnosti. Izvlecite baterijski paket iz polnilca
nato pritisnite na gumb na baterijskem paketu.
10. Popravila
Popravila električnih orodij smejo opravljati samo ustrezno
usposobljeni električarji!
Če je kabel polnilca poškodovan, naj ga zamenjajo na
pooblaščenem servisu ali pri proizvajalcu.
Če vaše električno orodje Metabo potrebuje popravilo, naj ga
popravijo na pooblaščenem servisu. Prosimo, da pri predaji
servisu opišite napako.
11. Zaščita okolja
Metabo embalaža je 100 % reciklažna.
Izrabljen polnilec in opremo ne zavrzite kjerkoli.
Deli polnilca, narejeni iz različnih zlitin in plastike se lahko
reciklirajo.
Ta navodila so tiskana na beljenem papirju brez uporabe klora.
Samo za članice EU: Ne odlagajte izrabljenih strojev med hišne
odpadke. Z upoštevanjem smernice 2002/96/EC za izrabljeno
elektronsko in električno opremo in z upoštevanjem nacionalnih
zakonskih aktov se izrabljeni električni stroji zbirajo posebej in se
jih okolju prijazno reciklira.
12. Tehnični podatki
Glejte stran 3
A = Napetostno območje baterijskih paketov;
B – Kapaciteta baterijskega paketa
C = Približni čas polnjenja1)
D = Polnilni tok pri vzdrževanju polnjenja –
1)
Odvisen je od kapacitete in temperature baterijskega paketa
tako da čas polnjenja lahko odstopa.
Pridržujemo si možnost sprememb zaradi tehničnega napredka.
SPLOŠNA VARNOSTNA NAVODILA
OPOZORILO! Preberite splošna varnostna navodila in navodila za uporabo pred uporabo orodja. Neupoštevanje opozoril in
navodil lahko povzroči električni udar ogenj ali/in hude poškodbe. Shranite ta varnostna navodila.
Izraz »ročni električni stroji« se nanaša tudi na baterijski program ročnih strojev.
1. Vzdržujte delovišče varno
a. Poskrbite, da bo delovno področje čisto dobro osvetljeno. Razmetan in temačen prostor kliče po nesreči.
b. Ne uporabljajte stroja v bližini vnetljivih tekočin ali plinov zaradi možnosti iskrenja. Električno orodje povzroča iskrenje, ki lahko zaneti prah ali ogenj.
c. Ne dovolite približevanja opazovalcem in otrokom stroju med obratovanjem. Lahko vas zmotijo pri delu in ogrozijo sebe, vas ali stroj.
2. Zaščitite se pred električnim udarom
a. Vtikač se mora prilegati omrežni vtičnici. Ne modificirajte jih in ne uporabljajte vmesnih vtičnic za ozemljitve strojev. Varni vtiči in vtičnice bodo
zmanjšali možnost električnega udara.
b. Ko delate z električnimi stroji se izogibajte dotikov z ozemljenimi deli kot so vodne pipe, radiatorje, štedilnike, hladilnike. Obstaja velik riziko
električnega udara, če je vaše telo ozemljeno.
c. Ne izpostavljajte stroja dežju ali vlagi. Ne uporabljajte orodja na mokrih ali vlažnih lokacijah saj s tem povečujete nevarnost električnega udara.
d. Ne zlorabljajte kabla stroja. Električni kabel ni namenjen vleki, nošnji ali vezanju. Ne vlecite vtikača za kabel iz vtičnice. Ne izpostavljajte el.
kabel vročini, olju, ostrim robovom ali premikajočih delov. Poškodovan kabel lahko povzroči električni udar.
e. Ko delate zunaj uporabljajte el. podaljške, ki so namenjeni zunanji uporabi. Uporaba zunanjih el. podaljškov zmanjša nevarnost el. udara.
f. Pri delu v vlažnih prostorih uporabljajte omrežno diferencialno tokovno varovanje (RCD)
3. Osebna varnost
a. Zavzemite pravilno držo in ravnotežje med delom. Glejte kaj delate. Uporabljajte zdravo pamet. Ne delajte s strojem ko ste utrujeni ali pod
vplivom opojnih substanc. Trenutek nepazljivosti lahko povzroči poškodbo!
b. Uporabljajte zaščitna delovna sredstva (očala in zaščitno masko, ko delate v prahu, nedrseča obutev, pokrivalo, rokavice).
c. Pred priklopom stroja na električno omrežje se prepričajte, da je izklopljeno stikalo za vklop stroja! Ko stroje ne uporabljate, pred servisiranjem
ali zamenjavo orodij ali opreme izvlecite vtič iz omrežne vtičnice oz. izvlecite baterijski paket. Pri nošnji orodja lahko hitro s prstom dotaknete prožilo
in povzročite poškodbo.
d. Odstranite ključe ali napenjala!. Pred zagonom stroja preverite, da so vsi ključi in pomožna orodja odstranjena iz stroja. Karkoli od vpenjal lahko
ob vključitvi poleti po prostoru in povzroči poškodbo.
e. Ne pretiravajte. Bodite pravilno postavljeni in stabilni med delom. To vam omogoča boljši nadzor nad strojem.
f. Bodite oblečeni delu primerno. Ne nosite ohlapnih oblačil ali visečega nakita, lase in viseče dele obleke imejte stran od vrtečih se delov.
Preprečite, da se vam nebi kaj zapletlo v vrteče se dele.
g. Če uporabljate odsesovalne sisteme se prepričajte, da so pravilno nameščeni in preklopljeni in vmesniki pašejo na stroj. Uporaba odsesanih
sistemov zmanjša nevarnost poškodb zaradi prahu.
4. Uporaba stroja in vzdrževanje.
a. Ne preobremenjujte strojev. Delo boste opravili bolje, hitreje in varnejše, če delate z občutkom. Ne uporabljajte malih strojev za dela, ki jih
opravljajo težki stroji. Ne uporabljajte strojev nenamensko! Uporabljajte pravo orodje za delo.
b. Ne vklopite stroja če je vklopni gumb ne ostane na položaju vklopljeno/izklopljeno. Noben stroj ne more biti pod nadzorom, če stikalo za vklop/izklop
ne deluje pravilno in ga je potrebno popraviti.
c. Ko stroje ne uporabljate, pred servisiranjem ali zamenjavo orodij ali opreme izvlecite vtič iz omrežne vtičnice oz. izvlecite baterijski paket. Tako
zmanjšamo možnost poškodb ob nenamenskem vklopu stroja.
d. Hranite stroje in njihova navodila za uporabo izven dosega otrok ali nepooblaščenih oseb. Stroji so lahko v rokah nepoučenih oseb nevarno orodje!
e. Upoštevajte navodila za vzdrževanje in postopke zamenjave orodij. Redno preglejte vse vitalne dele stroja in po potrebi obrabljene in
poškodovane dele zamenjajte oz. pošljite stroj v usposobljeno servisno delavnico. Poskrbite, da bodo mesta, kjer držimo stroj čista, suha in brez olj
ali maziv.
f. Imejte rezilne površine ostre in čiste za doseganje boljših in varnejših rezultatov. Pravilno vzdrževana in servisirana oprema olajša delo in omogoča
boljšo kontrolo nad strojem.
g. Za vašo varnost uporabljajte samo namensko dodatno opremo, ki je opremljena z navodili za uporabo in jo navaja oz. priporoča proizvajalec
stroja. Uporaba stroja izven predpisanega namena in uporaba nenamenske dodatne opreme lahko resno ogrozi osebno varnost.
5. Baterijsko orodje in vzdrževanje
a. Baterije polnite le s polnilcem po navodilih proizvajalca. Polnjenje z drugimi polnilci lahko povzroči uničenje baterijskega paketa ali celo požar.
b. Uporabljajte samo originalne baterijske pakete po Metabo specifikaciji. Uporaba drugih baterijskih paketov lahko ustvari nevarnost poškodbe.
c. Kadar se baterijski paket ne uporablja, ga imejte stran od kovinskih predmetov kot so vijaki, žeblji , sponke, kovanci, podložke,…. . Tako
preprečimo možnost kratkega stika. Spoj obeh polov baterijskega paketa lahko povzroči požar
d. Pod določeni mi pogoji lahko pride do izlitja tekočine iz baterijskega paketa. Vse dele telesa, ki pridejo v kontakt s tem izpirajte z vodo in
poiščite pomoč zdravnika. Izlita tekočina iz baterijskega paketa lahko povzroči opekline.
6. Servis
Prepustite servisne posege v vaš stroj le specializiranim servisnim delavnicam, ki bodo uporabili originalne rezervne dele. Tako bo zagotovljeno
varno delo z pravilno vzdrževanim strojem.
3
Page 4
SLOVENSKO
GARANCIJSKI LIST
za
stroje
Oznaka in TIP: _________________________________________
Datum izročitve blaga: ___________________________________
Firma in sedež prodajalca: ______________________________________________
Žig in podpis prodajalca: ________________________________________________
Serijska številka stroja: _________________________________________________
Dvojnik garancijskega lista se ne izdaja!
1. Metabo d.o.o. jamči za lastnosti in brezhibno delovanje stroja v garancijskem roku, ki začne teči z
izročitvijo blaga potrošniku.
2. Za zgoraj navedeni stroj priznavamo 12 mesečni garancijski rok, ki začne teči od dneva izročitve blaga
potrošniku. Vse poškodovane dele bomo v tem roku brezplačno zamenjali oz. nadomestili z novimi. Kot
garancija se ne prizna obraba potrošnega materiala in pribora kot so krtačke, kabli, maziva, svedri, rezila,
obdelovalne plošče, ipd.
3. Garancija velja samo ob posegu, ki ga lahko opravi pooblaščeni serviser za Metabo stroje. Servis je
potrebno opraviti na vsakih 70-100 delovnih ur. Če serviser ugotovi, da je bil aparat v garancijskem roku
neprimerno vzdrževan, se garancija ne prizna.
4. Iz garancije izključujemo popravila, ki se opravijo zaradi nemarnega ravnanja, vzdrževanja ali neprimerne
uporabe.
5. Rok popravila ne sme biti daljši od 45 dni, v nasprotnem primeru vam aparat v celoti zamenjamo z novim.
6. V primeru, da popravilo proizvoda v garancijski dobi traja več kot 3 delovne dni, se vam garancijski rok
podaljša za toliko dni, kolikor je bil čas popravila.
7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
8. Garancija prične teči z dnem prodaje, kar dokažete s potrjenim garancijskim listom in računom. Pazite, da
vam prodajalec izpolni garancijski list s pravilnim datumom prodaje, originalnim žigom, prepisano serijsko
številko stroja in podpisom, drugače se vam garancije ne prizna.
9. Oskrbo z vsemi nadomestnimi deli zagotavljamo min. 8 let. Metabo zagotavlja popravilo stroja izven
garancijskega roka min. 5 let.
10. Garancija za Metabo stroje velja na celotnem območju Evropske skupnosti.
11. Garancija se ne prizna :
- če je v aparat posegla nepooblaščena oseba,
- če so okvare mehanske oz. fizične,
- če so okvare nastale med transportom po naši izročitvi,
- če ni potrjen garancijski list in priložen originalen račun,
- za ves potrošnji material (krtačke, kabli, maziva, redni pregled).
Servis za okvare v garancijskem roku:
VARESI d.o.o.
Prušinikova C. 73
1000 Ljubljana / Tel.: 01/ 505 75 81
Metabo 3-letna garancija
XXL garancija je na voljo za vse države, ki so navedena na spletni strani www.metabo.si.
Potrdilo o 3-letni garanciji in vsi pogoji so objavljeni na navedeni spletni strani.
Obiščite jo in izpolnite potrebne podatke za 3-letno XXL Metabo garancijo.
VARESI d.o.o.
Cesta v Gorice 2a
Tel.: 01/505 75 81
1000 Ljubljana
Loading...
