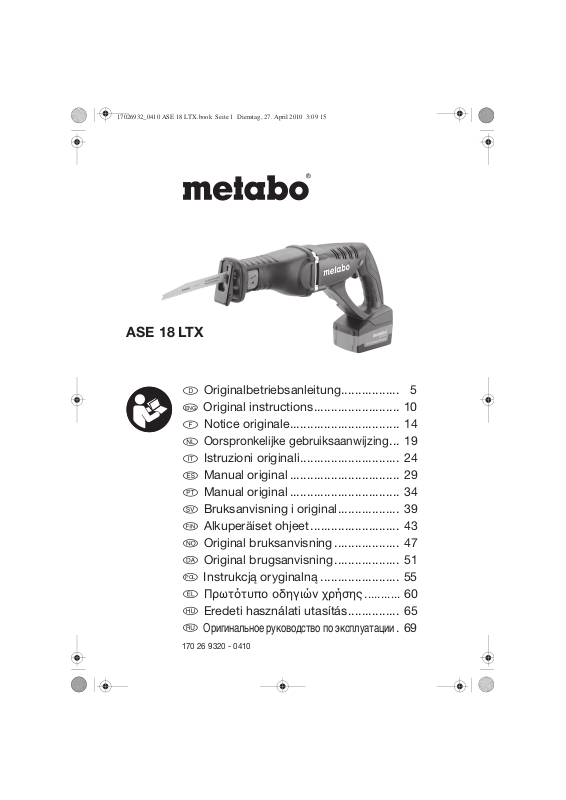

ASE 18 LTX
Originalbetriebsanleitung.................
ENG
Original instructions.........................
Notice originale................................
Oorspronkelijke gebruiksaanwijzing
Istruzioni originali.............................
Manual original ................................
Manual original ................................
Bruksanvisning i original..................
Alkuperäiset ohjeet..........................
Original bruksanvisning ...................
Original brugsanvisning...................
POL
Instrukcją oryginalną .......................
Πρωττυπο οδηγιών χρήσησ ...........
Eredeti használati utasítás...............
Оригинальное руководство по эксплуатации
170 26 9320 - 0410
...
10
14
19
24
29
34
39
43
47
51
55
60
65
69
.
5
14
ASE 18 LTX
U
n
0
s
V 18
min-1 (spm)
mm (in)
0-2700
30 (1
3
/16)
m kg (lbs) 3,6 (7.9)
a
/ K
h,CW
h,CW
L
/
K
pA
pA
L
/
KWA
WA
EN 60745
2006/42/EG, 2004/108/EG
m/s
2
16 / 4
dB (A) 84 / 3
dB (A) 95 / 3
Volker Siegle
Director Innovation, Research and Development
Responsible Person for Documentation
© 2010 Metabowerke GmbH, 72622 Nürtingen, Germany
2
5 6 7
8
9
4
10
3
11
2
12
1
13
14
A
3
B
A
B
18 V 3,0 Ah 6.25455 Li-Power Extreme
C
ASC 15
ASC 30
D
4
DEUTSCH
D
Originalbetriebsanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs
entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den
strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs
hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser
Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug
behandeln, um so länger wird es zuverlässig seinen Dienst erfüllen.
Inhalt
1 Konformitätserklärung
2 Bestimmungsgemäße Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5 Überblick
6 Besondere Produkteigenschaften
7 Montage, Inbetriebnahme, Einstellen
7.1 Akkupack
7.2 Sägeblatt einsetzen, entnehmen
7.3 Anschlag einstellen
8 Benutzung
8.1 Ein- und Ausschalten
8.2 Stufenlose Hubzahlregulierung
8.3 Arbeitshinweise
9 Tipps und Tricks
10 Wartung
11 Zubehör
12 Reparatur
13 Umweltschutz
14 Technische Daten
1 Konformitätserklärung
Wir erklären in alleiniger Verantwortlichkeit, dass
dieses Produkt mit den auf Seite 2 angegebenen
Normen und Richtlinien übereinstimmt.
2 Bestimmungsgemäße
Verwendung
Die Maschine ist geeignet zum Sägen von Holz,
Metallen, Kunststoffen oder ähnlichen Werkstoffen
wie Hartgummi, Fiberglas usw.
Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.
Allgemein anerkannte
Unfallverhütungsvorschriften und beigelegte
Sicherheitshinweise müssen beachtet werden.
3 Allgemeine
Sicherheitshinweise
WARNUNG
Verletzungsrisikos Betriebsanleitung
lesen.
WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise
und die Gebrauchsanleitung aufmerksam und
vollständig durch. Bewahren Sie alle beiliegenden
Dokumente auf und geben Sie Ihr Elektrowerkzeug
nur zusammen mit diesen Dokumenten weiter.
– Zur Verringerung eines
4 Spezielle
Sicherheitshinweise
eachten Sie die mit diesem Symbol
B
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug verborgene
Stromleitungen treffen kann.
einer spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen
und zu einem elektrischen Schlag führen.
Akkupack aus der Maschine entnehmen,
bevor irgendeine Einstellung oder Wartung
vorgenommen wird.
Vergewissern Sie sich, dass die Maschine beim
Einstecken des Akkupacks ausgeschaltet ist.
Akkupacks vor Nässe schützen!
Akkupacks nicht dem Feuer aussetzen!
Der Kontakt mit
5
D
DEUTSCH
Keine defekten oder deformierten Akkupacks
verwenden!
Akkupacks nicht öffnen!
Kontakte der Akkupacks nicht berühren oder
kurzschließen!
Aus defekten Li-Ion-Akkupacks kann eine
leicht saure, brennbare Flüssigkeit
austreten!
Falls Akkuflüssigkeit austritt und mit der
Haut in Berührung kommt, spülen Sie
sofort mit reichlich Wasser. Falls
Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie
sie mit sauberem Wasser aus und begeben Sie
sich unverzüglich in ärztliche Behandlung!
Tragen Sie stets Schutzbrille, Arbeitshandschuhe,
und festes Schuhwerk beim Arbeiten mit Ihrer
Maschine.
Überzeugen Sie sich, dass sich an der Stelle, die
bearbeitet werden soll,
oder Gasleitungen
Metallsuchgerätes).
Beim Sägen von Wasserrohren sicherstellen, dass
diese kein Wasser enthalten.
Bei Arbeiten über einen längeren Zeitraum
Gehörschutz tragen.
Lärmpegel kann zu Gehörschäden führen.
Materialien, die bei der Bearbeitung
gesundheitsgefährdende Stäube oder Dämpfe
erzeugen (z.B. Asbest), dürfen nicht bearbeitet
werden.
Stäube von Materialien wie bleihaltigem Anstrich,
einigen Holzarten, Mineralien und Metall können
gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische
Reaktionen und/oder Atemwegserkrankungen des
Benutzers oder in der Nähe befindlicher Personen
hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub
gelten als krebserzeugend, besonders in
Verbindung mit Zusatzstoffen zur Holzbehandlung
(Chromat, Holzschutzmittel). Asbesthaltiges
Material darf nur von Fachleuten bearbeitet
werden.
- Sorgen Sie für gute Belüftung des
Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit
Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für
die zu bearbeitenden Materialien.
Während der Bearbeitung nicht unter das
Werkstück fassen.
Versuchen Sie nicht, extrem kleine Werkstücke zu
sägen.
Werkstück gut festspannen. Keinesfalls das
Werkstück mit der Hand oder dem Fuß abstützen.
keine Strom-, Wasser-
befinden (z .B. mit Hilfe eines
Längere Einwirkung hoher
Nur scharfe, unbeschädigte Sägeblätter
verwenden. Keine rissigen Sägeblätter oder
solche, die Ihre Form verändert haben, verwenden.
Beim Sägen muss der Anschlag auf dem
Werkstück sicher aufliegen.
Die Maschine immer mit beiden Händen an den
vorgesehenen Handgriffen festhalten, einen
sicheren Stand einnehmen und konzentriert
arbeiten.
Verletzungsgefahr durch scharfes Sägeblatt.
Nicht an das sich bewegende Sägeblatt fassen!
Späne und Ähnliches nur bei Stillstand der
Maschine entfernen.
5 Überblick
Siehe Seite 3 (bitte ausklappen).
1 Depot für Seckskanntschlüssel
2 Sechskantschlüssel
3 Schrauben zum Einstellen des Anschlags
4 Anschlag
5 Sägeblatt-Spanneinrichtung
6 Hebel der Sägeblatt-Spanneinrichtung
7 Vorderer Handgriff
8 Einschalt-Sperrknopf
9 Schalterdrücker
10 Hinterer Handgriff
11 Akkupack-Entriegelung
12 Akkupack
13 Taste der Kapazitätsanzeige
14 Kapazitäts- und Signalanzeige
6 Besondere
Produkteigenschaften
Ergonomisch gewinkelter Handgriff für optimale
Kraftübertragung auf das Sägeblatt sowie für
kräfteschonendes Arbeiten.
7 Montage,
Inbetriebnahme, Einstellen
Akkupack aus der Maschine entnehmen,
bevor irgendeine Einstellung oder Wartung
vorgenommen wird.
7.1 Akkupack
Vor der Benutzung den Akkupack (12)
aufladen.
6
DEUTSCH
D
Laden Sie den Akkupack bei Leistungsabfall
wieder auf.
Li-Ion-Akkupacks „Li-Power“ haben eine
Kapazitäts- und Signalanzeige (14):
- Taste (13) drücken und der Ladezustand wird
durch die LED-Leuchten angezeigt.
- Blinkt eine LED-Leuchte, ist der Akkupack fast
leer und muss wieder aufgeladen werden.
Entnehmen:
Taste zur Akkupack-Entriegelung (11) drücken und
Akkupack
Einsetzen:
Akkupack
7.2 Sägeblatt einsetzen, entnehmen
sein kann und Hautverbrennungen verursachen
kann.
Hinweis:
sein und sich nicht von Hand aus der SägeblattSpanneinrichtung entfernen lassen: Hebel (6) nach
oben klappen und halten. Die Spitze eines
Sägeblattes am abgebrochenen Teil einhaken und
es herausziehen. Ein feinzahniges Metallsägeblatt
eignet sich am besten. Siehe Bild A, Seite 3.
Tipp:
Spanneinrichtung (5) zu erhalten, muss sie sich in
ihrer äußersten Position befinden. Falls
erforderlich: Maschine einschalten, den
Schalterdrücker (9) nur leicht drücken um die
Sägeblatt-Spanneinrichtung in ihre äußerste
Position zu bringen.
7.3 Anschlag einstellen
Durch Verschieben des Anschlags (4) kann die
Schnitttiefe begrenzt werden (z. B. beim Sägen vor
einer Wand).
Den Anschlag (4) gelegentlich verschieben, um ein
gleichmäßiges Abnutzen des Sägeblattes zu
erreichen.
(12)
nach vorne herausziehen.
(12)
bis zum Einrasten aufschieben.
Berühren Sie nicht unmittelbar nach der
Arbeit das Sägeblatt, da dieses äußerst heiß
1 Hebel (6) der Sägeblatt-Spanneinrichtung
nach oben klappen und halten.
2 Sägeblatt bis zum Anschlag einsetzen bzw.
entnehmen.
3 Hebel (6) loslassen.
4 Sägeblatt auf sicheren Sitz prüfen.
Sollte einmal ein Sägeblatt abgebrochen
Um optimalen Zugang zur Sägeblatt-
1 Sechskantschlüssel (2) aus seinem Depot (1)
entnehmen.
2 Beide Schrauben (3) mit Sechskantschlüssel
lösen.
3 Anschlag (4) in die gewünschte Position
verschieben.
4 Beide Schrauben (3) mit Sechskantschlüssel
wieder festziehen.
5 Sechskantschlüssel zur Aufbewahrung in
sein Depot stecken.
Den Anschlag auf sichere Befestigung
prüfen.
8 Benutzung
8.1 Ein- und Ausschalten
Einschalten:
und halten, dann Schalterdrücker (9) betätigen.
(Der Einschalt-Sperrknopf (8) kann sowohl von der
linken wie auch von der rechten Maschinenseite
aus gedrückt werden.)
Ausschalten:
8.2 Stufenlose Hubzahlregulierung
Die Hubzahl lässt sich durch unterschiedlich
starkes Eindrücken des Schalterdrückers (9)
stufenlos verändern und so dem Material und den
Arbeitsbedingungen anpassen.
8.3 Arbeitshinweise
Sägen:
Ein auf das zu sägende Material abgestimmtes
Sägeblatt verwenden.
Die Maschine mit dem Anschlag (4) gegen das
Werkstück andrücken. Die Maschine einschalten,
erst dann das Sägeblatt gegen das Werkstück
führen.
Mit dem sich bewegenden Sägeblatt keine
Gegenstände oder den Erdboden berühren
(Rückschlaggefahr, Bruch des Sägeblattes!)
Die Hubzahl dem zu sägenden Material anpassen.
Übermäßigen Druck auf das Sägeblatt
(insbesondere bei langen Sägeblättern)
vermeiden.
Beim Verklemmen des Sägeblattes sofort die
Maschine ausschalten. Sägespalt mit einem
geeigneten Werkzeug etwas spreizen und
Maschine entnehmen.
Nach Beendigung des Sägeschnittes, die
Maschine abschalten und erst aus dem Sägespalt
entnehmen und ablegen, wenn das Sägeblatt zum
Stillstand gekommen ist (Rückschlaggefahr).
Tauchschnitte:
Tauchschnitte dürfen nur in weichen Materialien
wie Holz, oder Plastik ausgeführt werden. Nur
kurze Sägeblätter verwenden.
Einschalt-Sperrknopf (8) eindrücken
Schalterdrücker (9) loslassen.
7
D
DEUTSCH
Die Maschine mit beiden Händen an den
vorgesehenen Handgriffen festhalten, einen
sichereren Stand einnehmen und konzentriert
arbeiten.
Siehe Bild B, Seite 3: Die Maschine wird mit der
Kante des Anschlags (4) gegen das Werkstück
angedrückt. Das Sägeblatt berührt das Werkstück
nicht. Maschine einschalten. Die Ecke des
Anschlags dient als Drehpunkt, um den die
Maschine langsam aufgerichtet wird, wobei das
Sägeblatt in das Werkstück einschneidet.
9 Tipps und Tricks
Zum Sägen enger Kurven: schmale Sägeblätter
verwenden.
Sägen von Metallen: um die Lebensdauer der
Sägeblätter zu verlängern Kühlschmiermittel
(Kühlschmierstift 6.23443) entlang der Schnittlinie
auftragen.
10 Wartung
Die Maschine regelmäßig durch die hinteren
Lüftungsschlitze mit Druckluft ausblasen.
Sägeblatt-Schnellspanneinrichtung (5) regelmäßig
reinigen und mit Druckluft ausblasen. Nicht ölen
oder fetten.
11 Zubehör
Verwenden Sie nur original Metabo Zubehör.
Wenn Sie Zubehör benötigen, wenden Sie sich
bitte an Ihren Händler. Zur Auswahl des richtigen
Zubehörs teilen Sie dem Händler bitte den
genauen Typ Ihres Elektrowerkzeugs mit.
Siehe Seite 4.
A) Umfangreiches Sägeblattsortiment für
verschiedenste Materialien und
Anwendungsfälle
B) Ladegeräte
C) Akkupacks
D) Kühlschmierstift zum Kühlen der Sägeblätter
beim Sägen von Metallen.
12 Reparatur
Reparaturen an Elektrowerkzeugen dürfen nur
durch eine Elektrofachkraft ausgeführt werden!
Reparaturbedürftige Metabo Elektrowerkzeuge
können an die auf der Ersatzteilliste angegebenen
Adressen eingesandt werden.
Bitte beschreiben Sie bei der Einsendung zur
Reparatur den festgestellten Fehler.
13 Umweltschutz
Metaboverpackungen sind 100 % recyclingfähig.
Ausgediente Elektrowerkzeuge und Zubehör
enthalten große Mengen wertvoller Roh- und
Kunststoffe, die ebenfalls einem Recyclingprozess
zugeführt werden können.
Diese Gebrauchsanleitung ist auf chlorfrei
gebleichtem Papier gedruckt.
Akkupacks dürfen nicht mit dem Hausmüll entsorgt
werden! Geben Sie defekte oder verbrauchte
Akkupacks an den Metabo-Händler zurück!
Akkupacks nicht ins Wasser werfen.
Nur für EU-Länder: Werfen Sie
Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
14 Technische Daten
Erläuterungen zu den Angaben auf Seite 2.
Änderungen im Sinne des technischen Fortschritts
vorbehalten.
U = Spannung des Akkupacks
n
= Hubzahl bei Leerlauf
0
s = Hublänge
m = Gewicht (mit kleinstem Akkupack)
Schwingungsgesamtwert (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
a
= Schwingungsemissionswert
h, CW
K
h, CW
Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem in
EN 60745 genormten Messverfahren gemessen
worden und kann für den Vergleich von
Elektrowerkzeugen miteinander verwendet
werden. Er eignet sich auch für eine vorläufige
Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert
die hauptsächlichen Anwendungen des
Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit
abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die
(Sägen in Holz)
= Unsicherheit (Schwingung)
8
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der
Schwingungsbelastung sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der
Arbeitsabläufe.
Typische A-bewertete Schallpegel:
L
= Schalldruckpegel
pA
= Schallleistungspegel
L
WA
, KWA= Unsicherheit (Schallpegel)
K
pA
Beim Arbeiten kann der Geräuschpegel 85 dB(A)
überschreiten.
Gehörschutz tragen!
Messwerte ermittelt gemäß EN 60745.
Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).
DEUTSCH
D
9
Loading...
