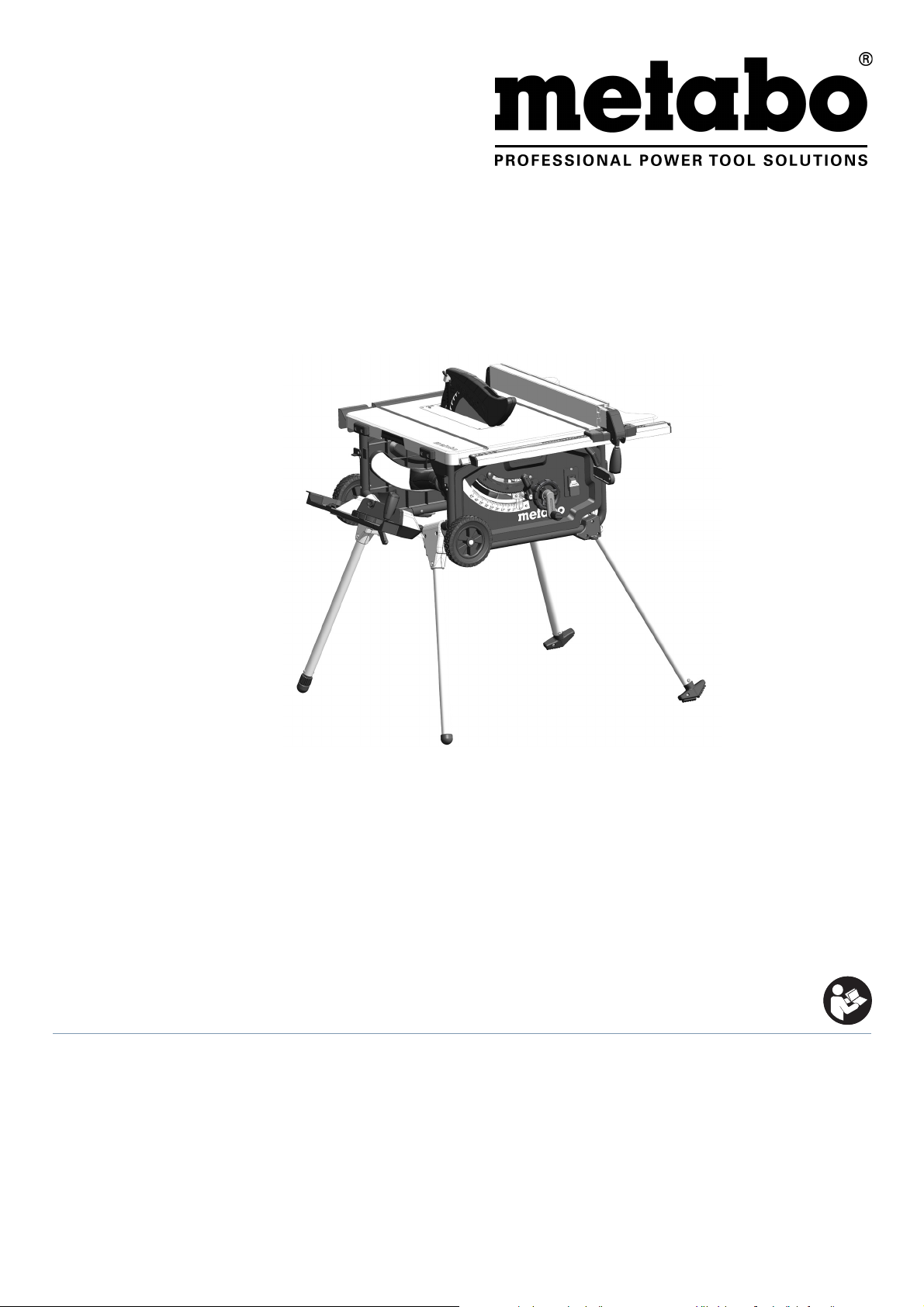

TS 36 LTX BL 254 TS 36-18 LTX BL 254

de Originalbetriebsanleitung 4 en Original operating instructions 14 fr Instructions d’utilisation originales 23 nl Originele gebruikaanwijzing 33 it Manuale d’uso originale 43 es Manual de instrucciones original 53 pt Manual de instruções original 63 sv Original bruksanvisning 73

fi Alkuperäiskäyttöohje 82 no Original instruksjonsbok 91 da Original brugsvejledning 100 pl Oryginalna instrukcja obsługi 109 hu Eredeti használati utasítás 119 ru Оригинальное руководство по эксплуатации 129 cs Překlad původního návodu k používání 140

www.metabo.com

Page 2

Siehe Seite 2.

123456 879

11 12

16171819202122

31 32 33

TS 36-18 LTX BL 254

TS 36 LTX BL 254

35 36

1 Tischverlängerung 2Tischeinlage 3Spaltkeil 4 Klemmhebel zum Befestigen der Spanhaube 5Spanhaube 6 Klemmgriff zum Befestigen des Queranschlags 7Queranschlag

8 Parallelanschlag

9Klemmhebel für die Tischverbreiterung

10 Klemmhebel zur Befestigung des Parallelanschlags

11 Rändelmutter zur Feineinstellung des Parallelanschlags 12 Tischverbreiterung 13 Schiebestock

14 Ablage Schiebestock

15 Ein-/ Ausschalter 16 Kurbel für Verstellung der Schnitthöhe 17 Handrad für die Verstellung des Neigungswinkels 18 Klemmhebel zum Arretieren des Neigungswinkels 19 Neigungsbegrenzungsstop 20 Maulschlüssel

21 Ablage Queranschlag

22 Ablage des Spänesacks

23 Ablage Spanhaube 24 Ablage Parallelanschlag

25 Fuß / Handgriff des Untergestells

26 Ablage des Abscheide-Zyklon

27 Spänesack 28 Abscheide-Zyklon 29 Absaugstutzen 30 Justierschraube (Klemmen des Parallelanschlags) 31 Akkupack-Adapter (2 x 18 V) * 32 TS 36-18 LTX BL 254: Entriegelungstaste zum Herausziehen des

Akkupack-Adapters * 33 Taste zur Akkupack-Entriegelung * 34 Akkupack * 35 Kapazitäts- und Signalanzeige * 36 Taste der Kapazitätsanzeige *

Ab hier: Nummern nur im Text.

37 roten Schwenkhebel#1 der Tischbeine 38 roten Schwenkhebel#2 der Tischbeine 39 Stellfuß (Ausgleich von Bodenunebenheiten) 40 Schraube zu arretieren/ lösen der Tischeinlage 41 Feststellhebel des Spaltkeils 42 Innensechskantschrauben zur Spaltkeiljustage 43 Anschlagprofil des Parallelanschlags 44 Rändelmuttern zum Befestigen des Anschlagprofils 45 Schrauben der Kustoffgleiter an der Queranschlag-

46 Rändelmuttern zum Verst. d. Vorsatzprofil (Queranschlag) 47 Rändelschrauben zum Ausz. d. Tischverlängerung 48 seitlichen Trage-Griffe 49 Hebel der Sägeblattarretierung 50 Spannmutter des Sägeblatts 51 äußeren Sägeblattflansch 52 innerer Sägeblattflansch 53 Spaltkeil entsprechend zur Sägeblattgröße einstellen. 54 Kreuzschlitzschraube Exzenterscheibe (Neigungswinkel) 55 Tischbein: Innensechskantschrauben der Führungsbuchsen 56 Tischbein: Feinjustierung mittels Madenschraube 57 vordere Beinhalterung: Innensechskantschrauben der

58 hinteren Beinhalterung: Innensechskantschrauben der

* ausstattungsabhängig

Führungsschiene (Spiel einstellen)

Führungsbuchsen

Page 3

TS 36 LTX BL 254 TS 36-18 LTX BL 254

13.

*1) Serial Number 13024.. 13025..

UV 36 2 x 18

n v

/min, rpm

m/s

Wmm 2,0

Dmm (in) 250 - 254 dmm (in) 30 bmm (in) 2,0 amm (in) 1,0

90°

45°

x°

mm mm

° mm (in) mm (in) mm (in) mm (in) mm (in) 670 / 970 mm (in)

mkg 33,5

pA/KpA

LWA/K

dB(A) dB(A)

5000

0...87

0...50

-1,5...46,0 630 200

740 x 750 x 355 740 x 750 x 850

715 / 995

90 / 3

103 / 3

*2) 2011/65/EU, 2006/42/EC, 2014/30/EU *3) EN 50581:2012, EN 61029-1, EN 61029-2-1, EN 55014-1:2006+A1:2009+A2:2011,

EN 55014-2:1997+A1:2001+A2:2008 *4) 4810012.17001 *5) DEKRA Testing and Certification GmbH, Enderstraße 92b, 01277 Dresden, Germany, Notified Body No. 2140

2017-05-15, Bernd Fleischmann Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality) *6) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

Page 4

DEUTSCHde

Originalbetriebsanleitung

Inhaltsverzeichnis

1. Konformitätserklärung

2. Bestimmungsgemäße Verwendung

3. Allgemeine Sicherheitshinweise

4. Spezielle Sicherheitshinweise

5. Überblick

6. Aufstellung

7. Inbetriebnahme

8. Bedienung

9. Transport

10. Wartung und Pflege

11. Tipps und Tricks

12. Probleme und Störungen

13. Zubehör

14. Reparatur

15. Umweltschutz

16. Technische Daten

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Tischkreissägen, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Prüfbericht *4), Ausstellende Prüfstelle *5), Technische Unterlagen bei *6) siehe Seite 3.

2. Bestimmungsgemäße Verwendung

Die Tischkreissäge ist bestimmt für das Längsund Querschneiden von Massivholz, beschichtetem Holz, Spanplatten, Tischlerplatten und ähnlichen Werkstoffen.

Metall darf nur mit folgenden Einschränkungen gesägt werden:

– Nur mit geeignetem Sägeblatt

(siehe Kapitel 13. Zubehör“)

– Nur Nicht-Eisen-Metalle

(kein Hartmetall oder gehärtetes Metall, kein Magnesium)

Runde Werkstücke dürfen nur mit einer geeigneten Haltevorrichtung gesägt werden, da sie durch das rotierende Sägeblatt verdreht werden können.

Beim Hochkantsägen von flachen Werkstücken muss ein geeigneter Anschlag zur sicheren Führung verwendet werden.

Das Gerät darf nicht zum Falzen und Nuten eingesetzt werden.

Das Gerät nicht zum Schlitzen (im Werkstück beendete Nut) verwenden.

Das Gerät nicht für Tauchschnitte verwenden. Jede andere Verwendung gilt als

bestimmungswidrig und ist verboten. Für Schäden, die durch bestimmungswidrige Verwendung entstehen, übernimmt der Hersteller keine Verantwortung.

Umbauten an diesem Gerät oder der Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können beim Betrieb zu unvorhersehbaren Schäden führen.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG – Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf! Der in den

Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

3.1 Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die

Kontrolle über das Gerät verlieren.

3.2 Elektrische Sicherheit a) Der Anschlussstecker des

Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in

ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung

einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3.3 Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.

oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung

kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen

Sekundenbruchteilen zu schweren Verletzungen führen.

3.4 Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden

Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das

sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre

Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge

mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige

Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

3.5 Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit

Ein Werkzeug

Page 5

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

4. Spezielle Sicherheitshinweise

4.1 Schutzabdeckungsbezogene Sicherheitshinweise

a) Lassen Sie Schutzabdeckungen montiert. Schutzabdeckungen müssen in funktionsfähigem Zustand und richtig montiert sein. Lockere, beschädigte oder nicht

richtig funktionierende Schutzabdeckungen müssen repariert oder ersetzt werden.

b) Verwenden Sie für Trennschnitte stets die

Sägeblatt-Schutzabdeckung und den Spaltkeil. Für Trennschnitte, bei denen das

Sägeblatt vollständig durch die Werkstückdicke sägt, verringern die Schutzabdeckung und andere Sicherheitseinrichtungen das Risiko von Verletzungen.

c) Befestigen Sie nach Fertigstellung von

Arbeitsvorgängen (z. B. Falzen), bei denen das Entfernen von Schutzabdeckung und Spaltkeil erforderlich ist, unverzüglich wieder das Schutzsystem. Die Schutzabdeckung und

der Spaltkeil verringern das Risiko von Verletzungen.

d) Stellen Sie vor dem Einschalten des

Elektrowerkzeugs sicher, dass das Sägeblatt nicht die Schutzabdeckung, den Spaltkeil oder das Werkstück berührt. Versehentlicher

Kontakt dieser Komponenten mit dem Sägeblatt kann zu einer gefährlichen Situation führen.

e) Justieren Sie den Spaltkeil gemäß der Beschreibung in dieser Betriebsanleitung. Falsche Abstände, Position und Ausrichtung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert.

f) Damit der Spaltkeil wirken kann, muss er sich im Sägespalt befinden. Bei Schnitten in Werkstücke die zu kurz sind, um den Spaltkeil in Eingriff kommen zu lassen, ist der Spaltkeil unwirksam. Unter diesen Bedingungen kann ein Rückschlag nicht durch den Spaltkeil verhindert werden.

g) Verwenden Sie das für den Spaltkeil passende Sägeblatt. Damit der Spaltkeil richtig wirkt, muss der Sägeblattdurchmesser zu dem entsprechenden Spaltkeil passen, das Stammblatt des Sägeblatts dünner als der Spaltkeil sein und die Zahnbreite mehr als die Spaltkeildicke betragen.

4.2 Sicherheitshinweise für Sägeverfahren

a) GEFAHR Kommen Sie mit Ihren Fingern und Händen nicht in die Nähe

des Sägeblatts oder in den Sägebereich. Ein

Moment der Unachtsamkeit oder ein Ausrutschen könnte Ihre Hand zum Sägeblatt hin lenken und zu ernsthaften Verletzungen führen.

b) Führen Sie das Werkstück nur entgegen der Drehrichtung dem Sägeblatt zu. Zuführen des Werkstücks in der gleichen Richtung wie die Drehrichtung des Sägeblatts oberhalb des Tisches kann dazu führen, dass das Werkstück und Ihre Hand in das Sägeblatt gezogen werden.

c) Verwenden Sie bei Längsschnitten niemals

den Gehrungsanschlag zur Zuführung des Werkstücks, und verwenden Sie bei Querschnitten mit dem Gehrungsanschlag niemals zusätzlich den Parallelanschlag zur Längeneinstellung. Gleichzeitiges Führen des

Werkstücks mit dem Parallelanschlag und dem Gehrungsanschlag erhöht die Wahrscheinlichkeit, dass das Sägeblatt klemmt und es zum Rückschlag kommt.

d) Üben Sie bei Längsschnitten die

Zuführkraft auf das Werkstück immer zwischen Anschlagschiene und Sägeblatt aus. Verwenden Sie einen Schiebestock, wenn der Abstand zwischen Anschlagschiene und Sägeblatt weniger als 150 mm, und einen Schiebeblock, wenn der Abstand weniger als 50 mm beträgt. Derartige

"Arbeitshilfsmittel" sorgen dafür, dass Ihre Hand in sicherer Entfernung zum Sägeblatt bleibt.

e) Verwenden Sie nur den mitgelieferten

Schiebestock des Herstellers oder einen, der anweisungsgemäß hergestellt ist. Der

Schiebestock sorgt für ausreichenden Abstand zwischen Hand und Sägeblatt.

f) Verwenden Sie niemals einen beschädigten oder angesägten Schiebestock. Ein beschädigter Schiebestock kann brechen und dazu führen, dass Ihre Hand in das Sägeblatt gerät.

g) Arbeiten Sie nicht "freihändig". Verwenden

Sie immer den Parallelanschlag oder den Gehrungsanschlag um das Werkstück anzulegen und zu führen. "Freihändig"

bedeutet, das Werkstück statt mit Parallelanschlag oder Gehrungsanschlag mit den Händen zu stützen oder zu führen. Freihändiges Sägen führt zu Fehlausrichtung, Verklemmen und Rückschlag.

h) Greifen Sie nie um oder über ein sich drehendes Sägeblatt. Das Greifen nach einem Werkstück kann zu unbeabsichtigter Berührung mit dem sich drehenden Sägeblatt führen.

i) Stützen Sie lange und/oder breite

Werkstücke hinter und/oder seitlich des Sägetischs ab, so dass diese waagrecht bleiben. Lange und/oder breite Werkstücke

neigen dazu, am Rand des Sägetischs abzukippen; dies führt zum Verlust der Kontrolle, Verklemmen des Sägeblatts und Rückschlag.

j) Führen Sie das Werkstück gleichmäßig zu.

Verbiegen oder verdrehen Sie das Werkstück nicht. Falls das Sägeblatt verklemmt, schalten Sie das Elektrowerkzeug sofort aus, entnehmen Sie den Akkupack und beheben Sie die Ursache für das Verklemmen. Das

Verklemmen des Sägeblatts durch das Werkstück kann zu Rückschlag oder zum Blockieren des Motors führen.

k) Entfernen Sie abgesägtes Material nicht, während die Säge läuft. Abgesägtes Material kann sich zwischen Sägeblatt und Anschlagschiene oder in der Schutzabdeckung festsetzen und beim Entfernen Ihre Finger in das Sägeblatt ziehen. Schalten Sie die Säge aus und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist, bevor Sie das Material entfernen.

I) Verwenden Sie für Längsschnitte an

Werkstücken, die dünner als 2 mm sind, einen Zusatz-Parallelanschlag. Dünne

Werkstücke können sich unter dem Parallelanschlag verkeilen und zu Rückschlag führen.

4.3 Rückschlag - Ursachen und entsprechende Sicherheitshinweise

Ein Rückschlag ist die plötzliche Reaktion des Werkstücks infolge eines hakenden, klemmenden Sägeblattes oder eines bezogen auf das Sägeblatt schräg geführten Schnitts in das Werkstück, oder wenn ein Teil des Werkstücks zwischen Sägeblatt und Parallelanschlag oder einem anderen feststehenden Objekt eingeklemmt wird.

ln den meisten Fällen wird bei einem Rückschlag das Werkstück durch den hinteren Teil des Sägeblatts erfasst, vom Sägetisch angehoben und in Richtung der Bedienperson geschleudert.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Tischkreissäge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Stellen Sie sich nie in direkter Linie mit

dem Sägeblatt. Halten Sie sich immer auf der Seite zum Sägeblatt, auf der sich auch die Anschlagschiene befindet. Bei einem

Rückschlag kann das Werkstück mit hoher Geschwindigkeit auf Personen geschleudert werden, die vor und in einer Linie mit dem Sägeblatt stehen.

b) Greifen Sie niemals über oder hinter das

Sägeblatt um das Werkstück zu ziehen oder zu stützen. Es kann zu unbeabsichtigter

Berührung mit dem Sägeblatt kommen oder ein Rückschlag kann dazu führen, dass Ihre Finger in das Sägeblatt gezogen werden.

c) Halten und drücken Sie das Werkstück,

welches abgesägt wird, niemals gegen das sich drehende Sägeblatt. Drücken des

Werkstücks, welches abgesägt wird, gegen das Sägeblatt führt zu Verklemmen und Rückschlag.

d) Richten Sie die Anschlagschiene parallel zum Sägeblatt aus. Eine nicht ausgerichtete Anschlagschiene drückt das Werkstück gegen das Sägeblatt und erzeugt einen Rückschlag.

e) Verwenden Sie bei verdeckten

Sägeschnitten (z. B. Falzen) einen Druckkamm um das Werkstück gegen Tisch

DEUTSCH de

und Anschlagschiene zu führen. Mit einem

Druckkamm können Sie das Werkstück bei Rückschlag besser kontrollieren.

f) Stützen Sie große Platten ab, um das Risiko

eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten

können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, sowohl in Nähe des Sägespalts als auch an der Kante.

g) Seien Sie besonders vorsichtig beim

Sägen von Werkstücken, die verdreht, verknotet, verzogen sind oder nicht über eine gerade Kante verfügen, an der sie mit einem Gehrungsanschlag oder entlang einer Anschlagschiene geführt werden können. Ein

verzogenes, verknotetes oder verdrehtes Werkstück ist instabil und führt zur Fehlausrichtung der Schnittfuge mit dem Sägeblatt, Verklemmen und Rückschlag.

h) Sägen Sie niemals mehrere aufeinander

oder hintereinander gestapelte Werkstücke.

Das Sägeblatt könnte ein oder mehrere Teile erfassen und einen Rückschlag verursachen.

i) Wenn Sie eine Säge, die im Werkstück

steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt so, dass die Sägezähne nicht im Werkstück verhakt sind.

Klemmt das Sägeblatt, kann es das Werkstück anheben und einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.

j) Halten Sie Sägeblätter sauber, scharf und

ausreichend geschränkt. Verwenden Sie niemals verzogene Sägeblätter oder Sägeblätter mit rissigen oder gebrochenen Zähnen. Scharfe und richtig geschränkte

Sägeblätter minimieren Klemmen, Blockieren und Rückschlag.

4.4 Sicherheitshinweise für die Bedienung von Tischkreissägen

a) Schalten Sie die Tischkreissäge aus und trennen Sie sie vom Akkupack, bevor Sie den Tischeinsatz entfernen, das Sägeblatt wechseln, Einstellungen an Spaltkeil oder der Sägeblattschutzabdeckung vornehmen und wenn die Maschine unbeaufsichtigt gelassen wird. Vorsichtsmaßnahmen dienen der

Vermeidung von Unfällen. b) Lassen Sie die Tischkreissäge nie

unbeaufsichtigt laufen. Schalten Sie das Elektrowerkzeug aus und verlassen es nicht, bevor es vollständig zum Stillstand gekommen ist. Eine unbeaufsichtigt laufende

Säge stellt eine unkontrollierte Gefahr dar. c) Stellen Sie die Tischkreissäge an einem

Ort auf, der eben und gut beleuchtetet ist und wo Sie sicher stehen und das Gleichgewicht halten können. Der Aufstellort muss genug Platz

bieten, um die Größe Ihrer Werkstücke gut zu handhaben. Unordnung, unbeleuchtete Arbeitsbereiche und unebene, rutschige Böden können zu Unfällen führen.

d) Entfernen Sie regelmäßig Sägespäne und

Sägemehl unter dem Sägetisch und/oder von der Staubabsaugung. Angesammeltes

Sägemehl ist brennbar und kann sich selbst entzünden.

Sichern Sie die Tischkreissäge. Eine nicht

ordnungsgemäß gesicherte Tischkreissäge kann sich bewegen oder umkippen.

f) Entfernen Sie Einstellwerkzeuge, Holzreste,

usw. von der Tischkreissäge, bevor Sie diese einschalten. Ablenkung oder mögliche

Verklemmungen können gefährlich sein. g) Verwenden Sie immer Sägeblätter in der

richtigen Größe und mit passender Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den

Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

h) Verwenden Sie niemals beschädigtes oder

falsches Sägeblatt-Montagematerial, wie Flansche, Unterlegscheiben, Schrauben oder Muttern. Dieses Sägeblatt-Montagematerial

wurde speziell für Ihre Säge konstruiert, für sicheren Betrieb und optimale Leistung.

i) Stellen Sie sich nie auf die Tischkreissäge

und benutzen Sie die Tischkreissäge nicht als Tritthocker. Es können ernsthafte

Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie

Page 6

DEUTSCHde

versehentlich mit dem Sägeblatt in Kontakt kommen.

j) Stellen Sie sicher, dass das Sägeblatt in

der richtigen Drehrichtung montiert ist. Verwenden Sie keine Schleifscheiben oder Drahtbürsten mit der Tischkreissäge.

Unsachgemäße Montage des Sägeblattes oder die Benutzung von nicht empfohlenem Zubehör kann zu ernsthaften Verletzungen führen.

4.5 Weitere Sicherheitshinweise

– Diese Betriebsanleitung richtet sich an

Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.

– Für Schäden, die entstehen, weil diese

Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr! Warnung vor Personenschäden oder Umweltschäden.

Stromschlaggefahr! Warnung vor Personenschäden durch Elektrizität.

Einzugsgefahr! Warnung vor Personenschäden durch Erfassen von Körperteilen oder Kleidungsstücken.

Achtung! Warnung vor Sachschäden.

Hinweis:

Ergänzende Informationen.

 Beachten Sie die speziellen

Sicherheitshinweise in den jeweiligen Kapiteln.

 Beachten Sie gegebenenfalls gesetzliche

Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Kreissägen.

Allgemeine Gefahren!

 Berücksichtigen Sie Umgebungseinflüsse.  Benutzen Sie bei langen Werkstücken

geeignete Werkstückauflagen.

 Dieses Gerät darf nur von Personen in Betrieb

gesetzt und benutzt werden, die mit Kreissägen vertraut sind und sich der Gefahren beim Umgang jederzeit bewusst sind. Personen unter 18 Jahren dürfen dieses Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzen.

 Halten Sie Unbeteiligte, insbesondere Kinder,

aus dem Gefahrenbereich fern. Lassen Sie während des Betriebs andere Personen nicht das Gerät oder den Akkupack berühren.

 Vermeiden Sie ein Überhitzen der Sägezähne.  Vermeiden Sie beim Sägen von Kunststoffen,

dass der Kunststoff schmilzt.

 Sägen von Keilen nur mit geeignetem

Hilfsanschlag ausführen.

Gefahr durch Elektrizität!

 Setzen Sie dieses Gerät nicht dem Regen aus.

Benutzen Sie dieses Gerät nicht in feuchter oder nasser Umgebung.

Verletzungs- und Quetschgefahr an

beweglichen Teilen!

 Nehmen Sie dieses Gerät nicht ohne montierte

Schutzvorrichtungen in Betrieb.

 Halten Sie immer ausreichend Abstand zum

Sägeblatt. Benutzen Sie gegebenenfalls geeignete Zuführhilfen. Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen.

 Warten Sie, bis das Sägeblatt still steht, bevor

Sie kleine Werkstückabschnitte, Holzreste usw. aus dem Arbeitsbereich entfernen.

 Bremsen Sie das auslaufende Sägeblatt nicht

durch seitlichen Druck ab.

 Schalten Sie die Maschine aus und entnehmen

Sie den Akkupack, bevor Sie die Maschine transportien oder irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vornehmen.

 Stellen Sie sicher, dass sich beim Einschalten

(zum Beispiel nach Wartungsarbeiten) keine Montagewerkzeuge oder losen Teile mehr im Gerät befinden.

Schnittgefahr auch bei stehendem

Schneidwerkzeug!

 Benutzen Sie beim Wechsel von

Schneidwerkzeugen Handschuhe.

 Bewahren Sie Sägeblätter so auf, dass sich

niemand daran verletzen kann.

Gefahr durch Rückschlag von

Werkstücken!

 Arbeiten Sie nur mit korrekt eingestelltem

Spaltkeil.

 Verkanten Sie Werkstücke nicht.  Achten Sie darauf, dass das Sägeblatt für das

Material des Werkstücks geeignet ist.

 Sägen Sie dünne oder dünnwandige

Werkstücke nur mit feinzahnigen Sägeblättern.

 Benutzen Sie stets scharfe Sägeblätter.  Suchen Sie im Zweifel Werkstücke auf

Fremdkörper (zum Beispiel Nägel oder Schrauben) ab.

 Sägen Sie nur Werkstücke mit solchen

Abmessungen, welche ein sicheres Halten beim Sägen ermöglichen.

Einzugsgefahr!

 Achten Sie darauf, dass beim Betrieb keine

Körperteile oder Kleidungsstücke von rotierenden Bauteilen erfasst und eingezogen werden können (keine Krawatten, keine Handschuhe, keine Kleidungsstücke mit weiten Ärmeln; bei langen Haaren unbedingt ein Haarnetz benutzen).

 Niemals Werkstücke sägen, an denen sich

–Seile, –Schnüre, –Bänder, – Kabel oder – Drähte befinden oder die solche Materialien

enthalten.

Gefahr durch unzureichende

persönliche Schutzausrüstung!

 Tragen Sie einen Gehörschutz.  Tragen Sie eine Schutzbrille.  Tragen Sie eine Staubschutzmaske.  Tragen Sie geeignete Arbeitskleidung.  Bei Arbeiten im Freien ist rutschfestes

Schuhwerk empfehlenswert.

Gefahr durch Holzstaub!

 Einige Holzstaubarten (z.B. von Eichen-,

Buchen- und Eschenholz) können beim Einatmen Krebs verursachen. Arbeiten Sie nur mit Absauganlage. Die Absauganlage muss die in Kapitel 8.1 genannten Werte erfüllen.

Staubbelastung reduzieren:

 Partikel, die beim Arbeiten mit dieser Maschine

entstehen, können Stoffe enthalten, die Krebs, allergische Reaktionen, Atemwegserkrankungen, Geburtsfehler oder andere Fortpflanzungsschäden verursachen können. Einige Beispiele dieser Stoffe sind: Blei (in bleihaltigem Anstrich), Zusatzstoffe zur Holzbehandlung (Chromat, Holzschutzmittel), einige Holzarten (wie Eichen- oder Buchenstaub).

 Das Risiko ist abhängig davon, wie lange der

Benutzer oder in der Nähe befindliche Personen der Belastung ausgesetzt sind.

 Lassen Sie Partikel nicht in den Körper

gelangen.

 Um die Belastung mit diesen Stoffen zu

reduzieren: Sorgen Sie für gute Belüftung des Arbeitsplatzes und tragen Sie geeignete Schutzausrüstung, wie z.B. Atemschutzmasken, die in der Lage sind, die mikroskopisch kleinen Partikel zu filtern.

 Beachten Sie die für Ihr Material, Personal,

Anwendungsfall und Einsatzort geltenden Richtlinien (z.B. Arbeitsschutzbestimmungen, Entsorgung).

 Erfassen Sie die entstehenden Partikel am

Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

 Verwenden Sie die mitgelieferte

Stauberfassungseinrichtung und eine geeignete Staubabsaugung. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

 Verringern Sie die Staubbelastung indem Sie:

– die austretenden Partikel und den Abluftstrom

der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten,

– eine Absauganlage und/oder einen

Luftreiniger einsetzen,

– den Arbeitsplatz gut lüften und durch saugen

sauber halten. Fegen oder blasen wirbelt Staub auf.

– Saugen oder waschen Sie Schutzkleidung.

Nicht ausblasen, schlagen oder bürsten.

Gefahr durch technische Veränderungen oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind

 Montieren Sie dieses Gerät genau

entsprechend dieser Anleitung.

 Verwenden Sie nur vom Hersteller freigegebene

Teile. Dies betrifft insbesondere: – Sägeblätter (Bestellnummern siehe Kapitel 13.

Zubehör);

– Sicherheitseinrichtungen.

 Nehmen Sie an den Teilen keine

Veränderungen vor.

Gefahr durch Mängel am Gerät!

 Pflegen Sie das Gerät sowie das Zubehör

sorgfältig. Befolgen Sie die Wartungsvorschriften.

 Überprüfen Sie das Gerät vor jedem Betrieb auf

eventuelle Beschädigungen: Vor weiterem Gebrauch des Geräts müssen Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen um den einwandfreien Betrieb des Gerätes zu gewährleisten.

 Beschädigte Schutzvorrichtungen oder Teile

müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen Sie dieses Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt.

Gefahr durch Lärm!

 Tragen Sie einen Gehörschutz.  Achten Sie darauf, dass der Spaltkeil nicht

verbogen ist. Ein verbogener Spaltkeil drückt das Werkstück seitlich gegen das Sägeblatt. Dies verursacht Lärm.

Gefahr durch blockierende Werkstücke oder Werkstückteile!

Wenn eine Blockade auftritt:

1. Gerät ausschalten,

Page 7

2. Akkupack entnehmen,

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

ʸʼʷÃÃ

3. Handschuhe tragen,

4. Blockade mit geeignetem Werkzeug beheben.

4.6 Symbole auf dem Gerät

Angaben auf dem Typenschild:

a Hersteller b Seriennummer c Gerätebezeichnung d Motordaten (siehe auch „Technische Daten“) eCE-Zeichen – Dieses Gerät erfüllt die EU-

Richtlinien gemäß Konformitätserklärung fBaujahr g Entsorgungssymbol – Gerät kann über

Hersteller entsorgt werden h Abmessungen zugelassener Sägeblätter

Sicherheitszeichen

Gefahr! Missachtung der folgenden Warnungen kann zu schweren Verletzungen oder Sachschäden führen.

Betriebsanleitung lesen.

Nicht ins laufende Sägeblatt greifen.

Schutzbrille und Gehörschutz tragen.

Gerät nicht in feuchter oder nasser Umgebung betreiben.

4.7 Sicherheitseinrichtungen Spaltkeil

Der Spaltkeil (3) verhindert, dass ein Werkstück von den aufsteigenden Zähnen erfasst und gegen den Bediener geschleudert wird.

Der Spaltkeil muss während des Betriebs immer montiert sein.

Spanhaube

Die Spanhaube (5) schützt vor versehentlichem Berühren des Sägeblattes und vor herumfliegenden Spänen.

Die Spanhaube muss während des Betriebs immer montiert sein.

Schiebestock

Der Schiebestock (13) dient als Verlängerung der Hand, um das Werkstück sicher am Sägeblatt vorbeizuführen und schützt vor versehentlichem Berühren des Sägeblattes.

Der Schiebestock muss immer verwendet werden, wenn der Abstand zwischen Sägeblatt und einem Parallelanschlag kleiner ist als 150 mm.

Der Schiebestock muss in einem Winkel von 20° … 30° zur Oberfläche des Sägetisches geführt werden.

Wenn der Schiebestock nicht gebraucht wird, muss er mit der Maschine aufbewahrt werden.

Wenn der Schiebestock beschädigt ist, muss er ersetzt werden.

5. Überblick

Siehe Seite 2.

1Tischverlängerung 2Tischeinlage 3Spaltkeil 4 Klemmhebel zum Befestigen der Spanhaube 5 Spanhaube 6 Klemmgriff zum Befestigen des

Queranschlags 7Queranschlag 8 Parallelanschlag 9 Klemmhebel für die Tischverbreiterung

10 Klemmhebel zur Befestigung des

Parallelanschlags

11 Rändelmutter zur Feineinstellung des

Parallelanschlags

12 Tischverbreiterung 13 Schiebestock 14 Ablage Schiebestock 15 Ein-/ Ausschalter 16 Kurbel für Verstellung der Schnitthöhe 17 Handrad für die Verstellung des

Neigungswinkels

18 Klemmhebel zum Arretieren des

Neigungswinkels

19 Neigungsbegrenzungsstop 20 Maulschlüssel 21 Ablage Queranschlag 22 Ablage des Spänesacks 23 Ablage Spanhaube 24 Ablage Parallelanschlag 25 Fuß / Handgriff des Untergestells 26 Ablage des Abscheide-Zyklon 27 Spänesack 28 Abscheide-Zyklon 29 Absaugstutzen 30 Justierschraube (Klemmen des

Parallelanschlags)

31 Akkupack-Adapter (2 x 18 V) * 32 TS 36-18 LTX BL 254: Entriegelungstaste zum

Herausziehen des Akkupack-Adapters *

33 Taste zur Akkupack-Entriegelung * 34 Akkupack * 35 Kapazitäts- und Signalanzeige * 36 Taste der Kapazitätsanzeige *

* ausstattungsabhängig / modellabhängig

6. Aufstellung

Sorgen Sie für sicheren Stand und

halten Sie jederzeit das Gleichgewicht. Aufstellung ohne Maschinenständer:

1. Gerät mit zwei Personen aus der Verpackung heben.

2. Säge auf stabilen Tisch oder Werkbank abstellen.

3. Säge auf Tisch oder Werkbank festschrauben.

Aufstellung mit Maschinenständer:

1. Gerät mit zwei Personen aus der Verpackung heben.

2. Gerät auf den Boden stellen.

3. Gerät an den Handgriffen anheben und hochkant aufstellen

4. Handgriffe (25) herausziehen, drehen und einrasten.

DEUTSCH de

5. Die beiden unteren Tischbeine ausklappen. Dazu den roten Schwenkhebel (37) nach unten drücken (dies ist mit Fuß oder Hand möglich) und die Tischbeine nach unten schwenken.

6. Gerät etwas nach hinten kippen und beide Tischbeine nach unten drücken. Die roten Schwenkhebel (37) müssen einrasten.

7. Die beiden oberen Tischbeine ausklappen. Dazu die roten Schwenkhebel (38) nach rechts schieben und Tischbeine nach unten schwenken. Die roten Schwenkhebel müssen einrasten.

8. Die Säge am oberen Rahmengestell mittig umgreifen. Säge hochziehen und abstellen. (Stellfuß mit Fuß gegenhalten, um ein Verrutschen der Säge beim Aufstellen zu verhindern).

Page 8

DEUTSCHde

240

max. 5 mm

542

53 4

7.2 Akkupack

Gefahr! Elektrische Spannung

 Setzen Sie das Gerät nur in trockener

Umgebung ein.

 Vor der Benutzung den Akkupack (34)

aufladen.

 Laden Sie den Akkupack bei

Leistungsabfall wieder auf.

 Die optimale Aufbewahrungstemperatur

liegt zwischen 10°C und 30°C.

 Bei einer defekten Maschine den Akkupack

5. Ausrichtung Spaltkeil überprüfen: – Der Abstand zwischen dem äußeren Rand

des Sägeblatts und dem Spaltkeil muss 3bis5mm betragen.

– Der Spaltkeil muss mit dem Sägeblatt

fluchten.

aus der Maschine nehmen.

 Akkupack aus der Maschine entnehmen

bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Akkupacks vor Nässe schützen!

9. Bodenunebenheiten mit dem Stellfuß (39) ausgleichen.

7. Inbetriebnahme

Hinweis:

Beim erstmaligen Einschalten können Gummispäne herausgeschleudert werden. Dies ist bauartbedingt und unbedenklich.

7.1 Montage

Spaltkeil einstellen (bei Bedarf)

Hinweis:

Der Spaltkeil (3) ist bei der Auslieferung bereits korrekt eingestellt. Eine Ausrichtung bei der Inbetriebnahme ist nur notwendig, wenn der Spaltkeil sich beim Transport verstellt hat.

1. Sägeblatt ganz nach oben kurbeln.

2. Schraube (40) gegen den Uhrzeigersinn drehen, Tischeinlage (2) anheben und herausnehmen.

3. Feststellhebel (41) lösen (gegen den Uhrzeigersinn drehen!).

4. Spaltkeil (3) aus der unteren Transportstellung bis zum Anschlag nach oben ziehen.

Gefahr! Der Spaltkeil gehört zu den Sicherheitseinrichtungen und muss für einen gefahrlosen Betrieb korrekt montiert sein.

6. Feststellhebel (41) festziehen (im

Uhrzeigersinn drehen!).

Seitliche Ausrichtung einstellen (nur bei Bedarf): Spaltkeil (3) und Sägeblatt müssen exakt fluchten.

7. Drei Innensechskantschrauben (42) lösen.

8. Spaltkeil (3) fluchtend zum Sägeblatt

ausrichten.

9. Drei Innensechskantschrauben (42) wieder

festziehen.

10.Tischeinlage (2) befestigen und mit Schraube

(40) verriegeln.

Spanhaube montieren

1. Sägeblatt ganz nach oben kurbeln.

2. Spanhaube (5) an der Aufnahme am Spaltkeil

(3) montieren.

3. Spanhaube mit dem Klemmhebel (4) fest

anziehen.

Höheneinstellung der Tischeinlage (bei Bedarf)

Die Tischeinlage (2) ist richtig eingestellt, wenn sich ihre Oberfläche 0 mm bis 0,7 mm unterhalb der Tischoberfläche befindet.

Zur Höheneinstellung die 4 Schrauben in den Ecken der Tischeinlage (2) verdrehen.

Akkupacks nicht dem Feuer aussetzen!

 Keine defekten oder deformierten

Akkupacks verwenden!

 Akkupacks nicht öffnen!



Kontakte der Akkupacks nicht berühren oder kurzschließen!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen

Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

 Vermeiden Sie unbeabsichtigtes Anlaufen:

vergewissern Sie sich, dass der Ein-/AusSchalter beim Einstecken des Akkupacks ausgeschaltet ist.

 Der Versand von Li-Ion Akkupacks

unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.

 Versenden Sie Akkupacks nur wenn das

Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

Li-Ion-Akkupacks „Li-Power, LiHD“ haben eine Kapazitäts- und Signalanzeige (35):

 Taste (36) drücken und der Ladezustand wird

durch die LED-Leuchten angezeigt.

 Blinkt eine LED-Leuchte, ist der Akkupack fast

leer und muss wieder aufgeladen werden.

Akkupack entnehmen, einsetzen:

 Um bei TS 36-18 LTX BL 254 die Akkupacks

einzusetzen oder zu entnehmen zu können: Entriegelungstaste (32) drücken und den Akkupack-Adapter (31) aus der Maschine herausziehen.

 Entnehmen: Taste zur Akkupack-Entriegelung

(33) drücken und Akkupack (34) abziehen.

 Einsetzen: Akkupack (34) bis zum Einrasten

aufschieben.

 Bei TS 36-18 LTX BL 254 den Akkupack-

Adapter (31) wieder bis zum Einrasten einschieben.

Hinweise für TS 36-18 LTX BL 254:

 Immer zwei Metabo 18-Volt-Schiebesitz-

Akkupacks verwenden.

 Empfohlene Kapazität 4,0 Ah und größer.  Empfehlenswert ist die Verwendung von

Akkupacks mit gleicher Sachnummer.

 Es dürfen Akkupacks mit unterschiedlicher

Kapazität (Ah) verwendet werden. In diesem Fall bestimmt der Akkupack mit der kleinereren Kapazität (Ah) die Nutzungsdauer / Leistung.

Page 9

Hinweise für TS 36 LTX BL 254:

18 17

-1,5° ... 45° 0° ... 46°

 Empfohlene Kapazität 4,0 Ah und größer.

(Kleinster zu empfehlende Akkupack (als Zubehör erhältlich): LiHD, 36 V, 5,2 Ah)

8. Bedienung

Unfallgefahr! Die Säge darf nur von einer Person zugleich bedient werden. Weitere Personen dürfen sich nur zum Zuführen oder Abnehmen der Werkstücke entfernt von der Säge aufhalten.

Kontrollieren Sie vor der Arbeit auf einwandfreien Zustand:

–Akkupack –Ein-/Aus-Schalter; – Spaltkeil; – Spanhaube; – Zuführhilfen (Schiebestock, Schiebeholz

und Griff).

Verwenden Sie persönliche Schutzausrüstung:

– Staubschutzmaske; –Gehörschutz; – Schutzbrille.

Nehmen Sie beim Sägen die richtige Arbeitsposition ein:

– vorn an der Bedienerseite; –frontal zur Säge; – links neben der Sägeblattflucht; – bei Zwei-Personen-Betrieb muss die

zweite Person ausreichenden Abstand zur Säge haben.

Benutzen Sie bei der Arbeit je nach Erfordernis:

– Geeignete Werkstückauflagen – wenn

Werkstücke nach dem Durchtrennen vom Tisch fallen würden;

– Späneabsaugvorrichtung.

Vermeiden Sie typische Bedienungsfehler:

– Bremsen Sie das Sägeblatt nicht durch

seitlichen Druck ab. Es besteht Rückschlaggefahr.

–Drücken Sie das Werkstück beim Sägen

stets auf den Tisch und verkanten Sie es nicht. Es besteht Rückschlaggefahr.

– Sägen Sie niemals mehrere Werkstücke

gleichzeitig – auch keine Bündel, die aus mehreren Einzelstücken bestehen. Es besteht Unfallgefahr, wenn einzelne Stücke unkontrolliert vom Sägeblatt erfasst werden.

Wenn Sie das Gerät mit dem mitgelieferten Spänesack in Betrieb nehmen:

 Stecken Sie den Abscheide-Zyklon (28) mit

angebrachtem Spänesack (27) auf den Absaugstutzen (29).

 Leeren Sie den Spänesack (27) regelmäßig.

Tragen Sie beim Entleeren eine Staubschutzmaske.

Wenn Sie das Gerät an eine Späneabsauganlage anschließen:

Die Absauganlage muss folgende Forderungen erfüllen:

 Passend zum Durchmesser des

Absaugstutzens (Spänekasten 35/44 mm);

 Luftmenge  460 m  Unterdruck am Absaugstutzen der Säge  530

Pa;

 Luftgeschwindigkeit am Absaugstutzen der

Säge 20 m/s.

 Die Absaugstutzen zur Späneabsaugung

befinden sich am Sägeblatt-Schutzkasten.

 Beachten Sie auch die Bedienungsanleitung der

Späneabsauganlage!

8.2 Schnitthöhe einstellen

Gefahr! Körperteile oder Gegenstände, die sich im Verstellbereich befinden, können vom laufenden Sägeblatt erfasst werden! Verstellen Sie die Schnitthöhe nur, wenn das Sägeblatt stillsteht!

Die Schnitthöhe des Sägeblattes muss an die Höhe des Werkstückes angepasst werden: Die Spanhaube muss mit ihrer unteren Vorderkante auf dem Werkstück aufliegen.

 Schnitthöhe durch Drehen der Handkurbel (16)

einstellen.

/h;

DEUTSCH de

3. Eingestellten Neigungswinkel durch Festsetzen des Klemmhebels (18) arretieren (Im Uhrzeigersinn drehen).

Einstellung für Hinterschnitte

Die Neigungsverstellung besitzt bei 0° und bei 45° einen Anschlag. Für spezielle Gehrungsschnitte (Hinterschnitt) kann der Neigungswinkel in beiden Richtungen um 1,5° erhöht werden.

 Neigungsbegrenzungsstop (19) herausziehen

und über die rechte Exzenterscheibe setzen = Neigungswinkel des Sägeblatts zwischen –1,5° und 45° verstellbar.

 Neigungsbegrenzungsstop (19) herausziehen

und über die linke Exzenterscheibe setzen = Neigungswinkel des Sägeblatts zwischen 0° und 46,5° verstellbar.

Ein-/Aus-Schalter

 Einschalten = Schalter (15) nach oben ziehen.  Ausschalten = Schalter (15) nach unten

drücken.

Einzugsgefahr! Niemals Werkstücke schneiden, an denen sich Seile, Schnüre, Bänder, Kabel oder Drähte befinden oder die solche Materialien enthalten.

8.1 Spänesack / Späneabsauganlage /

Allessauger anschließen

Gefahr! Einige Holzstaubarten (z.B. von Buchen-, Eichen- und Eschenholz) können beim Einatmen Krebs verursachen.

Arbeiten Sie in geschlossenen Räumen nur mit montiertem Spänesack oder einer geeigneten Späneabsauganlage.

Verwenden Sie zusätzlich eine Staubschutzmaske, da nicht aller Sägestaub aufgefangen beziehungsweise abgesaugt wird.

Ein Betrieb ohne Spänesack oder einer geeigneten Späneabsauganlag ist nur im Freien möglich.

Hinweis: Um ein eventuelles Spiel bei der Schnitthöhenverstellung auszugleichen, fahren Sie das Sägeblatt immer von unten in die gewünschte Position.

8.3 Sägeblattneigung einstellen

Gefahr! Körperteile, Gegenstände oder Geräteteile, die sich im Verstellbereich befinden, können vom laufenden Sägeblatt erfasst werden! Verstellen Sie die Sägeblattneigung nur, wenn das Sägeblatt stillsteht!

Die Neigung des Sägeblattes kann zwischen 1,5° und 46,5° eingestellt werden.

1. Klemmhebel (18) lösen.

2. Gewünschte Sägeblattneigung durch Drehen

am Handrad (17) einstellen.

8.4 Parallelanschlag einstellen

Die Montage erfolgt am Führungsprofil auf der Vorderseite der Säge.

– Parallelanschlag (8) rechts vom Sägeblatt

positionieren. Die Markierung in der Lupe zeigt den eingestellten Abstand des Parallelanschlags zum Sägeblatt auf der Skala an.

– Klemmhebel (10) des Parallelanschlags lösen

und Parallelanschlag verschieben, bis die Markierung in der Lupe den gewünschten Abstand zum Sägeblatt anzeigt.

– Feineinstellung: Durch Drehen der

Rändelmutter (11) (am vorderen Klemmelement, rechts) kann die Schnittbreite präzise eingestellt werden.

Page 10

DEUTSCHde

43 8 10

ʸʼʷÃÃ

Klemmhebel (10) zum Feststellen nach unten drücken.

– Das Anschlagprofil (43) muss beim Sägen mit

Parallelanschlag parallel zum Sägeblatt stehen und mit dem Klemmhebel (10) arretiert sein. Dazu den Klemmhebel (10) nach unten drücken.

– Rändelmuttern (44) zum Befestigen des

Anschlagprofils. Das Anschlagprofil kann nach Lösen der beiden Rändelmuttern (44) abgenommen und umgesetzt werden:

Niedrige Anlegekante:

– zum Sägen von flachen Werkstücken; – wenn das Sägeblatt geneigt ist.

Hohe Anlegekante:

– zum Sägen von hohen Werkstücken.

8.5 Zeiger am Parallelanschlag justieren

1. Parallelanschlag am Sägeblatt ausrichten.

2. Schraube am Zeiger des Parallelanschlags lösen.

3. Zeiger auf Parallelanschlag und „0“ auf Skalenband in Übereinstimmung bringen.

4. Schraube am Zeiger des Parallelanschlags wieder festziehen

Hinweis:

Um ein Klemmen des Werkstücks beim Sägen mit dem Parallelanschlag zu vermeiden: Parallelanschlag ganz nach rechts verschieben und anschließend auf die gewünschte Schnittbreite einstellen.

Hinweis:

Parallelanschlag justieren (bei Bedarf): Damit das Werkstück nicht zwischen Parallelanschlag und Sägeblatt klemmt, muss der Parallelanschlag parallel zum Sägeblatt ausgerichtet sein, bzw. max. 0,3 mm sich nach hinten öffnend eingestellt sein. Zum Justieren die 2 Schrauben auf der Oberseite des Parallelanschlags lösen, danach wieder festziehen.

Hinweis:

Klemmkraft des Parallelanschlags justieren (bei Bedarf): Sollte das hintere Klemmstück früher oder später als das vordere Klemmstück klemmen, kann dies durch Drehen der Mutter (30) eingestellt werden. Die Mutter (30) lösen, damit das hinteres Klemmstück später klemmt. Die Mutter (30) anziehen, damit das hinteres Klemmstück früher klemmt.

8.6 Queranschlag einstellen

Der Queranschlag (7) wird von vorne in die Nut im Sägetisch eingeschoben.

Für Winkelschnitte kann der Queranschlag nach beiden Seiten um 60° verstellt werden.

Für Winkelschnitte von 45° und 90° sind entsprechende Anschläge vorhanden.

Zum Einstellen eines Winkels: Klemmgriff (6) durch Drehen entgegen dem Uhrzeigersinn lösen.

Verletzungsgefahr! Der Klemmgriff muss beim Sägen mit Queranschlag festgezogen sein.

Das Vorsatzprofil kann durch Lösen der Rändelmuttern (46) verschoben oder abgenommen werden.

Hinweis:

Bei Bedarf kann das Spiel des Queranschlags (7) eingestellt werden: Die Schrauben (45) der Kunststoffgleiter an der QueranschlagFührungsschiene lösen, Queranschlag (7) verschieben, Schrauben wieder festziehen.

8.7 Tischverbreiterung einstellen

Die Tischverbreiterung (12) erweitert die Auflagefläche, so dass auch größere Werkstücke sicher gehalten werden.

 Zum Einstellen der Tischverbreitung (12) muss

der Klemmhebel (9) gelöst werden.

Verletzungsgefahr! Der Klemmgriff muss beim Sägen immer festgezogen sein.

Ablesen des Skalenbands beim Arbeiten mit dem Parallelanschlag

Auf welcher Skala die Schnittbreite abgelesen wird, hängt davon ab, wie das Anschlagprofil am Parallelanschlag montiert ist:

– Hohe Anlegekante =

Skala mit schwarzer Schrift auf weißem Hintergrund.

– Niedrige Anlegekante =

Skala mit weißer Schrift auf schwarzem Hintergrund.

Bei kleinen Schnittbreiten wird die Tischverbreiterung nicht ausgezogen. Die Schnittbreite wird auf der jeweils rechten Skala am Zeiger des Parallelanschlags abgelesen:

– Hohe Anlegekante: Schnittbreiten von 0 bis

35 cm möglich.

– Niedrige Anlegekante: Schnittbreiten von 0 bis

29,5 cm möglich.

Wenn größere Werkstücke gesägt werden sollen, muss die Tischverbreiterung (12) ausgezogen werden.

1. Parallelanschlag auf die Endposition der Skala

verschieben.

2. Tischverbreiterung herausziehen und

Parallelanschlag auf den gewünschten

Abstand einstellen. Die Schnittbreite wird auf der jeweils linken Skala am Zeiger des Skalenbands abgelesen.

8.8 Tischverlängerung einstellen

Die Tischverlängerung (1) erweitert die Auflagefläche, so dass auch längere Werkstücke sicher gehalten werden.

1. Zum Ausziehen der Tischverlängerung müssen die beiden Rändelschrauben (47) gelöst werden.

2. Tischverlängerung herausziehen und auf den gewünschten Abstand einstellen.

3. Die beiden Rändelschrauben wieder festziehen.

8.9 Sägen

Gefahr! Der Schiebestock muss immer verwendet werden, wenn der Abstand zwischen Sägeblatt und einem Parallelanschlag kleiner ist als 150 mm.

Gerader Schnitt

1. Neigungswinkel einstellen und arretieren.

2. Schnitthöhe einstellen. Die Spanhaube muss

an der Vorderseite ganz auf dem Werkstück aufliegen.

3. Bei geneigtem Sägeblatt den Parallelanschlag

links vom Sägeblatt anbringen und einstellen.

4. Säge einschalten.

5. Das Werkstück gleichmäßig nach hinten

schieben und in einem Arbeitsgang durchsägen.

6. Gerät ausschalten, wenn nicht unmittelbar

weitergearbeitet werden soll.

Winkelschnitt

1. Der Queranschlag (7) wird von vorne in die

Nut im Sägetisch eingeschoben.

2. Gewünschten Winkel nach Lösen des

Klemmgriffs (6) am Queranschlag einstellen und Klemmgriff wieder festschrauben.

3. Seitlichen Abstand zwischen Vorsatzprofil und

Sägeblatt einstellen:

Rändelmutter (46) lösen und Vorsatzprofil

verschieben.

Rändelmutter (46) festdrehen.

Page 11

DEUTSCH de

646 7

240

4. Werkstück gegen den Queranschlag drücken.

5. Werkstück durch Vorschieben des Queranschlags durchsägen.

6. Gerät ausschalten, wenn nicht unmittelbar weitergearbeitet werden soll

9. Transport

Gefahr!

Vor jedem Transport:

 Gerät ausschalten.  Warten bis Sägeblatt stillsteht.  Akkupack entnehmen.  Anbauteile (Spanhaube, Späneabsaugung,

Abscheide-Zyklon, Staubsack) abmontieren. Spanhaube am Gehäuse aufbewahren.

 Spaltkeil in Transportstellung bringen. Wie in

Kapitel 7.1 beschrieben vorgehen, jedoch den Spaltkeil (3) bis zum Anschlag nach unten schieben (Transportstellung).

 Sägeblatt vollständig herunterkurbeln.  Neigungswinkel des Sägeblatts auf 0° einstellen

und mit dem Klemmhebel arretieren.

 Gerät am Rahmengestell anheben und nach

hinten schwenken. Gerät hochkant aufstellen und oberen Beine einklappen. Die roten Schwenkhebel müssen wieder einrasten.

 Gerät nach hinten schwenken und die unteren

Beine einklappen. Die roten Schwenkhebel müssen wieder einrasten.

 Handgriffe einschieben und Gerät abstellen.

Klemmgefahr Beide Tischverbreiterungen ganz einschieben und mit den Klemmhebeln arretieren.

Benutzen Sie zum Tragen des Geräts die seitlichen Griffe (48) am Tisch.

 Spezialfall: Maschine zusammen mit MetaLoc

transportieren. Die Box kann zum Transport auf die Tischfläche aufgesetzt und mit den speziellen Spanngurten, wie gezeigt, befestigt werden.

10. Wartung und Pflege

Gefahr!

Vor allen Wartungs- und Reinigungsarbeiten:

1.Gerät ausschalten.

2.Warten bis die Säge stillsteht.

3.Akkupack entnehmen.

– Nach Wartungs- und Reinigungsarbeiten alle

Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

– Beschädigte Teile, insbesondere

Sicherheitseinrichtungen, nur gegen Originalteile austauschen, da Teile, die nicht vom Hersteller geprüft und freigegeben sind, zu unvorhersehbaren Schäden führen können.

– Weitergehende Wartungs- oder

Reparaturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur Fachkräfte durchführen.

Gefahr! Bei einer beschädigten Tischeinlage besteht die Gefahr, dass sich kleine Gegenstände, zwischen Tischeinlage und Sägeblatt verklemmen und das Sägeblatt blockieren. Tauschen Sie beschädigte Tischeinlagen sofort aus!

10.1 Sägeblatt wechseln

4. Spannmutter (50) des Sägeblattes mit Maulschlüssel (20) den Hebel der Sägeblattarretierung (49) nach oben ziehen, bis dieser einrastet.

5. Hebel (49) festhalten und die Spannmutter (50) im Uhrzeigersinn abschrauben.

6. Spannmutter (50), äußeren Sägeblattflansch (51) und Sägeblatt von der Sägeblattwelle nehmen.

7. Spannflächen der Sägeblattflansche (51) und (52) und des Sägeblattes reinigen.

Gefahr! Verwenden Sie keine Reinigungsmittel (z.B. um Harzrückstände zu beseitigen), welche die Leichtmetallbauteile angreifen können; die Festigkeit der Säge kann sonst beeinträchtigt werden.

8. Inneren Sägeblattflansch (52) auf Motorwelle

aufschieben.

9. Neues Sägeblatt auflegen (Drehrichtung

beachten!).

drehen und gleichzeitig

Achtung! Tragen Sie das Gerät nicht an den Schutzeinrichtungen, ausgezogenen / nicht arretierten Tischverbreiterungen oder an den Bedienelementen!

Achtung! Tragen sie das Gerät mit zwei Personen (Gewicht)!

Mobiler Transport:

 Handgriff herausziehen, drehen und einrasten.  Säge am Handgriff ziehen oder schieben

Gefahr! Kurz nach dem Sägen kann das Sägeblatt sehr heiß sein – Verbrennungsgefahr! Lassen Sie ein heißes Sägeblatt abkühlen. Reinigen Sie das Sägeblatt nicht mit brennbaren Flüssigkeiten. Schnittgefahr besteht auch am stehenden Sägeblatt. Tragen Sie beim Wechsel des Sägeblattes Handschuhe. Beim Zusammenbau unbedingt Drehrichtung des Sägeblattes beachten!

1. Sägeblatt ganz nach oben kurbeln.

2. Spanhaube (5) abnehmen.

3. Schraube (40) gegen den Uhrzeigersinn

drehen, Tischeinlage (2) anheben und herausnehmen.

Gefahr! Verwenden Sie nur Sägeblätter, die den Angaben in den Technischen Daten und der Norm EN 847-1 entsprechen – bei ungeeigneten oder beschädigten Sägeblättern können durch die Fliehkraft Teile explosionsartig weggeschleudert

Page 12

19 18

45°

DEUTSCHde

werden. Nicht verwendet werden dürfen:

– Sägeblätter, deren zulässige Höchstdreh-

zahl unter der Nennleerlaufdrehzahl der Sägeblattwelle liegt (siehe „Technische Daten“);

– Sägeblätter aus hochlegiertem Schnellar-

beitsstahl (HS oder HSS);

– Sägeblätter, deren Schnittbreite kleiner

oder deren Stammblattdicke größer ist als die Dicke des Spaltkeiles.

– Sägeblätter mit sichtbaren Beschädigun-

gen;

– Trennscheiben.

Gefahr!

– Montieren Sie das Sägeblatt nur mit Origi-

nalteilen.

– Verwenden Sie keine losen Reduzierrin-

ge; das Sägeblatt kann sich sonst lösen.

– Sägeblätter müssen so montiert sein,

dass sie ohne Unwucht und Schlag laufen und sich beim Betrieb nicht lösen können.

10.Äußeren Sägeblattflansch (51) aufschieben.

11.Spannmutter (50) aufdrehen (Linksgewinde!).

Spannmutter (50) mit Maulschlüssel (20) drehen und gleichzeitig den Hebel der Sägeblattarretierung (49) nach oben ziehen, bis dieser einrastet.

12.Hebel (49) festhalten und die Spannmutter

gegen den Uhrzeigersinn handfest anziehen.

Gefahr!

– Werkzeug zum Festschrauben des Säge-

blattes nicht verlängern.

– Spannschraube nicht durch Schläge auf

das Werkzeug festziehen.

13.Spaltkeil entsprechend zur Sägeblattgröße (53) einstellen. (Spaltkeileinstellung siehe 7.1)

14.Tischeinlage (2) befestigen und mit Schraube (40) verriegeln.

15.Spanhaube (5) befestigen.

10.2 Anschlagbegrenzung einstellen

1. Neigungsbegrenzungsstop (19) für den Winkelbebereich auf 0° / 45° einstellen.

2. Eingestellten Neigungswinkel durch Festsetzen des Klemmhebels (18) arretieren.

3. Neigungswinkel prüfen:

– 0° = rechtwinklig zum Sägetisch – 45° mit separatem Winkelmaß.

Werden diese Werte nicht genau erreicht:

4. Kreuzschlitzschraube (54) an der jeweiligen Exzenterscheibe lösen und die Exzenterscheibe verstellen, bis der Neigungswinkel zum Sägetisch in den

Endpositionen genau 0° (= rechtwinklig), beziehungsweise 45° beträgt.

5. Kreuzschlitzschraube an der Exzenterscheibe wieder festziehen.

6. Nach dem Verstellen der Anschlagbegrenzung, Winkelskala an der Vorderseite ggf. nachjustieren.

Hinweis:

Um die Neigungsbegrenzung von -1,5° bis 46,5° einzustellen, muss der Neigungsbegrenzungsstop (19) herausgezogen werden.

10.3 Maschine aufbewahren

Gefahr! Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. Bewahren Sie das Gerät so auf, dass es nicht von Unbefugten in Gang gesetzt werden kann und sich niemand am stehenden Gerät verletzen kann.

Achtung! Gerät nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

10.4 Wartung Säge reinigen

 Sägespäne und Staub mit Staubsauger und

Bürste entfernen: – Führungselemente für das Verstellen des

Sägeblattes; – Lüftungsschlitze des Motors; – Sägeblatt-Schutzkasten. –Höhenverstellung –Schwenkführung –Abscheide-Zyklon

Vor jedem Einschalten

Sichtprüfung, ob – Abstand Sägeblatt – Spaltkeil 3 bis 5 mm. – Spaltkeil mit dem Sägeblatt fluchtet. – Akkupack und Akkupack-Adapter unbeschädigt

sind; defekte Teile ggf. durch Elektrofachkraft ersetzen lassen.

Bei jedem Ausschalten

Prüfung, ob Nachlauf des Sägeblattes länger als 10 Sekunden; bei längerem Nachlauf Motor durch Elektrofachkraft ersetzen lassen.

1x im Monat (bei täglichem Gebrauch)

Sägespäne mit Staubsauger und Pinsel entfernen; Führungselemente leicht ölen:

– Gewindestange und Führungsstangen für

Höhenverstellung;

– Schwenksegmente.

Alle 150 Betriebsstunden

Alle Schraubverbindungen prüfen, ggf. festziehen.

Bei Bedarf:

Führungsbuchsen Tischbeine einstellen.  Innensechskantschrauben (55)

im Uhrzeigersinn drehen = Führung schwergängig.

 Innensechskantschrauben (55)

gegen Uhrzeigersinn drehen = Führung leichtgängig.

 zusätzliche Feinjustierung mittels

Madenschraube (56).

Führungsbuchsen der vorderen Beinhalterung einstellen:

 Innensechskantschrauben (57) im

Uhrzeigersinn drehen = Führung schwergängig.

 Innensechskantschrauben (57) gegen

Uhrzeigersinn drehen = Führung leichtgängig.

Führungsbuchsen der hinteren Beinhalterung einstellen:

 Innensechskantschrauben (58) im

Uhrzeigersinn drehen = Führung schwergängig.

 Innensechskantschrauben (58) gegen

Uhrzeigersinn drehen = Führung leichtgängig.

Alle Innensechskantschrauben gleichmäßig anziehen.

11. Tipps und Tricks

 Vor dem Zuschneiden, Probeschnitte an

passenden Reststücken durchführen.

 Werkstück stets so auf den Sägetisch auflegen,

dass das Werkstück nicht umkippen oder wackeln kann (z.B. bei einem gewölbten Brett, die nach außen gewölbte Seite nach oben).

 Zum rationellen Sägen gleich langer Abschnitte,

Längenanschlag verwenden.

 Oberflächen der Auflagetische sauber halten.

12. Probleme und Störungen

Gefahr!

Vor jeder Störungsbeseitigung:

1.Gerät ausschalten.

2.Akkupack entnehmen.

3.Warten bis Sägeblatt steht.

Page 13

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Motor läuft nicht

Der Wiederanlaufschutz hat angesprochen. Wird der Akkupack bei eingeschalteter Maschine eingesteckt oder ist die Stromversorgung nach einer Unterbrechung wieder hergestellt, läuft die Maschine nicht an:

 Die Maschine aus- und wieder einschalten. Akkupack leer:  Laden Sie den Akkupack bei Leistungsabfall

wieder auf.

Motor überhitzt, z.B. durch stumpfes Sägeblatt oder Spänestau im Gehäuse:

 Ursache der Überhitzung beseitigen, einige

Minuten abkühlen lassen. Dann das Gerät erneut einschalten.

Drehzahl wird nicht erreicht

Überlastschutz: Die Lastdrehzahl nimmt STARK ab:

 Die Motortemperatur ist zu hoch! Maschine im

Leerlauf laufen lassen, bis die Maschine

abgekühlt ist. Überlastschutz: Der Motor stoppt beim Sägen:  Die Maschine wird überlastet. Arbeiten Sie mit

reduzierter Belastung weiter. Angegebene Höchstdrehzahl wird nicht erreicht -

Motor erhält zu geringe Akkuspannung:  Laden Sie den Akkupack bei Leistungsabfall

wieder auf.

Sägeleistung lässt nach

Sägeblatt stumpf (Sägeblatt hat evtl. Brandflecke an der Seite):

 Sägeblatt austauschen (siehe Kapitel 10.

Wartung).

Späneauswurf verstopft

Keine Absauganlage angeschlossen oder Absaugleistung zu gering:

 Absauganlage anschließen oder

Absaugleistung erhöhen (Luftgeschwindigkeit

 20 m/sec am Späneauswurfrohr.

13. Zubehör

Verwenden Sie nur original Metabo-Akkupacks und Metabo-Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

 Kreissägeblatt Power Cut, Best.-Nr.: 6.28025 – Für grobe und mittelfeine Zuschnitte bei

zügigem Vorschub und geringem

Leistungsbedarf – Gute Schnittergebnisse bei Längsschnitten in

Vollholz  Kreissägeblatt Precision Cut, Best.-Nr.: 6.28059 – Sehr breites Einsatzspektrum in der

Holzbearbeitung – Für sehr gute, saubere Schnittergebnisse bei

Längs- und Querschnitten in Weich- und

Hartholz

 Ladegeräte: ASC Ultra, ASC 30-36  Akkupacks verschiedener Kapazitäten. Kaufen

Sie nur Akkupacks mit der zu Ihrem

Elektrowerkzeug passenden Spannung:

LiHD, 36 V, 6,2 Ah, 6.25344

LiHD, 18 V, 7,0 Ah, 6.25345

LiHD, 18 V, 5,5 Ah, 6.25342

etc. Zubehör-Komplettprogramm siehe

www.metabo.com oder Katalog.

14. Reparatur

Elektrofachkraft mit Originalersatzteilen ausgeführt werden!

Mit reparaturbedürftigen Metabo Geräten wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

15. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/ EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück!

Akkupacks nicht ins Wasser werfen. Vor dem Entsorgen den Akkupack im

Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

16. Technische Daten

Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts

vorbehalten. U =Spannung des Akkupacks

=Leerlaufdrehzahl

=max. Schnittgeschwindigkeit

W =Dicke des Spaltkeils D =Sägeblattdurchmesser (außen) d =Sägeblattbohrung (innen) b =Schnittbreite a = max. Grundkörperdicke des Sägeblattes T

=Schnitthöhe bei senkrechtem Sägeblatt

90°

=Schnitthöhe bei 45° Sägeblattneigung

45°

=Sägeblattschwenkbereich

x°

=max. Schnittbreite mit Parallelanschlag

=max. Querschnittbreite mit

S S m =Maschinengewicht

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Typische A-bewertete Schallpegel L L K

Winkelanschlag

=Abmessungen ohne Maschinenständer

(LxBxH)

=Abmessungen mit Maschinenständer

(LxBxH)

=Länge Sägetisch

=Breite Sägetisch

Gleichstrom

Emissionswerte

Diese Werte ermöglichen die Abschätzung

=Schalldruckpegel

=Schallleistungspegel

, KWA= Unsicherheit

Gehörschutz tragen!

DEUTSCH de

Gefahr! Reparaturen an Elektrowerkzeugen dürfen aus Sicherheitsgründen nur durch eine

Page 14

ENGLISHen

Original operating instructions

Table of Contents

1. Declaration of Conformity

2. Specified Conditions of Use

3. General Safety Information

4. Special Safety Instructions

5. Overview

6. Installation

7. Initial Operation

8. Operation

9. Transport

10. Care and Maintenance

11. Tips and Tricks

12. Troubleshooting Guide

13. Accessories

14. Repairs

15. Environmental Protection

16. Technical Specifications

1. Declaration of Conformity

We, being solely responsible, hereby declare that these table-top circular saws, identified by type and serial number *1), meet all relevant requirements of directives *2) and standards *3). Test report *4), Issuing testing authority *5), Technical documents for *6) - see page 3.

2. Specified Conditions of Use

This table circular saw is intended for ripping and crosscutting grown timber, faced boards, chip board and wood-core plywood sheets, and similar materials.

Metals can only be cut with the following restrictions:

– With suitable saw blade only

(see chapter 13. Accessories")

– Only non-ferrous metals

(no hard metal or hardened metal, no magnesium)

Do not cut round stock without suitable jigs or fixtures. The rotating saw blade could turn the workpiece.

When sawing thin stock laid on its edge, a suitable guide must be used for firm support.

The tool must not be used for seaming and grooving.

The tool must not be used for slitting (groove ended in workpiece).

The tool must not be used for plunge cuts. Any other use is considered to be not as specified

and not allowed. The manufacturer assumes no liability for any damage caused by unspecified use.

Modification of the machine or use of parts not approved by the manufacturer can cause unforeseeable damage!

3. General Safety Information

For your own protection and for the protection of your electrical tool, pay attention to all parts of the text that are marked with this symbol!

WARNING – Reading the operating instructions will reduce the risk of injury.

Pass on your power tool only together with

these documents.

General Power Tool Safety Warnings

WARNING – Read all safety warnings and instructions. Failure to follow all instructions

listed below may result in electric shock, fire and/or serious injury.

Keep all safety instructions and information for future reference! The term "power tool" in the

warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

3.1 Work Area Safety

a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes. c) Keep children and bystanders away while

operating a power tool. Distractions can cause you to lose control.

3.2 Electrical Safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

3.3 Personal Safety a) Stay alert, watch what you are doing and

use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with

your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing

or jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts.

g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust extraction can reduce dust-

related hazards.

Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles. A careless

action can cause severe injury within a fraction of a second.

3.4 Power Tool Use and Care a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children. Do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the

hands of untrained users.

e) Maintain power tools and accessories with care. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused

by poorly maintained power tools. f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories, tool bits etc. in accordance with these instructions. Take into account the working conditions and the work to be performed. Use of the power tool

for operations different from those intended could result in a hazardous situation.

h) Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

3.5 Service a) Have your power tool serviced by a

qualified repair person using only identical replacement parts. This will ensure that the

safety of the power tool is maintained.

4. Special Safety Instructions

4.1 Safety instructions related to guards a) Leave the guards in place. Guards have to

be in functional condition and mounted properly. Loose, damaged or not properly

functioning guards have to be repaired or replaced.

b) Always use the guard and the splitting wedge for cuts. For cuts where the saw blade cuts completely through the thickness of the workpiece, the guard and other safety devices reduce the risk of injuries.

c) After finishing your work (e.g. seaming)

where the guard and splitting wedge have to be removed, immediately reattach the protective system. The guard and the splitting

wedge reduce the risk of injury. d) Before switching on the power tool, make

sure that the saw blade is not in contact with the guard, the splitting wedge or the workpiece. Inadvertent contact of these

components with the saw blade could cause a hazardous condition.

e) Adjust the splitting wedge as described in this instruction manual. Incorrect spacing, position and alignment are possible reasons for failure of the splitting wedge to effectively prevent kickback.

f) So that the splitting wedge can work, it must be positioned in the saw gap. The splitting wedge is ineffective when cutting workpieces that are too short to be engaged with the splitting wedge. A kickback by the splitting wedge cannot be prevented under these conditions.

g) Use the appropriate saw blade for the splitting wedge. For the splitting wedge to function properly, the saw blade diameter must match the appropriate splitting wedge, the body of the saw blade must be thinner than the splitting wedge, and the tooth width has to be greater than the thickness of the splitting wedge.

Page 15

4.2 Safety instructions for sawing procedures

a) DANGER: Keep fingers and hands away from cutting area and the blade. A

moment of inattention while operating power tools or slipping might cause your hand to get near the saw blade and may result in serious personal injury.

b) Feed the workpiece into the saw blade only against the direction of rotation. Feeding the workpiece in the same direction that the saw blade is rotating above the table may result in the workpiece, and your hand, being pulled into the saw blade.

c) Never use the mitre gauge to feed the

workpiece for straight cuts and do not use the ripping fence as a length stop when cross cutting with the mitre gauge. Guiding the

workpiece with the ripping fence and the mitre gauge at the same time increases the likelihood of saw blade binding and kickback.

d) When effecting straight cuts, always apply

the workpiece feeding force between the fence and the saw blade. Use a push stick when the distance between the fence and the saw blade is less than 150 mm, and a push block when this distance is less than 50 mm.

Such "working aids" ensure that your hand remains at a safe distance to the saw blade.

e) Use only the push stick provided by the

manufacturer or constructed in accordance with the instructions. The push stick provides

sufficient distance of the hand from the saw blade.

f) Never use a damaged or cut push stick. A damaged push stick may break causing your hand to slip into the saw blade.

g) Do not perform any operation"freehand".

Always use either the ripping fence or the mitre gauge to position and guide the workpiece. "Freehand" means using your hands

to support or guide the workpiece, in lieu of a ripping fence or mitre gauge. Freehand sawing leads to misalignment, binding and kickback.

h) Never reach around or over a rotating saw blade. Reaching for a workpiece may lead to accidental contact with the moving saw blade.

i) Provide auxiliary workpiece support to the

rear and/or sides of the saw table for long and/or wide workpieces to keep them level.

Long and/or wide workpieces have a tendency to pivot on the table's edge, causing loss of control, saw blade binding and kickback.

j) Feed the workpiece at a uniform speed. Do

not bend or twist the workpiece. If the blade sticks, immediately switch off the power tool, remove the battery pack and remedy the cause of the jam. If the workpiece causes the

jamming of the saw blade, this could lead to kickback or stalling of the motor.

k) Do not remove piece of cut-off material while the saw is running. The material may become trapped between the saw blade and fence or in the guard and pull your fingers into the saw blade. Turn the saw off and wait until the saw blade stops before removing the material.

I) Use an auxiliary fence for long cuts in

workpieces with a thickness of less than 2 mm. Thin workpieces may wedge under the

fence and create kickback.

4.3 Kickback - causes and corresponding safety instructions

Kickback is a sudden reaction of the workpiece due to a pinched, bound saw blade or misaligned line of cut in the workpiece with respect to the saw blade or when a part of the workpiece binds between the saw blade and the fence or other fixed object.

During kickback, in most cases, the workpiece is lifted off the table by the rear portion of the saw blade and is propelled towards the operator.

Kickback is the result of incorrect or faulty use of the table circular saw. It can be prevented if suitable precautionary measures are taken as described below.

a) Never stand directly in line with the saw

blade. Always position your body on the same side of the saw blade as the fence rail.

Kickback may propel the workpiece at high velocity towards anyone standing in front and in line with the saw blade.

b) Never reach over or in behind the saw blade to pull or support the workpiece. Accidental contact with the saw blade may occur or kickback may drag your fingers into the saw blade.

c) Never hold and press the workpiece that is being cut off against the rotating saw blade. Pressing the workpiece being cut off against the saw blade will create a binding condition and kickback.

c) Align the fence rail to be parallel with the saw blade. A misaligned fence will pinch the workpiece against the saw blade and create kickback.

e) Use a featherboard to guide the workpiece

against the table and fence rail when making hidden cuts (e.g. seaming). A featherboard

helps to control the workpiece in the event of a kickback.

f) Support large panels to minimise the risk of kickback due to a pinched saw blade. Large boards may sag through their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel.

g) Use extra caution when cutting a

workpiece that is twisted, knotted, warped or does not have a straight edge to guide it with a mitre gauge or along the fence rail. A

warped, knotted, or twisted workpiece is unstable and causes misalignment of the kerf with the saw blade, binding and kickback.

h) Never cut more than one workpiece, stacked vertically or horizontally. The saw blade could pick up one or more pieces and cause kickback.

i) If you wish to restart a saw that is stuck in

the workpiece, centre the saw blade in the kerf and check whether that the saw teeth are not caught in the workpiece. If the saw blade

binds, it may lift up the workpiece and cause kickback when the saw is restarted.

j) Keep saw blades clean, sharp, and with

sufficient set. Never use warped saw blades or saw blades with cracked or broken teeth.

Sharp and properly set saw blades minimise binding, stalling and kickback.

4.4 Safety instructions for the operation of circular table saws

a) Switch off the circular saw and remove it from the battery pack before removing the table insert, change the blade, adjust the settings to the splitting wedge or blade safety cover and if the machine is left unsupervised. Precautionary measures serve to

avoid accidents. b) Never leave the circular table saw

unattended when in operation. Turn if off and don't leave the tool until it has come to a complete stop. An unattended running saw is an

uncontrolled hazard. c) Locate the circular table saw in a well lit

and level area where you can maintain good footing and balance. It should be installed in an

area that provides enough room to easily handle the size of the workpieces. Cluttered, dark areas, and uneven slippery floors invite accidents.

d) Regularly clean and remove wood

shavings and saw dust from under the saw table and/or the dust extraction unit.

Accumulated saw dust is combustible and may self ignite.

e) Secure the circular table saw. A circular table saw that is not properly secured may move or tip over.

f) Remove tools, wood scraps etc. from the

circular table saw before turning it on.

Distraction or possible jams can be dangerous. g) Always use blades of the right size and

with the appropriate mounting hole (e.g. starshaped or round). Saw blades that do not

match the mounting hardware of the saw will run off centre, causing loss of control.

h) Never use damaged or incorrect saw blade

mounting means such as flanges, saw blade washers, bolts or nuts. These mounting means

were specially designed for your saw, for safe operation and optimum performance.

i) Never stand on the circular table saw, do not use it as a stepping stool. Serious injury

ENGLISH en

could occur if the tool is tipped or if the cutting tool is accidentally contacted.

j) Make sure that the saw blade is installed to

rotate in the proper direction. Do not use grinding discs or wire brushes on a circular table saw. Improper saw blade installation or use

of accessories not recommended may cause serious injury.

4.5 Additional Safety Instructions

– These operating instructions are intended for

people with basic technical knowledge regarding the operation of a machine like this or similar electrical power tools. Inexperienced persons are strongly advised to seek competent advise and guidance from an experienced person before operating this machine.

– The manufacturer assumes no liability for any

damage caused by neglect of these operating instructions.

Information in these instructions is marked as under:

Danger! Risk of personal injury or environmental damage.

Risk of electric shock! Risk of personal injury by electric shock.

Entanglement hazard!

Risk of personal injury by body parts

or clothing being drawn into the ro-

tating saw blade.

Caution!

Risk of material damage.

Note:

Additional information.

 Please also observe the special safety

instructions in the respective chapters.

 Where applicable, follow the legal directives or

regulations for the prevention of accidents pertaining to the use of circular saws.

General hazards!

 Consider environmental conditions:  When working long stock use suitable supports.  The saw shall only be started and operated by

persons familiar with circular saws and who are at any time aware of the dangers associated with the operation of such tools. Persons under 18 years of age shall use this machine only in the course of their vocational training, under the supervision of an instructor.

 Keep bystanders, particularly children, out of

the danger zone. During use, do not allow other persons to touch the device or the battery pack.

 Avoid overheating of the saw teeth.  When sawing plastic, avoid melting of the

plastic.

 Only saw wedges with the appropriate auxiliary

limit stop.

Risk of electric shock!

 Do not expose the machine to rain.

Do not operate the machine in a damp or wet environment.

Risk of personal injury and crushing

by moving parts!

 Do not operate the machine without installed

guards.

 Always keep sufficient distance to the saw

blade. Use suitable feeding aids, if necessary. Keep sufficient distance to driven components when operating this machine.

 Wait for the saw blade to come to a complete

stop before removing cutoffs, scrap, etc. from the work area.

 Do not attempt to stop the saw blade by pushing

the workpiece against its side.

 Switch off the machine and remove the battery

pack before transporting the machine or

Page 16

ENGLISHen

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

ʸʼʷÃÃ

changing any settings, carrying out maintenance or cleaning.

 Ensure that when switching on (e.g. after

servicing) no tools or loose parts are left on or in the machine.

Cutting hazard, even with the cutting

tool at standstill!

 Wear gloves when changing cutting tools.  Store saw blade in such manner that nobody will

get hurt.

Danger from workpiece kickback!

 Always work with a properly set splitting wedge.  Do not jam any work pieces.  Make sure the saw blade is suitable for the

workpiece material.

 Cut thin or thin-walled workpieces only with fine-

toothed saw blades.

 Always use sharp saw blades.  If in doubt, check work piece for inclusion of

foreign matter (e.g. nails or screws).

 Cut only stock of dimensions that can be safely

held during cutting.

Entanglement hazard!

 Ensure that no parts of the body or clothing can

be caught and drawn in by rotating components (no neckties, no gloves, no loose-fitting clothes; contain long hair with hairnet).

 Never attempt to cut any workpieces which

contain –ropes, –strings, –cords, –cables or – wires, or to which any of the above are

attached.

Hazard generated by insufficient

personal protection gear!

 Wear hearing protection.  Wear safety glasses.  Wear dust mask.  Wear suitable work clothes.  When working outdoors wearing of non-slip

shoes is recommended.

particles enter the environment in an uncontrolled manner.

 Reduce dust exposure with the following

measures: – Do not direct the escaping particles and the

exhaust air stream at yourself or nearby

persons or on dust deposits. – Use an extraction unit and/or air purifiers – Ensure good ventilation of the workplace and

keep clean using a vacuum cleaner Sweeping

or blowing stirs up dust – Vacuum or wash protective clothing Do not

blow, beat or brush.

Hazard generated by modification of the machine or use of parts not tested and approved by the equipment manufacturer!

 Assemble the machine in strict accordance with

these instructions.

 Use only parts approved by the manufacturer.

This applies especially to: – saw blades (for order numbers, refer to

chapter 13. Accessories);

– Safety devices.

 Do not change any parts.

Hazard generated by machine defects!

 Keep the machine and accessories in good

repair. Observe the maintenance instructions.

 Before every use check the machine for

possible damage: before operating the machine all safety devices, protective guards or slightly damaged parts need to be checked for proper function as specified. Check to see that all moving parts work properly and do not jam. All parts must be correctly installed and meet all conditions necessary for the proper operation of the machine.

 Damaged protection devices or parts must be

repaired or replaced by a qualified specialist. Have damaged switches replaced by a service centre. Do not operate the machine if the switch can not be turned ON or OFF.

Risk of injury by noise!

 Wear hearing protection.  Make sure the splitting wedge is not bent. A

bent splitting wedge will push the workpiece against the side of the saw blade, causing noise.

fYear of manufacture g Waste disposal symbol - the machine can be

disposed of through the manufacturer

h Dimensions of permissible saw blades

Safety symbol

Danger! Disregard of the following warnings may lead to serious personal injury or material damage.

Read instructions.

Never place hands into running saw blade.

Wear protective goggles Wear ear protectors.

Never operate the tool in a damp or wet environment.

4.7 Safety Devices Splitting wedge

The splitting wedge (3) prevents the workpiece from being caught by the rising teeth of the saw blade and being propelled against the operator.

Always have the splitting wedge installed during operation.

Blade guard

The blade guard (5) protects against unintentional contact with the saw blade and from chips flying about.

Always have blade guard installed during operation.

Push stick

The push stick (13) serves as an extension of the hand to guide the workpiece safely past the saw blade, and protects against accidental contact with the saw blade.

Always use push stick if distance between saw blade and ripping fence is less than 150 mm.

Risk of injury by inhaled wood dust!

 Some types of wood dust (e.g. beech, oak, ash)

may cause cancer when inhaled. Work only with a suitable dust collector attached to the saw. The dust extraction unit must comply with the values stated in chapter 8.1.

Reducing dust exposure:

 Some dust created by using this power tool may

contain chemicals known to cause cancer, allergic reaction, respiratory disease, birth defects or other reproductive harm. Some examples of such substances are, lead (in paint containing lead), additives used for wood treatment (chromate, wood preservatives), some wood types (such as oak or beech dust).

 The risk from these exposures depends on how

long you or bystanders are being exposed.

 Do not let particles enter the body.  Do the following to reduce exposure to these

substances: ensure good ventilation of the workplace and wear appropriate protective equipment, such as respirators able to filter microscopically small particles.

 Observe the relevant guidelines for your

material, staff, application and place of application (e.g. occupational health and safety regulations, disposal).



Collect the generated particles at the source, avoid deposits in the surrounding area.

 Use the supplied dust collection unit and a

suitable extraction unit. In this way, fewer

Danger from blocking workpieces or workpiece parts!

If blockage occurs:

1. switch machine off,

2. Remove battery pack,

3. wear gloves,

4. Clear the blockage using a suitable tool.

4.6 Symbols on the Machine

Information on the nameplate:

aManufacturer b Serial number c Device designation d Motor specifications (see also "Technical

data")

e CE mark – This machine conforms to the EC

directives as per Declaration of Conformity

Guide the push stick at an angle of 20° … 30° against the saw table's surface.

If the push stick is not used, it has to be stored with the machine.

Replace push stick if damaged.

5. Overview

See page 2.

1 Table extension 2Table insert 3Splitting wedge 4 Clamping lever for fastening the blade guard 5Blade guard 6 Clamping lever for securing the mitre fence 7Mitre fence 8Rip fence

9 Clamping lever for table side extension 10 Clamping lever for securing the ripping fence 11 Knurled nut for fine setting of the parallel limit

stop 12 Table extension 13 Push stick 14 Push stick holder 15 On/off switch 16 Crank for adjusting cutting depth 17 Handwheel for adjusting the angle of

inclination

Page 17

18 Clamping lever to lock the angle of inclination

240

max. 5 mm

542

19 Bevel limitation stop 20 Open end wrench 21 Mitre fence holder 22 Chip bag holder 23 Blade guard holder 24 Ripping fence holder 25 Foot/handle of the frame 26 Separating cyclone holder 27 Chip bag 28 Separating cyclone 29 Extractor connection piece 30 Adjustment screw (clamping of the ripping

fence) 31 Battery pack adapter (2 x 18 V) * 32 TS 36-18 LTX BL 254: Release button for

removing the battery pack adapter * 33 Battery pack release button * 34 Battery pack* 35 Capacity and signal indicator * 36 Capacity indicator button *

* depending on the features / model

6. Installation

Ensure firm footing and keep your

balance at all times. Installation without machine stand:

1. Lift tool with two persons out of packaging.

2. Place saw down on stable table or work

bench.

3. Bolt saw firmly onto table or work bench.

Installation with machine stand:

1. Lift tool with two persons out of packaging.

2. Place tool on ground.

3. Lift tool by handles and set up on edge

4. Pull out handles (25), turn them and engage

them.

7. Fold out the upper two table legs. To do this, push the red swivel lever (38) to the right and swing the table legs downwards. The red swivel levers must engage.

8. Hold the saw round the centre of the upper frame. Pull up saw and set down. (Hold adjustable base in position with foot to prevent slipping of the saw during installation).

9. Compensate for floor irregularities with the adjustable base (39).

ENGLISH en

3. Release locking lever (41) (turn anti- clockwise!).

4. Pull the splitting wedge (3) out of the lower transport position upwards as far as the stop.

5. Checking the splitting wedge:

– The distance between the outer edge of the

blade and the splitting wedge must be 3to5mm.

– The splitting wedge must be in alignment with

the saw blade.

Danger! The splitting wedge is one of the safety devices and must be correctly installed for safe operation.

6. Tighten locking lever (41) (turn clockwise!). Set lateral alignment (if required):

Splitting wedge (3) and saw blade must be in true alignment.

7. Release the three Allen screws (42).

8. Align the splitting wedge (3) flush with the saw

blade.

5. Fold out the two table legs. To do this, press the red swivel lever (37) downwards (with your foot or hand) and swing down the table legs.

6. Tilt the tool slightly to the rear and press down both table legs. The red swivel levers (37) must engage.

7. Initial Operation

Note:

Rubber chips might fly around during initial commissioning. This depends on the design and is harmless.

7.1 Assembly Adjust splitting wedge (if required)

Note:

The splitting wedge (3) has been correctly set at the factory. Readjustment prior to initial operation is only required should the splitting wedge have become maladjusted in transit.

1. Raise saw blade fully.

2. Turn screw (40) anti-clockwise, lift table insert (2) and remove.

9. Tighten the three Allen screws (42).

10.Fasten table insert (2) and lock with screw (40).

Blade guard installation

1. Raise saw blade fully.

2. Install the blade guard (5) at the splitting wedge (3).

3. Firmly tighten the blade guard with the lock lever (4).

Page 18

ENGLISHen

53 4

 Remove: Press the battery pack release (33)

and remove the battery pack (34).

 Insert: Slide in battery pack (34) until it locks.  For the TS 36-18 LTX BL 254, slide the battery

pack adapter (31) in again until it locks.

strings, cables or wires are attached or which contain such materials.

8.1 Connect chip bag / chip suction unit / universal vacuum cleaner

Height adjustment of the table insert (if necessary)

The table insert (2) is set correctly when its surface is 0 mm to 0.7 mm below the table surface.

Adjust the 4 screws in the corners of the table insert (2) to adjust the height.

7.2 Battery pack

Danger! High voltage

 Operate the device in dry surroundings

only.

 Charge the battery pack (34) before use.  Recharge the battery pack if performance

diminishes.

 The ideal storage temperature is between

10°C and 30°C.

 If the machine is defective, remove the

battery pack from the machine.

 Remove the battery pack from the machine

before making any adjustments, changing tools, maintaining or cleaning.

Protect battery packs from water and moisture!

Do not expose battery packs to naked flame!

 Do not use faulty or deformed battery

packs!

 Do not open battery packs!  Do not touch or short circuit battery pack

contacts!

A slightly acidic, flammable fluid may leak from defective Li-ion battery packs!

If battery fluid leaks out and comes into contact with your skin, rinse

immediately with plenty of water. If battery fluid leaks out and comes into contact with your eyes, wash them with clean water and seek medical attention immediately!

 Prevent inadvertent starting: Make sure that

the on/off switch is off before fitting the battery pack.

 The shipping of li-ion battery pack is

subject to laws related to the carriage of hazardous goods (UN 3480 and UN 3481). Inform yourself of the currently valid specifications when shipping li-ion battery packs. If necessary, consult your freight forwarder. Certified packaging is available from Metabo.

 Only send the battery pack if the housing is

intact and no fluid is leaking. Remove the battery pack from the machine for sending. Prevent the contacts from short-circuiting (e.g. by protecting them with adhesive tape).

"Li-Power, LiHD" lithium ion battery packs have a capacity and signal indicator (35):

 Press the button (36), the LEDs indicate the

charge level.

 The battery pack is almost flat and must be

recharged if one LED is flashing.

Removing and inserting the battery pack:

 To be able to insert or remove the battery packs

from the TS 36-18 LTX BL 254: Press release button (32) and remove the battery pack adapter (31) from the machine.

Notes for TS 36-18 LTX BL 254:



Use always two Metabo 18-Volt slide-on battery packs.

 Recommended capacity 4.0 Ah and larger.  We recommend the use of battery packs with

identical item number.

 The use of battery packs with different capacity

(Ah) is permitted. In this case, the battery pack with the smaller capacity (Ah) determines the length of use / power.

Notes for TS 36 LTX BL 254:

 Recommended capacity 4.0 Ah and larger.

(Smallest recommended battery pack (available as an accessory): LiHD, 36 V, 5.2 Ah)

8. Operation

Risk of injury! This saw may only be operated by one person at a time. Other persons shall stay only at a distance to the saw for the purpose of feeding or removing stock.

Before starting work, check to see that the following are in proper working order:

– Battery pack – ON/OFF switch – Splitting wedge – Blade guard – feeding aids (push stick, push block and

handle).

Use personal protection gear:

–dust respirator; – ear protection; – safety goggles.

Assume proper operating position:

– at the front of the saw; – in front of the saw; – to the left of the line of cut; – when working with two persons, the other

person must remain at an adequate distance to the saw.

If the type of work requires, use the following:

– suitable workpiece supports – if other-

wise workpiece would fall off the table after cutting;

– dust collector.

Avoid typical operator mistakes:

– Do not attempt to stop the saw blade by

pushing the workpiece against its side. Risk of kickback.

– Always hold the workpiece down on the

table and do not jam it. Risk of kickback.

– Never cut several work pieces at the

same time – and also no bundles containing several individual pieces. Risk of personal injury if individual pieces are caught by the saw blade uncontrolled.

Entanglement hazard! Never cut stock to which ropes, cords,

Danger! Dust of certain timber species (e.g. beech, oak, ash) can cause cancer when inhaled.

Only work in enclosed spaces with the fitted chip bag or a suitable chip suction unit.

In addition, use a dust mask, as not all saw dust is collected or extracted.

Operation with out chip bag or appropriate chip suction unit is only possible outside.

If you operate the device with the supplied dust sack:

 Attach the separating cyclone (28) with fitted

chip bag (27) to the suction supports (29).

 Empty the chip bag (27) regularly. Wear a dust

mask while emptying the sack.

If you connect the device to a chip and dust extraction unit:

The dust extraction unit must meet the following requirements:

 Suitable for the diameter of the suction nozzles

(chip box 35/44 mm);

 Air quantity  460 m  Underpressure at the saw's suction nozzles 

530 Pa;

 Air speed at the saw's suction nozzles  20 m/s.  The suction nozzles for extraction of the chips

are located on the blade guard.

 Observe the dust collector's operating

instructions as well!

8.2 Setting the depth of cut

Danger! Body parts or objects in the adjustment area can get caught by the running saw blade! Set depth of cut only with saw blade at standstill!

The saw blade's cutting depth needs to be adapted to the workpiece’s height: the blade guard shall rest with its front edge on the workpiece.

 Adjust the cutting depth by turning the

handwheel (16) as required.

Note: In order to balance eventual play in the adjustment of the cutting height, always

/h;

Page 19

move the saw blade from below into the

18 17

-1,5° ... 45° 0° ... 46°

43 8 10

desired position.

8.3 Setting the saw blade tilt

Danger! Body parts, objects or machine parts in the adjustment area can get caught by the running saw blade! Set the depth of cut only with the saw blade at standstill!

The blade bevel angle can be adjusted between -

1.5° and 46.5°.

1. Release clamping lever (18).

2. Set the desired saw blade inclination by

turning the hand wheel (17).

3. Lock the set inclination by tightening the

clamping lever (18) (turn clockwise).

Setting for undercutting

The blade tilt setting has end stops at 0° and 45°. For special bevel cuts (undercutting) the bevel angle can be increased by 1.5° in both directions.

 Withdraw bevel angle limitation stop (19) and

place over the right-hand cam plate = bevel angle of saw blade adjustable between –1.5° and 45°.

 Withdraw bevel angle limitation stop (19) and

place over the left-hand cam plate = bevel angle of saw blade adjustable between 0° and 46.5°.

ON/OFF Switch

 Switch on = Move switch (15) up.  Switch off = Move switch (15) down.

8.4 Adjusting ripping fence

It is mounted on the guide extrusion at the front of the saw table.

– Position ripping fence (8) to the right of the saw

blade. The marking in the magnifying glass shows the set distance between the ripping fence and the saw blade on the scale.

– Release the clamping lever (10) of the ripping

fence and shift the ripping fence until marking in the magnifying glass indicates the desired distance to the saw blade.

– Fine settings: By turning the knurled nut (11) (on

the right-front of the clamping element) you can precisely adjust the cutting width.

Press the clamping lever (10) downwards to do this.

– The fence extrusion (43) must be, together with

the ripping fence, parallel with the saw blade and locked in position by the clamping lever (10) during the sawing process. Press the clamping lever (10) downwards to do this.

– Knurled nuts (44) for attaching the fence

extrusion. After loosening the two knurled nuts (44), the fence extrusion can be removed and shifted:

Small edge:

– for cutting thin stock; – when the saw blade is tilted.

Wide edge:

– for cutting heigh workpieces.

8.5 Adjusting pointer on ripping fence

1. Align ripping fence with saw blade.

2. Loosen ripping fence pointer fixing screw.

3. Bring pointer on ripping fence and "0" on scale into alignment.

4. Retighten ripping fence pointer fixing screw.

Note:

To avoid the workpiece jamming when cutting along the ripping fence: Slide ripping fence all the way to the right table edge and then back to the required cutting width.

Note:

Adjust ripping fence (if necessary): To prevent the workpiece from jamming between parallel stop and saw blade, the ripping fence must be aligned to the saw blade, or set to a max. of 0.3 mm opening to the rear. To adjust it, release the 2 screws on the upper side of the parallel stop and then tighten again.

Note:

Adjust the clamping force of the ripping fence (if required): In case the rear clamping piece should engage earlier or later than the front clamping piece, this can be set by turning the nut (30). Loosen the nut (30) so that the rear clamping piece clamps later. Tighten the nut (30) so that the rear clamping piece clamps earlier.

8.6 Setting mitre fence

The mitre fence (7) is inserted into the table slot from the table’s front edge.

ENGLISH en

For mitre cuts the mitre fence turns to 60° in both directions.

For 45° and 90° miters positive stops are provided.

To set a mitre angle: loosen locking handle (6) by turning it counter-clockwise.

Risk of injury! When cutting with the mitre fence the lock handle must be firmly tightened.

The auxiliary fence extrusion can be taken off and reversed after loosening knurled nut (46).

Note:

If necessary, the play of the mitre fence (7) can be set: Loosen the screws (45) on the plastic slider on the mitre fence guide rails, move the mitre fence (7), tighten the screws again.

8.7 Adjusting table side extension

The table width extension (12) extends the supporting surface, providing safe support for larger workpieces.

 The clamping lever (12) has to be released to

adjust the table width extension (9).

Risk of injury! When cutting with the mitre fence the handle must be firmly tightened.

Scale reading when using the ripping fence

On which scale the cutting width is read depends on how the fence extrusion is installed on the ripping fence:

– Wide edge =

scale with black numerals on white background.

–Small edge=

scale with white numerals on black background.

For small cutting widths the table side extension is not extended. The cuttings width is read on the respective right-hand scale at the ripping fence's pointer:

– High edge: Cutting widths from 0 to 35 cm

possible.

– Low edge: Cutting widths from 0 to 29.5 cm

possible.

If larger workpieces are to be cut, the table width extension (12) needs to be extended.

1. Shift ripping fence to the end position on the

scale.

2. Pull out table side extension and set ripping

fence to desired cutting width. The cuttings width is read on the respective left-hand scale at the scale's pointer.

8.8 Adjusting table extension

The table length extension (1) extends the supporting surface, providing safe support for longer workpieces.

Page 20

ENGLISHen

ʸʼʷÃÃ

646 7

240

1. To pull out the table length extension, both knurled screws (47) must be released.

2. Withdraw table length extension and set to desired distance.

3. Retighten both knurled screws.

8.9 Sawing

Danger! Always use push stick if distance between saw blade and ripping fence is less than 150 mm.

9. Transport

Danger!

Before every transport:

 switch machine OFF;  wait for saw blade to come to standstill.  Remove battery pack.  Remove attached parts (blade guard, chip

suction, separating cyclone, dust bag). Store blade guard at table saw housing.

 Bring splitting wedge into transport position.

Proceed as described in chapter 7.1, but move the splitting wedge (3) down to the limit stop (transport position).

 Lower saw blade fully.  Set saw blade inclination angle to 0° and lock

with clamping lever.

 Raise tool on frame and swing to the rear. Set

up machine on its edge and fold in upper legs. The red swivel levers must engage again.

 Swing machine to the rear and fold in the lower

legs. The red swivel levers must engage again.

 Push in handles and set down machine.

Danger of crushing Push in both table width extensions fully and lock with the clamping levers.

Use the side handles (48) at the table to carry the machine.

10. Care And Maintenance

Danger!

Prior to all servicing:

1.switch machine OFF;

2.Wait until the saw has come to a complete stop.

3.Remove battery pack.

– Check to see that all safety devices are

operational again after each service.

– Replace defective parts, especially of safety

devices, only with genuine replacement parts. Parts not tested and approved by the manufacturer can cause unforeseen damage.

– Repair and maintenance work other than

described in this section should only be carried out by qualified specialists.

Straight cut

1. Set blade tilt and lock in position.

2. Set depth of cut. The blade guard must rest with its front edge on the workpiece.

3. With the saw blade inclined, fix the parallel guide to the left of the saw blade and set it.

4. Start saw.

5. Push the workpiece in a steady motion towards the rear and cut in a single pass.

6. Switch the machine off if no further cutting is to be done immediately afterwards.

Mitre cuts

1. The mitre fence (7) is inserted into the table slot from the table’s front edge.

2. Set desired angle after loosening the mitre fence's clamping handle (6) and retighten clamping handle.

3. Adjust lateral distance between auxiliary fence and saw blade:

Release knurled nut (46) and move auxiliary

fence as required.

Tighten knurled nut (46).

Caution! Do not carry the machine at the guards, table width extensions that are extended / not locked, or operating elements!

Caution! Carry the machine with two persons (weight)!

Mobile transport:

 Pull out handle, turn it and engage it.  Pull or push saw with handle

Danger! With a damaged table insert there is a risk of small parts getting stuck between table insert and saw blade, blocking the saw blade. Replace damaged table inserts immediately!

10.1 Saw blade change

Danger! Directly after cutting the saw blade can be very hot – burning hazard! Let a hot saw blade cool down. Do not clean the saw blade with combustible liquids. Risk of injury, even with the blade at standstill. Wear gloves when changing blades. When fitting a saw blade, observe the direction of rotation!

1. Raise saw blade fully.

2. Remove blade guard (5).

3. Turn screw (40) anti-clockwise, lift table insert

(2) and remove.

4. Hold the workpiece firmly against mitre fence.

5. Cut the workpiece by pushing the mitre fence forward.

6. Switch the machine off if no further cutting is to be done immediately afterwards.

 Special case: Transport machine together with

MetaLoc. The box can be placed on the table top and fastened with the special belts, as shown, for transporting.

4. Turn the clamping nut (50) of the saw blade

using an open-jawed spanner (20) and, at the same time, pull the lever of the saw blade lock (49) upwards , until it engages.

Page 21

5. Hold the lever (49) firmly in position and

19 18

45°

unscrews the clamping nut (50) clockwise.

6. Remove clamping nut (50), outer blade flange (51) and saw blade from saw spindle.

7. Clean clamping surfaces of saw blade flange (51) and (52) and saw blade.

Danger! Do not use cleaning agents (e.g. to remove resin residue) that could corrode the light metal components of the saw; the stability of the saw would be adversely affected.

8. Push inner saw blade flange (52) onto motor

shaft.

9. Put on a new saw blade (observe direction of

rotation!).

– Do not use loose-fitting reducing rings;

the saw blade could work loose.

– Saw blades have to be mounted in such

way that they do not wobble or run out of balance and cannot work loose during operation.

10.Slide on outer blade flange (51).

11.Screw on clamping nut (50) (left-handed thread!). Turn clamping nut (50) with openjawed spanner (20) and, at the same time, pull the lever of the saw blade lock (49) upwards until it engages.

12.Hold lever (49) firmly in position and tighten clamping nut hand-tight by turning anticlockwise.

Danger!

– Do not extend arbour bolt tightening

wrench.

– Do not tighten arbour bolt by hitting the

wrench.

13.Adjust the splitting wedge according to the saw blade size (53). (for splitting wedge setting, see 7.1)

14.Fasten table insert (2) and lock with screw (40).

15.Attach blade guard (5).

10.2 Adjusting the blade tilt stop

1. Set the blade tilt stop lever (19) for the angle range to 0° / 45°.

ENGLISH en

personnel and such that the stationary machine cannot cause injury.

Caution! Do not store the saw outdoors, in unprotected areas or in damp or wet locations.

10.4 Maintenance Cleaning the Saw

 Remove chips and dust with vacuum cleaner

and brush: – from saw blade setting guide elements; –from motor vent slots; –chip case. –Height adjustment –Swivel guide – Separating cyclone

Before switching ON

Visual check to see if – Blade – splitting wedge distance 3 to 5 mm. – Splitting wedge is in line with saw blade. Visual check that the battery pack adapter is not

damaged; have defective parts replaced by an electrician if necessary.

Every time the machine is switched off

Check whether the saw blade overrun exceeds 10 seconds; if the overrun is longer than this, have the motor replaced by a qualified electrician.

Monthly (if used daily)

Remove chips with vacuum cleaner and brush; lightly oil guide elements:

– Threaded rod and guide rods of blade rise and

fall mechanism;

–Swivel segments.

Every 150 hours of operation

Check all screwed joints, retighten if necessary.

If necessary:

Set table leg guide bushings.  allen screws (55)

turn clockwise = guide sluggish

 allen screws (55)

turn anti-clockwise = guide moves easily.

 Further fine adjustment by means of a setscrew.

(56)

Danger! Use only saw blades conforming to the technical specifications stated and to EN 847-1 – if unsuitable or damaged saw blades parts are used, parts can be ejected due to centrifugal force in an explosive-type manner. Do not use:

– saw blades which permissible maximum

speed is below the rated no-load speed of the saw spindle (see “Technical Specifications”);

– saw blades made of high speed steel (HS

or HSS);

– Do not use any saw blades which have a

smaller cutting width or a thicker saw blade body than the thickness of the

splitting wedge. – Saw blades with visible damage; – cut-off wheel blades.

Danger!

– Mount saw blade using only genuine

parts.

2. Lock the set angle of inclination by tightening the clamping lever (18).

3. Check angle of inclination:

– 0° = at right angles to the saw table – 45° with separate mitre square.

If these angles are not achieved exactly:

4. Release cross-head screw (54) at respective cam disc and adjust cam plate until the blade bevel angle in relation to the saw table is exactly 0°, (= right angles), or 45°, in the end positions.

5. Retighten cross-head screw at cam plate.

6. After adjusting the stop limitation, readjust angle scale at front side if necessary.

Note:

To set the angle limit from -1.5° to 46.5°, the angle limit stop (19) must be removed.

10.3 Machine storage

Danger! Store the machine beyond the reach of children. Store the machine such that it cannot be put into operation by unauthorised

Setting guide bushings on front leg mount:  Turn Allen screws (57) clockwise = guide

sluggish.

 Turn Allen screws (57) anti-clockwise =

guide moves easily.

Page 22

ENGLISHen

Setting guide bushings on rear leg mount:  Turn Allen screws (58) clockwise = guide

sluggish.

 Turn Allen screws (58) anti-clockwise = guide

moves easily.

Tighten all Allen screws diagonally and evenly.

11. Tips and Tricks

 Before cutting a workpiece to size make trial

cuts on pieces of scrap.

 Always place a workpiece on the saw table in

such way that it cannot tilt or rock (e.g. always place a curved board on the table with the convex side up).

 For efficient cutting of same-length cuts, use a

length stop.

 Keep surface of table clean.

12. Troubleshooting Guide

Specified maximum speed is not reached - Motor receiving too little battery power:

 Recharge the battery pack if performance

diminishes.

Loss of cutting performance

Saw blade blunt (possibly tempering marks on blade body):

 Replace saw blade (see chapter 10.

Maintenance).

Chip ejection blocked

No dust collector connected or suction capacity insufficient:

 Connect dust extraction unit or increase suction

capacity (air speed  20 m/sec at chip ejection tube).

13. Accessories

Only use original Metabo battery packs and Metabo accessories.

Use only accessories that fulfil the requirements and specifications listed in these operating instructions.

 Circular saw Power Cut, Order no.: 6.28025 – For rough and medium-fine cuts with rapid

movement and limited power requirements

– Good cutting results for longitudinal cuts in solid

wood

 Circular saw blade Precision Cut, order no.:

6.28059

– Very wide range of applications in wood

processing

– For very good, clean cutting results for straight

and cross cuts in soft and hard wood

 Charger: ASC Ultra, ASC 30-36  Battery packs with different capacities. Only buy

battery packs only with voltage suitable for your power tool: LiHD, 36 V, 6,2 Ah, 6.25344 LiHD, 18 V, 7,0 Ah, 6.25345 LiHD, 18 V, 5,5 Ah, 6.25342 etc.

For a complete range of accessories, see www.metabo.com or the catalogue.

14. Repairs

16. Technical Specifications

Explanatory notes on the specifications on page 3. Changes due to technological progress reserved. U =Voltage of battery pack

=No-load speed

=Max. cutting speed

W =thickness of splitting wedge D =saw blade diameter (outer) d =saw blade hole (inside) b=cutting width a = max. base body thickness of the saw

T T

S L L A

A S S m=machine weight

The technical specifications quoted are subject to tolerances (in compliance with the relevant valid standards).

emissions from the power tool and to compare different power tools. The actual load may be higher or lower depending on the operating conditions, the condition of the power tool or the accessories. Please allow for breaks and periods for assessment purposes when the load is lower. Arrange protective measures for the user, such as organisational measures based on the adjusted estimates.

Typical A-effective perceived sound levels L L KpA, KWA= uncertainty

blade

=cutting height with vertical saw blade

90°

=cutting height with saw blade inclination

45°

of 45°

=saw blade swivel range

x°

=max. cutting width with ripping fence

=max. cross-section with angle guide

=dimensions without machine stand

(lxwxh)

=dimensions with machine stand (lxwxh)

=length of saw table

=width of saw table

Direct current

Emission values

These values make it possible to assess the

=sound-pressure level

=acoustic power level

Wear ear protectors!

Danger! Before carrying out any fault service or maintenance work, always:

1.switch machine OFF;

2.Remove battery pack.

3.Wait for saw blade to come to standstill. Check to see that all safety devices are

operational after each fault service. Motor does not run

The restart protection is active. If the battery pack is inserted when the machine is switched on or if the power supply is restored after an interruption, the machine does not start:

 Switch the machine off and back on again. Battery pack empty:  Recharge the battery pack if performance

diminishes.

Motor overheated, e.g. by a blunt saw blade or chip build-up in the chip case:

 Remove cause for overheating, let cool off for a

few minutes. Then restart machine.

Speed is not reached

Overload protection: There is a MAJOR reduction in load speed.

 The motor temperature is too high! Allow the

machine to run at idle speed until it has cooled down.

Overload protection: The motor stops during sawing:

 The machine is overloaded. Reduce the load

before continuing to work.

Danger! For safety reasons, repairs to power tools must be carried out by qualified electricians only using original spare parts!

Please contact your Metabo service centre if you have Metabo devices that require repairs. See www.metabo.com for addresses.

You can download a list of spare parts from www.metabo.com.

15. Environmental Protection

Observe national regulations on environmentally compatible disposal and on the recycling of disused machines, packaging and accessories.

Only for EU countries: never dispose of power tools in your household waste! Used

power tools must be collected separately and handed in for environmentally compatible recycling in accordance with European Directive 2012/19/EU on waste electrical and electronic equipment and its implementation in national legal systems.

Battery packs may not be disposed of with regular waste. Return faulty or used battery packs to your Metabo dealer!

Do not allow battery packs to come into contact with water!

Discharge the battery pack in the power tool before disposal. Prevent the contacts from shortcircuiting (e.g. by protecting them with adhesive tape).

Page 23

Instructions d’utilisation originales

Consignes de sécurité générales pour les

Table des Matières

1. Déclaration de conformité

2. Utilisation conforme à l'usage

3. Consignes générales de sécurité

4. Consignes de sécurité particulières

5. Vue d'ensemble

6. Installation

7. Mise en service

8. Contrôle et commande

9. Transport

10. Maintenance et entretien

11. Trucs et astuces

12. Problèmes et dérangements

13. Accessoires

14. Réparations

15. Protection de l'environnement

16. Caractéristiques techniques

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité que ces scies circulaires sur table, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Rapport de test *4), Organisme responsable des tests *5), Documents techniques pour *6) - voir page 3.

2. Utilisation conforme à l'usage

La scie circulaire sur table est conçue pour les coupes longitudinales et transversales de bois massif, de bois stratifié, de panneaux de particules, de lamellés collés et de matériaux similaires.

Elle peut uniquement être utilisée pour scier les métaux si les conditions suivantes sont réunies :

– Uniquement avec une lame de scie appropriée

(voir chapitre 13. Accessoires)

– Uniquement pour des métaux non ferreux

(pas de métal dur ou trempé, pas de magnésium)

Les pièces rondes peuvent uniquement être sciées avec un dispositif de maintien approprié, afin d'empêcher qu'elles ne soient tournées par la lame de scie en rotation.

En cas de sciage sur chant de pièces plates, utilisez une butée appropriée afin d'assurer un guidage parfaitement sûr.

L'appareil ne doit pas être utilisé pour le pliage et le rainurage.

Ne pas utiliser l'appareil pour couper des entailles (rainure se terminant dans la pièce).

Ne pas utiliser l'appareil pour les coupes plongeantes.

Toute autre utilisation est considérée comme étant contraire à l'utilisation conforme et est interdite. Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation contraire aux prescriptions.

En cas de changements apportés à l'appareil ou d'utilisation de pièces qui ne sont pas contrôlées et autorisées par le constructeur, des dommages imprévisibles peuvent survenir lors du fonctionnement.

3. Consignes générales de sécurité

Pour des raisons de sécurité et afin de protéger l'outil électrique, respectez les passages de texte marqués de ce symbole !

AVERTISSEMENT – Lisez la notice d'utilisation afin d'éviter tout risque de blessure.

Remettez l'outil électrique uniquement accompagné de ces documents.

outils électriques

AVERTISSEMENT – Veuillez lire l'ensemble des consignes de sécurité et

instructions. Le non-respect des consignes de

sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions ! Le terme « outil » utilisé dans les

consignes de sécurité fait référence aux outils électriques filaires (avec cordon d'alimentation) ou aux outils électriques sans fil (sans cordon d'alimentation).

3.1 Sécurité de la zone de travail a) Conservez la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres sont

propices aux accidents.

b) Ne faites pas fonctionner l'outil électrique dans une atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui peuvent enflammer les poussières ou les vapeurs.

c) Maintenez les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous

faire perdre le contrôle de l’outil.

3.2 Sécurité électrique a) Il faut que les fiches de l'outil électrique

soient adaptées au socle. Ne modifiez jamais la fiche de quelque façon que ce soit. N'utilisez pas d’adaptateurs avec des outils électriques à branchement de terre.

L'utilisation de fiches non modifiées et de prises adaptées réduit le risque d'électrocution.

b) Évitez tout contact du corps avec des surfaces mises à la terre telles que des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque d'électrocution

augmente si votre corps est relié à la terre.

c) N'exposez les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau

à l'intérieur d'un outil électrique augmente le risque d'électrochoc.

d) Ne maltraitez pas le cordon. N'utilisez jamais le cordon pour porter, tirer ou débrancher l’outil électrique. Maintenez le câble à l’écart de la chaleur, de l'huile, des arêtes vives ou des pièces en mouvement. Les

câbles d'alimentation endommagés ou emmêlés augmentent le risque d'électrocution.

e) Lorsque vous travaillez à l'extérieur avec un outil électrique, utilisez uniquement des rallonges adaptées pour une utilisation à l'extérieur. L'utilisation d'un cordon adapté à

l'utilisation extérieure réduit le risque d'électrochoc.

f) Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage

d'un interrupteur de protection contre les courants de court-circuit réduit le risque d'électrochoc.

3.3 Sécurité des personnes a) Restez vigilant, regardez ce que vous êtes

en train de faire et faites preuve de bon sens lorsque vous utilisez l’outil électrique. N'utilisez un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment

d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.

b) Portez un équipement de protection individuelle et toujours des lunettes de protection. Les équipements de protection

individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.

c) Éviter tout démarrage intempestif. Assurezvous que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou à la batterie, de le ramasser ou de le porter. Porter

l'outil électrique en ayant le doigt sur l'interrupteur ou brancher l'appareil au secteur alors qu'il est en marche peut causer des accidents.

FRANÇAIS fr

d) Retirez tout outil de réglage ou clé plate avant de mettre l’outil électrique en marche.

Un outil ou une clé laissé(e) dans une partie tournante de l'appareil peut entraîner des blessures.

e) Évitez de prendre une posture inconfortable. Adoptez une position stable et gardez l'équilibre à tout moment.

Cela permet un meilleur contrôle de l’outil électrique dans des situations inattendues.

f) Portez des vêtements adaptés. Ne portez

pas de vêtements amples ou de bijoux. Gardez les cheveux et les vêtements à distance des parties en mouvement. Des

vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs d'aspiration ou de collecte des poussières peuvent être installés, assurez-vous qu'ils sont branchés et correctement utilisés. Utiliser un système

d'aspiration des poussières réduit les risques liés à la présence de poussières.

h) Ne vous croyez pas en sécurité alors que ce n’est pas forcément le cas, et ne passez pas outre les règles de sécurité concernant les outils électriques, même si après de nombreuses utilisations, vous connaissez bien votre outil électrique. Une fraction de

seconde d'inattention peut provoquer une blessure grave.

3.4 Utilisation et manipulation de l'outil électrique

a) Ne forcez pas l’appareil. Utiliser l’outil électrique adapté à votre application. L’outil

électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) N'utilisez pas l’outil électrique dont l'interrupteur est défectueux. Tout outil

électrique qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d’alimentation et/ou enlever la batterie, si elle est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité

préventives réduisent le risque de démarrage accidentel de l'outil électrique.

d) Conservez les outils électriques non utilisés hors de la portée des enfants. Ne laissez pas des personnes qui ne sont pas familiarisées avec l'appareil ou qui n'ont pas lu les présentes instructions, l'utiliser. Les

outils électriques sont dangereux s'ils sont utilisés par des personnes inexpérimentées.

e) Entretenez soigneusement les outils électriques et les accessoires. Vérifiez si les pièces mobiles fonctionnent correctement et ne bloquent pas, si des pièces sont cassées ou si des dommages empêchent le bon fonctionnement de l'outil électrique. En cas de dommages, faites réparer l’appareil avant de l’utiliser. De nombreux accidents sont dus à des

outils électriques mal entretenus.

f) Gardez affûtés et propres les outils de coupe. Des outils de coupe correctement

entretenus avec des arêtes coupantes sont moins susceptibles de se bloquer et sont plus faciles à contrôler.

g) Utilisez l’outil électrique, les accessoires, les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de

l’outil électrique pour d'autres applications que celles prévues peut donner lieu à des situations dangereuses.

h) Gardez les poignées et les zones de préhension sèches, propres et exemptes d'huile et de graisse. Des poignées et des

surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans des situations inattendues.

3.5 Réparations

a) Confiez toujours les réparations de votre outil électrique à des techniciens qualifiés et veillez à ce que les réparations soient effectuées avec des pièces de rechange

Page 24

FRANÇAISfr

originales. Cela assure le maintien de la sécurité de l'outil électrique.

4. Consignes de sécurité particulières

4.1 Consignes de sécurité relatives aux capots de protection

a) Ne démontez pas les capots de protection. Les capots de protection doivent être en parfait état et être correctement montés. Les

capots de protection mal fixés, endommagés ou défectueux doivent être réparés ou remplacés.

b) Utilisez toujours un capot de protection de

lame de scie et le couteau diviseur pour les coupes. Pour les coupes au cours desquelles la

lame de scie passe à travers toute l'épaisseur de la pièce, le capot de protection et d'autres dispositifs de sécurité réduisent le risque de blessures.

c) Une fois les travaux ayant nécessité le

retrait du capot de protection et du couteau diviseur terminés (par ex. pliage), réinstallez immédiatement le système de protection. Le

capot de protection et le couteau diviseur réduisent le risque de blessures.

d) Avant de mettre l'outil électrique en

marche, veillez à ce que la lame de scie ne soit pas en contact avec le capot de protection, le couteau diviseur ou la pièce à usiner. Le contact accidentel de ces composants

avec la lame de scie peut donner lieu à une situation dangereuse.

b) Ajuster le couteau diviseur conformément

à la description des présentes instructions d'utilisation. Une distance, une position ou une

orientation inadaptée peuvent empêcher le couteau diviseur d'agir efficacement contre un choc en arrière.

f) Pour que le couteau diviseur soit efficace, il doit se trouver dans la fente de sciage. Lors de coupes dans des pièces à usiner trop courtes pour permettre au couteau diviseur d'agir, le couteau diviseur est inefficace. Dans ces conditions, le couteau diviseur ne peut pas empêcher un choc en arrière.

g) Utilisez la lame de scie adaptée au couteau diviseur. Pour que le couteau diviseur soit efficace, le diamètre de la lame de scie doit être adapté au couteau diviseur, le corps de la lame doit être plus fin que le couteau diviseur et la largeur des dents doit être supérieure à l'épaisseur du couteau diviseur.

4.2 Consignes de sécurité pour le sciage

a) DANGER N'approchez jamais vos doigts et vos mains de la lame de scie

ou de la zone de sciage. Un moment

d'inattention ou un dérapage pourrait diriger votre main vers la lame de scie et causer des blessures graves.

b) Guidez toujours la pièce dans le sens

opposé au sens de rotation de la lame de scie. Guider la pièce dans le même sens que le

sens de rotation de la lame de scie au-dessus de la table peut entraîner la pièce et votre main vers la lame de scie.

c) N'utilisez jamais le guide à onglet pour

guider la pièce lors de coupes longitudinales et n'utilisez jamais le guide latéral pour les coupes transversales avec le guide à onglet.

Le guidage de la pièce avec le guide latéral et le guide à onglet augmente la probabilité que la lame de scie se coince et entraîne un choc en arrière.

d) Lors des coupes longitudinales, exercer

toujours la force de guidage sur la pièce entre le rail de guidage et la lame de scie. Utilisez un bâton poussoir si la distance entre le rail de guidage et la lame de scie est inférieure à 150 mm et un bloc poussoir si la distance est inférieure à 50 mm. Ces « aides »

vous permettent de garder les mains à distance de la lame de scie.

e) Utilisez uniquement le bâton poussoir

fourni par le fabricant ou un bâton poussoir fabriqué de manière conforme. Le bâton

poussoir permet de garder la main à une distance suffisante de la lame de scie.

f) N'utilisez jamais un bâton poussoir endommagé ou scié. Un bâton poussoir

endommagé peut se casser et conduire à ce que votre main soit entraînée dans la lame de scie.

g) Ne travaillez jamais à mains libres. Utilisez

toujours le guide latéral ou le guide à onglet pour positionner et guider la pièce à usiner. «

Mains libres » signifie tenir ou guider la pièce à usiner avec les mains et non avec le guide latéral ou le guide à onglet. Le sciage à mains libres entraîne une mauvaise orientation, un blocage et un choc en arrière.

h) Ne placez jamais vos mains autour ou au- dessus d'une lame de scie en rotation. Tentez d'attraper une pièce à usiner peut entraîner un contact accidentel avec la lame de scie en rotation.

i) Soutenez les pièces à usiner longues et/ou

larges derrière et/ou sur le côté de la table de sciage de manière à ce qu'elles restent horizontales. Les pièces à usiner longues et/ou

larges ont tendance à basculer au bord de la table de sciage. Cela entraîne une perte de contrôle, le blocage de la lame de scie et un choc en arrière.

j) Guidez la pièce à usiner de manière

régulière. Ne tordez pas et ne tournez pas la pièce. Si la lame de scie se bloque, arrêtez immédiatement l'outil électrique, retirez la batterie et éliminez la cause du blocage. Le

blocage de la lame de scie par la pièce à usiner peut entraîner un choc en arrière ou le blocage du moteur.

k) Ne retirez pas le matériau scié lorsque la scie est en marche. Le matériau scié peut se coincer entre la lame de scie et le rail de guidage ou dans le capot de protection et entraîner vos doigts vers la lame de scie si vous essayez de le retirer. Arrêtez la scie et attendez l'arrêt complet de la lame de scie avant de retirer le matériau.

I) Utilisez un guide latéral supplémentaire

pour les coupes longitudinales de pièces d'une épaisseur inférieure à 2 mm. Les pièces

fines peuvent se coincer en dessous du guide latéral et entraîner un choc en arrière.

4.3 Choc en arrière - Causes et consignes de sécurité correspondantes

Un choc en arrière est la réaction soudaine de la pièce à usiner suite à l'accrochage, au blocage de la lame de scie ou à une coupe de la lame de scie mal engagée dans la pièce à usiner, ou lorsqu'une partie de la pièce à usiner est coincée entre la lame de scie et le guide latéral ou un autre objet fixe.

Dans la plupart des cas, en cas de choc en arrière, la pièce est happée par la partie arrière de la lame de scie, soulevée par la table de sciage et projetée en direction de l'opérateur.

Un choc en arrière est la conséquence d'une utilisation incorrecte ou inadaptée de la scie circulaire sur table. Il peut être évité en prenant les précautions appropriées indiquées cidessous.

a) Ne vous placez pas dans l'alignement

direct de la lame de scie. Placez-vous toujours du côté de la lame de scie où se trouve le rail de guidage. En cas de choc en

arrière, la pièce à usiner peut être projetée à grande vitesse sur des personnes qui se trouvent devant ou dans l'alignement de la lame de scie.

b) Ne placez jamais votre main au-dessus ou

derrière la lame de scie pour tirer sur la pièce à usiner ou la soutenir. Cela peut entraîner un

contact accidentel avec la lame de scie ou un choc en arrière peut entraîner vos doigts vers la lame de scie.

c) Ne maintenez ni ne poussez jamais la

pièce à scier contre la lame de scie en rotation. Pousser la pièce à scier contre la lame

de scie entraîne un blocage et un choc en arrière. c) Orientez le rail de guidage parallèlement à

la lame de scie. Un rail de guidage non aligné pousse la pièce à usiner contre la lame de scie et génère un choc en arrière.

e) Pour les coupes cachées (par ex. pliage),

utilisez un cale-guide pour guider la pièce contre la table et le rail de guidage. Un cale-

guide permet de mieux contrôler la pièce à usiner en cas de choc en arrière.

f) Soutenez les grandes plaques afin de

réduire le risque de choc en arrière causé par le blocage de la lame de scie. Les plaques de

grand format sont susceptibles de se plier sous leur propre poids. Les plaques doivent être

soutenues des deux côtés, à la fois près de la fente de sciage et sur le bord.

g) Soyez particulièrement prudent lorsque

vous sciez des pièces tordues, nouées ou déformées ou qui ne présentent pas un bord droit le long duquel vous pouvez les guider avec un guide à onglet ou un rail de guidage.

Une pièce déformée, nouée ou tordue n'est pas stable et entraîne un mauvais alignement du joint de coupe avec la lame de scie, un blocage et un choc en arrière.

h) Ne sciez jamais plusieurs pièces empilées l'une sur l'autre ou l'une derrière l'autre. La lame pourrait entraîner une ou plusieurs pièces et causer un choc en arrière.

i) Si vous souhaitez redémarrer une scie qui

se trouve dans une pièce, centrez la lame de scie dans la fente de sciage de manière à ce que les dents de scie ne soient pas coincées dans la pièce. Si la lame se bloque, elle peut

soulever la pièce et causer un choc en arrière lorsque la scie redémarrera.

j) Veillez à ce que les lames de scie soient

toujours propres, affûtées et suffisamment avoyées. N'utilisez jamais des lames de scie déformées ou des lames de scie avec des dents fissurées ou cassées. Les lames de scie

affûtées et correctement avoyées réduisent le risque de blocage et de choc en arrière.

4.4 Consignes de sécurité pour l'utilisation de scies circulaires sur table

a) Arrêtez la scie circulaire sur table et retirez la batterie avant de retirer la plaque d'insertion, de changer la lame de scie, de régler le couteau diviseur ou le capot de protection de la lame de scie et lorsque vous laissez la machine sans surveillance. Les

mesures de précaution ont pour but d'éviter des accidents.

b) Ne laissez jamais tourner la scie circulaire

sur table sans surveillance. Arrêtez l'outil électrique et ne le quittez pas avant son arrêt complet. Une scie tournant sans surveillance

représente un risque incontrôlé. c) Installez la scie circulaire sur table à un

endroit plat et bien éclairé où vous pouvez adopter une position stable et rester en équilibre. Le lieu d'installation doit offrir

suffisamment de place pour permettre une manipulation correcte des pièces à usiner. Le désordre et les zones de travail mal éclairées ainsi que les sols irréguliers et glissants peuvent donner lieu à des accidents...

d) Retirez régulièrement les copeaux de

sciage et la sciure sous la table de sciage et/ ou du système d'aspiration des poussières.

La sciure accumulée est inflammable et peut s'enflammer spontanément.

e) Fixez la scie circulaire sur table. Une scie circulaire sur table mal fixée peut bouger et se renverser.

f) Retirez les outils de réglage, les restes de

bois, etc. de la scie circulaire sur table avant de la mettre en marche. Les déviations ou les

blocages peuvent être dangereux. g) Utilisez toujours des lames de scie d'une

taille adéquate et munies d'un trou de fixation de forme adaptée (par exemple en étoile ou rond). Les lames de scie non adaptées

aux éléments de montage côté scie ne tournent pas rond et entraînent une perte de contrôle.

h) N'utilisez jamais du matériel de montage

de la lame de scie endommagé ou inadapté, comme des brides, des rondelles, des vis et des écrous. Ce matériel de montage de la lame

de scie a été spécialement conçu pour votre scie afin de garantir un fonctionnement sûr et des performances optimales...

i) Ne montez jamais sur la scie circulaire sur

table et n'utilisez pas la scie circulaire sur table comme escabeau. Vous pourriez être

gravement blessé si l'outil se renverse ou si vous entrez accidentellement en contact avec la lame de scie.

j) Veillez à ce que la lame de scie soit montée

dans le bon sens de rotation. N'utilisez pas de meules ou de brosses métalliques avec la scie circulaire sur table. Le montage non

conforme de la lame de scie ou l'utilisation d'accessoires non recommandés peut entraîner des blessures graves.

Page 25

4.5 Autres consignes de sécurité

– Ces instructions s'adressent à des personnes

possédant des connaissances de base dans le maniement des appareils similaires à celui qui est décrit ici. Si vous n'avez aucune expérience de ce type d'appareil, commencez par demander l'aide d'une personne expérimentée.

– Le fabricant ne pourra être tenu responsable de

dommages découlant de la non-observation de ces instructions d'utilisation.

Les informations contenues dans ces instructions d'utilisation sont identifiées de la manière suivante :

Danger ! Mise en garde contre des dommages personnels ou environnementaux.

Danger dû à l'électricité ! Signale un risque de lésion corporelle par électrocution.

Risque d'accrochage ! Risque de lésions corporelles pouvant être occasionnées par accrochage de parties du corps ou de vêtements.

Attention ! Risque de dommages matériels.

Remarque :

Informations complémentaires.

 Respecter les consignes de sécurité

spécifiques à chaque chapitre.

 Respectez, le cas échéant, les dispositions

légales ou les directives de prévention des accidents relatives à la manipulation de scies circulaires.

Risques généraux !

 Prendre en considération les influences de

l'environnement.

 Pour travailler les pièces longues, employer des

porte-pièces adaptés.

 Cet appareil peut uniquement être mis en

service et utilisé par des personnes habituées à manipuler des scies circulaires et conscientes des dangers liés à l'utilisation de ce type d'appareil. Les personnes mineures n'ont le droit de se servir de l'appareil que dans le cadre d'une formation professionnelle et sous le contrôle d'un instructeur.

 Les personnes non concernées par l'appareil, et

tout particulièrement les enfants, doivent être tenues à distance de la zone de danger. Ne laissez aucune tierce personne toucher l'appareil ou la batterie pendant l'utilisation de l'appareil.

 Évitez une surchauffe des dents de scie.  Lors du sciage du plastique, évitez que le

plastique ne fonde.

 Le sciage de cales est uniquement autorisé

avec une butée auxiliaire adaptée.

Dangers dus à l'électricité !

 Ne pas exposer l'appareil à la pluie.

Ne pas utiliser cet appareil en présence d'eau ou d'humidité relative de l'air trop élevée.

Risque de blessures ou d'écrasement

au niveau des pièces mobiles !

 Ne pas faire fonctionner l'appareil tant que les

dispositifs de sécurité ne sont pas montés.

 Garder toujours une distance suffisante par

rapport à la lame de scie. Utiliser éventuellement des aides d'attaque adaptées. Se tenir à une distance suffisante des pièces en mouvement.

 Attendre que la lame de scie soit immobile

avant de retirer de la zone de travail les petites chutes de découpes de pièces, les restes de bois etc.

 Ne freinez pas la lame de scie en exerçant une

pression latérale.

 Éteignez la machine et retirez la batterie avant

de transporter la machine ou d’effectuer un réglage, un changement d’équipement, des travaux de maintenance ou de nettoyage.

 Vérifier avant la mise en marche (par exemple

après des travaux de maintenance) que l'appareil ne contient aucun outil de montage ni aucune pièce détachée.

Risque de coupure également lorsque

les dispositifs de coupe sont immobiles !

 Utiliser des gants pour remplacer les dispositifs

de coupe.

 Mettre les lames de scie de côté de manière à

ce que personne ne risque de s'y blesser.

Risque lié au choc en arrière des

pièces à usiner !

 Travaillez uniquement avec un couteau diviseur

correctement réglé.

 Ne pas coincer les pièces à usiner.  Veillez à utiliser une lame adaptée au matériau

que vous voulez scier.

 N'employez que des lames de scie à dents fines

pour scier des pièces minces ou aux parois minces.

 Utilisez toujours des lames de scie affûtées.  En cas de doute, vérifier que les pièces à usiner

ne contiennent pas de corps étrangers (par exemple des clous ou des vis).

 Ne scier que des pièces ayant des dimensions

qui permettent de les stabiliser pendant la coupe.

Risque d'accrochage !

 Faire en sorte qu'aucune pièce en rotation ne

puisse happer une partie du corps ou des vêtements (ne pas porter de cravate, ni de gants, ni de vêtements à manches larges ; utiliser un filet à cheveux si vous avez les cheveux longs).

 Ne sciez jamais des pièces qui comportent

–des cordes, –des lacets, –des rubans, –des câbles ou – des fils.

Danger dû à un équipement de

protection personnel insuffisant !

 Porter une protection acoustique.  Porter des lunettes de protection.  Porter un masque anti-poussière.  Porter des vêtements de travail adaptés.  Le port de chaussures antidérapantes est

recommandé pour les travaux en extérieur.

Danger dû aux sciures de bois !

 Certaines sciures de bois (bois de chêne, de

hêtre ou de frêne, par exemple) sont cancérigènes en cas d'inhalation. Ne travailler qu'avec un dispositif d'aspiration. Le dispositif d'aspiration doit être conforme aux valeurs indiquées dans le chapitre 8.1.

Réduction de la pollution due aux poussières :

 Certaines poussières produites par le ponçage

électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : le plomb des peintures à base de plomb, la silice cristalline des briques, du ciment et d’autres produits de maçonnerie, et l’arsenic et le chrome du bois d’œuvre traité chimiquement.

 Les conséquences de telles expositions varient

en fonction de la fréquence à laquelle vous faites ce type de travail.

FRANÇAIS fr

 Il est souhaitable que le corps n'absorbe pas

ces particules.

 Pour réduire votre exposition à ces agents

chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques.

 Respectez les directives applicables au

matériau, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets).

 Collectez les particules émises sur le lieu

d'émission et évitez les dépôts dans l'environnement.

 Utilisez le système de collecte des poussières

fourni et un dispositif d'aspiration adapté. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement.

 Réduisez l’émission de poussières en :

– évitant d'orienter les particules sortantes et

l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière,

– utilisant un système d'aspiration et/ou un

purificateur d'air,

– aérant convenablement le lieu de travail et en

l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner.

– Aspirez ou lavez les vêtements de protection.

Ne les soufflez, battez ou brossez pas.

Danger en cas de modifications apportées à l'appareil ou d'utilisation de pièces qui n'ont été ni contrôlées ni approuvées par le fabricant

 Monter l'appareil en respectant

scrupuleusement les présentes instructions.

 Utiliser uniquement des pièces de rechange

validées par le fabricant. C'est notamment valable pour :

– les lames de scie (numéros de commande voir

chapitre 13. Accessoires) ;

– Dispositifs de sécurité.

 N'effectuer aucune modification sur les pièces

de l'appareil.

Danger dû à un défaut de l'appareil !

 Toujours entretenir l'appareil et les accessoires

avec soin. Respecter les instructions de maintenance.

 Veiller avant chaque mise en service à ce que

l'appareil soit en bon état : avant de l'utiliser, vérifier soigneusement que les dispositifs de sécurité et de protection ou les pièces légèrement endommagées fonctionnent de manière irréprochable et conformément à leur finalité. S'assurer que les pièces mobiles fonctionnent correctement et ne se bloquent pas. Toutes les pièces doivent être correctement installées et répondre à toutes les conditions afin d'assurer un fonctionnement parfait de l'appareil.

 Les pièces ou les dispositifs de protection

détériorés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé et reconnu. Faire remplacer les interrupteurs défectueux par un atelier de service aprèsvente. Ne pas utiliser cet appareil si l'interrupteur marche/arrêt est défectueux.

Risque lié au bruit !

 Porter une protection acoustique.  Veillez à ce que le couteau diviseur ne soit pas

déformé. Un couteau diviseur déformé pousse la pièce latéralement contre la lame de scie. Cela occasionne du bruit.

Danger dû à des pièces ou des parties de pièces à usiner qui bloquent !

En cas de blocage :

1. arrêter l'appareil,

2. retirer la batterie,

Page 26

FRANÇAISfr

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

ʸʼʷÃÃ

3. porter des gants,

4. Éliminer le blocage avec un outil approprié.

4.6 Symboles sur l'appareil

Plaque signalétique :

aFabricant b Numéro de série c Désignation de l'appareil d Caractéristiques du moteur (voir également «

Caractéristiques techniques »)

e Symbole CE – Cet appareil répond aux

directives européennes conformément à la

déclaration de conformité f Année de fabrication g Symbole d'élimination des déchets – l'appareil

usagé peut être remis au fabricant h Dimensions admissibles des lames de scie

Symboles de sécurité

Danger ! Le non-respect des avertissements suivants peut provoquer des blessures graves ou des dommages matériels.

Lire les instructions d'utilisation.

Ne pas mettre les mains dans la lame de scie en mouvement.

Porter des lunettes de protection et Porter un casque antibruit !

Ne pas utiliser l'appareil dans un environnement humide ou mouillé.

4.7 Dispositifs de sécurité Couteau diviseur

Le couteau diviseur (3) empêche qu’une pièce ne soit accrochée par les dents lors du mouvement ascendant, puis projetée contre l’utilisateur.

Le couteau diviseur doit toujours être monté pendant le fonctionnement.

Capot de protection

Le capot de protection (5) protège contre des contacts involontaires avec la lame de scie et évite la projection de copeaux.

Le capot de protection doit toujours être monté pendant le fonctionnement.

Poussoir

Le bâton poussoir (13) sert de rallonge pour la main, afin de guider la pièce en toute sécurité au niveau de la lame de scie, et protège contre un contact involontaire avec la lame de scie.

La pièce de poussée doit être utilisée dès que l'écart entre la lame de scie et le guide de délignage est inférieur à 150 mm.

Le poussoir doit être monté selon un angle de 20° à 30° par rapport à la surface de la table de scie.

Lorsque le bâton poussoir n'est pas utilisé, il doit être conservé sur la machine.

Si le poussoir est endommagé, il doit être remplacé.

5. Vue d'ensemble

Voir page 2.

1Rallonge de table 2 Insert de table 3Couteau diviseur 4 Levier de serrage pour la fixation du capot de

protection 5 Capot de protection 6 Poignée de serrage pour la fixation du guide

transversal 7 Butée transversale 8 Guide de délignage 9 Levier de serrage pour la rallonge latérale de

table

10 Levier de serrage pour la fixation du guide

latéral

11 Écrou moleté pour le réglage précis du guide

latéral

12 Rallonge latérale de table 13 Poussoir 14 Rangement du bâton poussoir 15 Interrupteur de marche/arrêt 16 Manivelle pour le réglage de la hauteur de

coupe

17 Volant pour le réglage de l'angle d'inclinaison 18 Levier pour le blocage de l'angle d'inclinaison 19 Limiteur d'inclinaison 20 Clé à fourche 21 Rangement du guide transversal 22 Rangement du sac collecteur de sciures 23 Rangement du capot de protection 24 Rangement du guide latéral 25 Pied / poignée du bâti 26 Rangement du cyclone dépoussiéreur 27 Sac collecteur de sciures 28 Cyclone dépoussiéreur 29 Raccord d'aspiration 30 Vis de réglage (fixation du guide latéral) 31 Adaptateur de batterie (2 x 18 V) * 32 TS 36-18 LTX BL 254 :touche de

déverrouillage pour retirer l’adaptateur de

batterie *

33 Touche de déverrouillage de la batterie * 34 Batterie * 35 Indicateur de capacité et de signalisation * 36 Touche de l'indicateur de capacité *

* en fonction de l'équipement / du modèle choisi

6. Installation

Adopter une position stable de

manière à ne pas perdre l'équilibre. Installation sans support de machine :

1. Soulever l'appareil hors de l'emballage à l'aide d'une deuxième personne.

2. Déposer la scie sur une table ou un établi stable.

3. Visser la scie sur la table ou sur l'établi.

Installation avec support de machine :

1. Soulever l'appareil hors de l'emballage à l'aide d'une deuxième personne.

2. Poser l'appareil sur le sol.

3. Soulever l'appareil au niveau des poignées et le redresser verticalement

4. Sortir les poignées (25), les tourner et les encliqueter.

5. Déplier les deux pieds de table inférieurs. Pour ce faire, pousser le levier pivotant rouge (37) vers le bas (avec le pied ou avec la main) et pivoter les pieds de la table vers le bas.

6. Basculer l'appareil légèrement vers l'arrière et pousser les deux pieds de table vers le bas. Les leviers pivotants rouges (37) doivent s'encliqueter.

7. Déplier les deux pieds de table supérieurs. Pour ce faire, pousser les leviers pivotants rouges (38) vers la droite et pivoter les pieds de table vers le bas. Les leviers pivotants rouges doivent s'encliqueter.

8. Saisir la scie au centre, au niveau du châssis de cadre supérieur. Tirer la scie vers le haut et la déposer (retenir le pied réglable avec le pied, afin d'empêcher un glissement de la scie lors de l'installation).

Page 27

5. Contrôler l'alignement du couteau diviseur :

240

max. 5 mm

542

53 4

– La distance entre le bord extérieur de la lame

de scie et le couteau diviseur doit être de 3 à5mm.

– Le couteau diviseur doit être aligné par rapport

à la lame de scie.

FRANÇAIS fr

7.2 Batterie

Danger ! Tension électrique

 Utilisez uniquement l'appareil dans un

environnement sec.

 Charger la batterie (34) avant l'utilisation.  En cas de baisse de puissance, recharger la

batterie.

 La température de stockage optimale se

situe entre 10 °C et 30 °C.

 Si la machine est défectueuse, retirer la

batterie de la machine.

 Retirez la batterie de l'outil avant toute

opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage.

Protégez les batteries de l'humidité !

9. Compenser les irrégularités du sol avec le pied réglable (39).

7. Mise en service

Remarque :

Lors de la première mise en service, des copeaux de caoutchouc peuvent être expulsés. Ce phénomène est tout à fait normal.

7.1 Montage

Régler le couteau diviseur (si nécessaire)

Remarque :

Le couteau diviseur (3) est déjà correctement réglé à la livraison. Un alignement lors de la mise en service est uniquement nécessaire si le couteau diviseur s'est déréglé durant le transport.

1. Remonter la lame de scie jusqu’en haut en tournant la manivelle.

2. Tourner la vis (40) dans le sens inverse des aiguilles d’une montre, soulever l’insert de table (2) et le retirer.

3. Desserrer le levier de blocage (41) (tourner

dans le sens inverse des aiguilles d'une montre).

4. Tirer le couteau diviseur (3) de la position de transport inférieure vers le haut jusqu'à la butée.

Danger ! Le couteau diviseur fait partie des dispositifs de sécurité et doit être monté correctement pour garantir un fonctionnement sans danger.

6. Serrer le levier de blocage (41) (tourner dans

le sens des aiguilles d'une montre !).

Régler l'alignement latéral (si nécessaire) : Le couteau diviseur (3) et la lame de scie doivent être parfaitement alignés.

7. Desserrer les trois vis à six pans creux (42).

8. Aligner le couteau diviseur (3) par rapport à la

lame de scie.

9. Resserrer les trois vis à six pans creux (42).

10.Fixer l’insert de table (2) et le verrouiller avec

la vis (40).

Montage du capot de protection

1. Remonter la lame de scie jusqu’en haut en

tournant la manivelle.

2. Monter le capot de protection (5) sur le

support au niveau du couteau diviseur (3).

3. Serrer le capot de protection, à l'aide du levier

de serrage (4).

Réglage de la hauteur de l'insert de table (si nécessaire)

L'insert de table (2) est correctement réglé lorsque sa surface se trouve de 0 mm à 0,7 mm en dessous de la surface de la table.

Pour le réglage de la hauteur, tourner les 4 vis aux coins de l'insert de table (2).

N'exposez pas les batteries au feu !

Ne pas utiliser de batteries

défectueuses ou déformées !

 Ne pas ouvrir les batteries !



Ne pas toucher ni court-circuiter entre eux les contacts d'une batterie.

Une batterie Li-Ion défectueuse peut occasionner une fuite de liquide légèrement acide et inflammable !

En cas de fuite d'acide de batterie et de contact avec la peau, rincer

immédiatement et abondamment à l'eau. En cas de projection dans les yeux, les laver à l'eau propre et consulter immédiatement un médecin !

 Évitez tout démarrage involontaire :

assurez-vous que l’interrupteur de marche/ arrêt est éteint avant d’installer la batterie dans l’appareil.

 L'expédition des batteries Li-Ion est

soumise à la législation sur les produits dangereux (UN 3480 et UN 3481). Lors de l'envoi des batteries Li-Ion, renseignezvous sur les prescriptions actuellement valables. Le cas échéant, veuillez vous renseigner auprès de votre transporteur. Un emballage certifié est disponible chez Metabo.

 Envoyez uniquement des batteries dont le

boîtier est intact et qui ne présentent pas de fuite. Pour l’envoi, sortez la batterie de l'outil. Protégez les contacts de tout courtcircuit (par exemple les isoler à l'aide de ruban adhésif).

Les batteries Li-Ion « Li-Power, LiHD » sont pourvues d'un indicateur de capacité et de signalisation (35) :

 Appuyer sur la touche (36) pour afficher l'état de

charge par le biais des voyants LED.

 Si un voyant LED clignote, la batterie est

presque épuisée et doit être rechargée.

Retrait et installation de la batterie :

 Pour installer ou retirer la batterie sur la scie

circulaire TS 36-18 LTX BL 254 : appuyez sur la touche de déverrouillage (32) et retirez l’adaptateur de batterie (31) de la machine.

 Retrait : appuyer sur la touche de

déverrouillage de la batterie (33) et retirer la batterie (34).

 Installation : insérer la batterie (34) jusqu'à ce

qu'elle s'encliquète.

 Pour la TS 36-18 LTX BL 254, réinsérer

l’adaptateur de batterie (31) jusqu’à ce qu’il s’encliquète.

Remarques pour la scie circulaire TS

36-18 LTX BL 254 :

 Toujours utiliser deux batteries de 18 volts à

logement coulissant.

 Capacité recommandée : 4,0 Ah et plus.  Nous conseillons d'utiliser des batteries avec la

même référence.

 Il est possible d'utiliser des batteries avec des

capacités différentes. Dans ce cas, la batterie

Page 28

FRANÇAISfr

18 17

-1,5° ... 45° 0° ... 46°

avec la plus faible capacité (Ah) détermine la durée d'utilisation / la puissance.

Remarques pour la scie circulaire TS 36

LTX BL 254 :

 Capacité recommandée : 4,0 Ah et plus. (plus

petite batterie recommandée (disponible comme accessoire) : LiHD, 36 V, 5,2 Ah)

8. Contrôle et commande

Risque d'accident ! La scie doit être utilisée par une personne à la fois. Les autres personnes chargées du guidage ou de l'évacuation des pièces doivent se tenir à distance de la scie.

Avant de commencer à travailler, vérifiez l'état :

– Batterie – de l'interrupteur marche/arrêt ; – du couteau diviseur ; – du capot de protection ; – des dispositifs de guidage (bâton pous-

soir, bloc poussoir et poignée).

Utiliser un équipement de protection personnelle :

–un masque anti-poussière ; – une protection acoustique ; – des lunettes de protection.

Veillez à garder une position de travail correcte lors du sciage :

– à l'avant, côté opérateur ; – face à la scie ; – à gauche du plan de la lame de scie ; – en cas d'utilisation par deux personnes,

la deuxième personne doit se tenir à une distance suffisante de la scie.

Utiliser pour le travail, selon les besoins :

– des porte-pièces adaptés lorsque les

pièces risquent de tomber de la table après avoir été sciées ;

– un dispositif d’aspiration des copeaux.

Erreurs typiques à éviter :

– Ne pas freiner la lame de scie en exerçant

une pression latérale. Risque de choc en arrière.

– Pendant le sciage, pressez toujours la

pièce sur la table sans la coincer. Risque de choc en arrière.

– Ne jamais scier plusieurs pièces à la fois

ou de petits lots de plusieurs pièces séparées. Il y a risque d’accident si des pièces sont saisies de manière incontrôlée par la lame de scie.

Si vous mettez l'appareil en marche avec le sac collecteur de sciures fourni :

 raccordez le cyclone dépoussiéreur (28) avec le

sac collecteur de sciures (27) à la tubulure d’aspiration (29).

 Videz régulièrement le sac collecteur de sciures

(27). Portez un masque anti-poussières lorsque vous videz le sac.

Si vous raccordez l'appareil à un dispositif d'aspiration de sciures :

Le dispositif d'aspiration doit remplir les conditions suivantes :

 Il doit être adapté au diamètre de la tubulure

d'aspiration (caisson à copeaux 35/44 mm) ;

 Débit d’air  460 m  Dépression au niveau de la tubulure d’aspiration

de la scie  530 Pa ;

 Vitesse de l’air au niveau de la tubulure

d’aspiration de la scie 20 m/sec.

 Les tubulures d'aspiration des sciures se

trouvent sur le capot de protection de la lame de scie.

 Respectez également les instructions

d'utilisation du dispositif d'aspiration des sciures !

8.2 Réglage de la hauteur de coupe

Danger ! Les éléments ou les objets se trouvant dans la plage de réglage peuvent être saisis par la lame en rotation ! La lame de scie doit être immobile pour effectuer le réglage de la hauteur de coupe !

La hauteur de coupe de la lame de scie doit être adaptée à la hauteur de la pièce à usiner : le bord avant inférieur du capot de protection doit reposer sur la pièce à usiner.

 Régler la hauteur de coupe en tournant la

manivelle (16).

/h ;

1. Desserrer le levier de serrage (18).

2. Régler l'inclinaison de la lame de scie en tournant la manivelle (17).

3. Bloquer l'angle d'inclinaison réglé en serrant le levier de serrage (18) (tourner dans le sens des aiguilles d'une montre).

Réglage pour les contredépouilles

Le dispositif de réglage d'inclinaison est pourvu d'une butée à 0° et à 45°. Pour des coupes d'onglet spéciales (contredépouille), l'angle d'inclinaison peut être augmenté dans les deux sens de 1,5°.

 Retirer le limiteur d'inclinaison (19) et le placer

au-dessus du disque excentrique droit = angle d'inclinaison de la lame de scie réglable entre – 1,5° et 45°.

 Retirer le limiteur d'inclinaison (19) et le placer

au-dessus du disque excentrique gauche = angle d'inclinaison de la lame de scie réglable entre 0° et 46,5°.

Interrupteur de marche/arrêt

 Mise en marche = tirer l’interrupteur (15) vers le

haut.

 Arrêt = pousser l’interrupteur (15) vers le bas.

Risque d'accrochage ! Ne jamais couper de pièces comportant des cordes, des ficelles, des bandes, des câbles ou des fils.

8.1 Raccordement du sac collecteur de

sciures/du dispositif d'aspiration de sciures / de l’aspirateur tous usages

Danger ! Certaines sciures de bois ((bois de chêne, de hêtre ou de frêne, par ex.) sont cancérigènes en cas d'inhalation.

Dans les pièces fermées, travaillez toujours avec le sac collecteur de sciures ou un dispositif d'aspiration de sciures adapté.

Utilisez également un masque anti-poussières, car toutes les sciures ne peuvent être collectées ou aspirées.

Une utilisation sans sac collecteur de sciures ou sans dispositif d'aspiration des sciures est uniquement possible en plein air.

Remarque : Avant de compenser le jeu éventuel lors du réglage de la hauteur de coupe, placez toujours la lame de scie dans la position souhaitée par le bas.

8.3 Réglage de l'inclinaison de la lame de

scie

Danger ! Les parties du corps, les objets ou les pièces se trouvant dans la plage de réglage peuvent être saisis par la lame en rotation ! La lame de scie doit être immobile pour effectuer le réglage de l'inclinaison !

L'inclinaison de la lame de scie peut être réglée entre -1,5° et 46,5°.

8.4 Réglage du guide latéral

Le montage s'effectue sur le profilé de guidage à l'avant de la scie.

– Positionner le guide latéral (8) à droite de la

lame de scie. Le repère au niveau de la loupe indique la distance réglée entre le guide latéral et la lame de scie sur l'échelle.

– Desserrer le levier de serrage (10) du guide

latéral et décaler le guide latéral, jusqu'à ce que le repère au niveau de la loupe affiche la distance souhaitée par rapport à la lame de scie.

– Réglage de précision : la largeur de coupe peut

être réglée avec précision en tournant l'écrou moleté (11) (au niveau de l'élément de serrage antérieur, à droite).

Page 29

Pour bloquer le guide latéral, pousser le

43 8 10

ʸʼʷÃÃ

646 7

levier de serrage (10) vers le bas.

– En cas de sciage avec le guide latéral, le profilé

de butée (43) doit être parallèle à la lame de scie et bloqué en position à l'aide du levier de serrage (10). Pour ce faire, pousser le levier de serrage vers (10)le bas.

– Écrous moletés (44) pour la fixation du profilé

de butée. Après avoir desserré les deux écrous moletés (44), le profilé de butée peut être retiré et retourné :

Bord de guidage bas :

– pour scier des pièces plates ; – lorsque la lame de scie est inclinée.

Bord de guidage haut :

– pour scier des pièces hautes ;

8.5 Ajustement de l'indicateur sur le guide latéral

1. Aligner le guide latéral avec la lame de scie.

2. Desserrer la vis sur l'indicateur du guide

latéral.

3. Faire coïncider l'indicateur sur le guide latéral

et le « O » sur l'échelle graduée.

4. Resserrer la vis sur l'indicateur du guide latéral

Remarque :

Pour éviter que la pièce ne se coince lors du sciage avec le guide latéral : déplacer le guide latéral tout à fait vers la droite et régler ensuite la largeur de coupe souhaitée.

Remarque :

Ajustage du guide latéral (si nécessaire) : afin que la pièce ne coince pas entre le guide latéral et la lame de scie, le guide latéral doit être aligné parallèlement par rapport à la lame de scie / être réglé au max. de 0,3 mm vers l'arrière. Pour effectuer l'ajustage, desserrer les 2 vis sur la face supérieure du guide latéral, puis les resserrer.

Remarque :

Ajustage de la force de blocage du guide latéral (si nécessaire) : si la pièce de blocage arrière se bloque avant ou après la pièce de blocage avant, un réglage peut être effectué à l'aide de l'écrou (30). Desserrer l'écrou (30) pour que la pièce de blocage arrière se bloque plus tard. Serrer l'écrou (30) pour que la pièce de blocage arrière se bloque plus tôt.

8.6 Réglage du guide transversal

Le guide transversal (7) est inséré par l'avant dans la rainure de la table de scie.

La butée transversale peut être décalée de 60° dans les deux sens pour les sciages en angle.

Pour les sciages à 45° et 90°, utiliser les butées prévues à cet effet.

Pour régler l'angle : desserrer la poignée de blocage (6) en la tournant dans le sens inverse des aiguilles d'une montre.

Risque de blessures ! Le levier de serrage doit être serré à fond pour scier avec la butée transversale.

Le profilé adaptable peut être déplacé ou retiré en desserrant l'écrou moleté (46).

Remarque :

Si nécessaire, le jeu du guide transversal (7) peut être réglé par le biais des trois vis sans tête (45) : (7) desserrer les contre-écrous, serrer les vis sans tête, resserrer les contre-écrous.

8.7 Réglage de la rallonge latérale de table

La rallonge latérale de table (12) augmente la surface d'appui, de manière à pouvoir maintenir en toute sécurité les pièces de grande taille.

 Pour régler la rallonge latérale de table (12), le

levier de serrage (9) doit être desserré.

Risque de blessures ! La poignée de blocage doit toujours être serrée lors du sciage.

Relevé sur l'échelle graduée lors du sciage avec le guide latéral

L'échelle utilisée pour relever la largeur de coupe dépend de la façon dont le profilé de butée est monté sur le guide latéral :

– Bord de guidage haut =

échelle noire sur fond blanc.

– Bord de guidage bas =

échelle blanche sur fond noir.

La rallonge latérale de table n'est pas utilisée pour les petites largeurs de coupe. La largeur de coupe est relevée sur l'échelle de droite, au niveau de l'indicateur du guide latéral :

– Bord de guidage supérieur : largeurs de coupe

de 0 à 35 cm.

– Bord de guidage inférieur : largeurs de coupe

de 0 à 29,5 cm.

Pour scier des pièces de grande taille, il est nécessaire de sortir la (12) rallonge latérale de table

1. Placer le guide latéral en position finale sur

l'échelle.

2. Retirer la rallonge latérale de table et régler le

guide latéral à la distance souhaitée. La largeur de coupe est relevée sur l'échelle de gauche, au niveau de l'indicateur de l'échelle graduée.

FRANÇAIS fr

8.8 Réglage de la rallonge de table

La rallonge de table (1) augmente la surface d'appui de manière à pouvoir maintenir en toute sécurité les longues pièces.

1. Pour sortir la rallonge de table, les deux vis moletées (47) doivent être desserrées.

2. Retirer la rallonge de table et la régler à la distance souhaitée.

3. Resserrer les deux vis moletées.

8.9 Sciage

Danger ! La pièce de poussée doit être utilisée dès que l'écart entre la lame de scie et le guide de délignage est inférieur à 150 mm.

Coupe droite

1. Régler l‘angle d‘inclinaison et le bloquer.

2. Régler la hauteur de coupe. L'avant du capot

de protection doit reposer entièrement sur la pièce à usiner.

3. Avec la lame de scie inclinée, fixer le guide

latéral à gauche de la lame de scie et le régler.

4. Mettre la scie en marche.

5. Pousser la pièce à usiner de manière régulière

vers l'arrière et la scier en une seule opération.

6. Arrêter l'appareil si vous ne voulez pas

continuer à travailler immédiatement.

Coupe angulaire

1. Le guide transversal (7) est inséré par l'avant

dans la rainure de la table de scie.

2. Après avoir desserré la poignée de blocage

(6), régler l'angle souhaité au niveau du guide transversal et resserrer la poignée de blocage.

3. Régler l'écart latéral entre le profilé adaptable

et la lame de scie :

Desserrer l'écrou moleté (46) et déplacer le

profilé adaptable.

Serrer l'écrou moleté (46).

4. Presser la pièce contre le guide transversal.

5. Scier la pièce en déplaçant le guide

transversal.

Page 30

FRANÇAISfr

240

6. Arrêtez l'appareil si vous ne voulez pas continuer à travailler immédiatement

9. Transport

Danger !

Avant chaque transport :

 Mettre l'appareil hors tension.  Attendre que la lame se soit immobilisée.  Retirer la batterie.  Démonter les pièces rapportées (capot de

protection, aspiration des sciures, cyclone dépoussiéreur, sac à poussière). Ranger le capot de protection sur le boîtier.

 Placer le couteau diviseur en position de

transport. Procéder comme indiqué au chapitre

7.1, mais pousser le couteau diviseur (3) vers le bas jusqu’à la butée (position de transport).

 Abaisser entièrement la lame de scie à l'aide de

la manivelle.

 Régler l'angle d'inclinaison de la lame de scie

sur 0° et bloquer à l'aide du levier de serrage.

 Soulever l'appareil au niveau du châssis de

cadre et le faire pivoter vers l'arrière. Redresser l'appareil verticalement et replier les pieds supérieurs. Les leviers pivotants rouges doivent à nouveau s'encliqueter.

 Pivoter l'appareil vers l'arrière et replier les

pieds inférieurs. Les leviers pivotants rouges doivent à nouveau s'encliqueter.

 Rentrer les poignées et déposer l'appareil.

Risque de blocage Rentrer entièrement les deux rallonges latérales de table et les bloquer à l'aide des leviers de serrage.

Utilisez les poignées latérales au niveau de la table (48) pour transporter l'appareil.

Pour le transport, la boîte peut être placée sur la table et fixée à l’aide des sangles spéciales comme indiqué.

10. Maintenance et entretien

Danger ! Avant tout travail de maintenance ou de nettoyage :

1.Mettre l'appareil hors tension.

2.Attendre que la scie se soit immobilisée.

3.Retirer la batterie.

– Après chaque travail d’entretien ou de

nettoyage, remettre en fonction tous les dispositifs de sécurité et les contrôler.

– Ne remplacer les pièces endommagées, en

particulier les dispositifs de sécurité, que par des pièces d’origine, car les pièces non contrôlées ni approuvées par le fabricant peuvent provoquer des dommages imprévisibles.

– Les travaux de maintenance et de réparation

décrits dans ce chapitre doivent être exécutés uniquement par du personnel compétent.

Danger ! L'utilisation d'un insert de table endommagé peut entraîner la chute de petits objets entre l'insert de table et la lame de scie, et bloquer la lame de la scie. Remplacez immédiatement l'insert de table s'il est endommagé !

10.1 Changement de lame de scie

de scie (49) vers le haut jusqu'à ce qu'il s'encliquète.

5. Tenir le levier (49) et dévisser l'écrou de serrage (50) dans le sens des aiguilles d'une montre.

6. Retirer l'écrou de serrage (50), la bride extérieure de la lame de scie (51) et la lame de scie de l'arbre porte-lame.

7. Nettoyer les surfaces de serrage des brides de la lame de scie (51) et (52) de la lame de scie.

Danger ! N'utilisez pas de détergents (par ex. pour enlever des dépôts de résine), car cela pourrait détériorer les composants en métal léger et compromettre la solidité de la scie.

8. Placer la bride intérieure de la lame de scie

(52) sur l'arbre moteur.

9. Monter la nouvelle lame de scie en respectant

le sens de rotation !

Attention ! Ne portez pas l'appareil en le tenant au niveau des dispositifs de protection, des rallonges latérales de table sorties/non bloquées ou des éléments de commande !

Attention ! Transportez l'appareil avec l'aide d'une deuxième personne (poids) !

Transport mobile :

 Sortir la poignée, la tourner et l'encliqueter.  Tirer ou pousser la scie au niveau de la poignée

 Cas spécial : transport de la machine avec

MetaLoc.

Danger ! Immédiatement après la coupe, la lame de scie peut encore être très chaude : risque de brûlures ! Laissez refroidir la lame si elle est chaude. Ne pas nettoyer la lame de scie avec des liquides inflammables. Risque de coupure même lorsque la lame est immobile. Portez toujours des gants pour remplacer la lame de scie. Lors de l'assemblage, il est impératif de tenir compte du sens de rotation de la lame de scie !

1. Remonter la lame de scie jusqu’en haut en

tournant la manivelle.

2. Retirer le capot de protection (5).

3. Tourner la vis (40) dans le sens inverse des

aiguilles d’une montre, soulever l’insert de table (2) et le retirer.

4. Tourner l'écrou de serrage (50) de la lame de

scie à l'aide d'une clé à fourche (20) et tirer simultanément le levier de blocage de la lame

Danger ! Utilisez uniquement des lames de scie qui correspondent aux indications figurant dans les caractéristiques techniques et à la norme EN 847-1 – en cas d'utilisation de lames de scie inappropriées ou endommagées, la force centrifuge peut brusquement projeter les pièces. Il est interdit d’employer :

– des lames de scie dont la vitesse maxi-

male admissible est inférieure à la vitesse nominale à vide de l'arbre porte-lame (voir « Caractéristiques techniques ») ;

– des lames de scie en acier rapide (HS ou

HSS) ;

– des lames de scie dont le corps est plus

épais ou la largeur de coupe est plus petite que l'épaisseur du couteau diviseur.

– des lames présentant des dommages vi-

sibles ;

– des meules à tronçonner.

Page 31

FRANÇAIS fr

19 18

45°

Danger !

– Utilisez uniquement des pièces d'origine

pour monter la lame de scie.

– N'utilisez pas de bagues de réduction

libres ; la lame de scie pourrait se défaire.

– Les lames doivent être montées de ma-

nière à tourner sans déséquilibre ni àcoups et sans se détacher lors du fonctionnement.

10.Placer la bride extérieure de la lame de scie (51).

11.Visser l'écrou de serrage (50) (filetage à gauche !). Tourner l'écrou de serrage (50) à l'aide d'une clé à fourche (20) et tirer simultanément le levier de blocage de la lame de scie (49) vers le haut jusqu'à ce qu'il s'encliquète.

12.Tenir le levier (49) et serrer l'écrou de serrage dans le sens inverse des aiguilles d'une montre.

Danger !

– Ne pas rallonger l’outil servant à serrer la

lame.

– Ne pas frapper sur l'outil pour serrer la

vis de fixation.

13.Régler le couteau diviseur par rapport à la taille de la lame de scie (53). (Réglage du couteau diviseur voir 7.1)

14.Fixer l’insert de table (2) et le verrouiller avec la vis (40).

15.Fixer le capot de protection (5).

10.2 Réglage du limiteur de butée

1. Régler le limiteur d'inclinaison (19) de l'angle sur 0° / 45°.

2. Bloquer l'angle d'inclinaison réglé en bloquant le levier de serrage (18).

3. Contrôler l’angle d’inclinaison :

– 0° = perpendiculaire à la table de sciage – 45° avec cote angulaire séparée.

Si ces valeurs ne sont pas respectées précisément :

4. Desserrer la vis à tête cruciforme (54) sur le disque d'excentrique correspondant et déplacer le disque d'excentrique, jusqu'à ce que l'angle d'inclinaison par rapport à la table de sciage soit exactement de 0° (= perpendiculaire), respectivement 45°, dans les positions finales.

5. Resserrer la vis à tête cruciforme sur le disque d'excentrique.

6. Après le réglage du limiteur de butée, réajuster le cas échéant l'échelle d'angle sur la face avant.

Remarque :

Pour régler le limiteur d'inclinaison de -1,5° à 46,5°, le limiteur d'inclinaison (19) doit être sorti.

10.3 Stockage de la machine

Danger ! Conservez l'appareil hors de portée des enfants. Conservez l'appareil de manière à ce qu'il ne puisse pas être mis en marche par des personnes non autorisées et que personne ne puisse se blesser au niveau de l'appareil en position debout.

Attention ! N'entreposez l'appareil ni en plein air ni dans un endroit humide sans protection.

10.4 Maintenance Nettoyage de la scie

 Éliminer les sciures et les poussières à l'aide

d'un aspirateur et d'une brosse : – éléments de guidage pour le réglage de la

lame de scie ; – fentes d'aération du moteur ; – carter de protection de la lame de scie ; – Dispositif de réglage de la hauteur –guide pivotant. – Cyclone dépoussiéreur

Avant chaque mise en marche

Vérifier visuellement si – la distance entre la lame de scie et le couteau

diviseur est de 3 à 5 mm,

– le couteau diviseur est aligné par rapport à la

lame de scie.

Vérifier visuellement si la batterie et l’adaptateur de batterie sont intacts ; le cas échéant, les pièces défectueuses doivent être remplacées par un électricien.

Lors de chaque arrêt

Contrôler si la lame de scie continue de tourner pendant plus de 10 secondes ; si elle tourne plus longtemps, faire remplacer le moteur par un électricien.

1 fois par mois (en cas d'utilisation journalière)

Éliminer les sciures à l'aide d'un aspirateur et d'un pinceau ; lubrifier légèrement les éléments de guidage :

– tige filetée et tiges de guidage pour le réglage

de la hauteur ;

– segments pivotants.

Toutes les 150 heures de fonctionnement

Contrôlez tous les raccords à vis et resserrez-les si nécessaire.

Si nécessaire :

Régler les douilles de guidage des pieds de table.  vis à six pans creux (55)

dans le sens des aiguilles d'une montre = le guidage se déplace difficilement.

 vis à six pans creux (55)

dans le sens inverse des aiguilles d'une montre = le guidage se déplace facilement.

 réglage de précision supplémentaire à l'aide de

la vis sans tête (56).

Régler les douilles de guidage du support de pied avant :

 Tourner les vis à six pans creux (57) dans le

sens des aiguilles d'une montre = le guidage se déplace difficilement.

 Tourner les vis à six pans creux (57) dans le

sens inverse des aiguilles d'une montre = le guidage se déplace facilement.

Régler les douilles de guidage du support de pied arrière :

 Tourner les vis à six pans creux (58) dans le

sens des aiguilles d'une montre = le guidage se déplace difficilement.

 Tourner les vis à six pans creux (58) dans le

sens inverse des aiguilles d'une montre = le guidage se déplace facilement.

Serrer uniformément toutes les vis à six pans creux.

11. Trucs et astuces

 Avant de scier, effectuer des essais de coupe

sur des chutes de même type.

 Poser toujours la pièce à usiner sur la table de

sciage de manière à ce qu'elle ne puisse pas basculer ou vaciller (par ex. la face convexe d'une planche incurvée doit être tournée vers le haut).

 Pour scier de manière rationnelle des tronçons

de même longueur, utiliser une butée en longueur.

 Garder les surfaces de table dans un état

propre.

12. Problèmes et dérangements

Danger !

Avant d'éliminer une panne :

1.Mettre l'appareil hors tension.

Page 32

FRANÇAISfr

2.Retirer la batterie.

3.Attendre que la lame se soit immobilisée. Après chaque intervention, remettre en

service tous les dispositifs de sécurité et les contrôler.

Le moteur ne marche pas

La protection contre le redémarrage s'est déclenchée. Si la batterie est installée alors que la machine est en marche, ou si l'alimentation est rétablie après une coupure de courant, la machine ne démarre pas :

 Éteindre la machine et la remettre en marche. Batterie déchargée :  En cas de baisse de puissance, recharger la

batterie.

Surchauffe du moteur due par ex. à l'utilisation d'une lame de scie émoussée ou à une accumulation de copeaux dans le carter de l'appareil :

 éliminer la cause de la surchauffe, laisser

refroidir quelques minutes. Remettre ensuite l'appareil en marche.

La vitesse de rotation n'est pas atteinte

Protection contre les surcharges : la vitesse en charge est FORTEMENT réduite :

 la température du moteur est trop élevée !

Laisser fonctionner la machine à vide jusqu'à ce que la machine soit refroidie.

Protection contre la surcharge : le moteur s’arrête lors du sciage :

 La machine est en surcharge. Continuer de

travailler à charge réduite.

La vitesse de rotation maximale indiquée n'est pas atteinte - la tension de la batterie est insuffisante pour le moteur :

 En cas de baisse de puissance, recharger la

batterie.

La puissance de la scie diminue

Lame de scie émoussée (la lame présente éventuellement des traces de brûlure sur le côté) :

 Remplacer la lame de scie (chapitre10.

Maintenance).

Éjection de copeaux bouchée

Aucun système d’aspiration raccordé ou conduite d’aspiration trop petite.

 Raccorder un dispositif d'aspiration ou

augmenter la puissance d'aspiration (vitesse de l'air  20 m/sec au niveau du flexible d'éjection des copeaux).

13. Accessoires

Utilisez uniquement des batteries Metabo et des accessoires Metabo originaux.

Utiliser uniquement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées da ns l a pr ésen te n otic e d'utilisation.

 Lame de scie circulaire Power Cut, réf. :

6.28025

– Pour les découpes grossières et moyennes

avec une avance rapide et une faible puissance

– Bons résultats pour les coupes longitudinales

dans le bois massif

 Lame de scie circulaire Precision Cut, réf. :

6.28059

– Large éventail d'applications dans le travail du

bois

– Pour des résultats excellents et nets lors de

coupes longitudinales et transversales dans le bois tendre et le bois dur

 Chargeurs : ASC Ultra, ASC 30-36  Batteries de différentes capacités. Acheter

uniquement des batteries dont la tension correspond à celle de l'outil électrique : LiHD, 36 V, 6,2 Ah, 6.25344 LiHD, 18 V, 7,0 Ah, 6.25345 LiHD, 18 V, 5,5 Ah, 6.25342 etc.

Gamme d'accessoires complète, voir www.metabo.com ou le catalogue.

14. Réparations

Danger ! Pour des raisons de sécurité, les réparations sur les outils électriques doivent uniquement être effectués par des électriciens et en utilisant des pièces de rechange d'origine !

Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.

15. Protection de l'environnement

Suivez les règlementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Uniquement pour les pays de l'UE : ne jetez pas les appareils électriques dans les

ordures ménagères ! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés séparément et soumis à un recyclage respectueux de l’environnement.

Les batteries ne doivent pas être jetées avec les ordures ménagères ! Ramener les batteries défectueuses ou usagées à un revendeur Metabo !

Ne pas jeter les batteries dans l'eau. Avant d'éliminer l'outil électrique, décharger sa

batterie. Protéger les contacts contre les courtscircuits (par exemple en les isolant à l'aide de ruban adhésif).

16. Caractéristiques techniques

Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de

progrès techniques. U =tension de la batterie

=vitesse à vide

=vitesse de coupe max.

W =épaisseur du couteau diviseur D =diamètre de la lame de scie (extérieur) d =trou de la lame de scie (intérieur) b =largeur de coupe a =épaisseur max. du corps de la lame de

S L

S S m =poids de la machine

Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).

émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut varier plus ou moins. Pour l'estimation, tenez compte des pauses de travail et des phases de sollicitation moindres. Définissez des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles.

Niveaux sonores types A évalués : L L K

scie

=hauteur de coupe avec lame de scie

90°

verticale

=hauteur de coupe avec inclinaison de

45°

45° de la lame de scie

=plage d'inclinaison de la lame de scie

x°

=largeur de coupe max. avec le guide

latéral

= largeur de coupe transversale max. avec

la butée angulaire

=dimensions sans support de machine

(LxlxH)

=dimensions avec support de machine

(LxlxH)

=longueur de la table de sciage

=largeur de la table de sciage

Courant continu

Valeurs d'émission

Ces valeurs permettent l'estimation des

=niveau de pression acoustique

=niveau de puissance acoustique

, KWA=incertitude

Portez des protège-oreilles !

Page 33

Originele gebruikaanwijzing

Geef uw elektrisch gereedschap alleen met deze

Inhoudsopgave

1. Conformiteitsverklaring

2. Beoogd gebruik

3. Algemene veiligheidsvoorschriften

4. Speciale veiligheidsinstructies

5. Overzicht

6. Plaatsing

7. Inbedrijfstelling

8. Bediening

9. Transport

10. Service en onderhoud

11. Handige tips

12. Problemen en storingen

13. Toebehoren

14. Reparatie

15. Milieubescherming

16. Technische gegevens

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze tafelcirkelzagen, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Testrapport *4), Testende instantie van afgifte *5), Technische documentatie bij *6) - zie pagina 3.

2. Beoogd gebruik

De tafelcirkelzaag is bedoeld om massief hout, fineerhout, spaanplaten, meubelplaten en gelijksoortige materialen in de lengte of dwars door te zagen.

Metaal zagen is toegestaan, mits er op het volgende gelet wordt:

– Alleen met geschikt zaagblad

(zie hoofdstuk 13. Toebehoren”)

– Alleen non-ferro metalen

(geen hardmetaal of gehard metaal, geen magnesium)

Het zagen van ronde werkstukken is uitsluitend toegestaan als het werkstuk stevig vastgezet wordt. Ronde werkstukken hebben de neiging tegen de draairichting van het zaagblad los te komen.

Bij het smalkantzagen van vlakke werkstukken moet een geschikte aanslag gebruikt worden om een veilige geleiding te garanderen.

Het apparaat mag niet gebruikt worden voor het maken van sponningen of groeven.

Het apparaat niet gebruiken voor inkepingen (in het werkstuk eindigende groef).

Het apparaat niet alleen voor invalzagen gebruiken.

Het is ten stelligste verboden om het apparaat te gebruiken voor een doel waarvoor het niet ontworpen werd of waarvoor het niet geschikt is. De fabrikant wijst alle verantwoordelijkheid af als de machine niet gebruikt wordt zoals voorgeschreven of als ze gebruikt wordt voor een doel waarvoor ze niet ontworpen werd of niet geschikt is.

Een ombouw van de machine of het gebruik van onderdelen die niet gekeurd en vrijgegeven zijn door de fabrikant kunnen tijdens het gebruik onvoorzienbare beschadigingen veroorzaken.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

documenten aan anderen door.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING – Lees alle veiligheidsinstructies en aanwijzingen.

Als de veiligheidsinstructies en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op toekomstig gebruik! Het in de veiligheidsinstructies gebruikte

begrip "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap voor gebruik op het stroomnet (met aansluitkabel) en op elektrisch gereedschap voor gebruik met een accu (zonder aansluitkabel).

3.1 Veiligheid op de werkplek a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte

werkomgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap veroorzaakt

vonken die het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het gebruik van het elektrisch gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de

controle over het gereedschap verliezen.

3.2 Elektrische veiligheid a) De aansluitstekker van het elektrisch

gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en

passende stopcontacten verminderen het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door

een elektrische schok wanneer uw lichaam geaard is.

c) Houd het elektrisch gereedschap uit de buurt van regen en vocht. Het binnendringen

van water in elektrisch gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde

of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis geschikt zijn. Het gebruik van een

voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik

van een aardlekschakelaar vermindert het risico van een elektrische schok.

3.3 Veiligheid van personen a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrisch gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij

het gebruik van elektrisch gereedschap kan tot ernstig letsel leiden.

b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van

persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrisch gereedschap, vermindert het risico op letsel.

NEDERLANDS nl

c) Voorkom per ongeluk inschakelen.

Verzeker u ervan dat het elektrisch gereedschap uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het oppakt of het draagt. Wanneer u

bij het dragen van het elektrisch gereedschap uw vinger aan de schakelaar heeft of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschap of schroefsleutels voordat u het elektrisch gereedschap inschakelt. Gereedschap of

sleutels in een draaiend deel van het apparaat kunnen tot letsel leiden.

e) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen

loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen.

Loshangende kleding, sieraden of lange haren kunnen door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging kan

het gevaar door stof verminderen.

h) Waan uzelf niet ten onrechte in veiligheid en vergeet niet de veiligheidsregels voor elektrisch gereedschap in acht te nemen, ook al bent u na veelvuldig gebruik vertrouwd met het elektrisch gereedschap. Onvoorzichtig te

werk gaan kan binnen een fractie van een seconde tot ernstig letsel leiden.

3.4 Gebruik van en omgang met het elektrisch gereedschap

a) Overbelast het apparaat niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende

elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch

gereedschap dat niet meer kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact en/of verwijder een afneembare accu voordat u het apparaat instelt, toebehoren vervangt of het apparaat weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het elektrisch gereedschap.

d) Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten bereik van kinderen. Laat het apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen.

Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt.

e) Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het apparaat gebruikt. Veel

ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden

snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van

elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Page 34

NEDERLANDSnl

h) Zorg ervoor dat grepen en grijpvlakken

droog, schoon en vrij van olie en vet zijn.

Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

3.5 Service a) Laat het elektrisch gereedschap alleen

repareren door gekwalificeerd en vakkundig personeel en alleen met originele reserveonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap behouden blijft.

4. Speciale veiligheidsinstructies

4.1 Veiligheidsinstructies met betrekking tot de beschermingsafdekking

a) Beschermingsafdekkingen gemonteerd laten. Beschermingsafdekkingen moeten in functionerende toestand en correct gemonteerd zijn. Losse, beschadigde of niet

correct functionerende beschermingsafdekkingen moeten gerepareerd of vervangen worden.

b) Gebruik voor zaagsneden altijd de

zaagblad-beschermingsafdekking en het spouwmes. Voor zaagsneden waarbij het

zaagblad volledig door de werkstukdikte zaagt, wordt het risico van verwondingen beperkt door de beschermingsafdekking en andere veiligheidsvoorzieningen.

c) Bevestig na voltooiing van

arbeidsprocessen (bv. sponningen maken), waarbij het verwijderen van beschermingsafdekking en spouwmes noodzakelijk is, onmiddellijk weer het beschermingssysteem. De

beschermingsafdekking en het spouwmes beperken het risico van verwondingen.

d) Controleer vóór het inschakelen van het

elektrisch gereedschap of het zaagblad de beschermingsafdekking, het spouwmes of het werkstuk niet aanraakt. Onbedoeld contact

van deze componenten met het zaagblad kan tot een gevaarlijke situatie leiden.

e) Stel het spouwmes af volgens de beschrijving in deze gebruiksaanwijzing. Verkeerde afstanden, positie en afstelling kunnen tot gevolg hebben dat het spouwmes een terugslag niet effectief verhindert.

f) Om te kunnen functioneren, moet hij zich in de zaagvoeg bevinden. Bij zaagsneden in werkstukken die te kort zijn om het spouwmes erin te laten grijpen, functioneert het spouwmes niet. Onder deze omstandigheden kan een terugslag niet door het spouwmes verhinderd worden.

g) Gebruik het bij het spouwmes passende zaagblad. Opdat het spouwmes juist functioneert, moet de zaagbladdiameter bij het desbetreffende spouwmes passen, het stamblad dunner zijn dan het spouwmes en de tandbreedte meer dan de spouwmesdikte bedragen.

4.2 Veiligheidsinstructies voor zaagprocedures

a) GEVAAR Kom met uw vingers en handen niet in de buurt van het zaagblad

of in het zaagbereik. Door een moment van

onoplettendheid of uitglijden, zou uw hand naar het zaagblad geleid kunnen worden en ernstig letsel kunnen ontstaan.

b) Voer het werkstuk alleen tegen de draairichting in aan het zaagblad toe. Het toevoeren van het werkstuk in dezelfde richting als de draairichting van het zaagblad boven de tafel kan ertoe leiden dat het werkstuk en uw hand in het zaagblad getrokken worden.

c) Gebruik bij lengtesneden nooit de

verstekaanslag voor het toevoeren van het werkstuk, en gebruik bij dwarssneden met de verstekaanslag nooit ook nog de parallelaanslag voor de lengte-instelling.

Door het werkstuk gelijktijdig te geleiden met de parallelaanslag en de verstekaanslag is het waarschijnlijker dat het zaagblad klemt en dat er terugslag ontstaat.

d) Oefen bij lengtesneden de toevoerkracht

op het werkstuk altijd tussen aanslagrail en zaagblad uit. Gebruik een schuifstok, als de afstand tussen aanslagrail en zaagblad minder is dan 150 mm, en een schuifblok, als

de afstand minder dan 50 mm bedraagt. Dergelijke "arbeidshulpmiddelen" zorgen ervoor dat uw hand op een veilige afstand van het zaagblad blijft.

e) Gebruik alleen de meegeleverde

schuifstok van de fabrikant of één die volgens de aanwijzingen geproduceerd is. De

schuifstok zorgt voor voldoende afstand tussen hand en zaagblad.

f) Gebruik nooit een beschadigde of aangezaagde schuifstok. Een beschadigde schuifstok kan breken en ertoe leiden dat uw hand in het zaagblad terechtkomt.

g) Werk niet "uit de vrije hand". Gebruik altijd

de parallelaanslag of de verstekaanslag om het werkstuk aan te leggen en te geleiden.

"Uit de vrije hand" betekent, het werkstuk in plaats van met parallelaanslag of verstekaanslag met de handen te steunen of te geleiden. Zagen uit de vrije hand leidt tot verkeerde uitlijning, vastklemmen en terugslag.

h) Grijp nooit om of over een draaiend zaagblad. Het grijpen naar een werkstuk kan leiden tot het onbedoeld aanraken van het draaiende zaagblad.

i) Stut lange en/of brede werkstukken achter

en/of aan de zijkant van de zaagtafel zo, dat deze horizontaal blijven. Lange en/of brede

werkstukken hebben de neiging om op de rand van de zaagtafel om te kantelen; dit leidt tot controleverlies, vastklemmen van het zaagblad en terugslag.

j) Voer het werkstuk gelijkmatig toe. Buig of

draai het werkstuk niet. Mocht het zaagblad vastklemmen, schakel dan het elektrisch gereedschap meteen uit, verwijder het accupack en hef de oorzaak voor het vastklemmen op. Het vastklemmen van het

zaagblad door het werkstuk kan tot terugslag of tot het blokkeren van de motor leiden.

k) Verwijder afgezaagd materiaal niet terwijl de zaag loopt. Afgezaagd materiaal kan zich tussen zaagblad en aanslagrail of in de beschermingsafdekking afzetten en bij het verwijderen uw vingers in het zaagblad trekken. Schakel de zaag uit en wacht tot het zaagblad tot stilstand gekomen is, voordat u het materiaal verwijdert.

I) Gebruik voor lengtesneden op werkstukken

die dunner zijn dan 2 mm een extra parallelaanslag. Dunne werkstukken kunnen

zich onder de parallelaanslag vastzetten en tot terugslag leiden.

4.3 Terugslag - oorzaken en bijbehorende veiligheidsinstructies

Een terugslag is de plotselinge reactie van het werkstuk ten gevolge van een zaagblad dat blijft haken of vastklemt, of een schuin geleide snede in het werkstuk gerelateerd aan het zaagblad, of als een deel van het werkstuk tussen zaagblad en parallelaanslag of een ander vaststaand object wordt ingeklemd.

ln de meeste gevallen wordt het werkstuk bij een terugslag door het achterste deel van het zaagblad gegrepen, van de zaagtafel opgetild en in de richting van de operator geslingerd.

Een terugslag is het gevolg van een verkeerd gebruik van de tafelcirkelzaag. Dit kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven.

a) Ga nooit in een directe lijn met het

zaagblad staan. Blijf altijd staan aan de zijde van het zaagblad, waarop zich de aanslagrail bevindt. Bij een terugslag kan het werkstuk met

hoge snelheid op personen geslingerd worden, die voor en in één lijn met het zaagblad staan.

b) Grijp nooit over of achter het zaagblad om

aan het werkstuk te trekken of het te ondersteunen. Dit kan leiden tot het onbedoeld

aanraken van het zaagblad of een terugslag kan ertoe leiden dat uw vingers in het zaagblad getrokken worden.

c) Houd en druk het werkstuk dat afgezaagd wordt nooit tegen het draaiende zaagblad. Het drukken van het werkstuk dat afgezaagd wordt tegen het zaagblad leidt tot vastklemmen en terugslag.

d) Richt de aanslagrail parallel aan het zaagblad uit. Een niet uitgerichte aanslagrail drukt het werkstuk tegen het zaagblad en produceert een terugslag.

e) Gebruik bij verdekte zaagsneden (bv.

sponningen maken) een drukelement om het werkstuk tegen tafel en aanslagrail te geleiden. Met een drukelement kunt u het

werkstuk bij terugslag beter controleren. f) Ondersteun grote platen om het risico van

een terugslag door een klemmend zaagblad te verminderen. Grote platen kunnen

doorbuigen onder hun eigen gewicht. Platen dienen aan beide zijden te worden ondersteund, zowel bij de zaagvoeg als bij de rand.

g) Wees bijzonder voorzichtig bij het zagen

van werkstukken, die gedraaid zijn, knopen vertonen, vervormd zijn of niet over een rechte kant beschikken, waarop ze met een verstekaanslag of langs een aanslagrail geleid kunnen worden. Een vervormd, gedraaid

werkstuk is instabiel en leidt tot een verkeerde uitlijning van de zaagvoeg met het zaagblad, tot vastklemmen en terugslag.

h) Zaag nooit meerdere op elkaar of achter elkaar gestapelde werkstukken. Het zaagblad zou één of meerdere delen kunnen grijpen en een terugslag kunnen veroorzaken.

i) Wanneer u een zaag die in het werkstuk

steekt weer wilt starten, centreert u het zaagblad in de zaagvoeg zo, dat de zaagtanden niet in het werkstuk zijn blijven haken. Klemt het zaagblad, dan kan het werkstuk

opgetild worden en een terugslag veroorzaakt worden op het moment dat de zaag opnieuw wordt gestart.

j) Houd de zaagbladen schoon, scherp en

voldoende vertand. Gebruik nooit vervormde zaagbladen of zaagbladen met gescheurde of gebroken tanden. Scherpe zaagbladen met de

juiste vertanding beperken vastklemmen, blokkeren en terugslag tot een minimum.

4.4 Veiligheidsinstructies voor de bediening van tafelcirkelzagen

a) Schakel de tafelcirkelzaag uit en koppel hem los van het accupack, voordat u de tafelinzet verwijdert, het zaagblad vervangt, instellingen aan het spouwmes of de zaagbladbescherming uitvoert en als u het apparaat zonder toezicht achter laat.

Voorzorgsmaatregelen dienen ter vermijding van ongevallen.

b) Laat de tafelcirkelzaag nooit zonder

toezicht lopen. Schakel het elektrisch gereedschap uit en ga niet weg, voordat het volledig tot stilstand gekomen is. Een zaag

die zonder toezicht loopt, vormt een ongecontroleerd gevaar.

c) Stel de tafelcirkelzaag op een plaats op,

die vlak is en goed verlicht en waar u veilig kunt staan met behoud van uw evenwicht. De

plaats van opstelling moet voldoende ruimte bieden om de grootte van uw werkstukken goed te hanteren. Rommelige, onverlichte werkomgevingen en oneffen, gladde vloeren kunnen leiden tot ongevallen.

d) Verwijder regelmatig zaagsel onder de

zaagtafel en/of van de stofafzuiging.

Opgehoopt zaagsel is brandbaar en kan vanzelf ontvlammen.

e) Zet de tafelcirkelzaag vast. Een niet correct vastgezette tafelcirkelzaag kan bewegen of kantelen.

f) Verwijder instelgereedschap, houtresten

enz. van de tafelcirkelzaag, voordat u deze inschakelt. Afbuiging of eventueel vastklemmen

kunnen gevaarlijk zijn. g) Gebruik altijd zaagbladen die de juiste

grootte en de juiste opnameboring hebben (bijv. stervormig of rond). Zaagbladen die niet

bij de montagedelen van de zaag passen, lopen scheef en leiden tot verlies van controle.

h) Gebruik nooit beschadigd of verkeerd

zaagblad-montagemateriaal zoals flenzen, sluitringen, schroeven of moeren. Dit

zaagblad-montagemateriaal is speciaal voor uw zaag geconstrueerd, voor een veilige werking en optimale prestatie.

i) Ga nooit op de tafelcirkelzaag staan en gebruik de tafelcirkelzaag niet als trapje. Er kan ernstig letsel optreden, als het elektrisch gereedschap omvalt of als u per ongeluk met het zaagblad in contact komt.

j) Zorg ervoor dat het zaagblad in de juiste

draairichting gemonteerd is. Gebruik geen slijpschijven of draadborstels met de

Page 35

tafelcirkelzaag. Ondeskundige montage van het

zaagblad of het gebruik van niet aanbevolen toebehoren kan tot ernstig letsel leiden.

4.5 Overige veiligheidsinstructies

– Deze gebruiksaanwijzing is bedoeld voor

personen met technische basiskennis in de omgang met apparaten zoals het hier beschreven apparaat. Wanneer u geen ervaring heeft met dergelijke machines, moet u een beroep doen op de hulp van ervaren personen.

– De fabrikant wijst alle verantwoordelijkheid af

voor schade die ontstaat door nietinachtneming van deze handleiding.

De informatie in deze handleiding wordt als volgt gekenmerkt:

Gevaar! Verwondingsgevaar of gevaar voor het milieu.

Gevaar voor elektrische schok! Waarschuwing voor lichamelijke letsels door elektrische schok.

Klemgevaar! Verwondingsgevaar door het klemraken van lichaamsdelen of kledingsstukken.

Opgelet! Waarschuwing voor materiële schade.

Aanwijzing:

Aanvullende informatie.

 Houdt u zich aan de bijzondere

veiligheidsvoorschriften in de betreffende hoofdstukken.

 Neem eventueel de wettelijke richtlijnen of

ongevallenpreventievoorschriften inzake de omgang met cirkelzagen in acht.

Algemeen gevaar!

 Houd rekening met omgevingsomstandigheden.  Gebruik geschikte oplegvlakken voor het zagen

van lange werkstukken.

 Dit apparaat mag uitsluitend door personen die

met cirkelzagen bekend zijn en zich de gevaren bij het werken steeds bewust zijn, in bedrijf gesteld en gebruikt worden. Personen beneden de 18 jaar mogen deze machine alleen bedienen in het kader van een beroepsopleiding en onder het voortdurend toezicht van een ervaren leraar.

 Let erop dat er zich geen onbevoegde

personen, voornamelijk kinderen, in de gevarenzone begeven. Zorg ervoor dat andere personen het apparaat of het accupack tijdens het gebruik niet aanraken.

 Vermijd het oververhitten van de zaagtanden.  Vermijd bij het zagen van kunststoffen dat de

kunststof smelt.

 Zagen van wiggen alleen met geschikte

hulpaanslag uitvoeren.

Gevaar door elektrische stroom!

 Stel de machine niet bloot aan regen.

Gebruik de machine niet in een vochtige of natte omgeving.

Gevaar voor verwondingen en

kneuzingen aan bewegende onderdelen!

 Neem deze machine nooit in gebruik zonder

gemonteerde veiligheidsvoorzieningen.

 Houd steeds voldoende afstand tot het

zaagblad. Gebruik desnoods geschikte invoerhulpmiddelen. Houd tijdens het gebruik voldoende afstand van aangedreven onderdelen.

 Wacht tot het zaagblad stilstaat alvorens kleine

werkstukdelen, houtresten enz. uit het werkbereik te verwijderen.

 Rem het uitlopende zaagblad niet af door er aan

de zijkant tegenaan te drukken.

 Schakel de machine uit en verwijder het

accupack, voordat u de machine transporteert

of instellingen, veranderingen, onderhoud of reiniging uitvoert.

 Zorg dat er zich bij het inschakelen

(bijvoorbeeld na onderhoudswerkzaamheden) geen montagegereedschap of losse onderdelen meer in het toestel bevinden.

Gevaar voor snijwonden, ook bij

rechtopstaand snijwerktuig!

 Trek veiligheidshandschoenen aan als u

snijwerktuigen moet vervangen.

 Bewaar de zaagbladen zo, dat niemand zich

eraan kan verwonden.

Gevaar door terugslag van

werkstukken!

 Werk uitsluitend met een juist ingestelde

splijtwig.

 Zet het werkstuk nooit op z’n smalle kant

(tijdens het schaven).

 Let erop dat het gebruikte zaagblad geschikt is

voor het materiaal van het werkstuk.

 Gebruik voor het zagen van dunne werkstukken

of werkstukken met dunne wanden uitsluitend zaagbladen met fijne vertanding.

 Zorg ervoor dat de zaagbladen steeds scherp

zijn.

 Controleer in geval van twijfel de werkstukken

op vreemde voorwerpen (bijvoorbeeld nagels of schroeven).

 Zaag alleen werkstukken die groot genoeg zijn,

zodat ze bij het zagen veilig vastgeklemd kunnen worden.

Klemgevaar!

 Zorg ervoor dat tijdens het gebruik geen

lichaamsdelen of kledij door roterende onderdelen gegrepen en meegetrokken kunnen worden (geen dassen, geen handschoenen, geen kledij met brede mouwen; personen met lang haar moeten een haarnetje dragen).

 Zaag nooit werkstukken waaraan zich

–touwen –snoeren –riemen –kabels of – draden bevinden of die dergelijke materialen

bevatten.

Gevaar door onvoldoende

persoonlijke veiligheidsuitrusting!

 Draag oordoppen.  Draag een veiligheidsbril.  Draag een stofmasker.  Draag aangepaste werkkledij.  Bij werkzaamheden buiten is schoeisel met

antislipzool aanbevolen.

Gevaar door zaagstof!

 Het stof van enkele houtsoorten (bijv. van eik,

beuk en es) kan bij het inademen kankerverwekkend zijn. Werk uitsluitend met aangesloten afzuiginstallatie. De afzuiginstallatie moet voldoen aan de in hoofdstuk 8.1 genoemde waarden.

De stofbelasting verminderen:

 Stofdeeltjes die tijdens het werken met deze

machine ontstaan, kunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen kunnen veroorzaken. Enkele voorbeelden van dergelijke stoffen zijn: lood (in loodhoudende verf), additieven voor de behandeling van hout (chromaat, houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof).

 Het risico is afhankelijk van het feit hoe lang de

gebruiker of in de buurt aanwezige personen aan de stofbelasting worden blootgesteld.

NEDERLANDS nl

 Deze stofdeeltjes mogen niet in het lichaam

terechtkomen.

 Om de belasting met deze stoffen te

verminderen: Zorg voor een goede ventilatie van de werkplek en draag geschikte beschermingsmiddelen, zoals bijv. stofmaskers die in staat zijn om de microscopisch kleine stofdeeltjes uit de lucht te filteren.

 Neem de voor uw materiaal, personeel,

toepassingsgeval en locatie geldende richtlijnen in acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling).

 Verzamel de ontstane stofdeeltjes op de plaats

waar deze ontstaan, voorkom dat ze neerslaan in de omgeving.

 Gebruik de meegeleverde stofopvanginrichting

en een geschikte stofafzuiging. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

 Verminder de stofbelasting door:

– de vrijkomende stofdeeltjes en de af te voeren

luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten,

– een afzuiginstallatie en/of een luchtfilter te

gebruiken,

– de werkplek goed te ventileren en door te

stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.

– Zuig of was de beschermende kleding. Niet

uitblazen, uitslaan of uitborstelen.

Gevaar door technische wijzigingen of het gebruik van onderdelen die niet door de fabrikant zijn goedgekeurd en vrijgegeven

 Monteer dit toestel zoals in de handleiding

wordt aangegeven.

 Gebruik hiervoor uitsluitend door de fabrikant

vrijgegeven onderdelen. Dit betreft in het bijzonder:

– zaagbladen (bestelnummers zie hoofdstuk 13.

Toebehoren);

– Veiligheidsvoorzieningen.

 Breng aan deze onderdelen geen wijzigingen

aan.

Gevaar door gebreken aan het toestel!

 Zorg dat het toestel evenals het toebehoor goed

onderhouden worden. Neem hierbij de onderhoudsvoorschriften in acht.

 Controleer het apparaat voor het inschakelen

telkens op eventuele beschadigingen: voor elk gebruik moet de goede werking van de veiligheidsinrichtingen en van licht beschadigde onderdelen zorgvuldig gecontroleerd worden. Controleer of de scharnierende onderdelen correct functioneren en niet klemmen. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een feilloze bediening van de machine te garanderen.

 Laat beschadigde beveiligingen of onderdelen

deskundig en door een gekwalificeerde vakman herstellen of vervangen. Laat beschadigde schakelaars in een reparatiedienst vervangen. Gebruik dit toestel niet, wanneer u de schakelaar niet kan in- en uitschakelen.

Gevaar door lawaai!

 Draag oordoppen.  Let erop dat het spouwmes niet gebogen is.

Een gebogen spouwmes drukt het werkstuk zijdelings tegen het zaagblad. Dit veroorzaakt lawaai.

Gevaar door blokkerende werkstukken of werkstukdelen!

Als er een blokkering optreedt:

1. apparaat uitschakelen,

2. accupack verwijderen,

3. handschoenen dragen,

4. Blokkering met geschikt gereedschap

verwijderen.

Page 36

NEDERLANDSnl

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

ʸʼʷÃÃ

4.6 Symbolen op de machine

Informatie op het typeplaatje:

aFabrikant b Serienummer c Apparaatomschrijving d Motorgegevens (zie ook “Technische

gegevens”)

e CE-markering – Dit apparaat voldoet aan de

EU-richtlijnen overeenkomstig de

conformiteitsverklaring f Bouwjaar g Afvalsymbool – Het apparaat kan via de

fabrikant worden afgevoerd h Afmetingen van toegelaten zaagbladen

Veiligheidssymbolen

Gevaar! Het negeren van de volgende waarschuwingen kan zware verwondingen of materiële schade tot gevolg hebben.

Gebruiksaanwijzing lezen.

Niet in het draaiende zaagblad grijpen.

Veiligheidsbril en gehoorbescherming dragen.

Apparaat niet in vochtige of natte omgeving gebruiken.

4.7 Veiligheidsvoorzieningen Splijtwig

Het spouwmes (3) moet verhinderen dat een werkstuk door de achterkant van het zaagblad omhoog geduwd kan worden en eventueel tegen de operator aan geslingerd wordt.

Het is niet toegestaan om zonder spouwmes te werken.

Spaankap

De spaankap (5) verhindert ongewild contact met het zaagblad en biedt bescherming tegen rondvliegende spaanders.

Het is niet toegestaan om zonder spaankap te werken.

Duwhout

De schuifstok (13) dient als verlenging van de hand, om het werkstuk veilig langs het zaagblad te geleiden en beschermt tegen onbedoeld contact met het zaagblad.

De schuifstok moet altijd gebruikt worden als de afstand tussen het zaagblad en een parallelaanslag kleiner is dan 150 mm.

De schuifstok moet in een hoek van 20° … 30° t.o.v. het oppervlak van het tafelblad gehouden worden.

Wanneer de schuifstok niet wordt gebruikt, moet hij bij de machine opgeborgen worden.

Als het duwhout beschadigd is, moet het vervangen worden.

5. Overzicht

Zie pagina 2.

1 Tafelverlenging 2 Tafel inlegprofiel 3 Splijtwig 4 Spanhefboom voor de bevestiging van de

spaankap 5 Spaankap 6Klemhendel voor het bevestigen van de

dwarsaanslag 7Dwarse aanslag 8 De parallelle aanslag 9 Spanhefboom voor de tafelverbreding

10 Spanhefboom voor de bevestiging van de

parallelaanslag

11 Kartelmoer voor de fijne instelling van de

parallelaanslag

12 Tafelverbreding 13 Duwhout 14 Steun schuifstok 15 Aan-/uitschakelaar 16 Draaikruk voor instelling zaaghoogte 17 Handwiel voor de instelling van de

hellingshoek

18 Spanhefboom voor het vastzetten van de

hellingshoek

19 Helling-begrenzingsstop 20 Steeksleutel 21 Steun dwarsaanslag 22 Steun van de spaanzak 23 Steun spaankap 24 Steun parallelaanslag 25 Voet/handgreep van het onderstel 26 Steun van de afscheidingscycloon 27 Spaanzak 28 Afscheidingscycloon 29 Afzuigaansluiting 30 Instelschroef (klemmen van de

parallelaanslag)

31 Accupack-adapter (2 x 18 V) * 32 TS 36-18 LTX BL 254: ontgrendelingsknop

voor het eruit trekken van de accupack-

adapter *

33 Toets voor ontgrendeling van het accupack * 34 Accupack * 35 Capaciteits- en signaalindicatie * 36 Toets voor de indicatie van de capaciteit *

* afhankelijk van de uitvoering / het model

6. Plaatsing

Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u altijd goed in evenwicht bent.

Opstelling zonder machinestandaard:

1. Apparaat met twee personen uit de verpakking

tillen.

2. Zaag op stabiele tafel of werkbank zetten.

3. Zaag op tafel of werkbank vastschroeven.

Opstelling met machinestandaard:

1. Apparaat met twee personen uit de verpakking

tillen.

2. Apparaat op de vloer zetten.

3. Apparaat bij de handgrepen oppakken en op

de smalle kant zetten

4. Handgrepen (25) naar buiten trekken, draaien

en inklikken.

5. De beide onderste tafelpoten uitklappen. Hiervoor de rode zwenkhendel (37) omlaag drukken (met de voet of de hand) en de tafelpoten naar beneden draaien.

6. Apparaat enigszins naar achteren kantelen en beide tafelpoten omlaag drukken. De rode zwenkhendels (37) moeten inklikken.

7. De beide bovenste tafelpoten uitklappen. Hiervoor de rode zwenkhendels (38) naar rechts schuiven en de tafelpoten naar beneden draaien. De rode zwenkhendels moeten inklikken.

8. De zaag bij de bovenste frameconstructie in het midden vastpakken. Zaag omhoogtrekken en neerzetten. (Stelvoet met voet tegenhouden om te voorkomen dat de zaag bij het opstellen wegglijdt).

Page 37

9. Oneffenheden in de vloer met de stelvoet (39)

240

max. 5 mm

542

53 4

compenseren.

7. Inbedrijfstelling

Aanwijzing:

Bij de eerste keer inschakelen kunnen rubbersnippers eruit geslingerd worden. Dit komt door de constructie en is onschadelijk.

7.1 Montage Spouwmes instellen (indien nodig)

Aanwijzing:

Het spouwmes (3) is bij de levering al correct ingesteld. Uitrichten bij de ingebruikname is slechts noodzakelijk, wanneer het spouwmes bij het transport is versteld.

1. Zaagblad in de bovenste stand brengen.

2. Schroef (40) tegen de klok in draaien, tafelinzetstuk (2) optillen en eruit halen.

3. Vastzethendel (41) losdraaien (tegen de klok

4. Spouwmes (3) uit de onderste transportstand

in draaien!).

tot aan de aanslag naar boven trekken.

5. Uitlijning spouwmes controleren: – De afstand tussen de buitenste rand van het

zaagblad en het spouwmes moet 3tot5mm bedragen.

– Het spouwmes moet met het zaagblad in een

rechte lijn liggen.

Gevaar! Het spouwmes is een van de onderdelen die tot de veiligheidsvoorzieningen en moet juist gemonteerd zijn om een veilige werking te garanderen.

6. Vastzethendel (41) aantrekken (met de klok

mee draaien!).

Zijdelingse uitlijning instellen (alleen indien nodig): Spouwmes (3) en zaagblad moeten exact in een rechte lijn liggen.

7. Drie binnenzeskantschroeven (42) losdraaien.

8. Spouwmes (3) in een rechte lijn brengen met

het zaagblad.

9. Drie binnenzeskantschroeven (42) weer

aantrekken.

10.Tafelinzetstuk (2) bevestigen en met de

schroef (40) vergrendelen.

Spaankap monteren

1. Zaagblad in de bovenste stand brengen.

2. Spaankap (5) aan de opname van het

spouwmes (3) monteren.

3. Spaankap met de spanhefboom (4) stevig

aantrekken.

Hoogteregeling van het tafelinzetstuk (indien nodig)

Het tafelinzetstuk (2) is juist ingesteld, wanneer zijn oppervlak zich 0 mm tot 0,7 mm onder het tafeloppervlak bevindt.

Voor de hoogteregeling de 4 schroeven in de hoeken van het tafelinzetstuk (2) draaien.

NEDERLANDS nl

7.2 Accupack

Gevaar! Elektrische spanning

 Gebruik het apparaat uitsluitend in een

droge omgeving.

 Het accupack (34) voor gebruik opladen.  Laad het accupack bij vermogensverlies

weer op.

 De optimale opslagtemperatuur ligt tussen

10°C en 30°C.

 Bij een defecte machine dient u het

accupack uit de machine te halen.

 Haal het accupack uit de machine voordat

instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Accupacks tegen vocht beschermen!

Accupacks niet aan vuur blootstellen!

 Geen defecte of vervormde accupacks

gebruiken!

 Accupacks niet openen!  Contacten van de accupacks niet aanraken

of kortsluiten!

Uit defecte Li-Ion-accupacks kan een licht zure, brandbare vloeistof lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt,

onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!

 Voorkom dat het apparaat per ongeluk

start: controleer of de aan-/uitschakelaar is uitgeschakeld wanneer u het accupack plaatst.

 Op de verzending van Li-ion accupacks is

het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.

 Verstuur accupacks alleen als de behuizing

onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

Li-Ion-accupacks "Li-Power, LiHD" hebben een capaciteits- en signaalindicatie (35):

 Druk op toets (36) waarna de laadtoestand

wordt aangegeven door de LED-lampen.

 Wanneer een LED-lampje knippert, is de

accupack bijna leeg en moet weer worden opgeladen.

Accupack verwijderen, plaatsen:

 Om bij TS 36-18 LTX BL 254 de accupacks te

kunnen plaatsen of te verwijderen: ontgrendelingsknop (32) drukken en de accupack-adapter (31) uit de machine halen.

 Verwijderen: knop voor de ontgrendeling van

het accupack (33) indrukken en accupack (34) verwijderen.

 Plaatsen: accupack (34) erop schuiven tot deze

vast klikt.

 Bij TS 36-18 LTX BL 254 de accupack-adapter

(31) weer erin schuiven totdat hij vast klikt.

Opmerkingen voor TS 36-18 LTX BL

254:

 Altijd twee Metabo 18 Volt schuif-accupacks

gebruiken.

 Aanbevolen capaciteit 4,0 Ah en groter.  Het wordt aanbevolen om accupacks met

hetzelfde artikelnummer te gebruiken.

 Er mogen accupacks met verschillende

capaciteit (Ah) worden gebruikt. In dit geval

Page 38

NEDERLANDSnl

18 17

-1,5° ... 45° 0° ... 46°

bepaalt de accu-pack met de lagere capaciteit (Ah) de gebruiksduur/het vermogen.

Opmerkingen voor TS 36 LTX BL 254:

 Aanbevolen capaciteit 4,0 Ah en groter.

(Kleinste aan te bevelen accupack (verkrijgbaar als toebehoor): LiHD, 36 V, 5,2 Ah)

8. Bediening

Gevaar voor ongevallen! De zaag mag slechts door één persoon tegelijk bediend worden. Andere personen mogen uitsluitend werkstukken aanreiken of afnemen, en moeten op een afstand van de zaagmachine blijven staan.

Controleer of alles goed functioneert alvorens met de zaagwerkzaamheden te beginnen:

–Accupack – aan-/uitschakelaar; –spouwmes; – spaankap; – hulpstukken (schuifstok, schuifhout en

greep).

Zorg ervoor dat u zichzelf ook beschermt:

– draag een stofmasker; – draag oorbeschermers; – draag een veiligheidsbril.

Let steeds op een juiste werkhouding tijdens het zagen:

– neem plaats aan de bedienkant; – tegenover het zaagblad; – links van het opstuivende zaagsel; – Bij bediening met twee personen moet de

tweede persoon op voldoende afstand van de zaag staan.

Al naargelang het soort werk dat u verricht, gebruikt u:

–Toegelaten werkstuksteunen - als werk-

stukken na het afzagen van de zaagtafel zouden vallen;

– een zaagselafzuigsysteem.

Vermijd frequente bedieningsfouten:

– Probeer nooit het zaagblad af te remmen

door er van de zijkant tegenaan te drukken. Ook hier bestaat gevaar voor terugslag.

– Druk het werkstuk tijdens het zagen

steeds op de tafel en plaats het nooit op zijn kant. Ook hier bestaat gevaar voor terugslag.

– Zaag nooit verschillende stukken, ook

geen bundels met verschillende stukken, tegelijk. Er is gevaar voor lichamelijk letsel als aparte stukken zonder steun door het zaagblad worden gegrepen.

Klemgevaar! Zaag nooit werkstukken die aan touwen, snoeren, riemen of draden hangen of dergelijke materialen bevatten.

8.1 Spaanzak / afzuiginstallatie / alleszuiger

aansluiten

Gevaar! Sommige soorten zaagsel (bv. van beuken-, eiken- en essenhout) kunnen bij inademing kankerverwekkend zijn.

Werk in gesloten ruimtes alleen met een gemonteerde spaanzak of een geschikte afzuiginstallatie.

Gebruik bovendien een stofmasker omdat niet al het zaagstof opgevangen c.q. afgezuigd wordt.

Het werken zonder spaanzak of een geschikt spaanafzuigsysteem is alleen buiten mogelijk.

Als u het apparaat met de meegeleverde spaanzak in gebruik neemt:

 Steek de afscheidingscycloon (28) met de

gemonteerde spaanzak (27) op het afzuigstuk (29).

 Maak de spaanzak (27) regelmatig leeg. Draag

tijdens het legen een stofmasker.

Als u het apparaat aan een spaanafzuiginstallatie aansluit:

De afzuiginstallatie moet voldoen aan de volgende eisen:

 Passend bij de diameter van het afzuigstuk

(spaanbak 35/44 mm);

 Hoeveelheid lucht  460 m  Onderdruk aan het afzuigstuk van de zaag 

530 Pa;

 Luchtsleheid aan het afzuigstuk van de zaag 

20 m/s.

 De afzuigstukken voor de afzuiging van het

zaagsel bevinden zich op de zaagbladbeschermkast.

 Lees ook de handleiding voor de bediening van

de spaanafzuiginstallatie!

8.2 Zaaghoogte instellen

Gevaar! Voorwerpen of lichaamsdelen die zich binnen het instelbereik bevinden, kunnen door een draaiend zaagblad meegesleurd worden! Stel de zaaghoogte alleen in, als het zaagblad helemaal stil staat!

De zaaghoogte van het zaagblad moet aangepast worden aan de hoogte van het werkstuk: de spaankap moet aan de voorzijde met de onderkant op het werkstuk liggen.

 Zaaghoogte door draaien van de handkruk (16)

instellen.

Aanwijzing: Om een eventuele speling bij de instelling van de zaaghoogte te compenseren, beweegt u het zaagblad altijd van onderen in de gewenste positie.

8.3 De zaagbladhelling instellen

Gevaar! Lichaamsdelen, voorwerpen of apparaatdelen die zich binnen het instelbereik bevinden, kunnen door een draaiend zaagblad meegesleurd worden! Stel de zaagbladhelling alleen in, als het zaagblad stil staat!

De helling van het zaagblad kan tussen -1,5° en 46,5° worden ingesteld.

1. Spanhefboom (18) losmaken.

/h;

2. Gewenste zaagbladhelling door draaien van het handwiel (17) instellen.

3. Ingestelde hellingshoek door vastzetten van de spanhefboom (18) vergrendelen (Met de klok mee draaien).

Instelling voor achtersnijdingen

De hellingsverstelling heeft bij 0° en 45° een aanslag. Voor speciale verstekzaagsneden (achtersnijdingen) kan de hellingshoek in beide richtingen nog met 1,5° worden vergroot.

 Helling-begrenzingsstop (19) naar buiten

trekken en boven de excenterschijf rechts plaatsen = hellingshoek van het zaagblad tussen –1,5° en 45° verstelbaar.

 Helling-begrenzingsstop (19) naar buiten

trekken en boven de excenterschijf links plaatsen = hellingshoek van het zaagblad tussen 0° en 46,5° verstelbaar.

Aan-/uitschakelaar

 Inschakelen = schakelaar (15) naar boven

trekken.

 Uitschakelen = schakelaar (15) naar beneden

drukken.

8.4 Parallelaanslag instellen

Dit wordt aan het geleideprofiel aan de voorkant van de zaag gemonteerd.

– Parallelaanslag (8) rechts van het zaagblad

plaatsen. De markering in de loep toont de ingestelde afstand van de parallelaanslag tot het zaagblad op de schaal.

– Spanhefboom (10) van de parallelaanslag

loszetten en de parallelaanslag verschuiven tot de markering in de loep de gewenste afstand tot het zaagblad aangeeft.

– Fijne instelling: door het draaien van de

kartelmoer (11) (aan het voorste klemelement, rechts) kan de zaagbreedte nauwkeurig worden ingesteld.

Page 39

Spanhefboom (10) omlaag drukken om vast

43 8 10

ʸʼʷÃÃ

646 7

te zetten.

– Het aanslagprofiel (43) moet bij het zagen met

parallelaanslag parallel ten opzichte van het zaagblad staan en met de spanhefboom (10) vergrendeld zijn. Hiervoor de spanhefboom (10) omlaag drukken.

– Kartelmoeren (44) voor het bevestigen van het

aanslagprofiel. Het aanslagprofiel kan na losdraaien van de beide kartelmoeren (44) worden afgenomen en omgezet:

Voor hoeksneden kan de dwarsaanslag naar beide kanten om 60° worden versteld.

Voor hoeksneden van 45° en 90° zijn desbetreffende aanslagen voorhanden.

Voor het instellen van een hoek: klemhendel (6) door draaien tegen de klok in losmaken.

Gevaar voor letsel! De klemhendel moet bij het zagen met dwarsaanslag vastgetrokken zijn.

Het voorzetprofiel kan door losmaken van de kartelmoeren (46) worden verschoven of afgenomen.

Aanwijzing:

Indien nodig kan de speling van de dwarsaanslag (7) worden ingesteld: de schroeven (45) van de kunststof geleider aan de dwarsaanslag-geleiding losdraaien, dwarsaanslag (7) verschuiven, schroeven weer aandraaien.

NEDERLANDS nl

8.8 Tafelverlenging instellen

De tafelverlenging (1) breidt het oplegvlak uit, zodat ook langere werkstukken stevig kunnen liggen.

1. Voor het uittrekken van de tafelverlenging moeten de beide kartelschroeven (47) worden losgedraaid.

2. Tafelverlenging naar buiten trekken en op gewenste afstand instellen.

3. De beide kartelschroeven weer aantrekken.

8.9 Zagen

Gevaar! De schuifstok moet altijd gebruikt worden als de afstand tussen het zaagblad en een parallelaanslag kleiner is dan 150 mm.

Lage aanlegkant:

– om vlakke werkstukken te zagen; – of als het zaagblad onder een hoek staat.

Hoge aanlegkant:

– om hoge werkstukken te zagen;

8.5 Wijzer van de parallelaanslag afstellen

1. Parallelaanslag aan het zaagblad uitrichten.

2. Schroef aan de wijzer van de parallelaanslag losdraaien.

3. Wijzer op parallelaanslag en „0“ op schaalband in overeenstemming brengen.

4. Schroef aan wijzer van de parallelaanslag weer vasttrekken

Aanwijzing:

Om te voorkomen dat het werkstuk klemt bij het zagen met de parallelaanslag: parallelaanslag geheel naar rechts verschuiven en vervolgens op de gewenste zaagbreedte instellen.

Aanwijzing:

Parallelaanslag afstellen (indien gewenst): de parallelaanslag moet evenwijdig aan het zaagblad worden geplaatst of zo worden ingesteld dat hij max. 0,3 mm naar achteren opent. Voor het afstellen de 2 schroeven aan de bovenkant van de parallelaanslag losdraaien, daarna weer vastzetten.

Aanwijzing:

Parallelaanslag afstellen (indien nodig): mocht het achterste klemstuk vroeger of later dan het voorste klemstuk klemmen, dan kan deze door het draaien van de moeren (30) worden ingesteld. De moeren (30) losdraaien, zodat het achterste klemstuk later klemt. De moeren (30) aantrekken, zodat het achterste klemstuk vroeger klemt.

8.6 Dwarsaanslag instellen

De dwarsaanslag (7) wordt van voren in de groef in de zaagtafel ingeschoven.

8.7 Tafelverbreding instellen

De tafelverbreding (12) breidt de steunvlakte uit, zo dat ook grotere werkstukken veilig worden gehouden.

 Voor het instellen van de tafelverbreding (12)

moet de spanhefboom (9) worden losgemaakt.

Gevaar voor letsel! De klemhendel moet bij het zagen altijd vastgetrokken zijn.

Aflezen van de schaalband bij werkzaamheden met de parallelaanslag

Op welke schaal de snijbreedte wordt afgelezen, hangt ervan af, hoe het aanslagprofiel aan de parallelaanslag is gemonteerd:

– Hoge aanlegkant =

schaal met zwart opschrift op witte achtergrond.

– Lage aanlegkant =

schaal met wit opschrift op zwarte achtergrond.

Bij kleine snijbreedten wordt de tafelverbreding niet uitgetrokken. De snijbreedte wordt op de schaal rechts op de wijzer van de parallelaanslag afgelezen:

– hoge aanlegkant: snijbreedten van 0 tot 35 cm

mogelijk.

– lage aanlegkant: snijbreedten van 0 tot 29,5 cm

mogelijk.

Als er grotere werkstukken gezaagd moeten worden, moet de tafelverbreding (12) uitgetrokken worden.

1. Parallelaanslag verschuiven naar de

eindstand van de schaal.

2. Tafelverbreding naar buiten trekken en

parallelaanslag op gewenste afstand instellen. De snijbreedte wordt op de linker schaal bij de wijzer van het schaalband afgelezen.

Rechte zaagsnede

1. Hellingshoek instellen en vergrendelen.

2. Zaaghoogte instellen. Aan de voorkant moet de beschermkap volledig op het werkstuk liggen.

3. Als het zaagblad schuin zit dient u de parallelle aanslag links van het zaagblad aanbrengen en instellen.

4. Schakel de zaag in.

5. Het werkstuk gelijkmatig naar achteren schuiven en in een werkproces doorzagen.

6. Schakel het apparaat uit als u niet onmiddellijk verder werkt.

Verstekzagen

1. De dwarsaanslag (7) wordt van voren in de groef in de zaagtafel ingeschoven.

2. Gewenste hoek na losmaken van de klemhendel (6) aan de dwarsaanslag instellen en klemhendel weer vastschroeven.

3. Zijdelingse afstand tussen voorzetprofiel en zaagblad instellen:

Kartelmoer (46) losmaken en voorzetprofiel

verschuiven.

Kartelmoer (46) vastdraaien.

4. Werkstuk tegen de dwarsaanslag drukken.

Page 40

NEDERLANDSnl

240

5. Werkstuk doorzagen door de dwarsaanslag vooruit te schuiven.

6. Schakel de machine uit als u niet onmiddellijk verder werkt

9. Transport

Gevaar!

Vóór ieder transport:

 apparaat uitschakelen.  Wachten tot het zaagblad helemaal stilstaat.  Accupack verwijderen.  Aanbouwdelen (beschermkap, spaanafzuiging,

afscheidingscycloon, stofzak) demonteren. Beschermkap bij zaagtafel opbergen.

 Spouwmes in transportstand brengen. Zoals in

hoofdstuk 7.1 beschreven te werk gaan, echter het spouwmes (3) tot aan de aanslag naar beneden schuiven (transportstand).

 Draai het zaagblad volledig naar beneden.  Hellingshoek van het zaagblad op 0° instellen

en met de spanhefboom vastzetten.

 Apparaat bij frameconstructie optillen en naar

achteren draaien. Apparaat op de zijkant zetten en bovenste poten inklappen. De rode zwenkhendels moeten weer inklikken.

 Apparaat naar achteren draaien en de onderste

poten inklappen. De rode zwenkhendels moeten weer inklikken.

 Handgrepen naar binnen schuiven en apparaat

neerzetten.

Gevaar voor klemmen Beide tafelverbredingen helemaal naar binnen schuiven en met de spanhefbomen vergrendelen.

Gebruik voor het dragen van het apparaat de handgrepen aan de zijkant (48) van de tafel.

 Speciaal geval: machine samen met MetaLoc

transporteren. De box kan voor het transport op het tafelvlak worden geplaatst en met de speciale spanriemen, zoals weergegeven, worden bevestigd.

10. Service en onderhoud

Gevaar! Voordat u met de service of met het onderhoud begint:

1.apparaat uitschakelen.

2.wacht u tot de zaag helemaal stilstaat;

3.Accupack verwijderen.

– Nadat u klaar bent met de service en/ of

onderhoudsbeurt, moet de goede werking van alle veiligheidsvoorzieningen als eerste gecontroleerd worden.

– Beschadigde onderdelen, vooral beschadigde

onderdelen van de veiligheidsvoorzieningen, mogen alleen door originele fabrieksonderdelen of door de fabrikant goedgekeurde onderdelen vervangen worden. Indien u dit nalaat, kan dit tot onvoorziene schade leiden.

–Service en/of onderhoudswerkzaamheden die

niet in dit hoofdstuk beschreven staan mogen uitsluitend door vaklui uitgevoerd worden.

Gevaar! Als het inlegprofiel beschadigd is, bestaat het risico dat kleine voorwerpen tussen het inlegprofiel en het zaagblad geklemd raken en het zaagblad blokkeren. Beschadigde tafel inlegprofielen moeten onmiddellijk vervangen worden!

10.1 Zaagblad vervangen

4. Spanmoer (50) van het zaagblad met

steeksleutel (20) draaien en tegelijkertijd de hendel van de zaagbladvergrendeling (49) naar boven trekken, tot hij inklikt.

5. Hendel (49) vasthouden en de spanmoer (50) met de klok mee afschroeven.

6. Spanmoer (50), buitenste zaagbladflens (51) en zaagblad van de zaagbladas nemen.

7. Spanvlakken van de zaagbladflenzen (51) en (52) van het zaagblad reinigen.

Gevaar! Gebruik geen schoonmaakmiddelen (bijvoorbeeld om harsresten te verwijderen) die de lichtmetalen delen zouden kunnen beschadigen. De stabiliteit van de zaag zou erdoor kunnen worden beperkt.

8. Binnenste zaagbladflens (52) op motoras

schuiven.

9. Monteer een nieuw zaagblad (let op de

draairichting!).

Opgelet! Draag het apparaat niet aan de veiligheidsvoorzieningen, uitgetrokken / niet vergrendelde tafelverbredingen of aan de bedieningselementen!

Opgelet! Draag het apparaat met twee personen (gewicht)!

Mobiel transport:

 Handgrepen naar buiten trekken, draaien en

inklikken.

 Zaag aan de handgreep trekken of schuiven

Gevaar! Onmiddellijk na het zagen kan het zaagblad erg heet zijn – Pas op voor brandwonden! Laat een heet zaagblad eerst voldoende afkoelen. Reinig het zaagblad niet met brandbare vloeistoffen. Ook bij een stilstaand zaagblad bestaat er nog gevaar voor snijwonden. Bij het vervangen van een zaagblad moet u veiligheidshandschoenen dragen. Let bij de montage absoluut op de draairichting van het zaagblad!

1. Zaagblad in de bovenste stand brengen.

2. Spaankap (5) verwijderen.

3. Schroef (40) tegen de klok in draaien,

tafelinzetstuk (2) optillen en eruit halen.

Gevaar! Gebruik alleen zaagbladen die voldoen aan de vereisten in het hoofdstuk Technische gegevens en aan de norm EN 847-1 – bij ongeschikte of beschadigde zaagbladen kunnen onder invloed van de middelpuntvliedende kracht delen weggeslingerd worden. Niet gebruiken:

– Zaagbladen waarvan het maximale toe-

rental onder het nominale onbelaste toerental van de zaagbladen ligt (zie "Technische gegevens");

– Zaagbladen van hooggelegeerd snel-

draaistaal (HS of HSS);

– Zaagbladen waarvan de zaagbreedte klei-

ner is of diens stambladdikte groter is dan de dikte van het spouwmes.

– Zaagbladen met zichtbare beschadigin-

gen;

– Slijpschijven.

Page 41

Gevaar!

19 18

45°

– Het zaagblad moet gemonteerd worden

met originele onderdelen.

– Gebruik nooit losse spanringen. Het

zaagblad zou vanzelf los kunnen raken.

– De zaagbladen moeten uitgebalanceerd

zijn. Ze mogen niet trillen, anders kunnen ze tijdens het werken vanzelf loskomen.

10.Buitenste zaagbladflens (51) erop schuiven.

11.Spanmoer (50) losdraaien (linkse schroefwinding!). Spanmoer (50) met steeksleutel (20) draaien en tegelijkertijd de hendel van de zaagbladvergrendeling (49) omhoog trekken, tot hij inklikt.

12.Hendel (49) vasthouden en de spanmoer tegen de klok in handvast aantrekken.

Gevaar!

– Gereedschap voor het vastschroeven van

het zaagblad niet verlengen.

– Spanschroef niet door het slaan op het

gereedschap vastdraaien.

13.Spouwmes overeenkomstig de zaagbladgrootte (53) instellen. (Spouwmesinstelling zie 7.1)

14.Tafelinzetstuk (2) bevestigen en met de schroef (40) vergrendelen.

15.Spaankap (5) bevestigen.

10.2 Aanslagbegrenzing instellen

1. Helling-begrenzingsstop (19) voor het hoekbereik op 0° / 45° instellen.

2. Ingestelde hellingshoek door vastzetten van de spanhefboom (18) vergrendelen.

3. Hellingshoek controleren:

– 0° = loodrecht op het zaagblad – 45° met de speciale hoekmaat.

Worden deze waarden niet heel nauwkeurig bereikt:

4. kruiskopschroef (54) van de betreffende excenterschijf losdraaien en de excenterschijf verstellen tot de hellingshoek ten opzichte van de zaagtafel in de eindposities precies 0° (= haaks), resp. 45° bedraagt.

5. Kruiskopschroef van de excenterschijf weer vastdraaien.

6. Na het verstellen van de aanslagbegrenzing, hoekschaal aan de voorkant eventueel opnieuw afstellen.

Aanwijzing:

Om de hellingsbegrenzing van -1,5° tot 46,5° in te stellen, moet de helling-begrenzingsstop (19) eruit worden getrokken.

10.3 Machine opbergen

Gevaar! Berg het apparaat buiten het bereik van kinderen op. Sla het apparaat zo op dat het niet door onbevoegden in werking kan worden gesteld en niemand zich aan het staande apparaat kan verwonden.

Opgelet! De machine mag niet in openlucht of in een vochtige ruimte opgeborgen worden.

10.4 Onderhoud Zaag schoonmaken

 Zaagsel en stof met een stofzuiger en borstel

verwijderen: – geleidingselementen voor het instellen van het

zaagblad; – ventilatie-openingen van de motor; –zaagbladkast. – Hoogteinstelling –Zwenkgeleiding –Afscheidingscycloon

Voor u de machine inschakelt

Visuele controle, of – afstand zaagblad – spouwmes 3 tot 5 mm. – spouwmes met het zaagblad in een rechte lijn

ligt.

Visuele controle of het accupack en de accupackadapter niet beschadigd zijn; indien nodig laat u de defecte onderdelen door een elektromonteur vervangen.

Wanneer u uitschakelt, dient u altijd

te controleren of het zaagblad langer dan 10 seconden naloopt; loopt het langer na, de motor door een erkend vakman laten vervangen.

1x per maand (bij dagelijks gebruik)

Verwijder zaagselresten met stofzuiger en penseel; wrijf de geleidingselementen lichtjes in met olie:

– spil en geleidestangen voor hoogteinstelling; – zwenksegmenten.

Na elke periode van 150 bedrijfsuren

Controleer alle schroefverbindingen en draai ze indien nodig vast.

Indien nodig:

geleidebussen tafelpoten instellen.  binnenzeskantschroeven (55)

met de klok mee draaien = zware loop van de geleiding.

 binnenzeskantschroeven (55)

tegen de klok in draaien = soepele loop van de geleiding.

 extra fijnafstelling m.b.v. stelschroef (56).

Geleidebussen van de voorste pootsteun instellen:

 Binnenzeskantschroeven (57) met de klok mee

draaien = zware loop van de geleiding.

 Binnenzeskantschroeven (57) tegen de klok in

draaien = soepele loop van de geleiding.

NEDERLANDS nl

Geleidebussen van de achterste pootsteun instellen:

 Binnenzeskantschroeven (58) met de klok mee

draaien = zware loop van de geleiding.

 Binnenzeskantschroeven (58) tegen de klok in

draaien = soepele loop van de geleiding.

Alle binnenzeskantschroeven gelijkmatig aantrekken.

11. Handige tips

 Voer enkele proefsneden uit op stukken

houtafval, alvorens met de zaagwerkzaamheden te beginnen.

 Plaats het werkstuk steeds zo op het tafelblad dat

het niet kan omvallen of wiebelen (bijvoorbeeld bij een gebogen plank, de naar buiten gebogen zijde naar boven).

 Gebruik de lengteaanslag om efficiënt even

lange stukken te zagen.

 Oppervlakken van de steuntafels schoon

houden.

12. Problemen en storingen

Gevaar!

Alvorens een storing te verhelpen, moet u:

1.apparaat uitschakelen.

2.Accupack verwijderen.

3.Wachten tot het zaagblad helemaal stilstaat.

Nadat de storing verholpen is, moet u eerst de goede werking van alle veiligheidsvoorzieningen controleren.

De motor draait niet

De herstartbeveiliging is geactiveerd. Wordt het accupack aangesloten wanneer de machine ingeschakeld is of wordt de stroomtoevoer na een onderbreking weer hersteld, dan start de machine niet:

 De machine uit- en weer inschakelen. Accupack leeg:  Laad het accupack bij vermogensverlies weer

op.

Motor oververhit, bijvoorbeeld door stomp zaagblad of spaanophoping in de behuizing:

 Oorzaak van de oververhitting verhelpen,

enkele minuten laten afkoelen. Vervolgens het apparaat opnieuw inschakelen.

Toerental wordt niet bereikt

Overbelastingsbeveiliging: het belast toerental neemt STERK af:

 De motortemperatuur is te hoog! De machine

onbelast laten lopen tot hij is afgekoeld.

Page 42

NEDERLANDSnl

Overbelastingsbeveiliging: de motor stopt tijdens het zagen:

 De machine wordt overbelast. Werk met

gereduceerde belasting verder.

Aangegeven hoogste toerental wordt niet bereikt

- motor krijgt te weinig accuspanning:  Laad het accupack bij vermogensverlies weer

op.

De zaagprestaties nemen af

Het zaagblad is bot (het zaagblad vertoont eventueel brandvlekken opzij):

 zaagblad vervangen (zie hoofdstuk 10.

Onderhoud).

Spaanderafvoer verstopt

Het afzuigsysteem is niet aangesloten of de afzuigkracht is te gering:

 Afzuigsysteem aansluiten of afzuigvermogen

verhogen (luchtsnelheid  20 m/sec. bij de spaanuitwerppijp.

13. Toebehoren

Gebruik alleen originele Metabo-accupacks en Metabo-toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

 Cirkelzaagblad Power Cut, best.-nr.: 6.28025 – Voor grove tot middelfijne zaagsneden bij een

snelle aanvoer en gering vermogen

– Goede zaagresultaten bij het zagen in de lengte

van volledig hout  Cirkelzaagblad Precision Cut, best.-nr.: 6.28059 – Zeer breed gebruiksspectrum in de

houtbewerking – Voor zeer goede, zuivere zaagresultaten bij

lengte- en dwarssneden in zacht- en hardhout

 Laadapparaten: ASC Ultra, ASC 30-36  Accupacks met verschillende capaciteiten.

Koop alleen accupacks met een spanning die

aansluit bij uw elektrisch gereedschap:

LiHD, 36 V, 6,2 Ah, 6.25344

LiHD, 18 V, 7,0 Ah, 6.25345

LiHD, 18 V, 5,5 Ah, 6.25342

etc. Compleet toebehorenprogramma, zie

www.metabo.com of de catalogus.

14. Reparatie

Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

16. Technische gegevens

Toelichting op de gegevens van pagina 3. Wijzigingen en technische verbeteringen

voorbehouden. U =spanning van het accupack

=toerental bij onbelast draaien

=max. zaagsnelheid

W =dikte van het spouwmes D =zaagbladdiameter (buiten) d =zaagbladboring (binnen) b =zaagbreedte a =max. basiselementdikte van het

T T S L L

S S m =machinegewicht

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Typisch A-gekwalificeerd geluidsniveau L L KpA, KWA= onzekerheid

zaagblad

=zaaghoogte bij verticaal zaagblad

90°

=zaaghoogte bij 45° zaagbladhelling

45°

=zaagbladhoekinstelling

x°

=max. zaagbreedte met parallelaanslag

=max. breedte dwarssnede met

hoekaanslag

=afmetingen zonder machinestandaard

(lxbxh)

=afmetingen met machinestandaard

(lxbxh)

=lengte zaagtafel

=breedte zaagtafel

Gelijkstroom

Emissiewaarden

Deze waarden maken een beoordeling van

=geluidsdrukniveau

=geluidsvermogensniveau

Draag gehoorbescherming!

Gevaar! Reparaties van elektrische machines mogen uit veiligheidsoverwegingen uitsluitend door een elektromonteur met originele onderdelen worden uitgevoerd!

Neem voor gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.

15. Milieubescherming

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het

huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dient oud elektrisch gereedschap gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Accupacks mogen niet bij het huisvuil gegooid worden! Geef defecte of afgedankte accupacks terug aan de Metabo-handelaar!

Accupacks niet in het water gooien.

Page 43

Manuale d’uso originale

Indice

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di sicurezza

4. Avvertenze specifiche di sicurezza

5. Sintesi

6. Installazione

7. Messa in funzione

8. Uso

9. Trasporto

10. Cura e manutenzione

11. Suggerimenti pratici

12. Problemi e anomalie

13. Accessori

14. Riparazione

15. Rispetto dell'ambiente

16. Dati tecnici

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che queste seghe circolari da banco, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Rapporto di prova *4), Organismo di controllo rilasciante l'attestato *5), Documentazione tecnica presso *6) - vedere pagina 3.

2. Utilizzo conforme

La sega circolare da banco è stata ideata per il taglio longitudinale e trasversale di legno massiccio, legno rivestito, pannelli di truciolato, paniforte e materiali simili.

È possibile tagliare il metallo solamente tenendo conto delle seguenti limitazioni:

– Solo con la lama adeguata

(vedere il capitolo 13. Accessori)

– Solo metalli non ferrosi

(né metallo duro o temprato, né magnesio)

I pezzi in lavorazione di forma tonda possono essere tagliati solamente con l'ausilio di un adeguato dispositivo di fermo, poiché potrebbero ruotare a causa della lama in rotazione.

Quando viene eseguito il taglio in verticale di pezzi piatti, è necessario utilizzare una guida appropriata per un lavoro sicuro.

L'utensile non deve essere utilizzato per eseguire piegamenti e scanalature.

Non utilizzare l'utensile per eseguire intagli (scanalatura terminante nel pezzo in lavorazione).

Non utilizzare l'utensile per i tagli a immersione. Qualsiasi altro utilizzo è da considerarsi non

conforme e quindi vietato. Il costruttore non si assume alcuna responsabilità per eventuali danni che dovessero verificarsi per un utilizzo improprio dell'apparecchio.

Eventuali modifiche arbitrarie apportate all'apparecchio oppure l'uso di parti non collaudate e autorizzate dal produttore possono provocare danni imprevisti durante il funzionamento.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

ATTENZIONE – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

L'elettroutensile va consegnato

esclusivamente insieme al presente documento.

Avvertenze generali di sicurezza per gli elettroutensili

AVVERTENZA - Leggere tutte le avvertenze e le istruzioni di sicurezza.

Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per un uso futuro! Il termine

"elettroutensile" utilizzato nelle indicazioni di sicurezza si riferisce ad utensili elettrici alimentati dalla rete (con cavo di alimentazione), nonché ad utensili elettrici alimentati a batteria (senza cavo di alimentazione).

3.1 Sicurezza sul luogo di lavoro a) Mantenere pulita e bene illuminata l'area di

lavoro. Il disordine o le zone di lavoro non

illuminate possono essere causa di incidenti.

b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni, nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono

scintille che possono far infiammare la polvere o i vapori.

c) Tenere lontani i bambini e altre persone durante l'impiego dell'elettroutensile.

Eventuali distrazioni possono comportare la perdita del controllo sul dispositivo.

3.2 Sicurezza elettrica a) La spina dell'elettroutensile deve essere

adatta alla presa elettrica. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insieme agli elettroutensili con messa a terra. Le spine non

modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Sussiste un maggior rischio

di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione

di acqua in un elettroutensile aumenta il rischio di scosse elettriche.

d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere l'elettroutensile, oppure per staccare la spina dalla presa di corrente. Tenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti del dispositivo in movimento. I cavi danneggiati o aggrovigliati

aumentano il rischio di scosse elettriche.

e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga

omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.

f) Quando non è possibile evitare l'uso dell'elettroutensile in ambienti umidi, impiegare un interruttore differenziale. L’uso di

un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3.3 Sicurezza delle persone a) È importante concentrarsi su ciò che si sta

facendo e maneggiare con giudizio l'elettroutensile durante il lavoro. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di

distrazione durante l'uso dell'elettroutensile potrà causare lesioni gravi.

b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi.

Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antiscivolo, il casco protettivo o la protezione dell'udito, a seconda del tipo e dell'uso dell'elettroutensile, si potrà ridurre il rischio di lesioni.

c) Evitare l’accensione involontaria dell’elettroutensile. Accertarsi che l'elettroutensile sia spento, prima di collegarlo all'alimentazione elettrica e/o alla batteria ricaricabile e prima di prelevarlo o trasportarlo. Tenendo il dito sull'interruttore o

collegando l'utensile all'alimentazione elettrica mentre è acceso, si rischia di provocare incidenti.

d) Togliere gli attrezzi di regolazione o la chiave per dadi, prima di accendere

ITALIANO it

l'elettroutensile.

contatto con una parte rotante del dispositivo, può causare lesioni.

e) Evitare di tenere il corpo in posizioni anomale. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione.

In questo modo sarà possibile controllare meglio l'elettroutensile in situazioni inaspettate.

F) Indossare indumenti adeguati. Evitare di

indossare indumenti larghi o gioielli. Tenere capelli e vestiti lontani da parti in movimento.

Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g) Se vi è la possibilità di montare dispositivi di aspirazione o captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati adeguatamente. L'utilizzo di un sistema di

aspirazione può limitare i rischi derivanti dalla polvere.

h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza, anche se si ha ormai familiarità con l'elettroutensile perché lo si è utilizzato frequentemente. Un

comportamento disattento può provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento dell'elettroutensile

a) Non sovraccaricare il dispositivo. Impiegare l'elettroutensile adatto per il lavoro specifico. Utilizzando l'elettroutensile adatto si

lavora meglio e con maggior sicurezza entro la gamma di potenza indicata.

b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più

accendere o spegnere è pericoloso e deve essere riparato.

c) Prima di effettuare regolazioni, riporre l'utensile o sostituire gli accessori, staccare la spina dalla presa elettrica e/o estrarre la batteria rimovibile. Tale precauzione impedisce

che l'elettroutensile possa essere messo in funzione inavvertitamente.

d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. Gli elettroutensili sono pericolosi, se

utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione dell'elettroutensile e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compromettere il funzionamento dell'elettroutensile stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo.

Molti incidenti sono causati proprio da elettroutensili sottoposti a una manutenzione insufficiente.

f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con

particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare l'elettroutensile, gli accessori, gli utensili ecc. esclusivamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e l'attività da eseguire durante l'impiego. L'impiego degli elettroutensili per usi

diversi da quelli previsti può dar luogo a situazioni di pericolo.

h) Mantenere le impugnature e le superfici di presa asciutte, pulite ed esenti da olio e grasso. Le impugnature e superfici di presa

scivolose non consentono un uso e un controllo sicuri dell'elettroutensile in situazioni impreviste.

3.5 Assistenza

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale tecnico qualificato e solo con l'impiego di pezzi di ricambio originali. Solo così può essere

salvaguardata la sicurezza dell'elettroutensile.

Un utensile o una chiave a

Page 44

ITALIANOit

4. Avvertenze specifiche di sicurezza

4.1 Avvertenze di sicurezza relative ai ripari di protezione

a) Lasciare i ripari di protezione montati. I ripari di protezione devono essere montati correttamente e in perfette condizioni funzionali. I ripari di protezione allentati,

danneggiati o che non funzionano correttamente vanno riparati o sostituiti.

b) Per i tagli, utilizzare sempre il riparo di protezione della lama e il cuneo divisore. Se la lama taglia il pezzo di lavorazione per tutto lo spessore, il riparo di protezione e altri dispositivi di sicurezza riducono il rischio di lesioni.

c) Al termine di determinati lavori (come ad

es. la piegatura) per i quali è necessario rimuovere il riparo di protezione e il cuneo divisore, riapplicare immediatamente questi elementi di protezione. Il riparo di protezione e

il cuneo divisore riducono il rischio di lesioni. d) Prima di accendere l'utensile elettrico,

accertarsi che la lama non venga a contatto con il riparo di protezione, il cuneo divisore o il pezzo di lavorazione. Il contatto accidentale

tra la lama e questi componenti può provocare situazioni pericolose.

e) Regolare il cuneo come descritto nelle presenti istruzioni. Una regolazione errata di distanze, posizione e direzione può determinare la scarsa efficacia del cuneo nel contrastare i contraccolpi.

f) Affinché il cuneo divisore possa agire

efficacemente deve trovarsi nella fessura di taglio. Per il taglio di pezzi troppo corti perché

possa far presa il cuneo, quest'ultimo è praticamente inefficace. In queste condizioni è impossibile impedire il contraccolpo tramite il cuneo.

g) Utilizzare la lama adeguata al cuneo divisore. Affinché il cuneo divisore possa essere efficace, la lama deve avere un diametro adeguato al cuneo, il corpo della lama deve essere più sottile del cuneo e la larghezza dei denti deve essere maggiore dello spessore del cuneo.

4.2 Avvertenze di sicurezza sul taglio alla sega

a) PERICOLO! Non avvicinarsi con le mani e con le dita alla zona di taglio e

alla lama. Basta un attimo di distrazione o uno

scivolamento e la vostra mano potrà avvicinarsi alla lama e subire lesioni gravissime.

b) Condurre il pezzo di lavorazione

esclusivamente nella direzione opposta al senso di rotazione della lama. Se il pezzo

avanza nella stessa direzione del senso di rotazione della lama al di sopra del tavolo, il pezzo stesso e la mano dell'utente potranno essere trascinati dalla lama.

c) Per quanto riguarda i tagli longitudinali,

non utilizzare mai la guida per tagli obliqui per l'avanzamento del pezzo; e per i tagli obliqui con l'apposita guida per tagli obliqui, non utilizzare la guida parallela per la regolazione della lunghezza. Se il pezzo si

conduce contemporaneamente con la guida per tagli paralleli e la guida per tagli obliqui, aumenta la probabilità che la lama si blocchi e avvenga un contraccolpo.

d) Nei tagli longitudinali, esercitare la forza di

avanzamento sul pezzo sempre tra la battuta d'arresto e la lama. Se la distanza tra la battuta d'arresto e la lama è inferiore a 150 mm, utilizzare uno spingipezzo, e un blocco di spinta se la distanza è minore di 50 mm.

Questi "aiuti per il lavoro" fanno sì che la mano dell'utente rimanga sempre a distanza di sicurezza dalla lama.

e) Utilizzare soltanto lo spingipezzo fornito

dal produttore o un altro fabbricato in conformità alle istruzioni.

garantisce una distanza sufficiente tra la mano e la lama.

f) Non utilizzare mai uno spingipezzo danneggiato o tagliato. Uno spingipezzo danneggiato può rompersi e far sì che la mano dell'utente possa venire a contatto con la lama.

g) Non lavorare "a mano libera". Per

appoggiare e condurre il pezzo, utilizzare

Lo spingipezzo

sempre la guida per tagli paralleli o la guida per tagli obliqui. "A mano libera" significa

appoggiare e condurre il pezzo con le mani piuttosto che con la guida per tagli paralleli o per tagli obliqui. Il taglio a mano libera provoca errori di orientamento, bloccaggi e contraccolpi.

h) Non avvicinare mai le mani sopra o intorno alla lama. Se si afferra il pezzo, si può provocare un contatto accidentale con la lama in rotazione.

i) Sorreggere i pezzi lunghi e/o larghi dietro e/

o ai lati del banco sega per far sì che rimangano in posizione orizzontale. Pezzi

lunghi e/o larghi tendono a cadere dal bordo del banco sega, facendo perdere il controllo, bloccare la lama e provocare un contraccolpo.

j) Guidare il pezzo in modo uniforme. Non

piegare né ruotare il pezzo. In caso di un inceppamento della lama, spegnere immediatamente l'elettroutensile, rimuovere la batteria ed eliminare la causa dell'inceppamento. La lama che si blocca può

provocare un contraccolpo o bloccare il motore. k) Non rimuovere il materiale tagliato mentre

la sega è in funzione. Il materiale tagliato può collocarsi tra la lama e la battuta d'arresto o nel riparo di protezione, se lo si rimuove si avvicinano inevitabilmente le proprie dita alla lama. Prima di rimuovere il materiale, spegnere la sega e attendere finché la lama non si arresta completamente.

I) Per i tagli longitudinali di pezzi che hanno

uno spessore inferiore a 2 mm, utilizzare una guida parallela supplementare. I pezzi sottili

possono incastrarsi sotto la guida parallela e provocare un contraccolpo.

4.3 Contraccolpo - Cause e relative avvertenze di sicurezza

Il contraccolpo è una reazione improvvisa del pezzo provocata dalla lama che si blocca o si incastra o da un taglio eseguito in obliquo rispetto alla lama, oppure se una parte del pezzo si incastra tra la lama e la guida parallela o un altro elemento fisso.

Nella maggior parte dei casi, in conseguenza al contraccolpo, il pezzo viene afferrato dalla parte posteriore della lama, sollevato dal banco e scaraventato verso l'operatore.

I contraccolpi sono la conseguenza di un utilizzo sbagliato oppure erroneo della sega circolare da banco. Può essere evitato applicando le misure di precauzione descritte di seguito.

a) Non posizionarsi mai in linea diretta con la

lama. Mantenersi sempre a lato della lama, in cui si trova anche la battuta d'arresto. Il

contraccolpo può scaraventare il pezzo ad alta velocità verso le persone che si trovano davanti alla lama o sulla sua stessa linea.

b) Non tirare né sorreggere mai il pezzo mettendo le mani sopra o dietro la lama. Altrimenti può verificarsi un contatto accidentale con la lama, oppure un contraccolpo può far sì che le dita vengano trascinate dalla lama.

c) Non tenere né spingere mai il pezzo che viene tagliato contro la lama in rotazione. Se si spinge il pezzo in fase di taglio contro la lama può verificarsi un blocco o un contraccolpo.

d) Orientare la battuta d'arresto in parallelo

rispetto alla lama.

orientata correttamente, essa spinge il pezzo contro la lama provocando un contraccolpo.

e) Per i tagli coperti (come ad es. la

piegatura) utilizzare un pressore a pettine per guidare il pezzo premendolo sul banco e la battuta d'arresto. Grazie al pressore a pettine

è possibile controllare meglio il pezzo in caso di contraccolpo.

f) Sostenere i pannelli grossi per evitare il

rischio di contraccolpo dovuto ad una lama incastrata. I pannelli di grandi dimensioni

possono piegarsi sotto il loro stesso peso, per questo motivo devono essere supportati su entrambi i lati sia vicino alla fenditura della sega sia in prossimità del bordo.

g) Procedere con particolare cautela se i

pezzi sono deformati, annodati e contorti o se non presentano un bordo diritto tramite il quale possono essere condotti con una guida per tagli obliqui o lungo una battuta d'arresto. Un pezzo deformato, annodato o

contorto è instabile e provoca errori di orientamento della fessura di taglio con la lama, bloccaggi e contraccolpi.

Se la battuta d'arresto non è

h) Non tagliare mai pezzi impilati uno sopra l'altro o uno dietro l'altro. La lama potrebbe afferrare uno o più pezzi, provocando un contraccolpo.

i) Per riavviare una sega inserita nel pezzo in

lavorazione, centrare la lama nella fessura in modo da evitare che i denti vengano incastrati nel pezzo. Se la lama rimane

bloccata, può sollevare il pezzo e ne potrebbe derivare un contraccolpo qualora la sega venga nuovamente messa in funzione.

j) Mantenere le lame affilate, pulite e stradate

a sufficienza. Non usare mai lame deformate o che possiedono denti incrinati o spezzati.

Le lame affilate e stradate correttamente minimizzano le probabilità di inceppamento, bloccaggio e contraccolpo.

4.4 Avvertenze di sicurezza sull'uso delle seghe circolari da banco

a) Spegnere la sega circolare da banco e separarla dalla batteria prima di rimuovere l'inserto del banco, sostituire la lama, effettuare le regolazioni sul cuneo divisore o sul riparo di protezione della lama e nei casi in cui la macchina venga lasciata incustodita.

Le precauzioni servono ad evitare gli incidenti. b) Non far funzionare la sega circolare da

banco mai da sola. Spegnere l'utensile elettrico e non allontanarsi da esso fin quando non si è arrestato completamente. Se

la sega rimane in funzione senza essere presidiata, costituisce un pericolo incontrollabile.

c) Collocare la sega circolare da banco in un

luogo che abbia un pavimento piano e che sia ben illuminato, e in cui si possa assumere una posizione sicura mantenendo l'equilibro.

Il luogo di installazione deve avere spazio a sufficienza per poter manipolare comodamente i pezzi di grandi dimensioni. Il disordine, le zone di lavoro non illuminate e i pavimenti scivolosi e/o non piani possono essere fonte di incidenti.

d) Rimuovere regolarmente i trucioli e la

segatura da sotto il banco sega e/o dal sistema di aspirazione della polvere. La

segatura accumulatasi è combustibile e può incendiarsi autonomamente.

e) Fissare la sega circolare da banco. Se la sega non è fissata appropriatamente, può muoversi o ribaltarsi.

f) Togliere gli attrezzi di regolazione, i resti di

legno ecc. dalla sega prima di accenderla.

Eventuali distrazioni o bloccaggi possono essere pericolosi.

g) Utilizzare sempre lame delle dimensioni

corrette e con un foro di fissaggio idoneo (per es. a stella o rotondo). Le lame non adatte

ai componenti di montaggio della sega, ruotano in modo irregolare, provocando la perdita del controllo.

Non utilizzare mai materiale di montaggio danneggiato o sbagliato, quali flangia, rondelle, viti o dadi. Questo materiale di

montaggio è stato progettato appositamente per la vostra sega, al fine di garantire un funzionamento sicuro e prestazioni ottimali.

i) Non salire mai sulla sega né utilizzarla come sgabello. Se l'utensile elettrico si ribalta o se si entra inavvertitamente in contatto con la lama, si possono subire lesioni gravi.

j) Accertarsi che la lama sia montata nella

direzione di rotazione giusta. Non utilizzare con la sega né mole abrasive né spazzole metalliche. Il montaggio inappropriato della lama

o l'utilizzo di accessori non raccomandati possono essere causa di lesioni serie.

4.5 Ulteriori avvertenze di sicurezza

– Queste istruzioni d'uso sono destinate a

persone con conoscenze di base, sull'uso degli apparecchi descritti. Se non si ha alcun tipo di esperienza con questo tipo di apparecchio, richiedere l'aiuto di esperti.

– Per eventuali danni derivati dalla mancata

osservanza di queste istruzioni d'uso, il produttore declina ogni responsabilità.

Le informazioni in queste istruzioni d'uso utilizzano i simboli illustrati di seguito.

Pericolo! Avvertenza per possibili danni alle persone o all'ambiente.

Page 45

Pericolo di scosse elettriche! Avvertenza per possibili lesioni causati dall'elettricità.

Pericolo di trascinamento! Avvertenza per possibili lesioni in seguito all'intrappolamento di parti del corpo o indumenti.

Attenzione! Avvertenza per possibili danni materiali.

Nota:

Informazioni integrative.

 Osservare in particolare le avvertenze di

sicurezza contenute nelle singole sezioni.

 All'occorrenza attenersi alle direttive di legge o

alle norme antinfortunistiche relative all'impiego delle seghe circolari.

Pericoli generici!

 Tenere in debita considerazione gli effetti

dell'ambiente circostante.

 Per i pezzi lunghi utilizzare supporti adeguati.  Questo utensile può essere messo in funzione e

utilizzato solamente da persone che abbiano una buona conoscenza delle seghe circolari e siano consapevoli dei pericoli che possono derivare in qualsiasi momento dall'impiego di questi utensili. Le persone sotto i 18 anni d'età possono utilizzare il presente apparecchio soltanto nell'ambito dell'addestramento professionale e sotto la supervisione di un istruttore.

 Tenere lontano dall'ambiente di lavoro il

personale non autorizzato, in particolare i bambini. Non lasciare toccare l’utensile o la batteria ad altre persone durante il funzionamento.

 Evitare il surriscaldamento dei denti della sega.  Se si lavora con la plastica, evitare che questa

fonda durante il taglio.

 Tagliare i cunei esclusivamente con una battuta

ausiliaria adeguata.

Pericolo di scosse elettriche!

 Non esporre mai l'apparecchio alla pioggia.

Non utilizzarlo in ambienti umidi o bagnati.

Pericolo di lesioni e di schiacciamento

per effetto delle parti mobili!

 Prima di mettere in funzione l'apparecchio,

verificare che siano montati tutti i dispositivi di protezione.

 Tenersi sempre a debita distanza dalla lama

della sega. Se necessario, utilizzare strumenti ausiliari adeguati. Durante il funzionamento tenersi a debita distanza dagli elementi in movimento.

 Attendere l'arresto completo della lama prima di

rimuovere eventuali trucioli, resti di legno e quant'altro dall'area di lavoro.

 Non cercare di frenare la lama in rotazione

esercitando una pressione laterale.

 Prima di trasportare la macchina o eseguire

qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, spegnere la macchina ed estrarre la batteria.

 Prima di accendere l'apparecchio (ad esempio

dopo gli interventi di manutenzione) verificare che nel suo interno non ci siano utensili di montaggio o accessori.

Pericolo di tagli anche con utensili da

taglio fermi!

 Per sostituire gli utensili da taglio, utilizzare i

guanti.

 Conservare le lame in modo che nessuno possa

ferirsi.

Pericolo dovuto al contraccolpo dei

pezzi!

 Lavorare solamente con il cuneo divisore

correttamente impostato.



Non tenere gli oggetti da segare in posizione inclinata.

 Accertarsi che la lama sia adatta al materiale

del pezzo da tagliare.

 Tagliare i pezzi sottili o a parete sottile

utilizzando solo lame a denti fini.

 Utilizzare sempre lame affilate.  In caso di dubbio, controllare l'eventuale

presenza di corpi estranei nei piezzi, come chiodi o viti.

 Segare soltanto pezzi di dimensioni adatte a

consentire un fissaggio sicuro durante le operazioni di taglio.

Pericolo di trascinamento!

 Durante l'uso, prestare molta attenzione per

evitare che parti del corpo o di indumenti rimangano impigliate tra i componenti in rotazione. Si sconsiglia pertanto di indossare cravatte, guanti e indumenti con maniche larghe; in caso di capelli lunghi, raccoglierli sotto una retina di protezione.

 Non tagliare mai pezzi nei/sui quali si trovino

–funi, –corde, –nastri, –cavi o – fili metallici o elementi contenenti tali materiali.

Pericolo causato da equipaggiamento

di protezione personale insufficiente!

 Indossare la protezione per l'udito.  Indossare occhiali protettivi.  Utilizzare una mascherina antipolvere.  Indossare indumenti da lavoro adeguati.  Se si lavora all'aperto è opportuno l'uso di

calzature antiscivolo.

Pericolo causato dalla segatura!

 Alcuni tipi di segatura (ad esempio quella

ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se inspirati. Lavorare esclusivamente con un impianto di aspirazione. L'impianto di aspirazione deve essere conforme ai valori indicati nel capitolo

8.1.

Riduzione della formazione di polvere

 Le particelle che si formano durante l'utilizzo di

questa macchina possono contenere sostanze che potrebbero provocare tumori, reazioni allergiche, malattie alle vie respiratorie, difetti alla nascita o altre anomalie nella riproduzione. Ecco alcuni esempi di queste sostanze: piombo (in vernici contenenti piombo), additivi per il trattamento del legno (cromato, conservanti per legno), alcuni tipi di legno (polvere di quercia o faggio).

 Il rischio dipende dalla durata di esposizione da

parte dell'utilizzatore o delle persone che si trovano nelle vicinanze.

 Impedire alle particelle di raggiungere il corpo.  Per ridurre l'esposizione a queste sostanze:

garantire una buona ventilazione nel luogo di lavoro e indossare un equipaggiamento di protezione adeguato, come mascherine in grado di filtrare le particelle microscopiche.

 Osservare le direttive inerenti al materiale

utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).

 Raccogliere le particelle formatesi, evitando che

si depositino nell'ambiente circostante.

 Utilizzare il dispositivo di aspirazione polvere

fornito in dotazione e un sistema di aspirazione adatto. In questo modo, nell'ambiente si

ITALIANO it

diffonde in maniera incontrollata una minore quantità di particelle.

 Ridurre la formazione di polvere procedendo

come segue: – Non indirizzare le particelle in uscita e la

corrente dell'aria di scarico della macchina su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.

– Utilizzare un impianto di aspirazione e/o un

depuratore d'aria.

– Ventilare bene il luogo di lavoro e tenerlo

pulito tramite aspirazione. Passando la scopa o soffiando, si provoca un movimento vorticoso della polvere.

– Aspirare o lavare gli indumenti di protezione.

Non soffiare, scuotere o spazzolare.

Pericolo causato da modifiche tecniche o dall'impiego di componenti o accessori non collaudati ed omologati dal produttore

 Montare il presente apparecchio seguendo

scrupolosamente le istruzioni del presente manuale.

 Utilizzare esclusivamente i componenti

omologati dal produttore, in particolare per quanto riguarda:

– le lame (per il numero d'ordine vedere il

capitolo 13. Accessori);

– Dispositivi di sicurezza.

 Evitare di apportare modifiche di qualunque tipo

sui componenti.

Pericolo causato da eventuali anomalie dell'apparecchio

 Effettuare la manutenzione dell'utensile e dei

relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione.

 Controllare la perfetta integrità dell'utensile:

prima di procedere con l'uso dell'utensile, verificare con attenzione che i dispositivi di sicurezza e di protezione o le parti leggermente danneggiate funzionino correttamente e in conformità alle disposizioni. Verificare che i componenti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e soddisfare le condizioni necessarie al corretto funzionamento dell'apparecchio.

 I dispositivi di sicurezza o i componenti

danneggiati devono essere riparati o eventualmente sostituiti da tecnici specializzati e qualificati. La sostituzione di interruttori danneggiati deve essere effettuata presso un centro di assistenza tecnica del cliente. Non utilizzare l'apparecchio se l'interruttore di accensione non funziona.

Pericolo causato dal rumore!

 Indossare la protezione per l'udito.  Accertarsi che il cuneo divisore non sia

deformato. Un cuneo divisore deformato esercita una pressione laterale contro la lama della sega: ciò produce rumore.

Pericolo dovuto a pezzi da lavorare o parti di pezzi bloccanti!

Se si verifica un blocco:

1. spegnere il dispositivo

2. rimuovere la batteria

3. indossare i guanti

4. Eliminare il bloccaggio con un utensile adatto.

Page 46

ITALIANOit

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

ʸʼʷÃÃ

4.6 Simboli sull'apparecchio

Indicazioni sulla targhetta del modello:

a produttore b numero di serie c denominazione dell'utensile d dati del motore (vedere anche "Dati tecnici") e marcatura CE – questo utensile elettrico è

conforme alle direttive UE secondo la relativa

dichiarazione di conformità fanno di fabbricazione g simbolo di smaltimento – l'utensile può essere

smaltito dal produttore h dimensioni delle lame omologate

Segnali di sicurezza

Pericolo! La mancata osservanza delle seguenti indicazioni può provocare gravi lesioni o danni materiali.

Leggere le istruzioni per l'uso.

Non afferrare la lama quando è in funzione.

Indossare gli occhiali di protezione. Indossare la protezione dell'udito.

Non utilizzare il dispositivo in un ambiente umido o bagnato.

4.7 Dispositivi di sicurezza Cuneo divisore

Il cuneo divisore (3) impedisce che un pezzo in lavorazione rimanga impigliato nella dentatura della lama e venga scagliato contro l'utilizzatore.

Il cuneo divisore deve essere sempre montato quando il dispositivo è in funzione.

Protezione paratrucioli

La calotta paratrucioli (5) evita che l'operatore venga inavvertitamente a contatto con la lama della sega e protegge da trucioli vaganti.

La protezione paratrucioli deve essere sempre montata quando il dispositivo è in funzione.

Spingitoio

Lo spingipezzo (13) funge da prolungamento della mano e consente di condurre in modo sicuro il pezzo in lavorazione in prossimità della lama, proteggendo l'operatore da un involontario contatto con la lama stessa.

Lo spingipezzo deve essere sempre utilizzato qualora la distanza tra la lama e una battuta parallela risulti inferiore a 150 mm.

Qualora lo spingipezzo non venga utilizzato, dovrà essere conservato unitamente alla macchina.

Se lo spingitoio è danneggiato, deve essere sostituito.

5. Sintesi

Vedere pagina 2.

1Prolunga del banco 2Inserto del banco 3Cuneo divisore 4 Leva di bloccaggio per fissare la protezione

paratrucioli 5 Protezione paratrucioli 6 Impugnatura per bloccare la guida trasversale 7 Battuta trasversale 8 Battuta parallela 9 Leva di bloccaggio per la prolunga laterale del

banco

10 Leva di bloccaggio per fissare la guida

parallela

11 Dado zigrinato per la regolazione fine della

guida parallela

12 Prolunga laterale piano tavolo 13 Spingitoio 14 Supporto spingipezzo 15 Interruttore On/Off 16 Manovella per la regolazione dell'altezza di

taglio

17 Volantino per la regolazione dell'angolo di

inclinazione

18 Leva di bloccaggio per bloccare l'angolo di

inclinazione

19 Arresto limitazione inclinazione 20 Chiave fissa 21 Supporto guida trasversale 22 Supporto sacchetto raccoglitrucioli 23 Supporto calotta paratrucioli 24 Supporto guida parallela 25 Piede / impugnatura cavalletto-basamento 26 Supporto ciclone di separazione 27 Sacchetto di raccolta trucioli 28 Ciclone di separazione 29 Bocchetta di aspirazione 30 Vite di regolazione (bloccaggio della guida

parallela)

31 Adattatore batteria (2 x 18 V) * 32 TS 36-18 LTX BL 254: pulsante di sbloccaggio

per estrarre l'adattatore della batteria *

33 Tasto di sbloccaggio della batteria * 34 Batteria * 35 Indicatore di capacità e segnalazione livello di

carica *

36 Tasto dell'indicatore di capacità * * in funzione della dotazione / in funzione del

modello

6. Installazione

Accertarsi di lavorare in posizione

stabile e mantenere sempre l'equilibrio. Installazione senza montante macchina:

1. Sollevare l'utensile dall'imballo (questa operazione deve essere effettuata con l'aiuto di una seconda persona).

2. Collocare la sega su un tavolo stabile oppure su un banco da lavoro.

3. Serrare la sega sul tavolo o sul banco da lavoro.

Installazione con montante macchina:

1. Sollevare l'utensile dall'imballo (questa operazione deve essere effettuata con l'aiuto di una seconda persona).

2. Posizionare l'utensile sul pavimento.

3. Sollevare l'utensile afferrandolo per le impugnature e posizionarlo in verticale.

4. Estrarre le impugnature (25), ruotarle e farle scattare in posizione.

5. Aprire le due gambe inferiori del banco, ribaltandole. Spingere la leva orientabile rossa (37) verso il basso (azione eseguibile sia con la mano che con il piede) ed aprire le gambe del banco verso il basso.

6. Inclinare leggermente l'utensile all'indietro e spingere entrambe le gambe del banco verso il basso. Le leve orientabili rosse (37) devono scattare in posizione.

7. Aprire le due gambe superiori del banco, ribaltandole. Spingere verso destra le leve orientabili rosse (38) ed aprire le gambe del banco verso il basso. Le leve orientabili rosse devono scattare in posizione.

8. Afferrare la sega prendendola al centro del telaio superiore. Sollevare la sega e deporla. (Con il piede bloccare il piedino regolabile al fine di evitare che la sega possa scivolare durante l'installazione).

Lo spingitorio va condotto verso la superficie del banco della sega con un'angolazione compresa tra 20° e 30°.

Page 47

9. Compensare le eventuali irregolarità del

240

max. 5 mm

542

53 4

terreno mediante il piedino regolabile (39).

7. Messa in funzione

Nota:

Alla prima accensione possono essere espulsi trucioli di gomma. Questo fenomeno è dovuto a motivi tecnici, quindi non costituisce alcun problema.

7.1 Montaggio Regolazione del cuneo divisore (se

necessario)

Nota:

Al momento della fornitura, il cuneo divisore (3) è già correttamente regolato. Un'eventuale regolazione durante la messa in funzione dell'utensile è necessaria solamente se il cuneo divisore si è spostato durante il trasporto.

1. Sollevare completamente la lama della sega con la manovella.

2. Ruotare la vite (40) in senso antiorario, sollevare l'inserto del banco (2) ed estrarlo.

5. Controllare l'allineamento del cuneo divisore: – La distanza tra il bordo esterno della lama

della sega e il cuneo deve essere compresa tra 3e5mm.

– Il cuneo divisore deve essere allineato con la

lama.

Pericolo! Il cuneo divisore fa parte dei dispositivi di sicurezza e deve essere montato correttamente al fine di consentire un utilizzo dell'utensile privo di pericoli.

6. Serrare la leva di bloccaggio (41) (ruotare in

senso orario!).

Impostazione allineamento laterale (se necessario): il cuneo divisore (3) e la lama devono essere esattamente allineati.

7. Allentare le tre viti a brugola (42).

8. Allineare il cuneo divisore (3) a filo con la

lama.

9. Serrare di nuovo le tre viti a brugola (42).

10.Fissare l'inserto del banco (2) e bloccarlo con

la vite (40).

Montaggio della calotta paratrucioli

1. Sollevare completamente la lama della sega

con la manovella.

2. Montare la calotta paratrucioli (5)

nell'alloggiamento in prossimità del cuneo divisore (3).

3. Serrare a fondo la calotta paratrucioli con

l'ausilio della leva di bloccaggio (4).

ITALIANO it

7.2 Batterie ricaricabili

Pericolo! Tensione elettrica

 Utilizzare il dispositivo solamente in un

ambiente asciutto.

 Prima dell'utilizzo, caricare la batteria (34).  Ricaricare la batteria in caso di efficienza

ridotta.

 La temperatura di stoccaggio ottimale è

compresa tra 10°C e 30°C.

 In caso di guasto al dispositivo, rimuovere

la batteria.

 Prima di eseguire qualsiasi lavoro di

regolazione, modifica, manutenzione o pulizia, estrarre le batterie ricaricabili dalla macchina.

Proteggere le batterie ricaricabili dall'umidità!

Non esporre le batterie ricaricabili al fuoco!

 Non utilizzare batterie ricaricabili difettose

o deformate!

 Non aprire le batterie ricaricabili!  Non toccare o mettere in cortocircuito i

contatti delle batterie ricaricabili!

Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!

Se si verifica una perdita di liquido della batteria e questo entra in

contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!

 Evitare la messa in moto involontaria:

accertarsi che l'interruttore On/Off sia disattivato all'inserimento della batteria.

 La spedizione delle batterie ricaricabili agli

ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie ricaricabili agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.

 Inviare le batterie solo se l'alloggiamento è

intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).

Le batterie al litio "Li-Power, LiHD" sono dotate di un indicatore di capacità e di un segnalatore (35):

 Premere il tasto (36) e il livello di carica viene

visualizzato dalle spie LED.

 Se un LED lampeggia, significa che la batteria è

quasi scarica e dev'essere ricaricata.

Rimozione e inserimento della batteria:

 In TS 36-18 LTX BL 254, per poter inserire o

rimuovere le batterie: premere il pulsante di sbloccaggio (32) ed estrarre l'adattatore della batteria (31) dalla macchina.

 Rimozione: premere il pulsante di sbloccaggio

(33) e staccare la batteria (34).

 Inserimento: spingere la batteria (34) fino allo

scatto.

 In TS 36-18 LTX BL 254, inserire di nuovo

l'adattatore della batteria (31) spingendolo fino allo scatto.

3. Allentare la leva di serraggio (41) (ruotare in senso antiorario!).

4. Tirare verso l'alto il cuneo divisore (3) dalla posizione di trasporto inferiore fino a battuta.

Regolazione in altezza dell'inserto del banco (se necessario)

L'inserto del banco (2) è regolato correttamente se la sua superficie si trova a 0 - 0,7 mm al di sotto della superficie del banco.

L'altezza dell'inserto (2) si regola per mezzo delle 4 viti che si trovano agli angoli.

Avvertenze per TS 36-18 LTX BL 254:

 Utilizzare sempre due batterie con innesto a

slitta da 18 V.

 Capacità consigliata da 4,0 Ah in su.  Si raccomanda l'uso di batterie con lo stesso

codice.

 È consentito utilizzare batterie con capacità

differente (Ah). In questo caso, la durata di utilizzo / potenza è determinata dalla batteria con la capacità più bassa (Ah).

Page 48

ITALIANOit

18 17

-1,5° ... 45° 0° ... 46°

Avvertenze per TS 36 LTX BL 254:

 Capacità consigliata da 4,0 Ah in su. Batteria

più piccola consigliata (disponibile come accessorio): LiHD, 36 V, 5,2 Ah)

8. Uso

Pericolo di infortuni! La sega deve essere utilizzata solamente da una persona alla volta. Altre persone possono fermarsi a distanza dalla sega solamente per funzioni di alimentazione o prelievo dei pezzi in lavorazione.

Prima di iniziare i lavori, verificare l'integrità dei seguenti componenti:

– Batterie ricaricabili – interruttore ON/OFF; –cuneo divisore – protezione paratrucioli – strumenti ausiliari (spingipezzo, legno

d'avanzamento e impugnatura).

Indossare sempre l'equipaggiamento di protezione personale:

– mascherine –protezione per l'udito – occhiali protettivi.

Durante l'esecuzione del taglio, assumere la corretta postura di lavoro:

– davanti sul lato operatore – frontale rispetto alla sega – a sinistra accanto alla linea di taglio della

lama

– in caso di utilizzo con due persone, la se-

conda persona deve mantenersi a debita distanza dalla sega.

Se necessario, utilizzare:

– piani di appoggio adeguati per i pezzi in

lavorazione – se i pezzi una volta tagliati dovessero cadere dal banco;

– dispositivo di aspirazione trucioli.

Evitare i tipici errori di utilizzo:

– Non cercare di frenare la lama in rotazio-

ne esercitando una pressione laterale. Esiste il pericolo di contraccolpi.

– Durante l'esecuzione del taglio, tenere il

pezzo in lavorazione sempre premuto contro il banco, senza mai inclinarlo. Esiste il pericolo di contraccolpi.

– Non segare mai più pezzi contemporane-

amente, né fasci composti da più elementi singoli. Se i singoli pezzi vengono trascinati in modo incontrollato dalla lama, si rischia di provocare incidenti.

trucioli adeguato è consentito soltanto all'aperto.

Se si mette in funzione il dispositivo con il sacchetto di raccolta trucioli fornito in dotazione:

 Inserire il ciclone di separazione (28) con il

sacchetto raccoglitrucioli applicato (27) sul bocchettone di aspirazione (29).

 Svuotare il sacchetto raccoglitrucioli (27)

regolarmente. Durante lo svuotamento indossare una maschera antipolvere.

Se si collega il dispositivo a un impianto di aspirazione trucioli:

L'impianto di aspirazione trucioli deve soddisfare i seguenti requisiti:

 adatto al diametro del bocchettone di

aspirazione (cassetta trucioli 35/44 mm);

 portata d'aria  460 m  depressione al bocchettone di aspirazione della

sega  530 Pa;

 velocità dell'aria al bocchettone di aspirazione

della sega 20 m/s.

 I bocchettoni per l'aspirazione dei trucioli sono

collocati sulla cassetta di protezione della lama.

 Attenersi anche alle istruzioni per l'uso

dell'impianto di aspirazione trucioli!

8.2 Regolazione dell'altezza di taglio

Pericolo! Eventuali parti del corpo o oggetti in prossimità della zona di regolazione della macchina, possono essere trascinati dalla lama in rotazione! Procedere con la regolazione dell'altezza di taglio solamente quando la lama si è arrestata!

L'altezza di taglio della lama deve essere adeguata all'altezza del pezzo in lavorazione: il bordo anteriore inferiore della protezione paratrucioli deve poggiare sul pezzo stesso.

 Regolare l'altezza di taglio ruotando la

manovella (16).

/h;

dell'inclinazione della lama solamente quando la lama si è arrestata!

L'inclinazione della lama può essere regolata tra 1,5° e 46,5°.

1. Sbloccare la leva di serraggio (18).

2. Impostare l'inclinazione della lama che si desidera ruotando il volantino (17).

3. Bloccare l'angolo di inclinazione impostato per mezzo della leva di bloccaggio (18) (ruotare in senso orario).

Regolazione per tagli sottosquadro

La regolazione dell'inclinazione è dotata di una battuta a 0° e a 45°. Per l'esecuzione di speciali tagli smussati (sottosquadro) è possibile incrementare l'angolo di inclinazione in entrambe le direzioni di 1,5°.

 Estrarre l'arresto limitazione inclinazione (19) ed

impostarlo mediante il disco dell'eccentrico destro = angolo dell'inclinazione della lama impostabile tra –1,5° e 45°.

 Estrarre l'arresto limitazione inclinazione (19) ed

impostarlo mediante il disco dell'eccentrico sinistro = angolo dell'inclinazione della lama impostabile tra 0° e 46,5°.

Interruttore ON/OFF

 Accensione = tirare l'interruttore (15) verso

l'alto.

 Spegnimento = premere l'interruttore (15) verso

il basso.

Pericolo di trascinamento! Non tagliare mai pezzi su cui si trovino funi, corde, nastri, cavi o fili metallici oppure che contengano simili materiali.

8.1 Collegamento del sacchetto

raccoglitrucioli / impianto di aspirazione trucioli / aspiratore universale

Pericolo! Alcuni tipi di polvere di legno (ad esempio derivanti da legno di quercia, faggio e frassino) possono essere cancerogeni se inspirati.

Lavorare in locali chiusi soltanto con il sacchetto raccoglitrucioli montato o con un impianto di aspirazione trucioli adeguato.

Utilizzare inoltre una maschera antipolvere, in quanto non tutta la polvere può essere aspirata o raccolta.

Il funzionamento senza sacchetto raccoglitrucioli o senza un impianto di aspirazione

Nota: Per compensare un eventuale gioco durante la regolazione dell'altezza di taglio, portare la lama nella posizione desiderata sempre dal basso.

8.3 Regolazione dell'inclinazione della lama

Pericolo! Eventuali parti del corpo, oggetti o parti dell'utensile che si trovino in prossimità della zona di regolazione della macchina possono venire trascinati dalla lama in rotazione! Procedere con la regolazione

8.4 Regolazione della guida parallela

Il montaggio avviene sul profilo di guida sulla parte anteriore della sega.

– Posizionare la guida parallela (8) a destra della

lama. Il contrassegno nella lente di ingrandimento indica la distanza impostata sulla scala della guida parallela rispetto alla lama.

– Allentare la leva di bloccaggio (10) della guida

parallela e spostare la guida stessa finché il contrassegno nella lente di ingrandimento non indica la distanza desiderata rispetto alla lama.

– Regolazione fine: ruotando il dado zigrinato (11)

(sull'elemento di bloccaggio anteriore, a destra) è possibile regolare la larghezza di taglio con precisione.

Page 49

Per bloccare, spingere la leva di bloccaggio

43 8 10

ʸʼʷÃÃ

(10) verso il basso.

– Durante il taglio con guida parallela, il profilo di

battuta (43) deve trovarsi in posizione parallela rispetto alla lama e deve essere bloccato per mezzo della leva di bloccaggio (10). A questo scopo, spingere la leva di bloccaggio (10) verso il basso.

– Dadi zigrinati (44) per fissare il profilo di battuta.

Dopo aver allentato entrambi i dadi zigrinati (44), il profilo di battuta può essere rimosso e spostato:

Bordo d'appoggio basso:

– per tagliare pezzi dalla conformazione piatta; – se la lama della sega è inclinata.

Bordo d'appoggio alto:

–per tagliare pezzi alti.

8.6 Regolazione della guida trasversale

La guida trasversale (7) viene introdotta nella scanalatura del banco sega dalla parte anteriore.

Per il taglio angolare è possibile spostare la battuta trasversale di 60° verso i due lati.

Per i tagli angolari di 45° e 90° sono disponibili i relativi arresti.

Per l'impostazione di un angolo: allentare l'impugnatura di bloccaggio (6) ruotandolo in senso antiorario.

Pericolo di lesioni! Quando si sega con la battuta trasversale, è necessario bloccare la manopola di fissaggio.

Allentando i dadi zigrinati (46) il profilo ausiliario può essere spostato oppure rimosso.

Nota:

Se necessario è possibile regolare il gioco della guida trasversale (7): allentare le viti (45) degli elementi scorrevoli in plastica sulla guida trasversale, spostare la guida trasversale (7), stringere di nuovo le viti.

8.7 Regolazione della prolunga laterale del

banco

La prolunga laterale del banco (12) amplia la superficie d'appoggio in modo che sia possibile lavorare in modo sicuro anche con pezzi di dimensioni maggiori.

ITALIANO it

1. Spostare la guida parallela nella posizione finale della scala.

2. Estrarre la prolunga laterale del banco e regolare la guida parallela alla distanza desiderata. L'ampiezza di taglio viene rilevata rispettivamente sulla scala sinistra mediante l'indicatore della scala.

8.8 Regolazione della prolunga del banco

La prolunga del banco (1) amplia la superficie d'appoggio in modo che sia possibile lavorare in modo sicuro anche con pezzi di lunghezze maggiori.

1. Per estrarre la prolunga del banco è necessario allentare entrambe le viti zigrinate (47).

2. Estrarre la prolunga del banco e regolarla alla distanza desiderata.

3. Serrare nuovamente le due viti zigrinate.

8.9 Taglio

Pericolo! Lo spingipezzo deve essere sempre utilizzato qualora la distanza tra la lama e una battuta parallela risulti inferiore a 150 mm.

8.5 Regolazione dell'indicatore sulla guida parallela

1. Allineare la guida parallela alla lama.

2. Allentare la vite dell'indicatore della guida

parallela.

3. Portare l'indicatore sulla guida parallela in

corrispondenza con lo “0” sulla scala.

4. Serrare nuovamente la vite dell'indicatore

della guida parallela.

Nota:

Per evitare che il pezzo si inceppi durante il taglio con guida parallela: spostare la guida parallela completamente a destra e quindi impostare l'ampiezza di taglio desiderata.

Nota:

Regolazione della guida parallela (all'occorrenza): affinché il pezzo in lavorazione non rimanga inceppato tra la guida parallela e la lama, la guida deve essere allineata parallelamente alla lama, oppure deve essere impostata a max. 0,3 mm in apertura all'indietro. Ai fini della regolazione: allentare le 2 viti sulla parte superiore della guida parallela, quindi serrare nuovamente.

Nota:

Regolazione della forza di serraggio della guida parallela (all'occorrenza): per far serrare l'elemento di bloccaggio posteriore prima o dopo quello anteriore, ruotare il dado (30). Allentare il dado (30) per far serrare l'elemento di bloccaggio posteriore dopo. Stringere il dado (30) per farlo serrare prima.

 Per impostare la prolunga laterale del banco

(12) è necessario sbloccare la leva di bloccaggio (9).

Pericolo di lesioni! L'impugnatura di bloccaggio deve essere sempre bloccata durante il taglio.

Lettura della scala durante la lavorazione con la guida parallela

Su quale scala venga letta l'ampiezza di taglio dipende da come è stato montato il profilo di battuta sulla guida parallela:

– Bordo d'appoggio alto =

scala con scritta nera su sfondo bianco.

– Bordo d'appoggio basso =

scala con scritta bianca su sfondo nero.

Per ampiezze di taglio minori la prolunga laterale del banco non viene estratta. L'ampiezza di taglio viene rilevata rispettivamente sulla scala destra mediante l'indicatore della guida parallela:

– Bordo d'appoggio alto: larghezze di taglio

possibili tra 0 e 35 cm.

– Bordo d'appoggio basso: larghezze di taglio

possibili tra 0 e 29,5 cm.

Qualora debbano essere tagliati pezzi di grandi dimensioni, è necessario estrarre la prolunga laterale del banco (12).

Taglio diritto

1. Impostare e bloccare l'angolo dell'inclinazione.

2. Regolare l'altezza di taglio. La protezione paratrucioli, sul lato anteriore, deve appoggiare completamente sul pezzo in lavorazione.

3. Se la sega è inclinata, posizionare e regolare il finecorsa parallelo a sinistra della lama.

4. Mettere in funzione la sega.

5. Spingere indietro il pezzo in lavorazione uniformemente ed eseguire un ciclo di lavorazione (taglio).

6. Spegnere il dispositivo se non si prevede di utilizzarlo a breve.

Taglio ad angolo

1. La guida trasversale (7) viene introdotta nella scanalatura del banco sega dalla parte anteriore.

2. Dopo aver allentato l'impugnatura di bloccaggio (6), impostare l'angolo desiderato sulla guida trasversale e serrare nuovamente l'impugnatura di bloccaggio.

3. Impostare la distanza laterale tra il profilo ausiliario e la lama:

Allentare i dadi zigrinati (46) e spostare il

profilo ausiliario.

Serrare i dadi zigrinati (46).

Page 50

ITALIANOit

646 7

240

4. Premere il pezzo in lavorazione contro la guida trasversale.

5. Tagliare il pezzo in lavorazione facendo avanzare la guida trasversale.

6. Disinserire l'utensile, qualora non debba più essere utilizzato a breve.

estratte o non bloccate, oppure per gli elementi di comando!

Attenzione! Per trasportare l'utensile occorrono due persone (per il peso)!

Trasporto mobile:

 Estrarre l'impugnatura, ruotarla e farla scattare

in posizione.

 Tirare o spingere la sega dall'impugnatura.

In fase di montaggio, osservare assolutamente il senso di rotazione della lama!

1. Sollevare completamente la lama della sega con la manovella.

2. Rimuovere la calotta paratrucioli (5).

3. Ruotare la vite (40) in senso antiorario, sollevare l'inserto del banco (2) ed estrarlo.

9. Trasporto

Pericolo!

Prima di ogni trasporto:

 spegnere l'apparecchio;  Attendere l'arresto della lama.  Rimuovere la batteria.  Smontare gli accessori (protezione paratrucioli,

aspirazione trucioli, ciclone di separazione, sacchetto raccoglitrucioli). Conservare la calotta paratrucioli sul banco sega.

 Mettere il cuneo divisore nella posizione di

trasporto. Procedere come descritto nel capitolo

7.1, tuttavia spingere il cuneo divisore (3) verso il basso fino alla battuta (posizione per il trasporto).

 Abbassare completamente la lama con la

manovella.

 Impostare l'angolo di inclinazione della lama su

0° e bloccarlo mediante l'apposita leva di bloccaggio.

 Sollevare l'utensile dal telaio ed inclinarlo

all'indietro. Posizionare l'utensile in verticale e richiudere le gambe superiori del banco. Le leve orientabili rosse devono nuovamente scattare in posizione.

 Inclinare l'utensile all'indietro e richiudere le

gambe inferiori del banco. Le leve orientabili rosse devono nuovamente scattare in posizione.

 Inserire le impugnature e deporre l'utensile.

Pericolo di incastro Introdurre completamente entrambe le prolunghe laterali del banco e bloccarle con le leve di bloccaggio.

Per trasportare l'utensile, utilizzare le impugnature laterali (48) presenti nel banco.

Non trasportare l'utensile afferrandolo per i dispositivi di protezione, prolunghe laterali

Attenzione!

 Caso speciale: trasportare la macchina insieme

a MetaLoc. Per il trasporto, il box si può collocare sulla superficie del tavolo e fissare con le cinghie di bloccaggio speciali, così come illustrato.

10. Cura e manutenzione

Pericolo! Prima di ogni intervento di manutenzione e pulizia:

1.spegnere l'apparecchio;

2.attendere l'arresto completo della sega;

3.Rimuovere la batteria.

– Alla fine di ogni intervento di manutenzione e

pulizia reinserire, attivare e controllare tutti i dispositivi di sicurezza.

– Gli elementi danneggiati, in particolare i

dispositivi di sicurezza, devono essere sostituiti esclusivamente con parti originali, in quanto le parti non collaudate e approvate dal produttore potrebbero provocare danni imprevedibili.

– Gli interventi di manutenzione o di riparazione

non descritti in questa sezione devono essere effettuati esclusivamente da personale tecnico specializzato.

Pericolo! Se l'inserto del banco è danneggiato, piccoli oggetti rischiano di incastrarsi tra l'inserto stesso e la lama, bloccando quest'ultima. Sostituire immediatamente gli inserti del banco danneggiati!

10.1 Sostituzione della lama

Pericolo! Subito dopo il taglio è possibile che la lama sia estremamente calda – Pericolo di ustioni! Lasciare che la lama surriscaldata si raffreddi. Non utilizzare liquidi infiammabili per pulire la lama. Il pericolo di taglio sussiste anche quando la lama è ferma. Indossare i guanti per sostituire la lama.

4. Allentare il dado di serraggio (50) della lama

con la chiave fissa (20) e al contempo spostare la leva per il blocco della lama (49) verso l'alto, finché non scatta in posizione.

5. Tenere saldamente la leva (49) e svitare i dadi di serraggio (50) in senso orario.

6. Estrarre i dadi di serraggio (50), la flangia esterna della lama (51) e la lama dal relativo albero per la lama.

7. Pulire le superfici di fissaggio delle flange della lama (51) e (52) della lama stessa.

Pericolo! Non utilizzare prodotti detergenti (ad esempio per eliminare residui di resina) che possono risultare aggressivi per i componenti in metallo leggero; si rischia di compromettere la resistenza della sega.

8. Spingere la flangia interna della lama (52)

sull'albero motore.

9. Introdurre la nuova lama (osservare il senso di

rotazione!).

Page 51

Pericolo!

19 18

45°

Utilizzare solamente lame le cui caratteristiche siano conformi alle indicazioni riportate nei Dati tecnici e alla Norma EN 8471 – qualora venissero utilizzate lame inadeguate oppure danneggiate, a causa della forza centrifuga, parti di queste lame potrebbero essere scagliate lontano in modo simile ad un'esplosione. Non devono essere utilizzate:

– lame il cui massimo numero di giri con-

sentito sia inferiore al numero di giri a vuoto nominale dell'albero della lama (vedere “Dati tecnici”);

– lame realizzate in acciaio rapido altolega-

to (HS o HSS);

– lame con una larghezza di taglio minore o

il cui corpo abbia uno spessore maggiore

dello spessore del cuneo divisore. – lame con danneggiamenti visibili; – dischi da taglio.

Pericolo!

– Montare la lama solamente con elementi

e/o accessori originali. – Non utilizzare anelli riduttori sfusi, altri-

menti la lama si potrebbe allentare. – Le lame devono essere montate in modo

tale da garantire una rotazione senza sbi-

lanciamenti e urti, in modo che non si

possano allentare durante l'esercizio.

10.Spingere in posizione la flangia esterna della lama (51).

11.Allentare i dadi di serraggio (50) (filettatura sinistrorsa!). Allentare il dado di serraggio (50) con la chiave fissa (20) e al contempo spostare la leva per il blocco della lama (49) verso l'alto, finché non scatta in posizione.

12.Tenere ferma la leva (49) e serrare manualmente i dadi di serraggio in senso antiorario.

Pericolo!

– Non montare prolunghe sugli attrezzi uti-

lizzati per serrare la lama.

– Non serrare la vite di bloccaggio asse-

stando colpi sull'attrezzo utilizzato.

13.Regolare il cuneo divisore in conformità alla dimensione della lama (53). (Per la regolazione del cuneo divisore vedere par. 7.1)

14.Fissare l'inserto del banco (2) e bloccarlo con la vite (40).

15.Fissare la calotta paratrucioli (5).

10.2 Impostazione della limitazione della

battuta

1. Impostare l'arresto della limitazione dell'inclinazione (19) per l'estensione angolare

su 0° / 45°.

2. Bloccare l'angolo di inclinazione impostato per mezzo della leva di bloccaggio (18).

3. Controllare l'angolo di inclinazione:

– 0° = ad angolo retto rispetto al banco sega – 45° con quota angolare separata.

Qualora questi valori non venissero esattamente raggiunti:

4. Allentare la vite con intaglio a croce (54) sul rispettivo disco dell'eccentrico e regolare il disco dell'eccentrico stesso finché l'angolo di inclinazione rispetto al banco sega non corrisponda, nelle posizioni finali, esattamente a 0° (= ad angolo retto) o a 45°.

5. Stringere nuovamente la vite con intaglio a croce del disco dell'eccentrico.

6. In seguito alla regolazione effettuata per la limitazione delle battute, se necessario rettificare l'impostazione della scala ad angolo sul lato anteriore.

Nota:

Per impostare il limite di inclinazione da -1,5° a 46,5° occorre estrarre l'elemento di arresto del limite di inclinazione (19).

10.3 Protezione della macchina

Pericolo! Conservare l'utensile al di fuori della portata dei bambini. Conservare l'utensile in modo che non possa essere messo in funzione da persone non autorizzate ed in modo che nessuno possa ferirsi anche quando l'utensile non è in movimento.

Attenzione! Non custodire l'apparecchio all'aperto o in ambiente umido senza adeguata protezione.

10.4 Manutenzione Pulizia della sega

 Rimuovere i trucioli e la polvere con

l'aspirapolvere e la spazzola: – elementi di guida per la regolazione della lama – feritoie di ventilazione del motore – carter di protezione della lama – Regolazione in altezza –guida orientabile – Ciclone di separazione

Prima di mettere in funzione l'utensile

Controllo visivo per verificare che – la distanza della lama / cuneo sia compresa tra

3 e 5 mm. – il cuneo divisore sia allineato con la lama. Controllo visivo per verificare che la batteria e il

relativo adattatore non siano danneggiati; eventualmente far sostituire i componenti difettosi da un elettricista specializzato.

Ad ogni spegnimento

Verificare se l'arresto graduale della lama dura più di 10 secondi; in caso di arresto graduale prolungato fare sostituire il motore da un elettricista specializzato.

1 volta al mese (in caso di utilizzo quotidiano)

Rimuovere i trucioli con l'aspirapolvere e il pennello; oliare leggermente gli elementi di guida:

ITALIANO it

– asta filettata ed aste di guida per la regolazione

in altezza;

– segmenti orientabili.

Ogni 150 ore d'esercizio

Controllare tutti i raccordi a vite e serrare all'occorrenza.

In caso di necessità:

Regolare le boccole di guida delle gambe del banco sega.

 viti a esagono incassato (55)

in senso orario = guida poco scorrevole.

 viti a esagono incassato (55)

in senso antiorario = guida scorrevole.

 Regolazione supplementare di precisione

mediante vite senza testa (56).

Regolare le boccole di guida del supporto gambe anteriore:

 Avvitare le viti a brugola (57) in senso orario =

guida poco scorrevole.

 Svitare le viti a brugola (57) in senso antiorario =

guida scorrevole.

Regolare le boccole di guida del supporto gambe posteriore:

 Avvitare le viti a brugola (58) in senso orario =

guida poco scorrevole.

 Svitare le viti a brugola (58) in senso antiorario =

guida scorrevole.

Serrare in modo uniforme tutte le viti a brugola.

11. Suggerimenti pratici

 Prima di eseguire il taglio del materiale,

effettuare alcuni tagli di prova su residui di materiale adatti.

 Collocare sempre il pezzo in lavorazione sul

banco sega in modo che non possa ribaltarsi né

Page 52

ITALIANOit

traballare (ad esempio nel caso di una tavola bombata, la parte con la curvatura deve essere rivolta verso l'alto).

 Per eseguire un taglio razionale di pezzi della

stessa lunghezza, utilizzare la battuta per lunghezza.

 Mantenere pulite le superfici d'appoggio del

banco sega.

12. Problemi e anomalie

Pericolo! Prima di ogni intervento per la riparazione dei guasti:

1.spegnere l'apparecchio;

2.Rimuovere la batteria.

3.Attendere l'arresto della lama. Alla fine di ogni intervento di riparazione,

reinserire, attivare e controllare tutti i dispositivi di sicurezza.

Il motore non funziona

La protezione contro il riavvio è scattata. Se la batteria viene inserita a dispositivo acceso o se l'alimentazione elettrica si ripristina in seguito a un'interruzione, il dispositivo non si avvia:

 Spegnere e riaccendere il dispositivo. Batteria scarica:  Ricaricare la batteria in caso di efficienza

ridotta.

Motore surriscaldato, ad esempio a causa di una lama non affilata o di accumulo di trucioli nell'alloggiamento:

 Eliminare la causa del surriscaldamento ed

attendere alcuni minuti che l'utensile si raffreddi. A questo punto rimettere nuovamente in funzione l'utensile.

Il numero di giri non viene raggiunto

Protezione contro il sovraccarico: il numero di giri sotto carico diminuisce CONSIDEREVOLMENTE:

 La temperatura del motore è troppo elevata!

Fare funzionare il dispositivo a vuoto fino al raffreddamento.

Protezione contro il sovraccarico: Il motore si arresta durante il taglio:

 Il dispositivo è sovraccarico. Proseguire con il

lavoro riducendo il carico.

Il numero di giri massimo indicato non viene raggiunto - il motore riceve dalla batteria una tensione troppo bassa:

 Ricaricare la batteria in caso di efficienza

ridotta.

Le prestazioni della sega diminuiscono

Lama della sega non affilata (la lama presenta eventualmente macchie da bruciatura sul lato):

 Sostituire la lama (vedere capitolo 10.

Manutenzione).

Espulsione trucioli occlusa

Non è allacciato alcun impianto di aspirazione oppure la potenza di aspirazione è troppo bassa.

 Collegare l'impianto di aspirazione oppure

incrementare la potenza di aspirazione (velocità dell'aria  20 m/sec nel tubo di aspirazione).

13. Accessori

Utilizzare solo batterie e accessori originali Metabo.

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.

 Lama per sega circolare Power Cut, n° ordine:

6.28025

– Per tagli grossolani e di media precisione con

avanzamento rapido e potenza ridotta

– Buoni risultati di taglio per tagli longitudinali in

legno massiccio

 Lama per sega circolare Precision Cut, n°

ordine: 6.28059

– Vastissima gamma d'impiego nella lavorazione

del legno

– Per risultati di taglio ottimi e puliti nei tagli

longitudinali e obliqui in legno tenero e duro

 Caricabatterie: ASC Ultra, ASC 30-36  Batterie di diverse capacità. Acquistare solo

batterie con la tensione adatta al proprio elettroutensile: LiHD, 36 V, 6,2 Ah, 6.25344 LiHD, 18 V, 7,0 Ah, 6.25345 LiHD, 18 V, 5,5 Ah, 6.25342 ecc.

Il programma completo degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo.

14. Riparazione

Pericolo! Per ragioni di sicurezza, le eventuali riparazioni degli utensili elettrici possono essere eseguite esclusivamente da tecnici/ elettricisti specializzati, utilizzando pezzi di ricambio originali!

Nel caso di dispositivi Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

15. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: non smaltire gli elettroutensili con i rifiuti domestici!

Secondo la Direttiva europea 2012/19/EU sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.

Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo!

Non gettare le batterie in acqua. Prima di effettuare lo smaltimento, scaricare la

batteria all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).

16. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche

nell'ambito dello sviluppo tecnologico. U =tensione della batteria

=numero di giri al minimo

=max. velocità di taglio

W =spessore del cuneo divisore D =diametro della lama (esterno) d =foro della lama (interno) b=ampiezza di taglio a = spessore max. del corpo base della lama T

=altezza di taglio con lama verticale

90°

=altezza di taglio con inclinazione lama

45°

S L

S S m =peso macchina

I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).

emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni

45°

=campo di inclinazione della lama

x°

=ampiezza di taglio max. con guida

parallela

=ampiezza di taglio trasversale max. con

guida angolare

=dimensioni senza montante macchina

(LxPxH)

=dimensioni con montante macchina

(LxPxH)

=lunghezza banco sega

=larghezza banco sega

Corrente continua

Valori di emissione

Questi valori consentono di stimare le

d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo.

Livello sonoro classe A tipico L

=livello di pressione acustica

=livello di potenza acustica

KpA, KWA=incertezza

Indossare la protezione dell'udito!

Page 53

Manual de instrucciones original

Advertencias de peligro generales para

Indice del contenido

1. Declaración de conformidad

2. Uso según su finalidad

3. Recomendaciones generales de seguridad

4. Indicaciones especiales de seguridad

5. Descripción general

6. Montaje

7. Puesta en servicio

8. Instrucciones de uso

9. Transporte

10. Mantenimiento y conservación

11. Consejos y trucos

12. Problemas y averías

13. Accesorios

14. Reparación

15. Protección del medio ambiente

16. Características técnicas

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que estas sierras de mesa circulares, identificadas por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Informe de inspección *4), organismo certificador expedidor *5), documentación técnica *6) - Ver la página 3.

2. Uso según su finalidad

La finalidad de la sierra circular de mesa es cortar longitudinal y transversalmente madera maciza, madera contrachapada, planchas de aglomerado, tableros de madera estratificada y materiales similares.

El metal sólo se podrá cortar si se respetan las restricciones siguientes:

– Sólo si se utiliza una hoja de sierra adecuada.

(Véase el capítulo 13. Accesorios).

– Sólo si se trata de metales no ferroso.

(No metal duro ni metal templado, ni magnesio).

Las piezas de trabajo redondas se deberán cortar siempre utilizando un soporte adecuado, ya que podrían girarse por la acción de la hoja de sierra en rotación.

Cuando la sierra se utiliza para cortar cantos en piezas de trabajo planas, es preciso utilizar un tope adecuado para asegurar un guiado correcto.

El aparato no debe usarse para trabajos de plegado o de ranurado.

Tampoco es adecuado para cortar muescas (ranura finalizada en la pieza),

No lo utilice tampoco para cortes de incisión. ¡Cualquier otro uso se considera inadecuado y

queda, por tanto, prohibido! El fabricante rechazará toda responsabilidad por daños derivados de una utilización de la máquina que no estuviera de acuerdo a la finalidad mencionada.

Si se llevan a cabo modificaciones en este aparato o si se utiliza aplicando piezas que no han sido comprobadas ni autorizadas por el fabricante, podrían producirse daños imprevisibles durante la operación.

3. Recomendaciones generales de seguridad

Por favor, por su propia protección y la de su herramienta eléctrica, preste especial atención a las partes marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.

Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.

herramientas eléctricas

¡ATENCIÓN! Lea íntegramente estas instrucciones de seguridad. El

incumplimiento de las siguientes instrucciones de seguridad puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

¡Guarde estas instrucciones de seguridad en un lugar seguro! El término "herramienta

eléctrica" empleado en las siguientes instrucciones se refiere a su aparato eléctrico portátil, ya sea con cable de red, o sin cable, es decir, con cargador de baterías.

3.1 Seguridad en el puesto de trabajo a) Mantenga limpio y bien iluminado su puesto

de trabajo. El desorden y una iluminación

deficiente en las áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas

producen chispas que pueden llegar a inflamar los materiales en polvo o los vapores.

c) Mantenga alejados a los niños y a otras personas de su puesto de trabajo mientras esté utilizando el aparato eléctrico. Una

distracción le puede hacer perder el control sobre la herramienta eléctrica.

3.2 Seguridad eléctrica a) El enchufe de la herramienta eléctrica debe

corresponder a la toma de corriente utilizada. Está prohibido realizar cualquier tipo de modificación en el enchufe. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes

sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra, como por ejemplo tuberías, radiadores, cocinas y frigoríficos. El

riesgo a recibir una descarga eléctrica es mayor si su cuerpo tiene contacto con tierra.

c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga

eléctrica si penetran ciertos líquidos en la herramienta eléctrica.

d) No utilice el cable de conexión para transportar ni colgar la herramienta eléctrica, ni tire del cable para sacar el enchufe de la toma de corriente. Mantenga el cable de conexión alejado del calor, aceite, aristas cortantes o piezas móviles. Los cables de red

dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable alargador

adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica.

f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La utilización de un interruptor de

protección diferencial adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica.

3.3 Seguridad de las personas a) Esté atento a lo que hace y emplee la

herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos.

El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipamiento de protección personal y lleve siempre gafas de protección.

El riesgo de lesiones se reduce considerablemente si, en función del tipo de herramienta eléctrica y de su uso, se utiliza un equipamiento de protección personal adecuado, como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica

ESPAÑOL es

esté desconectada antes de conectarla a la toma de corriente y/o al montar la batería, al recogerla, y al transportarla. Si durante el

transporte de la herramienta eléctrica la sujeta por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato encendido, podría provocar un accidente.

d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en

una pieza giratoria podría producir lesiones al ponerse en funcionamiento el aparato.

e) Evite trabajar con posturas forzadas. Procure adoptar una posición de trabajo segura que le permita mantener el equilibrio en todo momento.

Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f) Lleve ropa de trabajo adecuada. No utilice

ropa holgada ni joyas. Mantenga su pelo, ropa y guantes alejados de las partes en movimiento. La ropa suelta, las joyas y el pelo

largo pueden engancharse en las piezas en movimiento.

g) Siempre que sea posible utilice equipos de aspiración o captación de polvo, asegúrese de que están debidamente montados y sean utilizados correctamente. La utilización de un

sistema de aspiración de polvo puede reducir los riesgos que conlleva aspirar polvo.

h) No se deje llevar por una sensación de falsa seguridad ni descuide las reglas de seguridad para herramientas eléctricas, aunque esté familiarizado con ellas por su uso continuado.

Un descuido puede provocar graves lesiones en una fracción de segundo.

3.4 Uso y manejo de la herramienta eléctrica

a) No sobrecargue el aparato. Utilice para su trabajo la herramienta eléctrica adecuada.

Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas que

no puedan conectarse o desconectarse correctamente son peligrosas y deben reparase.

c) Extraiga el enchufe de la red y/o retire la batería antes de realizar un ajuste en la herramienta, de cambiar un accesorio o de guardar el aparato. Esta medida preventiva

reduce el riesgo a conectar accidentalmente la herramienta eléctrica.

d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita que lo utilicen personas que no estén familiarizadas con él o que no hayan leído estas instrucciones. Las herramientas eléctricas

utilizadas por personas inexpertas son peligrosas.

e) Cuide la herramienta eléctrica y los accesorios con esmero. Asegúrese de que las partes móviles de la herramienta funcionan correctamente y no están atascadas, de que no haya partes rotas o deterioradas que pudieran afectar a su funcionamiento. Si alguna parte del aparato estuviese defectuoso, repárela antes de volver a utilizarlo. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.

g) Utilice las herramientas eléctricas, los accesorios, las herramientas de inserción, etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

h) Mantenga las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y

las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

Page 54

ESPAÑOLes

3.5 Asistencia técnica a) Su herramienta eléctrica deberá ser

reparada únicamente por personal cualificado y utilizando exclusivamente piezas de repuesto originales. Solamente así

es posible garantizar la seguridad de la herramienta eléctrica.

4. Indicaciones especiales de seguridad

4.1 Instrucciones de seguridad relacionadas con las cubiertas de protección

a) Las cubiertas de protección deben permanecer montadas. Las cubiertas de protección deben estar en buenas condiciones de uso y correctamente montadas. Las cubiertas de protección sueltas,

dañadas o que no funcionen correctamente deben ser reparadas o reemplazadas.

b) Para realizar cortes divisorios, emplee

siempre la cubierta de protección de la hoja de sierra y la cuña de separación. Para los

cortes divisorios en los que la hoja de sierra penetra en el grosor completo de la pieza, la cubierta de protección y otros elementos de seguridad reducen el riesgo de lesiones.

c) Inmediatamente después de finalizar los

procesos de trabajo (p. ej. el plegado) en los que se requiere la retirada de la cubierta de protección y la cuña de separación, es importante volver a fijar rápidamente el sistema de protección. La cubierta de

protección y la cuña de separación reducen el riesgo de lesiones.

d) Antes de conectar la herramienta eléctrica

asegúrese de que la hoja de sierra no está en contacto con la cubierta protectora, la cuña de separación o la pieza de trabajo. El

contacto accidental de estos componentes con la hoja de sierra puede provocar una situación peligrosa.

e) Ajuste la cuña de separación tal y como se describe en este manual de instrucciones. Un error en la distancia, posición o alineación puede ser la causa de que la cuña de separación no actúe de forma efectiva impidiendo un contragolpe.

f) Para que la cuña de separación actúe

correctamente debe estar situada en la hendidura de corte. La cuña de separación es

ineficaz si los cortes a realizar en las piezas son demasiado cortos para que actúe la cuña. En estos casos, la cuña de separación no podrá evitar un contragolpe.

g) Utilice una hoja de sierra apta para la cuña de separación en cuestión. Para que la cuña de separación funcione correctamente, el diámetro de la hoja de sierra debe ser apropiado para la cuña de separación empleada, la hoja base de la hoja de sierra debe ser más fina que la cuña de separación y el ancho de diente mayor que el espesor de la cuña de separación.

4.2 Indicaciones de seguridad para el proceso de serrado

a) PELIGRO: No acerque los dedos ni las manos a la zona de serrado ni a la hoja

de sierra. Un momento de distracción o un

resbalón podrían desviar su mano hacia la hoja de sierra y causar lesiones graves.

b) Acerque la pieza únicamente en dirección

contraria al sentido de giro de la hoja de sierra. Si se desplaza la pieza por encima de la

mesa en la misma dirección que el sentido de giro de la hoja de sierra, podría provocar que tanto la pieza como su mano se vean arrastradas hacia la hoja de sierra.

c) No utilice nunca el tope guía para acercar

la pieza de trabajo cuando realice cortes longitudinales. Para los cortes transversales con tope guía no utilice complementariamente el tope paralelo para ajustar la longitud.

simultáneamente el tope paralelo y el tope guía aumenta la probabilidad de que la hoja de sierra se atasque y se produzca un contragolpe.

d) Para los cortes longitudinales, la fuerza de

acercamiento sobre la pieza se deberá ejercer siempre entre el carril tope y la hoja de sierra. Use una barra empujadora cuando

Acercar la pieza utilizando

la distancia entre el carril tope y la hoja de sierra sea inferior a 150 mm, y un bloque empujador si la distancia es inferior a 50 mm.

Este tipo de "herramientas de trabajo auxiliares" sirven para mantener su mano a una distancia segura de la hoja de sierra.

e) Utilice únicamente la barra empujadora

suministrada por el fabricante o una que se haya fabricado siguiendo sus instrucciones.

La barra empujadora sirve para mantener una distancia suficiente entre la mano y la hoja de sierra.

f) No utilice nunca una barra empujadora dañada o aserrada. Una barra empujadora dañada puede romperse y hacer que su mano se introduzca en la hoja de sierra.

g) No trabaje "directamente con las manos".

Utilice siempre el tope paralelo o el tope guía para posicionar y acercar la pieza de trabajo.

"Directamente con las manos" quiere decir sujetar y desplazar la pieza de trabajo con las manos en lugar de utilizar el tope paralelo o el tope guía. El aserrado directo con las manos provoca desalineaciones, atascos y contragolpes.

h) No pase nunca la mano alrededor o por encima de una hoja de sierra en movimiento. Tratar de agarrar una pieza de trabajo puede provocar un contacto accidental con la hoja de sierra giratoria.

i) Las piezas de trabajo largas y/o anchas

deben sujetarse por detrás o por un lado de la mesa, de manera que queden horizontales.

Las piezas largas y/o anchas tienden a caer hacia abajo por los bordes de la mesa, lo que produce pérdida de control, atascamiento de la hoja de sierra y contragolpes.

j) Acerque la pieza de manera uniforme. Trate

de no doblarla ni girarla. Si la hoja de sierra se atasca, apague inmediatamente la herramienta eléctrica, extraiga la batería y solucione la causa del atasco. El atascamiento

de la hoja de sierra en la pieza puede provocar un contragolpe o bloquear el motor.

k) No retire el material serrado mientras la sierra está en funcionamiento. El material serrado puede quedar atascado entre la hoja de sierra y el carril tope o en la cubierta de protección, y ser arrastrado hacia la hoja de sierra al tratar de retirarlo con el dedo. Antes de retirar el material, apague la sierra y espere hasta que la hoja de sierra se detenga.

l) Para los cortes longitudinales en piezas

cuyo espesor sea inferior a 2 mm, utilice un tope paralelo complementario. Las piezas

finas pueden atascarse debajo del tope paralelo y provocar un contragolpe.

4.3 Contragolpe - Causas e indicaciones de seguridad

Un contragolpe es la reacción repentina de la pieza que tiene lugar cuando una hoja de sierra se atasca o se bloquea, o cuando se está realizando un corte inclinado respecto a la hoja de sierra, o cuando una parte de la pieza queda atascada entre la hoja de sierra y el tope paralelo u otro objeto fijo.

En la mayoría de los casos de contragolpe, la parte posterior de la hoja de sierra se engancha en la pieza, la levanta de la mesa y la lanza hacia el operario.

Un contragolpe es consecuencia de un uso inadecuado o erróneo de la sierra circular de mesa. Se puede evitar tomando las medidas apropiadas como las que se describen a continuación.

a) No se coloque nunca en línea directa con

la hoja de sierra. Manténgase siempre en el lado de la hoja donde se encuentra también el carril tope. En caso de contragolpe, la pieza

puede salir despedida a gran velocidad hacia las personas situadas delante y en línea con la hoja de sierra.

b) No pase nunca la mano por encima o por

detrás de la hoja de sierra para tirar o para sujetar la pieza. Podría producirse un contacto

accidental con la hoja de sierra o bien un contragolpe podría hacer que sus dedos se vean arrastrados hacia la hoja de sierra.

c) No sujete ni presione nunca la pieza de

trabajo que está siendo aserrada contra la hoja de sierra giratoria. Presionar la pieza que

está siendo aserrada contra la hoja de sierra puede provocar un atasco o un contragolpe.

d) Alinee el carril tope en paralelo con la hoja de sierra. Un carril guía no alineado presionará la pieza contra la hoja de sierra y provocará un contragolpe.

e) Para los cortes de sierra ocultos (p. ej.

pliegues) utilice un calzo (con forma de peine) para mantener la pieza contra la mesa y el carril tope. Este calzo le permitirá controlar

mejor la pieza en caso de contragolpe. f) Apoye los tableros grandes para reducir el

riesgo de un contragolpe por atascamiento de la hoja de sierra. Los tableros grandes

pueden doblarse por su propio peso. Los tableros deben apoyarse en ambos lados, tanto cerca de la hendidura de corte como en el borde.

g) Sea especialmente cuidadoso cuando

vaya a serrar piezas que estén alabeadas, trenzadas o anudadas, o que no tengan un canto recto a lo largo del cual se pueda ir desplazando el tope guía o el carril tope. Una

pieza alabeada, trenzada o anudada es inestable y da lugar a una mala alineación de la hendidura de corte de la hoja de sierra, provocando atascos y contragolpes.

h) No trate de serrar nunca varias piezas de

trabajo apiladas unas detrás de otras o unas encima de otras. La hoja de sierra podría

arrastrar una o varias partes u ocasionar un contragolpe.

i) Cuando desee volver a poner en marcha

una sierra con la hoja insertada en la pieza, centre la hoja en la hendidura de corte de tal manera que los dientes no estén enganchados en la pieza de trabajo. Si la hoja

de sierra está atascada, podría levantar la pieza y ocasionar un contragolpe al volver a poner en marcha la sierra.

j) Mantenga las hojas de corte limpias,

afiladas y correctamente colocadas. No utilice nunca hojas de sierra deformadas o con dientes rotos o agrietados. Las hojas de

sierra afiladas y correctamente colocadas minimizan el riesgo de atasco, bloqueo y contragolpe.

4.4 Instrucciones de seguridad para la utilización de sierras de mesa circulares

a) Apague la sierra de mesa y desenchúfela de la batería antes de retirar el inserto de mesa, cambiar la hoja de sierra y realizar ajustes en la cuña de separación o en la cubierta de protección de la hoja de sierra, y no deje la máquina sin supervisión. Las

medidas de precaución sirven para evitar accidentes.

b) No deje nunca la sierra de mesa circular

trabajando sin supervisión. Apague la herramienta eléctrica y no se aleje de ella antes de que se haya detenido por completo.

Una sierra en funcionamiento y sin supervisar representa un riesgo incontrolado.

c) Coloque la sierra de mesa circular sobre

una superficie nivelada y bien iluminada, donde usted esté seguro y pueda mantener bien el equilibrio. El lugar de montaje debe

ofrecer espacio suficiente para manipular sin problemas el tamaño de las piezas de trabajo que usted utiliza. El desorden, una iluminación deficiente en las áreas de trabajo, suelos desnivelados y resbaladizos pueden provocar accidentes.

d) Retire periódicamente las virutas y el

serrín que se acumulan bajo la mesa y/o del sistema de aspiración del polvo. La viruta

acumulada es inflamable y puede incendiarse repentinamente.

e) Asegure correctamente la sierra de mesa circular. Una sierra de mesa circular no asegurada correctamente puede moverse o volcar.

f) Retire las herramientas de ajuste, los

restos de madera, etc., de la sierra de mesa circular antes de conectarla. Las distracciones

o posibles atascos pueden ser peligrosos. g) Utilice siempre hojas de sierra del tamaño

correcto y con el orificio de inserción adecuado (p. ej. en forma de estrella o círculo). Las hojas de sierra que no se adapten a

las piezas de montaje de la sierra giran

Page 55

descentradas y pueden causar la pérdida del control de la sierra.

h) No utilice nunca material de montaje

(como bridas, arandelas distanciadoras, tornillos o tuercas) que esté dañado o sea incorrecto Dicho material de montaje ha sido

concebido especialmente para su sierra, con el fin de proporcionar un óptimo rendimiento y un manejo seguro.

i) No se coloque nunca sobre la sierra de mesa y no la utilice como un taburete. Si la herramienta eléctrica vuelca o si accidentalmente entra usted en contacto con la hoja de sierra, puede producirle lesiones graves.

j) Asegúrese de que la hoja de sierra se

monta en la posición de giro correcta. No utilice discos de amolar o cepillos de alambre con la sierra de mesa. El montaje

incorrecto de la hoja de sierra o la utilización de accesorios no recomendados puede causar lesiones graves.

4.5 Otras indicaciones de seguridad

– Este manual de uso está dirigido a personal con

conocimientos técnicos sobre máquinas como la que aquí se describe. En caso de no poseer ningún tipo de experiencia con este tipo de máquinas, debería solicitar en primer lugar la ayuda de personal cualificado.

– En caso de que se produzca algún daño

derivado de la no observación de este manual de uso, el fabricante no asumirá ningún tipo de responsabilidad.

La información de este manual de uso se indica según sigue:

¡Peligro! Advertencia de daños personales o medioambientales.

¡Peligro de descarga eléctrica! Advertencia sobre posibles daños personales causados por la electricidad.

¡Peligro de arrastre! Advertencia de lesiones físicas por atrapamiento de partes del cuerpo o de la ropa.

¡Atención! Advertencia de daños materiales.

Nota:

Informaciones complementarias.

 Observe las instrucciones especiales de

seguridad en cada uno de los capítulos.

 Dado el caso, tenga en cuenta la normativa

legal o las prescripciones para la prevención de accidentes laborales estipuladas para el uso de sierras circulares.

¡Riesgos generales!

 Tenga en cuenta las influencias ambientales.  Si se trata de piezas de trabajo largas, utilice

soportes apropiados para apoyar las piezas.

 Este aparato solamente debe ser puesto en

marcha y utilizado por personas familiarizadas con el uso de sierras circulares y conocedoras de los peligros que representa su uso. Los menores de 18 años sólo podrán usar esta máquina bajo la supervisión de un instructor durante el curso de su formación profesional.

 Mantenga a terceras personas, especialmente

a los niños, fuera de la zona de peligro. Durante el trabajo impida que otras personas toquen el aparato y la batería.

 Evite el sobrecalentamiento de los dientes de la

sierra.

 Cuando esté serrando plásticos, evite que el

plástico se derrita.

 Sierre las cuñas solo con el tope auxiliar

adecuado.

¡Peligro debido a la electricidad!

 No permita que la máquina se moje con la

lluvia. No utilice nunca la máquina en un ambiente húmedo o mojado.

¡Peligro de lesiones y aplastamiento

por piezas en movimiento!

 No ponga en marcha este aparato sin haber

montado los dispositivos de protección.

 Mantenga siempre una distancia prudencial

respecto a la hoja de sierra. En caso necesario, utilice dispositivos adecuados de alimentación. Durante el funcionamiento, deberá mantenerse una distancia considerable con los componentes en movimiento.

 Antes de retirar del puesto de trabajo pequeños

trozos de la pieza trabajada, restos de madera, etc., espere hasta que la hoja de sierra se haya detenido por completo.

 Nunca frene la marcha por inercia de la hoja de

sierra ejerciendo una presión lateral.

 Desconecte la máquina y saque la batería antes

de transportar la máquina o de realizar cualquier tipo de ajuste, reequipamiento, mantenimiento o limpieza.

 Asegúrese de que al conectar la máquina (por

ejemplo, después de llevar a cabo trabajos de mantenimiento) no existan herramientas de montaje o piezas sueltas en el equipo.

¡Peligro de sufrir lesiones por cortes, incluso cuando la herramienta de corte está parada!

 Utilice guantes para cambiar las herramientas

de corte.

 Guarde las hojas de sierra de manera que nadie

pueda resultar dañado con ellas.

¡Peligro por contragolpe de las piezas!

 Trabaje solo con la cuña de separación bien

ajustada.

 No ladee las piezas de trabajo.  Asegúrese de que la hoja de sierra sea la

apropiada para el material de la pieza de trabajo.

 Para serrar piezas de trabajo finas o de paredes

finas, utilice solo hojas de sierra con dentado fino.

 Utilice siempre hojas de sierra afiladas.  En caso de duda, controle las piezas de trabajo

por si tienen cuerpos extraños (por ejemplo, clavos o tornillos).

 Sierre sólo piezas cuyas dimensiones permitan

una sujeción segura durante el trabajo.

¡Peligro de arrastre!

 Durante el funcionamiento, vaya con cuidado

para impedir que partes del cuerpo o piezas de ropa se enganchen o se introduzcan en los componentes giratorios (no lleve corbatas, ni guantes o ropa con mangas holgadas; en caso de llevar el pelo largo, es imprescindible utilizar una red de protección).

 No corte nunca piezas de trabajo que

contengan –cuerdas, –cordones, –cintas, –cables, – alambres o materiales similares.

¡Peligro si el equipo de protección personal es insuficiente!

 Utilice cascos de protección auditiva.  Use gafas protectoras.  Use máscara de protección contra el polvo.  Use ropa de trabajo adecuada.  Para trabajar a la intemperie se recomienda

utilizar calzado antideslizante.

¡Peligro debido al polvo de la madera!

 Algunos tipos de serrín (por ejemplo de haya,

roble y fresno) pueden producir cáncer si son inhalados. Trabaje únicamente con una

ESPAÑOL es

instalación de aspiración. Dicho sistema de aspiración deberá cumplir los valores indicados en el capítulo 8.1.

Reducir la exposición al polvo:

 Las partículas que se generan al trabajar con

este aparato pueden contener sustancias susceptibles de provocar cáncer, reacciones alérgicas, enfermedades respiratorias, malformaciones fetales u otros daños reproductivos. Algunos ejemplos de este tipo de sustancias son: el plomo (en pinturas que contienen plomo), los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera) y algunos tipos de madera (como el polvo de roble y de haya).

 El riesgo depende del tiempo de exposición del

usuario o de las personas próximas a él.

 Evite que estas partículas entren en su cuerpo.  Para reducir la exposición a estas sustancias:

asegúrese de que el puesto de trabajo esté bien ventilado y protéjase con el equipamiento de protección adecuado, como por ejemplo, mascarillas de protección respiratoria adecuadas para filtrar este tipo de partículas microscópicas.

 Respete las directivas (p. ej. normas de

protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización.

 Recoja las partículas resultantes en el mismo

lugar de emisión, evite que éstas se sedimenten en el entorno.

 Utilice el detector de aspiración de polvo

suministrado y un sistema de aspiración apropiado. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno.

 Reduzca la exposición al polvo:

– evitando dirigir las partículas liberadas y la

corriente del aparato hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado,

– incorporando un sistema de aspiración y/o un

depurador de aire,

– ventilando bien el puesto de trabajo o

manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y se arremoline.

– Lave la ropa de protección o límpiela

mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille.

¡Peligro en caso de realizar modificaciones técnicas o por la utilización de piezas no controladas ni autorizadas por el fabricante!

 Monte este aparato siguiendo estrictamente

estas instrucciones.

 Utilice exclusivamente piezas autorizadas por el

fabricante. Con esto nos referimos especialmente a:

– Hojas de sierra (números de referencias

véase el capítulo 13. Accesorios);

– Dispositivos de seguridad.

 No modifique las piezas.

¡Peligro por defectos en el aparato!

 Limpie cuidadosamente la máquina y los

accesorios. Cumpla las prescripciones para el mantenimiento.

 Siempre antes de la operación, controle el

equipo por si estuviera dañado: antes de continuar utilizando el equipo es necesario examinar los dispositivos de seguridad, los dispositivos de protección o las piezas ligeramente dañadas para determinar si cumplen perfectamente con la función de acuerdo a su finalidad. Controle si las piezas móviles funcionan perfectamente y asegúrese de que no estén atascadas. Todas las piezas deben estar montadas correctamente y cumplir con todas las condiciones para poder garantizar el perfecto funcionamiento del aparato.

 Los dispositivos de protección o las piezas

dañadas deben ser reparadas o cambiadas por un taller especializado autorizado. Encargue el

Page 56

ESPAÑOLes

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

ʸʼʷÃÃ

cambio de interruptores dañados a un taller de servicio postventa. No utilice este aparato si no es posible conectarlo o desconectarlo mediante el interruptor.

¡Peligro por ruido!

 Utilice cascos de protección auditiva.  Asegúrese de que la cuña de separación no

esté torcida. Si la cuña de separación está torcida presionará la pieza de trabajo lateralmente contra la hoja de sierra, produciendo ruido.

¡Peligro por piezas de trabajo

bloqueadas!

Si se produce un bloqueo:

1. apagar el aparato,

2. sacar la batería.

3. ponerse guantes,

4. Desbloquee la pieza con la herramienta adecuada.

4.6 Símbolos utilizados en el aparato

Indicaciones en la placa indicadora de tipo:

Dispositivo de arrastre

La barra empujadora (13) sirve como prolongación de la mano para desplazar la pieza de trabajo por la hoja de sierra de manera segura y protege contra el contacto accidental con la hoja de sierra.

Utilice la barra empujadora siempre que la distancia entre la hoja de sierra y el tope paralelo sea inferior a 150 mm.

El dispositivo de arrastre debe usarse con un ángulo de 20° … 30° con la superficie de la mesa de aserrado.

En caso de no usar la barra empujadora, es importante guardarla junto con la máquina.

El dispositivo de arrastre debe cambiarse cuando esté dañado.

Procure estar siempre en una posición segura y mantenga en todo momento el equilibrio.

Montaje sin soporte:

1. Extraiga el aparato del embalaje entre dos

personas.

2. Coloque la sierra sobre una mesa o sobre un

banco de trabajo resistente.

3. Atornille la sierra en la mesa o en el banco de

trabajo.

Montaje con soporte:

1. Extraiga el aparato del embalaje entre dos

personas.

2. Coloque el aparato en el suelo.

3. Levante el aparato por las empuñaduras y

colóquelo en posición vertical.

4. Retire las empuñaduras (25), gírelo y

encájelo.

aFabricante b Número de serie c Nombre del aparato d Datos del motor (véase también "Datos

técnicos")

e Marca CE – Esta máquina cumple las

directrices de la UE según la declaración de

conformidad fAño de fabricación g Símbolo de eliminación – El aparato puede

eliminarse a través del fabricante h Dimensiones de las hojas de sierra permitidas

Señales de seguridad

¡Peligro! La no observación de las siguientes advertencias puede provocar heridas graves o daños materiales.

Lea el manual de uso.

No tratar de tocar la hoja de sierra en movimiento.

Utilizar gafas protectoras y ¡Usar cascos de protección auditiva!

No utilizar el equipo en un entorno húmedo o mojado.

4.7 Mecanismos de seguridad Cuña de separación

La cuña de separación (3) evita que una pieza de trabajo quede enganchada en los dientes de la hoja y sea lanzada contra el operario.

La cuña de separación debe permanecer montada durante el funcionamiento.

Tapa recogedora de virutas

La tapa recogedora de virutas (5) protege del contacto accidental con la hoja de sierra y de las virutas que salen despedidas.

La tapa recogedora de virutas debe permanecer montada durante el funcionamiento.

5. Descripción general

Véase la página 2.

1 Extensión de mesa 2 Pieza suplementaria de la mesa 3Cuña de separación 4 Palanca de sujeción para la fijación de la tapa

recogedora de virutas 5 Tapa recogedora de virutas 6 Empuñadura de apriete para la fijación del

tope transversal 7 Tope transversal 8Tope paralelo 9 Palanca de sujeción para la extensión

transversal de la mesa

10 Palanca de sujeción para la fijación del tope

paralelo

11 Tuerca moleteada para la fijación del tope

paralelo

12 Ensanchamiento de la mesa 13 Dispositivo de arrastre 14 Bandeja de la barra empujadora 15 Interruptor de conexión y desconexión 16 Manivela para ajustar la altura de corte 17 Volante para el ajuste del ángulo de

inclinación

18 Palanca de sujeción para fijar el ángulo de

inclinación

19 Tope de inclinación 20 Llave de boca 21 Bandeja del tope transversal 22 Bandeja para la bolsa de virutas 23 Bandeja de la tapa recogedora de virutas 24 Bandeja del tope paralelo 25 Pie y empuñadura del bastidor 26 Bandeja del ciclón de separación 27 Bolsa de virutas 28 Ciclón de separación 29 Tubo de aspiración 30 Tornillo de ajuste (sujeción del tope paralelo) 31 Adaptador de batería (2 x 18 V) * 32 TS 36-18 LTX BL 254: botón de desbloqueo

para sacar el adaptador de batería *

33 Botón de desbloqueo de la batería * 34 Batería * 35 Indicador de capacidad y de señal * 36 Tecla del indicador de capacidad *

* según el equipamiento/según el modelo

6. Montaje

5. Despliegue las dos patas inferiores de la mesa. Para ello, presione la palanca de sujeción roja (37) hacia abajo (esto puede hacerse con el pie o con la mano) y despliegue las patas de la mesa también hacia abajo.

6. Incline el equipo un poco hacia atrás y empuje las patas hacia abajo. Las palancas rojas (37) deben encajar.

7. Despliegue las dos patas superiores de la mesa. Para ello, empuje las palancas rojas (38) hacia la derecha y despliegue las patas de la mesa hacia abajo. Las palancas rojas deben encajar.

Page 57

8. Sujete la sierra de forma centrada en el

240

max. 5 mm

542

53 4

bastidor superior. Levante la sierra y colóquela. (Presione con su pie contra el pie ajustable para evitar que la sierra se desplace durante el montaje).

9. Nivele las irregularidades del suelo con el pie ajustable (39).

7. Puesta en servicio

Nota:

Durante la primera puesta en marcha pueden salir despedidas virutas de goma. Esto se debe a su diseño, pero no implica riesgo alguno.

7.1 Montaje

Ajustar la cuña de separación (si es necesario):

Nota:

La cuña de separación (3) ya viene correctamente ajustada de fábrica. La alineación durante la puesta en marcha sólo será necesaria si la cuña de separación se ha desajustado durante el transporte.

1. Gire la manivela para subir la hoja al máximo.

2. Gire el tornillo (40) en contra del sentido horario, levante la cubierta de mesa (2) y retírelo.

5. Compruebe la alineación de la cuña de separación:

– La distancia entre el borde exterior de la hoja

de sierra y la cuña de separación debe ser de 3a5mm.

– La cuña de separación debe alinearse con la

hoja de sierra.

¡Peligro! La cuña de separación es uno de los dispositivos de seguridad. Para garantizar un funcionamiento seguro, es fundamental que esté montada correctamente.

6. Ajuste la palanca de sujeción (41) (gireen

sentido horario).

Ajuste la alineación lateral (sólo si es necesario): la cuña de separación (3) y la hoja de sierra deben estar perfectamente alineadas.

7. Suelte tres tornillos Allen (42).

8. Alinee la cuña de separación (3) al ras de la

hoja de sierra.

9. Vuelva a apretar los tres tornillos Allen (42).

10.Fije la cubierta de mesa (2) y bloquéela con un

tornillo (40).

Montaje de la tapa recogedora de virutas

1. Gire la manivela para subir la hoja al máximo.

2. Monte la tapa recogedora de virutas (5) en la

toma delantera de la cuña de separación (3).

3. Fije la tapa recogedora de virutas con la

palanca de sujeción (4).

ESPAÑOL es

7.2 Batería

¡Peligro! Corriente eléctrica

 Instale el aparato únicamente en entornos

secos.

 Cargue la batería (34) antes de utilizar la

herramienta.

 Si detecta una disminución de potencia,

vuelva a cargar la batería.

 La temperatura óptima de almacenaje es

entre 10°C y 30°C.

 Retire siempre la batería si la herramienta

está defectuosa.

 Extraiga la batería de la máquina antes de

llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.

Proteja las baterías contra la humedad.

No ponga las baterías en contacto con el fuego.

 No utilice baterías defectuosas o

deformadas.

 No abra las baterías.  No toque ni ponga en cortocircuito los

contactos de la batería.

De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable

En caso de que salga líquido de la batería y entre en contacto con la

piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

 Evite una reconexión accidental: asegúrese

de que el interruptor principal esté apagado en el momento de introducir la batería.

 El envío de baterías Li-Ion está sujeto a la

ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías LiIon. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados.

 Envíe las baterías únicamente si la carcasa

no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).

Las baterías de ion litio (Li-Ion) y "Li-Power, LiHD" poseen un indicador de capacidad y de señal (35):

 Al presionar el botón (36), las lámparas LED

indican el nivel de carga.

 Si una lámpara LED parpadea, la batería se

encuentra prácticamente vacía y debe volver a cargarse.

Inserción y extracción de la batería:

 Para poder insertar o extraer la batería en TS

36-18 LTX BL 254: pulsar el botón de desbloqueo (32) y extraer el adaptador de batería (31) de la máquina.

 Extracción: pulse el botón de desbloqueo (33)

de la batería y retire la batería (34).

 Inserción: inserte la batería (34) hasta que

encaje.

 En TS 36-18 LTX BL 254, vuelva a colocar el

adaptador de batería (31) hasta que encaje.

3. Suelte la palanca de sujeción (41) (gire en sentido antihorario).

4. Tire de la cuña de separación (3) hacia arriba sacándola de su posición inferior de transporte hasta que alcance el tope.

Ajuste de la altura de la pieza suplementaria de la mesa (si es necesario)

La pieza suplementaria de la mesa (2) estará correctamente ajustada cuando su superficie se encuentre entre 0 mm y 0,7 mm por debajo de la superficie de la mesa.

Para ajustar la altura, girar los 4 tornillos de las esquinas de la pieza suplementaria de la mesa (2).

Nota sobre TS 36-18 LTX BL 254:

 Utilizar siempre dos baterías de asiento

deslizante de 18 voltios.

 Capacidad recomendada 4,0 Ah y mayor.  Es recomendable utilizar baterías con el mismo

número de referencia.

 Está permitido el uso de baterías con

capacidades (Ah) diferentes. En ese caso, la vida útil/potencia será determinada por la batería de capacidad inferior (Ah).

Page 58

ESPAÑOLes

18 17

-1,5° ... 45° 0° ... 46°

Nota sobre TS 36 LTX BL 254:

 Capacidad recomendada 4,0 Ah y mayor.

(batería mínima recomendada (disponible como accesorio): LiHD, 36 V, 5,2 Ah)

8. Instrucciones de uso

¡Peligro de accidente! La sierra debe ser manipulada solamente por una persona. Otras personas podrán ayudar a introducir o a retirar las piezas de trabajo, pero se deberán mantener alejadas de la sierra.

Antes de iniciar el trabajo, compruebe si los elementos siguientes están en buen estado:

–Batería – Interruptor de conexión/desconexión –Cuña de separación; – Tapa recogedora de virutas; – Empujadores (barra empujadora, taco

empujador y empuñadura)

Utilice un equipo de protección personal:

– máscara de protección contra el polvo; – cascos de protección auditiva; – gafas de protección de seguridad.

Adopte una posición de trabajo correcta durante el serrado:

– delante, en el lado de manejo del aparato; – de frente a la sierra; – a la izquierda de la línea de corte de la

hoja de sierra,

– si el trabajo es llevado a cabo por dos

personas, la segunda persona debe mantenerse a una distancia prudencial de la sierra.

Si fuese necesario, según el tipo de trabajo, utilice:

– soportes adecuados para piezas de tra-

bajo, por ejemplo cuando las piezas de trabajo caen de la mesa al ser cortadas;

– un dispositivo de aspiración de virutas.

Evite errores típicos de uso:

– No frene nunca la hoja de sierra ejercien-

do presión lateral; Existe peligro de contragolpe.

– Presione constantemente la pieza de tra-

bajo contra la mesa durante el trabajo y evite que se ladee; Existe peligro de contragolpe.

– No corte nunca varias piezas a la vez, ni

tampoco paquetes que contengan varias piezas individuales. Existe peligro de accidente si la hoja de la sierra engancha piezas sueltas.

Si pone en marcha este aparato con la bolsa de virutas suministrada:

 Coloque el ciclón de separación (28) con la

bolsa de virutas (27) en la boca de aspiración (29).

 Vacíe la bolsa de virutas (27) periódicamente.

Use la mascarilla antipolvo para vaciarla.

Si conecta el aparato a un sistema de aspiración de viruta:

El sistema de aspiración debe cumplir los siguientes requisitos:

 Estar ajustado al diámetro de la boca de

aspiración (caja de virutas 35/44 mm);

 Cantidad de aire  460 m  Presión negativa en la toma de aspiración de la

sierra  530 Pa;

 Velocidad del aire en la toma de aspiración de

la sierra 20 m/s.

 Las tomas de aspiración del serrín se

encuentran en la caja protectora de la hoja de sierra.

 ¡Respete también las instrucciones de uso

recogidas en el manual del sistema de aspiración de virutas!

8.2 Ajuste de la altura de corte

¡Peligro! ¡Las partes del cuerpo y los objetos situados en la zona de ajuste pueden ser enganchados por la hoja de sierra en movimiento! ¡Ajuste la profundidad del corte solamente con la hoja de sierra parada!

Es necesario ajustar la profundidad del corte de la hoja de sierra a la altura de la pieza de trabajo: la tapa recogedora de virutas debe descansar con su canto inferior delantero sobre la pieza de trabajo.

 Ajuste la altura de corte girando el volante (16).

/h;

2. Ajuste la inclinación de la hoja de sierra girando el volante (17).

3. Bloquee el ángulo de inclinación ajustado, fijando la palanca de sujeción (18) (gire en sentido horario).

Ajuste para cortes de inglete

El ajuste de inclinación tiene un tope en los ángulos 0° y 45°. El ángulo de inclinación puede aumentarse en ambas direcciones en 1,5° para cortes especiales en inglete.

 Retire el tope de inclinación (19) y colóquelo

sobre el disco excéntrico derecho = permite ajustar el ángulo de inclinación de la hoja de sierra entre -1,5° y 45°.

 Retire el tope de inclinación (19) y colóquelo

sobre el disco excéntrico derecho = permite ajustar el ángulo de inclinación de la hoja de sierra entre 0° y 46,5°.

Interruptor de conexión y desconexión (On/ Off)

 Conexión = tirar del interruptor (15) hacia arriba.  Desconexión = tirar del interruptor (15) hacia

abajo.

¡Peligro de arrastre! No corte nunca piezas de trabajo que tengan cuerdas, hilos, cintas, cables o alambres o que contengan este tipo de materiales.

8.1 Conexión de la bolsa de virutas/sistema

de aspiración de virutas/aspirador universal

¡Peligro! La inhalación de algunos tipos de serrín (por ejemplo de haya, roble y fresno) puede producir cáncer.

Trabaje únicamente en espacios cerrados con una bolsa de virutas instalada o un sistema de aspiración de virutas adecuado.

Utilice asimismo una máscara de protección contra el polvo, ya que no todo el serrín se recoge o se aspira.

El funcionamiento sin la bolsa de virutas o un sistema de aspiración de virutas adecuado solamente está permitido al aire libre.

Nota: Para compensar una posible holgura durante el ajuste de la altura de corte, desplace siempre la hoja de sierra desde abajo hacia la posición deseada.

8.3 Ajuste de la inclinación de la hoja de

sierra

¡Peligro! ¡Las partes del cuerpo y los objetos situados en la zona de ajuste pueden ser enganchados por la hoja de sierra en movimiento! ¡Ajuste la inclinación de la hoja solamente con la hoja de sierra parada!

Es posible ajustar la inclinación de la hoja de sierra entre -1,5° y 46,5°.

1. Afloje la palanca de sujeción (18).

8.4 Ajuste del tope paralelo

Éste se monta en la barra de guía que se encuentra en la parte frontal de la sierra.

– Posicionar el tope paralelo (8) a la derecha de

la hoja de sierra. La marca en la lupa indica en la escala la distancia ajustada entre el tope paralelo y la hoja de sierra.

– Suelte la palanca de sujeción (10) del tope

paralelo y desplace el tope paralelo hasta que la marca en la lupa indique la distancia deseada respecto a la hoja de sierra.

– Ajuste de precisión: girando la tuerca

moleteada (11) (en el elemento de sujeción delantero, derecha) se puede ajustar de forma precisa el ancho de corte.

Page 59

Para volver a fijarlo, presione la palanca de

43 8 10

ʸʼʷÃÃ

646 7

sujeción (10) hacia abajo.

– Durante el serrado con el tope paralelo, el perfil

de tope (43) debe quedar paralelo a la hoja de sierra y enclavarse con la palanca de sujeción (10). Presione para ello la palanca de sujeción (10) hacia abajo.

– Tuercas moleteadas (44) para fijar el perfil de

tope. El perfil de tope se puede desmontar y cambiar de sitio después de aflojar las dos tuercas moleteadas (44):

Canto de contacto bajo:

– para cortar piezas de trabajo planas; – cuando la hoja está inclinada.

Canto de contacto alto:

– para cortar piezas de trabajo altas.

8.5 Ajuste de la aguja en el tope paralelo

1. Alinee el tope paralelo con la hoja de sierra.

2. Afloje el tornillo de la aguja en el tope paralelo.

3. Haga coincidir la aguja del tope paralelo y el "0" de la escala.

4. Apriete nuevamente el tornillo en la aguja del tope paralelo.

Nota:

Para evitar que la pieza de trabajo se atasque durante el serrado con el tope paralelo: desplace el tope paralelo por completo hacia la derecha, y a continuación ajuste el ancho de corte deseado.

Nota:

Ajuste del tope paralelo (si es necesario): para que la pieza no se bloquee entre el tope paralelo y la hoja de sierra, es importante que el tope paralelo esté ajustado paralelamente hacia la hoja de sierra o bien abierto hacia atrás como máx. 0,3 mm. Para ajustar, soltar los dos tornillos en el lado superior del tope paralelo y después volver a ajustarlos.

Nota:

Ajuste de la fuerza de apriete del tope paralelo (si es necesario): girando la tuerca (30) es posible regular si la pieza de sujeción posterior debe fijarse antes o después que la pieza de sujeción delantera. Para que la pieza de sujeción se fije después, soltar la tuerca (30). Para que la pieza de sujeción se fije antes, apretar la tuerca (30).

8.6 Ajuste del tope transversal

El tope transversal (7) se inserta desde la parte frontal en la ranura de la mesa de aserrado.

Para los cortes angulares, es posible regular el tope transversal a ambos lados unos 60°.

Para los cortes angulares de 45° y 90° se dispone de los correspondientes topes.

Para ajustar un ángulo: afloje la empuñadura de apriete (6) girándola en el sentido inverso de las agujas del reloj.

¡Peligro de heridas! La empuñadura de apriete debe estar apretada con el tope transversal durante el aserrado.

El perfil adaptable puede desplazarse o desmontarse aflojando la tuerca moleteada (46).

Nota:

En caso necesario se puede ajustar el tope trasversal (7): suelte los tornillos (45) del deslizador de plástico en el carril guía del tope trasversal, desplace el tope trasversal (7) y vuelva a apretar los tornillos.

8.7 Ajuste de la extensión de mesa

La extensión de mesa (12) amplía la superficie de apoyo para que sea posible mantener de forma segura piezas de trabajo más grandes.

 Para ajustar la extensión de mesa (12) es

preciso aflojar la palanca de sujeción (9).

¡Peligro de heridas! La empuñadura de apriete debe estar siempre bien fijada durante el aserrado.

Lectura de la cinta graduada cuando se trabaja con el tope paralelo

La escala en la que se comprueba el ancho de corte depende de cómo está montado el perfil de tope en el tope paralelo:

– Canto de contacto alto =

Escala con letra negra sobre fondo blanco.

– Canto de contacto bajo =

Escala con letra blanca sobre fondo negro.

Para los anchos de corte pequeños no es necesario sacar la extensión de mesa. El ancho de corte se lee en la escala situada a la derecha en el indicador del tope paralelo:

– Canto de contacto alto: permite realizar anchos

de corte de 0 a 35 cm.

– Canto de contacto bajo: permite realizar anchos

de corte de 0 a 29,5 cm.

Si se van a cortar piezas de trabajo más grandes, es preciso sacar la extensión de mesa (12).

1. Desplace el tope paralelo a la posición final de

la escala.

2. Despliegue la extensión de mesa y ajuste el

tope paralelo a la distancia deseada. El ancho de corte se lee en la escala situada a la izquierda del indicador de la cinta graduada:

ESPAÑOL es

8.8 Ajuste de la extensión de mesa

La extensión de mesa (1) amplía la superficie de apoyo, de manera que se pueden fijar también piezas más largas.

1. Para sacar la extensión de mesa es necesario soltar los dos tornillos moleteados (47).

2. Extraiga la extensión de mesa y ajuste la distancia deseada.

3. Vuelva a apretar los dos tornillos moleteados.

8.9 Serrar

¡Peligro! Utilice la barra empujadora siempre que la distancia entre la hoja de sierra y el tope paralelo sea inferior a 150 mm.

Corte recto

1. Ajuste el ángulo de inclinación (bisel) y fíjelo.

2. Ajuste la altura del corte. En el lado delantero,

la tapa recogedora de virutas debe quedar apoyada completamente sobre la pieza de trabajo.

3. Coloque el tope paralelo a la izquierda de la

hoja de sierra si está inclinada y ajustar.

4. Ponga en marcha la sierra.

5. Desplace la pieza de trabajo uniformemente

hacia atrás y córtela de una pasada.

6. Si no desea continuar trabajando

inmediatamente, apague el aparato.

Corte en ángulo

1. El tope transversal (7) se inserta desde la

parte frontal en la ranura de la mesa de aserrado.

2. Ajuste el ángulo deseado después de aflojar

la empuñadura de apriete (6) en el tope transversal y vuelva a atornillar la empuñadura de apriete.

3. Ajuste la distancia lateral entre el perfil

adaptable y la hoja de sierra:

Afloje la tuerca moleteada (46) y desplace el

perfil adaptable.

Apriete la tuerca moleteada (46).

4. Empuje la pieza de trabajo contra el tope

transversal.

Page 60

ESPAÑOLes

240

5. Corte la pieza de trabajo desplazando el tope transversal.

6. Si no desea continuar trabajando inmediatamente, apague el aparato.

9. Transporte

¡Peligro!

Antes de cada transporte:

 Desconecte la máquina.  Espere hasta que se detenga la hoja de

sierra.

 Saque la batería.  Desmonte las piezas montadas (tapa

recogedora de virutas, aspiración de virutas, ciclón de separación, bolsa de polvo). Guarde la tapa recogedora de virutas en la mesa de corte.

 Posicione la cuña de separación en posición de

transporte. Proceda tal y como se describe en el capítulo 7.1, aunque desplazando la cuña de separación (3) hacia abajo hasta el tope (posición de transporte).

 Baje la hoja de sierra completamente con la

manivela.

 Ajuste el ángulo de inclinación de la hoja de

sierra en 0° y fíjela con la palanca de sujeción.

 Levante el equipo en el bastidor y gírelo hacia

atrás. Coloque el equipo en posición vertical y doble las patas superiores. Las palancas rojas deben encajar nuevamente.

 Gire el equipo hacia atrás y doble las patas

inferiores. Las palancas rojas deben encajar nuevamente.

 Inserte las empuñaduras y guarde el aparato.

 Caso especial: transporte de la máquina junco

con MetaLoc. La caja se puede colocar para el transporte sobre el área de la mesa y se puede fijar con las correas tensoras especiales, de la forma mostrada.

10. Mantenimiento y conservación

4. Gire la tuerca tensora (50) con la llave de boca

(20) y empuje al mismo tiempo la palanca del bloqueo de la hoja de sierra (49) hacia arriba, hasta que encaje.

5. Sujete la palanca (49) y desatornille la tuerca tensora (50) en sentido horario.

6. Retire la tuerca de apriete (50), la brida exterior de la hoja (51) y la hoja de sierra del eje.

Riesgo de atrapamiento Inserte las dos extensiones de mesa totalmente hacia dentro y fíjelas con las palancas de sujeción.

Para transportar el equipo utilice las empuñaduras laterales (48) de la mesa.

¡Atención! No transporte el aparato sujetándolo por los dispositivos de protección, por las extensiones de mesa extraídas o sin fijar, ni por los elementos de mando.

¡Atención! ¡Transporte el equipo entre dos personas (peso)!

Transporte móvil:

 Saque la empuñadura, gírela y encájela.  Desplace la sierra tirando o empujando con la

empuñadura.

¡Peligro! Antes de empezar el trabajo de mantenimiento y de limpieza:

1.Desconecte la máquina.

2.Espere que la sierra se detenga.

3.Saque la batería.

– Después de los trabajos de mantenimiento y de

limpieza, active de nuevo el aparato y compruebe todos los dispositivos de seguridad.

– Reemplace las piezas dañadas, especialmente

los dispositivos de seguridad, sólo por piezas de repuesto originales, ya que las piezas que no hayan sido comprobadas ni autorizadas por el fabricante pueden causar daños imprevisibles.

– Cualquier trabajo de mantenimiento o

reparación distinto a los descritos en este capítulo debe ser efectuado exclusivamente por expertos.

¡Peligro! En caso de que alguna pieza suplementaria de la mesa estuviera dañada, existe el riesgo de que se adhieran pequeños objetos entre la pieza suplementaria de la mesa y la hoja de sierra, y ésta última se bloquee. ¡Cambie las piezas suplementarias dañadas inmediatamente!

10.1 Cambio de la hoja de sierra

¡Peligro! ¡Inmediatamente después del corte, la hoja de sierra puede estar muy caliente, existe el riesgo de sufrir quemaduras! Deje que la hoja de sierra se enfríe. No limpie la hoja de sierra con líquidos combustibles. Existe riesgo de heridas cortantes, incluso cuando la hoja de sierra está parada. Use guantes durante el cambio de la hoja de sierra. ¡Durante el montaje es importante tener en cuenta el sentido de giro de la hoja de sierra!

1. Gire la manivela para subir la hoja al máximo.

2. Desmonte la tapa recogedora de virutas (5).

3. Gire el tornillo (40) en contra del sentido

horario, levante la cubierta de mesa (2) y retírelo.

7. Limpie las superficies tensoras de las bridas de la hoja de sierra (51) y (52) de la hoja de sierra.

¡Peligro! No use detergentes (por ejemplo, para eliminar restos de resinas) que puedan corroer los componentes de aleación ligera de la sierra, ya que podría afectar a la resistencia de la misma.

8. Coloque la brida interior de la hoja de sierra

(52) en el eje del motor.

9. Coloque la hoja nueva (¡respete el sentido de

giro!).

¡Peligro! Utilice únicamente hojas de sierra que cumplan las indicaciones de los datos técnicos y la norma EN 847-1. En caso de usar hojas de sierra inadecuadas o deterioradas, la fuerza centrífuga podría

Page 61

lanzar partes de las mismas de forma similar

19 18

45°

a una explosión. No es posible utilizar:

– Hojas de sierra cuya velocidad máxima

admisible (rpm) sea menor que la velocidad nominal de marcha en vacío del eje de la hoja de sierra (véanse las "Especificaciones técnicas").

– Hojas de sierra de acero de corte rápido

de alta aleación (HS o HSS).

– Hojas de sierra en las que el espesor de

la hoja base sea superior o la anchura de corte sea inferior al espesor de la cuña

de separación. – Hojas visiblemente dañadas. –Muelas de tronzar;

¡Peligro!

– Monte la hoja usando solamente piezas

originales. – No utilice anillos reductores sueltos, la

hoja podría aflojarse. – Las hojas deben montarse centradas de

forma que giren uniformemente y sin sa-

cudidas. De este modo se evita que se

aflojen durante el funcionamiento.

10.Empuje la brida exterior de la hoja de sierra (51).

11.Abra la tuerca tensora (50) (rosca izquierda). Gire la tuerca tensora (50) con la llave de boca (20) y empuje al mismo tiempo la palanca del bloqueo de la hoja de sierra (49) hacia arriba, hasta que encaje.

12.Sujete la palanca (49) y ate la tuerca tensora

con la mano en sentido horario.

¡Peligro! – No use un alargador para apretar la hoja. – No apriete el tornillo de sujeción golpean-

do sobre la herramienta.

13.Ajuste la cuña de separación según el tamaño de la hoja de sierra (53). (Ajuste de cuña de separación, véase 7.1).

14.Fije la cubierta de mesa (2) y bloquéela con un tornillo (40).

15.Sujete la tapa recogedora de virutas (5).

10.2 Ajuste de la limitación del tope

1. Ajuste el tope de inclinación (19) para el ángulo 0° / 45°.

2. Bloquee el ángulo de inclinación deseado fijando la palanca de sujeción (18).

3. Compruebe el ángulo de inclinación:

– 0° = ángulo recto respecto a la mesa de corte, –45° con ángulo separado.

Si estos valores no fueran exactos:

4. Suelte el tornillo de estrella (54) en el disco excéntrico correspondiente y ajústelo hasta

que el ángulo de inclinación respecto a la mesa de corte esté exactamente a 0° en las posiciones finales. (= ángulo recto) o 45°.

5. Ajuste nuevamente el tornillo de estrella en el disco excéntrico.

6. Después de ajustar el tope, reajuste el lado delantero de la escala de ángulo.

Nota:

Para ajustar la inclinación de -1,5° a 46,5° es importante retirar el tope de inclinación (19).

10.3 Almacenamiento del aparato

¡Peligro! Conserve el equipo fuera del alcance de los niños. Guárdelo de tal manera que una persona no autorizada no pueda conectarlo y nadie pueda resultar herido.

¡Atención! Nunca guarde la máquina a la intemperie ni en un ambiente húmedo sin protección.

10.4 Mantenimiento Limpieza de la sierra

 Use un aspirador o una brocha para quitar las

virutas de sierra y el polvo: – de los elementos de guiado para el ajuste de

la hoja; – de las aberturas de ventilación del motor; – de la caja protectora de la hoja; –Ajuste de altura. – de la guía de giro. – Ciclón de separación

Antes de cada conexión

Examine visualmente si: – Distancia hoja de sierra – cuña de separación 3

hasta 5 mm.

– La cuña de separación está alineada con la hoja

de sierra.

Realice una inspección visual para verificar si la batería y el adaptador de batería están en perfecto estado. Si es necesario, solicite a un electricista cualificado que cambie las piezas defectuosas.

Al desconectar

Verifique que la marcha retardada de la hoja de sierra sea superior a 10 segundos; si la marcha retardada es más larga, solicitar a un electricista que cambie el motor.

Una vez al mes (si se usa diariamente)

Elimine las virutas con el aspirador y con un pincel; lubrique levemente los elementos de guiado:

– barra roscada y barras guía para el ajuste de la

altura;

– segmentos de inclinación.

Cada 150 horas de funcionamiento

Revisar todas las uniones atornilladas y apriételas si es necesario.

En caso necesario:

Ajuste las guías de las patas de la mesa.  tornillos allen (55)

en sentido horario = la guía se desplazará con más dificultad

 tornillos allen (55)

en sentido antihorario = la guía se desplazará con más suavidad.

 Ajuste fino adicional mediante un tornillo

prisionero (56).

ESPAÑOL es

Ajuste las guías antes del soporte de la pata delantera:

 Gire los tornillos Allen (57) en sentido horario =

la guía se desplazará con más dificultad.

 Gire los tornillos Allen (57) en sentido

antihorario = la guía se desplazará con más suavidad.

Ajuste las guías del soporte posterior:  Gire los tornillos Allen (58) en sentido horario =

la guía se desplazará con más dificultad.

 Gire los tornillos Allen (58) en sentido

antihorario = la guía se desplazará con más suavidad.

Apriete todos los tornillos Allen por igual.

11. Consejos y trucos

 Antes de iniciar el corte, realice cortes de

prueba utilizando recortes de piezas similares.

 Apoye la pieza de trabajo sobre la mesa de modo

que no pueda volcarse ni tambalearse (por ejemplo, si se trata de un tablero deformado, debe colocarse el lado convexo hacia arriba).

 Para cortar eficientemente piezas de la misma

largura, utilice el tope de longitud.

 Mantenga limpias las superficies de la mesa de

apoyo.

12. Problemas y averías

¡Peligro! Antes de cualquier trabajo de eliminación de averías:

1.Desconecte la máquina.

2.Saque la batería.

3.Espere hasta que la hoja se haya parado.

Page 62

ESPAÑOLes

Después de corregir la avería coloque todos los elementos de seguridad en funcionamiento y pruebe la máquina.

El motor no gira

La protección contra el rearranque se ha activado. Si la batería se inserta con la máquina conectada o se restablece el suministro de corriente tras un corte, la máquina no se pondrá en funcionamiento:

 Desconecte y vuelva a conectar la herramienta. Batería vacía:  Si detecta una disminución de potencia, vuelva

a cargar la batería.

Motor sobrecalentado, por ejemplo porque la hoja de sierra está desafilada o hay atasco de virutas en la carcasa:

 Elimine la causa del sobrecalentamiento y deje

enfriar durante algunos minutos. Conecte nuevamente el equipo.

No se alcanzan las revoluciones

Protección de sobrecarga: el número de revoluciones bajo carga se reduce DRÁSTICAMENTE.

 La temperatura del motor es demasiado alta.

Deje funcionar la máquina en ralentí hasta que la máquina se haya enfriado.

Protección de sobrecarga: el motor se detiene al serrar:

 La máquina está sobrecargada. Siga trabajando

con carga reducida.

No se alcanzan las revoluciones máximas indicadas - el motor no obtiene una tensión de batería:

 Si detecta una disminución de potencia, vuelva

a cargar la batería.

La potencia de corte disminuye

Hoja de sierra desafilada (la hoja de sierra muestra puntos de quemadura en su lateral):

 Cambie la hoja de sierra (véase el capítulo 10.

"Mantenimiento").

Colector de virutas obstruido

No está conectado un equipo de aspiración o bien la potencia de aspiración es insuficiente:

 Conecte el sistema de aspiración o aumente la

potencia de aspiración (velocidad de aire  20 m/s en el tubo de expulsión de virutas).

13. Accesorios

Utilice exclusivamente baterías y accesorios originales de Metabo.

Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones.

 Hoja de sierra circular Power Cut, n.º de

referencia: 6.28025

– Para cortes de gruesos a medios con un avance

continuo y un requisito de potencia bajo

– Buenos resultados de corte en cortes largos en

madera maciza

 Hoja de sierra circular Precision Cut, N.º de

referencia: 6.28059 – Extensa gama de aplicaciones en carpintería – Resultados de corte limpios y de gran calidad,

apto para cortes longitudinales y transversales

en maderas blandas y duras

 Cargadores: ASC Ultra, ASC 30-36  Baterías de diferentes capacidades. Utilice

exclusivamente baterías cuya tensión coincida

con la de su herramienta eléctrica:

LiHD, 36 V, 6,2 Ah, 6.25344

LiHD, 18 V, 7,0 Ah, 6.25345

LiHD, 18 V, 5,5 Ah, 6.25342

etc. Para consultar el programa completo de

accesorios, véase www.metabo.com o nuestro catálogo.

14. Reparación

¡Peligro!

Por razones de seguridad, las reparaciones

de herramientas eléctricas deberán ser realizadas siempre por electricistas y utilizando repuestos originales.

En caso de tener un aparato eléctrico de Metabo que necesite ser reparado, diríjase a su distribuidor Metabo correspondiente. En la página www.metabo.com encontrará las direcciones necesarias.

En la página web www.metabo.com puede usted descargarse las listas de repuestos.

15. Protección del medio ambiente

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados.

Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea

2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.

Las baterías no deben desecharse junto con la basura doméstica. Devuelva las baterías defectuosas o gastadas a su distribuidor Metabo.

No sumerja la batería en agua. Antes de desechar la herramienta, descargue la

batería que incluye. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).

16. Características técnicas

Notas explicativas sobre la información de la página 3.

Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.

U =Tensión de la batería n

=Número de revoluciones en ralentí

=Velocidad máxima de corte

W =Grosor de la cuña de separación D =Diámetro de la hoja de sierra (exterior) d =Agujero de la hoja de sierra (interior) b=Ancho de corte a =Grosor máximo del cuerpo base de la

S L

S S m =Peso de la máquina

Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).

de la herramienta eléctrica y compararlas con las de otras herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el usuario, p. ej. medidas organizativas.

Niveles acústicos típicos compensados A L L KpA, KWA=Inseguridad

hoja de sierra

=Altura de corte con la hoja de sierra en

90°

posición vertical

=Altura de corte con una inclinación de

45°

hoja de 45º

=Rango de giro de la hoja de sierra

x°

=Ancho de corte máximo con tope

paralelo

=Ancho máximo de corte transversal con

tope de ángulo

=Dimensiones sin soporte de máquina

(largo x ancho x alto)

=Dimensiones con soporte de máquina

(largo x ancho x alto)

=Longitud de la mesa de corte

=Anchura de la mesa de corte

Corriente continua

Valores de emisiones

Estos valores permiten evaluar las emision es

=Nivel de intensidad acústica

=Nivel de potencia acústica

¡Use cascos de protección auditiva!

Page 63

Manual de instruções original

cumprimento das indicações de segurança e das

Índice

1. Declaração de conformidade

2. Utilização correta

3. Instruções gerais de segurança

4. Indicações especiais de segurança

5. Vista geral

6. Montagem

7. Colocação em funcionamento

8. Utilização

9. Transporte

10. Manutenção e conservação

11. Conselhos e truques

12. Problemas e avarias

13. Acessórios

14. Reparações

15. Proteção do ambiente

16. Dados técnicos

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade: estas serras circulares de bancada, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Relatório de teste *4), local de teste emissor *5), documentações técnicas no *6) - ver página 3.

2. Utilização correta

A serra circular de bancada destina-se a cortes longitudinais e transversais de madeira maciça, madeira revestida, placas de aglomerado, painéis lamelados e materiais semelhantes.

Apenas é possível serrar metal com as seguintes limitações:

– Apenas com uma lâmina de serra apropriada

(ver capítulo 13. Acessórios")

– Apenas metais não ferrosos

(exceto metal duro ou metal endurecido, excluindo magnésio)

As peças de trabalho redondas apenas podem ser serradas com um dispositivo de fixação apropriado, uma vez que podem ser rodadas pela lâmina de serra em rotação.

Ao serrar peças de trabalho planas na posição vertical, deve utilizar um encosto apropriado para guiar de forma segura.

Não é permitido utilizar o aparelho para efetuar dobras ou ranhuras.

Não utilizar o aparelho para abrir fendas (ranhura final na peça de trabalho).

Não utilizar o aparelho para cortes imersos. Qualquer outro tipo de utilização não é permitido

e é proibido. O fabricante não assume a garantia sobre qualquer dano que advenha do uso indevido.

As modificações no aparelho ou a utilização de peças que não tenham sido devidamente verificadas e autorizadas pelo fabricante, podem provocar danos imprevisíveis durante o funcionamento.

3. Instruções gerais de segurança

Para a sua própria proteção e para proteção da sua ferramenta elétrica respeite as partes do texto marcadas com este símbolo!

AVISO – Ler o manual de instruções para reduzir o risco de ferimentos.

Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos.

Indicações gerais de segurança para ferramentas elétricas

AVISO– Leia todas as indicações de segurança e instruções. Em caso de não

instruções podem ocorrer choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futuras consultas! O termo

"ferramenta elétrica" utilizado nas indicações de segurança, refere-se a ferramentas elétricas com ligação à rede (com cabo de alimentação), e a ferramentas elétricas com bateria (sem cabo de rede).

3.1 Segurança no local de trabalho a) Mantenha a sua área de trabalho limpa e

bem iluminada. A desarrumação ou as áreas de

trabalho com pouca iluminação podem provocar acidentes.

b) Não trabalhe com a ferramenta elétrica em áreas potencialmente explosivas, nas quais existam líquidos, gases ou pós inflamáveis.

As ferramentas elétricas produzem faíscas que podem provocar a ignição de pós e vapores.

c) Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração poderá perder o

controlo sobre o aparelho.

3.2 Segurança elétrica a) A ficha de ligação da ferramenta elétrica

deve encaixar na tomada. A ficha não pode, de modo algum, ser modificada. Não use fichas adaptadoras juntamente com ferramentas elétricas com proteção-terra. A utilização de

fichas sem modificações e de tomadas adequadas reduz o risco de choques elétricos.

b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigoríficos. Existe

um elevado risco de choques elétricos, sempre que o seu corpo está ligado à terra.

c) As ferramentas elétricas não devem ser expostas a chuva ou humidade. A infiltração de

água numa ferramenta elétrica aumenta o risco de choques elétricos.

d) Não utilize o cabo de ligação para outros fins que não os previstos, como por exemplo para o transporte, para pendurar a ferramenta elétrica ou para a puxar a ficha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes do aparelho em movimento. Cabos de ligação danificados ou

torcidos aumentam o risco de choques elétricos.

e) Ao trabalhar com a ferramenta elétrica ao ar livre, utilize apenas cabos de extensão adequados para a utilização no exterior. A

utilização de um cabo de extensão apropriado para o exterior reduz o risco de choques elétricos.

f) Caso não seja possível evitar que a ferramenta elétrica seja utilizada num ambiente húmido, utilize um interruptor de proteção de corrente residual. A utilização de

um interruptor de proteção de corrente residual reduz o risco de choques elétricos.

3.3 Segurança das pessoas a) Mantenha-se atento, observe o que está a

fazer, e seja prudente ao trabalhar com uma ferramenta elétrica. Não use ferramentas elétricas se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de distração

durante a utilização da ferramenta elétrica pode resultar em ferimentos graves.

b) Use sempre equipamento de proteção pessoal e óculos de proteção. O uso de

equipamento de proteção pessoal, como a máscara antipoeiras, o calçado de segurança antiderrapante, o capacete de segurança ou a proteção auditiva, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de ferimentos.

c) Evite uma colocação em funcionamento involuntária. Certifique-se de que a ferramenta elétrica está desligada, antes de a ligar à corrente elétrica e/ou à bateria, de a apanhar ou de a carregar. Se ao transportar a

ferramenta elétrica tiver o dedo sobre o botão ou se conectar o aparelho já ligado à corrente elétrica, poderá provocar acidentes graves.

d) Remova as ferramentas de ajuste ou chaves de fenda, antes de ligar a ferramenta elétrica. Caso uma ferramenta ou chave se

PORTUGUÊS pt

encontre numa parte rotativa do aparelho poderá provocar ferimentos.

e) Evite uma postura corporal fora do normal. Garanta um apoio de pés firme e mantenha sempre o equilíbrio.

Desta forma conseguirá controlar melhor a ferramenta elétrica em situações inesperadas.

f) Use roupa apropriada. Não use roupa larga

ou joias. Mantenha o cabelo e a roupa afastados de peças em movimento. As roupas

largas, as joias ou os cabelos compridos podem ser agarrados por peças em movimento.

g) Se estiver prevista a montagem de dispositivos de aspiração de pó e de recolha, certifique-se de que os mesmos estão conectados e são utilizados corretamente. A

utilização de um aspirador de pó pode reduzir os riscos provocados pelo pó.

h) Não avalie erradamente a sua segurança e não proceda de forma a desrespeitar as regras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica devido à utilização frequente. As ações descuidadas podem

provocar ferimentos graves num espaço de segundos.

3.4 Utilização e tratamento da ferramenta elétrica

a) Não sobrecarregue o aparelho. Use a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica adequada

trabalhará melhor e com maior segurança dentro da faixa de potência indicada.

b) Não utilize ferramentas elétricas com o botão avariado. As ferramentas elétricas que já

não permitem ligar ou desligar são perigosas e devem ser reparadas.

c) Antes de efetuar ajustes no aparelho, substituir acessórios ou armazenar o aparelho deverá puxar a ficha da tomada e/ou retirar a bateria amovível. Esta medida de

precaução evita que a ferramenta elétrica seja ligada acidentalmente.

d) Guarde as ferramentas elétricas que não estiverem a ser utilizadas, fora do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. As ferramentas elétricas são

perigosas quando utilizadas por pessoas sem experiência.

e) Trate as ferramentas elétricas e os acessórios com cuidado. Verifique se as partes móveis funcionam na perfeição e não estão emperradas e se existem peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta elétrica. As peças danificadas devem ser reparadas antes da utilização do aparelho.

Muitos acidentes são causados pela manutenção insuficiente das ferramentas elétricas.

f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte devidamente

tratadas, com cantos afiados emperram com menos frequência e podem ser controladas com maior facilidade.

Utilize a ferramenta elétrica, os acessórios, as ferramentas acopláveis, etc. de acordo com estas instruções. Tenha igualmente em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização de

ferramentas elétricas para outros fins que não os previstos, pode resultar em situações perigosas.

h) Mantenha os punhos e as superfícies do punho secos, limpos e livres de óleo e de gordura. Os punhos e as superfícies do punho

escorregadias não permitem o manuseamento seguro e o controlo da ferramenta elétrica em situações inesperadas.

3.5 Assistência técnica a) A sua ferramenta elétrica só deve ser

reparada por pessoal qualificado e utilizando peças sobressalentes originais. Desta forma

é assegurada a segurança da ferramenta elétrica.

Page 64

PORTUGUÊSpt

4. Indicações especiais de segurança

4.1 Indicações de segurança relacionadas com as tampas de proteção

a) Mantenha as tampas de proteção montadas. As tampas de proteção devem estar operacionais e ser montadas corretamente. As tampas de proteção soltas,

danificadas ou que não estejam a funcionar devem ser reparadas ou substituídas.

b) Para efetuar cortes utilize sempre a tampa

de proteção da lâmina de serra e a cunha abridora. No caso de cortes, nos quais a lâmina

de serra corta através da espessura completa da peça de trabalho, a tampa de proteção, bem como outros dispositivos de segurança reduzem o risco de ferimentos.

c) Após a conclusão de processos de

trabalho (por ex. ao fazer dobras), que necessitem da tampa de proteção e da cunha abridora, volte a fixar imediatamente o sistema de proteção. A tampa de proteção e a

cunha abridora reduzem o risco de ferimentos. d) Antes de ligar a ferramenta elétrica,

certifique-se de que a lâmina de serra não toca na tampa de proteção, na cunha abridora ou na peça de trabalho. O contacto

acidental destes componentes com a lâmina de serra pode provocar situações perigosas.

d) Ajuste a cunha abridora de acordo com a descrição neste manual de instruções. Distâncias, posicionamento ou alinhamento errados podem fazer com que a cunha abridora não consiga evitar um contragolpe de forma eficiente.

f) Para que a cunha abridora possa atuar deverá encontrar-se na fenda de corte. A cunha abridora é ineficaz em cortes em peças de trabalho demasiado curtas para a cunha abridora entrar em funcionamento. Nestas condições a cunha abridora não poderá evitar um contragolpe.

g) Utilize a lâmina de serra adequada para a cunha abridora. Para que a cunha abridora produza o devido efeito, o diâmetro da lâmina de serra deverá ser o adequado para a cunha abridora, a lâmina base da lâmina de serra deve ser mais fina do que a cunha abridora e a largura dos dentes deverá ser superior à espessura da cunha abridora.

4.2 Indicações de segurança para processos de serrar

a) PERIGO Nunca chegue com os seus dedos e mãos perto da lâmina de serra

ou da zona de corte. Um momento de distração

ou um deslizamento poderia levar a sua mão para a lâmina de serra e provocar ferimentos graves.

b) Guie a peça de trabalho apenas no sentido contrário à rotação da lâmina de serra. A introdução da peça de trabalho no mesmo sentido de rotação da lâmina de serra, por cima da mesa, pode fazer com que a peça de trabalho e a sua mão sejam puxadas para a lâmina de serra.

c) Em caso de cortes longitudinais nunca

utilize o batente de esquadria para introdução da peça de trabalho e para cortes transversais com o batente de esquadria, nunca utilize adicionalmente o batente paralelo para ajustar o comprimento. A

condução da peça de trabalho com o batente paralelo e o batente de esquadria aumenta a probabilidade da lâmina de serra emperrar e provocar um contragolpe.

d) Em cortes longitudinais exerça a força de

alimentação sobre a peça de trabalho sempre entre a calha de encosto e a lâmina de serra. Utilize um dispositivo de arrasto se a distância entre a calha de encosto e a lâmina de serra foi inferior a 150 mm e um bloco de arrasto se a distância for inferior a 50 mm. Estes "meios auxiliares de trabalho"

fazem com que a sua mão se mantenha a uma distância segura da lâmina de serra.

e) Utilize apenas o dispositivo de arrasto

fornecido pelo fabricante ou um que tenha sido fabricado de acordo com as instruções.

O dispositivo de arrasto proporciona a distância suficiente entre a mão e a lâmina de serra.

f) Nunca utilize um dispositivo de arrasto danificado ou serrado. Um dispositivo de arrasto danificado pode quebrar ou fazer com que a sua mão vá para a lâmina de serra.

g) Não trabalhe "sem mãos". Utilize sempre o

batente paralelo ou o batente de esquadria para colocar e para guiar a peça de trabalho.

"Com as mãos livres" significa que deverá apoiar ou guiar a peça de trabalho com as mãos em vez de guiar com o batente paralelo ou o batente de esquadria. Serrar sem mãos leva ao alinhamento incorreto, ao encravamento e a contragolpes.

h) Nunca agarre à volta ou por cima de uma lâmina de serra em rotação. Ao tentar agarrar a peça de trabalho pode entrar acidentalmente em contacto com a lâmina de serra em rotação.

i) Apoie peças de trabalho compridas e/ou

largas por trás e/ou na lateral da mesa de serrar, de forma a que as mesmas permaneçam na horizontal. As peças de

trabalho compridas e/ou largas tem tendência a tombar na margem da mesa de serrar, provocando a perda de controlo, o encravamento da lâmina de serra e contragolpes.

j) Conduza a peça de trabalho

uniformemente. Não torça ou rode a peça de trabalho. Caso a lâmina de serra encrave, desligue imediatamente e ferramenta elétrica, retire a bateria e elimine a causa do encravamento. O encravamento da lâmina de

serra devido à peça de trabalho pode provocar contragolpes ou o bloqueio do motor.

k) Não remova o material serrado enquanto a serra está em funcionamento. O material serrado pode acumular-se entre a lâmina de serra e a calha de encosto ou na tampa de proteção e puxar os seus dedos para a lâmina de serra ao retirar. Desligue a serra e aguarde até que a lâmina de serra pare antes de remover o material.

I) Para cortes longitudinais em peças de

trabalho com menos de 2 mm utilize um batente paralelo adicional. Peças de trabalho

finas podem acumular-se por baixo do batente paralelo e provocar contragolpes.

4.3 Contragolpes - Causas e respetivas indicações de segurança

Um contragolpe é a reação repentina da peça de trabalho, provocada quando a lâmina de serra fica presa ou encrava, ou por um corte torto da lâmina de serra na peça de trabalho ou ainda quando uma parte da peça de trabalho fica entalada entre a lâmina de serra e o batente paralelo ou outro objeto fixo.

Na maioria dos casos, num contragolpe, a peça de trabalho é apanhada pela parte traseira da lâmina de serra, levantada da mesa de serrar e projetada na direção do operador.

O contragolpe é a consequência de uma utilização errada ou inadequada da serra circular de bancada. Poderá evitar o contragolpe através de medidas de precaução adequadas, conforme descrito em seguida.

a) Nunca se posicione alinhado diretamente

com a lâmina de serra. no lado da lâmina de serra onde se encontra a calha de encosto. Num contragolpe, a peça

de trabalho pode ser projetada a alta velocidade sobre as pessoas que se encontram diante ou alinhadas com a lâmina de serra.

b) Nunca agarre por cima ou por trás da

lâmina de serra para puxar ou apoiar a peça de trabalho. Pode entrar acidentalmente em

contacto com a lâmina de serra ou fazer com que os seus dedos sejam puxados para a lâmina de serra devido a um contragolpe.

c) Nunca segure ou pressione a peça de

trabalho que está a ser serrada contra a lâmina de serra em rotação. O facto de

pressionar a peça de trabalho que está a ser serrada contra a lâmina de serra pode fazer com que fique presa e ocorra um contragolpe.

d) Alinhe a calha de encosto em paralelo com a lâmina de serra. Uma calha de encosto que não esteja alinhada pressiona a peça de trabalho contra a lâmina de serra e provoca um contragolpe.

e) Em cortes da serra ocultos (por ex. ao

efetuar dobras) utilize um carril de pressão para guiar a peça de trabalho contra a mesa e a calha de encosto. Com um carril de pressão

Mantenha-se sempre

é possível controlar melhor a peça de trabalho em caso de contragolpes.

f) Apoie as placas grandes para reduzir o

risco de contragolpes que ocorrem quando a lâmina de serra fica presa. As placas grandes

podem curvar-se sob o seu próprio peso. As placas devem ser apoiadas em ambos os lados, quer junto da fenda de corte como na aresta.

g) Esteja particularmente atento ao cortar

peças de trabalho que estejam torcidas, amarradas, empenadas ou que não disponham de uma aresta reta através da qual poderá guiar com um batente de esquadria ou ao longo da calha de encosto.

As peças de trabalho torcidas, amarradas ou empenadas são instáveis e levam ao alinhamento incorreto da junta de corte com a lâmina de serra, emperram e provocam contragolpes.

h) Nunca serre várias peças de trabalho

empilhadas umas por cima das outras ou atrás umas das outras. A lâmina de serra

poderia prender uma ou mais peças e provocar um contragolpe.

i) Se pretender voltar a ligar uma serra que se

encontra dentro da peça de trabalho, centre a lâmina de serra na fenda de corte, de modo a que os dentes da serra não fiquem presos na peça de trabalho. Se a lâmina de serra

encravar, pode levantar a peça de trabalho e provocar um contragolpe, quando a serra voltar a ser ligada.

j) Mantenha as lâminas de serra limpas,

afiadas e suficientemente cruzadas. Nunca utilize lâminas de serra torcidas ou com dentes rachados ou quebrados. As lâminas de

serra afiadas e corretamente cruzadas reduzem o encravamento, o bloqueio e os contragolpes.

4.4 Indicações de segurança para a utilização de serras circulares de bancada

a) Desligue a serra circular de bancada e separe-a da bateria, antes de retirar a inserção para mesa, substituir a lâmina de serra, proceder a ajustes na cunha abridora ou na tampa de proteção da lâmina de serra e quando a máquina é deixada sem supervisão. As medidas de precaução servem

para evitar acidentes. b) Nunca deixe a serra circular de bancada a

trabalhar sem supervisão. Desligue a ferramenta elétrica e não a abandone até esta ter parado por completo. Uma serra a

funcionar sem supervisão representa um perigo descontrolado.

c) Instale a serra circular de bancada num

local plano e bem iluminado, onde possa estar de pé seguro e manter o equilíbrio O

local de instalação deve dispor de espaço suficiente para manusear com facilidade o tamanho das suas peças de trabalho. A desarrumação, as áreas de trabalho com pouca iluminação e os chãos irregulares e escorregadios podem provocar acidentes.

d) Retire regularmente as aparas e a

serradura por baixo da mesa de serrar e/ou do aspirador de pó. A serradura acumulada é

inflamável e pode incendiar-se. e) Fixe a serra circular de bancada. Uma serra

circular de bancada fixada incorretamente pode deslocar-se ou tombar.

f) Retire as ferramentas de ajuste, restos de

madeira, etc. da serra circular de bancada, antes de a ligar. Distrações ou possíveis

encravamentos podem ser perigosos. g) Utilize sempre lâminas de serra com o

tamanho correto e com uma perfuração de admissão apropriada (por ex. em forma de estrela ou redonda). Lâminas de serra que não

se adaptam às peças de montagem rodam de forma não circular e provocam a perda de controlo.

h) Nunca utilize material de montagem da

lâmina de serra danificado ou incorreto, como por ex. flanges, arruelas planas, parafusos ou porcas. Este material de

montagem da lâmina de serra foi concebido especialmente para a sua serra, de forma a proporcionar um funcionamento seguro e um rendimento perfeito.

i) Nunca se coloque por cima da serra

circular de bancada e não a utilize como

Page 65

banco. Podem ocorrer ferimentos graves caso a

ferramenta elétrica tombe ou se entrar acidentalmente em contacto com a lâmina de serra.

j) Certifique-se de que a lâmina de serra está

montada no sentido de rotação correto. Não utilize discos abrasivos ou escovas de arame de aço com a serra circular de bancada. A

montagem incorreta da lâmina de serra ou a utilização de acessórios não recomendados pode provocar ferimentos graves.

4.5 Indicações de segurança adicionais

– Este manual de instruções destina-se a

pessoas com conhecimentos técnicos básicos no manuseamento de aparelhos como o aqui descrito. Se não tiver qualquer experiência na utilização de aparelhos deste género, deverá de início, procurar a ajuda de pessoas com experiência.

– O fabricante não assume qualquer garantia

sobre danos decorrentes da inobservância deste manual de instruções.

As informações contidas neste manual de instruções estão identificadas da seguinte forma:

Perigo! Alerta para danos pessoais ou danos para o meio ambiente.

Perigo de choque elétrico! Alerta para danos pessoais devido à existência de corrente elétrica.

Perigo de arrasto! Alerta para danos pessoais provocados pelo facto de partes do corpo ou peças de roupa ficarem presas.

Atenção! Alerta perante danos materiais.

Nota:

informações complementares.

 Respeite as indicações especiais de segurança

nos respetivos capítulos.

 Se necessário, respeite as diretivas legais ou as

normas relativas à prevenção de acidentes previstas para o manuseamento de serras circulares.

Perigos gerais!

 Ter em consideração as condições ambientais.  No caso de peças de trabalho compridas utilize

suportes das peças de trabalho adequados.

 Este aparelho só deve ser colocado em

funcionamento e utilizado por pessoas que estejam familiarizadas com serras circulares e que estejam conscientes dos riscos que advêm da sua utilização. Os menores de 18 anos somente poderão utilizar o aparelho no âmbito de uma formação profissional, sob a supervisão de um formador.

 Mantenha terceiros, especialmente crianças,

fora da zona de perigo. Durante o funcionamento, não permita que outras pessoas toquem no aparelho ou na bateria.

 Evite o sobreaquecimento dos dentes da serra.  Ao serrar plásticos, evite que o plástico derreta.  Serrar cunhas apenas com um batente de

auxílio apropriado.

Perigo devido a corrente elétrica!

 Não exponha o seu aparelho à chuva.

Não utilize este aparelho em ambientes húmidos ou molhados.

Perigo de ferimentos e esmagamentos

provocados por peças em movimento!

 Não coloque este aparelho em funcionamento

sem ter montado os dispositivos de proteção.

 Mantenha sempre uma distância suficiente em

relação à lâmina de serra. Se necessário, utilize dispositivos de alimentação adequados. Durante o funcionamento deverá manter uma distância suficiente em relação aos componentes em movimento.

 Espere que a lâmina de serra pare antes de

retirar pequenos recortes da peça de trabalho, restos de madeira, etc. da zona de trabalho.

 Nunca trave a lâmina de serra em movimento

por inércia exercendo pressão lateral.

 Desligue a máquina e retire a bateria antes de

transportar a máquina ou de proceder a qualquer ajuste, conversão, manutenção ou limpeza.

 Certifique-se de que ao ligar (por exemplo após

trabalhos de manutenção) já não se encontram ferramentas de montagem ou peças soltas no aparelho.

Perigo de corte mesmo com a

ferramenta de corte parada!

 Utilize luvas de proteção para efetuar a troca de

ferramentas de corte.

 Guarde as lâminas de serra de forma a que

ninguém se possa ferir.

Perigo devido ao contragolpe de

peças de trabalho!

 Trabalhe apenas com a cunha abridora

corretamente ajustada.

 Não incline as peças de trabalho.  Certifique-se de que a lâmina de serra é

adequada para o material da peça de trabalho.

 Serre peças de trabalho finas ou paredes finas

apenas com lâminas de serra com dentes finos.

 Utilize sempre lâminas de serra afiadas.  Em caso de dúvida, examine as peças de

trabalho em relação a corpos estranhos (por exemplo pregos ou parafusos).

 Serre apenas peças de trabalho, cujas

dimensões permitam agarrar de forma segura ao serrar.

Perigo de arrasto!

 Certifique-se de que durante o funcionamento,

as peças em rotação não agarram nem puxam partes do corpo ou peças de roupa (não usar gravatas, luvas, ou peças de roupa com mangas largas e no caso de cabelos compridos usar sempre uma rede).

 Nunca serrar peças de trabalho que contenham

–cordas, –cordões, –fitas, –cabos ou – arames ou que sejam compostas por estes

materiais.

Perigo devido a equipamento de

proteção pessoal insuficiente!

 Use proteção auditiva.  Use óculos de proteção.  Use uma máscara de proteção contra poeiras.  Use roupa de trabalho adequada.  Utilize calçado com sola antiderrapante sempre

que trabalhar sob a ação de certos agentes atmosféricos.

Perigo provocado por pó de madeira!

 Alguns tipos de pó de madeira (por ex. faia,

carvalho e freixo) podem causar cancro ao ser inalados. Trabalhe sempre com um dispositivo de aspiração. O dispositivo de aspiração deve cumprir os valores mencionados no capítulo

8.1.

Reduzir os níveis de pó:

 as partículas que se formam ao trabalhar com

esta máquina podem conter substâncias cancerígenas e provocar reações alérgicas, doenças respiratórias, malformações congénitas ou outros problemas no sistema reprodutor. Alguns exemplos destas substâncias são: chumbo (em tintas à base de chumbo), aditivos para o tratamento de madeira (cromo, agente de preservação de madeira),

PORTUGUÊS pt

alguns tipos de madeira (como pó de carvalho ou faia).

 O risco depende do tempo a que o utilizador, ou

as pessoas que se encontram nas proximidades, estão sujeitos à sobrecarga.

 Não deixe que estas partículas entrem em

contacto com o seu corpo.

 Para reduzir a sobrecarga destas substâncias:

areje bem o local de trabalho e use equipamento de proteção adequado, como por ex. máscaras de proteção respiratória, que estejam em condições de filtrar partículas microscópicas.

 Respeite as diretivas (por ex. disposições

relativas à segurança no trabalho, eliminação) válidas para o seu material, pessoal, caso de utilização e local de utilização.

 Apanhe as partículas geradas no local de

origem das mesmas e evite deposições nas imediações.

 Utilize o dispositivo de recolha de pó

juntamente fornecido e um aspirador de pó adequado. Através disso é reduzida a expulsão descontrolada de partículas no ambiente.

 Reduza os níveis de pó:

– direcionando as partículas expelidas e o fluxo

de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado,

– montando um dispositivo de aspiração e/ou

um purificador de ar,

– arejando bem o local de trabalho e aspirando-

o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó.

– Aspire ou lave o vestuário de proteção. Não

limpar soprando, batendo ou escovando.

Perigo devido a modificações técnicas ou devido à utilização de peças não comprovadas nem aprovadas pelo fabricante!

 Monte este aparelho seguindo exatamente este

manual.

 Utilize apenas peças autorizadas pelo

fabricante. Especialmente no caso de: – lâminas de serra (número de pedido ver

capítulo 13. Acessórios);

– dispositivos de segurança.

 Não efetue modificações nas peças.

Perigo de danos no aparelho!

 Limpe cuidadosamente o aparelho, bem como

os acessórios. Cumpra as normas de manutenção.

 Antes de qualquer utilização, verifique se o

aparelho apresenta danos: antes de continuar a utilizar o aparelho deverá verificar cuidadosamente se os dispositivos de segurança, os dispositivos de proteção ou as peças ligeiramente danificadas estão a funcionar corretamente e em perfeitas condições. Verificar se todas as peças móveis funcionam corretamente e não estão emperradas. Para garantir o funcionamento correto do aparelho deverá montar corretamente todas as peças e reunir todas as condições necessárias.

 Os dispositivos de proteção ou peças

danificados devem ser devidamente reparados ou substituídos por uma oficina especializada autorizada. Para a substituição de botões danificados dirija-se a uma oficina de assistência técnica. Não utilize o aparelho caso não seja possível ligar e desligar o botão.

Perigo devido a ruído!

 Use proteção auditiva.  Certifique-se de que a cunha abridora não está

dobrada. Uma cunha abridora dobrada pressiona a peça de trabalho lateralmente contra a lâmina de serra. Isto gera ruídos.

Perigo devido a peças de trabalho a bloquear ou partes da peça de trabalho!

Se surgir um bloqueio:

Page 66

PORTUGUÊSpt

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

ʸʼʷÃÃ

1. desligar o aparelho,

2. retirar a bateria,

3. usar luvas,

4. remover o bloqueio com uma ferramenta adequada.

4.6 Símbolos no aparelho

Dados na placa de caraterísticas:

O dispositivo de arrasto deve ser introduzido formando um ângulo de 20° … 30° em relação à superfície da mesa de serrar.

Se o dispositivo de arrasto não estiver a ser utilizado deverá ser guardado juntamente com a máquina.

Se o dispositivo de arrasto estiver danificado deverá ser substituído.

Montagem com cavalete:

1. o aparelho deve ser retirado da embalagem por duas pessoas.

2. Colocar o aparelho no chão.

3. Erguer o aparelho pelos punhos e colocá-lo em pé

4. Puxar os punhos (25), girar e engatar.

aFabricante b Número de série c Denominação do aparelho d Dados do motor (ver também "Dados

Técnicos")

e Marca CE – este aparelho cumpre as diretivas

da UE de acordo com a declaração de

conformidade fAno de fabrico g Símbolo de eliminação – o aparelho pode ser

eliminado através do fabricante h Dimensões das lâminas de serra autorizadas

Sinal de segurança

Perigo! A não observância dos seguintes avisos pode resultar em ferimentos graves ou danos materiais.

Ler o manual de instruções.

Não agarrar na lâmina de serra em funcionamento.

Usar óculos de proteção e proteção auditiva.

Não utilizar o aparelho em ambientes húmidos ou molhados.

4.7 Dispositivos de segurança Cunha abridora

A cunha abridora (3) impede que a peça de trabalho seja apanhada pelos dentes ascendentes e seja projetada contra o operador.

A cunha abridora deve estar sempre montada durante o funcionamento.

Resguardo contra aparas

O resguardo contra aparas (5) protege contra o toque acidental da lâmina de serra e de aparas projetadas.

O resguardo contra aparas deve estar sempre montado durante o funcionamento.

Dispositivo de arrasto

O dispositivo de arrasto (13) serve de prolongamento da mão, para guiar a peça de trabalho de forma segura, passando-a pela lâmina de serra, e protege contra toques acidentais na lâmina de serra.

Sempre que a distância entre a lâmina de serra e o batente paralelo seja inferior a 150 mm deverá utilizar sempre o dispositivo de arrasto.

5. Vista geral

Ver página 2.

1 Extensão da mesa no comprimento 2Inserção para mesa 3 Cunha abridora 4 Alavanca de aperto para fixar o resguardo

contra aparas 5 Resguardo contra aparas 6 Pega de retenção para fixação do batente

transversal 7 Batente transversal 8 Batente paralelo 9 Alavanca de aperto para a extensão lateral da

mesa

10 Alavanca de aperto para fixação do batente

paralelo

11 Porca serrilhada para o ajuste de precisão do

batente paralelo

12 Extensão lateral da mesa 13 Dispositivo de arrasto 14 Depósito do dispositivo de arrasto 15 Botão de ligar/desligar 16 Manivela para regulação da altura de corte 17 Volante para a regulação do ângulo de

inclinação

18 Alavanca de aperto para bloquear o ângulo de

inclinação

19 Paragem do limitador de inclinação 20 Chave de bocas 21 Depósito do batente transversal 22 Depósito do saco para aparas 23 Depósito do resguardo contra aparas 24 Depósito do batente paralelo 25 Pé / punho do cavalete 26 Depósito do separador ciclónico 27 Saco para aparas 28 Separador ciclónico 29 Casquilho de aspiração 30 Parafuso de ajuste (prender o batente

paralelo)

31 Adaptador para baterias (2 x 18 V) * 32 TS 36-18 LTX BL 254: botão de desbloqueio

para retirar o adaptador da bateria *

33 Botão para desbloqueio da bateria * 34 Bateria * 35 Indicador de capacidade e de sinalização* 36 Botão do indicador de capacidade *

* consoante o equipamento / consoante o modelo

6. Montagem

Garanta um apoio de pés firme e

mantenha sempre o equilíbrio. Montagem sem cavalete:

1. o aparelho deve ser retirado da embalagem por duas pessoas.

2. Depositar a serra sobre uma mesa ou bancada estável.

3. Aparafusar fixamente a serra na mesa ou na bancada.

5. Desdobrar ambos os pés inferiores da mesa. Para tal, pressionar as alavancas giratórias vermelhas (37) para baixo (com a mão ou com o pé) e girar os pés da mesa para baixo.

6. Virar o aparelho ligeiramente para trás e pressionar ambos os pés da mesa para baixo. As alavancas giratórias vermelhas (37) têm de engatar.

7. Desdobrar ambos os pés superiores da mesa. Para tal, deslocar as alavancas giratórias vermelhas (38) para a direita e oscilar os pés da mesa para baixo. As alavancas giratórias vermelhas têm de engatar.

8. Pegar no centro da armação superior da serra. Puxar a serra para cima e pousar. (apoiar o pé de ajuste com o pé para evitar um deslizamento da serra ao instalar).

Page 67

9. Compensar desníveis no piso com o pé de

240

max. 5 mm

542

53 4

ajuste (39).

7. Colocação em funcionamento

Nota:

na primeira ligação podem ser projetadas aparas de borracha. Isto deve-se ao tipo de construção e não é prejudicial.

7.1 Montagem Ajustar a cunha abridora (em caso de

necessidade)

Nota:

a cunha abridora (3) já se encontra corretamente ajustada na entrega. A cunha abridora apenas necessita de ser regulada durante a colocação em funcionamento, caso tenha sofrido uma desregulação durante o transporte.

1. Rodar a manivela para colocar a lâmina de serra na sua posição mais alta.

2. Rodar o parafuso (40) no sentido contrário ao dos ponteiros do relógio, levantar a inserção para mesa (2) e retirar.

5. Verificar o alinhamento da cunha abridora: – a distância entre o rebordo exterior da lâmina

de serra e da cunha abridora deverá ser de 3até5mm.

– A cunha abridora tem de estar alinhada com a

lâmina de serra.

Perigo! A cunha abridora é parte integrante dos equipamentos de segurança e deverá estar corretamente montada de forma a garantir um funcionamento livre de perigos.

6. Apertar bem a alavanca de bloqueio (41)

(rodar no sentido dos ponteiros do relógio!).

Ajustar o alinhamento lateral (apenas em caso de necessidade): a cunha abridora (3) e a lâmina de serra devem estar alinhadas com precisão.

7. Soltar os três parafusos com sextavado

interior (42).

8. Alinhar a cunha abridora (3) em relação à

lâmina de serra.

9. Voltar a apertar bem os três parafusos com

sextavado interior (42).

10.Fixar a inserção para mesa (2) e bloquear

com o parafuso (40).

Montar o resguardo contra aparas

1. Rodar a manivela para colocar a lâmina de

serra na sua posição mais alta.

2. Montar o resguardo contra aparas (5) no

encabadouro da cunha abridora (3).

3. Fixar bem o resguardo contra aparas usando

a alavanca de aperto (4).

PORTUGUÊS pt

Rodar os 4 parafusos nos cantos da inserção para mesa (2) para ajustar em altura.

7.2 Bateria

Perigo! Corrente elétrica

 Utilize o aparelho apenas em ambientes

secos.

 Antes de utilizar, carregar a bateria (34).  recarregar a bateria em caso de perda de

rendimento.

 A temperatura otimizada para o

armazenamento encontra-se entre os 10°C e os 30°C.

 Retirar a bateria da máquina, caso a

máquina esteja avariada.

 Remover a bateria da máquina antes de

realizar qualquer ajuste, conversão, manutenção ou limpeza.

Proteger as baterias de humidade!

Não expor as baterias a fogo!

Não utilizar baterias danificadas ou

deformadas!

 Não abrir as baterias!  Não tocar nem curto-circuitar os contactos

das baterias!

As baterias de lítio danificadas podem verter um líquido ligeiramente ácido e inflamável!

Caso as baterias vertam líquido e o mesmo entre em contacto com a

pele, deverá lavar imediatamente com água abundante. Se o líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico!

 Evite arranques inadvertidos: certifique-se

de que o botão Ligar/Desligar está desligado ao inserir a bateria.

 a expedição de baterias de lítio deve

ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor ao expedir baterias de lítio. Se necessário, informe-se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo.

 A bateria apenas poderá ser expedida caso

a caixa não apresente danos e não esteja a verter líquido. Para expedir, retirar a bateria da máquina. Proteger os contactos contra curto-circuito (por ex. isolar com fita adesiva).

As baterias de lítio "Li-Power, LiHD" possuem um indicador de capacidade e de sinalização (35):

 Prima a tecla (36) e o estado de carga será

indicado através das lâmpadas LED.

 Assim que uma lâmpada LED piscar, significa

que a bateria está quase descarregada e terá que ser recarregada.

Retirar, inserir a bateria:

 para conseguir inserir ou retirar a bateria na TS

36-18 LTX BL 254: pressionar o botão de desbloqueio (32) e retirar o adaptador da bateria (31) da máquina.

 Retirar: pressionar o botão para desbloqueio

da bateria (33) e retirar a bateria (34).

 Inserir: inserir a bateria (34) até engatar.  Na TS 36-18 LTX BL 254 inserir novamente o

adaptador para baterias (31) até engatar.

3. Soltar a alavanca de bloqueio (41) (rodar no

sentido contrário ao dos ponteiros do relógio!).

4. Puxar a cunha abridora (3) da posição de transporte inferior para cima até ao encosto.

Ajuste em altura da inserção para mesa (em caso de necessidade)

A inserção para mesa (2) está corretamente ajustada, quando a sua superfície se encontrar 0 mm a 0,7 mm abaixo da superfície da mesa.

Notas para TS 36-18 LTX BL 254:

 utilizar sempre duas baterias de sede deslizante

Metabo de 18 Volt.

 capacidade recomendada 4,0 Ah e superior.  Recomendamos a utilização de baterias com a

mesma referência.

 É possível utilizar baterias com capacidade (Ah)

diferente. Neste caso, a bateria com a

Page 68

PORTUGUÊSpt

18 17

-1,5° ... 45° 0° ... 46°

capacidade (Ah) mais baixa determina o tempo de utilização / potência.

Notas para TS 36 LTX BL 254:

 capacidade recomendada 4,0 Ah e superior.

(bateria mais pequena recomendada (disponível como acessório): LiHD, 36 V, 5,2 Ah)

8. Utilização

Perigo de acidentes! A serra apenas pode ser manuseada por uma pessoa de cada vez. As restantes pessoas poderão apenas encontrar-se afastadas da serra para introduzir ou retirar as peças de trabalho.

Antes de começar a trabalhar, verifique se os seguintes componentes se encontram em perfeitas condições:

–bateria – botão Ligar/Desligar; –cunha abridora; – resguardo contra aparas; – dispositivos de alimentação (dispositivo

de arrasto, calço de arrasto e punho).

Utilize equipamento de proteção pessoal:

– máscara de proteção contra poeiras; – proteção auditiva; –óculos de proteção.

Ao serrar adote uma posição de trabalho correta:

– à frente no lado do operador; – de frente para a serra; – à esquerda, ao lado da linha da lâmina de

serra;

– caso a máquina seja operada por duas

pessoas, a segunda pessoa deverá manter uma distância suficiente em relação à serra.

Durante o trabalho, se necessário, utilize:

– suportes das peças de trabalho apropria-

dos para o caso das peças de trabalho caírem da mesa depois de cortadas;

– dispositivo de aspiração de aparas.

Evitar erros típicos de manuseamento:

– Não bloquear a lâmina de serra exercen-

do pressão lateral. Existe risco de contragolpe.

– Ao serrar, pressione sempre a peça de

trabalho contra a mesa e não a incline. Existe risco de contragolpe.

– Nunca corte várias peças de trabalho em

simultâneo, nem qualquer conjunto composto por diversas peças individuais. Existe risco de acidentes quando diversas peças individuais são agarradas descontroladamente pela lâmina de serra.

O funcionamento sem saco para aparas ou sem um dispositivo de aspiração de aparas apropriado apenas é permitido ao ar livre.

Quando colocar o aparelho a funcionar com o saco para aparas juntamente fornecido:

 encaixe o separador ciclónico (28) com o saco

de aparas (27) montado sobre o casquilho de aspiração (29).

 Esvazie regularmente o saco para aparas (27).

Ao esvaziar, use uma máscara de proteção contra poeiras.

Se ligar o aparelho a um dispositivo de aspiração de aparas:

O dispositivo de aspiração deve cumprir os seguintes requisitos:

 adequado para o diâmetro do casquilho de

aspiração (caixa de aparas 35/44 mm);

 Quantidade de ar  460 m  Vácuo no casquilho de aspiração da serra 

530 Pa;

 Velocidade do ar no casquilho de aspiração da

serra 20 m/s.

 Os casquilhos de aspiração para a aspiração

das aparas encontram-se na caixa de proteção da lâmina de serra.

 Respeite também o manual de instruções do

dispositivo de aspiração de aparas!

8.2 Ajuste da altura de corte

Perigo! As partes do corpo ou os objetos que se encontram na zona de ajuste, podem ser apanhados pela lâmina de serra em rotação! Ajuste a altura de corte apenas com a lâmina de serra parada!

A altura de corte da lâmina de serra deve ser adaptada à altura da peça de trabalho: o resguardo contra aparas deve estar pousado com a sua aresta dianteira inferior sobre a peça de trabalho.

 Ajustar a altura de corte rodando a manivela

(16).

/h;

inclinação da lâmina de serra com a lâmina de serra parada!

A inclinação da lâmina de serra pode ser ajustada entre -1,5° e 46,5°.

1. Soltar a alavanca de aperto (18).

2. Ajustar a inclinação da lâmina de serra pretendida rodando o volante (17).

3. (18)Bloquear o ângulo de inclinação ajustado, fixando a alavanca de aperto (rodar no sentido dos ponteiros do relógio ).

Ajuste para cortes tapados

A regulação da inclinação possui um encosto a 0° e a 45°. Porém, para cortes especiais em esquadria (corte tapado), o ângulo de inclinação poderá ser aumentado em ambos os sentidos, em 1,5°.

 Puxar a paragem do limitador de inclinação (19)

para fora e colocar por cima do disco excêntrico direito = o ângulo de inclinação da lâmina de serra poderá ser regulado entre -1,5° e 45°.

 Puxar a paragem do limitador de inclinação (19)

para fora e colocar por cima do disco excêntrico esquerdo = o ângulo de inclinação da lâmina de serra poderá ser regulado entre 0° e 46,5°.

Botão Ligar/Desligar

 Ligar = puxar o interruptor (15) para cima  Desligar = pressionar o interruptor (15) para

baixo.

Perigo de arrasto! Nunca corte peças de trabalho nas quais existam cordas, cordões, fitas, cabos ou arames ou que sejam compostas pelos mesmos.

8.1 Ligar o saco para aparas / dispositivo

de aspiração de aparas / aspirador universal

Perigo! Alguns tipos de pó de madeira (por ex. de faia, carvalho ou freixo) podem provocar cancro ao ser inalados.

Em espaços fechados, trabalhe sempre com um saco para aparas ou um dispositivo de aspiração de aparas apropriado.

Utilize adicionalmente uma máscara de proteção contra poeiras, uma vez que não é recolhido ou aspirado todo o pó da serra.

Nota: Para compensar uma eventual folga no ajuste da altura de corte, desloque a lâmina de serra sempre a partir de baixo para a posição pretendida.

8.3 Ajustar a inclinação da lâmina de serra

Perigo! As partes do corpo, objetos ou peças da ferramenta que se encontram na zona de ajuste, podem ser apanhados pela lâmina de serra em rotação! Proceda apenas à

8.4 Ajustar o batente paralelo

A montagem é realizada no perfil de guia localizado na parte dianteira da serra.

– Posicionar o batente paralelo (8) à direita da

lâmina de serra. A marca na lupa indica na escala a distância regulada do batente paralelo em relação à lâmina de serra.

– Soltar a alavanca de aperto (10) do batente

paralelo e deslocar o batente paralelo até a marca na lupa indicar a distância pretendida em relação à lâmina de serra.

– Ajuste de precisão: ao rodar a porca serrilhada

(11) (no elemento de aperto dianteiro, á direita) é possível ajustar com precisão a largura de corte.

Page 69

Pressionar a alavanca de aperto (10) para

43 8 10

ʸʼʷÃÃ

baixo para bloquear.

8.6 Ajustar o batente transversal

O batente transversal (7) é inserido pela parte da frente na ranhura existente na mesa de serrar.

PORTUGUÊS pt

2. Puxar a extensão lateral da mesa para fora e regular o batente paralelo para a distância pretendida. A largura de corte é lida na escala esquerda através do indicador da escala.

8.8 Ajustar a extensão da mesa no

comprimento

A extensão da mesa no comprimento (1) amplia a superfície de apoio de modo a que as peças de trabalho mais compridas possam ser apoiadas com segurança.

1. Para retirar a extensão da mesa no comprimento, deverá desapertar ambos os parafusos serrilhados (47).

– O perfil do batente (43) deve encontrar-se em

paralelo com a lâmina de serra ao serrar com batente paralelo e ser bloqueado com a alavanca de aperto (10). Para tal, deve pressionar a alavanca de aperto (10) para baixo.

– Porcas serrilhadas (44) para fixar o perfil do

batente. O perfil do batente pode ser removido e reposicionado após soltar ambas as porcas serrilhadas (44):

Margem de encosto baixa:

– para serrar peças de trabalho planas; – quando a lâmina de serra está inclinada.

Margem de encosto alta:

– para serrar peças de trabalho altas.

8.5 Ajustar o indicador no batente paralelo

1. Alinhar o batente paralelo com a lâmina de serra.

2. Soltar o parafuso no indicador do batente paralelo.

3. Fazer coincidir o indicador no batente paralelo e o "0" da escala.

4. Voltar a apertar o parafuso no indicador do batente paralelo.

Nota:

Para evitar que a peça de trabalho fique presa ao serrar com o batente paralelo: deverá deslocar o batente paralelo totalmente para a direita e, em seguida, ajustar a largura de corte pretendida.

Nota:

ajustar o batente paralelo (se necessário): para evitar que a peça de trabalho fique presa entre o batente paralelo e a lâmina de serra, o batente paralelo deverá estar alinhado em paralelo com lâmina de serra, ou ser ajustado de forma a abrir para trás no máx. 0,3 mm. Para ajustar deverá soltar os 2 parafusos no lado superior do batente paralelo e, em seguida, voltar a apertar bem.

Nota:

ajustar a força de aperto do batente paralelo (se necessário): caso a peça de aperto traseira prenda mais cedo ou mais tarde que a peça de aperto dianteira, esta situação poderá ser ajustada rodando a porca (30). Soltar a porca (30) de forma a que a peça de aperto traseira prenda mais tarde. Apertar a porca (30) de forma a que a peça de aperto traseira prenda mais cedo.

Para cortes em ângulo, o batente transversal pode ser regulado para ambos os lados em 60°.

Para cortes em ângulo de 45° e 90° existem batentes adequados.

Para ajustar um ângulo: soltar a pega de retenção (6) rodando no sentido contrário ao dos ponteiros do relógio

Perigo de ferimentos! A pega de retenção tem de estar apertada fixamente ao serrar com batente transversal.

O perfil de adaptação pode ser deslocado ou removido soltando as porcas serrilhadas (46).

Nota:

se necessário, é possível ajustar a folga do batente transversal (7): soltar os parafusos (45) dos deslizadores plásticos na calha-guia do batente transversal, deslocar o batente transversal (7), voltar a apertar firmemente os parafusos.

8.7 Ajustar a extensão lateral da mesa

A extensão lateral da mesa (12) amplia a superfície de apoio de modo a que as peças de trabalho maiores possam ser apoiadas com segurança.

 Para regular a extensão lateral da mesa deve

soltar a (12) alavanca de aperto (9).

Perigo de ferimentos! A pega de retenção tem de estar sempre apertada ao serrar.

Leitura da escala ao trabalhar com o batente paralelo

A leitura da escala da largura de corte depende de como o perfil do batente está montado no batente paralelo:

– margem de encosto alta =

escala com letras pretas sobre fundo branco.

–margem de encosto baixa =

escala com letras brancas sobre fundo preto.

Em caso de larguras de corte pequenas, a extensão lateral da mesa não é estendida. A largura de corte é lida na escala direita do indicador do batente paralelo:

– margem de encosto alta: são possíveis larguras

de corte de 0 até 35 cm.

– margem de encosto baixa: são possíveis

larguras de corte de 0 até 29,5 cm.

Se pretender cortas peças de trabalho maiores deverá estender a extensão lateral da mesa (12).

1. Deslocar o batente paralelo para a posição

final da escala.

2. Puxar a extensão da mesa no comprimento para fora e ajustar a distância pretendida.

3. Voltar a apertar bem ambos os parafusos serrilhados.

8.9 Serras

Perigo! Sempre que a distância entre a lâmina de serra e o batente paralelo seja inferior a 150 mm deverá utilizar sempre o dispositivo de arrasto.

Corte reto

1. Ajustar o ângulo de inclinação e bloquear.

2. Ajustar a altura de corte. O resguardo contra

aparas deve pousar completamente sobre a peça de trabalho na parte dianteira.

3. Em caso de lâmina de serra inclinada, montar

o batente paralelo no lado esquerdo da lâmina de serra e ajustar.

4. Ligar a serra.

5. Deslocar a peça de trabalho uniformemente

para trás e serrar num único ciclo de trabalho.

6. Desligue o aparelho, caso não pretenda

continuar a trabalhar imediatamente a seguir.

Corte em ângulo

1. O batente transversal (7) é inserido pela parte

da frente na ranhura existente na mesa de serrar.

2. Regule o ângulo pretendido soltando a pega

de retenção (6) no batente transversal e volte a aparafusar a pega de retenção.

3. Ajustar a distância lateral entre o perfil de

adaptação e a lâmina de serra:

solte a porca serrilhada (46) e desloque o

perfil de adaptação.

Apertar fixamente a porca serrilhada (46).

Page 70

PORTUGUÊSpt

646 7

240

4. Pressionar a peça de trabalho contra o batente transversal.

5. Cortar a peça de trabalho deslocando o batente transversal para a frente.

6. Desligue o aparelho, caso não queira continuar a trabalhar imediatamente

bloqueadas ou pelos elementos de comando!

Atenção! Transporte o aparelho com duas pessoas (peso)!

Transporte móvel:

 puxar os punhos para fora, rodar e engatar.  Puxar ou empurrar a serra pelo punho

a substituição da lâmina de serra. Durante a montagem, ter em consideração o sentido de rotação da lâmina de serra!

1. Rodar a manivela para colocar a lâmina de serra na sua posição mais alta.

2. Retirar o resguardo contra aparas (5).

3. Rodar o parafuso (40) no sentido contrário ao dos ponteiros do relógio, levantar a inserção para mesa (2) e retirar.

9. Transporte

Perigo!

Antes de cada transporte:

 desligar o aparelho.  Aguardar até que a lâmina de serra esteja

parada.

 Retirar a bateria.  Desmontar os componentes (resguardo contra

aparas, aspiração de aparas, separador ciclónico, saco de pó). Guardar o resguardo contra aparas junto à mesa de serrar.

 Colocar a cunha abridora na posição de

transporte. Proceder conforme descrito no capítulo 7.1, no entanto, deslizar a cunha abridora (3) para baixo até ao encosto (posição de transporte).

 Baixar a lâmina de serra completamente com a

manivela.

 Regular o ângulo de inclinação da lâmina de

serra a 0°, e fixar com a alavanca de aperto.

 Erguer o aparelho pela armação e oscilar para

trás. Colocar o aparelho em pé e recolher os pé superiores. As alavancas giratórias vermelhas tem de engatar novamente.

 Girar o aparelho para trás e recolher os pés

inferiores. As alavancas giratórias vermelhas tem de engatar novamente.

 Recolher os punhos e pousar o aparelho.

Perigo de ficar entalado Recolher ambas as extensões laterais da mesa e bloquear com a alavanca de aperto.

Para transportar o aparelho, utilize os punhos laterais (48) da mesa.

Atenção! O aparelho não deve ser transportado pelos dispositivos de proteção, pelas extensões laterais da mesa estendidas / não

 Exceção: transportar a máquina juntamente

com a MetaLoc. Para o transporte, a caixa pode ser colocada sobre a superfície da mesa e fixada com as cintas tensoras especiais conforme indicado.

10. Manutenção e conservação

Perigo! Antes de todos os trabalhos de manutenção e limpeza:

1.desligar o aparelho.

2.Aguarde até a serra parar.

3.Retirar a bateria.

– Após os trabalhos de manutenção e limpeza

colocar todos os dispositivos de segurança em funcionamento e verificar.

– Substitua as peças danificadas, especialmente

dispositivos de segurança, apenas por peças originais, uma vez que as peças não testadas e aprovadas pelo fabricante podem provocar danos inesperados.

– Os restantes trabalhos de manutenção ou de

reparação, não descritos neste capítulo, só devem ser efetuados por técnicos especializados.

Perigo! Caso exista uma inserção para mesa danificada existe o perigo de objetos pequenos ficarem presos entre a inserção para mesa e a lâmina de serra, podendo bloquear o a lâmina de serra. Substitua imediatamente as inserções para mesa danificadas!

10.1 Substituição da lâmina de serra

Perigo! Logo após os cortes, a lâmina de serra poderá ficar muito quente – existe risco de queimaduras! Deixe a lâmina de serra quente arrefecer. Nunca limpe a lâmina de serra com líquidos inflamáveis. Existe risco de corte mesmo com a lâmina de serra parada. Use luvas de proteção durante

4. Rodar a porca de aperto (50) da lâmina de

serra com a chave de bocas (20) e puxar simultaneamente a alavanca do bloqueio da lâmina de serra (49) para cima, até a mesma engatar.

5. Segurar a alavanca (49) e desaparafusar a porca de aperto (50) no sentido dos ponteiros do relógio.

6. Remova a porca de aperto (50), o flange exterior da lâmina de serra (51) e a lâmina de serra para fora do veio da lâmina de serra.

7. Limpar as superfícies de aperto dos flanges da lâmina de serra (51) e (52) da lâmina de serra.

Perigo! Não utilizar produtos de limpeza (por ex. para eliminar resíduos de resina), que possam ser agressivos para os componentes de metal leve; caso contrário a fixação da serra pode ser influenciada.

8. Introduzir o flange interno da lâmina de serra

(52) no eixo do motor.

9. Colocar a nova lâmina de serra (respeitar o

sentido de rotação!).

Page 71

Perigo!

19 18

45°

Utilize apenas lâminas de serra que correspondam com as especificações dos Dados técnicos e com a norma EN 847-1 – se utilizar lâminas de serra inapropriadas ou danificadas podem soltar-se fragmentos devido à força centrífuga e ser projetados. Nunca utilizar:

– lâminas de serra, cuja rotação máxima

esteja abaixo da rotação nominal do veio da lâmina de serra (ver "Dados técnicos");

– lâminas de serra em liga de aço rápido de

alta qualidade (HS ou HSS);

– lâminas de serra cuja largura de corte é

inferior, ou cuja espessura da lâmina base é superior à espessura da cunha

abridora. – Lâminas de serra com danos visíveis; – discos de corte.

Perigo!

– Monte a lâmina de serra apenas com pe-

ças originais. – Não utilize anéis redutores soltos; caso

contrário a lâmina de serra pode soltar-

se. – As lâminas de serra devem ser montadas

de modo a funcionarem sem desequilí-

brio nem contragolpes e de modo a não

se soltarem durante o funcionamento.

10.Introduzir o flange exterior da lâmina de serra (51).

11.Abrir a porca de aperto (50) (rosca à esquerda!). Rodar a porca de aperto (50) com a chave de bocas (20) e puxar simultaneamente a alavanca do bloqueio da lâmina de serra (49) para cima, até a mesma engatar.

12.Segurar fixamente a alavanca (49) e apertar a porca de aperto manualmente no sentido contrário ao dos ponteiros do relógio.

Perigo!

– Não prolongar a ferramenta para aparafu-

sar fixamente a lâmina de serra.

– Não apertar o parafuso tensor na ferra-

menta com pancadas.

13.Ajustar a cunha abridora de acordo com o tamanho da lâmina de serra (53). (auste da cunha abridora, ver 7.1)

14.Fixar a inserção para mesa (2) e bloquear com o parafuso (40).

15.Fixar (5) o resguardo contra aparas.

10.2 Ajustar o limitador do batente

1. Ajustar a paragem do limitador de inclinação (19) para a área do ângulo a 0° / 45°.

2. Bloquear o ângulo de inclinação ajustado, fixando a alavanca de aperto (18).

3. Verificar o ângulo de inclinação:

– 0° = em ângulo reto em relação à mesa de

serrar

– 45° com transferidor separado.

Se os valores não forem atingidos com precisão:

4. desapertar o parafuso de fenda em cruz (54) no respetivo disco excêntrico e regular o disco excêntrico até o ângulo de inclinação em relação à mesa de serrar ser de exatamente 0° (= ângulo reto), ou seja, 45° nas posições finais.

5. Voltar a apertar bem o parafuso de fenda em cruz junto ao disco excêntrico.

6. Depois de ajustar o limitador do batente, deverá, se necessário, reajustar a escala angular no lado dianteiro.

Nota:

para ajustar uma limitação de inclinação entre 1,5° e 46,5° deverá puxar a paragem do limitador de inclinação (19) para fora.

10.3 Guardar a máquina

Perigo! Guarde o aparelho longe do alcance de crianças. Guarde o aparelho de modo a que não possa ser colocado em funcionamento por pessoas não autorizadas e de modo a que ninguém se possa ferir no aparelho parado.

Atenção! Não guardar o aparelho desprotegido ao ar livre ou em ambientes húmidos.

10.4 Manutenção Limpar a serra



Remover as aparas de serrar e a poeira com um aspirador de pó e uma escova:

– nos elementos de guia para o ajustamento da

lâmina de serra; – nas aberturas de ventilação do motor; – na caixa de proteção da lâmina de serra. – Regulação em altura – Guia giratória – Separador ciclónico

Antes de cada ligação

efetuar um controlo visual para verificar se – a distância entre a lâmina de serra e a cunha

abridora se encontra entre 3 e 5 mm e

– a cunha abridora está alinhada com a lâmina de

serra.

Efetuar um controlo visual para verificar se a bateria e o adaptador da bateria não apresentam danos; se necessário solicitar a substituição das peças danificadas por parte de um eletricista.

A cada desligamento

Verificar se o movimento de inércia da lâmina de serra demora mais de 10 segundos; caso a inércia demore mais tempo, o motor deverá ser substituído por um eletricista.

Mensalmente (se usado diariamente)

Retirar as aparas de serra com um aspirador de pó e um pincel; lubrificar ligeiramente os elementos de guia:

PORTUGUÊS pt

– barra roscada e barras de guia para a regulação

em altura;

– segmentos do sistema de inclinação.

A cada 150 horas de funcionamento

Controlar todas as uniões roscadas e, se necessário, apertar bem.

Se necessário:

Ajustar as buchas de guia nos pés da mesa.  Rodar os parafusos com sextavado interior (55)

no sentido dos ponteiros do relógio = deslocação difícil da guia.

 Rodar os parafusos com sextavado interior (55)

no sentido contrário ao dos ponteiros do relógio = deslocação fácil da guia.

 Ajuste fino adicional com parafuso sem cabeça

(56).

Ajustar as buchas de guia dos porta-pés dianteiros:

 Rodar os parafusos com sextavado interior (57)

no sentido dos ponteiros do relógio = deslocação difícil da guia.

 Rodar os parafusos com sextavado interior (57)

no sentido contrário ao dos ponteiros do relógio = deslocação fácil da guia.

Ajustar as buchas de guia dos porta-pés traseiros:

 Rodar os parafusos com sextavado interior (58)

no sentido dos ponteiros do relógio = deslocação difícil da guia.

 Rodar os parafusos com sextavado interior (58)

no sentido contrário ao dos ponteiros do relógio = deslocação fácil da guia.

Apertar uniformemente todos os parafusos com sextavado interior.

Page 72

PORTUGUÊSpt

11. Conselhos e truques

 Antes de cortar, efetuar cortes de teste em

restos de madeira apropriados.

 Colocar sempre a peça de trabalho na mesa de

serrar de forma a que a peça de trabalho não possa tombar ou abanar (por ex. uma tábua empenadas, o lado empenado para cima).

 Para cortes racionais de recortes do mesmo

comprimento, utilize o encosto longitudinal.

 Mantenha as superfícies da mesa de apoio

limpas.

12. Problemas e avarias

Perigo!

Antes de qualquer reparação:

1.desligar o aparelho.

2.Retirar a bateria.

3.Espere que a lâmina de serra pare. Depois de cada reparação de avarias volte a

colocar todos os dispositivos de segurança em funcionamento e verifique-os.

O motor não funciona

A proteção contra rearranque involuntário reagiu. Caso a bateria seja inserida com a máquina ligada ou caso a corrente elétrica seja restabelecida após uma interrupção, a máquina não liga:

 Desligar e voltar a ligar a máquina. Bateria descarregada:  recarregar a bateria em caso de perda de

rendimento.

Motor sobreaquecido, por ex. através da lâmina de serra cega ou acumulação de aparas na caixa:

 elimine a causa do sobreaquecimento e deixe

arrefecer alguns minutos. Depois volte a ligar o aparelho.

As rotações não estão a ser atingidas

Proteção contra sobrecarga: as rotações sob carga diminuem CONSIDERAVELMENTE:

 a temperatura do motor é demasiado elevada!

Deixar a máquina na marcha em vazio até arrefecer.

Proteção contra sobrecarga: o motor para ao serrar:

 a máquina está a ser sobrecarregada. Continue

a trabalhar com carga reduzida.

As rotações máximas não são atingidas - o motor está a receber uma tensão demasiado baixa da bateria:

 recarregar a bateria em caso de perda de

rendimento.

Desempenho da lâmina diminuiu

Lâmina de serra cega (lâmina de serra tem eventualmente marcas de sobreaquecimento no lado):

 substituir a lâmina de serra (ver capítulo 10.

Manutenção).

Extração de aparas entupida

Nenhum dispositivo de aspiração ligado ou potência de aspiração demasiado baixa:

 conectar o dispositivo de aspiração ou

aumentar a potência de aspiração (velocidade do ar  20 m/segundo no tubo ejetor de aparas).

13. Acessórios

Utilize apenas baterias e acessórios originais da Metabo.

Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados presentes neste manual de instruções.

 Lâmina de serra circular Power Cut, n.º de

pedido: 6.28025

– Para cortes grosseiros ou de precisão média

com avanço rápido e baixo consumo de potência

– Bons resultados de corte em cortes

longitudinais em madeira maciça

 Lâmina de serra circular Precision Cut, n.º de

pedido: 6.28059

– Espectro de aplicação muito amplo no

processamento de madeiras

– Para resultados de corte muito bons e limpos

em cortes longitudinais e transversais em madeira macia e dura

 Carregadores: ASC Ultra, ASC 30-36  Baterias de diversas capacidades. Compre

apenas baterias com a tensão adequada para a sua ferramenta elétrica: LiHD, 36 V, 6,2 Ah, 6.25344 LiHD, 18 V, 7,0 Ah, 6.25345 LiHD, 18 V, 5,5 Ah, 6.25342 etc.

Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo.

14. Reparações

Perigo! Por motivos de segurança, as reparações em ferramentas elétricas apenas devem ser efetuadas por um eletricista e usando peças sobressalentes originais!

Caso os aparelhos Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com

Poderá descarregar as listas de peças sobressalentes em www.metabo.com

15. Proteção do ambiente

Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios.

Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De

acordo com a diretriz europeia 2012/19/EU sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado, e entregues a uma reciclagem ecologicamente correta.

As baterias não podem ser eliminadas através do lixo doméstico! Devolver as baterias avariadas ou usadas ao revendedor Metabo!

Não atirar as baterias para a água. Antes de eliminar a bateria, descarregue-a na

ferramenta elétrica. Proteger os contactos contra curto-circuito (por ex. isolar com fita adesiva).

16. Dados técnicos

Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações

relacionadas com o progresso tecnológico. U =Tensão da bateria

=Rotações em vazio

=Velocidade de corte máx.

W =Espessura da cunha abridora D =Diâmetro da lâmina de serra (exterior) d =Furação da lâmina de serra (interior) b =Largura de corte a =Espessura máx. do corpo básico da

S L

A A S S m=Peso da máquina

Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos).

lâmina de serra

=Altura de corte com lâmina de serra em

90°

posição vertical

=Altura de corte em inclinação da lâmina

45°

de serra a 45°

=Âmbito de inclinação da lâmina de serra

x°

=Largura máx. de corte com batente

paralelo

= Largura máx. da secção transversal com

batente angular

=Dimensões sem cavalete (CxLxA)

=Dimensões com cavalete (CxLxA)

=Comprimento da mesa de serrar

=Largura da mesa de serrar

Corrente contínua

Valores da emissão

Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização.

Valores típicos e ponderados pela escala A para o

L L KpA, KWA= Insegurança

ruído:

=Nível sonoro

=Nível de potência sonora

Usar proteção auditiva!

Page 73

Original bruksanvisning

Innehållsförteckning

1. Försäkran om överensstämmelse

2. Föreskriven användning

3. Allmänna säkerhetsanvisningar

4. Särskilda säkerhetsanvisningar

5. Översikt

6. Uppställning

7. Driftstart

8. Manövrering

9. Transport

10. Reparation och underhåll

11. Råd och tips

12. Problem och felsökning

13. Tillbehör

14. Reparation

15. Miljöskydd

16. Tekniska data

1. Försäkran om överensstämmelse

Vi försäkrar och tar ansvar för att: bordscirkelsågar med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Besiktningsprotokoll *4), utfärdande kontrollinstitut *5), teknisk dokumentation på *6) - se sida 3.

2. Föreskriven användning

Bordscirkelsågar är avsedda för klyvning och kapning av massivt trä, laminerat trä, spånskivor, lamellträ och liknande material.

Metallsågning innebär följande begränsningar: – Kräver rätt sorts sågklinga

(se kapitlet 13. Tillbehör“)

– Bara för järnfri metall

(inte hårdmetall eller härdad metall, inte magnesium)

Runda arbetsstycken kräver rätt fästdon eftersom den roterande sågklingan kan få det att vrida sig.

Sågning av platta arbetsstycken på högkant kräver lämpligt anslag som ger säker styrning.

Du får inte göra falsar eller spår. Använd inte verktyget för att göra slitsar (spår

som slutar i arbetsstycket). Maskinen får inte användas för djupskärning. All annan användning räknas som ej avsedd

användning. Tillverkaren ansvarar inte för skador som uppstår på grund av att bandsågen använts på felaktigt sätt.

Om maskinen byggs om eller om man använder delar som inte godkänts av tillverkaren kan detta leda till allvarliga skador.

3. Allmänna säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget!

VARNING – Läs igenom bruksanvisningen för att minska risken för skador.

Se till så att dokumentationen följer med

elverktyget.

Allmänna säkerhetsanvisningar för elverktyget

VARNING – Läs igenom alla säkerhetsanvisningar och anvisningar.

Följer du inte säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/ eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk! Begreppet ”elverktyg” i

säkerhetsanvisningarna syftar på nätdrivna elverktyg (med sladd) och sladdlösa elverktyg (utan sladd).

3.1 Arbetsskydd a) Håll arbetsplatsen ren och se till att den är

välbelyst. Oordning eller dålig belysning på

arbetsplatsen kan leda till olyckor.

b) Använd aldrig elverktyg i utrymmen med explosionsrisk, där det finns brännbara vätskor, gas eller damm. Elverktyget alstrar

gnistor som kan få dammet eller gaserna att fatta eld.

c) Se till så att inte barn eller andra är i närheten när du använder elverktyget. Om du

störs av obehöriga personer kan du förlora kontrollen över elverktyget.

3.2 Elektrisk säkerhet a) Kontakten till elverktyget ska passa i

uttaget. Stickproppen får absolut inte ändras. Använd aldrig uttagsadaptrar till elverktyg med jordad kontakt. Oförändrade stickproppar

och passande vägguttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elektriskt slag

om din kropp är jordad. c) Skydda elverktyg från regn och fukt. Tränger

vatten in i ett elverktyg ökar risken för elstöt.

d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade

nätsladdar ökar risken för elektriskt slag.

e) Ska du jobba med elverktyg utomhus, använd alltid förlängningssladd avsedd för utomhusbruk. Om en lämplig förlängningssladd

för utomhusbruk används minskar risken för elektriskt slag.

f) Måste du använda elverktyg i fuktiga utrymmen, använd jordfelsbrytare.

Felströmsskyddet minskar risken för elstöt.

3.3 Personsäkerhet a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft. Använd aldrig elverktyg om du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblicks

bristande uppmärksamhet när du använder elverktyg kan leda till svåra skador.

b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig

skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Se till så att elverktyget är avstängt innan du sätter i kontakten eller batteriet och tar upp eller bär maskinen. Har du fingret på brytaren när du bär

elverktyget eller maskinen är på när du sätter i kontakten eller batteriet, finns risk för olyckor.

d) Ta bort skruvnycklar och inställningsmaskin innan du slår på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

e) Undvik konstiga kroppsställningar. Se till att du står stadigt och håller balansen.

Då har du bättre kontroll över elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande

kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst

hängande kläder, smycken och långt hår kan dras in av roterande delar.

g) Går det att ansluta dammutsug och uppsamling, se till så att de är anslutna och anslutna på rätt sätt. Använder du dammutsug,

kan du minska risken med damm.

h) Låt dig inte invaggas i falsk trygghet och sätt dig inte över säkerhetsbestämmelserna för elverktyg, inte ens när du p.g.a. långvarig användning känner dig mycket bekväm med maskinen. Om du inte följer varningarna finns risk

för svåra skador inom loppet av några sekunder.

3.4 Använda och hantera elverktyget a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

SVENSKA sv

lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan

kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras.

På så vis undviker du att elverktyget går igång av misstag.

d) Förvara elverktygen oåtkomliga för barn. Den som inte förstår sig på maskinen eller som inte läst anvisningarna ska heller inte använda maskinen. Elverktygen är farliga om de

används av oerfarna personer.

e) Sköt elverktygen och tillbehören noggrant. Kontrollera att de rörliga delarna fungerar som de ska och inte kärvar och kontrollera att inga delar är sönder eller så skadade att det påverkar elverktygets funktion negativt. Reparera skadade delar innan du använder maskinen. Många olyckor orsakas av dåligt skötta

elverktyg.

f) Håll skärvertygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyg, tillbehör, maskin o.s.v. enligt anvisningarna. Ta hänsyn till arbetsvillkor och arbetsmoment. Används

elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

h) Se till att handtag och handtagsytor hålls torra, rena och fria från olja och fett. Om

handtagen eller handtagsytorna är hala får det till följd att säkerheten och styrningen av elverktyget i oförutsedda situationer påverkas.

3.5 Service a) Låt bara behörig elektriker reparera

elverktyget med originalreservdelar. Då kan

du lita på att maskinen är säker att använda.

4. Särskilda säkerhetsanvisningar

4.1 Säkerhetsanvisningar för skyddslock a) Skyddslocket ska vara monterat.

Skyddslock måste vara funktionella och monteras på rätt sätt. Skyddslock som sitter

löst, är skadade eller dysfunktionella måste repareras eller bytas ut.

b) För klyvskären ska alltid skyddslocket till klingan och klyvkilen användas. Skyddslocket och andra säkerhetsanordningar minskar skaderisken för de klyvskär där arbetsstycken blir helt och hållet genomsågade.

c) Så fort arbetsprocesser har avslutats (t.ex.

falsning) där skyddslock och klyvkil behöver tas bort, ska skyddssystemet omedelbart sättas tillbaka på plats. Med skyddslock och

klyvkil minskas skaderisken. d) Innan elverktygen slås på ska man se till

att klingan inte har kontakt med skyddslocket, klyvkilen eller arbetsstycket.

Om dessa komponenter kommer i kontakt med klingan av misstag kan farliga situationer uppstå.

e) Justera klyvkilen såsom beskrivet i denna bruksanvisning. Felaktigt avstånd, position och riktning kan leda till att klyvkilen inte förhindrar kast effektivt.

f) Klyvkilen fungerar bara om den är i sågspalten. Klyvkilen har ingen effekt när skären i arbetstyckena är så korta att det inte går att använda klyvkilen. I dessa situationer kan man inte avstyra ett kast på grund av kylkilen.

g) Använd klinga för klyvkilen enligt anvisningarna. Klyvkilen får god effekt när diametern på klingan matchar respektive klyvkil, klingans stamblad är tunnare än klyvkilen och tandbredden är större än grovleken på klyvkilen.

4.2 Säkerhetsanvisningar vid kapning a) FARA! Håll fingrar och händer borta

från såglinjen och sågklingan. Vid

tillfälligt bristande uppmärksamhet eller om du halkar kan din hand bli kvar i klingan och följden bli svåra skador.

Page 74

SVENSKAsv

b) Arbetsstycket ska endast matas mot klingans vridriktning. Om arbetsstycket matas i samma riktning som klingans vridriktning ovanför arbetsbordet kan det leda till att arbetsstycket och din hand fastnar i klingan.

c) Vid klyvning får man aldrig använda

geringsanslag för matning av arbetsstycken och för kapning med geringsanslaget får man dessutom aldrig använda parallellanslaget för inställning av längd. Om arbetsstycket

matas fram med parallellanslaget och geringsanslaget på samma gång ökar sannolikheten att klingan fastnar och kastsituationer uppstår.

d) Vid klyvning ska matningskraften mot

arbetsstycket alltid appliceras mellan anslagsskena och klinga. När avståndet mellan anslagsskena och klinga är kortare än 150 mm ska en skjutstock användas och när avståndet är kortare än 50 mm ett skjutblock.

Tack vare den här sortens ”arbetsmetoder” kommer handen hållas på behörigt avstånd.

e) Man får bara använda skjutstocken från

tillverkaren som ingår i leveransen eller en skjutstock som tillverkats enligt anvisningar.

Med skjutstocken garanteras tillräckligt avstånd mellan hand och klinga.

f) Använd aldrig en nött eller skadad skjutstock. Om man använder en skadad skjutstock kan den gå sönder och följden bli att din hand hamnar i klingan.

g) Arbeta inte ”med fria händer”. När

arbetsstycket ska placeras och matas använder man alltid parallellanslaget eller geringsanslaget. ”Att arbeta med fria händer”

betyder att arbetsstycket greppas och matas med händerna i stället för med parallellanslag eller geringsanslag. Om man sågar med fria händer leder det till felplacering, att arbetsstycken fastnar och kast.

h) Det är aldrig tillåtet att fatta tag runtomkring eller över en roterande klinga. Om man försöker fatta tag i ett arbetsstycke kan följden bli att man av misstag kommer i kontakt med den roterande klingan.

i) Långa eller breda arbetsstycken som är

placerade bakom och/eller på sågbordets sidor måste stagas upp så att de fortsätter att ligga vågrätt. Långa och/eller breda

arbetsstycken tenderar att ramla ner från sågbordskanten. Detta leder till att man tappar kontrollen, klingan fastnar och kastsituationer uppstår.

j) Se till att matningen av arbetsstycket går

jämnt till. Arbetsstycket får inte böjas eller vridas. Om klingan fastnar, ska du genast stänga av elverktyget, ta bort batteriet och åtgärda orsaken till att klingan fastnar. Om

klingan fastnar i arbetsstycket kan följden bli kast eller att motorn blockeras.

k) När sågen är igång får man inte ta bort avsågat material. Avsågat material kan fastna mellan klingan och anslagsskenan i skyddslocket och när materialet ska avlägsnas kan dina fingrar dras in i klingan. Sågen måste slås av och man behöver vänta tills klingan stannat av innan materialet avlägsnas.

I) Ytterligare ett parallellanslag ska användas

för klyvning på arbetsstycken som är tunnare än 2 mm. Under parallellanslaget kan det hända

att tunna arbetsstycken kilar fast sig och att kastsituationer uppstår.

4.3 Kast - orsak och matchande säkerhetsanvisning

Ett kast är en plötslig reaktion från arbetsstycket på grund av att klingan har hakat upp sig, fastnat eller om det uppstått en sned skärning i arbetsstycket på grund av klingan eller då en del av arbetsstycket mellan klinga och parallellanslag eller ett annat stillastående föremål kläms fast.

Oftast fastnar arbetsstycket med hjälp av klingans baksida vid ett kast, lyfts upp av sågbordet och slungas mot operatören.

Ett kast orsakas av felaktig användning av bordscirkelsågen. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan.

a) Stå aldrig mittemot klingan. Håll dig alltid

till den sida om klingan där anslagsskenan också är placerad. När arbetsstycket råkar ut för

ett kast kan det slungas med hög hastighet på personer som står framför och mittemot klingan.

b) Om man vill dra eller stötta får man aldrig fatta tag över eller bakom arbetsstycket. Följden kan bli att man kommer i kontakt med klingan av misstag eller att ett kast leder till att din hand fastnar i klingan.

c) Arbetsstycket som ska kapas får aldrig

hållas eller tryckas mot den roterande klingan. Om man trycker arbetsstycket, som ska

kapas, mot klingan leder det till att det fastnar eller att kastsituationer uppstår.

c) Anslagsskenan ska placeras parallellt mot klingan. Om anslagsskenan inte är placerad på rätt sätt blir följden att arbetsstycket trycks mot klingan och ett kast genereras.

e) När sågsnitten är skymda (t.ex. falsar)

används en tryckkam till att mata arbetsstycket mot bordet och anslagsskenan. Om ett kast skulle uppstå är det

lättare att kontrollera arbetsstycket när man använder en tryckkam.

f) Stötta upp stora plattor för att minska risken för kast p.g.a. att sågklingan fastnar. Stora plattor kan böjas av sin egenvikt. Palla upp plattor på båda sidor, både vid sågspalten och kanten.

g) När man kapar arbetsstycken som är

missbildade, ihoptrasslade, förvridna eller som inte har en rak kant där man kan mata med ett geringsanslag eller utmed en anslagsskena, ska man iaktta försiktighet.

Om ett arbetsstycke är förvridet, ihoptrasslat eller missbildat är det instabilt och orsakar att klingan och skärningsfogarna inte anpassas efter varandra, att arbetsstycket fastnar eller att kastsituationer uppstår.

h) Flera arbetsstycken som staplats på eller efter varandra får aldrig kapas. Sågklingan kan fastna i ett eller flera föremål och orsaka kast.

i) Om sågen sitter i ett arbetsstycke och ska

startas; centrera sågklingan i sågspalten och kontrollera att sågtänderna inte har hakat fast i arbetsstycket. Nyper sågbladet kan

arbetsstycket lyftas och du få ett kast när du slår på sågen igen.

j) Klingor måste hållas rena, vassa och vara

tillräckligt skränkta. Klingor som är vanställda eller trasiga eller trasiga tänder får aldrig användas. Med vassa och ordentligt

skränkta klingor lyckas man minimera risk för att material fastnar, blockeras eller att kastsituationer uppstår.

4.4 Säkerhetsanvisningar för användning av bordcirkelsågar

a) Stäng av bordcirkelsågarna och separera dem från batteriet innan du tar bort bordsinsatsen, byter sågklinga, gör inställningar på klyvkilen eller sågklingans kåpa och om maskinen lämnas utan uppsikt.

Försiktighetsåtgärder vidtas för att förebygga olyckor.

b) Se till att bordcirkelsågar aldrig används

utan uppsikt. Slå av elverktyget och gå inte ifrån det förrän det stannat helt. En såg som

körs utan uppsikt utgör en okontrollerad fara. c) Bordscirkelsågarna placeras på en plats

som är jämn och har god belysning och där de kan förvaras säkert och jämvikt upprätthållas. På den plats där sågarna

placeras måste det finnas så mycket utrymme att man kan hantera arbetsstyckena utan problem. Oordning, dåligt belysta arbetsområden och ojämna, glatta golvytor kan leda till olyckor.

d) Med jämna mellanrum måste sågspån

avlägsnas under sågbordet och/eller från dammutsuget. Sågspån som samlas på hög är

lättantändligt och kan flamma upp av sig självt. e) Lås fast bordscirkelsågarna. Om en

bordscirkelsåg inte låses fast på rätt sätt kan den komma i rörelse eller tippa.

f) Ta bort inställningsverktyg, trärester o.s.v.

från bordcirkelsågar innan du slår på dem.

Ändringar av riktning eller sönderklämning kan innebära fara.

g) använd alltid sågklingor i rätt storlek och

med lämpligt fästborrhål (t. ex. stjärnformat eller runt). Sågklingor som inte passar sågens

fäste går ojämnt och kan ge kontrollförlust. h) Skadat eller felaktigt monteringsmaterial

för klinga får aldrig användas, som t.ex. flänsar, underläggsskivor, skruvar eller muttrar. Monteringsmaterialet för klingor har

utvecklats särskilt för era sågar, för säker användning och optimal effekt.

i) Att ställa sig på bordscirkelsågarna eller

använda dem som pall är under inga omständigheter tillåtet. Följen kan bli allvarliga

skador om elverktyget faller eller om du kommer i kontakt med klingan av misstag.

j) Se till att klingan monteras i rätt

vridriktning. Ihop med bordscirkelsågar är det inte tillåtet att använda slipskivor eller trådborstar. Om klingan monteras på ett felaktigt

sätt eller om tillbehör används som inte rekommenderas kan följden bli allvarliga skador.

4.5 Övriga säkerhetsanvisningar

– Denna bruksanvisning vänder sig till personer

med tekniska baskunskaper i hur man handskas med den här typen av maskiner. Om du inte har någon tidigare erfarenhet av sådana maskiner skall du först låta mer erfarna personer hjälpa dig.

– Tillverkaren ansvarar inte för skador som

uppstår för att anvisningarna i bruksanvisningen inte följts.

Information kännetecknas på följande sätt i bruksanvisningen:

Varning! Varning för personskador eller skador på miljön.

Varning för elektricitet! Varning för skada på person p g a elektricitet.

Risk för indragning! Varning för skada på person för att kroppsdelar eller kläder fastnar.

Varning! Varning för materialskada.

Hänvisning:

Kompletterande information.

 Läs även de särskilda säkerhetsanvisningarna i

respektive kapitel.

 Följ även eventuell arbetarskyddslagstiftning

och föreskrifter för skadeprevention vid hantering av cirkelsågar.

Allmänna risker!

 Kom ihåg att även ta hänsyn till yttre faktorer.  Använd lämpliga stöd för långa arbetsstycken.  Den här sågen är bara avsedd för användning

av personer som vet hur en cirkelsåg fungerar och känner till de risker som är förknippade med den. Personer under 18 år får endast använda maskinen i samband med utbildning under uppsikt av en handledare.

 Obehöriga, i synnerhet barn, får inte vistas i

riskområdet. Se till att andra personer inte rör vid maskinen eller batteriet under driften.

 Försök att inte överhetta tandningen.  När man kapar plast ska man se till att den inte

smälter.

 Kapa endast kilar med lämpligt hjälpanslag.

Fara för elektricitet!

 Utsätt inte maskinen för regn.

Använd den inte heller i våta eller fuktiga utrymmen.

Risk för klämskador och andra

personskador av rörliga delar!

 Maskinen får inte användas utan

skyddsanordningar.

 Håll alltid tillräckligt avstånd till sågklingan när

du kapar. Använd lämpliga påskjutare om så behövs. Håll tillräckligt avstånd till rörliga komponenter under arbetets gång.

 Vänta tills sågklingan har stannat helt innan du

tar bort mindre arbetsstycken, trärester o.s.v. från arbetsområdet.

 Bromsa inte klingan genom att trycka på den

från sidan.

Page 75

 Stäng av maskinen och ta bort batteriet innan

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

ʸʼʷÃÃ

du transporterar maskinen eller genomför några inställningar, ombyggnationer, underhåll eller rengöring.

 Kontrollera att inga verktyg eller lösa delar ligger

kvar i maskinen när den startas (t ex efter servicearbeten).

Risk för skärskador även när klingorna

står stilla!

 Använd skyddshandskar vid byte av vassa

delar.

 Förvara sågklingorna så att ingen kan skada sig

på dem.

Fara p.g.a. kast från arbetsstycken!

 Se alltid till så att klyvkilen är rätt inställd.  Se till att arbetsstyckena inte förskjuts.  Kontrollera att sågklingan passar för materialet.  Kapa bara tunna eller tunnväggiga

arbetsstycken med fintandad sågklinga.

 Använd alltid vassa sågklingor.  Sök igenom arbetsstycket efter främmande

föremål (till exempel spikar eller skruvar).

 Såga endast arbetsstycken med mått som gör

att du kan hålla säkert i stycket när du arbetar.

Risk för indragning!

 Se till att inga kroppsdelar eller kläder kan

fastna och dras in under drift (använd inte slips, inte handskar, inte heller kläder med vida ärmar; användare med långt hår skall ovillkorligen använda hårnät).

 Såga aldrig arbetsstycken med

–linor, – snören, –band, – sladdar eller – trådar eller arbetsstycken som innehåller

sådana material.

Fara på grund av bristande personlig

skyddsutrustning!

 Använd hörselskydd.  Använd skyddsglasögon.  Använd andningsskydd.  Använd rätt arbetskläder.  Vid arbete utomhus rekommenderas halkfria

skor.

Fara pga sågspån!

 Vissa sågspånssorter (t.ex. från bok-, ek- och

askträ) kan orsaka cancer vid inandning. Arbeta endast med spånsug. Spånsugen måste uppfylla de värden som anges i kapitel 8.1.

Minska belastning genom damm:

 Partiklar som uppstår vid arbeten med denna

maskin kan innehålla cancerframkallande ämnen eller ämnen som orsakar allergiska reaktioner, andningsbesvär, missbildningar och andra fortplantningsstörningar. Exempel på sådana ämnen: bly (i samband med blyhaltig strykning), tilläggsämnen för träbehandling (kromat, träskyddsmedel), vissa trätyper (som damm från ek eller bok).

 Risken beror på hur längre användaren eller

personer som befinner sig i närheten exponeras för dessa ämnen.

 Dessa partiklar får inte hamna i din kropp.  Beakta följande anvisningar för att minska

risken: Se till att arbetsplatsen har god ventilation och bär lämplig skyddsutrustning, t.ex. andningsmask som filtrerar mikroskopiska partiklar.

 Följ gällande bestämmelser för respektive

material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering).



Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön.

 Det medföljande dammutsuget och lämplig

utsugsanordning måste användas. På så sätt hamnar färre partiklar okontrollerat i omgivningen.

 Minska dammbelastningen genom att vidta

följande åtgärder: – Rikta inte partiklarna från maskinen eller

maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot lagrat damm.

– Använd en utsugsanordning och/eller en

luftrenare.

– Sörj för god ventilation på arbetsplatsen och

dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp.

– Dammsug eller tvätta skyddskläder. Kläder

ska inte blåsas, slås eller borstas rena.

Fara vid tekniska förändringar på sågen eller vid användning av delar som inte är utprovade och godkända av tillverkaren

 Montera maskinen exakt enligt dessa

anvisningar.

 Använd endast delar som godkänts av

tillverkaren. Detta gäller i synnerhet för: – Sågklingor (för beställningsnummer, se kapitel

13. Tillbehör);

– Säkerhetsanordningar.

 Undvik att utföra ändringar på maskindelarna.

Fara på grund av brister på maskinen!

 Vårda maskinen med tillbehör väl. Följ

serviceanvisningarna.

 Kontrollera om det finns eventuella skador före

driften: Innan maskinen används måste man noga undersöka att säkerhetsanordningar, skyddsanordningar eller lätt skadade delar fungerar som de ska. Kontrollera att de rörliga delarna fungerar felfritt och inte fastnar. Alla delar måste vara rätt monterade och alla villkor uppfyllda för att maskinen skall kunna fungera felfritt.

 Skadade skyddsanordningar eller delar måste

omedelbart repareras eller bytas av godkänd serviceverkstad. Låt en serviceverkstad byta ut trasiga strömbrytare. Maskinen får inte användas om strömbrytaren inte fungerar.

Fara p.g.a. buller!

 Använd hörselskydd.  Se till att klyvkilen inte är böjd. En böjd klyvkil

trycker arbetsstycket i sidled mot sågklingan. Det orsakar buller.

Fara genom blockerade ämnen eller ämnesdelar!

Vid blockering:

1. slå av maskinen,

2. ta bort batteriet,

3. använd handskar,

4. Åtgärda blockeringen med lämpliga verktyg.

4.6 Symboler på maskinen

Uppgifter på typskylten:

a Tillverkare b Serienummer

SVENSKA sv

c Maskinbeteckning d Motorinfo (se även ”Tekniska data”) e CE-märkning – maskinen uppfyller EG-

direktiven enligt överensstämmelseintyget fByggår g Skrotningssymbol – maskinen går att skrota

via tillverkaren h Tillåtna klingmått

Säkerhetsmärkning

Varning! Om följande varningar inte beaktas kan svåra person- och sakskador uppkomma.

Läs bruksanvisningen.

Ta aldrig i sågklingan när den roterar.

Använd skyddsglasögon och Använd hörselskydd.

Använd inte maskinen i våta eller fuktiga utrymmen.

4.7 Säkerhetsanordningar Klyvkil

Klyvkilen (3) hindrar arbetsstycken från att fastna i klingan och bli ivägslungade mot användaren.

Använd alltid klyvkilen vid sågning.

Spånhuv

Spånhuven (5) skyddar mot oavsiktlig kontakt med klingan och kringflygande spån.

Använd alltid spånhuven vid sågning.

Påskjutare

Påskjutaren (13) förlänger armen så att du kan föra arbetsstycket säkert mot sågklingan och förhindrar ofrivillig kontakt med sågklingan.

När avståndet mellan klinga och ett parallellanslag är mindre än 150 mm, använd påskjutare.

Påskjutaren måste hållas i 20° till 30° vinkel mot sågbordets yta.

Förvara påskjutaren vid maskinen när du inte använder den.

När du inte använder påskjutaren kan du hänga den på hållaren på maskinen.

5. Översikt

Se sida 2.

1Bordsförlängning 2 Bordsinlägg 3 Klyvkil 4 Låsarm för fixering av spånhuven 5Spånhuv 6 Klämhandtag för infästning av tväranslag 7Tväranslag 8 Parallellanslag

9 Låsspak för bordsbreddning 10 Klämspak för låsning av parallellanslaget 11 Räfflad mutter för finjustering av

parallellanslaget 12 Bordsbreddning 13 Påskjutare 14 Förvaring för påskjutare 15 Strömbrytare 16 Vev för såghöjdsinställning 17 Vred för snedkapningsinställning

Page 76

SVENSKAsv

240

max. 5 mm

542

53 4

18 Låsspak för snedkapningsinställning 19 Anslagsstopp snedkapning 20 Fast nyckel 21 Förvaring för tväranslag 22 Förvaring för spånsäck 23 Förvaring för spånhuv 24 Förvaring för parallellanslag 25 Fot/handtag för underrede 26 Förvaring för cyklonavskiljare 27 Spånsäck 28 Cyklonavskiljare 29 Utsugsstos 30 Justeringsskruv (klämmor till parallellanslaget) 31 Batteri-adapter (2 x 18 V) * 32 TS 36-18 LTX BL 254: Upplåsningsknapp för

utdragning av batteri-adaptern * 33 Knapp för att lossa batteriet * 34 Batteri * 35 Ladd- och signalindikering * 36 Laddindikeringsknapp *

* beroende på utförande/modell

6. Uppställning

Det är viktigt att stå stadigt och att

alltid hålla jämvikten. Uppställning utan maskinstativ:

1. Ta hjälp av någon och lyft maskinen ur

förpackningen.

2. Ställ sågen på stabilt bord eller arbetsbänk.

3. Skruva fast sågen i bordet eller arbetsbänken.

Uppställning med maskinstativ:

1. Ta hjälp av någon och lyft maskinen ur

förpackningen.

2. Ställ maskinen på golvet.

3. Lyft maskinen i handtagen och ställ den på

högkant

4. Dra ut handtagen (25), vrid och snäpp fast.

7. Fäll ut de båda övre benen. Skjut de röda spakarna (38) åt höger och fäll ned benen. De röda spakarna måste snäppa fast.

8. Ta tag i sågen mitt på övre stativdelen. Lyft upp sågen och ställ den upp. (Håll foten mot stativbenet, så att sågen inte glider när du ställer upp den).

9. Justera stativfoten (39) så att du kompenserar för golvojämnheter.

3. Lossa (41) låsspaken (vrid moturs!).

4. Dra upp klyvkilen (3) från det undre transportläget till anslaget.

5. Kontrollera att klyvkilen sitter rätt:

– Avståndet mellan sågklingans ytterkant och

klyvkilen måste vara 3 till 5 mm.

– Klyvkilen måste ligga i linje med klingan.

Varning! Klyvkilen hör till säkerhetsanordningarna och kräver rätt montering för att sågen ska gå att använda säkert.

6. Dra åt låsspaken (41) (vrid medurs!). Ställ in sidoriktningen (bara om det behövs):

Klyvkil (3) och klinga måste ligga exakt i linje med varandra.

7. Lossa 3 insexskruvar (42).

8. Ställ in klyvilen (3) parallellt med sågklingan.

5. Fäll ut de båda undre benen. Tryck ned de röda spakarna (37) (med foten eller handen) och fäll ned benen.

6. Tippa maskinen lite bakåt och tryck ned benen. De röda spakarna (37) måste snäppa fast.

7. Driftstart

Hänvisning:

Första gången maskinen tas i drift kan det hända att gummispån slungas ut. Detta beror på hur maskinen är konstruerad och är ofarligt.

7.1 Montering Ställ in klyvkil (om det behövs)

Hänvisning:

Klyvkilen (3) är redan rätt inställd vid leveransen. Den behöver bara justeras före driftstarten om den ändrat läge under transporten.

1. Veva upp sågklingan till det översta läget.

2. Vrid skruven (40) moturs, lyft och ta ut bordsinlägget (2).

9. Dra återigen åt 3 insexskruvar (42).

10.Sätt fast bordsinlägget (2) och lås fast med skruven (40).

Montering av spånskyddet

1. Veva upp sågklingan till det översta läget.

2. Sätt på spånhuven (5) på klyvkilens fäste (3).

3. Dra åt spånhuven (4) med låsspaken.

Page 77

Inställning av utdragsskivans höjd

18 17

(vid behov)

Utdragsskivan (2) har ställts in på rätt sätt när skivans ovanyta befinner sig 0 till 0,7 mm under bordsytan.

När höjden ska ställas in dras de 4 skruvarna i utdragsskivans hörn (2) åt.

7.2 Batteri

Varning! Elektrisk spänning

 Använd endast maskinen i torr omgivning.  Ladda batteriet (34) före användning.  Ladda batteriet när effekten avtar.  Optimal förvaringstemperatur ligger mellan

10°C och 30°C.

 Ta ut batteriet ur maskinen om maskinen är

defekt.

 Ta ut batterierna ur maskinen innan

inställningar, ombyggnad, underhåll eller rengöring utförs.

Skydda batterierna mot fukt!

Skydda batterierna mot brand!

Använd aldrig trasiga eller

deformerade batterier!

 Öppna aldrig batterierna!  Vidrör eller kortslut aldrig batteripolerna!

Trasiga litiumjonbatterier kan läcka

en något sur, brännbar vätska! Om du får läckande batterivätska på

huden, spola direkt med rikliga

mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård!

 Förhindra oavsiktlig start: Kontrollera att

strömbrytaren är frånkopplad när du stoppar in batteriet.

 Frakt av litiumjonbatterier klassas som

farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo.

 Skicka endast batterier om kåpan är oskadd

och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

Litiumjonbatterier ”Li-Power, LiHD” har laddoch signalindikering (35):

 Tryck på knappen (36), så ger LED-lamporna

laddindikering.

 Om en LED-lampa blinkar, så är batteriet nästan

urladdat och kräver laddning igen.

Ta bort/sätta in batteriet:

 Gör så här för att sätta in eller ta bort batterierna

på TS 36-18 LTX BL 254: Tryck in upplåsningsknappen (32) och dra ut batteriadaptern (31) ur maskinen.

 Borttagning: Tryck på knappen för batteri-

upplåsning (33) och dra ut batteriet (34).

 Insättning: Skjut på batteriet (34) tills det

snäpper fast.

 På TS 36-18 LTX BL 254 ska du fortsätta att

skjuta in batteri-adaptern (31) tills den snäpper fast.

Anvisningar för TS 36-18 LTX BL 254:

 Använd alltid två påskjutningsbara 18-volts

Metabo-batterier.

 Rekommenderad kapacitet 4,0 Ah och mer.  Vi rekommenderar användning av batterier med

samma detaljnummer.

 Det är tillåtet att använda batterier med olika

effekt (Ah). I det här fallet avgör batteriet med den lilla kapaciteten (Ah) användningstiden/ effekten.

Anvisningar för TS 36 LTX BL 254:

 Rekommenderad kapacitet 4,0 Ah och mer.

(Minsta rekommenderade batteri (kan beställas som tillbehör): LiHD, 36 V, 5,2 Ah)

8. Manövrering

Fara för olyckor! Sågen får endast användas av en person åt gången. Andra personer som ska mata fram eller ta bort arbetsstycken ska stå på säkert avstånd från sågen.

Kontrollera följande innan arbetet påbörjas:

– Batteri – Strömbrytare för start/stopp; – Klyvkil; –Spånhuv; – Hjälpmedel för matning (påskjutare och

handtag).

Använd personlig skyddsutrustning:

– Dammskyddsmask; –Hörselskydd; – Skyddsglasögon.

Stå på rätt ställe under sågning:

– Framtill på manöversidan; – Mitt framför sågen; – Till vänster och vid sidan om inställnings-

anordningen för sågklingan;

– Vid tvåmansdrift måste den ena personen

stå på säkert avstånd från sågen.

Använd följande tillbehör vid behov:

– Lämpliga stöd för arbetsstycken – om ar-

betsstycket kan falla av bordet efter delning;

–Spånutsug.

Undvik följande manövreringsfel:

– Bromsa inte klingan genom att trycka på

den från sidan. Det finns risk för backslag.

– Tryck alltid arbetsstycket mot sågbordet

under sågning och ställ det inte på högkant. Det finns risk för backslag.

– Såga aldrig mer än ett arbetsstycke åt

gången och inte heller buntar med flera stycken. Risken att skada sig är stor när ett stycke slungas iväg okontrollerat av sågklingan.

Risk för indragning! Såga aldrig arbetsstycken med linor, snören, bandkablar eller trådar eller arbetsstycken som innehåller liknande material.

8.1 Ansluta spånsäck/spånutsug/

universalsug

Varning! Vissa sågspånssorter (t.ex. från bok-, ek- och askträ) kan orsaka cancer vid inandning.

Arbeta endast med monterad spånsäck eller ett lämpligt spånutsug i inomhusmiljöer.

Dessutom ska man se till att använda en dammask, eftersom det inte är möjligt att fånga upp respektive suga ut allt sågdamm.

Drift utan spånsäck eller ett lämpligt spånutsug får endast utföras utomhus.

Om du tänker ta maskinen i bruk tillsammans med den medföljande spånsäcken:

 Sätt cyklonavskiljaren (28) med fastsatt

spånsäck (27) på utsugsstosen (29).

 Töm spånsäcken (27) med jämna mellanrum.

Vid tömning måste andningsskydd användas.

Om du tänker ansluta maskinen till ett spånutsug:

Spånsugen ska uppfylla följande krav:

SVENSKA sv

 Passa till utsugsstosens diameter (spånlåda 35/

44 mm);

 Luftvolym  460 m  Undertryck på sågens utsugsstos  530 Pa;  Lufthastighet vid sågens utsugsstos 20 m/s.  Spånutsugets utsugsstosar sitter vid

sågklingans skyddslåda.

 Observera även bruksanvisningen för

spånutsuget!

8.2 Inställning av såghöjd

Varning! Kroppsdelar eller föremål som finns i inställningsområdet kan fastna i den roterande sågklingan! Ställ bara in såghöjden när sågklingan står stilla!

Sågklingans såghöjd måste anpassas till arbetsstyckets höjd: spånhuven måste ligga mot arbetsstycket med den främre underkanten.

 Ställ in såghöjden genom att vrida på (16)

handveven.

Hänvisning: För att utjämna ett eventuellt spel vid såghöjdsinställningen förs klingan till önskat läge underifrån.

8.3 Inställning av sågklingans lutning

Varning! Kroppsdelar, föremål eller maskindelar som finns i inställningsområdet kan fastna i den roterande sågklingan! Ställ bara in såghöjden när sågklingan står stilla!

Sågklingans lutning går att ställa in steglöst mellan -1,5° och 46,5°.

1. Lossa låsarmen (18).

2. Genom att vrida på ratten ställer man in

önskad vinkel på klingan (17).

3. Spärra inställd vinkel genom att sätta fast

låsarmen (18) (Vrid medurs).

/h;

Page 78

SVENSKAsv

-1,5° ... 45° 0° ... 46°

43 8 10

Inställningar vid underskärning

Det finns ett anslag för snedkapningsinställningen vid 0° och 45°. Vinkeln går att öka med 1,5° i båda riktningar vid specialgeringar (underskärningar).

 Dra ut vinkelanslaget (19) och sätt det över

höger excenterskiva = nu går det ställa in snedkapningsvinklar mellan -1,5° och 45°.

 Dra ut vinkelanslaget (19) och sätt det över

vänster excenterskiva = nu går det ställa in snedkapningsvinklar mellan 0° och 46,5°.

PÅ/AV-brytare

 Tillkoppling = Dra brytaren (15) uppåt.  Frånkoppling = Dra brytaren (15) nedåt.

8.4 Ställa in parallellanslaget

Montering görs på styrprofilen på sågens framsida.

– Sätt parallellanslaget (8) höger om sågklingan.

Markeringen i förstoringsglaset visar parallellanslagets inställda skalavstånd till sågklingan.

– Lossa låsarmen (10) på parallellanslaget och

flytta det tills markeringen i förstoringsglaset visar det avstånd du vill ha till sågklingan.

– Finjustering: Genom att vrida på den räfflade

muttern (11) (på främre höger klämdel) kan kapningsbredden ställas in exakt.

Tryck ned låsarmen (10), så låser den.

Låg stödkant:

– För sågning av platta arbetsstycken; – när sågklingan lutar.

Hög stödkant:

– För sågning av höga arbetsstycken.

8.5 Justera visaren på parallellanslaget

1. Rikta parallellanslaget mot klingan.

2. Lossa skruven på parallellanslagets visare.

3. Nolla visaren på parallellanslaget mot skalan, så att de stämmer överens.

4. Dra åt visarskruven på parallellanslaget igen.

Hänvisning:

Undvik att arbetsstycket nyper mot parallellanslaget vid sågning: Flytta parallellanslaget så långt åt höger som möjligt och ställ sedan in den sågbredd du vill ha.

Hänvisning:

Justera parallellanslaget (om det behövs): parallellanslaget ska vara parallellt med sågklingan resp. vidga sig max. 0,3 mm bakåt så att arbetsstycket inte nyper mellan parallellanslag och klingan. Lossa de 2 skruvarna ovanpå parallellanslaget och justera, dra sedan åt igen.

Hänvisning:

Justera parallellanslagets klämkraft (om det behövs): om det bakre klämstycket skulle nypa tidigare eller senare än det främre klämstycket går det att ställa in genom att man vrider på muttern (30). Lossa på muttern (30) så att det bakre klämstycket nyper. Dra åt muttern (30) så att det bakre klämstycket nyper tidigare.

8.6 Ställa in tväranslaget

Tväranslaget (7) skjuts in framifrån i spåret på sågbordet.

Hänvisning:

Vid behov är det möjligt att ställa in tväranslagets (7) friutrymme: Lossa på plastglidens skruvar (45) på tväranslags-styrskenan, skjut på tväranslaget (7) och dra åt skruvarna igen.

8.7 Ställa in bordsbreddningen

Med bordsbreddning (12) ökar uppläggningsytan så att även större arbetsstycken kan hållas fast på ett säkert sätt.

 För att ställa in bordsbreddningen (12) måste

låsarmen (9) lossas.

Skaderisk! Under sågningen måste spärrspaken alltid vara fastspänd.

Avläsning av skala vid arbeten med parallellanslag

Vilken skala sågbredden ska avläsas på beror på hur anslagsprofilen monterats på parallellanslaget:

– Hög stödkant =

Skala med svart skrift mot vit bakgrund.

– Låg stödkant =

Skala med vit skrift mot svart bakgrund.

När sågbredden är kort dras inte utdragsskivorna på bordet ut. Sågbredden avläses alltid på den högra skalan på parallellanslagets visare:

– Hög anliggningskant: Möjliga kapningsbredder

från 0 till 35 cm.

– Låg anliggningskant: Möjliga kapningsbredder

från 0 till 29,5 cm.

När större arbetsstycken ska sågas måste utdragsskivorna (12) dras ut.

1. Flytta parallellanslaget till skalans ändläge.

2. Dra ut bordsbreddningen och ställ in

parallellanslaget på rätt avstånd. Sågbredden avläses alltid på den vänstra skalan vid visaren.

8.8 Ställa in bordsförlängningen

Med bordsförlängning (1) förstoras uppläggningsytan så att även längre arbetsstycken går att styra säkert.

1. Lossa de båda räfflade skruvarna (47), om du

vill dra ut bordsförlängningen.

– Anslagsprofilen (43) måste stå parallellt med

klingan under sågningen och vara spärrat (10) med låsarmen. Tryck ned låsarmen (10), så låser den.

– Räfflade muttrar (44) för infästning av

anslagsprofil. När man har lossat de båda räfflade muttrarna (44) kan man ta bort och flytta på anslagsprofilen:

För vinkelsågning kan tväranslaget justeras i 60° på båda sidorna.

För sågning i vinklar på 45° och 90° finns motsvarande anslag.

För att ställa in en vinkel: Lossa spärrspaken (6) genom att vrida motsols.

Skaderisk! Under sågningen måste spärrspaken vara fastspänd mot tväranslaget.

Tillsatsprofilen kan flyttas och tas av genom att lossa den räfflade muttern (46).

2. Dra ut bordsförlängningen och ställ in på rätt avstånd.

3. Dra åt de båda räfflade skruvarna igen.

8.9 Sågning

Varning! När avståndet mellan klinga och ett parallellanslag är mindre än 150 mm, använd påskjutare.

Page 79

Klämrisk

ʸʼʷÃÃ

646 7

240

Skjut in båda utdragsskivorna helt och hållet och spärra med låsarmen.

Bär maskinen i bordets sidohandtag (48).

SVENSKA sv

– Allt annat reparations- och underhållsarbete än

det som beskrivits ovan skall utföras av behörig reparatör.

Varning! Om utdragsskivan är skadad finns risk för att små föremål kläms fast mellan utdragsskiva och sågklinga och på så sätt blockerar sågen. Byt genast ut trasiga bordsinlägg!

10.1 Byte av sågklinga

Rak sågning

1. Ställ in vinkeln och lås den.

2. Ställ in sågdjupet. Spånhuven ska vila helt på arbetsstycket på framsidan.

3. Om sågklingan är böjd placeras parallellanslaget till vänster om sågklingan och ställs in.

4. Starta sågen.

5. Skjut arbetsstycket rakt bakåt och såga itu det i ett enda arbetsmoment.

6. Slå av maskinen om du inte ska fortsätta att såga.

Vinkelsågning

1. Tväranslaget (7) skjuts in framifrån i spåret på sågbordet.

2. Ställ in önskad vinkel när spärrspaken lossats (6) på tväranslaget och skruva fast spärrspaken igen.

3. Ställ in avståndet i sidled mellan klinga och tillsatsprofil:

Lossa den räfflade muttern (46) och flytta

tillsatsprofilen.

Dra åt de räfflade muttrarna (46).

Varning! Håll inte i skyddsanordningar, utdragna/icke spärrade utdragsskivor eller kontrollelement när du bär maskinen!

Varning! Maskinen ska bäras av två personer (vikt)!

Mobil transport:

 Dra ut handtagen, vrid och snäpp fast.  Dra eller skjut sågen med handtaget

Varning! Strax efter sågningen kan sågklingan vara mycket varm - risk för brännskador! Låt den varma klingan svalna. Sågklingan får inte rengöras med brandfarlig vätska. Risk för skärskador finns även vid stillastående klinga. Använd alltid handskar vid byte av klinga. Observera sågklingans rotationsrikting vid monteringen!

1. Veva upp sågklingan till det översta läget.

2. Demontera spånhuven (5).

3. Vrid skruven (40) moturs, lyft och ta ut

bordsinlägget (2).

4. Vrid klingans spännmutter (50) med fast

nyckel (20) och dra samtidigt upp spaken till klinglåsningen (49) tills den snäpper fast.

4. Pressa arbetsstycket mot tväranslaget.

5. Såga igenom arbetsstycket genom att skjuta fram tväranslaget.

6. Slå av maskinen om du inte ska fortsätta att såga

9. Transport

Varning!

Före transport:

 Stäng av maskinen.  Vänta tills sågklingan har stannat.  Ta ut batteriet.  Demontera påbyggnadsdelar (spånhuv,

spånutsug, cyklonavskiljare, dammsäck). Förvara spånhuven vid sågbordet.

 Klyvkilen måste föras till transportläge. Gör

enligt beskrivningen i kapitel 7.1, men skjut ned klyvkilen (3) fram till anslaget (transportläge).

 Veva ner sågklingan helt.  Ställ in snedkapningsvinkeln på 0° och spärra

med låsarmen.

 Lyft maskinen i stativet och fäll den bakåt. Ställ

maskinen på högkant och fäll in de övre benen. De röda spakarna måste snäppa fast igen.

 Fäll maskinen bakåt och fäll in de undre benen.

De röda spakarna måste snäppa fast igen.

 Fäll in handtagen och ställ upp maskinen.

 Specialfall: Transportera maskinen tillsammans

med MetaLoc. För transporten kan boxen placeras på bordsytan och fästas med de särskilda spännremmarna enligt bilden.

10. Reparation och underhåll

Varning!

Före alla underhålls/rengöringsarbeten:

1.Stäng av maskinen.

2.Vänta tills sågen har stannat.

3.Ta ut batteriet.

– Efter underhålls- och rengöringsarbete skall alla

säkerhetsanordningar kopplas in och kontrolleras.

– Använd bara originaldelar om någon del i sågen

behöver bytas. Reservdelar som inte godkänts av tillverkaren kan orsaka skador. Detta gäller speciellt reservdelar till säkerhetsanordningarna.

5. Håll spaken (49) och skruva av spännmuttern (50) medurs.

6. Ta bort spännmutter (50), yttre klingfläns (51) och klinga från klingaxeln.

7. Rengör klingflänsens fästytor (51) och (52) sågklingan.

Varning! Använd inga rengöringsmedel (t.ex. för att ta bort kådrester) som kan angripa sågens lättmetalldelar. Det kan påverka sågens stabilitet.

8. Skjut på den (52) inre klingflänsen på

motoraxeln.

Page 80

19 18

45°

SVENSKAsv

9. Montera den nya klingan (observera rotationsriktningen!).

Varning! Använd bara sågklingor som uppfyller kraven i Tekniska data och standard EN 847-1 – felaktiga eller skadade sågklingor kan sprängas och slunga iväg delar. Använd aldrig:

– Sågklingor vars tillåtna maxvarvtal ligger

under det obelastade märkvarvtalet för klingaxeln (se Tekniska data);

– Sågklingor tillverkade av snabbstål (HS

eller HSS);

– Använd inte sågklingor vars sågbredd är

mindre eller vars grovlek på stambladet

är större än grovleken på klyvkilen. – Skadade sågklingor; – Klyvklingor.

Varning!

– Sågklingan får endast användas tillsam-

mans med originaldelar. – Använd aldrig lösa reducerbussningar,

då kan sågklingan lossna. – Montera sågklingan så att den är balanse-

rad och inte slår emot eller lossnar.

10.Skjut upp den (51) yttre klingflänsen.

11.Skruva på spännmuttern (50) (vänstergängad!). Vrid spännmuttern (50) med fast nyckel (20) och dra samtidigt upp spaken (49) till klinglåsningen tills den snäpper fast.

12.Håll spaken (49) och skruva åt spännmuttern

ordentligt moturs.

Varning!

– Förläng inte verktyget för fastspänning av

sågklingan.

– Dra inte åt spännskruven genom att slå

på verktyget.

13.Ställ in klyvilen (53) så att den matchar klingmåtten. (Klyvkilsinställning, se 7.1)

14.Sätt fast bordsinlägget (2) och lås fast med skruven (40).

15.Fäst (5) spånhuven.

10.2 Inställing av anslagsbegränsning

1. Ställ in vinkelgränsanslaget (19) för vinkelintervallet 0°/45°.

2. Spärra den inställda vinkeln med (18) låsarmen.

3. Kontrollera vinkeln:

– 0° = vinkelrätt mot sågbordet – 45° med separat vinkelanslag.

Om värdena inte är exakta:

4. Lossa krysskruven (54) på respektive excenterskiva och ställ in tills vinkeln mot sågbordet är exakt 0° i ändlägena (= rätvinkligt) respektive 45°.

5. Dra åt krysskruven på excenterskivan igen.

6. När du ställt in anslagsstoppet, justera även vinkelskalan på framsidan, om det behövs.

Hänvisning:

Ställ in lutningsbegränsningen från -1,5° till 46,5° genom att dra ut lutningsbegränsningsstoppet (19).

10.3 Förvaring av maskinen

Varning! Förvara maskinen utom räckhåll för barn. Förvara maskinen så att den inte kan gå igång av misstag och så att ingen kan skada sig på den där den står.

Varning! Förvara inte maskinen oskyddad utomhus eller i fuktiga arbetslokaler.

10.4 Underhåll Rengöring av sågen

 Avlägsna sågspån och damm med

dammsugare och borste: – på styranordningarna för inställning av

sågklingan; – i motorns ventilationsspringor; – i klingskyddslådan. – Höjdinställning – Lutningsguide – Cyklonavskiljare

Alltid före start

Kontrollera att – Avstånd sågklinga – klyvkil från 3 till 5 mm. – Klyvkilen ligger i linje med klingan. Visuell kontroll, om batteri och batteri-adapter är

oskadda; låt ev. certifierad elektriker byta ut defekta komponenter.

Varje gång du slår av

Kontrollera om sågbladets eftergång överstiger 10 sekunder; överskrider sågbladet eftergångstiden, låt behörig elektriker byta motor.

1 gång/månad (vid daglig användning)

Avlägsna sågspån med dammsugare och pensel; olja in styrelementen något:

– gängstång och styrstänger till höjdinställningen; – vinkelinställningsanordningen.

Var 150 drifttimme

Kontrollera alla skruvförband och spänn vid behov.

Vid behov:

Ställ in guidehylsorna på bordsbenen.  Insexskruvar (55)

vrid medurs = Tröga guider.

 Insexskruvar (55)

vrid moturs = Trögare guider.

 ytterliggare finjustering med gängstift (56).

Ställa in guidehylsorna på främre benfästet:  Vrid insexskruvarna (57) medurs = trögare

guider.

 Vrid insexskruvar (57) moturs =

Trögare guider.

Ställa in guidehylsorna på bakre benfästet:  Vrid insexskruvarna (58) medurs = trögare

guider.

 Vrid insexskruvarna (58) moturs = mer

lättgående guider.

Dra åt insexskruvarna jämnt.

11. Råd och tips

 Provsåga några passande träbitar innan du

börjar såga.

 Placera alltid arbetsstycket på sågbordet så att det

inte kan välta eller vackla (t.e.x. bågformade brädor med den utåtbuktande sidan uppåt).

 Använd ett längdanslag för att såga lika långa

bitar på ett rationellt sätt .

 Håll uppläggningsbordets ytor rena.

12. Problem och felsökning

Varning!

Före byte av tillbehör:

1.Stäng av maskinen.

2.Ta ut batteriet.

3.Vänta tills sågklingan har stannat.

Page 81

Efter byte av sågklinga skall alla säkerhetsanordningar kopplas in och kontrolleras igen.

Motorn startar inte

Återstartspärren har löst ut. Om batteriet stoppas in när maskinen är på eller om strömförsörjningen återupprättas efter ett avbrott, startar inte maskinen:

 Slå av och på maskinen igen. Tomt batteri:  Ladda batteriet när effekten avtar. Motorn överhettad, t.e.x. på grund av slö

sågklinga eller blockering i klingkåpan:  Åtgärda orsaken till överhettningen och låt

maskinen svalna i några minuter. Slå på maskinen igen.

Varvar inte upp

Överlastskydd: arbetsvarvtalet sjunker KRAFTIGT:

 För hög motortemperatur! Kör maskinen på

tomgång tills den har svalnat.

Överbelastningsskydd: Motorn stannar vid sågning:

 Maskinen är överbelastad. Fortsätt arbeta, men

med reducerad belastning.

Angivet högsta varvtal uppnås inte - motorn får inte tillräckligt med batterispänning:

 Ladda batteriet när effekten avtar.

Reducerad sågkapacitet

Sågklingan är slö (sågklingan har ev. anlöpning på sidan):

 Byt sågklinga (se kapitel 10. ”Underhåll”).

Stopp i spånutkast

Utsugningsanläggning saknas eller för låg sugeffekt:

 Anslut utsug eller öka sugeffekten (lufthastighet

 20 m/s) i spånutkastet.

13. Tillbehör

Använd endast original-Metabo-batterier och Metabo-tillbehör.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.

 Klinga till cirkelsåg Power Cut, best.nr: 6.28025 – För grova och mellanfina kapningar vid snabb

frammatning och låg effektförbrukning

– Goda kapningsresultat med längsgående

kapningar i massivt trä

 Klinga till cirkelsåg Precision Cut,

beställningsnummer: 6.28059

– Mycket stort användningsområde inom

träbearbetning

– Ger mycket goda och rena skärningsresultat vid

klyvning och kapning i mjukt och hårt trä

 Laddare: ASC Ultra, ASC 30-36  Batterier med olika kapacitet. Köp bara batterier

som har samma spänning som ditt eget elverktyg: LiHD, 36 V, 6,2 Ah, 6.25344 LiHD, 18 V, 7,0 Ah, 6.25345 LiHD, 18 V, 5,5 Ah, 6.25342 osv.

Det fullständiga tillbehörssortimentet hittar du på www.metabo.com eller i katalogen.

15. Miljöskydd

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt

EU-direktiv 2012/19/EU om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

Du får inte slänga batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren!

Släng aldrig batterier i vatten. Ladda ur batteriet i elverktyget före återvinning.

Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

16. Tekniska data

Förklaringar till uppgifterna finns på sida 3. Förbehåll för tekniska ändringar. U =batterispänning

=varvtal vid tomgång

=max. skärhastighet

W =klyvkilstjocklek D =klingans diameter (utvändigt) d =borrhål för klinga (invändigt) b=sågbredd a = max. tjocklek på sågklingans

T T S L L A A S S M =maskinvikt

Tekniska data ovan tar även hänsyn till toleranserna (motsvarande respektive gällande standard).

elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder.

Typisk A-värderad bullernivå L L K

grundstomme

=såghöjd med lodrät klinga

90°

=såghöjd vid 45° lutning av sågklingan

45°

=svängområde för klinga

x°

=max. sågbredd med parallellanslag

=max. kapningsbredd med vinkelanslag

=mått utan maskinstativ (l x b x h)

=längd på sågbord

=bredd på sågbord

Likström

Utsläppsvärden

Dessa värden medger en bedömning av

=Ljudtrycknivå

=Ljudeffektnivå

, KWA= Onoggrannhet

Använd hörselskydd!

SVENSKA sv

14. Reparation

Varning! Elverktyg kräver av säkerhetsskäl reparation av behörig elektriker!

Metabo-enheter som behöver repareras skickar du till din Metabo-återförsäljare. För adresser, se www.metabo.com.

Du kan hämta reservdelslistor på www.metabo.com.

Page 82

SUOMIfi

Alkuperäiskäyttöohje

Sisällysluettelo

1. Vaatimustenmukaisuusvakuutus

2. Tarkoituksenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeet

5. Yleiskuva

6. Asennus

7. Käyttöönotto

8. Käyttö

9. Kuljetus

10. Huolto ja hoito

11. Vihjeitä ja vinkkejä

12. Ongelmat ja häiriöt

13. Lisätarvikkeet

14. Korjaus

15. Ympäristönsuojelu

16. Tekniset tiedot

1. Vaatimustenmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä pöytäpyörösahat, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Testiraportti *4), myöntävä tarkastuslaitos *5), Tekniset asiakirjat kohdassa *6) – katso sivu 3.

2. Tarkoituksenmukainen käyttö

Pöytäpyörösaha on tarkoitettu massiivipuun, pinnoitetun puun, lastulevyjen, vanerilevyjen ja muiden vastaavien materiaalien pituus- ja poikittaissuuntaiseen sahaukseen.

Metallia saa sahata vain seuraavia rajoituksia noudattaen:

– Ainoastaan soveltuvalla sahanterällä

(katso luku 13.Lisätarvikkeet")

– Ainoastaan ei-rautametalleja

(ei kovametallia tai karkaistua metallia, ei magnesiumia)

Pyöreitä työkappaleita saadaan sahata ainoastaan soveltuvan pidinlaitteen kanssa, koska nämä voivat kääntyä pyörivän sahanterän mukana.

Jos sahataan syrjäsärmällään olevia ohuita työkappaleita, silloin täytyy käyttää sopivaa vastetta turvallisen ohjauksen varmistamiseksi.

Laitetta ei saa käyttää saumaukseen ja uritukseen.

Älä käytä laitetta lovien sahaamiseen (työkappaleessa päättyvä ura).

Älä käytä laitetta upotussahaukseen. Kaikki muunlainen käyttö katsotaan

määräystenvastaiseksi ja on kiellettyjä. Valmistaja ei vastaa mistään vaurioista, jotka aiheutuvat määräysten vastaisesta käytöstä.

Tälle laitteelle tehdyt muutokset tai sellaisten osien käyttö, jotka eivät ole valmistajan tarkastamia ja toimittamia, voivat aiheuttaa käytössä arvaamattomia vahinkoja.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi sähkötyökalusi!

VAROITUS – Lue käyttöohjeet loukkaantumisvaaran vähentämiseksi.

Luovuta sähkötyökalu vain yhdessä näiden

asiakirjojen kanssa edelleen.

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS – Lue kaikki turvallisuusohjeet ja muut ohjeet

huolellisesti läpi. Turvallisuusohjeiden ja muiden

ohjeiden noudattamatta jättäminen voi aiheuttaa

sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten!

Turvallisuusohjeissa käytetty termi "sähkötyökalu" viittaa verkkokäyttöisiin sähkötyökaluihin (verkkojohdolla) ja akkukäyttöisiin sähkötyökaluihin (ilman verkkojohtoa).

3.1 Työpisteen turvallisuus a) Huolehdi työskentelyalueen puhtaudesta ja

hyvästä valaistuksesta. Työpaikan epäjärjestys

tai valaisemattomat työalueet voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää

laitteen hallinnan, jos suuntaat huomiosi muualle.

3.2 Sähköturvallisuus a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä

kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja.

Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

c) Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään

kasvattaa sähköiskun riskiä.

d) Älä käytä liitäntäjohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista laiteosista. Vahingoittuneet tai sotkeutuneet

liitäntäjohdot lisäävät sähköiskun vaaraa.

e) Kun teet sähkötyökalulla töitä ulkona, käytä vain sellaisia jatkojohtoja, jotka on hyväksytty myös ulkokäyttöön. Ulkokäyttöön soveltuvan

jatkojohdon käyttö vähentää sähköiskun vaaraa.

f) Jos sähkötyökalulla on pakko työskennellä kosteassa ympäristössä, käytä siinä tapauksessa vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3.3 Henkilöturvallisuus a) Ole valpas, keskity työhösi ja käytä

sähkötyökaluasi harkiten. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken

tarkkaamattomuus sähkötyökalua käytettäessä saattaa aiheuttaa vakavan loukkaantumisen.

b) Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset

suojavarusteet, kuten pölynsuojat, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet vähentävät käytetyn sähkölaitteen tyypin ja käyttötavan mukaisesti loukkaantumisriskiä.

c) Vältä sähkötyökalun tahatonta käynnistymistä. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Voit aiheuttaa onnettomuuden, jos kannat

sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa.

d) Ota kaikki säätötyökalut ja ruuvitaltat pois ennen kuin käynnistät sähkötyökalun. Työkalu

tai avain, joka on jätetty paikalleen laitteen pyörivään osaan, voi aiheuttaa tapaturmia.

e) Vältä epänormaaleja työskentelyasentoja. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta.

Näin pystyt paremmin hallitsemaan sähköt yökalun odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä

käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien

ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset

voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keruulaitteita voidaan asentaa, varmista, että ne ovat kunnolla paikoillaan ja että niitä käytetään oikealla tavalla. Pölynimurin käyttö voi vähentää pölyn

aiheuttamaa vaaraa.

h) Älä luota hyvään tuuriin ja jätä noudattamatta sähkötyökalun turvaohjeita, vaikka tuntisitkin sähkölaitteen käytön hyvin monen käyttökerran jälkeen. Välinpitämätön

toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osissa.

3.4 Sähkötyökalun käyttö ja käsittely a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopivan

tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.

b) Älä käytä sähkötyökalua, jonka käynnistyskytkin on viallinen. Sähkötyökalu,

jota ei voi enää käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja täytyy korjata.

c) Irrota pistotulppa pistorasiasta ja/tai ota irrotettava akku pois, ennen kuin teet laitteeseen säätöjä, vaihdat lisätarvikeosia tai sijoitat laitteen sivuun. Nämä varotoimenpiteet

estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet sen käyttöön tai jotka eivät ole lukeneet näitä ohjeita.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökaluja ja lisävarusteita huolellisesti. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Korjauta mahdolliset viat ennen laitteen käyttöä. Monien tapaturmien syyt

löytyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina.

Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.

g) Käytä sähkötyökalua, lisätarvikkeita, teriä yms. näiden ohjeiden mukaan. Ota tällöin huomioon työolosuhteet ja suoritettavat tehtävät. Sähkötyökalun käyttö muihin kuin sille

suunniteltuihin käyttötarkoituksiin saattaa johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja kahvojen pinnat kuivina, puhtaina, öljyttöminä ja rasvattomina.

Turvallinen käyttö ja sähkötyökalun hallinta odottamattomissa tilanteissa eivät ole mahdollisia, jos kahvat tai niiden pinnat ovat liukkaita.

3.5 Huolto a) Sähkötyökalun korjaus tulee antaa vain

koulutetun ammattihenkilön tehtäväksi ainoastaan alkuperäisiä varaosia käyttäen.

Näin varmistat, että sähkötyökalu säilyy turvallisena.

4. Erityiset turvallisuusohjeet

4.1 Suojusta koskevat turvallisuusohjeet a) Anna suojuksen olla paikallaan. Suojuksen

on oltava toimintakelpoisessa kunnossa ja oikein asennettuna. Löysät, vaurioituneet tai

toimintakelvottomat suojukset on korjattava tai vaihdettava.

b) Käytä katkaisuun aina sahanterän suojusta ja halkaisukiilaa. Katkaisussa, jossa sahanterä sahaa täydellisesti työkappaleen läpi, suojus ja muut turvavälineet pienentävät loukkaantumisen riskiä.

c) Kiinnitä suojajärjestelmä välittömästi

takaisin suojuksen ja halkaisukiilan poistamisen vaativan työvaiheen (esim. saumauksen) valmistumisen jälkeen. Suojus

ja halkaisukiila pienentävät loukkaantumisen riskiä.

d) Varmista ennen sähkötyökalun päälle

kytkemistä, että sahanterä ei kosketa

Page 83

suojusta, halkaisukiilaa tai työkappaletta.

Näiden osien tahaton kosketus sahanterän kanssa voi johtaa vaaralliseen tilanteeseen.

b) Säädä halkaisukiila tämän käyttöoppaan ohjeiden mukaan. Väärät välit, asema ja kohdistus voivat olla syynä siihen, että halkaisukiila ei estä takaiskua tehokkaasti.

f) Jotta halkaisukiila vaikuttaa, sen on oltava sahausurassa. Liian lyhyihin työkappaleisiin tehtävissä katkaisuissa, jotta halkaisukiila saadaan tehtävään, halkaisukiila ei vaikuta. Takaiskua ei voida estää näissä olosuhteissa halkaisukiilalla.

g) Käytä halkaisukiilalle sopivaa sahanterää. Jotta halkaisukiila vaikuttaa oikein, sahanterän halkaisija on sovittava vastaavaan halkaisukiilaan, sahanterän lehti on ohuempi kuin halkaisijakiila ja hammasväli on suurempi kuin halkaisijakiilan paksuus.

4.2 Sahauksen turvallisuusohjeet a) VAARA: Älä laita sormiasi ja käsiäsi

sahausalueelle äläkä kosketa

sahanterää. Hetken tarkkaamattomuus tai

lipsahdus saattaa ohjata kätesi sahanterää päin ja johtaa vakavaan loukkaantumiseen.

b) Ohjaa työkappaletta ainoastaan sahanterän pyörimissuunnan vastaisesti. Työkappaleen ohjaus sahanterän pyörimissuunnan suuntaisesti pöydän yläpuolella voi johtaa siihen, että työkappale ja käsi vedetään sahanterään.

c) Pituusleikkauksissa älä koskaan käytä

viistevastetta työkappaleen ohjaukseen äläkä koskaan käytä poikkileikkauksissa viistevasteen kanssa lisäksi rinnakkaisvastetta pituusasetuksen.

Samanaikainen työkappaleen ohjaus rinnakkaisvasteessa ja viistevasteessa kasvattaa sahanterän jumiutumisen ja takaiskun mahdollisuutta.

d) Käytä pituusleikkauksissa syöttövoimaa

työkappaleeseen aina vastekiskon ja sahanterän välillä. Käytä työntöpuuta, jos vastekiskon ja sahanterän etäisyys on alle 150 mm ja työntöpuuta, jos etäisyys on alle 50 mm. Tämäntyyppiset "aputyövälineet"

huolehtivat siitä, että kätesi pysyy riittävän kaukana sahanterästä.

e) Käytä ainoastaan valmistajan mukana

toimitettua työntöpuuta tai vastaavaa, joka on valmistettu ohjeiden mukaisesti.

Työntöpuu huolehtii käden ja sahanterän riittävästä etäisyydestä.

f) Älä koskaan käytä vaurioitunutta tai sahattua työntöpuuta. Vaurioitunut työntöpuu voi katketa ja johtaa siihen, että kätesi joutuvat sahanterään.

g) Älä työskentele "kädet vapaana". Käytä

aina rinnakkaisvastetta tai viistevastetta työkappaleen asettamiseen ja johtamiseen.

"Kädet vapaana" tarkoittaa, että työkappaletta tuetaan tai ohjataan käsin rinnakkaisvasteen tai viistevasteen sijaan. Vapaa sahaus johtaa virheelliseen kohdistukseen, jumiutumiseen ja takaiskuun.

h) Älä koskaan koske pyörivään sahanterän ohi tai yli. Työkappaleeseen koskeminen voi johtaa tahattomaan pyörivän sahanterän kosketukseen.

i) Tue pitkiä ja/tai leveitä työkappaleita

sahauspöydän takaa tai leveydeltä, niin että se pysyy vaakatasossa. Pitkät ja/tai leveät

työkappaleet voivat usein kaatua sahauspöydän reunasta, joka johtaa kappaleen hallinnan menetykseen, sahanterän jumiutumiseen ja takaiskuun.

j) Syötä työkappaletta tasaisesti. Älä väännä

tai kierrä työkappaletta. Jos sahanterä on jumissa, kytke sähkötyökalu välittömästi pois päältä, poista akku ja korjaa jumiutumisen aiheuttanut syy. Työkappaleen aiheuttama

sahanterän jumiutuminen voi johtaa takaiskuun tai moottorin jumiutumisen.

k) Älä poista sahattua materiaalia niin kauan kuin saha on käynnissä. Sahattu materiaali voi jäädä kiinni sahanterän ja ohjauskiskon väliin tai tarttua kiinni suojukseen ja vetää poistettaessa sormesi sahanterään. Kytke saha pois päältä ja odota, kunnes sahanterä on pysähtynyt, ennen kuin poistat materiaalin.

I) Käytä työkappaleiden

pitkittäisleikkaukseen ylimääräistä

rinnakkaisvastetta, jos työkappaleen paksuus on alle 2 mm. Ohuet työkappaleet

voivat kiilautua rinnakkaisvasteen alle ja aiheuttaa takaiskun.

4.3 Takaisku – aiheuttajat ja vastaavat turvallisuusohjeet

Takaisku on työkappaleen odottamaton reaktio kiinni olevasta, jumiutuneesta sahanterästä tai työkappaleen vinosta sahauksesta sahanterää kohti, tai jos työkappaleen osa jää jumiin sahanterän ja rinnakkaisvasteen tai muun kiinteän osan väliin.

Useimmissa takaiskutapauksissa työkappale jää kiinni takaosasta, se nousee sahauspöydältä ja sinkoaa käyttäjää kohti.

Takaisku on seuraus pöytäpyörösahan väärästä tai virheellisestä käytöstä. Se voidaan estää sopivilla seuraavaksi kuvatuilla varotoimenpiteillä.

a) Älä koskaan seiso samassa linjassa

sahanterän kanssa. Pysy aina sillä sahanterän puolella, jolla on myös ohjauskisko. Takaiskusta työkappale voi singota

kovalla nopeudella sahanterän kanssa samassa linjassa olevia henkilöitä päin.

b) Älä koskaan koske sahanterän yli tai

taakse vetääksesi tai tukeaksesi työkappaletta. Tämä voi johtaa tahattomaan

sahanterän kosketukseen tai takaiskuun, niin että sormesi vedetään sahanterään.

c) Älä koskaan pidä ja paina sahattavaa työkappaletta pyörivää sahanterää vastaan. Sahattavan työkalun painaminen sahanterään johtaa jumiutumiseen ja takaiskuun.

c) Kohdista ohjauskisko sahanterän suuntaisesti. Kohdistamaton ohjauskisko painaa työkappaletta sahanterään ja aiheuttaa takaiskun.

e) Käytä peitetyssä sahauksessa (esim.

saumauksessa) lisäohjainta, jotta voit ohjata työkappaletta pöytää ja vastekiskoa vasten.

Lisäohjaimella voit tarkistaa paremmin työkappaleen takaiskun.

f) Tue suuret levyt pienentääksesi takaiskun vaaraa sahanterän jumiutumistapauksessa. Suuret levyt voivat taipua oman painonsa alla. Levyt on tuettava molemmilta puolilta, sekä sahausuran läheltä että reunoilta.

g) Ole erityisen varovainen kierteisten,

solmuisten, vääntyneiden työkappaleiden sahauksessa tai joissa ei ole suoraa reunaa, jonka voisit ohjata viistevasteella tai vastekiskoa pitkin. Vääntynyt, solmuinen tai

kierteinen työkappale on epävakaa ja johtaa sahausuran virheelliseen kohdistukseen sahanterän kanssa, jumiutumiseen ja takaiskuun.

h) Älä koskaan sahaa useita työkappaleita

päällekkäin tai peräkkäin pinottuja työkappaleita. Sahanterä voi tarttua yhteen tai

useampaan osaan ja aiheuttaa takaiskun. i) Kun haluat käynnistää sahan, joka on

työkappaleessa kiinni, laita sahanterä sahausuran keskelle niin, etteivät sahanterän hampaat ole tarttuneet työkappaleeseen.

Mikäli sahanterä on jumiutunut paikalleen, se voi nostaa työkappaletta ja aiheuttaa takaiskun, kun käynnistät sahan uudelleen.

j) Pidä sahanterät puhtaina, terävinä ja

riittävästi rajoitettuina. Älä koskaan käytä vääntyneitä sahanteriä tai sahanteriä, joiden hampaat ovat murtuneet tai katkenneet.

Terävät ja oikein rajoitetut sahanterät pienentävät jumiutumisen, kiinni jäämisen ja takaiskun vaaraa.

4.4 Turvallisuusohjeet pöytäpyörösahan käyttöön

a) Kytke pöytäpyörösaha pois päältä ja irrota akku ennen kuin poistat pöytäosan, vaihdat sahanterän, teet asetuksia halkaisukiilaan tai sahanterän suojukseen tai jos jätät koneen ilman valvontaa. Turvatoimenpiteet on

tarkoitettu onnettomuuksien välttämiseksi. b) Älä koskaan anna pöytäpyörösahan käydä

ilman valvontaa. Kytke sähkötyökalu pois päältä äläkä poistu sen vierestä ennen kuin se on pysähtynyt täydellisesti. Valvomatta

pyörivä saha aiheuttaa kontrolloimattoman vaaran.

c) Aseta pöytäpyörösaha paikkaan, joka on

tasainen ja hyvin valaistu ja jossa itse voit seistä turvallisesti ja tasapainossa.

Asennuspaikassa on oltava riittävästi tilaa siinä käytettävien työkappaleiden kokojen hyvään

SUOMI fi

käsittelyyn. Työpaikan epäjärjestys ja valaisemattomuus sekä epätasainen, liukas lattia voivat johtaa tapaturmiin.

d) Poista sahanpuru ja sahajauho

sahauspöydän alta ja/tai pölynimurista.

Kerääntynyt sahajauho on palamiskykyistä ja voi syttyä itse palamaan.

e) Varmista pöytäpyörösaha. Varmistamaton pöytäpyörösaha voi liikkua tai kaatua.

d) Poista säätötyökalut, puujätteet jne.

pöytäpyörösahalta ennen kuin käynnistät sen. Häiriötekijät tai mahdolliset jumiutumiset

voivat olla vaarallisia. g) Käytä aina oikeankokoisia sahanteriä ja

sopivalla kiinnitysaukolla (esim. tähdenmuotoinen tai pyöreä). Sahanterä, joka

ei sovi sahan asennusosaan, pyörii epätasaisesti ja johtaa kontrollin menetykseen.

h) Älä koskaan käytä viallisia tai vääriä

sahanterän asennusmateriaaleja, kuten laippoja, aluslaattoja, ruuveja tai muttereita.

Tämä sahanterän asennusmateriaali on valmistettu erityisesti tätä sahaa varten käyttöturvallisuuden ja optimaalisen tehon takaamiseksi.

i) Älä koskaan seiso pöytäpyörösahan päällä äläkä käytä sitä rappuna. Sähkötyökalun kaatuminen tai sahanterän tahaton koskettaminen voi aiheuttaa vakavia loukkaantumisia.

j) Varmista, että sahanterä on asennettu

oikeaan pyörimissuuntaan. Älä käytä hiomalaikkoja tai teräsharjoja yhdessä pöytäpyörösahan kanssa. Sahanterän

epäasianmukainen asennus tai suosittelemattomien lisätarvikkeiden käyttö voi johtaa vakaviin loukkaantumisiin.

4.5 Lisäturvallisuusohjeet

– Tämä ohjekirja on suunnattu teknisten

perustietojen omaaville henkilöille, laitteiden käsittelyssä kuten tässä kuvattu. Mikäli sinulla ei ole minkäänlaista kokemusta tällaisista laitteista, pitäisi sinun ensin pyytää kokemuksen omaavan henkilön apua.

– Valmistaja ei ota mitään vastuuta vaurioista,

jotka aiheutuivat siitä, ettei tätä käyttöohjetta huomioitu.

Tässä käyttöohjeessa olevat tiedot ovat merkitty seuraavasti:

Vaara! Varoitus henkilövahingoista tai ympäristövahingoista.

Sähköiskuvaara! Varoitus sähköisyydestä johtuvista henkilövahingoista.

Vaara!

Varoitus ruumiinosien tai vaatetuk-

sen sisäänvedosta johtuvista henki-

lövahingoista.

Huomio!

Varoitus esinevahingoista.

Ohje:

Täydentävät informaatiot.

 Huomioi kappaleissa olevat erityiset

turvallisuusohjeet.

 Huomioi tarvittaessa pyörösahan käyttöä

koskevat lakisääteiset ohjeistot tai tapaturmantorjuntamääräykset.

Yleiset vaarat!

 Ota ympäristötekijät huomioon.  Käytä pitkiä työkappaleita sahattaessa

soveltuvia työkappaleen tukia.

 Tätä laitetta saavat käyttää vain henkilöt, jotka

ovat perehtyneet pyörösahoihin ja huomioivat jatkuvasti sahan käyttöön liittyvät vaarat. Alle 18-vuotiaat henkilöt saavat käyttää tätä laitetta ammattikoulutuksen yhteydessä, ainoastaan kouluttajan valvonnan alaisuudessa.

 Pidä ulkopuoliset, varsinkin lapset, poissa

koneen vaara-alueilta. Älä anna muiden henkilöiden koskettaa laitetta tai akkua käytön aikana.

 Vältä sahanterän hampaiden ylikuumenemista.  Vältä muovia sahatessa muovin sulamista.

Page 84

SUOMIfi

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

 Suorita kiilojen sahaus ainoastaan sopivalla

apuvasteella.

Sähkövirrasta aiheutuva vaara!

 Älä jätä tätä laitetta sateeseen.

Älä käytä tätä laitetta kosteassa tai märässä ympäristössä.

Puupölystä johtuvat vaarat!

 Tietyt puupölytyypit (esim. tammi, pyökki ja

saarni) voivat sisään hengitettäessä aiheuttaa syöpää. Työskentele ainoastaan imulaitteiston kanssa. Imurin täytyy vastata luvussa 8.1 mainittuja arvoja.

Melun aiheuttama vaara!

 Käytä kuulosuojaimia.  Pidä huolta siitä, ettei halkaisukiila ole taipunut.

Taipunut halkaisukiila painaa työkappaletta sivuttain sahanterää vasten. Tämä aiheuttaa melua.

Liikkuvien osien aiheuttama

loukkaantumis- ja puristumisvaara!

 Älä ota tätä laitetta käyttöön, ilman asennettuna

olevaa suojalaitteistoa.

 Pidä aina riittävä etäisyys sahanterään. Käytä

tarvittaessa soveltuvaa syöttöapuvälinettä. Pidä käytön aikana riittävää etäisyyttä pyöriviin rakenneosiin.

 Odota kunnes sahanterä on pysähtynyt, ennen

kuin poistat pieniä työstettävien kappaleiden paloja, puujäänteitä yms. työalueelta.

 Älä jarruta pysähtyvää sahanterää sivusta

painamalla.

 Kytke kone pois päältä ja poista akku ennen

kuin kuljetat konetta tai suoritat minkäänlaisia asetuksia, varustusten muutoksia, huollon tai puhdistuksen.

 Varmistu, että päällekytkettäessä (esimerkiksi

huoltotöiden jälkeen) laitteessa ei ole enää asennustyökaluja tai löysiä osia.

Loukkaantumisvaara myös

pysähtyneenä olevaan leikkuutyökaluun!

 Käytä suojakäsineitä leikkuutyökalun vaihdon

aikana.

 Säilytä sahanteriä siten, ettei kukaan voi loukata

itseään niihin.

Työkappaleiden takaiskun vaara!

 Tee töitä vain oikein asetetun halkaisukiilan

kanssa.

 Älä kanttaa työkappaletta.  Huolehdi siitä, että sahanterä soveltuu

työkappaleen materiaalille.

 Sahaa ohuita tai ohuita työstettäviä kappaleita

ainoastaan hienohampaisilla sahanterillä.

 Käytä ainoastaan teräviä sahanteriä.  Tarkasta epävarmoissa tilanteissa, ettei

työkappaleessa ole vieraita esineitä (esimerkiksi nauloja tai ruuveja).

 Sahaa ainoastaan mitoiltaan sen kokoisia

työkappaleita, joita voidaan turvallisesti pitää kiinni sahauksen aikana.

Vaara!

 Huomioi käytön aikana, etteivät laitteen pyörivät

rakenneosat voi koskettaa mihinkään ruumiinosaan tai vaatetukseen ja vetää sitä sisään (ei solmioita, ei käsineitä, ei vaatetusta pitkillä hihoilla; pitkähiuksisien henkilöiden on ehdottomasti käytettävä hiusverkkoa).

 Älä koskaan sahaa työkappaleita, joissa on

– vaijereita, – naruja, – hihnoja, – johtoja tai – teräslankoja tai jotka sisältävät tämänkaltaisia

materiaaleja.

Riittämättömästä henkilökohtaisesta

varustuksesta aiheutuvat vaarat!

 Käytä kuulosuojaimia.  Käytä suojalaseja.  Käytä pölysuojamaskia.  Käytä soveltuvaa työvaatetusta.  Työskenneltäessä ulkona on suositeltavaa

käyttää liukumattomia jalkineita.

Pölyrasituksen vähentäminen:

 Tällä koneella työskenneltäessä muodostuvat

hiukkaset voivat sisältää aineita, jotka aiheuttavat syöpää, allergisia reaktioita, hengitystiesairauksia, syntymävaurioita tai muita lisääntymisvaurioita. Aineiden joitakin esimerkkejä ovat: lyijy (lyijypitoinen maali), puuntyöstön lisäaineet (kromaatti, puunsuojaaineet), jotkut puut (kuten tammen tai pyökin pöly).

 Riski riippuu siitä, kuinka kauan käyttäjä tai

läheisyydessä olevat henkilöt ovat altistuneina rasitukselle.

 Älä anna hiukkasten päästä elimistöön.  Toimenpiteet näille aineille altistumisen

vähentämiseksi: Huolehdi työpaikan hyvästä tuuletuksesta ja käytä tarkoituksenmukaisia suojavarusteita, kuten hengityssuojia, jotka soveltuvat mikroskooppisten pienten hiukkasten suodatukseen.

 Ota huomioon myös materiaaleja, henkilöitä,

käyttökohdetta ja käyttöpaikkaa koskevat määräykset (esim. työturvallisuusmääräykset, hävittäminen).

 Kerää muodostuvat hiukkaset niiden

muodostumispaikalla, älä levitä niitä ympäristöön.

 Käytä mukana toimitettua

pölynkeräysjärjestelmää ja sopivaa pölynimua. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää.

 Vähennä pölyn muodostumista seuraavasti:

– Älä suuntaa vapautuvia hiukkasia ja koneen

poistoilmaa itseäsi, lähellä olevia henkilöitä tai

kerättyä pölyä päin. – Käytä imuria ja/tai ilmanpuhdistinta. – Tuuleta työpiste hyvin ja pidä puhtaana

imuroimalla. Lakaisu tai puhaltaminen levittää

pölyä. – Imuroi tai pese suojavarusteet. Älä puhalla,

pudista tai harjaa niitä.

Turvallisuus vaarantuu, jos laitteeseen tehdään teknisiä muutoksia tai siinä käytetään osia, joita valmistaja ei ole tarkastanut ja hyväksynyt.

 Asenna tämä laite noudattaen tarkasti tätä

käyttöohjetta.

 Käytä ainoastaan valmistajan hyväksymiä osia.

Tämä koskee erityisesti: – Sahanterät (tilausnumerot katso luku 13.

Lisätarvikkeet);

– Turvalaitteet.

 Älä tee osiin mitään muutoksia.

Laitteen vioista aiheutuvat vaarat!

 Hoida laitetta ja tarvikkeita huolellisesti.

Noudata huoltomääräyksiä.

 Tarkasta laite mahdollisten vaurioiden varalta

ennen jokaista käyttöä: Ennen laitteen käyttämistä täytyy turvalaitteiden, suojalaitteiden tai vähäisesti vaurioituneiden osien moitteeton ja tarkoituksenmukainen toiminta tarkastaa. Tarkasta, toimivatko liikkuvat osat moitteettomasti ja etteivät ne ole jumissa. Kaikkien osien täytyy olla asennettuna oikein ja niiden tulee täyttää kaikki niille asetetut vaatimukset, jotta laitteen moitteeton käyttö varmistettaisiin.

 Vaurioituneet suojalaitteet tai osat täytyy korjata

tai vaihtaa asianmukaisesti, valtuutetun ammattikorjaamon toimesta. Anna asiakaspalvelukorjaamon vaihtaa vaurioituneet virtakytkimet. Älä käytä laitetta, mikäli virtakytkintä ei voida kytkeä päälle tai pois päältä.

Tukkeuttavista työkappaleista tai

niiden osista aiheutuva vaara!

Jos tukkeuma pääsee syntymään:

1. kytke laite pois päältä

2. poista akku

3. käytä käsineitä

4. Poista tukkeuma sopivilla työkaluilla.

4.6 Symbolit laitteella

Tiedot tyyppikilvellä:

a Valmistaja bSarjanumero c Laitteen nimi d Moottoritiedot (Katso myös "Tekniset tiedot") e CE-merkki – tämä laite täyttää EU-direktiivien

vaatimukset vaatimuksenmukaisuusvakuutuksen

mukaisesti fValmistusvuosi g Kierrätysmerkki – laitteen voi toimittaa

valmistajalle hävitettäväksi h Sallittujen sahanterien mitat

Turvallisuusmerkit

Vaara! Seuraavien varoitusten laiminlyönti voi johtaa vakaviin vammoihin tai esinevaurioihin.

Lue käyttöohje.

Älä kosketa liikkuvaa sahanterää.

Käytä suojalaseja ja Käytä kuulonsuojaimia.

Älä käytä laitetta kosteassa tai märässä ympäristössä.

4.7 Turvalaitteet Halkaisukiila

Halkaisukiila (3) estää nousevia sahanhampaita tarttumasta kappaleeseen ja sinkoamasta sitä käyttäjää kohti.

Halkaisukiilan on oltava aina asennettuna käytön aikana.

Purusuojus

Purusuojus (5) suojaa sahanterän tahattomalta koskettamiselta ja estää puruja lentämästä ympäriinsä.

Lastusuojan on oltava aina asennettuna käytön aikana.

Syöttökeppi

Työntöpuu (13) toimii käden pidennyksenä, jolla saat työnnettyä työkappaleen turvallisesti sahanterän vieritse ja joka suojaa sahanterän tahattomalta koskettamiselta.

Page 85

Työntökeppiä on käytettävä aina, kun etäisyys

ʸʼʷÃÃ

240

sahanterän ja rinnakkaisvasteen välillä on alle 150 mm.

Syöttökeppiä täytyy ohjata 20° … 30°:een kulmassa sahapöydän pintaan nähden.

Kun työntöpuuta ei käytetä, se tulee laittaa koneessa olevaan säilytyspaikkaansa.

Kun syöttökeppi on vaurioitunut, täytyy se vaihtaa.

5. Yleiskuva

Katso sivua 2.

1 Pöydän pidennys 2 Sahausalusta 3 Halkaisukiila 4 Kiristysvipu purusuojuksen kiinnittämiseen 5 Purusuojus 6 Kiristyskahva poikkivasteen kiinnitystä varten 7 Poikittaisvaste 8 Rinnakkaisvaste

9 Kiristysvipu pöydän levennystä varten 10 Kiristysvipu rinnakkaisvasteen kiinnitykseen 11 Pyälletty mutteri rinnakkaisvasteen

hienosäätöön 12 Pöydän levennyskappale 13 Syöttökeppi 14 Työntöpuun säilytyspaikka 15 Päälle-/poiskytkin 16 Sahauskorkeuden säätökampi 17 Kallistuskulman säätöpyörä 18 Kiristysvipu kallistuskulman lukitsemiseksi 19 Kallistusrajoittimen pidätin 20 Kiintoavain 21 Poikittaisvasteen säilytyspaikka 22 Purusäkin säilytyspaikka 23 Purusuojuksen säilytyspaikka 24 Rinnakkaisvasteen säilytyspaikka 25 Jalustan jalka/kahva 26 Poistosyklonin säilytyspaikka 27 Sahanpurupussi 28 Poistosykloni 29 Imuistukka 30 Säätöruuvi (rinnakkaisvasteen kiristykseen) 31 Akkuadapteri (2 x 18 V) * 32 TS 36-18 LTX BL 254: Vapautuspainike

akkuadapterin ulosvetämiseen * 33 Akun lukituksen vapautuspainike * 34 Akku * 35 Kapasiteetti- ja signaalinäyttö * 36 Kapasiteettinäytön painike *

* varustelukohtainen/mallikohtainen

6. Asennus

5. Taita molemmat alemmat pöydänjalat auki. Paina sitä varten punaista kääntövipua (37) alaspäin (voidaan tehdä jalalla tai kädellä) ja käännä pöydänjalat alaspäin.

6. Kallista laitetta hieman taaksepäin ja paina molempia pöydänjalkoja alaspäin. Punaisten kääntövipujen (37) täytyy lukkiutua.

7. Taita molemmat ylemmät pöydänjalat auki. Työnnä sitä varten punaiset kääntövivut (38) oikealle ja käännä pöydänjalat alaspäin. Punaisten kääntövipujen täytyy lukkiutua.

8. Ota sahan ylemmän telinerungon keskeltä kiinni. Vedä saha ylös ja aseta lattialle. (Pidä jalkaterän kanssa vastaan säätöjalasta, jotta saha ei pääse luistamaan ylösnoston yhteydessä).

SUOMI fi

9. Kompensoi lattian epätasaisuudet säätöjalalla (39).

7. Käyttöönotto

Ohje:

Ensimmäisessä käynnistyksessä kumilastut voivat sinkoutua ulos. Tämä on mallista riippuvaista ja harmitonta.

7.1 Asennus

Halkaisukiilan säätö (tarvittaessa)

Ohje:

Halkaisukiila (3) on jo toimituksen yhteydessä säädetty oikein. Kohdistus käyttöönoton yhteydessä on tarpeellista ainoastaan silloin, kun halkaisukiilan säätö on muuttunut kuljetuksessa.

1. Veivaa sahanterä kokonaan ylös.

2. Käännä ruuvia (40) vastapäivään, nosta pöytäosaa (2) ja poista se.

Seiso tukevasti ja säilytä aina

tasapainoinen asento. Pystytys ilman konejalustaa:

1. Nosta laite kahden ihmisen voimin ulos pakkauksestaan.

2. Aseta saha tukevalle pöydälle tai työpenkille.

3. Ruuvaa saha kiinni pöytään tai työpenkkiin.

Pystytys konejalustan kanssa:

1. Nosta laite kahden ihmisen voimin ulos pakkauksestaan.

2. Aseta laite lattialle.

3. Nosta laitetta kahvoista ja käännä kyljelleen

4. Vedä kahvat (25) ulos, käännä ja lukitse paikalleen.

3. Avaa pidätinvipu (41) (käännä

vastapäivään!).

4. Vedä halkaisukiila (3) alemmasta kuljetusasennosta ylös vasteeseen asti.

Page 86

SUOMIfi

max. 5 mm

542

53 4

5. Tarkasta halkaisukiilan kohdistus: – Sahanterän ulkoisen reunan ja halkaisukiilan

välin on oltava 3–5 mm.

– halkaisukiilan täytyy olla kohdakkain

sahanterän kanssa.

Vaara! Halkaisukiila kuuluu turvalaitteisiin ja sen täytyy vaarattoman käytön takaamiseksi olla aina oikein asennettuna.

6. Kiristä pidätinvipu (41) (käännä

myötäpäivään!).

Säädä sivuttainen kohdistus (vain tarvittaessa): Halkaisukiilan (3) ja sahanterän täytyy olla tarkasti samalla linjalla.

7. Avaa kolme kuusiokoloruuvia (42).

8. Suuntaa halkaisukiila (3) samaan linjaan

sahanterään nähden.

9. Kiristä kolme kuusiokoloruuvia (42).

10.Kiinnitä pöytäosa (2) ja lukitse ruuvilla (40).

Purusuojuksen asennus

1. Veivaa sahanterä kokonaan ylös.

2. Asenna purusuojus (5) halkaisukiilassa (3)

olevaan etumaiseen kiinnityskohtaan.

3. Kiristä purusuojus kiristysvivulla (4) tiukasti

kiinni.

Sahausalustan korkeuden säätö (tarvittaessa)

Sahausalusta (2) on säädetty oikein, kun sen pinta on 0–0,7 mm pöydän pinnan alapuolella.

Korkeuden säätöä varten väännä neljää ruuvia sahausalustan (2) kulmissa.

7.2 Akku

Vaara! Sähköjännite  Ota laite käyttöön ainoastaan kuivassa

ympäristössä.

 Lataa akku (34) ennen käyttöä.  Lataa akku uudelleen sen tehon laskiessa.  Optimaalinen säilytyslämpötila on 10 ... 30

°C.

 Poista akku viallisesta koneesta.  Poista akku laitteesta ennen säätöjen,

tarvikevaihdon, huollon tai puhdistuksen suorittamista.

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

Älä käytä viallisia tai vääntyneitä

akkuja!

 Älä avaa akkuja!  Älä koske akun koskettimiin äläkä oikosulje

niitä!

Viallisesta litiumioniakusta voi valua ulos lievästi hapanta, syttyvää nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla

vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

 Vältä tahatonta käynnistämistä: varmista,

että päälle-/poiskytkin on pois päältä akkua kiinnitettäessä.

 Li-Ion-akkujen lähettämiseen sovelletaan

vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää nykyisin voimassaolevista määräyksistä, kun lähetät Li-Ion-akkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta.

 Lähetä akku vain, kun kotelo on ehjä eikä

nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista koskettimet oikosulun estämiseksi (esimerkiksi tarranauhalla eristämällä).

Litiumioniakku ”Li-Power, LiHD” on varustettu kapasiteetti- ja signaalinäytöllä (35):

 Painiketta (36) painamalla LED-valoilla

näytetään lataustila.

 Jos jokin LED-valo vilkkuu, akku on lähes tyhjä

ja se täytyy ladata uudelleen.

Akun poistaminen, paikoilleen asettaminen:

 Akun asentaminen tai poistaminen laitteessa TS

36-18 LTX BL 254: paina vapautuspainiketta (32) ja vedä akkuadapteri (31) ulos koneesta.

 Poisto: Paina akun vapautusta (33) ja vedä

akku (34) ulos.

 Kiinnittäminen: Työnnä akku (34) paikalleen

siten, että se lukittuu.

 TS 36-18 LTX BL 254: työnnä akkuadapteri (31)

jälleen paikoilleen, niin että se lukittuu.

Huomautukset koneelle TS 36-18 LTX

BL 254:

 Käytä aina kahta Metabon 18V-liukuakkua.  Suositeltu kapasiteetti on 4,0 Ah tai suurempi.  On suositeltavaa käyttää akkuja samalla

asianumerolla.

 On sallittua käyttää akkuja eri kapasiteeteilla

(Ah). Tässä tapauksessa pienemmän kapasiteetin (Ah) akku määrittää käyttöajan/ tehon.

Huomautukset koneelle TS 36 LTX BL

254:

 Suositeltu kapasiteetti on 4,0 Ah tai suurempi.

(Pienin suositeltu akku (saatavana lisävarusteena): LiHD, 36 V, 5,2 Ah)

8. Käyttö

Onnettomuusvaara! Sahaa saa käyttää ainoastaan yksi henkilö kerrallaan. Muita henkilöitä saa olla vain

etäällä sahasta antamassa tai vastaanottamassa työkappaleita.

Ennen työskentelyn aloittamista tarkasta seuraavien osien moitteeton kunto:

–Akku – käyttökytkin – halkaisukiila – purusuojus – ohjausapuvälineet (työntöapuväline,

työntöpuu ja kahva).

Käytä henkilökohtaista suojavarustusta:

– pölysuojamaskia; – kuulosuojaimia; – suojalaseja.

Työskentele oikeassa asennossa ja paikassa:

– edessä käyttöpuolella – suoraan sahan edessä – sahanterän suunnasta vasemmalla – kahden henkilön käyttäessä konetta toi-

sen henkilön täytyy olla riittävän etäällä sahasta.

Käytä työskennellessä tarvittaessa:

– sopivia työkappaletukia – jos työkappa-

leet putoavat muuten katkaisun jälkeen pöydältä;

– puruimuria.

Vältä seuraavia tyypillisiä käyttövirheitä:

– Älä jarruta sahanterää painamalla sitä si-

vusuunnasta. Muuten syntyy takaiskuvaara.

– Paina työstettävä kappale sahatessasi

koko ajan pöytää vasten äläkä kallista sitä. Muuten syntyy takaiskuvaara.

– Älä koskaan sahaa useita eri kappaleita

yhtäaikaisesti – älä myöskään nippuja, jotka koostuvat useista irtokappaleista. On olemassa onnettomuusvaara, kun sahanterä ottaa kontrolloimattomasti kiinni yksittäisiin kappaleisiin.

Vaara! Älä koskaan sahaa työkappaleita, joilla on vaijereita, naruja, hihnoja, johtoja tai teräslankoja, tai jotka sisältävät tällaisia materiaaleja.

8.1 Purusäkin/purunimulaitteiston/

yleisimurin kiinnittäminen

Vaara! Tiettyjen puupölylaatujen (esim. pyökki, tammi ja saarni) sisäänhengittäminen saattaa aiheuttaa syöpää.

Työskentele suljetuissa tiloissa ainoastaan asennetulla purusäkillä tai sopivan purunimulaitteiston kanssa.

Käytä lisäksi pölysuojaa, koska kaikkea sahanpurua ei pystytä keräämään tai imemään.

Käyttö ilman purusäkkiä tai sopivaa purunimulaitteistoa on mahdollista vain ulkona.

Kun otat laitteen käyttöön mukana toimitetulla sahanpurupussilla:

 Kytke poistosykloni (28) kiinnitetyllä purusäkillä

(27) imuistukkaan (29).

 Tyhjennä purusäkki (27) säännöllisesti. Käytä

tyhjentäessäsi pölysuojaa.

Kun liität laitteen sahanpuruimuriin:

Imurin täytyy täyttää seuraavat vaatimukset:  Sopiva imuistukan halkaisijaan (purulaatikko 35/

44 mm)

 Ilmamäärä  460 m  Sahan imuistukan alipaine  530 Pa  Sahan imuistukan ilmannopeus 20 m/s.  Purunimun imuistukat sijaitsevat sahanterän

suojakotelossa.

 Noudata myös sahanpuruimurin käyttöohjetta!

Page 87

8.2 Sahauskorkeuden säätö

18 17

-1,5° ... 45° 0° ... 46°

43 8 10

Vaara! Jos jokin ruumiinosa tai esine on sahanterän säätöalueella, se voi tarttua pyörivään terään! Säädä sahauskorkeutta vain silloin, kun terä ei pyöri!

Sahanterän sahauskorkeus täytyy sopeuttaa työkappaleen korkeuteen: Purusuojuksen alareunan täytyy olla työkappaleen päällä.

 Säädä sahauskorkeus käsikampea (16)

kiertämällä.

Käyttökytkin

 Päällekytkentä = vedä kytkin (15) ylös.  Poiskytkentä = paina kytkin (15) alas.

SUOMI fi

Korkea kynnys:

–korkeiden työkappaleiden sahaamiseen.

8.5 Rinnakkaisvasteen osoittimen säätö

1. Kohdista rinnakkaisvaste sahanterään.

2. Löysää rinnakkaisvasteen osoittimen ruuvi.

3. Laita rinnakkaisvasteella oleva osoitin ja asteikkonauhalla oleva "0" kohdakkain.

4. Kiristä rinnakkaisvasteen osoittimen ruuvi jälleen pitävästi kiinni

Ohje:

Estääksesi työkappaleen jumiutumisen rinnakkaisvasteen kanssa sahattaessa: siirrä rinnakkaisvaste täysin oikealle ja säädä sitten halutulle sahausleveydelle.

Ohje:

Suuntaisohjaimen säätö (tarvittaessa): Jotta työkappale ei jumiutuisi suuntaisohjaimen ja sahanterän väliin, suuntaisohjain täytyy kohdistaa yhdensuuntaiseksi sahanterään nähden, tai säätää enint. 0,3 mm taaksepäin avautuvasti. Avaa säätöä varten 2 ruuvia suuntaisohjaimen yläpuolelta, ja kiristä sitten jälleen pitävästi paikoilleen.

Ohje: Mahdollisen välyksen tasoittamiseen sahauskorkeuden säädössä aja sahanterä aina alakautta haluttuun asentoon.

8.3 Sahanterän kallistuksen säätäminen

Vaara! Jos jokin ruumiinosa, esine tai laitteen osa on sahanterän säätöalueella, se voi tarttua pyörivään terään! Säädä sahanterän kallistusta vain silloin, kun terä ei pyöri!

Sahanterän kallistus voidaan säätää -1,5°...46,5° välillä.

1. Löysää kiristysvipu (18).

2. Säädä haluttu sahanterän kallistus käsipyörää

(17) kiertämällä.

8.4 Rinnakkaisvasteen säätö

Asennus tapahtuu sahan etupuolella olevalle ohjausprofiilille.

– Sijoita rinnakkaisvaste (8) oikealle sahanterään

nähden. Merkintä suurennuslasissa näyttää rinnakkaisvasteen säädetyn välin sahanterään nähden asteikolla.

– Avaa rinnakkaisvasteen kiristysvipu (10) ja siirrä

rinnakkaisvastetta, kunnes suurennuslasissa oleva merkintä näyttää sahanterään nähden halutun välin.

– Hienosäätö: pyällettävää mutteria (11)

kääntämällä (etumaisessa kiinnityselementissä oikealla) voidaan säätää tarkkaan sahausleveys.

Paina sitä varten kiristysvipu (10) alas.

– Vasteprofiilin (43) täytyy olla rinnakkaisvasteen

kanssa sahattaessa rinnakkain sahanterään nähden ja sen täytyy olla lukittuna kiristysvivulla (10). Paina sitä varten kiristysvipu (10) alas.

– Pyälletyt mutterit (44) vasteprofiilin kiinnitystä

varten. Molempien pyällettyjen muttereiden (44) avaamisen jälkeen vasteprofiili voidaan ottaa pois ja laittaa eri asentoon:

Ohje:

Rinnakkaisvasteen puristusvoiman säätö (tarvittaessa): Jos takimmainen kiristyskappale halutaan kiinnittää ennen etumaista kiristysosaa tai sen jälkeen, se voidaan säätää mutteria (30) kääntämällä. Irrota mutteri (30), jotta takimmainen kiristysosa kiinnitetään myöhemmin. Kiristä mutteria (30), jotta takimmainen kiristysosa kiinnitetään aikaisemmin.

8.6 Poikittaisvasteen säätö

Poikittaisvaste (7) työnnetään edestä sahauspöydän uraan.

Kulmasahauksia varten voidaan poikittaisvastetta säätää molemmille puolille 60°.

Kulmien 45° ja 90° kulmasahaukseen on olemassa vastaavat vasteet.

Kulman säätämiseksi: Löysää kiristyskahva (6) kääntämällä sitä vastapäivään.

Loukkaantumisvaara! Kiristysvivun täytyy olla kiristettynä sahattaessa poikittaisvasteen kanssa.

Asetusprofiilia voidaan siirtää tai se voidaan irrottaa löysäämällä pyällettyjä muttereita (46).

3. Lukitse säädetty kallistuskulma kiristämällä kiristysvipu (18) (käännä myötäpäivään).

Alileikkauksen säätö

Kallistuksen säädön vasteet ovat kohdissa 0° ja 45°. Erityisiä jiirisahauksia (alileikkaus) varten kallistuskulmaa voidaan lisätä molempiin suuntiin 1,5° verran.

 Vedä kallistusrajoittimen pidätin (19) ulos ja laita

oikean epäkeskolevyn päälle = sahanterän kallistuskulma säädettävissä –1,5°... 45° välillä.

 Vedä kallistusrajoittimen pidätin (19) ulos ja laita

vasemman epäkeskolevyn päälle = sahanterän kallistuskulma säädettävissä 0°...46,5° välillä.

Matala kynnys:

– litteiden työkappaleiden sahaamiseen; – kun sahanterä on kallistettu.

Ohje:

Tarvittaessa voidaan säätää poikittaisvasteen (7) välys: Irrota poikittaisvasteen ohjauskiskon muoviliukurin ruuvit (45), siirrä poikittaisvaste (7), kiristä ruuvit uudelleen.

8.7 Pöydän levennyksen säätö

Pöydän levennys (12) laajentaa tukipintaa, niin että myös suurempia työkappaleita voidaan käsitellä turvallisesti.

Page 88

SUOMIfi

ʸʼʷÃÃ

646 7

 Työnnä kahvat sisään ja laita laite seisomaan

alustalle.

Puristusvaara Työnnä molemmat pöydän levennykset täysin sisään ja lukitse kiristysvivuilla.

Käytä laitteen kantamiseen pöydän sivulla olevia kahvoja (48).

 Pöydän levennyksen (12) säätämiseksi täytyy

kiristysvipu (9) löysätä.

Loukkaantumisvaara! Kiristyskahvan täytyy olla aina sahattaessa kiristettynä.

Asteikkonauhan lukeminen työskenneltäessä rinnakkaisvasteen kanssa

Miltä asteikolta sahausleveys luetaan riippuu siitä, miten vasteprofiili on asennettu rinnakkaisvasteelle:

– Korkea kynnys =

asteikko, jossa valkoisella taustalla musta teksti.

– Matala kynnys =

asteikko, jossa mustalla taustalla valkoinen teksti.

Pienemmillä sahausleveyksillä pöydän levennystä ei vedetä ulos. Sahausleveys luetaan aina oikealta asteikolta rinnakkaisvasteen osoittimelta:

– Korkea asennusreuna: Sahausleveydet 0–

35 cm mahdollisia.

– Matala asennusreuna: Sahausleveydet 0–

29,5 cm mahdollisia.

Kun sahataan suurempia työkappaleita, pöydän levennys (12) täytyy vetää ulos.

1. Siirrä rinnakkaisvaste asteikon päätekohtaan.

2. Vedä pöydän levennys ulos ja säädä

rinnakkaisvaste halutulle etäisyydelle. Sahausleveys luetaan aina vasemmalta asteikolta asteikkonauhan osoittimelta.

8.8 Pöydän pidennyksen säätö

Pöydän pidennys (1) suurentaa tukipintaa niin, että myös pitempiä työkappaleita pystytään käsittelemään turvallisesti.

1. Pöydän pidennyksen ulosvetämiseksi

molemmat pyälletyt ruuvit (47) täytyy avata.

Suora sahaus

1. Säädä ja lukitse kaltevuuskulma.

2. Säädä sahauskorkeus. Purusuojuksen täytyy etupuolella olla täysin työkappaleen päällä.

3. Sahanterän ollessa kallistettuna kiinnitä rinnakkaisvaste sahanterän vasemmalle puolelle ja säädä.

4. Käynnistä saha.

5. Työnnä työkappaletta tasaisesti taaksepäin ja suorita sahaus yhdessä työvaiheessa.

6. Sammuta saha, jos sitä ei ole tarkoitus käyttää heti uudestaan.

Kulmasahaus

1. Poikittaisvaste (7) työnnetään edestä sahauspöydän uraan.

2. Säädä haluttu kulma löysäämällä poikittaisvasteen kiristyskahva (6) ja kiristä tämän jälkeen kiristyskahva jälleen kiinni.

3. Säädä asetusprofiilin ja sahanterän välinen sivuttainen etäisyys:

Löysää pyälletty mutteri (46) ja siirrä

asetusprofiilia.

Kierrä pyälletty mutteri (46) pitävästi kiinni.

4. Paina työkappaletta poikittaisvastetta vasten.

5. Sahaa työkappale työntämällä poikittaisvastetta eteenpäin.

6. Kytke laite pois päältä, jos aiot käyttää sitä uudelleen vasta myöhemmin

Huomio! Älä kanna laitetta suojalaitteista, ulos vedetyistä / lukitsemattomista pöydän levennyksistä tai käyttöelementeistä!

Huomio! Kahden henkilön on kannettava laitetta (paino)!

Kuljettaminen pyörillä:

 Vedä kahva ulos, käännä ja lukitse paikalleen.  Vedä tai työnnä sahaa kahvasta

 Erikoistapaus: Koneen kuljetus yhdessä

MetaLocin kanssa. Kotelo voidaan asettaa kuljetusta varten pöydälle ja kiinnittää kuvan mukaan erityisillä kiinnityshihnoilla.

2. Vedä pöydän pidennys ulos ja säädä se halutulle etäisyydelle.

3. Kiristä molemmat pyälletyt ruuvit jälleen pitävästi paikoilleen.

8.9 Sahaaminen

Vaara! Työntökeppiä on käytettävä aina, kun etäisyys sahanterän ja rinnakkaisvasteen välillä on alle 150 mm.

9. Kuljetus

Vaara!

Ennen jokaista kuljetuskertaa:

 kytke laite pois päältä.  Odota, että terä pysähtyy täydellisesti.  Poista akku.  Poista lisäosat (purusuojus, purunimulaite,

poistosykloni, pölysäkki). Laita purusuojus talteen sahapöytään.

 Aseta halkaisukiila kuljetusasentoon. Kuten

luvussa 7.1 kuvattu, mutta työnnä halkaisukiila (3) kuitenkin alas vasteeseen asti (kuljetusasento).

 Veivaa sahanterä täysin alas.  Säädä sahanterän kallistuskulma arvoon 0° ja

lukitse se kiristysvivulla.

 Nosta laite telinerungosta ylös ja kallista taakse.

Laita laite kyljelleen ja taita ylemmät jalat sisään. Punaisten kääntövipujen täytyy jälleen lukkiutua.

 Kallista laite taakse ja taita alemmat jalat

kokoon. Punaisten kääntövipujen täytyy jälleen lukkiutua.

10. Huolto ja hoito

Vaara!

Aina ennen huolto- ja puhdistustöitä:

1.kytke laite pois päältä.

2.Odota kunnes saha on pysähtynyt.

3.Poista akku.

– Huolto- ja puhdistustöiden jälkeen aseta kaikki

turvalaitteet taas toimintaan ja tarkasta ne.

– Korvaa vahingoittuneet osat, varsinkin

turvalaitteet, ainoastaan alkuperäisiä vastaavilla osilla, koska osat, joita valmistaja ei ole

Page 89

tarkastanut ja hyväksynyt, voivat aiheuttaa

240

19 18

45°

arvaamattomia vahinkoja.

– Tässä kappaleessa kuvattuja huolto- ja

korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

Vaara! Sahausalustan ollessa vaurioitunut on olemassa vaara, että pienet kappaleet jäävät sahausalustan ja sahanterän väliin ja sahanterä jää jumiin. Vaihda vaurioituneet sahausalustat välittömästi uusiin!

10.1 Sahanterän vaihto

Vaara! Sahauksen jälkeen sahanterä voi olla erittäin kuuma – palovammavaara! Anna kuuman sahanterän jäähtyä. Älä puhdista sahanterää palonaroilla nesteillä. Myös liikkumattomasta sahanterästä voi saada haavoja. Käytä sahanterän vaihdossa suojakäsineitä. Kokoonpanon yhteydessä on ehdottomasti huomioitava sahanterän pyörimissuunta!

1. Veivaa sahanterä kokonaan ylös.

2. Irrota purusuojus (5).

3. Käännä ruuvia (40) vastapäivään, nosta

pöytäosaa (2) ja poista se.

4. Käännä sahanterän kiristysmutteria (50)

kiintoavaimella (20) ja vedä samalla sahanterän lukitusvivusta (49) ylös , kunnes se lukkiutuu.

5. Pidä vivusta (49) kiinni ja ruuvaa kiristysmutteri

(50) myötäpäivään irti.

6. Ota kiristysmutteri (50), sahanterän ulompi

laippa (51) ja sahanterä pois sahanterän akselista.

7. Puhdista sahanterälaippojen (51) ja (52) ja

sahanterän kiinnityspinnat.

Vaara! Älä käytä mitään sellaisia puhdistusaineita

(esim. hartsijäännösten puhdistamiseksi), jotka voivat syövyttää kevytmetalliosia, muutoin sahan kestävyys voi heiketä.

8. Työnnä sahanterän sisempi laippa (52) moottorin akselille.

9. Aseta uusi terä akselille (huomioi pyörimissuunta!).

Vaara! Käytä vain sellaisia sahanteriä, jotka vastaavat teknisten tietojen ja normin EN 847-1 vaatimuksia – epäsopivista tai viallisista sahanteristä voi irrota räjähdysmäisesti palasia keskipakovoiman vaikutuksesta. Seuraavia sahanteriä ei saa käyttää:

– sahanterät, joiden suurin sallittu pyöri-

misnopeus on alhaisempi kuin sahanterän akselin nimelliskierrosnopeus (katso "Tekniset tiedot");

– runsasseosteisesta pikateräksestä (HSS

tai HS) valmistetut sahanterät;

– Sahanterät, joiden sahausleveys on pie-

nempi tai joiden sahanterän lehden paksuus on suurempi kuin halkaisukiilan

paksuus. – näkyvästi vialliset terät; –katkaisulaikat.

Vaara!

– Asenna sahanterä vain alkuperäisosien

kanssa. – Älä käytä irrallisia supistusrenkaita, terä

voi löystyä. – Sahanterät on asennettava siten, ettei

niissä ole epätasapainoa eikä heittoa ja

että ne eivät voi löystyä käytön yhteydes-

sä.

10.Aseta sahanterän ulompi laippa (51) paikalleen.

11.Kierrä kiristysmutteri (50) paikalleen (vasenkierteinen!). Käännä kiristysmutteria (50) kiintoavaimella (20) ja vedä samalla sahanterän lukitusvivusta (49) ylöspäin , kunnes se lukkiutuu.

12.Pidä vivusta (49) kiinni ja kiristä kiristysmutteri vastapäivään käsitiukkuuteen.

Vaara!

– Älä pidennä ruuvauksessa käytettävää

työkalua.

– Älä kiristä ruuvia lyömällä työkaluun.

13.Säädä halkaisukiila sahanterän kokoa (53) vastaavasti. (Halkaisukiilan säätö katso 7.1)

14.Kiinnitä pöytäosa (2) ja lukitse ruuvilla (40).

15.Kiinnitä purusuojus (5).

SUOMI fi

10.2 Vasteen rajoittimen säätö

1. Säädä kulma-alueen kallistuksen rajoitinvipu (19)

arvoon 0° / 45°.

2. Lukitse säädetty kallistuskulma kiristämällä kiristysvipu (18) kiinni.

3. Tarkista kallistuskulma:

– 0° = suorassa kulmassa sahapöytään nähden – 45° erillisen kulmamitan kanssa.

Jos mitat eivät täsmää tarkasti:

4. Avaa kulloisenkin epäkeskolevyn ristiuraruuvi (54) ja säädä epäkeskolevyä, kunnes kallistuskulma sahapöytään nähden on pääteasennoissa tarkalleen 0° (= suorassa kulmassa), tai 45°.

5. Kiristä epäkeskolevyn ristiuraruuvi jälleen pitävästi kiinni.

6. Vasteen rajoittimen asetuksen jälkeen säädä tarvittaessa etupuolen kulma-asteikkoa.

Ohje:

Kallistusrajoituksen -1,5° ... 46,5° säätämiseksi kallistuksen rajoitin (19) on vedettävä ulos.

10.3 Laitteen säilytys

Vaara! Pidä laite poissa lasten ulottuvilta. Säilytä laitetta niin, että asiattomat eivät voi käynnistää sitä ja ettei kukaan voi loukata itseään sammutettuun laitteeseen.

Huomio! Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa.

10.4 Huolto Sahan puhdistaminen

 Poista sahanpurut ja pöly imurilla ja harjalla

– sahanterän säädön ohjainosat – moottorin tuuletusaukot – sahanterän suojakotelo – Korkeudensäädin – kallistusohjain – Poistosykloni

Aina ennen käynnistämistä

Silmämääräinen tarkastus, onko – Väli sahanterä–halkaisukiila 3–5 mm. – halkaisukiila sahanterän kanssa samalla linjalla. Silmämääräinen tarkastus, että akku ja

akkuadapteri ovat kunnossa, anna sähköalan ammattilaisen vaihtaa vialliset osat tarvittaessa.

Jokaisen poiskytkennän yhteydessä

Tarkasta, ettei sahanterän jälkipyörintä kestä yli 10 sekuntia; jos jälkipyörintä on pitempi, anna ammattisähköasentajan vaihtaa moottori.

1x kuukaudessa (päivittäisessä käytössä)

Poista sahanpurut imurilla ja pensselillä, öljyä ohjauselementit kevyesti

– kierretanko ja korkeussäädön ohjaustangot; – kallistussegmentit.

150 käyttötunnin välein

Tarkasta kaikki ruuviliitokset, kiristä tarvittaessa.

Tarvittaessa:

Säädä pöydänjalkojen ohjainholkit.

Page 90

SUOMIfi

 Käännä kuusiokoloruuveja (55)

myötäpäivään = ohjain raskasliikkeinen.

 Käännä kuusiokoloruuveja (55)

vastapäivään = ohjain kevytliikkeinen.

 lisäksi tehtävä hienosäätö asetusruuvilla (56).

Säädä etumaisen jalanpitimen ohjainholkit:  Kierrä kuusiokoloruuveja (57) myötäpäivään =

ohjain raskasliikkeinen.

 Käännä kuusiokoloruuveja (57) vastapäivään =

ohjain kevytliikkeinen.

Säädä taemman jalanpitimen ohjainholkit:  Kierrä kuusiokoloruuveja (58) myötäpäivään =

ohjain raskasliikkeinen.

 Kierrä kuusiokoloruuveja (58) vastapäivään =

ohjain kevytliikkeinen.

Kiristä kaikki kuusiokoloruuvit tasaisesti.

11. Vihjeitä ja vinkkejä

 Ennen työkappaleen sahaamista, suorita

koesahaukset sopivilla hukkakappaleilla.

 Aseta työkappale sahapöydälle siten, ettei se voi

kaatua tai heilua (esim. taipunut lauta, aseta laudan kupera puoli ylöspäin).

 Käytä pituusvastetta samanmittaisten

kappaleiden rationaaliseen sahaukseen.

 Pidä tukipöytien pinnat puhtaina.

12. Ongelmat ja häiriöt

Vaara!

Aina ennen häiriön selvitystä:

1.kytke laite pois päältä.

2.Poista akku.

3.Odota, kunnes terä on pysähtynyt täydellisesti.

Aina häiriön selvityksen jälkeen tarkasta kaikki turvalaitteet ja asenna ne toimintaan.

Moottori ei käy

Uudelleenkäynnistysesto on lauennut. Jos akku kiinnitetään koneen ollessa päällä tai jos virransyöttö kytketään päälle tauon jälkeen, kone ei käynnisty:

 Kytke kone pois päältä ja sen jälkeen uudelleen

päälle. Akku tyhjä:  Lataa akku uudelleen sen tehon laskiessa. Moottori ylikuumentunut, esim. tylsän sahanterän

tai kotelon purutukoksen seurauksena:  Poista ylikuumentumisen aiheuttaja, anna

jäähtyä muutaman minuutin. Kytke laite sitten

uudelleen päälle.

Kierrosluku ei nouse riittävästi

Ylikuormitussuoja: kierrosluku kuormitettuna laskee VOIMAKKAASTI:

 Moottorin lämpötila on liian korkea! Anna

koneen käydä kuormittamatta, kunnes kone on

jäähtynyt. Ylikuormitussuoja: Moottori pysähtyy

sahattaessa:  Konetta ylikuormitetaan. Työskentele edelleen

vähennetyllä kuormituksella. Ilmoitettua korkeinta kierroslukua ei saavuteta –

moottori saa liian pienen akkujännitteen:  Lataa akku uudelleen sen tehon laskiessa.

Sahan tehokkuus laskee

Tylsä sahanterä (terän sivulla voi olla palojälkiä):  Vaihda sahanterä (katso luku 10. Huolto).

Purunpoisto tukossa

Sahanpurujen imulaitteistoa ei ole liitetty tai sen imuteho liian alhainen:

 Kytke puruimuri paikalleen tai lisää imutehoa

(ilmavirran nopeus  20 m/s) purunpoistoputken

kohdalla.

13. Lisätarvikkeet

Käytä vain alkuperäisiä Metabon akkuja ja Metabon lisävarusteita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

 Pyörösahanterä Power Cut, tilausnro: 628025 – Karkeaan ja keskihienoon sahaukseen sujuvalla

syötöllä ja pienellä tehontarpeella – Hyvät sahaustulokset umpipuun

pitkittäissahauksessa  Pyörösahanterä Precision Cut, tilausnro:

628059 – Erittäin laajat käyttömahdolliset puun käsittelyyn – Erittäin hyviin, puhtaisiin sahaustuloksiin pituus-

ja poikkileikkauksessa pehmeässä ja kovassa

puussa

 Latauslaitteet: ASC Ultra, ASC 30–36  kapasiteetiltaan erilaiset akut. Osta vain

sellaisia akkuja, joiden jännite on

sähkötyökaluusi sopiva:

LiHD, 36 V, 6,2 Ah, 625344

LiHD, 18 V, 7,0 Ah, 625345

LiHD, 18 V, 5,5 Ah, 625342

ym. Lisätarvikkeiden täydellinen valikoima, katso

www.metabo.com tai luettelo.

14. Korjaus

Vaara! Sähkötyökalujen korjaustöitä saavat turvallisuussyistä suorittaa ainoastaan sähköalan ammattilaiset alkuperäisiä varaosia käyttäen!

Jos Metabo-laitteesi tarvitsee korjausta, ota yhteyttä Metabo-jälleenmyyjään. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

15. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisävarusteiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Käytöstä

poistettuja sähkö- ja elektroniikkalaitteita koskevassa EU-direktiivissä 2012/19/EU ja maakohtaisissa lakimääräyksissä on säädetty, että käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja toimitettava ympäristöä säästävään kierrätykseen.

Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabo-myyjälle!

Älä heitä akkuja veteen. Ennen kuin viet akun kierrätyspisteeseen,

tyhjennä akun lataus sähkötyökalussa. Varmista koskettimet oikosulun estämiseksi (esimerkiksi tarranauhalla eristämällä).

16. Tekniset tiedot

Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen

vaatimia muutoksia. U =akun jännite

=kierrosluku kuormittamattomana

=maks. leikkausnopeus

W =halkaisukiilan vahvuus D =sahanterän halkaisija (ulko) d =sahanterän halkaisija (sisä) b =leikkausleveys a = sahanterän lehden maks. paksuus T

=sahauskorkeus pystysuoralla

90°

S L

A A S S m=koneen paino

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun tai terien kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Tyypillinen A-painotettu äänitaso L L KpA, KWA=epävarmuus

sahanterällä

=sahauskorkeus sahanterän 45°

45°

kallistuksella

=sahanterän kääntöalue

x°

=maks. sahausleveys rinnakkaisvasteen

kanssa

=maks. poikkileikkausleveys

kulmavasteen kanssa

=mitat ilman koneen jalustaa (p x l x k)

=mitat koneen jalustan kanssa (p x l x k)

=sahauspöydän pituus

=sahauspöydän leveys

Tasavirta

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun

=äänen painetaso

=äänen tehotaso

Käytä kuulosuojaimia!

Page 91

Original instruksjonsbok

Innholdsfortegnelse

1. Samsvarserklæring

2. Formålsmessig bruk

3. Generelle sikkerhetsanvisninger

4. Spesiell sikkerhetsinformasjon

5. Oversikt

6. Oppstilling

7. Ta i bruk

8. Betjening

9. Transport

10. Vedlikehold og stell

11. Tips og triks

12. Problemer og feil

13. Tilbehør

14. Reparasjon

15. Miljøvern

16. Tekniske data

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse bordsirkelsagene, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Kontrollrapport *4), Kontrollorgan *5), Teknisk dokumentasjon hos *6) - se side 3.

2. Formålsmessig bruk

Bordsirkelsagen er laget for å sage på langs og på tvers av massivt tre, belagt tre, sponplater, møbelplater og lignende materialer.

Begrensninger ved saging av metall: – Kun med egnet sagblad

(se kapittel 13. om "tilbehør")

– Kun ikke jernholdige metaller

(Ikke hardmetall eller herdet metall, ikke magnesium)

Runde arbeidsstykker må spennes opp før de sages, siden de lett kan vris av det roterende sagbladet.

Bruk et egnet anlegg for sikker føring ved saging av flate arbeidsstykker på høykant.

Apparatet skal ikke brukes til nothøvling eller falsing.

Ikke bruk maskinen til spalting (spor i arbeidsstykket).

Maskinen skal ikke brukes til dykksnitt. Enhver annen bruk gjelder som ikke

formålsmessig og er forbudt. Produsenten er ikke ansvarlig for skader som oppstår på grunn av bruk i strid med bestemmelsene.

Ombygging av dette apparatet eller bruk av deler som ikke er kontrollert og godkjent av produsenten kan forårsake uforutsigelige skader.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte maskinen må du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

Lån bare ut elektroverktøyet ditt sammen

med disse dokumentene.

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL – les alle sikkerhetsanvisninger og anvisninger.

Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk! Nedenfor

brukes uttrykket "elektro-verktøy". Det viser til

nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

3.1 Sikkerhet på arbeidsplassen a) Hold arbeidsplassen ren og ha tilstrekkelig

belysning. Rotete arbeidsområder og

arbeidsområder uten lys kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser hvor det finnes brennbare væsker, gass eller støv.

Elektroverktøy lager gnister som kan antenne støv eller damper.

c) Hold barn og andre personer borte fra elektroverktøyet mens det er i bruk. Hvis du blir

forstyrret under arbeidet, kan du miste kontrollen over maskinen.

3.2 Elektrisk sikkerhet a) Elektroverktøyets støpsel må passe i

stikkontakten. Støpselet må ikke forandres på noen som helst måte. Bruk ikke adapterkontakter sammen med jordete elektroverktøy. Bruk av støpsler som ikke er

forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordete overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt

hvis kroppen din er jordet.

c) Hold elektroverktøyet borte fra regn og fuktighet. Dersom det kommer vann i et

elektroverktøy, øker risikoen for elektrisk støt.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære maskinen, henge den opp eller til å trekke støpselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og maskindeler som beveger seg. Med skadede

eller sammenfiltrede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med en elektrisk maskin, må du kun bruke skjøteledning som er godkjent for utendørs bruk. Bruker du en

skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Dersom du ikke kan unngå å bruke elektroverktøyet i fuktige omgivelser, må du bruke jordfeilbryter. Bruk av jordfeilbryter

reduserer risikoen for elektrisk støt.

3.3 Personsikkerhet a) Vær oppmerksom, pass på hva du gjør, gå

fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk maskinen når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet

ved bruk av maskinen kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr

som støvmaske, sklisikre vernesko, hjelm og hørselsvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forsikre deg om at elektroverktøyet er slått av før du kobler det til strømforsyningen og/eller batteriet og før du løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du

bærer maskinen, eller kobler maskinen til strømforsyningen i innkoblet tilstand, kan dette føre til ulykker.

d) Fjern innstillingsverktøy eller skrunøkler før du starter elektroverktøyet. Et verktøy eller en

nøkkel som befinner seg i en roterende maskindel, kan føre til skader.

e) Unngå unormal kroppsholdning. Sørg for å stå stødig og i balanse.

Da kan du kontrollere maskinen bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær

eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy,

smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug og oppsamlingsbeholdere, må du forvisse deg om at de er tilkoblet og brukes på korrekt måte. Bruk av støvavtrekk kan redusere fare som

skyldes støv.

h) Ta aldri lett på sikkerheten og sett deg ikke ut over de reglene som gjelder for bruk av elektrisk verktøy. Det gjelder selv om du er

NORSK no

erfaren i omgang med maskinen. Uforsiktig

bruk kan gi ubotelige skader på et sekund.

3.4 Bruk og behandling av det elektriske verktøyet

a) Ikke overbelast maskinen. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende

elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås

av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger maskinen bort.

Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolige med den eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de

brukes av uerfarne personer.

e) Vær nøye med vedlikehold av maskin og tilbehør. Kontroller at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på maskinens funksjon. Se til at defekte deler blir reparert før maskinen tas i bruk. Dårlig vedlikeholdte

elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt

stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk maskin, tilbehør, innstillingsverktøy osv. i overensstemmelse med disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av slike maskiner til andre formål

enn det som er angitt kan føre til farlige situasjoner.

h) Hold håndtakene tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater gjør

håndteringen usikker i utforutsette situasjoner.

3.5 Service

a) Maskinen må bare bli reparert av kvalifiserte fagpersoner som bruker originale reservedeler. Da kan du være sikker på at

maskinen fortsatt er sikker å bruke.

4. Spesiell sikkerhetsinformasjon

4.1 Sikkerhetsanvisninger for beskyttelsesdeksler

a) La beskyttelsesdekslene sitte på. Beskyttelsesdekslene må være i god stand og riktig montert. Deksler som er løse, skadede

eller ikke fungerer som de skal må repareres eller byttes ut.

b) Bruk alltid spaltekniv og

beskyttelsesdeksel over sagbladet når du kapper. Ved kapping der sagbladet føres helt

gjennom arbeidsstykket minsker beskyttelsesdekselet og de andre verneinnretningene risikoen for skader.

c) Etter arbeider der det er nødvendig å fjerne

beskyttelsesdeksel og spaltekniv (f.eks. falsing) er det viktig at disse delene straks settes tilbake på plass. Beskyttelsesdekselet

og spaltekniven reduserer faren for skade. d) Før du kobler inn maskinen må du forvisse

deg om at sagbladet ikke berører dekselet, spaltekniven eller arbeidsstykket. Utilsiktet

berøring av disse komponentene med sagbladet kan gi farlige situasjoner.

e) Juster spaltekniven slik det beskrives i denne bruksanvisningen. Feil avstand, posisjon eller innretting kan være årsaker til at spaltekniven ikke hindrer tilbakeslaget.

f) For at spaltekniven skal kunne fungere, må den befinne seg i sagsporet. Den vil aldri fungere på snitt der arbeidsstykket er for kort til at den når fram. Da er det ikke mulig for spaltekniven å hindre tilbakeslag.

g) Bruk alltid et sagblad som er tilpasset spaltekniven. For at spaltekniven skal kunne

Page 92

NORSKno

fungere, må diameteren på sagbladet passe til spaltekniven, stambladet være tynnere enn spaltekniven og tannbredden større enn tykkelsen på spaltekniven.

4.2 Sikkerhetsanvisninger for saging a) FARE Hold fingre og hender borte fra

sagbladet og sageområdet. Et øyeblikks

uoppmerksomhet eller ubalanse kan føre hånden din mot sagbladet og påføre den alvorlige kvestelser.

b) Arbeidsstykket skal alltid mates inn mot dreieretningen på sagbladet. Hvis arbeidsstykket føres inn i sagbladets dreieretning på oversiden av bordet, vil stykket og hånden som holder det lett kunne trekkes inn i sagen.

c) Bruk aldri gjæringsanlegget til å mate inn

arbeidsstykket med på langsgående snitt; og på tverrsnitt med gjæringsanlegg skal du ikke bruke parallellanlegg i tillegg til lengdeinnstillingen. Samtidig bruk av parallell-

og gjæringsanlegg for å føre arbeidsstykket gir større sjanse for at sagbladet kommer i klem og slår tilbake.

d) På langsgående sitt skal matekraften virke

på arbeidsstykket mellom anleggskinnen og sagbladet. Bruk en skyvestokk hvis avstanden mellom anleggskinne og sagblad er mindre enn 150 mm og en skyveblokk hvis avstanden er mindre enn 50 mm. Denne typen

"hjelpemidler" sørger for at hånden din holdes i sikker avstand fra sagbladet.

e) Bruk bare skyvestokken som produsenten

leverte sammen med sagen, eller en som er laget spesielt for dette. Skyvestokken sørger

for nødvendig avstand mellom hånd og sagblad. f) Bruk aldri en skyvestokk som er skadet

eller saget i. En skadet skyvestokk kan brekke slik at hånden din havner i sagbladet.

g) Arbeid aldri "på frihånd". Bruk alltid

parallellanlegget eller gjæringsanlegget for å støtte og føre arbeidsstykket. Med "frihånd"

mener vi å støtte og føre arbeidsstykket med hånden i stedet for med parallellanlegg eller gjæringsanlegg. Frihåndsaging gir lett feil retning, fastklemming og tilbakeslag.

h) Ta aldri på eller over et sagblad i bevegelse. Å gripe etter et arbeidsstykke kan lett føre til utilsiktet berøring av sagbladet som går rundt.

i) Støtt opp lange og/eller brede

arbeidsstykker i bakkant eller på siden av sagbordet, så det holder seg vannrett. Lange

og/eller brede arbeidsstykker har lett for å tippe over kanten av sagbordet; da mister du kontrollen; sagbladet klemmer seg fast og slår tilbake.

j) Mat inn arbeidsstykket med jevn bevegelse.

Ikke bøy eller drei på det. Hvis sagbladet kommer i klem, skal sagen straks kobles ut; ta ut batteriet og fjern årsaken til at bladet satte seg fast. Et sagblad i klem mot

arbeidsstykket kan gi tilbakeslag eller gjøre at motoren blokkeres.

k) Fjern ikke kapp mens sagen er i drift. Kapp kan kile seg fast mellom sagbladet og anleggskinnen eller i beskyttelsesdekselet og trekke fingrene dine inn i sagen hvis du forsøker å fjerne det. Skru av sagen og ventil til bladet står helt stille før du fjerner slike materialbiter.

I) Bruk et ekstra parallellanlegg hvis du

arbeider med materialer som er tynnere enn 2 mm. Tynne arbeidsstykker kan kile seg fast

under parallellanlegget og gi tilbakeslag.

4.3 Tilbakeslag - årsaker og nødvendige

sikkerhetstiltak

Tilbakeslag er en plutselig reaksjon i arbeidsstykket som følge av at sagbladet har kilt seg fast eller klemmer, at sagen er ført på skrå inn i materialet eller at en del av arbeidsstykket er klemt fast mellom sagbladet eller parallellanlegget eller en annen fast del på maskinen.

I de fleste tilfeller av tilbakeslag blir arbeidsstykket grepet av den bakre delen av sagen, løftet opp fra bordet og slengt mot den som betjener maskinen.

Tilbakeslag oppstår etter feil eller ukyndig bruk av sirkelsagen. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor.

a) Still deg aldri i rett linje med sagbladet.

Opphold deg alltid på den siden av sagbladet

der anleggskinnen er. Tilbakeslag kan slynge arbeidsstykket med høy fart mot personer som oppholder seg foran eller i rett linje med sagbladet.

b) Ta aldri over eller bak sagbladet for å trekke eller støtte arbeidsstykket. Det kan gjøre at du uten å ville det kommer i berøring med bladet eller et tilbakeslag kan trekke fingrene dine inn i sagbladet.

c) Hold eller trykk aldri et arbeidsstykke som bearbeides mot sagbladet i bevegelse. Hvis arbeidsstykket trykkes mot sagbladet kan det komme i klem og gi tilbakeslag.

d) Pass på at anleggskinnen ligger parallelt med sagbladet. Hvis anleggskinnen ligger skjevt vil arbeidsstykket trykke mot bladet og gi tilbakeslag.

e) Ved skjulte snitt (f.eks. falser) bør du bruke

en trykkplate for å styre arbeidsstykket mot bordet og anleggskinnen. En trykkplate gir

bedre kontroll over arbeidsstykket ved et tilbakeslag.

f) Store plater må støttes opp for å redusere

risikoen for tilbakeslag på grunn av at sagbladet kommer i klem. Store plater kan bli

utsatt for nedbøyning på grunn av egenvekten. Plater må støttes opp på flere sider, både i nærheten av sagsporet og langs kantene.

g) Vær spesielt påpasselig når du sager

stykker som er vridd, fordreid eller omformet eller ikke har noen rette kanter som kan brukes til å styre materialet med gjæringsanlegg eller langs anleggskinnen. Et

fordreid arbeidsstykke er ustabilt og vil gjøre at snittfugen blir feil iforhold til sagbladet, stykket kommer i klem og slår tilbake.

h) Sag aldri flere arbeidsstykker som er stablet oppå eller etter hverandre. Sagbladet kan fange ett eller flere stykker og forårsake tilbakeslag.

i) Hvis du vil starte opp igjen en sag som står

i arbeidsstykket, sentrerer du sagbladet i sagsporet og kontrollerer at sagtennene ikke har satt seg fast i emnet. Hvis sagbladet er

klemt fast, kan det gi tilbakeslag når sagen startes på nytt.

j) Hold sagbladene rene, skarpe og riktig

vikket. Bruk aldri sagblader som er vridd eller som har sprukne eller avrevne tenner. Skarpe

og riktig vikkede sagblader minimerer mulighetene for innklemming, blokkering og tilbakeslag.

4.4 Sikkerhetsanvisninger for bruk av bordsirkelsager

a) Koble ut sirkelsagen og ta ut batteriet før du tar av innleggskiven, bytter sagblad, gjør innstillinger på spaltekniven eller beskyttelsesdekselet og når maskinen er uten tilsyn. Sikkerhetstiltakene er med på å

forhindre uhell og ulykker. b) La aldri bordsirkelsagen gå uten tilsyn.

Koble ut maskinen og ikke gå fra den før den står helt stille. En sag som går uten tilsyn utgjør

en ukontrollert fare. c) Plasser sagen på et sted med jevnt

underlag og god belysning der du selv står stødig og har god balanse. Oppstillingsstedet

må ha tilstrekkelig plass til å håndtere store arbeidsstykker. Rot, dårlig opplyste arbeidsområder og ujevnt, glatt underlag kan gi opphav til ulykker.

d) Fjern spon og sagflis regelmessig fra sagbordet og avsuget. Sagflis er brennbart og selvantennelig.

e) Sikre bordsirkelsagen. En sag som ikke er ordentlig sikret kan bevege seg eller vippe.

f) Fjern verktøy, materialrester osv. fra sagen før du kobler den inn. Kast og fastklemming kan være farlig.

g) Bruk alltid sagblad som er i riktig størrelse

og med passende festeåpning (f.eks. stjerneformet eller rund). Sagblad som ikke

passer til sagen, får slag og kast under drift og fører til tap av kontroll.

h) Bruk aldri flenser, underlagskiver, skruer

eller muttere med skader eller av feil type når sagbladet monteres. Disse monteringsdelene

er konstruert spesielt for sagen din; for sikker drift og optimal ytelse.

i) Stå aldri på sirkelsagen og bruk den ikke som stigtrinn. Du kan skades alvorlig hvis maskinen vipper eller du kommer borti sagbladet.

j) Forviss deg om at sagbladet er montert i

riktig retning. Bruk ikke slipeskiver eller stålbørste på sirkelsagen. Ukyndig montering

av sagbladet eller bruk av ikke-anbefalt tilbehør kan medføre alvorlige skader.

4.5 Andre sikkerhetsanvisninger

– Denne bruksanvisningen henvender seg til

personer med tekniske grunnkjennskaper om omgang med utstyr som det som er beskrevet her. Hvis du ikke har noen erfaring med slikt utstyr, bør du først søke hjelp hos folk som har slik erfaring.

– Produsenten overtar intet ansvar for skader som

oppstår fordi denne bruksanvisningen ikke ble fulgt.

Informasjonen i denne bruksanvisningen er merket som følger:

Fare! Advarsel mot personskader eller miljøskader.

Fare for elektrisk støt! Advarsel mot personskader fra elektrisk strøm.

Fare for å bli trukket inn! Advarsel mot personskader ved at legemsdeler eller klær blir grepet fast.

Forsiktig! Advarsel mot materialskader.

Henvisning:

Tilleggsinformasjoner.

 Følg de spesielle sikkerhetshenvisningene i

hvert kapittel.

 Følg lover og ulykkesforebyggende forskrifter

for bruk av sirkelsager der slikt finnes.

Generelle farer!

 Ta hensyn til påvirkninger fra miljøet.  Bruk egnete underlag til lange arbeidsstykker.  Dette apparatet må kun startes og brukes av

personer som er fortrolig med sirkelsager og til enhver tid er seg bevisst om farene ved bruken av dem. Personer under 18 år må kun bruke denne maskinen i forbindelse med yrkesopplæring og under oppsyn av lærerpersonale.

 Hold uvedkommende, særlig barn, borte fra

fareområdet. Ikke la andre personer berøre maskinen eller batteriet under drift.

 Unngå at sagtennene overopphetes.  Pass på at materialet ikke smelter hvis du sager

i plast.

 Bruk egnet hjelpeanlegg ved saging av kiler.

Fare ved elektrisitet!

 Ikke utsett denne maskinen for regn.

Ikke bruk denne maskinen i fuktige eller våte omgivelser.

Fare for personskade og innklemming

i bevegelige deler!

 Ikke bruk denne maskinen uten at

beskyttelsesinnretningene er montert.

 Hold alltid tilstrekkelig avstand til sagbladet.

Bruk eventuelt egnete hjelpemidler til mating. Hold tilstrekkelig avstand til drevete komponenter under drift.

 Vent til sagbladet står stille før du fjerner små

biter av arbeidsstykket, trerester osv. fra arbeidsområdet.

 Ikke bruk trykk mot siden for å bremse

sagbladet.

 Skru av maskinen og ta ut batteriet før transport

eller hvis du gjør noen form for innstilling, verktøybytte, vedlikehold eller rengjøring.

 Når du kopler inn maskinen (for eksempel etter

vedlikeholdsarbeider) skal du forsikre deg om at

Page 93

det ikke finnes noe monteringsverktøy eller løse

D-72622 Nürtingen Germany

xxxx

254 mm

max. 87 mm

a b

ef g h

ʸʼʷÃÃ

deler i maskinen.

Kuttfare også når skjæreverktøyet står

stille!

 Bruk hansker når du skifter skjæreverktøy.  Oppbevar sagbladene slik at ingen kan skade

seg på dem.

Tilbakeslag av arbeidsstykker er farlig!

 Arbeid kun med korrekt innstilt spaltekniv.  Ikke legg arbeidsstykkene på kant.  Pass på at sagbladet er egnet for materialet i

arbeidsstykket.

 Sag tynne arbeidsstykker kun med fintannet

sagblad.

 Bruk alltid skarpe sagblader.  I tvilstilfelle, se om det finnes fremmedlegemer

(f.eks. spiker eller skruer) i arbeidsstykket.

 Sag kun arbeidsstykker som er så store at du

kan holde dem sikkert under sagingen.

Fare for å bli trukket inn!

 Pass på at ingen legemsdel eller klesplagg kan

bli grepet og trukket inn av roterende deler (ingen slips, ingen hansker, ingen klesplagg med vide ermer. Hvis du har langt hår, må du bruke hårnett).

 Sag aldri i arbeidsstykker som har

–Tau, – Snorer, –Bånd, – Kabler eller – Metalltråder på seg eller som inneholder slike

materialer.

Fare ved utilstrekkelig personlig

verneutstyr!

 Bruk hørselsvern.  Bruk vernebrille.  Bruk støvmaske.  Bruk egnet arbeidstøy.  Det anbefales å bruke sklisikre sko ved arbeider

utendørs.

Fare ved trestøv!

 Noen typer trestøv (f. eks. fra eik, bøk og ask)

kan forårsake kreft ved innåndning. Bruk alltid avsugsanlegg. Avsuget må fylle kravene som står oppført i kapittelet 8.1.

Redusert støvbelastning:

 Partikler som oppstår når maskinen er i bruk,

kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, fødselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), treimpregnering (kromat, trebeskyttelsesmidler), enkelte tresorter (som eik eller bøk).

 Risikoen avhenger av hvor lenge brukeren eller

andre personer i nærheten utsettes for belastningen.

 Slike partikler må ikke trenge inn i kroppen.  For å redusere belastningen av disse stoffene:

Sørg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. støvmaske med filter for mikroskopiske partikler.

 Følg de rutinene som gjelder for omgang med

materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering).

 Samle løse partikler der de oppstår; unngå

nedfelling i omgivelsene.

 Bruk støvoppsamleren som følger med og et

egnet avsug. Da hindrer du at partiklene havner i omgivelsene.

 Minimer støvbelastningen ved å:

– unngå å rette partikkelstrømmen /

utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,

– bruke et avsug og/eller en luftrenser, – holde arbeidsplassen ren og godt utluftet.

Feiing og blåsing virvler opp støvet.

– Beskyttelsesklær skal støvsuges eller vaskes.

Ikke blås dem ut, bank eller børst dem.

Fare ved tekniske endringer, eller ved bruk av deler som ikke er kontrollert og godkjent av produsenten

 Monter denne maskinen nøyaktig etter

anvisningen.

 Bruk kun deler som er godkjent av produsenten.

Dette gjelder særlig for: – Sagblader (Bestillingsnr., se kapittel 13.

Tilbehør);

– Sikkerhetsinnretninger.

 Ikke gjør noen forandringer på delene.

Fare ved feil på maskinen!

 Stell maskinen og tilbehøret omhyggelig. Følg

vedlikeholdsforskriftene.

 Kontroller apparatet før hver bruk om det er

skadet: Før videre bruk av apparatet må det undersøkes omhyggelig om sikkerhetsinnretninger, verneinnretninger eller lett skadete deler funksjonerer feilfritt og formålsmessig. Kontroller om de bevegelige delene funksjonerer feilfritt og ikke klemmer. Alle deler må være riktig montert og oppfylle alle betingelser for å sikre at maskinen kan brukes riktig.

 Skadete verneinnretninger eller deler må

repareres riktig eller skiftes ut av et anerkjent verksted. La et kundeserviceverksted skifte ut skadete brytere. Ikke bruk denne maskinen når bryteren ikke kan slås av og på.

Fare fra støy!

 Bruk hørselsvern.  Pass på at spaltekniven ikke er bøyd. Hvis

spaltekniven er bøyd, trykker den arbeidsstykket mot siden mot sagbladet. Dette forårsaker støy.

Fare gjennom blokkerte arbeidsstykker eller deler av arbeidsstykker!

Hvis en blokkering opptrer:

1. slå av apparatet,

2. Ta ut batteriet

3. bruk hansker,

4. Fjern blokkeringen med et egnet verktøy.

4.6 Symboler på apparatet

Angivelser på typeskiltet:

aProdusent b Serienummer c Betegnelse d Motordata (se også „Tekniske data“) e CE-merking – i henhold til

samsvarserklæringen overholder dette

apparatet EU-direktivet fÅrsmodell g Avfallsymbol – maskinen kan deponeres hos

produsenten h Dimensjoner for godkjente sagblader

NORSK no

Sikkerhetstegn

Fare! Hvis disse advarslene ignoreres kan det oppstå alvorlige personskader eller materielle skader.

Les bruksanvisningen.

Ikke rør sagbladet mens det er i drift.

Bruk vernebrille og Bruk hørselvern.

Ikke bruk apparatet i fuktige eller våte omgivelser.

4.7 Sikkerhetsinnretninger Spaltekniv

Spaltekniven (3) forhindrer at tennene på vei oppover får tak i arbeidsstykket og slenger det mot brukeren.

Spaltekniven må alltid være montert når sagen er i bruk.

Spondeksel

Spondekselet (5) beskytter mot utilsiktet berøring av sagbladet og mot spon som blir slengt rundt.

Spondekselet må alltid være montert når sagen er i bruk.

Skyvepinne

Skyvestokken (13) fungerer som en forlengelse av hånden og sørger for sikker føring av arbeidsstykket forbi sagen uten å risikere uaktsom berøring av sagbladet.

Skyvestokken må alltid brukes hvis avstanden mellom sagbladet og et parallellanlegg er mindre enn 150 mm.

20° … 30° til overflaten på sagbordet. Når skyvestokken ikke er i bruk, må den

oppbevares sammen med maskinen. Hvis skyvepinnen er skadet må den skiftes ut.

5. Oversikt

Se side 2.

1 Bordforlengelse 2 Innleggskive 3Spaltekniv 4 Spak for feste av spondekselet 5Spondeksel 6 Klemskruer for feste av tverranlegg 7 Tverranslag 8 Parallellanslag

9 Spennhåndtak for bordutvidelse 10 Spennhåndtak for feste av parallellanlegg 11 Fingermutter for fininnstilling av

parallellanlegget 12 Bordutvidelse 13 Skyvepinne 14 Holder, skyvestokk 15 Av/på-bryter 16 Sveiv for å stille inn skjærehøyden 17 Hjul for innstilling av helningsvinkelen 18 Spennhåndtak for låsing av helningsvinkelen 19 Helningsbegrensning 20 U-nøkkel 21 Holder tverranlegg 22 Holder for sponsekken 23 Holder, spondeksel 24 Holder parallellanlegg 25 Fot / håndtak på arbeidsbord

Page 94

NORSKno

240

max. 5 mm

542

26 Holder for syklonseparator 27 Sponsekk 28 Syklonseparator 29 Avsugstuss 30 Justeringsskrue (klemme på parallellanlegg) 31 Batteriadapter (2 x 18 V)* 32 TS 36-18 LTX BL 254: Utløsertast for

uttrekking av batteriadapteren * 33 Knapp for opplåsing av batteripakken * 34 Batteri * 35 Kapasitets- og signalindikasjon * 36 Knapp for kapasitetsindikator *

* avhengig av utstyr/modell

6. Oppstilling

Sørg for å stå stødig, og hold alltid

balansen. Oppstilling uten maskinstativ:

1. To personer løfter apparatet ut av

emballasjen.

2. Sett sagen på et stabilt bord eller en

arbeidsbenk.

3. Skru sagen fast i bordet eller arbeidsbenken.

Oppstilling med maskinstativ:

1. To personer løfter apparatet ut av

emballasjen.

2. Sett apparatet på gulvet.

3. Løft apparatet i håndtakene og still det på

høykant.

4. Trekk ut håndtakene (25), vri dem og la dem

klikke på plass.

8. Ta tak i sagen midt på det øvre rammestativet. Trekk sagen opp og sett den på plass. (Hold foten mot den justerbare foten for å unngå at sagen sklir når du monterer den).

3. Løsne festehendelen (41) (vri den mot klokka!).

4. Trekk spaltekniven (3) oppover fra den nederste transportstillingen til den stopper.

5. Kontrollere innrettingen av spaltekniven:

– Avstanden mellom ytterkanten av sagbladet

og spaltekniven skal være mellom 3 og 5 mm.

– Spaltekniven må stå i flukt med sagbladet.

5. Klapp ut begge de nedre bordbeina. Det gjør du ved å trykke den røde svinghendelen (37) nedover (med foten eller hånden) og vippe ned bordbeina.

6. Vipp apparatet litt bakover og trykk begge bordbeina nedover. De røde svinghendlene (37) må klikke på plass.

7. Klapp ut begge de øvre bordbeina. Det gjør du ved å skyve de røde svinghendlene (38) mot høyre og vippe ned bordbeina. De røde svinghendlene på klikke på plass.

9. Utlign ujevnheter i underlaget med den justerbare foten (39).

7. Ta i bruk

Henvisning:

Første gang maskinen kobles inn kan det slynges ut gummispon. Det kommer av konstruksjonen og er ikke farlig.

7.1 Montering

Still inn spaltekniven (hvis nødvendig)

Henvisning:

Spaltekniven (3) er stilt riktig fra fabrikken. Det er bare nødvendig å rette inn spaltekniven ved oppstart hvis den har forskjøvet seg under transport.

1. Sveiv sagbladet helt opp.

2. Drei skruen (40) mot klokken; løft innleggskiven (2) og ta den ut.

Fare! Spaltekniven er en del av sikkerhetsinnretningene. Den må være korrekt montert for at bruken av sagen skal være trygg:

6. Trekk til festehendelen (41) (vri den med

klokka!).

Justere sideretningen (ved behov): Spaltekniv (3) og sagblad må være helt i flukt.

7. Løsne tre unbrakoskruer (42).

8. Still inn spaltekniven (3) så den flukter med

sagbladet.

9. Trekk til de tre unbrakoskruene (42).

10.Fest innleggskiven (2) og lås den med skruen

(40).

Montering av spondeksel

1. Sveiv sagbladet helt opp.

2. Monter spondekselet (5) på det fremre

opptaket på spaltekniven (3).

3. Fest spondekselet godt med spennhåndtaket

(4).

Page 95

Høydeinnstilling av innleggskiven

53 4

(Ved behov)

Innleggskiven (2) er stilt riktig hvis toppen av den ligger 0 - 0,7 mm under overflaten på bordet.

Høyden justeres med de 4 skruene i hjørnene på innleggskiven (2).

 På TS 36-18 LTX BL 254 skyves

batteriadapteren (31) inn igjen til den raster på plass.

Viktig for TS 36-18 LTX BL 254:

 Bruk alltid to Metabo 18-Volt slide-batterier.  Anbefalt kapasitet 4,0 Ah og sterkere.  Vi anbefaler at du bruk batterier med samme

typenummer.

 Det er mulig å bruke batterier med forskjellig

kapasitet (Ah). I så fall bestemmes bruksvarighet/effekt av det batteriet som har minst kapasitet.

Viktig fort TS 36 LTX BL 254:

 Anbefalt kapasitet 4,0 Ah og sterkere. (Minste

anbefalte batteri (fås som tilbehør): LiHD, 36 V, 5,2 Ah)

NORSK no

Når du tar apparatet i drift med medlevert sponsekk:

 Sett syklonseparatoren (28) med påmontert

sponsekk (27) på avsugstussen (29).

 Tøm sponsekken (27) regelmessig. Bruk

støvmaske under tømming.

Når du kobler apparatet til et sponavtrekk:

Avsuget må oppfylle følgende krav:  Passe til diameteren på avsugstussen

(sponkasse 35/44 mm);

 Luftmengde  460 m  Undertrykk i avsugstussen på sagen  530 Pa;  Lufthastighet i avsugstussen på sagen 20 m/s.  Avsugsstussene for sponavsuget sitter på

sagbladkassen.

 Se også bruksanvisningen til avsuget!

8.2 Innstilling av skjærehøyden

/h;

7.2 Batteripakke

Fare! Elektrisk spenning

 Bruk apparatet kun i tørre omgivelser.  Før bruk må batteripakken (34) lades opp.  Lad opp batteripakken på nytt hvis effekten

avtar.

 Den optimale oppbevaringstemperaturen

ligger mellom 10 °C og 30 °C.

 Ta batteriet ut av maskinen hvis den går i

stykker.

 Ta batteriet ut av maskinen før alle former

for innstilling, verktøybytte, vedlikehold eller rengjøring.

Batteripakkene må beskyttes mot fuktighet.

Ikke utsett batteripakkene for åpen ild.

 Ikke bruk defekte eller deformerte batterier.  Ikke åpne batteripakkene.  Kontaktene i batteripakken må ikke berøres

eller kortsluttes!

Det kan lekke en lett sur, brennbar væske fra ødelagte litium-ionbatteripakker.

Hvis batterivæske kommer i kontakt med huden, må du straks skylle med

rikelig med vann. Hvis du får batterivæske i øynene, må du vaske med rent vann og straks oppsøke lege.

 Unngå utilsiktet start: Forsikre deg om at

på/av-bryteren er av når du setter inn batteriet.

 Frakt av Lithium-Ion-batterier er underlagt

bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskrifter ved frakt av LithiumIon-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje.

 Send bare med batteriet hvis maskinhuset

er uskadet og det ikke lekker væske. Ta batteriet ut av maskinen når den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape).

Litium-ion-batteripakkene "Li-Power, LiHD" har en kapasitets- og signalindikasjon (35):

 Trykk på tasten (36) for å lese av ladenivået ved

hjelp av LED-lampene.

 Hvis en LED-lampe lyser, er batteriet nesten

tomt og må lades opp igjen.

Ta ut, sette inn batteriet:

 For å sette inn eller ta ut batteriene i TS 36-18

LTX BL 254 gjør du slik: Trykk u (32) utløsertasten og trekk batteriadapteren (31) ut av maskinen.

 Ta ut: Trykk på utløsertasten (33) og ta ut

batteriet (34).

 Sette inn: Skyv inn batteriet (34) så langt det

går.

8. Betjening

Fare for ulykker! Sagen må kun betjenes av én person om gangen. Andre personer må kun oppholde seg ved sagen for å gi eller ta i mot arbeidsstykker på trygg avstand.

Kontroller før arbeidet at følgende er i orden:

– Batteripakke – På/Av-bryter; –Spaltekniv; –Spondeksel; – Matehjelp (skyvestokk, skyvekloss og

grep).

Bruk personlig verneutstyr:

– Vernemaske mot støv –Hørselsvern – Vernebriller.

Innta riktig arbeidsstilling for å sage:

– Foran på betjeningssiden; – Frontalt mot sagen; – Til venstre for sagbladets fluktlinje; – Ved tomannsdrift må den andre personen

holde tilstrekkelig avstand til sagen.

Bruk følgende etter behov mens arbeidet pågår:

– Egnede anlegg for arbeidsstykkene – hvis

stykkene vil falle ned fra bordet etter gjennomsaging;

–Sponavsug.

Unngå typiske betjeningsfeil:

– Ikke bruk trykk fra siden for å bremse

sagbladet. Det er fare for tilbakekast.

– Trykk alltid arbeidsstykket ned mot bor-

det under saging, og pass på at det ikke klemmer. Det er fare for tilbakekast.

– Sag aldri flere arbeidsstykker samtidig –

heller ikke bunter av enkeltstykker. Det er fare for ulykker hvis sagbladet ukontrollert får tak i enkelte stykker.

Fare for å bli trukket inn! Skjær aldri arbeidsstykker hvis det finnes tau, snor, bånd, kabel eller ståltråd på dem, eller hvis de inneholder slike ting.

8.1 Tilkobling av sponsekk / sponavtrekk /

støvsuger

Fare! Noen typer trestøv (f.eks. fra eik, bøk og ask) kan forårsake kreft ved innånding.

I lukkede rom skal det kun arbeides med montert sponsekk eller et egnet sponavsug.

Bruk en støvmaske i tillegg, for det er ikke alt sagstøv som fanges opp eller suges bort.

Drift uten sponsekk eller sponavsug er bare mulig i friluft utendørs.

Fare! Kroppsdeler eller gjenstander som finnes i justeringsområdet kan fanges av sagbladet når det dreier seg! Skjærehøyden må kun innstilles når sagbladet står stille!

Sagbladets skjærehøyde må tilpasses høyden på arbeidsstykket: Den nedre forkanten på spondekselet må ligge på arbeidsstykket.

 Still inn skjærehøyden ved å dreie på

håndsveiven (16).

Henvisning: For å jevne ut eventuell klaring når skjærehøyden justeres, skal du alltid føre sagbladet nedenfra og opp til ønsket posisjon.

8.3 Skråstilling av sagbladet

Fare! Gjenstander eller maskindeler som finnes i justeringsområdet kan fanges av sagbladet når det dreier seg! Skjærehøyden må kun innstilles når sagbladet står stille!

Helningen på sagbladet kan stilles inn mellom 1,5° og 46,5°.

1. Løsne spennhåndtaket (18).

2. Still inn ønsket helning på sagbladet med

hjulet (17).

Page 96

NORSKno

18 17

-1,5° ... 45° 0° ... 46°

43 8 10

3. Lås helningsvinkelen med spennhåndtaket (18) (drei med klokken).

Innstilling for baksnitt

Helningsinnstillingen har et anlegg ved 0° og ved 45°. For spesielle gjæresnitt (baksnitt) kan helningsvinkelen økes med 1,5° i begge retninger.

 Trekk ut helningsbegrensningen (19)og sett den

over den høyre eksenterskiven = helningsvinkelen på sagbladet kan stilles inn mellom –1,5° og 45°.

 Trekk ut helningsbegrensningen (19)og sett den

over den venstre eksenterskiven = helningsvinkelen på sagbladet kan stilles inn mellom 0° og 46,5°.

Av/på-bryter

 Innkobling = Trekk bryteren (15) oppover.  Utkobling = Trykk bryteren (15) nedover.

8.4 Stille inn parallellanlegg

Den monteres på styreprofilen på forsiden av sagen.

– Plasser parallellanlegget (8) til høyre for

sagbladet. Markeringen i lupen viser den innstilte avstanden mellom parallellanlegget og sagbladet på skalaen.

– Løsne spennhåndtaket (10) på parallellanlegget

og juster parallellanlegget til markeringen i lupen viser ønsket avstand til sagbladet.

– Fininnstilling: Snittbredden kan stilles presist

ved å dreie på fingermutteren (11) (på fremre klemme, høyre side).

Trykk spennhåndtaket (10) nedover for å låse.

– Når det sages med parallellanlegg må

anleggsprofilen (43) stå parallelt med sagbladet og være låst med spennhåndtaket (10). Trykk spennhåndtaket (10) nedover.

– Fingermuttere (44) til feste av anleggsprofilen.

Anleggsprofilen kan tas av og flyttes når begge fingermutterne (44) er løsnet:

Lav anleggskant:

– Til saging av flate arbeidsstykker – Når sagbladet har helning.

Høy anleggskant:

– Til saging av flate arbeidsstykker.

8.5 Justere markøren på parallellanlegget

1. Rett opp parallellanlegget på sagbladet.

2. Løsne skruen på markøren på parallellanlegget.

3. Still inn slik at markøren på parallellanlegget og „0“ på skalabåndet stemmer overens.

4. Trekk til skruen på markøren på parallellanlegget igjen

Henvisning:

For å hindre at arbeidsstykket kommer i klem når det sages med parallellanlegg: Skyve parallellanlegget helt ut til høyre før du stiller inn ønsket snittbredde.

Henvisning:

Juster parallellanlegget (etter behov): For at stykket ikke skal komme i klem mellom parallellanlegget og sagbladet, må parallellanlegget stilles parallelt med sagbladet evt. stilles inn slik at det er maks. 0,3 mm åpning bakover. For å justere må du løsne de to skruene på oversiden av parallellanlegget. Stram deretter til igjen.

Henvisning:

Juster festekraften i parallellanlegget (etter behov): Hvis den bakre klemmen aktiveres tidligere eller senere enn den fremre klemmen, kan dette justeres med mutteren (30). Løsne mutteren (30) for at den bakre klemmen aktiveres senere. Stram mutteren (30) for at den bakre klemmen aktiveres tidligere.

8.6 Stille inn tverranlegg

Tverranlegget (7) skyves forfra inn i sporet i sagbordet.

Fare for personskader! Klemhåndtaket må være trukket fast under saging med tverranslag.

Forsatsprofilen kan forskyves eller tas av ved å løsne fingermutterne (46).

Henvisning:

Ved behov kan toleransen i tverranlegget (7) stilles inn: Løsne skruene (45) på plastgliderne på føreskinnen, skyv tverranlegget (7) og trekk skruene til igjen.

8.7 Stille inn bordutvidelsen

Bordutvidelsen (12) utvider bæreflaten, slik at også større arbeidsstykker blir holdt sikkert.

 For å justere bordutvidelsen (12) må

spennhåndtaket (9) løsnes.

Fare for personskader! Spennhåndtaket må være strammet under saging.

Lese av skalabåndet under arbeide med parallellanlegg

På hvilken skala skjærebredden blir lest av, er avhengig av hvordan anleggsprofilen er montert på parallellanlegget:

– Høy anleggskant =

Skala med sort skrift på hvit bakgrunn.

– Lav anleggskant =

Skala med hvit skrift på sort bakgrunn.

Ved små skjærebredder blir bordutvidelsen ikke trukket ut. Skjærebredden blir lest av på den høyre skalaen med markøren på parallellanlegget:

– Høy anleggskant: Snittbredder mulig fra 0 til

35 cm.

– Lav anleggskant: Snittbredder fra 0 til 29,5 cm

mulig.

Når du skal sage større arbeidsstykker, må du trekke ut bordutvidelsen (12).

1. Skyv parallellanlegget til endeposisjonen på

skalaen.

2. Trekk ut bordutvidelsen og still inn

parallellanlegget på ønsket avstand. Skjærebredden blir lest av på den venstre skalaen på markøren på skalabåndet.

8.8 Still inn bordforlengelse

Bordforlengelsen (1) utvider bæreflaten, slik at også større arbeidsstykker blir holdt sikkert.

1. For å trekke ut bordforlengelsen må begge

fingerskruene (47) løsnes.

For vinkelkutt kan tverranslaget justeres 60° til begge sider.

For vinkelkutt på 45° og 90° finnes tilsvarende anslag.

Innstille en vinkel: Løsne spennhåndtaket (6) ved å vri det mot klokken.

2. Trekk ut bordforlengelsen og still den inn på

ønsket avstand.

3. Skru til begge fingerskruene igjen.

Page 97

8.9 Saging

ʸʼʷÃÃ

646 7

240

Fare! Skyvestokken må alltid brukes hvis avstanden mellom sagbladet og et parallellanlegg er mindre enn 150 mm.

de øvre beina. De røde svinghendlene på klikke på plass igjen.

 Sving apparatet bakover og klapp inn de nedre

beina. De røde svinghendlene på klikke på plass igjen.

 Skyv inn håndtaket og sett fra deg apparatet.

Innklemmingsfare Skyv begge bordutvidelsene helt inn og lås med spennhåndtakene.

Bruk håndtakene på siden (48)av bordet for å bære maskinen.

NORSK no

– Etter vedlikehold og rengjøring må alle

sikkerhetsinnretninger settes i drift igjen og kontrolleres.

– Skadde deler, særlig sikkerhetsinnretninger, må

kun skiftes ut med originaldeler, da deler som ikke er prøvd og godkjent av produsenten kan forårsake uforutsigelige skader.

– Vedlikeholds- eller reparasjonsarbeider utover

det som er beskrevet i dette kapittelet må kun utføres av fagfolk.

Fare! Hvis innleggskiven er skadet er det fare for at små gjenstander kan klemmes fast mellom innleggskiven og sagbladet og dermed blokkere sagbladet. Skift straks ut skadede innleggskiver!

10.1 Utskifting av sagbladet

Rett kutt

1. Still inn og sett fast helningsvinkelen.

2. Still inn skjærehøyden. Forkanten av spondekselet må ligge helt ned på arbeidsstykket.

3. Ved skrått sagblad monteres parallell stopper til venstre for sagbladet og stilles inn.

4. Start sagen.

5. Skyv arbeidsstykket jevnt bakover og sag gjennom i en arbeidsoperasjon.

6. Slå av maskinen hvis du ikke vil arbeide videre med en gang.

Skråkutt

1. Tverranlegget (7) skyves forfra inn i sporet i sagbordet.

2. Still inn ønsket vinkel etter at spennhåndtaket (6) på tverranlegget er løsnet og fest spennhåndtaket igjen.

3. Still inn sideavstanden mellom forsatsprofil og sagblad:

Løsne fingermutteren (46) og flytt

forsatsprofilen.

Skru fast fingermutteren (46).

Forsiktig! Ikke bær maskinen i beskyttelsesinnretningene, bordutvidelsen eller i betjeningselementene!

Forsiktig! Maskinen bør alltid bæres av to personer (vekt)!

Mobil transport:

 Trekk ut håndtaket, vri det og la det klikke på

plass.

 Trekk eller skyv sagen i håndtaket.

Fare! Rett etter saging kan sagbladet være svært varmt – fare for forbrenninger! Vent til sagbladet er avkjølt. Ikke rengjør sagbladet med brennbar væske. Det er fare for kutt, selv når sagbladet står stille. Bruk hansker når du skifter ut sagblad. Pass på sagbladets dreieretning når du setter det sammen!

1. Sveiv sagbladet helt opp.

2. Demonter spondekselet (5).

3. Drei skruen (40) mot klokken; løft

innleggskiven (2) og ta den ut.

4. Drei spennmutteren (50) på sagbladet med en

fastnøkkel (20) samtidig som du trekker hendelen på sagbladlåsen (49) oppover, til den klikker på plass.

4. Trykk arbeidsstykket mot tverranlegget.

5. Skjær gjennom arbeidsstykket ved å skyve tverranlegget forover.

6. Slå av apparatet hvis du ikke skal jobbe videre med en gang.

9. Transport

Fare!

Før hver transport:

 Slå av maskinen.  Vent til sagbladet står stille.  Ta ut batteriet.  Demonter alle påbyggsdeler (spondeksel,

sponavsug, syklonseparator, støvsekk). Oppbevar spondekselet på sagbordet.

 Sett spaltekniven i transportstilling. Gjør slik det

beskrives i kapittel 7.1 men pass på å skyve spaltekniven (3) helt ned (transportstilling).

 Sveiv sagbladet helt ned.  Still sagbladets helningsvinkel på 0° og lås den

med spennhåndtaket.

 Løft apparatet i rammestativet og sving det

bakover. Still apparatet på høykant og klapp inn

 Spesialtilfelle: Transportere maskinen sammen

med MetaLoc For transport kan boksen settes oppå bordflaten og festes med stroppene slik illustrasjonen viser.

10. Vedlikehold og stell

Fare!

Alltid før vedlikeholds- og rengjøringsarbeid:

1.Slå av maskinen.

2.Vent til sagen står stille.

3.Ta ut batteriet.

5. Hold fast hendelen (49) og skru spennmutterne (50) av med klokken.

6. Ta spennmutter (50), ytre sagbladflens (51) og sagblad av sagbladakselen.

7. Rengjør spennflatene på sagbladflensen (51) og (52) på sagbladet.

Page 98

19 18

45°

NORSKno

Fare! Ikke bruk rengjøringsmiddel (f.eks. til å fjerne rester av kvae) som kan angripe maskinens deler av lettmetall og dermed forringe maskinens styrke.

8. Skyv den indre sagbladflensen (52) inn på

motorakslen.

9. Sett på det nye sagbladet (pass på

dreieretningen!).

Fare! Bruk kun sagblader som er i henhold til angivelsene i Tekniske data og EN 847-1. Sentrifugalkraften kan få deler fra uegnede eller skadde sagblader til å slynges ut med eksplosiv kraft. Ikke bruk:

– Sagblader der høyeste tillatte hastighet

er lavere enn sagbladakselens nominelle hastighet (se „Tekniske data“);

– Sagblader av høylegert stål (HS eller

HSS);

– Sagblader med snittbredde som er min-

dre eller stamblad som er større enn tyk-

kelsen på spaltekniven. – Sagblader med synlige skader; – Kappeskiver.

Fare!

– Bruk kun originaldeler for å montere sag-

bladet. – Ikke bruk løse reduksjonsringer, sagbla-

det kan ellers løsne. – Sagblader må monteres slik at de roterer

uten ubalanse eller slag og slik at de ikke

kan løsne.

10.Skyv på ytre sagbladflens (51).

11.Skru opp spennmutteren (50) (venstregjenget!). Vri på spennmutteren (50) med fastnøkkelen (20) og trekk samtidig hendelen på sagbladlåsen (49) oppover , til den klikker på plass.

12.Hold fast hendelen (49) og skru til spennmutterne for hånd mot klokken.

Fare!

– Ikke bruk forlengelse på verktøyet til å

skru fast sagbladet.

– Ikke slå på spennskruen for å feste den.

13.Still inn spaltekniven i henhold til sagbladstørrelsen (53). (Spalteknivinnstilling se 7.1)

14.Fest innleggskiven (2) og lås den med skruen (40).

15.Monter spondekselet (5).

10.2 Innstilling av anleggsbegrensningen

1. Still helningsbegrensningen (19)for vinkelområdet på 0° / 45°.

2. Lås den innstilte helningsvinkelen med spennhåndtaket (18).

3. Kontroller helningsvinkelen:

– 0° = i rett vinkel til sagbordet –45° med separat vinkelmål.

Dersom du ikke får stilt inn disse verdiene nøyaktig:

4. Løsne stjerneskruen (54) på den aktuelle eksenterskiven og juster den til helningsvinkelen mot sagbordet i er henholdsvis nøyaktig 0° (= rettvinklet) og 45° i endeposisjonene.

5. Trekk til stjerneskruen på eksenterskiven.

6. Etter at du har stilt inn anleggsbegrensningen må du justere vinkelskalaen på fremsiden tilsvarende.

Henvisning:

For å stille inn helningsbegrensningen fra -1,5° til 46,5°, må hendelen på helningsbegrensningen (19) trekkes ut.

10.3 Oppbevaring av maskinen

Fare! Oppbevar apparatet utilgjengelig for barn. Oppbevar apparatet på en slik måte at det ikke kan startes av uvedkommende, og at ingen kan skade seg på det.

Forsiktig! Ikke oppbevar maskinen ubeskyttet utendørs eller i fuktige omgivelser.

10.4 Vedlikehold Rengjøring av sagen

 Fjern spon og støv med støvsuger og børste fra:

– Sagbladets justeringsinnretning; – Motorens luftespalter; – Sagbladkasse. – Høydeinnstilling – Svingføring – Syklonseparator

Hver gang før maskinen startes

Visuell kontroll om – Avstand sagblad – spaltekniv 3 til 5 mm. – Spaltekniven er i flukt med sagbladet. Kontroller visuelt at batteriet og -adapteren ikke er

skadet. Defekte deler må skiftes ut av en elektriker.

Hver gang den slås av

Kontroller om sagbladet fortsetter å gå i mer enn 10 sekunder. Hvis det går lenger, må motoren skiftes ut av elektrofagfolk.

1x i måneden (ved daglig drift)

Fjern sagspon med støvsuger og børste, og smør styringene med litt olje:

– Høydeinnstillingens gjengestang og styrestang; –Svingsegmentene

Hver 150. driftstime

Kontroller alle skruer og bolter, ettertrekk om nødvendig.

Ved behov:

Still inn føringshylsene på bordbeina.  Unbrakoskruer (55)

drei i retning med klokken = føringen går tregt.

 Unbrakoskruer (55)

drei i retning mot klokken = føringen går lett.

 Ekstra finjustering med bruk av settskrue (56).

Still inn føringshylsene på den fremre beinholderen:

 Vri unbrakoskruene (57) med klokken = tregere

føring.

 Vri unbrakoskruene (57) mot klokken =

føringen går lett.

Still inn føringshylsene på den bakre beinholderen:

 Vri unbrakoskruene (58) med klokken = tregere

føring.

 Vri unbrakoskruene (58) mot klokken = føringen

går lett.

Trekk til alle unbrakoskruene like mye.

11. Tips og triks

 Gjør prøvekutt i rester av passende materialer

før du sager arbeidsstykkene.

 Legg alltid arbeidsstykket slik på sagbordet at det

ikke kan velte eller vakle (legg f.eks. et vridd bord med den utoverbøyde siden opp).

 Bruk lengdeanlegget for å sage like lange

arbeidsstykker rasjonelt.

 Hold bordoverflatene rene.

Page 99

12. Problemer og feil

Fare! Før du forsøker å utbedre enhver driftsforstyrrelse:

1.Slå av maskinen.

2.Ta ut batteriet.

3.Vent til sagbladet står stille. Sett alle sikkerhetsinnretninger i drift og

kontroller dem igjen hver gang en feil er blitt rettet.

Motoren går ikke

Startsperren har slått inn. Maskinen begynner ikke å gå dersom batteriet blir satt inn når den er på, eller dersom strømforsyningen blir brutt og deretter gjenopprettet:

 Slå maskinen av og deretter på igjen. Tomt batteri:  Lad opp batteriet på nytt hvis effekten avtar. Overopphetet motor, f.eks. på grunn av sløvt

sagblad eller opphoping av spon:  Utbedre årsaken for overopphetingen, la avkjøle

i noen minutter. Deretter kan du slå på apparatet igjen.

Turtallet blir ikke oppnådd

Overbelastningsvern: Hastigheten avtar BETRAKTELIG:

 Motortemperaturen er for høy! La maskinen gå

på tomgang til den er avkjølt.

Overbelastningsvern: Motoren stanser mens sagingen pågår:

 Maskinen er i ferd med å bli overbelastet. Jobb

videre med redusert belastning.

Angitt maksimal hastighet nås ikke - batteriet er for svakt:

 Lad opp batteriet på nytt hvis effekten avtar.

Sageytelsen avtar

Sagbladet er sløvt (bladet har muligens friksjonsmerker på sidene):

 Bytt sagblad (se kapittel 10. "Vedlikehold“).

Sponutkastet er tilstoppet

Avsugsanlegget er ikke tilkoplet eller sugeeffekten er for dårlig:

 Koble til avsuget eller øk sugeeffekten

(Lufthastighet  20 m/sek i sponutkastrøret).

13. Tilbehør

Bruk alltid bare originale Metabo batterier / tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

 Sirkelsagblad Power Cut, best.nr.: 6.28025 – For større og mindre snitt ved rask innmating og

lavt effektbehov – Godt snittresultat for splitting av heltre  Sirkelsagblad Precision Cut, best.nr.: 6.28059 – Svært bredt bruksområde innen trearbeider – For ekstra bra, ren saging ved langs- og

tverrsnitt i mykt og hardt treverk.

 Ladere: ASC Ultra, ASC 30-36  Batterier med ulik kapasitet. Kjøp bare batterier i

den spenningsklassen som passer til ditt

elektroverktøy:

LiHD, 36 V, 6,2 Ah, 6.25344

LiHD, 18 V, 7,0 Ah, 6.25345

LiHD, 18 V, 5,5 Ah, 6.25342

etc. Det komplette tilbehørsprogrammet finner du på

www.metabo.com eller i katalogen.

sikkerhetsmessige årsaker kun utføres av en elektriker med originale reservedeler!

Ta kontakt med din Metabo-forhandler hvis du har et Metabo-apparat som må repareres. Adresser finner du på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

15. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-

direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning.

Batterier må ikke kastes i husholdningsavfallet. Gi defekte eller brukte batterier tilbake til Metaboforhandleren.

Ikke kast batteriene i vann. Før du kasserer batteriene, må de lades ut i

elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

16. Tekniske data

Forklaringer til opplysningene på side 3. Vi forbeholder oss retten til å gjøre endringer som

følge av teknisk utvikling. U =Spenning i batteriet

=Hastighet

=Maks. skjærehastighet

W =Tykkelse på spaltekniven D =Diameter på sagblad (utvendig) d =Sagbladhull (innvendig) b =Skjærebredde a =Maks. tykkelse på sagbladet T

=Skjærehøyde med loddrett sagblad

90°

=Skjærehøyde med 45° helning på

45°

S L

A A S S m =Maskinvekt

Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer).

emisjonen fra elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Typiske A-veide lydnivåer L L KpA, KWA= Usikkerhet

sagblad

=Svingområde for sagblad

x°

=Maks. skjærebredde med

parallellanlegg

=Maks. tverrsnittbredde med

vinkelanlegg

=Størrelse uten maskinstativ (LxBxH)

=Størrelse med maskinstativ (LxBxH)

=Lengde sagbord

=Bredde sagbord

Likestrøm

Utslippsverdier

Disse verdiene gjør det mulig å anslå

=Lydtrykknivå

=Lydeffektnivå

Bruk hørselsvern!

NORSK no

14. Reparasjon

Fare!

Reparasjoner på elektroverktøy skal av

Page 100

DANSKda

Original brugsvejledning

Indholdsfortegnelse

1. Overensstemmelseserklæring

2. Apparatets formål

3. Generelle sikkerhedsanvisninger

4. Særlige sikkerhedsanvisninger

5. Oversigt

6. Opstilling

7. Idriftsættelse

8. Betjening

9. Transport

10. Vedligeholdelse og pleje

11. Tips og tricks

12. Problemer og forstyrrelser

13. Tilbehør

14. Reparation

15. Miljøbeskyttelse

16. Tekniske Data

1. Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar: Disse bordrundsave, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Kontrolrapport *4), Udførende kontrolorgan *5), Teknisk dossier ved *6) - se side 3.

2. Apparatets formål

Bordrundsaven er konciperet til langsgående og tværgående skæring af træ, lamineret træ, spånplader, møbelplader og lignende materiale.

Metal må kun saves over, når følgende forholdsregler overholdes:

– Kun med egnet savklinge

(se kapitel 13. Tilbehør)

– Kun non-ferro-metaller

(ikke hårdmetal eller hærdet metal, ikke magnesium)

Runde emner må kun saves med en egnet holdeanordning, da de ellers kan fordrejes af den roterende savklinge.

Ved savning på højkant af flade emner skal der anvendes et egnet anslag for at sikre en stabil føring.

Maskinen må ikke anvendes til falsning og notning.

Maskinen må ikke anvendes til slidsning (færdig not i emnet).

Maskinen må ikke anvendes til dyksnit. Enhver anden anvendelse er i strid med formålet

og er ikke tilladt. Producenten påtager sig intet ansvar for skader, som opstår som følge af ukorrekt anvendelse.

Ved ukorrekt anvendelse, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader.

3. Generelle sikkerhedsanvisninger

Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed!

ADVARSEL – læs brugsanvisningen for at reducere faren for personskader.

Videregiv kun el-værktøjet sammen med

disse papirer.

Generelle sikkerhedsanvisninger til elværktøj

ADVARSEL – Læs alle sikkerhedsanvisninger og andre

anvisninger. Hvis sikkerhedsinstrukserne og

anvisningerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

100

Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug!

Det benyttede begreb "el-værktøj" refererer til netdrevne maskiner (med tilslutningskabel) og batteridrevne maskiner (uden tilslutningskabel).

3.1 Sikkerhed på arbejdspladsen a) Sørg for, at arbejdsområdet er rent og godt

belyst. Uorden og uoplyste arbejdsområder øger

faren for uheld.

b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå

gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst

børn holdes væk fra arbejdsområdet, når elværktøjet er i brug. Hvis man distraheres, kan

man miste kontrollen over maskinen.

3.2 Elektrisk sikkerhed a) El-værktøjets stik skal passe til kontakten.

Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøjer. Uændrede stik, der

passer til kontakterne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet,

øges risikoen for elektrisk stød.

c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger

risikoen for elektrisk stød.

d) Anvend ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære elværktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede

eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes forlængerledninger, der er godkendt til udendørs brug. Brug af en

forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at benytte elværktøjet i fugtige omgivelser, skal der anvendes en fejlstrømsafbryder. Brug af en

fejlstrømsafbryder nedsætter risikoen for elektrisk stød.

3.3 Personlig sikkerhed a) Det er vigtigt at være opmærksom, se, hvad

man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders

uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr

som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det Undgå at bære el-værktøjet med

fingeren på afbryderen og sørg for, at maskinen ikke er tændt, når den sluttes til nettet, da dette øger risikoen for personskader.

d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før elværktøjet tændes. Hvis et stykke værktøj eller en

nøgle sidder i en roterende maskindel, er der risiko for personskader.

e) Undgå en unormal kropsholdning. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår og tøj væk fra roterende dele. Dele, der er i

bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af støvudsugning

nedsætter risikoen for personskader som følge af støv.

h) Vær altid forsigtig og tilsidesæt ikke sikkerhedsreglerne for el-værktøj, selvom du er fortrolig med el-værktøjet efter mange ganges brug. Uagtsomme handlinger kan inden

for brøkdele af sekunder medføre alvorlige personskader.

3.4 Anvendelse og behandling af elværktøjet

a) Undgå overbelastning af maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med den rigtige

maskine arbejder man bedst og mest sikkert inden for det angivne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder er defekt. En maskine, der ikke kan startes og

stoppes, er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring.

Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med apparatet eller ikke har gennemlæst disse instrukser, benytte apparatet. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

e) Vedligehold el-værktøj og tilbehørsdele. Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden apparatet tages i brug.

Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer

med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål,

som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

h) Hold håndtag og greb tørre, rene og fri for olie og fedt. Glatte håndtag og greb tillader ikke

sikker betjening og kontrol af el-værktøjet i uventede situationer.

3.5 Service

a) Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst

mulig maskinsikkerhed.

4. Særlige sikkerhedsanvisninger

4.1 Sikkerhedsanvisninger i forbindelse med beskyttelsesskærme

a) Fjern ikke beskyttelsesskærmene. Beskyttelsesskærmene skal altid være i funktionsdygtig tilstand og korrekt monteret.

Løse, beskadigede eller ikke korrekt fungerende beskyttelsesskærme skal repareres eller udskiftes.

b) Anvend ved dybe snit altid savklingens beskyttelsesskærm og spaltekniven. Ved snit, hvor savklingen saver helt igennem emnets tykkelse, reducerer beskyttelsesskærmen og andre sikkerhedsanordninger risikoen for personskader.

c) Genmontér straks beskyttelsessystemet

efter afslutning af arbejdsprocedurer (f.eks. falsning), hvor det er nødvendigt at fjerne beskyttelsesskærmen og spaltekniven.

Beskyttelsesskærmen og spaltekniven nedsætter risikoen for personskader.

d) Kontrollér, inden el-værktøjet tændes, at

savklingen ikke berører beskyttelsesskærmen, spaltekniven eller
