Metabo 091 005 3205 User guide

U1A0247.fm

091 005 3205

Schiebeschlitten . . . . . . . . . . . . . . . . . . . . .3

Sliding carriage . . . . . . . . . . . . . . . . . . . . . .6

Chariot coulissant . . . . . . . . . . . . . . . . . . . .9

Slede . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Slitta scorrevole . . . . . . . . . . . . . . . . . . . . .15

Carro de empuje . . . . . . . . . . . . . . . . . . . .18

Carro deslizante. . . . . . . . . . . . . . . . . . . . .21

Skydeslæden. . . . . . . . . . . . . . . . . . . . . . .24

Slede . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Slid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Työntökelkka . . . . . . . . . . . . . . . . . . . . . . .33

Vezetőszán . . . . . . . . . . . . . . . . . . . . . . . .36

Sanie prezesuwne . . . . . . . . . . . . . . . . . . .39

Πδιλο ολσθησης . . . . . . . . . . . . . . . . . .42

115 165 4041 / 4305 - 3.0

170247330 / 4305

U2A0247.fm

2

KA0001D1.fm Betriebsanleitung DEUTSCH

1. Lieferumfang

DEUTSCH

1

2
3

10

4

5

6

7

8

9

1 Knaufgriffschraube mit Unter-

legscheibe

2 Klemmhebel
3 Haltewinkel
4 Zubehöraufnahme

(wird nur bei KGT 501 benötigt)

5 Flanschmutter M8

(2 Stück, werden nur bei KGT
501 benötigt)

6 Zylinderschraube M8 x 16

(2 Stück, werden nur bei KGT
501 benötigt)

7 Grundplatte
8 Schiebeschlitten mit Rohrfüh-

rungsgestell

9 Fußstütze (2 Stück)

10 Anschlaglineal mit Ablängan-

schlag

3

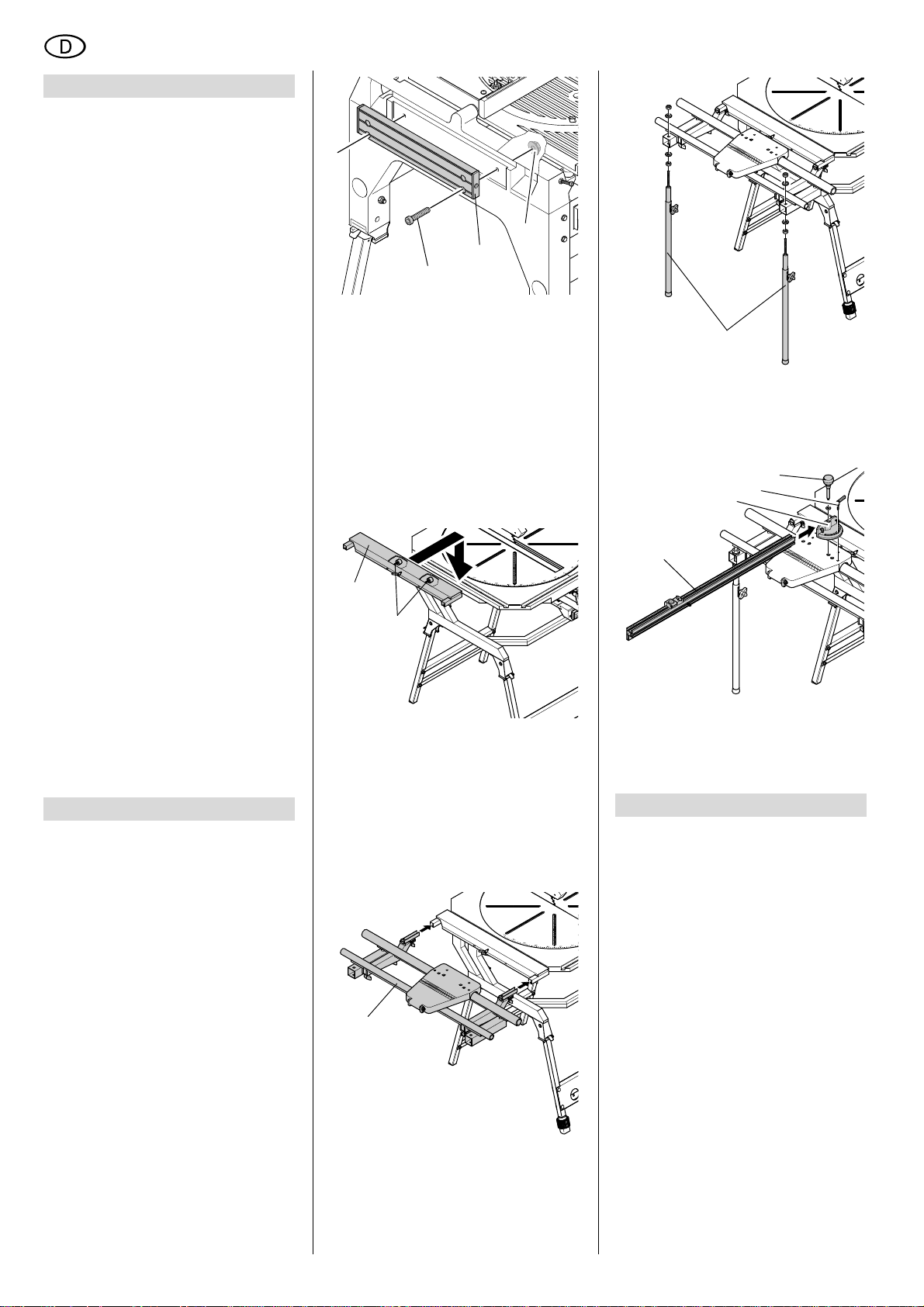

DEUTSCH

2. Sicherheitshinweise

2.1 Bestimmungsgemäße
Verwendung

Dieses Zubehör ist dient zum sicheren
und präzisen Führen von Werkstücken,
in Verbindung mit folgenden Geräten:

• Gehrungs-, Unterflurzug- und Tisch­kreissäge secanta

• Kapp-, Gehrungs- und Tischkreis­säge KGT 501

Jede andere Verwendung gilt als
bestimmungswidrig und ist verboten. Für
Schäden, die durch bestimmungswidrige
Verwendung entstehen, übernimmt der
Hersteller keine Verantwortung.

2.2 Allgemeine Sicherheits­hinweise

Montieren Sie dieses Zubehör genau
entsprechend dieser Anleitung. Nur
wenn Sie diese Anleitung genau befol­gen, entspricht das Gerät den Sicher­heitsvorschriften und kann sicher
bedient werden.

Lesen Sie vor der Inbetriebnahme die­ses Zubehörs auch die Betriebsanlei­tung des Gerätes, an dem Sie dieses
Zubehör betreiben. Beachten Sie dort
insbesondere die Sicherheitshinweise.

Überprüfen Sie das Zubehör vor jedem
Betrieb auf eventuelle Beschädigungen.
Beschädigte Teile müssen sachgemäß
durch eine anerkannte Fachwerkstatt
repariert oder ausgewechselt werden.

Umbauten oder der Gebrauch von Tei­len, die nicht vom Hersteller geprüft und
freigegeben sind, können beim Betrieb
zu unvorhersehbaren Schäden führen.

3. Montage

Die Abbildungen zeigen die Montage an
der linken Seite der Säge. Die Montage
des Schiebeschlittens kann jedoch auch
an der rechten Seite der Säge erfolgen.

Zubehöraufnahme montieren
(nur KGT 501)

1. Zubehöraufnahme (12) mit zwei

Zylinderschrauben M8 x 16 (13) und
Flanschmuttern M8 (11) an einem
Seitenteil der KGT 501 festschrau­ben (untere Bohrungen der Zube­höraufnahme verwenden).

11

12

13

Schiebeschlitten montieren

Im Lieferzustand ist das Rohrführungs­gestell in die Grundplatte eingescho­ben. Zur Montage muss das Rohrfüh­rungsgestell von der Grundplatte
abgenommen werden.

1. Grundplatte (14) vom Rohrführungs-

gestell abziehen.

2. Grundplatte am seitlichen Füh­rungsprofil (secanta) bzw. an der
Zubehöraufnahme (KGT 501)
ansetzen.

14

15

3. Gummipuffer (15) an der Unterseite
der Grundplatte so einstellen, dass
die Grundplatte waagerecht und
parallel zur Tischkante steht.

4. Grundplatte mit dem Klemmhebel
arretieren.

5. Rohrführungsgestell (16) bis zum
Anschlag in die Trägerrohre an der
Grundplatte schieben.

16

17

7. Höhe der Fußstützen einstellen.

8. Haltewinkel (20) mit Knaufgriff­schraube (18) und Unterlegscheibe
montieren (Klebestreifen an der
Knaufgriffschraube entfernen).

18

19

20

21

9. Klemmhebel (19) montieren.

10. Anschlaglineal (20) auf den Halte­winkel aufschieben (siehe auch
"Anschlaglineal einstellen".

4. Einstellungen

Die folgenden Einstellungen müssen
durchgeführt werden:

• bei der erstmaligen Montage

• wenn nach längerem Gebrauch die

Einstellungen korrigiert werden
müssen

Parallelität des Schiebeschlittens
zum Sägeblatt einstellen

1. Flügelschrauben (23) lösen.

6. Fußstützen (17) wie abgebildet am

Rohrführungsgestell montieren.

4

DEUTSCH

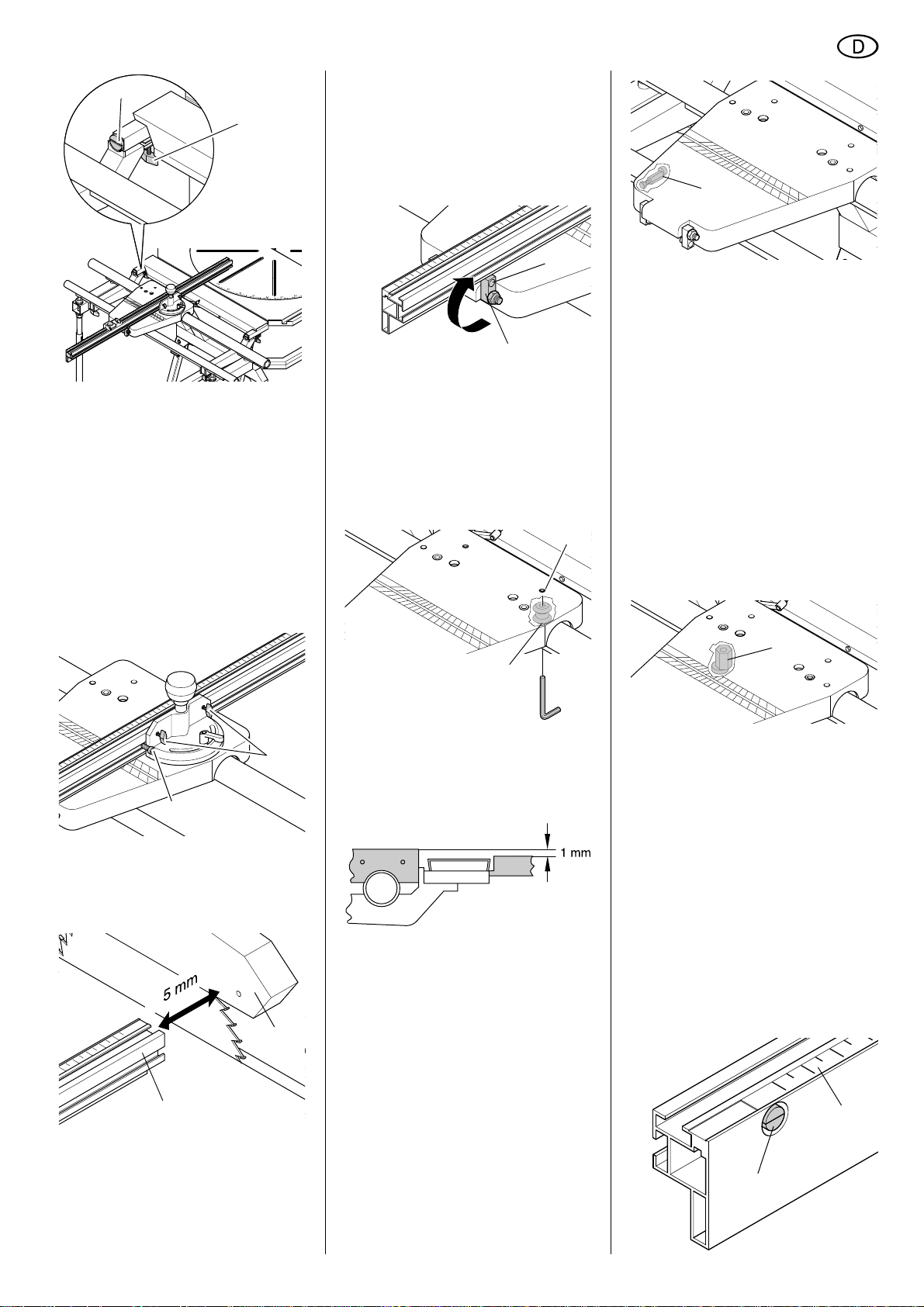

22

23

2. Parallelität mit den Schrauben (22)

einstellen und Rohrführungsgestell
bis zum Anschlag in die Trägerrohre
an der Grundplatte einschieben.
Zum Überprüfen der Parallelität,
Schiebeschlitten mit Anschlaglineal
entlang der Seitenkante der Säge
schieben: Der Abstand muss auf der
ganzen Strecke gleich bleiben.

3. Flügelschrauben (23) festziehen.

Nullpunkt des Anschlaglineals ein­stellen

1. Innensechskantschraube (25) lösen.

6. Flügelschrauben (24) und
Innensechskantschraube (25) fest­ziehen.

Rechtwinkligkeit des Anschlag­lineals einstellen

1. Anschlagbegrenzer (29) am Schie­beschlitten nach oben schwenken.

28

29

2. Anschlagschraube (28) am
Anschlagbegrenzer so einstellen,
dass das Anschlaglineal exakt
rechtwinklig zum Sägeblatt verläuft
(mit Messwinkel überprüfen).

Parallelität des Schiebeschlittens zur
Tischplatte einstellen

1. Innensechskantschraube (30) lösen.

30

32

6. Einstellung für die andere Stützrolle
wiederholen.

7. Einstellungen überprüfen:

− Die Oberfläche des Schiebe-

schlittens muss in Längs- und in
Querrichtung parallel zur Oberflä­che des Tische verlaufen.

− Der Schiebeschlitten darf nicht

wackeln – beide Stützrollen müs­sen auf dem Führungsrohr auflie­gen.

Spiel der Schlittenführung einstellen

1. Exzenter (33) der Führungsrolle an
der Unterseite des Schiebeschlit­tens mit einem 17 mm-Schlüssel so
einstellen, dass der Schiebeschlit­ten nicht wackeln kann aber den­noch leicht gleitet.

33

24

25

2. Flügelschrauben (24) lösen.

3. Anschlaglineal (27) bis ca. 5 mm
seitlich an die Spanhaube (26) her­anschieben und Flügelschrauben
wieder festziehen.

26

27

4. Probeschnitt durchführen.

5. Flügelschrauben (24) lösen und
Anschlaglineal exakt so ausrichten,
dass die Skala den korrekten
Abstandswert zur Schnittlinie
anzeigt.

31

2. Innensechskantschraube (31) an

der Unterseite lösen und so verstel­len, dass die Oberfläche des Schie­beschlittens ca.1 mm über der
Oberfläche des Sägetisches liegt.

3. Innensechskantschraube (30) fest-

ziehen.

4. Einstellung für die andere Führungs­rolle wiederholen.

5. Exzenter (32) der Stützrolle an der
Unterseite des Schiebeschlittens mit
einem 17 mm-Schlüssel so einstel­len, dass die Oberfläche des Schie­beschlittens parallel zu Tischober­fläche verläuft (mit Anschlaglineal
überprüfen).

2. Einstellung für die andere Führungs­rolle wiederholen.

Skala des Anschlaglineals wenden

Je nachdem, ob die Montage des Schie­beschlittens an der linken oder rechten
Seite der Säge erfolgt, muss die Skala
(34) des Anschlaglineals angepasst wer­den:

• Montage an der linken Seite
Zahlen werden nach links größer.

• Montage an der rechten Seite
Zahlen werden nach rechts größer.

Zum Wenden der Skala, Innensechs­kantschraube (35) lösen, Skala wenden
und Innensechskantschraube festzie­hen.

34

35

5

KA0001E1.fm Operating Instruction ENGLISH

ENGLISH

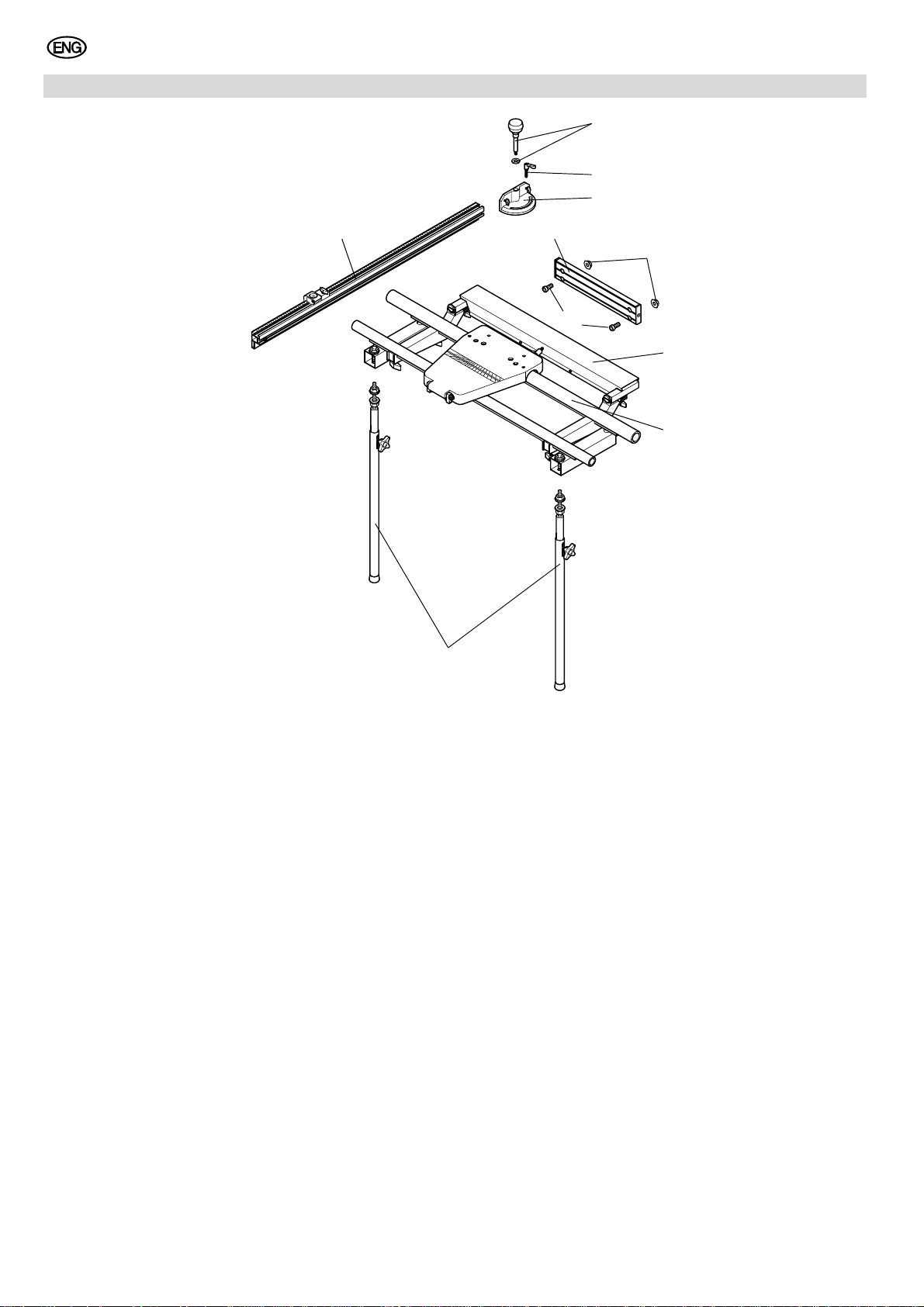

1. Scope of delivery

1

2
3

10

4

5

6

7

8

9

1 Fixing knob with washer
2 Lock lever
3 Bracket
4 Accessory bracket

(required for KGT 501 only)

5 Flange nut M8

(2 pcs., required for KGT 501
only)

6 Cap screw M8 x 16

(2 pcs., required for KGT 501
only)

7 Base plate
8 Sliding carriage with tubular

guide assembly

9 Leg (2 pcs.)

10 Fence extrusion with flip stop

6

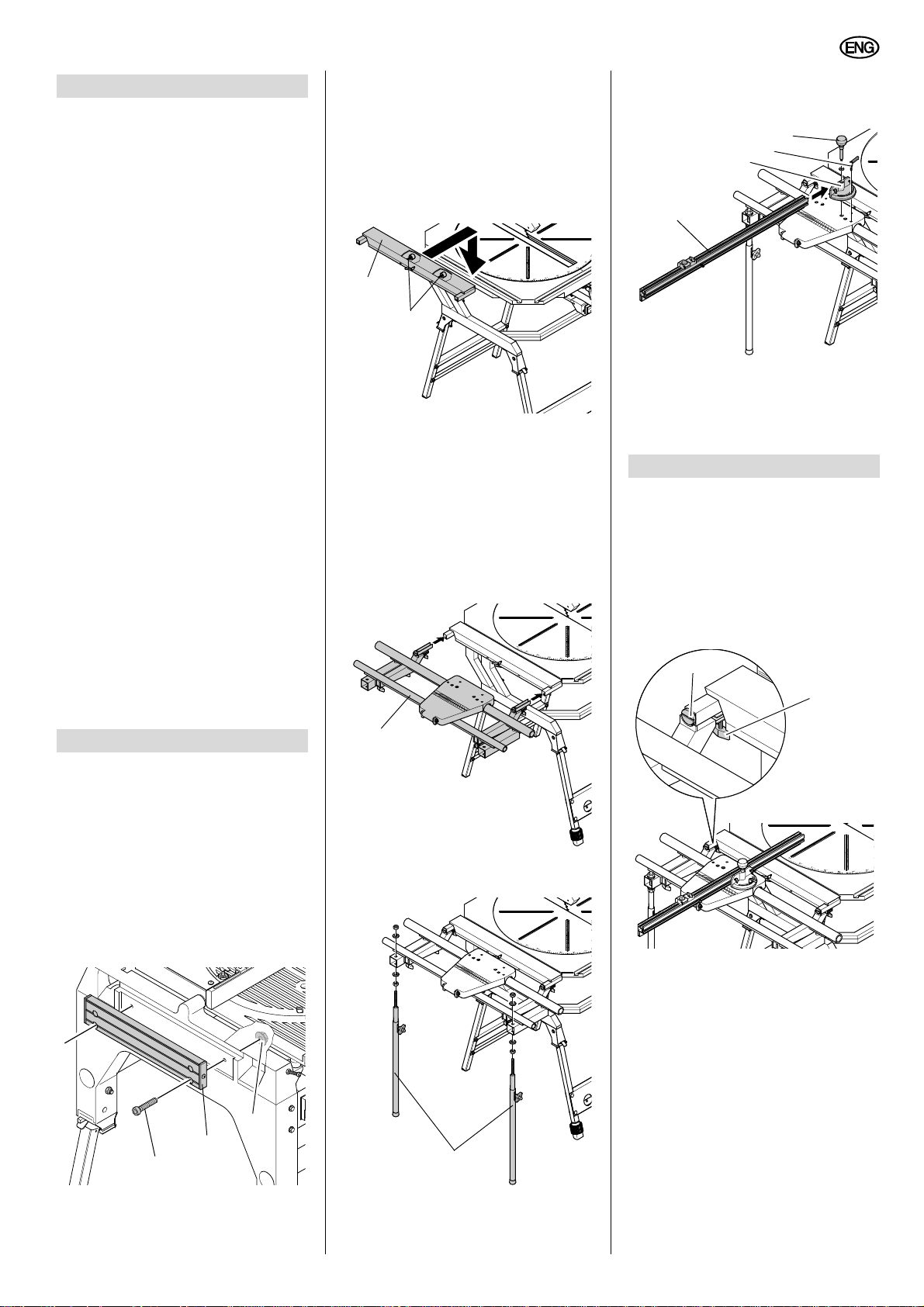

ENGLISH

2. Safety instructions

2.1 Specified conditions of
use

This accessory is intended for the safe
and exact guiding of stock in conjunction
with the following machines:

• Combination radial pull and table
saw secanta

• Combination mitre and table saw
KGT 501

Any other use is not as specified and
prohibited. The manufacturer is no liable
for any damages resulting from unspeci­fied use.

2.2 General safety informa­tion

Install this accessory exactly as detailed
in these instructions. Only when these
instructions are exactly followed will the
device comply with the safety regula­tions and can be safely operated.

Before initial operation of this accessory
also read the instructions of the device
this accessory is installed to. In particu­lar, observe the safety instructions.

Check the accessory for possible dam­age before any use. Damaged parts
must be repaired or replaced by a quali­fied specialist.

Modifications or use of parts not tested
and approved by the manufacturer can
cause unforeseeable damage during
operation.

the tubular guide assembly must be
removed from the base plate.

1. Pull the base plate (14) off the tubu-

lar guide assembly.

2. Put the base plate to the side guide
extrusion (secanta) or to the acces­sory bracket (KGT 501), respec­tively.

14

15

3. Adjust the rubber buffers (15) on the
underside of the base plate so that
the base plate is level and parallel
with the saw table's edge.

4. Arrest the base plate with the lock
lever.

5. Slide the tubular guide assembly
(16) into the support tubes of the
base plate all the way against the
stop.

8. Install the bracket (20) using the fix­ing knob (18) and washer (remove
adhesive tape from the fixing knob).

18

19

20

21

9. Install the lock lever (19).

10. Slide the fence extrusion (20) onto
the bracket (see also "Fence extru­sion settings").

4. Adjustments

The following adjustments need to be
made

• after assembly and installation

• if the settings require correction

after some time of use.

Setting the sliding carriage parallel
with the saw blade

1. Loosen the thumb screws (23).

22

23

3. Installation

The illustrations in these instructions
show the installation at the left-hand side
of the saw. The sliding carriage can also
be installed at the right-hand side.

Accessory bracket installation
(KGT 501 only)

1. Fasten the accessory bracket (12)
with 2 each cap screws M8 x 16 (13)
and flange nuts M8 (11) to a
KGT 501 side panel (use the lower
holes of the accessory bracket).

11

12

13

Sliding carriage installation

For shipping the tubular guide assembly
is fitted to the base plate. For installation

16

6. Install the legs (17) at the tubular

guide assembly as illustrated.

17

7. Adjust the height of the legs.

2. Turn the screws (22) as required

until parallel, then slide the tubular
guide assembly fully into the support
tubes.
To check the parallelism move the
sliding carriage including the fence
extrusion along the edge of the saw
table: the distance must remain the
same from front to rear.

3. Tighten the thumb screws (23).

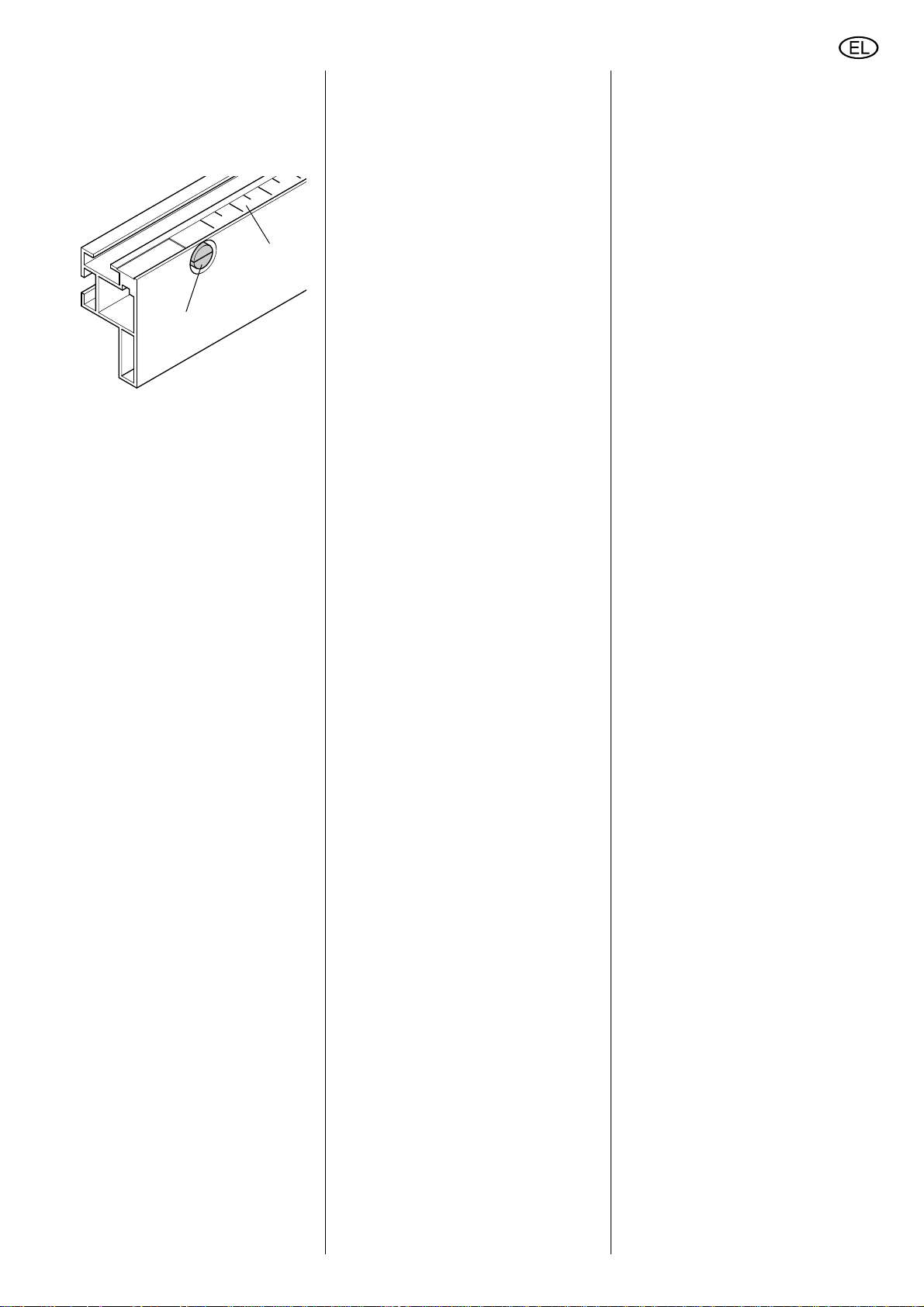

Fence extrusion zero point adjust­ment

1. Loosen hexagon socket head cap

screw (25).

7

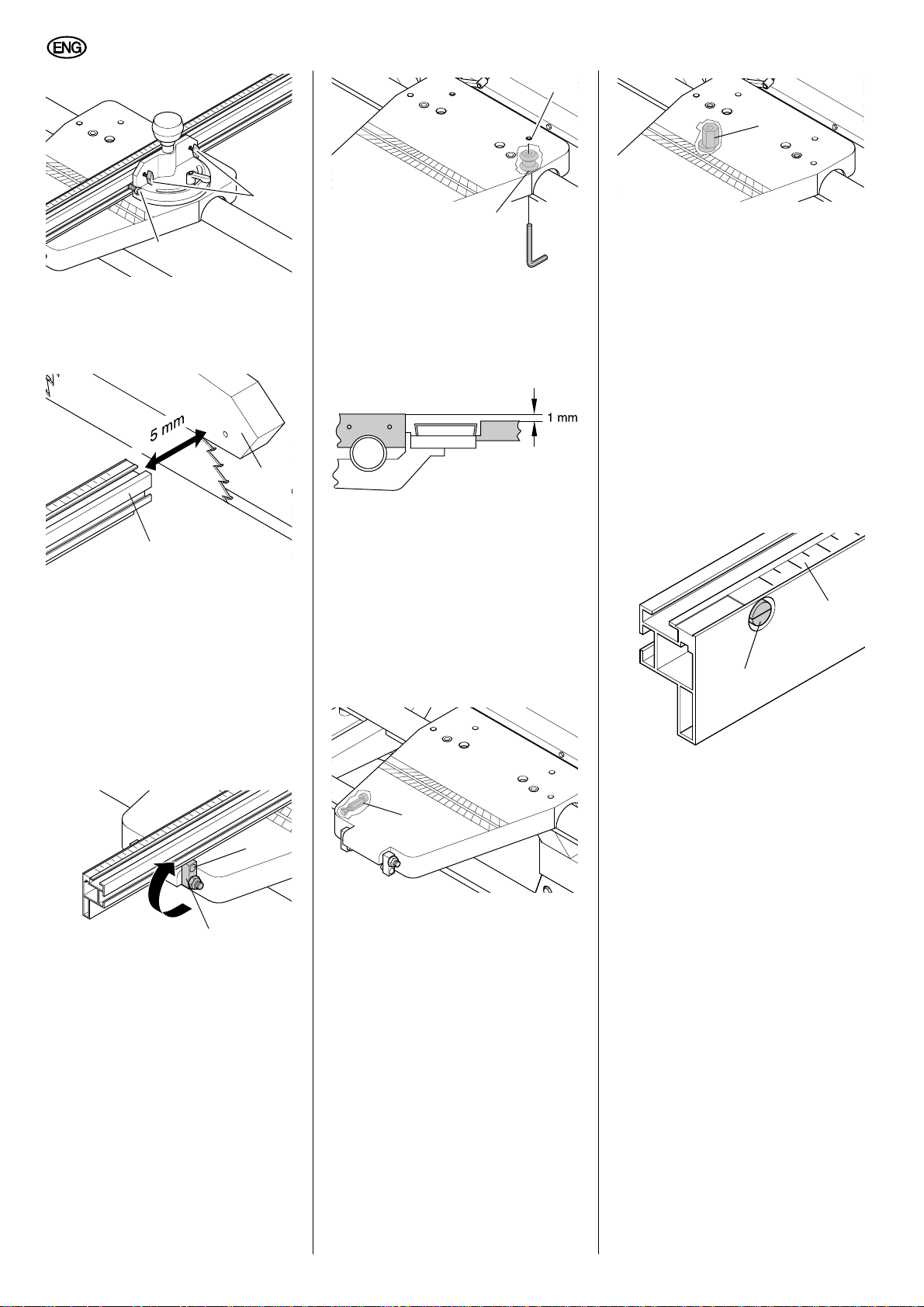

ENGLISH

24

25

2. Loosen thumb screws (24).

3. Set the fence extrusion (27) closely

(5 mm distance) against the blade
guard (26) and retighten the thumb
screws.

26

27

4. Make a trial cut.

5. Loosen thumb screws (24) and

adjust the fence extrusion until the
scale indicates the correct distance
to the line of cut.

6. Tighten thumb screws (24) and hex­agon socket head cap screw (25).

30

31

2. Loosen the hexagon socket head

cap screw (31) on the underside and
adjust it so that the surface of the
sliding carriage is approx. 1 mm
higher than the surface of the saw
table.

3. Tighten the hexagon socket head

cap screw (30).

4. Repeat adjustment for the other
guide roller.

5. Adjust the eccentric bolt (32) of the
thrust bearing on the underside of
the sliding carriage with a 17 mm
spanner, so that the surface of the
sliding carriage is parallel to the sur­face of the saw table (check using
the fence extrusion).

33

2. Repeat adjustment for the thrust
bearing.

Reversing the fence extrusion scale

Depending on whether the sliding car­riage is installed at the left-hand or right­hand side of the saw, the scale (34) of
the fence extrusion needs to be adapted:

• Installation at the left-hand side
the numbers increase towards the
left.

• Installation at the right-hand side
the numbers increase towards the
right.

To reverse the scale, loosen hexagon
socket head cap screw (35), turn scale
over and tighten the hexagon socket
head cap screw again.

34

35

Fence extrusion right angle adjust­ment

1. Swing the stop (29) of the sliding

carriage up.

28

29

2. Adjust the stop screw (28) in the

stop until the fence extrusion is
exactly square to the saw blade (use
a try square to check).

Adjusting the sliding carriage paral­lel with the saw table

1. Loosen hexagon socket head cap

screw (30).

32

6. Repeat adjustment for the thrust
bearing.

7. Check the adjustments:

− The surface of the sliding car-

riage must be parallel with the
surface of the saw table, both
lengthwise and crosswise.

− The sliding carriage must not

wobble – both thrust bearings
must lie on the tubular guide.

Carriage play adjustment

1. Adjust the eccentric bolt (33) of the
guide roller on the underside of the
sliding carriage with a 17 mm span­ner, so that the carriage does not
wobble but will slide easily.

8

KA0001F1.fm Instructions d'utilisation FRANÇAIS

1. Éléments fournis

FRANÇAIS

1

2
3

10

4

5

6

7

8

9

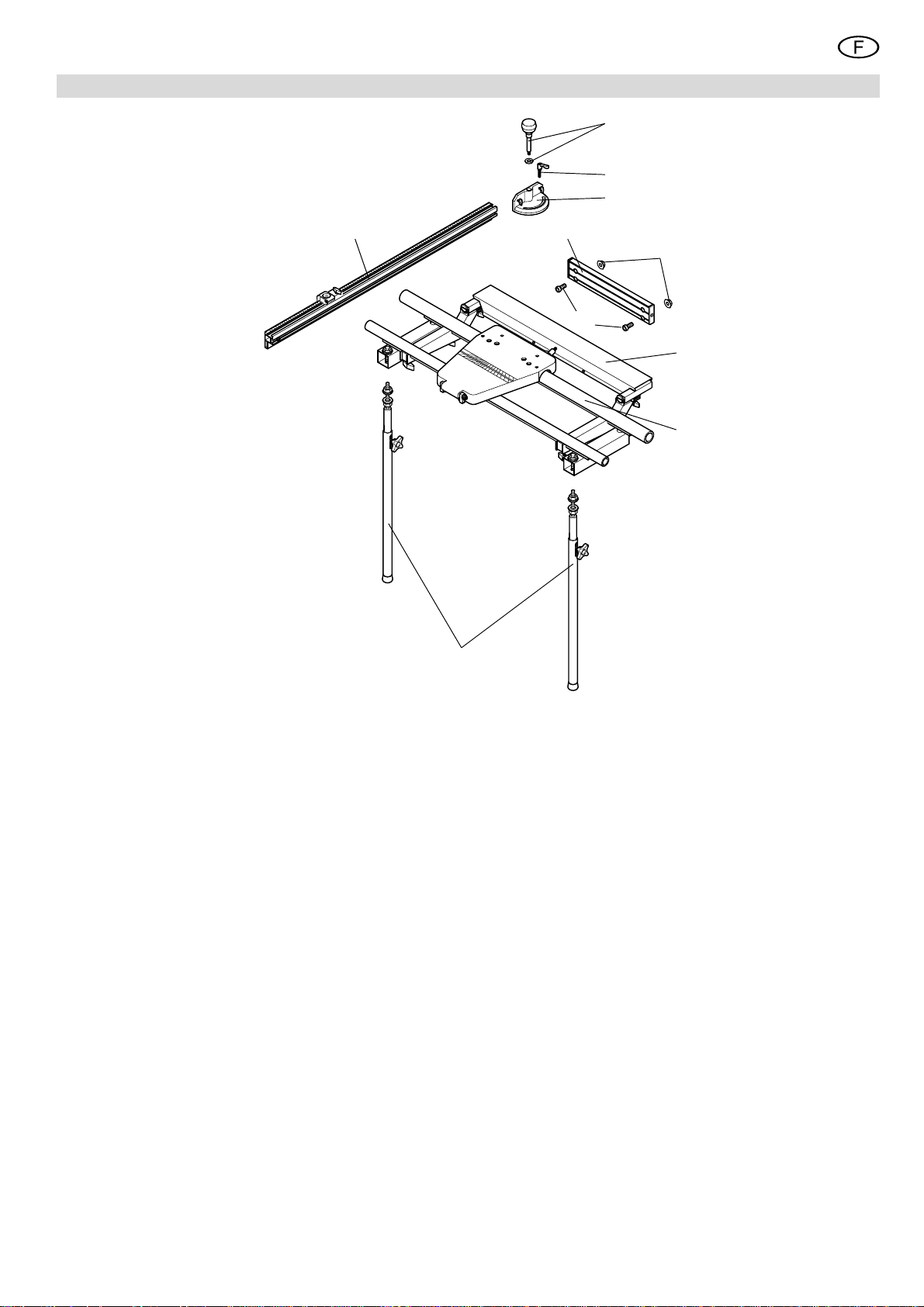

1 Boulon à poignée avec rondelle
2 Levier de serrage
3 Équerre d'arrêt
4 Porte-accessoires

(seulement nécessaire avec
KGT 501)

5 Écrou à collerette M8

(2 pièces, seulement nécessai­res avec KGT 501)

6 Vis à tête cylindrique M8 x 16

(2 pièces, seulement nécessai­res avec KGT 501)

7 Base
8 Chariot coulissant avec bâti de

guidage tubulaire

9 Pieds (2)

10 Règle de guidage avec butée

de tronçonnage

9

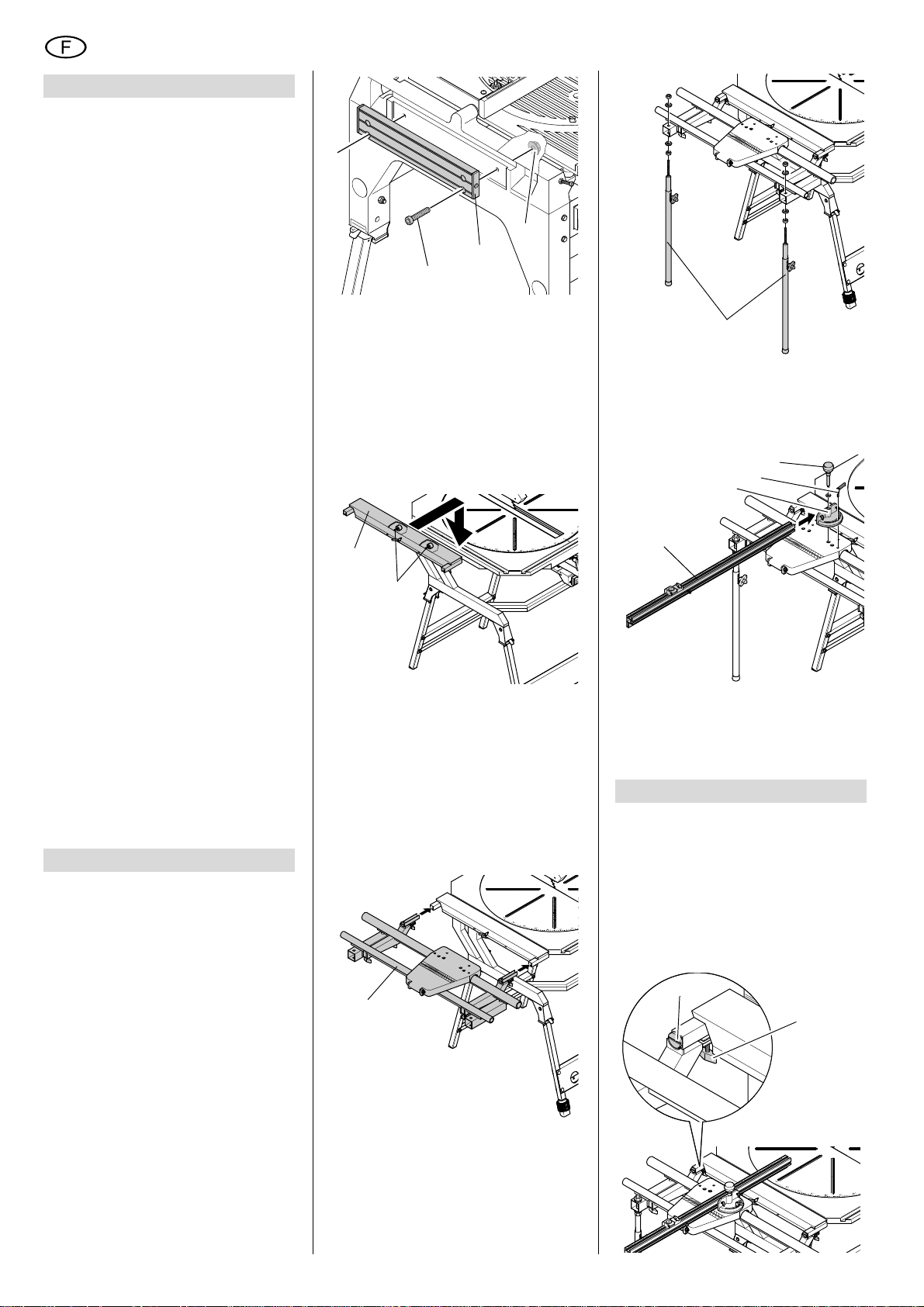

FRANÇAIS

18

2. Consignes de sécurité

2.1 Utilisation conforme aux
prescriptions

Combiné avec les appareils suivants,
cet accessoires permet un guidage pré­cis et en toute sécurité des pièces :

• Scie circulaire à onglet radiale
encastrée secanta :

• Scie circulaire de tronçonnage et à
onglets KGT 501

Toute utilisation différente est considé­rée comme non conforme et est inter­dite. Le constructeur n'assume aucune
responsabilité pour les dommages pro­voqués par une utilisation non conforme.

2.2 Consignes générales de
sécurité

Montez cet accessoire en respectant
scrupuleusement ces instructions. Seul
le stricte respect de ces instructions per­met de garantir la conformité de l'appa­reil avec les prescriptions de sécurité et
un fonctionnement parfaitement sûr.

Avant d'effectuer la mise en service de
cet accessoire, lisez aussi attentive­ment la notice d'utilisation de l'appareil
sur lequel vous allez l'utiliser. Tenez
notamment compte des consignes de
sécurité qui y figurent.

Vérifiez si l'accessoire n'est pas endom­magé avant chaque mise en marche.
Les pièces endommagées doivent être
réparées ou remplacées dans les règles
de l'art par un atelier spécialisé et
reconnu.

Les transformations ou l'utilisation de
pièces non contrôlées et homologuées
par le constructeur peuvent provoquer
des dommages imprévisibles pendant
l'utilisation.

3. Montage

Les illustrations montrent le montage sur
le côté gauche de la scie. Le chariot cou­lissant peut toutefois également être ins­tallé du côté droit de la scie.

Montage du porte-accessoires
(seulement KGT 501)

1. Visser solidement le porte-acces-

soire (12) sur un côté de la KGT 501
avec deux vis à tête cylindrque
M8 x 16 (13) et les écrous à colle­rette M8 (11) (utiliser les trous infé­rieurs du porte-accessoire).

11

12

13

Montage du chariot coulissant

À la livraison, le bâtit de guidage tubu­laire est inséré dans la base. Pour effec­tuer le montage, il faut sortir le bâtit de
guidage tubulaire de la base.

1. Retirer la base (14) du bâtit de gui-

dage tubulaire.

2. Poser la base sur le profil de gui­dage latéral (secanta) ou sur le
porte-accessoire (KGT 501).

14

15

3. Régler le tampon en caoutchouc
(15) sur le dessous de la base de
manière à ce que celle-ci soit hori­zontale et parallèle au bord de la
table.

4. Bloquer la base avec le levier de
serrage.

5. Faire coulisser le bâtit de guidage
tubulaire (16) dans les tubes por­teurs jusqu'en butée contre la base.

16

17

7. Régler la hauteur des pieds.

8. Monter l'équerre d'arrêt (20) avec
sont boulon à poignée (18) et sa
rondelle (retirer la bande adhésive
sur le boulon à poignée).

19

20

21

9. Monter le levier de serrage (19).

10. Glisser la règle de guidage (20) sur
l'équerre d'arrêt (voir aussi "Réglage
de la règle de guidage").

4. Réglages

Il faut effectuer les réglages suivants :

• lors du premier montage

• s'il est nécessaire de corriger les

réglages après un usage prolongé

Réglage du parallélisme du chariot
coulissant par rapport à la lame de
scie

1. Desserrer les vis papillon (23).

22

23

10

6. Monter les pieds (17) sur le bâtit de

guidage tubulaire comme illustré.

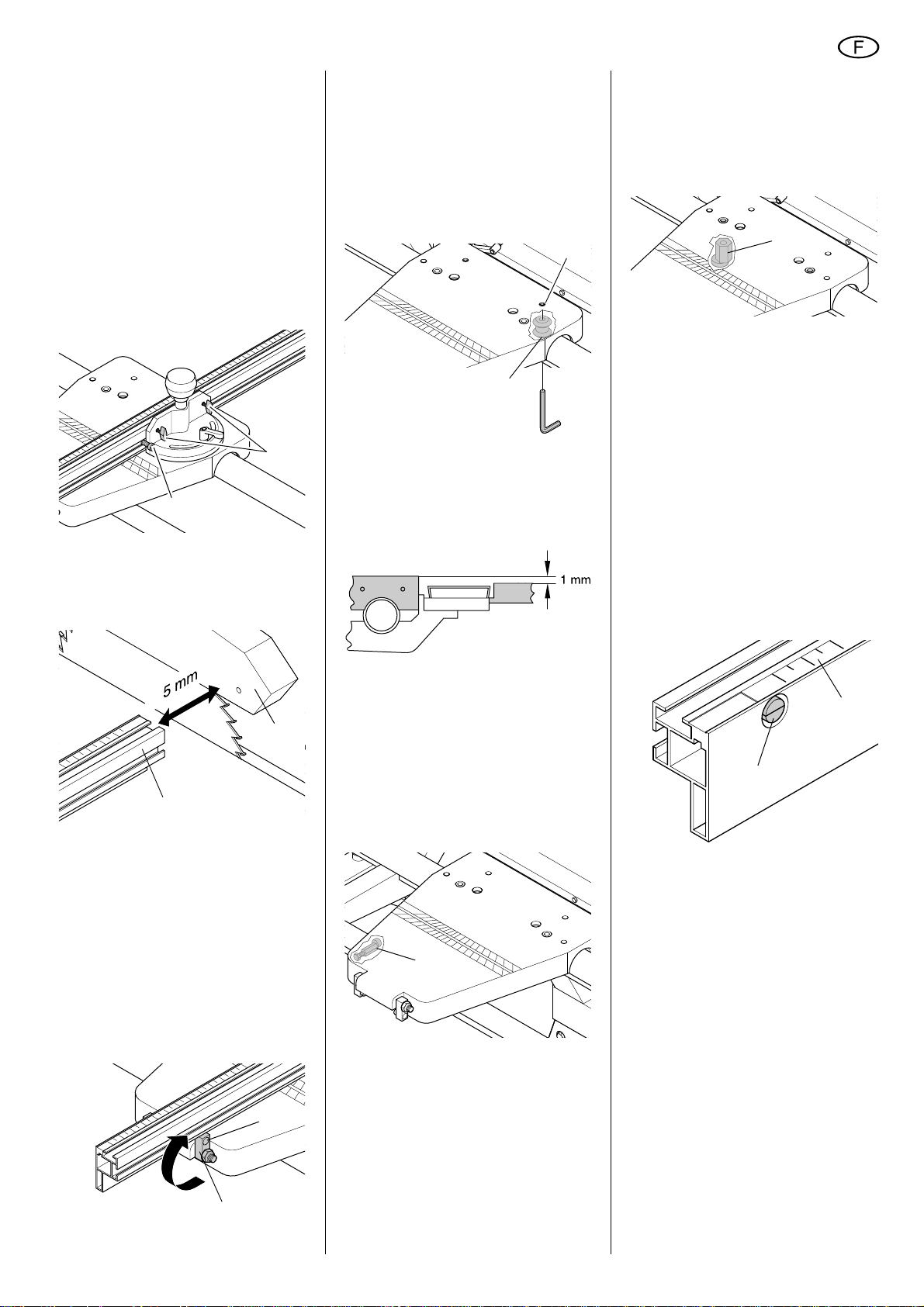

FRANÇAIS

2. Régler le parallélisme avec les vis

(22) et insérer le bâtit de guidage
tubulaire dans les tubes supports
sur la base jusqu'en butée.
Pour vérifier le parallélisme, faire
coulisser le chariot coulissant avec
la règle de guidage le long du bord
latéral de la scie : l'écart doit rester
constant sur tout le trajet.

3. Serrer les vis papillon (23).

Réglage du point zéro de la règle de
guidage

1. Desserrer la vis à six pans creux

(25).

24

25

2. Desserrer les vis papillon (24).

3. Faire coulisser la règle de guidage

(27) jusqu'à 5 mm environ sur le
côté du capot pare-copeaux (26) et
resserrer les vis papillon.

2. Régler la vis de butée (28) sur le fin

de course de manière à ce que la
règle de guidage soit parfaitement
perpendiculaire à la lame de scie
(vérifier avec une équerre).

Réglage du parallélisme du chariot
coulissant par rapport à la table

1. Desserrer la vis à six pans creux

(30).

30

31

2. Desserrer la vis à six pans creux

(31) sur le dessous et effectuer le
positionnement de manière à ce que
la surface du chariot coulissant se
trouve à environ 1 mm au-dessus
de la surface de la table de la scie.

Réglage du jeu du guide du chariot

1. Régler l'excentrique (33) du galet de

guidage sur le dessous du chariot
coulissant avec une clé de 17 mmde
manière à ce que le chariot coulis­sant ne chacèle pas mais puisse
tout de même coulisser facilement.

33

2. Répéter le réglage pour les autres
galets supports.

Utiliser la graduation de la règle de
guidage

Le graduation (34) de la règle de gui­dage doit être adapté en fonction de la
position de montage du chariot coulis­sant, à droite ou à gauche de la scie :

• Montage sur le côté gauche
Les chiffres augmentent vers la gau­che.

• Montage sur le côté droit
Les chiffres augmentent vers la
droite.

Pour retourner la graduation, desserrer
la vis à six pans creux (35), retourner la
graduation et resserrer la vis.

26

27

4. Effectuer une coupe d'essai.

5. Desserrer les vis papillon (24) et ali-

gner précisément la règle de gui­dage de manière à ce que la gra­duation indique l'écart correct par
rapport au trait de coupe.

6. Serrer les vis papillon (24) et la vis à
six pans creux (25).

Réglage de la perpendicularité de la
règle de guidage

1. Basculer le fin de course (29) sur le
chariot coulissant vers le haut.

28

29

3. Serrer la vis à six pans creux (30).

4. Répéter le réglage pour les autres
galets de guidage.

5. Régler l'excentrique (32) du galet
support sous le chariot coulissant
avec une clé de 17 mm de manière
à ce que la surface du chariot cou­lissant soit parallèle à la surface de
la table (vérifier avec la règle de gui­dage).

32

6. Répéter le réglage pour les autres
galets supports.

7. Contrôle des réglages :

− La surface du chariot coulissant

doit être parallèle à la surface de
la table dans le sens longitudinal
et transversal.

− Le chariot coulissant ne doit pas

chanceler – les deux galets sup­ports doivent reposer sur le tube
de guidage.

34

35

11

KA0001H1.fm Handleiding NEDERLANDS

NEDERLANDS

1. Levering

1

2
3

10

4

5

6

7

8

9

1 Knoopgreepschroef met borg-

schijf

2 Klemhendel
3 Klemwig
4 Opname-inrichting voor toebe-

horen
(enkel nodig bij KGT 501)

5 Flensmoer M8

(2 stuks, enkel nodig bij
KGT 501)

6 Cilinderschroef M8 x 16

(2 stuks, enkel nodig bij KGT

501)

7 Basisplaat
8 Slede met buisgeleideframe
9 Voetsteunen (2 stuks)

10 Aanslagregel met afkortaanslag

12

2. Veiligheidsvoorschriften

2.1 Voorgeschreven gebruik
van het systeem

Dit toebehoren dient voor de veilige en
precieze geleiding van werkstukken in
combinatie met de volgende machines:

• Verstek-, trek- en tafelcirkelzaagma­chine secanta

• Afkort-, verstek- en tafelcirkelzaag­machine KGT 501

Het is ten stelligste verboden de
machine te gebruiken voor een doel
waarvoor ze niet ontworpen werd of
waarvoor ze niet geschikt is. De fabri­kant wijst alle verantwoordelijkheid voor
schade af in het geval dat de machine
niet gebruikt wordt zoals voorgeschre­ven.

2.2 Algemene veiligheids­voorschriften

Monteer dit toebehoren precies volgens
deze handleiding. Enkel wanneer u deze
handleiding nauwgezet volgt, beant­woordt de machine aan de veiligheids­voorschriften en kan ze veilig worden
bediend.

Alvorens dit toebehoren in gebruik te
nemen, leest u ook de handleiding van
de machine, waarmee u dit toebehoren
gebruikt. Besteed daarbij vooral aan­dacht aan het hoofdstuk van de veilig­heidsvoorschriften.

Controleer het toebehoren op eventuele
beschadigingen, alvorens het in gebruik
te nemen. Laat beschadigde onderdelen
deskundig en door een gekwalificeerde
vakman herstellenof vervangen.

Wijzigingen aan de machine of het
gebruik van onderdelen die door de
fabrikant niet uitdrukkelijk getest of
goedgekeurd zijn, zijn verboden temeer
daar zij tot schade aan de machine en/of
tot ernstige persoonlijke letsels kunnen
leiden.

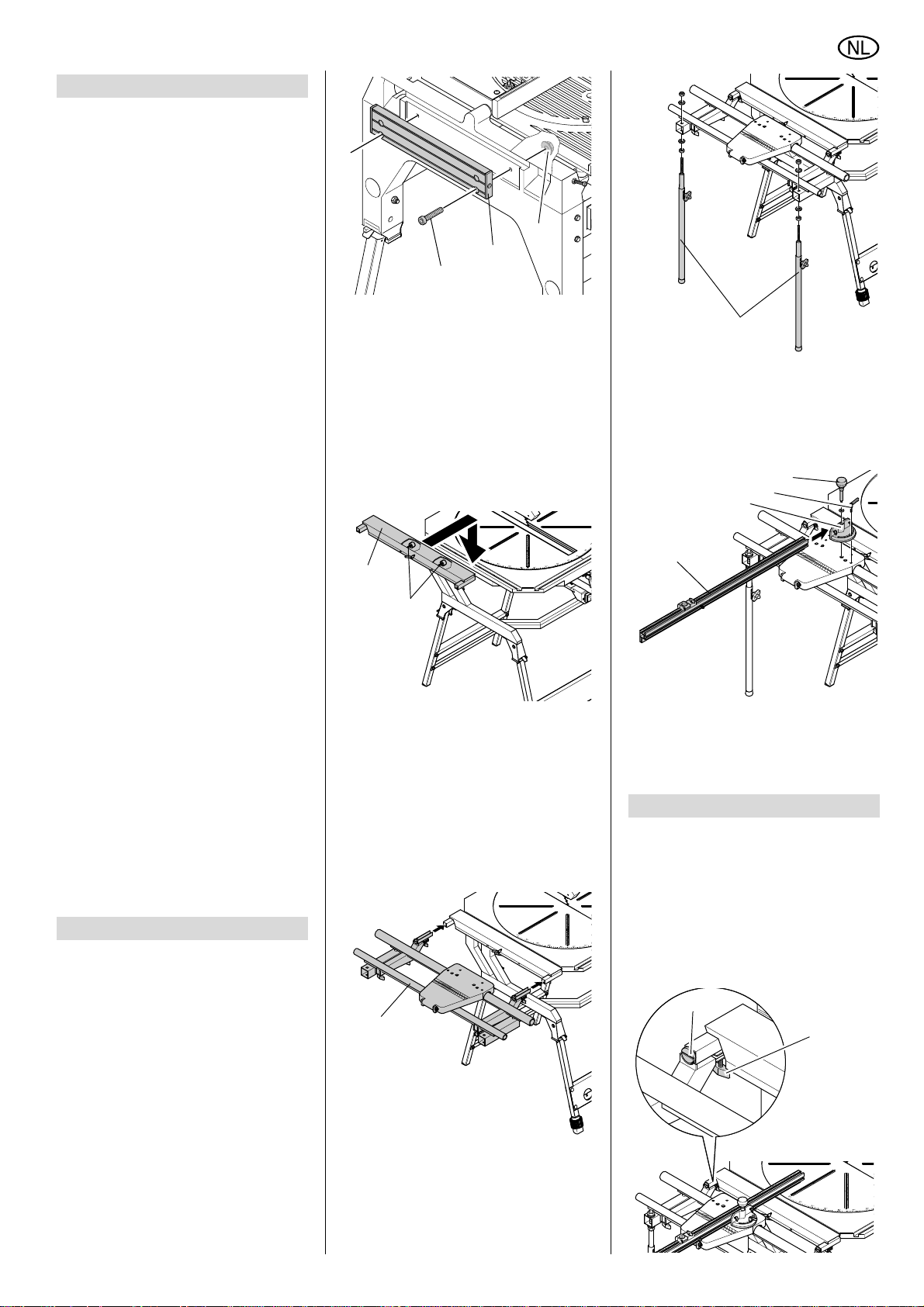

3. Montage

Op de figuren ziet u de montage aan de
linkerzijde van de zaagmachine. De
slede kan echter ook aan de rechterzijde
van de zaagmachine gebeuren.

De opname-inrichting voor het toebe­horen monteren
(enkel KGT 501)

1. Schroef de opname-inrichting voor

het toebehoren (12) met twee cilin-
derschroeven M8 x 16 (13) en
flensmoeren M8 (11) vast op een zij­paneel van de KGT 501 (gebruik de
onderste boringen van de opname­inrichting).

11

12

13

De slede monteren

Bij levering is het buisgeleideframe in de
basisplaat geschoven. Voor de mon­tage moet het buisgeleideframe van de
basisplaat worden afgenomen.

1. Haal de basisplaat (14) van het

buisgeleideframe.

2. Bevestig de basisplaat aan het zij­delingse geleidingsprofiel (secanta)
resp. aan de opname-inrichting voor
toebehoren (KGT 501).

14

15

3. Stel de rubberen buffer (15) aan de
onderzijde van de basisplaat zo in,
dat de basisplaat horizontaal en
parallel met de zijkant van de zaag­tafel ligt.

4. Vergrendel de basisplaat met
behulp van de klemhendel.

5. Schuif het buisgeleideframe (16) tot
aan de aanslag in de draagbuizen
aan de basisplaat.

16

6. Monteer de voetsteunen (17) zoals
afgebeeld op het buisgeleideframe.

NEDERLANDS

17

7. Stel de hoogte in van de voetsteu­nen.

8. Monteer de klemwig (20) met knop­greepschroef (18) en borgschijf (ver­wijder de kleefband aan de knop­greepschroef).

18

19

20

21

9. Monteer de klemhendel (19).

10. Schuif de aanslagregel (20) op de
klemwig (zie ook "Aanslagregel
instellen").

4. Instellingen

De volgende instellingen moeten worden
doorgevoerd:

• bij de eerste montage

• wanneer na langer gebruik de instel-

lingen moeten worden gecorrigeerd

De slede en het zaagblad onderling
parallel instellen

1. Draai de vleugelschroeven (23) los.

22

23

13

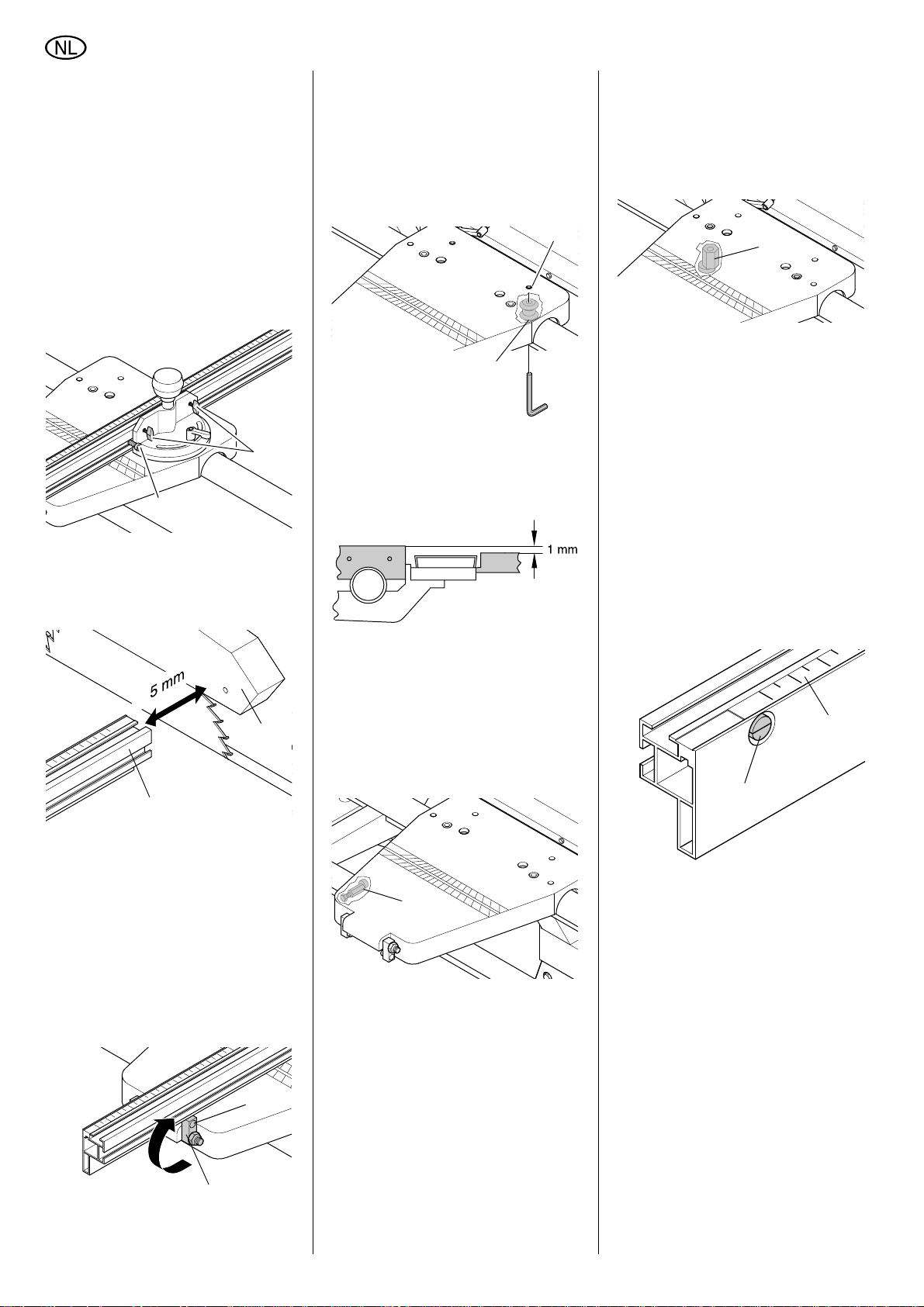

NEDERLANDS

2. Stel de parallelliteit in met de

schroeven (22) en schuif het buisge­leideframe tot tegen de aanslag in
de draagbuizen aan de basisplaat.
Om de parallelliteit te controleren,
schuift u de slede met aanslagregel
langs de zijkant van de zaagma­chine: de afstand moet over het vol­ledige traject gelijk blijven.

3. Draai de vleugelschroeven (23)

vast.

Het nulpunt van de aanslagregel
instellen

1. Draai de inbusschroef (25) los.

24

25

2. Draai de vleugelschroeven (24) los.

3. Schuif de aanslagregel (27) tot ca.

5 mm zijdelings tegen de afdekkap
(26) en draai de vleugelschroeven
weer vast.

26

27

2. Stel de aanslagschroef (28) op de

aanslagbegrenzer zo in, dat de aan­slagregel precies loodrecht staat op
het zaagblad (controleer met meet­hoek).

De parallelliteit van de slede ten
opzichte van het tafelblad instellen

1. Draai de inbusschroef (30) los.
30

31

2. Draai de inbusschroef (31) aan de

onderzijde los en stel deze zo in, dat
het oppervlak van de slede ca.
1 mm boven het oppervlak van de
zaagtafel ligt.

3. Draai de inbusschroef (30) vast.

4. Herhaal de instelling voor de andere

geleidingsrol.

5. Stel de excenter (32) van de steun-

rol aan de onderzijde van de slede
met een sleutel van 17 mm zo in,
dat het oppervlak van de slede
parallel ligt met het tafeloppervlak
(controleer met aanslagregel).

De speling van de sledegeleiding
instellen

1. Stel de excenter (33) van de gelei-

dingsrol aan de onderzijde van de
slede met een sleutel van 17 mm zo
in, dat de slede niet kan wankelen,
maar nog lichtjes kan glijden.

33

2. Herhaal de instelling voor de andere
geleidingsrol.

Het schaallint van de aanslagrel
omkeren

Naargelang de montage van de slede
aan de linker- of rechterzijde van de
zaagmachine gebeurt, moet het schaal­lint (34) van de aanslagregel worden
aangepast:

• Montage aan de linkerzijde
cijfers worden groter naar links.

• Montage aan de rechterzijde
cijfers worden groter naar rechts.

Om het schaallint om te keren, draait u
de inbusschroef (35) los, keert u het
schaallint om en draait u de inbus­schroef weer vast.

34

35

4. Voer een proefsnede uit.

5. Draai de vleugelschroeven (24) los

en richt de aanslagregel precies zo,
dat het schaallint de correcte
afstand tot de snijlijn weergeeft.

6. Draai de vleugelschroeven (24) en
de inbusschroef (25) vast.

De rechte hoek van de aanslagregel
instellen

1. Zwaai de aanslagbegrenzer (29)
van de slede naar boven.

28

29

14

32

6. Herhaal de instelling voor de andere
steunrol.

7. Controleer de instellingen:

− De oppervlakte van de slede

moet in lengte- en in dwarsrich­ting parallel verlopen met het
oppervlak van het tafelblad.

− De slede mag niet wankelen –

beide steunrollen moeten op de
geleidebuis liggen.

KA0001I1.fm Manuale d’istruzioni ITALIANO

1. Ambito della fornitura

ITALIANO

1

2
3

10

4

5

6

7

8

9

1 Vite con pomello e rondella
2 Leva di serraggio
3 Angolare di sostegno
4 Supporto accessorio

(necessario solo con KGT 501)

5 Dado flangiato M8

(2 pezzi, necessari solo con
KGT 501)

6 Vite a testa cilindrica M8 x 16

(2 pezzi, necessari solo con
KGT 501)

7 Piastra di base
8 Slitta scorrevole con telaio di

guida tubolare

9 Piedini di sostegno (2 pezzi)

10 Guida ausiliaria con battuta

15

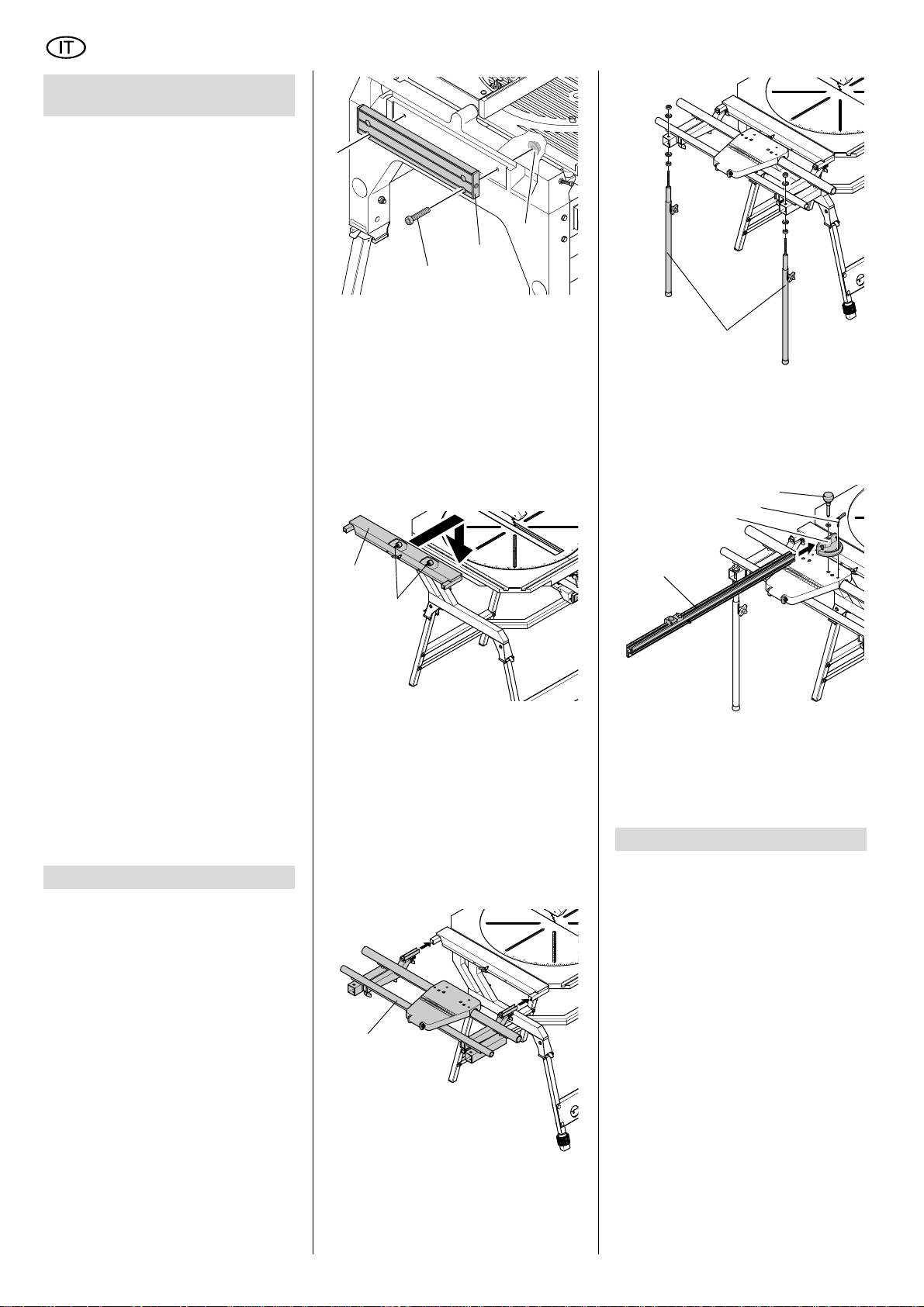

ITALIANO

2. Istruzioni relative alla
sicurezza

2.1 Utilizzo appropriato

Il presente accessorio, se collegato ai
seguenti apparecchi, consente di gui­dare i pezzi con sicurezza e precisione:

• sega circolare da tavolo secanta per
tagli obliqui a trazione da sottopavi­mento

• sega circolare da tavolo KGT 501
per tagli obliqui.

Qualsiasi altro utilizzo è inadatto allo
scopo e quindi vietato. Il produttore non
risponderà dei danni causati dall'uso
improprio dell'accessorio.

2.2 Istruzioni generali rela­tive alla sicurezza

Montare il presente accessorio
seguendo scrupolosamente le istruzioni
contenute nel presente manuale. Solo
rispettando quanto prescritto, sarà pos­sibile garantire il funzionamento
dell'accessorio in condizioni di totale
sicurezza e conformemente alle disposi­zioni vigenti in materia.

Prima di procedere alla messa in fun­zione dell'accessorio, leggere attenta­mente anche le istruzioni per l'uso
dell'apparecchio a cui sarà collegato
l'accessorio prestando particolare atten­zione alle istruzioni relative alla sicu­rezza.

Prima di attivare l'accessorio, accertare
sempre l'assenza di eventuali danni. I
pezzi danneggiati devono essere riparati
o sostituiti a norma presso un centro
specializzato e approvato.

Eventuali modifiche, così come l'impiego
di componenti non testati e autorizzati
dal produttore, possono causare danni
imprevedibili in fase di funzionamento.

3. Montaggio

Le figure mostrano le fasi di montaggio
sul lato sinistro della sega. Il montaggio
della slitta scorrevole può comunque
essere eseguito anche sul lato destro.

Montaggio del supporto accessorio
(solo KGT 501)

1. Avvitare saldamente ad un lato del

KGT 501 il supporto dell'accessorio
(12) usando due viti a testa cilindrica
M8 x 16 (13) ed i dadi flangiati M8
(11) (da fissare nei fori inferiori del
supporto).

11

12

13

Montaggio della slitta scorrevole

Al momento della consegna il telaio di
guida tubolare è inserito all'interno della
piastra di base. Per il montaggio, è
necessario estrarre il telaio di guida
tubolare dalla piastra di base.

1. Sfilare la piastra di base (14) dal

telaio di guida tubolare.

2. Applicare la piastra di base al profilo
di guida laterale (secanta) ovvero al
supporto dell'accessorio (KGT 501).

14

15

3. Regolare i tamponi di gomma (15)
sul lato inferiore della piastra di
base, in modo tale che la piastra sia
orizzontale e parallela al bordo del
tavolo.

4. Bloccare la piastra di base con la
leva di serraggio.

5. Inserire il telaio di guida tubolare
(16) nel tubo portante della piastra
di base spingendolo fino al riscon­tro.

16

17

7. Regolare l'altezza dei piedini di
sostegno.

8. Montare l'angolare di sostegno (20)
usando la vite con pomello (18) e la
rondella (rimuovere le strisce ade­sive dalla vite con pomello).

18

19

20

21

9. Montare la leva di serraggio (19).

10. Spingere la guida ausiliaria (20)
sull'angolare di sostegno (vedere
anche le regolazioni della guida
ausiliaria).

4. Regolazioni

È necessario eseguire le regolazioni
descritte di seguito:

• durante il montaggio iniziale

• se, dopo un uso prolungato, è

necessario effettuare alcune corre­zioni.

Regolazione del parallelismo tra la
slitta scorrevole e la lama della sega

1. Allentare le viti ad alette (23).

16

6. Montare i piedini di sostegno (17)

sul telaio di guida tubolare (vedere
la figura).

ITALIANO

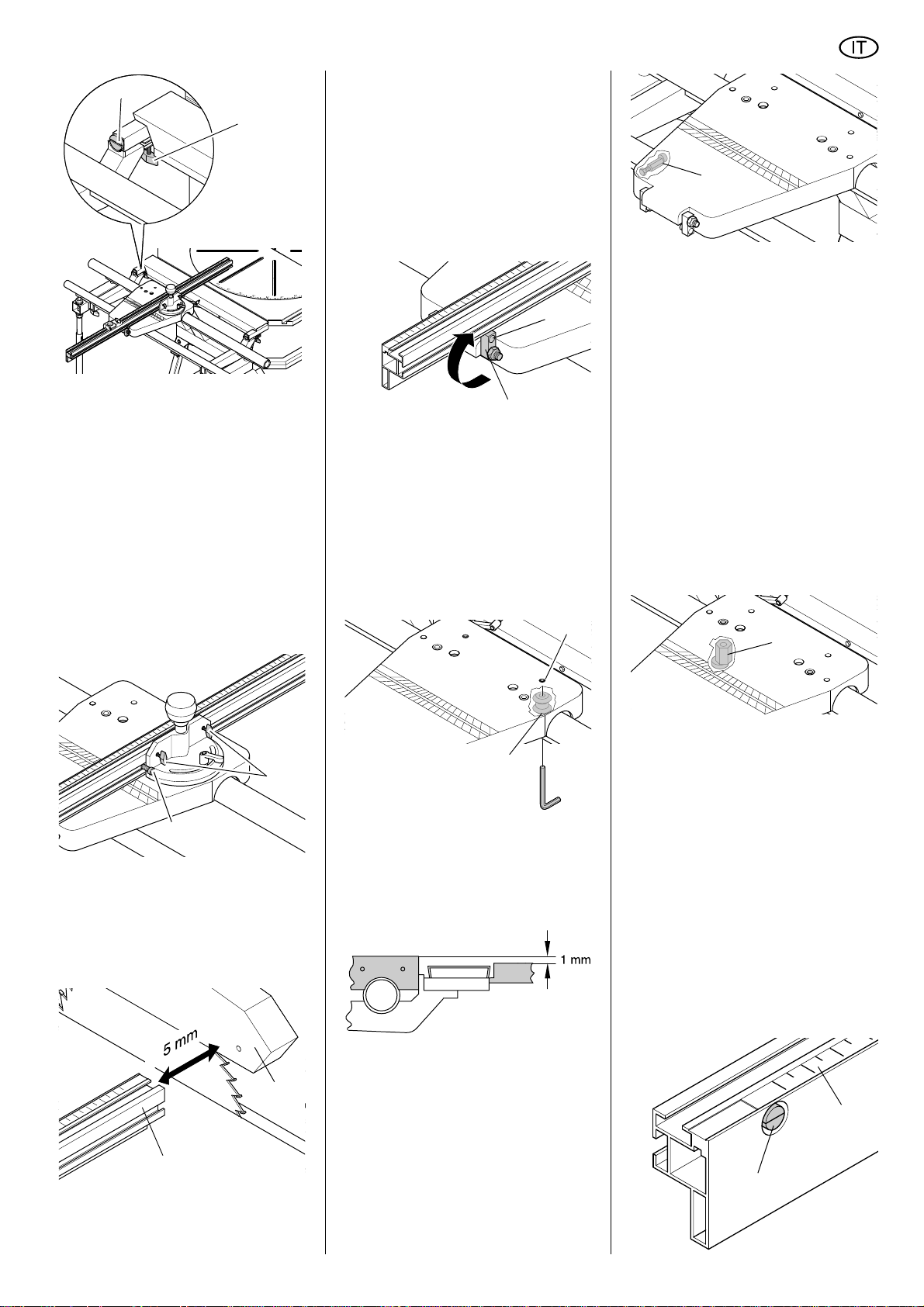

22

23

2. Regolare il parallelismo tramite le

viti (22) ed inserire il telaio di guida
tubolare nel tubo portante della pia­stra di base spingendolo fino al
riscontro.
Per controllare il parallelismo, usare
la guida ausiliaria facendola scor­rere lungo il bordo laterale della
sega: la distanza deve rimanere la
stessa lungo tutto il tratto.

3. Serrare le viti ad alette (23).

Regolazione del punto zero della
guida ausiliaria

1. Allentare la vite a testa esagonale

incassata (25).

liaria, in modo tale che la scala indi­chi la distanza corretta dalla linea di
taglio.

6. Serrare le viti ad alette (24) e la vite
a testa esagonale incassata(25).

Regolazione dell'ortogonalità della
guida ausiliaria

1. Orientare verso l'alto il limitatore di
battuta (29) presente sulla slitta
scorrevole.

28

29

2. Regolare la vite di battuta (28) sul
limitatore, in modo tale che la guida
ausiliaria scorra formando un angolo
retto rispetto alla lama della sega
(verificare l'ortogonalità con una
squadra di precisione).

Regolazione del parallelismo tra la
slitta scorrevole ed il piano del tavolo

1. Allentare la vite a testa esagonale
incassata (30).

30

32

6. Ripetere la regolazione sull'altro
rullo di sostegno.

7. Controllare le regolazioni:

− la superficie della slitta scorre-

vole deve scorrere parallela­mente al tavolo sia in senso lon­gitudinale che trasversale;

− la slitta scorrevole non deve

oscillare: entrambi i rulli di soste­gno devono aderire al tubo di
guida.

Regolazione del gioco sulla guida
della slitta

1. Regolare l'eccentrico (33) del rullo di
guida sul lato inferiore della slitta
scorrevole con una chiave da
17 mm, in modo tale che la slitta
non oscilli pur continuando a scivo­lare leggermente.

33

24

25

2. Allentare le viti ad alette (24).

3. Spingere la guida ausiliaria (27)

avvicinandola lateralmente fino a
raggiungere una distanza di circa
5 mm dalla calotta di espulsione tru­cioli (26), quindi serrare nuova­mente le viti ad alette.

26

27

4. Eseguire un taglio di prova.

5. Allentare le viti ad alette (24) ed alli-

neare perfettamente la guida ausi-

31

2. Allentare la vite a testa esagonale

incassata (31) presente sul lato infe-
riore e posizionarla in modo tale che
la superficie della slitta scorrevole si
trovi a circa 1 mm di altezza rispetto
al tavolo della sega.

3. Serrare la vite a testa esagonale

incassata (30).

4. Ripetere la regolazione sull'altro
rullo di guida.

5. Regolare l'eccentrico (32) del rullo di
sostegno sul lato inferiore della slitta
scorrevole usando una chiave da
17 mm, in modo tale che la superfi­cie della slitta scorra parallelamente
al tavolo (verificare il parallelismo
con la guida ausiliaria).

2. Ripetere la regolazione sull'altro
rullo di sostegno.

Inversione della scala della guida
ausiliaria

A seconda del lato della sega su cui
viene eseguito il montaggio della slitta
scorrevole, è necessario adeguare la
scala (34) della guida ausiliaria:

• montaggio sul lato sinistro:
i valori aumentano verso sinistra;

• montaggio sul lato destro:
i valori aumentano verso destra.

Per invertire la scala è necessario allen­tare la vite a testa esagonale incassata
(35), quindi eseguire l'inversione e ser­rare nuovamente la vite a testa esago­nale incassata.

34

35

17

KA0001S1.fm Manual de uso ESPAÑOL

ESPAÑOL

1. Material de suministro

1

2
3

10

4

5

6

7

8

9

1 Tornillo para pomo con arandela
2 Palanca de sujeción
3 Ángulo de sujeción
4 Alojamiento de accesorios

(sólo se requiere para KGT 501)

5 Tuerca de brida M8

(2 piezas, sólo se requieren
para KGT 501)

6 Tornillo cilíndrico M8 x 16

(2 piezas, sólo se requieren
para KGT 501)

7 Placa base
8 Carro de empuje con bastidor

de guía de tubos

9 Reposapiés (2 piezas)

10 Regla con tope de corte a

medida

18

2. Instrucciones de seguri­dad

2.1 Uso según su finalidad

Estos accesorios sirven para trabajar de
forma segura y precisa con piezas de
trabajo, en combinación con los siguien­tes aparatos:

• Sierra circular para cortar ingletes,
sierra circular empotrable y sierra
circular de mesa secanta:

• Sierra circular con eje de articula­ción, sierra circular para cortar
ingletes y sierra circular de mesa
KGT 501.

Cualquier otro uso será considerado
contrario a su finalidad y queda total­mente prohibido. El fabricante no se
hace responsable de daños ocasiona­dos por un uso contrario a su finalidad.

2.2 Instrucciones generales
de seguridad

Monte los accesorios siguiendo estricta­mente estas instrucciones. El aparato
cumplirá con las disposiciones de segu­ridad y podrá ser manipulado de forma
segura, sólo si se sigue estrictamente
este manual.

Antes de la puesta en servicio de estos
accesorios, lea también el manual de
instrucciones del aparato en el que van
a ser utilizados. Observe especialmente
las instrucciones de seguridad.

Antes de cada uso controle cualquier
posible daño que puedan sufrir los acce­sorios. Las piezas dañadas deben ser
reparadas o cambiadas por un taller
especializado autorizado.

Los cambios o el uso de piezas que no
hayan sido probadas u homologadas
por el fabricante, pueden ocasionar
daños imprevisibles.

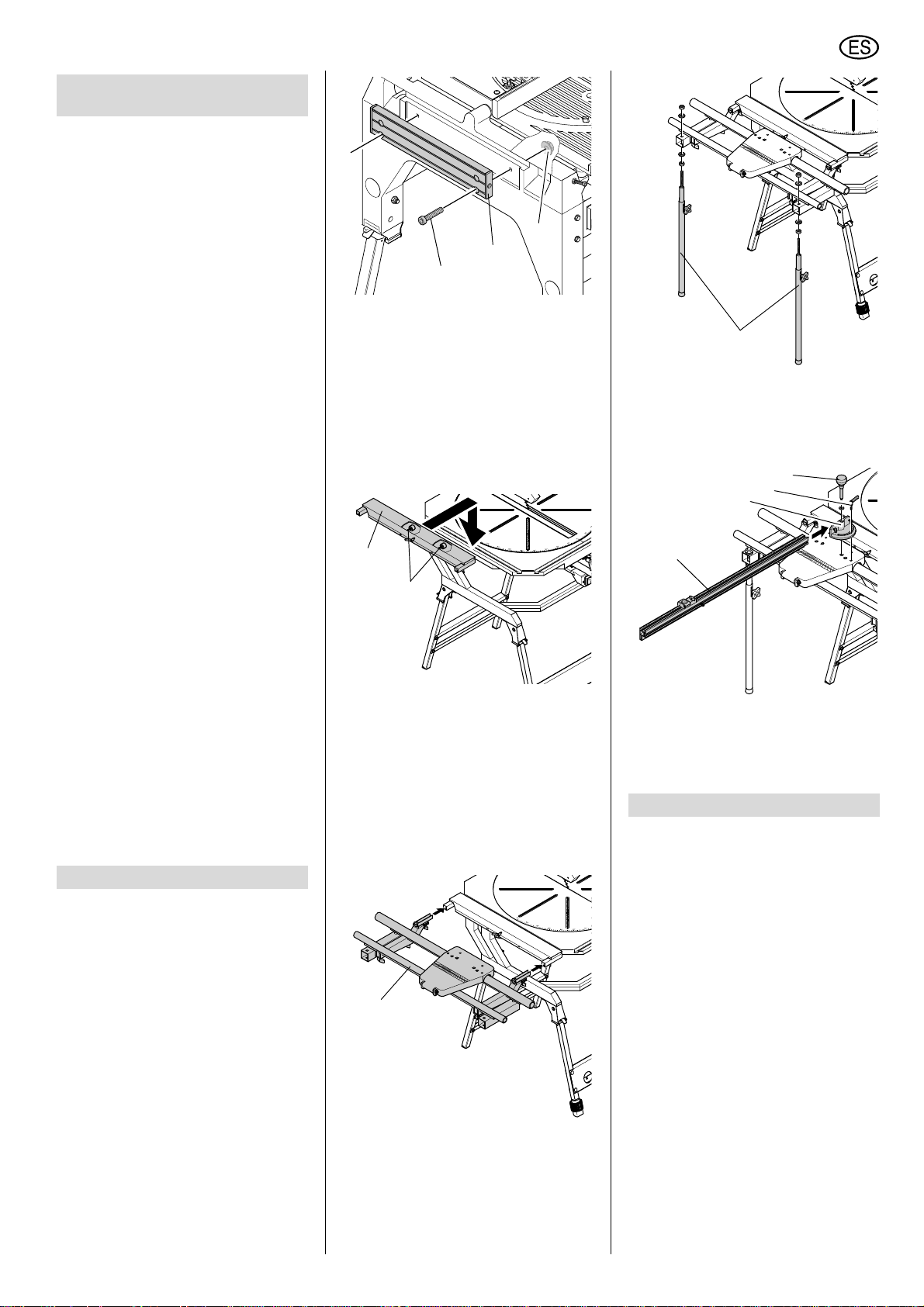

3. Montaje

Las figuras muestran el montaje en la
parte izquierda de la sierra. El montaje
del carro de empuje también puede rea­lizarse en el lado derecho de la sierra.

Montar alojamiento de accesorios
(sólo KGT 501)

1. Apretar el alojamiento de accesorios

(12) con dos tornillos de cabeza
cilíndrica M8 x 16 (13) y tuercas de
brida M8 (11) en un lateral de la
KGT 501 (utilizar las perforaciones
inferiores del alojamiento).

11

12

13

Montar carro de empuje

Al suministrar el pedido el bastidor de
guía de tubos se encuentra insertado en
la base. Para el montaje debe extraerse
el bastidor de la base.

1. Extraer la base (14) del bastidor de

guía de tubos.

2. Colocar la base en el perfil de guía
lateral (secanta) o en el alojamiento
de accesorios (KGT 501).

14

15

3. Colocar el tope de goma (15) en la
parte inferior de la base de manera
que ésta se encuentre en posición
horizontal y en paralelo con el borde
de la mesa.

4. Fijar la base con la palanca de suje­ción.

5. Insertar el bastidor de guía de tubos
(16) hasta el tope en los tubos
soporte.

16

ESPAÑOL

17

7. Graduar la altura de los reposapiés.

8. Montar el ángulo de sujeción (20)
con tornillo para pomo (18) y aran­dela (quitar las tiras adhesivas del
tornillo para pomo).

18

19

20

21

9. Montar la palanca de sujeción (19).

10. Introducir la regla de tope (20) en el
ángulo de sujeción (véase también
"Graduar regla de tope").

4. Configuración

La siguiente configuración debe ejecu­tarse:

• en el momento del primer montaje

• cuando después de un uso prolon-

gado deba corregirse la configura­ción.

Graduar el paralelismo del carro de
empuje con la hoja de la sierra

1. Aflojar el tornillo de mariposa (23).

6. Montar los reposapiés (17) tal y

como se muestra en la imagen en el
bastidor de guía de tubos.

19

ESPAÑOL

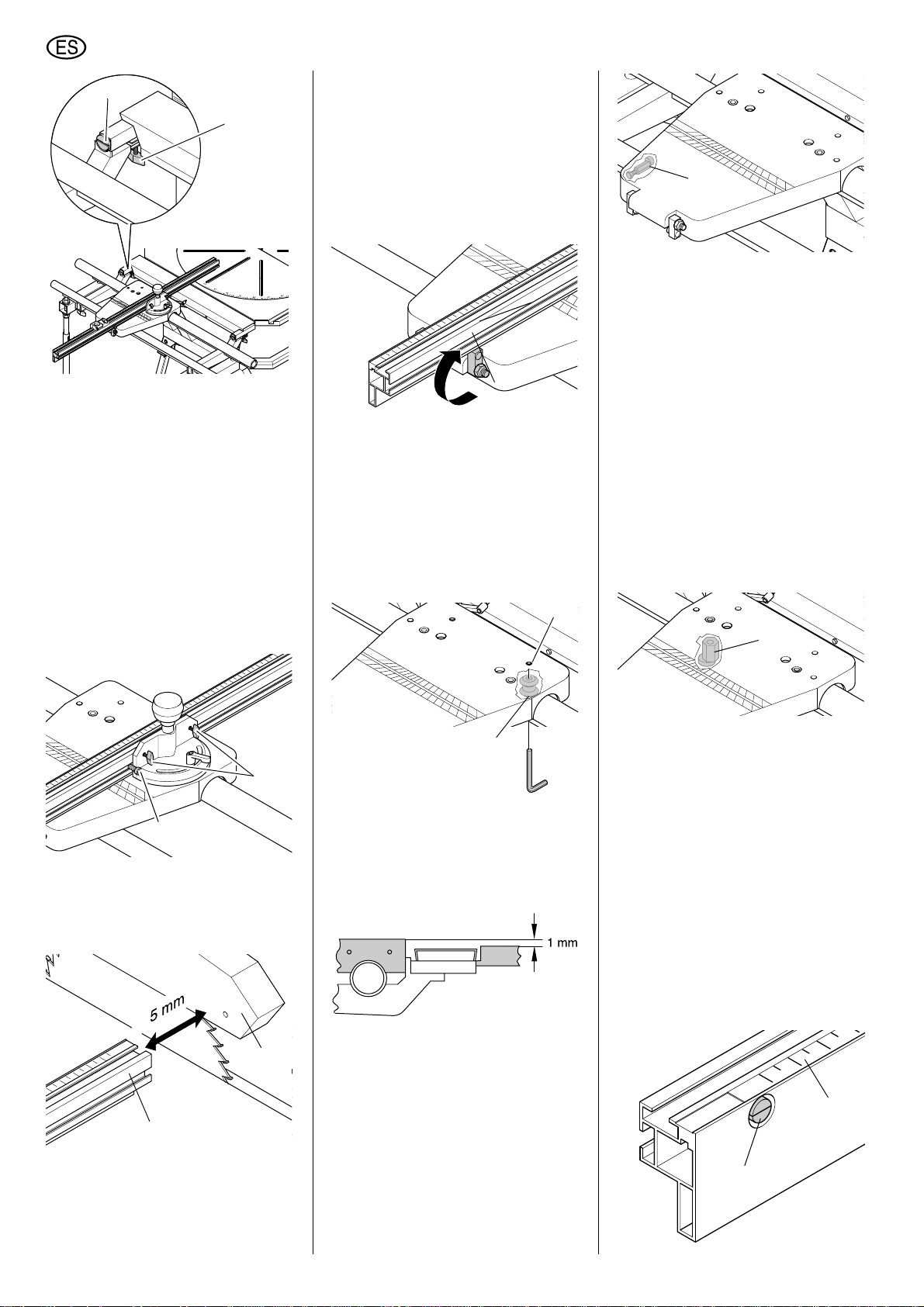

22

23

2. Graduar el paralelismo con los torni-

llos (22) e introducir el bastidor de
guía de tubos hasta el tope en los
tubos soporte de la base.
Para comprobar el paralelismo, des­lizar el carro de empuje con la regla
de tope a lo largo del borde lateral
de la sierra: La distancia debe ser
igual en todo el borde.

3. Atornillar los tornillos de mariposa

(23).

Graduar el punto cero de la regla de
tope

1. Aflojar el tornillo de hexágono inte-

rior (25).

indique el valor de distancia
correcto con la linea de corte.

6. Atornillar los tornillos de mariposa

(24) y el tornillo de hexágono interior
(25).

Graduar la perpendicularidad de la
regla de tope

1. Abatir hacia arriba el limitador de

tope (29) del carro de empuje.

28

29

2. Graduar el tornillo de tope (28) del

limitador de tope de manera que la
regla de tope se encuentre exacta­mente perpendicular a la hoja de la
sierra (comprobar con ángulo de
medición).

Graduar el paralelismo del carro de
empuje con el tablero de la mesa

1. Aflojar el tornillo de hexágono inte-

rior (30).

30

32

6. Repetir el ajuste para el otro rodillo
de apoyo.

7. Comprobar los ajustes:

− La superficie del carro de empuje

debe encontrarse transversal y
longitudinalmente paralela a la
superficie de la mesa.

− El carro de empuje no debe

moverse – los dos rodillos de
apoyo deben encontrarse en el
tubo guía.

Ajustar el juego de la guía de carro

1. Graduar la excéntrica (33) del rodillo
de guía de la parte inferior del carro
de empuje con una llave de 17 mm
de manera que el carro de empuje
no se pueda mover pero que se
pueda deslizar suavemente.

33

24

25

2. Aflojar el tornillo de mariposa (24).

3. Insertar lateralmente la regla de

tope (27) hasta aprox. 5 mm en la
tapa de virutas (26) y volver a apre­tar los tornillos de mariposa.

26

27

4. Llevar a cabo un corte de prueba.

5. Aflojar los tornillos de mariposa (24)

y graduar de forma exacta la regla
de tope de manera que la escala

31

2. Aflojar el tornillo de hexágono inte-

rior (31) de la parte inferior y gra­duar de manera que la superficie del
carro de empuje se encuentre
aprox. 1 mm por encima de la
superficie de la mesa de aserrado.

3. Apretar el tornillo de hexágono inte-

rior (30).

4. Repetir el ajuste para el otro rodillo
de guía.

5. Graduar la excéntrica (32) del rodillo
de apoyo de la parte inferior del
carro de empuje con una llave de
17 mm de manera que la superficie
del carro se encuentre paralela a la
superficie de la mesa (comprobar
con regla de tope).

2. Repetir el ajuste para el otro rodillo
de guía.

Girar la escala de la regla de tope

Según se requiera, si el montaje del
carro de empuje se realiza a la izquierda
o a la derecha de la sierra, la escala (34)
debe adaptarse a la regla de tope:

• Montaje en el lado izquierdo
Los números incrementan hacia la
izquierda.

• Montaje en el lado derecho
Los números incrementan hacia la
derecha.

Para cambiar la escala, aflojar el tornillo
de hexágono interior (35), girar la escala
y apretar el tornillo de hexágono interior.

34

35

20

KA0001P1.fm Manual de operação PORTUGUÊS

1. Material para fornecimento

PORTUGUÊS

1

2
3

10

4

5

6

7

8

9

1 Parafuso para pega com anilha
2 Alavanca de sujeição
3 Ângulo de sujeição
4 Alojamento de acessórios

(requerido só para KGT 501)

5 Porca de brida M8

(2 peças só necessárias para
KGT 501)

6 Parafuso cilíndrico M8 x 16

(2 peças só necessárias para
KGT 501)

7 Placa base
8 Carro de impulso com bastidor

de guia de tubos

9 Pousa-pés (2 peças)

10 Régua com travão de corte

ajustado

21

PORTUGUÊS

2. Instruções de segurança

2.1 Utilização segundo finali­dade

Estes acessórios servem para trabalhar
com segurança e exactidão com peças
de trabalho junto com os seguintes apa­relhos:

• Serra circular para cortar buris,
serra circular encravável e serra cir­cular de mesa secanta:

• Serra circular com eixo de articula­ção, serra para cortar buris e serra
circular de mesa KGT 501

É proibida qualquer outra utilização que
difira com a finalidade para a qual foi
concebida. O fabricante não é responsá­vel pelos danos ocasionados por causa
de um uso diferente ao da finalidade
estabelecida.

2.2 Instruções gerais de
segurança

Monte os acessórios seguindo estrita­mente estas instruções. Só seguindo os
procedimentos estritos deste manual é
que o aparelho poderá cumprir com as
disposições de segurança e poderá
manipular-se com segurança.

Antes utilizar estes acessórios leia, tam­bém, o manual de instruções que faz
referência ao aparelho com o qual se
utilizarão. Leia atenciosamente as ins­truções de segurança.

Antes de utilizá os aparelhos verifique
se têm ou sofrem qualquer tipo de
danos. As peças estragadas têm de se
consertar ou trocar numa oficina especi­alizada e autorizada.

Trocar ou utilizar peças que não foram
testadas ou homologadas pelo fabri­cante, podem produzir danos imprevisí­veis.

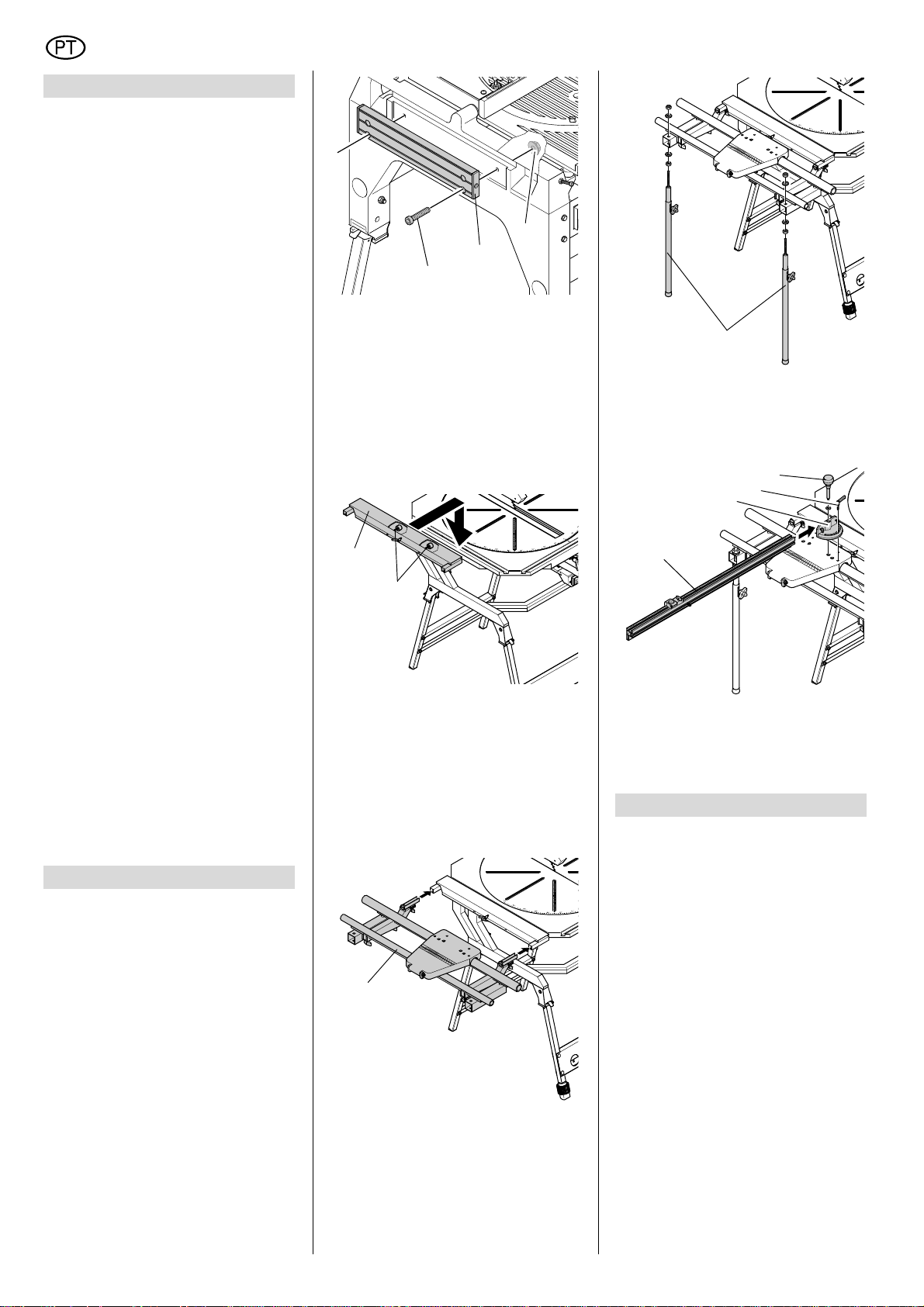

3. Montagem

Os desenhos mostram a montagem na
parte esquerda da serra. A montagem
do carro de impulso também pode reali­zar-se na parte direita da serra.

Montar alojamento de acessórios
(só KGT 501)

1. Apertar o alojamento de acessórios

(12) com dois parafusos de ponta
cilíndrica M8 x 16 (13) e porcas de
brida M8 (11) no lateral da KGT 501
(utilizar as perfurações inferiores do
alojamento).

11

12

13

Montar o carro de impulso

Quando fornecer o pedido o bastidor de
guia de tubos encontra-se inserido na
base. Para a montagem tem de extrair o
bastidor da base.

1. Extrair a base (14) do bastidor de

guia de tubos.

2. Colocar a base no perfil da guia
lateral (secanta) ou no alojamento
de acessórios (KGT 501).

14

15

3. Colocar o travão de borracha (15)
na parte inferior da base para que
fique em horizontal e em paralelo
com o canto da mesa.

4. Fixar a base com a alavanca de
sujeição.

5. Inserir o bastidor de guia de tubos
(16) até chegar ao limite nos tubos
suporte.

16

6. Montar o pousa-pés (17) conforme
o indicado na imagem no bastidor
de guia de tubos.

17

7. Regular a posição do pousa-pés.

8. Montar o ângulo de sujeição (20)
com o parafuso para a pega (18) e a
anilha (retirar a fita-cola do parafuso
para pega).

18

19

20

21

9. Montar a alavanca de sujeição (19).

10. Introduzir a régua de travão (20) no
ângulo de sujeição (ver "Regular
régua de travão").

4. Configuração

Realizar-se-á a seguinte configuração:

• na altura da primeira montagem

• sempre depois de uma utilização

prolongada para corrigir a configura­ção

Regular o paralelismo do carro de
impulso com a lâmina da serra

1. Afrouxar o parafuso de aletas (23).

22

PORTUGUÊS

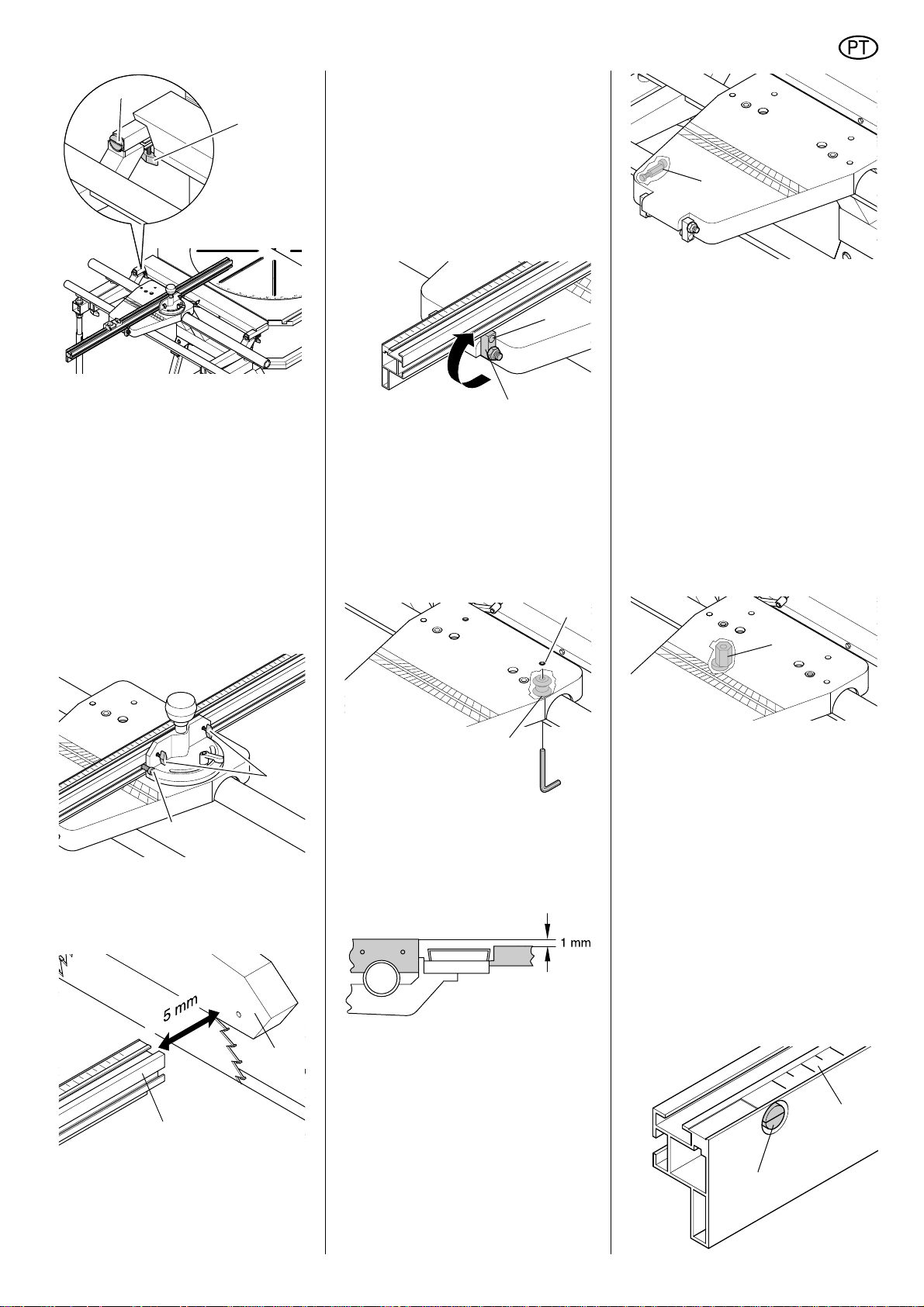

22

23

2. Graduar o paralelismo com os para-

fusos (22) e introduzir o bastidor de
guia de tubos até ao fundo nos
tubos do suporte da base.
Para verificar o paralelismo, deslizar
o de impulso com a régua de travão
ao longo do extremo lateral da
serra: a distância tem de ser a
mesma ao longo de todo o extremo.

3. Aparafusar os parafusos de aletas

(23).

Graduar o ponto zero da régua de tra­vão

1. Afrouxar o parafuso de hexágono

interior (25).

valor da distância correcta com a
linha de corte.

6. Aparafusar os parafusos de aletas

(24) e o parafuso de hexágono inte­rior (25).

Graduar a perpendicularidade da
régua de travão

1. Puxar para cima o limitador do

amortiguador (29) do carro de
impulso.

28

29

2. Graduar o parafuso de travão (28)

do limitador do travão para que a
régua da travão fique exactamente
perpendicular com a folha da serra
(verificar com o ângulo de medição).

Graduar o paralelismo do carro de
impulso com a tábua da mesa

1. Afrouxar o parafuso de hexágono

interior (30).

30

32

6. Voltar a ajustar o outro cilindro de
sustento.

7. Verificar os ajustes:

− A superfície do carro de impulso

tem de ficar transversal e longitu­dinalmente paralela com a super­fície da mesa.

− O carro de impulso não se deve

mexer – os dois cilindros de sus­tentação têm de ficar no tubo
guia.

Ajustar o jogo da guia do carro

1. Graduar o excêntrico (33) do cilin­dro de guia da parte inferior do carro
de impulso com uma chave de
17 mm para que o carro de impulso
não se mexa mas possa deslizar
suavemente.

33

24

25

2. Afrouxar o parafuso de aletas (24).

3. Inserir lateralmente a régua de tra-

vão (27) até aprox. 5 mm na tampa
de aparas (26) e voltar a apertar os
parafusos de aletas.

26

27

4. Realizar um corte de prova.

5. Afrouxar os parafusos de aleta (24)

e graduar a régua de um modo
exacto para que a escala indique o

31

2. Afrouxar o parafuso de hexágono

interior (31) da parte inferior e gra­duar para que a superfície do carro
de impulso fique aprox. a 1 mm por
cima da superfície da mesa de ser­ração.

3. Apertar o parafuso de hexágono

interior (30).

4. Repetir o ajuste para o outro cilindro
de guia.

5. Graduar o excêntrico (32) do cilin­dro de sustentação que se encontra
na parte inferior do carro de impulso
com uma chave de 17 mm para que
a superfície do carro fique em para­lelo com a superfície da mesa (veri­ficar com a régua de travão).

2. Repetir o ajuste para o outro cilindro
de guia.

Girar a escala da régua de travão

Consoante a montagem do carro de
impulso, à esquerda ou à direita da
serra, a escala tem que se ajustar à
régua de travão (34).

• Montagem no lado esquerdo
Os números acrescem-se para
esquerda.

• Montagem no lado direito
Os números acrescem-se para
direita.

Para trocar a escala, afrouxar o para­fuso de hexágono interior (35) girar a
escala e apertar o parafuso de hexá­gono interior.

34

35

23

KA0001C1.fm Betjeningsvejledning DANSK

DANSK

1. Leveringsomfang

1

2
3

10

4

5

6

7

8

9

1 Knopgrebskrue med underlags-

skive

2 Klemmehåndtag
3 Holdevinkel
4 Tilbehørsholder

(kun nødvendig til KGT 501)

5 Flangemøtrik M8

(2 stykker, kun nødvendig til
KGT 501)

6 Cylinderskrue M8 x 16

(2 stykker, kun nødvendig til
KGT 501)

7 Grundplade
8 Rullebord med rørstyringsstel
9 Fodstøtter (2 stykker)

10 Anslagslineal med afkortnings-

anslag

24

DANSK

2. Sikkerhedsanvisninger

2.1 Korrekt anvendelse

Dette tilbehør anvendes til at sikre og
føre emner mere præcist, sammen med
følgende apparater:

• Gerings-, undermonteret- og bæn­krundsav secanta

• Kap-, gerings- og bænkrundsav
KGT 501

Alt anden anvendelse er i modstrid med
formålet og er ikke tilladt. Producenten
påtager sig intet ansvar for skader, der
opstår som følge af forkert anvendelse.

2.2 Generelle sikkerhedsan­visninger

Dette tilbehør skal monteres i overens­stemmelse med vejledningen. Appara­tet overholder kun sikkerhedsforskrif­terne og kan kun betjenes sikkert, hvis
denne vejledning følges nøjagtigt.

Læs derfor også apparatets betjenings­vejledning, til hvilken dette tilbehør skal
anvendes, før tilbehøret tages i brug.
Vær der særlig opmærksom på sikker­hedsanvisningerne.

Kontroller tilbehøret for beskadigelser
hver gang maskinen skal tages i brug.
Beskadigede komponenter skal repare­res eller udskiftes af en elektriker.

Ændringer eller brug af komponenter,
som ikke er kontrolleret eller godkendt af
producenten, kan medføre alvorlige ska­der under brugen.

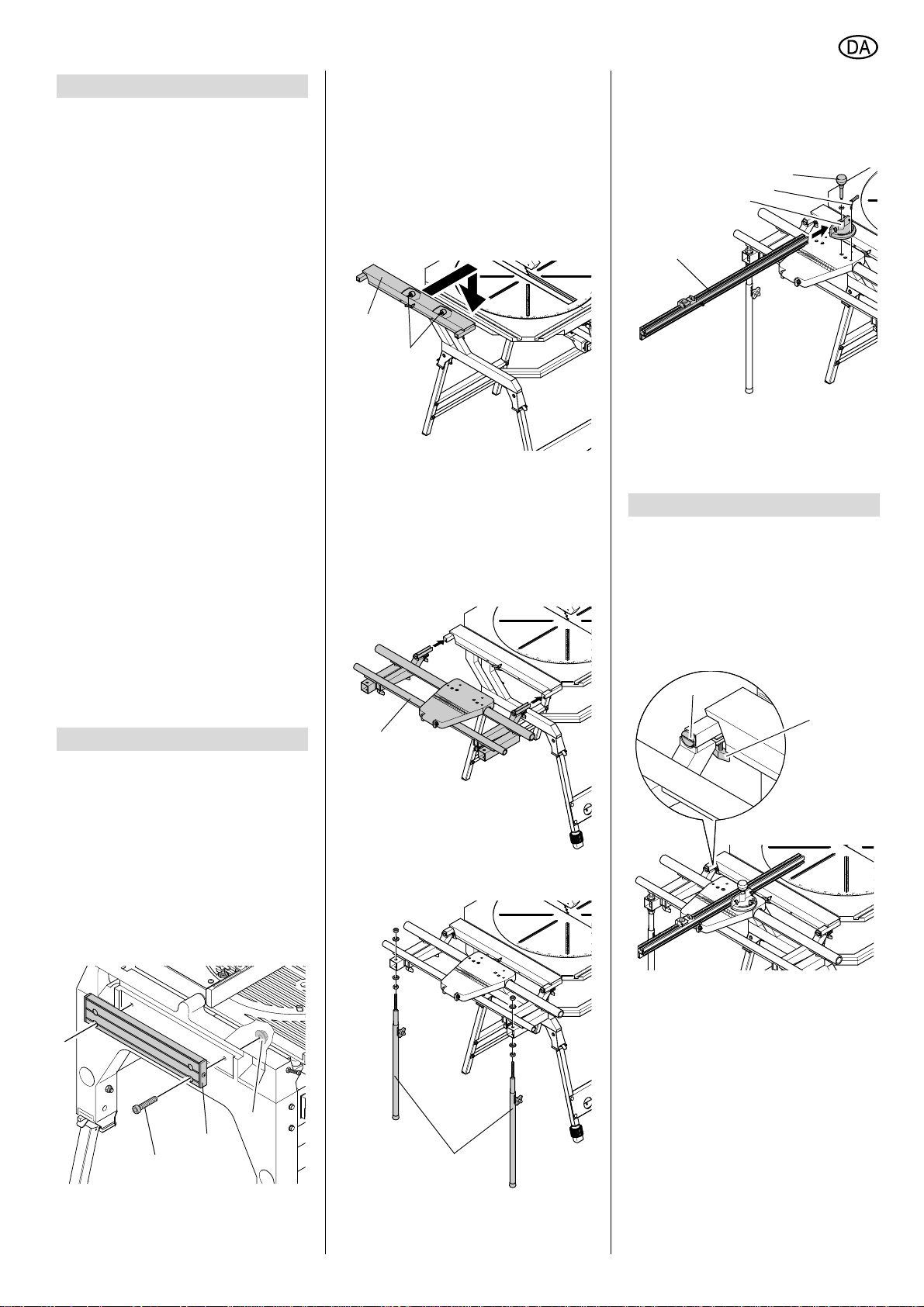

Monter rullebord

Rørstyringsstellet er skubbet ind i grund­pladen ved leveringen. Når rørstyrings­stellet skal monteres, skal den først
tages af grundpladen.

1. Træk grundpladen (14) af rørsty-

ringsstellet.

2. Sæt grundpladen på den på siden
placerede ledeskinne (secanta) eller
på tilbehørsholderen (KGT 501).

14

15

3. Indstil gummibufferen (15) på grund­pladens underside således, at
grundplade står vandret og parallelt
til savplanets kant.

4. Fastlås grundpladen med klemme­håndtagene.

5. Skub rørstyringsstellet (16) helt ind i
holderørene på grundpladen.

7. Indstil fodstøtternes højde.

8. Monter holdevinkel (20) med knop­grebskruen (18) og underlagsski­ven (Fjern klæbestrimlerne på knop­grebskruen).

18

19

20

21

9. Monter klemmehåndtaget (19).

10. Skub anslagslinealen (20) på holde­vinklen (se også "Indstil anslagsli­neal").

4. Indstillinger

Der skal foretages følgende indstillinger:

• under den første montering

• når indstillingerne skal korrigeres

efter længere brug

Indstil rullebordets parallelitet til sav­klingen

1. Vingeskruerne (23) løsnes.

22

23

3. Montering

Billederne viser montagen på savens
venstre side. Rullebordet kan også mon­teres på savens højre side.

Monter tilbehørsholder
(kun KGT 501)

1. Tilbehørsholder (12) med to cylin­derskruer M8 x 16 (13) og flange­møtrikker M8 (11) skrues fast på en
sides del på KGT 501 (anvend den
nederste boring på tilbehørsholde­ren).

11

12

13

16

6. Monter fodstøtterne (17) til rørsty-

ringsstellet som vist på billedet.

17

2. Indstil paralleliteten med skruerne

(22) og skub rørstyringsstellet helt
ind i holderørene på grundpladen.
For at kontrollere paralleliteten,
skubbes rullebordet med anslagsli­nealen langs savens sidekant:
Afstanden skal være den samme for
hele strækningen.

3. Spænd vingeskruerne (23) til.

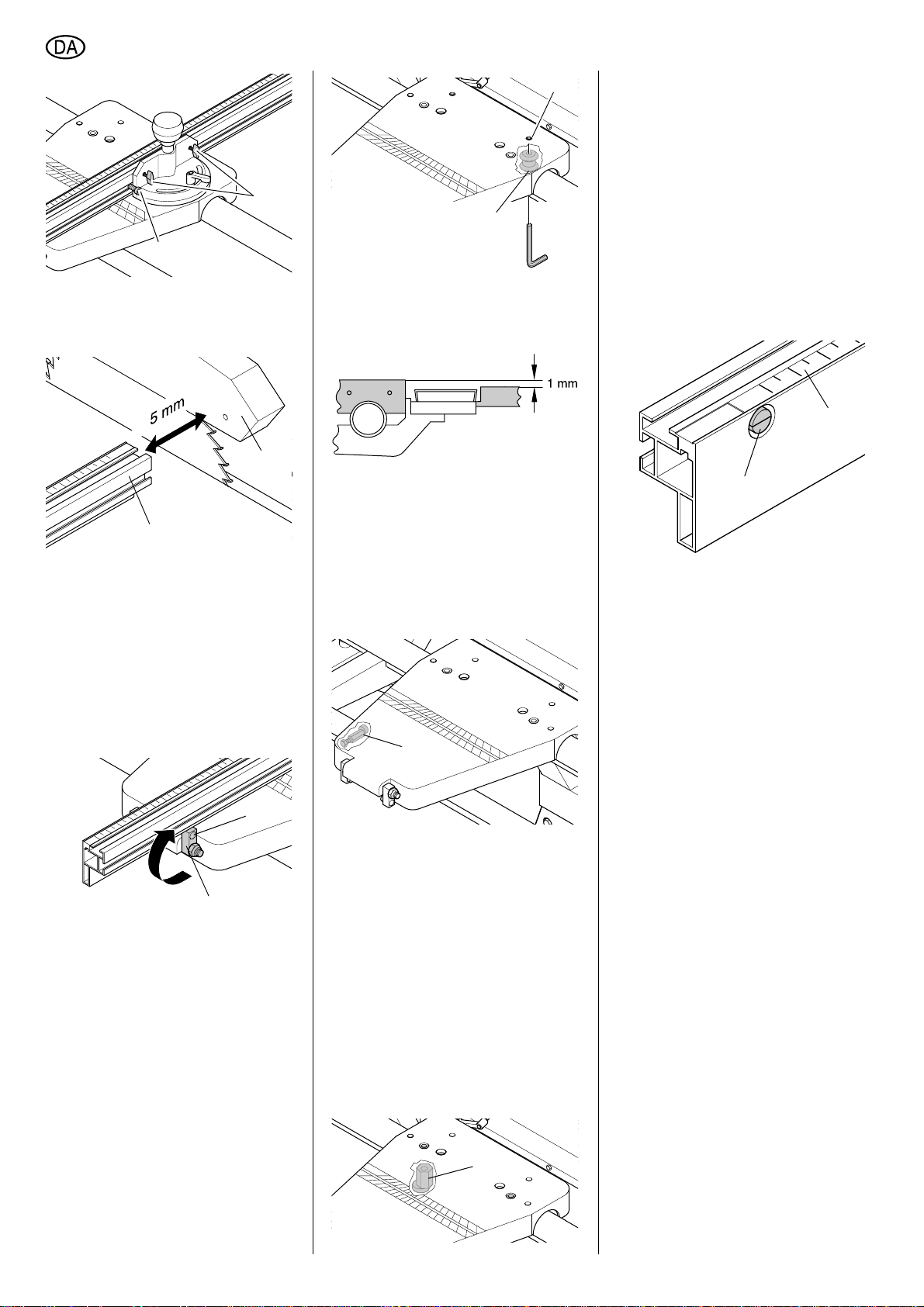

Indstil nulpunktet for anslagslinealen

1. Unbrakoskruen (25) løsnes.

25

DANSK

24

25

2. Vingeskruerne (24) løsnes.

3. Skub anslagslinealen (27) op til ca.
5 mm fra siden på spånhætten (26)
og spænd vingeskruerne til igen.

26

27

4. Gennemfør et prøvesnit.

5. Løsen vingeskruerne (24) og juster
anslagslinealen nøjagtigt således, at
skalaen viser den korrekte afstands­værdi til skærelinien.

6. Spænd vingeskruer (24) og unbra­koskruen (25) til.

30

31

2. Løsen unbrakoskruen (31) på

undersiden og juster den således, at
rullebordets overflade ligger ca.
1 mm over savplanets overflade.

3. Spænd unbrakoskruen (30) til.

4. Gentag indstillingen for den anden
styrerulle.

5. Støtterullens excentrik (32) indstilles
på rullebordet underside med en
17 mm-nøgle således, at rullebor­dets overflade løber parallelt til sav­planets overflade (kontroller med en
anslagslineal).

2. Gentag indstillingen for den anden
styrerulle.

Anvend anslagslinealens skala

Alt efter, om rullebordets montering sker
til den venstre eller højre side på saven,
skal skalaen (34) på anslagslinealen til­passes:

• Montage på den venstre side
Tallene bliver større mod venstre.

• Montage på den højre side
Tallene bliver større mod højre.

For at vende skalaen, skal unbrako­skruen (35) løsnes, skalaen vendes og
unbrakoskruen spændes til.

34

35

Indstil retvinklen for anslagslinealen

1. Anslagsbegrænser (29) på rullebor-

det svinges opad.

28

29

2. Indstil anslagsskruen (28) på

anslagsbegrænseren således, at
anslagslinealen løber nøjagtigt ret­vinklet i forhold til savklingen (kon­troller med målevinkel).

Indstil rullebordets parallelitet til sav­planet

1. Unbrakoskruen (30) løsnes.

32

6. Gentag indstillingen for den anden
støtterulle.

7. Kontroller indstillingerne:

− Rullebordets overflade skal løbe

parallelt med planets overflade i
længde- og i tværretningen.

− Rullebordet må ikke vakle –

begge støtteruller skal ligge på
føringsrøret.

Indstil slædeføringens spil

1. Indstil styrerullens excentrik (33) på
rullebordets underside med en
17 mm-nøgle således, at rullebordet
ikke kan vakle, men alligevel kan
glide let.

26

33

KA0001N1.fm Bruksanvisning NORSK

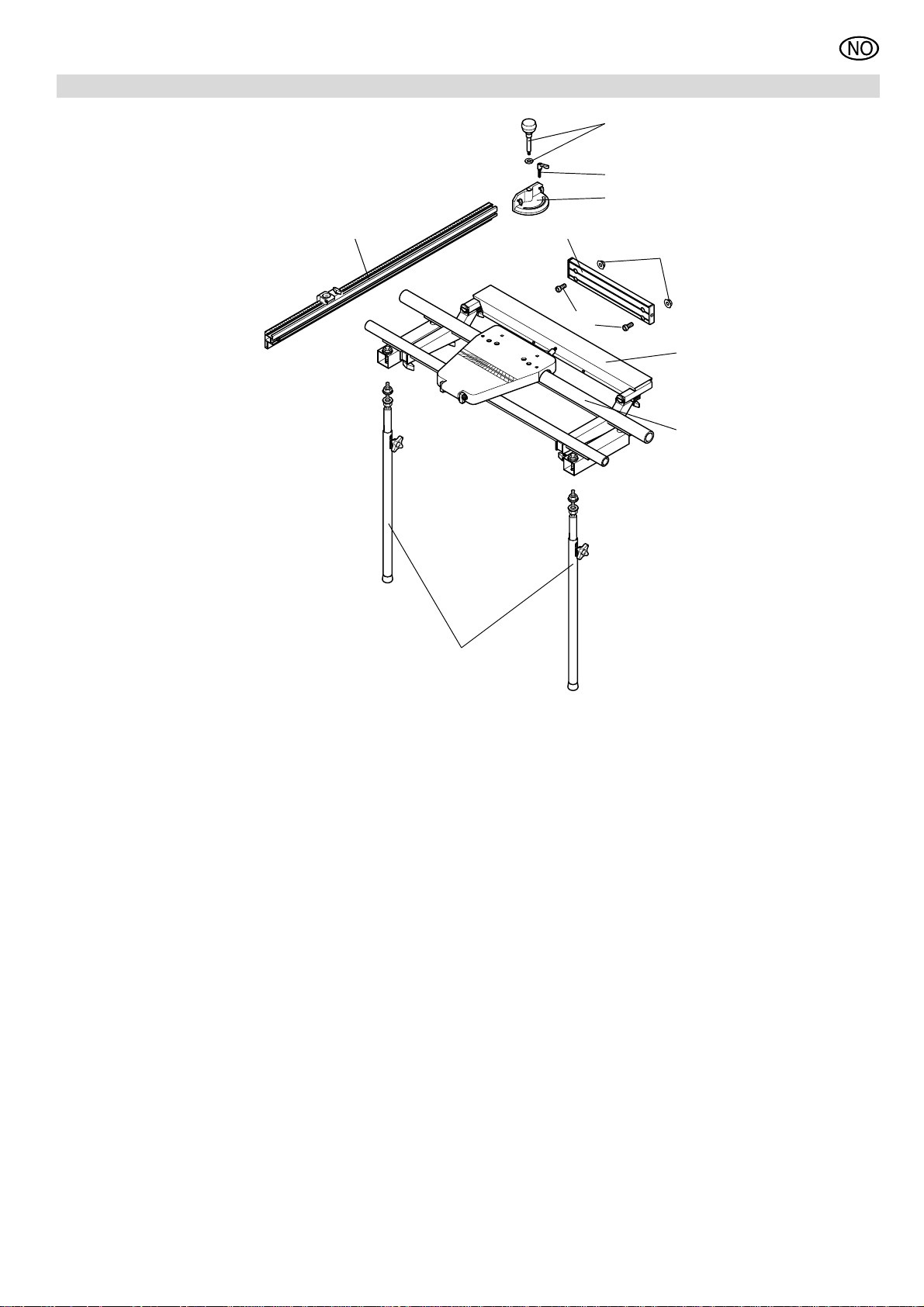

1. Leveringsomfang

NORSK

1

2
3

10

4

5

6

7

8

9

1 Knottskrue med underlagsskive
2 Klemspak
3 Holdevinkel
4 Tilbehørsholder

(Kun nødvendig for KGT 501)

5 Flensmutter M8

(2 stk., kun nødvendig for
KGT 501)

6 Sylinderskrue M8 x 16

(2 stk., kun nødvendig for KGT

501)

7 Fundamentplate
8 Skyvesleide med

rørføringsramme

9 Fotstøtte (2 stk.)

10 Anslagslinjal med kappanslag

27

NORSK

2. Sikkerhetsanvisninger

2.1 Formålsmessig bruk

Dette tilbehøret tjener til å føre emner
sikkert og nøyaktig i forbindelse med føl­gende apparater:

• Gjærings-, underliggende trekk- og
bordsirkelsag secanta

• Kapp-, gjærings- og borsirkelsag
KGT 501

Enhver annen bruk gjelder som ikke for­målsmessig og er forbudt. Produsenten
er ikke ansvarlig for skader som forårsa­kes av ikke formålsmessig bruk.

2.2 Generelle sikkerhetsan­visninger

Monter dette tilbehøret nøyaktig etter
denne anvisningen. Kun når du følger
denne anvisningen nøyaktig er appara­tet i samsvar med sikkerhetsforskriftene
og kan betjenes sikkert.

Før du tar i bruk tilbehøret skal du lese
bruksveiledningen for det apparatet der
du vil bruke tilbehøret. Følg særlig sik­kerhetsanvisningene der.

Kontroller tilbehøret for eventuelle ska­der før hver bruk. Skadete deler må
repareres eller skiftes ut av et godkjent
fagverksted.

Ombygginger eller bruk av deler som
ikke er prøvet og godkjent av produsen­ten, kan forårsake uforutsigbare skader
under drift.

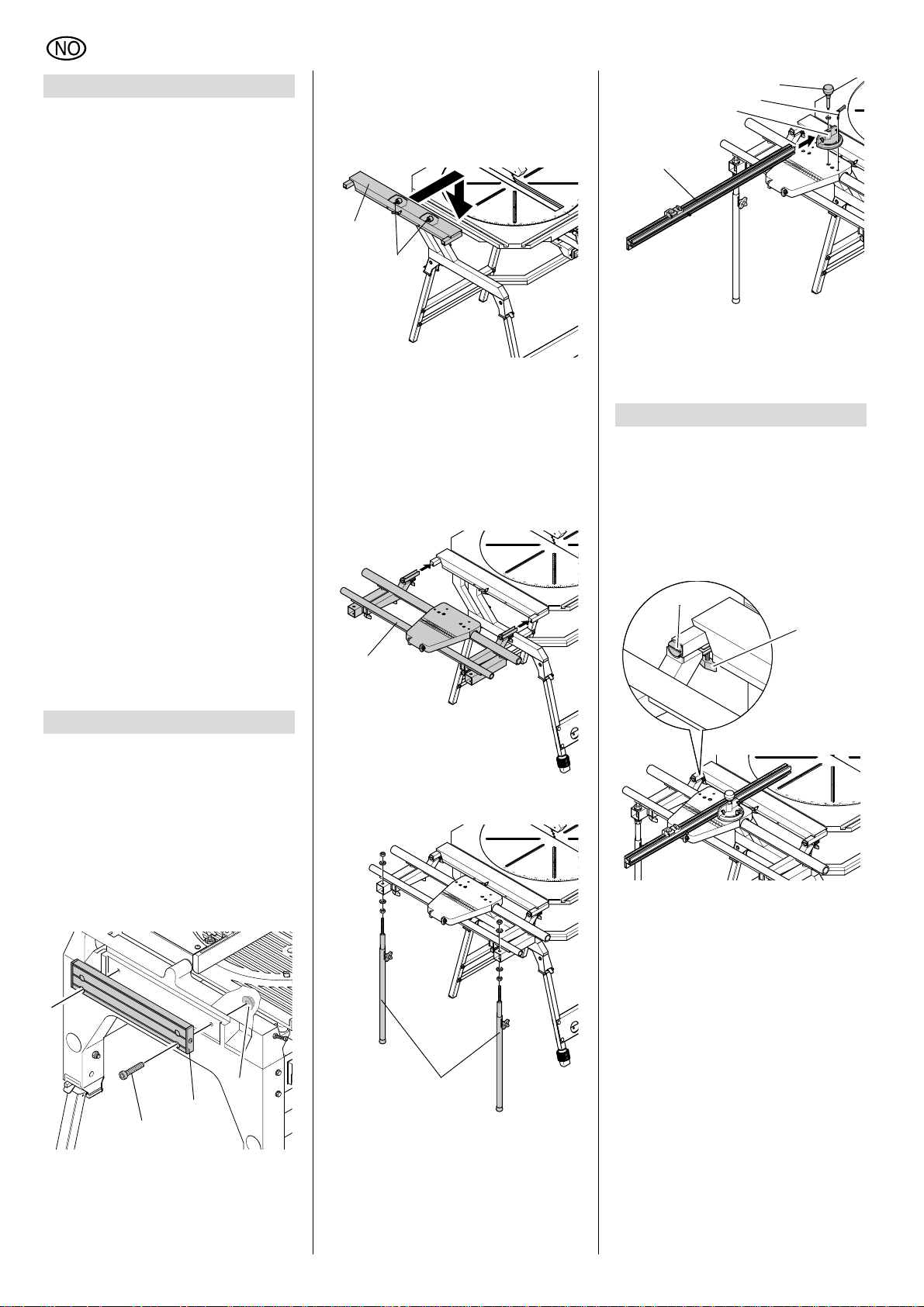

1. Trekk fundamentplaten (14) av rør-

føringsrammen.

2. Sett fundamentplaten på styreprofi­len på siden (secanta) hhv. på tilbe­hørsholderen (KGT 501).

14

15

3. Innstill gummibufferen (15) på
undersiden av fundamentplaten slik
at fundamentplaten står vannrett og
parallelt med bordplaten.

4. Lås fundamentplaten med klemspa­ken.

5. Skyv rørføringsrammen (16) til
anslaget inn i bærerøret på funda­mentplaten.

16

18

19

20

21

9. Montere klemspak (19).

10. Skyv anslagslinjalen (20) på holde-

vinkelen (se også "innstille anslags­linjal").

4. Innstillinger

Følgende innstillinger må foretas:

• Ved første gangs montering

• Når innstillingene må korrigeres

etter lengre tids bruk

Innstill parallelliteten på skyvesleiden
til sagbladet

1. Løsne vingeskruer (23).

22

23

3. Montering

Bildene viser montering på venstre side
av sagen. Skyvesleiden kan imidlertid
også monteres på høyre side av sagen.

Montere tilbehørsholder
(kun KGT 501)

1. Skru tilbehørsholderen (12) fast
med to sylinderskruer M8 x 16 (13)
og flensmuttere M8 (11) på en side­del på KGT 501 (bruk de nedre hul­lene i tilbehørsholderen).

11

12

13

Montere skyvesleide

Ved levering er rørføringsrammen skjø­vet inn i fundamentplaten. For montering
må rørføringsrammen tas av fundament­platen.

6. Monter fotstøttene (17) på rørfø-

ringsrammen som vist på bildet.

17

7. Innstille høyden på fotstøttene.

8. Monter holdevinkel (20) med knotts­krue (18) und underlagsskive (ta
vekk limbåndet på skruen).

2. Innstill parallelliteten med skruene

(22) og skyv rørføringsrammen inn
til anslaget i bærerøret på funda­mentplaten.
Kontroller parallelliteten ved å skyve
skyvesleiden med anslagslinjalen
langs sidekanten på sagen: Avstan­den må være lik hele veien.

3. Trekk fast vingeskruer (23).

Innstille anslagslinjalens nullpunkt

1. Løsne innvendig sekskantskrue

(25).

28

NORSK

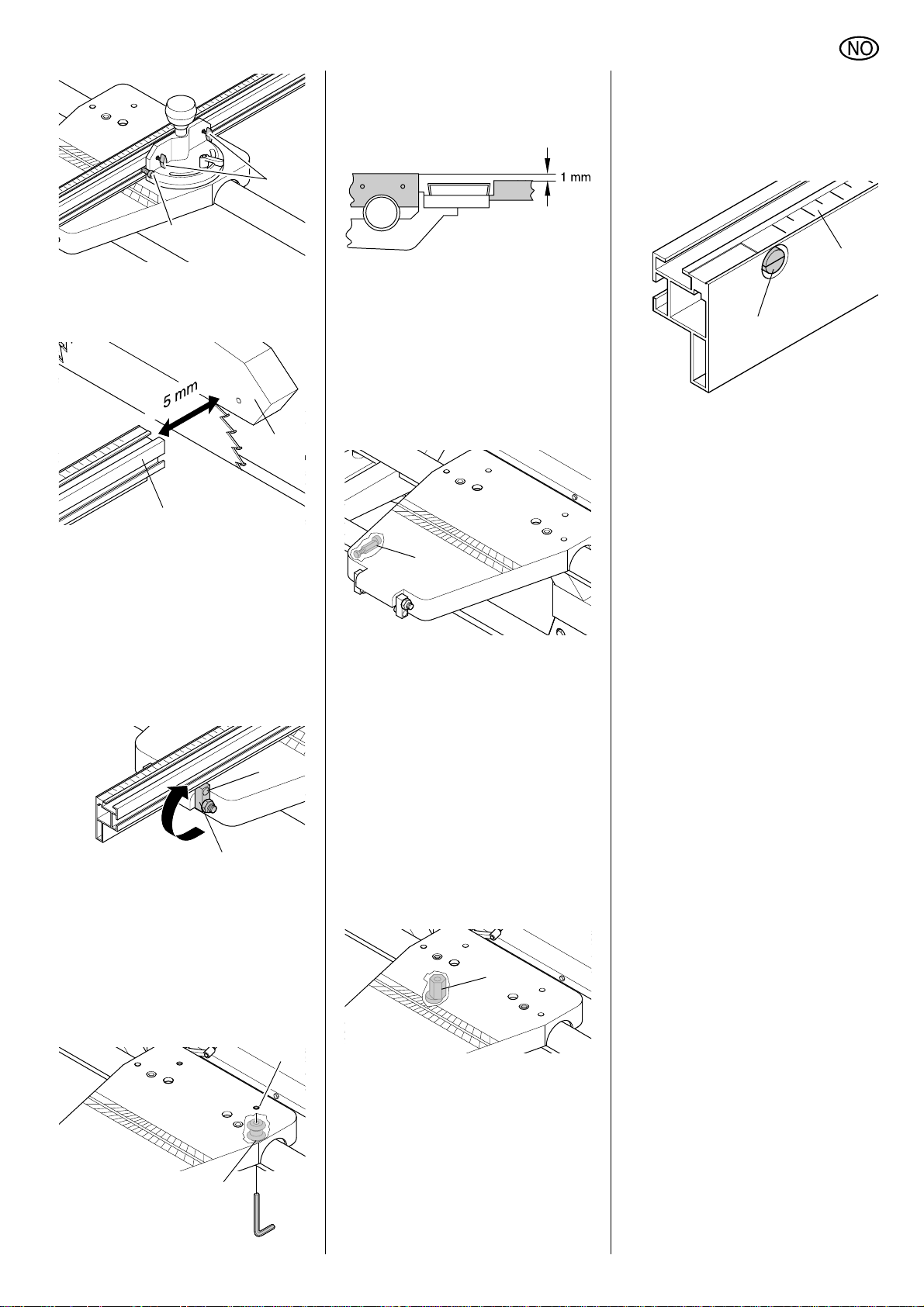

24

25

2. Løsne vingeskruer (24).

3. Skyv anslagslinjal (27) til ca. 5 mm
på siden mot sponhetten (26) og
trekk fast vingeskruene igjen.

26

27

4. Gjør et prøvekutt.

5. Løsne vingeskruene (24) og rett opp
anslagslinjalen nøyaktig slik at ska­laen viser den riktige avstandsver­dien til snittlinjen.

6. Trekk fast vingeskruer (24) og inn­vendige sekskantskruer (25).

Innstille anslagslinjalens rette vinkel

1. Sving anslagsbegrenser (29) på
skyvesleiden oppover.

28

2. Løsne innvendig sekskantskrue (31)

på undersiden og juster den slik at
overflaten på skyvesleiden ligger ca.
1 mm over overflaten på sagbordet.

3. Trekk fast innvendig sekskantskrue

(30).

4. Gjenta innstillingen for den andre
styrerullen.

5. Innstill eksenter (32) for støtterullen
på undersiden av skyvesleiden med
en 17 mm-nøkkel slik at overflaten
på skyvesleiden går parallelt med
bordoverflaten (kontroller med
anslagslinjal).

32

6. Gjenta innstillingen for den andre
støtterullen.

7. Kontrollere innstillingene:

− Overflaten på skyvesleiden må i

lengde- og tverretning gå parallelt
med overflaten på bordet.

− Skyvesleiden må ikke vakle –

begge støtterullene må ligge på
føringsrøret.

• Montering på høyre side
tallene blir større mot høyre.

Snu skalaen ved å løsne innvendig
sekskantskrue (35), snu skalaen og
trekk fast den innvendige sekskant­skruen.

34

35

29

2. Innstill anslagsskrue (28) på

anslagsbegrenseren slik at anslags­linjalen står nøyaktig i rett vinkel til
sagbladet (kontroller med målevin­kel).

Innstille parallelliteten på skyveslei­den til bordplaten

1. Løsne innvendig sekskantskrue

(30).

30

31

Innstille spillet på sleideføringen

1. Innstill eksenter (33) på styrerullen

på undersiden av skyvesleiden med
en 17 mm-nøkkel slik at skyveslei­den ikke kan vakle, men likevel glir
lett.

33

2. Gjenta innstillingen for den andre
styrerullen.

Snu skalaen på anslagslinjalen

Alt etter om skyvesleiden monteres på
venstre eller høyre side av sagen, må
skalaen (34) på anslagslinjalen tilpas­ses:

• Montering på venstre side
tallene blir større mot venstre.

29

KA0001A1.fm Bruksanvisning SVENSKA

SVENSKA

1. Leveransomfattning

1

2
3

10

4

5

6

7

8

9

1 Vridknopp med distansbricka
2 Spännspak
3 Hållvinkel
4 Tillbehörshållare

(behövs endast för KGT 501)

5 Flänsmutter M8

(2 styck, behövs endast för KGT

501)

6 Cylinderskruv M8 x 16

(2 styck, behövs endast för KGT

501)

7 Grundplatta
8 Släde med rörram
9 Ben (2 styck)

10 Anhållslinjal med kapanhåll

30

SVENSKA

2. Säkerhetsregler

2.1 Använd maskinen enligt
anvisningarna

Detta tillbehör skall användas för säker
och exakt förning av arbetsstycken och
skall användas tillsammans med föl­jande maskiner:

• Gerings-, plattforms- och bordcirkel­såg secanta

• Kap-, gerings- och bordcirkelsåg
KGT 501

All annan användning är förbjuden. Till­verkaren ansvarar inte för skador som
uppkommer på grund av att bandsågen
använts på felaktigt sätt.

2.2 Allmänna säkerhetsan­visningar

Montera detta tillbehör exakt enligt
dessa anvisningar. Det är bara när
anvisningarna följs exakt, som maskinen
motsvarar säkerhetsföreskrifterna och
därmed kan köras på ett säkert sätt.

Läs även maskinens bruksanvisning
innan detta tillbehör tas i drift med
maskinen. Observera speciellt de i
maskinens bruksanvisning beskrivna
säkerhetsföreskrifter.

Kontrollera tillbehöret på skador varje
gång innan du använder det. Skadade
delar skall repareras eller bytas av auk­toriserad serviceverkstad.

Ombyggnad eller användning av delar
som inte godkänts av tillverkaren kan
leda till oförutsebara, allvarliga skador.

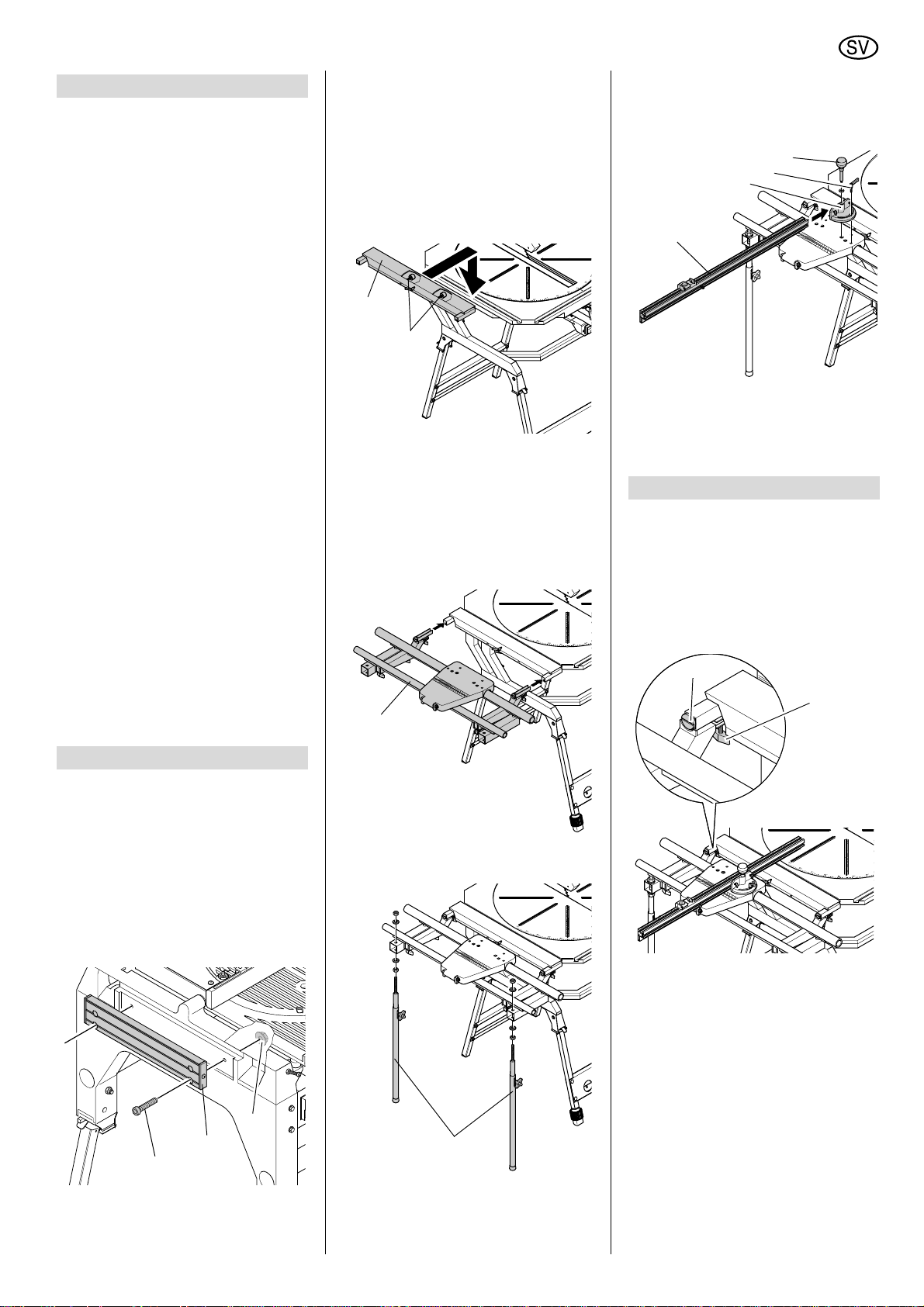

Montering av släden

Vid leverans är rörramen inskjuten i
grundplattan. Vid monteringen måste
rörramen avlägsnas från grundplattan.

1. Dra av grundplattan (14) från rörra-

men.

2. Sätt grundplattan mot den sidliga
ledprofilen (secanta) respektive mot
tillbehörshållaren (KGT 501).

14

15

3. Ställ in gummibuffertarna (15) på
grundplattans undersida så att
grundplattan står vågrätt och paral­lellt till bordskanten.

4. Lås fast grundplattan med spänns­paken.

5. Skjut in rörramen (16) i grundplat­tans anslutningsrör så långt det går.

16

7. Ställ in benens längd.

8. Montera hållvinkeln (20) med vrid­knoppen (18) och distansbrickan
(avlägsna tejpen från vridknoppen).

18

19

20

21

9. Montera spännspaken (19).

10. Skjut på anhållslinjalen (20) på håll­vinkeln (se även "Inställning av
anhållslinjal").

4. Inställning

Följande inställningar måste göras:

• vid första monteringen

• när inställningarna skall korrigeras

efter en längre tids drift

Inställning av släden parallellt till såg­klingan

1. Lossa vingmuttrarna (23).

22

23

3. Montering

Bilderna visar monteringen på sågens
vänstra sida. Släden kan dock även
monteras på sågens högra sida.

Montering av tillbehörshållaren
(endast KGT 501)

1. Skruva fast tillbehörshållaren (12)

med två cylinderskruvar M8 x 16
(13) och flänsmuttrar M8 (11) vid en
sidodel av KGT 501 (använd tillbe­hörshållarens undre borrningar).

11

12

13

6. Montera benen (17) vid rörramen så

som bilden visar.

17

2. Ställ in parallelliteten med skruvarna
(22) och skjut in rörramen så långt
det går i grundplattans anslutnings­rör.
Kontrollera parallelliteten genom att
skjuta släden med anhållslinjalen
längs sågens sidokant: Avståndet
måste vara lika stort längs hela
sträckan.

3. Dra åt vingmuttrarna (23).

Inställning av anhållslinjalens noll­punkt

1. Lossa insexskruven (25).

31

SVENSKA

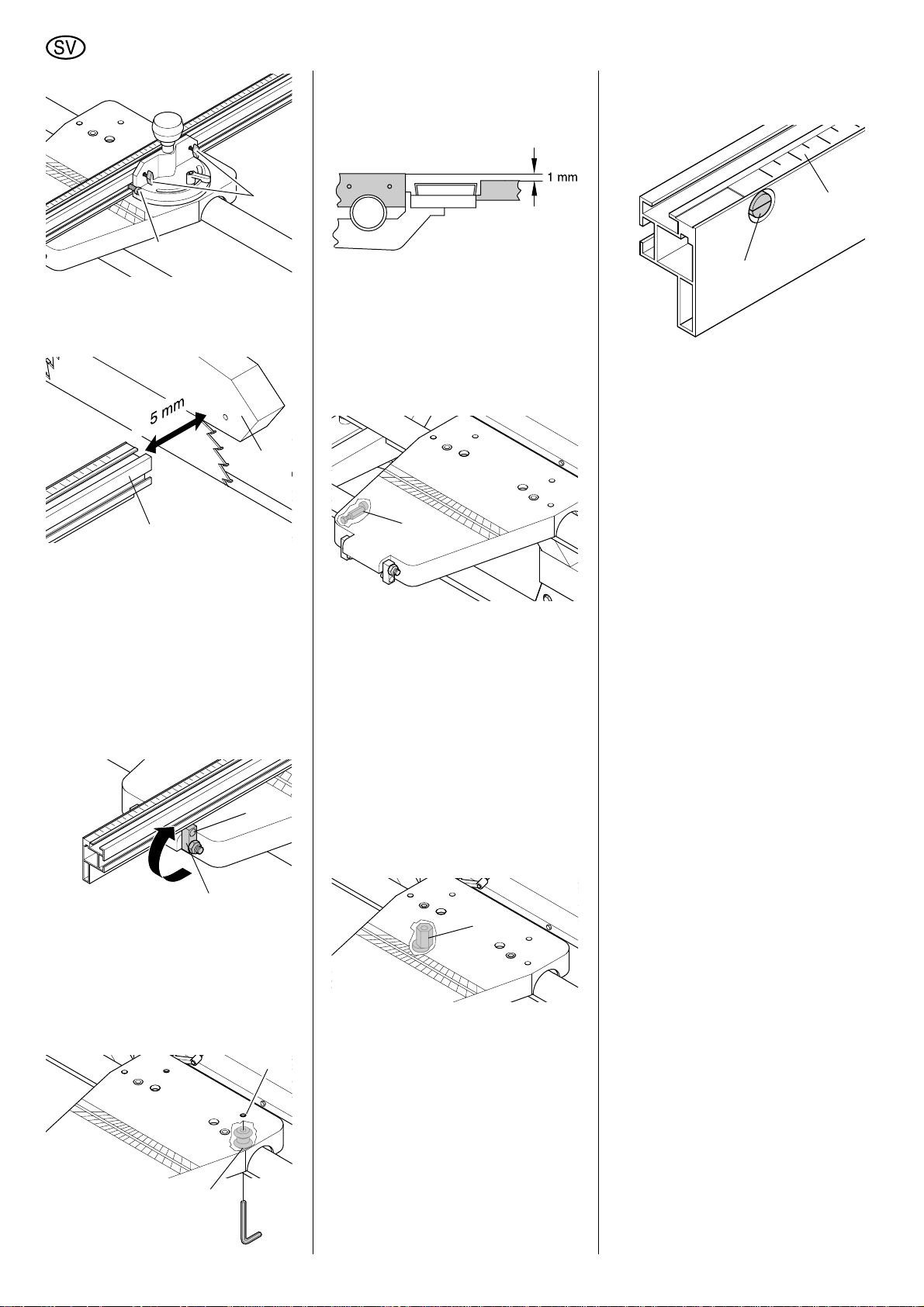

24

25

2. Lossa vingmuttrarna (24).

3. Skjut anhållslinjalen (27) till ca 5 mm
avstånd till spånhuven (26) och dra
åt vingmuttrarna igen.

26

27

4. Provsåga.

5. Lossa vingskruvarna (24) och rikta
in anhållslinjalen så att skalan visar
exakt det rätta avståndet till snittlin­jen.

6. Dra åt vingskruvarna (24) och insex­skruven (25).

Inställning av anhållslinjalen i rät vin­kel

1. Sväng upp slädens anhållsbegräns­ningar (29).

2. Lossa insexskruven (31) på undersi-

dan och ställ in den så att slädens
yta ligger ca 1 mm högre än sågbor­dets yta.

3. Dra åt insexskruven (30).

4. Upprepa inställningen med den
andra ledrullen.

5. Ställ in stödrullens excenter (32) vid
slädens undersida med en 17 mm
nyckel så att slädens yta ligger
parallellt till bordets yta (kontrollera
med anhållslinjal).

32

6. Upprepa inställningen med den
andra stödrullen.

7. Kontrollera inställningen:

− Slädens yta måste ligga parallellt

till bordets yta i längs- och tvär­riktningen.

− Släden får inte vara ostadig –

båda ledrullarna måste ligga
emot röret.

Vänd skalan genom att lossa insexskru­ven (35), vända skalan och sedan dra åt
insexskruven igen.

34

35

28

29

2. Ställ in anhållsbegränsningens

anhållsskruv (28) så att anhållslinja­len står exakt i rät vinkel till sågens
klinga (kontrollera med mätvinkel).

Inställning av släden parallellt till
bordsskivan

1. Lossa insexskruven (30).
30

31

Inställning av slädens spel

1. Ställ in stödrullens excenter (33) vid

slädens undersida med en 17 mm
nyckel så att släden ligger stadigt
men ändå är lätt förskjutbar.

33

2. Upprepa inställningen med den
andra stödrullen.

Vända anhållslinjalens skala

Beroende på om släden monteras till
höger eller till vänster om sågen måste
anhållslinjalens skala (34) anpassas:

• Montering på vänster sida:
Skalan stiger åt vänster.

• Montering på höger sida:
Skalan stiger åt höger.

32

KA0001B1.fm Käyttökäsikirja SUOMI

1. Toimituksen sisältö

SUOMI

1

2
3

10

4

5

6

7

8

9

1 Käsikahvaruuvi aluslevyllä
2 Kiristysvipu
3 Pidätinkulma
4 Lisävarusteen kiinnityskohta

(tarvitaan vain mallilla KGT 501)

5 Laippamutteri M8

(2 kpl, tarvitaan vain mallilla
KGT 501)

6 Sylinteriruuvi M8 x 16

(2 kpl, tarvitaan vain mallilla
KGT 501)

7 Peruslevy
8 Työntökelkka putkiohjausalus-

talla

9 Tukijalka (2 kpl)

10 Vasteviivain katkaisuvasteella

33

SUOMI

2. Turvallisuusohjeet

2.1 Tarkoituksenmukainen
käyttö

Tämä lisävaruste on tarkoitettu työkap­paleiden turvalliseen ja tarkkaan ohjauk­seen, yhdessä seuraavien laitteiden
kanssa:

• Jiiri- ja pöytäpyörösaha secanta,
sahapöydän alle sijoitetulla mootto­rilla

• Katkaisu-, jiiri- ja pöytäpyöräsaha
KGT 501

Jokainen muu käyttö on vastoin tarkoi­tusta ja kiellettyä. Valmistaja ei ota
mitään vastuuta vaurioista, jotka aiheu­tuvat tarkoituksenvastaisesta käytöstä.

2.2 Yleisiä turvallisuusoh­jeita

Asenna tämä sähkölaite noudattaen tar­kasti tätä käyttöohjetta. Vain kun tätä
käyttöohjetta noudatetaan tarkoin, on
laite turvallisuusmääräysten mukainen ja
sitä voidaan käyttää turvallisesti.

Lue ennen tämän lisävarusteen käyttö
myös sen laitteen käyttöohje, jolla tätä
lisävarustetta käytetään. Huomioi erityi­sesti siellä mainitut turvallisuusohjeet.

Tarkasta lisävaruste mahdollisien vauri­oiden varalta, ennen jokaista käyttöä.
Vaurioituneet osat täytyy korjata tai vaih­taa asianmukaisesti, valtuutetun ammat­tikorjaamon toimesta.

Muutokset tai osien käyttö, joita valmis­taja ei ole tarkastanut ja hyväksynyt, voi­vat käytössä aiheuttaa ennalta arvaa­mattomia vahinkoja.

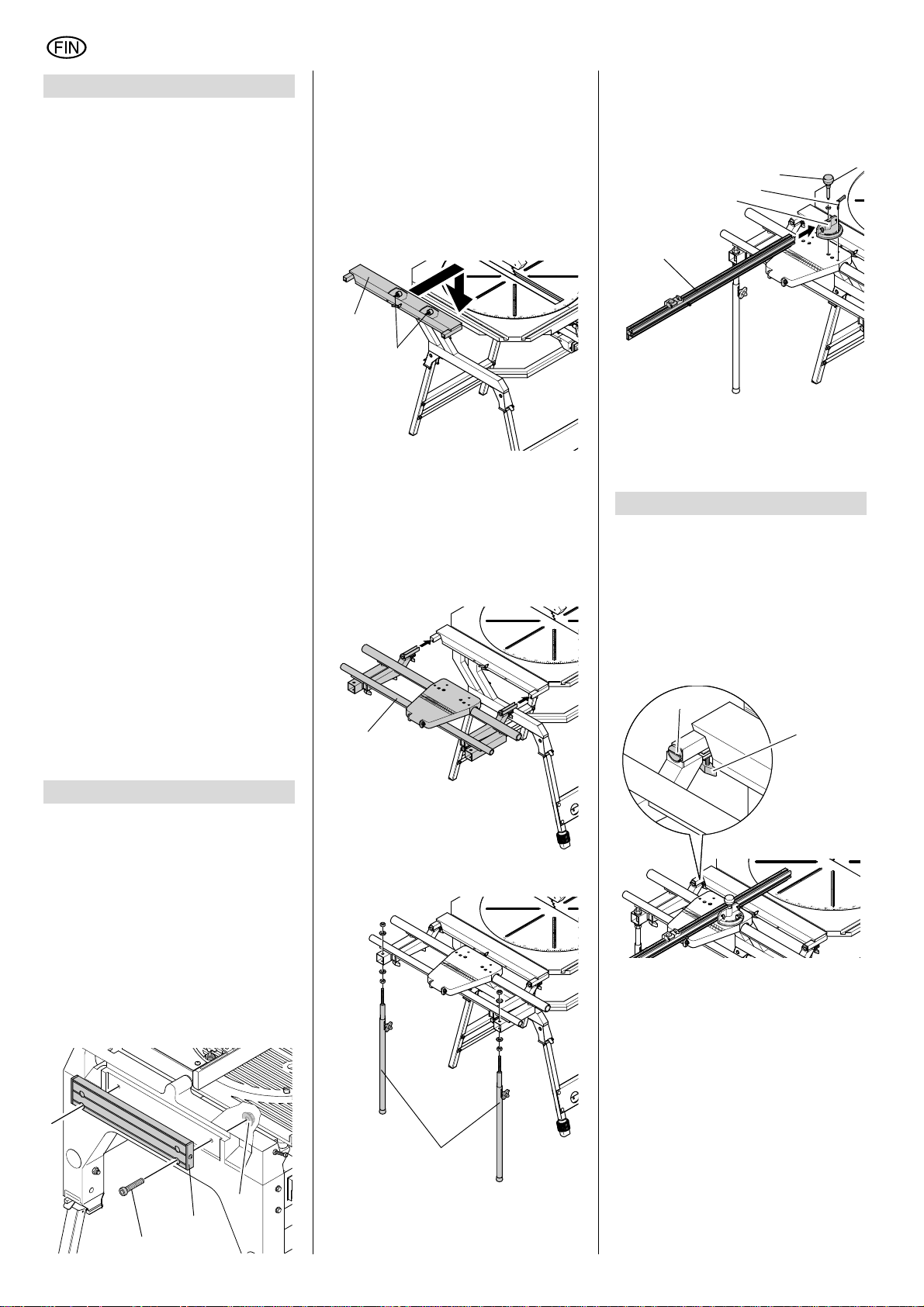

Työntökelkan asennus

Toimitustilassa on putkiohjausalusta
työnnetty peruslevyn sisään. Asennuk­seen täytyy putkiohjausalusta irrottaa
peruslevystä.

1. Vedä peruslevy (14) irti putkiohjaus-

alustasta.

2. Aseta peruslevy sivulla olevalle
ohjausprofiilille (secanta) tai lisäva­rusteen kiinnityskohdalle (KGT 501).

14

15

3. Säädä peruslevyn alapuolella ole­vaa kumipuskuria (15) siten, että
peruslevy on vaakasuorassa ja rin­nakkain pöydän reunaan nähden.

4. Kiristä peruslevy kiristysvivulla.

5. Työnnä putkiohjausalusta (16) vas­teeseen asti peruslevyn kannatin­putkiin.

16

7. Säädä tukijalkojen korkeus.

8. Asenna pidätinkulma (20) käsikah­varuuvin (18) ja aluslevyn kanssa
(poista tarraliuskat käsikahvaruu­vilta).

18

19

20

21

9. Asenna (19) kiristysvipu.

10. Työnnä vasteviivain (20) pidätinkul­malle (katso myös "vasteviivaimen
säätö").

4. Säädöt

Seuraavat säädöt täytyy suorittaa:

• Ensimmäisen asennuksen yhtey­dessä

• Kun säädöt täytyy korjata pidemmän
käytön jälkeen

Työntökelkan rinnakkaisuuden säätö
sahanterään nähden

1. Löysää siipiruuvit (23).

22

23

3. Asennus

Kuvat näyttävät asennuksen sahan
vasemmalle puolelle. Työntökelkka voi­daan kuitenkin asentaa myös sahan
oikealle puolelle.

Lisävarusteen kiinnityskohdan asen­nus
(vain KGT 501)

1. Ruuvaa lisävarusteen kiinnitys-

kohta (12) kahdella sylinteriruuvilla
M8 x 16 (13) ja laippamutterilla M8
(11) kiinni KGT 501:n sivuosaan
(käytä lisävarusteen kiinnityskoh­dan alempia porauksia).

11

12

13

34

6. Asenna tukijalat (17) kuvan mukai-

sesti putkiohjausalustalle.

17

2. Säädä rinnakkaisuus ruuveilla (22)

ja työnnä putkiohjausalusta vastee­seen asti peruslevyn kannatinput­kiin.
Rinnakkaisuuden tarkastamiseksi,
työnnä työntökelkkaa vasteviivai­men kanssa sahan sivureunaa pit­kin: Etäisyyden täytyy pysyä
samana koko matkan ajan.

3. Kiristä siipiruuvit (23).

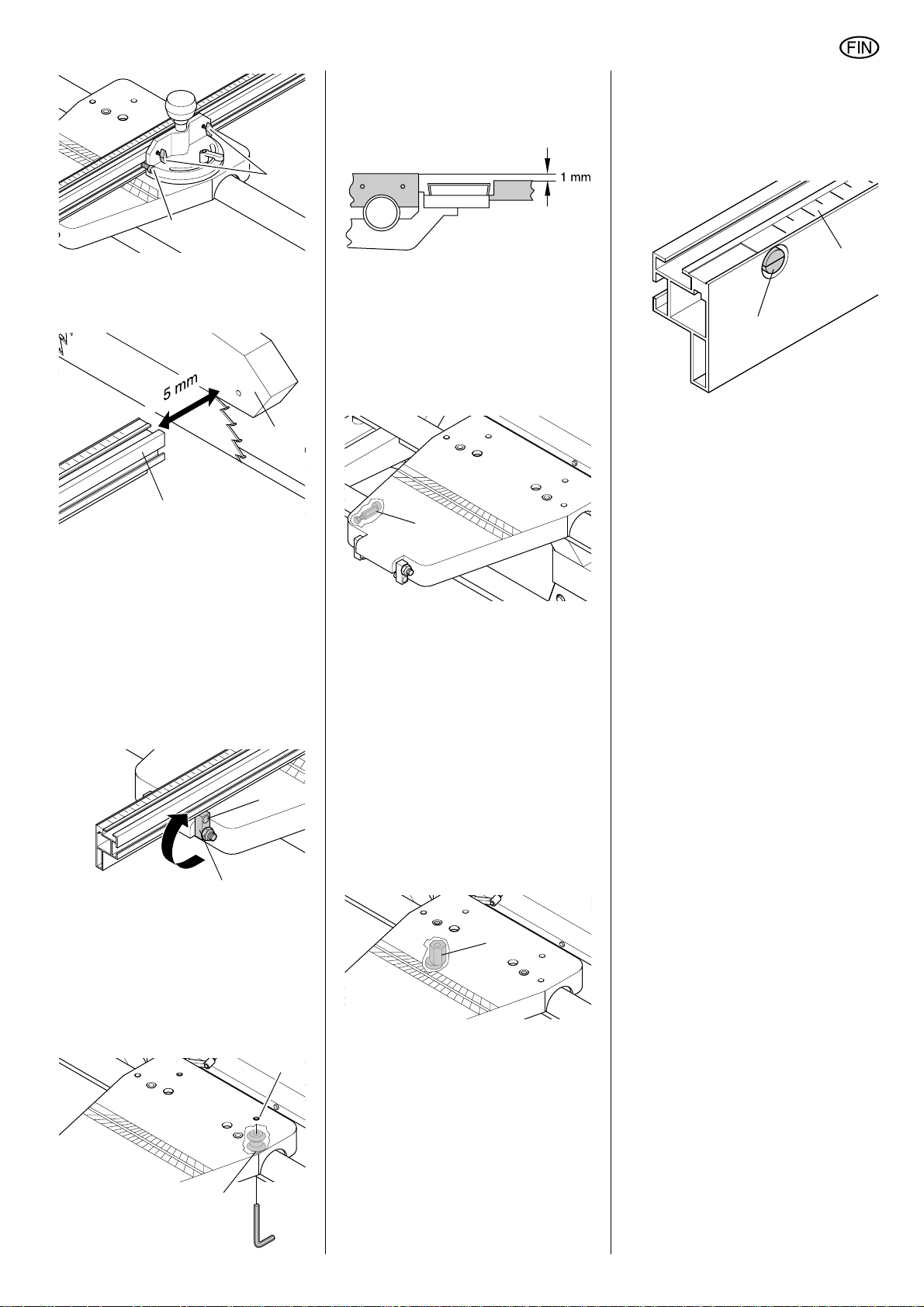

Vasteviivaimen nollapisteen säätö

1. Löysää kuusiokoloruuvi (25).

SUOMI

24

25

2. Löysää siipiruuvit (24).

3. Työnnä vasteviivain (27) sivusta n.

5 mm etäisyydelle lastusuojuksesta

(26) ja kiristä jälleen siipiruuvit.

26

27

4. Suorita koesahaus.

5. Löysää siipiruuvit (24) ja kohdista

vasteviivain tarkasti siten, että
asteikko osoittaa oikean etäisyysar­von leikkauslinjaan.

6. Kiristä siipiruuvit (24) ja kuusiokolo­ruuvi (25).

Vasteviivaimen suorakulmaisuuden
säätö

1. Käännä vasterajoitin (29) työntökel­kalla ylöspäin.

2. Löysää kuusiokoloruuvi (31) alapuo-

lella ja säädä siten, työntökelkan
pinta on n. 1 mm sahapöydän pin­nan yläpuolella.

3. Kiristä kuusiokoloruuvi (30).

4. Toista säätö toiselle ohjausrullalle.

5. Säädä tukirullan epäkeskoa (32)

työntökelkan alapuolella 17 mm­avaimella siten, että työntökelkan
pinta kulkee rinnakkain pöydän pin­taan nähden (tarkasta vastekul­malla).

32

6. Toista säätö toiselle tukirullalle.

7. Tarkasta säädöt:

− Työntökelkan pinnan täytyy kul­kea pituus- ja poikittaissuun­nassa rinnakkain pöydän pintaan
nähden.

− Työntökelkka ei saa heilua ­molempien tukirullien täytyy olla
ohjausputken päällä.

• Asennus oikealle puolelle
Numerot suurenevat vasemmalta
oikealla.

Asteikon kääntämiseksi, löysää kuusio­koloruuvi (35), käännä asteikko ja kiristä
kuusiokoloruuvi.

34

35

28

29

2. Säädä vasteruuvi (28) vasterajoitti-

mella siten, että vasteviivain kulkee
tarkasti suorassa kulmassa sahan­terään nähden (tarkasta mittakul­malla).

Työntökelkan rinnakkaisuuden säätö
pöytälevyyn nähden

1. Löysää kuusiokoloruuvi (30).
30

31

Kelkkaohjauksen välyksen säätö

1. Säädä ohjausrullan epäkeskoa (33)

työntökelkan alapuolella 17 mm­avaimella siten, että työntökelkka ei
heilu, mutta sitä voidaan kuitenkin
liikuttaa kevyesti.

33

2. Toista säätö toiselle ohjausrullalle.

Vasteviivaimen asteikon kääntö

Sen mukaan, asennetaanko työntö­kelkka sahan vasemmalle tai oikealle
puolelle, täytyy vasteviivaimen asteikko
(34) sopeuttaa:

• Asennus vasemmalle puolelle
Numerot suurenevat oikealta
vasemmalle.

35

KA0001U1.fm Kezelési utasítás MAGYAR

MAGYAR

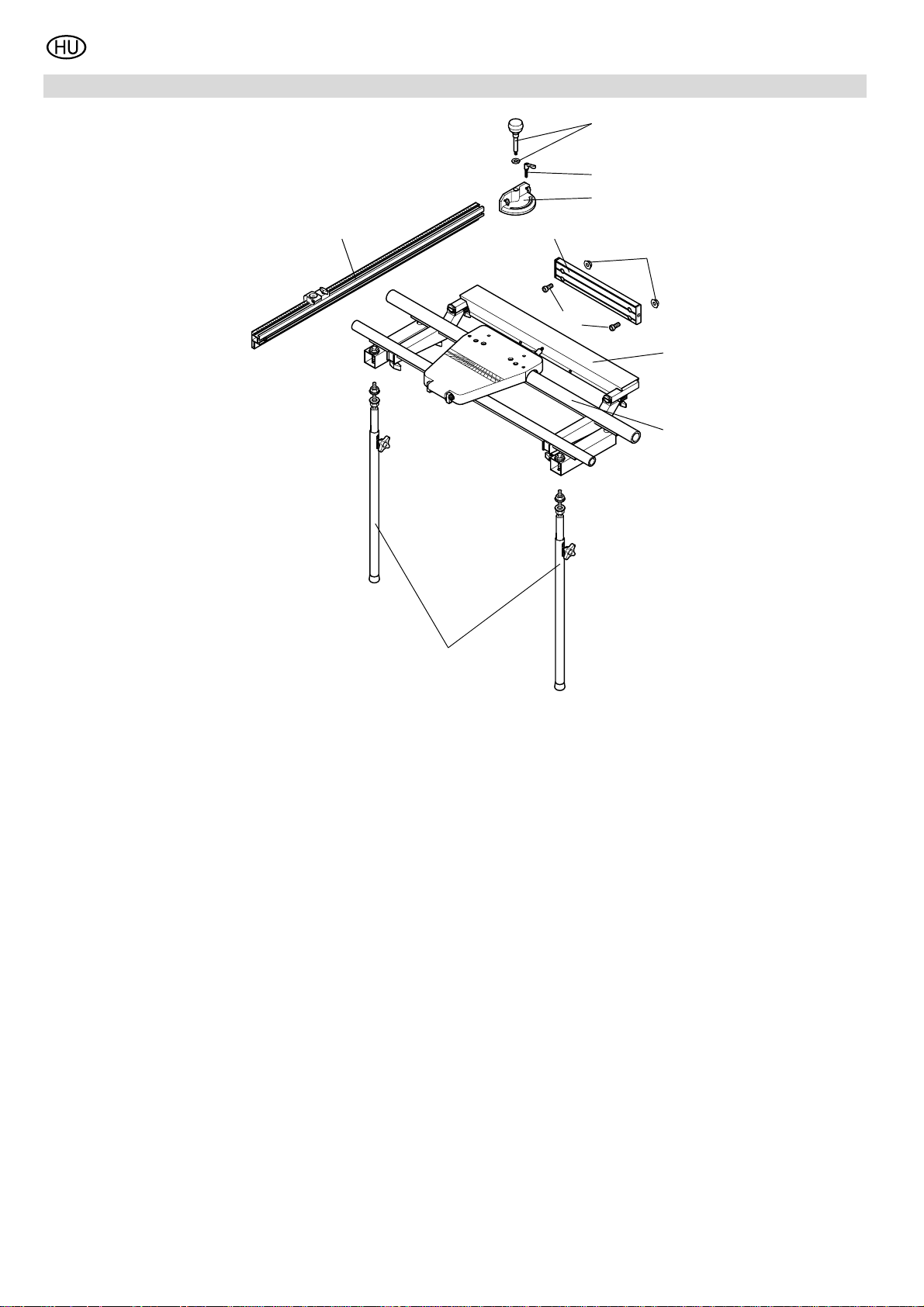

1. Szállítmány tartalma

1

2
3

10

4

5

6

7

8

9

1 gombfejű csavar gyűrűs alátét-

tel

2 rögzítőkar
3 tartó szögvas
4 tartozékbefogó

(csak KGT 501)

5 karimásanya, M8

(2 darab, csak KGT 501)

6 hengeres csavar, M8 x 16

(2 darab, csak KGT 501)

7 aljzat
8 vezetőszán csöves vezetőáll-

vánnyal

9 lábtámasz (2 darab)

10 ütköztető vonalzó szabályoz-

ható ütközővel

36

2. Biztonsági előírások

2.1 Rendeltetésszerű hasz­nálat

Ez a tartozék biztosítja a munkadarabok
biztonságos és pontos vezetését, az
alábbi gépeken:

• secanta sarkaló-, húzható mély- és
asztali körfűrész:

• KGT 501 fejező-, sarkaló- és asztali
körfűrész

Minden más alkalmazás nem rendelte­tésszerű használatnak számít és ezért
tilos. A nem rendeltetésszerű használat­ból eredő bárminemű kárért a gyártót
felelősség nem terheli.

2.2 Általános biztonsági
szabályok

A tartozékot pontosan a jelen útmutató­ban leírtaknak megfelelően kell szerelni.
A tartozék csak akkor elégíti ki a biz­tonsággal szemben támasztott összes
követelményt, ill. csak akkor üzemel biz­tonságosan, ha az szerelés során pon­tosan betartja a szerelési útmutatóban
foglaltakat.

A tartozék használatba vétele előtt
olvassa el annak a gépnek az üzemelte­tési útmutatóját is, amelyen alkalmazni
kívánja a tartozékot. Nagyon figyelme­sen olvassa el a biztonsági előírásokat.

Használatba vétel előtt mindig
ellenőrizze, hogy nincs-e megsérülve a
tartozék. A megrongálódott alkatrés­zeket szakszerűen kell megjavíttatni, ill.
ki kell cseréltetni az erre hivatott szak­műhelyben.

Bárminemű szerkezeti módosításnak
vagy a gyártó által nem ellenőrzött és
nem engedélyezett alkatrész hasz­nálatának beláthatatlan következmé­nyei lehetnek!

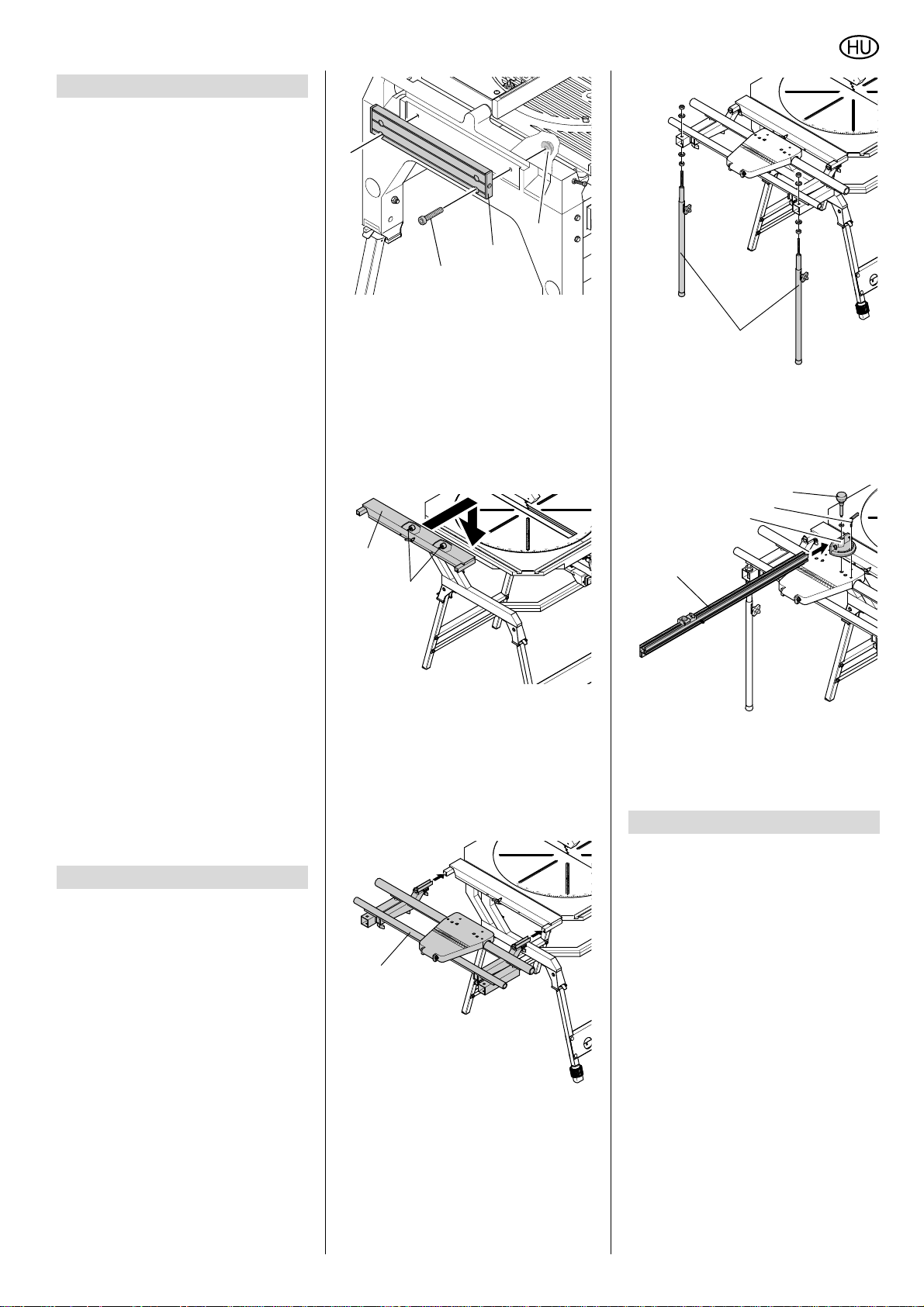

3. Szerelés

A tartozékot a fűrészgép baloldalán kell
szerelni az ábráknak megfelelően. A
vezetőszán a fűrész jobboldalán is sze­relhető.

Tartozékbefogó szerelése
(csak KGT 501)

1. Csavarozza fel a (12) tartozékbefo-

gót a két (13) hengeres csavarral
(M8 x 16) és a (11) karimásanyával
(M8) a KGT 501 valamelyik oldalán
(használja a tartozéktartón az alsó
furatokat).

11

12

13

Vezetőszán szerelése

Kiszállításkor a csöves vezetőállvány be
van tolva az aljzatba. A szereléshez a
csöves vezetőállványt le kell venni az
aljzatról.

1. Húzza le a (14) aljzatot a csöves

vezetőállványról.

2. Szerelje az aljzatot az oldalsó
vezetőprofilon (secanta), ill. a tarto­zékbefogón (KGT 501).

14

15

3. Úgy szabályozza be a (15) gumiüt­közőket az aljzat fenékfelületén,
hogy az aljzat vízszintben és párhu­zamos legyen az asztal peremével.

4. Rögzítse az aljzatot a rögzítőkarral.

5. Tolja be ütközésig a (16) csöves
vezetőállványt az aljzaton kialakított
befogócsövekbe.

16

6. Szerelje a (17) lábtámaszokat a
csöves vezetőállványon az ábrának
megfelelően.

MAGYAR

17

7. Szabályozza be a lábtámaszok
magasságát.

8. Szerelje a (20) tartószögvasat a (18)
gombfejű csavarral és a gyűrűs alá­téttel (távolítsa el gombfejű csava­ron a ragasztószalagot).

18

19

20

21

9. Szerelje a (19) rögzítőkart.

10. Tolja rá a tartószögvasra a (20)
ütköztető vonalzót (lásd "Ütköztető
vonalzó beszabályozása").

4. Beállítások

Az alábbi beállításokat mindig el kell
végezni, amikor:

• első ízben szereli a tartozékot,

• hosszabb használat után helyesbí-

teni kell a beállításokat.

Vezetőszán párhuzamos helyzetbe
állítása a fűrészlaphoz képest

1. Oldja a (23) szárnyascsavarokat.

37

MAGYAR

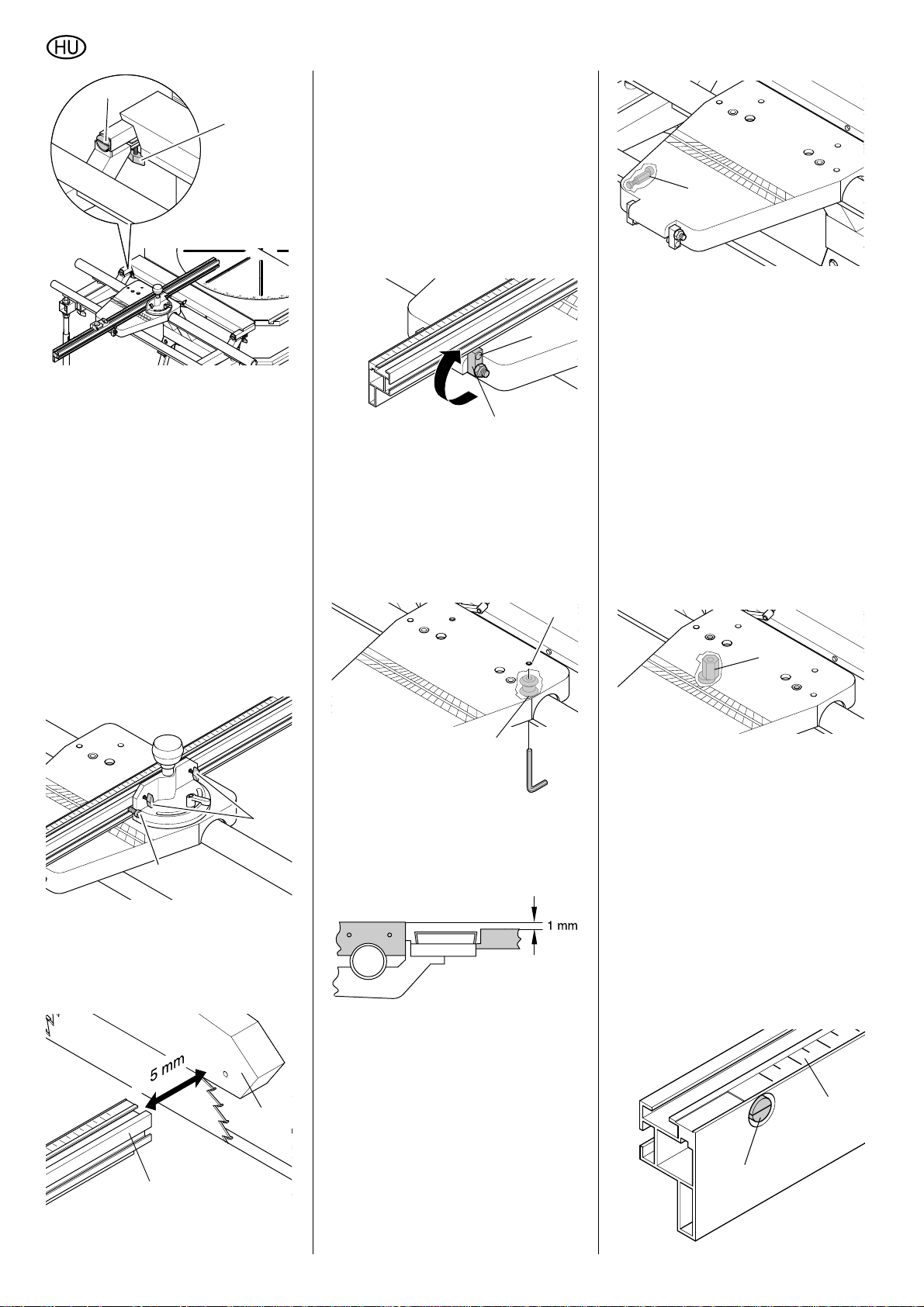

22

23

2. A (22) csavarok segítségével állítsa

a vezetőszánt párhuzamos hely­zetbe a fűrészlaphoz képest, majd
tolja be ütközésig a csöves
vezetőállványt az aljzaton elrende­zett befogócsövekbe.
A párhuzamosság ellenőrzéséhez
mozgassa el a vezetőszánt az
ütköztető vonalzóval a fűrész olda­léle mentén: a vezetőszán és a
fűrészlap közötti távolságnak az
egész szakaszon azonosnak kell
lennie.

3. Húzza meg a (23) szárnyascsavaro-

kat.

5. Oldja a (24) szárnyascsavarokat,

majd szabályozza be az ütköztető
vonalzót úgy, hogy a skála ponto­san a metszésvonaltól való távolsá­got mutassa.

6. Húzza meg a (24) szárnyascsavaro­kat és a (25) belső hatlapú csavart.

Ütköztető vonalzó derékszögbe
állítása

1. Hajtsa fel a vezetőszánon a (29)
végállásütközőt.

28

29

2. Úgy állítsa be a végállásütközőn a
(28) ütközőcsavart, hogy az ütköz­tető pontosan derékszögben álljon
a fűrészlaphoz képest (ellenőrizze
mérő szögvonalzóval).

Vezetőszán párhuzamos helyzetbe
állítása az asztallaphoz képest

1. Oldja a (30) belső hatlapú csavart.

30

32

6. Végezze el a beállítást a többi tám­görgőn is.

7. Ellenőrizze a beállításokat:

− A vezetőszán felső lapjának mind

hossz-, mind pedig harántirány­ban párhuzamosnak kell lennie
az asztallappal.

− A vezetőszánnak nem szabad

kotyognia – mindkét támgörgő­nek fel kell feküdnie a vezetőcsö­vön.

Szánvezeték holtjátékának beszabá­lyozása

1. Úgy állítsa be 17 mm-es kulccsal a
(33) excentert a vezetőszánon alul
elrendezett vezetőgörgőn, hogy a
vezetőszán ne kotyogjon, de mégis
simán gördüljön a vezetékben.

Ütköztető vonalzó nullapontjának
beszabályozása

1. Oldja a (25) belső hatlapú csavart.

24

25

2. Oldja a (24) szárnyascsavarokat.

3. Tolja rá oldalról a (27) ütköztető
vonalzót a (26) forgácsfogó burko­latra, hogy a kettő közötti távolság
kb. 5 mm legyen, majd húzza meg a
újra a szárnyascsavarokat.

26

27

31

2. Oldja, majd szabályozza be alul a

(31) belső hatlapú csavart, hogy a
vezetőszán felső lapja kb. 1 mm
távolságban legyen a fűrészasztal
lapjától.

3. Húzza meg a (30) belső hatlapú

csavart.

4. Végezze el a beállítást a többi
vezetőgörgőn is.

5. Úgy állítsa be 17 mm-es kulccsal a
(32) excentert a vezetőszánon alul
elrendezett támgörgőn, hogy a
vezetőszán felső lapja párhuzamos
legyen a fűrészasztal lapjával
(ellenőrizze az ütköztető
vonalzóval).

33

2. Végezze el a beállítást a többi
vezetőgörgőn is.

Skála megfordítása az ütköztető
vonalzón

A (34) skálát attól függően kell beszabá­lyozni, hogy a fűrész bal- vagy job­boldalán szereli-e a vezetőszánt:

• Vezetőszán a baloldalon:
a számok balra növekednek.

• Vezetőszán a jobboldalon:
a számok jobbra növekednek.

A skála megfordításához oldja a (35)
belső hatlapú csavart, fordítsa meg a
skálát, majd húzza meg ismét a belső
hatlapú csavart.

34

35

4. Végezzen próbavágást.

38

KA0001K1.fm Instrukcja obsługi POLSKI

1. Wyposażenie podstawowe

POLSKI

1

2
3

10

4

5

6

7

8

9

1 Śruba mocująca kąt trzymania

z podkładką

2 Dźwignia zaciskowa
3 Kąt trzymania
4 Listwa do montażu akcesoriów

(konieczna tylko dla modelu
KGT 501)

5 Nakrętka kołnierzowa M8

(2 sztuki, potrzebne tylko do
modelu KGT 501)

6 Śruba cylindrowa M8 x 16

(2 sztuki, potrzebne tylko do
modelu KGT 501)

7 Płyta podstawowa
8 Sanie przesuwne ze stojakiem

prowadzącym rury

9 Podpory (2 sztuki)

10 Linia ogranicznika z ograniczni-

kiem długości

39

POLSKI

2. Wskazówki bezpiec­zeństwa

2.1 Użytkowanie zgodne z
przeznaczeniem

Wyposażenie to służy do pewnego i
precyzyjnego prowadzenia materiałów
przycinanych, w połączeniu z nastę­pującymi urządzeniami:

• Pilarka ukośna, podpodłogowa i
stołowa secanta

• Pilarka ukośna, poprzeczna i
stołowa KGT 501

Każde inne zastosowanie uznawane jest
za niezgodne z przeznaczeniem i jest
zabronione. Za szkody powstałe w
wyniku stosowania niezgodnego z
przeznaczeniem producent nie prze­jmuje odpowiedzialności.

2.2 Ogólne

Proszę zamontować to wyposażenie
zgodnie z niniejszą instrukcją. Tylko gdy
będą Państwo przestrzegać niniejszej
instrukcji, urządzenie będzie spełniało
wymogi bezpieczeństwa i można je
będzie pewnie obsługiwać.

Przed uruchomieniem tego
wyposażenia należy przeczytać również
instrukcję obsługi urządzenia, wraz z
którym używane jest to wyposażenie
dodatkowe. Proszę przestrzegać zawar­tych w instrukcji wskazówek
dotyczących bezpieczeństwa pracy.

Przed każdym uruchomieniem należy
sprawdzić wyposażenie dodatkowe pod
kątem ewentualnych uszkodzeń. Usz­kodzone części muszą zostać napra­wione lub wymienione przez autoryzo­wany warsztat.

Przebudowy lub stosowanie części nie
zbadanych i nie dopuszczonych przez
producenta mogą podczas obsługi spo­wodować niemożliwe do przewidzenia
szkody.

3. Montaż

Rysunki pokazują montaż po lewej stro­nie pilarki. Sanie przesuwne można
zamontować również po prawej stronie
pilarki.

Zamontować listwę do montażu
akcesoriów
(tylkoKGT 501)

1. Przykręcić listwę do montażu akce-

soriów (12) przy pomocy dwóch
śrub cylindrycznych M8 x 16 (13) i
nakładki kołnierzowej M8 (11) na
jednym z boków KGT 501 (wykorzy­stać dolne otwory listwy).

11

12

13

Montaż sani przesuwnych

Przy dostawie rama do prowadzenia rur
włożona jest do płyty podstawowej.
Przed montażem należy wyjąć ramę do
prowadzenia rur z płyty podstawowej.

1. Zdjąć płytę podstawową (14) z

ramy prowadzącej rury.

2. Zamontować płytę podstawową na
bocznym profilu prowadzącym
(secanta) lub na listwie do montażu
akcesoriów (KGT 501).

14

15

3. Tak ustawić zderzak gumowy (15)
na spodzie płyty podstawowej, by
płyta podstawowa stała poziomo i
równolegle do krawędzi stołu.

4. Zablokować płytę podstawową przy
pomocy dźwigni zaciskowej.

5. Wsunąć ramę prowadzącą rury (16)
w prowadnice nośne płyty podsta­wowej aż do oporu ogranicznika.

16

6. Zmontować podpory (17) do ramy
prowadzącej rury zgodnie z rysun­kiem.

17

7. Ustawić wysokość podpór.

8. Zamontować kąt trzymania (20)

przy pomocy śruby mocującej kąt
trzymania (18) i podkładką (usunąć
pasy klejące ze śruby mocującej kąt
trzymania).

18

19

20

21

9. Zamontować dźwignię zaciskową

(19).

10. Wsunąć linię ogranicznika (20) na

kąt trzymania (patrz też "Ustawianie
linii ogranicznika").

4. Ustawienia

Należy przeprowadzić następujące
ustawienia:

• przy pierwszym montażu

• gdy po dłuższym użytkowaniu

należy skorygować ustawienia

Ustawianie równoległego ustawienia
sań przesuwnych w stosunku do płyty
pilarki

1. Zwolnić śruby motylkowe (23).

40

POLSKI

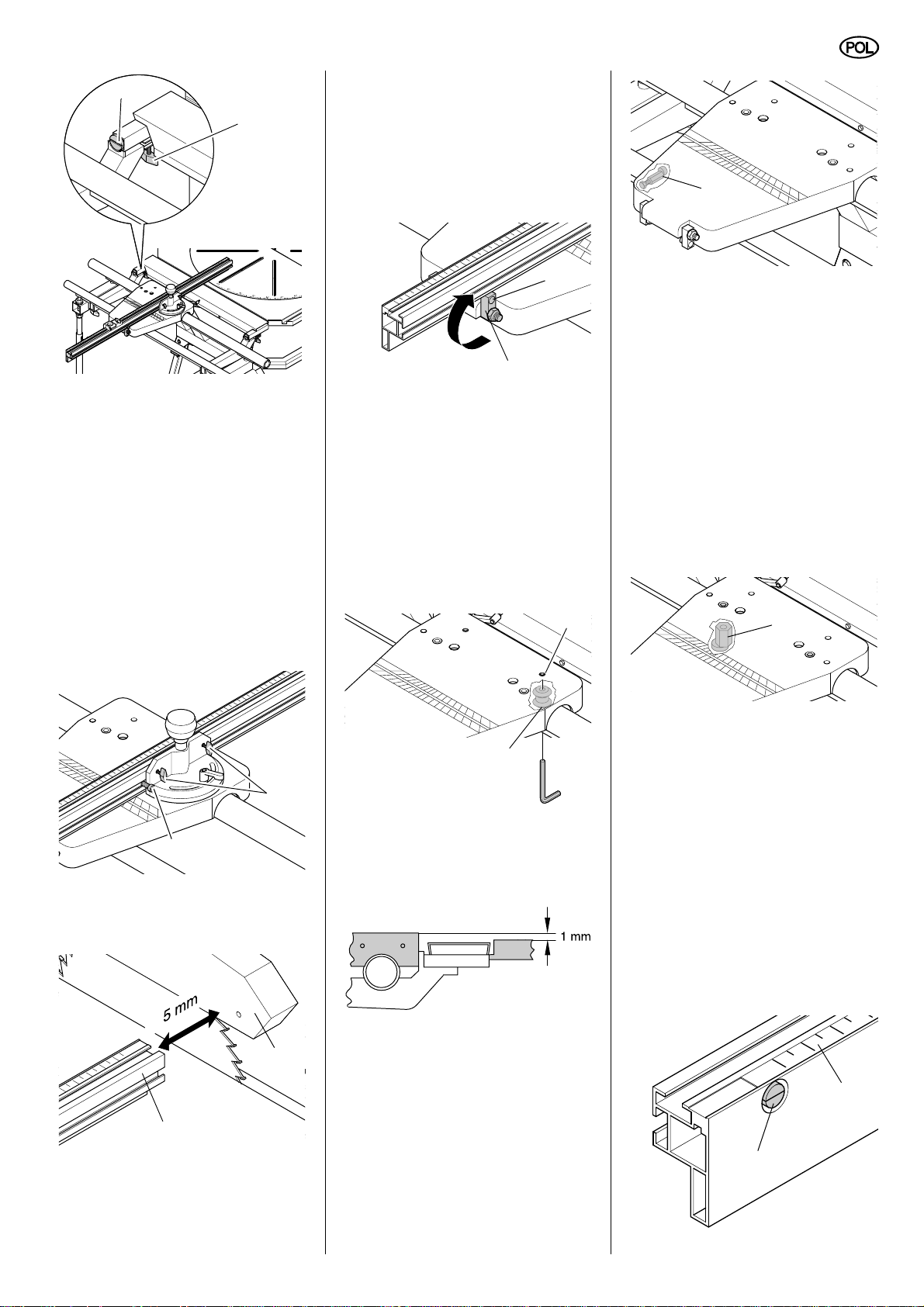

22

23

2. Ustawić położenie równoległe przy

pomocy śrub (22) i wsunąć ramę
prowadzącą rury w prowadnice
nośne płyty podstawowej aż do
oporu ogranicznika.
W celu sprawdzenia ustawienia
równoległego należy przesunąć
sanie przesuwne z linią ogranicz­nika wzdłuż krawędzi bocznej
pilarki: odstęp musi być na całym
odcinku jednakowy.

3. Dokręcić śruby motylkowe (23).

Ustawianie punktu zerowego linii
ogranicznika

1. Zwolnić śrubę z łbem walcowym o

gnieździe sześciokątnym (25).

6. Dokręcić śruby motylkowe (24) i

śrubę walcową z łbem sześ­ciokątnym (25).

Ustawianie kąta prostego linii ogra­nicznika

1. Przechylić do góry blaszkę blo-

kującą ogranicznika (29) na saniach
przesuwnych.

28

29

2. Tak ustawić śrubę ograniczającą

(28) na blaszce blokującej ogranicz­nika, by linia ogranicznika prze­biegała dokładnie pod kątem
prostym w stosunku do płyty pilarki
(sprawdzić przy pomocy kątow­nika).

Ustawianie równoległego ustawienia
sani przesuwnych w stosunku do
płyty stołu

1. Zwolnić śrubę walcową z łbem

sześciokątnym (30).

30

32

6. Ustawienia powtórzyć przy drugiej
rolce podporowej.

7. Skontrolować ustawienia:

− powierzchnia sani przesuwnych

musi wzdłuż i w poprzek być
równoległa do powierzchni stołu,

− sanie przesuwne nie mogą się

kołysać – obydwie rolki podpo­rowe muszą leżeć na rurze pro­wadzącej.

Ustawić luz sani przesuwnych

1. Tak ustawić mimośród (33) rolki
prowadzącej od spodu sani
przesuwnych przy pomocy klucza
17 mm, by sanie przesuwne nie
kołysały się, ale łatwo się suwały.

33

24

25

2. Zwolnić śruby motylkowe (24).

3. Wusnąć linię ogranicznika (27) na
ok. 5 mm z boku w kaptur (26) i
dokręcić śruby motylkowe.

26

27

4. Przeprowadzić cięcie próbne.

5. Zwolnić śruby motylkowe (24) i
ustawić linię ogranicznika dokładnie
tak, by skala pokazywała dokładną
wartość odległości od linii cięcia.

31

2. Zwolnić śrubę walcową z łbem

sześciokątnym (31) od spodu i tak
ustawić, by powierzchnia sani
przesuwnych leżała ca.1 mm ponad
powierzchnią stołu pilarki.

3. Dokręcić śrubę walcową z łbem

sześciokątnym (30).

4. Powtórzyć ustawienia dla drugiej
rolki prowadzącej.

5. Tak ustawić mimośród (32) rolki
podporowej od spodu sani
przesuwnych przy pomocy klucza
17 mm, by powierzchnia sani
przesuwnych przebiegała rów­nolegle do powierzchni stołu (spra­wdzić przy pomocy linii ogranicz­nika).

2. Powtórzyć ustawienia dla drugiej
rolki prowadzącej.

Odwrócenie skali linii ogranicznika

W zależności od tego, czy montaż sani
przesuwnych odbywa się po lewej lub
po prawej stronie pilarki, należy dopaso­wać skalę (34) linii ogranicznika:

• Montaż po lewej stronie
liczby zwiększają się w lewą stronę.

• Montaż po prawej stronie
liczby zwiększają się w prawą
stronę.

W celu odwrócenia skali zwolnić śrubę
walcową z łbem sześciokątnym (35),
odwrócić skalę i dokręcić śrubę wal­cową z łbem sześciokątnym.

34

35

41

KA0001G1.fm Οδηγες Χρσης ΕΛΛΗΝΙΚΑ

ΕΛΛΗΝΙΚΑ

1. Συσκευασα παρδοσης

1

2
3

10

4

5

6

7

8

9

1 Βδα µε δισκοειδ δακτλιο
2 Μοχλς σσφιξης
3 Σφνα συγκρτησης
4 Υποδοχ εξαρτηµτων

(εναι απαρατητη µνο για το
KGT 501)

5 Παξιµδι φλντζας #8

(2 τεµχια, εναι απαρατητα
µνο για το KGT 501)

6 Κυλινδρικ κατσαβιδβιδα #8

& 16 (2 τεµχια, εναι
απαρατητα µνο για το KGT

501)

7 Πλκα βσης
8 Πδιλο ολσθησης µε πλασιο

οδγησης σωλνα

9 Υποστριξη ποδι'ν

(2 τεµχια)

10 Οδηγς µε οριοθτη

τεµαχισµο

42

ΕΛΛΗΝΙΚΑ

2. Επισηµνσεις ασφαλεας

2.1 Σκπιµη χρση

Το παρν εξρτηµα χρησιµεει για
την ασφαλ και ακριβ οδγηση
κατεργαζµενων τεµαχων σε
συνδιασµ µε τις ακλουθες
συσκευς:

• Πρινι γωνισµατος, υποδαπδιο
πρινι και δισκοπρονο πγκου

secanta

• ∆ισκοπρονο εγκρσιας
διεθυνσης τοµς, πρινι
γωνισµατος και δισκοπρονο
πγκου KGT 501

Κθε λλου εδους χρση αντκειται
στην προβλεπµενη χρση. Για
βλβες που προκαλονται απ τη µη
σκπιµη χρση δεν αναλαµβνει ο
κατασκευαστς καµα ευθνη.

2.2 Γενικς επισηµνσεις
ασφαλεας

Μοντρετε αυτ το εξρτηµα
ακριβ'ς τσι, πως περιγρφεται
στις παροσες οδηγες λειτουργας.
Η συσκευ ανταποκρνεται στις
οδηγες ασφαλεας, µνον εν
τηρσετε επακριβ'ς τις οδηγες
λειτουργας.

∆ιαβστε πρν την ναρξη της
λειτουργας του παρντος
εξαρτµατος και τις οδηγες
λειτουργας της συσκευς, στην
οποα πρκειται να µονταριστε αυτ
το εξρτηµα. Τηρστε οπωσδποτε
τις επισηµνσεις ασφαλεας.

Να επανελγχετε το εξρτηµα πριν
απ κθε ναρξη της λειτουργας,
αναζητ'ντας ενδεχµενες βλβες:
Τα µρη που χουν υποστε ζηµι
πρπει να επισκευζονται 
αντικαθστανται απ αν
αναγνωρισµνο συνεργεο.

Τροποποισεις στο πρινι  η χρση
εξαρτηµτων, τα οποα δεν χουν
ελεγχθε και εγκριθε απ τον
κατασκευαστ, µπορε να
προκαλσουν απρβλεπτες ζηµις!

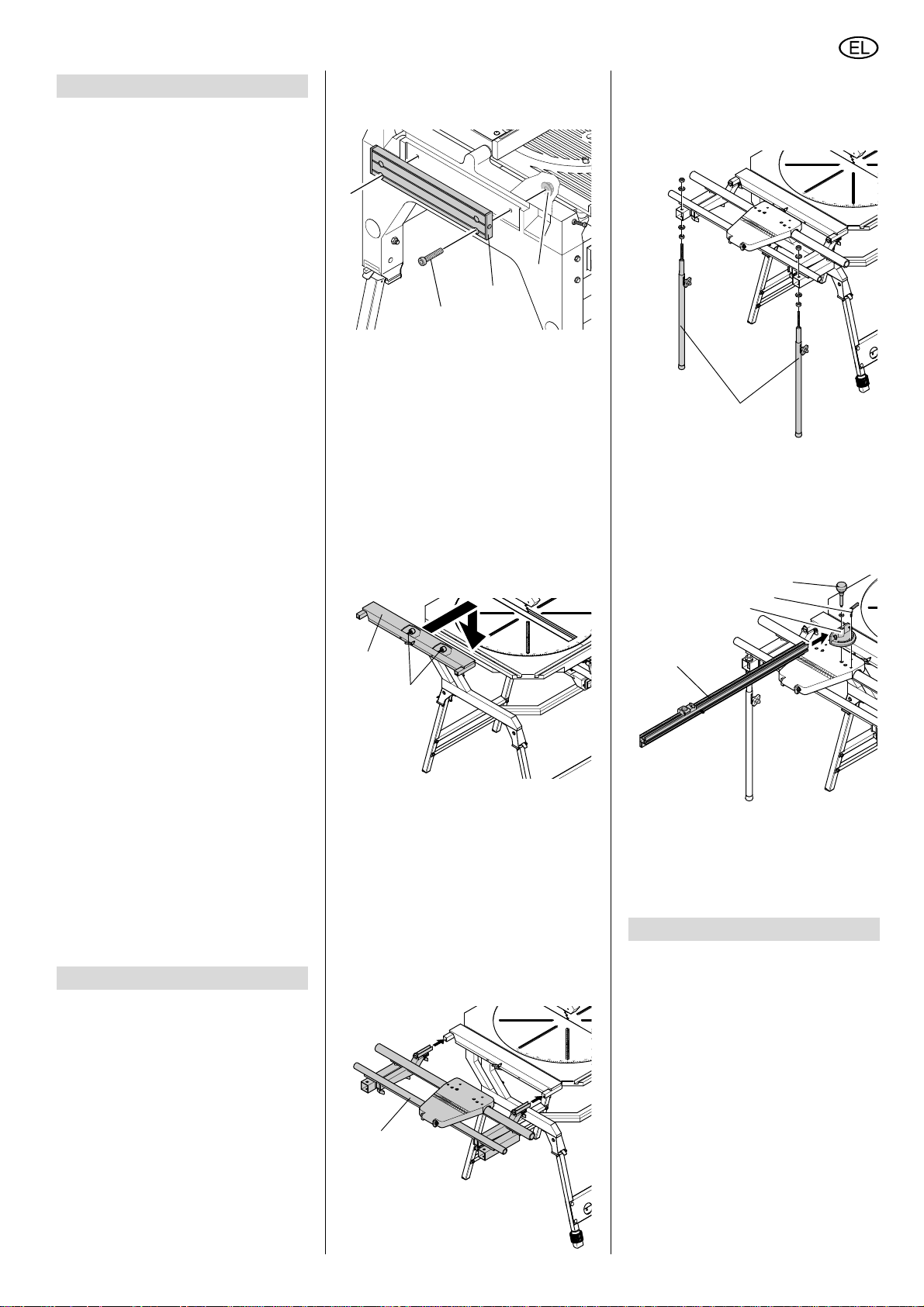

3. Μοντρισµα

Στις απεικονσεις περιγρφεται το
µοντρισµα στην αριστερ πλευρ
του πριονιο. Το µοντρισµα του
πδιλου ολσθησης µπορε να
πραγµατοποιηθε στην δεξι πλευρ
του πριονιο.

Μοντρισµα της υποδοχς
εξαρτηµτων
(µνο για το KGT 501)

1. Βιδ'στε γερ την υποδοχ

εξαρτηµτων (12) µε δο
κυλινδρικς κατσαβιδβιδες M8
& 16 (13) και τα παξιµδια
φλντζας M8 (11) σε να

πλευρικ στριγµα της KGT 501
(κνετε χρση των κτω οπ'ν
της υποδοχς εξαρτηµτων).

11

12

13

Μοντρισµα του πδιλου ολσθησης

Στη συσκευασα παρδοσης χει δη
εισαγχθε το πλασιο οδγησης
σωλνα στην πλκα βσης. Για το
µοντρισµα πρπει να αφαιρεθε το
πλασιο οδγησης σωλνα απ την
πλκα βσης.

1. Αφαιρστε την πλκα βσης (14)

απ το πλασιο οδγησης
σωλνα.

2. Εφαρµστε την πλκα βσης στο
πλευρικ προφλ οδγησης
(secanta) οµοως στην υποδοχ
εξαρτηµτων (KGT 501).

14

15

3. Ρυθµστε τον ελαστικ
αποσβεστρα (15) στην κτω
πλευρ της πλκας βσης τσι,
'στε η πλκα βσης να βρσκεται
σε παρλληλη θση προς την
ακµ του πγκου.

4. Ασφαλστε την πλκα βσης µε
το µοχλ σσφιξης.

5. Ωθστε το πλασιο οδγησης
σωλνα (16) µχρι την
πρσκρουση στο σωλνα
στριξης στην πλκα βσης.

16

6. Μοντρετε την υποστριξη

ποδι'ν (17) στο πλασιο
οδγησης σωλνα, πως
φανεται στην απεικνιση.

17

7. Ρυθµστε το ψος της
υποστριξης ποδι'ν.

8. Μοντρετε τη σφνα
συγκρτησης (20) µε τη σχετικ
βδα (18) και το δισκοειδ
δακτλιο (αποµκρυνση της
κολλητικς ταινας απ τη βδα).

18

19

20

21

9. Μοντρετε το µοχλ σσφιξης
(19).

10. Εφαρµστε τον οδηγ (20) στη
σφνα συγκρτησης (βλπε
επσης "Ρθµιση οδηγο".

4. Ρυθµσεις

Πρπει να πραγµατοποιηθον οι
ακλουθες ρυθµσεις:

• στο πρ'το µοντρισµα

• µετ απ µακρχρονη χρση,

ταν εναι απαρατητη η
διρθωση των ρυθµσεων

Ρ'θµιση της παραλληλας του
πδιλου ολσθησης προς τον
πριονδισκο

1. Λασκρετε τις βδες µε
πτερυγωτ κεφαλ (23).

43

ΕΛΛΗΝΙΚΑ

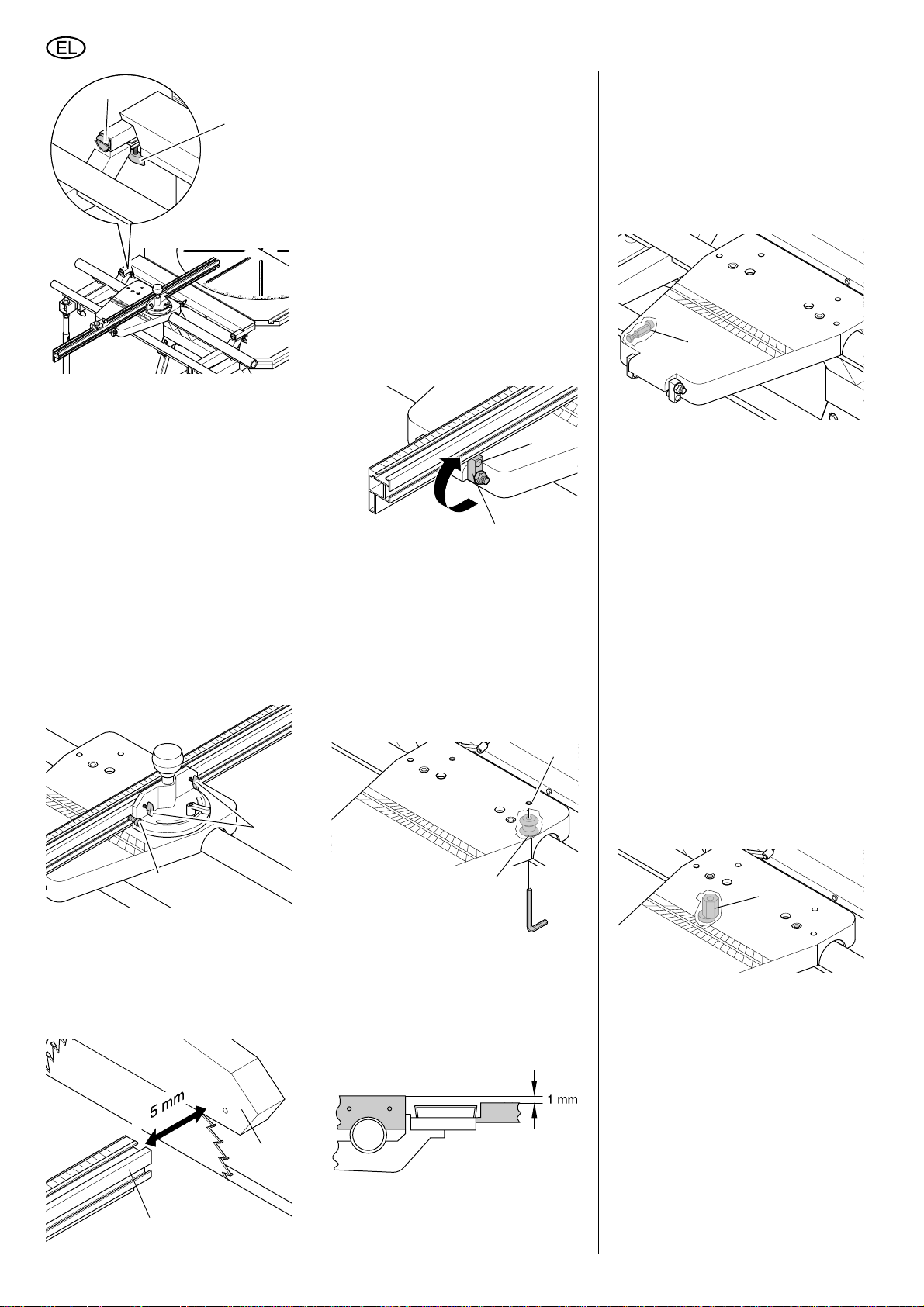

22

23

2. Ρυθµστε την παραλληλα των

βιδ'ν (22) και εισγετε το
πλασιο οδγησης σωλνα µχρι
την πρσκρουση στο σωλνα
στριξης στην πλκα βσης.
Για τον επανλεγχο της
παραλληλας πρπει να σπρ'ξετε
το πδιλο ολσθησης µε τον
οδηγ κατ µκος της πλευρικς
ακµς: Η απσταση πρπει να
παραµενει αµετβλητη σε λη
την κταση της διαδροµς.

3. Σφγξτε τις βδες µε πτερυγωτ

κεφαλ (23).

Ρ'θµιση της θσης µηδν του
οδηγο'

1. Λασκρετε τη βδα εξαγωνικς

υποδοχς (25).

24

4. Πραγµατοποιστε να
δοκιµαστικ κψιµο.

5. Ξεσφγξτε τις βδες µε
πτερυγωτ κεφαλ (24) και
προσαρµστε τον οδηγ ακριβ'ς
κατ ττοιον τρπο, 'στε η
κλµακα να δεχνει την ακριβ
απσταση απ την τµνουσα
γραµµ.

6. Σφγξτε τις βδες µε πτερυγωτ
κεφαλ (24) και τη βδα
εξαγωνικς κεφαλς (25).

Ρ'θµιση της ορθς γωνας του
οδηγο'

1. Στρψτε τον οριοθτη (29) στο
πδιλο ολσθησης προς τα
επνω.

28

29

2. Ρυθµστε τη βδα οριοθτη (28)
στον οριοθτη τσι, 'στε ο
οδηγς να βρσκεται σε κθετη
γωνα προς τον πριονδισκο
(επανλεγχος γωνας µτρησης).

Ρ'θµιση της παραλληλας του
πδιλου ολσθησης προς την πλκα
πγκου

1. Λασκρετε τη βδα εξαγωνικς
υποδοχς (30).

30

5. Ρυθµστε το κκεντρο (32) του

τροχλου στριξης στην κτω
πλευρ του πδιλου ολσθησης
µε να κλειδ 17 mm τσι, 'στε η
εξωτερικ επιφνεια του πδιλου
να βρσκεται σε παρλληλη θση
προς την εξωτερικ επιφνεια
του πγκου (επανλεγχος µε
οδηγ).

32

6. Επαναλλβετε τη ρθµιση για
τον λλο τρχιλο στριξης.

7. Επανλεγξτε τις ρυθµσεις:

− Η εξωτερικ επιφνεια του

πδιλου ολσθησης πρπει να
εκτενεται κατ µκος και
κατ πλτος παρλληλα προς
την εξωτερικ επιφνεια του
πγκου.

− Το πδιλο ολσθησης δεν

επιτρπεται να κουνιται - οι
δο τρχιλοι στριξης πρπει
να εφαρµζουν στο σωλνα
οδγησης.

Ρ'θµιση του ε'ρους κνησης του
οδηγο' πδιλου

1. Ρυθµστε το κκεντρο (33) του
τροχλου οδγησης στην κτω
πλευρ του πδιλου ολσθησης
µε να κλειδ 17 mm τσι, 'στε το
πδιλο ολσθησης να µπορε να
κινηθε και πρα τατα να
ολισθανει µε ευκολα.

25

2. Λασκρετε τις βδες µε

πτερυγωτ κεφαλ (24).

3. Σπρ'ξτε τον οδηγ (27) µχρι

περπου 5 mm πλευρικ στον
προφυλακτρα (26) και σφγξτε
και πλι τις βδες µε πτερυγωτ
κεφαλ.

26

27

44

31

2. Ξεσφγξτε τη βδα εξαγωνικς

υποδοχς (31) στην κτω πλευρ
και ρυθµστε την τσι, 'στε η
εξωτερικ επιφνεια του πδιλου
ολσθησης να βρσκεται περπου
1 mm πνω απ την εξωτερικ
επιφνεια του πγκου εργασας.

3. Σφγξτε τη βδα εξαγωνικς

υποδοχς (30).

4. Επαναλλβετε τη ρθµιση για
τον λλο τρχιλο οδγησης.

33

2. Επαναλλβετε τη ρθµιση για
τον λλο τρχιλο οδγησης.

Ρ'θµιση της σκλας του οδηγο'

Σε συνρτηση µε το µοντρισµα του
πδιλου ολσθησης (αριστερ 
δεξι) πρπει να προσαρµοστε η
κλµακα (34) του οδηγο:

• Μοντρισµα στην αριστερ
πλευρ
Οι αριθµο µεγαλ'νουν προς τα
αριστερ.

• Μοντρισµα στην δεξι πλευρ
Οι αριθµο µεγαλ'νουν προς τα
δεξι.

Για τη µεταστροφ της κλµακας
πρπει να ξεσφξετε τη βδα
εξαγωνικς υποδοχς (35), να
µεταστρψετε την κλµακα και να
σφγξετε τη βδα εξαγωνικς
υποδοχς.

34

35

ΕΛΛΗΝΙΚΑ

45

U4BA_M1.FM

Achtung!

Diese Seite ersetzen durch „ More of metabo- tools “

Attention!

Please replace this page by „ More of metabo - tools “
