Metabo 091 001 8442, 091 004 0480, 091 006 4517 User guide

Download

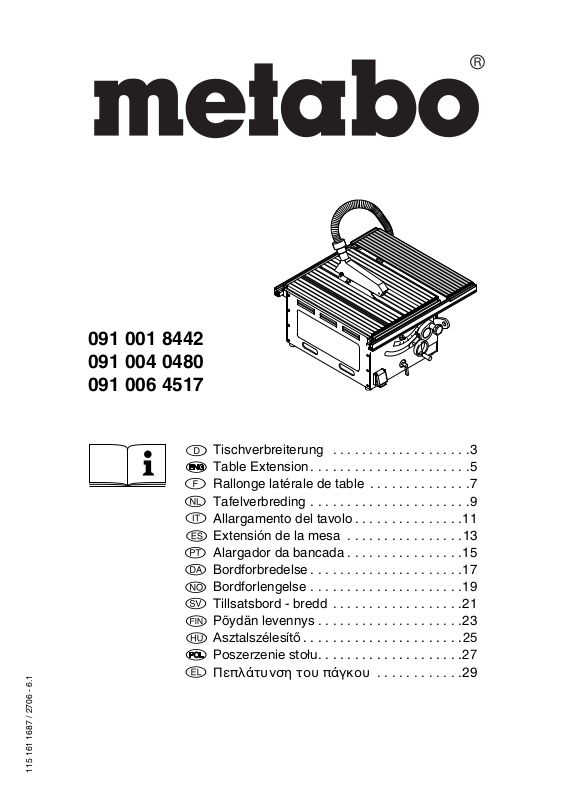

Page 1
U1A0168.fm
091 001 8442 091 004 0480 091 006 4517
Tischverbreiterung . . . . . . . . . . . . . . . . . . .3
Table Extension. . . . . . . . . . . . . . . . . . . . . .5
Rallonge latérale de table . . . . . . . . . . . . . .7
Tafelverbreding . . . . . . . . . . . . . . . . . . . . . .9
Allargamento del tavolo . . . . . . . . . . . . . . .11
Extensión de la mesa . . . . . . . . . . . . . . . .13
Alargador da bancada . . . . . . . . . . . . . . . .15
3
5 2 5
1
5 0 5
9
4 8 4
7
4 6 4
5
4 4 4
3
4 2 4
1 4
115 161 1687 / 2706 - 6.1
Bordforbredelse . . . . . . . . . . . . . . . . . . . . .17
Bordforlengelse . . . . . . . . . . . . . . . . . . . . .19
Tillsatsbord - bredd . . . . . . . . . . . . . . . . . .21
Pöydän levennys . . . . . . . . . . . . . . . . . . . .23
Asztalszélesítő . . . . . . . . . . . . . . . . . . . . . .25
Poszerzenie stołu. . . . . . . . . . . . . . . . . . . .27
Page 2
U2A0168.fm
Page 3
U
ELEKTRA BECKUM

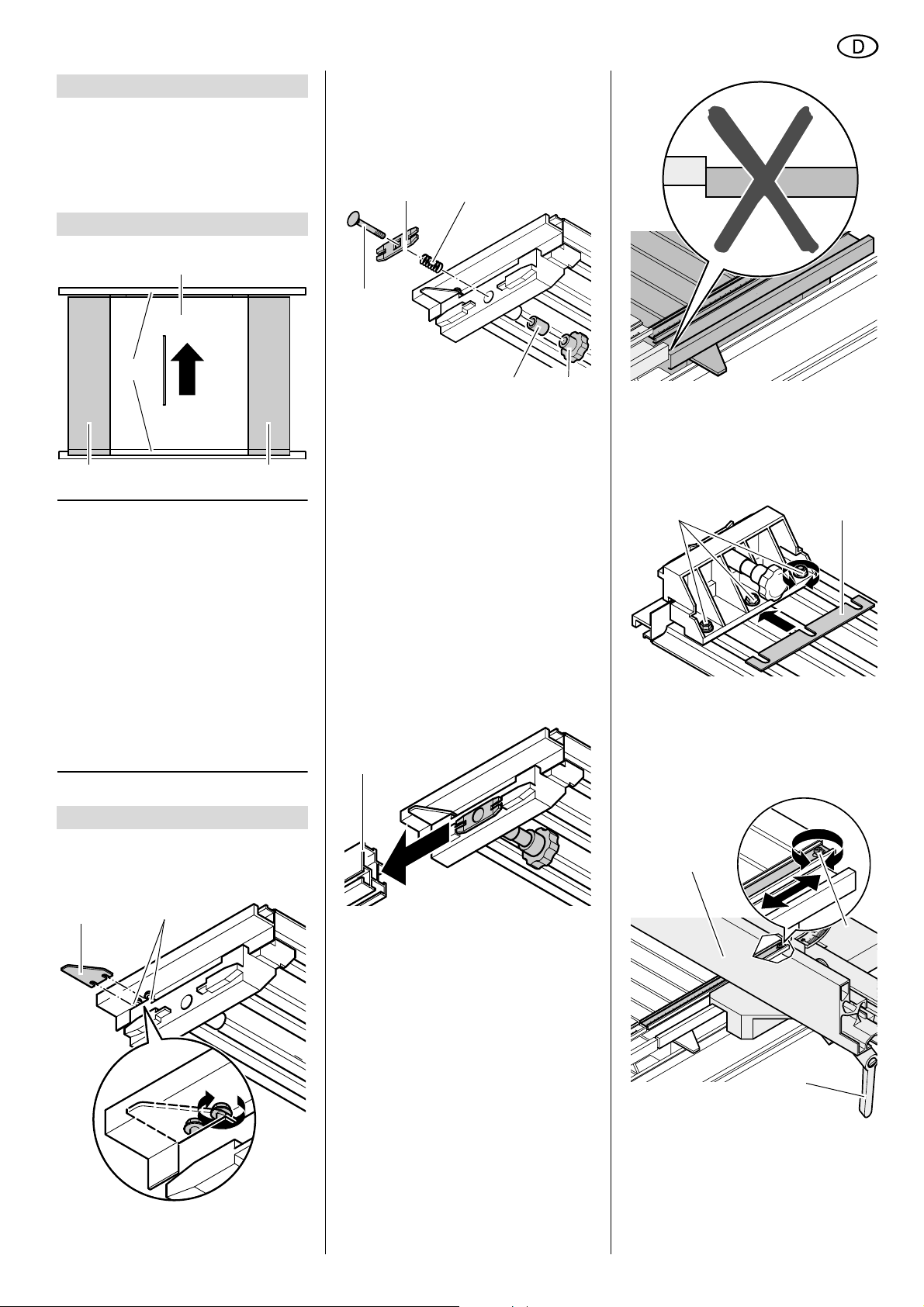

XA0028D1.fm Betriebsanleitung DEUTSCH
DEUTSCH
1. Zuerst lesen!
• Lesen Sie vor der Inbetriebnahme diese Betriebsanleitung. Beachten Sie auch die Betriebsanleitung der Tischkreissäge, insbesondere die Sicherheitshinweise.
2. Montagemöglichkeiten
1
2
34
Hinweis:
3
Die Tischverbreiterung dient zur seitlichen Vergrößerung der Auflageflä­che der Tischkreissäge (1). Um die Tischverbreiterung montieren zu kön­nen, muss das zur Tischkreissäge pas­sende Basisträger-System (2) montiert sein. Die Tischverbreiterung kann sowohl rechts (3) als auch links (4) von der Tischkreissäge montiert werden. Die beiliegenden Skalen sind für die Mon­tage an der rechten Seite ausgelegt, da an der linken Seite der Schiebeschlitten montiert werden kann.
2. Klemmblech (7) und Spiralfeder (8) wie abgebildet auf die Schloss­Schraube (9) stecken: Die abgewin­kelten Enden des Klemmblechs müssen zum Kopf der Schloss­Schraube hin abgewinkelt sein.
78
9
10 11
3. Schloss-Schraube (mit Klemmblech und Spiralfeder) von außen durch die Bohrung in den Träger der Tischverbreiterung stecken.
4. Distanzhülse (10) von innen auf die Schloss-Schraube stecken und Rändelmutter (11) aufschrauben, jedoch noch nicht festziehen.
5. Schritte 2. bis 4. bei der anderen Seite der Tischverbreiterung eben­falls durchführen.
6. Tischverbreiterung in die beiden Profile (12) des Basisträger-Sys­tems schieben: Die Tischverbreite­rung muss auf beiden Seiten bis zum Anschlag an den Sägetisch herangeschoben werden.
12
K
C
E
B
A
TR
K
LE
E
53
2
5
51
50
49
48
47
46
45
44
43
42
1
9
9
4
3
3
Wenn die Tischverbreiterung zu niedrig ist: Schrauben (13) an der Unterseite lockern und ein oder mehrere Distanz­bleche (14) unter die Träger der Tisch­verbreiterung schieben. Schrauben (13) festziehen.
13 14
Skalen ausrichten
1. Parallelanschlag (15) etwa in der Mitte auf die Tischverbreiterung set­zen und mit dem Klemmhebel (16) arretieren.
3. Montage
1. Zeiger (5) wie abgebildet unter die beiden Schrauben (6) schieben und beide Schrauben festziehen.
56
7. Rändelmuttern (11) festziehen.
Achtung!
A
Sägetisch und Tischverbreite­rung müssen exakt auf der selben Höhe liegen, sonst können Werkstück und Parallelanschlag am Übergang hängenbleiben oder wackeln.
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16

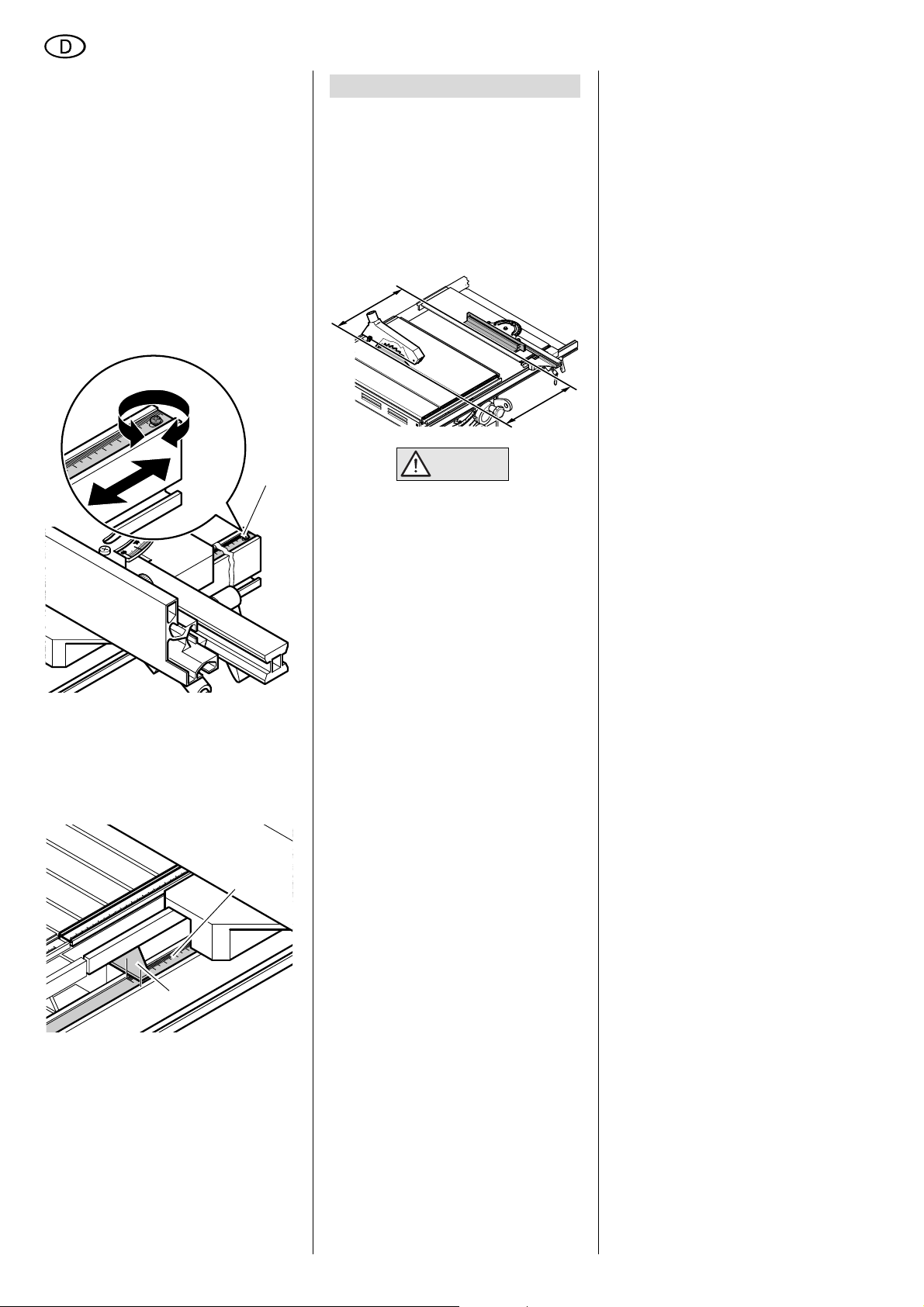

2. Probeschnitt durchführen: Werk­stück an den Parallelanschlag anle­gen und zurechtsägen.
3. Breite des Werkstücks (zwischen Schnittkante und Parallelanschlag) messen.
3
Page 4
DEUTSCH
8
3
75
76
74
73
72
71
6
4. Schraube (17) an der Skala der Tischverbreiterung lösen.
5. Skala verschieben, so dass der Wert an der linken Kante des Paral­lelanschlags mit dem am Werk­stück gemessenen Wert überein­stimmt.
6. Schraube (17) an der Skala der Tischverbreiterung festziehen.
7. Parallelanschlag exakt auf 320 mm (bei UK 220 und PK 200) bzw. auf 520 mm (bei PKF 255) einstellen und arretieren.
8. Schraube (18) an der Skala des Basisträger-Systems lösen.
18
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
9. Skala des Basisträger-Systems (19) verschieben, so dass der Wert am Zeiger (20) der Tischverbreiterung exakt mit dem Wert am Parallelan­schlag (320 mm bzw. 520 mm) übereinstimmt.
4. Bedienung
Rückschlaggefahr!
A
Das Anschlagprofil des Paral­lelanschlags muss immer exakt paral­lel zum Sägeblatt verlaufen. Andern­falls besteht die Gefahr, dass ein Werkstück zwischen Sägeblatt und Parallelanschlag eingezwängt und gegen den Benutzer geschleudert wird.
A
B
A = B
1. Parallelanschlag exakt auf 320 mm
(bei UK 220 und PK 200) bzw. auf 520 mm (bei PKF 255) einstellen und arretieren.
2. Rändelmuttern an der Unterseite
der Tischverbreiterung lösen und Tischverbreiterung mit dem Parallel­anschlag auf die gewünschte Breite einstellen. Die Schnittbreite kann auf der Skala des Basisträger-Sys­tems abgelesen werden.
3. Rändelmuttern an der Unterseite
der Tischverbreiterung festziehen.
4. Werkstück an den Parallelanschlag
anlegen und Schnitt durchführen.
32
31
30
29
28
27
26
25
24
23
22
20
32
37
36
35
34
33
20
10. Schraube (18) an der Skala des Basisträger-Systems festziehen.
4
34
33
19
41
40
39
38
4
45
44
43
42
Page 5
U
ELEKTRA BECKUM

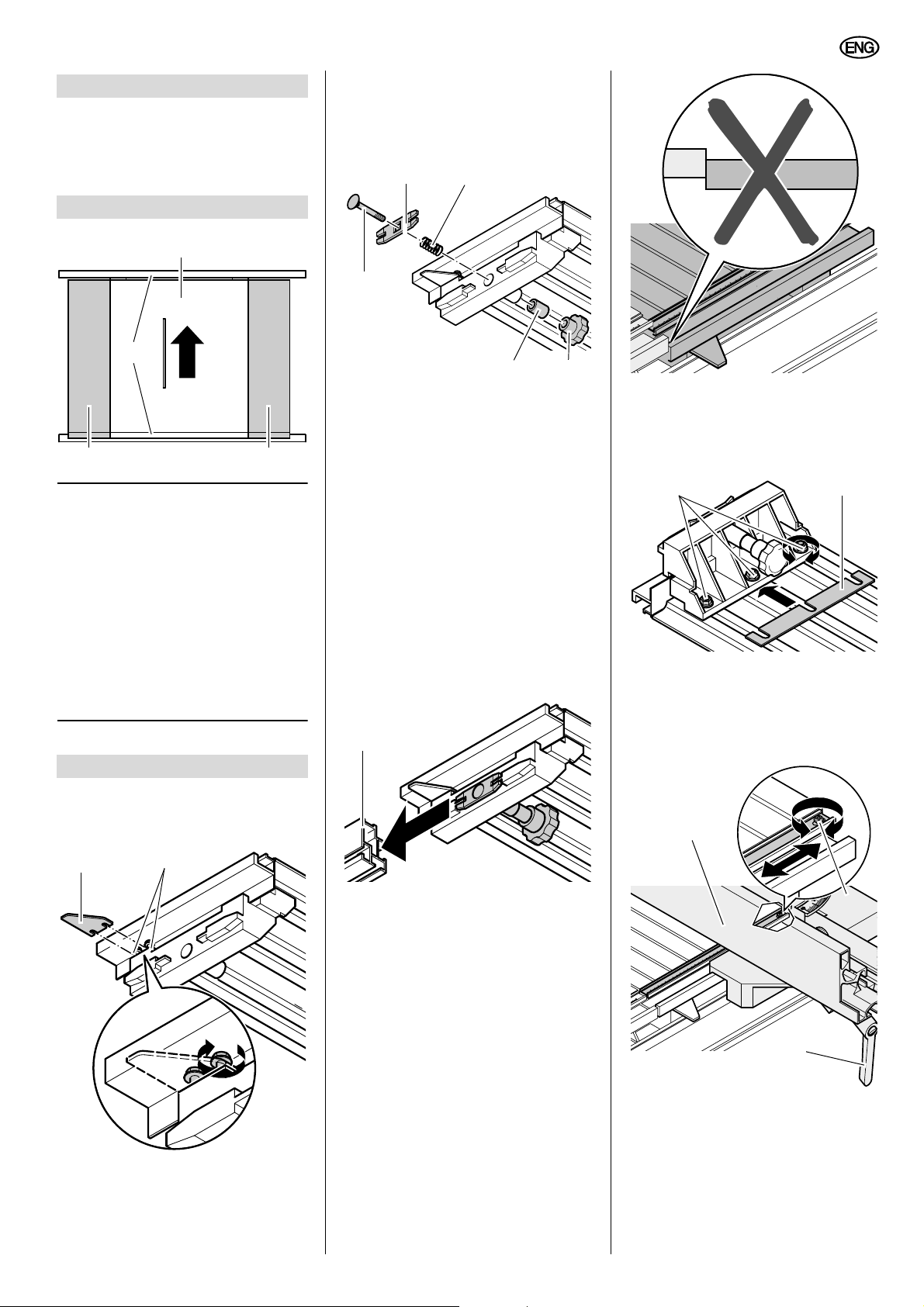

XA0028E1.fm Operating Instruction ENGLISH
ENGLISH
1. Please Read First!
• Read these instructions before use. Also observe the instructions for the circular saw, the safety instructions in particular.
2. Mounting Locations
1
2
34
Note:
3
This table side extension is intended for laterally extending the sup­port area of the circular saw table (1). In order to be able to install the table side extension, the Base System Rails (2) fit­ting the saw must be installed. The table side extension can be fitted either to the left (4) or right (3) hand side of the saw table. The scale supplied are intended for installation on the right hand side, as the sliding carriage can be intalled on the left hand side.
3. Assembly
1. Slide pointer (5) under the two
screws (6) as illustrated and tighten both screws.
2. Put both clamping plate (7) and coil spring (8) on the carriage bolt (9) as ilustrated: The offset ends of the clamping plate must point towards the carriage bolt's head.
78
9
10 11
3. Insert carriage bolt (with fitted clamping plate and coil spring) from the outside into the hole of the side extension's mounting rail.
4. Put distance sleeve (10) from inside on the carriage bolt and screw on knurled thumb nut (11), but do not yet tighten it.
5. Repeat steps 2. though 4. on the other end of the table side exten­sion.
6. Slide table side extension into the two extrusions (12) of the base sys­tem rails: The table side extension must be pushed at both ends fully against the saw table.
12
K
C
BE
A
TR
K
LE
E
53
52
51
50
49
48
47
46
5
4
44
43
42
9
9
41
3
3
If the table side extension is too low: Loosen screws (13) on the underside and slide one or more shim plates (14) below the table extension's mounting rails. Tighten screws (13).
13 14
Scale alignment
1. Position rip fence (15) at the approx­imate centre of the table side exten­sion and lock with ratchet lock lever
(16).
15
56
7. Tighten knurled thumb nuts (11).
Caution!
A
The table side extension must be exactly level with the saw table, otherwise workpiece and rip fence may get caught by the step or rock.
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16

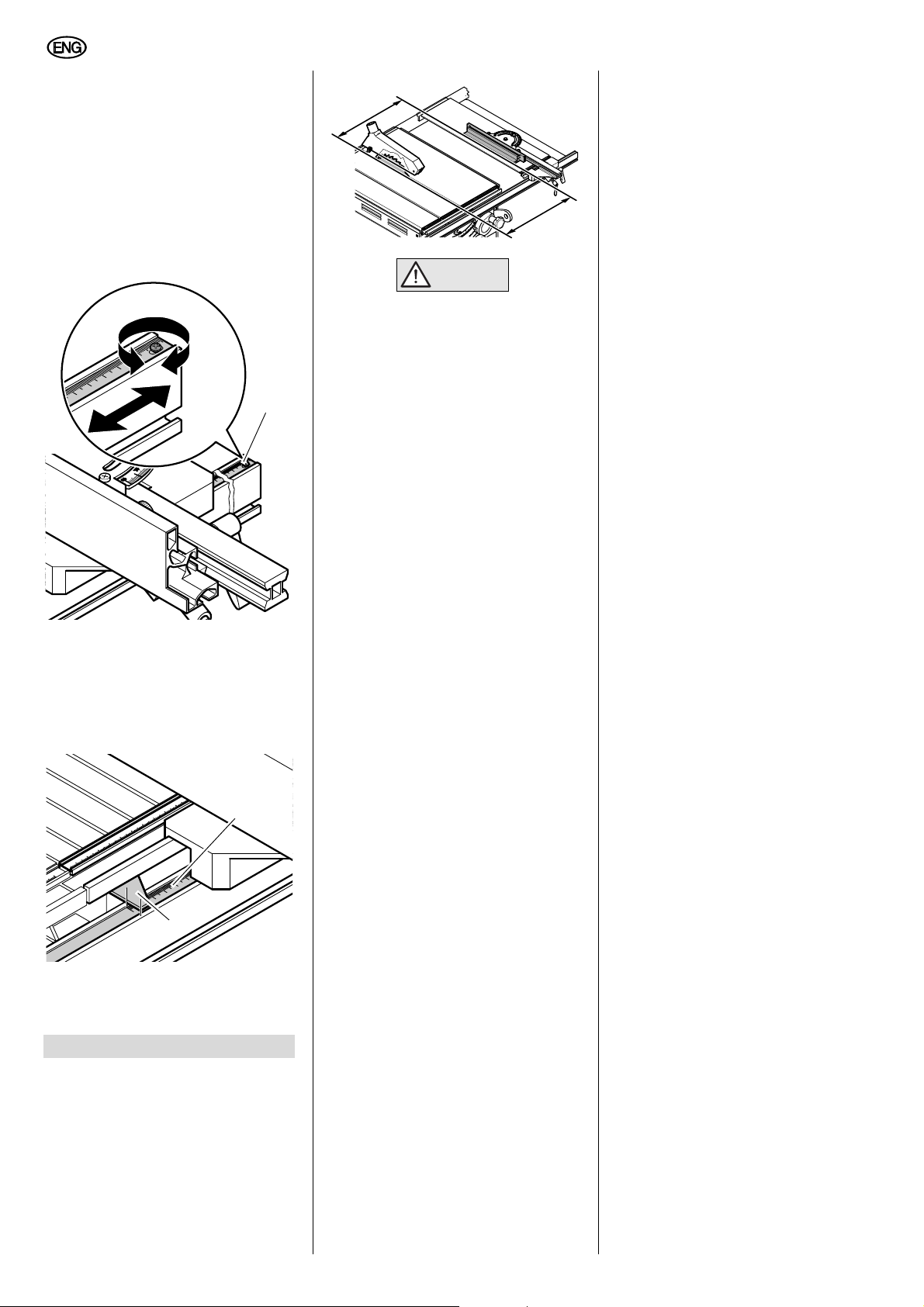

2. Make trial cut: Place workpiece against rip fence and make a cut.
3. Measure the width of the workpiece (from edge of cut to rip fence).
4. Loosen fixing screw (17) of the table side extension's scale.
5
Page 6
ENGLISH
8
3
75
76
74
73
72
71
6
5. Move scale, until the value indicated by the left-hand edge of the rip fence corresponds with the value measured at the workpiece.
6. Tighten scale fixing screw (17) again.
7. Set rip fence exactly to 320 mm (for UK 220 and PK 200) or 520 mm (for PKF 255) and lock it in position.
8. Loosen scale fixing screw (18) of the base system rail.
18
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
A
B
A = B
1. Set rip fence exactly to 320 mm (for UK 220 and PK 200) or 520 mm (for PKF 255) and lock it in position.
2. Loosen knurled nuts on underside of the table side extension and set table extension (with the rip fence) to desired width. The cutting width is indicated by the base system rail's scale.
3. Tighten knurled nuts on underside of table extension again.
4. Place workpiece against rip fence and perform the cut.
9. Move the base system rail's scale (19), until the value indicated by the table extension's pointer (20) corre­sponds exactly with the rip fence distance (320 mm or 520 mm respectively).
32
31
30
29
28
27
26
25
24
23
22
20
32
37
36
35
34
33
20
10. Tighten scale fixing screw (18) again.
4. Operation
Risk of Kickback!
A
The rip fence's fence extru­sion must always be exactly parallel with the saw blade. Otherwise there is a risk of the workpiece jamming bet­ween saw blade and rip fence, cau­sing it to be kicked back against the operator.
6
34
33
19
41
40
39
38
4
45
44
43
42
Page 7
U
ELEKTRA BECKUM
XA0028F1.fm Instructions d'utilisation FRANÇAIS
FRANÇAIS
1. A lire en premier !
• Avant la mise en marche, lire ces instructions d'utilisation. Respecter également les instructions d'utilisa­tion de la scie de table, en particulier les consignes de sécurité.
2. Possibilités de montage
1
2
34
Remarque :
3
La rallonge latérale de table per­met d'élargir la surface d'appui de la scie de table (1). Pour le montage de la ral­longe latérale de table, le support de base (2) adapté à la scie de table doit être monté. La rallonge latérale de table peut aussi bien se monter sur la droite (3) que sur la gauche (4) de la scie de table. Les graduations fournies sont prévues pour être montées sur le côté droit car le cou­lisseau peut être monté sur le côté gauche.
3. Montage
1. Glisser l'indicateur (5), comme
représenté sur la figure, sous les deux vis (6) puis serrer les vis à fond.
2. Monter la tôle de blocage (7) et le ressort spiral (8) sur le boulon (9) comme représenté sur la figure : Les extrémités relevées de la tôle de blocage doivent pointer vers la tête du boulon.
78
9
10 11
3. Insérer de l'extérieur le boulon (avec la tôle de blocage et le ressort spi­ral) dans l'alésage du support de la rallonge de table.
4. Placer de l'intérieur la douille d'écar­tement (10) sur le boulon et visser l'écrou moleté (11) sans le serrer à fond.
5. Effectuer les étapes 2. à 4. de l'autre côté de la rallonge latérale de table.
6. Faire glisser la rallonge latérale de table dans les deux profils (12) du support de base : La rallonge de table doit pouvoir être glissée des deux côtés jusqu'en butée sur la table de sciage.
12
K
C
BE
A
TR
K
LE
E
53
52
51
50
49
48
47
46
5
4
44
43
42
9
9
41
3
3
Lorsque la rallonge latérale de table est trop basse : Desserrer les vis (13) sous la face inférieure et glisser une ou plu­sieurs tôles d'écartement (14) sous le support de la rallonge de table. Resser­rer les vis (13) à fond.
13 14
Alignage des graduations :
1. Placer la butée parallèle (15) approximativement au milieu de la rallonge de table et la bloquer à l'aide à l'aide du levier de serrage
(16).
15
56
7. Serrer à fond les écrous moletés
(11).
Attention !
A
La table de sciage et la ral­longe latérale de table doivent être précisément à la même hauteur, la pièce à usiner et la butée parallèle pourraient sinon se bloquer ou bran­ler au niveau de la jonction.
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16

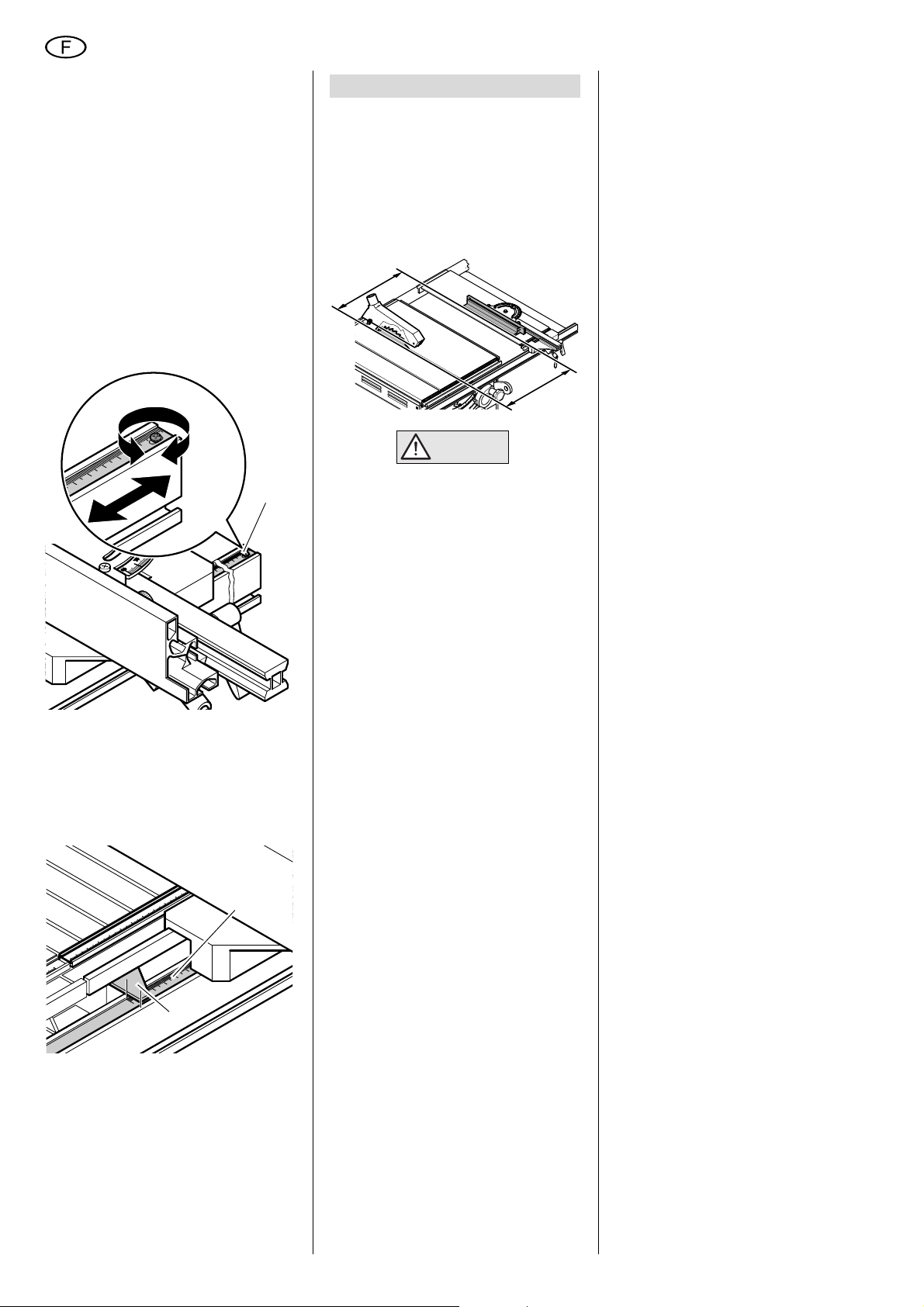

2. Effectuer une coupe d'essai : Poser à pièce à scier contre la butée paral­lèle et effectuer une coupe droite.
3. Mesurer la largeur de la pièce (de l'arête de coupe à la butée paral­lèle).
7
Page 8
FRANÇAIS
8
3
75
76
74
73
72
71
6
4. Desserrer la vis (17) située sur la graduation de la rallonge de table.
5. Déplacer la graduation de façon à ce que la valeur indiquée sur le bord gauche de la butée parallèle corres­ponde à celle mesurée sur la pièce.
6. Resserrer à fond la vis (17) située sur la graduation de la rallonge de table.
7. Placer la butée parallèle de façon précise sur 320 mm (pour les modèles UK 220 et PK 200) ou sur 520 mm (pour le modèle PKF 255) et la bloquer.
8. Desserrer la vis (18) située sur la graduation du support de base.
18
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
9. Déplacer la graduation du support de base (19) de façon à ce que la valeur de l'indicateur (20) sur la ral­longe de table correponde précisé­ment à celle de la butée parallèle (320 mm ou 520 mm).
4. Utilisation
Risque de rejet !
A
Le profilé de la butée parallèle doit toujours rester parfaitement parallèle à la lame de scie. La pièce à usiner risque sinon d'être compres­sée entre la lame de scie et la butée parallèle puis projetée contre l'utilisa­teur.
A
B
A = B
1. Placer la butée parallèle de façon
précise sur 320 mm (pour les modèles UK 220 et PK 200) ou sur 520 mm (pour le modèle PKF 255) et la bloquer.
2. Desserrer les écrous moletés sur la
face inférieure de la rallonge latérale de table puis placer la rallonge avec la butée parallèle à la largeur sou­haitée. La largeur de coupe peut être lue sur la graduation du support de base.
3. Serrer à fond les écrous moletés
sous la face inférieure de la rallonge de table.
4. Placer la pièce à usiner contre la
butée parallèle et effectuer la coupe.
32
31
30
29
28
27
26
25
24
23
22
20
32
37
36
35
34
33
20
10. Serrer à fond la vis (18) située sur la graduation du support de base.
8
34
33
19
41
40
39
38
4
45
44
43
42
Page 9
U
ELEKTRA BECKUM
XA0028H1.fm DEUTSCH
NEDERLANDS
1. Lees dit eerst!
• Voordat u het apparaat in gebruik neemt moet u eerst de handleiding lezen Voordat u de machine in gebruik neemt moet u eerst de handleiding lezen en daarbij vooral aandacht besteden aan het hoofd­stuk Veiligheidsvoorschriften.
2. Montagemogelijkheden
1
2
34
Tip:
3
De tafelverbreding dient als zijde­lingse uitbreiding van het werkoppervlak van de tafelzaagmachine (1). Om de tafelverbreding te kunnen monteren, moet het geschikte basisdraagsysteem (2) van de tafelzaagmachine gemon­teerd zijn. De tafelverbreding kan zowel rechts (3) als links (4) van de tafelzaagmachine gemonteerd worden. De meegeleverde schaallinten zijn gemaakt voor montage aan de rechterkant, zodat aan de linker­kant de schuifslede gemonteerd kan worden.
2. Breng de klemplaat (7) en de spi­raalveer (8) op de slotschroef (9) aan zoals op de tekening weergege­ven: De omgebogen hoeken van de klemplaat moeten naar de kop van de slotschroef gebogen zijn.
78
9
10 11
3. Steek de slotschroef (met klemplaat en spiraalveer) van buitenaf door de boring in de drager van de tafelver­breding.
4. Breng de afstandsbus (10) langs de binnenzijde op de slotschroef aan en schroef de kartelmoer (11) erop, maar nog niet vast.
5. Herhaal stappen 2. tot 4. ook voor de andere kant van de tafelverbre­ding.
6. Schuif de tafelverbreding in de beide profielen (12) van het basis­draagsysteem: De tafelverbreding moet aan beide zijden tot aan de aanslag tegen het tafelblad gescho­ven worden.
12
K
C
BE
A
TR
K
LE
E
53
52
51
50
49
48
47
46
5
4
44
43
42
9
9
41
3
3
Wanneer de tafelverbreding te laag is: Draai de schroeven (13) aan de onder­zijde los en schuif een of meer afstands­plaatjes (14) onder de draagprofielen van de tafelverbreding. Draai de schroe­ven (13) vast.
13 14
De schaallinten uitlijnen
1. Zet de parallelle aanslag (15) onge­veer in het midden op de tafelver­breding en blokkeer hem met de klemhendel (16).
3. Montage
1. Schuif de indicator (5) zoals op de tekening weergegeven onder de beide schroeven (6) en draai beide schroeven vast.
56
7. Draai de kartelmoeren (11) vast.
Oppassen!
A
Het tafelblad en de tafelverbre­ding moeten precies op dezelfde hoogte liggen, anders kunnen werk­stuk en parallelle aanslag op de naad blijven hangen of waggelen.
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16
2. Voer een proefsnede uit: Plaats het werkstuk tegen de parallelle aanslag en zaag op maat.
3. Meet de breedte van het werkstuk (tussen snijkant en parallelle aan­slag).
9
Page 10
NEDERLANDS
8
3
75
76
74
73
72
71
6
4. Draai de schroef (17) op het schaal­lint van de tafelverbreding los.
5. Verschuif het schaallint zodat de waarde aan de linker kant van de parallelle aanslag overeenkomt met de gemeten waarde op het werk­stuk.
6. Draai de schroef (17) op het schaal­lint van de tafelverbreding vast.
7. Stel de parallelle aanslag precies in op 320 mm (bij UK 220 und PK 200) resp. op 520 mm (bij PKF 255) en blokkeer hem.
8. Draai de schroef (18) op het schaal­lint van het basisdraagsysteem los.
18
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
9. Verschuif het schaallint van het basisdraagsysteem (19), zodat de waarde op de indicator (20) van de tafelverbreding precies overeen­komt met de waarde op de parallelle aanslag (320 mm resp. 520 mm).
4. Bediening
Gevaar voor terugslag!
A
Het aanslagprofiel van de parallelle aanslag moet steeds pre­cies parallel liggen ten opzichte van het zaagblad. Anders bestaat het gevaar dat een werkstuk tussen zaag­blad en parallelle aanslag geklemd en tegen de gebruiker aangeslingerd wordt.
A
B
A = B
1. Stel de parallelle aanslag precies in
op 320 mm (bij UK 220 und PK 200) resp. op 520 mm (bij PKF 255) en blokkeer hem.
2. Draai de kartelmoeren onderaan de
tafelverbreding los en stel de tafel­verbreding met de parallelle aanslag in op de gewenste breedte. De snij­breedte kan op het schaallint van het basisdraagsysteem afgelezen worden.
3. Draai de kartelmoeren onderaan de
tafelverbreding vast.
4. Plaats het werkstuk tegen de paral-
lelle aanslag en voer de snijbewe­ging uit.
32
31
30
29
28
27
26
25
24
23
22
20
32
37
36
35
34
33
20
10. Draai de schroef (18) op het schaal­lint van het basisdraagsysteem vast.
10
34
33
19
41
40
39
38
4
45
44
43
42
Page 11
U
ELEKTRA BECKUM

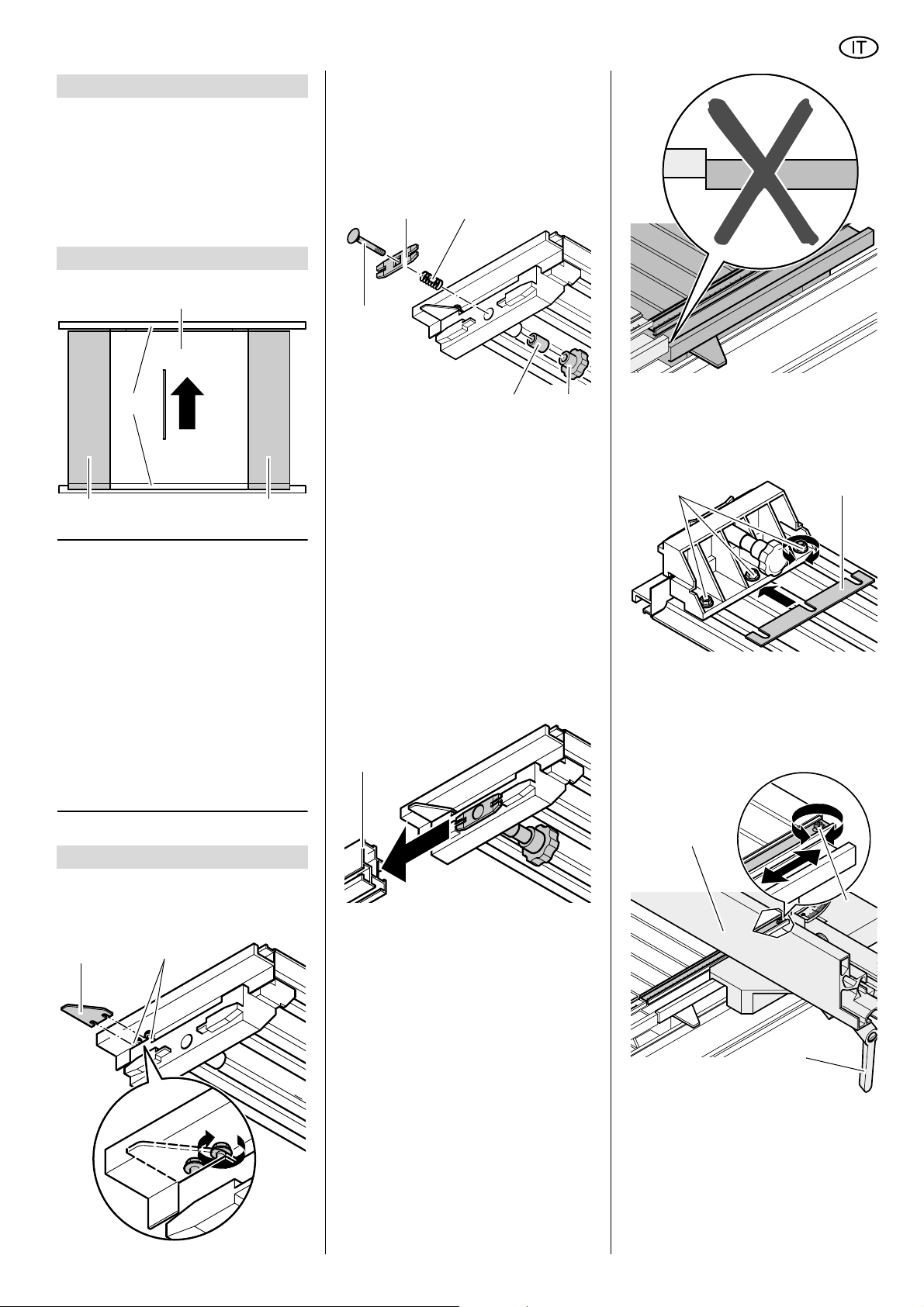

XA0028I1.fm Manuale d’istruzioni ITALIANO
ITALIANO
1. Innanzitutto, leggere
• Si consiglia di leggere il presente manuale per l'utente prima della messa in funzione della macchina. Attenersi alle istruzioni operative della segatrice circolare a tavola, specialmente alle avvertenze di sicurezza.
2. Possibilità di montaggio
1
2
34
Avvertenza
3
L'ampliamento banco serve ad ampliare lateralmente la superfice di appoggio della segatrice circolare a tavola (1). Per montare l'ampliamento banco, deve risultare montato il supporto base adatto alla segatrice circolare a tavola (2). L'ampliamento banco può essere mon­tato sia sul lato destro (3) che sul lato sinistro (4) della segatrice circolare a tavola. Le scale allegate devono essere montate sul lato destro, dato che sul lato sinistro deve essere montato il carrello a slitta.
2. Inserire l'elemento di fissaggio (7) e la molla a spirale (8) nella vite a testa quadra, come da figura (9). Le estremità piegate dell'elemento di fissaggio devono essere piegate verso la testa della vite a testa qua­dra.
78
9
10 11
3. Inserire la vite a testa quadra (assieme all'elemento di fissaggio e alla molla a spirale) dall'esterno, facendola passare attraverso il foro situato sul supporto dell'amplia­mento banco.
4. Inserire dall'interno la bussola distanziatrice (10) sulla vite a testa quadra e avvitare il dado zigrinato (11), senza però serrare a fondo.
5. Eseguire i passi da 2. a 4. anche per l'altro lato dell'ampliamento banco.
6. Inserire l'ampliamento nei due pro­fili (12) del supporto base. L'amplia­mento banco deve essere inserito ai due lati del banco, fino al riscontro.
12
K
C
BE
A
TR
K
LE
E
53
52
51
50
49
48
47
46
5
4
44
43
42
9
9
41
3
3
Se l'ampliamento banco è troppo basso: allentare le viti (13) situate sul lato infe­riore e inserire uno o più spessori (14) sotto il supporto dell'ampliamento banco. Serrare le viti (13).
13 14
Impostazione della scala
1. Posizionare la battuta (15) presso­ché al centro dell'ampliamento banco e fissarlo per mezzo della leva di fissaggio (16).
3. Montaggio
1. Spingere l'indicatore (5) (come da figura) sotto le due viti (6) e quindi fissare le due viti.
56
7. Serrare i dadi zigrinati (11).
Attenzione
A
Il banco e il relativo amplia­mento devono essere di pari altezza, altrimenti il pezzo e la battuta paral­lela finiscono col pendere o col muo­versi fuori piano nel punto di passag­gio.
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16
2. Eseguire un taglio di prova. Appog­giare il pezzo in lavorazione contro la battuta, quindi segare.
3. Misurare la larghezza del pezzo in lavorazione (tra lo spigolo del taglio e la battuta parallela).
4. Allentare la vite (17) della scala dell'ampliamento banco.
11
Page 12
ITALIANO
8
3
75
76
74
73
72
71
6

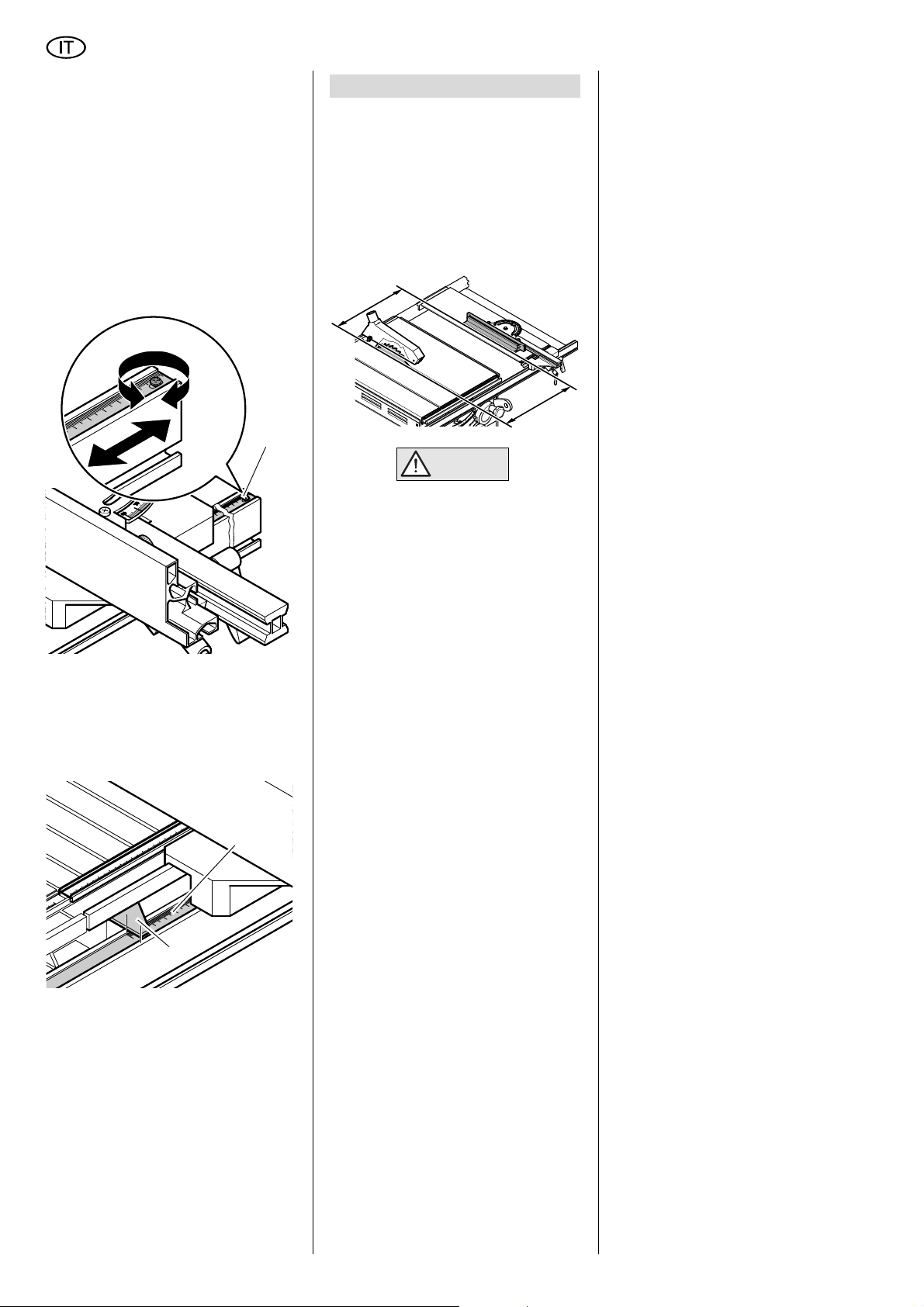

5. Spostare la scala di modo che il valore dello spigolo di sinistra della battuta parallela corrisponda al valore misurato del pezzo in lavora­zione.
6. Serrare la vite (17) della scala dell'ampliamento banco.
7. Impostare la battuta parallela esat­tamente su 320 mm (con UK 220 e PK 200) o su 520 mm (con PKF 255) e quindi fissare.
8. Allentare la vite (18) della scala del supporto base.
18
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
9. Spostare la scala del supporto base (19), di modo che il valore dell'indi­catore (20) dell'ampliamento banco corrisponda esattamente al valore della battuta parallela (320 mm o 520 mm).
34
33
32
31
30
29
28
27
26
25
24
23
22
20
36
35
34
33
32
20
19
45
44
43
42
41
40
39
38
37
4. Manovra
Pericolo di contraccolpi
A
Il profilo della battuta parallela deve risultare sempre esattamente parallelo alla lama per segatrice. Altri­menti vi è il pericolo che il pezzo in lavorazione venga costretto tra la lama per segatrice e la battuta paral­lela e quindi proiettato contro l'opera­tore.
A
A = B
1. Impostare la battuta parallela esat-
tamente su 320 mm (con UK 220 e PK 200) o su 520 mm (con PKF 255) e quindi fissare.
2. Allentare i dadi zigrinati situati sul
lato inferiore dell'ampliamento banco e impostare l'ampliamento banco assieme alla battuta paral­lela sulla larghezza desiderata. La larghezza di taglio può essere letta dalla scala del supporto base.
3. Serrare i dadi zigrinati situati sul lato
inferiore della dell'ampliamento banco.
4. Appoggiare il pezzo in lavorazione
contro la battuta parallela, quindi eseguire il taglio.
4
B
10. Fissare la vite (18) della scala del supporto base.
12
Page 13
U
ELEKTRA BECKUM

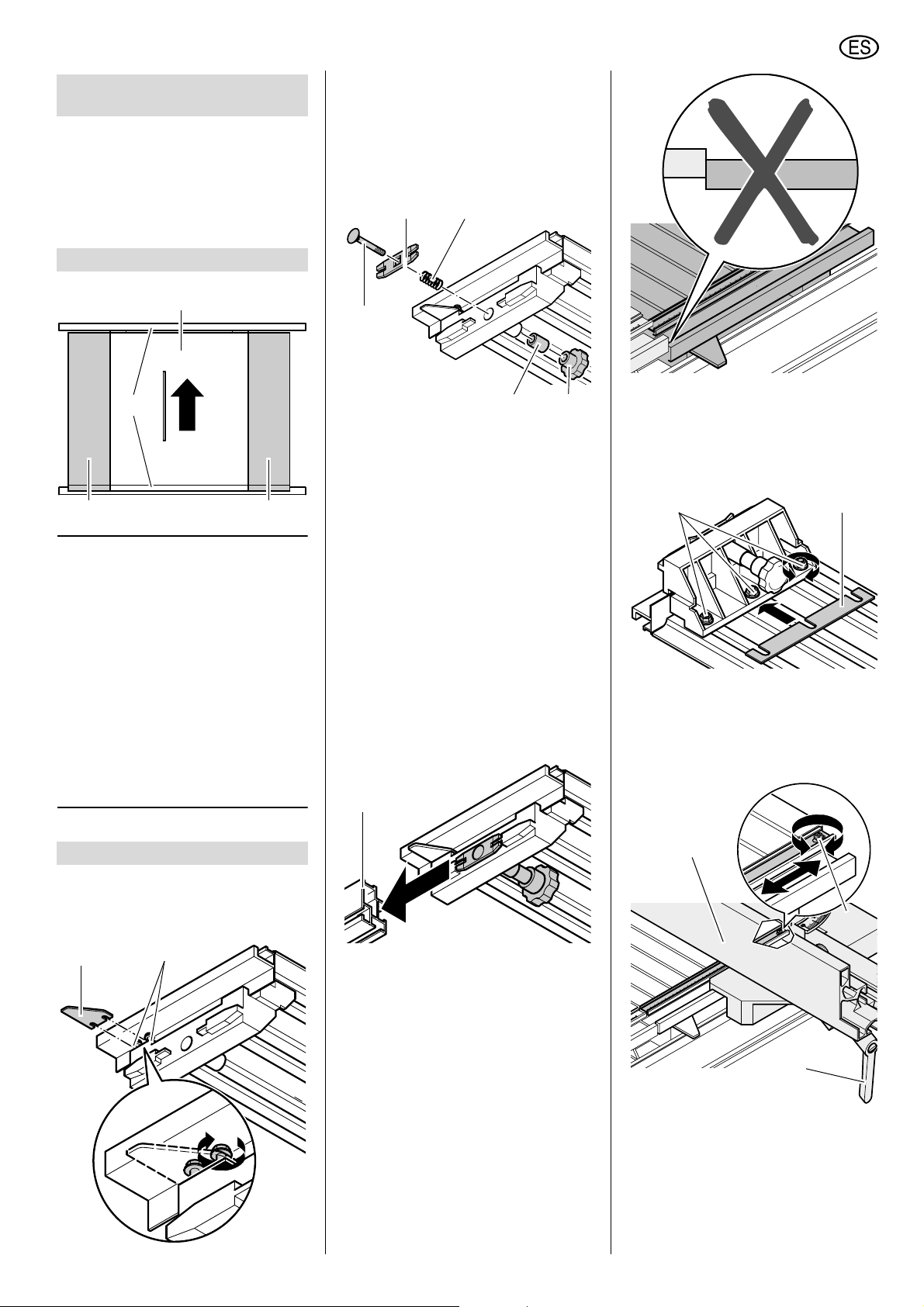

XA0028S1.fm Manual de uso ESPAÑOL
ESPAÑOL
1. ¡Leer esto en primer lugar!
• Antes de usar la máquina lea este manual de uso. Prestar observancia además a las instrucciones de uso de la sierra circular de mesa, espe­cialmente a las instrucciones de seguridad.
2. Posibilidades de montaje
1
2
34
Nota:
3
El ensanche de la mesa se utiliza para aumentar la superficie de apoyo lateral de la sierra circular de mesa (1). Para poder montar el ensanche de la mesa debe estar montado a su vez el sistema de soporte básico (2) que armo­nice con la sierra circular de mesa. El ensanche de la mesa puede ser mon­tado tanto a la derecha (3) como tam­bién a la izquierda (4) de la sierra circu­lar de mesa. Las escalas adjuntas están diseñadas para su montaje al lado dere­cho, ya que en el lado izquierdo debe poder ser montado el carro de empuje.
2. Introducir la chapa de apriete (7) y el resorte espiral (8) en el tirafondo (9) como se muestra en la figura: Los extremos acodados de la chapa de apriete deben estar posicionados de modo que el codo indique hacia la cabeza del tirafondo.
78
9
10 11
3. Introducir el tirafondo (con chapa de apriete y resorte espiral) desde afuera a través del taladro en el soporte del ensanche de la mesa.
4. Introducir el casquillo distanciador (10) desde el interior en el tirafondo y atornillar la tuerca moleteada (11) sin apretarla aún.
5. Llevar a cabo los pasos 2. hasta 4. también en el otro lado del ensan­che de la mesa.
6. Introducir el ensanche de la mesa en ambos perfiles (12) del sistema de soporte básico: El ensanche de la mesa debe desplazarse hasta el tope de manera que quede apoyado a ambos lados a la mesa de ase­rrado.
12
K
C
BE
A
TR
K
LE
E
53
52
51
50
49
48
47
46
5
4
44
43
42
9
9
41
3
3
Si el ensanche de la mesa está dema­siado bajo: Aflojar los tornillos (13) en el lado inferior y colocar una o más chapas distanciadoras (14) bajo los soportes del ensanche de la mesa. Apretar los torni­llos (13).
13 14
Ajustar las escalas
1. Colocar el tope paralelo (15) más o menos en el centro del ensanche de la mesa y fijarlo con la palanca de apriete (16).
3. Montaje
1. Colocar el indicador (5) bajo ambos tornillos (6) como se muestra en la figura y luego apretar ambos torni­llos.
56
7. Apretar las tuercas moleteadas (11).
¡Atención!
A
La mesa de aserrado y el ensanche de la mesa deben quedar exactamente a la misma altura, ya que de otro modo la pieza de trabajo y el tope paralelo pueden atascarse o tambalearse en el paso.
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16
2. Llevar a cabo un corte de prueba: Apoyar la pieza de trabajo al tope paralelo y cortarla.
3. Medir la anchura de la pieza de tra­bajo (entre el canto de corte y el tope paralelo).
13
Page 14
ESPAÑOL
8
3
75
76
74
73
72
71
6
4. Aflojar el tornillo (17) en la escala del ensanche de la mesa.
5. Desplazar la escala de modo tal que el valor en el canto izquierdo del tope paralelo sea idéntico al valor medido en la pieza de trabajo.
6. Apretar el tornillo (17) en la escala del ensanche de la mesa.
7. Ajustar y fijar el tope paralelo exac­tamente a 320 mm (en la UK 220 y PK 200) o bien a 520 mm (en la PKF 255).
8. Aflojar el tornillo (18) en la escala del sistema de soporte básico.
18
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
9. Desplazar la escala del sistema de soporte básico (19) de tal modo que el valor en el indicador (20) del ensanche de la mesa coincida exac­tamente con el valor en el tope paralelo (320 mm o bien 520 mm).
4. Manejo
¡Peligro de contragolpes!
A
El perfil de tope del tope paral­elo debe permanecer siempre en posición paralela a la hoja de sierra. De otro modo existe el peligro que la pieza de trabajo quede atascada entre la hoja de sierra y el tope paralelo y que sea lanzada contra el usuario.
A
B
A = B
1. Ajustar y fijar el tope paralelo exac-
tamente a 320 mm (en la UK 220 y PK 200) o bien a 520 mm (en la PKF 255).
2. Aflojar las tuercas moleteadas en el
lado inferior del ensanche de la mesa y ajustar el ensanche de la mesa con el tope paralelo a la anchura deseada. La anchura de corte puede leerse en la escala del sistema de soporte básico.
3. Apretar las tuercas moleteadas en
el lado inferior del ensanche de la mesa.
4. Apoyar la pieza de trabajo al tope
paralelo y llevar a cabo el corte.
32
31
30
29
28
27
26
25
24
23
22
20
32
37
36
35
34
33
20
10. Apretar el tornillo (18) en la escala del sistema de soporte básico.
14
34
33
19
41
40
39
38
4
45
44
43
42
Page 15
U
ELEKTRA BECKUM
XA0028P.fm Manual de operação PORTUGUÊS
PORTUGUÊS
1. Primeiro leia!
• Antes de operar com a máquina leia este manual de operações. Obser­var também as instruções de opera­ção da serra circular de bancada, especialmente as instruções de segurança.
2. Possibilidades de monta­gem
1
2
34
Nota:
3
O alargador de bancada serve para o prolongamento lateral da superfí­cie da serra circular de bancada (1). Para que se possa montar o alargador de bancada, deverá estar montado o sistema de suporte básico (2) apropri­ado para a serra circular de bancada. O alargador de bancada pode ser mon­tado tanto na direita (3) quanto na esquerda (4) da serra circular de ban­cada. As escalas anexas são apropria­das para a montagem no lado direito, pois no lado esquerdo podem ser mon­tados os carros de deslize.
2. (7) e a mola espiral (8) como ilus­trado, no parafuso da fechadura (9): As pontas inclinadas da chapa de retenção devem estar inclinadas em direcção da cabeça do parafuso da fechadura.
78
9
10 11
3. Encaixar o parafuso de fechadura (com chapa de retenção e mola espiral) por fora através do furo no suporte do alargador de bancada.
4. luva distanciadora (10) por dentro no parafuso de fechadura e colocar a porca ranhurada (11) porém não apertar firmemente ainda.
5. Efectuar os passos 2. até 4. no outro lado do alargador de bancada.
6. Encaixar o alargador de bancada em ambos perfis (12) do sistema de suporte básico: O alargador de ban­cada deverá ser encaixado em ambos lados até o batente na ban­cada da serra.
12
K
EC
B
A
TR
EK
EL
3
5
52
1
5
0
5
49
48
47
46
45
44
43
42
41
39
39
Quando o alargador de bancada estiver demasiado baixo: Afrouxar os parafusos (13) no lado inferior e colocar uma ou mais chapas distanciadoras (14) sob o suporte do alargador de bancada. Aper­tar os parafusos (13).
13 14
Alinhar as escalas
1. Colocar o batente paralelo (15) aproximadamente no centro do alar­gador de bancada e bloquear com a alavanca de retenção (16).
3. Montagem
1. Introduzir o ponteiro (5) como mos­trado sob ambos parafusos (6) e apertar ambos parafusos.
56
7. Apertar as porcas ranhuradas (11).
Cuidado!
A
A bancada da serra e o alarga­dor de bancada deverão estar exacta­mente na mesma altura, caso contrá­rio a peça em trabalho e o batente paralelo podem emperrar na passa­gem ou trepidar.
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16
2. Efectuar um corte de teste: Encos­tar a peça em trabalho no batente paralelo e serrar.
3. Medir a largura da peça em trabalho (entre o canto de corte e o batente paralelo).
15
Page 16
PORTUGUÊS
8
3
75
76
74
73
72
71
6
4. Afrouxar o parafuso (17) na escala do alargador de bancada.

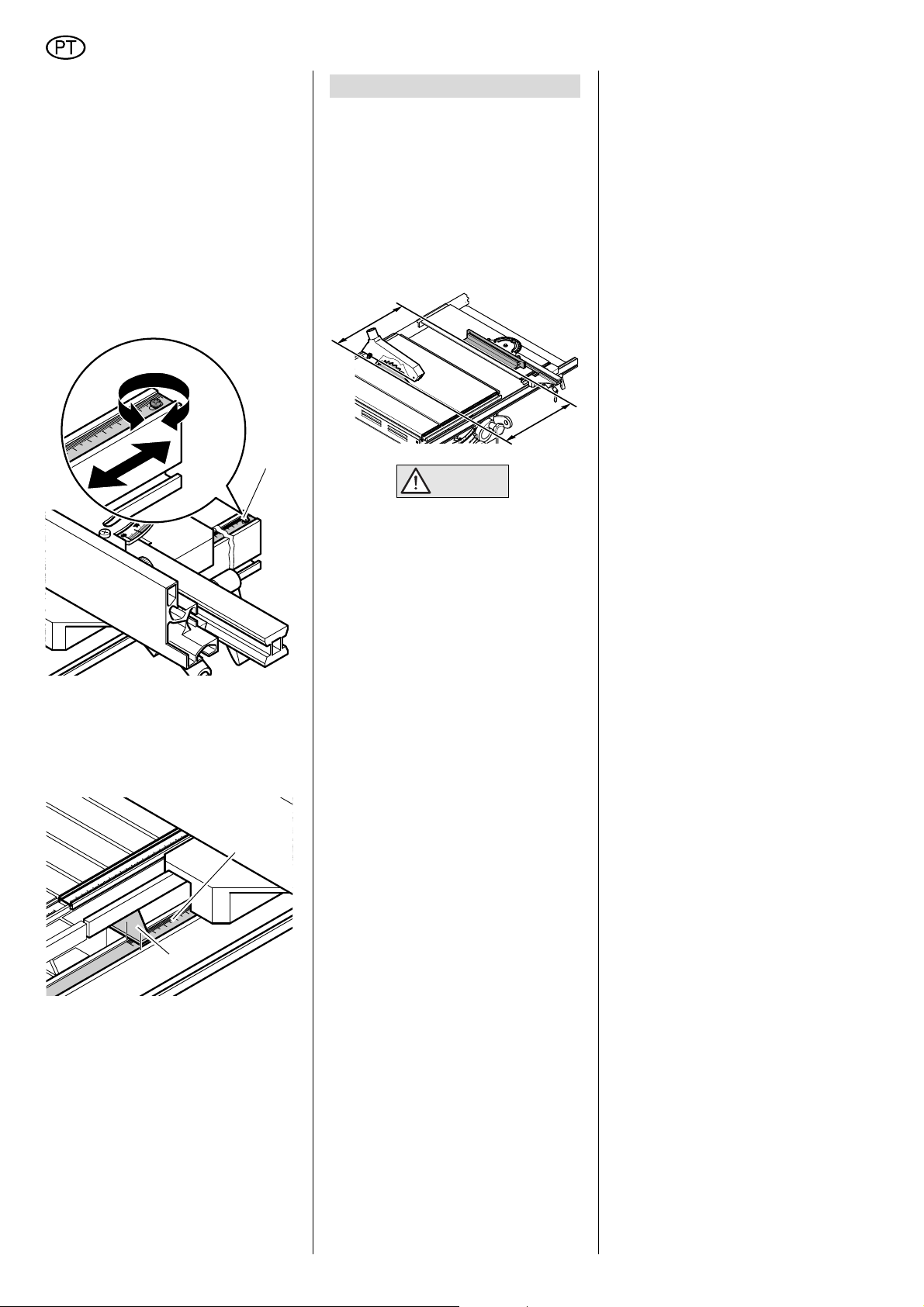

5. Deslocar a escala de maneira que o valor no canto esquerdo do batente paralelo coincida com o valor medido na peça em trabalho.
6. Apertar o parafuso (17) escala do alargador de bancada.
7. Ajustar e bloquear o batente para­lelo exactamente para 320 mm (com UK 220 e PK 200) ou para 520 mm (com PKF 255).
8. Afrouxar o parafuso (18) na escala do sistema de suporte básico.
18
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
9. Deslocar a escala do sistema de suporte básico (19) de maneira que o valor no ponteiro (20) do alargador de bancada coincida exactamente com o valor no batente paralelo (320 mm ou 520 mm).
34
33
32
31
30
29
28
27
26
25
24
23
22
20
36
35
34
33
32
20
19
45
44
43
42
41
40
39
38
37
4. Operação
Risco de bloqueio com
A
retorno! O perfil de batente do batente para­lelo sempre deverá estar disposto exactamente em paralelo para com o disco de serra. Caso contrário exis­tirá o perigo de que uma peça em tra­balho seja forçada entre o disco de serra e o batente paralelo e seja arre­messada contra o operador.
A
A = B
1. Ajustar e bloquear o batente para-
lelo para 320 mm (com UK 220 e PK 200) ou para 520 mm (com PKF 255).
2. Afrouxar as porcas ranhuradas no
lado inferior do alargador de ban­cada e ajustar o alargador de ban­cada com o batente paralelo para a largura desejada. A largura de corte pode ser lida na escala do sistema de suporte básico.
3. Apertar as porcas ranhuradas no
lado inferior do alargador de ban­cada.
4. Apoiar uma peça em trabalho no
batente paralelo e efectuar um corte.
4
B
10. Apertar o parafuso (18) na escala do sistema de suporte básico.
16
Page 17
U
ELEKTRA BECKUM
XA0028C1.fm Betjeningsvejledning DANSK
DANSK
1. Læses først!
• Læs denne betjeningsvejledning før apparatet tages i brug. Overhold ligeledes betjeningsvejledningen for bænkrundsaven, især sikkerheds­anvisningerne.
2. Monteringsmuligheder
1
2
34
Henvisning:
3
savplanforøgeren anvendes til en sidelig forøgelse af oplægningsfladen på bænkrundsaven (1). For at kunne mon­tere savplanforøgeren, skal der monte­res et korrekt basisbære-system (2) på bænkrundsaven. Savplanforøgeren kan monteres både til højre (3) og til venstre (4) for bænkrund- saven. De vedlagte skalaer er dimensio­nerede til en montering på den højre side af maskinen, da skydeslæden kan monteres på den venstre side af maski­nen.
2. Klempladen (7) og spiralfjederen (8) monteres som vist på tegningen på låse-skruen (9): Klemmepladens vinklede ender skal vende mod låse-skruens hoved.
78
9
10 11
3. Låse-skruen (med klemplade og spi­ralfjeder) sættes ude fra gennem boringen på savplanforøgerens hol­der.
4. Afstandsstykke (10) sættes inde fra på låse-skruen og fingermøtrikken (11) skrues på, spændes dog endnu ikke helt fast.
5. Gentag punkterne 2. bis 4. på den anden side af savplanforøgeren.
6. Savplanforøgeren skubbes ind i basisbære-systemets to profiler (12): Savplanforøgeren skal skub­bes ind i savbordet fra begge sider indtil anslag.
12
K
C
BE
A
TR
K
LE
E
53
52
51
50
49
48
47
46
5
4
44
43
42
9
9
41
3
3
Hvis savplanforøgeren er for lav: Skruerne (13) løsnes på undersiden og der lægges et eller flere afstandsplader (14) under savplanforøgerens holder. Spænd skruerne (13) fast.
13 14
Justering af skala
1. Placer parallelanslaget (15) cirka i midten af savplanforøgeren og spænd det fast med klemmehåndta­get (16).
3. Montering
1. Markøren (5) skubbes som vist på tegningen under de to skruer (6) og begge skruer spændes til.
56
7. Spænd fingermøtrikkerne (11) fast.
NB!
A
Savbord og savplanforøger skal være i nøjagtig samme højde, da emnet og parallelanslaget ellers bli­ver hængende eller vipper ved over­gangen.
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16

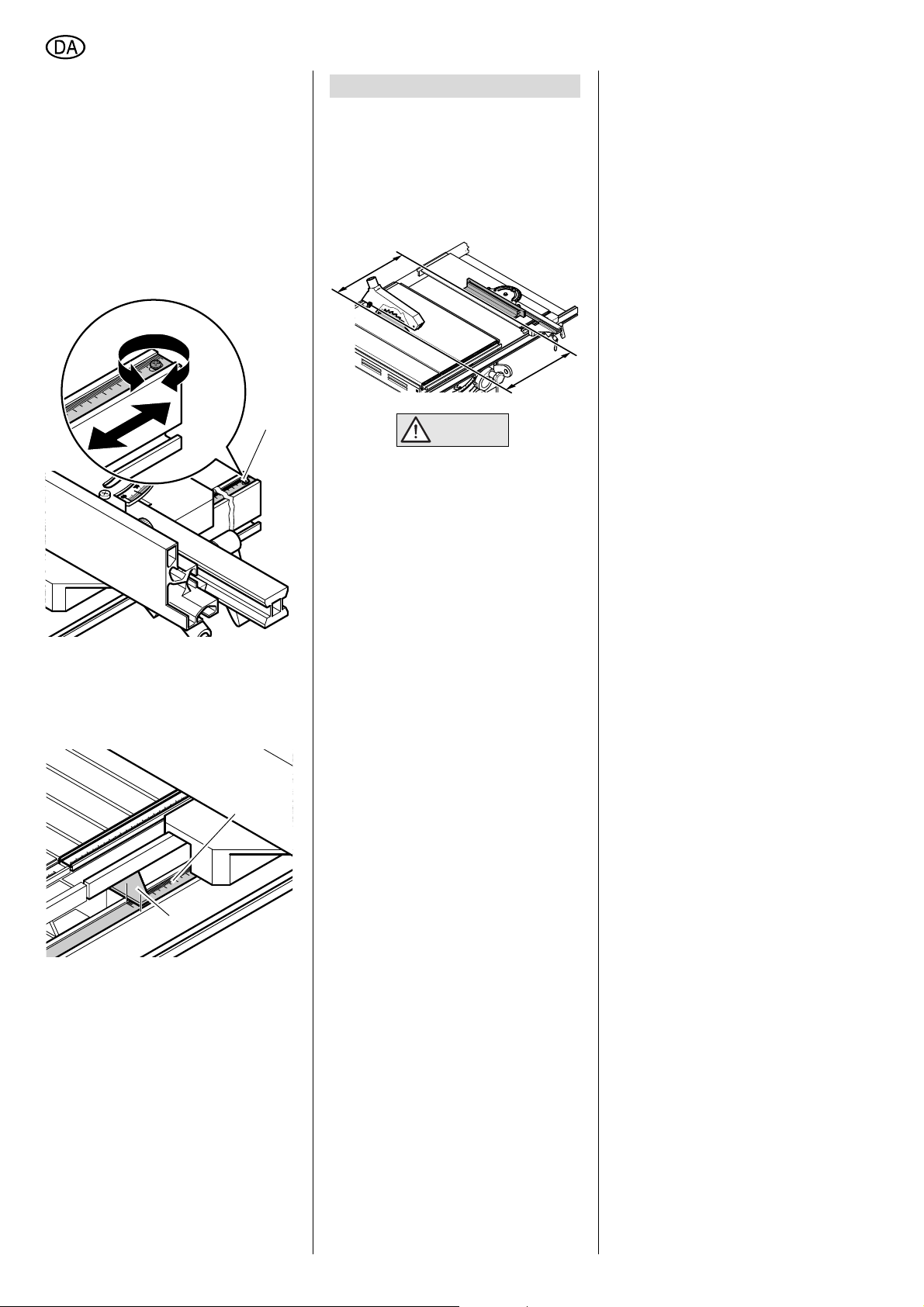

2. Foretag et prøvesnit: Emnet place­res ved parallelanslaget og saves til.
3. Mål emnets bredde (mellem snitkan­ten og parallelanslaget).
4. Løsn skruen (17) ved savplan­forøgerens skala.
17
Page 18
DANSK
8
3
75
76
74
73
72
71
6
5. Forskyd skalaen, således at vær­dien på den venstre kant på paralle­lanslaget svarer nøjagtigt til den på emnet målte værdi.
6. Spænd skruen (17) til igen ved sav­planforøgerens skala.
7. Indstil og spænd parallelanslaget fast nøjagtigt til 320 mm (ved UK 220 og PK 200) eller til 520 mm (ved PKF 255).
8. Løsn skruen (18) på basisbære­systemets skala.
18
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
9. Forskyd basisbære-systemets skala (19) således, at værdien på markø­ren (20) på savplanforøgeren nøjag­tigt svarer til værdien på paralle­lanslaget (320 mm eller 520 mm).
4. Betjening
Returslagsrisiko!
A
Anslagprofilet for parallel­anslaget skal altid løbe parallelt med savklingen. I modsat fald er der risiko for, at et emne klemmer sig ind mel­lem savklingen og parallelanslaget og slynges mod brugeren af maskinen.
A
B
A = B
1. Indstil og spænd parallelanslaget
fast nøjagtigt til 320 mm (ved UK 220 og PK 200) eller til 520 mm (ved PKF 255).
2. Løsn fingermøtrikkerne på savplan-
forøgerens underside og indstil sav­planforøgeren med parallelanslaget til den ønskede bredde. Skærebred­den kan aflæses på basisbære­systemets skala.
3. Spænd fingermøtrikkerne på sav-
planforøgerens underside fast igen.
4. Læg emnet til parallelanslaget og
gennemfør en skæring.
32
31
30
29
28
27
26
25
24
23
22
20
32
37
36
35
34
33
20
10. Spænd skruen (18) fast igen på basisbære-systemets skala.
18
34
33
19
41
40
39
38
4
45
44
43
42
Page 19
U
ELEKTRA BECKUM
XA0028N1.fm Bruksanvisning NORSK
NORSK
1. Les dette først!
• Les denne bruksanvisning før du tar i bruk maskinen. Se også bruksan­visningen til bordsirkelsagen, spesi­elt sikkerhetsanvisningene.

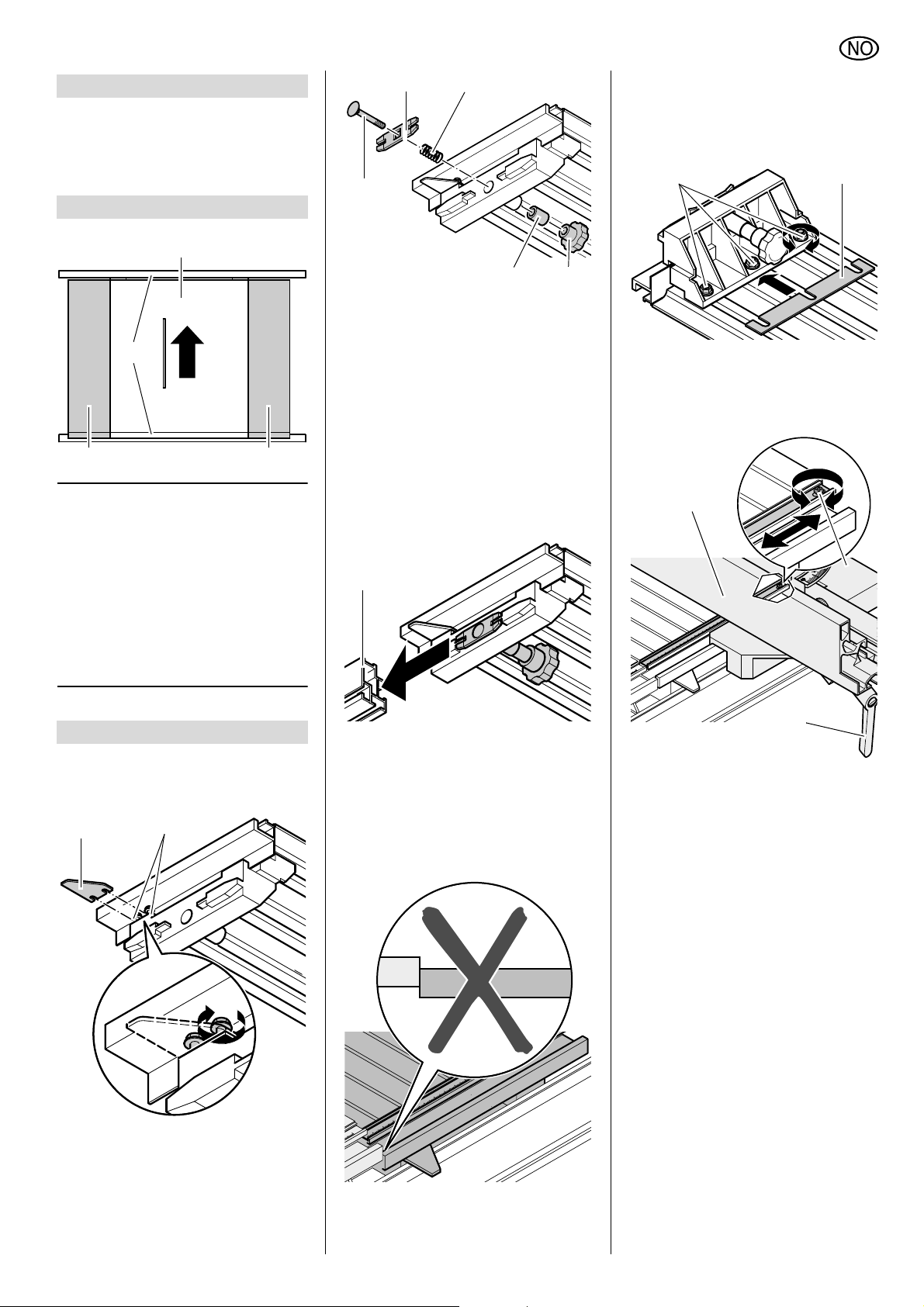

2. Monteringsmuligheter
1
2
34
Merk:
3
Bordutvidelsen tjener til å øke sir­kelsagens bordflate på sidene (1). Bæresystemet (2) som passer til bordsir­kelsagen må være montert for å kunne montere bordutvidelsen. Bordutvidelsen kan monteres på høyre (3) eller på venstre siden (4) av sagen. De medfølgende skalaene er laget for å bli montert på høyre siden da sleiden kan monteres på venstre.
78
9
10 11
3. Stikk låseskruen (med klemplate og spiralfjær) fra utsiden gjennom hullet og inn i bæreren for bordutvidelsen.
4. Skyv avstandshylsen (10) på låse­skruen fra innsiden og sett på rattet (11), men ikke skru det fast enda.
5. Utfør punktene 2. til 4. på samme måte på den andre siden av bordut­videlsen.
6. Skyv bordutvidelsen inn i de to profi­lene (12) av bæresystemet. På begge sider må bordutvidelsen sky­ves mot sagbordet til den bytter.
12
Dersom bordutvidelsen er for lav: Løsne skruene (13) på undersiden og skyv ett eller flere mellomlegg (14) under bære­ren for bordutvidelsen. Trekk til skruene
(13).
13 14
Justering av skalaene
1. Sett parallellanslaget (15) omtrent midt på bordutvidelsen og sett fast anslaget med klemhåndtaket (16).
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
3. Montering
1. Skyv viseren (5) under de to skru­ene (6) som vist på bildet, og trekk skruene til.
56
2. Skyv klemplaten (7) og spiralfjæren (8) på låseskruen (9) som vist på bil-
det. De bøyde hjørnene av klempla­ten må peke mot hodet av låse­skruen.
7. Løsne rattene (11).
Forsiktig!
A
Sagbordet og bordutvidelsen må ligge nøyaktig på samme høyden, ellers kan arbeidsstykket og parallel­lanslaget bli hengende eller vakle på overgangen.
K
C
E
B
A
R
T
K
LE
E
53
2
5
51
50
49
48
47
46
5
4
44
3
4
42
1
9
9
4
3

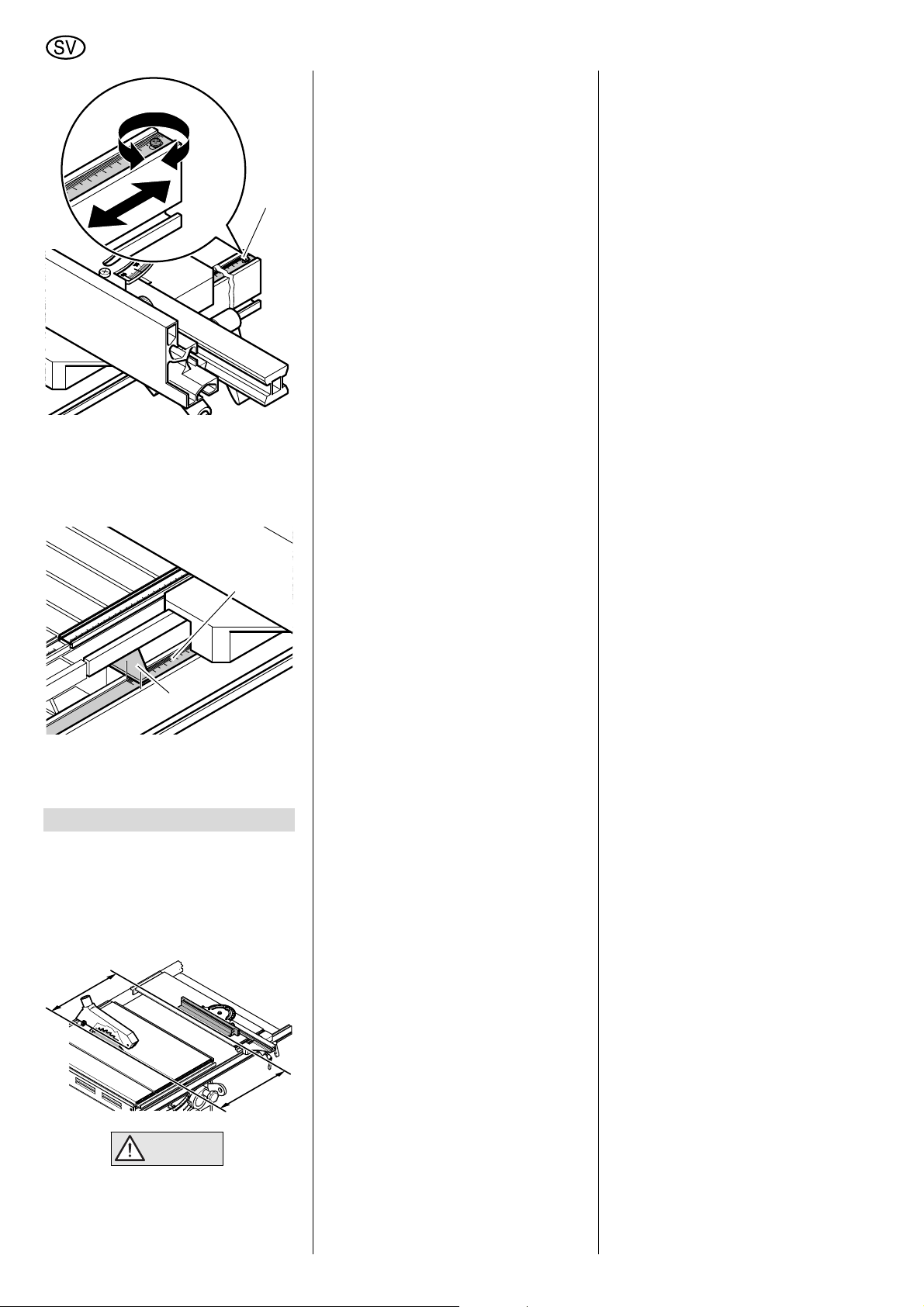

3
16

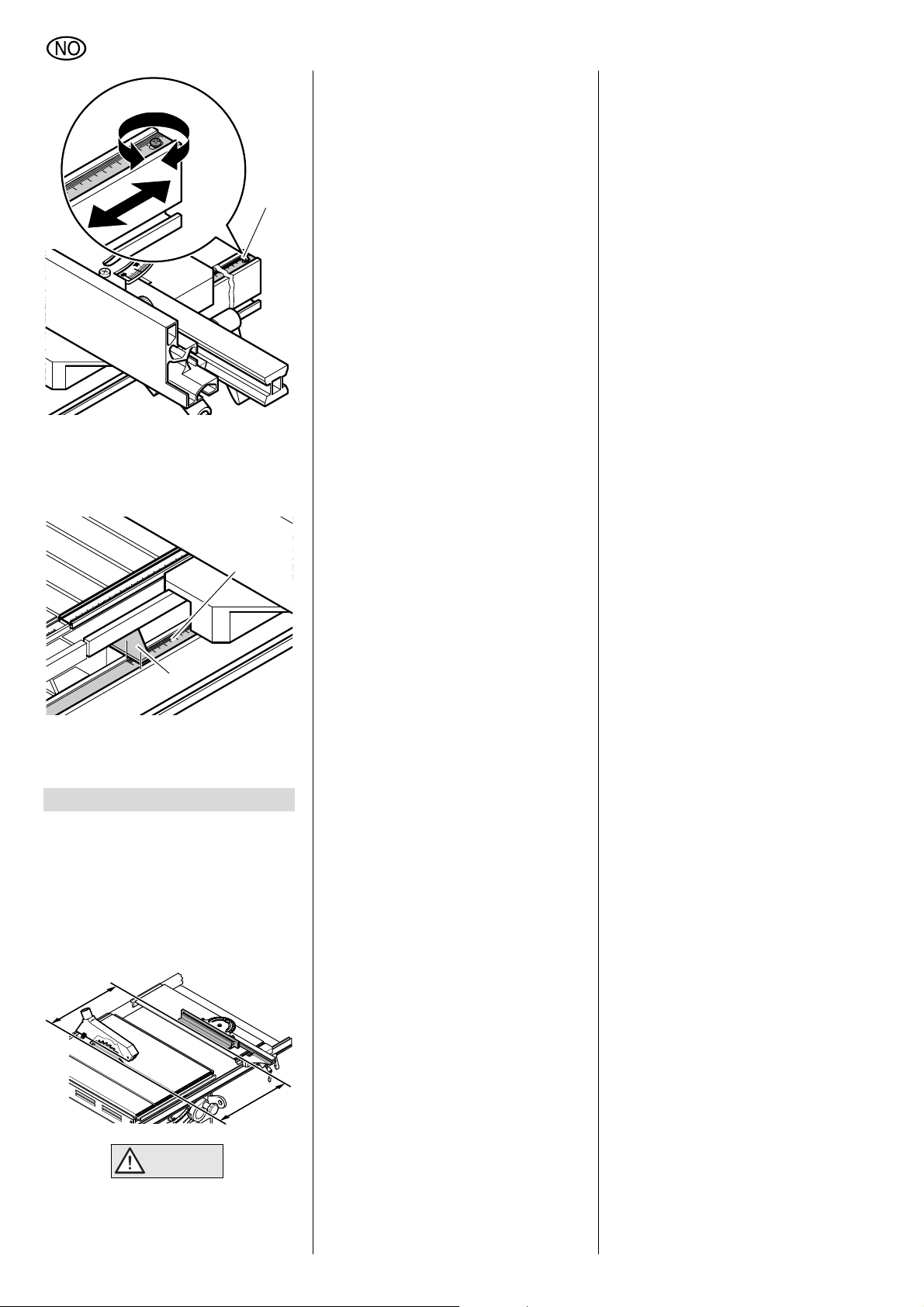

2. Gjør et prøvekutt: Legg arbeidsstyk­ket mot parallellanslaget og sag det.
3. Mål arbeidsstykkets bredde (mellom skjærekanten og parallellanslaget).
4. Løsne skruen (17) som fester ska­laen på bordutvidelsen.
5. Juster skalaen slik at verdien på venstre kant av parallellanslaget til­svarer bredden som ble målt på arbeidsstykket.
6. Trekk til skruen (17) som fester ska­laen på bordutvidelsen.
7. Still parallellanslaget nøyaktig til 320 mm (gjelder UK 220 og PK 200) eller til 520 mm (for PKF 255) og sett det fast.
8. Løsne skruen (18) som fester ska­laen på bæresystemet.
19
Page 20
NORSK
8
3
75
76
74
73
72
71
6
18
76
75
74
73
72
ELEKTRA BECKUM
4
3
4
2
4
1
4
0
4
9
3
9
4
8
4
7
4
6
4
5
4
4
4
9. Juster skalaen på bæresystemet (19) slik at viseren (20) på bordutvi­delsen viser nøyaktig samme verdi som parallellanslaget (320 mm respektive 520 mm).
71
2
5
1
5
0
5
1. Still parallellanslaget nøyaktig til 320 mm (gjelder UK 220 og PK 200) eller til 520 mm (for PKF 255) og sett det fast.
2. Løsne rattene på undersiden av bor­dutvidelsen og still inn bordutvidel­sen med parallellanslaget til ønsket bredde. Skjærebredden kan avleses på bæresystemets skala.
3. Trekk til rattene på undersiden av bordutvidelsen.
4. Legg arbeidsstykket mot parallel­lanslaget og utfør et kutt.
34
33
32
31
30
29
28
27
26
25
24
23
22
20
36
35
34
33
32
20
19
45
44
43
42
41
40
39
38
37
10. Trekk til skruen (18) som fester ska­laen på bæresystemet.
4. Bruk
Fare for tilbakekast!
A
Anslagsprofilen for parallell­anslaget må alltid være nøyaktig par­allell til sagbladet. I motsatt fall er det fare for at arbeidsstykket kommer i klem mellom sagbladet og parallell­anslaget, og at det blir slengt mot bru­keren.
4
A
B
A = B
20
Page 21
U
ELEKTRA BECKUM

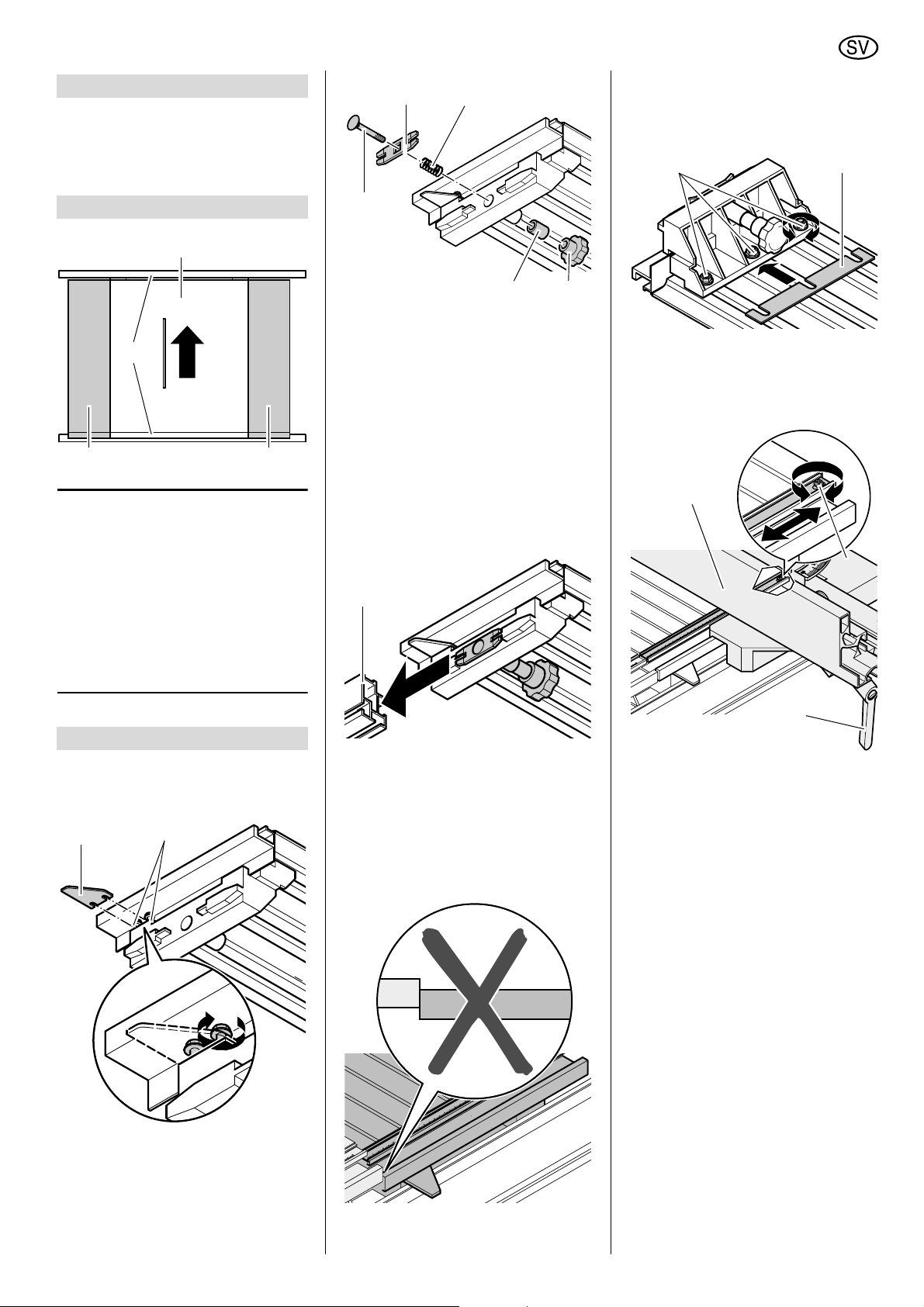

XA0028A.fm Bruksanvisning SVENSKA
SVENSKA
1. Läs detta först!
• Läs detta innan du börjar såga. Se även bruksanvisningen för bordcir­kelsågen, särskilt då säkerhetsan­visningarna.
2. Monteringsmöjligheter
1
2
34
Anvisning:
3
Med tillsatsbordet kan bordcirkel­sågens (1) arbetsyta förlängas på bred­den. För att kunna montera tillsatsbordet måste rätt bassystem (2) för bordcirkel­sågen vara monterat. Tillsatsbordet (3) kan monteras både till höger och vänster (4) om bordcirkelså­gen. Bifogade skalor är till för montering på höger sida, eftersom matarsläden kan monteras på vänster sida.
78
9
10 11
3. För in klämskruven (med klämbleck och spiralfjäder) utifrån genom hålet i fästet på tillsatsbordet.
4. distanshylsan (10) inifrån på kläm­skruven och skruva dit räffelskru­ven (11) utan att dra åt den.
5. Utför punkt 2. till 4. även på den andra sidan av tillsatsbordet.
6. För in tillsatsbordet i de båda profi­lerna (12) på bassystemet: Tillsats­bordet måste föras fram mot såg­bordet tills det tar emot.
12
Om tillsatsbordet är för lågt: Lossa skru­varna (13) på undersidan och placera ett eller flera distansstycken (14) under till­satsbordet fäste. Dra åt skruvarna (13).
13 14
Rikta skalorna
1. Fäst parallellanhållet (15) ungefär mitt på tillsatsbordet och lås det med spännarmen (16).
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
3. Montering
1. För visaren (5) enligt bilden under de båda skruvarna (6) och dra åt skruvarna.
56
2. Fäst klämblecket (7) och spiralfjä­dern (8) enligt bilden på klämskru­ven (9): De vinklade ändarna på klämblecket skall vara vinklade mot skruvens huvud.
7. Dra åt räffelskruvarna (11).
Varning!
A
Sågbord och tillsatsbord måste ligga exakt på samma höjd, annars kan arbetsstyckeet och paral­lellanhållet fastna eller hänga osta­digt vid övergången.
K
C
E
B
A
R
T
K
LE
E
53
2
5
51
50
49
8
4
47
46
5
4
44
3
4
42
1
9
9
4
3
3
16
2. Provsåga: Placera ett arbetsstycke vid parallellanhållet och såga till det.
3. Mät arbetsstyckets bredd (mellan skärkant och parallellanhåll).
4. Lossa skruven (17) på tillsatsbor­dets skala.
5. Flytta skalan, så att värdet på paral­lellanhållets vänsterkant stämmer överens med det uppmätta värdet på arbetsstycket.
6. Dra åt skruven (17) på skalan till till­satsbordet.
7. Ställ in parallellanhållet exakt på 320 mm (på UK 220 och PK 200) resp. på 520 mm (på PKF 255) och lås läget.
8. Lossa skruven (18) på skalan till bassystemet.
21
Page 22
SVENSKA
8
3
75
76
74
73
72
71
6
18
76
75
74
73
72
ELEKTRA BECKUM
4
3
4
2
4
1
4
0
4
9
3
9
4
8
4
7
4
6
4
5
4
4
4
9. Flytta skalan på bassystemet (19) så att värdet på visaren (20) på till­satsbordet stämmer exakt överens med värdet på parallellanhållet (320 mm resp. 520 mm).
71
2
5
1
5
0
5
2. Lossa räffelskruvarna på undersi­dan av tillsatsbordet och ställ in till­satsbordet på önskad bredd med parallellanhållet. Skärbredden kan avläsas på skalan till bassystemet.
3. Dra åt skruven på undersidan av till­satsbordet.
4. Placera ett arbetsstycke vid parallel­lanhållet och såga till det.
34
33
32
31
30
29
28
27
26
25
24
23
22
20
36
35
34
33
32
20
19
45
44
43
42
41
40
39
38
37
10. Dra åt skruven (18) på skalan till bassystemet.
4. Arbetsbeskrivning
Risk för backslag!
A
Parallellanhållet skall alltid löpa exakt parallellt med sågklingan. I annat fall kan ett arbetsstycke fastna mellan sågklinga och parallellanhåll och slungas mot användaren.
A
4
A = B
1. Ställ in parallellanhållet exakt på
320 mm (på UK 220 och PK 200) resp. på 520 mm (på PKF 255) och lås läget.
22
B
Page 23
U
ELEKTRA BECKUM

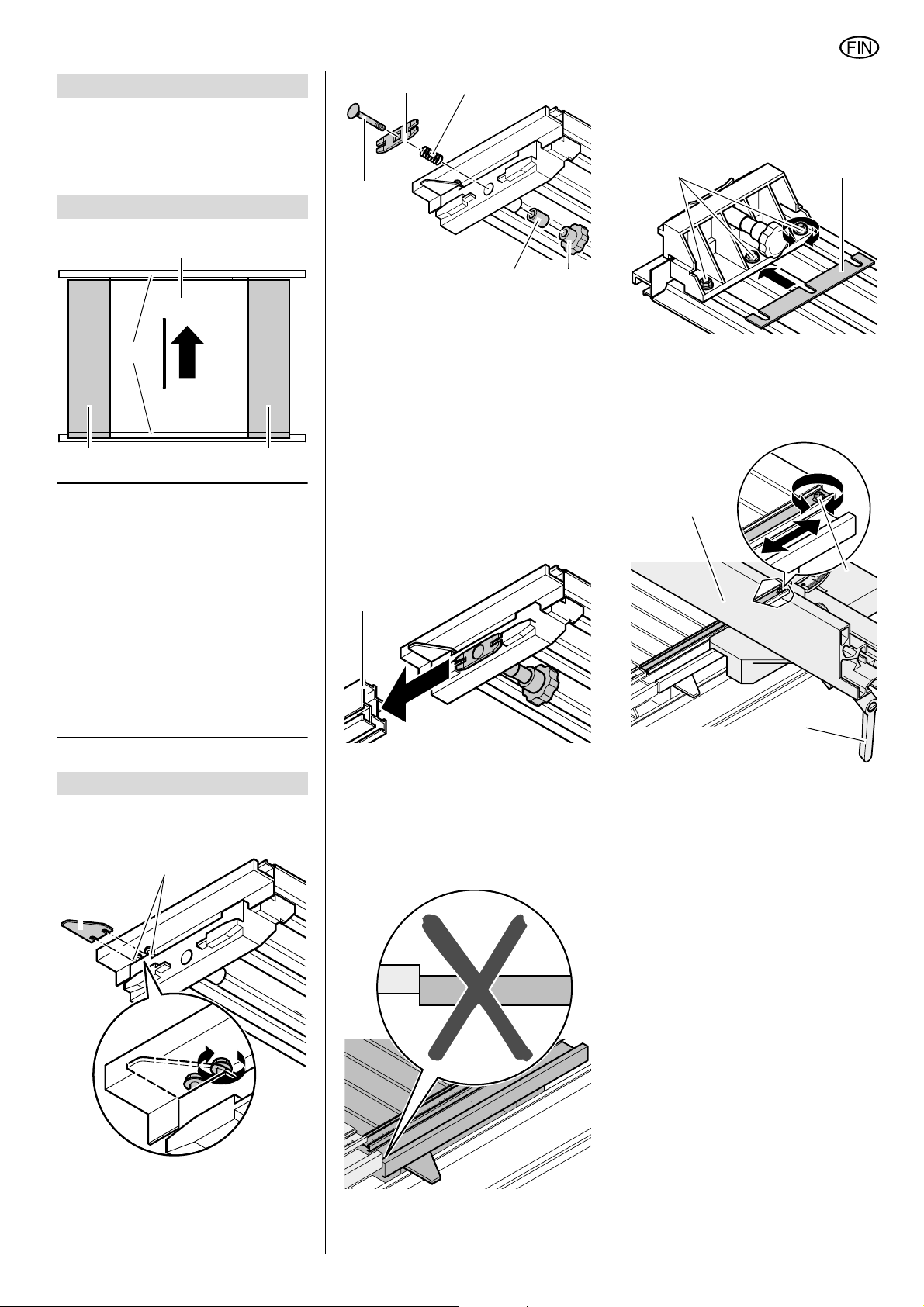

XA0028B.fm Käyttökäsikirja SUOMI
SUOMI
1. Lue ensin!
• Lue tämä ohjekirja ennen laitteen käyttöönottoa. Huomioi myös pöytä­pyörösahan käyttöohjekirja, erityi­sesti siinä olevat turvallisuusohjeet.
2. Asennusmahdollisuudet
1
2
34
Ohje:
3
Pöydän levennystä käytetään pöytäpyörösahan sivuttaisen työpinnan (1) leventämiseen. Jotta pöydän leven­nys voidaan asentaa, täytyy pöytäpyörö­sahaan soveltuva peruskannatusjärjes­telmä (2) olla asennettuna. Pöydän levennys voidaan asentaa sekä pöytäpyörösahan oikealle (3) että vasemmalle (4) puolelle. Mukana toimi­tetut asteikot ovat tarkoitettu oikealle puolelle asentamista varten, koska vasemmalle puolelle voidaan asentaa työntökelkka.
78
9
10 11
3. Asenna lukkoruuvi (kiristyspellin ja spiraalijousen kanssa) ulkoapäin pöydän levennyksen kannattimen porauksen läpi.
4. Asenna väliholkki (10) sisäpuolelta lukkoruuville ja ruuvaa pyälletty mut­teri (11) paikalleen, älä kuitenkaan vielä kiristä kiinni.
5. Suorita vaiheet 2. - 4. myös pöydän levennyksen toisella puolella.
6. Työnnä pöydän levennys peruskan­natinjärjestelmän molempiin profii­leihin (12): Pöydän levennys täytyy molemmilta puolilta työntää saha­pöytään, vasteeseen asti.
12
Kun pöydän levennys on liian matalalla: Löysää alapuolella olevia ruuveja (13) ja työnnä pöydän levennyksen kannatti­men alle yksi tai useampi välipelti (14). Kiristä ruuvit (13).
13 14
Asteikkojen kohdistaminen
1. Aseta rinnakkaisvaste (15) suunnil- leen pöydän levennyksen keskikoh­dalle ja lukitse se kiristysvivun (16) avulla.
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16
3. Asennus
1. Työnnä osoitin (5) kuvan osoitta­malla tavalla molempien ruuvien (6) alle ja kiristä molemmat ruuvit.
56
2. Asenna kiristyspelti (7) ja spiraali­jousi (8) kuvan mukaisesti lukkoruu­ville (9): Kirisytyspellin käännetyt päät täytyvät osoittaa lukkoruuvin kantaa kohden.
7. Kiristä pyälletyt mutterit (11).
Huomio!
A
Sahapöydän ja pöydän leven­nyksen täytyy olla täsmälleen samalla korkeudella, muuten voivat työkappa­leet ja rinnakkaisvaste jäädä jumiin ylityskohtaan tai ne voivat heilua.
K
C
E
B
A
R
T
K
LE
E
53
2
5
51
50
49
48
47
46
5
4
44
3
4
42
1
9
9
4
3
3

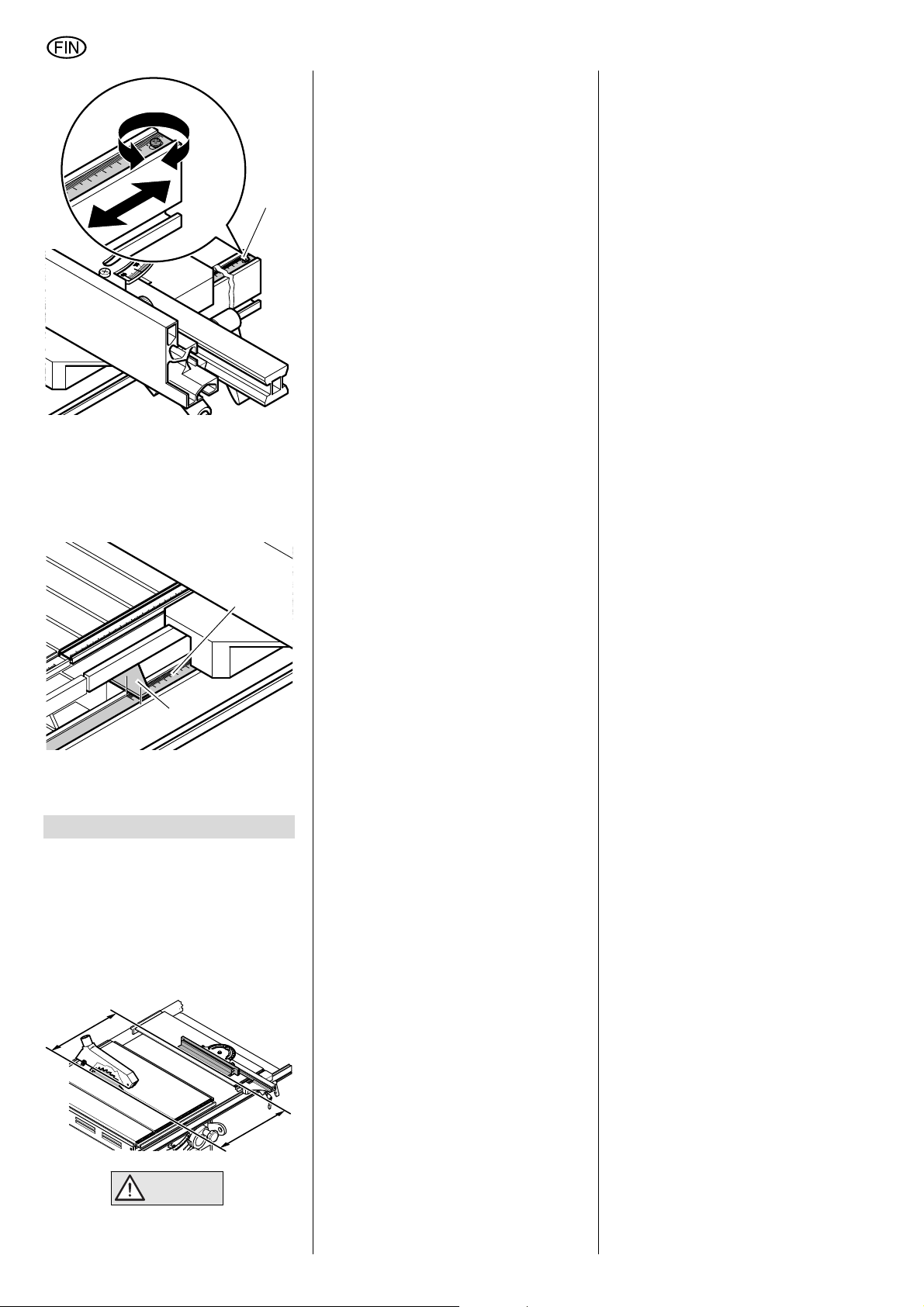

2. Suorita koesahaus: Aseta työkap­pale rinnakkaisvasteelle ja sahaa se poikki.
3. Mittaa työkappaleen leveys (leikkuu­reunan ja rinnakkaisvasteen väli­nen).
4. Löysää pöydän levennyksen astei­kolla oleva ruuvi (17).
5. Liikuta asteikkoa siten, että arvo rin­nakkaisvasteen vasemmalla reu­nalla on sama kuin työkappaleesta mitattu arvo.
6. Kiristä pöydän levennyksen astei­kolla oleva ruuvi (17).
7. Säädä rinnakkaisvaste tarkalleen arvoon 320 mm (laitteilla UK 220 ja PK 200) tai arvoon 520 mm (lait­teella PKF 255) ja lukitse se.
8. Löysää peruskannatinjärjestelmän asteikolla oleva ruuvi (18).
23
Page 24
SUOMI
8
3
75
76
74
73
72
71
6
18
76
75
74
73
72
ELEKTRA BECKUM
4
3
4
2
4
1
4
0
4
9
3
9
4
8
4
7
4
6
4
5
4
4
4
9. Liikuta peruskannatinjärjestelmän asteikkoa (19) siten, että arvo pöy­dän levennyksen osoittimella (20) arvo on tarkalleen sama kuin rinnak­kaisvasteen arvo (320 mm tai 520 mm).
71
2
5
1
5
0
5
1. Säädä rinnakkaisvaste tarkalleen arvoon 320 mm (laitteilla UK 220 ja PK 200) tai arvoon 520 mm (lait­teella PKF 255) ja lukitse se.
2. Löysää pöydän levennyksen ala­puolella olevat pyälletyt mutterit ja säädä pöydän levennys rinnakkais­vasteen kanssa halutulle levey­delle. Leikkuuleveys voidaan lukea peruskannatinjärjestelmän astei­kolta.
3. Kiristä pöydän levennyksen alapuo­lella olevat pyälletyt mutterit.
4. Aseta työkappale rinnakkaisvas­teelle ja suorita sahaus.
34
33
32
31
30
29
28
27
26
25
24
23
22
20
36
35
34
33
32
20
19
45
44
43
42
41
40
39
38
37
10. Kiristä peruskannatinjärjestelmän asteikolla oleva ruuvi (18).
4. Käyttö
Takaiskuvaara!
A
Rinnakkaisvasteen vasteprofii­lin täytyy aina kulkea täysin samassa suunnassa sahanterään nähden. Muussa tapauksessa on vaara, että työkappale jää jumiin sahanterän ja rinnakkaisvasteen väliin ja se sinkou­tuu käyttäjää kohden.
A
4
B
24
A = B
Page 25
U
ELEKTRA BECKUM

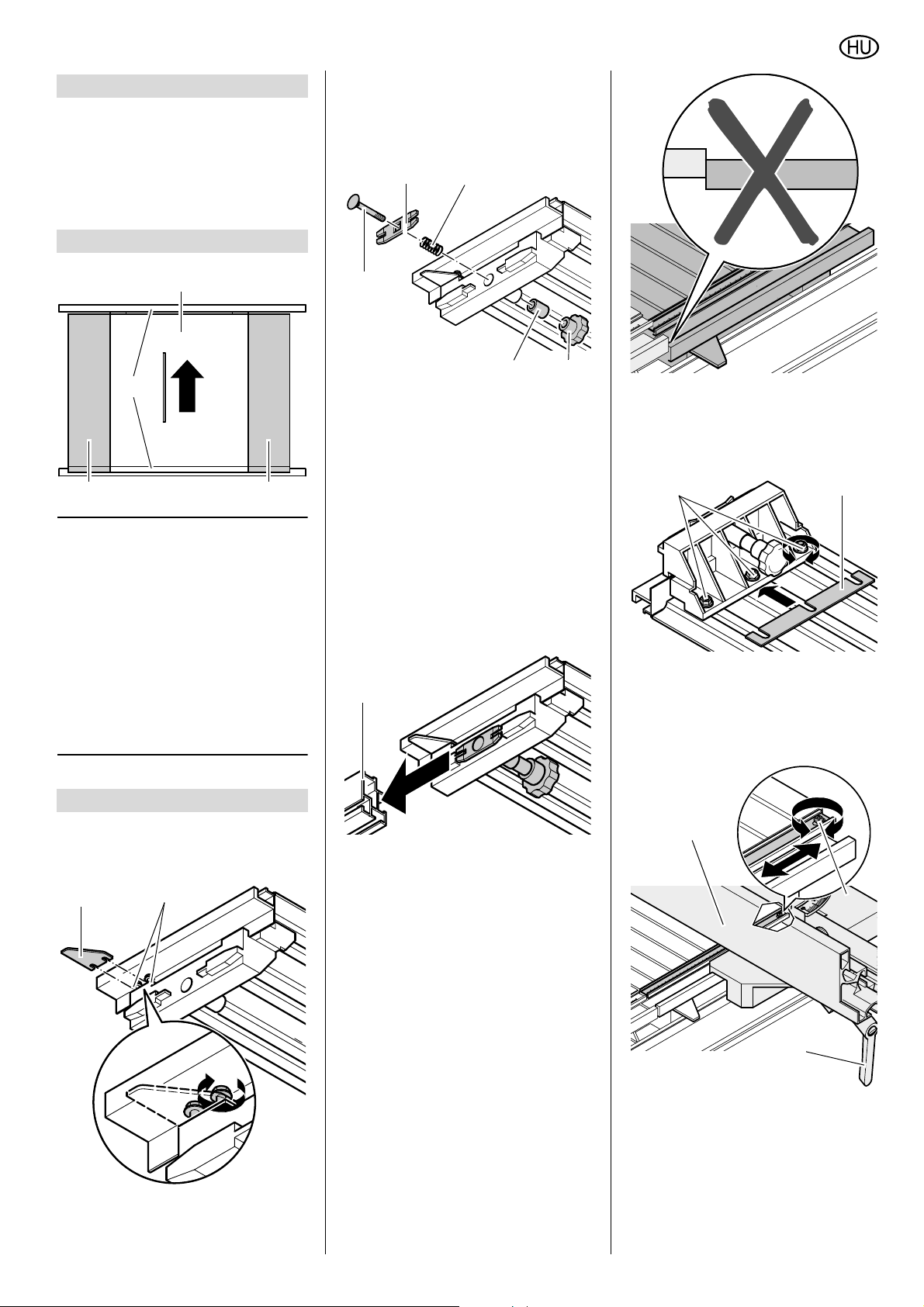

XA0028U.fm Kezelési utasítás MAGYAR
MAGYAR
1. Először olvassa el!
• Mielőtt használatba venné a beren­dezést, olvassa el ezt az üzemelte­tési útmutatót. Tartsa be az asztali körfűrészhez tartozó üzemeltetési útmutatót, de különösen a biz­tonsági előírásokat.
2. Szerelési lehetőségek
1
2
34
Megjegyzés:
3
Az asztalszélesítő az asztali kör-
fűrészen az (1) felfogófelület oldalirányú megnövelésére szolgál. Az asztalszé­lesítő szerelését megelőzően az asztali körfűrészre fel kell szerelni a megfelelő (2) tartórendszert. Az asztalszélesítő szerelhető mind a körfűrész (3) jobboldalán, mind pedig annak (4) baloldalán. A szállítmányhoz mellékelt skálák a jobboldalon történő szerelés esetére készültek, minthogy a baloldalon a tolószánt szokás szerelni.
2. Az ábrának megfelelően szerelje a
(9) zárócsavaron a (7) szorítólemezt és a (8) spirálrugót: A szorítólemez behajlított végei a zárócsavar fejé­nek irányában legyenek behajlítva.
78
9
10 11
3. Kívülről dugja be a zárócsavart (a szorítólemezzel és a spirálrugóval együtt) a furaton keresztül az asz­talszélesítő tartójába.
4. Dugja rá belülről a (10) távtartó hüvelyt a zárócsavarra és csava­rozza fel, de még ne húzza meg, a (11) recézettfejű anyát.
5. Végezze el a 2. – 4. műveleteket az asztalszélesítő másik oldalán is.
6. Tolja be az asztalszélesítőt a tar­tórendszeren a két (12) profilba: Az asztalszélesítőt mindkét oldalon ütköztetni kell a fűrészasztalon.
12
K
C
BE
A
TR
K
LE
E
53
52
51
50
49
48
47
46
5
4
44
43
42
9
9
41
3
3
Ha az asztalszélesítő túl alacsony: Lazítsa meg alul a (13) csavarokat és tegyen egy vagy több (14) távtartóle­mezt az asztalszélesítő tartói alá. Húzza meg a (13) csavarokat.
13 14
Skálák beszabályozása
1. Helyezze fel a (15) párhuzamos
ütközőt kb. az asztalszélesítő köze­pére és reteszelje a (16) rögzítőkar­ral.
3. Összeszerelés
1. Tolja be az (5) mutatót, az ábra sze­rint, a két (6) csavar alá és húzza meg a két csavart.
56
7. Húzza meg a (11) recézettfejű anyá-
kat.
Figyelem!
A
A fűrészasztalnak és az asztal­szélesítőnek pontosan egy magas­ságban kell lenniük, mert különben az átmenetnél megakadhat vagy lötyög­het a munkadarab és a párhuzamos ütköző.
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16
2. Végezzen próbafűrészelést: Ütköz­tesse a munkadarabot a párhuza­mos ütközőn és vágja méretre.
3. Mérje meg a munkadarab szélessé­gét (a vágóél és a párhuzamos ütköző között).
25
Page 26

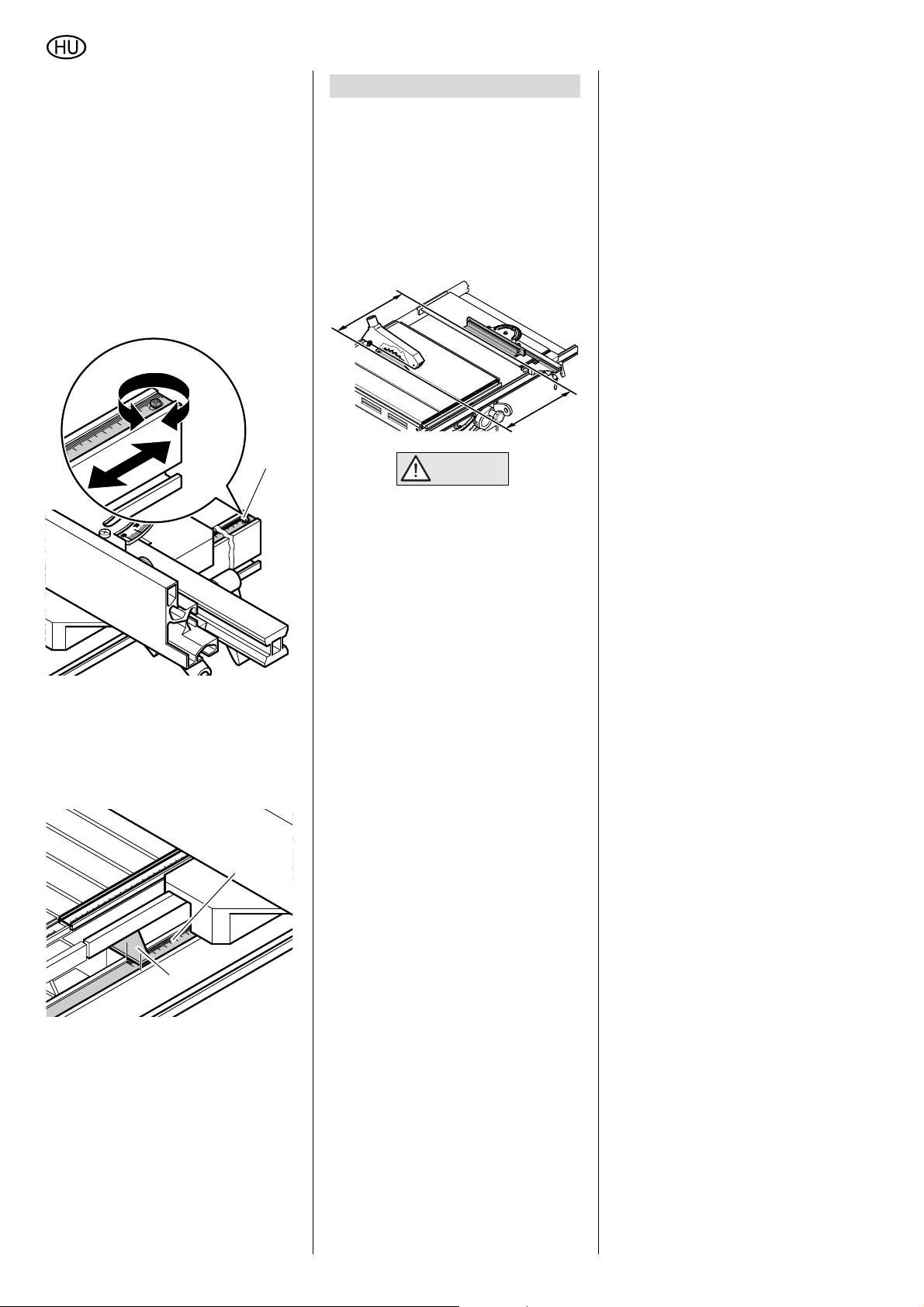

MAGYAR
8
3
75
76
74
73
72
71
6
4. Oldja a (17) csavart az asztalszé-
lesítő skáláján.
5. Úgy állítsa be a skálát, hogy a pár­huzamos ütköző bal szélén mutatott érték megegyezzen a munkadara­bon mért értékkel.
6. Húzza meg a (17) csavart az asz­talszélesítő skáláján.
7. Állítsa be a párhuzamos ütközőt pontosan 320 mm-re (UK 220 és PK 200), ill. 520 mm-re (PKF 255) és reteszelje az ütközőt.
8. Oldja a tartórendszer skáláján a (18) csavart.
18
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
9. Úgy állítsa be a tartórendszeren a (19) skálát, hogy az asztalszélesítőn a (20) mutató által kijelzett érték pontosan megegyezzen a párhuza­mos ütközőn beállított értékkel (320 mm, ill. 520 mm).
4. A gép kezelése
A munkadarab visszacsapód-
A
hat!
A párhuzamos ütközőn az ütköző­profilelemnek mindig párhuzamosnak kell lennie a fűrészlappal. Ellenkező esetben fennáll annak a veszélye, hogy a munkadarab beszorul a fűrészlap és a párhuzamos ütköző közé és hozzácsapódik a kezelőhöz.
A
B
A = B
1. Állítsa be a párhuzamos ütközőt pontosan 320 mm-re (UK 220 és PK 200), ill. 520 mm-re (PKF 255) és reteszelje az ütközőt.
2. Oldja a recézettfejű anyákat az asz­talszélesítő alján és a párhuzamos ütközővel állítsa be az asztalszé­lesítőn a kívánt szélességet. A vágási szélesség a tartórendszer skáláján leolvasható.
3. Húzza meg a recézettfejű anyákat az asztalszélesítő alján.
4. Ütköztesse a munkadarabot a pár­huzamos ütközőn és végezze el a fűrészelési műveletet.
32
31
30
29
28
27
26
25
24
23
22
20
32
37
36
35
34
33
20
10. Húzza meg a tartórendszer ská-
láján a (18) csavart.
26
34
33
19
41
40
39
38
4
45
44
43
42
Page 27
U
ELEKTRA BECKUM
XA0028K1.FM Instrukcja obsługi POLSKI
POLSKI
1. Uważnie przeczytać!
• Przed przystąpieniem do użytkowa­nia należy uważnie przeczytać niniejszą instrukcję obsługi. Proszę przestrzegać również instrukcji obsługi pilarki stołowej, a w szcze­gólności wskazówek bezpiec­zeństwa.
2. Możliwości montażu
1
2
34
Wskazówka:
3
Poszerzenie stołu służy do
powiększenia powierzchni roboczej pilarki z boku (1). Aby zamontować pos­zerzenie stołu, należy do pilarki stołowej zamontować pasujący podstawowy system przenoszenia (2). Poszerzenie stołu może być montowane zarówno po prawej (3) jak i po lewej stronie (4) pilarki stołowej. Załączone skale przygotowane są do montażu po prawej stronie, ponieważ po lewej stro­nie można zamontować sanie przesuwne.
2. Blachę zaciskową (7) i sprężynę spiralną (8) nałożyć zgodnie z rysunkiem na wkręt w zamku (9): wygięte końcówki blachy zacisko­wej muszą być wygięte w stronę główki wkrętu w zamku.
78
9
10 11
3. Wkręt w zamku (z blachą zaciskową i sprężyną spiralną) włożyć z zewnątrz do otworu w nośnikach poszerzenia stołu.
4. Tuleję odległościową (10) nałożyć od środka na wkręt do zamku i nakręcić nakrętkę radełkową (11), ale jeszcze nie dokręcać.
5. Kroki 2. do 4. powtórzyć po drugiej stronie poszerzenia stołu.
6. Wsunąć poszerzenie stołu w obydwa profile (12) podstawowego systemu przenoszenia: poszerzenie stołu musi być wsunięte po obydwu stronach aż do ogranicznika na stole pilarki.
12
K
C
BE
A
TR
K
LE
E
53
52
51
50
49
48
47
46
5
4
44
43
42
9
9
41
3
3
Gdy poszerzenie stołu jest zbyt nisko: Poluzować śruby (13) na spodzie i wsunąć jedną lub więcej blach odległościowych (14) pod nośniki pos­zerzenia stołu. Dokręcić śrubę (13).
13 14
Ustawianie skali
1. Ustawić ogranicznik poprzeczny
(15) mniej więcej na środku poszer­zenia stołu i zablokować przy pomocy dźwigni blokującej (16).
3. Montaż
1. Strzałkę (5) wsunąć jak pokazano na rysunku pod obydwie śruby (6) i dokręcić obydwie śruby.
56
7. Dokręcić nakrętki radełkowe (11).
Uwaga!
A
Stół pilarki i poszerzenie stołu muszą leżeć dokładnie na tej samej wyokości, inaczej materiał przycinany i ogranicznik poprzeczny mogą zawisnąć na przejściu lub chwiać się.
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16
2. Przeprowadzić cięcie próbne: położyć materiał przycinany na ograniczniku poprzecznym i przeciąć.
3. Zmierzyć szerokość materiału przy­cinanego (między krawędzią prze­cięcia a ogranicznikiem poprzecz­nym).
27
Page 28
POLSKI
8
3
75
76
74
73
72
71
6
4. Zwolnić śrubę (17) na skali poszer-
zenia stołu.
5. Przesunąć skalę, tak by wartość na lewej krawędzi ogranicznika poprzecznego była zgodna z war­tością zmierzoną na materiale przy­ciętym.
6. Dokręcić śrubę (17) na skali poszer­zenia stołu.
7. Ustawić i zablokować ogranicznik poprzeczny dokładnie na 320 mm (przy UK 220 i PK 200) lub na 520 mm (przy PKF 255).
8. Zwolnić śrubę (18) na skali podsta­wowego systemu przenoszenia.
18
4. Obsługa
Niebezpieczeństwo uderzenia
A
zwrotnego! Profil ogranicznika ogranicznika poprzecznego musi przebiegać zawsze dokładnie poprzecznie do tarczy piły. W innym przypadku ist­nieje zagrożenie, że materiał przy­cinany zablokuje się pomiędzy tarczą piły a ogranicznikiem poprzecznym i zostanie wyrzucona w kierunku użytkownika.
A
B
A = B
76
75
74
73
72
71
2
5
1
5
0
5
4
4
9
3
ELEKTRA BECKUM
4
2
4
1
4
0
9
4
8
4
7
4
6
4
5
4
4
4
3
9. Przesunąć skalę podstawowego
systemu przenoszenia (19), tak by wartość na strzałce (20) poszerze­nia była taka sama jak wartość na ograniczniku poprzecznym (320 mm lub 520 mm).
34
33
32
31
30
29
28
27
26
25
24
23
22
20
36
35
34
33
32
20
19
45
44
43
42
41
40
39
38
37
1. Ustawić i zablokować ogranicznik
poprzeczny dokładnie na 320 mm (przy UK 220 i PK 200) lub na 520 mm (przy PKF 255).
2. Zwolnić nakrętki radełkowe na
spodzie poszerzenia stołu i ustawić poszerzenie stołu z ogranicznikiem poprzecznym na pożądaną szero­kość. Szerokość cięcia można odc­zytać na skali podstawowego systemu przenoszenia.
3. Dokręcić nakrętki radełkowe na
spodzie poszerzenia stołu.
4. Położyć materiał przycinany na
ograniczniku poprzecznym i wyko­nać cięcie.
4
10. Dokręcić śrubę (18) na skali
podstawowego systemu przeno­szenia.
28
Page 29
U

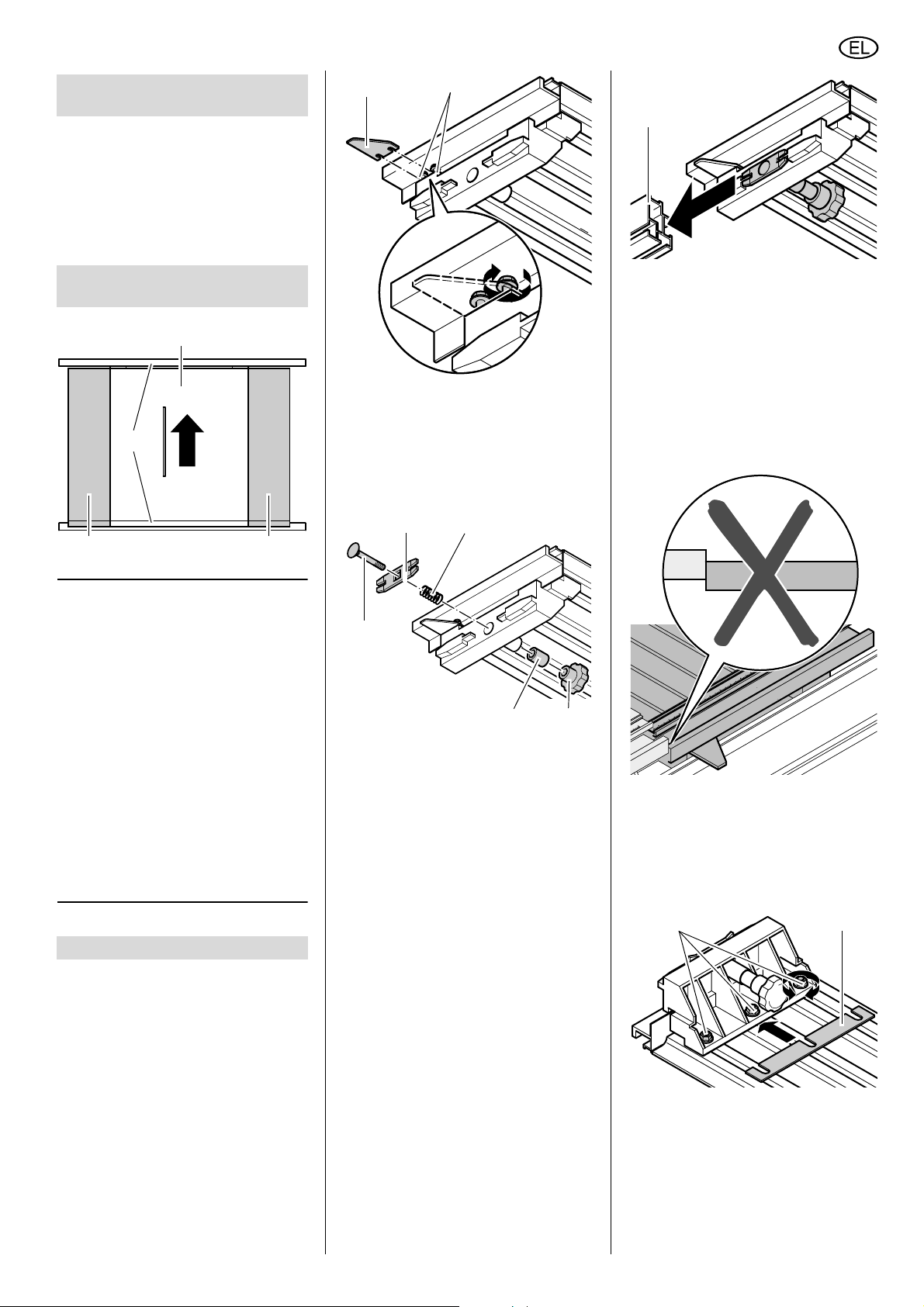

XA0028G.fm Οδηγες Χρσης ΕΛΛΗΝΙΚΑ
ΕΛΛΗΝΙΚΑ
1. ∆ιαβστε κατ’ αρχν τις οδηγες λειτουργας!
• ∆ιαβστε πριν την ναρξη της λειτουργας τις προκεµενες οδηγες λειτουργας. Λβετε επσης υπ’ ψιν σας τις οδηγες λειτουργας του δισκοπρονου πγκου, ιδως τις επισηµνσεις ασφαλεας.
2. ∆υνατ%τητες µονταρσµατος
1
2
56
2. εισγετε σ#µφωνα µε την απεικνιση το λασµα σ#σφιξης
(7) και το σπειροειδς ελατριο (8) στον κοχλα (9): Τα λυγισµνα
κρα του ελσµατος σ#σφιξης πρπει να δεχνουν προς την κεφαλ του κοχλα.
78
12
7. Σφξτε τα αυλακωτ παξιµδια
(11).
Προσοχ!
A
Ο πγκος εργασας και η πεπλτυνση του πγκου πρπει να βρσκονται ακριβς στο διο #ψος, δι%τι ειδλλως µπορε το κατεργαζ%µενο τεµχιο και ο οριοθτης παρλληλης κοπς να µαγγσουν  να κουνηθο#ν στο σηµεο µετβασης.
34
Επισµανση:
3
Η πεπλτυνση του πγκου χρησιµοποιεται για την πλευρικ επκταση της επιφνειας απθεσης του δισκοπρονου πγκου (1). Για να µπορσετε να µοντρετε την πεπλτυνση του πγκου, πρπει να µοντρετε το σ#στηµα υποστριξης βσης (2) που προβλπεται για τη συγκεκριµνο δισκοπρονο πγκου. Η πεπλτυνση πγκου µπορε να µονταριστε στα δεξι (3)  στα αριστερ (4) µπροστ απ το δισκοπρονο πγκου. Η πρσθετες κλµακες προβλπονται για το µοντρισµα στην δεξι πλευρ, µια και στην αριστερ πλευρ µπορε να µονταριστε το πδιλο ολσθησης.
3. Μοντρισµα
1. Εφαρµστε σ#µφωνα µε την
απεικνιση το δεκτη (5) κτω απ τις δ#ο βδες (6) και σφξτε τις.
9
10 11
3. Εισγετε το κοχλα (µαζ µε το λασµα σ#σφιξης και το σπειροειδς ελατριο) απ ξω δια µσου της οπς στο φορα της πεπλτυνσης του πγκου.
4. τεµχιο διαχωρισµο# (10) στον κοχλα και βιδ'στε το αυλακωτ παξιµδι (11), χωρς µως να το σφξετε.
5. Επαναλλβετε τα εργασιακ βµατα 2. ως 4. και στην λλη πλευρ της πεπλτυνσης του πγκου.
6. Εισγετε την πεπλτυνση του πγκου στα δ#ο προφλ (12) του συστµατος υποστριξης βσης: Η πεπλτυνση του πγκου πρπει να εφαρµοστε και στις δ#ο πλευρς του πγκου εργασας µχρι τον οριοθτη.
K
C
E
B
A
R
T
EK
L
E
53
52
51
50
49
48
47
46
5
4
44
43
42
41
39
39
Εφσον η πεπλτυνση πγκου εναι υπερβολικ χαµηλ: Λασκρετε τις βδες (13) στην κτω πλευρ και εφαρµστε να  περισστερα ελσµατα σ#σφιξης (14) κτω απ το φορα της πεπλτυνσης του πγκου. Σφξτε τις βδες (13).
13 14
Προσαρµογ των κλιµκων
1. Τοποθετστε τον οριοθτη
παρλληλης κοπς (15) περπου στο µσο της πεπλτυνσης του πγκου και ασφαλστε το µοχλ σ#σφιξης (16).
29
Page 30

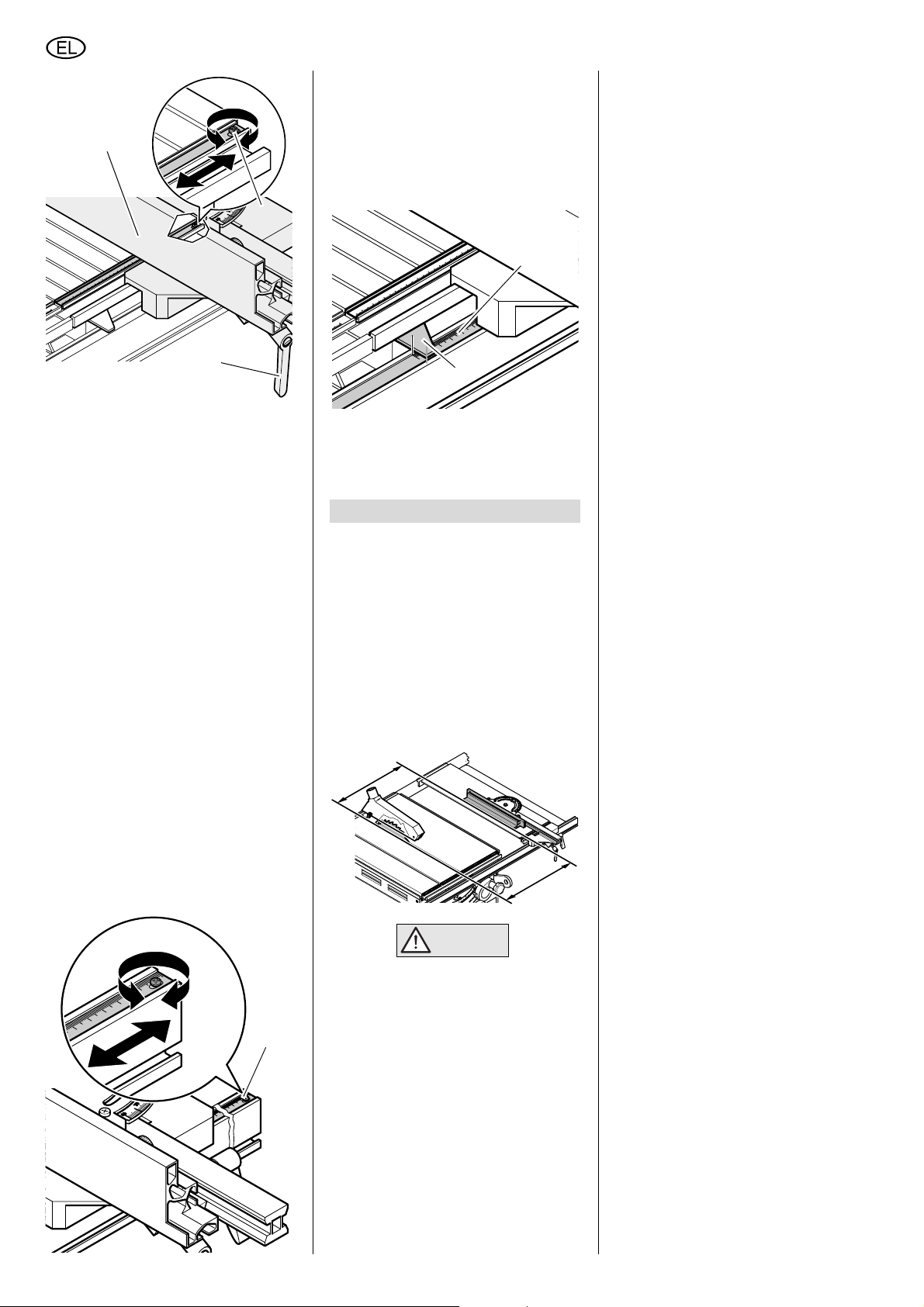

ΕΛΛΗΝΙΚΑ
ELEKTRA BECKUM
8
3
75
76
74
73
72
71
6
15
17
ELEKTRA BECKUM
34
33
32
31
30
29
28
27
26
25
24
23
22
20
16
2. ∆ιενεργστε µα δοκιµαστικ τοµ: Εφαρµστε το κατεργαζµενο τεµχιο στον οριοθτη παρλληλης κοπς και κψτε το κατ βο#λησην.
3. Μετρστε το πλτος του κατεργαζµενου τεµαχου (µεταξ# της ακµς κοπς και του οριοθτη παρλληλης κοπς).
4. Ξεσφξτε τη βδα (17) στην κλµακα της πεπλτυνσης του πγκου.
5. Μεταθστε την κλµακα κατ ττοιον τρπο, 'στε η τιµ στην αριστερ ακµ του οριοθτη παρλληλης κοπς να ταυτζεται µε την µετρηµνη τιµ του κατεργαζµενου τεµαχου.
6. Σφξτε τη βδα (17) στην κλµακα της πεπλτυνσης του πγκου.
7. Ρυθµστε και ασφαλστε τον οριοθτη παρλληλης κοπς ακριβ'ς στα 320 mm (στο UK 220 και στο PK 200)  στα 520 mm (στο PKF 255).
8. Ξεσφξτε τη βδα (18) στην κλµακα του συστµατος υποστριξης βσης.
9. Μεταθστε την κλµακα του συστµατος υποστριξης βσης
(19), τσι 'στε η τιµ στο δεκτη (20) της πεπλτυνσης του
πγκου να ταυτζεται ακριβ'ς µε την τιµ στον οριοθτη παρλληλης κοπς (320 mm 
520 mm).
34
33
32
31
30
29
28
27
26
25
24
23
22
20
36
35
34
3
3
2
3
20
19
45
44
43
42
41
40
39
38
37
10. Σφξτε της βδα (18) στην κλµακα του συστµατος υποστριξης βσης.
4. Χειρισµ%ς
Κνδυνος οπισθοδρ%µησης
A
(κλ%τσηµα)! Το προφλ οριοθτη του οριοθτη παρλληλης κοπς πρπει να βρσκεται πντοτε σε παρλληλη θση προς τον πριον%δισκο. Σε λλη περπτωση υφσταται ο κνδυνος το κατεργαζ%µενο τεµχιο να πιεστε µεταξ# του πριον%δισκου και του οριοθτη παρλληλης κοπς και να εξακοντιστε προς τη µερι του χρστη.
A
B
3. Σφξτε τα αυλακωτ παξιµδια στην κτω πλευρ της πεπλτυνσης του πγκου.
4. Εφαρµστε το κατεργαζµενο τεµχιο στον οριοθτη παρλληλης κοπς και κψτε το κατ βο#λησην.
4
A = B
1. Ρυθµστε και ασφαλστε τον οριοθτη παρλληλης κοπς ακριβ'ς στα 320 mm (στο UK 220
18
76
75
74
73
72
ELEKTRA BECKUM
4
3
4
2
4
1
4
0
4
9
3
9
4
8
4
7
4
6
4
5
4
4
4
71
2
5
1
5
0
5
30
και στο PK 200)  στα 520 mm (στο PKF 255).
2. Ξεσφξτε τα αυλακωτ παξιµδια στην κτω πλευρ της πεπλτυνσης του πγκου και ρυθµστε την πεπλτυνση του πγκου µε τον οριοθτη παρλληλης κοπς στο επιθυµητ πλτος. Το πλτος κοπς µπορε να διαβαστε στην κλµακα του συστµατος υποστριξης βσης.
Page 31
Page 32
U4BA_M1_ 7.FM
www.metabo.com
ZINDEL AG - Technische Dokumentation und Multimedia, www.zindel.de
