Mesto FERROX 3565, FERROX 3585G, FERROX 3585, INOX 3615G, INOX 3595 User Manual [en, it, fr, es, nl +1]

...

Page 1

MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71 D 71691 Freiberg / Neckar Tel : +49 71 41 27 20 Fax :+49 71 41 27 21 00 E-mail : [email protected] Internet : http://www.mesto.de

FERROX 3565, 3585 INOX 3595, 3615

D A CH

Gebrauchsanleitung.................................................. 6

GB IRL AUS USA NZ CDN IND

Instructions for Use ................................................ 12

F CH B

CDN

Mode d'emploi ......................................................... 18

NL B

Gebruiksaanwijzing ................................................ 25

E MEX

Instrucciones de uso .............................................. 31

I CH

Istruzioni per l'uso .................................................. 38

Page 2

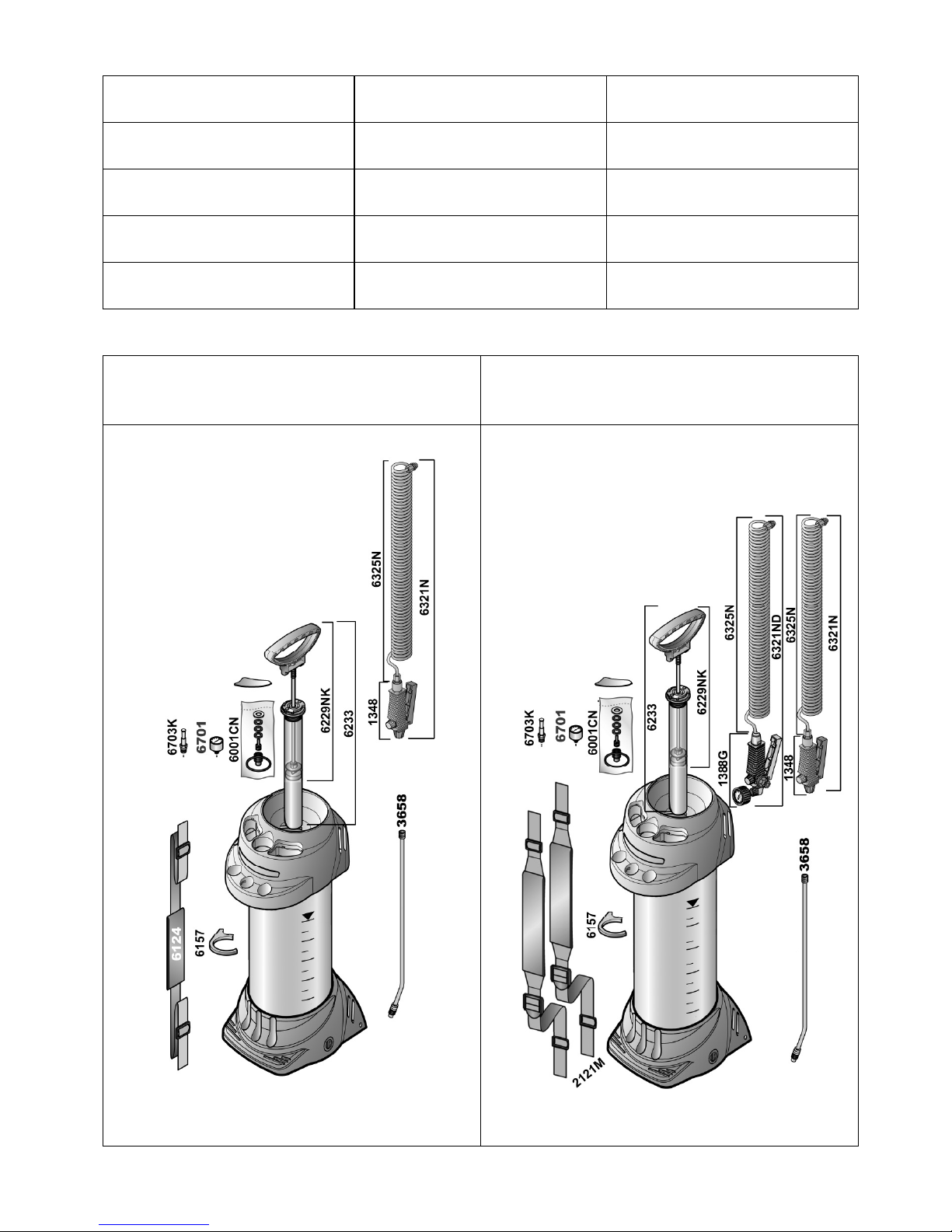

Ersatzteile Spare Parts Pièces de Rechange

Varaosat Reserve-onderdelen Varuosade

Pezzi di ricambio Reservdelar Reservedele

FERROX 3565

INOX 3595

FERROX 3585, 3585G

INOX 3615, 3615G

Page 3

FERROX 3565

INOX 3595

FERROX 3585, 3585G,

INOX 3615, 3615G

Page 4

1 1

Page 5

Page 6

Herzlichen Glückwunsch

zu Ihrem neuen MESTO-Sprühgerät und Danke für das Vertrauen in unsere Marke. Ihre Zufriedenheit mit den Produkten und dem Service von MESTO ist uns sehr wichtig. Wir bitten um eine Rückmeldung, sollten Ihre Erwartungen nicht erfüllt sein. Unsere Adresse finden Sie auf der Titelseite dieser Gebrauchsanleitung.

Lesen Sie die Gebrauchsanleitung vor der Verwendung des Gerätes!

Bewahren Sie die Gebrauchsanleitung gut auf.

Verwendung

Sprühgeräte FERROX 3565, 3585, 3585G und INOX 3595, 3615, 3615G sind für das Sprühen von Pflanzenschutzmitteln, einschließlich Unkrautvertilgern in vorgeschriebenen Konzentrationen vorgesehen. Beachten Sie bei jeder Anwendung die Hinweise der Mittelhersteller. Die Sprühgeräte dürfen ausschließlich im Außenbereich verwendet werden.

Zum Zeitpunkt der Herstellung sind keine schädlichen Einwirkungen auf das Gerät der vom Bundesforschungsinstitut JKI zugelassenen Pflanzenschutzmitteln bekannt.

Unsachgemäße Verwendung kann zu gefährlichen Verletzungen und

Umweltschäden führen.

Verwenden Sie andere Mittel nur, wenn schädliche Einwirkungen auf das Gerät und die Gefährdung von Menschen und Umwelt ausgeschlossen sind. Auf Anfrage bekommen Sie von uns eine Liste der im Sprühgerät verwendeten Werkstoffe.

Nicht geeignet für

• entzündliche Flüssigkeiten mit einem Flammpunkt unter 55 °C

• Wasserstoffperoxyd und ähnlich Sauerstoff abgebende Mittel

• ätzende Stoffe (bestimmte Desinfektions- und Imprägniermittel, Säuren, Laugen)

• ammoniakhaltige Flüssigkeiten

• Lösungsmittel und lösungsmittelhaltige Flüssigkeiten

• zähe, klebrige oder Rückstand bildende Flüssigkeiten (Farben, Fette)

• den Einsatz im Lebensmittelbereich.

Unter keinen Umständen verwenden

• fremde Druckquellen ohne MESTO - Druckluftfüllventil

• zur Abflammung

• zur Lagerung und Aufbewahrung von Flüssigkeiten

• als Augendusche.

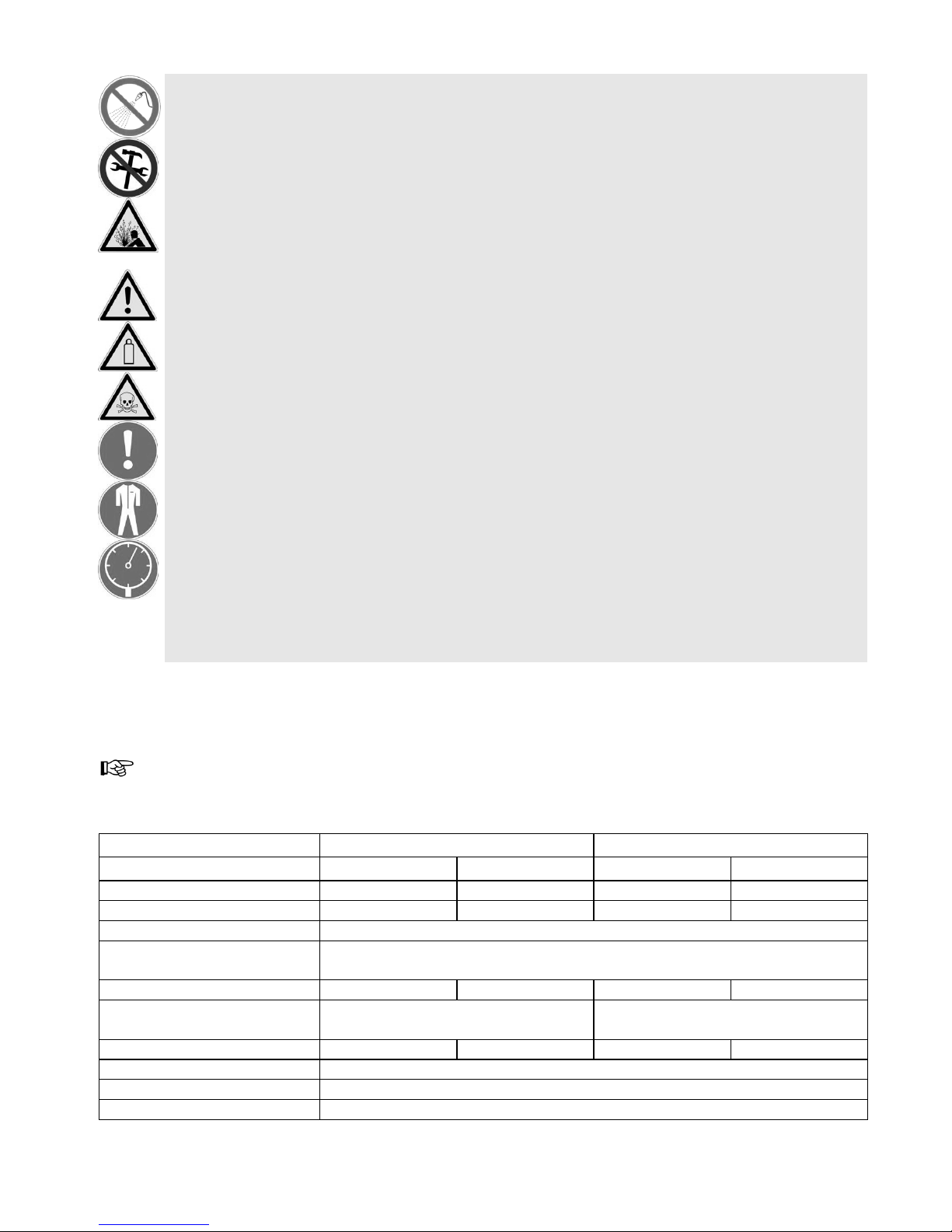

Sicherheit

Kinder und

Jugendliche ohne sachkundige Einweisung dürfen das Gerät nicht

benutzen.

Bewahren Sie Sprühgeräte kindersicher auf.

Treffen Sie Vorsorge gegen Missbrauch bei Benutzung gefährlicher Mittel.

Sprühen Sie niemals auf Menschen, Tiere, elektrische Geräte und Leitungen

gegen den Wind oder in Gewässer.

Page 7

Reparaturen oder Veränderungen am Behälter sind nicht zulässig.

Das Sicherheitsventil darf nicht unwirksam gemacht werden.

Beim Kontakt von Wasserstoffperoxyd und anderer Sauerstoff abgebenden Mitteln mit Werkstoffen des Sprühgerätes sind explosionsartige Drucksteiger

ungen möglich.

Niemals solche Mittel einfüllen.

Lassen Sie beschädigte oder nicht funktionsfähige T

eile sofort durch unseren

Service oder von uns autorisierte Servicepartner ersetzen.

Lassen Sie das Gerät nicht unter Druck und/oder in der Sonne stehen.

Stellen Sie

sicher, dass das Gerät nicht über die maximale Betriebstemperatur erwärmt wird. (→Tabelle 1 unten).

Blasen Sie Düsen oder Ventile niemals mit dem Mund durch.

Verwenden Sie nur Ersatz- und Zubehörteile von MESTO.

Für Schäden durch Verwendung von Fremdteilen übernehmen wir keine Haftung.

Tragen Sie beim Umgang mit gefährlichen Stoffen geeignete Schutzausrüstung.

Beobachten Sie beim Pumpen stets das Manometer um den max. Sprühdruck (→ Tabelle 1 unten) nicht zu überschreiten.

Vor Befüllen, nach Gebrauch und vor Wartungsarbeiten den Restdruck im Behäl

ter

vollständig abbauen (→ Kapitel „Nach Gebrauch“, Punkt 1).

Lieferumfang

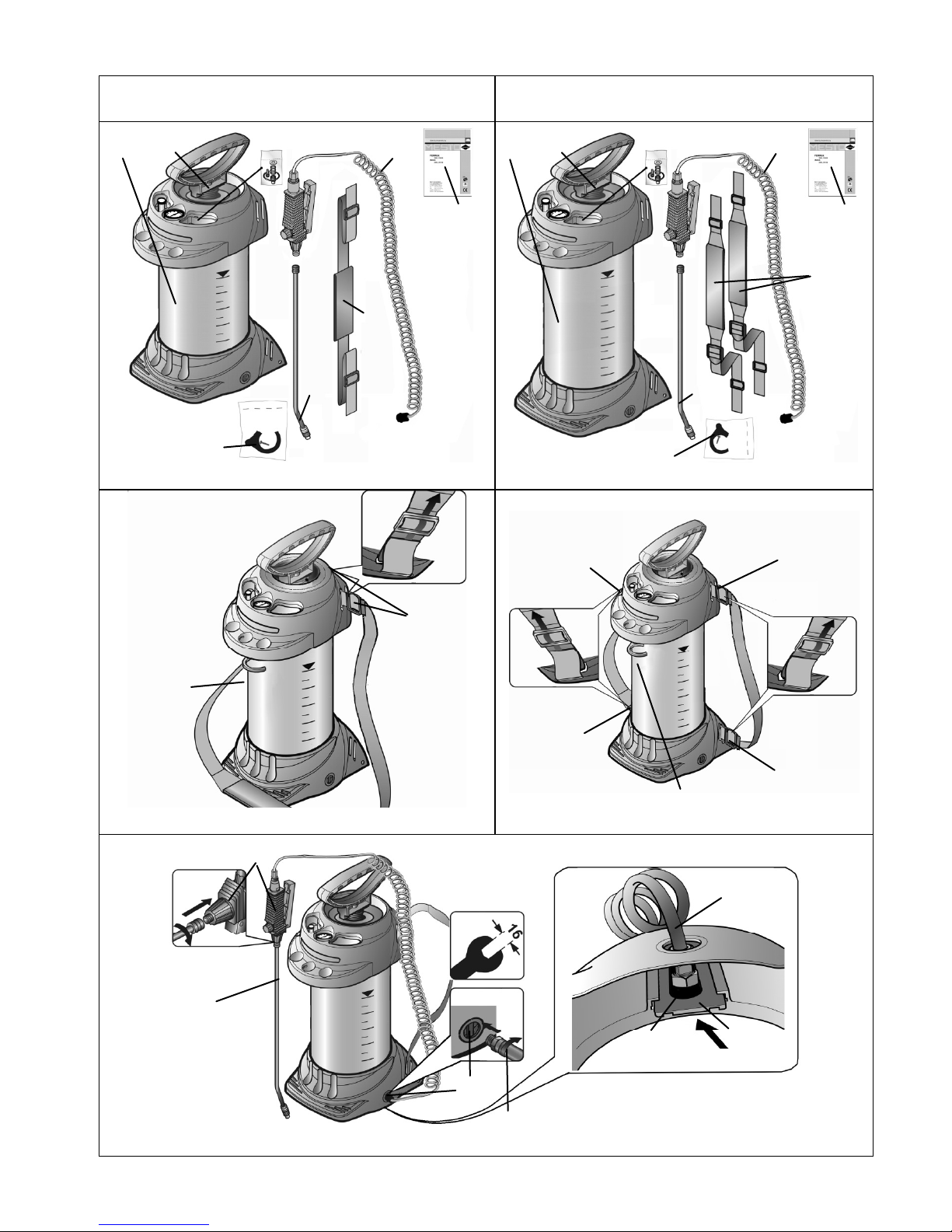

Behälter [1] mit Pumpe [2] und Ersatzteilbeutel [3], Spritzleitung [4], Gebrauchsanleitung [5] Tragriemen [6], Spritzrohr [7], Pumpenhalter [8] (Abb. 1a bzw. 1b)

Sie finden die im Text genannten Abbildungen in den vorderen aufklappbaren Seiten 3 – 5 dieser Gebrauchsanleitung.

Technische Daten

Gerätefamilie FERROX INOX Typ 3565 3585 3595 3615

Max. Einfüllmenge 5 l 10 l 5 l 10 l Gesamtinhalt 9 l 13 l 9 l 13 l Max Sprühdruck 6 bar Max. Betriebstemperatur 50 °C Leergewicht 4,7 kg 5,2 kg 4,2 kg 4,7 kg Behälterwerkstoff Stahl mit Polyesterbeschichtung

Edelstahl Trageweise Schulter Rücken Schulter Rücken Technische Restmenge 0,03 l Max. Volumenstrom 4,5 l/min Rückstoßkraft < 5 N

Tabelle 1

Page 8

Zusammenbauen

1. Befestigen Sie den/die Tragriemen [6] und den Pumpenhalter [8] am Behälter [1].

(Abb. 2a +2b)

2. Schrauben Sie die Spritzleitung [4] in die Auslassöffnung [10] fest ein. (Abb. 3)

Achten Sie auf die Lage des Stutzens, um die Verriegelung einschieben zu können.

3. Schieben Sie die Verriegelung [11] ein. (Abb. 3)

► Die Verriegelung klemmt und die Spritzleitung ist gegen das Herausdrehen aus dem

Behälter gesichert.

4. Schrauben Sie das Spritzrohr [7] auf das Abstellventil [9]. (Abb. 3)

Prüfen

Sichtkontrolle: Sind Behälter [1], Pumpe [2], Spritzleitung [4] mit Abstellventil [9],

Manometer [16 und 19] und Spritzrohr [7] unbeschädigt? (Abb. 1, 11, 15)

Achten Sie besonders auf die Verbindungen zwischen Behälter - Spritzleitung und

Spritzleitung – Abstellventil, sowie den Zustand von Pumpengewinde und Spritzleitung.

Dichtheit: Pumpen Sie das leere Gerät auf 2 bar auf.

► Druck darf innerhalb von 30 min. nicht mehr als 0,5 bar abfallen.

Funktion: Ziehen Sie den roten Knopf des Sicherheitsventils [12]. (Abb. 4)

► Druck muss entweichen.

Betätigen Sie das Abstellventil [9]. (Abb. 15)

► Abstellventil muss öffnen und schließen.

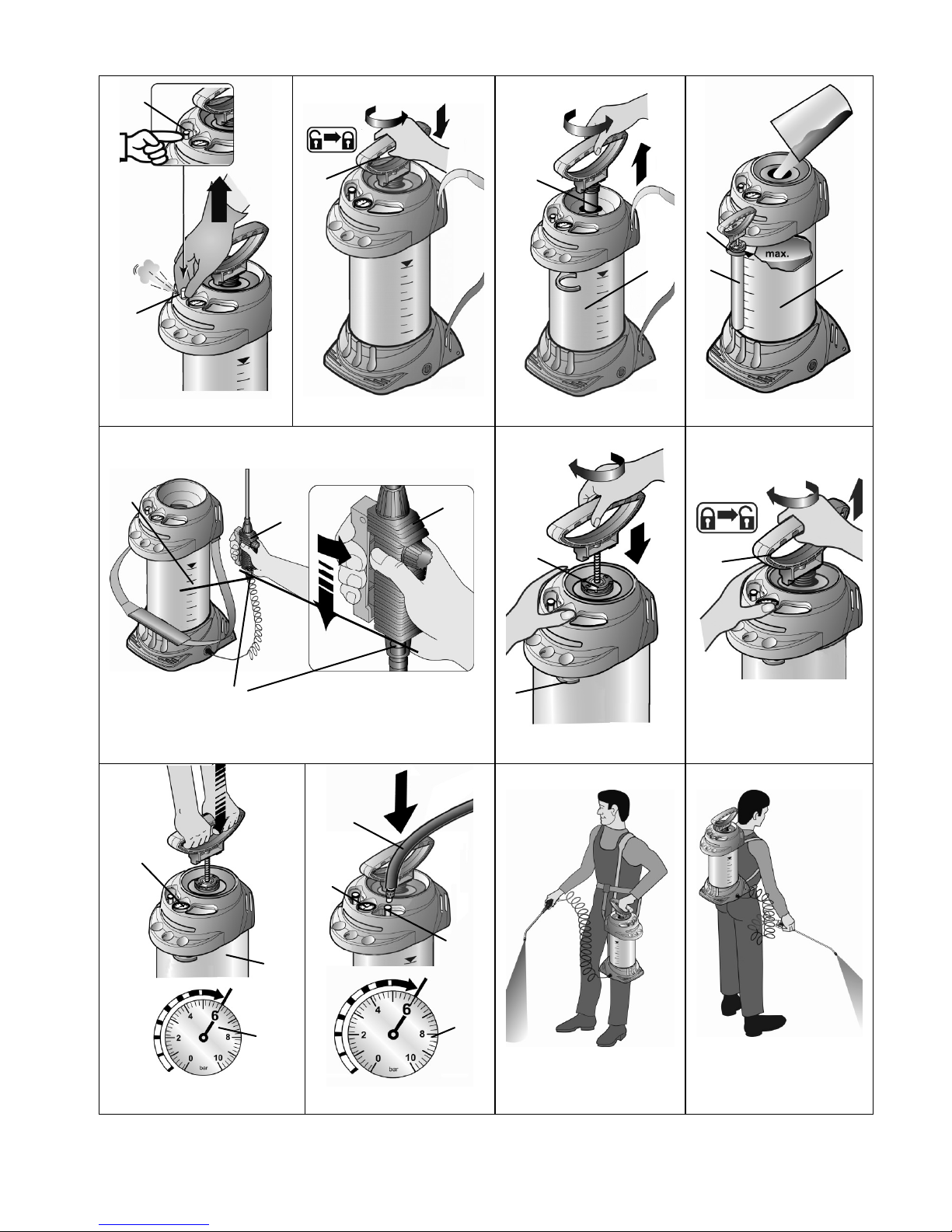

Vorbereiten

Beachten Sie die Hinweise im Kapitel „Sicherheit“.

1. Ziehen Sie den roten Knopf des Sicherheitsventils [12] so lange hoch, bis der Behälter

drucklos ist. (Abb. 4)

2. Drücken Sie den Pumpengriff [13] nach unten und drehen ihn gegen den Uhrzeigersinn.

► Pumpengriff ist verriegelt. (Abb. 5)

3. Schrauben Sie die Pumpe [2] aus dem Behälter [1]. (Abb. 6)

Zur schmutzfreien Aufbewahrung empfehlen wir die Pumpe [2] in den Pumpenhalter [8] einzuhängen. (Abb. 7)

Empfehlung zum Mischen der Sprühflüssigkeit im Gerät oder zum Vormischen in einem externen Behälter: Füllen Sie 1/3 Wasser ein, dann geben Sie das Sprühmittel hinzu und füllen den Rest mit Wasser auf.

4. Füllen Sie die Sprühflüssigkeit in den Behälter [1]. (Abb. 7)

5. Kontrollieren Sie die Füllhöhe am Schauglas [15] des Abstellventils [9]. (Abb. 8)

Das Gerät muss drucklos sein.

Führen Sie das Abstellventil [9] mit gedrücktem Hebel mehrmals am Behälter [1] von oben nach unten (Flüssigkeitsspiegel in der Schlauchleitung und im Behälter gleichen sich aus). Der im Schauglas [15] sichtbare Flüssigkeitsspiegel entspricht dann der Füllhöhe im Behälter, die Sie an der Skala [14] ablesen können. (Abb. 8)

6. Schrauben Sie die Pumpe [2] in den Behälter [1]. (Abb. 9)

7. Schwenken Sie den Pumpenhalter [8] ein. (Abb. 9)

Page 9

Ohne Druckluft-Füllventil

8. Drücken Sie den Pumpengriff [13] nach unten und drehen ihn im Uhrzeigersinn.

► Pumpengriff ist entriegelt. (Abb. 10)

9. Erzeugen Sie den gewünschten Druck (→ Tabelle 2) im Behälter [1] (Abb. 11).

Max. Druck sollte 6 bar nicht überschreiten (roter Strich am Manometer [16], Abb. 11). Wird der max. Druck überschritten, spricht das Sicherheitsventil an und lässt den Überdruck ab.

10. Drücken Sie den Pumpengriff [13] nach unten und drehen ihn gegen den Uhrzeigersinn.

► Pumpengriff ist verriegelt. (Abb. 5)

Mit Druckluft-Füllventil (Option)

8. Stecken Sie den Druckluft-Schlauch [17] auf das Druckluft-Füllventil [18] auf. (Abb. 12)

► Druck wird aufgebaut (max. 6 bar).

Achten Sie darauf, dass der Vordruck nicht höher als 15 bar ist.

9. Nachdem der gewünschte Druck aufgebaut ist (→ Tabelle 2), entfernen Sie den

Druckluft-Schlauch [17].

Sprühen

Beachten Sie die Hinweise im Kapitel „Sicherheit“. Betreiben Sie das Gerät nur senkrecht bzw. steil aufrecht hängend. Vermeiden Sie die Abdrift von Sprühtröpfchen auf nicht zu behandelnde Flächen. Achten Sie auf die Vorschriften des Mittelherstellers!

1. Hängen Sie das Gerät über die Schulter bzw. setzen Sie es auf den Rücken.

(Abb. 13 bzw. 14)

Um das Nachtropfen zu vermeiden, halten Sie beim ersten Sprühen das Spritzrohr nach oben und betätigen das Abstellventil so lange bis aus der Düse keine mit Luft vermischte Flüssigkeit mehr austritt.

2. Betätigen Sie das Abstellventil [9]. (Abb. 15)

► Die Sprühung beginnt.

Druckregulierung am Abstellventil nicht einstellbar

(Geräte-Typen 3565, 3585, 3595, 3615)

3. Achten Sie auf den optimalen Sprühdruck (→ Tabelle 2) am Manometer [16].

Sprühdruck Sprühmenge bei Hohlkegeldüse

1,5 bar 0,49 l/min 2,0 bar 0,56 l/min 3,0 bar 0,69 l/min

Tabelle 2. Abhängigkeit: Sprühmenge – Sprühdruck

4. Fällt der Sprühdruck mehr als 0,5 bar vom Optimum ab, pumpen Sie nach.

Druckregulierung am Abstellventil einstellbar

(Geräte-Typen 3585G, 3615G)

3. Drehen Sie am roten Einstellrad „DOSICONTROL“ [20] (Abb. 15) („+“ Druck höher, „–“ Druck niedriger) und stellen Sie den optimalen Sprühdruck ein. (→ Tabelle 2, oben)

4. Achten Sie auf den Sprühdruck am Manometer [19] (Abb. 15), ggf. nachregulieren.

5. Lässt sich der Druck nicht mehr nachregulieren, pumpen Sie nach.

Wenn aus der Düse mit Luft vermischte Flüssigkeit austritt, ist der Behälter leer.

Page 10

Nach Gebrauch

Beachten Sie die Hinweise im Kapitel „Sicherheit“.

1. Ziehen Sie den roten Knopf des Sicherheitsventils [12] so lange hoch, bis der Behälter drucklos ist. (Abb. 4)

2. Verriegeln Sie den Pumpengriff [13]. (Abb. 5)

3. Schrauben Sie die Pumpe [2] aus dem Behälter [1]. (Abb. 6)

4. Verdünnen Sie die Restmenge zweimal hintereinander mit je 1/2 Liter Wasser und sprühen Sie diese Flüssigkeit auf die behandelte Fläche.

Sammeln und entsorgen Sie die Restmenge

nach geltenden Gesetzen,

Vorschriften und Regeln. Achten Sie auf die Vorschriften des Mittelherstellers!

5. Wischen Sie das Gerät mit einem feuchten Tuch ab.

6. Zum Austrocknen und Lagern bewahren Sie Behälter und Pumpe getrennt in trockener, vor Sonnenstrahlen geschützter und frostfreier Umgebung auf.

Reinigen Sie nach Gebrauch die Schutzausrüstung und sich selbst.

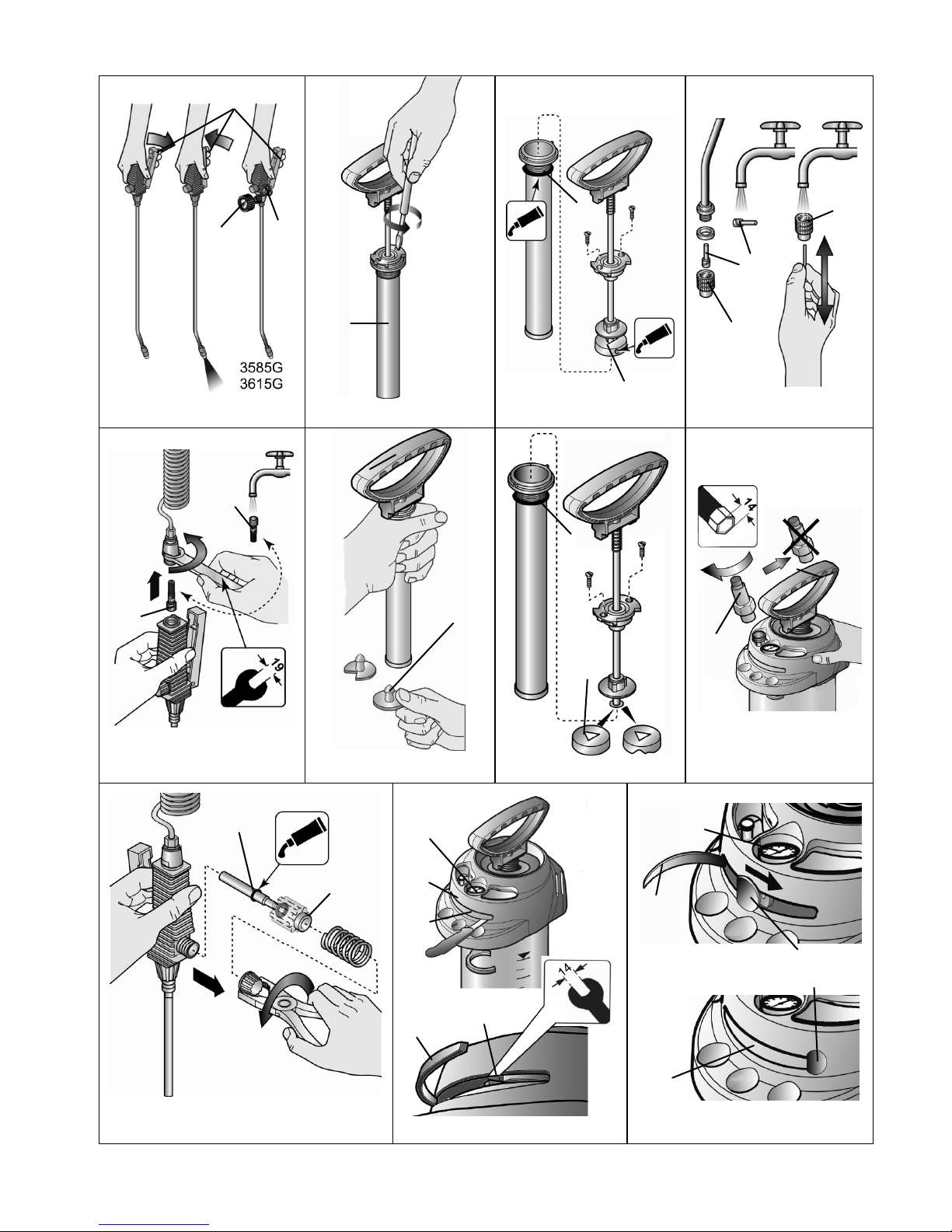

Wartung und Pflege

Beachten Sie die Hinweise im Kapitel „Sicherheit“.

Nach 50-maligem Gebrauch, mindestens einmal jährlich:

• Bauen Sie die Pumpe [2] auseinander und fetten Sie die Manschette [22]. (Abb. 16 - 17)

• Reinigen Sie die Düse [23] und den Einsatz [24] unter fließendem Wasser, ggf. mit einer

Nadel. (Abb. 18)

• Nehmen Sie den Filter [25] zwischen Abstellventil [9] und Spritzleitung [4] heraus und

reinigen Sie ihn unter fließendem Wasser. (Abb. 19)

• Fetten Sie die O-Ringe [21] und [27] ein. (Abb. 17 bzw. 23)

Beachten Sie die gesetzlichen Unfallverhütungsvorschriften Ihres Landes und

überprüfen Sie das Gerät regelmäßig.

Sollte es keine speziellen Regeln geben, empfehlen wir alle 2

Jahre eine äußere

und alle 5 Jahre eine innere Prüfung durch einen Sachkundigen durchzuführen.

Gerne stellen wir Ihnen einen Prüfplan in deutsch oder englisch zur Verfügung.

Störungen

Verwenden Sie nur Ersatz- und Zubehörteile von MESTO (einige

finden Sie im

Ersatzteilbeutel [3], Abb. 1a bzw. 1b).

Störung Ursache Abhilfe

Im Gerät baut sich kein Druck auf

Pumpe nicht festgeschraubt. Pumpe fest einschrauben

O-Ring [21] an der Pumpe defekt.

O-Ring tauschen. (Abb. 21)

Manschette [22] defekt. Manschette tauschen.

(Abb. 21)

Page 11

Störung Ursache Abhilfe

Flüssigkeit dringt oben aus der Pumpe.

Ventilscheibe [26] verschmutzt oder defekt.

Ventilscheibe reinigen oder austauschen. (Abb. 20)

Düse sprüht nicht, Druck ist jedoch vorhanden.

Filter [25] oder / und Düse [23] verstopft.

Filter oder / und Düse reinigen.

(Abb. 18 + 19)

Nur Strahl, keine Zerstäubung.

Einsatz [24] fehlt. Einsatz in die Düse einfügen.

(Abb. 18)

Sicherheitsventil bläst zu früh ab.

Sicherheitsventil [12] defekt. Sicherheitsventil austauschen.

(Abb. 22)

Abstellventil schließt nicht. Flüssigkeit tritt ohne Betätigung des Hebels aus.

O-Ring [27] des Druckbolzens nicht gefettet. Druckbolzen [28] oder O-Ring [27] defekt.

O-Ring des Druckbolzens fetten. (Abb. 23) Druckbolzen oder O-Ring erneuern. (Abb. 23)

Manometer zeigt keinen Behälterdruck an.

Manometer [16] defekt. Stege (oben, unten, rechts) [29

]

durchtrennen. (Abb. 24) Blende [30] aufklappen, Manometer [16] mit Schlüssel herausdrehen und tauschen. (Abb. 24) Befestigungsknopf [31] (aus dem Ersatzteilbeutel [3]) einsetzen, nach rechts verschieben und Blende [30] einstecken. (Abb. 25)

Kontaktadresse für weitere Infos → siehe Titelseite.

Garantie

Wir garantieren, dass ab dem Zeitpunkt des Ersterwerbs für den Zeitraum der jeweilig gültigen gesetzlichen Gewährleistungspflicht (max. 3 Jahre) dieses Gerät keine Materialund Verarbeitungsfehler aufweist. Sollten sich während der Garantiezeit Mängel herausstellen, wird MESTO oder der Distributor in Ihrem Land ohne Berechnung der Arbeits- und Materialkosten das Gerät reparieren oder (nach Ermessen von MESTO) es selbst oder seine schadhaften Teile ersetzen. In so einem Fall bitten wir um unverzügliche Kontaktaufnahme mit uns. Wir benötigen die Rechnung oder den Kassenzettel über den Kauf des Gerätes. Ausgenommen von der Garantie sind Verschleißteile (Dichtungen, O-Ringe, Manschette usw.) und Defekte, die auf Grund unsachgemäßen Gebrauchs und höherer Gewalt aufgetreten sind.

CE- Konformitätserklärung

Produkte der Baureihen FERROX 3565, 3585 sowie INOX 3595, 3615 erfüllen die Anforderungen der Druckgeräte-Richtlinie 97/23/EG und tragen die CE-Kennzeichnung.

Page 12

Welcome and congratulations

for purchasing your new MESTO spraying device. Thank you for the trust you have shown in our brand. Your satisfaction with MESTO products and services is very important for us. Please contact us if your expectations are not met. You will find our address on the title page of these instructions for use.

Make certain to read the instructions for use before using the device!

Keep the instructions for use in a safe place where they can be easily found.

Usage

Spraying devices FERROX 3565, 3585, 3585G and INOX 3595, 3615, 3615G are designed for the spraying of plant protection products, including weed killers in the stipulated concentrations. Observe the manufacturer’s instructions for using the product before each application. The spraying devices must only be used in the exterior.

At the time of manufacture, there are no known harmful effects to the device caused by plant protection products approved by the JKI Federal Research Institute.

Improper use may result in dangerous injuries and environmental damage.

You should only use other products if harmful effects on the device and endangerment of people and the environment can be excluded. Upon request, we will provide you with a list of active ingredients used in the spraying device.

Not suitable for

• Combustible liquids with a flashpoint below 55 °C

• Hydrogen peroxide and similar substances that give off oxygen

• Corrosive substances (certain disinfecting and impregnating agents, acids and bases)

• Liquids containing ammonia

• Solvents and liquids containing solvents

• Viscous or sticky liquids or liquids that form residues (dyes, greases)

• Use in applications for foodstuffs.

Under no circumstances should you use

• external pressure sources without a MESTO compressed air valve

• for flaming

• for storing and holding liquids

• as an eyewash.

Safety

Children and adolescents who have not been properly instructed must no

t use the

device.

Keep the spraying devices safe from access to children.

Take precautions to prevent hazardous substances from being misused.

Never spray on people, animals, electrical devices and lines, into the wind, or into

bodies of water.

Page 13

Repairs and modifications to the tank are not permitted.

The effect of the safety valve must not be bypassed or made inoperative.

Contact between spraying device materials and hydrogen peroxide or other agents

that give off oxygen may result in increa

sed pressure similar in nature to an

explosion. Never place such agents in the device.

Have damaged parts or parts that do not work properly repaired immediately by our

customer service department or by service partners authorized by us.

Do not allow

the device to remain under pressure and/or exposed directly to

sunlight. Make certain the device is not heated beyond the maximum operating

temperature (→Table 1 below).

Never blow through the nozzles or valves with your mouth.

Use only MESTO spare and accessory parts.

We cannot assume any liability resulting from the use of third-party parts.

Wear suitable protective equipment when working with hazardous substances.

When pumping, always observe the pressure gauge to ensure the maximum

spraying pressure is not exceeded (→ Table 1 below).

Before filling, after use and before maintenance work, allow the residual pressure in

the tank to dissipate completely (→ Section "After Use", Section 1).

Scope of delivery

Tank [1], with pump [2] and spare parts pouch [3], spray line [4], instructions for use [5], carrying strap [6], spray lance [7], pump holder [8] (Figures 1a and 1b)

You will find the illustrations referred to above in the front fold-out pages 3 – 5 of these Instructions for Use.

Technical data

Device family FERROX INOX Type 3565 3585 3595 3615

Max. filling amount 5 l 10 l 5 l 10 l Total contents 9 l 13 l 9 l 13 l Max. spraying pressure 6 bar (87 psi) Max. operating temperature

50 °C (104 °F) Weight when empty 4,7 kg 5,2 kg 4,2 kg 4,7 kg Material of tank Steel with polyester coating Stainless steel Where device is carried Shoulder Back Shoulder Back Technical residual quantity

0,03 l

Max. volume flow 4,5 l/min Recoil force < 5 N

Table 1

Page 14

Assembly

1. Fasten the carrying strap(s) [6] and the pump holder [8] on the tank [1]. (Figs. 2a + 2b)

2. Screw the spray line [4] tightly into the outlet port [10]. (Fig. 3).

Note the location of the spigot in order to be able to insert the lock.

3. Insert the lock [11]. (Fig. 3).

► The lock closes and the spray line is secured from unscrewing out of the tank.

4. Screw the spray lance [7] onto the shut-off valve [9] (Fig. 3).

Checks

Visual inspection: Are the tank [2], pump [2], spray line [4] with shut-off valve [9],

pressure gage [16 and 19] and spray lance [7] free of damage? (Figures 1, 11, 15)

Pay special attention to the connections between the tank – spray line and the spray

line – shut-off valve and to the condition of the pump threading and spray line.

No leaks: Pump up the empty device to 2 bar.

► The pressure must not decrease more than 0.5 bar within 30 minutes.

Function: Pull the red button on the safety valve [12]. (Fig. 4).

► The pressure must dissipate.

Activate the shut-off valve [9] (Fig. 15).

► The shut-off valve must open and close.

Making preparations

Observe the instructions in the section entitled "Safety".

1. Pull up the red button on the safety valve [12] until all excess pressure is released from

the tank. (Fig. 4).

2. Press the pump handle [13] down and turn it counterclockwise.

► The pump handle is locked in place. (Fig. 5).

3. Unscrew the pump [2] from the tank [1]. (Fig. 6).

To ensure the pump remains clean during storage, we recommend you attach the

pump [2] to the pump holder [8]. (Fig. 7).

We recommend you mix the spraying liquid in the device or premix it in an external

tank: Fill to 1/3 with water, pour in the spraying agent, and then add more water until full.

4. Add the spraying liquid to the tank [1] (Fig. 7).

5. Check the filling height through the viewing glass [15] of the shut-off valve [9]. (Fig. 8).

All excess pressure must be released from the device.

Movee the shut-off valve [9] on the tank [1] from top to bottom several times while

pressing the lever (the level of liquid in the hose line and tank is equalized). The level of liquid visible in the viewing glass [15] then corresponds to the filling height of the tank, which can be read on the scale [14]. (Fig. 8).

6. Screw the pump [2] into the tank [1]. (Fig. 9).

7. Swivel in the pump holder [8]. (Fig. 9).

Page 15

Without compressed-air filling valve

8. Press the pump handle [13] down and turn it clockwise.

► The pump handle is unlocked. (Fig. 10).

9. Generate the required pressure (→ Table 2) in the tank [1] (Fig. 11).

The maximum pressure should not exceed 6 bar (red line on the pressure gauge [16], Fig. 11). If the maximum pressure is exceeded, the safety valve will engage and release the excess pressure.

10. Press the pump handle [13] down and turn it counterclockwise.

► The pump handle is locked in place. (Fig. 5).

With compressed-air filling valve (option)

8. Connect the compressed-air hose [17] to the compressed-air filling valve [18]. (Fig. 12).

► Pressure is built up (max. 6 bar).

Ensure that the initial pressure is not higher than 15 bar.

9. When the required pressure has built up (→ Table 2), remove the compressed-air hose [17].

Spraying

Observe the instructions in the section entitled "Safety". Operate the device only while it is vertical or suspended upright and nearly vertical. Avoid allowing drops of spray to drift onto areas that are not being treated. Observe the instructions of the spray product manufacturer!

1. Suspend the device from your shoulder or place it on your back.

(Fig. 13 and/or 14)

To prevent dripping, hold the spray lance up when first spraying and activate the shut-

off valve until no more liquid mixed with air is emerging.

2. Activate the shut-off valve [9] (Fig. 15).

► Spraying may now begin.

Pressure regulation cannot be adjusted on the shut-off valve

(Device types 3565, 3585, 3595, 3615)

3. Make certain the optimum spraying pressure is set (→ Table 2) on the pressure

gauge [16].

Spraying pressure Spray quantity for hollow cone nozzle

1,5 bar (21,8 psi) 0,49 l/min 2,0 bar (29,0 psi) 0,56 l/min 3,0 bar (43,5 psi) 0,69 l/min

Table 2. Dependence: spraying rate and spraying pressure

4. If the spraying pressure decreases more than 0,5 bar (7,3 psi) from the optimum level, pump some more.

Pressure regulation can be adjusted on the shut-off valve

(Device types 3585G, 3615G)

3. Turn the red "DOSICONTROL" adjusting wheel [20] (Fig. 15) ("+" higher pressure, "–" lower pressure) and adjust the optimum spraying pressure. (→ Table 2, above)

4. Observe the spraying pressure on the pressure gauge [19] (Fig. 15) and readjust if necessary.

5. If the pressure can no longer be adjusted, pump some more.

If liquid mixed with air emerges from the nozzle, the tank is empty.

Page 16

After usage

Observe the instructions in the section entitled "Safety".

1. Pull up the red button on the safety valve [12] until all excess pressure is released from the tank. (Fig. 4).

2. Lock the pump handle in place [13]. (Fig. 5).

3. Unscrew the pump [2] from the tank [1]. (Fig. 6).

4. Dilute the remaining quantity twice in a row with 1/2 liter of water each time and spray the resulting liquid onto the treated area.

Collect and dispose of the residual liquid according to all applicable laws,

requirements and regulations. Obse

rve the instructions of the spray product

manufacturer!

5. Wipe off the device with a moist cloth.

6. For drying and storing the device, keep the tank and pump separate in a dry place protected from sunlight and freezing temperatures.

Clean the protective equipment and yourself every time after usage.

Care and maintenance

Observe the instructions in the section entitled "Safety".

After using the device 50 times or at least once a year:

• Disassemble the pump [2] and grease the diaphragm [22]. (Fig. 16 -17).

• Clean the nozzle [23] and insert [24] under flowing water. If necessary use a needle.

(Fig. 18).

• Remove the filter [25] from between the shut-off valve [9] and spray line [4] and clean it

under running water. (Fig. 19).

• Grease the O-rings [21] and [27] (Fig. 17 and/or 23)

Observe the legal requirements of your country for accident prevention and check

the device in regular intervals.

If there are no special rules, we recommend you have the device examined

externally by a competent professional every 2 y

ears and subject it to an internal

inspection every 5 years.

We would be happy to provide you with an inspection

schedule in German or English.

Faults

Use only MESTO spare and accessory parts

(you will find some in the spare parts

pouch [3], Fig. 1a and 1b).

Fault Cause Remedy

No pressure builds up in the device

The pump is not screwed on tightly.

Screw the pump on tightly

O-ring [21] on the pump is faulty Replace the O-ring. (Fig. 21).

Diaphragm [22] is defective Replace the diaphragm. (Fig. 21).

Page 17

Fault Cause Remedy

Liquid flows out of the pump.

Valve disk [26] dirty of defective.

Clean or replace the valve disk.

(Fig. 20).

The nozzle does not spray even though pressure is present.

Filter [25] and / or nozzle [23] blocked.

Clean the filter or / and nozzle.

(Fig. 18 +19).

Only a spray, emerges, there is no atomization.

Insert [24] is missing Position the insert in the

nozzle. (Fig. 18).

safety valves blows off too early.

Safety valve [12] is defective. Replace safety valve. (Fig. 22).

The shut-off valve does not close. Liquid emerges without the lever being activated.

O-ring [27] on the pressure bolt not greased. Defective pressure bolt [28] or O-ring [27]

Grease the O-ring of the pressure bolt. (Fig. 23). Replace the pressure bolt or O-ring. (Fig. 23).

Pressure gage is not indicating any tank pressure.

Pressure gage [16] defective. Sever attachments (at top, at

bottom, on right) [29]. (Fig. 24) Open panel [30], unscrew pressure gage [16] with wrench and replace. (Fig. 24). Insert fixing knob [31] (from the spare parts pouch [3]), push to the right and insert panel [30]. (Fig. 25).

Contact address for additional information → see title page.

Warranty

We guarantee that from the time it is first purchased for a period of the legally valid required warranty period (maximum 3 years) this device will not exhibit any material or processing errors. If defects are discovered during the warranty period, MESTO or the distributor in your country will repair the device without charging for the labor or material or (at the discretion of MESTO) replace the device itself or its defective parts. If such defects are discovered, please contact us immediately. We require the invoice or cash register receipt for purchase of the device. The warranty does not include wearing parts (seals, O-rings, diaphragm, etc.) or defects which have occurred due to improper use or unforeseeable circumstances.

CE Declaration of Conformity

Products which belong to the FERROX 3565, 3585 and INOX 3595, 3615 series satisfy the requirements of the Pressure Equipment Directive 97/23/EC and carry the CE mark.

Page 18

Toutes nos félicitations

pour l'achat de votre nouveau pulvérisateur MESTO et tous nos remerciements pour la confiance que vous accordez à notre marque. Votre satisfaction en ce qui concerne les produits et le service de MESTO est très importante pour nous. Nous vous serions reconnaissants de nous informer si vos attentes devaient être déçues. Vous trouverez notre adresse sur la page de garde de ce mode d'emploi.

Lisez le mode d'emploi avant d'utiliser l'appareil !

Conservez soigneusement le mode d'emploi.

Utilisation

Les pulvérisateurs FERROX 3565, 3585, 3585G et INOX 3595, 3615, 3615G sont conçus pour la pulvérisation de produits phytosanitaires, y compris les désherbants, dans les concentrations prescrites. Respectez les indications du fabricant du produit lors de chaque utilisation. Les pulvérisateurs peuvent exclusivement être utilisés en extérieur.

Au moment de la fabrication, il n’y a aucun effet nocif connu sur l’appareil des produits phytosanitaires homologués par l’institut de

Une utilisation inappropriée peut conduire à de graves blessures et des

dommages environnementaux.

N'utilisez d'autres produits que si des effets nocifs sur l'appareil et la mise en danger de personnes et de l'environnement sont exclus. Sur demande, vous recevrez de notre part une liste des matériaux utilisés dans les appareils pulvérisateurs.

Ne convient pas pour

• des liquides inflammables d'un point d'éclair inférieur à 55 °C

• le peroxyde d'hydrogène et les produits similaires libérant de l'oxygène

• les substances corrosives (certains désinfectants et imprégnants, acides, bases)

• les liquides contenant de l'ammoniaque

• les solvants et liquides contenant des solvants

• des liquides visqueux, collants ou formant des résidus (peintures, graisses)

• l'utilisation dans le domaine alimentaire.

N'utiliser en aucun cas

• de sources de pression extérieures sans vanne de remplissage d'air comprimé MESTO

• pour le flambage

• pour le stockage et la conservation de liquides

• comme douche oculaire.

Sécurité

Les enfants et les mineurs qui n'ont pas reçu une initiation appropriée ne peuvent

pas utiliser l'appareil.

Conservez le pulvérisateur hors de portée des enfants.

Prenez des mesures prévent

ives contre l'usage abusif lors de l'utilisation de produits

dangereux.

Ne pulvérisez jamais en direction de personnes, d'animaux, d'appareils et de lignes

électriques, contre le vent ou dans les eaux de surface.

Page 19

Les travaux de réparation ou modifications de réservoir ne sont pas autorisés.

La soupape de sécurité ne peut pas être mise hors fonction.

En cas de contact de peroxyde d'hydrogène et d'autres produits libérant de l'oxygène

avec des matériaux du pulvérisateur, il existe un risque d'augm

entation de pression de

nature explosive. N’effectuez jamais de remplissage avec de tels produits.

Faites immédiatement remplacer les pièces endommagées ou qui ne sont plus

opérationnelles par notre service après-vente ou par un partenaire de maintenanc

autorisé.

Ne laissez jamais l'appareil sous pression et / ou exposé au soleil. Assurez-

vous

que l'appareil n'est pas échauffé au-

delà de la température maximale de service.

(→Tableau 1 ci-dessous).

Ne soufflez jamais les buses ou les vannes avec la bouche.

Utilisez uniquement des pièces de rechange et accessoires de MESTO.

Nous déclinons toute responsabilité en cas d'utilisation de pièces d'autres fabricants.

Portez

un équipement de protection approprié lors de la manipulation de

substances dangereuses.

Lors du pompage, observez toujours le manomètre afin de ne pas dépasser la

pression de pulvérisation max. (→ Tableau 1 ci-dessous).

Avant le remplissage, après l'u

tilisation et avant les travaux de maintenance, évacuer

complètement la pression résiduelle dans le réservoir (→ chapitre « Après utilisation », point 1).

Etendue de la livraison

Réservoir [1] avec pompe [2] et sac de pièces de rechange [3], tuyauterie de pulvérisation [4], mode d’emploi [5], courroies de transport [6], tube de pulvérisation [7], support de pompe [8] (fig. 1a et 1b)

Les figures mentionnées dans le texte sont situées dans les pages 3 – 5 précédentes de ce mode d’emploi.

Caractéristiques techniques

Famille d'appareils FERROX INOX Type 3565 3585 3595 3615

Quantité de remplissage

max.

5 l 10 l 5 l 10 l

Capacité totale 9 l 13 l 9 l 13 l

Pression de pulvérisation

max.

6 bars

Température de service

max.

50 °C

Poids à vide 4,7 kg 5,2 kg 4,2 kg 4,7 kg Matériau du réservoir Acier avec revêtement

polyester

Acier inoxydable

Mode de transport Sur l'épaule Au dos Sur l'épaule Au dos Quantité résiduelle 0,03 l Débit vol. max. 4,5 l/min Force de recul < 5 N

Tableau 1

Page 20

Assemblage

1. Fixez la ou les courroies de transport [6] et le support de pompe [8] sur le réservoir [1]. (fig. 2a + 2b)

2. Vissez la tuyauterie de pulvérisation [4] dans l’ouverture de purge [10]. (fig. 3)

Tenez compte de la position de l’embout afin de pouvoir insérer le dispositif de verrouillage.

3. Insérez le dispositif de verrouillage [11]. (fig. 3)

► Le dispositif de verrouillage se bloque et la tuyauterie de pulvérisation est protégée

contre tout dévissage du réservoir.

4. Vissez le tube de pulvérisation [7] sur la soupape d'arrêt [9]. (fig. 3)

Contrôle

Contrôle visuel : Le réservoir [1], la pompe [2], la tuyauterie de pulvérisation [4] avec soupape

d'arrêt [9], le manomètre [16 et 19] et le tube de pulvérisation [7] sont-ils intacts ? (fig. 1, 11, 15)

Veillez en particulier aux connexions entre le réservoir – tuyauterie de pulvérisation et tuyauterie de pulvérisation – soupape d'arrêt, ainsi qu'à l'état du filetage de la pompe et de la tuyauterie de pulvérisation.

Etanchéité : Par pompage, faites monter la pression dans l'appareil vide à 2 bars.

► La pression ne peut pas redescendre de plus de 0,5 bar en 30 min.

Fonctionnement : Tirez le bouton rouge de la soupape de sécurité [12]. (fig. 4)

► La pression doit s'évacuer.

Actionnez la soupape d'arrêt [9]. (fig. 15)

► La soupape d'arrêt doit s'ouvrir et se fermer.

Préparation

Respectez les indications du chapitre « Sécurité ».

1. Tirez le bouton rouge de la soupape de sécurité [12] vers le haut jusqu'à ce que le

réservoir soit sans pression. (fig. 4)

2. Poussez la poignée de la pompe [13] vers le bas et tournez-la dans le sens contraire des aiguilles d'une montre. ► La poignée de la pompe est verrouillée. (fig. 5)

3. Dévissez la pompe [2] du réservoir [1]. (fig. 6)

Pour un stockage à l'abri de la poussière, nous recommandons de suspendre la pompe [2] dans le support de pompe [8]. (fig. 7)

Recommandation pour le mélange du liquide de pulvérisation dans l'appareil ou pour le prémélange dans un réservoir externe : Remplissez à 1/3 d'eau, puis ajoutez le produit de pulvérisation et complétez avec de l'eau.

4. Remplissez le réservoir [1] avec le liquide de pulvérisation. (fig. 7)

5. Contrôlez la hauteur de remplissage au regard [15] de la soupape d'arrêt [9]. (fig. 8)

L'appareil doit être sans pression.

Amenez plusieurs fois la soupape d'arrêt [9] avec le levier enfoncé de haut en bas dans le réservoir [1] (le niveau de liquide dans le tuyau flexible et dans le réservoir s'égalise). Le niveau de liquide visible dans le regard [15] correspond alors à la hauteur de remplissage dans le réservoir, que vous pouvez lire sur l'échelle graduée [14]. (fig. 8)

6. Vissez la pompe [2] dans le réservoir [1]. (fig. 9)

7. Relevez le support de pompe [8]. (fig. 9)

Page 21

Sans soupape de remplissage à air comprimé

8. Poussez la poignée de la pompe [13] vers le bas et tournez-la dans le sens des aiguilles d'une montre. ► La poignée de la pompe est déverrouillée. (fig. 10)

9. Générez la pression désirée (→ Tableau 2) dans le réservoir [1] (fig. 11).

Ne dépassez pas la pression max. de 6 bars (trait rouge sur le manomètre [16], fig. 11). Si la pression max. est dépassée, la soupape de sécurité se déclenche et évacue la surpression.

10. Poussez la poignée de la pompe [13] vers le bas et tournez-la dans le sens contraire des aiguilles d'une montre. ► La poignée de la pompe est verrouillée. (fig. 5)

Avec soupape de remplissage à air comprimé (option)

8. Placez le flexible à air comprimé [17] sur la soupape de remplissage à air comprimé [18]. (fig. 12) ► La pression est établie (max. 6 bars).

Veillez à ce que la pression d’alimentation ne dépasse pas 15 bars.

9. Après avoir généré la pression souhaitée (→ Tableau 2), retirez le flexible à air comprimé [17].

Pulvérisation

Respectez les indications du chapitre « Sécurité ». Utilisez l'appareil uniquement debout ou accroché pratiquement à la verticale. Evitez le déportemen

t de gouttelettes de pulvérisation vers des surfaces qui ne

doivent pas être traitées. Respectez les prescriptions du fabricant du produit !

1. Accrochez l'appareil à l'épaule ou placez-le sur le dos. (fig. 13 et 14)

Afin d'éviter que des gouttes ne continuent de couler de l'appareil, maintenez le tube de pulvérisation vers le haut lors de la première pulvérisation et actionnez la soupape d'arrêt jusqu'à ce qu'il ne sorte plus d'air mélangé à du liquide de la buse.

2. Actionnez la soupape d'arrêt [9]. (fig. 15)

► La pulvérisation commence.

La régulation de la pression n'est pas réglable sur la soupape d'arrêt

(Types d’appareils : 3565, 3585, 3595, 3615)

3. Veillez à la pression de pulvérisation optimale (→ Tableau 2) au manomètre [16].

Pression de pulvérisation Débit de pulvérisation pour la buse à cône creux

1,5 bars 0,49 l/min 2,0 bars 0,56 l/min 3,0 bars 0,69 l/min

Tableau 2. Dépendance : débit de pulvérisation – pression de pulvérisation

4. Si la pression de pulvérisation diminue de plus de 0,5 bar au-dessous de l'optimum, pompez à nouveau.

Régulation de la pression réglable sur la soupape d'arrêt

(Types d’appareils : 3585G, 3615G)

3. Tournez la roue de réglage rouge « DOSICONTROL » [20] (fig. 15) (« + » pression plus élevée, « – » pression plus faible) et réglez la pression de pulvérisation optimale.

(→Tableau 2 ci-dessus).

4. Veillez à la pression de pulvérisation au manomètre [19] (fig. 15), corrigez le cas échéant.

5. Si la pression ne se laisse plus corriger, pompez à nouveau.

Si du liquide mélangé à de l'air sort du pulvérisateur, le réservoir est vide.

Page 22

Après l'utilisation

Respectez les indications du chapitre « Sécurité ».

1. Tirez le bouton rouge de la soupape de sécurité [12] vers le haut jusqu'à ce que le réservoir soit sans pression. (fig. 4)

2. Verrouillez la poignée de la pompe [13]. (fig. 5)

3. Dévissez la pompe [2] du réservoir [1]. (fig. 6)

4. Diluez la quantité restante deux fois de suite avec 1/2 litre d'eau et pulvérisez ce liquide sur la surface traitée.

Recueillez et éliminez la quantité restante conformément

aux lois, prescriptions et

règles en vigueur. Respectez les prescriptions du fabricant du produit !

5. Essuyez l'appareil avec un chiffon humide.

6. Pour le séchage et le stockage, conservez séparément le réservoir et la pompe dans un endroit sec, à l'abri des rayons du soleil et du gel.

Après usage, nettoyez l'équipement de protection et vous-même.

Maintenance et nettoyage

Respectez les indications du chapitre « Sécurité ».

Après 50 utilisations, au moins une fois par an :

• Démontez la pompe [2] et graissez la manchette [22]. (fig. 16 -17)

• Nettoyez la buse [23] et l'élément [24] à l'eau courante, le cas échéant avec une aiguille. (fig. 18)

• Enlevez le filtre [25] entre la soupape d'arrêt [9] et la tuyauterie de pulvérisation [4] et

nettoyez-le à l'eau courante. (fig. 19)

• Graissez les joints toriques [21] et [27]. (fig. 17 et 23)

Respectez les prescriptions légales de prévention des accidents de votre pays et

contrôlez régulièrement l'appareil. S'il n'existe pas de règles particulières, nous

recommandons un

contrôle externe tous les 2 ans et un contrôle interne tous les 5

ans par un expert. Nous mettrons volontiers un plan de contrôle en allemand ou

en anglais à votre disposition.

Défauts

Utilisez uniquement des pièces de rechange et accessoires de MESTO

(vous en

trouverez quelques-unes dans le sac de pièces de rechange [3], fig. 1a et 1b).

Défaut Cause Remède

Il ne s'établit pas de pression dans l'appareil

La pompe n'est pas correctement vissée.

Visser correctement la pompe

Le joint torique [21] de la pompe est défectueux.

Remplacer le joint torique. (fig. 21)

La manchette [22] est défectueuse.

Remplacer la manchette. (fig. 21)

Page 23

Défaut Cause Remède

Du liquide sort au-dessus de la pompe.

Le disque de soupape [26] est encrassé ou défectueux.

Nettoyer le disque de soupape ou le remplacer. (fig. 20)

La buse ne pulvérise pas, la pression est cependant présente.

Le filtre [25] et / ou la buse [23] est obstrué.

Nettoyer le filtre ou / et la buse.

(fig. 18 +19)

Uniquement jet, pas de pulvérisation.

L'élément [24] manque. Insérer l'élément dans la buse.

(fig. 18)

la soupape d’arrêt souffle

trop trop.

La soupape d’arrêt [12] est défectueuse.

Remplacer la soupape d’arrêt. (fig. 22)

La soupape d'arrêt ne se ferme pas. Du liquide sort sans actionnement du levier.

Le joint torique [27] du boulon de pression n'est pas graissé. Le boulon de pression [28] ou le joint torique [27] est défectueux.

Graisser le joint torique du boulon de pression. (fig. 23) Remplacer le boulon de pression ou le joint torique. (fig. 23)

Le manomètre n’indique aucune pression du réservoir.

Le manomètre [16] est défectueux.

Sectionner les tiges (haut, bas, droite) [29]. (fig. 24) Ouvrir le diaphragme [30], dévisser le manomètre [16] avec la clé et le remplacer. (fig. 24) Placer la tête de fixation [31] (du sac de pièces de rechange [3]), déplacer à droite et insérer le diaphragme [30]. (fig. 25)

Adresse à contacter pour des informations supplémentaires → voir page de garde.

Garantie

Nous garantissons que, à partir du moment de l'achat, cet appareil ne présente pas de défaut de matériau ou de fabrication pendant une période correspondant à l'obligation légale de garantie respectivement valable (max. 3 ans). Si des défauts devaient se présenter pendant la période de garantie, MESTO ou le distributeur dans votre pays réparera l'appareil sans porter en compte de frais de matériau ni de main-d'œuvre ou (à l'appréciation de MESTO) remplacera l'appareil ou les pièces défectueuses. Dans un tel cas, nous vous prions de nous contacter au plus tôt. Vous devez conserver la facture ou le ticket de caisse concernant l'achat de l'appareil. Sont exclus de la garantie les pièces d'usure (joints d'étanchéité, joints toriques, manchette, etc.) et les défauts qui sont à mettre sur le compte d'une utilisation non conforme et d’un cas de force majeure.

Déclaration de conformité CE

Les produits des gammes FERROX 3565, 3585 et INOX 3595, 3615 sont conformes aux exigences de la directive sur les appareils à pression 97/23/CE et portent le marquage CE.

Page 24

Hartelijk gefeliciteerd

met uw nieuwe MESTO-spuit en hartelijk dank voor uw vertrouwen in ons merk. Uw tevredenheid met de producten en de service van MESTO zijn voor ons van uitermate groot belang. Wij verzoeken u om contact op te nemen, indien niet aan uw verwachtingen wordt voldaan. Ons adres staat vermeld op de titelpagina van deze gebruiksaanwijzing.

Lees de gebruiksaanwijzing aandachtig door voordat u het apparaat gebruikt.

Bewaar de gebruiksaanwijzing zorgvuldig.

Toepassing

De spuiten FERROX 3565, 3585, 3585G en INOX 3595, 3615, 3615G zijn bestemd voor het sproeien van plantenbeschermingsmiddelen inclusief onkruidverdelgers in de voorgeschreven concentraties. Neem bij iedere toepassing de aanwijzingen van de fabrikant van de gebruikte middelen in acht. De spuiten mogen uitsluitend buitenshuis worden gebruikt.

Ten het tijdstip van de productie zijn er geen schadelijke invloeden op het apparaat bekend van door het Bundesforschungsinstitut JKI goedgekeurde plantenbeschermingsmiddelen.

Ondeskundig gebruik kan tot gevaarlijk letsel leiden en schade aan het milieu

veroorzaken.

Gebruik andere middelen alleen, indien is uitgesloten dat de middelen een schadelijke uitwerking op het apparaat hebben en/of gevaar voor mens en milieu veroorzaken. Op verzoek kunt u bij ons een lijst krijgen met de in de spuit gebruikte materialen.

Niet geschikt voor

• ontbrandbare vloeistoffen met een vlampunt lager dan 55°C

• waterstofperoxide en vergelijkbare zuurstof afgevende middelen

• etsende stoffen (bepaalde desinfectie- en impregneermiddelen, zuren, logen)

• ammoniakhoudende vloeistoffen

• oplosmiddelen en oplosmiddelhoudende vloeistoffen

• taaie, kleverige of resten vormende vloeistoffen (verf, vet)

• het gebruik in levensmiddelenbereiken.

Onder geen enkele voorwaarde gebruiken

• externe drukbronnen zonder MESTO-persluchtventiel

• voor het doven van vlammen

• voor de opslag en het bewaren van vloeistoffen

• als oogdouche.

Veiligheid

nderen en jongeren zonder deskundige instructie mogen het apparaat niet

gebruiken.

Bewaar spuiten altijd kinderveilig.

Neem voorzorgsmaatregelen tegen misbruik bij het gebruik van gevaarlijke

middelen.

Spuit nooit op mensen, dieren, elektrische appa

raten en leidingen, tegen de wind in

of in waterlopen.

Page 25

Reparaties of veranderingen aan het reservoir zijn verboden.

Het veiligheidsventiel mag niet buiten werking worden gesteld.

Bij contact met waterstofperoxide en andere zuurstof afgevende midde

len met

materiaal van de spuit zijn explosieve drukstijgingen mogelijk. Nooit dergelijke

middelen vullen.

Laat beschadigde of niet werkende onderdelen onmiddellijk vervangen door onze

serviceafdeling of door onze erkende servicepartners.

Laat het app

araat niet onder druk en/of in de zon staan. Controleer of het apparaat

niet tot boven de maximale bedrijfstemperatuur wordt verwarmd. (→ tabel 1 onder).

Blaas sproeiers of ventielen nooit met de mond door.

Gebruik alleen reserveonderdelen en toebehoren van MESTO.

Voor schade doordat gebruik is gemaakt van onderdelen die niet bij MESTO

vandaan komen, kunnen wij niet aansprakelijk worden gesteld.

Draag bij de omgang met gevaarlijke stoffen geschikte veiligheidsuitrusting.

Observeer tijdens het p

ompen altijd de manometer, om de max. sproeidruk

(→ tabel 1 onder) niet te overschrijden.

Voor het vullen, na het gebruik en voor onderhoudswerkzaamheden de restdruk in

het reservoir volledig afbouwen (→ hoofdstuk "Na gebruik", punt 1).

Meegeleverd

Reservoir [1] met pomp [2] en reserveonderdelenzak [3] sproeileiding [4], gebruiksaanwijzing [5], draagriem [6], sproeibuis [7], pomphouder [8] (afb. 1a c.q. 1b)

U vindt de in de tekst genoemde afbeelding in de voorste uitklapbare pagina’s 3 – 5 van

deze gebruiksaanwijzing.

Technische specificaties

Apparatenfamilie FERROX INOX Type 3565 3585 3595 3615

Max. vulhoeveelheid 5 l 10 l 5 l 10 l Totale inhoud 9 l 13 l 9 l 13 l Max. sproeidruk 6 bar Max. bedrijfstemperatuur 50 °C Leeg gewicht 4,7 kg 5,2 kg 4,2 kg 4,7 kg Materiaal reservoir Staal met polyesterafwerking roestvrij staal Wijze van dragen Schouder Rug Schouder Rug Technische resthoeveelheid

0,03 l

Max. volumestroom 4,5 l/min Terugstootkracht < 5 N

Tabel 1

Page 26

Monteren

1. Bevestig de draagriem(en) [6] en de pomphouder [8] aan het reservoir [1]. (afb. 2a +2b)

2. Schroef de sproeileiding [4] stevig in de uitlaatopening [10]. (afb. 3).

Let op de positie van de aansluitstomp om de vergrendeling erin te kunnen schuiven.

3. Schuif de vergrendeling [11] erin. (afb. 3).

► De vergrendeling klemt en de sproeileiding is tegen uitdraaien uit het reservoir

beveiligd.

4. Draai de sproeibuis [7] op het uitzetventiel [9] (afb. 3).

Controleren

Zichtcontrole: Zijn reservoir [1], pomp [2], sproeileiding [4] met uitzetventiel [9],

manometer [16 en 19] en sproeibuis [7] onbeschadigd? (afb. 1, 11, 15)

Let in het bijzonder op de verbindingen tussen reservoir – sproeileiding en sproeileiding –

uitzetventiel, alsmede de toestand van de pompschroefdraad en de sproeileiding.

Afdichting: Pomp het lege apparaat op tot 2 bar

► De druk mag binnen 30 minuten niet meer dan 0,5 bar dalen.

Functie: Trek de rode knop van het veiligheidsventiel [12] uit. (afb. 4).

► De druk moet verdwijnen.

Bedien het uitzetventiel [9] (afb. 15).

► Het uitzetventiel moet openen en sluiten.

Voorbereiden

Neem de aanwijzingen in het hoofdstuk "Veiligheid" in acht.

1. Trek de rode knop van het veiligheidsventiel [12] zolang omhoog, tot alle druk uit het reservoir is verdwenen. (afb. 4).

2. Druk de pomphandgreep [13] naar onderen en draai deze in tegenwijzerrichting. ► De pomphandgreep is vergrendeld. (afb. 5).

3. Schroef de pomp [2] uit het reservoir [1]. (afb. 6).

Om de pomp [2] schoon te bewaren, adviseren wij deze in de pomphouder [8] te hangen. (afb. 7).

Advies voor het mengen van de sproeivloeistof in het apparaat of het voormengen in een extern reservoir: vul het reservoir tot 1/3 met water, voeg dan het sproeimiddel toe en vul de rest met water.

4. Vul de sproeivloeistof in het reservoir [1] (afb. 7).

5. Controleer de vulhoogte via het kijkglaasje [15] van het uitzetventiel [9]. (afb. 8).

Het apparaat mag niet onder druk staan.

Geleid het uitzetventiel [9] met ingedrukte hefboom meerdere malen van boven naar beneden langs het reservoir [1] (de vloeistofspiegel in de slang en het reservoir passen zich op elkaar aan). De in het kijkglaasje [15] zichtbare vloeistofspiegel komt overeen met de vulhoogte in het reservoir, die op de schaalverdeling [14] kan worden afgelezen. (afb. 8).

6. Schroef de pomp [2] in het reservoir [1]. (afb. 9).

7. Zwenk de pomphouder [8] naar binnen. (afb. 9).

Page 27

Zonder perslucht-vulventiel

8. Druk de pomphandgreep [13] naar onderen en draai deze in wijzerrichting. ► De pomphandgreep is ontgrendeld. (afb. 10).

9. Pomp het reservoir [1] op tot de gewenste druk (→ tabel 2) (afb. 11).

De max. druk mag niet hoger zijn dan 6 bar (rode streep op de manometer [16], afb.

11). Indien de maximale druk wordt overschreden, wordt het veiligheidsventiel geactiveerd. Dit zorgt ervoor dat de overdruk verdwijnt.

10. Druk de pomphandgreep [13] naar onderen en draai deze in tegenwijzerrichting. ► De pomphandgreep is vergrendeld. (afb. 5).

Met perslucht-vulventiel (optie)

8. Steek de persluchtslang [17] op het perslucht-vulventiel [18]. (afb. 12). ► Er wordt druk opgebouwd (max. 6 bar).

Let erop dat de voordruk niet hoger dan 15 bar is.

9. Nadat de gewenste druk opgebouwd is (→ tabel 2), verwijdert u de persluchtslang [17].

Sproeien

Neem de aanwijzingen in het hoofdstuk "Veiligheid" in acht. Gebruik het apparaat alleen rechtop staand of hangend. Voorkom wegdrijven van sproeidruppeltjes naar niet te behandelen oppervlakken. Neem de voorschriften van de fabrikant van de middelen in acht.

1. Hang het apparaat over de schouder, c.q. hang het op de rug. (afb. 13 en 14).

Om het nadruppelen te voorkomen, moet u tijdens het voor het eerst sproeien de

sproeibuis omhoog houden en het uitzetventiel bedienen tot er geen met lucht vermengde vloeistof meer uitkomt.

2. Bedien het uitzetventiel [9] (afb. 15).

► Het sproeien begint.

De drukregeling niet instelbaar op het uitzetventiel

(apparaat types 3565, 3585, 3595, 3615)

3. Neem de optimale sproeidruk in acht (→ tabel 2) op de manometer [16].

Sproeidruk Sproeihoeveelheid bij holle kegelsproeier

1,5 bar 0,49 l/min 2,0 bar 0,56 l/min 3,0 bar 0,69 l/min

Tabel 2. Afhankelijkheid: sproeihoeveelheid – sproeidruk

4. Als de sproeidruk meer dan 0,5 bar ten opzichte van de optimale druk daalt, moet u opnieuw pompen.

De drukregeling instelbaar op het uitzetventiel

(apparaat types 3585G, 3615G)

3. Draai aan het rode instelwieltje "DOSICONTROL" [20] (afb. 15) ("+" druk hoger, "–" druk lager) en stel de optimale sproeidruk in. (→Tabel 2 boven).

4. Controleer de sproeidruk op de manometer [19] (afb. 15), event. bijregelen.

5. Wanneer de druk niet meer kan worden bijgeregeld, moet u opnieuw pompen.

Als er met lucht vermengde vloeistof uit de sproeier komt, is het reservoir leeg.

Page 28

Na het gebruik

Neem de aanwijzingen in het hoofdstuk "Veiligheid" in acht.

1. Trek de rode knop van het veiligheidsventiel [12] zolang omhoog, tot alle druk uit het reservoir is verdwenen. (afb. 4).

2. Vergrendel de pomphandgreep [13]. (afb. 5).

3. Schroef de pomp [2] uit het reservoir [1]. (afb. 6).

4. Verdun de resterende hoeveelheid tweemaal achter elkaar steeds met een 1/2 liter water en sproei deze vloeistof op de behandelde oppervlakte.

Verzamel de resterende hoeveelheid en voer deze volgens de geldende

voorschrift

en en regels als afval af. Neem de voorschriften van de fabrikant van de

middelen in acht.

5. Veeg het apparaat met een vochtige doek schoon.

6. Voor het drogen en opslaan moet u het reservoir en de pomp van elkaar gescheiden in een droge, tegen zonnestralen beschermde en vorstvrije omgeving bewaren.

Maak na het gebruik de beschermingsuitrusting en uzelf schoon.

Onderhoud

Neem de aanwijzingen in het hoofdstuk "Veiligheid" in acht.

Na 50-malig gebruik, echter minstens eenmaal per jaar:

• Demonteer de pomp [2] en vet de manchet [22] in. (afb. 16 -17)

• Maak de sproeier [23] en het element [24] onder stromend water, event. met behulp van

een naald, schoon. (afb. 18).

• Verwijder het filter [25] tussen uitzetventiel [9] en sproeileiding [4] en maak deze onder

stromend water schoon. (afb. 19).

• Smeer de O-ringen [21] en [27] met vet (afb. 17 en 23).

Neem de voorschriften ter voorkoming van ongevallen in acht en controleer het

apparaat regelmatig.

Als er geen speciale regels gelden, adviseren wij om de buitenkant elk

e twee jaar

en de binnenkant elke vijf jaar door een deskundige te laten controleren.

Graag stellen wij een keuringsoverzicht in Duits of Engels beschikbaar.

Storingen

Maak alleen gebruik van reserveonderdelen en toebehoren van MESTO

(enkele daarvan zitten in de reserveonderdelenzak [3], afb. 1a c.q. 1b).

Storing Oorzaak Oplossing

Er wordt geen druk in het apparaat opgebouwd

Pomp is niet vastgedraaid. Pomp goed vastdraaien O-ring [21] op de pomp defect O-ring vervangen. (afb. 21).

Manchet [22] defect Manchet vervangen. (afb. 21).

Page 29

Storing Oorzaak Oplossing

Er komt vloeistof boven uit de pomp.

Ventielschijf [26] vuil of defect. Ventielring schoonmaken of

vervangen. (afb. 20).

De sproeier sproeit niet, er is echter druk beschikbaar.

Filter [25] of / en sproeiers [23] verstopt.

Filter en/of sproeier schoonmaken. (afb. 18 +19)

Alleen maar een straal, geen verstuiving.

Element [24] ontbreekt. Element in de sproeier

plaatsen. (afb. 18).

veiligheidsventiel blaast te vroeg af.

Veiligheidsventiel [12] defect Veiligheidsventiel vervangen.

(afb. 22).

Het uitzetventiel sluit niet. Zonder dat de hefboom wordt bediend, komt er vloeistof naar buiten.

O-ring [27] van de drukpen is niet ingevet/gesmeerd. Drukpen [28] of O-ring [27] is defect

O-ring van de drukpen schoonmaken. (afb. 23). Drukpen of O-ring vervangen. (afb. 23).

Manometer geeft geen reservoirdruk aan.

Manometer [16] defect. Verbindingsstukken (boven,

onder, rechts) [29] doorbreken. (Afb. 24) Afschermplaat [30] openklappen. Manometer [16] met sleutel eruitdraaien en vervangen. (afb. 24). Bevestigingsknop[31] (uit de zak met reserveonderdelen [3]) inzetten, naar rechts verschuiven en afschermplaat [30] insteken. (afb. 25).

Contactadres voor aanvullende informatie → zie titelpagina.

Garantie

Wij garanderen dat vanaf het tijdstip dat het apparaat nieuw is gekocht gedurende een periode die gelijk is aan de desbetreffende geldende wettelijke garantieverplichtingen (max. 3 jaar) dit apparaat geen materiaal- en fabricagefouten heeft. Indien binnen de garantieperiode gebreken worden geconstateerd, zal MESTO of de distributeur in uw land zonder berekening van arbeidsloon en materiaalkosten het apparaat repareren (volgens de inzichten van MESTO) het apparaat zelf of defecte onderdelen vervangen. Wij verzoeken u om in dergelijke gevallen contact met ons op te nemen. Wij verzoeken u de rekening of de kassabon met betrekking tot de aankoop van het apparaat te overleggen. Uitgezonderd van garantie zijn de aan slijtage onderhevige onderdelen (pakkingen, O-ringen, manchet enz.) en defecten, die op grond van ondeskundig gebruik en calamiteiten zijn ontstaan.

CE-conformiteitsverklaring

Producten van de serie FERROX 3565, 3585 en INOX 3595, 3615 voldoen aan de eisen van de richtlijn voor drukapparaten 97/23/EG en zijn voorzien van de CE-markering.

Page 30

Enhorabuena

por haber adquirido el nuevo pulverizador MESTO y gracias por la confianza depositada en nuestra marca. Su satisfacción con los productos y los servicios que MESTO le ofrece es muy importante para nosotros. Le rogamos que se ponga en contacto con nosotros en caso de que sus expectativas no se vean cumplidas. Encontrará nuestra dirección en la página de la portada de estas instrucciones de uso.

Lea las instrucciones de uso antes de la utilización del aparato.

Guarde adecuadamente dichas instrucciones de uso.

Utilización

Los pulverizadores FERROX 3565, 3585, 3585G e INOX 3595, 3615, 3615G han sido diseñados para la pulverización de productos fitosanitarios, incluyendo herbicidas en las concentraciones prescritas. Cada vez que vaya a utilizarse, tenga en cuenta las indicaciones del fabricante de los productos. Los pulverizadores sólo deberán utilizarse en el exterior.

En el momento de la fabricación no se conocieron efectos dañinos sobre el aparato de los productos pesticidas autorizados por el Instituto Julius Kühn (JKI).

Una utilización inadecuada puede ocasionar lesiones y daños medioambientales

graves.

Utilice otros productos sólo cuando se garantice que no existen efectos dañinos sobre el aparato o peligro para las personas y para el medio ambiente. Si lo desea, podrá solicitarnos una lista de los materiales utilizados en el pulverizador.

No adecuado para

• líquidos inflamables con un punto de inflamación inferior a 55 ºC

• peróxido de hidrógeno y productos con una liberación similar de oxígeno

• sustancias corrosivas (determinados productos de desinfección y de impregnación,

ácidos, lejías)

• líquidos con amoníaco

• disolventes y líquidos con disolventes

• líquidos viscosos, adhesivos o que dejen restos (pinturas, grasas)

• el uso en el sector de la alimentación.

No utilizar bajo ninguna circunstancia

• fuentes de presión ajenas sin la válvula de relleno de aire comprimido MESTO

• para chamuscar

• para almacenar y guardar líquidos

• para lavarse los ojos.

Seguridad

El aparato no de

be ser utilizado por niños o adolescentes, que no hayan recibido

una formación técnica.

Mantenga los pulverizadores fuera del alcance de los niños.

Tome las precauciones necesarias contra un uso indebido en caso de productos

peligrosos.

Page 31

No pulverice

nunca sobre personas, animales, aparatos y cables eléctricos, a

contraviento o a las aguas.

No se autoriza la realización de reparaciones o modificaciones en el depósito.

La válvula de seguridad no debe anularse.

En caso de que los materiales del

pulverizador entren en contacto con peróxido de

hidrógeno y productos con una liberación similar de oxígeno, pueden producirse

aumentos de presión como una explosión. No utilice nunca este tipo de productos.

Las piezas dañadas o que no funcionen deberá

n sustituirse de inmediato por nuestro

Servicio Técnico o por un centro de servicio técnico autorizado por nosotros.

No deje el aparato bajo presión ni bajo el sol. Asegúrese de que el aparato no se

caliente por encima de la temperatura máxima de funcionamiento. (→Tabla 1 abajo).

No purgue nunca las toberas o las válvulas soplando con la boca.

Utilice sólo piezas de repuesto y accesorios de MESTO.

No nos haremos responsables de ningún daño causado por la utilización de piezas ajenas.

Durante la

manipulación de sustancias peligrosas, utilice el equipo de protección

individual correspondiente.

Durante el bombeado, tenga en cuenta el manómetro para no sobrepasar la

presión máx. de pulverización (→ Tabla 1 abajo).

Despresurice el depósito comple

tamente antes del llenado, después de la

utilización y antes de realizar los trabajos de mantenimiento (

→ Capítulo "Después

de la utilización", punto 1).

Volumen de suministro

Depósito [1], con bomba [2] y bolsa de piezas de repuesto [3], conducto de inyección [4], instrucciones de uso [5], correa de transporte [6], tubo de inyección [7], soporte de la bomba [8] (Fig. 1a ó 1b)

Encontrará las figuras mencionadas en el texto en las primeras páginas desplegables

3 a 5 de estas instrucciones de uso.

Datos técnicos

Familia de aparatos FERROX INOX Tipo 3565 3585 3595 3615

Cantidad máx. llenado 5 l 10 l 5 l 10 l Volumen total 9 l 13 l 9 l 13 l Presión máx. de pulverización 6 bares

Temperatura máx. de

funcionamiento

50 °C

Peso en vacío 4,7 kg 5,2 kg 4,2 kg 4,7 kg Material del depósito Acero con revestimiento de

poliéster

Acero inoxidable

Modo de transporte Hombro Espalda Hombro Espalda Cantidad residual técnica 0,03 l Caudal máx. 4,5 l/min Fuerza de retorno < 5 N

Tabla 1

Page 32

Ensamblaje

1. Fije la(s) correa(s) de transporte [6] y el soporte de la bomba [8] en el depósito [1]. (Fig. 2a + 2b)

2. Enrosque el conducto de inyección [4] en la abertura de salidaº[10]. (Fig. 3)

Tenga en cuenta la posición de la pieza de conexión para poder insertar el mecanismo de bloqueo.

3. Inserte el mecanismo de bloqueo [11]. (Fig.º3)

► El cierre se bloquea y el conducto de inyección queda asegurado para evitar que se

desenrosque del depósito.

4. Atornille el tubo de inyección [7] en la válvula de desconexión [9]. (Fig. 3)

Comprobación

Control visual: ¿Se ha dañado el depósito [1], la bomba [2], el conducto de inyección [4] con

válvula de desconexión [9], el manómetro [16 y 19] y el tubo de inyección [7]? (Fig. 1, 11, 15)

Preste especial atención a las conexiones entre el depósito y el conducto de inyección y entre el conducto de inyección y la válvula de desconexión, así como al estado de la rosca de la bomba y el conducto de pulverización.

Estanqueidad: Infle el aparato vacío hasta una presión de 2 bares.

► La presión no deberá bajar más de 0,5 bares en un período de 30 minutos.

Función: Tire del botón rojo de la válvula de seguridad [12]. (Fig. 4)

► La presión tiene que escapar.

Accione la válvula de desconexión [9]. (Fig. 15)

► La válvula de desconexión tiene que abrir y cerrar.

Preparación

Tenga en cuenta las indicaciones del capítulo "Seguridad".

1. Tire hacia arriba del botón rojo de la válvula de seguridad [12] hasta que el depósito se

haya despresurizado. (Fig. 4)

2. Presione el asidero de la bomba [13] hacia abajo y gírelo en sentido contrario de las agujas del reloj. ► El asidero de la bomba está bloqueado. (Fig. 5)

3. Desenrosque la bomba [2] del depósito [1]. (Fig. 6)

Para mantenerla libre de suciedad, recomendamos colocar la bomba [2] en el soporte

de la bomba [8]. (Fig. 7)

Recomendaciones para mezclar el líquido a pulverizar en el aparato o para

premezclarlo en un depósito externo: Llene 1/3 de agua, a continuación, agregue el producto a pulverizar y complete el llenado con agua.

4. Vierta el líquido a pulverizar en el depósito [1]. (Fig. 7)

5. Controle la altura de llenado a través de la mirilla [15] de la válvula de desconexión [9]. (Fig. 8)

El aparato debe estar completamente despresurizado.

Desplace la válvula de desconexión [9] varias veces de arriba a abajo en el depósito

[1] (se equilibra el nivel del líquido en el conducto de la manguera y en el depósito). El nivel del líquido visible en la mirilla [15] se corresponde con la altura de llenado en el depósito, la que podrá consultar en la escala [14]. (Fig. 8)

6. Enrosque la bomba [2] en el depósito [1]. (Fig. 9)

7. Gire el soporte de la bomba [8] hacia dentro. (Fig. 9)

Page 33

Válvula de llenado sin aire comprimido

8. Presione el asidero de la bomba [13] hacia abajo y gírelo en el mismo sentido que las agujas del reloj. ► El asidero de la bomba está desbloqueado. (Fig. 10)

9. Genere la presión deseada (→ Tabla 2) en el depósito (Fig.º 11).

La presión máxima no debería superar los 6 bares (raya roja en el manómetro [16], Fig. 11).

En caso de que se sobrepase la presión máx. la válvula de seguridad reacciona y elimina la presión excesiva.

10. Presione el asidero de la bomba [13] hacia abajo y gírelo en sentido contrario de las agujas del reloj. ► El asidero de la bomba está bloqueado. (Fig. 5)

Válvula de llenado para el aire comprimido (opcional)

8. Inserte la manguera de aire comprimido [17] en la válvula de llenado para aire comprimido [18]. (Fig. 12) ► Se genera la presión (máx. 6 bares).

Tenga en cuenta que la presión previa no debe superar los 15 bares.

9. Una vez alcanzada la presión deseada, (→ Tabla 2), retire la manguera de aire comprimido [17].

Pulverización

Tenga en cuenta las indicaciones del capítulo "Seguridad". El aparato sólo deberá funcionar en posición vertical o suspendido en vertical. Evite que las gotas de pulverización caigan en superficies que no tengan que tratarse. ¡Tenga en cuenta las prescripciones del fabricante del producto!

1. Cuélguese el aparato al hombro o colóqueselo sobre la espalda. (Fig. 13 ó 14)

Para evitar el goteo, mantenga hacia arriba el tubo de inyección durante la primera

pulverización y accione la válvula de desconexión hasta que por la tobera ya no salga líquido mezclado con aire.

2. Accione la válvula de desconexión [9]. (Fig. 15)

► La pulverización comienza.

Regulación de presión no ajustable en la válvula de desconexión

(Tipos 3565, 3585, 3595, 3615)

3. Tenga en cuenta la presión óptima de pulverización (→ Tabla 2) del manómetro [16].

Presión de pulverización Cantidad de pulverización con tobera cónica hueca

1,5 bares 0,49 l/min 2,0 bares 0,56 l/min 3,0 bares 0,69 l/min

Tabla 2. Dependencia : Cantidad de pulverización – presión de pulverización

4. En caso de que la presión de pulverización descienda más de 0,5 bares de la presión óptima, vuelva a bombear.

Regulación de presión ajustable en la válvula de desconexión

(Tipos 3585G, 3615G)

3. Gire la rueda roja de ajuste "DOSICONTROL" [20] (Fig. 15) ("+" aumento de presión, "–" descenso de presión) y ajuste la presión de pulverización óptima. (→ Tabla 2 arriba).

4. Tenga en cuenta la presión de pulverización en el manómetro [19] (Fig. 15), en caso necesario, vuelva a regularla.

Page 34

5. En caso de que la presión ya no se pueda volver a regular, vuelva a bombear.

Si por la tobera sale líquido mezclado con aire, el depósito está vacío.

Después de la utilización

Tenga en cuenta las indicaciones del capítulo "Seguridad".

1. Tire hacia arriba del botón rojo de la válvula de seguridad [12] hasta que el depósito se haya despresurizado. (Fig. 4)

2. Bloquee el asidero de la bomba [13]. (Fig. 5)

3. Desenrosque la bomba [2] del depósito [1]. (Fig. 6)

4. Diluya la cantidad residual dos veces seguidas con ½ litro de agua respectivamente y pulverice este líquido sobre la superficie que va a tratar.

Recoja y elimine la cantidad r

esidual de acuerdo con la legislación, las prescripciones y

las normas aplicables. ¡Tenga en cuenta las prescripciones del fabricante del producto!

5. Limpie el aparato con un paño húmedo.

6. Para secarlo y almacenarlo, guarde el depósito y la bomba por separado en un entorno seco, protegido de los rayos de sol y de las heladas.

Después de la utilización, limpie el equipo de protección individual y lávese.

Mantenimiento y cuidados

Tenga en cuenta las indicaciones del capítulo "Seguridad".

Después de 50 utilizaciones, al menos una vez al año:

• Desmonte la bomba [2] y engrase el manguito [22]. (Fig. 16 -17)

• Lave la tobera [23] y el inserto [24] debajo del agua corriente, en caso necesario, utilice

un alfiler. (Fig. 18)

• Extraiga el filtro [25] que se encuentra entre la válvula de desconexión [9] y el conducto

de inyección [4] y lávelo debajo del agua corriente. (Fig. 19)

• Engrase los anillos tóricos [21] y [27]. (Fig. 17 ó 23)

Respete las prescripciones de prevención de accidentes nacionales y compruebe

el apa

rato regularmente. En caso de que no hubiese una normativa especial,

recomendamos que un experto realice una comprobación externa cada 2 años y

una interna cada 5. Estaremos encantados de poner a su disposición un plan de

comprobación en alemán o inglés.

Averías

Utilice sólo piezas de repuesto y accesorios de MESTO (encontrará algunas en la

bolsa de piezas de repuesto [3], fig. 1a ó 1b).

Fallo Causa Solución

En el aparato no se genera presión

La bomba no enroscada correctamente.

Enrosque la bomba correctamente

Anillo tórico [21] en la bomba defectuoso.

Sustituya el anillo tórico. (Fig. 21)

Manguito [22] defectuoso. Sustituya el manguito. (Fig. 21)

Page 35

Fallo Causa Solución

El líquido sale por la parte superior de la bomba.

Disco de válvula [26] sucio o defectuoso.

Limpie o sustituya el disco de válvula. (Fig. 20)

La tobera no pulveriza, sin embargo existe presión.

El filtro [25] y / o la tobera [23] están obstruidos.

Limpie el filtro y/o la tobera. (fig. 18 +19)

Sólo chorro, sin pulverización.

Falta inserto [24]. Introduzca el inserto en la

tobera. (Fig. 18)

La válvula de seguridad se descarga demasiado pronto.

Válvula de seguridad [12] defectuosa.

Sustituir la válvula de seguridad. (Fig. 22)

La válvula de desconexión no se cierra. Sale líquido sin accionar la palanca.

Anillo tórico [27] del perno de presión no engrasado. Perno de presión [28] o anillo tórico [27] defectuosos.

Engrase el anillo tórico del perno de presión. (Fig. 23) Sustituya el perno de presión o el anillo tórico. (Fig. 23)

El manómetro no indica presión en el depósito.

Manómetro [16] defectuoso. Separar los elementos de unión

(superior, inferior, derecho) [29]. (Fig. 24). Destapar el diafragma [30], desenroscar el manómetro [16] con una llave y cambiarlo. (Fig. 24). Colocar el botón de sujeción [31] (de la bolsa de piezas de repuesto), desplazar hacia la derecha e insertar el diafragma [30]. (Fig. 25)

Dirección de contacto para mayor información → véase la página de título.

Garantía

Garantizamos que desde la primera adquisición y durante el periodo de la correspondiente obligación de garantía legal (máx. 3 años), este aparato no presentará errores de material ni de procesamiento. En caso de que se detectaran errores durante el tiempo de garantía, MESTO o el distribuidor de su país repararán el aparato o (a juicio de MESTO) lo sustituirán completamente o las piezas dañadas, sin cobrar los gastos de trabajo y de materiales. En tal caso, rogamos que se pongan en contacto inmediatamente con nosotros. Necesitaremos la factura o el tiquet de compra del aparato. Se excluyen de la garantía las piezas de desgaste (juntas, anillos tóricos, manguito, etc.) y defectos que se hayan producido por una utilización inadecuada o en caso de fuerza mayor.

Declaración de conformidad CE

Los productos de las líneas FERROX 3565, 3585, así como INOX 3595, 3615 cumplen con las exigencias de la Directiva de aparatos a presión CE97/23 y llevan el distintivo CE.

Page 36

Congratulazioni

per l'acquisto del vostro nuovo spruzzatore MESTO e molte grazie per la fiducia ripostaci per la nostra marca. Diamo molta importanza alla vostra soddisfazione con i prodotti e il servizio della MESTO. Qualora non fossero soddisfatte le vostre aspettative, vi preghiamo di informarci in merito. Il nostro indirizzo si trova sulla prima pagina delle presenti istruzioni per l'uso.

Leggere attentamente le presenti istruzioni per l'uso prima di utilizzare

l'apparecchio! Conservare accuratamente le istruzioni per l'uso.

Applicazione

Gli spruzzatori FERROX 3565, 3585, 3585G e INOX 3595, 3615, 3615G sono stabiliti per spruzzare fitofarmaci, inclusi diserbanti nelle concentrazioni prescritte. Prima di ogni applicazione si raccomanda di osservare scrupolosamente le informazioni fornite dal produttore della sostanza utilizzata. Gli spruzzatori possono essere utilizzati esclusivamente all'aperto.

Al momento della fabbricazione all'istituto federale di ricerche Julius Kühn-Institut (JKI) non erano noti alcuni influssi dannosi all'apparecchio.

Un impiego non appropriato può avere per conseguenza pericolose lesioni e

danni ambientali.

Utilizzare altre sostanze solamente nella certezza assoluta di escludere qualsiasi influsso dannoso all'apparecchio e qualsiasi genere di pericolo per l'uomo e l'ambiente. Su richiesta possiamo inviarvi un elenco degli agenti utilizzati nello spruzzatore.

Non adatto per

• liquidi infiammabili con un grado di combustione inferiore a 55 °C

• perossido di idrogeno e altre sostanze liberanti ossigeno

• sostanze caustiche (determinanti disinfettanti e impregnanti, acidi, liscivie)

• liquidi contenenti ammoniaca

• solventi e liquidi contenenti solventi

• liquidi viscosi, collosi o formanti residui (vernici, grassi)

• impiego nel settore dei generi alimentari.

Non utilizzare in nessun caso

• fonti di pressione esterne senza utilizzare la valvola d'alimentazione dell'aria compressa

MESTO

• per lo spegnimento di fiamme

• per l'immagazzinamento e la conservazione di liquidi

• per sciacquarsi gli occhi.

Sicurezza

I bambini e adolescenti

non sufficientemente istruiti non possono utilizzare

l'apparecchio.

Conservare gli spruzzatori al di fuori della portata dei bambini.

Sono da adottare misure opportune per prevenire un utilizzo abusivo delle sostanze

pericolose.

Non spruzzare mai le

sostanze su esseri umani, animali, apparecchiature elettriche

e conduttori, in controvento o nelle acque freatiche.

Page 37

Non è consentito effettuare riparazioni o trasformazioni del serbatoio.

Non rendere inefficace la valvola di sicurezza.

In caso di

un contatto con perossido di idrogeno e altre sostanze liberanti ossigeno

con i materiali dello spruzzatore non sono da escludere aumenti di pressione di

natura esplosiva. Non riempire mai tali sostanze.

Si raccomanda di lasciar sostituire immediatamen

te i componenti danneggiati o non

più funzionanti da parte del nostro servizio assistenziale o da partner di servizio da

noi autorizzati.

Non lasciare l'apparecchio sotto pressione e/oppure sotto la diretta esposizione ai

raggi solari. Accertarsi di non

surriscaldare l'apparecchio oltre la massima

temperatura di esercizio consentita. (→ Tabella 1 sotto).

Non soffiare in nessun caso gli ugelli o le valvole con la bocca.

Utilizzare esclusivamente pezzi di ricambio e accessori della MESTO.

Per danni attribuibili all'utilizzo di pezzi di fabbricazione altrui non ci potremo

assumere sue responsabilità.

Durante la manipolazione con sostanze pericolose si raccomanda di portare degli

indumenti di protezione adeguati.

Durante le fasi di pompaggio si raccomanda di osservare costantemente il

manometro per evitare di superare la pressi

one di spruzzatura max.

(Tabella → 1 sotto).

Scaricare completamente la pressione residua del serbatoio prima del riempimento,

dopo l'uso e dopo l'esecuzione dei lavori di manutenzione (→ capitolo "Dopo l'uso

punto 1).

Dotazione

Serbatoio [1] con pompa [2] e sacchetto ricambi [3], condotta di spruzzatura [4], istruzioni per l'uso [5], tracolla [6], lancia di spruzzatura [7], supporto pompa [8] (fig. 1a risp. 1b).

Le figure menzionate nel testo riportato sulle copertine anteriori sono da apprendere alle pagine 3 – 5 delle presenti istruzioni per l'uso.

Dati tecnici

Famiglia di apparecchi FERROX INOX Tipo 3565 3585 3595 3615

Quantità riempita max. 5 l 10 l 5 l 10 l Capacità totale 9 l 13 l 9 l 13 l Versione di spruzzatura max. 6 bar Temperatura d’esercizio max. 50 °C Peso a vuoto 4,7 kg 5,2 kg 4,2 kg 4,7 kg Materiale del serbatoio Acciaio rivestito di poliestere Acciaio legato Modalità di trasporto Spalla Dorso Spalla Dorso Quantitativi di residui tecnici 0,03 l Flusso volumetrico max. 4,5 l/min Forza repulsiva < 5 N

Tabella 1

Page 38

Assemblaggio

1. Fissare la/le cinghia/e a tracolla [6] e il supporto della pompa [8] al serbatoio [1]. (fig. 2a + 2b)

2. Avvitare strettamente la condotta di spruzzatura [4] nell'apertura di scarico [10]. (fig. 3)

Osservare la posizione del raccordo, per poter spingere dentro il bloccaggio.

3. Spingere dentro il bloccaggio [11]. (fig. 3)

► Il bloccaggio si incastra e la condotta di spruzzatura è protetta contro lo svitamento

dal serbatoio.

4. Avvitare la lancia di spruzzatura [7] sulla valvola d'arresto [9]. (fig. 3)

Controllo

Controllo visivo: il serbatoio [1], la pompa [2], la condotta di spruzzatura [4] e la valvola

d'arresto [9], il manometro [16 e 19] e la lancia di spruzzatura [7] sono intatti? (fig. 1, 11, 15)

Osservare in particolare le connessioni tra il serbatoio – condotta di spruzzatura e la condotta di spruzzatura – valvola d'arresto, nonché le condizioni del filetto della pompa e della condotta di spruzzatura.

Ermeticità: Alimentare l'apparecchio vuoto con una pressione di 2 bar attraverso la pompa.

► Entro i prossimi 30 min. la pressione non deve mostrare una caduta di oltre 0,5 bar.

Funzione: Estrarre la manopola rossa della valvola di sicurezza [12]. (fig. 4)

► La pressione deve scaricarsi.

Attivare la valvola d'arresto [9]. (fig. 15)

► La valvola d'arresto deve aprire e chiudere.

Preparativi

Osservare le avvertenze riportate nel capitolo "Sicurezza".

1. Estrarre verso l'alto la manopola della valvola di sicurezza [12] finché viene

completamente depressurizzato il serbatoio. (fig. 4)

2. Premere verso il basso la manopola della pompa [13] e girarla quindi in senso antiorario. ► La manopola della pompa è bloccata. (fig. 5)

3. Svitare la pompa [2] dal serbatoio [1]. (fig. 6)

Per una conservazione pulita, consigliamo di fissare la pompa [2] nel supporto della

pompa [8]. (fig. 7)

Raccomandazione per la miscelazione del fluido da spruzzare nell'apparecchio oppure

per la pre-miscelazione in un contenitore esterno: Riempire 1/3 d'acqua, aggiungere successivamente il fluido da spruzzare e riempire la rimanenza d'acqua.

4. Riempire il fluido da spruzzare nel serbatoio [1]. (fig. 7)

5. Controllare il livello di riempimento nell'oblò di controllo [15] della valvola d'arresto [9]. (fig. 8)

L'apparecchio deve essere completamente depressurizzato.

Condurre la valvola d'arresto [9] parecchie volte nel serbatoio [1] dall'alto verso il

basso, mantenendo premuta la leva (i livelli di fluido nella condotta flessibile e nel serbatoio si compensano). Il livello di liquido visibile nell'oblò di controllo [15] corrisponde poi al livello di riempimento del serbatoio, leggibile sulla scala [14]. (fig. 8)

6. Avvitare la pompa [2] nel serbatoio [1]. (fig. 9)

7. Orientare verso l'interno il supporto della pompa [8]. (fig. 9)

Page 39

Valvola di riempimento senza aria compressa

8. Premere verso il basso la manopola della pompa [13] e girarla quindi in senso orario. ► La manopola della pompa è sbloccata. (fig. 10)

9. Produrre la pressione desiderata (→ tabella 2) nel serbatoio [1] (fig. 11).

La pressione massima non dovrebbe superare 6 bar (trattino rosso sul manometro [16],

fig. 11). In caso di un superamento della pressione massima, si attiva la valvola di sicurezza, che scarica di conseguenza la pressione in eccesso.

10. Premere verso il basso la manopola della pompa [13] e girarla quindi in senso antiorario. ► La manopola della pompa è bloccata. (fig. 5)

Valvola di riempimento con aria compressa (opzionale)

8. Applicare il tubo flessibile dell'aria compressa [17] sulla valvola di riempimento dell'aria compressa [18]. (fig. 12) ► Viene generata pressione (max. 6 bar).

Accertarsi che la pressione in entrata non superi 15 bar.

9. Una volta generata la pressione desiderata (→ tabella 2), rimuovere il tubo flessibile dell'aria compressa [17].

Spruzzatura

Osservare le avvertenze riportate nel capitolo "Sicurezza". Utilizzare l'apparecchio

solo in perpendicolare ovvero sospesa in posizione verticale

scoscesa.

Evitare di disperdere goccioline di spruzzatura su superfici da non

trattare. Osservare le prescrizioni fornite dal produttore della sostanza utilizzata!

1. Fissare l'apparecchio sulla spalla ovvero sul dorso. (fig. 13 risp. 14)

Per evitare uno sgocciolamento successivo, durante la prima spruzzatura, si

raccomanda di mantenere la lancia di spruzzatura verso l'alto e attivare la valvola d'arresto finché dall’ugello non si nota più nessuna fuoriuscita di aria mischiata con liquido.

2. Attivare la valvola d'arresto [9]. (fig. 15)

► A questo punto inizia la spruzzatura.

Regolazione di pressione non possibile nella valvola d'arresto

(apparecchi tipo 3565, 3585, 3595, 3615)

3. Accertarsi di regolare una pressione di spruzzatura ottimale (→ tabella 2) con l'ausilio del manometro [16].

Pressione di spruzzatura Portata di spruzzatura nell’ugello conico cavo

1,5 bar 0,49 l/min 2,0 bar 0,56 l/min 3,0 bar 0,69 l/min

Tabella 2. Dipendenza: Quantità spruzzata – pressione di spruzzatura

4. In caso di una caduta della pressione di spruzzatura di oltre 0,5 bar rispetto al valore ottimale, occorre rialimentare con la pompa.

Regolazione di pressione possibile nella valvola d'arresto

(apparecchi tipo 3585G, 3615G)

3. Girare la rotellina di regolazione rossa "DOSICONTROL" [20] (fig. 15) ("+" aumento pressione, ossia "–" riduzione pressione) e regolare quindi la pressione di spruzzatura ottimale. (→ tabella 2, sopra)

4. Osservare la pressione di spruzzatura sul manometro [19] (fig. 15), correggere eventualmente la regolazione.

Page 40

5. Qualora non fosse possibile correggere ulteriormente la pressione, occorre rialimentare attraverso la pompa.

In caso di una fuoriuscita di aria mischiata con liquido dall’ugello, significa che il

serbatoio è vuoto.

Dopo l'uso

Osservare le avvertenze riportate nel capitolo "Sicurezza".

1. Estrarre verso l'alto la manopola della valvola di sicurezza [12] finché viene completamente depressurizzato il serbatoio. (fig. 4)

2. Bloccare la manopola della pompa [13]. (fig. 5)

3. Svitare la pompa [2] dal serbatoio [1]. (fig. 6)

4. Diluire il quantitativo residuo due volte consecutivamente con rispettivamente mezzo litro d'acqua e spruzzare quindi questo liquido sulla superficie trattata.

Raccogliere e smaltire i quantitativi residui conformemente alle leggi, prescrizioni e

regolamentazioni vigenti in loco. Osservare le prescrizioni fornite dal produttore

della sostanza utilizzata!

5. Asciugare l'apparecchio con un panno umido.

6. Per l'asciugatura e l'immagazzinamento occorre conservare il serbatoio e la pompa separatamente in un ambiente asciutto, protetto dai raggi solari e dal gelo.

Pulire l'attrezzatura per la protezione personale e sé stessi dopo l'uso.

Pulizia e manutenzione

Osservare le avvertenze riportate nel capitolo "Sicurezza".

Dopo 50 interventi, almeno una volta all'anno:

• Smontare la pompa [2] e ingrassare il manicotto [22]. (fig. 16 - 17)

• Pulire l'ugello [23] e l'inserto [24] sotto acqua fluente, all'occorrenza con un ago. (fig. 18)

• Estrarre il filtro [25] tra la valvola d'arresto [9] e la condotta di spruzzatura [4] e pulirlo

quindi sotto l'acqua fluente. (fig. 19)

• Ingrassare gli anelli torici [21] e [27]. (fig. 17 risp. 23)

Osserv

are le norme antinfortunistiche prescritte ai sensi di legge nel rispettivo

paese di impiego e controllare periodicamente l'apparecchio. Qualora non fossero

in vigore delle regolamentazioni specifiche, raccomandiamo comunque di

effettuare almeno ogni 2 ann

i un controllo visivo esterno e incaricare ogni 5 anni

un perito per effettuare un controllo interno. Siamo volentieri a vostra disposizione

nell'ambito del programma di manutenzione in lingua tedesca o inglese.

Anomalie

Si raccomanda di utilizzare es

clusivamente pezzi di ricambio e accessori originali della

MESTO (alcuni di questi si trovano nel sacchetto dei pezzi di ricambio [3], fig. 1a bzw. 1b).

Anomalia Causa Rimedio

Nell'apparecchio non viene prodotta pressione

Pompa non avvitata strettamente.

Avvitare strettamente la pompa

Anello torico [21] difettoso nella

pompa.

Sostituire l'anello torico. (fig. 21)

Page 41

0811

6093600

Anomalia Causa Rimedio

Nell'apparecchio non viene prodotta pressione

Manicotto [22] difettoso. Sostituire il manicotto. (fig. 21)

Fuoriuscita di liquido sopra dalla pompa

Disco della valvola [26] sporco o difettoso.

Pulire o sostituire il disco della valvola. (fig. 20)

L'ugello non spruzza, ma la pressione è presente.

Filtro [25] e / oppure ugello [23] intasato.

Pulire il filtro e/oppure l’ugello. (fig. 18 + 19)

Solo getto, non atomizzazione.

Inserto [24] mancante. Introdurre l'inserto nell’ugello.

(fig. 18)

la valvola di sicurezza scarica precocemente.

Valvola di sicurezza [12] difettosa.

Sostituire la valvola di sicurezza. (fig. 22)

La valvola d'arresto non chiude. Fuoriuscita di liquido senza attivare la leva.

Anello torico [27] del perno di pressione non ingrassato

Perno di pressione [28] o anello

torico [27] difettoso.

Ingrassare l'anello torico del perno di pressione. (fig. 23) Sostituire il perno di pressione o l'anello torico. (fig. 23)

Il manometro non indica nessuna pressione nel serbatoio,

Manometro [16] difettoso. Separare gli steli (sopra, sotto,

a destra) [29]. (fig. 24) aprire il diaframma [30], svitare il manometro [16] con la chiave e sostituirlo. (fig. 24) Inserire il pulsante di fissaggio [31] (dal sacchetto ricambi [3]), spostarono verso destra e inserire il diaframma [30]. (fig. 25)

Indirizzo di contatto per maggiori informazioni → si veda alla prima pagina.

Garanzia

Dal momento del primo acquisto per il periodo relativo all'obbligo di concessione di garanzia prescritta e sensi di legge (massimo 3 anni) si garantisce che quest'apparecchio non presenta alcuni difetti materiali od errori di lavorazione. Qualora dovessero verificarsi dei difetti durante il periodo di garanzia, la MESTO o il distributore competente nel rispettivo paese di impiego provvederà gratuitamente, vale a dire senza calcolare costi salariali o materiali, alla riparazione o (a discrezione della MESTO) alla sostituzione del completo apparecchio o dei componenti danneggiati. In questo caso preghiamo di contattarci immediatamente. A tal fine ci occorre la fattura o la ricevuta relativa all'acquisto dell'apparecchio. La garanzia non copre comunque i componenti soggetti alla normale usura (guarnizioni, anelli torici, manicotto, ecc.) e difetti attribuibili ad un impiego non appropriato e a forza maggiore.

Dichiarazione di conformità CE

I prodotti delle serie FERROX 3565, 3585 nonché INOX 3595, 3615 soddisfano le rivendicazioni sulle apparecchiature pressurizzate in base alla direttiva 97/23/CE e sono identificati con il marchio CE.
