Mestic SPA-5000 User guide

Vehicles up to

6 m

5100

BTU/h (1495 W)

Split unit air conditioner SPA-5000

55 dB

Mode

3 speeds

24.5 kg

Relax...

it’s

Gebruiksaanwijzing NL User instructions EN Bedienungsanleitung DE Mode d’emploi FR

Instrucciones de uso ES Istruzioni per l’uso IT Betjeningsvejledning DK

Bruksanvisning SE Bruksanvisning NO

SMART ADVENTURE

Split unit airconditioner SPA-5000

Inhoudsopgave

1. Veiligheidsvoorschriften

2. Technische gegevens

3. Elektrisch schema

4. Paklijst

5. Benaming onderdelen

6. Installatie van de airco

7. Bedieningshandleiding

8. Het apparaat verbinden met de app

9. Foutcodelijst

10. Gids voor probleemoplossing

11. Onderhoud
Correcte wegwerpwijze van dit product
Conformiteitsverklaring

NEDERLANDS

1. Veiligheidsvoorschriften

Waarschuwing

Bij gebruik van deze airconditioner is het belangrijk dat u zich altijd houdt aan de veiligheidsvoorschriften. Hiermee
voorkomt u het risico op persoonlijk letsel, elektrische schokken en productschade. Lees daarom vooraf alle instructies.

• Lees voor gebruik de handleiding.

• Als de gebruiksvoorwaarden niet worden nageleefd, is de fabrikant niet aansprakelijk voor schade of letsel dat
is voortgekomen uit het gebruik van dit apparaat.

• Bewaar de handleiding, het garantiecertificaat en de verkoopbon.

• Er moet toezicht gehouden worden op kinderen, zodat ze niet met het toestel gaan spelen.

• Dit apparaat is niet bedoeld om te worden gebruikt door kinderen tot 8 jaar of door personen met beperkte
lichamelijke, zintuiglijke of geestelijke vermogens of onvoldoende ervaring en kennis, tenzij ze worden begeleid
of instructies hebben gekregen over hoe het apparaat te gebruiken door een persoon die verantwoordelijk is
voor hun veiligheid.

• Gebruik het apparaat nooit als het zichtbaar beschadigd is, of als er breuken in het snoer zitten.

• Voer bij schade aan het apparaat, het snoer, of de stekker, nooit zelf reparaties uit. Laat dit altijd doen door de
fabrikant of een gekwalificeerde monteur.

• Het apparaat is niet geschikt voor commercieel gebruik.

• Gebruik en bewaar het apparaat altijd op een droge plek.

• Gebruik nooit accessoires die niet zijn aanbevolen vanuit de fabrikant.

• Dit apparaat is alleen geschikt voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.

• Het is verboden om dit product (of delen ervan) aan te passen.

• Sluit nooit meerdere elektrische apparaten aan op een stopcontact. Hiermee voorkomt u een slechte aansluiting
en hoge warmtebelasting.

• Het is verboden om de portable airco (binnen- & buitenunit) in de regen of in het water te plaatsen

Waarschuwingen

• Afstand tot brandende voorwerpen minimaal 2 meter i.v.m. brandpreventiemaatregelen.

• Het is gebruikers ten strengste verboden om zelf koudemiddel aan te vullen.

• Trek niet direct aan de slang en vernietig deze niet met scherpe voorwerpen. Als de slang beschadigd blijkt te
zijn, stop dan met het gebruik en neem contact op met de distributeur voor reparatie.

Installatielocatie van de airconditioner

De airco moet geplaatst worden op een stevig, vlak oppervlak (let op: de airco mag niet scheef staan of overhellen),
wanneer het apparaat in gebruik is. Op de onderstaande plekken mag deze mobiele airco niet geïnstalleerd worden:

1. In de buurt van sterke warmtebronnen, dampen en ontvlambaar of explosief gas.

2. In een omgeving die chemicaliën bevat (verdampende stoffen, organische oplosmiddelen, etc.)

3. In een natte omgeving. Zodra het regent dient de airco uit het raam gehaald te worden.

4. Voor buitengebruik moet de airco uit de buurt gehouden worden van regen en/of water.

Houd verder rekening met de volgende voorschriften:

1. Het product moet te allen tijden en in alle gevallen rechtop gehouden worden. Het is verboden het apparaat
zijwaarts of ondersteboven te houden.

2. Probeer de airco bij het verplaatsen of dragen recht te houden. Zorg ervoor dat hij niet geschud wordt of valt.

3. Zorg ervoor dat de luchttoevoer niet verstopt raakt en goed geventileerd blijft.

4. Steek geen voorwerpen door de openingen van de lucht in- en uitvoer. Voorwerpen kunnen op deze manier in
contact komen met elektrische onderdelen of de ventilator en dit zou gevaar kunnen opleveren.

5. Plaats geen zware objecten op het product.

6. Haal de stekker uit het stopcontact voordat u de airco verplaatst, onderhoud uitvoert, schoonmaakt, of voor
langere tijd niet gebruikt.

7. Trek niet aan de stekker om de machine te verplaatsen.

8. Maak het stofscherm van de luchttoevoer minstens een keer per maand schoon.

9. Als de machine voor een langere tijd niet gebruikt wordt, moet hij worden opgeslagen in een koele en droge
plek. Maak de airco van tevoren goed schoon en droog.

2. Technische gegevens

Voltage 220~240V 50/60Hz Luchtverplaatsingscapaciteit 300-350 m3/h

Koelingscapaciteit 5100 BTU (1495 W) Ontvochtigingscapaciteit 1,56 L p/u

Vermogen 600 W Isolatieklasse IPX4

Koelvloeistof R290(120g) Compressortype Rotor type

Afmetingen binnenunit 45.4 X 30.8 X 20.4cm Geluid 55 dB

Afmetingen buitenunit 44.3 X 37.3 X 20.1cm Gewicht 24,5 kg

3. Elektrisch schema

〜

NEDERLANDS

NEDERLANDS

4. Paklijst

Naam Hoeveelheid

Binnenunit 1

Buitenunit 1

Afvoerslang 1

Buitenbeugel 2

Binnenbeugel 2

Opbergbeugel 2

Schokbestendige rubberen dobben 2

Support blokken 2

Handschroeven 14

Draaislot 2

Sleufmoer 2

Gebruikers handleiding 1

5. Benaming onderdelen

Luchtuitgang

Luchtuitvoer

Rooster

Luchtuitgang

Luchttoevoer

Luchttoevoerpaneel

Draagbeugel

Hendel

Schokbestendige
rubberen doppen

Filter

Bedieningspaneel

Flexiblel slang

Draaghendel

Condensafvoer

Stroomkabel

Luchtuitvoer

Luchttoevoer

Luchttoevoerpaneel

Accessoires

Draaislot

Sleuf moer

Handschroef

NEDERLANDS

Handschroef

Support blok

Buitenbeugel

Bedieningspaneel

Lage windsnelheid Wi-Fi verbinding

Middel windsnelheid Alleen ventileren

Hoge windsnelheid A/C Modus

Handschroef

Digitaal weergavescherm

Schokbestendige

rubberen dop

Opbergbeugel

Binnenbeugel

Slaapmodus Modus

Windsnelheid Aan / Uit

Temperatuur verhogen Temperatuur verlagen

NEDERLANDS

6. Installatie van de airco

1. Pak de machine en de accessoires uit en controleer of de slang tussen de binnen- en buitenunit goed
aangesloten is. Controleer ook of de condens water afvoer voorzien is van een rubberen afdekking. Check ten
slotte of de accessoires compleet zijn.

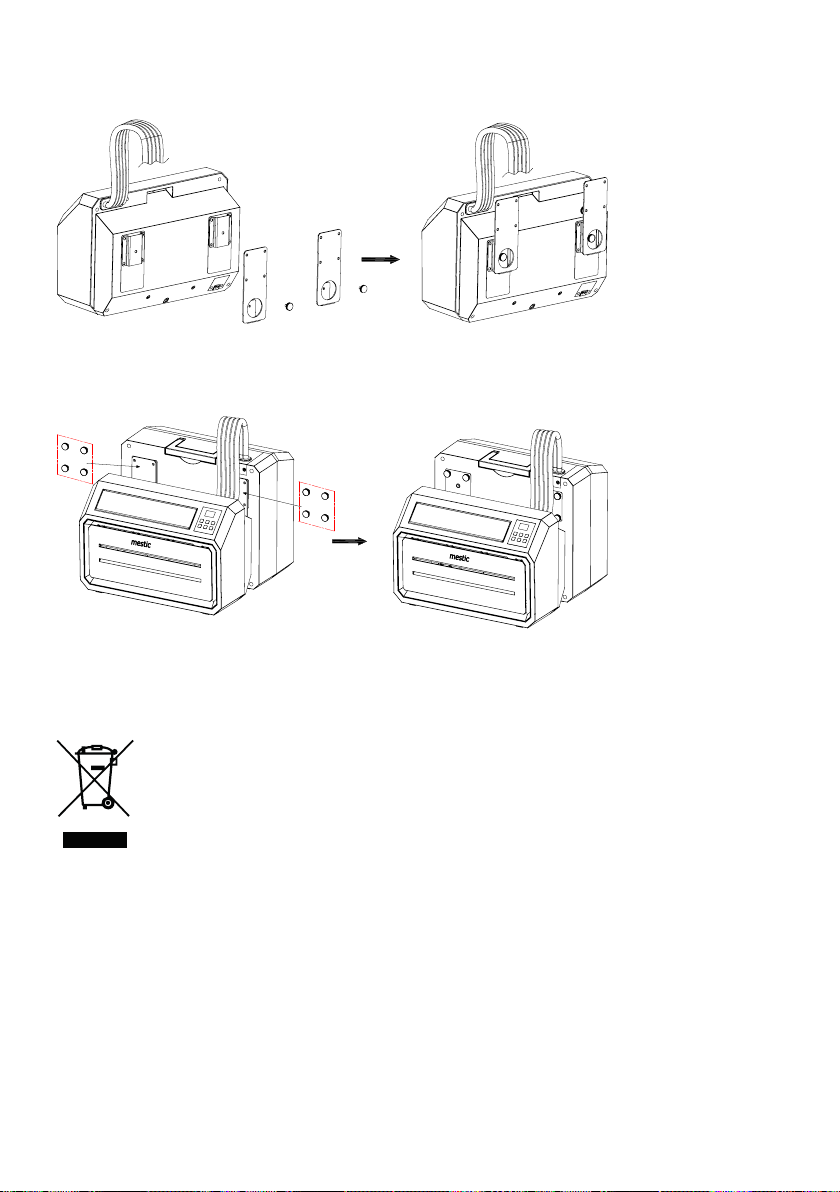

2. Installeer de accessoires zoals aangegeven in de afbeelding. Verbind de buitenbeugel met het support blok en
de binnenbeugel door de handschroeven aan te draaien. Zo vormt u de draagbeugel.

2.1 Installeer de beugel zoals te zien is in onderstaande afbeelding. Monteer de binnen- en de buitenunit aan de

beugel om de twee delen vast te zetten. U zet de units aan de beugel vast door de handschroeven aan te draaien in
de daarvoor bestemde gaten.

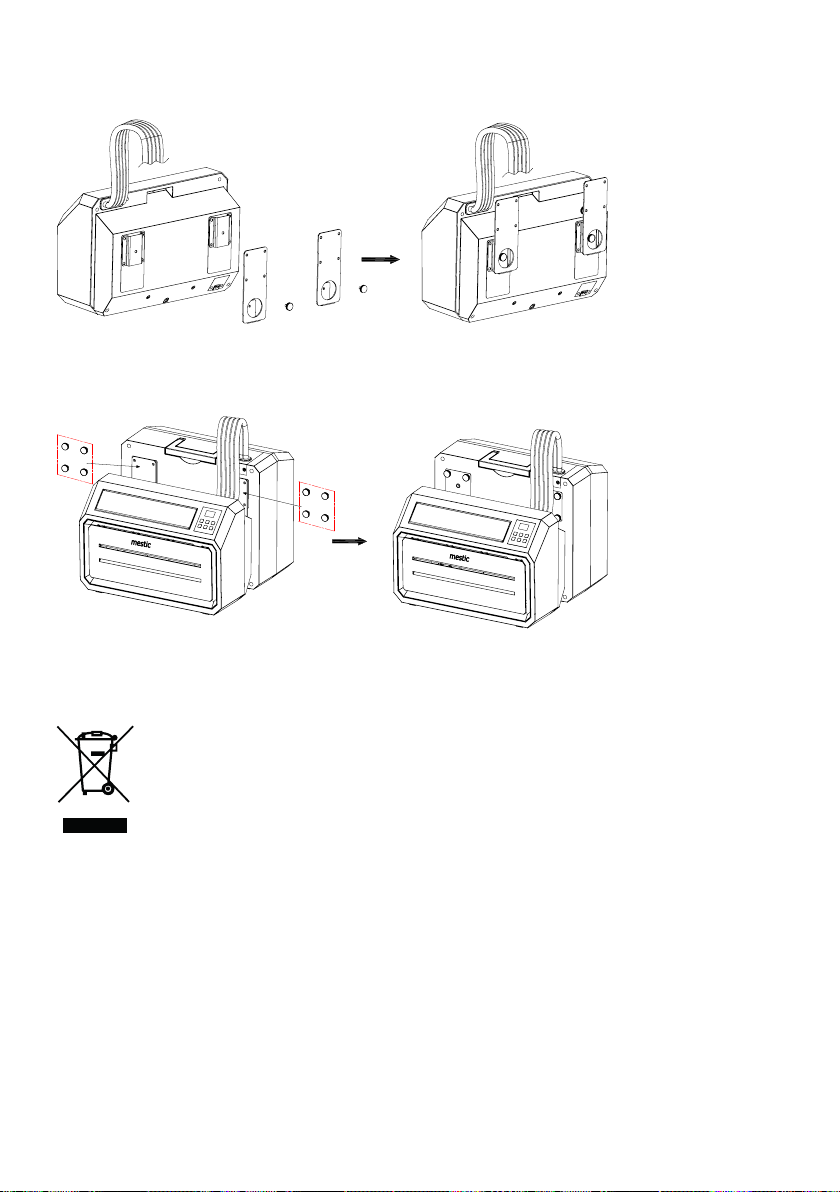

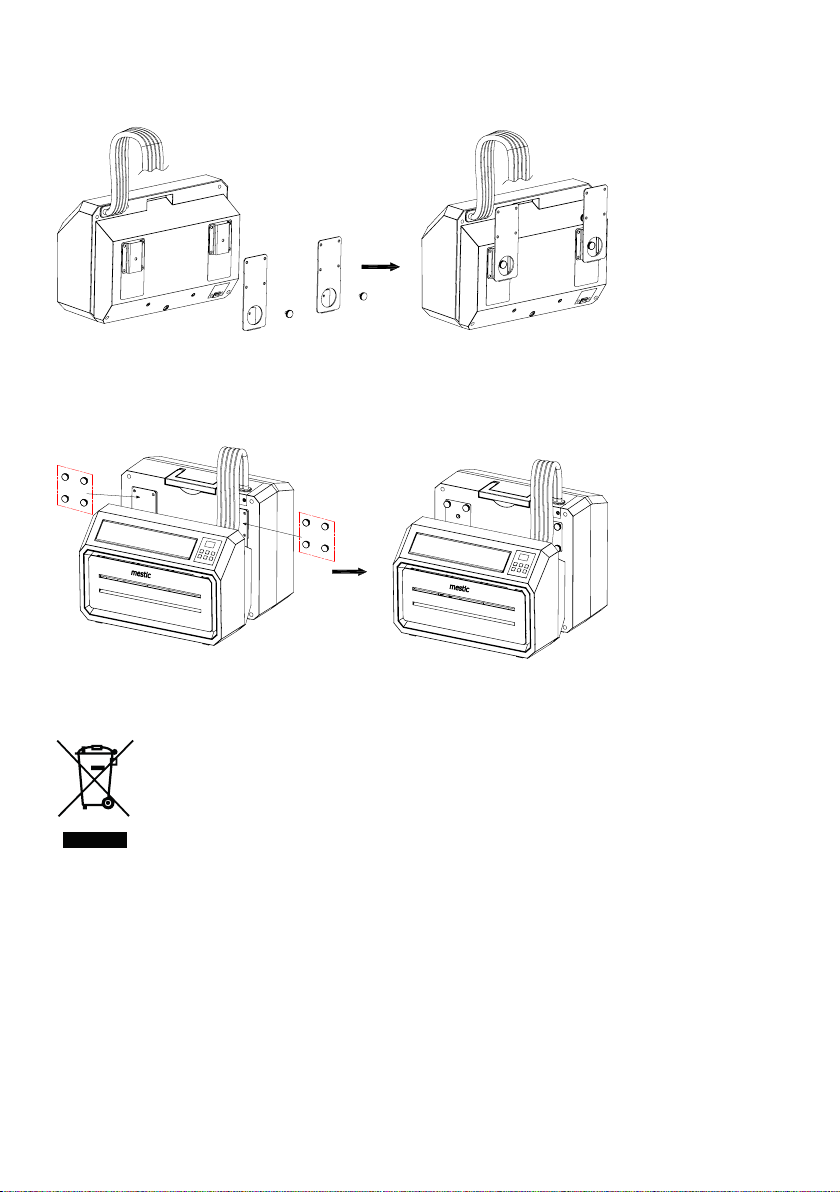

2.2 Plaats de shockbestendige rubbers op de achterkant van de buitenunit.

Schokbestendige

rubberen dop

Schokbestendige

rubberen dop

2.3 Installeer de volledige unit in het raam van de caravan en draai de beugel goed aan (zie afbeelding).

Binnenunit

Draaislot

Flexibele slang

Draagbeugel

Buitenunit

NEDERLANDS

7. Bedieningshandleiding

Open de luchtuitlaat
Draai de luchtuitlaat handmatig omhoog, zodat hij maximaal geopend is (zie afbeelding).

Luchtuitlaat Luchtuitlaat

Airco activeren
Steek de stekker in het stopcontact. Als u een korte piep hoort en ziet dat het bedieningspaneel oplicht en meteen weer uitgaat,
betekent dit dat de machine geactiveerd is.

Aanzetten
Druk op de “ON/OFF knop om de machine aan te zetten. Als u twee korte piepjes hoort en de temperatuur digitaal wordt
weergegeven op de airco, is de airco ingeschakeld. Wanneer de airco ingeschakeld wordt, staat de temperatuur standaard
ingesteld op 22 °C. De lampjes van ‘(M) middel wind snelheid’ en ‘airconditioning’ gaan schijnen en de ventilator van de binnenunit
gaat aan. De temperatuursensor meet de omgevingstemperatuur en als deze hoger is dan 22 °C begint de buitenunit te werken om
de temperatuur naar beneden te krijgen. Is de omgevingstemperatuur al lager dan 22 °C? Dan start de buitenunit niet.

Windsnelheid
Wanneer op de “SPEED” drukt, kan de machine een korte piep laten horen. Met deze knop kunt u de ventilator van de
binnenunit instellen op “(L)Lage windsnelheid ”, “(M) Middel windsnelheid” of “(H) Hoge windsnelheid”. De corresponderende
lampjes geven aan welke instelling geselecteerd is.

Schakelen tussen A/C modus en fan modus
Door op de “MODE” knop te drukken schakelt u over van A/C naar alleen ventilatiemodus. Het lampje naast “Fan” gaat aan
en het lampje naast “A/C” gaat uit. De compressor en de ventilator van de buitenunit schakelen uit. Alleen de ventilator van de
binnenunit blijft aan. Zo geniet u wel van een frisse wind, maar wordt er niet gekoeld. Druk opnieuw op de “MODE” knop om
terug te schakelen naar A/C modus.

Temperatuur instellen
Wanneer u de “UP” knop indrukt, laat de machine elke keer een korte piep horen. De temperatuur wordt telkens verhoogd met
1 °C. De hoogst mogelijke temperatuurinstelling is 30 °C. Wanneer u de “DOWN” knop indrukt, laat de machine elke keer een
korte piep horen. De temperatuur wordt telkens verlaagd met 1 °C. De laagst mogelijke temperatuurinstelling is 16 °C.

Slaapmodus
Druk op de “SLEEP” knop om de slaapmodus te activeren. Na 6 seconden schakelen alle verlichting en het digitale
weergavescherm uit en gaat de airco in slaapstand. De ventilator van de binnenunit blijft draaien op lage (L) windsnelheid. Zo
heeft u geen last van licht en geluid, en kunt u rustig slapen. Wanneer u op een willekeurige knop op het bedieningspaneel drukt,
piept de machine kort en keert hij terug naar zijn originele werkmodus.

Wi-Fi verbinding
Steek de stekker van de airconditioner in het stopcontact: de airconditioner staat in de stand-bymodus, alle aanraaktoetsen
lichten op. Het Wi-Fi-indicatielampje knippert langzaam voor ongeveer 10 seconden (het apparaat zoekt naar Wi-Fi). Wanneer
het apparaat verbinding maakt met Wi-Fi, knippert het lampje snel (3x per seconde). Nadat de Wi-Fi-verbinding tot stand is
gebracht, brandt het Wi-Fi-lampje zonder te knipperen, wat aangeeft dat de Wi-Fi correct is verbonden.

Om een nieuwe Wi-Fi-verbinding te maken, drukt u 3 seconden op de ventilatorknop totdat u een ‘piep’ hoort om de Wi-Fi­modus te verlaten. Druk nogmaals 3 seconden op de ventilatorknop, totdat u een ‘piep’ hoort, om de Wi-Fi-modus weer te
starten. Volg de stappen onder ‘Het apparaat verbinden met de app’ om het apparaat met je telefoon te verbinden.

Uitschakelen
Druk op de “ON/OFF” knop om de airconditioning uit te schakelen. De machine laat een lange pieptoon horen en alle verlichting
schakelt uit. De machine stopt met werken en gaat in standby modus tot het apparaat weer ingeschakeld wordt.

NEDERLANDS

8. Het apparaat verbinden met de app

De app installeren

1. Download de gratis Tuya Smart app in de Apple App Store of de Google Play Store.

2. Maak een account aan of log in. Voer een geldig e-mailadres in om de verificatiecode te ontvangen.

Het apparaat verbinden met de app

1. Steek de stekker van de airconditioner in het stopcontact, zorg ervoor dat u Wi-Fi-verbinding en Bluetooth hebt ingeschakeld.

De airconditioner staat in de stand-bymodus, alle aanraaktoetsen lichten op.

2. Open de app, log in en druk op de knop 'Apparaat toevoegen'.

3. Selecteer "grote huishoudelijke apparaten", selecteer "airconditioner (Bluetooth+Wi-Fi)" en accepteer indien nodig de

locatieservices.

4. Controleer of het Wi-Fi-lampje op het apparaat snel knippert (3x per seconde). Als het lampje langzaam knippert, houdt u de

ventilatorknop 3 seconden ingedrukt totdat u een 'piep' hoort om de Wi-Fi-modus te verlaten. Druk nogmaals 3 seconden op
de ventilatorknop, totdat u een ‘piep’ hoort, om de Wi-Fi-modus weer te starten.

5. Bevestig in de app dat het lampje snel knippert.

6. Selecteer het Wi-Fi-netwerk waarmee u normaal verbonden bent en voer uw Wi-Fi-wachtwoord in*.

7. Klik op 'volgende' om de airconditioner te koppelen met de app.

*Let op: U kunt alleen verbinding maken met het apparaat via een 2,4 GHz wifi-verbinding.

App-functies

Als zowel uw smartphone als de airconditioner met internet zijn verbonden, kunt u overal verbinding maken met het apparaat.

1. Aan/uitknop: U kunt de aan/uitknop gebruiken om het apparaat in of uit te schakelen, waar u ook bent.

2. Temperatuurinstellingen: U kunt de temperatuur instellen van 16 °C tot 30 °C.

3. Huidige temperatuur: U kunt de huidige omgevingstemperatuur controleren.

4. Bedrijfsmodus: U kunt de modus wijzigen naar koelen of ventileren.

5. Ventilatorsnelheid: U kunt de ventilatorsnelheid wijzigen naar laag, midden of hoog.

6. Slaapstand: Deze functie zorgt ervoor dat het apparaat zo min mogelijk geluid maakt.

NEDERLANDS

9. Foutcodelijst

Indien het apparaat niet of onvoldoende werkt:

Controleer of er een foutcode in het display zichtbaar is, raadpleeg de foutcode tabel voor een oplossing.
Indien er geen foutcode in het display zichtbaar is, doorloop de storingstabel voor een mogelijke oplossing.

Foutcode tabel

Foutcode Oorzaak Oplossing

E1 Storing ruimtetemperatuur sensor Neem contact op met de dealer

E2 Storing systeemtemperatuur sensor

E4 Onvoldoende koudemiddel

E5 Ventilator storing

E6 Condenswaterpomp storing

10. Gids voor probleemoplossing

Foutcode tabel

Foutcode Oorzaak Oplossing

Het apparaat gaat niet aan De stroom is niet ingeschakeld Schakel de stroom weer in

Beschadigd stopcontact Schakel de stroom uit en controleer/

Onbekende reden Neem comtact op met de dealer

Weinig luchtverplaatsing of beperkt
koeleffect

Alleen luchtverplaatsing maar geen
koeleffect

Abnormale geluiden of trillingen De montagebeugels zijn niet juist

Er lekt water uit de binnenunit De rubberen stop aan de onderzijde van

Het apparaat geeft een verbande geur af Er is een serieus probleem Schakel het apparaat direct uit en neem

De laagste ventilatiestand is geselecteerd Selecteer de middel of hoge ventilatie-

Het luchtlter is vervuild Controleer en reinig het lter

De lucht toe- of afvoer van de binnenunit
is geblokkeerd

De lucht toe- of afvoer van de buitenunit
is geblokkeerd

De omgevingstemperatuur is te laag of
hoog

Onvoldoende spanning van de stroom­toevoer

Het apparaat draait in ventilatiestand Selecteer de koelmodus (A/C)

De koelmodus is zojuist automatisch
uitgeschakeld

geinstalleerd op het voertuig, of de
montageschroeven van het apparaat zijn
onvoldoende aangedraaid

de binnenunit ontbreekt, of is onvoldoen­de aangedrukt

Het apparaat staat te schuin Het apparaat moet horizontaal gemon-

repareer het stopcontact

stand

Controleer of de unit niet geblokkeerd is
en verwijder de obstructie

Controleer of de unit niet geblokkeerd is
en verwijder de obstructie

De omgevingstemperatuur moet tussen
de 16 en 40°C zijn

Raadpleeg een installateur of gebruik een
andere stroomaansuiting

Wacht ca 3-5 minuten totdat de thermo­staat weer inschakelt

Controleer of de montagebeugel goed
vast zit en draai de montageschroeven
van het apparaat goed

Controleer de stop of plaats deze
opnieuw

teerd zijn (maximale hoek <3°)

contact op met de dealer

NEDERLANDS

11. Onderhoud

Schoonmaken
Let op: verwijder de stekker uit het stopcontact voordat u het product schoonmaakt.

Voor het schoonmaken van de buitenkant:
Neem de buitenkant af met een vochtige doek. Maak het apparaat vervolgens goed droog met een droge doek. Zorg
ervoor dat er geen water of schoonmaakmiddel in de machine komt. Maak de airco niet schoon met een agressief
schoonmaak middel en/of benzine.

Filter schoonmaken:
Het is belangrijk om het stof regelmatig uit het filter te verwijderen. Verwijder het filter zoals aangegeven op de
afbeelding hieronder. Maak het filter schoon met
kraanwater en/of een stofzuiger om de viezigheid uit het filter te verwijderen. Zorg ervoor dat het filter opgedroogd
is voordat u het terug in de airco stopt. Gebruik geen water dat heter is dan 40 °C voor het schoonmaken en stel het
filter niet bloot aan de zon.

Trek aan de hendel

lift

Filter

trek

Onderhoud
Verwijder de rubberen afsluiting van condenswater afvoer en laat het condensatievocht leeglopen in een daarvoor
bestemde plek, wanneer u de airco voor een langere tijd op gaat bergen. Plaats de ‘rubberen afsluiting daarna terug.

Maak de airco schoon volgens de richtlijnen onder ‘schoonmaken’.

Berg de airco op in een koele en droge plek. Wij raden aan om de airco terug in zijn verpakking te plaatsen als u hem
opbergt. Zo voorkomt u dat er zich vuil en stof op de airco verzamelt

NEDERLANDS

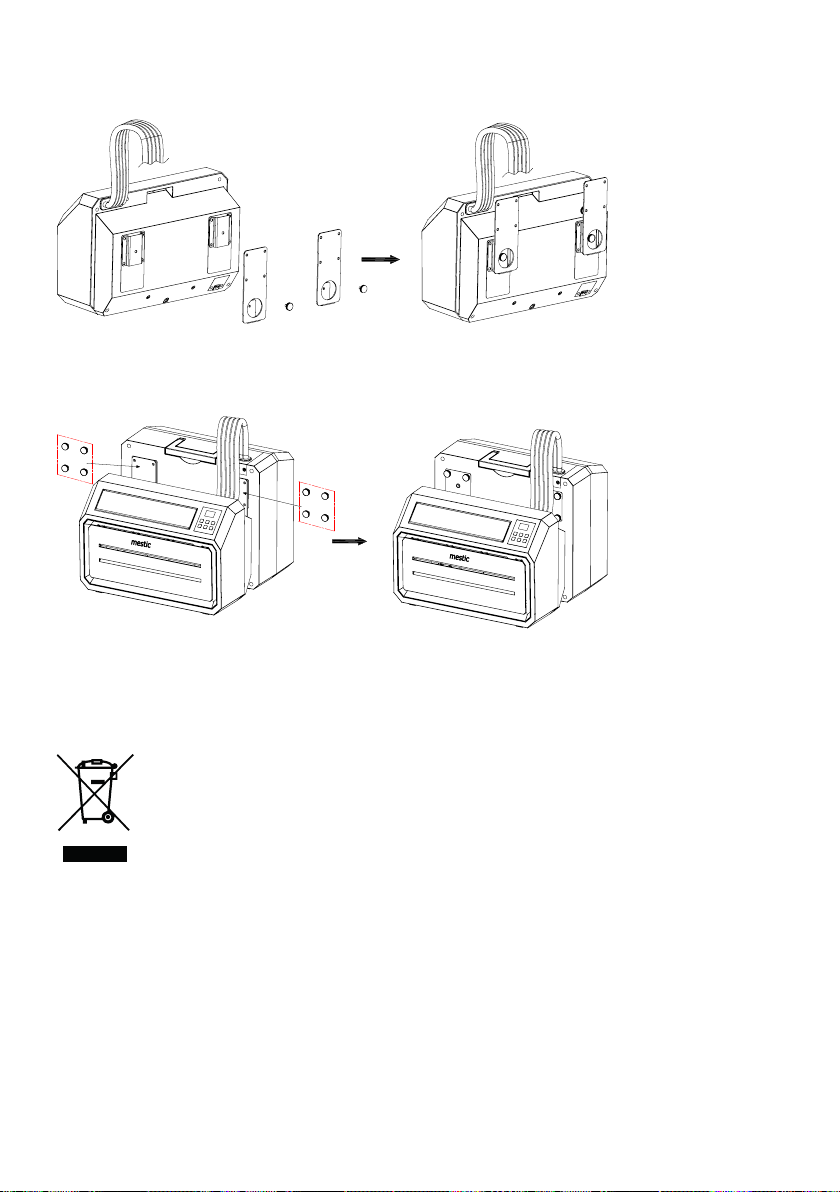

Opbergen & vervoeren
U kunt de airco eenvoudig transporteren en compact opbergen. Gebruik de handschroeven om de draagbeugel aan
de binnenunit te installeren, zoals te zien op de afbeelding.

Gebruik de handschroeven om de draagbeugel aan de buitenunit te installeren, zoals te zien op de afbeelding. Zo
creëert u een compact geheel dat u makkelijk kun vervoeren en opbergen. Bewaar de airco op een koele, droge plek.

Correcte wegwerpwijze van dit product

Dit symbool betekent dat dit product niet bij het gewone huishoudelijk afval mag worden weggegooid
(2012/19/EU). Recycle het verantwoord om duurzaam hergebruik van materiële hulpbronnen te
bevorderen en om mogelijke schade aan de omgeving of menselijke gezondheid te voorkomen. Wilt u
het gebruikte apparaat terugbrengen? Lees de garantievoorwaarden van waar het product gekocht is.
Hier kunt u het product teruggeven voor omgevingsveilige recycling.

Conformiteitsverklaring

Hiermee verklaart Gimeg Nederland B.V., dat het apparaat SPA-5000, voldoet aan de basiseisen en andere relevante
voorschriften die in de Europese richtlijn voor radioapparatuur (2014/53/EU). Een volledige conformiteitsverklaring
kunt u aanvragen op het adres dat op de achterzijde is vermeld.

Split unit airconditioner SPA-5000

Table of contents

1. Safety regulations

2. Technical data

3. Electric scheme

4. Packing list

5. Designation of parts

6. Installation of the air conditioner

7. Operation manual

8. Connecting the device to the app

9. Error code list

10. Troubleshooting guide

11. Maintenance
Correct disposal of this product
Declaration of conformity

ENGLISH

1. Safety regulations

Warning

When using this air conditioner, it is important that you always observe the safety regulations. This prevents the risk of
personal injury, electric shock and product damage. Therefore, read all instructions beforehand

• Read the manual before use.

• If the terms of use are not followed, the manufacturer will not be liable for any damage or injury resulting from
the use of this device.

• Keep the manual, warranty certificate and sales receipt.

• Children should be supervised to ensure that they do not play with the appliance.

• This appliance is not intended to be used by children under 8 years of age or by persons with limited physical,
sensory or mental capabilities or insufficient experience and knowledge, unless they have been accompanied or
have been instructed on how to use the appliance by a person who is responsible for their safety.

• Never use the appliance if it is visibly damaged or if there are breaks in the cord.

• Never repair the device yourself if the appliance, the cord or the plug is damaged. Always have this done by the
manufacturer or a qualified technician.

• The device is not suitable for commercial use.

• Always use and store the device in a dry place.

• Never use accessories that are not recommended by the manufacturer.

• This appliance is only suitable for household use and for the purpose for which it is intended.

• It is prohibited to modify this product (or parts of it).

• Never connect multiple electrical appliances to a power outlet. This prevents a bad connection and high heat load.

• It is forbidden to place the portable air conditioner (indoor & outdoor unit) in the rain or in the water

Warnings

• Distance to burning objects at least 2 meters due to fire prevention measures.

• Users are strictly forbidden to add refrigerant themselves.

• Do not pull directly on the hose or destroy it with sharp objects. If the hose is found to be damaged, discontinue
use and contact the distributor for repair.

Installation location of the air conditioner

The air conditioner must be placed on a firm, flat surface (note: the air conditioner must not be tilted or tilted) when
the appliance is in use. This mobile air conditioner may not be installed in the following places:

1. Near strong heat sources, vapors and flammable or explosive gas.

2. In an environment that contains chemicals (evaporating substances, organic solvents, etc.)

3. In a wet environment. As soon as it rains, the air conditioning must be removed from the window.

4. For outdoor use, the air conditioner must be kept away from rain and / or water.

Also take the following regulations into account:

1. The product must be kept upright at all times and in all cases. Do not hold the device sideways or upside down.

2. Try to keep the air conditioner straight when moving or carrying it. Make sure it is not shaken or dropped.

3. Make sure the air supply is not clogged and remains well ventilated.

4. Do not insert objects through the openings of the air inlet and outlet. Objects can come into contact with
electrical parts or the fan in this way and could be dangerous.

5. Do not place heavy objects on the product.

6. Remove the plug from the socket before moving the air conditioner, performing maintenance, cleaning or not
using it for a long time.

7. Do not pull the plug to move the machine.

8. Clean the dust screen of the air supply at least once a month.

9. If the machine will not be used for a long time, it must be stored in a cool and dry place. Clean and dry the air
conditioner well in advance.

2. Technical data

Voltage 220~240V 50/60Hz Air ow capacity 300-350 m3/h

Cooling capacity 5100 BTU (1495 W) Dehumidication capacity 1,56 L p/u

Power 600 W Insulation class IPX4

Regerant R290(120g) Compressortype Rotor type

Dimensions inside unit 45.4 X 30.8 X 20.4cm Noise 55 dB

Dimensions outside unit 44.3 X 37.3 X 20.1cm Weight 24,5 kg

3. Electric scheme

〜

ENGLISH

ENGLISH

4. Packing list

Name QTY

Inner unit 1

Outside unit 1

Drain hose 1

Outside Bracket 2

Inner Bracket 2

Storage bracket 2

Shock resistant rubber blocks 2

Support blocks 2

Hand screws 14

Twist lock 2

Slotted nut 2

User's manual 1

5. Parts

Air outlet

Air output

Grid

Air inlet

Air inlet

Air inlet panel

Bracket

Handle

Shockproof rubber

dampers

Filter

Display

Hose

Hendle

Condensation drain

Power cable

Air outlet

Air inlet

Air inlet panel

Accessories

Lock

Slottted nut

Hand screw

ENGLISH

Hand screw

Support block

Outside bracket

Control panel

Shockproof rubber

dampers

Storage bracket

Hand screw

Digital display

Low wind speed Wi-Fi connection

Middle wind speed Ventilate

High wind speed Airconditioner modus

Insde bracket

Night modus Modus

Wind speed On / off

Increase temperature Decrease temperature

ENGLISH

6. Installation of the air conditioner

1. Unpack the machine and accessories and check that the hose between the indoor and outdoor unit is properly
connected. Also check whether the condensation drain has a rubber cover. Finally, check whether the accessories
are complete.

2. Install the accessories as shown in the picture. Connect the outer bracket to the support block and the inner
bracket by tightening the hand screws. This is how you form the carrying handle.

2.1 Install the bracket as shown in the figure below. Install the indoor and outdoor units on the bracket to fix the two

parts. To secure the units to the bracket, tighten the hand screws in the appropriate holes.

2.2 Place the shock resistant rubbers on the back of the outdoor unit.

Shockproof rubber dampers Shockproof rubber dampers

2.3 Install the complete unit in the caravan window and tighten the bracket properly (see figure).

Indoor unit

Lock

Hose

Bracket

Outdoor unit

ENGLISH

7. Operation manual

Open the air outlet
Turn the air outlet upwards manually so that it is fully opened (see picture).

Air outlet Air outlet

Activate air conditioning
Plug it into the socket. If you hear a short beep and see that the control panel lights up and goes off immediately, it means
that the machine is activated.

To turn on
Press the “ON / OFF button to turn on the machine. If you hear two short beeps and the temperature is digitally displayed on
the air conditioner, the air conditioner is switched on. When the air conditioner is switched on, the temperature is set to 22 °
C by default. The lights of “(M) medium wind speed” and “air conditioning” light up and the fan of the indoor unit turns on.
The temperature sensor measures the ambient temperature and if it exceeds 22 ° C, the outdoor unit starts to work to bring
the temperature down. Is the ambient temperature already below 22 ° C? Then the outdoor unit does not start.

Wind speed
When the “SPEED” is pressed, the machine may emit a short beep. This button allows you to set the indoor unit fan to “(L)
Low wind speed”, “(M) Medium wind speed” or “(H) High wind speed”. The corresponding lights indicate which setting is
selected.

Switching between A/C mode and fan mode
You can switch from A/C to fan mode by pushing the “MODE” button. The light next to “Fan” will switch on and the light
next to “A/C” will switch off. The compressor and fan of the outside unit will switch off. Only the fan of the inside unit will stay
on. This way, you can enjoy a refreshing breeze, without the cooling function. You can switch back to A/C mode by pushing
the “MODE” button again.

Set the temperature
When you press the "UP" button, the machine will emit a short beep. The temperature is increased by 1°C each time. The
highest possible temperature setting is 30°C. When you press the "DOWN" button, the machine will emit a short beep. The
temperature is decreased by 1°C each time. The lowest possible temperature setting is 16°C.

Sleep mode
Press the “SLEEP” button to activate the sleep mode. After 6 seconds, all lights and the digital display turn off and the air
conditioner goes to sleep. The indoor unit fan continues to run at low (L) wind speed. This way you will not be bothered by
light and sound, and you can sleep peacefully. When you press any button on the control panel, the machine beeps briefly
and returns to its original operating mode.

WI-FI connection
Insert the plug of the air conditioner into the power socket: the air conditioner is in standby mode, all touch buttons will light
up. The Wi-Fi connection indicator light is flashing slowly for about 10 seconds (it is searching for the Wi-Fi). When the device
is connecting to the Wi-Fi, the light is flashing quickly (3x per second). After the Wi-Fi connection is complete, the Wi-Fi light
will be on without flashing, indicating that the Wi-Fi is connected properly.
To make a new Wi-Fi connection, press the fan button for 3 seconds until you hear a ‘beep’ to exit the Wi-Fi mode. Press the
fan button again for 3 seconds, until you hear a ‘beep’, to start the Wi-Fi mode again.
Follow the steps under ‘Connecting the device to the app’ to connect the device to your phone.

Switch off
Press the “ON / OFF” button to turn off the air conditioner. The machine beeps long and all lights turn off. The machine
stops working and goes into standby mode until the machine is switched on again.

ENGLISH

8. Connecting the device to the app

Installing the app

1. Download the free Tuya Smart app from the Apple App Store or the Google Play Store.

2. Create an account or log in. Enter a valid email address to receive the verification code.

Connecting the device to the app

1. Insert the plug of the air conditioner into the power socket, make sure that you have Wi-Fi connection and Bluetooth on. The

air conditioner is in standby mode, all touch buttons will light up.

2. Open the app, log in and press the ‘Add device' button.

3. Select "big home appliance", select "air conditioner(Bluetooth+Wi-Fi)" and accept the location services if necessary.

4. Check if the Wi-Fi light on the device is flashing quickly (3x per second). If the light is flashing slowly, fan button for 3 seconds

until you hear a ‘beep’ to exit the Wi-Fi mode. Press the fan button again for 3 seconds, until you hear a ‘beep’, to start the
Wi-Fi mode again.

5. Confirm in the app that the light is flashing quickly.

6. Select the Wi-Fi network to which you are normally connected and enter your Wi-Fi password*.

7. Click 'next’ to pair the air conditioner with the app.

* Please note: You can only connect to the device via a 2.4 GHz Wi-Fi connection.

App functions

If both your smartphone and the air conditioner are connected to the internet, you can connect to the device from anywhere.

1. Power (on/off): You can use the power function to switch the device on or off, no matter where you are.

2. Temperature settings: You can set the temperature from 16 °C to 30 °C.

3. Current temperature: You can check the current ambient temperature.

4. Operating mode: You can change the mode to cooling or ventilating.

5. Fan speed: You can change the fan speed to low, middle or high.

6. Sleep mode: This function ensures that the device makes as little noise as possible.

ENGLISH

9. Error code list

If the device does not work or works insufficiently:

Check if an error code is visible in the display, refer to the error code table for a solution. If no error code is visible in
the display, go through the error table for a possible solution.

Error codes

Error code Cause Solution

E1 Room temperature sensor fault Contact the dealer

E2 System temperature sensor fault

E4 Insufcient regerant

E5 Fan failure

E6 Condensation pump malfunction

10. Failure guide

Failure guide

Problem Cause Solution

The device does not turn on No power Turn power on

Damaged electrical outlet Turn off the power and check / repair the

Unknown reason Contact the dealer

Little air displacement or limited cooling
effect

Air displacement only but no cooling
effect

Abnormal sounds or vibrations The mounting brackets are not properly

Water is leaking from the indoor unit The rubber stopper on the bottom of the

The appliance emits a related odor There is a serious problem Switch off the device immediately and

The lowest ventilation setting is selected Select the medium or high ventilation

The air lter is dirty Check and clean the lter

The air supply or exhaust of the indoor
unit is blocked

The air supply or exhaust from the
outdoor unit is blocked

The ambient temperature is too low or high The ambient temperature must be

Insufcient voltage from the power supply Consult an installer or use a different

The device runs in ventilation mode Select the cooling mode (A / C)

The cooling mode has just turned off
automatically

installed on the vehicle, or the device

mounting screws are not sufciently

tightened

indoor unit is missing, or is not pressed
enough

The device is at an angle The device must be mounted horizontally

power outlet

speed modus

Check that the unit is not blocked and
remove the obstruction

Check that the unit is not blocked and
remove the obstruction

between 16 and 40 ° C

power connection

Wait about 3-5 minutes until the thermo­stat switches on again

Check that the mounting bracket is tight
and tighten the device mounting screws

Check or replace the plug

(maximum angle <3 °)

contact the dealer

ENGLISH

11. Maintenance

To clean
Caution: Unplug the power cord before cleaning the product.

For cleaning the outside:
Wipe the outside with a damp cloth. Then dry the device thoroughly with a dry cloth. Do not allow water or detergent
to enter the machine. Do not clean the air conditioner with an aggressive cleaning agent and / or petrol.

Clean filter:
It is important to regularly remove the dust from the filter. Remove the filter as shown in the picture below. Clean the
filter with tap water and / or a vacuum cleaner to remove any dirt from the filter. Make sure the filter has dried before
putting it back in the air conditioner. Do not use water hotter than 40 ° C for cleaning and do not expose the filter
to the sun.

Pull the handle

Lift

Filter

Pull

Maintenance
Remove the rubber seal from the condensation drain and drain the condensation moisture in an appropriate place
when you store the air conditioner for a longer period of time. Then replace the “rubber seal.

Clean the air conditioner according to the guidelines under “cleaning”.

Store the air conditioner in a cool and dry place. We recommend that you put the air conditioner back in its packaging
when you store it. This prevents dirt and dust from collecting on the air conditioner.

ENGLISH

Storage & transport
You can easily transport the air conditioner and store it compactly. Use the hand screws to install the carrying bracket
to the indoor unit, as shown in the picture.

Use the hand screws to install the carrying bracket to the outdoor unit as shown in the picture. This way you create a
compact whole that you can easily transport and store. Store the air conditioner in a cool, dry place.

Correct disposal of this product.

This symbol means that this product should not be disposed of with normal household waste (2012/19
/ EU). Recycle responsibly to promote sustainable reuse of material resources and to prevent potential
damage to the environment or human health. Do you want to return the used device? Read the warranty
conditions of where the product was purchased. Here you can return the product for environmentally
safe recycling.

Declaration of conformity

Hereby Gimeg Nederland B.V. declares that the device SPA-5000, applies all basic requirements and other relevant
regulations listed in the European directive for radio equipment (2014/53/EU). If you require a full declaration of
conformity, you can contact the adress listed on the backside of this manual.

Split unit airconditioner SPA-5000

Inhaltsverzeichnis

1. Sicherheitsbestimmungen

2. Technische Daten

3. Elektrisches Schema

4. Packliste

5. Bezeichnung der Teile

6. Installation der Klimaanlage

7. Bedienungsanleitung

8. Verbinden des Geräts mit der App

9. Fehlercodeliste

10. Anleitung zur Fehlerbehebung

11. Wartung
Richtige Entsorgung dieses Produkts
Konformitätserklärung

DEUTSCH

1. Sicherheitsbestimmungen

Warnung

Bei der Verwendung dieser Klimaanlage ist es wichtig, dass Sie immer die Sicherheitsbestimmungen beachten. Dies verhindert
das Risiko von Personenschäden, Stromschlägen und Produktschäden. Lesen Sie daher vorher alle Anweisungen.

• Lesen Sie vor Gebrauch das Handbuch.

• Wenn die Nutzungsbedingungen nicht eingehalten werden, haftet der Hersteller nicht für Schäden oder Verletzungen,
die durch die Verwendung dieses Geräts entstehen.

• Bewahren Sie das Handbuch, das Garantiezertifikat und den Kaufbeleg auf.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Dieses Gerät darf nicht von Kindern unter 8 Jahren oder von Personen mit eingeschränkten körperlichen,
sensorischen oder geistigen Fähigkeiten oder unzureichenden Erfahrungen und Kenntnissen verwendet werden,
es sei denn, sie wurden von a begleitet oder in die Verwendung des Geräts eingewiesen Person, die für ihre
Sicherheit verantwortlich ist.

• Verwenden Sie das Gerät niemals, wenn es sichtbar beschädigt ist oder wenn das Kabel gebrochen ist.

• Reparieren Sie das Gerät niemals selbst, wenn das Gerät, das Kabel oder der Stecker beschädigt sind. Lassen Sie dies
immer vom Hersteller oder einem qualifizierten Techniker durchführen.

• Das Gerät ist nicht für den gewerblichen Gebrauch geeignet.

• Verwenden und lagern Sie das Gerät immer an einem trockenen Ort.

• Verwenden Sie niemals Zubehör, das nicht vom Hersteller empfohlen wird.

• Dieses Gerät ist nur für den Hausgebrauch und für den Zweck geeignet, für den es bestimmt ist.

• Es ist verboten, dieses Produkt (oder Teile davon) zu modifizieren.

• Schließen Sie niemals mehrere Elektrogeräte an eine Steckdose an. Dies verhindert eine schlechte Verbindung und eine
hohe Wärmebelastung.

• Es ist verboten, die tragbare Klimaanlage (Innen- und Außengerät) im Regen oder im Wasser aufzustellen

Warnungen

• Abstand zu brennenden Gegenständen mindestens 2 Meter aufgrund von Brandschutzmaßnahmen.

• Benutzern ist es strengstens untersagt, selbst Kältemittel nachzufüllen.

• Ziehen Sie nicht direkt am Schlauch und zerstören Sie ihn nicht mit scharfen Gegenständen. Wenn festgestellt wird,
dass der Schlauch beschädigt ist, stellen Sie die Verwendung und den Kontakt ein Wenden Sie sich zur Reparatur an
den Händler.

Installationsort der Klimaanlage

Die Klimaanlage muss auf einer festen, ebenen Fläche aufgestellt werden (Hinweis: Die Klimaanlage darf nicht gekippt oder
gekippt werden), wenn das Gerät verwendet wird. Diese mobile Klimaanlage darf nicht an folgenden Orten installiert werden:

1. In der Nähe von starken Wärmequellen, Dämpfen und brennbaren oder explosiven Gasen.

2. In einer Umgebung, die Chemikalien enthält (verdampfende Substanzen, organische Lösungsmittel usw.)

3. In einer feuchten Umgebung. Sobald es regnet, muss die Klimaanlage aus dem Fenster entfernt werden.

4. Für den Außenbereich muss die Klimaanlage vor Regen und / oder Wasser geschützt werden.

Beachten Sie auch folgende Vorschriften:

1. Das Produkt muss jederzeit und in jedem Fall aufrecht gehalten werden. Halten Sie das Gerät nicht seitlich oder verkehrt
herum.

2. Versuchen Sie, die Klimaanlage gerade zu halten, wenn Sie sie bewegen oder tragen. Stellen Sie sicher, dass es nicht
geschüttelt oder fallen gelassen wird.

3. Stellen Sie sicher, dass die Luftzufuhr nicht verstopft ist und gut belüftet bleibt.

4. Führen Sie keine Gegenstände durch die Öffnungen des Lufteinlasses und -auslasses. Gegenstände können auf diese
Weise mit elektrischen Teilen oder dem Lüfter in Kontakt kommen und gefährlich sein.

5. Stellen Sie keine schweren Gegenstände auf das Produkt.

6. Entfernen Sie den Stecker aus der Steckdose, bevor Sie die Klimaanlage bewegen, warten, reinigen oder längere Zeit
nicht benutzen.

7. Ziehen Sie nicht am Stecker, um die Maschine zu bewegen.

8. Reinigen Sie den Staubschutz der Luftversorgung mindestens einmal im Monat.

9. Wenn die Maschine längere Zeit nicht benutzt wird, muss sie an einem kühlen und trockenen Ort gelagert werden.
Reinigen und trocknen Sie die Klimaanlage rechtzeitig.

2. Technische Daten

Spannung 220~240V 50/60Hz Luftstromkapazität 300-350 m3/h

Kühlkapazität 5100 BTU (1495 W) Entfeuchtungskapazität 1,56 L p/u

Leistung 600 W Isolationsklasse IPX4

Kältemittel R290(120g) Kompressortyp Rotor type

Abmessungen Inneneinheit 45.4 X 30.8 X 20.4cm Lärm 55 dB

Abmessungen Außeneinheit 44.3 X 37.3 X 20.1cm Gewicht 24,5 kg

3. Elektrisches Schema

〜

DEUTSCH

DEUTSCH

4. Packliste

Name QTY

Innere Einheit 1

Außengerät 1

Schlauch ablassen 1

Außenhalterung 2

Innenhalterung 2

Aufbewahrungshalterung 2

Stoßfeste Gummiblöcke 2

Stützblöcke 2

Handschrauben 14

Drehverschluss 2

Nutmutter 2

Benutzerhandbuch 1

5. Komponenten

Luftauslass

Luftleistung

Zeitplan

Luftauslass

Luftversorgung

Luftversorgungs-

platte

Halterung tragen

Hebel

Stoßfeste

Gummidämpfer

Filter

Schalttafel

Flexibler Schlauch

Tragegriff

Kondensatablauf

Stromkabel

Luftleistung

Luftversorgung

Luftversorgungs-

platte

Accessoires

Drehschloss

Schlitzmutter

Handschraube

DEUTSCH

Handschraube

Unterstützungsblock

Äußere Halterung

Stoßfeste

Gummidämpfer

Aufbewahrungshalterung

Handschraube

Schalttafel

Digitaler Bildschirm

Niedrige Windgeschwindigkeit Wi-Fi Verbindung

Mittlere Windgeschwindigkeit Nur Belüftung

Hohe Windgeschwindigkeit A/C Modus

Innenhalterung

Schlafmodus Modus

Windgeschwindigkeit An / aus

Temperatur erhöhen Temperatur reduzieren

DEUTSCH

6. Installation der Klimaanlage

1. Packen Sie die Maschine und das Zubehör aus und prüfen Sie, ob der Schlauch zwischen Innen- und Außengerät
richtig angeschlossen ist. Überprüfen Sie auch, ob der Kondensatablauf eine Gummiabdeckung hat. Überprüfen
Sie abschließend, ob das Zubehör vollständig ist.

2. Installieren Sie das Zubehör wie in der Abbildung gezeigt. Verbinden Sie die äußere Halterung mit dem
Stützblock und der inneren Halterung, indem Sie die Handschrauben festziehen. So bilden Sie den Tragegriff.

2.1 Installieren Sie die Halterung wie in der folgenden Abbildung gezeigt. Installieren Sie die Innen- und Außengeräte

an der Halterung, um die beiden Teile zu befestigen. Ziehen Sie die Handschrauben in den entsprechenden Löchern
an, um die Einheiten an der Halterung zu befestigen.

2.2 Legen Sie die stoßfesten Gummis auf die Rückseite des Außengeräts.

Stoßfeste Gummidämpfer Stoßfeste Gummidämpfer

2.3 Installieren Sie die komplette Einheit im Wohnwagenfenster und ziehen Sie die Halterung fest an (siehe Abbildung).

Innengerät

Drehschloss

Flexibler Schlauch

Tragegriff

Außengerät

DEUTSCH

7. Bedienungsanleitung

Öffnen Sie den Luftauslass
Drehen Sie den Luftauslass manuell nach oben, so dass er vollständig geöffnet ist (siehe Bild)

Luftversorgung Luftauslass

Klimaanlage aktivieren
Stecken Sie es in die Steckdose. Wenn Sie einen kurzen Piepton hören und feststellen, dass das Bedienfeld aufleuchtet und sofort
erlischt, bedeutet dies, dass die Maschine aktiviert ist.

Zum Einschalten
Drücken Sie die EIN / AUS-Taste, um die Maschine einzuschalten. Wenn Sie zwei kurze Pieptöne hören und die Temperatur auf der
Klimaanlage digital angezeigt wird, ist die Klimaanlage eingeschaltet. Wenn die Klimaanlage eingeschaltet ist, ist die Temperatur
standardmäßig auf 22 ° C eingestellt. Die Lichter “(M) mittlere Windgeschwindigkeit” und “Klimaanlage” leuchten auf und der
Lüfter des Innengeräts schaltet sich ein. Der Temperatursensor misst die Umgebungstemperatur und wenn sie 22 ° C überschreitet,
beginnt das Außengerät zu arbeiten, um die Temperatur zu senken. Liegt die Umgebungstemperatur bereits unter 22 ° C? Dann
startet das Außengerät nicht.

Windgeschwindigkeit
Wenn die „GESCHWINDIGKEIT“ gedrückt wird, gibt das Gerät möglicherweise einen kurzen Piepton aus. Mit dieser Taste können
Sie den Lüfter des Innengeräts auf „(L) Niedrige Windgeschwindigkeit“, „(M) Mittlere Windgeschwindigkeit“ oder „(H) Hohe
Windgeschwindigkeit“ einstellen. Die entsprechenden Lichter zeigen an, welche Einstellung ausgewählt ist.

Schalten Sie zwischen A / C-Modus und Lüftermodus um
Durch Drücken der Taste „MODE“ wechseln Sie nur von der Klimaanlage in den Lüftungsmodus. Das Licht neben „Lüfter“ geht
an und das Licht neben „A / C“ erlischt. Der Kompressor und der Lüfter des Außengeräts schalten sich aus. Nur der Lüfter des
Innengeräts bleibt eingeschaltet. Auf diese Weise können Sie eine frische Brise genießen, aber es gibt keine Kühlung. Drücken Sie
die Taste „MODE“ erneut, um wieder in den A / C-Modus zu wechseln

Stellen Sie die Temperatur ein
Wenn Sie die Taste „UP“ drücken, gibt das Gerät jedes Mal einen kurzen Piepton aus. Die Temperatur wird jedes Mal um 1 ° C erhöht.
Die höchstmögliche Temperatureinstellung beträgt 30 ° C. Wenn Sie die Taste „DOWN“ drücken, gibt das Gerät jedes Mal einen
kurzen Piepton aus. Die Temperatur wird jedes Mal um 1 ° C gesenkt. Die niedrigstmögliche Temperatureinstellung beträgt 16 ° C.

Drag-Modus
Drücken Sie die Taste „SLEEP“, um den Schlafmodus zu aktivieren. Nach 6 Sekunden erlöschen alle Lichter und die Digitalanzeige
und die Klimaanlage geht in den Ruhezustand. Der Lüfter des Innengeräts läuft weiterhin mit niedriger Windgeschwindigkeit (L).
Auf diese Weise werden Sie nicht von Licht und Ton gestört und können ruhig schlafen. Wenn Sie eine beliebige Taste auf dem
Bedienfeld drücken, piept das Gerät kurz und kehrt in den ursprünglichen Betriebsmodus zurück.

WI-FI-Verbindung
Stecken Sie den Stecker der Klimaanlage in die Steckdose: die Klimaanlage ist im Standby-Modus, leuchten alle Berührungstasten
auf. Die Wi-Fi-Verbindungsanzeige blinkt langsam für etwa 10 Sekunden (es wird nach Wi-Fi gesucht). Wenn sich das Gerät mit dem
Wi-Fi verbindet, blinkt das Licht schnell (3x pro Sekunde). Nach Abschluss der WI-FI-Verbindung leuchtet die Wi-Fi-Leuchte, ohne zu
blinken, was anzeigt, dass die WI-FI-Verbindung ordnungsgemäß hergestellt wurde. Um eine neue Wi-Fi-Verbindung herzustellen,
drücken Sie die Lüftertaste 3 Sekunden lang bis Sie einen Piepton hören, um den Wi-Fi-Modus zu verlassen. Drücken Sie die
Lüftertaste erneut 3 Sekunden lang, bis Sie einen Piepton hören, um den Wi-Fi-Modus erneut zu starten. Befolgen Sie die Schritte
unter „Verbinden des Geräts mit der App“, um das Gerät mit Ihrem Telefon zu verbinden.

Ausschalten
Drücken Sie die Taste „ON / OFF“, um die Klimaanlage auszuschalten. Die Maschine piept lange und alle Lichter gehen aus. Das
Gerät funktioniert nicht mehr und wechselt in den Standby-Modus, bis das Gerät wieder eingeschaltet wird.

DEUTSCH

8. Verbinden des Geräts mit der App

Installieren der App

1. Laden Sie die kostenlose Tuya Smart App aus dem Apple App Store oder dem Google Play Store herunter.

2. Erstellen Sie ein Konto oder melden Sie sich an. Geben Sie eine gültige E-Mail-Adresse ein, um den Verifizierungscode zu erhalten.

Verbinden des Geräts mit der App

1. Stecken Sie den Stecker der Klimaanlage in die Steckdose und vergewissern Sie sich, dass Sie eine Wi-Fi-Verbindung haben

und Bluetooth eingeschaltet ist. Die Klimaanlage ist im Standby-Modus, leuchten alle Berührungstasten auf.

2. Öffnen Sie die App, melden Sie sich an und drücken Sie auf die Schaltfläche "Gerät hinzufügen".

3. Wählen Sie "großes Haushaltsgerät", wählen Sie "Klimaanlage (Bluetooth + Wi-Fi) und akzeptieren Sie ggf. die Standortdienste.

4. Prüfen Sie, ob die Wi-Fi-Leuchte am Gerät schnell blinkt (3x pro Sekunde). Wenn das Licht langsam blinkt, drücken Sie die

Lüftertaste 3 Sekunden lang bis Sie einen Piepton hören, um den Wi-Fi-Modus zu verlassen. Drücken Sie die Lüftertaste erneut
3 Sekunden lang, bis Sie einen Piepton hören, um den Wi-Fi-Modus erneut zu starten.

5. Bestätigen Sie in der App, dass die Leuchte schnell blinkt.

6. Wählen Sie das Wi-Fi-Netzwerk, mit dem Sie normalerweise verbunden sind, und geben Sie Ihr Wi-Fi-Passwort* ein.

7. Klicken Sie auf "Weiter", um die Klimaanlage mit der App zu koppeln.

* Bitte beachten Sie: Sie können sich nur über eine 2,4-GHz-Wi-Fi-Verbindung mit der Klimaanlage verbinden.

App-Funktionen

Wenn sowohl Ihr Smartphone als auch die Klimaanlage mit dem Internet verbunden sind, können Sie von überall aus eine
Verbindung zum Gerät herstellen.

1. Strom (ein/aus): Mit der Power-Funktion können Sie das Gerät ein- oder ausschalten, egal wo Sie sich befinden.

2. Temperatur-Einstellungen: Sie können die Temperatur von 16 °C bis 30 °C einstellen.

3. Aktuelle Temperatur: Sie können die aktuelle Umgebungstemperatur überprüfen.

4. Betriebsart: Sie können den Modus auf Kühlen oder Lüften umstellen.

5. Lüftergeschwindigkeit: Sie können die Lüftergeschwindigkeit auf niedrig, mittel oder hoch einstellen.

6. Ruhemodus: Diese Funktion sorgt dafür, dass das Gerät so wenig Lärm wie möglich macht.

DEUTSCH

9. Fehlercodeliste

Wenn das Gerät nicht oder nur unzureichend funktioniert:

Überprüfen Sie, ob ein Fehlercode im Display angezeigt wird. Eine Lösung finden Sie in der Fehlercodetabelle. Wenn
im Display kein Fehlercode angezeigt wird, durchsuchen Sie die Fehlertabelle nach einer möglichen Lösung.

Error codes

Error codes Ursache Lösung

E1 Fehler Rauntemperatursensor Kontaktieren Sie den Verkäufer

E2 Fehler Systemtemperatursensor

E4 Unzureichendes Kältemittel

E5 Lüfterdefekt

E6 Störung der Kondensationspumpe

10. Failure guide

Fehlertabelle

Problème Ursache Lösung

Das Gerät lässt sich nicht einschalten Kein Strom Schalten Sie das Gerät ein

Beschädigte Steckdose Schalten Sie das Gerät aus und prüfen /

Unbekannter Grund Kontaktieren Sie den Verkäufer

Geringe Luftverdrängung oder einge­schränkte Kühlwirkung

Nur Luftverdrängung, aber kein Kühleffekt Das Gerät läuft im Beatmungsmodus Wählen Sie den Kühlmodus (A / C)

Abnormale Geräusche oder Vibrationen Die Montagehalterungen sind nicht

Wasser tritt aus dem Innengerät aus Der Gummistopfen an der Unterseite des

Das Gerät verströmt einen verbrannten
Geruch

Die niedrigste Lüftungsstufe ist gewählt Wählen Sie den mittleren oder hohen

Der Luftlter ist verschmutzt Filter prüfen und reinigen

Die Luftzufuhr oder Abluft des Innen­geräts ist blockiert

Die Luftzufuhr oder Abluft vom
Außengerät ist blockiert

Die Umgebungstemperatur ist zu niedrig
oder zu hoch

Unzureichende Spannung vom Netzteil Wenden Sie sich an einen Installateur

Der Kühlmodus hat sich automatisch
abgeschaltet

richtig am Fahrzeug montiert oder die
Gerätebefestigungsschrauben sind nicht
ausreichend angezogen

Innengeräts fehlt oder ist nicht ausrei­chend gedrückt

Das Gerät ist schräg Das Gerät muss waagerecht montiert

Es gibt ein ernstes Problem Gerät sofort ausschalten und Händler

reparieren Sie die Steckdose

Lüftungsgeschwindigkeitsmodus

Stellen Sie sicher, dass das Gerät nicht bloc­kiert ist und entfernen Sie das Hindernis

Stellen Sie sicher, dass das Gerät nicht bloc­kiert ist und entfernen Sie das Hindernis

Die Umgebungstemperatur muss
zwischen 16 und 40 ° C liegen

oder verwenden Sie einen anderen
Stromanschluss

Warten Sie ca. 3-5 Minuten, bis sich der
Thermostat wieder einschaltet

Prüfen Sie, ob die Montagehalterung fest
sitzt und ziehen Sie die Befestigungs­schrauben des Geräts fest

Überprüfen oder ersetzen Sie den Stecker

werden (maximaler Winkel <3°)

kontaktieren

DEUTSCH

11. Wartung

Reinigung
Achtung: Ziehen Sie das Netzkabel ab, bevor Sie das Produkt reinigen.

Zur Außenreinigung:
Wischen Sie die Außenseite mit einem feuchten Tuch ab. Trocknen Sie das Gerät anschließend gründlich mit einem
trockenen Tuch. Lassen Sie kein Wasser oder Reinigungsmittel in die Maschine gelangen. Reinigen Sie die Klimaanlage
nicht mit einem aggressiven Reinigungsmittel und / oder Benzin.

Filter reinigen:
Es ist wichtig, den Staub regelmäßig vom Filter zu entfernen. Entfernen Sie den Filter wie in der Abbildung unten
gezeigt. Reinigen Sie den Filter mit Leitungswasser und / oder einem Staubsauger, um Schmutz vom Filter zu entfernen.
Stellen Sie sicher, dass der Filter getrocknet ist, bevor Sie ihn wieder in die Klimaanlage einsetzen. Verwenden Sie zum
Reinigen kein Wasser, das heißer als 40 ° C ist, und setzen Sie den Filter nicht der Sonne aus.

Ziehen Sie am Griff

Lift

Filter

Ziehen

Instandhaltung
Entfernen Sie die Gummidichtung aus dem Kondensatablauf und lassen Sie die Kondensationsfeuchtigkeit an einem
geeigneten Ort ab, wenn Sie die Klimaanlage über einen längeren Zeitraum aufbewahren. Ersetzen Sie dann die
“Gummidichtung”.

Reinigen Sie die Klimaanlage gemäß den Richtlinien unter “Reinigung”.

Lagern Sie die Klimaanlage an einem kühlen und trockenen Ort. Wir empfehlen, dass Sie die Klimaanlage bei
der Lagerung wieder in die Verpackung legen. Dies verhindert, dass sich Schmutz und Staub auf der Klimaanlage
ansammeln.

DEUTSCH

Lagerung & Transport
Sie können die Klimaanlage problemlos transportieren und kompakt lagern. Verwenden Sie die Handschrauben, um
die Tragehalterung am Innengerät zu befestigen, wie in der Abbildung gezeigt

Verwenden Sie die Handschrauben, um die Tragehalterung wie in der Abbildung gezeigt am Außengerät zu
befestigen. Auf diese Weise entsteht ein kompaktes Ganzes, das Sie problemlos transportieren und lagern können.
Lagern Sie die Klimaanlage an einem kühlen, trockenen Ort.

Richtige Entsorgung dieses Produktes.

Dieses Symbol bedeutet, dass dieses Produkt nicht mit normalem Hausmüll entsorgt werden darf
(2012/19 / EU). Recyceln Sie verantwortungsbewusst, um die nachhaltige Wiederverwendung materieller
Ressourcen zu fördern und mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu
vermeiden. Möchten Sie das gebrauchte Gerät zurückgeben? Lesen Sie die Garantiebedingungen, in
denen das Produkt gekauft wurde. Hier können Sie das Produkt für ein umweltfreundliches Recycling
zurückgeben.

Konformitätserklärung

Hiermit erklärt die Firma Gimeg Nederland B.V., dass sich das Gerät SPA-5000 in Übereinstimmung mit den
grundlegenden Anforderungen, der europäischen Richtlinie für Funkanlagen (2014/53/EU). Brauchen Sie eine völlige
Konformitätserklärung, bitte nehmen Sie Kontakt auf mit die Adresse am Rückseite diese Bedienungshinweise.

Split unit airconditioner SPA-5000

Table des matières

1. Règles de sécurité

2. Données techniques

3. Schéma électrique

4. Liste de colisage

5. Désignation des pièces

6. Installation du climatiseur

7. Manuel d’utilisation

8. Connexion de l'appareil à l'application

9. Liste des codes d’erreur

10. Guide de dépannage

11. Entretien
Élimination correcte de ce produit
Déclaration de conformité

FRANÇAIS

1. Règles de sécurité

Avertissement

Lors de l’utilisation de ce climatiseur, il est important de toujours respecter les règles de sécurité. Cela évite les risques
de blessures, de chocs électriques et de dommages au produit. Par conséquent, lisez toutes les instructions à l’avance.

• Lors de l’utilisation de ce climatiseur, il est important de toujours respecter les règles de sécurité. Cela évite
les risques de blessures, de chocs électriques et de dommages au produit. Par conséquent, lisez toutes les
instructions à l’avance.

• Lisez le manuel avant utilisation.

• Si les conditions d’utilisation ne sont pas respectées, le fabricant ne sera pas responsable des dommages ou
blessures résultant de l’utilisation de cet appareil.

• Conservez le manuel, le certificat de garantie et le reçu de vente.

• Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

• Cet appareil n’est pas destiné à être utilisé par des enfants de moins de 8 ans ou par des personnes ayant des
capacités physiques, sensorielles ou mentales limitées ou une expérience et des connaissances insuffisantes, sauf
si elles ont été accompagnées ou ont été formées à l’utilisation de l’appareil par un personne responsable de leur
sécurité.

• N’utilisez jamais l’appareil s’il est visiblement endommagé ou s’il y a des ruptures dans le cordon.

• Ne réparez jamais l’appareil vous-même si l’appareil, le cordon ou la fiche sont endommagés. Faites-le toujours
par le fabricant ou un technicien qualifié.

• L’appareil n’est pas adapté à une utilisation commerciale.

• Utilisez et conservez toujours l’appareil dans un endroit sec.

• N’utilisez jamais d’accessoires non recommandés par le fabricant.

• Cet appareil ne convient qu’à un usage domestique et à l’usage auquel il est destiné.

• Il est interdit de modifier ce produit (ou des parties de celui-ci).

• Ne connectez jamais plusieurs appareils électriques à une prise de courant. Cela évite une mauvaise connexion et
une charge thermique élevée.

• Il est interdit de placer le climatiseur portable (unité intérieure et extérieure) sous la pluie ou dans l’eau

Avertissements

• Distance aux objets en feu d’au moins 2 mètres grâce aux mesures de prévention des incendies.

• Il est strictement interdit aux utilisateurs d’ajouter eux-mêmes du réfrigérant.

• Ne tirez pas directement sur le tuyau et ne le détruisez pas avec des objets pointus. Si le tuyau s’avère endommagé,
arrêtez l’utilisation et contactezcontactez le distributeur pour réparation.

Installatielocatie van de airconditioner

Le climatiseur doit être placé sur une surface ferme et plane (remarque: le climatiseur ne doit pas être incliné ou incliné)
lorsque l’appareil est en cours d’utilisation. Ce climatiseur mobile ne peut pas être installé aux endroits suivants:

1. Près de fortes sources de chaleur, de vapeurs et de gaz inflammables ou explosifs.

2. Dans un environnement contenant des produits chimiques (substances s’évaporant, solvants organiques, etc.)

3. Dans un environnement humide. Dès qu’il pleut, la climatisation doit être retirée de la fenêtre.

4. Pour une utilisation en extérieur, le climatiseur doit être tenu à l’écart de la pluie et / ou de l’eau.

Tenez également compte des réglementations suivantes:

1. Le produit doit être maintenu debout à tout moment et dans tous les cas. Ne tenez pas l’appareil sur le côté ou
à l’envers.

2. Essayez de garder le climatiseur droit lorsque vous le déplacez ou le transportez. Assurez-vous qu’il n’est pas
secoué ou échappé.

3. Assurez-vous que l’alimentation en air n’est pas obstruée et reste bien ventilée.

4. N’insérez pas d’objets à travers les ouvertures de l’entrée et de la sortie d’air. Des objets peuvent ainsi entrer en
contact avec des pièces électriques ou le ventilateur et peuvent être dangereux.

5. Ne placez pas d’objets lourds sur le produit.

6. Retirez la fiche de la prise avant de déplacer le climatiseur, d’effectuer un entretien, un nettoyage ou de ne pas
l’utiliser pendant une longue période.

7. Ne tirez pas sur la fiche pour déplacer la machine.

8. Nettoyez l’écran anti-poussière de l’alimentation en air au moins une fois par mois.

9. Si la machine n’est pas utilisée pendant une longue période, elle doit être stockée dans un endroit frais et sec.
Nettoyez et séchez le climatiseur bien à l’avance.

2. Données techniques

Votlage 220~240V 50/60Hz Capacité de débit d'air 300-350 m3/h

Capacité de refroidissement 5100 BTU (1495 W) Dehumidication capacity 1,56 L p/u

Puissance 600 W Capacité de déshumidication IPX4

Réfrigérant R290(120g) Type de compresseur Rotor type

Dimensions de l'unité intérieure 45.4 X 30.8 X 20.4cm Bruit 55 dB

Dimensions de l'unité extérieure 44.3 X 37.3 X 20.1cm Poids 24,5 kg

3. Schéma électrique

〜

FRANÇAIS

FRANÇAIS

4. Liste de colisage

Nom QTY

Unité intérieure 1

Unité extérieure 1

Tuyau de drainage 1

Support extérieur 2

Support intérieur 2

Support de rangement 2

Blocs en caoutchouc résistant aux chocs 2

Blocs de support 2

Vis à main 14

Verrouillage tournant 2

Écrou à fente 2

Manuel d'utilisation 1

5. Pieces

Sortie d’air

Sortie d’air

Grille

Arrivée d’air

Arrivée d’air

Panneau

d’alimentation

en air

Support d’usure

Levier

Shockproof rubber

dampers

Filtre

Panneau de

configuration

Tuyau flexible

Poignee DE

TRANSPORT

Drain de

condensation

Câble d’alimentation

Sortie d’air

Arrivée d’air

Panneau

d’alimentation en air

Accessoires

Serrure à clé

Écrou fendu

FRANÇAIS

Vis

Vis

Bloc de support

Support extérieur

Panneau de configuration

Vitesse du vent faible Connexion Wi-Fi

Vitesse moyenne du vent Vitesse du vent

Vitesse du vent élevée Mode A / C

Vis

Écran d’affichage numérique

Amortisseurs en

caoutchouc résistant

aux chocs

Support de rangement

Support intérieur

Mode veille Modus

Vitesse du vent Allumé éteint

Augmenter la température Baisser la température

FRANÇAIS

6. Installation du climatiseur

1. Déballez la machine et les accessoires et vérifiez que le tuyau entre l’unité intérieure et l’unité extérieure est
correctement connecté. Vérifiez également si le drain de condensation a un couvercle en caoutchouc. Enfin,
vérifiez si les accessoires sont complets.

2. Installez les accessoires comme indiqué sur l’image. Connectez le support extérieur au bloc de support et au
support intérieur en serrant les vis à main. C’est ainsi que vous formez la poignée de transport.

2.1 Installez le support comme indiqué dans la figure ci-dessous. Installez les unités intérieure et extérieure sur le

support pour fixer les deux parties. Pour fixer les unités au support, serrez les vis à main dans les trous appropriés.

2.2 Placer les caoutchoucs résistants aux chocs à l’arrière de l’unité extérieure.

Amortisseurs en caoutchouc

résistant aux chocs

Amortisseurs en caoutchouc

résistant aux chocs

2.3 Installez l’unité complète dans la fenêtre de la caravane et serrez correctement le support (voir figure).

Unité intérieure

Serrure à clé

Tuyau flexible

Support d’usure

Unité extérieure

FRANÇAIS

7. Mode d’emploi

Ouvrez la sortie d’air
Tournez manuellement la sortie d’air vers le haut pour qu’elle soit complètement ouverte (voir photo).

Arrivée d’air Sortie d’air

Activer la climatisation
Branchez-le dans la prise. Si vous entendez un bip court et voyez que le panneau de commande s’allume et s’éteint immédiatement,
cela signifie que la machine est activée.

Pour allumer
Appuyez sur le bouton «ON / OFF» pour allumer la machine. Si vous entendez deux bips courts et que la température est affichée
numériquement sur le climatiseur, le climatiseur est allumé. Lorsque le climatiseur est allumé, la température est réglée à 22 ° C par
défaut. Les voyants “(M) vitesse moyenne du vent” et “climatisation” s’allument et le ventilateur de l’unité intérieure s’allume. Le
capteur de température mesure la température ambiante et si elle dépasse 22 ° C, l’unité extérieure commence à fonctionner pour
faire baisser la température. La température ambiante est-elle déjà inférieure à 22 ° C? Ensuite, l’unité extérieure ne démarre pas.

Vitesse du vent
Lorsque vous appuyez sur «SPEED», la machine peut émettre un bip court. Ce bouton vous permet de régler le ventilateur de l’unité
intérieure sur «(L) Vitesse du vent faible», «(M) Vitesse du vent moyen» ou «(H) Vitesse du vent élevé». Les voyants correspondants
indiquent le réglage sélectionné.

Basculer entre le mode A / C et le mode ventilateur
En appuyant sur le bouton «MODE», vous passez du mode A / C au mode ventilation uniquement. Le voyant à côté de «Fan»
s’allume et le voyant à côté de «A / C» s’éteint. Le compresseur et le ventilateur de l’unité extérieure s’arrêtent. Seul le ventilateur de
l’unité intérieure reste allumé. De cette façon, vous pouvez profiter d’une brise fraîche, mais il n’y a pas de refroidissement. Appuyez
à nouveau sur le bouton «MODE» pour revenir en mode A / C.

Réglez la température
Lorsque vous appuyez sur le bouton «UP», la machine émet un bref bip à chaque fois. La température est augmentée de 1 ° C à
chaque fois. Le réglage de température le plus élevé possible est de 30 ° C. Lorsque vous appuyez sur le bouton «BAS», la machine
émet un bref bip à chaque fois. La température est abaissée de 1 ° C à chaque fois. Le réglage de température le plus bas possible
est de 16 ° C.

Mode veille
Appuyez sur le bouton “SLEEP” pour activer le mode veille. Après 6 secondes, tous les voyants et l’affichage numérique s’éteignent
et le climatiseur se met en veille. Le ventilateur de l’unité intérieure continue de fonctionner à faible vitesse de vent (L). De cette
façon, vous ne serez pas dérangé par la lumière et le son et vous pourrez dormir paisiblement. Lorsque vous appuyez sur n’importe
quel bouton du panneau de commande, la machine émet un bip bref et revient à son mode de fonctionnement d’origine.

Connexion WI-FI
Branchez le climatiseur: le climatiseur est en mode veille, tous les boutons tactiles s'allumeront. Le voyant de connexion Wi-Fi
clignote lentement pendant environ 10 secondes (il recherche le Wi-Fi). Lorsque l'appareil se connecte au Wi-Fi, le voyant
clignote rapidement (3x par seconde). Après la connexion, le voyant Wi-Fi restera allumé sans clignoter, indiquant que le WI-FI
est correctement connecté. Pour établir une nouvelle connexion Wi-Fi, appuyez sur le bouton du ventilateur pendant 3 secondes
jusqu'à ce que vous entendiez un "bip" pour quitter le mode Wi-Fi. Appuyez à nouveau sur le bouton du ventilateur pendant 3
secondes, jusqu'à ce que vous entendiez un "bip" pour redémarrer le mode Wi-Fi. Suivez les étapes sous "Connexion de l'appareil
à l'application" pour connecter l'appareil à votre téléphone.

Éteindre
Appuyez sur le bouton «ON / OFF» pour éteindre le climatiseur. La machine émet un bip long et tous les voyants s’éteignent. La
machine cesse de fonctionner et passe en mode veille jusqu’à ce qu’elle soit rallumée.

FRANÇAIS

8. Connexion de l'appareil à l'application

Installer l'application

1. Téléchargez gratuitement l'application Tuya Smart depuis l'App Store ou le Google Play Store.

2. Créez un compte ou connectez-vous. Saisissez une adresse e-mail valide pour recevoir le code de vérification.

Connexion de l'appareil à l'application

1. Branchez le climatiseur et assurez-vous de disposer d'une connexion Wi-Fi et Bluetooth sont activées. Le climatiseur est en

mode veille, tous les boutons tactiles s'allumeront.

2. Ouvrez l'application, connectez-vous et appuyez sur la touche « Ajouter un appareil ».

3. Sélectionnez "gros appareil électroménager", sélectionnez "climatiseur (Bluetooth + Wi-Fi)" et acceptez les services de

localisation si nécessaire.

4. Vérifiez si le voyant Wi-Fi de l'appareil clignote rapidement (3x par seconde). Si le voyant clignote lentement, appuyez sur le bouton

du ventilateur pendant 3 secondes jusqu'à ce que vous entendiez un "bip" pour quitter le mode Wi-Fi. Appuyez à nouveau sur le
bouton du ventilateur pendant 3 secondes, jusqu'à ce que vous entendiez un "bip" pour redémarrer le mode Wi-Fi.

5. Confirmez dans l'application que le voyant clignote rapidement.

6. Sélectionnez le réseau Wi-Fi auquel vous êtes habituellement connecté et saisissez votre mot de passe Wi-Fi*.

7. Cliquez sur « suivant » pour coupler le climatiseur avec l'appli.

* Remarque : vous ne pouvez vous connecter à l'appareil que via une connexion Wi-Fi de 2,4 GHz.

Fonctions de l'application

Si votre smartphone et le climatiseur sont tous deux connectés à Internet, vous pouvez vous y connecter de n'importe où.

1. Alimentation (marche/arrêt) : vous pouvez utiliser la fonction d'alimentation pour allumer ou éteindre l'appareil, où que vous soyez.

2. Réglages de la température : vous pouvez régler la température de 16 °C à 30 °C.

3. Température actuelle : vous pouvez vérifier la température ambiante actuelle.

4. Mode de fonctionnement : vous pouvez changer le mode pour passer en refroidissement ou en ventilation.

5. Vitesse du ventilateur : vous pouvez changer la vitesse du ventilateur en faible, modérée ou élevée.

6. Mode veille : cette fonction permet à l'appareil de faire le moins de bruit possible.

FRANÇAIS

9. Liste des codes d’erreur

Si l’appareil ne fonctionne pas ou fonctionne insuffisamment:

Vérifiez si un code d’erreur est visible à l’écran, reportez-vous au tableau des codes d’erreur pour une solution. Si
aucun code d’erreur n’est visible à l’écran, parcourez le tableau des erreurs pour une solution possible.

Codes d'erreur

Codes d'erreur Causer Solution

E1 Défaut sonde de température ambiante Contactez le vendeur

E2 Défaut du capteur de température du système

E4 Réfrigérant insufsant

E5 Panne du ventilateur

E6 Dysfonctionnement de la pompe à condensation

10. Failure guide

Tableau des erreurs

Problem Ursache Solution

L'appareil ne s'allume pas Pas de puissance Allumez le courant

Prise électrique endommagée Coupez l'alimentation et vériez/réparez

Raison inconnue Contactez le vendeur

Peu de déplacement d'air ou effet de
refroidissement limité

Seulement déplacement d'air, mais pas
d'effet de refroidissement

Bruits ou vibrations anormaux Les supports de montage ne sont pas

De l'eau fuit de l'unité intérieure Le bouchon en caoutchouc au bas de

L'appareil émet une odeur de brûlé Il y a un sérieux problème Éteignez immédiatement l'appareil et

Le niveau de ventilation le plus bas est
sélectionné

Le ltre à air est sale Vérier et nettoyer le ltre

L'alimentation ou l'évacuation d'air de
l'unité intérieure est bloquée

L'alimentation ou l'évacuation d'air de
l'unité extérieure est bloquée

La température ambiante est trop basse ou
trop élevée

Tension insufsante de l'alimentation Consultez un installateur ou utilisez une

L'appareil fonctionne en mode ventilation Sélectionnez le mode de refroidissement

Le mode refroidissement vient de s'ét­eindre automatiquement

correctement installés sur le véhicule ou
les vis de montage de l'appareil ne sont

pas sufsamment serrées

l'unité intérieure est manquant ou n'est

pas sufsamment enfoncé

L'appareil est incliné L'appareil doit être monté horizontale-

la prise de courant

Sélectionnez le mode de vitesse de
ventilation moyenne ou élevée

Vériez que l'appareil n'est pas bloquée

et retirez l'obstruction

Vériez que l'appareil n'est pas bloquée

et retirez l'obstruction

La température ambiante doit être entre
16 et 40°C

autre connexion électrique

(A/C)

Attendez environ 3 à 5 minutes jusqu'à ce
que le thermostat se rallume

Vériez que le support de montage est

bien serré et serrez les vis de montage
de l'appareil

Vérier ou remplacer la prise

ment (angle maximum <3°)

contactez le revendeur

FRANÇAIS

11. Entretien

Nettoyer
Attention: Débranchez le cordon d’alimentation avant de nettoyer le produit.

Pour nettoyer l’extérieur:
Essuyez l’extérieur avec un chiffon humide. Séchez ensuite soigneusement l’appareil avec un chiffon sec. Ne laissez
pas d’eau ou de détergent pénétrer dans la machine. Ne nettoyez pas le climatiseur avec un produit de nettoyage
agressif et / ou de l’essence.

Filtre propre:
Il est important d’éliminer régulièrement la poussière du filtre. Retirez le filtre comme indiqué dans l’image ci-dessous.
Nettoyez le filtre avec de l’eau du robinet et / ou un aspirateur pour enlever toute saleté du filtre. Assurez-vous que le
filtre a séché avant de le remettre dans le climatiseur. N’utilisez pas d’eau plus chaude que 40 ° C pour le nettoyage
et n’exposez pas le filtre au soleil.

Tirez la poignée

Lift

Filter

Tirer

Entretien
Retirez le joint en caoutchouc du drain de condensation et vidangez l’humidité de condensation dans un endroit
approprié lorsque vous stockez le climatiseur pendant une période plus longue. Remplacez ensuite le “joint en
caoutchouc.

Nettoyez le climatiseur conformément aux directives de la section “Nettoyage”.

Rangez le climatiseur dans un endroit frais et sec. Nous vous recommandons de remettre le climatiseur dans son
emballage lorsque vous le rangez. Cela empêche la saleté et la poussière de s’accumuler sur le climatiseur.

FRANÇAIS

Stockage et transport
Vous pouvez facilement transporter le climatiseur et le ranger de manière compacte. Utilisez les vis à main pour
installer le support de transport sur l’unité intérieure, comme indiqué sur l’image

Utilisez les vis à main pour installer le support de transport sur l’unité extérieure comme indiqué sur l’image. De cette
façon, vous créez un ensemble compact que vous pouvez facilement transporter et stocker. Rangez le climatiseur
dans un endroit frais et sec.

Élimination correcte de ce produit.

Ce symbole signifie que ce produit ne doit pas être jeté avec les ordures ménagères normales (2012/19/
EU). Recyclez de manière responsable afin de promouvoir la réutilisation durable des ressources
matérielles et de prévenir les dommages potentiels à l’environnement ou à la santé humaine. Voulez­vous retourner l’appareil utilisé? Lisez les conditions de garantie de l’endroit où le produit a été acheté.
Ici, vous pouvez retourner le produit pour un recyclage respectueux de l’environnement.

Déclaration de conformité

Par la présente, Gimeg Pay-Bas B.V. déclare que l’appareil SPA-5000 applique toutes les exigences de base et autres
règlements pertinents énumérés dans la directive européenne sur les équipements radioélectriques (2014/53/EU). Si
vous avez besoin d’une déclaration de conformité complète, vous pouvez contacter l’adresse indiquée au dos de ce
manuel.

Aire Acondicionado Split SPA-5000

Índice

1. Normativas de seguridad

2. Datos técnicos

3. Diagrama eléctrico

4. Lista de envío

5. Denominación de los componentes

6. Instalación del aire acondicionado

7. Manual de utilización

8. Conexión del dispositivo a la aplicación

9. Lista de códigos de error

10. Guía de solución de problemas

11. Mantenimiento
Eliminación correcta de este producto
Declaración de conformidad

ESPAÑOL

1. Normativas de seguridad

Advertencia:

Cuando utilice este aire acondicionado es importante que observe siempre las normativas de seguridad. Esto evitará
riesgos de lesiones, descargas eléctricas y daños al producto. Lea todas las instrucciones de antemano.

• Lea el manual antes de utilizar el aparato.

• Si no se cumplen las condiciones de utilización, el fabricante no se hace responsable de los daños o lesiones
resultantes del uso de este aparato.

• Guarde este manual, el certificado de garantía y el recibo de compra.

• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

• Este aparato no está diseñado para que lo utilicen niños menores de 8 años de edad ni personas con
capacidades físicas, sensoriales o mentales limitadas o experiencia y conocimientos insuficientes, a menos que
estén supervisados o hayan recibido instrucciones sobre cómo utilizar el aparato por parte de una persona
responsable de su seguridad.

• Nunca utilice el aparato si hay daños visibles o roturas en el cable.

• Nunca repare el aparato usted mismo si está averiado o si el cable o enchufe estuviera dañado. Haga que esto
siempre lo lleve a cabo el fabricante o un técnico cualificado.

• Este aparato no es apto para uso comercial.

• Siempre utilice y guarde el aparato en un lugar seco.

• Nunca utilice accesorios que no sean los recomendados por el fabricante.

• Este aparato solo es apto para uso doméstico y para el propósito para el que está destinado.

• Se prohíbe modificar este producto (o componentes del mismo).

• Nunca conecte varios aparatos eléctricos en la misma toma de corriente. Esto evitará una mala conexión y
sobrecalentamiento.

• Se prohíbe poner el aire acondicionado portátil (equipo de interior y exterior) bajo la lluvia o en el agua.

Advertencias

• Debe haber una distancia de al menos 2 metros con objetos ardiendo como medida de prevención de incendios.

• Los usuarios tienen estrictamente prohibido agregar refrigerante ellos mismos.

• No tire directamente de la manguera ni la destruya con objetos cortantes. Si observa que la manguera está
dañada, deje de utilizar el aparato y póngase en contacto con el distribuidor para su reparación.

Ubicación de la instalación del aire acondicionado

El aire acondicionado debe colocarse sobre una superficie firme y plana (nota: el aire acondicionado no debe
inclinarse ni estar torcido) cuando se esté utilizando. Este aire acondicionado portátil no se puede instalar en los
siguientes lugares:

1. Cerca de fuentes de calor fuertes, vapores y gases inflamables o explosivos.

2. En un entorno que contenga productos químicos (sustancias en evaporación, disolventes orgánicos, etc.)

3. En un ambiente húmedo. Tan pronto como llueva, se debe quitar el aire acondicionado de la ventana.

4. Para uso en exteriores, el aire acondicionado debe mantenerse alejado de la lluvia y / o el agua.

También tenga en cuenta las siguientes normativas:

1. El producto debe mantenerse en posición vertical en todo momento y en todos los casos. No sostenga el
aparato de lado o boca abajo.

2. Trate de mantener el aire acondicionado recto cuando lo mueva o lo transporte. Asegúrese de que no sufra
fuertes vibraciones ni se caiga.

3. Asegúrese de que el suministro de aire no esté obstruido y permanezca bien ventilado.

4. No inserte objetos a través de las aberturas de entrada y salida de aire. Los objetos podrían entrar en contacto
con componentes eléctricos o el ventilador y eso es peligroso.

5. No coloque objetos pesados sobre el producto.

6. Quite el enchufe de la toma de corriente antes de mover el aire acondicionado, realizar mantenimiento,
limpiarlo o si va a dejar de utilizarlo durante mucho tiempo.

7. No tire del enchufe para mover el aparato.

8. Limpie la rejilla de polvo del suministro de aire al menos una vez al mes.

9. Si el aparato no se va a utilizar durante mucho tiempo, debe almacenarse en un lugar fresco y seco. Limpie y
seque el aire acondicionado con suficiente antelación.

2. Datos técnicos

Voltaje 220 ~ 240 V 50 / 60 Hz Capacidad de ujo de aire 300-350 m3/h

Capacidad de enfriamiento 5100 BTU (1495 W) Capacidad de deshumidi-

Potencia 600 W Clase de aislamiento IPX4

Refrigerante R290 (120 g) Tipo de compresor Tipo de rotor

Dimensiones internas de la
unidad

Dimensiones externas de la
unidad

45,4 x 30,8 x 20,4 cm Ruido 55 dB

44,3 x 37,3 x 20,1 cm Peso 24,5 kg

cación

1,56 L p/u

3. Diagrama eléctrico

〜

ESPAÑOL

ESPAÑOL

4. Lista de envío

Nombre CANT.

Unidad interior 1

Unidad exterior 1

Manguera de desagüe 1

Soporte exterior 2

Soporte interior 2

Soporte de almacenamiento 2

Bloques de goma resistentes al impacto 2

Bloques de soporte 2

Tornillos manuales 14

Bloqueo giratorio 2

Tuerca ranurada 2

Manual de utilización 1

5. Componentes

Salida de aire

Salida de aire

Rejilla

Entrada de aire

Entrada de aire

Panel de entrada

de aire

Soporte

Asa

de goma contra

impactos

Amortiguadores

Filtro

Pantalla

Manguera

Asa

Drenaje de

condensación

Cable de

alimentación

Salida de aire

Entrada de aire

Panel de entrada

de aire

Accesorios

Bloqueo

Tuerca ranurada

Tornillo manual

ESPAÑOL

Tornillo manual

Bloque de soporte

Soporte exterior

Panel de control

Velocidad de aire baja Conexión Wi-Fi

Velocidad de aire media Ventilar

Velocidad de aire alta Modo de aire acondicionado

Tornillo manual

Pantalla digital

Amortiguadores
de goma contra

impactos

Soporte de almacenamiento

Soporte interior

Modo noche Modo

Velocidad del aire Encendido / apagado

Aumentar temperatura Reducir temperatura

ESPAÑOL

6. Instalación del aire acondicionado

1. Desembale el aparato y los accesorios y compruebe que la manguera entre la unidad interior y exterior esté
conectada correctamente. Compruebe también si el drenaje de condensación tiene la cubierta de goma. Por
último, compruebe si los accesorios están completos.

2. Instale los accesorios como se muestra en la imagen. Conecte el soporte exterior al bloque de soporte y el
soporte interior apretando los tornillos manuales. Así es como se forma el asa de transporte.

2.1 Instale el soporte como se muestra en la siguiente figura. Instale las unidades interior y exterior en el soporte

para fijar las dos partes. Para asegurar las unidades al soporte, apriete los tornillos manuales en los orificios
correspondientes.

2.2 Coloque las gomas resistentes a los golpes en la parte posterior de la unidad exterior.

Amortiguadores de goma

contra impactos

Amortiguadores de goma

contra impactos

2.3 Instale la unidad completa en la ventana de la caravana y apriete el soporte correctamente (ver figura).

Unidad
interior

Bloqueo

Manguera

Soporte

Unidad exterior

ESPAÑOL

7. Manual de utilización

Abra la salida de aire
Mueva la salida de aire hacia arriba manualmente de modo que quede totalmente abierta (vea la ilustración).

Salida de aire Salida de aire

Active el aire acondicionado
Enchúfelo. Si oye un pitido corto y ve que se encienden las luces del panel de control y se apagan de inmediato, significa que
el aparato está activado.

Para encenderlo
Pulse el botón «ON / OFF» para encender el aparato. Si oye dos pitidos cortos y la temperatura se muestra en la pantalla digital
del aire acondicionado es que el aparato está encendido. Cuando el aire acondicionado está encendido, la temperatura se
fija en 22 °C por defecto. Las luces de «(M) velocidad de aire media» y «aire acondicionado» se encienden y el ventilador de
la unidad interior se enciende. El sensor de temperatura mide la temperatura ambiente y, si ésta supera los 22 °C, la unidad
exterior arranca para bajar la temperatura. ¿Está la temperatura ambiente por debajo de 22 °C? Entonces la unidad exterior no
ha arrancado.

Velocidad del aire
Cuando se pulsa «VELOCIDAD», el aparato puede emitir un pitido corto. Este botón le permite configurar el ventilador
de la unidad interior en «(L) Velocidad de aire baja», «(M) Velocidad de aire media» o «(H) Velocidad de aire alta». Las luces
correspondientes indican qué ajuste está seleccionado.

Cambiar entre el modo de A/C y el modo ventilador
Puede cambiar del modo A/C al modo ventilador pulsando el botón de "MODE". La luz junto a "Ventilador" se encenderá y la
luz junto a "A/C" se apagará. El compresor y el ventilador de la unidad exterior se apagarán. Solo permanecerá encendido el
ventilador de la unidad interior. De esta manera, podrá disfrutar de una brisa refrescante, sin la función de enfriamiento. Puede
volver al modo A/C pulsando de nuevo el botón “MODE”.

Establecer la temperatura
Al pulsar el botón «ARRIBA», el aparato emitirá un pitido corto cada vez. La temperatura aumenta en 1 ° cada vez. El ajuste
de temperatura más alto posible es 30 ° C. Cuando pulse el botón «ABAJO», el aparato emitirá un pitido corto cada vez. La
temperatura baja en 1 ° C cada vez. El ajuste de temperatura más bajo posible es 16 °C.

Modo Dormir
Pulse el botón «DORMIR» para activar el modo dormir. Transcurridos 6 segundos, todas las luces y la pantalla digital se apagarán
y el aire acondicionado cambia al modo dormir. El ventilador de la unidad interior continúa funcionando a velocidad de aire baja
(L). De esta manera no le molestará con luces y sonidos, y podrá dormir plácidamente. Al pulsar cualquier botón del panel de
control, el aparato emitirá un leve pitido y volverá a su modo de funcionamiento original.

Conexión wifi
Inserta el enchufe del aire acondicionado en la toma de corriente: el aire acondicionado esté en modo de espera, se encenderán
todos los botones táctiles. El piloto de conexión wifi parpadea lentamente durante unos 10 segundos (está buscando el wifi).
Cuando el dispositivo se está conectando a wifi, el piloto parpadea rápidamente (3 veces por segundo). Cuando la conexión
wifi se haya completado, el piloto wifi se encenderá de forma continua, indicando que el wifi está conectado correctamente.
Para realizar una nueva conexión wifi, pulsa el botón del ventilador durante 3 segundos hasta que escuche un 'bip' para salir del
modo wifi. Pulsa el botón del ventilador nuevamente durante 3 segundos, hasta que escuche un 'bip' para iniciar el modo wifi
nuevamente. Siga los pasos de "Conexión del dispositivo a la aplicación" para conectar el dispositivo a su teléfono.

Apagar
Pulse el botón «ON / OFF» para apagar el aire acondicionado. El aparato emite un pitido largo y las luces se apagan. El aparato
deja de funcionar y pasa al modo «Standby» hasta que se vuelva a encender.

ESPAÑOL

8. Conexión del dispositivo a la aplicación

Instalación de la aplicación

1. Descarga la aplicación gratuita Tuya Smart de la Apple App Store o de la Google Play Store.

2. Crea una cuenta o inicia sesión. Introduce una dirección de correo electrónico válida para recibir el código de verificación.

Conexión del dispositivo a la aplicación

1. Inserta el enchufe del aire acondicionado en la toma de corriente y comprueba que tienes conexión wifi y Bluetooth activados.

El aire acondicionado esté en modo de espera, se encenderán todos los botones táctiles.

2. Abre la aplicación, inicia la sesión y pulsa el botón «Añadir dispositivo».

3. Selecciona "gran electrodoméstico", selecciona "aire acondicionado (Bluetooth+Wi-Fi)" y acepta los servicios de ubicación

en caso necesario.

4. Verifica si la luz de wifi del dispositivo está parpadeando rápidamente (3 veces por segundo). Si la luz parpadea lentamente,

pulsa el botón del ventilador durante 3 segundos hasta que escuche un 'bip' para salir del modo wifi. Pulsa el botón del
ventilador nuevamente durante 3 segundos, hasta que escuche un 'bip' para iniciar el modo wifi nuevamente.

5. Confirma en la aplicación que la luz parpadea rápidamente.

6. Selecciona la red wifi a la que te conectas normalmente e introduce tu contraseña de wifi*.

7. Haz clic en «Siguiente» para emparejar el aire acondicionado con la aplicación.

* Ten en cuenta: solo puedes conectarte al dispositivo de aire a través de una conexión wifi de 2,4 GHz.

Funciones de la aplicación

Si tanto tu móvil como el aire acondicionado están conectados a Internet, puedes conectar tu dispositivo desde cualquier lugar.

1. Interruptor (encendido/apagado): puedes usar la función de interruptor para encender o apagar el dispositivo,

independientemente de donde te encuentres.

2. Ajustes de temperatura: puedes ajustar la temperatura entre 16 °C y 30 °C.

3. Temperatura actual: puedes comprobar la temperatura ambiente actual.

4. Modo de operación: puedes cambiar el modo a enfriar o a ventilar.

5. Velocidad del ventilador: puedes cambiar la velocidad del ventilador a baja, media o alta.

6. Modo de sueño: esta función asegura que el dispositivo haga tan poco ruido como sea posible.

ESPAÑOL

9. Lista de códigos de error

Si el aparato no funciona o funciona mal:
Compruebe si hay un código de error visible en la pantalla, consulte la tabla de códigos para encontrar una solución.
Si no hay un código de error visible en la pantalla, revise toda la tabla de errores para encontrar una posible solución.

Códigos de error

Código de error Causa Solución

E1 Fallo de sensor de temperatura de la

E2 Fallo de sensor de temperatura del

E4 Refrigerante insuciente

E5 Fallo del ventilador

E6 Fallo de la bomba de condensación

estancia

sistema

Ponerse en contacto con el distribuidor

10. Guía de fallos

Guía de fallos

Problema Causa Solución

El aparato no se enciende No hay alimentación Encienda la alimentación

Salida eléctrica dañada Apague la alimentación y compruebe /

Razón desconocida Ponerse en contacto con el distribuidor

Poco desplazamiento de aire o efecto de
enfriamiento limitado

Desplazamiento de aire, pero sin efecto
refrigerante

Sonidos anormales o vibraciones Los soportes de montaje no están bien

Hay una fuga de agua en la unidad
interior

El aparato emite un olor Hay un problema grave Apague el aparato inmediatamente y

Se ha seleccionado el ajuste de ventila­ción más bajo

El ltro de aire está sucio Compruebe y limpie el ltro

El suministro de aire o el escape de la
unidad interior está bloqueado

El suministro de aire o el escape de la
unidad exterior está bloqueado

La temperatura ambiente es demasiado
baja o alta

Tensión eléctrica insuciente de la fuente

de alimentación

El aparato funciona en modo ventilación Seleccione el modo de enfriamiento (A / C)

El modo de enfriamiento se ha apagado
de forma automática

instalados en el vehículo o los tornillos
de montaje del aparato no están bien
apretados

Falta el tapón de goma en la parte inferior
de la unidad interior o no está lo sucien­temente apretado

El aparato está inclinado El aparato debe montarse horizontalmen-

repare la salida de alimentación

Seleccione el modo de velocidad de
ventilación media o alta

Compruebe que el aparato no esté
bloqueado y quite la obstrucción

Compruebe que el aparato no esté
bloqueado y quite la obstrucción

La temperatura ambiente debe estar
entre 16 y 40 ° C

Consulte a un instalador o utilice una
conexión de alimentación diferente

Espere de 3 a 5 minutos hasta que el
termostato vuelva a encenderse

Compruebe que el soporte de montaje
esté apretado y apriete los tornillos de
montaje del aparato

Revise o cambie el enchufe

te (ángulo máximo < 3 °)

póngase en contacto con el distribuidor.

ESPAÑOL

11. Mantenimiento

Para limpiar
Precaución: Desconecte el cable de alimentación antes de limpiar el producto.

Para limpiar el exterior:
Limpie el exterior con un paño húmedo. Luego seque el aparato completamente con un paño seco. No permita la
entrada de agua o detergente en el aparato. No limpie el aire acondicionado con un agente de limpieza agresivo y
/ o gasolina.

Limpie el filtro:
Es importante quitar frecuentemente el polvo del filtro. Quite los filtros como se muestra en la imagen siguiente.
Limpie el filtro con agua de grifo y / o un aspirador para quitar la suciedad del filtro. Asegúrese de que el filtro esté
seco antes de volver a instalarlo en el aire acondicionado. No utilice agua a una temperatura superior a 40 °C para
limpiar y no exponga el filtro al sol.

Tire del asa

Levantar

Filtro

Tirar

Mantenimiento
Quite el sello de goma del drenaje de condensación y drene la humedad de condensación en un lugar apropiado
cuando almacene el aire acondicionado durante un período de tiempo largo. Luego cambie el «sello de goma».

Limpie el aire acondicionado de acuerdo con las pautas de «limpieza».

Guarde el aire acondicionado en un lugar fresco y seco. Le recomendamos que vuelva a guardar el aire acondicionado
en su embalaje cuando lo almacene. Esto evitará que la suciedad y el polvo se acumulen en el aire acondicionado.

ESPAÑOL

Almacenamiento y transporte
Puede transportar fácilmente el aire acondicionado y almacenarlo de forma compacta. Utilice los tornillos de mano
para instalar el soporte de transporte en la unidad interior, como se muestra en la imagen.

Utilice los tornillos de mano para instalar el soporte de transporte en la unidad exterior como se muestra en la
imagen. De esta manera, creará un conjunto compacto que puede transportar y almacenar fácilmente. Guarde el aire
acondicionado en un lugar fresco y seco.

Eliminación correcta de este producto.

Este símbolo significa que este producto no debe desecharse con la basura doméstica normal
(2012/19 / EU). Recicle de manera responsable para promover la reutilización sostenible de los recursos
materiales y prevenir daños potenciales al medio ambiente o la salud humana. ¿Quiere devolver el
aparato usado? Lea las condiciones de garantía del lugar donde se compró el producto. Aquí puede
devolver el producto para un reciclaje seguro para el medio ambiente.

Declaración de conformidad

Por la presente, Gimeg Nederland B.V. declara que el dispositivo SPA-5000, cumple todos los requisitos básicos y
otras regulaciones relevantes enumeradas en la directiva europea equipos de radio (2014/53/EU). Si necesita una
declaración de conformidad completa, puede comunicarse con la dirección que figura en la parte posterior de este
manual.

Condizionatore d’aria a split SPA-5000

Indice

1. Norme di sicurezza

2. Dati tecnici

3. Schema elettrico

4. Contenuto della confezione

5. Descrizione delle parti

6. Installazione del condizionatore d’aria

7. Manuale di istruzioni

8. Collegamento del dispositivo all’app

9. Elenco dei codici di errore

10. Guida alla soluzione dei problemi

11. Manutenzione
Corretto smaltimento di questo prodotto
Dichiarazione di conformità

ITALIANO

1. Norme di sicurezza

Avvertenza

Quando si utilizza questo condizionatore d'aria, è importante osservare sempre le norme di sicurezza. Ciò previene il
rischio di lesioni personali, scosse elettriche e danni al prodotto. Pertanto, leggere prima tutte le istruzioni.

• Leggere il manuale prima dell'uso.

• Se le condizioni d’uso non vengono rispettate, il produttore non è responsabile di danni o lesioni derivanti
dall'uso di questo dispositivo.

• Conservare il manuale, il certificato di garanzia e la ricevuta di acquisto.

• I bambini devono essere controllati per garantire che non giochino con l’apparecchio.

• Questo apparecchio non deve essere usato da bambini di età inferiore a 8 anni e persone con capacità fisiche,
sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non siano accompagnati o abbiano
ricevuto istruzioni sull'uso dell’apparecchio da parte di una persona responsabile della loro sicurezza.

• Non utilizzare mai l'apparecchio se è visibilmente danneggiato e se il cavo presenta rotture.

• Non riparare mai il dispositivo da soli se l'apparecchio, il cavo o la spina sono danneggiati. Per eseguire questa
operazione, rivolgersi al produttore o a un tecnico qualificato.

• Il dispositivo non è adatto per l'uso commerciale.

• Utilizzare e conservare sempre il dispositivo in un luogo asciutto.

• Non utilizzare mai accessori non consigliati dal produttore.

• Questo apparecchio è adatto solo all'uso domestico e allo scopo per il quale è previsto.

• È vietato modificare questo prodotto (o parti di esso).

• Non collegare mai più apparecchi elettrici a una presa di corrente. Ciò impedisce un collegamento scadente e
un carico termico elevato.

• È vietato collocare il condizionatore d'aria portatile (unità interna ed esterna) sotto la pioggia o in acqua

Avvertenze

• Distanza da oggetti in fiamme di almeno 2 metri a seguito delle misure di prevenzione incendi.

• Agli utenti è severamente vietato aggiungere refrigerante da soli.

• Non tirare direttamente il tubo né distruggerlo con oggetti appuntiti. Se si riscontra che il tubo è danneggiato,
cessare l'uso e contattare il distributore per la riparazione.

Luogo di installazione del condizionatore d'aria

Il condizionatore d'aria deve essere collocato su una superficie stabile e piana (nota: il condizionatore d'aria non deve
essere inclinato) quando l'apparecchio è in uso. Questo condizionatore d'aria mobile non può essere installato nei
seguenti luoghi:

1. In prossimità di forti fonti di calore, vapori e gas infiammabili o esplosivi.

2. In un ambiente che contiene sostanze chimiche (sostanze evaporanti, solventi organici, ecc.)

3. In un ambiente umido. In caso di pioggia, il condizionatore d’aria deve essere rimosso dalla finestra.

4. Per uso esterno, il condizionatore d’aria deve essere tenuto lontano da pioggia e/o acqua.

Si tenga conto anche delle seguenti normative:

1. Il prodotto deve essere mantenuto in posizione verticale in ogni momento e in tutti i casi. Non tenere il
dispositivo lateralmente o capovolto.

2. Cercare di tenere il condizionatore d'aria dritto quando lo si sposta o trasporta. Assicurarsi che non venga
agitato o fatto cadere.

3. Assicurarsi che l'alimentazione dell'aria non sia ostruita e rimanga ben ventilata.

4. Non inserire oggetti attraverso le aperture di ingresso e uscita dell'aria. In questo modo gli oggetti possono
entrare in contatto con le parti elettriche o la ventola e possono essere pericolosi.

5. Non appoggiare oggetti pesanti sul prodotto.

6. Rimuovere la spina dalla presa di corrente prima di spostare il condizionatore d'aria, eseguire operazioni di
manutenzione, pulizia o non utilizzarlo per lungo tempo.

7. Non tirare la spina per spostare la macchina.

8. Pulire lo schermo antipolvere dell'alimentazione dell'aria almeno una volta al mese.

9. Se la macchina non viene utilizzata a lungo, deve essere conservata in un luogo fresco e asciutto. Pulire e
asciugare il condizionatore d'aria con largo anticipo.

2. Dati tecnici

Tensione 220~240 V 50/60 Hz Capacità di usso d’aria 300-350 m3/h

Capacità di raffreddamento 5100 BTU (1495 W) Capacità di deumidicazione 1,56 L p/u

Alimentazione 600 W Classe di protezione IPX4

Refrigerante R290 (120 g) Tipo di compressore Tipo di rotore

Dimensioni unità interna 45,4 X 30,8 X 20,4 cm Rumore 55 dB

Dimensioni unità esterna 44,3 X 37,3 X 20,1 cm Peso 24,5 kg

3. Schema elettrico

〜

ITALIANO

ITALIANO

4. Contenuto della confezione

Nome Q.TÀ

Unità interna 1

Unità esterna 1

Flessibile di scarico 1

Staffa esterna 2

Staffa interna 2

Staffa di conservazione 2

Gommini ammortizzanti resistenti agli urti 2

Blocchi di supporto 2

Viti a mano 14

Twist lock 2

Dado scanalato 2

Manuale dell'utente 1

5. Parti

Uscita aria

Erogazione aria

Griglia

Ingresso aria

Ingresso aria

Pannello di ingresso aria

Staffa

Maniglia

Gommini

ammortizzanti

antiurto

Filtro

Display

Flessibile

Maniglia

Scarico della condensa

Cavo di alimentazione

Uscita aria

Ingresso aria

Pannello di ingresso aria

Accessori

Blocco

Dado scanalato

Vite a mano

ITALIANO

Vite a mano

Blocco di supporto

Staffa esterna

Pannello di controllo

Velocità vento bassa Connessione Wi-Fi

Velocità vento media Ventilazione

Velocità vento alta Modalità condizionatore d’aria

Vite a mano

Display digitale

Gommini

ammortizzanti

antiurto

Staffa di stoccaggio

Staffa interna

Modalità notte Modalità

Velocità vento On/Off

Aumento temperatura Diminuzione temperatura

ITALIANO

6. Installazione del condizionatore d’aria

1. Disimballare la macchina e gli accessori e verificare che il tubo flessibile tra l'unità interna ed esterna sia
collegato correttamente. Controllare anche se lo scarico della condensa dispone di una copertura in gomma.
Infine, controllare se gli accessori sono completi.

2. Installare gli accessori come mostrato nell'immagine. Collegare la staffa esterna al blocco di supporto e alla
staffa interna serrando le viti a mano. In questo modo si forma la maniglia per il trasporto.

2.1 Installare la staffa come mostrato nella figura di seguito. Installare le unità interna ed esterna sulla staffa per fissare

le due parti. Per fissare le unità alla staffa, serrare le viti a mano negli appositi fori.

2.2 Collocare i gommini antiurto sul retro dell'unità esterna.

Gommini ammortizzanti

antiurto

Gommini ammortizzanti

antiurto

2.3 Installare l'unità completa nel finestrino della roulotte e serrare correttamente la staffa (vedere la figura).

Unità interna

Blocco

Flessibile

Staffa

Unità esterna

ITALIANO

7. Manuale di istruzioni

Aprire l’uscita aria
Ruotare manualmente l'uscita aria verso l'alto in modo che sia completamente aperta (vedere la figura).

Uscita aria Uscita aria

Attivare il condizionatore d’aria
Collegarlo alla presa. Se si sente un breve segnali acustici e si osserva che il pannello di controllo si accende e si spegne
immediatamente, significa che la macchina è attivata.

Per accendere
Premere il tasto “ON/OFF” per accendere la macchina. Se si sentono due brevi segnali acustici e la temperatura viene visualizzata
digitalmente sul condizionatore d'aria, il condizionatore d'aria è acceso. Quando si accende il condizionatore d'aria, la temperatura
è impostata a 22°C per impostazione predefinita. Le spie di “Velocità vento media (M)” e “Condizionatore d’aria” si accendono e
la ventola dell'unità interna si accende. Il sensore di temperatura misura la temperatura ambiente e, se supera i 22°C, l'unità esterna
inizia a azionarsi per abbassare la temperatura. La temperatura ambiente è già sotto i 22°C? L’unità esterna non si avvia.

Velocità vento
Quando si preme il tasto “SPEED”, la macchina potrebbe emettere un breve segnale acustico. Questo tasto consente di impostare la
ventola dell'unità interna su “Velocità vento bassa (L)”, “Velocità vento media (M)” o “Velocità vento alta (H)”. Le spie corrispondenti
indicano l’impostazione selezionata.

Passaggio dalla modalità A/C alla modalità ventilatore
È possibile passare dalla modalità A/C alla modalità ventilatore premendo il pulsante “MODE”. La luce che si trova accanto a “Fan”
si accenderà, e quella vicino a “A/C” invece si spegnerà. Il compressore e la ventola dell’unità esterna si disattiveranno. Solo la
ventola dell’unità interna rimarrà accesa. In questo modo riuscirai a godere di una brezza rinfrescante senza che sia attiva la funzione
di raffreddamento. Naturalmente, è possibile tornare alla modalità A/C premendo di nuovo il pulsante “MODE”.

Impostare la temperatura
Quando si preme il tasto "UP", la macchina emette ogni volta un breve segnale acustico. La temperatura viene aumentata di 1°C
ogni volta. L'impostazione della temperatura più alta possibile è di 30°C. Quando si preme il tasto "DOWN", la macchina emette
ogni volta un breve segnale acustico. La temperatura viene abbassata di 1°C ogni volta. L'impostazione della temperatura più bassa
possibile è di 16°C.

Modalità di sospensione
Premere il tasto “SLEEP” per accedere alla modalità di sospensione. Dopo 6 secondi, tutte le spie e il display digitale si spengono e il
condizionatore d'aria si spegne. La ventola dell'unità interna continua a funzionare a velocità vento bassa (L). In tal modo non si verrà
disturbati da spie e suoni e si potranno dormire sonni tranquilli. Quando si preme un tasto del pannello di controllo, la macchina
emette un breve segnale acustico e torna alla modalità di funzionamento originale.

Connessione WI-FI
Inserisci la spina del climatizzatore in una presa di corrente: il climatizzatore è in modalità stand-by, tutti i pulsanti touch si
accenderanno. La relativa spia lampeggia lentamente per circa 10 secondi (sta cercando il Wi-Fi). Quando il dispositivo si connette al
Wi-Fi, la spia lampeggia rapidamente (3 volte al secondo). A connessione WI-FI avvenuta, la spia rimarrà accesa senza lampeggiare,
a indicare che la connessione con la rete WI-FI è avvenuta in modo corretto.
Per stabilire una nuova connessione Wi-Fi, premi il pulsante della ventola per 3 secondi finché non senti un "beep" per uscire dalla
modalità Wi-Fi. Premi nuovamente il pulsante della ventola per 3 secondi, finché non senti un "beep" per riavviare la modalità Wi-Fi.
Segui i passaggi in " Collegamento del dispositivo all’app" per connettere il dispositivo al tuo telefono.

Spegnimento
Premere il tasto “ON/OFF” per accendere il condizionatore d’aria. La macchina emette un lungo segnale acustico e tutte le spie si
spengono. La macchina cessa di funzionare ed entra in modalità standby finché non viene riaccesa.

ITALIANO

8. Collegamento del dispositivo all’app

Installazione dell’app

1. Scarica l’app gratuita Tuya Smart dall’App Store della Apple o dal Play Store di Google.

2. Crea un account oppure accedi, se ne hai uno. Inserisci un indirizzo email valido per ricevere il codice di verifica.

Collegamento del dispositivo all’app

1. Inserisci la spina del climatizzatore in una presa di corrente, e accertati di avere la connessione WI-FI funzionante e il Bluetooth

attivi. Il climatizzatore è in modalità stand-by, tutti i pulsanti touch si accenderanno.

2. Apri l’app, accedi, e poi premi il pulsante “Aggiungi un dispositivo”.

3. Seleziona la rete "grande elettrodomestico", seleziona "condizionatore d'aria (Bluetooth+Wi-Fi)" e accetta i servizi di

localizzazione, se ti sarà richiesto.

4. Verifica che la spia WI-FI sul dispositivo lampeggi rapidamente (3 volte al secondo). Se lampeggia lentamente, premi il

pulsante della ventola per 3 secondi finché non senti un "beep" per uscire dalla modalità Wi-Fi. Premi nuovamente il pulsante
della ventola per 3 secondi, finché non senti un "beep" per riavviare la modalità Wi-Fi.

5. Conferma nell’app che ora la spia sta lampeggiando rapidamente.

6. Seleziona la rete WI-FI cui normalmente ti connetti, e poi inserisci la relativa password*.

7. Clicca su “Avanti” per abbinare il climatizzatore all’app.

* Tieni presente che: è possibile connettersi al dispositivo solo tramite una connessione WI-FI a 2,4 GHz.

Funzioni dell’app

Se lo smartphone e il climatizzatore sono collegati a Internet, è possibile connettersi all’apparecchio da qualsiasi luogo.

1. Accensione (accensione/spegnimento): puoi utilizzare la funzione interruttore per accendere o spegnere il dispositivo,

indipendentemente da dove ti trovi.

2. Impostazione della temperatura: è possibile impostare una temperatura compresa tra i 16 °C e i 30 °C.

3. Temperatura attuale: è possibile controllare la temperatura ambiente attuale.

4. Modalità Operativa: è possibile modificare la modalità in raffreddamento o in ventilazione.

5. Velocità della ventola: è possibile modificare la velocità della ventola in bassa, media o elevata.

6. Modalità silenziosa: la funzione garantisce che il dispositivo faccia meno rumore possibile.

ITALIANO

9. Elenco dei codici di errore

Se il dispositivo non funziona o funziona in modo insufficiente:

Controllare se sul display è visibile un codice di errore. Fare riferimento alla tabella dei codici di errore per una
soluzione. Se sul display non è visibile alcun codice di errore, scorrere la tabella degli errori per una possibile soluzione.

Codici di errore

Codice di errore Causa Soluzione

E1 Errore sensore temperatura ambiente Contattare il rivenditore

E2 Errore sensore temperatura di sistema

E4 Refrigerante insufciente

E5 Guasto ventola

E6 Anomalia pompa di condensa

10. Guida agli errori

Guida agli errori

Problema Causa Soluzione

Il dispositivo non si accende Nessuna alimentazione Accendere

Presa elettrica danneggiata Spegnere l'alimentazione e controllare/

Motivo sconosciuto Contattare il rivenditore

Poco spostamento d'aria o effetto di
raffreddamento limitato

Solo spostamento d'aria, ma nessun
effetto di raffreddamento

Rumori o vibrazioni anomali Le staffe di montaggio non sono installate

Fuoriesce acqua dall'unità interna Manca il tappo di gomma nella parte in-

L'apparecchio emette un odore strano C'è un problema grave Spegnere immediatamente il dispositivo e

È selezionata l'impostazione di ventilazio­ne più bassa

Il ltro dell'aria è sporco Controllare e pulire il ltro

L'alimentazione o lo scarico dell'aria
dell'unità interna sono ostruiti

L'alimentazione o lo scarico dell'aria
dell'unità esterna sono ostruiti

La temperatura ambiente è troppo bassa
o alta

Tensione insufciente dall'alimentatore Consultare un installatore o utilizzare un

Il dispositivo funziona in modalità di
ventilazione

La modalità di raffreddamento si è appe­na disattivata automaticamente

correttamente sul veicolo o le viti di
montaggio del dispositivo non sono

sufcientemente serrate

feriore dell'unità interna o non è premuto

a sufcienza

Il dispositivo è inclinato Il dispositivo deve essere montato oriz-

riparare la presa elettrica

Selezionare la modalità di velocità di
ventilazione media o alta

Vericare che l'unità non sia ostruita e

rimuovere l'ostruzione

Vericare che l'unità non sia ostruita e

rimuovere l'ostruzione

La temperatura ambiente deve essere
compresa tra 16 e 40°C

collegamento di alimentazione diverso

Seleziona la modalità di raffreddamento
(A/C)

Attendere circa 3-5 minuti nché il termo­stato non si riaccende

Vericare che la staffa di montaggio sia

ben salda e serrare le viti di montaggio
del dispositivo

Controllare o sostituire il tappo

zontalmente (angolo massimo <3°)

contattare il rivenditore

ITALIANO

11. Manutenzione

Per pulire
Attenzione: Scollegare il cavo di alimentazione prima di pulire il prodotto.

Per pulire l'esterno:
Pulire l'esterno con un panno umido. Quindi, asciugare completamente il dispositivo con un panno asciutto. Evitare
che acqua o detergenti penetrino all'interno della macchina. Non pulire il condizionatore d'aria con un detergente
aggressivo e/o benzina.

Pulire il filtro.
È importante rimuovere periodicamente la polvere dal filtro. Rimuovere il filtro come mostrato nell'immagine qui
sotto. Pulire il filtro con acqua di rubinetto e/o un aspirapolvere per rimuovere la sporcizia dal filtro. Assicurarsi che il
filtro si sia asciugato prima di reinserirlo nel condizionatore d'aria. Non utilizzare acqua più calda di 40°C per la pulizia
e non esporre il filtro al sole.

Tirare la maniglia

Sollevare

Filtro

Tirare

Manutenzione
Rimuovere la guarnizione in gomma dallo scarico della condensa e scaricare l'umidità di condensa in un luogo
appropriato quando si conserva il condizionatore d'aria per un periodo di tempo più lungo. Quindi sostituire la
guarnizione in gomma.

Pulire il condizionatore d'aria secondo le linee guida indicate in "Pulizia".

Conservare il condizionatore d'aria in un luogo fresco e asciutto. Si consiglia di riporre il condizionatore nella sua
confezione per conservarlo. Ciò impedisce l'accumulo di sporcizia e polvere sul condizionatore d'aria.

ITALIANO

Conservazione e trasporto
È possibile trasportare facilmente il condizionatore d'aria e conservarlo in modo compatto. Utilizzare le viti a mano per
installare la staffa di trasporto sull'unità interna, come mostrato nell'immagine.

Utilizzare le viti a mano per installare la staffa di trasporto sull'unità esterna, come mostrato nell'immagine. In tal
modo, si crea un insieme compatto facile da trasportare e conservare. Conservare il condizionatore d'aria in un luogo
fresco e asciutto.

Corretto smaltimento di questo prodotto.

Questo simbolo significa che questo prodotto non deve essere smaltito con i normali rifiuti domestici
(2012/19/EU). Riciclare in modo responsabile per promuovere il riutilizzo sostenibile delle risorse
materiali e prevenire potenziali danni all'ambiente o alla salute umana. Si desidera restituire il dispositivo
usato? Leggere le condizioni di garanzia di dove è stato acquistato il prodotto. Qui è possibile restituire
il prodotto per un riciclaggio sicuro per l'ambiente.

Dichiarazione di conformità

Con la presente Gimeg Nederland B.V. dichiara che il dispositivo SPA-5000 applica tutti i requisiti di base e altri
regolamenti pertinenti elencati nella Direttiva europea per per le apparecchiature radio (2014/53/EU). Se si necessita
di una dichiarazione di conformità completa, è possibile contattare l'indirizzo indicato sul retro del presente manuale.

Splitklimaanlæg SPA-5000

Indholdsfortegnelse

1. Sikkerhedsforanstaltninger

2. Tekniske data

3. Elektrisk diagram

4. Pakkeliste

5. Beskrivelse af delene

6. Installation af klimaanlægget

7. Betjeningsvejledning

8. Tilslutning af enheden til appen

9. Fejlkodeliste

10. Fejlfindingsvejledning

11. Vedligeholdelse
Korrekt bortskaffelse af dette produkt
Overensstemmelseserklæring

DANSK

1. Sikkerhedsforanstaltninger

Advarsel

Når du bruger dette klimaanlæg, er det vigtigt, at du altid overholder sikkerhedsforanstaltningerne. Dette forhindrer
risiko for personskade, elektrisk stød og produktskade. Læs derfor alle instruktioner på forhånd

• Læs vejledningen før brug.

• Hvis betingelserne ikke overholdes, er producenten ikke ansvarlig for ejendomsskader eller personskader som
følge af brugen af denne enhed.

• Gem vejledningen, garantibeviset og salgskvitteringen.

• Børn bør holdes under opsyn for at sikre, at de ikke leger med apparatet.

• Denne enhed er ikke beregnet til brug af børn op til 8 år og personer med begrænsede fysiske, sensoriske
eller mentale evner eller utilstrækkelig erfaring og viden, medmindre de er under opsyn eller har modtaget
instruktioner om, hvordan enheden skal bruges af en person, som er ansvarlig for deres sikkerhed.

• Brug aldrig apparatet, hvis der er synlige skader eller brud på kablet.

• Reparer aldrig enheden selv, hvis enheden, ledningen eller stikket er beskadiget. Lad altid dette blive udført af
producenten eller en kvalificeret tekniker.

• Enheden er ikke egnet til kommerciel brug.

• Brug og opbevar altid enheden på et tørt sted.

• Brug aldrig tilbehør, der ikke anbefales af producenten.

• Dette apparat er kun egnet til husholdningsbrug og til det formål, det er beregnet til.

• Det er forbudt at ændre dette produkt (eller dele af det).

• Tilslut aldrig flere elektriske apparater til én stikkontakt. Dette forhindrer en dårlig forbindelse og høj
varmebelastning.

• Det er forbudt at placere det bærbare klimaanlæg (indendørs- og udendørsenhed) i regn eller i vand

Advarsler

• Hold en afstand til brændbare genstande på mindst 2 meter på grund af brandforebyggende foranstaltninger.

• Det er strengt forbudt for brugerne at tilføje kølemiddel selv.

• Træk ikke direkte i slangen eller ødelæg den med skarpe genstande. Hvis slangen viser sig at være beskadiget,
skal du stoppe brugen og kontakte forhandleren for reparation.

Installationssted til klimaanlægget

Klimaanlægget skal placeres på en fast, flad overflade (bemærk: klimaanlægget må ikke vippes), når apparatet er i
brug. Dette mobile klimaanlæg må ikke installeres følgende steder:

1. I nærheden af stærke varmekilder, dampe og brandfarlige eller eksplosive gasser.

2. I et miljø, der indeholder kemikalier (fordampningsstoffer, organiske opløsningsmidler osv.)

3. I et vådt miljø. Så snart det regner, skal klimaanlægget fjernes fra vinduet.

4. Til udendørs brug skal klimaanlægget holdes væk fra regn og/eller vand.

Tag også følgende regler i betragtning:

1. Produktet skal være opretstående og i alle tilfælde. Hold ikke enheden sidelæns eller på hovedet.

2. Prøv at holde klimaanlægget lige, når du flytter eller bærer det. Sørg for, at det ikke rystes eller tabes.

3. Sørg for, at lufttilførslen ikke er tilstoppet og forbliver godt ventileret.

4. Indsæt ikke genstande gennem åbningerne i luftindtaget og -udløbet. På denne måde kan genstande komme
i kontakt med elektriske dele eller blæseren, og det kan være farligt.

5. Placer ikke tunge genstande på produktet.

6. Tag stikket ud af stikkontakten, før du flytter klimaanlægget, udfører vedligeholdelse, rengøring eller ikke bruger
det i lang tid.

7. Træk ikke i stikket for at flytte maskinen.

8. Rengør støvskærmen ved lufttilførslen mindst en gang om måneden.

9. Hvis maskinen ikke skal bruges i lang tid, skal den opbevares køligt og tørt. Rengør og tør klimaanlægget i god tid.

2. Tekniske data

Spænding 220~240V 50/60Hz Luftstrømskapacitet 300-350 m3/t

Kølekapacitet 5100 BTU (1495 W) Affugtningskapacitet 1,56 L p/u

Effekt 600 W Isolationsklasse IPX4

Kølemiddel R290 (120 g) Kompressortype Rotortype

Enhedens indvendige
dimensioner

Enhedens udvendige dimen­sioner

45,4 x 30,8 x 20,4cm Støj 55 dB

44,3 x 37,3 x 20,1cm Vægt 24,5 kg

3. Elektrisk diagram

〜

DANSK

DANSK

4. Pakkeliste

Navn Antal

Indvendig enhed 1

Udvendig enhed 1

Aøbsslange 1

Udvendigt beslag 2

Indvendigt beslag 2

Opbevaringsbeslag 2

Stødsikre gummiblokke 2

Støtteblokke 2

Håndskruer 14

Drejelås 2

Hulmøtrik 2

Brugervejledning 1

5. Dele

Luftudtag

Luftudløb

Gitter

Luftindløb

Luftindløb

Panel til luftindløb

Beslag

Håndtag

Stødsikre

gummidæmpere

Filter

Skærm

Slange

Håndtag

Kondensdræn

Strømkabel

Luftudtag

Luftindløb

Panel til luftindløb

Tilbehør

Hulmøtrik

DANSK

Håndskrue

Lås

Håndskrue

Støtteblok

Udvendigt beslag

Kontrolpanel

Stødsikre

gummidæmpere

Opbevaringsbeslag

Håndskrue

Digitalt display

Lav vindhastighed Wi-Fi forbindelse

Middel vindhastighed Ventilation

Høj vindhastighed Klimaanlægstilstand

Indvendigt beslag

Nat-tilstand Tilstand

Vindhastighed Tænd/sluk

Øg temperatur Sænk temperatur

DANSK

6. Installation af klimaanlægget

1. Pak maskinen og tilbehøret ud, og kontroller, at slangen mellem indendørs- og udendørsenheden er korrekt
tilsluttet. Kontroller også, om kondensdrænet har et gummidæksel. Kontroller endelig, om tilbehøret er komplet.

2. Installer tilbehøret som vist på billedet. Tilslut det udvendige beslag til støtteblokken og det indvendige beslag
ved at stramme håndskruerne. Sådan danner du bærehåndtaget.

2.1 Monter beslaget som vist på figuren herunder. Installer indendørs- og udendørsenhederne på beslaget for at

fastgøre de to dele. For at fastgøre enhederne til beslaget skal du stramme håndskruerne i de relevante huller.

2.2 Anbring de stødsikre gummiblokke på bagsiden af udendørsenheden.

Stødsikre gummidæmpere Stødsikre gummidæmpere

2.3 Installer hele enheden i campingvognens vindue, og stram beslaget korrekt (se figuren).

Indendørsenhed

Lås

Slange

Beslag

Udendørsenhed

DANSK

7. Betjeningsvejledning

Åbn luftudløbet
Drej luftudløbet manuelt opad, så det åbnes helt (se billedet).

Luftudtag Luftudtag

Aktiver klimaanlægget
Sæt stikket i stikkontakten. Hvis du hører et kort bip og ser, at betjeningspanelet lyser og slukker med det samme,
betyder det, at maskinen er aktiveret.

Tænd enheden
Tryk på tænd/sluk-knappen for at tænde maskinen. Hvis du hører to korte bip, og temperaturen vises digitalt på
klimaanlægget, er klimaanlægget tændt. Når klimaanlægget er tændt, er temperaturen som standard indstillet
til 22 °C. Lysene for “(M) middel vindhastighed” og ”klimaanlæg” lyser, og ventilatoren på indendørsenheden
tændes. Temperatursensoren måler omgivelsestemperaturen, og hvis den overstiger 22 °C, begynder
udendørsenheden at arbejde for at sænke temperaturen. Er omgivelsestemperaturen allerede under 22 °C?
Så starter udendørsenheden ikke.

Vindhastighed
Når der trykkes på “SPEED”, udsender maskinen muligvis et kort bip. Denne knap giver dig mulighed for at indstille
indendørsenhedens ventilator til "(L) lav vindhastighed", "(M) middel vindhastighed" eller "(H) høj vindhastighed".
De tilhørende lamper angiver, hvilken indstilling der er valgt.

Skift mellem aircondition og ventilator
Du kan skifte fra aircondition til ventilator ved at trykke på knappen "MODE". Lyset ved siden af "Fan" tændes,
og lyset ved siden af "A/C" slukkes. Kompressoren og ventilatoren på den udendørs enhed er slukket. Det er kun
indendørsenhedens ventilator, der forbliver tændt. På denne måde kan du nyde en forfriskende brise uden at bruge
kølefunktionen. Ved at trykke på "MODE" knappen igen kan du skifte tilbage til A/C-tilstand.

Indstilling af temperaturen
Når du trykker på knappen "OP", udsender maskinen et kort bip hver gang. Temperaturen øges hver gang med 1 °C.
Den højest mulige temperaturindstilling er 30 °C. Når du trykker på knappen "NED", udsender maskinen et kort bip
hver gang. Temperaturen sænkes med 1 °C hver gang. Den lavest mulige temperaturindstilling er 16 °C.

Dvaletilstand
Tryk på "SLEEP"-knappen for at aktivere dvalefunktionen. Efter 6 sekunder slukker alle lys, og det digitale display
og klimaanlægget går i dvale. Indendørsenhedens ventilator fortsætter med at køre ved lav (L) vindhastighed. På
denne måde bliver du ikke generet af lys og lyd, og du kan sove fredeligt. Når du trykker på en vilkårlig knap på
betjeningspanelet, bipper maskinen kort og vender tilbage til sin oprindelige driftstilstand.

WI-FI-forbindelse
Sæt klimaanlæggets stik i stikkontakten: klimaanlægget er i standby-tilstand, lyser alle touch-knapper. Indikatorlyset
for Wi-Fi-forbindelse blinker langsomt i ca. 10 sekunder (det leder efter Wi-Fi). Når enheden opretter forbindelse til
Wi-Fi, blinker lyset hurtigt (3x i sekundet). Når WI-FI-forbindelsen er forbundet, vil Wi-Fi-lyset være tændt uden at
blinke, hvilket indikerer, at WI-FI er korrekt forbundet.
For at oprette en ny Wi-Fi-forbindelse, tryk på knappen for ventilatorhastighed i 3 sekunder indtil du hører et 'bip' for
at forlade Wi-Fi-tilstand. Tryk på knappen for ventilatorhastighed igen i 3 sekunder, indtil du hører et 'bip', for at starte
Wi-Fi-tilstanden igen. Følg trinene under 'Tilslutning af enheden til appen' for at forbinde enheden til din telefon.

Sluk enheden
Tryk på tænd/sluk-knappen for at slukke for klimaanlægget. Maskinen bipper længe, og alle lys slukker. Maskinen
holder op med at arbejde og går i standbytilstand, indtil maskinen tændes igen.

DANSK

8. Koble enheten til appen

Installere appen

1. Last ned den gratis Tuya Smart-appen fra Apple App Store eller Google Play Store.

2. Opprett en konto eller logg inn. Skriv inn en gyldig e-postadresse for å motta bekreftelseskoden.

Koble enheten til appen

1. Sett støpselet til klimaanlegget inn i stikkontakten og sørg for at du har Wi-Fi-tilkobling og Bluetooth på. Klimaanlegget er i

standby-modus, vil alle berøringsknappene lyse opp.

2. Åpne appen, logg på og trykk 'Legg til enhet'-knappen.

3. Velg "stort husholdningsapparat", velg "klimaanlegg(Bluetooth+Wi-Fi)" og godta posisjonstjenestene om nødvendig.

4. Sjekk om Wi-Fi-lyset på enheten blinker raskt (3 x per sekund). Hvis lyset blinker sakte, trykk på viftehastighetsknappen i 3

sekunder til du hører et "pip" for å gå ut av Wi-Fi-modus. Trykk på viftehastighetsknappen igjen i 3 sekunder, til du hører et
"pip" for å starte Wi-Fi-modus igjen.

5. Bekreft i appen at lyset blinker raskt.

6. Velg Wi-Fi-nettverket som du vanligvis er koblet til, og skriv inn Wi-Fi-passordet*.

7. Klikk "neste" for å pare klimaanlegget med appen.

* OBS: Du kan bare koble til enheten via en 2,4 GHz Wi-Fi-tilkobling.

App-funksjoner

Hvis både smarttelefonen og klimaanlegget er koblet til Internett, kan du koble til enheten fra hvor som helst.

1. Strøm (på/av): Du kan bruke strømfunksjonen til å slå enheten på eller av, uansett hvor du er.

2. Temperaturinnstillinger: Du kan stille inn temperaturen fra 16 °C til 30 °C.

3. Gjeldende temperatur: Du kan sjekke gjeldende omgivelsestemperatur.

4. Drift-modus: Du kan endre modus til kjøling eller ventilering.

5. Viftehastighet: Du kan endre viftehastigheten til lav, middels eller høy.

6. Sove-modus: Denne funksjonen sørger for at enheten lager så lite støy som mulig.

DANSK

9. Fejlkodeliste

Hvis enheden ikke fungerer eller fungerer utilstrækkeligt:

Kontroller, om en fejlkode vises på displayet, og se fejlkodetabellen for en løsning. Hvis der ikke vises en fejlkode på
displayet, skal du gå igennem fejltabellen for at finde en mulig løsning.

Fejlkoder

Fejlkode Årsag Løsning

E1 Fejl i rumtemperaturføler Kontakt forhandleren

E2 Fejl i systemtemperaturføler

E4 Utilstrækkeligt kølemiddel

E5 Fejl i blæser

E6 Funktionsfejl i kondenspumpe

10. Fejlvejledning

Fejlvejledning

Problem Årsag Løsning

Enheden vil ikke tænde Ingen strøm Tænd for strømmen

Stikkontakten er beskadiget Sluk for strømmen, og kontroller/reparer

Ukendt årsag Kontakt forhandleren

Lille luftforskydning eller begrænset

køleeffekt

Kun luftforskydning, men ingen køleeffekt Enheden kører i ventilationstilstand Vælg køletilstand (klimaanlæg)

Unormale lyde eller vibrationer Monteringsbeslagene er ikke korrekt

Der lækker vand fra indendørsenheden Gummiproppen i bunden af indendørsen-

Enheden udsender en lugt Der er et alvorligt problem Sluk straks for enheden, og kontakt

Den laveste ventilationsindstilling er valgt Vælg middel eller høj ventilationshas-

Luftlteret er beskidt Kontroller og rengør lteret

Indendørsenhedens lufttilførsel eller
udstødning er blokeret

Lufttilførslen eller udstødningen fra
udendørsenheden er blokeret

Omgivelsestemperaturen er for lav eller

høj

Utilstrækkelig spænding fra strømforsy-

ningen

Køletilstanden er netop slukket auto­matisk

installeret på køretøjet, eller enhedens

monteringsskruer er ikke tilstrækkeligt
strammet

heden mangler eller er ikke tæt nok

Enheden står på skrå Enheden skal monteres vandret (maksimal

stikkontakten

tighed

Kontroller, at enheden ikke er blokeret, og
fjern forhindringen

Kontroller, at enheden ikke er blokeret, og
fjern forhindringen

Omgivelsestemperaturen skal være
mellem 16 og 40 °C

Kontakt en installatør, eller brug en anden
strømforbindelse

Vent cirka 3-5 minutter, indtil termostaten
tænder igen

Kontroller, at monteringsbeslaget er
stramt, og stram enhedens monterings­skruer

Kontroller eller udskift proppen

vinkel < 3°)

forhandleren

DANSK

11. Vedligeholdelse

Rengøring
Forsigtig: Tag netledningen ud, inden produktet rengøres.

Til rengøring af ydersiden:
Tør ydersiden af med en fugtig klud. Tør derefter enheden grundigt med en tør klud. Lad ikke vand eller vaskemiddel
trænge ind i maskinen. Rengør ikke klimaanlægget med et aggressivt rengøringsmiddel og/eller benzin.

Rengør filteret:
Det er vigtigt regelmæssigt at fjerne støvet fra filteret. Fjern filteret som vist på billedet herunder. Rengør filteret med
postevand og/eller en støvsuger for at fjerne snavs fra filteret. Sørg for, at filteret er tørret, før du sætter det tilbage i
klimaanlægget. Brug ikke vand, der er varmere end 40 °C til rengøring, og udsæt ikke filteret for sollys.

Træk i håndtaget

Løft

Filter

Træk

Vedligeholdelse
Fjern gummipakningen fra kondensdrænet, og tøm kondensvandet på et passende sted, når du opbevarer
klimaanlægget i en længere periode. Sæt derefter gummipakningen tilbage.

Rengør klimaanlægget i henhold til retningslinjerne under “rengøring”.

Opbevar klimaanlægget på et køligt og tørt sted. Vi anbefaler, at du stiller klimaanlægget tilbage i emballagen, når
du opbevarer det. Dette forhindrer snavs og støv i at samle sig på klimaanlægget.

DANSK

Opbevaring og transport
Du kan nemt transportere klimaanlægget og opbevare det kompakt. Brug håndskruerne til at installere bærebeslaget
på indendørsenheden, som vist på billedet.

Brug håndskruerne til at montere bærebeslaget på udendørsenheden som vist på billedet. På den måde skaber du en
kompakt helhed, som du let kan transportere og opbevare. Opbevar klimaanlægget på et køligt, tørt sted.

Korrekt bortskaffelse af dette produkt.

Dette symbol betyder, at dette produkt ikke skal bortskaffes sammen med normalt husholdningsaffald
(2012/19/EU). Genbrug det ansvarligt for at fremme bæredygtig genbrug af materielle ressourcer og
for at forhindre potentiel skade på miljøet eller menneskers sundhed. Vil du returnere den brugte
enhed? Læs garantibetingelserne for, hvor produktet blev købt. Her kan du returnere produktet til
miljøvenlig genbrug.

Overensstemmelseserklæring

Herved erklærer Gimeg Nederland B.V., at enheden SPA-5000, følger alle grundlæggende krav og andre relevante
forskrifter, der er anført i det europæiske direktiv for radioudstyr (2014/53/EU). Hvis du har brug for en fuldstændig
overensstemmelseserklæring, kan du kontakte adressen angivet på bagsiden af denne vejledning.

Delad luftkonditionering SPA-5000

Innehållsförteckning

1. Säkerhetsregler

2. Tekniska data

3. Elschema

4. Leveranslista

5. Beteckning på delar

6. Installation av luftkonditioneringen

7. Bruksanvisning

8. Anslutning av enheten till appen

9. Felkodlista

10. Felsökningsguide

11. Underhåll
Korrekt kasserande av denna produkt
Försäkran om överensstämmelse

SVENSKA

1. Säkerhetsregler

Varning

Vid användning av denna luftkonditionering är det viktigt att du alltid följer säkerhetsföreskrifterna. Detta förhindrar
risk för personskador, elektriska stötar och produktskador. Läs därför alla instruktioner i förväg

• Läs bruksanvisningen före användning.

• Om villkoren inte följs ansvarar tillverkaren inte för skada eller personskada som uppstår till följd av användning
av denna produkt.

• Spara manualen, garantibeviset och försäljningskvittot.

• Barn bör övervakas för att säkerställa att de inte leker med maskinen.

• Denna apparat är inte avsedd att användas av barn upp till 8 år och personer med begränsade fysiska,
sensoriska eller mentala förmågor eller otillräcklig erfarenhet och kunskap, såvida de inte övervakas eller har fått
instruktioner om hur de ska använda apparaten av en ansvarig person för deras säkerhet.

• Använd aldrig apparaten om den är synligt skadad eller om det finns brott på sladden.

• Reparera aldrig enheten själv om apparaten, sladden eller kontakten är skadad. Låt alltid detta utföras av
tillverkaren eller av en kvalificerad tekniker.

• Apparaten är inte lämplig för kommersiellt bruk.

• Använd och förvara alltid apparaten på en torr plats.

• Använd aldrig tillbehör som inte rekommenderas av tillverkaren.

• Denna apparat är endast lämplig för hushållsbruk och för det ändamål som den är avsedd för.

• Det är förbjudet att modifiera denna produkt (eller delar av den).

• Anslut aldrig flera elektriska apparater till ett eluttag. Detta förhindrar dålig anslutning och hög värmebelastning.

• Det är förbjudet att placera den bärbara luftkonditioneringen (inomhus och utomhus) i regn eller vatten

Varningar

• Avstånd till brinnande föremål ska vara minst 2 meter på grund av brandförebyggande åtgärder.

• Användare är strängt förbjudna att själva tillsätta köldmedium.

• Dra inte direkt i slangen eller förstör den med vassa föremål. Om slangen visar sig vara skadad, avbryt
användningen och kontakta distributören för reparation.

Installationsplats för luftkonditioneringen

Luftkonditioneringen måste placeras på en fast, plan yta (observera: luftkonditioneringen får inte lutas) under
användning. Denna mobila luftkonditionering får inte installeras på följande platser:

1. Nära starka värmekällor, ångor och brandfarlig eller explosiv gas.

2. I en miljö som innehåller kemikalier (förångande ämnen, organiska lösningsmedel, etc.)

3. I en blöt miljö. Så snart det regnar måste luftkonditioneringen tas bort från fönstret.

4. För utomhusbruk måste luftkonditioneringen hållas borta från regn och / eller vatten.

Ta också hänsyn till följande föreskrifter:

1. Produkten måste alltid och i alla fall förvaras upprätt. Håll inte apparaten i sidled eller upp och ner.

2. Försök att hålla luftkonditioneringen rak när du flyttar eller bär den. Se till att den inte skakas eller tappas.

3. Se till att lufttillförseln inte är igensatt och förblir väl ventilerad.

4. Stick inte in föremål genom luftintagets och utloppets öppningar. Föremål kan komma i kontakt med elektriska
delar eller fläkten på detta sätt och kan vara farliga.

5. Placera inte tunga föremål på produkten.

6. Ta ut kontakten ur uttaget innan du flyttar luftkonditioneringen, utför underhåll, rengör eller inte använder den
på länge.

7. Dra inte i kontakten för att flytta maskinen.

8. Rengör dammskyddet för lufttillförseln minst en gång i månaden.

9. Om maskinen inte ska användas under en längre tid måste den förvaras svalt och torrt. Rengör och torka
luftkonditioneringen i god tid.

2. Tekniska data

Spänning 220~240V 50/60Hz Luftödeskapacitet 300-350 m3/t

Kylningskapacitet 5100 BTU (1495 W) Avfuktningskapacitet 1,56 L p/u

Kraft 600 W Isolationsklass IPX4

Kylmedel R290(120g) Kompressortyp Rotortyp

Inre mått 45,4 X 30,8 X 20,4cm Ljud 55 dB

Yttre mått 44,3 X 37,3 X 20,1cm Vikt 24,5 kg

3. Elschema

〜

SVENSKA

SVENSKA

4. Leveranslista

Namn Antal

Inre enhet 1

Yttre enhet 1

Avtappningsslang 1

Yttre fästet 2

Inre fäste 2

Förvaringsfäste 2

Stötbeständiga gummiblock 2

Stödblock 2

Handskruvar 14

Vridlås 2

Spårmutter 2

Användarmanual 1

5. Delar

Luftutlopp

Luftutgång

Galler

Luftintag

Luftintag

Luftintagspanel

Fäste

Handtag

Stötsäker gummi

dämpare

Filter

Skärm

Slang

Handtag

Kondensavlopp

Strömkabel

Luftutlopp

Luftintag

Luftintagspanel

Tillbehör

Lås

Spårmutter

Handskruv

SVENSKA

Handskruv

Stödblock

Yttre fästet

Kontrollpanel

Stötsäkra

gummidämpare

Förvaringsfäste

Handskruv

Digital skärm

Låg vindhastighet Wi-Fi anslutning

Medel vindhastighet Ventilera

Hög vindhastighet Luftkonditioneringsläge

Inre fästet

Nattmodus Modus

Vindhastighet På / Av

Öka temperaturen Minska temperaturen

SVENSKA

6. Installation av luftkonditioneringen

1. Packa upp maskinen och tillbehören och kontrollera att slangen mellan inomhus- och utomhusenheten är
korrekt ansluten. Kontrollera också om kondensavloppet har ett gummilock. Kontrollera slutligen om tillbehören
är kompletta.

2. Installera tillbehören enligt bilden. Anslut det yttre fästet till stödblocket och det inre fästet genom att dra åt
skruvarna. Så här formar du bärhandtaget.

2.1 Montera fästet enligt bilden nedan. Installera inomhus- och utomhusenheterna på fästet för att fixa de två delarna.

För att fästa enheterna i fästet, dra åt skruvarna i lämpliga hål.

2.2 Placera stötdämpande gummi på utomhusenhetens baksida.

Stötsäkra gummidämpare Stötsäkra gummidämpare

2.3 Montera hela enheten i fönstret på husvagnen/husbilen och dra åt fästet ordentligt (se bild).

Inomhusenhet

Lås

Slang

Fäste

Utomhusenhet

SVENSKA

7. Bruksanvisning

Öppna luftutloppet
Vrid luftutloppet uppåt manuellt så att det öppnas helt (se bild).

Luftutlopp Luftutlopp

Aktivera luftkonditionering
Anslut den till uttaget. Om du hör ett kort pip och ser att kontrollpanelen tänds och släcks omedelbart betyder det
att maskinen är aktiverad.

För att slå på
Tryck på knappen "ON / OFF" för att slå på maskinen. Om du hör två korta pip och temperaturen visas digitalt på
luftkonditioneringen, då är luftkonditioneringen påslagen.
När luftkonditioneringen är påslagen är temperaturen som standard inställd på 22 °C. Lamporna för “(M)
medelvindhastighet” och ”luftkonditionering” tänds och fläkten på inomhusenheten tänds. Temperaturgivaren mäter
omgivningstemperaturen och om den överstiger 22 ° C börjar utomhusenheten arbeta för att sänka temperaturen. Är
omgivningstemperaturen redan under 22 ° C? Då startar inte utomhusenheten.

Vindhastighet
När du trycker på “SPEED” kan maskinen avge ett kort pip. Med den här knappen kan du ställa in inomhusenhetens
fläkt till "(L) Låg vindhastighet", "(M) Medel vindhastighet" eller "(H) Hög vindhastighet". Motsvarande lampor
indikerar vilken inställning som har valts.

Byta mellan A/C-läge och fläktläge
Du kan byta från A/C till fläktläge genom att trycka på "MODE"-knappen. Lampan bredvid "Fläkt" kommer då tändas
och lampan bredvid "A/C" släcks. Kompressorn och fläkten på den yttre enheten stängs av. Bara fläkten på den inre
enheten kommer att vara på. På detta sätt kan du njuta av en uppfriskande bris, utan kylningsfunktionen. Du kan byta
tillbaka till A/C-läget genom att trycka på "MODE"-knappen igen.

Ställ in temperaturen
När du trycker på “UP”-knappen avger maskinen en kort pip varje gång. Temperaturen höjs med 1 °C varje gång. Den
högsta möjliga temperaturinställningen är 30 ° C. När du trycker på knappen "DOWN" kommer maskinen att avge ett
kort pip varje gång. Temperaturen sänks med 1 °C varje gång. Den lägsta möjliga temperaturinställningen är 16 ° C.

Viloläge
Tryck på “SLEEP”-knappen för att aktivera viloläget. Efter 6 sekunder slocknar alla lampor och den digitala displayen
och luftkonditioneringen går i viloläge. Inomhusenhetens fläkt fortsätter att gå med låg (L) vindhastighet. På så sätt
kommer du inte att störas av ljus och ljud, och du kan sova lugnt. När du trycker på valfri knapp på kontrollpanelen
piper maskinen kort och återgår till sitt ursprungliga driftläge.

WI-FI anslutning
Sätt i luftkonditioneringens kontakt i strömuttaget: luftkonditioneringen är i standby läge, kommer alla tryckknappar
att lysa. WI-FI anslutningens indikatorlampa kommer att blinka långsamt i cirka 10 sekunder (den söker efter Wi-Fi).
När enheten ansluter till Wi-Fi blinkar lampan snabbt (3x per sekund). Efter att WI-FI anslutningen är slutförd, kommer
WI-FI lampan att vara i gång utan att blinka, vilket indikerar att WI-FI fungerar korrekt.
För att skapa en ny Wi-Fi-anslutning, tryck på fläktens hastighetsknapp i 3 sekunder tills du hör ett "pip" för att lämna
Wi-Fi-läget. Tryck på fläktens hastighetsknapp igen i 3 sekunder tills du hör ett "pip" för att starta Wi-Fi-läget igen.
Följ stegen under "Anslutning av enheten till appen" för att ansluta enheten till din telefon.

Stäng av
Tryck på “ON / OFF” -knappen för att stänga av luftkonditioneringen. Maskinen piper länge och alla lampor släcks.
Maskinen slutar fungera och går i standbyläge tills maskinen slås på igen.

SVENSKA

8. Anslutning av enheten till appen

Installering av app

1. Ladda ner den gratis Tuya Smart appen från Apple App Store eller Google Play Store.

2. Skapa ett konto eller logga in. Ange en giltig e-postadress för att få en verifikationskod.

Anslutning av enheten till appen

1. Sätt i luftkonditioneringens kontakt i strömuttaget och kontrollera att du har WI-FI anslutning och Bluetooth på.

Luftkonditioneringen är i standby läge, kommer alla tryckknappar att lysa.

2. Öppna appen, logga in och tryck på ‘Lägg till enhet' knappen.

3. Välj "stor hushållsapparat", välj "luftkonditionering(Bluetooth+Wi-Fi)" och acceptera platstjänster om det är nödvändigt.

4. Kontrollera om Wi-Fi lampan på enheten blinkar snabbt (3x per sekund). Om lampan blinkar långsamt, tryck på fläktens

hastighetsknapp i 3 sekunder tills du hör ett "pip" för att lämna Wi-Fi-läget. Tryck på fläktens hastighetsknapp igen i 3 sekunder
tills du hör ett "pip" för att starta Wi-Fi-läget igen.

5. Bekräfta i appen att lampan blinkar snabbt.

6. Välj det Wi-Fi nätverk som du vanligtvis är ansluten till och ange ditt Wi-Fi lösenord*.

7. Klicka 'nästa’ för att koppla luftkonditioneringen med appen.

* Vänligen observera. Du kan enbart ansluta till enheten via en 2.4 GHz Wi-Fi anslutning.

App funktioner

Om både din smartphone och luftkonditioneringen ansluts till internet, kan du ansluta till enheten från varsomhelst.

1. Ström (av/på): Du kan använda strömfunktionen för att stänga av eller sätta på enheten, oavsett var du är.

2. Temperaturinställningar: Du kan ställa in temperaturen från 16 °C till 30 °C.

3. Nuvarande temperatur: Du kan kontrollera nuvarande omgivande temperatur.

4. Driftläge: Du kan ändra läge till kylning eller ventilering.

5. Fläkthastighet: Du kan ändra fläkthastigheten till låg, mellan, och hög.

6. Sovläge: Denna funktion säkerställer att enheten gör så lite ljud som möjligt.

SVENSKA

9. Felkodlista

Om enheten inte fungerar eller fungerar bristfälligt:

Kontrollera om en felkod visas i displayen, se tabellen för felkoder för en lösning. Om ingen felkod visas i displayen,
gå igenom tabellen för att hitta en möjlig lösning.

Felkoder

Felkod Orsak Lösning

E1 Rumstemperaturgivarfel Kontakta återförsäljaren

E2 Systemtemperaturgivarfel

E4 Otillräckligt med kylmedel

E5 Fläktfel

E6 Fel på kondensationspump

10. Felguide

Felguide

Problem Orsak Lösning

Enheten slås inte på Ingen ström Slå på strömmen

Skadat eluttag Stäng av strömmen och kontrollera /

Okänd anledning Kontakta återförsäljaren

Låg luftcirkulation eller begränsad
kyleffekt

Endast luftcirkulation men ingen kyleffekt Enheten körs i ventilationsläge Välj kylläge (A / C)

Onormala ljud eller vibrationer Monteringsfästena är inte korrekt

Vatten läcker från inomhusenheten Gummiproppen på undersidan av

Apparaten avger en relaterad lukt Det nns ett allvarligt problem Stäng av enheten omedelbart och kontak-

Den lägsta ventilationsinställningen är
vald

Luftltret är smutsigt Kontrollera och rengör ltret

Lufttillförseln eller luftutsläppet på inom­husenheten är blockerad

Lufttillförseln eller luftutsläppet på
utomhusenheten är blockerad

Omgivningstemperaturen är för låg eller
hög

Otillräcklig spänning från strömförsörj­ningen

Kylningsläget har precis stängts av
automatiskt

installerade på fordonet, eller så är en­hetens monteringsskruvar inte tillräckligt
åtdragna

inomhusenheten saknas eller är inte
tillräckligt tät

Enheten är placerad i en vinkel Enheten måste monteras horisontellt

reparera eluttaget

Välj mellanläge eller hög ventilationshas­tighet

Kontrollera att enheten inte är blockerad
och ta bort hindret

Kontrollera att enheten inte är blockerad
och ta bort hindret

Omgivningstemperaturen måste vara
mellan 16 och 40 °C

Kontakta en installatör eller använd en
annan strömanslutning

Vänta cirka 3-5 minuter tills termostaten
slås på igen

Kontrollera att monteringsfästet sitter
ordentligt och dra åt enhetens fästskruvar

Kontrollera eller byt ut proppen

(maximal vinkel <3 °)

ta återförsäljaren

SVENSKA

11. Underhåll

För att rengöra
Obs: Dra ur nätsladden innan du rengör produkten.

För rengöring av utsidan:
Torka av utsidan med en fuktig trasa. Torka sedan enheten noggrant med en torr trasa. Låt inte vatten eller diskmedel
komma in i maskinen. Rengör inte luftkonditioneringen med ett aggressivt rengöringsmedel och / eller bensin.

Rengör filtret:
Det är viktigt att regelbundet ta bort damm från filtret. Ta bort filtret enligt bilden nedan. Rengör filtret med kranvatten
och / eller en dammsugare för att ta bort smuts från filtret. Se till att filtret har torkat innan du sätter tillbaka det i
luftkonditioneringen. Använd inte vatten som är varmare än 40 °C för rengöring och utsätt inte filtret för solsken.

Dra i handtaget

Lyfta

Filter

Dra

Underhåll
Ta bort gummitätningen från kondensavloppet och töm kondensfuktigheten på lämpligt ställe när du förvarar
luftkonditioneringen under en längre tid. Byt sedan ut gummitätningen.

Rengör luftkonditioneringen enligt instruktionerna under “rengöring”.

Förvara luftkonditioneringen på en sval och torr plats. Vi rekommenderar att du lägger tillbaka luftkonditioneringen i
förpackningen när du förvarar den. Detta förhindrar att smuts och damm samlas på luftkonditioneringen.

SVENSKA

Lagring och transport
Du kan enkelt transportera luftkonditioneringen och förvara den kompakt. Använd handskruvarna för att montera
bärfästet på inomhusenheten, som visas på bilden.

Använd handskruvarna för att montera bärfästet på utomhusenheten enligt bilden. På så sätt skapar du en kompakt
enhet som du enkelt kan transportera och förvara. Förvara luftkonditioneringen på en sval och torr plats.

Korrekt kasserande av denna produkt.

Denna symbol betyder att denna produkt inte ska kasseras med vanligt hushållsavfall (2012/19 / EU).
Återanvänd ansvarsfullt för att främja hållbar återanvändning av materialresurser och för att förhindra
potentiella skador på miljön eller människors hälsa. Vill du returnera den använda enheten? Läs
garantivillkoren för var produkten köptes. Här kan du returnera produkten för miljövänlig återvinning.

Försäkran om överensstämmelse

Härmed förklarar Gimeg Nederland B.V. att enheten SPA-5000, uppfyller alla grundläggande krav och andra relevanta
föreskrifter som anges i det europeiska direktivet om radioutrustning (2014/53/EU). Om du behöver en fullständig
försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.

Klimaanlegg med delt enhet SPA-5000

Innholdsfortegnelse

1. Sikkerhetsreguleringer

2. Tekniske data

3. Elektrisk opplegg

4. Pakkeliste

5. Betegnelse på deler

6. Installasjon av klimaanlegget

7. Bruksanvisning

8. Koble enheten til appen

9. Feilkodeliste

10. Feilsøkingsveiledning

11. Vedlikehold
Riktig avhending av dette produktet
Samsvarserklæring

NORSK

1. Sikkerhetsreguleringer

Advarsel

Når du bruker dette klimaanlegget, er det viktig at du alltid følger sikkerhetsbestemmelsene. Dette forhindrer risiko
for personskade, elektrisk støt og produktskade. Les derfor alle instruksjonene på forhånd

• Les brukerhåndboken før bruk.

• Hvis bruksvilkårene ikke følges, er produsenten ikke ansvarlig for skader eller personskader som følge av bruk
av denne enheten.

• Ta vare på bruksanvisningen, garantibeviset og salgskvitteringen.

• Barn bør være under oppsyn for å sikre at de ikke leker med apparatet.

• Denne enheten er ikke beregnet for bruk av barn under 8 år og personer med begrensede fysiske, sensoriske
eller mentale evner eller utilstrekkelig erfaring og kunnskap, med mindre de er under oppsyn eller har mottatt
instruksjoner om hvordan den skal brukes av en person som er ansvarlig for deres sikkerhet.

• Bruk aldri apparatet hvis det er synlig skadet eller hvis det er brudd på ledningen.

• Aldri reparer enheten selv hvis apparatet, ledningen eller støpselet er skadet. La alltid dette gjøres av
produsenten eller en kvalifisert tekniker.

• Enheten er ikke egnet for kommersiell bruk.

• Bruk og oppbevar alltid enheten på et tørt sted.

• Bruk aldri tilbehør som ikke er anbefalt av produsenten.

• Dette apparatet er bare egnet for husholdningsbruk og for det formålet det er beregnet på.

• Det er forbudt å modifisere dette produktet (eller deler av det).

• Aldri koble flere elektriske apparater til en og samme stikkontakt. Dette forhindrer dårlig tilkobling og høy
varmebelastning.

• Det er forbudt å plassere det bærbare klimaanlegget (innendørs og utendørs enhet) i regnet eller i vannet

Advarsler

• Avstand til brennbare gjenstander må være minst 2 meter på grunn av brannforebyggende tiltak.

• Brukere må ikke under noen omstendigheter etterfylle kjølemiddel selv.

• Ikke dra direkte i slangen eller ødelegg den med skarpe gjenstander. Hvis slangen er skadet, må du slutte å
bruke den og kontakte distributøren for reparasjon.

Installasjon og plassering av klimaanlegget

Klimaanlegget må plasseres på en fast, flat overflate (merk: klimaanlegget må ikke vippes eller vippes) når apparatet
er i bruk. Dette mobile klimaanlegget kan ikke installeres på følgende steder:

1. Nær sterke varmekilder, damper og brannfarlig eller eksplosiv gass.

2. I et miljø som inneholder kjemikalier (fordampningsstoffer, organiske løsningsmidler, etc.)

3. I et vått miljø. Så snart det regner, må klimaanlegget fjernes fra vinduet.

4. For utendørs bruk må klimaanlegget holdes borte fra regn og / eller vann.

Ta også hensyn til følgende forskrifter:

1. Produktet må alltid holdes oppreist og i alle tilfeller. Ikke hold enheten sidelengs eller opp ned.

2. Prøv å holde klimaanlegget rett når du flytter eller bærer det. Pass på at det ikke ristes eller faller.

3. Sørg for at lufttilførselen ikke er tett og at ventilasjonen er god.

4. Ikke stikk gjenstander gjennom åpningene i luftinntaket og utløpet. Gjenstander kan komme i kontakt med
elektriske deler eller viften på denne måten, og det kan være farlig.

5. Ikke plasser tunge gjenstander på produktet.

6. Trekk støpselet ut av kontakten før du flytter klimaanlegget, utfører vedlikehold, rengjøring eller ikke bruker det
på en lang periode.

7. Ikke dra i støpselet for å flytte maskinen.

8. Rengjør støvskjermen på lufttilførselen minst en gang i måneden.

9. Hvis maskinen ikke skal brukes på lenge, må den oppbevares kjølig og tørt. Rengjør og tørk klimaanlegget i
god tid.
