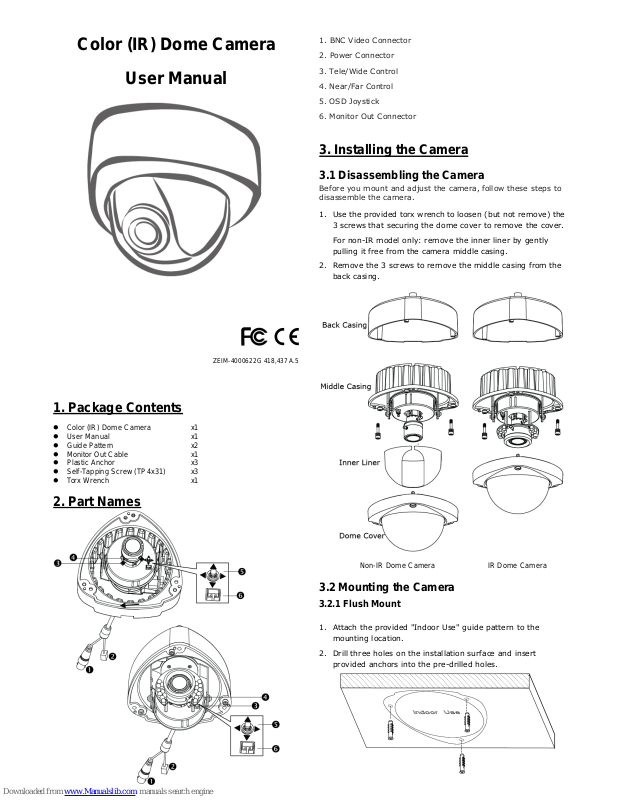

Color (IR) Dome Camera
User Manual
ZEIM-4000622G 418,437 A.5
1. Package Contents
Color (IR) Dome Camera x1
User Manual x1
Guide Pattern x2
Monitor Out Cable x1
Plastic Anchor x3
Self-Tapping Screw (TP4x31) x3
Torx Wrench x1
2. Part Names
1. BNC Video Connector
2. Power Connector
3. Tele/Wide Control
4. Near/Far Control
5. OSD Joystick
6. Monitor Out Connector
3. Installing the Camera
3.1 Disassembling the Camera
Before you mount and adjust the camera, follow these steps to
disassemble the camera.
1. Use the provided torx wrench to loosen (but not remove) the
3 screws that securing the dome cover to remove the cover.
For non-IR model only: remove the inner liner by gently
pulling it free from the camera middle casing.
2. Remove the 3 screws to remove the middle casing from the
back casing.
Non-IR Dome Camera IR Dome Camera
3.2 Mounting the Camera
3.2.1 Flush Mount
1. Attach the provided "Indoor Use" guide pattern to the
mounting location.
2. Drill three holes on the installation surface and insert
provided anchors into the pre-drilled holes.
3. Secure the middle casing to the surface by inserting the
supplied self-tapping TP4 x 31 mm screws into the anchors.
3.2.1 Surface Mount
1. Attach the provided "Outdoor Use" guide pattern to the
mounting surface.
2. Drill three holes on the mounting surface and insert provided
anchors into the pre-drilled holes.
3. Secure the base casing to the mounting surface by inserting
the supplied self-tapping TP4 x 31 mm screws into the
anchors.
4. Then secure the middle casing to the base casing by the
original screws.
3.3 Adjustment
1. Optionally connect a monitor to the “Monitor Out” connector
for adjustment purpose.
2. Loosen the screws on the lens bracket and adjust the tilt
angle. Make sure to tighten the screws when desired angle is
achieved.
Note: For IR models, do not tilt the lens upward further when the
marker aligns with the edge of the lens bracket.
.
3. Loosen the Tele/Wide and Near/Far control screws and make
the adjustment. After the adjustment, tighten the screws.
4. Adjust the OSD settings as required by your applications.
Press the OSD joystick control straight down to enter the OSD
menu.
Move the OSD joystick control UP, DOWN, LEFT and RIGHT to
navigate through menus and options.
Press the joystick to make a selection.
3.4 Assembling the Camera
Once all adjustments are done, attach and secure the camera
housing:
1. Use a soft, lint-free cloth to wipe the dome cover clean and
remove fingerprints.
2. Attach the inner liner (for non-IR model only) to the tilt
adjustment bracket. Push down until it clicks into place.
3. Put back the top cover and screw tightly.
Care on Operations
To guarantee the performance, all maintenance shall be done by
a qualified person.
4. OSD Settings
Use the OSD menu to set up the camera for optimum
performance.
OSD Main Menu
4.1 Lens
The LENS settings allow you to configure Lens and brightness.
Options are AUTO (Auto Iris lens) and MANUAL. The default
setting is AUTO.
In the AUTO submenu, you can set the MODE as OPEN, CLOSE or
AUTO. Then select SPEED to adjust the DC Iris Lens convergence
speed.
4.2 SHUTTER/AGC
You can set the SHUTTER/AGC as AUTO or MANUAL. The default
setting is AUTO.
When LENS is set to AUTO: It is recommended to set
SHUTTER/AGC to AUTO mode. In the AUTO submenu, adjust
HIGH LUMINANCE MODE according to your application:
AUTO IRIS mode: Use this for normal condition
application environments. The IRIS level will be controlled
by camera brightness.
SHUT+AUTO IRIS mode: Use this for high light
application environments. The exposure will be controlled
by AES or the DC Iris. The iris level will be controlled by
camera brightness.
If SHUTTER/AGC is set to MANUAL, the submenu is shown as
below. The shutter speed is a variable from 1/50(1/60)sec to
1/10000sec and the AGC is selectable depending on your
environment condition.
4.3 WHITE BAL
WHITE BALANCE controls color on the screen. Options include
ATW (Auto White Balance), PUSH, PUSH LOCK, USER1, USER2,
ANTI CR (Anti Color Rolling Suppression) and MANUAL. The
default is ATW.
ATW: Select ATW when the scene illumination varies
between indoor scenes and outdoor scene lighting.
MANUAL: You can manually adjust the LEVEL from 15 to
69.
USER1/USER2: You can adjust blue setting (B-GAIN) and
red setting (R-GAIN) value from 0 to 255.
PUSH: When selected in the appropriate position, the whole
area will perform white balance.
PUSH LOCK: When selected in the appropriate position,
WHITE BALANCE will perform once.
4.4 BACKLIGHT
Set Backlight compensation function. It controls the light level to
overcome sever backlight conditions. Available options include
OFF, BLC or HLC (Highlight Compensation) mode. The default is
OFF.
If HLC is selected, HLC is activated automatically when the
camera detects high-luminance.
4.5 PICT ADJUST
PICTURE ADJUST allows you to adjust picture settings for optimal
image. In the PICT ADJUST submenu, you can adjust
BRIGHTNESS, CONTRAST, SHARPNESS, HUE and GAIN value. In
addition, you can set MIRROR to ON to reflect the image.
4.6 ATR*
Set ATR (Adaptive Tone-curve Reproduction) function. You can
select ON or OFF. The default is OFF. If selecting ON, you will
enter the ATR submenu, where you can set LUMINACE and
CONTRAST to optimize by image.
*Also known as Wide Dynamic Range. This function expands the
video dynamic range of the camera and improves visibility of
images even in high contrast environments.
4.7 MOTION DET
MOTION DET allows to detect moving objects on the screen. The
default is OFF. If selecting ON, you will enter the MOTION DET
submenu. You can set up to 4 motion areas to detect moving
objectives and adjust the motion detection sensitivity from 0 to
127.
4.8 PRIVACY
PRIVACY function mask up to 8 privacy areas on the screen from
video monitoring. The default setting is OFF. If selecting ON, you
will enter the PRIVACY submenu. You can configure up to 8
privacy areas and set color and transparency of the privacy zones.
In addition, you can enable MOISAIC function for the privacy
zone.
Note: If you enable MOTION DET function, then PRIVACY
function will support 4 zones only.
PRIVACY OFF
DAY/NIGHT AUTO
NR
CAMERA ID OFF
SYNC INT
LANGUAGE ENGLISH
CAMERA RESET
BACK
EXIT SAVE ALL
TYPE DC
MODE OPEN
SPEED 046
HIGH LUMINANCE
MODE AUTO IRIS
BRIGHTNESS 024
LOW LUMINANCE
MODE AGC
BRIGHTNESS x0.25
MODE SHUT+AGC
SHUTTER 1/50(1/60)
AGC 6.0
SPEED 171
DELAY CNT 152
ATW FRAME X0.50
ENVIRONMENT INDOOR
MIRROR OFF
BRIGHTNESS 000
CONTRAST 128
SHARPNESS 128
HUE 128
GAIN 128
LUMINANCE LOW
CONTRAST LOW
LENS AUTO
SHUTTER/AGC AUTO
WHITE BAL ATW
BACKLIGHT OFF
PICT ADJUST
MOTION DET OFF
ATR OFF
NEXT
EXIT SAVE ALL
4.9 DAY/NIGHT
DAY/NIGHT function allows you to set how the camera switches
between color and black and white (B/W) mode. Options include
AUTO, COLOR and B/W. The default setting is AUTO.
AUTO: In the AUTO submenu, you can adjust BURST value
and set:
Day->NIGHT: Set the light level at which the camera
switches to NIGHT mode. The higher the value, the darker
the lighting must be there before the camera switches.
NIGHT->DAY: Set the light level at which the camera
switches to DAY mode. The lower the value, the brighter
the lighting must be there before the camera switches.
COLOR: Force the camera to stay in DAY (COLOR) mode at
all times. (Only for model without IR)
B/W: Force the camera to stay in B/W (NIGHT) mode at all
times. The B/W submenu allows you to set BURST to be ON
or OFF. (Only for model without IR)
4.10 NR
NR allows you to configure the DNR (Digital Noise Reduction)
settings to reduce noise on the screen. In the NR submenu, you
can enable the NR MODE to the Y (BRIGHT) / C (COLOR), C LEVEL
or Y LEVEL mode. According to your NR mode, you can adjust Y
LEVEL or C LEVEL as required.
Note: When the Y/C Level is higher, the noise in dark areas
become lessened. Also, resolution will become lower. When it is
lower, there are more noise in dark areas.
4.11 CAMERA ID
CAMERA ID allow you to specify camera ID. Options are OFF
(default) and ON. In the ON submenu, you can add a camera title
up to 26 characters with 2 lines and also select where the title
appears on the monitor screen.
4.12 SYNC
Set the sync mode as INT (internal, the default) or LL (line lock)
mode. The LL option only works with AC power.
4.13 LANGUAGE
OSD supports 8 multiple languages. Options include ENGLISH
(default), JAPANESE, GERMAN, FRENCH, RUSSIAN,
PORTUGUESE, SPANISH and SIMPLIFIED CHINESE.
4.14 CAMERA RESET
To restore factory defaults, select CAMERA RESET and then press
the joystick control.
4.15 SAVE ALL
SAVE ALL item allows you to save all settings and exit the OSD
menu.
5. Specifications
Type
Color Dome
Camera
Color Dome IR
Camera
Image Sensor
1/3” SONY Exview HAD CCD II
Signal System
NTSC
PAL
NTSC
PAL
Scanning System
2:1 Interlace
V: 59.94 Hz,
H: 5.734KHz
2:1 Interlace
V:50 Hz,
H:15.625KHz
2:1 Interlace
V: 59.94 Hz,
H:15.734KHz
2:1 Interlace
V:50 Hz ,
H:15.625 KHz
Effective pixels (HxV)
976(H) ×
494(V)
976(H) ×
582(V)
976(H) ×
494(V)
976(H) × 582
(V)
Sync system
Internal/Line Lock Selectable
Lens
f=3.7~12mm, F1.4
DC iris varifocal
f=3.3~12mm, F1.4
IR Corrected DC iris varifocal
TV lines
700TVL
700TVL
Iris Control
DC Iris Driver
View Angle
Horizontal:76.9°(wide) ~ 22.7°(tele),
Vertical:56.8°(wide) ~ 17.1°(tele)
Gamma Correction
0.45
Min. Illumination
F 1.4, 0.03 lux@50 IRE,
0.015 lux@30 IRE
0 Lux (IR LED ON)
IR LED
---
18 pcs
IR Wavelength
--
850nm
LED Life
--
More than 10,000 hours(50°C)
S/N Ratio
More than 50dB (AGC off)
Gain Control
On / Off (selectable)
White Balance
ATW/ Manual/ User/ Push/ Push lock
Electric shutter
1/60 sec
1/50 sec
1/60 sec
1/50 sec
Flickerless
On / Off (selectable)
BLC
Off / BLC / HLC (High Light Compensation) (selectable)
Day/Night Mode
Digital Day/Night
Mechanical (ICR) Day/Night
DNR
Yes
Motion Detection
Yes, 4 areas (max)
Privacy Mask
Yes, 8 zones (max)
High Light
Compensation
Yes
ATR*
On / Off (selectable)
OSD
Yes
Multi Language
English, Japanese, German, French, Russian, Portuguese,
Spanish, Simplified Chinese
Video Output
1Vpp composite output, 75 ohm
Power Requirement
AC 24V & DC 12V ± 10%
AC 24V & DC 12V ± 10%
Power Consumption
2.5W (max)
5W (max)
Operating Temp.
-10°C ~ 50°C
Operating Humidity
90% MAX
Storage Temp.
-20°C ~ 60°C
Storage Humidity
70% MAX
Dimension(WxLxH)
131x 132 x 112 mm (5.16" x 5.20" x 4.25")
Weight
750g approx.
Protection
IK10 Vandal-resistant, IP66
*ATR=Digital WDR
REA SEL 1/8
TOP 000
BOTTOM 000
LEFT 000
RIGHT 000
COLOR 1
TRANSP 0.00
MOSAIC OFF
BURST OFF
DELAY CNT 100
DAY->NIGHT 100
NIGHT->DAY 100
NR MODE Y/C
Y LEVEL 000
C LEVEL 000
カラー (IR) ドームカメラ
取扱説明書
ZEIM-4000622G 418,437 A.5
1. パッケージ内容
カラー (IR) ドームカメラ x1
取扱説明書 x1
ガイドパターン x2
モニター出力ケーブル x1
プラスチックアンカー x3
セルフタッピングネジ (TP4x31) x3
トルクスレンチ x1
2. 各部名称
1. BNCビデオコネクター
2. 電源コネクター
3. テレ/ワイド コントロール
4. ニア/ファーコントロール
5. OSDジョイスティック
6. モニター出力コネクター
3. カメラ設置
3.1 カメラ分解
カメラをマウントして調整する前に、カメラを分解するには、次の手順に従って
ください。
1. ドームカバーを取り外すには、トルクスレンチを使用して(でも取り外しませ
ん)カバーしている3本のネジを緩めます。.
非IRモデルの場合のみ：軽くカメラの中間ケーシングを引いてインナーラ
イナーを取り外し.ます。
2. 3本のネジを外してケーシング背面から中央のケーシングを取り外しま
す。.
非 IR ドームカメラ IR ドームカメラ
3.2 カメラの取り付け
3.2.1 フラッシュマウント
1. 取付面に提供されている "屋内用"ガイドパターンを添付してください。
2. 設置面に3つの穴を開け、事前にドリル穴に提供するアンカーを差し込み
ます。
バックケーシング
ミドルケーシング
インナーライナー
ドームカバー
3. アンカーに供給されたセルフタップTP4×31 mmネジを差し込むことによっ
て、表面にケーシング中央に固定します。
3.2.1 表面実装
1. 取付面に提供された "屋外用"ガイドパターンを添付します。
2. 設置面に3つの穴を開け、事前にドリル穴に提供するアンカーを差し込み
ます。
3. アンカーに供給されたセルフタップTP4×31 mmネジを差し込むことによっ
て、表面にケーシング中央に固定します。
4. 次に、元のネジでケーシングをベースにして真ん中にケーシングを固定し
ます。
3.3 調整
1. 必要に応じて調整を目的として、 "モニター出力コネクタ"にモニタを接続
します。.
2. レンズブラケットのネジを緩め、チルト角度を調整します。所望の角度が
達成された時にネジを締めてください。
注意: IR モデルは上方マーカーがレンズブラケットの端に合わせる時にレンズ
を傾けていません。
.
3. テレ/ワイドおよびニア / ファー制御ネジを緩めてから調整を行います。
調整後にネジを締めてください。
4. アプリケーションで必要に応じてOSD設定を調整してください。
OSD メニューに入るには、まっすぐ OSD ジョイスティックコントロール
を押してください。
上、下、左、右の OSD ジョイスティックコントロールを移動してメニュー
とオプションをナビゲートします。
選択を決定するにはジョイスティックを押してください。
3.4 カメラ組み立て
すべての調整が行われたら、添付したカメラのハウジングを保護してください:
1. ドームカバーの指紋をきれいに取り除くには、柔らかい糸くずの出ない布
を使用してください。.
2. チルト調整ブラケットにインナーライナー（非-IRモデルのみ）に取り付けま
す。カチッと音がするまで押し下げます。
3. トップカバーを戻し、しっかりとネジ止めしてください。
操作上の注意
カメラの性能を保証するために、。カメラの修理やメンテナンスなど、専門の方
に任せてください。.
アンカー
アンカー
セルフタッピング(TP4x31)ネジ
ネジ
ネジ
レンズブラケット
最大チルトアングル調整マーカー
テレ/ワイド
テレ/ワイド
ニア/ファー
ニア/ファー
セルフタッピング
TP4x31 ネジ
オリジナルネジ
4. OSD 設定
OSDメニューを使用して、カメラが最適なパフォーマンスを得るために設定しま
す・
OSDメインメニュー
4.1 レンズ
レンズ設定は、レンズと明るさを設定することができます。オプションはAUTO
（自動絞りレンズ）とMANUALです。デフォルト設定はAUTOです。
AUTOサブメニューでは、OPEN、CLOSEまたはAUTOにモードを設定すること
ができます。次にDCアイリスレンズの収束速度を調整する速度を選択しま
す。
4.2 シャッター/AGC
AUTOまたはMANUALとしてSHUTTER/ AGCを設定することができます。デフ
ォルトの設定はAUTOです。
レンズはAUTOに設定されている場合:シャッター/ AUTOモードにAGCを設定
することをお勧めします。 AUTOサブメニューではアプリケーションに応じて高
輝度モードを調整します。
AUTO IRISモード: 正常な状態でアプリケーション環境のために使用し
ています。 IRISレベルはカメラの明るさによって制御されます。
SHUT+AUTO IRISモード: ハイライトのアプリケーション環境のために使
用しています。露出はAESまたはDCアイリスによって制御されます。ア
イリスレベルはカメラの明るさによって制御されます。
SHUTTER/ AGCがMANUALに設定されている場合、サブメニューは以下のよ
うに表示されます。シャッター速度は10000秒とAGCがご使用の環境条件に応
じて選択されてから1秒/ 50（1/60）の変数です。
4.3 ホワイトバランス
ホワイトバランスは、画面上の色を制御します。オプションは次のとおりです。
ATW（オートホワイトバランス）、LOCK、USER1、USER2、ANTI CR（アンチ色抑
制をローリング）とMANUALを押して、押してください。デフォルトではATWで
す。
ATW: シーンの照明は屋内シーン、屋外シーンの照明の間で変化する
時に、ATWを選択します。
MANUAL: 手動で15から69にレベルを調整することができます。
USER1/USER2: 青の設定（B-GAIN）と赤の設定（R-GAIN）0から255ま
での値を調整することができます。
PUSH: 適切な位置に選択すると、全体の面積はホワイトバランスを実
行します。
PUSH LOCK: 適切な位置に選択した場合、ホワイトバランスは一度実
行されます。
4.4 逆光補正
逆光補正機能を設定します。重度のバックライトの条件を克服するための光
レベルを制御します。使用可能なオプションは、BLCまたはHLC（ハイライト補
正）モードをOFFにしています。デフォルトはOFFです。
HLCが選択されている場合はカメラは高輝度を検出した時にHLCが自動的に
有効化されます。
4.5 画質調整
画質調整を使用すると、最適な画像に画像設定を調整することができます。
画質調整サブメニューではブライトネス、コントラスト、シャープネス、色相、ゲ
イン値を調整することができます。さらに、ミラーをONに設定すると、映像は左
右反転になります。
4.6 諧調補正
ATR（適応トーンカーブ複製）機能を設定します。ONまたはOFFを選択できま
す。デフォルトはOFFです。 ONを選択する場合はイメージによって最適化す
るためにLUMINACEとコントラストを設定することができATRサブメニューを入
力します。
*また、ワイドダイナミックレンジとしても知られています。この機能は、カメラの
映像のダイナミックレンジを拡大し、さらに高コントラストの環境で画像の視認
性を向上させます。
4.7 動体検出
動体検出は画面上の移動物体を検出することができます。デフォルトはOFF
です。 ONを選択すると、動体検出サブメニューに入ります。移動目標を検出
し、0〜127のモーション検知の感度を調整するために4モーション領域に設定
することができます。
4.8 プライバシー
プライバシー機能はビデオ監視から画面上の8のプライバシーの領域にまで
マスクします。デフォルト設定は OFFです。 ONを選択する場合には、個人情
報保護]サブメニューに入ります。8のプライバシーの領域にまで設定色とプラ
イバシーゾーンの透明度を設定することができます。さらに、プライバシーゾー
ンのモザイク機能を有効にすることができます。
注意: 動体検出機能を有効にした場合、プライバシー機能は、4つのゾーンを
サポートします。
4.9 ディ/ナイト
ディ/ ナイト機能を使用すると、カメラはカラーと白黒（B/ W）モードを切り替え
る方法を設定することができます。オプションは、AUTO、カラーおよびB / Wを
含むデフォルトの設定はAUTOです。
AUTO: AUTOサブメニューではバースト値を調整し、設定することがで
きます:
プライバシー
OFF
ディ/ナイト
AUTO
NR
カメラ
ID
OFF
同期方法
内部
言語
日本語
カメラリセット
BACK
EXIT SAVE ALL
タイプ
DC
モード
OPEN
スピード
046
高輝度
モード
AUTO IRIS
ブライトネス
024
低輝度
モード
AGC
ブライトネス
x0.25
モード
SHUT+AGC
シャッター
1/50(1/60)
AGC 6.0
スピード
171
ディレイ
CNT 152
ATW
フレーム
X0.50
環境
INDOOR
ミラー
OFF
ブライトネス
000
コントラスト
128
シャープネス
128
色相
128
ゲイン
128
LUMINANCE LOW
コントラスト
LOW
エリア選択
1/8
上 000
下
000
左 000
右 000
カラー
1
TRANSP 0.00
モザイク
OFF
レンズ
AUTO
シャッター
/AGC AUTO
ホワイトバランス
ATW
逆光補正
OFF
画質調整
動体検出
OFF
諧調補正
OFF
NEXT
EXIT SAVE ALL
ディ->ナイト: カメラはナイトモードに切り替わる時の光レベルを設定
します。値が大きいほど、暗い照明、カメラのスイッチの前に存在する
必要があります。
ナイト->ディ: カメラはデイモードへ切り替わるときの光レベルを設定
します。値が小さいほど、明るい照明、カメラのスイッチの前に存在す
る必要があります。
COLOR: いつでも（カラー）ディモードに滞在するようにカメラを強制しま
す。 （IRなしモデルの場合のみ）
B/W: いつでもB / W（NIGHT）モードに滞在するカメラを強制します。 B
/ Wのサブメニューでは、オンまたはオフになるようにバーストを設定す
ることができます。 （IRなしモデルの場合のみ）
4.10 NR
NRは、画面上のノイズを低減するDNR（デジタルノイズリダクション）設定を行
うことができます。 NRサブメニューでは、Y（BRIGHT）/ C（COLOR）、C LEVEL
またYレベルモードにNRモードを有効にすることができます。必要に応じてNR
モードでは、Yレベル、またCレベルを調整することができます。
注意: Y / Cレベルが高い場合には、暗い部分のノイズが少なくなる。また、解
像度は低い場合には、暗い領域でより多くのノイズがあります。
4.11 カメラ ID
カメラIDはカメラIDを指定することができます。オプションがOFF（デフォルト）と
ONです。サブメニューには、2行で26文字にカメラタイトルを追加し、タイトルは
モニター画面に表示される場所を選択することもできます。
4.12 SYNC
INTとして同期モード（内部、デフォルト）またはLL（ラインロック）モードを設定
します。 LLオプションは、AC電源で動作します。
4.13 言語
OSDは、8複数の言語をサポートしています。オプションは、日本語、ドイツ語、
フランス語、ロシア語英語（デフォルト）、ポルトガル語、スペイン語、中国語
（簡体字）が含まれています。
4.14 カメラリセット
工場出荷時のデフォルト設定を復元するには、カメラリセットを選択し、ジョイ
スティックコントロールを押してください。
4.15 全部保存
すべての設定項目を保存してOSDメニューを終了します。
5. 仕様
モデル
カラードームカメラ
カラードームIRカメラ
イメージセンサー
1/3” SONY Exview HAD CCD II
シグナルシステム
NTSC
PAL
NTSC
PAL
走査システム
2:1 Interlace
V: 59.94 Hz,
H: 5.734KHz
2:1 Interlace
V:50 Hz,
H:15.625KHz
2:1 Interlace
V: 59.94 Hz,
H:15.734KHz
2:1 Interlace
V:50 Hz ,
H:15.625 KHz
有効画素数(HxV)
976(H) ×
494(V)
976(H) × 582(V)
976(H) × 494(V)
976(H) × 582 (V)
Syncシステム
内部/ラインロック（選択可能）
レンズ
f=3.7~12mm, F1.4
DCアイリスバリフォーカル
f=3.3~12mm, F1.4
IR補正DCアイリスバリフォーカル
TV ライン
700TVL
700TVL
アイリスコントロール
DCアイリスドライバー
視野角
水平方向:76.9°(ワイド) ~ 22.7°(テレ),
垂直方向:56.8°(ワイド) ~ 17.1°(テレ)
ガンマ補正
0.45
最低被写体照度
F 1.4, 0.03 lux@50 IRE,
0.015 lux@30 IRE
0 Lux (IR LED ON)
IR LED
---
18個
IR波長
--
850nm
LED寿命
--
10,000時間以上(50°C)
S/N比
50dB以上(AGC off)
ゲインコントロール
On / Off (選択可能)
ホワイトバランス
ATW/ Manual/ User/ Push/ Push lock
電子シャッター
1/60 sec
1/50 sec
1/60 sec
1/50 sec
フリッカレス
On / Off (選択可能)
逆光補正
Off / BLC / HLC (ハイライト補正) (選択可能)
ティ/ナイト モード
デジタル ディ/ナイト
メカニカル(ICR) ディ/ナイト
DNR
Yes
動体検出
Yes, 4エリア (max)
プライバシーマスク
Yes, 8ゾーン (max)
ハイライト補正
Yes
諧調補正
On / Off (選択可能)
OSD
Yes
マルチ言語
英語、日本語、ドイツ語、フランス語、ロシア語、ポルトガル語、スペイン
語、中国語（簡体字）
ビデオ出力
1Vpp複合出力, 75Ω
電源
AC 24V & DC 12V ± 10%
AC 24V & DC 12V ± 10%
消費電力
2.5W (max)
5W (max)
動作周囲温度.
-10°C ~ 50°C
動作周囲湿度
最大90%
保管周囲温度
-20°C ~ 60°C
保管周囲湿度
最大70%
寸法(WxLxH)
131x 132 x 112 mm (5.16" x 5.20" x 4.25")
重量
約750g
保護
IK10耐衝撃構造, IP66
*諧調補正=デジタル WDR
バースト
OFF
ディレイ
CNT 100
ディ->ナイト
100
ナイト->ディ
100
NR
モード
Y/C
Y
レベル
000
C
レベル
000
彩色(IR)半球摄像机
使用手册
ZEIM-4000622G 418,437 A.5
1.装箱清单
红外彩色半球摄像机 x1
使用手册 x1
定位贴 x2
视频输出线缆 x1
塑料壁虎 x3
自攻螺丝 (TP4 x 31) x3
六角扳手 x1
2.摄像机部件
1. BNC 视频连接器
2. 电源连接器
3. T/W 变焦杆
4. 远/近聚焦杆
5. OSD 操纵杆
6. 监视器输出连接器
3.摄像机安装
3.1 拆卸摄像机
安装和调节摄像机前，请根据下列步骤，拆卸摄像机：
1. 用提供的梅花扳手拧松（无需取下）半球外壳的固定螺
丝，取下半球外壳。
不带红外灯的机型：从摄像机中座上轻轻取下内衬。
2. 拧下3颗螺丝，从摄像机底座上取下中座。
3.2 摄像机安装
3.2.1 吸顶式安装
1. 将“室内安装”定位贴置于安装位置；
2. 在安装面钻3个安装孔，插入附带的壁虎；
底座
中座
半球外壳
室内安装
内衬
非红外半球摄像机
红外半球摄像机
3. 将附带的TP4 x 31mm自攻螺丝插入壁虎，将摄像机中
座固定在安装面上。
3.2.2 表面安装
1. 将“室内安装”定位贴置于安装位置；
2. 在安装面钻3个安装孔，插入附带的壁虎；
3. 将附带的TP4 x 31mm自攻螺丝插入壁虎中，将摄像机
底座固定在安装面上；
4. 再用原装的螺丝将摄像机中座固定在底座上。
3.3 摄像机调节
1. 根据需要连接一个监视器至“监视器输出端口”，调节
摄像机。
2. 拧松镜头支架上的螺丝，调节摄像机垂直视角；调节完
成后请拧紧螺丝。
提示：带红外的摄像机，镜头向上倾斜幅度请勿超出槽线。
3. 拧松 T/W 和远/近控制螺丝，调节视角；调节完成后
请拧紧螺丝。
4. 根据需求调节 OSD 设置。
向下按 OSD 摇杆，进入主菜单
上下左右移动摇杆，进行菜单选择
向下按摇杆确定选择
3.4 组装摄像机
摄像机调节完成后，把半球罩安装回原处后拧紧螺丝：
1. 用柔软的绒布擦拭半球外罩，去除指纹。
2. 将内衬安装回倾斜支架上，按下直至其卡入槽位（对于
非红外机型）。
3. 安装回摄像机顶罩，并拧紧螺丝。
操作注意事项
为了保证机器的完好性能，请勿自行拆卸摄像机的机身部
分。摄像机的所有维护及保养应由专业人士完成。
壁虎
TP4 x 31mm 自
攻螺丝
室外安装
TP4 x 31mm
自攻螺丝
原装螺丝
螺丝
镜头支架
垂直最大可调角度标志
远/近
壁虎
螺丝
T/W 远/近
T/W
远/近
4.OSD 设置
用户可通过设置OSD菜单，优化摄像机性能。
OSD 菜单
4.1 镜头
用户可通过镜头设置来调整摄像机镜头与亮度。有自动
（自动光圈镜头）与手动模式两种，摄像机默认为自动模
式。
在自动模式的子菜单中，用户可将模式设置为开、关或自
动；然后设置速度以调整 DC 光圈镜头的曝光速度。
4.2 快门/自动增益控制
用户可设置快门/自动增益控制为自动或手动模式。摄像
机默认为自动模式。
当镜头设置为自动模式时：建议用户设置快门/自动增益
控制为自动模式。在自动模式的子菜单中，用户可根据应
用调整高亮度模式：
自动光圈模式：适用于一般拍摄环境，摄像机亮度控制
光圈等级。
快门/自动光圈模式：适用于高光拍摄环境。由AES或
DC光圈控制曝光度，摄像机亮度则控制光圈水平。
如果快门/自动增益控制设置为手动模式，则子菜单如下
图所示。快门速度可设置范围从 1/50（1/60）秒~1/10000
秒；自动增益控制可根据环境调整选择。
4.3 白平衡
白平衡可控制屏幕上的色彩。选项包括 ATW（自动白平
衡）、单按、单按锁定、用户 1、用户 2、抑制色滚及手动
模式，默认为自动模式。
ATW：当环境光照在室内与室外切换时选择ATW。
手动模式：手动选择级别从15~69等级。
用户1/用户2：调节蓝色（B-GAIN）和红色（R-GAIN）
值设定，范围是0~255。
单按：选定区域后，整个范围都将启用白平衡。
单按锁定：选定区域后，白平衡将起效一次。
4.4 背光补偿
背光补偿功能可调整光的亮度来克服强烈的背景光线，可
选项有关、BLC（背光补偿）或 HLC（高亮度补偿）模
式，默认模式为关。
如果选择 HLC，则摄像机在侦测到高亮度时自动开启此
功能。
4.5 图像调整
图像调整功能可以调整图像设置以优化影像画面。在它的
子菜单中，有亮度、对比度、锐度、色度、增益选项。另
外，用户可开启镜像功能，翻转图像。
4.6 自适应色阶再现
设置自适应色阶再现功能，用户可以选择开或关，默认设
置为关。当 开启此选项时，用户将进入自适应色阶再现子
菜单，设置亮度与对比度以优化影像画面。
该功能也叫做宽动态，扩大了摄像机的视频动态范围，并
提高了在高对比度拍摄环境下图像的可见度。
镜头 自动
快门/AGC 自动
白平衡 ATW
背光补偿 关
图像调整
位移侦测 关
自适应色阶再现 关
下一页
退出 保存
隐私区域 关
日/夜模式 自动
降噪
摄像机标识码 关
同步 内同步
语言 英语
摄像机复位
返回
退出 保存
类型 DC
模式 开
速度 046
高照度
模式 自动光圈
亮度 024
低照度
模式 自动增益
亮度 x0.25
速度 171
延迟控制 152
ATW 帧率 X0.50
环境 室内
镜像 关
亮度 000
对比度 128
锐度 128
色调 128
增益 128
亮度 低
对比度 低
模式 快门+AGC
快门 1/50(1/60)
自动增益 6.0
4.7 位移侦测
位移侦测功能可以侦测画面中移动的物体，默认模式为
关。开启此功能后进入其子菜单，可以设置 4 个区域来侦
测移动对象，侦测灵敏度调整范围有 0~127。
4.8 隐私遮罩
隐私遮罩功能可在视频监测显示器上设置多达 8 个隐私
区域，默认设置是关。当 开启隐私遮罩功能后，用户将进
入其子菜单，并可设置 8 个遮罩区域与遮罩区域的颜色与
透明度。除此之外，用户还可设置隐身区域的马赛克功能。
注意：开启位移侦测功能后，隐私遮罩功能仅支持设置 4
个区域。
4.9 日/夜模式
日/夜模式可设摄像机从彩色模式与黑白模式之间的切换
方式，可选项包括自动、彩色与黑/白模式，默认模式为
自动。
自动模式：在自动模式子菜单中，用户可调整切换的脉
冲值并设置：
白天→夜晚：可设置摄像机切换为夜晚模式的亮
度等级。等级越高，则切换为夜晚模式的亮度越
暗。
夜晚→白天：可设置摄像机切换为白天模式的亮
度等级。等级越低，则切换为白天模式的亮度越
高。
彩色模式：摄像机将一直使用白天（彩色）模式.
黑/白模式：摄像机将一直使用黑/白（夜晚）模式。
黑/白模式子菜单可允许用户设置脉冲开或关。
4.10 降噪
降噪功能可以设置 DNR（数字降噪）来降低屏幕画面的
噪点。在 NR 的子菜单中，用户可选择 Y（亮度）/ C（彩
色）模式。根据 NR 模式，用户可根据需要调整 Y等级或
C 等级的值。
注意：Y/C 等级的值越高，则黑暗区域的噪点将越少，同
时分辨率会降低。当 Y/C 等级的值越低，则黑暗区域的
噪点将更多。
4.11 摄像机标识码
用户可指定摄像机的标识码。选项有关（默认设置) 与开。
在开选项的子菜单下，用户可为摄像机添加一个最多 2
行 26 个字符的标识，并可以选择标识在屏幕上的显示位
置。
4.12 同步
设置摄像机同步模式为内同步（默认模式）或电源同步；
只有在摄像机使用交流电源时，才设置电源同步模式。
4.13 语言
OSD 菜单支持 8 种语言，包括英语（默认语言）、日语、
德语、法语、俄语、葡萄牙语、西班牙语与简体中文。
4.14 摄像机复位
若要恢复出厂默认设置，可选择摄像机复位功能，然后按
OSD 摇杆选择复位。
4.15 保存
保存所有设置，退出 OSD 菜单。
区域选择 1/8
上 000
下 000
左 000
右 000
色彩 1
透明度 0.00
马赛克 关
脉冲 关
延迟控制 100
白天→夜晚 100
夜晚→白天 100
降噪模式 Y/C
Y等级 000
C 等级 000
5.技术参数
型号
彩色半球摄像机
彩色红外半球摄像机
传感器
1/3” SONY Exview HAD CCD II
信号系统
NTSC
PAL
NTSC
PAL
有效像素(H x V)
976(H) × 494(V)
976(H) × 582(V)
976(H) × 494(V)
976(H) × 582 (V)
扫描系统
2:1 隔行扫描
V: 59.94 Hz, H: 5.734KHz
2:1隔行扫描
V:50 Hz, H:15.625KHz
2:1隔行扫描
V: 59.94 Hz, H:15.734KHz
2:1隔行扫描
V:50 Hz ,H:15.625 KHz
同步系统
内同步 / 电源同步 可选
镜头类型
f=3.7~12mm, F1.4 DC 光圈变焦镜头
f=3.3 ~ 12mm, F1.4 红外校正直流光圈变焦镜头
水平解析度
700 TVL
光圈控制
直流光圈
视角
H: 76.9°(W) ~ 22.7(T)°; V: 56.8°(W) ~ 17(T)°
伽马校正
0.45
最低照度
F 1.4, 0.03 lux @50 IRE, 0.015 lux @30 IRE
0 lux (IR on)
红外灯
---
18pcs
红外线波长
---
850nm
LED 寿命
---
10,000小时以上(50°C)
信噪比
> 50dB (AGC OFF)
增益控制
开/ 关 (可选)
白平衡
自动跟踪白平衡/ 手动/ 用户自定义/ 单按/ 单按锁定
电子快门
1/60 sec
1/50 sec
1/60 sec
1/50 sec
防闪烁
开/ 关 (可选)
背光补偿
关/ 背光补偿/ 高亮度补偿 (可选)
日/夜模式
数字日夜切换
机械(ICR)日夜切换
数字降噪
支持
位移侦测
支持; 4 区域 (最大)
隐私遮罩
支持; 8 区域 (最大)
高亮度补偿
支持
数字宽动态
开/ 关 (可选)
OSD
支持
多语言
英语, 日语, 德语, 法语, 俄语,
视频输出
1Vpp混合信号输出, 75 ohm
电压
AC 24V & DC 12V ± 10%
AC 24V & DC 12V ± 10%
功率(最大)
2.5W
5W
运作温度
-10°C ~ 50°C
运作湿度
90% 最大
存储温度
-20°C ~ 60°C
存储湿度
70% 最大
尺寸(W x L x H)
131mm x 132mm x 112mm (5.16" x 5.20" x 4.41")
重量(大约)
750g (1.65 lb)
防护等级
IK10 防暴, IP66
Loading...
