D Bedienungsanleitung
NL Gebruiksaanwijzing
GB Operating instructions
F Instructions d‘utilisation
E Instrucciones de servicio
I Istruzioni per l´uso
P Instruções de funcionamento

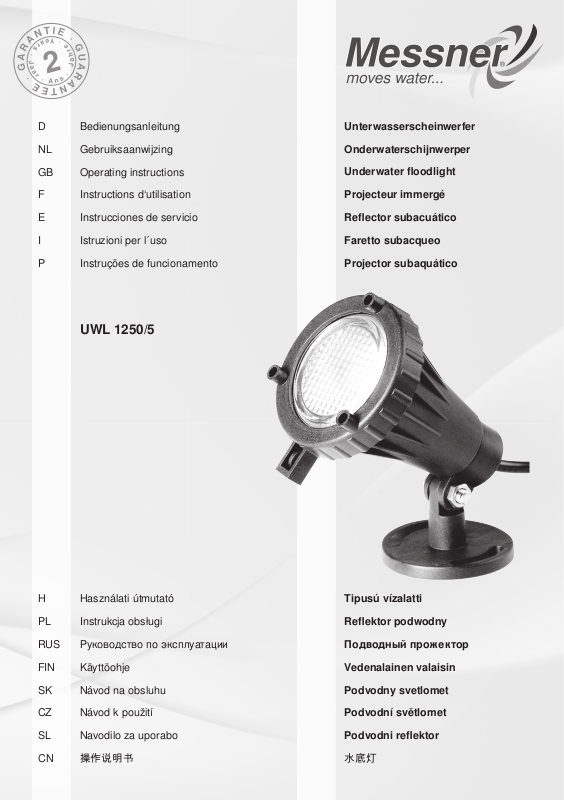

UWL 1250/5
Unterwasserscheinwerfer
Onderwaterschijnwerper
Underwater fl oodlight
Projecteur immergé
Refl ector subacuático
Faretto subacqueo
Projector subaquático
H Használati útmutató
PL Instrukcja obsługi
RUS Руководство по эксплуатации
FIN Käyttöohje
SK Návod na obsluhu
CZ Návod k použití
SL Navodilo za uporabo
CN
操作说明书
Tipusú vízalatti
Refl ektor podwodny
Подводный прожектор
Vedenalainen valaisin
Podvodnу svetlomet
Podvodní světlomet
Podvodni refl ektor
水底灯
min. 2 m
min. 2 cm
Ø 20
min. 2 cm
min. 2 cm
2
min. 2 cm min. 2 cm
1
6
min. 2 cm
3
7
123 456
4
5
1
8
D
Der Unterwasserscheinwerfer UWL 1250/5 ist vorgesehen für den Einsatz in Springbrunnenanlagen und
Gartenteichen. Er wird mit Schutzkleinspannung 12 V betrieben.
Betrieb und Installation (Siehe Abb.1)
Transformator nicht ins Wasser tauchen!
Die Anschlußsteckdose sollte mindestens 2 m vom Rand des Gartenteiches entfernt sein.
Achtung! Transformator erwärmt sich während des Betriebes.
Um eine ausreichende Kühlung sicherzustellen, darf der Transformator nicht in schlecht belüftete
Gehäuse eingebaut werden. Betrieb nur mit Sicherheitstransformator.
Temperatursicherung
Die eingebaute Temperatursicherung schaltet den Transformator bei Überhitzung ab. Der Transformator
muß abkühlen. Nach Abkühlung schaltet der Tansformator automatisch wieder ein. Überprüfen Sie in
diesem Fall die Betriebsbedingungen.
Netzanschlußspannung gemäß Typenschild des Transformators.
Scheinwerfer nicht an Anschlußleitung tragen, hängen oder ziehen.
Der Scheinwerfer, mit 50 Watt, darf nur im Wasser betrieben werden.
Er muß mindestens 2 cm mit Wasser bedeckt sein, um eine ausreichende Kühlung zu gewährleisten.
Max. Eintauchtiefe 1 Meter! IP 68 1 m
Die verschiedenen Befestigungs- und Aufstellungsmöglichkeiten, je nach Lieferumfang, ersehen Sie
bitte aus Abb. 2 - 7. Zur farblichen Unterwasserbeleuchtung lassen sich diese Scheinwerfer ideal mit
Farbscheiben oder Farbwechselspielen ergänzen!
Auswechseln der Lampe (Siehe Abb. 8)
Achtung! Als Ersatz können (fast) alle handelsüblichen Halogen-Kaltlichtspiegellampen Typ GU 5.3 mit
max. 50 Watt verwendet werden.
1. Netzstecker aus der Steckdose ziehen und gegen Wiedereinschalten sichern.
2. Scheinwerfer komplett aus dem Wasser herausnehmen.
3. Scheinwerfergehäuse (6) festhalten und den Scheinwerferring (1) entgegen dem Uhrzeigersinn
abschrauben.
4. Glasscheibe (2) abnehmen.
5. Lampe (3) aus dem Gehäuse (6) herausnehmen und die Keramikfassung (4) abziehen.
6. Bevor Sie den Scheinwerfer wieder montieren, müssen Glasscheibe (2) und Dichtring (5) gereinigt
werden. Keine spitzen Gegenstände oder Scheuermittel verwenden. Der Dichtring (5) ist an der
Gehäuseoberkante befestigt und nicht abzunehmen.
7. Lampe (3) austauschen, in Fassung (4) stecken und ins Gehäuse (6) zurückführen.
8. Glasscheibe (2) auf den Dichtring (5) am Gehäuse (6) legen, Scheinwerferring (1) überstecken und im
Uhrzeigersinn festschrauben.
Garantiebedingungen
Sie haben auf dieses Gerät einen Garantieanspruch für die Dauer von 24 Monaten (ausgenommen
Leuchtmittel), welcher am Tag der Lieferung beginnt. Hierfür gilt als Nachweis der Kaufbeleg. Schäden, die
auf Material oder Verarbeitungsfehlern beruhen, reparieren wir innerhalb unserer Garantiezeit kostenlos
oder ersetzen die beschädigten Teile, jeweils nach unserer Wahl.
Schäden die durch Einbau- und Bedienungsfehlern, Kalkablagerungen, mangelnde Pfl ege, Frosteinwirkung,
normalem Verschleiß oder unsachgemäßen Reperaturversuchen entstanden sind, fallen nicht unter diese
Garantie.
Bei Veränderungen an dem Gerät, z.B. abschneiden der Netzanschlussleitungen oder des Netzsteckers,
erlischt der Garantieanspruch. Für Folgeschäden, die durch Ausfall des Gerätes oder unsachgemäßen
Betrieb entstehen, haften wir nicht. Im Garantiefall senden Sie uns bitte das Gerät komplett mit Zubehör mit
dem Kaufnachweis über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, kostenfrei zu.
NL
De onderwaterschijnwerper UWL 1250/5 is bedoeld voor gebruik in fonteininstallaties en tuinvijvers.
Hij wordt gebruikt met een beveiligingslaagspanning 12 V.
Gebruik en installatie (zie afb. 1)
De transformator mag niet in het water worden gehouden of ondergedompeld!
De stekkerdoos en aansluitingskabel dienen minstens 2 meter van de rand van de tuinvijver
verwijderd te zijn.
Let op! Transformator wordt warm tijdens het aanstaan en ingebruikname. Om te zorgen voor
voldoende koeling, dient de transformator niet in een ruimte of behuizing te staan die slecht
geventileerd is.
Temperatuurbeveiliging
De ingebouwde temperatuurbeveiliging schakelt de transformator uit bij oververhitting. De transformator
moet afkoelen. Na afkoeling wordt de transformator automatisch opnieuw ingeschakeld. Controleer in dit
geval de gebruiksomstandigheden.
Netaansluitspanning volgens typeplaatje van de transformator.
Schijnwerper niet aan de aansluitleiding dragen, hangen of trekken.
De schijnwerper mag met 50 Watt uitsluitend in het water worden gebruikt.
Hij moet minimaal met 2 cm water bedekt zijn, om voldoende koeling te waarborgen.
Max. indompeldiepte 1 meter! IP 68 1 m
De verschillende bevestigings- en opstellingsmogelijkheden, afhankelijk van het leveringsprogramma, kunt u
opmaken uit afb. 2 - 7.
Voor onderwaterverlichting in kleur kunt u deze schijnwerpers op ideale wijze aanvullen met kleurenschijven
of fonteinen met wisselende kleuren!
Vervangen van de lamp (zie afb. 8)
Attentie! Als vervanging kunnen (bijna) alle in de handel gebruikelijke halogeen koudlicht spiegellampen
van het type GU 5.3 met max. 50 Watt worden gebruikt.
1. Netstekker uit het stopcontact trekken en beveiligen tegen hernieuwde inschakeling.
2. Schijnwerper compleet uit het water nemen.
3. Schijnwerperbehuizing (6) vasthouden en de schijnwerperring (1) losschroeven tegen de wijzers van de
klok in.
4. Het glas (2) demonteren.
5. Lamp (3) uit de behuizing (6) nemen en de keramische fi tting (4) eraf trekken.
6. Voordat u de schijnwerper weer monteert, moeten het glas (2) en de afdichtring (5) worden gereinigd.
Geen spitse voorwerpen of schuurmiddelen gebruiken. De afdichtring (5) zit op de bovenkant van de
behuizing bevestigd en dient niet te worden gedemonteerd.
7. Lamp (3) vervangen, in de fi tting (4) steken en terugbrengen in de behuizing (6).
8. Glas (2) op de afdichtring (5) op de behuizing (6) leggen, de ring van de schijnwerper (1) erop
aanbrengen en met de wijzers van de klok mee vastschroeven.
Garantievoorwaarden
Op dit apparaat geldt een garantieaanspraak voor de duur van 24 maanden (excl. lamp), die op de dag van
aankoop begint. Hiervoor geldt de aankoopbon als garantiebewijs.
Schade die is ontstaan door materiaal of productiefouten en beschadigde delen worden in de
garantieperiode kosteloos door ons gerepareerd of vervangen, geheel naar onze eigen keuze.
Schade ontstaan door montage- en gebruiksfouten, kalk, slecht onderhoud, bevriezing, natuurlijke slijtage of
niet professionele reparatie pogingen behoren niet tot de garantieverplichting.
Op veranderingen aan de unit, zoals inkorten van aansluitkabel of afknippen van de stekker, vervalt de
garantieaanspraak. Mocht er sprake zijn van garantie, lever dan dit apparaat en het aankoopbewijs in bij uw
vakhandelaar.
2 3
GB
The underwater fl oodlight UWL 1250/5 is designed for use in fountains and garden ponds.
It is operated by means of a 12 V protected low voltage.
Operation and Installation (See fi g.1)
Do not put transformer into water!
The Outlet has to be at least 2m away from the edge of the pond.
Attention! Transformer gets warm when used.
To ensure a suffi cient cooling the transformer may not be installed in bad ventilated cases.
Use only with security transformer.
Temperature fuse
The built-in temperature fuse switches off the transformer when overheated. The transformer should cool
down. The transformer will start again automatically, when cool. In that case check the operating conditions.
Mains voltage according to the type plate of the transformer.
Do not carry, hang or pull by the connection cord.
The fl oodlight with 50 W has been designed only for submersible use.
It must be covered by at least 2cm of water to guarantee adequate cooling.
Max. depth 1 m! IP 68 1 m
For the various possibilities of fastening and positioning, varying according to the items supplied, please
refer to fi g. 2 - 7.
For colourful underwater illumination, the underwater fl oodlight may be equipped additionally with coloured
discs or with a four-coloured illumination!
Changing the lamp (See fi g. 8)
Attention! As a replacement, one may use (nearly) all commercial cool-beam refl ectable lamps type GU
5.3, max. 50 W.
1. Pull out the mains plug and secure against reclosing.
2. Remove the complete fl oodlight from the water.
3. Hold tight the fl oodlight casing (6) and unscrew the fl oodlight ring (1) anticlockwise.
4. Remove the fl oodlight glass (2).
5. Remove the lamp (3) from the casing (6) and remove the ceramic socket (4).
6. Before re-assembling the fl oodlight, please clean the glass (2) and the sealing ring (5). Do avoid using
scouring liquids, scouring pads or any sharp instruments. The sealing ring (5) is fi tted to the top edge of
the casing and should not be removed.
7. Replace the lamp (3), put it again in the socket (4) and re-insert it into the casing (6).
8. Place the glass (2) on the sealing ring (5) fi tted to the casing (6), put back the fl oodlight ring (1) and
screw it clockwise.
Guarantee conditions
This device is warranted for 24 months, (lamp excluded), from the date of delivery. Proof of purchase is
required. Defects in material or workmanship will be repaired or replaced at our discretion and free of charge
during the warranty period.
Damages resulting from faulty installation or operation, calcium deposits, inadequate care, frost, normal
wear, or unauthorized repair attempts are not covered under the warranty.
Modifi cations to the device, such as separating the mains connection lines or the mains connector, invalidate
the warranty. We assume no liability for consequential damages resulting from a failure of the device or
improper operation.
In the event of a claim under this warranty, please return the device with the proof of purchase to us
postage-paid through the authorized dealer from whom you purchased the device.
F
Le projecteur immergé UWL 1250/5 est conçu pour une utilisation dans les fontainerie et les étangs de
jardin. Il fonctionne sous une basse tension de sécurité de 12 V.
Fonctionnement et installation (Voir fi g. 1)
Le transformateur doit être maintenu hors de l’eau! La prise de courant doit se situer à au moins
deux mètres du bord de l’étang.
Attention! Le transformateur s’échauffe pendant qu’il est en marche.
Pour que le refroidissement s‘effectue correctement, veillez à ce que le transformateur bénéfi cie
d‘une bonne aération. Il ne doit fonctionner qu’avec un transformateur de sécurité.
Protecteur thermique
Le protecteur thermique incorporé met le transformateur hors circuit, s‘il s‘échauffe trop. Le transformateur
doit se refroidir. Une fois refroidi, le transformateur redémarre automatiquement. Dans ce cas-là, veuillez
vérifi er les conditions de service.
La tension du réseau doit être conforme aux données indiquées sur la plaque caractéristique du
transformateur.
Ne pas porter, suspendre ou tirer par le câble de raccordement.
Le projecteur (50 W) ne doit être allumé que sous l‘eau. Il doit être immergé d‘au moins 2 cm afi n
d‘être suffi samment refroidi.
Max. profonder d’immerson 1 m! IP 68 1 m
Les différentes possibilités de fi xation et de montage, dépendant de l‘étendue de la fourniture, sont
indiquées suivant les fi g. 2 - 7.
Pour atteindre une illumination en couleurs sous l‘eau, ce projecteur peut être équipé additionnellement de
disques colorés ou d‘un dispositif tournant quadricolore.
Changement de la lampe (Voir fi g. 8)
Attention! Vous pouvez utiliser, en remplacement, toute ampoule halogène, lumière froide type GU 5.3, de
max. 50 W, du type commercial
1. Retirer la fi che de prise de courant (débrancher le projecteur) en veillant à ce qu‘elle ne puisse être
introduite à nouveau par mégarde.
2. Sortir complètement le projecteur de l‘eau.
3. Tenir fermement le support du projecteur (6) et dévisser l‘anneau du projecteur (1) dans le sens inverse
des aiguilles d‘une montre.
4. Retirer la vitre (2).
5. Séparer l‘ampoule (3) du support (6) et retirer la douille céramique (4).
6. Avant de remonter le projecteur, il faut nettoyer la vitre (2) et le joint
d‘étanchéité (5). Ne pas utiliser d‘instruments à arête vive ou de poudre à récurer. Le joint (5) est fi xé à la
partie supérieure du support et ne doit pas être retiré.
7. Changer l‘ampoule (3), la refi xer sur la douille (4) et la remettre dans le support (6).
8. Remettre la vitre (2) sur le joint d anti‘étanchéité (5) fi xé au support (6), replacer l‘anneau du
projecteur (1) et le revisser dans le sens des aiguilles d‘une montre.
Conditions de garantie
Vous bénéfi ciez sur cet appareil d’une garantie de 24 mois qui commence le jour de la livraison (hormis
pour la lampe). Le bon d’achat a valeur de justifi catif. Dans la limite de notre période de garantie, nous
réparons gratuitement les dommages dus à des défauts de matériel ou de fabrication ou remplaçons les
pièces, à notre convenance.
Les dommages dus à des erreurs de montage ou d’utilisation, aux dépôts calcaires, à un défaut d’entretien,
à l’action du gel, à une usure normale ou à des tentatives de réparation inadéquates ne sont pas couverts
par cette garantie.
Toute modifi cation apportée à l’appareil, telle que la découpe des câbles de raccordement ou de la fi che
de secteur, entraîne l’annulation de la garantie. Nous rejetons toute responsabilité pour tous dommages
consécutifs à la panne de l’appareil ou à une utilisation non appropriée.
En cas de recours à la garantie, veuillez nous renvoyer l’appareil (sans frais) avec le justifi catif d’achat via
votre revendeur spécialisé auprès duquel vous avez acheté l’appareil.
4 5
E
El refl ector subacuático UWL 1250/5 está previsto para ser utilizado en instalaciones de fuentes-surtidor y
estanques de jardín. Funciona con tensión baja de protección de 12 V.
Servicio e instalación (véase fi g.1)
No sumergir el transformador en agua! El enchufe de conexión debe de estar alejado de por lo
menos 2 m del borde de la pileta.
Atención! El trasformador de calienta durante el funcionamiento.
Para poder asegurar un enfriamiento sufi ciente, el transfomador no debe de estar montado en
carcazas que no permitan un buen enfriamiento.
Funcionamiento solamente con transformador de seguridad.
Fusible térmico
El fusible térmico incorporado desactiva el transformador en caso de sobrecalentamiento. El transformador
debe enfriarse. Tras el enfriamiento el transformador se vuelve a activar automáticamente. Compruebe en
este caso las condiciones de servicio.
Tensión de conexión a la red conforme a la placa identifi cadora de tipo del transformador.
No transporte ni cuelgue los refl ectores ni estire de ellos a través del cable de conexión.
El refl ector, con 50 vatios, sólo se deberá utilizar dentro del agua.
Para garantizar sufi ciente refrigeración deberá esta cubierto con 2 cm de agua como mínimo.
¡ Profundidad máx. de inmersión 1 metros! IP 68 1 m
Podrá consultar en la fi g. 2 - 7 las diferentes posibilidades de sujeción y colocación, según la dotación de
suministro de que se trate.
¡Para la iluminación subacuática de colores estos refl ectores se pueden equipar de forma ideal con láminas
de colores o juegos de cambios cromáticos!
Cambiar la lámpara (véase fi g.8)
Atención! Como recambio se pueden utilizar (casi) todas las lámparas halógenas refl ectoras de luz fría
usuales en el comercio del tipo GU 5.3, con máx. 50 vatios.
1. Sacar el enchufe de la caja de enchufe y asegurar contra la reconexión.
2. Sacar el refl ector completamente del agua.
3. Sujetar la carcasa del refl ector (6) y desenroscar el anillo del refl ector (1) girando en contra del sentido
de las agujas del reloj y sacarla.
4. Sacar el vidrio (2).
5. Sacar la lámpara (3) de la carcasa (6) y quitar el portalámpara cerámico (4).
6. Antes de volver a montar el refl ector deberá limpiarse el vidrio (2) y la junta anular (5). No se deberán
utilizar objetos punzantes ni medios para fregar. La junta anular (5) está fi jada en el canto superior de la
carcasa y no se debe quitar.
7. Cambiar la lámpara (3), colocar en el portalámpara (4) e introducir de nuevo en la carcasa (6).
8. Colocar el vidrio (2) sobre la junta anular (5) en la carcasa (6), poner el anillo del refl ector (1) encima y
enroscar girando en el sentido de las agujas del reloj.
Condiciones de garantia
Para este aparato el derecho a garantía es de 24 meses (excepto lámpara) a partir del día de la entrega.
Será sufi ciente como comprobante la factura o el albarán de compra.
Repararemos gratuitamente las piezas dañadas o las sustituiremos, según nuestra elección, cuando los
daños en cuestión sean por defectos de material o de elaboración.
Aquellos daños causados por errores de montaje y manejo, por residuos de cal, por un mantenimiento
insufi ciente, el efecto de las heladas, el desgaste normal o intentos de reparación inapropiados no entrarán
en esta garantía.
En caso de realizar modifi caciones en el aparato, por ejemplo cortando los cables de conexión a la red o el
enchufe de red, se extinguirá el derecho de garantía. No nos responsabilizaremos de aquellos daños que
se produzcan a raíz de una avería del aparato o del funcionamiento y servicio inapropiados.
En caso de ser procedente la garantía, rogamos nos envíen el aparato, junto con el comprobante de
compra, a través del concesionario al que se lo haya comprado y libre de gastos.
I
Il faretto subacqueo UWL 1250/5 è previsto per l’impiego in impianti con fontana e vasche da giardino.
Funziona con bassa tensione di protezione: 12 V.
Funzionamento e installazione (vedi fi g. 1)
Non immergere il trasformatore nell’acqua!
La presa di corrente deve essere posizionata ad almeno due metri di distanza dai bordi dello stagno.
Attenzione! Il trasformatore si surriscalda durante l’uso; per assicurarne il raffreddamento
necessario è opportuno montare il trasformatore in un involucro adeguatamente ventilato.
Azionare solamente con il trasformatore di sicurezza.
Controllo della temperatura
Il dispositivo di controllo temperatura incorporato disinserisce il trasformatore in caso di temperatura
eccessiva. Dopo, il trasformatore deve raffreddarsi. Quando raggiunge la corretta temperatura di esercizio il
trasformatore si riattiva. Controllare in questo caso le condizioni di esercizio.
Tensione di alimentazione come indicato sulla targhetta del trasformatore.
Non spostare, agganciare o tirare il faretto quando allacciato alla tensione
di alimentazione.
Il faretto da 50 watt si può utilizzare solo all’interno dell’acqua.
Lo si deve ricoprire almeno da 2 cm d’acqua per garantire un raffreddamento suffi ciente.
Max. profondità di immersione 1 metri! IP 68 1 m
Le fi gg. 2 - 7 mostrano le diverse possibilità di fi ssaggio e installazione, a seconda della dotazione di
fornitura.
Per illuminare l’acqua dall’interno con diversi colori, questi faretti si possono si possono completare in modo
ideale con lastre colorate o sistemi a diversi colori!
Sostituire della lampadina (vedi fi g. 8)
Attenzione! Come ricambio si possono usare (quasi) tutte le lampadine alogene di commercio a luce
fredda, tipo GU 5.3, con una potenza max. di 50 watt.
1. Staccare la spina dalla presa di corrente e fare in modo che non possa essere reinserita
accidentalmente.
2. Estrarre il faretto completamente fuori dall’acqua.
3. Tenere fermo l’alloggiamento (6) e svitare l’anello (1) girandolo in senso antiorario.
4. Rimuovere la lastra di vetro (2).
5. Estrarre la lampadina (3) dall’alloggiamento (6) e togliere il portalampada di ceramica (4).
6. Prima di rimontare il faretto si devono pulire la lastra di vetro (2) e l’anello di tenuta (5). A tale scopo
non si devono utilizzare oggetti appuntiti né detersivi abrasivi. L’anello di tenuta (5) è fi ssato sul bordo
superiore dell’alloggiamento e non si può togliere.
7. Sostituire la lampadina (3), inserirla nel portalampada (4) e rimetterla nell’alloggiamento (6).
8. Appoggiare la lastra di vetro (2) sull’anello di tenuta (5) dell’alloggiamento (6), appoggiarvi l’anello del
faretto (1) e avvitarlo in senso orario.
Condizioni di garanzi
Questo apparecchio è provvisto di garanzia della durata di 24 mesi (eccettuata la lampada), a partire
dalla data di consegna attestata dalla fattura di acquisto. Eventuali danni imputabili a difetti di materiale e
di lavorazione verranno da noi riparati a titolo gratuito durante il periodo di validità della garanzia. A nostra
discrezione, potremmo in alternativa provvedere alla sostituzione delle parti danneggiate.
I danni dovuti a errori di montaggio e di funzionamento, depositi di calcare, manutenzione insuffi ciente,
effetti del gelo, normale usura o tentativi di riparazione inadeguati non rientrano nelle condizioni di garanzia.
In caso di modifi che apportate all’apparecchio, ad esempio distacco dei cavi di allacciamento oppure della
presa di corrente, viene a decadere il diritto di avvalersi della garanzia. La ditta produttrice declina ogni
responsabilità in merito a danni consequenziali dovuti ad anomalie dell’apparecchio o al suo impiego non
appropriato.
Per operazioni in garanzia, è necessario inviare l’apparecchio insieme alla prova d’acquisto attraverso il
rivenditore presso cui è stato effettuato l’acquisto. Le spese sono a nostro carico.
6 7
P H
O projector subaquático UWL 1250/5 foi concebido para ser utilizado em sistemas de fontes e lagos de
jardim. Este funciona a uma tensão baixa de protecção de 12 V.
Operação e instalação (Ver Fig.1)
O transformador nao deve ser mergulhado!
A tomada de corrente deve ser ao mínimo a 2 mêtros da margem do lago de jardim.
Atenção! O transformador aquece enquanto esta funcionando.
O transformador deve ser bem ventilado para permitir um resfriamento correto. Ele deve ser
somente utilisado com um transformador de segurança.
Protecção térmica
A protecção térmica instalada desliga o transformador se este aquecer demais. O transformador tem de
arrefecer. Depois de arrefecido, o transformador liga-se outra vez automaticamente.
Neste caso, é favor verifi car as condições de funcionamento.
Tensão da ligação da rede de alimentação de acordo com a chapa de dados do transformador.
Não transportar, suspender ou puxar os projectores pelo fi o eléctrico.
O projector, de 50 Watts só deve funcionar dentro de água. Este tem de fi car coberto com, pelo
menos, 2 cm de água, para que possa fi car garantida refrigeração sufi ciente.
Profundidade máx. de imersão: 1 metros! IP 68 1 m
Dependendo do volume de entrega, as diferentes possibilidades de fi xação e de instalação, podem ser
vistas nas Figuras 2 - 7.
Para iluminação subaquática com várias cores, pode mandar integrar vidros coloridos ou jogos de cores
alternantes nos seus projectores!
Troca da lâmpada (Ver Fig.8)
Atenção! Para substituir pode usar (quase) todas as lâmpadas dicróicas de halogéneo à venda no
mercado do tipo GU 5.3 com um máx. de 50 Watts.
1. Desligar a fi cha de alimentação da tomada e bloqueá-la contra religação.
2. Retirar da água o projector completo.
3. Prender a carcaça do projector (6) e desapertar o aro do projector (1) em sentido contrário ao dos
ponteiros do relógio.
4. Retirar o vidro do projector (2).
5. Retirar a lâmpada (3) para fora da carcaça (6) e o bocal de cerâmica (4).
6. Antes de voltar a montar os projectores, têm de ser limpos o vidro (2) e o anel de vedação (5).
Não utilize quaisquer objectos pontiagudos ou produtos abrasivos. O anel de vedação (5) está fi xado na
parte superior da carcaça e não deve ser retirado.
7. Trocar a lâmpada (3), enroscá-la no bocal (4) e voltar a metê-la dentro da carcaça (6).
8. Aplicar o vidro (2) no anel de vedação (5) dentro da carcaça (6), pôr-lhe por cima o aro do projector (1) e
apertar bem no sentido dos ponteiros do relógio.
Condições de garantia
Este aparelho tem uma garantia com a duração de 24 meses (com excepção da lâmpada), cujo prazo de
validade se inicia na data da entrega do aparelho. Para usufruir dos direitos concedidos pela garantia, basta
a apresentação do talão de compra. Repararemos gratuitamente todos os danos que se fi quem a dever a
falhas de material ou erros de fabrico, ou procederemos à substituição das peças danifi cadas, desde que o
aparelho ainda se encontre dentro do prazo de validade da garantia, A escolha da solução, porém, fi cará ao
nosso critério.
Não são cobertos por esta garantia danos provocados por erros de montagem ou de operação, depósitos
de calcário, falta de cuidado, efeitos do gelo, desgaste natural ou tentativas incorrectas de reparação do
aparelho.
No caso de virem a ser efectuadas modifi cações no aparelho, por ex. cortes nos condutores de ligação à
rede de alimentação ou da fi cha, cessará qualquer direito aos serviços cobertos pela garantia. Não nos
responsabilizamos pelos danos sofridos em consequência da falta do aparelho ou pelo seu funcionamento
defeituoso.
No caso de ser utilizada a garantia, é favor enviar-nos o aparelho juntamente com o talão de compra
através da loja da especialidade onde o adquiriu. Assim poupará as despesas de envio.
Az UWL 1250/5 tipusú vízalatti fényszóró szökőkutakban és kerti tavakban való használatra alkalmas.
12 V-os kisfeszültséggel működik.
Üzemeltetés és beszerelés (lásd az 1. ábrát) A transzformátort nem szabad a vízbe meríteni!
A csatlakozó dugaljat min. 2 m – re kell a kerti szó szélétől elhelyezni.
Vigyázat! a transzformátor üzem közben felmelegszik.
A megfelelő hűtés érdekében a transzformátort nem szabad rosszul szellőztetett helyre beépíteni.
Csak biztonsági transzformátort szabad használni.
Hőbiztosíték
A beépített hőbiztosíték túlmelegedés esetén kikapcsolja a transzformátort. Ezt követően a
transzformátornak ki kell hűlnie. A lehűlés után a transzformátor automatikusan bekapcsolódik.
Ebben az esetben vizsgálja felül az üzemi feltételeket.
Hálózati csatlakozási feszültség a transzformátor tipustáblája szerint.
A fényszórót nem szabad a csatlakozó vezetéken vinni, felfüggeszteni vagy húzni.
Az 50 wattos fényszórót csak a vízben szabad használni.
Legalább 2 cm-re kell a víz felszine alatt lennie, hogy az elegendő hűtés biztosítva legyen.
Maximális merülési mélység: 1 méter! IP 68 1 m
A különböző rögzítési és felállítási lehetőségeket - a szállított tartozékoktól függően - a 2 - 7 sz. ábra
mutatja. A színes vízalatti megvilágitáshoz ezeket a fényszórókat kiválóan lehet színes üveglapokkal, vagy
váltakozó színjátékkal kiegészíteni.
Lámpacsere (lásd az 8. ábrát)
Figyelem! Pótlásra (majdnem) minden, kereskedelemben kapható, GU 5.3 tipusú, maximum 50 watt
teljesítményü hidegfényü halogén tükörizzó használható.
1. Húzza ki a csatlakozó dugót a csatlakozó aljzatból, és biztosítsa újrabekapcsolás ellen.
2. A fényszórót vegye ki teljesen a vízből.
3. A fényszóroházat (6) fogja meg, és a fényszórógyűrűt (1) csavarja le az óra járásával ellenkezö irányban.
4. Vegye le az üveglapot (2).
5. Vegye ki a lámpát (3) a házból (6), és húzza le a kerámiafoglalatot (4).
6. Mielőtt a fényszórót újra összeszereli, tisztítsa meg az üveglapot (2) és a tömítőgyűrűt (5). Ne használjon
ehhez hegyes tárgyakat vagy súrolószert. A tömítőgyűrű (5) a ház felső széléhez van rögzítve, nem lehet
eltávolítani.
7. Cserélje ki a lámpát (3), tegye a foglalatba (4), és rakja vissza a házba (6).
8. Az üveglapot (2) fektesse a házon (6) lévö tömítőgyűrűre (5), helyezze rá a fényszórógyűrűt (1), és
csavarja rá az óra járásával egyező irányban.
Garancia-feltételek
A készülékre (az lámpa kivételével) 24 hónapig garanciális szolgáltatást igényelhet, amely a szállítás
napjától értendő. Ehhez a vételi bizonylattal történő igazolás szükséges. Azokat a károkat, amelyek
anyag- vagy feldolgozási hibákon alapulnak, választásunktól függően garanciaidőn belül díjmentesen
megjavítjuk vagy a megrongálódott alkatrészeket kicseréljük.
Azok a károk, amelyek beszerelési és kezelési hibák, mészlerakódások, hiányos ápolás, fagy behatása,
normál kopás vagy szakszerűtlen javítási próbálkozások folytán keletkeztek nem esnek garancia alá.
Ha változtatásokat eszközölnek a készüléken, pl. elvágják a hálózati csatlakozó vezetéket vagy levágják
a hálózati csatlakozódugót, garanciális igény nem támasztható. A készülék működésének kiesése vagy a
szakszerűtlen üzemeltetés következtében keletkező károkért nem felelünk.
Garanciális esetben juttassa el a készüléket és a vásárlást igazoló bizonylatot a szaküzletnek, ahol a
készüléket vásárolta. A visszaküldés díjmentes.
8 9
PL
Refl ektor podwodny UWL 1250/5 jest przeznaczony do używania w fontannach i oczkach wodnych w
ogrodzie. Pracuje on na niskim napięciu 12 V.
Używanie i instalacja (patrz rysunek nr 1)
Nie zanurzać transformatora w wodzie! Gniazdko sieciowe powinno znajdować się co najmniej 2 m
od brzegu stawu ogrodowego.
Uwaga! Transformator ogrzewa się podczas pracy.
Dla zapewnienia odpowiedniego chłodzenia, transformator nie może zostać wbudowany w źle
wentylowaną obudowę. Praca jedynie z transformatorem bezpieczeństwa.
Zabezpieczenie temperaturowe
Wbudowane zabezpieczenie temperaturowe wyłącza transformator przy przegrzaniu się. Transformator
musi się wtedy ostudzić. Po ostudzeniu transformator włącza się automatycznie. W takiej sytuacji należy
sprawdzić jakie są warunki pracy.
Napięcie przyłączenia do sieci jest podane na tabliczce znamionowej transformatora.
Nie wolno przenosić transformatora trzymając go za kabel przyłączeniowy, ani zawieszać go na kablu czy
też ciągnąć za kabel.
Refl ektor o mocy 50 W może być używany tylko w wodzie.
Aby zapewnić odpowiednie chłodzenie refl ektor musi znajdować się co najmniej 2 cm pod tafl ą
wody.
Maksymalna głębokość zanurzenia wynosi 1 m! IP 68 1 m
Możliwe ustawienia i sposoby umocowania różnych wersji przedstawione są na rysunkach nr 2 - 7.
Refl ektory mogą być dodatkowo wyposażone w kolorowe nasadki lub do przystawki zmiany kolorów światła,
dzięki czemu podświetlenie może mieć różne kolory!
Wymiana żarówki (patrz rysunek nr 8)
Uwaga! Przy wymianie można używać (prawie) wszystkich żarówek halogenowych dających zimne światło
typu GU 5.3 o maksymalnej mocy 50 W, jakie są dostępne w sklepach.
1. Należy wyciągnąć wtyczkę z gniazdka i zabezpieczyć przed ponownym włączeniem.
2. Następnie należy wyjąć cały refl ektor z wody.
3. Następnie należy przytrzymać obudowę refl ektora (6) i odkręcić pierścień (1) w kierunku przeciwnym do
ruchu wskazówek zegara.
4. Następnie należy zdjąć szybkę (2).
5. Po czym należy wyjąc żarówkę (3) z obudowy (6) i ściągnąć oprawkę ceramiczną (4).
6. Przed ponownym złożeniem refl ektora należy wyczyścić szybkę (2) i pierścień uszczelniający (5). W
tym celu nie wolno używać żadnych ostrych przedmiotów ani środków do szorowania. Pierścień
uszczelniający (5) jest umocowany przy górnej krawędzi obudowy i nie należy go zdejmować.
7. Po czym należy wymienić żarówkę (3), wsadzić do oprawki (4) i włożyć na powrót do obudowy (6).
8. Następnie należy położyć szybkę (2) na pierścień uszczelniający (5) znajdujący się przy obudowie (6), po
czym nasadzić pierścień (1) i skręcić w kierunku zgodnym z ruchem wskazówek zegara.
Warunki gwarancji
Niniejsze urządzenie jest objęte 24-miesięczną gwarancją (za wyjątkiem żarówki), która obowiązuje od
dnia dostawy na podstawie dowodu zakupu. Szkody, wynikające z wad materiałowych lub produkcyjnych,
usuwamy w okresie gwarancyjnym bezpłatnie lub wymieniamy uszkodzone elementy na nowe, według
naszego uznania.
Gwarancja nie obejmuje szkód, wynikających z błędów zamontowania lub obsługi, utworzenia się kamienia,
zaniedbania zabiegów pielęgnacyjnych, działania mrozu, normalnego zużycia lub nieprawidłowej naprawy.
Dokonywanie jakichkolwiek modyfi kacji urządzenia, np. ucinanie przewodów sieciowych lub wtyczki
sieciowej, powoduje utratę roszczeń gwarancyjnych. Nie ponosimy odpowiedzialności za szkody następcze,
spowodowane awarią urządzenia lub jego nieprawidłową eksploatacją.
W przypadkach objętych gwarancją prosimy o przesłanie do nas urządzenia wraz z dowodem zakupu za
pośrednictwem sprzedawcy, u którego nabyli Państwo urządzenie. Wysyłka jest bezpłatna.
RUS
Подводный прожектор UWL 1250/5 предусмотрен для использования в фонтанах и садовых прудах.
Работает при пониженном напряжении в 12 в.
Эксплуатация и установка (см. рис.1)
Запрещается погружать трансформатор в воду!
Электрическая розетка должна находиться на расстоянии минимум 2 метров от края водоема.
Внимание! Трансформатор во время эксплуатации нагревается.
Для обеспечения достаточного охлаждения трансформатор не должен монтироваться в
плохо проветриваемый блок. Эксплуатация только с безопасным трансформатором.
Обеспечение температуры
Интегрированный температурный предохранитель отключает трансформатор при перегреве.
Трансформатор должен охладиться. После охлаждения трансформатор автоматически снова
включается. Проверьте в этом случае условия эксплуатации.
Напряжение от сети согласно типовой табличке трансформатора.
Не носить, не вешать и не тянуть прожектор на соединительном проводе.
Прожектор в 50 вт разрешается использовать только в воде.
Для обеспечения достаточного охлаждения он должен быть покрыт водой минимум на 2 см.
Макс. глубина погружения 1 метра! IP 68 1 m
Различные возможности укрепления и установки, в зависимости от объема поставки, смотрите на
рис. 2 - 7.
Для разноцветной подводной подсветки прожектора идеально дополняются цветными стеклами или
игрой цветов!
Замена лампы (см. рис. 8)
Внимание! В качестве заменителя подходят (почти) все имеющиеся в продаже лампы галогенные
или с зеркальным отражателем типа GU 5.3 макс. 50 вт.
1. Вытянуть сетевую вилку из розетки, предохранив от повторного включения.
2. Полностью вынуть из воды прожектор.
3. Корпус прожектора (6) крепко держать, а кольцо прожектора (1) закручивать против часовой
стрелки.
4. Снять стекло (2).
5. Вынуть лампу (3) из корпуса (6) и вынуть керамический патрон (4).
6. До сборки прожектора следует почистить стекло (2) и уплотнительное кольцо (5). Не применять
никаких острых или шероховатых средств. Уплотнительное кольцо (5) следует укрепить на верхнем
краю корпуса и не снимать.
7. Заменить лампу (3), вставить в патрон (4) и вставить в корпус (6).
8. Положить стекло (2) на уплотнительное кольцо (5) на корпусе (6), сверху установить кольцо
прожектора (1) и прочно закрутить по часовой стрелке.
Гарантия
Мы предоставляем на этот прибор (за исключением лампы) 24-месячную гарантию, срок которой
начинается в день поставки. Днем поставки считается дата квитанции о покупке. В течение нашего
гарантийного срока мы бесплатно отремонтируем неисправности, вызванные дефектами материала
или ошибками обработки, или заменим повре жденные детали - по нашему усмотрению.
Эта гарантия не распространяется на повреждения, вызванные ошибками монтажа и пользования,
отложениями накипи, недостаточным уходом, воздействием низких температур, нормальным
износом или неквалифицированными попытками ремонта.
Если в приборе сделаны изменения (например, отрезаны провода электропитания или сетевая
вилка), гарантия утрачивает силу. Мы не несем ответственности за косвенный ущерб, связанный с
выходом прибора из строя или его ненадлежащей работой.
В гарантийном случае перешлите нам прибор с квитанцией о покупке через тот специализированный
магазин, в котором вы его приобрели (оплачивать пересылку не требуется).
10 11
FIN
Vedenalainen valaisin UWL 1250/5 on tarkoitettu käytettäväksi suihkulähteissä ja puutarhalammikoissa.
Se toimii 12 V turvapienjännitteellä.
Käyttö ja asentaminen (ks. kuvaa 1)
Muuntajaa ei saa veteen upottaa! Liitoskoskettimen on oltava vähintään 2 m puutarha-altaan
reunasta.
Huomio! Muuntaja lämpenee käytön yhteydessä.
Muuntajaa ei saa rakentaa huonosti ilmastoituun rakenteeseen, koska riittävä jäähdytys on
varmistettava. Käyttö ainoastaan varomuuntajalla.
Lämpövaroke
Sisäänrakennettu lämpövaroke kytkee muuntajan pois päältä, jos se ylikuumenee. Muuntajan on annettava
jäähtyä. Jäähdyttyään muuntaja käynnistyy automaattisesti uudelleen. Tässä tapauksessa tulee käyttöolosuhteet tarkistaa.
Verkkoliitäntäjännitteen tulee vastata muuntajan tyyppikilvessä ilmoitettuja tietoja.
Valaisinta ei saa kantaa, roikuttaa tai vetää liitosjohdosta.
50 W valaisinta saa käyttää vain vedessä.
Valaisimen yläpuolella tulee olla vähintään 2 cm vettä, jotta riittävä jäähdytys on taattu.
Maks. asennussyvyys 1 metriä! IP 68 1 m
Toimituksen laajuudesta riippuvat eri kiinnitys- ja asennusvaihtoehdot esitellään kuvissa 2 - 7.
Valaisimien kanssa voidaan käyttää värilevyjä tai värinvaihtolaitetta!
Lampun vaihtaminen (ks. kuvaa 8)
Huom.! Varalampuksi sopivat (melkein) kaikki tavalliset halogeenikylmäsädelamput (GU 5.3), maks. 50 W.
1. Irrota verkkoliitin pistorasiasta ja varmista, ettei sitä voida kytkeä verkkoon.
2. Ota valonheitin kokonaan vedestä.
3. Pidä kiinni valonheittimen kotelosta (6) ja irrota valaisinrengas (1) kiertämällä sitä vastapäivään.
4. Irrota lasilevy (2).
5. Irrota lamppu (3) kotelosta (6) ja vedä keraaminen pidin(4) irti.
6. Ennen kuin valaisin asennetaan takaisin paikalleen, tule lasilevy (2) ja tiivisterengas (5) puhdistaa.
Älä käytä puhdistukseen teräviä esineitä tai hankausainetta. Tiivisterengas (5) on kiinnitetty kotelon
yläreunaan eikä sitä tule irrottaa.
7. Vaihda lamppu (3), kiinnitä se pitimeen (4) ja aseta takaisin koteloon (6).
8. Aseta lasilevy (2) tiivisterenkaalle (5) kotelossa (6), vedä valaisinrengas (1) sen yli ja kierrä kiinni
myötäpäivään.
Takuuehdot
Tälle laitteelle myönnetään 24 kuukauden takuu (lamppua lukuun ottamatta). Takuuaika alkaa
toimituspäivästä. Ostokuitti toimii takuutodistuksena. Materiaalitai valmistusvirheistä johtuvat viat korjaamme
takuuaikana veloituksetta tai vaihdamme vahingoittuneet osat, oman valintamme mukaan.
Tämä takuu ei koske vahinkoja, jotka johtuvat asennus- tai käyttövirheistä, kalkin kerrostumisesta,
puutteellisesta hoidosta, pakkasen vaikutuksesta, normaalista kulumisesta tai epäasiallisista
korjausyrityksistäJos laitteeseen tehdään muutoksia, esim. verkkojohto tai verkkopistoke katkaistaan,
takuu raukeaa. Laitteen toiminnan keskeytymisen tai epäasiallisen käytön seurannaisvahingoista emme
ole vastuussa.
Takuutapauksessa lähetä laite ja ostotodistus meille maksutta sen ammattiliikkeen kautta, josta ostit
laitteen.
SK
Podvodný svetlomet UWL 1250/5 je určený na používanie vo fontánach a záhradných jazierkach.
Prevádzkuje sa na ochranné malé napätie 12 V.
Používanie a inštalácia (viď obr. 1)
Transformator neponarat do vody! Zastrcka musi byt minimalne 2 m vzdialena od okraja zahradneho
jazierka .
Pozor! Transformator sa pocas pouzivania zohrieva.
Pre udrzanie dostatocneho ochladenia Transformatora sa Transformator nesmie namontovat do
schranky (krytu), ktora je zle odvzdusnovana (prevzdusnena).
Praca len so zabezbecenim Transformatorom.
Teplotné istenie
Vstavané teplotné istenie transformátor pri prehriatí vypne. Transformátor musí vychladnúť. Po vychladnutí
sa transformátor automaticky opäť zapne. V prípade, že dochádza k vypnutiu, skontrolujte prevádzkové
podmienky.
Napájacie napätie podľa typového štítku na transformátore.
Svetlomet nie je dovolené nosiť, zavesovať alebo ťahať za prípojný kábel.
Svetlomet 50 W sa smie používať len vo vode.
Musí byť celý ponorený minimálne 2 cm pod hladinou vody, aby bolo zaistené dostatočné chladenie.
Max. hĺbka ponorenia 1 metre! IP 68 1 m
Rôzne možnosti pripevnenia a inštalácie, podľa rozsahu dodávky, vyplývajú z obr. 2 - 7.
Pre farebné podvodné osvetlenie je možné tieto svetlomety ideálne doplniť farebnými fi ltrami alebo
mechanizmami na striedanie farieb!
Výmena žiarovky (viď obr. 8)
Pozor! Ako náhradnú žiarovku je možné použiť (takmer) všetky bežné halogénové žiarovky, typ GU 5.3,
max. 50 W.
1. Zástrčku napájacieho kábla vytiahnite zo zásuvky a zaistite proti opätovnému zapojeniu.
2. Svetlomet kompletne vyberte z vody.
3. Skriňu svetlometu (6) uchopte a rámček svetlometu (1) odskrutkujte proti smeru pohybu hodinových
ručičiek.
4. Odoberte sklenený kryt (2).
5. Žiarovku (3) vyberte z plášťa (6) a stiahnite keramickú objímku (4).
6. Pred opätovnou montážou svetlometu je nutné vyčistiť sklenený kryt (2) a tesniaci krúžok (5).
Nepoužívajte ostré predmety ani abrazívne látky.
Tesniaci krúžok (5) je pripevnený na hornej hrane plášťa, neodoberajte ho.
7. Vymeňte žiarovku (3), zasuňte ju do objímky (4) a vložte ju späť do plášťa (6).
8. Sklenený kryt (2) položte na tesniaci krúžok (5) na plášti (6), nasuňte rámček svetlometu (1) a
zaskrutkujte ho v smere pohybu hodinových ručičiek.
Záručné podmienky
Na tento prístroj máte nárok na záruku v trvaní 24 mesiacov (okrem lampy), ktorý začína dňom dodávky.
K tomu účelu platí ako dôkaz doklad o kúpe. Poškodenia, ktoré spočívajú na chybách materiálu alebo
spracovania, opravujeme v rámci záručnej doby bezplatne alebo nahradíme poškodené časti, vždy podľa
nášho výberu.
Poškodenia, ktoré vznikli chybou montáže alebo obsluhy, nedostatočnou údržbou, pôsobením mrazu,
normálnym opotrebovaním alebo neodbornými pokusmi o opravu, nespadajú pod túto záruku.
Pri zmenách na prístroji, napr. odrezanie sieťových pripojení alebo sieťovej zástrčky, zaniká nárok na záruku.
Za následné škody, ktoré vzniknú výpadkom prístroja alebo neprimeranou prevádzkou, neručíme.
V záručnom prípade nám prosím pošlite bezplatne prístroj s dôkazom o kúpe cez Vášho špecializovaného
obchodníka, u ktorého ste prístroj kúpili.
12 13
CZ
Podvodní světlomet UWL 1250/5 je určen k použití ve fontánách a zahradních jezírkách.
Provozuje se na ochranné malé napětí 12 V.
Použití a instalace (viz obr. 1)
Transformátor neponořovat do vody! Přípojná zásuvka by měla být vzdálená alespoň 2 m od okraje
zahradního rybníka.
Pozor! Transformátor se během provozu zahřívá.
Aby bylo zabezpečené dostatečné ochlazování, nesmí být transformátor zabudován do špatně
provzdušněných skřínek. Provoz jen s bezpečnostním transformátorem.
Teplotní jištění
Vestavěné teplotní jištění transformátor při přehřátí vypne. Transformátor musí vychladnout. Po vychladnutí
se transformátor automaticky opět zapne. V případě, že dochází k vypnutí, zkontrolujte provozní podmínky.
Napájecí napětí podle typového štítku na transformátoru.
Světlomet není dovoleno nosit, zavěšovat nebo tahat za připojovací kabel.
Světlomet 50 W se smí používat pouze ve vodě.
Musí být celý ponořen minimálně 2 cm pod hladinou vody, aby bylo zajištěno dostatečné chlazení.
Max. hloubka ponoření 1 metry! IP 68 1 m
Různé možnosti připevnění a instalace, podle rozsahu dodávky, vyplývají z obr. 2 - 7.
Pro barevné podvodní osvětlení je možné tyto světlomety ideálně doplnit barevnými fi ltry nebo mechanismy
pro střídání barev!
Výměna žárovky (viz obr. 8)
Pozor! Jako náhradní žárovku je možné použít (téměř) všechny běžné halogenové žárovky, typ GU 5.3,
max. 50 W.
1. Zástrčku napájecího kabelu vytáhněte ze zásuvky a zajistěte proti opětovnému zapojení.
2. Světlomet kompletně vyjměte z vody.
3. Skříň světlometu (6) uchopte a rámeček světlometu (1) odšroubujte proti směru pohybu hodinových
ručiček.
4. Sejměte skleněný kryt (2).
5. Žárovku (3) vyjměte z pláště (6) a stáhněte keramickou objímku (4).
6. Před opětovnou montáží světlometu je nutné vyčistit skleněný kryt (2) a těsnicí kroužek (5). Nepoužívejte
ostré předměty ani abraziva. Těsnicí kroužek (5) je připevněn na horní hraně pláště, nesnímejte jej.
7. Vyměňte žárovku (3), zasuňte ji do objímky (4) a vložte ji zpět do pláště (6).
8. Skleněný kryt (2) položte na těsnicí kroužek (5) na plášti (6), nasuňte rámeček světlometu (1) a
zašroubujte jej ve směru pohybu hodinových ručiček.
Záruční podmínky
Na tento přístroj dostáváte záruku v trvání 24 měsíců (s výjimkou lampy), počínaje dnem dodání. Za
příslušné potvrzení se považuje doklad o nákupu. Veškeré škody vzniklé v důsledku materiálových či
výrobních závad v rámci naší záruční doby podle vlastní úvahy buď zdarma opravíme, nebo poškozené
komponenty vyměníme.
Škody vzniklé v důsledku chyb při montáži či obsluze, vápenatých usazenin, špatné údržby, působení
mrazu, běžného opotřebení nebo neodborných pokusů o opravy jsou z této záruky vyloučeny.
V případě jakýchkoli úprav prováděných na přístroji, např. odřezávání přípojných napájecích vedení nebo
síťové zástrčky, nárok na záruku zaniká. Za následné škody, které vzniknou v důsledku výpadku přístroje
nebo neodborného provozu, rovněž neručíme.
V případě uplatňování záruky nám prosím bezplatně zašlete přístroj včetně dokladu o nákupu
prostřednictvím vašeho specializovaného obchodníka, u kterého jste přístroj zakoupili.
SL
Podvodni refl ektor UWL 1250/5 je predviden za uporabo v vodnjakih in vrtnih bazenčkih.
Sme se ga poganjati z zaščitno malo napetostjo od 12 V.
Obratovanje in instalacija (Poglejte sl. 1)
Transformatorja ne potapljajte v vodo!
Priključna vtičnica naj bo vsaj 2 m oddaljena od roba vrtnega bazenčka.
Pozor! Med obratovanjem se transformator segreje.
Da bi zagotovili dovolj hlajenja, transformatorja ne smete vgraditi v slabo prezračevano ohišje.
Uporaba samo z zaščitnim transformatorjem.
Temperaturna varovalka
Vgrajena temperaturna varovalka izklopi transformator v primeru pregrevanja. Transformator se mora
ohladiti. Po ohladitvi se transformator ponovno samodejno vklopi. V tem primeru preverite pogoje
obratovanja.
Omrežna priključna napetost v skladu s tipsko ploščico transformatorja.
Refl ektorja ne nosite, obešajte ali vlecite za priključni kabel.
Refl ektor moči 50 wattov se sme uporabljati le v vodi.
Zaradi zagotovitve zadostnega hlajenja mora biti vsaj 2 cm prekrit z vodo.
Maks. potopna globina 1 metre! IP 68 1 m
Različne možnosti pritrjevanja in postavljanja lahko, odvisno od obsega dobave, vidite na sl. 2 - 7.
Za barvno podvodno razsvetljavo lahko se ti refl ektorji dopolnijo z barvnimi fi ltri ali izmeničnimi barvnimi
učinki!
Zamenjava žarnice (Poglejte sl. 8)
Pozor! Kot zamenjava se lahko uporabljajo (skoraj) vse običajne halogene žarnice, ki odsevajo hladno
svetlobo, tipa GU 5.3 z maks. 50 wattov.
1. Omrežni vtič izvlecite iz vtičnice in ga zavarujte pred ponovnim vklopom.
2. Refl ektor v celoti izvlecite iz vode.
3. Čvrsto držite ohišje refl ektorja (6) in obroč refl ektorja (1) odvijte v nasprotni smeri vrtenja urinih
kazalcev.
4. Snemite šipo (2).
5. Žarnico (3) odstranite iz ohišja (6) in snemite keramično držalo (4).
6. Pred ponovnim montiranjem refl ektorja morata šipa (2) in tesnilni prstan (5) biti očiščena. Ne
uporabljajte koničastih predmetov ali sredstev za čiščenje in poliranje. Tesnilni prstan (5) je pritrjen
na gornjem robu ohišja in se ga ne sme odstranjevati.
7. Zamenjajte žarnico (3), vtaknite je v držalo (4) in vrnite nazaj v ohišje (6).
8. Šipo (2) postavite na tesnilni prstan (5) ob ohišju (6), nataknite prstan refl ektorja (1) in privijte v smeri
vrtenja urinih kazalcev.
Garancijski pogoji
Imate pravico garancije za ta stroj v trajanju od 24 mesecev (z izjemo žarnice), ki se začne z dnem dobave.
Kod dokazilo za to velja račun. Škode, ki temeljijo na napakah v materialu ali izdelavi, bomo odpravili znotraj
našega garancijskega časa brezplačno ali zamenjali poškodovane dele, in sicer vedno po našem izboru.
Garancija ne zajema škod, ki so nastale zaradi napak pri vgradnji in strežbi, pomanjkljive nege, vpliva
zmrzali, normalne obrabe ali nestrokovnih poskusov popravljanja.
Pravica iz garancije ugasne v primeru sprememb na stroju, npr. z rezanjem omrežnih priključnih kablov ali
omrežnega vtiča. Za posledične škode, ki nastajajo zaradi izpada stroja ali nestrokovnega obratovanja, ne
prevzemamo odgovornosti.
V primeru uveljavljanja garancije vas prosimo, da nam stroj z dokazilom o nakupu brezplačno pošljete preko
vašega strokovnega prodajalca, pri kateremu ste stroj kupili.
14 15
CN
水底灯UWL 1250/5 是设计应用于喷泉和花园池塘的。
它需要一个12V的低压变压器来运行。
运行和安装（见图1）
不要将变压器放在水里！
距离岸边至少2m远。
注意！变压器在运行时会发热。
为了确保有足够的冷却，变压器最好不要安放在通风环境很差的箱子里。
请使用具有安全防护设备的变压器。
温控设备
当变压器过热时，内置的温度控制器会自动切断。在变压器冷却后，它会自动启动。在此种情况下，请检查
一下运行环境。
供电电压和电流须与变压器上的铭牌一致。
不要通过连接线来搬运或者悬挂或者拉拽设备。
水底灯50W只设计应用于潜水环境。
水底灯至少要被水浸没2厘米深，来保证得到足够的冷却。
最大潜水深1m！ IP68
对于不同的安装和固定方式的指导说明，请参见图2-7。
对于变色的灯光照明，水底灯配备了不同的色盘或者四色照明设备！
换灯泡（见图8）
注意！替换的灯泡，必须是具备了商用冷光束的灯泡标准 GU5.3，最大功耗50W。
1. 拔出插头，并确保不会再次启动。
2. 从水里取出水底灯。
3. 抓紧灯罩（6），逆时针方向拧下灯盖（1）
4. 取出玻璃罩（2）。
5. 从灯罩（6）内取出灯泡（3），并取出陶瓷连接件（4）。
6. 在重新组装前，请将玻璃罩（2）和密封圈（5）。不要使用过脏的液体，擦布或者尖锐的设备。密封圈
（5）放置在灯罩的顶部，不允许不放置。
7. 替换灯泡（3）。把它放到连接件（4）内，并重新插入灯罩（6）内。
8. 将玻璃罩（2）放在与灯盖相衔接的密封圈（2）上，顺时针拧紧灯盖（1）。
质保
该水底灯的质保期为两年（不包括灯泡），从发货之日算起。如若有问题，发票是需要的。在质保期内，如
若因为原材料或者制造方面的问题，免费的修复或替换将取决于我们。
如果是因为错误的安装或者操作，钙化物沉积，不正确的维护，霜冻，正常的磨损或者未被授权的修复尝
试，这些将不在质保的范围内。
对于设备的修复，例如剪断电缆线，或者连接件，这也是不在质保范围内的。我们也将不承担因为设备的损
坏而导致的其他的相应的破坏所引起的责任。
在索取质保时，请将水底灯连同发票一起，通过您购买水底灯的授权经销商发送给我们。
16
130 / 003270 · 11/11
Stempel und Unterschrift des Händlers / Kaufdatum
Dealerstempel / Koopdatum
Stamp and Signature of Dealer / Date of purchase
Cachet et signature du revendeur / Date d’achat
Sello y fi rma del comerciante / Fecha de la compra
Timbro e data del rivenditore / data d’acquisto
Assinatura e carimbo do distribuidor / Data de compra
A kereskedö bélyegzöje és alaírása / Vásárlás idöpontja
Pieczątka i podpis sprzedawcy / Data zakupu
Штамп и подпись продавца / дата покупки
Myyjän leima ja allekirjoitus / Ostopäivämäärä
Pečiatka a podpis predajcu / Dátum kúpy
Razítko a podpis prodejce / Datum koupě
Žig in podpis prodajalca / Datum nakupa
经销商的盖章和署名/ 购买日期
_________________________________________________________________________
_________________________________________________________________________
© Meßner GmbH & Co. KG · Gewerbegebiet Echternhagen 7 · D - 32689 Kalletal
Loading...
