ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ШВЕЙНАЯ МАШИНА (ОВЕРЛОК)

5-ТИ НИТОЧНЫЙ КОМБИНИРОВАННЫЙ

С ПЛОСКОШОВНОЙ МАШИНОЙ

И АВТОМАТИЧЕСКИМНАТЯЖЕНИЕМ НИТЕЙ

СО СВОБОДНЫМРУКАВОМ

0115A

ПРЕДИСЛОВИЕ

Благодарим Вас за покупку данной машины Данная машина предназначена для бытового использования на ней можно производить высококачественную обработку как легких тканей так и тяжелых материалов джинсовых

Перед началом работы внимательно изучите настоящее руководство по эксплуатации

Завод изготовитель оставляет за собой право вносить изменения в конструкцию дизайн и принадлежности данной машины

,, ().

- ,

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем приступить к работе на машине необходимо ознакомиться с настоящими правилами по технике безопасности.

ОСТОРОЖНО - во избежание поражения электрическим током необходимо :

* Никогда не оставляйте машину без присмотра, если она подключена к сети. Во избежание поражения

электрическим током необходимо всегда вынимать штепсельную вилку из розетки перед каждой чисткой, и после окончания работы на машине.

* Перед установкой новой лампы необходимо вынуть штепсельную вилку из розетки Лампу следует

заменить на однотипную и перед запуском машины необходимо установить на защищающую лампу фронтальную крышку..

ВНИМАНИЕ - во избежание получения травм поражение электрическим током и возгораний :

Напряжение сети должно соответствовать номинальному напряжению электродвигателя

Машину можно использовать только для целей указанных в настоящем руководстве Разрешается

использовать только те принадлежности которые рекомендованы заводом изготовителем в настоящем руководстве по эксплуатации

Перед осуществлением работ в рабочей зоне иглы заправка иглы или петлителя замена иглы замена

игольной пластины или нажимной лапки необходимо вынуть штепсельную вилку из розетки или выключить машину

Необходимо вынимать штепсельную вилку из розетки перед снятием крышек осуществлением смазки

или проведением работ по обслуживанию машины При возникновении необходимости регулировки ремня необходимо обратиться в соответствующее представительство фирмы

Запрещается вынимать штепсельную вилку из розетки за кабель

Следует осторожно обращаться с педалью реостата Нельзя ронять ее на пол или ставить на нее какие

либо предметы

Необходимо всегда использовать соответствующую игольную пластину При использовании

несоответствующей игольной пластины может произойти поломка иглы

Не разрешается регулировать натяжение приводного ремня самостоятельно

Запрещается использовать погнутые иглы

В процессе шитья пальцы не должны находиться вблизи от подвижных частей машины особенно при

нахождении иглы в рабочей зоне В процессе шитья нельзя подтягивать или тянуть материал может произойти изгиб и поломка иглы

При проведении сервисных работ на машинах с двойной изоляцией следует использовать только

идентичные запасные части См ниже указания по проведению сервисных работ на электроприборах с двойной изоляцией

Поднимать и переносить машину следует только за ручку

Категорически запрещается пользоваться швейной машиной при повреждении соединительного кабеля

при попадании в нее влаги при падении и получении механических повреждений При возникновении необходимости проведения проверки ремонта или юстировки следует обратиться в мастерскую

Нельзя пользоваться машиной при закрытых вентиляционных отверстия Все отверстия машины

должны быть освобождены от пыли и остатков ткани

.( .

(,,

)

* Категорически запрещается вставлять какие либо предметы в отверстия машины

Нельзя пользоваться машиной на открытом воздухе

Нельзя пользоваться машиной в места где используются аэрозоли или чистый кислород

*, .

Нельзя пользоваться машиной в качестве игрушки Особенно внимательно нужно быть если на машине

*.,

работают дети или пользуются машиной в присутствии детей

Нельзя подвергать машину воздействию прямых солнечных лучей и хранить ее в местах с повышенной

температурой и влажностью

Запрещается касаться машины педали реостата и кабеля мокрыми руками одеждой или другими

*, ,

предметами содержащими влагу

Не подключать машину к удлинительному кабелю с несколькими розетками если в них уже подключены

* ,

другие электроприборы

Машину следует устанавливать только на ровной и стабильной поверхности

* .

Перед включением машины необходимо закрывать крышку рукавной платформы и крышку петлителя

* .

Хранить лапки и иглы в недоступном для детей месте

Перед заменой лампы следует подождать пока старая лампа остынет

*,.

Запрещается самостоятельно разбирать машину или проводить изменения машины

* .

Перед проведением работ по уходу за машиной необходимо выключить выключатель сети и вытащить

штепсельную вилку из розетки

Сервисные работы на электроприборах с двойной изоляцией в приборах с двойной изоляцией вместо

заземления используются две системы изоляции В этих приборах нет заземляющего устройства оно не может быть в них установлено поэтому выполнение сервисных работ на приборах с двойной изоляцией предполагает глубокое знание системы и их могут проводить только высококвалифицированные специалисты Запасные части для приборов с двойной изоляцией должны быть идентичны деталям прибора Прибор с двойной изоляцией маркируется надписью

<< - << - >>DOUBLE INSULATION>> DOUBLE INSULATED .

или

1. ОСНОВНЫЕ ДЕТАЛИ МАШИНЫ (1)

Обзор машины

(2)

Свободный рукав

(3)

Основные детали за крышкой петлителя

2. Принадлежности

3. Дополнительные аксессуары (1)

Лапки для оверлочных операций

(2)

Лапки для плоских швов

(3)

Дополнительный столик

4. Применяемые иглы

5. Подготовка к шитью

6. Установка катушечной стойки

7. Подготовка машины к заправке нитками (1) .

Установка стойки с нитенаправителями

(2)

Сетка для катушек

(3)

Шайба для схождения нитки

8. Снятие и установка контейнера для отходов шитья (1)

Установка

(2)

Снятие

9. Открывание крышки петлителя (1)

Открытие

(2)

Закрывание

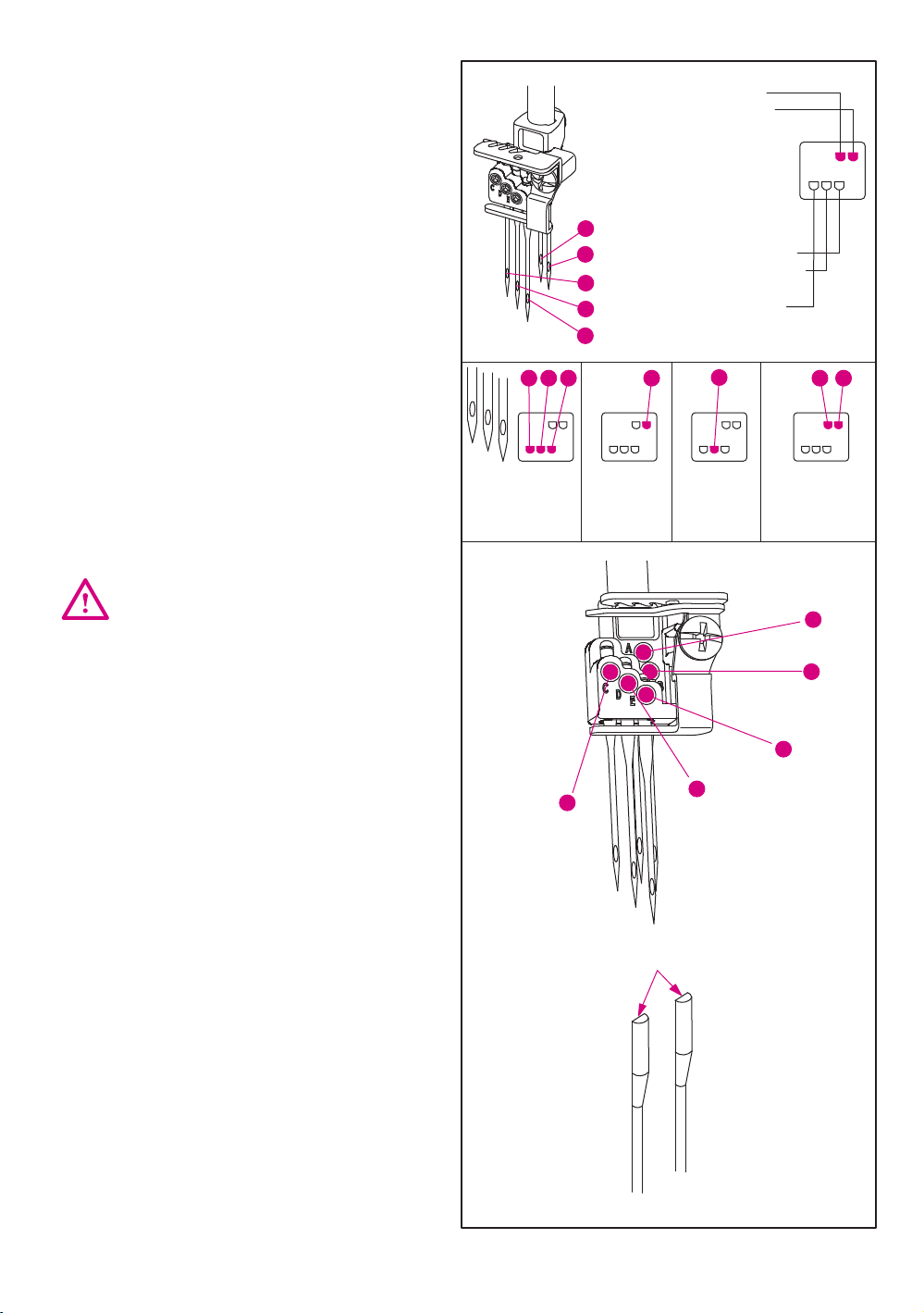

10. Снятие и установка игл

(1)

Расположение игл

(2)

Снятие игл

(3)

Установка игл

11. Подъем прижимной лапки

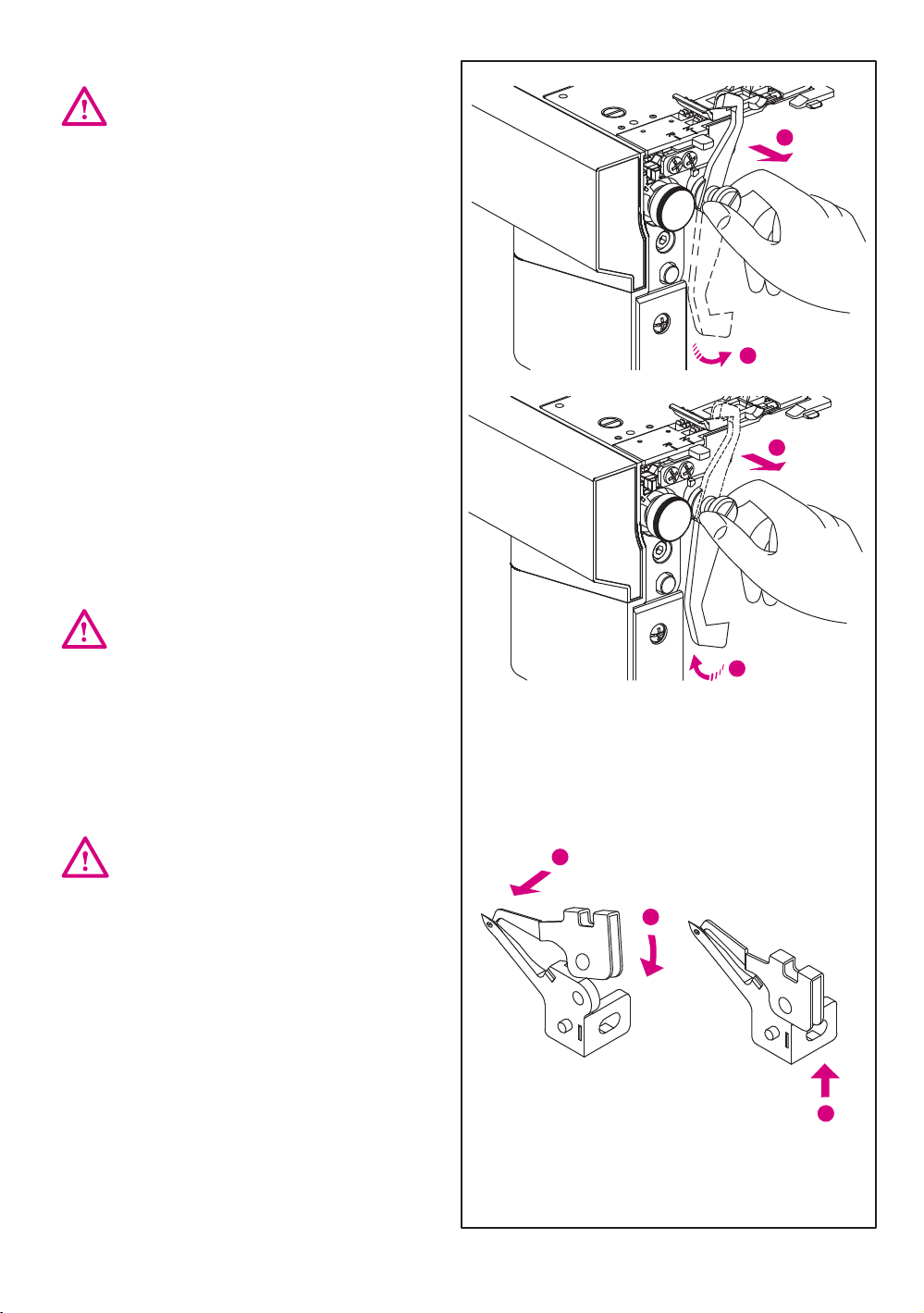

12. Замена лапки

(1)

Снятие лапки

(2)

Установка лапки

13. Выключение верхнего ножа

(1)

Установка подвижного верхнего ножа в

нерабочее положение

(2)

Установка подвижного ножа в рабочее

положение

14. Превращение верхнего петлителя в ширитель

(1)

Использование конвертора

(2)

Расцепление верхнего петлителя

15. Верхний петлитель

(1)

Отключение верхнего петлителя

(2)

Включение верхнего петлителя

16. Рычаг переключения на ролевые швы

(1)

Выполнение стандартных оверлочных строчек

(2)

Выполнение ролевых подрубочных швов

(3)

Замена крышки ножа

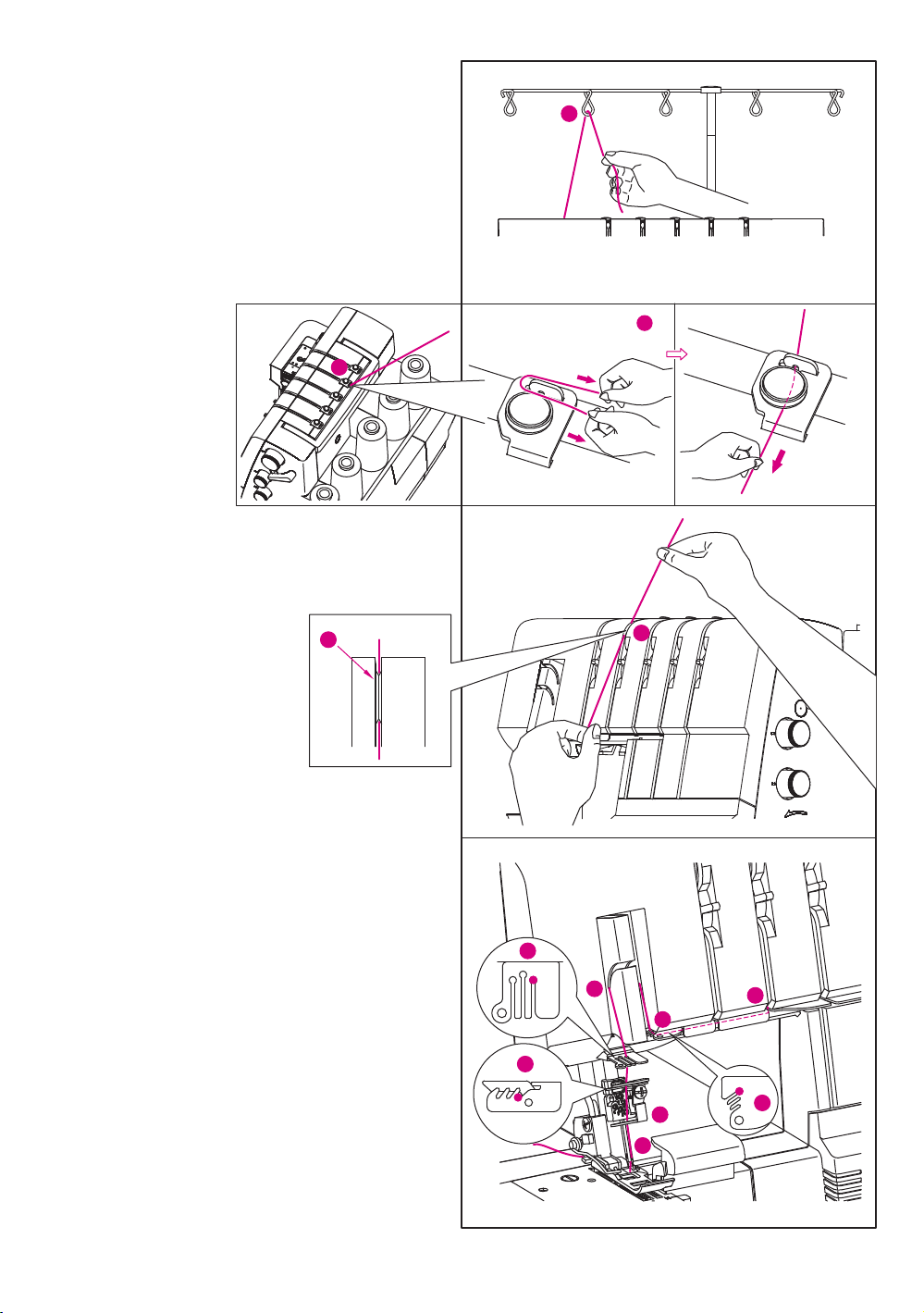

17. Заправка машины нитками

(1) ( )

Заправка ВЕРХНЕГО ПЕТЛИТЕЛЯ зеленый

(2) ( )

Заправка НИЖНЕГО ПЕТЛИТЕЛЯ красный

(3) /

Заправка ПЕТЛИТЕЛЯ ПЛОСКОГО ЦЕПНОГО

()

стежка коричневый

(4)

Заправка ПРАВОЙ ОВЕРЛОЧНОЙ ИГЛЫ

()( )

голубой В на иглодержателе

(5) /

Заправка ЛЕВОЙ ИГЛЫ ЦЕПНОГО стежка

( ) (D )

оранжевый на иглодержателе

(6) /

Заправка ПРАВОЙ ИГЛЫ ЦЕПНОГО ПЛОСКОГО

()( )

стежка зеленый Е на иглодержателе

(7) /

Заправка СРЕДНЕЙ ИГЛЫ ЦЕПНОГО

ПЛОСКОГО стежка голубой (D )

на иглодержателе

(8) /

Заправка ЛЕВОЙ ИГЛЫ ЦЕПНОГО ПЛОСКОГО

()( )

стежка оранжевый С на иглодержателе

()

СОДЕРЖАНИЕ

Страница Страница

5 5 6 7 7 8 8 9 9 10 10 11 11 11 11 12 12 12 12 12 12 12 13 13 13 14 14 14 14 14 15 15

15 15 15 16 16 16 16 16 16 17 17 18 19 21

Нитевдеватель

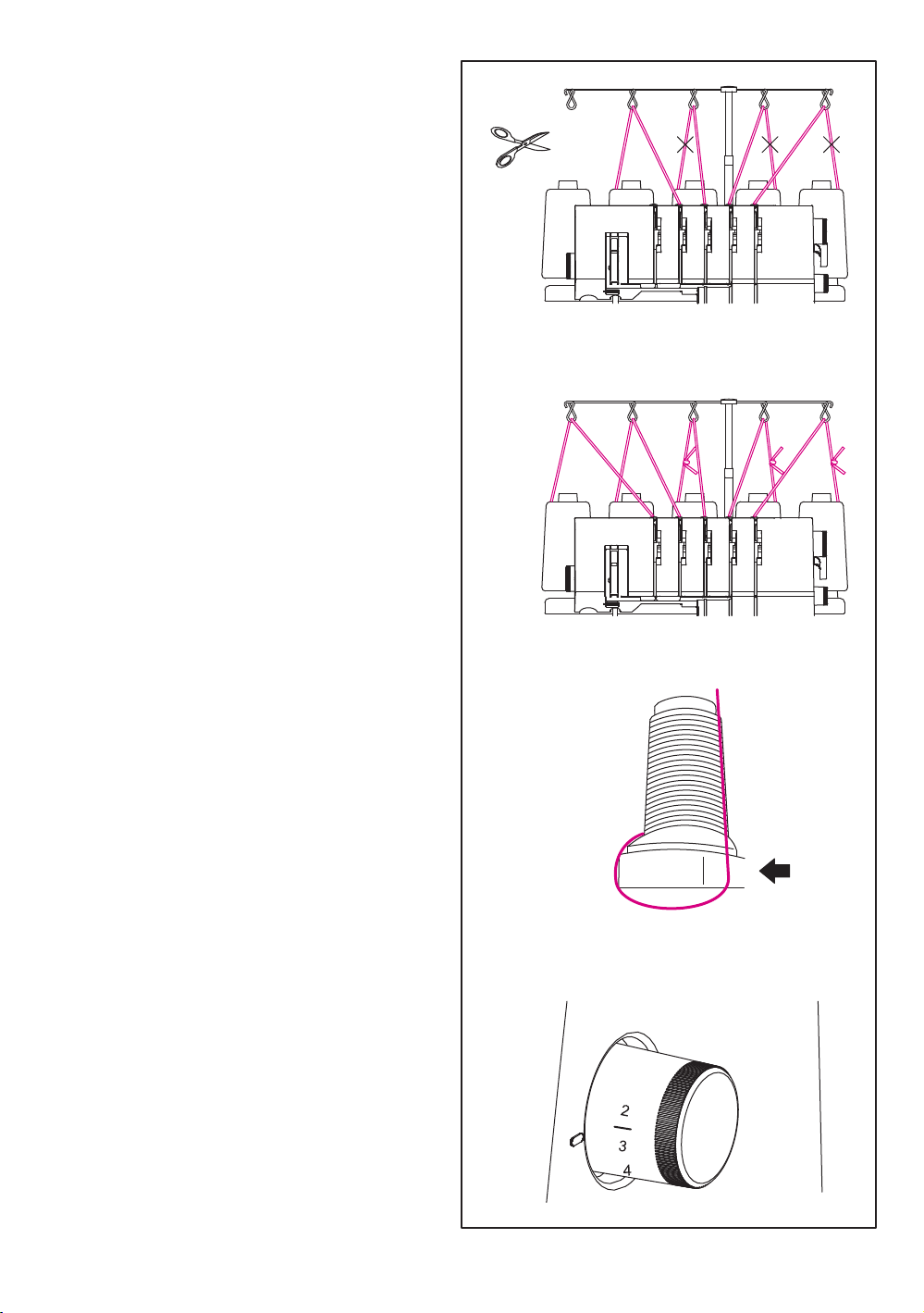

18. Замена ниток методом связывания

19. ( ) Регулировка длины стежка

20. Швейные советы

21.

1) Закрепка строчки

(

2) Плетение лент

( Регулировка ширины строчки

22.

1) Регулировка ширины строчки за счет изменения

(

позиции игл

2) Регулировка ширины строчки с помощью ручки

(

регулятора ширины строчки

Выбор строчек

23. Обзор строчек

24. Образование цепочки ниток и пробное шитье

25. Ролевый подрубочный шов

26. Плоские швы

27.

1) Настройка машины

(

2) Закрепление конца шва

( Декоративные плоские строчки

28. FLATLOCK

1) Стандартная плоская строчка

(

2) Выполнение декоративной строчки

( FLATLOCK

3) Строчка лесенка

( Регулировка давления прижимной лапки

29. Дифференциальный транспортер

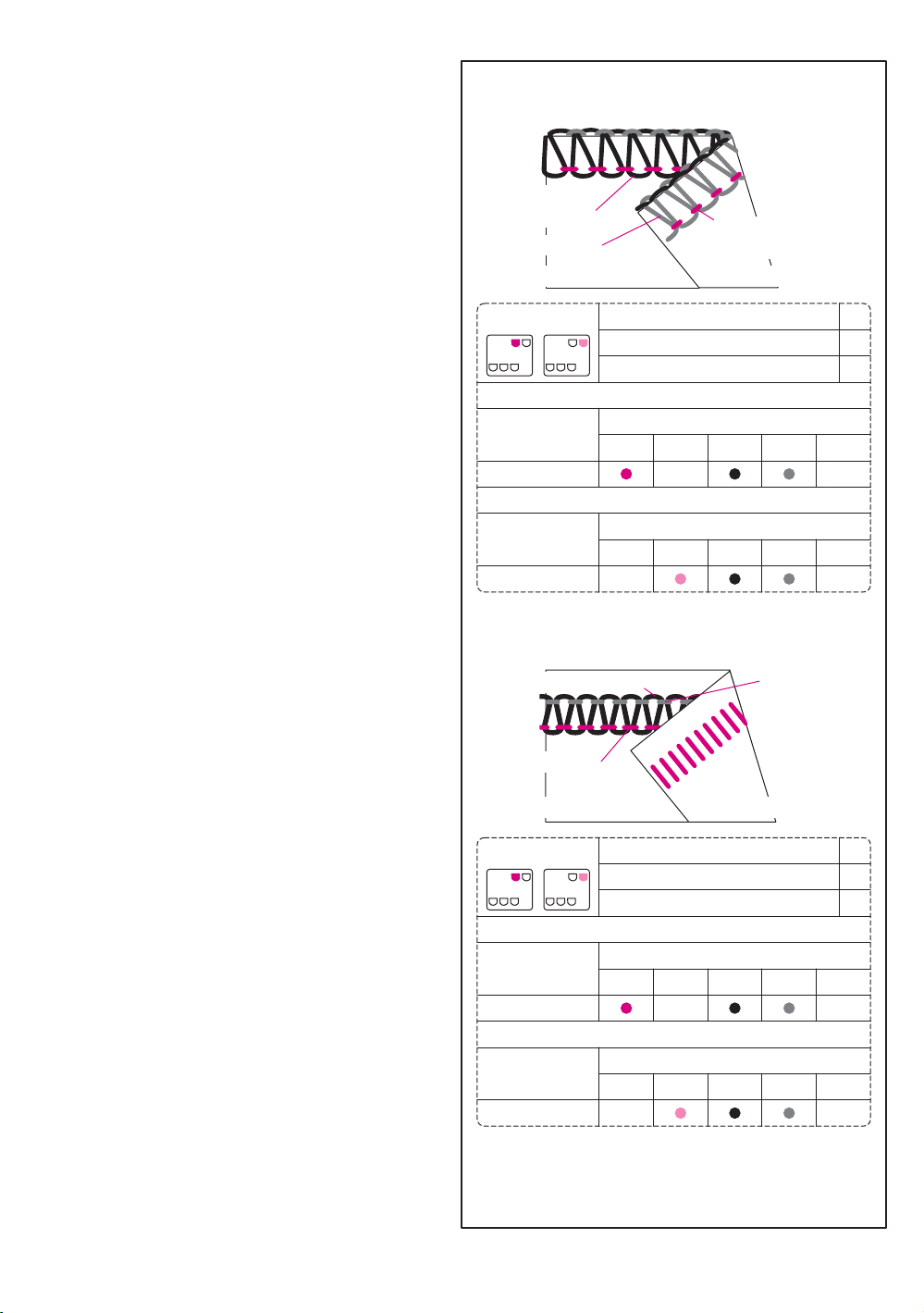

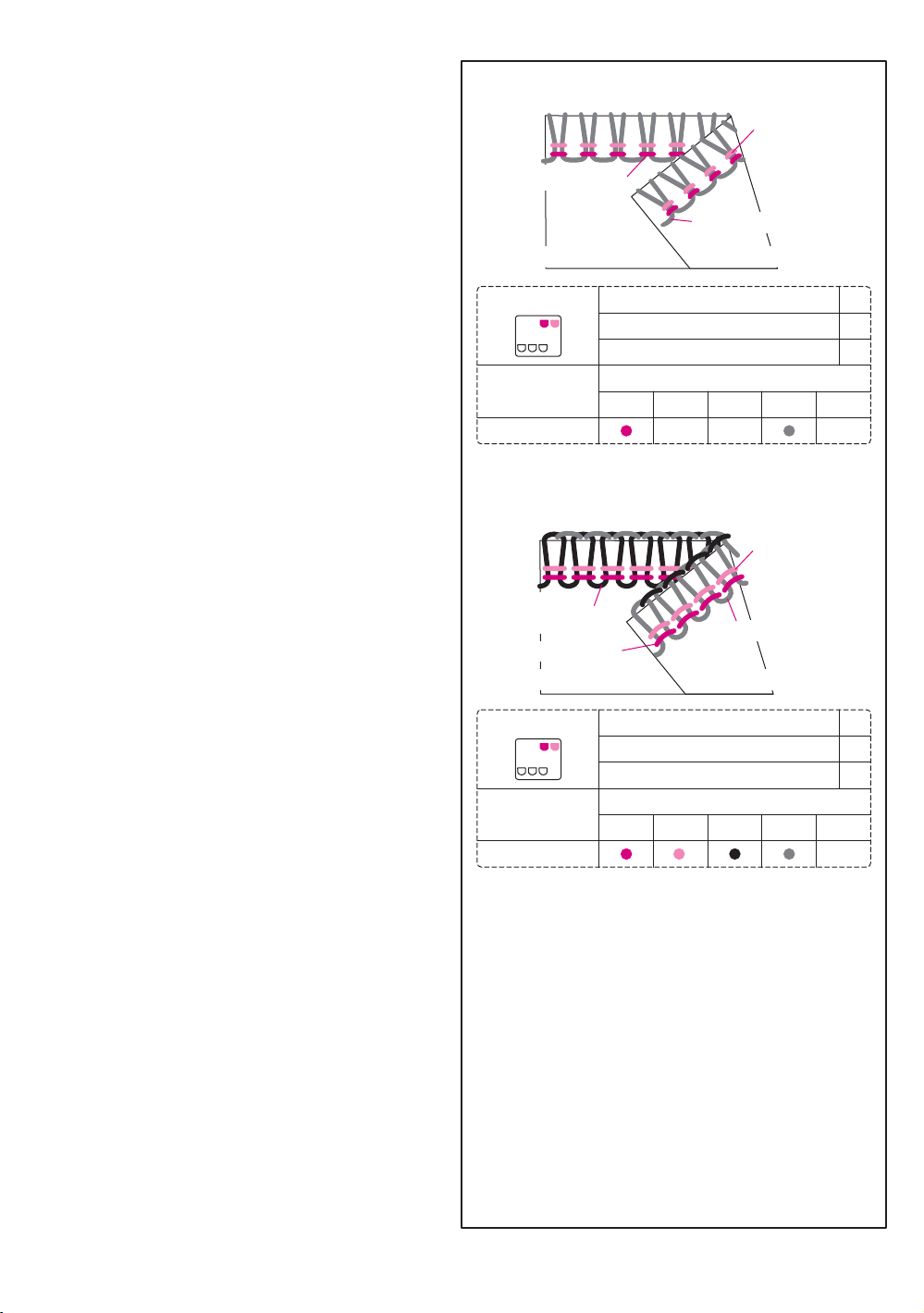

30. Рекомендуемое натяжение ниток

31.

1) Двойная цепная строчка

(

2) Двухниточная обметочная строчка

(

3) Двухниточная оверлочная строчка

(

4) Двухниточная плоская строчка

( FLATLOCK

5) Трехниточная оверлочная строчка

(

6) Трехниточная плоская строчка

( FLATLOCK

7) Трехниточная эластичная укрепительная

(

строчка

8) Четырехниточная оверлочная строчка

(

9) Четырехниточная эластичная укрепительная

(

строчка

10) Пятиниточная эластичная укрепительная

(

строчка

11) Плоский шов

(

12) Трехигольный плоский шов

(

13) Ролевые строчки

( Уход за машиной

32.

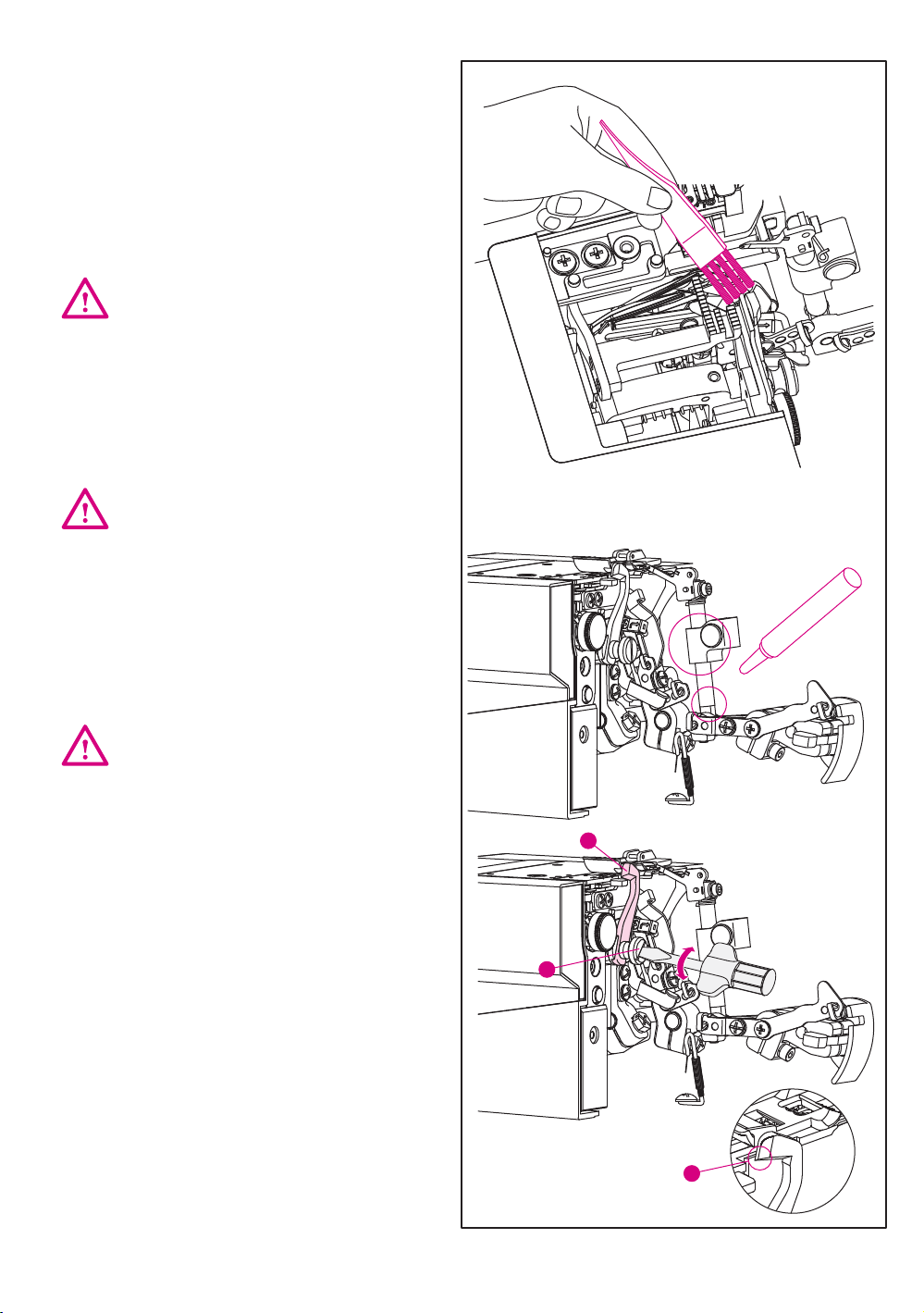

1) Чистка машины

(

2) Смазка машины

(

3) Замена неподвижного ножа

(

4) Хранение

(

5) Сервисное обслуживание

( Возможные неисправности и их устранение

33. Спецификация

34. Размеры машины

35.

29 30 30 31 31 31 31 31

32 34 36 37 37 37 37 38 38 38 38 39 39 40 40 40 41 41 42 42 43

43 44

45 45 46 47 47 47 47 48 48 48 49 49

1. ОСНОВНЫЕ ДЕТАЛИ МАШИНЫ

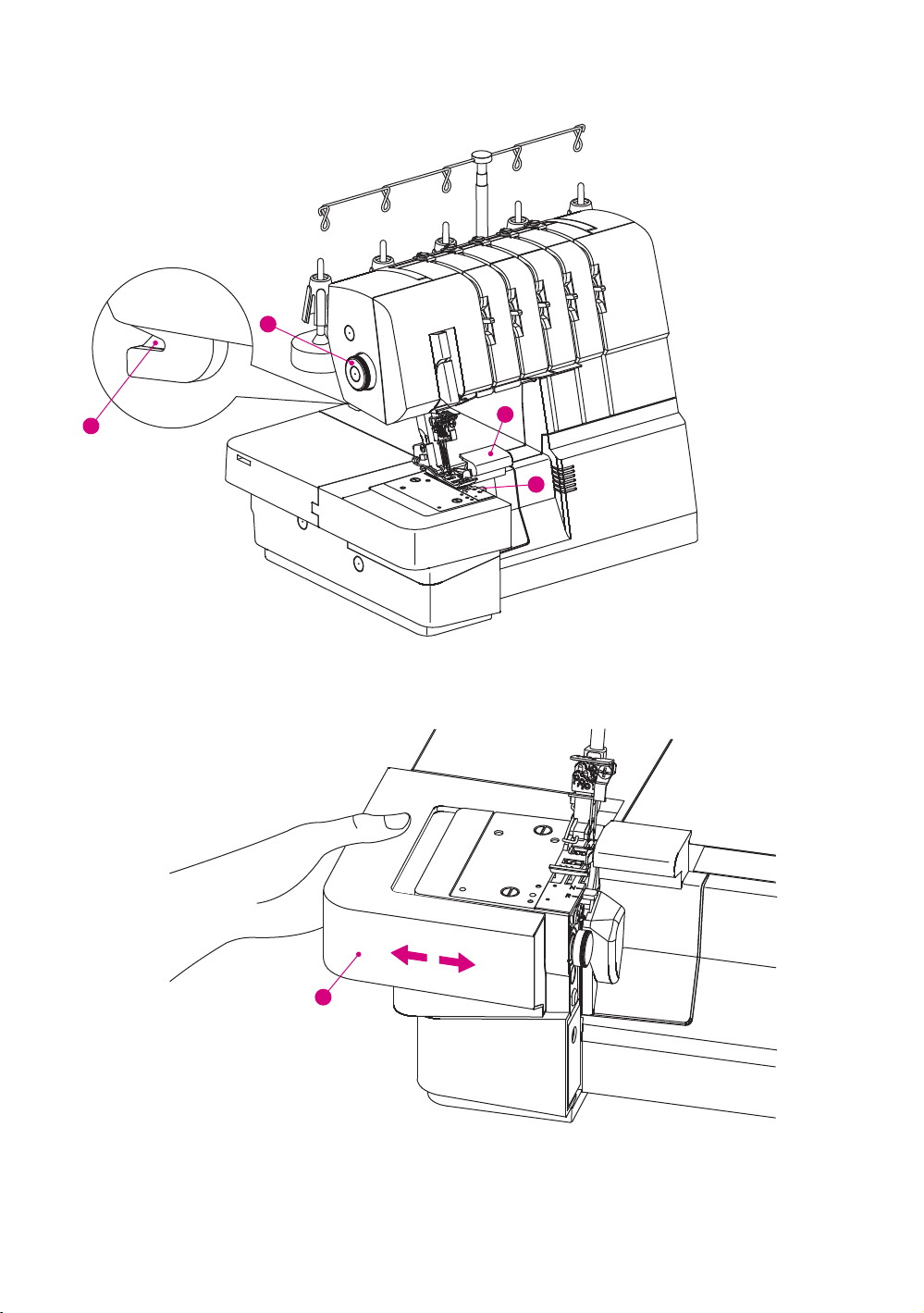

(1) Обзор машины

Стойка с нитенаправителями

Ручка для переноса

3. ( )

Регулятор точного натяжения левой игольной нити оранжевый

4. ( )

Регулятор точного натяжения правой игольной нити голубой

5. ( )

Регулятор точного натяжения нити верхнего петлителя зеленый

6. ( )

Регулятор точного натяжения нити нижнего петлителя красный

7. ( )

Регулятор точного натяжения нити петлителя цепного стежка коричневый

Игольная пластина

Рабочяя поверхность

10.

Столик свободного рукава

11.

Регулятор ширины обрезки

12.

Крышка петлителя

13.

Выключатель сети и освещения

14.

Маховое колесо

15.

Регулятор регулировки дифференциального транспортера

16.

Регулятор длины стежка

17. Рычаг подъема прижимной лапки

18. Катушечная стойка

19. Держатель катушек

20. Катушечный штифт

21.

Ручка выбора системы автоматическогонатяжения

22.

Неподвижный нижний нож

23.

Подвижный верхний нож

24.

Контейнер для отходов шитья

25.

Регулятор давления прижимной лапки

26.

Обрезчик нити

27.

Рычаг переключения на ролевый шов

28.

Крышка ножа

(2) Свободный рукав

Столик свободного рукава

Столик свободного рукава можно снять Для снятия столика потяните его влево

Для установки столика сдвиньте его вправо до щелчка

Свободный рукав идеально подходит для пошива рукавов низа штанин и ругих труднодоступных мест

(3) Основные детали за крышкой петлителя

3 2 1

Верхний петлитель

Нижний петлитель

Петлитель цепного плосткого стежка

Рычаг отключения верхнего петлителя

Направитель нити цепного плосткого стежка

2. Принадлежности

Принадлежности 1-11 находятся в коробке для аксессуаров.

1. ( )

Отвертка большая

Масленка

3. -

Щетка кисточка

Комплект игл

5. (5 .)

Сетка для катушек шт

6. 1

Верхний нож

7. (5 .)

Шайба для схождения ниток шт

Нитевдеватель

Примечание принадлежности 8-11 для удобства можно закрепить и хранить на крышке петлителя.

Отвертка шестигранная

10.

Пинцет

11 Конвертор

12 Коробка для аксессуаров

13. (5 .)

Держатель катушки шт

14.

Чехол от пыли

15 Контейнер для отходов шитья

16. Столик для плоских швов

3. Дополнительные аксессуары

Дополнительные лапки специально разработаны для этой машины. Вы можите приобрести эти лапки у продавца вашей машины.

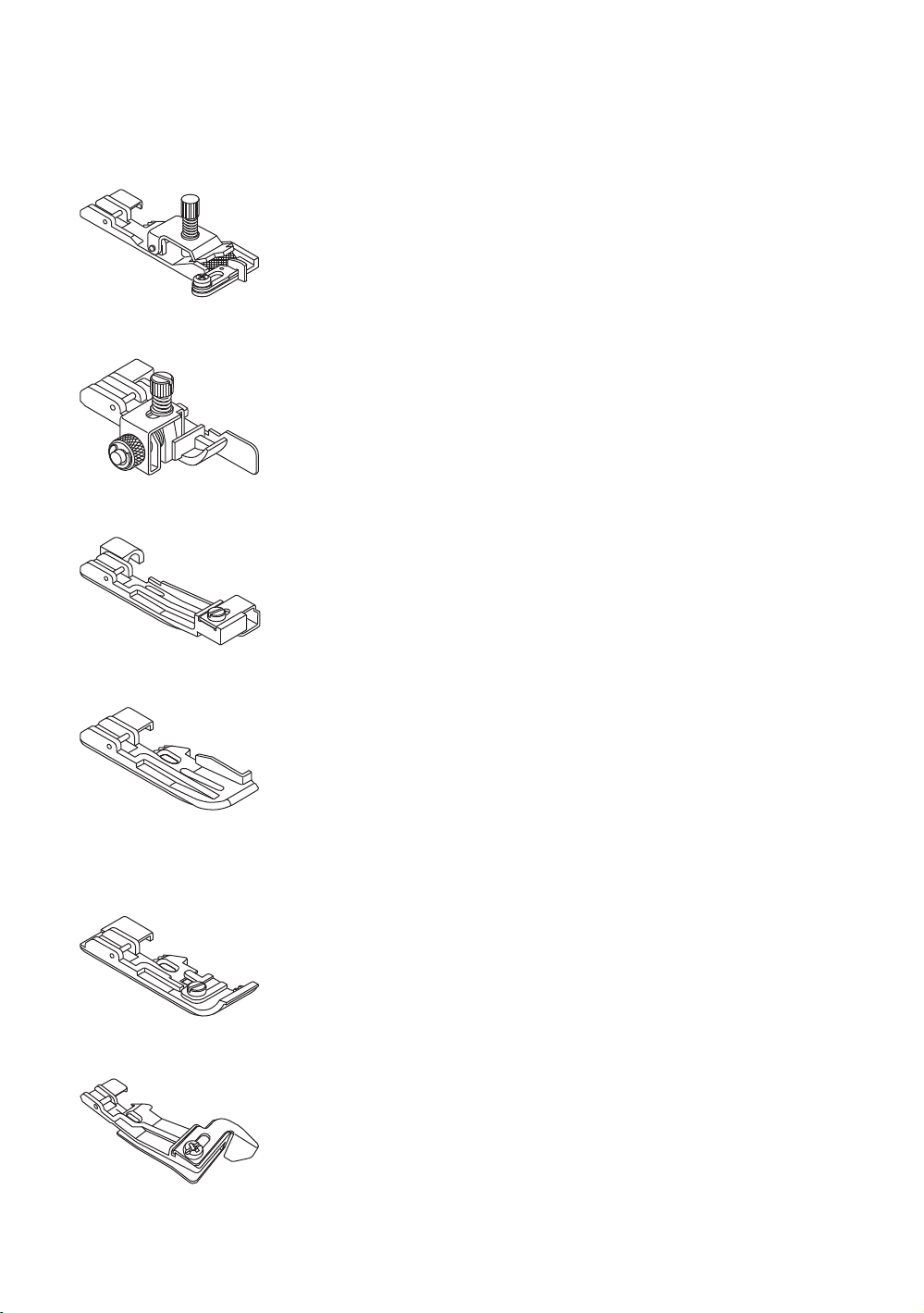

(1) Лапки для оверлочных операций

Лапка для пришивания эластичных лент и резинки

Специальная прижимная лапка создана для пришивания эластичных лент и резинки (6-12мм). С помощью этой лапки Вы можете выравнивать, сосбаривать или растягивать ткань в зависимости от типа резинки.

Лапка для потайного шва или пришивания с кружева

Эта лапка выполняет две функции - потайной шов или пришивания кружева.

Лапка для пришивания бисера и блесток

Эта специальная прижимная лапка используется для пришивания бисера, блесток, жемчуга, страз, декоративных шнуров. Все эти операции производятся с 1 иглой.

Лапка для вшивания шнура

Эта лапка используется для вшивания шнура между двумя слоями ткани.

Лапка для пришивания тесьмы

Эта лапка предназначена для работы с тесьмой. На тянущихся материалах (трикотаж) подобный шов предотвращает деформацию одежды во время носки.

Лапка для сосбаривания ткани

Эта специальная лапка была создана для сшивания двух слоев материала и сосбаривания нижнего слоя одновременно.

(2) Лапки для плоских швов

Лапка для вшивания шнура или канта (Н10793 )B

С помощью этой лапки вы можите делать зашипы, сборки и декоративные швы.

Прозрачная лапка для плоских швов (Н10803 )B

С помощью прозрачной лапки вы видите все, что происходит под лапкой и можите контролировать процесс шитья в сложных местах, где происходит прокол иглы, для получения идеального результата.

Лапка для пришивания тесьмы и кружевных лент (Н10813 )B

С помощью этой лапки вы легко пришьете тесьмуили кружевную ленту сверху материала для получения прекрасного декоративного края.

Лапка для двойной подгибки и вшивания ленты или косой бейки шириной 25-28 мм (Н10823В)

Лапка дважды складывает ленту, позволяя вшить ее к краю материала, для получения законченного вида.

Лапка для подгибки края материала 25 мм (Н10833 )B

С помощью лапки для подгибки края, вы можите лекго и ровно загнуть край и пришить его.

Лапка для изготовления шлевок из лент или косой бейки шириной 23-25 мм (Н10843 )B

С помощью этой лапки, вы можите легко и быстро сделать шлевки из любого материала.

Лапка для пришивания тесьмы и кружевных лент с подгибкой края материала (Н10853 )B

Эта лапка аналогична лапке за , исключением того, что край материала в этой лапке подгибается создавая законченный вид.

(3) Дополнительный столик

Расширьте рабочую поверхность с помощью дополнительного столика ( 11862), чтобы ваше изделие при работе оставалось ровным без замятий

J складок и морщин. Отверстия в столике так же позволят вам выполнять работы по кругу.

H10813B

4. Применяемые иглы

* Для этой машины применяются иглы плоским

лоским о еречным сечением колбы. Их

ппп нельзя вставлять передней частью назад.

* Никогда не используйте дпя этои машины иглы

от

бытовых машин, независмо от их типа и

размера.

* К машине прилагаются иглы размер

14/90. Вы можмте использовата мглы Размером 14/90 и 12/80

ELx705

5. Подготовка к шитью

Вставть штекер в разъем

ELx705

Оверлочные иглы

Вставить штепсельную вилку в розетку

Выключатель сети

Для включения нажать на сторону с

маркировкой

Для выключения нажать на сторону с

маркировкой О

Для запуска машины и регулировки скорости

нажать педаль Чем сильнее нажимать на

педаль тем быстрее шьет машина

Для прерывания процесса шитья необходимо

снять ногус педали

Внимание:

Напряжение электрической сети должно соответствовать номинальномунапряжению

электродвигателя

Педаль требует осторожного обращения Ее нельзя ронять и ставить на нее посторонние предметы

При замене игл лапок или игольных пластин а также в случае оставления машины без присмотра

необходимо вытащить штепсельную вилку из розетки чтобы не произошло запуска машины при случайном нажатии на педаль

«I»

«»

6. Установка катушечной стойки

Достаньте катушечную стойку

Установите ее как показано на рисунке по

направлению 1, а затем сдвиньте ее по направлению до щелчка

7. Подготовка машины к заправке нитками

(1) Установка стойки с нитенаправителями.

Достаньте стойкус нитенаправителями и

установите ее на машину как по показано на рисунке справа

При поставке машины стойка с

нитенаправителями находится в сложенном состоянии

Полностью вытяните стойку с

нитенаправителями В правильном положении обе секции телескопической стойки войдут в зацепление с щелчком

Наденьте катушки с нитками на центрирующие

элементы катушечных штифтов

Примечание: Ваша машина заправлена для шитья четырехниточной оверлочной строчкой (стр. 43). На стр. 30 иллюстрация завязывания узелков на нитках.

(2) Сетка для катушек

* При использовании синтетических ниток

слишком легко соскальзывающих с катушки необходимо надеть снизу на катушку сетку так чтобы нитка свободно свешивалась с верху катушки (см. рис. справа).

Сетка для катушек

(3) Шайба для схождения нитки

* Лри использовании нормалных катушек

наденьте на катушкушайб удля схождения нитки так, как это показано на рисунке.

8. Снятие и установка контейнера для отходов шитья

(1) Установка

Вставьте контейнер для мусора под крышку

петлителей

Левая сторона контейнера для мусора

обязательно устанавливается рядом с ножом откуда падают обрезки ткани

Нажмите

Шайба для схождания ниток

Катушка с нитками

(2) Снятие

* Для снятия контейнера возьмите за него и

вытяните его наружу

9. Открывание крышки петлителя

Внимание:

Перед открыванием крышки петлителя отключите машину от сети.

(1) Открытие

* (1).

Сдвинуть крышку вправо до упора

Откинуть крышку движением вниз на себя

(2) Закрывание

* Поднимите крышку и сдвиньте ее влево до

щелчка.

Внимание:

Машина оснащена датчиком открытия крышки петлителя. При открытой крышке машина не работает!

(2).

10. Снятие и установка игл

(1) Расположение игл

* В иглодержатель как показано на рисунке

можно вставить до пяти игл но для шитья можно использовать только одну две или три иглы.

Не пытайтесь шить четырьмя или пятью

иглами В руководстве по эксплуатации

. различное расположение игл указывается на схематическо изображение иглодержателя. Примеры изображены на рисунке.

Примечание: Если вставлены левая и правая оверлочные иглы, то левая игла будет расположена немного выше правой. Если вставлены все иглы плоского шва, левая игла будет расположена выше остальных игл.

(2) Снятие игл

Примечание:

Внимание: Перед снятием игл машину необходимо отключить от сети.

Левая, срадняя и правая иглы плоского шва заправлены

Левая оверлочная игла Правая оверлочная игла

Правая игла плоского шва

Средняя игла плоского шва

/ игла цепного шва Лквая игла плоского шва

EDC

Правая оверлочная игла заправлена

Игла цепного шва заправлена

Левая и правая оверлочные иглы заправлены

Поворотом маховика на себя установите иглы в

крайнем верхнем положении

Поместите тонкий кусок материала фетр под

прижимную лапку Опустите иглы наполовинув материал

Ослабьте маленькой отверткой но не

вынимайте винт крепления иглы

Придерживая иглы рукой поднимите

игловодитель иглы должны остаться в материале

. А. Правая оверлочная игла В. Левая оверлочная игла С. Левая игла плоского шва

Средняя игла плоского шва

D. Е Правая игла плоского шва

Примечание: После снятия иглы, которая не будет использоваться для шитья, не забудьте затянуть винт крепления иглы в соответствуещем отверстии. Не затягивайте винт крепления иглы слишком сильно, это может привести к повреждению иглодержателя.

Плоской стороной назад

(3) Установка игл

Взять иглу плоской стороной колбы назад

Вставить иглу до упора в иглодержатель

Опустить иглу в отверстие на игольной

пластине она выстроится в линию с гнездом иглы и затем направьте ее вверх

Затянуть

Примечание: Если Вы вставляете иглы в отверстиеАиВ, необходимо ослабить винтыАиВ,ипосле установки затянуть оба винта.

Для машины используйте только иглы 705. Не используйте стандартные иглы для бытовых швейных машин.

ELx

11. Подъем прижимной лапки

Для поднятия лапки поднимите рычаг

прижимной лапки с правой стороны машины.

Вы можите дополнительно поднять лапку в

самое верхнее положение для этого еще поднимите рычаг прижимной лапки наверх

12. Замена лапки

Внимание:

Перед заменой лапки машинунеобходимо отключить от сети.

(1) Снятие лапки

Ослабить

Поднимите лапку в самое высокое положение

Нажмите на рычаг съема лапки расположенный

на обратной стороне лапкодержателя

*..

Лапка снимится Заберите лапку

(2) Установка лапки

Поднимите лапку в самое высокое положение

Положите лапкуна игольную пластину под

лапкодержатель лапки так чтобы штифт лапки ()

стержень мог войти в зацепление с

лапкодержателем

Опустите рычаг подъема лапки Лапка

установлена

13. Выключение верхнего ножа

Внимание:

Выключатель сети должен быть выключен.

(1) Установка подвижного верхнего ножа в

нерабочее положение

* . 12.

Откройте крышкупе петлителя стр

Вытяните держатель подвижного верхнего ножа

вправо до упора

Вращайте держатель против часовой стрелки

до тех пор пока нож не защелкнется в неподвижной нижней позиции

(2) Установка подвижного ножа в рабочее

положение

Откройте крышкупе петлителя

Вытяните держатель подвижного верхнего ножа

вправо до упора

Вращайте держатель по часовой стрелке до тех

пор пока нож не защелкнется в рабочую позицию

Внимание:

Перед включением машины не забудьте закрыть крышку петлителя

14. Превращение верхнего петлителя в ширитель

Внимание:

Выключатель сети должен быть выключен.

Если верхний петлитель не заправлен ниткой, то конвертор должен зацепляться за ушко верхнего петлителя.

(1) Использование конвертора

* Вставив кончик (1) в ушко верхнего петлителя

зацепите конвертор опустив рычаг по направлению вниз (2).

* Если используется верхний петлитель

конвертор должен быть расцеплен с петлителем.

(2) Расцепление верхнего петлителя

*.Для расцепления поднимите конвертор

15. Верхний петлитель

При шитье цепных и плоских швов верхний петлитель должен быть отключен.

(1)

Отключение верхнего петлителя

Вращайте маховое колесо пока верхний

петлитель А не достигнет самое низкое положение

Переместите рычаг отключение петлителя В

*()

направа и назад чтобы вам была видна буква С

(2)

Включение верхнего петлителя

()

Вращайте маховое колесо пока верхний

петлитель А не достигнет самое низкое положение

Потяните рычаг отключение петлителя В на

*()

себя чтобы вам была видна буква С

()

16. Рычаг переключения на ролевые швы

(1)

Выполнение стандартных оверлочных

строчек

Установите рычаг переключения на ролевый

шов в положение

Примечание: Ручка регулятора ширины стежка должна быть установлена как можно ближе к маркировке .

(2)

Выполнение ролевых подрубочных

швов

Установите рычаг переключения на ролевый

шов в положение

Примечание: Ручка регулятора ширины стежка должна быть установлена как можно ближе к маркировке .

(3) Замена крышки ножа

При шитье цепных и плоских швов крышка ножа должна быть заменена на столик для плоских швов.

Откройте крышку петлителя стр

* . 12.

Поднимите держатель крышки ножа А

*().

Потяните на себя крышку ножа и снимите ее

Установите вместо крышки ножа столик для

плоских швов В до щелчка в отверстиях С

() ().

B: Столик для плоских швов

A: Крышка ножа

17. Заправка машины нитками

Машинусле дует заправлять в последовательности от 1 до 5 как показано на рисисунке справа.

Примечание: Нить проходит через рычаг нитепритягивателя для оверлочных и цепных стежков.

Совет: Ваша новая машина заправлена на заводе для выполнения стандартного оверлочного шва. Вы можете связать концы уже заправленных нитей и аккуратно протянуть новые нити через машинудля первого раза.

Примечание: Если нить нижного петлителя не заправлена или оборвалась, вам необходимо:

Расправить игольные нити

1. . Заправить нить нижнего петлителя

2. . Заправить игольные нити

3. .

С: Отверстия

241

(1) Заправка ВЕРХНЕГО ПЕТЛИТЕЛЯ

(зеленый)

Внимание :

Выключатель сети должен быть выключен.

*1.Заправьте верхний петлитель в

последовптельности 1-8.

* Поднимите прижимую лапку, чтобы освободить

диики регулятора натяжения нити.

* Пропустите нить на себя через

нитенаправитель

Заправьте нитку в нитенаправитель верхней

части машины потянув нитку вниз налево до ее проскальзывания под нитенаправитель Затем

. потяните нить вправо за кнопкой как показано на рисунке

* Придерживая нитку пальцами протяните ее

между дисками регулятора натяжения и проведите ее вниз до установки в правильное положение между дисками 3.

* Заправьте петлитель в соответствии зеленой

мареировкой в нитенаравителях 4-7.

* Заправьте нитку в ушко петлителя от себя 8.

Примечание: Убедитесь, что нить прошла сзади нижнего петлителя.

Примечание: Для облегчения заправки петлителя воспользуйтесь пинцетом из принадлежностей.

* Протяните около 10 см нитки через петлитель и

положите ее сзади на игольную плпстину.

(2) Заправка НИЖНЕГО ПЕТЛИТЕЛЯ

(красный)

*1.Заправьте верхний петлитель в

последовптельности 1-9.

* Поднимите прижимую лапку, чтобы освободить

диики регулятора натяжения нити.

* Пропустите нить на себя через

нитенаправитель

Заправьте нитку в нитенаправитель верхней

части машины потянув нитку вниз налево до ее проскальзывания под нитенаправитель Затем

. потяните нить вправо за кнопкой как показано на рисунке

* Придерживая нитку пальцами протяните ее

между дисками регулятора натяжения и проведите ее вниз до установки в правильное положение между дисками 3.

Проворачивайте маховик на себя пока нижний

петлитель не отойдет на мм от края игольной пластины

Заправьте петлитель в соответствии с красной

5-10

маркировкой на нитепритягивателях в последовательности

4-9.

Примечание:

Для облегчения заправки петлителя воспользуйтесь пинцетом из принадлежностей.

Протяните нить пинцетом слева направо через

направитель

Протяните нить пинцетом от себя назад через

направители

5-7.

Совет: Переместите рычаг переключения на ролевый шов в положение R для облегчения заправки. Не

забудьте вернуть рычаг обратно в положение N перед шитьем.

Заправьте ушко петлителя А от себя назад

Протяните около см нити Заведите нить в образную выемку в назаправляющем устройстве Твердо держите кончик нитки левой рукой и потяните рычаг заправляющего

10 V

устройства С вверх в направлению указанной стрелкой

(3) Заправка ПЕТЛИТЕЛЯ ПЛОСКОГО/

ЦЕПНОГО стежка (коричневый)

Заправьте петлитель цепного плоского стежка в

последовательности

1-12.

Поднимите прижимную лапку чтобы

освободить диски регулятора натяжения нити

*1.Пропустите нить на себя через

нитенаправитель

Заправьте нитку в нитенаправитель верхней

части машины потянув нитку вниз налево до ее проскальзывания под нитенаправитель Затем

. потяните нить вправо за кнопкой как показано на рисунке

*3.Придерживая нитку пальцами протяните ее

между дисками регулятора натяжения и проведите ее вниз до установки в правильное положение между дисками

Проворачивайте маховик на себя пока

петлитель петлитель цепного стежка не отойдет на мм от края игольной пластины

Заправьте петлитель в соответствии с красной

10 .

маркировкой на нитепритягивателях в последовательности

4-12.

Примечание:

Для облегчения заправки петлителя воспользуйтесь пинцетом из принадлежностей.

Протяните нить пинцетом через направители

4-7.

Проведите нить с через

нитенаправитель держа

нить за конец через переднюю часть нитенаправителя так

, чтобы нить пришла под крючко мпружины внутри нитенапрваителя

Проведите нить с помощью пинцета через

нитенаправитель и через крючок

*12

Заправьте нить в ушко петлителя от себя

назад оставив конец нитки см

Потяните заправщик нити А чтобы он

сдвинулся вправо

9 10.

10 .

10cm

(4")

Опустите заправщик нити А чтобы он захватил

нитку и сдвинулся влево за счет встроенной пружины Нить сама заправится в нитенаправитель Убедитесь что заправщик нити А находится в самом левом положении Петлитель заправлен

11.

(4) Заправка ПРАВОЙ ОВЕРЛОЧНОЙ ИГЛЫ

(голубой ) (В на иглодержателе)

Заправьте правую иглу в последовательности

1-10.

Поднимите прижимную лапку чтобы

освободить диски регулятора натяжения нити

* Пропустите нить на себя через

нитенаправитель 1.

* Заправьте нитку в нитенаправитель верхней

части машины потянув нитку вниз налево до ее проскальзывания под нитенаправитель. Затем потяните нить вправо за кнопкой как показано на рисунке.

* Придерживая нитку пальцами протяните ее

между дисками регулятора натяжения и проведите ее вниз до установки в правильное положение между дисками 3.

* 4-9.

Провести заправкуа последовательности

Проведите нить через заднюю прорезь

нитенаправителя и нижнюю прорезь рычага натяжного устройства Затем проведите нить

6. через правую прорезь на нитенаправителе и через правую прорезь нитенаправителя

Перед заправкой в ушко иглы роверьте заходит

ли нитка сзади нитенаправителя расположенного снизу иглодержателя

Заправьте нитку с помощью нитевдевателя

( . . 29) .

см стр для облегчения заправки

*10

Вытяните около см нити через ушко иглы от

себя

Положите нитку назад под прижимную лапку

(5)DЗаправка ЛЕВОЙ ИГЛЫ/ЦЕПНОГО стежка

(оранжевый) ( на иглодержателе)

Заправьте правую иглу в последовательности

1-10.

Поднимите прижимную лапку чтобы

освободить диски регулятора натяжения нити

Пропустите нить на себя через

нитенаправитель

Заправьте нитку в нитенаправитель верхней

части машины потянув нитку вниз налево до ее проскальзывания под нитенаправитель Затем

. потяните нить вправо за кнопкой как показано на рисунке

*3.Придерживая нитку пальцами протяните ее

между дисками регулятора натяжения и проведите ее вниз до установки в правильное положение между дисками

* 4-9.

Провести заправкуа последовательности

Проведите нить через заднюю прорезь

нитенаправителя и нижнюю прорезь рычага натяжного устройства Затем проведите нить через правую прорезь на нитенаправителе и через правую прорезь нитенаправителя

Перед заправкой в ушко иглы проверьте

заходит ли нитка сзади нитенаправителя расположенного снизу иглодержателя

Заправьте нитку с помощью нитевдевателя

( . . 29) .

см стр для облегчения заправки

*10

Вытяните около см нити через ушко иглы от

себя

Положите нитку назад под прижимную лапку

6. 7

Примечание: Для левой иглы четырехниточного оверлочного шва используйте иглу А. Для цепного стежка используйте иглу .

(6) Заправка ПРАВОЙ ИГЛЫ ЦЕПНОГО/

ПЛОСКОГО стежка (зеленый) (Е на иглодержателе)

Заправьте иглу правую цепного плоского стежка

в последовательности

Поднимите прижимную лапку чтобы

освободить диски регулятора натяжения нити

Пропустите нить на себя через

нитенаправитель

Заправьте нитку в нитенаправитель верхней

1-10.

части машины потянув нитку вниз налево до ее проскальзывания под нитенаправитель Затем

. потяните нить вправо за кнопкой как показано на рисунке

*,Придерживая нитку пальцами протяните ее

между дисками регулятора натяжения и проведите ее вниз до установки в правильное положение между дисками 3

* 4-9.

Провести заправкуа последовательности

Проведите нить через заднюю прорезь

нитенаправителя и нижнюю прорезь рычага натяжного устройства Затем проведите нить

6. через правую прорезь на нитенаправителе и через правую прорезь нитенаправителя

Перед заправкой в ушко иглы проверьте

заходит ли нитка сзади нитенаправителя расположенного снизу иглодержателя

Заправьте нитку с помощью нитевдевателя

( . . 29) .

см стр для облегчения заправки

*10

Вытяните около см нити через ушко иглы от

себя

Положите нитку назад под прижимную лапку

(7)DЗаправка СРЕДНЕЙ ИГЛЫ ЦЕПНОГО/

ПЛОСКОГО стежка (голубой) ( на иглодержателе)

Заправьте среднюю иглу цепного плоского

стежка в последовательности

1-10.

* Поднимите прижимную лапку чтобы

освободить диски регулятора натяжения нити.

* Пропустите нить на себя через

нитенаправитель 1.

* Заправьте нитку в нитенаправитель верхней

* Придерживая нитку пальцами протяните ее

между дисками регулятора натяжения и проведите ее вниз до установки в правильное положение между дисками 3.

* 4-9.

Провести заправкуа последовательности

Проведите нить через заднюю прорезь

нитенаправителя и нижнюю прорезь рычага натяжного устройства Затем проведите нить

6. через правую прорезь на нитенаправителе и через правую прорезь нитенаправителя

Перед заправкой в ушко иглы проверьте

заходит ли нитка сзади нитенаправителя расположенного снизу иглодержателя

Заправьте нитку с помощью нитевдевателя

( . . 29) .

см стр для облегчения заправки

*10

Вытяните около см нити через ушко иглы от

себя

Положите нитку назад под прижимную лапку

(8) /

Заправка ЛЕВОЙ ИГЛЫ ЦЕПНОГО

ПЛОСКОГО стежка оранжевый ()

С на иглодержателе

Заправьте среднюю иглу цепного плоского

стежка в последовательности

Поднимите прижимную лапку чтобы

освободить диски регулятора натяжения нити

Пропустите нить на себя через

нитенаправитель

()

1-10.

Заправьте нитку в нитенаправитель верхней

части машины потянув нитку вниз налево до ее проскальзывания под нитенаправитель Затем

. потяните нить вправо за кнопкой как показано на рисунке

*3.Придерживая нитку пальцами протяните ее

между дисками регулятора натяжения и проведите ее вниз до установки в правильное положение между дисками

* Провести заправкуа последовательности 4-9.

* Проведите нить через заднюю прорезь

нитенаправителя 5 и нижнюю прорезь рычага натяжного устройства 6. Затем проведите нить

через правую прорезь на нитенаправителе и через правую прорезь нитенаправителя 8.

* Перед заправкой в ушко иглы проверьте

заходит ли нитка сзади нитенаправителя расположенного снизу иглодержателя 9.

* Заправьте нитку с помощью нитевдевателя

(см. стр.29) для облегчения заправки.

* Вытяните около см нити через ушко иглы от

себя.

* Положите нитку назад под прижимную лапку

18. Нитевдеватель

Для облегчения процесса заправки игл нитками

и используйте нитевдеватель входящий в комплект поставки вашей машины

* Поверните маховое колесо чтобы игла

, остановилась в самом верхнем положении Убедитесь что прямоугольник на нитевдевателе находится сверху Нитку пропустите в прорези нитевдевателя чтобы она расположилась горизонтально

Ведите нитевдеватель по игле вертикально

сверхувниз до ушка Мягко нажимайте на нитевдеватель чтобы протолкнуть нитку в ушко

, иглы в нитевдевателе есть металлический штырек который проталкивает нитку в ушко

иглы

19. Замена ниток (методом связывания)

Для замены ниток на другой тип или цвет

необходимо отрезать ниткув близи катушки.

Наденьте новую катушку на катушечную стойку.

Привяжите новую нитку к концу старой Концы

узлов укоротите до см Не обрезайте концы слишком коротко иначе узел может распуститься

* Для проверки прочности узла с усилием

потяните за оба конца нитки

2-3 .

Поднимите прижимную лапку чтобы

освободить диски регулятора натяжения

Протяните поочередно нитки через машину

Если нитка не протягивается то необходимо проверить не запуталась ли она в нитенаправителе и не образовалась ли петля под катушечной стойкой

Перед тем как узел дойдет до иглы

приостановите

Отрежьте узлы и проденьте нитку через

игольное ушко

протягивание

20. Регулировка длины стежка

При выполнении большинства швейных

операций ручка регулятора длины стежка устанавливается в положение на

Для пошива тяжелых материалов установите

длину стежка на

2,5-5.

2,5.

Для пошива легких материалов установите

длину стежка на Таким образом у Вас получатся отличные строчки и материал не будет присбариваться

2-3. ,

21. Швейные советы

(1)

Закрепка строчки

Заправьте концы нитей в готовую строчку с

помощью ручной иглы с большим ушком чтобы избежать роспуска строчки

(2)

Плетение лент

* ( . . 15).

Выключите верхний нож см стр

Вставьте ленту или кусок ткани в прорезь

прижимной лапки

Расположите ленту под прижимной лапкой

* Прострочите до нужной вам длины

* 3-4

Готовые ленты можно сплести в шт для

получения декоративного украшения или использовать отдельно

22. Регулировка ширины строчки

Ширину оверлочной строчки можно

отрегулировать изменяя позицию иглу с помощью регулятора ширины строчки

(1)

Регулировка ширины строчки за счет

изменения позиции игл

Ширину оверлочной строчки можно

отрегулировать изменяя позицию игл

a) 6

Используется только левая игла- мм

b) 4

Используется только правая игла- мм

c) 8.8

Используется игла цепного стежка- мм

6.0 мм

(a) Левая игла

4.0 мм 8.8 мм

(b) Правая игла

(2)

Регулировка ширины строчки с

помощью ручки регулятора ширины строчки

С помощью ручки регулятора ширины строчки

можно отрегулировать ширину в диапазонах указанных ниже.

Используется только левая игла- 5-7 мм

Используется только правая игла- 3-5 мм

Используется игла цепного стежка- 7,8-9,8 мм

5мм

7мм

(a) Левая игла (b) Правая игла

3мм

5мм

7.8 мм

9.8 мм

23. Выбор строчек

На этой машине можно выполнить большое количество строчек в зависимости от выбора позиции игл, способов заправки ниток, натяжения ниток и использования правого петлителя или конвертора.

Тип строчки

1. Двухниточная цепная строчка

2. Двухниточная обметочная строчка

3. Двухнит.узкая обметочная строчка

4. Двухнит. оверлоч. широкая строчка

5. Двухнит. оверлоч. узкая строчка

Двухнит. плоская строчка

Flatlock

широкая

Двухнит.плоская строчка

Flatlock

узкая

Левая оверлочная игла

Правая оверлочная игла

Верхний петлитель

Нижний петлитель

1- 2-

игольная х ниточная прямая строчка

Цепной петлитель

Левая цепная игла

Средняя цепная игла

Правая цепная игла

используется для стачивания и выполнения декоративных швов Швы могут быть выполнены

. на любом расстоянии от кромки материала если правый петлитель и верхний нож отключены

1- 2-

игольная х ниточная строчка подходит для

легких и эластичных тканей и для подрубки кромки Кроме того в зависимости от выбранной

/ позиции иглы возможно выполнение обметочной строчки шириной мм или мм

1- 2-

игольная х ниточная строчка для обметывания любого материала Идеально подходит для выполнения плоских швов встык и внахлёст и подрубки кромки потайной строчкой В зависимости от выбранной позиции

46.

(

)

иглы возможно выполнение обметочной строчки шириной мм или мм

1- 2-

игольная х ниточная строчка для швов встык и двойных запошивочных швов а так же декоративных швов из декоративных ниток В

46.

. зависимости от выбранной позиции иглы возможно выполнение обметочной строчки шириной мм или мм

46.

Страница

8. Трехниточная оверлочная строчка широкая

9. Трехниточная оверлочная строчка узкая

10.

Трехнит.плоская

строчка

Flatlock

широкая

11.

Трехнит.плоская

строчка

Flatlock

узкая

12. Трехниточная

эластичная укрепительная

строчка

1- 3-

игольная х ниточная строчка подходит для

обметывания нормального материала В

. зависимости от выбранной позиции иглы возможно выполнение обметочной строчки шириной мм или мм

1- 3-

46.

. зависимости от выбранной позиции иглы возможно выполнение обметочной строчки шириной мм или мм

2- 3-

х игольная х ниточная строчка идеально

46.

подходит для легких очень эластичных тканей таких как трикотаж

Тип строчки

13. Четырёхниточная строчка

14. Четырёхниточная

укрепительная строчка

15. Пятиниточная

шир. укрепительная строчка

Левая оверлочная игла

Правая оверлочная игла

Верхний петлитель

Нижний петлитель

2- 4-

х игольная х ниточная строчка идеально

Цепной петлитель

Левая цепная игла

Средняя цепная игла

Правая цепная игла

подходит для среднетяжелых и тяжелых эластичных тканей для вязанных изделий и одежды для купания

Эта 4-х ниточная укрепительная строчка представляет собой комбинацию из 2-х ниточной оверлочной и двойной цепной строчки.

Страница

16. Пятиниточная

узкая укрепительная строчка

17. Пятиниточная

узкая укрепительная строчка

18. Узкая плоская строчка

19. Широкая плоская строчка

20. Трехиголная плоская строчка (5,6 мм)

21. Трёхниточная узкая обмёточная строчка

Эта 5-ти ниточная укрепительная строчка редставляет собой комбинацию из 3-х ниточной оверлочной и двойной цепной строчек. Широкий шов образуется, используя левую иглу. Обметывание краев и сшивание нерастягивающихся материалов за одну операцию.

2- 3-

х игольный х ниточный плоский стежок применяется для эластичных тканей таких как трикотаж и другие Используя левую и правую

иглы

3- 4-

х игольный х ниточныйплоский стежок

применяется для эластичных тканей таких как трикотаж и другие Используя левую среднюю и правую иглы

1- 3-

игольная х ниточная строчка подходит для обметывания легкого материала Для красивого роликого шва заправьте декоративную нить в иглу и верхний петлитель

22. Трехниточный ролевый подрубочный шов

23. Двухниточный окантовочный шов

24. Двухниточный роликовый шов

13-

игольный х ниточный стежок используется

для узкой подрубки кромки

12-

игольный х ниточный шов используется для

окантовки лёгких тканей

12-

игольный х ниточный роликовый шов

используется для окантовки лёгких тканей

В зависимости от выбранной позиции иглы швейная машина может шить двумя или тремя нитками

оверлочную строчку мм или мм При выполнении оверлочных строчек на тяжелых материалах ширину строчки можно дополнительно увеличить регулятором ширины строчки см стр

46. ( . . 31).

Ширина оверлочной строчки

Применяемые иглы

Регулятор натяжения верхней нитки Голубая

Правая оверлочная игла

4.0 mm

6.0 mm

Левая оверлочная игла

Оранжевая

24. Обзор строчек

Приведенные на этой страницеивдругих местах инструкции по эксплуатации параметры натяжения

являются ориентировочные Значение могут быть вами изменены в зависимости от типа материала параметры строчек длины и ширины и типа ниток

*, ,

Чем больше цифры на которые устанавливаются регуляторы натяжения тем больше натяжение

ниток

().

. ,

*,.

Всегда проверяйте строчку на образце материала а затем шейте на готовом изделии

Натяжение ниток всегда следует устанавливать в точном соответствии с выбранным материалом и

применяемыми нитками Натяжение ниток рекомендуется изменять только на половину значения

цифры

*,1,91

При выполнении цепной строчки при условиях указанных в № и 0 необходимо установить

длину стежка более мм

*,11,12

При выполнении плоского шва при условиях указанных в № необходимо установить длину

стежка более мм

2,5 .

Таблица строчек

Тип строчки

Двойная цепная

строчка

Двухниточная

обметочная строчка

Двухниточная

оверлочная строчка

FLATLOCK Двухниточная плоская

строчка

Трехниточная

оверлочная строчка

Трехниточная плоская

строчка FLATLOCK

ATD

2.5

Регулируемые натяжения При выборе положений натяжение нитей осуществляется автоматически

Голуб.

Оранж.

Зелен.

Yes

Позиции

игл

конвертер

6.0мм

4.0мм

6.0мм

4.0мм

C/LDFSL

N/R

6.5

ATD

Красн. Корич.

Стр.

6.5

Yes

4.0мм

6.0мм

4.0мм

6.0мм

6.5

4.0мм

3 -х нит эластичная

укрепительная стр.. Четырехниточная

оверлочная строчка

4 -х нит эластичная

укрепительная стр..

5 -ти нит эластичная

укрепительная стр..

Плоский шов

Узкий плоский шов

3-х нит узкая строчка.*

3-х нит ролевая строчка.*

2-х нит узкая строчка.*

2-х нит ролевая строчка.*

* .Не рекоммендуется для тяжёлых тканей и сильно тянущихся материалов

2.5

1.5

LNN

6.5

5.5

Yes

5.6mm

2.8mm

5.6mm

4.0mm

25. Образование цепочки ниток и пробное шитье

Примечание: Эта операция не касается выполнения плоского стежка. Инструкция по выполнению плоского стежка (см. стр. 37).

После того как машина будет полностью

заправлена все нитки необходимо подложить сзади под лапку и положить их влево на игольную

Придержите нитки рукой слегка натягивая

*,.

Для начала образования цепочки ниток

поверните маховик на полных оборота на себя

Опустите прижимную лапку

Продолжая держать цепочку нажмите на

педаль и образуйте цепочку длиной см

Подложите материал спереди под прижимную

лапку и выполните пробную строчку

пластину

2-3

5-7,5 .

Примечание: В процессе шитья ни в коем случае не тяните за материал руками, так как это может привести к изгибу и поломке иглы.

В конце пробной строчки дайте поработать

машине с опущенной лапкой дальше пока длина цепочки ниток не составит см

Примечание: В случае затруднительного выполнения цепочки осторожно потяните материал назад.

Обрежьте нитку

Примечание: Эту операцию, включая выполнение пробной строчки, необходимо выполнять после каждой заправки машины для того, чтобы проверить натяжение ниток и при необходимости внести изменения.

15-20 .

Информация

Метка которая указывает положение иглы

обозначена на прижимной лапке Во время шитья используйте данную метку

5~7.5cm

(2~3")

26. Ролевый подрубочный шов

* .

На Вашей машине могут быть выполнены четыре типа ролевого подрубочного шва

* .

При ролевом шве край материала подворачивается и прошивается оверлочной строчкой

*,,..

Для этой операции лучше всего подходят такие легкие материалы как батист шифонитп

* .

Ролевый подрубочный шов непригоден для тяжелых и жестких материалов

*,.

В начале шитья придерживайте цепочку ниток для того чтобы она не попала в шов

Если слегка натягивать материал в направлении шитья то рисунок строчки становится более

изящным

Минимально возможная ширина оверлочного стежка для подрубочных строчек составляет около

1,5 .

мм

27. Плоские швы

Плоский стежок может быть использован для обработки подогнутых краев и горловины трикотажных

изделий а также изготовления шлевок

* .

Плоский стежок используется для эластичный материалов и трикотажа

(1)

*, .

Проверьте что отключена кнопка питания

Откройте крышку петлителя

Отключите верхний петлитель

* ( .15).

Установите верхний подвижный нож в нерабочую позицию стр

* R ( . 16).

Установите регулятор ширины шва на стр

*()() .

Удалите правую В и левую А оверлочные иглы

* 5,6 ( ),

Для трехигольного плоского шва шириной мм установите правую иглу плоского стежка Е

среднюю иглу плоского стежка и левую иглу цепного стежка С

Установите шаблон ширины стежка

* .

Градация на шаблоне ширины стежка показывает расстояние от левой иглы плоского стежка

Используйте ее для контроля ширины застила.

Закройте крышку

Настройка машины

(D) ( )

(2)

Закрепление конца шва

Закрепить конец шва следующим образом:

При шитье до конца материала сначала завяжите или нитки из иглы затем свяжите эти нитки с

*2(3),

нитками петлителя

При остановке шитья на середине материала выньте или нитки иглы на изнаночную сторону

*2(3)

ткани и свяжите их также как это описано выше.

Отрежьте лишние нитки

Обычно нитки в начале шва не распутываются но лучше закрепить конец шва действуя также как

*,,

это делается на краю ткани

28. Декоративные плоские строчки FLATLOCK

* FLATLOCK

Для выполнения плоской строчки

отрегулируйте натяжение ниток на выполнение 2-х или х ниточной оверлочной строчки прошейте строчку и затем растяните материал для разглаживания шва

* FLATLOCK

Плоскую строчку можно

использовать как декоративную стачивающую строчку и как чисто декоративную строчку

(1)

Используйте оверлочную левую или правую

иглы

Начинайте с заправки и регулировки натяжения

для 2-х ниточной оверлочной строчки (стр. 41) или

Сложите материал изнаночными сторонами

внутрь

3- ,

Стандартная плоская строчка

3-х ниточной строчки стр

FLATLOCK ( . 42).

Выполните строчку обрезая выступающий

материал.

Нить нижнего петлителя пойдет по прямой

линии по краю материала

Растяните материал в обе стороны чтобы

стежки приняли плоскую форму.

(2)

Выполнение декоративной строчки

FLATLOCK

Установите подвижной нож в нерабочее

положение стр При выполнении этой строчки материал не обрезается

Сложите материал изнаночной стороной внутрь

Разместите материал так чтобы часть строчки

выполнялась за пределами материала.

Растяните материал в обе стороны чтобы

стежки

( . 15).

приняли плоскую форму.

(3)

Строчка лесенка

Для выполнения строчки лесенки необходимо сложить друг с другом обе лицевые стороны

материала В этом случае самой заметной является игольная нитка так как она образует лесенку

.,.

29. Регулировка давления прижимной лапки

Предварительно отрегулированное давление прижимной лапки рассчитано на пошив среднетяжелых материалов. При пошиве большинства материалов нет необходимости изменять давление прижимной лапки, но иногда при пошиве более легких или более тяжелых материалов возникает необходимость в такой регулировке.

В таких случаях для нормального прижатия

*:N– ,

для более легкого и для более тяжелого

1– 5– прижатия

Для легких материалов уменьшите давление

*-.

Для тяжелых материалов увеличьте давление

*-.

30. Дифференциальный транспортер

За счет использования дифференциального

транспортера материал растягивается или собирается в складки в зависимости от разницы продвижения материала передним или задним двигателем ткани

0.6

Соотношение дифференциального

0.8

транспортера можно отрегулировать в диапазоне от Регулировка осуществляется регулятором см рисунок

Использование дифференциального

1:0,6 - 1:2,0.

(. ).

1.5

2.0

транспортера позволяет достичь красивого эффекта при выполнении оверлочных швов на эластичных материалах и материалах с косым раскроем

*N,

Установите регулятор в положение что

Материал

Дифференциал

соответствует соотношению дифференциального транспортера

1:1.

Трикотаж (тянущиеся материалы)

Обычные ткани (нетянущиеся)

0.6

0.8

1.5

Установка

N-2.0

Легкие ткани

0.6-N

31. Рекомендуемое натяжение ниток

Приведенные ниже значения являются

ориентировочными

Натяжение ниток зависти от

1) .

Вида и толщины материала

2) Размера иглы

3) Размера типа и толщины ниток

Длина стежка должна быть установлена не

менее мм

(1) Двойная цепная строчка

Приведенные ниже значения являются

ориентировочными

Натяжение ниток зависти от

1) .

Вида и толщины материала

2) Размера иглы

3) Размера типа и толщины ниток

Длина стежка должна быть установлена не

менее мм

Если натяжение игольной нитки цепного стежка

слишком слабое

установите регулятор натяжения игольной нитки

() .

голубой на большое значение

или установите регулятор нитки петлителя

цепного стежка коричневый на меньшее значение

()

(1) Двойная цепная строчка

Средняя игольняя нить

Лицевая сторона

Позиции игл

Материал

Средней плотностм

Нить цепного петлителя

Изнаночная сторона

Рычаг переключения ролевго шва

Длина стежка

Рычаг верхнего петлнтеля

ATD: D

Оранж.

Голуб.

Зелен.

Красн. Корич.

2~4

(2) Двухниточная обметочная строчка

Если натяжение нити нижнего петлителя

(2) Широкая двухниточная обметочная строчка и Узкая

двухниточная обметочная строчка

слишком сильное или натяжение игольной нити слишком слабое

установите регулятор натяжения нити нижнего

петлителя красный на меньшее значение

или установите регулятор игольной нити

().

оранжевый или голубой на большее значение

Если натяжение нити нижнего петлителя

слишком слабое

установите регулятор натяжения нити нижнего

петлителя красный на большее значение

() .

Нить нижнего петлителя

Лицевая сторона

Позиции игл

(a) Широкая двухниточная обметочная строчка

Материал

Средней плотностм

(b) Узкая двухниточная обметочная строчка

Материал

Средней плотностм

Правая игольная нить

Изнаночная сторона

Рычаг переключения ролевго шва

Длина стежка

конвертер

ATD: G

Оранж.

Голуб.

Зелен.

Конвертор

ATD: D

Зелен.

Конвертор

Красн. Корич.

2~4

Да

(3) Двухниточная оверлочная строчка

Если нить нижнего петлителя лежит на

изнаночной стороне материала

установите регулятор натяжения нити нижнего

петлителя красный на большее значение

или установите регулятор игольной нити

().

оранжевый или голубой на меньшее значение

Если натяжение игольной нити слишком слабое

установите регулятор натяжения игольной нити

().

оранжевый или голубой на большее значение

установите регулятор натяжения нити нижнего

петлителя красный на меньшее значение.

() .

()

(4) Двухниточная плоская строчка

FLATLOCK

(3) УШирокая двухниточная оверлочная строчка и зкая

двухниточная оверлочная строчка

Нить нижнего петлителя

Лицевая сторона

Позиции игл

(a) Широкая двухниточная оверлочная строчка

Материал

Средней плотностм

(b) Узкая двухниточная оверлочная строчка

Материал

Средней плотностм

(4) Широкая двухниточная плоская строчка и Узкая

двухниточная плоская строчка

Рычаг переключения ролевго шва

Оранж.

Игольная нить

Изнаночная сторона

Длина стежка

конвертер

ATD: E

Голуб.

Зелен.

Конвертор

ATD: E

Голуб.

Зелен.

Конвертор

Красн. Корич.

2~4

Да

Если нить нижнего петлителя слишком слабое

установите регулятор натяжения нити нижнего

петлителя красный на большее значение

или установите регулятор натяжения игольной

нити оранжевый или голубой на меньшее значение

Если игольная нить ослаблена

установите регулятор натяжения игольной нити

()

оранжевый или голубой на более высшее

значение

установите регулятор натяжения нити нижнего

() .

()

петлителя (красный) на меньшее значение.

Нить нижнего петлителя

Игольная нить

Лицевая сторона Изнаночная сторона

Позиции игл

(a) Широкая двухниточная плоская строчка

Материал

Средней плотностм

(b) Узкая двухниточная плоская строчка

Материал

Средней плотностм

Рычаг переключения ролевго шва

Длина стежка

конвертер

ATD: E

Оранж.

Голуб.

Зелен.

Конвертор

ATD: E

Зелен.

Конвертор

Красн. Корич.

2~4

Да

(5) Трехниточная оверлочная строчка

Если нить верхнего петлителя лежит на

изнаночной стороне материала

установите регулятор натяжения нити верхнего

петлителя зеленый на большее значение

или установите регулятор натяжения нижнего

петлителя красный на меньшее значение

Если нить нижнего петлителя появляется на

() .

лицевой стороне материала

установите регулятор натяжения нити нижнего

петлителя красный на большее значение

установите регулятор натяжения нити верхнего

петлителя зеленый на меньшее значение

Если игольная нить ослаблена установите

() .

регулятор натяжения игольной нити ()

оранжевый или голубой на более высшее

значение

(5) УШирокая трехниточная оверлочная строчка и зкая

трехниточная оверлочная строчка

Нить него

верх

петлителя

Игольная нить

Лицевая сторона Изнаночная сторона

Позиции игл

(a) Широкая трехниточная оверлочная строчка

Материал

Средней плотностм

(b) Узкая трехниточная оверлочная строчка

Материал

Средней плотностм

Нить нижнего петлителя

Рычаг переключения ролевго шва

Длина стежка

конвертер

ATD: B

Оранж.

Голуб.

Зелен.

ATD: A

Зелен.

Красн. Корич.

N 2~4

Нет

(6) Трехниточная плоская строчка

FLATLOCK

Если нить нижнего петлителя слишком слабое

установите регулятор натяжения нити нижнего

петлителя красный на большее значение

или установите регулятор натяжения игольной

нити оранжевый или голубой на меньшее значение

Если натяжение нити верхнего петлителя

слишком слабое

установите регулятор натяжения нити верхнего

петлителя зеленый на большее значение

или установите регулятор натяжения игольной

нити оранжевый или голубой на меньшее значение

Если игольная нить ослаблена

установите регулятор натяжения игольной нити

()

оранжевый или голубой на более высшее

значение

или установите регулятор натяжения нити

верхнего петлителя зеленый на меньшее значение

() .

()

() .

()

(6) Широкая трехниточная плоская строчка FLATLOCK и

Узкая трехниточная плоская строчка FLATLOCK

Нить нижнего петлителя

Игольная нить

Лицевая сторона Изнаночная сторона

Позиции игл

(a) Широкая трехниточная плоская строчка FLATLOCK

Материал

Средней плотностм

(b) Узкая трехниточная плоская строчка FLATLOCK

Материал

Средней плотностм

Рычаг переключения ролевго шва

Длина стежка

конвертер

Оранж.

Голуб.

ATD: F

Зелен.

ATD: F

Зелен.

Нить него

верх

петлителя

Красн. Корич.

N 2~4

Нет

(7) Трехниточная эластичная укрепительная

строчка

(7) Трехниточная эластичная укрепительная строчка

Если нить нижнего петлителя слишком слабое

установите регулятор натяжения ити нижнего

петлителя красный на большее значение

Если натяжение нити левого петлителя слишком

слабое

установите регулятор натяжения нити левого

петлителя оранжевый на большее значение

Если натяжение нити правой иглы слишком

слабое

установите регулятор натяжения игольной нити

() .

голубой на более большее значение

() .

Нить правой иглы

Лицевая сторона Изнаночная сторона

Позиции игл

Материал

Средней плотностм

Рычаг переключения ролевго шва

Длина стежка

конвертер

Оранж.

Голуб.

Нить левой иглы

Нить нижнего петлителя

ATD: G

Зелен.

Конвертер

Красн. Корич.

2~4

Да

(8) Четырехниточная оверлочная строчка

Если нить верхнего петлителя лежит на

изнаночной стороне материала

установите регулятор натяжения нити верхнего

петлителя зеленый на большее значение

или установите регулятор натяжения нити

нижнего петлителя красный на меньшее значение

Если нить нижнего петлителя появляется на

() .

()

лицевой стороне материала

установите регулятор натяжения нити нижнего

петлителя красный на большее значение

или установите регулятор натяжения нити

верхнего петлителя зеленый на меньшее значение

Если нить левой иглы ослаблена

установите регулятор натяжения игольной нити

() .

оранжевый на более высшее значение

Если нить правой иглы ослаблена

установите регулятор натяжения нити правой

иглы голубой на более высшее значение

() .

()

() .

(8) Четырехниточная оверлочная строчка

Нить него

верх

петлителя

Нить правой иглы

Лицевая сторона Изнаночная сторона

Позиции игл

Материал

Средней плотностм

Рычаг переключения ролевго шва

Оранж.

Нить левой иглы

Нить нижнего петлителя

Длина стежка

конвертер

ATD: A

Голуб.

Зелен.

Красн. Корич.

2~4

Нет

(9) Четырехниточная эластичная

укрепительная строчка

(9) Четырёхниточная укрепительная строчка и

Пятиниточная шир. укрепительная строчка

Если нить верхнего петлителя появляется на

лицевой стороне материала

установите регулятор натяжения нити нижнего

петлителя красный на большее значение

или установите регулятор натяжения нити

верхнего петлителя зеленый на меньшее значение

Если нить правой иглы ослаблена

установите регулятор натяжения нити правой

иглы голубой на более высшее значение

Если нить левой иглы ослаблена

установите регулятор натяжения игольной нити

() .

оранжевый на более высшее значение

Если натяжение нити правой иглы ослаблено

установите регулятор натяжения игольной нити

цепного стежка оранжевый на высшее значение

или установите регулятор натяжения нити

() .

()

() .

()

петлителя цепного стежка коричневый на меньшее значение

()

Нить левой/

правой

Нить него

верх

петлителя Средняя игольная нить

Лицевая сторона Изнаночная сторона

Позиции игл

(a) Четырёхниточная укрепительная строчка

Материал

Средней плотностм

(b) Пятиниточная шир. укрепительная строчка

Материал

Средней плотностм

Рычаг переключения ролевго шва

Длина стежка

конвертер

Оранж.

Голуб.

Нить цепного

ATD: I

Зелен.

Конвертор

ATD: I

Зелен.

Конвертор

петлителя

Красн. Корич.

иглы

N 2~4

Да

(10) Пятиниточная эластичная

укрепительная строчка

Если нить верхнего петлителя лежит на

изнаночной стороне материала

установите регулятор натяжения нити верхнего

петлителя зеленый на большее значение

или установите регулятор натяжения нити

нижнего петлителя красный на меньшее значение

Если нить нижнего петлителя появляется на

() .

()

лицевой стороне материала

установите регулятор натяжения нити нижнего

петлителя красный на большее значение

или установите регулятор натяжения нити

верхнего петлителя зеленый на меньшее значение

Если натяжение нити левой иглы слабое

установите регулятор натяжения нити правой

иглы голубой на более высшее значение

Если натяжение игольной нити цепного стежка

слишком слабое

установите регулятор натяжения игольной нити

цепного стежка оранжевый на большее значение

или установите регулятор натяжения нити

() .

()

() .

()

петлителя цепного стежка коричневый на меньшее значение

()

(10) Широкая пятиниточная эластичная укрепительная

строчка и Узкая пятиниточная эластичная укрепительная строчка

Нить него петлителяверх

Оверлочная нить Игольная нить цепного

шва Лицевая сторона Изнаночная сторона

Позиции игл

(a) Широкая пятиниточная эластичная укрепительная

строчка

Материал

Средней плотностм

(b) Узкая пятиниточная эластичная укрепительная

строчка

Материал

Средней плотностм

Рычаг переключения ролевго шва

Длина стежка

конвертер

Оранж.

Голуб.

ATD: B

Зелен.

ATD: A

Зелен.

Нить нижнего петлителя

Нить цепного петлителя

N 2~4 Нет

Красн. Корич.

(11) Плоский шов

Если нить петлителя плоского шва слишком

ослабла

установите регулятор натяжения нити петлителя

() .

коричневый на большее значение

Если натяжение нити левой иглы плоского шва

слишком слабое

установите регулятор натяжения нити левой

иглы плоского шва оранжевый на большее значение

или установите регулятор натяжения нити

петлителя плоского стежка коричневый на меньшее значение

Если натяжение нити правой иглы плоского шва

слабое

установите регулятор натяжения нити правой

иглы плоского стежка голубой или () .

оранжевый на более высшее значение

или установите регулятор натяжения нити

петлителя плоского шва коричневый на меньшее значение

Если слишком сильное натяжение игольных

(),

оранжевый и голубой нитей и материал

собирается в складки

установите регулятор натяжения петлителя

плоского стежка коричневый на меньшее значение

()

(12) Трехигольный плоский шов

Если нить петлителя плоского шва слишком

ослабла

установите регулятор натяжения нити петлителя

плоского шва коричневый на большее значение

Если натяжение нити левой иглы плоского шва

слишком слабое

установите регулятор натяжения нити левой

иглы плоского шва оранжевый на большее

()

() значение или установите регулятор натяжения нити петлителя плоского шва коричневый на меньшее значение

Если натяжение нити средней иглы плоского

шва слабое

установите регулятор натяжения нити средней

иглы плоского стежка голубой на более

()

высшее значение или установите регулятор натяжения нити петлителя плоского шва () .

коричневый на меньшее значение

Если натяжение нити правой иглы плоского шва слабое

- ()

установите регулятор натяжения нити правой иглы плоского стежка зеленый на более высшее

значение или установите регулятор натяжения нити петлителя плоского стежка коричневый на меньшее значение

*(),

Если слишком сильное натяжение игольных оранжевый и голубой нитей и материал собирается в

складки

-().

установите регулятор натяжения петлителя плоского шва коричневый на меньшее значение

(11) Широкий плоский шов и Узкая плоский шов

Нить правой иглы

Нить левой иглы

Лицевая сторона Изнаночная сторона

Позиции игл

(a) Широкий плоский шов

Нить петлнтеля плоского шва

Полиэстр

Синтетический триеотаж

(b) Узкая плоский шов

Нить петлнтеля плоского шва

Полиэстр

Синтетический триеотаж

(12) Трехигольный плоский шов

Нить правой иглы

Нить левой иглы

Лицевая сторона Изнаночная сторона

Позиции игл

Нить петлнтеля плоского шва

Полиэстр

Синтетический триеотаж

Рычаг переключения ролевго шва

Длина стежка

Рычаг верхнего петлнтеля

ATD: H

Оранж.

Рычаг переключения ролевго шва

Оранж.

Голуб.

Зелен.

ATD: H

Голуб.

Зелен.

Длина стежка

Рычаг верхнего петлнтеля

ATD: J

Голуб.

Зелен.

Нить цепного петлителя

2~4

Красн. Корич.

Нить центральной иглы

Нить цепного петлтеля

2~4

Красн. Корич.

()

(13) Ролевые строчки

Рычаг переключения ролевго шва

(a) 3-х ниточная

узкая строчка

Игольная левая нить

Нить верхнего петлителя

(b) 3-х ниточная

ролевая строчка

Рычаг переключения ролевго шва

Игольная левая нить

Нить верхнего петлителя

узкая строчка

Игольная левая нить

(d) 2-х ниточная

ролевая строчка

Игольная левая нить

Длина стежка

1~2R

Нить

Нить нижнего петлителя

петлнтеля плоского шва

Полиэстр

Синтетический триеотаж

Оранж.

Нить петлнтеля плоского шва

Нить нижнего петлителя

Полиэстр

Синтетический триеотаж

Длина стежка Да

Оранж.

1~2R

Нить

Нить нижнего петлителя

петлнтеля плоского шва

Синтетический триеотаж

Оранж.

Нить

Нить нижнего петлителя

петлнтеля плоского шва

Полиэстр

Синтетический триеотаж

Оранж.

конвертер

Голуб.

конвертер

Голуб.

ATD: A

Зелен.

ATD: С

Зелен.

ATD: E

Зелен.

Конвертор

ATD: B

Зелен.

Конвертор

Красн. Корич.

Нет

32. Уход за машиной

Оверлок требует более тщательного ухода, чем обычная швейная машина по двум причинам.

1) При обрезании материала образуется большое количество отходов шитья

2) Ввиду большой скорости вращения деталей оверлок требует более частой смазки..

(1) Чистка машины

Внимание! Перед чисткой машину необходимо отключить от сети.

*.Необходимо регулярно очищать сухой щеткой

рабочую зону петлителя и ножей от отходов шитья

()2 Смазка машины

Внимание! Перед смазкой машину необходимо отключить от сети.

Необходимо регулярно смазывать места

показанные на рисунке

Используйте только масло предназначенное

для швейных машин

Масло

()3 Замена неподвижного ножа

Внимание! Перед заменой ножа машину необходимо отключить от сети.

Неподвижный нож заменяется по мере его

затупления

Замена неподвижный ножа производится в

соответствии с настоящей инструкцией Если при этом возникнут проблемы то для

, осуществления последующей регулировки обратитесь к специалисту

Машина должна быть отключена от сети

Откройте крышку петлителя и установите

подвижный верхний нож А в рабочую позицию

Открутите винт В неподвижного ножа и удалите

неподвижный нож А

Поверните маховик чтобы опустить держатель

ножа в нижнее положение

В этом положении вставьте новый неподвижный

нож в прорезь держателя ножа убедившись

,, что край неподвижного ножа приблизительно на 0,5-1,0

мм ниже поверхности непожвижного .

ножа С

Затяните винт неподвижного ножа В

(4) Хранение

Когда машина не используется, обязательно храните ее отключенной от сети. Закройте машину чехлом от пыли. Не храните машину под воздействием прямых солнечных лучей или высокой влажности.

(5) Сервисное обслуживание

Обслуживайте вашу машину только у официального дистрибьютора вашего региона! Если есть неисправность, следуйте таблице устранение неисправностей, это съэкономит ваше время. Если проблема более серьезна, сделайте образец строчки на клочке вашего материала и принесите его вместе с машиной вашему дилеру. Образец, как правило, даст больше информации, чем слова. Неоригинальные запчастей и аксессуары. Гарантия не распространяется на какие-либо неисправности или повреждения, вызванные использованием неоригинальных аксессуаров или запчастей.

33. Возможные неисправности и их устранение

Неисправность

Неравномерная

материалаподача

Поломка иглы

Обрыв нити

Пропуск иглы

Неравномерное образование стежков

Метод устранения

Увеличить длину стежка

* .

Увеличить давление прижимной лапки при пошиве тяжелых материалов

* .

Уменьшить давление прижимной лапки при пошиве легких материалов

Правильно вставить иглу

Не тянуть за материал в процессе шитья

Затянуть винт иглодержателя

* .

При пошиве тяжелых материалов использовать более толстые иглы

Проверьте заправку ниток

Проверьте не зацепилась ли нитка

Проверить правильно вставлена игла

*, .

Заменить иглу так как старая игла возможно погнута или тупая

Использовать более качественные нити

Ослабить натяжение нити

*, .

Заменить иглу так как старая игла возможно погнута или тупая

Затянуть винт иглодержателя

Правильно вставить иглу

Заменить иглу на другой тип и толщину

Проверить заправку ниток

Увеличить давление прижимной лапки

Использовать более качественные нитки

Откорректировать натяжение ниток

Проверить не зацепилась ли нитка

Проверить заправку ниток.

Материал собирается

складкув

Нечистое обрезание кромки материала

Ослабить натяжение ниток

*, .

Проверить не зацепилась ли нитка

Использовать легкую и качественную нитку

Уменьшить длину стежка

* .

При легком пошиваемом материале уменьшить давление прижимной лапки

Проверить центровку ножей

Заменить один или оба ножа

Неисправность

Заблокировано продвижение материала

Метод устранения

Перед началом шитья закрыть крышку петлителя

Проверить не зацепилась ли нитка

Толстые слои материала сшить на обычной швейной машине а затем

прошить на оверлоке

Машина не запускается

34. Спецификация

Максимальная скорость

Длина стежка

Соотношение дифференц

Ширина шва

Подъем игловодителя

Высота подъема лапки

Иглы

Количество игл

Количество ниток

35. Размеры машины

*.Подключить машину к электросети

Максимально 1300 строчек/мин

1.0 - 5.0 мм

1:0.6 - 1:2

С левой иглой: 5.0-7.0мм С правой иглой: 3.0-5.0мм Плоский шов: 2.8-5.6мм

27 мм

4.5 мм

ELx705 : 14/90, 12/80размер

1, 2, 3

2, 3, 4, 5

Ширина

Длина

Высота

Вес

372 / 412мм мм

293 мм

296 / 354мм мм

8.48 кг

J1P31

Merrylock 0115A User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
