008A
с автоматическим натяжением нитей
оверлок 4-х ниточный
ПРЕДИСЛОВИЕ
Благодарим Вас за покупку! Данный оверлок предназначен для бытового использования, на нем можно
производить высококачественную обработку как легких тканей так и тяжелых материалов (джинсовых).
Перед началом работы внимательно изучите настоящее руководство по эксплуатации
-,
Завод изготовитель оставляет за собой право вносить изменения в конструкцию дизайн и
принадлежности машины
.
.
1
ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Прежде чем приступить к работе на машине необходимо ознакомиться с настоящими правилами по технике
безопасности,.
ОСТОРОЖНО - во избежание поражения электрическим током необходимо:
* Никогда не оставляйте машину без присмотра если она подключена к сети Во избежание поражения
электрическим током необходимо всегда вынимать штепсельную вилку из розетки перед каждой чисткой и после
окончания работы на машине
* Перед установкой новой лампы необходимо вынуть штепсельную вилку из розетки Лампу следует заменить на
однотипную и перед запуском машины необходимо установить на защищающую лампу фронтальную крышку
ВНИМАНИЕ во избежание получения травм поражение электрическим током и
.
– ,
возгораний
* Напряжение сети должно соответствовать номинальному напряжению электродвигателя
*
Машину можно использовать только для целей указанных в настоящем руководстве Разрешается использовать
только те принадлежности которые рекомендованы заводом изготовителем в настоящем руководстве по
эксплуатации
*
Перед осуществлением работ в рабочей зоне иглы заправка иглы или петлителя замена иглы замена игольной
пластины или нажимной лапки необходимо вынуть штепсельную вилку из розетки или выключить машину
*
Необходимо вынимать штепсельную вилку из розетки перед снятием крышек осуществлением смазки или
проведением работ по обслуживанию машины При возникновении необходимости регулировки ремня
необходимо обратиться в соответствующее представительство фирмы
*
Запрещается вынимать штепсельную вилку из розетки за кабель
*
Следует осторожно обращаться с педалью реостата Нельзя ронять ее на пол или ставить на нее какие либо
предметы
*
Необходимо всегда использовать соответствующую игольную пластину При использовании несоответствующей
игольной пластины может произойти поломка иглы
.
.
,-
) .
,.
,
.
.
:
.
,.
(,,
,
.
.
.
.-
.
.
*
Не разрешается регулировать натяжение приводного ремня самостоятельно
*
Запрещается использовать погнутые иглы
*
В процессе шитья пальцы не должны находиться вблизи от подвижных частей машины особенно при
нахождении иглы в рабочей зоне
*
В процессе шитья нельзя подтягивать или тянуть материал может произойти изгиб и поломка иглы
*
При проведении сервисных работ на машинах с двойной изоляцией следует использовать только идентичные
запасные части См ниже указания по проведению сервисных работ на электроприборах с двойной изоляцией.
*
Поднимать и переносить машину следует только за ручку
*
Категорически запрещается пользоваться машиной при повреждении соединительного кабеля при попадании в
нее влаги при падении и получении механических повреждений При возникновении необходимости проведения
проверки ремонта или юстировки следует обратиться в мастерскую
*
Нельзя пользоваться машиной при закрытых вентиляционных отверстиях Все отверстия машины должны быть
освобождены от пыли и остатков ткани
*
Категорически запрещается вставлять какие либо предметы в отверстия машины
*
Нельзя пользоваться машиной на открытом воздухе
*
Нельзя пользоваться машиной в местах где используются аэрозоли или чистый кислород
*
Нельзя пользоваться машиной в качестве игрушки Особенно внимательно нужно быть если на машине
работают дети или пользуются машиной в присутствии детей
.( . )
,.
,.
.
.
.
:,
.
-.
.
,.
.,
.
2
.
,
.
.
* Нельзя подвергать машину и пластмассовый чемоданчик машины воздействию прямых солнечных лучей и
хранить ее в местах с повышенной температурой и влажностью
.
Запрещается касаться машины педали реостата и кабеля мокрыми руками одеждой или другими предметами
*
содержащими влагу
Не подключать машину к удлинительному кабелю с несколькими розетками если в них уже подключены
*
другие электроприборы
Машину следует устанавливать только на ровной и стабильной поверхности
*
Перед включением машины необходимо закрывать крышку рукавной платформы и крышку петлителя
*
Хранить лапки и иглы в недоступном для детей месте
*
Перед заменой лампы следует подождать пока старая лампа остынет
*
Запрещается самостоятельно разбирать машину или проводить изменен машины
*
Перед проведением работ по уходу за машиной необходимо выключить выключатель сети и вытащить
*
штепсельную вилку из розетки
Сервисные работы на электроприборах с двойной изоляцией в приборах с двойной изоляцией вместо
*
заземления используются две системы изоляции В этих приборах нет заземляющего устройства оно не
может быть в них установлено поэтому выполнение сервисных работ на приборах с двойной изоляцией
предполагает глубокое знание системы и их могут проводить только высококвалифицированные
специалисты Запасные части для приборов с двойной изоляцией должны быть идентичны деталям прибора
Прибор с двойной изоляцией маркируется надписью или
.
. .
DOUBLE-INSULATED
,,
,
.
.
.
,.
.
.
:
.(
),
,
DOUBLE-INSULATION
.
.
3
1. Основные детали машины
3
20. Выбор строчек и положения
автоматического натяжения…….…….……......
23
25. Уход за машиной
19
20
* Чистка машины
* Смазка машины
22
23
23
26. Специальные принадлежности………………
* Держатель лапки с фиксатором……………
23
* Дополнительные лапки…………………….
1) Лапка для пришивания эластичной ленты..
23
24
25
25
26
2) Лапка для потайной строчки………………
3) Лапка для сборки………………………...…
4) Лапка для пришивания бисера…………….
5) Лапка для прокладывания шнура и канта...
27
27
28
30
31
31
32
33
34
35
36
37
38
38
39
39
41
42
43
43
44
45
45
46
46
46
47
48
49
49
50
50
50
50
50
50
51
52
53
4
Точный регулятор натяжения левой игольной нитки (оранжевый).
Точный регулятор натяжения правой игольной нитки (голубой).
Точный регулятор натяжения нитки верхнего петлителя (зеленый).
Точный регулятор натяжения нитки нижнего петлителя (красный).
12. Регулятор длины стежка.
17.Регуляторвыбора системы автоматическогонатяжения()AT D
6
5
4
3
1
2
17
8
9
10
11
7
15
14
12
13
16
5
18.
19
. Регулятор дифференциала
.
20 Регулятор ширины обрезки
.
21 Регулятор давления прижимной лапки
21
.
.
18
.
19
20
6
1. Отвертка большая
4
4
6 Отвертка маленькая шестигранная.()
1
2
6
10
3
7
4
8
11
5
9
● Для этой машины применяются иглы с плоским
поперечным сечением колбы Их нельзя вставлять
передней частью назад
К машине прилагаются иглы ELX705, размер 14.
●
Так же можно использовать иглы ELX705 размер
●
.
.
12/80.
12
13
EL x 705
7
1
2
1
2
3
6
5
4
● Вставить штекер в разъем
Вставить штепсельную вилку в розетку
●
Выключатель сети для включения нажать на
●
сторону с маркировкой
.
.
:
«-».
Для выключения нажать на сторону с
маркировкой
Для запуска машины и регулировки скорости
●
нажать педаль Чем сильнее нажимать на педаль
тем быстрее шьет машинка
Для прерывания процесса шитья необходимо снять
●
ногу с педали
«0».
.,
.
.
ON
OFF
8
● .
Напряжение электрической сети должно соответствовать номинальному напряжению электродвигателя
Педаль требует осторожного обращения Ее нельзя ронять и ставить на нее посторонние предметы
●
При замене игл лапок или игольных пластин а также в случае оставления машины без присмотра необходимо
●
,,
вытащить штепсельную вилку из розетки чтобы не произошло запуска машины при случайном нажатии на
.
педаль
..
,
● Для снятия контейнера возьмитесь за него
как указано на рис и вытяните его наружу
..
1
2
,
3
9
●
Достаньте стойку с нитенаправителями и установите
ее на машину как по показано на рисунке справа
●
●
●
●
,.
●
Достаньте стойку с нитенаправителями и установите
ее на машину как по показано на рисунке справа
,.
Катушкодержатель
Нажмите
Катушка с нитками
10
1
2
Перед включением машины не забудьте закрыть
крышку петлителя.
11
1
2
1
2
1. Чтобы закрепить 2-х ниточный конвертер вставьте остриё
в ушко верхнего петлителя
.
,
2. Поднятая часть должна быть вставлена и закреплена в ушко
2-х ниточного конвертера
.
3. Для отсоединения конвектора, поднимите его наверх,
показано на рисунке (3).
3
12
N
R
13
N
R
Машина приспособлена для одновременной
установки двух игл в иглодержатель как показано
на рисунке но при шитье можно использовать и одну
любую иглу
,
.
,
A
B
Перед снятием игл машину
необходимо отключить от сети.
● Поворотом маховика на себя установите иглы в
крайнем верхнем положении.
●
Поместите тонкий кусок материала фетр под
прижимную лапку Опустите иглы наполовину в
материал
●
Ослабьте маленькой шестигранной отверткой
.
.
(),
но не вынимайте винт крепления иглы
Придерживая иглы рукой поднимите
игловодитель иглы должны остаться в
материале
Внимание!
После снятия иглы которая не будет
использоваться для шитья не забудьте
затянуть винт крепления иглы в соответствующем
в отверстии
Не затягивайте винт крепления иглы слишком
сильно это может привести к повреждению
иглодержателя,.
,
.
,
.
,
,
()
.
B
Плоской стороной назад
B
A
A
B
14
Затянутъ
Ослабитъ
● На крышке петлителя изображена схема
заправки с цветной маркировкой
Заправьте машину в последовательности 1-4,
●
как указано на рисунке
.
.
312
4
Примечание
:
Нитки проходят через крышку рычага
нитепритягивателя для игольных нитей, как
показано на рис.
Цветная маркировка натяжения
1. Нить верхнего петлителя ............ зеленый
2. Нить нижнего петлителя ............ красный
3. Нить левой иглы .. ....... оранжевый
4. Нить правой иглы голубой
………
………
……………… …
………….………….
3
2
1
4
15
1
2
3
9
7
2
2
4
5
8
6
1
3
3
16
9
8
6
7
4
10cm
(4")
9
5
8
1
2
3
4
10
9
8
7
6
2
5
1
2
17
3
3
4
10
9
8
7
4
5
6
18
8
5
9
7
6
10
10cm
A
D
B
(4")
C
3)
1
2
3
6
7
4
5
8
9
1
2
2
3
3
19
6
4) Заправка левой оверлочной иглы оранжевый
А на иглодержателе
()
()
7
10cm
(4")
7
1
2
5
8
9
4
8
9
20
3
6
7
4
5
8
9
1

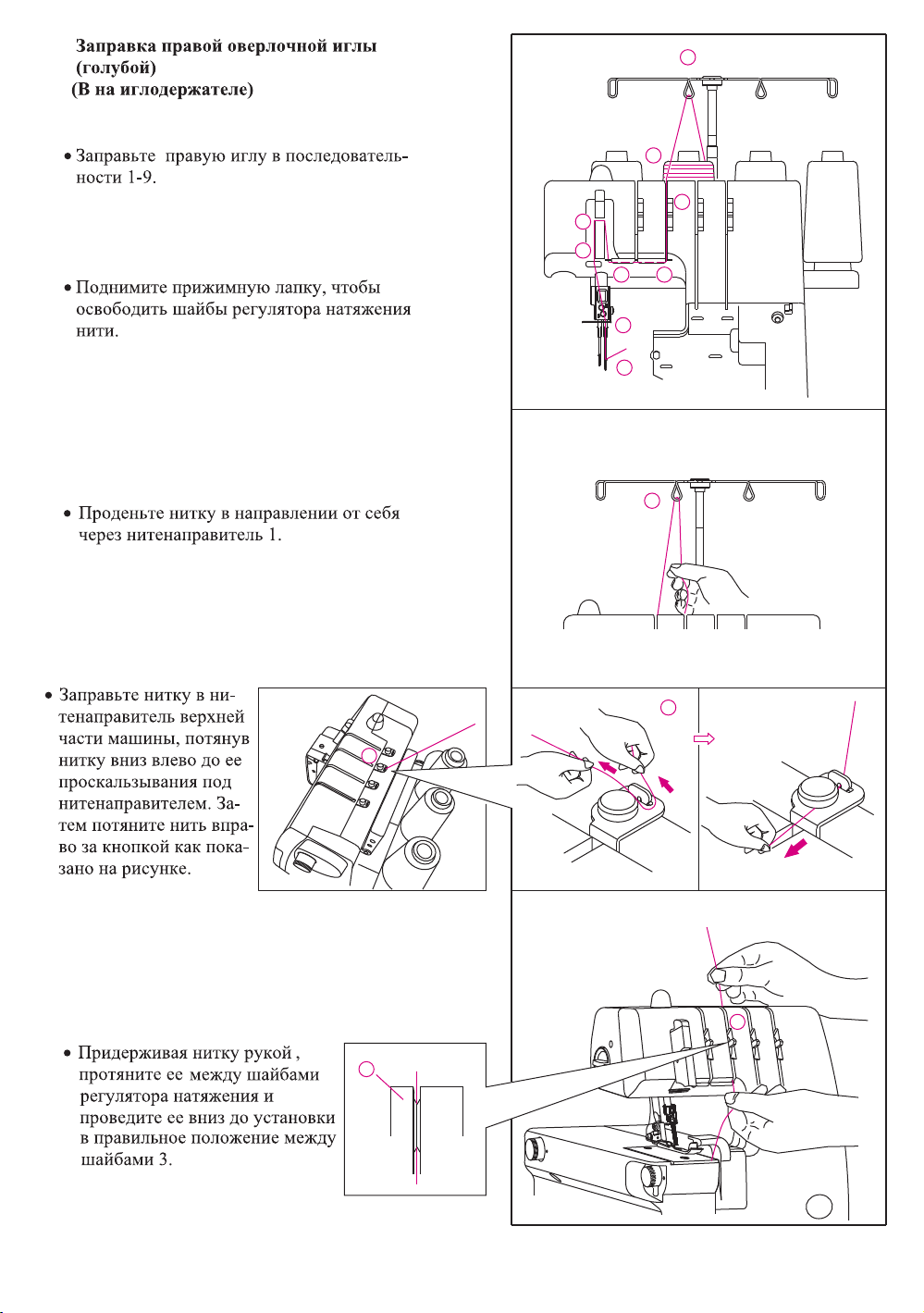

5)
2
2
3
3
● Провести заправку а последовательности
4-9.
Проведите нить через переднюю
прорезь нитенаправителя 5 и прорезью рычага
натяжного устройства 6 Затем
.
проведите нить через левую прорезь на
нитенаправителе 7 и8
Перед заправкой ушка иглы убедитесь
.
,
что нить находится впереди нитенапра-
,
вителя расположенного снизу иглодер-
.
жателя
Заправьте ниткой ушко левой иглы 9.
Для удобства используйте
пинцет.
Вытяните около 10 см нити через ушко
иглы от себя.
6
7
8
9
10cm
(4")
7
4
5
8
Положите нитку назад под прижимную
лапку.
9
21
22
4
3
N
2
23
6.0 mm
(15/64")
5mm
(13/64")
7mm
(17/64")
4.0 mm
(10/64")
3mm
(1/8")
5mm
(3/16")
N
5.5
N
6.5
24
1
2
N
4
5
● За счет использования дифференциального
транспортера материал растягивается или
собирается в складки в зависимости от разницы
продвижения материала передним или задним
транспортером ткани.
2.0
1.5
0.8
0.6
1.5
N
N
25
2.0
1.5
0.8
0.6
1.5
N
N
2.0
1.5
0.8
0.6
1.5
N
N
26
5~7.5cm
(2~3")
Информация
Метка которая указывает положение иглы
● ,
обозначена на прижимной лапке данной машины
Во время шитья используйте данную метку
.
.
27
Mark Mark
20. ВЫБОР СТРОЧЕК И ПОЛОЖЕНИЯ АВТОМАТИЧЕСКОГО НАТЯЖЕНИЯ
На этой машине можно выполнить большое количество строчек в зависимости от выбора положения автоматического
натяжения, позиции игл, способов заправки ниток и использования правого петлителя или конвертора.
Тип строчки
1. Двухниточная
обметочная
строчка
ATD : D
2. Двухниточная
оверлочная
строчка
ATD : E
3. Трехниточная
оверлочная
строчка
ATD : A
ATD : B
4
. Трехниточная
плоская строчка
FLATLOCK
ATD : F
ATD: Положение системы автоматического натяжения
1-игольный 2-х ниточный тип строчки
используется для шитья лёгких и
тянущихся тканей Идеально подходит
для роликового шва и подрубки
Шов шириной 4-6 мм можно достичь
путём изменения позиции иглы
.
Страница
,
.
.
31
32
33
34
5. Трехниточная
эластичная
укрепительная
строчка
ATD : G
6. Четырехниточная
эластичная
укрепительная
строчка
ATD : A
7. Трехниточный
ролевый
подрубочный
шов
ATD : C
8. 3-х ниточноя
роликовая строчка
ATD : A
2-х игольная 4-х ниточная строчка, идеально
подходит для среднетяжелых и тяжелых
эластичных тканей, для вязанных изделий и
одежды для купания.
1 игольный 3-х ниточный стежок
используется для узкой подрубки кромки.
Одноигольная 3-х ниточная строчка,
используется для узкого роликового подшива.
28
35
36
38
38
* В зависимости от выбранной позиции иглы машина может шить двумя или тремя нитками оверлочную строчку
4 мм или 6 мм При выполнении оверлочных строчек на тяжелых материалах ширину строчки можно дополнительно
увеличить регулятором ширины строчки (см стр. 24)
.
.
4.0mm 6.0mm
Точный регулятор
натяжения верхней
нитки
29
21. ТАБЛИЦА СТРОЧЕК
Тип строчки
Двухниточная
обметочная
1
строчка
Двухниточная
оверлочная
2
строчка
Трехниточная
оверлочная
3
строчка
Трехниточная
плоская строчка
4
FLATLOCK
Трехниточная
эластичная
5
укрепительная
строчка
Четырехниточная
эластичная
6
укрепительная
строчка
Трехниточный
ролевый
7
подрубочный
шов
ATD
Регулируемые натяжения При выборе
Поз
ДЛИНА
ДИФФ.
.
иглы
D
2
E
2
A
N
B
N
F
2
F
2
G
N
A
N
C
1
4.0mm
N
4.0mm
N
4.0mm
N
6.0mm
N
4.0mm
N
6.0mm
N
N
N
4.0mm
N
положений натяжение нитей
осуществляется автоматически
ATD
:
Стр.
31
32
33
33
34
34
35
36
38
3-х ниточноя
8
роликовая строчка
1.5
A
4.0mm
N
38
ATD: Положение системы автоматического натяжения
ДЛИНА: Длина стежка
ДИФФ.: Дифференциальный транспортер
* При выполнении строчек указанных в № 1,2, 5, необходимо использовать конвертор.
* При выполнении строчек указанных в № 7,8 необходимо выключить верхний нож, установить рычаг переключения
на ролевый шов в положение R.
* Система автоматического натяжения нитей настроена на материале средней плотности и стандартных полиэстеровых
нитей №60. Данная настройка подходит для большинства материалов. Если вы используете нестандартные
материалы или другие нити, и результат вас не устраивает, вы можете воспользоваться точными регуляторами
натяжения нитей.
30
22. Рекомендованное натяжение
1). Двухниточная обметочная строчка.
Приведенные ниже значения являются
ориентировочными.
Натяжение ниток зависти от:
1) Вида и толщины материала.
2) Размера иглы
3) Размера типа и толщины ниток,
.
.
Правильный баланс.
Установите ручку автоматического
натяжение в положение или и выполните
пробную строчку на материале
из которого Вы будете шить изделие
DG
,
.
Регулятор ширины шва
Длина стежка
Конвертер
ATD : D
Материал
Средней плотности
Оранжевый
ATD : G
Материал
Средней плотности
Оранжевый
Натяжениенитей
Синий Зелёный
Конвертор
Натяжениенитей
Синий Зелёный
Конвертор
N
2~4
Исп.
Красный
Красный
Как правильно сбалансировать
Если натяжение нити нижнего петлителя
слишком сильное или натяжение игольной нити слишком слабое:
- переместите регулятор точного натяжения
нитинижнего петлителя (красный)
чуть ниже
.
- или переместите регулятор точного
натяжения игольной нити
(оранжевый или голубой) чуть выше.
Если натяжение нити нижнего петлителя
слишком слабое:
переместите регулятор точного натяжения
нити нижнего петлителя (красный)
чуть выше-.
31
2). Двухниточная оверлочная строчка
Приведенные ниже значения являются
ориентировочными.
Натяжение ниток зависти от:
1) Вида и толщины материала.
2) Размера иглы
.
3) Размера типа и толщины ниток,
Инструкция по применениюконвертора
на стр 12..
Правильный баланс.
Установите ручку автоматического
натяжение в положение ивыполните
пробную строчку на материале
E
,
из которого Вы будете шить изделие.
ATD : E
N
Длина стежка
Конвертер
2~4
.
Материал
Средней плотности
Конвертор
Как правильно сбалансировать
Если нить нижнего петлителя лежит на
изнаночной стороне материала:
- переместите регулятор точного натяжения
нитинижнего петлителя (красный)
чуть выше.
- или переместите регулятор точного
натяжения игольной нити
(оранжевый или голубой)чуть ниже.
Если натяжение игольной нити слишком
слабое:
переместите регулятор точного натяжения
игольной нити (оранжевый или голубой)
чуть выше.
- или переместите регулятор точного
натяжения нити нижнего петлителя
(красный) чуть ниже.
32
3). Трехниточная оверлочная строчка
Приведенные ниже значения являются
ориентировочными.
Натяжение ниток зависти от:
1) Вида и толщины материала.
2) Размера иглы
.
3) Размера типа и толщины ниток,
Правильный баланс.
Установите ручку автоматического
натяжение в положение и и выполните
пробную строчку на материале
AB
,
из которого Вы будете шить изделие.
N
Длина стежка
Конвертер
2~4
Исп.
.
ATD : A
Материал
Средней плотности
Как правильно сбалансировать
Еслинить верхнегопетлителя лежитна
изнаночнойсторонематериала:
-переместите регуляторточногонатяжения
нитиверхнего петлителя (зеленый)
чутьвыше.
-или переместитерегуляторточного
натяжениянити нижнегопетлителя
(красный)чуть ниже.
Еслинить нижнегопетлителя появляется
налицевой сторонематериала:
-переместите регуляторточногонатяжения
нитинижнего петлителя (красный)
чутьвыше.
-или переместитерегуляторточного
натяжениянити верхнегопетлителя
(зеленый)чуть ниже.
Если игольная нить ослаблена, переместите
регулятор точного натяжения игольной нити
(оранжевый или голубой) чуть выше.
ATD : B
Материал
Средней плотности
33
4) Трехниточная плоская строчка FLATLOCK
Приведенные ниже значения являются
ориентировочными.
Натяжение ниток зависти от:
1) Вида и толщины материала.
2) Размера иглы
3) Размера типа и толщины ниток,
.
.
Правильный баланс.
Установите ручку автоматического
натяжение в положение F и выполните
пробную строчку на материале,
из которого Вы будете шить изделие.
ATD : F
Длина стежка
Конвертер
Материал
Средней плотности
N
2~4
Исп.
Как правильно сбалансировать
Если нить нижнего петлителя слишком
слабая:
- переместите регулятор точного натяжения
нити нижнего петлителя (красный)
чуть выше.
- или переместите регулятор точного
натяжения игольной нити (оранжевый
или голубой) чуть ниже.
Если натяжение нити верхнего петлителя
слишком слабое:
- переместите регулятор точного натяжения
нити верхнего петлителя (зеленый)
чуть выше.
- или переместите регулятор точного
натяжения игольной нити (оранжевый
или голубой) чуть ниже.
Если игольная нить ослаблена:
- переместите регулятор точного натяжения
игольной нити (оранжевый или голубой)
чуть выше.
- или переместите регулятор точного
натяжения нити верхнего петлителя
(зеленый) чуть ниже.
Материал
Средней плотности
34
5) Трехниточная эластичная укрепительная
строчка
ATD : G
Приведенные ниже значения являются
ориентировочными.
Натяжение ниток зависти от:
1) Вида и толщины материала.
2) Размера иглы
.
3) Размера типа и толщины ниток,
Правильный баланс.
Установите ручку автоматического
натяжение в положение G и выполните
пробную строчку на материале,
из которого Вы будете шить изделие.
Как правильно сбалансировать
N
Длина стежка
Конвертер
2~4
Исп.
.
Материал
Средней плотности
Конвертор
Если нить нижнего петлителя слишком
слабая:
- переместите регулятор точного натяжения
нити нижнего петлителя (красный)
чуть выше.
Если натяжение нити левого петлителя
слишком слабое:
переместите регулятор точного натяжения
нити левого петлителя(оранжевый)
чуть выше-.
Если натяжение нити правой иглы слишком
слабое:
переместите регулятор точного натяжения
игольной нити (голубой) чуть выше-.
35
6) Четырехниточная эластичная укрепительная
строчка
ATD : A
Приведенные ниже значения являются
ориентировочными.
Натяжение ниток зависти от:
1) Вида и толщины материала.
2) Размера иглы
.
3) Размера типа и толщины ниток,
Правильный баланс.
Установите ручку автоматического
натяжение в положение и выполните
пробную строчку на материале
A
,
из которого Вы будете шить изделие
Как правильно сбалансировать
Если нить верхнего петлителя лежит на
изнаночной стороне материала
переместите регулятор точного натяжения
-
:
нитиверхнего петлителя (зеленый)
чуть выше
или переместите регулятор точного
-
.
натяжения нити нижнего петлителя
(красный)чуть ниже
.
N
Длина стежка
Конвертер
2~4
Исп.
.
.
Материал
Средней плотности
Если нить нижнего петлителя появляется
на лицевой стороне материала:
переместите регулятор точного натяжения
нити нижнего петлителя (красный)
чуть выше
или переместите регулятор точного
-
.
натяжения нити верхнего петлителя
(зеленый) чуть ниже
Если нить левой иглы ослаблена
.
:
переместите регулятор точного натяжения
игольной нити оранжевый чуть выше
Если нить правой иглы ослаблена
переместите регулятор точного натяжения
-
()-.
:
нити правой иглы (голубой) на более
чуть выше
.
36
23.
ELX705
13
31
R
N
R
N
2
1
37
1) 3-х ниточноя роликовая строчка
Правильный баланс.
Установите ручку автоматического
натяжение в положение и выполните
A
пробную строчку на материале,
из которого Вы будете шить изделие.
Длина стежка
ATD : A
Средне легкие
Полиэстр
Синтетический
трикотаж
R
1~2
2)Трехниточный ролевый подрубочный шов
Правильный баланс.
Установите ручку автоматического
натяжение в положение и выполните
C
пробную строчку на материале,
из которого Вы будете шить изделие.
38
ATD : C
Средне легкие
Полиэстр
Синтетический
трикотаж
Для получения красивой подрубочной строчки в нижнем петлителе используйте текстурированную (объемную)
нить, а для нижнего петлителя и игл пользуйтесь обычной ниткой.
Превращение верхнего петлителя в ширитель см. стр. .12
Правильный баланс.
Длина стежка
R
1~2
Установите ручку автоматического
натяжение в положение и выполните
E
пробную строчку на материале
из которого Вы будете шить изделие.
Правильный баланс.
Установите ручку автоматического
натяжение в положение ивыполните
D
пробную строчку на материале
из которого Вы будете шить изделие,.
ATD : E
,
Средне легкие
Синтетический
трикотаж
ATD : D
Средне легкие
Полиэстр
Синтетический
трикотаж
39
40

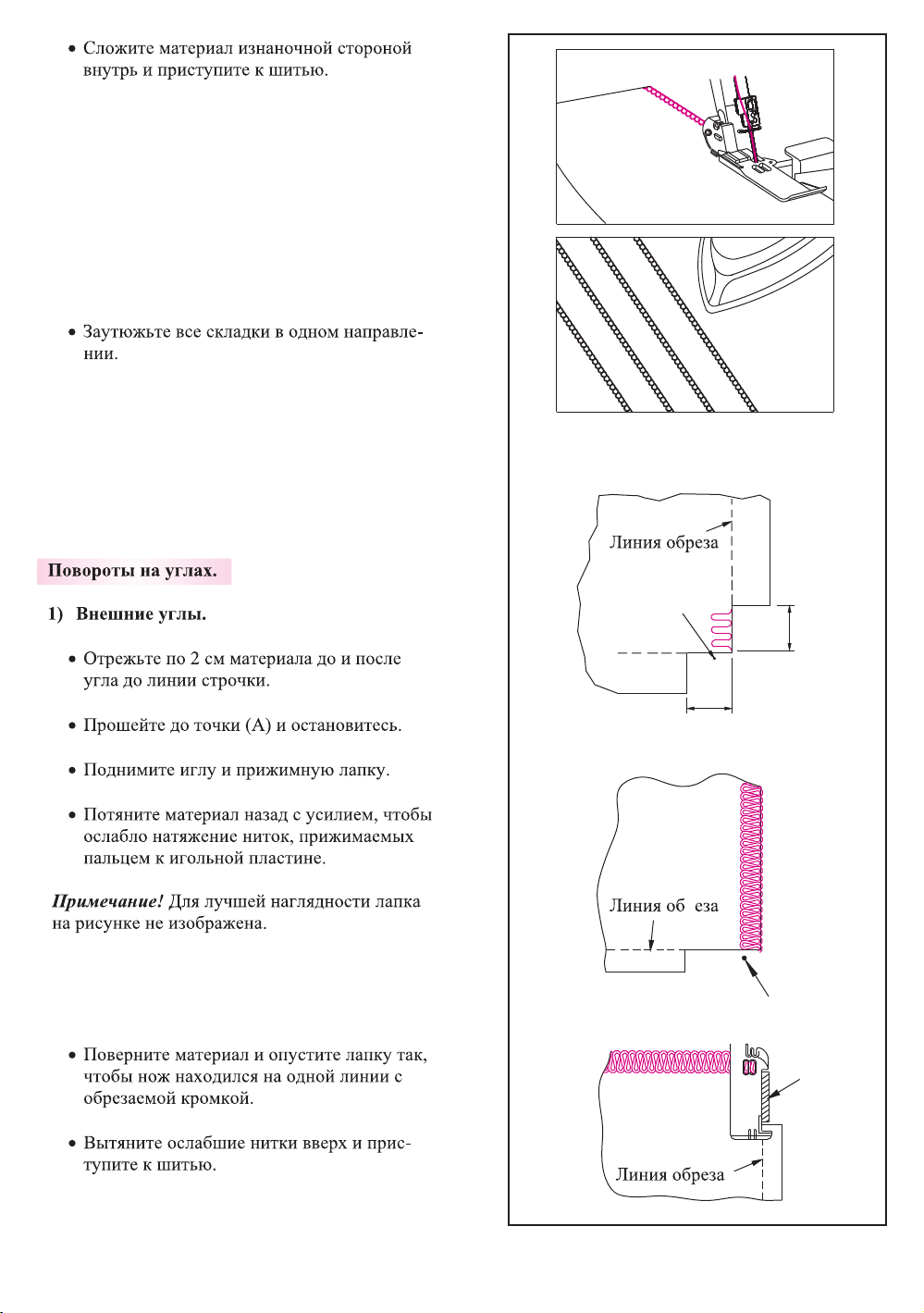

24.
34
32
41
11
1
2
42
A
59
4
3
11
1
2
43
A
2cm
2cm
A
Нож
44
45
25.
46
Oil
A
B
Замена неподвижного ножа.
Перед заменой ножа машину необходимо отключить от сети.
Неподвижный нож заменяется по мере его
затупления.
Замена неподвижный ножа производится в
соответствии с настоящей инструкцией
Если при этом возникнут проблемы то для
осуществления последующей регулировки
обратитесь к специалисту
.
a
b
.
c
,
Машина должна быть отключена от сети.
Откройте крышку петлителя и установите
подвижный верхний нож ( ) в рабочую
а
позицию.
Открутите винт ( неподвижного ножа
и удалите неподвижный нож (b)).а
0.5~1mm
d
b
47
Замена лампы.
Перед заменой лампы машину необхо-
димо отключить от сети.
Лампу Вы можете приобрести в специализированном магазине. Возьмите старую лампу
в магазин, чтобы приобрести идентичную
лампу.
Если на табличке с параметрами мощности
Вашей машины указано напряжение 120 В
то Вам необходимо использовать следующую лампу:
Винт крышки
Light cover screw
,
- Патрон с штыковым затвором 110~120 В
15 Вт
Форма стекла Т-20.
Цоколь Е12.
Общая длина 48 мм.
Отверните винт крышки светильника. Отожмите крышку немного назад и одновременно
поверните ее влево, как указано на рисунке.
Поворотом влево выверните лампу из патрона.
Для установки новой лампы вставьте ее в патрон и поверните вправо.
Перед заменой лампы дождитесь
покаона остынет.
Сначала оденьте крышку и
только после этого подключите кабель.
Если на табличке с параметрами мощности
Вашей машины указано напряжение
240 В, то Вам необходимо использовать
220~
следующую лампу:
,
- Патрон с штыковым затвором 220 240 В
15 Вт
Форма стекла Т-22
Цоколь Е14.
Общая длина 56 мм
Отверните винт крышки светильника. Отожмите крышку немного назад и одновременно
поверните ее влево, как указано на рисунке.
Поворотом влево выверните лампу из патрона.
Для установки новой лампы вставьте ее в патрон и поверните вправо.
.
,~
48
26.
A
C
49
B
50
27.
23
24
24
27
15-21
22
52
26-36
строчки
15-21
24
52
31-36
22
15-21
31-36
22
52
23
24
47
47
22
51
28
ELx705
12/80
12/80
52
12/80
12/80
12/80
29.
ELX705
9,0
53
G4P31
Loading...
