INSTALLATION

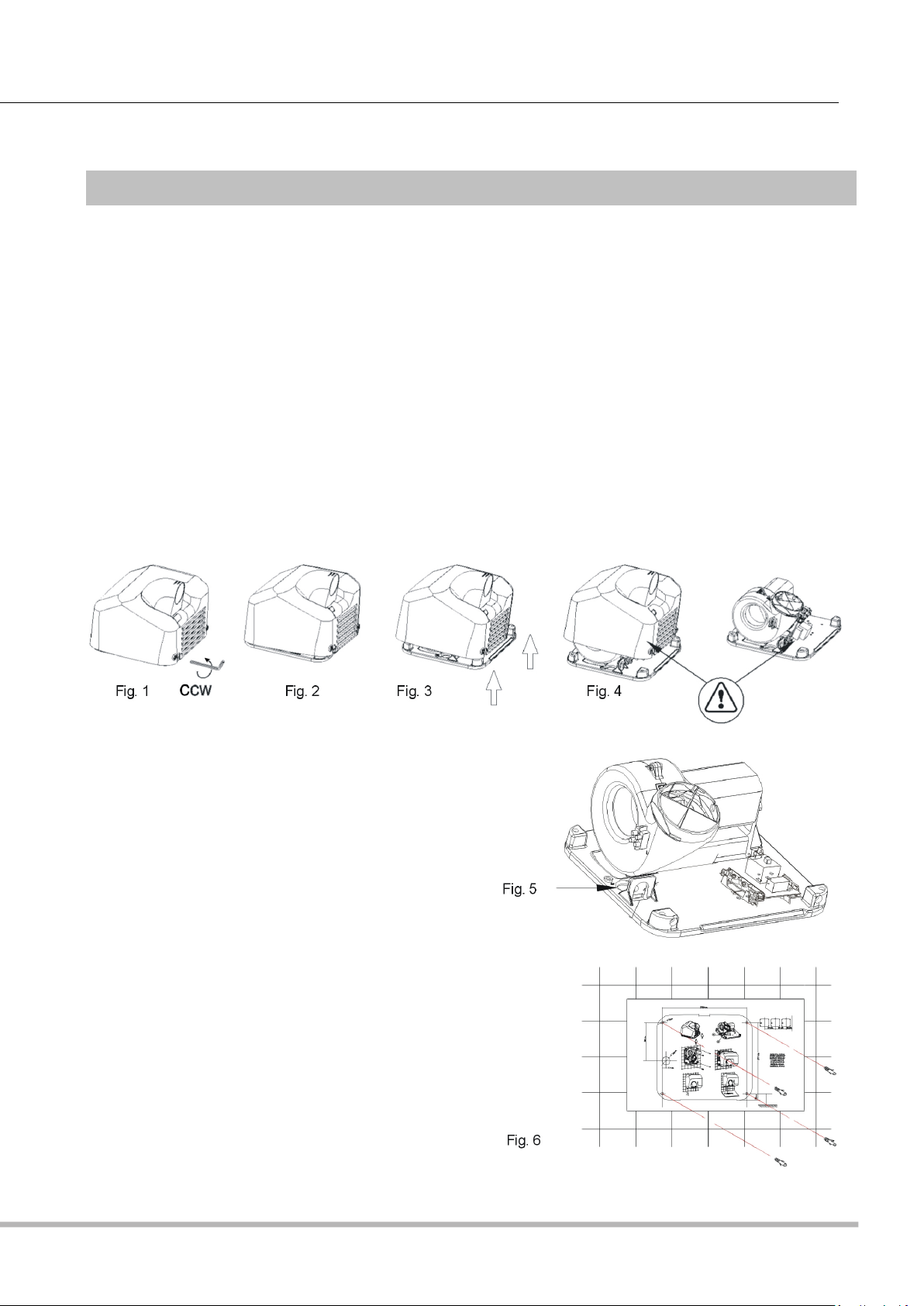

Dismantling for installation

The appliance is supplied with the two lower screws screwed to the base that secures the cover from
the inside.

The cover should be removed in the following manner:

1. Unscrew the lower screws in a counter – clockwise fashion (CCW) with the supplied special

tool until they are fully screwed in place (see figure 1).

2. Remove the cover by raising it at a slight angle until the upper securing tab is freed (see figure

2). Remove the cover in a vertical direction, without striking the inside of the machine (see
figure 3).

3. Check if the IR sensor wire is disconnected from the circuit board.

During this operation, do not:

• Damage any internal components, especially the electronic circuit housed under the column (see
figure 4).

ENGLISH

• Scratch the cover or the IR sensor visor.

Mounting

The appliance's electrical installation is made via rear
channeling(see fig. 5).

• The terminal block for the power supply cable wires and

their entrance hole (Ø 22 mm - Ø 0.87" -) are located on
the left-hand side of the dryer.

• This dryer is a class I appliance and includes an earth

connection.

• The installation process can be summed up as follows:

1. Drill four Ø 8 mm (Ø 0.31") holes using the supplied template.
Clean up the holes once they have been made. Insert the
four plugs until they are flush with the surface
(see figure 6).

2

www.merida.eu

INSTALLATION

Location of the

ENGLISH

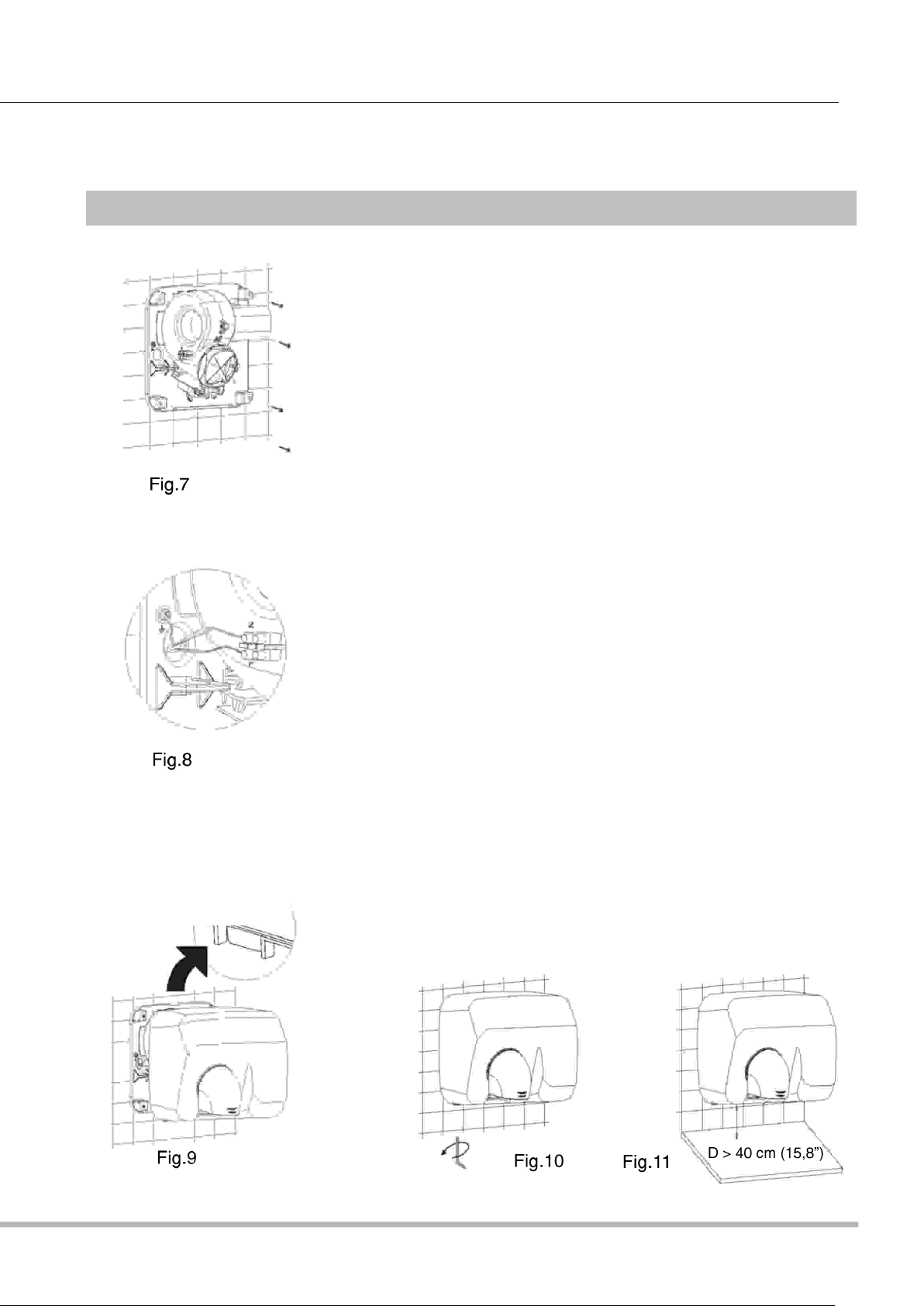

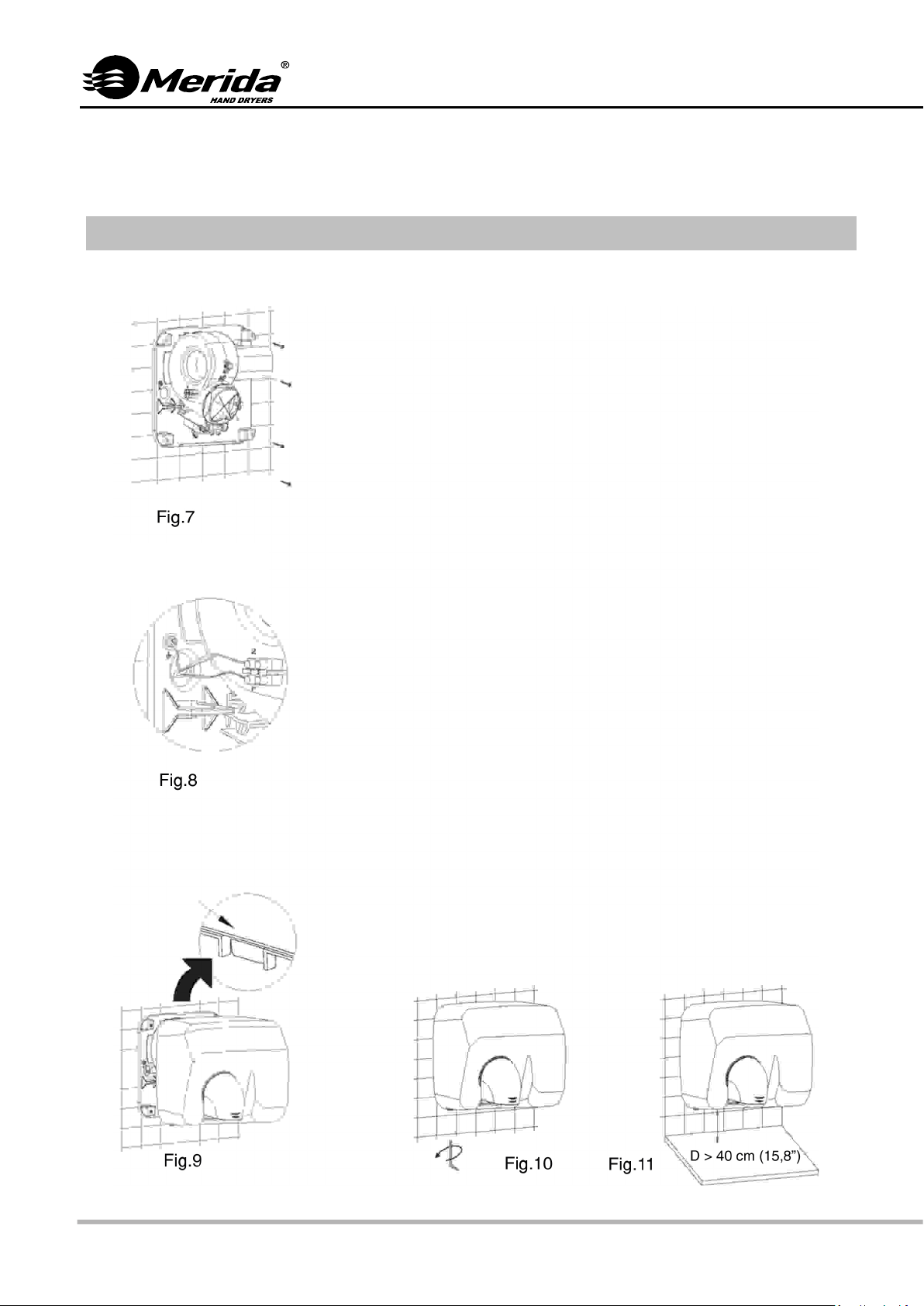

2. Pass the electric cable from the wall through the entrance hole (Ø 22 mm –
Ø 0.87" -).

3. Screw in the four supplied screws to firmly secure the base of the dryer to
the wall (see figure 7).

4. Connect the Neutral and Line (N, L) wires to the terminal block and the A/V
cable to the earth connection screw (Class I) (see figure 8).

5. Installing the cover on the dryer:

- Position the cover frontally.

- Insert the upper tab in its housing in the base (see figure 9) by slightly tilting
the cover.

- connect the IR sensor wire to the circuit board

- Screw the screws in a clockwise (CW) direction using the supplied special
tool (see figure 10).

Care must be taken during this operation not to touch the electronic circuit that
is housed under the column with the cover.

tab in the base

NOTE: a minimum distance of 40 cm (15.75") must be allowed between any
possible shelves, marble or washbasins (see figure11).

As far as possible, reflecting surfaces should be avoided within the operating
range of the IR sensors.

The appliance should only be handled by qualified personnel.

WARNING: when the cover is removed, live parts of the appliance are

exposed.
Means for disconnection with contact separations at least 3 mm (0.12")

must be incorporated in the fixing wiring.

During the installation process, the protection areas should be installed
on a closed surface, such as a wall, partition or similar.

-

3

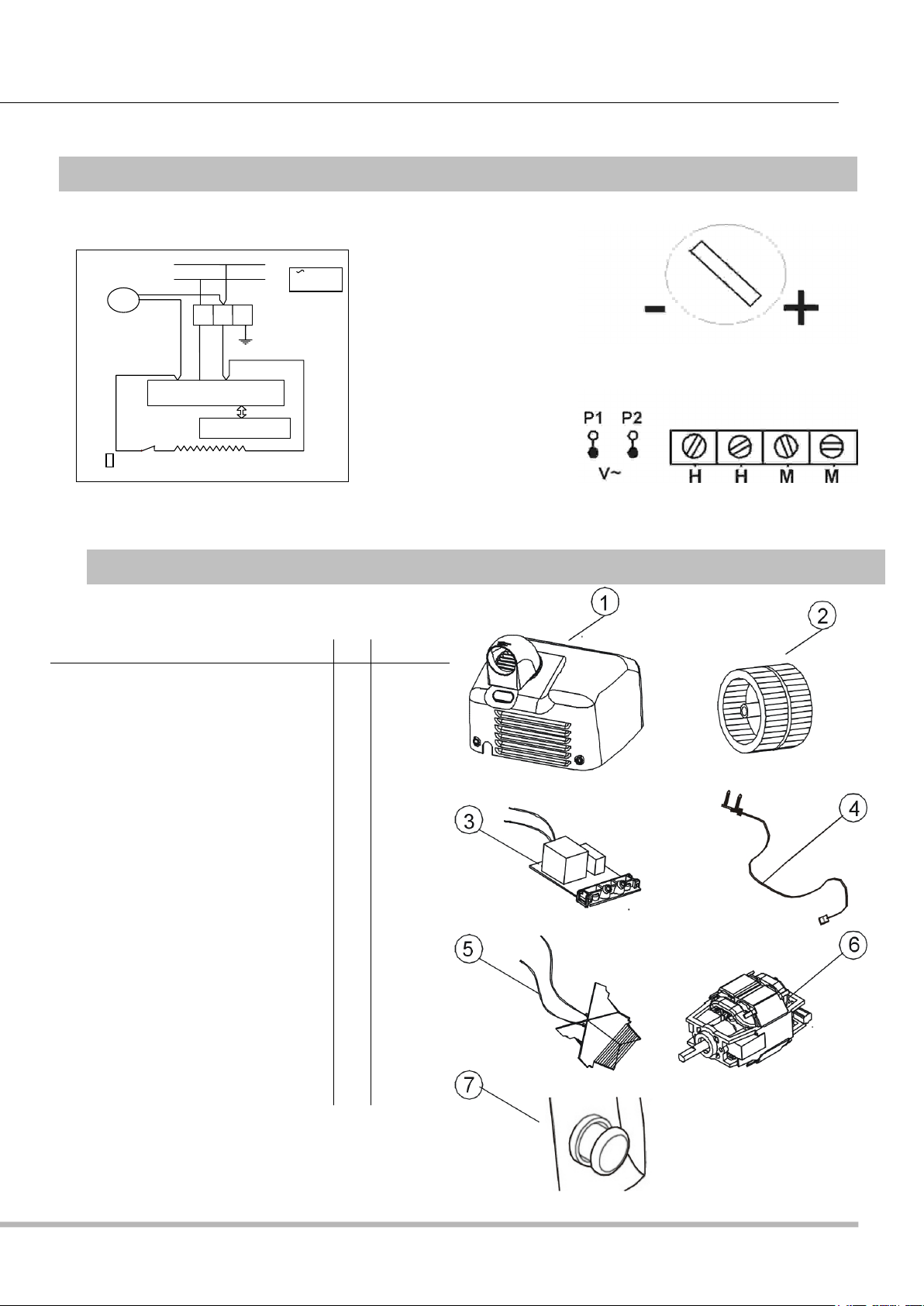

Connetion to PC board

Chrome bright cover EIP101

1

Code EIX908

Chrome satin cover EIM101

1

Code EIX909

Chrome bright cover EIP201

1

Code EIX910

Chrome satin cover EIM201

1

Code EIX911

Scroll-fan

2

Code EIX902

PC board

3

Code EIX905

IR Sensor

4

Code EIX903

Heating element

5

Code EIX904

Motor

6

Code EIX901

Push button

7

Code EIX907

AC 220
240V

H

PC

S/PB

M

G

SENSOR RANGE

High sensibility

Low sensibility

WIRING DIAGRAM

H – Heating element
M – Motor
S – Sensor
G - Ground
PC – PC board
PB – Push button

BREAKDOWN LIST OF BASIC PARTS

ENGLISH

4

www.merida.eu

CLEANING METHOD

METHOD OF USE

8.- Once all maintenance operations have been

To dry hands correctly, we recommend rising well to remove all traces of
soap.

These models operate by hand detection. If hands are held 8 - 12 cm (3.1 -

4.7") from the air outlet the hand-dryer will automatically start-up. Immediately

after the hands can be gradually taken away from the dryer and will continue
drying up to a maximum distance of 15 - 20 cm (5.9 - 7.9"). The machine will
stop 2 – 5 seconds after use.

Models EIP201, EIM201 instead of IR sensor are equipped with Push button
which starts dryer for 30 seconds.

PREVENTATIVE MAINTENANCE AND CLEANING

Correct cleaning of the machine will extend its working life considerably.

ENGLISH

When in use, the machine will accumulate dust inside which should be cleaned out if used regularly, at
least twice a year.

1.- Remove the mains supply to the hand-dryer.

2.- Remove the cover (see the section "Dismanttling for

installation" in this manual).

3.- Clean away any accumulated dust on the scroll-fun

with a soft-bristle brush while rotating it manually.

4.- Use the same brush to clean away all accumulated

dust from the other components.

5.- Use a medium brush to clean the air inlet grill. Check

the motor brushes condition. These should be replaced
when they are less than 5 mm (0.2").

6.- Carefully remove any dust from the electronic circuit

using a fine brush. Check that there is no dust or other
dirt on the hand-detection sensors.

7.- In automatic models ensure that the IR LED visor is

clean and check that it is completely transparent.

IN CASE OF NOT ALOWING THOSE RULES YOU MAY LOOSE YOUR WARRANTY.

completed, replace the cover (see the section
"Installation" in the manual) and then reconnect
the mains supply.

9.- Start up the machine and leave until no further
dust remaining from the cleaning process, comes
out from the nozzle.

CLEANING OF CHROMED AND PLATED
COVERS

For cleaning purposes only a wet cloth is to be
used. Do not use any kind of detergent, acids, lye,
abrasives, hydrochloric acid, etc.

Take care not to damage or force any
component.

NOTE: All maintenance and cleaning

processes must be carried out by qualified
personnel.

5

INSTALACJA

Demontaż przed instalacją

Urządzenie przykręcone dwiema dolnymi śrubami do podstawy mocującej pokrywę od wewnątrz.
Pokrywę trzeba zdjąć w następujący sposób:

1. Odkręć do końca dolne śruby w kierunku przeciwnym z ruchem wskazówek zegara, używając do

tego klucza dostarczonego wraz z urządzeniem (patrz Rys. 1).

2. Zdejmij pokrywę podnosząc ją pod niewielkim kątem, aż górna mocująca podkładka zostanie

zwolniona (patrz Rys. 2).

Unoś pokrywę pionowo, nie uderzając o elementy znajdujące się wewnątrz urządzenia (patrz Rys.3)
Uważaj przy tym, aby:

- nie uszkodzić elementów wewnętrznych, zwłaszcza układu elektronicznego, zabudowanego pod

kolumną (patrz Rys. 4)

- nie porysować pokrywy czy okienka czujnika podczerwieni

POLSKI

- sprawdzić czy kabel czujnika podczerwieni jest odłączony od płytki sterującej

Montaż

Elektryczne podłączenie urządzenia wykonuje się przez
otwory znajdujące się z tyłu suszarki (patrz Rys. 5).

• Kostka do podłączenia kabli zasilających i wlot na te

kable (Ø22 mm) znajdują się z lewej strony suszarki.

• Suszarka jest urządzeniem w klasie I i zawiera

połączenie uziemiające.

Suszarkę montuje się następująco:

1. Wywierć cztery otwory Ø8 mm korzystając z

dostarczonego szablonu. Oczyść wywiercone otwory.
Wstaw w nie cztery kołki tak, by nie wystawały z

powierzchni (patrz Rys. 6).

6

www.merida.eu

INSTALACJA

Położenie podkładki w
podstawie suszarki

POLSKI

2. Przełóż kabel elektryczny ze ściany przez otwór wlotowy (Ø22 mm).

3. Wkręć cztery dostarczone śruby tak, by dobrze zamocować podstawę
suszarki do ściany (patrz Rys. 7).

4. Podłącz przewód zerowy i fazowy (N, L) do kostki a kabel A/V do śruby
połączenia uziemiającego (Klasa I) (patrz Rys.8).

5. Zakładanie pokrywy na suszarkę:

- Ustaw pokrywę czołowo.

- Wstaw górną podkładkę w przewidziane dla niej miejsce w podstawie
suszarki (patrz Rys. 9) lekko przy tym nachylając pokrywę.

- podłącz kabel czujnika podczerwieni do płytki sterującej.

- Za pomocą dostarczonego specjalnego klucza wkręć śruby w kierunku
zgodnym do ruchu wskazówek zegara (patrz Rys. 10).

Podczas tej czynności należy uważać, by nie dotknąć układu, który jest
zabudowany pod kolumną z pokrywą.

UWAGA: Konieczne jest zachowanie odległości, co najmniej 40 cm, od
wszelkich półek, blatów czy umywalek (patrz Rys. 11).

W zasięgu działania czujników podczerwieni należy unikać powierzchni
odbijających promieniowanie (błyszczących).

Urządzenie powinno być powierzone opiece tylko wykwalifikowanego

personelu.

OSTRZEŻENIE: Przy zdjętej pokrywie odsłonięte są części znajdujące
się pod napięciem.

Stała odległość między stykami wszystkich biegunów musi wynosić nie
mniej niż 3 mm.
Przy instalacji należy przyjąć strefy bezpieczeństwa zgodnie z normą
VDE 0100. Suszarkę do rąk można instalować wyłącznie na takich
powierzchniach zamkniętych, jak np. ściana, ścianka działowa itp.

7

Przyłącze do karty elektronicznej

LISTA PODSTAWOWYCH CZĘŚCI

Pokrywa suszarki automatycznej
EIP101

1

Kod EIX908

Pokrywa suszarki automatycznej

EIM101

1

Kod EIX909

Pokrywa suszarki automatycznej
EIP201

1

Kod EIX910

Pokrywa suszarki automatycznej

EIM201

1

Kod EIX911

Spiralny wentylator

2

Kod EIX902

Płytka sterująca

3

Kod EIX905

Czujnik podczerwieni

4

Kod EIX903

Grzałka

5

Kod EIX904

Silnik

6

Kod EIX901

Przycisk włączający

7

Kod EIX907

USTAWIENIE CZUŁOŚCI

Wysoka czułość

Niska czułość

AC 220
240V

H

PC

S/PB

M

G

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH

H – Grzałka
M – Silnik
S – Czujnik
G – Uziemienie
PC – Płytka sterująca
PB – Przycisk włączający

POLSKI

8

www.merida.eu

SPOSÓB CZYSZCZENIA SUSZARKI

SPOSÓB UŻYCIA

6. Dokładnie usuń kurz wokół obudowy układu

Aby właściwie wysuszyć ręce należy uprzednio dokładnie spłukać mydło.
Podczas pracy suszarki należy trzymać ręce w odległości 8 - 12 cm od wylotu

powietrza, lekko pocierając dłonie.
Można stopniowo oddalać dłonie na maksymalną odległość około 20 cm,

suszarka nie przestanie pracować.
Suszarka wyłączy się automatycznie po 2 - 5 sekundach po użyciu.
W modelach EIP201, EIM201 zamiast fotokomórki zastosowano przycisk

urachamiający suszarkę na około 30 sekund.

KONSERWACJA I CZYSZCZENIE

Konserwacja i czyszczenie urządzenia powinna być wykonywana przez osoby posiadające

odpowiednie uprawnienia.
Właściwe czyszczenie urządzenia przedłuży jego sprawne działanie. Zaleca się, aby usuwać
kurz z wnętrza suszarki do rąk co najmniej 2 razy do roku, a miejscach o szczególnie dużym
natężeniu ruchu takimi jak lotniska, dworce kolejowe , baseny itp. przynajmniej 3 – 4 razy w
roku.
Przed rozpoczęciem czynności konserwacyjnych upewnij się, że urządzenie jest odłączone od
zasilania elektrycznego.

1. Odłącz zasilanie.

2. Za pomocą dołączonych kluczy odkręć
śruby, którymi przymocowana jest
obudowa do płyty.

3. Zdejmij obudowę.

4. Usuń kurz i brud zbierający się wewnątrz
suszarki przy użyciu suchej szmatki,
szczotki o miękkim włosiu lub odkurzacza.

5. Oczyść elementy od ujścia powietrza do

6. silnika zapobiegając przedostaniu się
kurzu i brudu do wnętrza zespołu turbina-silnik.

CZYSZCZENIE CHROMOWANYCH ELEMENTÓW

Należy używać jedynie wilgotnej ścierki. Nie stosować detergentów, kwasów , ługu , środków
ściernych itp.

Uwaga !

Nie stosowanie się do powyższych zaleceń skutkuje utratą gwarancji.

POLSKI

elektronicznego. Wykonaj wszystkie
czynności zachowując maksymalną
ostrożność, aby nie uszkodzić żadnej części
układu elektronicznego.

7. Sprawdź stan szczotek w silniku. Szczotki
należy wymienić, jeżeli są krótsze niż 5mm.

8. Po ukończeniu czyszczenia załóż pokrywę,
dokręć śruby i włącz zasilanie.

9. Włącz suszarkę do rąk 2 lub 3 razy z rzędu,
aby wydmuchiwane powietrze usunęło
resztki wymiecionego kurzu.

9

LATVIEŠU

UZSTĀDĪŠANA

Demontāža pirms uzstādīšanas

Ierīce tiek piegādāta ar divām lejas daļā izvietotām, pie pamata pieskrūvētām skrūvēm, kas nostiprina
vāku no iekšpuses. Vāks jānoņem šādā veidā:

1. Atskrūvēt skrūves pretēji pulksteņa rādītāja virzienam, izmantojot pievienoto speciālo instrumentu
(skat. 1. zīmējumu).

2.Noņemt vāku, nedaudz slīpi paceļot to, līdz atbrīvojas augšējais stiprinājums (skat. 2. zīmējumu).
Noņemt vāku vertikāli, neskarot aparāta iekšpusi (skat. 3. zīmējumu).

Šīs operācijas laikā nedrīkst:

- bojāt jebkādas iekšējās sastāvdaļas, it sevišķi zem spirāles atrodošos elektronisko ķēdi (skat. 4.
zīmējumu),

- saskrāpēt vāku vai IR sensora rādītāju.

- parliecinieties, ka infrasarkanā devēja kabeli var atslēgt no elektroplates.

Montāža

Ierīces elektroinstalācija tiek veikta caur aizmugures
pievadu (skat. 5. zīmējumu).

• elektrības kabeļa vadu un to ieejas cauruma (ø 22
mm ø 0,87'') termināla bloks atrodas žāvētāja
kreisajā pusē

• šis žāvētājs ir I klases ierīce ar sazemējumu
Uzstādīšanas procesu var rezumēt šādi:

1. Izurbt četrus ø 8 mm (ø 0,31'') caurumus,
izmantojot pievienoto šablonu. Attīrīt caurumus pēc to
izurbšanas. Ievietot četras tapas līdz virsmas līmenim

(skat. 6. zīmējumu).

10

www.merida.eu

UZSTĀDĪŠANA

LATVIEŠU

2.Izvadīt elektrības kabeli no sienas caur ieejas atveri (ø 22 mm ø 0,87'').

3.Ieskrūvēt četras pievienotās skrūves, lai cieši nostiprinātu žāvētāja pamatni

pie sienas (skat. 7. zīmējumu).

4.Pievienot neitrālo un līnijas vadu (N, L) pie termināla bloka un A/V kabeli pie
sazemējuma skrūves (I klase) (skat. 8. zīmējumu).

5.Uzstādīt vāku uz žāvētāja:

- novietot vāku frontālā pozīcijā

- ievietot augšējo izcilni tam paredzētajā pamatnes vietā (skat. 9. zīmējumu),
nedaudz pieliecot vāku.

- ar pievienotu īpašu uzgriežu atslēgu pilnībā atskrūvēt apakšējās skrūves,
griežot pulksteņa rādītāja virzienā (skat. 10. zīmējumu).

- pieslēdziet infrasarkana devēja kabeli elektroplatei.

Šīs operācijas laikā jāuzmanās, lai nepieskartos elektroniskajai ķēdei, kas
atrodas zem spirāles ar vāku.

PIEZĪME: jānodrošina ne mazāk kā 40 cm (15,75'') attālums starp visiem
iespējamiem plauktiem, marmora priekšmetiem vai izlietnēm (skat. 11.
zīmējumu).

IR sensoru darbības zonā pēc jāizvairās no atstarojošām virsmām.

Ierīci drīkst apkalpot tikai kvalificēts personāls.
BRĪDINĀJUMS: kad vāks ir noņemts, ierīces aktīvās daļas ir atsegtas.

Stiprinājuma instalācijā jāiekļauj atvienošanas līdzekļi ar kontaktu

attālumiem ne mazāk par 3 mm (0,12'').
Uzstādīšanas procesa laikā jānosaka aizsardzības zonas atbilstoši

normai VDE 0100. Roku žāvētāju drīkst uzstādīt tikai uz tādas slēgtas
virsmas kā siena, starpsiena vai tamlīdzīga virsma.

11

ELEKTRISKĀ SHĒMA

Connection to PC board

Automātiskā modeļa vāks hromēts
EIP101

1

Kods EIX908

Automātiskā modeļa vāks, matēts

EIM101

1

Kods EIX909

Automātiskā modeļa vāks hromēts

EIP201

1

Kods EIX910

Automātiskā modeļa vāks, matēts

EIM201

1

Kods EIX911

Ventilators

2

Kods EIX902

Vadības panelis

3

Kods EIX905

IR sensors

4

Kods EIX903

Sildelements

5

Kods EIX904

Motors

6

Kods EIX901

Leslēgšanas slēdzis

7

Kods EIX907

Augusta jütiba

Zema jütiba

AC 220
240V

H

PC

S/PB

M

G

SENSORU AMPLITÜDA

H – Sildelements
M – Motors
S – Sensors
G – Sazemējums
PC – Vadības panelis
PB – Leslēgšanas slēdzis

PAMATA SASTĀVDAĻU SARAKSTS

LATVIEŠU

12

www.merida.eu

LIETOŠANAS INSTRUKCIJA

Pareizai roku žāvēšanai iesakām no tām pamatīgi noskalot ziepju paliekas.
Šie modeļi iedarbojas, pietuvinot rokas. Ja rokas tiek turētas 8 12 cm (3,1

4,7'') no gaisa izvada, roku žāvētājs iedarbojas automātiski. Uzreiz pēc tam
rokas var attālināt no žāvētāja un turpināt žāvēt ne vairāk kā 15 20 cm (5,9
7,9'') attālumā. Ierīce izslēdzas 2 – 5 sekundes pēc lietošanas beigām.

Modeļos EIP201 un EIM201 fotoelementa vietā ir ieslēgšanas poga, kura
iedarbina žāvētāju uz 30 sekundēm.

PROFILAKTISKĀ APKOPE UN TĪRĪŠANA

Uzstādīt, regulēt un veikt tehnisko apkalpošanu drīkst tikai kvalificēts speciālists.

LATVIEŠU

Pareiza ierĪces tīrīšana ieverojami pagarina tās ekspluatācijas laiku.
Ieteicams veikt tīrīšanas procesu vismaz 2 reizes gadā. Ja iekārta darbojas intensīvas cilvēku plūsmas

vietās, piemēram lidostas, stacijas, peldbaseini, skolas, ne retāk, kā 3-4 reizes gadā.
Pirms uzsākat ierīces apkopi un tīrīšanu pārliecinieties lai tā ir atvienota no strāvas.

TĪRĪŠANAS KĀRTĪBA

1. Atvienojiet žāvētāju no strāvas.

2. Ar speciālo, komplektā ietilpstošo, atslēgu, atskrūvējiet vāku stiprinošās skrūves.

3. Noņemiet vāku.

4. Rūpīgi, ar mīkstu audumu, slotiņu vai putekļusūcēju, iztīriet no putekļiem un citiem netīrumiem.

5. Notīriet gaisa iesūkšanas atveri dzinējam, to jāveic lai putekļi un netīrumi nenokļūst dzinēja
iekšpusē.

6. Rūpīgi notīriet no putekļiem elektrosistēmu. Šo procesu jāveic sevišķi rūpīgi, lai netiktu bojāta
elektrosistēma.

7. Pārbaudiet dzinēja oglīšu stāvokli. Tās jānomaina, ja to garums ir 5mm vai mazāks.

8. Kad tīrīšana pabeigta, piestipriniet korpusu pie pamatnes un ar skrūvēm nofiksējiet to.
Pieslēdziet pie strāvas.

9. 2-3 reizes iedarbiniet žāvētāju lai iztīrītos no “aizķērušajiem” netīrumiem.

HROMĒTO DETAĻU TĪRĪŠANA
Jālieto tikai viegli mitra lupatiņa. Nedrīkst lietot skābos, sārmainos un abrazīvos mazgāšanas līdzekļus.

UZMANĪBU!
Neievērojot augstāk minētos nosacījumus, Jūs zaudējat iekārtas garantiju.

13

ÜZEMBE HELYEZÉS

Szerelési előkészületek

A készülék fedelét a készülék alján található két csavar rögzíti a hátlaphoz.

A fedél az alább leírt módon távolítható el:

1. Csavarozza a csavarokat az óramutató járásával ellentétes irányba a speciális kulcs segítségével
(1. ábra)

2. A fedél eltávolításához emelje meg azt kissé, míg a felső biztosító fül enged (2. ábra). Függőleges
irányba távolítsa el a fedelet anélkül, hogy a készülék belsejét megsértené (3. ábra).

Szétszerelés során ügyeljen az alábbiakra:

Óvja a belső alkatrészeket, különös tekintettel az elektromos panelre (4. ábra).

Óvakodjon a fedél és az érzékelő ablak megkarcolásától.

Ellenőrizd, hogy infra érzékelő kábel le van-e csatolva a vezérlő panelról.

MAGYAR

Szerelés

A készülék elektromos bekötése a hátlapon kialakított
nyíláson keresztül történik (5. ábra).

• A hálózati csatlakozó, és a lyuk (ø22mm) melyen a
hálózati kábel bevezethető a készülék bal oldali részén
található.

• A készülék I. érintésvédelmi osztályba sorolt, földelési
csatlakozóval rendelkezik.

• A szerelés a következőképpen végezhető el:

1. Fúrjon négy - 8mm átmérőjű - lyukat a mellékelt sablon
segítségével. Tisztítsa meg a lyukakat a portól. Helyezze
a tipliket a négy lyukba, a fal síkjával egyvonalban (6.
ábra).

14

www.merida.eu

A fül beakasztásák

ÜZEMBE HELYEZÉS

MAGYAR

2. Vezesse át az elektromos kábelt a készülék hátlapján kialakított lyukon
(ø22mm) keresztül.

3. A négy csavar segítségével erősen rögzítse a készülék hátlapját a falra (7.

ábra).

4. Csatlakoztassa a nulla (N) és fázis (L) vezetékeket a hálózati

csatlakozóhoz, a földkábelt pedig a hátlapon található földelési csatlakozóhoz
(Class I) (8. ábra).

5. A készülék előlapjának felszerelése:

-Helyezze az előlapot a hátlapra.

- Az előlapot kissé megdöntve helyezze a felső fület a hátlapon kialakított
nyílásba (9. ábra).

- Csavarja a két alsó csavart ütközésig a mellékelt speciális kulcs

segítségével, az óramutató járásával megegyező irányba. (10. ábra).

heyle a hátlapon

- Csatold be az infra érzékelő kábelt a vezérlő panelhez.
Az előlap felszerelése közben ügyeljen arra, hogy nehogy megérintse az

elektromos csatlakozót.
FIGYELEM! Amennyiben a készüléket polc illetve mosdószekrény fölé szereli,

tartson azoktól legalább 40 cm távolságot (11. ábra).
Ha lehetséges az érzékelhető tárgyak kerüljenek az infraérzékelőtől minél

nagyobb távolságra.

A készülék szerelését csak szakember végezheti.
FIGYELEM: A fedél eltávolítása esetén a készülék elektromos részeiben

feszültség van.

Már a felszereléskor gondolni kell arra, hogy a hálózati csatlakozás

megszüntetéséhez kialakítsuk annak lehetőségét, hogy a kábelek
egymástól legalább 3 mm-re eltávolíthatóak legyenek.

Az üzembe helyezés során a VDE 0100 Norma szerinti biztonsági zónák
betartása kötelező. A kézszárító csak szilárd felületre - fal, válaszfal ­szerelhető.

15

ALKATRÉSZ LISTA - MEGHIBÁSODÁS ESETÉRE

ELEKTROMOS VÁZLAT

Elektromos panel csatlakozása

Fehér fém automata fedél EIP101

1

Code EXI908

Polírozott fém automata fedél
EIM101

1

Code EXI909

Fehér fém automata fedél EIP201

1

Code EXI910

Polírozott fém automata fedél
EIM201

1

Code EXI911

Ventilátor

2

Code EXI902

Vezérlő panel

3

Code EXI905

Infra érzékelő

4

Code EXI903

Fűtőegység

5

Code EXI904

Motor

6

Code EXI901

Nyomógomb

7

Code EXI907

SZENZOR ÉRZÉKENYSÉGÉNEK BEÁLLÍTÁSA

Magas érzékenység

Alacsony érzékenység

AC 220
240V

H

PC

S/PB

M

G

H – Fűtőegys
M – Motor

ég

MAGYAR

S – Érz
G – Főldel

ékel

és

ő

PC – Vezérlő panel
PB – Nyomógomb

16

www.merida.eu

A KÉSZÜLÉK HASZNÁLATA

A megfelelő szárítás érdekében javasoljuk, hogy a kezét alaposan öblítse le a
szappantól.
Ez a változat a kéz érzékelésével lép működésbe. Ha kezeit a kiáramló
nyílástól 10-12 centiméter távolságra tartja a készülék bekapcsol. Amennyiben
a kézszárító felmelegedése miatt kezeit fokozatosan egyre távolabb húzza, a

készülék mindaddig bekapcsolva marad míg kezének távolsága nem több 15­20 centiméternél. A kézszárító a használat után 2-3 másodperccel kikapcsol.

EIP201 és EIM201 modelleknél fotocella helyett nyomógombot alkalmazzuk
mely benyomásával 30 másodpercre indítja a kézszárítót.

MEGELŐZŐ KARBANTARTÁS ÉS TISZTÍTÁS

A berendezés karbantartását és tisztítását jogosultsággal rendelkező személy végezheti.
Készülék megfelelő tisztítása jelentősen meghosszabbítja az élettartamát. A kézszárító javasolt
portalanítása évente legalább kétszer, de frekventált helyeken, mint repülőterek, pályaudvarok,
fürdőhelyek, stb. legalább 2 – 5 szer évente.
Karbantartási műveletek elkezdése előtt meg kell győződni, hogy a készülék áramtalanítva van.

TISZTÍTÁS MÓDJA

1. Áramtalanítsa a kézszárítót.

2. A csatolt kulcsok segítségével csavarja ki a csavarokat melyek rögzítik a burkolatot a lemezhez.

3. Távolíts el a borítást.

4. Távolítson el minden felgyűlt port száraz rongy, puha kefe vagy porszívó segítségével.

5. Tisztítsa meg a levegő kiáramlás és motor közötti alkatrészeket úgy, hogy a por és piszok ne
kerüljön be a motor-turbina belső részbe.

6. Pontosan távolítsa el a port az elektronikai panel burkolata körül. Minden műveletet végezze
maximális óvatossággal, hogy az elektronikai része ne sérüljön meg.

7. Ellenőrizze a motor keféinek állapotát. Ezeket cserélni kell, ha 5 mm-nél vékonyabbak lesznek.

8. Kapcsolja be 2 – 3 szór a kézszárítót, hogy a levegő kifújja a maradék port is.

Kromozótt alkatrészek tisztítása
Mind össze egy nedves ruhát használjon. Ne használjon semmilyen mosószert, savat, lúgot,
súrolószert, stb.

Figyelem:
A fenti javaslatok nem betartása a garancia elvesztését eredményezheti.

MAGYAR

17

LIETUVIŠKAI

MONTAVIMAS

Demontavimas prieš nustatymą

Džiovintuvas turi dvi vinis, prisuktas apačioje prie korpuso ir jį pritvirtinančias iš vidaus. Norėdami
nuimti dangtį, atlikite šiuos veiksmus:

1. Eržlerakčiu pasukite vinis prieš laikrodžio rodyklę (CCW) ( 1 pav.)

2. Nuimkite dangtį, lengvai ją palekdami ir atlaisvindami viršutinį pritvirtinantį užraktą (2 pav.).
Patraukdami į viršų, nuimkite dangtį, stengdamiesi nesutrenkti vidinių prietaiso dalių (3 pav.).

Nuimdami dangtį, stenkites:

• napakenkti vidinėms džiovintuvo dalims, o labiausiai elektroninei plokštei, esančiai po spirale (4
pav.)

• nesubraižyti dangčio ir IK-daviklių ekrano.

• patikrinkite, ar infraraudonųjų spindulių jutiklio kabelis atjungtas nuo lizdo valdymo plokštėje.

Montavimas

Patariame patiesti maitinimo kabelį per kreiptinę, esančią
galinėje pusėje (5 pav.)

• Trinkelė, prie kurios prijungiami maitinimo kabeliai, ir
skylutė kabelių prijungimui (diametras 22 mm = 0.87
colio) yra džiovintuvo kairėje pusėje.

• Šis džiovintuvas atitinka II elektrinės izoliacijos klasę
ir turi įžeminimo laidą.

• Džiovintuvo nustatymas atliekamas pagal šiuos
punktus:

1.Sienoje išgręžkite 4 skylutes 8 mm gręžtuvu ( plotis

0.31 colio), panaudodami pridėtą šabloną. Išvalykite
skylutes nuo dulkių ir nuolaužų. Įkiškite 4 kaiščius, kurie
yra pridėti prie džiovintuvo, ir įvarykite juos iki atrėmimo

(6 pav.).

18

www.merida.eu

INSTALLATION

Užrankto išdėstymas

LIETUVIŠKAI

2.Įkiškite išeinančius iš sienos maitinimo laidus į specialias įeinamąsias

skylutes (plotis 22 mm = 0,87 colio).

3.Sandariai pritvirtinkite džiovintuvo tvirtinančią plokštelę prie sienos,
prisukdami 4 varžtus (7 pav.).

4.Prijunkite abu fazinius laidus ( N, L) prie trinkelės, o A/V kabelį prie
įžeminimo vinies (I klasė) ( 8 pav.)

.5.Pridėkite dangtį prie korpuso:

- dangtį pridėkite frontaliai.

- lengvai palenkdami dangtį, įdėkite viršutinį užraktą į džiovintuvo
korpuso išpjovą (9 pav.).

- visiškai atsukite pagal laikrodžio rodyklę apatines vinis, panaudodami pridėtą
veržleraktį (CW) (10 pav.).

- prijunkite infraraudonųjų spindulių jutiklio laidą prie valdymo plokštės lizdo.

ant korpuso

Atlikdami nurodytus veiksmus, nelieskite dangčiu elektrinės plokštės, esančios

po spirale.
Pastaba: automatiniai džiovintuvo modeliai turi būti minimaliu 40 cm atsumu

nuo lentynų, plautuvių ar marmurinų daktų (11 pav.). IK-daviklio veikimo
zonoje neturėtų būti atspindinčių paviršių. Prietaiso aptarnavimą turi atlikti tik
specialistas, turintis atitinkamus įgaliojimus.

Dėmesio: nuėmus dangtį, džiovintuvo aktyviosios dalys tampa

prieinamos.

Prieš atlikdami kokius nors veiksmus, būtinai patikrinkite, ar prietaisas
yra atjungtas nuo elektrinio maitinimo tinklo, atstumas tarp kontaktų
visuose poliuose turi būti ne mažesnis kaip 3 mm. Atjungimo priemonės
privalo įeiti į stacionarinio įrenginio sudėtį.

Nustatant džiovintuvą, būtina laikytis saugumo parametrų pagal VDE
0100 standartą. Rankų džiovintuvas turi būti pritvirtinamas tik prie
uždarų paviršių ( pvz. mūro, skiriamosios sienos ir pan.).

19

Connetcion to PC Board

AC 220
240V

H

PC

S/PB

M

G

DAVIKLIO JAUTRUMO PERJUNGIKLIS

Aukštas jautrumas

Žemas jautrumas

LIETUVIŠKAI

ELEKTRINĖ SCHEMA

H – Šildymo elementas
M – Elektrinis variklis
S – Daviklis
G – Įžeminimas
PC – Elektroninis valdymo

pultas
PB – Jungiklis

PAGRINDINIAI KOMPONENTAI

20

www.merida.eu

Automatinio modelio korpusas, blizgantis
EIP101

1

Kodas EIX908

Automatinio modelio korpusas, matinis
EIM101

1

Kodas EIX909

Automatinio modelio korpusas, blizgantis
EIP201

1

Kodas EIX910

Automatinio modelio korpusas, matinis
EIM201

1

Kodas EIX911

Ventiliatorius

2

Kodas EIX902

Elektroninis valdymo pultas

3

Kodas EIX905

Daviklis

4

Kodas EIX903

Šildymo elementas

5

Kodas EIX904

Elektrinis variklis

6

Kodas EIX901

Jungiklis

7

Kodas EIX907

LIETUVIŠKAI

EKSPLOATAVIMO TAISYKLĖS

Norint tinkamai išdžiovinti rankas, patariama prieš tai nuo jų kruoščiai nuplauti
muilą.

artinus rankas. Priartinus rankas prie išeinamosios tūtos 8-12 cm (3,1-4,7
colio) atstumu, džiovintuvas įsijungia automatiškai. Imituodami rankų plovimą,
palaipsniui atitolinkite rankas nuo džiovintuvo ne didesniu kaip 15-20 cm (5,9-
7,9 colio) atstumu. Jei atitrauksite rankas iš daviklio veikimo zonos,
džiovintuvas automatiškai išsijungs po 2 – 5 sekundžių.

Modeliuose EIP201 ir EIM201 vietoj fotoelemento naudojamas "Jungimo
mygtukas", kuris įjungia džiovintuvą 30 s.

APTARNAVIMAS IR VALYMAS

Tinkamai valomas įrenginys tarnaus ilgiau. Rekomenduojama valyti dulkes iš rankų džiovintuvo vidaus
mažiausiai 2 kartus per metus, o intensyvaus judėjimo vietose, pvz., oro uostuose, geležinkelio
stotyse, baseinuose ir kt., mažiausiai 3–4 kartus per metus.
Prieš pradėdami priežiūros darbus, patikrinkite, ar įrenginys atjungtas nuo elektros maitinimo.

21

VALYMO TAISYKLĖS

1. Atjunkite įrenginį nuo maitinimo.

2. Pridedamais raktais išsukite varžtelius, kuriais korpusas pritvirtintas prie plokštės.

3. Nuimkite korpusą.

4. Sausu skudurėliu, šepetėliu minkštais šereliais arba dulkių siurbliu pašalinkite džiovintuvo
viduje susikaupusias dulkes ir purvą.

5. Išvalykite tarp oro išėjimo angos ir variklio esančius elementus. Stenkitės, kad purvo ir dulkių
nepatektų į turbinos ir variklio sistemą.

6. Išsamiai išvalykite dulkes aplink elektros sistemos korpusą. Visus veiksmus atlikite labai
atsargiai, kad nepažeistumėte jokios elektros sistemos dalies.

7. Patikrinkite variklio šepetėlių būklę. Jei šerelių ilgis mažesnis kaip 5 mm, pakeiskite šepetėlį.

8. Baigę valyti uždėkite korpusą, užveržkite varžtelius ir prijunkite įrenginį prie maitinimo.

9. Įjunkite rankų džiovintuvą 2 arba 3 kartus iš eilės, kad išpučiamas oras pašalintų dulkių
likučius.

CHROMUOTŲ ELEMENTŲ VALYMAS

Naudokite tik drėgną skudurėlį. Nenaudokite valymo priemonių, rūgčių, šveitimo priemonių, baliklių ir

pan.

Dėmesio!
Vartotojui nepaisant šių reikalavimų, jis praranda teisę į įrenginio garantiją.

22

www.merida.eu

РУССКИЙ

МОНТАЖ

Демонтаж перед установкой

Сушилка поставляется с двумя расположенными внизу, прикрученными к основанию винтами,
которые крепят корпус изнутри. Для снятия крышки необходимо сделать следующие действия:

1. полностью открутить винты против часовой стрелки с помощью специального гаечного
ключа, который прилагается (см. рис. 1)

2. снять крышку, слегка наклонив ее и освободив верхний крепежный затвор (см. рис. 2),
потянув вверх, снять крышку, стараясь при этом не ударить ею внутреннюю часть аппарата (см.
рис. 3)

3. убедитесь, что кабель инфракрасного датчика отключен от гнезда на плате управления.
При снятии крышки избегать:

• Повреждение внутренних частей сушилки, особенно, электронной платы, которая
расположена под спиралью (см. рис. 4)

• Царапин крышки и окошки ИК-датчиков

Рекомендуется провести кабель питания через
направляющую, которая находится с тыльной
стороны (см. рис. 5)

• Колодка, к которой присоединяются питающие
кабели, и отверстие для подвода кабелей
(диам. 22 мм = 0,87 дюйма) расположены в левой
части сушилки.

• Эта сушилка соответствует II классу
электрической изоляции и включает заземляющий
провод.

• Установка сушилки выполняется в соответствии с
такими пунктами:

1.просвердлити в стене 4 отверстия сверлом 8 мм
(ш 0,31 дюйм) используя шаблон, который
прилагается в комплекте поставки. Очистить отверстие
от крошек и пыли. Вставьте 4 дюбеля, которые
поставляют вместе с сушилкой, и загнать их до
упора (см. рис. 6.)

23

МОНТАЖ

расположение

затвора на корпусе

РУССКИЙ

2 - Вставьте кабели питания, которые выходят из стены в специальное
входное отверстие (ш 22 м = 0,87 дюйма).
3 - Плотно закрепить трипільну планку сушилки на стене, закрутив 4
шурупы, которые поставляются в комплекте (см. рис. 7).
4 Присоединить оба фазовых провода (N, L) к колодке, а кабель A/V к
винту заземления (класс и) (см. рис. 8).
5 Установить крышку на корпусе сушилки:

- крышку устанавливать фронтально.

- вставьте верхний затвор к пазу в корпусе сушилки (см. рис. 9), слегка
наклонив крышку.

- подключите кабель инфракрасного датчика в гнездо на плате
управления.

- вернуть нижние винты с помощью специального гаечного ключа,

поворачивая их по часовой стрелке (см. рис. 10).
Выполняя указанные действия, не прикасайтесь крышкой электронной
платы, которая расположена под спиралью.
ПРИМЕЧАНИЕ: в автоматических моделях необходимо придерживаться
минимального расстояния до 40 см. Между сушилкой и возможными
полками, раковинами или мраморными предметами (см. рис. 11).
Избегать отражающих поверхностей, в зоне действия ИК-датчиков
сушилки.
Обслуживание должно проводиться только специалистом, который
имеет разрешение на данный вид деятельности.
ВНИМАНИЕ: при снятой крышке активные части сушилки становятся
доступными.
Необходимо предусматривать средства отключение сушилки от
электрической сети, при этом расстояние между контактами на всех
полюсах должна быть не менее 3 мм. Данные средства отключения
должны входить в состав стационарного оборудования.
В ходе установки сушилки необходимо учитывать параметры
безопасности в соответствии со стандартом VDE0100.
Сушилка для рук должна устанавливаться только на замкнутые
поверхности (стены, перегородки и т.д.)

24

www.merida.eu

Электронная схема

- Нагревательный элемент

G - Заземление

Корпус автоматической модели,
полированной EIP101

1

Koд

Корпус автоматической модели,
матовый EIM101

1

Koд

Корпус автоматической модели,
полированной EIP201

1

Koд

Корпус автоматической модели,
матовый EIM201

1

Koд

Вентилятор

2

Koд

Панель управления

3

Koд

Инфракрасный датчик

4

Koд

Нагревательный элемент

5

Koд

Мотор

6

Koд

Кнопки (включения)

7

Koд

AC 220
240V

H

PC

S/PB

M

G

Показатель чувствительности датчика

Подключение электронной платы

Низкая чувствительность/ высокая

чувствительность

M - Электродвигатель
S - Датчик

PC-Панель управления
PB- Кнопки (включения)

ОСНОВНЫЕ КОМПОНЕНТЫ

РУССКИЙ

EIX908

EIX909

EIX910

EIX911

EIX902

EIX905

EIX903

EIX904

EIX901

EIX907

25

ПРАВИЛА ОЧИЩЕНИЯ

ОБСЛУЖИВАНИЕ И ЧИСТКА

ПРАВИЛА ЭКСПЛУАТАЦИИ

8. После проведения чистки произведите сборку в

Для обеспечения надлежащего сушки рук рекомендуется
тщательно вымыть их от остатков мыла.
Автоматически включаются при приближении рук. При
приближении рук на 8-12 см (3,1-4,7 дюйма) до выходного сопла
сушилка включается автоматически. После этого постепенно
убрать руки от сушилки на расстояние, которое не превышает 15­20 см (5,9-7,9 дюйма), делая при этом движения, имитирующие
мытье. Если убрать руки из зоны действия датчика, сушилка
автоматически выключится через 2-5 секунды.
В моделях EIP201 и EIM201 вместо фотоэлементов используют
кнопкой «Включить», которая включает сушилку примерно на 30
секунд.

Чисткой электросушилки должны заниматься лица, которые имеют соответствующие допуск и навыки.

Правильная и регулярная чистка существенно продлевают срок службы электросушилки. Рекомендуется проводить
чистку электросушилки не менее 2 раз в год. Устройства, работающие в местах с повышенной проходимостью должны
проходить чистку не менее 3-4 раза в год.

1. Отключите устройство от электросети.

2. При помощи ключей идущих в комплекте к устройству
выкрутите винты крепления задней крышки.

3. Снимите заднюю крышку.

4. При помощи сухой тряпки, щетки с мягким ворсом или
пылесоса удалите пыль и с внутренних элементов устройства.

5. Избегая проникновения пыли внутрь двигателя очистите
элементы воздухозаборника.

6. Соблюдая осторожность, удалите пыль с поверхности сенсора.

7. Измерьте длину щеток двигателя. Если длина щеток
меньше 5 мм. – рекомендуется заменить щетки двигателя в
сборе.

РУССКИЙ

обратном порядке и подключите устройство к
электросети.

9. Активируйте электросушилку 2 – 3 раза подряд
для того что бы удалить оставшуюся пыль.

ОЧИСТКА ХРОМИРОВАННЫХ ПОВЕРХНОСТЕЙ

Для чистки хромированных поверхностей
устройства разрешается использовать только
влажную тряпку. Применение кислотных,
щелочных, абразивных и др. моющих средств
категорически запрещено.

Внимание!

Не выполнение указанных выше предписаний
может повлечь за собой лишение гарантии на
устройство.

26

www.merida.eu

УКРАЇНСЬКА

мал. 1

мал. 1

мал. 2

мал. 3

мал. 4

мал. 5

мал. 6

МОНТАЖ

Демонтаж перед установкою

Сушарка поставляється із двома розташованими внизу, прикрученими до основи гвинтами, які
кріплять корпус зсередини. Для зняття кришки необхідно зробити наступні дії:

1. повністю відкрутити гвинти проти годинникової стрілки за допомогою спеціального гайкового
ключа, який додається (див. мал. 1)

2. зняти кришку, злегка нахиливши її та звільнивши верхній кріпильний затвор (див. мал. 2),
потягнувши нагору, зняти кришку, намагаючись при цьому не вдарити нею внутрішню частину
апарату (див. мал. 3)

3. переконайтеся, що кабель інфрачервоного датчика відключено від гнізда на платі управління.

При знятті кришки уникати:

• Пошкодження внутрішніх частин сушарки, особливо, електронної плати, яка розташована
під спіраллю (див. мал. 4)

• Подряпин кришки та віконця ІК-датчиків.

Монтаж

Рекомендується провести кабель живлення через
напрямну, що перебуває з тильної сторони
(див. мал. 5)

• Колодка, до якої приєднуються живильні кабелі, та
отвір для підведення кабелів (діам. 22 мм = 0,87
дюйми) розташовані у лівій частини сушарки.

• Ця сушарка відповідає ІІ класу електричної ізоляції та
включає заземлюючий провід.

• Установка сушарки виконується у відповідності з
такими пунктами:

1.просвердлити у стіні 4 отвори свердлом 8 мм
(ш 0,31 дюйм) використовуючи шаблон, який
додається у комплекті поставки. Очистити отвір від
крихт та пилу. Вставити 4 дюбелі, які поставляють
разом із сушаркою, і загнати їх до упору (див мал. 6.).

27

МОНТАЖ

Розташування

мал. 7

мал. 8

мал. 9

мал. 10

мал. 11

УКРАЇНСЬКА

2 - Вставити кабелі живлення, що виходять зі стіни в спеціальний вхідний
отвір (ш 22 м = 0,87 дюйма).

3 - Щільно закріпити трипільну планку сушарки на стіні, закрутивши 4
шурупи, які поставляються у комплекті (див. мал. 7).

4 Приєднати обоє фазових проводи (N, L) до колодки, а кабель A/V до
гвинта заземлення (клас і) (див. мал. 8).

5 Установити кришку на корпусі сушарки:

- кришку встановлювати фронтально.

- вставити верхній затвор до пазу у корпусі сушарки (див. мал. 9), злегка
нахиливши кришку.

- підключіть кабель інфрачервоного датчика в гніздо на платі управління.

- повернути нижні гвинти за допомогою спеціального гайкового ключа,

повертаючи їх за годинниковою стрілкою (див. мал. 10).
Виконуючи зазначені дії, не торкайтеся кришкою електронної плати, яка

розташована під спіраллю.

затвору на корпусі

ПРИМІТКА: в автоматичних моделях необхідно дотримуватися
мінімальної відстані до 40 см. Між сушаркою та можливими полками,
раковинами або мармуровими предметами (див. мал. 11). Уникати
поверхонь, що відбивають, у зоні дії ІК-датчиків сушарки.

Обслуговування повинно проводитися тільки фахівцем, який має
дозвіл на даний вид діяльності.

УВАГА: при знятій кришці активні частини сушарки стають
доступними.

Необхідно передбачати засоби відключення сушарки від

електричної мережі, при цьому відстань між контактами на всіх
полюсах повинна бути не менше 3 мм. Дані засоби відключення
повинні входити до складу стаціонарного устаткування.

У ході установки сушарки необхідно враховувати параметри
безпеки у відповідності до стандарту VDE0100.

Сушарка для рук повинна встановлюватися тільки на замкнуті
поверхні (стіни, перегородки и т.д.)

28

www.merida.eu

УКРАЇНСЬКА

Корпус автоматичної моделі,
блискучий EIP101

1

Код. EIX908

Корпус автоматичної моделі, матовий

EIM101

1

Код. EIX909

Корпус автоматичної моделі,
блискучий EIP201

1

Код. EIX910

Корпус автоматичної моделі, ,
матовий EIM201

1

Код. EIX911

Вентилятор

2

Код. EIX902

Плата управління

3

Код. EIX905

Датчик

4

Код. EIX903

Нагрівальний елемент

5

Код. EIX904

Електродвигун

6

Код. EIX901

Кнопка

7

Код. EIX907

AC 220
240V

H

PC

S/PB

M

G

ΠЕРЕМИКАЧ ЧУТЛИВОСТ ДАТЧИКА

Висока чутливіѕтъ

Низъка чутливіѕтъ

Подключение электронной платы

ЕЛЕКТРИЧНА СХЕМА

– Нагрівальний елемент
M – Електродвигун
S – Датчик
G – Заземлення
PC – Плата управління
PB – Кнопка

ОСНОВНІ КОМПОНЕНТИ

29

ПРАВИЛА ЕКСПЛУАТАЦІЇ

8. Після очищення прикріпити передню

Для забезпечення належного сушіння рук рекомендується ретельно
вимити їх від залишків мила.

Автоматично включаються при наближенні рук. При наближенні рук на 8­12 см (3,1-4,7 дюйми) до вихідного сопла сушарка вмикається
автоматично. Після цього поступово забрати руки від сушарки на
відстань, яка не перевищує 15-20 см (5,9-7,9 дюйма), роблячи при цьому
рухи, що імітують миття. Якщо забрати руки із зони дії датчика, сушарка
автоматично виключиться через 2-5 секунди.

У моделях EIP201 і EIM201 замість фотоелементів використовують
кнопкою «Ввімкнути», яка включає сушарку приблизно на 30 секунд

ОБСЛУГОВУВАННЯ ТА ЧИЩЕННЯ

Обслуговуванням і очищенням повинні займатися особи, які мають навики та досвід роботи з
електротехнічним обладнанням ..

Правильне очищення збільшує термін експлуатації сушарки. Рекомендується проводити очищення сушарки
від пилу не рідше ніж 2 рази на рік. Пристрої ,що працюють у місцях
загального користування з великою прохідністю людей ( як аеропорт, вокзал, басейн і подібні) потребують
очищення не менше, ніж 3-4 рази на рік.

Перед очищенням треба перевірити чи пристрій не підключений до струму.

ПРАВИЛА ОЧИЩЕННЯ

1. Відключити електропостачання.

2. За допомогою прикладених ключів викрутити
болти, якими прикріплена передня панель до задньої

3. Зняти передню панель.

4. Прибрати пил і бруд з внутрішніх елементів сушарки
за допомогою сухої ганчірки, щітки з м'яким ворсом або
за допомогою пилососа.

5. Очистити деталі входу повітря до двигуна,
уникаючи попадання пилу і бруду всередину блоку
турбіна-двигун.

6.Аккуратно прибрати пил навколо сенсорного
комплекту. Всі роботи зробити максимально обережно,
щоб не пошкодити частини сенсорного комплекту.

7. Перевірити стан щіток двигуна. Обмін щіток треба
зробити коли довжина щітки менше 5 мілім

УКРАЇНСЬКА

панель, прикрутити і включити
електропостачання.

9. Включити сушарку для рук в 2-3 рази
підряд, що б видування
повітря видалило залишки пилу після
проведенного очищення.

ОЧИЩЕННЯ хромованих елементів

Для очищення необхідно використовувати вологу
ганчірку. Не користуватися
детергентами, кислотою, лугом, абразивними
засобами і їм подібними.

Увага:
При недотриманні даних рекомендацій щодо
догляду та очищення компанія знімає з себе
всі гарантійні зобов'язання.

30

www.merida.eu

MONTÁŽ

Demontáž před instalací

Osoušeč se dodává se dvěmi spodními šrouby našroubovanými do základny, které slouží k upevnění
krytu zevnitř.

Kryt se sundává následujícím způsobem:

1. S pomocí přiloženého speciálního klíče vyšroubujte úplně spodní šrouby po směru hodinových
ručiček (viz obr. 1).

2. Sejměte kryt jeho zvednutím pod malým úhlem, dokud se neuvolní horní upevňovací jazýček (viz

obr. 2). Kryt sundejte svislým směrem, přitom dávejte pozor, abyste neudeřili do vnitřní části stroje (viz
obr. 3).

3. Zkontrolujte, zda je kabel infračerveného snímače odpojený od zásuvky na řídící desce.

Při provádění demontáže se vyhněte:

- Poškození vnitřních součástí, zvláště elektronického obvodu, který je umístěn pod spirálou
(viz obr. 4).

ČESKY

- Poškrábání krytu a okénka infračerveného čidla.

Montáž

Proveďte elektrické připojení přístroje přes zadní
průchodku (viz obr. 5).

- Svorkovnice pro vodiče napájecího kabelu a
jehovstupní otvor (Ø 22 mm) se nacházejí na levé
straně osoušeče.

- Tento osoušeč je zařízením třídy I a zahrnuje
uzemňovací svorku.

- Montážní postup se dá shrnout do následujících kroků:

1. S použitím dodané šablony vyvrtejte 4 otvory o Ø 8 mm.
Otvory vyčistěte od prachu vzniklého při vrtání.
Zasuňte 4 dodané hmoždinky tak, aby byly zároveň
se stěnou (viz obr. 6).

31

INSTALACE

Umístění jazýčku v
základně

ČESKY

2. Protáhněte elektrický kabel, který vychází ze stěny, vstupním otvorem (Ø

22 mm).

3. Utáhněte 4 dodané šrouby tak, aby pevně přichytily základnu osoušeče
rukou ke stěně (je to vidět na obr. 7).

4. Připojte dva vodiče (N, L) do svorkovnice a kabel A/V ke šroubu uzemnění
(třídy I) (viz obr. 8).

5. Namontujte kryt osoušeče rukou:

- Zpředu nasaďte kryt.

- Zasuňte horní jazýček na příslušné místo v základně (je to vidět na obr. 9)
pomocí lehkého naklonění krytu.

- Připojte kabel infračerveného snímače do zásuvky na řídící desce.

- S použitím speciálního klíče zašroubujte šrouby ve směru proti směru

hodinových ručiček (viz obr. 10).

Během tohoto postupu se vyhněte kontaktu elektronického obvodu, který se
nachází pod spirálou, s krytem.

POZNÁMKA: U automatických modelů je třeba počítat s minimální vzdáleností
40 cm od případných poliček, desek nebo umyvadel (viz obr. 11).

Vyhněte se, pokud je to možné, přítomnosti odrazných ploch v dosahu
infračervených čidel přístroje.

S přístrojem může být manipulovat pouze kvalifikovaná osoba.
POZOR: Když se kryt demontuje, jsou dostupné části osoušeče pod

napětím.
Musí se počítat s prostředky odpojení napájení od sítě s minimální

mezerou mezi kontakty 3 mm ve všech pólech. Takové odpojovací
přístroje musí být zabudovány do pevného rozvodu.

Během procesu instalace se musí zohledňovat ochranné zóny podle
normy VDE 0100. Osoušeč rukou musí být instalován pouze na uzavřený
povrch (stěna, příčka nebo podobné).

32

www.merida.eu

Lesklý chromovaný kryt pro automat
EIP101

1

Kód EIX908

Matový chromovaný kryt pro

automat EIM101

1

Kód EIX909

Lesklý chromovaný kryt pro automat

EIP201

1

Kód EIX910

Matový chromovaný kryt pro

automat EIM201

1

Kód EIX911

Turbína

2

Kód EIX902

Ovládací deska

3

Kód EIX905

Infračervený senzor

4

Kód EIX903

Topné těleso

5

Kód EIX904

Motor

6

Kód EIX901

Tlačítko (zapínač)

7

Kód EIX907

AC 220
240V

H

PC

S/PB
M

G

PŘEPÍNAČ CITLIVOSTI

Vysoká citlivost

Nizka citliwost

Connetcion to PC Board

ELEKTRICKÉ SCHÉMA

H – Odpor
M – Motor
S – Čidlo
G – Země
PC – Ovládací deska
PB – Tlačítko (zapínač)

PŘEHLED ZÁKLADNÍCH SOUČÁSTÍ

ČESKY

33

ZPŮSOB POUŽITÍ

9.- Zapněte sušičku rukou 2 – 3krát ta sebou,

Pro správné osušení rukou doporučujeme ruce dobře opláchnout od zbytků

mýdla.
Fungují prostřednictvím detekce rukou. Po přiblížení na přibližně 8-12 cm k

výfuku se osoušeč zapne. Potom mněte ruce a odtáhněte je na vzdálenost
15-20 cm. Osoušeč rukou se zastaví po 2-5 sekundách po oddálení rukou.

U modelů EIP201 a EIM201 je namísto fotobuňky použito tlačítko zapínající
sušičku na přibližně 30 sekund.

PREVENTIVNÍ ÚDRŽBA A ČIŠTĚNÍ

Údržba a čištění zařízení musejí být prováděny osobami majícími příslušná oprávnění.
Řádné čištění zařízení prodlouží jeho provoz. Doporučuje se odstraňovat prach zevnitř sušičky rukou minimálně
2krát ročně, přičemž na místech s mimořádně intenzivním provozem, jako jsou letiště, nádraží, bazény apod.,
minimálně 3 – 4krát ročně.
Před zahájením údržby se ubezpečte, že zařízení je odpojeno od elektrické sítě.

ZPŮSOB ČIŠTĚNÍ

Odpojte napájení.

1.-

2.-

Pomocí připojených klíčů odšroubujte šrouby,

jimiž je připevněn kryt k desce.

Sejměte kryt.

3.-

4.-

Suchým hadříkem, jemným kartáčem nebo

vysavačem odstraňte prach a špínu zevnitř sušičky.

Očistěte elementy od výstupu vzduchu po motor,

5.-

dávejte pozor, aby dovnitř jednotky turbína-motor
nepronikl prach a špína.

Důkladně odstraňte prach kolem krytu elektronické

6.­části. Všechny činnosti vykonávejte s maximální
opatrností, abyste nepoškodili žádnou část
elektronického systému..

ČESKY

aby byly vzduchem vyfouknuty zbytky prachu.

ČIŠTĚNÍ CHROMOVANÝCH ELEMENTŮ
Používejte pouze vlhkou utěrku. Nepoužívejte
čisticí prostředky, kyseliny, louh ani brusiva

apod.

Pozor:
Nedodržováním výše uvedených pokynů
ztrácíte nárok na záruku.

Zkontrolujte stav kartáčů v motoru. Kartáče je

7.­třeba vyměnit, pokud jsou kratší než 5 mm.

8. - Po skončení čistění vraťte kryt na místo, přitáhněte
šrouby a zapojte napájení.

34

www.merida.eu

MODEL

MODEL

MODELIS

TÍPUS

TYP

МОДЕЛЬ

МОДЕЛЬ

MODEL

Input voltage

Zasilanie

Strāvas spriegums

Feszültség

Přívod proudu

Входное напряжение

Вхідна напруга

Napájení

Weight

Waga

Svars

Súly

Waga

Bec

Bara

Hmotnost

Degree of

Zabezpieczenie

Aizssardzības

Védelem

Kód IP

Уровень защиты

Рівень захисту

KrytíIP

Insulation class

Izolacja

Izolācijas klase

Védelmi osztály

Ochrana proti

nárazu

Класс изоляции

Клас ізоляції

MOTOR:

Power

SILNIK:

Moc

DZINĒJS:

Jauda

MOTOR:

Teljesítmény

MOTOR:

Výkon

ДВИГАТЕЛЬ:

Мощность

ДВИГУН:

Потужність

MOTOR:

Výkon

Type

Typ

Veids

Típus

Typ

Тип

Тип

Typ

SILDELEMENTA
VENTILATORS:

СПИРАЛЬНЫЙ
ВЕНТИЛЯТОР:

СПИРАЛЬНЫЙ
ВЕНТИЛЯТОР:

HEATING
ELEMENT:

ELEMENT
GRZEJNY:

НАГРЕВАТЕЛЬНЫЙ
ЭЛЕМЕНТ:

НАГРІВАЛЬНИЙ
ЕЛЕМЕНТ:

TOPNÝ
ČLÁNEK:

Power

Moc

Jauda

Teljesítmény

Výkon

Мощность

Потужність

Výkon

Time

Időzítés

Время

Час

Čas

DIMENSIONS:

WYMIARY:

IZMĒRI:

MÉRETEK:

ROZMĚRY:

РАЗМЕРЫ

РОЗМІРИ:

ROZMĚRY:

Height

Wysokość

Augstums

Magasság

Výška

Высота

Висота

Výška

Widht

Szerokość

Platums

Szélesség

Šířka

Ширина

Ширина

Šířka

Depth

Głębokość

Dziļums

Mélység

Hloubka

Толщина/ глубина

Товщина/ глибина

Hloubka

Thickness

Grubość

Biezums

Vastagság

Těleso

Толщина

Товщина

Tloušťka

Finish

Materiał

Materiāls

Anyag

Materiály

Материал

Матеріал

Povrch

Certified in

Certyfikat:

Testēts:

Tanúsítva az

Certifikace:

Аттестовано в

Атестовано

Certifikace:
Air flow in

Przepływ

Siltā gaisa ražība

Levegőbeszívás

Průtok vzduchu

Поток воздуха

Потік повітря

Průtok vzduchu

Air speed

Prędkość

Gaisa plūsmas

Levegőszállítás

Rychlost vzduchu

Скорость

Швидкість

Rychlost vzduchu

Output air

Temperatura

powietrza

Plūsmas

Kifújt levegő

Teplota vzduchu

Температура

Температура

Výstupní

Consumption
Rated power

protection

SCROLL-FAN: TURBINA:

TIMER:

Type

Natężenie
Moc

przed porażeniem

ZAŁĄCZANIE:

Typ

Strāvas stiprums
Jauda

līmenis

SILDELEMENTS: FŰTŐEGYSÉG: ODPOR:

IESLĒGŠANA:

Veids

Áramerősség
Teljesítmény

TURBINA: TURBÍNA:

BEKAPCSOLÁS:

Típus

Spotřeba
Výkon

elektrickému

PROVOZ:

Typ

Потребление
Номинальная
мощность

ВКЛЮЧЕНИЕ:

Тип

Споживання
Потужність

ВКЛЮЧЕННЯ:

Тип

Příkon
Jmenovit

ývýkon

TURBÍNA:

ČASOVAČ:

Typ

COVER:

accordance with:

temperature

POKRYWA: VĀCIŅŠ: FEDÉL: KRYT: КРЫШКА: КРИШКА: KRYT:

powietrza

powietrza

wywiewanego

ātrums

temperatūra

alábbi szabvány

szerintt:

hőmérséklete

соответствии с:

воздушного потока

воздуха на выходе

відповідно до:

повітряного
потоку

повітря на виході

teplota vzduchu:

35

EIP101

EIM101

EIP201

EIM201

220 – 240 V 50/60 Hz / Гц

-

5,8 Kg/кг

IP X1

200 W / Вт

2100 W

- - 30 s.

30 s.

233 mm

259 mm

200 mm

Chrome bright; Stal nierdzewna chrom.

Chrome satin; Stal nierdzewna chrom.

Chrome bright; Stal nierdzewna chrom.

Plienas nerűdijantis

Chrome satin; Stal nierdzewna chrom.

2300 W

Class I - Klasa I - Класс I - Клас 1 - Teída II

Elec. Sensor

Universal / Universalny / Univerzális / Universalinis /

Elec. Sensor

Универсальный

/ Універсальний / Universální

Push Button

Push Button

błyszcząca; Polírozott; Plienas
nerűdijantis chromuotas blizgantis;

Хромированный блестящий;

Хромований блискучий;Lesklý chrom

36

Mat.; Szálcsiszolt; Plienas nerűdijantis
chromuotas matinis;

Хромированный матовый;

Хромований, матовий; Matový chrom

300 m3/h (5.000 l/min) /

błyszcząca; Polírozott;
chromuotas blizgantis;

Хромированный блестящий;

Хромований блискучий;Lesklý chrom

CE

300 m3/ч (5000 л/mин)

80 km/h /

80 km/ч

51 ºC

Mat.; Szálcsiszolt; Plienas nerűdijantis
chromuotas matinis;

Хромированный матовый;

Хромований, матовий; Matový chrom

Czech Republic

NETWORK SALES

Ukraine

Russia / Kaliningrad

10 / 07 / 08

9 6 3 1 0 0 3 MR D

Head office:

Poland
Merida Sp. z o.o.
53-015 Wrocław
Karkonoska 59
Tel./fax [phone]

Branches:

Russia
OOO Merida Plus
Moscow 127521,
Vietkina 2,
tel/fax [phone],

Hungary
Merida Kft.
Budapest-Budakalász 2011,
József Attila u. 75,
tel/fax [phone],

Merida Hradec Králové s.r.o.
Hradec Králové 50 003,
Zemedelska 898,
tel [phone],
fax [phone]

Lithuania
UAB Merida Vilnius
Vilnius 2009, Savanoriu Pr. 178,
tel/fax [phone],
tel/fax [phone]

Latvia
SIA Merida Latvija
Riga LV1079, Nautrenu 12,
Tel/fax [phone],
Tel/fax [phone]

TOB Merida Ukraine
Kiev 02093, Borispilska 30,

Tel/fax [phone],

Tel/fax [phone]

Slovakia
Merida Bratislava s.r.o.
Nádražná 34
90028 Ivanka pri Dunaji
Tel/fax [phone]
Tel/fax [phone]

Representative Offices:

Belarus
OOO Merida Servis
220040 Minsk,
Nekrasova 114,
Tel/fax [phone]

OOO Partner Kaliningrad
236005 Kaliningrad,
Kamskaja 12
Tel/fax [phone]

Uzbekistan
Merida Sp. z o.o.
700204 Tashkient,
Szolochowa 7,
Tel/fax + 998 71 294 8616

Portugal
Cleaninova, LDA
Rua Francisco SA
De Miranda 1B
2800-087 Almada
tel.: [phone],
fax: [phone]
