Mercury Row W004143348 Assembly

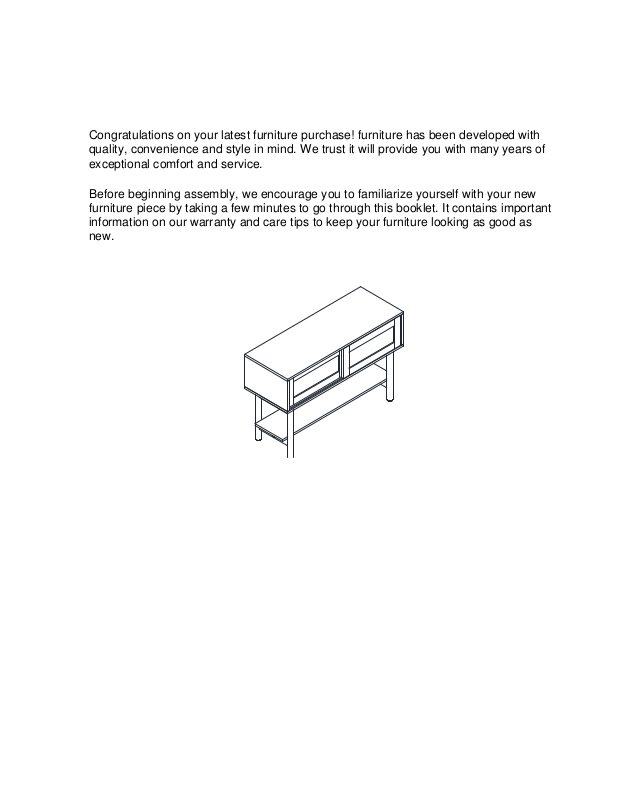

Congratulations on your latest furniture purchase! furniture has been developed with
quality, convenience and style in mind. We trust it will provide you with many years of
exceptional comfort and service.

Before beginning assembly, we encourage you to familiarize yourself with your new
furniture piece by taking a few minutes to go through this booklet. It contains important
information on our warranty and care tips to keep your furniture looking as good as
new.

NOTES

Ensure all parts and components are present before beginning assembly.

*

Assemble on a soft, smooth surface to prevent damage to the product finish.

*

DO NOT use power tools.

*

CAUTION: Adult assembly required.

*

Assembly may require two people.

*

Estimated assembly time: 45 minutes.

*

CARE, CLEANING AND MAINTENANCE

Dust regularly with a soft, dry cloth to prevent soil build up. Keep away from heat to avoid
glazing, melting or scorching. Use a professional cleaning service to clean the fabric.

Check all bolts, screws and fasteners periodically and tighten them if necessary.

1-YEAR LIMITED WARRANTY

warrants its product to be free from defects in material and workmanship and agrees to remedy
any such defect. This warranty covers 1 year from the date of original purchase from authorized
retailers. This warranty is valid only upon presentation of proof of purchase. This is solely limited
to the repair or replacement of defective furniture components and no assembly labor is included.
This warranty does not apply to any product which has been improperly assembled, subjected to
misuse or abuse or which has been altered or repaired in any way. The warranty does not cover
wearing, tearing, fading or splitting of the fabric (where applicable). This warranty gives you
specific legal rights and you may also have other rights which vary from State to State or
Province to Province.

WARNING: Should this product become damaged, and/or

components are broken or missing, DO NOT USE.

CONSOLE

HARDWARE LIST

1 2 3

CAM BOLT

20 PCS

4 5 6

CAM LOCK

20 PCS

Ø8mm X 30mm

WOOD DOWEL

14 PCS

Ø1/4 X 25mm

BOLT BARREL NUT

2 PCS 14 PCS

7 8

Ø1/4 X 58mm

BOLT

31 PCS

9 10

LIDING DOOR PULLEY ALLEN KEY

S

4 PCS

1 PC

4 X 12mm

SCREW

32 PCS

SLIDING DOOR LOCKER

4 PCS

PARTS LIST

CONSOLE

A B C

TOP PANEL LEFT SIDE PANEL RIGHT SIDE PANEL

1 PC 1 PC 1 PC

D E F

BACK PANEL FRONT RAIL MIDDLE PANEL

1 PC 1 PC 1 PC

G H I

BOTTOM PANEL LEG

1 PC 2 PCS 2 PCS

MIDDLE RAIL

J K L

BOTTOM RAIL SHELF SLIDING DOOR

1 PC 1 PC 2 PCS

CONSOLE

STEP 1

Insert cam bolts (1) into top panel (A), front rail (E ), back panel (D), left &
right side panel (B & C) and bottom panel (G) using a Phillips head
screwdriver (not included) as shown.

1

1

1

1

1

1

1

1

1

B

1

1

1

1

1

1

1

1

1

1

A

G

1

C

E

D

1 20 PCS

CONSOLE

STEP 2

Insert cam locks (2) into middle panel (F) as shown.
Attach back panel (D) and front rail (E) to middle panel (F). Secure them by
rotating the cam locks (2) 1/2 turn clockwise using a Phillips head
screwdriver (not included).

F

2

E

2

D

2 2 PCS

CONSOLE

STEP 3

Insert cam locks (2) and wood dowels (3) into front rail (E) as shown.
Attach left & right side panel (B & C) to back panel (D) and front rail (E).
Secure left & right side panel (B & C) by rotating the cam locks (2) 1/2 turn
clockwise using a Phillips head screwdriver (not included).

B

3

2

E

3

2

D

C

2 2 PCS

3 2 PCS

CONSOLE

STEP 4

Insert cam locks (2) and wood dowels (3) into left & right side panel (B & C)
and middle panel (F) as shown.
Attach top panel (A) to left & right side panel (B & C), middle panel (F) and
front rail (E). Secure top panel (A) to front rail (E) with bolts (4), use allen key
(10) to tighten the bolts.
Secure top panel (A) to side and middle panels (B, C & F) by rotating the
cam locks (2) 1/2 turn clockwise using a Phillips head screwdriver (not
included).

3

A

3

E

B

2

4

3

2

F

2

2

4

3

2

5

D

C

3

2

2 6 PCS 3 5 PCS

4 2 PCS

CONSOLE

STEP 5

Insert cam locks (2), wood dowels (3) and barrel nuts (5) into left & right side
panel (B & C) and middle panel (F) as shown.
Attach bottom panel (G) to the unit with bolts (7). Use allen key (10) to
tighten the bolts.
Secure bottom panel (G) to middle panel (F) by rotating the cam locks (2)
1/2 turn clockwise using a Phillips head screwdriver (not included).

B

5

3

G

5

2

F

2

D

7

7

5

3

C

5

3

3

7

7

2 2 PCS 3 5 PCS

5 4 PCS 7 4 PCS

CONSOLE

STEP 6

Insert wood dowels (3) into bottom rail (J) as shown.
Insert barrel nuts (5) into rails (I & J) as shown.
Attach legs (H) to middle rails (I) and bottom rail (J) with bolts (7). Use allen
key (10) to tighten the bolts.

7

H

7

7

7
7
3

5

5

5

5

5

J

I

5

5

5

5

7

5

7

H

7

7

7

3 2 PCS

5 10 PCS

7 10 PCS

CONSOLE

STEP 7

Attach leg uint to bottom panel (G) with bolts (7). Use allen key (10) to
tighten the bolts.

7

H

7

7

7

I

I

7

7

7

H

G

C

7

7

7 10 PCS

CONSOLE

STEP 8

Attach shelf (K) to bottom rail (J) and legs (H) with bolts (7). Use allen key
(10) to tighten the bolts.
Turn the unit upright after completed.

7

H

K

7

7

7

J

7

7

7

H

7 7 PCS

CONSOLE

STEP 9

Insert cam locks (2) into back panel (D) and secure by rotating the cam
locks (2) 1/2 turn clockwise using a Phillips head screwdriver (not included).

2

D

2

2

2

2 2

2

2

2 8 PCS

CONSOLE

STEP 10

Attach sliding door locker & pulley (8 & 9) to sliding doors (L) with screws
(6). Use a Phillips head screwdriver (not included) to tighten the screws.
Note: The pin on sliding door locker (8) should not pop out. If it pops out,
push the locker as shown to hide it.

6

6

6

6

6

6

L

6

6

6

8

6

6

6

9

8

9

6

6

6

6

6 32 PCS

8 4 PCS

9 4 PCS

CONSOLE

STEP 11

Attach sliding doors (L) to the console as shown. Put the pulley (9) into the
track as shown.
Secure the doors by pushing the button on locker (8) as shown.

L

L

CONSOLE

STEP 12

Adjust the sliding door pulley (9) as shown below if doors are not aligned.

CONSOLE

CAUTION: This unit is intended for use only with the

products and/or maximum weights indicated. Use with other

products and/or products heavier than the maximum weights

indicated may result in instability or cause possible injury.

Maximum

Dust regularly with a soft,
dry cloth to prevent soil
build up. Keep away from
heat to avoid glazing,
melting or scorching.
Use a professional cleaning

weight

50 lbs.

That's it! You've finished assembling your console.

Shelf

maximum

weight

15 lbs.

Bottom Shelf

maximum

weight

50 lbs.

CONSOLA

Color:

Ceniza claro / Gris claro

¡Felicitaciones por su nueva compra de un mueble! Los muebles de la línea han sido dise ñados con la
calidad, la comodidad y el estilo en mente. Estamos seguros de que este mueble le servir á por muchos
años con su comodidad excepcional.

Le recomendamos que antes de comenzar a armarlo se familiarice con su nueva compra y tome unos
minutos de su tiempo para leer este manual. Contiene información importante sobre nuestra garantía y
consejos de cuidados para que su mueble siempre conserve su apariencia de nuevo.

NOTAS E INSTALACIÓN

Asegúrese de tener todas las piezas y componentes antes de comenzar a armar el producto.

*

Arme el producto sobre una superficie suave y lisa para evitar dañar el acabado del producto

*

NO use herramientas eléctricas.

*

PRECAUCIÓN: Debe ser armada por un adulto.

*

Pueden necesitarse dos personas para armar y manipul

*

Tiempo estimado para armar el producto: 45 minutos

*

ar el producto.

CUIDADO, LIMPIEZA Y MANTENIMIENTO

Limpie este artículo regularmente con un paño suave y sin pelusas para evitar la acumulación de
suciedad. No empape ni lave con agua caliente. Limpie con un paño suave y húmedo si es
necesario. No utilice abrasivos, limpiadores ni abrillantadores.

Revise todos los pernos, tornillos y sujetadores periódicamente y apriételos si es necesario.

GARANTÍA LIMITADA DE 1 AÑO

garantiza que este producto está libre de defectos de material y mano de obra y se compromete a
remediar cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha de compra
original. Esta garantía es válida solamente con presentación de una prueba de compra. Esto se limita
a la reparación o reemplazo de componentes defectuosos del mueble y no se incluye ningún trabajo
de ensamblaje. Esta garantía no se aplica a ningún producto que haya sido mal ensamblado, sujeto
a mal uso o abuso, o que haya sido alterado o reparado de cualquier manera.
pérdida de color de la tela no están incluidos en esta garantía (donde corresponda). Esta garantía le
da derechos legales específicas y usted puede también tener otros derechos que varían de estado a
estado o de provincia a provincia.

Cualquier uso, rotura o

ADVERTENCIA: Si este producto está dañado y/o ciertas piezas

faltan o están rotas, NO LO USE.

CONSOLA

POLEA PUERTA CORREDERA

LISTA DE ACCESORIOS

1 2 3

Ø8mm X 30mm

PERNO DE LEVA SEGURO DE LEVA CLAVIJA DE MADERA

20 PCS 20 PCS 14 PCS

4 5 6

Ø1/4 X 25mm 4 X 12mm

PERNO TUERCA BARRILETE TORNILLO

2 PCS 14 PCS 32 PCS

7 8

Ø1/4 X 58mm

PERNO

31 PCS 4 PCS

9 10

LLAVE ALLEN

4 PCS 1 PC

CONSOLA

A B C

TAPA DE LA CONSOLA LADO IZQUIERDO LADO DERECHO

1 PC 1 PC 1 PC

D E F

PANEL POSTERIOR LARGUERO ANTERIOR PANEL CENTRAL

1 PC 1 PC 1 PC

G H I

PANEL INFERIOR PATA LARGUERO CENTRAL

1 PC 2 PCS 2 PCS

J K L

LARGUERO INFERIOR ESTANTE PUERTA CORREDERA

1 PC 1 PC 2 PCS

CONSOLA

ETAPA 1

Inserte pernos de leva (1) en la tapa de la consola (A), el larguero anterior
(E), el panel posterior (D), los lados izquierdo y derecho (B y C) y el panel
inferior (G) con un destornillador Phillips (no incluido) como ilustrado.

1

1

1

1

1

1

1

1

1

B

1

1

1

1

1

1

1

1

1

1

A

G

1

C

E

D

1 20 PCS

CONSOLA

ETAPA 2

Inserte seguros de leva (2) en el panel central (F) como ilustrado.
Una el panel posterior (D) y el larguero anterior (E) con el panel central (F).
Fíjelos girando los seguros de leva (2) 1/2 vuelta en sentido horario con un
destornillador Phillips (no incluido).

F

2

E

2

D

2 2 PCS

CONSOLA

ETAPA 3

Inserte seguros de leva (2) y clavijas de madera (3) en el larguero anterior
(E) como ilustrado.
Una los lados izquierdo y derecho (B y C) con el panel posterior (D) y el
larguero anterior (E).
Fije los lados izquierdo y derecho (B y C) girando los seguros de leva (2)
1/2 vuelta en sentido horario con un destornillador Phillips (no incluido).

B

3

2

E

3

2

D

C

2 2 PCS

3 2 PCS

CONSOLA

ETAPA 4

Inserte seguros de leva (2) y clavijas de madera (3) en los lados izquierdo y
derecho (B y C) y en el panel central (F) como ilustrado.
Una la tapa de la consola (A) con los lados izquierdo y derecho (B y C), el
panel central (F) y el larguero anterior (E). Fije la tapa de la consola (A) al
larguero anterior (E) con pernos (4) y utilice la llave Allen (10) para ajustar
los pernos.
Fije la tapa de la consola (A) a los lados y al panel central (B, C y F) girando
los seguros de leva (2) 1/2 vuelta con un destornillador Phillips (no incluido).

3

A

3

E

B

2

4

3

2

F

2

2

4

3

2

5

D

C

3

2

2 6 PCS 3 5 PCS

4 2 PCS

CONSOLA

ETAPA 5

Inserte seguros de leva (2), clavijas de madera (3) y tuercas barrilete (5) en
los lados izquierdo y derecho (B y C) y en el panel central (F) como
ilustrado.
Una el panel inferior (G) a la consola con pernos (7). Utilice la llave Allen
(10) para ajustar los pernos.
Fije el panel inferior (G) al panel central (F) girando los seguros de leva (2)
1/2 vuelta en sentido horario con un destornillador Phillips (no incluido).

B

5

3

G

5

2

F

2

D

7

7

5

3

C

5

3

3

7

7

2 2 PCS 3 5 PCS

5 4 PCS 7 4 PCS

CONSOLA

ETAPA 6

Inserte clavijas de madera (3) en el larguero inferior (J) como ilustrado.
Inserte tuercas barrilete (5) en los largueros (I y J) como ilustrado.
Una las patas (H) a los largueros centrales (I) y al larguero inferior (J) con
pernos (7). Utilice la llave Allen (10) para ajustar los pernos.

7

H

7

7

7
7

3

5

5

5

5

5

J

I

5

5

5

5

7

5

7

H

7

7

7

3 2 PCS

5 10 PCS

7 10 PCS

CONSOLA

ETAPA 7

Fije las patas ensambladas al panel inferior (G) con pernos (7). Utilice
la llave Allen (10) para ajustar los pernos.

7

H

7

7

7

I

I

7

7

7

H

G

C

7

7

7 10 PCS

CONSOLA

ETAPA 8

Una el estante (K) al larguero inferior (J) y a las patas (H) con pernos (7).
Utilice la llave Allen (10) para ajustar los pernos.
Una vez completada esta etapa, coloque la consola sobre las patas.

7

H

K

7

7

7

J

7

7

7

H

7 7 PCS

CONSOLA

ETAPA 9

Inserte seguros de leva (2) en el panel posterior (D) y fíjelos girando los
seguros de leva (2) 1/2 vuelta en sentido horario con un destornillador
Phillips (no incluido).

2

D

2

2

2

2 2

2

2

2 8 PCS

CONSOLA

ETAPA 10

Coloque las trabas y las poleas de puertas correderas (8 y 9) en las puertas
correderas (L) con tornillos (6). Utilice un destornillador Phillips (no incluido)
para ajustar los tornillos.
Nota: La barra de la traba para puerta corredera (8) no debería salir hacia
afuera. Si sale, empuje la traba como ilustrado para esconderla.

6

6

6

6

6

6

L

6

6

6

8

6

6

6

9

8

9

6

6

6

6

6 32 PCS

8 4 PCS

9 4 PCS

CONSOLA

ETAPA 11

Instale las puertas correderas (L) en la consola como ilustrado. Coloque la
polea (9) en el riel como ilustrado.
Fije las puertas presionando el botón de la traba (8) como ilustrado.

L

L

CONSOLA

ETAPA 12

Si las puertas no están alineadas, ajuste las poleas de las puertas
correderas (9) de la manera ilustrada más abajo.

CONSOLA

PRECAUCIÓN: Esta unidad está prevista únicamente

para ser usada con los productos y el peso máximo

indicados. El usarla con otros productos más pesados que

el peso máximo indicado puede provocar inestabilidad y

causar heridas.

Máximo de

Quíte el polvo regularmente

con un paño suave y seco,

para evitar que la suciedad

se acumule. Mantenga

alejado del calor para evitar

que se agriete, se funda o se

queme. Utilice un servicio de

limpieza profesional para

estante50 lbs.

¡Ya está! Usted acaba de Consola!

Peso

máximo de

estante

15 lbs.

Peso

máximo del

estante

inferior

50 lbs.

CONSOLE

Couleur:

Cendre clair / Gris pâle

Félicitations pour votre dernier achat d’un meuble ! Les meubles de la ligne ont été conçus ayant en tête la
qualité, la commodité et le style. Nous sommes convaincus que ce meuble vous servira durant de
nombreuses années avec un confort exceptionnel.

Nous vous encourageons à vous familiariser avec les caractéristiques de votre nouveau meuble avant de
commencer l’assemblage ; prenez donc quelques minutes pour lire ce manuel. Il contient de l’information
importante concernant notre garantie et des conseils d’entretien pour vous assurer de garder votre meuble
aussi beau qu’aux premiers jours.

NOTES ET INSTALLATION

Assurez-vous que toutes les pièces et les composantes sont présentes avant de commencer l'assemblage.

*

Assemblez sur une surface douce et lisse pour empêcher d'endommager la finition du produit.

*

NE PAS utiliser d'outils électriques.

*

ATTENTION: Doit être assemblé par un adulte.

*

L'assemblage nécessite deux personnes.

*

Temps d'assemblage estimé: 45 minutes.

*

SOIN, NETTOYAGE ET ENTRETIEN

Époussettez régulièrement avec un chiffon doux et sec pour empêcher la poussière de s'accumuler.
Gardez loin des sources de chaleur pour éviter le glaçage, la fusion ou les brûlures. Utilisez un
service de nettoyage professionnel pour nettoyer le tissu.

Vérifiez régulièrement tous les boulons, vis et fixations et serrez-les si nécessaire.

GARANTIE LIMITÉE DE 1 AN

garantit que son produit est exempt de défauts de matériaux et de fabrication et accepte de remé dier à
un tel défaut. Cette garantie couvre un (1) an à partir de la date d'achat originale. Cette garantie est
valable uniquement sur présentation d'une preuve d'achat. Cette garantie se limite exclusivement à la ré
paration ou au remplacement de pièces défectueuses du mobilier et aucun travail d'assemblage n'est
inclus. Cette garantie ne s'applique pas à un produit qui a été assemblé incorrectement, soumis à une
mauvaise utilisation ou abus, ou qui a été modifié ou réparé de quelque façon. L'usure, les déchirures ou
la décoloration du tissu ne sont pas couverts par cette garantie (le cas échéant). Cette garantie vous
donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui varient d'un État à
l'autre ou d'une province à l'autre.

AVERTISSEMENT: Si ce produit est endommagé, et/ou des pièces

sont brisées ou manquantes, NE PAS UTILISER.

CONSOLE

LISTE DE QUINCAILLERIE

1 2 3

Ø8mm X 30mm

BOULON À CAME VERROUILLAGE À CAME GOUJON DE BOIS

20 PCS 20 PCS 14 PCS

4 5 6

Ø1/4 X 25mm 4 X 12mm

BOULON ÉCROU TRANSVERSAL VIS

2 PCS 14 PCS 32 PCS

7 8

Ø1/4 X 58mm

BOULON

31 PCS 4 PCS

9 10

POULIE PORTE COULISSANTE

4 PCS 1 PC

CLÉ ALLEN

CONSOLE

A B C

DESSUS DE CONSOLE

1 PC 1 PC 1 PC

PANNEAU LATÉRAL GAUCHE

D E F

PANNEAU ARRIÈRE BARRE AVANT PANNEAU CENTRAL

1 PC 1 PC 1 PC

G H I

PANNEAU INFÉRIEUR PIED BARRE CENTRALE

1 PC 2 PCS 2 PCS

J K L

BARRE INFÉRIEURE ÉTAGÈRE PORTE COULISSANTE

1 PC 1 PC 2 PCS

CONSOLE

ÉTAPE 1

Insérez des boulons à came (1) dans le dessus de la console (A), la barre
avant (E), le panneau arrière (D), les panneaux latéraux gauche et droit (B et
C) et le panneau inférieur (G) à l’aide d’un tournevis cruciforme (non
compris) tel qu’illustré.

1

1

1

1

1

1

1

1

1

B

1

1

1

1

1

1

1

1

1

1

A

G

1

C

E

D

1 20 PCS

CONSOLE

ÉTAPE 2

Insérez des verrouillages à came (2) dans le panneau central (F) tel qu’illustr
é.
Attachez le panneau arrière (D) et la barre avant (E) au panneau central (F).
Fixez-les en tournant les verrouillages à came (2) 1/2 tour dans le sens
horaire à l’aide d’un tournevis cruciforme (non compris).

F

2

E

2

D

2 2 PCS

CONSOLE

ÉTAPE 3

Insérez des verrouillages à came (2) et des goujons de bois (3) dans la
barre avant (E) tel qu’illustré.
Attachez les panneaux latéraux gauche et droit (B et C) au panneau arrière
(D) et à la barre avant (E).
Fixez les panneaux latéraux gauche et droit (B et C) en tournant les
verrouillages à came (2) 1/2 tour dans le sens horaire à l’aide d’un tournevis
cruciforme (non compris).

B

3

2

E

3

2

D

C

2 2 PCS

3 2 PCS

CONSOLE

sens horaire à l’aide d’un tournevis cruciforme (non compris).

ÉTAPE 4

Insérez des verrouillages à came (2) et des goujons de bois (3) dans les
panneaux latéraux gauche et droit (B et C) et dans le panneau central (F) tel
qu’illustré.
Attachez le dessus de la console (A) aux panneaux latéraux gauche et droit
(B et C), au panneau central (F) et à la barre avant (E). Fixez le dessus de la
console (A) à la barre avant (E) avec des boulons (4) et servez-vous de la cl
é Allen (10) pour serrer les boulons.
Fixez le dessus de la console (A) aux panneaux latéraux et au panneau
central (B, C et F) en tournant les verrouillages à came (2) 1/2 tour dans le

3

2

B

2 6 PCS 3 5 PCS

4

2

3

E

2

2

F

D

A

3

3

4

5

2

3

C

2

4 2 PCS

CONSOLE

ÉTAPE 5

Insérez des verrouillages à came (2), des goujons de bois (3) et des écrous
transversaux (5) dans les panneaux latéraux gauche et droit (B et C) et dans
le panneau central (F) tel qu’illustré.
Attachez le panneau inférieur (G) à la console avec des boulons (7). Servez­vous de la clé Allen (10) pour serrer les boulons.
Fixez le panneau inférieur (G) au panneau central (F) en tournant les
verrouillages à came (2) 1/2 tour dans le sens horaire à l’aide d’un tournevis
cruciforme (non compris).

B

5

3

G

5

2

F

2

D

7

7

5

3

C

5

3

3

7

7

2 2 PCS 3 5 PCS

5 4 PCS 7 4 PCS

CONSOLE

ÉTAPE 6

Insérez des goujons de bois (3) dans la barre inférieure (J) tel qu’illustré.
Insérez des écrous transversaux (5) dans les barres (I et J) tel qu’illustré.
Attachez les pieds (H) aux barres centrales (I) et à la barre inférieure (J)
avec des boulons (7). Servez-vous de la clé Allen (10) pour serrer les
boulons.

7

H

7

7

7
7

3

5

5

5

5

5

J

I

5

5

5

5

7

5

7

H

7

7

7

3 2 PCS

5 10 PCS

7 10 PCS

CONSOLE

ÉTAPE 7

Attachez les pieds assemblés au panneau inférieur (G) avec des
boulons (7). Servez-vous de la clé Allen (10) pour serrer les boulons.

7

H

7

7

7

I

I

7

7

7

H

G

C

7

7

7 10 PCS

CONSOLE

ÉTAPE 8

Attachez l’étagère (K) à la barre inférieure (J) et aux pieds (H) avec des
boulons (7). Servez-vous de la clé Allen (10) pour serrer les boulons.
Mettez la console sur ses pieds une fois cette étape complétée.

7

H

K

7

7

7

J

7

7

7

H

7 7 PCS

CONSOLE

ÉTAPE 9

Insérez des verrouillages à came (2) dans le panneau arrière (D) et fixez-les
en tournant les verrouillages à came (2) 1/2 tour dans le sens horaire à l’
aide d’un tournevis cruciforme (non compris).

2

D

2

2

2

2 2

2

2

2 8 PCS

CONSOLE

ÉTAPE 10

Attachez les verrous et les poulies des portes coulissantes (8 et 9) aux
portes coulissantes (L) avec des vis (6). Servez-vous d’un tournevis
cruciforme (non compris) pour serrer les vis.
Note : La tige du verrou des portes coulissantes (8) ne devrait pas sortir. Si
elle sort vers l’extérieur, poussez sur le verrou comme illustré pour la
cacher.

6

6

6

6

6

6

L

6

6

6

8

6

6

6

9

8

9

6

6

6

6

6 32 PCS

8 4 PCS

9 4 PCS

CONSOLE

ÉTAPE 11

Attachez les portes coulissantes (L) à la console tel qu’illustré. Placez la
poulie (9) dans le rail tel qu’illustré.
Fixez les portes en poussant le bouton du verrou (8) tel qu’illustré.

L

L

CONSOLE

ÉTAPE 12

Si les portes ne sont pas alignées, ajustez les poulies des portes
coulissantes (9) de la manière illustrée ci-dessous.

CONSOLE

ATTENTION: Cette unité est conçue pour être utilisée

seulement avec les produits et/ou les poids maximum

indiqués. L'utilisation avec d'autres produits et/ou des

produits plus lourds que les poids maximum indiqués peut

entraîner de l'instabilité et causer des blessures.

Maximum du

plateau

50 lbs.

Époussettez régulièrement avec un
chiffon doux et sec pour empêcher la
poussière de s'accumuler. Gardez loin
des sources de chaleur pour éviter le
glaçage, la fusion ou les brûlures.
Utilisez un service de nettoyage
professionnel pour nettoyer le tissu.

Voilà! Vous avez terminé d'assembler votre Console!

Poids

maximum du

plateau

15 lbs.

Poids

maximum du

plateau

inférieur

50 lbs.
