Забортный двигатель

Работа

8M0115326 915 rus

75/80/90/100/115/115 Pro XS FourStroke

Техническое обслуживание

Гарантия

Установка

Руководство

rus

Заявление о соответствии – для тяговых двигателей судов для отдыха с учетом требований Директивы 94/25/EC с внесенными поправками согласно Директиве 2003/44/EC

Название изготовителя двигателя: «Mercury Marine»

Адрес: W6250 Pioneer Road, P.O. Box 1939

Город: Fond du Lac, WI Почтовый индекс: 54936-1939 Страна: USA (США)

Уполномоченный представитель: Brunswick Marine EMEA Inc.

Адрес: Parc Industrial de Petit-Rechain

Город: Verviers Почтовый индекс: B-4800 Страна: Бельгия

Название уполномоченного органа, проводящего оценку выбросов выхлопных газов: Det Norske Veritas AS

Адрес: Veritasveien 1

Город: Hovik

Название уполномоченного органа, проводящего оценку уровня шума: Det Norske Veritas AS

Адрес: Veritasveien 1

Город: Hovik

Модуль оценки соответствия, ис‐ пользуемый для выбросов выхлоп‐ ных газов:

Другие применимые директивы Сообщества: Директива по безопасности машин, механизмов и ма‐ шинного оборудования 2006/42/EC; Директива по электромагнитной совместимости 2014/30/EC

Почтовый индекс: 1322

Страна: Норвегия

☐ B+C ☐ B+D ☐ B+E ☐ B+F ☐ G ☒ H

☐ A ☐ Aa ☐ G ☒ H

Идентификационный номер: 0575

Описание двигателей и существенные требования

Тип двигателя

☒ Подвесной двигатель ☒ Бензин ☒ 4-тактный

rus i

Тип топлива Цикл сгорания

Идентификация двигателей, подпадающих под данное Заявление о соответствии

Уникальный

Название семейства двигателей

6-цилиндровые двигатели Verado 200, 225, 250, 275, 300, 350, 400R л. с.

4-цилиндровые двигатели Verado 135, 150, 175, 200 л. с.

4-цилиндровые двигатели L4NA 75, 80, 90, 100, 115 л. с. (2,1 л)

150 л. с., 4-тактные (3,0 л) 0P401000 или 1B227000 RCD-H-2 Rev 4

Существенные требования

Приложение 1.B — Выбросы выхлопных газов

B.1 Идентификация двигателя ☐ ☐ ☒

B.2 Требования к выбросам выхлопных газов

B.3 Долговечность ☐ ☐ ☒ EN ISO 8178-1:1996

B.4 Руководство пользователя ☒ ☐ ☐ ISO 8665: 2006

Приложение 1.C — Уровни шума

C.1. Уровни распространения шума

C.2. Руководство владельца ☐ ☒ ☐ Руководство владельца

идентификационный номер двигателя: Начальный серийный номер

0P401000 или 1B227000 RCD-H-2 Rev 4

2B000000 RCD-H-2 Rev 4

Другой норма‐

Стан‐

дарты

тивный

доку‐ мент/

метод

☒* ☐ ☐ *EN ISO 8178-1:1996

☒* ☐ ☐ EN ISO 14509

Техни‐ ческая

инфор‐

мация

Пожалуйста, укажите более под‐ робно (* = обязательный стандарт)

Номер сертификата H модуля EC

Это Заявление о соответствии выпущено под исключительную ответственность изготовителя. Я заявляю от имени изготовителя двигателя, что двигатели, упомянутые ранее, соответствуют всем применимым существенным требованиям указанным образом.

Имя/должность: Джон Пфайфер, президент, Mercury Marine

Дата и место выпуска: 10 сентября 2015 г. Fond du Lac, Wisconsin, USA

ii rus

Добро пожаловать!

Вы выбрали один из лучших имеющихся в наличии подвесных двигателей. Он имеет множество конструктивных особенностей, обеспечивающих простоту использования и надежность.

При надлежащем уходе и техническом обслуживании вы сможете сполна насладиться этим изделием, используя его в течение многих сезонов плавания на судне. Для обеспечения максимальной эффективности и использования, не требующего ухода, необходимо внимательно прочитать это руководство.

В руководстве по эксплуатации, техническому обслуживанию и гарантии содержатся конкретные инструкции по использованию и обслуживанию данного изделия. Мы рекомендуем, чтобы это руководство постоянно было под рукой, потому что у вас могут возникать вопросы, когда вы находитесь на воде.

Благодарим за приобретение одного из наших изделий! Мы искренне надеемся, что плавание на вашем новом судне доставит вам удовольствие.

Mercury Marine

Правила ЕРА относительно выхлопа

Подвесные двигатели компании Mercury Marine в США сертифицированы Агентством Соединенных Штатов по защите окружающей среды (ЕРА) как соответствующие требованиям правил по контролю за загрязнением воздуха, создаваемым новыми подвесными двигателями. Эта сертификация действительна при условии, что определенные регулировки выполняются в соответствии с заводскими стандартами. Поэтому необходимо строго соблюдать заводскую методику обслуживания изделия и там, где это возможно, возвращаться к первоначальным конструктивным целям. Техническое обслуживание, ремонт или замена устройств и систем контроля выхлопа могут выполняться любой организацией или любым лицом, которые производят ремонт судовых двигателей.

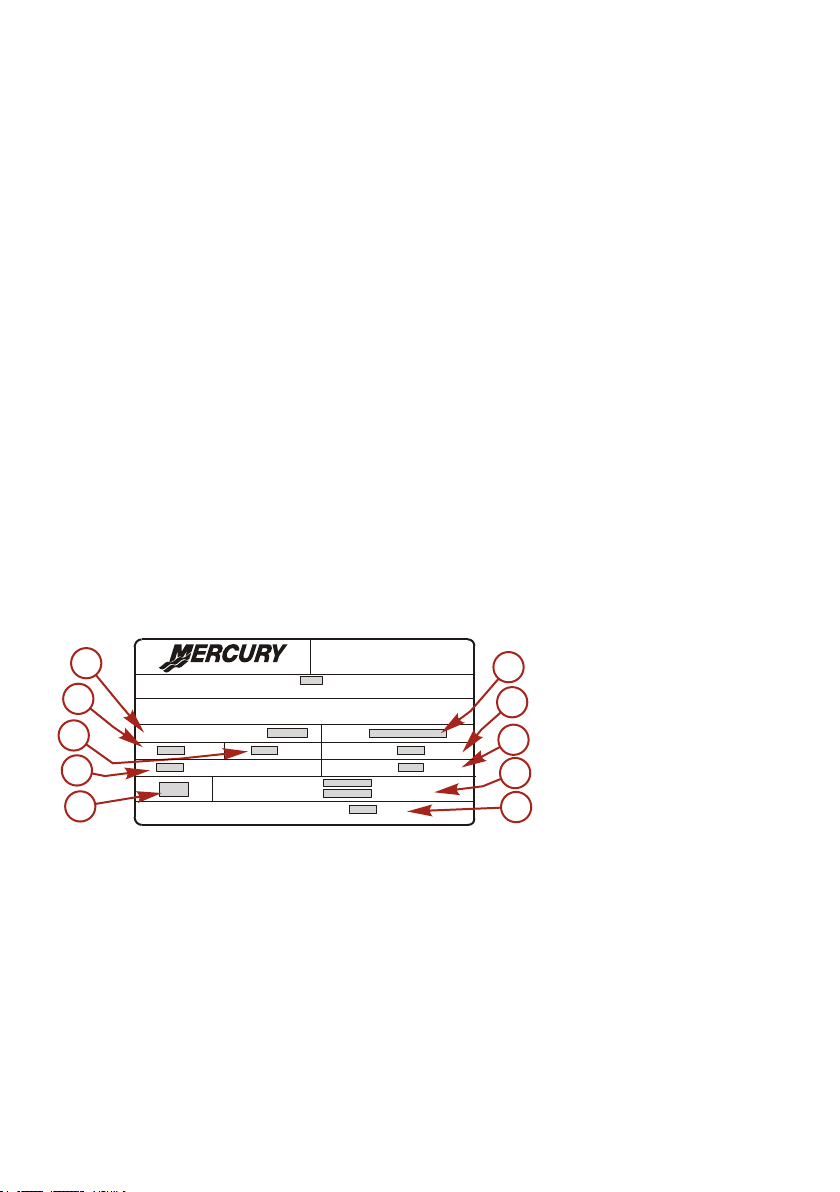

Двигатели имеют маркировку в виде ярлыка с информацией о контроле выхлопа, что представляет собой постоянное свидетельство о сертификации EPA.

ПРЕДУПРЕЖДЕНИЕ

В выхлопе данного двигателя содержатся химические соединения, которые в штате Калифорния признаны вызывающими онкологические заболевания, врожденные патологии и другие нарушения репродуктивной функции.

Заявление о гарантии

Приобретенный вами товар включает в себя ограниченную гарантию от Mercury Marine. Условия гарантии указаны далее в разделе Информация о гарантии данного руководства. Положение о гарантии содержит описание случаев, которые подпадают и которые не подпадают под действие гарантии; продолжительность действия гарантии; описание того, как лучше всего обеспечить распространение гарантии; важные случаи исключений и ограничений по повреждениям; а также другую соответствующую информацию. Изучите эту важную информацию.

Описание и технические данные, приведенные в данном руководстве, имели силу на момент подписания к печати. Компания «Mercury Marine», которая постоянно работает над совершенствованием своей продукции, сохраняет за собой права на прекращение выпуска моделей в любое время, изменение технических характеристик, конструкции, методов или технологических процессов без направления предварительного извещения и не принимая никаких обязательств.

Mercury Marine, Fond du Lac, Wisconsin U.S.A.

Уровень обслуживания «Mercury Premier»

Компания «Mercury» оценивает качество обслуживания своих дилеров и присваивает наивысший уровень рейтинга «Mercury Premier» тем, кто продемонстрировал свою исключительную преданность обслуживанию.

Получение рейтинга обслуживания «Mercury Premier» означает, что дилер:

• Достиг высокого балла CSI (индекс удовлетворения запросов потребителей) при оценке гарантийного обслуживания в течение 12 месяцев.

rus

iii

• Обладает всеми необходимыми средствами обслуживания, испытательным оборудованием, руководствами и каталогами запасных частей.

• Имеет в числе своих сотрудников, по крайней мере, одного сертифицированного или квалифицированного техника.

• Обеспечивает своевременное обслуживание всем заказчикам компании «Mercury Marine».

• Предлагает дополнительное рабочее время и мобильный сервис, если необходимо.

• Использует, демонстрирует и имеет в запасе необходимый набор подлинных прецизионных деталей производства «Mercury».

• Предлагает посетителям чистую и аккуратную мастерскую с упорядоченными комплектами инструментов и литературой по обслуживанию.

Информация об авторских правах и торговых знаках

Alpha, Axius, Bravo One, Bravo Two, Bravo Three, Круг M с логотипом волн, K-planes, Mariner, MerCathode, MerCruiser, Mercury, Mercury с логотипом волн, Mercury Marine, Mercury Precision Parts, Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water и We're Driven to Win являются зарегистрированными товарными знаками Brunswick Corporation. Pro XS является товарным знаком Brunswick Corporation. Mercury Product Protection является зарегистрированным знаком обслуживания Brunswick Corporation.

iv rus

ИНФОРМАЦИЯ О ГАРАНТИИ

Регистрация гарантии в Соединенных Штатах и Канаде.............................................................................. 1

Передача гарантии........................................................................................................................................... 1

Передача плана по защите изделий Mercury (расширенное действие обслуживания) для США и

Канады............................................................................................................................................................... 2

3‑летняя ограниченная гарантия против коррозии........................................................................................ 2

Гарантийное покрытие и исключения..............................................................................................................4

Ограниченная гарантия для выбросов, EPA (США):...................................................................................... 5

Компоненты системы контроля выбросов в атмосферу................................................................................ 5

Ограниченная гарантия для выбросов, Калифорния.....................................................................................6

Пояснение Калифорнийского Совета по воздушным ресурсам по поводу Вашего Положения гарантии

контроля выбросов для Калифорнии.............................................................................................................. 8

Маркировка звездочками сертификации по выхлопным газам..................................................................... 9

Гарантийные обязательства — Австралия и Новая Зеландия................................................................... 10

Схемы гарантии для всех стран: забортные и водометные двигатели...................................................... 13

Общая информация

Ответственность водителя судна.................................................................................................................. 17

Перед эксплуатацией подвесного двигателя............................................................................................... 17

Мощность судна в лошадиных силах............................................................................................................ 17

Эксплуатация скоростного и сверхмощного судна...................................................................................... 18

Модели с устройством дистанционного управления подвесным двигателем .......................................... 18

Уведомление о дистанционном рулевом управлении................................................................................. 19

Уведомление об установке подвесного двигателя...................................................................................... 19

Выбор гребного винта.....................................................................................................................................20

Выключатель со шнуром дистанционной остановки двигателя.................................................................. 21

Защита людей, находящихся в воде............................................................................................................. 23

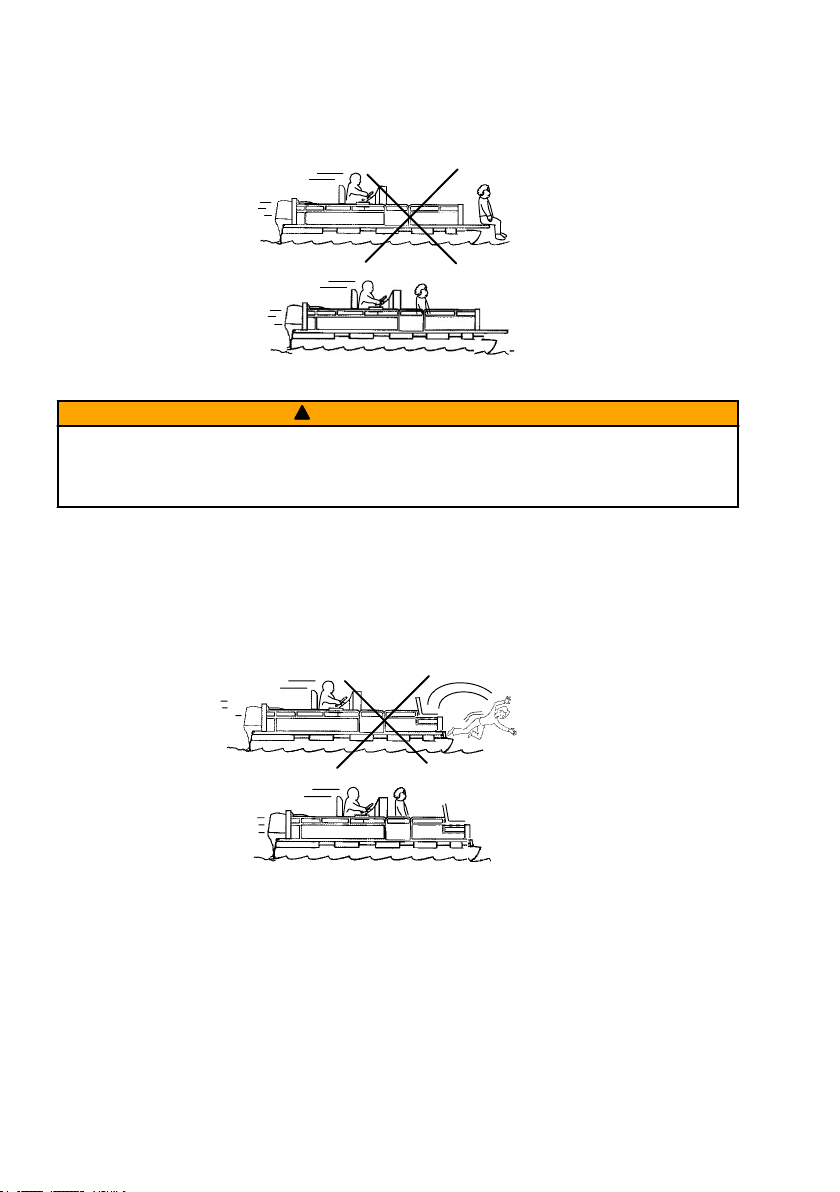

Безопасность пассажиров – понтонные и палубные суда........................................................................... 23

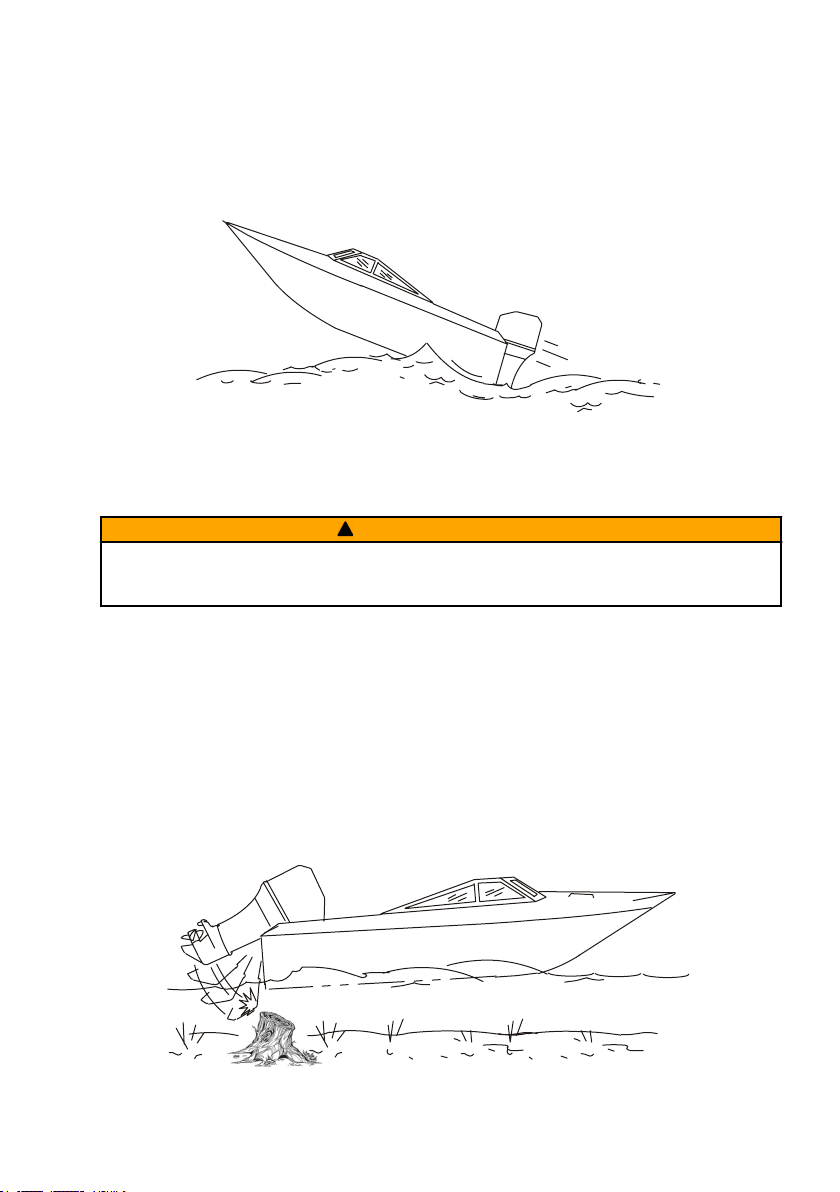

Подпрыгивание на волнах и в спутной струе............................................................................................... 25

Столкновения с подводными опасностями................................................................................................... 25

Выбросы выхлопных газов............................................................................................................................. 26

Выбор вспомогательных устройств для подвесного двигателя.................................................................. 28

Предложения по безопасному хождению на судах...................................................................................... 28

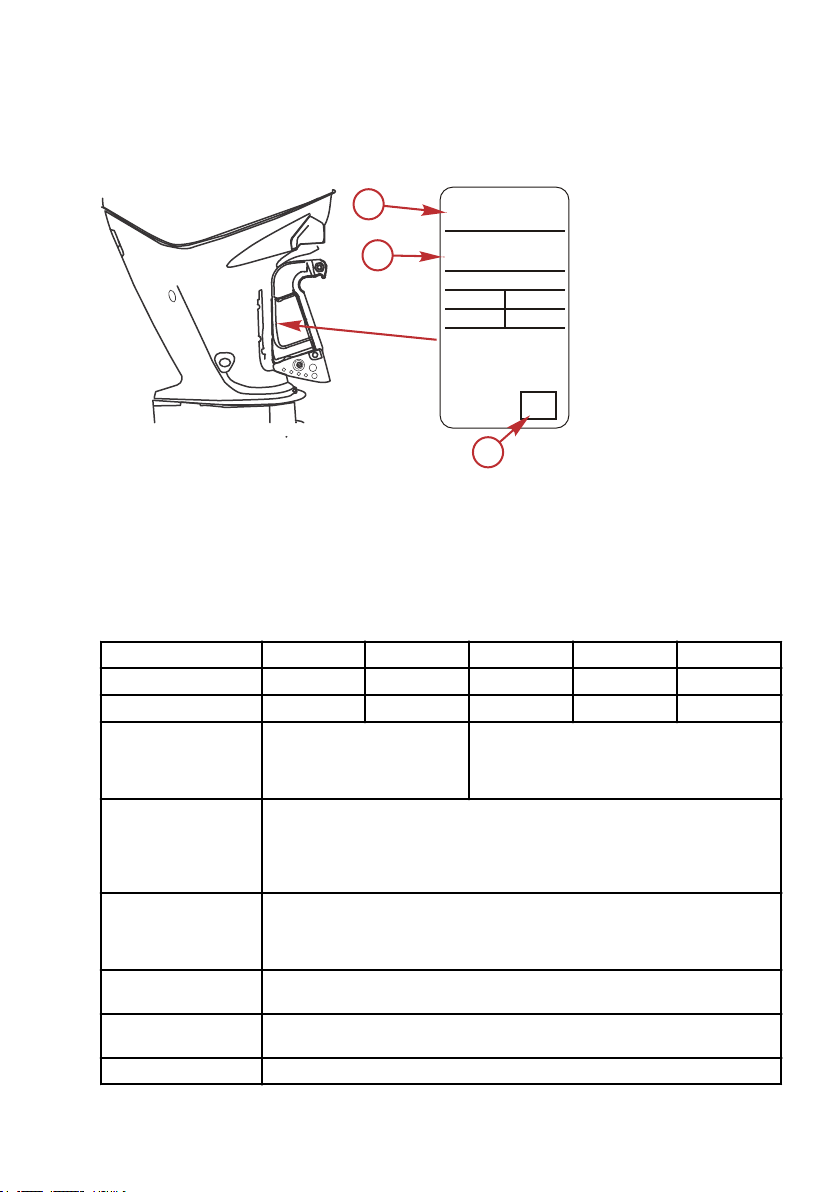

Запись серийного номера...............................................................................................................................31

Спецификации 75–115.................................................................................................................................... 31

Спецификации 115 Pro XS............................................................................................................................. 32

Идентификация компонентов......................................................................................................................... 34

Транспортировка

Буксирование судна с подвесным двигателем............................................................................................. 35

rus

Топливо и масло

Рекомендации по использованию топлива................................................................................................... 36

Топливные присадки....................................................................................................................................... 37

Как избежать ограничения подачи топлива.................................................................................................. 37

Фитинг шланга быстрого отключения топливной магистрали..................................................................... 37

Требование к топливному шлангу с низкой проницаемостью .................................................................... 38

Требования EPA к переносным напорным топливным бакам..................................................................... 38

Требования к клапану распределения топлива (FDV)................................................................................. 38

Переносной напорный топливный бак Mercury Marine................................................................................ 39

Заливка топлива в бак.................................................................................................................................... 40

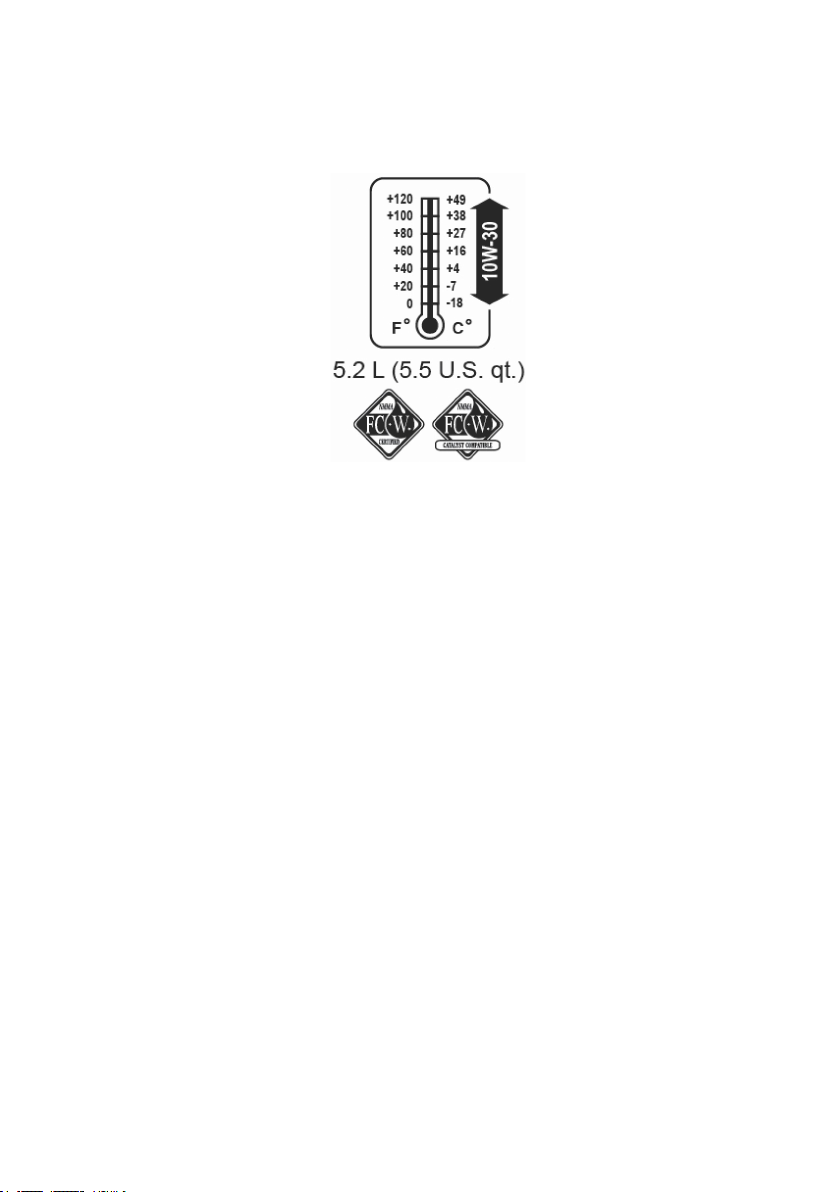

Рекомендуемое моторное масло................................................................................................................... 40

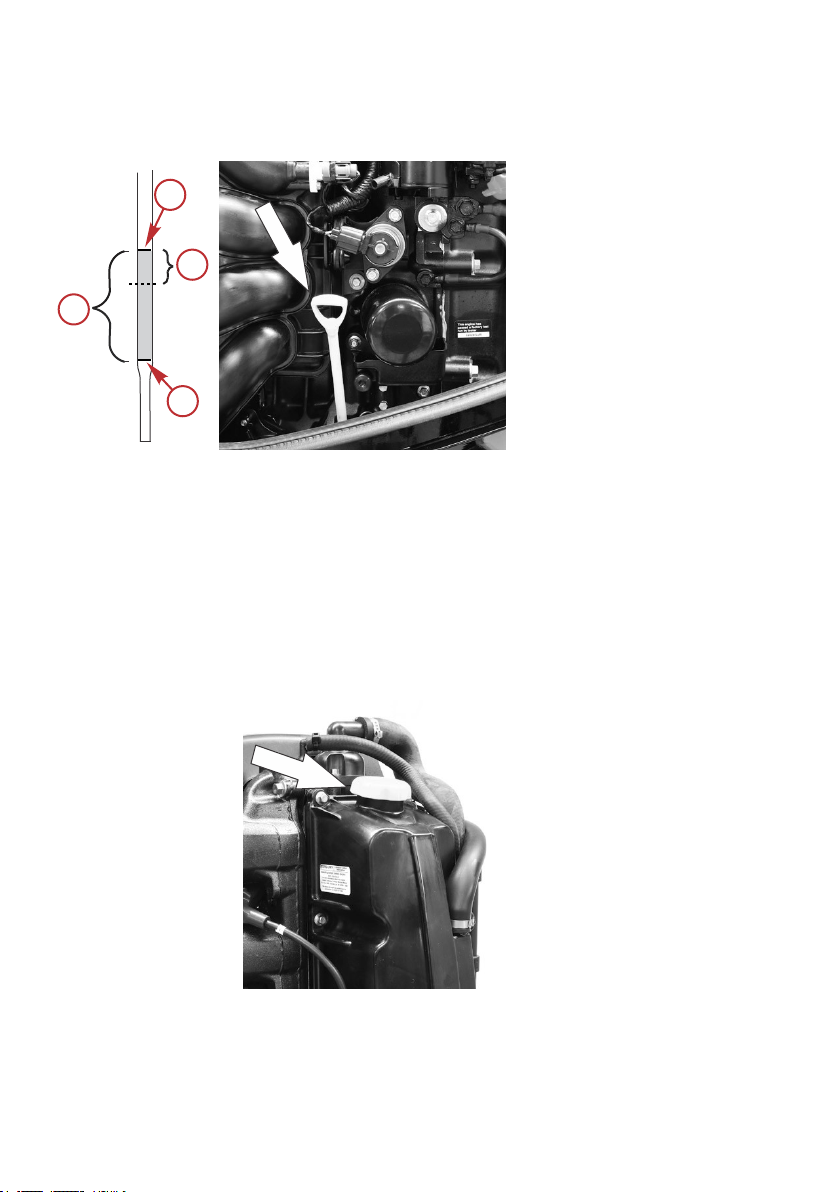

Проверка уровня и добавление масла в двигатель..................................................................................... 41

Характеристики и элементы управления

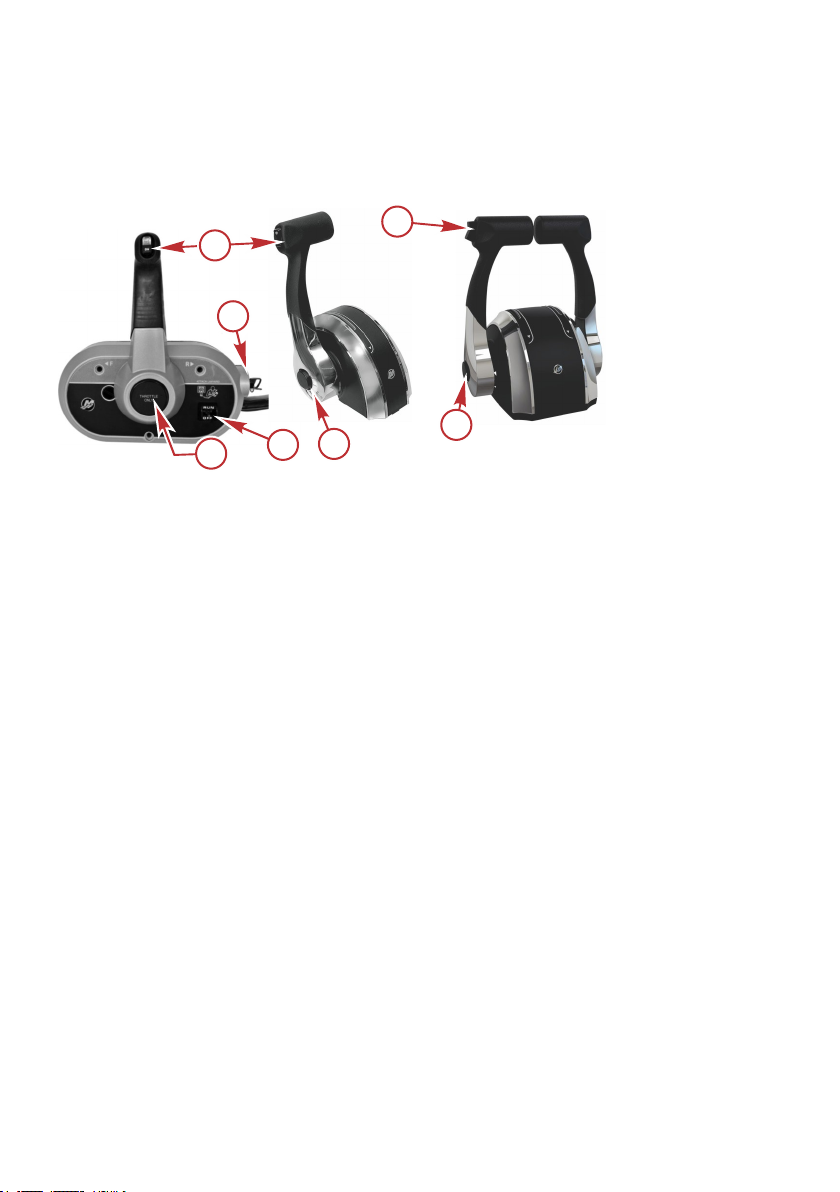

Особенности дистанционного управления................................................................................................... 44

Система оповещения...................................................................................................................................... 44

Усилитель дифферента и наклона................................................................................................................ 46

Эксплуатация

Важная информация....................................................................................................................................... 49

Эксплуатация при температуре ниже 0°....................................................................................................... 49

Эксплуатация в соленой или загрязненной воде......................................................................................... 50

Эксплуатация на большой высоте над уровнем моря................................................................................. 50

Влияние высоты над уровнем моря и погодных условий на эксплуатационные характеристики............ 50

Установка угла дифферента при работе двигателя на скорости холостого хода..................................... 51

Эксплуатация на мелководье......................................................................................................................... 51

Процедура обкатки двигателя........................................................................................................................51

Запуск двигателя............................................................................................................................................. 52

Переключение передач.................................................................................................................................. 54

Остановка двигателя...................................................................................................................................... 55

rus

Техническое обслуживание

Уход за подвесным двигателем..................................................................................................................... 56

Правила ЕРА относительно выхлопа............................................................................................................ 56

График проверки и технического обслуживания.......................................................................................... 57

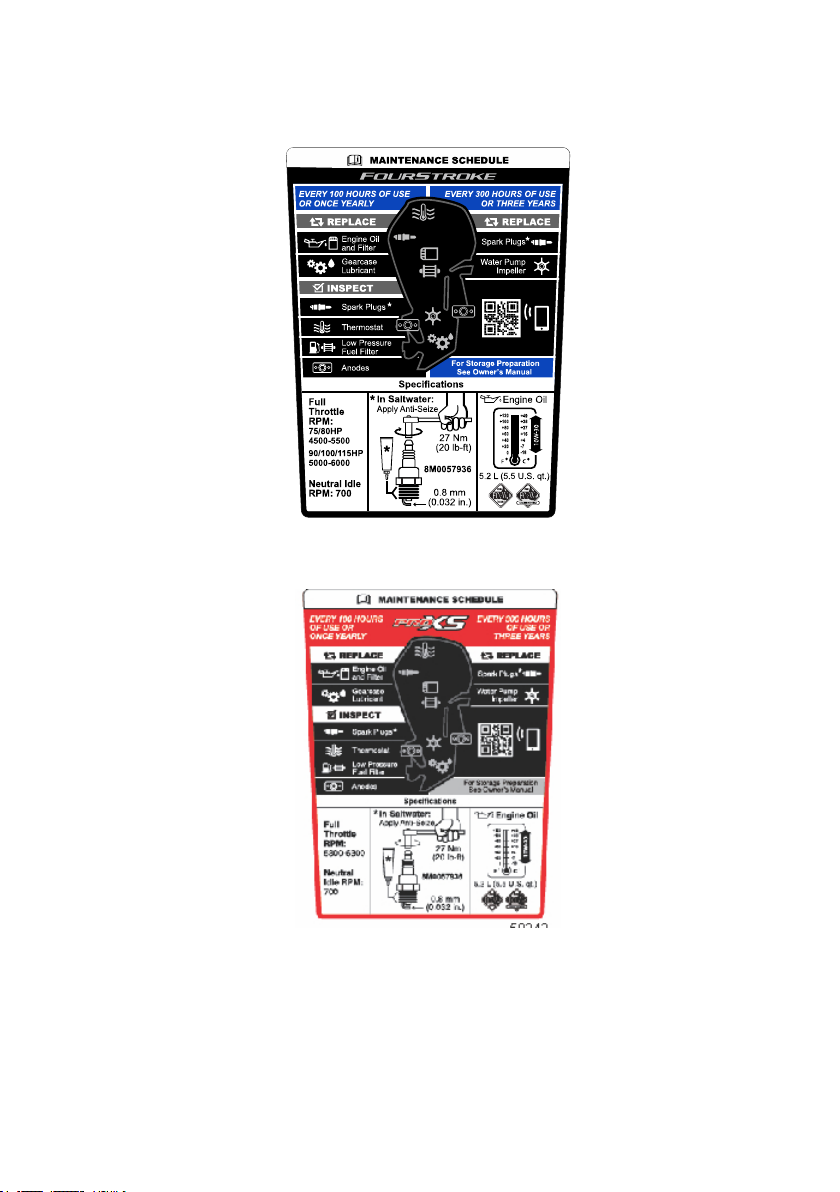

Наклейка с графиком технического обслуживания (75–115)....................................................................... 59

Промывка системы охлаждения.................................................................................................................... 60

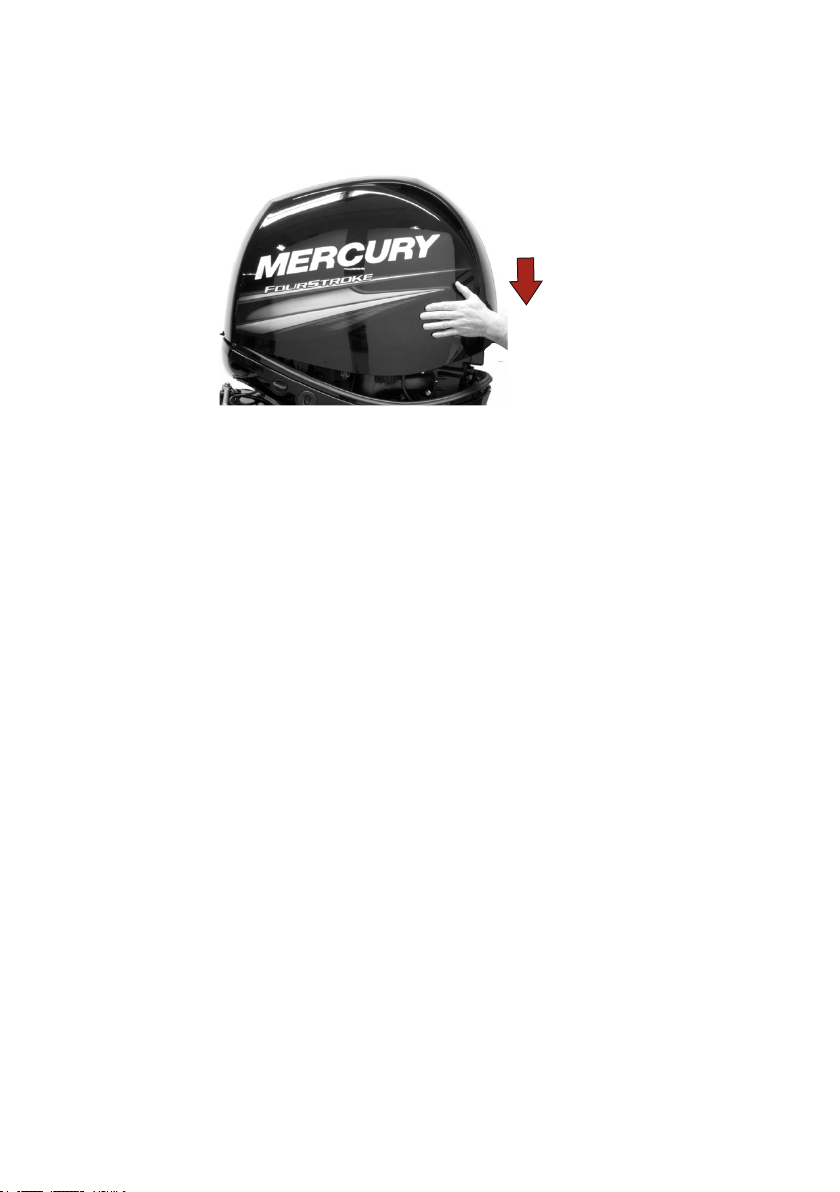

Снятие и установка верхнего кожуха............................................................................................................ 61

Меры по очистке верхней и нижней крышек................................................................................................. 62

Снятие и установка крышки маховика........................................................................................................... 63

Меры по очистке силовой головки (при использовании в соленой воде).................................................. 63

Проверка батареи .......................................................................................................................................... 64

Топливная система......................................................................................................................................... 64

Антикоррозийный анод................................................................................................................................... 66

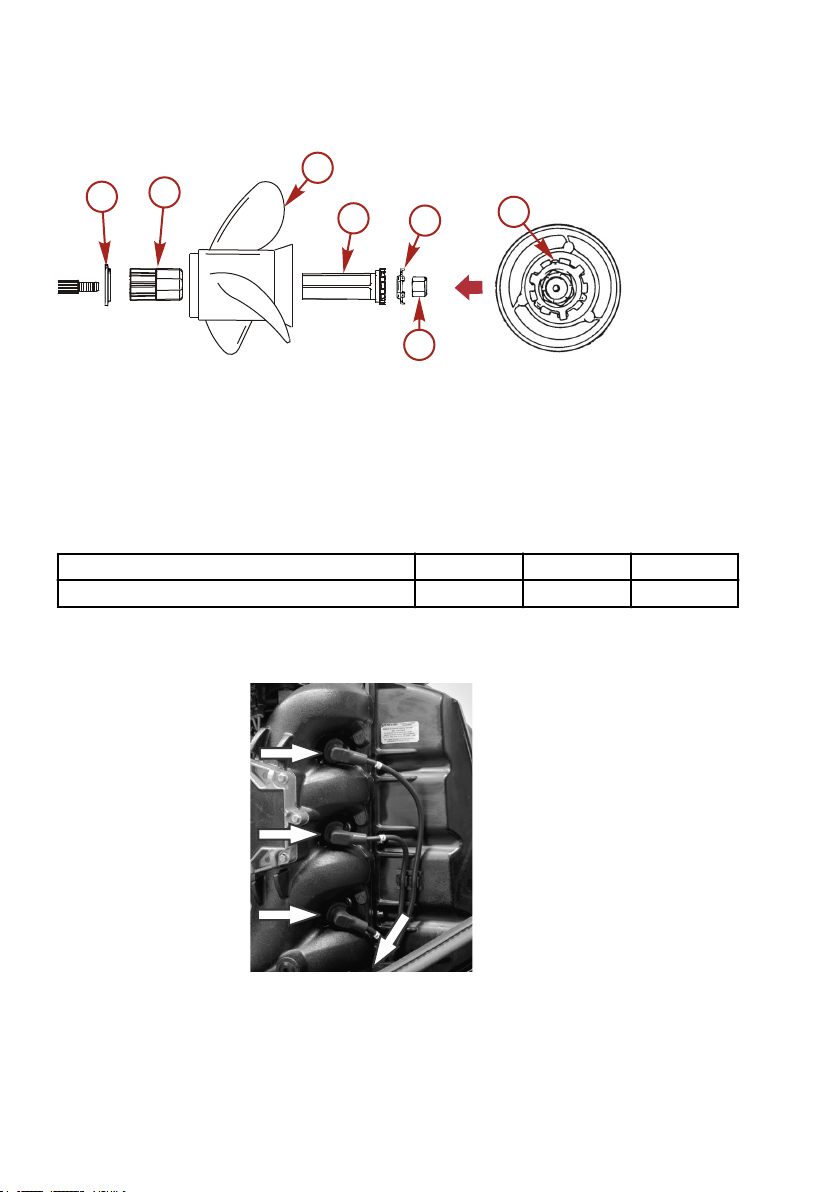

Замена гребного винта................................................................................................................................... 67

Проверка и замена свечи зажигания............................................................................................................. 70

Замена предохранителей............................................................................................................................... 72

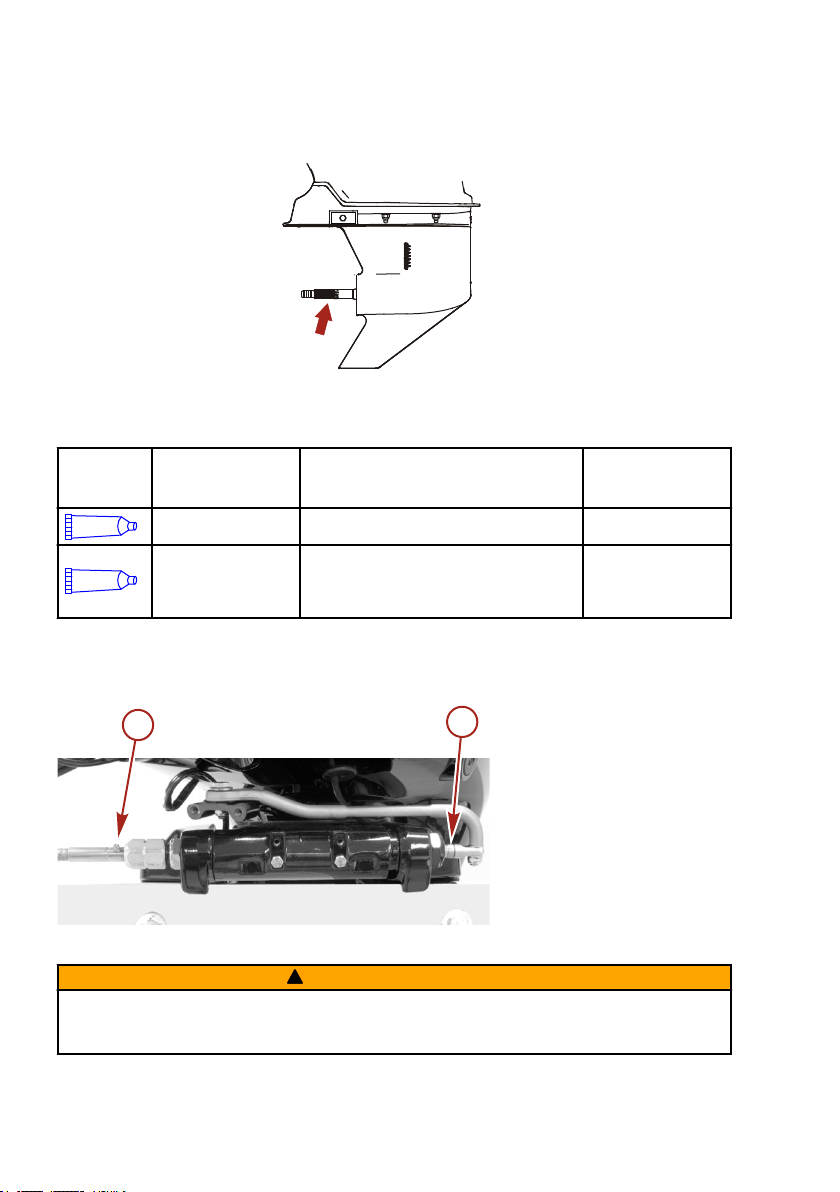

Места для смазывания................................................................................................................................... 73

Проверка жидкости усилителя дифферента................................................................................................ 75

Смена масла в двигателе .............................................................................................................................. 76

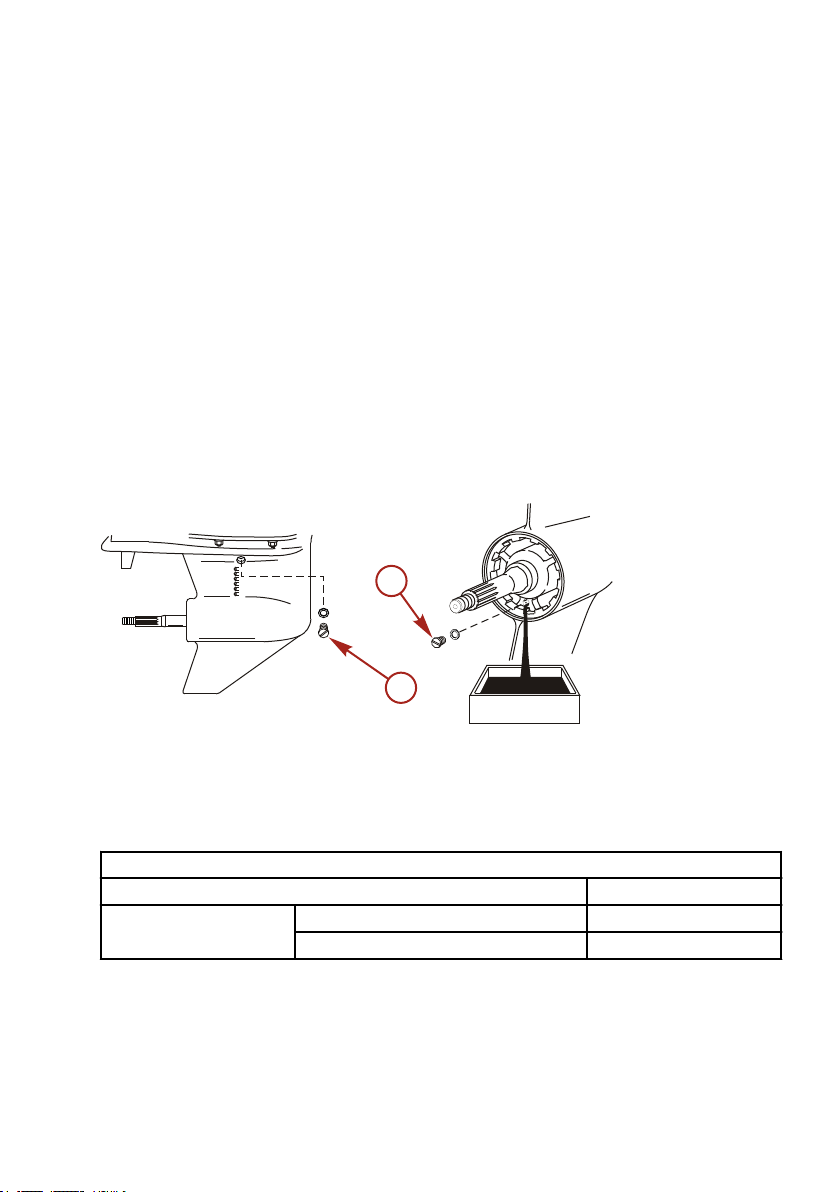

Смазка коробки передач................................................................................................................................ 79

Хранение

Подготовка к хранению................................................................................................................................... 81

Защита наружных деталей подвесного двигателя....................................................................................... 81

Защита внутренних деталей двигателя........................................................................................................ 82

Коробка передач............................................................................................................................................. 82

Положение подвесного двигателя при хранении......................................................................................... 82

Хранение аккумуляторной батареи............................................................................................................... 82

Поиск и устранение неисправностей

Стартер не проворачивает двигатель........................................................................................................... 83

Двигатель не запускается.............................................................................................................................. 83

Двигатель работает неравномерно............................................................................................................... 83

Ухудшение работы.......................................................................................................................................... 84

Батарея не удерживает заряд....................................................................................................................... 84

Техническая помощь владельцу

Сервисное обслуживание............................................................................................................................... 85

Как заказывать литературу............................................................................................................................ 87

rus

vii

Установка забортного двигателя

Утвержденное монтажное оборудование для двигателя Mercury Marine.................................................. 89

Вспомогательное оборудование, устанавливаемое на зажимном транцевом кронштейне..................... 89

Важная информация....................................................................................................................................... 93

Мощность судна в лошадиных силах............................................................................................................ 93

Защита запуска при включенной передаче.................................................................................................. 94

Выбор вспомогательных устройств для подвесного двигателя.................................................................. 94

Топливная система......................................................................................................................................... 94

Технические характеристики установки........................................................................................................ 98

Определение рекомендуемой монтажной высоты подвесного двигателя................................................ 99

Сверление монтажных отверстий для подвесного двигателя.................................................................. 100

Подъем подвесного двигателя.................................................................................................................... 101

Снятие транспортировочного кронштейна................................................................................................. 102

Трос рулевого механизма – трос, проложенный по правому борту.......................................................... 102

Прикрепление подвесного двигателя к транцу........................................................................................... 103

Крепежные детали стержня тяги рулевого механизма (если установлены)............................................ 108

Электрические кабели, топливный шланг и кабели управления.............................................................. 109

Штифт изменения дифферента внутрь...................................................................................................... 119

Журнал технического обслуживания

Журнал технического обслуживания........................................................................................................... 121

viii rus

ИНФОРМАЦИЯ О ГАРАНТИИ

Регистрация гарантии в Соединенных Штатах и Канаде

Чтобы изделие подпадало под действие гарантии, оно должно быть зарегистрировано в Mercury Marine.

Во время продажи дилер-продавец должен заполнить регистрацию гарантии и незамедлительно направить ее в Mercury Marine через сеть MercNET, по электронной почте или обычной почтой. По получении этой регистрации гарантии Mercury Marine выполнит регистрацию.

Дилер-продавец должен предоставить вам копию регистрации гарантии. Политика конфиденциальности Mercury Marine изложена на веб-сайте https://

www.mercurymarine.com/en/us/privacy-policy.

ПРИМЕЧАНИЕ: Компания Mercury Marine и все ее дилеры должны вести списки регистрации изделий для судов, продаваемых в Соединенных Штатах Америки, на случай, если в соответствии с Федеральным законом о безопасности (Federal Safety Act) потребуется дать извещение о несоответствии изделия.

Вы можете изменить свой зарегистрированный адрес в любой момент, в том числе при подаче гарантийной претензии, позвонив в Mercury Marine или отправив письмо или факс с указанием своей фамилии, старого адреса, нового адреса и серийного номера двигателя в отдел регистрации гарантии Mercury Marine. Ваш дилер также может оформить это изменение информации. Мercury Marine Attn: Warranty Registration Department W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI 54936-1939 920-929-5054 Факс +1 920 907 6663

ЗА ПРЕДЕЛАМИ США И КАНАДЫ

В отношении изделий, приобретенных за пределами США и Канады, необходимо обращаться к дистрибьютору в вашей стране или в ближайший сервисный центр Marine Power.

Передача гарантии

США И КАНАДА

Ограниченная гарантия может быть передана следующему покупателю, но только на оставшийся неиспользованным период ограниченной гарантии. Это не относится к изделиям, используемым в коммерческих целях.

Чтобы передать гарантию следующему владельцу, отошлите факсом в Отдел гарантийного учета «Mercury Marine» копию чека на проданный товар или соглашение о покупке, имя нового владельца, адрес и серийный номер двигателя. В Соединенных Штатах Америки и Канаде отправлять по адресу:

Mercury Marine Для: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI 54936-1939 920-929-5054 Факс +1 920 907 6663

После обработки передачи гарантии компания «Mercury Marine» запишет информацию о новом владельце.

Это – бесплатная услуга.

ЗА ПРЕДЕЛАМИ СОЕДИНЕННЫХ ШТАТОВ И КАНАДЫ

rus 1

ИНФОРМАЦИЯ О ГАРАНТИИ

Передача плана по защите изделий Mercury (расширенное действие обслуживания) для США и Канады

Оставшееся гарантийное покрытие в соответствии с планом по защите изделий Mercury передается следующему покупателю двигателя в течение тридцати (30) дней от даты продажи. Контракты, которые не были переданы в течение тридцати (30) дней после следующей покупки, больше не являются действительными, а на изделие больше не распространяется покрытие по условиям контракта.

Для передачи плана следующему покупателю обратитесь в отдел защиты изделий Mercury или к авторизованному дилеру, чтобы получить бланк запроса передачи. Передайте в отдел защиты изделий Mercury чек, подтверждающий покупку, заполненный бланк запроса передачи и чек к оплате «Mercury Marine» на сумму 50,00 долларов США (за каждый двигатель) для компенсации расходов на передачу.

Покрытие по данному плану не может передаваться от одного изделия другому и не распространяется на случаи применения, к которым это не относится.

Сертифицированные планы для бывших в употреблении двигателей не могут передаваться. Для получения помощи обращайтесь в отдел защиты изделий Mercury по телефону 1-888-427-5373 с

7:30 до 16:30 по центральному поясному времени (CST) с понедельника по пятницу, или по электронной почте – mpp_support@mercmarine.com.

3-летняя ограниченная гарантия против коррозии

НА ЧТО РАСПРОСТРАНЯЕТСЯ ГАРАНТИЯ. Компания Mercury Marine гарантирует, что каждый новый двигатель Mercury, Mariner, забортный Mercury Racing, Sport Jet, M2 Jet Drive, Tracker, будь то

подвесной Mercury Marine, бортовой Mercury MerCruiser или кормовой двигатель (Изделие), не будут выходить из строя непосредственно по причине коррозии в течение периода времени, указанного ниже.

ПРОДОЛЖИТЕЛЬНОСТЬ ГАРАНТИЙНОГО ПОКРЫТИЯ: Настоящая ограниченная гарантия против коррозии действует в течение 3 (трех) лет с даты первой продажи данного изделия либо с даты начала его эксплуатации, в зависимости от того, что наступило раньше. Ремонт или замена деталей или проведение технического обслуживания по настоящей гарантии не продлевает гарантийного периода сверх первоначально установленной даты. Действующая гарантия, срок которой еще не истек, может быть передана следующему покупателю, не использующему двигатель в коммерческих целях, после надлежащей перерегистрации данного изделия.

УСЛОВИЯ, КОТОРЫЕ НЕОБХОДИМО ВЫПОЛНИТЬ ДЛЯ ПОЛУЧЕНИЯ ГАРАНТИЙНОГО ПОКРЫТИЯ: Гарантийное покрытие предоставляется только розничным покупателям, которые приобретают изделие у Дилера, уполномоченного компанией Mercury Marine распространять это изделие в стране, в которой имела место продажа, и только после того, как закончен и задокументирован процесс предпродажной инспекции, предписанный компанией Mercury Marine. Действие гарантии начинается после надлежащей регистрации изделия уполномоченным дилером. Для поддержания гарантийного покрытия на судне должны использоваться устройства для предотвращения коррозии, указанные в «Руководстве по эксплуатации и техническому обслуживанию», и должно своевременно выполняться текущее техническое обслуживание, описанное в «Руководстве по эксплуатации и техническому обслуживанию» (включая, без ограничения, замену протекторных анодов, применение предписанных смазок и подкраску задиров и царапин). Mercury Marine сохраняет за собой право ставить условием гарантийного обслуживания предоставление доказательства выполнения надлежащего технического обслуживания.

ЧТО СДЕЛАЕТ КОМПАНИЯ MERCURY. Единственная и исключительная обязанность компании Mercury по настоящей гарантии ограничивается, по нашему выбору, ремонтом подвергшейся коррозии детали, заменой такой детали (деталей) новыми деталями или сертифицированными компанией Mercury Marine восстановленными деталями либо возмещением покупной цены изделия Mercury Marine. Компания Mercury Marine сохраняет за собой право время от времени улучшать или модифицировать изделия без принятия на себя обязательств по исправлению ранее изготовленных изделий.

2 rus

ИНФОРМАЦИЯ О ГАРАНТИИ

КАК ПОЛУЧИТЬ ГАРАНТИЙНОЕ ПОКРЫТИЕ. Покупатель должен дать компании Mercury Marine обоснованную возможность отремонтировать изделие и предоставить приемлемый доступ к изделию для выполнения гарантийного обслуживания. Гарантийные претензии следует предъявлять путем доставки изделия для проверки дилеру Mercury Marine, уполномоченному обслуживать это изделие. Если покупатель не может доставить изделие такому дилеру, он должен уведомить об этом в письменной форме компанию Mercury Marine. После этого Mercury Marine организует осмотр и гарантийный ремонт изделия. В этом случае покупатель несет все транспортные расходы и расходы, связанные с затратами времени на поездку. Если предоставленная услуга не охватывается настоящей гарантией, то покупатель оплачивает все работы, связанные с ее предоставлением, и израсходованные при этом материалы, а также несет все прочие расходы, связанные с предоставлением этой услуги. Покупатель не должен отправлять изделие или его детали непосредственно в компанию Mercury Marine, за исключением случаев, когда компания Mercury Marine попросит об этом. Для того, чтобы получить гарантийное покрытие, необходимо в момент обращения за гарантийным обслуживанием предоставить дилеру доказательство зарегистрированного обладания.

ЧТО НЕ ПОКРЫВАЕТ ГАРАНТИЯ: Настоящая ограниченная гарантия не покрывает коррозию электросистемы; коррозию в результате повреждения, неправильного обращения или неправильного сервиса; коррозию, приводящую к чисто косметическому повреждению; коррозию принадлежностей, приборов и систем рулевого управления; коррозию установленного на заводе-изготовителе гидрореактивного привода; повреждения, вызванные водорослями; изделие, проданное с ограниченной гарантией Изделия сроком менее одного года; запасные части (детали, приобретенные покупателем); изделия, применяемые в коммерческих целях. Использование в коммерческих целях определяется как любое использование изделия, связанное с работой, или любое другое использование изделия, приносящее доход, на любом этапе гарантийного срока, даже если изделие используется в этих целях только эпизодически.

Настоящая гарантия против коррозии не покрывает коррозионные повреждения, вызванные блуждающими электрическими токами (подсоединение к береговым источникам питания, находящиеся поблизости суда, подводные металлические детали); для защиты от таких повреждений следует применять систему коррозионной защиты, например, Mercury Precision Parts или систему Quicksilver MerCathode и/или Galvanic Isolator. Настоящая ограниченная гарантия также не распространяется на коррозионные повреждения, вызванные неправильным применением красок на медной основе для необрастающих покрытий. Если требуется защита от обрастания для судов с подвесными двигателями и двигателями MerCruiser, рекомендуется применять краски для необрастающих покрытий на основе трибутилтинадипата (ТБТА). В тех местах, где законом запрещено применение красок на основе ТБТА, для корпуса и транца можно применять краски на медной основе. Не наносите краску на забортный двигатель или на двигатель MerCruiser. Кроме того, нужно позаботиться о том, чтобы избежать наличия электрического соединения между изделием, находящимся на гарантии, и краской. Для изделия MerCruiser неокрашенное пространство размером, по крайней мере, 38 мм (1,5 дюйма) должно быть оставлено вокруг узла транца. Для уточнения дополнительной информации см. «Руководство по эксплуатации и техническому обслуживанию».

Для дополнительной информации относительно событий и обстоятельств, покрываемых и не покрываемых настоящей гарантией, см. раздел «Гарантийное покрытие» «Руководства по эксплуатации и техническому обслуживанию», содержащийся в настоящей гарантии как справочная информация.

rus 3

ИНФОРМАЦИЯ О ГАРАНТИИ

ОТКАЗЫ И ОГРАНИЧЕНИЯ:

НАСТОЯЩИМ ПРЯМО ОТРИЦАЮТСЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ И СООТВЕТСТВИЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. ЧТО КАСАЕТСЯ ТАКИХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ОТРИЦАТЬ СУЩЕСТВОВАНИЕ КОТОРЫХ НЕВОЗМОЖНО, ИХ ДЕЙСТВИЕ ОГРАНИЧИВАЕТСЯ СРОКОМ ДЕЙСТВИЯ НАШЕЙ ПРЯМО СФОРМУЛИРОВАННОЙ ГАРАНТИИ. ДАННАЯ ГАРАНТИЯ НЕ ПРЕДУСМАТРИВАЕТ ПОКРЫТИЯ КАКИХ-ЛИБО ДОПОЛНИТЕЛЬНЫХ И КОСВЕННЫХ УБЫТКОВ. ЗАКОНЫ, ДЕЙСТВУЮЩИЕ В НЕКОТОРЫХ СТРАНАХ, ШТАТАХ И ПРОВИНЦИЯХ, НЕ ДОПУСКАЮТ СФОРМУЛИРОВАННЫХ ВЫШЕ ОТКАЗОВ, ОГРАНИЧЕНИЙ И ИСКЛЮЧЕНИЙ. НАСТОЯЩАЯ ГАРАНТИЯ ПРЕДОСТАВЛЯЕТ ВАМ ОПРЕДЕЛЕННЫЕ ЮРИДИЧЕСКИЕ ПРАВА, И ВЫ МОЖЕТЕ ОБЛАДАТЬ ДРУГИМИ ЮРИДИЧЕСКИМИ ПРАВАМИ, КОТОРЫЕ ОТЛИЧАЮТСЯ В РАЗЛИЧНЫХ СТРАНАХ, ШТАТАХ И ПРОВИНЦИЯХ.

Гарантийное покрытие и исключения

Цель этого раздела – помочь устранить некоторые распространенные недопонимания относительно гарантийного покрытия. Приводимая ниже информация объясняет некоторые виды сервиса, на которые гарантия не распространяется. Нижеследующие положения включены путем отсылки в «Трехлетнюю ограниченную гарантию против отказа, вызванного коррозией», «Международную ограниченную гарантию на подвесные двигатели» и «Ограниченную гарантию на подвесные двигатели в Соединенных Штатах Америки и Канаде».

Помните, что гарантия распространяется на ремонт, проведение которого требуется в течение гарантийного периода из-за дефектов материалов и качества изготовления. На неправильную установку, несчастные случаи, нормальный износ и множество других причин, влияющих на изделие, гарантия не распространяется.

Гарантия распространяется на дефекты материалов и качества изготовления, но только в том случае, если продажа покупателю произведена в стране, распространение в которой разрешено нами.

При возникновении вопросов относительно гарантийного покрытия обращаться к авторизованному дилеру. Он будет рад ответить на любые вопросы.

ОБЩИЕ ИСКЛЮЧЕНИЯ ИЗ ГАРАНТИИ

1. Мелкие регулировки и настройки, включая проверку, очистку или регулировку свечей зажигания, деталей системы зажигания, уставок карбюратора, фильтров, ремней, органов управления и проверку смазки, производимую в связи с нормальным обслуживанием.

2. Реактивные приводы, установленные на заводе-изготовителе – детали, исключенные из гарантии: Крыльчатка и гильза водометного привода, поврежденные от удара или износа, и подшипники приводного вала, поврежденные водой в результате неправильного технического обслуживания.

3. Повреждения в результате небрежности, отсутствия технического обслуживания, аварии, ненадлежащей эксплуатации или неправильной установки или сервисного обслуживания.

4. Расходы на подъем, спуск, буксировку, снятие или замену из-за конструкции судна, перегородок судна или материалов для получения необходимого доступа к изделию, все связанные с этим транспортные расходы и/или оплата времени проезда и т. п. Должен быть обеспечен приемлемый доступ к изделию для выполнения гарантийного обслуживания. Клиент должен доставить изделие авторизованному дилеру.

5. Дополнительные сервисные работы по просьбе клиента за исключением тех, которые необходимы для выполнения гарантийных обязательств.

6. Стоимость работ, выполненных не авторизованным дилером, а кем-либо другим, может быть покрыта только при следующих обстоятельствах: если они выполнены при чрезвычайных обстоятельствах (при условии, что поблизости нет авторизованных дилеров, которые могут выполнить требуемую работу, или нет оборудования для подъема и т. д., и завод-изготовитель дал предварительное согласие на выполнение работ в данном месте).

7. За побочные или косвенные убытки (расходы на хранение, телефонные расходы или расходы на аренду любого типа, неудобство, или потерю времени или доходов) отвечает владелец.

4 rus

ИНФОРМАЦИЯ О ГАРАНТИИ

8. Использование при выполнении гарантийных ремонтов деталей и запасных частей, которые не были произведены компанией Mercury Precision или Quicksilver.

9. Смена масел, смазки или жидкостей в порядке нормального технического обслуживания является обязанностью клиента, за исключением случаев, когда их потеря или загрязнение вызваны отказом изделия, который может подходить для рассмотрения с точки зрения гарантии.

10. Участие или подготовка к участию в гонках или других соревнованиях, или эксплуатация с редуктором гоночного типа.

11. Шум в двигателе не обязательно указывает на наличие серьезной проблемы с двигателем. Если диагностика свидетельствует о серьезном внутреннем состоянии двигателя, которое может привести к отказу, то такой режим работы с шумом должен быть исправлен по гарантии.

12. Повреждение редуктора и/или гребного винта от удара об объект, находящийся в воде, считается риском судовождения.

13. Попадание воды в двигатель через топливозаборник, воздухозаборник или выхлопную систему, или при затоплении двигателя.

14. Отказ любых компонентов из-за отсутствия охлаждающей воды в результате запуска двигателя вне воды, блокировки входных отверстий посторонними материалами, слишком высокого монтажа или слишком далекой дифферентовки двигателя.

15. Использование масел и смазочных средств, которые не предназначены для использования с данным изделием. См. Техническое обслуживание .

16. Наша ограниченная гарантия не распространяется на любое повреждение наших изделий, вызванное установкой или использованием деталей и аксессуаров, которые изготовлены или проданы не нами. Гарантия распространяется на неисправности, не относящиеся к использованию указанных деталей или принадлежностей, в том случае, если они во всех других отношениях отвечают условиям ограниченной гарантии на это изделие.

Ограниченная гарантия для выбросов, EPA (США):

Согласно обязательствам, налагаемым документом 40 CFR, часть 1045, подраздел B, компания «Mercury Marine» предоставляет розничному покупателю гарантию на пять лет или 175 часов (в зависимости от того, какая дата наступит раньше) в том, что двигатель спроектирован, построен и оборудован так, чтобы в момент продажи он соответствовал применимым правилам согласно разделу 213 Закона о контроле над загрязнением воздуха, и что двигатель не имеет таких дефектов материалов и изготовления, которые могут привести к несоответствию двигателя применимым правилам. Гарантия на выбросы распространяется на все компоненты, описанные в главе Компоненты системы контроля выбросов в атмосферу.

Компоненты системы контроля выбросов в атмосферу

Гарантия на выбросы для EPA и Калифорнии распространяется на следующие компоненты:

КОМПОНЕНТЫ СИСТЕМЫ КОНТРОЛЯ ВЫХЛОПА:

1. Система измерения расхода топлива

a. Карбюратор и внутренние детали (и/или регулятор давления или система впрыска топлива) b. Система обогащения топливной смеси при холодном запуске c. Впускные клапаны

2. Система впуска воздуха

a. Впускной коллектор b. Системы турбонагнетателей или компрессоров наддува (если применимо)

3. Система зажигания

a. Свечи зажигания b. Магнитоэлектрическая или электронная система зажигания c. Система ускоренного/замедленного зажигания

rus 5

ИНФОРМАЦИЯ О ГАРАНТИИ

d. Катушка зажигания и/или модуль управления e. Провода зажигания

4. Система смазки (за исключением 4-тактных двигателей) a. Масляный насос и внутренние детали b. Масляные инжекторы c. Маслосчетчик

5. Выхлопная система a. Выхлопной коллектор b. Выпускные клапаны

6. Различные детали, используемые в вышеупомянутых системах a. Шланги, зажимы, крепления, трубы, уплотнительные прокладки или устройства, а также

монтажное оборудование b. Шкивы, ремни и промежуточные шестерни c. Реле и клапаны, реагирующие на вакуум, температуру, задержку и время d. Электронные устройства управления

Гарантия на выбросы не распространяется на компоненты, неисправность которых не увеличивает выбросы двигателем указанных в нормативах загрязняющих веществ.

Ограниченная гарантия для выбросов, Калифорния

Калифорнийский Совет по воздушным ресурсам обнародовал нормативы выбросов в атмосферу для подвесных двигателей. Нормативы применяются для всех подвесных двигателей, проданных розничным потребителям в Калифорнии, и для тех, которые были изготовлены для моделей 2001 года и позже. Компания Mercury Marine, в соответствии с этими нормативами, предоставляет эту ограниченную гарантию для систем контроля выхлопа (см. компоненты, приведенные в разделе Компоненты системы контроля выбросов в атмосферу) и далее гарантирует, что подвесной двигатель был спроектирован, построен и оборудован так, что он соответствует всем применимым правилам, признанным Калифорнийским Советом по воздушным ресурсам в соответствии с его полномочиями, в главах 1 и 2, часть 5, подразделение 26, Закон об охране труда. Информация, относящаяся к ограниченной гарантии для компонентов подвесного двигателя, не связанных с выбросами, содержится в положении ограниченной гарантии для Вашего подвесного двигателя.

НА ЧТО РАСПРОСТРАНЯЕТСЯ ГАРАНТИЯ: Компания Mercury Marine гарантирует, что компоненты систем контроля выхлопа (см. компоненты, приведенные в разделе Компоненты системы контроля выбросов в атмосферу) ее новых подвесных двигателей модели 2001 года (и более поздних), проданные калифорнийским дилером розничным покупателям, проживающим в Калифорнии, не имеют дефектов материалов или изготовления, которые могут вызвать неисправность детали по гарантии, которая идентична во всех отношениях детали, описанной в заявке компании Mercury Marine на сертификацию Калифорнийского Совета по воздушным ресурсам, в течение периода времени и при условиях, определенных ниже. Стоимость диагностирования гарантийной неисправности подпадает под действие гарантии (если утверждена гарантийная заявка). Повреждения других компонентов двигателя, вызванные неисправностью детали по гарантии, также будут устранены по гарантии.

ПРОДОЛЖИТЕЛЬНОСТЬ ГАРАНТИЙНОГО ПОКРЫТИЯ: Данная ограниченная гарантия обеспечивает покрытие для компонентов систем контроля выхлопа новых подвесных двигателей модели 2001 года (и позже), проданных розничным покупателям в Калифорнии в течение четырех (4) лет от более ранней даты из следующих: дата первой продажи изделия или дата ввода в эксплуатацию, или по прошествии 250 часов эксплуатации двигателя (определяется счетчиком моточасов двигателя, если он установлен). Детали обычного технического обслуживания, относящиеся к выбросам, такие как свечи зажигания и фильтры, которые указаны в списке деталей по гарантии, подпадают под действие гарантии только до их первой требуемой замены. См. раздел Компоненты системы контроля выбросов в атмосферу и график технического обслуживания. Ремонт или замена деталей или проведение технического обслуживания по настоящей гарантии не продлевает гарантийный период сверх первоначально установленной даты. Гарантийное покрытие, срок которого еще не истек, может передаваться следующему покупателю. (См. инструкции по передаче гарантии.)

6 rus

ИНФОРМАЦИЯ О ГАРАНТИИ

КАК ПОЛУЧИТЬ ГАРАНТИЙНОЕ ПОКРЫТИЕ: Покупатель должен предоставить компании Mercury Marine резонную возможность ремонта изделия и обеспечить приемлемый доступ к изделию для выполнения гарантийного обслуживания. Гарантийные претензии следует предъявлять путем доставки изделия для проверки дилеру Mercury Marine, уполномоченному обслуживать это изделие. Если покупатель не может доставить изделие такому дилеру, необходимо сообщить об этом в компанию Mercury Marine, и компания организует проверку и необходимый гарантийный ремонт. В этом случае покупатель принимает на себя все транспортные расходы и/или расходы, связанные с потерей времени на поездку. Если предоставленная услуга не охватывается настоящей гарантией, покупатель оплачивает все работы, связанные с ее предоставлением, и израсходованные при этом материалы, а также несет все прочие расходы, связанные с предоставлением этой услуги. Покупатель не должен отправлять изделие или его детали непосредственно компании Mercury Marine, за исключением случаев, когда компания Mercury Marine попросит об этом.

ЧТО СДЕЛАЕТ КОМПАНИЯ MERCURY: Единственная и исключительная обязанность компании Mercury Marine по настоящей гарантии ограничивается, за наш счет и по нашему выбору, ремонтом или заменой дефектных деталей новыми деталями или сертифицированными компанией Mercury Marine заново отремонтированными деталями или возмещением покупной цены изделия Mercury. Компания Mercury Marine сохраняет за собой право время от времени улучшать или модифицировать изделия без принятия на себя обязательств по исправлению ранее изготовленных изделий.

ЧТО НЕ ПОКРЫВАЕТ ГАРАНТИЯ: Настоящая ограниченная гарантия не покрывает детали, подлежащие замене при текущем техническом обслуживании; наладку; регулировку; нормальный износ и истирание; повреждения в результате неправильного обращения, неправильной эксплуатации; повреждения в результате использования гребного винта или передачи, которые не позволяют двигателю работать с рекомендуемой скоростью вращения при полностью открытой дроссельной заслонке (см. Общая информация – Спецификации); повреждения в результате эксплуатации изделия с несоблюдением рекомендуемых процедур эксплуатации; повреждения в результате небрежности; повреждения в результате аварии; повреждения в результате затопления; повреждения в результате неправильной установки (технические требования и методы правильной установки изложены в инструкции по установке двигателя); повреждения в результате неправильного обслуживания; крыльчатку и втулки струйного насоса; повреждения в результате эксплуатации с использованием топлив, масел или смазок, которые непригодны для использования с данным изделием (см. Топливо и масло), изменение или демонтаж деталей.

Настоящая гарантия не покрывает расходы, связанные с подъемом из воды, спуском на воду, буксированием, хранением; телефонные расходы; арендную плату; неудобство; платы за пользование стапелем; стоимость страховки; платы по займам; потерю времени; потерю дохода или любые другие виды предвидимых или косвенных убытков. Кроме того, настоящая гарантия не распространяется на расходы, связанные со снятием и/или заменой переборок судна или материалов с целью получения доступа, затрудненного конструкцией судна, к изделию.

Негарантийное техническое обслуживание, замена или ремонт устройств и систем контроля выхлопа могут выполняться любой организацией или любым лицом, производящими ремонт судовых двигателей. Использование для негарантийного обслуживания или ремонта деталей, произведенных не компанией Mercury, не будет основанием для запрещения других гарантийных работ. Использование дополнительных устройств (как определено в разделе 1900 (b)(1) и (b)(10) Главы 13 Свода законов штата Калифорния) или модифицированных деталей, не запрещенных Калифорнийским Советом по воздушным ресурсам, может стать причиной отклонения гарантийной претензии, на усмотрение компании Mercury Marine. Неисправности гарантийных деталей, вызванные использованием незапрещенного дополнительного устройства или модифицированной детали, не подпадают под действие гарантии.

rus 7

ИНФОРМАЦИЯ О ГАРАНТИИ

ОГРАНИЧЕНИЯ И ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Если у Вас есть вопросы по поводу Ваших гарантийных прав и обязанностей, Вам следует обратиться в компанию Mercury Marine по телефону 1-920-929-5040.

Пояснение Калифорнийского Совета по воздушным ресурсам по поводу Вашего Положения гарантии контроля выбросов для Калифорнии

ВАШИ ГАРАНТИЙНЫЕ ПРАВА И ОБЯЗАННОСТИ. Калифорнийский Совет по воздушным ресурсам будет рад разъяснить гарантию в отношении системы контроля выбросов для забортных двигателей моделей 2015–2016 года В Калифорнии новые забортные двигатели должны быть спроектированы, построены и оборудованы так, чтобы они соответствовали государственным обязательным противодымным стандартам. Компания Mercury Marine должна давать гарантию на систему контроля выхлопа на Вашем забортном двигателе на указанные ниже периоды времени при условии, что не было неправильного обращения, небрежного или неправильного обслуживания Вашего забортного двигателя.

Ваша система контроля выхлопа может включать такие детали, как карбюратор или система впрыска топлива, система зажигания и каталитический дожигатель выхлопных газов. Также могут быть включены шланги, ремни, соединители и другие узлы, относящиеся к выбросам.

Если имеет место гарантийное условие, Mercury Marine отремонтирует Ваш подвесной двигатель бесплатно, включая диагностику, детали и работу.

ГАРАНТИЙНОЕ ПОКРЫТИЕ СО СТОРОНЫ ПРОИЗВОДИТЕЛЯ. Выбранные детали системы контроля выхлопа для моделей 2001 года и более поздних забортных двигателей получают гарантию на четыре (4) года или на 250 часов использования — в зависимости от того, какая из этих дат наступит раньше. Однако гарантийное покрытие, основанное на почасовом периоде, разрешено только для забортных двигателей и персональных судов, оснащенных счетчиками времени, определенными в главе 2441(a) (13) или эквивалентными. Если какая-либо гарантийная деталь двигателя, относящаяся к выбросам, оказывается дефектной, то такая деталь будет отремонтирована или заменена компанией Mercury Marine.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ВЛАДЕЛЬЦА: В качестве владельца подвесного двигателя Вы несете ответственность за выполнение требуемого технического обслуживания, перечисленного в разделе Техническое обслуживание. Компания Mercury Marine рекомендует сохранять все квитанции, относящиеся к техническому обслуживанию Вашего подвесного двигателя, однако Mercury Marine не может отменить гарантию только из-за отсутствия квитанций или невыполнения Вами всех предписанных мероприятий технического обслуживания.

Тем не менее, как владелец подвесного двигателя Вы должны понимать, что Mercury Marine может отменить гарантийное покрытие, если Ваш подвесной двигатель или деталь были повреждены из-за неправильного обращения, небрежного или неправильного обслуживания или несанкционированных модификаций.

Вы несете ответственность за доставку Вашего подвесного двигателя к дилеру Mercury, уполномоченному выполнять обслуживание этих изделий, как только возникнет проблема. Гарантийные ремонты будут завершены в разумные сроки, не превышающие 30 дней.

8 rus

22531

42537

42538

42539

ИНФОРМАЦИЯ О ГАРАНТИИ

Маркировка звездочками сертификации по выхлопным газам

На кожухе подвесных двигателей указана одна из следующих маркировок звездочками. Символ для судовых двигателей с очистителем означает: Более чистые воздух и вода - для здорового образа жизни и чистоты окружающей среды. Лучшая экономия топлива - сжигает на 30-40 процентов меньше газа и нефти, чем обычные

карбюраторные двухтактные двигатели, что экономит деньги и ресурсы. Более длительная гарантия по выбросам - обеспечивает потребителю спокойную эксплуатацию.

Одна звездочка – низкий уровень выбросов

Маркировка одной звездочкой идентифицирует двигатели, которые соответствуют стандартам 2001 для выбросов выхлопных газов Совета по воздушным ресурсам. Двигатели, соответствующие этим стандартам, имеют выбросы на 75% ниже, чем обычные карбюраторные двухтактные двигатели. Эти двигатели соответствуют стандартам EPA (США) 2006 для судовых двигателей.

Две звездочки – очень низкий уровень выбросов

Маркировка двумя звездочками идентифицирует двигатели, которые соответствуют стандартам Совета по воздушным ресурсам 2004 для выбросов выхлопных газов для двигателей персональных судов и подвесных двигателей. Двигатели, соответствующие этим стандартам, имеют выбросы на 20% ниже, чем двигатели с маркировкой одной звездочкой, обозначающей низкий уровень выбросов.

Три звездочки – сверхнизкий уровень выбросов

Маркировка тремя звездочками идентифицирует двигатели, которые соответствуют стандартам Совета по воздушным ресурсам 2008 для выбросов выхлопных газов для двигателей персональных судов и подвесных двигателей или стандартам 2003-2008 для выбросов выхлопных газов для судовых двигателей с кормовым приводом и двигателей, установленных внутри судна. Двигатели, соответствующие этим стандартам, имеют выбросы на 65% ниже, чем двигатели с маркировкой одной звездочкой, обозначающей низкий уровень выбросов.

Четыре звездочки – максимально низкий уровень выбросов

Маркировка четырьмя звездочками идентифицирует двигатели, которые соответствуют стандартам Совета по воздушным ресурсам 2009 года по выбросам выхлопных газов для двигателей с кормовым приводом и бортовых двигателей. Двигатели персональных судов и подвесные двигатели также могут соответствовать этим стандартам. Двигатели, соответствующие этим стандартам, имеют выбросы на 90% ниже, чем двигатели с маркировкой одной звездочкой, обозначающей низкий уровень выбросов.

rus 9

ИНФОРМАЦИЯ О ГАРАНТИИ

Гарантийные обязательства — Австралия и Новая Зеландия

ОГРАНИЧЕННАЯ ГАРАНТИЯ НА ПОДВЕСНЫЕ ДВИГАТЕЛИ MERCURY/ MARINER – УСЛОВИЯ ДЛЯ АВСТРАЛИИ И НОВОЙ ЗЕЛАНДИИ

Данная ограниченная гарантия выдана Marine Power International Pty Ltd ACN 003 100 007, 41–71 Bessemer Drive, Dandenong South, Victoria 3175, Австралия (тел. (61) (3) 9791 5822) эл. почта:

merc_info@mercmarine.com.

Границы действия гарантии

Компания Mercury Marine гарантирует в течение описанного ниже периода, что ее новые изделия не имеют дефектов материалов и качества изготовления. Преимущества, предоставляемые потребителю данной гарантией, дополняют собой права и средства правовой защиты потребителя в соответствии с законом в отношении товаров и услуг, на которые распространяется гарантия.

Гарантии на основании Закона о защите прав потребителей Австралии

Наши товары обеспечены гарантиями, которые не могут быть исключены в соответствии с Законом о защите прав потребителей Австралии. Вы имеете право на замену или возмещение при существенной неисправности и компенсацию при любом другом предвидимом с достаточным основанием убытке или вреде. Вы также имеете право на ремонт и замену товара, если он не соответствует приемлемому уровню качества, но дефект не является существенным.

Гарантийный срок при использовании для активного отдыха

Настоящая ограниченная гарантия предоставлена на три (3) года с более раннего из следующих двух дней: даты первой продажи изделия розничному покупателю, приобретшему его для активного отдыха, или даты ввода изделия в эксплуатацию. Действующая гарантия, срок которой еще не истек, может быть передана следующему клиенту, не использующему двигатель для активного отдыха, после надлежащей регистрации данного изделия.

Гарантийный срок при использования в коммерческих целях

В соответствии с данной гарантией, коммерческие потребители данного товара получают гарантийное покрытие на один (1) год от более ранней из следующих двух дат: даты первой продажи изделия розничному покупателю и даты ввода изделия в эксплуатацию. Использование в коммерческих целях определяется как любое использование изделия, связанное с работой, или любое другое использование изделия, создающее доход, в течение любой части гарантийного срока, даже если изделие используется в этих целях только эпизодически. Действующая гарантия, срок которой еще не истек, не может передаваться между покупателями, если хотя бы один из них использует изделие в коммерческих целях.

Условия, выполнение которых необходимо для получения гарантийного покрытия

В соответствии с данной гарантией, гарантийное покрытие предоставляется только розничным покупателям, которые приобретают изделие у дилера, уполномоченного компанией Mercury Marine распространять это изделие в стране, в которой имела место продажа, и только после того, как закончен и документирован процесс предпродажной инспекции, предписанный компанией Mercury Marine. Действие гарантии начинается после надлежащей регистрации изделия уполномоченным дилером. Неточная информация в регистрации гарантии об использовании для целей отдыха или последующее изменение характера использования с развлекательных целей на коммерческие (без надлежащей регистрации) может стать причиной аннулирования настоящей гарантии, по собственному усмотрению компании Mercury Marine. Для сохранения гарантийного покрытия необходимо своевременно проводить техническое обслуживание в соответствии с настоящим руководством. Mercury Marine сохраняет за собой право ставить условием гарантийного обслуживания предоставление доказательства выполнения надлежащего технического обслуживания.

10 rus

ИНФОРМАЦИЯ О ГАРАНТИИ

Обязательства компании Mercury

Единственная и исключительная обязанность компании Mercury по настоящей гарантии ограничивается, по нашему выбору, ремонтом дефектной детали, заменой такой детали или деталей новыми деталями или сертифицированными компанией Mercury Marine заново отремонтированными деталями или возмещением покупной цены изделия Mercury. Компания Mercury Marine сохраняет за собой право время от времени улучшать или модифицировать изделия без принятия на себя обязательств по исправлению ранее изготовленных изделий.

Как получить гарантийное обслуживание в соответствии с данной ограниченной гарантией

Покупатель должен дать компании Mercury Marine обоснованную возможность отремонтировать изделие и предоставить приемлемый доступ к изделию для выполнения гарантийного обслуживания. Гарантийные претензии следует предъявлять путем доставки изделия для проверки дилеру Mercury Marine, уполномоченному обслуживать это изделие. Список дилеров и их контактные данные можно найти на www.mercurymarine.com.au должен уведомить об этом в письменной форме компанию Mercury Marinе послав письмо по вышеуказанному адресу. После этого Mercury Marine организует осмотр и гарантийный ремонт изделия. Данная ограниченная гарантия не покрывает какие-либо транспортные расходы или расходы, связанные с потерей времени на поездку. Если предоставленная услуга не покрывается настоящей гарантией, покупатель оплачивает работу, связанную с ее предоставлением и израсходованные при этом материалы, а также несет любые расходы, связанные с предоставлением этой услуги, при условии, что покупатель не обязан оплачивать услугу, если она предоставлена для устранения несоответствия приемлемому уровню качества, которое является обязательным для Mercury Marine согласно Закону о защите прав потребителей Австралии. Покупатель не должен отправлять изделие или его детали непосредственно компании Mercury Marine, за исключением случаев, когда компания Mercury Marine попросит об этом. В соответствии с данной ограниченной гарантией, для того, чтобы получить гарантийное покрытие, необходимо в момент обращения за гарантийным обслуживанием предоставить дилеру доказательство зарегистрированного обладания.

На что не распространяется гарантия

Настоящая ограниченная гарантия не покрывает детали, подлежащие замене при текущем техническом обслуживании; наладки; регулировки; нормальный износ и срабатывание; повреждения в результате неправильного обращения, неправильной эксплуатации; использование гребного винта или передаточного числа, которые не позволяют двигателю работать с рекомендуемой скоростью вращения при полностью открытой дроссельной заслонке (см. «Руководство по эксплуатации и техническому обслуживанию»); эксплуатацию изделия не в соответствии с разделом «Рекомендуемый рабочий цикл» «Руководства по эксплуатации и техническому обслуживанию»; небрежность; аварии; затопление; неправильную установку (технические требования и методы правильной установки изложены в инструкции по установке двигателя); неправильное обслуживание; использование принадлежности или детали, изготовленной или проданной не нами; крыльчатку и втулки струйного насоса; эксплуатацию с использованием топлив, масел или смазок, которые непригодны для использования с данным изделием (см. «Руководство по эксплуатации и техническому обслуживанию»); изменение или снятие деталей; попадание в двигатель воды через топливозаборник, воздухозаборник или выхлопную систему; или повреждение изделия из-за недостаточного количества охлаждающей воды вследствие закупорки системы охлаждения посторонними предметами; работу двигателя вне воды; слишком высокую установку двигателя на транце; или плавание на судне со слишком большим дифферентом двигателя над водой. Использование данного изделия в любое время, даже предыдущим владельцем изделия, для гонок или другой соревновательной деятельности или эксплуатация с коробкой передач гоночного типа аннулирует настоящую гарантию.

Настоящая гарантия не покрывает расходы, связанные с подъемом из воды, спуском на воду, буксированием, хранением, телефонные расходы, арендную плату, неудобство, плату за пользование стапелем, стоимость страхового покрытия, плату по займам, потерю времени, потерю дохода или любые другие виды предвидимых или косвенных убытков. Кроме того, настоящая гарантия не распространяется на расходы, связанные со снятием и/или заменой лодочных переборок или материалов с целью получения доступа, затрудненного конструкцией судна, к изделию.

. Если покупатель не может доставить изделие такому дилеру, он

rus 11

ИНФОРМАЦИЯ О ГАРАНТИИ

Компания Mercury Marine не дает лицам и организациям, включая уполномоченных дилеров Mercury Marine, права делать какие-либо заявления, репрезентации или давать гарантии относительно данного изделия, за исключением тех, которые содержатся в настоящей ограниченной гарантии, а если такие заявления, репрезентации или гарантии даны, они не будут иметь исковую силу против компании Mercury Marine. Для дополнительной информации относительно событий и обстоятельств, покрываемых и не покрываемых настоящей гарантией, см. раздел «Гарантийное покрытие» «Руководства по эксплуатации и техническому обслуживанию», содержащийся в настоящей гарантии как справочная информация.

Затраты на подачу претензии по данной ограниченной гарантии

Данная ограниченная гарантия не покрывает затраты, которые могут возникнуть при подаче претензии по гарантии.

ОТКАЗЫ И ОГРАНИЧЕНИЯ:

ЗА ИСКЛЮЧЕНИЕМ ПРИМЕНИМЫХ ГАРАНТИЙ И ДРУГИХ ПРАВ И СРЕДСТВ ПРАВОВОЙ ЗАЩИТЫ ПОТРЕБИТЕЛЯ В СООТВЕТСТВИИ С ЗАКОНОМ В ОТНОШЕНИИ ТОВАРОВ И УСЛУГ, НА КОТОРЫЕ РАСПРОСТРАНЯЕТСЯ ГАРАНТИЯ, НАСТОЯЩИМ НЕПОСРЕДСТВЕННО ОТРИЦАЮТСЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ И СООТВЕТСТВИЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. ЧТО КАСАЕТСЯ ТАКИХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ОТРИЦАТЬ СУЩЕСТВОВАНИЕ КОТОРЫХ НЕВОЗМОЖНО, ИХ ДЕЙСТВИЕ ОГРАНИЧИВАЕТСЯ СРОКОМ ДЕЙСТВИЯ НАШЕЙ ПРЯМО СФОРМУЛИРОВАННОЙ ГАРАНТИИ. ДАННАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ НЕ ПРЕДУСМАТРИВАЕТ ПОКРЫТИЯ КАКИХЛИБО ПОБОЧНЫХ И КОСВЕННЫХ УБЫТКОВ.

ПЕРЕДАЧА ГАРАНТИИ – УСЛОВИЯ ДЛЯ АВСТРАЛИИ И НОВОЙ ЗЕЛАНДИИ

Чтобы передать гарантию следующему владельцу, отошлите факсом в Отдел гарантийного учета Mercury Marine копию чека на проданный товар или соглашение о покупке, имя нового владельца, адрес и идентификационный номер корпуса. В Австралии и Новой Зеландии отправить по адресу:

Mercury Marine

Для: Warranty Registration Department

Brunswick Asia Pacific Group

Private Bag 1420

Dandenong South, Victoria 3164

Австралия

После обработки передачи гарантии Mercury Marine пошлет по почте новому владельцу изделия подтверждение регистрации. Это – бесплатная услуга.

Вы можете изменить свой адрес в любой момент, в том числе при подаче гарантийной претензии, позвонив в Mercury Marine или отправив письмо или факс с указанием своей фамилии, старого адреса, нового адреса и идентификационного номера двигателя в адрес отдела регистрации гарантии Mercury Marine.

12 rus

ИНФОРМАЦИЯ О ГАРАНТИИ

Схемы гарантии для всех стран: забортные и водометные двигатели

СХЕМА ГАРАНТИИ ДЛЯ США — КАТЕРА И НАВЕСНЫЕ ДВИГАТЕЛИ

Продукт

FourStroke (2,5–350 л. с., включая забортные двигатели Verado, Pro FourStroke и Jet)

OptiMax (75–250 л. с., включая подвесные двигатели Pro XS и Jet)

двигатели с водометным приводом OptiMax (200 и 250 л. с.)

Скоростной продукт (Только для восстановления)

OptiMax (250 XS) 2 года 3 года

OptiMax (300 XS) 2 года 3 года

Verado (400R) 2 года 3 года

Стандартная ограниченная гарантия

3 года 3 года

1 год 3 года

Стандартная ограниченная гарантия в отношении коррозии

За пределами Соединенных Штатов

В отношении изделий, приобретенных за пределами США, необходимо обратиться к дистрибьютору в Вашей стране или в ближайший авторизованный сервисный центр Marine Power.

СХЕМА ГАРАНТИИ ДЛЯ КАНАДЫ — КАТЕРА И НАВЕСНЫЕ ДВИГАТЕЛИ

Стандартная

Продукт

2-тактный карбюраторный двигатель (50–90 л. с.)

2-тактный, EFI (150 л. с.) 2 года 3 года

2-тактный карбюраторный двигатель (V6) 2 года 3 года

FourStroke (2,5–350 л. с., включая забортные двигатели Verado, Pro FourStroke и Jet)

OptiMax (75–250 л. с., включая забортные двигатели Pro XS и Jet)

Подвесной двигатель OptiMax (200 и 250 л.с.) 1 год 3 года

ограниченная гарантия

1 год 3 года

3 года 3 года

Стандартная ограниченная гарантия в отношении коррозии

Скоростной продукт (Только для восстановления)

OptiMax (250 XS) 2 года 3 года

OptiMax (225 Sport XS) 2 года 3 года

OptiMax (300 XS) 2 года 3 года

rus 13

Стандартная ограниченная гарантия

Стандартная ограниченная гарантия в отношении коррозии

ИНФОРМАЦИЯ О ГАРАНТИИ

Скоростной продукт (Только для восстановления)

Verado (400R) 2 года 3 года

Стандартная ограниченная гарантия

Стандартная ограниченная гарантия в отношении коррозии

За пределами Канады

В отношении изделий, приобретенных за пределами Канады, необходимо обратиться в ближайший сервисный центр Marine Power.

СХЕМА ГАРАНТИИ ДЛЯ АВСТРАЛИИ И НОВОЙ ЗЕЛАНДИИ — КАТЕРА И НАВЕСНЫЕ ДВИГАТЕЛИ

Стандартная

Изделия

Все подвесные двигатели

ограниченная гарантия

3 года 3 года

За пределами Австралии и Новой Зеландии

В отношении изделий, приобретенных за пределами Австралии и Новой Зеландии, необходимо обратиться к дистрибьютору в вашей стране или в ближайший сервисный центр Marine Power.

Стандартная ограниченная гарантия в отношении коррозии

Легкое коммерческое использование

Обратитесь в ближайший сервисный центр Marine Power

СХЕМА ГАРАНТИИ ДЛЯ СТРАН ЮЖНОГО ТИХООКЕАНСКОГО РЕГИОНА — КАТЕРА И НАВЕСНЫЕ ДВИГАТЕЛИ

Стандартная ограниченная гарантия в отношении коррозии

Легкое коммерческое использование

Обратитесь в ближайший сервисный центр Marine Power

Изделия

Все подвесные двигатели

Стандартная ограниченная гарантия

2 года 3 года

За пределами стран южного тихоокеанского региона

В отношении изделий, приобретенных за пределами стран южного тихоокеанского региона, необходимо обратиться к дистрибьютору в вашей стране или в ближайший сервисный центр Marine Power.

СХЕМА ГАРАНТИИ ДЛЯ АЗИИ — КАТЕРА И НАВЕСНЫЕ ДВИГАТЕЛИ

Продукт (Только для активного отдыха)

2-тактный 1 год 3 года

4-тактный 1 год 3 года

OptiMax 1 год 3 года

Verado 1 год 3 года

14 rus

Стандартная ограниченная гарантия

Стандартная ограниченная гарантия в отношении коррозии

Применение в коммерческих целях

Обратитесь в ближайший сервисный центр Marine Power

ИНФОРМАЦИЯ О ГАРАНТИИ

Скоростной продукт (Только для активного отдыха)

Verado 400R 1 год 3 года Нет

Стандартная ограниченная гарантия

Стандартная ограниченная гарантия в отношении коррозии

Применение в коммерческих целях

За пределами Азии

В отношении изделий, приобретенных за пределами стран Азии, необходимо обратиться к дистрибьютору в вашей стране или в ближайший сервисный центр Marine Power.

СХЕМА ГАРАНТИИ ДЛЯ ЕВРОПЫ И СОДРУЖЕСТВА НЕЗАВИСИМЫХ ГОСУДАРСТВ (CIS) — КАТЕРА И НАВЕСНЫЕ ДВИГАТЕЛИ

Продукт (Только для активного отдыха)

2-тактный 2 года 3 года

4-тактный 2 года 3 года

OptiMax (включая Pro XS)

Verado (включая Pro)

Скоростной продукт (Только для активного отдыха)

Verado 400R 2 года 3 года

Стандартная ограниченная гарантия

3 года 3 года

Стандартная ограниченная гарантия

Стандартная ограниченная гарантия в отношении коррозии

Применение в коммерческих целях

Обратитесь в ближайший сервисный центр Marine Power

Применение в коммерческих целях

Обратитесь в ближайший сервисный центр Marine Power

За пределами Европы и СНГ

В отношении изделий, приобретенных за пределами Европы и СНГ, необходимо обратиться к дистрибьютору в вашей стране или в ближайший сервисный центр Marine Power.

БЛИЖНИЙ ВОСТОК И АФРИКА (КРОМЕ ЮЖНОЙ АФРИКИ) WARRANTY CHARTS — КАТЕРА И НАВЕСНЫЕ ДВИГАТЕЛИ

Продукт (Только для активного отдыха)

2-тактный 1 год 3 года

4-тактный 2 года 3 года

OptiMax (включая Pro XS)

rus 15

Стандартная ограниченная гарантия

3 года 3 года

Стандартная ограниченная гарантия в отношении коррозии

Применение в коммерческих целях

Обратитесь в ближайший сервисный центр Marine Power

ИНФОРМАЦИЯ О ГАРАНТИИ

Продукт (Только для активного отдыха)

Verado (включая Pro)

Скоростной продукт (Только для активного отдыха)

Verado 400R 2 года 3 года

Стандартная ограниченная гарантия

3 года 3 года

Стандартная ограниченная гарантия

Стандартная ограниченная гарантия в отношении коррозии

Применение в коммерческих целях

За пределами Ближнего Востока и Африки

В отношении изделий, приобретенных за пределами Ближнего Востока и Африки, необходимо обратиться к дистрибьютору в вашей стране или в ближайший сервисный центр Marine Power.

СХЕМА ГАРАНТИИ ДЛЯ ЮЖНОЙ АФРИКИ — КАТЕРА И НАВЕСНЫЕ ДВИГАТЕЛИ

Продукт (Только для активного отдыха)

2-тактный 2 года 3 года

4-тактный 2 года 3 года

OptiMax (включая Pro XS)

Verado (включая Pro)

Стандартная ограниченная гарантия

3 года 3 года

Стандартная ограниченная гарантия в отношении коррозии

Применение в коммерческих целях

Обратитесь в ближайший сервисный центр Marine Power

Скоростной продукт (Только для активного отдыха)

Verado 400R 2 года 3 года

Стандартная ограниченная гарантия

Стандартная ограниченная гарантия в отношении коррозии

За пределами Южной Африки

В отношении изделий, приобретенных за пределами Южной Африки, необходимо обратиться к дистрибьютору в вашей стране или в ближайший сервисный центр Marine Power.

16 rus

ОБЩАЯ ИНФОРМАЦИЯ

Ответственность водителя судна

Человек, управляющий судном, несет ответственность за правильную и безопасную эксплуатацию лодки, безопасность пассажиров и команды. Настоятельно рекомендуется, чтобы каждый человек, управляющий судном, полностью прочитал данное руководство и разобрался в нем перед эксплуатацией подвесного двигателя.

Необходимо обеспечить присутствие на борту еще минимум одного человека, который будет проинструктирован по основам запуска и эксплуатации подвесного двигателя и управления лодкой на случай, если человек, управляющий судном, окажется не в состоянии управлять им.

Перед эксплуатацией подвесного двигателя

Внимательно ознакомьтесь с данным руководством. Изучите, как необходимо эксплуатировать подвесной двигатель. В случае возникновения вопросов обращайтесь к своему дилеру.

Соблюдение правил безопасности и эксплуатации в сочетании со здравым смыслом помогут вам избежать получения травм и повреждения лодки.

В данном руководстве и на подвесном двигателе используются следующие предупреждающие знаки и надписи, обращающие ваше внимание на специальные инструкциям по безопасности.

ОПАСНО

Указывает на опасную ситуацию, которая – если не удастся ее избежать – приведет к гибели или серьезной травме.

ПРЕДУПРЕЖДЕНИЕ

Указывает на опасную ситуацию, которая – если не удастся ее избежать – может привести к гибели или серьезной травме.

ПРЕДОСТЕРЕЖЕНИЕ

Указывает на опасную ситуацию, которая – если не удастся ее избежать – может привести к легкой травме или травме средней тяжести.

ПРИМЕЧАНИЕ

Указывает на ситуацию, которая – если не удастся ее избежать – может привести к повреждению двигателя или какой-либо крупной его части.

Мощность судна в лошадиных силах

ПРЕДУПРЕЖДЕНИЕ

Превышение максимальной мощности судна может привести к серьезным травмам или гибели. Превышение допустимой мощности судна может повлиять на управление лодкой и характеристики плавучести лодки или вызвать повреждение транца. Не устанавливайте двигатель, мощность которого превышает максимальную мощность судна.

rus 17

U.S. COAST GUARD CAP ACITY

MAXIMUM HORSEPOWER XXX

MAXIMUM PERSON CAPACITY (POUNDS)

XXX

MAXIMUM WEIGHT CAPACITY

XXX

26777

58237

ОБЩАЯ ИНФОРМАЦИЯ

Не перегружайте судно и не превышайте его расчетную мощность. На большинстве судов есть паспортная табличка с техническими данными, где указаны максимальные допустимые мощность и нагрузка, устанавливаемые изготовителем согласно федеральным законам и требованиям. В случае каких-либо сомнений обратитесь к своему дилеру или изготовителю судна.

Эксплуатация скоростного и сверхмощного судна

Если подвесной двигатель должен быть установлен на скоростном или сверхмощном судне, с которым Вы не знакомы, мы рекомендуем никогда не эксплуатировать его на большой скорости прежде, чем Вы попросите провести первоначальную ориентацию и ознакомительную демонстрационную поездку с дилером или оператором, имеющим опыт обращения с Вашей комбинацией судно – подвесной двигатель. Для дополнительной информации получите копию нашей брошюры Эксплуатация сверхмощного судна у своего дилера, дистрибьютора или в компании Mercury Marine.

Модели с устройством дистанционного управления подвесным двигателем

Устройство дистанционного управления, соединенное с подвесным двигателем, должно быть снабжено защитным устройством для запуска только в нейтральном положении. С помощью этого запуск двигателя происходит только в том случае, если переключатель передач находится в нейтральном положении.

ПРЕДУПРЕЖДЕНИЕ

Запуск двигателя на какой-либо передаче, кроме нейтральной, может привести к серьезным травмам или смертельному исходу. Никогда не пользуйтесь лодкой, не оснащенной защитным устройством для запуска только в нейтральном положении.

18 rus

27740

ОБЩАЯ ИНФОРМАЦИЯ

Уведомление о дистанционном рулевом управлении

Шток тяги рулевого механизма, соединяющий трос рулевого механизма с двигателем, должен быть прикреплен с помощью самоконтрящихся гаек. Эти самоконтрящиеся гайки запрещается заменять обычными (неконтрящимися) гайками, потому что последние под действием вибрации ослабнут и отвинтятся, что позволит стержню тяги отсоединиться.

ПРЕДУПРЕЖДЕНИЕ

Неподходящие крепежные детали или неправильные процедуры установки могут привести к ослаблению или освобождению стержня тяги рулевого механизма. Это может вызвать внезапную потерю управления лодкой, в результате чего пассажиров может выбросить за борт или сбить с ног в лодке, а это может стать причиной серьезных травм и даже гибели. Всегда используйте требуемые детали и выполняйте инструкции и процедуры затяжки.

a - Самоконтрящиеся гайки

Уведомление об установке подвесного двигателя

ПРЕДУПРЕЖДЕНИЕ

Прежде чем эксплуатировать подвесной двигатель, его следует правильно установить с помощью требуемого монтажного крепежа, как показано выше. Если подвесной двигатель не будет правильно закреплён, это может привести к сбросу его с транца лодки и получению серьезных травм, смертельному исходу или повреждению собственности.

Для обеспечения правильной установки и хорошей работы подвесного двигателя мы настоятельно рекомендуем, чтобы двигатель и связанные с ним принадлежности были установлены Вашим дилером. Если вы устанавливаете подвесной двигатель самостоятельно, см. раздел Установка подвесного двигателя .

rus 19

27746

22551

ОБЩАЯ ИНФОРМАЦИЯ

Подвесной двигатель должен быть прикреплен к транцу четырьмя монтажными болтами диаметром 12,7 мм (1/2 дюйма) и поставляемыми контргайками. Установите два болта в верхние и два в нижние отверстия.

Выбор гребного винта

Для обеспечения наилучших эксплуатационных характеристик вашей комбинации подвесной двигатель – лодка выберите гребной винт, который позволяет работу в верхней половине рекомендуемого диапазона скоростей вращения двигателя при полностью открытой дроссельной заслонке при нормальной загрузке лодки (см. Общая информация - Спецификации). Этот диапазон скоростей вращения двигателя позволяет получать лучшее ускорение при поддержании максимальной скорости лодки.

Если изменившиеся условия приводят к падению скорости вращения двигателя ниже рекомендуемого диапазона (например, более теплая погода, бoльшая влажность, эксплуатация на большой высоте над уровнем моря, увеличенная загрузка лодки, грязное дно лодки или грязная коробка передач), то для сохранения эксплуатационных характеристик и обеспечения долговечности подвесного двигателя может понадобиться заменить гребной винт или очистить дно лодки и коробку передач.

Проверять число оборотов при полностью открытой дроссельной заслонке с помощью точного тахометра, когда у двигателя увеличен угол наклона до положения сбалансированного рулевого управления (усилие рулевого управления одинаково в обоих направлениях) без выхода гребного винта из-под контроля.

20 rus

53910

OFF

RUN

ATTACH LANYARD

ОБЩАЯ ИНФОРМАЦИЯ

Выключатель со шнуром дистанционной остановки двигателя

Выключатель со шнуром дистанционного останова двигателя предназначен для выключения двигателя, когда оператор удаляется от водительского места слишком далеко для того, чтобы привести выключатель в действие (как, например, если он будет случайно выброшен с водительского места). Подвесные двигатели с рукояткой румпеля и некоторые устройства дистанционного управления снабжены выключателем со шнуром дистанционной остановки двигателя. Выключатель со шнуром дистанционной остановки двигателя может быть установлен как вспомогательное устройство – обычно на приборной доске или у борта со стороны места для оператора.

Табличка рядом с тросовым переключателем является визуальным напоминанием, уведомляющим оператора о необходимости прикрепления шнура к личному плавательному средству или запястью.

Длина троса в растянутом состоянии составляет 122–152 см (4–5 футов) с элементом, который вставляется в выключатель на одном конце, и защелкой, которая крепится к плавательному средству или запястью оператора, на другом. Шнур свернут в спираль для уменьшения длины в нерастянутом состоянии и снижения вероятности зацепления соседних предметов. Длина шнура в растянутом состоянии подобрана таким образом, чтобы снизить до минимума вероятность случайного приведения в действие выключателя в том случае, если оператор будет передвигаться в пределах обычного места для оператора. Если требуется иметь более короткий шнур, то нужно обмотать шнур вокруг запястья или ноги оператора, либо завязать узлом.

a - Защелка троса b - Наклейка на тросе c - Тросовый переключатель остановки двигателя

Перед началом работы прочтите следующую информацию по технике безопасности. Важная информация по технике безопасности. Выключатель со шнуром дистанционной остановки

двигателя предназначен для выключения двигателя, когда оператор слишком далеко удаляется от места для оператора, чтобы привести выключатель в действие. Это может произойти, если оператор случайно упадет за борт или, находясь в лодке, удалится достаточно далеко от места для оператора. Случайные и неосторожные падения за борт наиболее вероятны для определенных видов судов, например, в надувных лодках или в лодках для ловли окуня с низкими бортами, быстроходных лодках и требующих осторожного обращения легких рыболовных лодках, управляемых с помощью ручного румпеля. Случайное выпадение за борт может также произойти в результате неправильного управления, например, если оператор сидит на спинке сиденья или планшире при глиссировании, стоит при глиссировании, сидит на приподнятых настилах рыболовных лодок, глиссирует в мелких водах или водах с препятствиями, отпускает штурвал или рукоятку румпеля, которая тянет судно в одном направлении, употребляет алкогольные напитки или наркотики, или выполняет рискованные маневры на большой скорости.

rus 21

ОБЩАЯ ИНФОРМАЦИЯ

Приведение в действие выключателя со шнуром дистанционной остановки двигателя приведет к немедленной остановке двигателя, но лодка в течение некоторого времени еще продолжит движение по инерции на расстояние, зависящее от скорости и угла поворота в момент выключения двигателя. Тем не менее, лодка не совершит полный оборот. При движении по инерции лодка может причинить такую же серьезную травму тем, кто находится на ее пути, как и при движении с включенным двигателем.

Настоятельно рекомендуется проинструктировать остальных пассажиров о правильных процедурах запуска и эксплуатации, если в экстренной ситуации они будут вынуждены управлять судном (если оператор случайно упадет за борт).

ПРЕДУПРЕЖДЕНИЕ

Если рулевой случайно упадет за борт, немедленно остановите двигатель, чтобы уменьшить вероятность его травмирования или гибели, если его переедет лодка. Всегда надежно прикрепляйте рулевого к выключателю остановки двигателя шнуром дистанционной остановки.

ПРЕДУПРЕЖДЕНИЕ

Примите меры, чтобы исключить серьезные травмы или гибель из-за резких ускорений, возникающих в результате случайного или непреднамеренного приведения в действие выключателя двигателя. Рулевой лодки никогда не должен покидать место для рулевого, не отсоединив от себя шнур выключателя дистанционной остановки двигателя.

Во время управления лодкой существует также возможность случайного или непреднамеренного приведения выключателя в действие. Это может привести к одной или ко всем перечисленным ниже потенциально опасным ситуациям:

• В результате неожиданного прекращения движения вперед находящиеся в лодке люди могут быть выброшены вперед – это особенно касается пассажиров, сидящих впереди, которые могут быть выброшены через нос, и которых затем может ударить коробка передач или гребной винт.

• Потеря мощности и контроля направления при сильном волнении водной поверхности, сильном течении или ветре.

• Потеря управления при швартовке.

ПОДДЕРЖИВАЙТЕ ВЫКЛЮЧАТЕЛЬ И ШНУР ДИСТАНЦИОННОЙ ОСТАНОВКИ ДВИГАТЕЛЯ В ХОРОШЕМ ЭКСПЛУАТАЦИОННОМ СОСТОЯНИИ

Перед каждым использованием проверяйте правильность работы выключателя со шнуром дистанционной остановки двигателя. Запустите двигатели и остановите его, потянув шнур дистанционной остановки двигателя. Если двигатель не останавливается, необходимо отремонтировать выключатель перед эксплуатацией судна.

Перед каждым использованием визуально проверяйте шнур дистанционной остановки двигателя, чтобы убедиться в его хорошем рабочем состоянии, а также в отсутствии изломов, надрезов и износа шнура. Убедитесь в хорошем состоянии фиксаторов на концах шнура. Если шнур дистанционной остановки двигателя поврежден или изношен, замените его.

22 rus

21604

ОБЩАЯ ИНФОРМАЦИЯ

Защита людей, находящихся в воде

ВО ВРЕМЯ ПРОГУЛКИ ПО ВОДЕ НА СУДНЕ

Человеку, находящемуся в воде, крайне трудно быстро уклониться от судна, движущегося в его направлении даже с малой скоростью.

В обязательном порядке замедлить ход и быть исключительно осторожным при движении судна в тех местах, где в воде могут находиться люди.

Во время движения судна по инерции и при нейтральном положении коробки передач подвесного двигателя, усилия, оказываемого водой на гребной винт, достаточно для того, чтобы заставить его вращаться. Это вращение гребного винта в нейтральном положении может привести к получению серьезных травм.

ПРИ СТАЦИОНАРНОМ ПОЛОЖЕНИИ ЛОДКИ

ПРЕДУПРЕЖДЕНИЕ

Вращающийся гребной винт, движущееся судно или любой твердый предмет, прикрепленный к судну, могут привести к серьезным травмам или гибели пловцов. Немедленно остановите двигатель, если вблизи судна в воде находится человек.

Прежде чем позволить людям плавать или находиться в воде вблизи судна, переведите подвесной двигатель в нейтральное положение и выключите его.

Безопасность пассажиров – понтонные и палубные суда

Во время движения судна обязательно следите за положением всех пассажиров. Во время любого движения судна ни в коем случае не позволяйте пассажирам стоять или использовать сиденья в целях, отличных от установленных для движения со скоростью, превышающей обороты холостого хода. Внезапное уменьшение скорости движения судна (например, попадание в волну или сильное течение), внезапное торможение или резкое изменение направления движения могут выбросить их вперед или за борт судна. Пассажиры, упавшие за борт через нос судна и оказавшиеся между двумя понтонами, могут попасть под работающий подвесной двигатель.

СУДА С ОТКРЫТОЙ ПЕРЕДНЕЙ ПАЛУБОЙ

Во время движения судна никто не должен находиться на палубе перед ограждением. Все пассажиры должны находиться за ограждением.

rus 23

26782

26783

ОБЩАЯ ИНФОРМАЦИЯ

Люди, находящиеся на передней палубе, легко могут быть выброшены за борт; а у тех, кто сидит, свесив ноги с переднего борта, ноги могут быть захвачены волной, вследствие чего они могут оказаться в воде.

ПРЕДУПРЕЖДЕНИЕ

Запрещается сидеть или стоять в тех зонах судна, которые не предназначены для пребывания пассажиров, когда судно движется на скоростях выше скорости холостого хода, поскольку это может вызвать серьезные травмы или гибель людей. Во время движения судна держитесь на удалении от переднего края палубы или банкетов и оставайтесь в сидячем положении.

СУДА С УСТАНОВЛЕННЫМИ СПЕРЕДИ, НА ВОЗВЫШЕНИИ, СИДЕНЬЯМИ ДЛЯ РЫБНОЙ ЛОВЛИ

Установленные на возвышении сиденья для рыбной ловли не предназначены для использования при движении судна со скоростью, превышающей скорость холостого хода или скорость при тролловом лове. Сидеть только на сиденьях, предназначенных для движения с большой скоростью.

Любое неожиданное внезапное изменение скорости движения судна может привести к тому, что высоко сидящий пассажир будет выброшен за борт через носовую часть судна.

24 rus

26784

26785

ОБЩАЯ ИНФОРМАЦИЯ

Подпрыгивание на волнах и в спутной струе

Использование прогулочных судов для катания по волнам и в кильватерной струе является естественной частью плавания на этих судах. Тем не менее, возникает определенная опасность, если это происходит на достаточно большой скорости, при которой корпус судна частично или полностью выходит из воды, и особенно при повторном вхождении судна в воду.

Самое главная опасность при этом – изменение направления движения судна в середине прыжка. В таком случае во время приводнения судно может резко повернуть в новом направлении. При подобном резком изменении направления находящиеся на судне люди могут быть выброшены из своих сидений или даже за борт.

ПРЕДУПРЕЖДЕНИЕ

Подпрыгивание на волнах и в спутной струе может привести к серьезным травмам или гибели в результате выбрасывания людей за борт или их падений в судне. По возможности старайтесь избегать раскачивания судна на волнах или в кильватерной струе.

При подпрыгивании судна на волне или в спутной струе возможна и другая, более редкая опасная ситуация. Если во время отрыва от воды нос судна наклонится достаточно низко, то при контакте с водой он может уйти под воду и на мгновение погрузиться. Это приведет к почти мгновенной остановке судна, и находящиеся в нем люди устремятся вперед. Судно может также резко повернуть в сторону.

Столкновения с подводными опасностями

При хождении на судне на мелководье или в местах, где вы предполагаете наличие подводных препятствий, о которые может удариться подвесной двигатель или дно судна, снизьте скорость и двигайтесь осторожно. Самое важное, что вы можете сделать для того, чтобы уменьшить вероятность получения травм или повреждения при столкновении с плавающим или подводным предметом, это контролировать скорость движения судна. При этих условиях максимальная скорость судна должна быть 24 – 40 км/ч (от 15 до 25 миль/час)..

rus 25

ОБЩАЯ ИНФОРМАЦИЯ

При ударе о плавающий или подводный предмет может возникнуть бесчисленное количество различных ситуаций. В результате некоторых таких ситуаций может произойти следующее:

• Часть подвесного двигателя или весь двигатель может сорваться и влететь в судно.

• Судно может внезапно изменить направление движения. Такое резкое изменение направления движения может привести к тому, что находящиеся на судне люди будут выброшены из своих сидений или за борт.

• Произойдет быстрое снижение скорости. Это приведет к тому, что находящиеся на судне люди будут выброшены вперед или даже за борт.

• Произойдет повреждение подвесного двигателя и/или судна при ударе.

Помните, что для того, чтобы уменьшить вероятность получения травмы или повреждений при ударе в таких ситуациях, крайне важно контролировать скорость движения судна. При движении на участке, где известно о наличии подводных препятствий, скорость движения судна не должна превышать минимальную скорость глиссирования.

После удара о подводный предмет как можно скорее заглушите двигатель и осмотрите его на предмет поврежденных или ослабленных деталей. Если вы обнаружили или предполагаете какое-либо повреждение, обязательно доставьте подвесной двигатель уполномоченному дилеру для проведения тщательного обследования и необходимого ремонта.

Необходимо также проверить судно на наличие трещин корпуса, трещин транца или протекания воды. Эксплуатация поврежденного судна может привести к дополнительному повреждению других деталей

подвесного двигателя или ухудшить управление судном. В случае необходимости продолжить плавание обязательно значительно уменьшите скорость.

ПРЕДУПРЕЖДЕНИЕ

Плавание на судне, имеющем повреждения от удара, может привести к порче изделия, серьезным травмам или гибели людей. Если судно получило столкновение любого характера, вызовите авторизованного дилера «Mercury Marine» для осмотра и ремонта судна или силового агрегата.

Выбросы выхлопных газов

БУДЬТЕ ОСТОРОЖНЫ: ВОЗМОЖНО ОТРАВЛЕНИЕ УГАРНЫМ ГАЗОМ (ОКСИДОМ УГЛЕРОДА)

Моноксид углерода (CO) является смертельно опасным газом, который присутствует в выхлопных газах всех двигателей внутреннего сгорания, включая тяговые двигатели катеров и генераторы питания различного оборудования судов. Сам по себе газ CO не имеет запаха, цвета и вкуса, но если вы ощущаете запах или вкус выхлопа двигателя, то при этом вы вдыхаете CO.

Ранние симптомы отравления окисью углерода, которые схожи с симптомами морской болезни и интоксикации, включают головную боль, головокружение, дремоту и тошноту.

ПРЕДУПРЕЖДЕНИЕ

Вдыхание выхлопных газов двигателя может привести к отравлению моноксидом углерода, которое может стать причиной потери сознания, повреждения головного мозга или смертельного исхода. Избегайте воздействия окиси углерода.

Оставайтесь в стороне от зоны выхода выхлопных газов, когда двигатель работает. Следите за тем, чтобы судно хорошо проветривалось в неподвижном состоянии или в начале движения.

26 rus

41127

21622

ОБЩАЯ ИНФОРМАЦИЯ

ОСТАВАЙТЕСЬ В СТОРОНЕ ОТ ЗОНЫ ВЫХОДА ВЫХЛОПНЫХ ГАЗОВ

Выхлопные газы двигателя содержат опасный для здоровья моноксид углерода. Избегайте зон, в которых могут накапливаться выхлопные газы двигателя. При работающих двигателях следите за тем, чтобы рядом с судном не было пловцов, а также не сидите, не лежите и не стойте на плавучих платформах и сходнях. В начале движения не разрешайте пассажирам находиться непосредственно за судном (вытаскивать платформу, находиться на доске для серфинга). Это опасно не только потому, что человек оказывается в зоне высокой концентрации выхлопных газов двигателя, но также и потому, что есть риск получения травмы от гребного винта судна.

НАДЛЕЖАЩАЯ ВЕНТИЛЯЦИЯ

Для удаления дыма провентилируйте пассажирские помещения, откройте бортовые занавески или носовые люки.

Пример рекомендуемого потока воздуха по судну:

НЕДОСТАТОЧНАЯ ВЕНТИЛЯЦИЯ

При определенных условиях движения и/или направлении ветра в постоянно закрытых или закрываемых брезентом кабинах или рубках с недостаточной вентиляцией может накапливаться оксид углерода. Установите на судне один или несколько детекторов окиси углерода.

Несмотря на редкость подобного события, в безветренный день пловцы и пассажиры в закрытом пространстве неподвижно стоящей лодки либо вблизи работающего двигателя могут подвергнуться воздействию опасной концентрации оксида углерода.

rus 27

21626

21628

ОБЩАЯ ИНФОРМАЦИЯ

1. Примеры плохой вентиляции судна, находящегося в стационарном положении:

a - Работающий двигатель, когда судно пришвартовано в замкнутом пространстве b - Швартовка вблизи другого судна, у которого работает двигатель

2. Примеры плохой вентиляции судна, находящегося в движении:

a - Слишком большой носовой угол дифферента катера b - Закрытые носовые люки (эффект кузова-универсала)

Выбор вспомогательных устройств для подвесного двигателя

Фирменные вспомогательные устройства Mercury Precision или Quicksilver были специально разработаны и испытаны для подвесного двигателя. Их можно приобрести у дилеров компании Mercury Marine.

ВАЖНАЯ ИНФОРМАЦИЯ: Перед установкой вспомогательных устройств обязательно проконсультируйтесь с дилером. Неправильное использование одобренных вспомогательных устройств или использование неодобренных вспомогательных устройств может привести к повреждению изделия.

Некоторое вспомогательное оборудование, производимое или продаваемое другими компаниями, не предназначено для безопасного использования с Вашим подвесным двигателем или его системой управления. Прочитайте инструкции по установке, эксплуатации и техническому обслуживанию всего выбранного вспомогательного оборудования.

См. документ Установка подвесного двигателя — вспомогательное оборудование, устанавливаемое на зажимном транцевом кронштейне для получения важной информации по монтажу вспомогательного оборудования на зажимном транцевом кронштейне.

Предложения по безопасному хождению на судах

Чтобы получить удовольствие от безопасной прогулки по воде, необходимо ознакомиться с правилами и ограничениями по использованию лодок, существующими в определенной местности и/или в определенной стране, а также учитывать следующее.

Знайте и соблюдайте все мореходные правила и законы водных путей.

28 rus

ОБЩАЯ ИНФОРМАЦИЯ

• Мы рекомендуем, чтобы все водители лодок с силовыми агрегатами закончили курс по технике безопасности при хождении на лодках. В США курсы предлагают следующие организации: U.S. Coast Guard Auxiliary (вспомогательная служба береговой охраны), Power Squadron, Red Cross (Красный Крест) и местные агентства по наблюдению за соблюдением законов, касающихся хождения на лодках. Более подробную информацию о курсах в США можно получить, позвонив в Boat U.S. Foundation по телефону 1-800-336-BOAT (2628).

Проводите проверки безопасности и требуемое техническое обслуживание.

• Соблюдайте график регулярного техобслуживания и обеспечьте надлежащее выполнение всех ремонтных работ.

Проверьте бортовое оборудование техники безопасности.

• Ниже даны предложения о типах оборудования по технике безопасности для судна:

Утвержденные огнетушители

Сигнальные устройства: фонарь, осветительные ракеты или сигнальные огни, флаг и свисток или звуковой сигнал

Необходимые инструменты для мелкого ремонта

Якорь и дополнительный якорный канат

Ручная трюмная помпа и запасные сливные пробки

Питьевая вода

Радио

Весло

Запасной гребной винт, упорные втулки и подходящий гаечный ключ

Аптечка скорой помощи и инструкции по оказанию первой помощи

Водонепроницаемые емкости для хранения

Запасное эксплуатационное оборудование, аккумуляторные батареи, лампочки и плавкие предохранители

Компаса и карты или схемы местности

Индивидуальные сплавные камеры (по 1 на каждого человека, находящегося на борту)

Следите за сигналами о перемене погоды и избегайте плавания в плохую погоду или при волнении на воде.

Сообщите кому-либо о том, куда вы направляетесь и когда планируете вернуться. Посадка пассажиров в судно.

• Когда пассажиры садятся в лодку, высаживаются из нее или находятся в задней части (на корме) катера, всегда останавливайте двигатель. Недостаточно просто переключить узел привода на нейтральную передачу.

Используйте индивидуальные средства обеспечения плавучести.

• Федеральный закон требует наличия для каждого лица на борту спасательного жилета (индивидуального спасательного средства), утвержденного Береговой охраной США, подогнанного по размеру и находящегося под рукой, а также спасательной подушки или спасательного круга. Мы настоятельно советуем постоянно носить на себе спасательный жилет, находясь на борту судна.

Подготовьте других водителей катера.

• Проинструктировать хотя бы одного человека на борту по основам запуска и эксплуатации двигателя и управления катером на случай, если водитель не сможет этого делать или окажется за бортом.

rus 29

ОБЩАЯ ИНФОРМАЦИЯ

Не перегружайте лодку.

• Большинство лодок классифицировано и сертифицировано на максимальную допустимую нагрузку (вес) (см. табличку допустимой предельной мощности и нагрузки вашей лодки). Необходимо знать ограничения судна по эксплуатации и нагрузке. Нужно знать, удержится ли ваше судно на плаву при полном затоплении водой. В случае сомнений обращайтесь к авторизованному дилеру компании Mercury Marine или изготовителю судна.

Убедитесь в том, что все люди, находящиеся в лодке, усажены надлежащим образом.

• Не позволяйте никому сидеть или находиться в какой-либо части судна, не предназначенной для такого использования. Это включает спинки сидений, планширы, транец, нос, палубы, приподнятое или любое поворачивающееся сиденье для рыбалки. Запрещено сидеть в любом месте, которое при неожиданном ускорении, внезапной остановке, неожиданной потере управления судном или внезапном движении судна может привести к выбросу человека за борт или в судно. До начала движения убедитесь, что все пассажиры обеспечены надлежащим сиденьем и сидят на нем.

Никогда не управляйте судном, находясь в состоянии алкогольного опьянения или будучи под действием наркотических веществ. Это закон.

• Употребление алкоголя или наркотиков ослабляют вашу способность здраво оценивать ситуацию и значительно снижают скорость вашей реакции.

Необходимо знать район, выбранный для прогулки, и избегать опасных мест. Будьте внимательны.

• Согласно закону, управляющий судном человек должен вести постоянное зрительное и слуховое наблюдение. Оператор должен иметь свободный обзор, особенно в направлении вперед. Ни пассажиры, ни груз, ни сиденья для рыбалки не должны блокировать обзор водителя при управлении катером, если скорость катера превышает скорость холостого хода или при глиссировании. Следите за остальными, наблюдайте за водой и кильватерной струей.

Ни в коем случае не вести судно непосредственно позади человека на водных лыжах.

• Ваше судно идет со скоростью 40 км/ч (25 миль/час), значит, упавшего в 61 м (200 футах) впереди вас человека на водных лыжах вы переедете через пять секунд.

Следите, нет ли упавших лыжников.

• При использовании катера для катания на водных лыжах или подобной деятельности, возвращаясь для помощи упавшему лыжнику, всегда приближайтесь к нему со стороны водительского борта катера. Оператор должен всегда держать упавшего лыжника на виду и никогда не приближаться со спины или к нему любому другому на воде.

Заявляйте о несчастных случаях.

• Согласно требованиям закона, операторы судов обязаны подавать своему штатному агентству по наблюдению за соблюдением законов Заявление о несчастном случае при хождении на судне, если их судно было вовлечено в определенные несчастные случаи. О несчастном случае при хождении на судне надо заявлять, если 1) имеет место или вероятен смертельный исход, 2) получена травма, требующая большего медицинского вмешательства, чем оказание первой помощи, 3) произошло повреждение судов или другой собственности и при этом сумма ущерба превышает 500 долларов США, или 4) судно полностью утрачено. За дальнейшей помощью обращайтесь в местное агентство по наблюдению за соблюдением законов.

30 rus

- - - . -

- -

XXXXXXX

Mercury

Marine

Serial Number

Brunswick Corp. Fond du Lac, WI 54935 Assembled in the USA from US and foreign components

XXXXXX

HP XXX LB XXX

KG XXX

KW XXX

Model Number

XXXXXXX

54204

ОБЩАЯ ИНФОРМАЦИЯ

Запись серийного номера

Необходимо записать этот номер для использования в будущем. Серийный номер находится на подвесном двигателе в месте, показанном на рисунке.

a - Серийный номер b - Обозначение модели c - Год выпуска

Спецификации 75–115

ПРИМЕЧАНИЕ: Двигатели мощностью 80 и 100 л. с. являются международными моделями.

Модели

Мощность, л.с. 75 80 90 100 115

Мощность, кВт 55.9 59.6 66,2 73.6 85.7

Диапазон числа обо‐ ротов при полностью открытой дроссель‐ ной заслонке

Скорость холостого хода на нейтральной передаче (двигатель при рабочей темпера‐ туре)

Диапазон оборотов для управления под‐ тормаживанием (ак‐ сессуар)

Количество цилинд‐ ров

Рабочий объем ци‐ линдра

Отверстие цилиндра 90 мм (3,54 дюйма)

rus 31

75 80 90 100 115

4500–5500 5000–6000

700 об/мин.

2061 куб. см (125,8 куб. дюйма)

550-1000

ОБЩАЯ ИНФОРМАЦИЯ

Модели 75 80 90 100 115

Ход поршня 81 мм (3,19 дюйма)

Рекомендуемая све‐ ча зажигания

Искровой промежуток 0,8 мм (0,032 дюйма)

Размер шестигранни‐ ка свечи зажигания

Клапанный зазор (при холодном двигателе)

Впускной клапан 0,050–0,102 мм (0,002–0,004 дюйма)

Выпускной клапан 0,128–0,179 мм (0,005–0,007 дюйма)

Передаточное число

Standard 800 мл (27,1 жидкой унции)

Объем смазки короб‐ ки передач

Рекомендуемый бен‐ зин

Рекомендуемое мас‐ ло

Объем масла в дви‐ гателе при замене масляного фильтра

Номинальные харак‐ теристики аккумуля‐ торной батареи

Система понижения токсичности выхлоп‐ ных газов

Уровень шума для уха водителя (стандарт ICOMIA 39-94), дБ

1000 А тока запуска судового двигателя (MCA), 800 А тока запуска непро‐

Правосторонний 810 мл (27,4 унц.)

Левосторонний 790 мл (26,7 унц.)

гретого двигателя (ССА) или 65 ампер-часов (А-ч)

Электронное управление двигателем (EC)

NGK ZFR5F

16 мм

Standard 2.07:1

Command Thrust 2.38:1

Command Thrust

См. раздел Топливо и масло

5,2 л (5,5 кварты США)

79.2

Спецификации 115 Pro XS

Модели

Мощность, л.с. 115

Мощность, кВт 85.7

Диапазон числа обо‐ ротов при полностью открытой дроссельной заслонке

32 rus

115 (Pro XS)

5300-6300

ОБЩАЯ ИНФОРМАЦИЯ

Модели 115 (Pro XS)

Прогрев из холодного пуска на нейтральной передаче

Скорость холостого хода

Диапазон оборотов для управления под‐ тормаживанием (ак‐ сессуар)

Количество цилинд‐ ров

Рабочий объем ци‐ линдра

Отверстие цилиндра 90 мм (3,54 дюйма)

Ход поршня 81 мм (3,19 дюйма)

Рекомендуемая свеча зажигания

Искровой промежуток 0,8 мм (0,032 дюйма)

Размер шестигранни‐ ка свечи зажигания

Клапанный зазор (при холодном двигателе)

Впускной клапан 0,050–0,102 мм (0,002–0,004 дюйма)

Выпускной клапан 0,128–0,179 мм (0,005–0,007 дюйма)

Передаточное число

Объем смазки коробки передач

Рекомендуемый бен‐ зин

Рекомендуемое масло См. раздел Топливо и масло

Объем масла в двига‐ теле при замене ма‐ сляного фильтра

Номинальные харак‐ теристики аккумуля‐ торной батареи

Система понижения токсичности выхлоп‐ ных газов

Рабочая температура на нейтральной передаче 700 об/мин.

Компенсация зарядки на холостом ходу

550-1000

2061 куб. см (125,8 куб. дюйма)

NGK ZFR5F

16 мм

Standard 2.07:1

Command Thrust 2.38:1

Standard 800 мл (27,1 жидкой унции)

Command Thrust

Правосторонний 810 мл (27,4 унц.)

Левосторонний 790 мл (26,7 унц.)

См. раздел Топливо и масло

5,2 л (5,5 кварты США)

1000 А тока запуска судового двигателя (MCA), 800 А тока запуска непро‐

гретого двигателя (ССА) или 65 ампер-часов (А-ч)

Электронное управление двигателем (EC)

700-800

об/мин

700-800

об/мин

rus 33

54205

ОБЩАЯ ИНФОРМАЦИЯ

Модели 115 (Pro XS)

Уровень шума для уха водителя (стандарт ICOMIA 39-94), дБ

* Обороты компенсации зарядки на холостом ходу могут автоматически увеличиться до 800 об/мин, если у аккумуляторной батареи низкий заряд. Увеличенное число оборотов позволит быстрее заряжать аккумуляторную батарею. Активация управления подтормаживанием (дополнительный аксессуар) отменяет действие функции состояния зарядки аккумуляторной батареи.

Идентификация компонентов

79.2

a - Верхняя крышка b - Промывка двигателя c - Вспомогательный переключатель наклона d - Ручка кронштейна наклона e - Анод f - Входные отверстия заборника охлаждающей воды g - Коробка передач h - Слив масла двигателя i - Индикаторное отверстие водяного насоса j - Ручное освобождение системы усилителя дифферента

34 rus

47333

ТРАНСПОРТИРОВКА

Буксирование судна с подвесным двигателем

Буксируйте судно с отклоненным вниз подвесным двигателем в вертикальном рабочем положении. Если необходимо обеспечить дополнительный дорожный просвет, подвесной двигатель нужно

наклонить кверху с помощью устройства поддержки подвесного двигателя. За рекомендациями обратитесь к своему местному дилеру. Для железнодорожных переездов, проездов и в случае подпрыгивания прицепа может понадобиться дополнительный дорожный просвет.

ВАЖНАЯ ИНФОРМАЦИЯ: Не полагайтесь на то, что система усилителя дифферента и наклона или ручка изменения наклона будет поддерживать необходимый дорожный просвет при буксировании. Ручка изменения наклона подвесного двигателя не предназначена для поддержки подвесного двигателя при буксировании.

Включите переднюю передачу на подвесном двигателе. Это предотвратит свободное вращение гребного винта.

rus 35

ТОПЛИВО И МАСЛО

Топливные присадки

Чтобы минимизировать закупоривание отложениями углерода в двигателе, рекомендуется добавлять в каждый топливный бак присадку для обработки двигателей Mercury или Quicksilver Quickleen, доливая ее в течение всего судоходного сезона. Используйте присадку согласно инструкциям на контейнере.

Как избежать ограничения подачи топлива

ВАЖНАЯ ИНФОРМАЦИЯ: Добавление компонентов в систему подачи топлива (фильтры, клапаны, арматура и т.п.) может ограничить расход топлива. Это может привести к тому, что двигатель будет глохнуть на малых оборотах, и/или к бедному топливу на высоких оборотах, что может вызвать повреждение двигателя.

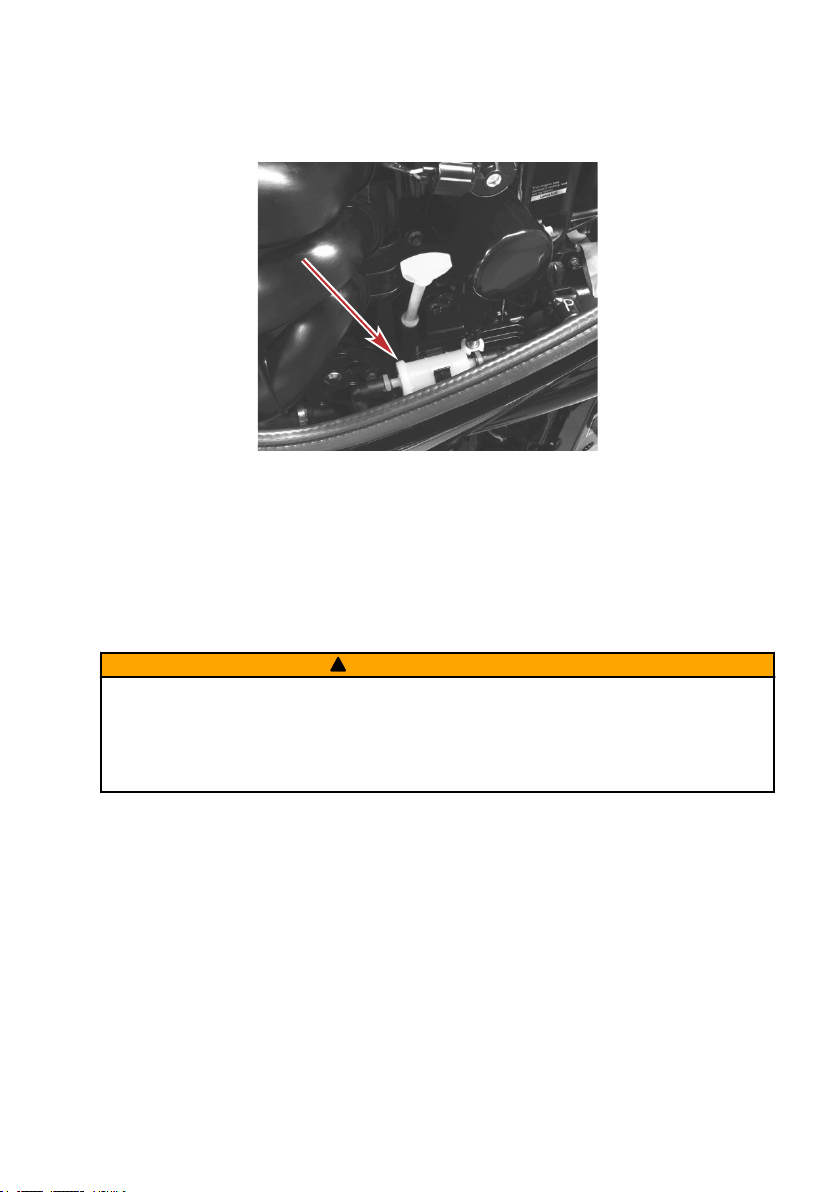

Фитинг шланга быстрого отключения топливной магистрали

ПРЕДУПРЕЖДЕНИЕ

Топливо является огнеопасным и взрывоопасным материалом. Убедитесь в том, что замок зажигания находится в положении «выключено», а шнур дистанционного останова расположен так, что двигатель не может быть запущен. Не курите и не допускайте наличия источников искр или открытого огня в этой зоне во время обслуживания. Следите за тем, чтобы рабочая зона хорошо проветривалась, и избегайте длительного воздействия испарений. Перед запуском двигателя проверяйте систему на наличие утечек и немедленно вытирайте все пролившееся топливо.

rus 37

53883

ТОПЛИВО И МАСЛО

ВАЖНАЯ ИНФОРМАЦИЯ: Фитинг шланга быстрого отключения топливной магистрали не оборудован клапаном отсечки топлива. Топливо будет присутствовать в соединении и может пролиться при отсоединении шланга. Подготовьте подходящий контейнер при отсоединении топливной магистрали от двигателя. Следуйте мерам предосторожности при обращении с топливом. Вытрите пролитое топливо и утилизируйте в соответствии с местными законами и нормами.

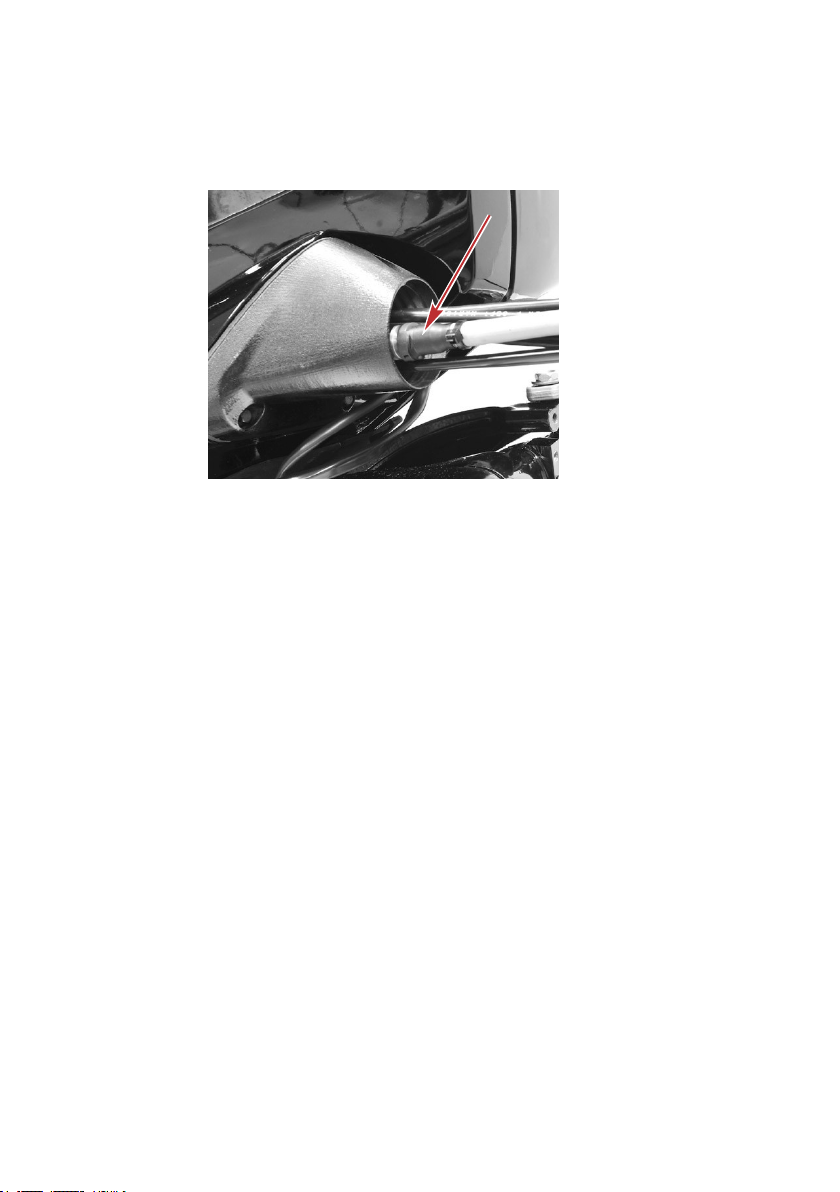

Фитинг шланга быстрого отключения топливной системы

Требование к топливному шлангу с низкой проницаемостью

Относится к подвесным двигателям, изготовленным для продажи, проданным или продающимся в Соединенных Штатах Америки.

• Агентство Соединенных Штатов по защите окружающей среды (ЕРА) требует, чтобы во всех подвесных двигателях, изготовленных не раньше 1 января 2009 г., использовались топливные шланги с низкой проницаемостью между топливным баком и первым соединением с топливной линией подвесного двигателя.

• Шланг с низкой проницаемостью – это шланг USCG типа B1-15 или A1-15, проницаемость которого не превышает 15 г/м²/24 ч для топлива CE 10 при 23 °C согласно SAE J 1527 (морской топливный шланг).

Требования EPA к переносным напорным топливным бакам

Агентство по защите окружающей среды (ЕРА) требует, чтобы переносные топливные системы для использования с подвесными двигателями, произведенные после 1 января 2011 г., оставались герметичными под давлением до 34,4 кПа (5,0 фунтов на кв. дюйм). Такие баки могут содержать следующее.

• Впускной клапан, который открывается для впуска воздуха, когда топливо выводится из бака.

• Выпускной клапан, который открывается (выпускает воздух в атмосферу), если давление превышает 34,4 кПа (5,0 фунтов на кв. дюйм).

Требования к клапану распределения топлива (FDV)

Если используется напорный топливный бак, в топливном шланге между топливным баком и двигателем должен быть установлен клапан распределения топлива. Клапан распределения топлива предотвращает попадание топлива под давлением в двигатель, что может привести к переполнению топливной системы или возможному пролитию топлива.

38 rus

46273

46290

ТОПЛИВО И МАСЛО

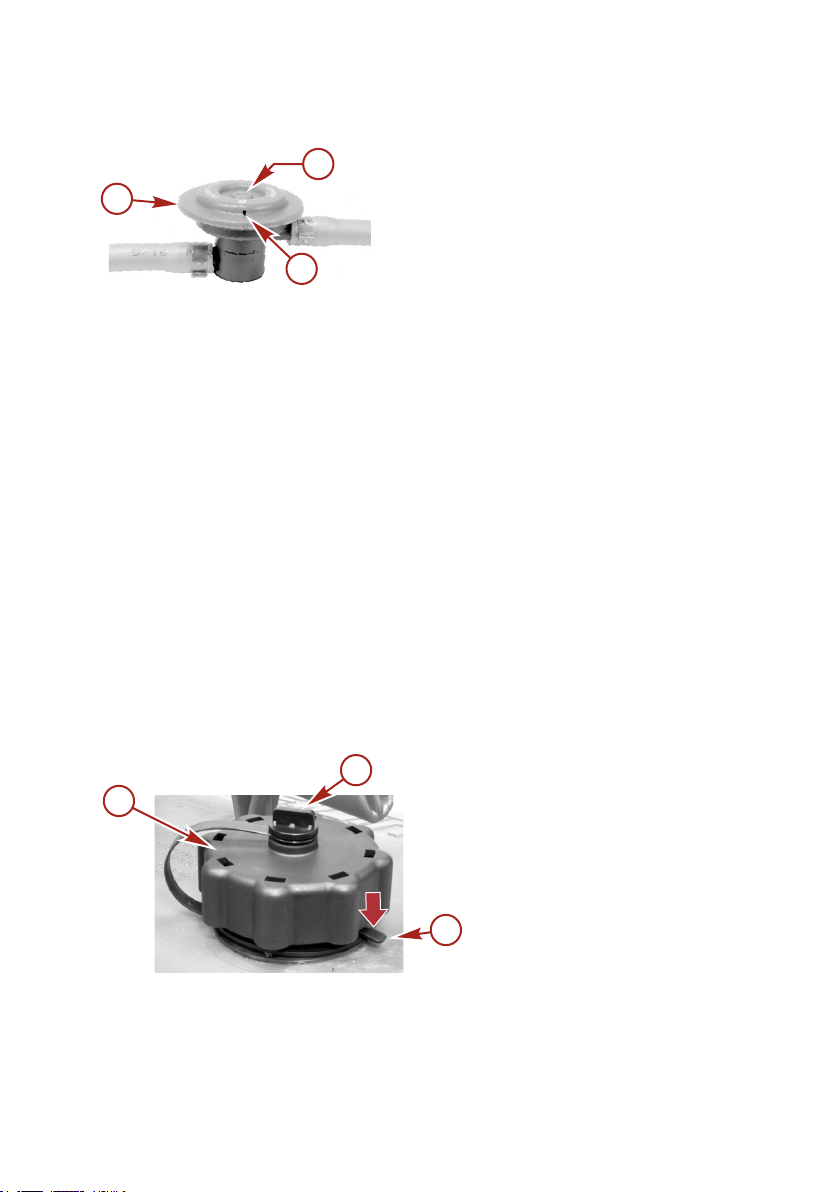

Клапан распределения топлива имеет ручной выпуск. Ручной выпуск используется (вдавливается) для открытия (обвода) клапана в случае блокировки топлива в клапане.

a - Клапан распределения топлива – устанавливается в

топливном шланге между топливным баком и двига‐

телем

b - Ручной выпуск c - Вентиляционные/водосливные отверстия

Переносной напорный топливный бак Mercury Marine

Компания Mercury Marine создала новый переносной напорный топливный бак, который соответствует приведенным выше требованиям EPA. Такие топливные баки доступны как дополнительные устройства или поставляются с определенными моделями переносных подвесных двигателей.

ОСОБЫЕ ХАРАКТЕРИСТИКИ ПЕРЕНОСНОГО ТОПЛИВНОГО БАКА

• Топливный бак имеет двухходовой клапан, который впускает воздух в бак, когда топливо выводится в двигатель, а также выпускает воздух в атмосферу, если внутреннее давление в баке превышает 34,4 кПа (5,0 фунтов на кв. дюйм). При выпуске воздуха из клапана в атмосферу может раздаваться свистящий звук. Это нормально.

• Топливный бак оснащен клапаном распределения топлива, который предотвращает попадание топлива под давлением в двигатель, что может привести к переполнению топливной системы или возможному пролитию топлива.

• Во время установки крышки топливного бака вращайте ее вправо до щелчка. Это означает, что крышка топливного бака плотно закрыта. Встроенное устройство предотвращает чрезмерное затягивание.

• Топливный бак имеет винт ручной вентиляции, который должен быть затянут во время транспортировки и откручен во время эксплуатации и снятия крышки.

Так как герметизированные топливные баки не вентилируются в закрытом состоянии, они будут расширяться и сжиматься, так как топливо расширяется и сжимается в ходе нагревания и охлаждения окружающего воздуха. Это нормально.

СНЯТИЕ КРЫШКИ ТОПЛИВНОГО БАКА

Крышка топливного бака

a b - Винт ручной вентиляции c - Замок

ВАЖНАЯ ИНФОРМАЦИЯ: Содержимое может находиться под давлением. Перед открытием поверните крышку топливного бака на 1/4 оборота, чтобы сбросить давление.

1. Открутите винт ручной вентиляции в верхней части крышки топливного бака.

2. Вращайте крышку топливного бака, пока она не коснется замка.

3. Нажмите на замок. Поверните крышку топливного бака на 1/4 оборота, чтобы сбросить давление.

rus 39

ТОПЛИВО И МАСЛО

4. Нажмите на замок еще раз, чтобы снять крышку.

УКАЗАНИЯ ПО ИСПОЛЬЗОВАНИЮ ПЕРЕНОСНОГО НАПОРНОГО ТОПЛИВНОГО БАКА

1. Во время установки крышки топливного бака вращайте ее вправо до щелчка. Это означает, что крышка топливного бака плотно закрыта. Встроенное устройство предотвращает чрезмерное затягивание.

2. Открутите винт ручной вентиляции в верхней части крышки для снятия крышки. Закрутите винт ручной вентиляции для транспортировки.

3. Для топливных шлангов с быстроразъемными соединениями отсоедините топливопровод от двигателя или топливного быка, если они не используются.

4. Следуйте инструкциям Заливка топлива в бак для заправки.

Заливка топлива в бак

ПРЕДУПРЕЖДЕНИЕ

Избегайте получения серьезных травм или гибели в результате пожара или взрыва бензина. При заполнении топливных баков проявляйте осторожность. Во время заполнения топливных баков всегда останавливайте двигатель, не курите и не допускайте наличия поблизости открытого огня или искр.

Заливайте топливо в бак на открытом воздухе и вдали от источников тепла, искр и открытого огня. Для заполнения переносных топливных баков уберите их с лодки. Всегда останавливайте двигатель, прежде чем доливать топливо в бак. Не заполняйте бак доверху. Оставьте примерно 10 % объема бака незаполненным. При повышении

его температуры топливо увеличится в объеме и может дать утечку под действием давления, если бак будет заполнен доверху.

РАЗМЕЩЕНИЕ НА БОРТУ СУДНА ПЕРЕНОСНОГО ТОПЛИВНОГО БАКА

Разместите переносной топливный бак так, чтобы отверстие находилось выше уровня топлива при штатных условиях эксплуатации судна.

Проверка уровня и добавление масла в двигатель

ВАЖНАЯ ИНФОРМАЦИЯ: Не переполняйте. Отклоните подвесной двигатель наружу/вверх от вертикального положения примерно на одну минуту, чтобы оставшееся в нем масло могло стечь обратно в поддон для масла. Верните подвесной двигатель в вертикальное положение (не наклонное) при проверке масла в двигателе. Для обеспечения точности показаний проверяйте масло только при холодном двигателе или после того, как двигатель не работал хотя бы в течение часа.

1. Перед запуском (холодного двигателя) отклоните подвесной двигатель наружу/вверх от вертикального положения, чтобы оставшееся в нем масло могло стечь обратно в поддон для масла. Оставьте подвесной двигатель в наклонном положении примерно на одну минуту.

2. Установите подвесной двигатель в вертикальное рабочее положение.

3. Снимите верхний кожух. См. Техническое обслуживание – снятие и установка верхнего кожуха.

4. Выньте измерительный щуп. Вытрите конец измерительного щупа сухой тканью или полотенцем и полностью вставьте обратно.

5. Снова извлеките масляный щуп и проверьте уровень масла. Уровень масла должен быть в рабочем диапазоне (в заштрихованной области).

rus 41

53755

53753

ТОПЛИВО И МАСЛО

ВАЖНАЯ ИНФОРМАЦИЯ: Не пытайтесь долить масло до верхней границы рабочего диапазона (заштрихованной области). Уровень масла является правильным, поскольку он находится в рабочем диапазоне (в заштрихованной области).

a - Рабочий диапазон уровня масла b - Верхняя насечка c - Нижняя насечка d - Верхняя 1/3 уровня

6. Если уровень масла находится ниже рабочего диапазона (заштрихованной области), снимите крышку отверстия для заливки масла и долейте примерно 500 мл (16 унций) указанного моторного масла для забортных двигателей. Подождите несколько минут, пока долитое масло стечет в поддон картера, а затем снова проверьте уровень измерительным щупом. Повторяйте процесс до тех пор, пока уровень масла не достигнет рабочего диапазона (заштрихованной области). Не пытайтесь долить масло до верхней границы рабочего диапазона (заштрихованной области).

ВАЖНАЯ ИНФОРМАЦИЯ: Проверьте масло на наличие признаков загрязнения. Масло с попавшей в него водой будет молочного цвета; масло с попавшим в него топливом будет иметь сильный запах топлива. Если Вы заметите, что масло загрязнено, попросите Вашего дилера проверить двигатель.

7. Вставьте щуп полностью обратно.

8. Плотно заверните вручную крышку маслоналивной горловины.

42 rus

9. Установите верхний кожух.

ТОПЛИВО И МАСЛО

rus 43

58240

ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Особенности дистанционного управления

Ваше судно может быть оборудовано одним из показанных здесь устройств дистанционного управления Mercury Precision или Quicksilver. Если это не так, посоветуйтесь со своим дилером относительно описания функций и работы устройств дистанционного управления.

a - Выключатель дифферента/наклона — см. раздел Усилитель дифферента и наклона b - Замок зажигания — OFF (Выключено), ON (Включено), START (Пуск) c - Кнопка «только дроссельная заслонка» – см. раздел Эксплуатация – запуск двигателя d - Шнур дистанционного останова двигателя

Система оповещения

ПРЕДУПРЕЖДАЮЩИЕ ЗВУКОВЫЕ СИГНАЛЫ

При повороте ключа зажигания в положение «включено» на мгновение зазвучит предупредительный звуковой сигнал – это тест, показывающий, что звуковой сигнал работает.

Имеется два типа предупредительных звуковых сигналов, которые оповещают оператора о проблеме, возникшей в системе управления двигателем.

1. Непрерывный гудок в течение шести секунд: критическое состояние двигателя. При определенных состояниях двигателя может включиться система защиты двигателя, которая защитит двигатель, ограничив его мощность. Нужно немедленно вернуться в порт и связаться со своим дилером по обслуживанию.

2. Прерывистые короткие гудки в течение шести секунд: Указывает на некритическое состояние двигателя. Это состояние не требует немедленного вмешательства. Вы можете продолжать пользоваться судном, однако, в зависимости от характера проблемы, мощность двигателя может быть ограничена системой защиты двигателя (см. Система защиты двигателя ), чтобы защитить двигатель. Нужно связаться со своим дилером по обслуживанию при первой удобной возможности.

Важно отметить, что в любом из этих двух случаев звуковой сигнал прозвучит только один раз. Если остановить двигатель и запустить его снова, то звуковой сигнал прозвучит снова, еще один раз, если неисправность все еще не устранена. Для наглядного отображения определенных функций двигателя или получения дополнительной информации о двигателе см. Изделие SmartCraft представленную далее информацию.

Некоторые некритические состояния, о которых предупреждают прерывистые короткие гудки в течение шести секунд, может исправить оператор. К таким состояниям, которые можно исправить, относятся следующие:

44 rus

ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

• Вода в водоразделительном топливном фильтре, установленном на судне (устанавливается отдельно). См. инструкции, поставляемые с дополнительным компонентом.

• Проблема в системе охлаждения (давление воды или температура двигателя). Остановите двигатель и проверьте, не засорены ли водозаборные отверстия в нижнем блоке.

• Низкий уровень масла в двигателе. См. Топливо и масло – проверка и добавление масла в двигатель.

СИСТЕМА ЗАЩИТЫ ДВИГАТЕЛЯ

Система защиты двигателя позволяет контролировать главные датчики двигателя для раннего определения неисправностей. Блок защиты двигателя работает всегда, когда эксплуатируется двигатель, так что вам не нужно беспокоиться о том, защищен ваш двигатель или нет. Система указывает на возникновение проблемы с помощью предупреждающего звукового сигнала в течение шести секунд и/или ограничения мощности двигателя для обеспечения защиты двигателя.

В случае приведения в действие системы защиты двигателя необходимо снизить скорость работы двигателя. Проблему нужно будет идентифицировать и устранить. Следует выполнить сброс системы, прежде чем двигатель будет работать на более высоких скоростях. Возврат рычага дроссельной заслонки в положение холостого хода выполняет сброс системы защиты двигателя. Система зашиты двигателя выявила, что сброс не решил проблему, система зашиты двигателя останется активной, защищая двигатель. Перед тем, как система допустит работу двигателя на максимальных оборотах, необходимо выявить и исправить проблему.

ПРЕДЕЛЬНОЕ ПРЕВЫШЕНИЕ СКОРОСТИ ВРАЩЕНИЯ

Предел превышения скорости вращения установлен выше рабочего диапазона. Если двигатель работает с оборотами, превышающими предел или равными ему, PCM не позволяет двигателю достичь требуемой оператором мощности. См. Технические характеристики для определения предела оборотов данного двигателя.

При достижении начала ограничения оборотов система защиты двигателя не допустит зажигания к определенным цилиндрам. Если оператор не уменьшит обороты двигателя, система защиты двигателя остановит все цилиндры. Звуковой сигнализации системы защиты двигателя при активации ограничения превышения скорости нет.

Для сброса системы защиты двигателя:

1. Полностью снизьте раскрытие дроссельной заслонки на три секунды.

2. Верните дроссельную заслонку в исходное положение. Если двигатель не реагирует, повторите первый шаг.

ИЗДЕЛИЕ SMARTCRAFT

Для данного подвесного двигателя можно приобрести комплект приборов системы Mercury SmartCraft. Параметры, которые отображает инструментальный пакет, следующие: обороты двигателя, температура охлаждающей жидкости, давление масла, давление воды, напряжение батареи, расход топлива и время работы двигателя.

Инструментальный пакет SmartCraft также помогает при диагностике двигателя. Система приборов SmartCraft будет информировать о критических данных предупреждающих сигналов двигателя и потенциальных неисправностях.

rus 45

58238

ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Усилитель дифферента и наклона

Подвесной двигатель снабжен устройством управления дифферентом и наклоном, которое называется усилителем дифферента. Устройство позволяет водителю легко регулировать положение подвесного двигателя нажатием выключателя дифферента. Перемещение подвесного двигателя ближе к транцу называется дифферентовкой внутрь или вниз. Перемещение подвесного двигателя дальше от транца лодки называется дифферентовкой наружу или вверх. Термин «дифферент» обычно относится к регулированию подвесного двигателя в пределах первых 20° диапазона перемещения. Это диапазон, используемый при управлении судном при глиссировании. Термин «наклон» обычно относится к отклонению подвесного двигателя вверх, дальше из воды. Когда двигатель выключен, подвесной двигатель можно отклонить из воды. На малой скорости холостого хода подвесной двигатель также можно отклонить за пределы диапазона дифферента, чтобы обеспечить, например, работу на мелководье.

a - Переключатель дифферента b - Диапазон наклона c - Диапазон дифферента

РАБОТА УСИЛИТЕЛЯ ДИФФЕРЕНТА

Для большинства судов работа в середине диапазона дифферентовки даст удовлетворительные результаты. Тем не менее, если полностью использовать возможности дифферентовки, то иногда может потребоваться дифферентовка подвесного двигателя полностью вниз или вверх. Наряду с улучшением некоторых эксплуатационных показателей это требует от водителя более ответственного отношения: он должен знать о возможных потенциальных опасностях при управлении.

Самая большая опасность при управлении – усилие натяжения или «крутящий момент», которые могут чувствоваться на рулевом колесе или рукоятке румпеля. Этот крутящий момент при управлении рулем является результатом дифферентовки подвесного двигателя, при которой гребной винт не параллелен поверхности воды.

ПРЕДУПРЕЖДЕНИЕ

Дифферентовка подвесного двигателя за пределы нейтрального состояния руля может привести к натяжению на рулевом колесе или рукоятке румпеля и потере управления судном. Поддерживайте управление судном, если дифферентовка выходит за пределы нейтрального состояния руля.

Обязательно запомните следующие положения.

1. Дифферентовка внутрь или вниз может:

• Понизить нос.

• Привести к более быстрому глиссированию, особенно при большой загруженности или тяжелой корме судна.

46 rus

54169

ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

• В целом улучшить ход в неспокойной воде

• Увеличить крутящий момент на руле или тянуть вправо (с нормальным гребным винтом правостороннего вращения).

• На некоторых судах при слишком большой дифферентовке вниз – понизить нос до такой степени, что судно начнет рассекать носом воду при глиссировании. Это может привести к неожиданному повороту в любом направлении, называемому кренением на носовую часть или избыточной поворачиваемостью, при попытке поворота или при наезде на сильную волну.

2. Дифферентовка наружу или вверх может:

• Поднять нос выше из воды.

• В целом увеличить максимальную скорость.

• Увеличить просвет над подводными предметами или мелким дном.

• Увеличить крутящий момент на руле или тянуть влево при нормальной высоте установки двигателя (с нормальным гребным винтом правостороннего вращения).

• При слишком большом дифференте – заставить судно «дельфинировать» (подпрыгивать) или вызвать вентилирование гребного винта

• Привести к перегреву двигателя, если какие-либо заборные отверстия охлаждающей воды находятся над ватерлинией.

УСТАНОВКА НАКЛОНА

Для установки наклона подвесного двигателя заглушите двигатель и нажмите вверх переключатель дифферента/наклона или вспомогательный переключатель наклона. Подвесной двигатель будет отклоняться вверх до тех пор, пока вы не отпустите переключатель, или пока двигатель не дойдет до крайнего положения наклона.

1. Вращением маховичка поднимите ручку изменения наклона для того, чтобы задействовать ручку.

2. Опустите подвесной двигатель на ручку изменения наклона.

3. Освободите ручку изменения наклона, подняв подвесной двигатель над ручкой и повернув его вниз. Опустите подвесной двигатель.

Рычаг опоры механизма наклона

a b - Маховичок

НАКЛОН ВРУЧНУЮ

Если подвесной двигатель нельзя наклонить с помощью переключателя усилителя дифферента/ наклона, его можно наклонить вручную.

rus 47

54177

54178

ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ: Перед эксплуатацией подвесного двигателя необходимо затянуть до отказа клапан ручного отпирания наклона, чтобы предотвратить отклонение подвесного двигателя вверх при движении задним ходом.

Выверните клапан ручного отпирания наклона на три оборота (против часовой стрелки). Это позволит наклонить подвесной двигатель вручную. Наклоните подвесной двигатель в желаемое положение и затяните до отказа клапан ручного отпирания наклона.

ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА

Этот переключатель можно использовать для наклона подвесного двигателя вверх или вниз, используя систему усилителя дифферента.

a - Вспомогательный переключатель накло‐

на

ЭКСПЛУАТАЦИЯ ДВИГАТЕЛЯ ПРИ ПЛАВАНИИ НА МЕЛКОВОДЬЕ

При эксплуатации лодки на мелководье можно отклонить подвесной двигатель выше максимального диапазона дифферента, чтобы он не ударился о дно.

1. Снизьте скорость вращения двигателя ниже 2000 об/мин.

2. Наклоните подвесной двигатель вверх. Все заборные отверстия охлаждающей воды должны всегда находиться под водой.

3. Двигатель должен работать только на малой скорости. Если скорость вращения двигателя превысит 2000 об/мин, он автоматически опустится вниз до положения максимального диапазона дифферента.

48 rus

51985

ЭКСПЛУАТАЦИЯ

Важная информация

ВАЖНАЯ ЕЖЕДНЕВНАЯ ПРОВЕРКА ПЕРЕД КАЖДЫМ ИСПОЛЬЗОВАНИЕМ

Все крепления подвесного двигателя к транцу должны быть проверены на предмет ослабления креплений. Ярлык на транцевых кронштейнах напоминает оператору проверять крепежные детали, закрепляющие подвесной двигатель на транце, перед каждым использованием.

Ярлык на транцевых кронштейнах

ПРЕДСТАРТОВЫЙ КОНТРОЛЬНЫЙ ПЕРЕЧЕНЬ

• Оператор должен знать методы безопасной навигации, хождения на судне и эксплуатационные процедуры.

• Для каждого человека на борту в легкодоступном месте имеется личное плавсредство подходящего размера (это требование закона).

• Спасательный круг или плавсредство, предназначенные для бросания человеку за бортом.

• Узнайте допустимую предельную мощность и нагрузку своего судна. Посмотрите на паспортную табличку с техническими данными судна.

• Достаточный запас топлива.

• Расположите груз на судне, равномерно распределив вес; пассажиры на судне должны сидеть каждый на соответствующем сиденье.

• Сообщите кому-нибудь о том, куда вы направляетесь и когда планируете вернуться.

• Управление судном в состоянии алкогольного опьянения или под действием наркотиков является нарушением закона.

• Узнайте характеристики водной территории и района, где вы собираетесь ходить на судне: цикл приливов и отливов, течения, песчаные отмели, скалы и другие опасные факторы.

• Выполните перечисленные проверки Техническое обслуживание – проверка и график технического обслуживания.

Эксплуатация при температуре ниже 0°

При использовании или швартовке подвесного двигателя при температуре около или ниже 0°, он всегда должен быть наклонен вниз, чтобы редуктор был погружен в воду. Это предотвратит замерзание воды, задержанной в редукторе, и возможное повреждение водяного насоса и других компонентов.

rus 49

ЭКСПЛУАТАЦИЯ

Если существует вероятность образования льда на поверхности воды, подвесной двигатель следует снять и полностью слить воду. Если лед образуется на поверхности воды внутри корпуса приводного вала подвесного двигателя, он заблокирует проход воды к двигателю и может привести к повреждению.

Эксплуатация в соленой или загрязненной воде

Мы рекомендуем каждый раз после эксплуатации подвесного двигателя в соленой или загрязненной воде промывать его внутренние водяные каналы свежей водой. Это предотвратит закупоривание водяных каналов накапливающимися отложениями. См. Техническое обслуживание – промывка системы охлаждения.

Если судно на стоянке находится в воде и вы не пользуетесь им, всегда отклоняйте подвесной двигатель так, чтобы полностью извлечь коробку передач из воды (за исключением тех дней, когда температура опускается ниже нуля).

После каждого употребления вымойте подвесной двигатель снаружи и промойте выхлопное отверстие гребного винта и коробку передач свежей водой. Ежемесячно наносите на внешние металлические поверхности средство Mercury Precision или Quicksilver Corrosion Guard. Не наносите средство на антикоррозийные аноды, поскольку это приведет к снижению действенности анодов.

Эксплуатация на большой высоте над уровнем моря

Ваш двигатель автоматически копенсирует изменения высоты над уровнем моря. Гребной винт с переменным шагом может помочь несколько сократить обычное снижение характеристик, вызываемое пониженным содержанием кислорода в воздухе. Посоветуйтесь с Вашим дилером.

Влияние высоты над уровнем моря и погодных условий на эксплуатационные характеристики

В следующих условиях снижаются эксплуатационные характеристики двигателя, и их нельзя компенсировать топливом или электронными системами управления.

• Подъем над уровнем моря

• Высокая температура

• Низкое барометрическое давление

• Высокой влажностью

В приведенных выше условиях уменьшается плотность воздуха в двигателе, что в свою очередь, снижает следующее.

• Давление нагнетания в двигателях с турбонагнетателями

• Мощность и момент вращения на всем диапазоне оборотов двигателя

• Максимальные обороты двигателя

• Компрессия проворачивания

ПРИМЕР. Двигатель, работающий на высоте 8000 футов над уровнем моря, теряет 30 % мощности, в то время как потеря мощности двигателя в жаркий и влажный день может составлять 14 %. Такие потери относятся к двигателям с нормальным наддувом и турбонаддувом.

Компенсация условий потери мощности.

• Переключитесь на гребной вал меньшего шага.

• Измените передаточное число, если это допустимо.

Можно улучшить некоторые эксплуатационные характеристики судна переключением на гребной вал меньшего шага, но характеристики двигателя по-прежнему будут снижены. В некоторых условиях более выгодным может быть снижение передаточного числа. Для оптимизации эксплуатационных характеристик двигателя подоприте двигатель, чтобы он работал в верхней границе рекомендованного максимального диапазона оборотов или рядом с ним при полностью открытой дроссельной заслонке и нормальной нагрузке судна.

Прочие преимущества изменения гребного винта или передаточного числа.

• Снижение вероятности взрыва

50 rus

54206

ЭКСПЛУАТАЦИЯ

• Повышение общей надежности и долговечности двигателя

Установка угла дифферента при работе двигателя на скорости холостого хода

На некоторых судах выхлопное отверстие на забортном двигателе может оказаться затопленным, если двигатель достигнет полного дифферента во время работы на скорости холостого хода. Это создаст препятствие выхлопу, вызовет неравномерную работу на холостом ходу, чрезмерное дымление и загрязнение свечей зажигания. Если такая ситуация имеет место, отдифферентуйте забортный двигатель вверх до тех пор, пока выхлопное отверстие не выйдет из воды.

a - Выхлопное отверстие под во‐

дой (неправильно)

b - Выхлопное отверстие над ва‐

терлинией (правильно)

Эксплуатация на мелководье

ПРИМЕЧАНИЕ

Эксплуатация подвесного двигателя в наклонном положении может стать причиной повреждения двигателя или транца. При эксплуатации двигателя в наклонном положении, например, на мелководье, обороты не должны превышать 2000 об/мин.

1. Снизьте скорость вращения двигателя ниже 2000 об/мин.

2. Наклоните подвесной двигатель вверх. Все заборные отверстия охлаждающей забора воды должны всегда находиться под водой.

3. Двигатель должен работать только на малой скорости.

Модели с системой дифферента с 3 плунжерами: Если скорость вращения двигателя превысит 2000 об/мин, он автоматически опустится вниз до положения максимального диапазона дифферента.

Модели с системой дифферента с 1 плунжером: Подвесной двигатель останется в выбранном положении наклона вне зависимости от оборотов.

Процедура обкатки двигателя

ВАЖНАЯ ИНФОРМАЦИЯ: Невыполнение процедур обкатки двигателя может привести к тому, что рабочие характеристики двигателя будут плохими в течение его срока службы, а это может привести к повреждению двигателя. Всегда выполняйте процедуры обкатки двигателя.

1. В течение первых двух часов работы двигателя изменяйте положение дроссельной заслонки, не превышая 4500 об/мин, или эксплуатируйте двигатель с открытой приблизительно на три четверти дроссельной заслонкой, и каждые десять минут давайте двигателю поработать примерно одну минуту с полностью открытой дроссельной заслонкой.

rus 51

20783

47820

47412

19748

ЭКСПЛУАТАЦИЯ

2. В течение следующих восьми часов работы двигателя избегайте продолжительной работы при полностью открытой дроссельной заслонке – дольше, чем пять минут за раз.

Запуск двигателя

Перед запуском внимательно изучите разделы Предстартовый контрольный перечень и Процедура обкатки двигателя в этом разделе.

ПРИМЕЧАНИЕ

Без достаточного количества охлаждающей воды двигатель, водяной насос и другие комплектующие будут перегреваться и могут быть повреждены. Обеспечьте достаточную подачу воды на водозаборные отверстия во время эксплуатации.

1. Проверяйте уровень масла в двигателе.

2. Убедитесь в том, что заборник охлаждающей воды погружен в воду.

3. Для баков с ручным удалением воздуха: откройте винт отдушины топливного бака (в крышке заливной горловины).

52 rus

19791

58237

19804

ЭКСПЛУАТАЦИЯ

4. Установите выключатель со шнуром дистанционной остановки двигателя в положение RUN (Работа). См. раздел Общая информация — выключатель со шнуром дистанционной остановки двигателя.

5. Переключите забортный двигатель в нейтральное положение (N).

6. Запуск с помощью ключа зажигания — поверните ключ зажигания в положение START (Запуск) и запустите двигатель. Система электронного пуска автоматически прокручивает двигатель для запуска. Если двигатель не запускается, то прокручивание прекращается. Поворачивайте ключ зажигания в положение START (Запуск), пока двигатель не запустится.

ПРИМЕЧАНИЕ: При первоначальном запуске нового двигателя либо двигателя, который выработал все топливо или из которого топливо было слито, заполнение топливной системы производится следующим образом: Поверните ключ зажигания в положение ON (Вкл.) приблизительно на пять секунд. Поверните ключ в положение «START» (Запуск) и отпустите его, двигатель будет проворачиваться в течение максимум восьми секунд. Двигатель может запуститься, работать неровно и остановиться при заполнении системы. Повторяйте эту процедуру пуска, пока двигатель не заработает без перебоев. Между попытками запуска дайте электродвигателю стартера остыть в течение 20–30 секунд.

7. После запуска двигателя проверьте, выходит ли стабильная струя воды из индикаторного отверстия водяного насоса.

rus 53

58261

ЭКСПЛУАТАЦИЯ

ВАЖНАЯ ИНФОРМАЦИЯ: Если вода не выходит из индикаторного отверстия водяного насоса, остановите двигатель и проверьте, не засорился ли заборник охлаждающей воды. Отсутствие засорения может указывать на повреждение водяного насоса или на закупоривание системы охлаждения. Эти обстоятельства приведут к перегреву двигателя. Обратитесь к дилеру для проведения проверки забортного двигателя. Эксплуатация перегревшегося двигателя может привести к его серьезному повреждению.

8. Если двигатель не запустится, нажмите кнопку «Throttle Only» (Только дроссельная заслонка) и слегка передвиньте рукоятку дистанционного управления вперед, чтобы приоткрыть заслонку. Проверните двигатель и будьте готовы немедленно уменьшить его обороты после запуска.

ПРОГРЕВ ДВИГАТЕЛЯ

Прежде чем начать движение, дайте двигателю прогреться в течение трех минут на скорости холостого хода.

Переключение передач

ВАЖНАЯ ИНФОРМАЦИЯ: Соблюдайте следующее:

• Никогда не включайте передачу, если скорость вращения двигателя не равна скорости холостого хода.

• Не переключайте выключенный подвесной двигатель на задний ход (Reverse).

• Ваш подвесной двигатель имеет три рабочих положения переключателя передач: Forward (F) (Вперед), Neutral (N) (Нейтраль) и Reverse (R) (Назад).

• При переключении передач всегда останавливайте рукоятку коробки передач в нейтральном положении и дайте скорости вращения двигателя вернуться к скорости холостого хода.

• Всегда включайте передачу быстрым движением.

54 rus

58239

26843

ЭКСПЛУАТАЦИЯ

• После включения передачи забортного двигателя продвиньте рычаг управления дроссельной заслонкой дальше, чтобы увеличить скорость.

Остановка двигателя

Снизьте скорость вращения двигателя и переведите рукоятку коробки передач подвесного двигателя в нейтральное положение. Поверните ключ зажигания в положение «OFF» (выкл.).

rus 55

SPARK PLUG:

GAP:

EMISSION CONTROL INFORMATION

THIS ENGINE CONFORMS TO EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES

CALIFORNIA AND U.S. EPA

REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS

IDLE SPEED (in gear):

FAMILY:

HC+NOx:FEL:

LOW PERM/HIGH PERM:

g/kWh

HC+NOx:FEL:

g/kWh

CO FEL:

g/kWh

43210

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Уход за подвесным двигателем

Чтобы поддерживать ваш подвесной двигатель в наилучшем эксплуатационном состоянии, очень важно выполнять периодические осмотры и операции по техническому обслуживанию, перечисленные в График проверки и технического обслуживания. Мы настоятельно советуем проводить надлежащее техническое обслуживание для обеспечения безопасности – вашей и пассажиров, – а также для обеспечения надежности двигателя.

Фиксируйте выполненные работы по техническому обслуживанию в разделе Журнал техобслуживания , который находится в конце настоящего издания. Сохраняйте все заказы на проведение технического обслуживания и квитанции о выполнении.

ВЫБОР ЗАПАСНЫХ ЧАСТЕЙ ДЛЯ ПОДВЕСНОГО ДВИГАТЕЛЯ

Мы рекомендуем использовать фирменные запасные части и смазочные материалы Mercury Precision или Quicksilver.

Правила ЕРА относительно выхлопа

Все новые подвесные двигатели компании Mercury Marine сертифицированы Агентством Соединенных Штатов по защите окружающей среды (ЕРА) как соответствующие требованиям правил по контролю загрязнения воздуха новыми подвесными двигателями. Эта сертификация действительна при условии, что определенные регулировки выполняются в соответствии с заводскими стандартами. Поэтому необходимо строго соблюдать заводскую методику обслуживания изделия и там, где это возможно, возвращаться к первоначальным конструктивным целям. Техническое обслуживание, ремонт или замена устройств и систем контроля выхлопа могут выполняться любой организацией или любым лицом, производящими ремонт судовых двигателей типа SI (с искровым зажиганием).

СЕРТИФИКАЦИОННАЯ ТАБЛИЧКА ПО ВЫХЛОПНЫМ ГАЗАМ

При изготовлении подвесного двигателя на нем устанавливается табличка-сертификат выхлопа с информацией об уровне выхлопа и техническим параметрам двигателя, непосредственно относящимся к выхлопу.

Скорость холостого хода

a b - Мощность двигателя, л.с. c - Рабочий объем цилиндра d - Мощность двигателя, кВт e - Дата изготовления f - Номер семейства g - Нормативный выхлоп для двигателей серии h - Нормативный выхлоп для двигателей серии i - Рекомендуемая свеча зажигания и искровой промежуток j - Процент проницаемости топливной линии

56 rus

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОБЯЗАННОСТИ ВЛАДЕЛЬЦА

Владелец/водитель обязан выполнять текущее техническое обслуживание двигателя для поддержания уровня выхлопа в пределах, заданных сертификационными стандартами.

Владелец/водитель не имеет права модифицировать двигатель любым образом, который может привести к изменению мощности или повышению уровня выхлопа по сравнению с техническими параметрами, установленными на заводе-изготовителе.

График проверки и технического обслуживания

ПЕРЕД КАЖДЫМ ИСПОЛЬЗОВАНИЕМ

• Проверяйте уровень масла двигателя. См. раздел Топливо и масло – проверка и добавление масла в двигатель.

• Проверьте, останавливается ли двигатель выключателем со шнуром дистанционного останова.

• Проверяйте надежность крепления забортного двигателя к транцу судна. Если забортный двигатель или его монтажные крепления ослаблены, затяните крепления заново с заданным усилием. При поиске признаков ослабления ищите следы потери материала или краски на транцевых кронштейнах забортного двигателя, вызванной движением монтажных креплений по отношению к транцевым кронштейнам двигателя. Кроме того, ищите признаки движения транцевых кронштейнов забортного двигателя по отношению к транцу судна (подъемная пластина/кронштейн понижения).

Описание Нм фунт-дюйм фунт-фут

Монтажные болты и контргайки забортного двигателя — стандартный транец судна

Монтажные болты и контргайки забортного двигателя — металлические подъемные пластины и кронштейны понижения

• Визуально проверьте топливную систему на наличие износа или течей.

• Проверьте рулевую систему на заедание и наличие ослабленных деталей.

• Проверьте лопасти гребного винта на наличие повреждений.

ПОСЛЕ КАЖДОГО ИСПОЛЬЗОВАНИЯ

• При эксплуатации в соленой или загрязненной воде промывайте систему охлаждения подвесного двигателя. См. раздел Промывка системы охлаждения.

• При эксплуатации в морской воде смойте все солевые отложения и промойте выхлопное отверстие гребного винта и коробки передач пресной водой.

• При эксплуатации в соленой воде проверьте, нет ли солевых отложений на силовой головке и ее элементах. См. документ Меры по очистке силовой головки (при использовании в соленой воде).

ЧЕРЕЗ КАЖДЫЕ 100 ЧАСОВ РАБОТЫ ИЛИ ОДИН РАЗ В ГОД, В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ

• Замените масло в двигателе и масляный фильтр. Масло следует менять чаще, если двигатель эксплуатируется в неблагоприятных условиях, например при длительном подтормаживании. См. документ Смена масла в двигателе.

• Визуально проверьте термостат: нет ли коррозии и не сломана ли пружина. Проверьте, полностью ли закрывается термостат при комнатной температуре. Обслуживание необходимо выполнять у уполномоченного дилера.

• Проверьте топливный фильтр низкого давления на наличие загрязнений. При необходимости замените фильтр. См. документ Топливная система.

75 – 55

122 – 90

rus 57

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Проверьте монтажные фиксаторы, крепящие забортный двигатель к транцу судна. Затяните крепежные детали с указанным усилием. Обслуживание необходимо выполнять у уполномоченного дилера.

Описание Нм фунт-дюйм фунт-фут

Монтажные болты и контргайки забортного двигателя — стандартный транец судна

• Проверьте антикоррозийные аноды. Проверяйте чаще при эксплуатации в соленой воде. См. документ Антикоррозийный анод.

• Слейте и замените масло в коробке передач. См. документ Смазывание коробки передач.

• Осмотрите аккумуляторную батарею. См. документ Проверка батареи.

• Использование в соленой воде. Извлеките и проверьте свечи зажигания на наличие коррозии, замените их при необходимости. Наносите тонкий слой противозадирного состава только на резьбу свечи зажигания перед ее установкой. См. документ Проверка и замена свечи зажигания.

Труба,

ссыл.

номер

• Проверка электропроводки и разъемов.

• Проверьте затяжку болтов, гаек и других крепежных деталей.

• Проверьте уплотнения кожуха, чтобы убедиться, что уплотнения не повреждены и не нарушена их целостность.

• Проверьте шумопоглощающую пленку внутри кожуха (если она есть), чтобы убедиться, что она не повреждена и не нарушена ее целостность.

• Убедитесь, что глушитель шума всасывания (если он есть) находится на месте.

• Убедитесь, что глушитель выхлопного отверстия для холостого хода (если он есть) находится на месте.

• Убедитесь в отсутствии незатянутых хомутов шлангов и резиновых чехлов (если они есть) на блоке воздухозаборника.

Описание Где используется Деталь №

Противозадирный состав

Резьба свечей зажигания 92-898101385

ЧЕРЕЗ КАЖДЫЕ 300 ЧАСОВ РАБОТЫ ИЛИ КАЖДЫЕ ТРИ ГОДА

• Замените крыльчатку водяного насоса (делайте это чаще, если произошел перегрев или замечено пониженное давление воды). Обслуживание необходимо выполнять у уполномоченного дилера.

• Проверяйте жидкость усилителя дифферента. См. раздел Проверка жидкости усилителя дифферента.

• Замените проходной топливный фильтр высокого давления. Обслуживание необходимо выполнять у уполномоченного дилера.

• Замените свечи зажигания после первых 300 часов или трех лет работы. После этого проверяйте свечи через каждые 300 часов работы или каждые три года. Заменяйте свечи по мере необходимости. См. документ Проверка и замена свечи зажигания.

ПЕРЕД ДЛИТЕЛЬНЫМ ХРАНЕНИЕМ

• См. документ Хранение.

75 – 55

122 – 90

58 rus

59342

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Наклейка с графиком технического обслуживания (75–115)

75-115

115 Pro XS

В следующей таблице представлены значки и общее описание наклейки с графиком технического обслуживания, которая расположена на двигателе.

rus 59

58249

58250

58251

58252

58253

58254

58255

58256

58258

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Значок Определение Значок Определение

Замена

Моторное масло и фильтр

Свечи зажигания

Топливный фильтр низкого давления

Крыльчатка водяного насоса

Осмотр

Смазка коробки передач

Термостат

Аноды

Промывка системы охлаждения

После каждого плавания в соленой, загрязненной или мутной воде промойте внутренние водяные каналы подвесного двигателя пресной водой. Это поможет предотвратить закупоривание внутренних водяных каналов накапливающимися отложениями.

ПРИМЕЧАНИЕ: При промывке можно наклонить подвесной двигатель или установить его в вертикальное рабочее положение.

1. После включения двигателя установите подвесной двигатель в рабочее (вертикальное) или наклонное положение.

2. Вытащите разъем для промывки из нижнего кожуха.

60 rus

47592

53762

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3. Снимите крышку с разъема для промывки и прикрутите вместо нее водяной шланг.

4. Поверните водяной кран (не более ½ оборота) и дайте промывайте охладительную систему водой в течение примерно 15 минут.

5. После завершения промывки перекройте воду и отсоедините водяной шланг.

6. Установите на место крышку разъема для промывки. Снова поместите разъем для промывки в нижний кожух.

Снятие и установка верхнего кожуха

СНЯТИЕ

Разблокируйте верхний кожух, надавив на заднюю защелку кожуха. Поднимите верхний кожух вверх.

УСТАНОВКА

1. Опустите верхний кожух на двигатель.

rus 61

47633

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

2. Сначала опустите переднюю часть кожуха и подсоедините передний крюк. Опустите кожух на место и надавите на его заднюю часть, чтобы закрепить кожух на месте. Потяните за заднюю часть кожуха, чтобы убедиться, что он прочно закреплен.

Меры по очистке верхней и нижней крышек

ВАЖНАЯ ИНФОРМАЦИЯ: Очистка в сухом состоянии (очистка сухой пластиковой поверхности) приведет к появлению небольших поверхностных царапин. Всегда смачивайте поверхность перед очисткой. Не используйте моющие средства, содержащие соляную кислоту. Следуйте процедуре чистки и вощения.

ПРОЦЕДУРА ЧИСТКИ И ВОЩЕНИЯ

1. Перед мытьем прополощите обтекатели чистой водой, чтобы удалить грязь и пыль, которые могут поцарапать поверхность.

2. Промойте обтекатели чистой водой с добавлением мягкого, неабразивного мыла. Во время мытья используйте мягкую чистую ткань.

3. Тщательно протрите насухо мягкой чистой тканью.

4. Покройте поверхность мастикой, используя неабразивную автомобильную мастику (мастику, предназначенную для нанесения прозрачного покрытия). Удалите нанесенную мастику вручную, используя чистую мягкую ткань.

5. Чтобы устранить небольшие царапины, воспользуйтесь отделочным составом для обтекателей Mercury Marine (92-859026K 1).

62 rus

53765

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Снятие и установка крышки маховика

СНЯТИЕ

Снимите крышку с четырех установочных штифтов.

a - Крышка маховика b - Четыре установочных

штифта, по два на каждой стороне двигателя

УСТАНОВКА

Установите крышку на четыре установочных штифта, закрепите ее на месте, надавив на нее, чтобы она села на монтажные штифты.

Меры по очистке силовой головки (при использовании в соленой воде)

Если подвесной двигатель используется в морской воде, снимите верхний кожух и крышку маховика. Проверьте, нет ли солевых отложений на силовой головке и ее элементах. Смойте все солевые отложения с силовой головки и ее элементов пресной водой. Следите, чтобы брызги воды не попадали в воздушный фильтр/заборник и генератор переменного тока. После мытья подождите, пока силовая головка и ее элементы высохнут. Нанесите аэрозольное антикоррозийное средство Quicksilver или Mercury Precision Lubricants Corrosion Guard на наружные металлические поверхности силовой головки и ее элементов. Следите за тем, чтобы аэрозольное антикоррозийное средство не попало на ремень привода генератора переменного тока и на шкивы ремня.

ВАЖНАЯ ИНФОРМАЦИЯ: Следите за тем, чтобы смазка и аэрозольное антикоррозийное средство не попали на ремень привода генератора переменного тока и на шкивы ремня. Ремень привода генератора переменного тока может соскользнуть и получить повреждения, если на него попадет какое-то количество смазки или аэрозольного антикоррозийного средства.

Труба, ссыл.

номер

120

rus 63

Описание Где используется Деталь №

Средство защиты от коррозии

Наружные металлические поверхности

силовой головки и ее элементов.

92-802878Q55

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Проверка батареи

Аккумуляторную батарею необходимо проверять через определенные промежутки времени, чтобы обеспечить возможность надлежащего запуска двигателя.

ВАЖНАЯ ИНФОРМАЦИЯ: Прочтите инструкции по технике безопасности и техническому обслуживанию, которые поставляются с батареей.

1. Перед выполнением обслуживания аккумуляторной батареи заглушите двигатель.

2. Убедитесь, что аккумуляторная батарея надежно закреплена.

3. Клеммы аккумуляторной батареи должны быть чистыми, туго затянутыми и правильно установленными. Положительные к положительным, отрицательные к отрицательным.

4. Батарея должна быть обязательно снабжена непроводящим щитком, чтобы предотвратить случайное закорачивание ее зажимов.

Топливная система

ПРЕДУПРЕЖДЕНИЕ

Топливо является огнеопасным и взрывоопасным материалом. Убедитесь в том, что замок зажигания находится в положении «выключено», а шнур дистанционного останова расположен так, что двигатель не может быть запущен. Не курите и не допускайте наличия источников искр или пламени в этой зоне во время обслуживания. Следите за тем, чтобы рабочая зона хорошо проветривалась, и избегайте длительного воздействия испарений. Всегда проверяйте, нет ли протечек, прежде чем пытаться запустить двигатель, и немедленно убирайте все пролившееся топливо.

ВАЖНАЯ ИНФОРМАЦИЯ: Для сбора и хранения топлива используйте одобренный контейнер. Немедленно вытирать проливы топлива. Материал, использованный для сбора пролитого топлива, должен быть помещен в одобренный сборный резервуар.

Перед началом обслуживания любой части топливной системы:

1. Остановите двигатель и отсоедините аккумуляторную батарею.

2. Выполняйте обслуживание топливной системы в хорошо проветриваемом месте.

3. Осмотрите законченную работу на наличие признаков утечки топлива.

ПРОВЕРКА ТОПЛИВОПРОВОДА

Визуально проверьте топливопровод на наличие трещин, набуханий, течей, затвердений или других признаков старения или повреждений. При обнаружении какого-либо из вышеуказанных признаков топливопровод следует заменить.

ТОПЛИВНЫЕ ФИЛЬТРЫ

См. раздел График проверки и технического обслуживания для определения нужных интервалов между процедурами обслуживания.

64 rus

53767

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Двигатель оснащен двумя топливными фильтрами (фильтром низкого давления и фильтром высокого давления). Фильтр низкого давления может обслуживаться как обычный компонент, а фильтр высокого давления должен обслуживаться только уполномоченным дилером.

Топливный фильтр низкого давления

ТОПЛИВНЫЙ ФИЛЬТР НИЗКОГО ДАВЛЕНИЯ

Снятие

1. Поверните ключ зажигания в положение «OFF» (Выкл.).

2. Положите коврик или полотенце под топливный фильтр, чтобы не допустить разлива утекающего топлива из шлангов и фильтра.

ПРЕДУПРЕЖДЕНИЕ

Топливо является огнеопасным и взрывоопасным материалом. Убедитесь, что замок зажигания находится в положении «выключено», а шнур дистанционного останова расположен так, что двигатель не может быть запущен. Не курите и не допускайте наличия источников искр или открытого огня в этой зоне во время обслуживания. Следите за тем, чтобы рабочая зона хорошо проветривалась, и избегайте длительного воздействия испарений. Перед запуском двигателя проверяйте систему на наличие утечек и немедленно вытирайте все пролившееся топливо.

rus 65

47569

20815

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3. Нажимая на фиксаторы топливных шлангов, отсоедините топливные шланги от топливного фильтра.

a - Фиксатор топливного шланга b - Топливный фильтр низкого давле‐

ния

Установка

1. Установите новый топливный фильтр так, чтобы стрелка указывала в направлении двигателя.

2. Плотно присоедините топливные шланги к топливному фильтру с помощью креплений шлангов.

3. Выполните визуальную проверку на наличие течей из топливного фильтра, поворачивая ключ зажигания в рабочее положение и выдавливая топливо в топливный фильтр. Устраните любые утечки топлива.

Антикоррозийный анод

В подвесном двигателе в нескольких местах установлены антикоррозийные аноды. Аноды помогают защитить подвесной двигатель от гальванической коррозии благодаря тому, что подвергается медленной эрозии металл, из которого они изготовлены, вместо металла деталей подвесного двигателя.

Каждый анод необходимо периодически проверять, особенно в соленой воде, ускоряющей эрозию. Для сохранения этой коррозионной защиты обязательно заменяйте анод до того, как он будет полностью разрушен. Ни в коем случае не красьте анод и не наносите на него защитное покрытие, потому что это снизит его эффективность.

Два анода расположены на каждой из сторон коробки передач. Еще один анод установлен в нижней части узла транцевых кронштейнов.

66 rus

58237

26901

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Замена гребного винта

ПРЕДУПРЕЖДЕНИЕ

Вращающиеся гребные винты могут стать причиной серьезных травм или смерти. Никогда не включайте двигатели судна на суше, если установлен гребной винт. Перед установкой или снятием гребного винта поставьте узел привода на нейтраль и задействуйте выключатель со шнуром дистанционного останова двигателя, чтобы предотвратить запуск двигателя. Установите деревянный блок между лопастью гребного винта и противовентиляционной пластиной.

1. Переключите забортный двигатель в нейтральное положение (N).

2. Выпрямите загнутые лапки стопорной шайбы гайки гребного винта.

3. Поместите между коробкой передач и гребным винтом деревянный брусок для удержания гребного винта и отверните гайку гребного винта.

4. Сдвиньте и снимите гребной винт с вала. Если гребной винт заклинило на валу и его невозможно снять, обратитесь к уполномоченному дилеру для выполнения этой процедуры.

rus 67

47623

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5. Нанесите на вал гребного винта смазку для экстремальных условий эксплуатации или смазку 2-4-C с ПТФЭ.

Труба,

ссыл.

номер

ВАЖНАЯ ИНФОРМАЦИЯ: Для предотвращения коррозии и заедания ступицы гребного винта на валу (особенно в соленой воде) необходимо наносить слой рекомендованной смазки по всей длине вала гребного винта через рекомендуемые интервалы технического обслуживания, а также при каждом снятии гребного винта.

ГРЕБНЫЕ ВИНТЫ FLO-TORQ II

1. Установите гребной винт на вал вместе с поставляемыми компонентами, как показано.

2. Установите фиксаторы стопорных гаек на выступающие штифты переходника приводной втулки и затяните стопорную гайку до указанного момента.

Описание Где используется Деталь №

Смазка для экстремальных условий эксплуатации

2-4-C с ПТФЭ Вал гребного винта 92-802859Q 1

Вал гребного винта 8M0071841

68 rus

45232

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3. Закрепите стопорную гайку, согнув выступы вверх напротив гайки.

a - Передняя упорная шайба b - Приводная втулка c - Гребной винт d - Переходник приводной втулки e - Фиксатор стопорной гайки f - Стопорная гайка g - Выступающие штифты h - Выступы согнуты напротив стопорной гайки

Описание Нм фунт-дюйм фунт-фут

Гайка гребного винта 75 – 55.3

ГРЕБНЫЕ ВИНТЫ FLO-TORQ IV

1. Установите гребной винт на вал вместе с поставляемыми компонентами, как показано.

2. Затяните стопорную гайку до указанного момента.

rus 69

53781

45248

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3. Зафиксируйте стопорную гайку, согнув три выступа в канавки на переходнике переходной втулки.

a - Передняя упорная шайба b - Приводная втулка c - Гребной винт d - Переходник приводной втулки e - Фиксатор стопорной гайки f - Стопорная гайка g - Выступы согнуты в канавки

Описание Нм фунт-дюйм фунт-фут

Гайка гребного винта 75 – 55.3

Проверка и замена свечи зажигания

1. Снимите провода со свечей зажигания. Снимите резиновые накладки со свечей зажигания.

70 rus

53782

27848

9381

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

2. Извлеките и проверьте свечи зажигания.

3. Заменяйте свечи зажигания при износе электрода и при наличии шероховатостей, трещин, поломок, пузырей. Заменяйте также, если драгоценный металл не виден на электроде свечи.

ВАЖНАЯ ИНФОРМАЦИЯ: Цвет свечи может неточно отображать ее состояние. Для точного определения неисправной свечи осмотрите драгоценный металл на электроде свечи. Если драгоценный металл не виден, замените свечу.

a - Драгоценный металл

4. Установите зазор свечи зажигания. См. документ Общая информация — Спецификации.

a. На запасных свечах зажигания перед установкой нужно проверить и по необходимости

отрегулировать зазор.

rus 71

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

b. Зазор следует измерять щупом или концевым калибром. Запрещается для проверки или

регулировки зазора использовать клиновидные инструменты.

c. Если требуется регулировка, запрещается поднимать центральный электрод с помощью

рычага или применять к электроду силу. Это очень важно для любого типа свечи зажигания, имеющей поверхность износа (например, с добавлением платины или иридия на центральный электрод или электрод, соединенный с «массой»).

d. Если нужно увеличить зазор, следует использовать только инструмент, который отводит

назад электрод, соединенный с «массой», и не касается центрального электрода, фарфоровой части и поверхности износа электрода, соединенного с «массой».

e. Если требуется уменьшить зазор, следует аккуратно постучать по электроду, соединенному

с «массой», по твердой поверхности.

5. При использовании в соленой воде – наносите тонкий слой противозадирного состава только на резьбу свечей зажигания.

Труба,

ссыл.

номер

6. Перед установкой свечей зажигания очистите посадочные гнезда свечей от грязи. Закрутите свечи от руки, затем затяните их на 1/4 оборота или до нужного крутящего момента.

Описание Нм фунт-дюйм фунт-фут

Свеча зажигания 27 – 20

Замена предохранителей

ВАЖНАЯ ИНФОРМАЦИЯ: Всегда имейте при себе запасные плавкие предохранители. Цепи электропроводки в подвесном двигателе защищены от нагрузок плавкими предохранителями в

электропроводке. Если перегорел предохранитель, постарайтесь найти и устранить причину перегрузки. Если причина не найдена, предохранитель может опять перегореть.

Описание Где используется Деталь №

Противозадирный состав

Резьба свечей зажигания 92-898101385

72 rus

53784

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Откройте патрон плавкого предохранителя и осмотрите полоску серебристого цвета внутри плавкого предохранителя. Если она разорвана, замените предохранитель. Замените плавкий предохранитель новым предохранителем того же номинала.

a - Крышка b - Держатели запасных

плавких предохранителей

c - Предохранитель 3 – штур‐

вал, 15 А – 14-контактный жгут пульта дистанцион‐ ного управления/переклю‐ чателя дифферентного кожуха

d - Предохранитель 4 – зажи‐

гание, 20 А – система за‐ жигания

e - Предохранитель 2 – то‐

пливо, 20 А,– подача то‐ плива

f - Предохранитель 1 – диаг‐

ностика, 2 А – диагности‐ ка/жгут (вспомогательного оборудования) судна

g - Исправный плавкий пред‐

охранитель

h - Сгоревший плавкий пред‐

охранитель

Места для смазывания

1. Смажьте следующие места смазкой для экстремальных условий эксплуатации или 2-4-C с ПТФЭ.

Труба,

ссыл.

номер

Описание Где используется Деталь №

Смазка для экстремальных условий эксплуатации

2-4-C с ПТФЭ Вал гребного винта 92-802859Q 1

Вал гребного винта 8M0071841

rus 73

47623

47651

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Вал гребного винта – см. раздел Замена гребного винта для получения информации о снятии и установке гребного винта. Нанесите смазку на весь вал гребного винта, чтобы защитить ступицу гребного винта от коррозии и заедания.

2. Смажьте следующие места смазкой 2-4-C с ПТФЭ или смазкой для экстремальных условий эксплуатации.

Труба,

ссыл.

номер

• Штуцер троса рулевого механизма (если двигатель ею оборудован) — поверните рулевое колесо, чтобы полностью втянуть конец троса рулевого механизма в трубку наклона забортного двигателя. Смажьте через штуцер.

Описание Где используется Деталь №

2-4-C с ПТФЭ Трос рулевого механизма 92-802859Q 1

Смазка для экстремальных условий эксплуатации

Трос рулевого механизма 8M0071841

Фитинг

a b - Конец троса рулевого

механизма

Неправильная смазка троса может вызвать образование гидравлической пробки и стать причиной серьезных травм или гибели людей из-за потери управления судном. Полностью втяните конец троса рулевого механизма, прежде чем наносить смазку.

74 rus

ПРЕДУПРЕЖДЕНИЕ

47652

54186

54169

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

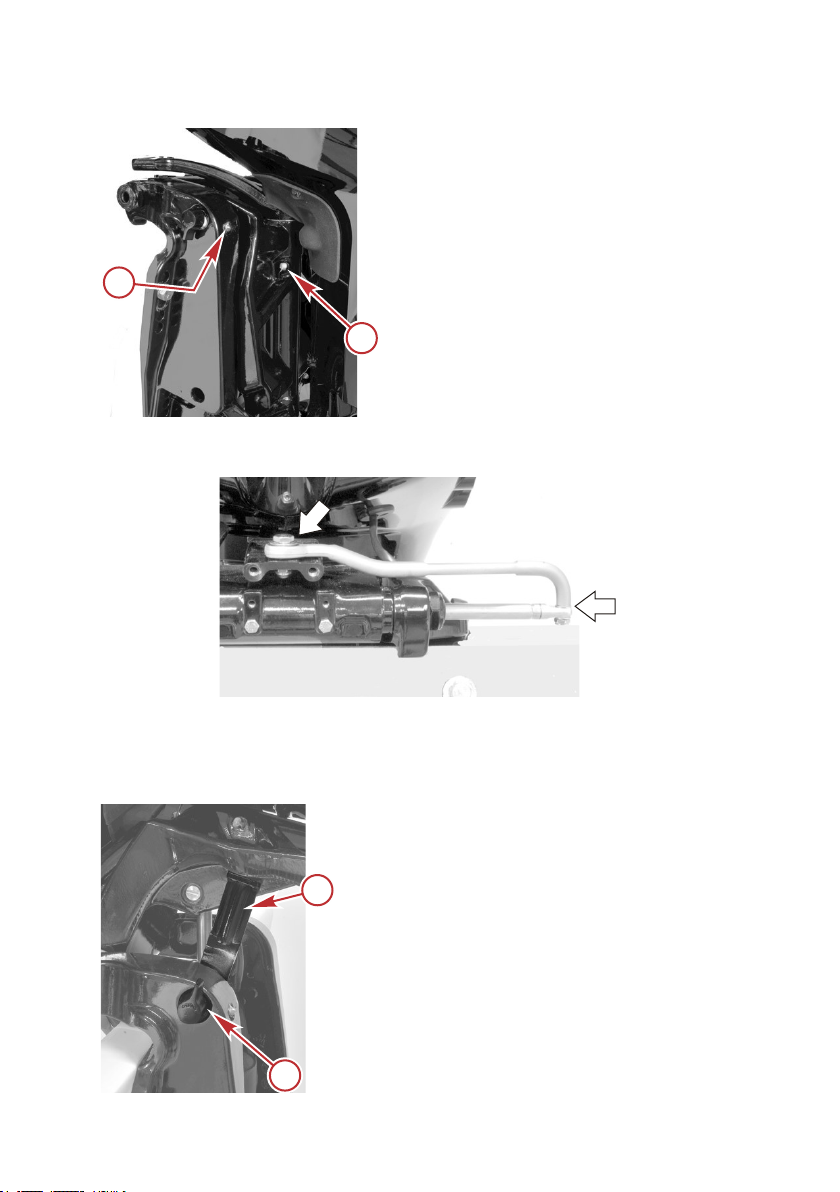

• Масленка рычага наклона и масленка поворотного штифта.

a - Масленка рычага наклона b - Масленка поворотного штифта

3. Смажьте следующие места маслом с легким удельным весом.

• Шарниры стержня тяги рулевого механизма – смажьте шарниры механизма.

Проверка жидкости усилителя дифферента

1. Наклоните забортный двигатель в крайнее верхнее положение и задействуйте ручку изменения наклона.

Рычаг опоры механизма наклона

a b - Маховичок

rus 75

47647

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

2. Снимите крышку заливной горловины и проверьте уровень жидкости. Уровень жидкости должен быть вровень с нижним краем заливного отверстия. Добавьте жидкость Quicksilver или Mercury Lubricants Precision Power Trim и жидкость системы рулевого управления. Если ее нет, используйте автомобильную жидкость для автоматических трансмиссий (ATF).

Труба,

ссыл.

номер

114

Смена масла в двигателе

Описание Где используется Деталь №

Жидкость для усилителя дифферента и рулевого управления

Резервуар усилителя дифферента 92-802880Q1

ОБЪЕМ МАСЛА В ДВИГАТЕЛЕ

Емкость двигателя по маслу составляет приблизительно 5,2 л (5,5 кварты США).

ПОРЯДОК ЗАМЕНЫ МАСЛА

1. Отклоните подвесной двигатель наружу/вверх от вертикального положения примерно на одну минуту, чтобы оставшееся в нем масло могло стечь обратно в поддон для масла.

2. Установите подвесной двигатель в вертикальное положение.

3. Используйте 16 мм (5/8 дюйма) гаечный ключ и ослабьте клапан слива масла, чтобы его можно было вращать вручную. Соблюдайте осторожность, чтобы не открыть клапан слишком сильно и не слить масло.

4. Присоедините сливной шланг внутренним диаметром 12 мм (7/16 дюйма) к клапану слива масла. Опустите противоположный конец шланга в соответствующий контейнер.

5. Ослабьте клапан слива масла на 2,5 оборота, чтобы масло могло вытекать. Не превышайте 2,5 оборота.

ВАЖНАЯ ИНФОРМАЦИЯ: Не открывайте клапан слива масла больше чем на 2,5 оборота. Если сделать больше 2,5 оборотов, можно повредить сальник.

6. После слива масла вручную затяните клапан слива масла (по часовой стрелке) и отсоедините шланг слива масла.

7. Затяните клапан слива масла с указанным усилием. Очистите масло с поверхности клапана.

76 rus

48870

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Описание Нм фунт-дюйм фунт-фут

Клапан слива масла 15 133 –

ВАЖНАЯ ИНФОРМАЦИЯ: Чрезмерная затяжка клапана слива топлива может повредить поддон картера.

a - Клапан слива масла b - Сливной шланг c - Ослабьте максимум на 2,5 оборота

ЗАМЕНА МАСЛЯНОГО ФИЛЬТРА

1. Снимите пробку масляного поддона и подсоедините сливной шланг внутренним диаметром 12 мм (7/16 дюйма) к штуцеру. Опустите противоположный конец шланга в соответствующий контейнер.

2. Поворачивая влево, отвинтите старый фильтр.

3. Дайте маслу в поддоне стечь и отсоедините шланг слива масла.

4. Удалите масло с масляного поддона и установите пробку.

rus 77

53755

53792

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5. Вытрите начисто монтажную поверхность масляного фильтра. Нанесите на прокладку фильтра слой чистого масла. Не применяйте консистентную смазку. Навинчивайте новый фильтр до тех пор, пока прокладка не коснется монтажной поверхности, после чего доверните его еще на 3/4 оборота или на 1 оборот.

a - Ослабить b - Масляный фильтр c - Масляный поддон d - Сливной шланг

ЗАЛИВКА МАСЛА

1. Снимите крышку отверстия для заливки масла и долейте примерно 5,2 л (5,5 кварты США) рекомендованного масла. Это повысит уровень масла до средней отметки диапазона уровня масла.

2. Дайте двигателю поработать пять минут на холостом ходу и проверьте, нет ли течей. Заглушите двигатель. Для точности показаний дайте двигателю остыть как минимум час перед проверкой уровня масла. См. Топливо и масло – проверка и добавление моторного масла.

ПРИМЕЧАНИЕ: Проверка уровня масла в течение пяти минут после остановки двигателя может давать ошибочный результат максимум на 1 л (1 амер. кварты) меньше. Перед проверкой уровня масла дайте двигателю остыть как минимум час.

78 rus

22692

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Смазка коробки передач

СМАЗЫВАНИЕ КОРОБКИ ПЕРЕДАЧ

При добавлении или замене масла в коробке передач визуально проверяйте масло на наличие воды. Если в масле есть вода, она, возможно, собралась на дне и выльется раньше масла, или она может образовывать с маслом смесь молочного цвета. При обнаружении воды отдайте коробку передач на проверку своему дилеру. Вода в масле может привести к преждевременному выходу из строя подшипников, а при температуре ниже нуля она может превратиться в лёд и повредить коробку передач.

Проверьте слитое из коробки передач масло на наличие металлических частиц. Небольшое количество металлических частиц указывает на нормальный износ шестерен. Чрезмерное количество металлических опилок или частиц большего размера (стружки) может указывать на чрезмерный износ шестерен и требует проверки уполномоченным дилером.

ДРЕНАЖ КОРОБКИ ПЕРЕДАЧИ

1. Установите подвесной двигатель вертикально в рабочее положение.

2. Снимите гребной винт. См. раздел Замена гребного винта.

3. Установите поддон под подвесной двигатель.

4. Снимите заглушку вентиляционного отверстия и пробку отверстия для заливки и слива масла и слейте масло.

a - Заглушка вентиляционного отверстия b - Пробка отверстия для заливки и слива масла

ОБЪЕМ СМАЗКИ КОРОБКИ ПЕРЕДАЧ

Объем смазки коробки передач (приблизительно)

Стандартн. 800 мл (27,1 жидкой унции)

Command Thrust

Правостороннее вращение 810 мл (27,4 унц.)

Левостороннее вращение 790 мл (26,7 унц.)

РЕКОМЕНДАЦИИ ПО СМАЗЫВАНИЮ КОРОБКИ ПЕРЕДАЧ

Высокоэффективное средство для смазки Мercury или Quicksilver.

ПРОВЕРКА УРОВНЯ И ДОБАВЛЕНИЕ МАСЛА В КОРОБКУ ПЕРЕДАЧ

1. Установите подвесной двигатель вертикально в рабочее положение.

2. Снимите заглушку вентиляционного отверстия/уплотнительную шайбу.

rus 79

22693

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3. Снимите пробку отверстия для заливки и слива масла. Вставьте трубку подвода масла в заливное отверстие и добавляйте масло, пока оно не появится у вентиляционного отверстия.

a - Вентиляционное отверстие b - Отверстие для заливки

ВАЖНАЯ ИНФОРМАЦИЯ: Замените поврежденные уплотнительные шайбы.

4. Прекратите добавлять масло. Прежде чем вынуть трубку подвода масла, установите на место пробку отверстия для заливки и слива масла и уплотнительную шайбу.

5. Выньте трубку подвода масла и установите очищенную пробку отверстия для заливки и слива масла и уплотнительную шайбу.

80 rus

ХРАНЕНИЕ

Подготовка к хранению

Главной задачей при подготовке подвесного двигателя к хранению является обеспечение защиты от ржавчины, коррозии и повреждения от замерзания попавшей внутрь воды.

Чтобы подготовить подвесной двигатель к хранению во время неподходящего сезона или к длительному хранению (более двух месяцев), необходимо выполнить следующие процедуры.

ПРИМЕЧАНИЕ

ТОПЛИВНАЯ СИСТЕМА

ВАЖНАЯ ИНФОРМАЦИЯ: В бензине на основе спирта (этанол или метанол) во время хранения может образоваться кислота, что может привести к повреждению топливной системы. Если применялся бензин, содержащий спирт, рекомендуется слить по возможности весь бензин из топливного бака и топливной системы двигателя. ВАЖНАЯ ИНФОРМАЦИЯ: Данный подвесной двигатель оборудован закрытой топливной системой для неработающего двигателя. При использовании такой закрытой системы топливо, находящееся внутри топливной системы двигателя, но не внутри топливного бака, будет оставаться стабильным в течение обычных периодов хранения без добавления стабилизаторов топлива.

Чтобы предотвратить образование нагара и осадка, залейте в топливную систему (в бак, шланги и топливную систему двигателя) обработанный (стабилизированный) бензин. Далее выполните следующие действия.

• Переносной топливный бак — залейте в топливный бак требуемое количество бензиновой присадки Quickstor (выполняйте указания, приведенные на контейнере). Покачайте топливный бак, чтобы смешать стабилизатор с топливом.

• Стационарный топливный бак — залейте требуемое количество стабилизатора топлива Quickstor (выполняйте указания, приведенные на контейнере) в отдельный контейнер и смешайте его примерно с одним литром (одной квартой) бензина. Залейте эту смесь в топливный бак.

Труба,

ссыл.

номер

124

Описание Где используется Деталь №

Бензиновая присадка Quickstor

Топливный бак 92-8M0047922

Защита наружных деталей подвесного двигателя

• Подкрасьте места, где повреждена краска. Обратитесь за краской к своему дилеру.

• Распылите на наружные металлические поверхности (за исключением антикоррозионных анодов) антикоррозионную защитную смазку Quicksilver или Mercury Precision.

Труба,

ссыл.

номер

120

rus 81

Описание Где используется Деталь №

Средство защиты от коррозии

Наружные металлические поверхности 92-802878Q55

ХРАНЕНИЕ

Защита внутренних деталей двигателя

ВАЖНАЯ ИНФОРМАЦИЯ: Правильный порядок извлечения свечей зажигания указан в разделе «Техническое обслуживание – проверка и замена свечей зажигания».

• Смените моторное масло и фильтр.

• Извлеките свечи зажигания.

• Распылите примерно 30 мл (1 жид. ун.) уплотнителя для консервации с ингибитором коррозии в каждое отверстие для установки свечи.

Труба,

ссыл.

номер

119

• Воспользуйтесь клавишей/кнопкой включения запуска, чтобы провернуть двигатель на один полный оборот, что обеспечит распределение уплотнителя для консервации внутри цилиндров.

• Установите свечи зажигания.

Коробка передач

• Слейте и заново залейте смазку коробки передач (см. раздел Смазывание коробки передач).

Положение подвесного двигателя при хранении

Храните подвесной двигатель в вертикальном положении для стекания воды.

Хранение подвесного двигателя в наклоненном положении может привести к его повреждениям. Вода, попавшая в систему охлаждения, или дождевая вода, которая могла проникнуть в гребной винт через выхлопное отверстие коробки передач, может замерзнуть. Храните подвесной двигатель в положении полностью вниз.

Описание Где используется Деталь №

Ингибитор (замедлитель) коррозии уплотнения для консервации

Отверстия для установки свечей

зажигания

ПРИМЕЧАНИЕ

92-858081Q03

Хранение аккумуляторной батареи

• Выполните указания фирмы-изготовителя по хранению и зарядке аккумуляторной батареи.

• Снимите батарею с судна и проверьте уровень воды. При необходимости зарядите.

• Храните батарею в сухом, прохладном месте.

• Регулярно проверяйте уровень воды и заряжайте батарею во время хранения.

82 rus

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Стартер не проворачивает двигатель

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Выключатель со шнуром дистанционной остановки двигателя не находится в положении «RUN» (эксплуатация).

• Перегорел 15 А плавкий предохранитель. Проверьте плавкий предохранитель 14-контактного жгута пульта дистанционного управления/переключателя дифферента кожуха/главного силового реле. См. Техническое обслуживание .

• Рукоятка коробки передач подвесного двигателя не переведена в нейтральное положение.

• Слабая аккумуляторная батарея, или ослабли или заржавели соединения аккумуляторной батареи.

• Неисправность замка зажигания.

• Неисправность электропроводки или электрических соединений.

• Неисправность электромагнитного клапана стартера или исполнительного электромагнитного клапана.

Двигатель не запускается

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Ошибка в процедуре запуска. См. раздел Эксплуатация .

• Старый или загрязненный бензин.

• Топливо не попадает в двигатель.

• Пустой топливный бак.

• Закрыта или засорена отдушина топливного бака.

• Отсоединен или перекручен топливопровод.

• Засорён топливный фильтр. См. раздел Техническое обслуживание .

• Неисправность топливного насоса.

• Засорен фильтр топливного бака.

• Неисправность компонента системы зажигания.

• Изношены или загрязнены свечи зажигания. См. раздел Техническое обслуживание .

Двигатель работает неравномерно

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Перегревание - не работает предупредительный звуковой сигнал.

• Низкое давление масла. Проверить уровень масла.

• Загрязненные или неисправные свечи зажигания. См. раздел Техническое обслуживание.

• Неправильная установка или регулировка.

• Ограничен подвод топлива к двигателю.

a. Засорен топливный фильтр двигателя. См. раздел Техническое обслуживание. b. Засорен фильтр топливного бака. c. Застрял антисифонный клапан, находящийся на стационарно встроенных топливных баках. d. Топливная магистраль скручена или защемлена.

• Отказ топливного насоса.

• Отказ элемента системы зажигания.

rus 83

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Ухудшение работы

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Перегрев - не работает предупреждающий звуковой сигнал.

• Низкое давление масла. Проверьте уровень масла.

• Не полностью открыта дроссельная заслонка.

• Повреждение или неправильный размер гребного винта.

• Неправильное регулирование зажигания двигателя, неправильная настройка или наладка двигателя.

• Катер перегружен или нагрузка неправильно распределена.

• Чрезмерное количество воды в трюме.

• Дно катера загрязнилось или повреждено.

Батарея не удерживает заряд

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Ослабли или проржавели соединения батареи.

• Низкий уровень электролита в батарее.

• Изношенная или неэффективная батарея.

• Чрезмерное употребление электрических аксессуаров.

• Неисправен выпрямитель, генератор переменного тока или регулятор напряжения.

• Разомкнутая цепь в выходной проводке генератора переменного тока (оплавившееся звено).

84 rus

ТЕХНИЧЕСКАЯ ПОМОЩЬ ВЛАДЕЛЬЦУ

Сервисное обслуживание

МЕСТНЫЙ РЕМОНТНЫЙ СЕРВИС

Если вам требуется обслуживание судна с подвесным двигателем Mercury, доставьте ее к своему уполномоченному дилеру. Только уполномоченные дилеры специализируются на продукции Mercury и имеют квалифицированных механиков, прошедших заводское обучение, специальные инструменты и оборудование, а также оригинальные детали и принадлежности для правильного обслуживания двигателя.

ПРИМЕЧАНИЕ: Детали и принадлежности Quicksilver разрабатываются и изготавливаются компанией «Mercury Marine» специально для Вашего силового агрегата.

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ВДАЛИ ОТ МЕСТА ЖИТЕЛЬСТВА

Если, при возникновении потребности в проведении сервисного обслуживания, вы находитесь вдали от своего дилера, необходимо обратиться к ближайшему авторизованному дилеру. Если по какой-либо причине вы не можете получить сервисное обслуживание, то следует обращаться в ближайший региональный сервисный центр. За пределами США и Канады необходимо обращаться в ближайший сервисный центр Marine Power International.

УКРАДЕННЫЙ СИЛОВОЙ АГРЕГАТ

Если ваш силовой агрегат украден, необходимо немедленно сообщить местным властям и в Mercury Marine номер модели и серийные номера, а также кому сообщать о нахождении агрегата. Данная инфорация сохраняется в базе данных «Mercury Marine» для помощи авторизованным дилерам в возвращении украденных силовых агрегатов.

НЕОБХОДИМЫЕ ДЕЙСТВИЯ ПОСЛЕ ЗАТОПЛЕНИЯ

1. Перед поднятием из воды необходимо связаться с авторизованным дилером Mercury.

2. После возвращения, немедленно свяжитесь с авторизованным дилером Mercury для снижения вероятности серьезных повреждений двигателя.

ЗАМЕНЯЕМЫЕ ЗАПАСНЫЕ ЧАСТИ

ПРЕДУПРЕЖДЕНИЕ

Избегайте риска возникновения пожара или взрыва. Компоненты электрической системы, системы зажигания и топливной системы в изделиях компании Mercury Marine соответствуют федеральным и международным стандартам для уменьшения риска возгорания или взрыва. Не следует использовать запасные компоненты электрической или топливной системы, которые не соответствуют этим стандартам. При обслуживании электрической и топливной систем следует правильно устанавливать и затягивать все компоненты.

Предполагается, что судовые двигатели работают с полностью или почти полностью открытой дроссельной заслонкой большую часть своего срока службы. Также предполагается, что они будут эксплуатироваться и в пресной, и в соленой воде. Для таких условий требуется большое количество специальных деталей.

ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ И ПРИНАДЛЕЖНОСТЕЙ

Направляйте все запросы по поводу оригинальных деталей Mercury Precision Parts® или Quicksilver Marine Parts and Accessories® своему региональному авторизованному дилеру. Если нужных деталей и принадлежностей нет в наличии, дилер сможет заказать их через специальную систему. Модель двигателя и серийный номер для заказа правильных запасных частей.

rus 85

ТЕХНИЧЕСКАЯ ПОМОЩЬ ВЛАДЕЛЬЦУ

РАЗРЕШЕНИЕ ПРОБЛЕМЫ

Для нас и для Вашего дилера очень важно, чтобы Вы были удовлетворены изделием Mercury. Если у вас появится проблема или вопрос или если возникнет беспокойство по поводу работы силового агрегата, необходимо обращаться к своему дилеру или в любую авторизованную дилерскую фирму компании Mercury. Если вам понадобится дополнительная помощь:

1. Обратитесь к менеджеру по продажам или сервисному обслуживанию дилера.

2. Если ваш вопрос, проблема или опасения не могут быть решены дилерской фирмой, обратитесь за помощью в отдел обслуживания компании Cummins MerCruiser. Компания Mercury Marine будет сотрудничать с вами и с дилерской фирмой для решения всех проблем.

Службе обслуживания клиентов потребуется следующая информация:

• Ваша фамилия и адрес

• Номер телефона для связи в течение дня

• Модель и серийные номера вашего силового агрегата

• Название и адрес обслуживающей вас дилерской компании

• Характер проблемы

КОНТАКТНАЯ ИНФОРМАЦИЯ ДЛЯ СЕРВИСНОЙ СЛУЖБЫ MERCURY MARINE

За дополнительной информации звоните, присылайте факсы или пишите в местный офис компании. Необходимо включить в почтовое сообщение и факс номер телефона, по которому с вами можно связаться в течение дня.

Соединенные Штаты Америки, Канада

Телефон

Факс

Веб-сайт www.mercurymarine.com

Английский +1 920 929 5040 Французский +1 905 636 4751

Английский +1 920 929 5893 Французский +1 905 636 1704

Mercury Marine W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI 54936-1939

Австралия, страны Тихоокеанского бассейна

Телефон +61 3-9791-5822 Brunswick Asia Pacific Group

Факс +61 3 9706 7228

Европа, Ближний Восток, Африка

Телефон +32 87 32 32 11 Brunswick Marine Europe

Факс +32 87-31-19-65

Мексика, Центральная Америка, Южная Америка, страны Карибского бассейна

Телефон +1 954 744 3500 Mercury Marine

Факс +1 954 744 3535

86 rus

41–71 Bessemer Drive Dandenong South, Victoria 3175 Австралия

Parc Industrial de Petit-Rechain B-4800 Verviers, Бельгия

11650 Interchange Circle North Miramar, FL 33025 США

ТЕХНИЧЕСКАЯ ПОМОЩЬ ВЛАДЕЛЬЦУ

Япония

Телефон +072 233 8888 Kisaka Co., Ltd.

Факс +072 233 8833

Азия, Сингапур

Телефон +65 65466160 Brunswick Asia Pacific Group

Факс +65 65467789

Как заказывать литературу

Перед размещением заказа на литературу, необходимо иметь следующую информацию о вашем силовом агрегате:

Модель Серийный номер:

Мощность, л.с. Год выпуска

США И КАНАДА

Для дополнительной литературы о вашем силовом устройстве Mercury Marine, свяжитесь с ближайшим сервисным центром Mercury Marine:

Телефон Факс Почта

(920) 929-5110

(только для США)

(920) 929-4894

(только для США)

4-130 Kannabecho, Sakai-ku Sakai-shi, Osaka 590-0984, Япония

T/A Mercury Marine Singapore Pte Ltd 29 Loyang Drive Сингапур, 508944

Mercury Marine

Мercury Marine

Attn: Publications Department

P.O. Box 1939

Fond du Lac, WI 54935-1939

ЗА ПРЕДЕЛАМИ СОЕДИНЕННЫХ ШТАТОВ И КАНАДЫ

Для заказа дополнительной литературы по вашему конкретному силовому агрегату свяжитесь с вашим ближайшим авторизованным сервисным центром Mercury Marine.

Мercury Marine Отправьте, пожалуйста, следующую форму с оплатой по адресу:

Отгружать по следующему адресу: (Пожалуйста, сделайте копию этой формы и напечатайте или напишите - это ваша маркировка груза)

Название

Адрес

Город, Штат, Область

ZIP-код или почтовый индекс

Страна

rus 87

Attn: Publications Department

W6250 West Pioneer Road

P.O. Box 1939

Fond du Lac, WI 54936-1939

ТЕХНИЧЕСКАЯ ПОМОЩЬ ВЛАДЕЛЬЦУ

Количество

Пози‐ ция

Инвентарный номер Цена - Итого:

. .

Всего к оплате .

88 rus

51965

УСТАНОВКА ЗАБОРТНОГО ДВИГАТЕЛЯ

Утвержденное монтажное оборудование для двигателя Mercury Marine

ВАЖНАЯ ИНФОРМАЦИЯ: Mercury Marine предоставляет утвержденное крепежные детали и инструкции, включая нормативы крутящего момента для всех подвесных двигателей для крепления к транцу. Ненадлежащая установка подвесного двигателя может привести к понижению производительности двигателя, а также понизить безопасность и надежность. Следуйте всем инструкциям по установке подвесного двигателя. НЕ ИСПОЛЬЗУЙТЕ укомплектованные с подвесным двигателем крепежные детали для монтажа другим принадлежностей. Например, не монтируйте буксирные устройства или сходни на судно с помощью укомплектованного с подвесным двигателем монтажного оборудования. Установка другой продукции на судно с использованием монтажного оборудования, предназначенного для подвесного двигателя, предотвратит надлежащую установку подвесного двигателя. Подвесные двигатели, требующие утвержденное монтажное оборудование, будут отмечены следующим ярлыком на зажиме транца.

Вспомогательное оборудование, устанавливаемое на зажимном транцевом кронштейне

Компания Mercury Marine была проинформирована о том, что некоторое поставляемое отдельно судовое вспомогательное оборудование, такое как аварийно-спасательные подвесные трапы, якоря для мелководья, транцевые клинья и спортивные буксировочные крепежные элементы, было установлено на лодку с помощью тех же креплений, которые используются для фиксации подвесного двигателя на транце или поддомкратной плите. Использование одного и того же крепления для фиксации и вспомогательного оборудования, и двигателя на борту ухудшает способность креплений выдерживать надлежащую нагрузку. Ослабленные крепления двигателя судна могут вызвать снижение производительности, уменьшить срок его службы и степень безопасности.

ПРЕДУПРЕЖДЕНИЕ

Избегайте потери контроля над движением лодки, что может стать причиной получения серьезных травм или гибели. Ослабленные крепления двигателя могут привести к повреждению транцевого кронштейна, а в дальнейшем — к потере рулевым способности управлять судном. Всегда следите за тем, чтобы крепления двигателя были затянуты с указанным усилием.

rus 89

УСТАНОВКА ЗАБОРТНОГО ДВИГАТЕЛЯ

ДОПУСТИМОЕ ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ, УСТАНАВЛИВАЕМОЕ НА ЗАЖИМНОМ ТРАНЦЕВОМ КРОНШТЕЙНЕ

После установки двигателя на транец или поддомкратную плиту в соответствии с инструкциями по установке двигателя допускается присоединение вспомогательного оборудования к судну путем использования незадействованных отверстий для болтов в зажимном транцевом кронштейне, как показано на рис. 1.

В следующем списке приведены дополнительные рекомендации по установке вспомогательного оборудования на зажимном транцевом кронштейне.

• Крепления вспомогательного оборудования должны проходить через транец или поддомкратную плиту судна.

90 rus

Mercury F 115 EXLPT EFI CT User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

75/80/90/100/115/115 Pro XS FourStroke

Заявление о соответствии – для тяговых двигателей судов для отдыха с учетом требований Директивы 94/25/EC с внесенными поправками согласно Директиве 2003/44/EC

Добро пожаловать!

Правила ЕРА относительно выхлопа

Заявление о гарантии

Уровень обслуживания «Mercury Premier»

Информация об авторских правах и торговых знаках

ИНФОРМАЦИЯ О ГАРАНТИИ

Регистрация гарантии в Соединенных Штатах и Канаде

Передача гарантии

Передача плана по защите изделий Mercury (расширенное действие обслуживания) для США и Канады

3-летняя ограниченная гарантия против коррозии

Гарантийное покрытие и исключения

Ограниченная гарантия для выбросов, EPA (США):

Компоненты системы контроля выбросов в атмосферу

Ограниченная гарантия для выбросов, Калифорния

Пояснение Калифорнийского Совета по воздушным ресурсам по поводу Вашего Положения гарантии контроля выбросов для Калифорнии

Маркировка звездочками сертификации по выхлопным газам

Гарантийные обязательства — Австралия и Новая Зеландия

Схемы гарантии для всех стран: забортные и водометные двигатели

ОБЩАЯ ИНФОРМАЦИЯ

Ответственность водителя судна

Перед эксплуатацией подвесного двигателя

Мощность судна в лошадиных силах

Эксплуатация скоростного и сверхмощного судна

Модели с устройством дистанционного управления подвесным двигателем

Уведомление о дистанционном рулевом управлении

Уведомление об установке подвесного двигателя

Выбор гребного винта

Выключатель со шнуром дистанционной остановки двигателя

Защита людей, находящихся в воде

Безопасность пассажиров – понтонные и палубные суда

Подпрыгивание на волнах и в спутной струе

Столкновения с подводными опасностями

Выбросы выхлопных газов

Выбор вспомогательных устройств для подвесного двигателя

Предложения по безопасному хождению на судах

Запись серийного номера

Спецификации 75–115

Спецификации 115 Pro XS

Идентификация компонентов

ТРАНСПОРТИРОВКА

Буксирование судна с подвесным двигателем

ТОПЛИВО И МАСЛО

Рекомендации по использованию топлива

Топливные присадки

Как избежать ограничения подачи топлива

Фитинг шланга быстрого отключения топливной магистрали

Требование к топливному шлангу с низкой проницаемостью

Требования EPA к переносным напорным топливным бакам

Требования к клапану распределения топлива (FDV)

Переносной напорный топливный бак Mercury Marine

Заливка топлива в бак

Рекомендуемое моторное масло

Проверка уровня и добавление масла в двигатель

ХАРАКТЕРИСТИКИ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Особенности дистанционного управления

Система оповещения

Усилитель дифферента и наклона

ЭКСПЛУАТАЦИЯ

Важная информация

Эксплуатация при температуре ниже 0°

Эксплуатация в соленой или загрязненной воде

Эксплуатация на большой высоте над уровнем моря

Влияние высоты над уровнем моря и погодных условий на эксплуатационные характеристики

Установка угла дифферента при работе двигателя на скорости холостого хода

Эксплуатация на мелководье

Процедура обкатки двигателя

Запуск двигателя

Переключение передач

Остановка двигателя

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Уход за подвесным двигателем

Правила ЕРА относительно выхлопа

График проверки и технического обслуживания

Наклейка с графиком технического обслуживания (75–115)
