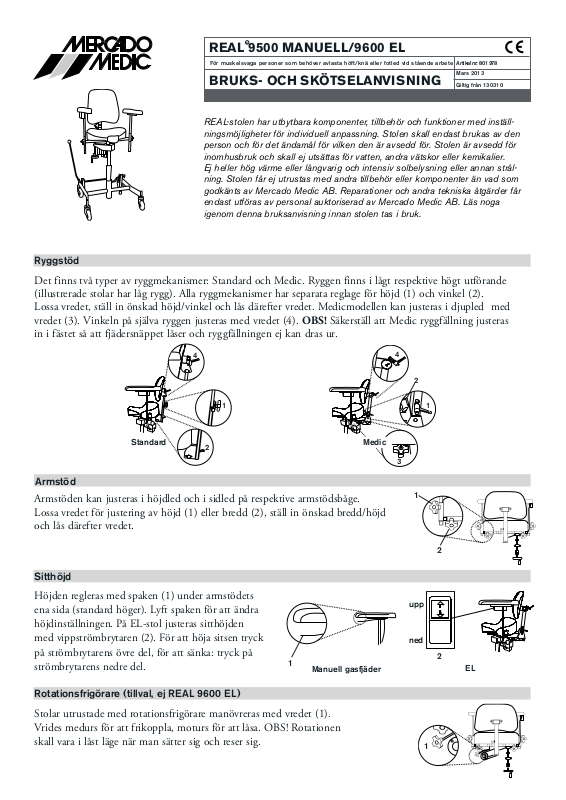

REAL 9500 MANUELL/9600 EL
R
För muskelsvaga personer som behöver avlasta höft/knä eller fotled vid stående arbete
BRUKS- OCH SKÖTSELANVISNING
REAL-stolen har utbytbara komponenter, tillbehör och funktioner med inställningsmöjligheter för individuell anpassning. Stolen skall endast brukas av den
person och för det ändamål för vilken den är avsedd för. Stolen är avsedd för
inomhusbruk och skall ej utsättas för vatten, andra vätskor eller kemikalier.
Ej heller hög värme eller långvarig och intensiv solbelysning eller annan strålning. Stolen får ej utrustas med andra tillbehör eller komponenter än vad som
godkänts av Mercado Medic AB. Reparationer och andra tekniska åtgärder får
endast utföras av personal auktoriserad av Mercado Medic AB. Läs noga
igenom denna bruksanvisning innan stolen tas i bruk.
Ryggstöd
Det finns två typer av ryggmekanismer: Standard och Medic. Ryggen finns i lågt respektive högt utförande
(illustrerade stolar har låg rygg). Alla ryggmekanismer har separata reglage för höjd (1) och vinkel (2).
Lossa vredet, ställ in önskad höjd/vinkel och lås därefter vredet. Medicmodellen kan justeras i djupled med
vredet (3). Vinkeln på själva ryggen justeras med vredet (4). OBS! Säkerställ att Medic ryggfällning justeras
in i fästet så att fjädersnäppet låser och ryggfällningen ej kan dras ur.
Artikelnr: 801978
Mars 2013
Giltig från 130310
4
1
Standard
2
Medic
Armstöd
Armstöden kan justeras i höjdled och i sidled på respektive armstödsbåge.
Lossa vredet för justering av höjd (1) eller bredd (2), ställ in önskad bredd/höjd
och lås därefter vredet.
Sitthöjd
Höjden regleras med spaken (1) under armstödets
ena sida (standard höger). Lyft spaken för att ändra
höjdinställningen. På EL-stol justeras sitthöjden
med vippströmbrytaren (2). För att höja sitsen tryck
på strömbrytarens övre del, för att sänka: tryck på
strömbrytarens nedre del.
1
Manuell gasfjäder
4
2
1
3
1
2
upp
ned
2
EL
Rotationsfrigörare (tillval, ej REAL 9600 EL)
Stolar utrustade med rotationsfrigörare manövreras med vredet (1).
Vrides medurs för att frikoppla, moturs för att låsa. OBS! Rotationen
skall vara i låst läge när man sätter sig och reser sig.
1
Handbroms
Bromsen regleras med spak (1). För att låsa: för spaken bakåt. Bromsspaken går att
1
flytta till valfri sida av stolen. Stolen är utrustad med H-stativ och kan även bromsas
med foten (2). OBS! Stolen skall alltid vara bromsad när man sätter sig och reser
sig. Bromsen skall kontrolleras regelbundet. Vid slitage bytes bromsfot av gummi.
Bromsfunktionen kan vara nedsatt på ojämt underlag.
Sitstilt
Sitstilten är vevreglerad. Den manövreras med veven (1).
Intervallet på sitstilten kan ställas in med muttrarna (2).
2
Rengöring, underhåll och laddning
Stolen skall torkas av och hållas ren från damm och smuts.
Klädsel tvättas med skumtvätt:
1. Ta bort lös smuts, smulor och liknande.
2. Applicera ett tunt skikt med skum, gnid skummet
jämnt med en fuktig trasa.
3. Eftertorka med en ren och lätt fuktad trasa.
4. Dammsug väl när allt torkat.
Sits, ryggstöd och övriga stoppningsdetaljer är av funktionella skäl ej tillverkade i slutet material.
Av hygieniska skäl skall vid byte av klädsel alltid även sittplatta och stoppningsmaterial bytas ut.
2
1
Fixlyftomaten skall regelbundet kontrolleras med avseende på damm
och smuts: kör upp sittplattan till högsta läge. Gör rent med trasa.
Vatten eller något lösningsmedel får ej användas. Smörj sedan in
cylindern med ett tunt lager teflon- eller siliconbaserat smörjfett.
1
2
Dessa kladdar ej som mineraloljebaserade fetter.
Laddning av batteriet (REAL 9600 EL) bör ske regelbundet, om möjligt en gång per dygn. Det är viktigt
för batteriets livslängd att det aldrig blir helt urladdat. Anslut laddningsproppen (1) på laddaren till jacket
på boxen där vippströmbrytaren för höjning och sänkning av stolen är placerad. Anslut därefter laddarens
stickpropp (2) till ett vägguttag. Lysdioden på laddaren indikerar att laddning sker. När lysdioden ändrar färg
ifrån gult till grönt är batteriet färdigladdat. Endast laddningsaggregat avsedda för REAL-stolen får användas.
Stolen går att höja och sänka när laddning pågår. Detta gäller EL-stolar levererade från v. 11 2013 eller tidigare
levererade uppdaterade stolar.
OBS!
Laddning av batteriet är särskilt viktigt på de stolar som har elbroms då funktionen kräver hög batterikapacitet
för att fungera och inte förlora funktionen. Undvik detta genom att ladda en gång per dygn.
Om stolens elektriska funktion upphör att fungera är det förmodligen en säkring som gått. Kontrollera
säkringarna i säkringshållarna som är placerade under sitsen på sladden mellan batteri och ställdon. Byt trasig
säkring mot ny 16 A säkring. Nödvändiga verktyg, fett, med mera, för skötsel av stolen kan beställas från
Mercado Medic AB.
