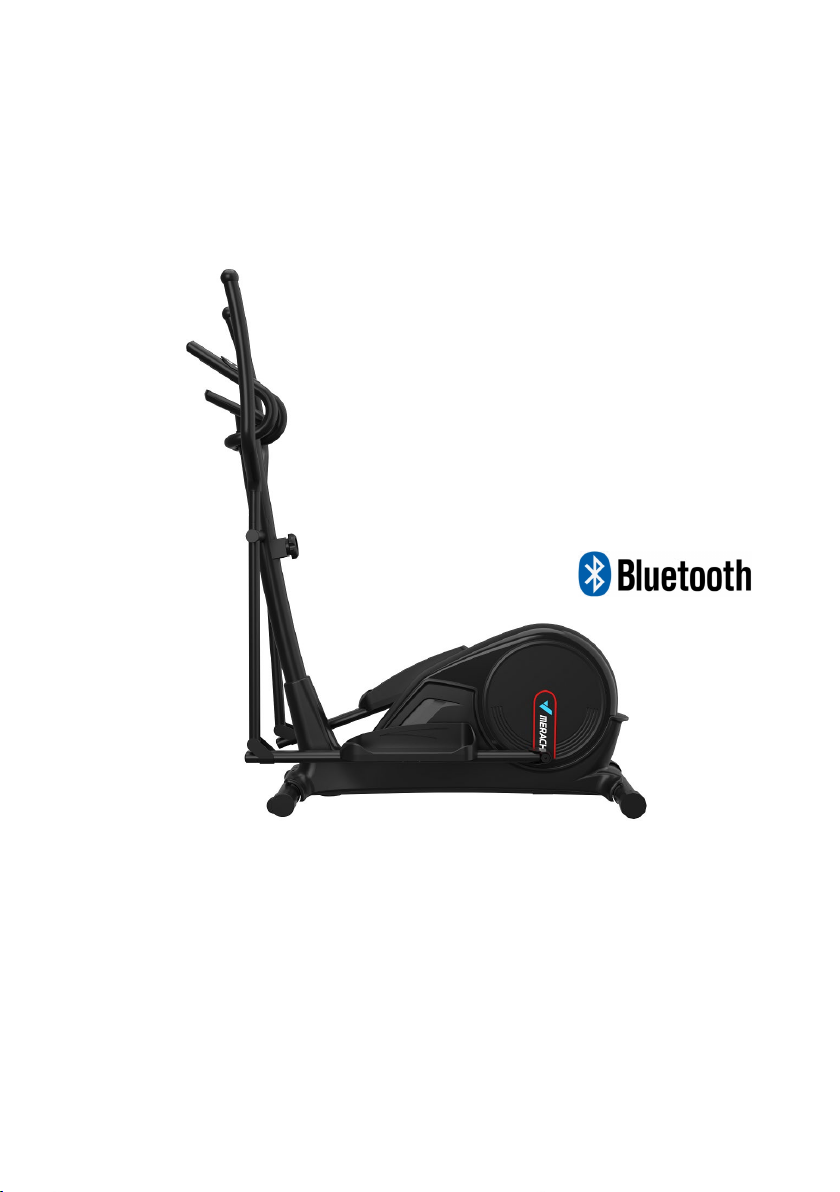

Page 1
1
MERACH MR-526
Rower treningowy eliptyczny -
orbitrek
Instrukcja obsługi (12.2021)
Page 2
2
1. Wprowadzenie 03
1.1 Zasady bezpieczeństwa 04
2. Anatomia roweru MR-526 06
3. Instrukcja montażu 08
4. Instrukcja użytkowania 17
5. Rozwiązywanie problemów 22
6. Informacja o gwarancji 22
7. Informacja o recyklingu i utylizacji 24
Karta gwarancyjna 24
Action S.A.
ul. Dawidowska 10
Zamienie, 05-500 Piaseczno
Spis treści
Page 3
3
1. Wprowadzenie.
MERACH MR-526 Rower treningowy
Dziękujemy za zakup produktu naszej firmy. Prawidłowe, zgodne z instrukcją korzystanie
z roweru gwarantuje pełne bezpieczeństwo i wygodę. Prosimy dokładnie zapoznać się z
poniższymi informacjami przed rozpoczęciem korzystania z urządzenia.
Rower treningowy MERACH MR-526 przeznaczony jest wyłącznie do użytku domowego.
Podstawowe cechy produktu.
Model: MR-526

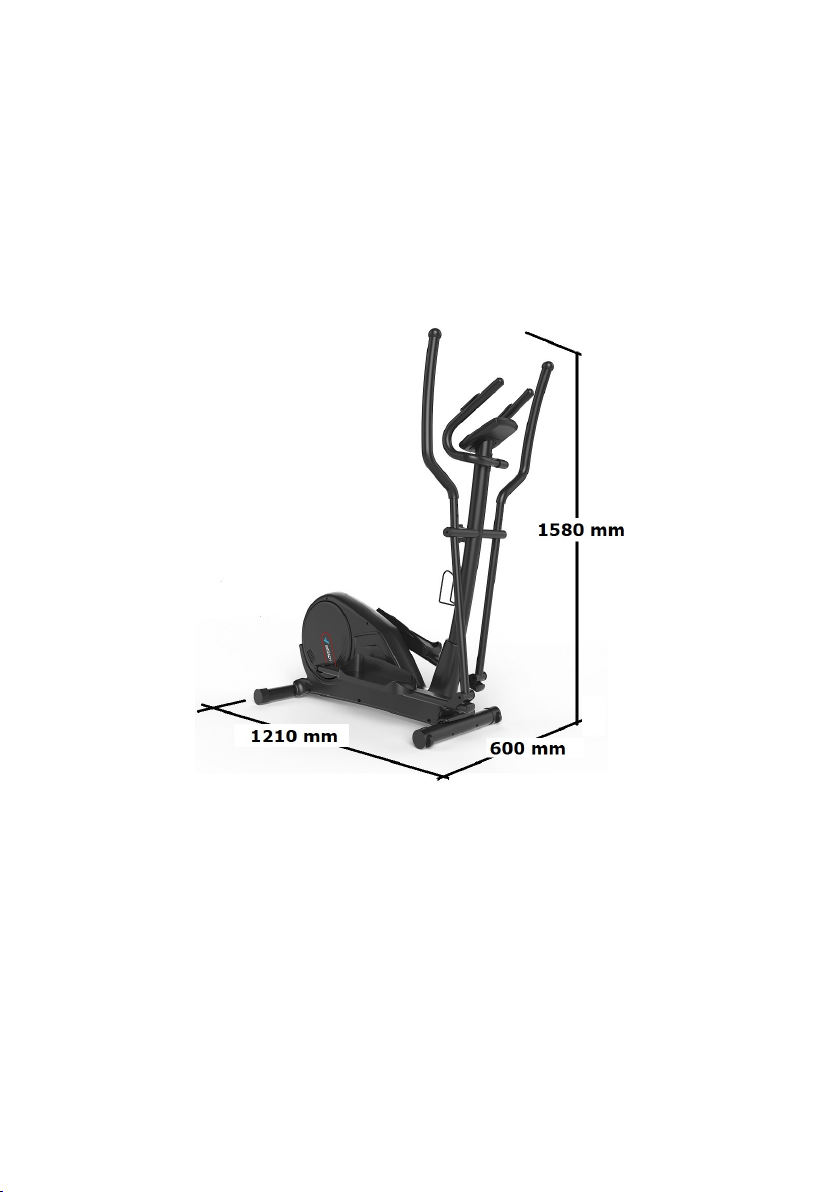

Wymiary po rozłożeniu (dł * sz * wys): 1210 x 600 x 1580 mm
Typ produktu: eliptyczny rower magnetyczny
Regulacja obciążenia: analogowa, 8 stopniowa (pokrętło)

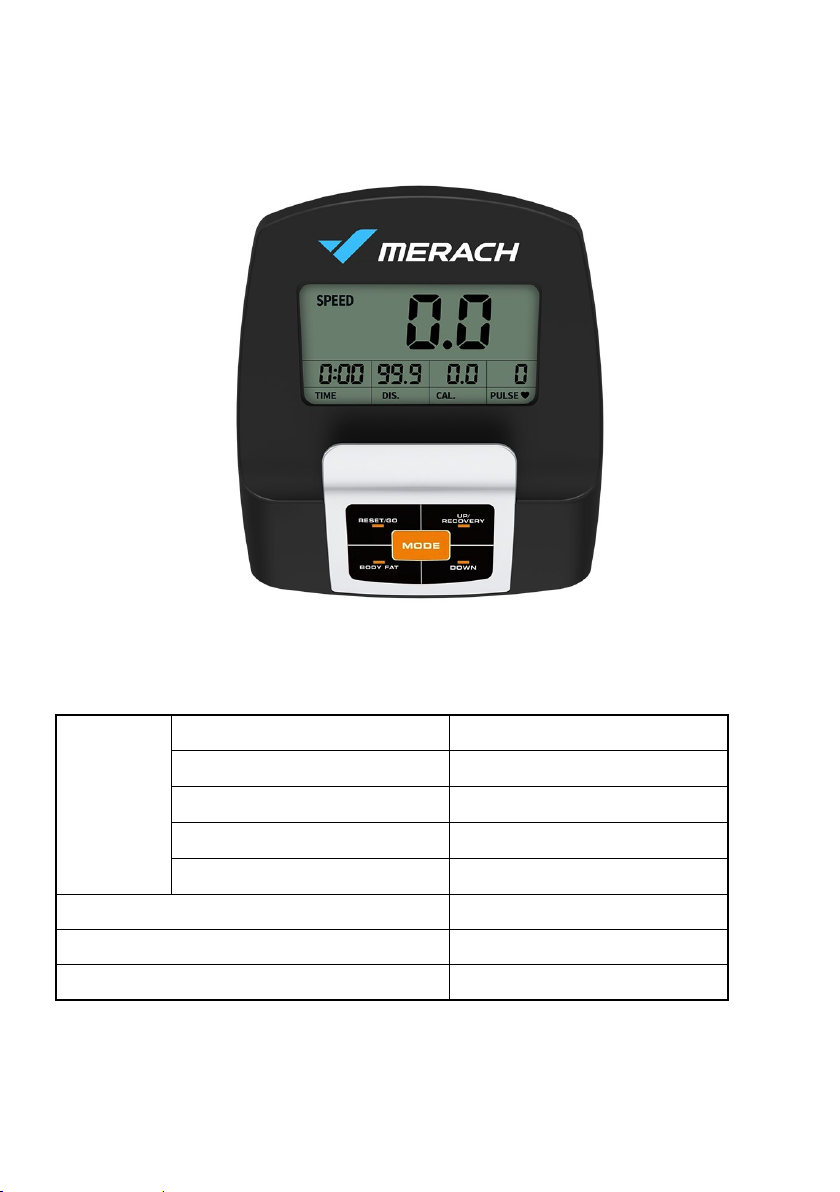

System pomiarowy: mini komputer z ekranem LCD
Transmisja danych: Bluetooth

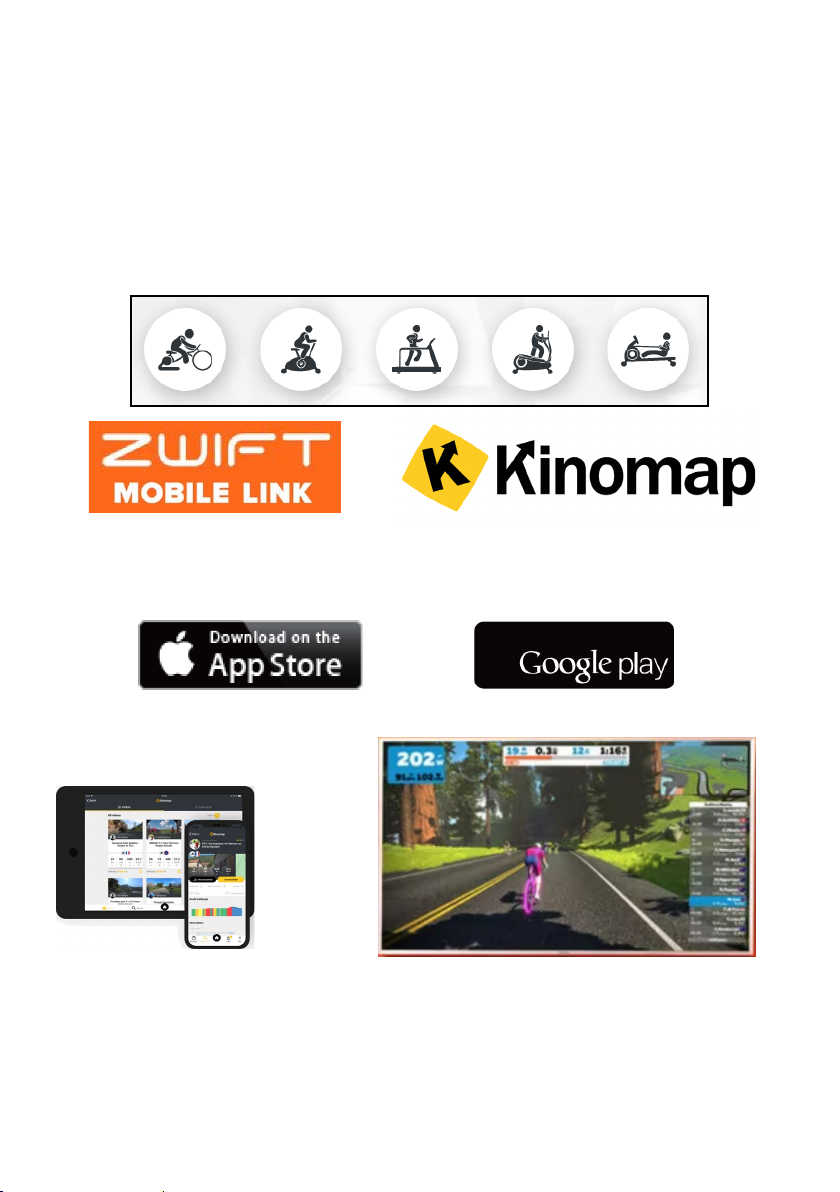

Kompatybilne aplikacje: Kinomap, Zwift
Masa koła zamachowego: 6 kg
Masa całkowita: 41 kg
Maksymalna waga użytkownika: 150 kg
Wymiary opakowania: 1760 x 890 x 370 mm
Kategoria produktu: HB = do użytku domowego
Page 4
4
W związku z ciągłym doskonaleniem produktów, producent zastrzega sobie prawo do zmian
w wyglądzie, parametrach technicznych i wyposażeniu, bez wcześniejszego
powiadomienia.
1.1. Zasady bezpieczeństwa
MERACH MR-526 jest sprzętem treningowego klasy HB przeznaczonym wyłącznie do
użytku domowego. Maksymalne obciążenie: 150 kg.
Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem.
Każde inne zastosowanie urządzenie jest niedozwolone i może być niebezpieczne.
Importer i dystrybutor nie ponoszą odpowiedzialności za jakiekolwiek szkody i urazy
spowodowane niewłaściwym użytkowaniem sprzętu.
Sprzęt został wyprodukowany zgodnie z najnowszymi standardami bezpieczeństwa.
Aby zminimalizować prawdopodobieństwo urazu lub wypadku, należy przestrzegać kilku ,
prostych zasad:
• Przed rozpoczęciem korzystania ze sprzętu dokładnie zapoznaj się z instrukcją
obsługi.
• Przed użyciem, początkujący powinni zapoznać się z przyciskami funkcyjnymi na
panelu sterującym.
• Z każdej strony roweru musi się znajdować min. 1,5m wolnej przestrzeni.
• Sprzęt stawiaj na stabilnym i równym podłożu.
• Nie pozwalaj dzieciom bawić się na ani w pobliżu sprzętu.
• Podczas korzystania z roweru należy uważać na dzieci i trzymać je w
bezpiecznej odległości.
• Upewnić się, że w pobliżu sprzętu nie ma osób trzecich, gdyż mogą one doznać
urazu w wyniku kontaktu z ruchomymi częściami.
• Regularnie sprawdzaj czy wszystkie śruby, nakrętki, uchwyty i pedały są dobrze
przymocowane.
• Niezwłocznie wymieniaj wszystkie uszkodzone części.
• Nie używaj sprzętu jeśli zauważysz jakąś niesprawność.
• Unikaj wysokich temperatur, wilgoci lub kontaktu z wodą.
• Nie trenuj bezpośrednio przed lub po posiłku.
• Przed rozpoczęciem każdego treningu typu fitness zaleca się konsultację z
lekarzem specjalistą.
• Rower MR-526 to sprzęt treningowy i nigdy nie powinien być traktowany jako
zabawka.
• Nie stawaj na obudowie.
• Przed treningiem najlepiej przebrać się w strój sportowy. Nie zaleca się noszenia
dżinsów, kapci ani skórzanych butów.
• Zawsze trenuj w obuwiu.
• Aby zapobiec kontuzji, trening powinien składać się z rozgrzewki, treningu
właściwego oraz etapu rozprężenia.
• Rozgrzewka powinna trwać 5 do 10 minut z wolnym pedałowaniem.
• Trening właściwy to 15 do 40 minut intensywnej jazdy, na miarę swoich
możliwości.
• Wyhamowanie - 5 do 10 minut wolnego pedałowania.
Page 5
5
Jeśli podczas ćwiczeń poczujesz duszność w klatce piersiowej lub ból,
nieregularne bicie serca, trudności w oddychaniu, zawrót głowy lub
jakiekolwiek inne niepokojące objawy, natychmiast przerwij ćwiczenie.
Przed ich wznowieniem skonsultuj się z lekarzem.

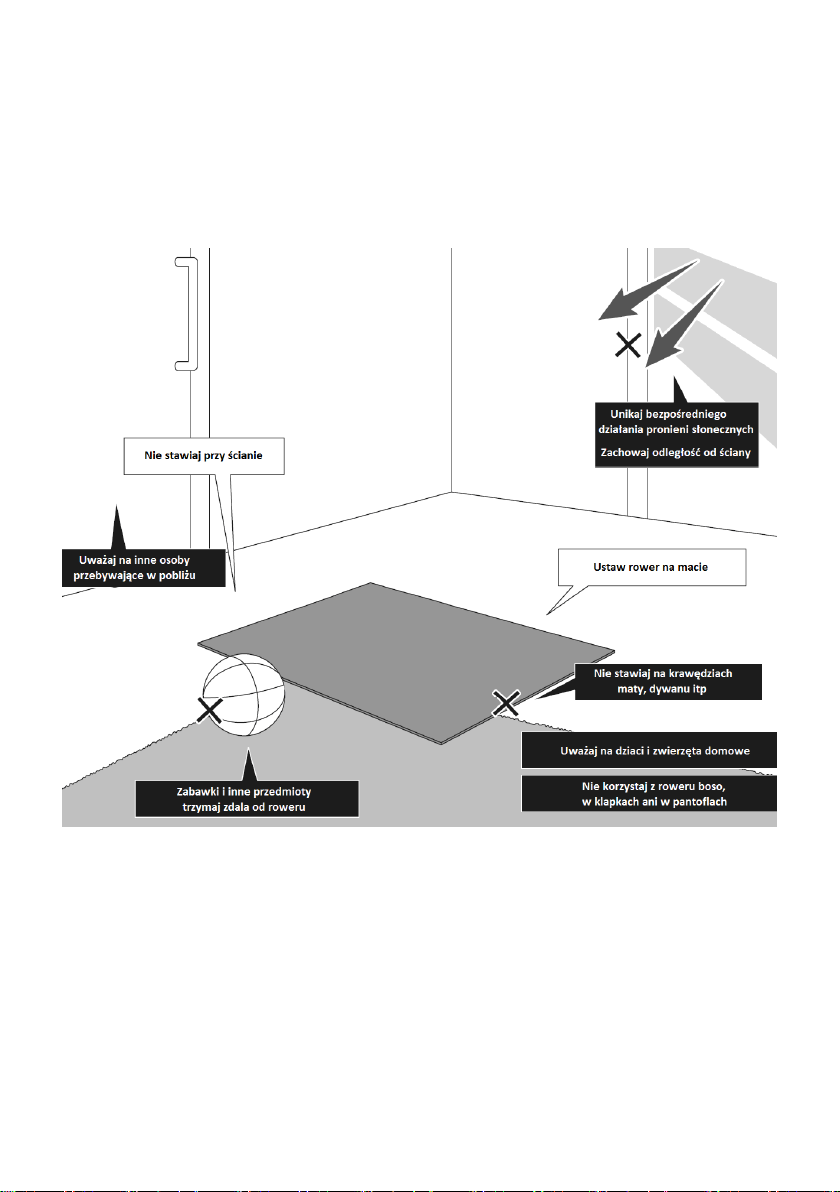

Rower treningowy należy umieścić na podkładce, macie chroniącej podłogę. Zabezpieczy to przed
uszkodzeniem lub zadrapaniem podłogi przez nóżki podstawy. Podkładka powinna być płaska i
niezbyt gruba, tak aby rower mógł stać stabilnie. Z każdej strony należy zapewnić minimum 0,5m
wolnej przestrzeni.
b
Page 6
6

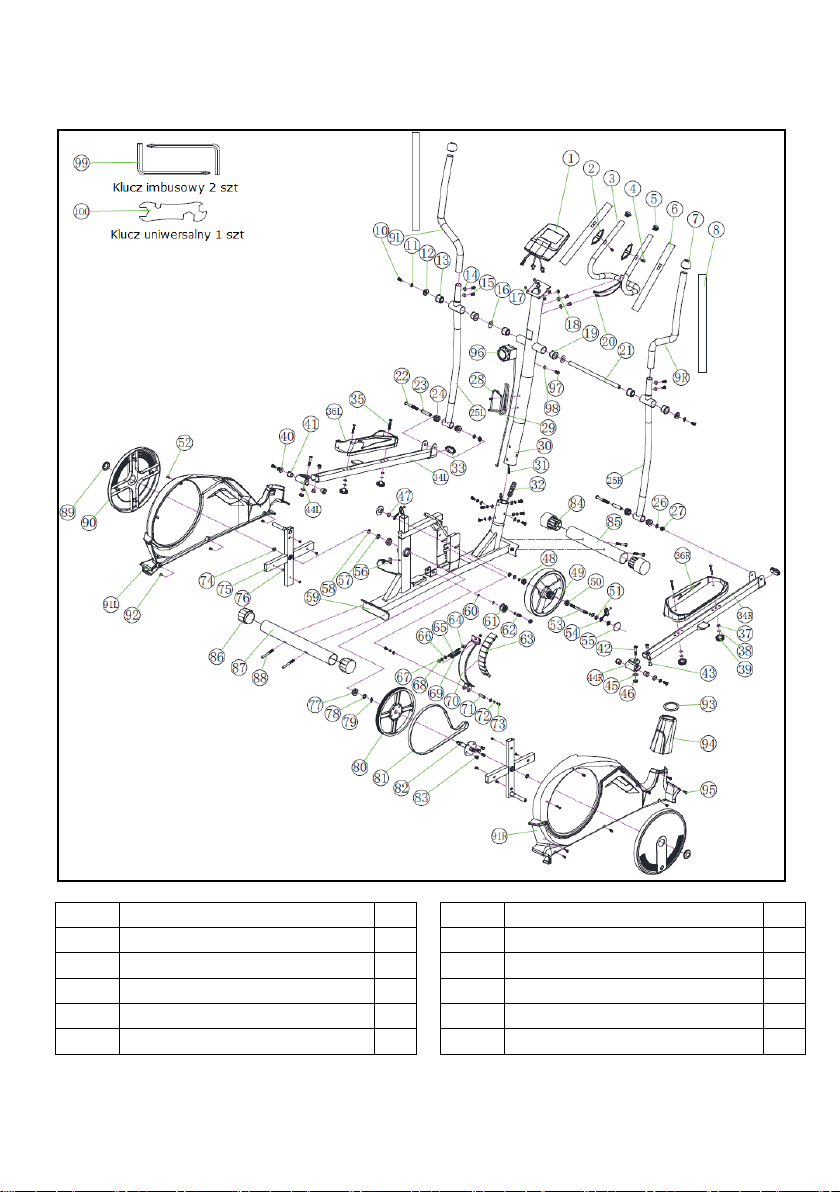

2. Anatomia roweru MERACH MR-526
Nr Nazwa Ilość Nr Nazwa Ilość
1 Komputer pomiarowy JS-10327 1
2 Czujniki tętna 2
3 Kierownica stała 1
4 Wkręty M4*20 2
5
Zaślepki rury kierownicy ∅25
49
50 Łożyska 6000-2RS 2
51 Nakrętki kontrujące M10 2
52 Wkręty M5*20 3
2
53 Ośka koła hamulca magnetycznego 1
Koło hamulca magnetycznego ∅250
1
Page 7
7
6 Pianki osłonowe kierownicy 2
Pianki osłonowe górne ruchomych
ramion
Końcówki wspornika frontowego z
kółkami
Śruby podstawy przedniej i tylnej
M8*70
7
8
9R Ramię ruchome, część górna prawa 1
9L Ramię ruchome, część górna lewa 1
10 Śruby imbusowe ramion M8 * 20 2
11
12
13 Tulejki dystansowe 18.8*38 2
14 Podkładka wypukła 8*19 12
15 Śruby imbusowe M8 * 20 10
16
17 Śruba z płaskim łbem M5*12 4
18
19 Tulejki dystansowe 19*38 2
20 Przewody czujników pulsu 650mm 2
21 Oś centralna ramion ruchomych 1
22 Śruba imbusowa M10*78 2
23
24 Tuleje 32*14 4
25 R Ramię ruchome, część dolna prawa 1
25 L Ramię ruchome, część dolna lewa 1
26 Podkładka sprężysta 10*19*2 2
27 Nakrętka M10 2
28 Uchwyt na bidon 1
29 Wkręty uchwytu bidonu M5*15 2
30 Kolumna przednia, wspornik kierownicy 1
31 Przewód czujnika 1100mm 1
32 Łącznik dolnej linki hamulca 1
33 Zaślepki ramion korby 2
34 L Ramię korby, wspornik pedału lewy 1
34 R Ramię korby, wspornik pedału prawy 1
35 Śruby montażowe pedałów M6*50 4
36 L Pedał lewy 1
36 R Pedał prawy 1
37 Podkładki sprężyste pedałów 6*14 4
38
39 Nakrętka M6 z pokrętłem plastikowym 4
40 Podkładki płaskie łącznika 8*24*2 2
Zaślepki górne ruchomych ramion ∅25
Podkładki sprężyste ∅8
Podkładki sprężyste ∅8 ∅36
Podkładki sprężyste ∅19,5 ∅38
Zaślepka ∅12
Tuleje łączące ramiona i korby ∅14*59
Podkładki sprężyste ∅6
2
2
10
2
2
1
2
4
54 Element regulacyjny 2
55 Osłona ośki 2
56 Sensor z przewodem 1100mm 1
57 Podkładka sprężysta 17*22*2 2
58
59 Rama główna roweru 1
60 Pierścień rozprężny 3
61
62
63 Zestaw magnesów hamujących
64 Nakrętka kontrująca M6 2
65 Śruba z dwustronnym gwintem M6*80 1
66 Podkładka 8*16 1
67
68 Nakrętka kontrująca M6 1
69 Sprężyna 1
70 Element nośny magnesów 1
71
72
73 Śruba imbusowa M6*15 2
74 Nakrętka kołnierzowa 2
75 Krzyżak korby 2
76 Wkręty z płaskim łbem M4.5*15 8
77 Łożyska 60032RS 2
78 Podkładka sprężysta 17*22*1 3
79 Podkładka falista 2
80 Koło pasowe260*17.1 1
81 Pasek 460J6 1
82 Zespół osi koła pasowego 1
83 Śruba M8*12 4
84
85 Przedni wspornik- stabilizator 1
86 Końcówki wspornika tylnego 2
87 Tylny wspornik- stabilizator 1
88
89 Zaślepki tarcz 2
90 Tarcze koła zam. 2
91 R Obudowa koła zamachowego prawa 1
91 L Obudowa koła zamachowego lewa 1
Pierścień rozprężny ∅15
Rolka dociskowa ∅37 * 20.5
Trzpień koła dociskowego ∅10*42
Podkładki sprężyste ∅6*14
Obrotowy trzpień ∅12*33,2
Podkładka sprężysta ∅6
1
1
1
3
1
2
2
4
Page 8
8
41
42 Śruba imbusowa M8*50 2
43 Tuleje pedałów 11.5*8*15 4
44 L Łącznik korby lewy 1
44 R Łącznik korby prawy 1
45 Podkładki sprężyste 8*16*1,5 2
46 Nakrętki kontrujące M8 2
47 Podkładka sprężysta 2
48
Tulejki półosi korby ∅16
Podkładka falista ∅17.5*22
4
1
92 Wkręt do plastiku M5*15 6
93
94 Osłona ozdobna kolumny przedniej 1
95 Wkręty M4.5*25 6
96 Regulator obciążenia z linką 1
97 Śruba z łbem okrągłym M5*55 1
98 Podkładka wypukła 5*16 1
99 Klucz imbus 5mm / wkrętak krzyżak 2
100 Klucz uniwersalny do nakrętek 1
Pierścień uszczelniający ∅60
3. Instrukcja montażu.
Montaż roweru powinien być wykonywany przez co najmniej
dwie dorosłe osoby.
Wszystkie śruby najpierw wkręcaj tymczasowo, wstępnie,
a dokręcaj dopiero po kontroli prawidłowości montażu.
Uważaj na palce i trzymaj je z dala od ruchomych części.

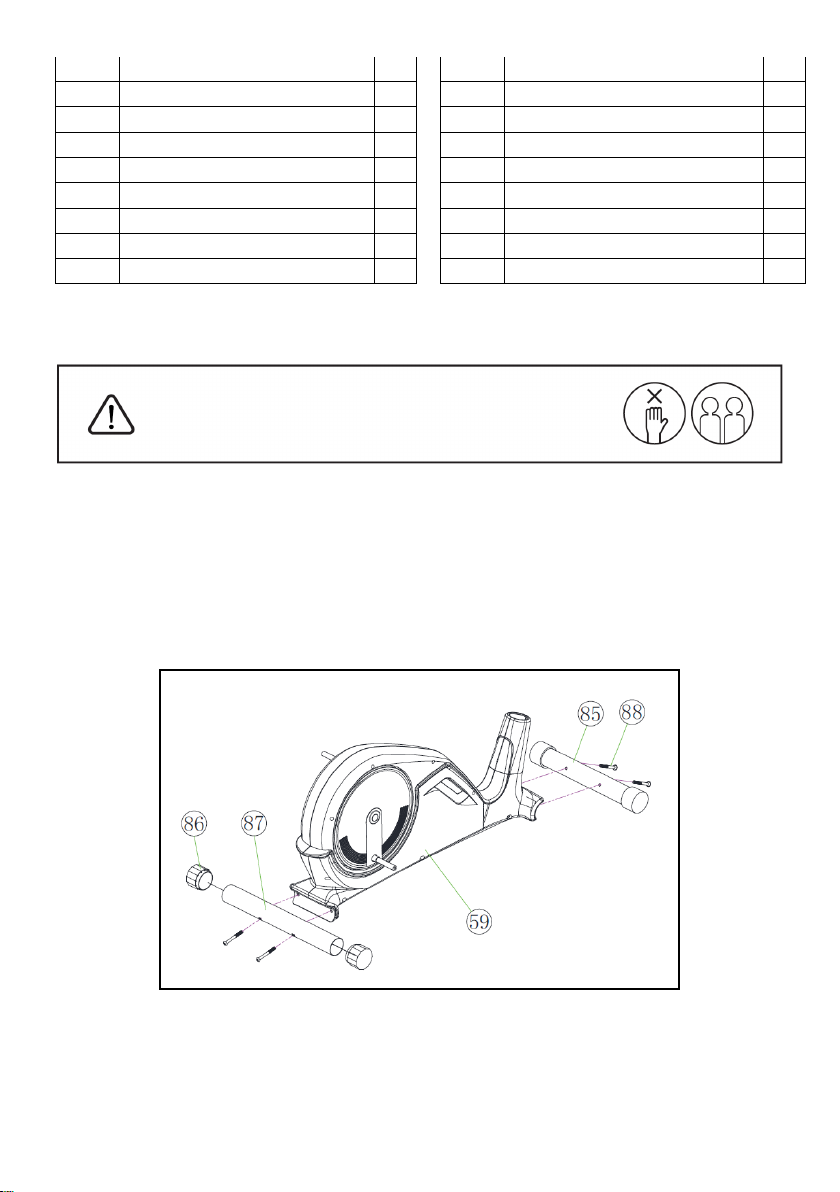

Krok 1.
Montaż podstawy - stabilizatorów z przodu i z tyłu.
• Zamontuj dwie końcówki (86) w rurze wspornika tylnego (87).
• Przymocuj do ramy głównej (59) za pomocą dwóch śrub M8 (88)
• W analogiczny sposób zamontuj dwie końcówki (84) w rurze wspornika przedniego
(85).
• Przymocuj do ramy głównej (59) za pomocą kolejnych dwóch śrub M8 (88)
1
Page 9
9

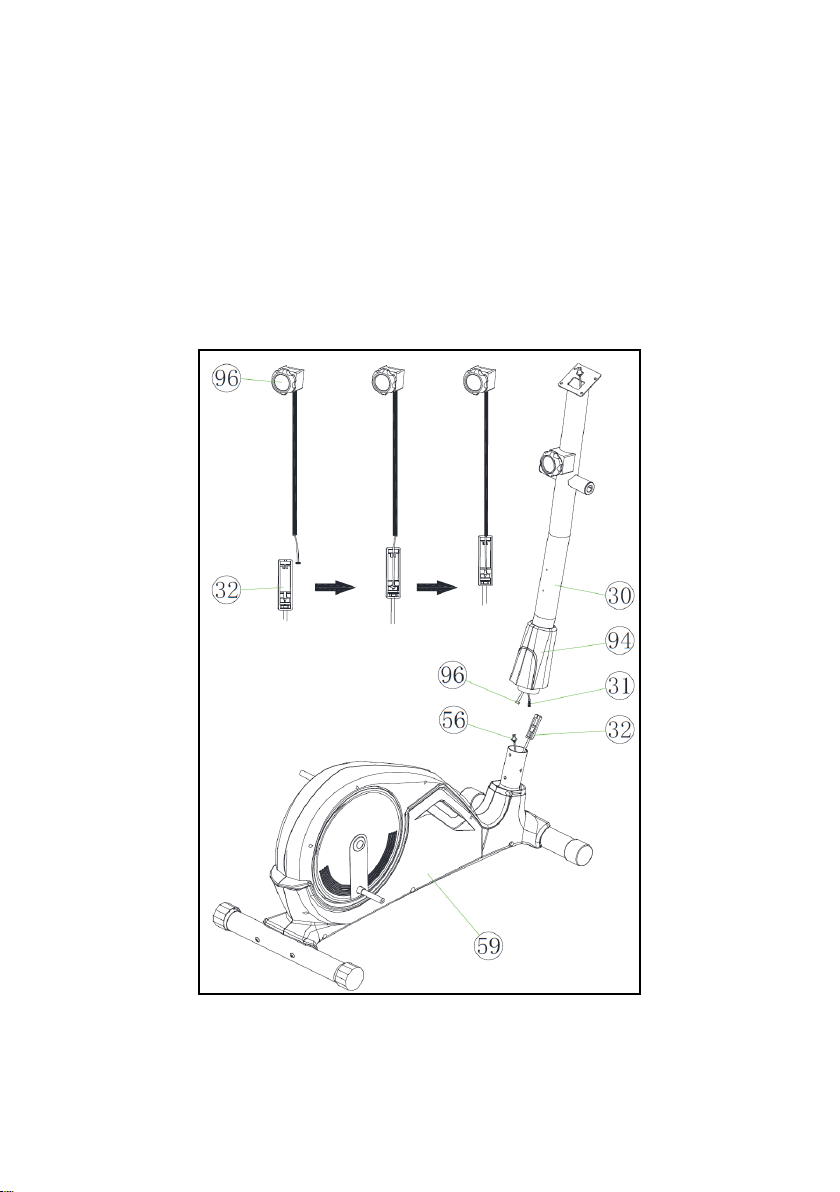

Krok 2. Montaż kolumny kierownicy.
• Najpierw nałóż osłonę ozdobną (94) na rurę kolumny przedniej (30).
• Podczas gdy druga, pomagająca osoba trzyma kolumnę przednią (30) w pobliżu
ramy głównej (59), połącz przewód elektryczny (31) z przewodem czujnika obrotów
(56).
• Następnie połącz linkę regulatora obciążenia (96) z linką dolną biegnącą od zespołu
magnesów hamujących (32) w następujący sposób: ustaw regulator obciążenia na
maksimum, włóż końcówkę linki górnej do zaczepu wewnątrz metalowego łącznika
na lince dolnej zgodnie z rysunkiem.
• Na koniec nasuń rurę kolumny kierownicy (30) na wystający koniec ramy głównej
(59). Uważaj na linkę i przewód czujnika !
Page 10
10

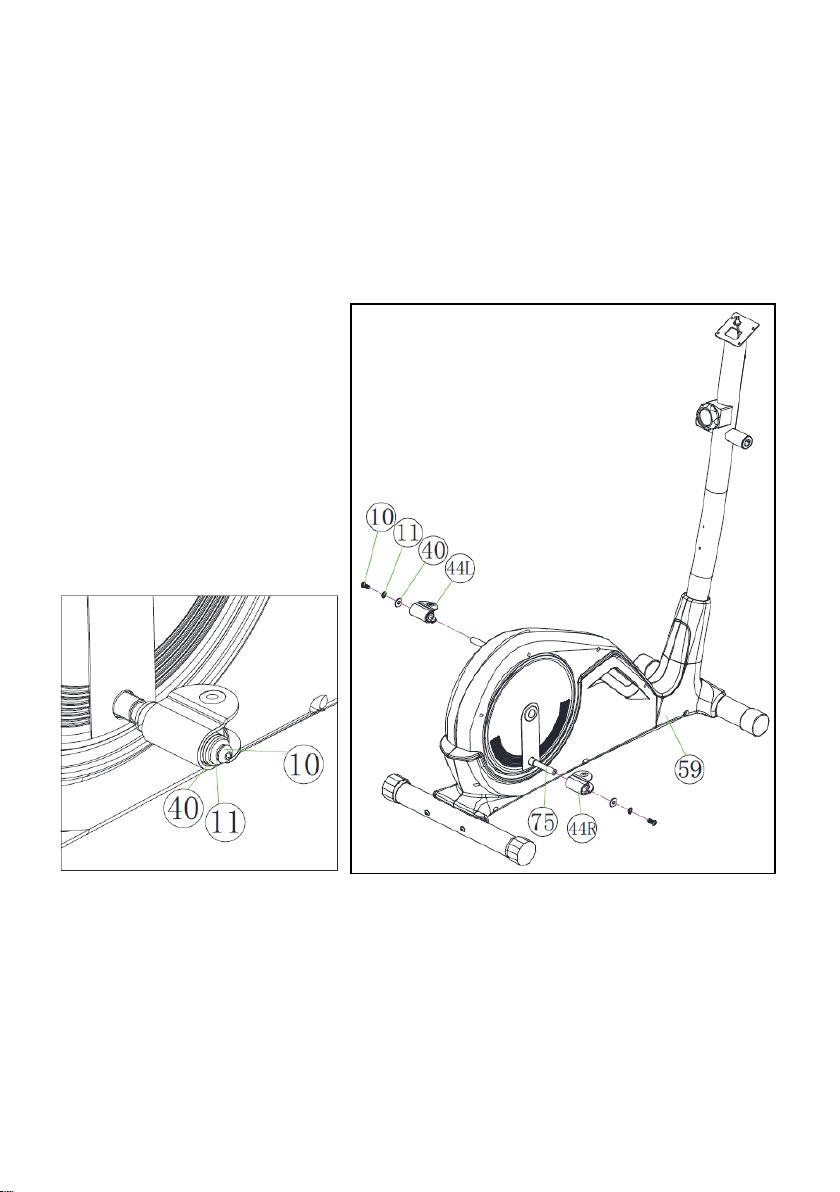

Krok 3. Montaż łączników korby.
• Nałóż łącznik korby prawy (44 R) na oś korby (75) wychodzącą z koła, z prawej
strony jednostki głównej (59). Nie pomyl łącznika prawego z lewym. Są wyraźnie
oznakowane na opakowaniu.
• Przykręć łącznik za pomocą śruby imbusowej M8 (10) z podkładką sprężynującą (11)
i podkładką płaską (40). Nie pomyl kolejności.
• Dokręć mocno kluczem imbusowym (99).
• Analogicznie zamontuj łącznik lewy (44 L) z lewej strony i również dobrze dokręć.
Page 11
11

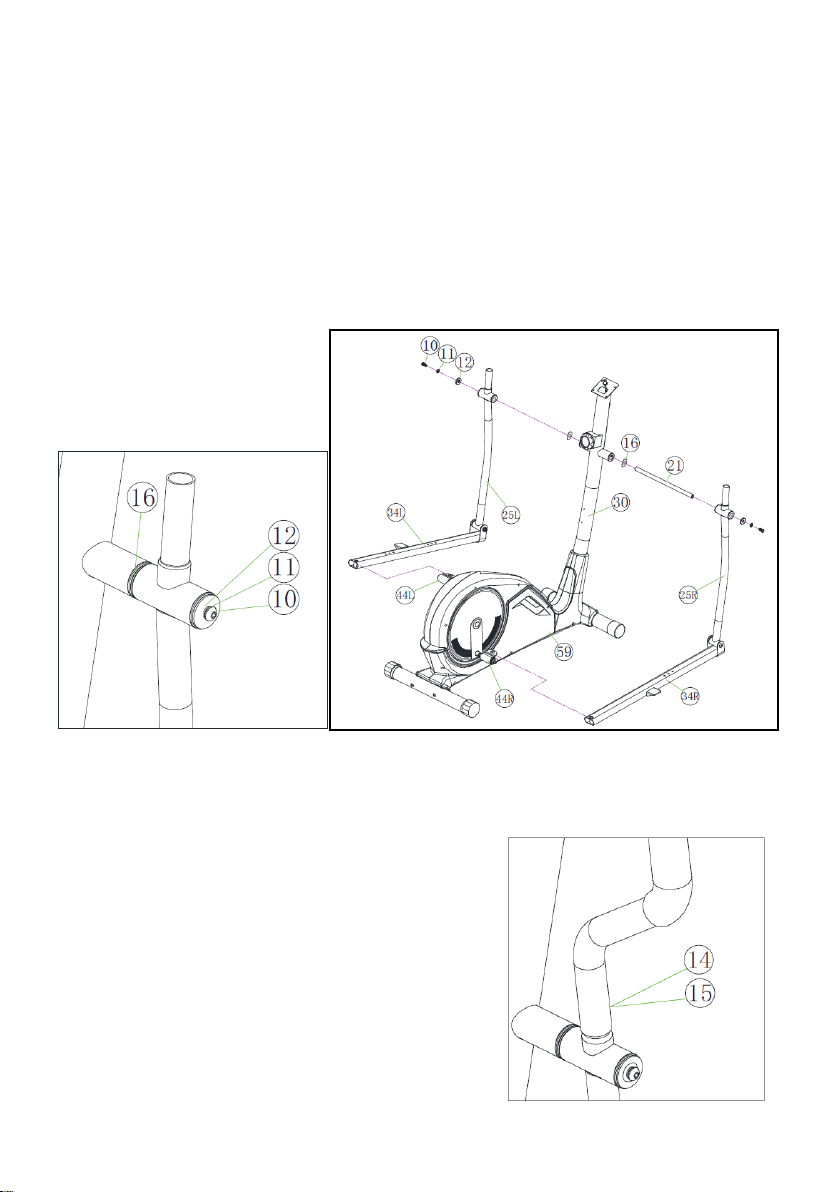

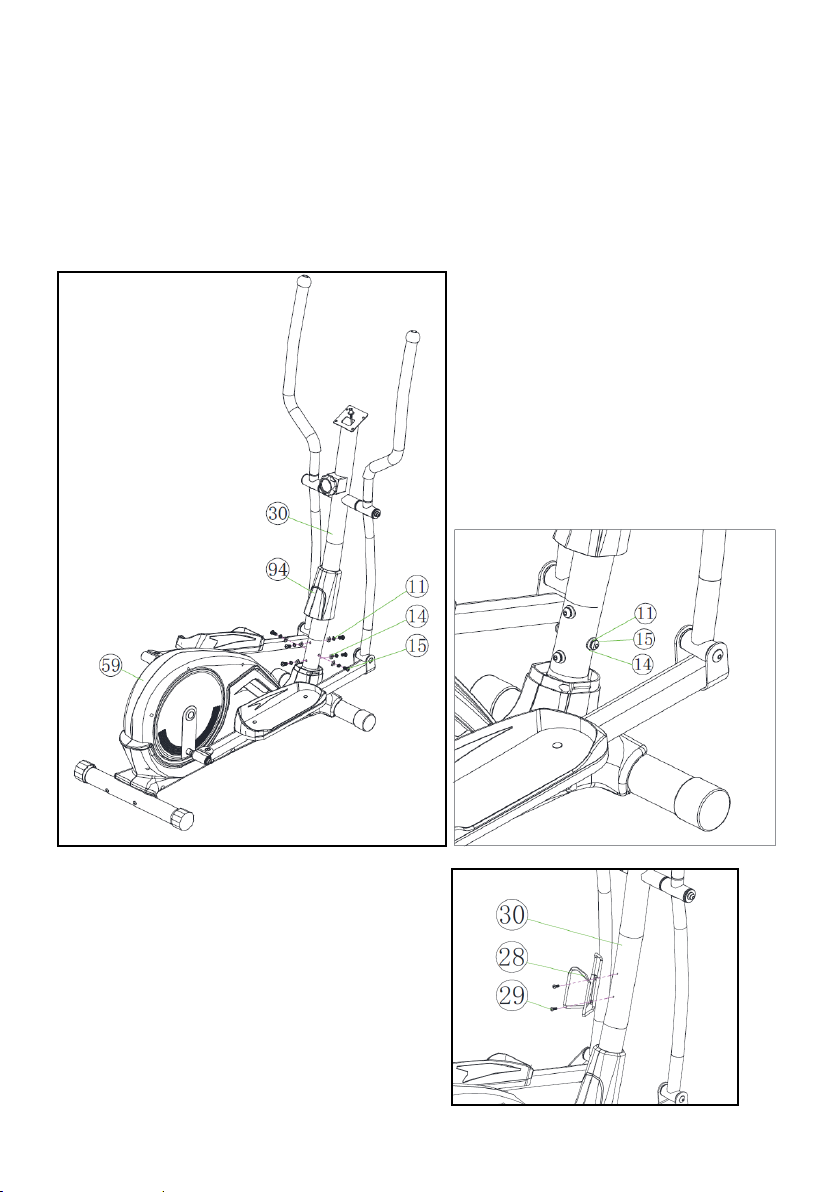

Krok 4. Montaż osi centralnej i dolnych części ramion ruchomych.
• Najpierw wsuń w kolumnę kierownicy (30) oś ramion ruchomych (21) i załóż po
jednej podkładce sprężystej (16) z każdej strony.
• Trzymając oś (21), żeby się nie wysunęła, nasuń z prawej strony, prawe dolne ramię
ruchome (25 R), fabrycznie wstępnie zmontowane z prawym
ramieniem/wspornikiem pedału prawego (34 R).
• W analogiczny sposób załóż elementy po stronie lewej (25 L) wraz z (34 L).
• Po obu stronach, wkręć w otwory na końcach osi (21) śruby imbusowe M8 (10) z
podkładkami sprężystymi (11) i podkładkami (12).
• Dokręć mocno kluczem imbusowym (99).

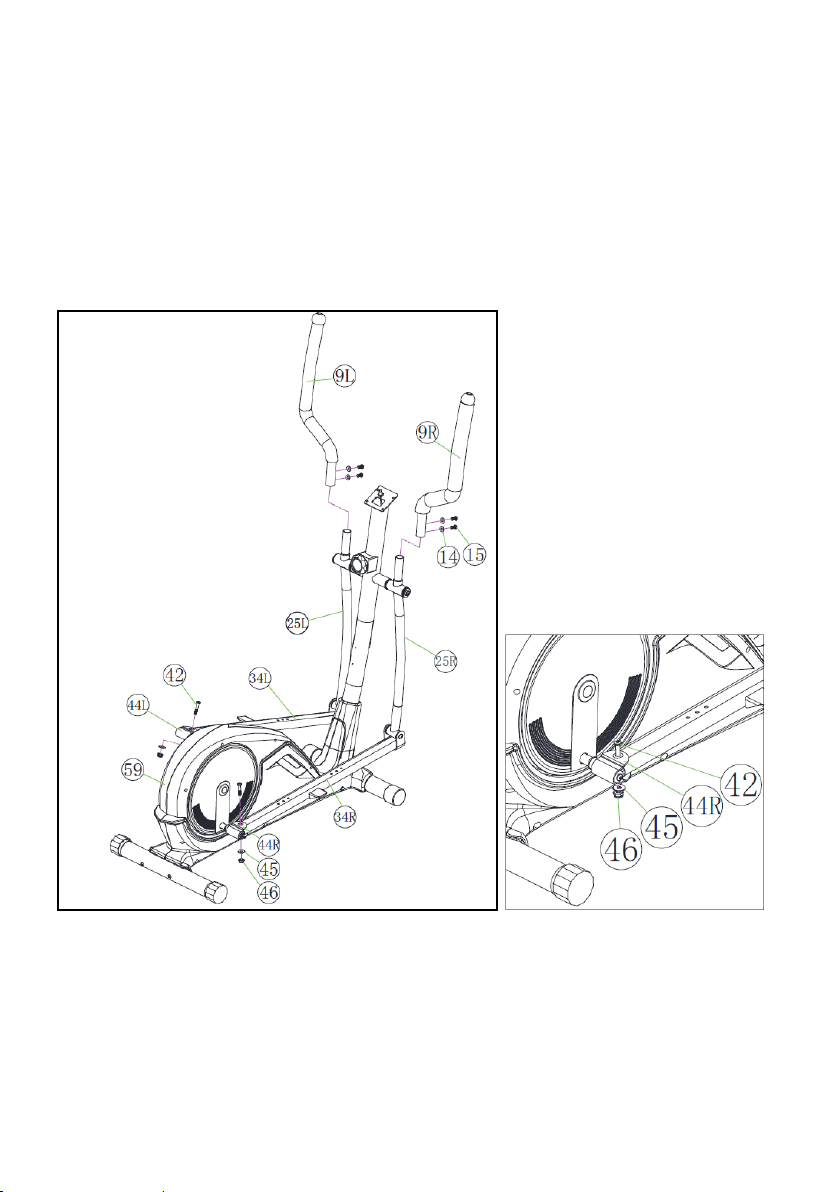

Krok 5. Montaż górnych części ramion ruchomych i łączników wsporników
pedałów.
• Załóż górną część prawego ramienia ruchomego
(9 R) na końcówkę części prawej dolnej (25 R).
• Załóż górną część lewego ramienia ruchomego
(9 L) na końcówkę części dolnej lewej (25 L).
• Wkręć po każdej stronie dwie śruby imbusowe
M8(15) z podkładkami wypukłymi (14).
• Dobrze dokręć.
Page 12
12
• Wsuń końcówkę prawego ramienia/wspornika pedału prawego (34 R) w otwartą
przestrzeń łącznika (44 R).
• Dopasuj otwory i wsuń od góry śrubę imbusową M8 (42).
• Od spodu załóż podkładkę sprężystą M8 (45) i nakrętkę kontrującą M8 (46).
• Dobrze dokręć kluczem imbusowym (99), przytrzymując nakrętkę kluczem
uniwersalnym (100).
• Analogicznie zmontuj elementy z lewej strony.
Page 13
13

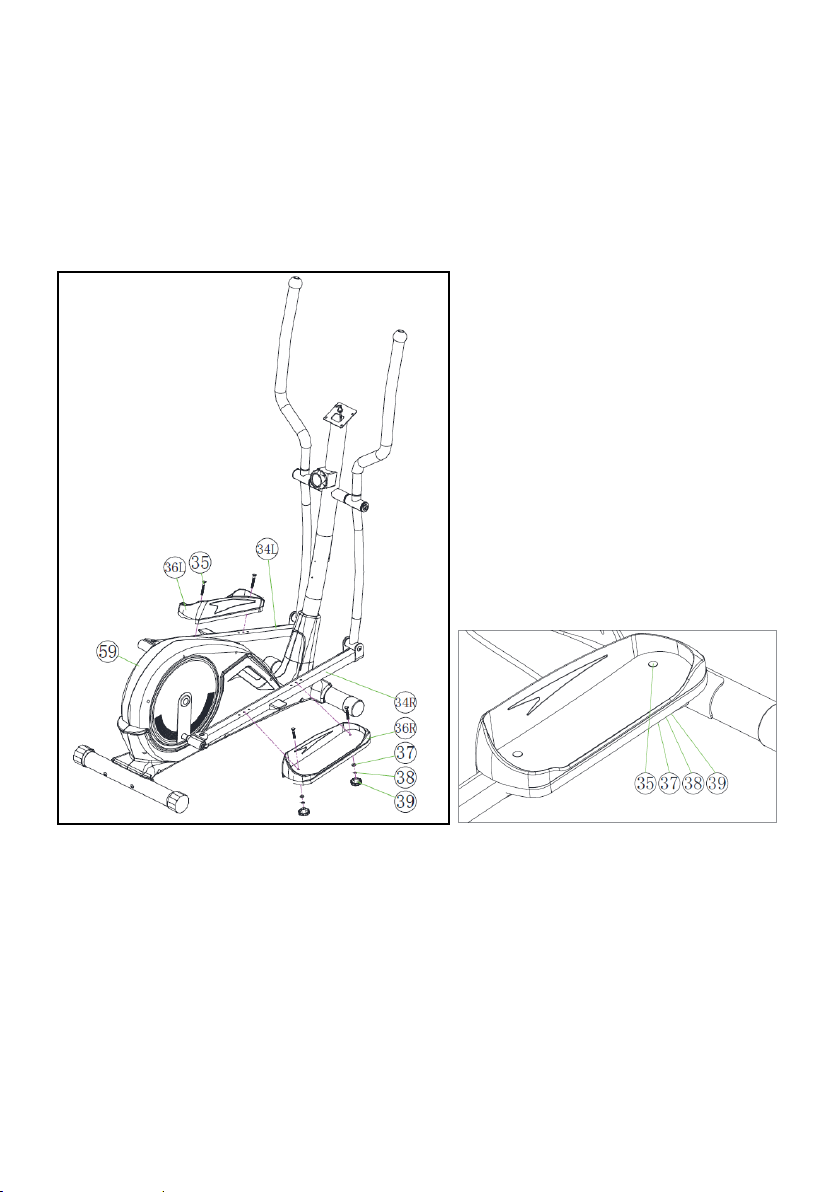

Krok 6. Montaż pedałów.
• Przygotuj prawy pedał (36 R), ustaw go na wsporniku prawym (34 R).
• Dopasuj otwory i włóż dwie, specjalne śruby M6 x 45mm (35).
• Od spodu załóż podkładki M6 (37), podkładki sprężyste (38) i specjalne nakrętki
(39), z dużym plastikowym pokrętłem do ręcznego dokręcania. Pozwala to na
późniejszą, łatwą zmianę pozycji pedałów (przód/tył) bez użycia narzędzi.
• Lewy pedał (36 L) przymocuj do lewego ramienia/wspornika (34 L) dokładnie w ten
sam sposób.
Page 14
14

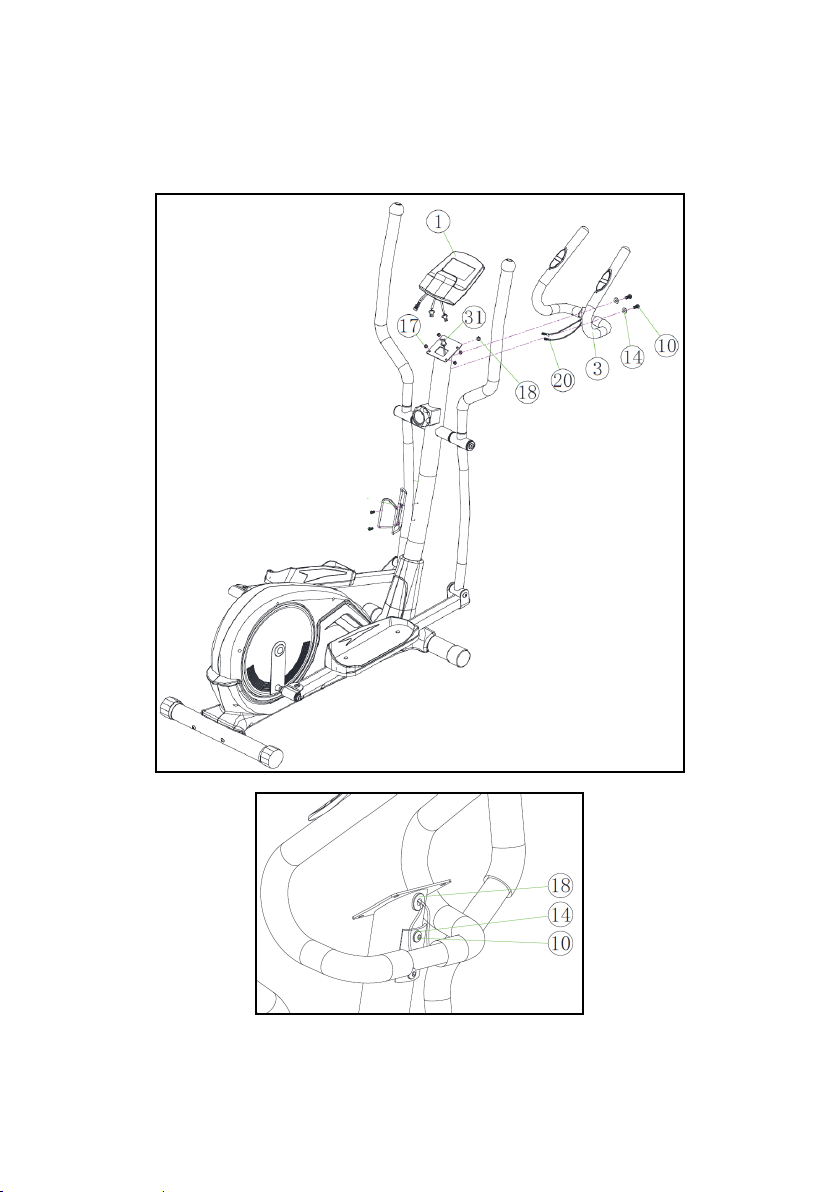

Krok 7. Unieruchomienie kolumny kierownicy.
• Trwałe połączenie kolumny kierownicy (30) z ramą główną odbywa się za pomocą
sześciu śrub z (15) z podkładkami sprężystymi M8 (11) i podkładkami wypokłymi
(14). Nie pomyl kolejności podkładek.
• Zamontuj dwie śruby z przodu, dwie z tyłu i po jednej na bokach.
• Wkręć wstępnie wszystkie śruby i dopiero na koniec wszystkie dokładnie dokręć
kluczem imbusowym (99).
Krok 8. Montaż uchwytu na bidon.
Najpierw wykręć dwie śruby (29) z rury
kolumny kierownicy (30), przyłóż do niej
uchwyt na bidon (28), wyrównaj otwory i
przykręć go wykręconymi wcześniej dwoma
śrubami (29).
Page 15
15
Krok 9. Montaż kierownicy stałej.
• Zamocuj kierownicę stałą (3) na rurze kolumny przedniej za pomocą dwóch śrub
(10) z podkładkami sprężystymi (14). Dokręć kluczem imbusowym (99).
• Przełóż przewody czujników tętna (20) przez otwór w rurze kolumny kierownicy.
• Zabezpiecz za pomocą zatyczki (18).
Page 16
16

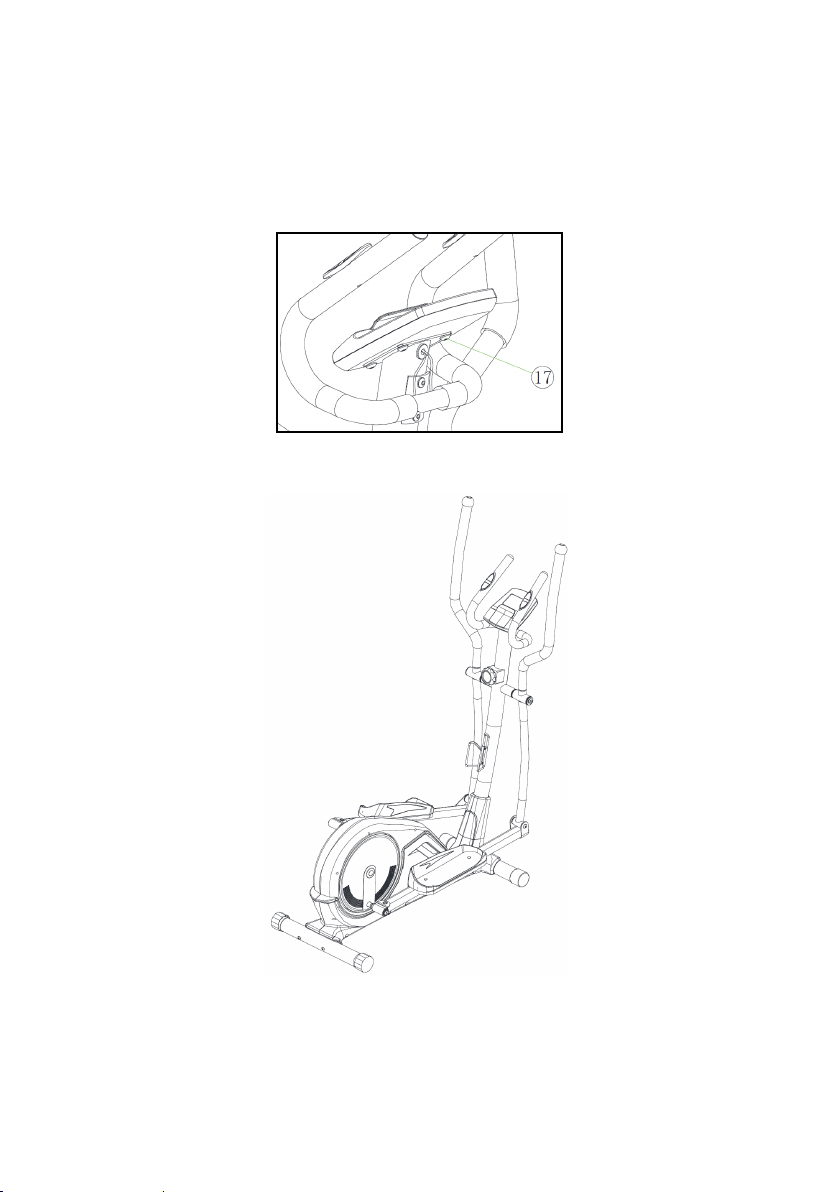

Krok 10. Montaż komputera pomiarowego.
• Najpierw wykręć cztery śruby (17) z tyłu komputera pomiarowego (1).
• Połącz płaski kabel (31) wychodzący z kolumny kierownicy z płaskim kablem
• wychodzącym z komputera (1).
• Połącz przewody czujników tętna (20) z przewodami wychodzącymi z komputera.
• Na koniec przymocuj komputer pomiarowy (1) do podstawy przy kierownicy (31) za
pomocą wcześniej wykręconych czterech śrub (17).
Włóż baterie do pojemnika na baterie, z tyłu komputera pomiarowego.
Po kontroli i dokręceniu wszystkich śrub montaż urządzenia jest
zakończony.
Page 17
17
4. Instrukcja użytkowania.
4.1. Komputer pomiarowy.
SPEED - Bieżąca prędkość
TIME - Czas ćwiczenia 00:00-99:59 (min:sec)
Funkcja
Zasilanie 2 baterie AAA (UM-4)
Zakres temperatury pracy
Temperatura przechowywania
DIS. - Bieżący dystans
CAL. - Kalorie
PULSE - Tętno
0.0～999.9 (ML)KM
0.00～9999 (ML)KM
0.0～9999 Kcal
40～240BPM
0℃～＋40℃
-10℃～+60℃
Page 18
18
Przyciski sterujące.
MODE - Wybór parametru do ustawienia lub zresetowania. Aktualnie wybrany miga.
UP/RECOVERY - W trakcie programowania parametrów, zwiększa ustawiany parametr
(planowany czas treningu, dystans do pokonania, ilość kalorii do spalenia)w
odpowiednim, migającym okienku.
Tryb RECOVERY.
Tryb RECOVERY to funkcja, która pomaga określić zdolność organizmu do zmiany rytmu
bicia serca. Ocena wykonywana jest w oparciu o tętno osiągnięte podczas treningu i tętno
mierzone przez jedną minutę bezpośrednio po treningu, kiedy tętno powinno spadać i
zbliżać się do stanu normalnego. Test generuje wyniki w skali sześciostopniowej. Funkcja
powinna być używana tylko zaraz po osiągnięciu ustalonej, zaprogramowanej docelowej
wartości tętna (po usłyszeniu sygnału dźwiękowego).
DOWN - W DÓŁ - W trakcie programowania parametrów, zmniejsza ustawiany parametr
(planowany czas treningu, dystans do pokonania, ilość kalorii do spalenia) w
odpowiednim, migającym okienku.
RESET/GO - W trybie ustawiania powoduje wyzerowanie aktualnie aktywowanego
parametru (w odpowiednim, migającym oknie). W trybie pomiaru (treningu)
przytrzymanie klawisza RESET przez 3 sekundy powoduje wyczyszczenie wszystkich
wartości.
GO - W trybie obliczania poziomu tkanki tłuszczowej, naciśnięcie tego przycisku
rozpoczyna pomiar.
BODY FAT - Podczas postoju włącza/wyłącza funkcję pomiaru tkanki tłuszczowej.
Funkcje pomiarowe.
1. Wyświetlacz główny SPEED posiada trzy funkcje:
• Bieżąca prędkość 0,0 ~ 99,9 km/h.
• Obroty na minutę (RPM) - prędkość pedałowania, zakres 0 ~ 1500 obr/min.
• W trybie pomiaru tkanki tłuszczowej tutaj pojawi procent tkanki tłuszczowej.
2. Wyświetlacz TIME posiada trzy funkcje:
• Bieżący czas od rozpoczęcia treningu, od 0 do 99:59.
• Po zaprogramowaniu przewidywanego czasu ćwiczenia, czas będzie odliczany
wstecz do 00:00. Po dojściu do zera pojawi się sygnał dźwiękowy.
• W trybie pomiaru tkanki tłuszczowej tutaj pojawi się wskaźnik masy ciała BMI.
3. Wyświetlacz DIS. posiada trzy funkcje:
• Pokonana odległość od rozpoczęcia treningu, 0,00~99,9 km.
• Po zaprogramowaniu planowanej do pokonania odległości, dystans będzie
liczony wstecz do 0,00. Po dojściu do zera pojawi się sygnał dźwiękowy.
• W trybie pomiaru tkanki tłuszczowej tutaj pojawi się wskaźnik podstawowej
przemiany materii BMR.
Page 19
19
4. Wyświetlacz CAL. posiada trzy funkcje:
• Bieżąca ilość spalonych kalorii od rozpoczęcia treningu, od 0 do 999 kcal.
• Po zaplanowaniu i zaprogramowaniu ilości kalorii do spalenia podczas treningu,
kalorie będą odliczany do 000. Po dojściu do zera pojawi się sygnał dźwiękowy.
• W trybie pomiaru tkanki tłuszczowej tutaj temperatura ciała użytkownika.
5. Wyświetlacz PULSE
• Pokazuje aktualne tętno w zakresie od 40 do 240 uderzeń na minutę. Jeśli nie
ma sygnału z czujników przez 60 sekund, pojawi się symbol „P”, wskazując, że
pomiar tętna jest wstrzymany.
• Jednokrotne naciśnięcie klawisza UP lub DOWN uruchomi ponowną próbę
6. AUTO START/STOP
Korzystanie z komputera pomiarowego.
Uwaga:
pomiaru pulsu.
• Komputer pomiarowy włączy się automatycznie po wykryciu ruchu urządzenia
lub po naciśnięciu przycisku.
• Komputer pomiarowy wyłącza się automatycznie po kilku minutach bezczynności
urządzenia i braku naciskania przycisków. Dane z bieżącego treningu zostaną
skasowane, z wyjątkiem zapisanych parametrów ciała użytkownika.
• Wejdź na urządzenie i po prostu zacznij ćwiczyć. Komputer pomiarowy włączy
się automatycznie i zacznie pokazywać aktualne parametry ćwiczenia i aktualne
osiągnięcia.
• Naciskając, przed rozpoczęciem treningu przycisk MODE, możesz wybrać okno
wyświetlacza, które chcesz zaprogramować lub wyzerować. Cyfry w aktualnie
wybranym migaja. Naciskając przycisk W GÓRĘ/W DÓŁ, możesz zaplanować
odpowiednio czas treningu, odległość do pokonania lub ilość kalorii jaką chcesz
spalić podczas treningu.
• Naciśnięcie klawisza RESET czyści wpis w aktywnym oknie.
• Pomiar tętna: kliknij przycisk W GÓRĘ lub W DÓŁ i złap rękami za czujniki
pomiarowe.
• Gdy zostanie wykryty prawidłowo sygnał bicia serca, ikona serca zacznie migać.
• Po 3 ~ 4 sekundach pojawi się wynik pomiaru tętna w uderzeniach na minutę.
• Każda dłoń powinna jednocześnie dotykać obydwóch metalowych płytek
czujnika.
• Aby zapewnić dokładny pomiar tętna, a ruchy rąk nie wpływały na pomiar,
sugeruje się wykonanie pomiaru tętna po zatrzymaj się.
• Ponieważ czasami dochodzi do zakłóceń sygnału, gdy dłonie chwytają za
czujniki, wartość tętna wyświetlana w pierwszych 2-3 sekundach mogą być
niedokładne i zawyżone, co jest zjawiskiem normalnym. Po chwili wynik powróci
do normalnego pomiaru.
• Monitorowanie tętna w ten sposób jest pomocne głównie w planowaniu ćwiczeń.
• Nie może być wykorzystywane do celów medycznych.
Page 20
20
Funkcja RECOVERY.
Płeć / wiek
Szczupły
Normalny
nadwaga
Nadwaga
Otyłość
M /< 30
< 14%
14%~20%
20.1%~25%
25.1%~35%
>35%
M /> 30
< 17%
17%~23%
23.1%~28%
28.1%~38%
>38%
K /< 30
< 17%
17%~24%
24,1%~30%
30.1%~40%
>40%
K /> 30
< 20%
20%~27%
27.1%~33%
33.1%~43%
>43%
• Podczas treningu, po osiągnięciu docelowego tętna, zatrzymaj się i wybierz funkcję
RECOVERY.
• Trzymaj obie dłonie na czujnikach tętna w kierownicy, przez cały czas odliczania od
0:00 do 00:60 (rys. 19).
• Po minucie na wyświetlaczu pojawi się rezultat (rys. 20) – jedna z sześciu możliwych
ocen stanu organizmu:
• Ponowne naciśnięcie RECOVERY/UP, powoduje wyjście z tej funkcji.
Test tkanki tłuszczowej, BMI i BMR.
Test ten przeprowadza się w trybie zatrzymania. Naciśnij przycisk tkanki tłuszczowej, aby
rozpocząć pomiar. Przed rozpoczęciem pomiaru, należy poinformować komputer o
parametrach swojego ciała:
Naciśnij przycisk MODE, aby rozpocząć programowanie i podaj swoją wagę w kg,
(przyciskami UP/DOWN), następnie podaj wzrost w cm, wiek i płeć.
Naciśnięcie przycisku RESET/GO rozpocznie pomiar.
Trzymaj rękami oba czujniki tętna, wynik wyświetli się po ok. 6 sekundach.
Podczas testu użytkownik musi stać nieruchomo i trzymać dokładnie czujniki pulsu w
kierownicy.
Uwaga: jeśli w ciągu 10 sekund nie zostanie wykonana żadna operacja, nastąpi
automatycznie wyjście z trybu ustawienia parametrów ciała.
Jeśli w trakcie pomiaru nie zostanie wykryte żaden sygnał z czujników przez 10 sekund
błąd [ER.1].
Informacyjna tabela porównawcza zawartości tłuszczu i otyłości.
F1 Doskonała
F2 Bardzo dobra
F3 Dobra
F4 Standardowa
F5 Poniżej średniej
F6 Niska
Niewielka
7. Wymiana baterii
Gdy wyświetlacz przygasa lub nic nie wyświetla, otwórz komorę baterii i zainstaluj nowe
baterie. Sprawdź prawidłowość kierunku "plus" / "minus" montowanych baterii.
Nie zapomnij zamknąć komory baterii.
Page 21
21
4.2. Dodatkowe możliwości treningowe.
Dane pomiarowe generowane przez orbitrek podczas treningu mogą być transmitowane
za pomocą Bluetooth do inteligentnych urządzeń zewnętrznych, takich jak smartfon,
tablet czy laptop. Połączenie Bluetooth odbywa się jak zwykle poprzez włączenie
odbiornika Bluetooth, skanowanie aktywach urządzeń w zasięgu i wybór konkretnego
urządzenia treningowego. Dane z roweru są odpowiednio interpretowane przez
kompatybilne aplikacje.
Rower treningowy eliptyczny - orbitrek MERACH MR-526 współpracuje z wszechstronnymi
aplikacjami np. Zwift lub Kinomap, pozwalającymi ćwiczyć na różnych urządzeniach
.
https://www.zwift.com/eu/get-zwifting https://www.kinomap.com/en/
Aplikacje są dostępne w App Store lub Google Play.
Tablet, smartfon Duży monitor / telewizor.
Szczegóły funkcjonalności aplikacji są dostępne na stronach ich producentów.
Page 22
22
PROBLEM
ROZWIĄZANIE
są dokręcone.
• Wykonaj dokładną regulację czterech nóżek na których
stoi rower.
Przenoszenie roweru.
Aby przenieść rower na niewielką odległość, można go pochylić do przodu, trzymając za
kierownicę i przesunąć po podłodze korzystając z kółek wmontowanych w przednią,
dolnej podstawę. Upewnij się, że poruszasz się po płaskiej i gładkiej podłodze.
Do przeniesienia roweru na większą odległości np. z jednego pokoju do drugiego, zaleca
się skorzystanie z pomocy drugiej dorosłej osoby.
5. Rozwiązywanie problemów.
• Czujnik nie działa prawidłowo, jeśli dłonie są mokre lub
Problem z pomiarem
tętna
Rower kołysze się
i/lub grzechocze
zbyt suche.
• Trzymaj obie ręce na czujnikach.
• Sprawdź, czy nie ma poluzowanych śrub, czy oba pedały
Pedały w ogóle nie
działają
• Poluzuj pokrętło regulacji obciążenia.
6. Informacja o gwarancji.
WARUNKI GWARANCJI
1. Poniższe terminy, w braku odmiennego określenia w dalszej części Warunków Gwarancji,
oznaczać będą odpowiednio:
a) Gwarant – firma Action S.A. z siedzibą w Zamieniu, Dystrybutor produktów MERACH na
terenie Polski;
b) Serwis – Autoryzowany Serwis Urządzeń; dane adresowe Serwisu zostały wskazane poniżej.
c) Urządzenie - produkt, do którego wydana została niniejsza Karta Gwarancyjna;
d) Użytkownik - osoba fizyczna, która nabywa Urządzenie w celu niezwiązanym z działalnością
zawodową lub gospodarczą (konsument w rozumieniu art. 22
2. Udzielenie gwarancji.
a) Gwarant udziela Użytkownikowi gwarancji dobrej jakości i sprawnego działania Urządzenia
pod warunkiem użytkowania go przez Użytkownika zgodnie z instrukcją obsługi. Wszelkie
wady fizyczne Urządzenia ujawnione w okresie trwania gwarancji, z wyjątkiem przypadków
opisanych w dalszych punktach gwarancji, będą usuwane na koszt Gwaranta, pod
warunkiem postępowania przez Użytkownika zgodnie z procedurą reklamacyjną.
b) Warunkiem uwzględnienia roszczenia gwarancyjnego jest przedstawienie wraz ze
zgłoszeniem gwarancyjnym dowodu zakupu, który wyraźnie określa nazwę i adres
1
k.c.).
Page 23
23
sprzedawcy, datę i miejsce zakupu, rodzaj nabytego urządzenia wraz z oryginalną Kartą
3. Okres gwarancji.
4. Zasięg terytorialny. Gwarancją objęte są Urządzenia pochodzące bezpośrednio z dystrybucji
5. Karta Gwarancyjna jest nieważna:
6. Użytkownik ma obowiązek zapoznać się z instrukcją obsługi Urządzenia oraz przestrzegać zasad
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w instrukcji obsługi, do wykonania
8. Gwarancji nie podlegają:
9. Utrata gwarancji następuje w przypadku:
10. Uprawnienia z tytułu gwarancji nie obejmują prawa Użytkownika do domagania się zwrotu
11. Gwarant może uchylić się od odpowiedzialności gwarancyjnej, jeżeli zaistnieją zakłócenia w
12. Realizacja gwarancji będzie następowała poprzez naprawę towaru lub wymianę urządzenia na
13. W przypadku braku możliwości dokonania naprawy lub wymiany Urządzenia na wolne od wad z
Gwarancyjną.
a) Okres gwarancji trwa 24 miesiące - z zastrzeżeniem postanowień punktu b) poniżej. Okres
gwarancji rozpoczyna bieg z chwilą zakupu Urządzenia przez Użytkownika w oficjalnej sieci
dystrybucji Gwaranta w Polsce.
b) Okres gwarancji na części oraz akcesoria podlegające zużyciu takie jak: Akumulator,
akcesoria wynosi 12 miesięcy od daty zakupu.
ACTION S.A.
a) bez numeru seryjnego
b) jeżeli niemożliwe będzie odczytanie znajdujących się w niej danych
c) jeżeli numer seryjny widniejący na Karcie Gwarancyjnej różni się od numeru seryjnego
Urządzenia.
jego prawidłowego użytkowania.
których Użytkownik zobowiązany jest we własnym zakresie.
a) uszkodzenia mechaniczne, termiczne, chemiczne i wszystkie inne spowodowane działaniem
bądź zaniechaniem działania Użytkownika albo działaniem czynników zewnętrznych;
b) uszkodzenia powstałe w wyniku niewłaściwego lub niezgodnego z instrukcją obsługi
użytkowania, przechowywania i transportu Urządzenia;
c) uszkodzenia powstałe w wyniku nieprawidłowego podłączenia Urządzenia do sieci
zasilającej;
d) części i akcesoria podlegające normalnemu zużyciu w czasie eksploatacji, w szczególności
zarysowania, trudno do usunięcia zabrudzenia, wytarcia napisów, w przypadku robotów –
odkurzaczy: części eksploatacyjne, takie jak szczotki, filtry, lampy, itp..;
e) uszkodzenia powstałe w wyniku zabrudzenia lub zalania Urządzenia, a także wywołane przez
przedmioty obce, które dostały się do wnętrza Urządzenia, pyły, itp.;
f) uszkodzenia wynikające z wgrania do pamięci Urządzenia wadliwego, uszkodzonego bądź
niekompatybilnego oprogramowania;
g) nieprawidłowości we współpracy Urządzenia z oprogramowaniem i sprzętem innych
producentów;
a) zerwania lub naruszenia plomb lub nalepek z numerami seryjnymi;
b) dokonania napraw i przeróbek bez pisemnej zgody Gwaranta;
c) wgrania do pamięci Urządzenia wbudowanego oprogramowania (firmware) innego niż
oryginalne, pochodzące od producenta/ dystrybutora;
d) zgubienia, zniszczenia lub utraty ważności Karty Gwarancyjnej.
korzyści utraconych w związku z nieprawidłowym działaniem Urządzenia. Gwarant wyłącza swoją
odpowiedzialność za wszelkie szkody wynikłe z użytkowania lub niemożności użytkowania
Urządzenia, w tym za szkody wynikłe z jego wad.
działalności jego przedsiębiorstwa spowodowane nieprzewidywalnymi okolicznościami, np.
niepokojami społecznymi, klęskami żywiołowymi, ograniczeniami importowymi lub innymi
ograniczeniami wprowadzonymi przez obowiązujące przepisy prawne.
nowe.
powodu wycofania określonego modelu z oferty dystrybutora, Gwarant zastrzega sobie
możliwość wymiany wadliwego Urządzenia na inny model o porównywalnych parametrach
technicznych, a w razie braku w ofercie takiego modelu, Gwarant może dokonać - za zgodą
Page 24
24
Użytkownika - wymiany na urządzenie o lepszych parametrach technicznych, za dopłatą różnicy
ceny.
14. W przypadku stwierdzenia usterki Użytkownik może zgłosić usterkę w miejscu zakupu lub wysłać
Urządzenie w oryginalnym, fabrycznym opakowaniu na adres Serwisu. Urządzenie przekazane do
Serwisu musi być czyste i wyczyszczone.
15. Jeżeli zostanie ujawniona usterka w pilocie do urządzenia, należy przekazać do reklamacji
samego pilota wraz z kartą gwarancyjną jak i dowodem zakupu całego urządzenia.
16. Czas i koszty naprawy gwarancyjnej.
a) Ujawnione usterki będą usuwane nieodpłatnie w terminie do 21 dni roboczych od dnia
dostarczenia Urządzenia do Serwisu, z zastrzeżeniem pkt 16. lit. b).
b) Okres naprawy wyjątkowo może ulec wydłużeniu, jeżeli naprawa będzie wymagała
skorzystania ze specjalistycznego serwisu producenta poza granicami kraju, Gwarant dołoży
jednak wszelkich starań, aby dokonać naprawy w jak najkrótszym czasie.
c) Koszty robocizny, części zamiennych oraz koszty transportu naprawionego lub
wymienionego Urządzenia ponosi Gwarant z wyłączeniem przypadków o których mowa w
punkcie 13.
17. W sprawach nieuregulowanych warunkami niniejszej karty gwarancyjnej zastosowanie maja
odpowiednie przepis Kodeksu Cywilnego.
18. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z
przepisów o rękojmi za wady rzeczy sprzedanej.
7. Informacja o recyklingu i utylizacji. (WEEE).
Unia Europejska .
Wszystkie produkty oznaczone tym symbolem są uznane za odpady sprzętu elektrycznego i
elektronicznego (WEEE zgodnie z Dyrektywą 2012/19/UE) i nie mogą być wyrzucane po zakończeniu
okresu użytkowania wraz z innymi odpadami. W celu ochrony zdrowia ludzi oraz środowiska
naturalnego należy przekazać zużyty sprzęt do wyznaczonego punktu utylizacji wyznaczonego przez
instytucje rządowe lub lokalne. Prawidłowe usunięcie zużytego produktu pomaga w zapobieganiu
potencjalnym negatywnym skutkom oddziaływania na środowisko naturalne i zdrowie ludzi. Więcej
informacji można uzyskać w urzędzie lokalnym lub od instalatora. Umieszczenie tego symbolu na
urządzeniu informuje, że użytkownik musi pozbyć się go zgodnie z ustanowionymi procedurami
krajowymi. Zgodnie z prawem Unii Europejskiej, zużyty sprzęt elektryczny i elektroniczny, który ma
podlegać utylizacji, musi być traktowany zgodnie z przyjętymi procedurami.
Page 25
25
KARTA GWARANCYJNA
Gwarancja jest ważna wyłącznie z dowodem zakupu
Model
MERACH MR-526
Nr seryjny
Data sprzedaży r/m/d
Nr dokumentu sprzedaży
1. Zapoznaj się z dołączoną do urządzenia Instrukcją Obsługi
2. Skontaktuj się telefonicznie lub e-mailowo z działem Serwisu:
tel. (+48 22) 332 16 75,
e-mail:
3. Pracownik Pomocy postara się rozwiązać problem zdalnie, a jeżeli nie będzie to
możliwe, wówczas:
a) przydzieli Ci Numer Zgłoszenia Reklamacyjnego RMA (ważny 14 dni),
b) uzgodni warunki dostarczenia Urządzenia do Serwisu.
PRZYGOTOWANIE URZĄDZENIA DO WYSYŁKI
1. Koniecznie dołącz:
a) kopię dowodu zakupu
b) oryginał Karty Gwarancyjnej
c) wszystkie elementy zakupione w komplecie (sterowniki, kable, zasilacz, itp.)
d) dokładny opis problemu.
2. Użytkownik zobowiązany jest do przesyłania sprzętu w oryginalnym opakowaniu
fabrycznym. W przypadku wysyłania urządzenia w opakowaniu zastępczym
ryzyko uszkodzenia podczas transportu ponosi klient.
3. Umieść w widocznym miejscu na opakowaniu Numer Zgłoszenia Reklamacyjnego
4. Pamiętaj o podaniu adresu zwrotnego
UWAGA! przesyłki nie spełniające powyższych warunków nie będą
przyjmowane!
ADRES WYSYŁKI:
ACTION S.A. Zamienie,
ul. Dawidowska 10,
05-500 Piaseczno
Page 26
26
To urządzenie jest zgodne z dyrektywami europejskimi mającymi
zastosowanie do tego typu produktów.
Producent zastrzega sobie prawo do wprowadzania zmian w urządzeniu
bez specjalnego powiadomienia.
MERACH 12 floor, No.298 Weiye Road, Binjiang District,
Hangzhou City, Zhejiang Province, China
https://en.merach.com/
Dystrybutor na Polskę:
Action S.A. ul. Dawidowska 10, Zamienie, 05-500 Piaseczno
Loading...
