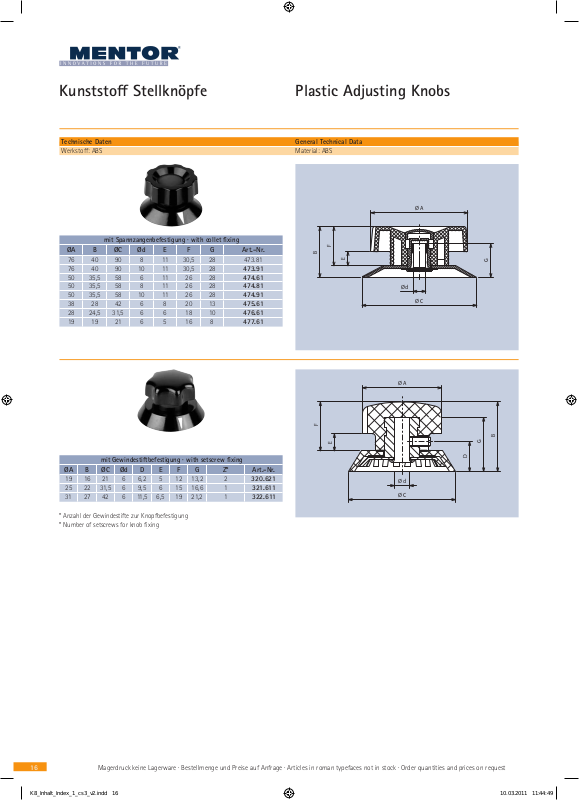

Kunststoff Stellknöpfe Plastic Adjusting Knobs
Technische Daten
Werkstoff: ABS
mit Spannzangenbefestigung · with collet fixing
ØA B ØC Ød E F G Art.-Nr.
ID
76 40 90 8 11 30,5 28 473.81
1356
76 40 90 10 11 30,5 28 473.91
1357
50 35,5 58 6 11 26 28 474.61
1358
50 35,5 58 8 11 26 28 474.81
1359
50 35,5 58 10 11 26 28 474.91
1360
38 28 42 6 8 20 13 475.61
1361
28 24,5 31,5 6 6 18 10 476.61
1362
19 19 21 6 5 16 8 477.61
1363
General Technical Data
Material: ABS
&
"
%
!
'
D
#
ØA
mit Gewindestiftbefestigung · with setscrew fixing
ØA B ØC Ød D E F G Z* Art.-Nr.
ID
19 16 21 6 6,2 5 12 13,2 2 320.621
1364
25 22 31,5 6 9,5 6 15 16,6 1 321.611
1365
31 27 42 6 11,5 6,5 19 21,2 1 322.611
1366
* Anzahl der Gewindestifte zur Knopfbefestigung
* Number of setscrews for knob fixing
F
B
E
Ød
ØC
G
D
16
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on request
