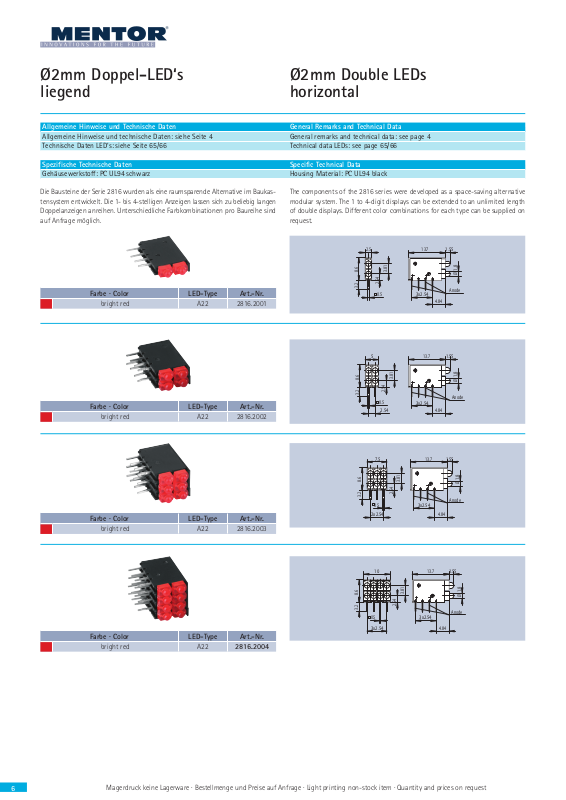

Ø2mm Doppel-LED‘s
Ø2mm Double LEDs
liegend
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise und technische Daten: siehe Seite 4
Technische Daten LED‘s: siehe Seite 65/66
Spezifische Technische Daten
Gehäusewerkstoff: PC UL94 schwarz
Die Bausteine der Serie 2816 wurden als eine raumsparende Alternative im Baukastensystem entwickelt. Die 1- bis 4-stelligen Anzeigen lassen sich zu beliebig langen
Doppelanzeigen anreihen. Unterschiedliche Farbkombinationen pro Baureihe sind
auf Anfrage möglich.
Farbe · Color LED-Type Art.-Nr.
bright red A22 2816.2001
horizontal
General Remarks and Technical Data
General remarks and technical data: see page 4
Technical data LEDs: see page 65/66
Specific Technical Data
Housing Material: PC UL94 black
The components of the 2816 series were developed as a space-saving alternative
modular system. The 1 to 4-digit displays can be extended to an unlimited length
of double displays. Different color combinations for each type can be supplied on
request.
2.5
8.63.2
3.81
2.54
0.5
5
13.7
3x2.54
13.7
4.84
1.55
1.55
Anode
1.8
Ø
Farbe · Color LED-Type Art.-Nr.
bright red A22 2816.2002
Farbe · Color LED-Type Art.-Nr.
bright red A22 2816.2003
Farbe · Color LED-Type Art.-Nr.
bright red A22 2816.2004
4.84
4.84
4.84
1.55
Anode
Anode
1.55
Anode
1.8
Ø
1.8
Ø
1.8
Ø
3.81
2.54
3.2 8.6
0.5
2.54
7.5
3.2 8.6
0.5
2x2.54
10
3.2 8.6
0.5
3x2.54
3x2.54
13.7
3.81
2.54
3x2.54
13.7
3.81
2.54
3x2.54
6
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Light printing non-stock item · Quantity and prices on request
