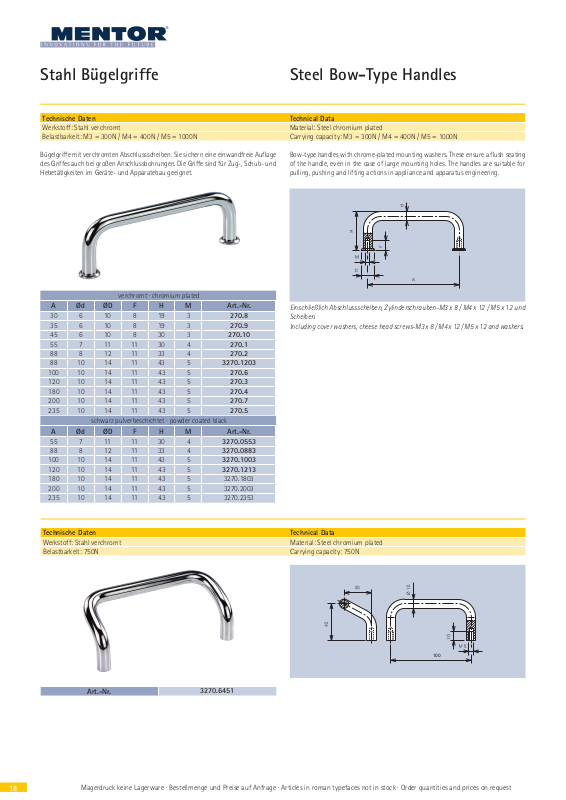

Stahl Bügelgriffe Steel Bow-Type Handles
Technische Daten
Werkstoff: Stahl verchromt
Belastbarkeit: M3 = 300N / M4 = 400N / M5 = 1000N
Bügelgriffe mit verchromten Abschlussscheiben. Sie sichern eine einwandfreie Auflage
des Griffes auch bei großen Anschlussbohrungen. Die Griffe sind für Zug-, Schub- und
Hebetätigkeiten im Geräte- und Apparatebau geeignet.
verchromt · chromium plated
A Ød ØD F H M Art.-Nr.
30 6 10 8 19 3 270.8
35 6 10 8 19 3 270.9
45 6 10 8 30 3 270.10
55 7 11 11 30 4 270.1
88 8 12 11 33 4 270.2
88 10 14 11 43 5 3270.1203
100 10 14 11 43 5 270.6
120 10 14 11 43 5 270.3
180 10 14 11 43 5 270.4
200 10 14 11 43 5 270.7
235 10 14 11 43 5 270.5
schwarz pulverbeschichtet · powder coated black
A Ød ØD F H M Art.-Nr.
55 7 11 11 30 4 3270.0553
88 8 12 11 33 4 3270.0883
100 10 14 11 43 5 3270.1003
120 10 14 11 43 5 3270.1213
180 10 14 11 43 5 3270.1803
200 10 14 11 43 5 3270.2003
235 10 14 11 43 5 3270.2353
ID
2045
2046
2047
2048
2049
2050
2051
2052
2053
2054
2055
ID
2056
2057
2058
2059
2060
2061
2062
Technical Data
Material: Steel chromium plated
Carrying capacity: M3 = 300N / M4 = 400N / M5 = 1000N
Bow-type handles with chrome-plated mounting washers. These ensure a flush seating
of the handle, even in the case of large mounting holes. The handles are suitable for
pulling, pushing and lifting actions in appliance and apparatus engineering.
Einschließlich Abschlussscheiben, Zylinderschrauben-M3 x 8 / M4 x 12 / M5 x 12 und
Scheiben.
Including cover washers, cheese head screws-M3 x 8 / M4 x 12 / M5 x 12 and washers.
18
Technische Daten
Werkstoff: Stahl verchromt
Belastbarkeit: 750N
Art.-Nr.
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on request
2063
Technical Data
Material: Steel chromium plated
Carrying capacity: 750N
100
3270.6451
