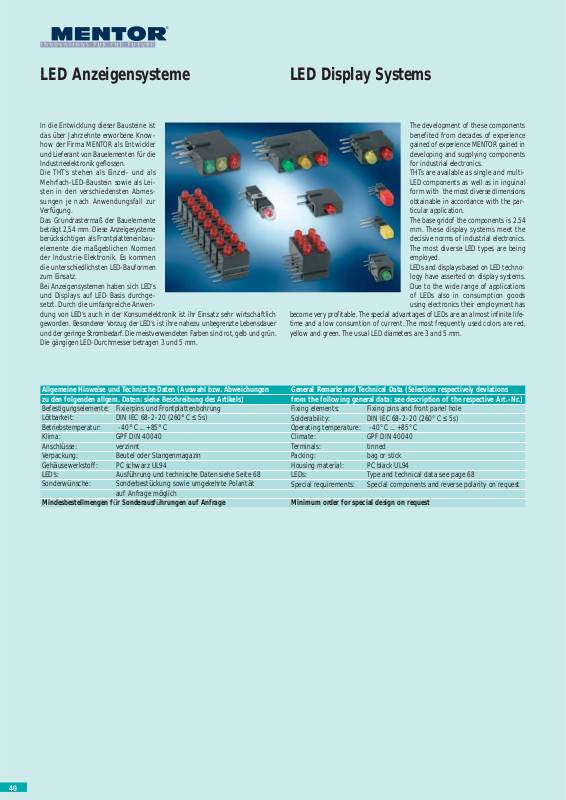

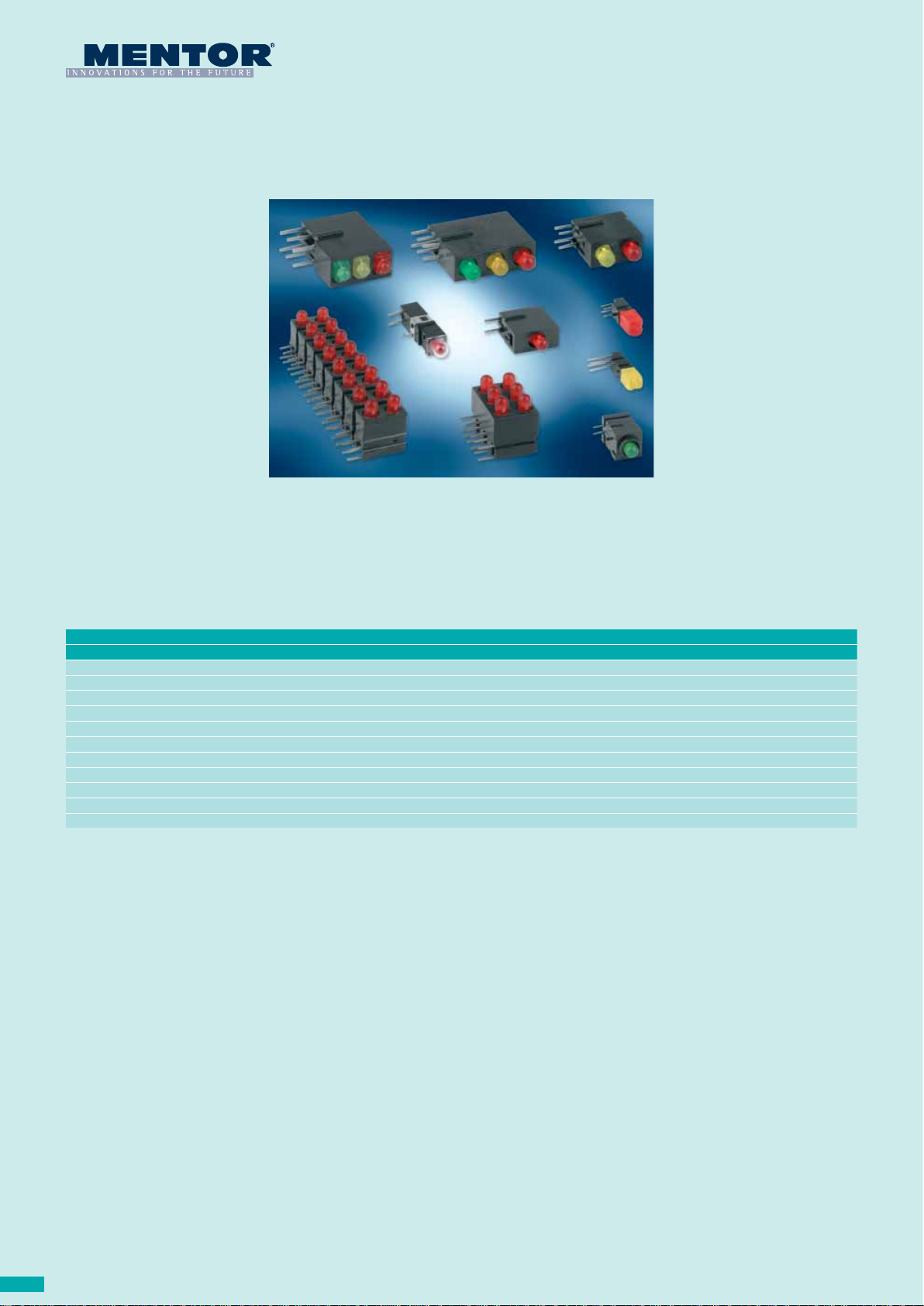

LED Anzeigensysteme LED Display Systems
In die Entwicklung dieser Bausteine ist
das über Jahrzehnte erworbene Knowhow der Firma MENTOR als Entwickler
und Lieferant von Bauelementen für die
Industrieelektronik geflossen.
Die THT‘s stehen als Einzel- und als
Mehrfach-LED-Baustein sowie als Leisten in den verschiedensten Abmessungen je nach Anwendungsfall zur
Verfügung.
Das Grundrastermaß der Bauelemente
beträgt 2,54 mm. Diese Anzeigesysteme
berücksichtigen als Frontplatteneinbauelemente die maßgeblichen Normen
der Industrie-Elektronik. Es kommen
die unterschiedlichsten LED-Bauformen
zum Einsatz.
Bei Anzeigensystemen haben sich LED‘s
und Displays auf LED-Basis durchgesetzt. Durch die umfangreiche Anwendung von LED‘s auch in der Konsumelektronik ist ihr Einsatz sehr wirtschaftlich
geworden. Besonderer Vorzug der LED‘s ist ihre nahezu unbegrenzte Lebensdauer
und der geringe Strombedarf. Die meistverwendeten Farben sind rot, gelb und grün.
Die gängigen LED-Durchmesser betragen 3 und 5 mm.
Allgemeine Hinweise und Technische Daten (Auswahl bzw. Abweichungen
zu den folgenden allgem. Daten: siehe Beschreibung des Artikels)
Befestigungselemente: Fixierpins und Frontplattenbohrung
Lötbarkeit: DIN IEC 68-2-20 (260° C ≤ 5s)
Betriebstemperatur: -40° C ... +85° C
Klima: GPF DIN 40040
Anschlüsse: verzinnt
Verpackung: Beutel oder Stangenmagazin
Gehäusewerkstoff: PC schwarz UL94
LED‘s: Ausführung und technische Daten siehe Seite 68
Sonderwünsche: Sonderbestückung sowie umgekehrte Polarität
auf Anfrage möglich
Mindesbestellmengen für Sonderausführungen auf Anfrage
The development of these components
benefited from decades of experience
gained of experience MENTOR gained in
developing and supplying components
for industrial electronics.
THTs are available as single and multiLED components as well as in inguinal
form with the most diverse dimensions
obtainable in accordance with the particular application.
The base gridof the components is 2.54
mm. These display systems meet the
decisive norms of industrial electronics.
The most diverse LED types are being
employed.
LEDs and displays based on LED technology have asserted on display systems.
Due to the wide range of applications
of LEDs also in consumption goods
using electronics their employment has
become very profitable. The special advantages of LEDs are an almost infinite lifetime and a low consumtion of current. The most frequently used colors are red,
yellow and green. The usual LED diameters are 3 and 5 mm.
General Remarks and Technical Data (Selection respectively deviations
from the following general data: see description of the respective Art.-Nr.)
Fixing elements: Fixing pins and front panel hole
Solderability: DIN IEC 68-2-20 (260° C ≤ 5s)
Operating temperature: -40° C ... +85° C
Climate: GPF DIN 40040
Terminals: tinned
Packing: bag or stick
Housing material: PC black UL94
LEDs: Type and technical data see page 68
Special requirements: Special components and reverse polarity on request
Minimum order for special design on request
40
Page 2

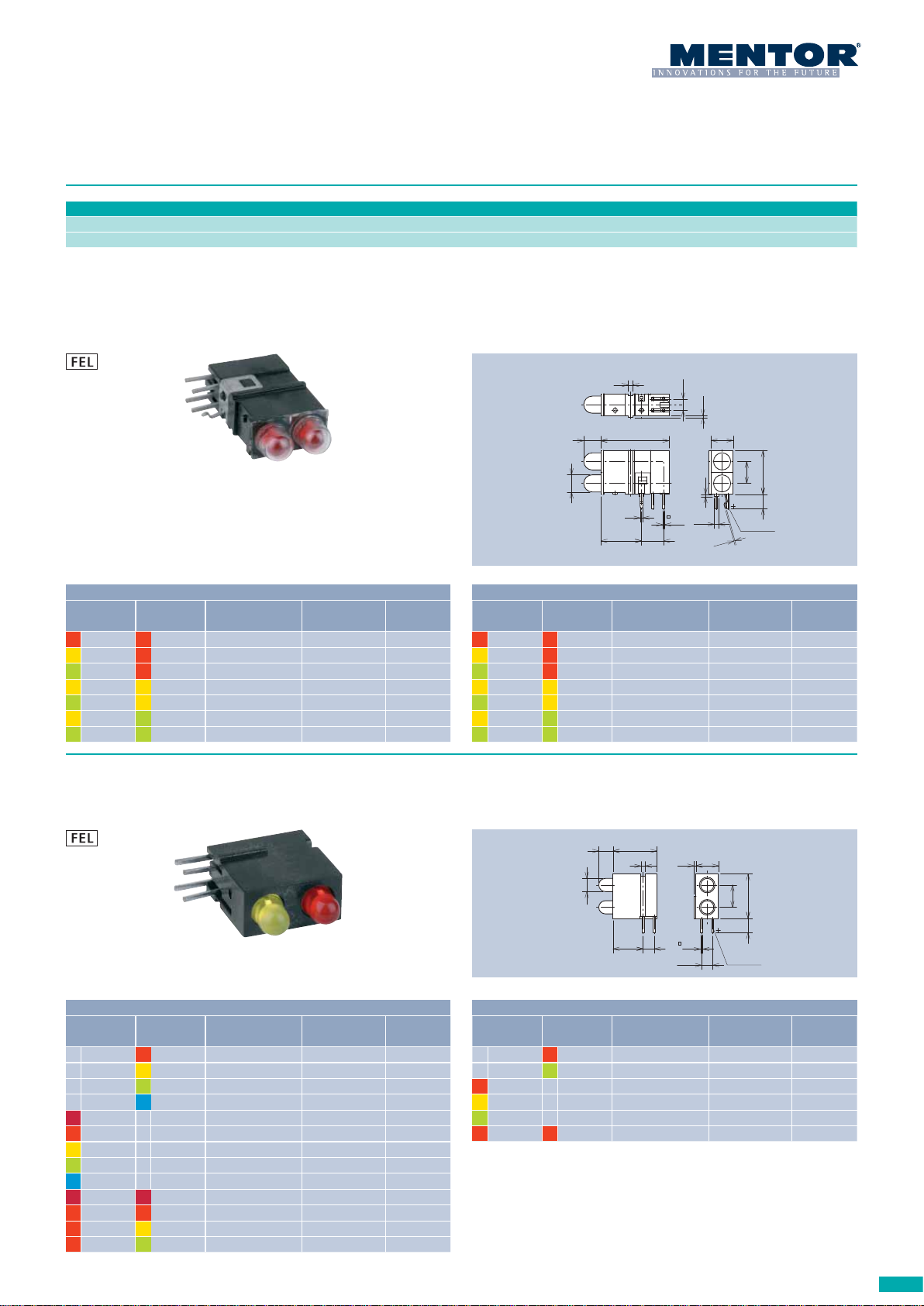

Ø3mm Einzel- und Doppel-LED‘s Ø3mm Single and Double LEDs
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise und technische Daten: siehe Seite 40
Technische Daten LED‘s: siehe Seite 68
Dieser Baustein mit seitlichen Stegen und Nuten, die bei Aneinanderreihung ineinandergreifen, sorgen auf der Leiterplatte für entsprechende Stabilisierung. Zusätzlich werden die Bausteine mit einer Klammer ausgerüstet, wodurch die Bauteile
auf der Leiterplatte gehalten werden und verlötet werden können. Ein besonderes
Merkmal ist die 15kV ESD-Festigkeit nach DIN IEC 801-2.
ESD 15kV
Standard Ausführung · Standard Version
Farbe unten
Color bottom
yellow red A3 A1 1401.2731
green red A4 A1 1401.2831
yellow yellow A3 A3 1401.7731
green yellow A4 A3 1401.7831
yellow green A2 A4 1401.8731
Farbe oben
Color top
red red A1 A1 1401.2231
LED-Type unten
ID
LED-Type bottom
914
915
LED-Type oben
LED-Type top
Art.-Nr.
916
917
918
919
920
green green A4 A4 1401.8831
General Remarks and Technical Data
General remarks and technical data: see page 40
Technical data LEDs: see page 68
This component with lateral fins and grooves, which interlock when being stacked,
guarantees appropriate stabilization on the printed circuit board. The components
are additionally equipped with clamp thus being held on the printed circuit board
and enabling soldering. A special feature is the 15kV ESD-solidity according to
DIN IEC 801-2.
1
3.9 15.5
3.9Ø
0.6
9.25
2x2.52
2.52
0.45
4.95
5
0.5
Ø0.9
0.5
0.2
9.95
3.2
Anode
5
Low Current Ausführung · Low Current Version
Farbe unten
Color bottom
yellow red A10 A9 1401.2733
green red A11 A9 1401.2833
yellow yellow A10 A10 1401.7733
green yellow A11 A10 1401.7833
yellow green A10 A11 1401.8733
Farbe oben
Color top
red red A9 A9 1401.2233
LED-Type unten
ID
LED-Type bottom
921
922
LED-Type oben
LED-Type top
Art.-Nr.
923
924
925
926
927
green green A11 A11 1401.8833
Dieses Bauteil vereint technische Funktionalität mit hoher anwendungstechnischer
Variabilität. Die LED-Elemente sind in beliebiger Farbbelegung lieferbar und berücksichtigen die maßgeblichen Normen der Industrie-Elektronik.
Standard Ausführung · Standard Version
Farbe unten
Color bottom
super-red - A2 - 1801.1031
yellow - A3 - 1801.7031
green - A4 - 1801.8031
super-red super-red A2 A2 1801.1131
Farbe oben
Color top
- red - A1 1801.0231
-
-
yellow - A3 1801.0731
green - A4 1801.0831
-
LED-Type unten
ID
LED-Type bottom
928
LED-Type oben
LED-Type top
Art.-Nr.
929
930
931
blue - A51 1801.0631
932
933
red - A1 - 1801.2031
934
935
936
blue - A51 - 1801.6031
937
938
red red A1 A1 1801.2231
red yellow A1 A3 1801.2731
939
940
red green A1 A4 1801.8231
This component combines technical functionality and a high variability of application technology. The LED elements are available in any color and meet the ruling
norms of industrial electronics.
3.25 10
1
Ø2.8
6.84 2.54
2.54
50.5
10
5.08
3.2
0.5
Anode
Low Current Ausführung · Low Current Version
Farbe unten
Color bottom
yellow - A10 - 1801.7033
green - A11 - 1801.8033
Farbe oben
Color top
- red - A9 1801.0233
-
green - A11 1801.0833
red - A9 - 1801.2033
LED-Type unten
ID
LED-Type bottom
941
942
943
944
LED-Type oben
LED-Type top
Art.-Nr.
945
946
red red A9 A9 1801.2233
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Light printing non-stock item · Quantity and prices on request
