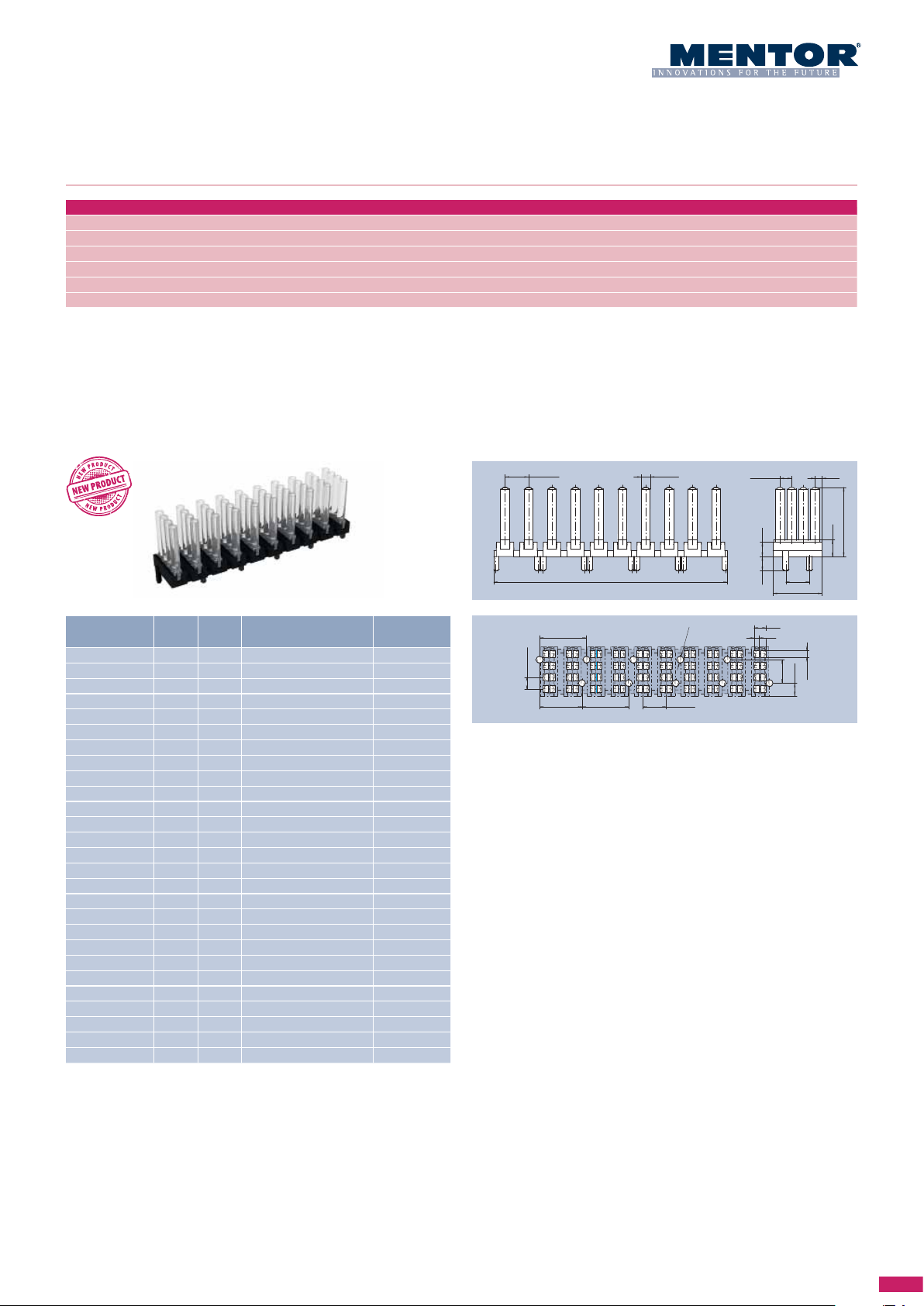

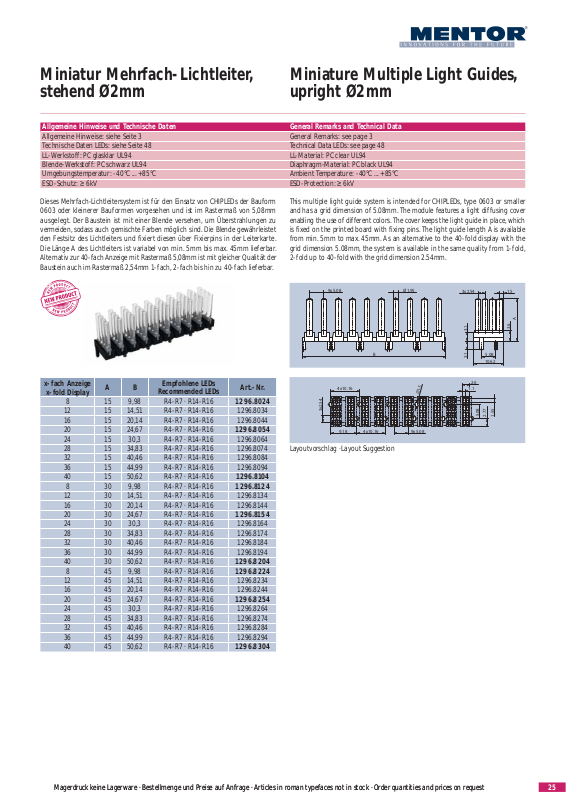

Miniatur Mehrfach-Lichtleiter,
Miniature Multiple Light Guides,
stehend Ø2mm
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise: siehe Seite 3
Technische Daten LEDs: siehe Seite 48
LL-Werkstoff: PC glasklar UL94
Blende-Werkstoff: PC schwarz UL94
Umgebungstemperatur: -40°C ... +85°C
ESD-Schutz: ≥ 6kV
Dieses Mehrfach-Lichtleitersystem ist für den Einsatz von CHIPLEDs der Bauform
0603 oder kleinerer Bauformen vorgesehen und ist im Rastermaß von 5,08mm
ausgelegt. Der Baustein ist mit einer Blende versehen, um Überstrahlungen zu
vermeiden, sodass auch gemischte Farben möglich sind. Die Blende gewährleistet
den Festsitz des Lichtleiters und fixiert diesen über Fixierpins in der Leiterkarte.
Die Länge A des Lichtleiters ist variabel von min. 5mm bis max. 45mm lieferbar.
Alternativ zur 40-fach Anzeige mit Rastermaß 5,08mm ist mit gleicher Qualität der
Baustein auch im Rastermaß 2,54mm 1-fach, 2-fach bis hin zu 40-fach lieferbar.
upright Ø2mm
General Remarks and Technical Data
General Remarks: see page 3
Technical Data LEDs: see page 48
LL-Material: PC clear UL94
Diaphragm-Material: PC black UL94
Ambient Temperature: -40°C ... +85°C
ESD-Protection: ≥ 6kV
This multiple light guide system is intended for CHIPLEDs, type 0603 or smaller
and has a grid dimension of 5.08mm. The module features a light diffusing cover
enabling the use of different colors. The cover keeps the light guide in place, which
is fixed on the printed board with fixing pins. The light guide length A is available
from min. 5mm to max. 45mm. As an alternative to the 40-fold display with the
grid dimension 5.08mm, the system is available in the same quality from 1-fold,
2-fold up to 40-fold with the grid dimension 2.54mm.
5.089x 1.95Ø
B
3.1 3.1
5.08
10.62
1.52.543x
A
3.6
Empfohlene LEDs
x-fach Anzeige
x-fold Display
AB
8 15 9,98 R4-R7 · R14-R16 1296.8024
12 15 14,51 R4-R7 · R14-R16 1296.8034
16 15 20,14 R4-R7 · R14-R16 1296.8044
20 15 24,67 R4-R7 · R14-R16 1296.8054
24 15 30,3 R4-R7 · R14-R16 1296.8064
28 15 34,83 R4-R7 · R14-R16 1296.8074
32 15 40,46 R4-R7 · R14-R16 1296.8084
36 15 44,99 R4-R7 · R14-R16 1296.8094
40 15 50,62 R4-R7 · R14-R16 1296.8104
8 30 9,98 R4-R7 · R14-R16 1296.8124
12 30 14,51 R4-R7 · R14-R16 1296.8134
16 30 20,14 R4-R7 · R14-R16 1296.8144
20 30 24,67 R4-R7 · R14-R16 1296.8154
24 30 30,3 R4-R7 · R14-R16 1296.8164
28 30 34,83 R4-R7 · R14-R16 1296.8174
32 30 40,46 R4-R7 · R14-R16 1296.8184
36 30 44,99 R4-R7 · R14-R16 1296.8194
40 30 50,62 R4-R7 · R14-R16 1296.8204
8 45 9,98 R4-R7 · R14-R16 1296.8224
12 45 14,51 R4-R7 · R14-R16 1296.8234
16 45 20,14 R4-R7 · R14-R16 1296.8244
20 45 24,67 R4-R7 · R14-R16 1296.8254
24 45 30,3 R4-R7 · R14-R16 1296.8264
28 45 34,83 R4-R7 · R14-R16 1296.8274
32 45 40,46 R4-R7 · R14-R16 1296.8284
36 45 44,99 R4-R7 · R14-R16 1296.8294
ID
Recommended LEDs
3104
3105
3106
3107
3108
3109
3110
3111
3112
3113
3114
3115
3116
3117
3118
3119
3120
3121
3122
3123
3124
3125
3126
3127
3128
3129
3130
40 45 50,62 R4-R7 · R14-R16 1296.8304
Art.-Nr.
10.164x
2.543x
9.18 10.164x
Layoutvorschlag · Layout Suggestion
2.6
1.5Ø
5.089x
1.1
5.08
1.55
2.77
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on requestMagerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on request
