Miniatur Mehrfach-Lichtleiter,
Miniature Multiple Light Guides,
stehend Ø2mm
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise: siehe Seite 3
Technische Daten LEDs: siehe Seite 48
LL-Werkstoff: PC glasklar UL94
Blende-Werkstoff: PC schwarz UL94
Umgebungstemperatur: -40°C ... +85°C
ESD-Schutz: ≥ 6kV
Dieses Mehrfach-Lichtleitersystem ist für den Einsatz von CHIPLEDs der Bauform
0603 oder kleinerer Bauformen vorgesehen und ist im Rastermaß von 2,54mm
ausgelegt. Der Baustein ist mit einer Blende versehen, um Überstrahlungen zu
vermeiden, sodass auch gemischte Farben möglich sind. Die Blende gewährleistet
den Festsitz des Lichtleiters und fixiert diesen über Fixierpins in der Leiterkarte. Die
Länge A des Lichtleiters ist variabel von min. 5mm bis max. 45mm lieferbar.
x-fach Anzeige
x-fold Display
3 15 - 3,16 R2-R3 · R11-R13 1296.7013
6 15 2,54 5,7 R2-R3 · R11-R13 1296.7023
9 15 5,08 8,24 R2-R3 · R11-R13 1296.7033
12 15 7,62 10,78 R2-R3 · R11-R13 1296.7043
15 15 10,16 13,32 R2-R3 · R11-R13 1296.7053
18 15 12,7 15,86 R2-R3 · R11-R13 1296.7063
21 15 15,24 18,4 R2-R3 · R11-R13 1296.7073
24 15 17,78 20,94 R2-R3 · R11-R13 1296.7083
27 15 20,32 23,48 R2-R3 · R11-R13 1296.7093
30 15 22,86 26,2 R2-R3 · R11-R13 1296.7103
3 30 - 3,16 R2-R3 · R11-R13 1296.7113
6 30 2,54 5,7 R2-R3 · R11-R13 1296.7123
9 30 5,08 8,24 R2-R3 · R11-R13 1296.7133
12 30 7,62 10,78 R2-R3 · R11-R13 1296.7143
15 30 10,16 13,32 R2-R3 · R11-R13 1296.7153
18 30 12,7 15,86 R2-R3 · R11-R13 1296.7163
21 30 15,24 18,4 R2-R3 · R11-R13 1296.7173
24 30 17,78 20,94 R2-R3 · R11-R13 1296.7183
27 30 20,32 23,48 R2-R3 · R11-R13 1296.7193
30 30 22,86 26,2 R2-R3 · R11-R13 1296.7203
3 45 - 3,16 R2-R3 · R11-R13 1296.7213
6 45 2,54 5,7 R2-R3 · R11-R13 1296.7223
9 45 5,08 8,24 R2-R3 · R11-R13 1296.7233
12 45 7,62 10,78 R2-R3 · R11-R13 1296.7243
15 45 10,16 13,32 R2-R3 · R11-R13 1296.7253
18 45 12,7 15,86 R2-R3 · R11-R13 1296.7263
21 45 15,24 18,4 R2-R3 · R11-R13 1296.7273
24 45 17,78 20,94 R2-R3 · R11-R13 1296.7283
27 45 20,32 23,48 R2-R3 · R11-R13 1296.7293
30 45 22,86 26,2 R2-R3 · R11-R13 1296.7303
ABC
Empfohlene LEDs
ID
Recommended LEDs
3161
3162
3163
3164
3165
3166
3167
3168
3169
3170
3171
3172
3173
3174
3175
3176
3177
3178
3179
3180
3181
3182
3183
3184
3185
3186
3187
3188
3189
3190
Art.-Nr.
upright Ø2mm
General Remarks and Technical Data
General Remarks: see page 3
Technical Data LEDs: see page 48
LL-Material: PC clear UL94
Diaphragm-Material: PC black UL94
Ambient Temperature: -40°C ... +85°C
ESD-Protection: ≥ 6kV
This multiple light guide system is intended for CHIPLEDs, type 0603 or smaller
and has a grid dimension of 2.54mm. The module features a light diffusing cover
enabling the use of different colors. The cover keeps the light guide in place, which
is fixed on the printed board with fixing pins. The light guide length A is available
from min. 5mm to max. 45mm.
2.549x 1.95Ø
B
C
1.2Ø
0.6
1.9
0.8

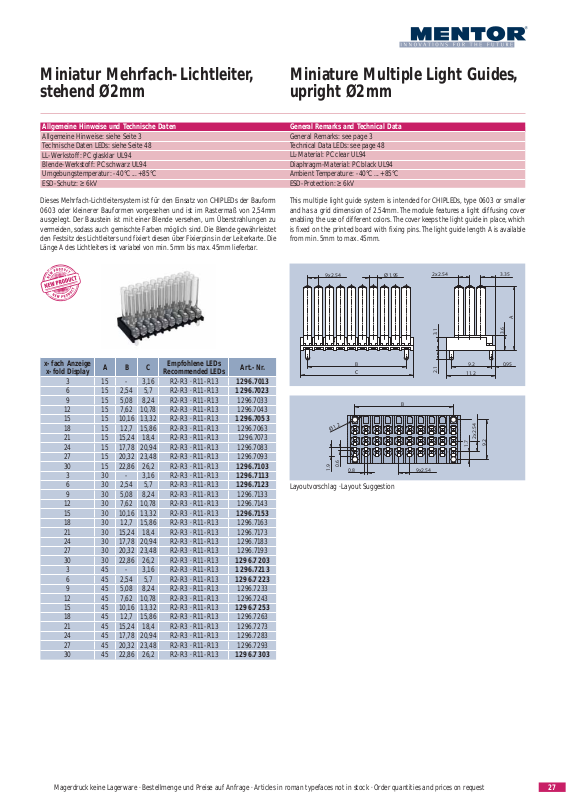

Layoutvorschlag · Layout Suggestion
2.1 3.1
B
2.549x
9.2 0.95
11.2
1.7
3.352.542x
A
3.6
2.542x
9.2
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on request
