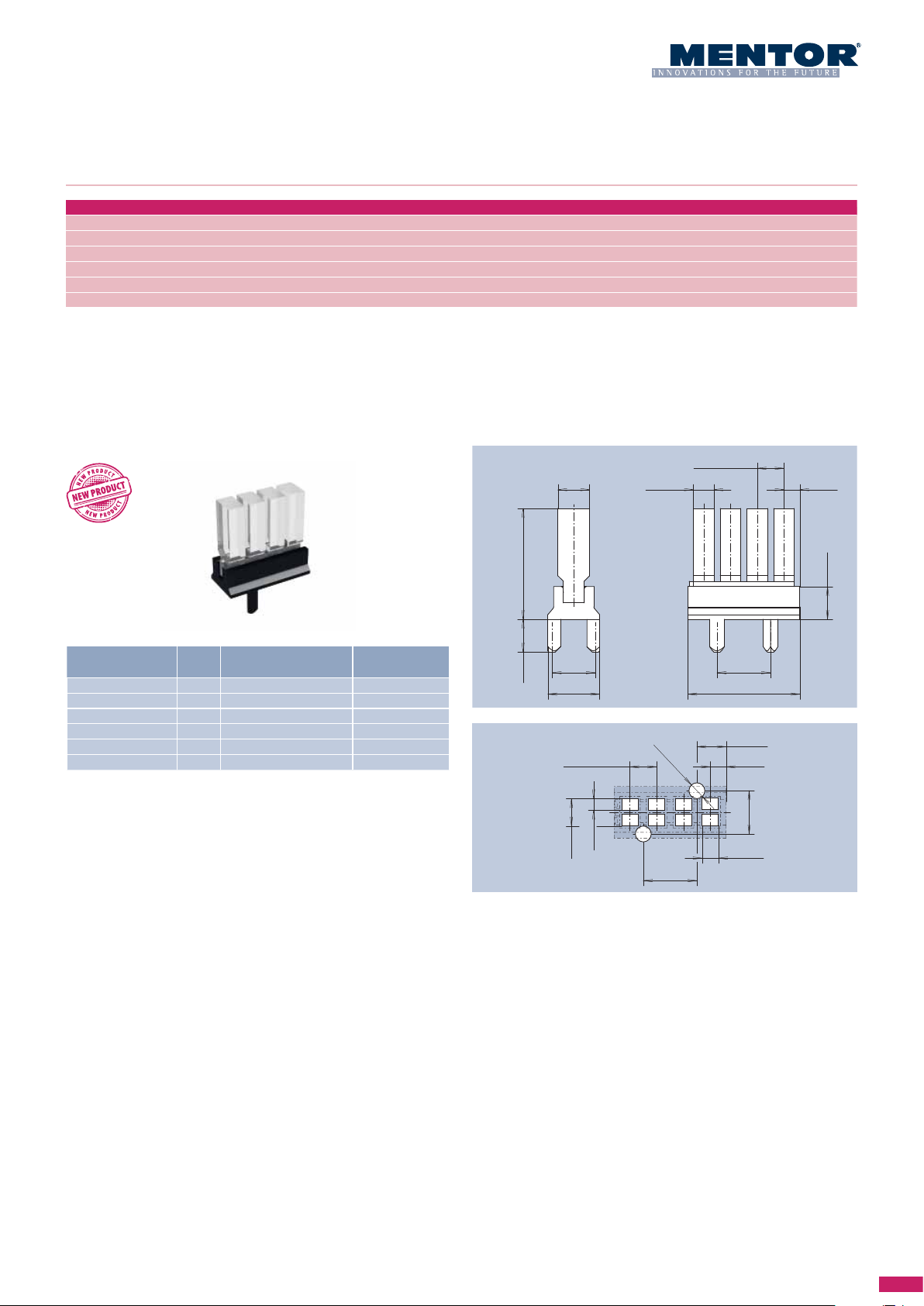

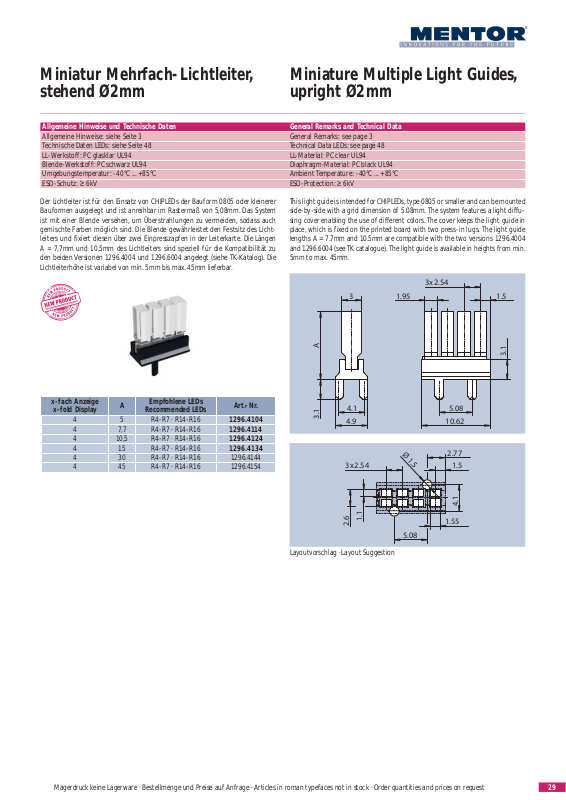

Miniatur Mehrfach-Lichtleiter,
Miniature Multiple Light Guides,
stehend Ø2mm
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise: siehe Seite 3
Technische Daten LEDs: siehe Seite 48
LL-Werkstoff: PC glasklar UL94
Blende-Werkstoff: PC schwarz UL94
Umgebungstemperatur: -40°C ... +85°C
ESD-Schutz: ≥ 6kV
Der Lichtleiter ist für den Einsatz von CHIPLEDs der Bauform 0805 oder kleinerer
Bauformen ausgelegt und ist anreihbar im Rastermaß von 5,08mm. Das System
ist mit einer Blende versehen, um Überstrahlungen zu vermeiden, sodass auch
gemischte Farben möglich sind. Die Blende gewährleistet den Festsitz des Lichtleiters und fixiert diesen über zwei Einpresszapfen in der Leiterkarte. Die Längen
A = 7,7mm und 10,5mm des Lichtleiters sind speziell für die Kompatibilität zu
den beiden Versionen 1296.4004 und 1296.6004 angelegt (siehe TK-Katalog). Die
Lichtleiterhöhe ist variabel von min. 5mm bis max. 45mm lieferbar.
upright Ø2mm
General Remarks and Technical Data
General Remarks: see page 3
Technical Data LEDs: see page 48
LL-Material: PC clear UL94
Diaphragm-Material: PC black UL94
Ambient Temperature: -40°C ... +85°C
ESD-Protection: ≥ 6kV
This light guide is intended for CHIPLEDs, type 0805 or smaller and can be mounted
side-by-side with a grid dimension of 5.08mm. The system features a light diffusing cover enabling the use of different colors. The cover keeps the light guide in
place, which is fixed on the printed board with two press-in lugs. The light guide
lengths A = 7.7mm and 10.5mm are compatible with the two versions 1296.4004
and 1296.6004 (see TK catalogue). The light guide is available in heights from min.
5mm to max. 45mm.
2.543x
A3.1
3
1.95
1.5
3.1
x-fach Anzeige
x-fold Display
4 5 R4-R7 · R14-R16 1296.4104
4 7,7 R4-R7 · R14-R16 1296.4114
4 10,5 R4-R7 · R14-R16 1296.4124
4 15 R4-R7 · R14-R16 1296.4134
4 30 R4-R7 · R14-R16 1296.4144
4 45 R4-R7 · R14-R16 1296.4154
A
Empfohlene LEDs
ID
Recommended LEDs
3221
3222
3223
3224
3225
3226
Art.-Nr.
4.1
4.9
2.543x
1.1
2.6
Layoutvorschlag · Layout Suggestion
1.5Ø
5.08
5.08
10.62
2.77
1.5
4.1
1.55
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on request
