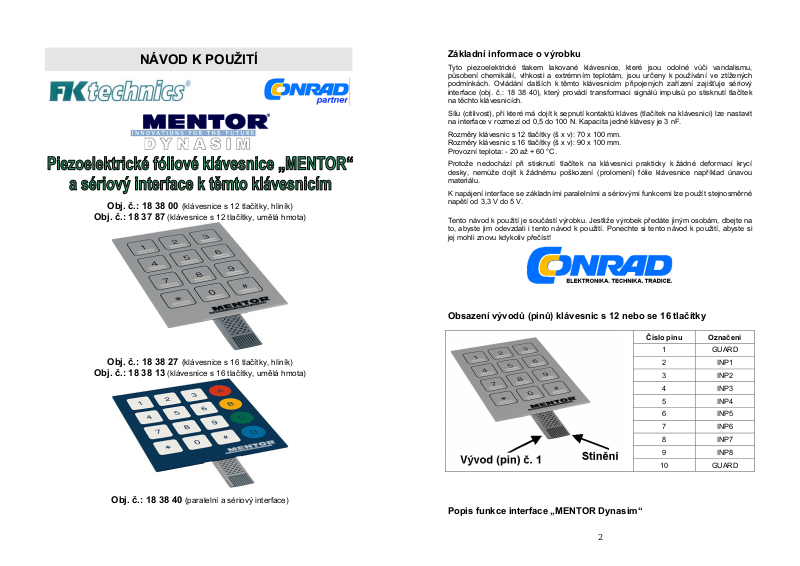

Obj. č.: 18 37 87 (klávesnice s 12 tlačítky, umělá hmota)
NÁVOD K POUŽITÍ
Obj. č.: 18 38 00 (klávesnice s 12 tlačítky, hliník)
Základní informace o výrobku
Tyto piezoelektrické tlakem lakované klávesnice, které jsou odolné vůči vandalismu,
působení chemikálií, vlhkosti a extrémním teplotám, jsou určeny k používání ve ztížených
podmínkách. Ovládání dalších k těmto klávesnicím připojených zařízení zajišťuje sériový
interface (obj. č.: 18 38 40), který provádí transformaci signálů impulsů po stisknutí tlačítek
na těchto klávesnicích.
Sílu (citlivost), při které má dojít k sepnutí kontaktů kláves (tlačítek na klávesnici) lze nastavit
na interface v rozmezí od 0,5 do 100 N. Kapacita jedné klávesy je 3 nF.
Rozměry klávesnic s 12 tlačítky (š x v): 70 x 100 mm.
Rozměry klávesnic s 16 tlačítky (š x v): 90 x 100 mm.
Provozní teplota: - 20 až + 60 °C.
Protože nedochází při stisknutí tlačítek na klávesnici prakticky k žádné deformaci krycí
desky, nemůže dojít k žádnému poškození (prolomení) fólie klávesnice například únavou
materiálu.
K napájení interface se základními paralelními a sériovými funkcemi lze použít stejnosměrné
napětí od 3,3 V do 5 V.
Tento návod k použití je součástí výrobku. Jestliže výrobek předáte jiným osobám, dbejte na
to, abyste jim odevzdali i tento návod k použití. Ponechte si tento návod k použití, abyste si
jej mohli znovu kdykoliv přečíst!
Obsazení vývodů (pinů) klávesnic s 12 nebo se 16 tlačítky
Obj. č.: 18 38 27 (klávesnice s 16 tlačítky, hliník)
Obj. č.: 18 38 13 (klávesnice s 16 tlačítky, umělá hmota)
Obj. č.: 18 38 40 (paralelní a sériový interface)
Popis funkce interface „MENTOR Dynasim“
2
Číslo pinu Označení
1 GUARD
2 INP1
3 INP2
4 INP3
5 INP4
6 INP5
7 INP6
8 INP7
9 INP8
10 GUARD
Tento interface je umístěn na desce s tištěnými spoji o rozměrech 45 x 55 mm. Tato deska je
osazena integrovaným obvodem „ASIC“ (Application Specific Integrated Circuit = integrovaný
obvod pro specifické použití), jedním mikroprocesorem a pasivními součástkami.
Propojení s klávesnicí se provádí pomocí konektoru s 10 kontakty, propojení interface
s ovládacím zařízením (s periferní elektronikou) zajišťuje standardní kolíková lišta (konektor)
se 14 kontakty s roztečí mezi vývody 2,54 mm. Tento konektor je otočen o 90 °. K těmto
propojením můžete použít vhodné ploché kabely (s příslušnými konektory) nebo můžete
interface připojit přímo k desce s tištěnými spoji.
Tento interface byl vyvinut takovým způsobem, že jej můžete připojit téměř ke všem již
existujícím elektronickým zařízením (perifériím). Pokud by vyhodnocení signálů nebylo
kompatibilní, neznamená to žádný problém, neboť naprogramování tohoto interface firmou
„MENTOR“ umožňuje vyhodnocení všech druhů signálů.
Jako variantu lze použít (na speciální objednávku) i přímé provedení kolíkové lišty. Na
žádost zákazníka lze pomocí speciálních kolíkových lišt (konektorů) provést propojení
variant interface „Advanced“ (rozšířená varianta) a „High-End“ (profesionální varianta) se
základní funkcí (variantou) „Basis“ do kaskády.
Vybavení interface se liší podle následujících variant jeho provedení:
1. Základní varianta (Basis) – obj. č. 18 38 40 (číslo zboží: 2825.0004)
• Paralelní přenos signálů (výstup).
• Sériový přenos signálů (výstup) – SPI, každé stisknutí tlačítka na klávesnici způsobí
vynulování (uvolnění) 2 z 8 bitů.
• Nastavení citlivosti ve více úrovních pomocí pájení (rezistorů).
• Napájení: 3,3 až 5 V DC.
Bude-li k interface připojeno zařízení (periférie) s odpovídající inteligentní vyhodnocovací
elektronikou, pak můžete každé stisknutí některého z tlačítek na klávesnici vyhodnotit podle
vynulování 2 z 8 bitů, a to sériově nebo paralelně.
2. Rozšířená varianta (Advanced) – (číslo zboží: 2825.0005, na zvláštní objednávku)
• Paralelní přenos signálů (výstup) – binární 8 bitů (1 byte/ASCI).
• Sériový přenos signálů (výstup) – (1 byte/ASCI), RS232 TTL.
• Nastavení citlivosti ve více úrovních pomocí pájení (rezistorů).
• Napájení: 3,3 až 5 V DC.
Nebudete-li mít možnost provést k interface připojení zařízení s odpovídající inteligentní
vyhodnocovací elektronikou, pak Vám pomůže tato varianta interface.
3. Profesionální varianta (High-End) – (číslo zboží: 2825.0006, na zvláštní objednávku)
• Paralelní přenos signálů (výstup) – binární 8 bitů (1 byte/ASCI).
• Sériový přenos signálů (výstup) – (1 byte/ASCI), RS232 TTL.
• Nastavení citlivosti ve více úrovních pomocí pájení (rezistorů).
• Zpětné hlášení pomocí akustického signálu po stisknutí tlačítka na klávesnici.
• Napájení: 7 až 30 V DC.
Tato varianta je vybavena regulátorem napětí a akustickou signalizací, která ohlašuje
stisknutí tlačítek na klávesnici. Díky tomuto regulátoru napětí můžete tento interface napájet
napětím od 7 do 30 V DC. Na výstup ovladače můžete připojit relé nebo svítivé diody s
maximálním odběrem proudu až 200 mA (DC). Kromě toho můžete k tomuto interface připojit
i bezpečnostní zařízení s napájením 12 nebo 24 V. Tato 8-bitová varianta bez zapojení do
kaskády vyhodnotí funkce až 16 tlačítek, po provedení zapojení do kaskády můžete
vyhodnotit funkce až 128 tlačítek.
Při zapojení do kaskády potřebujete interface „High-End“ nebo „Advanced“ s kolíkovými
lištami (konektory) „K3“ a „K6“.
Zapojení do kaskády s dalším základním interface „Basis“ provedete pomocí kolíkových lišt
(konektorů) „K3“ a „K4“.
Tato varianta je vybavena je vybavena konektorem „K3“ a zpětnou vazbou sériových signálů.
Interface, které budete chtít zapojit do kaskády, si můžete v případě potřeby objednat u naší
firmy „MENTOR“ pod speciálními čísly zboží.
Zapojení konektoru (kolíkové lišty) „K6“

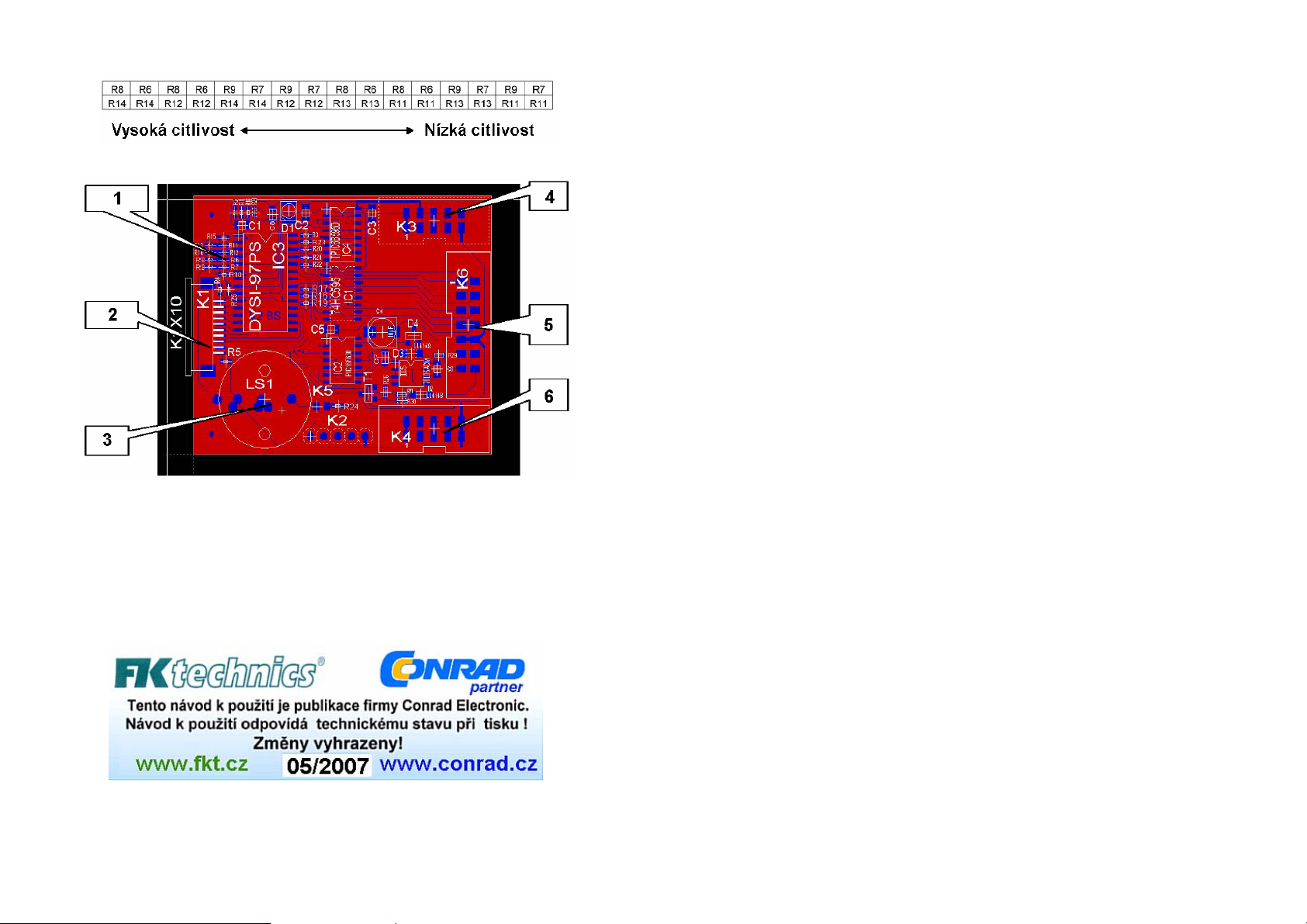

Nastavení citlivosti tlačítek klávesnice (polohy rezistorů „R6“ až „R14“)
3
4
Deska s tištěnými spoji
Nastavení síly (citlivosti), při které má dojít k sepnutí kontaktů kláves (tlačítek na
1
klávesnici) pomocí rezistorů (odporů) „R6“ až „R14“.
Konektor k připojení klávesnice.
2
Akustická signalizace (signální generátor) stisknutí tlačítek na klávesnici.
3
Doplňkové vybavení – konektor „K3“ k provedení propojení do kaskády.
4
Konektor „K6“ – standardní provedení 90 ° (na zvláštní přání i přímé provedeni).
5
Doplňkové vybavení – konektor „K4“ k provedení propojení do kaskády.
6
5
