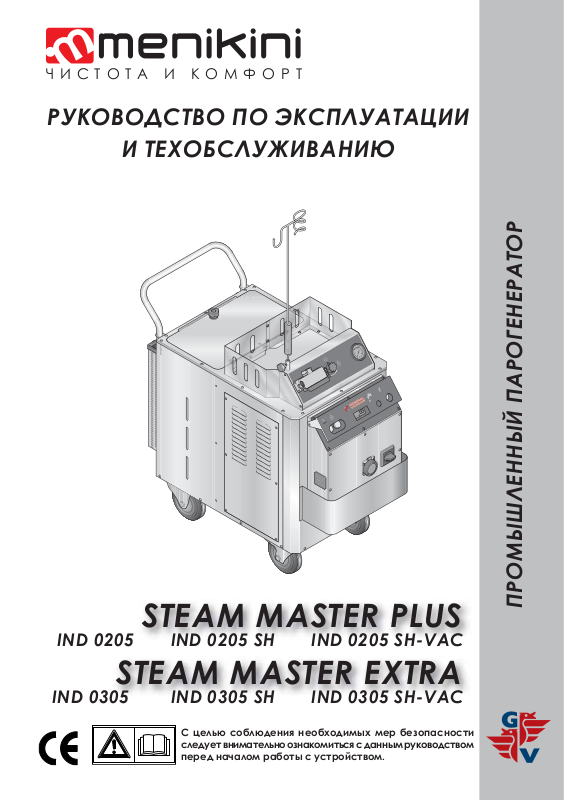

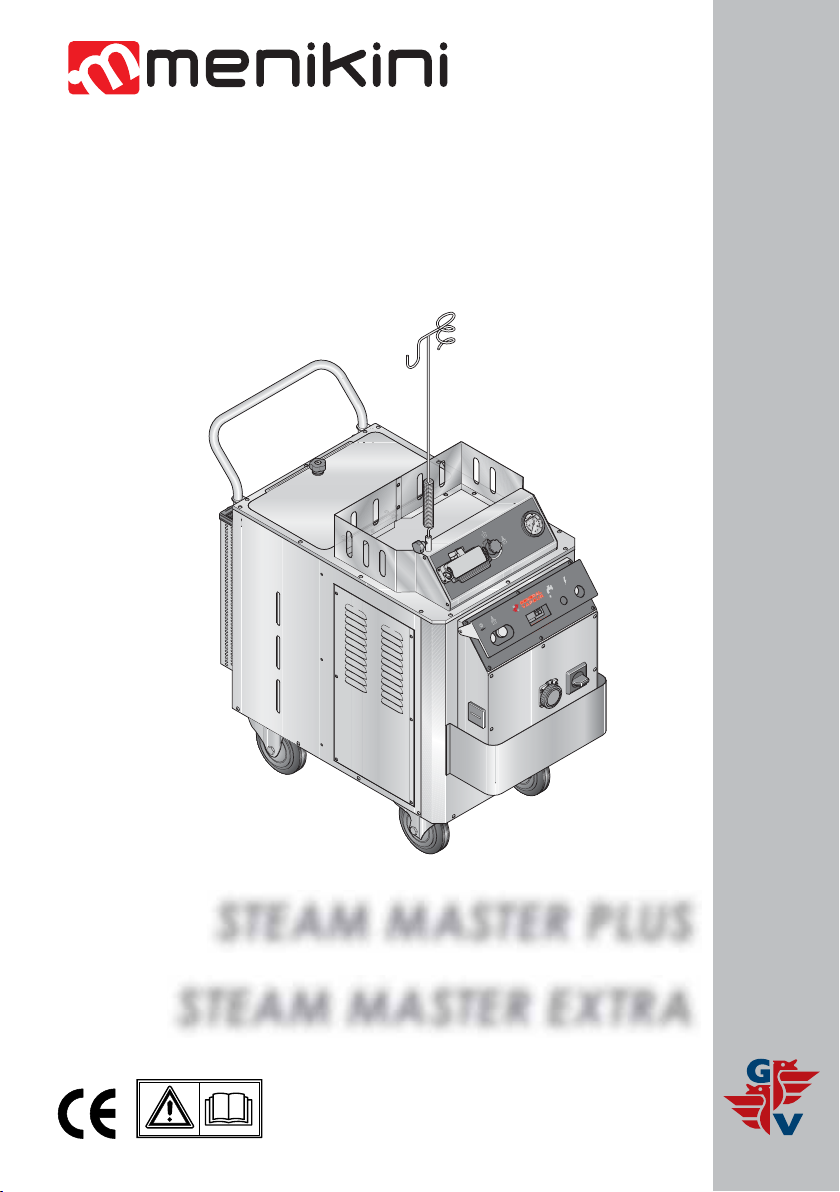

MENIKINI STEAM MASTER PLUS, IND 0205, IND 0205 SH, IND 0205 SH-VAC, STEAM MASTER EXTRA User manual
...Page 1
ЧИСТОТА И КОМФОРТ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
И ТЕХОБСЛУЖИВАНИЮ
STEAM MASTER PLUS
IND 0205 IND 0205 SH IND 0205 SH-VAC
STEAM MASTER EXTRA
IND 0305 IND 0305 SH IND 0305 SH-VAC
С целью соблюдения необходимых мер безопасности
следует внимательно ознакомиться с данным руководством
перед началом работы с устройством.
ПРОМЫШЛЕННЫЙ ПАРОГЕНЕРАТОР
Page 2
ОГЛАВЛЕНИЕ:
i
Введение ........................................................................... стр. 4
Основные замечания по технике безопасности ........... стр. 5
Утилизация ........................................................................... стр. 6
Технические характеристики ............................................ стр. 7
Подготовка к работе и использование ............................ стр. 9
Функционирование ............................................................ стр. 12
Оснастка ........................................................................... стр. 17
Техобслуживание ................................................................ стр. 19
Техобслуживание и устранение неисправностей............ стр. 20
Page 3
Steam Master Plus - Steam Master Extra
С целью соблюдения необходимых мер безопасности следует
внимательно ознакомиться с данным руководством перед началом
работы с устройством.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ВНИМАНИЕ: Важные рекомендации по безопасности!
Перед началом работы внимательно ПРОЧИТАЙТЕ данное
руководство.
Перед началом операций по обслуживанию устройства
отключите электропитание.
Строго придерживайтесь рекомендаций по техобслуживанию,
приведенных в руководстве.
ВНИМАНИЕ: устройство под напряжением!
ВНИМАНИЕ: остерегайтесь раскаленных поверхностей!
ВНИМАНИЕ: используйте защитные перчатки!
3
Page 4
Steam Master Plus - Steam Master Extra
1 - ВВЕДЕНИЕ
В целях вашей безопасности перед
началом работы необходимо
внимательно ознакомиться
с инструкциями и строго
придерживаться следующих
правил:
Использование и хранение
руководства
Благодарим вас за покупку промышленного
парогенератора производства нашей
фирмы. Мы уверены, что при правильном
использовании информации, содержащейся
в данном руководстве вы обязательно оцените
качество нашей продукции. В связи с этим
просим вас и всех лиц, которые будут
работать с данным устройством, внимательно
ознакомиться с настоящим руководством.
– В инструкциях по эксплуатации и
обслуживанию, содержащихся в
данном руководстве, описывается
непосредственное предназначение
устройства, соответствующее его
предварительной проектировке
и заложенным техническим
характеристикам.
– Данное руководство, поставляемое вместе
с парогенератором, следует считать его
неотъемлемой частью и ХРАНИТЬ С ЦЕЛЬЮ
ВОЗМОЖНОГО ЕГО ИСПОЛЬЗОВАНИЯ, до
момента утилизации устройства.
– Руководство должно всегда находиться в
распоряжении человека, занимающегося
эксплуатацией или техобслуживанием
устройства.
– В случае потери или порчи руководства
пользователь может заказать у
производителя новый экземпляр. Для заказа
необходимо указать следующие данные:
СЕРИЮ – МОДЕЛЬ – ГОД ВЫПУСКА – №
ПАСПОРТА, указанный на правой стороне
устройства (рис.1).
– Фирма-производитель оставляет за
собой право на усовершенствование и
внесение изменений в парогенератор
без обязательства о внесении изменений
в ранее отпечатанные экземпляры
руководства.
– Фирма-производитель не признает своей
ответственности за прямые или косвенные
убытки, обусловленные неправильной
эксплуатацией устройства, а именно:
– отсутствием соответствующего
техобслуживания;
– внесением конструктивных изменений, не
согласованных с производителем;
– использованием не сертифицированных
нами запасных частей, произведенных
сторонней компанией или не
предназначенных для данного
устройства;
– полным или частичным несоблюдением
инструкций;
– чрезвычайными обстоятельствами.
4
Page 5
Steam Master Plus - Steam Master Extra
2 - ОСНОВНЫЕ ЗАМЕЧАНИЯ ПО
ТЕХНИКЕ БЕЗОПАСНОСТИ
В целях вашей безопасности перед
началом работы необходимо
внимательно ознакомиться
с инструкциями и строго
придерживаться следующих
правил
• Бережно храните данное руководство,
чтобы, при необходимости, всегда
иметь возможность получить ту или иную
информацию.
• После снятия упаковки убедитесь в
целости и сохранности устройства и, в
частности, в отсутствии повреждений от
транспортировки на его видимых частях.
В случае возникновения сомнений перед
началом работы с устройством следует
обратиться к специалистам, имеющим
допуск на обслуживание подобного
оборудования.
• Перед подключением промышленного
парогенератора к электросети следует
удостовериться, что данные, указанные
на заводской табличке, совпадают с
параметрами сети электроснабжения.
Кроме того, рекомендуется использовать
устройство только при наличии
соответствующей электропроводки.
• В случае несоответствия розетки вилке
устройства необходимо, чтобы специалисты
заменили розетку.
Специалисты должны убедиться также
и в том, что сечение проводов розетки
соответствует потребляемой мощности
устройства.
Не рекомендуется использование
переходников, много контактных розеток
и/или удлинителей.
Но при необходимости в их применении
следует использовать те переходники,
много контактные розетки и удлинители,
которые соответствуют действующим
нормам техники безопасности. При этом
нельзя превышать пределы токопропускной
способности, указанные на переходниках
и удлинителях.
• Не используйте устройство в иных, кроме
как указанных в данном руководстве, целях.
Любое другое использование устройства
считается неправильным и, следовательно,
опасным.
В частности, пар не предназначен для
непосредственного контакта с кожей и
жизненно важными частями тела человека,
со шкурой и жизненно важными частями
тела животных, листьями и жизненно
важными частями растений и цветов,
а также с хрупкими и непрочными
материалами. Фирма-производитель не
несет ответственности за возможный ущерб,
причиненный в результате неправильного
и / или ошибочного использования
устройства.
• Перед началом любой операции
по очистке или техобслуживанию
устройства отключите его от сети
электропитания.
• Перед началом очистки котла
выпустите из устройства пар
и дождитесь, пока устройство
остынет. Не забудьте также
вынуть вилку из розетки.
• Во время работы устройство может сильно
нагреваться. Избегайте прикосновения к
элементам, через которые непосредственно
проходит пар(стволы опрыскивателя, сопла
и т. д.).
• Не направляйте струю пара на части и/или
элементы электрооборудования.
• Работа с любым электрооборудованием
требует соблюдения нескольких основных
правил:
– Не оставляйте включенное устройство
без присмотра, не подпускайте к нему
детей.
– Не тяните за сетевой шнур или не пытайтесь
отключить его от розетки рывком.
– Не перемещайте устройство путем
подтягивания его за шланг, т. к. он может
порваться.
– Берегите сетевой шнур от воздействия
источников тепла, пара и коррозийных
веществ.
Не протягивайте сетевой шнур по острым
–
углам и не защемляйте его в дверях, ящиках
столов и т. п., это приведет к его износу и
порче.
– Для замены шнура, в случае его
повреждения, обращайтесь только в
авторизованный центр по техническому
обслуживанию.
5
Page 6
Steam Master Plus - Steam Master Extra
При работе надевайте защитные
очки или козырек, а также защитную
одежду.
- Во избежание телесных повреждений при
контакте со струей высокого давления
рекомендуется использовать рабочий
комбинезон и защитные перчатки.
- Берегите устройство от воздействия
атмосферных осадков и солнца.
- Не погружайте устройство в воду и не
обливайте водой.
- Не направляйте на устройство струю
пара.
Не допускайте детей или посторонних
лиц к использованию устройства без
надлежащего присмотра.
• При обнаружении повреждений
устройства запрещается как включать
его, так и вставлять вилку в розетку.
Если же повреждения обнаружились в
процессе работы, немедленно отключите
устройство от электросети и обратитесь
в авторизованный центр по техническому
обслуживанию. Работы по ремонту
должны выполняться квалифицированными
специалистами с использованием
оригинальных запчастей.
3 - УТИЛИЗАЦИЯ
После окончания срока службы устройство
должно быть утилизировано согласно
существующим нормам о раздельной
утилизации, а не так, как утилизируются
обычные бытовые отходы.
Устройство должно быть утилизировано
в специализированном пункте или
возвращено дистрибьютору в том случае,
если пользователь намерен заменить его
на новый аналогичный аппарат.
Символ указывает, что данное
устройство отвечает критериям последних
директив ЕС в области охраны окружающей
среды (2002/95/ЕС, 2002/96/ЕС, 2003/108
ЕС), а также на то, что по окончании срока
службы оно должно быть утилизировано
соответствующим образом.
Адреса пунктов, специализирующихся на
утилизации подобной продукции, можно
узнать в органах местной власти.
Лица, не подчиняющиеся вышеперечисленным
требованиям утилизации, несут
предусмотренную за это ответственность.
6
Page 7
Steam Master Plus - Steam Master Extra
4 -ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• ОПИСАНИЕ УСТРОЙСТВА:
Промышленный электрический парогенератор, с высоким давлением и высоким температурным
режимом, представляет собой устройство для уборки и санитарной обработки поверхностей,
оборудования и промышленных цехов. Благодаря котлу новейшей конструкции, данный
промышленный парогенератор производит насыщенный сухой пар с очень высоким давлением
и температурой, что позволяет выполнять тщательную и эффективную очистку поверхностей.
Входящая комплект парогенератора оснастка обеспечивает удобство его эксплуатации в
различных типах помещений и при различных видах уборки.
• Системы безопасности устройства:
– Выпускной клапан для избыточного давления
– Контрольное реле давления
– Предохранительный терморегулятор для контроля температуры в котле
– Рукоятки управления под низким напряжением
ОПИСАНИЕ ед. изм. МОДЕЛИ
STEAM MASTER PLUS STEAM MASTER EXTRA
КОД
ЭЛЕКТРОПИТАНИЕ В/Гц 400/50 400/50 400/50 400/50 400/50 400/50
МОЩНОСТЬ КВт 19,5 19,5 22,5 30 30 36
ПОТРЕБЛЯЕМАЯ ЭНЕРГИЯ A 28,7 28,7 33 44,1 44,1 53
РАБОЧЕЕ ДАВЛЕНИЕ БАР 10 10 10 10 10 10
ПРОИЗВОДСТВО ПАРА** кг/ч 25 25 25 40 40 40
ТЕМПЕРАТУРА КОТЛА
(прибл.)
ЕМКОСТЬ КОТЛА ИЗ
НЕРЖАВЕЮЩЕЙ СТАЛИ 304
(всего)
ЕМКОСТЬ БАКА ВОДЫ ДЛЯ
ПРОИЗВОДСТВА ПАРА
ЕМКОСТЬ БАКА ДЛЯ СМЕСИ
ВОДЫ/МОЮЩЕГО СРЕДСТВА
ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ
И КОНТРОЛЬ
НАЛИЧИЕ РОЗЕТКИ ПОД
ПЫЛЕСОС
РАСХОД ВОДЫ л/час 23,05 23,05 23,05 39 39 39
ВРЕМЯ ПРИВЕДЕНИЯ В
РАБОЧЕЕ СОСТОЯНИЕ
ЦИКЛ НЕПРЕРЫВНОЙ РАБОТЫ ДА ДА ДА ДА ДА ДА
УСТРОЙСТВО БЛОКИРОВКИ
КОЛЕС
ДЛИНА см 95 95 95 95 95 95
ШИРИНА см 49 49 49 49 49 49
ВЫСОТА см 97 97 97 97 97 97
ВЕС кг 116,5 116,5 116,5 128,5 128,5 128,5
С° 180 180 180 180 180 180
мин 7 7 7 5 5 5
IND
0205
л 16 16 16 16 16 16
л 25 25 25 25 25 25
л 55 5 55 5
ДА
- - ДА - - ДА
ДА ДА ДА ДА ДА ДА
IND
0205SH
ДА ДА ДА ДА ДА
IND
0205SH
VAC
IND
0305
IND
0305SH
** Теоретический показатель, зависящий от скорости расхода пара; количество
производимого пара может увеличиваться примерно на 50 %.
7
IND
0305SH
VAC
Page 8

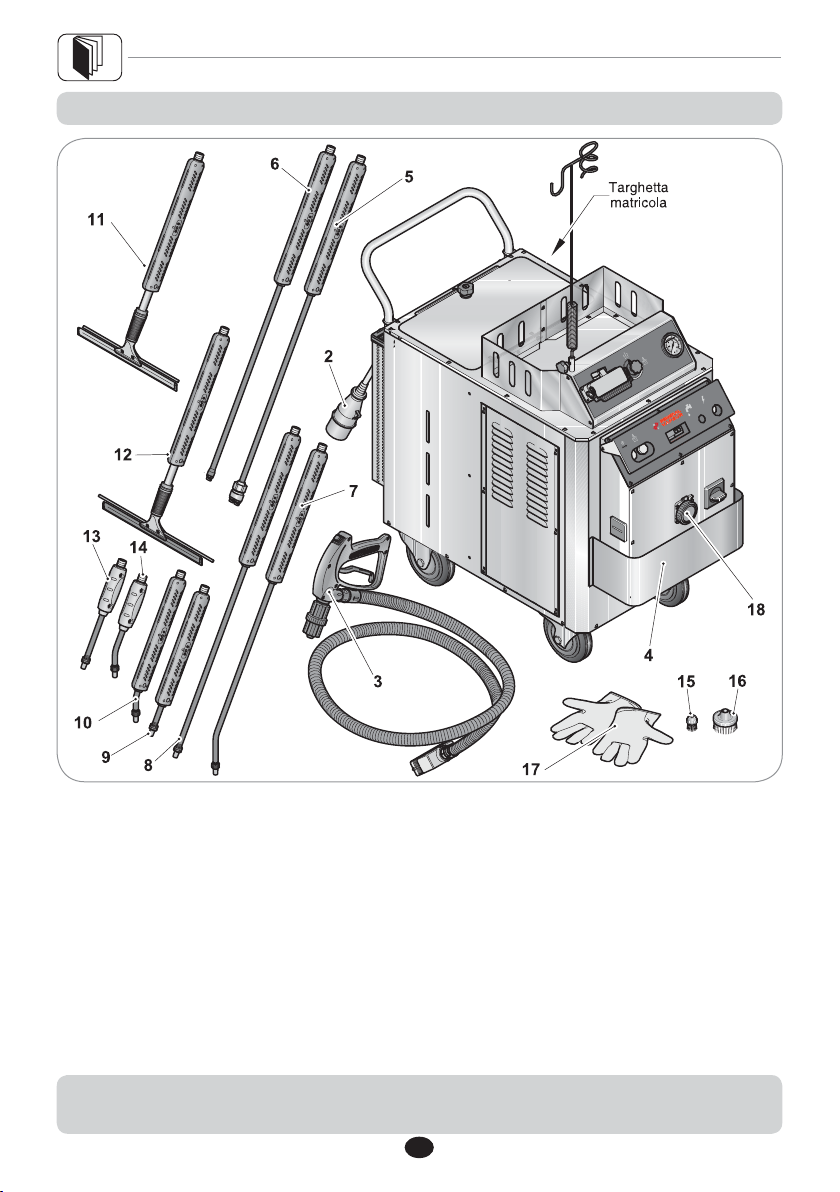

ОСНОВНЫЕ КОМПОНЕНТЫ УСТРОЙСТВА
рис. 1
Steam Master Plus - Steam Master Extra
1. Промышленный парогенератор
2. Вилка подключения к электросети
3. Рукоятка с гибким шлангом
4. Буфер
5. Ствол опрыскивателя с двойным веерным
соплом
6. Ствол опрыскивателя с одинарным
веерным соплом
7. Длинный ствол опрыскивателя с
изгибом
8. Длинный прямой ствол опрыскивателя
9. Средний прямой ствол опрыскивателя
10. Средний ствол опрыскивателя с
изгибом
Примечание: В данном руководстве перечислены все варианты оснастки, причем некоторые
не предусмотрены в базовой комплектации моделей.
11. Ствол опрыскивателя для мойки стекол,
500 мм
12. Ствол опрыскивателя для мойки стекол,
350 мм
13. Короткий прямой ствол опрыскивателя
14. Короткий ствол опрыскивателя с
изгибом
15. Круглая щетка с щетиной из бронзы
16. Круглая щетка с щетиной из бронзы
17. Перчатки
18. Розетка для пылесоса
8
25 мм)
(Ø
60 мм)
(Ø
(только модели VAC)
Page 9
Steam Master Plus - Steam Master Extra
5 - ПОДГОТОВКА К РАБОТЕ И ИСПОЛЬЗОВАНИЕ

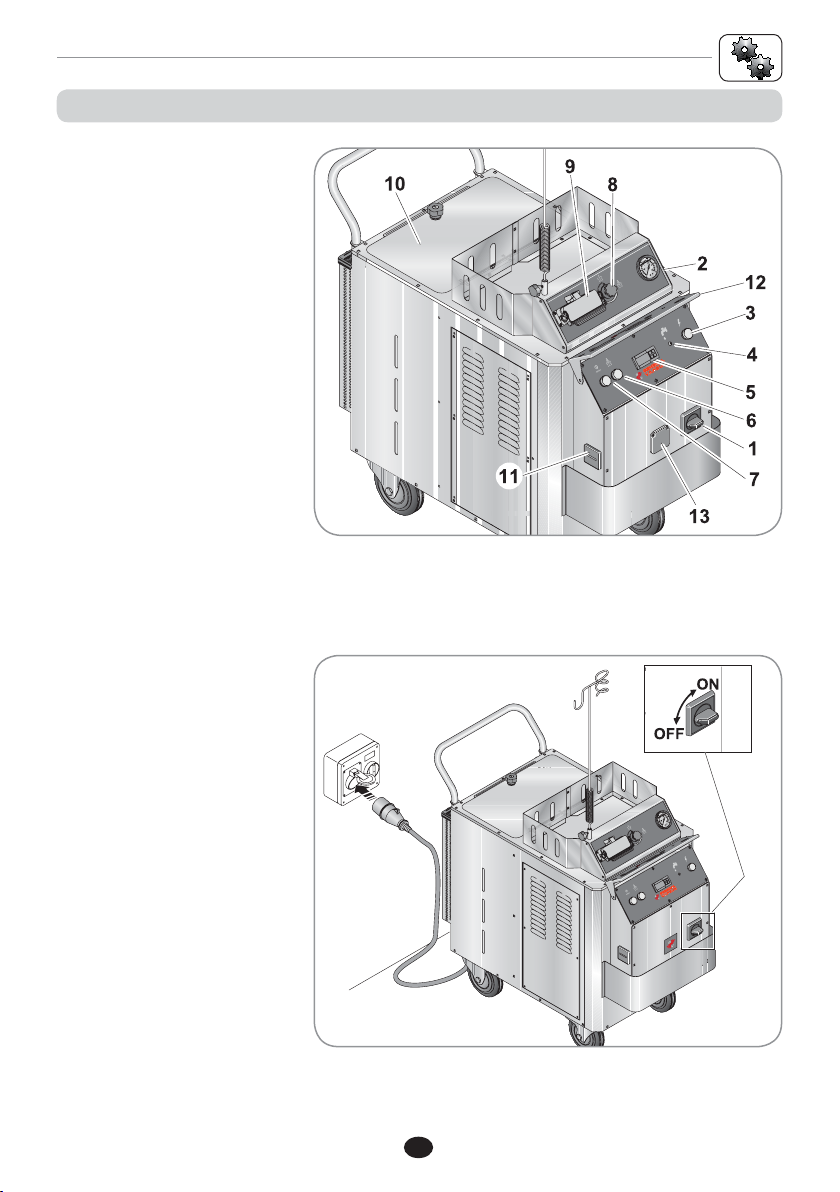

ПАНЕЛЬ УПРАВЛЕНИЯ
И ОСНОВНЫЕ ДЕТАЛИ
УСТРОЙСТВА
1. Главный выключатель
2. Манометр давления
3. Лампочка главного
выключателя
4. Лампочка,
сигнализирующая об
отсутствии/заливании воды
5. Индикатор температуры/
терморегулятор
6. Выключатель устройства
подачи пара
7. Главный выключатель
подачи тока на насос и
сопротивление
8. Регулятор подачи пара
9. Разъем для подключения
шланга
10. Отсек для резервуаров
воды и воды/моющего
средства
11. Счетчик часов работы
12. Предохранительное
приспособление
13. Электророзетка для
пылесоса
(только модели VAC)
рис. 2
ПОДГОТОВКА
Вставить вилку устройства
в розетку подходящей по
параметрам электросети. В
обычном варианте устройство
подключается к ТРЕХФАЗНОЙ
СЕТИ 440 В, 50 Гц (рис. 3).
Примечание: фирмапроизводитель не несет
ответственность за ущерб,
связанный с подключением к
сети с параметрами, которые
отличаются от указанных.
Включить устройство, нажав
на главный выключатель,
размещенный на панели
управления. (рис. 3).
рис. 3
9
Page 10

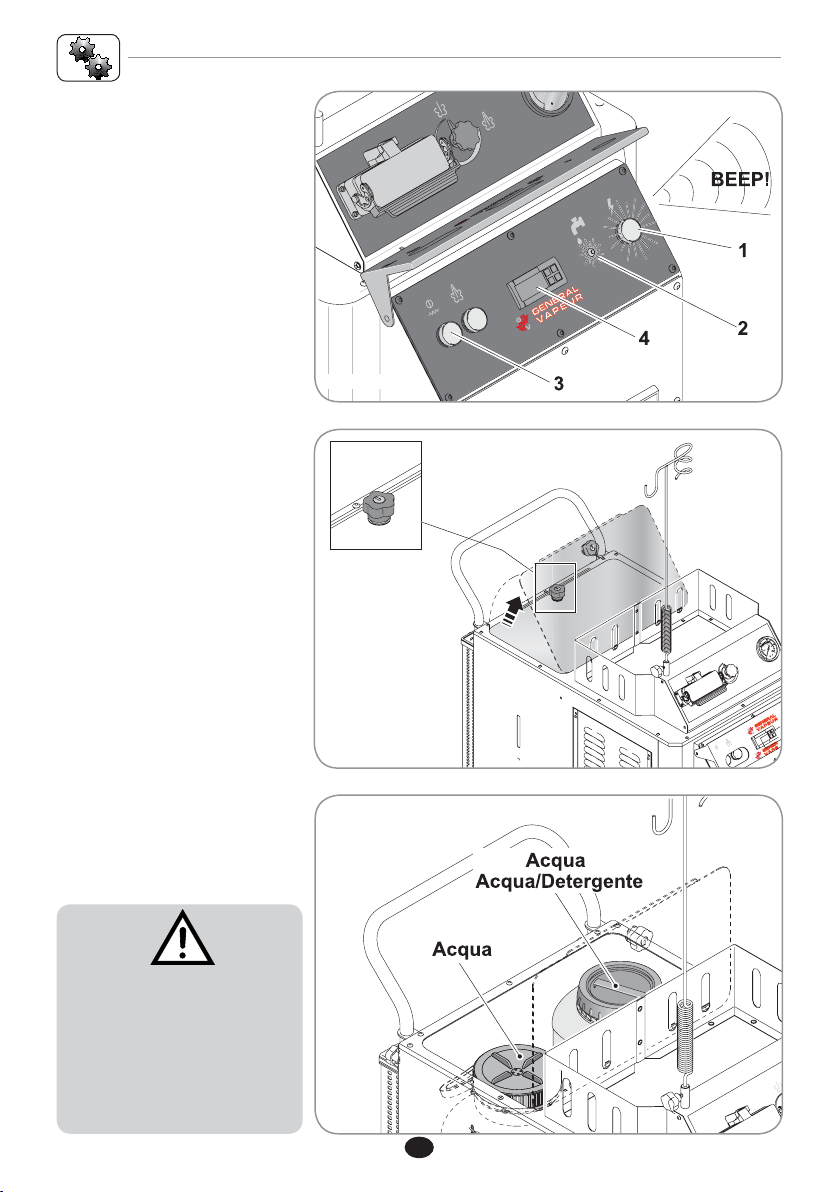

Лампочка (поз. 1, рис. 4),
загоревшаяся на панели
управления, указывает на
правильное подключение к
сети.
При отсутствии воды в резервуаре
включается соответствующая
сигнальная лампочка и подается
звуковой сигнал. Включить
главный выключатель подачи
тока на насос и сопротивление
(поз. 3, рис. 4).
Индикатор температуры в
течение 4-5 секунд будет
мигать, а затем начнет гореть
непрерывно, показывая
внутреннюю температуру котла.
Сигнальная лампочка (поз. 2,
рис. 4) загорится на 2 секунды,
а потом погаснет.
Когда температура достигает
значения около 180 °С
(считывается на дисплее
индикатора 4, рис. 4), а
давление – примерно 10 бар
(манометр 2, рис. 2), устройство
готово к работе.
При отсутствии воды в резервуаре
сигнальная лампа (поз. 2, рис.
4) начнет мигать и будет подан
звуковой сигнал.
Откройте дверцу,
расположенную в верхней части
устройства, для доступа к отсеку
резервуаров воды (рис. 5).
В данном отсеке размещены
два резервуара (рис. 6)
– резервуар для воды емкостью
25 л и резервуар для смеси воды
и моющего средства емкостью
5 л, который заполняется в
случае необходимости более
эффективной мойки.
Steam Master Plus - Steam Master Extra
рис. 4
рис. 5
В резервуар для смеси воды
и моющего средства можно
заливать только воду или смесь
воды с «неагрессивным»
моющим средством.
Никогда НЕ используйте
концентрированные моющие
средства, не разбавлены е
водой.
рис. 6
10
Page 11
Steam Master Plus - Steam Master Extra

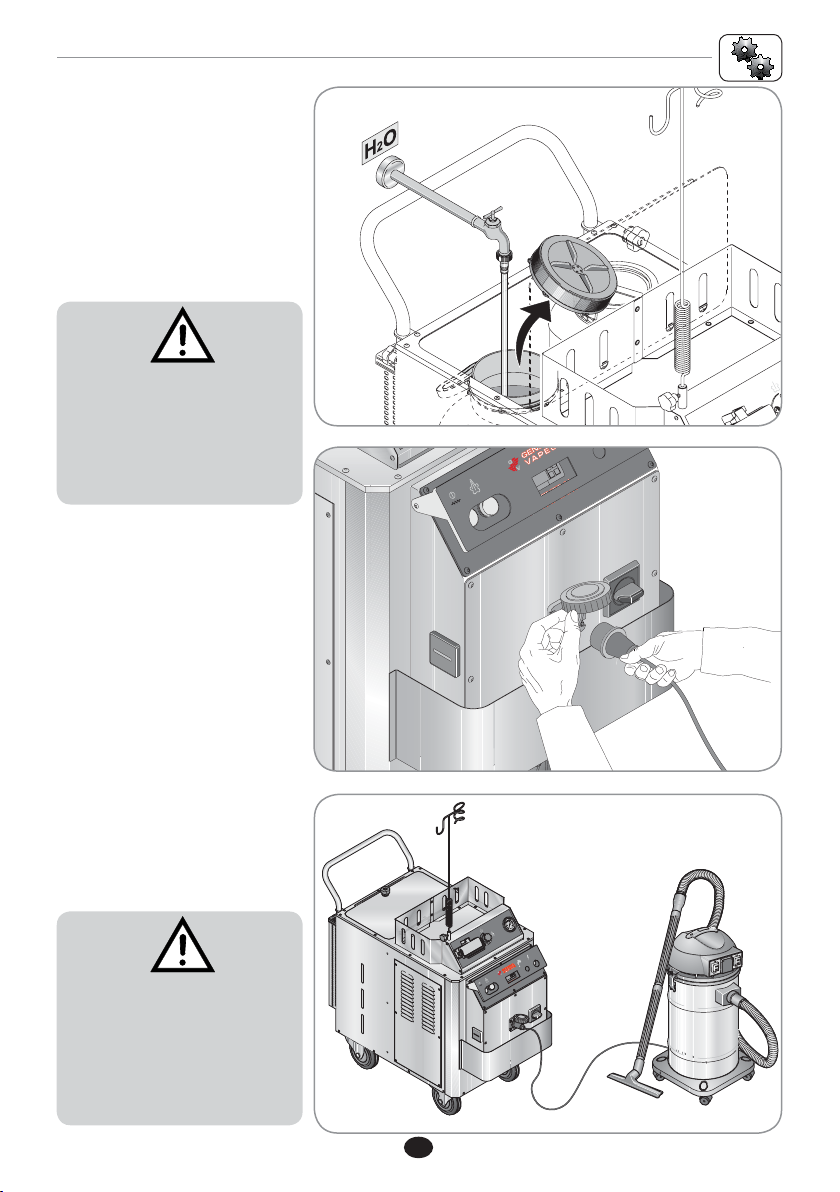

Наполните резервуар
водопроводной водой, как
показано на рис. 7.
При наполнении резервуара
водой до минимального
уровня сигнальная лампа и
звуковой сигнал (поз.2, рис. 4)
выключаются.
При заливании воды в котел
лампочка (поз. 2, стр. 4) загорается
без подачи звукового сигнала.
Не заливайте в резервуар для
воды никакие иные жидкостти,
кроме одопроводной воды.
Несоблюдение этого
требования может привести
к выходу парогенератора из
строя.
Подключения пылесоса
(только модели “VAC”)
На передней панели устройства
имеется розетка для подключения
пылесоса. Поднимите крышку и
вставьте вилку в розетку (рис. 8).
рис. 7
рис. 8
Парогенератор можно
использовать совместно с
пылесосом
Не подключайте пылесосы
мощностью, превышающей:
3 кВт
для модели 0205 SH VAC.
6 кВт
для модели 0305 SH VAC.
рис. 9
11
Page 12
6 - ФУНКЦИОНИРОВАНИЕ
Steam Master Plus - Steam Master Extra
ПЕРВОЕ НАПОЛНЕНИЕ :
– Когда котел и резервуар полностью пусты,
все функции системы заблокированы.
– Убедитесь в наличии воды в резервуаре, и, в
случае ее отсутствия, заполните резервуар
вручную.
– При наполненном резервуаре и пустом
котле запустите парогенератор с
помощью выключателей (см. параграф
«ПОДГОТОВКА»). При этом включится
насос подачи воды, который заполнит
котел до требуемого уровня. На этой
стадии нагревательный элемент отключен,
а сигнальная лампочка (поз. 2, рис. 4)
непрерывно горит без подачи звукового
сигнала, указывая на то, что идет процесс
наполнения.
– По окончании процесса наполнения насос
отключается, сразу после чего включается
сопротивление и начинается процесс
нагревания. Сигнальная лампочка (поз. 2,
рис. 4) при этом гаснет.
РЕГУЛИРОВКА УРОВНЕЙ ВОДЫ
КОТЕЛ:
– Каждый раз, когда датчик уровня воды в котле
обнаруживает ее недостаток, запускается
функция наполнения. В процессе
восстановления уровня сопротивление
продолжает работать, а сигнальная
лампочка (поз. 2, рис. 4) непрерывно горит
без подачи акустического сигнала.
- Если в процессе наполнения котла датчик
уровня воды в резервуаре остался полностью
открытым, система немедленно блокирует
функцию подачи воды, а сигнальная
лампочка (поз. 2, рис. 4) начинает мигать
и звучит прерывистый звуковой сигнал.
РЕЗЕРВУАР:
– Каждый раз, когда датчик уровня воды в
резервуаре обнаруживает ее недостаток,
система немедленно блокирует функцию
подачи воды в котел, а сигнальная лампочка
(поз. 2, рис. 4) начинает мигать и звучит
прерывистый акустический сигнал.
– Для отключения сигнализационных устройств
достаточно наполнить резервуар.
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:
– Если датчик уровня воды в котле остается
открытым дольше 90 секунд, сопротивление
временно отключается, после чего
запускается функция восстановления
минимального уровня воды в котле, а затем
начинается его дальнейшее наполнение.
ВНИМАНИЕ! Если в процессе
наполнения датчик уровня воды в
нагревания и наполнения, лампочка начинает
мигать и звучит акустический сигнал. В этом
случае следует перезапустить парогенератор,
отключив и снова включив главный выключатель
(поз. 3, рис. 4).
РЕГУЛИРОВКА ТЕРМОРЕГУЛЯТОРА
Наша электронная система контроля
температуры/ давления позволяет
устанавливать требующиеся для конкретных
условий работы значения температуры
пара и давления – от минимальных до
максимальных.
ПОРЯДОК РЕГУЛИРОВКИ ЗНАЧЕНИЙ:
Регулировка осуществляется с помощью 4
кнопок, установленных на терморегуляторе
(поз. 5, рис. 2), следующим образом:
– Нажать кнопку «Р» и сразу же отпустить
– Установить температуру +/- с помощью
– Амплитуда регулируемых значений
– Повторно нажать и отпустить кнопку «Р», либо
котле остается открытым более 3
минут, система отключает функцию
ее.
стрелок ▲+/▼-.
колеблется от приблизительно 150 °С = 5
бар (минимум) до приблизительно 181 °С
= 10 бар (максимум).
не нажимать ни на какие кнопки в течение
15 секунд, после чего установленная
температура будет внесена в память
устройства, а дисплей перейдет в обычный
режим работы.
12
Page 13
Steam Master Plus - Steam Master Extra
Откройте крышку разьема
для подключения шланга,
распаложенная на передней
панели устройства, для чего
нажмите на рукоядку как
показано на рис. 10.

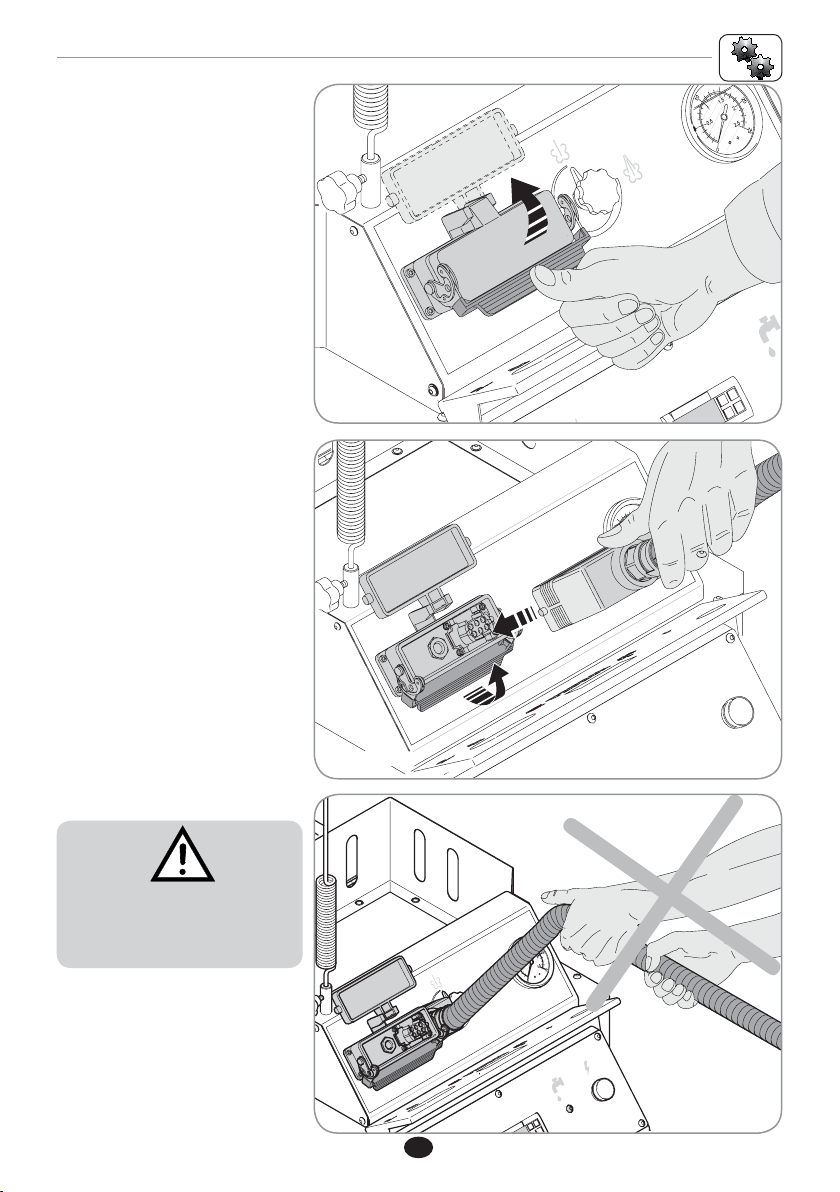

Подключите шланг к разъему И
зафиксируйте его с помощью
Предохранительного рычага
(Рис. 11).
рис. 10
Никогда не пытайтесь тянуть
За шланг для перемещения
устройства (Рис.12).
рис. 11
рис. 12
13
Page 14

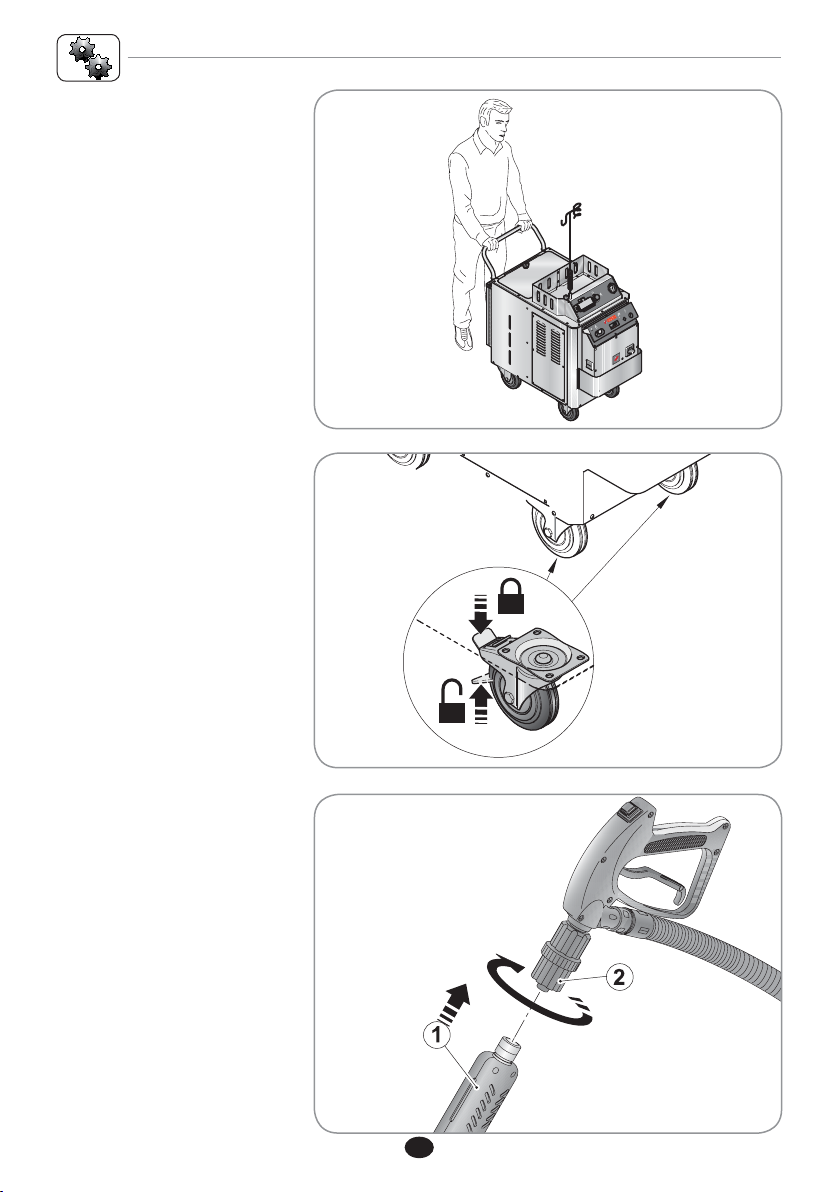

Перемещайте устройство,
толкая его сзади, так, как
показано на Рис. 13.
Для предотвращения случайного
перемещения устройства его
передние передние колесики
можно зафиксировать с
помощью имеющихся на них
предохранительных рычажков
(рис. 14).
Steam Master Plus - Steam Master Extra
рис. 13
Вращением зажимного кольца
(2) присоедините выбранную
оснастку (1) к рукоятке шланга,
как показано на рис. 15.
рис. 14
рис. 15
14
Page 15
Steam Master Plus - Steam Master Extra

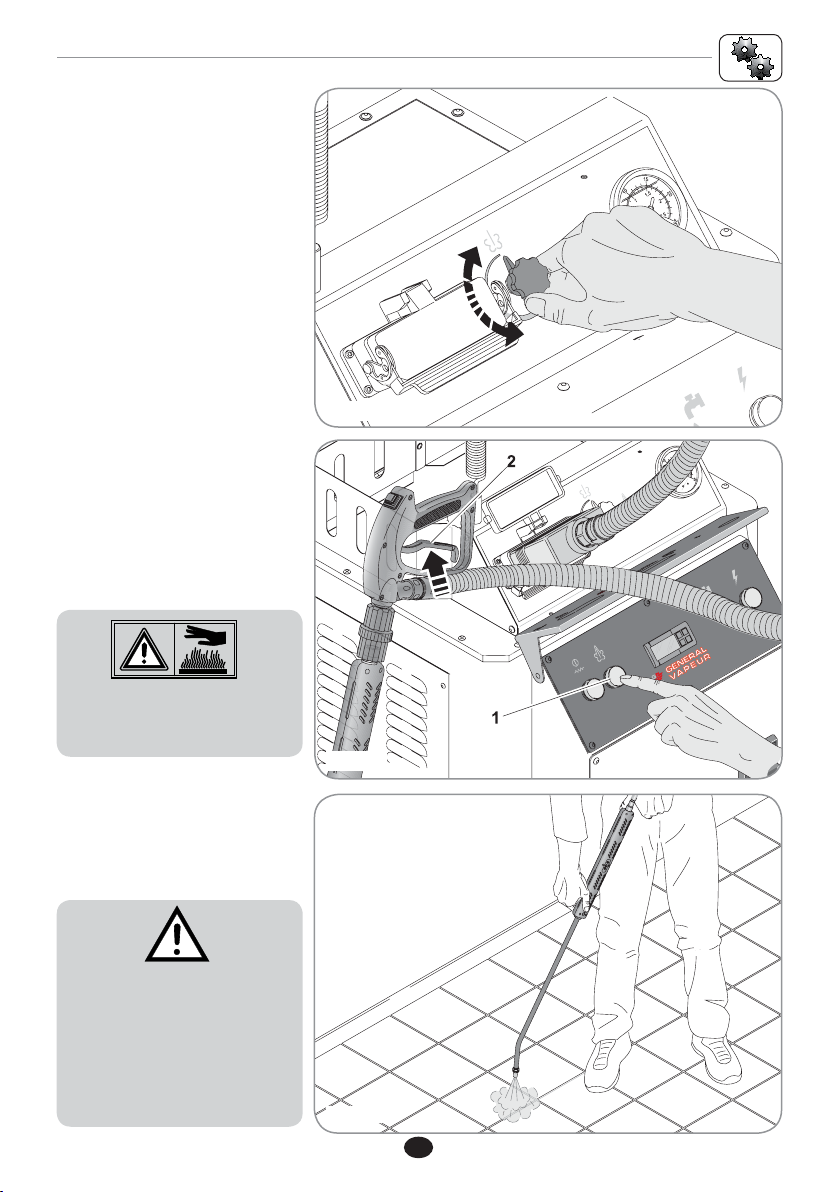

Расход подаваемого пара
можно регулировать вращением
соответствующей рукоятки,
расположенной на передней
панели (рис.16)
Для подачи пара нажмите
кнопку включения подачи пара
(поз. 1, рис. 17) и спусковой
крючок рукоятки.
При отпускании спускового
крючка подача прекращается.
рис. 16
Во избижании ожогов НИКОГДА
не напрвляйте струю пара в
сторону людей и животных.
РАБОТА
Направьте струю пара на объект
мойки (рис. 18).
В процессе работы устройство
может сильно нагреваться.
Избегайте соприкосновения
с элементами, через которые
непосредственно проходит
пар (стволы опрыскивателя,
сопла и т. д.).
рис. 17
рис. 18
15
Page 16

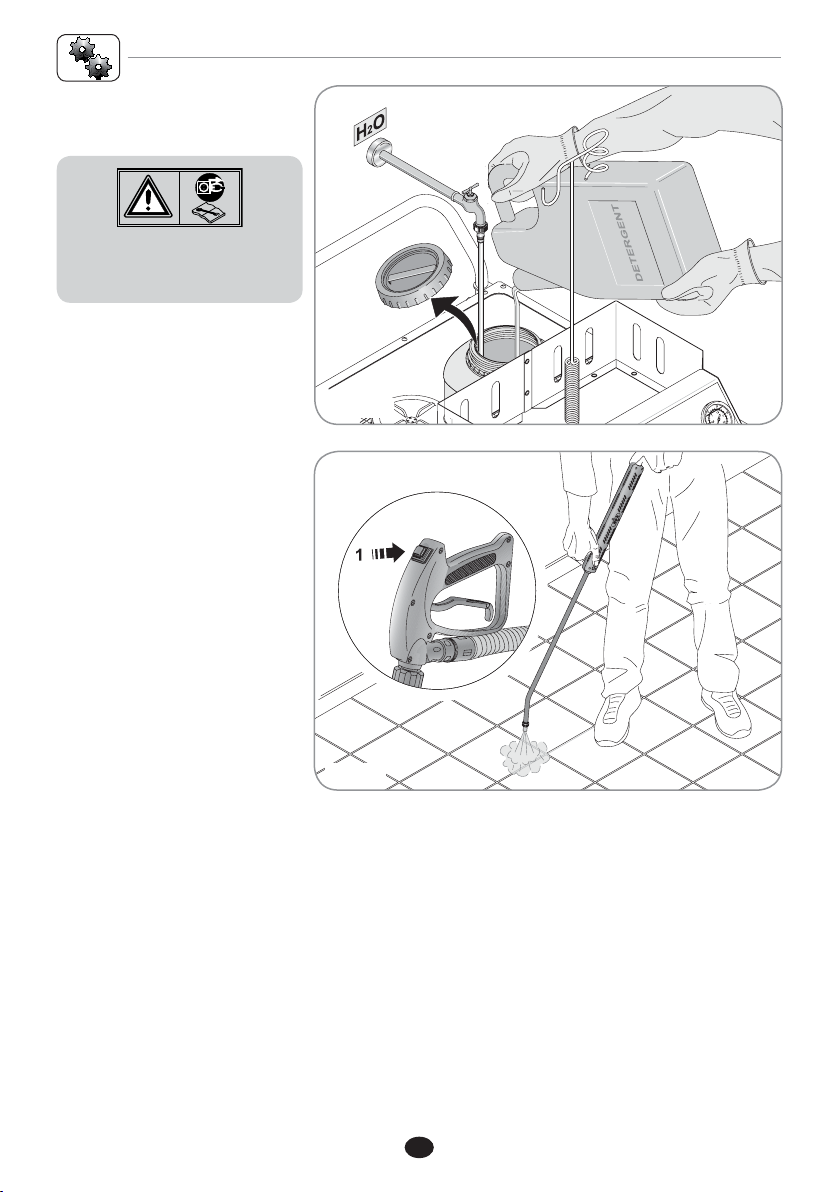

Использование моющих
средств.
Перед открытием отсека с
резервуарами отключите
электропитание.
Снимите крышку с резервуара
для моющего средства и
заполните его водой ( только для
моделей IND 0205 и IND 0305)
или смесью воды с моющим
средством, предназначенным
для санитарной обработки
(только для моделей IND 0205
SH, IND 0205 SH-VAC, 0305 SH
и IND 0305 SH-VAC – рис. 19).
Наденьте и закрутите крышку,
закройте дверцу.
При нажатии кнопки (поз. 1,
рис. 20) будет подаваться
смесь воды с моющим
средством одновременно
с паром. Одновременная
обработка паром и выше
указанной смесью повышает
эффективность мойки.
Steam Master Plus - Steam Master Extra
рис. 19
рис. 20
16
Page 17
Steam Master Plus - Steam Master Extra
7 - ОСНАСТКА

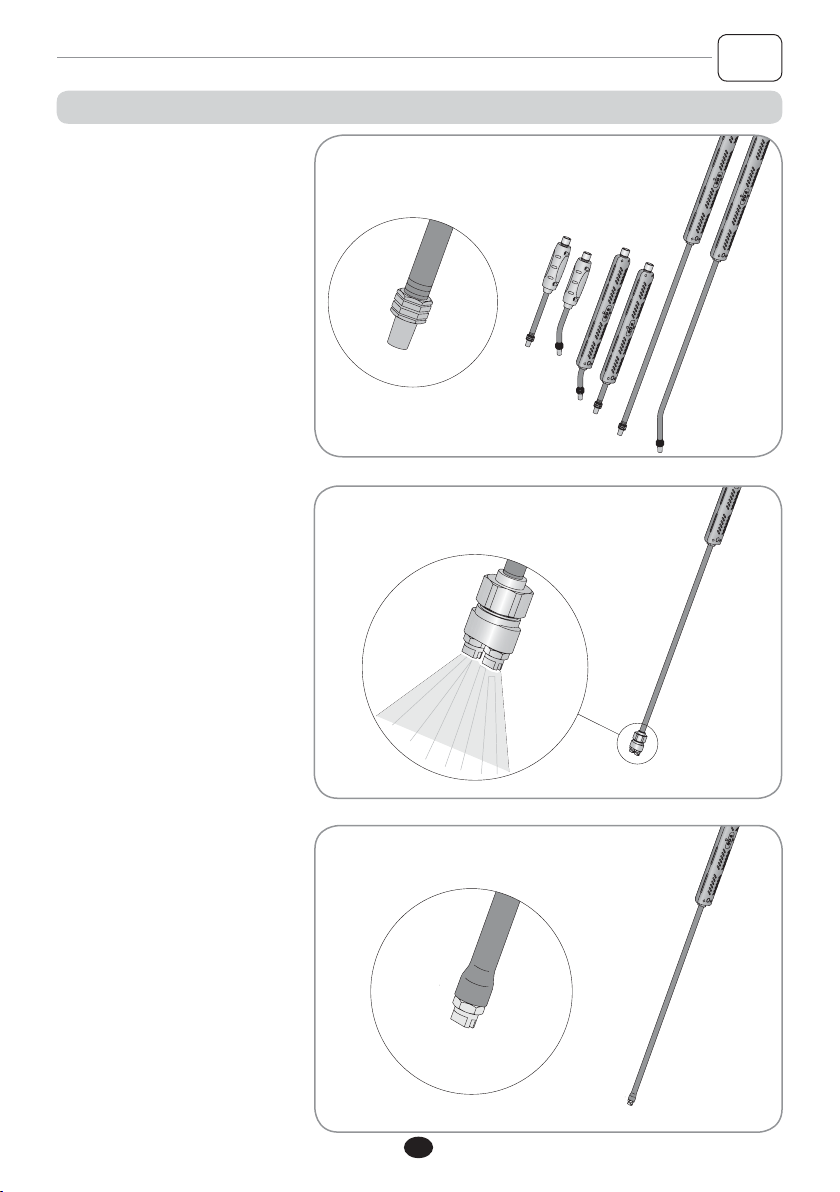

Стволы опрыскивателя со
струйным соплом
Идеально подходят для точной
и концентрированной мойки.
Имеются различные размеры
стволов для различных видов
применения.
Ствол опрыскивателя с
двойным веерным соплом
Идеально подходит для мойки
обширных поверхностей.
i
рис. 21
Ствол опрыскивателя с
одинарным веерным соплом
Идеально подходит для мойки
обширных поверхностей
рис. 22
рис. 23
17
Page 18
i

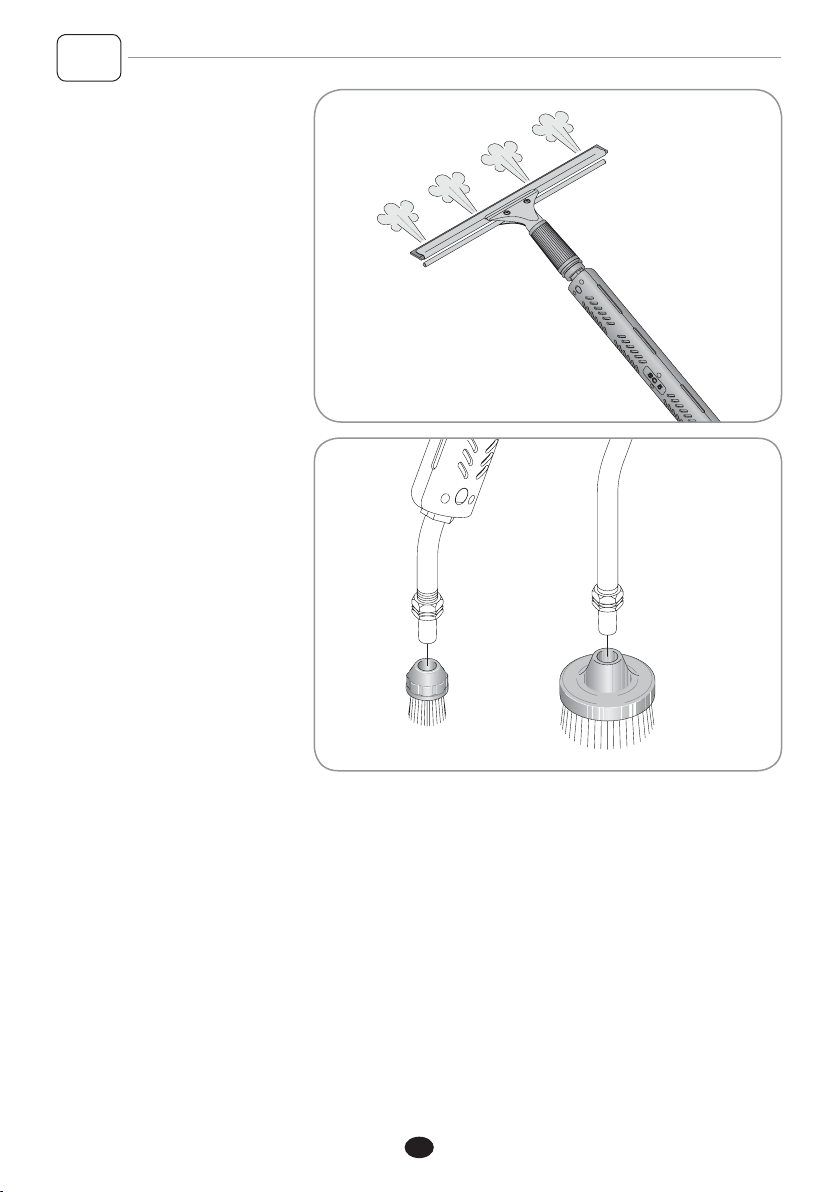

Ствол опрыскивателя с
насадкой для мойки стекол
Благодаря тому, что пар в данной
насадке распределяется по
всей ширине, можно быстро и
эффективно удалять загрязнения
со стекол и других гладких
поверхностей.
Круглые щетки.
Круглые щетки с бронзовой
щетиной используются для
повышения эффективности
мойки. В этом случае
механическое воздействие
щеток соединяется с силой пара.
Щетки могут надеваться как на
короткий ствол опрыскивателя,
так и на длинный ствол с
изгибом.
Steam Master Plus - Steam Master Extra
рис. 24
рис. 25
18
Page 19
Steam Master Plus - Steam Master Extra
8 - ТЕХОБСЛУЖИВАНИЕ
Для данного промышленного
парогенератора не
предусмотрены какие-то особые
операции по техобслуживанию.
Тем не менее с целью
удаления известкового налета
рекомендуется сливать воду из
котла. Для этого следует открыть
кран, расположенный под

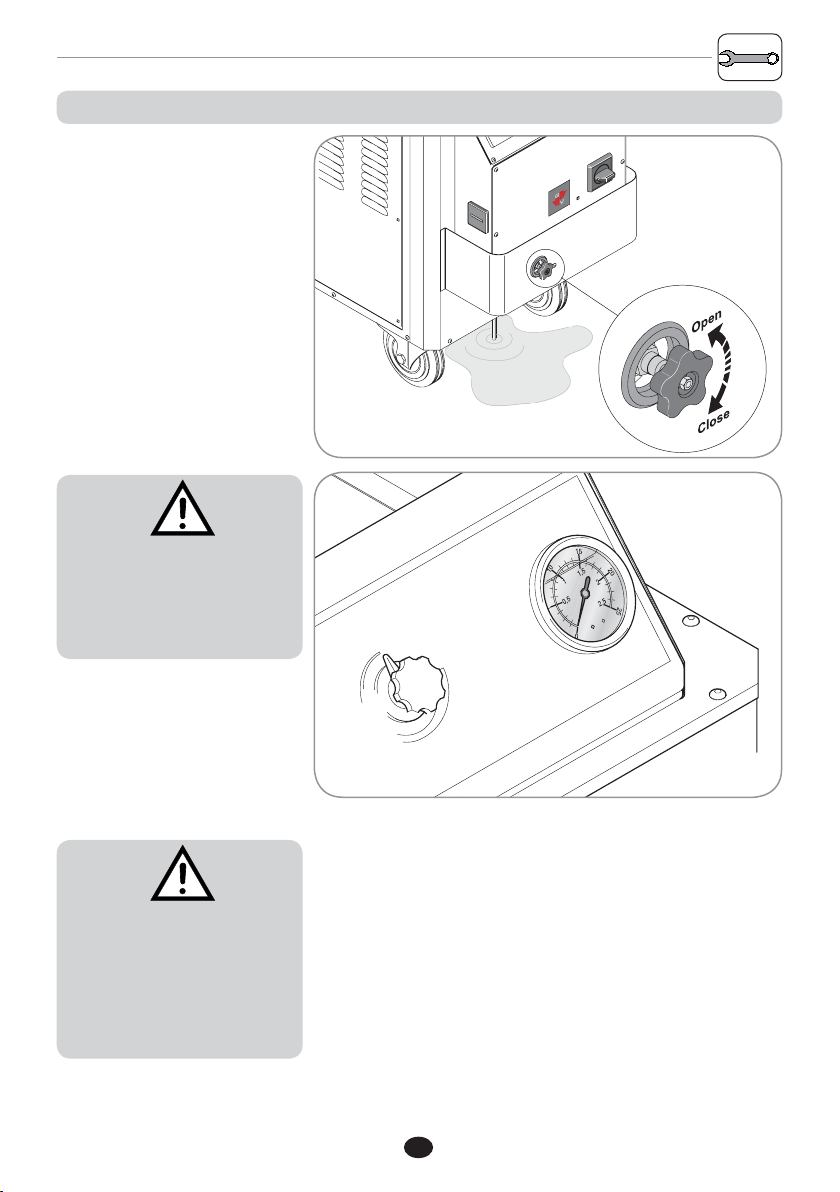

панелью управления (рис. 26).
После полного слива воды
обязательно закройте кран.
Эту процедуру следует
производить только на полностью
остывшем устройстве и при
полном отсутствии давления
(стрелка манометра стоит на
«0» (рис. 27).
рис. 26
рис. 27
ОЧИСТКА РЕЗЕРВУАРОВ
Если устройство не
используется в течение
долгого времени, убедитесь в
том, что вода из резервуаров
удалена.
В противном случае возможно
образование осадка и
известковых отложений.
19
Page 20
Steam Master Plus - Steam Master Extra
9 - ТЕХОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ:
Ниже приведен перечень возможных неисправностей, которые могут выявиться
в процессе работы.
НЕПОЛАДКИ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ
ПРИ ВКЛЮЧЕНИИ
ГЛАВНОГО
ВЫКЛЮЧАТЕЛЯ
ОТКЛЮЧАЕТСЯ
1
ДИФФЕРЕНЦИАЛ
ПАРОГЕНЕРАТОР НЕ
НАБИРАЕТ ДАВЛЕНИЯ
2
НЕ РАБОТАЕТ НАСОС
- Не подается вода
- Лампочка,
сигнализирующая
о недостатке воды,
3
постоянно горит
- Насос не включается
ПРЕДОХРАНИТЕЛЬНЫЙ
КЛАПАН ПОСТОЯННО
ОТКРЫВАЕТСЯ
- Не прекращается заливание
воды
4
НЕТ ПОДАЧИ ПАРА
5
ПОВЕРХНОСТЬ
УСТРОЙСТВА
6
СЛИШКОМ РАСКАЛЕНА
- Слишком слабый
дифференциал
- Слишком длинный
провод удлинителя
- Неисправно
сопротивление
- В устройстве
закончилась вода
- Реле давления
- Сопротивление
- Терморегулятор
- Сгорели плавкие
предохранители
- Резервуар воды пуст
- Насос
- Засорился фильтр
- Насос
- В резервуаре мало воды
- Электроклапан воды
- Регулятор уровня
- Датчик уровня
- Регулятор уровня
- Датчик уровня воды в
котле
- Регулятор уровня
- Реле давления
- Предохранительный
клапан
- Неисправна катушка
электроклапана
- Загрязнился корпус
электроклапана
- Утечка пара внутри
устройства
- Не работают
вентиляторы
Сверить технические
характеристики устройства с
характеристиками установл
енного дифференциала
Использовать более короткий
удлинитель
Заменить сопротивление
- Проверить уровень воды в
резервуаре
- Проверить реле давления
- Проверить сопротивление
- Убедиться, что
температура установлена
не менее чем на 150 °С
- Проверить плавкие
предохранители
- Наполнить резервуар
- Заменить насос
- Прочистить или заменить
фильтр
- Заменить насос
- Наполнить резервуар
- Заменить электроклапан
- Проверить проводимость
регулятора уровня
- Очистить датчик уровня от
возможных известковых
отложений
- Проверить исправность
регулятора уровня
- Очистить датчик уровня от
возможных известковых
отложений
- Проверить исправность
регулятора уровня
- Заменить реле давления
и удалить известковые
отложения из водяного
контура
- Заменить предохранительный
клапан
- Заменить катушку
- Заменить корпус
электроклапана
- Устранить утечку пара
- Заменить вентилятор или
проверить электросхему
20
Page 21
Page 22
Page 23
Page 24
Данное издание защищено авторским правом. Запрещается
полное или частичное воспроизведение данного издания без
письменного разрешения фирмы General Vapeur S.P.A. Фирма
General Vapeur оставляет за собой право на внесение в
любое время необходимых изменений.
General Vapeur s.p.a.
via G. Pascoli, 9/13
24020 Gorle (BG) ITALY
tel. +39 035 301100 - fax +39 035 301110
[email protected] - www.generalvapeur.it
Cod Q80100103
Loading...
