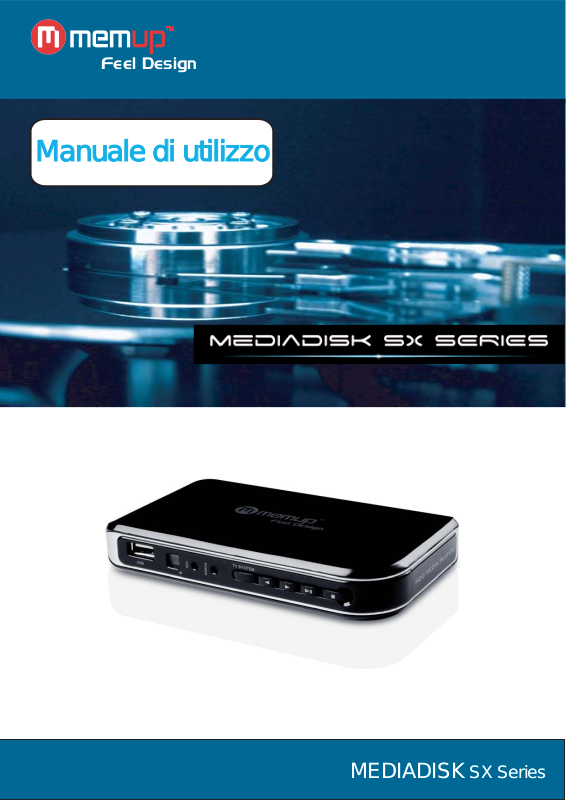

Manuale di utilizzo
Feel Design
Manuale di utilizzoManuale di utilizzo
MEDIADISK SX SeriesMEDIADISK SX Series
Manuale di utilizzo
ISTRUZIONI PER LA SICUREZZA 1
NOTE
PRESENTAZIONE PRODOTTO
ACCESSORI
TELECOMANDO
USO PRODOTTO
RIPRODUZIONE MEDIA
MENU DI CONFIGURAZIONE
2
2
2
3
4
6
8
SPECIFICHE
FAQ (DOMANDE FREQUENTI)
9
9
ISTRUZIONI PER LA SICUREZZA
Utilizzare MEDIADISK SX con attenzione e leggere le istruzioni seguenti.
>>> Copyright
Software, audio, video o altro materiale sono
protetti dalle leggi sui diritti d'autore e dalle
leggi internazionali.
L'utente si assume la responsabilità in merito
alla riproduzione o distribuzione di contenuti.
>>> Verifica Codec
Questo prodotto potrebbe non supportare
alcuni formati multimediali. Verificare i tipi di
codec disponibili.
>>> Backup dei dati
Realizzare un backup dei dati contenuti in
questo prodotto, e conservarlo con cura in un
luogo sicuro. Il produttore non si assume
alcuna responsabilità in merito ad eventuali
perdite di o danni ai dati.
>>> Caduta / Shock
Non causare shock né lasciare cadere il
MEDIADISK SX, per evitare di danneggiarlo.
>>> Sostanze estranee
Non inserire elementi metallici ed evitare la
penetrazione di sostanze infiammabili
all'interno del lettore. This may damage it.
>>> Apertura / Modifiche
Non disassemblare né modificare alcuna parte
del MEDIADISK SX. This may damage it.
Qualsiasi modifica apportata al prodotto può
comportare la decadenza della garanzia.
>>> Oggetti pesanti
Non collocare oggetti pesanti sopra al
MEDIADISK SX. This may damage it.
>>> Agenti chimici
Non pulire il prodotto con agenti chimici, che
potrebbero danneggiare il MEDIADISK SX.
>>> Liquidi / Umidità
MEDIADISK SX non deve entrare a contatto
con acqua o liquidi,
perché si potrebbe incorrere nel rischio di
incendio o folgorazione. Se del liquido
conduttivo penetra all'interno del MEDIADISK
SX, spegnerlo immediatamente e disconnettere
l'alimentatore.
>>> Magneti o fonti magnetiche
Non collocare il MEDIADISK SX in prossimità
di campi magnetici, che potrebbero causare
mal funzionamenti o la perdita di dati archiviati
nel prodotto.
>>> Calore
Non collocare il MEDIADISK SX alla luce
solare diretta o in prossimità di fonti di calore.
Non tenerlo in ambienti con temperature
elevate per periodi prolungati. This may
damage it.
>>> Visione / Ascolto
Non guardare la TV né ascoltare audio ad alto
volume per prolungati periodi, per evitare danni
alla vista o all'udito.
>>> Incendio
Durante l'uso di MEDIADISK SX, in presenza di
fumo o se si percepisce un odore inconsueto,
disconnettere immediatamente l'alimentatore e,
se necessario, contattare il supporto postvendita.
>>> Bambini
Tenere il MEDIADISK SX lontano dalla portata
dei bambini.
>>> Alimentazione
Non collegare un numero eccessivo di prodotti
elettronici alla stessa presa elettrica.
Inserire correttamente la spina nella presa.
Durante l'uso, non scollegare il cavo di
alimentazione.
- 1 -
NOTE
1.
Per facilitare la ricerca di file, si consiglia all’utente di creare 3 cartelle, nominate rispettivamente
“musica”, “foto” e “film” nel dispositivo esterno e porre poi il file corrispondente in ciascuna cartella.
È possibile selezionare per file media con le icone o con esplora con l’icona “File”.
2.
Poiché non è possibile riprodurre tutti i file media, scegliere il file media corretto.
PRESENTAZIONE PRODOTTO
TASTO FUNZIONE
Alimentazione elettrica Collega all’alimentazione
Host USB Collega qualsiasi dispositivo USB: HDD esterno, chiave USB,
riproduttori MP3…
Uscita HDMI Collega alla TV con cavo HDMI (non fornito)
Uscita Coassiale Collegare al tuo HI-FI con cavo coassiale (non in dotazione)
Uscita AV Collega alla TV o al sistema audio con cavo AV composito
(fornito) con adattatore scart se necessario
ACCESSORI
N° Elemento Quantità
1 Mediadisk 1
2 Telecomando 1
3 Cavo AV 1
4 Adattatore Scart 1
5 Cavo USB 1
6 Adattatore di alimentazione 1
7 CD 1
8 Guida rapida 1
- 2 -
TELECOMANDO
TASTO FUNZIONE
POWER
(ALIMENTAZIONE)
COPY
DIR
MUTE (MUTO)
GOTO (VAI)
SLOW (LENTO)
TV SYSTEM
(SISTEMA TV)
SUBTITLE
(SOTTOTITOLO)
DVD
SETUP
(IMPOSTAZIONE)
Play/Pause
(Riproduci/Pausa)
Menu
Return
Enter
(VOL -)
(VOL +)
Arresta
REV
FWD
PREV
NEXT
INFO
VIDEO
MUSIC
Interruttore alimentazione
Copia
Imposta il percorso in cui si desidera copiare i
file.
Tasto mute audio
Seleziona il tempo di riproduzione
Durante la riproduzione, premere il tasto Slow, il
dispositivo entrerà nello stato di riproduzione
lenta. Ci sono tre velocità selezionabili, 2×/4×/8×.
Premere il tasto ENTER per tornare alla
riproduzione normale.
Passaggio alla modalità uscita video
Sottotitolo: SRT.SSA.ASS.SUB.ASS.PSB.TXT
Navigazione DVD
Entrare nella impostazione menu, premere di
nuovo per tornare indietro
Tasto Riproduci o Pausa
Torna al menu principale
Torna al menu principale
Rotazione immagine verso l’alto
Rotazione immagine verso il basso
Entra per selezionare la riproduzione
Tasto sinistro
Tasto destro, torna all’ultima directory
Sinistra (abbassa il volume)
Destra (aumenta il volume)
Arresta
Torna indietro
Va avanti
Precedente
Seguente
Proprietà degli archivi
Tasto di shortcut per la modalità video
Tasto di shortcut per la modalità musica
Tasto di shortcut per la modalità foto
- 3 -
USO PRODOTTO
Modalità Coassiale
Assicurati che il tuo Mediadisk SX e HI-FI sono correttamente collegato con un cavo coassiale (non
incluso).
Collegare il cavo AV composito
Assicurarsi che l’HD e la TV Mediadisk siano correttamente collegati con un cavo jack/RCA
(incluso), utilizzando un adattatore scart se necessario.
Quindi premere il tasto [TV SYSTEM] sul telecomando HD Mediadisk per scegliere la modalità
uscita HDMI. Il menu appare sulla TV se è selezionato l’ingresso AV corretto.
- 4 -
Modalità HDMI
Assicurarsi che l’HD e TV Mediadisk siano correttamente collegati con un cavo HDMI (non
incluso).
Quindi premere il tasto [TV SYSTEM] sul telecomando HD Mediadisk per scegliere la modalità
uscita AV. Il menu appare sulla TV se è selezionato l’ingresso HDMI corretto.
Host USB
Una volta connesso un dispositivo USB, selezionare le cartelle nel menu “Explorer” (Esplora) per
visualizzare il contenuto.
Attenzione:
Alcune riproduzioni video possono essere rallentate se il bitrate è troppo alto (oltre 7 MB/s). Infatti
il trasferimento dati è troppo elevato ed è limitato dall’uscita USB.
- 5 -
RIPRODUZIONE MEDIA
Quando si passa all’HD Mediadisk per la prima volta, si troverà il menu principale dopo pochi secondi.
Utilizzare i tasti [] or [] per selezionare il menu nel quale si vuole entrare tra “VIDEO”, “MUSIC”,
“PHOTO”, “SLIDE” e “EXPLORER”.
Menu video
Utilizzare i tasti [] or [] per selezionare il file che si vuole riprodurre. Confermare la selezione
premendo il tasto [Enter] per riprodurre il file desiderato.
Solo i file Video verranno visualizzati sul Menu “Video”. Altri file media come file Audio o Foto non
verranno visualizzati in questo menu.
Attenzione: L’HD Mediadisk impiega pochi secondi per caricare alcuni file video con un bitrate elevato,
per esempio. Per file più grandi, è possibile sia necessario maggior tempo, secondo la lunghezza e le
impostazioni del file.
Alcuni file media come WMV, ASF o MOV non possono essere riprodotti con questo dispositivo. È
possibile che nemmeno alcuni file AVI non vengano riprodotti. Utilizzare un Convertitore video per
convertire questi file nei formati media specifici.
Menu Music
Utilizzare i tasti [] or [] per selezionare il menu nel quale si vuole entrare. Confermare la selezione
premendo il tasto [Enter] per riprodurre il file desiderato.
Solo i file Audio verranno visualizzati sul Menu “Music”. Altri file media come file Video o Foto non
verranno visualizzati in questo menu.
- 6 -
Menu foto
Utilizzare i tasti [] or [] per selezionare il menu nel quale si vuole entrare. Confermare la selezione
premendo il tasto [Enter] per riprodurre il file desiderato.
Solo i file Foto verranno visualizzati sul Menu “Foto”. Altri file media come file Video o Audio non
verranno visualizzati in questo menu.
Menu slide
Utilizzare i tasti [] or [] per selezionare il menu nel quale si vuole entrare. Una volta entrati in un
menu, utilizzare i tasti [] or [] per selezionare il file che si vuole riprodurre. Al momento di confermare
la selezione, premere il tasto [Enter] per riprodurre il film desiderato.
Esplora
Utilizzare i tasti [] or [] per selezionare il file che si vuole riprodurre. Confermare la selezione
premendo il tasto [Enter] per riprodurre il file desiderato. Verranno visualizzati tutti i tipi di media con le
diverse cartelle del dispositivo USB.
- 7 -
MENU DI CONFIGURAZIONE
Premere il tasto [SETUP] del telecomando HD Mediadisk, apparirà la seguente interfaccia:
Impostazioni generali
OSD Lang (Lingua OSD): Seleziona la lingua da visualizzare sul MENU SETUP, le
Screen Saver Controlla lo screen saver.
informazioni ed il sottotitolo.
Rom Version (Versione Rom): Verifica la versione del software.
Impostazioni audio
Downmix: Seleziona stereo Destra/Sinistra
Audio Out (Uscita audio): Seleziona la qualità audio tra RAW analogico / SPDIF e SPDIF
PCM (default)
LPCM Output (Uscita LPCM): Qualità audio elevata selezionata
Impostazioni video
TV Display (Visualizzazione TV): Controllo visualizzazione schermo
TV Type (Formato TV) Controllo visualizzazione normale TV
Video Output (Uscita Video): Controllo modalità uscita video. Seleziona tra: CVBS (per
uscita AV) / 720p e 1080i (per uscita HDMI)
Impostazioni preferenze
Default: Quando è attivata questa funzione, tutte le impostazioni
Slide Time: Tempo di intervallo di riproduzione
Slide Mode (Modalità Slide): Seleziona la modalità effetto Riproduzione
Nota: Nessun effetto di transizione con 720p e 1080i in Modalità Diapo
Photo Digest (Selezione foto): Passa dall’anteprima e la lista di riproduzione
Power Resume (Riprendi alimentazione): Standby
verranno resettate ai default di fabbrica.
Una volta impostate le preferenze, premere il tasto [Setup] per tornare al menu principale.
- 8 -
SPECIFICHE
FORMATO DEL CONTENUTO SUPPORTATO:
Video: AVI / MPG / MPEG / MP4 / DAT / VOB
Fotos: JPEG
Audio:
Sottotitoli:
MP3 / WMA / AAC / AC3 / OGG
SRT, SSA, ASS, SUB, PSB, TXT
SPECIFICHE USCITA VIDEO
Risoluzione immagine 1920 x 1080i
CONNESSIONI
USB Porta USB x 1
HDD 2.5" HDD (FAT32/NTFS)
Uscita Video HDMI, Connettore RCA (giallo) x 1
Audio L/R HDMI, Connettore RCA (bianco/rosso) x 1
GENERALE
Alimentazione elettrica AC 100~240V - 50~60Hz
Alimentazione Circa. 35 W
Funzionante da +5°C a +40°C (da +36°F a +104°F)
Umidità sopportata da 5% a 80% RH
Dimensioni (W/H/D)
L14,5 cm X H2 cm X P8,7 cm
Peso netto Circa. 270 gr
Nota: Le specifiche e il design di questo prodotto sono soggetti a variazioni senza preavviso.
FAQ (DOMANDE FREQUENTI)
D: Quando è acceso, sullo schermo non compare nulla, o l’immagine sfarfalla?
R: La modalità di uscita video non è impostata correttamente, premere [TV SYSTEM] sul
telecomando per modificare la modalità di uscita finché non sia impostata correttamente.
D：Funziona bene, ma la velocità di trasferimento dati è molto bassa, perché?
R：Verificare la versione di porta USB del vostro computer.
D: Il mio file si rallenta quando lo leggo con l’Host USB
R: Alcuni file richiedono molte risorse. La lettura di file con un bitrate troppo elevato viene limitata
dalla connessione USB e dal trasferimento dati.
Comunque, una volta copiati nell’hard drive, la riproduzione è più fluida.
- 9 -
