Bedienungsanleitung
Feel Design
BedienungsanleitungBedienungsanleitung
MEDIADISK MX SeriesMEDIADISK MX Series
BEDIENUNGSANLEITUNG
1. Player Memup: Ansicht .............................................................................. 1
2. Funktionen ..................................................................................................2
3. Spezifikationen ........................................................................................... 3
4. Vorsichtsmassnahmen............................................................................... 3
5. Installation Anschlüsse..............................................................................4
6. Fernbedienung............................................................................................ 7
7. Nutzerschnittstelle...................................................................................... 8
8. Programmaktualisierung ......................................................................... 11
9. Probleme Und Abhilfe ..............................................................................12
1. Player Memup: Ansicht
- 1 -
2. Funktionen
Genießen Sie Ihre Filme am Fernseher!
Sie können Ihre Lieblingsfilme und Videoaufzeichnungen am Fernsehgerät betrachten,
denn der Memup-Player unterstützt die meisten Videoformate: MPEG1, MPEG2, MPEG4,
AVI, Divx3.11, 4x, 5x, XviD, DVD (IFO, VOB), VCD (DAT), usw.
Digitale Musicbox
Der Player kann zur Wiedergabe von Audiodateien wie z.B. AC3, MP2, MP3, DTS
Nachlaufeffekt, WMA, OGG über die Lautsprecher des Fernsehers oder der Stereoanlage
benutzt werden.
Fotoalbum
Sie können Fotodateien von Digitalkameras am Fernseher oder Projektor anzeigen. So
können Sie Ihre Bilder - ohne den Computer zu verwenden – Ihrer Familie und Freunden
als Diashow mit JPEG-Dateien über die USB2.0-Schnittstelle vorführen.
Externe transportable Festplatte
Die 3.5"-Festplatte des Geräts funktioniert genau wie andere externe
USB2-Speichermedien. Die Übertragungsgeschwindigkeit bei Anschluss an einen PC und
die Schnittstelle USB2.0 kann bis zu 480MB/s betragen.
Einfache Aktualisierung der Player-Software (Firmware)
Mit dem Gerät können Sie die neuesten der “Firmware-Versionen” problemlos aus dem
Internet laden.
- 2 -
g
3. Spezifikationen
Video MPEG1/2,Div3.11.div4.0.div5.0.divx,Xvid,DVD(IFO,VOB),VCD(DAT), M2V,ISO
Unterstützte
Dateiformate
Ein- und
Ausgänge
Nutzerschnittstelle
Betriebssystem Windows 98SE, ME 2000.XP oder nachfolgende Versionen
Festplatte 3.5” SATA (NTFS, FAT32)
Versorgung Externer Gleichstromadapter 12V/2.5A
Sprachen Englisch, Französisch, Deutsch, Spanisch, Portugiesisch, Italienisch
Abmessungen 205 x 58 x 188 mm
Lieferumfang:
Audio AC3, MP2, MP3, DTS Nachlaufeffekt, Ogg, WMA. MPGA MPA
Foto JPEG
USB2.0 480Mbps (Cypress Chipset)
Video-Komponent-Buchse: RCA, YPbPr
Video-Composite Buchse: RCA und S-Video
Audio: RCA L/R/ Koaxial-Kabel. Optical
DVI-I(Digital Visual Interface, unterstützt Analog- und Digitalsignale)
IR-Ext
Infrarot-Fernbedienung für den gesamten Funktionsbereich
Tasten: Ein/Aus. Wiedergabe / Pause, Stopp, Abbrechen, nach Oben, nach Unten, Links, Rechts,
Mp3
LCD-Bildschirm (128 × 64 mm)
Player, RCA-Kabel, AV-Kabel , USB-Kabel (für PC), Gleichstromadapter, Fernbedienung,
Handbuch auf CD, Adapter (DVI zu HDMI)
4. Vorsichtsmassnahmen
Wir empfehlen Ihnen dringend, den folgenden Abschnitt sorgfältig zu lesen und die Vorsichtsmassnahmen
genau zu beachten.
01
02
03
04
05
06
07
08
09
10
Falls eine nicht formatierte Festplatte in den Player installiert ist, kann sie vom PC nicht erkannt
werden. Stellen Sie daher sicher, dass die Festplatte formatiert ist. Für die Vorgangsweise zur
Formatierun
Wir empfehlen Ihnen dringend, Sicherungskopien der Dateien auf anderen sicheren
Speichermedien herzustellen. Unsere Haftung beschränkt sich auf die Hardware; damit sind alle
Haftungsansprüche wegen Verlust von Dateien oder Beschädigung von Informationen auf der
Festplatte förmlich ausgeschlossen.
Gerät nicht während der Wiedergabe einer Datei ausschalten.
Schützen Sie das Gerät gegen Stöße oder Erschütterungen. Wir haften nicht für Beschädigungen
an der Festplatte durch Hinfallen oder mechanische Schockeinwirkungen.
Gerät vor Wassereinwirkung oder hoher Feuchtigkeit schützen. Falls dennoch Flüssigkeit in das
Gerät eindringen sollte, sofort die Stromzufuhr am Netzkabel unterbrechen. Vorsicht: In diesem
Falle besteht die Gefahr von elektrischen Schlägen oder Entzündung der Festplatte!
In einer gewissen Entfernung von Geräten oder Apparaturen aufstellen, die starke Magnetfelder
bilden. Diese können zu Schäden oder Informationsverlusten der Festplatte führen.
Nicht mit nassen Händen berühren, da sonst die Gefahr von elektrischen Schlägen besteht.
Vermeiden Sie es, das Gerät selbst zu öffnen, da es dabei zu Beschädigungen oder
Datenverlusten kommen kann.
Der Netzstecker sollte in der Nähe des Geräts installiert und leicht zugänglich sein.
Die Stromversorgung muss von einer identifizierten USB-Schnittstelle stammen, die den
Normanforderungen von Limited Power Source entspricht.
einer Festplatte den Hersteller oder die Vertriebsstelle konsultieren.
- 3 -
5. Installation Anschlüsse
1. Anschluss an normale Fernsehbuchse (Composite TV)
2、Anschluss an S-Video-Buchse
Gerät mit gelbem Videokabel an
Ihren Fernseher anschließen.
Gerät und Fernseher einschalten.
Den Video-Eingangsmodus am
TV verstellen, bis der erste
Bildschirm des Players erscheint.
Player und TV per S-Video
verbinden. Beide einschalten und
Video- Eingangsmodus am TV
einstellen, bis das Bild vom
Hauptmenü des Players
erscheint.
3、Anschluss an Komponent-Buchse
Player und TV wie angezeigt mit
Component-Kabel verbinden.
Beide Geräte einschalten.
Passenden Videoeingabemodus
am TV wählen (hier “Component
input mode.”)
- 4 -
g

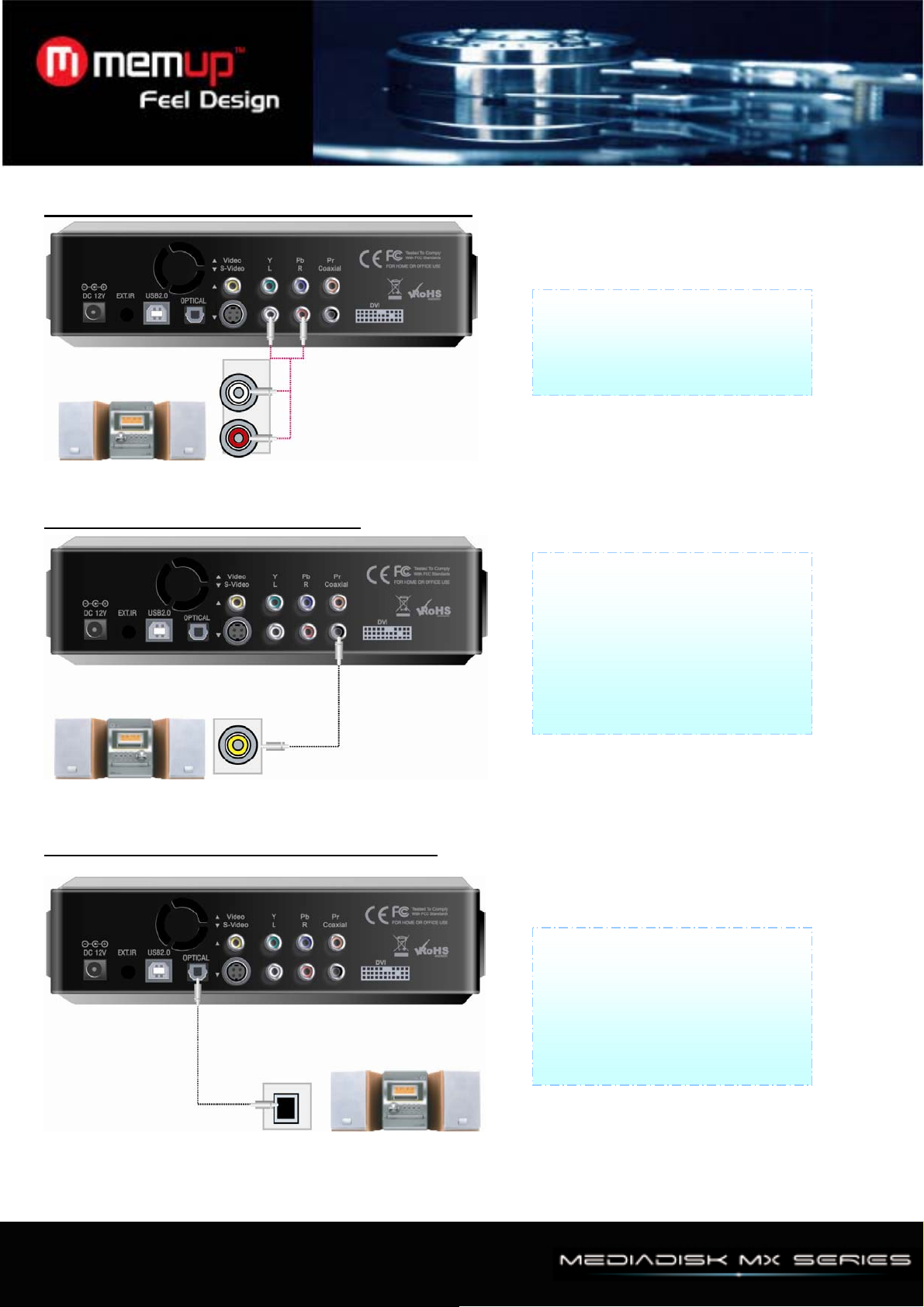

4、Anschluss mit 2 CHINCH Stereo für Audio und TV
5、Anschluss an den Koaxial-Ausgang
Linke (weiß) und rechte (rot)
Tonausgangsbuchse mit den
entsprechenden Ausgängen von
TV oder Stereoanla
e verbinden.
Falls Sie einen MehrkanalDecoder/Verstärker haben,
können Sie optimale 5.1CHTonqualität durch den Anschluss
an die Koaxialbuchse erzielen.
Siehe dazu die obige Darstellung
für Koaxialkabelverbindung.
6、Anschluss an den optischen Digital-Ausgang
Falls Sie einen MehrkanalDecoder/Verstärker mit
Optischem Digitalanschluss
haben, können Sie Tonqualität im
Standard 5.1 CH erzielen. Siehe
Abbildung für die Verbindung.
- 5 -
7、Anschluss an den PC
8、Anschluss an den DVI-Ausgang
Player (eingeschaltet) mit
USB-Kabel an PC anschließen
zur Dateienübertragung vom PC
zum Player. Letzterer erscheint
als neues Laufwerk auch ohne
Treiberinstallation unter Windows
ME/2000/XP.
Player und TV per DVI-Kabel
miteinander verbinden, Geräte
einschalten und nachprüfen, ob
das TV Gerät im DVI-Modus läuft,
dann Player auf DVI schalten:
Dazu Taste „TV out“ der
Fernbedienung mehrmals
betätigen, bis ein Bild erscheint
(Computer-Bildschirm mit
DVI-RGB Adapter wird
unterstützt).
- 6 -
6. Fernbedienung
Funktionsbeschreibung der Fernbedienung
SETUP
VOL- LAUTSTÄRKE VERRINGERN
VOL+ LAUTSTÄRKE ERHÖHEN
MUTE Stumme Wiedergabe EIN/AUS
POWER Betrieb EIN/AUS
TV out
INFO Popup-Fenster: Video-Information OSD während der Video-Wiedergabe.
SEARCH Popup-Fenster: Zufallsfunktion OSD während der Video-Wiedergabe
PG UP Page Up / von einer Videodatei zur nächsten springen
PG DOWN
OK Datei wählen, dann OK-Taste betätigen
LEFT,RIGHT,
UP,DOWN
BOOKMARK Markierte Datei direkt starten
SUBTITLE
Audio Popup Audiodateiwahl OSD während der Videowiedergabe
MP3 Alle Musikdateien des aktuellen Verzeichnisses abspielen.
PLAYLIST Die PLAYLIST direkt abspielen.
SHUFFLE Zufallsfunktion im aktuellen Dateiverzeichnis.
MENU Menu-Fenster bei DVD IFO Wiedergabe
TITLE Titelfenster bei DVD IFO Wiedergabe
A-B A-B Wiederholung bei DVD IFO Wiedergabe
REPEAT Wiederholung der aktuellen laufenden Datei
ZOOM Zoom während Video- oder Fotowiedergabe
FUNC
Wiedergabe
Pause
Wiedergabe-Stopp
Schnellvorlauf
MEDIA Betriebsmodus „all type“, Film, Musik, Foto wählen
Einstieg/Ausstieg in das Setup-Menü.
Bildwiedergabemodus wechseln ( NTSC/S-VIDEO, PAL/S-VIDEO)
Page Down / Bild drehen, von einer Videodatei zur nächsten springen (in
Gegenrichtung zu Page Up)
Kursor in die jeweilige Richtung bewegen
Popup Untertitel Kontrolle OSD bei Videowiedergabe
Popup-Musikmenü (Sleep Timer, Lautstärke Lautstärkebalance, Sättigung,
Helligkeit, Kontrast) OSD
Übergang zur nächsten Audiodatei / Übergang zum vorhergehenden Kapitel
bei DVD-Navigation / Suchfunktion einer bestimmten Stelle bei der
Wiedergabe eines Films.
Schnellrücklauf während Videowiedergabe / 10 Sekunden Rücksprung bei
Wiedergabe einer Mp3-Datei
Vorhergehende Datei wiedergeben
- 7 -

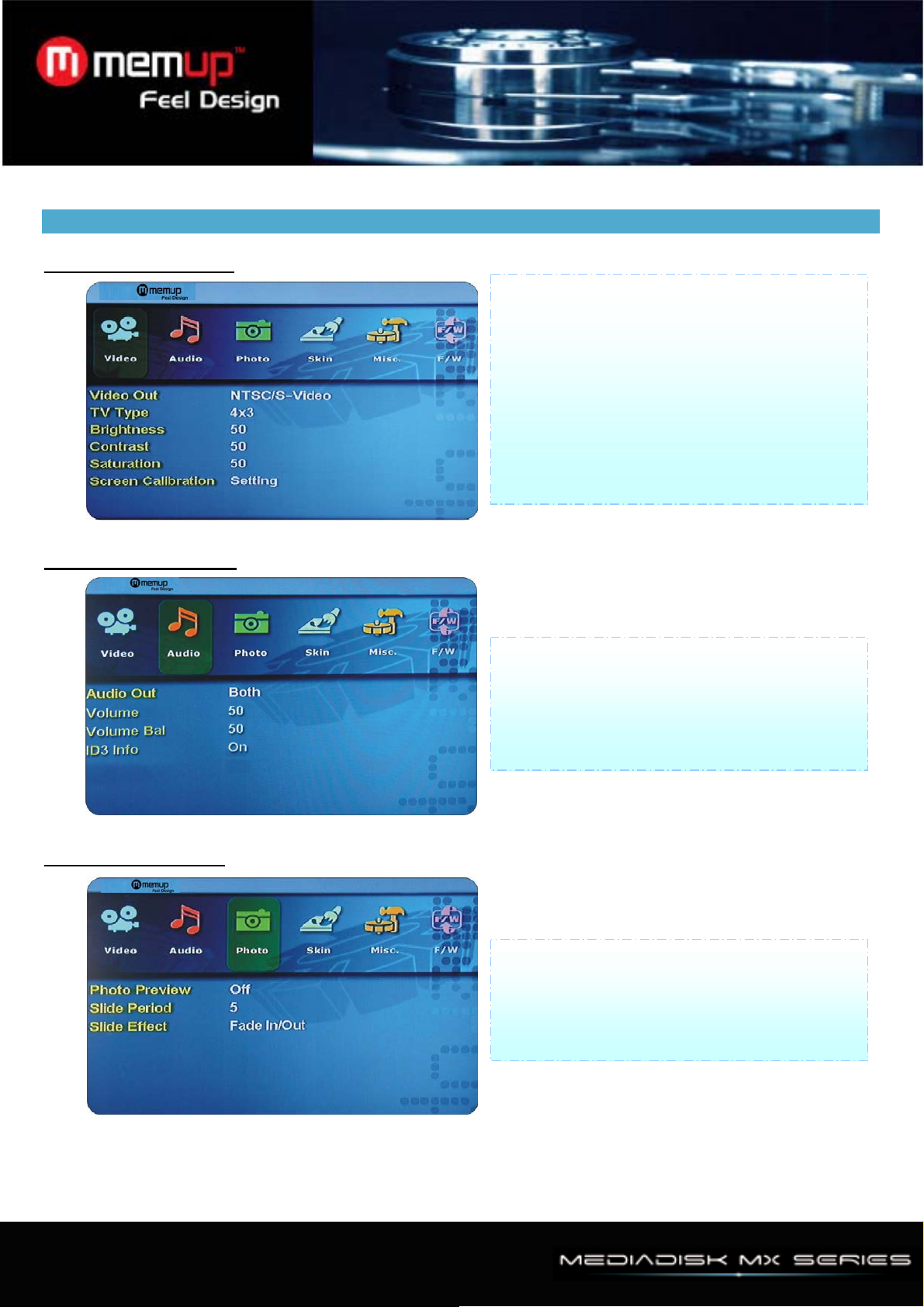

7. Nutzerschnittstelle
1、Video-Einstellungen
2、Audio-Einstellungen
1) Video Out Support NTSC/S-Video,
YPbPr480i, YPbPr480p. YPbPr720p,
YPbPr1080i, PAL/S-Video, YPbPr/PAL.
2) TV-Typ: Unterstützte Formate: 4 : 3, 16:9
3) Helligkeit: kann von 0 ~ 100 eingestellt
werden.
4) Kontrast: im Bereich von 0 ~ 100.
5) Sättigung: Einstellung im Bereich
0 ~ 100
1) Audio-Ausgang: Analog-Digital, beides
2) Lautstärke: Einstellung im Bereich
0 ~ 100
3) Lautstärkebalance: Einstellung im Bereich
von 0 ~ 100
3、Foto-Einstellungen
1) Foto: Vorschaufunktion: Ein, Aus
2) Dia-Anzeige: Ansichtszeit einstellbar (von 2
~ 100 Sekunden.)
3) Effekte: Fade in/Out, Zoom Ein/Aus
- 8 -

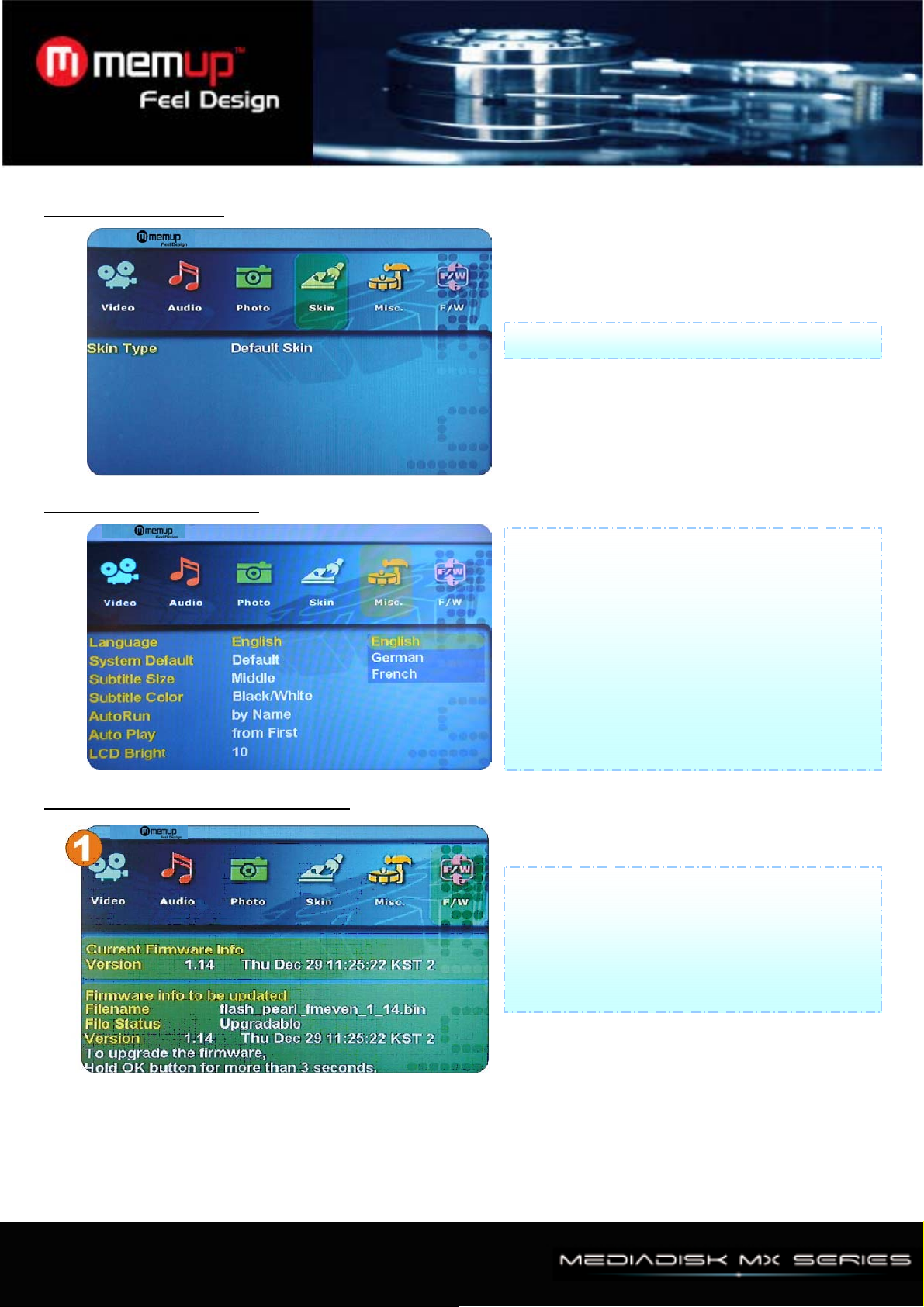

4、Skin-Einstellungen
5、Sonstige Einstellungen
Bildschirmaufmachung: Voreingestellt
6、Installation der Firmware Setup (1)
1) Sprache: Mehrsprachig
2) Systemvorgaben: Sie können
Voreinstellungen ändern
3) Größe Untertitel: Buchstaben einstellbar
(mittelgroß/sehr groß)
4) Farbe Untertitel: Sie können
Farbe und Hintergrund der Untertitel definieren
(Schwarz / Weiß,
Schwarz / Gelb, Weiß / Gelb)
Firmware aktualisieren:
Zur Aktualisierung der Player-Software ein
Verzeichnis auf der Festplatte (?:\firmup)
anlegen. Sie können auf diese Datei dann im
Menü “setup F/W” zugreifen.
- 9 -
7、Firmware Setup (2)
8、Wiedergabe Videodateien
Firmware aktualisieren: Zur
Aktualisierung der Player-Software
ein Verzeichnis auf der Festplatte
(?:\firmup) anlegen. Sie können auf
diese Datei dann im Menü “setup
F/W” zugreifen
Drücken Sie die Taste [Media]
->Movie -> Dann werden im Player
gespeicherte Videodateien
angezeigt. Zur Wiedergabe Datei
auswählen und [OK]-Taste drücken.
9、Wiedergabe Audiodateien
- 10 -
Drücken Sie die Taste [Media]
->Music -> Dann werden im Player
gespeicherte Audiodateien
angezeigt. Zur Wiedergabe Datei
auswählen und [OK]-Taste
drücken.
10、Wiedergabe von Foto-Dateien
8. Programmaktualisierung
Drücken Sie die Taste [Media]
->Picture -> Dann werden im
Player gespeicherte Fotodateien
angezeigt. Zur Wiedergabe Datei
auswählen und [OK]-Taste
drücken.
Firmware (Software) aktualisieren
Versionsüberprüfung
1、Gerät an Fernseher anschließen und einschalten.
2、Mit den Bildschirmfeldern das F/W-Menü ansteuern und aktuelle Version feststellen.
3、Erkundigen Sie sich nach den jüngsten Firmware-Versionen: Wenn Sie das Formular für die
Kundenregistrierung der Website http://www.memup.com ausfüllen und absenden, werden Sie
automatisch über das Erscheinen von neuen Versionen informiert
Verfahrensweise zur Download der Firmware
1、Speichern Sie per Download die jüngste Version der Firmware unter http://www.memup.com.
2、Player mit USB-Kabel an den PC anschließen und einschalten.
3、Ihre Betriebssystem erkennt den Player als externen Festspeicher.
4、Erstellen Sie ein Dateienverzeichnis namens “firmup” am Wurzelverzeichnis des Laufwerks.
5、Firmware-Dateien in das Verzeichnis „firmup“ der Playerfestplatte kopieren.
6、Player ausschalten und zum Fernseher bringen, um die Firmware zu aktualisieren.
Aktualisierung der Firmware
1、Player an Fernseher anschließen.
2、Zum Menü „firmware upgrade“ übergehen.
3、Die Taste „OK“ länger als 3 Sekunden eingedrückt halten, um die Aktualisierung zu starten.
Per USB-Kabel an den PC anschliessen
Windows 98SE Treiber-Installation
1、Führen Sie die Datei setup. exe aus, bevor Sie den Player anschließen.
2、Nach Ende der Programminstallation einen Neustart (Reset) vornehmen.
3、Nach Neustart des Systems, den Player anschließen. Neue Hardware übernehmen.
4、Die neue Festplatte HDD disk im Player wird am “Device Manager tab” als Laufwerk angezeigt.
Windows ME/XP/2000 Treiber-Installation
1、 Windows ME/XP/2000 enthält das erforderliche Treiberprogramm. Keine Software-Installation
erforderlich.
2、Nach Anschluss des Players an den PC „Plug & play“-Funktion starten.
3、Die neue Festplatteneinheit des Players wird am “Device Manager“ angezeigt.
- 11 -
9. Probleme und Abhilfe
Problembeschreibung Abhilfe
Player reagiert nicht auf
Betätigung der Fernbedienung.
1. Sicherstellen, dass die Fernbedienung auf das Empfangsmodul am
Player (Frontseite) ausgerichtet ist.
2. Entfernung zwischen Fernbedienung und Player verringern.
3. Batterien der Fernbedienung auswechseln.
Keine Bildwiedergabe
am Fernseher
1. Sicherstellen, dass das Videokabel korrekt angeschlossen ist.
2. Betriebsmodus (PAL oder NTSC) an Ihrem TV durch Betätigung der
Taste „TV Out“ der Fernbedienung richtig einstellen (
3. Sicherstellen, dass Fernseher korrekt eingestellt ist, dann mehrmals
Taste „TV Out“ der Fernbedienung betätigen, bis das Bild dargestellt
wird.
Sicherstellen, dass das richtige System bei den Voreinstellungen
gewählt wurde.
Programmaktualisierung
gescheitert
1. Sicherstellen, dass die neue Firmware-Version korrekt ist.
2. Die neue Version muss im Verzeichnis „firmup“ erscheinen.
Auf Seite 11 finden Sie weitere Hinweise für die Aktualisierung des
Programms.
Wiedergabe nur einer
Dateiengruppe (Foto-, Video-
Die „Media“ Taste der Fernbedienung drücken und bei den
Medienoptionen „All type“, „Music“, „Photo“ oder „Video“ auswählen.
oder Audio-Dateien)
Anzeige eines Fotos während
der Musikwiedergabe
Während der Musikwiedergabe die Taste "OK" der Fernbedienung
drücken, dann zeigt der Bildschirm die Dateienliste an und Sie können
die Festplatte HDD durchblättern.
Nutzerdefinierter Bildschirmhintergrund für jedes
Dateienverzeichnis
1. Ein Datei mit dem Namen „Mybackground.jpeg“ (Vorsicht: Dateiname
darf nicht geändert werden. Sicherstellen, dass die Datei eine Auflösung
von 720x480 Pixel hat.)
2. Die Datei in ein Verzeichnis speichern.
3. USB-Kabel herausziehen und Player neu starten.
4. Wenn Sie das Verzeichnis mit der oben genannten jpeg-Datei
wählen, ändert sich der Hintergrund.
- 12 -
Loading...
