Memup MEDIA DISK LX LAN User Manual [de]

Bedienungsanleitung
Feel Design
BedienungsanleitungBedienungsanleitung
MEDIADISK LX LAN SeriesMEDIADISK LX LAN Series
BEDIENUNGSANLEITUNG
SICHERHEITSHINWEISE UND ALLGEMEINES
1
PRODUKTANSICHT 2
FERNBEDIENUNG 3
ANSCHLIEßEN 4
BENUTZEROBERFLÄCHE 7
LOKALE FESTPLATTE 8
USB-WECHSELDATENTRÄGER 8
NETZWERK 9
WIEDERGABELISTE 9
EINSTELLUNGEN 10
INSTALLIEREN VON BT SAMBA 16
TRANSCODE SERVER 19
DATEIBEARBEITUNG 23
DATEIMANAGER KOPIEREN/EINFÜGEN 24
TECHNISCHE DATEN 25
FEHLERBEHEBUNG 26
Mediadisk LAN-LX-Serie ist ein Home Media Center, mit einem eingebauten 3,5 "Festplatte, spielen können Media-Dateien (Filme, Audios und Bilder) über TV-und, wenn mit dem PC verbunden ist, können auch zu kopieren und zu spielen, gemeinsam genutzte Dateien (MKV, H. 264, ... mit transcode Server­Software) über das Netzwerk.
SICHERHEITSHINWEISE UND ALLGEMEINES
Bitte behandeln Sie das Gerät mit Sorgfalt und beachten Sie die folgenden Hinweise.
>>> Urheberrecht
Software, Audio- und Videomaterial oder sonstiges intellektuelles Eigentum sind durch das Urheberrecht und internationale Gesetze geschützt. Für die Einhaltung geltender Vorschriften bei der Reproduktion oder Weitergabe von Inhalten ist der Benutzer verantwortlich.
>>> Codec-Prüfung
Einige Medienformate werden von diesem Gerät unter Umständen nicht unterstützt. Bitte überprüfen Sie die verfügbaren Codec-Typen.
>>> Datensicherung
Erstellen Sie bitte Sicherungskopien der auf diesem Gerät gespeicherten Daten an einem sicheren Ort. Für Verlust oder Beschädigung von Daten übernehmen wir keine Verantwortung.
>>> Sturz/Erschütterung
Schützen Sie das Gerät vor Sturz oder Erschütterung. Es könnte dadurch beschädigt werden.
>>> Fremdstoffe
Achten Sie darauf, dass keine metallenen oder entflammbaren Fremdstoffe in den Player gelangen. Er könnte dadurch beschädigt werden.
>>> Demontage/Modifikation
Versuchen Sie nicht, das Gerät ganz oder teilweise zu demontieren oder zu modifizieren. Es könnte dadurch beschädigt werden. Jede Produktmodifikation kann zum Erlöschen der Garantie führen.
>>> Belastung
Stellen Sie keine schweren Gegenstände auf dem Gerät ab. Es könnte dadurch beschädigt werden.
>>> Chemikalien Reinigen Sie das Gerät nicht mit chemischen Reinigungsmitteln. Es könnte dadurch beschädigt werden.
>>> Wasser/Feuchtigkeit Vermeiden Sie den Kontakt des Geräts mit Wasser oder Flüssigkeiten. Dies könnte zu einem Brand oder Stromschlag führen. Sollte irgendeine leitende Flüssigkeit eindringen, schalten Sie das Gerät sofort aus und trennen Sie das Stromkabel vom Netz.
>>> Magnetismus
Stellen Sie das Gerät nicht in der Nähe eines Magnetfeldes auf. Dadurch könnten Fehlfunktionen auftreten oder die gespeicherten Daten beschädigt werden.
>>> Wärme
Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder Wärmequellen aus. Setzen Sie es nicht über längere Zeit hohen Temperaturen aus. Es könnte dadurch beschädigt werden.
>>> Sehen/Hören
Vermeiden Sie es, übermäßig lange TV zu sehen oder laut Musik zu hören. Dies kann zu Sehstörungen oder Hörproblemen führen.
>>> Feuer Sollten Sie bei der Benutzung des Geräts Rauch oder ungewöhnliche Gerüche wahrnehmen, schalten Sie das Gerät sofort aus, ziehen Sie den Netzstecker und wenden Sie sich gegebenenfalls an den Kundendienst.
>>> Stromversorgung
Schließen Sie nicht zu viele Elektronikgeräte an einer einzelnen Steckdose an. Achten Sie auf einen festen Sitz des Steckers. Ziehen Sie den Stecker nicht während des laufenden Betriebs.
>>> Formate
Die Wiedergabe von Dateien MEDIADISK LX LAN hängt von Codecs verwendet werden. Einige Dateien sind nicht kompatibel. Check-Updates auf www.memup.com
- 1 -
PRODUKTANSICHT
Vorderseite
Definition Funktion
Taste
MENU (MENÜ) Menü
STOP (STOPP) Stopp
Rückseite
Ein/Aus
Links
Rechts
Auf
Ab
OK Eingabe
Ein-/Ausschalten des Geräts
Zurück zum Hauptmenü Stoppt den aktuellen Vorgang Bewegt den Cursor nach links
Bewegt den Cursor nach rechts
Bewegt den Cursor aufwärts
Bewegt den Cursor abwärts
Bestätigen des aktuellen Vorgangs
Anschluss Definition Funktion
USB USB-Anschluss Datenaustausch mit dem PC
USB HOST USB-Host-Anschluss Anschluss für externe USB-Speichermedien
AV Composite-AV-Ausgang Ausgang für Composite-Video und Audio
YPbPr Component-Videoausgang Ausgang für Vollbild-Component-Videosignale
HDMI HD-Ausgang HDMI-Ausgang für digitale Signale
KOAXIAL Audioausgang Ausgang für digitale Audiosignale
LAN Netzwerkanschluss LAN-Anschluss (zum Router)
DC IN Stromversorgung Anschluss für die Stromversorgung
- 2 -
FERNBEDIENUNG
TASTE
EIN/AUS
MUTE (STUMM)
TV-SYSTEM
GOTO (GEHE ZU)
OPTION
FR FF
RETURN (ZURÜCK)
SETUP
FUNKTION
0-9
, , ,
ENTER (EINGABE)
PREV
(VORIGER)
NEXT
(NÄCHSTER)
VOL-
VOL+
PLAY
STOP
PAUSE/STEP
REPEAT
COPY
SELECT
CONFIRM
DISPLAY
SUBTITLE
SLOW
AUDIO ZOOM
ALL
MUSIC
MOVIE
Ein- und Ausschalten Stummschaltung aktivieren/deaktivieren
Umschalten zwischen Videoausgängen
Eingeben von Ziffern
Abspielen eines Videos von einem vordefinierten Punkt
Anzeigen der Optionsleiste: Umbenennen oder löschen von Dateien
Schneller Rücklauf (Fast Rewind) Auswahl der Geschwindigkeit durch mehrmaliges Drücken
Schneller Vorlauf (Fast Forward) Auswahl der Geschwindigkeit durch mehrmaliges Drücken
Zurück zum vorigen Menü
Aufrufen des Menüs für die Einstellungen. Bewegt den Cursor nach links, rechts, aufwärts, abwärts
Bestätigen der Auswahl
Zurück zur vorigen Datei Vorwärts zur nächsten Datei
Lautstärke verringern Lautstärke erhöhen Datei wiedergeben Wiedergabe stoppen
Wiedergabe pausieren und schrittweise Wiedergabe durch erneutes Drücken
Auswählen der Wiederholungsoptionen: Kapitel, Titel oder aus Aufrufen des Kopiermodus
Datei auswählen. Drücken Sie “CONFIRM” (BESTÄTIGEN) zum
Auswahl in der Wiedergabeliste hinzufügen oder löschen Anzeigen von Zeit, Titel oder Kapitelinformationen Ein-/Ausblenden von Untertiteln, falls von der Datei unterstützt
Zeitlupe. Fortsetzen der Wiedergabe mit der Taste [PLAY]. Umschalten zwischen den Formaten der Audioausgabe
Zoomfaktoren für Fotos: 2X, 4X, 8X, 16X - Zoomfaktoren für Videos: 2X, 3X, 4X, 8X
Alle Dateien anzeigen Alle Audiodateien anzeigen Alle Fotodateien anzeigen Alle Videodateien anzeigen
Hinzufügen oder Löschen von Dateien aus der Wiedergabeliste.
- 3 -
ANSCHLIEßEN
Anschließen an den Computer
Der LX LAN ist auch ein Speichergerät für Multimedia-Dateien und kann in Verbindung mit einem Computer eingesetzt werden. Schließen Sie den LX LAN mit einem USB-Kabel an einen Computer an und kopieren bzw. übertragen Sie anschließend die gewünschten Daten.
Schließen Sie das Gerät entsprechend dem Bild oben an den Computer an. Der Computer erkennt das Gerät automatisch. Danach kann es als USB-Massenspeichergerät eingesetzt werden. Zum sicheren Trennen der Verbindung klicken Sie bitte zuerst auf das Symbol für das USB­Massenspeichergerät in der Taskleiste, um das Gerät zu stoppen, bevor Sie das USB-Kabel herausziehen. Hinweis: Bitte schalten Sie den LX LAN nicht ab, wenn noch Schreib- oder Lesevorgänge ausgeführt werden.
AV-Anschluss
Verbinden Sie den gelben Stecker mit dem AV-Ausgang des Geräts und dem AV-Eingang des Bildschirms. Verbinden Sie den roten und den weißen Stecker mit dem Audioeingang des TV- oder HIFI-Geräts. Wählen Sie am TV-Gerät den AV-Modus und den Ausgang Mediadisk des LX LAN mit der Taste [TV system] der Fernbedienung.
- 4 -
YPbPr-Component-Videoanschluss
Verbinden Sie das YPbPr-Kabel mit dem Ausgang des LX LAN und dem Eingang des TV-Geräts. Das Kabel überträgt nur das Videosignal. Zum Übertragen des Tons Verbinden Sie den roten und den weißen Stecker des AV-Kabels mit dem Audioausgang des LX LAN und dem Audioeingang des TV- oder HIFI-Geräts. Wählen Sie am TV-Gerät den YPbPr-Modus und den Ausgang Mediadisk des LX LAN mit der Taste [TV system] der Fernbedienung.
HDMI-Anschluss
Der HDMI-Anschluss liefert die besten Audio- und Videoergebnisse. Schließen Sie ein HDMI-Kabel an den Ausgang des LX LAN an. Wählen Sie am TV-Gerät den HDMI-Modus und den HDMI-Ausgang des Mediadisk LX LAN mit der Taste [TV system] der Fernbedienung.
Digitaler Audiogeräteanschluss
Schließen Sie den Koaxialstecker an den Koaxialeingang des Audioausgabegeräts an.
Danach wählen Sie in den Audioeinstellungen entweder die Option "SPDIF LPCM" oder "SPDIF RAW" für
die digitale Ausgabe.
So können Sie über einen Mehrkanaldecoder/-verstärker mit Koaxialeingang qualitativ hochwertigen 5.1-
Sound genießen.
- 5 -
Ethernet-Anschluss
Der LX LAN kann auf einem Netzwerkcomputer gespeicherte Dateien direkt über das Netzwerk wiedergeben. Bitte schließen Sie den Player und den Computer entsprechend der folgenden Illustration an.
Schließen Sie das Netzwerkkabel mit RJ45-Stecker an den LX LAN an. Drücken Sie die Taste [Setup], um in das Einstellungsmenü zu gelangen. Wählen Sie die Option “Network” (Netzwerk). Sie haben die Auswahl zwischen automatischer oder manueller Einrichtung der IP-Einstellungen. Drücken Sie erneut auf [Setup], um das Menü zu verlassen, nachdem Sie sämtliche Einstellungen vorgenommen haben. Bevor Sie über das Netzwerk auf Mediendateien zugreifen können, müssen diese im Netzwerk freigegeben werden.
Dateifreigabe unter Windows XP
1. Wählen Sie einen Ordner und klicken Sie mit der rechten Maustaste darauf. Wählen Sie aus dem Kontextmenü die Option "Freigabe und Sicherheit".
2. Aktivieren Sie in der Registerkarte "Freigabe" im Bereich "Netzwerkfreigabe und -sicherheit" die Option "Diesen Ordner im Netzwerk freigeben" und klicken Sie auf "Übernehmen", um die Einstellungen zu bestätigen.
3. Wählen Sie "Systemsteuerung – Verwaltung – Computerverwaltung – Lokale Benutzer und Gruppen"
und klicken Sie dort auf den Eintrag "Benutzer". Klicken Sie mit der rechten Maustaste auf “Gast” und wählen Sie “Eigenschaften”.
4. Markieren Sie die Optionen "Benutzer kann Kennwort nicht ändern" und "Kennwort läuft nie ab".
5. Öffnen Sie “Systemsteuerung - Netzwerkverbindungen”, klicken Sie mit der rechten Maustaste auf “LAN-Verbindung” und wählen Sie aus dem Kontextmenü die Option “Eigenschaften”.
6. Im nun angezeigten Fenster doppelklicken Sie auf “Internetprotokoll (TCP/IP)”.
7. Geben Sie die IP-Adresse, Subnetzmaske und das Standardgateway ein. Alternativ können Sie die IP-Adresse auch automatisch beziehen.
8. Abschließen der Netzwerkfreigabe in Windows XP.
9. Deaktivieren sie die Windows-Firewall.
- 6 -
Dateifreigabe unter Windows Vista
1 Wählen Sie ”Start - Systemsteuerung” und öffnen Sie “Benutzerkonten”. 2 Klicken Sie auf “Anderes Konto Verwalten” und aktivieren Sie das Gastkonto bzw. wählen Sie “Neues
Konto erstellen” und nennen Sie das neue Konto “Gast”.
3 Klicken Sie mit der rechten Maustaste auf den freizugebenden Ordner und wählen Sie aus dem
Kontextmenü die Option “Freigabe”.
4 Im nun angezeigten Fenster klicken Sie in der Auswahlliste auf das Dreieck, wählen das Konto “Gast”
und klicken auf “Hinzufügen”.
5 Nachdem Sie das Gastkonto zur Liste hinzugefügt haben, wählen Sie aus der Auswahlliste “Jeder
(Alle Benutzer dieser Liste)” und klicken auf “Hinzufügen”.
6 Klicken Sie auf “Freigabe”. 7 Verwenden Sie das Gerät auf dieselbe Weise wie unter Windows XP.
BENUTZEROBERFLÄCHE
Wenige Sekunden nach dem Einschalten des Systems wird das Hauptmenü angezeigt. Wenn kein Bild angezeigt wird, drücken Sie die Taste [TV System], um manuell zu prüfen, ob das korrekte Ausgabeformat eingestellt ist.
Hauptmenü
Local HDD (Loka le Festplatte)
Zugriff auf alle Ordner und Dateien auf der Festplatte des Geräts.
USB Device (USB-Wechseldatenträger)
Zugriff auf alle Ordner und Dateien auf dem am Gerät angeschlossenen USB-Wechseldatenträger.
Network (Netzwerk)
Zugriff auf freigegebene Dateien auf anderen Computern im Netzwerk.
Playlist (Wiedergabeliste)
Wiedergabe aller Dateien, die in die Wiedergabeliste aufgenommen wurden.
Setup (Ein stellungen)
Ändern der Einstellungen.
- 7 -
LOKALE FESTPLATTE
Mediendateien durchsuchen
Wählen Sie “Local HDD” (Lokale Festplatte), um alle Ordner und Dateien auf der Festplatte des Geräts zu durchsuchen. Um die Suche zu vereinfachen, gibt es auf der Fernbedienung vier Funktionstasten mit der Bezeichnung “All” (Alle), “Music” (Musik), “Photo” (Foto) und “Movie” (Video), um zwischen den verschiedenen Medientypen umzuschalten.
Alle Dateien durchsuchen
Drücken Sie die Taste [ALL] auf der Fernbedienung, um alle Ordner anzuzeigen. Nun können Sie unabhängig vom Medientyp sämtliche Ordner nach den wiederzugebenden Dateien durchsuchen.
Musikdateien durchsuchen
Drücken Sie die Taste [MUSIC] auf der Fernbedienung, um ausschließlich Musikdateien anzuzeigen. Wählen Sie den Ordner mit Ihren Audiodateien aus. Daraufhin wird am unteren Bildschirmrand ein Streifen mit Miniaturabbildungen angezeigt, die Titelinformationen enthalten. Anschließend wählen Sie die Datei aus, die wiedergegeben werden soll. Der LX LAN unterstützt die Wiedergabe der Dateiformate MP3, WMA, AAC und OGG.
Fotodateien durchsuchen
Drücken Sie die Taste [PHOTO] auf der Fernbedienung, um ausschließlich Fotodateien anzuzeigen. Wählen Sie den Ordner mit Ihren Fotodateien aus. Wählen Sie das Foto aus, das Sie ansehen möchten. Es wird dann im Vollbildmodus angezeigt. Hinweis:
a) Wenn ein Foto im Vollbildmodus angezeigt wird, startet automatisch die Diashow. b) Beim Anhören von Musikdateien können Sie gleichzeitig Fotos durchsuchen.
Beim Durchsuchen von Fotos können Sie durch Drücken von drehen. Zum Vergrößern/Verkleinern in drei Stufen können Sie außerdem die Taste [ZOOM] drücken. Der LX LAN unterstützt die Wiedergabe hochauflösender Fotos (JPG, BMP).
Videos durchsuchen
Drücken Sie die Taste [MOVIES] auf der Fernbedienung, um ausschließlich Videodateien anzuzeigen. Wählen Sie den Ordner mit Ihren Videodateien aus. Wählen Sie den Film aus, den Sie ansehen möchten. Dieser wird dann im Vollbildmodus wiedergegeben. Der LX LAN unterstützt die Wiedergabe von HD-Video (720P, 1080i).
und die Ansicht in jedem Winkel
USB-WECHSELDATENTRÄGER
Mediendateien durchsuchen
Wählen Sie “USB Device” (USB-Wechseldatenträger), um alle Ordner und Dateien auf dem USB­Wechseldatenträger des Geräts zu durchsuchen. Um die Suche zu vereinfachen, gibt es auf der Fernbedienung vier Funktionstasten mit der Bezeichnung “All” (Alle), “Music” (Musik), “Photo” (Foto) und “Movie” (Video), um zwischen den verschiedenen Medientypen umzuschalten.
- 8 -
NETZWERK
My Shortcuts (Meine Favoriten)
Beim Durchsuchen des Netzwerks können Sie einen Computernamen aus dem Menü auswählen oder unter der Option “Specific File Server IP” (Spezifische Dateiserver-IP-Adresse) die IP-Adresse eines bestimmten Dateiservers eingeben, die dann über die Menüoption “My Shortcuts” (Meins Favoriten) aufgerufen werden kann. Dies ist die einfachste Methode, um eine Videodatei von einem zuvor konfigurierten Computer abzurufen.
My Neighbors (Meine Nachbarschaft)
Wenn Sie “Transcode Server” auf Ihrem Computer installiert haben, können Sie für den Zugriff auf andere Computer im Netzwerk einen Computernamen aus dem Menü auswählen oder die Option “My Neighbors” (Meine Nachbarschaft). Wenn Sie “Transcode Server” auf Ihrem PC installieren, unterstützt das System die Wiedergabe der Formate H.264, WMV, MKV, RMVB u.a. über das Netzwerk. Diese Funktion wird zum Durchsuchen anderer Computer oder Inhalte eingesetzt.
Hinweis:
Sind externe Festplatten, USB-Speichergeräte oder Kartenleser an Computer im Netzwerk angeschlossen, können Foto-, Musik- und Videodateien auch von diesen Datenträgern wiedergegeben werden.
WIEDERGABELISTE
In die Wiedergabeliste können Musik, Foto und Videodateien von der lokalen Festplatte oder dem USB­Wechseldatenträger aufgenommen werden. Um vorab eine Wiedergabeliste zu erstellen, öffnen Sie einen Ordner, wählen eine Datei aus und drücken die Taste [SELECT] (Auswählen) und danach [CONFIRM] (Bestätigen) um diese in die Wiedergabeliste
aufzunehmen.
- 9 -
EINSTELLUNGEN
Im Einstellungsmenü können Sie Einstellungen für Foto, Audio, Video, Aufnahme, Netzwerk und das System vornehmen. Drücken Sie die Taste [Return] oder [Setup] erneut, um dieses Menü zu verlassen.
Fotoeinstellungen
Slide Show (Diaschau)
Transition Effect
(Überblend-Effekt)
Background Music
(Hintergrundmusik)
Audioeinstellungen
Night (Nacht-
Modus):
Einstellen der Anzeigedauer der einzelnen Bilder.
Einstellen des Überblend-Effekts beim Wechsel der Fotos.
1) Cross Fade (Ein- und ausblenden)
2) Left to Right (Von links nach rechts)
3) Top to Bottom (Von oben nach unten)
4) Waterfall (Wasserfall)
5) Snake (Schlange)
6) Dissolve (Auflösen)
7) Strip Left Down (Bild von oben links nach unten rechts abziehen)
8)
Shuffle (Zufällig)
Abspielen einer Musikdatei im selben Ordner. Wählen Sie die Speicherort der Hintergrundmusik und anschließend “off” (aus), um die Funktion zu beenden.
Auswahl zwischen den Modi “ON” (EIN), “OFF” (AUS) und “COMFORT” (KOMFORT). Im Komfortmodus wird die Lautstärke automatisch begrenzt und ein klarerer Klang gewählt, um Personen in der Umgebung nicht zu stören.
Digital output
(Digitaler Ausgang)
Videoeinstellungen
Screen Ratio
(Bildformat)
Brightness (Helligkeit)
Contrast (Kontrast)
TV System
Auswählen des Ihrem Audiowiedergabegerät entsprechenden Ausgangs: HDMI LPCM,HDMI RAW,SPDIF LPCM oder SPDIF RAW
Auswahl des Bildformats aus: Pan Scan (Vollbild) 4:3, Letter Box (Streifen oben und unten) 4:3 oder 16:9. Im Vollbildmodus Pan Scan 4:3 wird ein breites Bild auf dem gesamten Bildschirm
angezeigt, wobei die die überstehenden Bildanteile abgeschnitten werden, wenn ein 4:3 Standardfernseher angeschlossen ist.
Im Modus Letter Box 4:3 wird das gesamte vorhandene Bild angezeigt, es
erscheinen jedoch auf einem 4:3 Standardfernseher oben und unten schwarze
Streifen. Im Modus 16:9 wird das Bild komprimiert, um das gesamte Bild zu konvertieren, wenn ein 16:9 Fernseher angeschlossen ist.
Einstellen der Helligkeit. Eine Vorschau der neuen Einstellung wird auf dem Bildschirm angezeigt.
Einstellen des Kontrasts. Eine Vorschau der neuen Einstellung wird auf dem Bildschirm angezeigt.
Auswählen des TV-Ausgangs entsprechend Ihrer Präferenzen und der gewählten Anschlussart für die Videoausgabe.
- 10 -
A
HDMI-Einstellungen
Anpassen der HD-Auflösung entsprechend Ihrer Präferenzen.
Netzwerkeinstellungen
Überprüfen Sie vor der Verwendung folgende Punkte:
- Verbindung zwischen dem LX LAN und dem Netzwerk

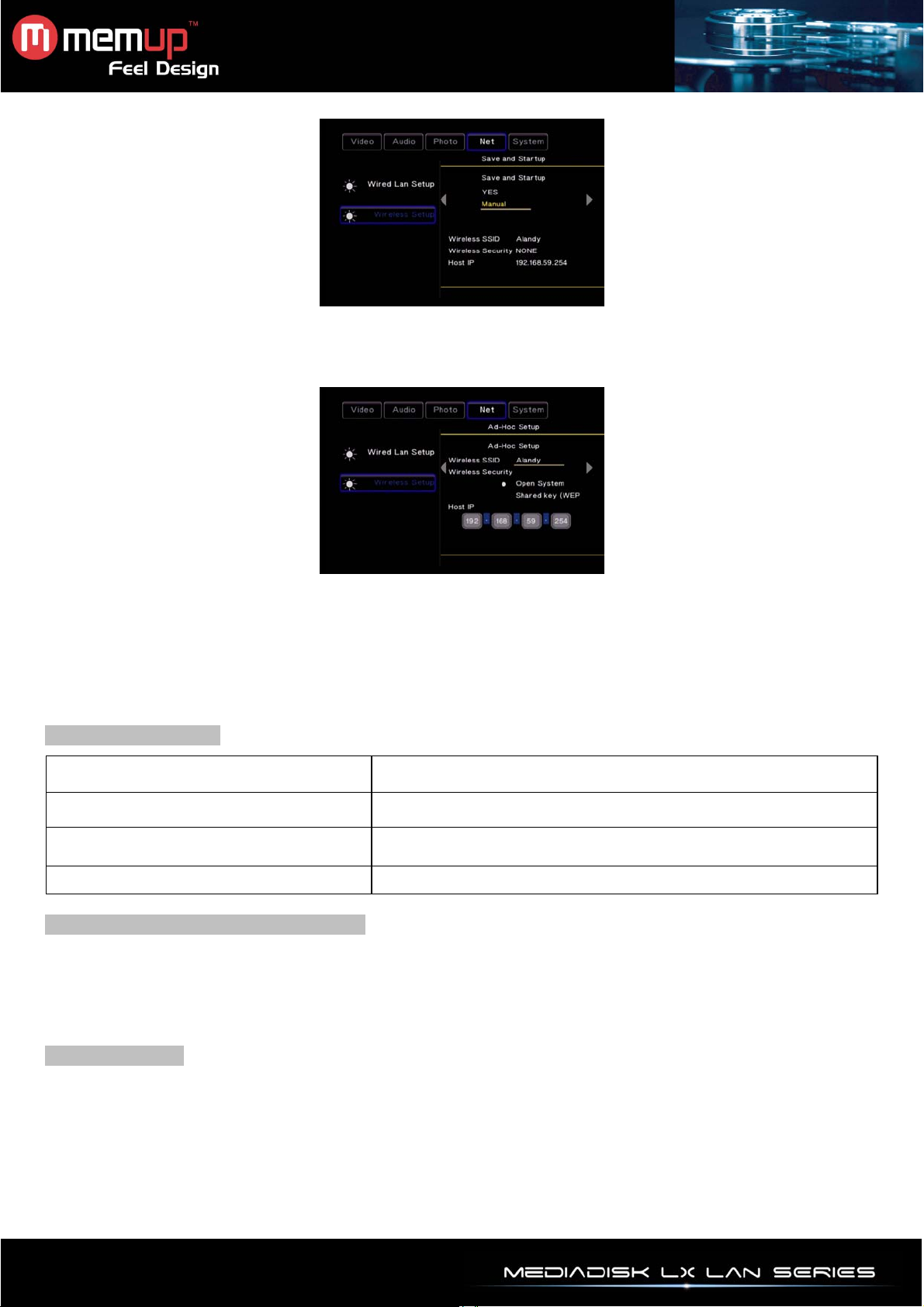

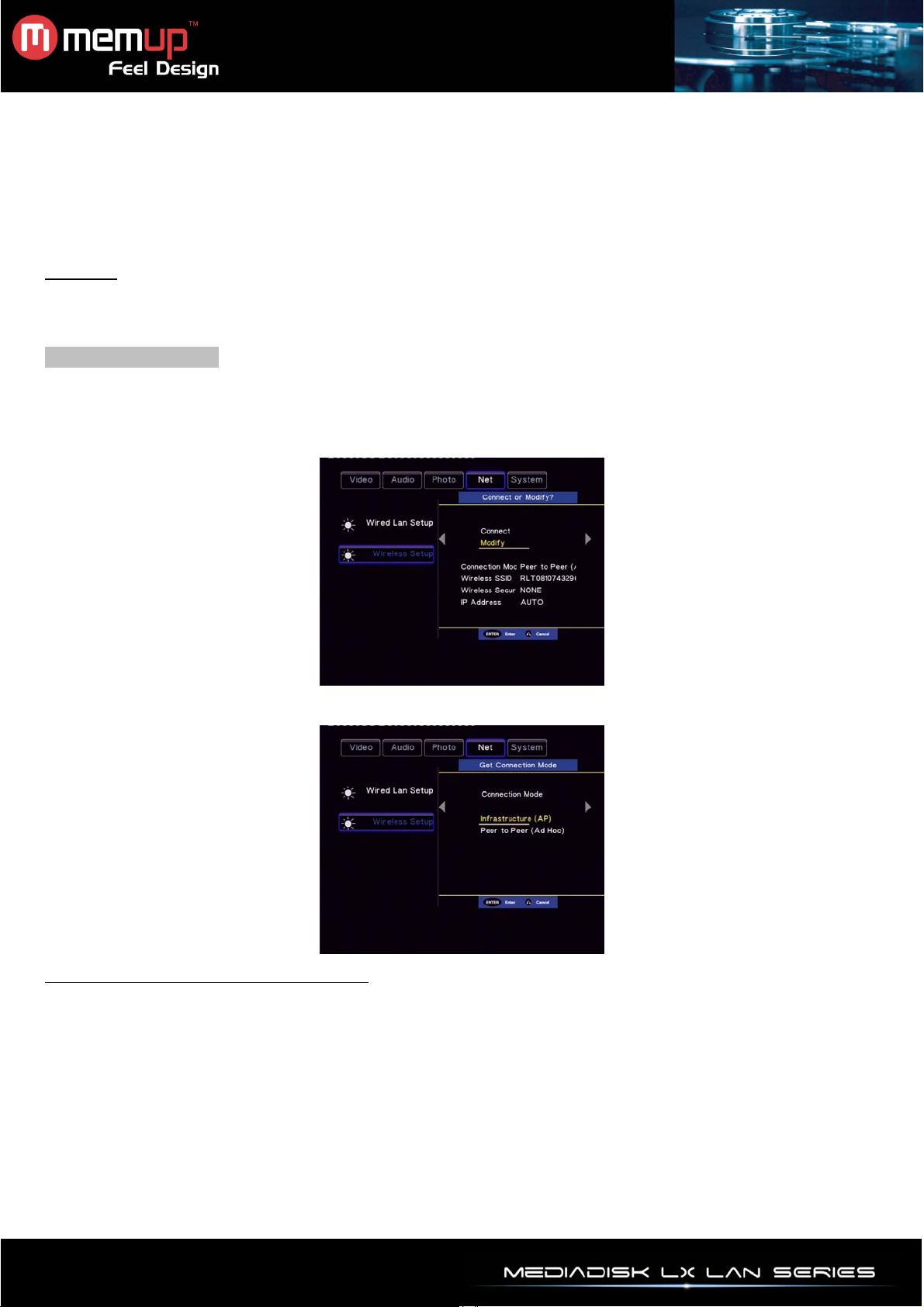

Einstellungen für kabelgebundenes LAN und WLAN
Einstellungen für kabelgebundenes LAN DHCP IP (AUTO): Automatische Vergabe der IP-Adresse und Auswahl des DNS-Servers.

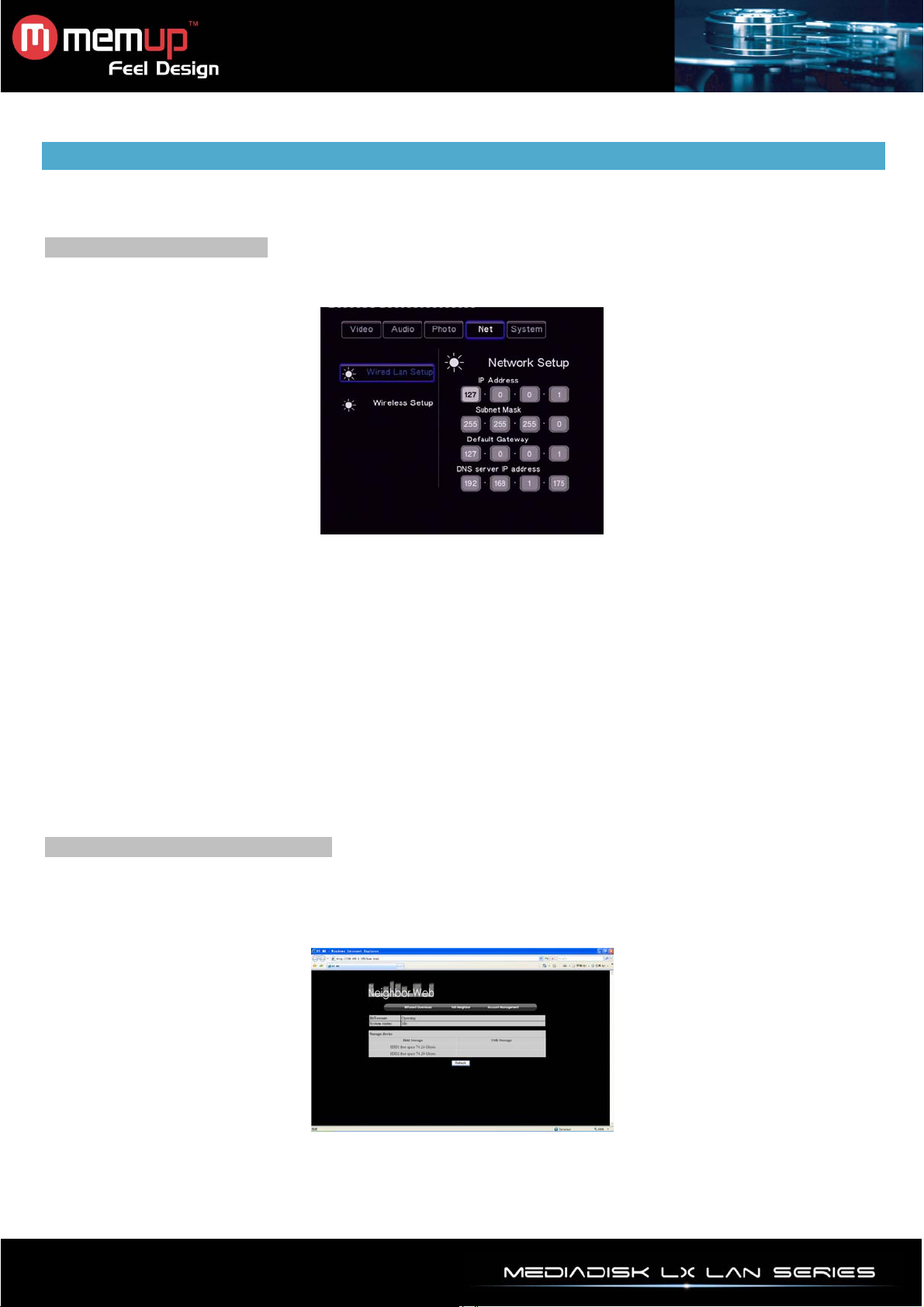

FIX IP (MANUAL) (Manuelle Eingabe einer festen IP-Adresse): Im manuellen Modus sind eine IP-
Adresse, die Subnetzmaske und das Standardgateway einzugeben.
- Verfügbarkeit des Netzwerkprotokolls
- PC-Firewall muss deaktiviert sein
- Dateien müssen freigegeben sein AutoAutomatische Vergabe der IP-Adresse
Manual (Manuell): Auswählen der IP-
dresse, Subnetzmaske und des Standardgateways. Auswahl erfolgt über die Navigationstasten und die numerischen Tasten.
Wenn Sie die Option NET (Netzwerk) wählen, können Sie über die Optionen My Shortcuts (Meine Favoriten) oder My Neighbors (Meine Nachbarschaft) alle in Ihrem lokalen Netzwerk freigegebenen Mediendateien durchsuchen.
My Shortcuts (Meine Favoriten)
Beim Durchsuchen des Netzwerks können Sie einen Computernamen aus dem Menü auswählen oder unter der Option “Specific File Server IP” (Spezifische Dateiserver-IP-Adresse) die IP-Adresse eines bestimmten Dateiservers eingeben, die dann über die Menüoption “My Shortcuts” (Meins Favoriten) aufgerufen werden kann.
1) Drücken Sie die Taste [OPTION], um zum Bildschirm für My_Shortcuts (Meine Favoriten) zu gelangen. Wählen Sie anschließend Add (Hinzufügen), Modify (Ändern), Delete (Löschen) oder Return (Zurück).
- 11 -
2) Geben Sie einen Netzwerkbenutzernamen, ein Kennwort und die spezifische Dateiserver-IP-Adresse ein.
3) Nach Abschluss der Einstellungen können Sie über die Netzwerkverbindung Fotos und Videos anschauen und Musik hören.
My Neighbors (Meine Nachbarschaft)
Installieren Sie zunächst “Transcode Server” auf Ihrem PC. Wenn Sie das Netzwerk (NET) durchsuchen, wählen Sie Ihren PC aus dem Menü oder “My Neighbors” (Meine Nachbarschaft), um auf andere Computer zuzugreifen.
1) Geben Sie einen Netzwerkbenutzernamen und das Kennwort ein. Normalerweise ist der
Benutzername GAST oder JEDER und es ist kein Kennwort erforderlich.
- 12 -
2) Nach erfolgter Anmeldung können Sie die freigegebenen Ordner auf Ihrem PC oder im Netzwerk durchsuchen.
Falls vorhanden, werden die freigegebenen Ordner angezeigt. Werden keine Ordner gefunden, prüfen Sie bitte die Netzwerkeinstellungen Ihres Players. Sie können auch eine spezifische IP-Adresse eines Dateiservers eingeben und über die Menüfunktion ‘My_Shortcuts’ (Meine_Favoriten) aufrufen.
Hinweis:
Wenn Sie “Transcode Server” auf Ihrem PC installieren, unterstützt das System die Wiedergabe der Formate H.264, WMV, MKV, RMVB u.a. über das Netzwerk.
WLAN-Einstellungen
Um diese Funktion nutzen zu können, müssen Sie einen USB-WLAN-Adapter anschließen. Es ist leider möglich, dass manche WLAN-Adaptermodelle am LX LAN nicht funktionieren. Drücken Sie auf der Fernbedienung die Taste [SETUP] und wählen Sie NETWORK (NETZWERK). Wählen Sie anschließend Modify (Ändern).
Wählen Sie nun entweder INFRASTRUCTURE (ZUGANGSPUNKT) oder PEER TO PEER (AD HOC).
INFRASTRUCTURE (ZUGNAGSPUNKT)
Diese Methode wird für direkte Verbindungen zum LX LAN verwendet. Sie benötigen einen WLAN-Adapter am USB-Hostanschluss des LX LAN und am Computer (über USB­Schnittstelle oder ab Werk eingebaut). Die Einstellung Auto ist standardmäßig vorgegeben, um dem WLAN-Adapter die automatische Suche nach den SSID-Kennungen von Drahtlosnetzwerken zu ermöglichen. Nach erfolgreicher Suche wählen Sie die Kennung des Netzwerks aus, mit dem Sie eine Verbindung herstellen möchten. Betätigen Sie die Schaltfläche [ENTER] (Eingabe), um die WLAN-Einstellungen aufzurufen. Sie können eine Auswahl treffen zwischen DHCP IP (AUTO), um eine dynamische IP-Adresse zu beziehen oder FIX IP (MANUAL) (Feste IP (MANUELL)) für die manuelle Vergabe einer festen IP-Adresse.
- 13 -
Einige der eingestellten Parameter werden in der EINSTELLUNGSLISTE angezeigt.
Drücken Sie auf der Fernbedienung die Taste [RETURN], um die IP-Adresse der Verbindung anzuzeigen. Die grüne Skala auf der rechten Seite zeigt die Signalstärke an.
Rufen Sie in der Registerkarte NET die Option BROWSER auf. Dort werden nach einem erfolgreichen Aufbau der Drahtlosverbindung MY_SHORTCUTS, MY_NEIGHBORS und ein weiterer Ordner angezeigt.
PEER-TO-PEER (AD HOC)
Diese Methode dient zum Aufbau von direkten Verbindungen zwischen dem LX LAN und einem Computer:
1. Klicken Sie mit der rechten Maustaste auf das Desktopsymbol "Arbeitsplatz" und wählen Sie die Option "Verwalten" aus dem Kontextmenü, um das Fenster der Computerverwaltung zu öffnen.
2. Wählen Sie dort "Dienste und Anwendungen".
3. Doppelklicken Sie nun auf "Dienste".
4. Unter "Dienste" wählen Sie "Wireless Zero Configuration".
5. Klicken Sie nun mit der rechten Maustaste auf "Wireless Zero Configuration" wählen Sie "Starten" aus dem Kontextmenü und bestätigen Sie mit "OK", um das Drahtlosnetzwerk des Computers zu öffnen.
6. In der Taskleiste muss die Meldung "Verbunden mit: [Name des WLAN]" angezeigt werden.
7. Klicken Sie auf "Drahtlosnetzwerke anzeigen", um das Fenster für die Drahtlosnetzwerkverbindung aufzurufen.
8. Wählen Sie im Fenster der Drahtlosverbindungen das Symbol für Peer-to-Peer (Ad hoc). Klicken Sie auf "Verbinden".
9. Die WLAN-Verbindung des LX LAN muss auf "Peer-to-Peer" (Ad hoc) eingestellt sein. Wählen Sie "Manual" (manuell), um die Parameter einzustellen.
- 14 -
Geben Sie den Produktnamen des Geräts als Kennung für das Drahtlosnetzwerk (SSID) ein. Geben Sie eine IP-Hostadresse ein, die nicht im Konflikt zur IP-Adresse des USB-WLAN-Adapters steht.
Speichern Sie die Einstellungen und führen Sie einen Test durch. Waren die Einstellungen korrekt, wird ein Fenster mit Netzwerkinformationen angezeigt. Dort können Sie die Parameter ansehen, die automatisch eingestellt wurden. Öffnen Sie die Registerkarte "NET" und wählen Sie MY_SHORTCUTS oder MY_NEIGHBORS. Die Einstellungen erfolgen genauso wie beim kabelgebundenen LAN. Mehr Details dazu finden Sie im Abschnitt "Einstellungen für kabelgebundenes LAN".
Systemeinstellungen
Menüsprache
Textkodierung
Festplattenformatierung
Standardeinstellungen wiederherstellen
Auswählen der Sprache für die Bildschirmanzeige.
Ändern der Systemsprache.
Formatieren der Festplatte.
Zurücksetzen der Sprach- und Netzwerkeinstellungen.
HDD Format (Festplattenformatierung)
Das Formatieren löscht sämtliche Daten. Führen Sie daher, falls erforderlich, vorher eine Datensicherung durch. Wählen Sie “YES” (JA), um die Formatierung zu starten oder “CANCEL” (ABBRECHEN), um den Vorgang abzubrechen.
Vorgehensweise
Schritt 1: FAT32- und NTFS-Partitionen: Bitte treffen Sie eine Auswahl zwischen FAT32 und NTFS Schritt 2: Bestätigen Sie das Format Schritt 3: Das System wird nach Abschluss der Formatierung neu gestartet.
- 15 -
INSTALLIEREN VON BT SAMBA
Der BitTorrent Player ist ein System, das aus einem Betriebssystem (Linux+AP) und Anwendungssoftware (BT_SAMBA) besteht. Wird es in jedem Format, aber die LX-LAN ist bereits formatiert.
Einstellen der IP-Addresse
Es muss eine IP-Adresse eingegeben werden, wie im Abschnitt “Einstellungen für kabelgebundenes LAN” beschrieben.
Automatische Zuweisung der IP-Addresse:
Das System bezieht die IP-Adresse automatisch über das DHCP-Protokoll, wenn das Netzwerk
über einen DHCP-Server verfügt.
Verwenden einer festen IP-Adresse:
Besorgen Sie sich die Daten für eine eindeutige IP-Adresse, die Subnetzmaske und das Standardgateway für Ihr Netzwerksystem und geben Sie diese ein.
DNS-Serveradresse automatisch beziehen:
Das System bezieht die DNS-Serveradressen automatisch vom DHCP-Server, falls verfügbar.
Verwenden fester DNS-Serveradressen:
Geben Sie die DNS-Serveradressen ein.
Neighbor Web Benutzeroberfläche
Nachdem Sie die IP-Adresse des BT Player ermittelt haben, starten Sie Ihren Web-Browser und geben Sie die korrekte Adresse dort ein (z.B.: http://192.168.10.1). Anschließend gelangen Sie in die Neighbor Web Benutzeroberfläche. Der Benutzername ist “admin” und das Initialisierungskennwort ist “123".
Auf der Homepage zeigt Neighbor Web den Status von BT Player und die Speichermedien an.
- 16 -
BitTorrent Download
Wählen Sie in der Download-Oberfläche “BitTorrent Download”.
Neuen Download-Strom (Torrent) hinzufügen
Wählen Sie “add new torrent” (Neuen Download-Strom hinzufügen) und wählen Sie danach einen Dateipfad auf einem lokalen Computer aus. Nachdem Sie eine Datei für den Download-Strom ausgewählt haben, wählen Sie “Open” (Öffnen) und bestätigen die Auswahl. Auf der Seite erscheint die Bestätigung “torrent added…” (Download-Strom hinzugefügt) und Sie werden automatisch auf die Seite “webtorrenthome” weitergeleitet, bevor Sie zur Downloadseite zurückkehren.
1) Klicken Sie auf “Start”, um den Download zu beginnen.
Unten auf der Seite werden die Informationen der Torrent-Datei angezeigt. Wenn im linken Bereich das Symbol
angezeigt wird, bedeutet das, dass die Datei ausgewählt ist. Danach können Sie “Start”, ”Stop” (Stopp), ”Delete” (Löschen), ”Refresh” (Aktualisieren) und die Sortierungsreihenfolge “Auf-” oder “Absteigend” auswählen.
2) BitTorrent Einstellungen
Klicken Sie auf die Schaltfläche “BitTorrent Setting”.
Wählen Sie auf dieser Seite Einstellungen für Storage (Speicher), Max download rate (Maximale Downloadrate), Max upload rate (Maximale Uploadrate) und Seed Setting (Folgeeinstellungen). Klicken Sie auf “Save settings” (Einstellungen speichern), um zu bestätigen, auf “Return” (Zurück), um abzubrechen oder auf “Default” (Standardvorgaben), um die Standardvorgaben wieder herzustellen.
- 17 -
Visit neighbor (Nachbarn besuchen)
Wählen sie auf der Homepage die Option “Visit neighbor” (Nachbarn besuchen), um über Transcode Server -> Service (Dienste) ->Visit neighbor (Nachbarn besuchen) Dateien auf der Festplatte eines anderen Computers zu durchsuchen.
Account Management (Kontoverwaltung)
Wählen Sie “Account Management” (Kontoverwaltung) und stellen Sie sicher, dass die Einstellung für “Login control” (Anmeldungssteuerung) ON (EIN) ist. Der Benutzername ist “Admin” und das Initialisierungskennwort ist “123".
Das Anmeldungskennwort kann geändert werden. Geben Sie das Kennwort zwei Mal ein und klicken Sie auf “Enter” (Eingabe), um zu bestätigen. Beachten Sie, dass der Benutzername nicht geändert werden kann.
- 18 -
TRANSCODE SERVER
Wenn Sie “Transcode Server” auf Ihrem PC installieren, unterstützt das System die Wiedergabe der Formate H.264, WMV, MKV, RMVB u.a. über das Netzwerk. Der LX LAN sollte wie im Bild unten dargestellt angeschlossen werden, um freigegebene Dateien wiederzugeben.
Installieren von Transcode Server
Transcode Server ist eine Medienübertragungssoftware und dient als Kommunikationsbrücke zwischen dem LX LAN und einem Computer.
Legen Sie die mit dem LX LAN gelieferte CD-ROM ein und starten Sie die Installation von Transcode Server, indem Sie doppelt auf “Transcode Server.msi” klicken.
- 19 -
Verbindungseinstellungen für Transcode Server
Auf dem Desktop wird das Fenster von Transcode Server angezeigt. Wählen Sie die Registerkarte “Service” (Dienste) und klicken Sie auf “Scan” (Suchlauf). Danach findet Transcode die IP-Adresse Ihres LX LAN. Gelingt dies nicht, überprüfen Sie bitte die Netzwerkseinstellungen Ihres LX LAN.
Bedienung
Wählen Sie aus dem Menü Guide (Anleitung) die Option Browser. Wenn Sie NET durchsuchen und auf Ihrem Computer ist “Transcode Server” installiert, gibt es zwei Möglichkeiten, um freigegebene Mediendateien in Ihrem Netzwerk ausfindig zu machen.
1) Durchsuchen über My Shortcuts (Meine Favoriten): Geben Sie eine spezifische IP-Adresse eines Dateiservers ein, die Sie dann über die Menüfunktion ‘My_Shortcuts’ (Meine_Favoriten) aufrufen können.
Drücken Sie die Taste OPTION, während Sie sich im Einstellungsmenü von My_Shortcuts befinden. Wählen Sie anschließend Add (Hinzufügen), Modify (Ändern), Delete (Löschen) oder Return (Zurück).
- 20 -
Wählen Sie “Add” (Hinzufügen), um den Netzwerkbenutzernamen, das Kennwort und die spezifische IP-Adresse für den Dateiserver einzugeben.
Nach erfolgter Anmeldung können Sie die freigegebenen Ordner auf Ihrem PC oder im Netzwerk durchsuchen.
2) Durchsuchen über My Neighbors (Meine Nachbarschaft): Wenn Sie “Transcode Server” auf Ihrem Computer installiert haben, können Sie beim Durchsuchen des Netzwerks: Zunächst einen Computernamen aus der Menüliste auswählen oder “My Neighbors” (Meine Nachbarschaft).
Anschließend geben Sie einen Netzwerkbenutzernamen und ein Kennwort ein.
Nach erfolgter Anmeldung können Sie die freigegebenen Ordner auf Ihrem PC oder im Netzwerk durchsuchen.
- 21 -
Sonstige Funktionen von Transcode Server
1) Transcode Status Wählen Sie die Registerkarte “Transcode Status”, um Datei-Informationen anzuzeigen.
2) Net Share Dialog (Dialog für Netzwerkfreigabe) Wählen Sie die Registerkarte “Net Share Dialog” (Dialog für Netzwerkfreigabe), um die freigegebenen Ordner auf dem lokalen Computer anzuzeigen. Wählen Sie “Add” (Hinzufügen), um einen neuen freigegebenen Ordner anzulegen oder “Delete” (Löschen), um einen ausgewählten Ordner zu löschen.
3) Setting (Einstellung) Wählen Sie die Registerkarte “Setting” (Einstellungen), um festzulegen ob das Programm beim Systemstart automatisch ausgeführt werden soll.
4) Event Log (Ereignisprotokoll) Wählen Sie die Registerkarte “Event Log” (Ereignisprotokoll) um Informationen über die Kommunikation zwischen PC und Media-Player anzuzeigen.
5) About (Über) Wählen Sie die Registerkarte “About” (Über), um die Version von Transcode Server anzuzeigen.
- 22 -
DATEIBEARBEITUNG
Wählen Sie eine Datei oder einen Ordner aus und drücken Sie auf der Fernbedienung die Taste [OPTION], um Dateien/Ordner auszuwählen, die umbenannt oder gelöscht werden sollen. Drücken Sie zum Bestätigen anschließend auf “ENTER” (Eingabe).
Return (Zurück)
Rename (Umbenennen)
Delete (Löschen)
Zurück zum Hauptmenü.
Datei/Ordner umbenennen:
1. Drücken Sie auf der Fernbedienung die Taste Rename (Umbenennen) auszuwählen.
2. Drücken Sie [ENTER] (EINGABE). Der Bildschirm zum Eingeben des Namens wird angezeigt.
3. Drücken Sie [ENTER] (EINGABE), um die einzelnen Zahlen oder Buchstaben einzugeben.
4. Nachdem Sie den neuen Namen eingegeben haben, bestätigen Sie sämtliche Änderungen.
Drücken Sie auf [RETURN] (ZURÜCK), falls Sie den Vorgang abbrechen wollen.
Zum Löschen eines Titels:
1. Drücken Sie auf der Fernbedienung die Taste Delete (Löschen) auszuwählen.
2. Drücken Sie [ENTER] (EINGABE) zum Bestätigen und Löschen der Datei.
3. Es wird eine Bestätigungsmeldung angezeigt.
oder , um die Registerkarte
oder , um die Registerkarte
4. Drücken Sie [ENTER] (EINGABE), um das Löschen der ausgewählten Datei zu bestätigen. Drücken Sie [Return] (ZURÜCK), um abzubrechen.
- 23 -
DATEIMANAGER – KOPIEREN/EINFÜGEN
Drücken Sie auf der Fernbedienung auf [COPY] (KOPIEREN), um das Menü des Dateimanagers aufzurufen, Hier können Sie Dateien zwischen lokaler Festplatte, USB-Wechseldatenträger und Computern im Netzwerk hin und her kopieren.
Kopiervorgang
Schritt 1: Wählen Sie ein Quellgerät.
Wählen Sie das Speichergerät, auf dem sich die Datei befindet, die Sie kopieren möchten.
Schritt 2: Wählen Sie ein Zielgerät.
Drücken Sie , um ein Zielgerät zu wählen oder , um zurück zur vorigen Auswahl zu gelangen.
Schritt 3: Wählen Sie die zu kopierenden Dateien oder Ordner aus.
Drücken Sie im Quellbereich die Tasten und um eine Auswahl zu treffen und drücken Sie dann auf [PLAY] (WIEDERGABE), um die Datei oder den Ordner auszuwählen, die/der kopiert werden soll. Rechts neben den ausgewählten Dateien und Ordnern wird das folgende Symbol angezeigt: “√” Wenn alle Objekte ausgewählt wurden, drücken Sie auf vorigen Auswahl zu gelangen.
Schritt 4: Wählen Sie die Zielordner aus.
Drücken Sie im Zielbereich die Tasten und , um eine Auswahl zu treffen. Drücken Sie dann auf
Schritt 5: Kopierstatus
Wählen Sie im übergeordneten Menü “Enter” (Eingabe) zum Kopieren oder “No” (Nein), um abzubrechen. Nachdem der Vorgang beendet ist, zeigt das System entweder die Meldung “File Copy is completed!” (Kopieren der Dateien abgeschlossen!) oder “File Copy failed!” (Kopieren der Dateien fehlgeschlagen!) an. Wählen Sie “Enter” (Eingabe), um Dateien zu durchsuchen oder “No” (Nein), um zur vorigen Auswahl zurückzukehren.
, um fortzufahren oder auf , um zurück zur vorigen Auswahl zu gelangen.
, um fortzufahren oder auf , um zurück zur
- 24 -
TECHNISCHE DATEN
UNTERSTÜTZTE MEDIENFORMATE:
z Video:
Dekodierung: MPEG 1/2/4, Xvid Formate: AVI, VOB, DAT, MPG, MPEG, TS h.264, mkv, rmvb, wmv u.a. über Transcode Server Unterstützung für Untertitel: SSA,SMI,SRT,SUB
z Fotos: JPEG / JPG / BMP
Maximal lesbare Bilder: 9999 Dateien
z Audio: MP3,WMA,WAV,AAC,OGG
Maximal lesbare Dateien: 9999 Dateien
TECHNISCHE DATEN DER VIDEOAUSGÄNGE
Composite-Ausgang 1 Vp-p 75 Ohm Component-Ausgang Y: 1 Vp-p 75 Ohm C C
: 0,7 Vp-p 75 Ohm
b
: 0,7 Vp-p 75 Ohm
r
AUDIO-LEISTUNG
DA-Konverter 24-Bit / 192 kHz AD-Konverter 24-Bit / 96 kHz Signal/Rauschen (1 kHz) 95 dB Dynamikbereich ≥90 dB (1 kHz) Kanalabstand ≥ 95 dB Klirrfaktor (1kHZ) -85 dB
ANSCHLÜSSE
USB USB-Anschlüsse x 1 Videoausgänge RCA Connector (gelb) x 1, HDMI, YPbPr Audio L/R RCA-Anschluss (weiß/rot) x 1, HDMI, Koaxial Netzwerk LAN 10/100 (RJ-45), WLAN über USB-WLAN-Adapter USB-Host-Anschluss USB 2.0
ALLGEMEINES
Stromversorgung AC Eingang: 100~240V - 50~60Hz - DC Ausgang12V, 2A Leistungsaufnahme ca. 24 W
Betriebstemperaturbereich +5°C bis +40°C Max. Luftfeuchtigkeit im Betrieb 5% bis 80% relative Luftfeuchtigkeit Abmessungen (B/H/T) 217,5×163,5×48mm Nettogewicht ca. 1500 Gramm
Hinweis: Die Spezifikationen und das Design dieses Produkts können ohne Ankündigung geändert werden.
- 25 -
FEHLERBEHEBUNG
Ausführliche Hinweise zur Fehlerbehebung finden Sie unter www.memup.com in den häufig gestellten Fragen (FAQ).
1. Das Gerät ist eingeschaltet, aber es passiert nichts oder das Bild wackelt:
z Der Videoausgang ist nicht korrekt konfiguriert. Drücken Sie die Taste [TV SYSTEM] auf der
Fernbedienung, um den korrekten Ausgang zu wählen.
2. Beim Wiedergeben einer Videodatei werden keine Untertitel angezeigt.
z Kontrollieren Sie, ob der Name der Videodatei und der Name der Untertiteldatei übereinstimmen.
3. Bei der Wiedergabe eines Videos ist kein Ton zu hören.
z Kontrollieren Sie im SETUP-Menü, ob der Audioausgabemodus korrekt eingestellt ist.
z Überprüfen Sie die Lautstärkeeinstellung und ob die Stummschaltung aktiviert ist.
z Probieren Sie verschiedene TV-Ausgänge aus, um zu überprüfen, ob der Fehler auch dort auftritt.
4. Ich kann den MEDIADISK LX LAN SERIES nicht an das Netzwerk anschließen.
z Lesen Sie bitte den Abschnitt über Netzwerkeinstellungen und befolgen Sie die Anweisungen Schritt
für Schritt.
z Eventuell liegt die Ursache in Ihrem Betriebssystem. Für andere Betriebssysteme informieren Sie
sich bitte in unseren häufig gestellten Fragen (FAQ) unter www.memup.com
z Stellen Sie sicher, dass Ihre Firewall deaktiviert oder für den MEDIADISK LX LAN SERIES korrekt
eingestellt ist.
z Achten Sie darauf, dass die Netzwerkkabel korrekt angeschlossen sind.
z Die Dateifreigabe im Netzwerk muss aktiviert sein.
5. Warum schaltet sich mein Mediadisk LX LAN nicht ab, wenn ich den Hauptschalter betätige?
z Das Aschalten des LX LAN dauert etwa 20 Sekunden, da der Chipsatz zuerst alle Funktionen
beenden muss.
6. Warum lässt sich mein Mediadisk LX LAN nicht abschalten, wenn er am PC angeschlossen ist?
z Wenn der LX LAN an einem PC abgeschlossen ist, funktioniert er als USB-Wechseldatenträger,
Daher müssen Sie zuerst auf “Hardware sicher entfernen” klicken und anschließend die Steckverbindung trennen.
7. Der MEDIADISK LX LAN SERIES kann meine Dateien nicht lesen (h.264, mkv, rmvb, …).
z Der MEDIADISK LX LAN SERIES kann diese Dateien erst lesen, wenn Sie “Transcode Server”
installieren. Die Wiedergabe erfolgt über die Registerkarte NET (NETZWERK).
- 26 -
Loading...
